Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от A!exT

дабы контур заземления был как можно короче

---

тогда вот такой колхоз ))) зато все четко и равноудаленно )))
Вложение 810016

на двух слоях с smd-керамикой не проще?

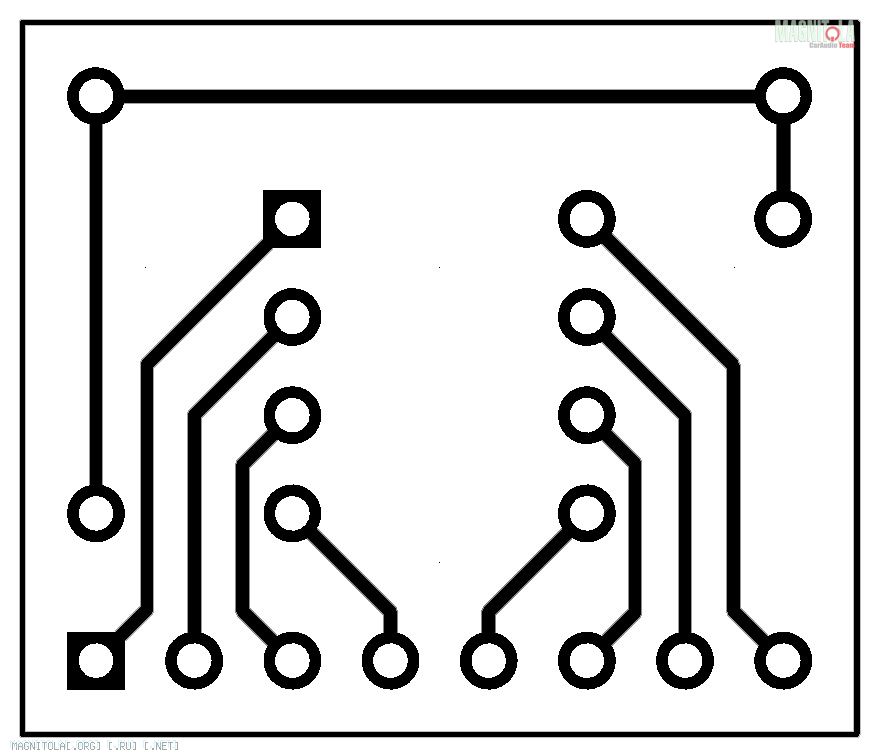

вот может кому пригодится пример моей платы адаптера sip8 to dip8
Вложение 810020

я бы с такой разводкой даже выпускать не стал ;)

часто можно обойтись одной блокировкой - керамика между ног питания, тогда земля не нужна. но это точно не для скоростных оперов...

можно ли на входе сигнала поставить вместо 50v4.7uf чуть поменьше вольтажом - вот такие Elna Rbp2 35v4.7uf ???
боюсь как бы не вылетели в первые полчаса.... они просто в 6 раз дешевле 50 вольтовых.
или может силмики поставить?

если входной сигнал меньше 35В - то можно )))

Цитата:

---

Сообщение от A!exT

если входной сигнал меньше 35В - то можно )))

---

жёсткий способ заставить включать мыслительные процессы :)

Цитата:

---

Сообщение от A!exT

если входной сигнал меньше 35В

---

это я и сам как бы знал, харе издеваться. нашел такие же 100 вольтовые по адекватной цене. или может силмики поставить?

может ж)
только есть еще вот какой момент: электролит должен работать с поляризующим напряжением, желательно 2/3 от номинала - тогда емкость ведет себя наилучшим образом. а без поляризации они все работают плохо (за исключением биполяров), так что иногда на 10В оказывается сильно лучше, чем на 100В
