Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Сообщение от STASUS

Несколько раз перечитал тему и решил твикнуть усилитель KICX RTS 2.60
Пробывал его пускать на миды DLS R6 bass - че то трепыхаться они начинают и попукивать, если навалить на них. Попробывал DLSы от китайской поделки IRAUD350 (Питал от БП220в) - вот он эти DLSы хорошо за яйца держит. Понятно дело, что проблема в КИКСе

В общем, что нужно от Кикса - что бы более менее контролировал мои мидбасы.
Вскрытие усилителя показало то, что описывал многоуважаемый FFZ - не очень аккуратная пайка элементов с толстыми выводами (транс, предохранители, клеммы и тп), наличие обильных остатков флюса. Все пропаял и отмыл остатки химии.

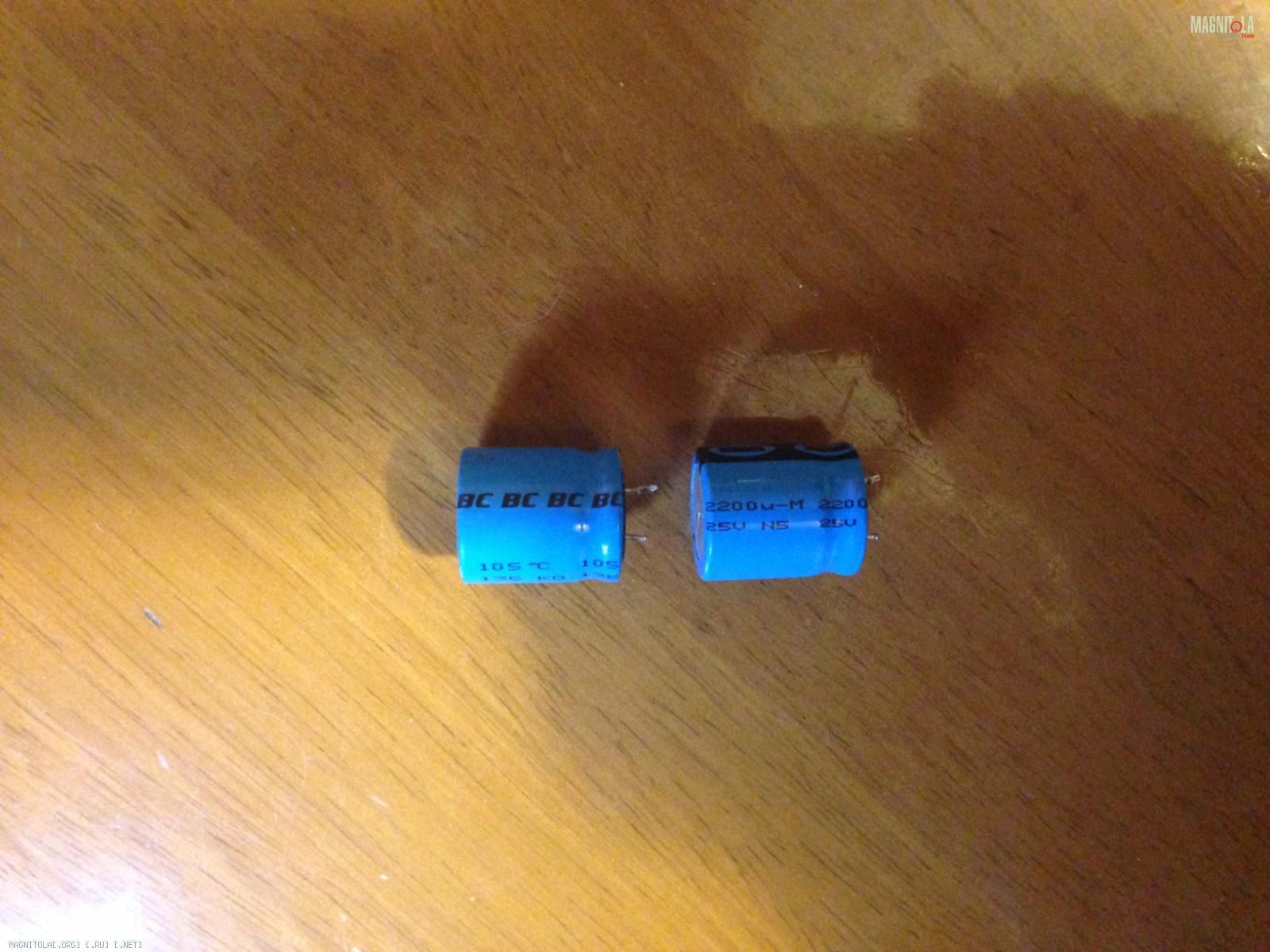

На сегодняшний момент поменял ключи в ПНе с 50N06 на 3502 и удвоил емкость по +12в (было 2х2200мкф, добавил еще 2х4700мкф)

В самих УМах выхлоп реализован на 1й паре D718\B688 - с P 90вт на корпус. Напряжение питания УМ - +\-23 в. Это, я так понял, впритык (и даже много!) для этой пары транзисторов (90вт/23в=3,91а, 90вт/(3,91а*3,91а)= примено 5,8 ом нагрузка)

Теперь мой план, прошу покритиковать и посоветовать
1.Удвоение емкости в первичке (реализованно)
2.Замена ключей ПН на 3502 (реализованно)
3.Перемотка импульсного транса на большем сердечнике с поднятием напруги. Сейчас стоковый сердечник 36\25\15 это всего 302 вт габаритной мощности
4.Удвоение емкости во вторичке с 2х2200 до 3х4700 или больше, если конструктивно получится.
5.В связи с поднятием напряжения питания до 28в - замена выходников 718/600 на 5200/1943 (тут расчет такой 150вт/28в=5,36а, 150вт/(5,36а*5,36а)= примено 5,2 ом нагрузка - тоже конечно в притык)
6.Стоит ли менять драйверные транзисторы УМ, если заменены выходные и приподнято питалово, и если стоит, то на какие?

Про мощьность рассеиваемую на транзисторах в стоковом усе не правильно посчитал.
Прежде чем менять транзисторы, нужно освоить симулятор. И вообще пореж дороги на плате и переразведи питание и общий провод, замени ёмкости во вторичке бп на низкоимпедансные номиналом чуть больше, выстави ток покоя, поиграй с коррекцией. Получишь усилитель классом выше и без замены транзюков и установки конских емкостей в усь.

---------- Сообщение добавлено 19.09.2013 в 11:46 ----------

Да, очень хорошо помогает компенсация кастрированного диф.каскада, введением эмитерных резюков и включением уся в инверте, посмотри как улучшают линейность лм3886.

Сообщение от ostashv-evgeniyy

Про мощьность рассеиваемую на транзисторах в стоковом усе не правильно посчитал.

Че-то не могу понять где ошибка?
Я полазил по форумам, везде вердикт такой - с пары 5200\1943 нельзя снимать более 100 вт при +\-35в и нагрузке 4 ом - иначе улет за ОБР (хочешь больше дури - паралелить выходники, и соответственно что то с драйверными надо делать), а для пары 688\718 - максимум 60-70 вт при 28 вольтах и на 4 ома

С коррекцией все понятно, но мне скорее это не нужно, усилитель этот конкретно на миды R6 (от 80 до 300-400 гц)

---------- Сообщение добавлено 19.09.2013 в 12:12 ----------

Сообщение от zubanov

Проанализируй схему в ссыке.

Да, посмотрел, пока мельком. Еще одно подтверждение того, что с пары 5200\1943 желательно не брать более сотни ватт при 4 ом нагрузке и питании +\- 35в.

Вот сколько нужно дать этим мидам, что бы они не пердели в связке с усем, но что бы и диффузоры не повылетали, ну, так что бы в меру.?

Сообщение от ostashv-evgeniyy

уменьши усиление уся до 3...4

Тогда сколько надо будет давать УМ на вход, я про чувствительность?

Сообщение от ostashv-evgeniyy

А вообще IRAUD 350 приличный усь, на миды, саб будет гораздо лучше кикса, только бп ему нормальный сделать надо.

Где достать приличный DC-DC, я бы с удовольствием взял бы, а так вот последний пост Дайте совет по самодельному усилителю

Абент
40 вольт в плечо - это же около 150 чесных вт. Неужто надо столько от уся для DLS R6? Разве 16см дины больше ста ватт переваривают? Или Вы имеете ввиду, что мощность усилителя должна быть большой, но гейны не выкручивать?

Понятно.
Я только пока сервис мануал на него не нашел.
Да и конструктивно усилитель этот выполнен не очень удачно, что бы влепить вторую пару выходников - у него все транзисторы расположены по одной стороне, а органы управления - по другую сторону, как у ЭОСов. Только если выносить вторую пару на удлиннителях.

По этому думаю, что только одной парой оперировать можно. И коль так, если я допустим с одной парой 5200\1943 остаюсь, 40-45 вольт для неё много?
Про Ку все понятно.



Я вот так прикидывал - если пара 688\718 имеет Р=80вт и питается +\-23вольта и живет даже при подключении мостом, то пара 5200\1943, имеющая Р=150 вт переварит 40 вольт то?
