Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Сообщение от Aleksey

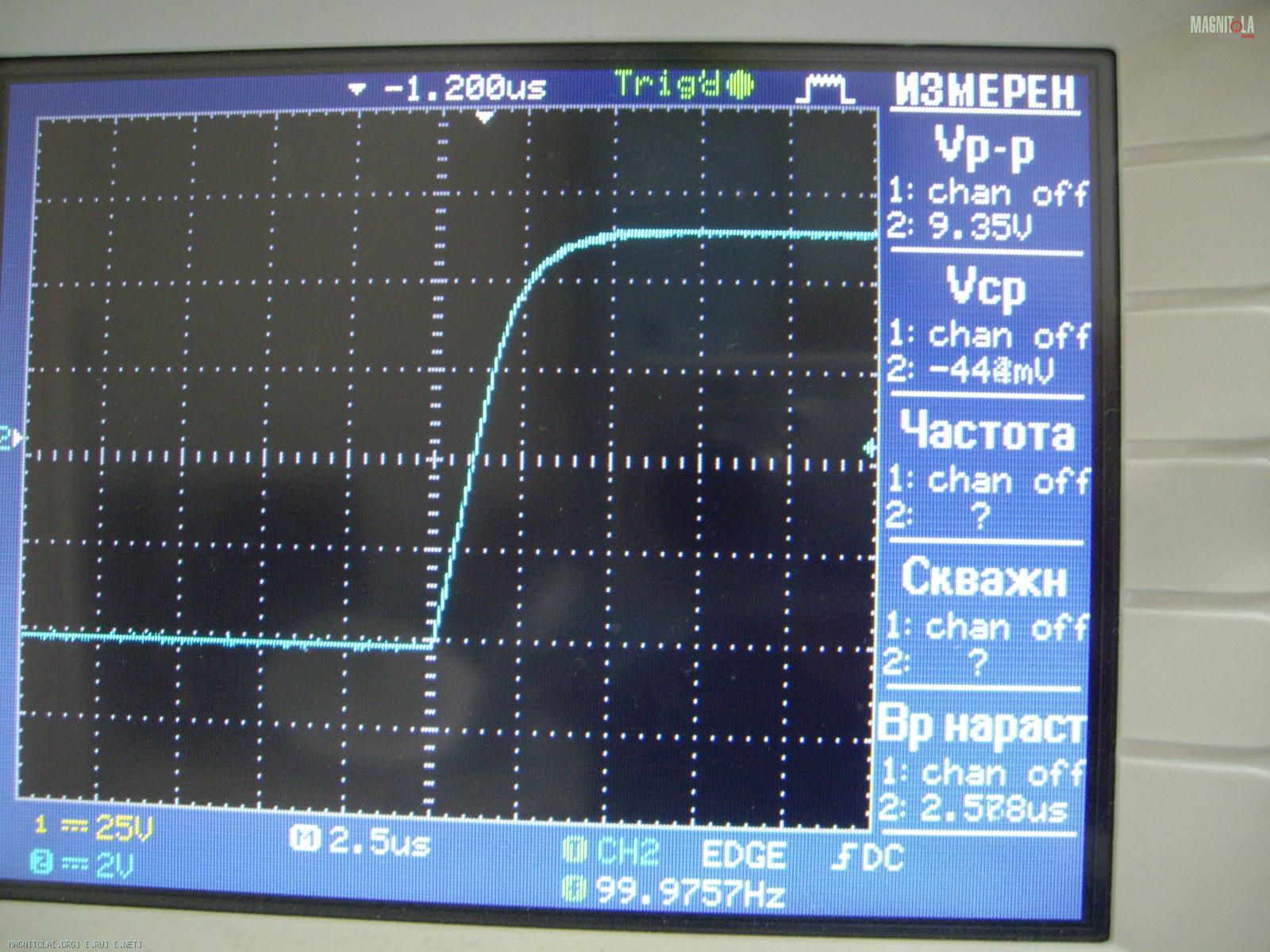

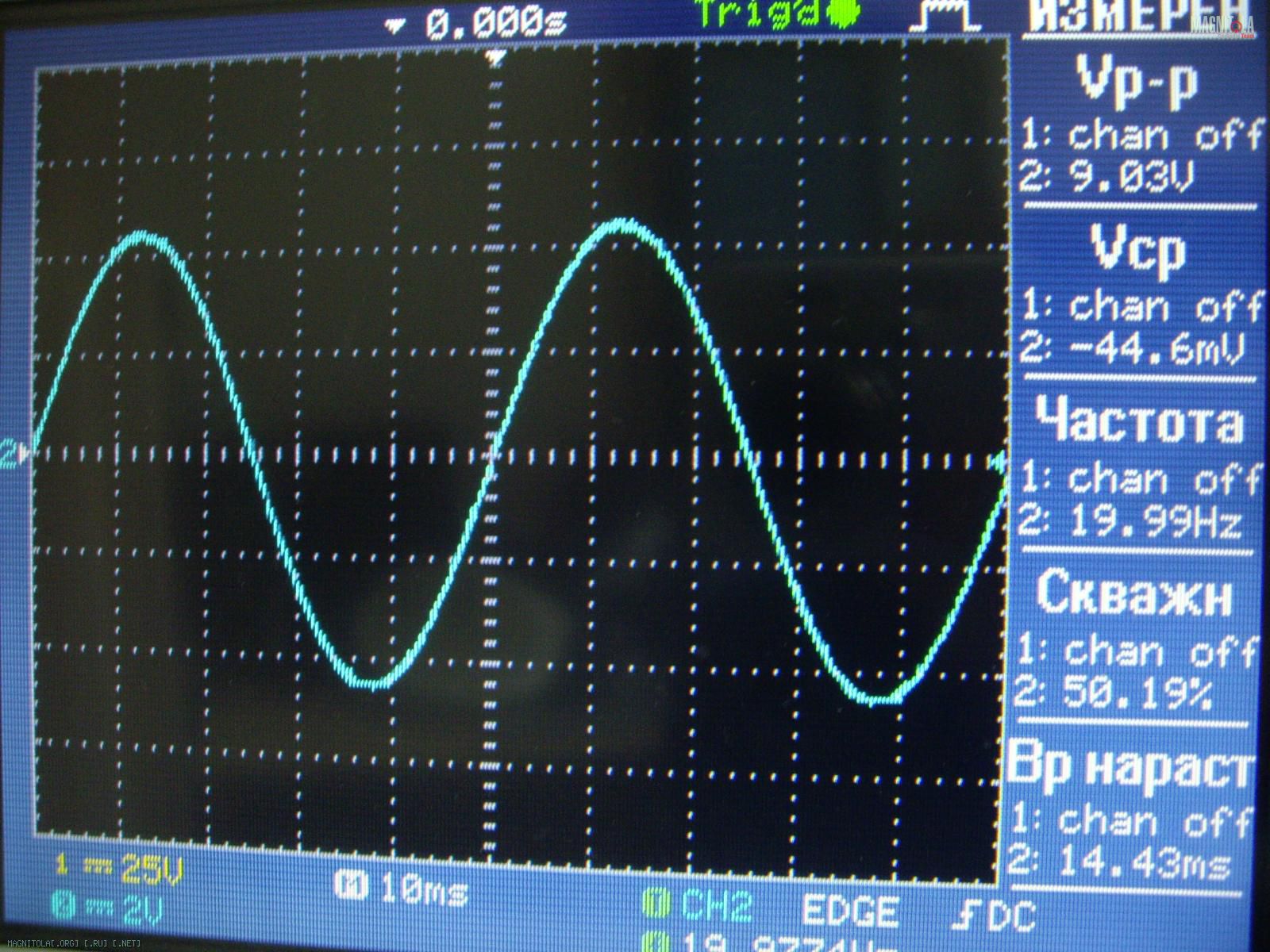

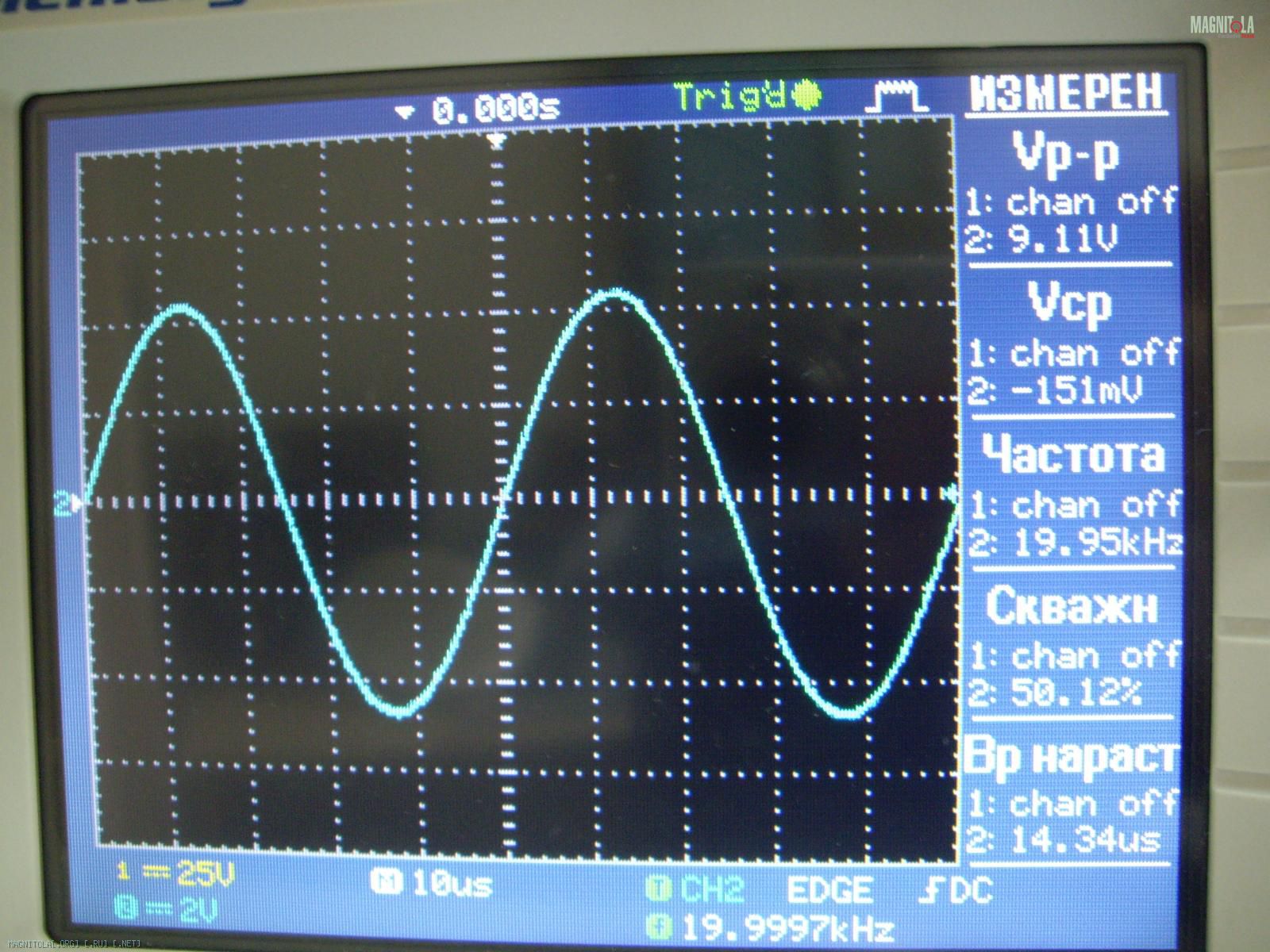

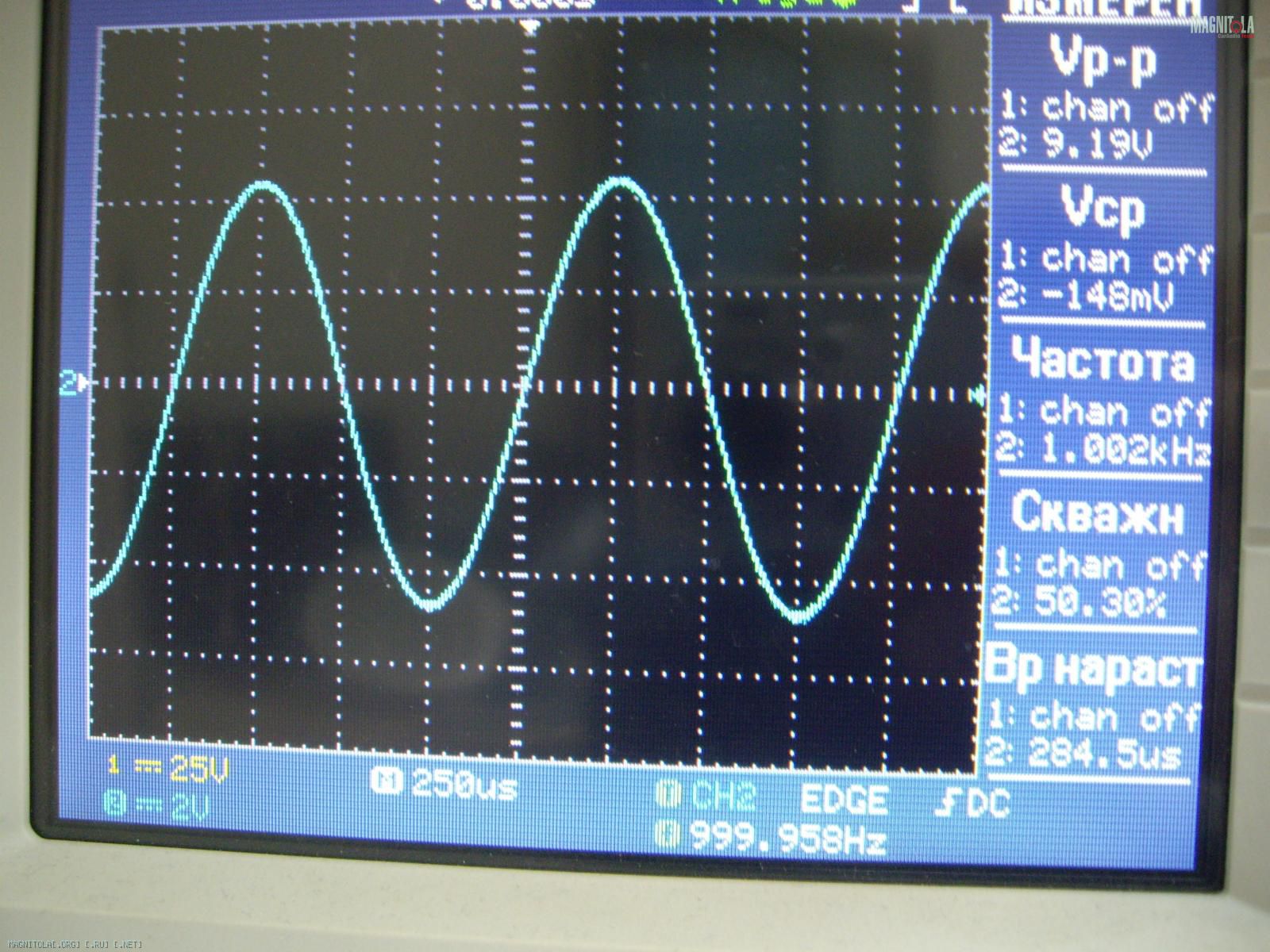

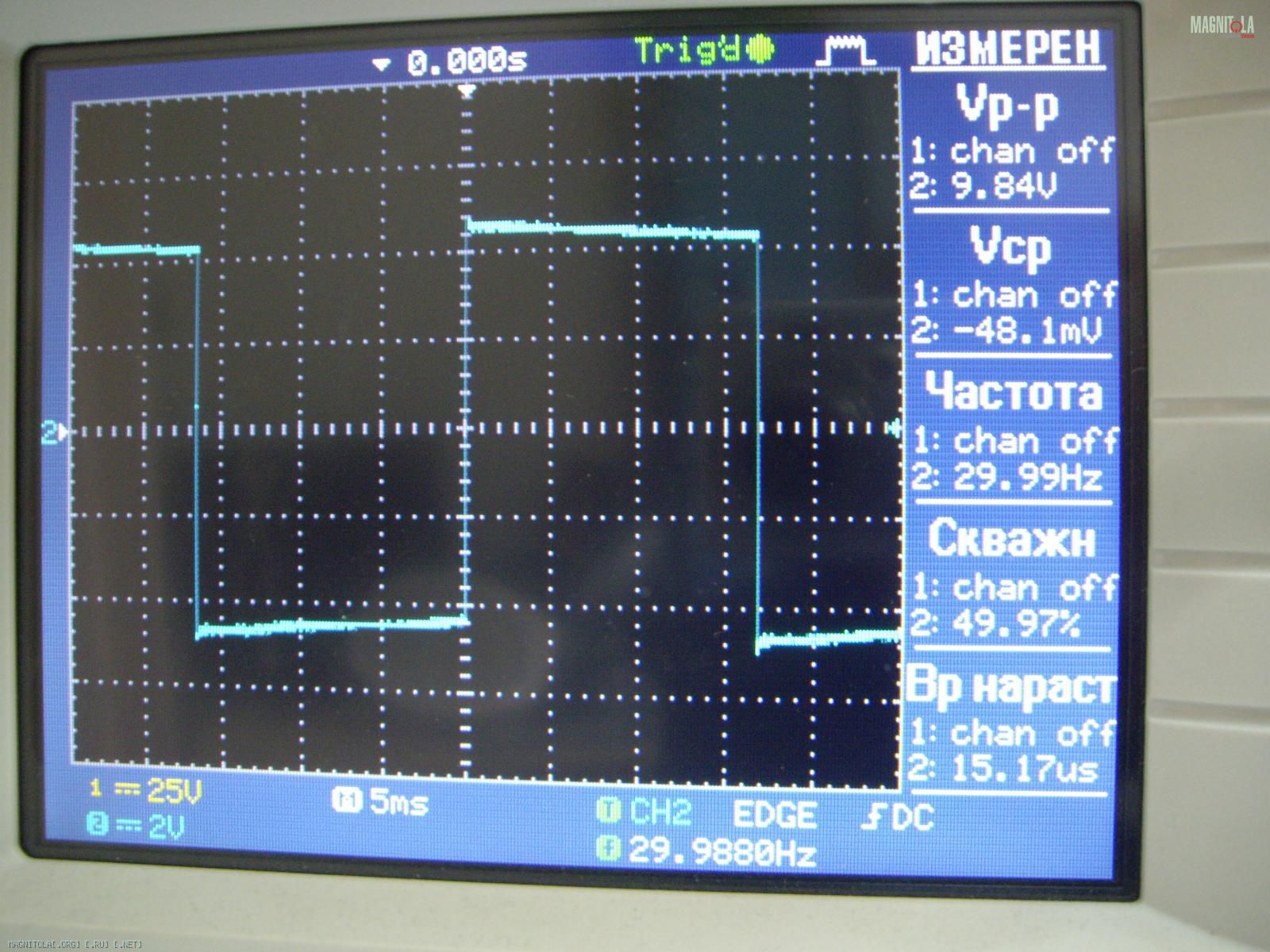

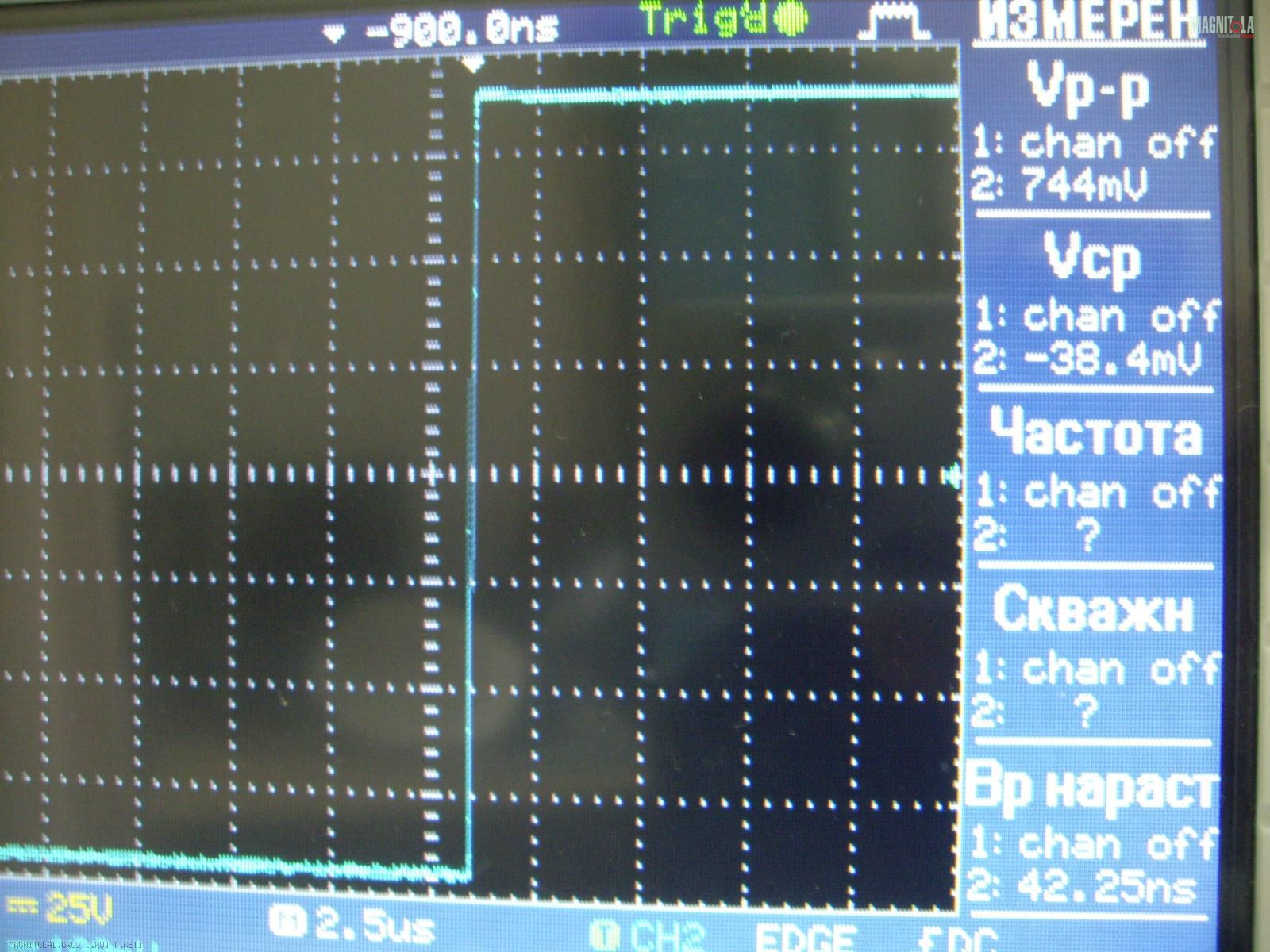

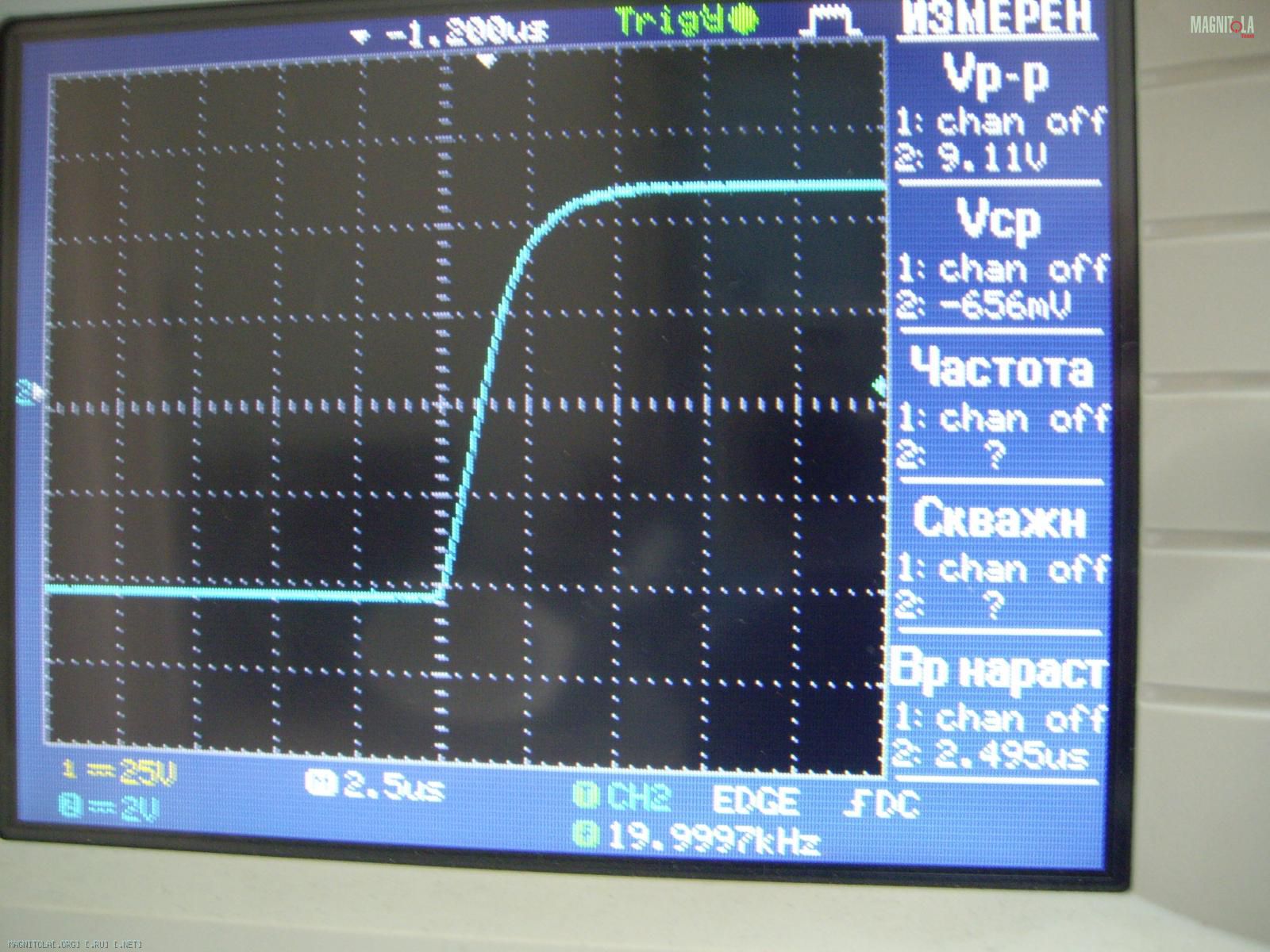

Генератор и осциллограф - очень точно получается и можно посмотреть зависимости от частоты, напряжения.....

Второй транс буду перематывать, если не забуду(и не поленюсь) - зафотаю картинки , по указанному методу
А вообще писал для не продвинутых пользователей , не у каждого имеются указанные инструменты, а руки чешутся и хочется чтоб надёжно

---------- Сообщение добавлено 22.09.2013 в 07:53 ----------

Теперь немного по###жу про мосфеты.
Как обычно многие вылизывают питание?- насовать кондёров(в пЕред и в зад )и заменить какие-нибудь там задрипаные ирэфзеты44-46 на крутые 3205-2804, всё, готово Для себя решил прояснить, насколько необходимо для "улучшений" менять N-ключи. Для начала заменил драйверы(защёлки-открывашки) у "крутых-то" мосфетов входные ёмкости огого(+ к тому же из-за чего не следует задирать частоту преобразования до неприличностев, а особенно если этим(задиранием) занимаются без перемотки транса, так это вообще )
В экскрементах участвовали: Штатные санкены(эпоха нарождения мосфетэнчэнэл), ирф 1010, 3710, 48, 3205(вызывали подозрения, толщина ног 0,4мм вместо положенных 0,6, хунвэйбины уже на этом, млять экономят) , 1404 , с сопротивлениями переходов от 23ёх до 4ёх мОм.
Для пущей простоты и наглядности транзисторы не спаривались
Вложение 447118
Питание ПН - 13,6В - на выходе 87,5В постоянки(нагрузка около 50мА) , грузим 30 Ом(нихром в банке с водой), проседает до 82,1...82,8 В(к трансу вопросов нет!) в зависимости от типа транзистора. А вот тактильные ощущения показательнее , "продвинутые" мосфеты грелись явно поменьше, но всё равно более чем на 7-8 сек не грузил, из-за перегрева.
А теперь думаем: А сильно нужны нам эти 0,7 Вольта?, да при этом не забываем, что транзистор-то один-одинёшенек в плече И как часто ПНу приходится работать при подобной нагрузке
Можно конечно далее снизить сопротивление нагрузки для большей наглядности, но у меня нет соответствующего источника питания, а АБ домой тащить неохота, для себя я и так сделал выводы и расставил приоритеты. Ну а каждый может сделать для себя, стОит ли заведомо настоящие "скромные" 50н06 или 44ые менять на иной раз "неизвестночто", зато с гордой надписью "3205"

Сообщение от Абент

для себя я и так сделал выводы и расставил приоритеты. Ну а каждый может сделать для себя, стОит ли заведомо настоящие "скромные" 50н06 или 44ые менять на иной раз "неизвестночто", зато с гордой надписью "3205"

Если рассматривать стационарный режим(постоянная нагрузка), то выводы верные.
Но музыкальный сигнал далеко не стационарен. Часто транзисторы в ПН вылетают именно из за перегрева.
Это когда вешают на несовсем мощный усилок саб, да еще и в мост.... да еще накрутят басов.... На длинном низком басе транзисторы в ПН
вылетают очень смело, ни кого не боясь. Так что, лучше перестраховаться.
Но совершенно верно было сказано про "входные" характеристики транзисторов. Если есть возможность лучше выбирать, так называемые "легкие" - т.е. транзисторы с малым зарядом. Ими легко управлять и часто можно обойтись без драйверов. А часто используемые 3205 это довольно "тяжелые" - с большим зарядом и для них использование драйверов просто необходимо. Если им обеспечить достойный драйвер, то можно и частоту поднять.

P.S. Было не мало усилителей у которых транзисторы в ПН выгорали так, что аллюминиевая прижимающая пластина была чуть ли не расплавлена.
Попадалось даже когда аллюминий чуть ли не кипел - внутри были пузыри и весь был вздут.

Сообщение от Aleksey

Если рассматривать стационарный режим(постоянная нагрузка), то выводы верные.
Но музыкальный сигнал далеко не стационарен. Часто транзисторы в ПН вылетают именно из за перегрева.
Это когда вешают на несовсем мощный усилок саб, да еще и в мост.... да еще накрутят басов.... На длинном низком басе транзисторы в ПН
вылетают очень смело, ни кого не боясь. Так что, лучше перестраховаться.

Алексей, я нисколько не сомневаюсь в твоей богатой практике, но читая это можно сделать выводы, что подклипованный синус на выходе усилка гораздо более жестокая нагрузка для мосфетов, чем кусок нихрома, на котором с пары транзисторов я жамкнул 200Вт. Так что ли? Т.е., у тебя транзисторы ВК спокойно переносят дурную нагрузку, а мосфеты сдуваются, ну такоё можно предположить если проектировщик-ушлёпок напараллелил в ВК пяток транзюков в ТО-3, и грузанул ими парочку мосфетов на свирепом трансе. Я бы, увидев описанные тобой повреждения всё-таки предположил бы непорядки в ПН(режимы, транс), а не слабость мосфетов. Ну допустим поставишь вот сюда:

Сообщение от Aleksey

Это когда вешают на несовсем мощный усилок саб, да еще и в мост.... да еще накрутят басов.... На длинном низком басе транзисторы в ПН
вылетают очень смело, ни кого не боясь. Так что, лучше перестраховаться.

более мощные мосфеты и отдашь этот усил владельцу, он 100% опять "мост", "басов" и в этот раз, , "пойдут" выходники, если защита говённая- динамик, а следом мосфеты(если конечно предохранитель позволит), перестраховкой не пахнет.
Но интереса ради можно попробовать, после отслушки-сравнения каналов сток-переделка, во второй канал в ПН поставлю пару гражданских 46ых, а в ВК какие-нить ТИПы или 688-718(моторолы жалко, плохо мне верится, что они победят мосфеты), грузанём на пару Ом, вхерачим меандр и расставим точки на "ё", кто одержит победу ВК или ПН доложу

Сообщение от STASUS

1-Накой черт по +12 стоят 2 преда в параллель?

Увеличивают площадь - уменьшают падение.

2-Перемотал транс и получил постоянку +\- 42 вольта при нагрузке на вторичку 0,15а и входном +14,5в. Много. Ну, допустим при сильной нагрузке просядет на 4-6 вольт (да и то не факт). Если втыкать дроссели, на сколько может упасть напруга в "задроссельном пространстве". Будет этот дроссель стабилизировать напряжение, ака ДГС в комповых БП

Если дроссель "правильный", ничего на нём падать не должно. Стабилизировать ничего не будет.
42В не много, а 14,5 врядли в авто будет обеспечено, по факту Вольтов 40 получится.

Сообщение от STASUS

Собственно вопрос о конструкции трансформатора - зачем концы обмоток загнуты ввех, и тут же опущены вниз в печатную плату (такая перелька получается)?

Лишний виток,-это добавка вольтажа,которое не нужно,скорее всего так-это нужно для согласования с существующей печатной платы для монтажа .,

Ещё хочу дать совет, может кому пригодится.
Когда подбираете пары по Ку в ВК, удобно это делать на общем не массивном радиаторе.

Я это делаю при 15, 25, 35 В, и токе до 5А(для таких как на фото), например установили 15В и "пробежались" разъёмом по "линейке" сек 5 на транзистор, раза 3, потом 25В и т.д., записывая результаты разумеется, при подобном измерении транзисторы имеют приблизительно одинаковую температуру, результаты более достоверные, более ~70 градусов стараюсь планку не разогревать.

Сообщение от Абент

более ~70 градусов стараюсь планку не разогревать.

это надо учитывать всегда,иначе показатели другие будут.,
