Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от zubanov

Недели через 2 сын едет на Филипины.Спрашивал.что мне привезти-вот и озадачу его транзюками согласно твоему описанию.

---

Не мучай ребёнка всякой ерундой.
Неоднократно бывал в папуасских краях, но вот магазина радиодеталей слава богу не встречал, правда и задачи такой никогда не ставил(одни нырялки у меня там на уме :) ), хотя как-то раз забрёл в профильный магазингы ГЫ гы

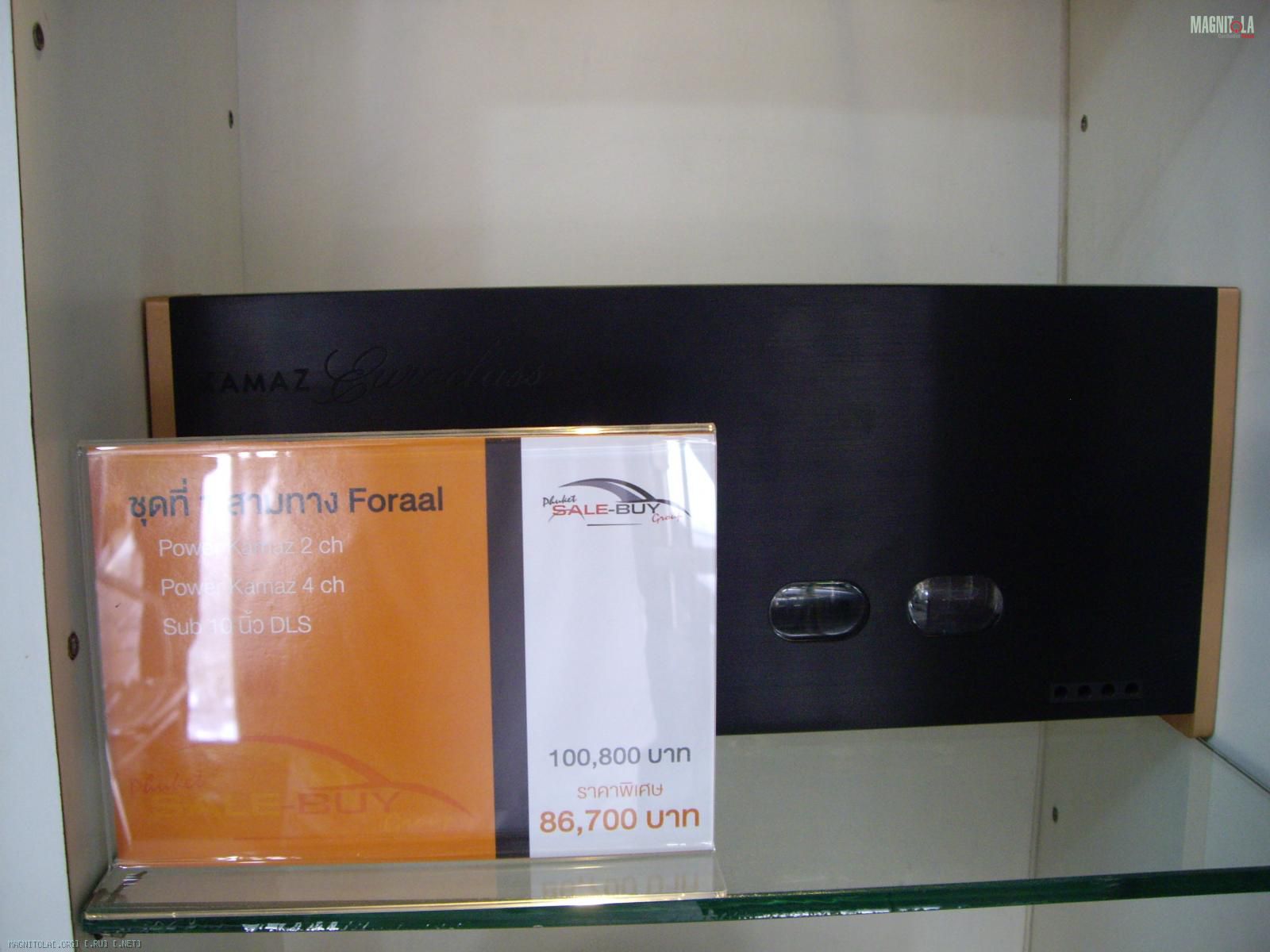

Усилок "Камаз" епт:car:, ценничек в рублях кстатиВложение 449678Вложение 449676
Хотя именно в Филиппинах пакетируют мощники он-семи(моторола), пожалуй поболе интересные для переделок-самоделок, нежели рассматриваемые тошибы, Но всё равно, не мучь дитё.

Получил я с ПНа +/- 35,5 вольта (УМ на ХХ, ток покоя 0) при 14 вольтах на первичке. Постояла конструкция час - ключи без радиатора чуть теплые. Потребление 0,34 ампера на хх (при отключенных УМ - 0,16а).
Нормально?

Выходные поменял на 5200/193. Теперь вопрос. Если я буду этот ТвикоУсь на мидбасы пускать, есть ли смысл менять стоковую драйверную пару на 1837/4793, а ограничится только заменой емкости в ОСС с 47мкф до 100мкф?

в этом случае усть проще считать с "хвоста": зная максимальную амплитуду тока выходников, расчитываешь ток драйвера, и смотришь - укладывается ли это в его ОБР. из тех, что подходят по Uceo/Ic/hfe/Pd ну и выбираешь те, что нра ;)
если лень считать - бери с запасом, MJE15034/5 например
47 на 100 поменять точно стоит

Цитата:

---

Сообщение от STASUS

Постояла конструкция час - ключи без радиатора чуть теплые.

---

Если это на Х.Х., то ищи косяк в управлении ключами ПН. Их температура не должна отличаться от температуры в помещении. Они должны быть тёплыми при вых. мощности близкой к номиналу.

---------- Сообщение добавлено 02.10.2013 в 00:10 ----------

В усе 2х100 Вт работающем в жутком клиппе, ключи у меня нормально работали без радиатора. По одной паре IRF 2305 на канал.

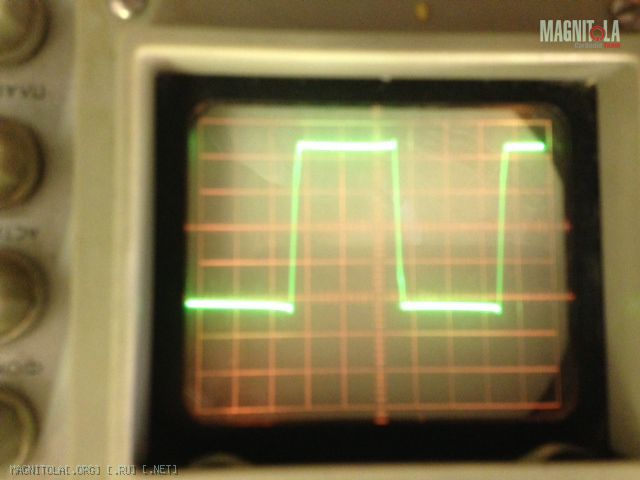

Вот такая фигня на стоках при входном напряжении 12,0 вольта. Ключи холодные.
Вложение 451962

А вот при 12,1 и выше такие вот косяки. И ключи чуть тепленькие.
Вложение 451964

Куда рыть??????

Цитата:

---

Сообщение от STASUS

Куда рыть??????

---

От 494ой(что за усилитель колупается? шим-стаба нет?)

Цитата:

---

Сообщение от STASUS

Куда рыть??????

---

проверить что на выходах 494 и что на затворах.
а так, Абент, задал правильный вопрос на счёт ШИМ стабилизации.

Стабилизации точно нет, все почти стандартно (сам усь Кикс RTS 2.60) Дрочелы собраны на одном тразисторе. В затворах стоит 100 ом

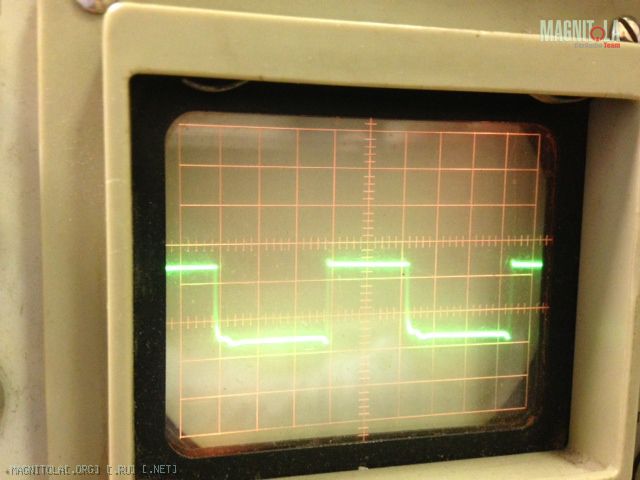

На выходе ТЛ при входном 12,0 все нормально
Вложение 452166

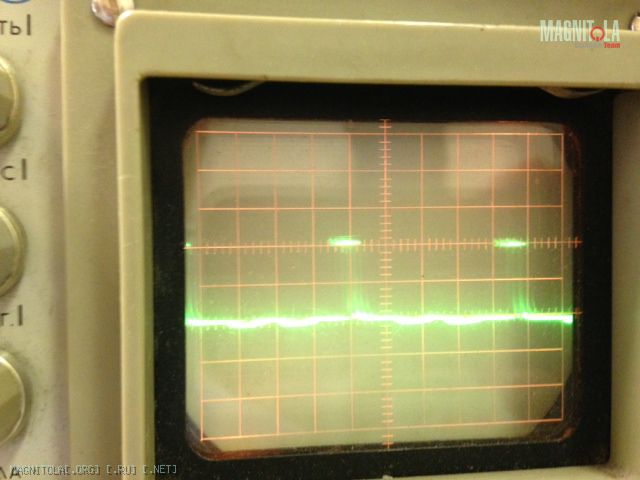

Увеличивая входное напряжение свыше 12 вольт получаем на выходе ТЛ вот такую картинку. На затворах повторение с большей амплитудой.

Вложение 452168

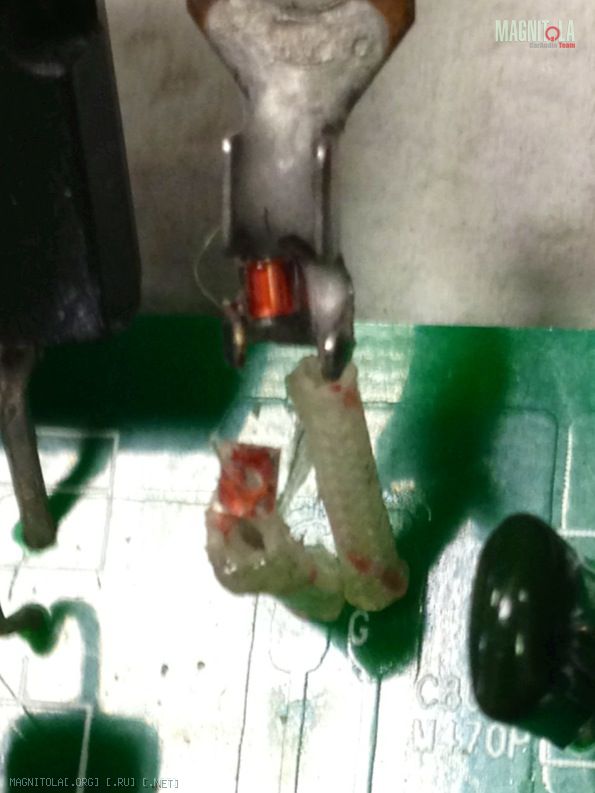

И еще, увидел, что кривые китайские рученки поломали температурный датчик - как на картинке. Как он может называться? Подписан TH 100k (терморезистор?) на вид как стеклянный диод. Из за него не может быть срыв генерации при повышении входного напряжения?

Вложение 452172

Други! А как разобраться, есть ли ШИМ стабилизация? Вот обратной связи точно нет (которая оптронная)

Цитата:

---

Сообщение от STASUS

Други! А как разобраться, есть ли ШИМ стабилизация? Вот обратной связи точно нет (которая оптронная)

---

Попробуйте изменить питание уся с 13 до 14 вольт (например). Если выходное изменится - ШИМа нет.
