Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Федор спасибо! От + вторички идет через резистор цепь на 16 ногу ТЛки - это по даташиту вход усилителя ошибки.

Оно?!
Че с ним делать? Отрезаем?

Цитата:

---

Сообщение от STASUS

Если это так, то производитель не ошибся ли с величиной первичного напряжения (ровно 12 вольт), может поболее надо было бы сделать, ну скажем, 13,5 вольт?

---

да, это решение производителя кривое, ошибся с коэф. величины ОС, величиной вторички, ну можно и по другому, но не суть....
удали этот аля ШИМ и не забивай себе голову....... будет только чище питание.

---------- Сообщение добавлено 02.10.2013 в 18:15 ----------

Цитата:

---

Сообщение от STASUS

Федор спасибо! От + вторички идет через резистор цепь на 16 ногу ТЛки - это по даташиту вход усилителя ошибки.

Оно?!
Че с ним делать? Отрезаем?

---

пост 350 )))

Отрезал! Почти идеальный меандр.

Цитата:

---

Сообщение от FFZ

верно, "резать к чёртовой матери не дожидаясь перетанита" (с) )))

---

В альпе(несколько страниц назад фотки) последствия ШИМ-стаба(грамотно реализованного) на выходе усилителя - помеха, удвоенная частота ПН, по амплитуде понижается в 10 раз просто отключением ШИМ-стабилизации, никакими другими ухищрениями её победить не удалось. Но думаю ещё дроссель-бутерброд попробовать(никакой инфы про него нет, буду пробовать практически) интереса ради, шим-стаба всё равно не будет.

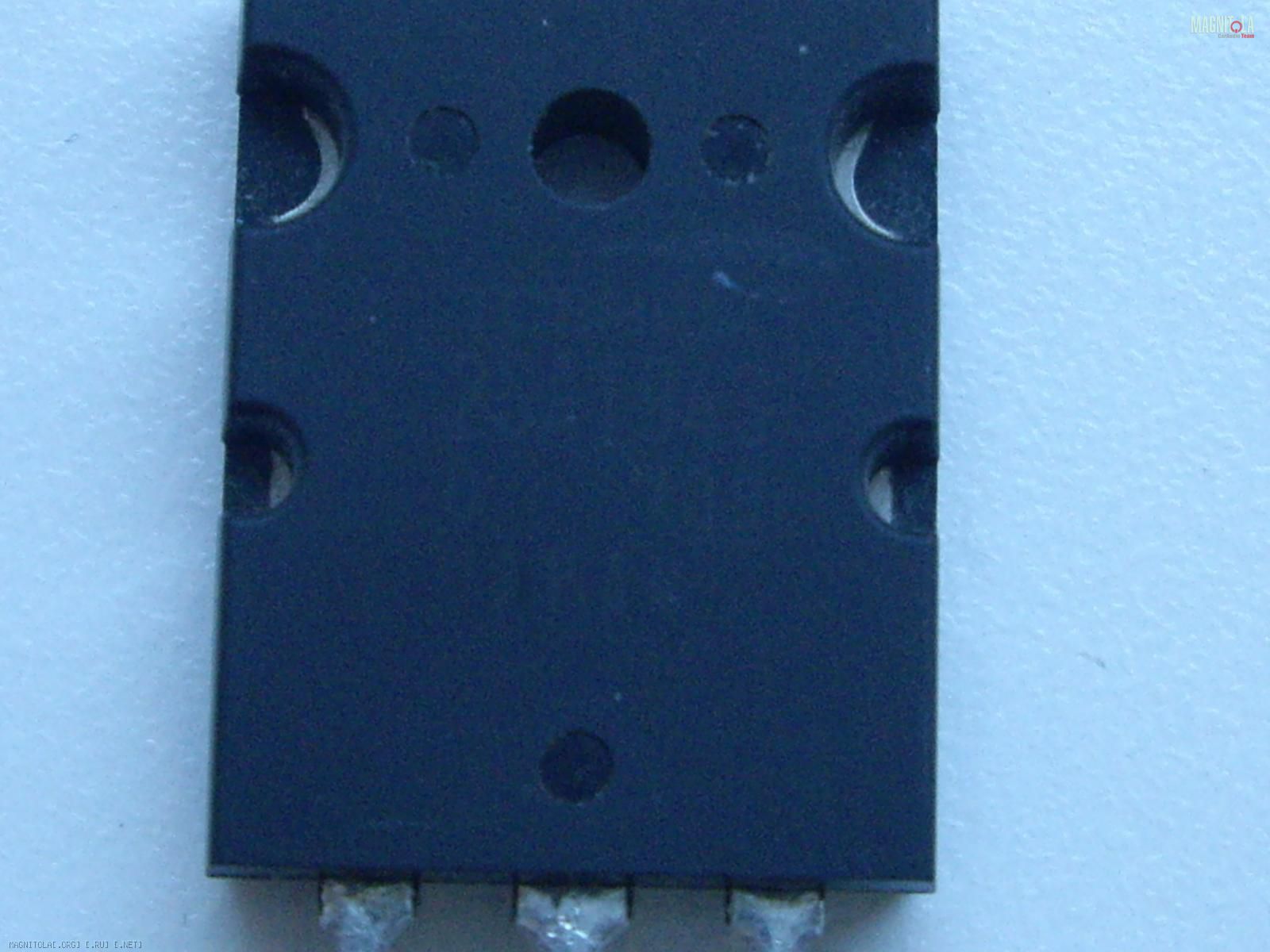

Несколько постов назад обещал зафотать настоящие Тошибы для ВК, оказалось проблематично(видать фотограф херовый), надписи видно с только определённого угла при условии света и хорошего зрения, получилась такая херня
Вложение 452226

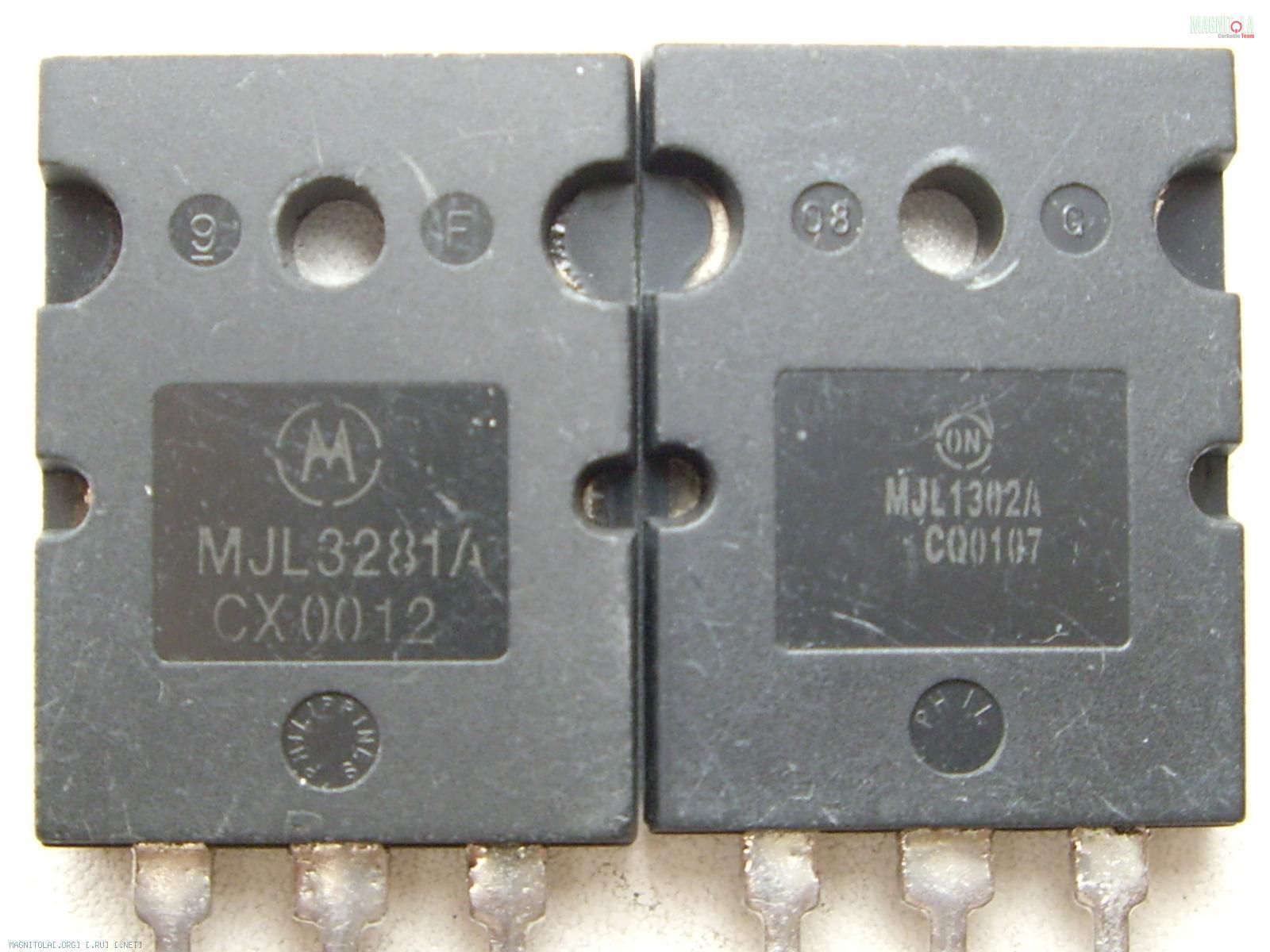

Упомянутые моторолы филипинского разлива выглядят так:
Вложение 452228Такое же круглое клеймо на брюшке имеют оперы в диповском корпусе от AD, произведённые в Филиппинах.

Цитата:

---

Сообщение от FFZ

да, это решение производителя кривое, ошибся с коэф. величины ОС, величиной вторички, ну можно и по другому, но не суть....
удали этот аля ШИМ и не забивай себе голову....... будет только чище питание.

---

+1000.,

---------- Сообщение добавлено 02.10.2013 в 21:59 ----------

Цитата:

---

Сообщение от Абент

Несколько постов назад обещал зафотать настоящие Тошибы для ВК, оказалось проблематично(видать фотограф херовый), надписи видно с только определённого угла при условии света и хорошего зрения, получилась такая херня

---

Эту идею я в посте№324 указал,уж не обессудьте ....,

продублирую пост еще разок

И еще, увидел, что кривые китайские рученки поломали температурный датчик - как на картинке. Как он может называться? Подписан TH 100k (терморезистор?) на вид как стеклянный диод.
На что заменить???

в большинстве случаев используется NTC-термистор

Цитата:

---

Сообщение от STASUS

продублирую пост еще разок

И еще, увидел, что кривые китайские рученки поломали температурный датчик - как на картинке. Как он может называться? Подписан TH 100k (терморезистор?) на вид как стеклянный диод.
На что заменить???

---

как то так:

После прочтения съесть!

http://www.chipdip.ru/product/b57164-k104-j/

Цитата:

---

Сообщение от STASUS

на вид как стеклянный диод.

---

Они могут и так выглядеть,но не диод,это точно.,
