Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от STASUS

Еще вопросик позвольте? Извеняюсь перед автором темы, что ужо от темы немного ушли.

Собственно вопрос о конструкции трансформатора - зачем концы обмоток загнуты ввех, и тут же опущены вниз в печатную плату (такая перелька получается)?

---

так просто удобнее......
попробуй в выводе первички зачистить все провода от лаковой изоляции скрутить их плотно, залудить и загнуть точно, чтоб в отверстия платы попадало нормально :), тогда и вопрос сам по себе будет иметь ответ на основе личного опыта.
Петелька ни на какие параметры трансформатора не влияет.
В тороиде нет ни пол витка, ни четверти, ни ещё какой либо доли витка, ЕСТЬ ТОЛЬКО ВИТОК.
Виток в тороиде это провод размещённый ВНУТРИ кольца.

Ещё хочу дать совет, может кому пригодится.

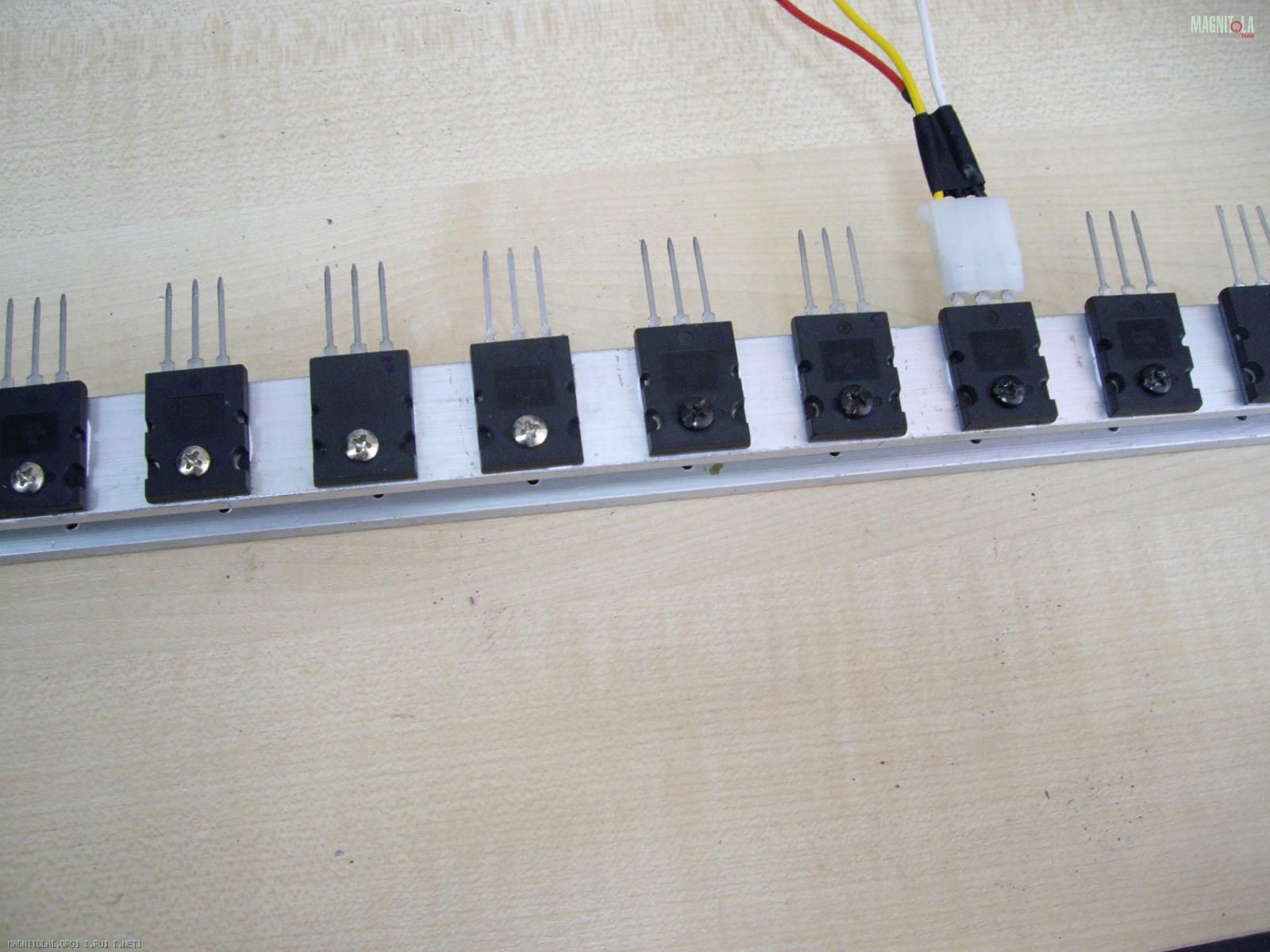

Когда подбираете пары по Ку в ВК, удобно это делать на общем не массивном радиаторе.
Вложение 448298
Я это делаю при 15, 25, 35 В, и токе до 5А(для таких как на фото), например установили 15В и "пробежались" разъёмом по "линейке" сек 5 на транзистор, раза 3, потом 25В и т.д., записывая результаты разумеется, при подобном измерении транзисторы имеют приблизительно одинаковую температуру, результаты более достоверные, более ~70 градусов стараюсь планку не разогревать.

Цитата:

---

Сообщение от Абент

более ~70 градусов стараюсь планку не разогревать.

---

это надо учитывать всегда,иначе показатели другие будут.,

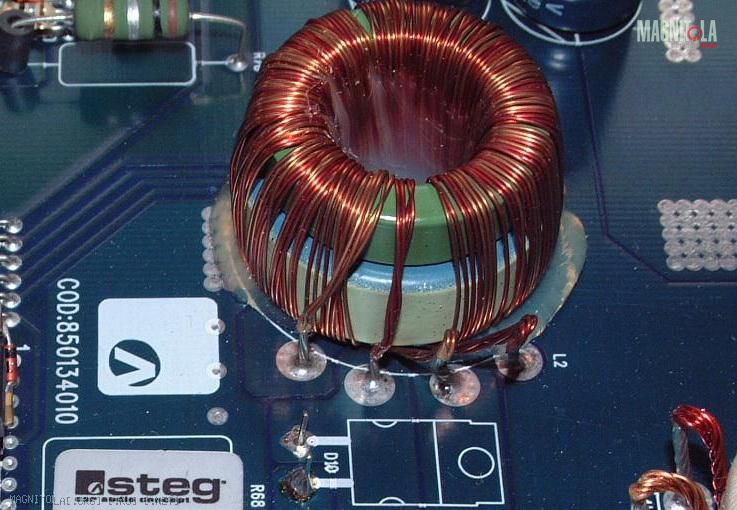

Вложение 448526
У кого какие мысли? Явно итальянские инженеры применили разнокалиберные кольца и возможно разнопроницаемые не от нищеты. Расширение диапазона?

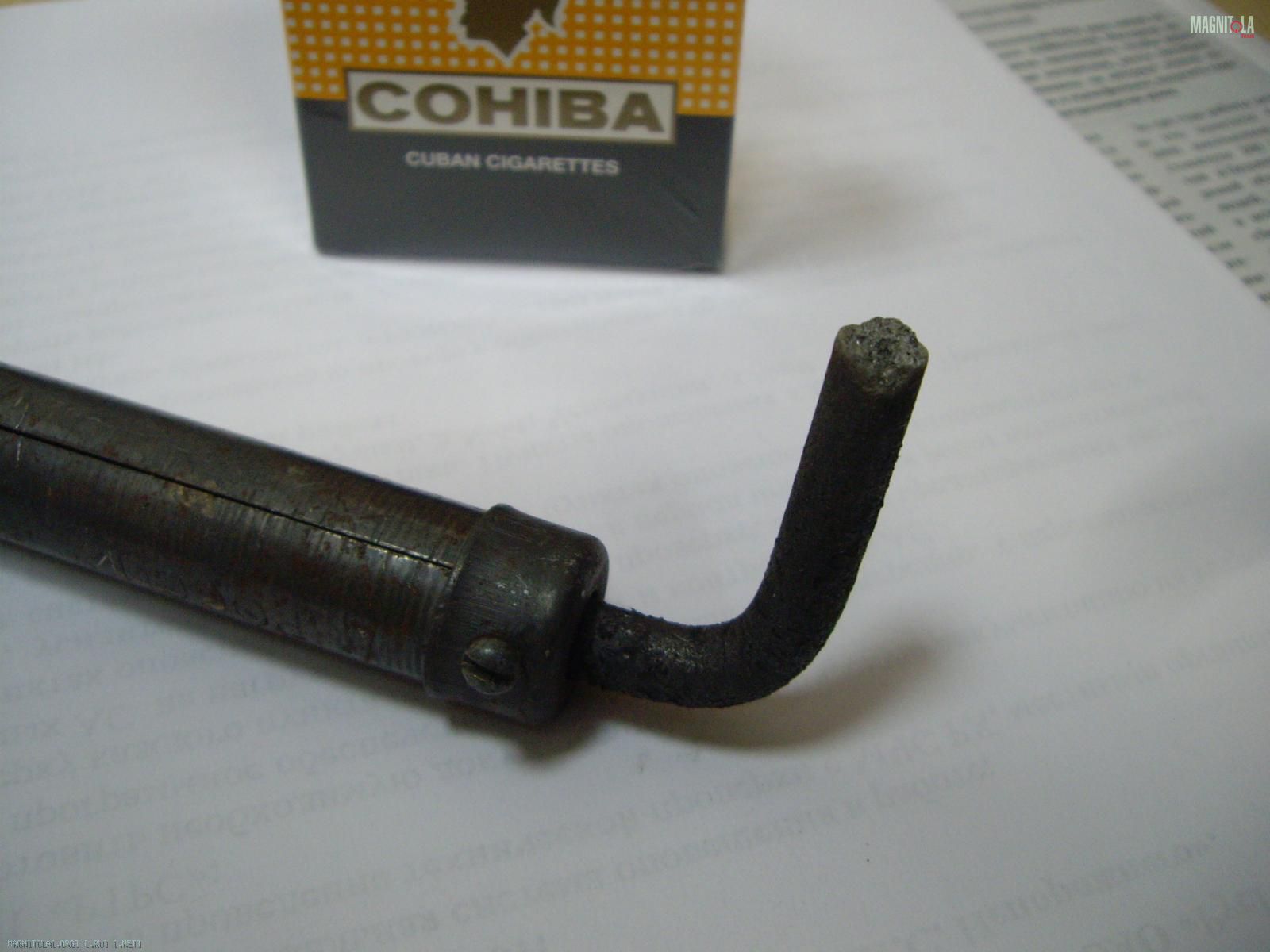

Попутно совет рукосувателям:) Полезно в арсенале иметь паяльник-сотку(простите за некрасивое фото)
Вложение 448528 Спиливаем жало и сверлим в нём отверстие глубиной около сантиметра, получаем своеобразный тигель(работать в положении "вверх", можно немного "в сторону", в нижнем, ясен пень, олово не держится). Позволяет легко выпаивать довольно толстые провода из платы, при этом не увеча её(благодаря мгновенному точечному разогреву), запаивать их. Облуживать многожильные и моножильные провода, при этом например скрутка из импортного эмалевого провода не требует предварительной механической зачистки(наш лак не прожаришь :laugh2:). Всё это очень удобно, например, при работе с трансами ПН, да и не только.

По поводу заменыдрайверных тр-в: пара 4793/1837 нормальная к выходникам 5200/1943?

Цитата:

---

Сообщение от STASUS

По поводу заменыдрайверных тр-в: пара 4793/1837 нормальная к выходникам 5200/1943?

---

Очень хорошо.
Только обратить внимание, у них ноги наибарот с д/б 6хх-7хх

Вопрос такого плана - питание +\- 40 вольт. На преды надо подать соответственно +\- 15.
Если ставить 7815\7915, на них надо просадить 25 вольт, потребление тока неизвестно, ну пусть к примеру 15ти вольтовая переферия отожрет 100ма. Получается типа 3-5 вт на корпус стабилизатора. Оно не издохнет от перегрева?. И правильно ли я понял, что входное напряжение может быть "любое", главное что бы разница между Uвх и Uвых была не более 30 в. Или же просто Uвх. должно быть не более 30 в.?

точно не помню, но вроде у 7815/7915 входной потолок 35В,
тут стаб на транзисторах надо делать

А если перед входом резистор повесить ом 30-40100/2-5 вт. Иль бред это?

Цитата:

---

Сообщение от STASUS

А если перед входом резистор повесить ом 30-40100/2-5 вт. Иль бред это?

---

Да не бред, но скорее всего никчему, правильнее померить ток потребления по 15В, скорее всего какой-нить тип41/42(+ зеннер) справятся без гасяшек и без радиатора.
