Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от STASUS

...эта мощьность выделяться с 1й или с 10 пар выходников...

---

строго говоря, стоит учитывать тепловыделение выходников, в даташите указано сколько градусов на ватт приходится, и часто есть график (зависимость не особо линейная). так что можно выбрать таких 10 пар, что тепла от них будет совсем мало ;)

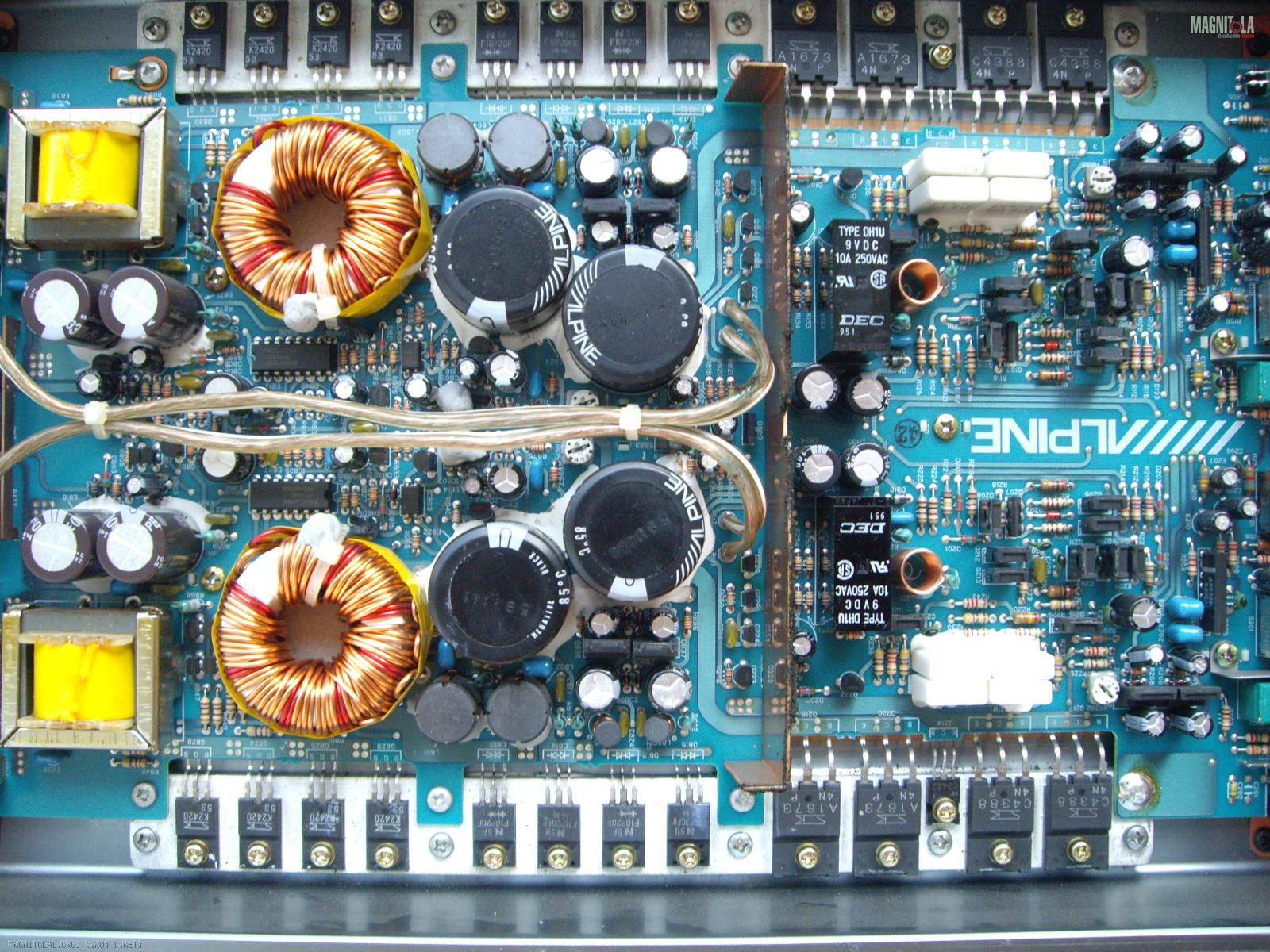

На 29ой странице я обмолвился про Альп, он выглядел так:Вложение 462638
Теперь так : Вложение 462640 Потребляемый ток на ХХ - 3А, ТП выходников 60мА.

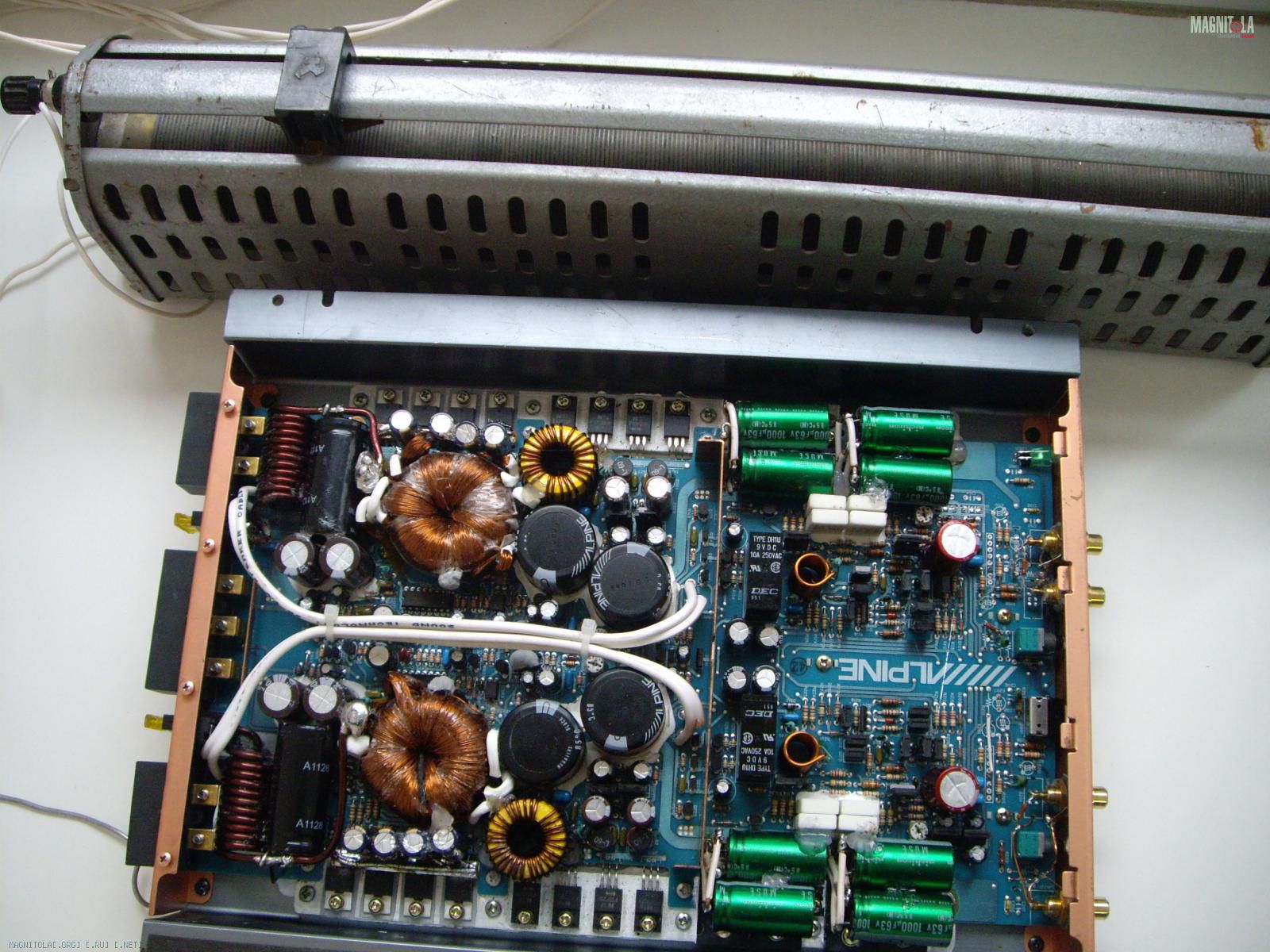

Для измерения мощности грузился на ЭТО(полное сопротивление 10 Ом):Вложение 462642
При напряжении питания усилителя 13,5В полученная мощность без начала ограничения синуса:
8 Ом - 2х100 Вт
4 Ом - 2х168 Вт
2 Ом - 2х242 Вт(держит без проблем)
Каналы - близнецы до мелочей, различий не обнаружил.

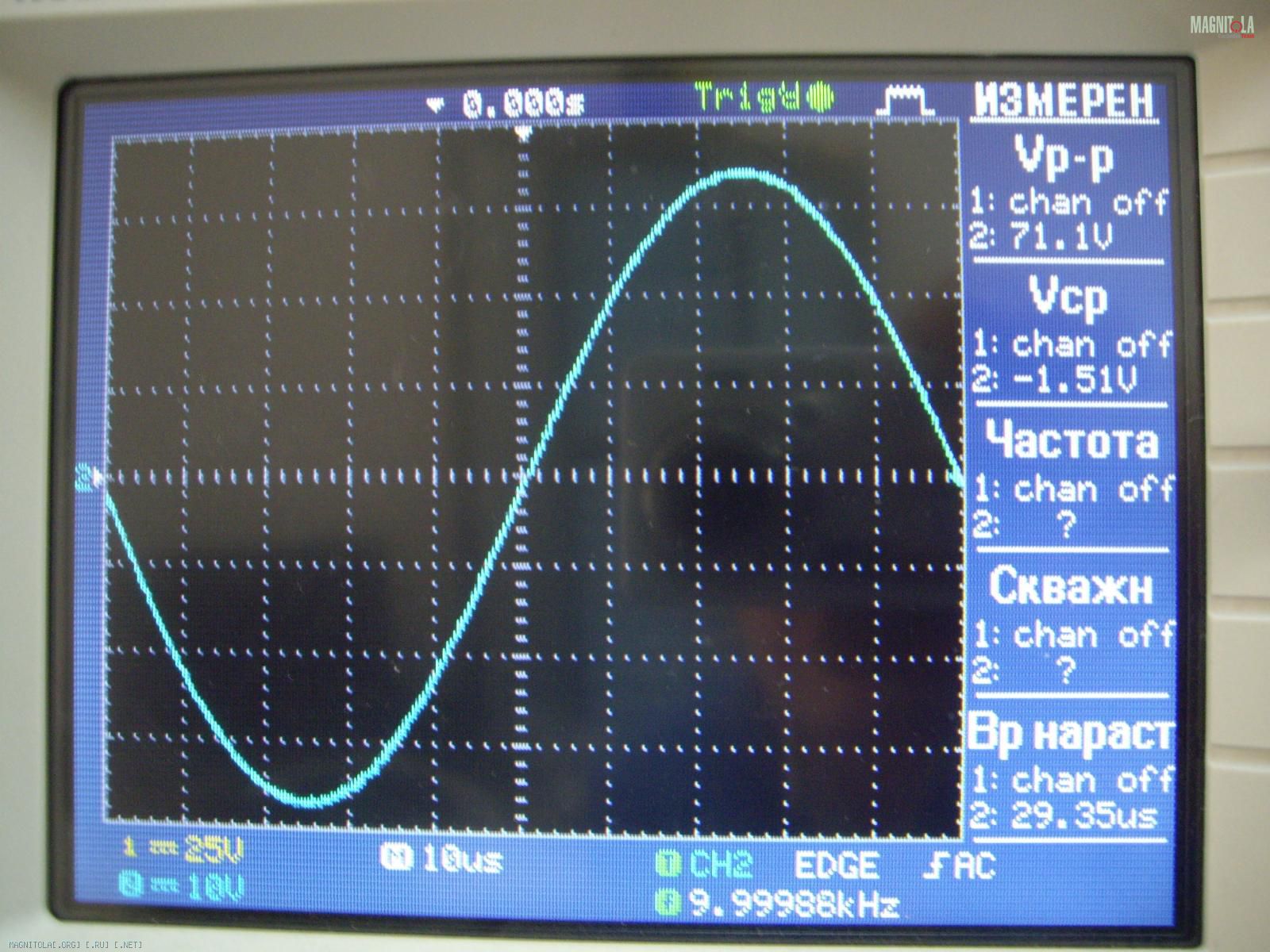

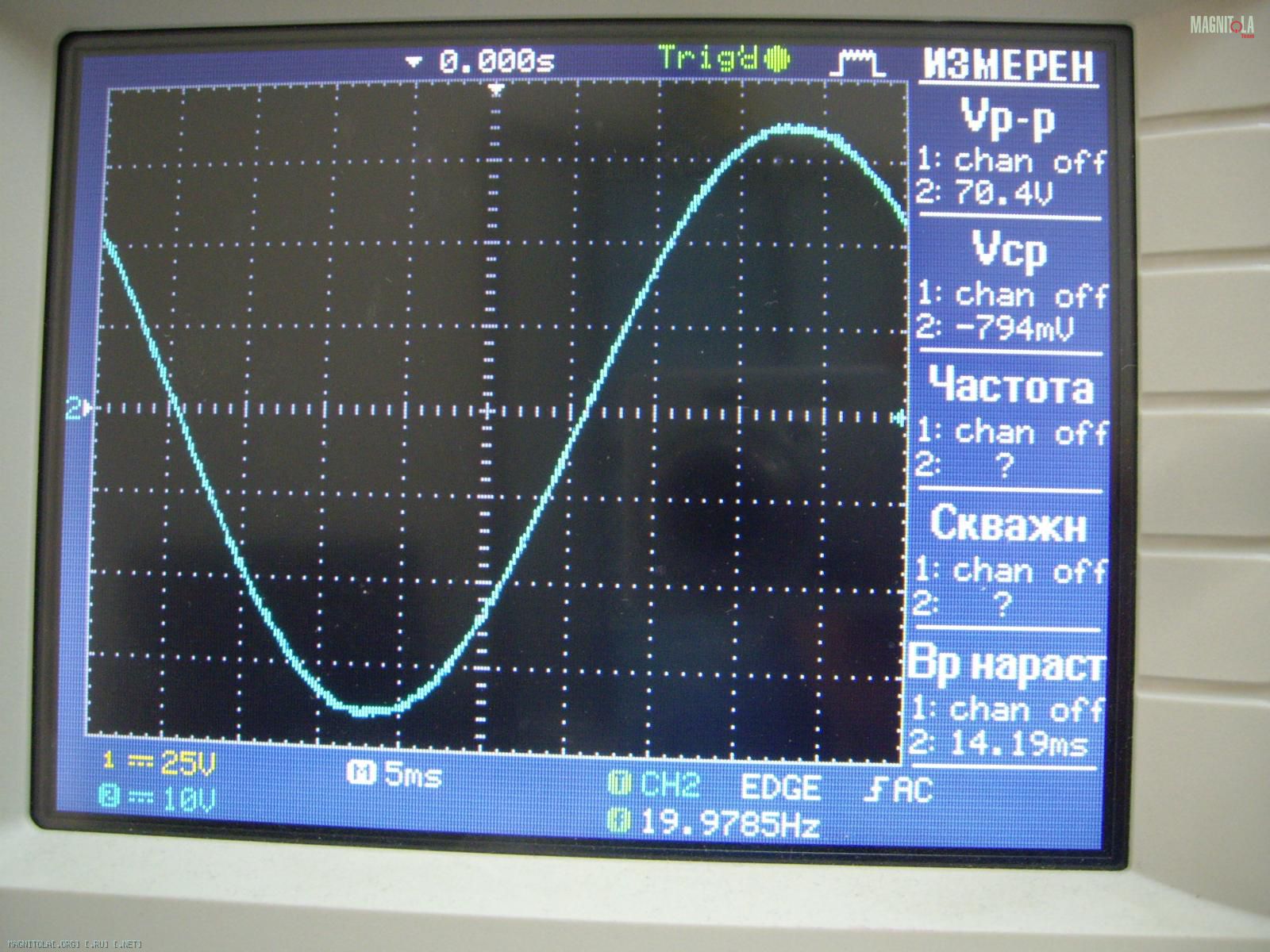

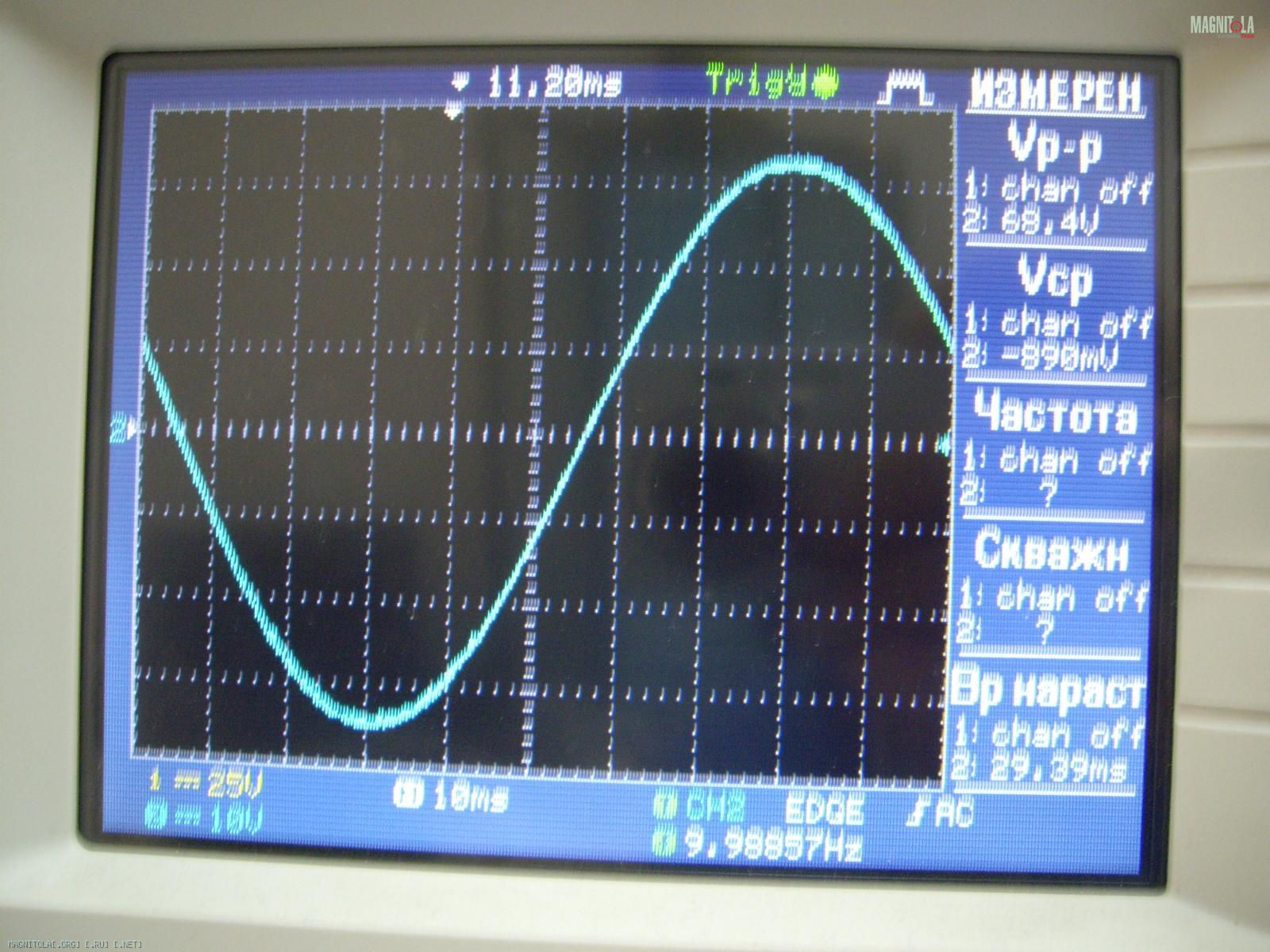

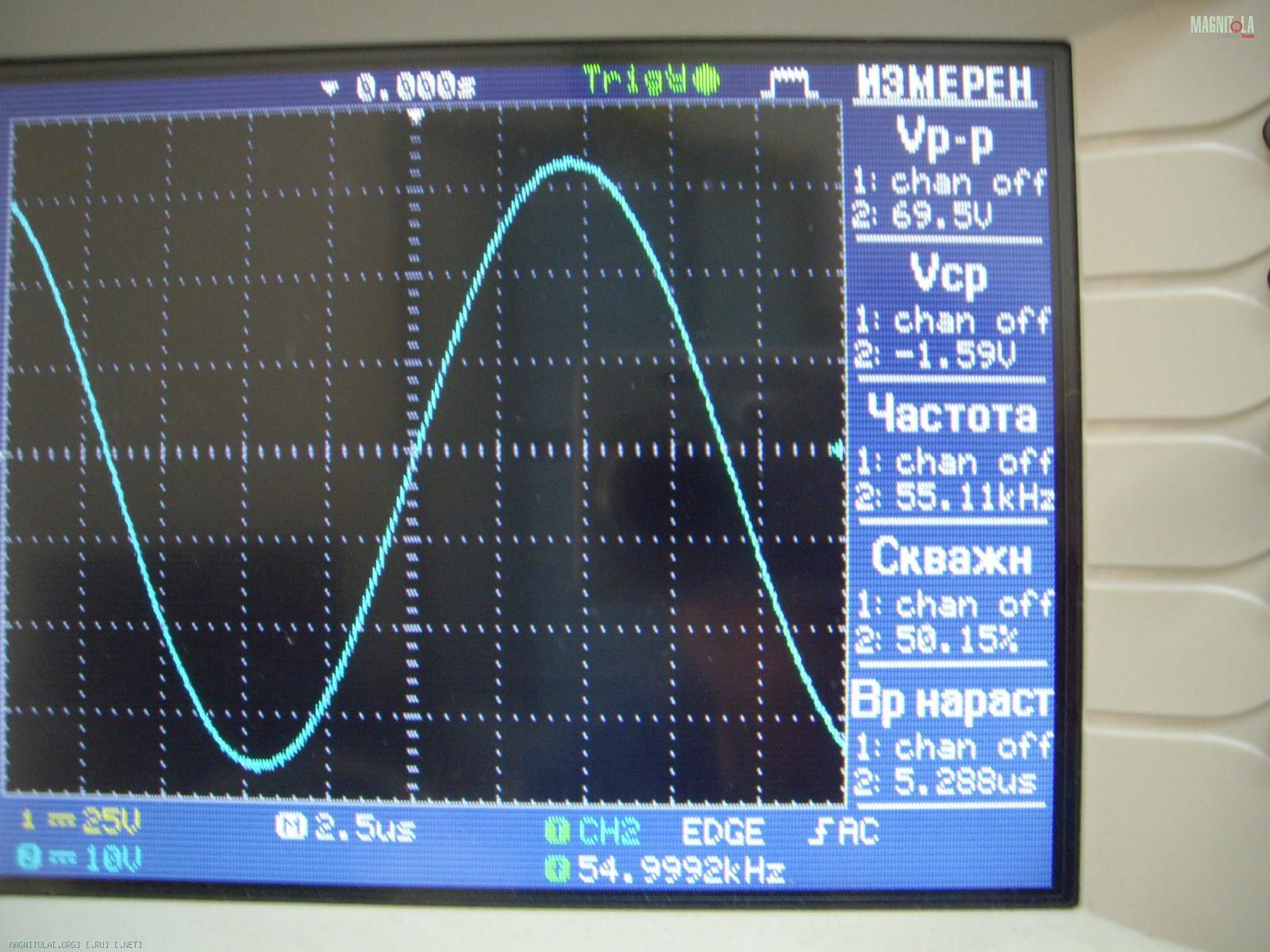

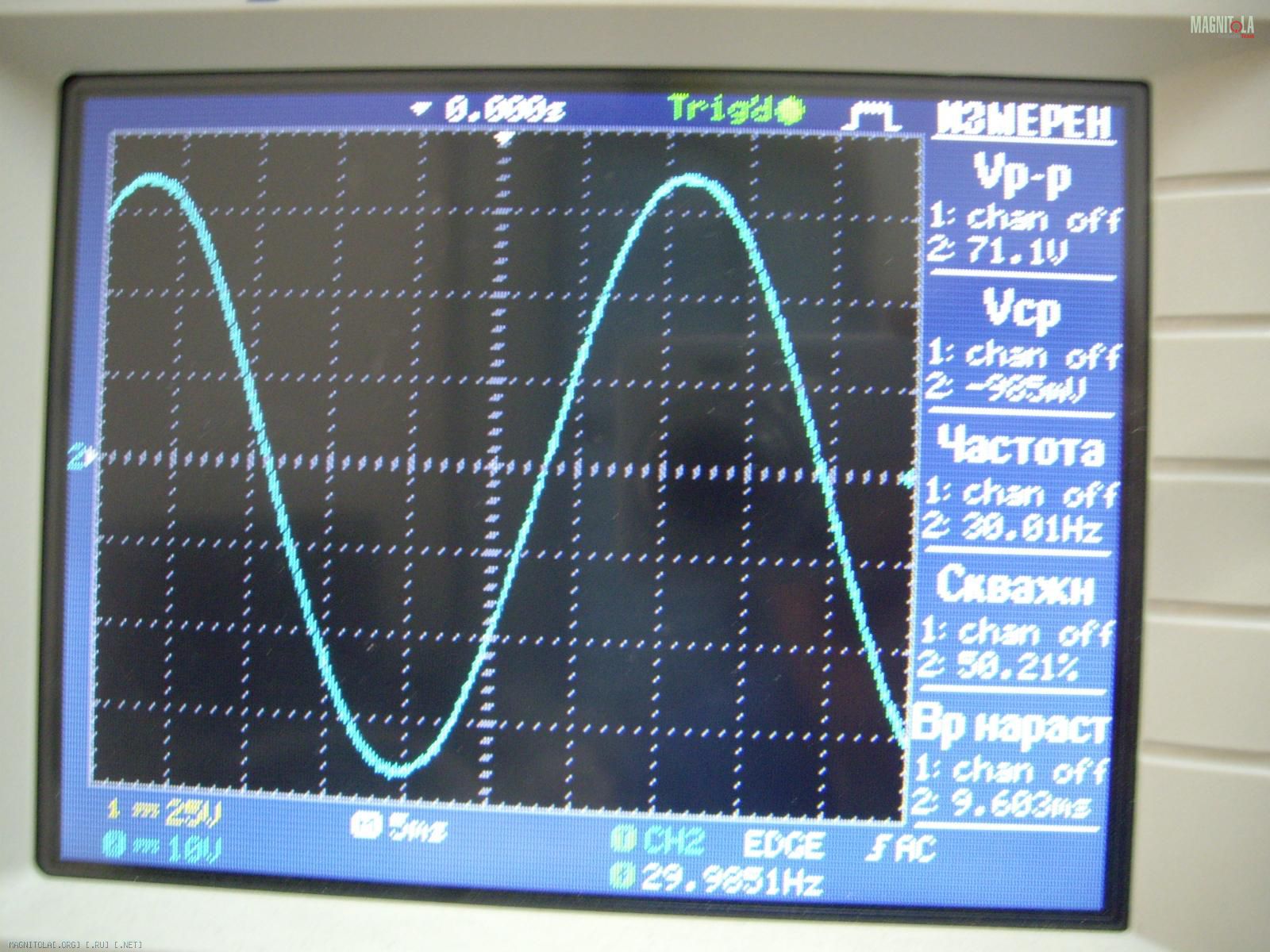

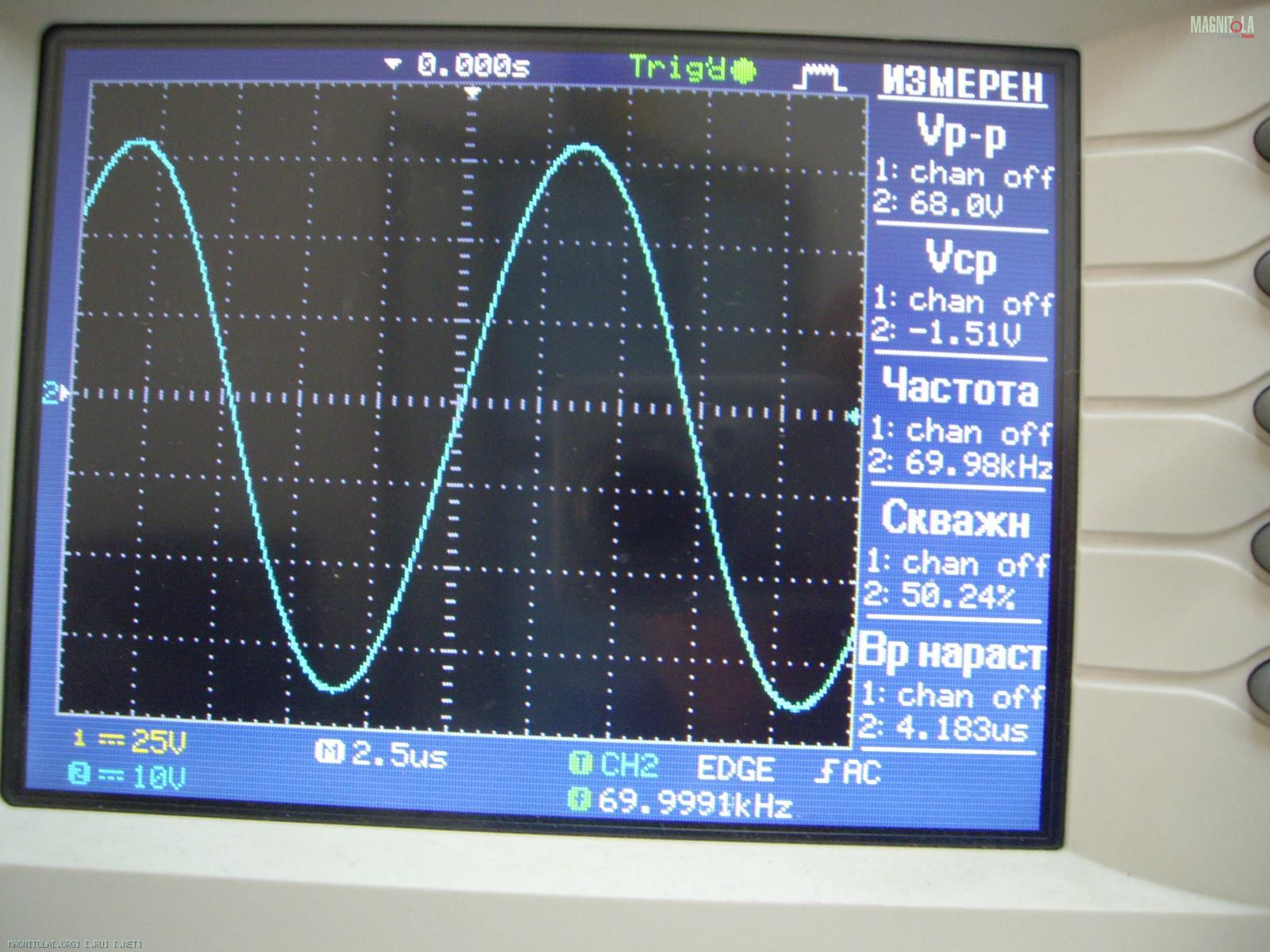

Для любопытных и внимательных картинки при нагрузке 4 Ом на входе 0,65В
Вложение 462644Вложение 462646Вложение 462648Вложение 462650Вложение 462652Вложение 462654Вложение 462656

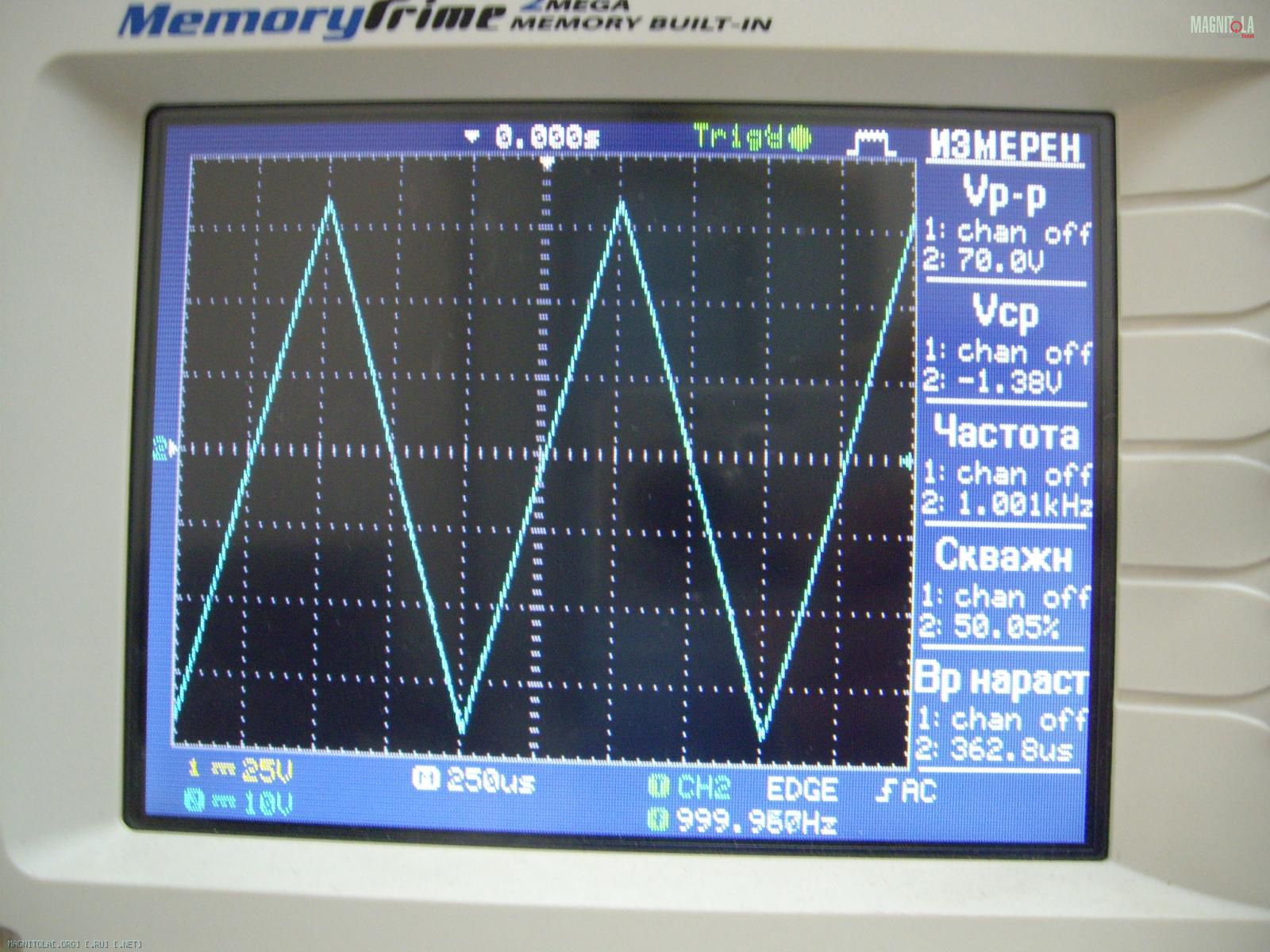

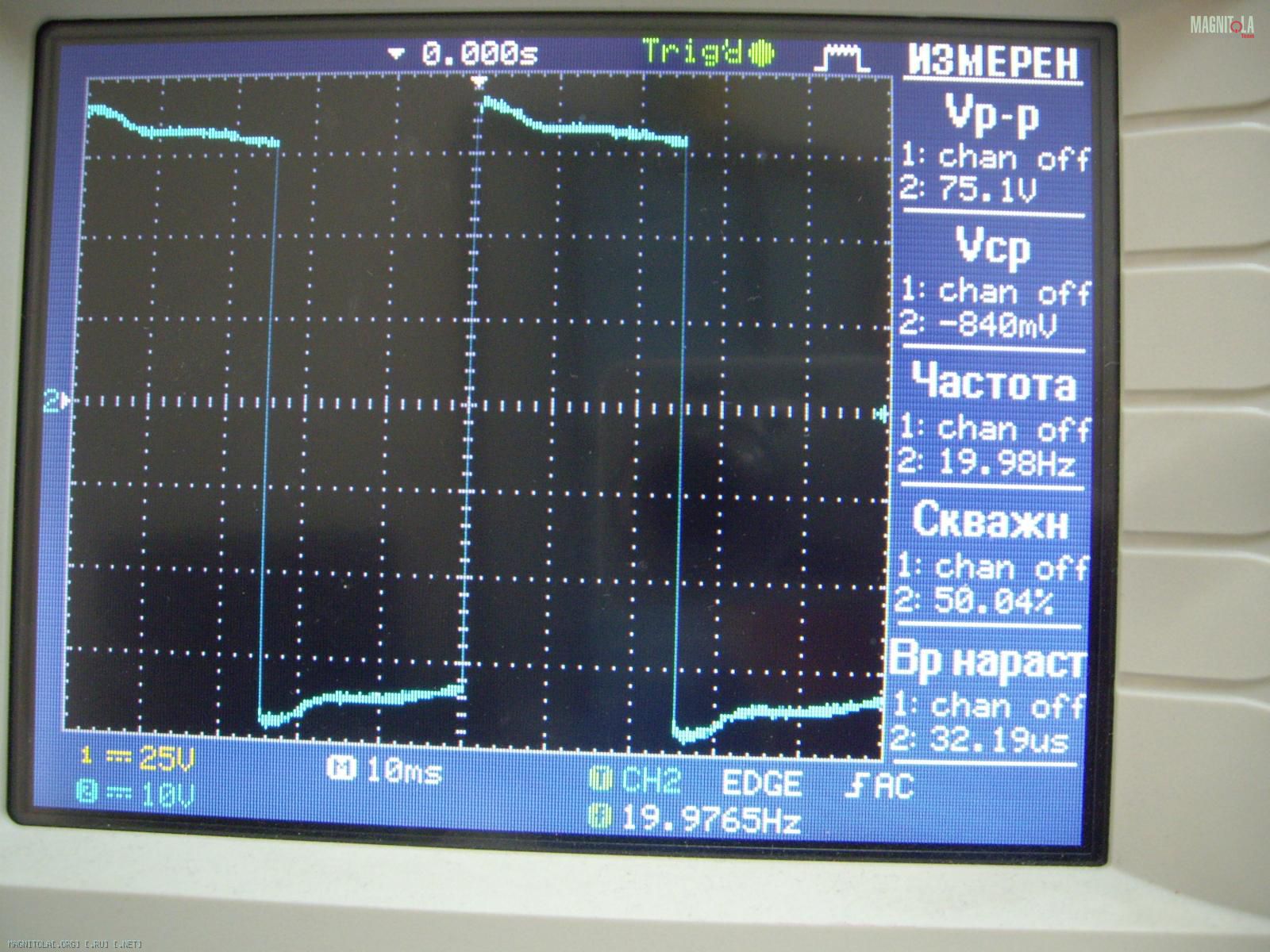

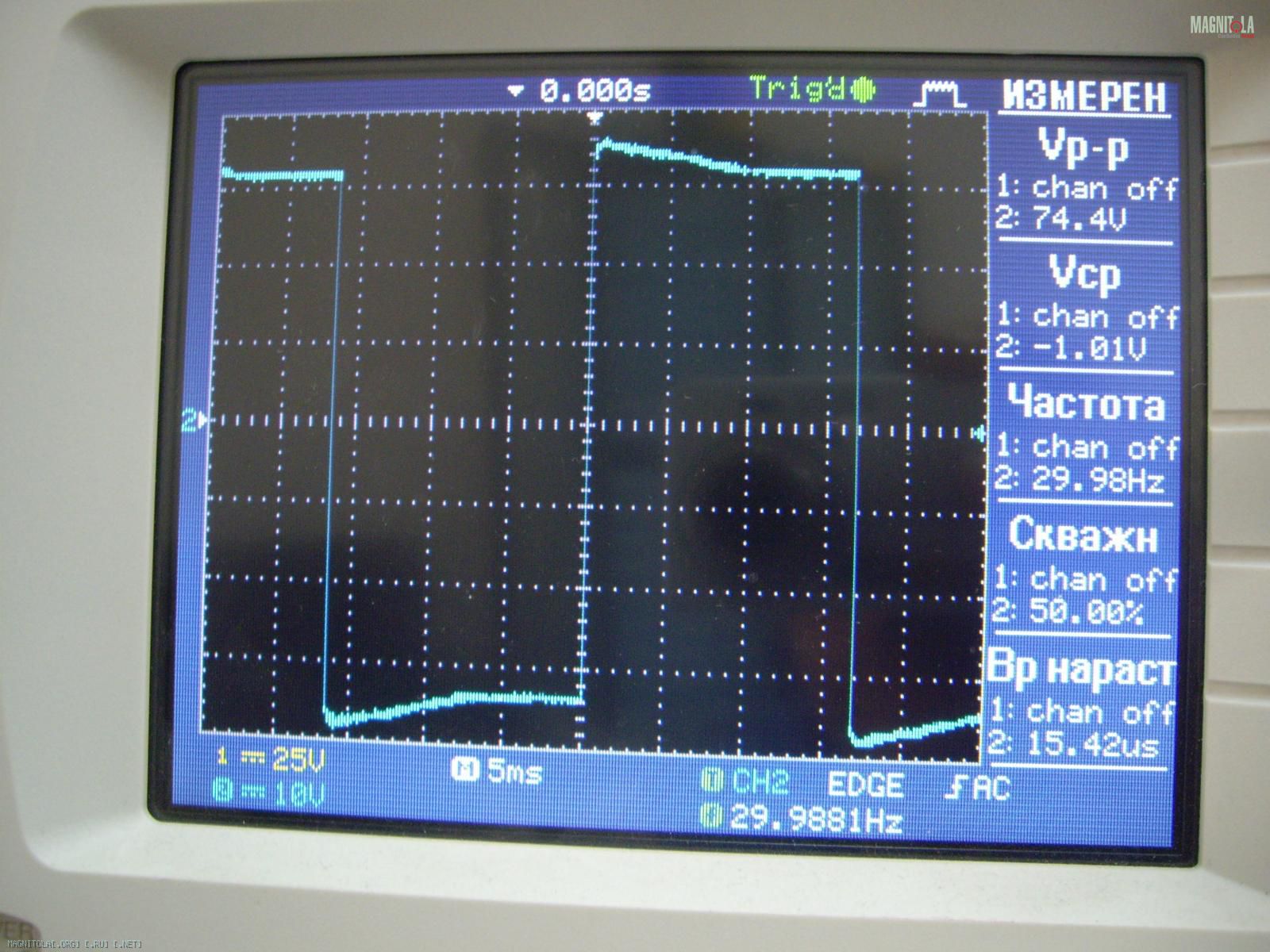

Ещё Вложение 462660Вложение 462658Вложение 462662

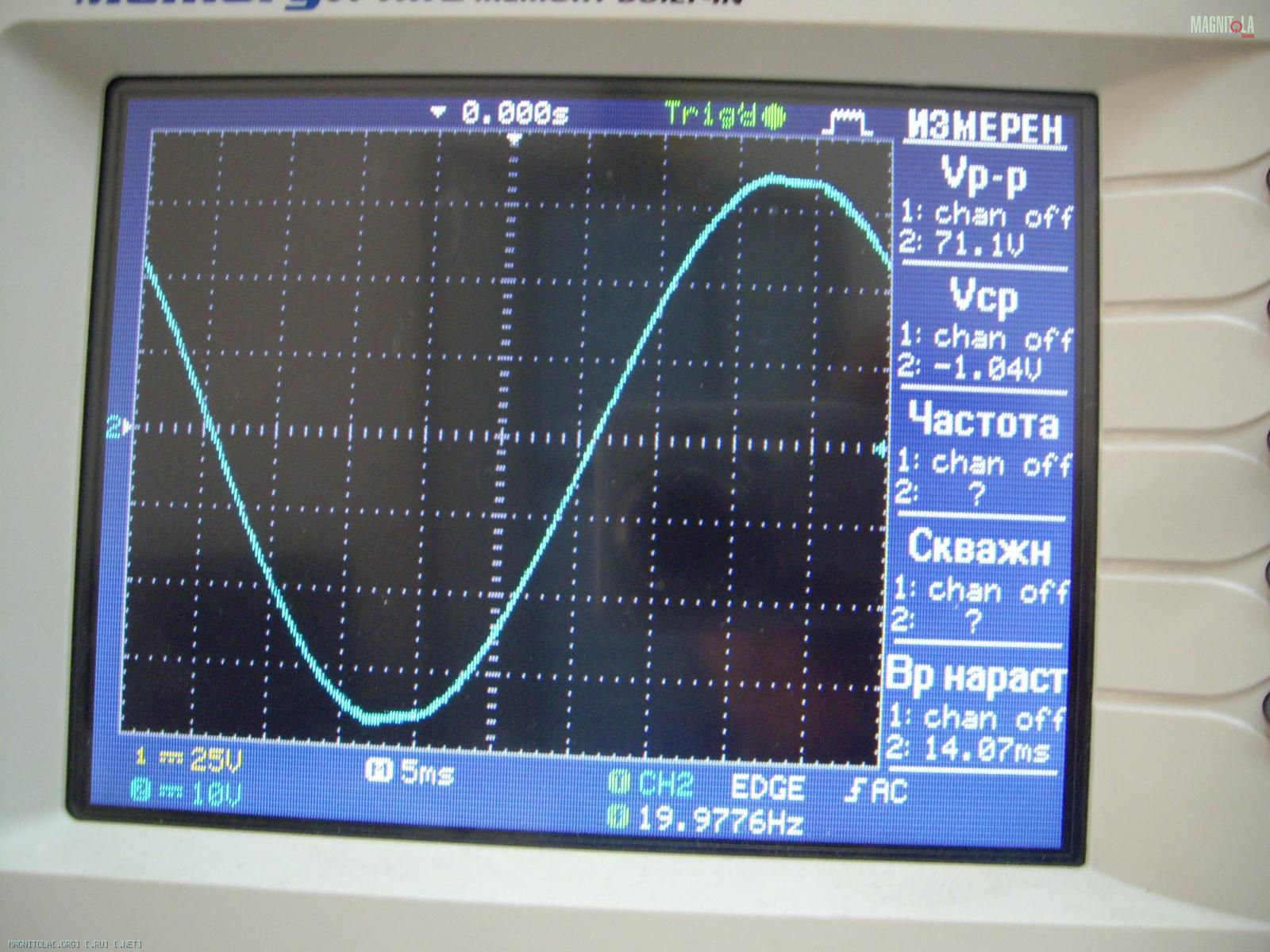

А вот так при плавном уменьшении нагрузки с 4 Ом двигуном реостата наступает ограничение Вложение 462664

Нет слов.Одни чувства.
Молодец!!!
Как с температурой уся?
Как звучание?

Цитата:

---

Сообщение от Абент

Потребляемый ток на ХХ - 3А, ТП выходников 60мА.

---

От чего так много?
4 пары х 60ма + мелочь всякая (нагрев стабов, антизвонных цепей, кпд ПН, ну там еще че нибудь по мелочи) = 0,8-1,2 ампера (примерно) кто еще ожирает????

Цитата:

---

Сообщение от Абент

грузился на ЭТО(полное сопротивление 10 Ом

---

Всю жизнь такую мечтал иметь, очень нужная вещица....

Да, и звук как?

Цитата:

---

Сообщение от STASUS

От чего так много?
4 пары х 60ма

---

Уже 1,5А

Цитата:

---

+ мелочь всякая (нагрев стабов, антизвонных цепей, кпд ПН, ну там еще че нибудь по мелочи) = 0,8-1,2 ампера (примерно) кто еще ожирает????

---

"мелочь" это пара параметрических стабов +/- 52В с 63ёх, обмотки реле, ну и прочие элементы схемы. Обычно автомобильный двухканальник(мы-то ведь все знаем, что они в В-классе трудятся:) ) с одним ПН кушает 0,5...0,7А, так что ничего удивительного.

Цитата:

---

Всю жизнь такую мечтал иметь, очень нужная вещица....

---

Это я взял поиграть :) Бессрочно правда.
Проще простого сделать самопал:

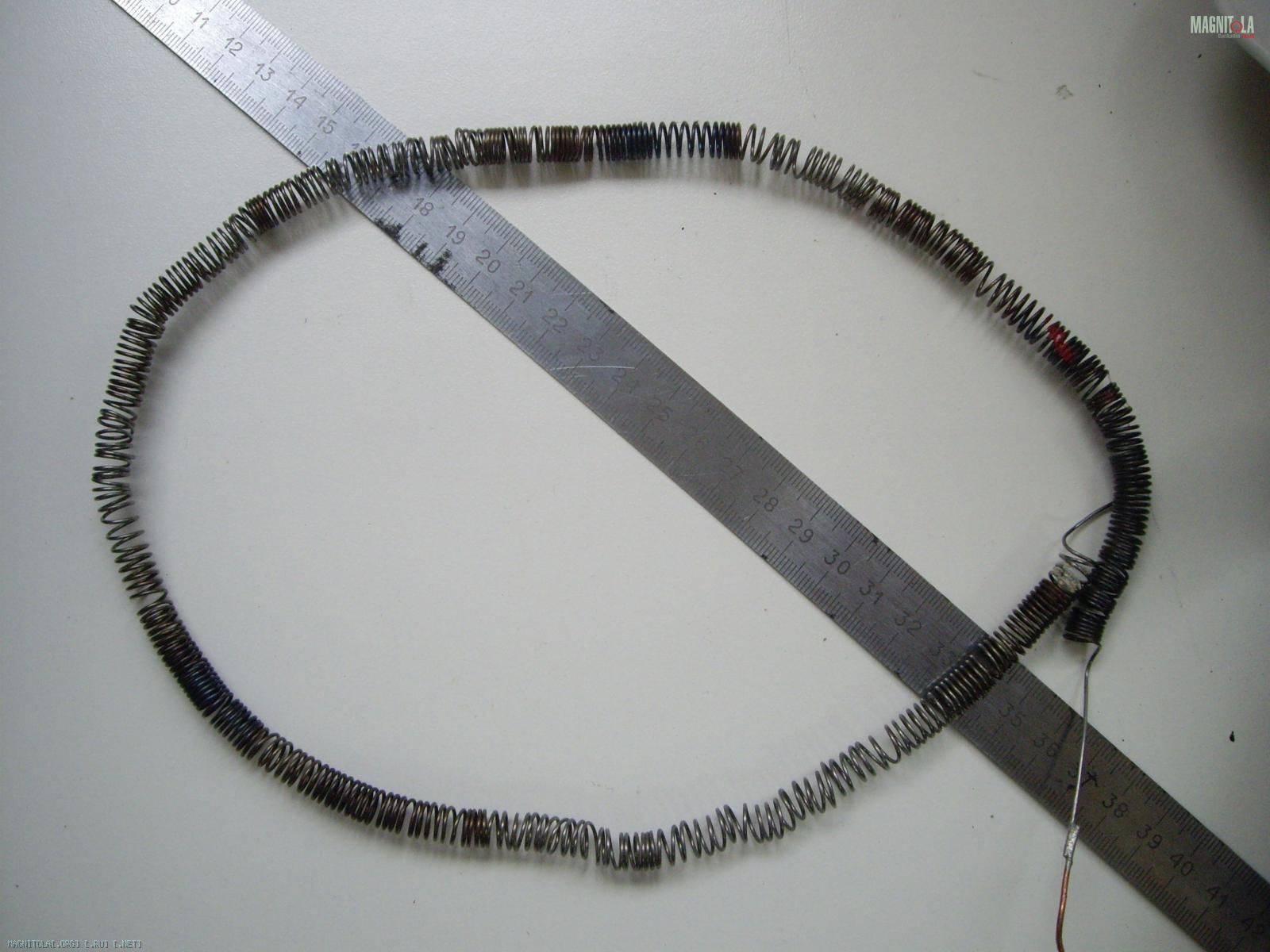

на фото 3 Ома
Вложение 463372
Идёте в хозмаг, покупаете метров 5 электротехнической гофры(рублей 50 встанет), или идёте на помойку, нам нужна проволока-сталька, проложенная в гофре, у которой единственное назначение - протянуть провод в гофру. Отмеряем мультом 4...5 Ом и навиваем на стержень отвёртки, минут 5 работы и нагрузка готова, для удобства изменения сопротивления пользуем "крокодил"(рублей 5...10). Для солидных мощностей можно опустить в банку с водой, или например красивое решение - этой спиралью сделать внутренню намотку в 2" трубе(можно и сантехнической из пластмассы) а в торец вертилятор комповый на 12В припердолить.

Цитата:

---

Сообщение от zubanov

Как звучание?

---

Цитата:

---

Да, и звук как?

---

Радует. Будет установлен в авто, взамен итон1502.
Играючи может выплюнуть любой тяжести мид :D

Цитата:

---

Сообщение от Абент

Идёте в хозмаг, покупаете метров 5 электротехнической гофры(рублей 50 встанет), или идёте на помойку, нам нужна проволока-сталька, проложенная в гофре, у которой единственное назначение - протянуть провод в гофру. Отмеряем мультом 4...5 Ом и навиваем на стержень отвёртки, минут 5 работы и нагрузка готова, для удобства изменения сопротивления пользуем "крокодил"(рублей 5...10). Для солидных мощностей можно опустить в банку с водой, или например красивое решение - этой спиралью сделать внутренню намотку в 2" трубе(можно и сантехнической из пластмассы) а в торец вертилятор комповый на 12В припердолить.

---

Можно и спираль для плиток использовать(она нихромовая и температуру держит).,

Цитата:

---

Сообщение от gena60

Можно и спираль для плиток использовать(она нихромовая и температуру держит).,

---

Такая спираль даже при небольшой мощности требует принудительного охлаждения.

Цитата:

---

Сообщение от Абент

Такая спираль даже при небольшой мощности требует принудительного охлаждения.

---

Если расположить на высокотемпературном диэлектрике,пусть себе греется(реостат по такому же принципу,только регулируется).,

Цитата:

---

Сообщение от gena60

Если расположить на высокотемпературном диэлектрике,пусть себе греется(реостат по такому же принципу,только регулируется).,

---

Я предлагаю колхоз, пригодный для правильных измерений, ты предлагашь колхоз для измерений погоды на Марсе.
