Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от gena60

раз уж уверенность есть в этих соображениях.,

---

Вот блин(((. Опять вы мне о какой то самоуверености. Нет у меня самоуверенности в этих вопросах, спрашиваю и надеюсь на совет более опытных товарищей, а в ответ "возми попробуй".
Спасибо за исчерпавующий диалог.
З.Ы Сначалj FFZ - "Смотрои в схемы", потом вы-"Возьми попробуй" , не ужели так трудно написать несколько лишних строчек что бы спрашивающий прочитал ответ на свой вопрос, а не думал "эт чё щас было, эт ответ или тебя на### послали".
З.Ы. Есть усилок которым не пользуюсь скорее всего на нем и попробую.

Цитата:

---

Сообщение от Mакс

Вот блин(((. Опять вы мне о какой то самоуверености. Нет у меня самоуверенности в этих вопросах, спрашиваю и надеюсь на совет более опытных товарищей, а в ответ "возми попробуй".

---

Прежде чем так говорить,посмотрите на раздел,в котором находитесь.Это не для новичков,а для знающих основы электроники,как и что работает и т.п. Когда задаются вопросы начального уровня,просто не понятные Вам,то это не здесь объяснять надо,а в другом разделе искать ответы.Учите теорию,построение и конструкцию-после этого поговорим на определённом уровне и в полной серьёзности на темы,которые возникают в идеях.Азы объяснять нет смысла,они само собой предполагаются в уровне подготовки и все ответы на это рассчитаны тоже.,

Цитата:

---

Сообщение от gena60

Прежде чем так говорить,посмотрите на раздел,в котором находитесь.Это не для новичков,а для знающих основы электроники,как и что работает и т.п. Когда задаются вопросы начального уровня,просто не понятные Вам,то это не здесь объяснять надо,а в другом разделе искать ответы.Учите теорию,построение и конструкцию-после этого поговорим на определённом уровне и в полной серьёзности на темы,которые возникают в идеях.Азы объяснять нет смысла,они само собой предполагаются в уровне подготовки и все ответы на это рассчитаны тоже.,

---

Вот значит как!
Вообще то тема создовалась как раз для новичков, и повествование здесь шло на первых станицах явно не для людей способных самостоятельно разобратся в работе каждого каскада и как их лучше модернизировать.
Да и что такого я спросил, что бы углублятся в высокие материи? Было несколько конкретных вопросов: Стоит ли повышать ток покоя в предвыходном каскаде для повышения качества воспроизведения усилителем музыки? И далее моя версия как это исполнить технически.
Эт как на вопрос " А какой стороной батарейки в пульт вставлять?" ответить" Ты чё вообще, куда ты лезишь, да ты даже закон Ома не знаешь, вот когда разберешся, что есть ток, почему движутся электроны электроны в проводнике, как это работает, тогда и поговорим, а пока ни какого телевизора."

Цитата:

---

Сообщение от Mакс

Дядь Федор, не понял, что схемы?

---

как что? ты же сам написал :

Цитата:

---

Сообщение от Mакс

Скажите пжл, вот в обсуждаемых усилителях УМ соответствует схеме усилителя Ланзар.

---

а дальнейшее :

Цитата:

---

Сообщение от Mакс

Есть конечно отличия, а что если эти отличия минимизировать, например в Ланзаре важно что бы предвыходные транзисторы были в А-классе, т.е. работали с большим током покоя. Можно ли организовать это в наших автоусях?

---

в этом вопросе между двумя цитатами какая то алогичность и не решительность в начале совершить минимальные логические действия, тем более что сам же далее написал :

Цитата:

---

Сообщение от Mакс

любой желающий может в поисковике вбить "Ланзар описание" и прочитает всё сам.

---

---------- Сообщение добавлено 18.01.2015 в 03:01 ----------

Цитата:

---

Сообщение от Mакс

Вообще то тема создавалось как раз для новичков, и повествование здесь шло на первых станицах явно не для людей способных самостоятельно разобраться в работе каждого каскада и как их лучше модернизировать.

---

совершенно верно, именно так, для тех кто мало что понимает, но способен, имеет решимость и интерес на повторение по КАРТИНКАМ с соответствующими объяснениями в теме. Но с самого начала предполагалось, что повторяющему не чуждо желание понять, что он делает и соответственно усваивает и овладевает начальными знаниями, что позволит развиваться дальше если к этому возникнет интерес.

Цитата:

---

Сообщение от Mакс

Да и что такого я спросил, что бы углублятся в высокие материи? Было несколько конкретных вопросов: Стоит ли повышать ток покоя в предвыходном каскаде для повышения качества воспроизведения усилителем музыки? И далее моя версия как это исполнить технически.

---

да собственно действительно, по сути ни чего ты не сказал, ты просто написал что читал о "Ланзар", но показал то, что сам подумать над логическим сравнительным анализом не хочешь, хочешь продолжения темы в том же ключе - скажите как, я повторю, но вот это уже не входит в рамки этой темы, это следующий уровень, который подчинён ментальности раздела.
Конечно же я могу ошибаться, но сдаётся мне поэтому и реакция у большинства кто тебе ответил такая, какую ты увидел.

Цитата:

---

Сообщение от gena60

Прежде чем так говорить,посмотрите на раздел,в котором находитесь.Это не для новичков,а для знающих основы электроники,как и что работает и т.п. Когда задаются вопросы начального уровня,просто не понятные Вам,то это не здесь объяснять надо,а в другом разделе искать ответы.Учите теорию,построение и конструкцию-после этого поговорим на определённом уровне ,

---

gena60,
раз уж с поучающим видом пишешь в этом разделе, тогда не изрекай подобную галиматью:

Цитата:

---

Сообщение от gena60

Биполярный транзистор имеет другое назначение,чем полевой,

---

Абент, не так выразился-речь о прямой взаимозаменяемости одного типа на другой в схеме(режимы разные).,

Вопрошающему рекомендация- полазить на профильном форуме, там есть схема Ланзара с биполярным "выходом". Но много переделывать придётся.

---------- Сообщение добавлено 18.01.2015 в 08:59 ----------

Кстати, звучание с полевым выходом мне не понравилось. Биполяр играет "шире", по сцене.

занимался кое-какой ерундой на полудружественном ресурсе и кое-чего вылезло наглядно, думаю от размещения Здесь пользы будет больше,

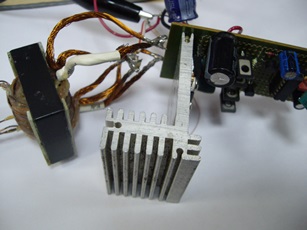

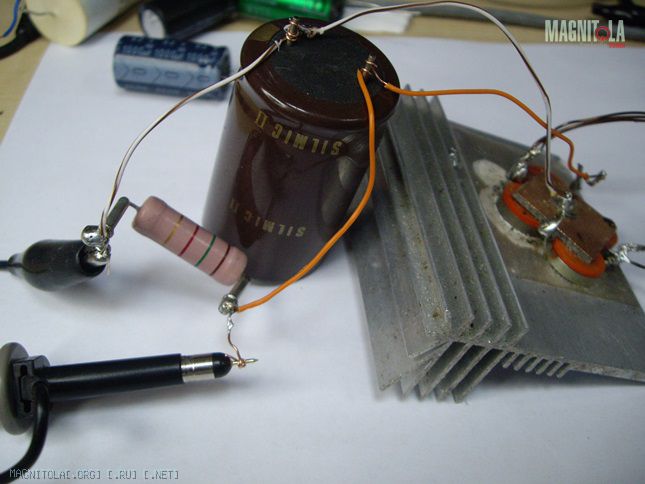

макетка ПН для прогона трансов - классика- 494, захлопки-открывашки мосфитов присутствуют, пульсы на первичке красивые, без дребезга, выбросов, затяжек, для регулировки частоты альпс http://www.bluesmobil.ru/board/image...es/biggrin.gif, серьёзно, транс на n87, намотка - сэндвич, вторичка без средней точки, 52В, диоды 2997(точно не помню)Вложение 712028Вложение 712030Вложение 712032


использовались различные конденсаторы(много разных, плёнка в т.ч.), хотелось увидеть результаты фильтрации при фильтре первого порядка, т.е., как в подавляющем большинстве автоусилителей,
нагрузка пробовалась разная до 3А, не зависимо от применяемого конденсатора, всё едино, кондёры едва тёплые, фактически окр.среды, гребёнка(срань) практически неизменна
а теперь более интересное:

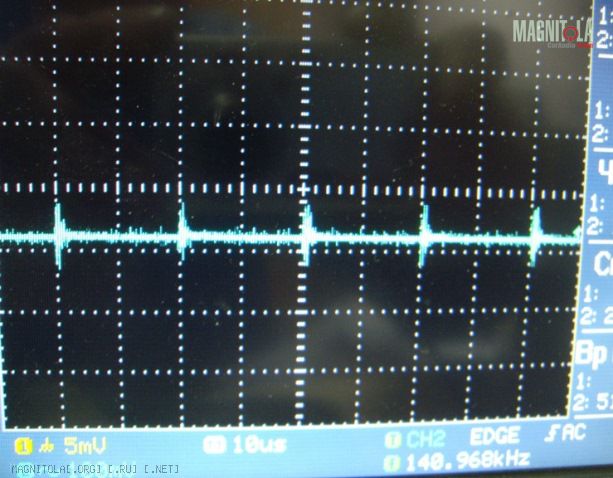

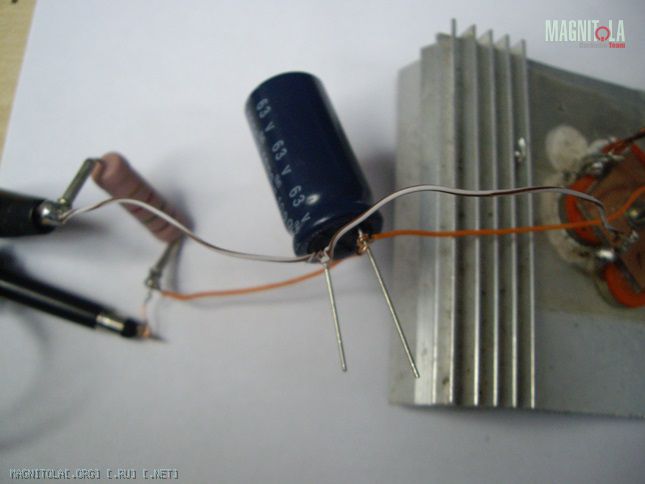

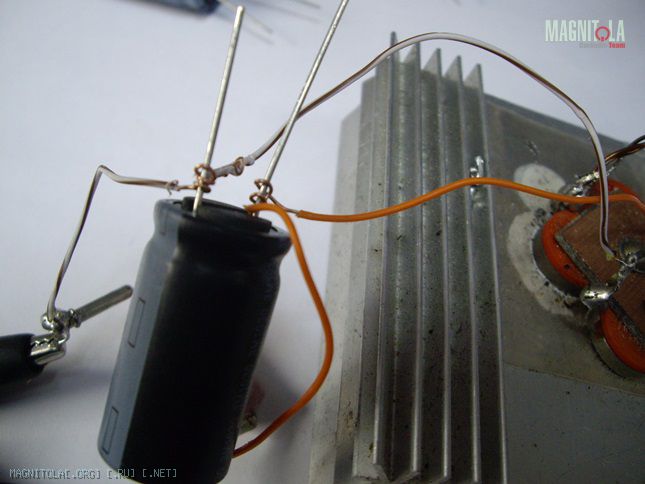

на первой фотке срань, идущая в усилитель при данной схеме фильтра(1ый порядок), на фото 2 и 3 конденсаторы, подключенные к ибп, картинка на первой фотке не меняется в зависимости от применяемого конденсатора:
Вложение 712034Вложение 712036Вложение 712038

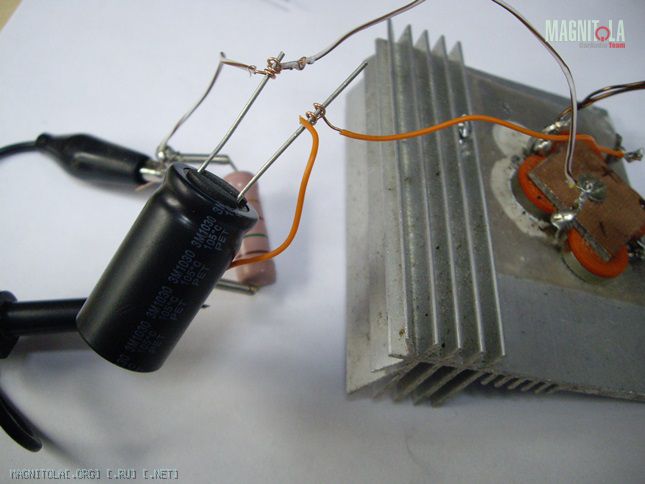

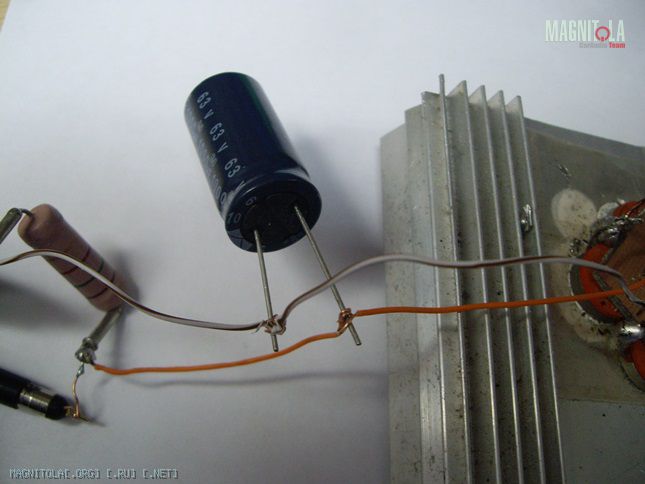

теперь ещё фото: сразу оговорюсь я не менял настройки осциллографа, абсолютно ничего ни в бп, ни в нагрузке, для невнимательных - я ВСЕГО ЛИШЬ СДВИНУЛ ПРОВОДА на ногах конденсатора

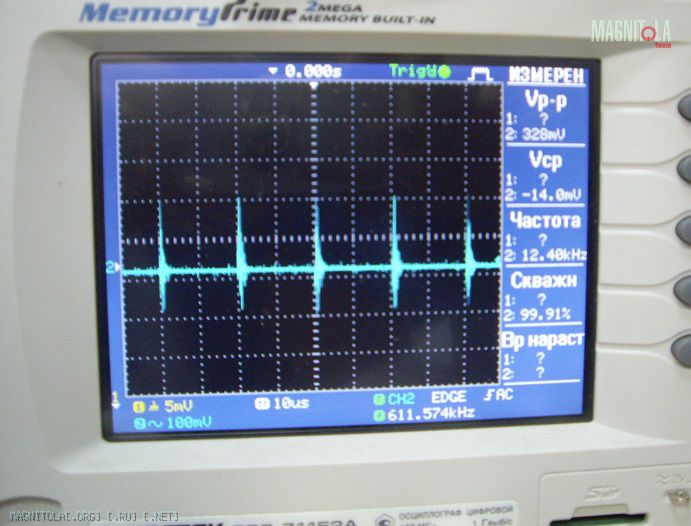

сравните амплитуду срани на фото 4 и фото 1
Вложение 712040Вложение 712042Вложение 712044

хочу провести аналогию - выкорчёвываем из платы штатный конденсатор, вместо него лежмя укладываем "солидный бочонок" подпаивем его выводы(проводочками, или собственные, когда длина позволяет) в штатные отверстия экстрадированного и наслаждаемся улучшениями, произошедшими в звуке, следовательно повышенная амплитуда пульсирующей срани в питании усилителя благотворно сказывается на звучании)))
кто не хочет подобных улучшений, режьте дороги и прогоняйте их через конденсаторы,
какой бы вы не применили конденсатор по ёмкости(для электролитов это от 1000мкФ имею ввиду), или несколько, в качестве фильтра у вас будет работать 10...20мкФ, всё остальное - накопитель.

А если два, три, десять конденсаторов в паралель поставить эта срань как то реагирует? уменьшается-увеличивается? Спасибо что поделились инфой.

Я думаю, что просто надо использовать ёмкости по назначению - для фильтрации срани брать мелкую плёнку или керамику, а толстым электролитам оставлять функцию буфера-накопителя.
