Прочитал статью).Там как бы не про то. В усилители +-15 вольт делается из +-30вольт(вторичка с транса) и главное что бы это напряжение получалось максимально чистым-стабильным, т.к. им и диф каскад питается и опер.усилитель. И кстати конденсаторы которые вы меняли как раз фильтруют это напряжение,если я не ошибаюсь.Сообщение от PhotoGuru
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 1038107
PhotoGuru, прога вам кагбэ намекает, что выбранный магнитопровод не годится для желаемой мощности... или умерьте аппетиты, или берите другой сердечник

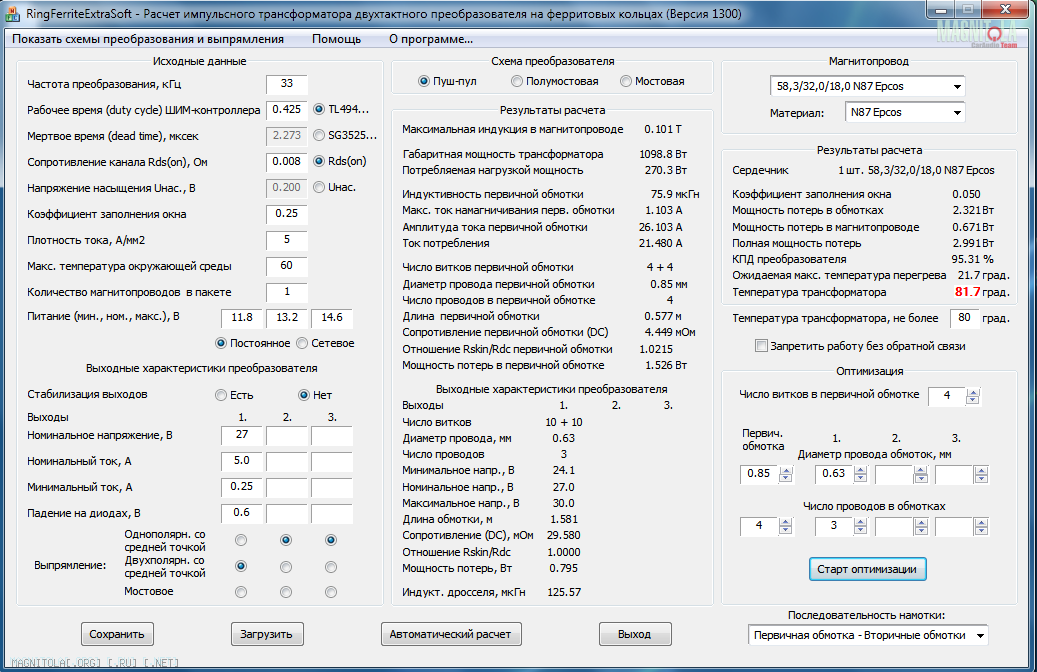

Репутация: 1038107 как один из вариантов для подобных усилков:
Репутация: 2250
раздел платку blaupunkt gta-450 под твик,

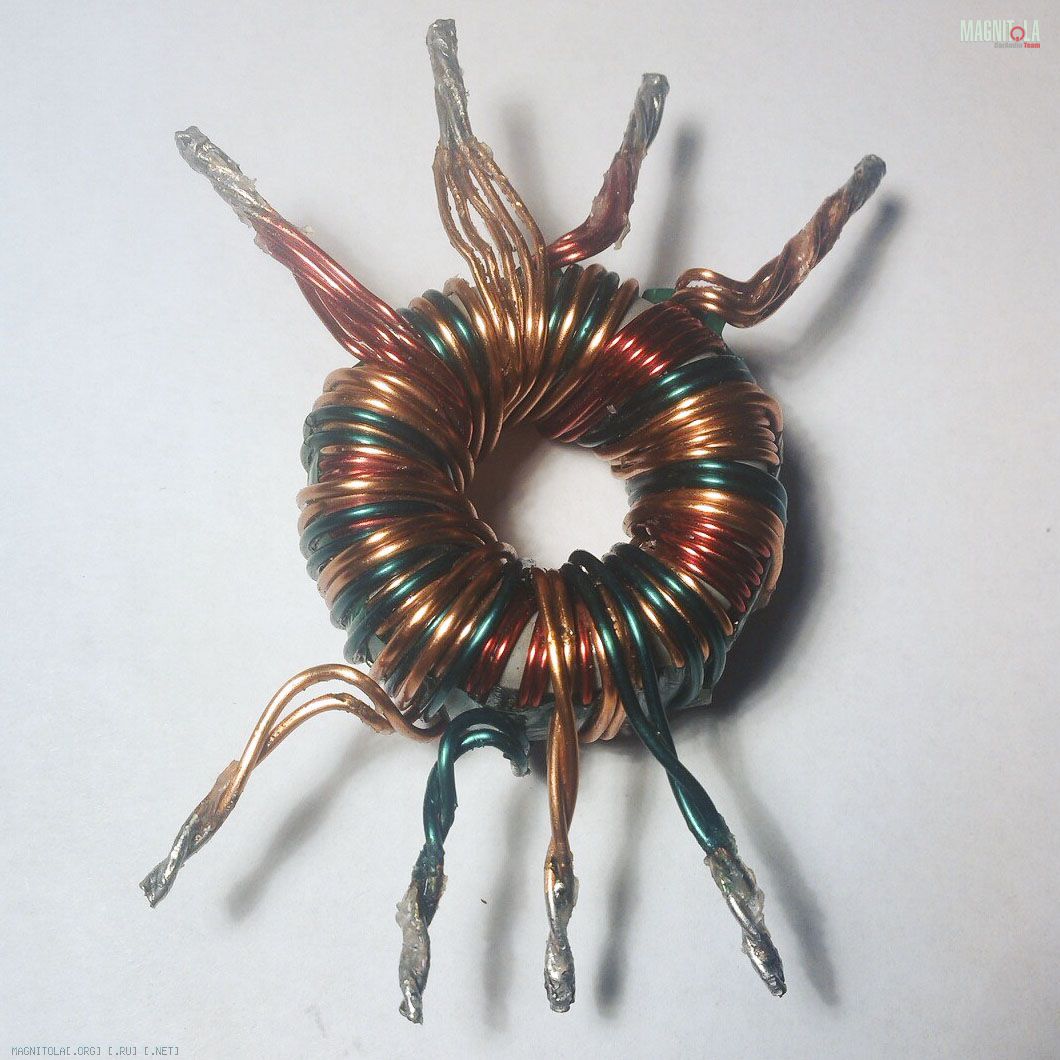

снял транс родной, замерил параметры - 36х23х15, толщина провода - первичка 0,8 и вторичка 1, намотано 5 витков по 5 жил и 10 витков по 2 жилы.

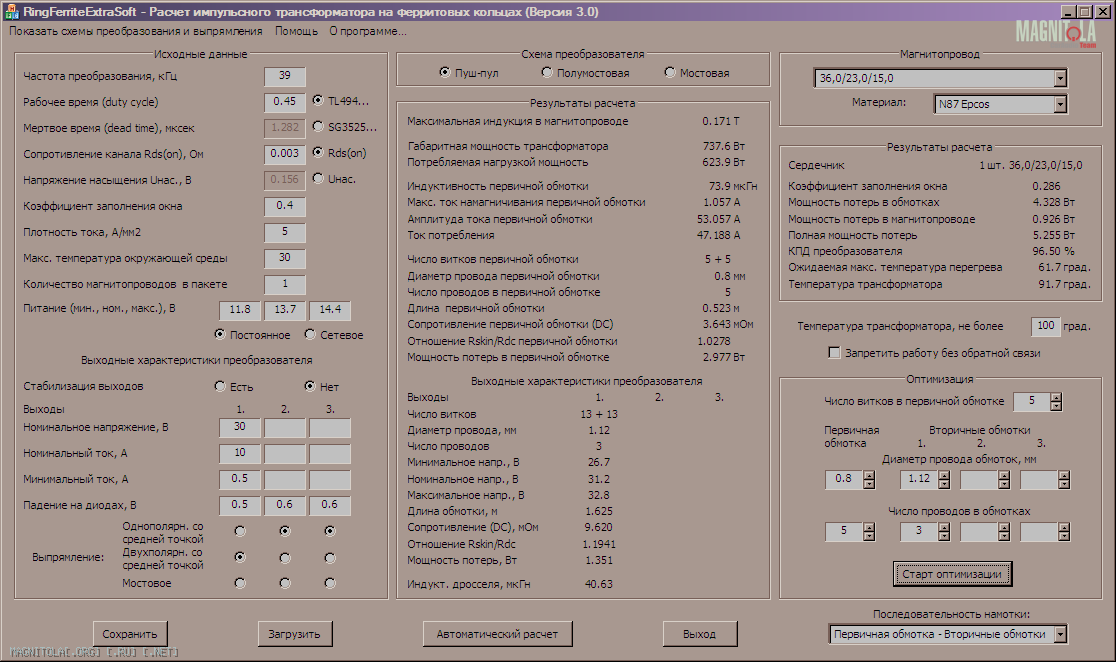

и загнал эти параметры в программку, интересные данные получились...
в малой нагрузке
и при нагрузке в 10 ампер.
получается если на вторичку намотать 13 витков 3х1.12 (получится 30 вольт) и поставить активное охлаждение - можно не менять колечко...
или как вариант снять один виток с первички - ток поднимется до 28 вольт, но грелка будет та еще....
з.ы.: по поводу уменьшения запросов в мощности - есть только эти 2 кольца(45х28х8), буду пытаться из них выжать побольше дури. 58,3 кольцо в эту плату затолкать, кнешна, можно если родные конденсаторы пн снять и посадить их на провода. как вариант....
Репутация: 2250 извиняюсь заранее за простейше-глупый вопрос - а если поставить не 100мкф а 220мкф? отслушать нету возможности... даже снять негде биполяных ((( естествено при перемотанном трансе и прочем полном твике, как изменится звук? и какие косяки могут вылезти?
Репутация: 2250 Подскажите пож-та верно ли я выводы на конденсаторы 104 вывел? и нужны ли они в данной схеме? потому как на фотах дяди Федора висят в переходниках кондеры.. а какие и для чего не рассказано (
Репутация: 4051150
да, всё верно, по шинам питания 0.1 мкф, т.е. твои с маркировкой 104.Подскажите пож-та верно ли я выводы на конденсаторы 104 вывел? и нужны ли они в данной схеме? потому как на фотах дяди Федора висят в переходниках кондеры.. а какие и для чего не рассказано (
Репутация: 1038107 только блокирующие емкости надо располагать максимально близко в выводам, дабы контур заземления был как можно короче
Репутация: 3748
Дядь Федь, есть вопрос по поводу намотки трасформаторов:
в случае, когда мотается обмотка шгутом из нескольких проводов можно ли их скручивать заранее в косичку для удобства или это делать запрещено и нужно укладывать шгут как бы в ряд(лентой) как показано у вас на фото с кембриком?
Отправлено с моего Lenovo A760 через Tapatalk
Репутация: 4051150 да можно, Аудисон всю жизнь таким образом мотает трансы для своих усилителей.
