Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
PhotoGuru вот статью прочитал в которой довольно здравое рассуждение и хорошее предложение, как
это реализовать в нашем усилке?
Прочитал статью).Там как бы не про то. В усилители +-15 вольт делается из +-30вольт(вторичка с транса) и главное что бы это напряжение получалось максимально чистым-стабильным, т.к. им и диф каскад питается и опер.усилитель. И кстати конденсаторы которые вы меняли как раз фильтруют это напряжение,если я не ошибаюсь.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
PhotoGuru, прога вам кагбэ намекает, что выбранный магнитопровод не годится для желаемой мощности... или умерьте аппетиты, или берите другой сердечник
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

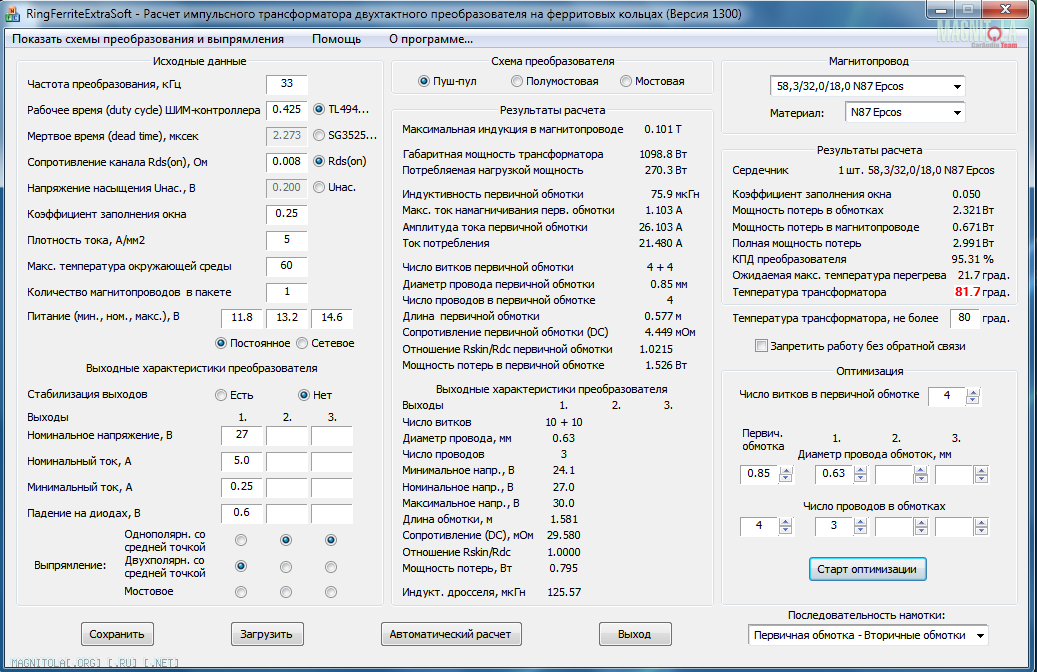

как один из вариантов для подобных усилков:
Вложение 780336
Вложений: 5
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

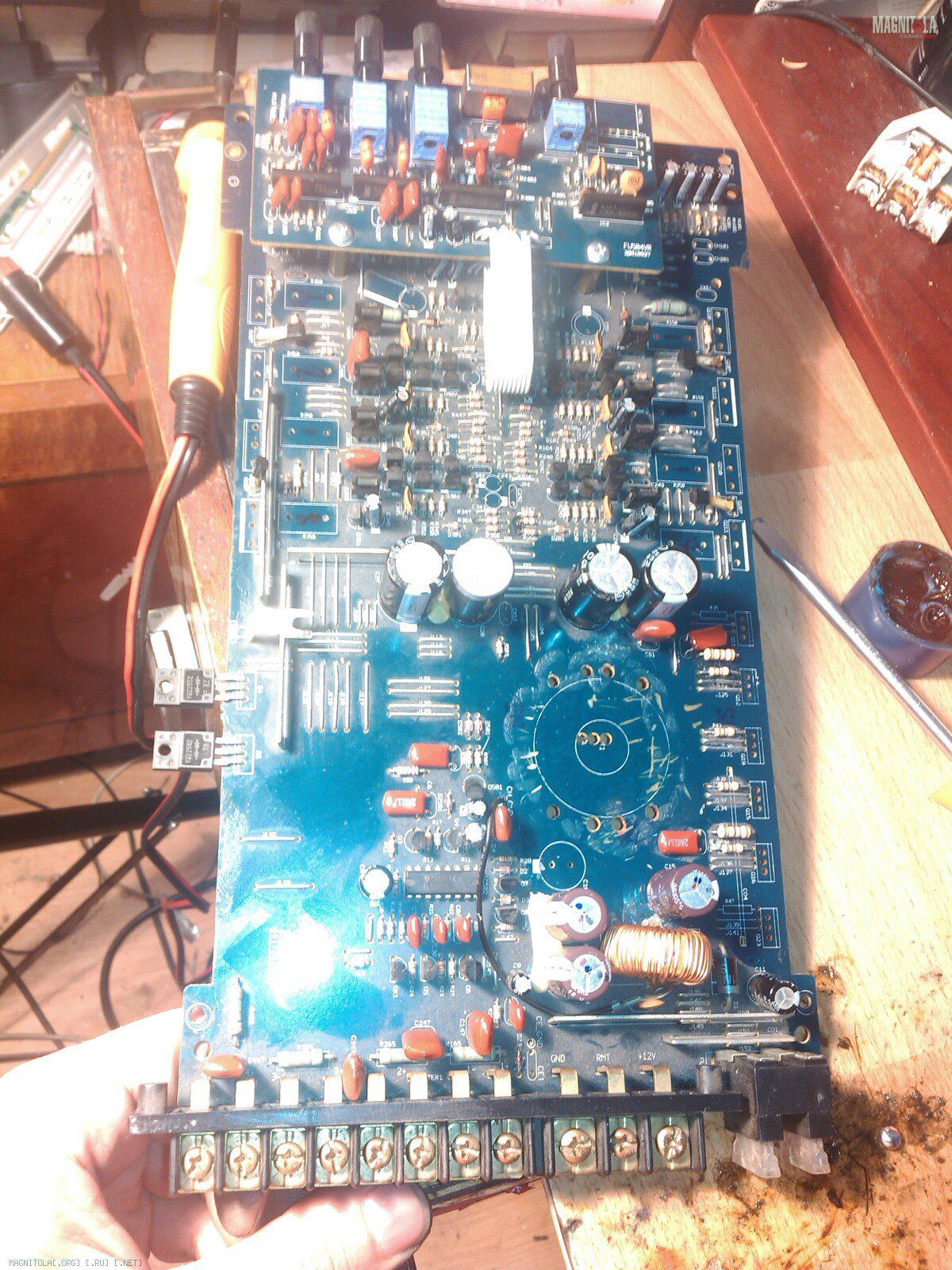

раздел платку blaupunkt gta-450 под твик,
Вложение 780460

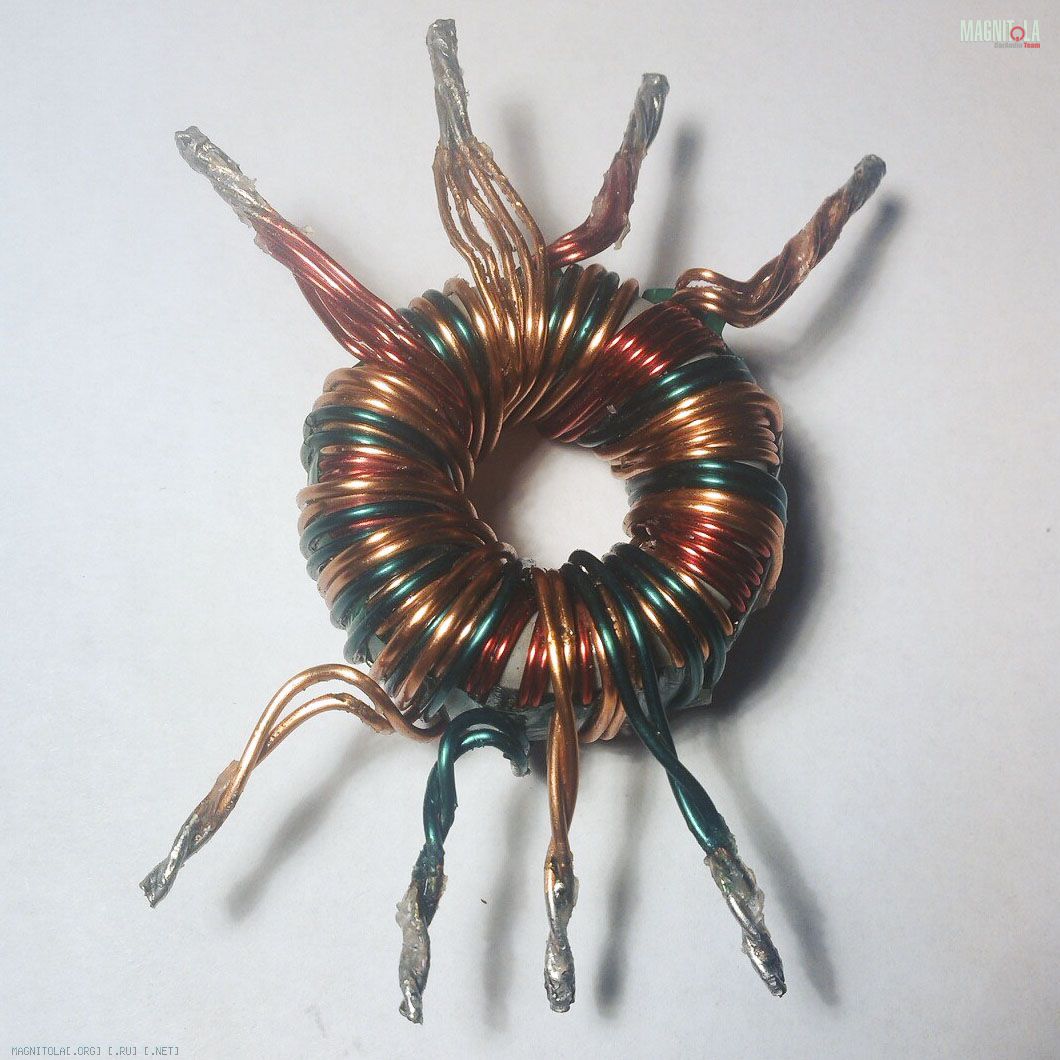

снял транс родной, замерил параметры - 36х23х15, толщина провода - первичка 0,8 и вторичка 1, намотано 5 витков по 5 жил и 10 витков по 2 жилы.
Вложение 780462

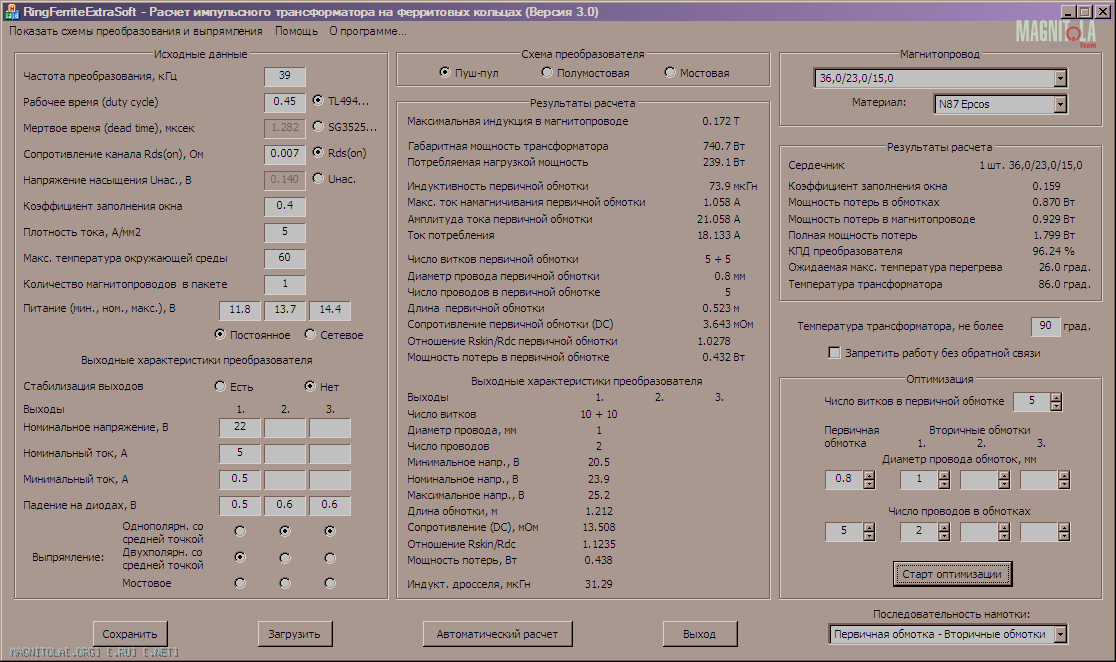

и загнал эти параметры в программку, интересные данные получились...
Вложение 780466
в малой нагрузке
Вложение 780470
и при нагрузке в 10 ампер.
Вложение 780474
получается если на вторичку намотать 13 витков 3х1.12 (получится 30 вольт) и поставить активное охлаждение - можно не менять колечко...
или как вариант снять один виток с первички - ток поднимется до 28 вольт, но грелка будет та еще....
з.ы.: по поводу уменьшения запросов в мощности - есть только эти 2 кольца(45х28х8), буду пытаться из них выжать побольше дури. 58,3 кольцо в эту плату затолкать, кнешна, можно если родные конденсаторы пн снять и посадить их на провода. как вариант....
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
FFZ Конденсатор С143, отвечает за то на сколько усилитель способен по нижнему диапазону, штатный номинал это нормально для стокового исполнения ПН-а усилителя, но, ПН то мы уже прокачали т.ч. можем, имеем право позволить себе больше. Меняем стоковый номиналом 33мкф 16в на новый 100мкф 25в. Вот тут во первых желательно использовать конденсаторы хорошего качества по вопросам их отношения к звуку , и ещё лучше если конденсатор будет биполярным
извиняюсь заранее за простейше-глупый вопрос - а если поставить не 100мкф а 220мкф? отслушать нету возможности... даже снять негде биполяных ((( естествено при перемотанном трансе и прочем полном твике, как изменится звук? и какие косяки могут вылезти?
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

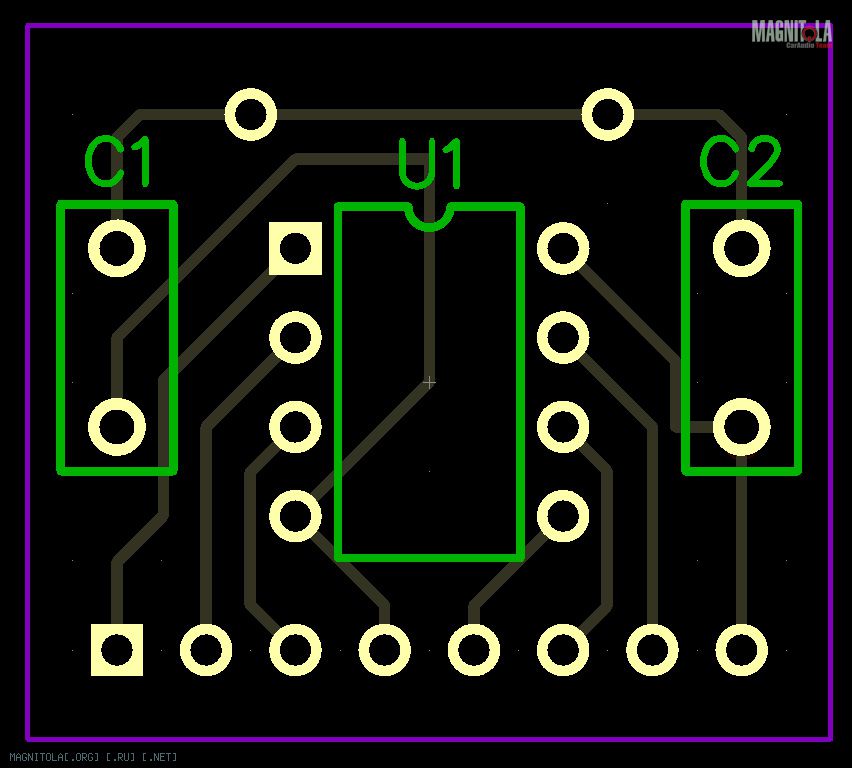

Подскажите пож-та верно ли я выводы на конденсаторы 104 вывел? и нужны ли они в данной схеме? потому как на фотах дяди Федора висят в переходниках кондеры.. а какие и для чего не рассказано (
Вложение 809954
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
PhotoGuru Подскажите пож-та верно ли я выводы на конденсаторы 104 вывел? и нужны ли они в данной схеме? потому как на фотах дяди Федора висят в переходниках кондеры.. а какие и для чего не рассказано (
Вложение 809954
да, всё верно, по шинам питания 0.1 мкф, т.е. твои с маркировкой 104.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
только блокирующие емкости надо располагать максимально близко в выводам, дабы контур заземления был как можно короче )))
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Дядь Федь, есть вопрос по поводу намотки трасформаторов:
в случае, когда мотается обмотка шгутом из нескольких проводов можно ли их скручивать заранее в косичку для удобства или это делать запрещено и нужно укладывать шгут как бы в ряд(лентой) как показано у вас на фото с кембриком?
Отправлено с моего Lenovo A760 через Tapatalk
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
diman10 Дядь Федь, есть вопрос по поводу намотки трасформаторов:
в случае, когда мотается обмотка шгутом из нескольких проводов можно ли их скручивать заранее в косичку для удобства или это делать запрещено и нужно укладывать шгут как бы в ряд(лентой) как показано у вас на фото с кембриком?
Отправлено с моего Lenovo A760 через Tapatalk
да можно, Аудисон всю жизнь таким образом мотает трансы для своих усилителей.
