Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Цитата:

---

Сообщение от AlexKA

Подскажите в какой/каких темах искать?

---

видимо ты читаешь посты в отрыве от вопроса который комментируется :).
Лично для тебя!!!
Если у тебя стоит вопрос в том, что под какой-то готовый модуль УМ требуется БП, т.е. в наших случаях ПН(преобразователь напряжения), то рациональным решением будет не изготовление всего необходимого с нуля, а решение взять усилитель исходник из которого вычленяется часть его ПН-а и сам ПН дорабатывается под требуемые выходные параметры.
Вот об этом была речь от fox proteus, которую я подтвердил своим комментарием.

Цитата:

---

Сообщение от fox proteus

Я уже два уся собрал на ПН, сделанных отрезанием УМ части от дешевых усей. Это реально быстрее, чем самому ПН собирать, дешевле (корпус сразу будет) и с неизменным результатом.

---

Если дешевле и быстрей то да.Я поспешил с выводом,неправ.

Цитата:

---

Сообщение от gena60

А как с защитой поступили?,про это тоже забывать не стоит.Важно не только питание,но и его отключение в случае КЗ в выходном каскаде и т.п.,;)

---

У модулей УМ своя защита, у ПН - своя.

Цитата:

---

Сообщение от fox proteus

У модулей УМ своя защита, у ПН - своя.

---

В общем,как я понял- не взаимосвязаны.Ясно..,

Добрый день.
Поясните пжл. про гейн усилителя.
Как я понимаю гейн это делитель, и если мы например выставляем его на 40%, с целью согласовать с ГУ, то мы просто оставшиеся 60% выкидываем-сливаем в никуда, затем наши 40% попадают на предусилитель в котором нами же ослабленный сигнал опять усиливается в Н-раз, в зависимости от того какой коэф. усиления задан в предусилителе.
Т.е. если мы хотим сделать лучше, более правильно, то мы сигнал сразу подаём на предусилитель, гейн удаляем из схемы, а в предусилителе выставляем нужный нам коэф. усиления.
Или еще проще, гейн оставляем, но выкручиваем его на максимум, тем самым он перестаёт быть делителем и весь сигнал проходит дальше, ну и меняем резистор в ОС операционника, подстраивая тем самым нужный коэф.усиления.
В итоге мы уменьшив коэф. усиления операционника, уменьшим у искажения которые в нем появляются.
Я прав или я что то напутал?

Гейн аналоговый не выкидывает сигнал, а пропорционально ослабляет.
Плюс, не забывайте, что с гу сигнал тоже идет не слабый

---------- Сообщение добавлено 27.02.2016 в 13:09 ----------

Просто есои гейн на усе поднять, то для достижения той же громкости сигнал на ГУ надо ослабить, т.е. Ручку громкости крутануть в сторону "тише". Но шумы выходников гу останутся на том же уровне, наводки останутся на том же уровне и усилок, поскольку гейн булет задран, их тоже усилит

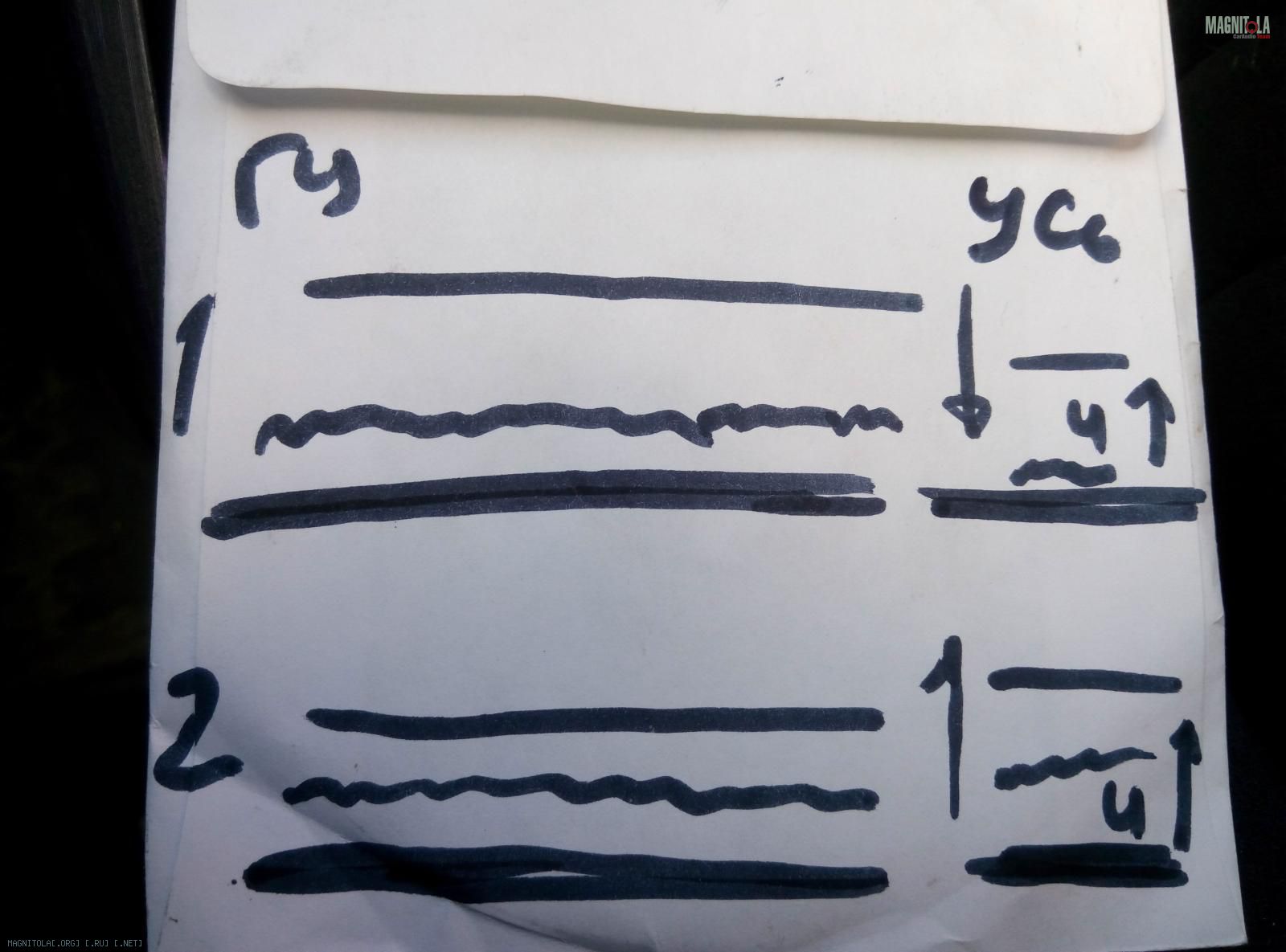

Вот, по-быстрому накидал иллюстрацию, пока с детями жену из магаза ждем:
Вложение 955002
Случай 1 - гейн загрублен, случай 2 - гейн поднят. Ровная линия - сигнал, кривая линия - шум. U - выходное напряжение. Оно идентичено для случаев 1 и 2 ддя достижения одногр и того же уровня громкости. Шум также имеет одинаковый уровень, т.к. Ручка громкости ГУ на него нн влияет. (кроме отдельных случаев с процами, подключаемыми по аналогу)

Т.е. (я пока боду про теорию)
1)ручку громкости ГУ лучше держать посильнее выкрученной, т.к. шум от выходников всегда на одном уровне, тем самым выкручивая ручку громкости мы делаем соотношение сигнал/шум более высоким.
2) коэф усиления операционого усилителя, в предусилителе внеш. усилителя,лучше держать минимально возможным, т.к. с его увеличением увеличиваются и искажения которые он вносит.

Следовательно лучше не уменьшать сигнал гейном, т.к. это позволит задать более низкий коэф. усиления в операционнике, что в свою очередь положительно скажется на соотношении сигнал/шум.

Что не так? тоже самое я написал в первом сообщении, потом Аркадий это продублировал своими словами.
Или я что то не понял? Поясните пжл.

Цитата:

---

Сообщение от Mакс

Т.е. (я пока боду про теорию)
1)ручку громкости ГУ лучше держать посильнее выкрученной, т.к. шум от выходников всегда на одном уровне, тем самым выкручивая ручку громкости мы делаем соотношение сигнал/шум более высоким.
2) коэф усиления операционого усилителя, в предусилителе внеш. усилителя,лучше держать минимально возможным, т.к. с его увеличением увеличиваются и искажения которые он вносит.

Следовательно лучше не уменьшать сигнал гейном, т.к. это позволит задать более низкий коэф. усиления в операционнике, что в свою очередь положительно скажется на соотношении сигнал/шум.

Что не так? тоже самое я написал в первом сообщении, потом Аркадий это продублировал своими словами.
Или я что то не понял? Поясните пжл.

---

Вы всё вывернули наоборот. Если гейн крутануть в максимум (т.е. В сторону бОльшей громкости), и ручку громкости в максимум, то у вас просто пищалки выплюнет. Правильно так: ручка громкости источника (ГУ, проца) - около максимума, с небольшим запасом под разные записи, крутилка гейна - в минимум, т.е. с максимальным ослаблением сигнала. И не надо бояться этого ослабления, потому что с ГУ при такой схеме сигнал пойдет достаточно сильный.

Цитата:

---

Сообщение от Mакс

Следовательно лучше не уменьшать сигнал гейном, т.к. это позволит задать более низкий коэф. усиления в операционнике,

---

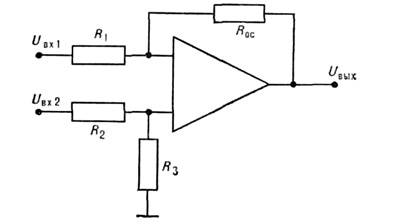

Здесь следует понимать одно:коэффициент усиления определяется обратной связью ОУ и он не меняется положением регулятора гейна,а остаётся заданным в тракте входного каскада усиления.В данном случае гейн служит тем регулятором,который предназначен для согласования уровня выхода линейного выхода ГУ с входом усилителя(в этом бренде всё просто,но в JL Audio уровень гейн реализован по обратной связи,например).,
Вложение 955232
