Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
gena60
Это отличие только в принципиальной схеме(имеется ввиду на бумаге) или в самом усилителе реально есть?.
Реально есть в усилителе.

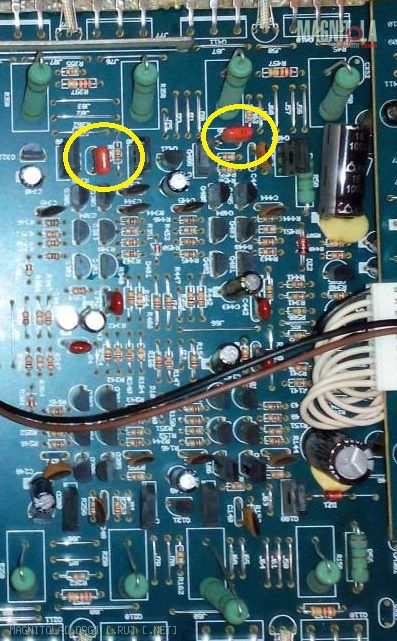

Вложение 716844
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Не верю, покажите фото платы крупным планом каналов усилителя
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
SAB 2 Не верю, покажите фото платы крупным планом каналов усилителя
фото не мое, но у меня также.
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
А керамика коричневая зеркально? По дорожкам проследите. Устанавливать обязательно, родные менять на плёнку 1мк. 1мк плёнку так же ставить параллельно резистору между базами выходников- улучшается динамическая симметрия ВК
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
pavlovuv Реально есть в усилителе.
Тогда стоит изучить предназначение этого конденсатора и что он значит в этом узле схемы(на бумаге возможная опечатка есть,но в реальности всё по другому).,
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
SAB 2 А разве класс А- это не когда ток сигнала не превышает ток каскада?
а классы разве но по углу отсечки отличаются?
Цитата:
Пусть чистого класса А предвыхода не получится, но близкий к нему- легко
был АВ
Цитата:
хорошую плёнку туда надо.
да да, в отдельный корпус, хотя бы 10мкФ набрать :) )))
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
про кольца, простой экскремент,
участники:
н87, сечение 96мм кв от эпкос(вроде как их сейчас в Индии делають)
пц40, сечение 160мм кв от тдк(Китай)
м2000нм сечение 140мм кв от ферроприбор(СССР)
диаметры сравнимы(40...44ммм), конечно же хотелось бы одинаковое сечение и пропорции, ну уж чего имеем под рукой
провод одинаковый для каждого трансформатора, частота - близко к насыщению(25...27кГц), напряжение на вторичке одинаковое(41,5В) у каждого транса, нагрузка одинаковая
нагрузить в "полную харю" не удалось, т.к. под рукой источник 14В 10А, ну да ладно, для этого надо мотать уже по другому, да и мосфитов всего по одному в плече
полученный ток в нагрузке:
эпкос - 3,72А
тдк - 3,68А
м2000 - 3,64А
работают все, пц40, по заявленным параметрам, сравним с н87, можно предположить, что небольшой проигрыш обусловлен "лишним" сечением, при небольшой нагрузке, но опять же у "нашего" сечение поменьше, чем у "китайца", эпкос бравирует заявленными потерями в три раза ниже, чем у наших ферритов(2000, 2500нмс), но на указанной частоте 100кГц, на частоте же в 3-4 раза ниже скорее всего это не так выражено, но имеет место быть
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
A!exT а классы разве но по углу отсечки отличаются?
А угол отсечки разве не от тока покоя зависит (начальное положение рабочей точки, другими словами)?
Цитата:
Сообщение от
A!exT да да, в отдельный корпус, хотя бы 10мкФ набрать
Не понял юмора, причём тут отдельный корпус и 10мкФ? Сейчас доступны плёночные кондёры 1-2,2мкФ*63В различных фирм (Эпкос, Вима, Рифа и т.д.)
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
SAB 2 А угол отсечки разве не от тока покоя зависит (начальное положение рабочей точки, другими словами)?
есть причина, есть следствие
зайдем с другой стороны: по вашему, уменьшив в два раза номинал резистора, мы выведем этот каскад в "класс А", т.е. при увеличении сигнала его ток будет уменьшаться, и смещение на базах выходников падать (закрывая их)... ничего не упустил? ;)
Цитата:
Не понял юмора, причём тут отдельный корпус и 10мкФ? Сейчас доступны плёночные кондёры 1-2,2мкФ*63В различных фирм (Эпкос, Вима, Рифа и т.д.)
а причем тут 1-2.2мкФ, если почти у всех 10мкФ + 10К? и кстати, звук снаберной пленки вам как?
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от
Андрей68 можно попробовать . щас кстати пробовал его включать что бы убедится что он живой . пробовал дома на нормальной акустике , правдо в качестве 12в бп , использовал бп для светодиодных лент . играет, но грязно . наверное для авто усилителей данной ценовой категории это нормально . буду мучать дальше )))
---------- Сообщение добавлено 21.02.2015 в 21:09 ----------
на днях общался с одним человеком. так вот он посоветовал поставить вместо электролитов на входе тантал , вроде должно быть лучше. что думаете ?
оказавается корявый звук только при питании 12 вольт )), нашел где накрутить на блоке до 14.4 все сразу встало на свои места .
---------- Сообщение добавлено 22.02.2015 в 14:38 ----------
SAB 2, а почему нельзя тантал ? вы сами пробовали его ? мне правда интересно как оно будет звучать вместо обычного электролита . да и мнения на форумах читал, кто то пишет что нельзя кто то наоборот . хотя пленку небольших размеров конечно постараюсь найти попробовать. пока есть только к73-16 ))). для них реально отдельная коробочка нужна .
