Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

САПР тьма, популярные: OrCAD, Micro-Cap, Proteus...
Из бесплатных - LTspice
но они все ничто без полных спаймоделей...

печально, значит надо будет сначала отрисовывать эту схему в программе... а уже потом прикидывать расчеты... неужели нет нигде ее... она веддь почти типовая...

отрисовывать все равно надо, так как даже есть если схемы - их все равно в симулятор не засунешь....

Цитата:

---

Сообщение от provaider

доброго времени суток, уважаемые гуру переделок)) недавно отдали мистери 2.80, симптомы сгорал предохранитель, вскрытие показало, что сгорели мосфеты, а также дорожка перегорела, видимо кто-то пытался жучка воткнуть... отдали насовсем, поэтому решил помучать, гугл кинул сюда, перечитал всю тему, впринцепи все разжеванно, но есть одно но, я хоть и электрик с 4 группой допуска, однако в радиоэлектронике соображаю на уровне студента, хотя эта тема и интересна, вообщем при изучении возникло много вопросов, фотографии твикнутой двушки видел, но не нашел где это описывается, возможно пропустил... вопрос возник на первом же этапе расчет трансформатора, посмотрите все ли правильно?
какие номиналы кондеров ставить?
есть ли схема этого усилка?
к сожалению в нашем городе нет магазинов радиодеталей, поэтому все придется заказывать, хотелось бы сразу все разом купить, что бы потом не докупать...Вложение 696890

---

я тоже не нашел четкого описания как именно на этих 45х28х8 сдвоенных кольцах верно намотать,
Вложение 779762

вот рассчитал (покурив пару дней форумы) в программке примерный вариант перед тем как мотать. в параметрах подразумевается 3205 в ПН, и тошибы 5200 в ВК, и получилось что-то страшное... 90 жилок в первичке... и 64 во вторичной намотке.... неужели это все верно?

или вот другой маненько вариант, но плотнее будет и на 0.63 проволоке. какой адекватней?

Вложение 779764

просьба не отсылать к схемотехнике и прочей теории... за 50 страниц так и не встретил четких данных как сделать, только поэтому и уточняю у ВАС, у спецов!

вы в прогу бредовые данные вбиваете - вот она вам их считает
Частота - от 30 до 40 обычно, какую зададите
TL/SG - какая стоит у вас
Макс температура - 60 град
схема - пушпул
без проги скажу: 35В вторички без стабилизации - это 4+4/13+13, если провод 0.67 - это 4 макс.5 жил, толще (0.8 например, 1.0 - край) - можно для первички, иначе мотать yeпётесь). Если не собираетесь гонять синусы на максимальной мощности - для первички количество жил ~2/3 от того, что прога выдает

A!exT, посчитал как вы предложили - уже вполне вменяемые цифры выдает!

Вложение 779880

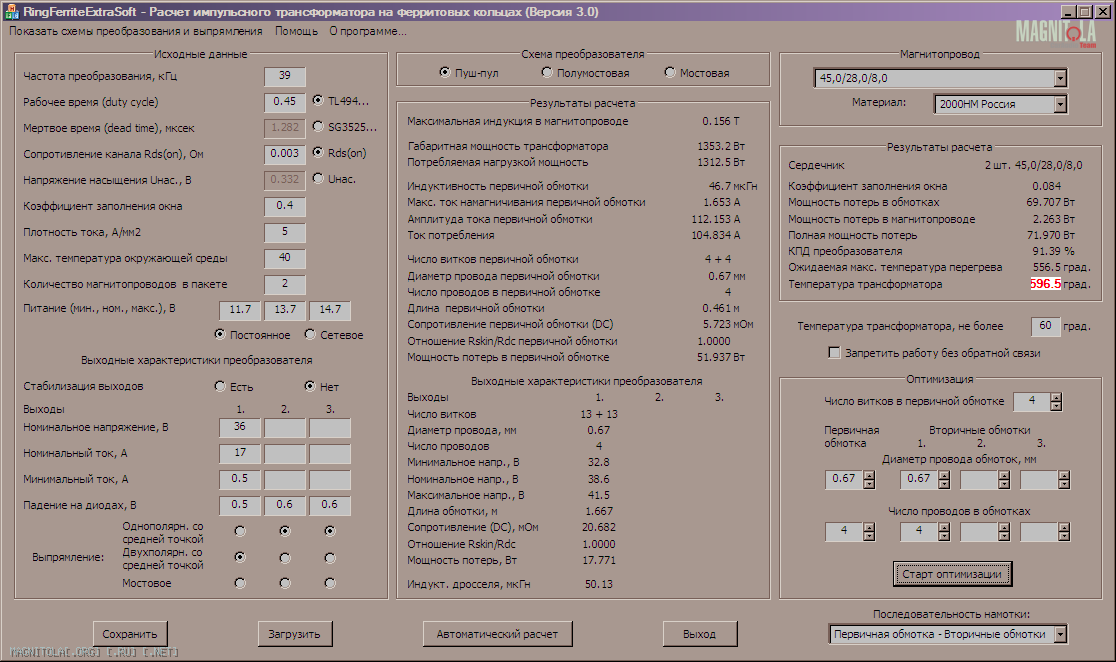

это под нагрузкой 18 ампер ) температура веселая получается... и тут я указал 35 вольт, прога выдала 12 витков, если поставить 36 вольт, то прога выдает как раз 13 витков, но уже максимум 17 ампер только и температура конечно впечатляет )

Вложение 779882

но при токах 14.7 - макс возможные токи при заряде выставил(понимаю что в жизни обычно 14.4) получается стоковым конденсаторам 2200мф 35в - тяжеловато... прога насчитала 41.6 вольта... выживут? или их тоже под замену?

и самое удивительно в этой проге даже при холостом ходе в 0.6 ампер она высчитывает перегрев...

Вложение 779890

или это я опять ей бредовые данные вкатал?

температура зависит от материала сердечника, частоты и деадтайм. снижайте частоту, увеличивате деадтайм и подбирайте магнитопровод под ваши задачи

и еще, при напряжении выше 32В уже нужно использовать емкости на 50В, так что еще раз подумайте - нужно ли вам 35В, поскольку эту мощность реализовать будет проблематично

дык сердечник я уже указал, на нем и будет намотан, управление как есть - 78 кГц на пополам, все как учил дядя Федор... деадтайм получается придется менять в управлении тл494?

ну тогда вот такой вот в идеале получатся трансформатор: в первичной обмотке делаем 5 витков, 31 вольт, 10 ампер и в максимуме он выдает 623, как и рекомендовано в расчетах дяди Феди, и родные конденсаторы оставляем, единственно с температурой параметр смущает при полной нагрузке... прога немного завышает из-за высокого параметра - макс. темп. окр. среды... потому как выставлен с учетом работы летом в жару в багажнике...
Вложение 779928
теперь остается проверить как оно буде в жизни ;)

Цитата:

---

Сообщение от FFZ

переделать на интегральные стабилизаторы в стиле LM7815/LM7915,

---

вот статью прочитал в которой довольно здравое рассуждение и хорошее предложение, как это реализовать в нашем усилке?
