ALPINE PXA-H600

  1. #51
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7356
    Регистрация
    26.02.2006
    Сообщений
    169
    Спасибо (Раздал)
    10
    Спасибо (Получил)
    49

    Re: ALPINE PXA-H600

    Цитата Сообщение от dyno Посмотреть сообщение
    Посмотри в кабель оптический-если красным моргает-работает оптика.
    На проце вроде нет никаких переключалок, одни разъёмы...
    Вроде без ГУ проц оптику не включает, всё по Айнет.
    У меня ГУ нет, вместо него управляшка 165, вроде как за место ГУ его функции выполняет, а на включение оптики вроде ченджер команду должен давать если на нем щелкаю переключалку на оптику


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #52
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806088 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,749
    Спасибо (Раздал)
    6476
    Спасибо (Получил)
    4789
    Более 5 лет на форуме

    Re: ALPINE PXA-H600

    Ченжер-команду? Вряд ли...
    Функции? Тогда включите управлялкой оптический вход.


  4. #53
    Местный Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 196419 Аватар для bruiser
    Регистрация
    16.11.2007
    Город/село
    М.О.
    Сообщений
    1,883
    Спасибо (Раздал)
    897
    Спасибо (Получил)
    691

    Re: ALPINE PXA-H600

    есть ли у кого сервис мануал на данный проц?
    нужно заменить неисправные детальки


  5. #54
    маХЕРовый Начальник смены Array Репутация: лучше не знать Аватар для Rover
    Регистрация
    05.06.2006
    Город/село
    г. Жуковский
    Сообщений
    1,851
    Спасибо (Раздал)
    848
    Спасибо (Получил)
    4412

    Re: ALPINE PXA-H600

    Шестисотый Ёжик или как Н 600 с ЕЕЕ 701 женили.


    В общем, это история как из двух ненужных вещей сделать третью (крайне необходимую, а как же!)
    Данный проект является продолжение двух тем:

    http://magnitola.org/vysshii-pilotazh/94499-cifra-v-zvuk-test-s-prodolzheniem.html
    http://magnitola.org/audio-carpc/61288-karapisya.html

    и последствием долгих зимних каникул, когда пить уже невмоготу, а делать что-то надо.
    Котам проще, им ничего придумывать не надо, у них все развлекушки на себе.

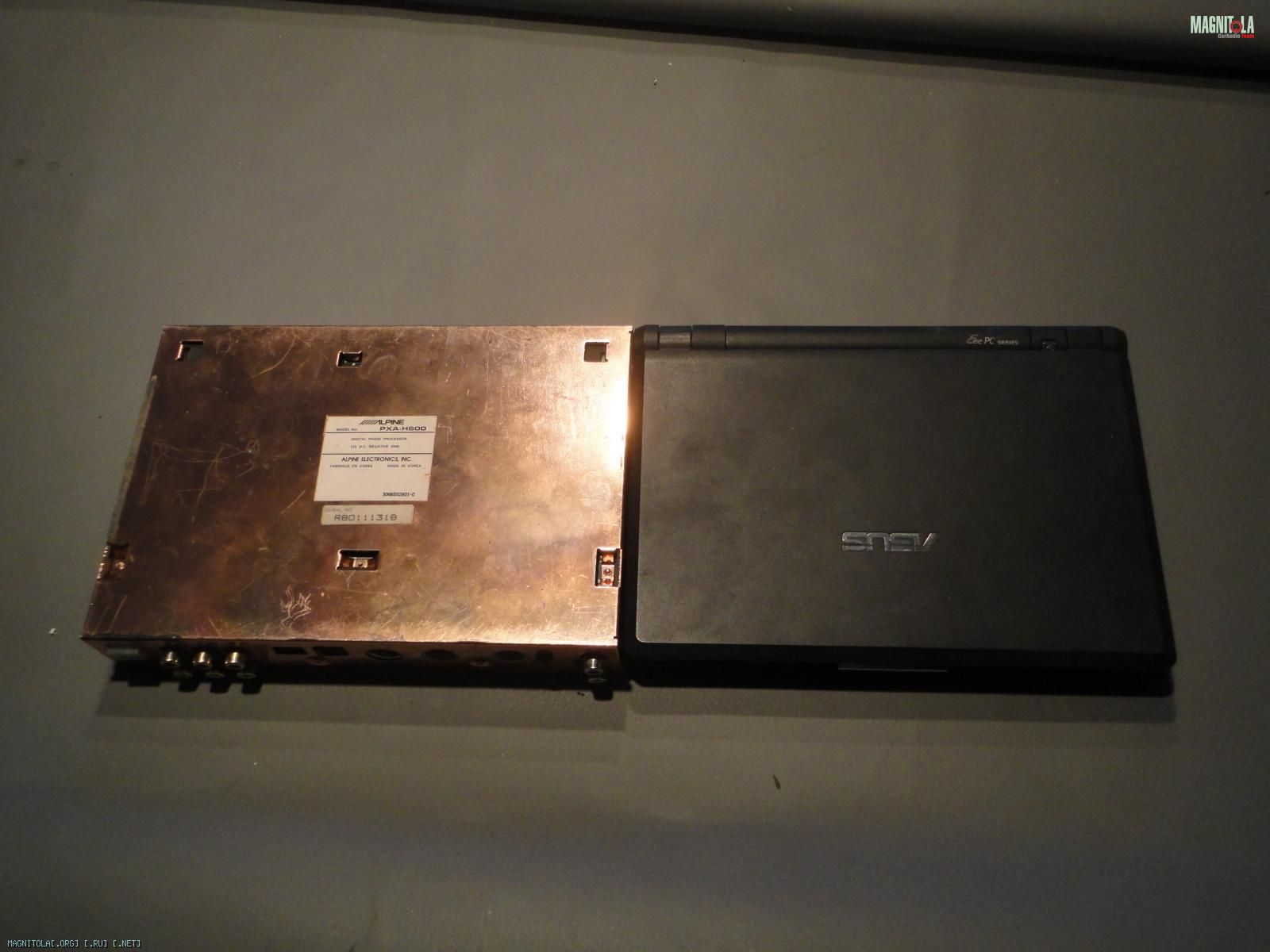

    Оказался у меня на руках полурабочий Asus ЕЕЕ 701, в простонародье называемый ёжиком, а так же вполне себе рабочий, и правильно допиленный Alpine Н 600, а т.к. по своим габаритам они похожи :
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338504.jpg
Просмотров: 0
Размер:	124.9 Кб
ID:	338534Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338500.jpg
Просмотров: 0
Размер:	155.5 Кб
ID:	338536


    то было решено сделать их неразлучными, вставив одно в другое.
    Н 600 был вполне к этому готов, а вот ёжик требовал допила.
    По поводу интеграции Asus ЕЕЕ 701 в авто, довольно много написано на профильных форумах, и повторять здесь чужие мысли и решения нет никакого интереса, кому надо, найдут. У нас свой путь – АвтоЗвуковой CarPC. Отсюда и специфика.

    Первое. Ёжик не имеет цифрового выхода. Совсем. Закрыто на уровне BIOS.

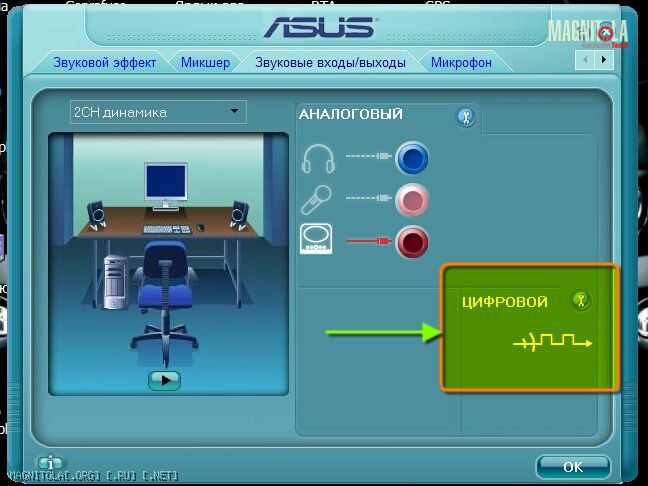

    BIOS надо править, благо прошивка такая есть. После модификации BIOS в меню появится нужный нам пункт :
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338466.jpg
Просмотров: 0
Размер:	50.3 Кб
ID:	338540Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338464.jpg
Просмотров: 0
Размер:	26.3 Кб
ID:	338542

    останется только физически вытащить SPDIF с кодека, ничего сложного:
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338456.JPG
Просмотров: 0
Размер:	116.8 Кб
ID:	338544


    Соединять с процем будем по TTL, так что больше ничего не надо.
    Проверив выход цифры (работает ) приступаем к скрещиванию.

    Второе. Тут пришлось поработать напильником. И дрелью.
    К плате ёжика был прикручен теплоотвод из 4 мм дюраля, для отвода излишков тепла на корпус :

    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338470.jpg
Просмотров: 0
Размер:	315.9 Кб
ID:	338546

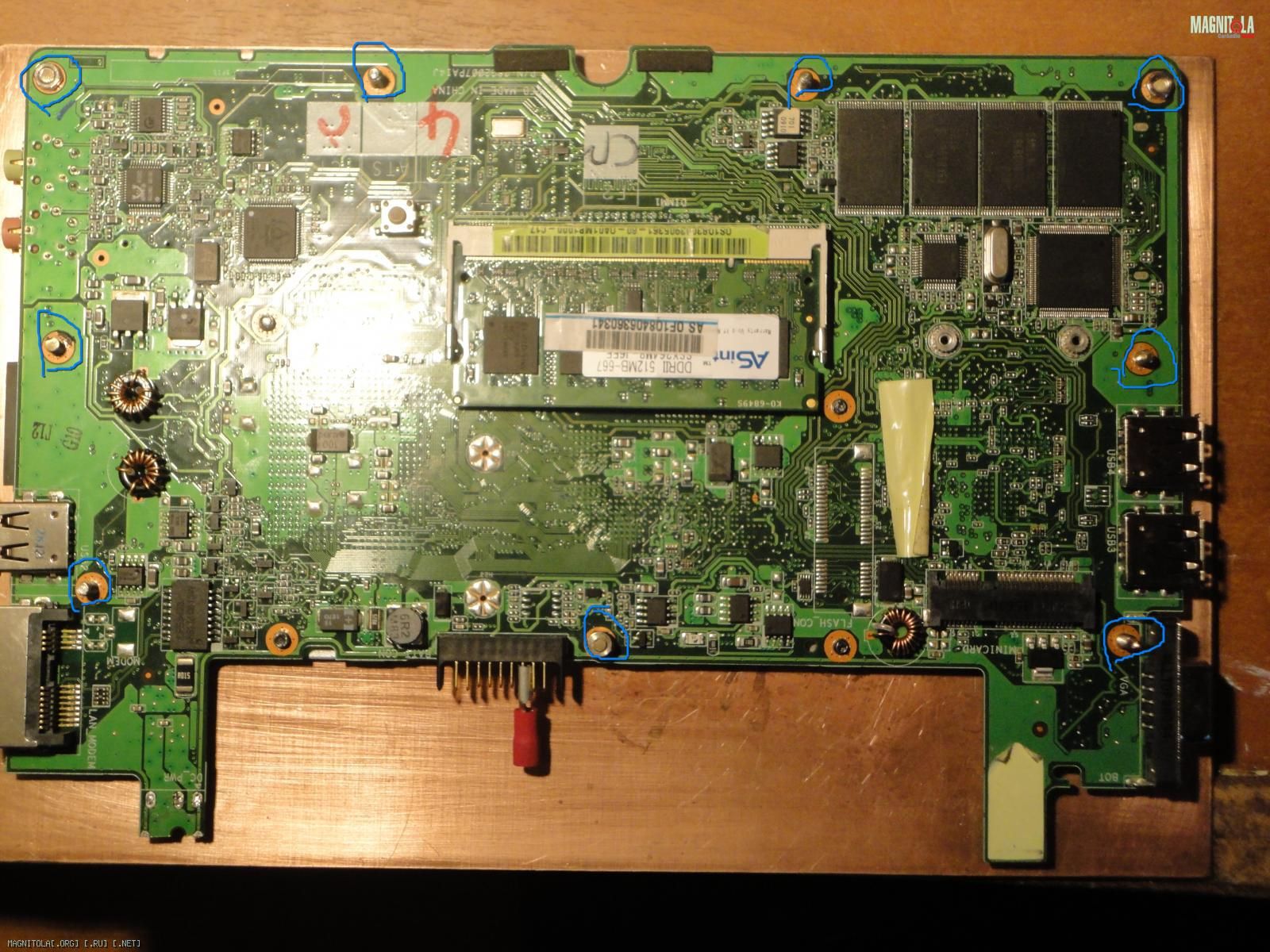

    9 винтами (выделил на фото) прикрутил плату с теплоотводом к верхней части корпуса из 1.5мм фольгированного стеклотекстолита.
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338472.jpg
Просмотров: 0
Размер:	341.3 Кб
ID:	338548

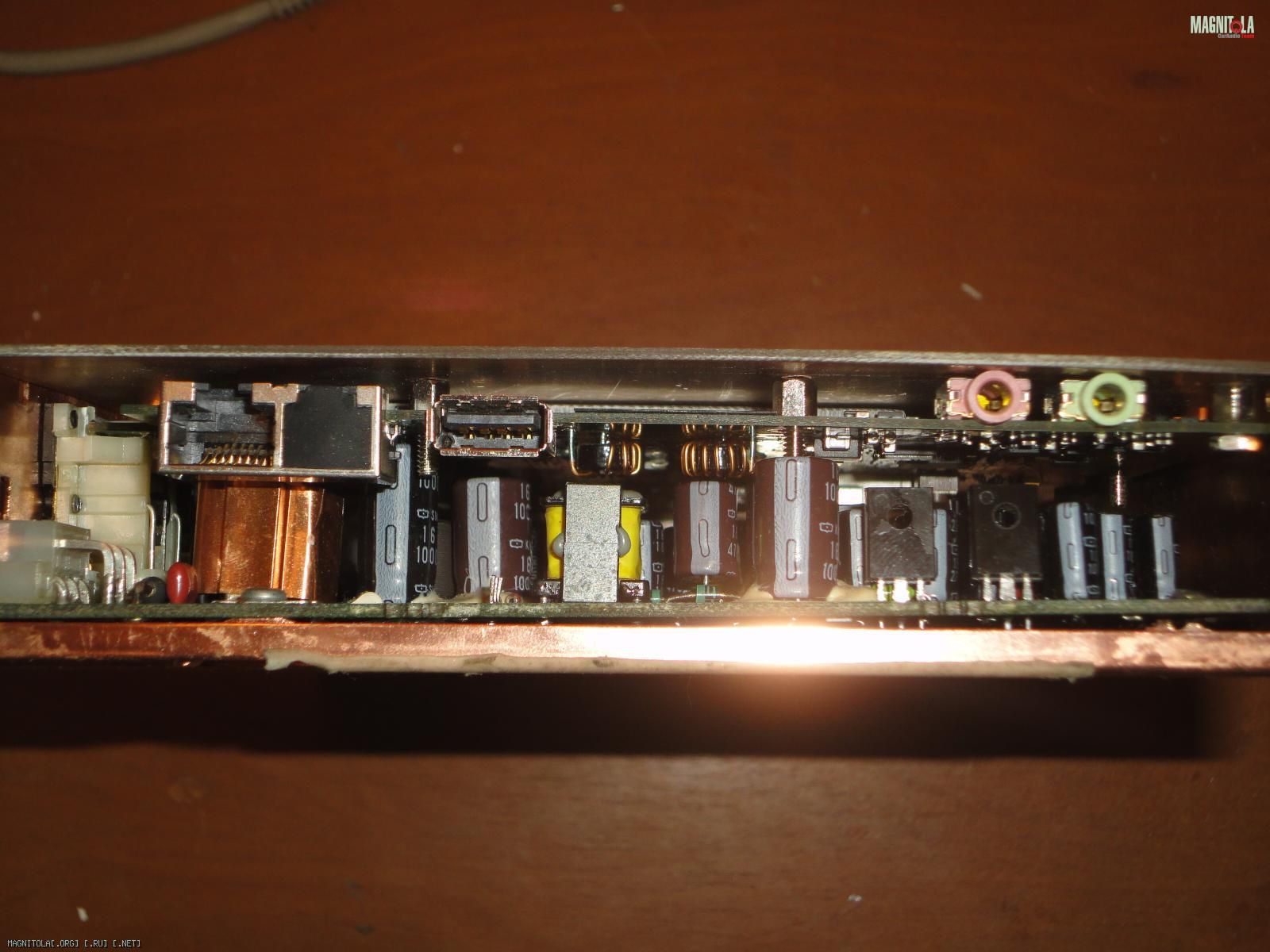

    И прикинул как будет выглядеть бутерброд с Н600
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338460.jpg
Просмотров: 0
Размер:	144.5 Кб
ID:	338550Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338422.jpg
Просмотров: 0
Размер:	159.0 Кб
ID:	338552


    Плотно, но всё влазит (там ещё на 600 пришлось поколдовать).

    Третье. Питание. Вопрос запитывыния от внешнего адаптера даже не рассматривался.
    Свисты, шумы перезагруз во время заводки авто нафиг не нужны.
    Требование к БП:

    1. Высокий КПД, и, как следствие низкий нагрев.
    2. Низкий уровень помех в бортсеть и пульсаций на выходе.
    3. Питание переферии по USB от отдельного БП с током не менее 3А.

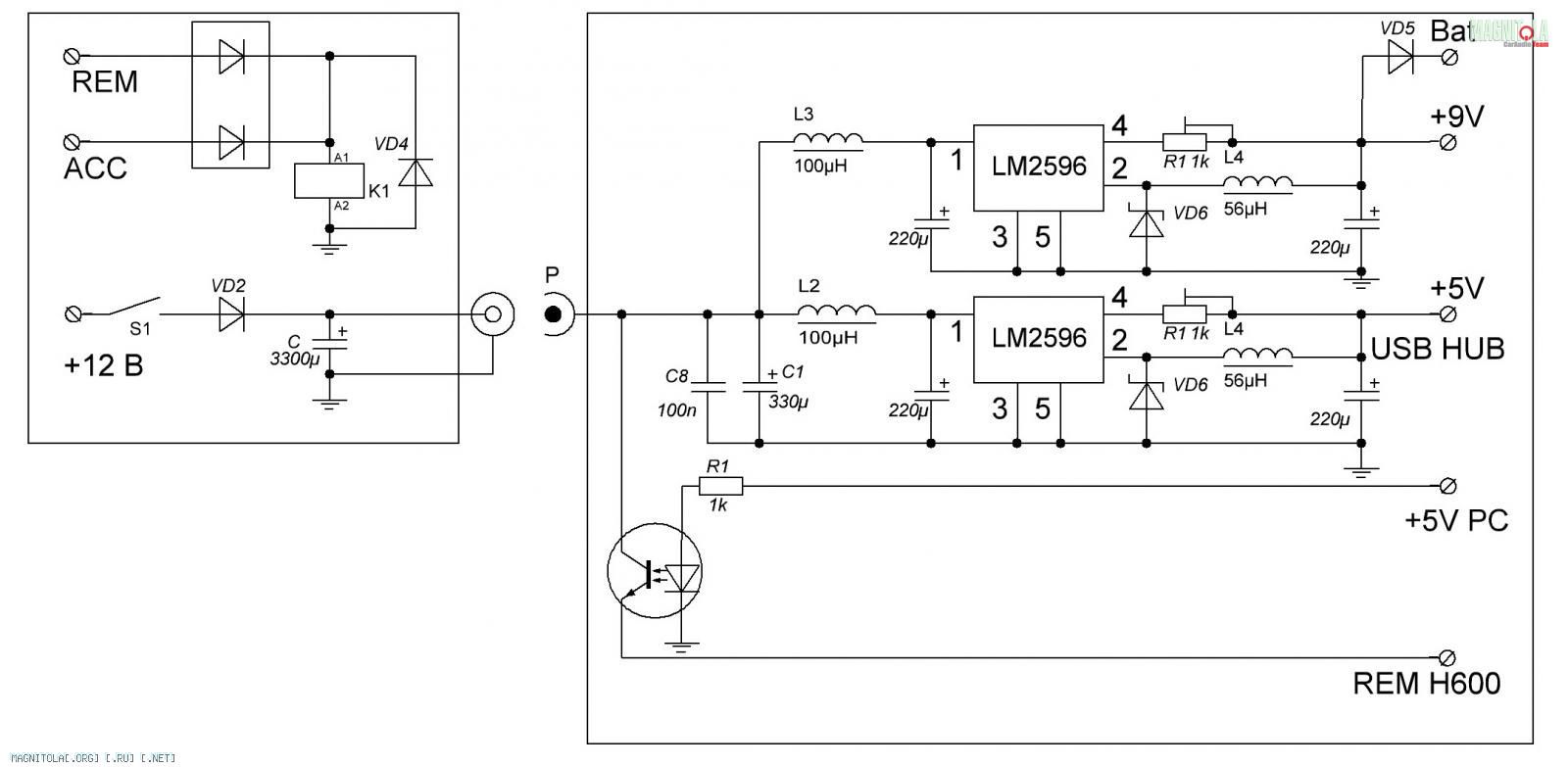

    С учётом этих требований, БП был сделан по этой схеме:
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338476.jpg
Просмотров: 0
Размер:	99.5 Кб
ID:	338554

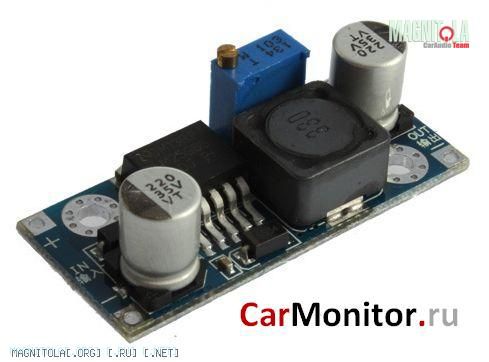

    Модули на LM2569 я брал готовые за 350 руб. Где – думаю понятно.
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338474.jpg
Просмотров: 0
Размер:	23.6 Кб
ID:	338556

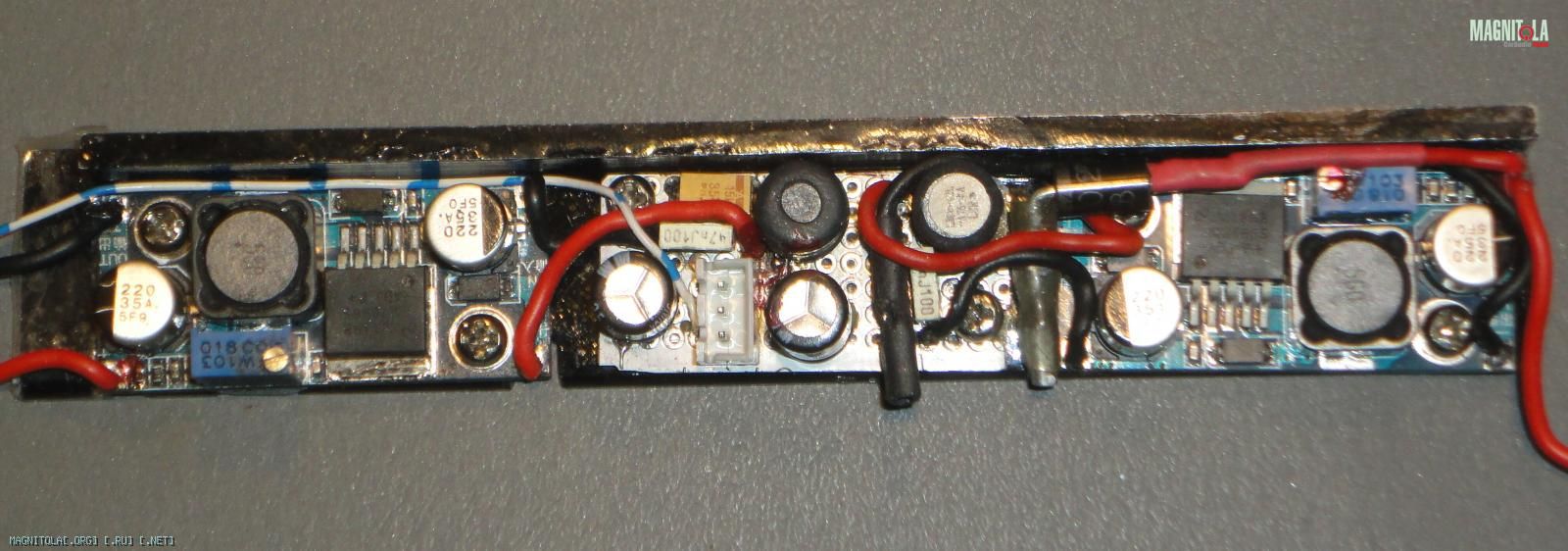

    Тут меня ждала небольшая засада – греются.
    Мать потребляет всего 1 – 1.5 А. Переферия, что повесишь. При токе 1А модуль уже ощутимо горячий, пришлось всё ставить на радиатор (люминевый уголок)

    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338478.jpg
Просмотров: 0
Размер:	145.5 Кб
ID:	338558

    Четвёртое. Лёгкий допил «ееежика» : вывод с платы 3 USB, установка 4 портового HUB с отдельным питанием, разгон проца до «родных» 900 мГц, наращивание оперативки до
    1 Гиг (условно-достаточно).

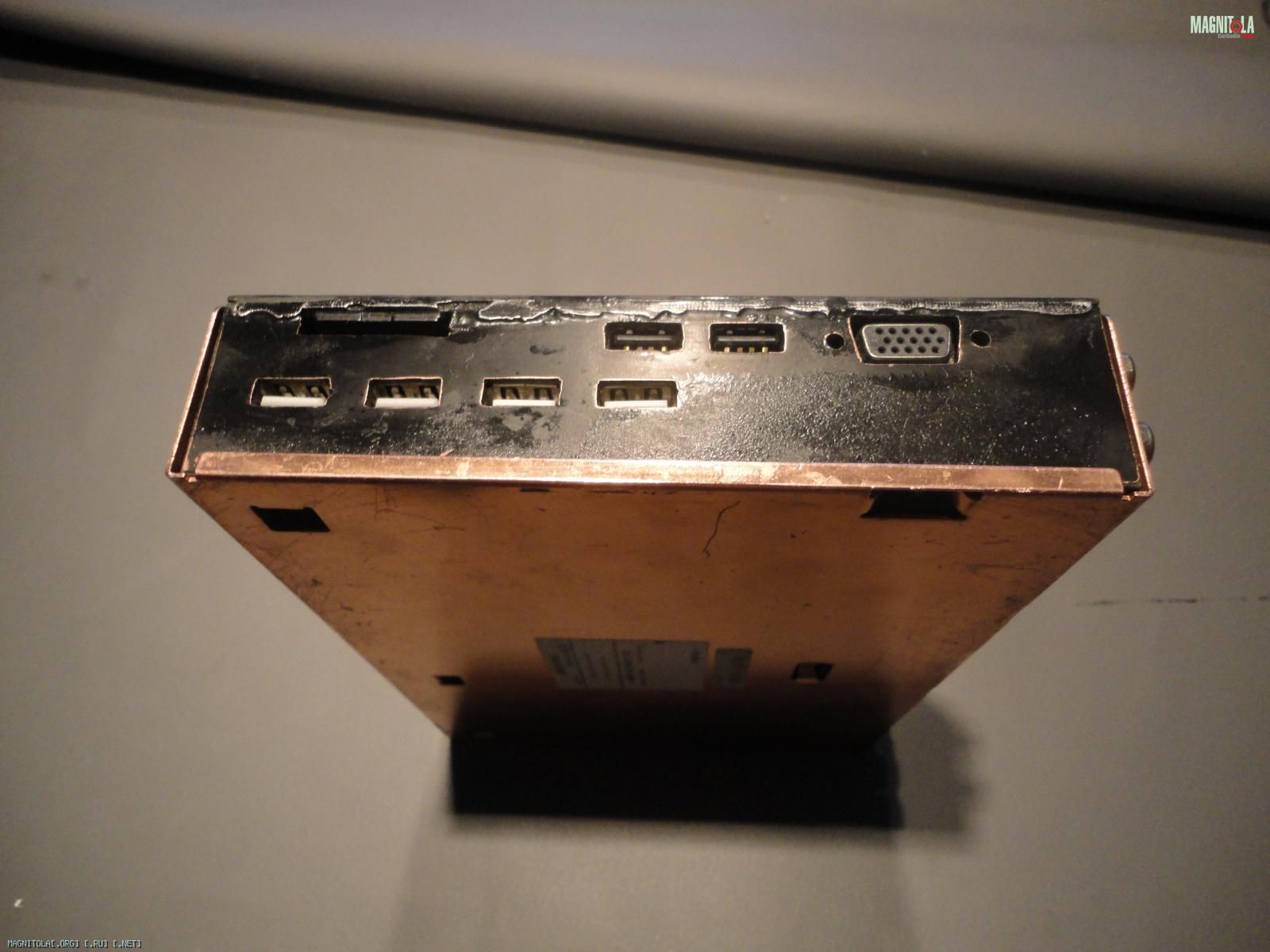

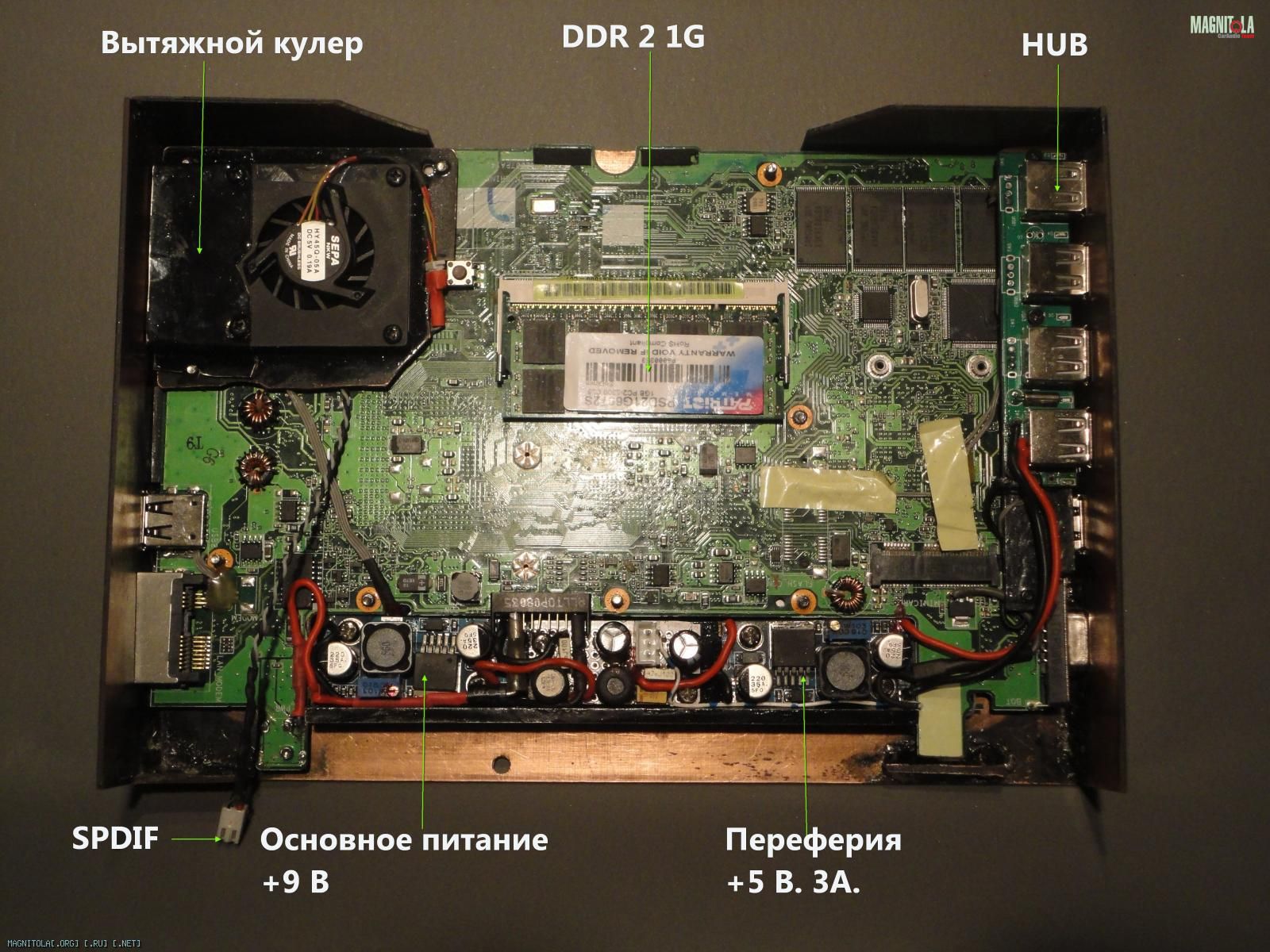

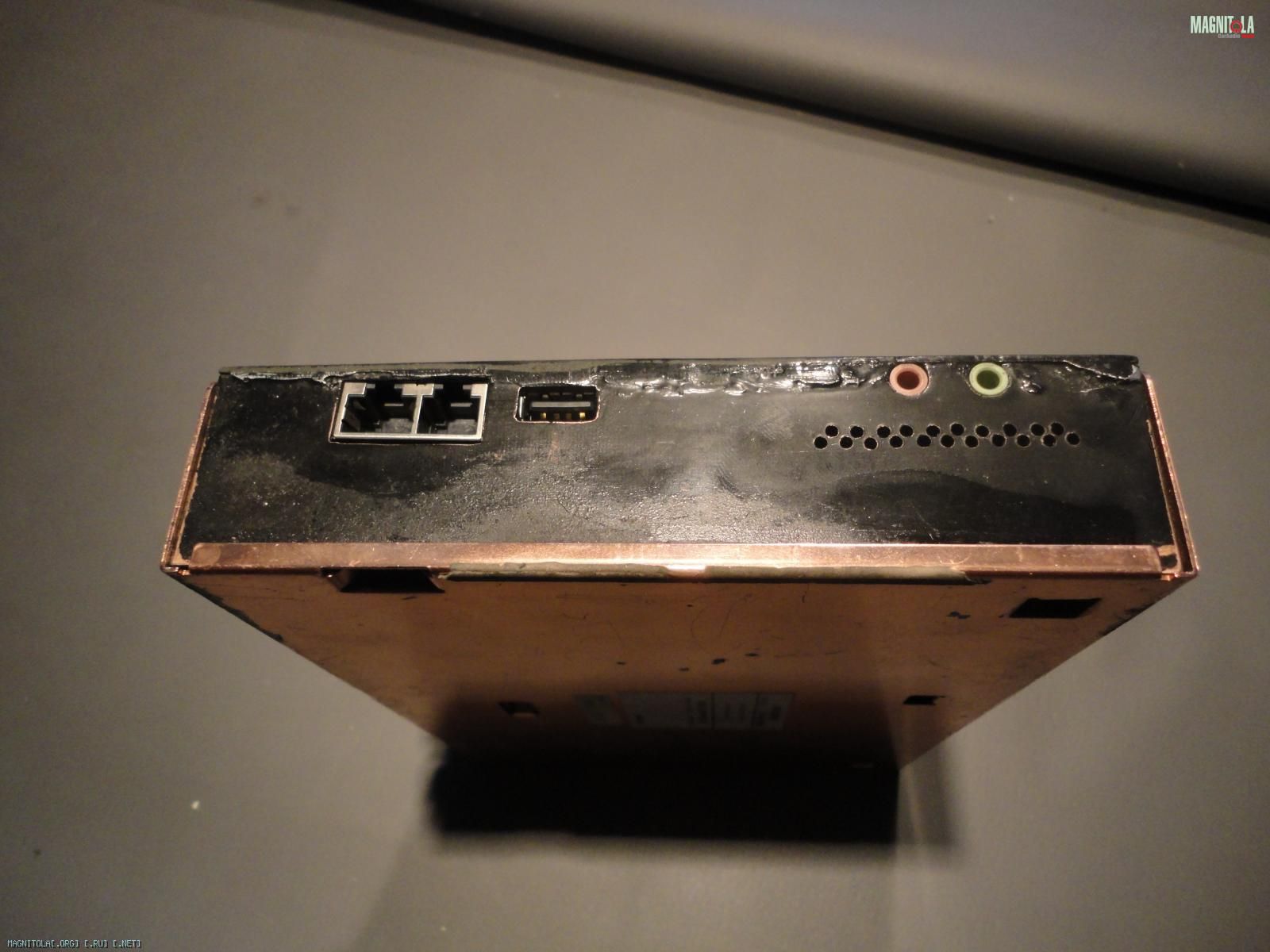

    Собрал всё вместе:

    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338494.jpg
Просмотров: 0
Размер:	132.8 Кб
ID:	338576Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338496.jpg
Просмотров: 0
Размер:	138.8 Кб
ID:	338578
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338452.jpg
Просмотров: 0
Размер:	119.2 Кб
ID:	338574Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338480.jpg
Просмотров: 0
Размер:	301.8 Кб
ID:	338560
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338498.jpg
Просмотров: 0
Размер:	143.3 Кб
ID:	338580

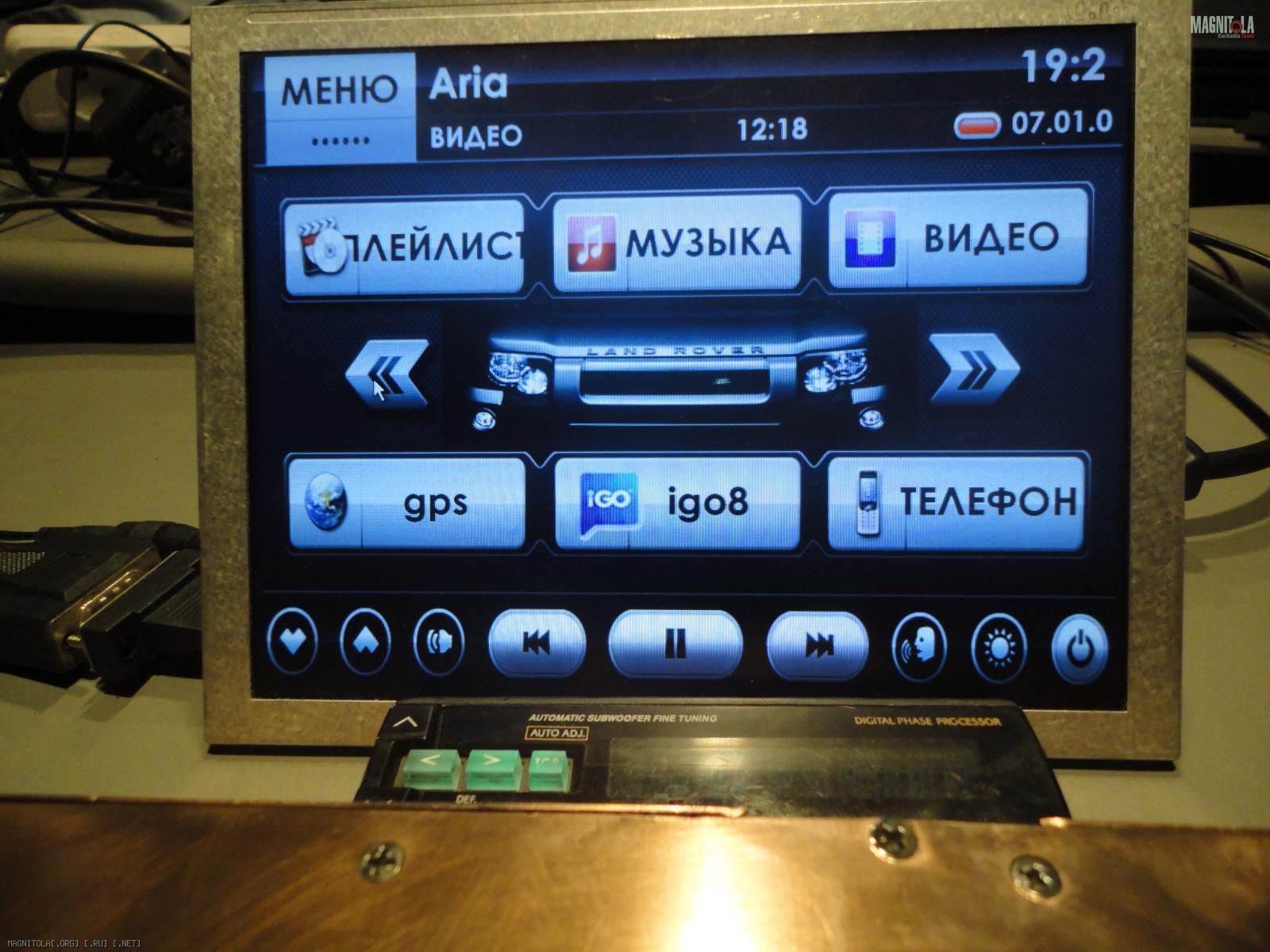

    После «лёгкой доработки» Alpine Н 600 умеет:

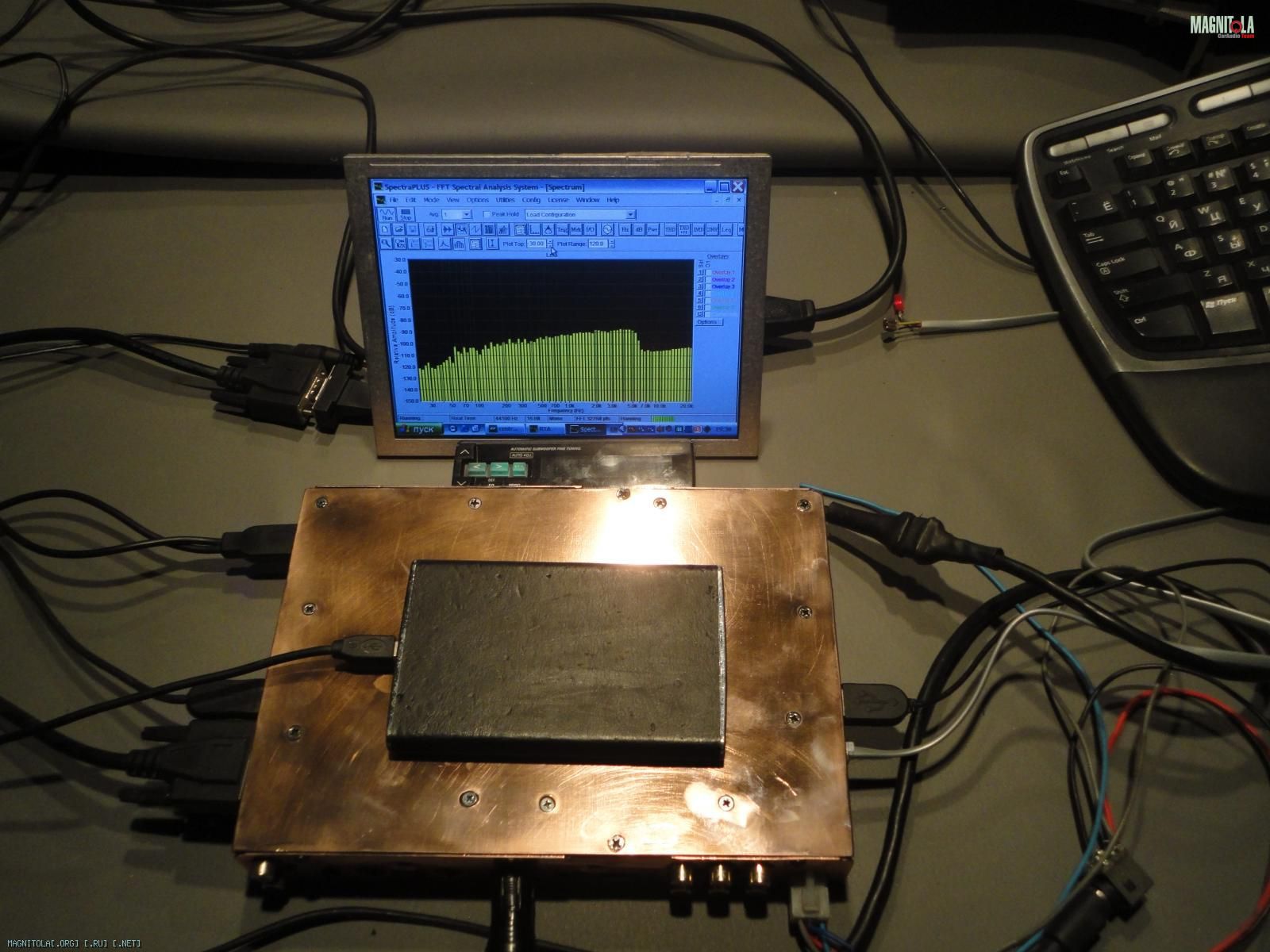

    Снимать АЧХ:
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338526.jpg
Просмотров: 0
Размер:	197.7 Кб
ID:	338562


    Дополненный «коробочкой» измерять параметры динамиков:
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338528.jpg
Просмотров: 0
Размер:	211.0 Кб
ID:	338564


    Работать навигатором:
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338522.jpg
Просмотров: 0
Размер:	262.9 Кб
ID:	338566


    Крутить кино:
    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338524.jpg
Просмотров: 0
Размер:	180.7 Кб
ID:	338568

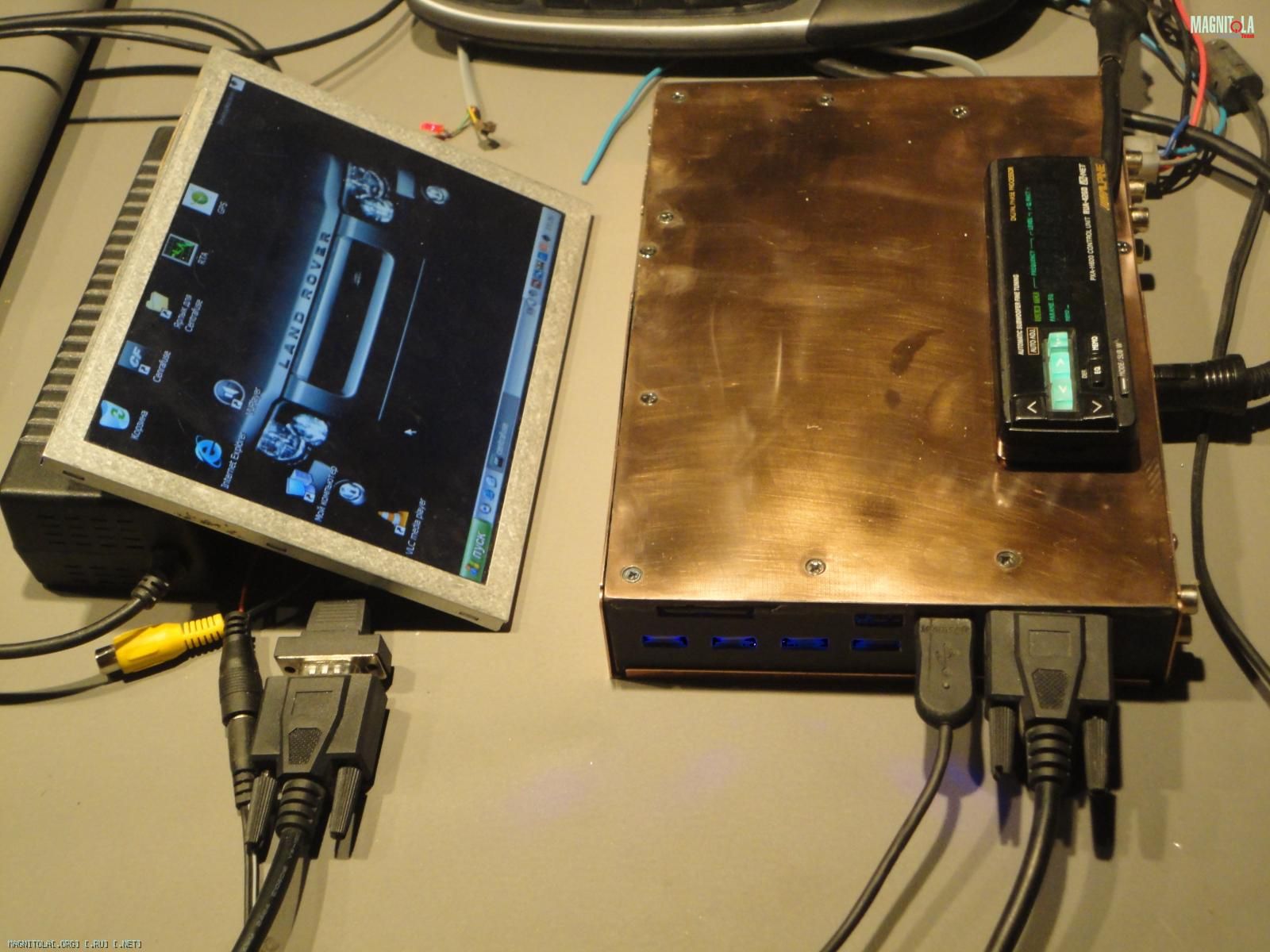

    Ну и много ещё чего, но про СОФТ, и про то, что нужно сделать, чтобы внутренний «ёжик» со всем этим справлялся – отдельная песня….

    Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338514.jpg
Просмотров: 0
Размер:	194.0 Кб
ID:	338570


    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: DSC01880.jpg
Просмотров: 0
Размер:	194.7 Кб
ID:	338538   Нажмите на изображение для увеличения
Название: 3260-albums4482-Magnitola-Avtozvuk-picture338450.jpg
Просмотров: 0
Размер:	109.3 Кб
ID:	338572

  6. #55
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    04.10.2012
    Город/село
    Бендеры
    Сообщений
    1
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: ALPINE PXA-H600

    Rover, добрый день,случайно наткнулся на тему автономной работы 600того.у меня стал такой же вопрос. есть альповская бошка+проц pra h400+медиплеер. возможно заставить проц работать с плеером по оптике, а громкостью управлять с бошки ? сервис мануал есть могу скинуть. заранее спасибо.


  7. #56
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    29.08.2011
    Город/село
    Челябинск
    Сообщений
    4
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    0

    Re: ALPINE PXA-H600

    Всё перечитал, так и не понял, в 600 нет кросов которые могут резать 2х полоску? Только саб сверху режет?


  8. #57
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315118 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33722

    Re: ALPINE PXA-H600

    Да, вы правильно поняли: 600й может только саб сверху. Пассивные фильтры между источником и усилителем вам в помощь.

    Натапал толком, простите за очепятки


  9. #58
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    16.12.2011
    Город/село
    Брест
    Сообщений
    4
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: ALPINE PXA-H600

    Приветствую,Всех.Ищу shematic diagram на pxa-h600.Может кто помочь?Все обрыл-ненашел.Очень нужно.


  10. #59
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315118 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33722

    Re: ALPINE PXA-H600

    Цитата Сообщение от Seregabym Посмотреть сообщение
    Приветствую,Всех.Ищу shematic diagram на pxa-h600.Может кто помочь?Все обрыл-ненашел.Очень нужно.
    Что конкретно нужно? Маленькая часть есть в этой теме

    Насмартфонил


  11. #60
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    16.12.2011
    Город/село
    Брест
    Сообщений
    4
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: ALPINE PXA-H600

    Желательно полная схема.Или БП.Достался 600 после леворуких твикачей.На плате чужеродные проводники,в бп отсутствует несколько емкостей.Восстанавливать без схемы никто не берется.
