Не поленИтесь прокинуть к болту в корпусе отдельные проводки минуса, от DSP и
ГУ тоненькие можно.

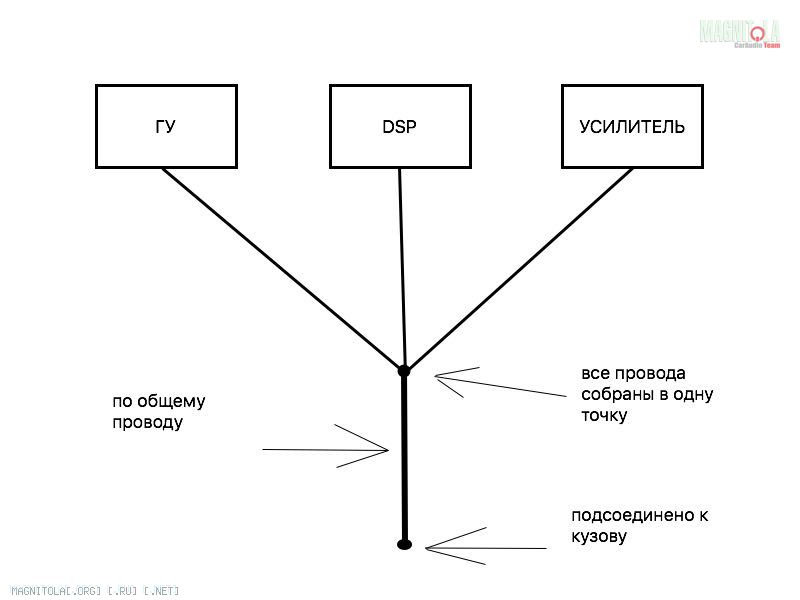

То, что нарисовано, голимая химия, попытка сэкономить там, где не надо.
Усилитель потребляет значительный ток, выпрямленный, от трехфзного генератора, далеко не постоянный, а воющий кратно частоте вращения. И на этом общем участке, имеющем маленькое,но сопротивление, происходит падение напряжения(миллиОм х Ампер = миллиВольт - закон Ома). Это милливольты, но они в точности повторяют всю каку, которую дает генератор.
А ГУ, подключенная подобным образом, думает, что эта кака и есть чистая земля. Со всеми вытекающими последствиями.
