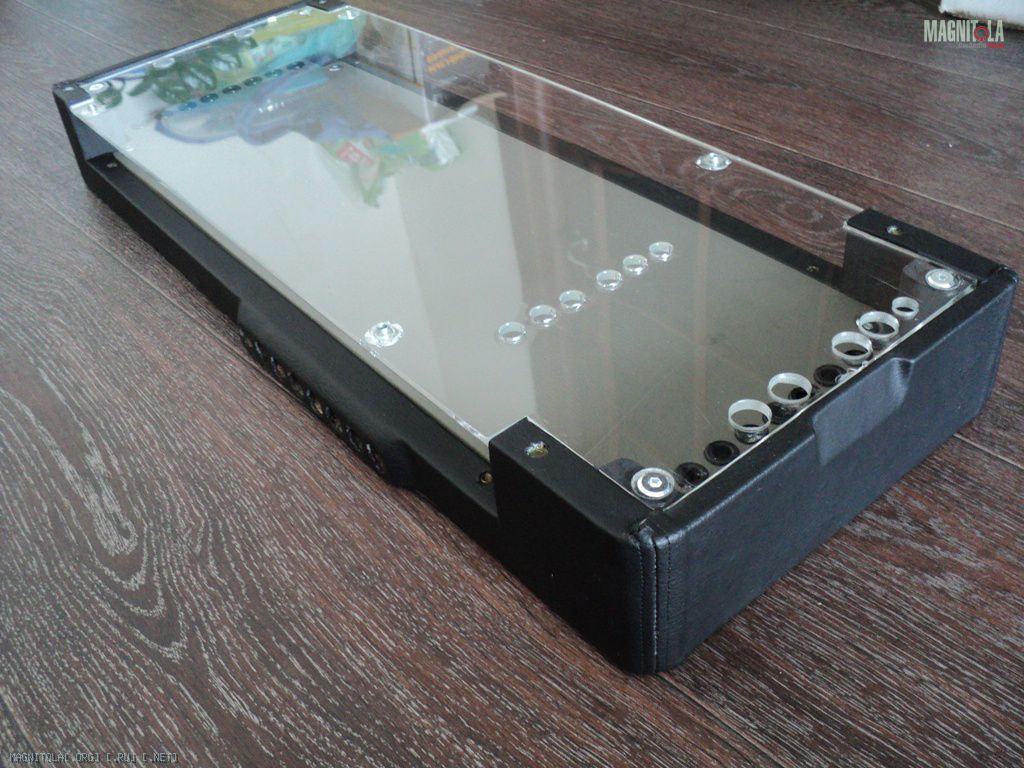

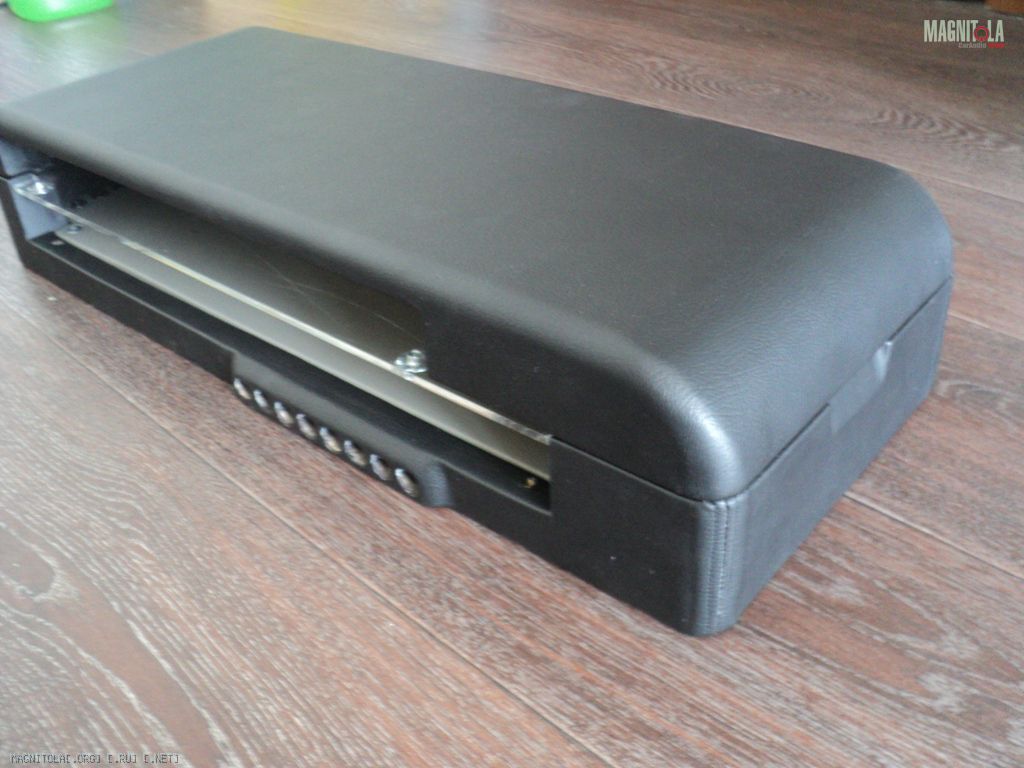

Перетянул свой блэк-бокс. Теперь вы понимаете, почему я его так называл? )))
Вложение 195699Вложение 195701Вложение 195703Вложение 195705Вложение 195707Вложение 195709Вложение 195711
Вид для печати

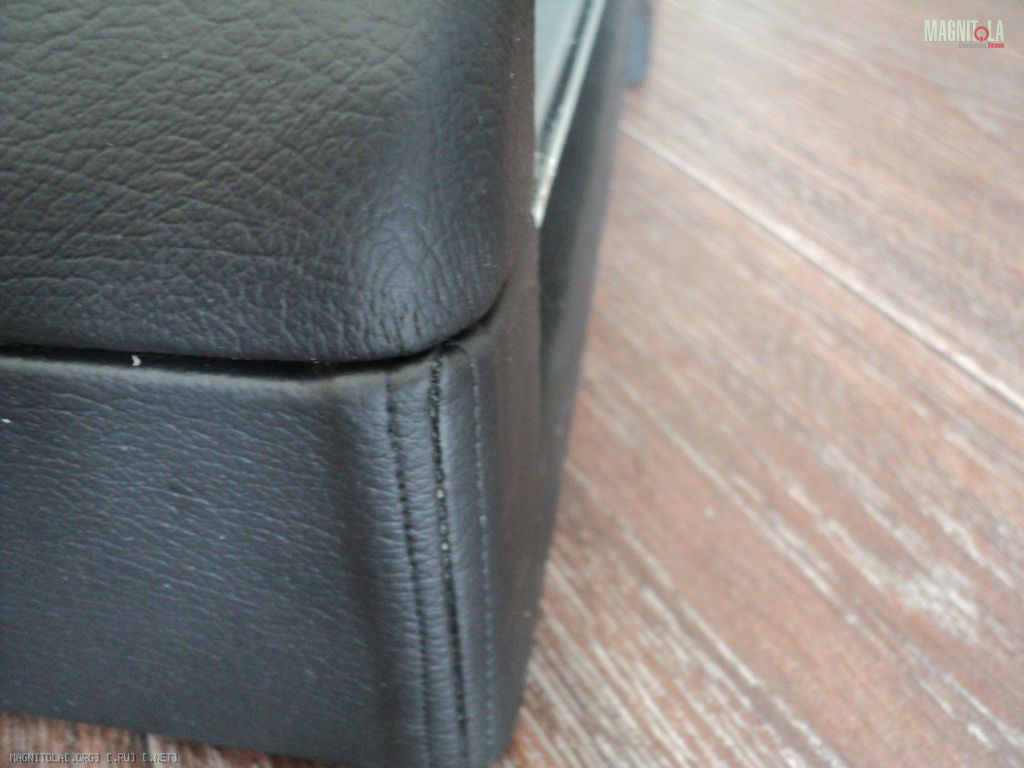

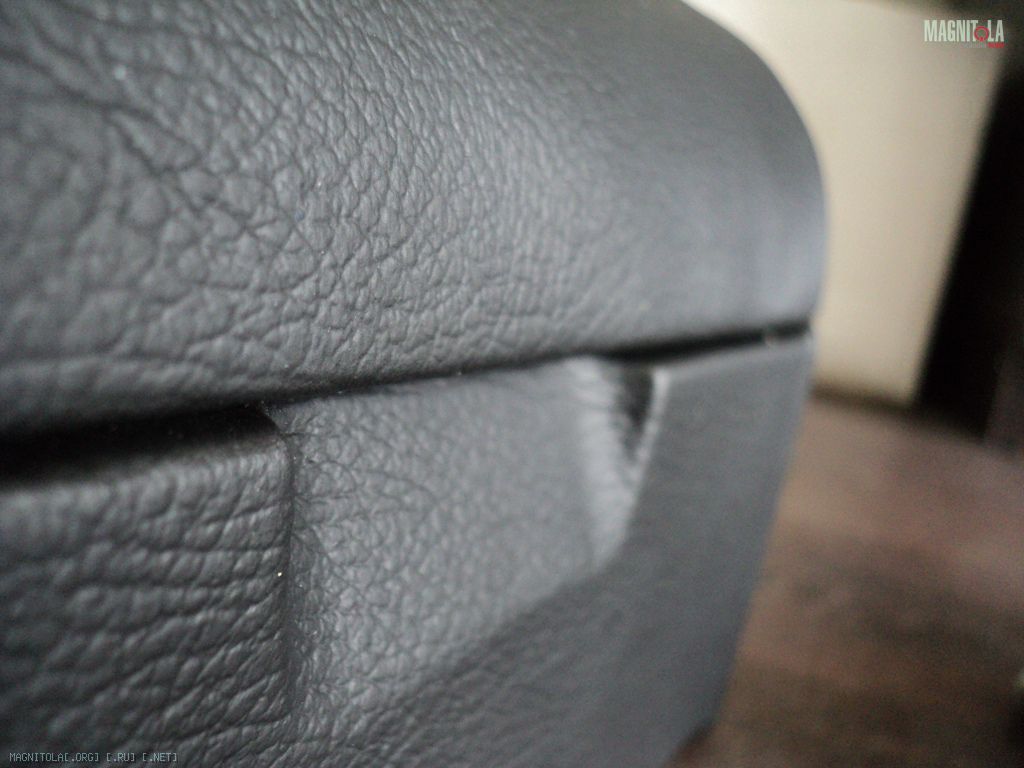

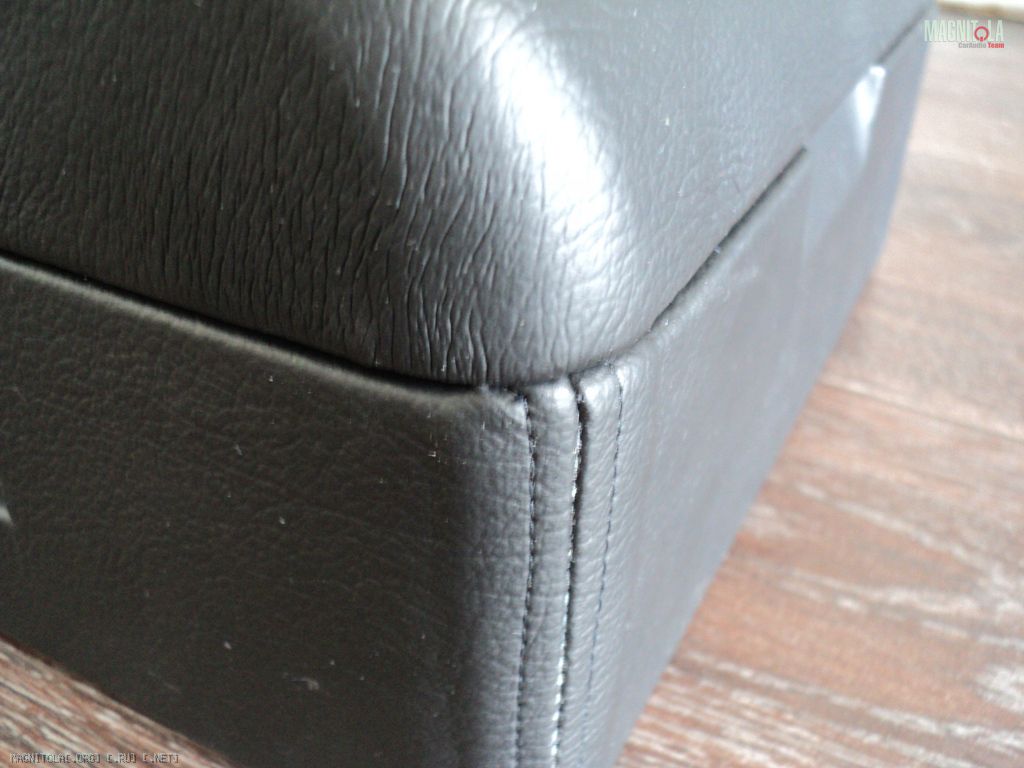

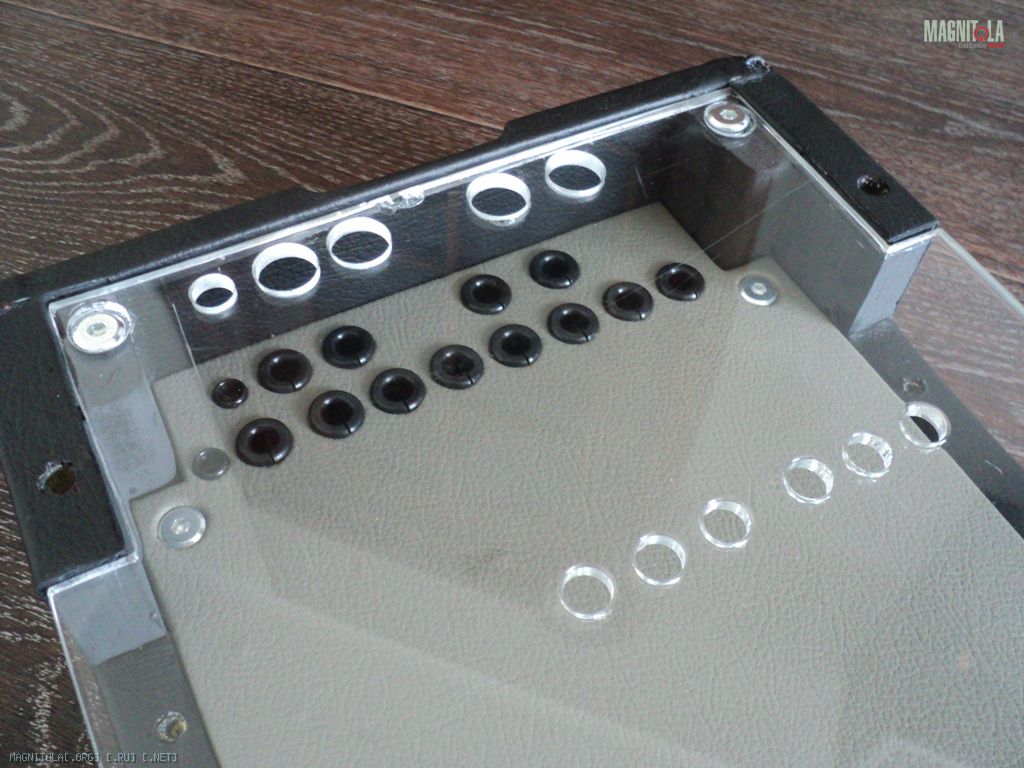

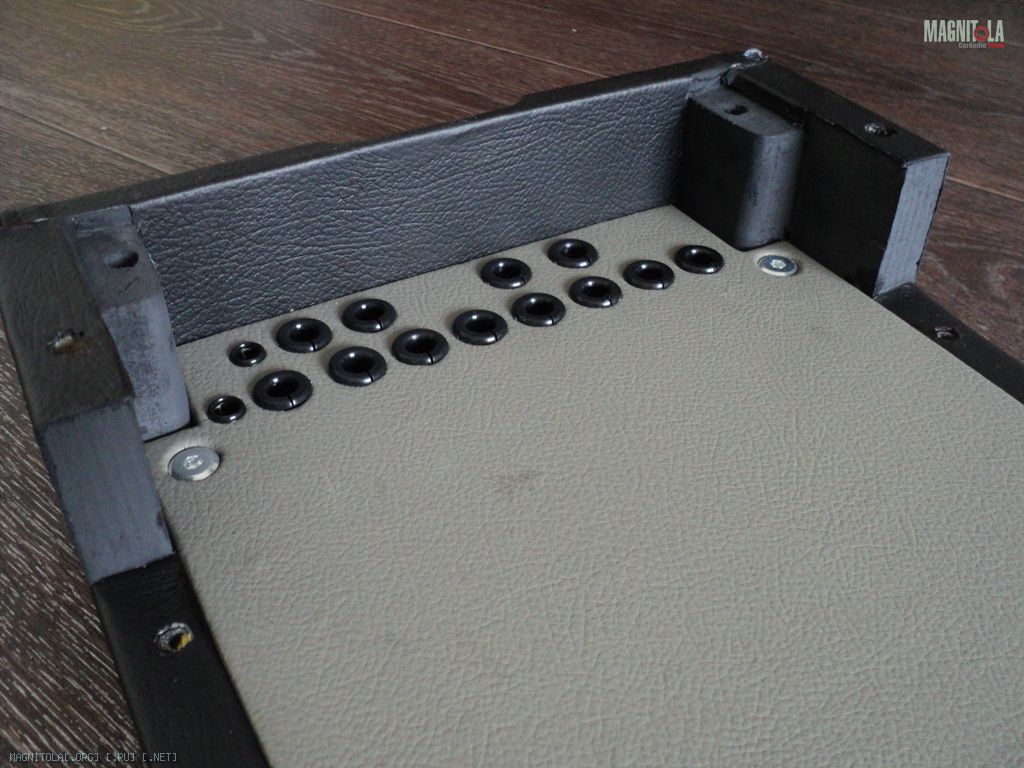

Перетянул свой блэк-бокс. Теперь вы понимаете, почему я его так называл? )))
Вложение 195699Вложение 195701Вложение 195703Вложение 195705Вложение 195707Вложение 195709Вложение 195711

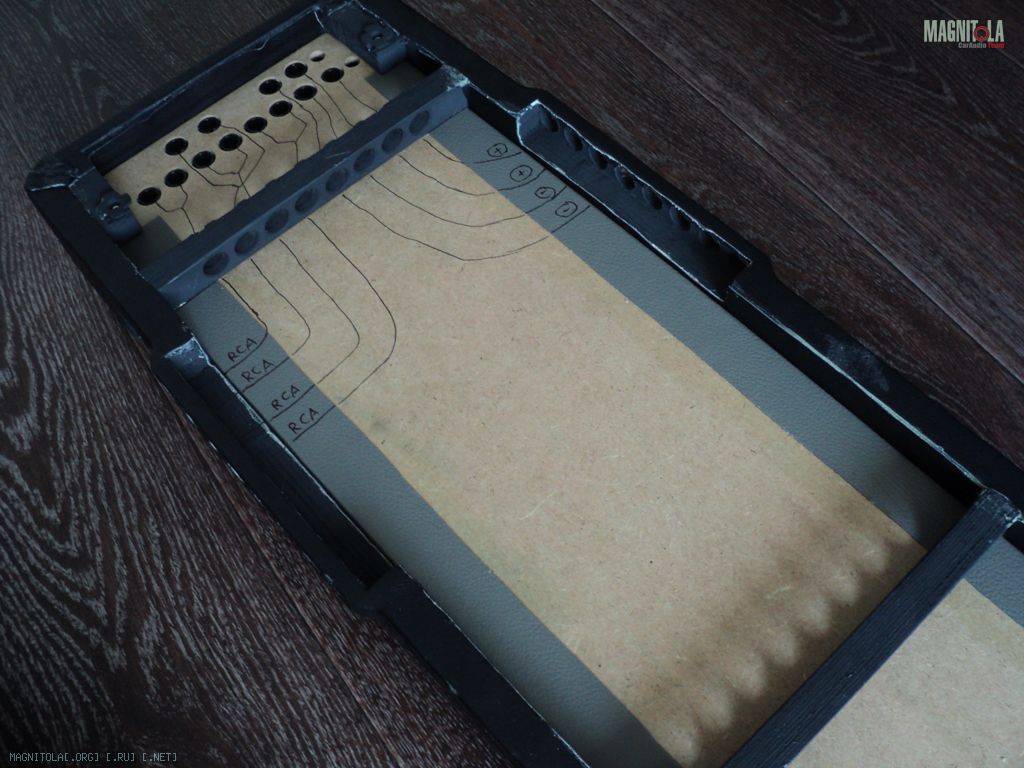

Вид с низу, где будет разводка всех проводов
Вложение 195713
А это декоративный элемент, который будет так же и диффузором для саба, чтобы он не играл под фальшполВложение 195715
охренительно круто!!!:good2:нет слов просто, так держать)

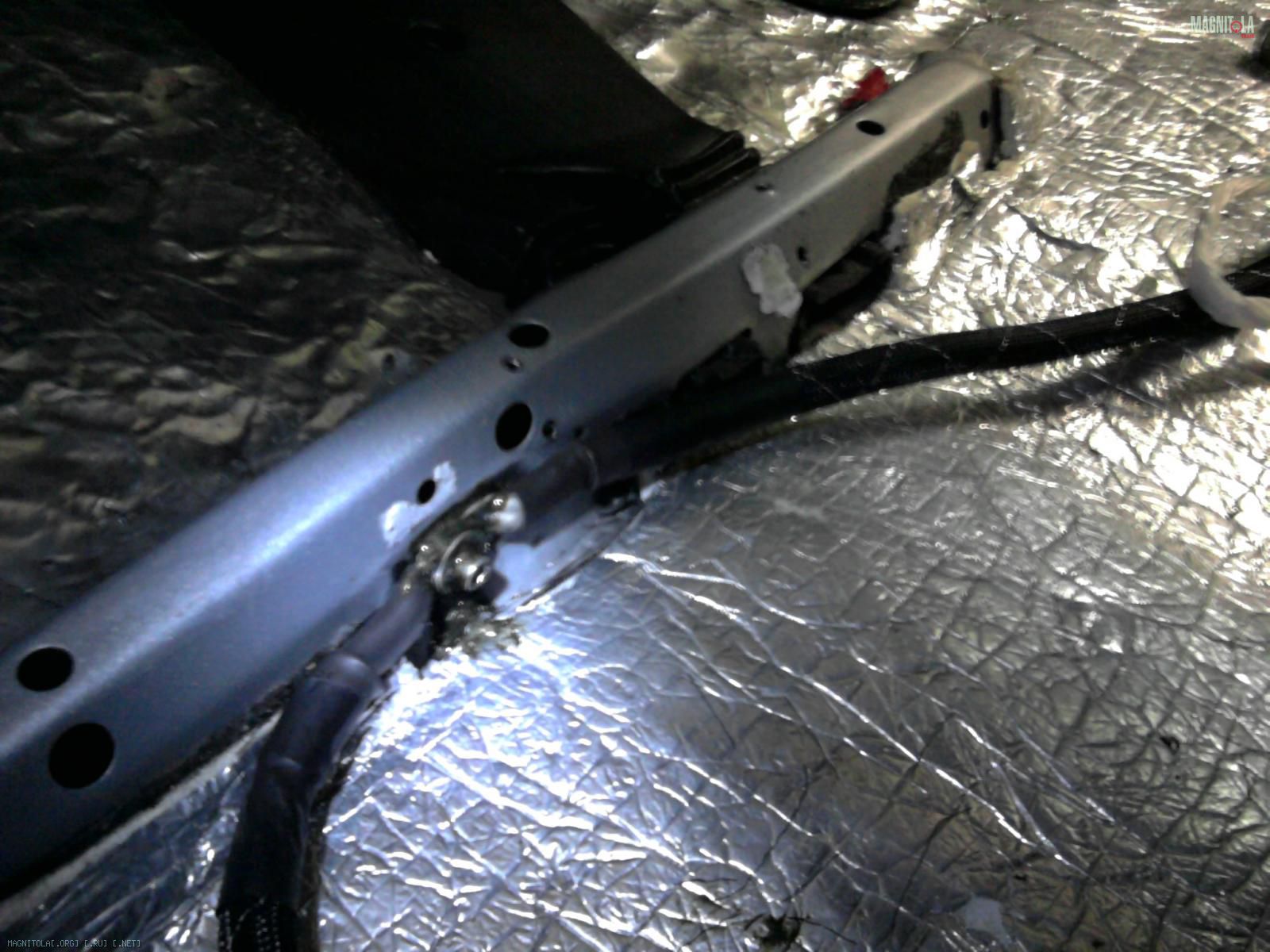

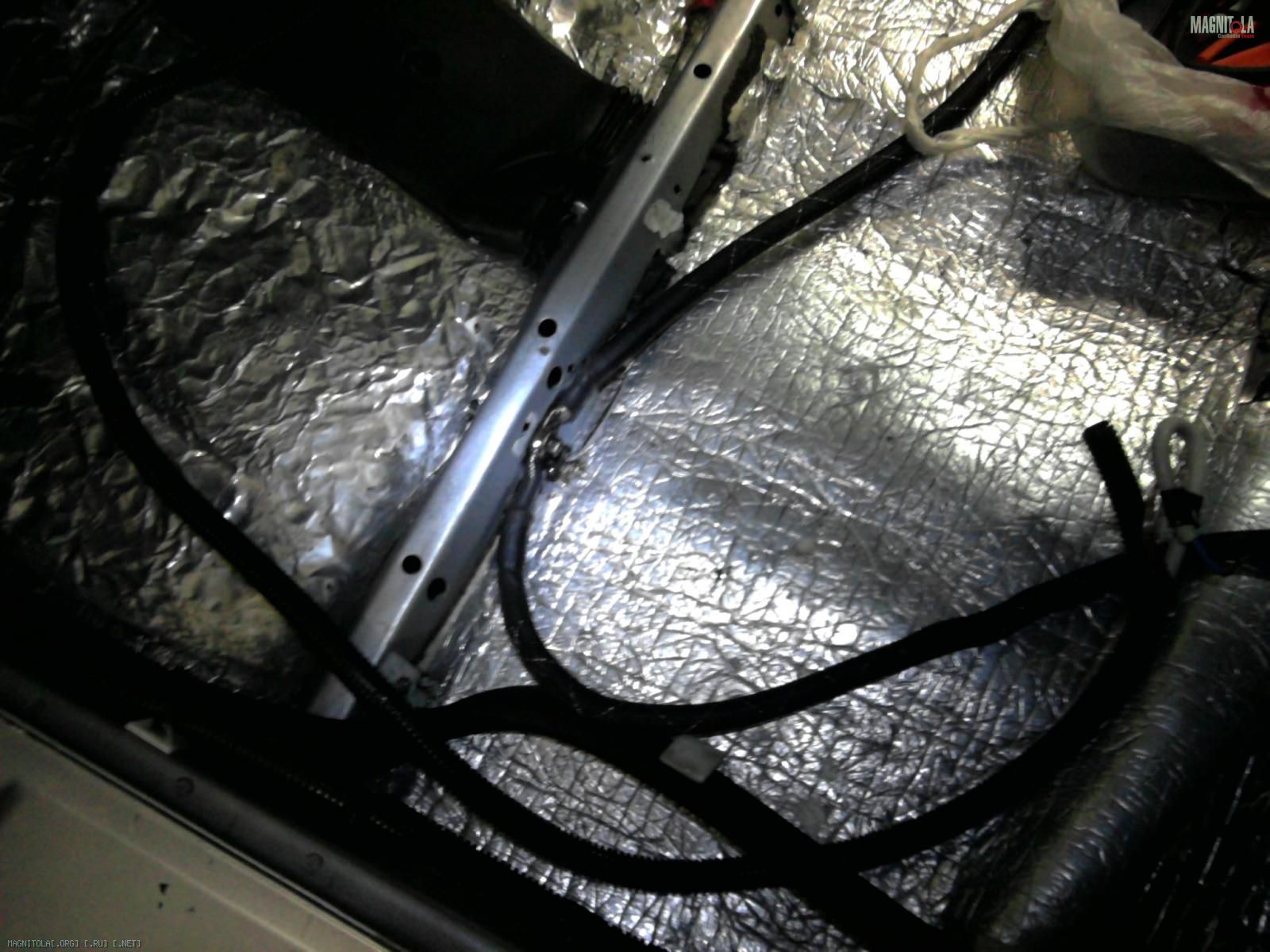

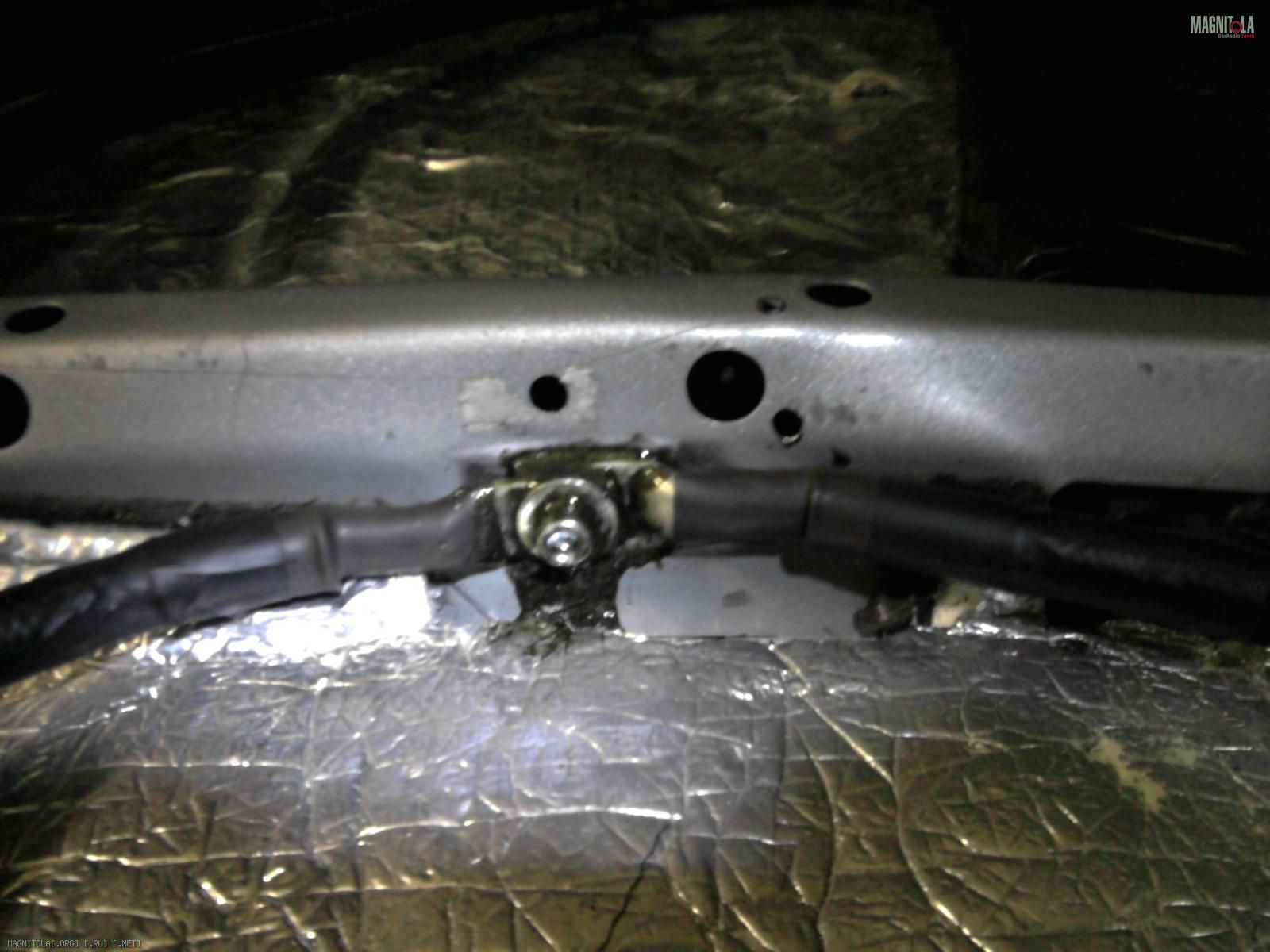

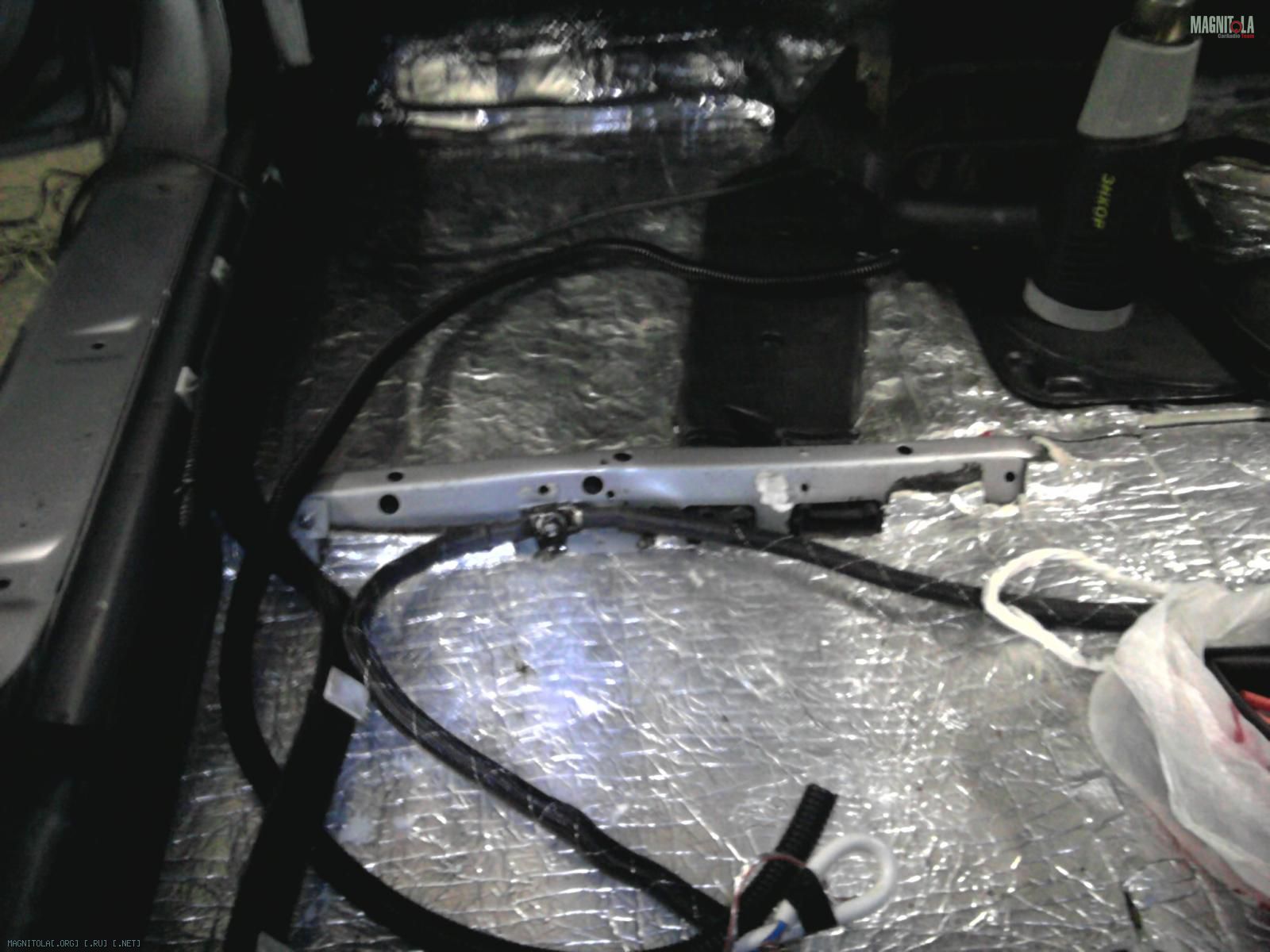

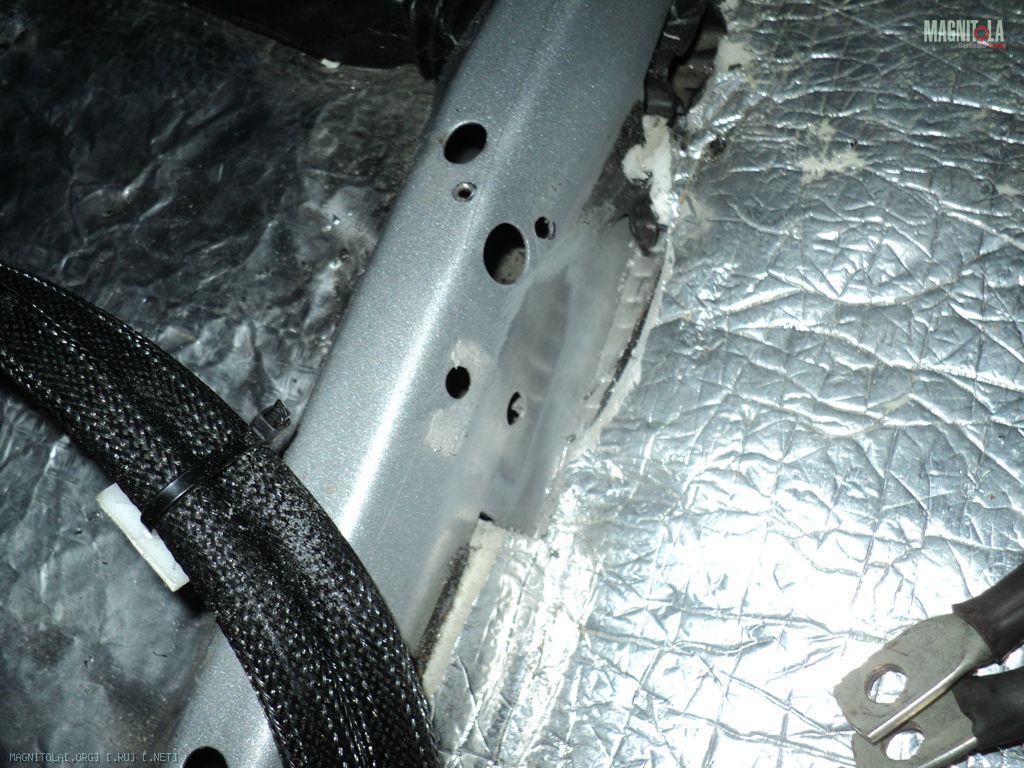

В очередной раз разобрал салон, переделал массу.
Вложение 200725Вложение 200731Вложение 200733Вложение 200735Вложение 200727Вложение 200729

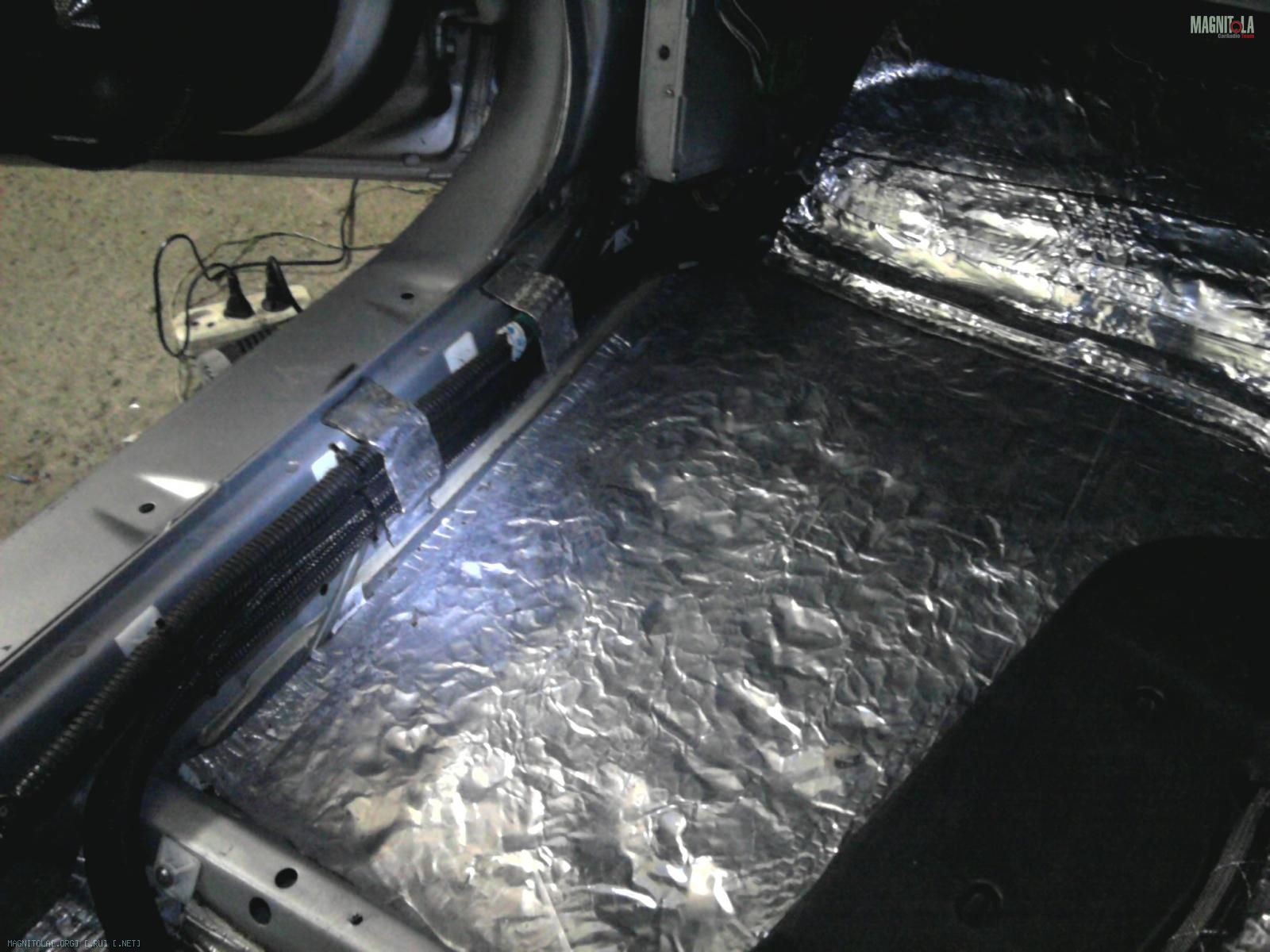

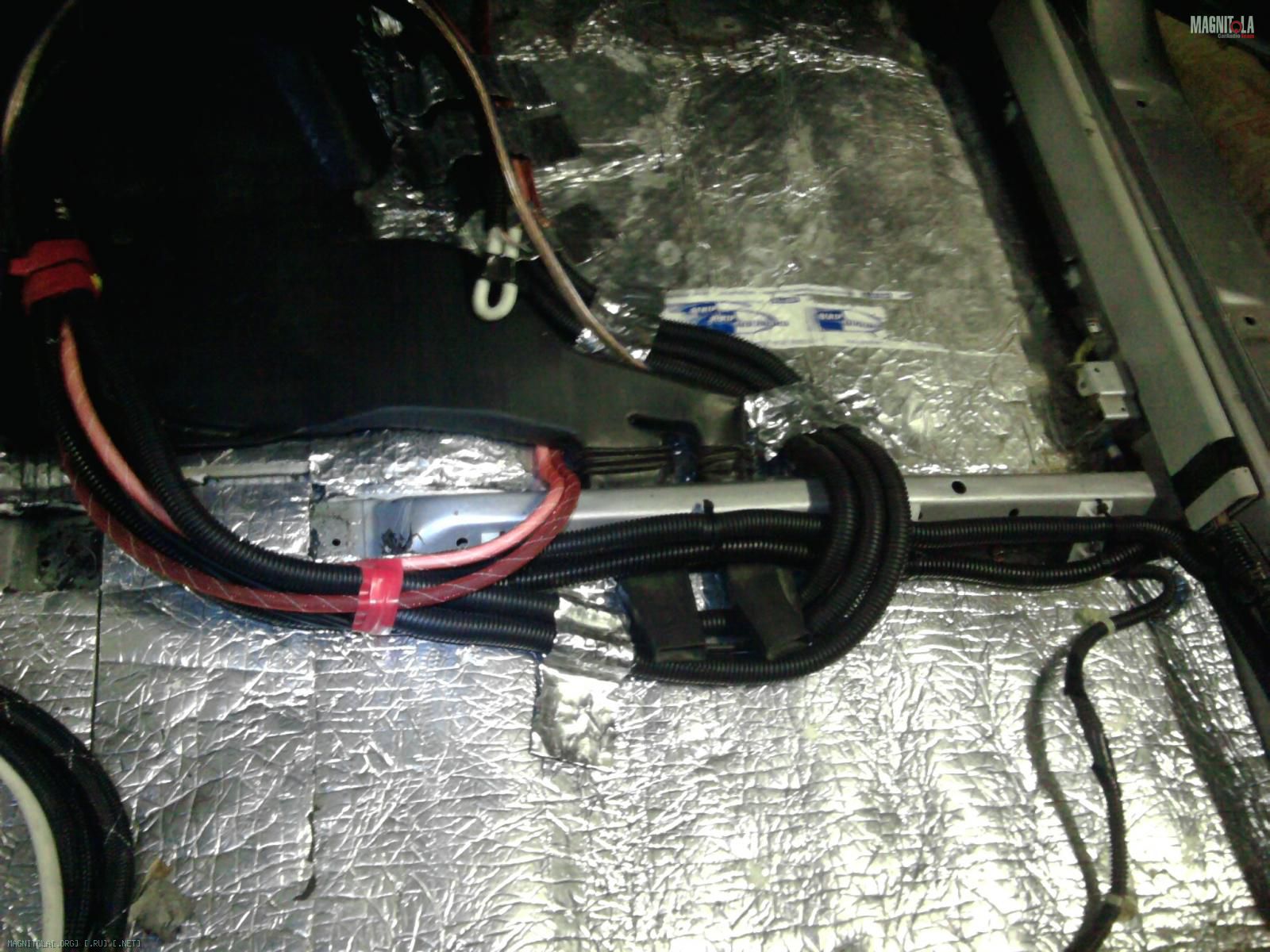

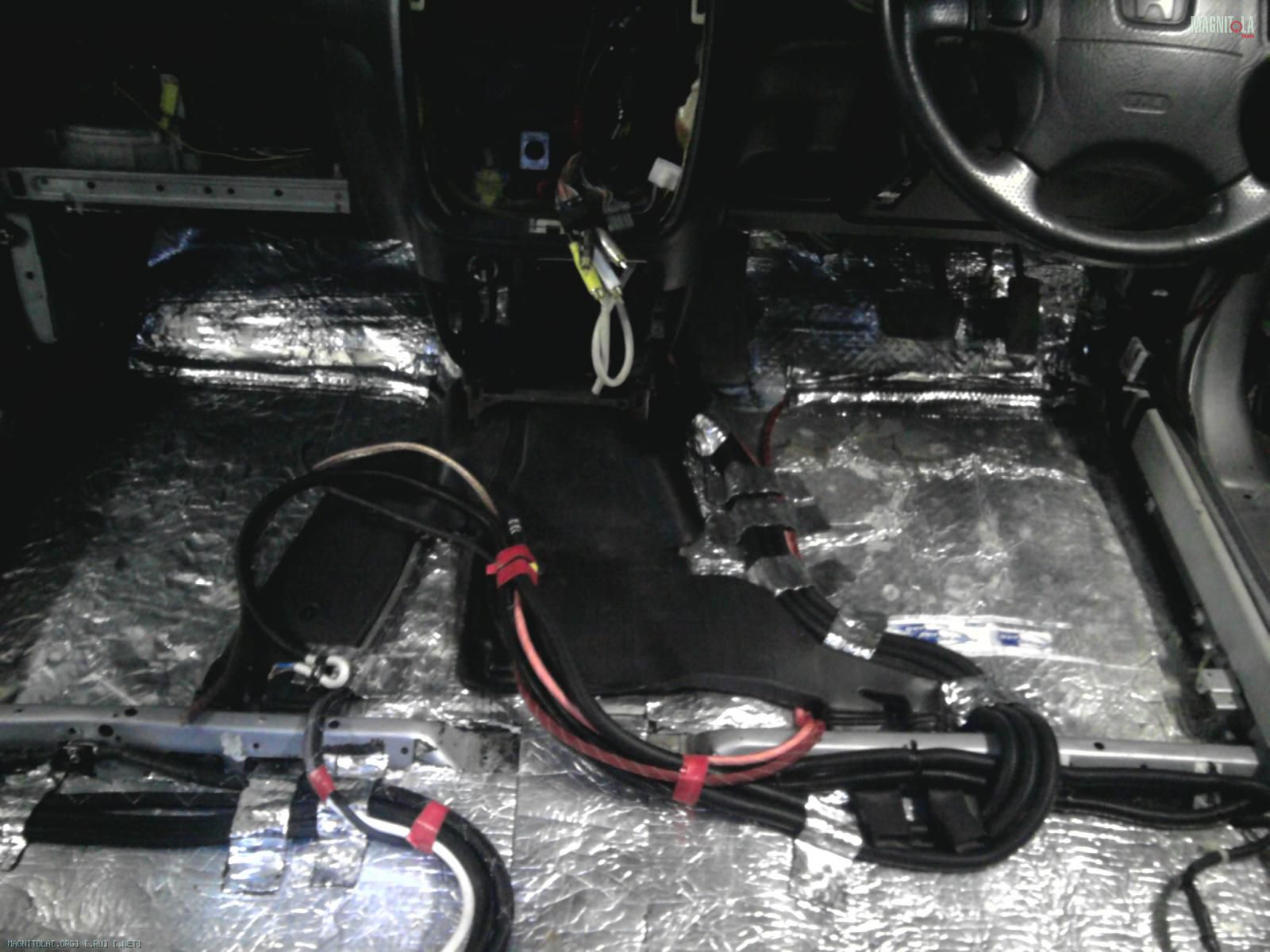

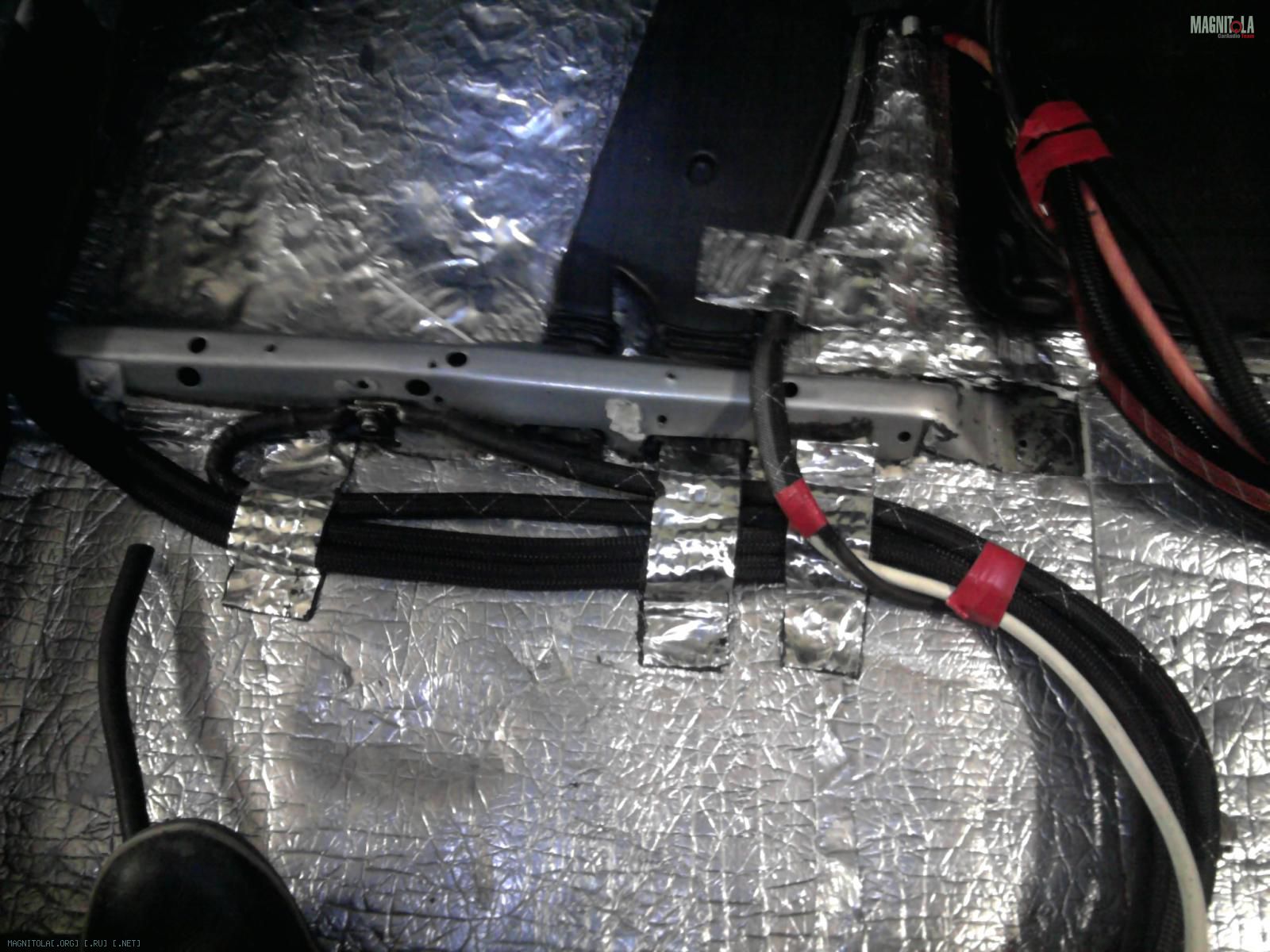

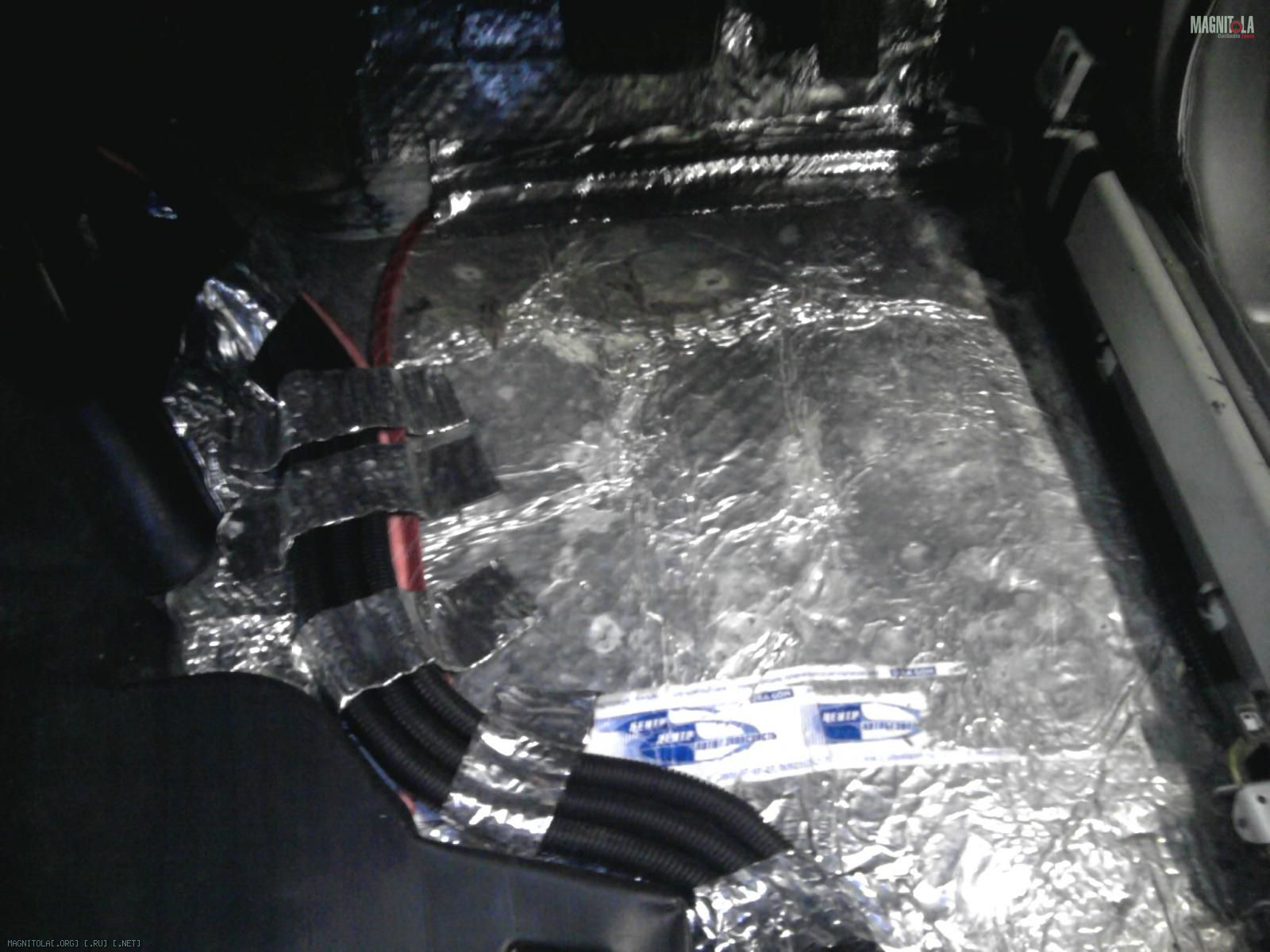

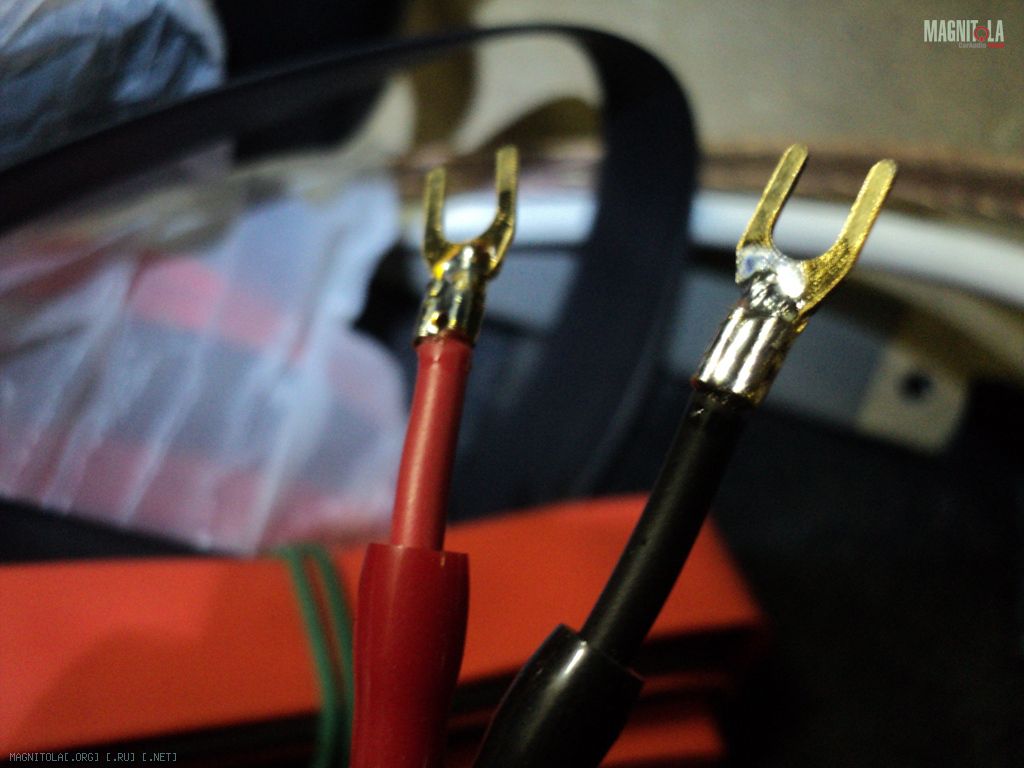

Далее, проложил межблоки и заменил акустические на ВЧ на Таскер 2*1,5
Вложение 200737Вложение 200739Вложение 200741Вложение 200743Вложение 200745

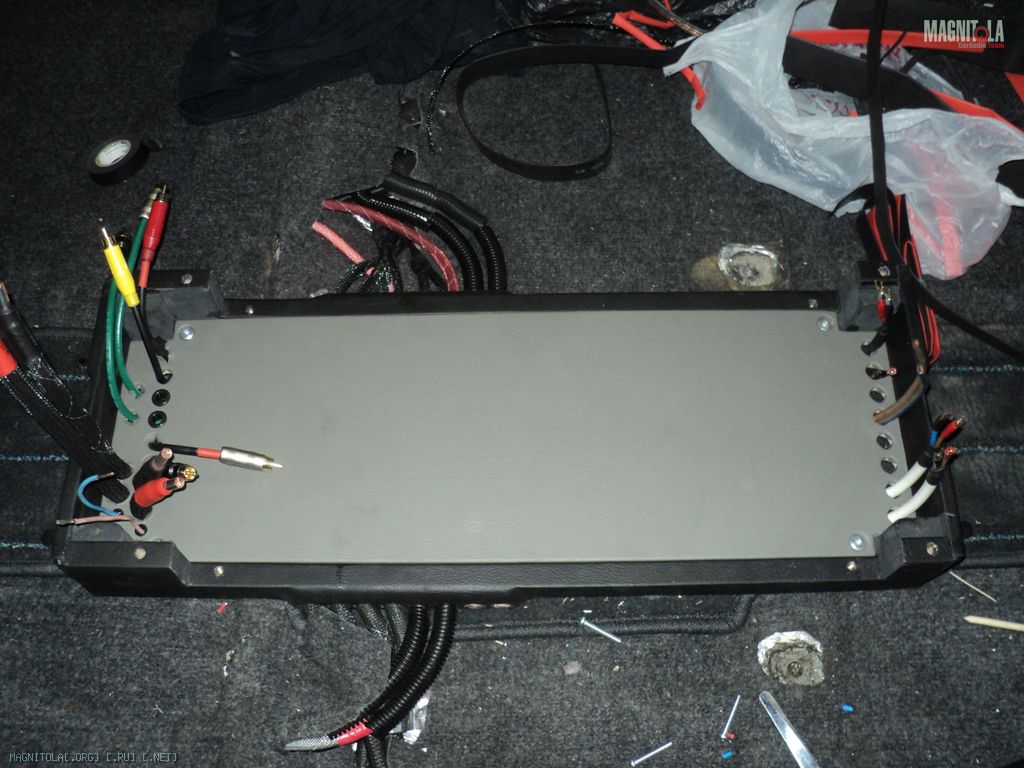

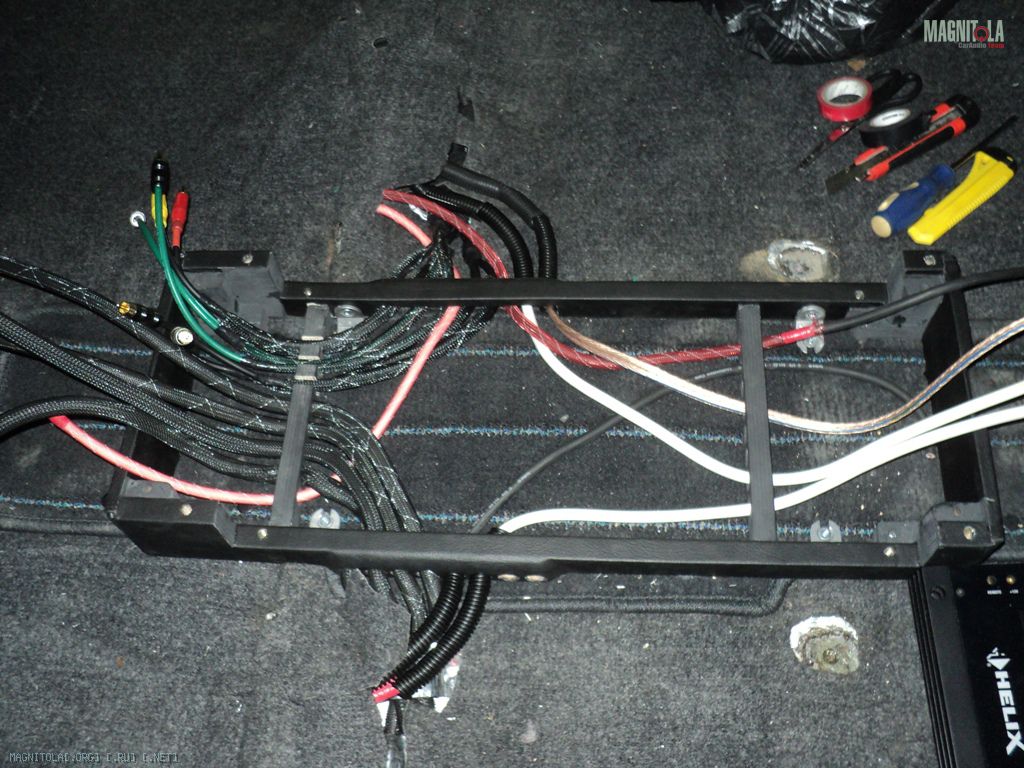

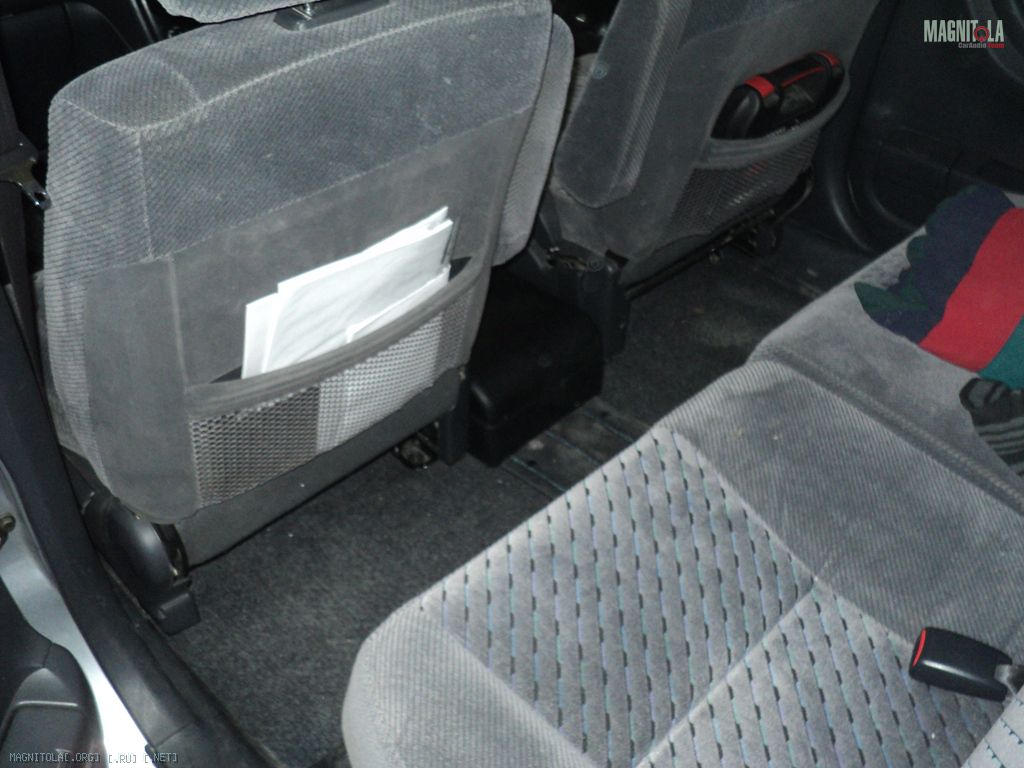

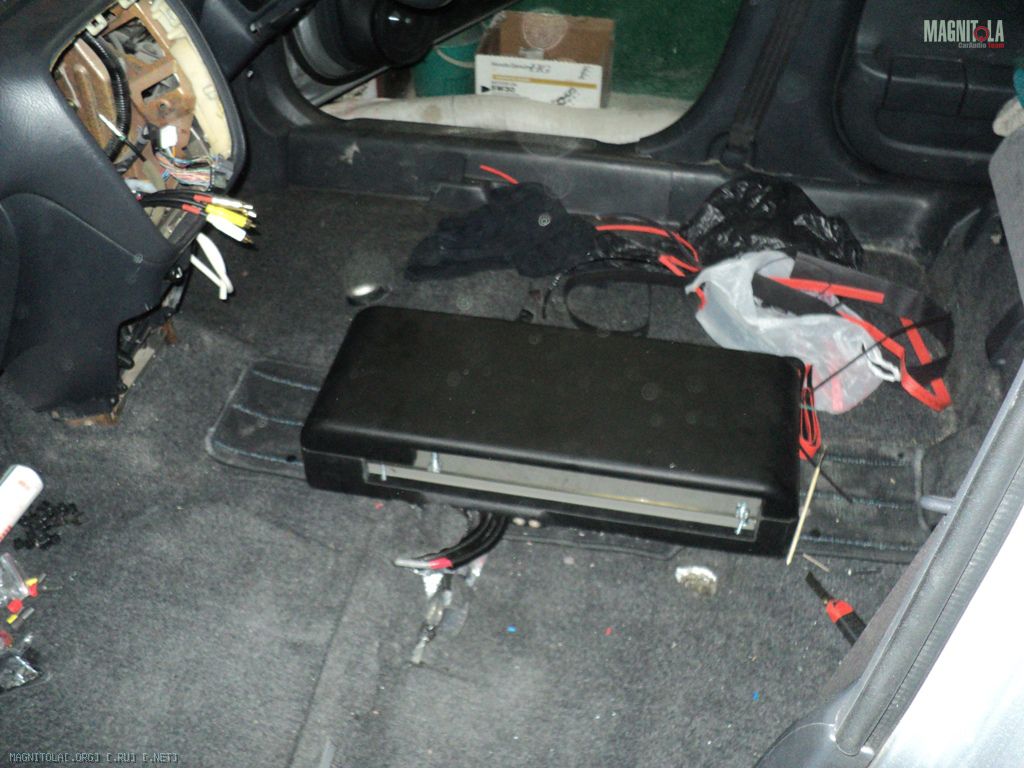

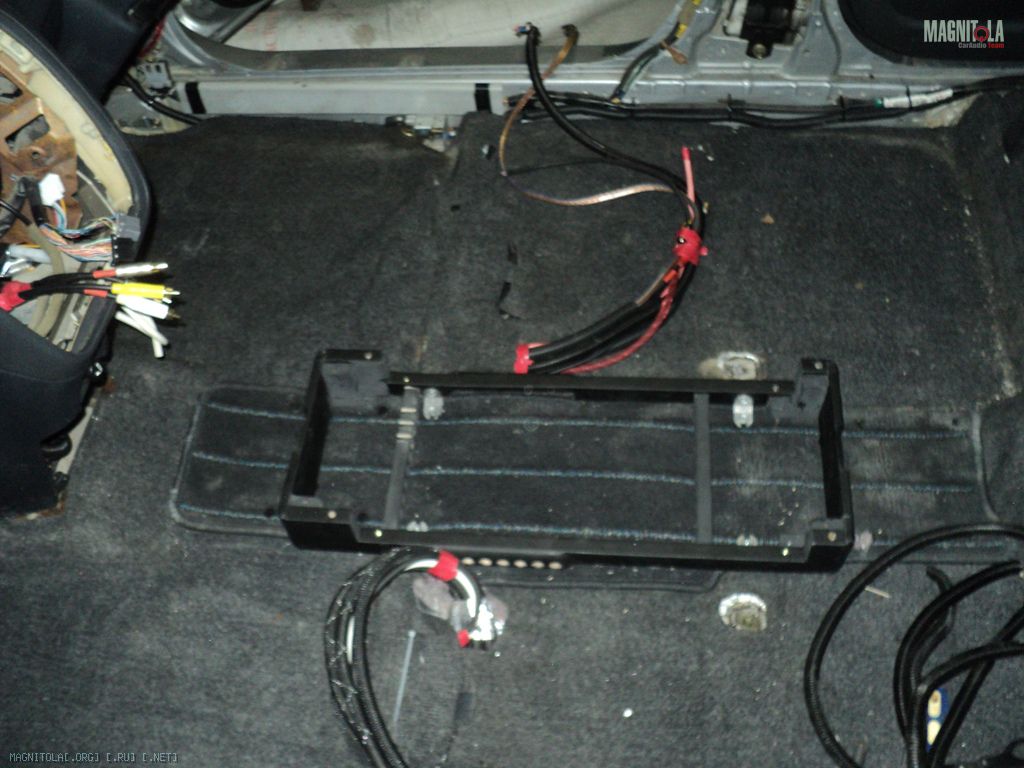

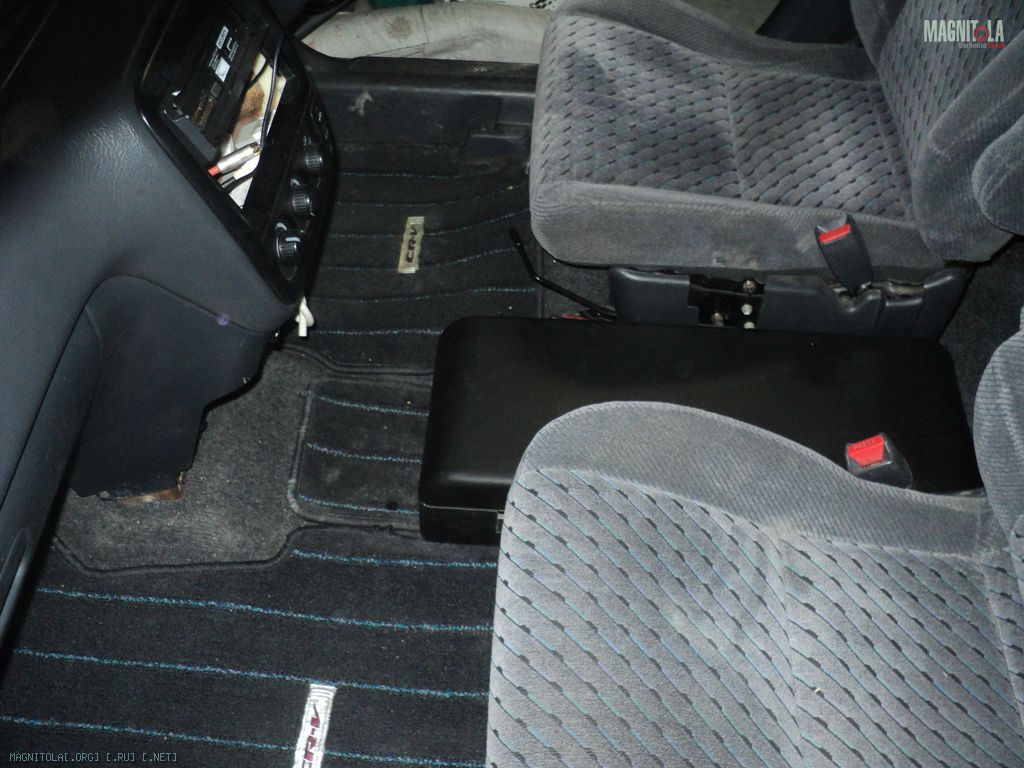

... и установил Блэк-бокс на свое законное место
Вложение 200747Вложение 200749Вложение 200751Вложение 200753Вложение 200755Вложение 200757Вложение 200759

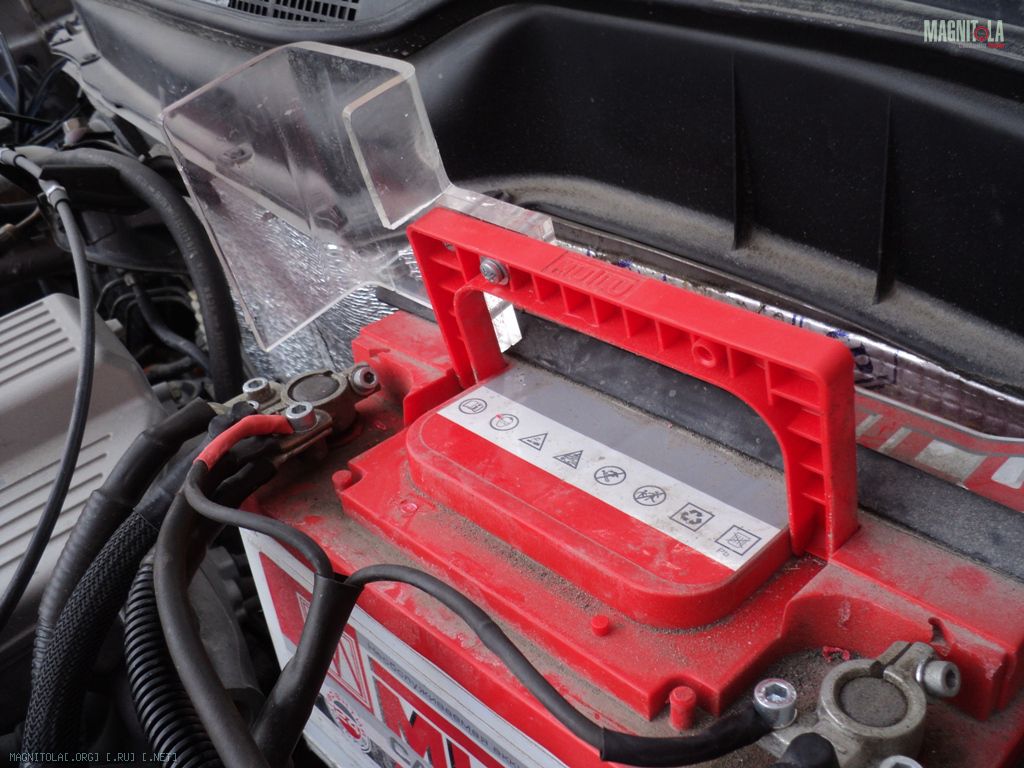

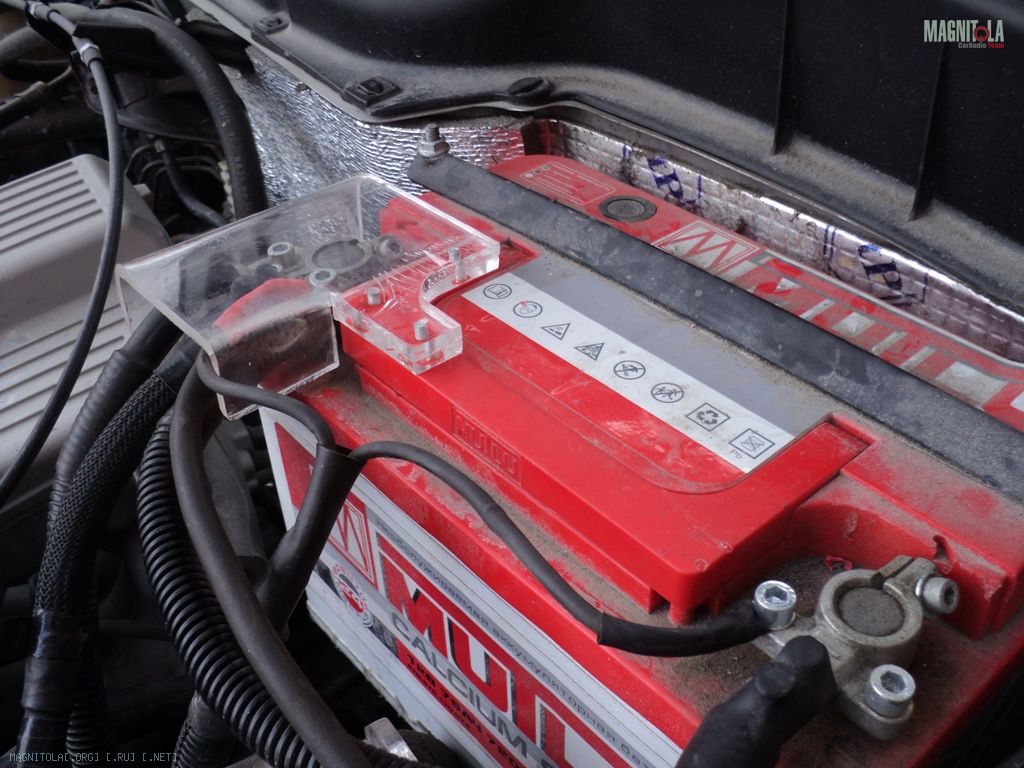

Сделал защиту на плюсовую клемму. Она прикручивается к откидной ручке для переноса АКБ. Вместе с ручкой и откидывается, чтобы открутить клемму. При одетой защите, пальцами до клеммы не достать.
Вложение 203445Вложение 203447Вложение 203449

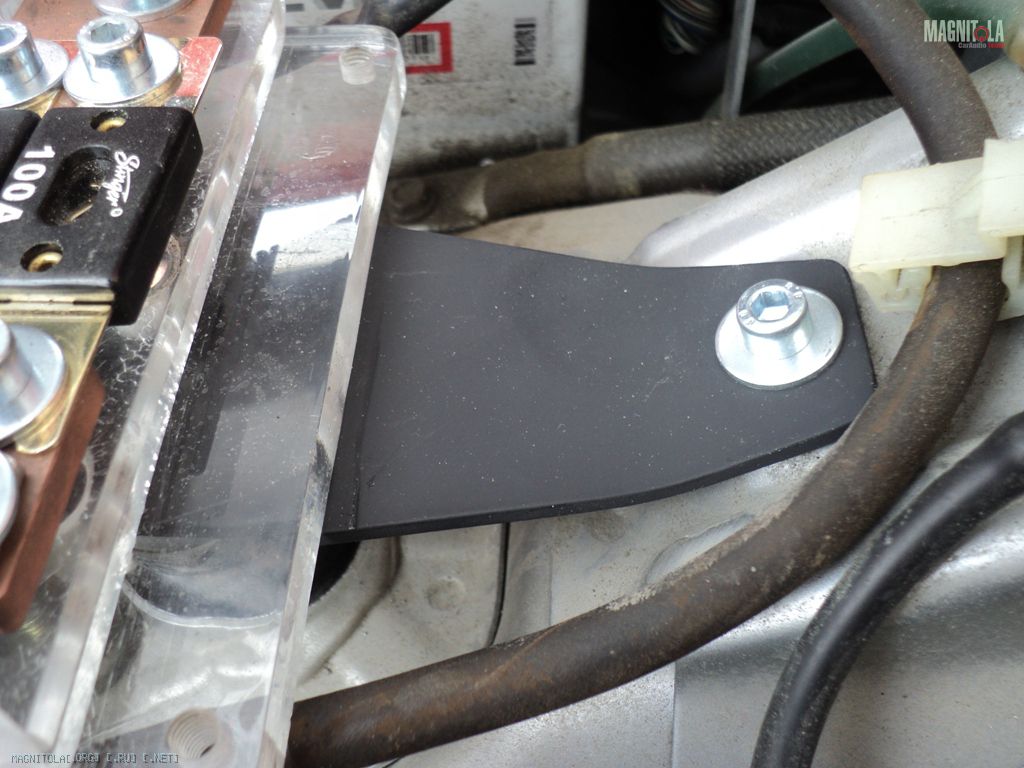

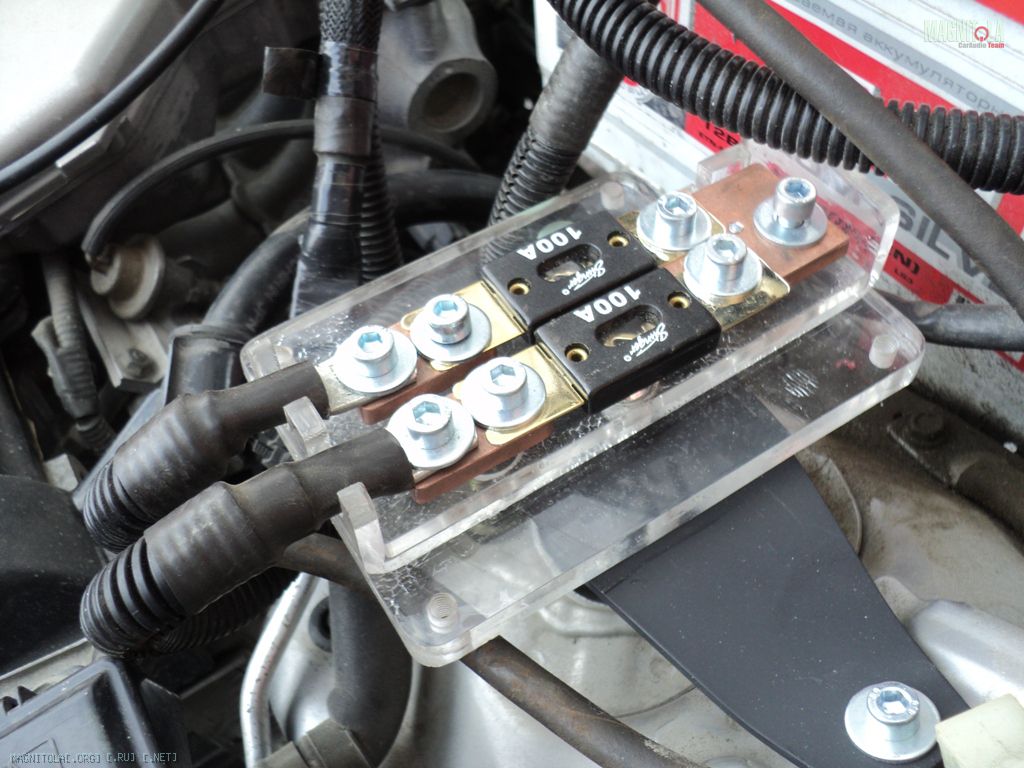

Зафиксировал дистрибьютор в моторном отсеке. Кстати, площадка-основа заменена с МДФ на оргстеклянную, по совету форумчан))) Окончательно еще не подсоединил. Плюс с АКБ подам, когда подключу уси, чтобы не было случайного КЗ.
Вложение 203451Вложение 203453Вложение 203455

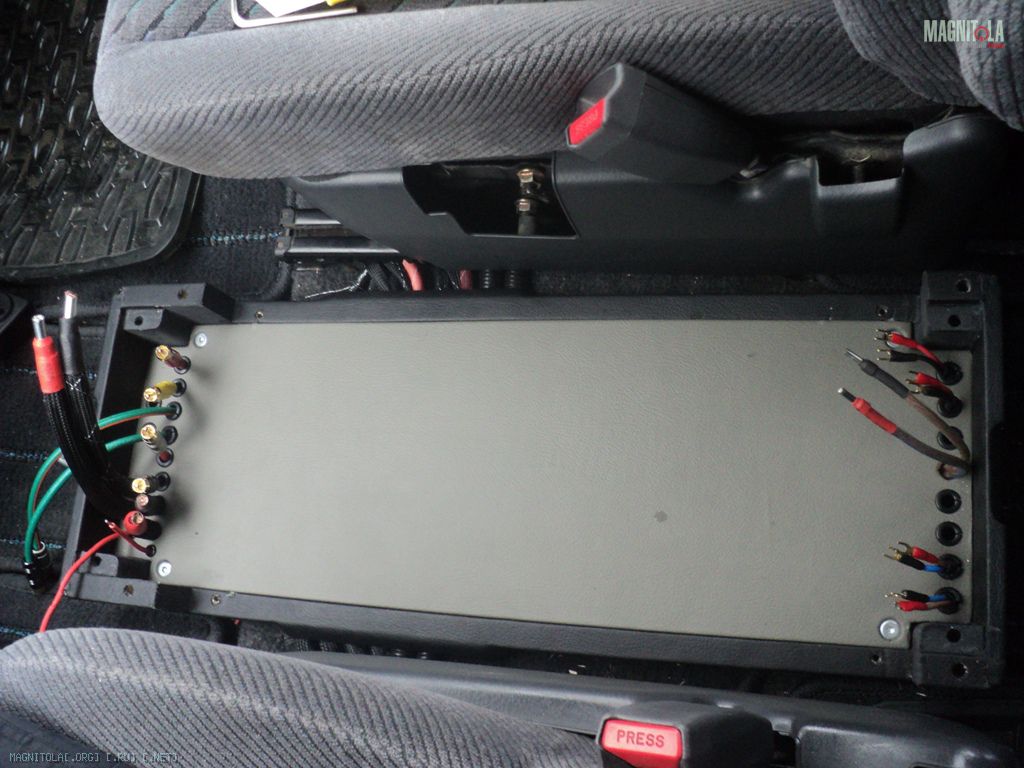

Навел порядок в проводах в блэкбоксе. Когда стал ставить уси, на фотике сели батарейки((Вложение 203457Вложение 203459Вложение 203461
Установил в багажник саб. Провода соединил скруткой, затем пропаял. Оставил провод достаточной длины, чтобы саб можно было вытащить из ниши запасного колеса и положить на сидения, например, при ремонте.
Вложение 203463Вложение 203465Вложение 203467Вложение 203469Вложение 203471Вложение 203473
Фальшпол в багажник обтянул кожзамом. Зафиксировал решетку-гриль. С обратной стороны наклеил сплен для гашения вибраций ящика и шумоизоляции. На всякий случай, сделал защитную крышку, чтобы не погнуть гриль, при перевозке тяжелых грузов.
Вложение 203475Вложение 203477Вложение 203479Вложение 203481Вложение 203483Вложение 203485
Сегодня запустил систему. Ура! Сколько же счастья, когда после 11 месяцев работ слышишь полноценное звучание плода своего труда! Пусть даже и не настроенного!
Пищи заиграли совершенно по-другому, чем от ГУ. Более телесно, что-ли... Но режет по ушам звуки С и Ш. Надо настраивать.
У мидов теперь отличный контроль. И это хорошо слышно. Теперь они стали выдавать СЧ. Если раньше я планировал переходить на трешку из-за недостатка средних, то теперь еще подумаю...
Ну и в системе появился саб! Гейны на Хеликсе А2 пока выставил на четверть. Баса хватает. Он чувствуется телом, как я и хотел. Ну и динамик пусть прогреется.
В общем, все только началось!!!
поздравляю с первой прослушкой :)
Завершенный вид багажника. На повседневгую эксплуатацию бросил штатный ковролин, чтобы не испортить винил.
Вложение 203717Вложение 203719Вложение 203721
Окончательный вид дистрибьютора
Вложение 203723Вложение 203725Вложение 203727
Блэк-бокс с усями. Очень удобно - можно регулировать гейны всех каналов не вставая с водительского места!
Вложение 203737Вложение 203739Вложение 203741
Ну и фото самодельных ДХО в сборе с машиной)))
Вложение 203743Вложение 203745
В реале они светят намного ярче, чем передает снимок.
При включении габаритов - выключаются.
По инсталлу осталось перетянуть панельки на задних дверях серым винилом, по аналогии с передними, и сделать подиумы для ВЧ.
Жень, красота... А салом помазал винтики-площадочки? Ну, или литольчиком?Цитата:
Сообщение от EVGEN1984
Здорово очень! Но вот клеммы как то "бедновато" теперь смотрятся. :blush2:Цитата:
Сообщение от Иван.
Ну, это не главное. Бедность - не порок.Цитата:
Сообщение от Pit
Инстал очень эстетический и радует глаз. Понятное дело что надо чтоб контакт был хороший. И еще боковушки в багажнике с фальшем не стыкуются. Думаю их ждет светлое будущее тоже))Цитата:
Сообщение от Иван.
Не, ни чем еще не мазал. Торопился быстрее запустить все))
Будет свобдное время - помажу. У меня есть специальная силиконовая смазка в аэрозоле, для этих целей - Cramoline.
---------- Сообщение добавлено 23.03.2012 в 09:57 ----------
Да не, нга самом деле фальшпол и боковушки практически одного тона. Просто на фото они очень разнятся. Видимо, потому что винил матовый, а боковушки глянцевые...Цитата:
Сообщение от Pit
Гуд. Я пользуюсь Ликви Молли смазка-сало для акк клемм - классная штука, но не аэрозоль.Цитата:
Сообщение от EVGEN1984
Главное, чтоб не получилось "не откладывай на потом то, что можно вообще не делать" - нет ничего более постоянного, чем временное.
Из чего подики под ВЧ лепить думаешь?
Подики - по классической схеме. Уже подрезал у жены чулки)))Цитата:
Сообщение от Иван.
Я хочу их сразу с объемом сделать 100-150 мл. Под SOAudio 55neo, на перспективу. Посадочный с АЛющками у них одинаковый.
Поздравляю! очень классно получилось!
PS! увидел у вас сетки армстронговские, понравились, а у нас какраз на работе потолок делали....
В общем ещё незнаю зачем но ажно 2 штуки домой припёр)))
Да - сетки и правда классные. Но если их как грили на динамики - не пойдет. Для звука пропускающая способность маленькая. Но для любых других целей - красивы!Цитата:
Сообщение от Docent86
В ожидании трехполосного фронта, руки чешутся что-то делать.
Меня давно не покидала мысль о фронтальном сабе, а тут еще наткнулся на замечательную статейку http://www.vegalab.ru/index.php?opti...sk=view&id=229
Ради эксперимента, решил сделать четвертьволновой резонатор для вот этого малыша:
Вложение 213317Вложение 213319Вложение 213321
Далее, был сделан рассчет в программе Hornresp. Вот, что получилось:
АЧХ динамика
Вложение 213323
Суммарное АЧХ динамика и порта
Вложение 213325
Как видно из графиков, настройка делалась примерно на 40Гц. Но так, как четвертьволновик имеет очень пологий спад, то забираться вниз он будет очень хорошо вплоть до 15Гц.
Планируется вот такая конструкция
Вложение 213327Вложение 213329Вложение 213331
Боюсь, что без точно таких сидений, как на рисунке - не заиграет:) PS Простите за флуд:)

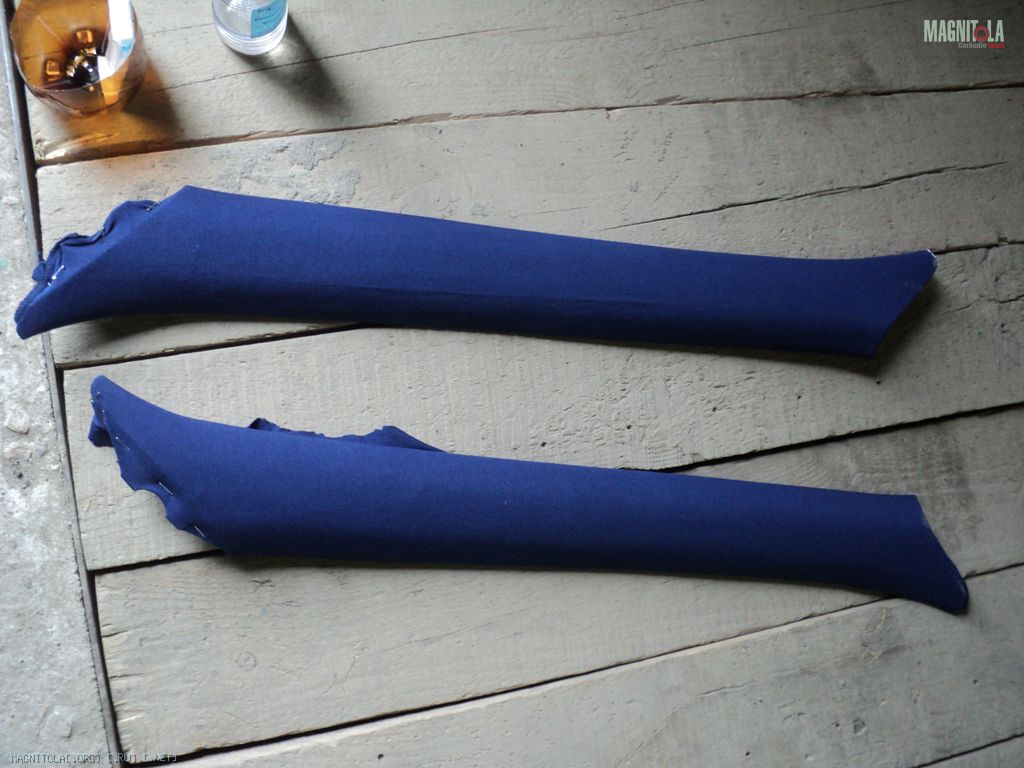

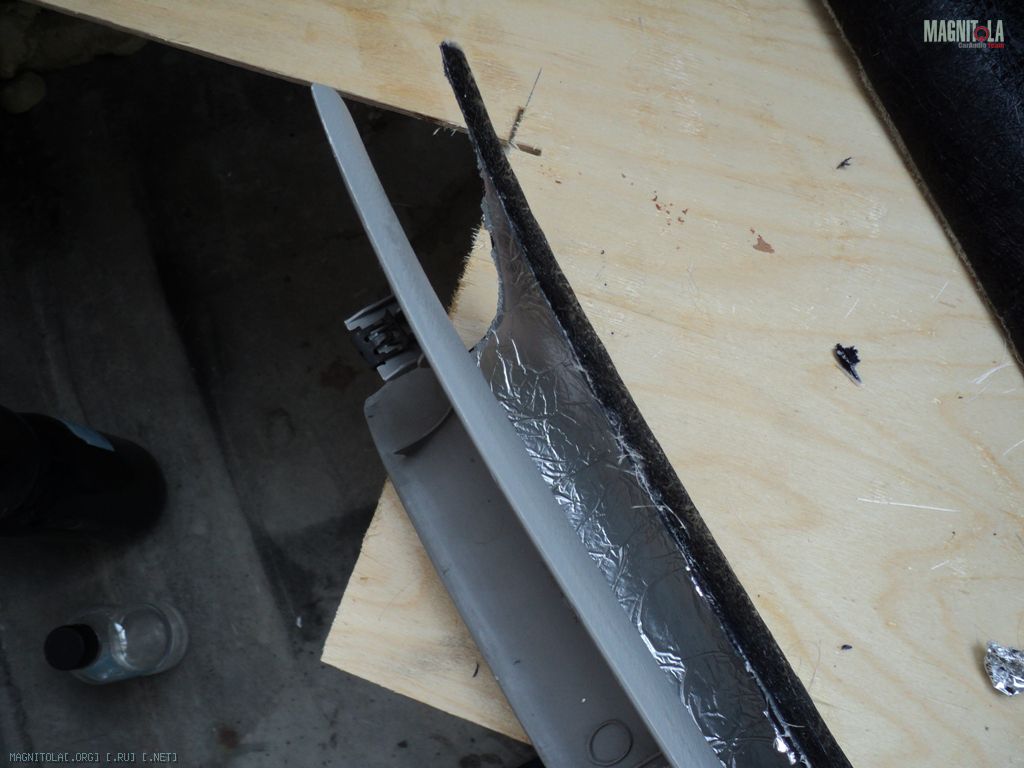

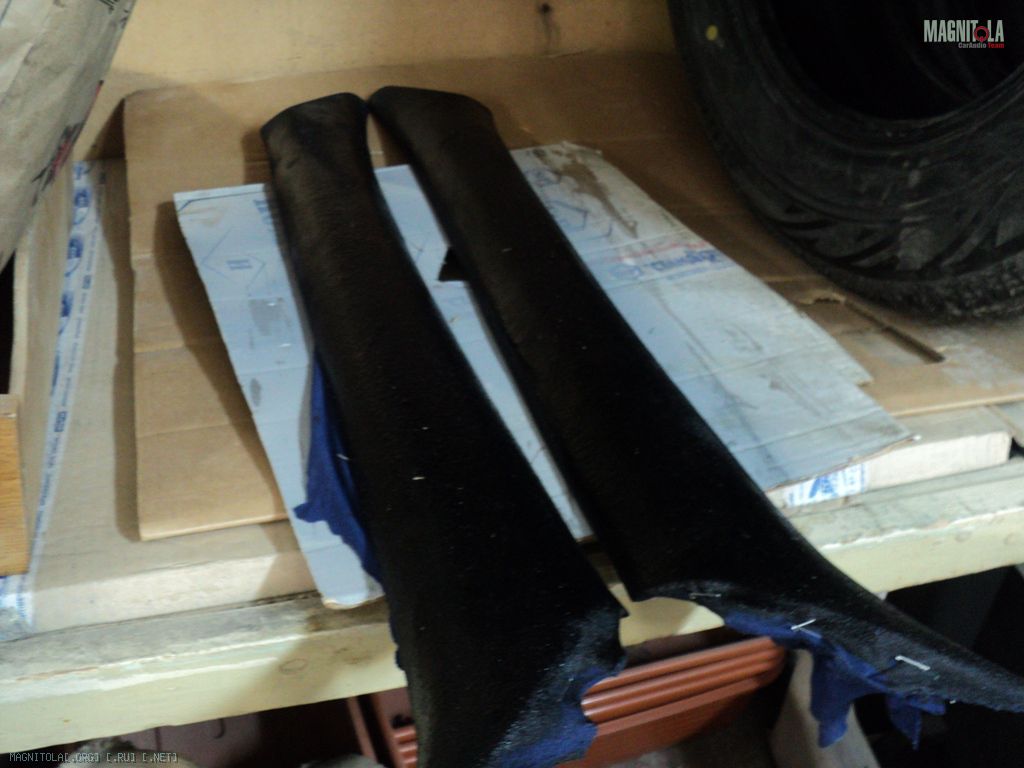

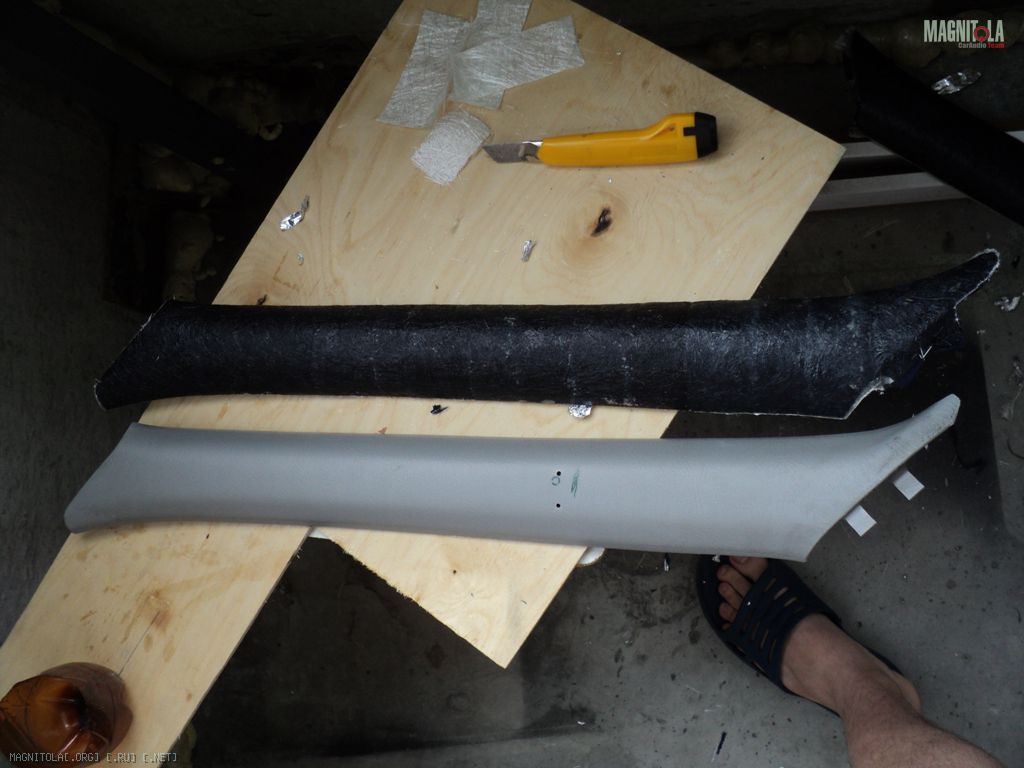

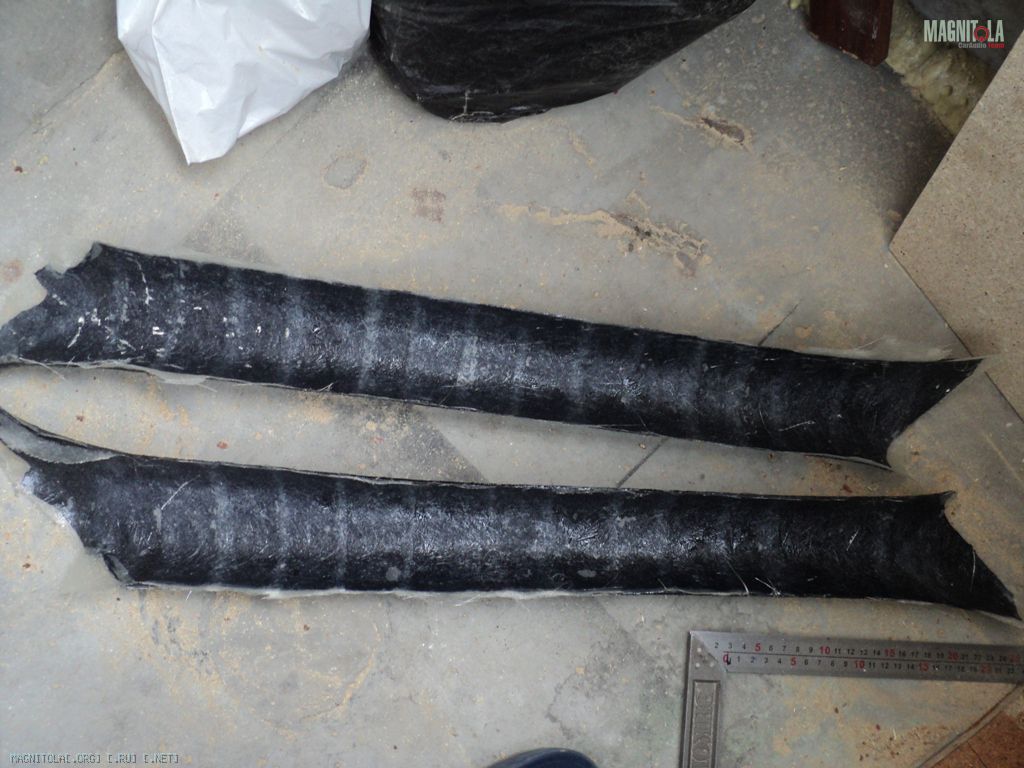

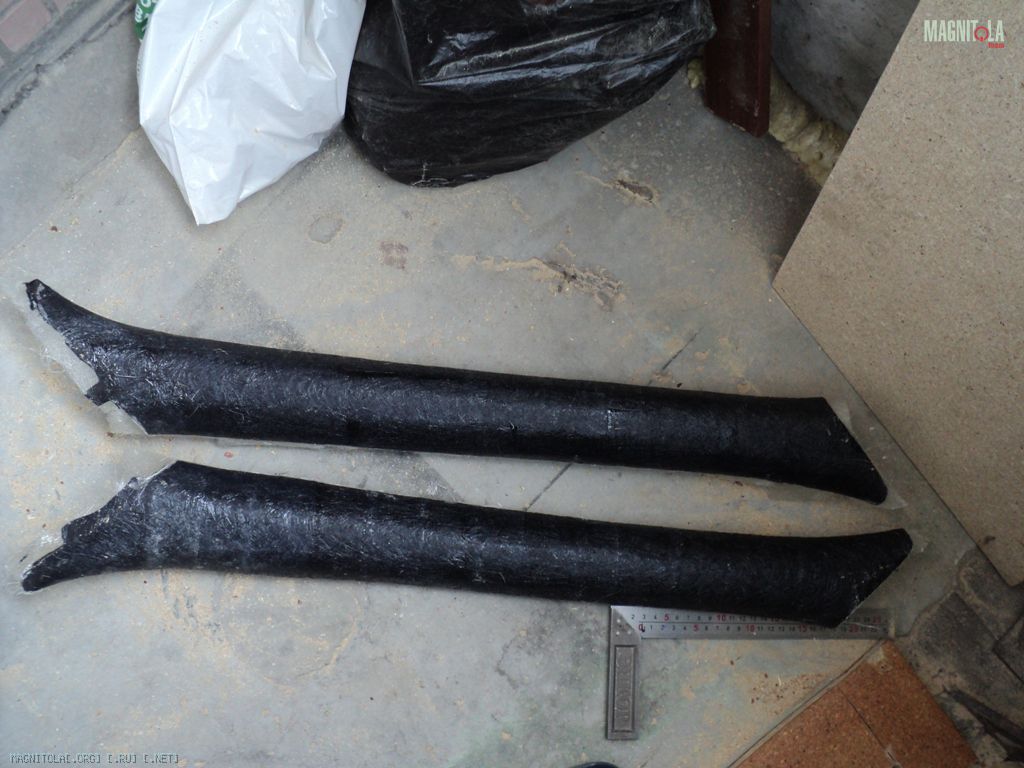

Решил не курочить родные стойки, а сделать их копии из полиэфирки и стекломата, и их уже резать.
Технология следующая:

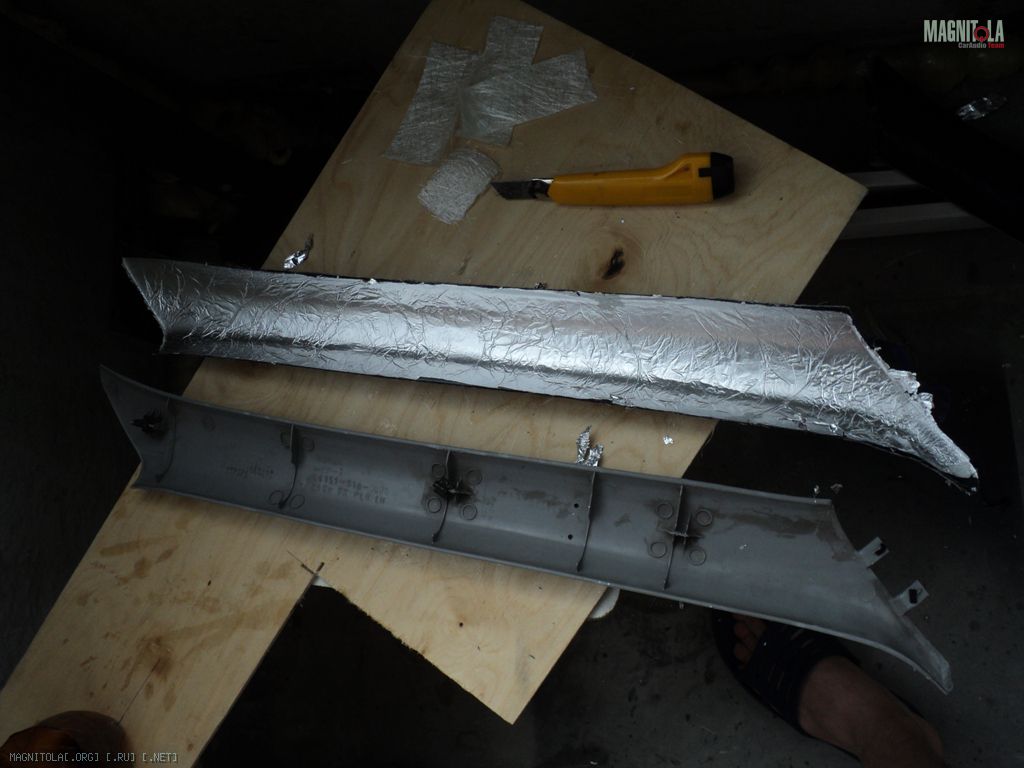

1) Стойки обернул фольгой,

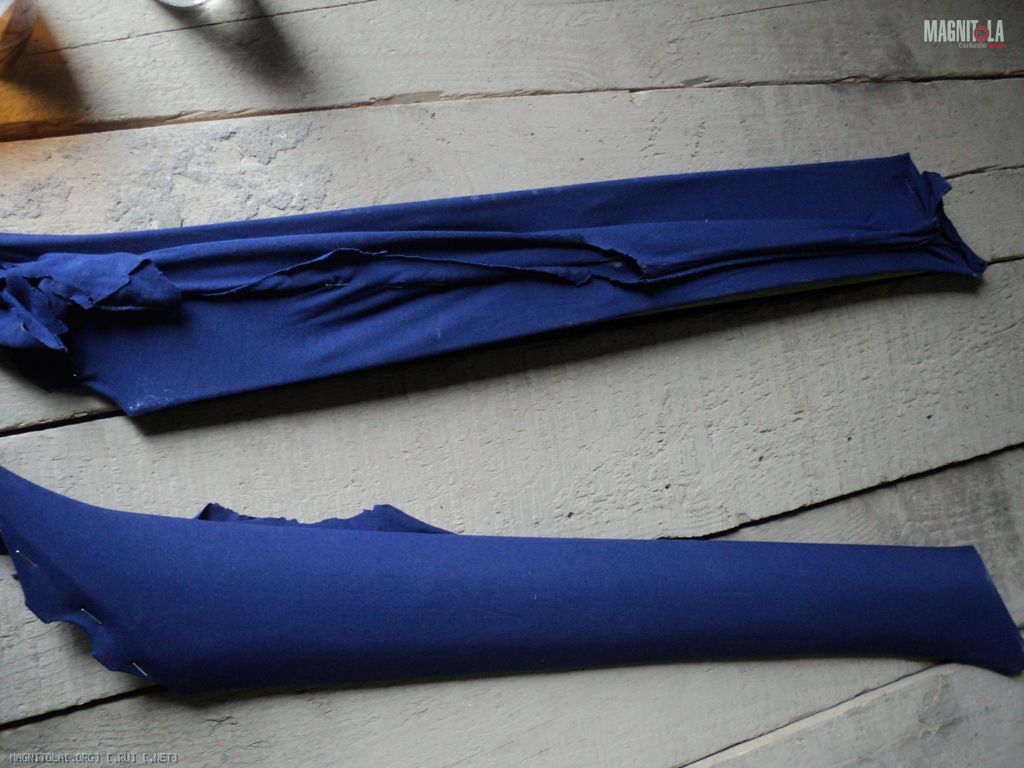

2) натянул трикотаж,
3) промазал полиэфиркой,
4) усилил снаружи слоем тонкого стекломата,

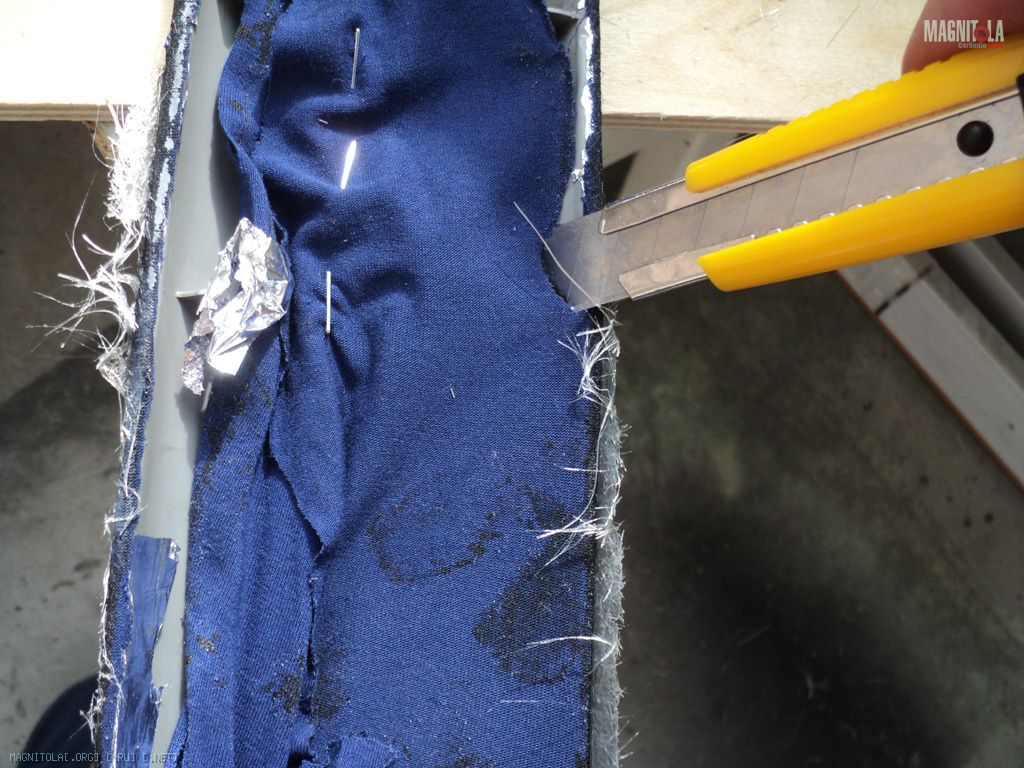

5) срезал лишнюю ткань,
6) расоединил каркас от стойки, а фальгу от каркаса,
7) усилил получившееся изделие изнутри слоем 450-го стекломата.
Жесткость получилась очень высокая - раза в 2 жестче, чем родные.
Вложение 216049Вложение 216052Вложение 216055Вложение 216058Вложение 216061Вложение 216064Вложение 216067Вложение 216070Вложение 216073Вложение 216076
и скрутил ящик для четвертьволновика. Под руку попался динамик 10ГДН, 1981 года выпуска)))
И как раз подошел в вырезанное для SA-8 отверстие.
Ради интереса, подключил я все это дело к домашней 20-ватной компьютерной аудиосистеме SVEN.
Если честно, то такой глубины я не ожидал. Динамик реально отыграл герц с 30, хотя по паспорту играет от 60. Правда, стучит катушкой, т.к. ход маленький.
Что интересно, бас не локализовался. Вся комната наполнилась пусть тихим, но очень глубоким басом.
А что будет с Сандалем SA-8?!
Вложение 216079Вложение 216082
Ящик, естесственно, будет приводится в товарный вид. Все грани будут скруглены, щели заделаны.
Маленький аудиофил:
Вложение 216085
правильное поколение подростает:good3:Цитата:
Сообщение от EVGEN1984
у меня такой же, любимые игрушки это мои отвертки, плоскогубзы, гаечные ключ и конечно же провода:)
получается что мегазачетный блэкбокс остаётся не у дел?
Да не...Цитата:
Сообщение от Docent86
Саб надставляется над блэкбоксом))
Блэкбокс уже "прирос" проводами и болтами к полу. Его теперь не отдерешь)))

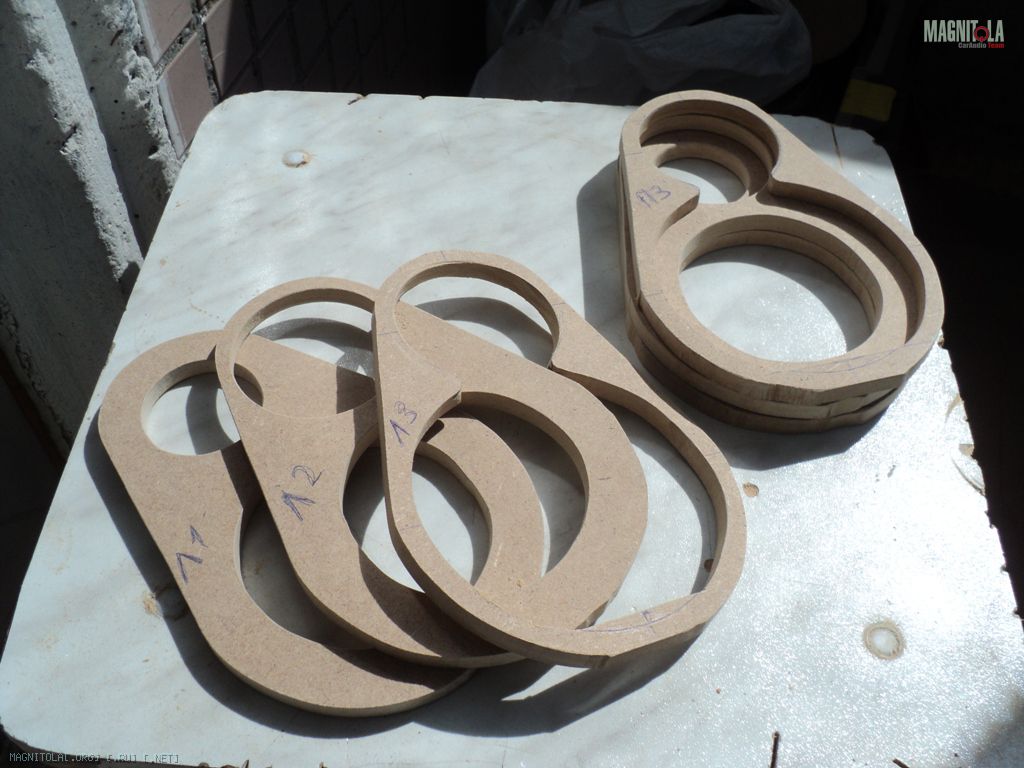

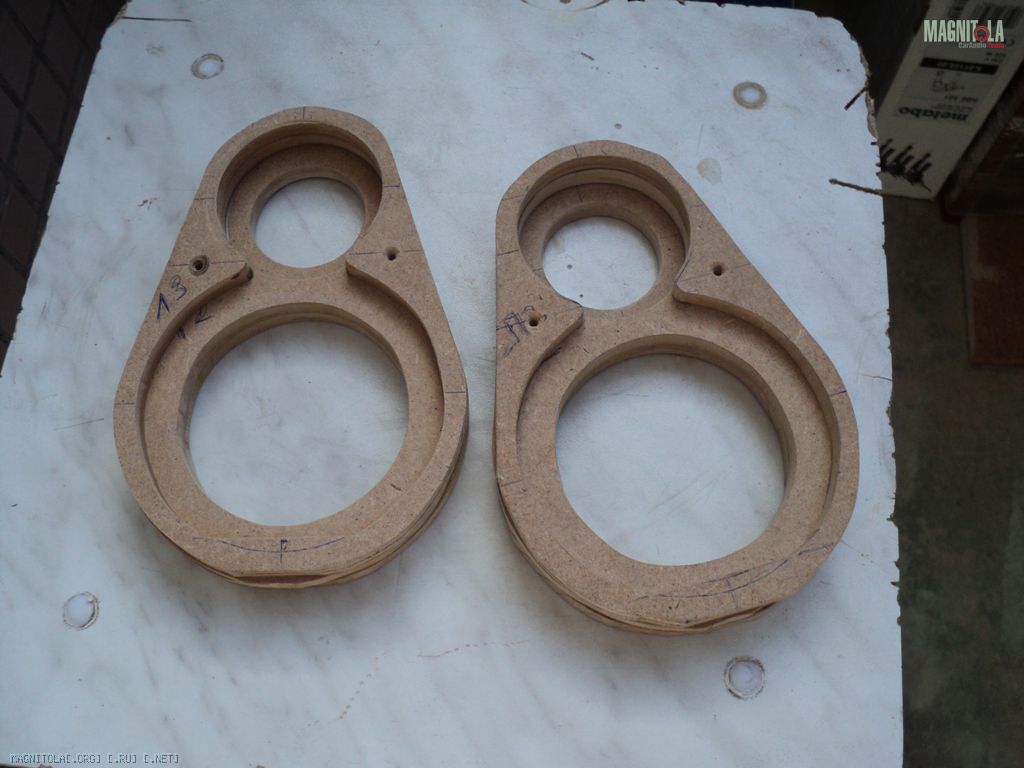

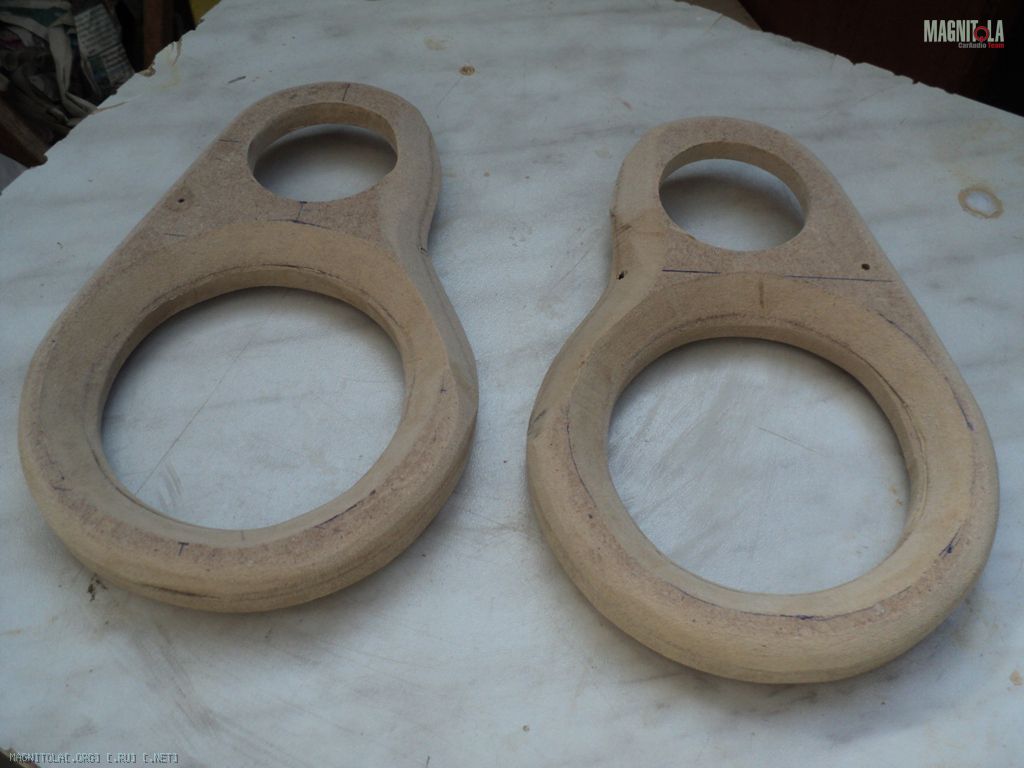

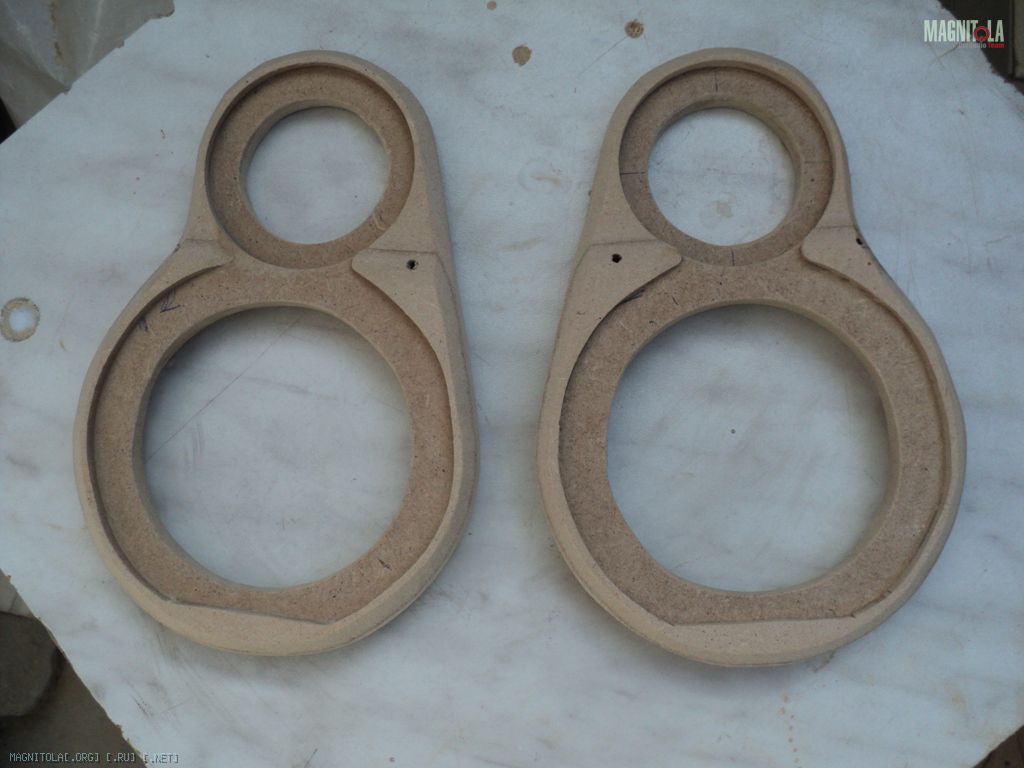

Выточил площадки для СЧ/ВЧ
Вложение 217920Вложение 217924Вложение 217928Вложение 217932

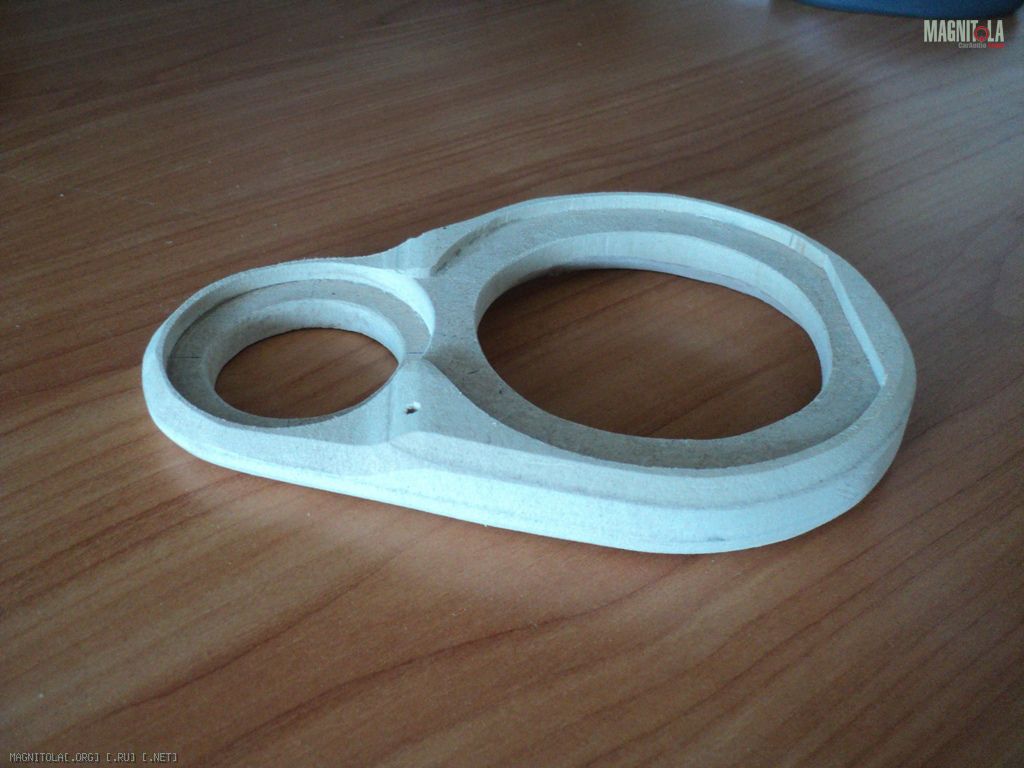

Твитер "утопил" по отношению к СЧ на 8 мм, для лучшей сфазированности. Т.к. излучающая поверхность СЧ стоИт глубже, чем Вч.
Вложение 217936

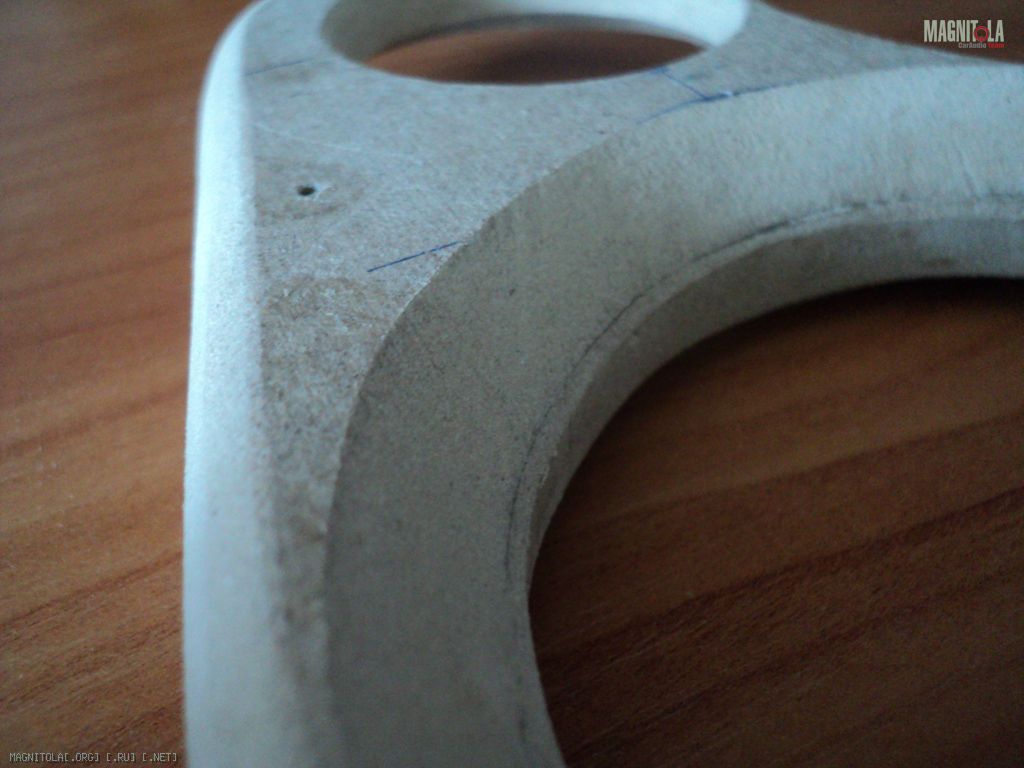

Сточил под конус отвестие СЧ с обратной стороны, для избежания тоннеля.
Вложение 217940
Сделано без фрезера. Уважуха. Молодец.
Да, фрезера очень нехватало... Пришлось делать из трех слоев 8мм МДФ ))Цитата:
Сообщение от test482
Три слоя то ладно, а вот дрогнула рука - и нужно слой делать снова :yes:Цитата:
Сообщение от EVGEN1984
Один раз так и было)))Цитата:
Сообщение от test482
Пришлось переделывать.
Но чего не сделаешь ради АЗ!
