Вчера ковырялся в гараже с 11 вечера до двух ночи. Поработал продуктивно, но не без нештатных ситуаций.

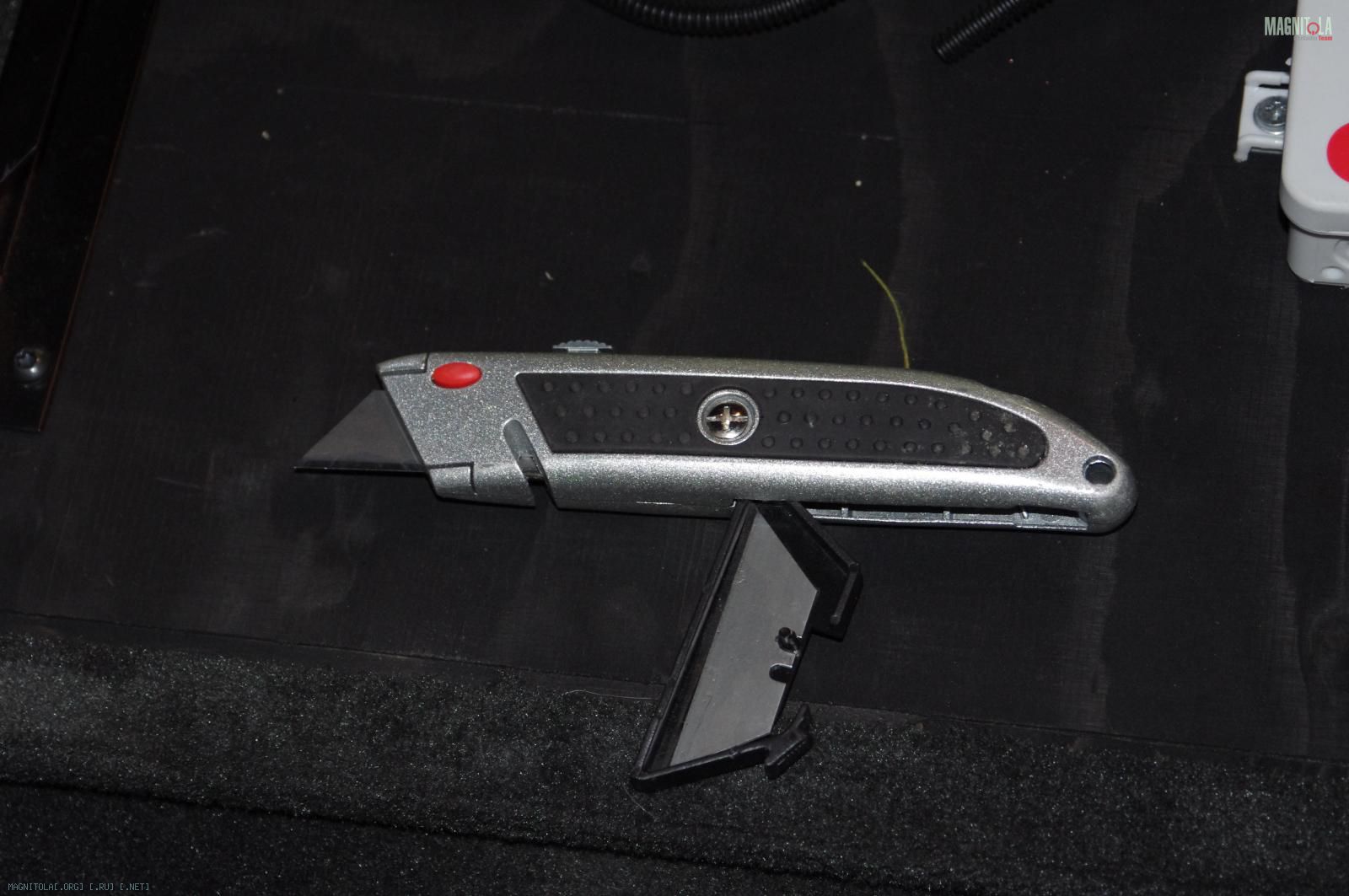

Первое, что сделал - отфоткал нож для линолеума с лезвиями (которые прячутся к нему в брюшко) специально для Ксении-Энергии:)
Вложение 270544

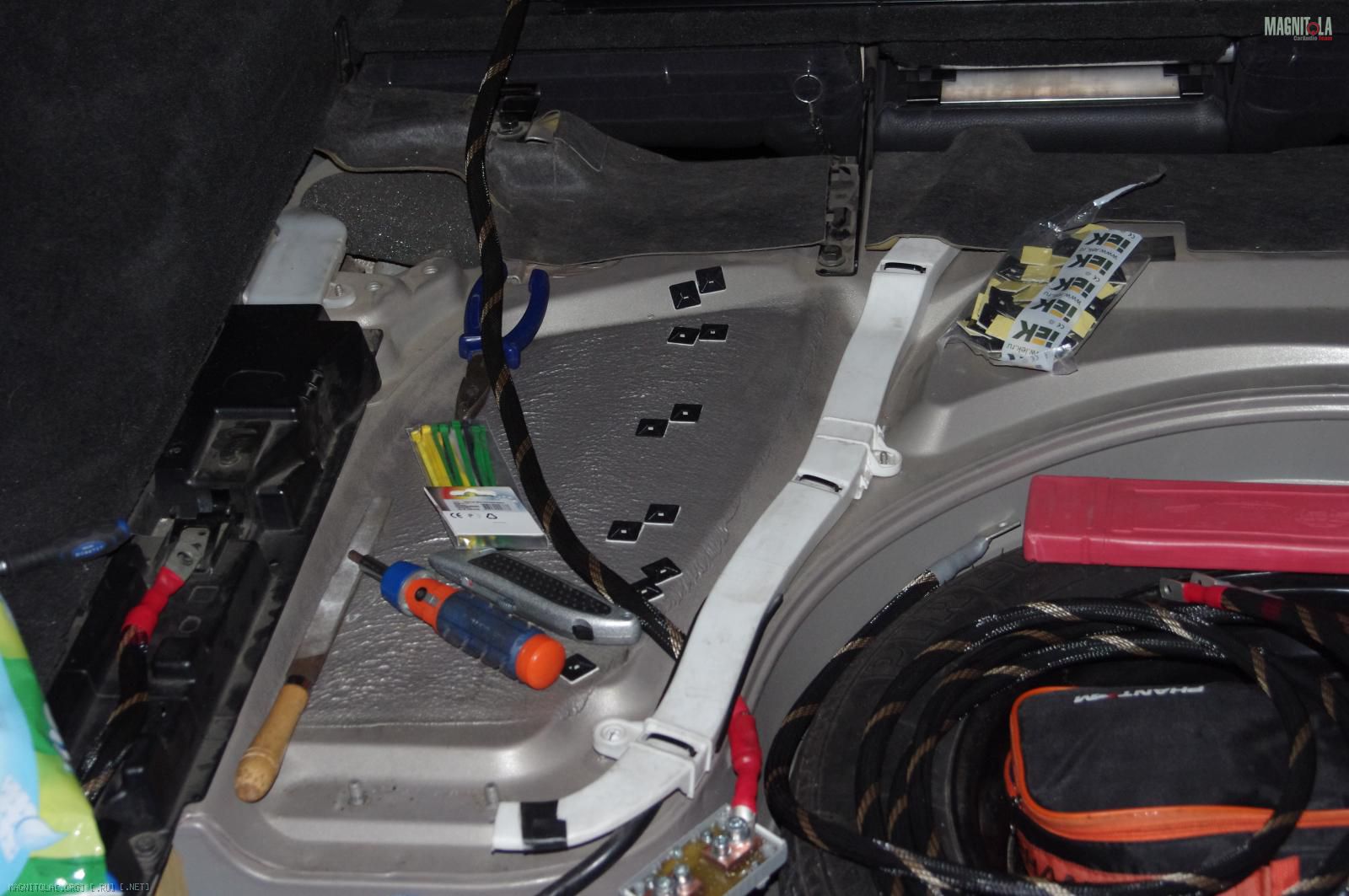

Потом прикрутил к выходу главного преда плюсовой провод, идущий к дистрибу, и прикинул трассу силовых проводов. Наклеил площадки вдоль трассы :)
Вложение 270546
Чтобы площадки лучше приклеились к шершавой поверхности штатной виброизоляции, я их после приклеивания прогревал феном и аццки придавливал. Надеюсь не отклеятся. А если отклеятся, то есть два запасных варианта - один красивый и зверский, другой не зверский, но некрасивый:) Догадаетесь, какие?

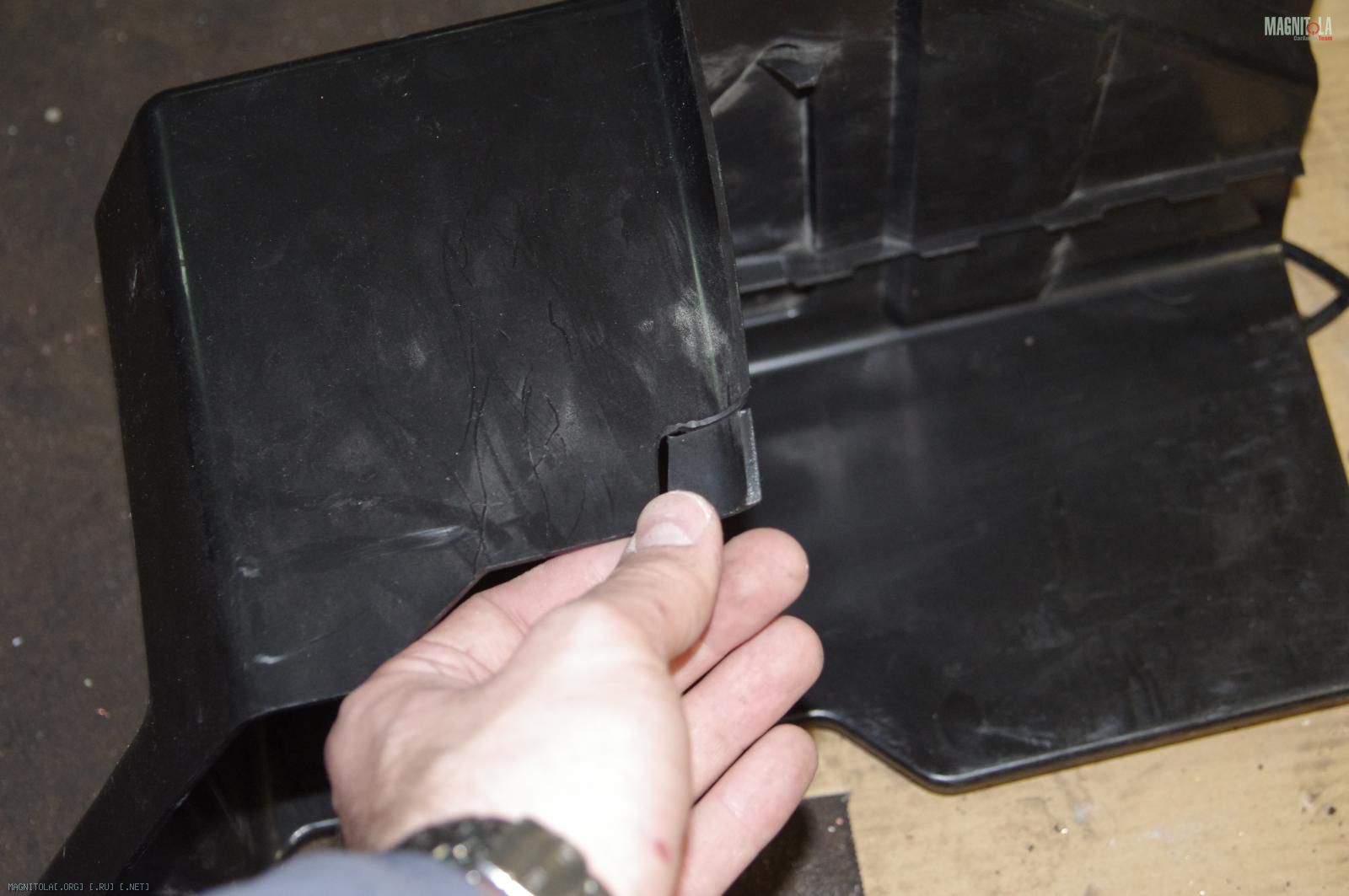

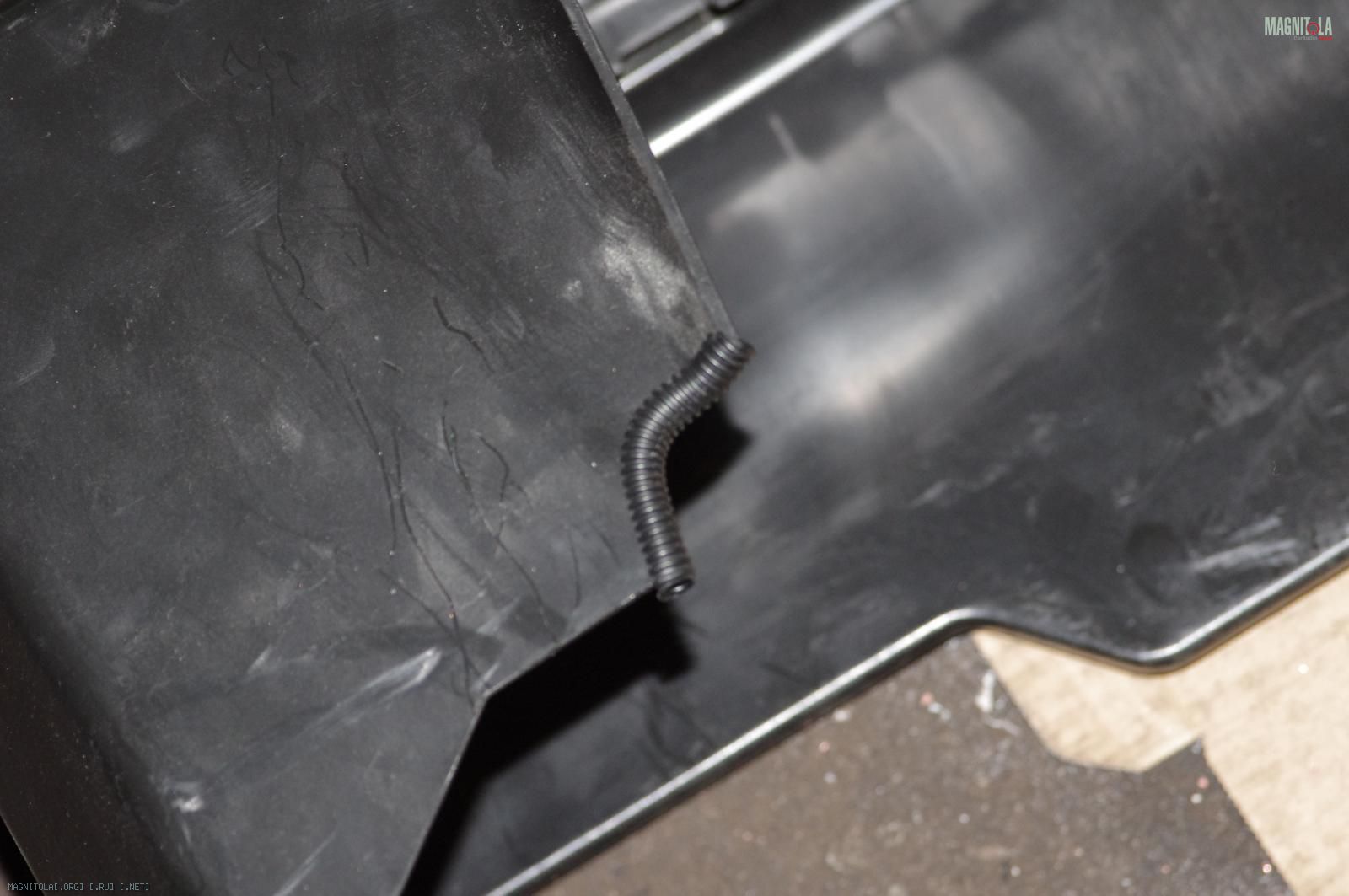

Прокидывая минусовой провод понимаем, что кожух аккума на него не рассчитан, поэтому смело отрезаем уголок и закрываем его гофрочкой
Вложение 270548Вложение 270550

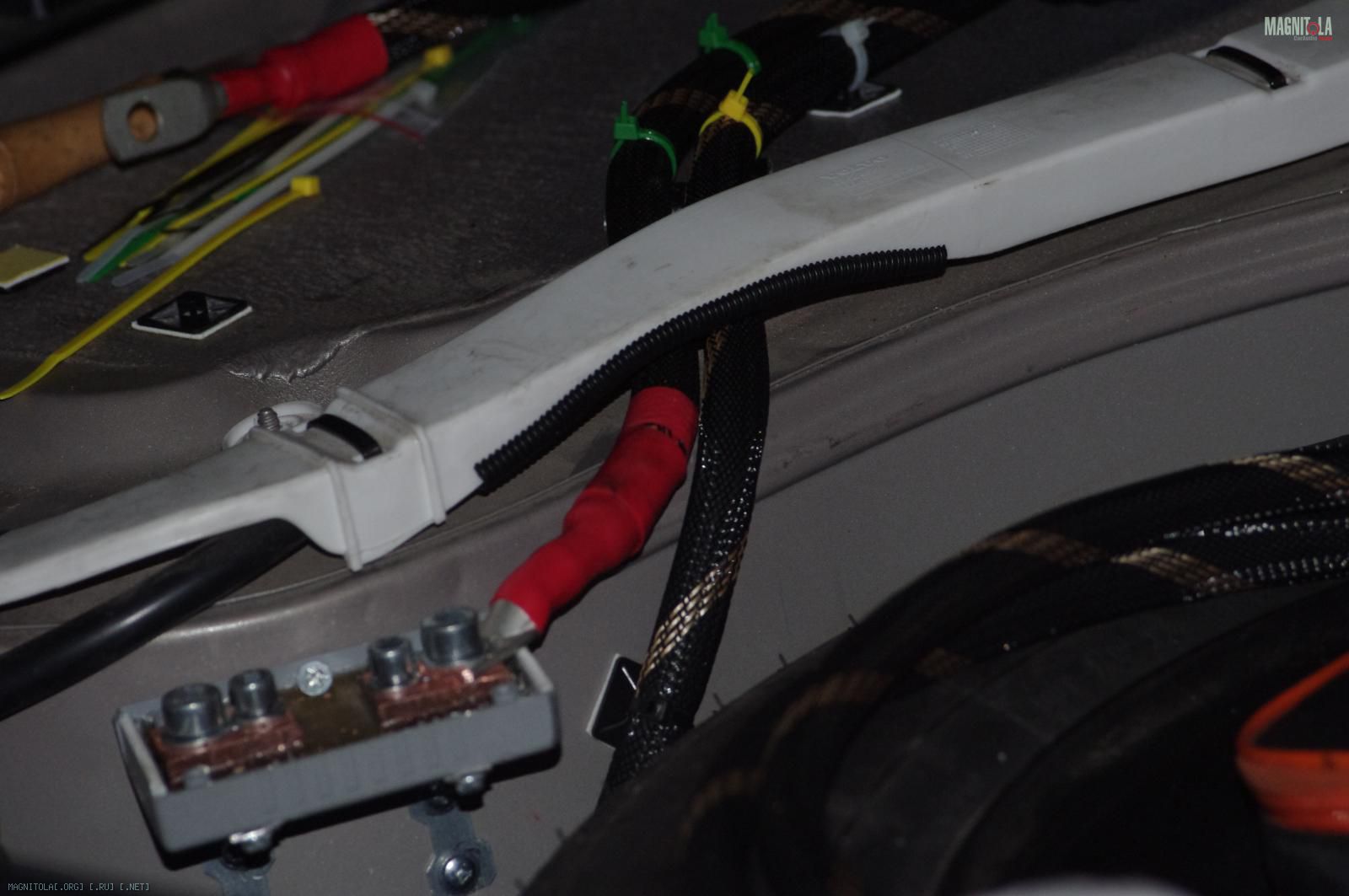

Кстати, гофрой же закрыты и края короба штатной силы, под которым проходит новая, аудио-сила.
Вложение 270552
Да, Вы не подумайте, что я нарушил защиту штатной силы: вырезы в коробе уже были, я через них только провода провёл:)

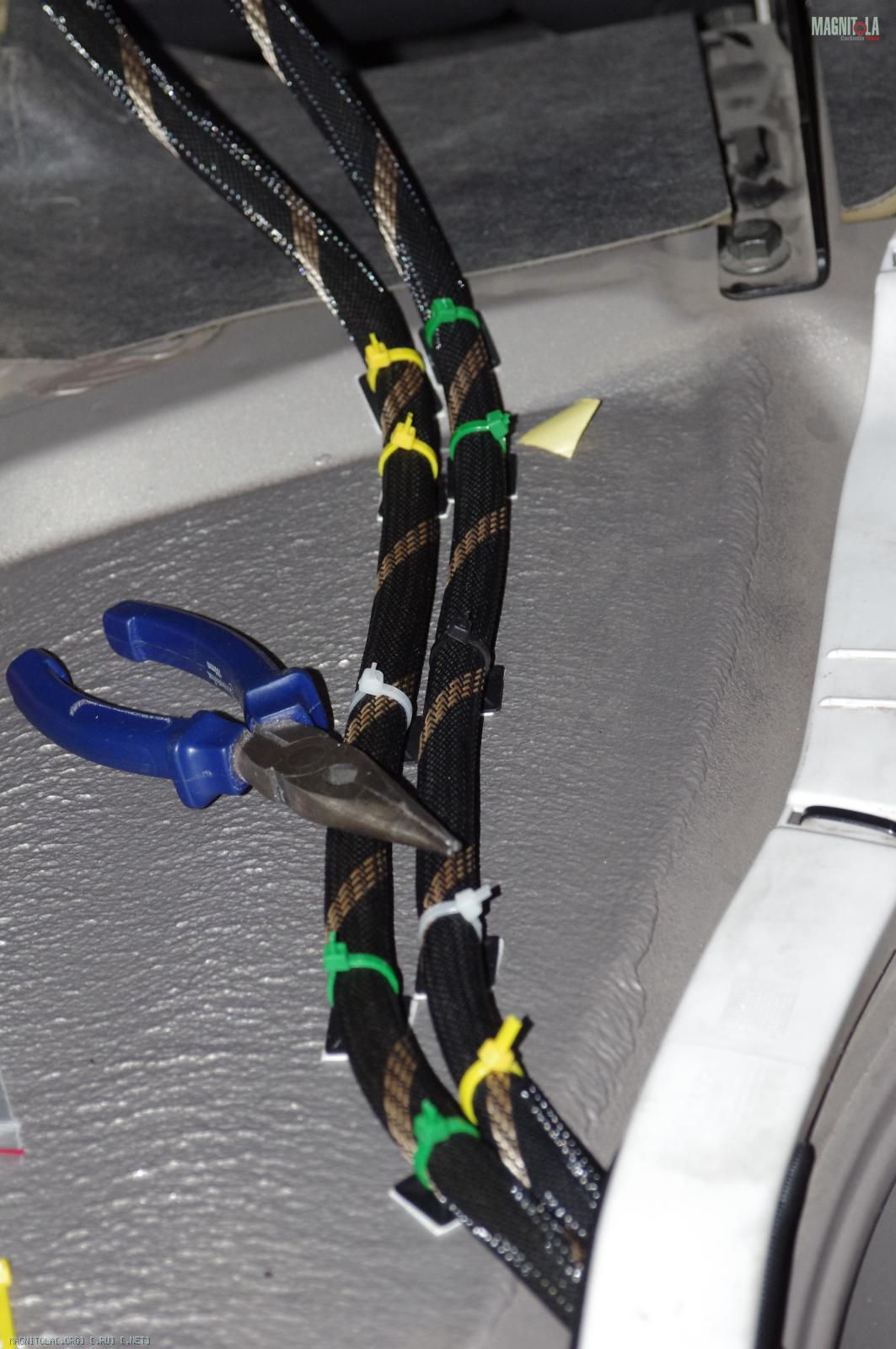

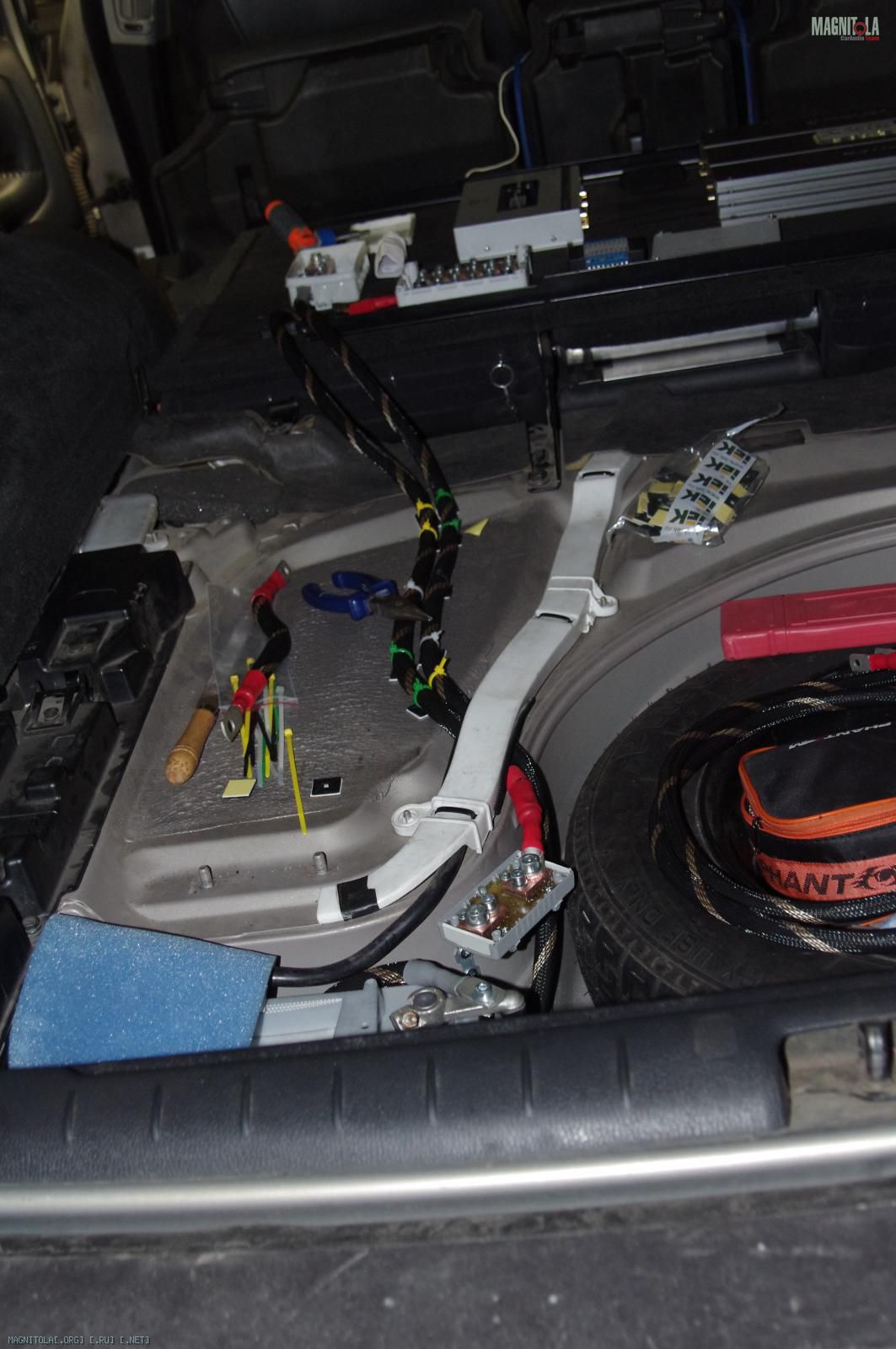

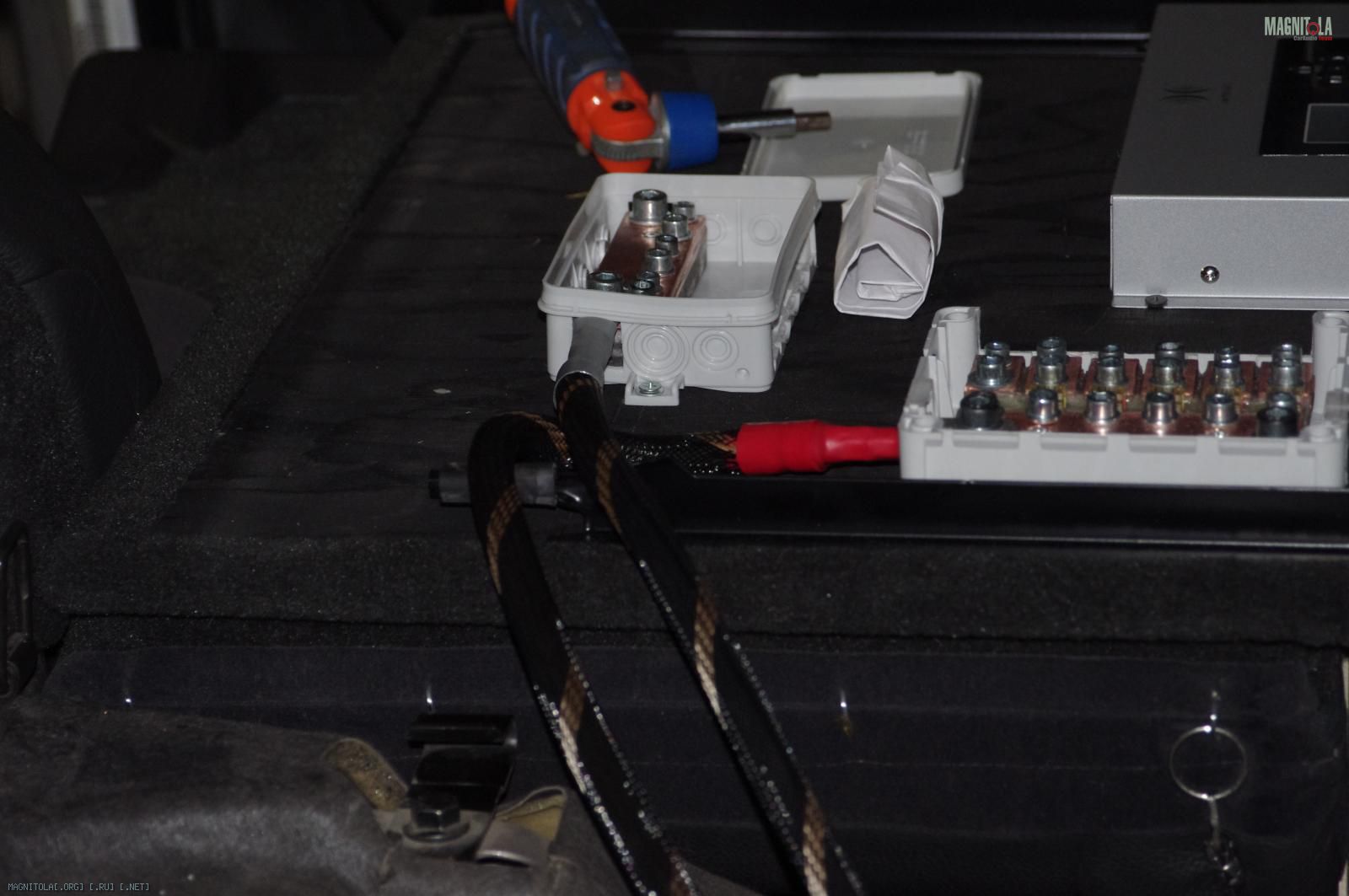

Крепим провода стяжками к площадкам и болтами к дистрибам
Вложение 270556Вложение 270558Вложение 270560
Переходим к короткому плюсовому кабелю. Примерил ещё раз кожух аккумулятора на место, понял, что под плюсовой провод тоже надо делать прорезь. Надо, так надо!

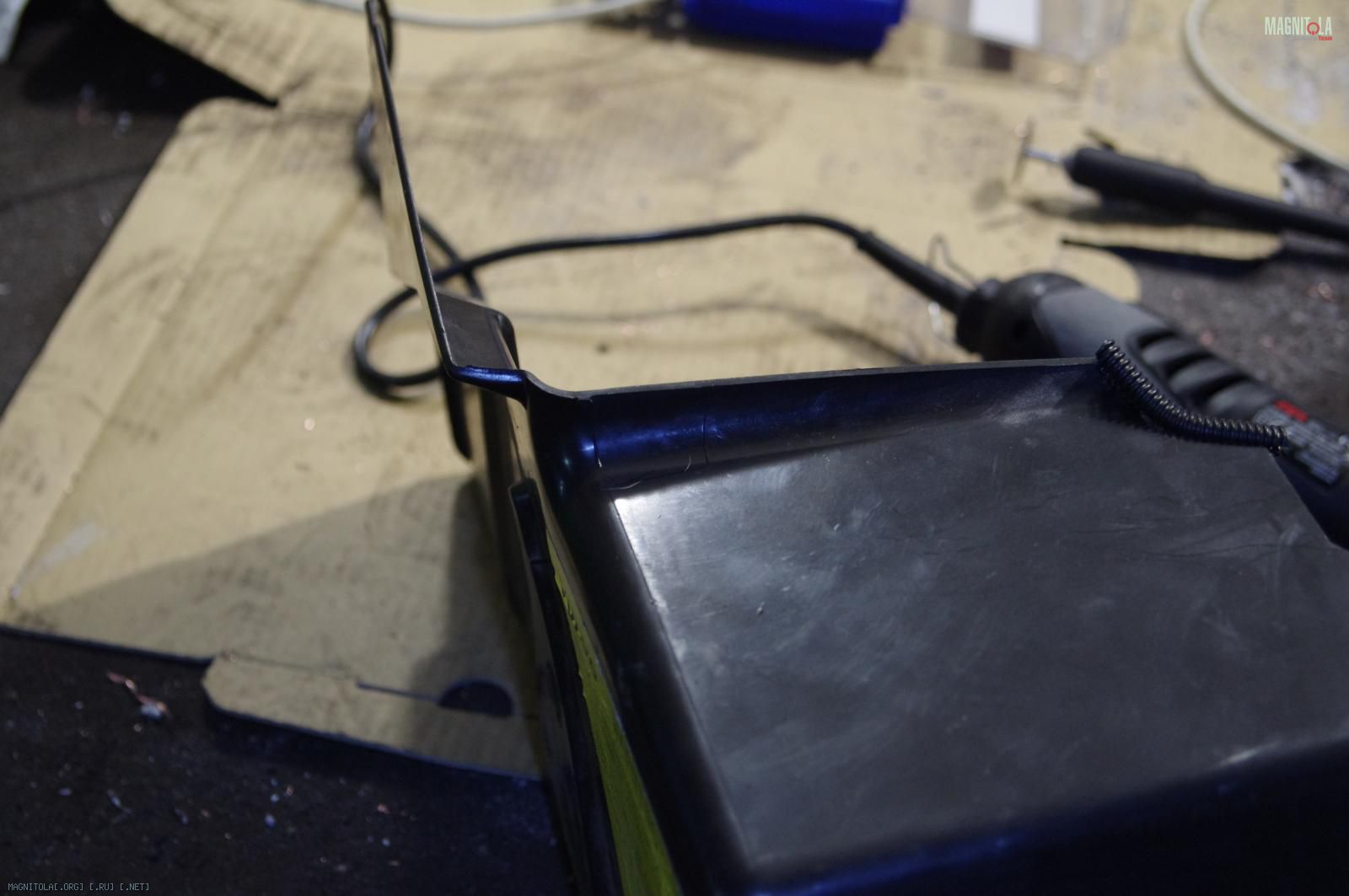

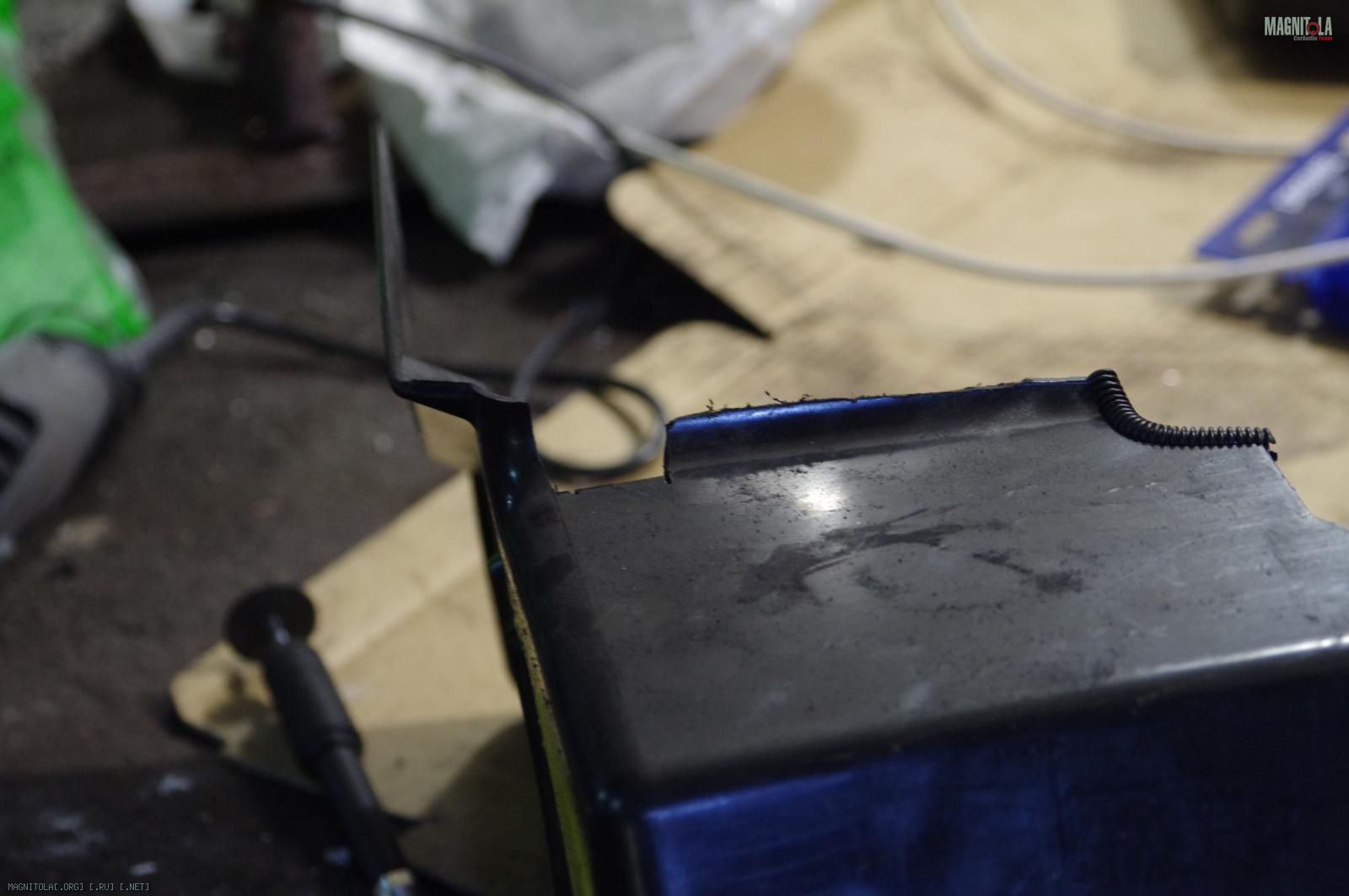

Размечаем, режем
Вложение 270562Вложение 270564

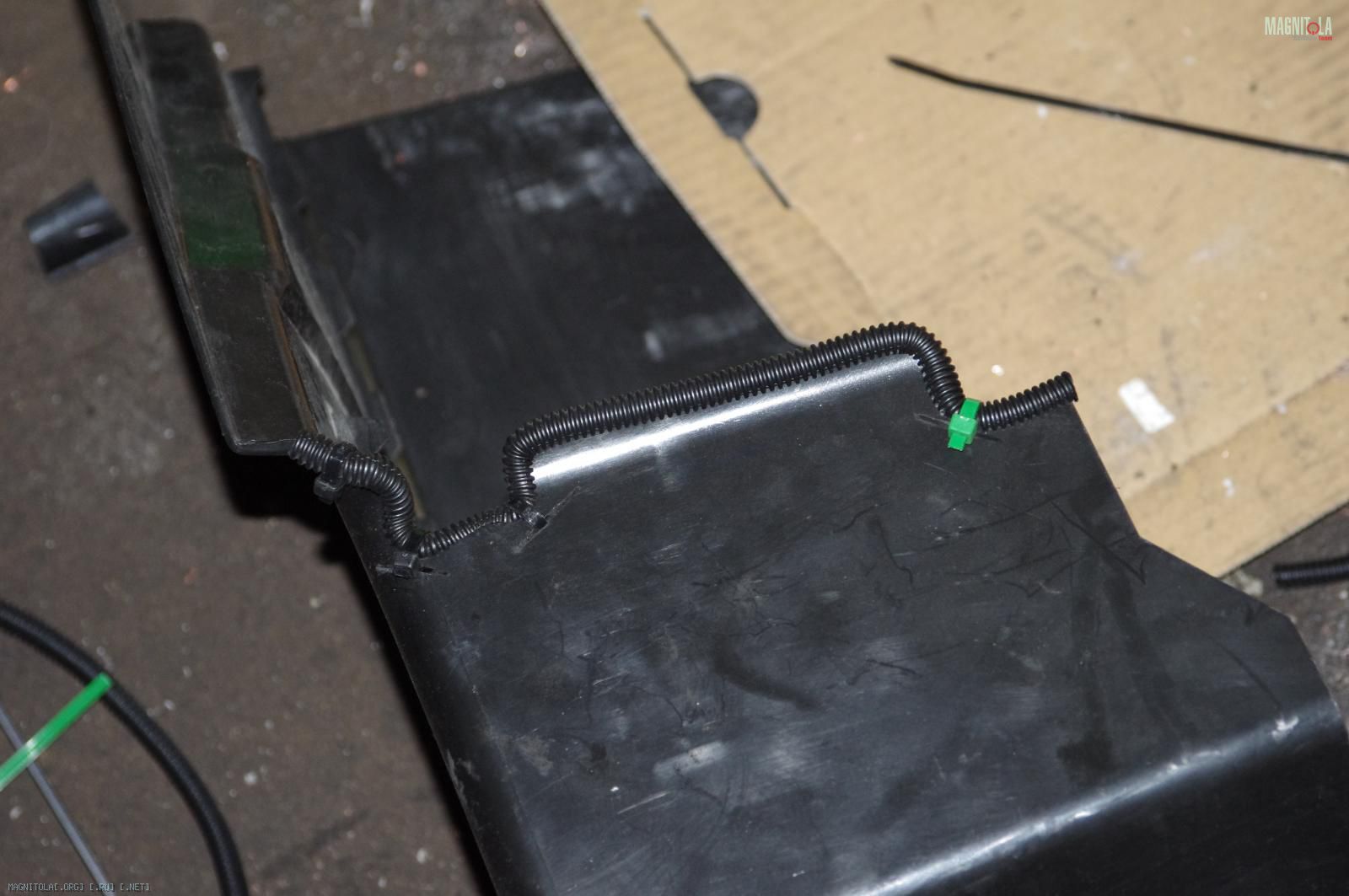

Предыдущий вариант гофрочки выкинул, зменил на цельную длинную, закрепленную стажками
Вложение 270566

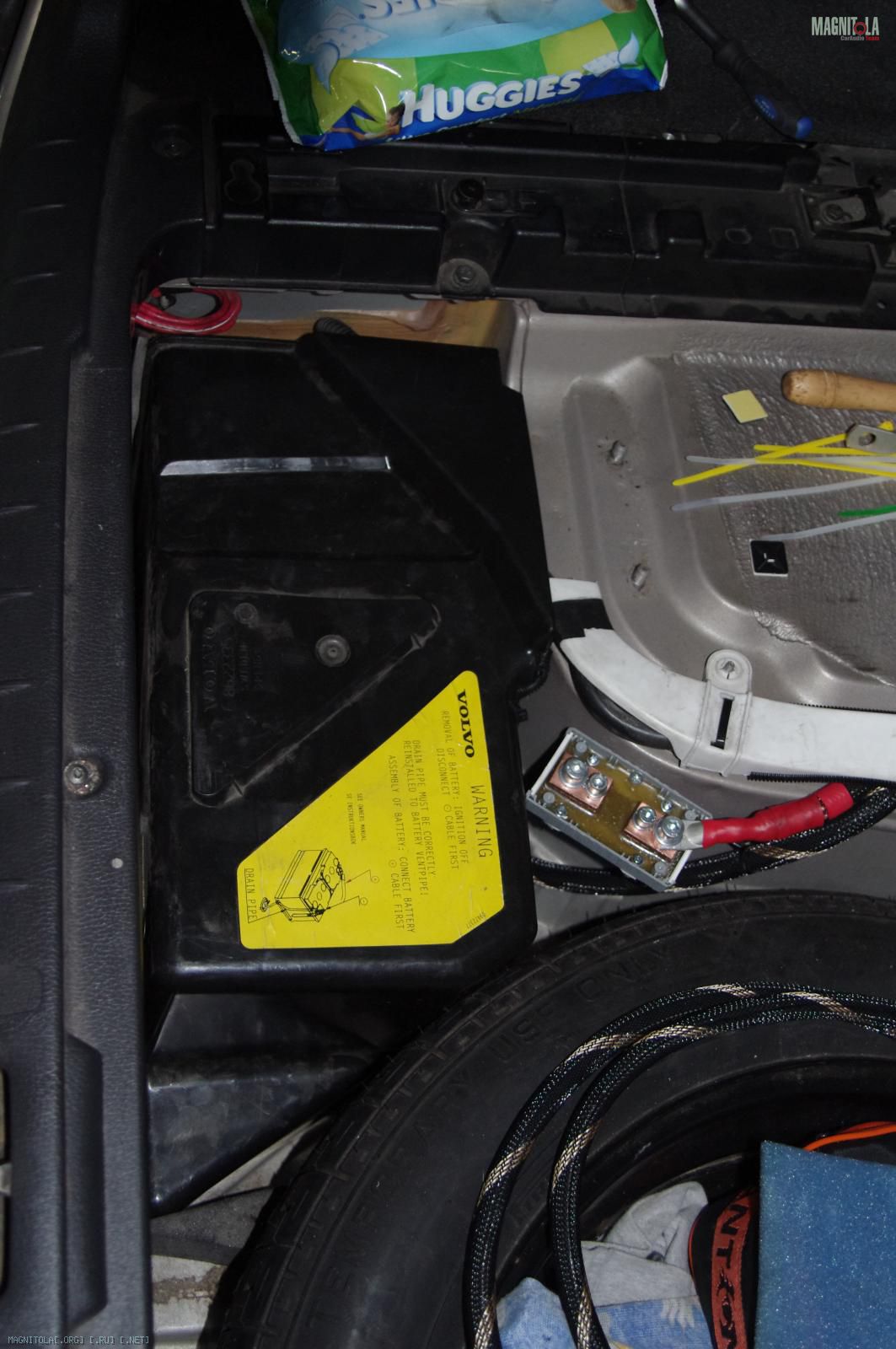

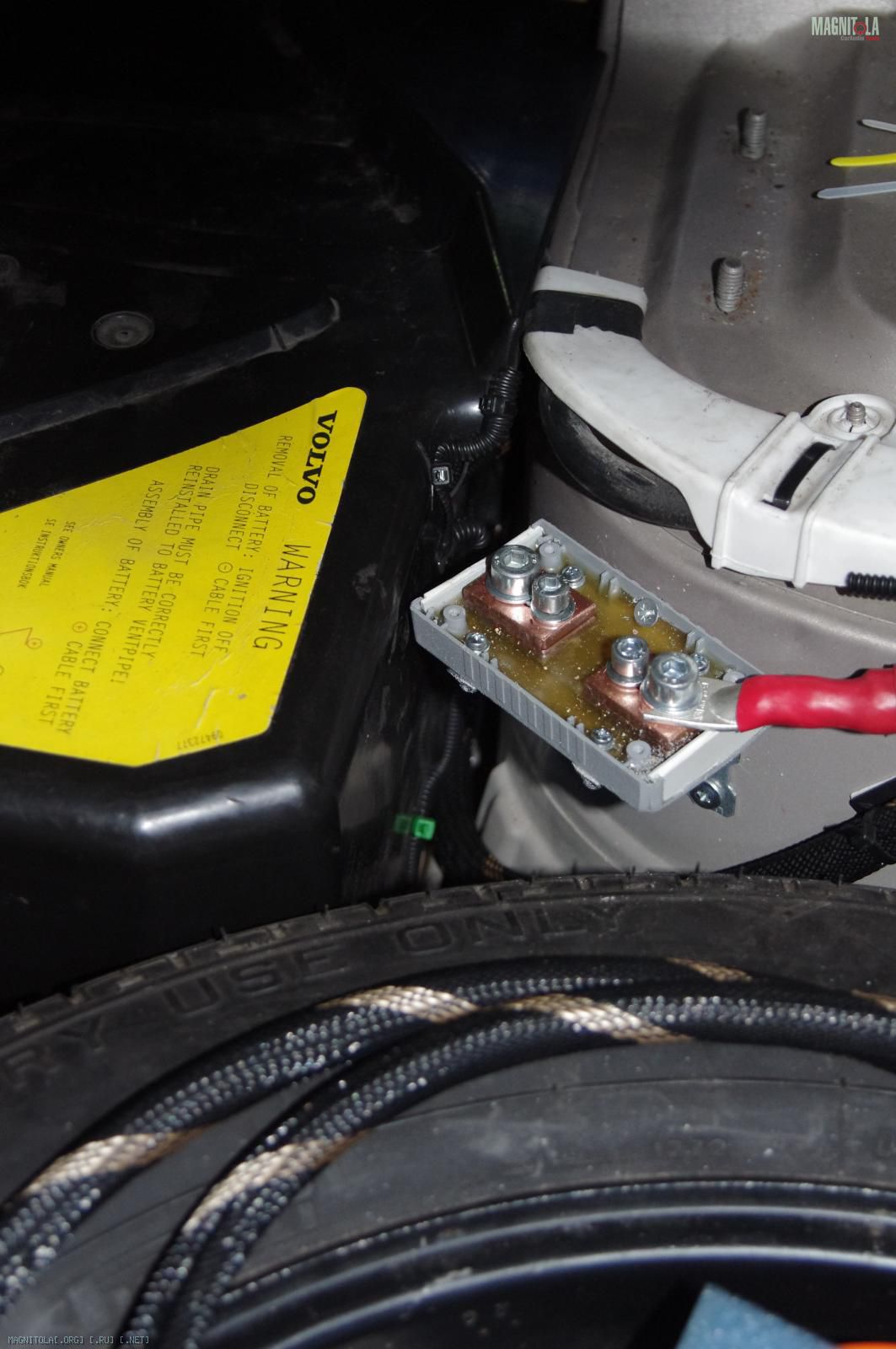

Приемряем, любумеся:)
Вложение 270568Вложение 270570

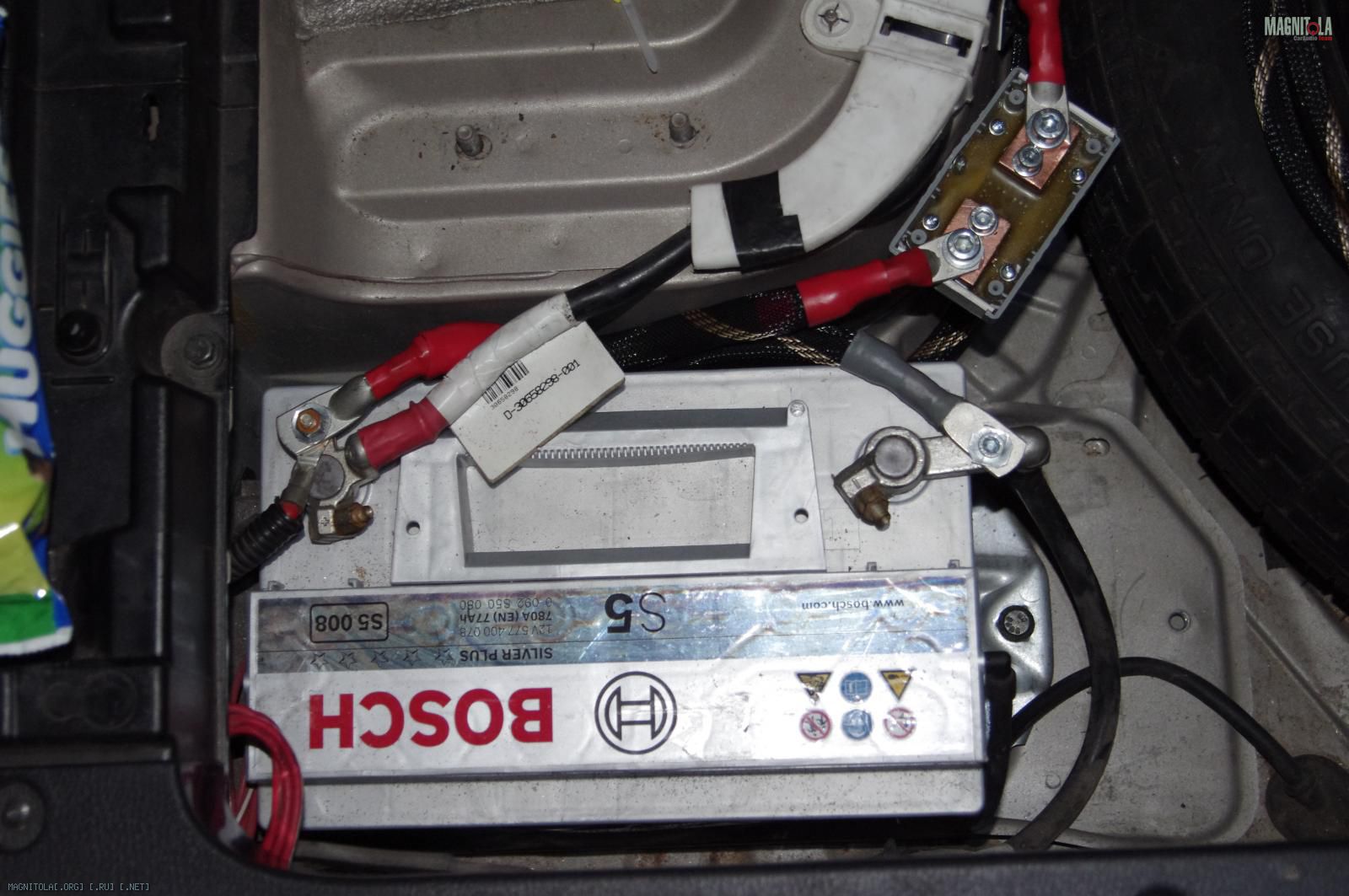

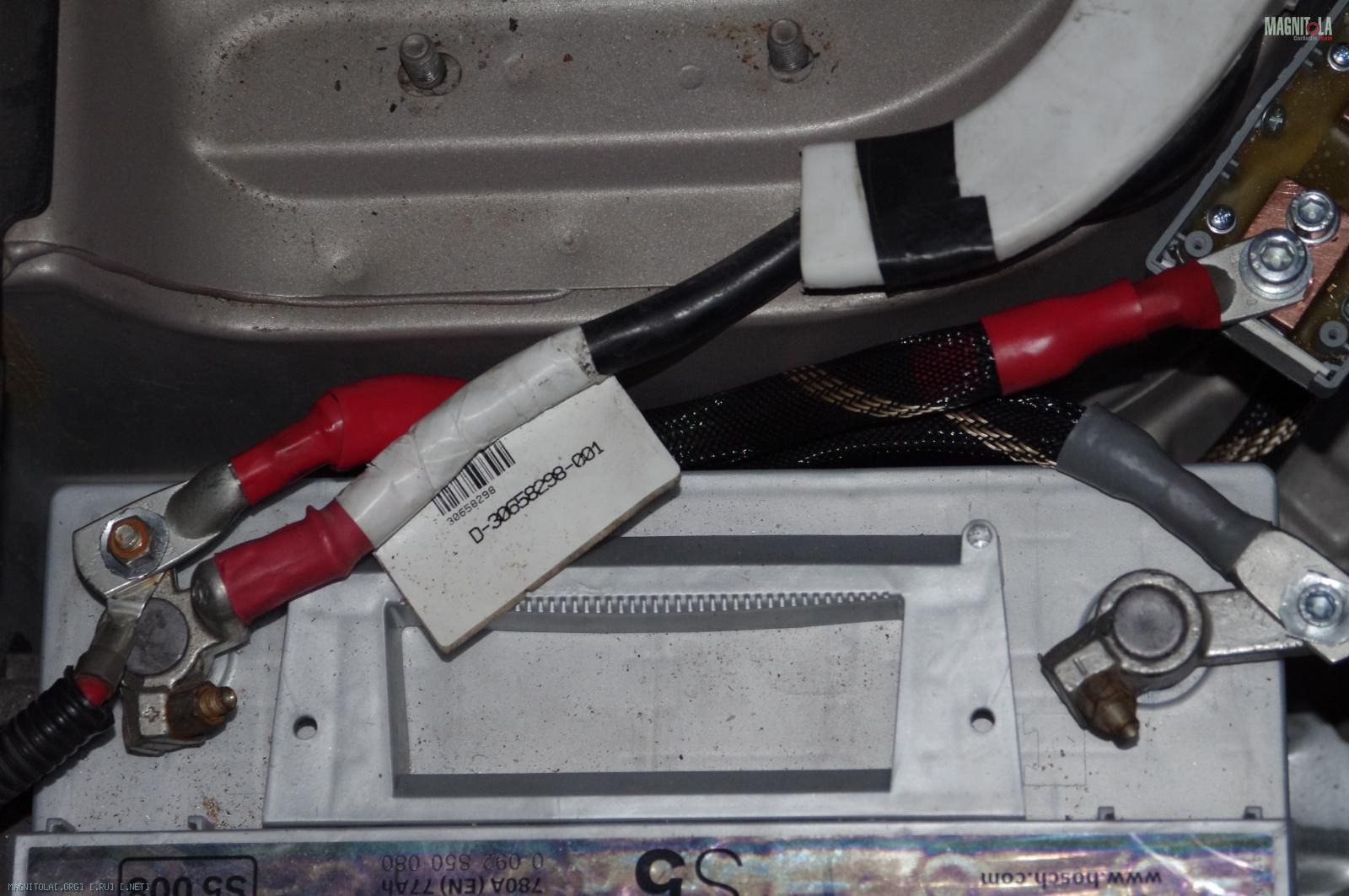

можно крепить плюсовой провод (сам предохранитель прячем подальше:) - его поставим в последнюю очередь, безопасность превыше всего!)
Вложение 270572Вложение 270574

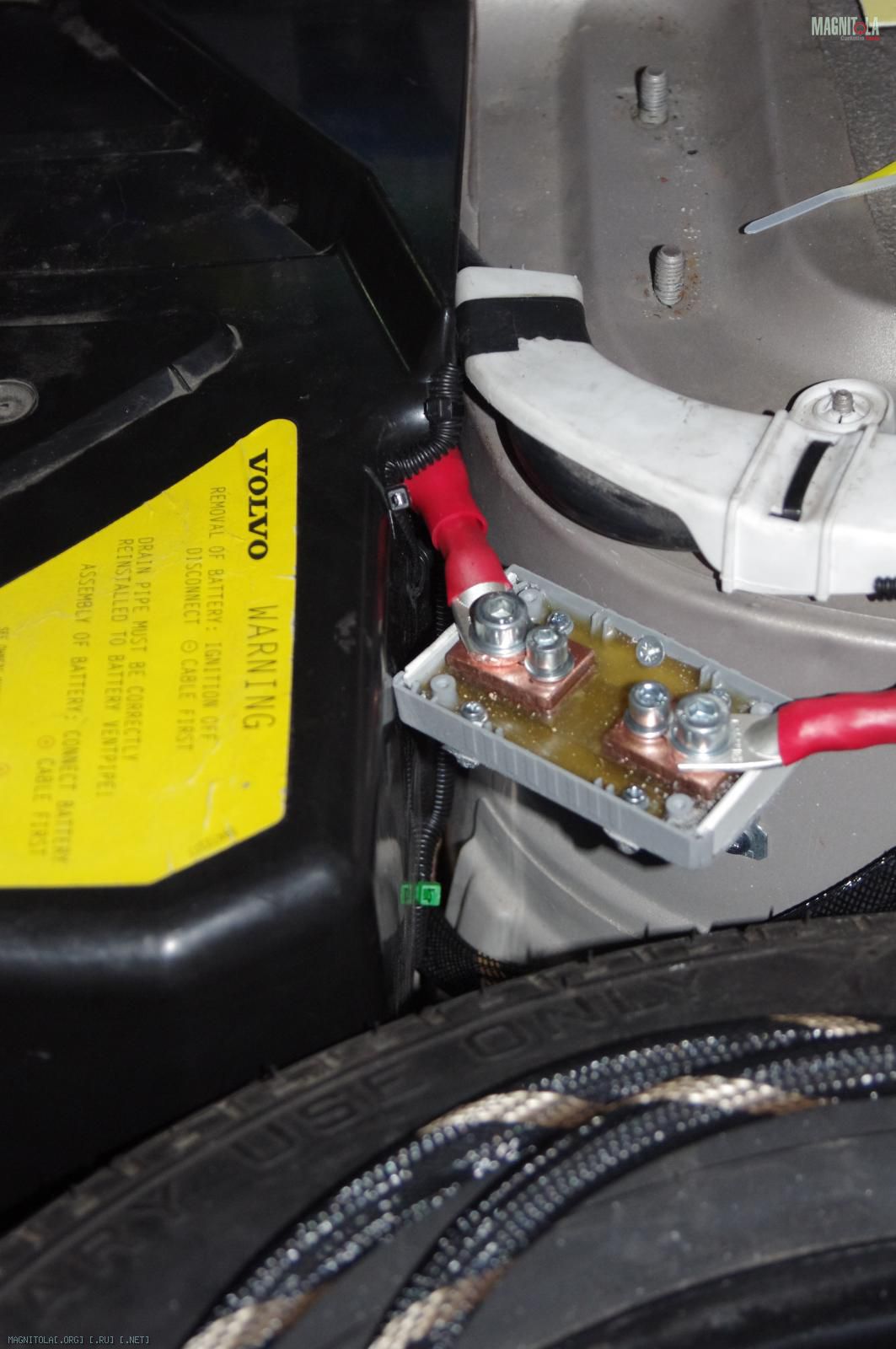

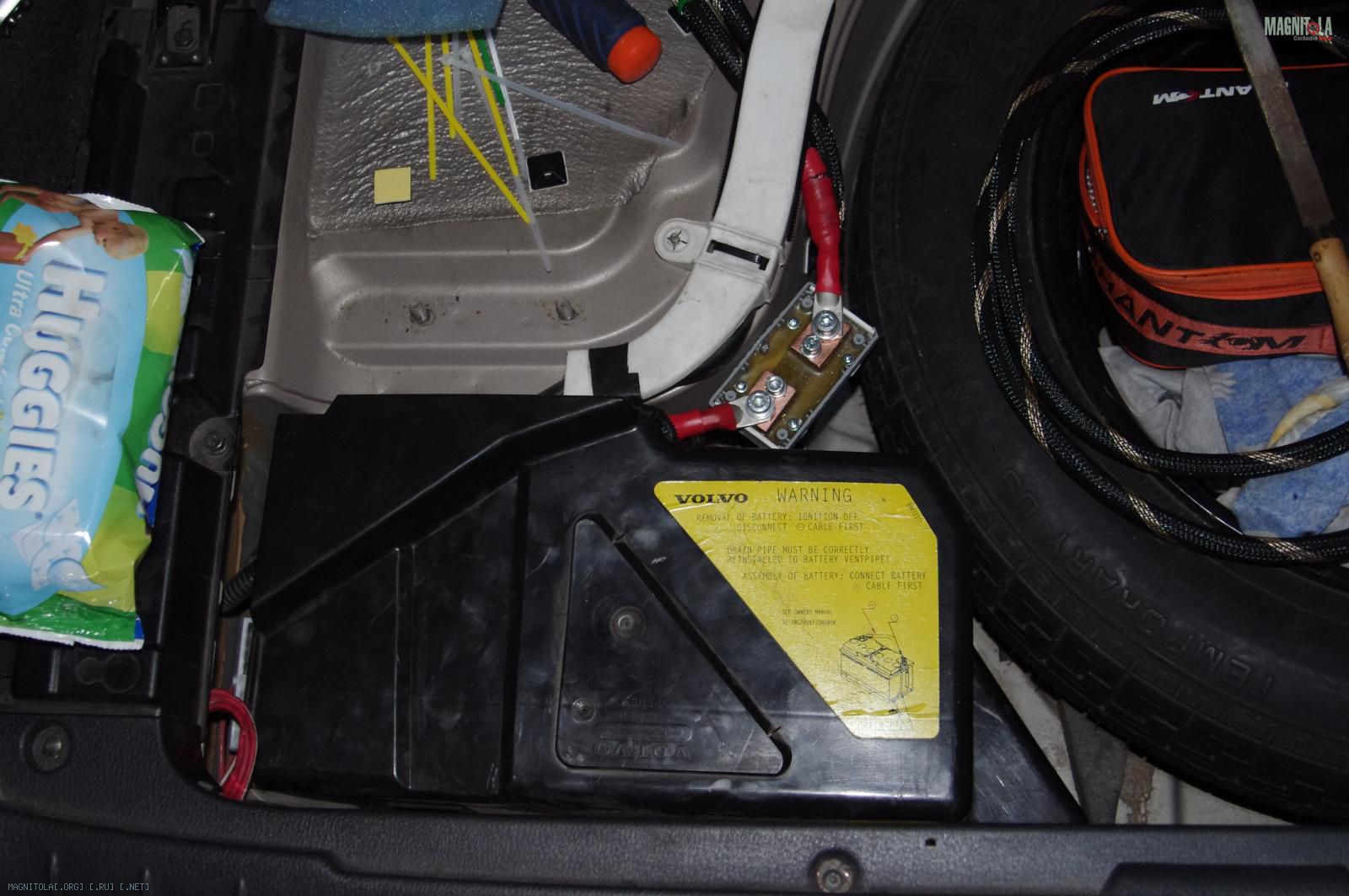

Ставим кожух на место
Вложение 270576Вложение 270578
Клеммы, входящие в держатель главного преда пришлось допилить дремелем - слишком много металла было от края клеммы до края отверстия в ней, не закрепился бы предохранитель.

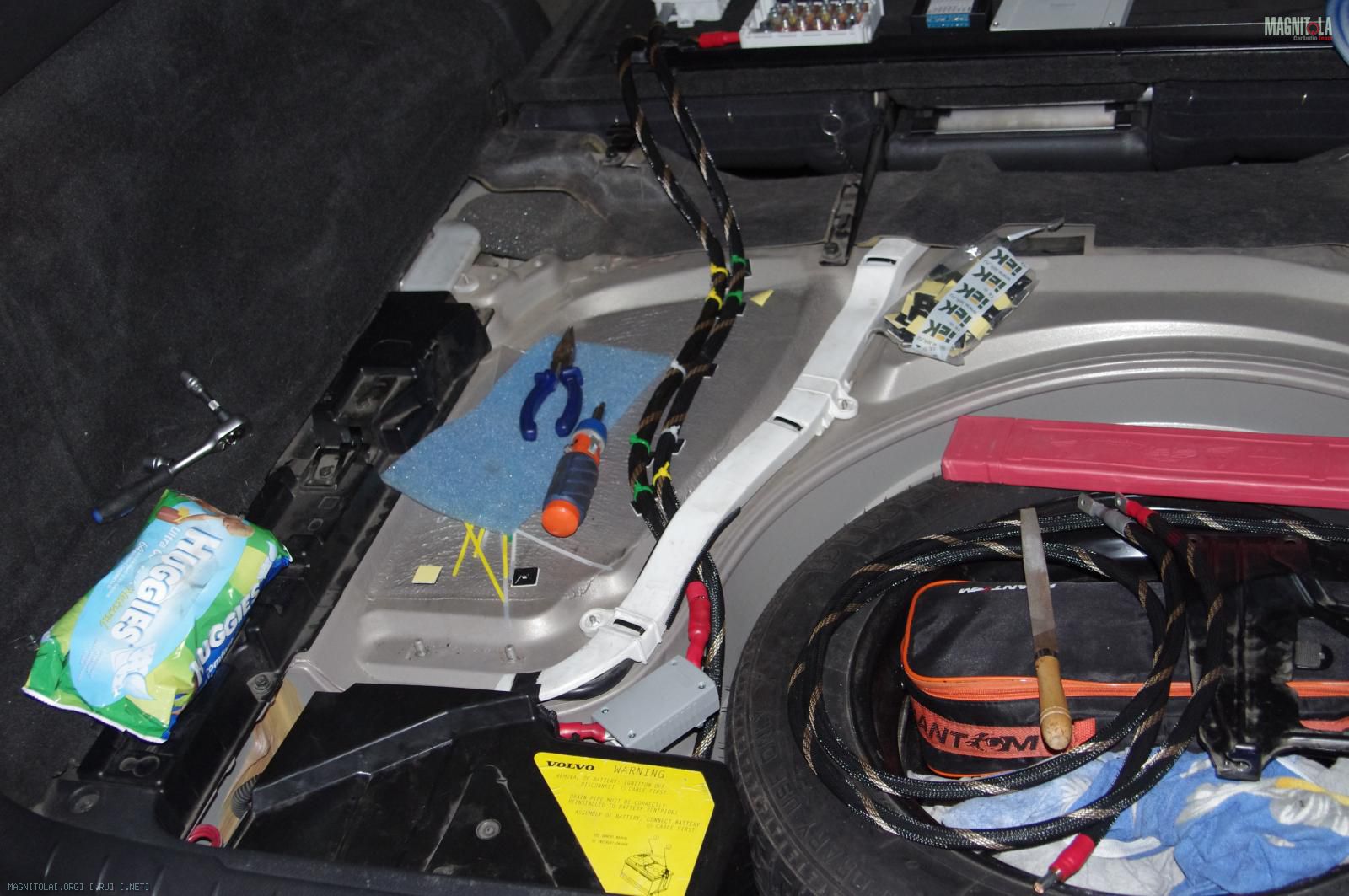

Общий вид с металлической планкой, прижимающей кожух к кузову сфоткать забыл. Любуйтесь таким видом пока:)
Вложение 270580
Переходим к монтажной панели. На неё ушла вторая половина ночера. Операции простые, но нудные:

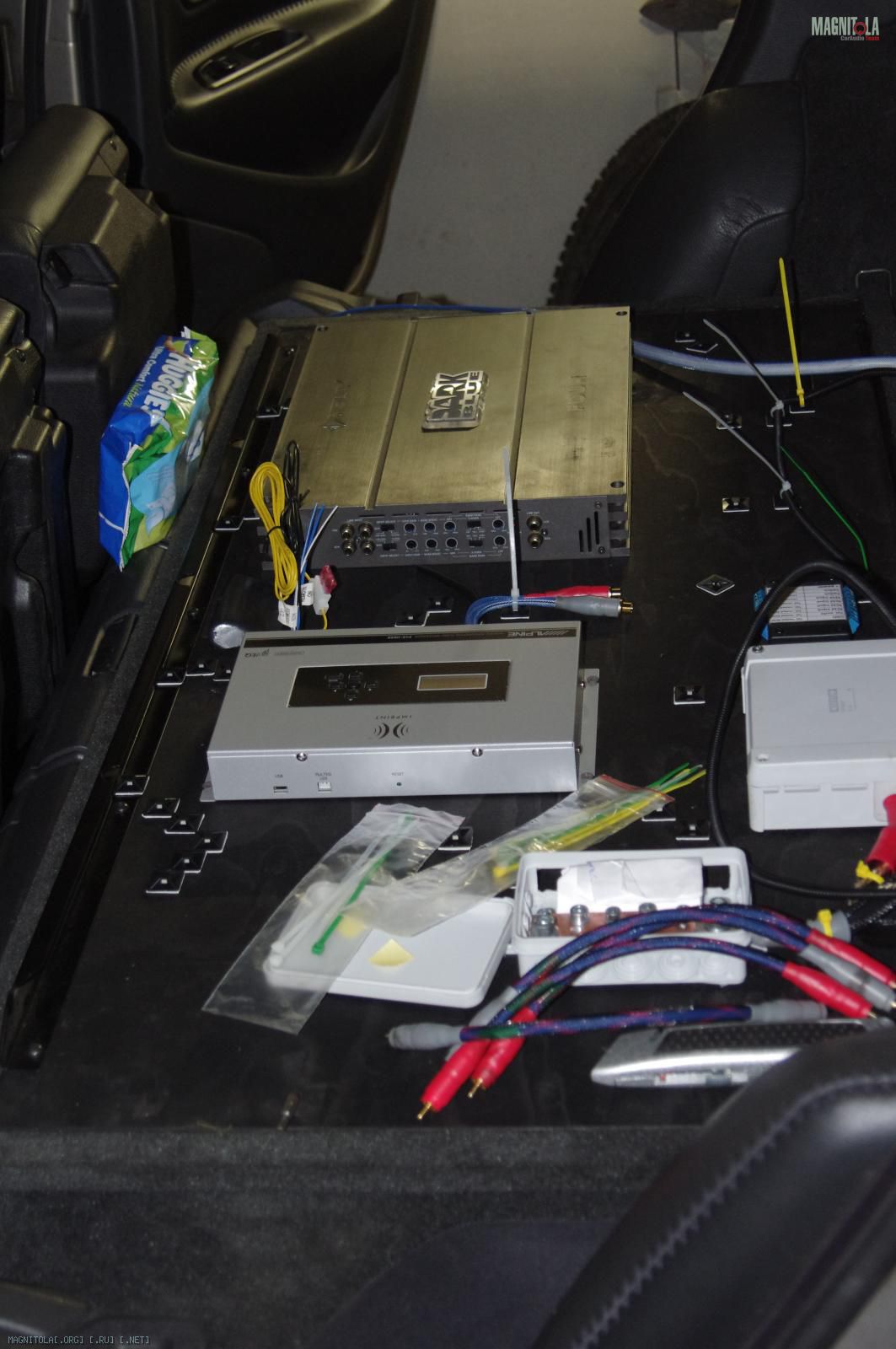

прикидываем трассы кабелей и расклеиваем площадки под стяжки
Вложение 270582

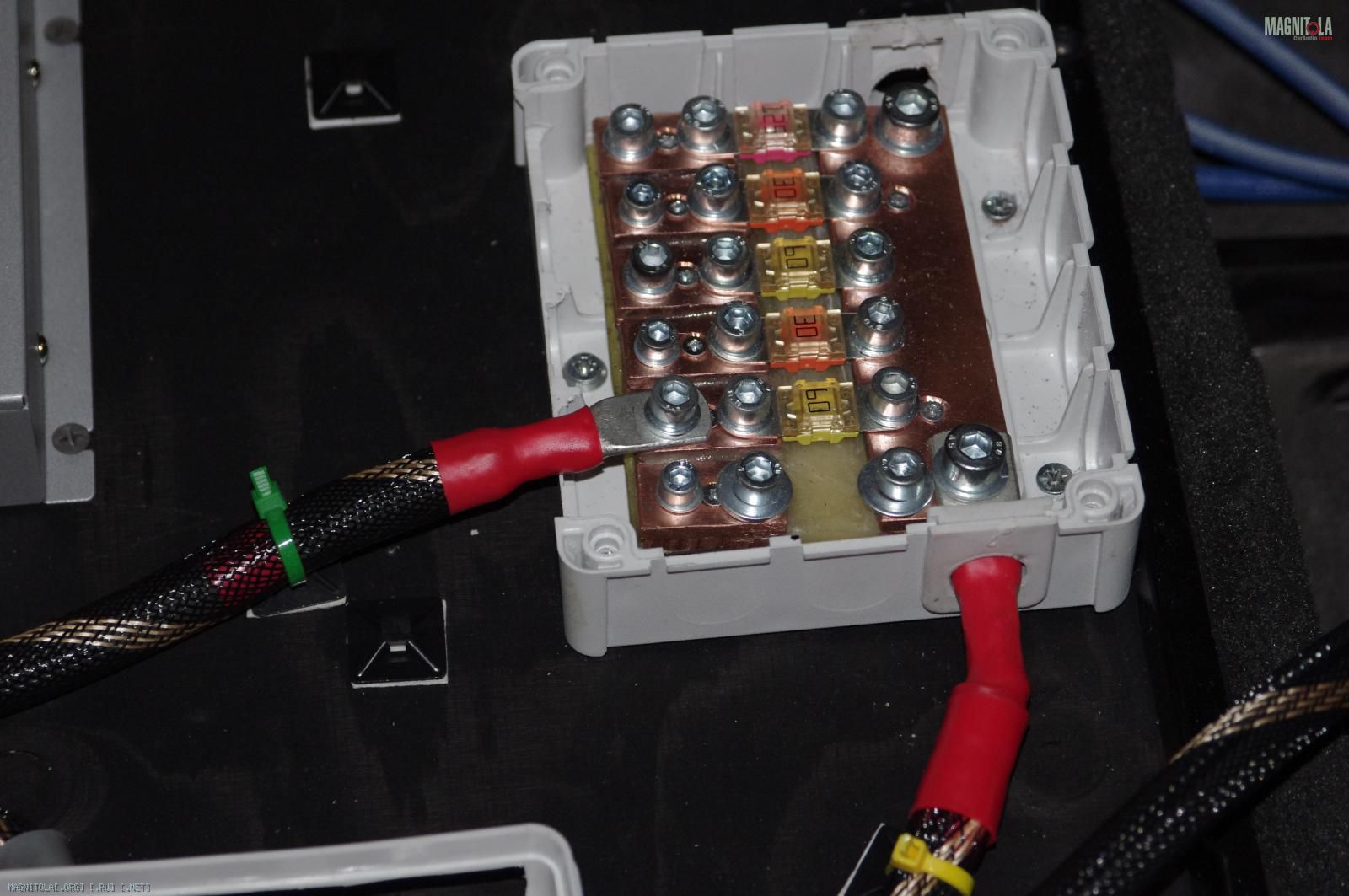

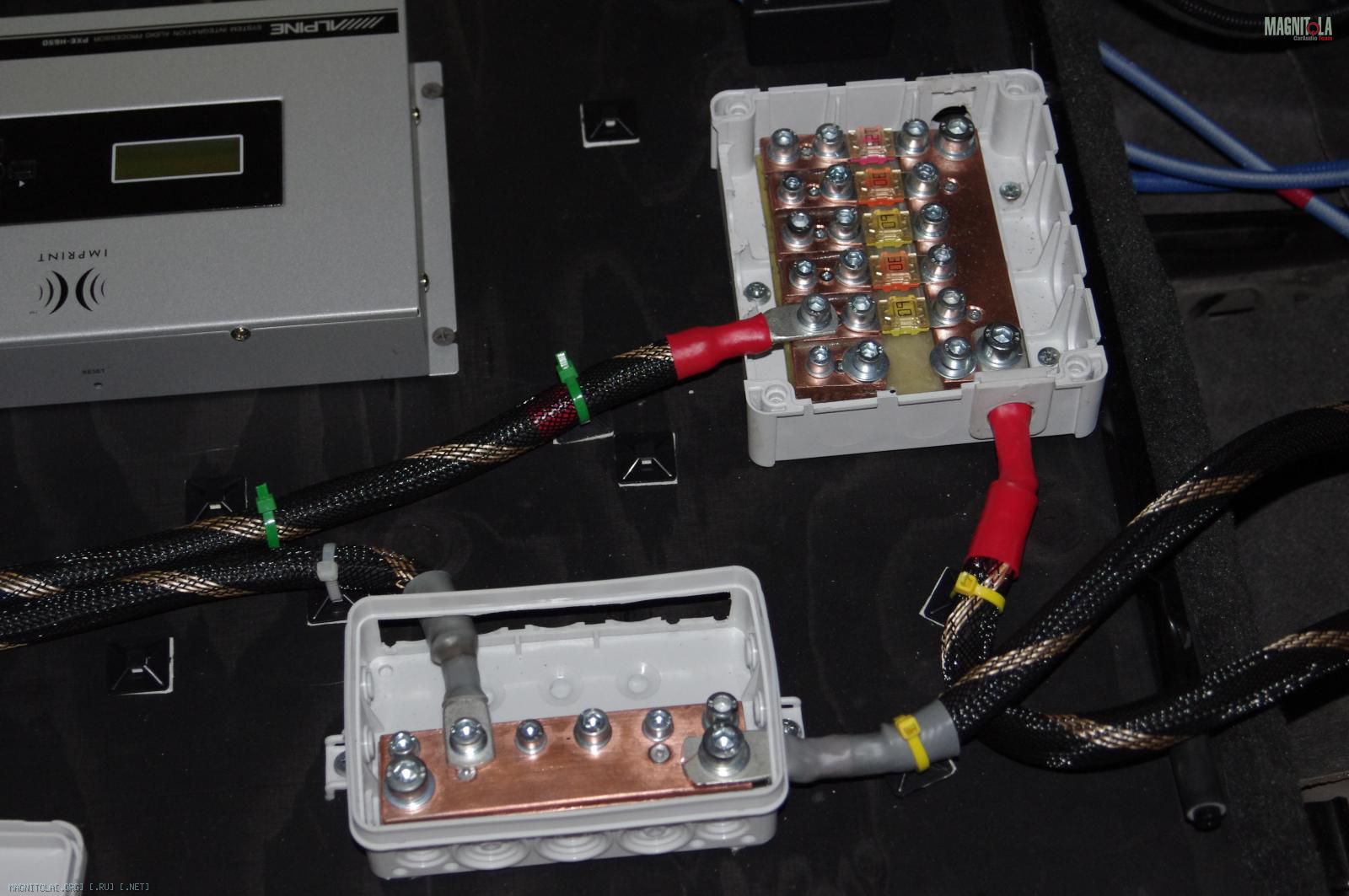

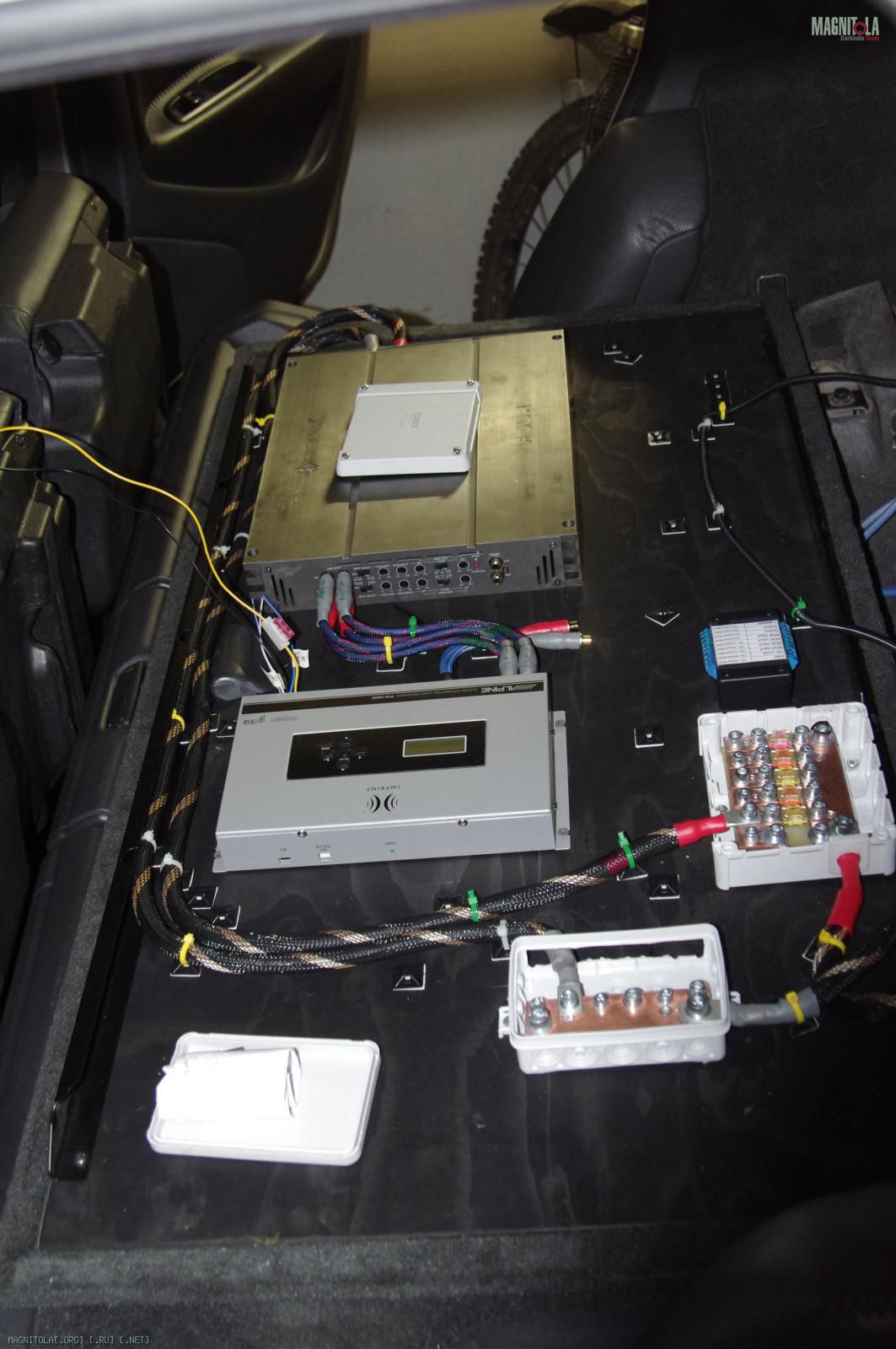

Крепим к площадкам и дистрибам силу.
Вложение 270584Вложение 270586Вложение 270588

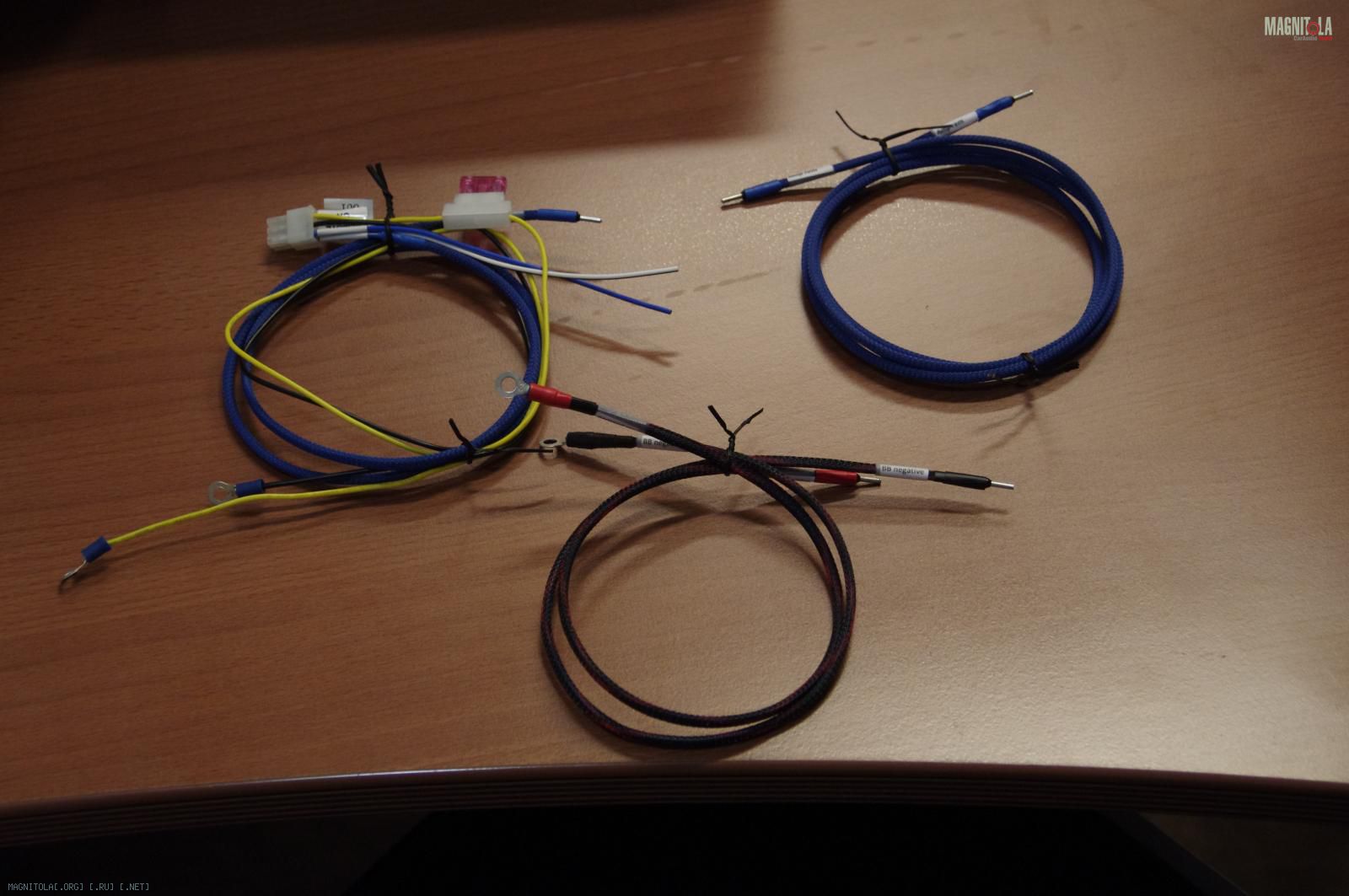

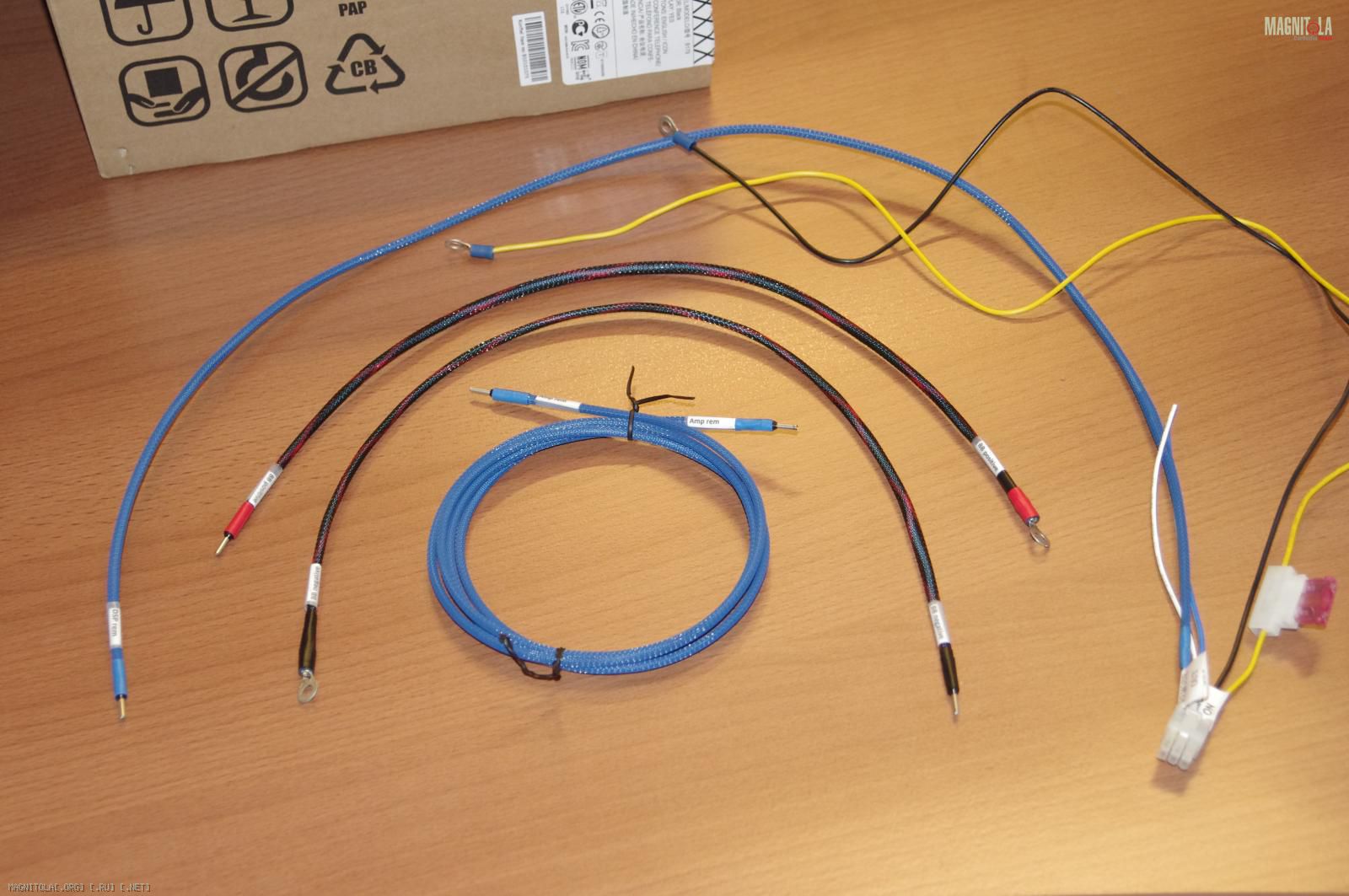

проводок в черной гофре - это минусовой управляющий провод от гарнитуры, который будет подключен к блэкбоксу. Его притянул, чтобы прикинуть длину петли, которую надо оставить для убодного закрывания крышки (по совместительству, монтажной панели:)) На этом же этапе отмерил длину питающих и управляющих кабелей для проца, блэкбокса и REM для усилка. Альп буду тестировать - научится включаться от сигнала на линейках со штатной головы - подключу его rem-выход на вход блекбокса. Не научится - подключу его rem-вход к выходу блекбокса, а на блекбокс затяну провод ACC.

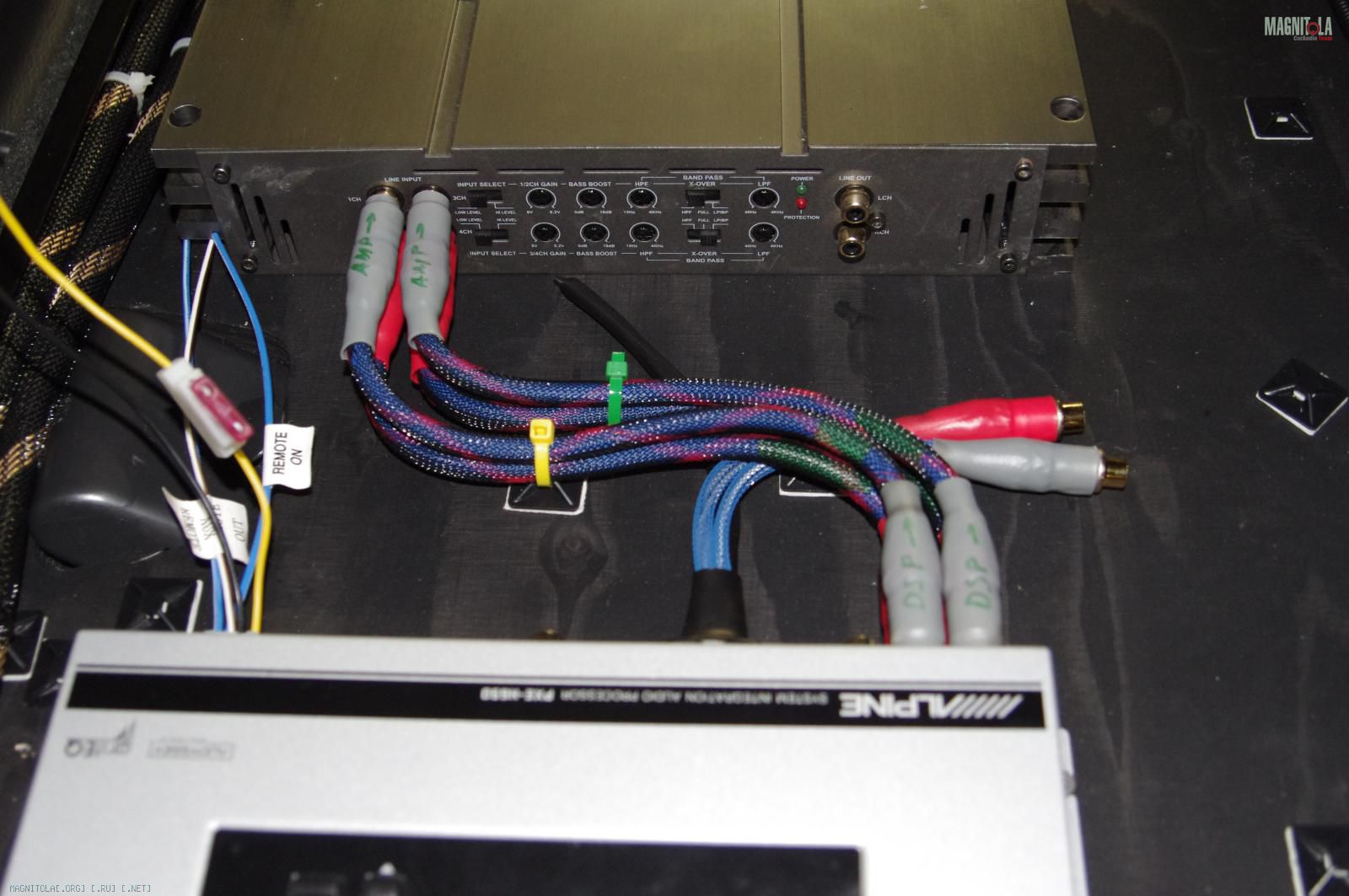

Сразу подключил межблочники проц-усилок и закрепил на панели входы для подключения линеек от штатной головы
Вложение 270590

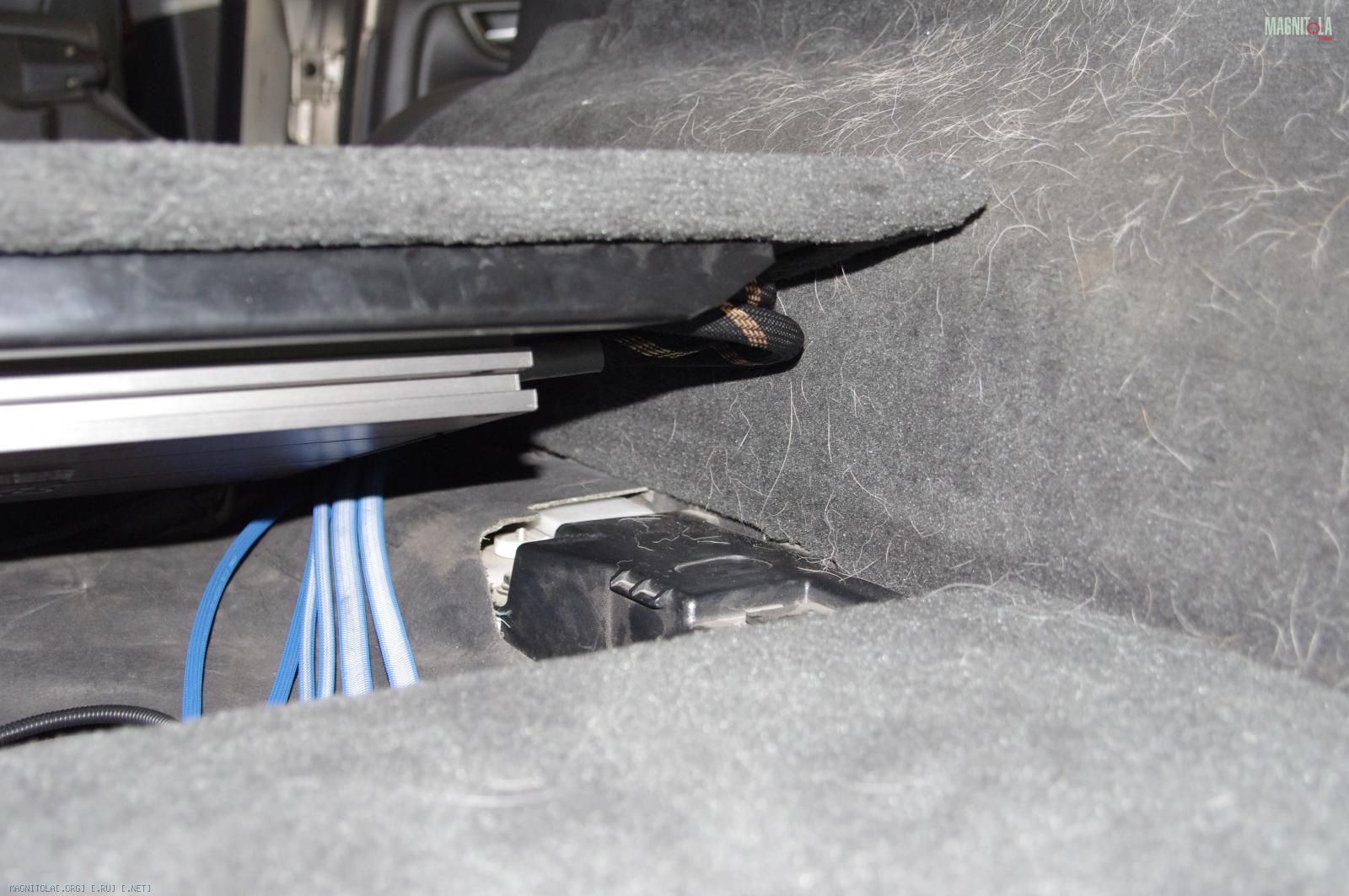

На этой счастливой ноте уже было собрался заканчивать: навел порядок в гараже, собрал инструменты. Уже пора было собирать пол багажника, когда всплыла нештатная ситуация:
Вложение 270592
На эту пластмасску опирается крышка-монтажная_панель-фальшпол. И в месте их соприкосновения теперь живут толстые кабели питания усилка.

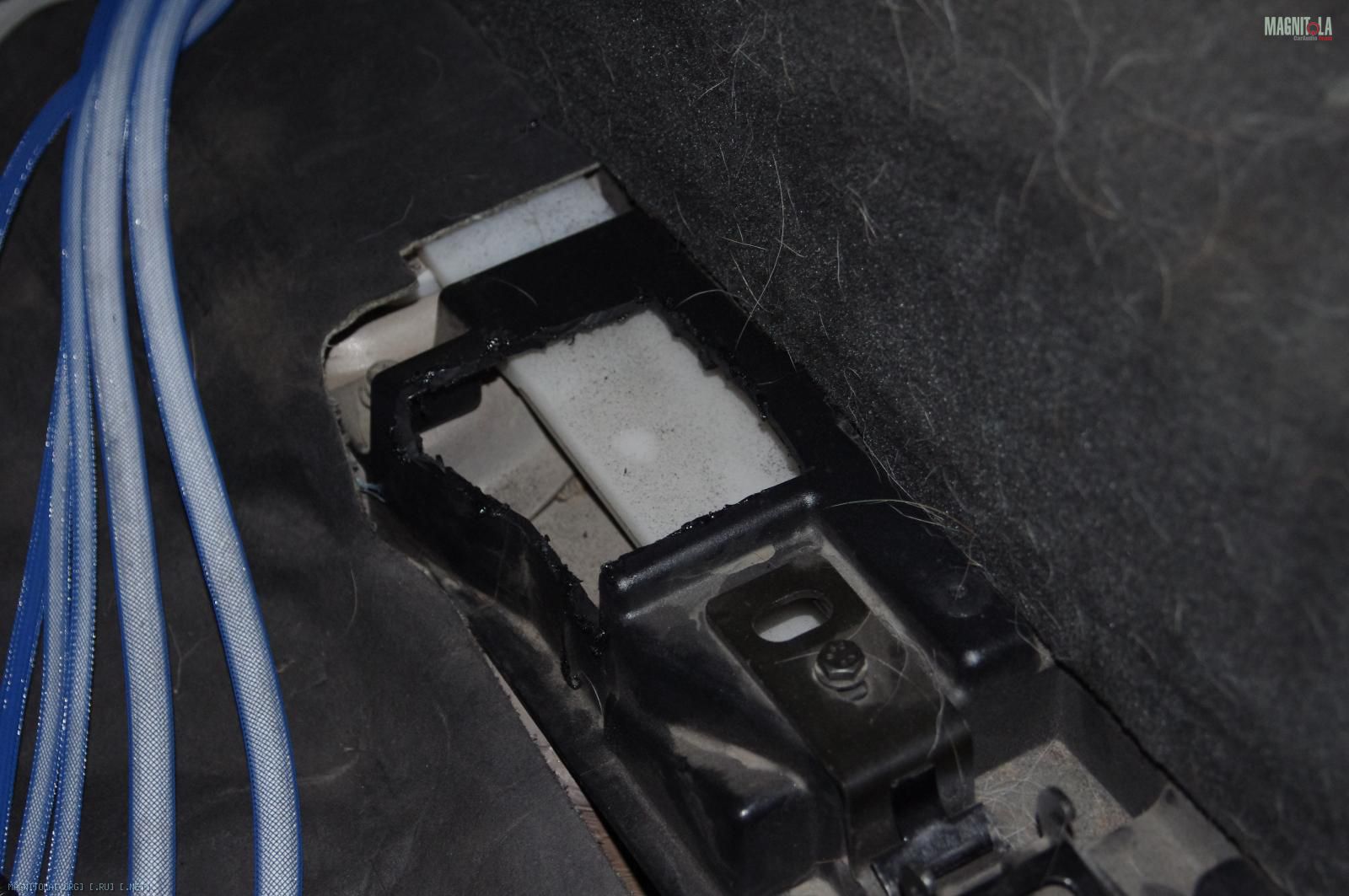

После внимательного изучения масштабов бедствия, рука сама потянулась к дремелю: такая ширина этой платсмасске нужена, видимо, для других комплектаций, у которых дальняя крышка пола багажника после закрывания защелкивается за выступы, которые видны на предыдущей фотке. В данном случае же нужна минимальных размеров площадка для того, чтобы крышка просто опиралась на неё. Так что, как великий Микеладжело, я просто отсек всё лишнее:)
Вложение 270594

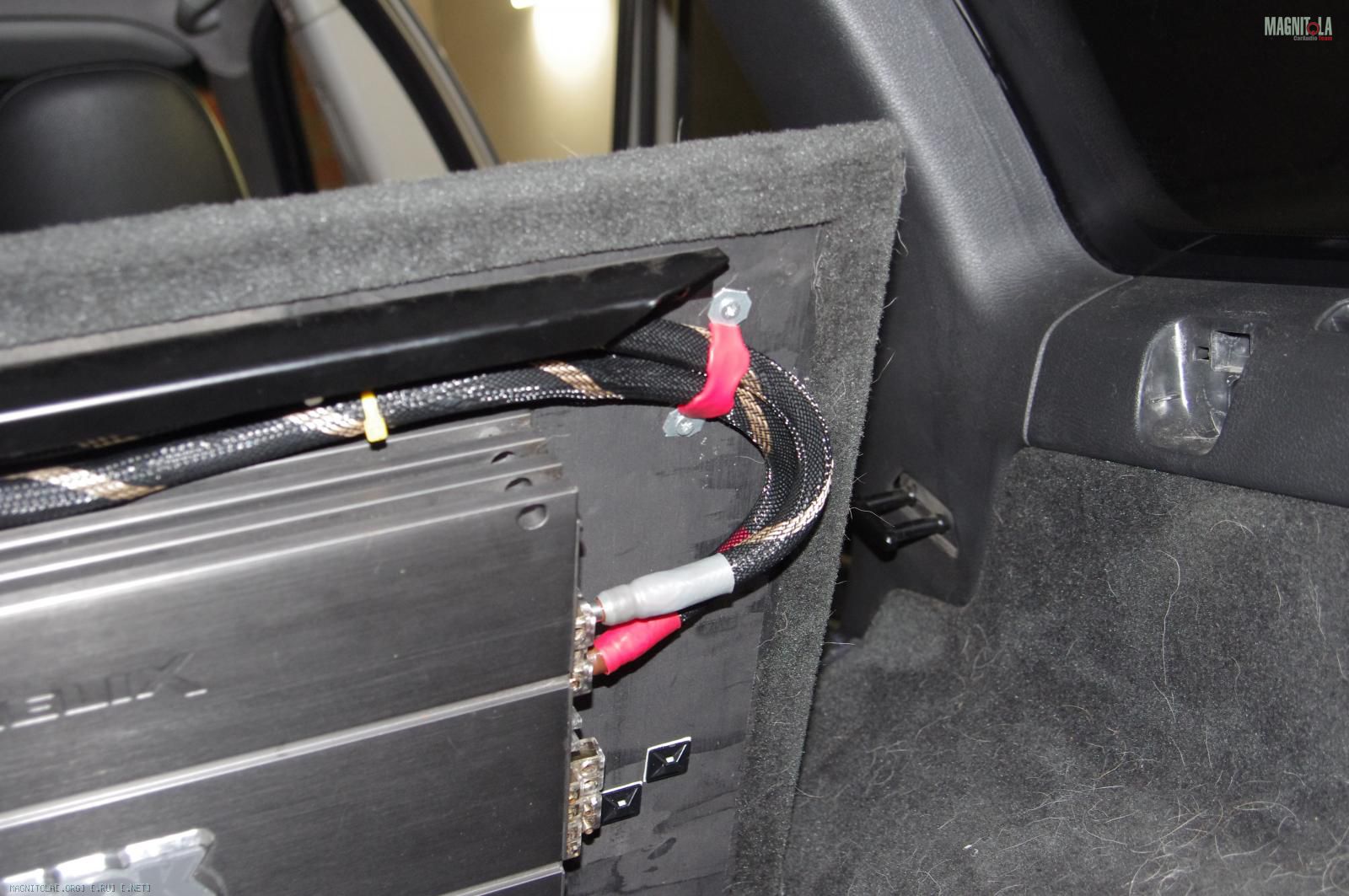

После примерки выяснилось, что петля проводов имеет излишнюю свободу в этом месте и попадает в вырезанное углубление через раз. Посему аццки крепим (стяжки тут уже не прокатят:)), и перепрокладываем плюсовой провод по всей длине, распределяя в небольших волнах лишнюю длинну.
Вложение 270596

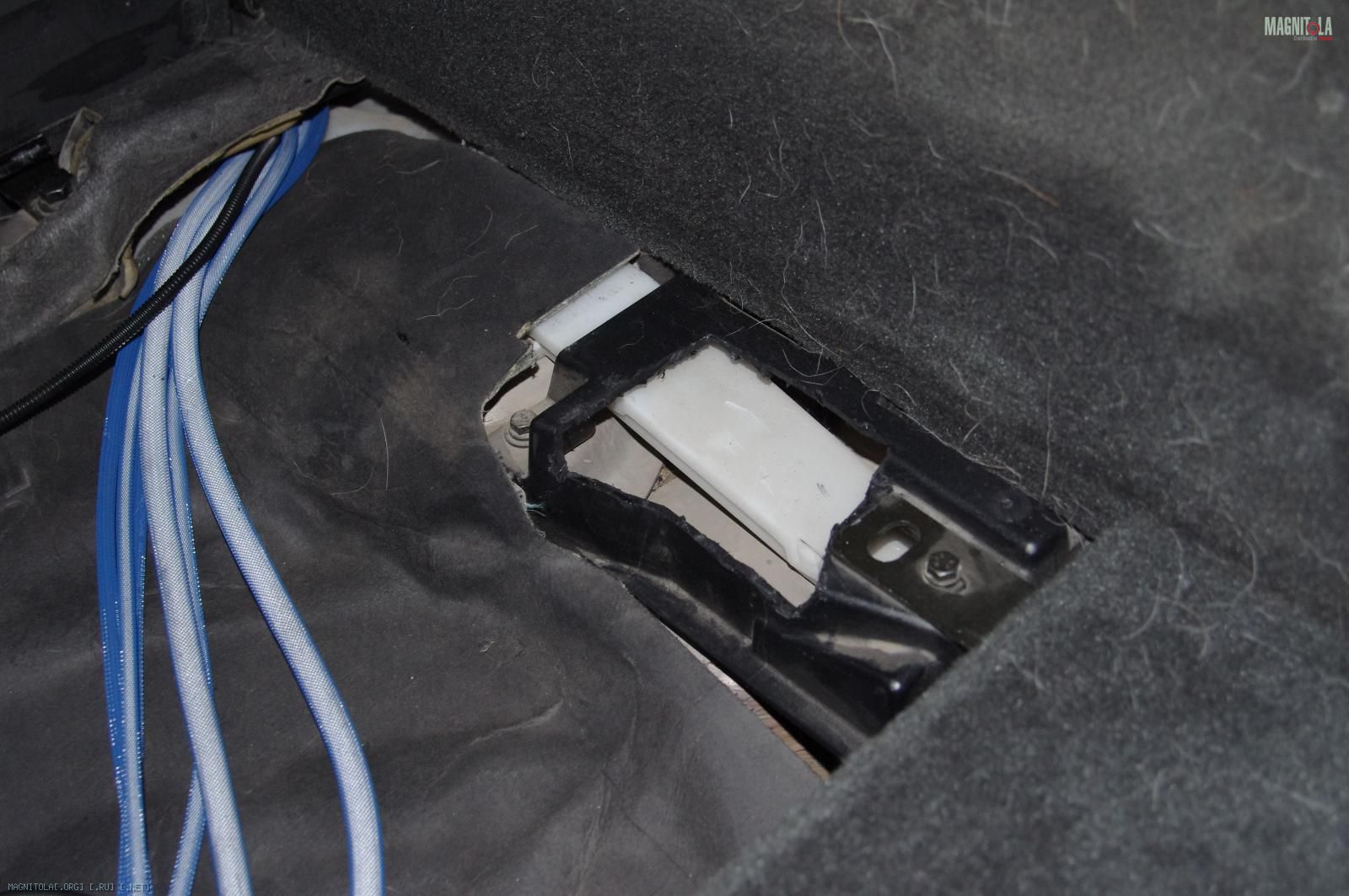

и ещё чуток подрезаем
Вложение 270598
Вот после этого я сказал "на сегодня всё" и поехал домой, спать:)

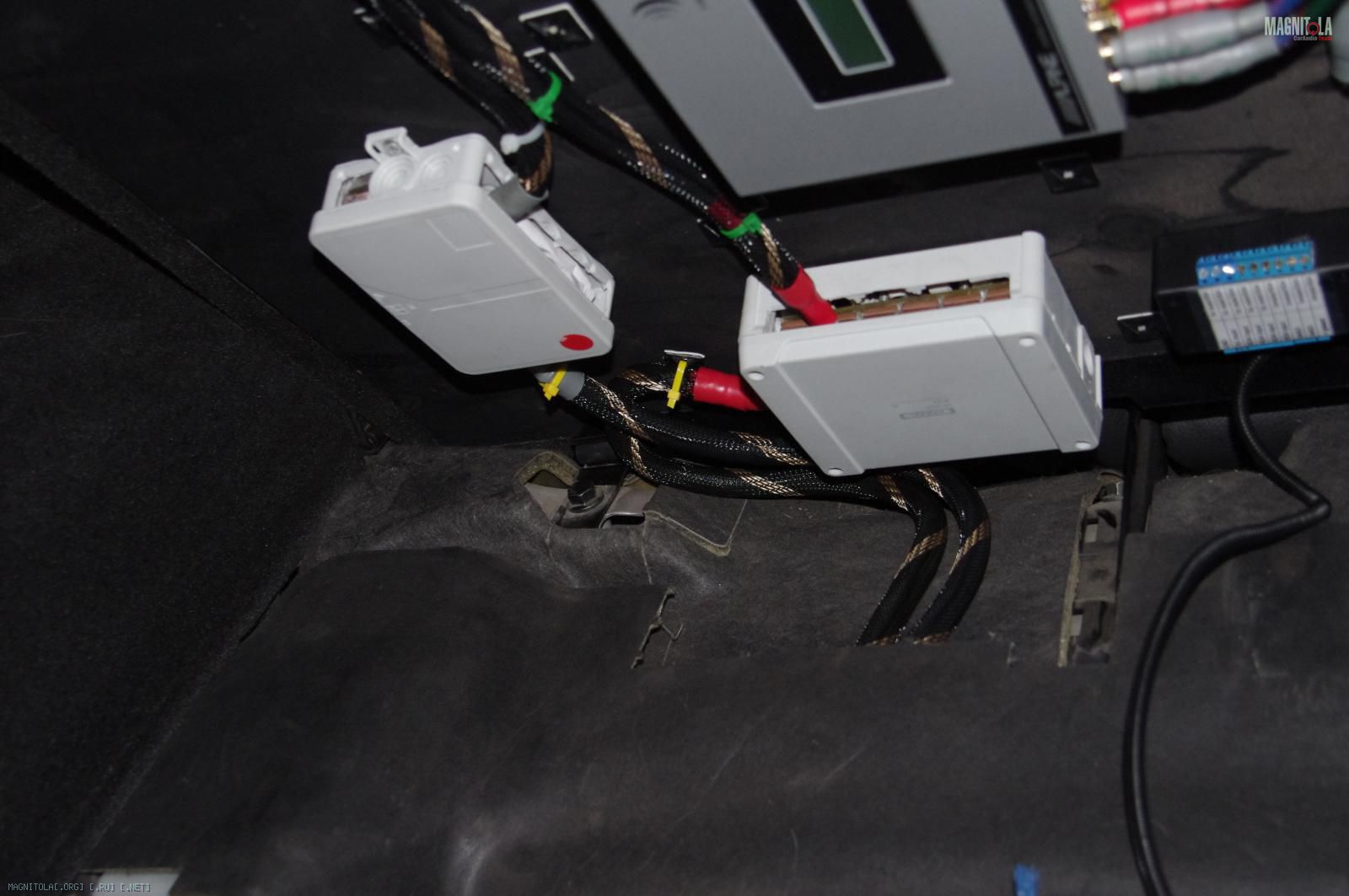

Кстати, место входа силы на монтажную панель выглядит вот так:
Вложение 270600
I'll be back!
