Делай по этим размерам, точно не ошибёшся! у них все размеры идентичные. Отличие по размерам между miniANL и midi только в том, что у miniANL вместо отверстий прорези и углы не скруглены.Цитата:
Сообщение от mak_roman
ironman80, я тоже в кружке самолётики строил:)
fox proteus, Спасибо большое!
Ну что, пора обновляться!
Несмотря на морозы (в гараже, блин, тоже отрицательная температура; да и грязновато для того, что я сейчас опишу) решил таки поковыряться в машине и кое-что улучшить. Раздражало вот что:
1) подгуживание мидбаса
2) плоские, невнятные и некрасивые СЧ
Вероятных причин первого - множество. Во-первых, сам мидбас всё-таки штатным остался, во-вторых, некую каку в сигнал может вносить оставшееся незамененным штатное ГУ, ну а в третьих - когда я готовил двери, я оставил нетронутыми обивки, понадеявшись на чудо (да и времени на двери было не много тогда, а предпосылки к чуду были - штатный мидбас устроен таким образом, что вокруг его подвеса есть специальное уплотнительное резиновое кольцо, которым он упирается в обивку и он не должен под обивку сильно играть).
Вот третью причину решено было и устранить.
Что касается второго "раздражителя", то во-первых могла, опять же, подсирать обивка, а во-вторых (безусловно!), нормальному звуковоспроизведению мешала штатная сетка.
Итак, задачи были следующие:
1) Завибрить обивки дверей
2) Просветлить штатные сетки
С реализацией первой задачи всё ясно: разделяй и властвуй:) то есть, снимай обивку и обклеивай виброй:)
Со второй задачей дела обстоят интереснее. Некто mak_roman (:)) из соседней ветки про Фольксваген пассат привез из города-героя Ленинграда кусок сетки с шестигранными отверстиями. Как раз той, что обсуждали тут. За это ему огромное спасибо: размера куска хватит и на эксперименты и на финальный вариант.
Поэтому задачу я решил решать (тафталогия, блин кламбурчик:)) эту задачу в два этапа:
1) снять штатные сетки, полностью заменив их временными
2) на основе штатных сеток изготовить новые, красивые
На данный момент осилил только первую задачу и первый этап второй: завибрил обивки, снял штатные сетки и поставил временные.
Весь процесс с фотками и обписанием сегодня-завтра допишу и выложу следующим сообщением.
Не переключайтесь!
вот то что сетка вносит искажения это точно. я на своем опыте убедился. либо ее снимать или ставить с крупной ячейкой.а ради эксперемента возьмите сетку от динамика и попробуйте в нее дуть.и сами увидите вернее услышите что звук выдоха меняется с приблежением сетки к губам.
Я смотрю многие решили померзнуть в праздники рядом со своими машинами :)
Сорри за перерыв между постами: с тёщей видимся раз в пол-года, грех с ней винища не напиться)))
таксист 330, не гоните лошадей:)
dadec, да не так уж я и мерз:) Всё, что длится на улице менее двух часов для опытного собачника - не считается:)
Итак, приступим.

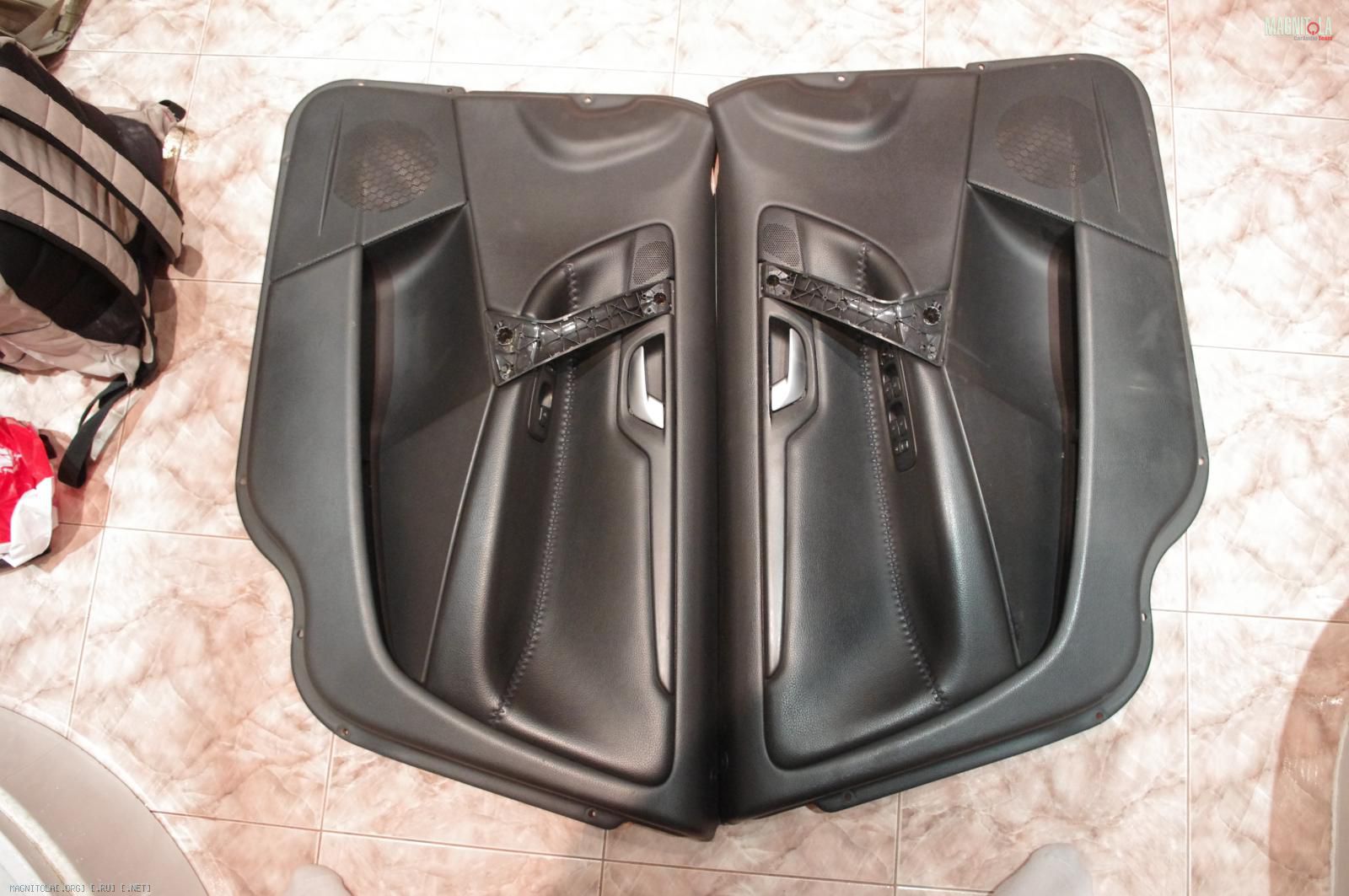

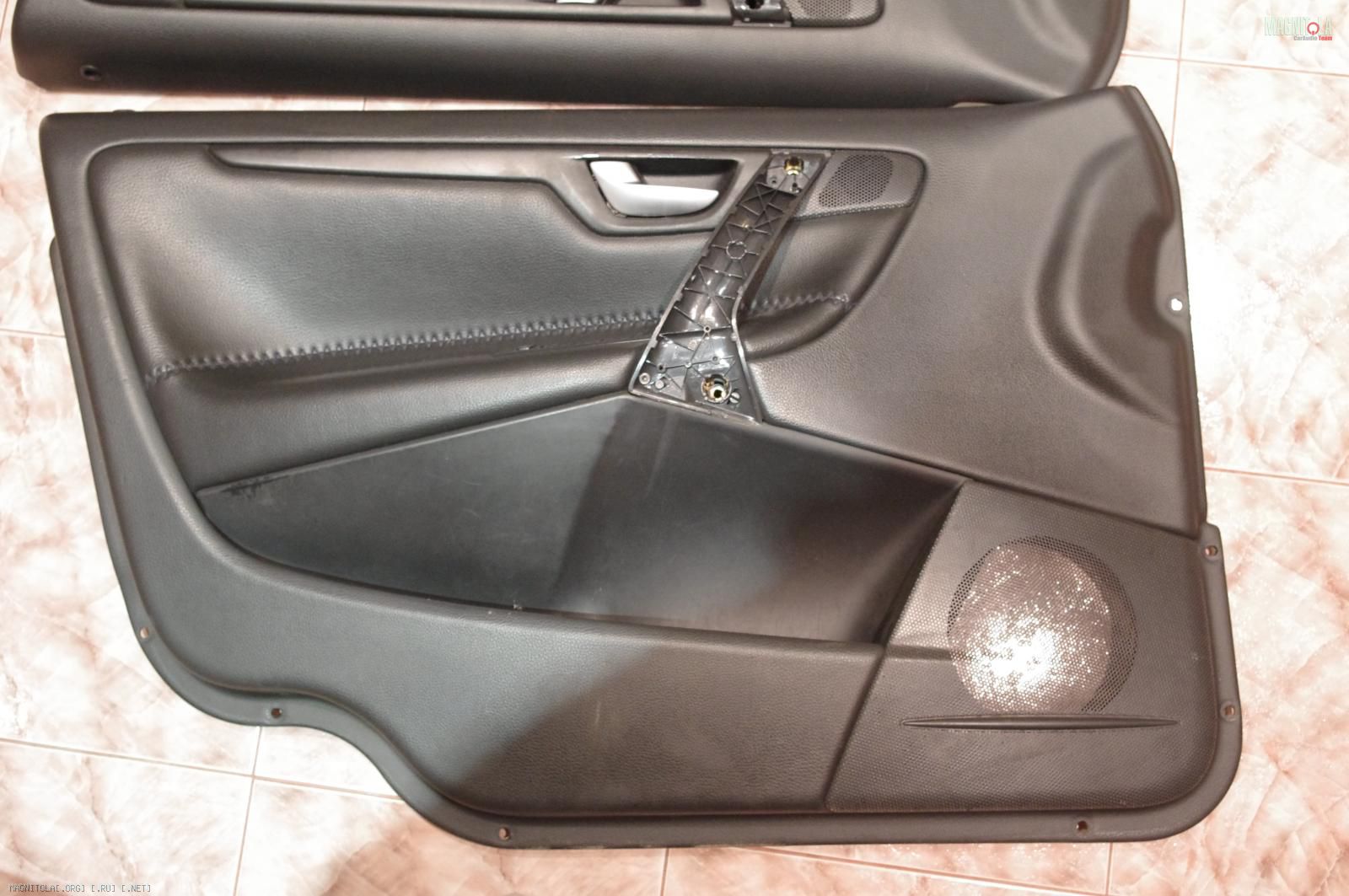

Снимаем обивки и тащим их в дом
Вложение 326616Вложение 326618

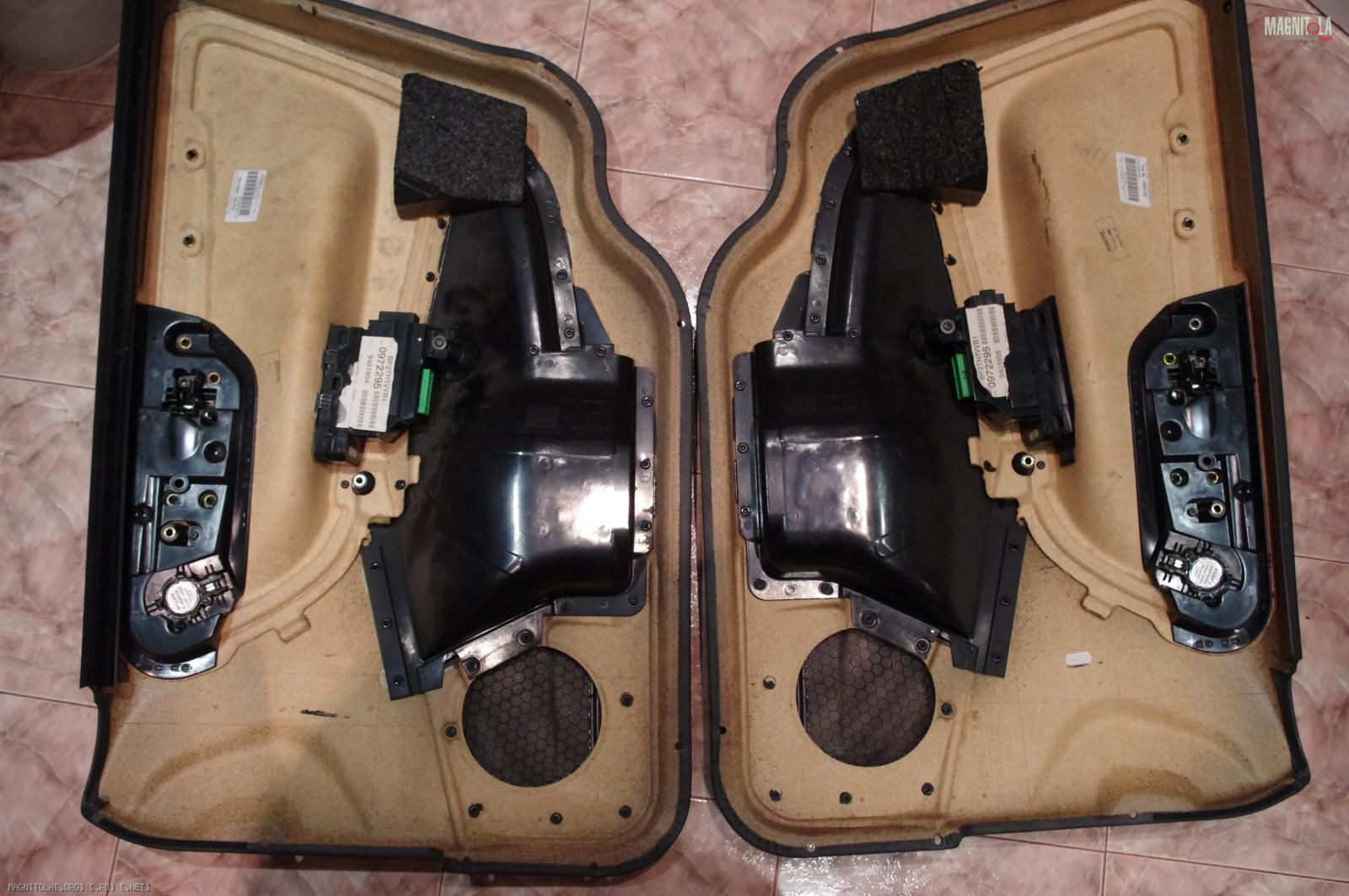

изнутри они выглядят вот так
Вложение 326622
вокруг отверстий под дины виден след от уплотнителя мидбаса.

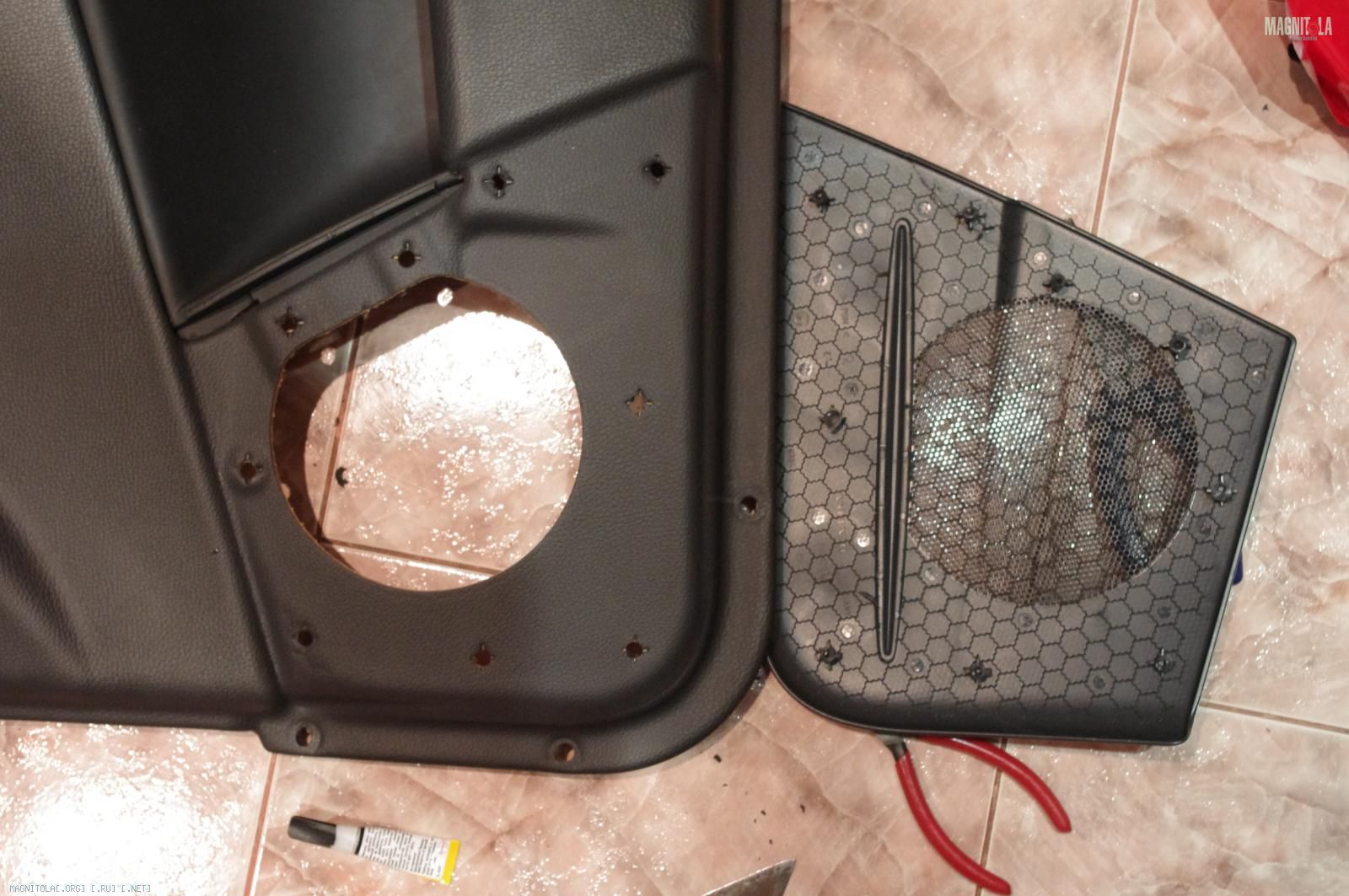

Отковыриваем сетку
Вложение 326624

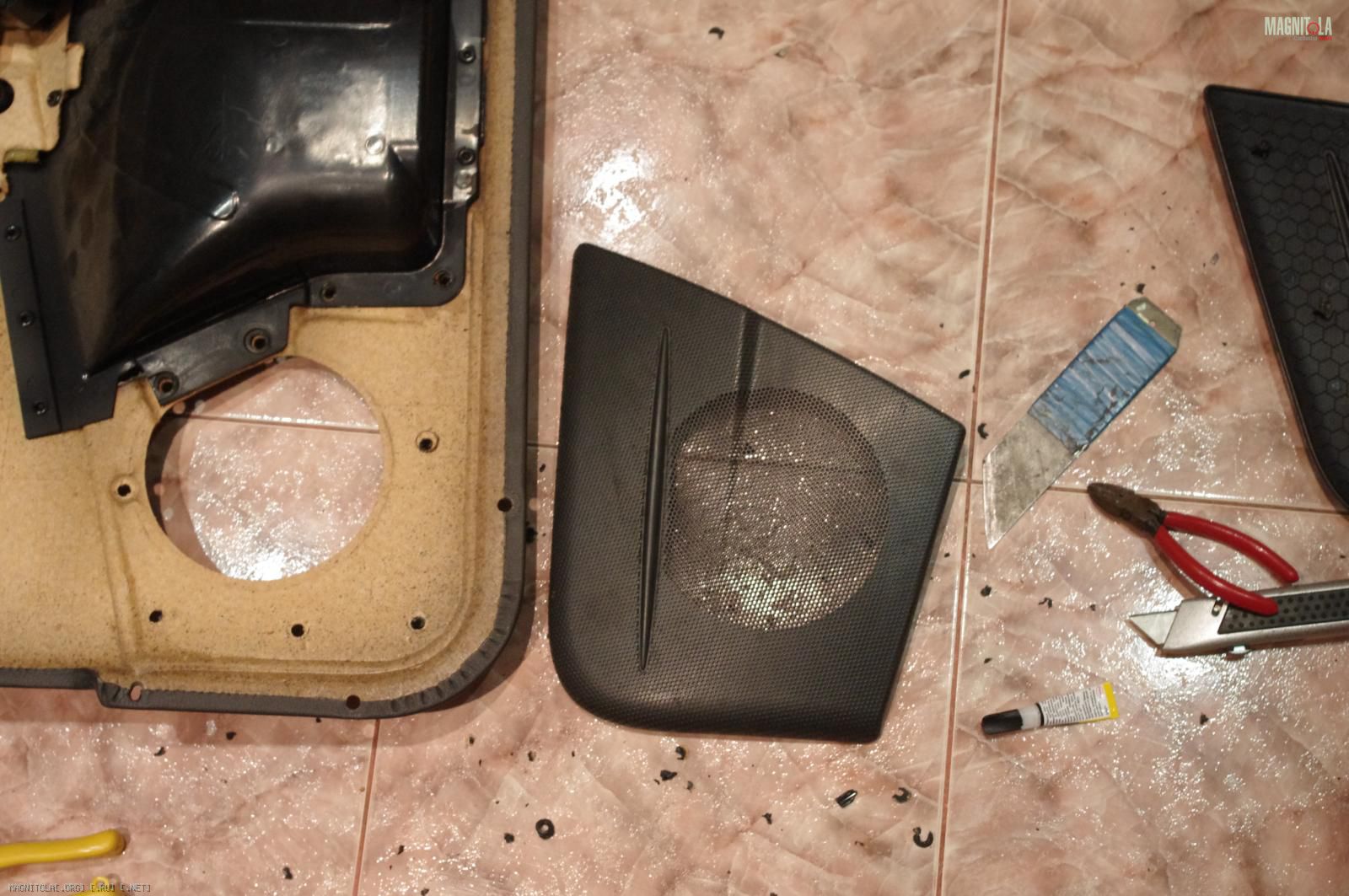

Стека крепится традиционным для всех автопроизводителей способом: пластиковые штыри сетки вставлены в соответствующие круглые отверстия в обивке и расплавлены с обратной стороны. Вот эти вот "грибочки", которыми сетка зафиксирована на обивке и надо срезать.
Вложение 326626

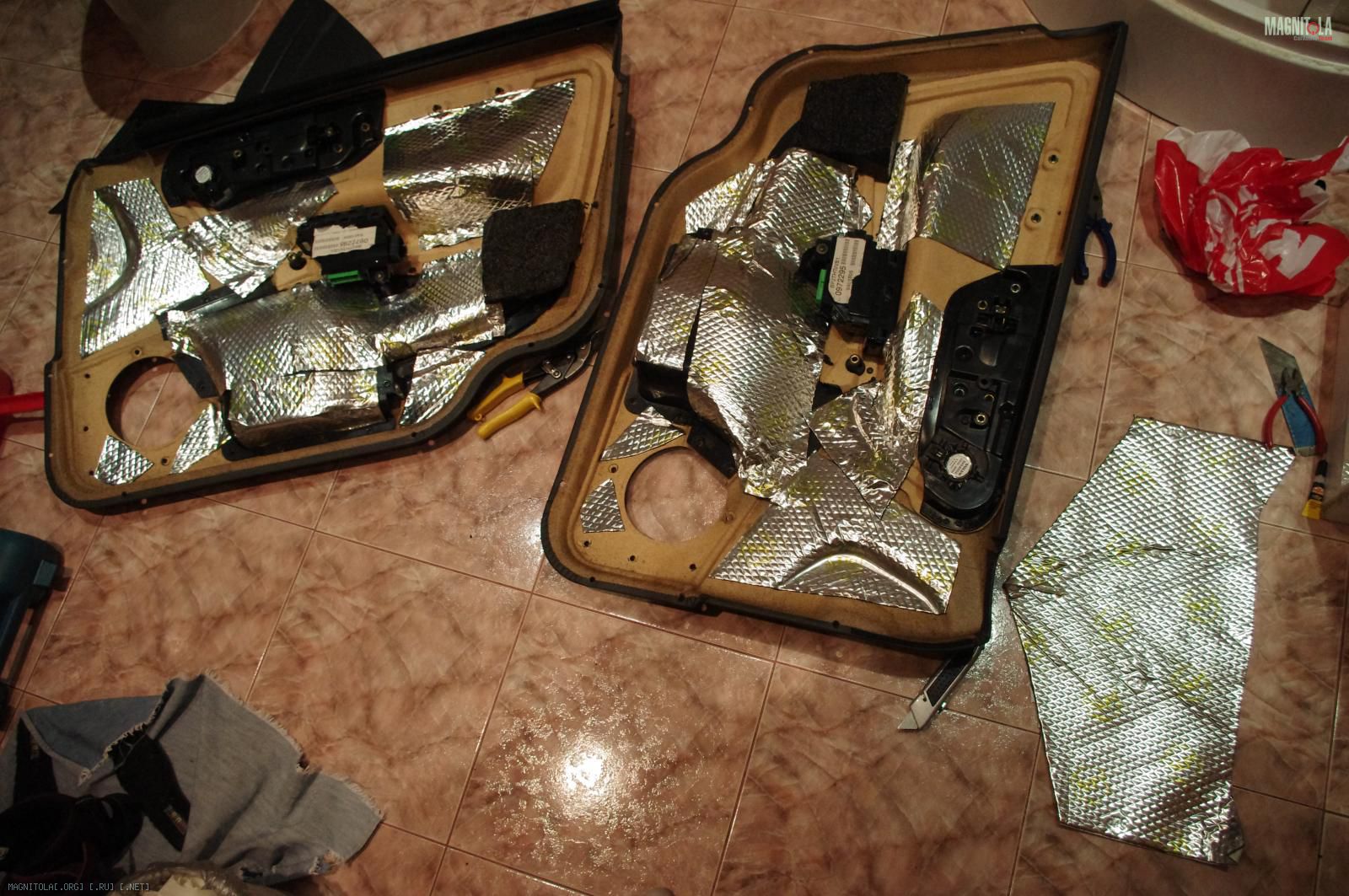

Откладываем штатные сетки в сторону и наляпываем вибру.
Вложение 326628
Любителям разглядывать квадратики на вибре: не торопитесь кидаться какашками, всё будет!!

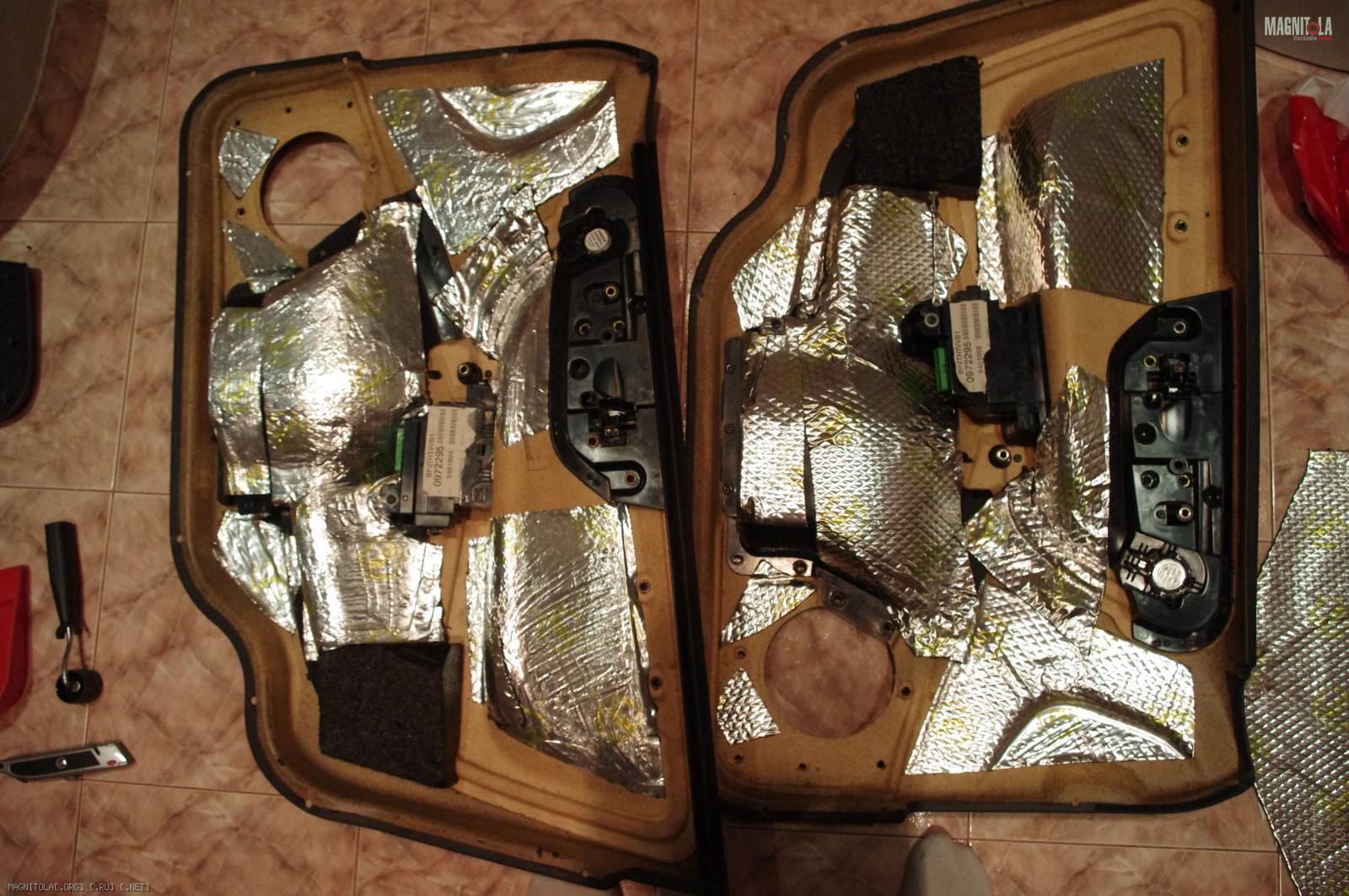

Я использовал Вибропласт Gold. Он мягкий и в неразогретом состоянии. Его удобно сначала весь налепить, а потом уже раскатывать, чем и займемся дальше. сначала левую обивку
Вложение 326630

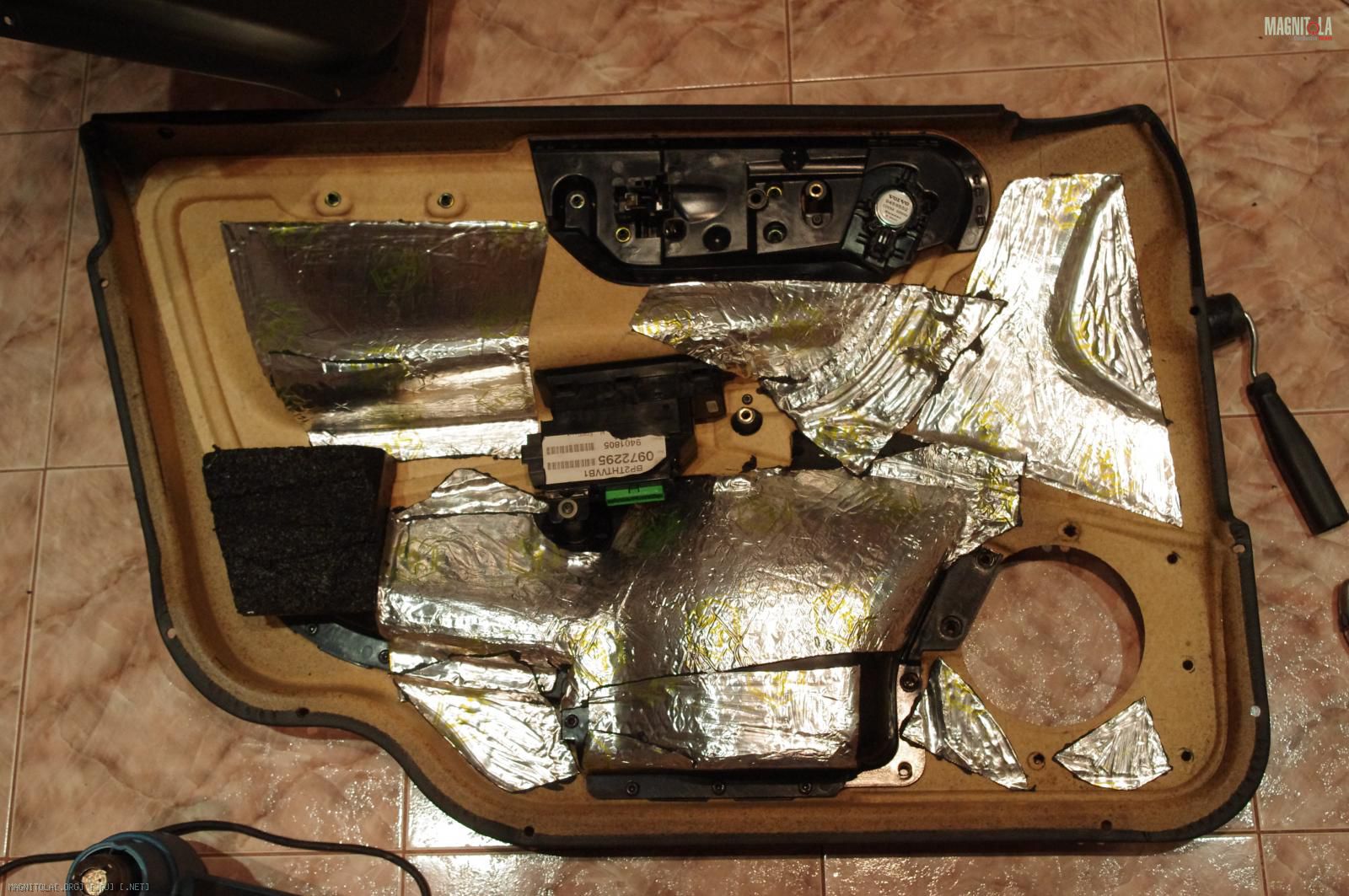

потом - правую
Вложение 326632

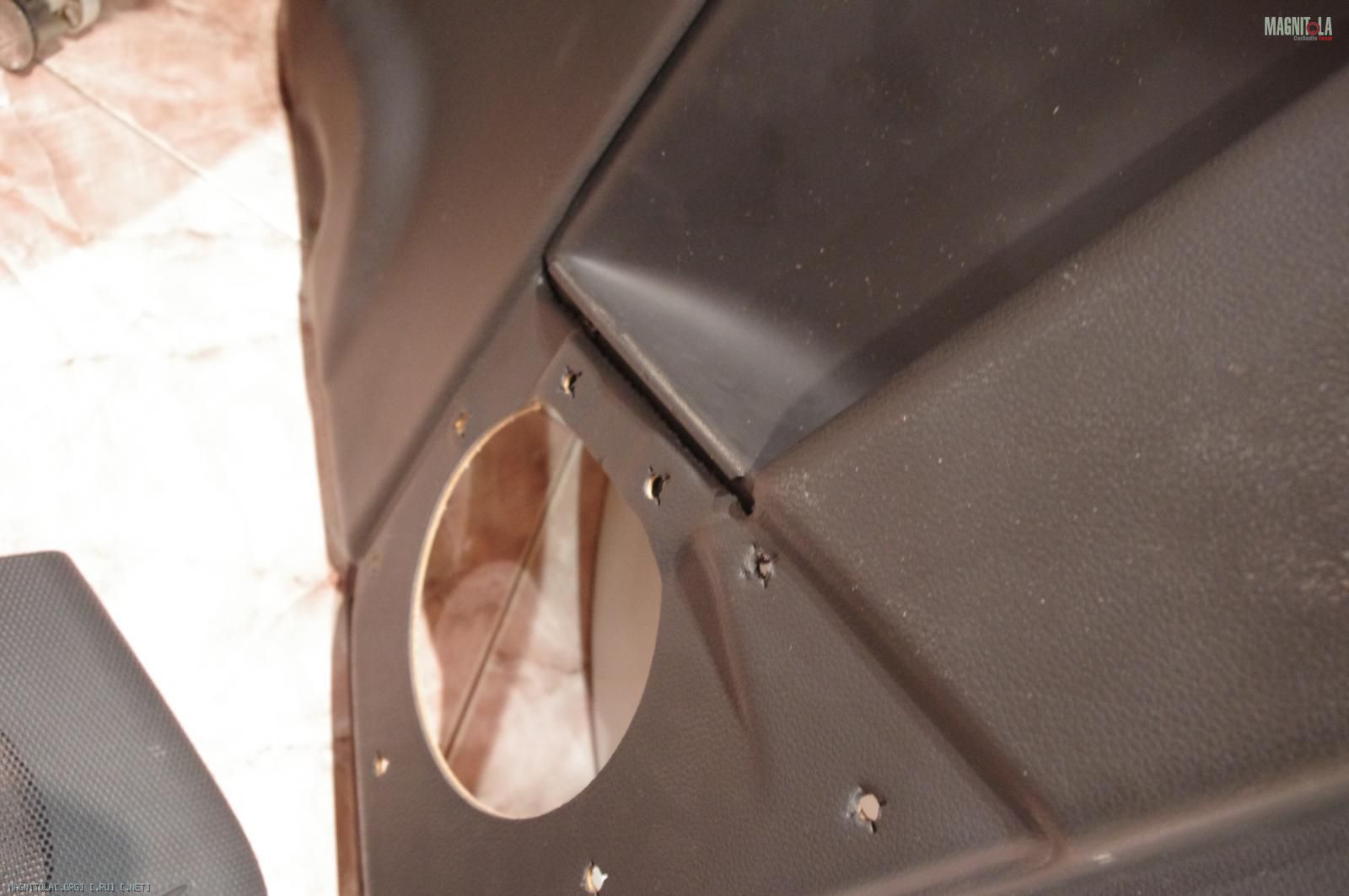

С виброй закончили, можно переходить к сетке. Вот тут у штатной сетки ступенька
Вложение 326634
Я думаю, во временном варианте можно обойтись без неё.

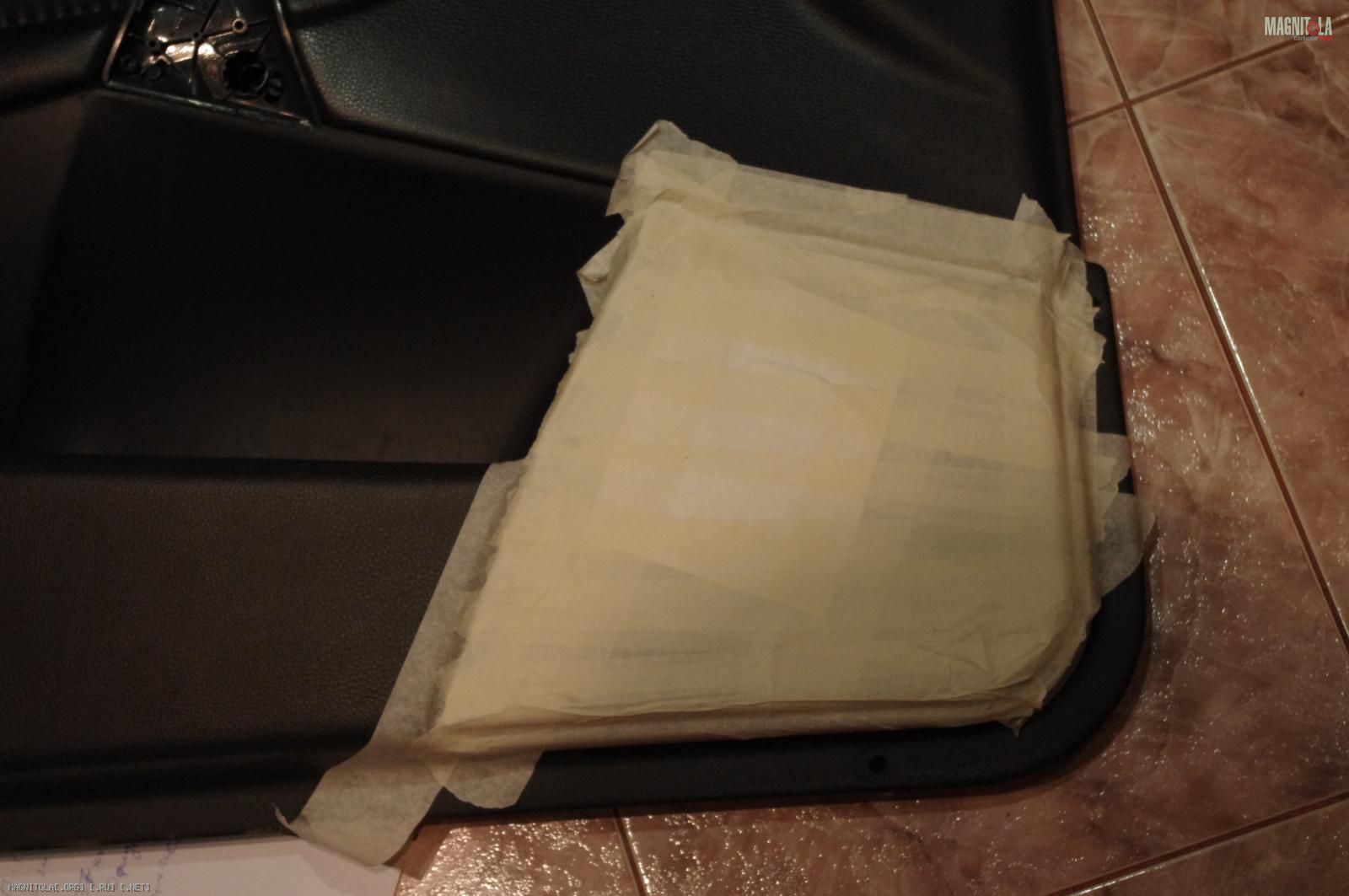

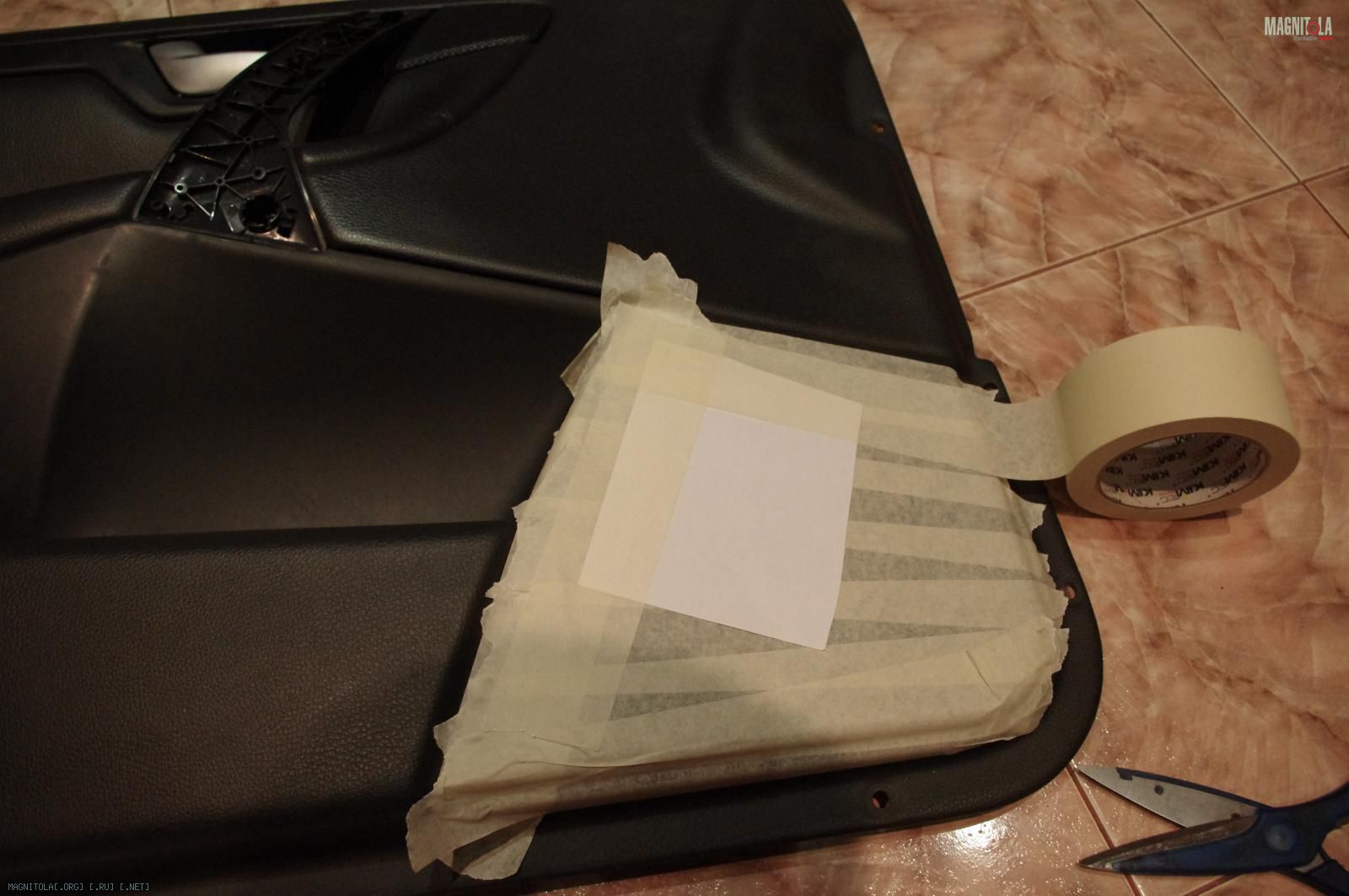

Сначала готовим шаблон. Заклеиваем посадочное место сетки малярным скотчем. То место, где под скотчем пустота "армируем" бумагой
Вложение 326636Вложение 326638

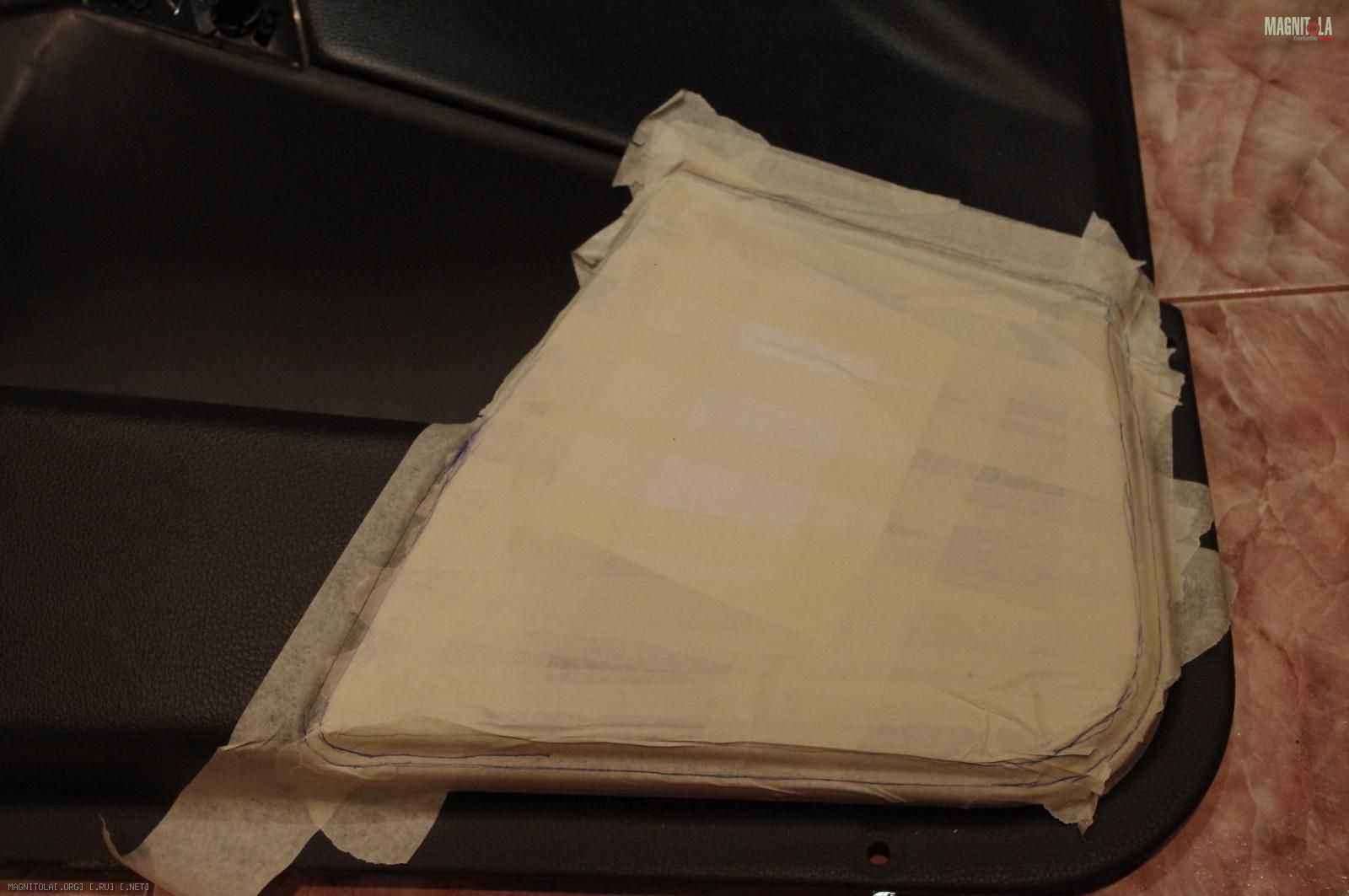

Рисуем на скотче линии: внешний контур сетки и границу плоской её части
Вложение 326640

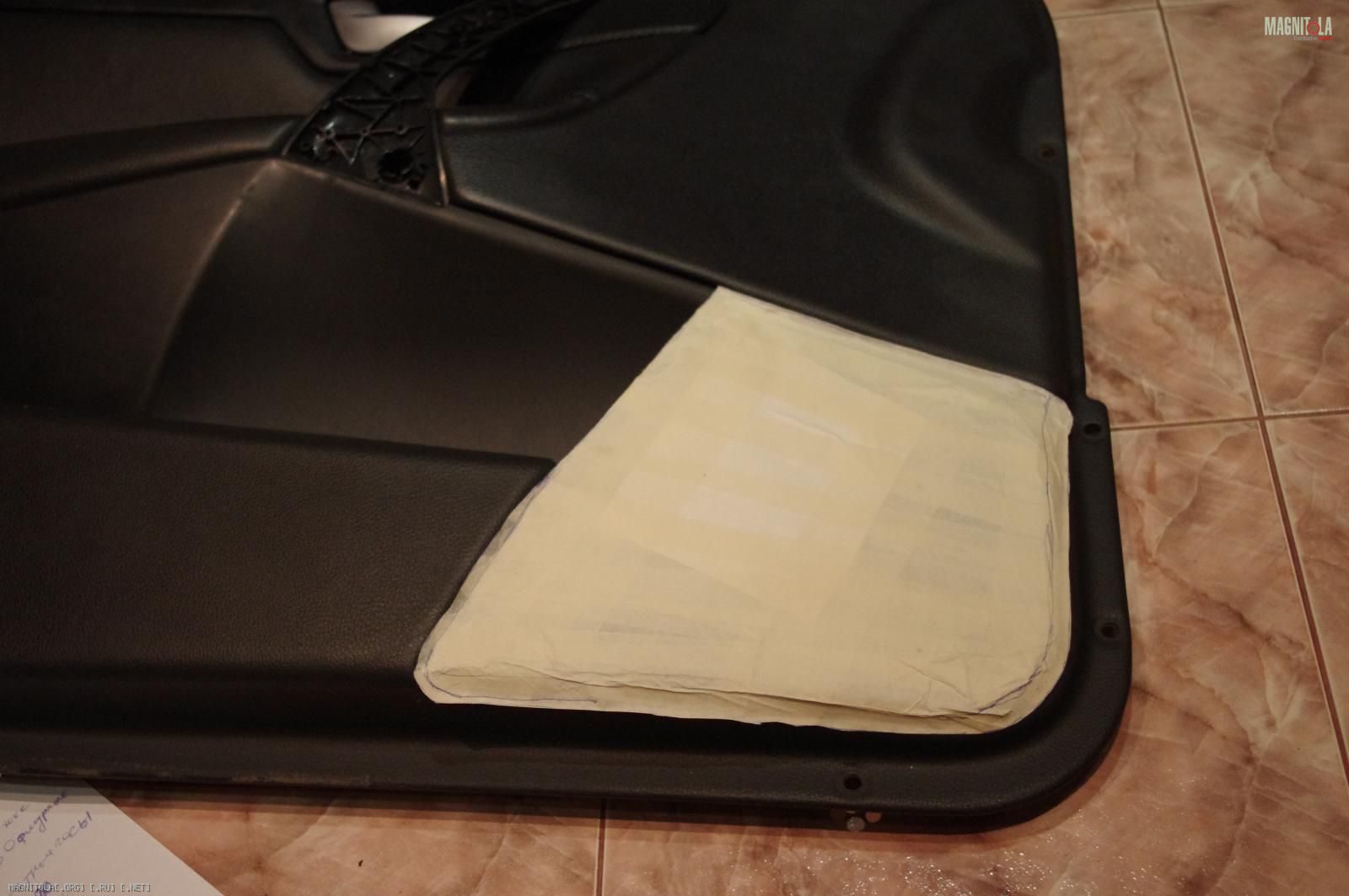

Отклеиваем, обрезаем лишнее и примеряем
Вложение 326642
Пораскинув мозгами решил, что без изготовления оправки мне её так не выгнуть, поэтому обрезал шаблон до более-менее плоского состояния.

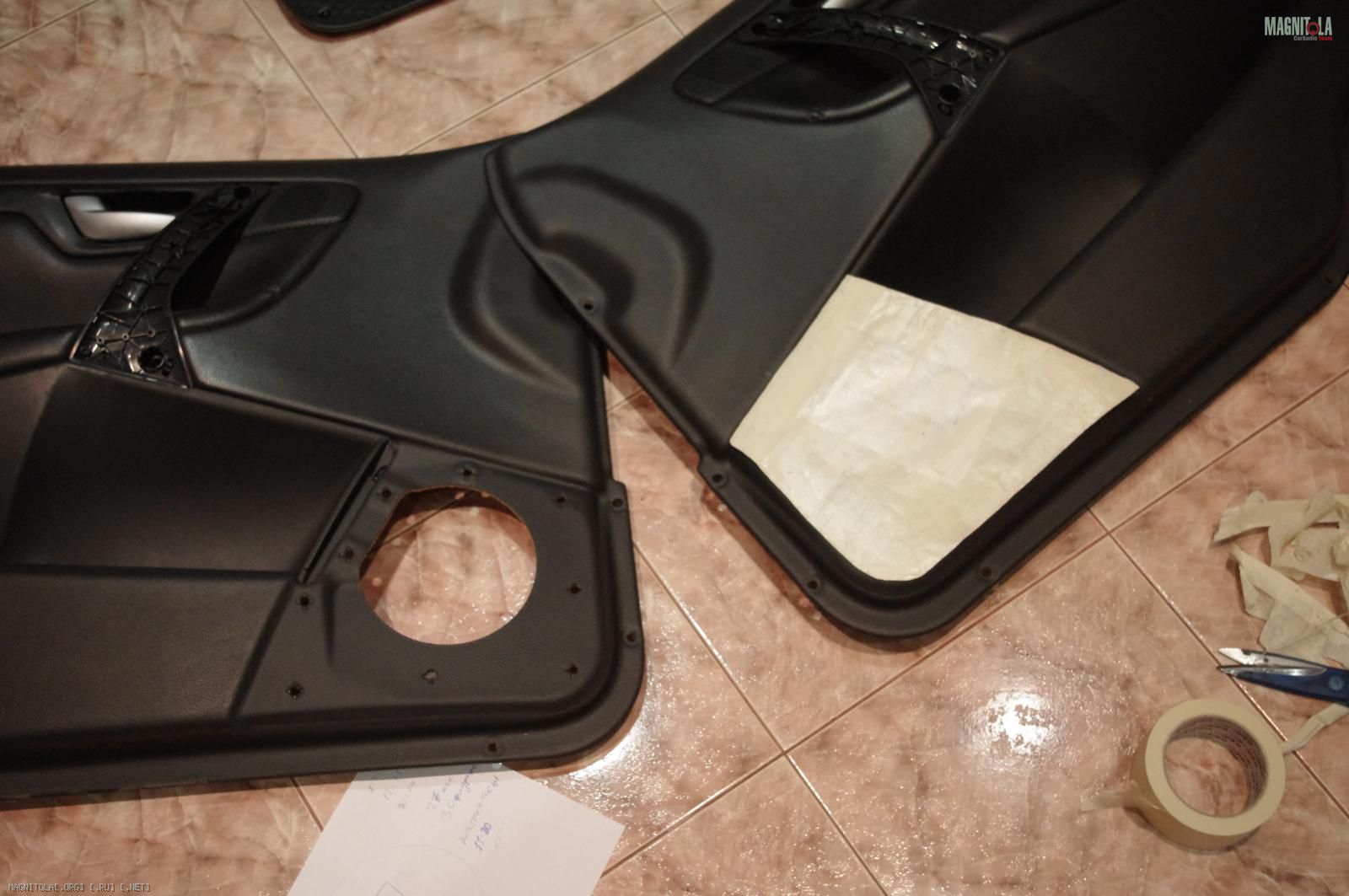

Примеряем к правой обивке, чтобы убедиться в их симметричности:)
Вложение 326644
обратную сторону получившегося шаблона тоже заклеиваем скотчем, чтобы он не лип ни к чему.

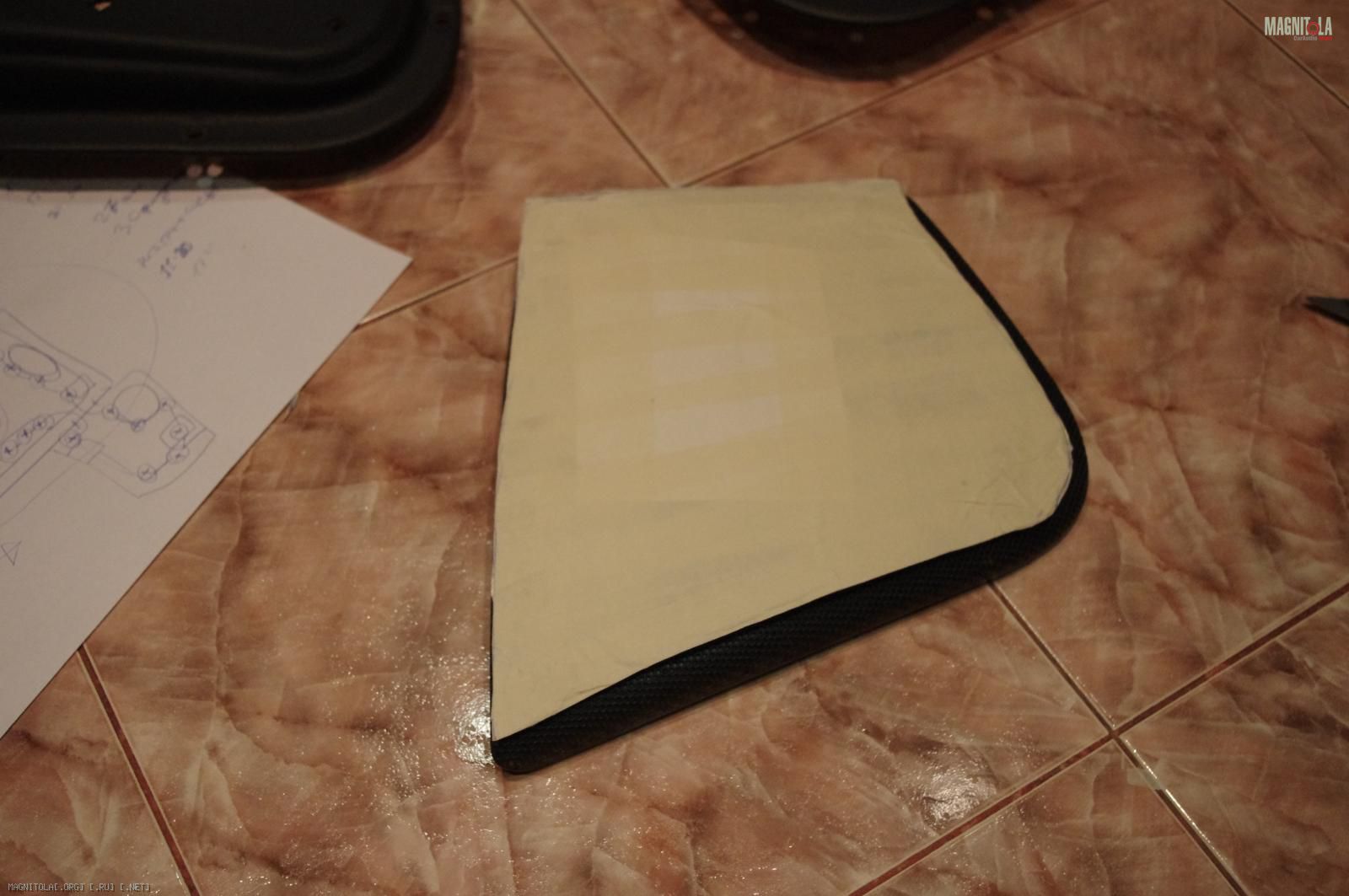

Вот настолько будущая сетка будет меньше штатной. Ровно на "загиб"
Вложение 326646

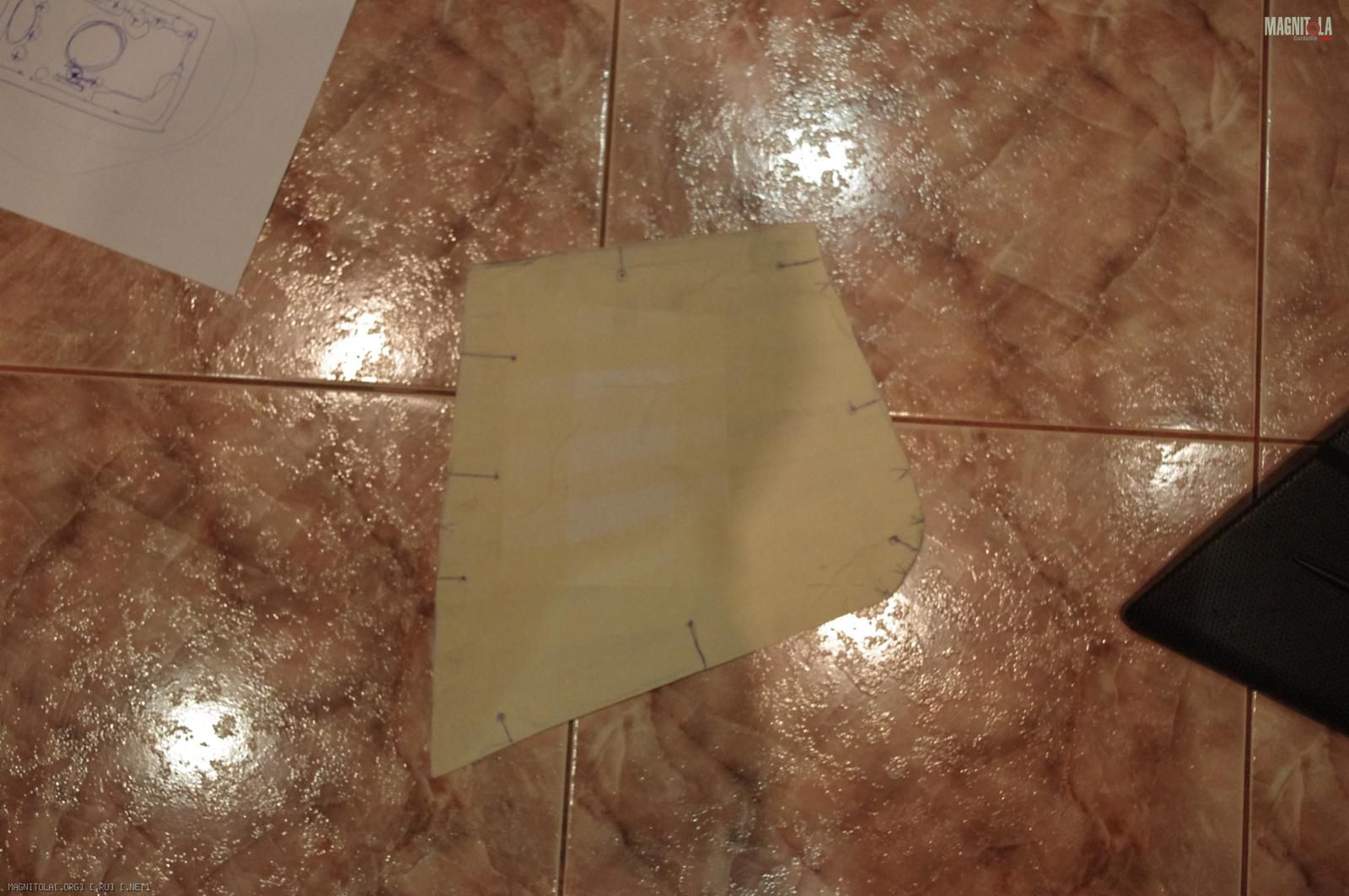

Переносим на шаблон расположение крепежных отверстий на обивке и строим перпендикуляры от них к краю шаблона.
Вложение 326648
На основе этих линий потом будем делать лепестки для крепления сетки на обивке.

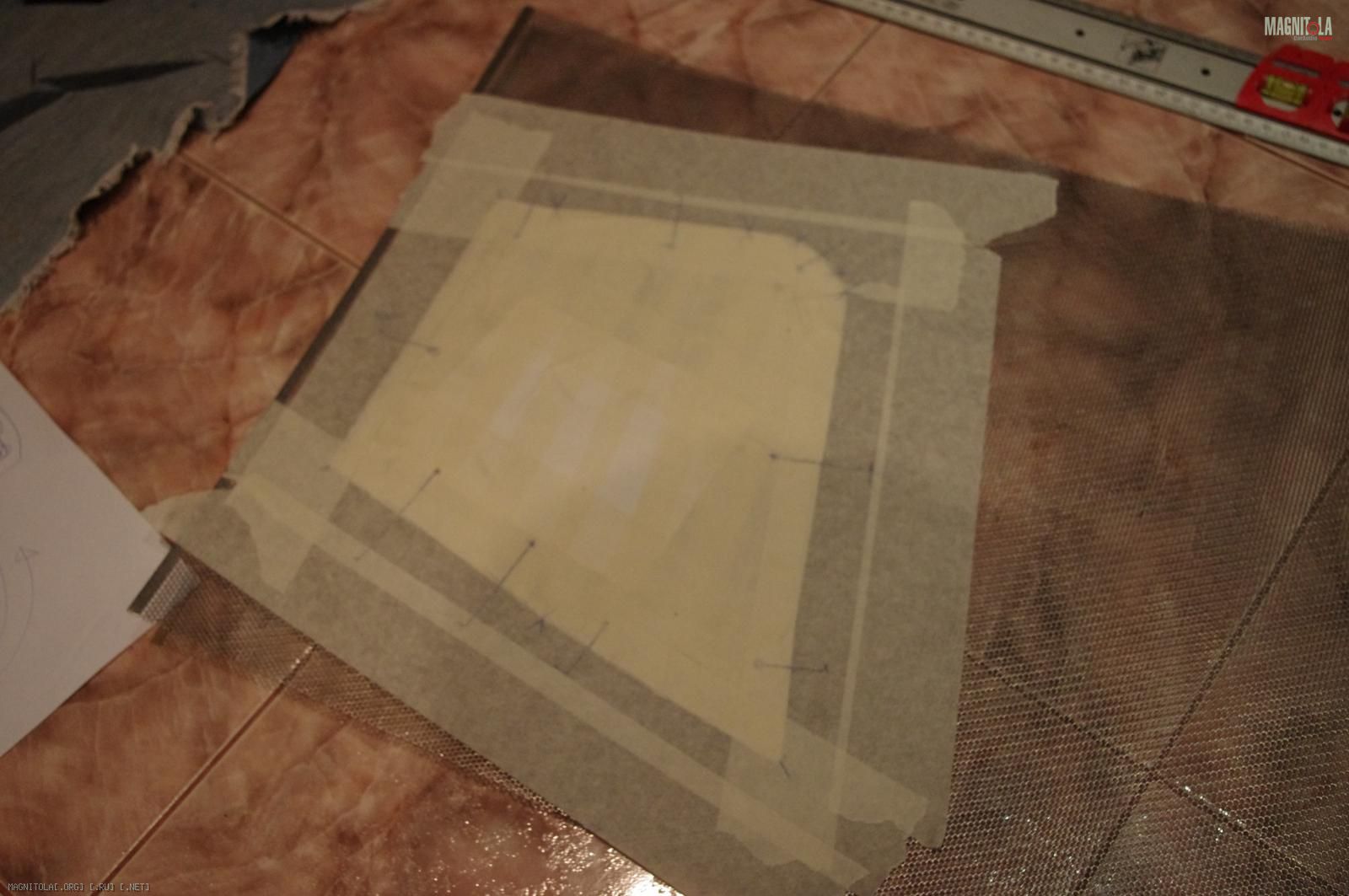

Теперь надо перенести контур шаблона на лист сетки. Отрезаем небольшую полосу от основного куска, отмываем его от заводского масла с помощью фейри и приклеиваем к листу сетки шаблон по краю малярным скотчем
Вложение 326650
переносим на скотч, приклеенный к сетке, линии разметки будущих лепестков и отмечаем на них места сгиба этих лепестков.

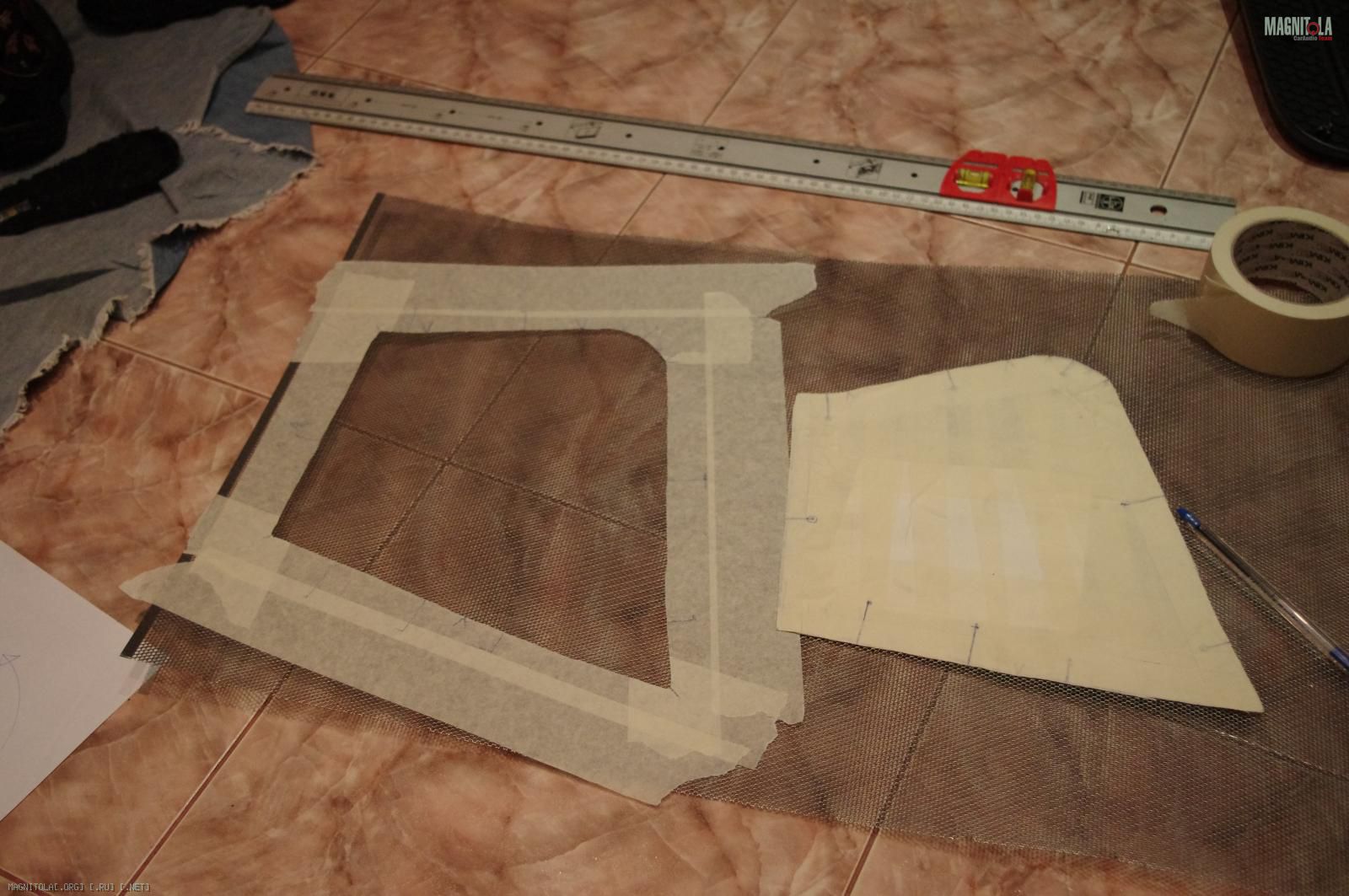

Обрезаем скотч ножом по краю шаблона
Вложение 326652

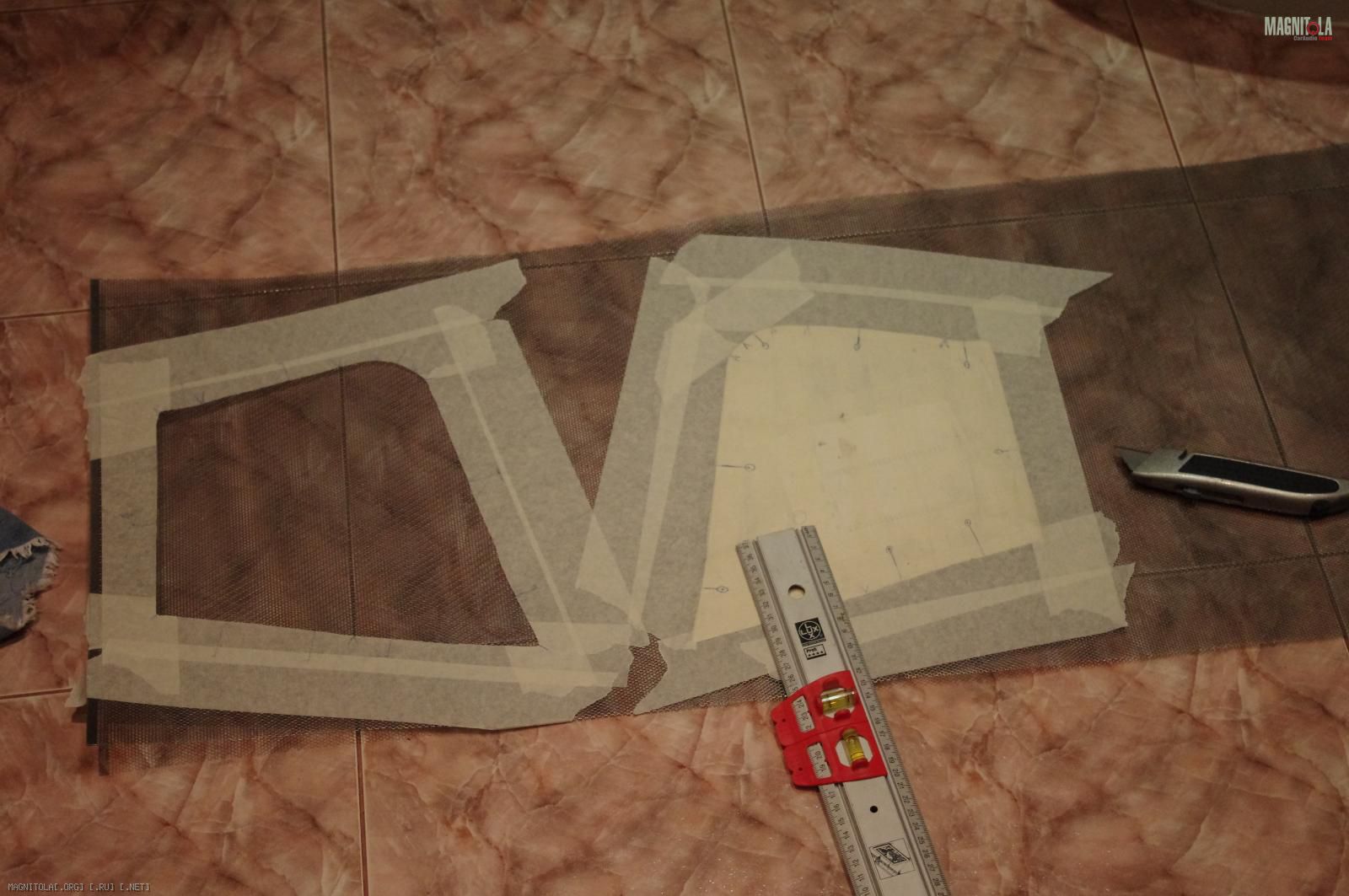

переворачиваем шаблон, примеряем, размечаем, обрезаем шаблон для правой сетки.
Вложение 326654Вложение 326656Вложение 326658
Из-за особенностей заводской технологии вырубания отверстий в сетке, у неё есть ярко выраженная лицевая сторона и, ещё более ярко выраженная, тыльная. По лицевой стороне рука скользит не задерживаясь, на тыльной же постоянно цепляется за края отверстий.

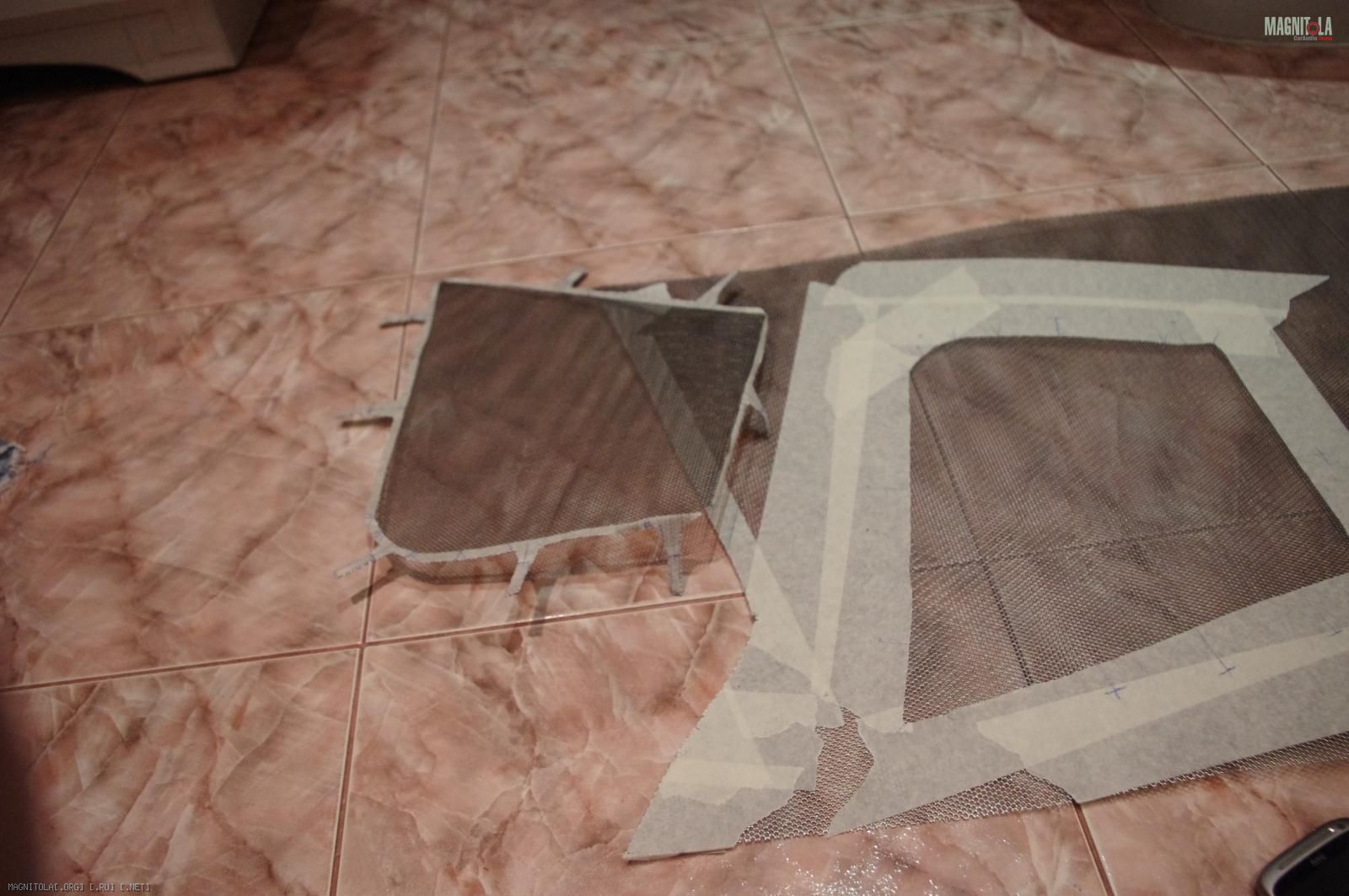

После разных прикидок начинаем ваять водительскую сетку. Обрезаем, оставив припуск в 3-5 миллиметров на "завальцовку" и начинаем по чуть-чуть загибать край.
Вложение 326660
Гнул сетку я плоскогубцами. Для разных участков сетки использовал разные: обычные с широкими губками, с узкими губками, с узкими изогнутыми губками.

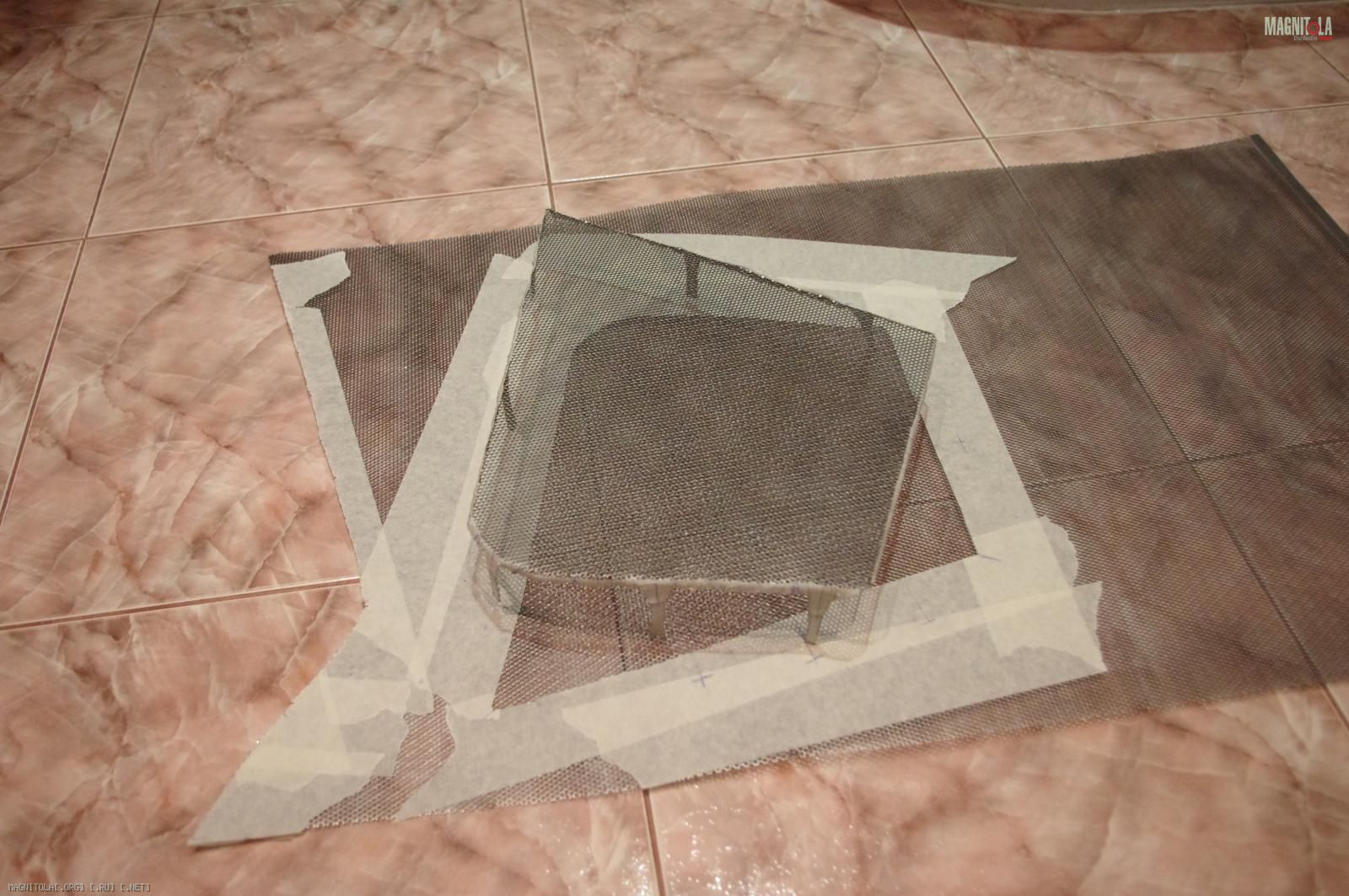

Сначала получается вот, что
Вложение 326662Вложение 326664
Потом отгибаем лепестки в нужных местах и продолжаем завальцовку.

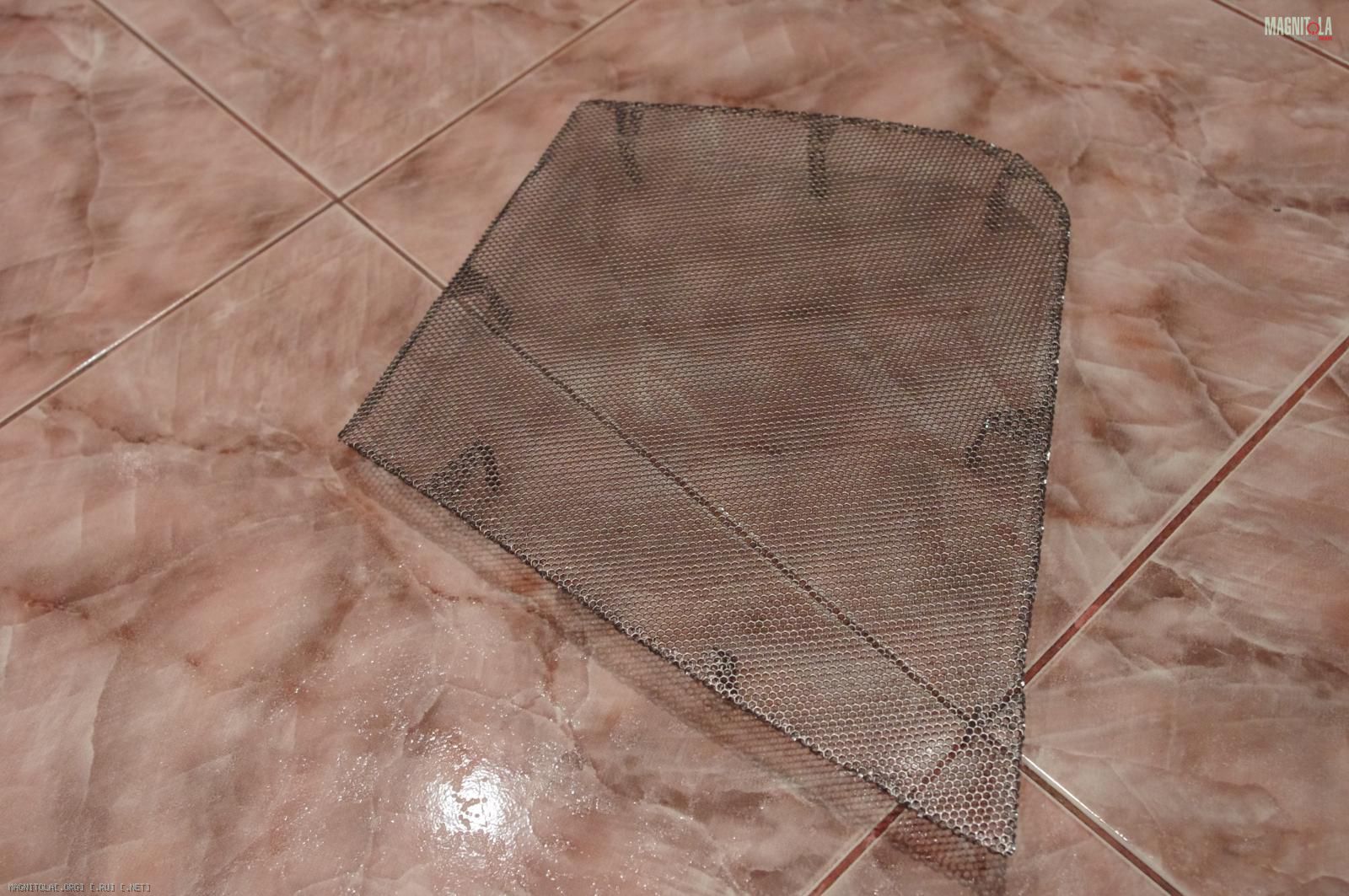

Конечный вариант. Край у водительской сетки получился не очень удачный. В большой степени из-за того, что оставил маленький припуск на завальцовку.
Вложение 326666Вложение 326668Вложение 326620
Перед установкой на обивку придаем сетке нужный изгиб и ставим на место
Вложение 326586
Издалека выглядит неплохо. Места "завальцовки" неэстетично блестят. После покраски сетки всё станет намного лучше. Другой вопрос - нужно ли эти сетки красить? Или эстетику наводить будем уже на финальном варианте сеток.

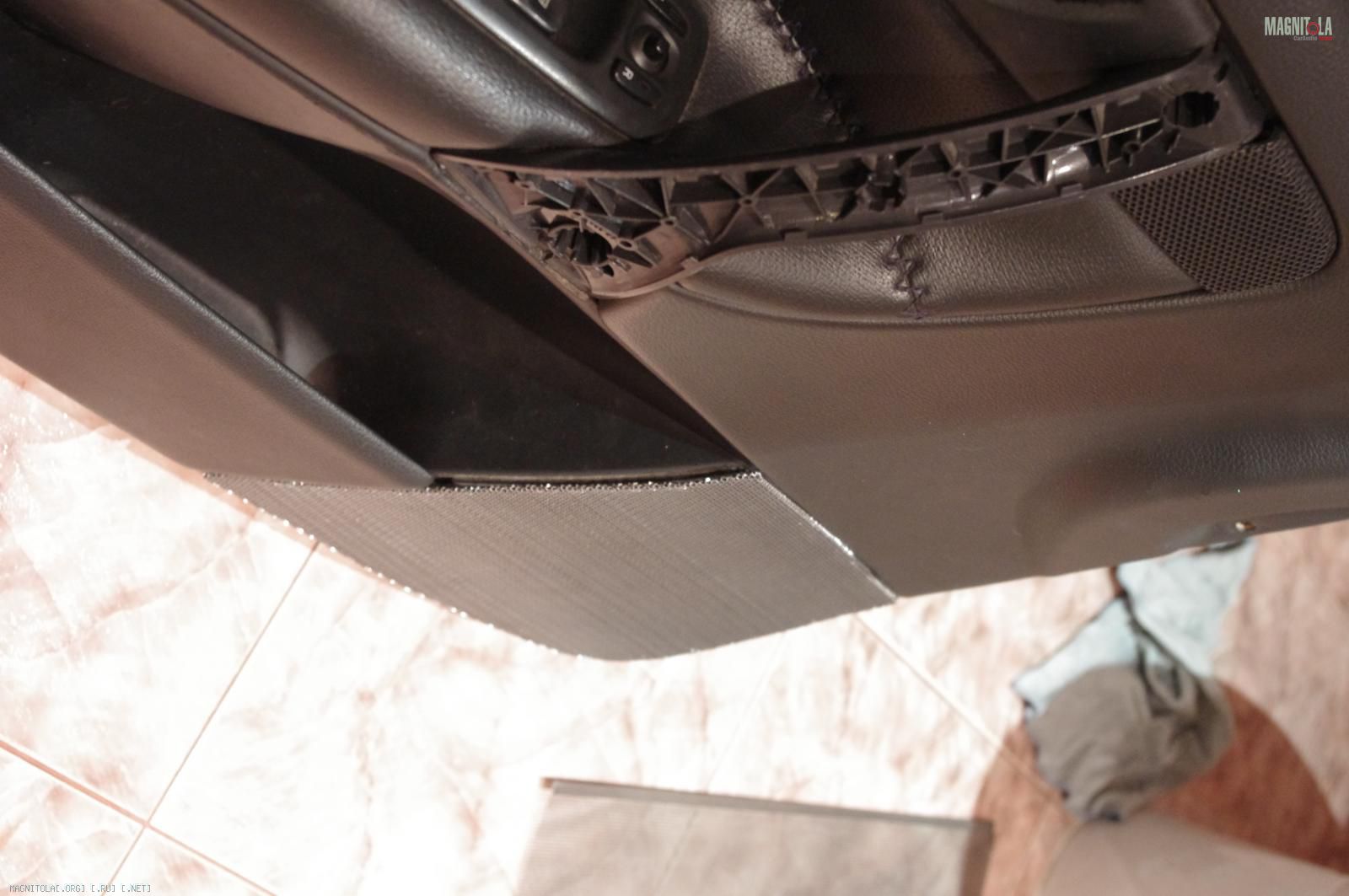

Со стороны водителя сетка выглядит примерно так
Вложение 326588
Вроде бы отсутствие ступеньки не особо сказалось на эстетике.

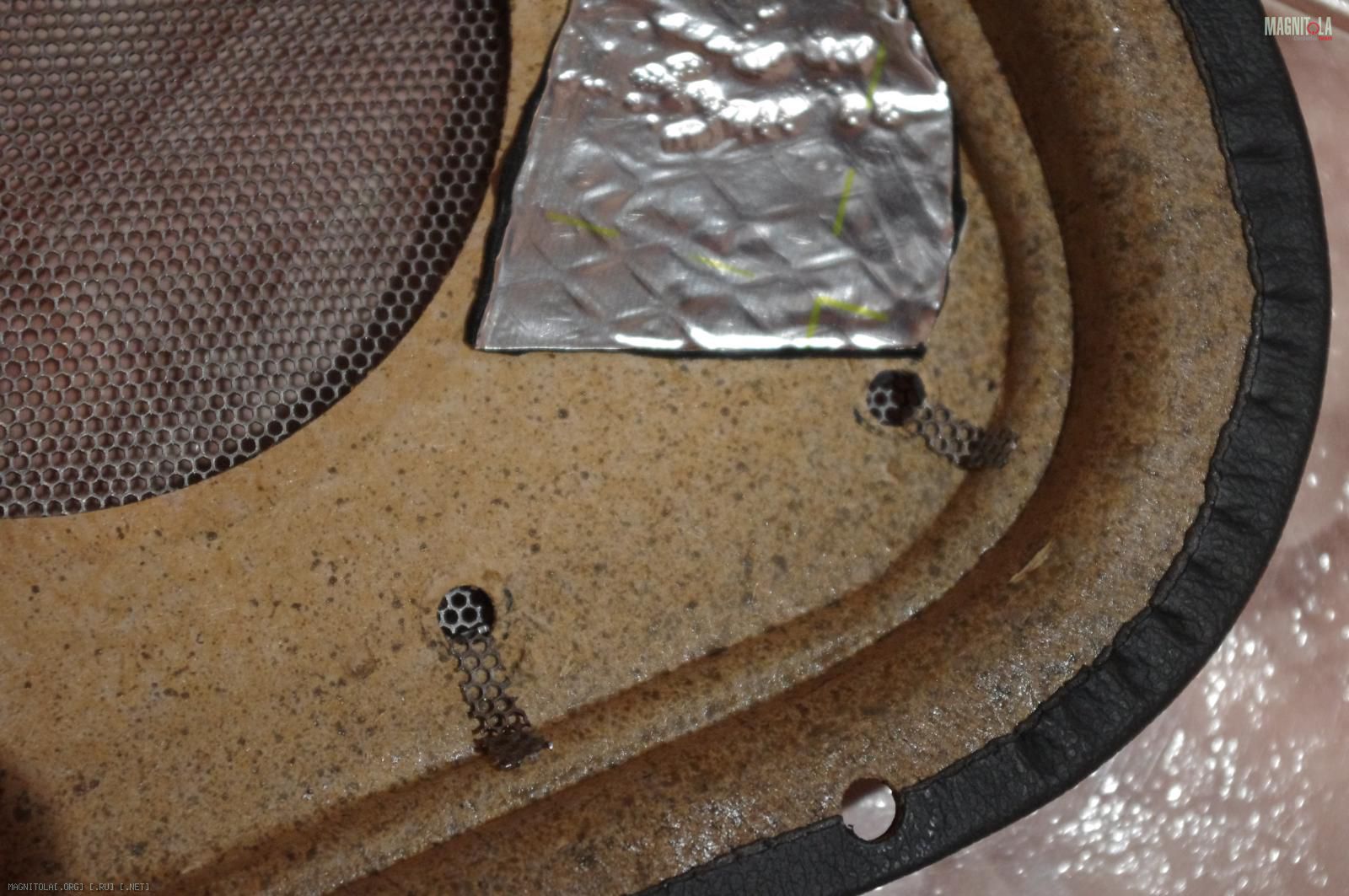

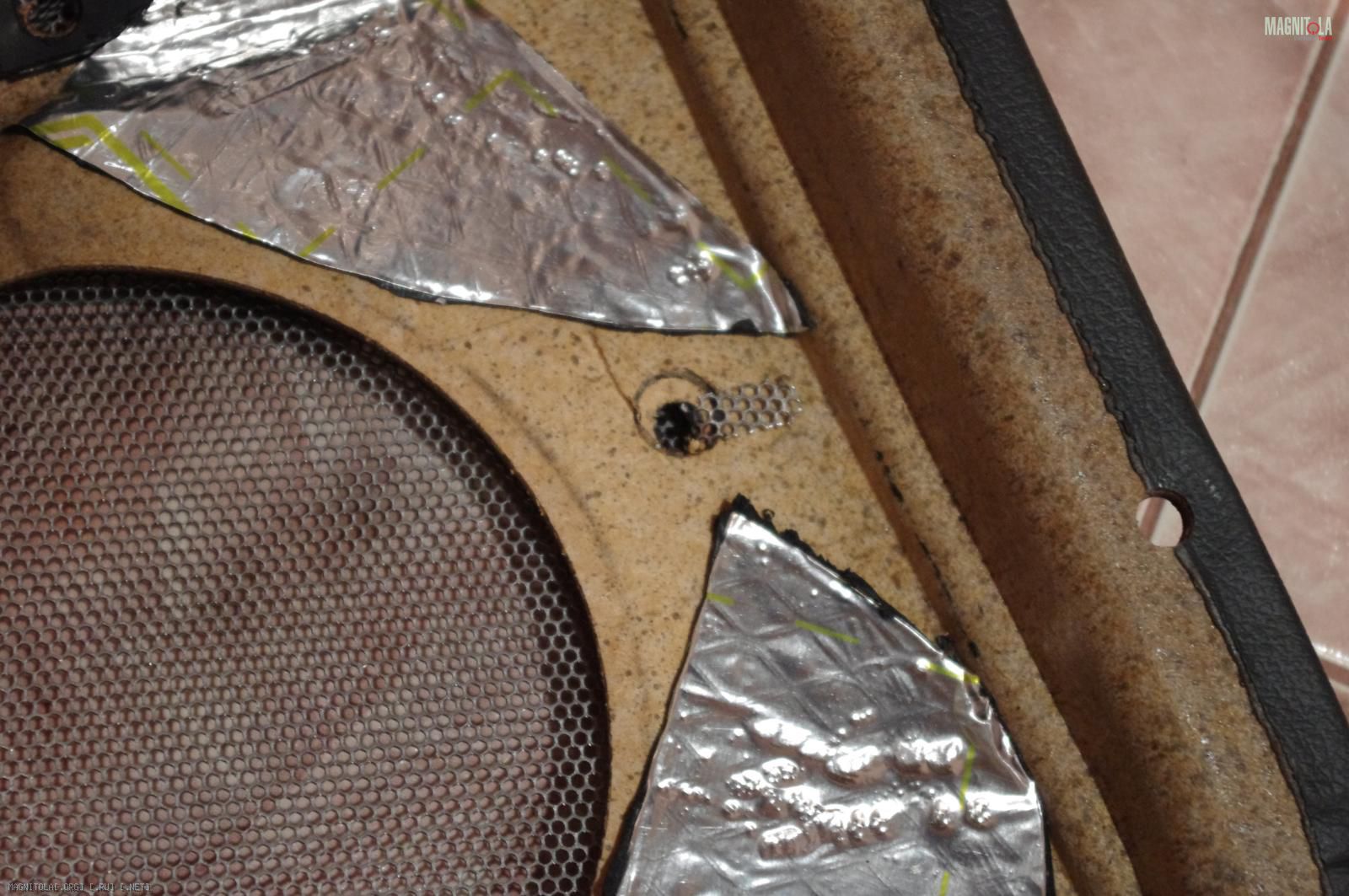

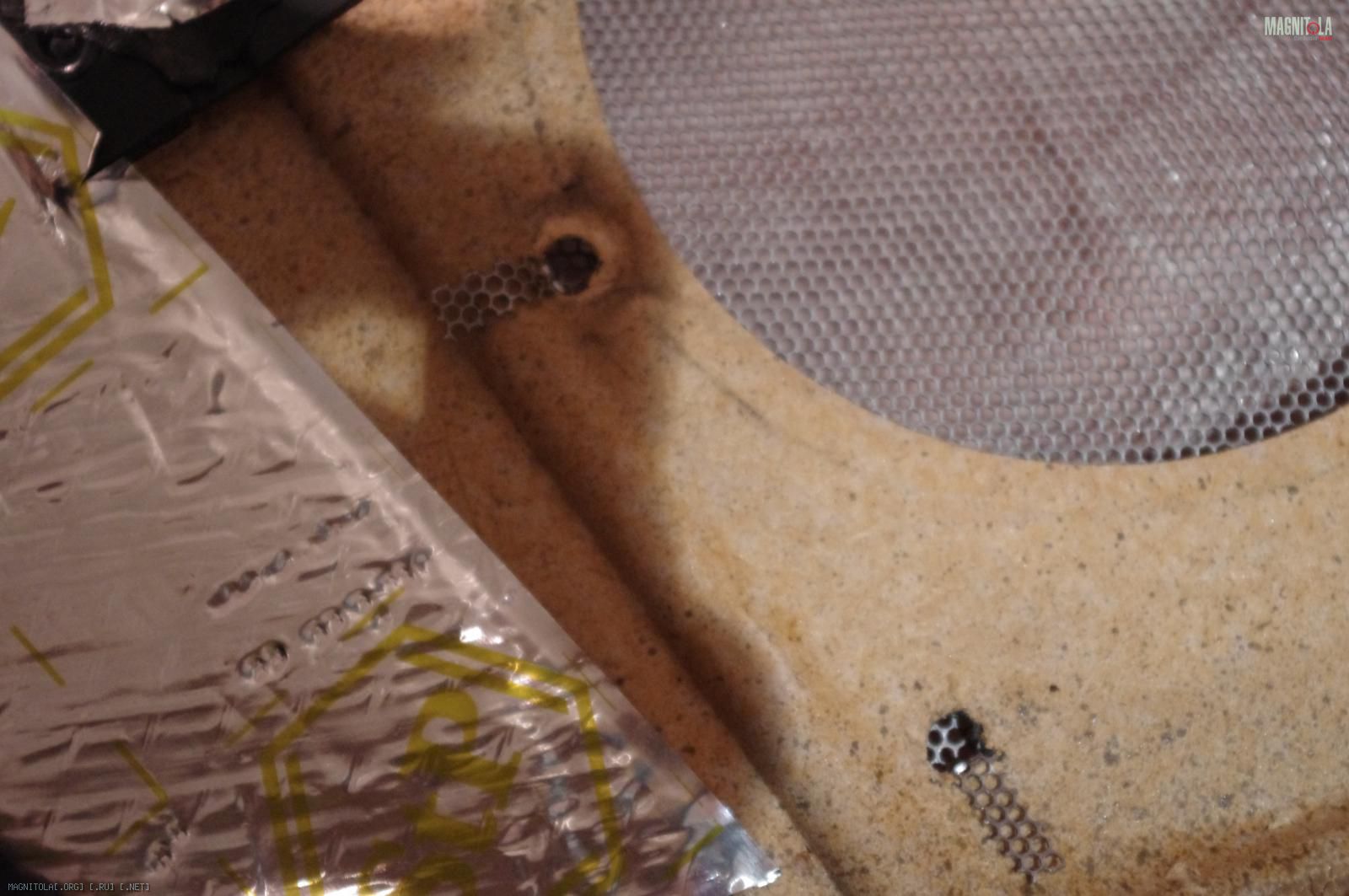

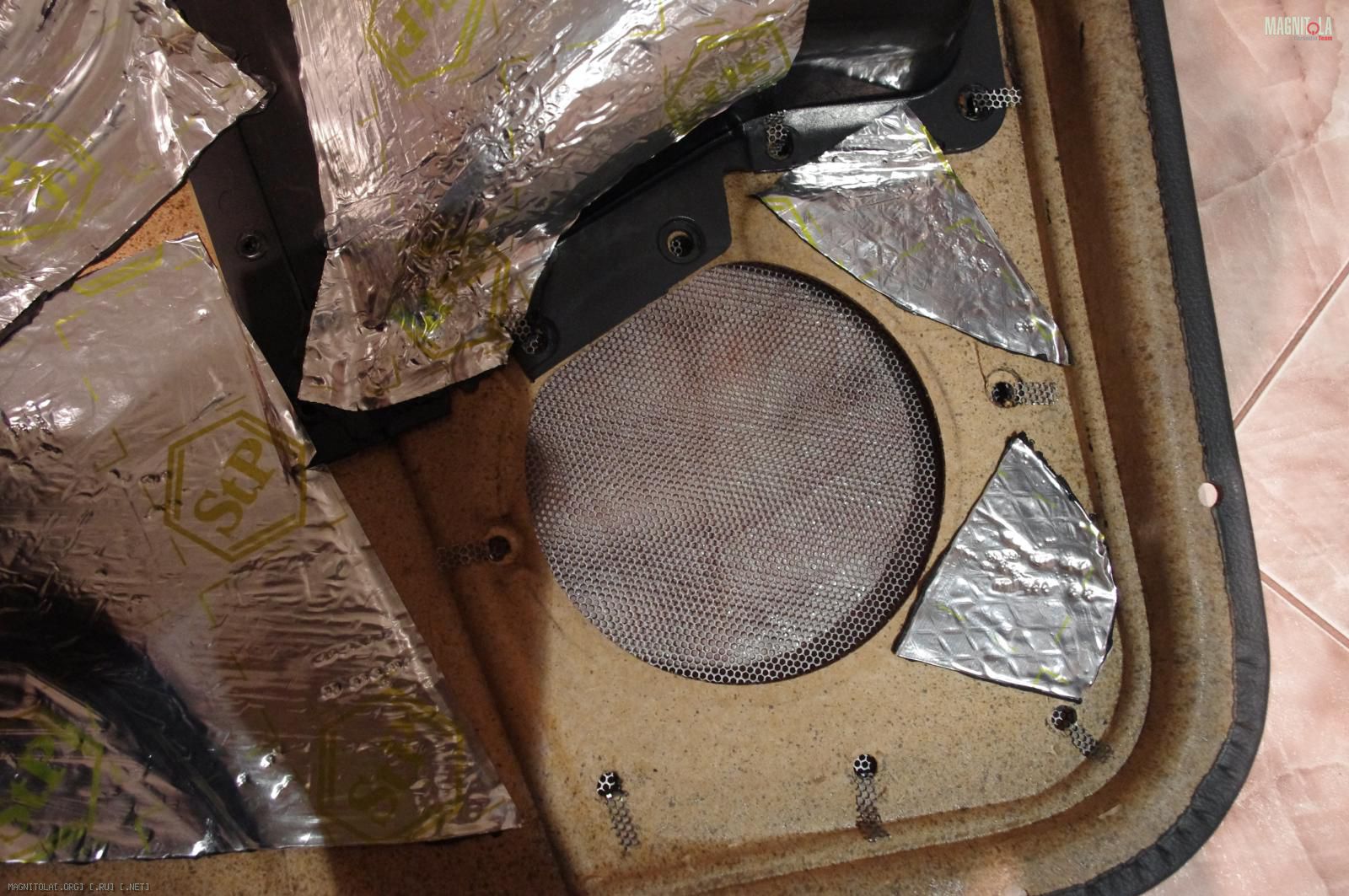

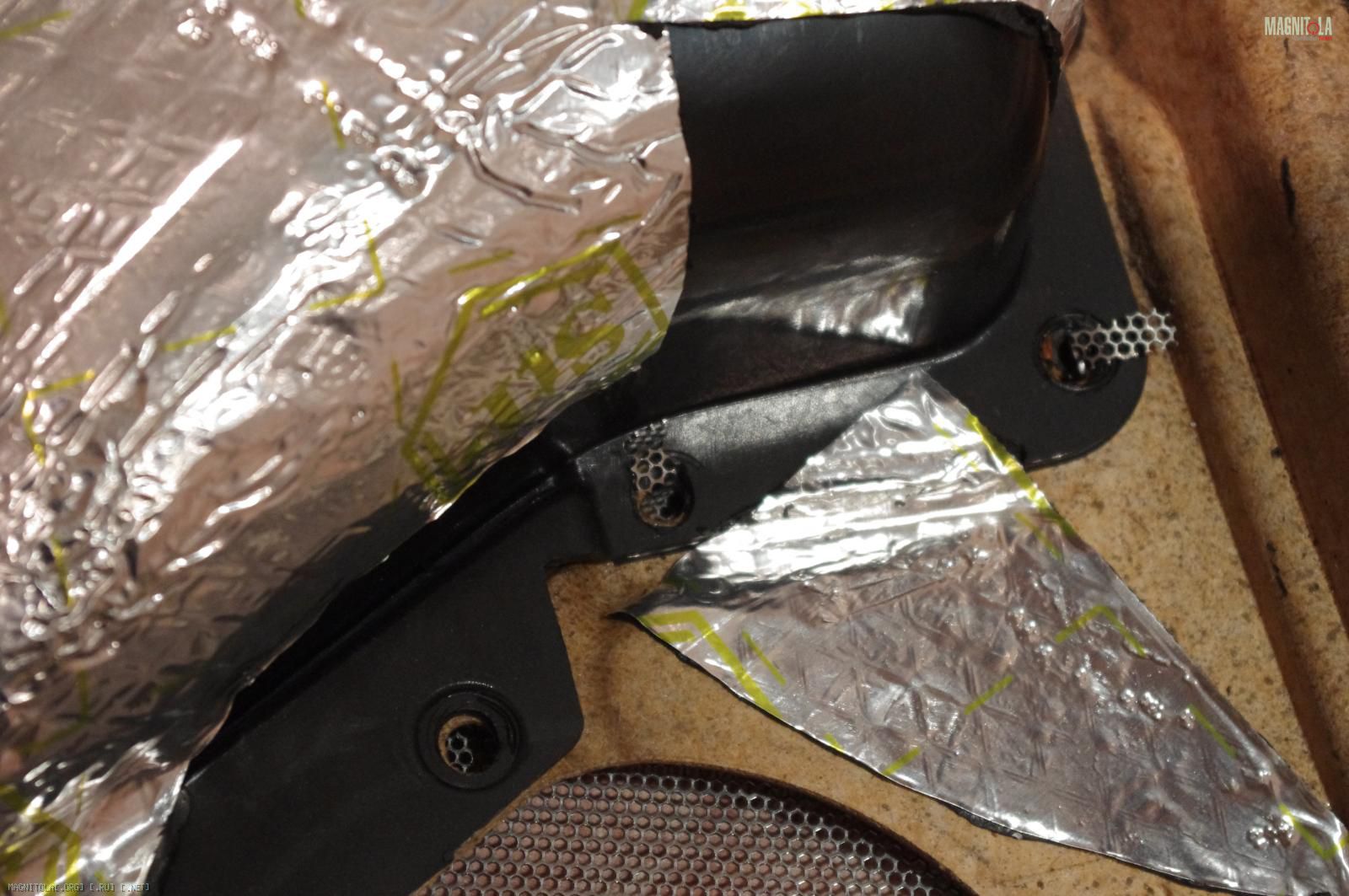

С обратной стороны крепеж выглядит вот так:
Вложение 326590Вложение 326592Вложение 326594Вложение 326596Вложение 326598
Чтобы закрепить сетку я хватал лепестки плоскогубцами, со всей дури вытягивал их внутрь обивки и загибал. Получилось мертво.
Ну что ж, потренировались на водительской двери, переходим к пассажирской.

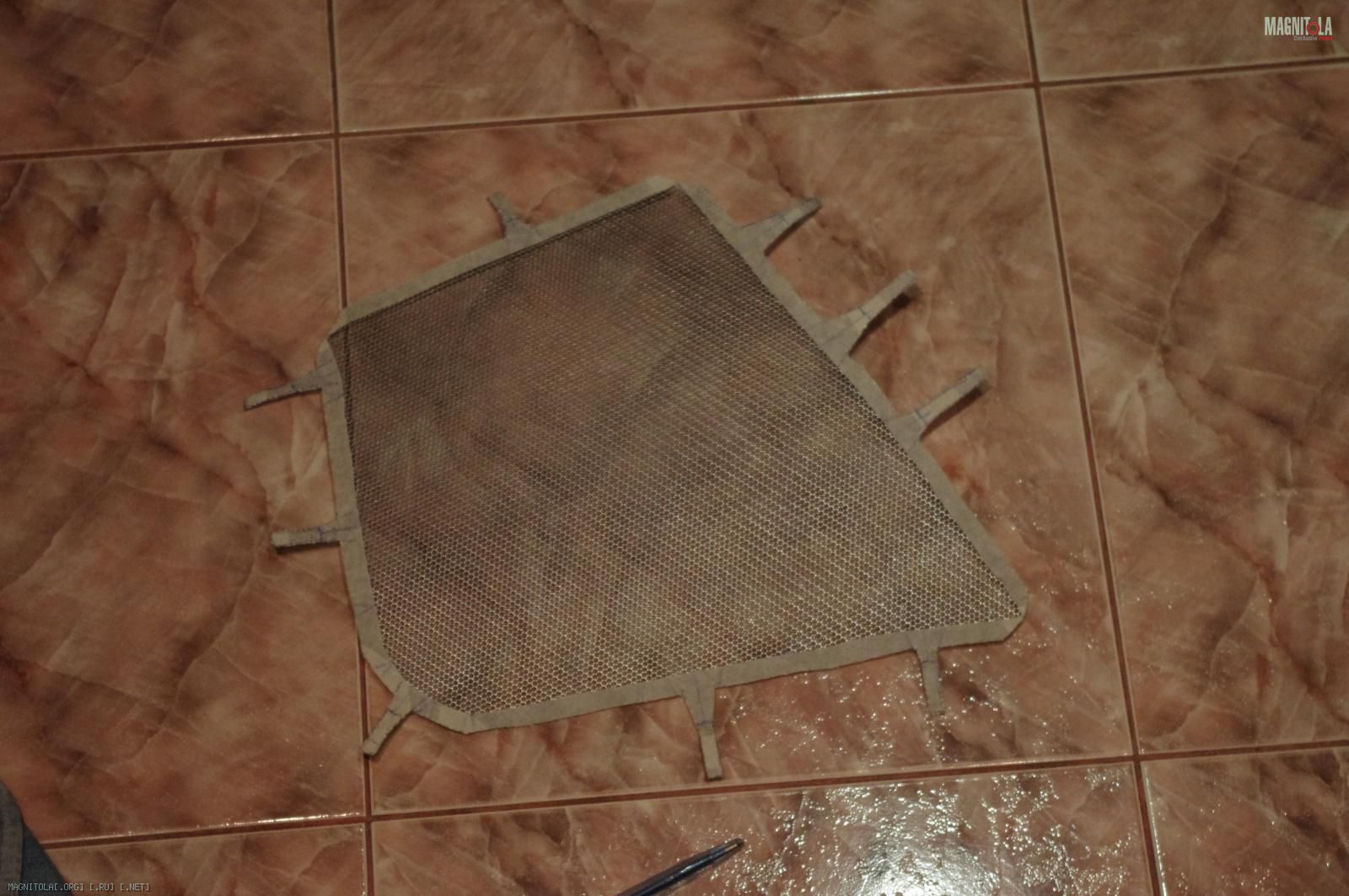

Режем, гнём
Вложение 326600Вложение 326602

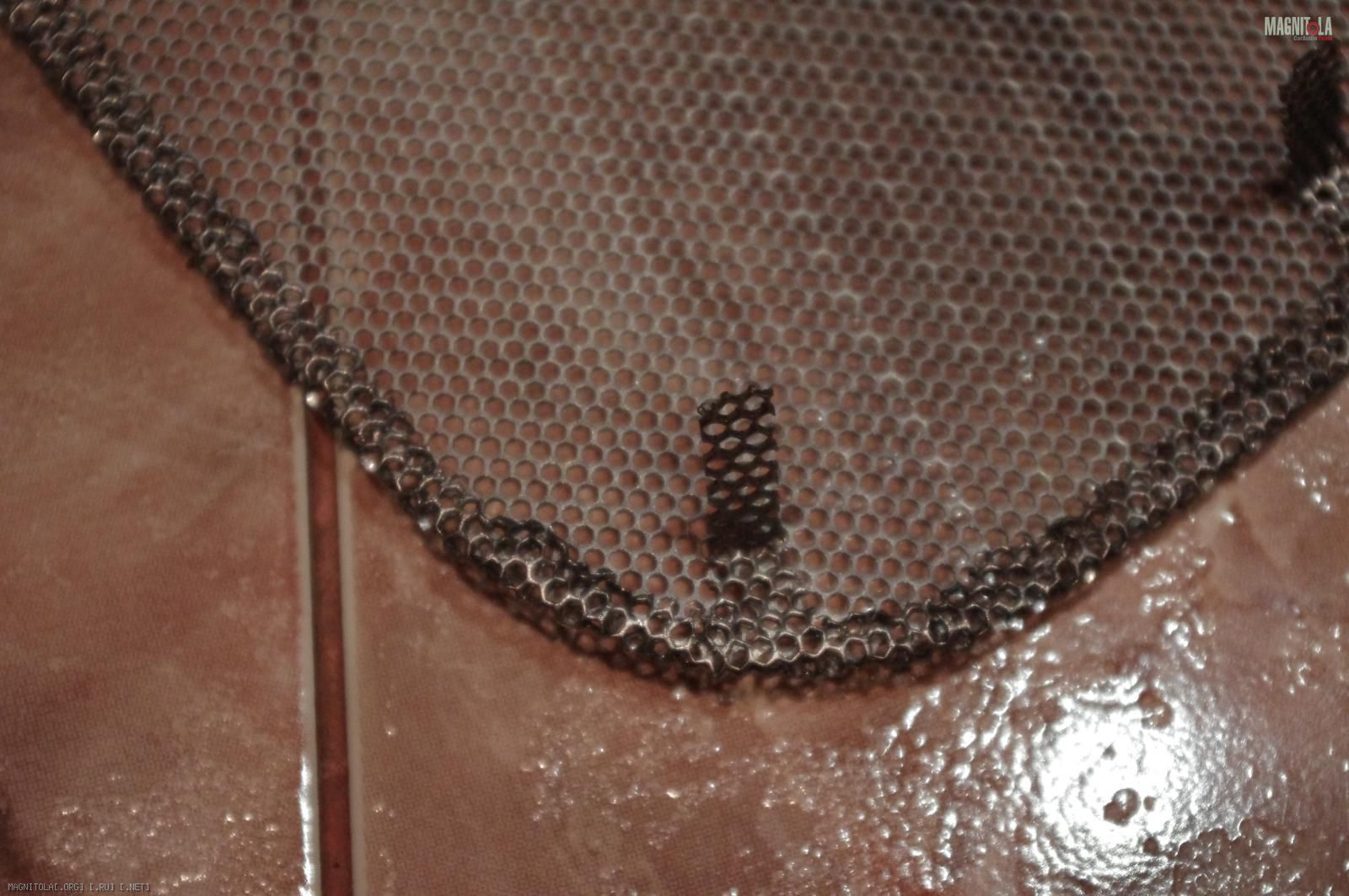

Тут я оставил припуск 8-10 миллиметров. Получилось удобнее и красивее. На скругленном углу сетку я не подрезал: отверстий в сетке вполне хватает для её "сжатия" при завальцовке.
Вложение 326604

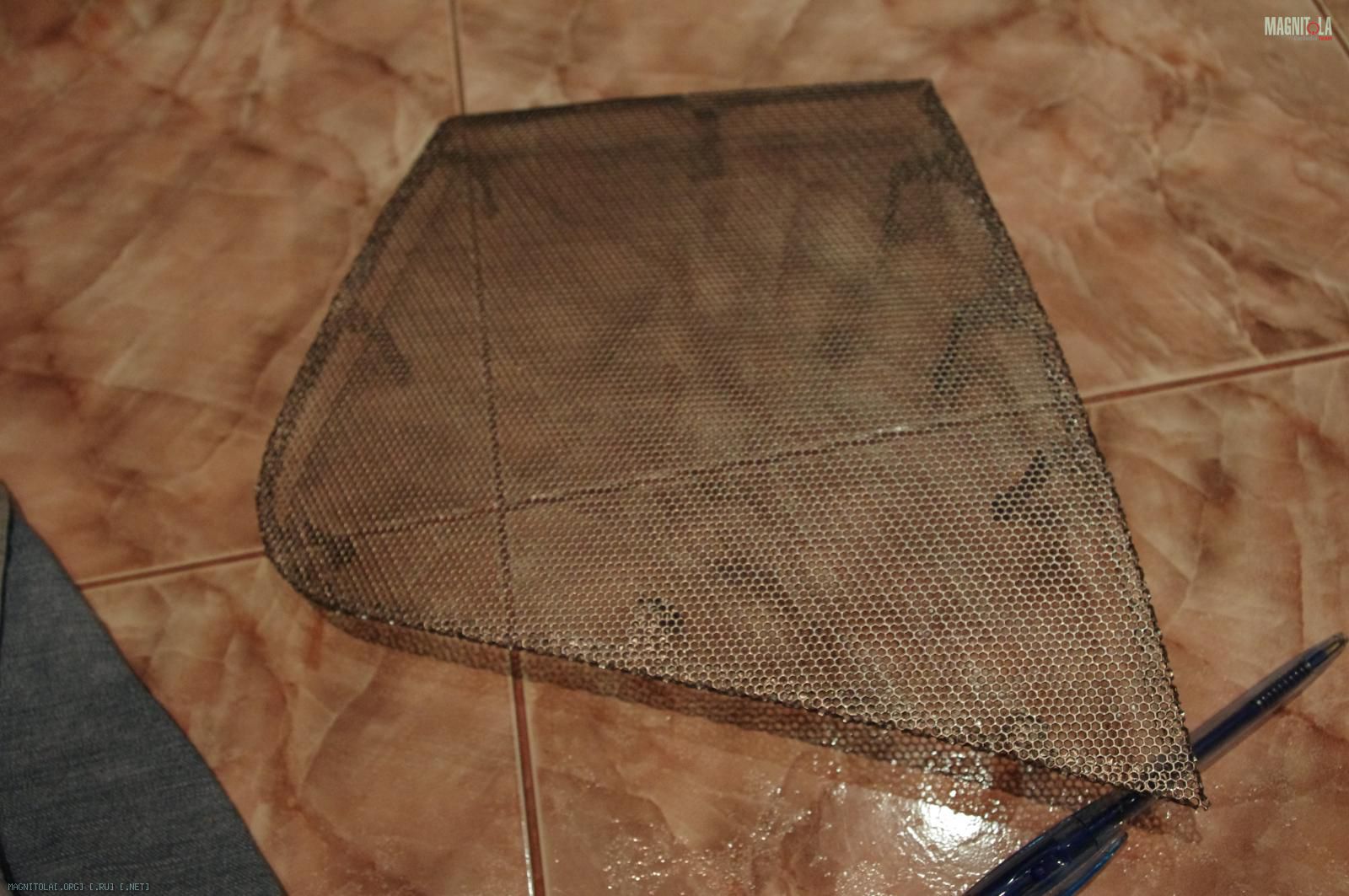

придаем изгиб по форме обивки
Вложение 326606

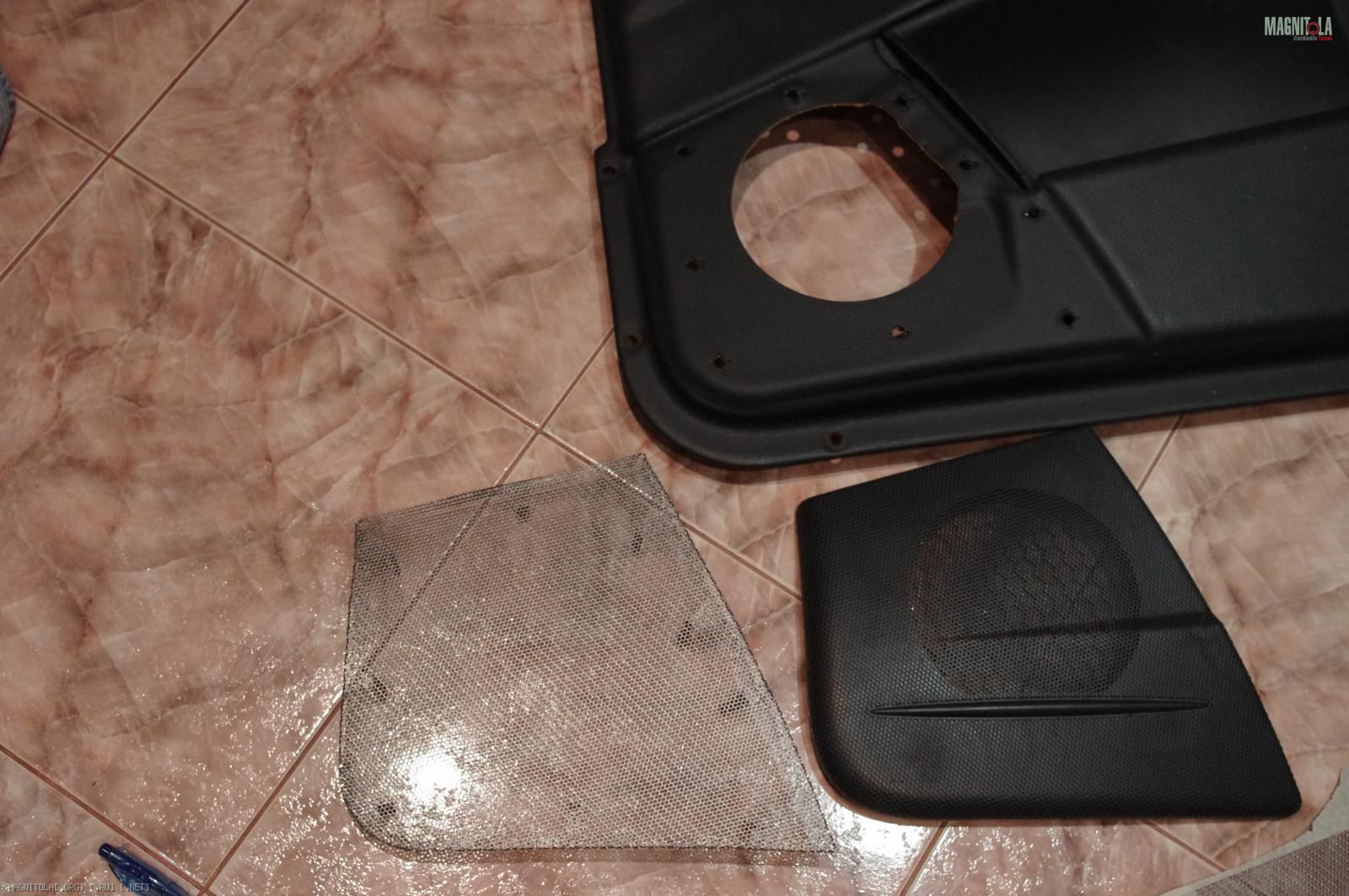

Вот как выглядят сетки в сравнении:
Вложение 326608

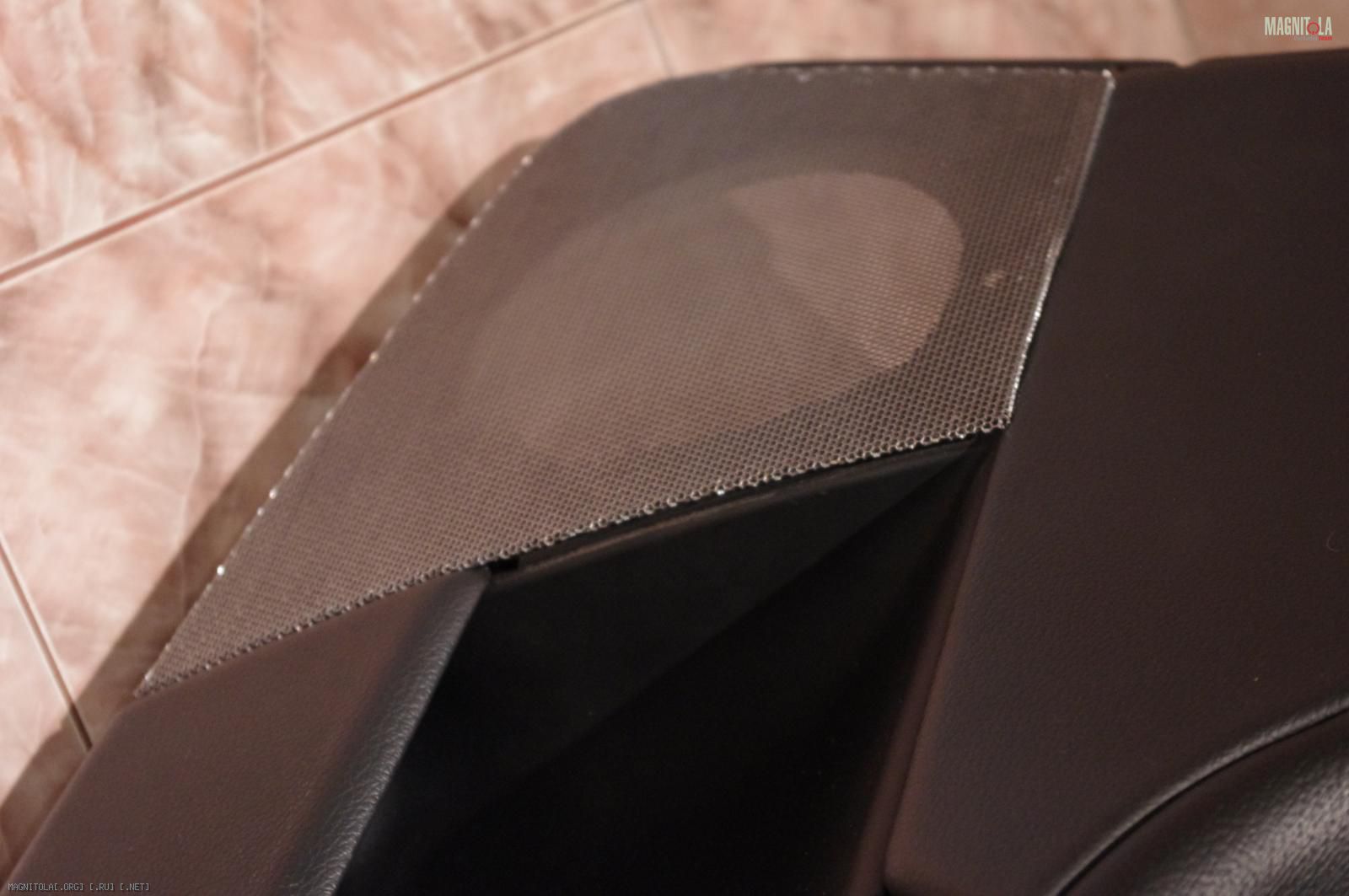

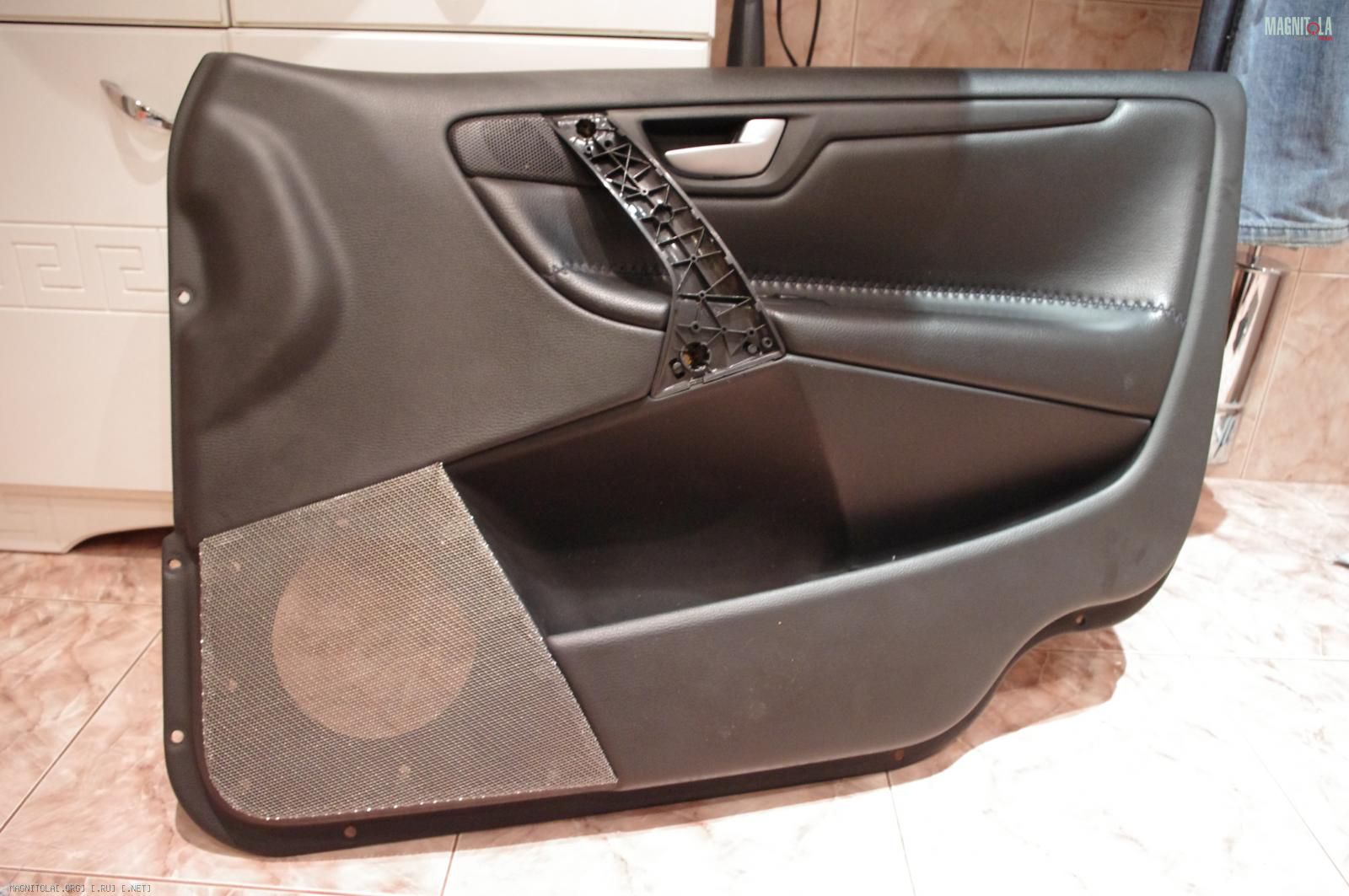

На двери получилось вот так:
Вложение 326610Вложение 326612
Фотки в машине ещё не делал: добираюсь до неё только вечером, а со вспышкой фоткать неохота - некрасиво и ненатурально получится.

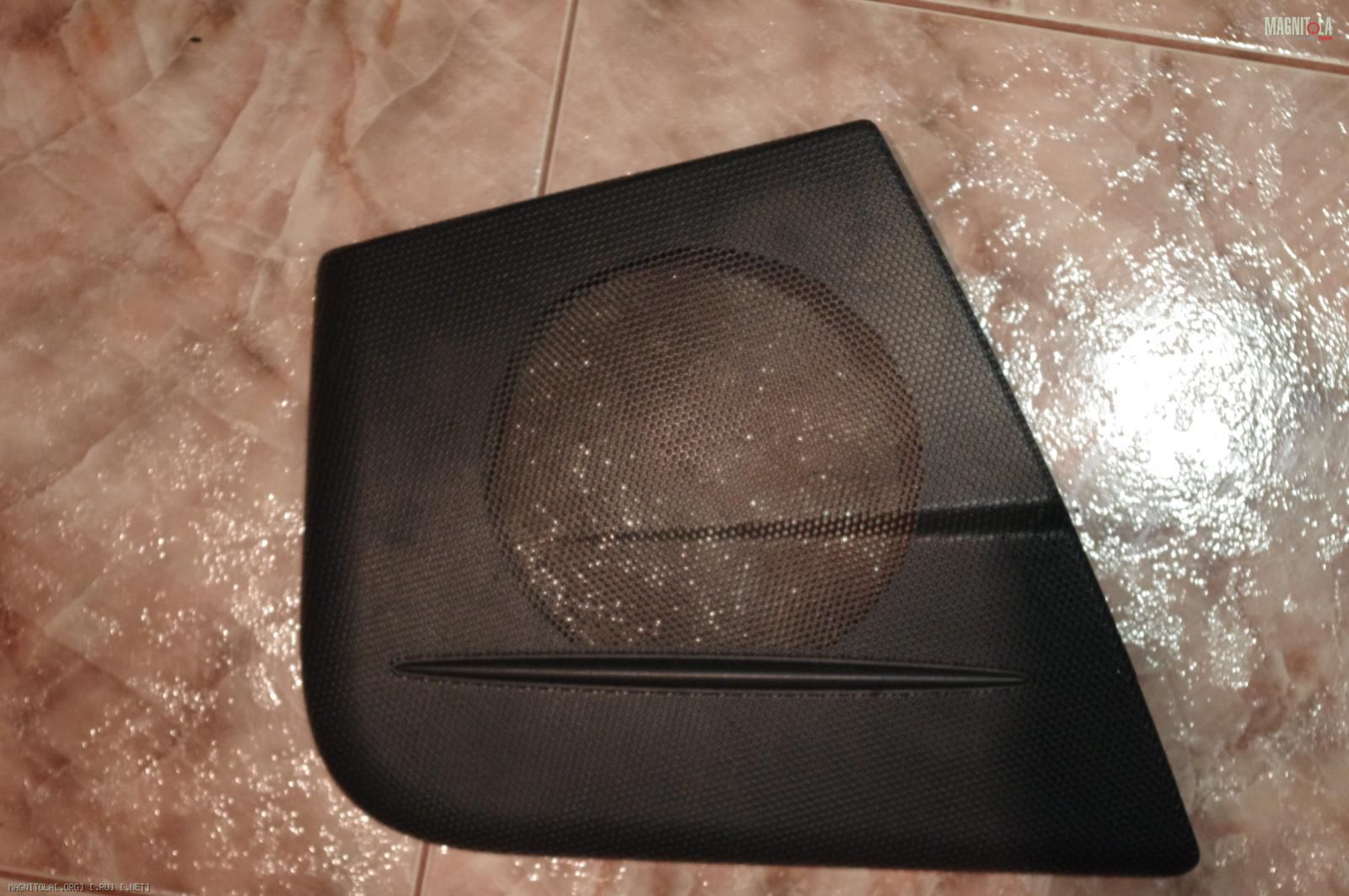

Объектом дальнейших издевательств станут вот такие сеточки:
Вложение 326614
Планы на них следующие. Вырезать середину, выровнять шпаклевкой перфорацию, имитирующую сетку по краям детали, и вставить в образовавшийся вырез новую сетку. Хочу сохранить "ступеньку" и подогнать вставку из сетки так, чтобы она встала заподлицо и без зазоров.
c таким перерывом -не грех:laugh3:Цитата:
Сообщение от fox proteus

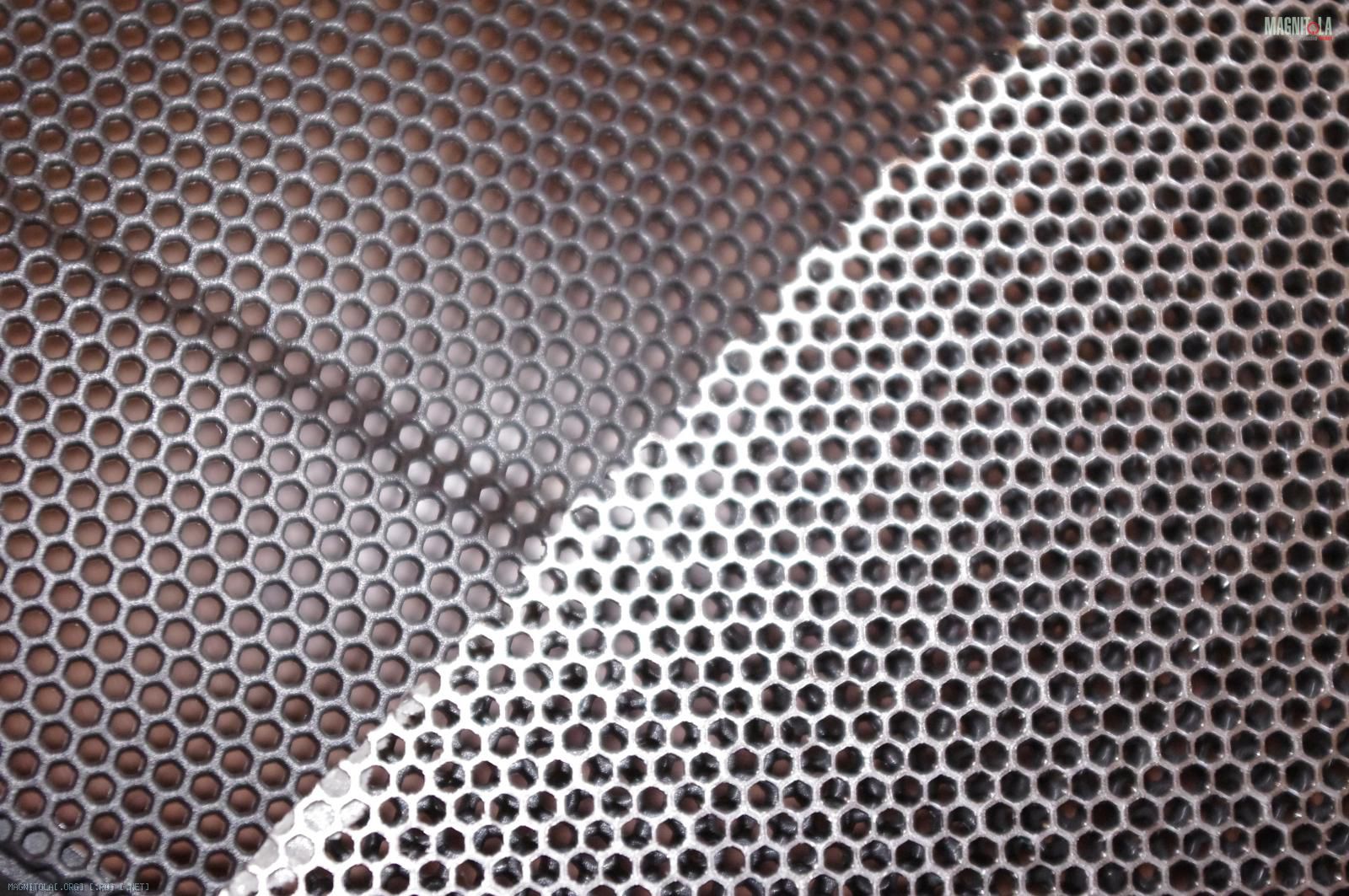

Немного выводов
Вложение 326670
Штатная сетка имеет примерно такие же отверстия, что и новая металлическая. Но штатный пластик толще и армирован изнутри толстыми пластиковыми ребрами. В общем, разница на СЧ - разительна. Даше со штатными мидами.
Что касается гудения на НЧ - проблема ушла, но не полностью. На некоторых композициях на большой громкости гудеж остается. Резервы для улучшайзинга ещё есть.
Я думаю, что дальнейшими ковыряниями с дверьми займусь уже при смене мида.
Peace!
Красить не будешь?
Я вчера пока слушал то, что навоял к вечеру уже пальцы ног не чувствовал.Неприятное ощущение :(Цитата:
Сообщение от fox proteus
Эти сетки - скорее всего не буду, ибо разбирать на морозе всё-таки впадлу:) Я скоро начну другие делать, на основе штатных. Чтобы красивее было:)
---------- Сообщение добавлено 08.01.2013 в 13:55 ----------
Слушать - это одно, а обивки снимать - другое. Когда слушаешь - сидишь неподвижно. Когда двери разбираешь - всё вприпрыжку, да вприсядку. А слушал я то, что получилось, уж извините, при заведенной машине. Вентилятор климата только на минимум поставил, чтобы не шумел.
