    Re: Volvo XC70: Начало

    А я таки забил на этот 650й: не так уж много я на него потратил. Однако, оставалось ещё много потратить сил, и не факт, что результат был бы правильный.


    Зато я купил таки Alpine PXA-H600 в почти идеальном состоянии. Собрал на трех релюшках небольшую схемку для отвязки его от айнета и внедрил её. как только тестирую всё, точ получилось - выложу полный отчёт с фотографиями. Попытался реализовать полное управление всеми входами двумя проводами. Что из этого вышло - скоро узнаем



    А пока я снял небольшой видосик о том, как мой нетбук будет управляться в машине с помощью Андроид-смартфона.


    Комментарии не наговаривал, ибо сижу в офисе, и если начну комментировать, сбегутся зеваки.


    Однако добавлю некоторые комментарии уже тут:
    Компьютер изначально находится в спящем/ждущем(по версии XP/Win7) режиме, не в гибернации. Гибернацию можно, конечно, настроить, но комп из неё всё равно недостаточно быстро выходит, а аккумулятора ноутбука вполне хватает на то, чтобы он неделю находился в спящем режиме. При включении же зажигания, на комп подастся питание и его аккум снова начнёт заряжаться.


    Алгоритм действий такой:
    1) сел в машину, прилепил телефон на держалку на стекле (стандартная для меня операция), заодно включил режим модема и запустил фубар контроллер.
    2) Завёл машину (тут же включился комп)
    3) Можно включать музыку





    Фубар контроллер спокойно работает в фоновом режиме, режим модема не мешает телефону самому пользоваться интернетом (Ура, яндекс пробки!).
    При выходе из приложения воспроизведение останавливается.


    При выключении зажигания комп сам должен уйти в сон. Телефон, при отсутствии подключенных к его точке доступа устройств автоматически выключит режим модема.


    Для меня (именно для меня, не знаю как для других) такой алгоритм вполне удобен.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #322
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Встретились с Тимуром Tim635. Сидели два часа, подключали к моему новому процу (alpine h600) по очереди его кларовский чейнджер и его ноутбук по оптике (свой ноут я подключал вчера сам), много разговаривали, слушали музыку. Проц - крут. Мои руки - не очень (мой нетбук по цифре шумит). Карписи будет точно! Ибо звук хорош!

    Подробный отчёт о переделке проца с картинками ждите со дня на день


  4. #323
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Добрый день, дорогие друзья!

    Ну что же, пора выкладывать фотографии с захватывающим сюжетом сдобренные душещипательными историями

    Начнём, пожалуй, с Танго-шириков. Первый раз я их пробовал в машине безо всякого оформления, и ничего не вышло: АКЗ скушало весь звук. Но позже я выпилил пару колечек из выдержанного 11-летного ламината вот по таким шаблонам:
    Нажмите на изображение для увеличения
Название: 01.jpg
Просмотров: 0
Размер:	132.7 Кб
ID:	372654
    обернул их в толстый картон, который обернул толстой виброй и получил акустическое оформление типа "Дырявый ящик", своеобразный акустический экран или недоПАС: цилиндр диаметром на пару сантиметров больше диаметра диффузора (примерно 11,5см) и длиной сантиметров тридцать без дна. Свои положенные 300 герц в таком оформлении дины отыграли. Вывод после прослушивания дома такой: "на столе" они вряд ли сильно переиграют по ВЧ пищалки-чиарки, которые стоят у меня сейчас. Но в условиях авто у них будет неоспоримый плюс: диффузор не будет перекрываться ногами (моими ли, пассажирскими ли) и будет направлен в основном на меня, а не в щиколотку. Так что с СЧ всё должно стать намного лучше. Вердикт: однозначно ставим в авто! (полиэфирка и стекломат уже закуплены).

    Идём далее. Как уже говорил выше, я приобрёл у нашего сотоварища DM101 замечательнейший процессор Alpine PXA-H600.
    Вот такой он красавчик:
    Нажмите на изображение для увеличения
Название: 02.jpg
Просмотров: 0
Размер:	199.9 Кб
ID:	372656Нажмите на изображение для увеличения
Название: 03.jpg
Просмотров: 0
Размер:	198.2 Кб
ID:	372658
    как новий!

    Чтобы унять зуд в руках, я его сразу вскрыл
    Нажмите на изображение для увеличения
Название: 04.jpg
Просмотров: 0
Размер:	309.9 Кб
ID:	372660Нажмите на изображение для увеличения
Название: 05.jpg
Просмотров: 0
Размер:	329.7 Кб
ID:	372662
    Уняв зуд в руках, пошёл штудировать темку о проце, в частности пост дядюшки Roverа о переводе проца в автономный режим, а также даташиты на основные микросхемы.

    Дело в том, что при отсутствии управляющего ГУ с шиной Ai-net, проц играет музыку только с обычного аналогового входа. Поскольку такого у меня нет и не предвидитя (эгегей, кар-писи!), то Айнет - наф!
    В своём посте дядюшка Rover описывает, как с использованием оптрона заставить проц переключаться между аналогом/одной цифрой или вообще жестко зафиксировать его, оставив одну только цифру. У проца же входов всего пять: два айнета, два тослинка и один обычный аналог. Что? Опять Айнет? Я же сказал: Айнет - наф! Остаётся три входа. У меня в ж##пе руках зачесалось сделать так, чтобы доступны для выбора были все три.

    Логика управления должна быть следующей. Из проца выводится два конца вывода(каламбуры - тоже наф!) провода. Пока они ни к чему не подключены или соединены с землёй, играет по умолчанию вход тослинк2 (он же, согласно маркировке на мордочке проца, цифровой вход чейнджера). Если подать +12 вольт на первый провод, то проц переключится на аналоговый вход. Если подать +12 вольт на второй провод - на тослинк1 (он же цифровой вход CD). Если подать +12 вольт на оба провода, то либо Тослинк1, либо аналог в зависимости от положения спрятанного в корпусе переключателя.

    Причина возникновении такой логики достаточно проста: проц и услики в моей машине включаются по сигналу ACC. При включении штатного ГУ, которое будет подключено по аналогу и из которого будет выведен ремоут-аут (это вообще без проблем), проц должен автоматически переключиться на аналог. При выключении штатного ГУ - будет возможность слушать музыку с карписи.

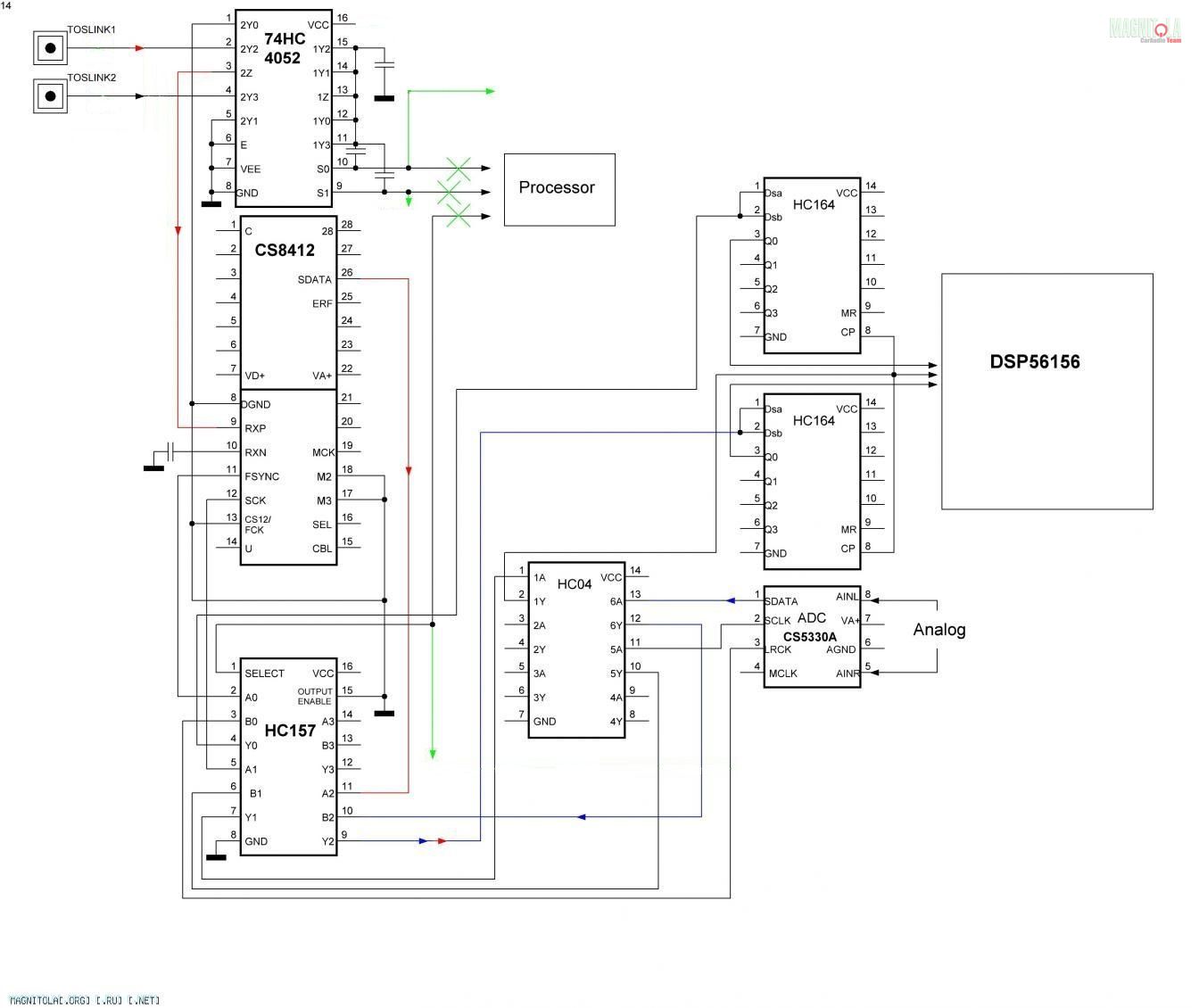

    Итак, приступим. За выбор источников в H600 отвечают три микросхемы: одна (74HC4052) за выбор одного из двух оптических входов, другая (даже не помню маркировку) - за выбор одного из трёх аналоговых входов (обычный/айнет-сд/айнет-чейнджер), третья (HC157) - за принципиальный выбор между аналогом или цифрой. Нас интересует первая и третья, а вторая и так всё время на обычном аналоге (Проверял!). Поскольку Айнет - наф, то отрезаем управляющие ноги наших микросхем от микросхемы-контроллера айнет согласно схеме (ноги 9,10 у 4052 и 1 у 157)
    Нажмите на изображение для увеличения
Название: 06-1.jpg
Просмотров: 0
Размер:	151.7 Кб
ID:	372664

    Логика управления hc157 простая: когда на первой ноге - логическая единица (+4,5 - +5В), источником будет цифра, пришедшая с АЦП аналогового входа (CS5330A). Когда на первой ноге - логический ноль (земля, но не пустота!), то источником будет цифра, пришедшая с SPDIF->i2s преобразователя (CS8412).

    Логика управления hc4052 чуть сложнее: один из предусмотренных на ней четырёх комплектов входов выбирается по таблице истинности логически нулей и единиц на входах s0 и s1 (10 и 9 нога соответственно). Вариантов всего четыре (два в квадрате), но нас интересуют два из них:
    Вход Тослинк1 задействован, когда на S0 - ноль, а на s1 - единица, вход Тослинк2 - когда на обоих единица.

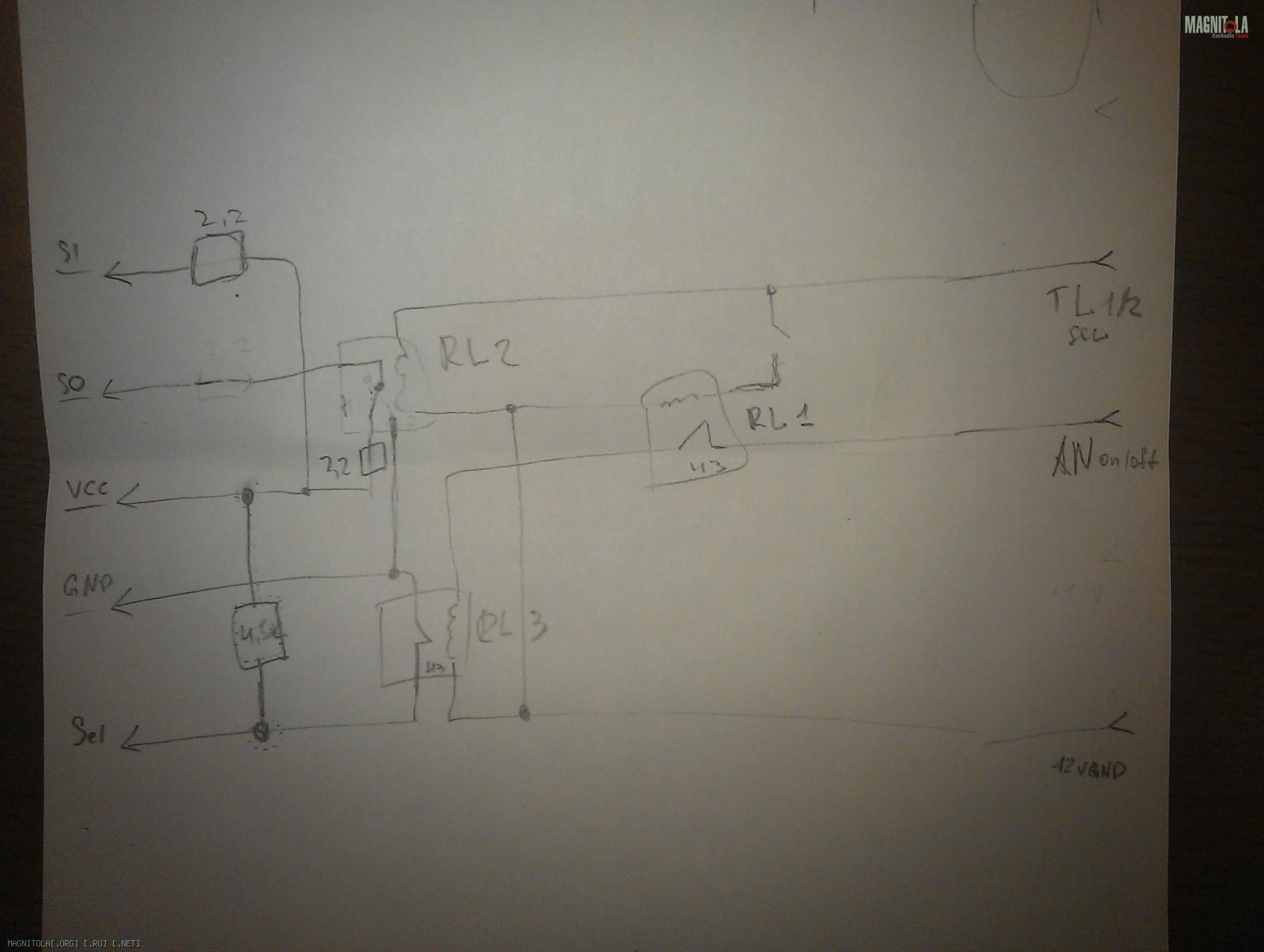

    С полупроводниками (кроме, разве что диодов) я не особо дружу, зато умею готовить релюшки. Поэтому соединяем две логики (мою и микросхемную) в виде вот такой схемки:
    Нажмите на изображение для увеличения
Название: 06-2.jpg
Просмотров: 0
Размер:	109.2 Кб
ID:	372714

    Реализуем схему в железе:
    Нажмите на изображение для увеличения
Название: 07.jpg
Просмотров: 0
Размер:	163.6 Кб
ID:	372670

    Крепим релюхи на крышке корпуса на богатырский двухсторонний скотч фирмы 3M (остальным пользуйтесь сами):
    Нажмите на изображение для увеличения
Название: 08.jpg
Просмотров: 0
Размер:	291.1 Кб
ID:	372678

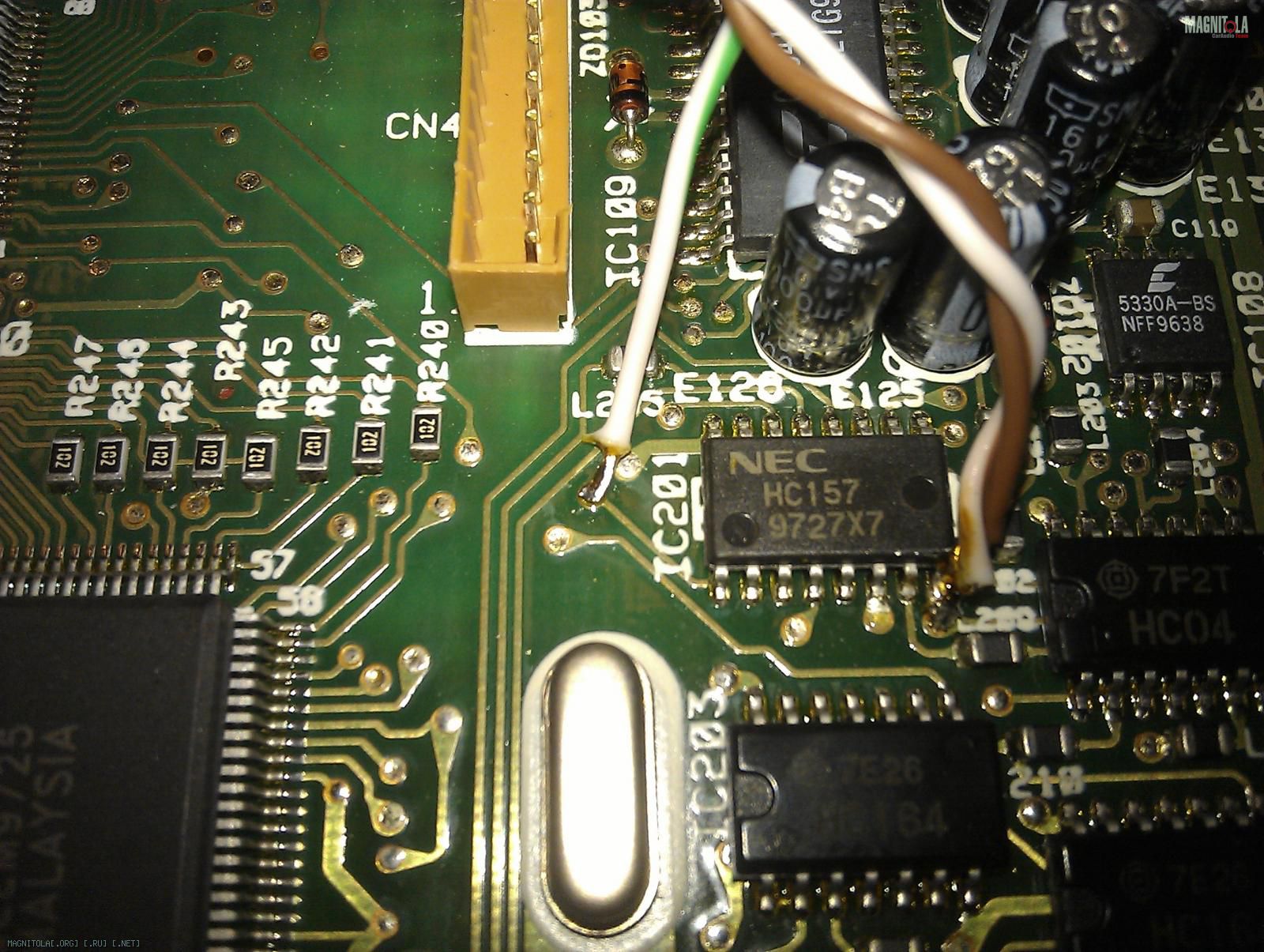

    режем дороги и подпаиваем к плате:
    Нажмите на изображение для увеличения
Название: 09.jpg
Просмотров: 0
Размер:	365.6 Кб
ID:	372680Нажмите на изображение для увеличения
Название: 10.jpg
Просмотров: 0
Размер:	404.6 Кб
ID:	372682Нажмите на изображение для увеличения
Название: 11.jpg
Просмотров: 0
Размер:	297.6 Кб
ID:	372684
    (когда готовил релюхи на столе, сделал два отдельных выхода под массу: один под массу управляющую, для микросхем, другой - под массу питающую, для релюх. В итоге обе массы в проце оказались ничем не разделены, и два уже имеющихся проводка я просто спаял вместе)

    маркируем управляющие концы выводы-провода
    Нажмите на изображение для увеличения
Название: 12.jpg
Просмотров: 0
Размер:	247.3 Кб
ID:	372686

    собираем корпус
    Нажмите на изображение для увеличения
Название: 13.jpg
Просмотров: 0
Размер:	211.4 Кб
ID:	372688

    не забываем про шпаргалку!
    Нажмите на изображение для увеличения
Название: 14.jpg
Просмотров: 0
Размер:	137.9 Кб
ID:	372690

    Включаем, проверяем, и.... облом! Цифра1/Цифра2 переключается "на ура". Аналог->Цифра переключается тоже влёт и без сбоев. А вот цифра->аналог можно переключить только один раз после включения проца. Во второй раз будет уже просто молчание. Тычки мультиметром в плату показали, что то, что гененрирует мастер-клок для i2s перестает его генерировать во время повторонго влкючения аналогового входа. При переключении на цифру мастер-клок возвращается.

    Однако тут я оказался не силён, и попытался помучить дядюшку Ровера в личке (Максим, большое спасибо за терпение!). Сначала он настоял на том, чтобы я убрал из тракта переключалку цифровых входов, заменив её обычной релюхой, потом, когда это не помогло, предложил ублажить требования даташита на 8412 и после реле-селектора цифр впаять последовательно кондерчик. Появились три новых разреза на плате:
    Нажмите на изображение для увеличения
Название: 15-1.jpg
Просмотров: 0
Размер:	155.1 Кб
ID:	372692
    а также изменилась управляющая схемка:
    Нажмите на изображение для увеличения
Название: 15-2.jpg
Просмотров: 0
Размер:	87.3 Кб
ID:	372696
    8412 теперь получает spdif напрямую:
    Нажмите на изображение для увеличения
Название: 16.jpg
Просмотров: 0
Размер:	262.5 Кб
ID:	372698

    Однако и это не помогло. Может всё-таки я что-то упустил (хотя, вроде бы больше нечего), может быть просто это мой конкретный экземпляр себя так ведёт, но факт остаётся фактом.

    Устав ковыряться в неизведанном, я обратил внимание на такую особенность: после перезагрузки процессора (простое отключение ремоута на миллисекунду, без сброса основного питания!) возможность один раз переключиться на аналоговый вход восстанавливается. Ну что же, настоящие герои всегда идут в обход (стопудова эту фразу придумал какой-то недоучка)! Режем дорожку ремоут рядом с колодкой питания проца и собираем вот такую схемку на двух релюхах, кондерчике и резисторе.
    Нажмите на изображение для увеличения
Название: 17.jpg
Просмотров: 0
Размер:	86.6 Кб
ID:	372700
    Если соединить левый верхний конец(да что ж такое-то?) (который у кондера) с управляющим проводом, включающим аналоговый вход, а левый нижний - с массой, то при включении аналогового входа и при выключении его, релюха, впаянная в разрыв ремоута будет импульсно разрывать цепь ремоута, тем самым перезагружая проц.
    Вот в таком виде всё встало на свои места: аналог переключается на цифру и обратно, цифру можно выбрать. В общем, как пишут в Журнале, открылись широчайшие возможности инсталляции

    Будучи счастливым, я собрал всё своё барахлишко, увёз домой и в один прекрасный тёмный тёплый вечер, когда Тимур случайно уснул, не дождавшись звонка ответственного папаши (то есть меня) и не смог со мной встретиться, я попёрся в гараж всё это дело тестировать.
    Проц сразу прикрутил на место
    Нажмите на изображение для увеличения
Название: 18.jpg
Просмотров: 0
Размер:	247.9 Кб
ID:	372702
    колодка питания у PXA-h600 и у PXE-h650 полностью идентична! Отличается только вид предохранителя (но не номинал): у старичка h600 - это стеклаянная колбочка в пластиковом корпусе, а у h650 - колодка под ножевой предохранитель. Естественно, я оставил имеющуюся колодку питания.

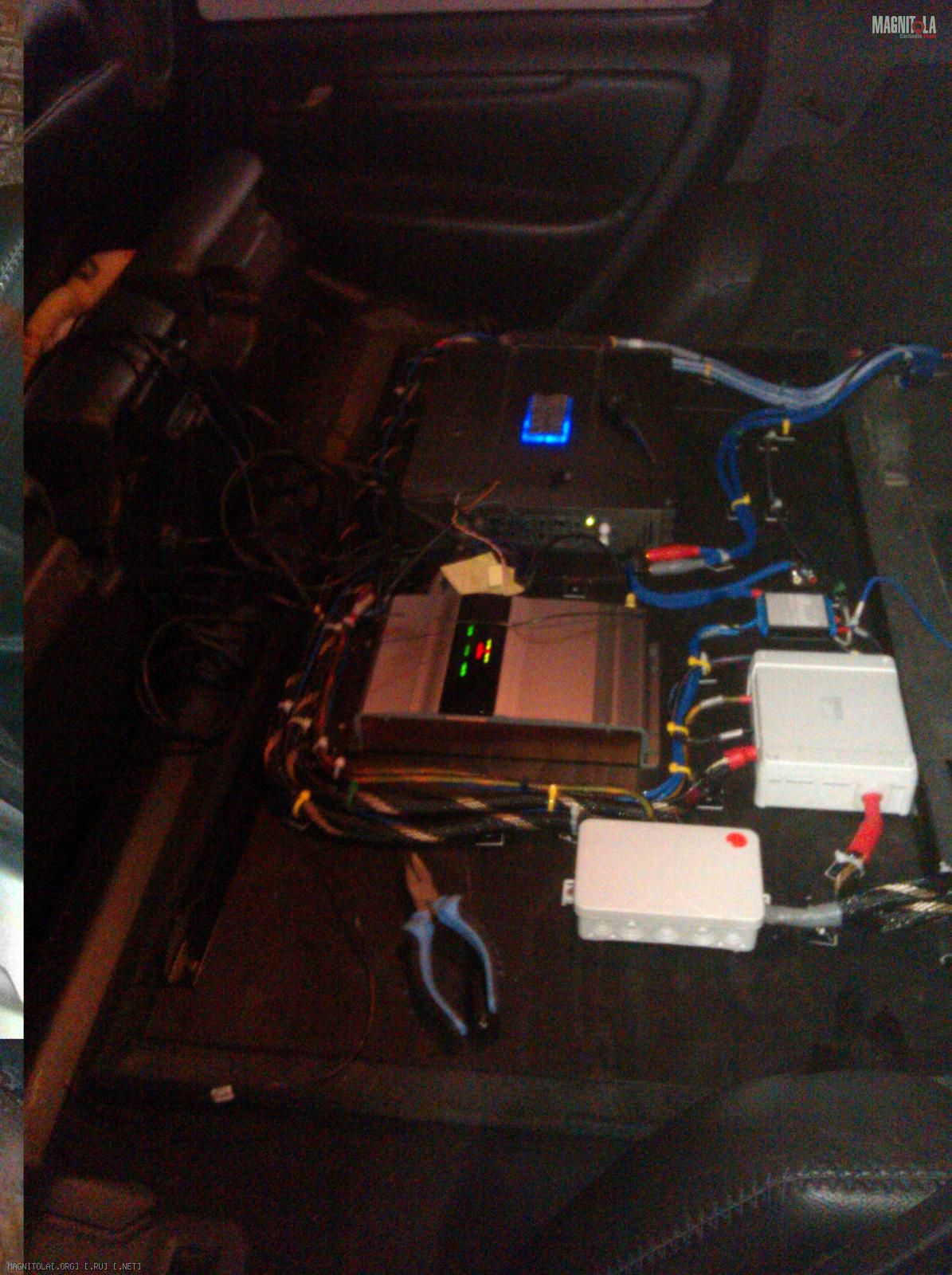

    Оживляем кабельного ктулху-киборга:
    Нажмите на изображение для увеличения
Название: 19.jpg
Просмотров: 0
Размер:	291.0 Кб
ID:	372704Нажмите на изображение для увеличения
Название: 20.jpg
Просмотров: 0
Размер:	129.2 Кб
ID:	372706
    Проверяем управление по WiFi со смартфона в боевых условиях:
    Нажмите на изображение для увеличения
Название: 21.jpg
Просмотров: 0
Размер:	257.4 Кб
ID:	372708

    Ура! Работает! Почти... В общем, как я уже писал, мой ёжик на цифровой выход выдает шум, подпевающий средним частотам. Я уверен, что это из-за слишком длинного провода, идущего от микросхемы аудиокарты до тослинк-глаза. Однако, даже этот шум не помешал прочувствовать, насколько хорош старичок 600-й.
    Всё подтвердилось вчера ночером, когда мы с Тимуром таки встретились и подключили к процу сначала его кларо-чейнджер с выпаянным из Cnet'а оптическим глазом, а потом и его комп через USB-SPDIF ковертер (являющийся частю винтажного USB-контроллера проигрывателя минидиском Sony). Там уже не было никакого шума, зато была музыка.
    Естественно, за долгим и интересным разговором, толком прислушаться к музыке не удалось Но выводы я для себя сделал: ёжика - в переделку (если не поможет, придётся покупать что-то USB-шное с SPDIF выходом) и на ПМЖ в машину; проц - на ПМЖ в машину; встречаться - почаще!

    Ну а 650й - снят и лежит пока как памятник моему безрассудству
    Нажмите на изображение для увеличения
Название: 22.jpg
Просмотров: 0
Размер:	181.7 Кб
ID:	372710
    Может быть, скоро выставлю на продажу. Может быть, поставлю ненадолго в машину жене, а потом, когда он мне снова не понравится - на продажу Однако, без него штатное ГУ с выпаянными линейками звучит, хоть и не так ровно и без такой сцены, но живее, добрее, динамичнее. Да... с таким настроением слона не продашь


  5. #324
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

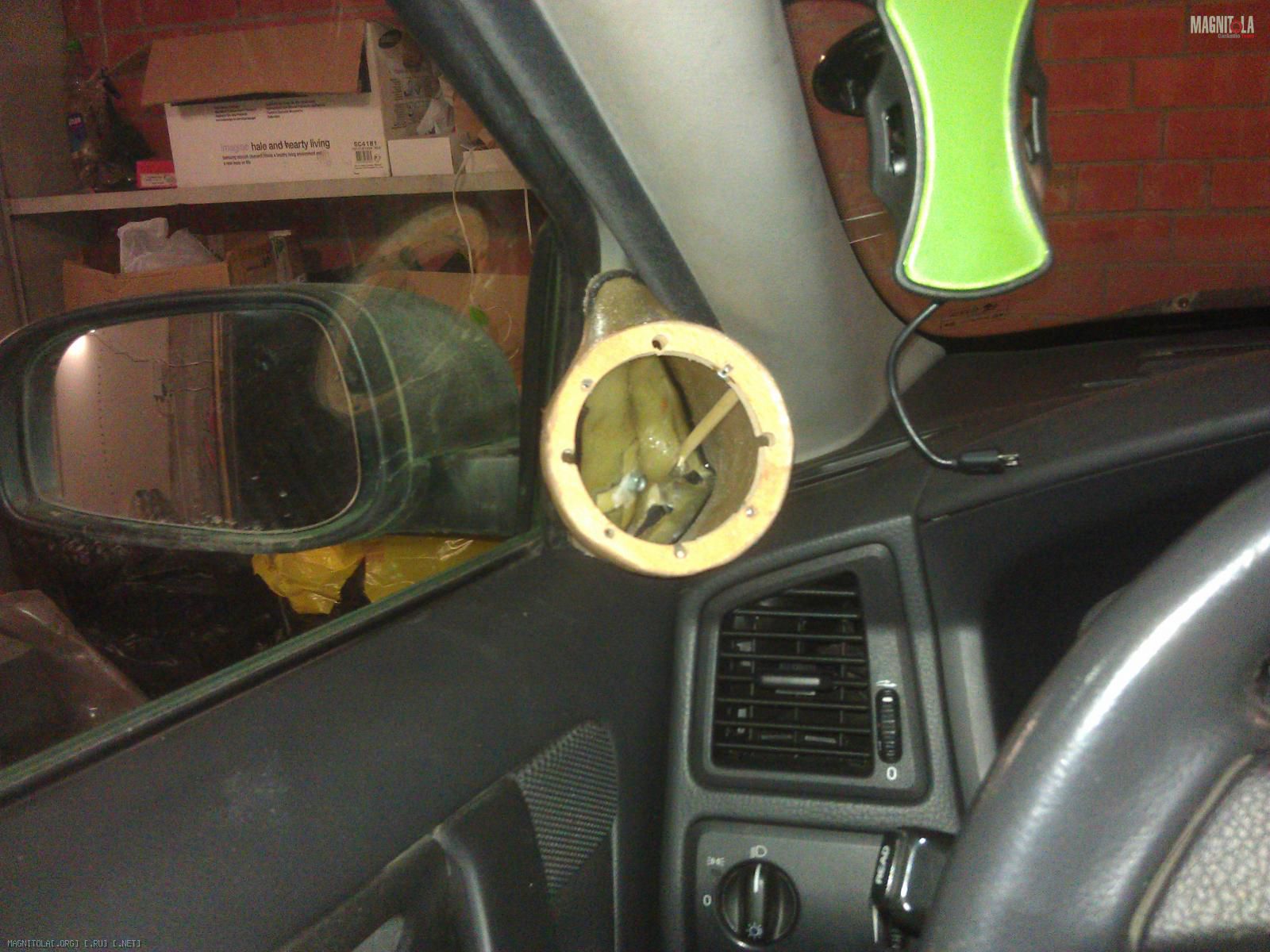

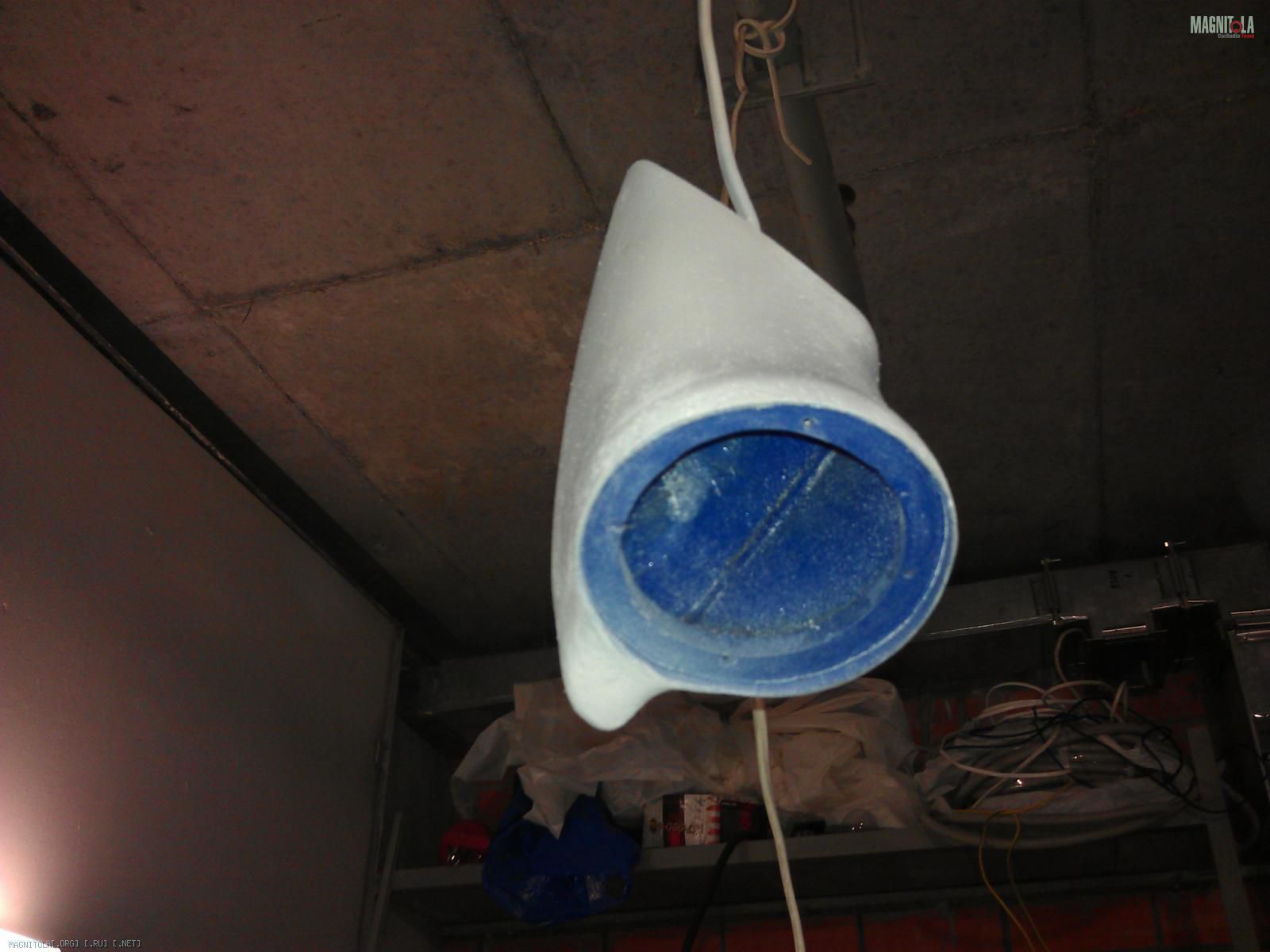

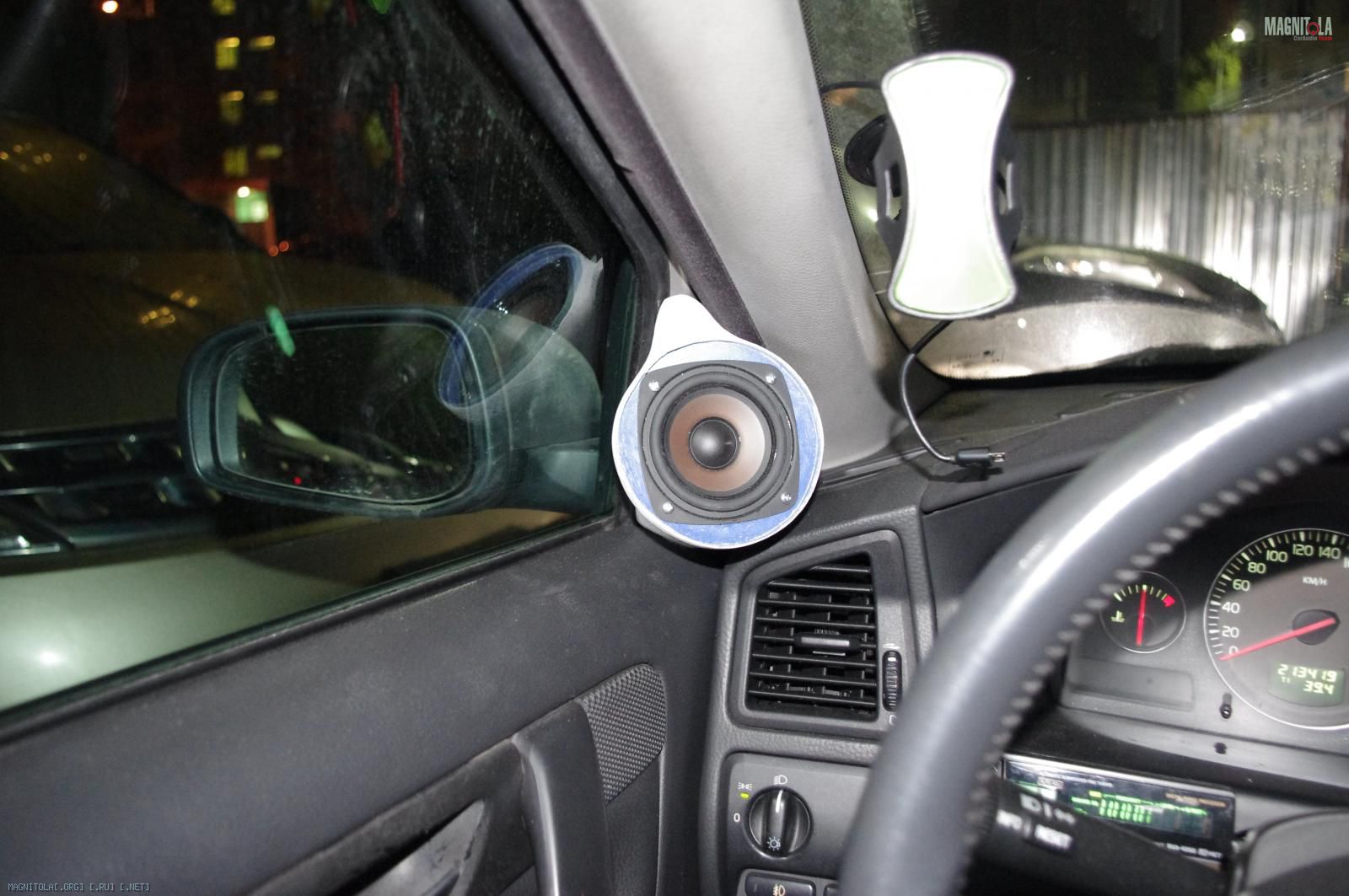

    Сегодня доделал до предотделочного состояния корпуса для Тангов. Слушал. Был в шоке.

    Комп ещё не поставил - надо ёмкость под него сделать откидную, а времени ещё не было для этого. Зато нашёл в штатном ГУ скрытое меню, в котором выключается грёбаная частотная коррекция. Оно стало играть заметно лучше, но всё равно не то.

    Естественно, наделал фоточек. Со дня на день ждите!


  6. #325
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Ну что, коллеги, добрался я, наконец до разбора фоток.


    К майским праздникам я начал готовиться заранее. Сначала закупил полиэфирку со стекломатом. Поскольку времени мотаться по городу по магазинам, да ещё и заезжать в дальние районы у меня особо нет, стараюсь всё заказывать через тырнет. Как оказалось, купить смолу и стекломат в Москве с доставкой на дом, не так уж просто. Я, например заказал это всё аж в Питере Не сочитите за рекламу, вдруг найдутся такие же как я, маломобильные.


    Кроме того, пришёл блок питания DigitalCar NetPower. Я его ещё не тестил, только сделал удобный отдельный вывод для подключения к кнопкам и питанию ноутбука.


    Пока докупал недостающее, немного размялся. Прошлой весной дочу в саду перевели в другую, более старшую группу, и сейчас выяснилось ч в ванной (ну то есть там, где умывальники стоят) для неё нет отделения в шкафчике и её полотенце висит где попало.
    Не вопрос: в качестве отмазки от субботника запилил "продолжение" шкафчика.
    Нажмите на изображение для увеличения
Название: 2013-05 #01.jpg
Просмотров: 0
Размер:	252.5 Кб
ID:	383784Нажмите на изображение для увеличения
Название: 2013-05 #02.jpg
Просмотров: 0
Размер:	244.5 Кб
ID:	383786
    верхняя и нижняя полка крепятся к торцам стенки на конфирматы, под две промежуточные сделал пропилы до середины стенки, и на самих полка тоже пропилы, и они друг в друга вставляются в натяг. Блин, не знаю как такое соединение по-модному называется!


    27 апреля к нам приехала тёща в гости, которая помогла меня немного разгрузить от домашних хлопот, и с 28 апреля я почти каждую ночь по несколько часов торчал в гараже.


    План был такой:
    1) Сделать корпуса для Шириков Tang Band
    2) По максимуму подготовиться к установке компа в машину
    3) Вонзить на постоянное место жительства новый проц


    Причём со вторым пунктом я справлялся частично из офиса. Итак, пойдём по порядку.


    Под ширики будем пытаться создать условия, максимально приближенные к фри эйру, ибо при их высокой добротности и огромном Vas только туда им и дорога. Полноценный фри эйр получится вряд ли, будет скорее ДЯ (дырявый ящик). К его изготовлению и приступим.
    Обклеиваем обивку под уголками зеркал малярным скотчем и по форме уголков отмечаем контур максимально возможной дырки в обивке (когда надоедят ширики, или буду продавать машину, при установке уголков на место не должно остаться щели.

    Нажмите на изображение для увеличения
Название: 2013-05 #03.jpg
Просмотров: 0
Размер:	143.3 Кб
ID:	383788

    Нажмите на изображение для увеличения
Название: 2013-05 #04.jpg
Просмотров: 0
Размер:	72.7 Кб
ID:	383790


    Снимаем уголок, бросаем в Большую_картонную_коробку_со_всякой_хренью на самое дно. Смотрим, что получилось:

    Нажмите на изображение для увеличения
Название: 2013-05 #05.jpg
Просмотров: 0
Размер:	100.4 Кб
ID:	383792

    нда... не густо, но хоть что-то.
    режем, заодно высверливаем заклёпки и снимаем предыдущий вариант крепежа уголков
    Нажмите на изображение для увеличения
Название: 2013-05 #06.jpg
Просмотров: 0
Размер:	153.6 Кб
ID:	383794


    Заляпываем всё нужное малярным скотчем.
    Нажмите на изображение для увеличения
Название: 2013-05 #07.jpg
Просмотров: 0
Размер:	197.6 Кб
ID:	383796
    В отверстии под уголком вылепляем из малярного скотча "стаканчик": не нужно, чтобы смола затекла внутрь двери. Лишнее потом срежем


    закрываем всё не нужное плёнкой. В магазине шаговой доступности нашёл вот такой рулончик
    Нажмите на изображение для увеличения
Название: 2013-05 #08.jpg
Просмотров: 0
Размер:	90.8 Кб
ID:	383798
    "Скатерть одноразовая 5шт."


    Нужны только две: по одной на дверь и одну разрезал пополам, чтобы прикрыть края торпедо
    Нажмите на изображение для увеличения
Название: 2013-05 #09.jpg
Просмотров: 0
Размер:	223.5 Кб
ID:	383800


    Далее, в том же гамазине куплен вот такой силиконовый комплект
    Нажмите на изображение для увеличения
Название: 2013-05 #10.jpg
Просмотров: 0
Размер:	211.0 Кб
ID:	383804
    силиконовую ухватку сразу отложил в сторону, скребок - потом, после того, как убедился в его бесполезности.
    Кисточка оказалась ооочень юзабельна. Если при мазюкании саба одной 7-рублёвой классической кисточки на два замеса не жалко, там хотя бы объемы понятны, то тут - жаба душит за каждые 5-10 минут вазюкания выбрасывать кисточку. А к силикону застывшая смола не приклеивается: когда она встаёт, сначала легонько помну "ворс", а потом просто снимаю смоляные колпачки. И кисточка становится как новая


    Замазюкиваем основу уголков "по месту", оставляем двери машины открытыми, запираем гараж и идём домой
    Нажмите на изображение для увеличения
Название: 2013-05 #11.jpg
Просмотров: 0
Размер:	162.3 Кб
ID:	383802Нажмите на изображение для увеличения
Название: 2013-05 #12.jpg
Просмотров: 0
Размер:	187.7 Кб
ID:	383806
    видно, что в одном месте мат не прилёг к скотчу как надо, но это не страншое место. Главное, что по краям всё лежит как надо.


    На следующий день, в офисе вскрываем ноут и проводим ревизию проводки S/PDIF, а также препарируем полученный БП и готовим ещё один RJ-45 для его подключения к компу. Вот примерно так всё должно разместиться где-то в машине:
    Нажмите на изображение для увеличения
Название: 2013-05 #13.jpg
Просмотров: 0
Размер:	126.9 Кб
ID:	383808Нажмите на изображение для увеличения
Название: 2013-05 #14.jpg
Просмотров: 0
Размер:	111.9 Кб
ID:	383810


    К вечеру задняя стена уголков "встала". Обрезаем ножницами по контуру и опиливаем наждачкой. Заодно делаем из длинной полоски бумаги "опалубку" на заранее выпиленных колечках.
    Нажмите на изображение для увеличения
Название: 2013-05 #15.jpg
Просмотров: 0
Размер:	209.3 Кб
ID:	383812
    Кольца под дины и так здоровые вышли, если динамики утапливать классическим способом (вырезать углубление фрезером, или налепить сверху ещё одно более тонкое кольцо), то диаметр колец нужно ещё увличивать, а это будет уже не айс.
    После фигурного вырезания "стаканчиков" дремелем с отрезным диском получаем вот такие аккуратные отверстия и ушко, с помощью которого можно будет организовать дополнительно крепелние к кузову.
    Нажмите на изображение для увеличения
Название: 2013-05 #16.jpg
Просмотров: 0
Размер:	60.8 Кб
ID:	383814Нажмите на изображение для увеличения
Название: 2013-05 #17.jpg
Просмотров: 0
Размер:	86.1 Кб
ID:	383816


    Следующим вечером планировал начать выставлять кольца и тянуть колготки, но вот ведь незадача: забыл дома термоклей и палочки. Не беда: займёмся проводкой для проца (забыл сфоткать место установки панельки. Постараюсь исправить в ближайшее время)
    Нажмите на изображение для увеличения
Название: 2013-05 #19.jpg
Просмотров: 0
Размер:	151.9 Кб
ID:	383818Нажмите на изображение для увеличения
Название: 2013-05 #20.jpg
Просмотров: 0
Размер:	298.8 Кб
ID:	383820
    Для отдыха спины присаживался и страдал хренью: приклеил на суперклей по периметру задних стенок будущих уголков капроновый шнур и пропитал его смолой. Типа заранее укрепил стык стенок уголков.
    Нажмите на изображение для увеличения
Название: 2013-05 #18.jpg
Просмотров: 0
Размер:	224.0 Кб
ID:	383822
    оказалось вполне юзабельно: стыки колготок с задней стенкой в итоге вышли прочными и округлыми.


    Провёл дополнительный провод для переключения проца на аналоговый вход при включении штатного ГУ, подключил к выходу rem. Расстроился: гамнитола, зараза, выход ремоут включает при первом включении после включения зажигания и не выключает его при выключении. +12 вольт там пропадает только при выключении зажигания. Не беда! Тут же вскрыл штатную башку и как давай в неё мультиметром тыкать!!!


    Выяснил, что на одном из контактов морды появляется -5 вольт при включении. Теперь надо доехать до магазина и купить какое-нибудь 5-вольтовое реле, и вонзить его в разрыв штатной цепи ремоут головы, чтобы она начала работать как надо, а не как придётся. Фотки препарации - будут!


    На следующий день не забываем палочки (китайскии, из Азии-кафе если что) и термоклей с пистолетом и выставляем кольца. Направлял динамики между подголовников, ибо это наиболее оптимальное с точки зрения снижения переотражений от стекол направление.
    Нажмите на изображение для увеличения
Название: 2013-05 #21.jpg
Просмотров: 0
Размер:	150.0 Кб
ID:	383824Нажмите на изображение для увеличения
Название: 2013-05 #22.jpg
Просмотров: 0
Размер:	238.1 Кб
ID:	383826


    виновники торжества
    Нажмите на изображение для увеличения
Название: 2013-05 #23.jpg
Просмотров: 0
Размер:	259.3 Кб
ID:	383828


    Натягиваем дырявые капроновые носочки жены и мазюкаем смолой со всей дури:
    Нажмите на изображение для увеличения
Название: 2013-05 #24.jpg
Просмотров: 0
Размер:	256.7 Кб
ID:	383830
    не забываем побольше смолы лить на места стыков с задней стенкой корпуса.
    Кстати, бумажные опалубки я тоже со всех сторон промазал тонким слоем полиэфирки, для прочности.


    Кстати, о крепеже. Долго опрашивал магнитольцев на предмет наличия под рукой заклепочника для резьбовых заклёпок. По близости - не нашёл. А пилить на 3 часа в другой конец Москвы ради двух дырок - не решился. Я лучше, когда закончу - отдельно в гости к Сереге съезжу, наконец. Чтобы было что послушать.


    Сначала вроде расстроился, но потом меня осенило: епта! этож уголок зеркала!!! Снимаем зеркало, сверлим аккуратную дырочку насквозь, вставляем в неё снаружи болт, а изнутри затягиваем его намертво гаечкой. Вуаля! Шпилька готова! Делаем отверстие в основе уголка размером чуть больше гайки, вырзаем из старого компьютерного корпуса крестообразную шайбу (Как делается бублик? берёшь дырку и обмазываешь её тестом. Так и я: просверлил отверстие в листе металла, а потом вокруг него выпили крестик), аккуратно выгибаем её по форме детали, прихватываем её на детали суперклеем, а потом обилно замазюкиваем смолой и сверху закрепляем стекломатом. Вуаля! крепеж закончен и виден на фото.


    После "вставания" и обрезания (пля, как эротично это, оказывается - подиумы под широкополосники лепить) получилось вот что:
    Нажмите на изображение для увеличения
Название: 2013-05 #25.jpg
Просмотров: 0
Размер:	255.9 Кб
ID:	383832Нажмите на изображение для увеличения
Название: 2013-05 #26.jpg
Просмотров: 0
Размер:	221.7 Кб
ID:	383834Нажмите на изображение для увеличения
Название: 2013-05 #27.jpg
Просмотров: 0
Размер:	252.5 Кб
ID:	383836Нажмите на изображение для увеличения
Название: 2013-05 #28.jpg
Просмотров: 0
Размер:	212.3 Кб
ID:	383838
    Немножко не дотянул ткань, конечно, но так тоже ничего!


    А раз форма - ОК, то можно и стекломатом залепить.
    Нажмите на изображение для увеличения
Название: 2013-05 #29.jpg
Просмотров: 0
Размер:	189.8 Кб
ID:	383840Нажмите на изображение для увеличения
Название: 2013-05 #30.jpg
Просмотров: 0
Размер:	150.5 Кб
ID:	383842

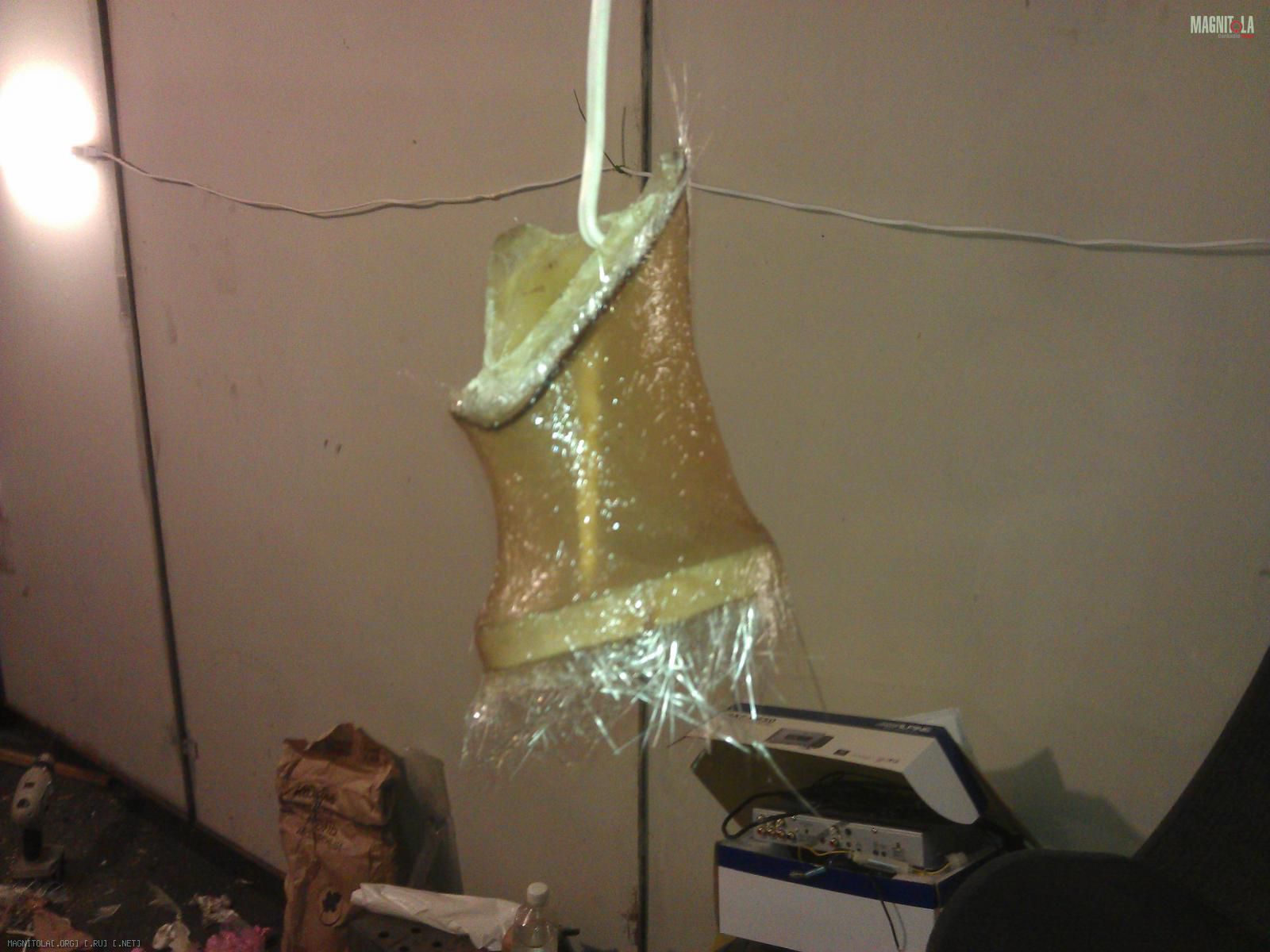

    возле стыков с основой уголка получился один слой мата (там из-за шнура и так прочность хороша), колечко облеплено полутора слоями мата (один слой был краем оборванного куска мата), а большие плоские поверхности облепил двумя слоями. Получилось достаточно прочно и глухо. При дальнейшей шлифовке пару раз ронял - совсем без последствий.


    После "вставания", "обрезания" (опять о P.P.SKA-х! Да что ж такое?) и опиливания примеряем снова по месту
    Нажмите на изображение для увеличения
Название: 2013-05 #31.jpg
Просмотров: 0
Размер:	165.7 Кб
ID:	383844Нажмите на изображение для увеличения
Название: 2013-05 #32.jpg
Просмотров: 0
Размер:	206.4 Кб
ID:	383846Нажмите на изображение для увеличения
Название: 2013-05 #33.jpg
Просмотров: 0
Размер:	160.6 Кб
ID:	383848
    Кажется, неплохо выходит.


    прилегание к обивке - почти идеальное
    Нажмите на изображение для увеличения
Название: 2013-05 #34.jpg
Просмотров: 0
Размер:	244.9 Кб
ID:	383856Нажмите на изображение для увеличения
Название: 2013-05 #35.jpg
Просмотров: 0
Размер:	151.8 Кб
ID:	383858


    А раз так, то можно шпаклевать и шлифовать. Посадочное место и "унутырь" дунул синей краской (другой темной не было, а оставлять разноцветный МДФ не хотелось).
    Отделывать буду винилом, но его ещё надо купить, а послушать уже хочется. Поэтому, после первого вышкуривания просто покрыл грунтом. Когда куплю винил, перед отделкой ещё раз прошпаклюю все мелочи, чтобы было совсем красиво
    Нажмите на изображение для увеличения
Название: 2013-05 #36.jpg
Просмотров: 0
Размер:	161.1 Кб
ID:	383860Нажмите на изображение для увеличения
Название: 2013-05 #37.jpg
Просмотров: 0
Размер:	95.1 Кб
ID:	383862Нажмите на изображение для увеличения
Название: 2013-05 #38.jpg
Просмотров: 0
Размер:	116.6 Кб
ID:	383864


    На двери получилось вот так:
    Нажмите на изображение для увеличения
Название: 2013-05 #39.jpg
Просмотров: 0
Размер:	232.5 Кб
ID:	383866Нажмите на изображение для увеличения
Название: 2013-05 #40.jpg
Просмотров: 0
Размер:	167.4 Кб
ID:	383868


    К динамику подпаял хвостик с клеммами-лопаточками:
    Нажмите на изображение для увеличения
Название: 2013-05 #41.jpg
Просмотров: 0
Размер:	115.3 Кб
ID:	383870
    Порядок установки всей красоты на место выглядит так:
    1) берем подиум, пропускаем через отверстия в нём насквозь провод (динамик не прикручиваем!), соединяем с проводкой, что торчит из двери
    Нажмите на изображение для увеличения
Название: 2013-05 #42.jpg
Просмотров: 0
Размер:	172.5 Кб
ID:	383872
    2) вытяиваем проводку в корпус, динамик свешиваем на проводе, прикручиваем корпус к двери
    Нажмите на изображение для увеличения
Название: 2013-05 #43.jpg
Просмотров: 0
Размер:	151.2 Кб
ID:	383874
    3) Прикручиваем динамик на место
    Нажмите на изображение для увеличения
Название: 2013-05 #44.jpg
Просмотров: 0
Размер:	190.2 Кб
ID:	383876


    Ну и много-много фоток того, что получилось:
    Нажмите на изображение для увеличения
Название: 2013-05 #45.jpg
Просмотров: 0
Размер:	128.9 Кб
ID:	383878Нажмите на изображение для увеличения
Название: 2013-05 #46.jpg
Просмотров: 0
Размер:	124.6 Кб
ID:	383880Нажмите на изображение для увеличения
Название: 2013-05 #47.jpg
Просмотров: 0
Размер:	171.1 Кб
ID:	383882Нажмите на изображение для увеличения
Название: 2013-05 #48.jpg
Просмотров: 0
Размер:	174.7 Кб
ID:	383884Нажмите на изображение для увеличения
Название: 2013-05 #49.jpg
Просмотров: 0
Размер:	137.6 Кб
ID:	383886Нажмите на изображение для увеличения
Название: 2013-05 #50.jpg
Просмотров: 0
Размер:	173.3 Кб
ID:	383890Нажмите на изображение для увеличения
Название: 2013-05 #51.jpg
Просмотров: 0
Размер:	138.5 Кб
ID:	383894


    Мне нравится!


    По корпусам для шириков осталось:
    1) обтянуть винилом
    2) Сделать сетки. Хочу попробовать выдавить сам, чтобы сажались просто внатяг на винил. 5 миллиметров высоты бортика должно хватить


    По компу:
    1) выбрать место для установки и сколотить корпус


    По процу:
    1) Допилить выход ремоут штатной головы!


    Stay tuned, ждите обновлений!


  7. #326
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 87141 Аватар для nicotin
    Регистрация
    30.10.2011
    Город/село
    Санкт-Петербург
    Сообщений
    1,137
    Спасибо (Раздал)
    894
    Спасибо (Получил)
    1157

    Re: Volvo XC70: Начало

    Вот что значит руки из правильного места растут и голова на месте
    подписался


  8. #327
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Цитата Сообщение от nicotin Посмотреть сообщение
    голова на месте
    Ну... эта... какбе... Была бы действительно на месте - половины лишних действий бы даже не совершал, а тема была бы в два раза короче


  9. #328
    Ксения Главный Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 338686 Аватар для Энергия
    Регистрация
    16.05.2012
    Город/село
    Россия
    Сообщений
    1,518
    Спасибо (Раздал)
    3628
    Спасибо (Получил)
    4096
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Аркадий!
    Просто О-Б-А-Л-Д-Е-Н-Н-О!
    И шкафчик и подики для шириков!
    Я тоже зрею пищики в уголки устанавливать....а тут такое шикарное руководство- информация!
    Очень,очень жалко родные уголки резать,а пищик хочется наружу выставить
    Пожалуй не смогу повторить я так....так хоть не жалко выбросить чего натворю
    Вот уж, действительно--золотые руки!


  10. #329
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Ксюш, так у меня запасные уголки в гараже лежат

    ---------- Сообщение добавлено 07.05.2013 в 20:04 ----------

    Сможешь! Это не сложно!


  11. #330
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2313911 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33706
    Автор
    Более 5 лет на форуме

    Re: Volvo XC70: Начало

    Пытался перепостить предыдущее сообщение, чтобы "починить" фотки. Ничего не вышло.ю зато получился "дубль"


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
