Репутация: 257585
Не толпы акло маргиналов я не люблю. Чем дальше тем тишеСообщение от DядяВова
Отоспаться можно в менее отдалённых местах. Например на Катуни. имхо.
.да и старого друга увидеть милое дело.
Отправлено с моего iPhone используя Tapatalk
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 411756
Щастье близко
Таки запаяли платку на 2 канала в самодельный усь.
На этой неделе посидим над ней с приборами, послушаем... а далее изготовление 2й пары и тестирование.
Пыс. Схемка - Шкритек/Хитачи, содрана отсюда
"Оригинал" рассчитан на 50V питание, 2 пары выходников и типа 150 Вт на 4 Ома... (враки конечно)
Мне "столько на сч/вч не нужно, а потому - 1 пара на выход, и питалово + - 27 V, что соответствует примерно 30-40-50 Вт (столько тоже не нужно
А потому поиграемся с коэфф. усиления (99я бошка на линейках дает намного больше нужных для раскачки этого уся вольт).

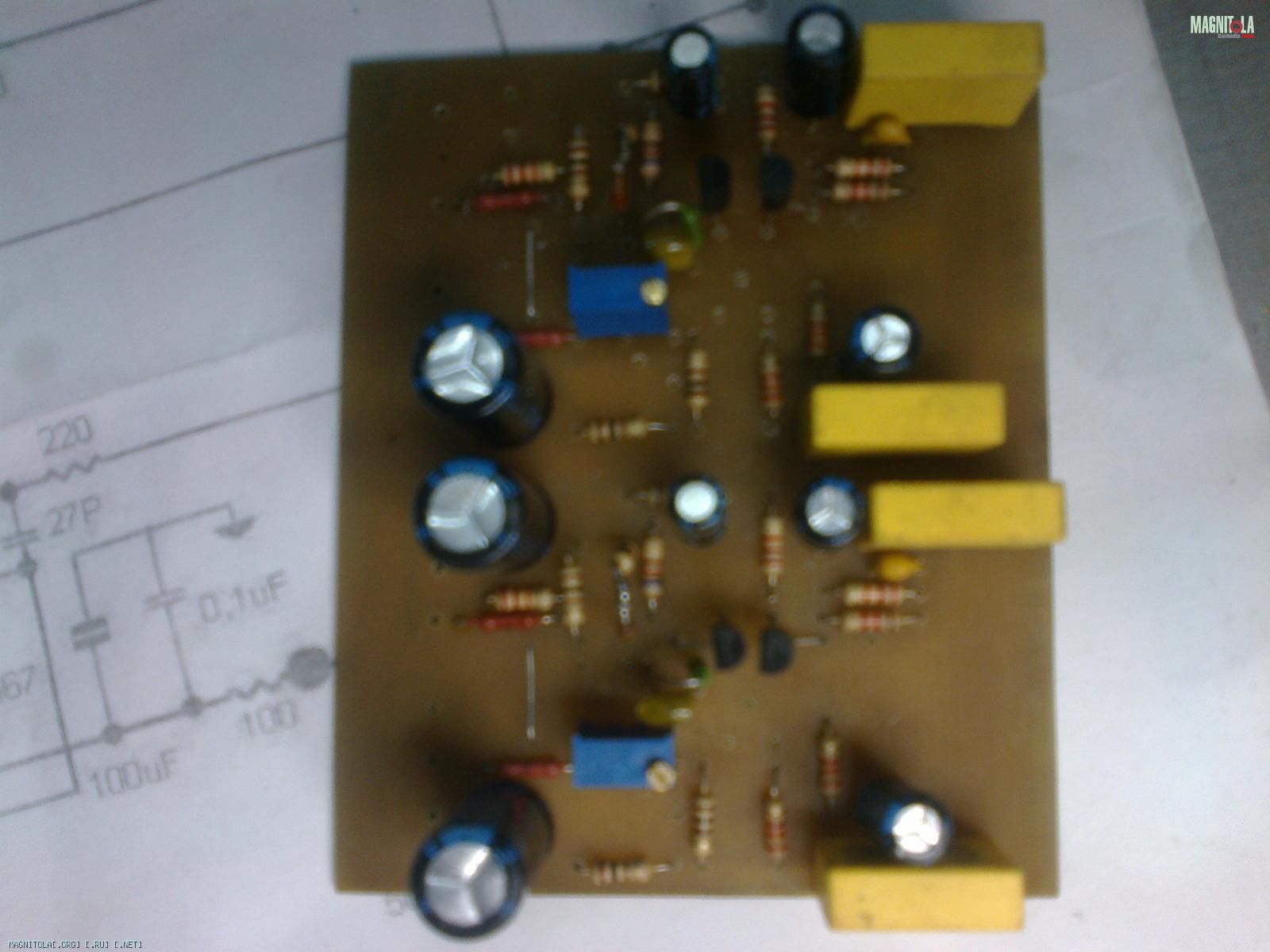

Платка на фото - 2й вариант разводки. Первый слегка подсвистывал и фонил.
Репутация: 411756 После работы заехал к паялычу с нубуком
Пока он ковырялся с клиентской машинкой, запаял провводки для подключения усилка и измерений.
Сначала проверил звуковушку ноута. THD показал 0,02%.
Подключили усь через делитель. THD 0,03%.
Обещанных 0,01% типа добились
Посмотрели на АЧХ и фазу. Не интересно. Пялиться на прямые линии
Запускали от БП с регулировкой напряжения. При снижении напруги с 14 до 12 вольт ТHD выросли почти в 5-6 раз.
А при отключении БП и медленном разряде конденсаторов в ИБП уся искажения растут до 5%.
Пришли к выводу, что транс надо перемотать до 32-33V.
А у меня бродит мысля сделать как рекомендовано - запитать диффкаскад и раскачку через стабилизированный источник.
Пока так.
Репутация: 411756 Давненько не писал (а нечего было)
Тестовый вариант усилка спаян, засунут в корпус. И отработал 4 часа по пути из деревни до дому на малой громкости.
Звук на вч сч радует. Огорчает некоторый перегрев корпуса. Градусов 55-65 вышло (рука терпит но не более 20 сек.)
Зятек за это время нагрелся гдето до 40-45 градусов.
Однако ток потребления одного канала (ток покоя выходников в районе 75-85мА ) со 100мА на канал нужно снизить до 70-80.
Чтоб вентиляторы не городить.
Чую что имеющихся заготовок корпусов не хватит на 4 канала в таких режимах работы.
Репутация: 117793
Дядя Вова, хочешь открою великую тайну?
Поставь вместо входных Q1 Q2 транзисторы 2SJ103. Для начала в один канал. Настрой ноль на выходе и ток покоя, как в остальных. А потом послушай. И услышанное опиши здесь. Вот такой тебе от меня подарочек.
Репутация: 411756 Спасибо за подарочек.
Сейчас
На одной паре каналов на входе стоят 2N5401, на второй 2SA970. Рекомендации ставить 103 в теме также встречались.
Какие транзюки на какие полосы попали я не знаю. Но треньканья, колокольчики тарелки на пищах прям хороши...
Есть подозрение что на вч каналах трудятся 970тые. А они кончились в магазинах города. Нужно посмотреть наличие 103.
Пыс. В целом смена усилителя на сч вч дала больше ясности, прозрачности и детальности в звуке.Ушла замыленность. С непривычки звук показался резковатым. Хотя понимаю, что сведение по уровням ещё далеко от идеала. и ещё - фокусы лучше стали.
Пыс.пыс. Да, и Илья - прошу прощения...
Репутация: 411756 Нусс, продолжу малЁха про усяку...
Небольшие переделки - на входе теперь везде стоят 2SA970.
Перемотана обмотка для питания блока защиты (а то напруги не хватало для включения 2х релюшек при запуске от аккума)
Снижен ток покоя каждого канала усилителя до 80 мА (нагрев корпуса должен уменьшиться)
Поставлен цобель на выходе - х.з. что это даст
Пленкой зашунтирован кондюк (100 мкф, обычный ничикон ТК серии) в обратной связи. (туда бы конечно чёнить более приличное поставить) как и входные емкости заменить на полипропилен.
Первые впечатления - ведь злодей - запел ещё "душевнее" и ровнее (раньше середина была сильно яркой), звук более комфортный.

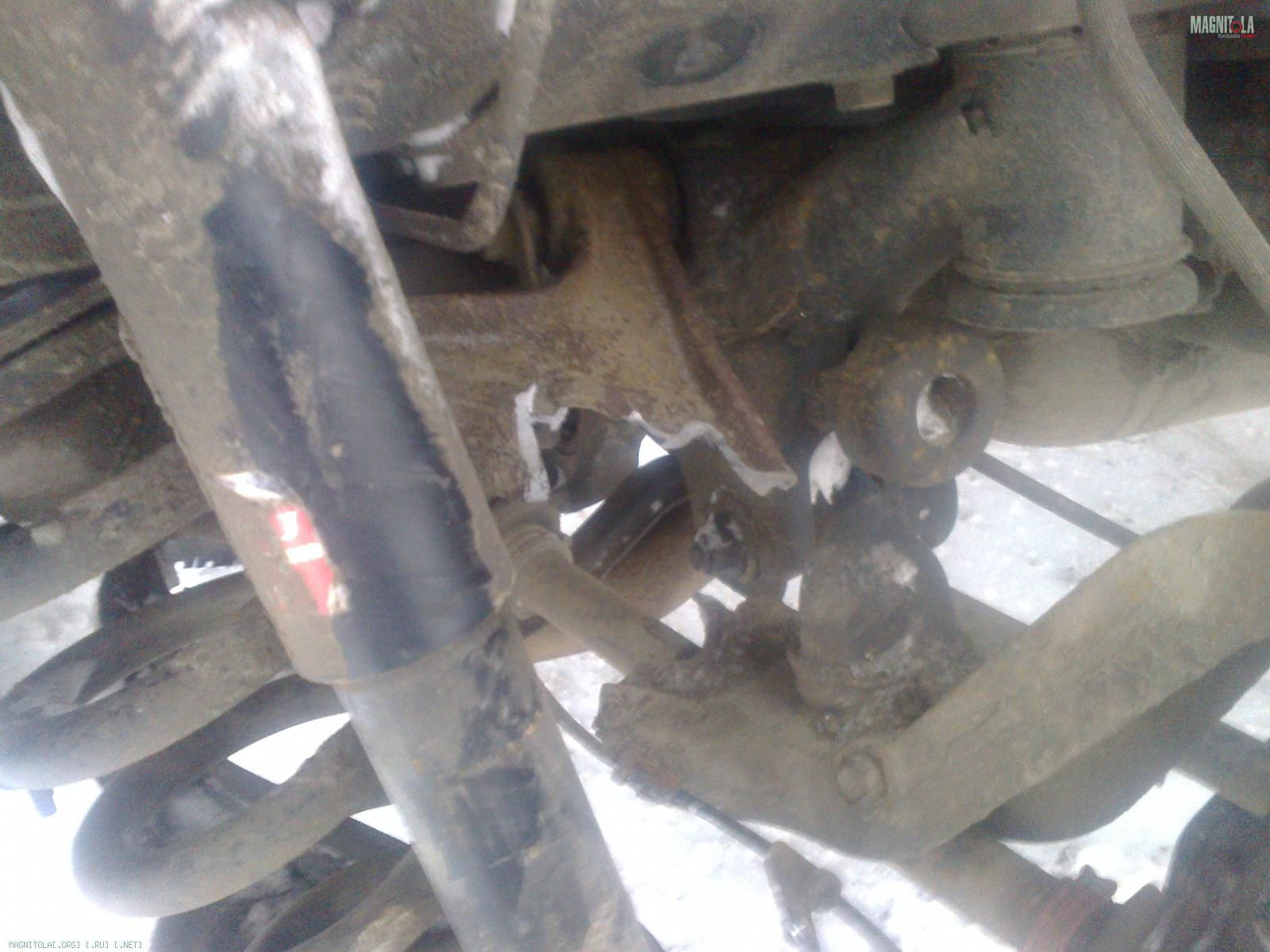

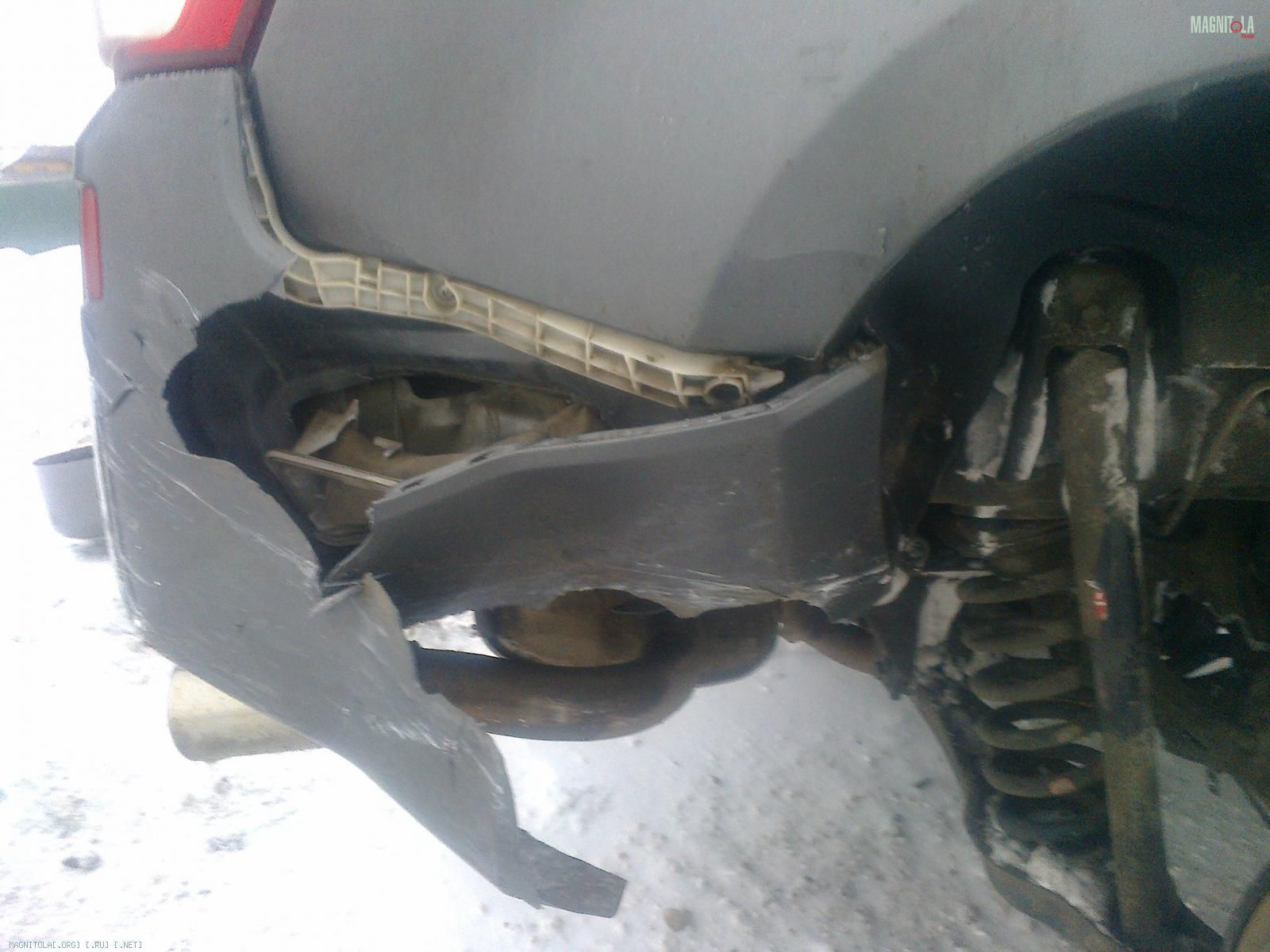

Репутация: 411756 печалька:
Репутация: 115020
Вот жеш сyки!!!! На кол и сжечь!!!печалька:
Репутация: 613059
Подбили?
