Grand Vitara 2006 и попытка сделать приличный звук

Сообщение от Def_75

Я измерял входное уся с помощью генератора и осциллографа.Намерил 22К.Потом где-то в сети нашел данные,что входное моего уся 64К.Много думал.

Фильтр будет работать с реальным усилителем, а не с документацией из интернета

Сообщение от DядяВова

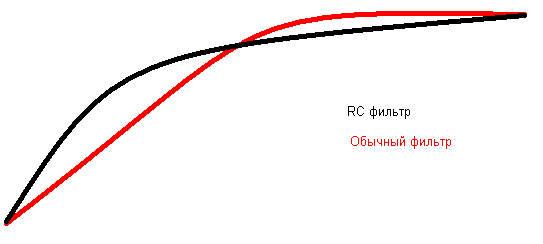

Эт чЁ, типа так чтоли?


А может "такая" форма и к лучшему? у меня вот подъём АЧХи начинается со 150-200 Гц...
Вот и поставить фильтр, настроенный Гц так на 120 -140 - пусть плавно срежет начало подъёма (от 120 до 90Гц) и круто всё что ниже 90...
Будет ровненько

Пыс.
Сопротивления вчера были номиналом 0,5-1кОм - эт помню, про емкости не помню.
Гейн на усе был выкручен из положения с 11 часов до 17(максимум), - было тихо...

Вов,даже не знаю что сказать.Моделирование в микрокапе и реальная прослушка как-то у мня не складываются в единую картину.
Слушал Аудиодоктора частотную нарезку с 20 до 150 Гц.При тех номиналах что писАл выше 70 Гц практически полка на слух.На графиках микрокапа на интересующей меня частоте 65 Гц разница была 3 дБ.

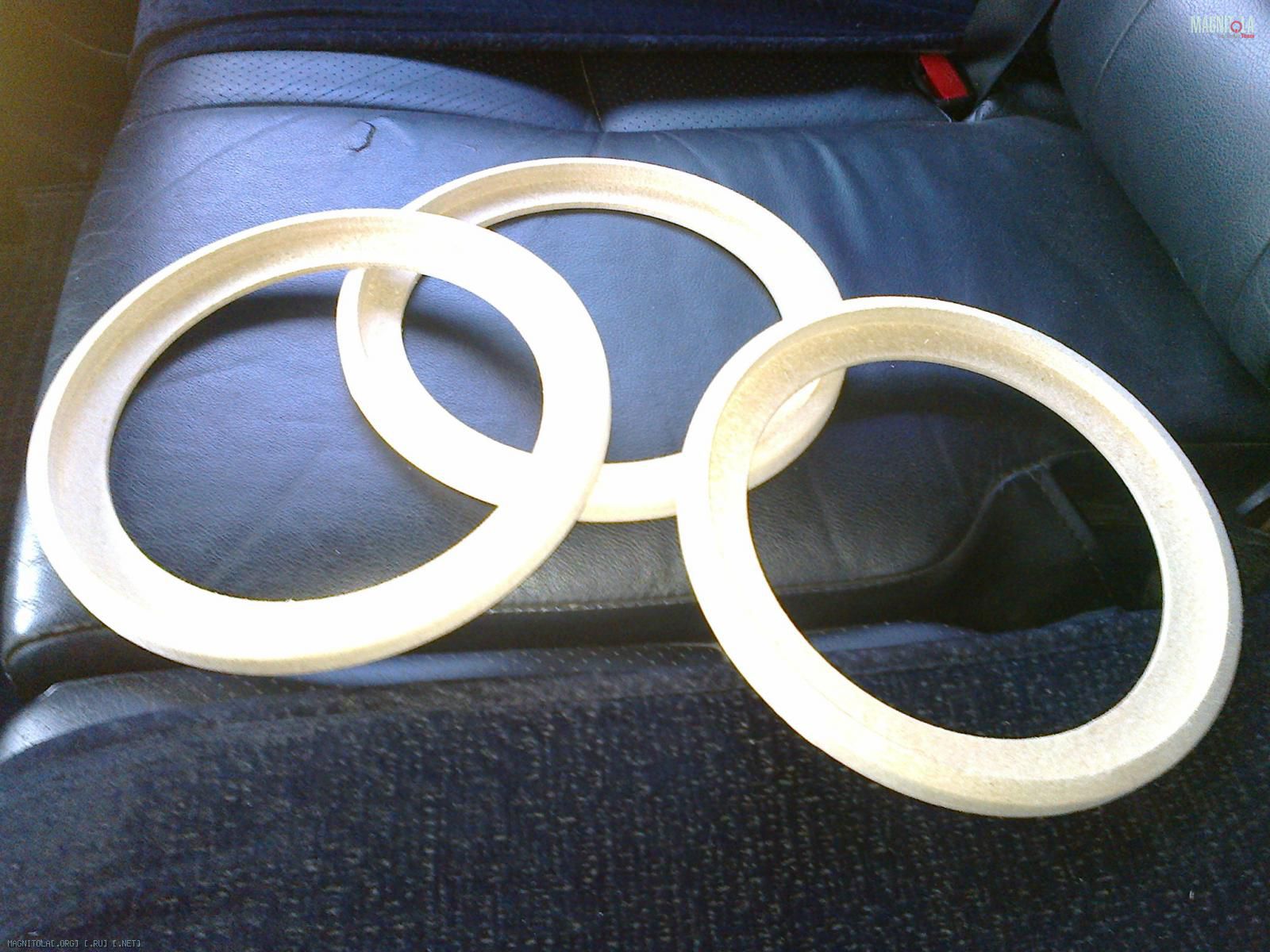

Колечки для гриля под Нч:


Пропитаю их смолой, зашпаклюю, покрашу серебрянкой, залью лаком.
Будут как металлические...
Да, ещё отверстия для крепления дина нужно насверлить.
Лист такой сетки уже заказал.

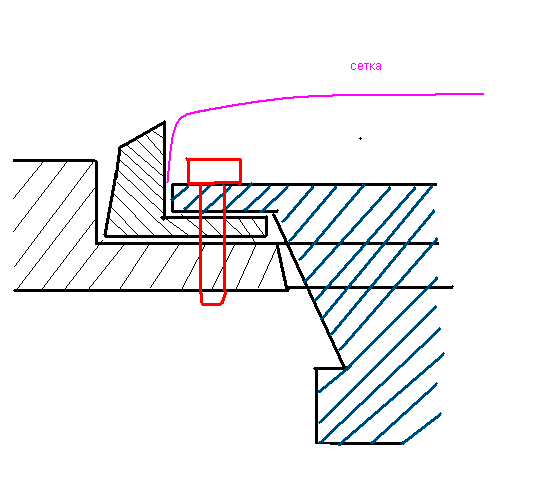

Стоять всё будет так:
Сетка будет держаться за счёт трения о внутреннюю часть гриля.


Пыс. спаяли мне шнурок папа/мама с RC фильтром, (номиналы 0,68мкф 2,7к), по расчету настройка выходит на 87 гц. Сегодня опробую...

87Гц - это с учётом входного сопротивления уся или без? Оно у тебя минимум 10кОм! Во-первых, при таком сопротивлении реальный импеданс, на который работает кондёр будет уже 2,12. Частота, естественно уплывёт вверх.
Во-вторых: нарисуй два параллельных резистора: 2,7к и 10к. На каком из них ток больше и во сколько раз? 10к - это вход уся. Ничего удивительного в таком ослаблении сигнала.

Повторяю: измерь реальный входной импеданс уся и подбери ёмкость именно под него! Без всяких дополнительных сопротивлений


Насмартфонил

---------- Сообщение добавлено 09.04.2014 в 06:49 ----------

Проверил по http://www.aie.sp.ru/Calculator_filter.html

Блин, Дядь Вов, вроде взрослый человек Не будет у тебя этот фильт пахать так, как надо. Ещё раз повторяю: измерь входной импеданс уся, подставь его в калькулятор по ссылочке выше, и получишь нужный номинал кондёра, который нужно впаять последовательно входу уся. И не надо никаких доп. резисторов.
например, для 10кОм получилось 0,18мкф, для 15кОм - 0,12. Чувствуешь разницу?

А корректорами Линквица некто не баловался?Я тут смоделировал часть его,ту что двойной T мост.По АЧХ получилось почти то,что нужно.По ФЧХ кака

Прикупил ПВ3-6квадратов на миды и саб вместо китайской люминиевой шмистери/нонеймЫ.

Заказал ПРППМ2х1,2 на вч/сч

На майские буду менять акустическую проводку.

Сообщение от DядяВова

А для Т образного фильтра сопротивление тоже ставить не нужно?

Ну у тебя чтобы истинный Т-образный получился, входное сопротивление уся должно быть нААмного выше резюка в т-образной части. Раз так в писсят-сто. А так у тебя получается два каскада фильтров первого порядка. Первый (от источника) каскад - Кондёр+ резюк, второй - кондёр+входное сопротивление уся. Такие штуки расчёту, конечно, поддаются, но намного проще становится делать как я - смоделировать всю эту каку в Микрокапе и от какого-то начального значения фильтров и резюков начинать подбирать номиналы из того списка, что реально доступны в магазинах. Всё это замечательно контролируется по графику АЧХ. У меня сейчас моделирование одного фильтра занимает не больше пяти минут

---------- Сообщение добавлено 09.04.2014 в 10:04 ----------

Сообщение от fox proteus

нААмного выше резюка в т-образной части. Раз так в писсят-сто

И да... затухание, мать его

Сообщение от DядяВова

Прикупил ПВ3-6квадратов на миды и саб вместо китайской люминиевой шмистери/нонеймЫ.

Заказал ПРППМ2х1,2 на вч/сч

На майские буду менять акустическую проводку.

Решил моножилкой на СЧ ВЧ побаловаться?
