Дастер, белое и чёрное, концепция инь-ян .. ни чего особенного просто жизнь :)...

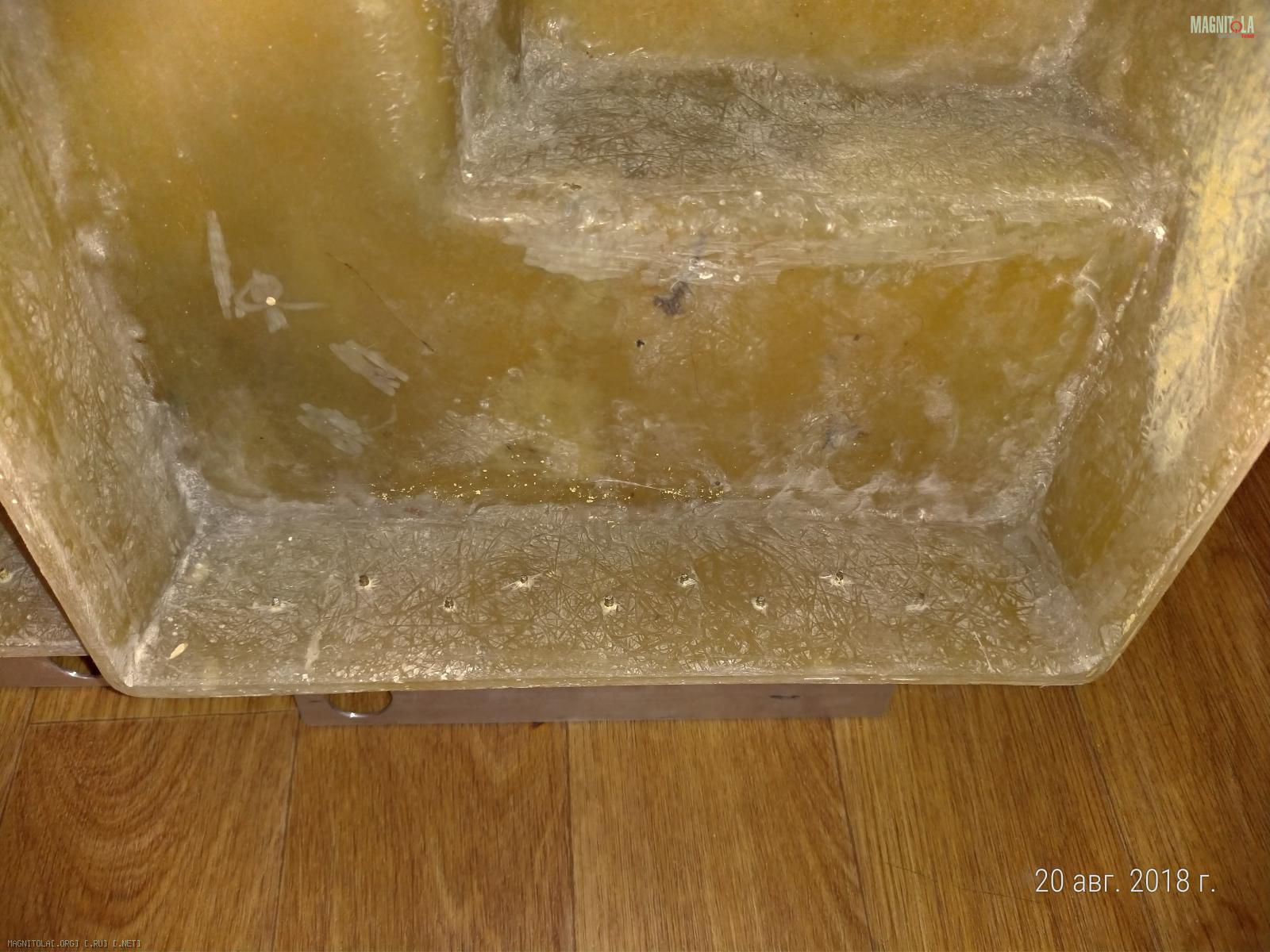

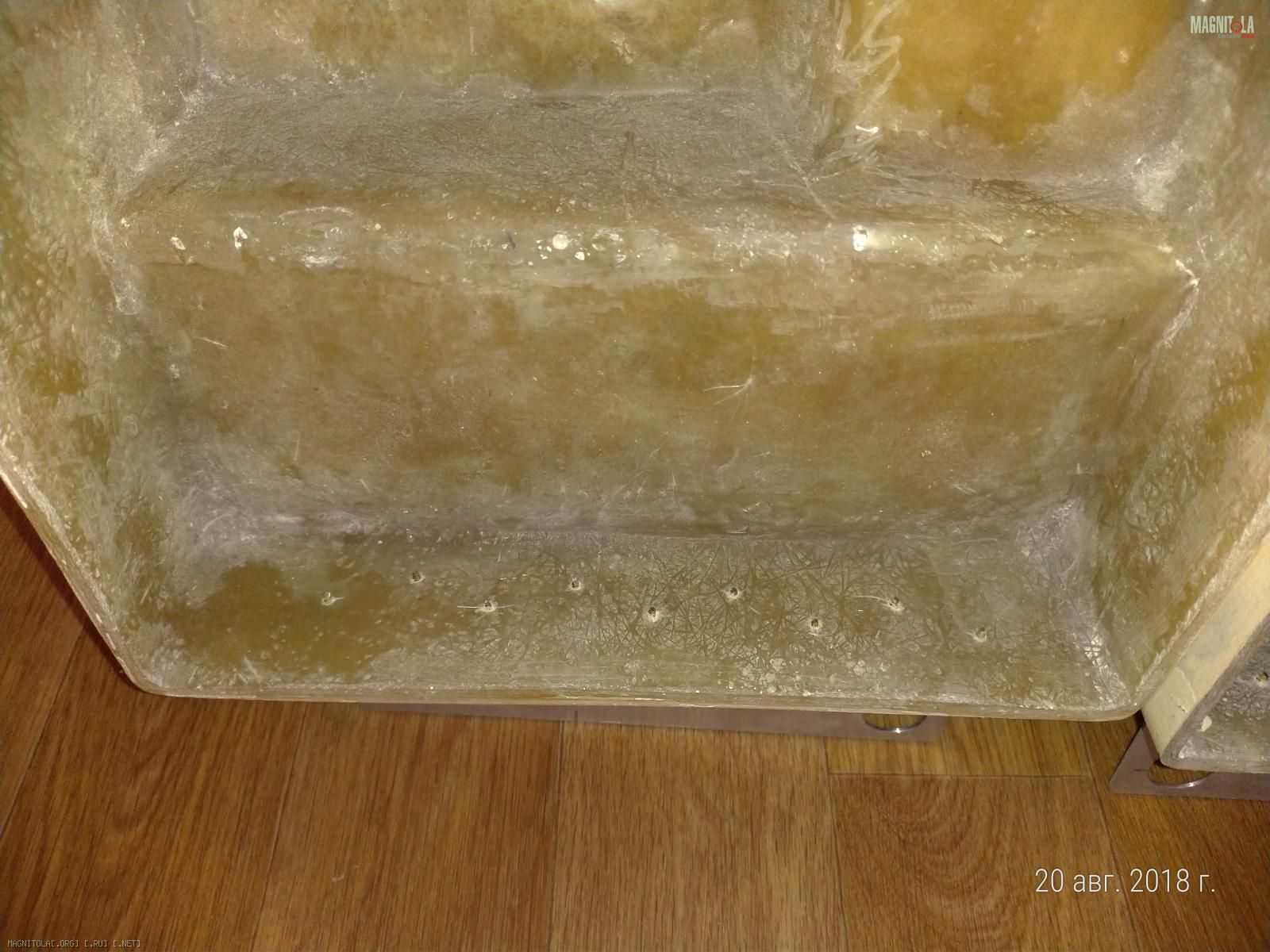

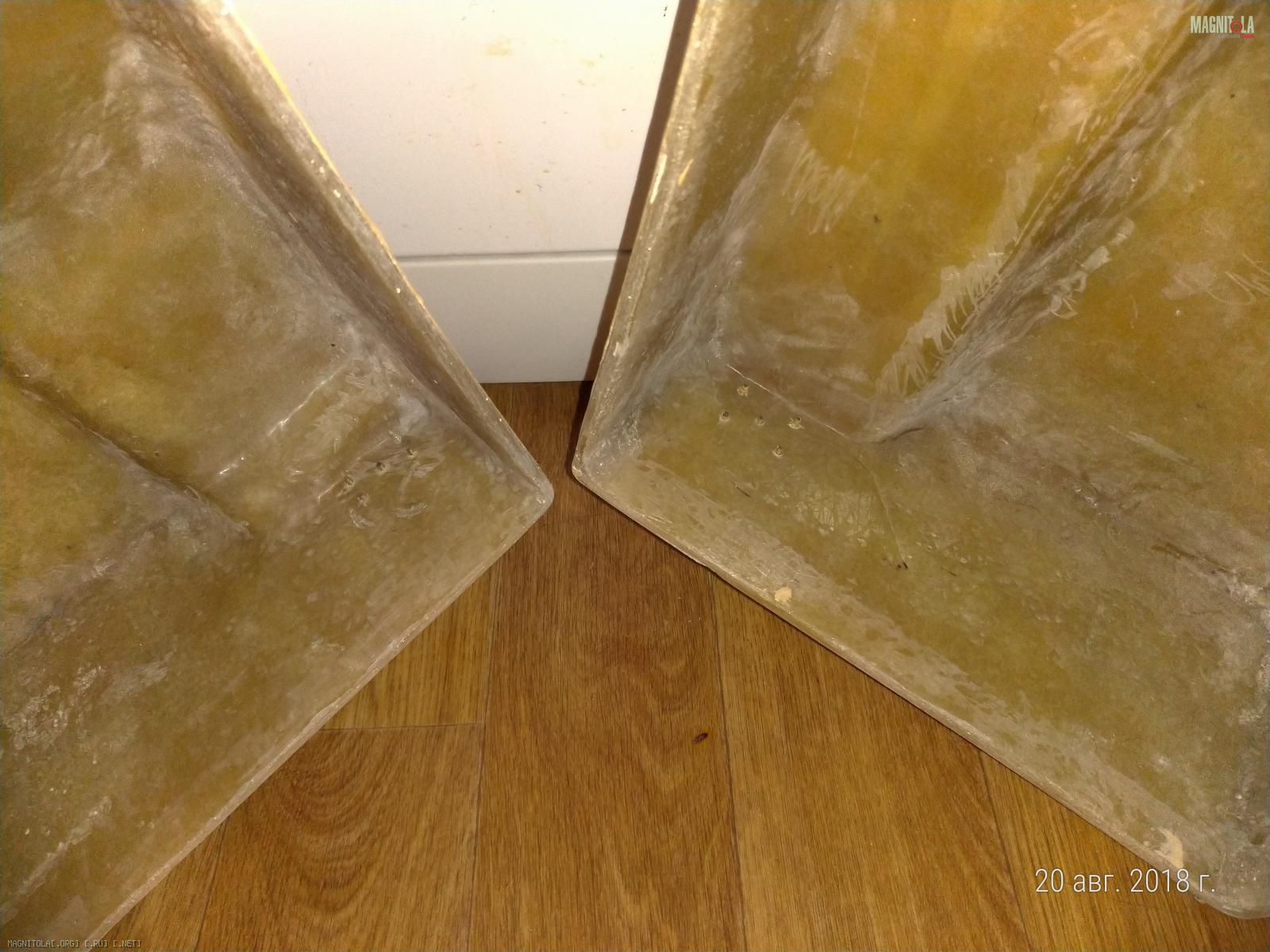

После последней примерки из хороооошего :) такого алюминиевого профиля были изготовлены уголки они же "уши" крепления ящиков, которые я на саморезы закрепил в заранее по месту намеченных при примерке местах ящиков.
Вложение 1241574Вложение 1241576Вложение 1241578Вложение 1241580

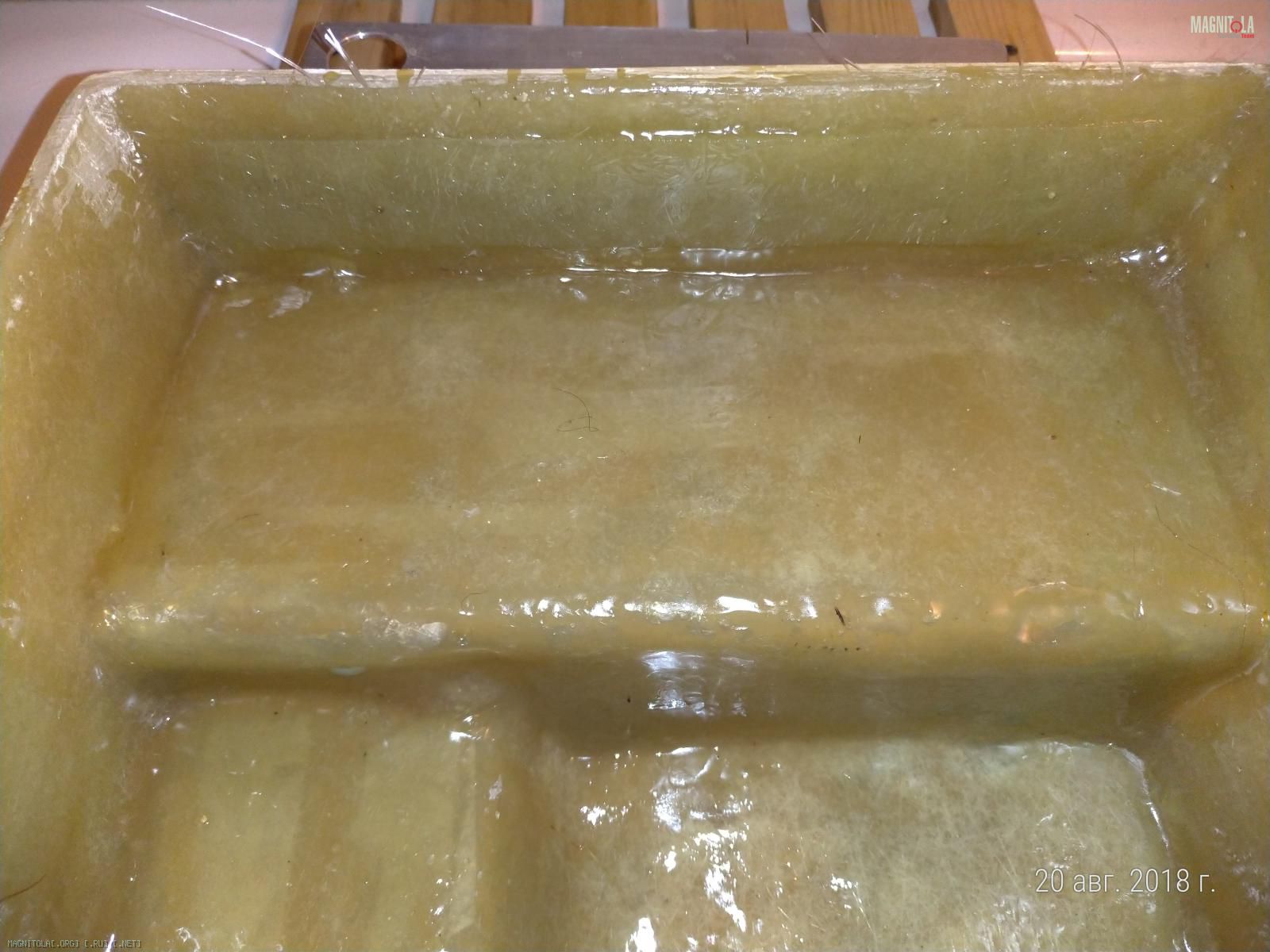

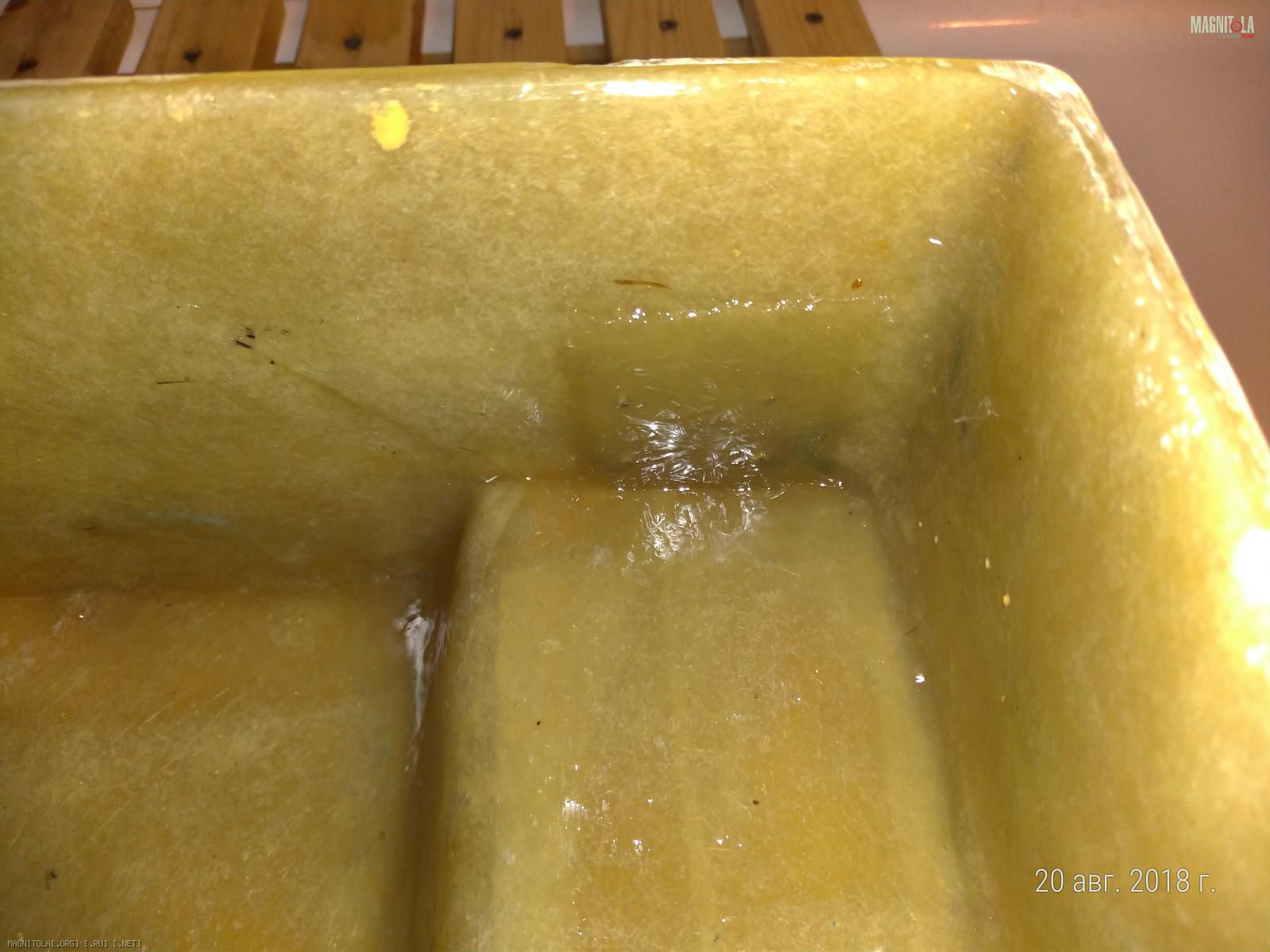

После того как "уши" встали на свои места, дополнительно усилил стенки корпусов в места крепления "ушей" и за одно дополнительно зафиксировал саморезы от само выворачивания, т.е. разбалтывания, положив на эти места ещё по паре слоёв стекломата:
Вложение 1241572Вложение 1241570
Да, все эти работы и некоторые из последующих по ящикам я уже творил ))) дома в ванной комнате....

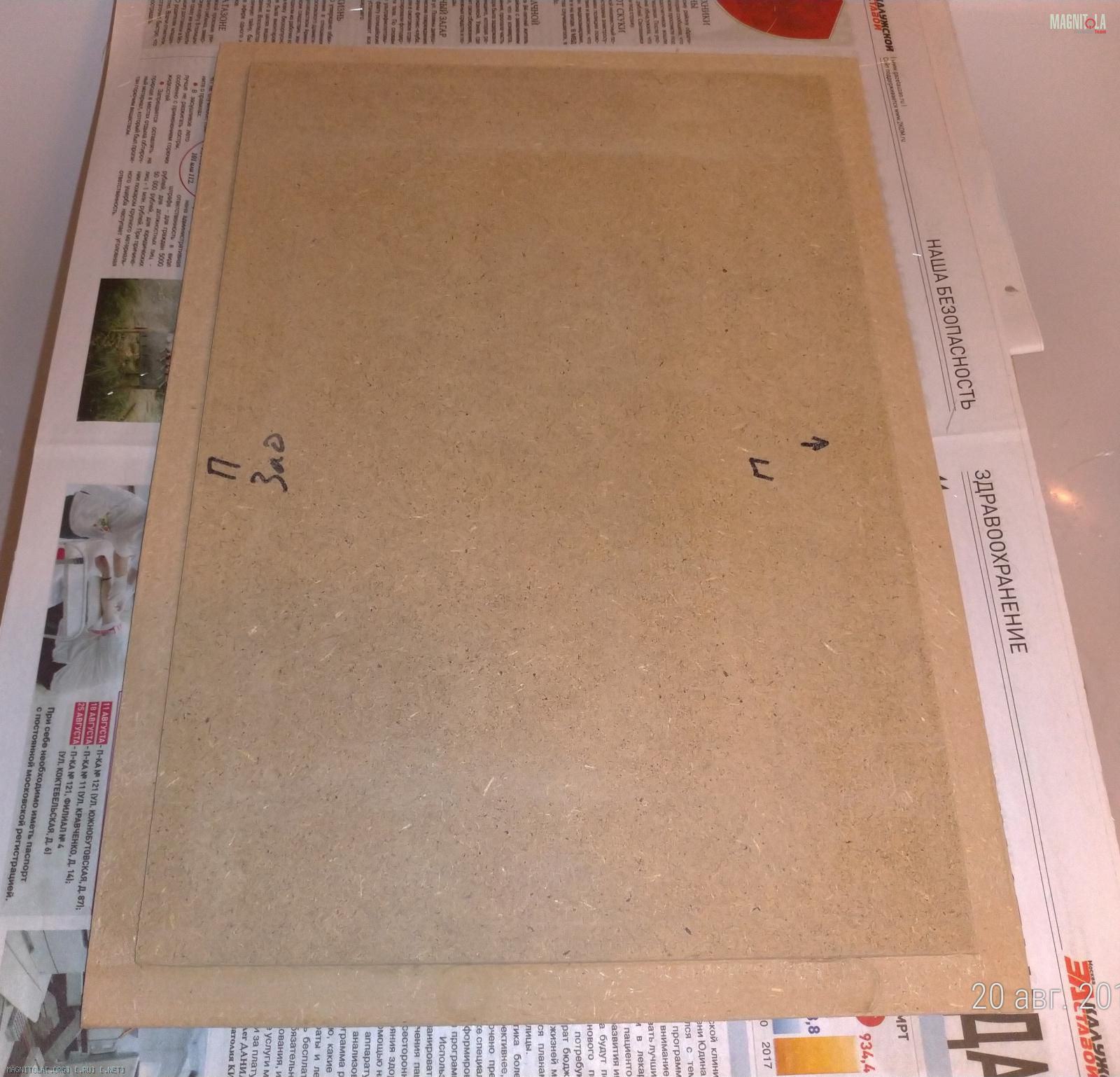

Из мебельного МДФ 16мм были вырезаны передние стороны/стенки :
Вложение 1241588

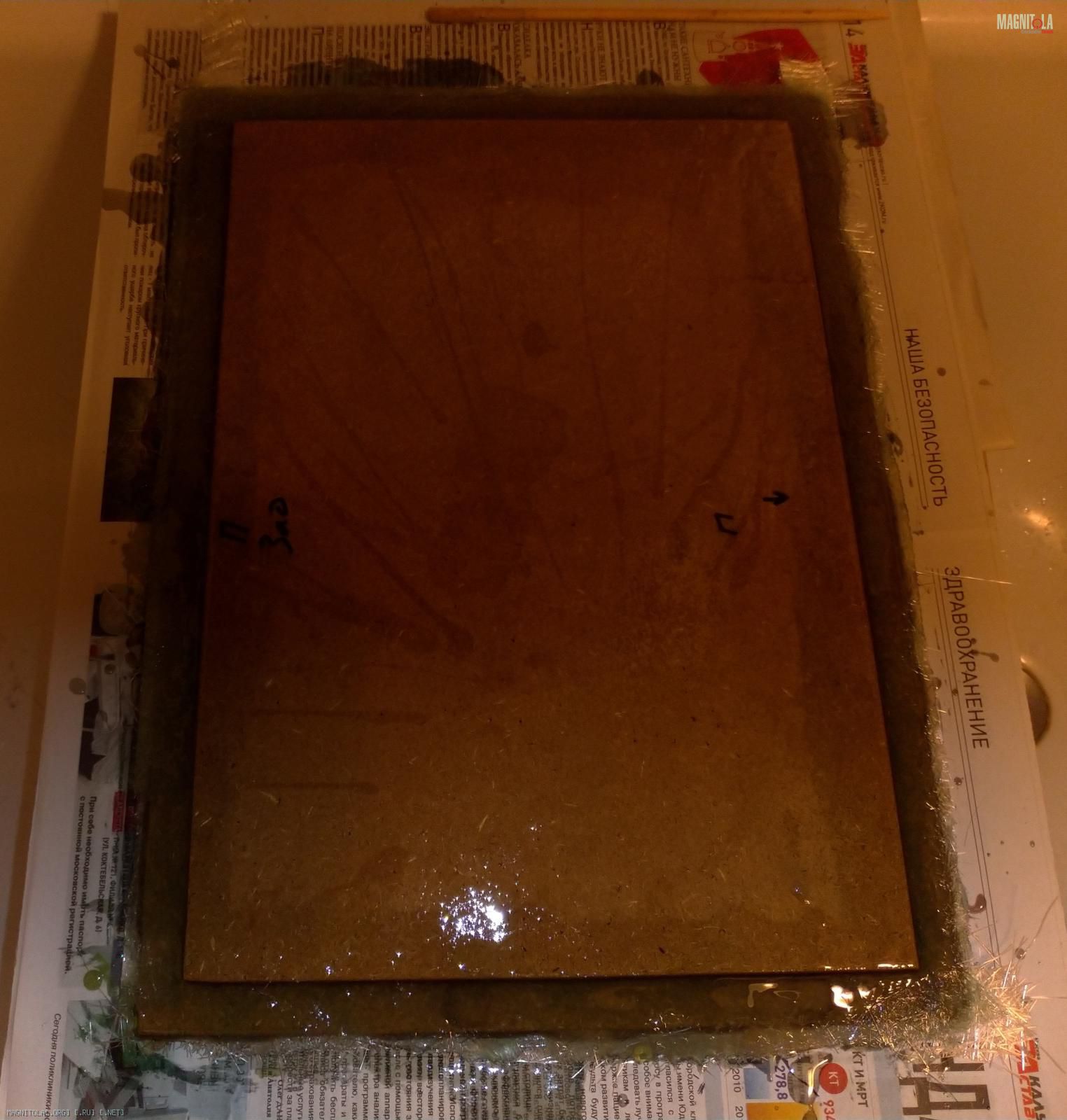

Подбор сделан для того, чтоб вот таким образом вклеивать их на свои места :
Вложение 1241586 Вложение 1241584
Стеломат с полиэфиркой по периметрам выполняет и роль заполнителя неровности сочинения плоскостей, и роль увеличения площади склеивания двух деталей.
Полное промазывание полиэфиркой тыльной части передних панелей это естественно влагозащитное решение.

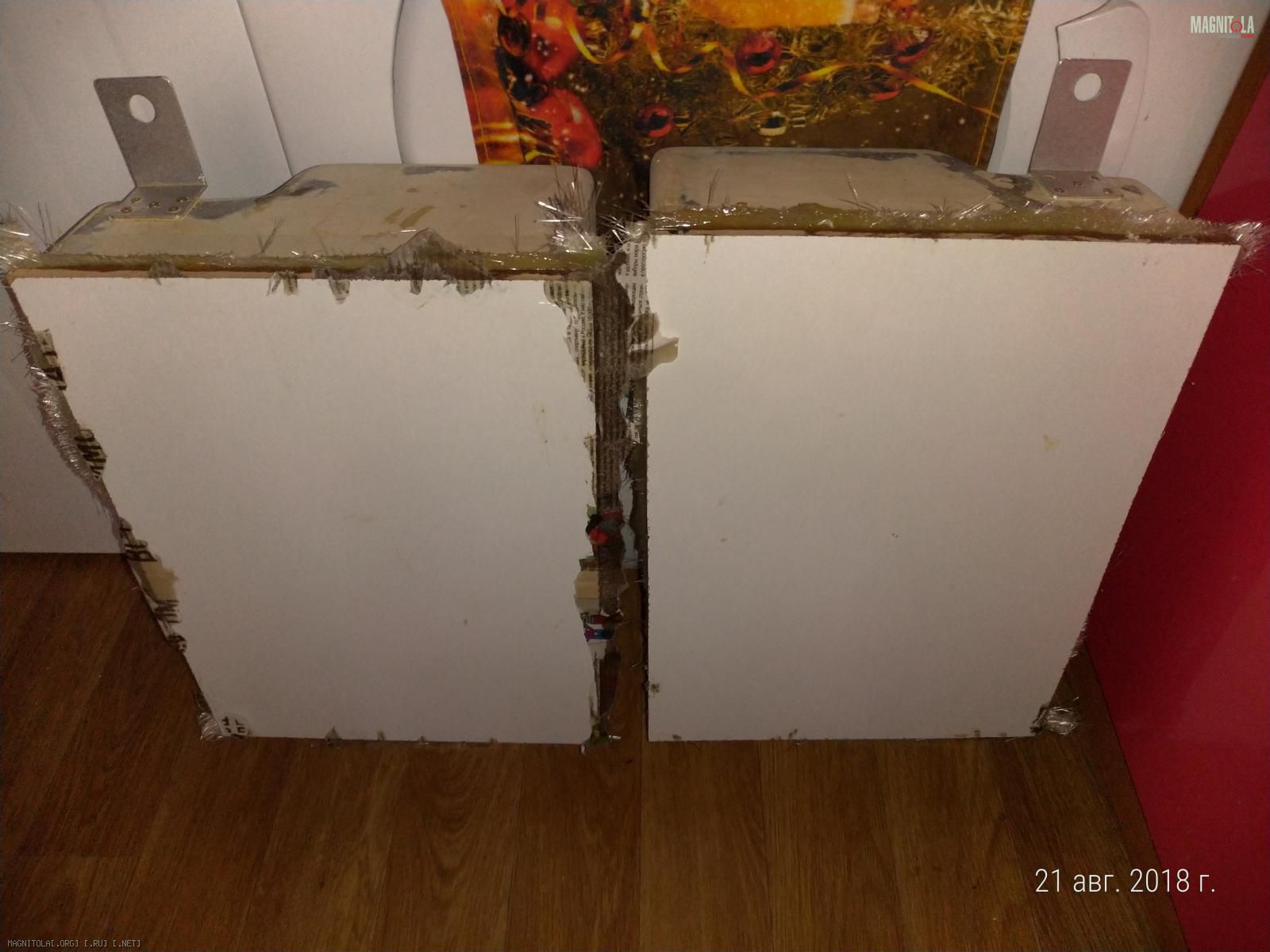

Вот так по итогу выходит :
Вложение 1241582

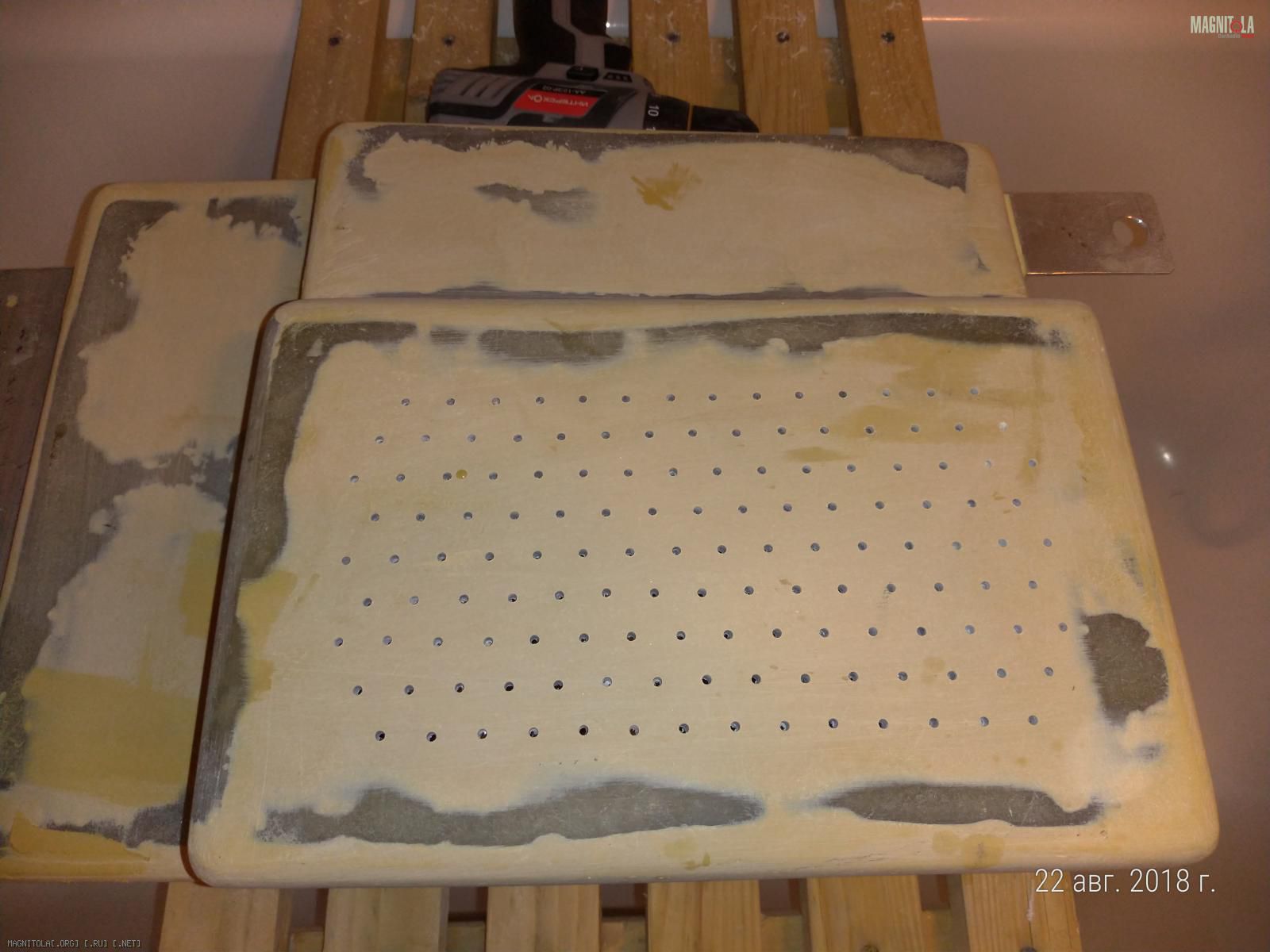

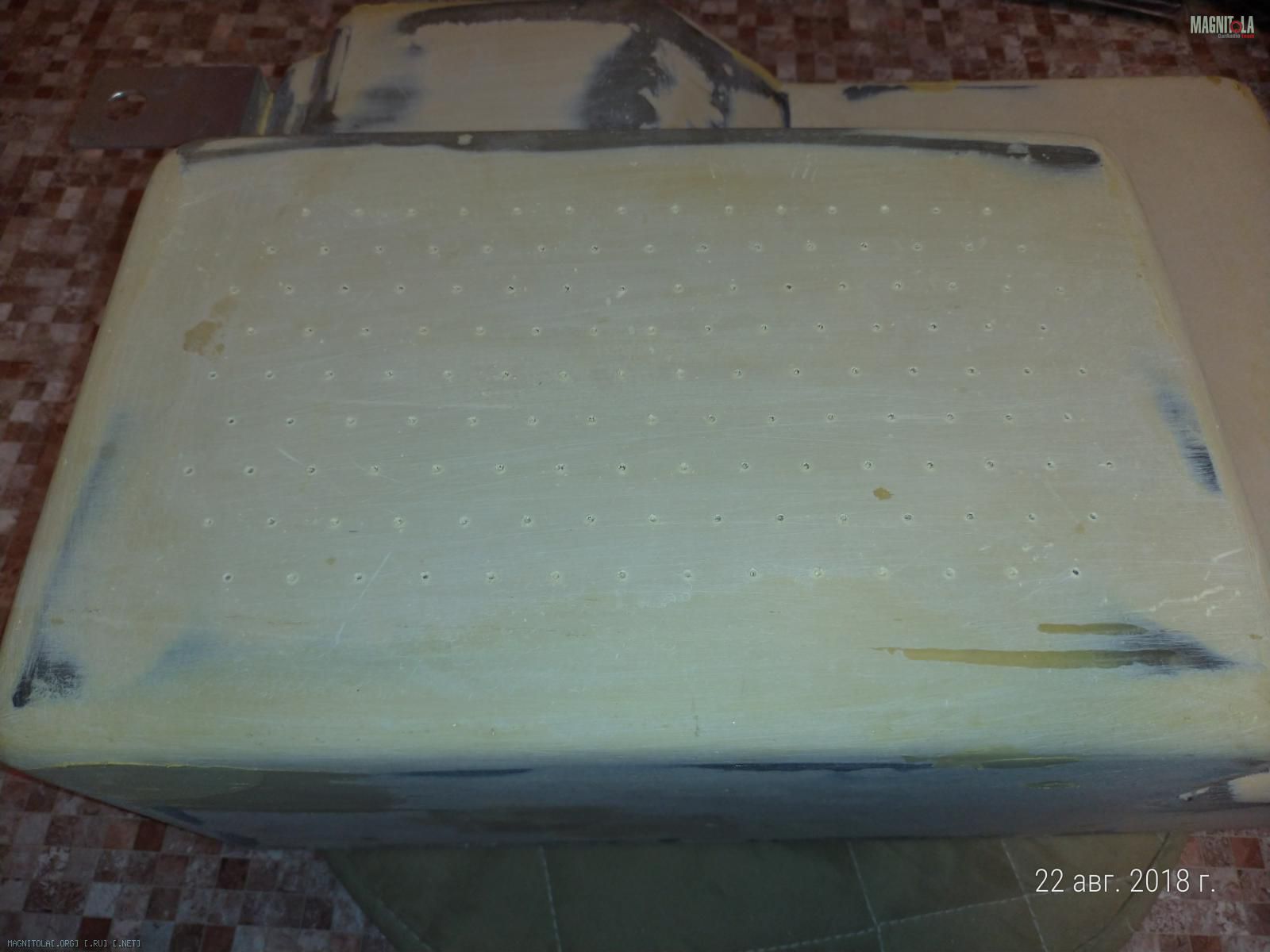

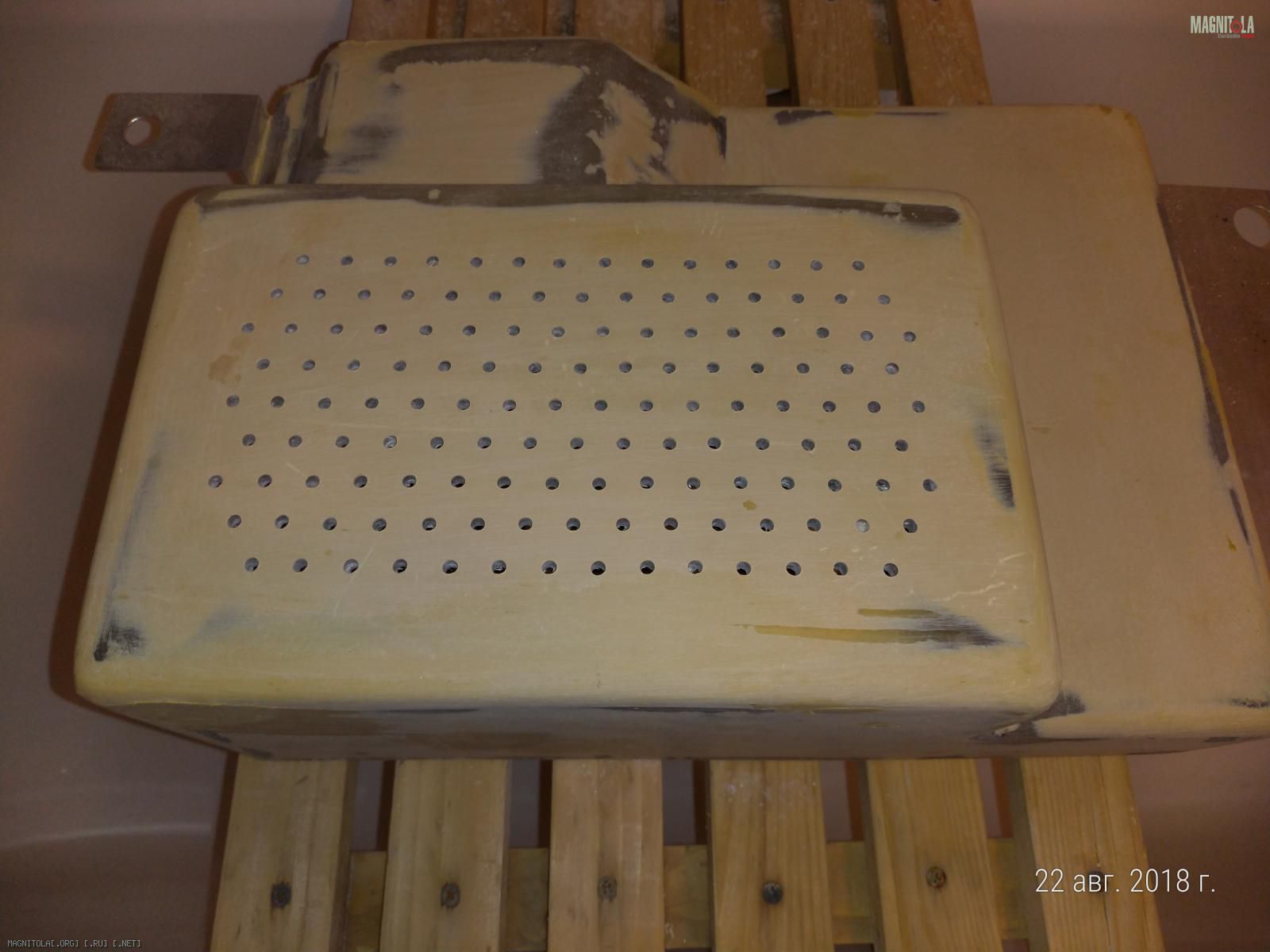

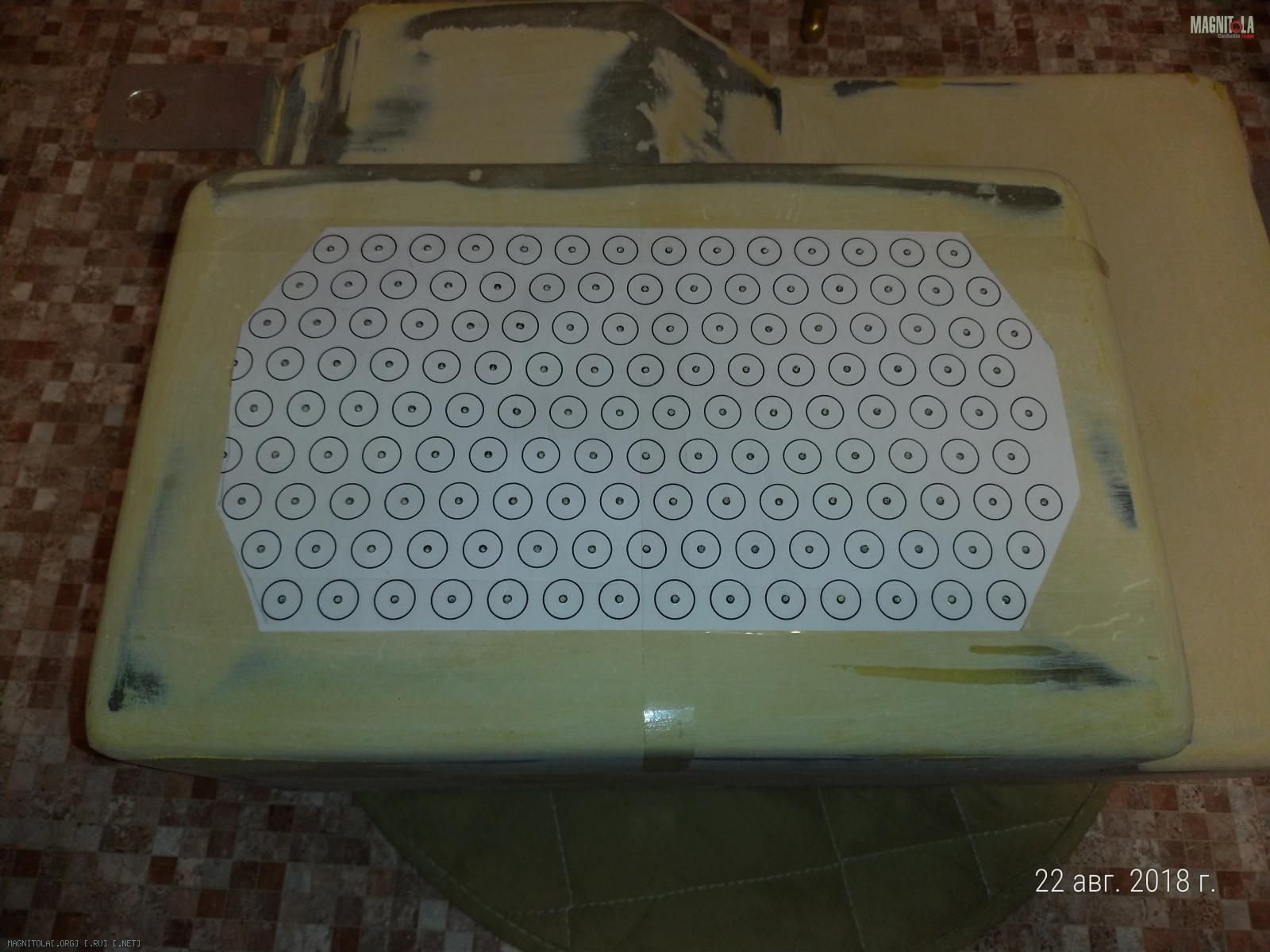

Далее, после того как смола встала, краевая лохмата была срезана и пошло вот это :) :
Вложение 1241602Вложение 1241600Вложение 1241598
Вложение 1241596Вложение 1241594

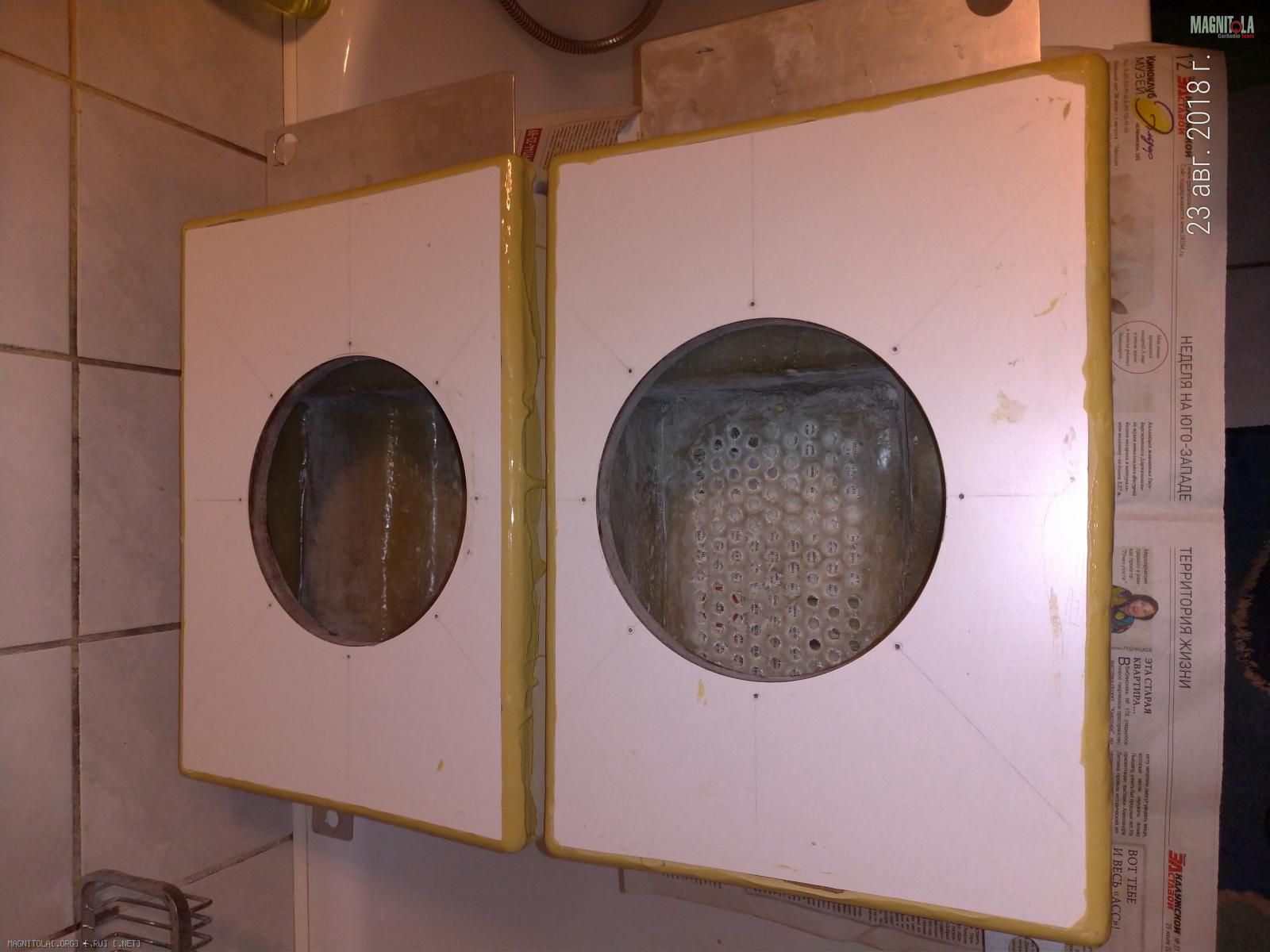

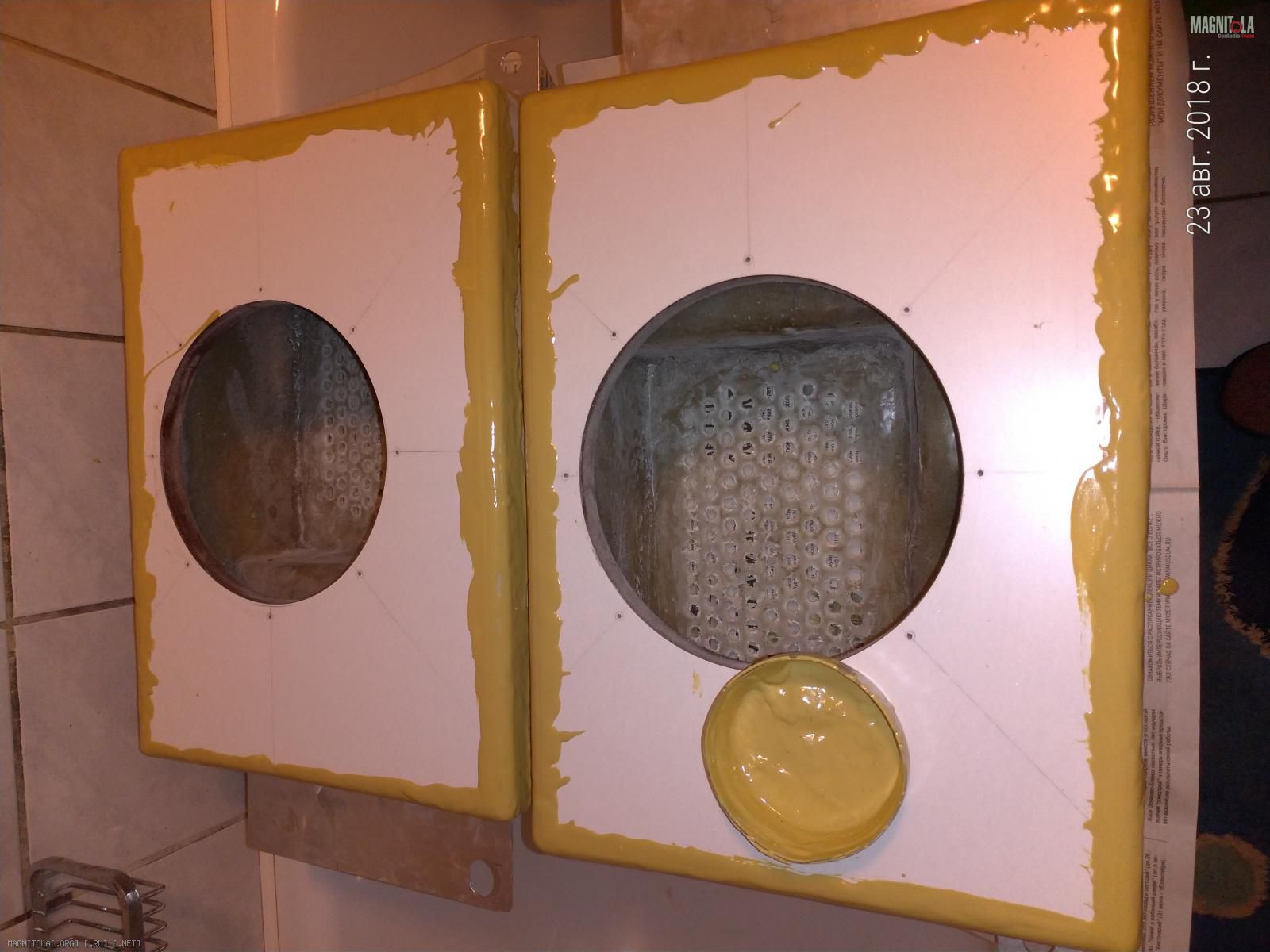

Потом ещё не много по облагораживанию :
Вложение 1241592Вложение 1241590
Достаточно часто так поступаю, когда требуется что-то пропитать полиэфиркой и как бы зашпатлевать :) за одно :).
Разбавляю шпатлёвку полиэфиркой и тупо кисточкой наношу эту жижу на поверхность.
Когда эта жижа схватилась, но ещё не встала окончательно, т.е. когда это можно просто резать, то срезаю откровенные излишки обычным канцелярским резаком с выдвижным лезвием, чтоб лишний раз шкурку не гонять ))), не шкурить ))) стало быть.

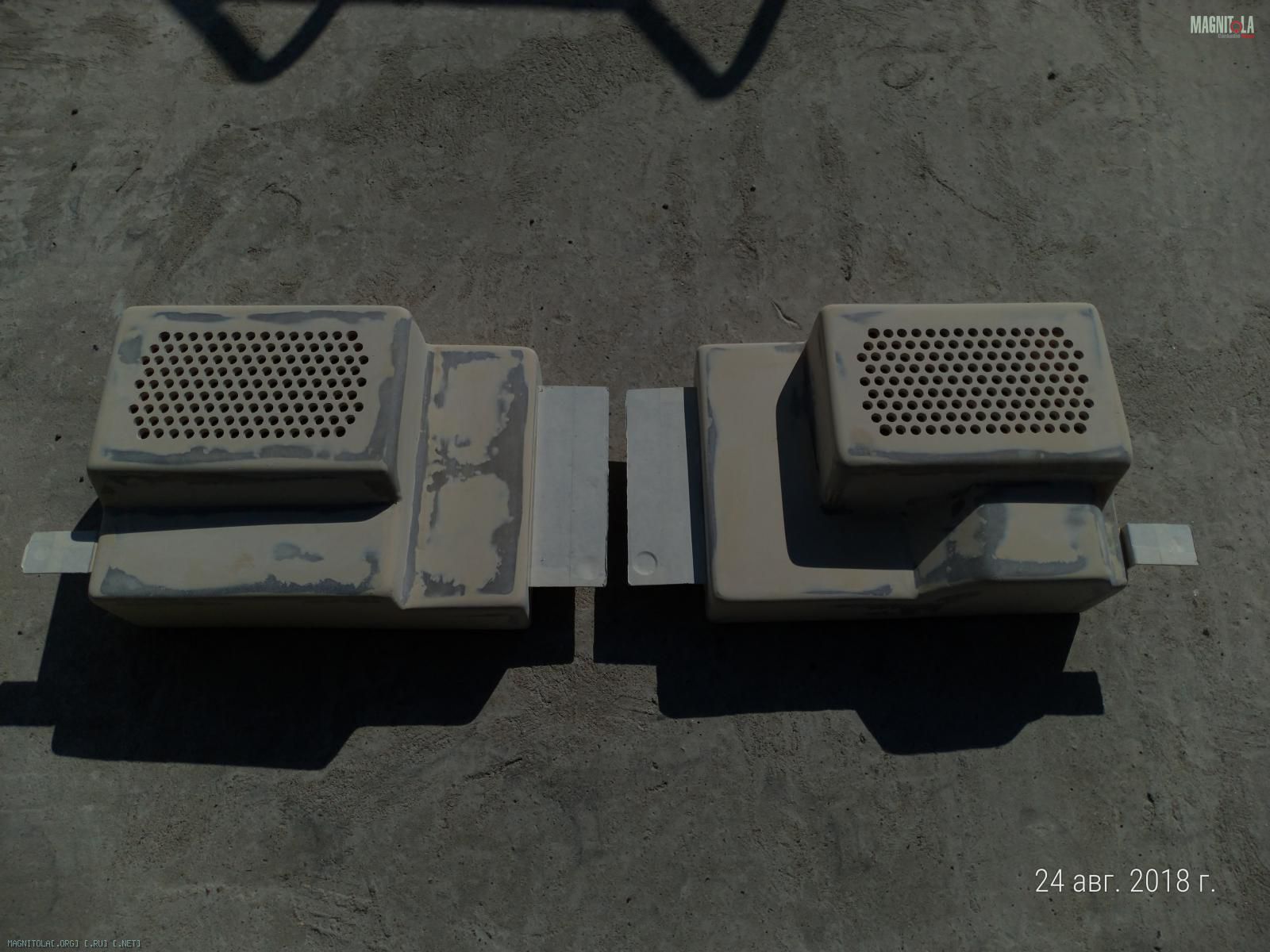

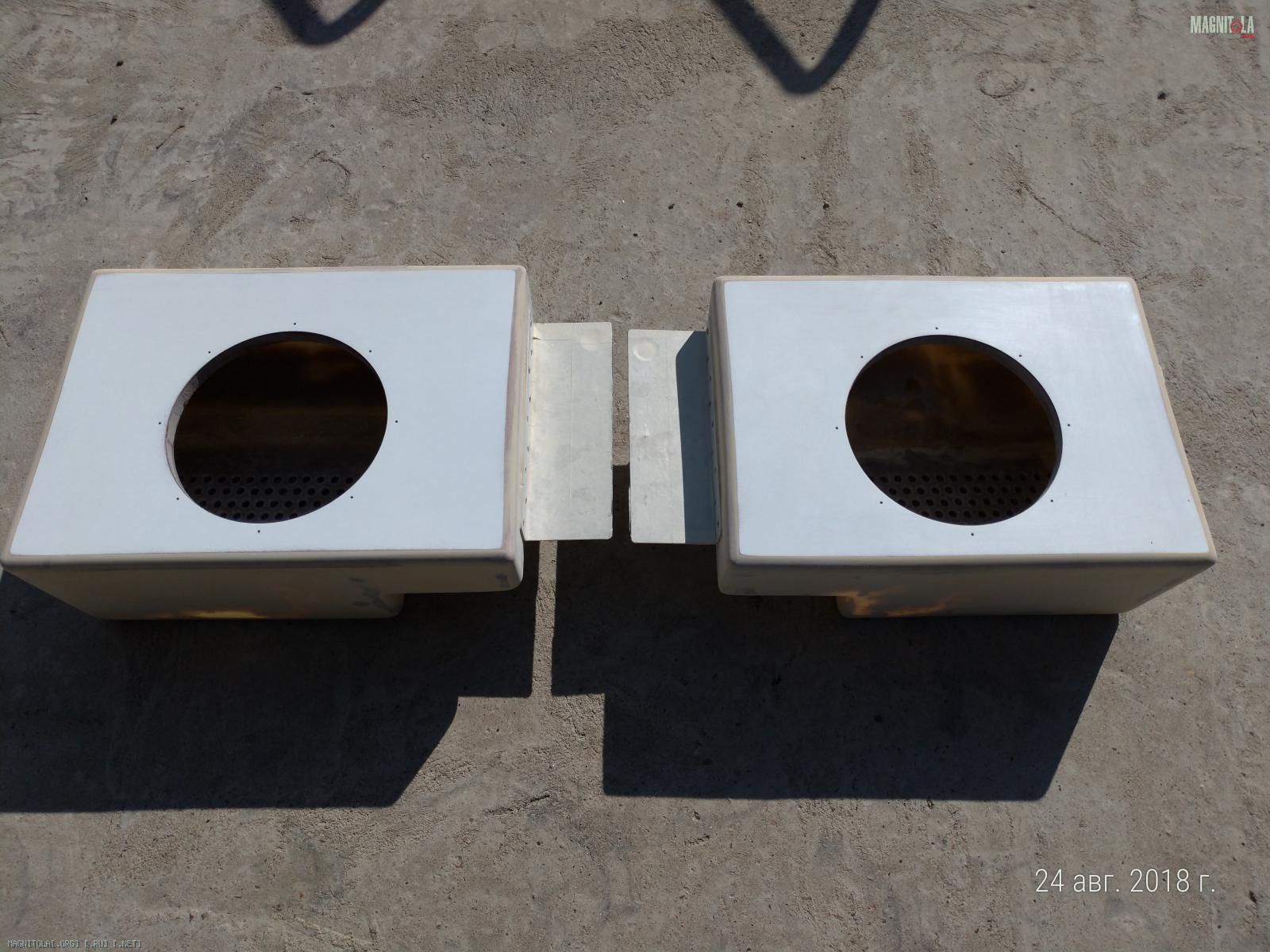

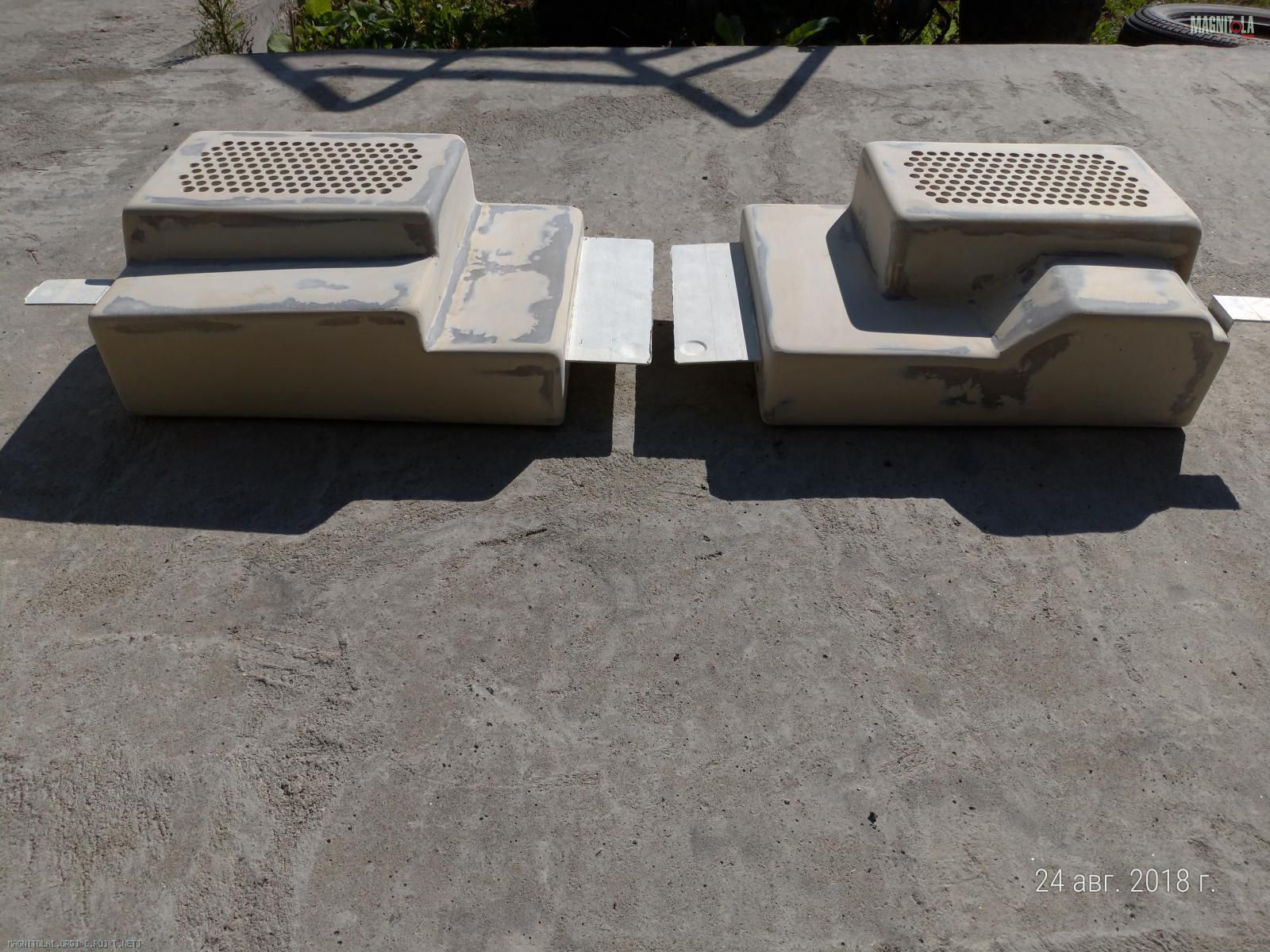

В итоге под покраску, ящики подошли вот в таком состоянии :
Вложение 1241604Вложение 1241606Вложение 1241608Вложение 1241610

Цитата:

---

Сообщение от FFZ

наша термоусадка не равномерная по толщине и соответственно когда усаживается, то тоже не равномерно, он или сам не знал, или промолчал, в итоге и такой результат.

---

Фен или газоаую горелку нужно держать просто чуть дальше от трубки,прогревать по кругу и чуть-чуть тянуть.

Покраска ящиков.
Для этой задачи использовал последний баллон :( из заныченного.
Печально, что сейчас такой уже не купить :(.
Почему прекратили завозить и продавать у нас я ХЗ...
Я по крайней мере попытался найти её на просторах наших инет магазов, но ни чего не нашёл...
Про эту краску я не один раз уже писал и рекомендовал тем кому требовалась шагрень, а они применяли антигравий Боди ))).

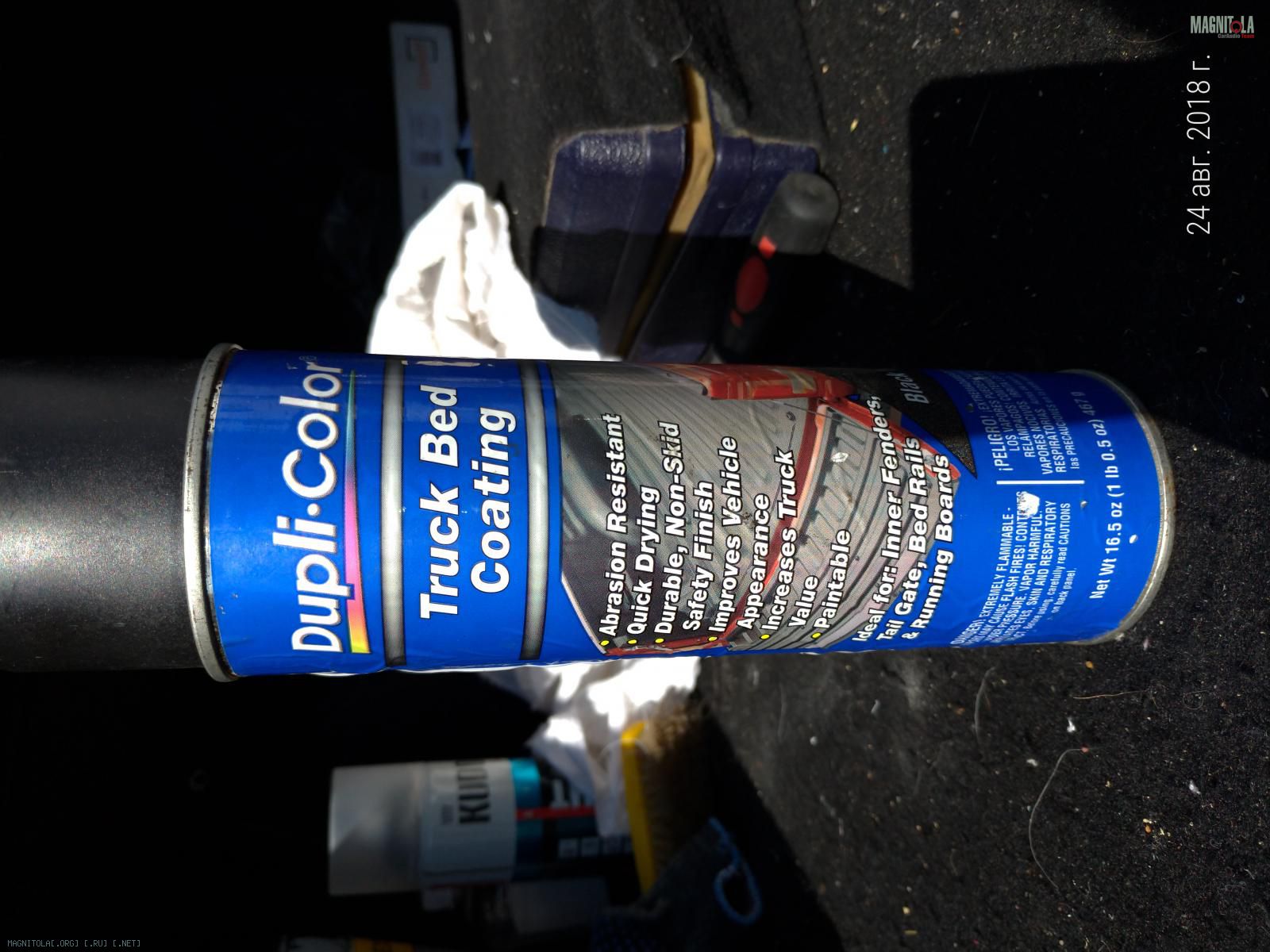

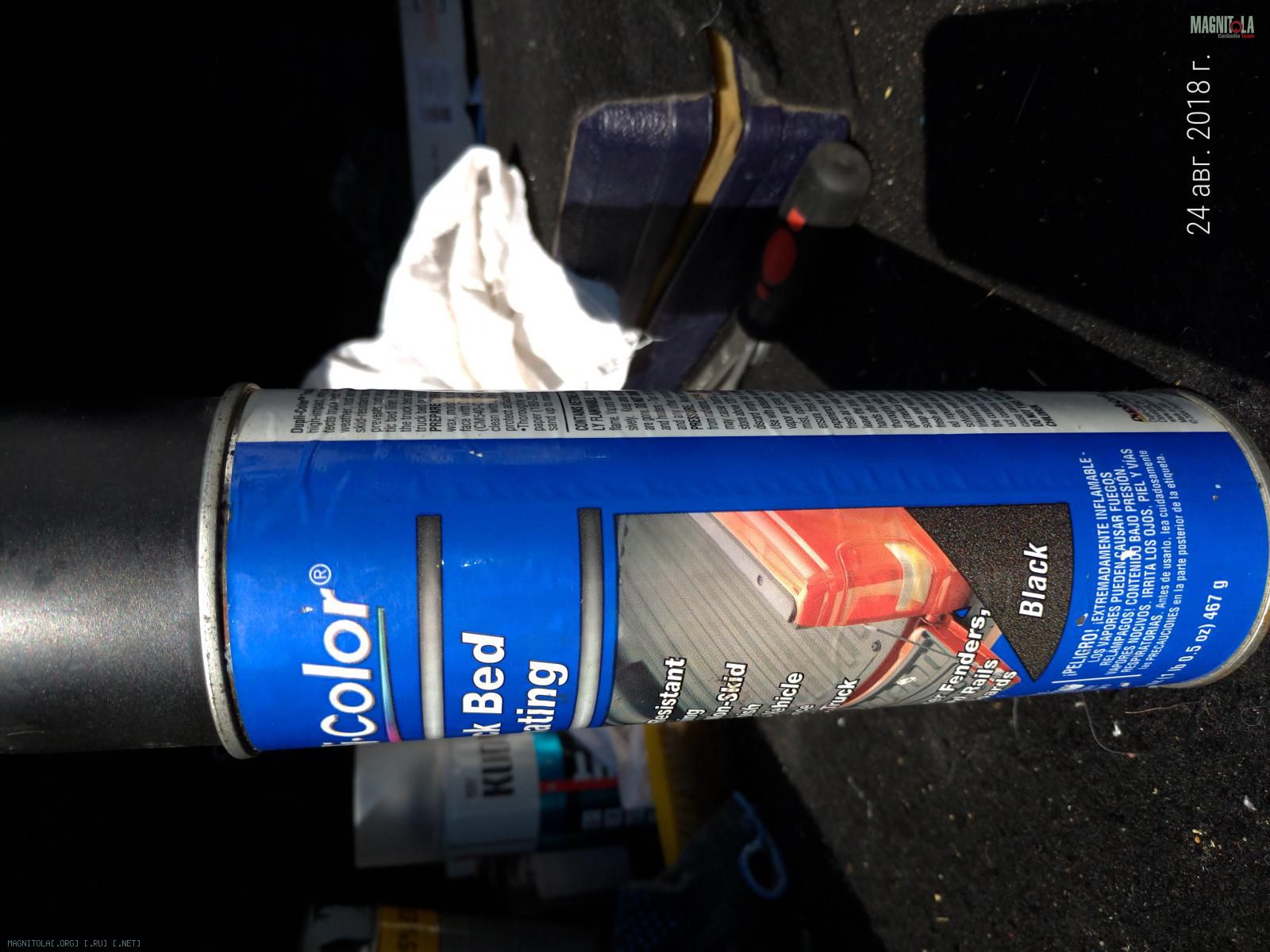

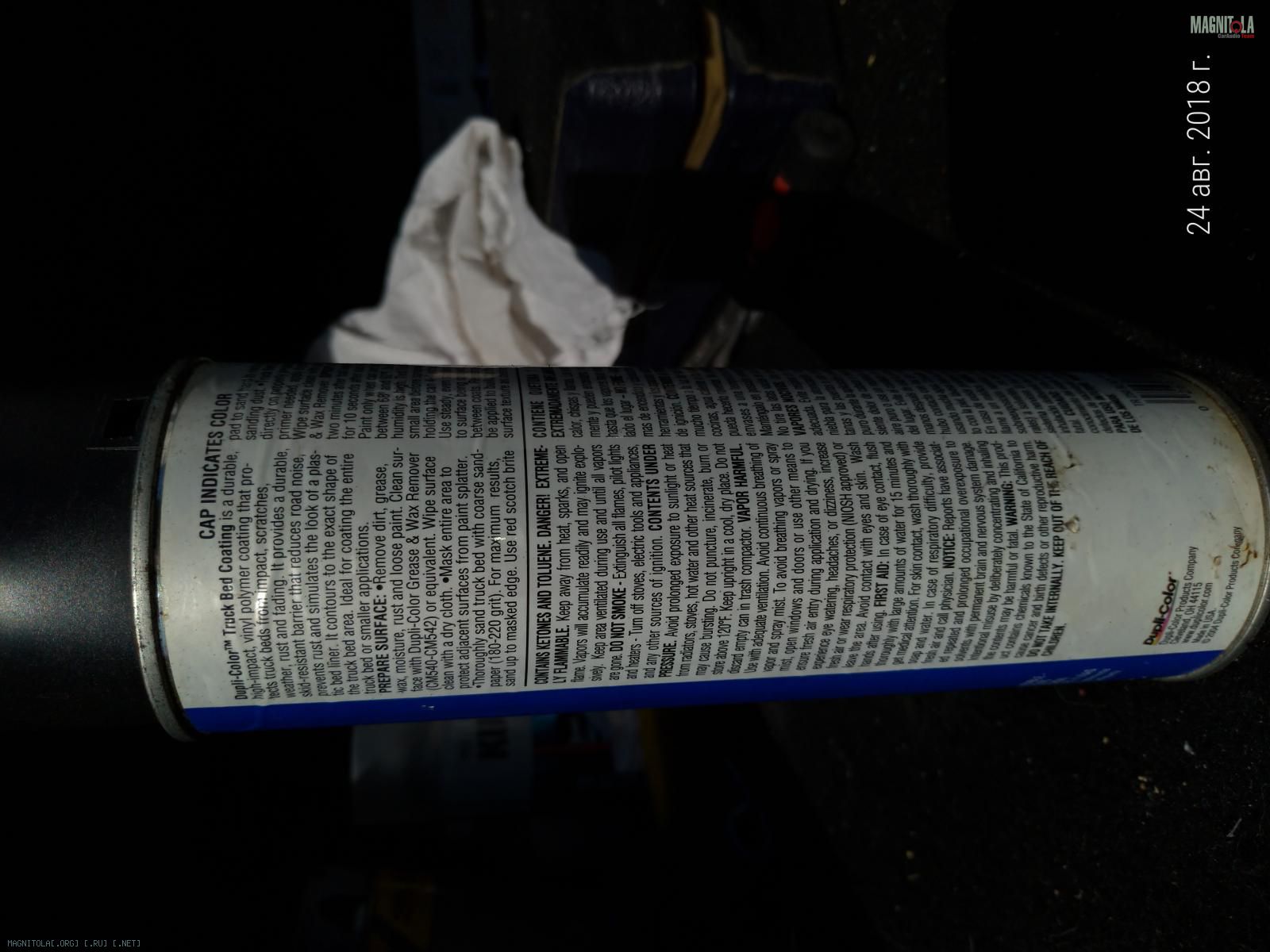

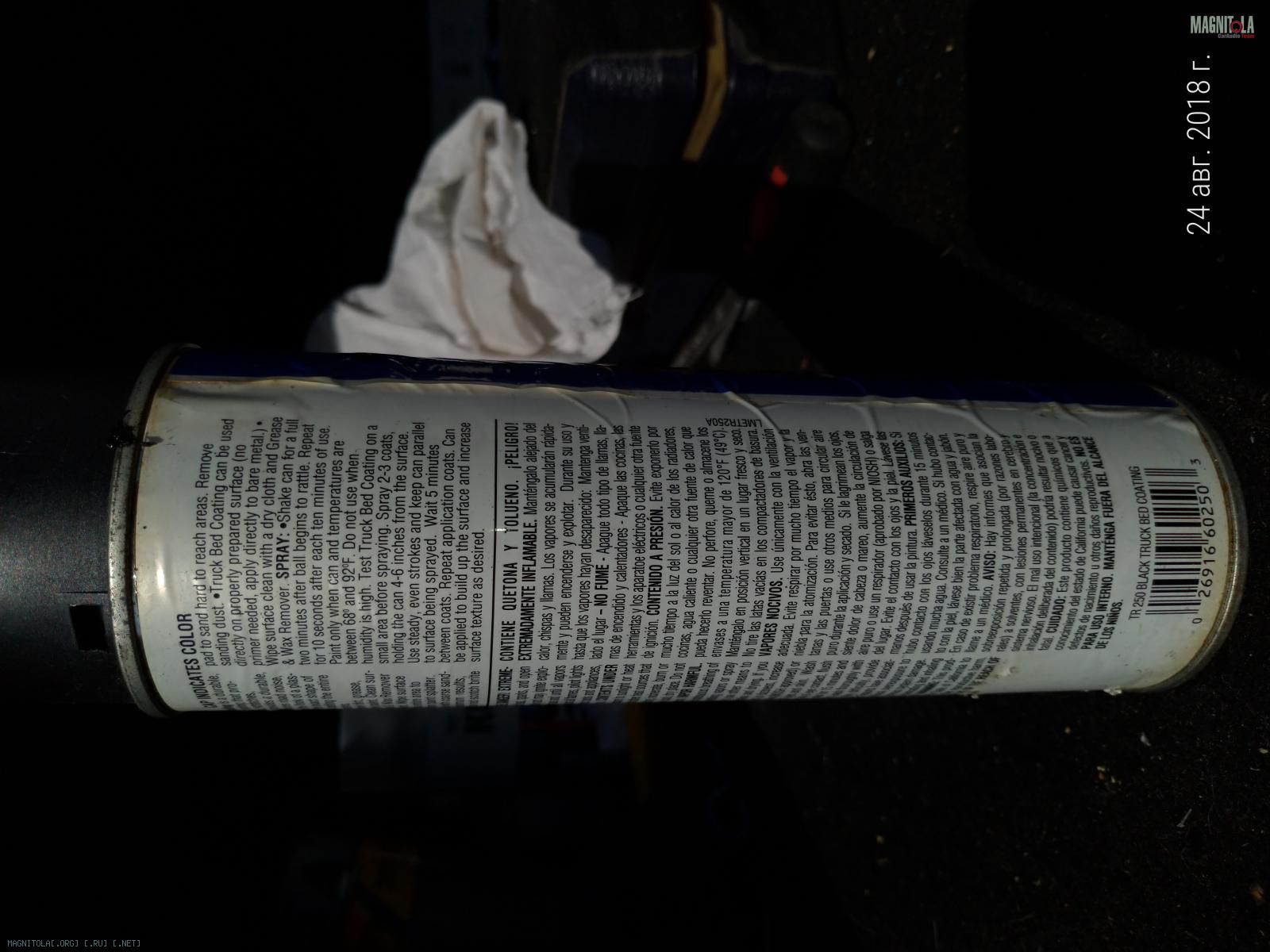

Вот такую краску я применял :
Вложение 1241640Вложение 1241638Вложение 1241636Вложение 1241634
В общем, если кто увидит эту краску в балоне в продаже, смело берите, не пожалейте денег (думаю по нынешним курсам ценик порядка 700-800 руб), ну и о возможности где купить симофорьте на нашем форуме :).

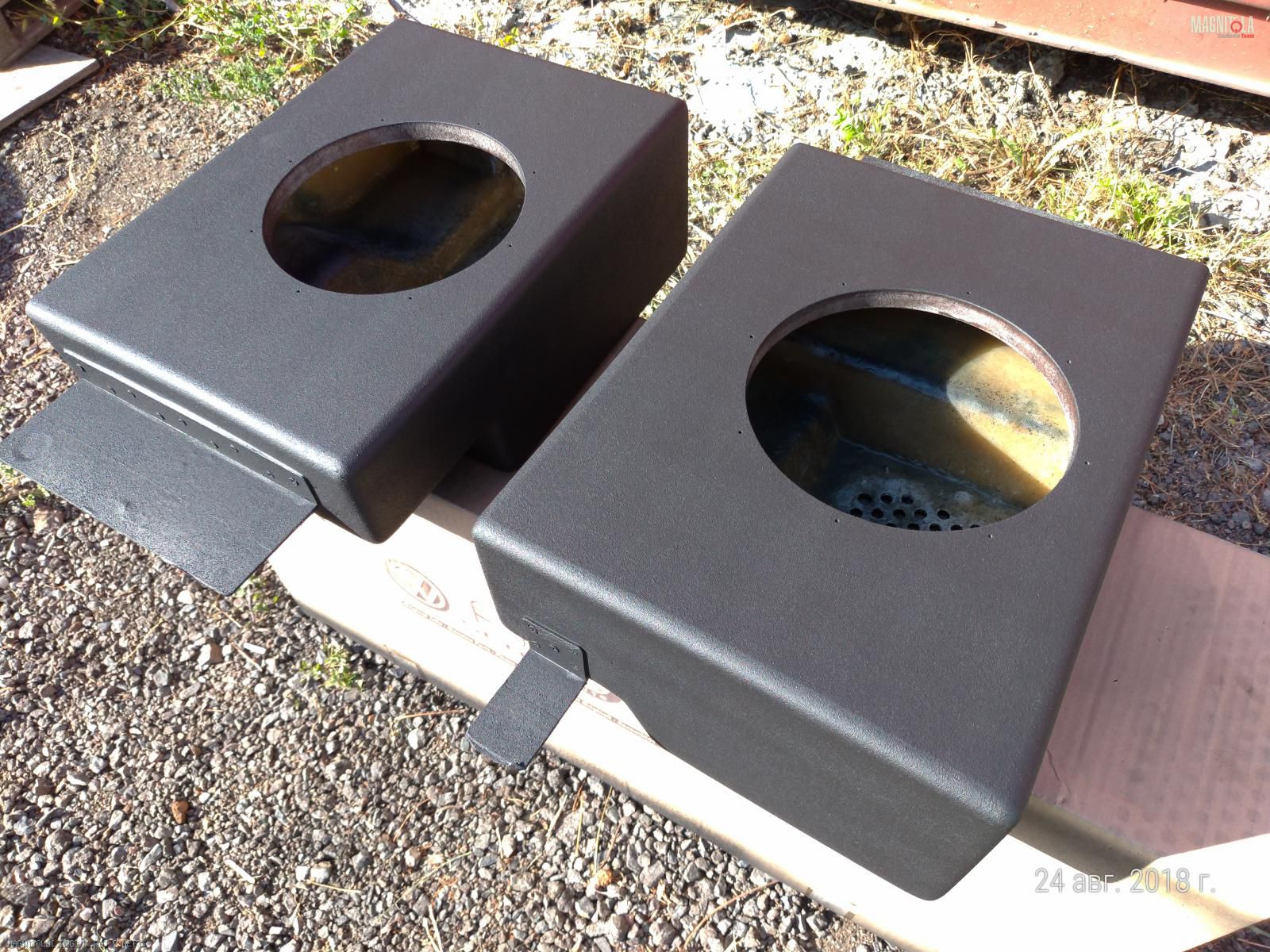

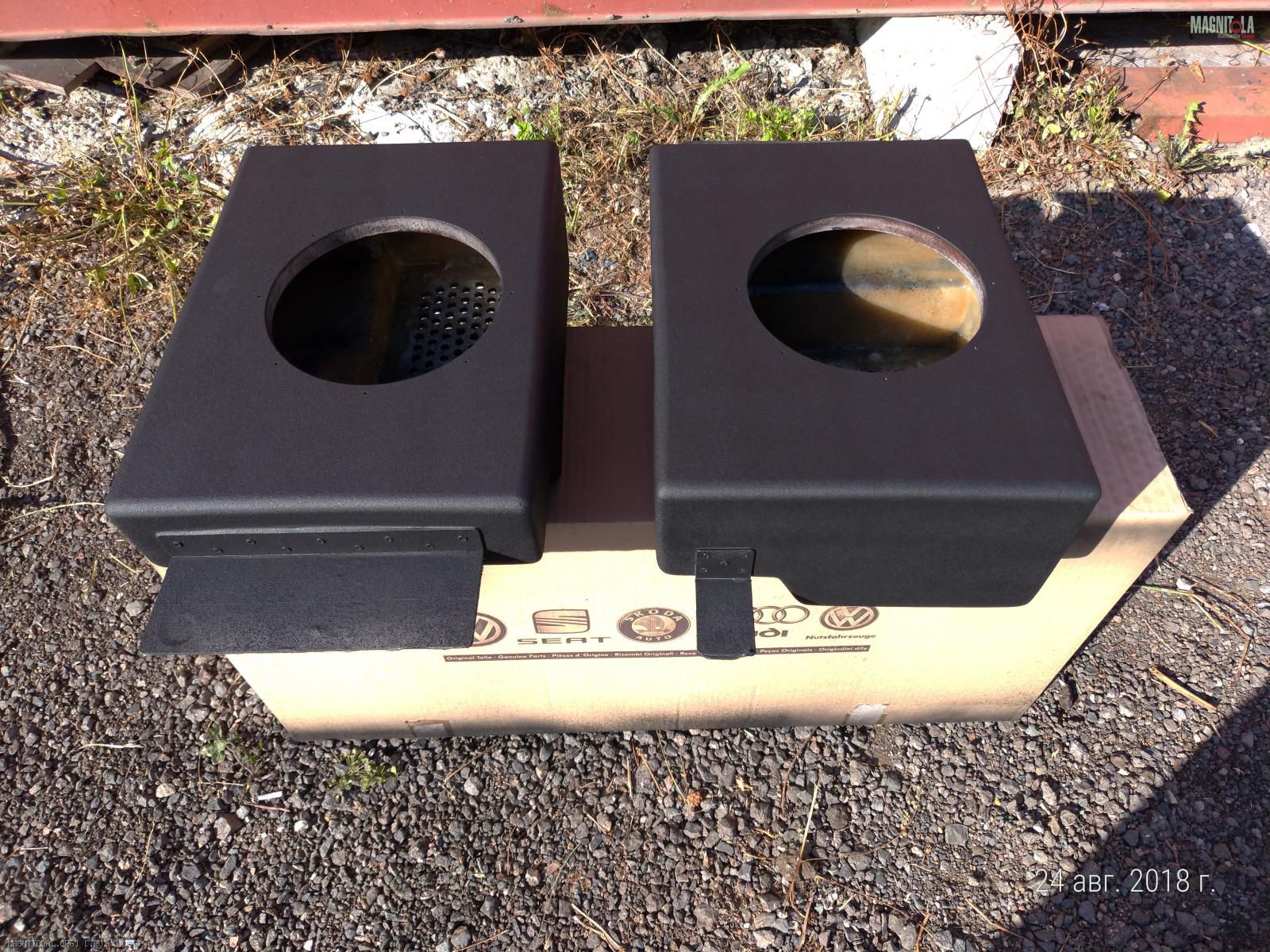

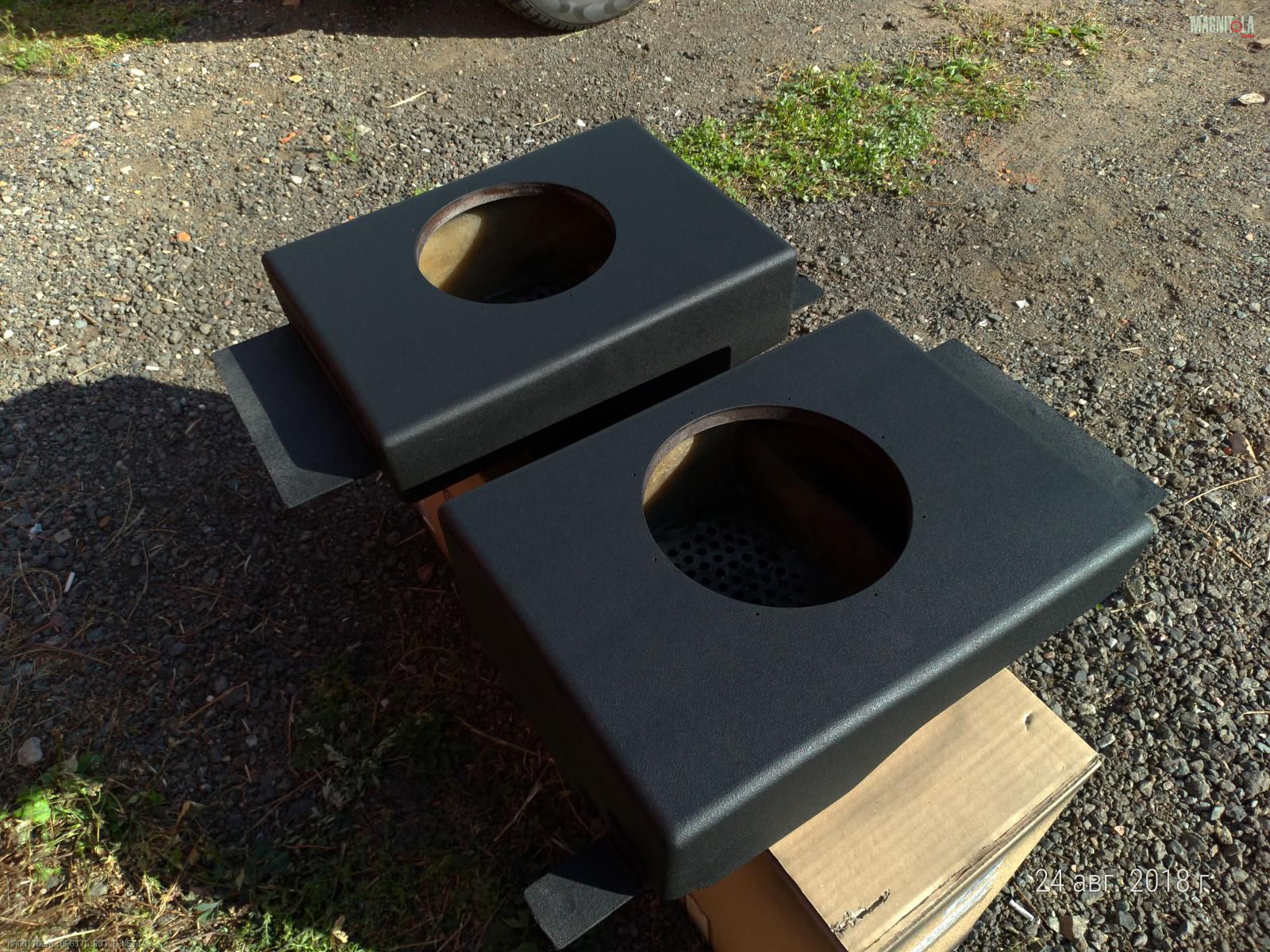

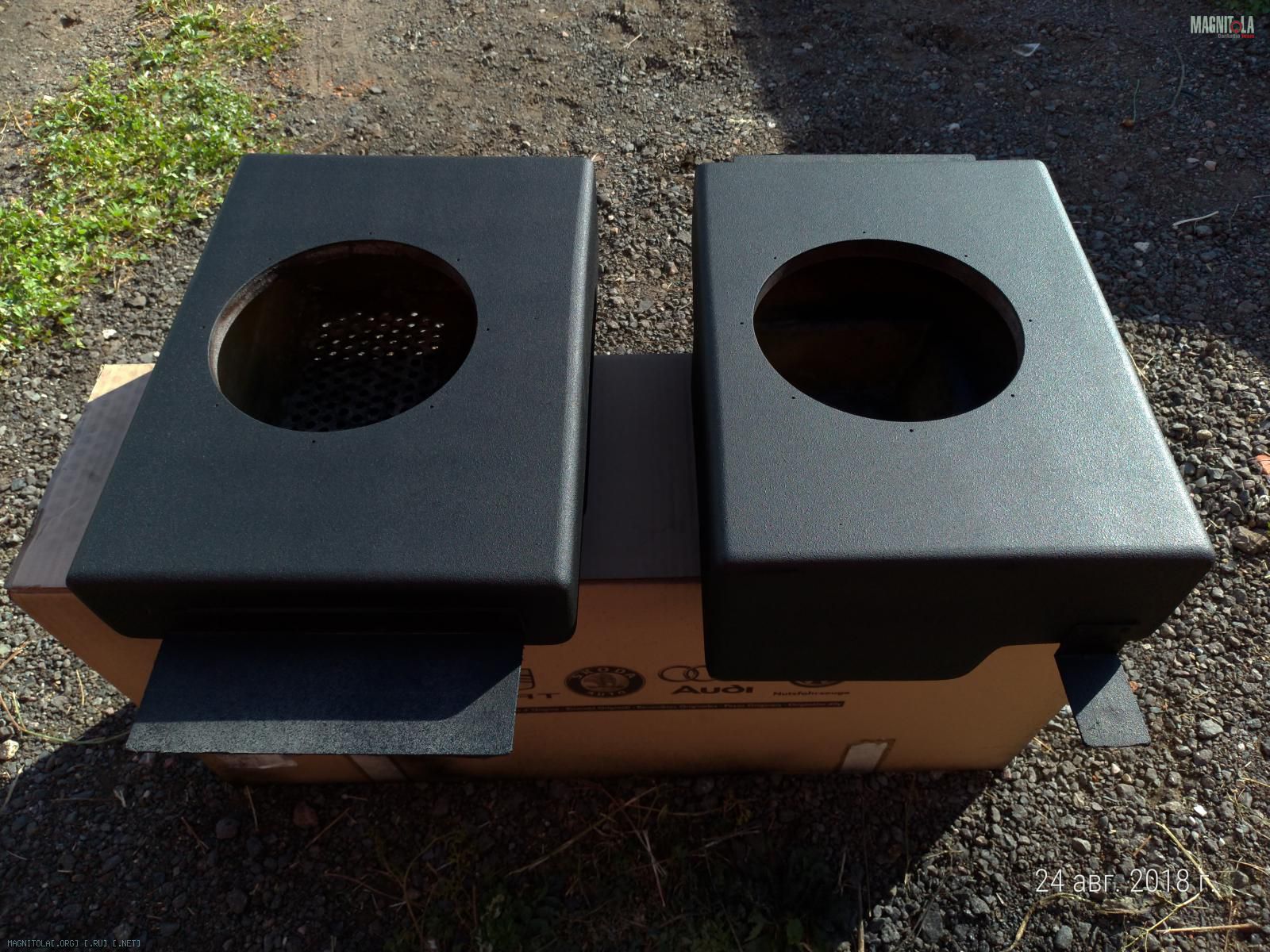

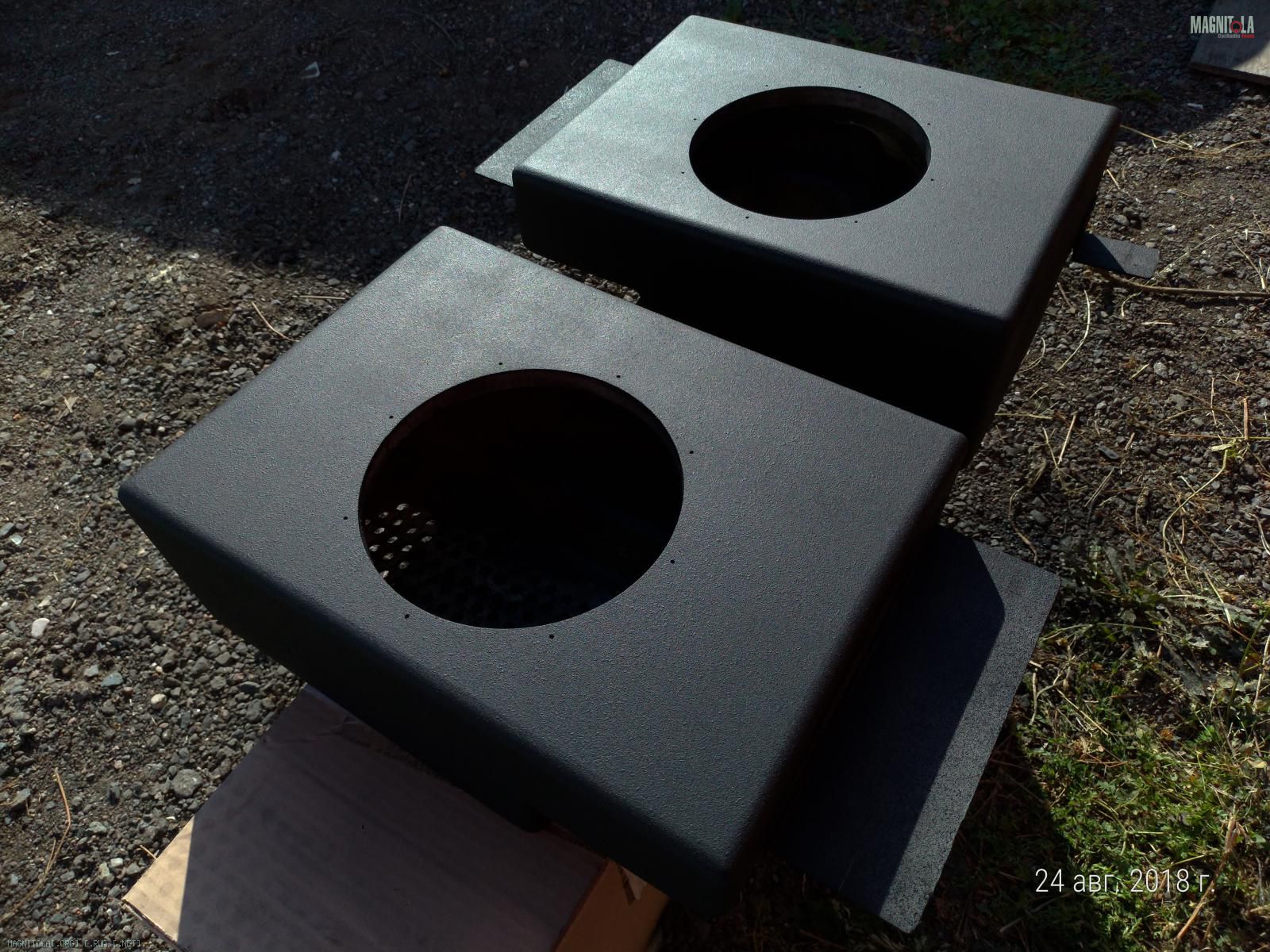

А вот он результат, т.е. ящики в чистовом исполнении :
Вложение 1241650 Вложение 1241642 Вложение 1241652
Вложение 1241648 Вложение 1241646 Вложение 1241644

Сорри, забыл в описании процесса изготовления корпусов ящиков написать, т.к. фото нет по причине того, что я ХЗ как это можно было сфоткать в этих ящиках...
Поэтому получилось, что вопрос приклеивания передней панели, я осветил не полностью и остался достаточно важный момент не рассказан.
После того как передние панели ящиков были приклеены, смола встала, отверстия под динамики вырезаны, было произведено усиление стыков сочленения/склеивания передних панелей со стенками, способом как я описывал и показывал в этой теме http://magnitola.org/akusticheskie-s...ml#post3633438

Цитата:

---

Сообщение от Matvey498

Фен или газоаую горелку нужно держать просто чуть дальше от трубки,прогревать по кругу и чуть-чуть тянуть.

---

Я думаю, дело в другом - нагретая термуха, усаживаясь, касается металла кочерги и тут же отдаёт ему всё тепло и перестаёт усаживаться.

Надо равномерно прогреть саму железяку, а потом уже усаживать термуху.....



Знаю я один способ быстро и равномерно прогреть железяку))) Правда на такой прут придётся несколько аккумов в параллель ставить))))))

Цитата:

---

Сообщение от fox proteus

Я думаю, дело в другом - нагретая термуха, усаживаясь, касается металла кочерги и тут же отдаёт ему всё тепло и перестаёт усаживаться.

Надо равномерно прогреть саму железяку, а потом уже усаживать термуху.....



Знаю я один способ быстро и равномерно прогреть железяку))) Правда на такой прут придётся несколько аккумов в параллель ставить))))))

---

))) ))) ))) у меня пара есть АКБ, один на автосике, второй резервный, но для этаких дел жалко их.
Я тоже об этом подумал и твоё предположение только подтверждает моё.
Но вчера для чистоты эксперимента ))) купил импортную термуху, сёдни попробую и отчитаюсь :) тут.

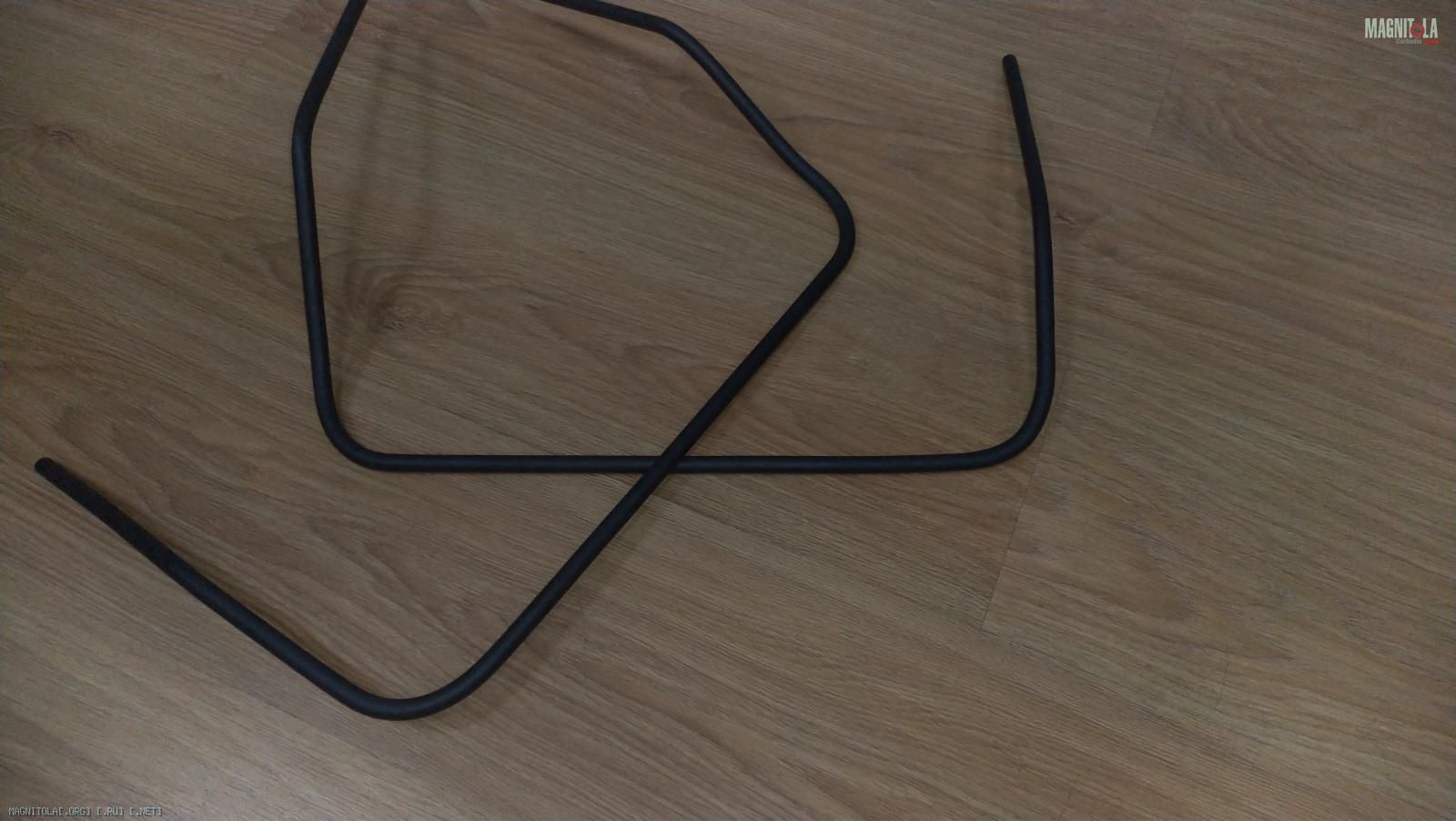

Перезатянул кочерги в другую термуху :
Вложение 1241852 Вложение 1241854
Термуха тоже наша, но не толстая, села идеально!

Вчера в радиоламвке видел образцы термоусадки, тонкая, усаживается раза в два не меньше, не спросил что по чем, времени не было, но себе приметил! 21 век...

Цитата:

---

Сообщение от mohov_a

Вчера в радиоламвке видел образцы термоусадки, тонкая, усаживается раза в два не меньше, не спросил что по чем, времени не было, но себе приметил! 21 век...

---

Термуха с коэф.усадки 1:2, т.е. усаживается в два раза по диаметру это обычная, есть с коэф. усадки 1:3 и 1:4, и даже 1:6 встречал.

Андрей, правда, ты чем трубки садишь, фонариком чтоль ;) ? . .
Даже rexant в три раза тоньшеет. . .

Цитата:

---

Сообщение от chu0037

Андрей, правда, ты чем трубки садишь, фонариком чтоль ;) ? . .
Даже rexant в три раза тоньшеет. . .

---

по разному... когда фонарика нет под мышку сую...

А как будет организован вход акустических проводов до динамика через ящик, если не секрет?

Цитата:

---

Сообщение от MVV61

А как будет организован вход акустических проводов до динамика через ящик, если не секрет?

---

http://magnitola.org/attachment/2/4/7/7/1084356.thumb
Считаете отверстий маловато? )))

Цитата:

---

Сообщение от MVV61

А как будет организован вход акустических проводов до динамика через ящик, если не секрет?

---

Нет конечно же это не секрет, просто я до этого в теме не дошёл :)
Вот так, через такие стандартные разъёмы, которые не много пришлось самому доделать, т.к. готовых не было в наличии :
Вложение 1242072 Вложение 1242074

Колодки крепятся к ящикам к передней их сторонам :
Вложение 1242076 Вложение 1242078


Внутренний объём ящиков оклеен акустическим синтепоном :
Вложение 1242088 Вложение 1242086 Вложение 1242084
Вложение 1242082 Вложение 1242090
К клеммникам динамиков подводящие провода от клеммников естественно на пайке.

Ну и почти итого :
Вложение 1242080

Фото финального аккорда :) по вопросу ящиков покажу чуть позже, пока не сфоткал.

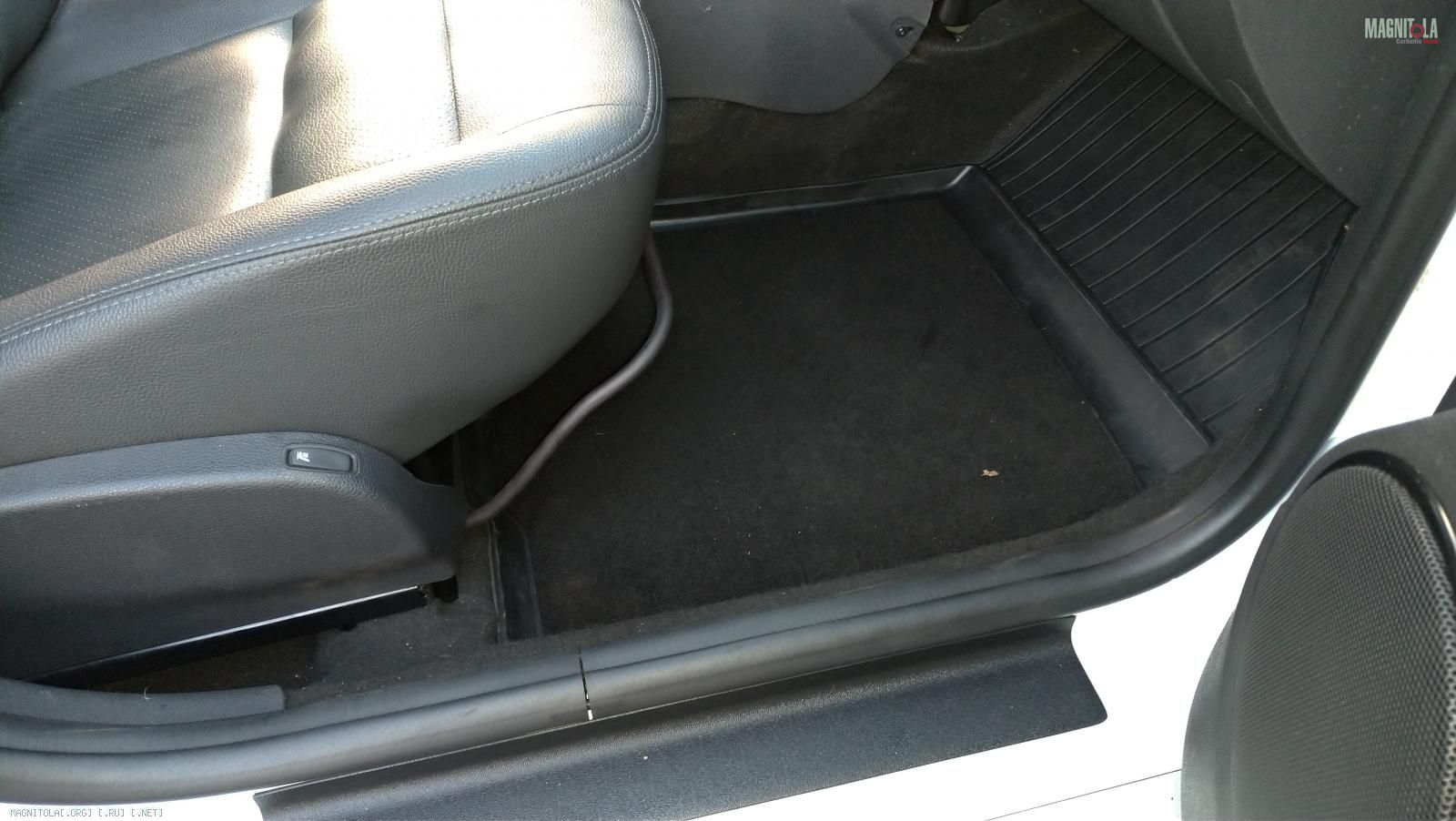

Фото новых видов пространства под передними сидушками с Сustom кочергами )))
Вложение 1242098 Вложение 1242102 Вложение 1242104
Вложение 1242106 Вложение 1242108 Вложение 1242110
При такой геометрии кочерги весь возможный объём места под передними сиденьями можно использовать и при этом функционально ни чего не лишаешься, т.е. сиденья смещаются во оба крайних положения.

Цитата:

---

Сообщение от FFZ

Ну и почти итого :
Вложение 1242080

---

Ранее в теме обозначалось, что динамики на сабовое звено будут match, то что на фото- на них не похоже
Дядь Федор, кто в домиках живёт?

Цитата:

---

Сообщение от Senya

Ранее в теме обозначалось, что динамики на сабовое звено будут match, то что на фото- на них не похоже
Дядь Федор, кто в домиках живёт?

---

Похоже, что Ural Warhead.

Цитата:

---

Сообщение от MVV61

Похоже, что Ural Warhead.

---

Да, AS-W200MB.

Фёдорович, отэто "массажёр" получился...:dance3: Как всегда, очень аккуратно, красиво и надёжно, доходчиво...:thank_you:, но к.м.к., привязка к "пятой точке", будет довольно сильной...:blush2:

Цитата:

---

Сообщение от IlSan

Фёдорович, отэто "массажёр" получился...:dance3: Как всегда, очень аккуратно, красиво и надёжно, доходчиво...:thank_you:, но к.м.к., привязка к "пятой точке", будет довольно сильной...:blush2:

---

Тебе кажется :)

Цитата:

---

Сообщение от IlSan

Фёдорович, отэто "массажёр" получился...:dance3: Как всегда, очень аккуратно, красиво и надёжно, доходчиво...:thank_you:, но к.м.к., привязка к "пятой точке", будет довольно сильной...:blush2:

---

У кого чего болит,тот о том и говорит...

Цитата:

---

Сообщение от Senya

Ранее в теме обозначалось, что динамики на сабовое звено будут match, то что на фото- на них не похоже
Дядь Федор, кто в домиках живёт?

---

Всё верно, сначала планировал применить 8" от match из их продуктов для апгрейда БМВ аудио систем.
Потом появились 8" от Урал Вархеды и стали альтернативным вариантом.
Определился с тем, что именно будет стоять, только тогда, когда начал ящиками заниматься, т.е. окончательно определился и сформировался реальный размер ящиков, а не на глаз :).

---------- Сообщение добавлено 08.09.2018 в 08:43 ----------

Цитата:

---

Сообщение от IlSan

Фёдорович, отэто "массажёр" получился...:dance3: Как всегда, очень аккуратно, красиво и надёжно, доходчиво...:thank_you:, но к.м.к., привязка к "пятой точке", будет довольно сильной...:blush2:

---

)))
Думаю, что дикой привязки не должно быть, сабовые всё же частоты там будут играть а не мидбаса где ударность звучания обозначается.
Потом БМВешники же как то ведь катаются ))), хотя там правда в их штатных подсидельных нижних мидвуферах мощности конечно же не такие какие боеголовки от Урал способны переваривать.

Цитата:

---

Разбавляю шпатлёвку полиэфиркой и тупо кисточкой наношу эту жижу на поверхность.

---

А можно чуть поподробнее,- сегодня надо нечто подобное сделать?? Просто шпаклевка без отвердителя? Смешивается со смолой, и добавляется отвердитель для смолы? Или шпаклевка с отвердителем, и смола с отвердителем, а потом смешивается все это??

Вчера продуктивно и результативно закончил свою первую рабочую неделю после отпуска ))).
После работы в пятницу, т.е. укороченного рабочего дня, позанимался прямо на улице :), погода радует и день и вечер были шикарными.
Ну по итогу образовался следующий не большой пакет фото по подсидельникам.
Про кабелеровку уже в теме было, можно было бы эти фото и не делать, но когда начал разделывать ранее уже проложенные кабеля для подсидельников, то обнаружился интересный момент :).

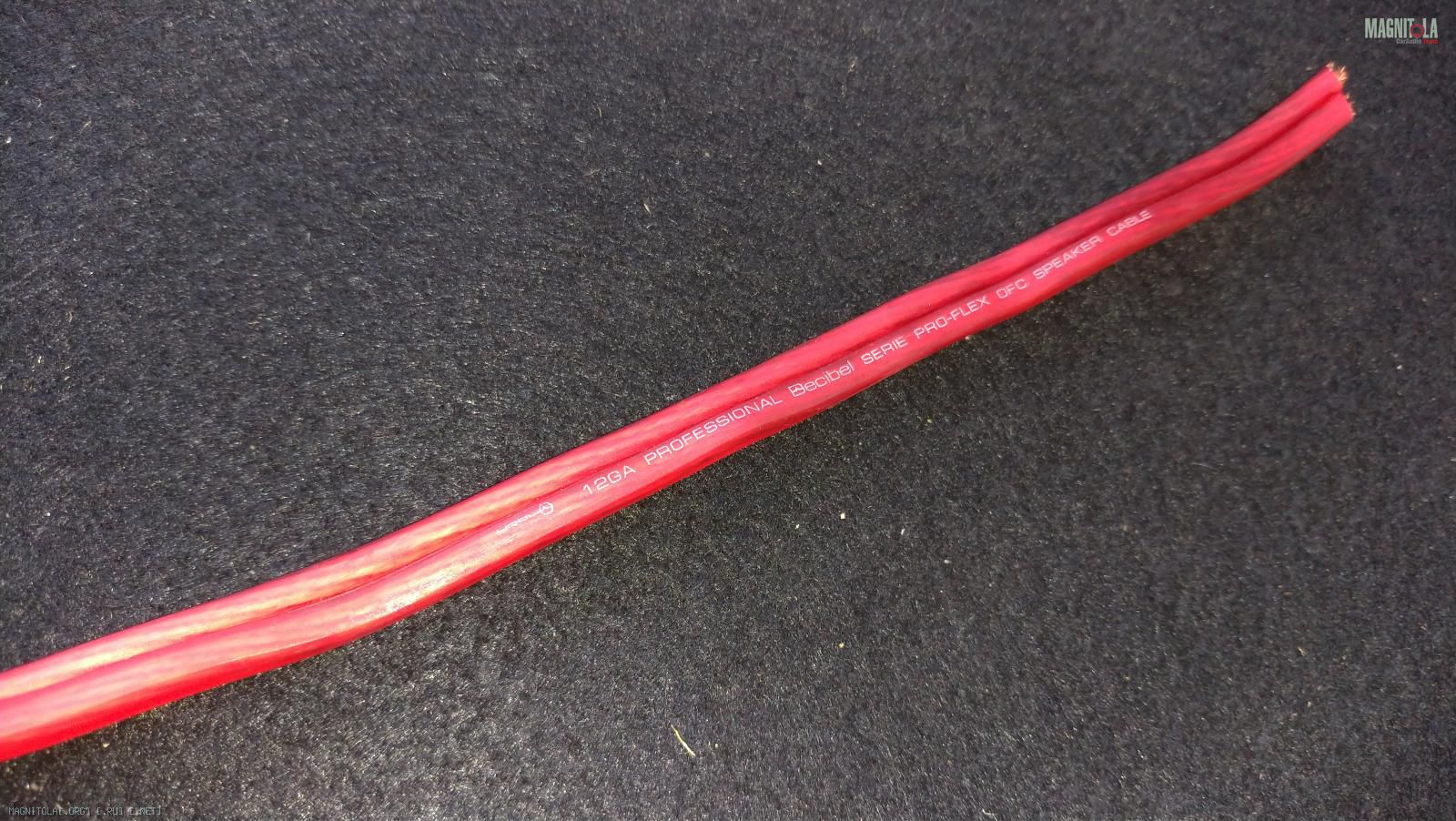

Кабеля под нижние подсидельные заложил 12AWG от Урал серии Decibel
Вложение 1242330

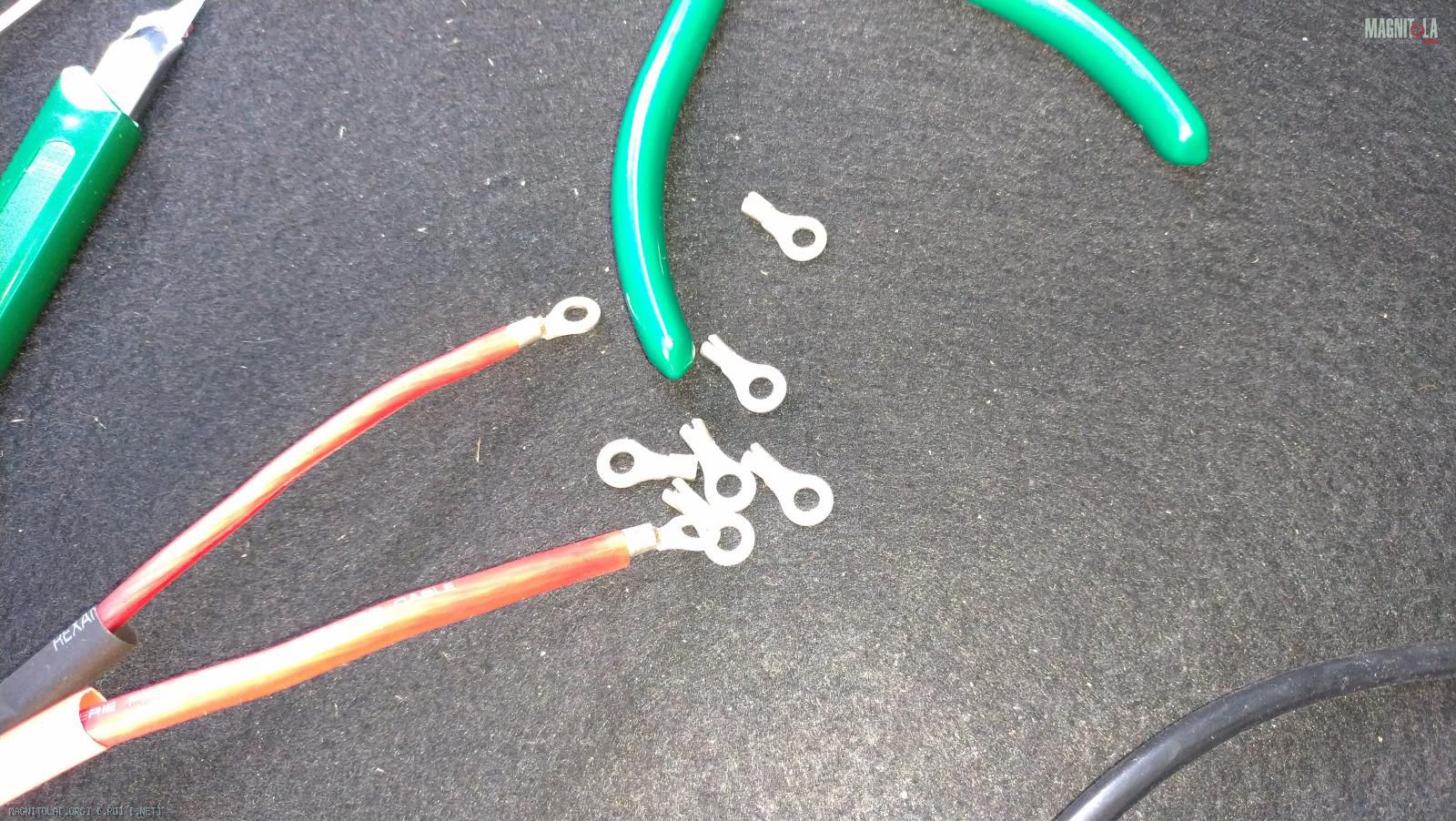

По Ураловской заявке сечение этого кабеля 3.31 мм.кв.
Соответственно и клеммы под пайку я заготовил для кабелей до 4 мм.кв.
Вложение 1242326
Но вот как начал делать дело :), то обнаружилось, что Урал вводит в заблуждение и недописывает ))) честные сечения ))).
Кабель 12 AWG серии Decibel пусть и совсем чутка, но не входит в клемму под кабель 4 мм.кв. ))).
На этом фото видно, можно рассмотреть, что для того чтоб кабель входил в стандартные и честные клеммы пол 4 мм.кв. потребовалось чутка разводить входа клемм.

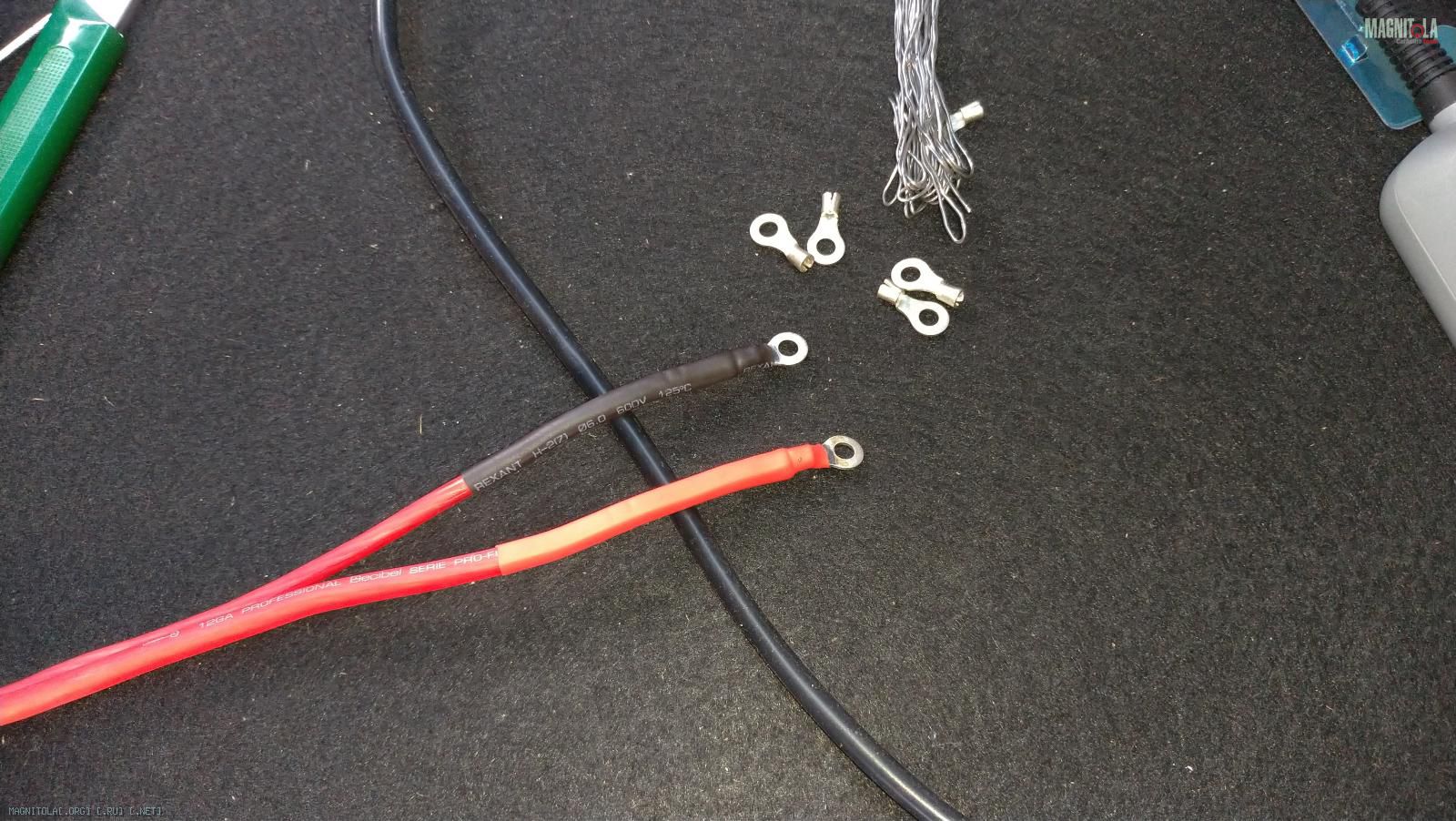

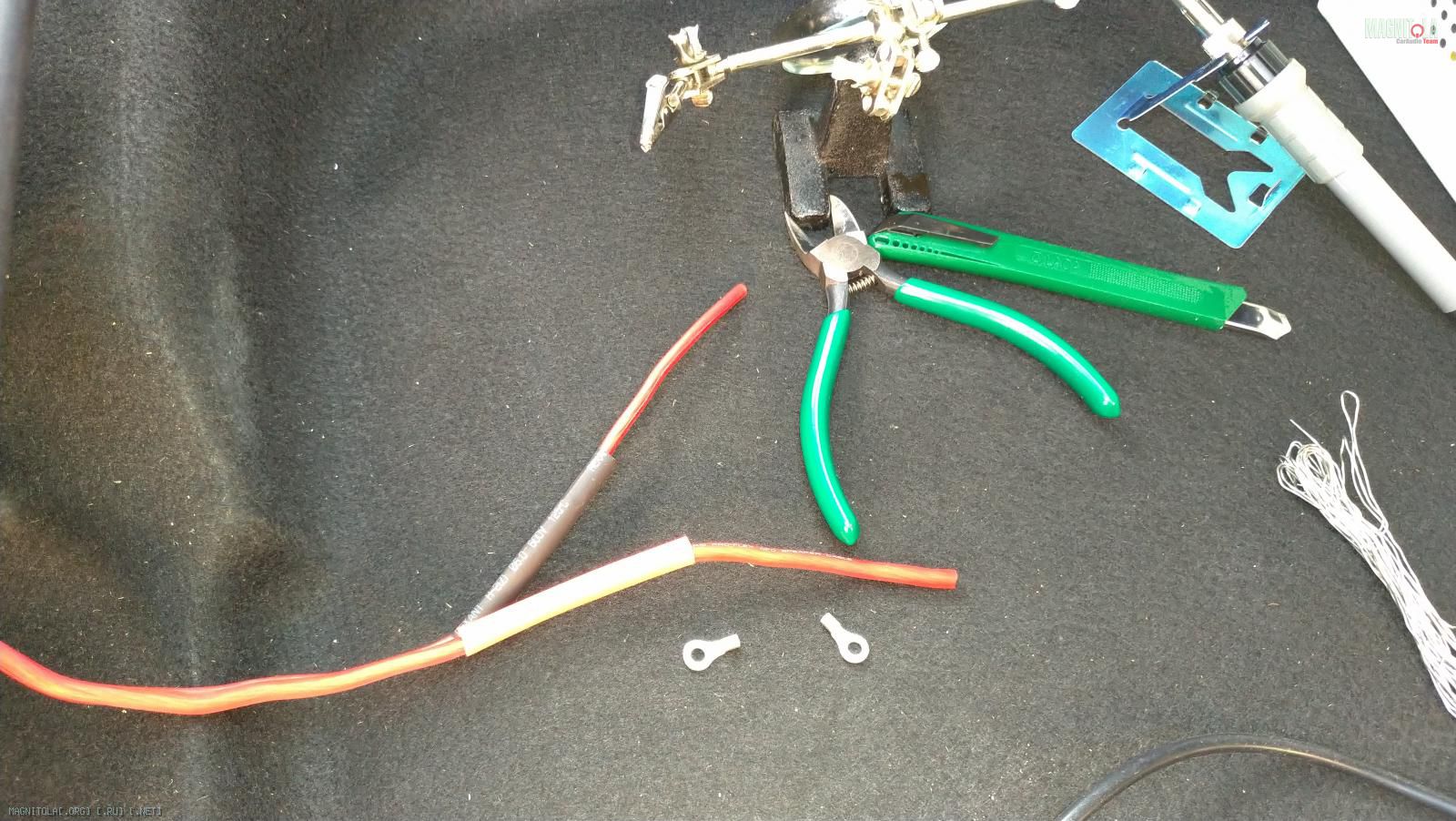

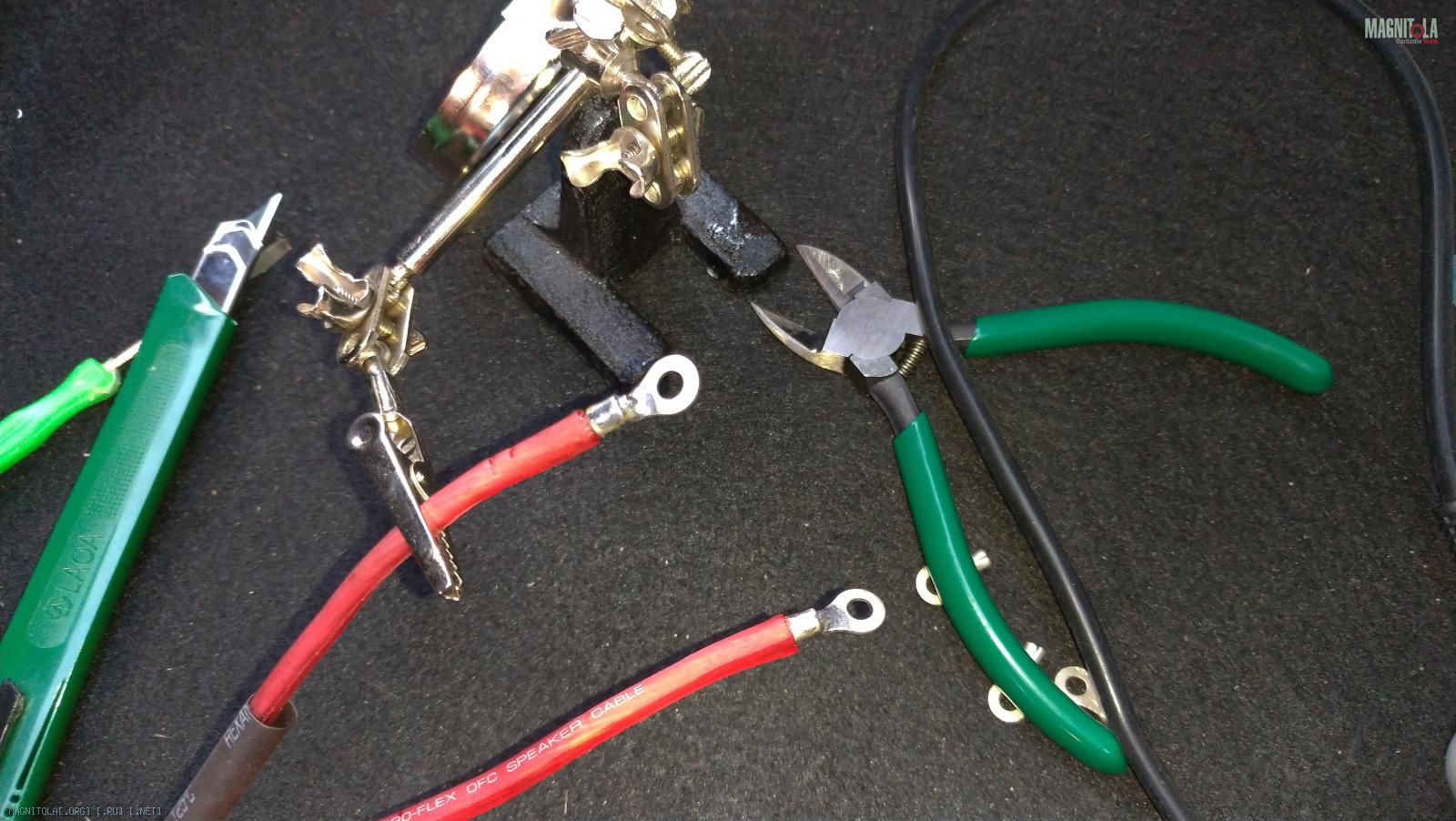

Ну далее по процессу, всё в общем то стандартно, т.е. так как и должно делаться :) :
Вложение 1242328 Вложение 1242324 Вложение 1242322 Вложение 1242320

Вторую сторону снимать не стал, надеюсь на слово поверят ))), что там делалось так же :).

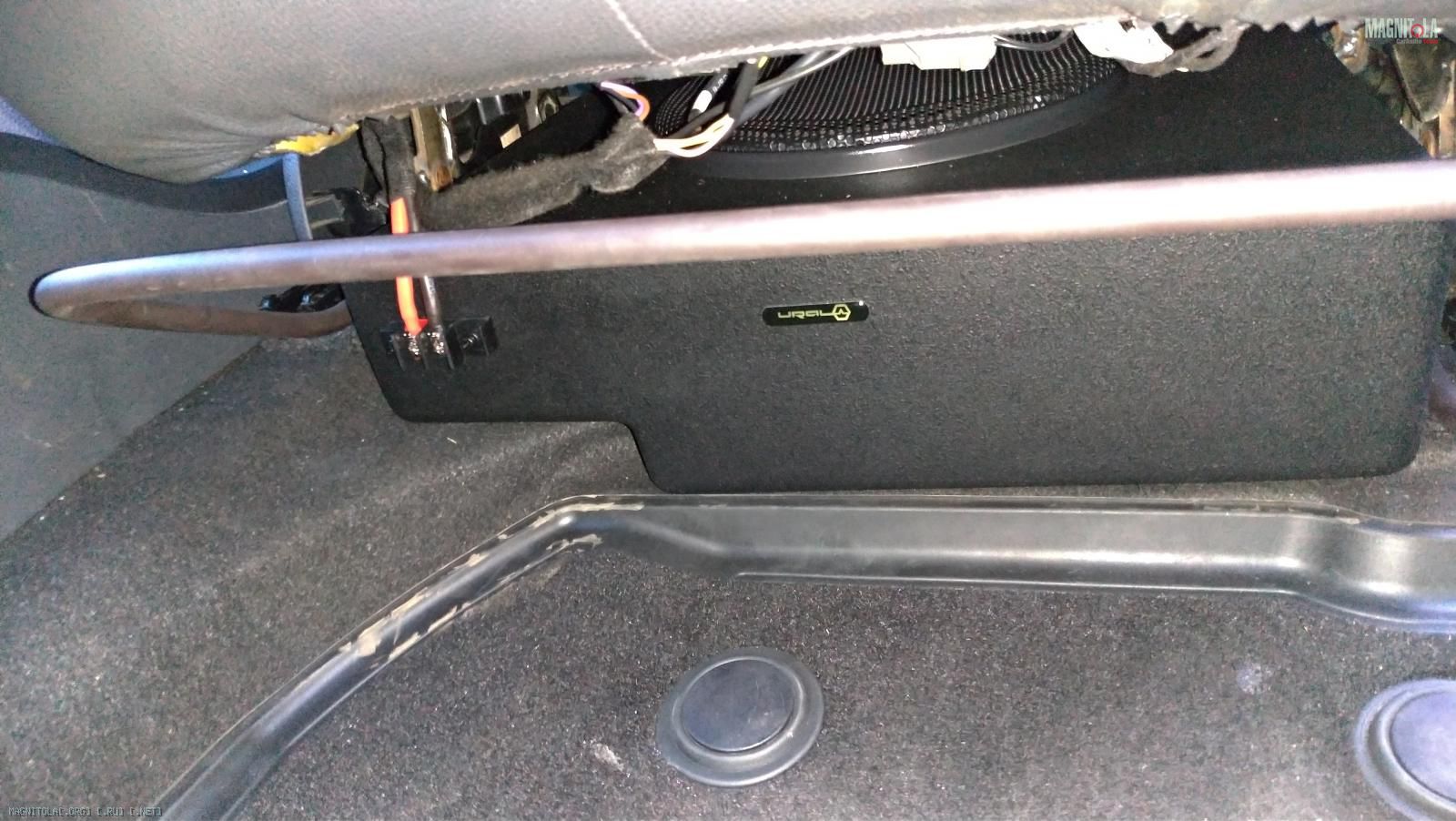

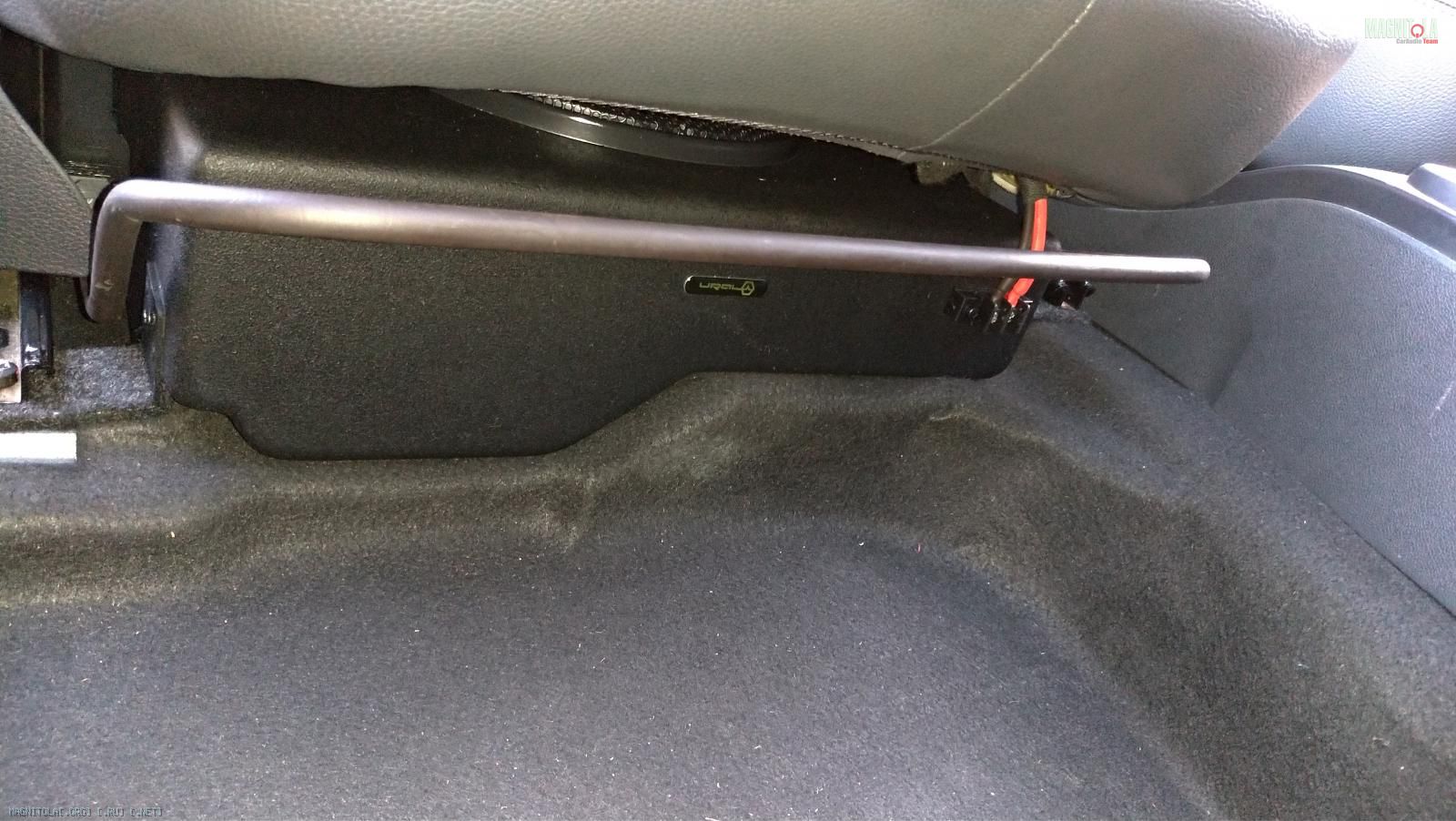

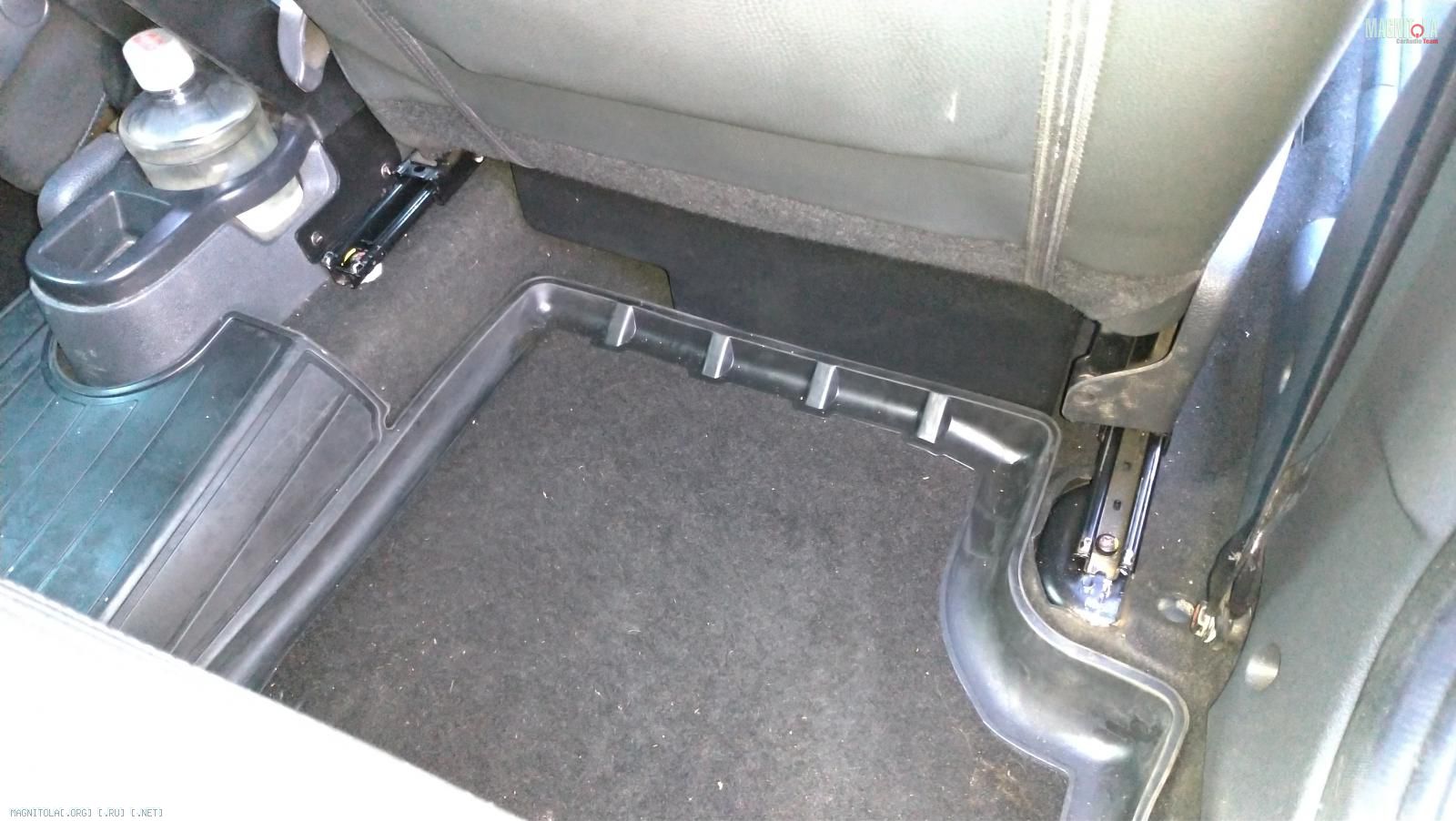

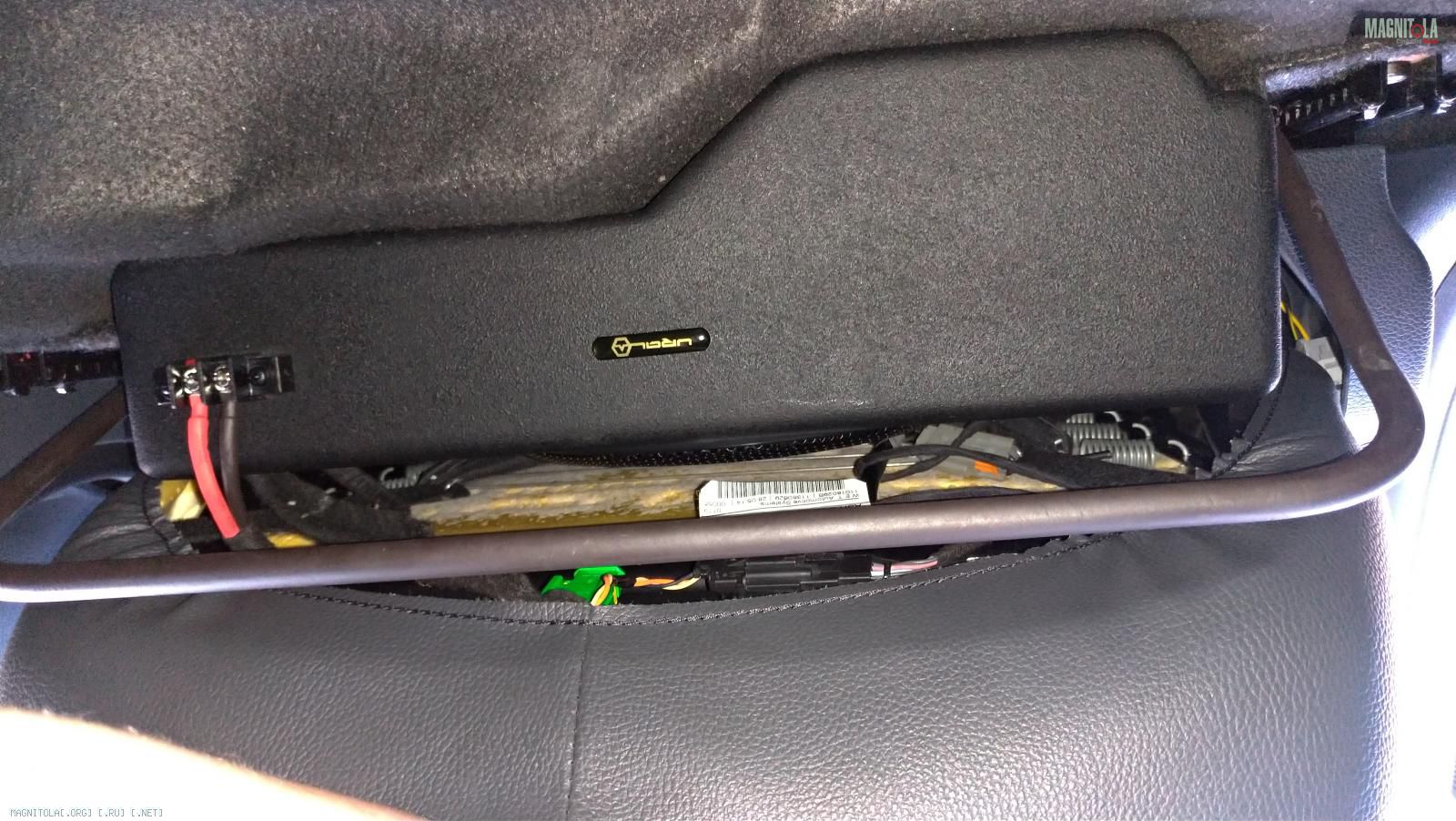

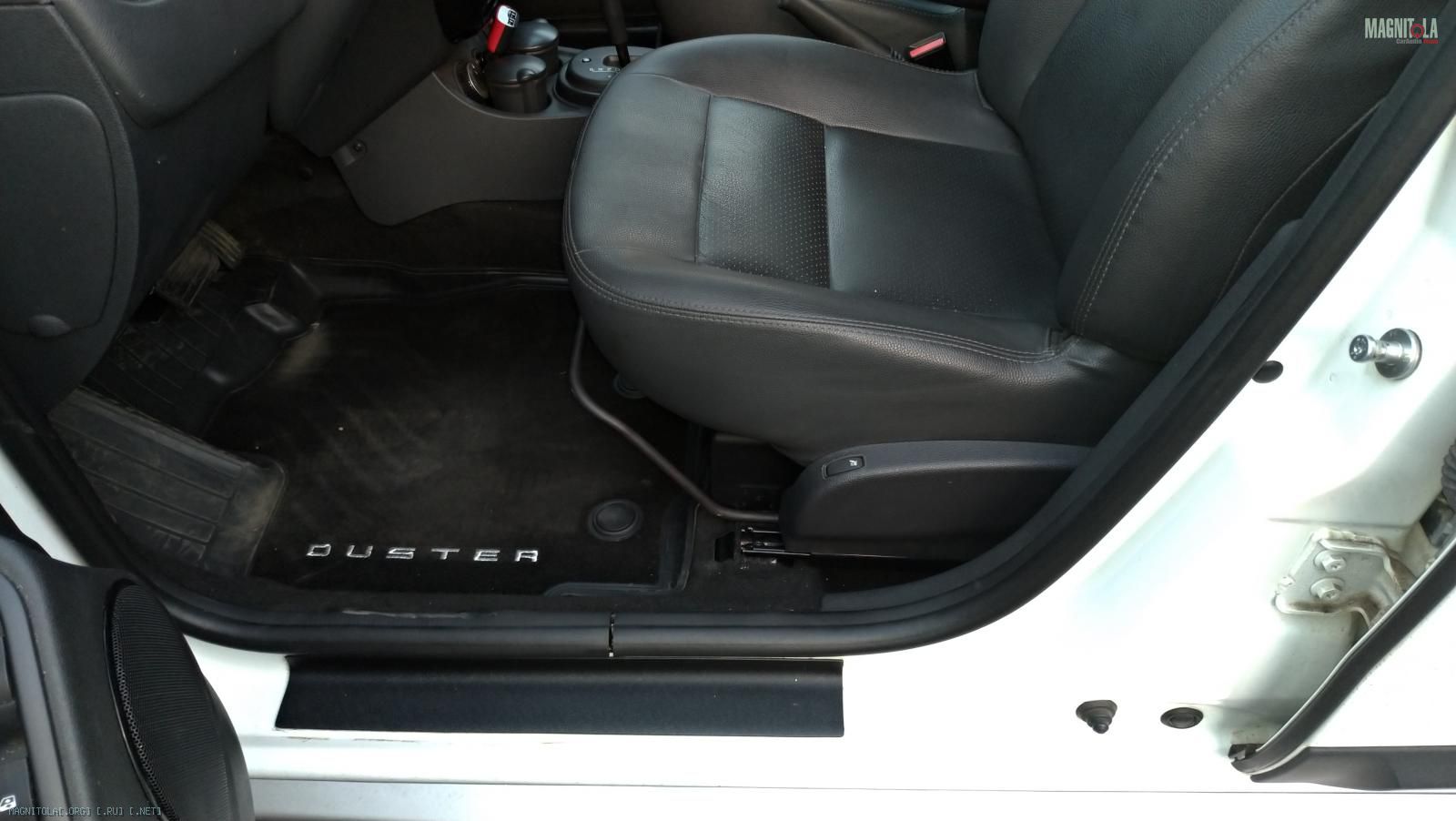

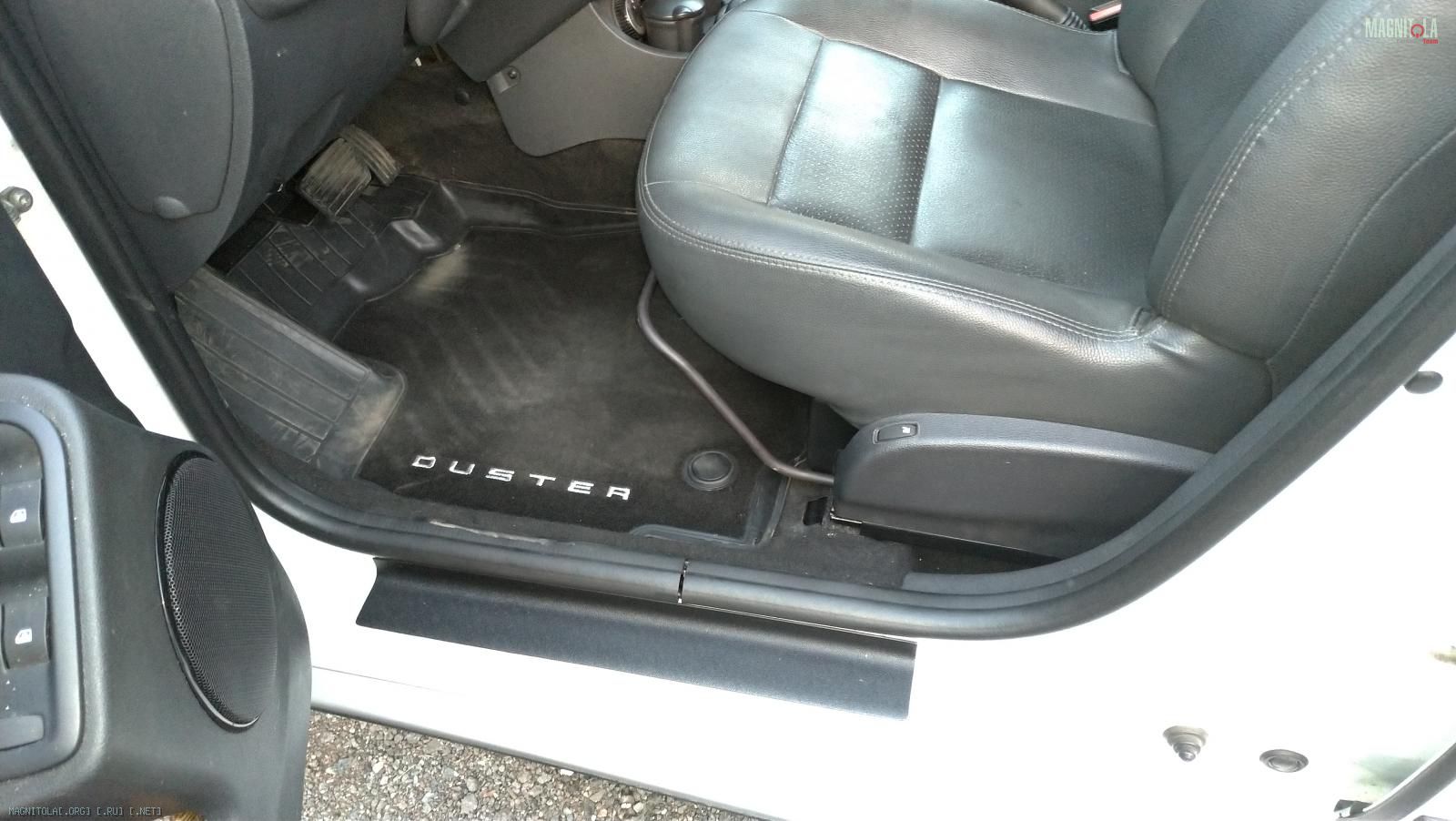

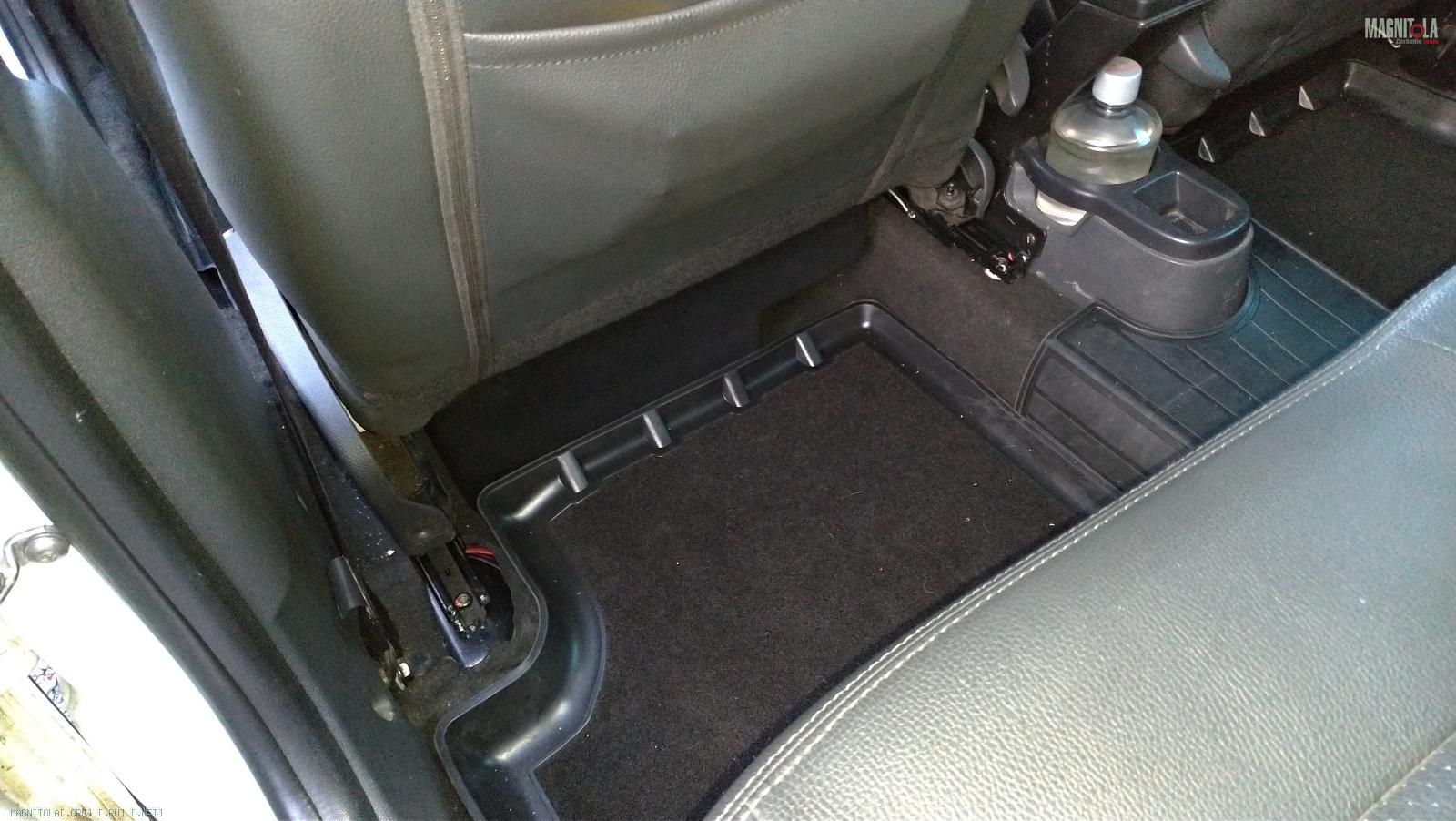

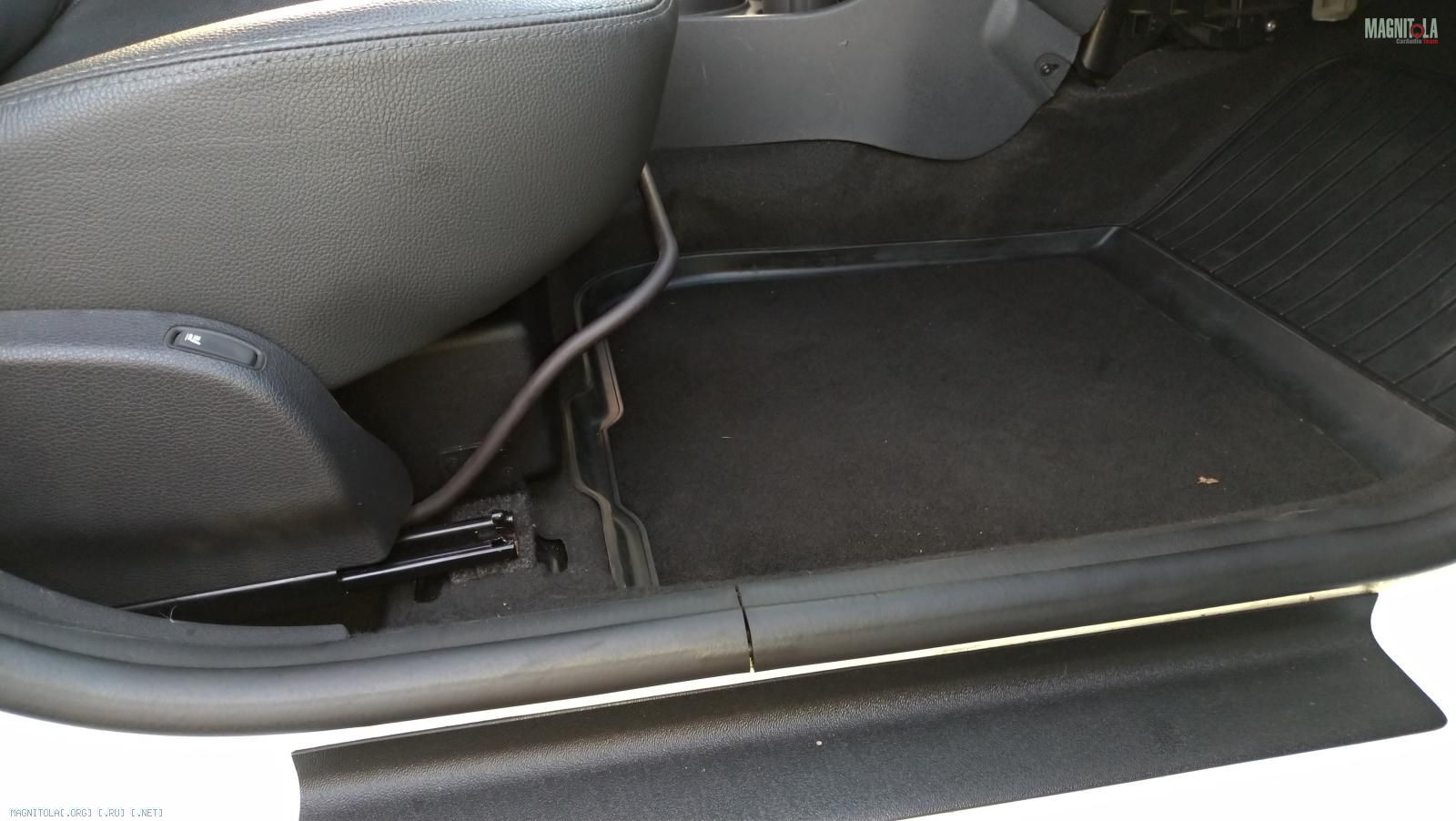

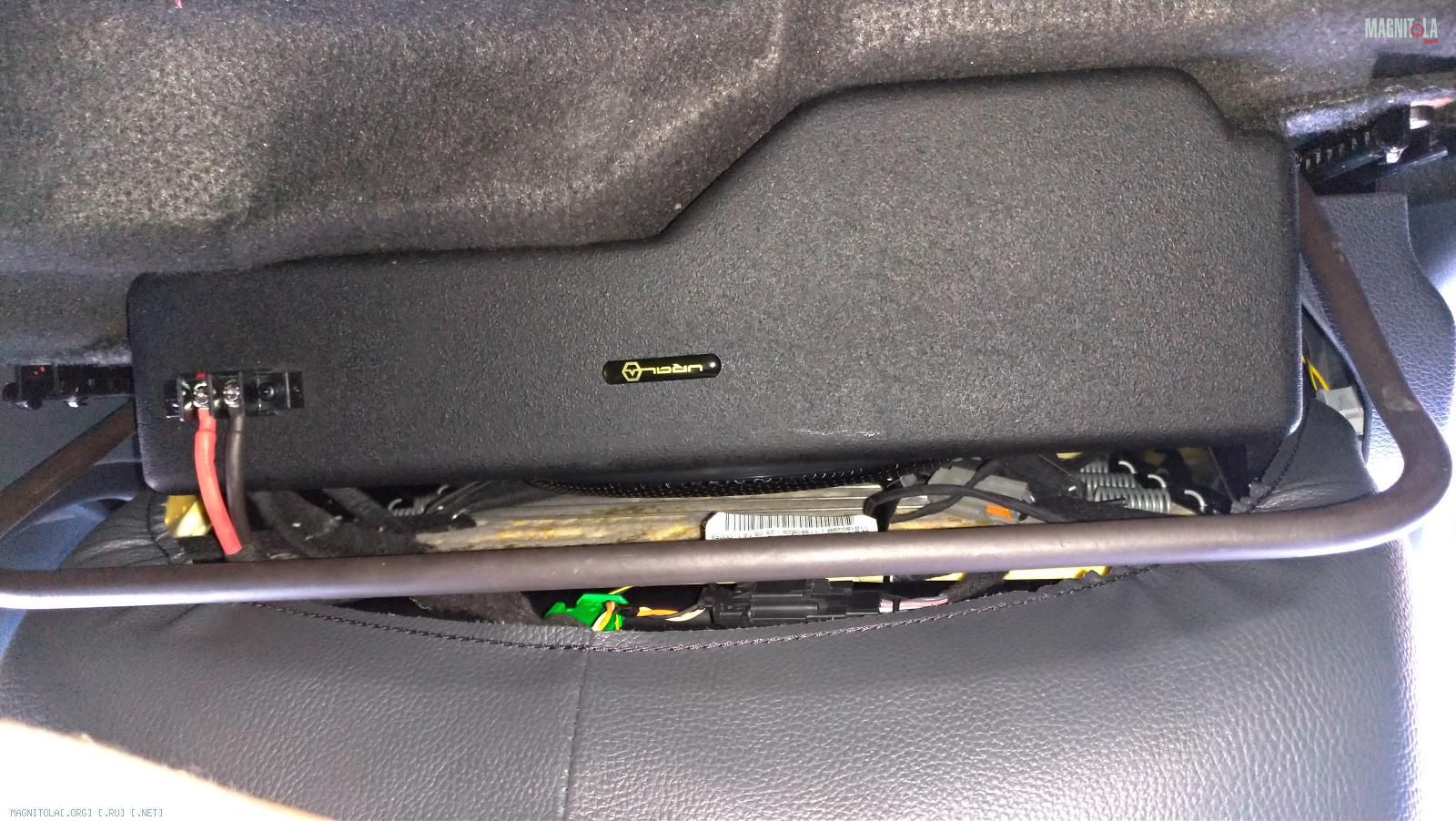

Т.к. всё пошло нормально и до захода Солнца ))) время ещё было, то и установил оба ящика на свои места.
Вложение 1242348 Вложение 1242346 Вложение 1242332 Вложение 1242350

Вложение 1242344 Вложение 1242340 Вложение 1242338 Вложение 1242342
Вложение 1242334 Вложение 1242336
Мне нравится :).
Встали оба ящика на свои места идеально.
Ни что ни где не цепляет.
Крепятся ящики просто аж дико надёжно и стоят как влитые.
Сидухи штатно смещаются в оба крайние положения.

Цитата:

---

Сообщение от Loy

А можно чуть поподробнее,- сегодня надо нечто подобное сделать?? Просто шпаклевка без отвердителя? Смешивается со смолой, и добавляется отвердитель для смолы? Или шпаклевка с отвердителем, и смола с отвердителем, а потом смешивается все это??

---

Конечно можно, для этого эти фото и показывал :).
Шпатлёвку довожу до нужной мне консистенции полиэфиркой, прикидывая по ходу дела естественно итоговый объём полиэфирной смеси.
В этот объём потом добавляю отвердителя объёмом в соответствии объёму смеси, т.е. как обычно те 2-3% отвердителя.
Всё, ни каких ноу-хау :).

Цитата:

---

Сообщение от FFZ

...Думаю, что дикой привязки не должно быть, сабовые всё же частоты там будут играть а не мидбаса где ударность звучания обозначается.
Потом БМВешники же как то ведь катаются ))), хотя там правда в их штатных подсидельных нижних мидвуферах мощности конечно же не такие какие боеголовки от Урал способны переваривать.

---

Я же только предположил (спросил :blush2:), пробовал, в прошлом авто, активную подсиделку 8", изначально установил под водительское сидение (ввод питания в салон и его минимальная длинна), покатался и решил: подложу-ка я, енту пукалку, "собеседнику" справа...)))

Дядь Федор, а если там будет суббас в ящиках, почему не сабовые динамики? Я как то изначально думал что не только суббас и потому урал вархед. Но если только суббас, можно например 8" челенджер опус. Или просто вархеды уже были куплены?

Цитата:

---

Сообщение от maximus_063

Дядь Федор, а если там будет суббас в ящиках, почему не сабовые динамики? Я как то изначально думал что не только суббас и потому урал вархед. Но если только суббас, можно например 8" челенджер опус. Или просто вархеды уже были куплены?

---

Пока не приступил к реальной реализации ящиков не было уверенности даже в том, что W200МВ смогу пристроить, поэтому и резервный вариант 8" от Матч лежали и я их на продажу не выставлял, т.к. они меньше по габаритам маг. системы и по установочной глубине.
В итоге W200MB впритирку, чётко, но встали, т.е. применить чисто сабовые девайсы, те же 8" Опусы, в этих габаритах ящика уже крайне маловероятно получается, чтоб соблюсти сформулированный главный критерий - функциональность перемещения передних сидух вперёд-назад не должна пострадать из-за подсидельников.

Если кто следит за всей этой историей :) по инсталу в автосике, то наверняка знает, понимает, что всё основное конструкционное по сути уже сделано, т.е. приготовлено :).
ШВИ сделана, кабелеровка вся сделана, конструкции и элементы истала сделаны, т.е. всё оставшееся можно делать независимо от внешних условий :).

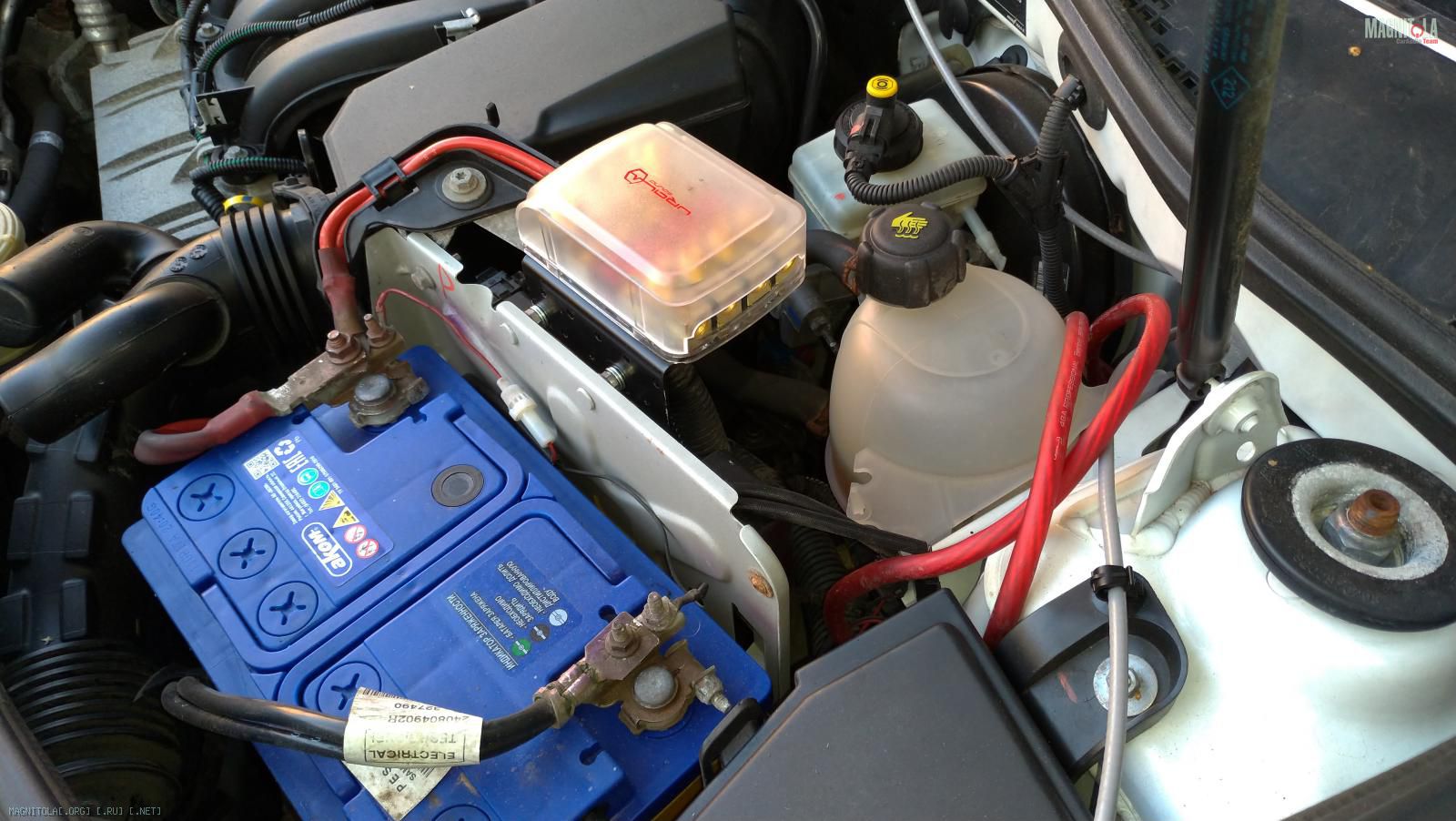

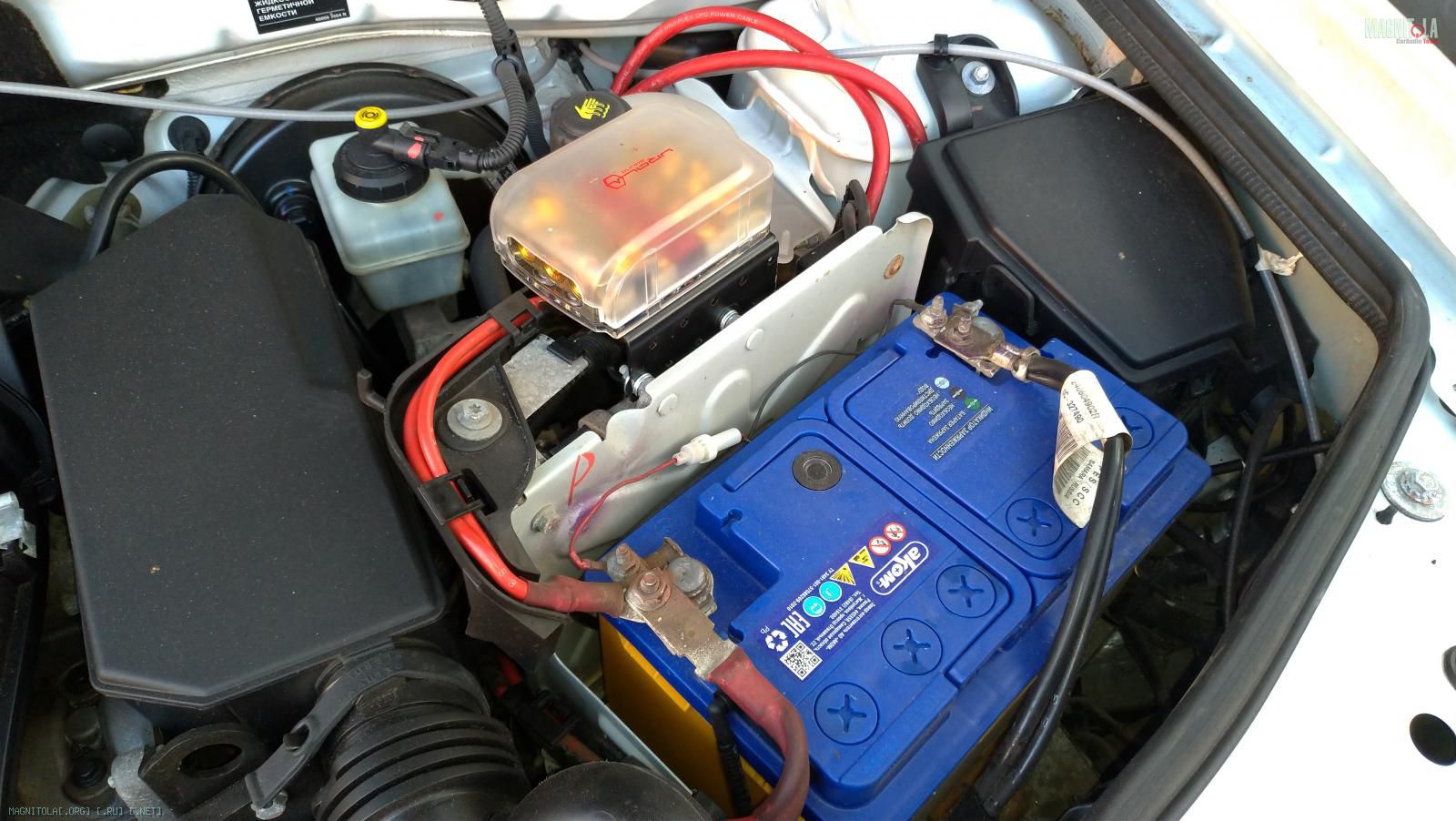

Давно приготовил кронштейн для монтажа в подкапотном пространстве блока силовых предохранителей, но поставить всё руки не доходили, да и необходимости то по сути не было.
Вот сегодня приехал на работу, погода лепота :), ни кого на работе ещё нет, ну в смысле желающих помочь как правило "дельным" советом ))), т.е. просто идеальные условия на поработать чуток :).

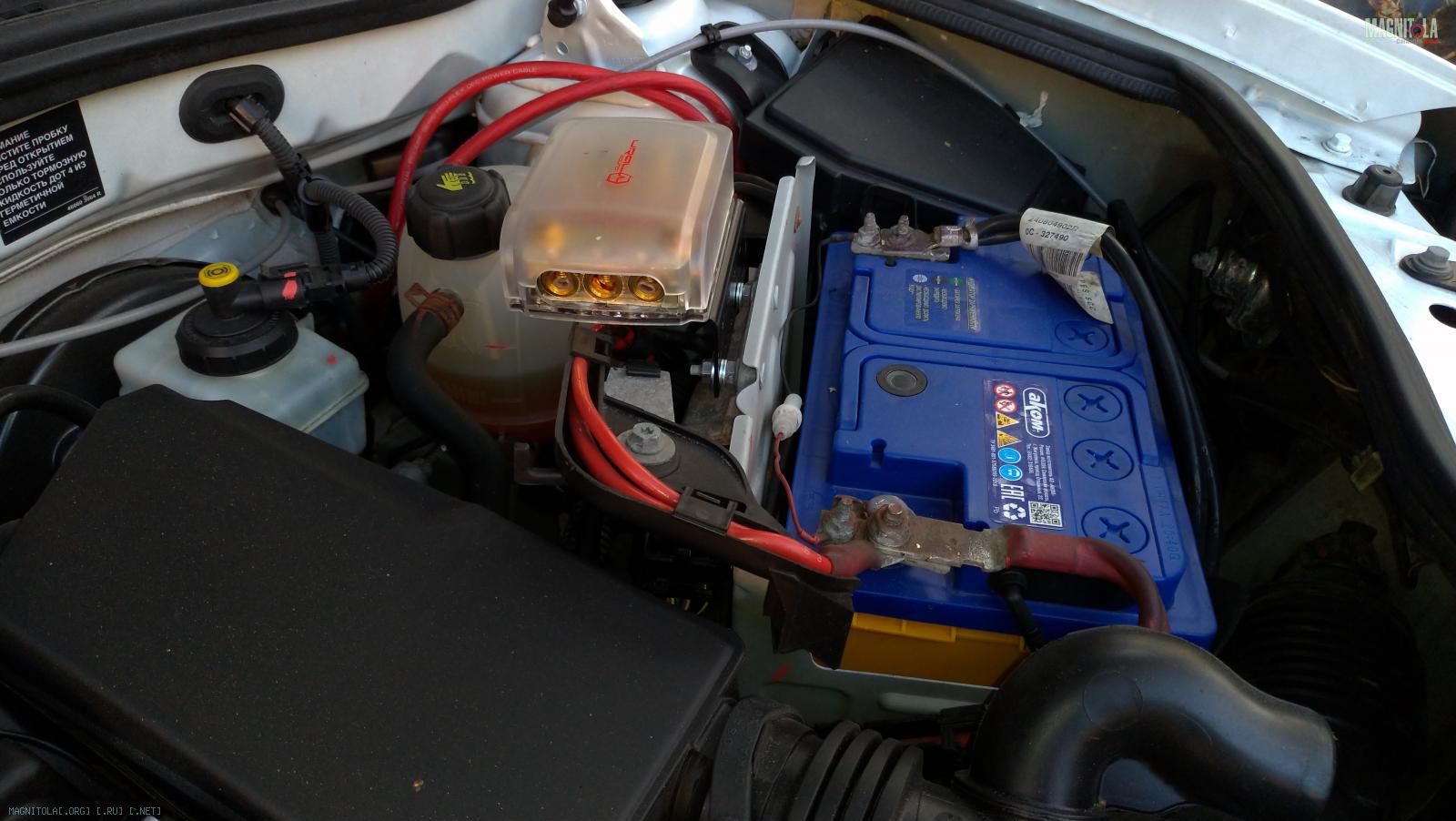

Нашёл в багажнике приготовленный блок предохранителей, ну и прикрутил за пять минут :) :
Вложение 1244424 Вложение 1244420 Вложение 1244422

Как видим, в этом варианте вход блок предохранителей получается сантиметров 20, а механическая фиксация кабеля ввода логично ложится на штатные конструкции.
Выход из блока предохранителей будет нагружаться на два силовых кабеля Урал серии Децибел по 4Ga их видно на фото ну и ранее в теме было описано почему их два.
Третий выход из блока предохранителей тоже свободным не будет, нагружу его проводом 8Ga, чтоб завести в салон нормальный плюс для всяко разного доп оборудования, ну чтоб было стало быть :) и к этому уже не возвращаться.
Конструкция данного блока предохранителей, да и других с подобным способом подключения кабеля, проста и удобна до безобразия, как думают многие, но это весьма обманчивое представление и на этом косячат почти ВСЕ начинающие, ну и чего Бога гневить, не только они, но и инсталляторы, которые за это ещё и деньги берут...
Ошибка при подключении кабеля к таким блокам предохранителей, а так же и распределителям с подобным принципом фиксации провода/кабеля в посадочном месте, стандартна и типична...
Зачищают провод/кабель, пихают в посадочное дупло ))), ну и винтом затягивают, что есть дури, кабель в дупле :(.
Вроде как всё проще паренной репы, НО это совсем, абсолютно, не так.
Дурниной затягивая винт, это же винт из многожильного кабеля в месте затяжки делает просто кашу :(, т.е. нормального и надёжного на длительное время контакт при такой истории ждать просто не следует.

Многожильные кабеля при такой конструкции фиксации кабеля в посадочном месте, обязательно следует гильзовать!!!

FFZ, под капотом чистота. А что с клеммами на АКБ?

Цитата:

---

Сообщение от x-diz

FFZ, под капотом чистота. А что с клеммами на АКБ?

---

они в смазке :)

Цитата:

---

Сообщение от FFZ

После того как смола встала, срезал лохмоту по краям, используя края болванов как разметку, после чего уже "раздел" корпуса от болванов.
Замер водой, ящики объёмом по 11.5 литра.

---

Федь, приветствую!
Не тесновато им там?
Ты же знаешь, люблю всякие "акустические тонкости" повыведывать )))

Цитата:

---

Сообщение от FFZ

краевая лохмата была срезана и пошло вот это

---

ПАС не зря же сделан?
Может поподробнее раскроешь процесс настройки? И вообще, была ли она? Может и так все зашибись? Хватило негерметичности прилегания ящика к ковру пола...

FFZ, не помню, про процессор рассказывали? Какой будет? RedPower RP DSP10 не рассматривали?

Цитата:

---

Сообщение от x-diz

FFZ, не помню, про процессор рассказывали? Какой будет? RedPower RP DSP10 не рассматривали?

---

Да было, в скользь правда :), процессор будет 10ти канальный от Алексея.
Зы: Пожалуй я им в ближайшее время и займусь, чтоб привести его в состояние законченного изделия...

Цитата:

---

Сообщение от FFZ

Да было, в скользь правда :), процессор будет 10ти канальный от Алексея.
Зы: Пожалуй я им в ближайшее время и займусь, чтоб привести его в состояние законченного изделия...

---

Ну да, вроде бы что то было про это. Но надеялся почитать Ваше мнение с разбором про совместимый с Вашим майфуном проц

Цитата:

---

Сообщение от x-diz

Ну да, вроде бы что то было про это. Но надеялся почитать Ваше мнение с разбором про совместимый с Вашим майфуном проц

---

Когда обдумывал концепцию системы, то про этот, да и любой другой и речи не было, просто 10-ти канальных не было ни у кого, только Алексей смог тогда в тот мой момент решить вопрос с процессором.
Теперь да, есть и у РедПаура, у Урала по слухам скоро будет и даже не то что 10-ти, а 12-ти канальный, но...
Это же опять таки покупать нужно, а я устал уже тратиться, писать для всех обзоры, потом вечность продавать и ещё упрёки в барыжничестве выслушивать(читать) в свой адрес...
Т.ч. будет в системе кастом проц :)

Цитата:

---

Сообщение от FFZ

Это же опять таки покупать нужно, а я устал уже тратиться, писать для всех обзоры, потом вечность продавать и ещё упрёки в барыжничестве выслушивать(читать) в свой адрес...
Т.ч. будет в системе кастом проц :)

---

Вот это да! Я надеялся что Урал немного помогает в подобной раскрутке. Тем более продукт не плохой. А в руках Федора доделывается до идеального продукта.

Цитата:

---

Сообщение от dadec

Вот это да! Я надеялся что Урал немного помогает в подобной раскрутке. Тем более продукт не плохой. А в руках Федора доделывается до идеального продукта.

---

Урал, да, конечно помогает и множко )))

---------- Сообщение добавлено 17.10.2018 в 21:02 ----------

Цитата:

---

Сообщение от MaikG3

Федь, приветствую!
Не тесновато им там?
Ты же знаешь, люблю всякие "акустические тонкости" повыведывать )))

ПАС не зря же сделан?
Может поподробнее раскроешь процесс настройки? И вообще, была ли она? Может и так все зашибись? Хватило негерметичности прилегания ящика к ковру пола...

---

Миш, извини, как-то я пропустил пост.
Да, конечно, в таком объеме, если ЗЯ, то и младшим Врхедам тесновато будет не говоря уже про старшего.
Поэтому и не ЗЯ, а скажем так псевдо ПАС.
Настройки как таковой, конечно же не было.
Отверстий наковырял ))) исходя из критерия, что их площадь порядка 2/3 от площади диффузора и всё.
Потом когда уже всё было готово и я пробовал дома, то ящики на пол на ковролин просто положил, а оно оказалось вроде как и ничё так :).

Цитата:

---

Сообщение от FFZ

Потом когда уже всё было готово и я пробовал дома, то ящики на пол на ковролин просто положил, а оно оказалось вроде как и ничё так .

---

"Я так и думал... "(с) :good2:

Федор, приветствую. Не сможешь подсказать, какая микросхема стоит на УНЧ В медианав? Насколько реально её заменить на более приличную и подпереть по питанию? Принципиально не хочу делать в своём Дастере полноценную систему....
