Grand C4 Picasso: Продолжение

Опять приует!;)

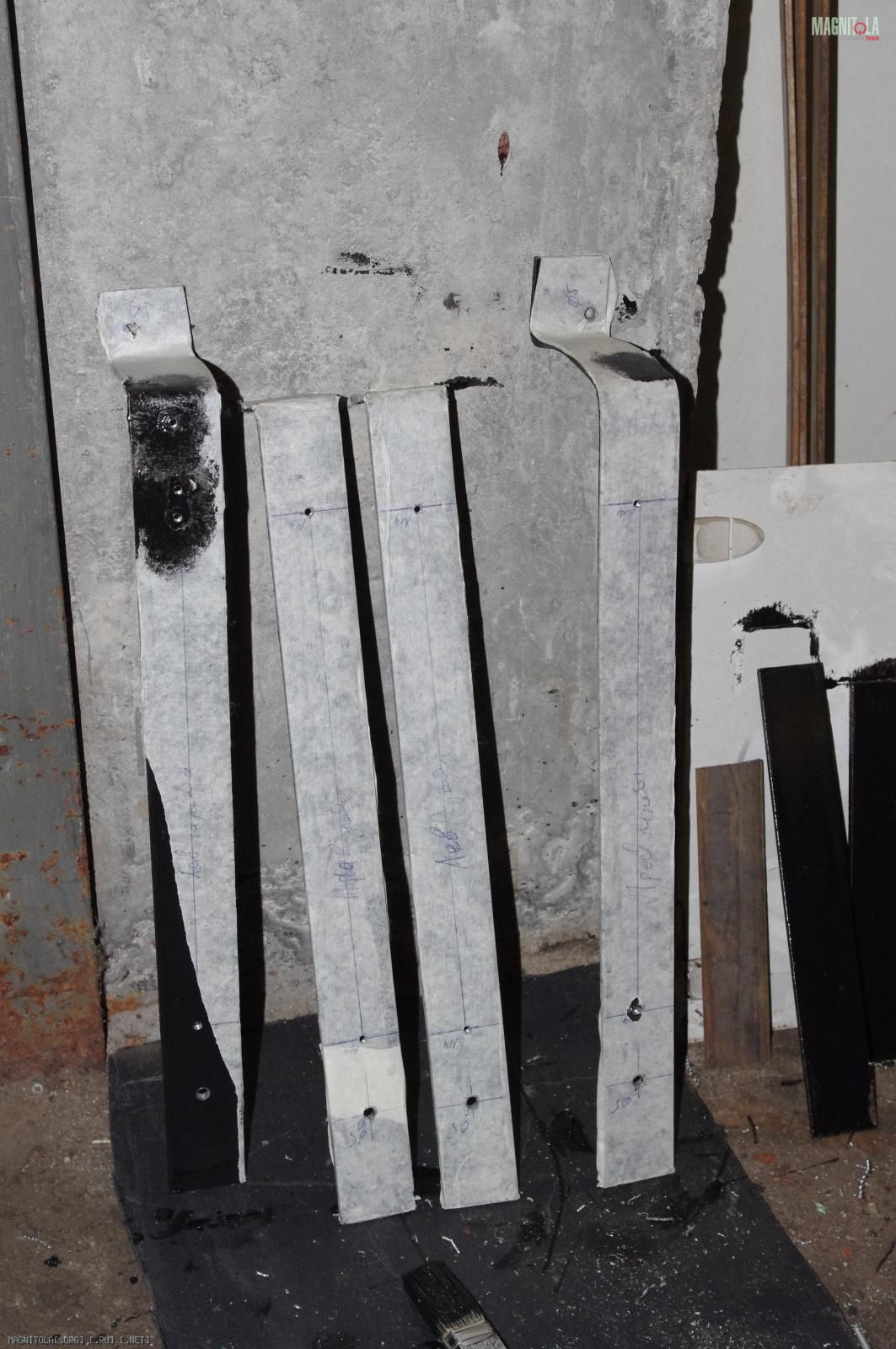

В прошлый раз, когда я занимался крепежом усилков, я остановился на том, что выгнул из стальнйо полосы толщиной 4мм крепеж для усилков и покрасил. В один из ночных залётов в гараж, я обернул детали малярным скотчем, разметил их и насверлил отверстий - 6мм для сквозного крепления винтами к кузову и 3,5мм под резьбу М4 под крепелние винтами к деталям
Вложение 733880

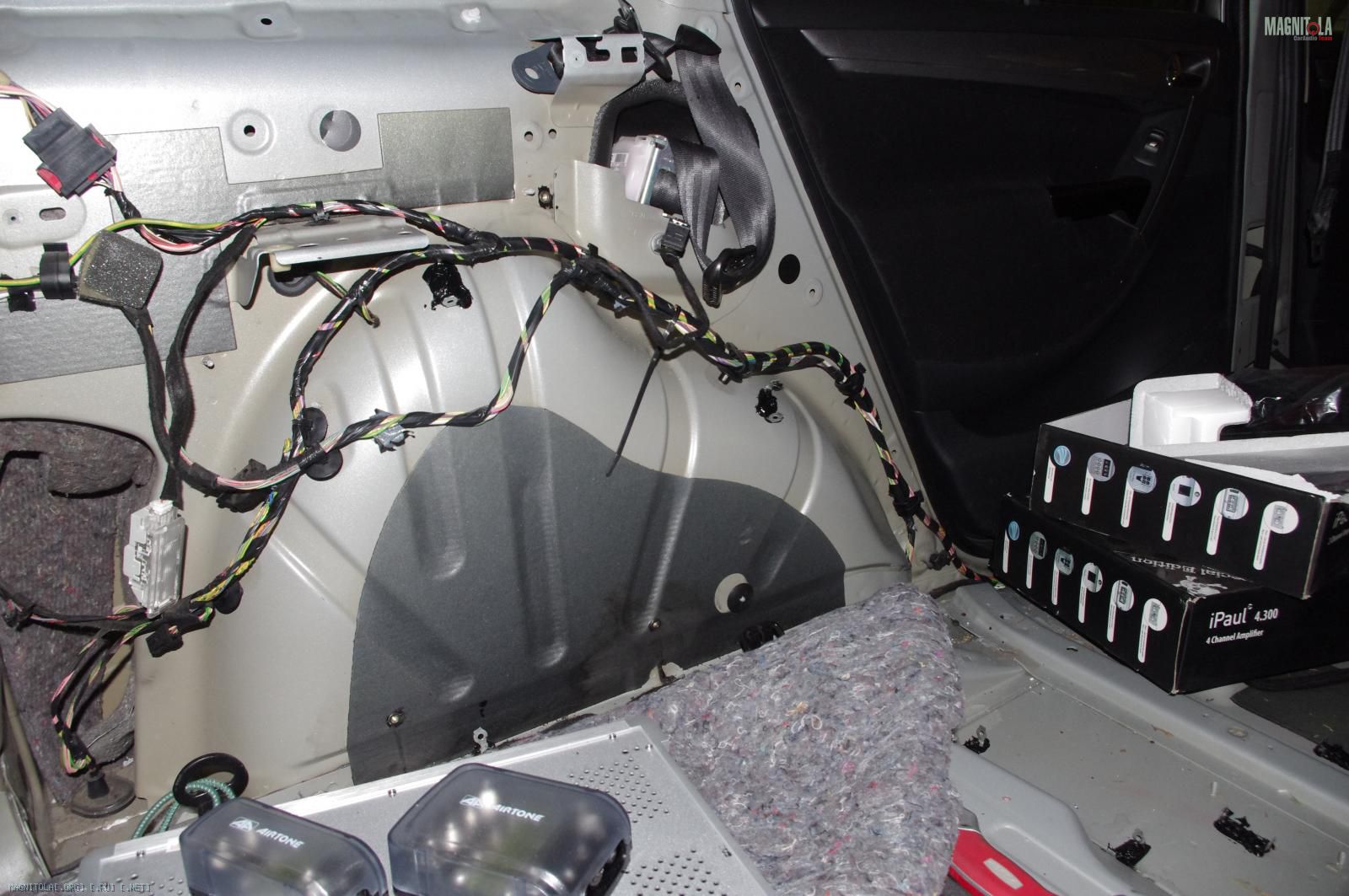

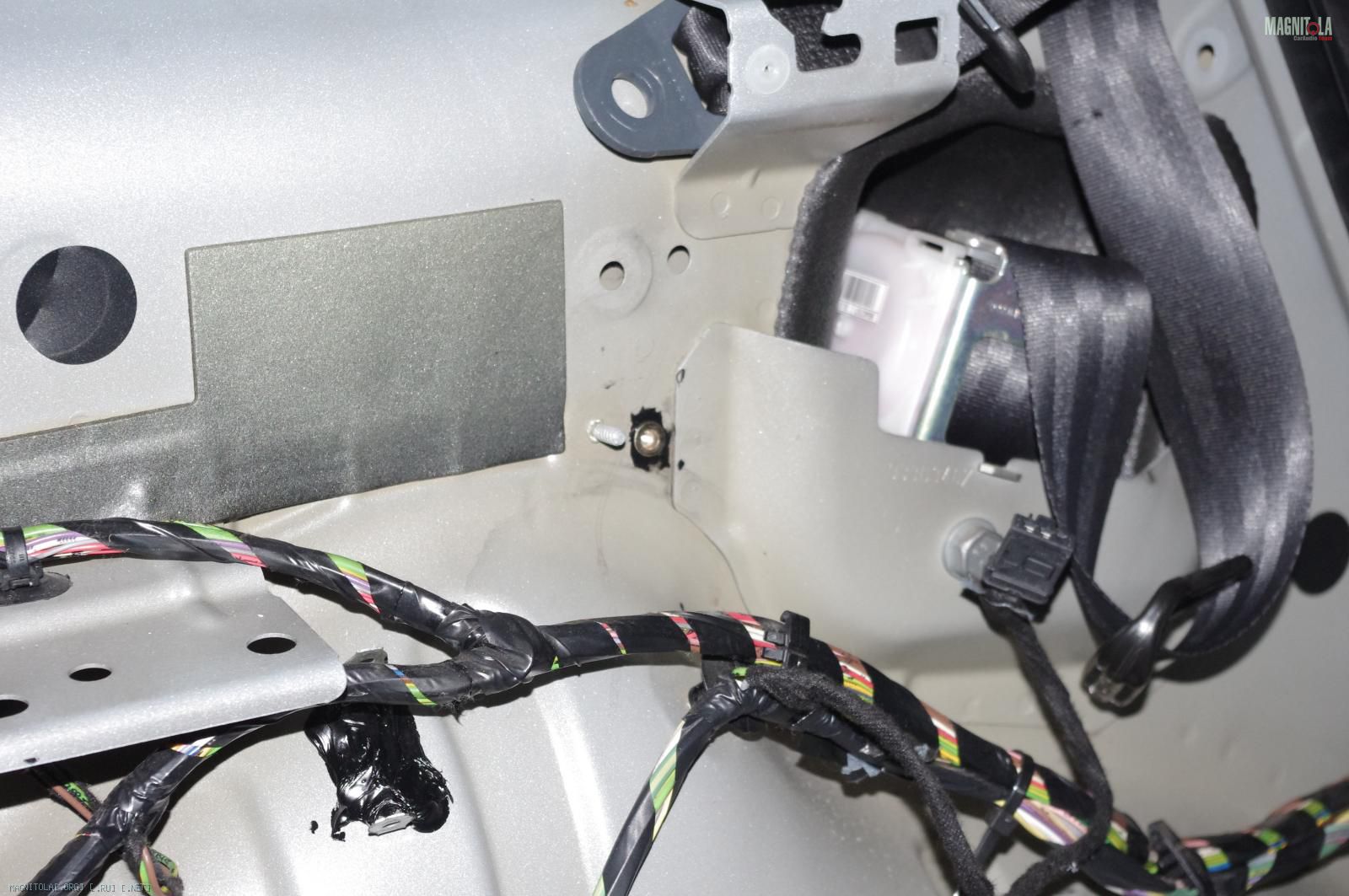

Потом приложил детали к боковинам багажника, разметил и просверлил отверстия в которых поселеились отличные резьбовые заклёпки (Серёга dadec! Спасибо огроменное!)
Вложение 733882 Вложение 733884
Вложение 733886 Вложение 733888

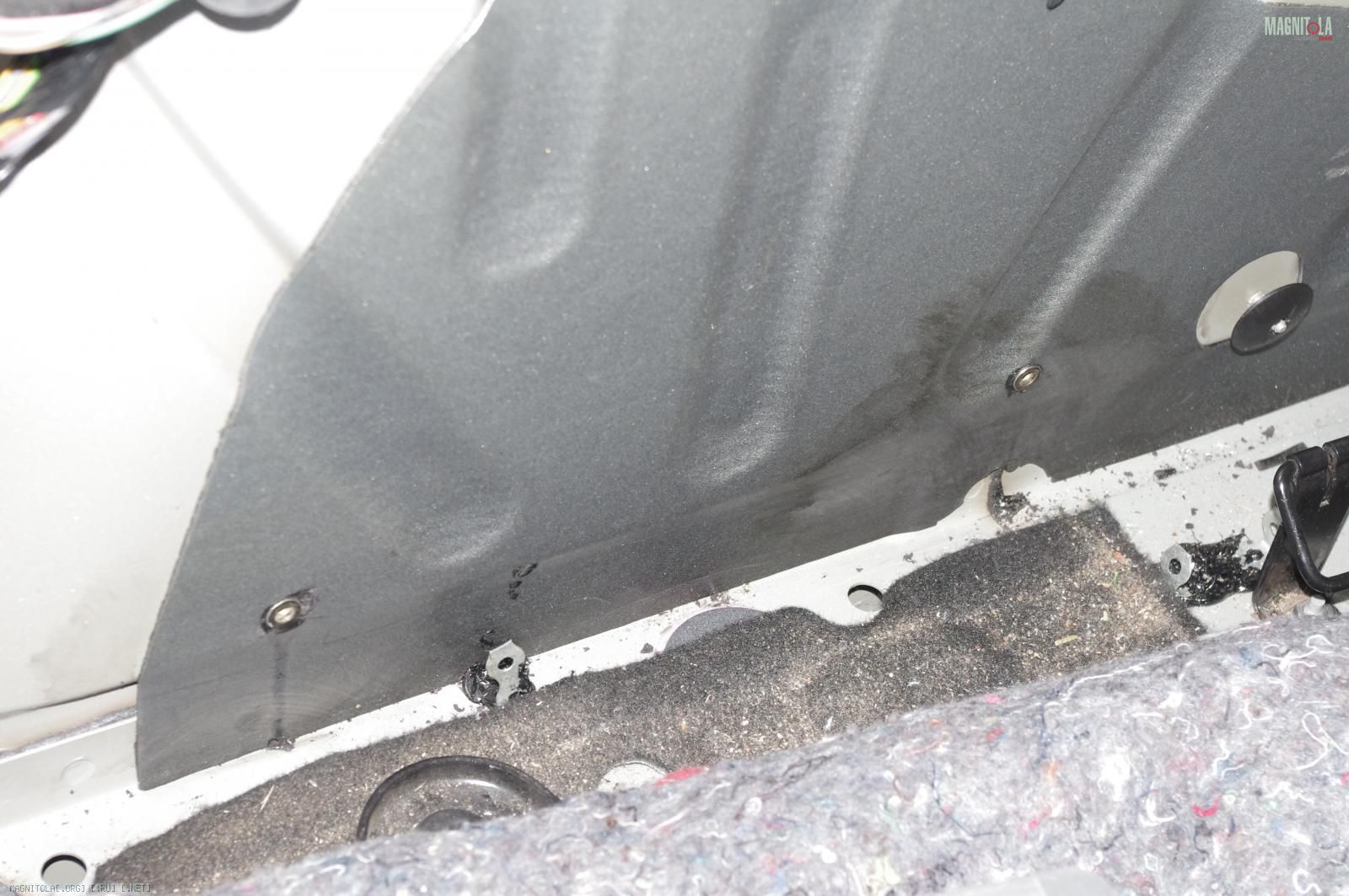

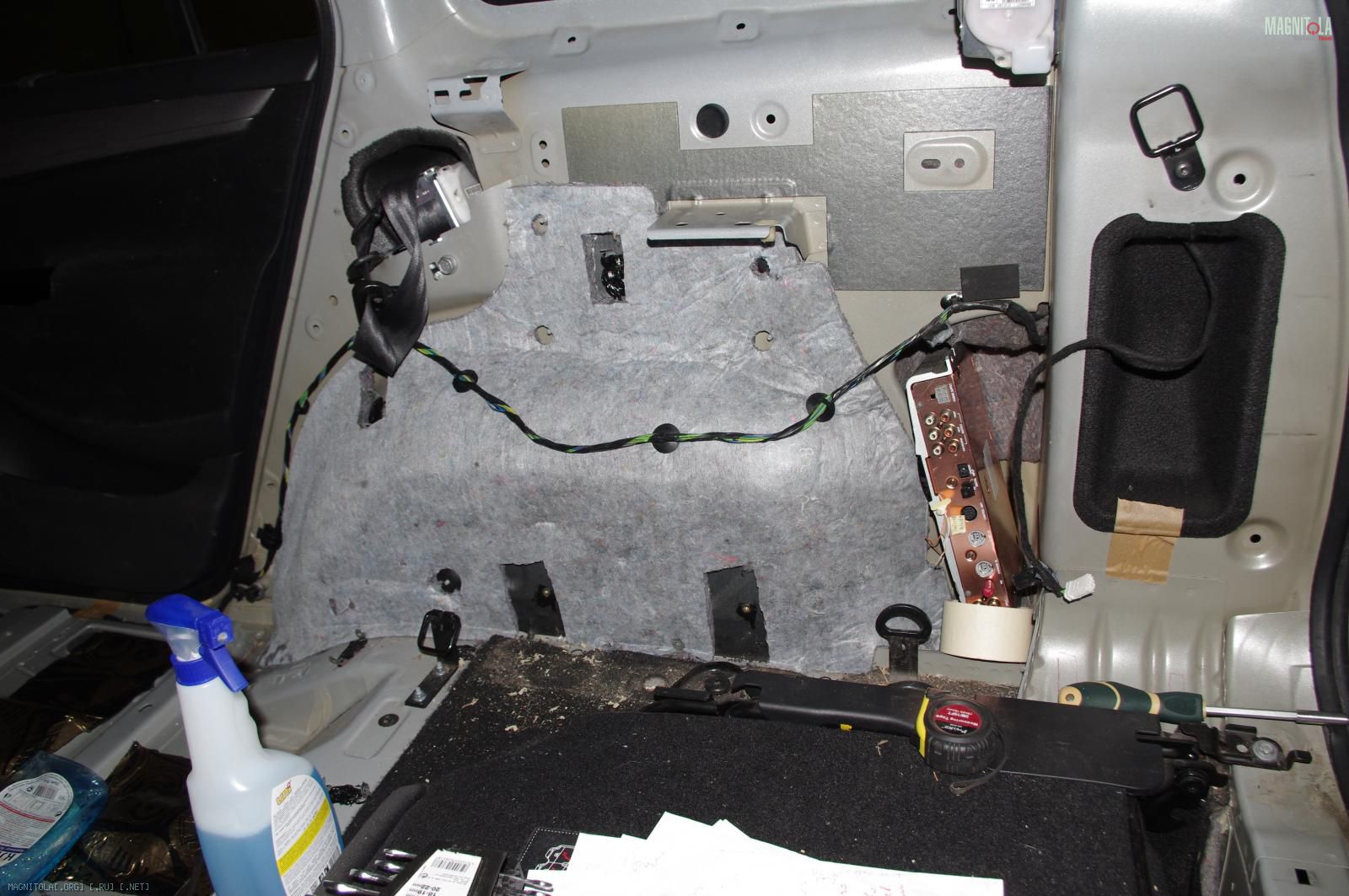

вибра на арках - штатная. Внутри этих арок - ещё настоящие арки прячутся, между ними - шумоизоляция, сверху - тоже шумоизоляция. В общем, нормально Ситроен багажник сделал, можно пока не париться с проклейкой:) Верхнюю шумоизоляцию подрезаем в местах прикручивания крепежа
Вложение 733890

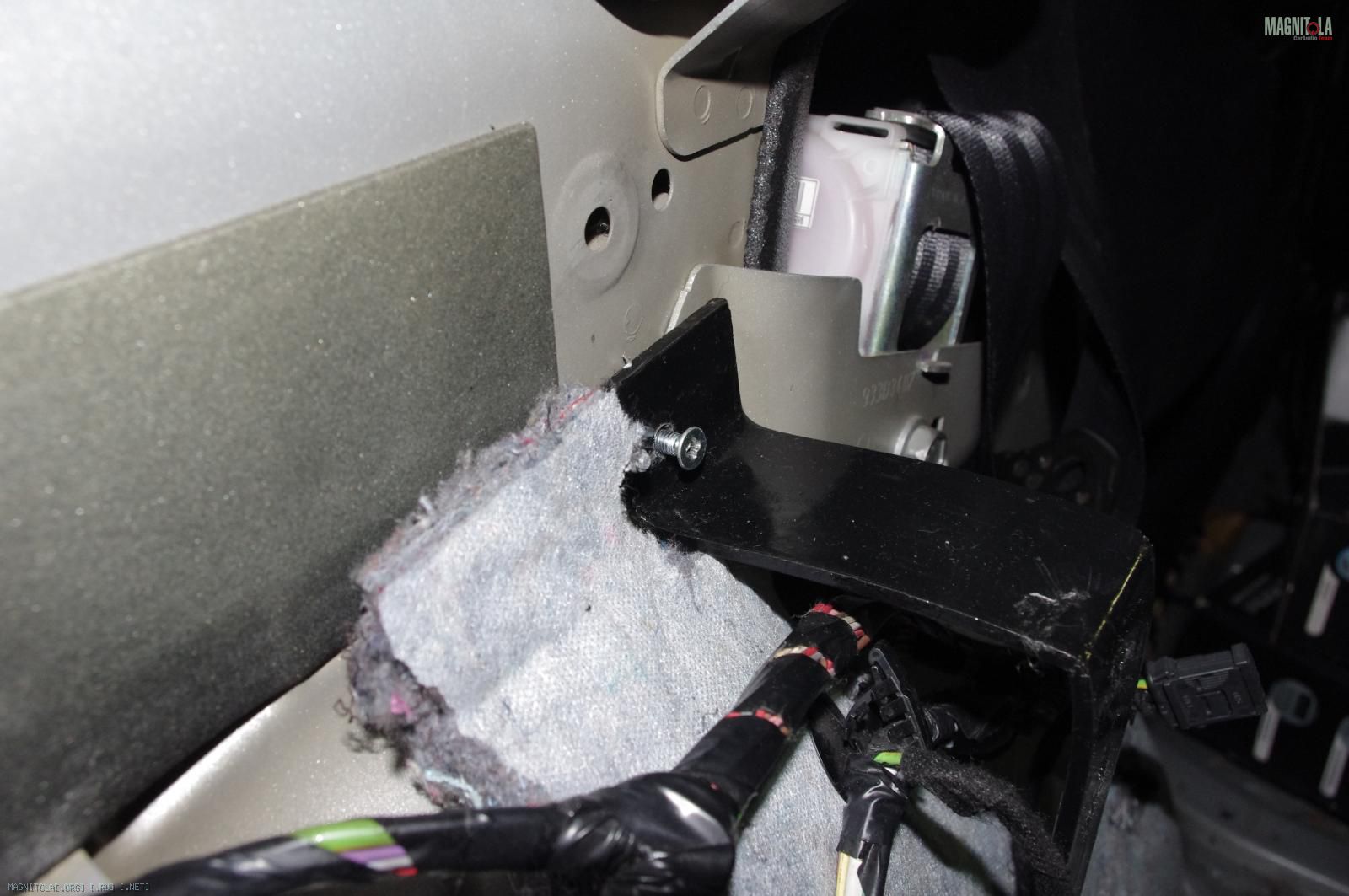

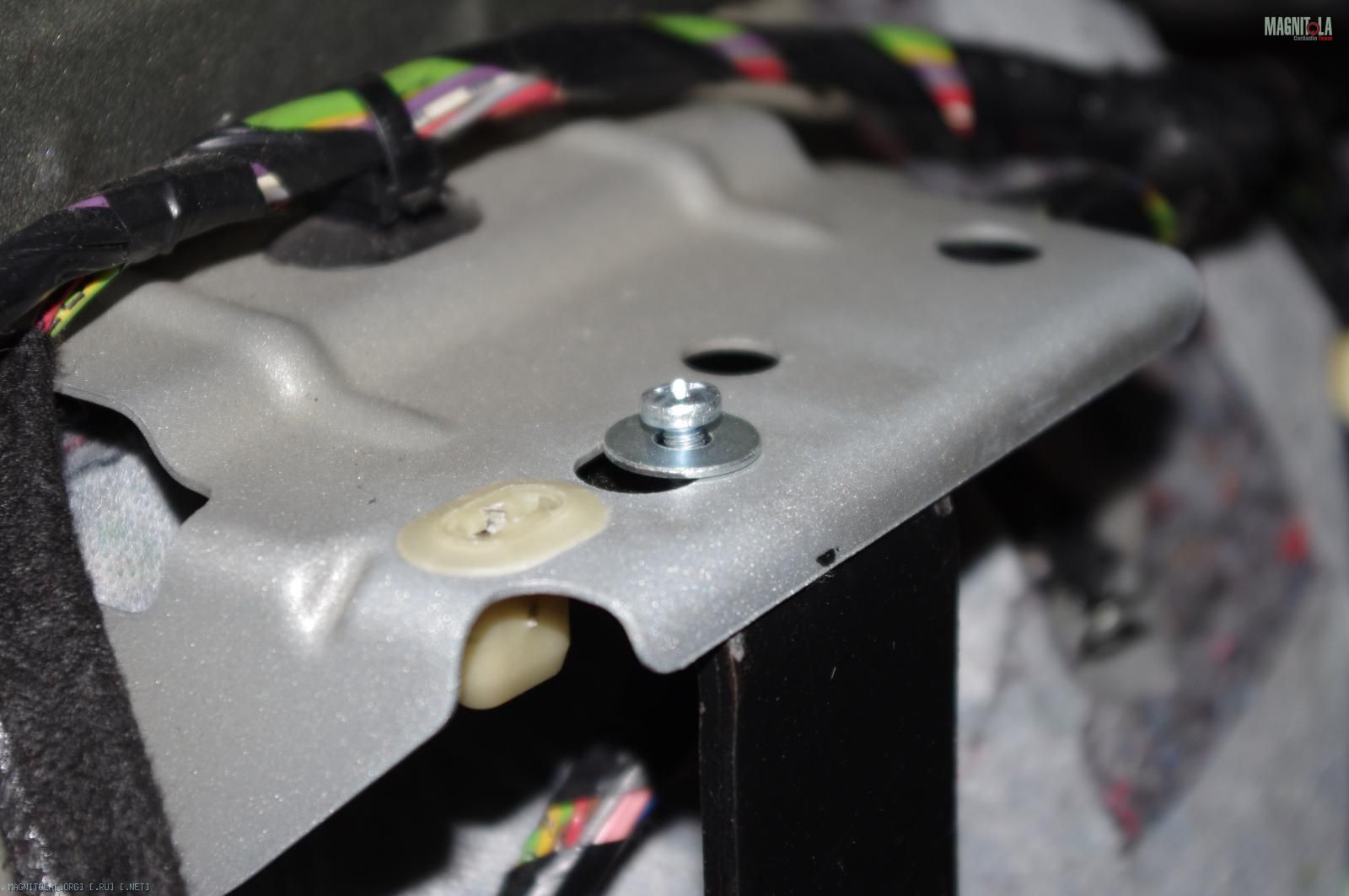

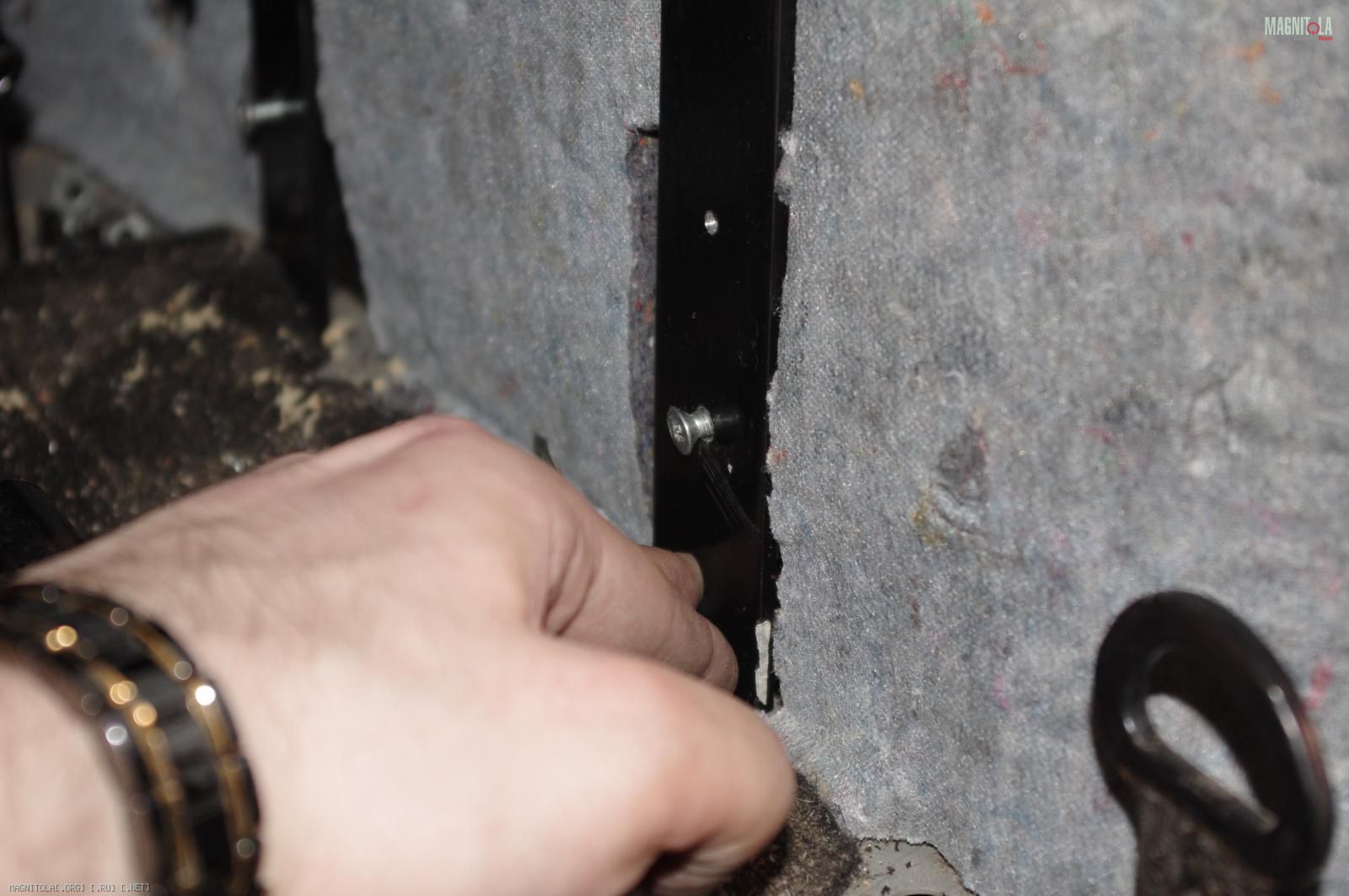

Прикручиваем крепежные полосы винтами, местами используем штатные отверстия, через которые, посредством шайб ввинчивам винты в полосу:
Вложение 733892 Вложение 733894 Вложение 733896
Получаем вот такие классные вертикальные крепежные элементы
Вложение 733898
Жесткие очень!

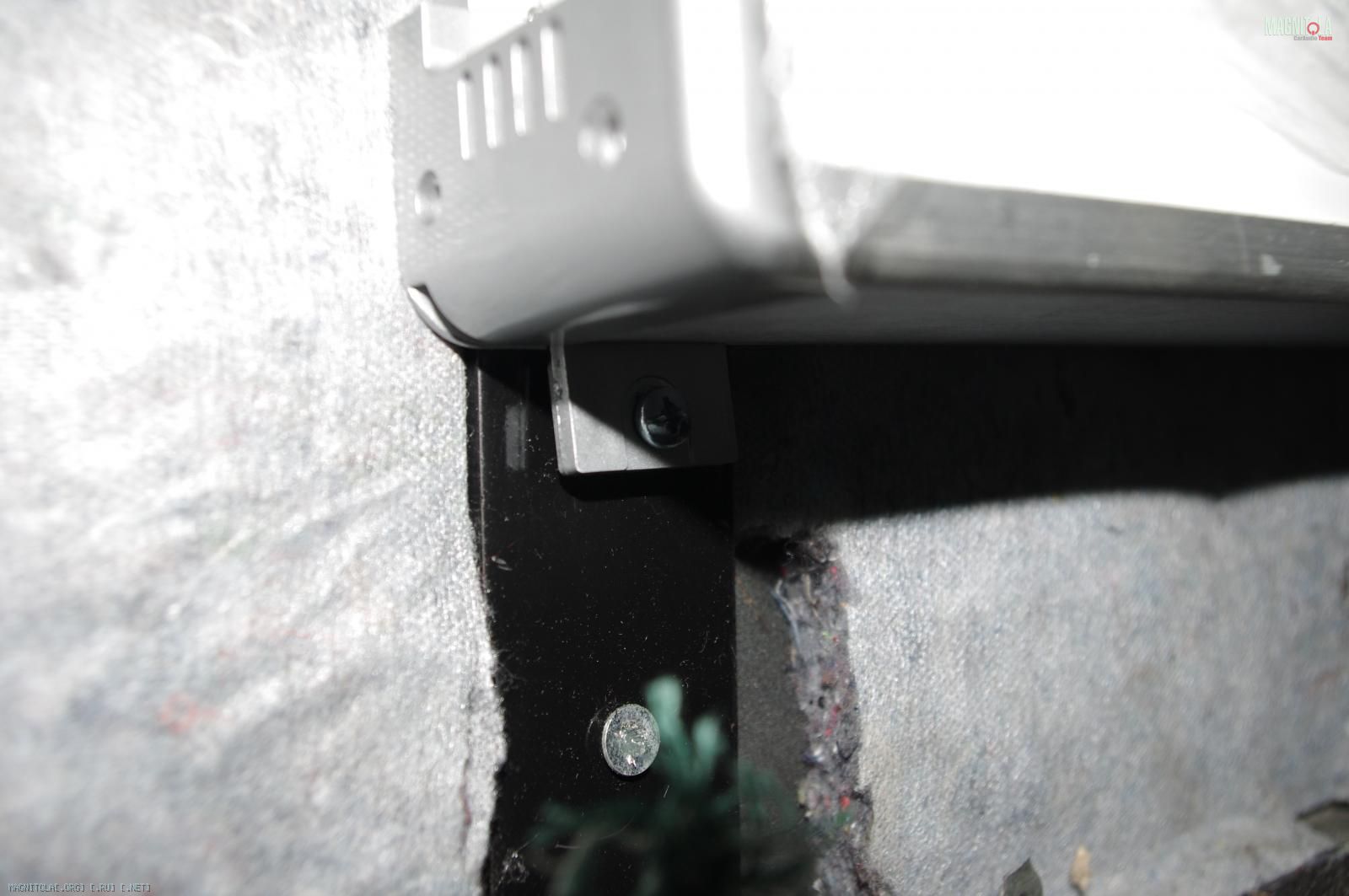

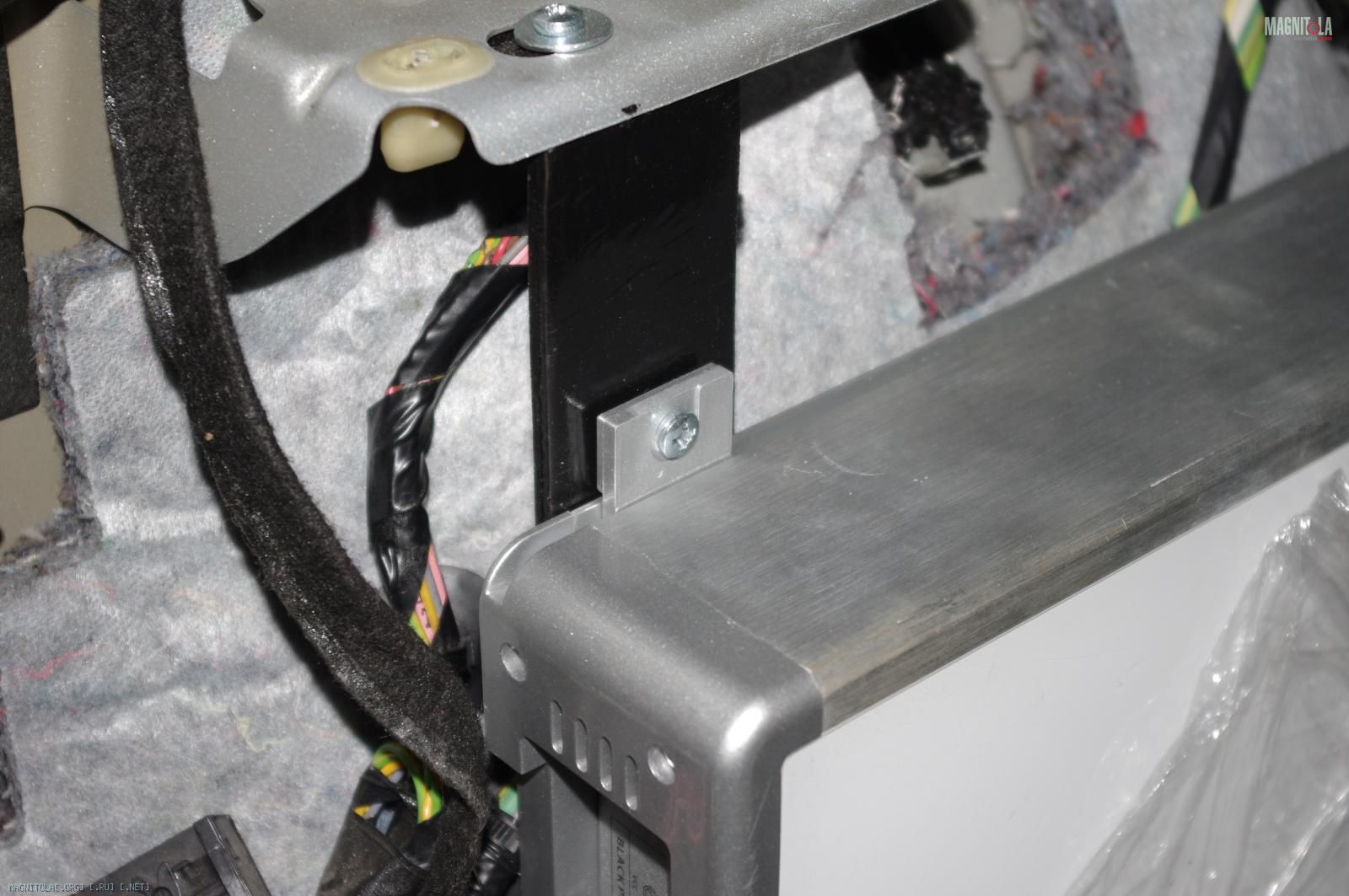

Прикручиваем к ним усилки.

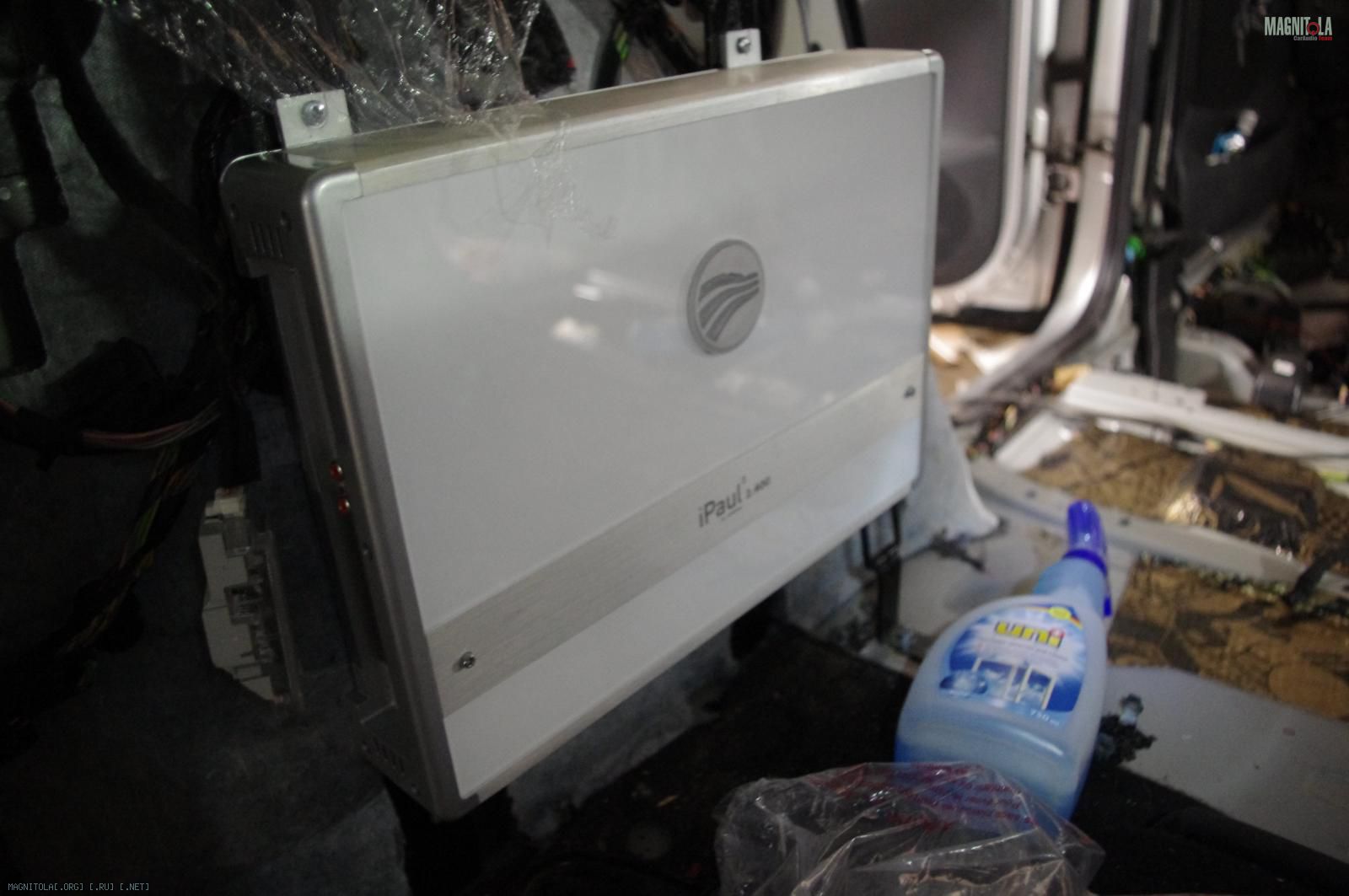

Сабовый двухканальничек
Вложение 733900 Вложение 733902 Вложение 733904

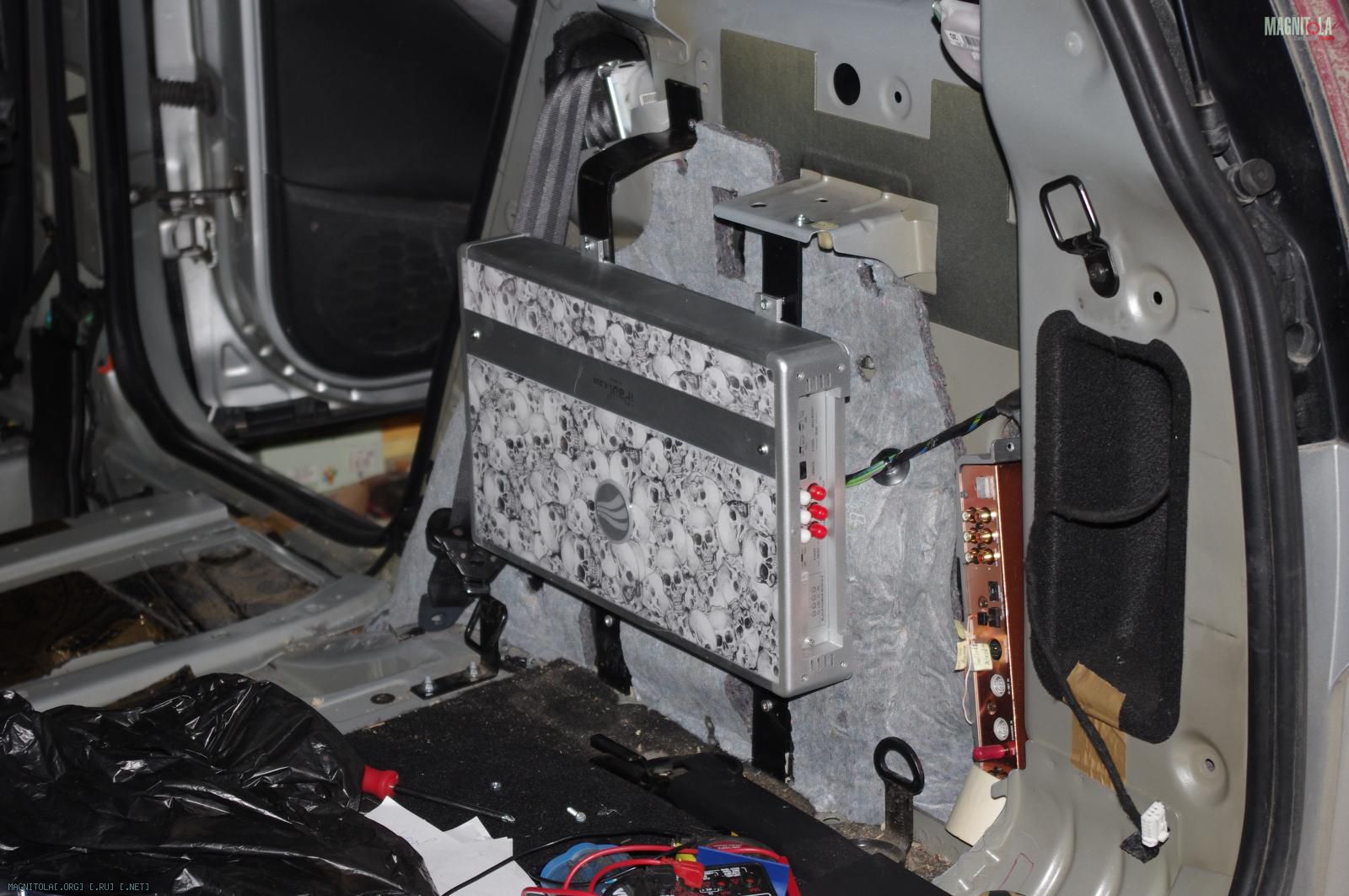

и четырёхканальник фронта
Вложение 733906 Вложение 733908

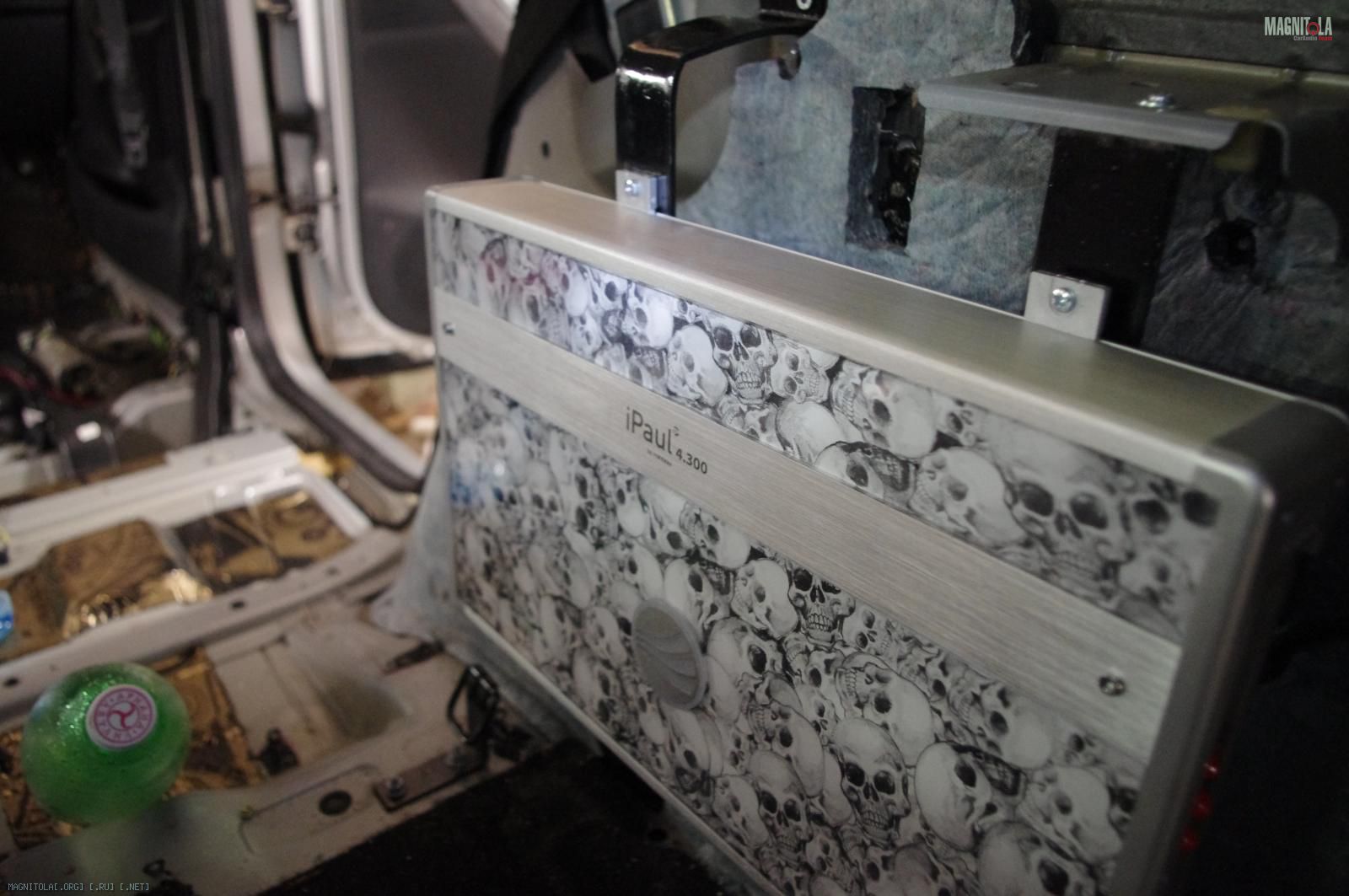

Не забываем перевернуть крышку фильтров, чтобы надпись не была вверх ногами:)
Вложение 733910

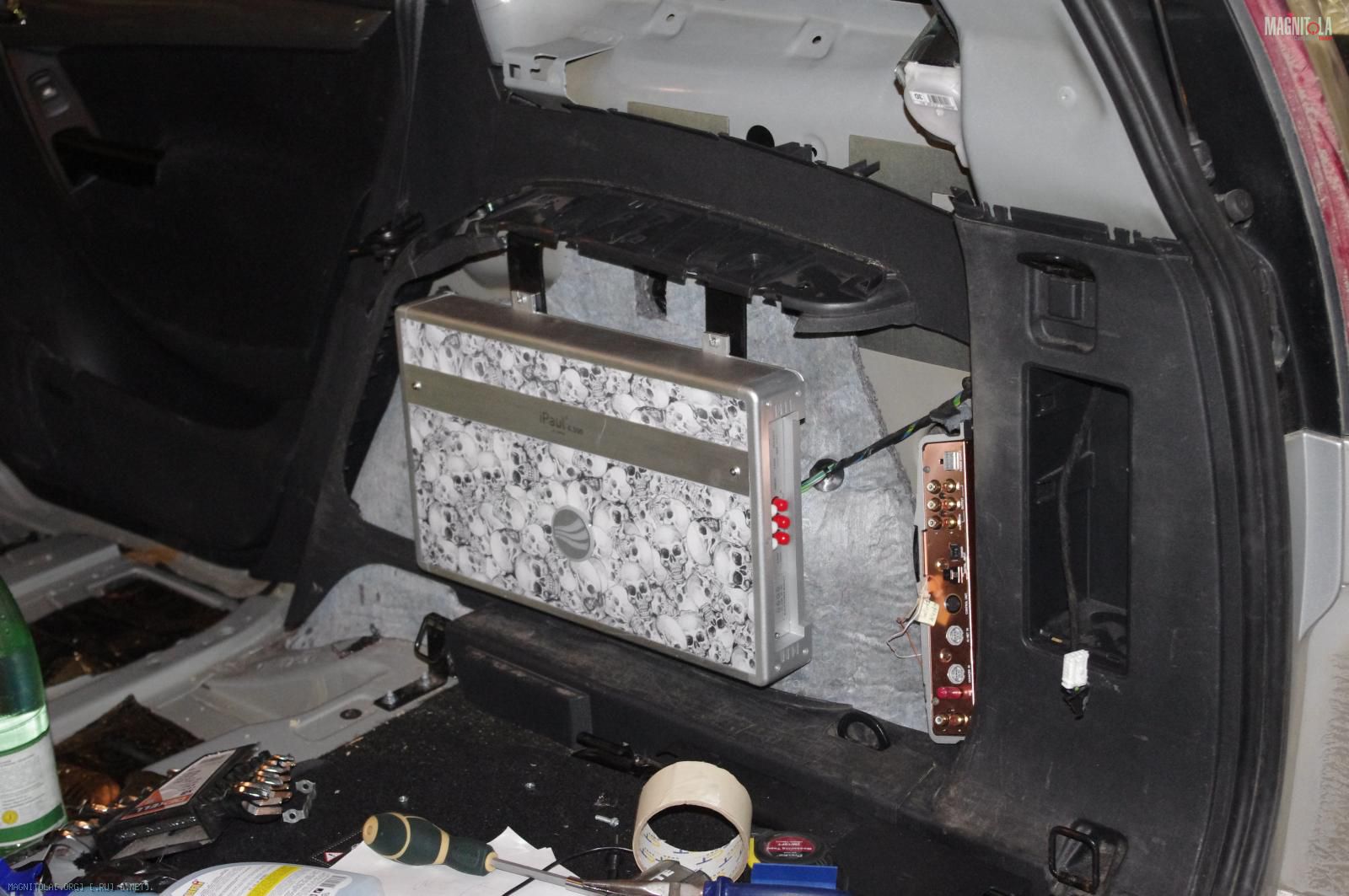

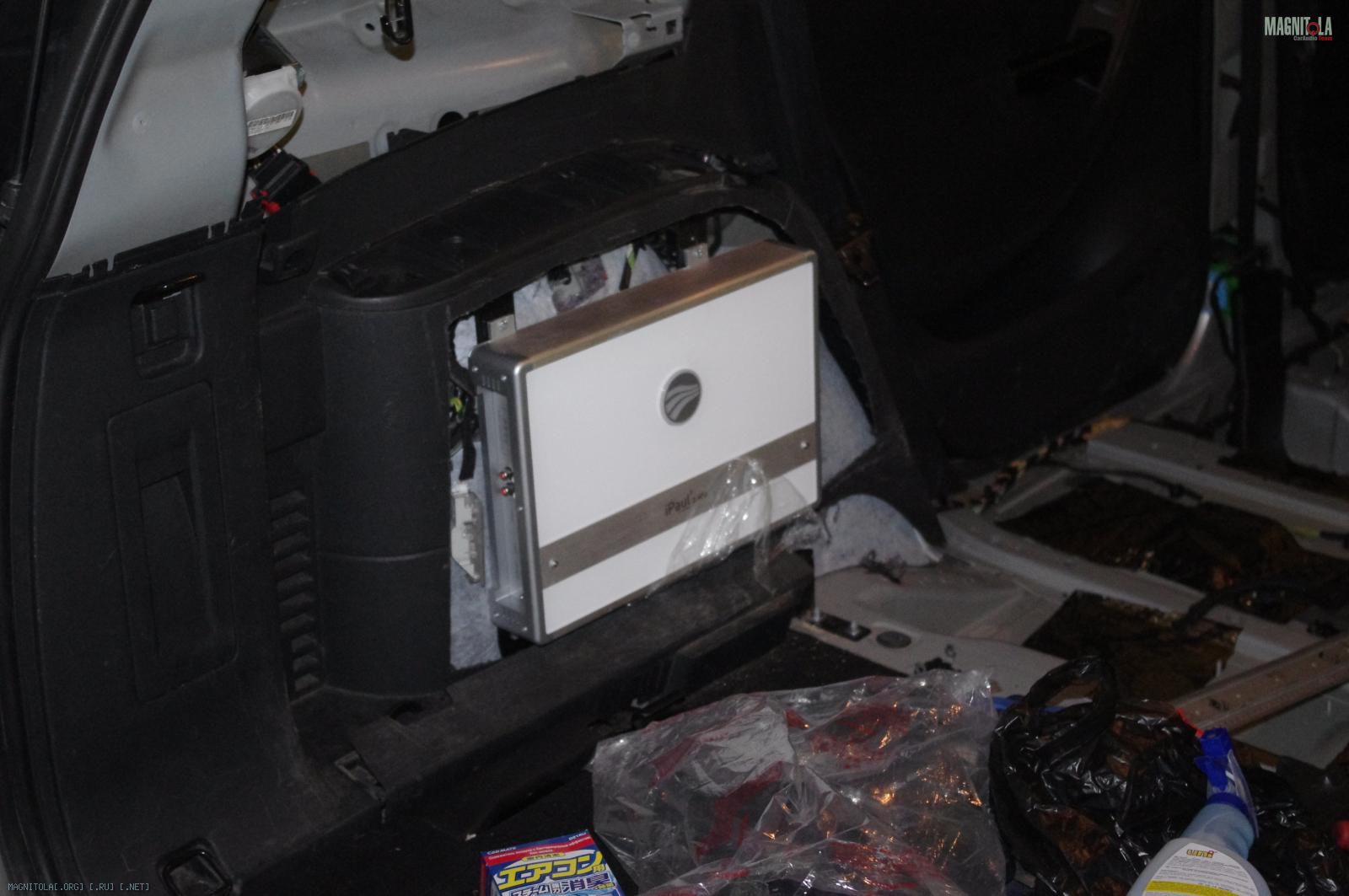

Для дальнейшего макетирования размещения таких деталей, как кроссоверы, дистрибьюторы и прочая лабудень, накидываем порезанные ранее боковые обшивки
Вложение 733912 Вложение 733914

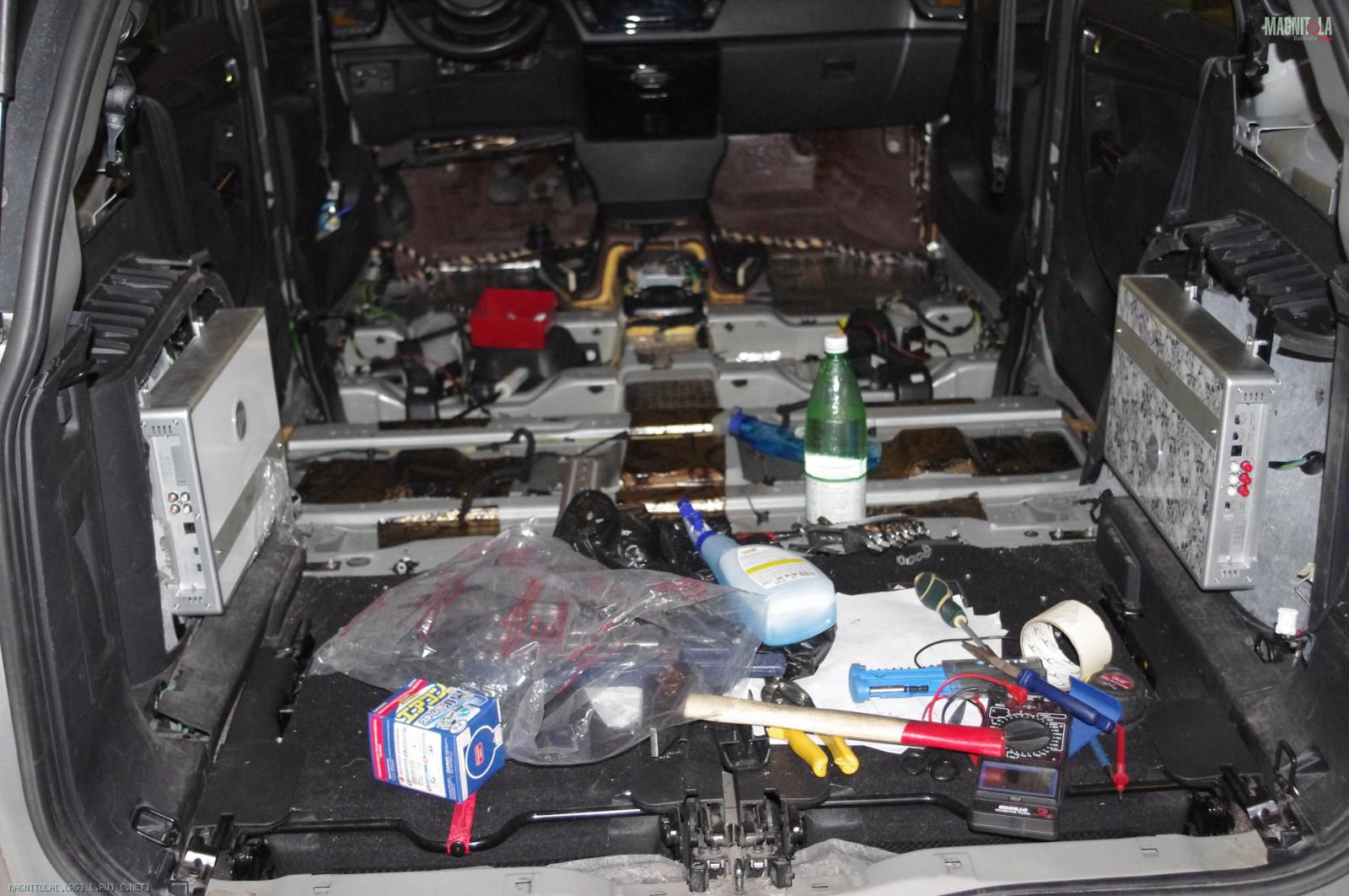

Рабочий беспорядок
Вложение 733916

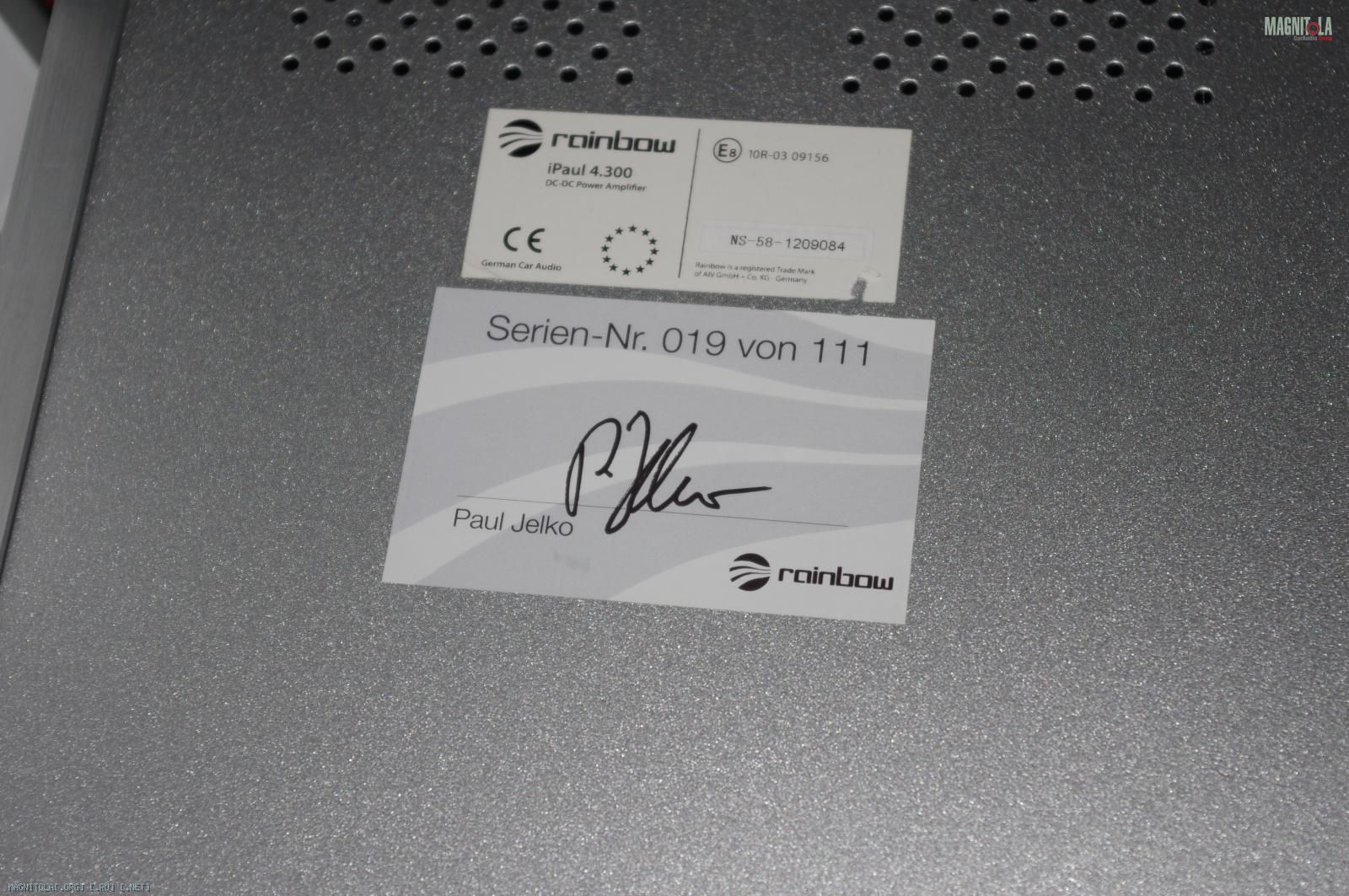

Кто-то где-то српашивал про черепки на четырёхканальнике. Вот, это потому что Limited Edition, с подписью самого Пауля
Вложение 733918


На сегодня пока всё, ребята! До новых встреч!

Цитата:

---

Сообщение от fox proteus

Сзади ничего не будет.

---

Цитата:

---

Сообщение от fox proteus

Ляпать маленькими кусочками - впадлу, дырявить большие куски - тоже, а без вибры вообще в этом месте можно обойтись.

---

Халтурщииик :rofl:

Цитата:

---

Сообщение от fox proteus

для сквозного крепления винтами к кузову и 3,5мм под резьбу М4 под крепелние винтами к деталям

---

Аркадий, то есть получается корпуса усилков висят на массе кузова. Или я упустил твик усилков и теперь так можно сделать?

Цитата:

---

Сообщение от x-diz

Халтурщииик

---

В Вольве Ваще из ШВИ только вибра в дверях была - и ничего)))

---------- Сообщение добавлено 17.03.2015 в 17:38 ----------

Цитата:

---

Сообщение от tigeross

Аркадий, то есть получается корпуса усилков висят на массе кузова. Или я упустил твик усилков и теперь так можно сделать?

---

ухи, которыми уси крепятся к металлу - пластиковые. А непосредственно под пузо уся я маделин ещё наклею. Это же не финальная сборка;) Кроме того, вторичная масса уся от корпуса обычно кондёрчиком отвязана и без всякого твика:)

Цитата:

---

Сообщение от tigeross

Аркадий, то есть получается корпуса усилков висят на массе кузова. Или я упустил твик усилков и теперь так можно сделать?

---

правильный вопрос!
и правильный ответ :)

Цитата:

---

Сообщение от fox proteus

ухи, которыми уси крепятся к металлу - пластиковые. А непосредственно под пузо уся я маделин ещё наклею. Это же не финальная сборка Кроме того, вторичная масса уся от корпуса обычно кондёрчиком отвязана и без всякого твика

---

Аркадий, привет!

Подпишусь!
Удачи в реализации задуманного!!!
Особенно интересует твой САБ и передние двери, а именно что ты там придумал!!!

fox proteus, Я алюминиевые ухи сделал, получилось 100 за шт.

Цитата:

---

Сообщение от Dima1982

fox proteus, Я алюминиевые ухи сделал, получилось 100 за шт.

---

Нафейхоа мне алюминиевые?? Так я маделинчик под усилк подложу и всё будет чики-пуки, а тебе - к фанерке придётся прикручивать :tongue:

Я и планировал к фанере, на даче обрезков тьма, чермед полосы прошлым летом в землю закапал вместе с уголком 50*50 метров 9 точно, так что только фанера

Цитата:

---

Сообщение от Dima1982

Я и планировал к фанере, на даче обрезков тьма, чермед полосы прошлым летом в землю закапал вместе с уголком 50*50 метров 9 точно, так что только фанера

---

Ну ХЗ... У тебя же тоже места не особо много. А фанера его крадёт нехило!
