Lacetti HB неспешный, полуколхозный инсталл

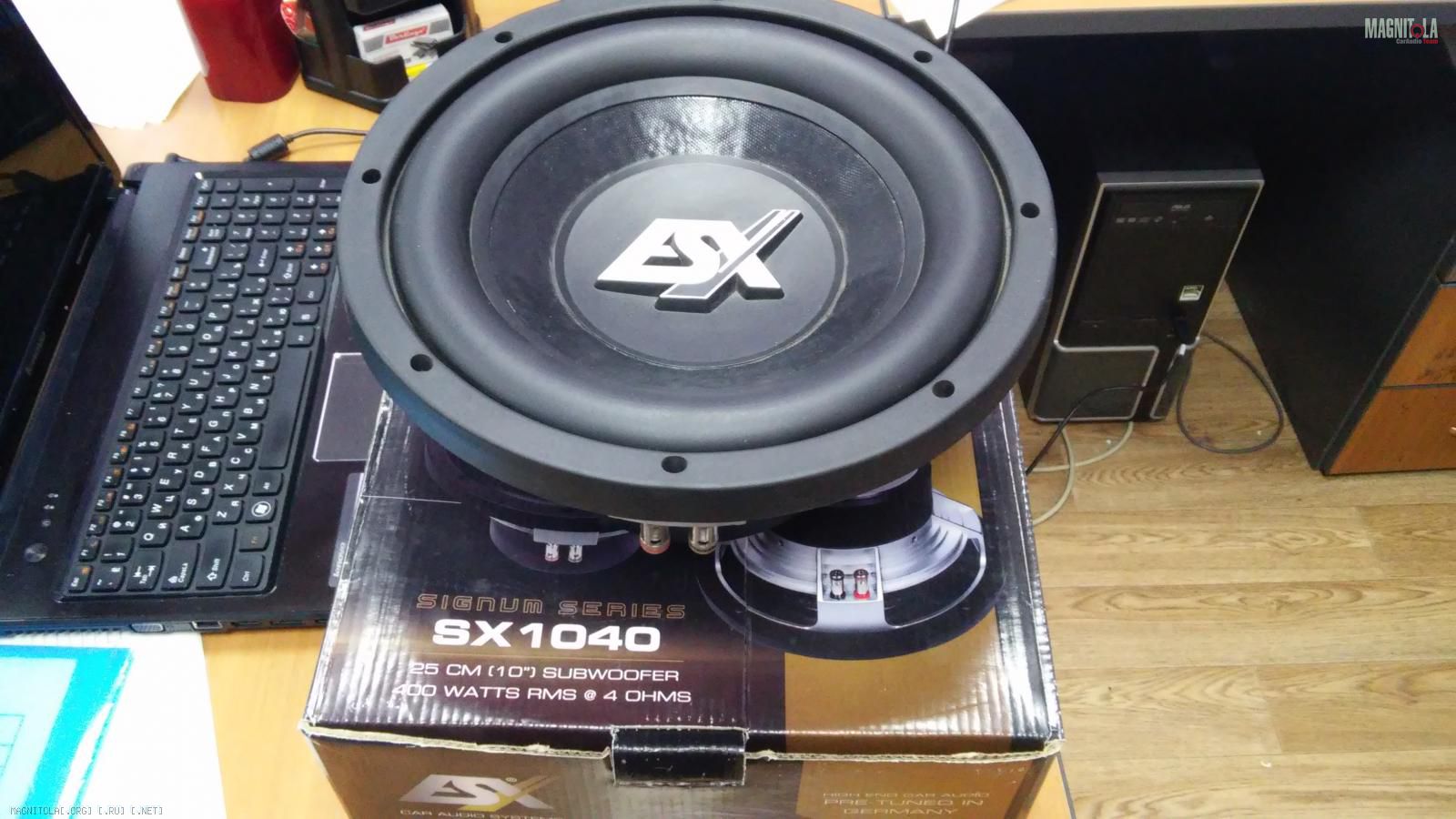

Теперь низкочастотная часть. За низкие частоты у меня отвечает саб ESX sx 1040, номиналом 400вт.
Вложение 971772
Акустическое оформление - естественно, ЗЯ. 17 литров чистыми.

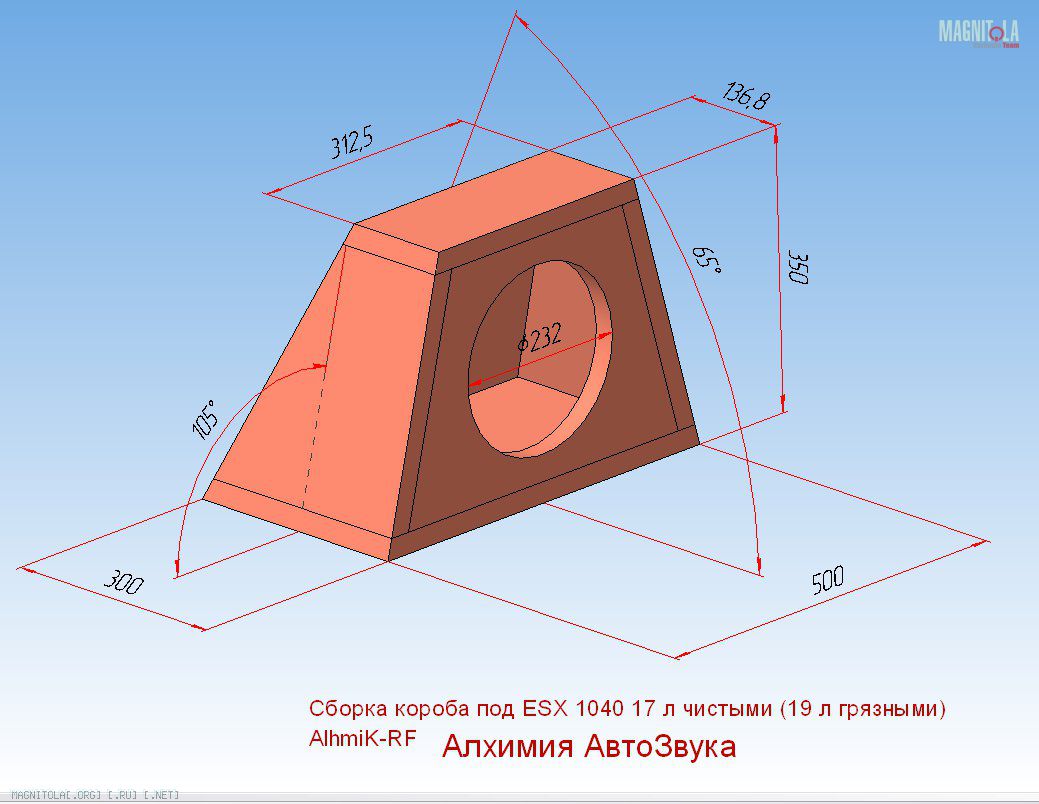

Чертёж, обратился к Алхимику (Евгений Афанасьев):
Вложение 971780

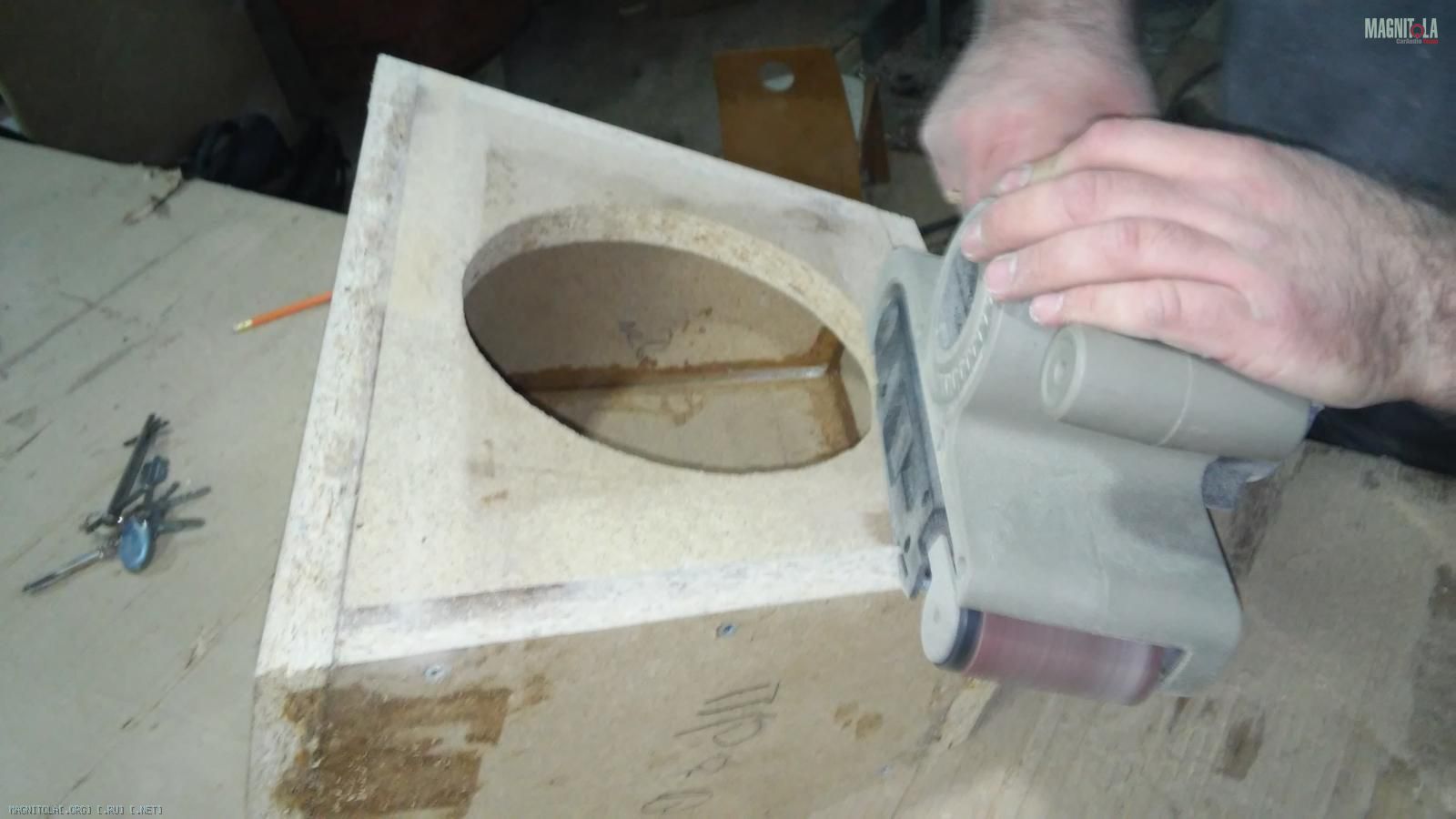

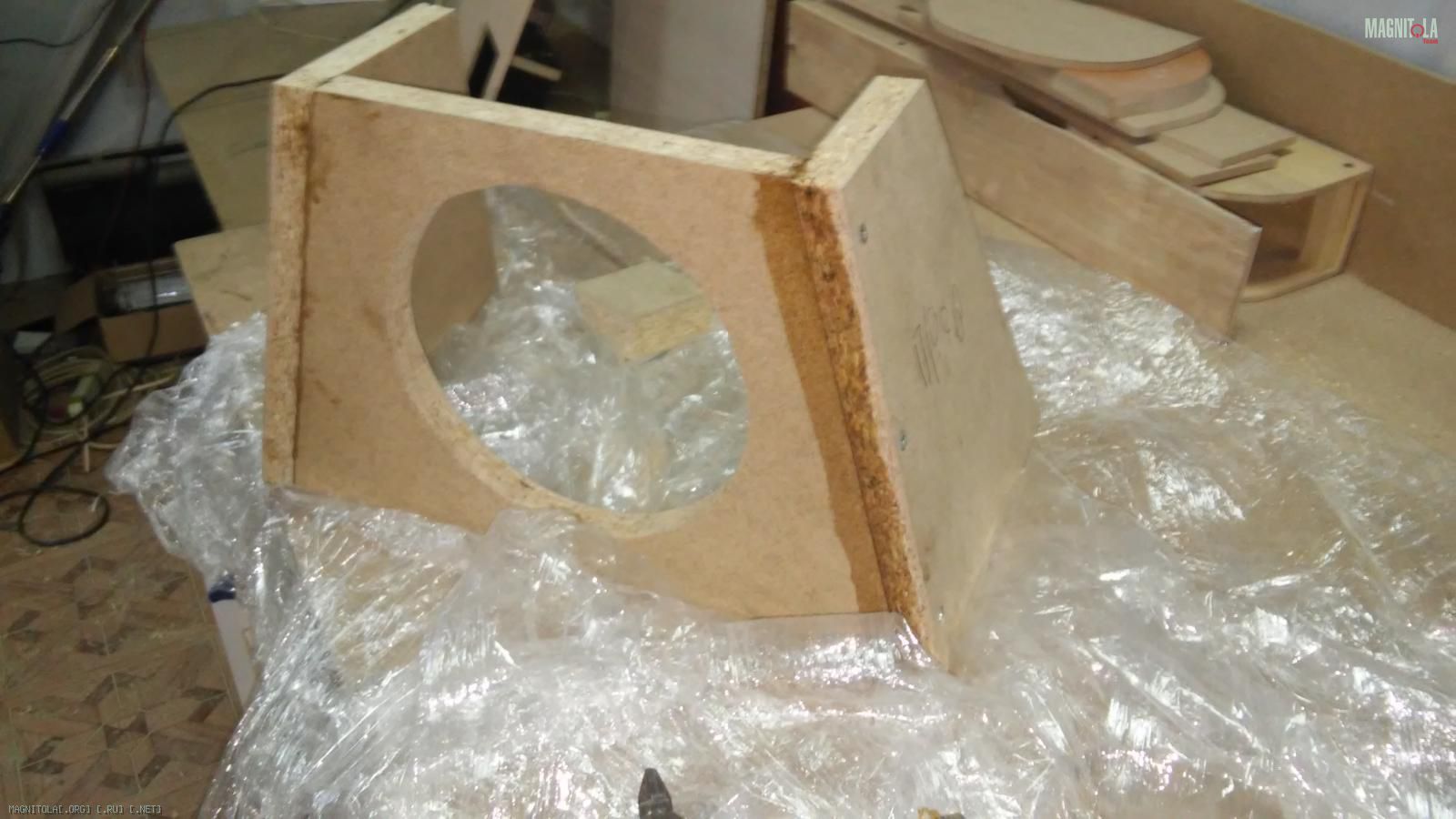

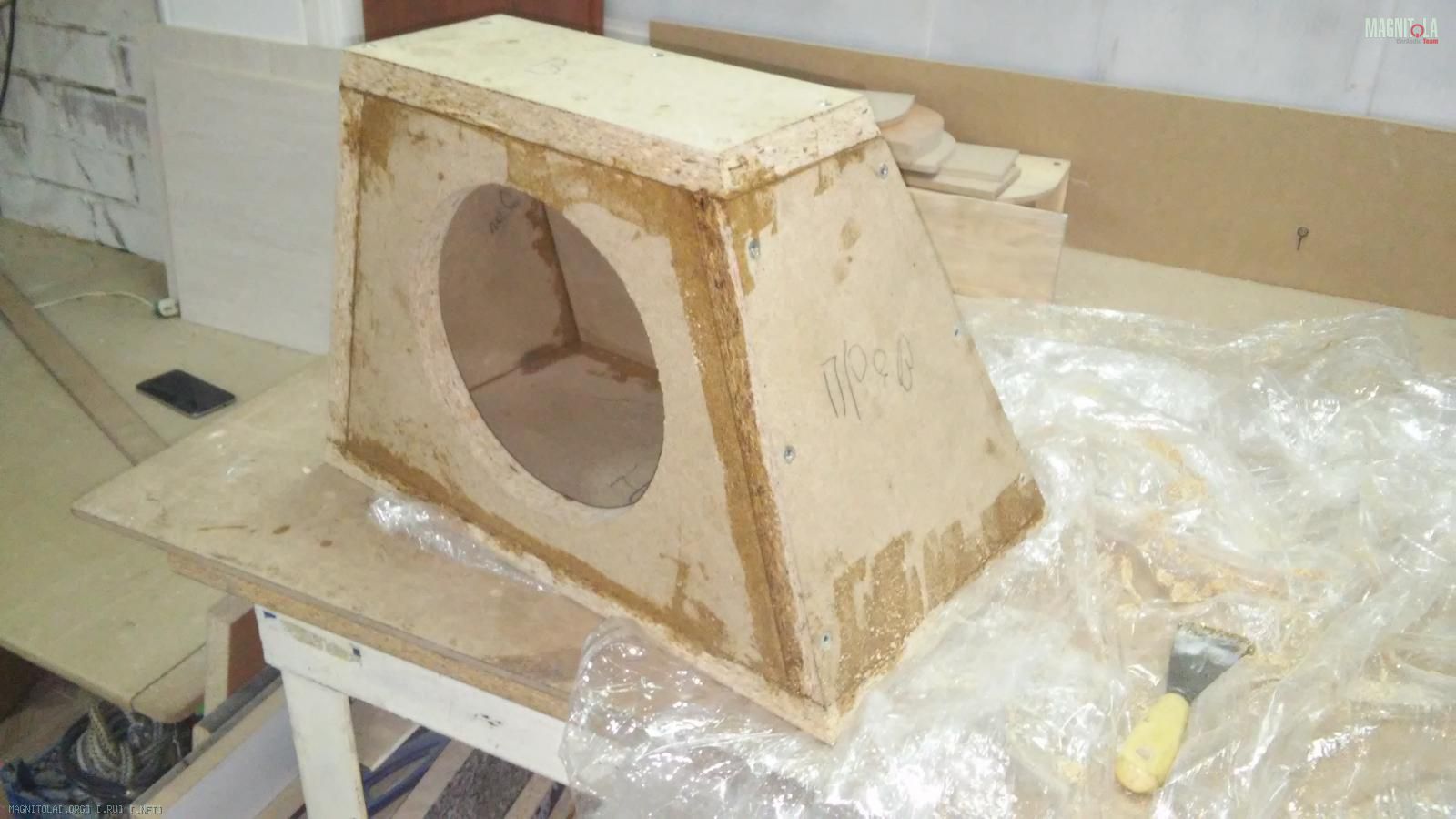

Процесс изготовления:
Вложение 971774
Вложение 971776
Вложение 971778

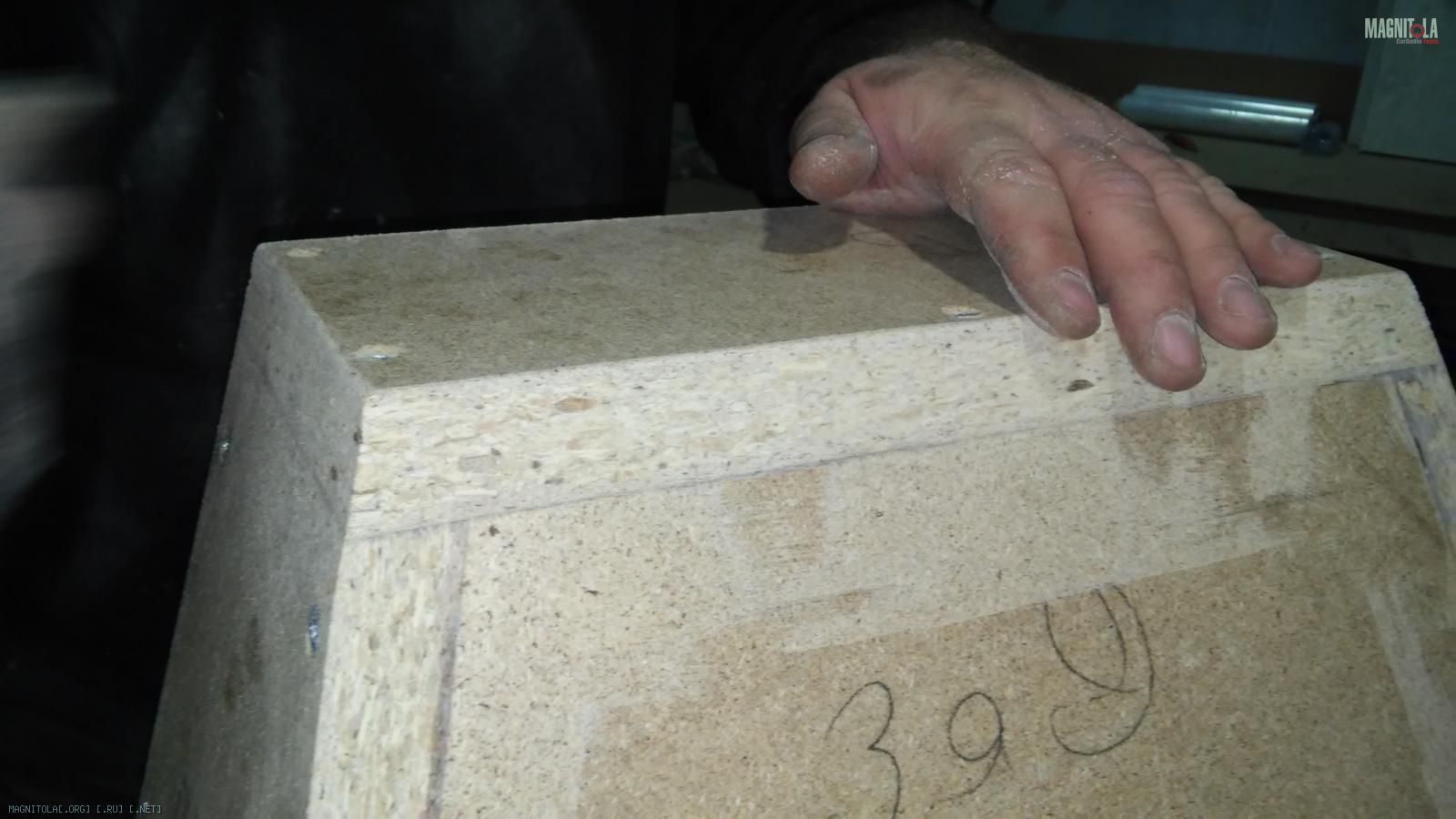

Вложение 971796

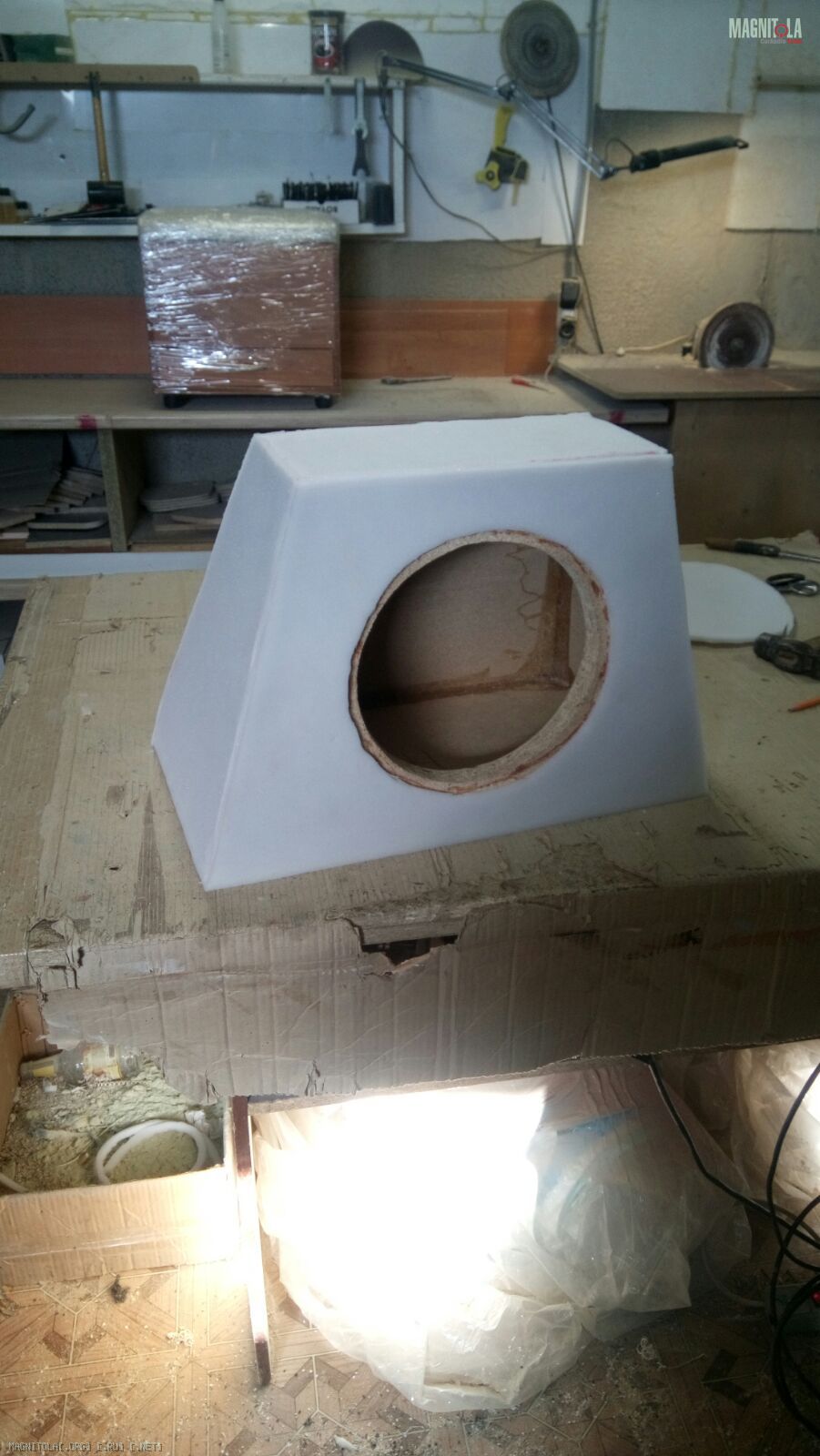

Склеен эпоксидной смолой при участии мебельных винтов под шестигранник. Стенки толщиной 20мм, материал - ДСП. Грешок не сильный, так ведь?:) Все углы и стыки внутри проклеены и насмерть залиты этой же самой эпоксидной смолой.
Вложение 971784

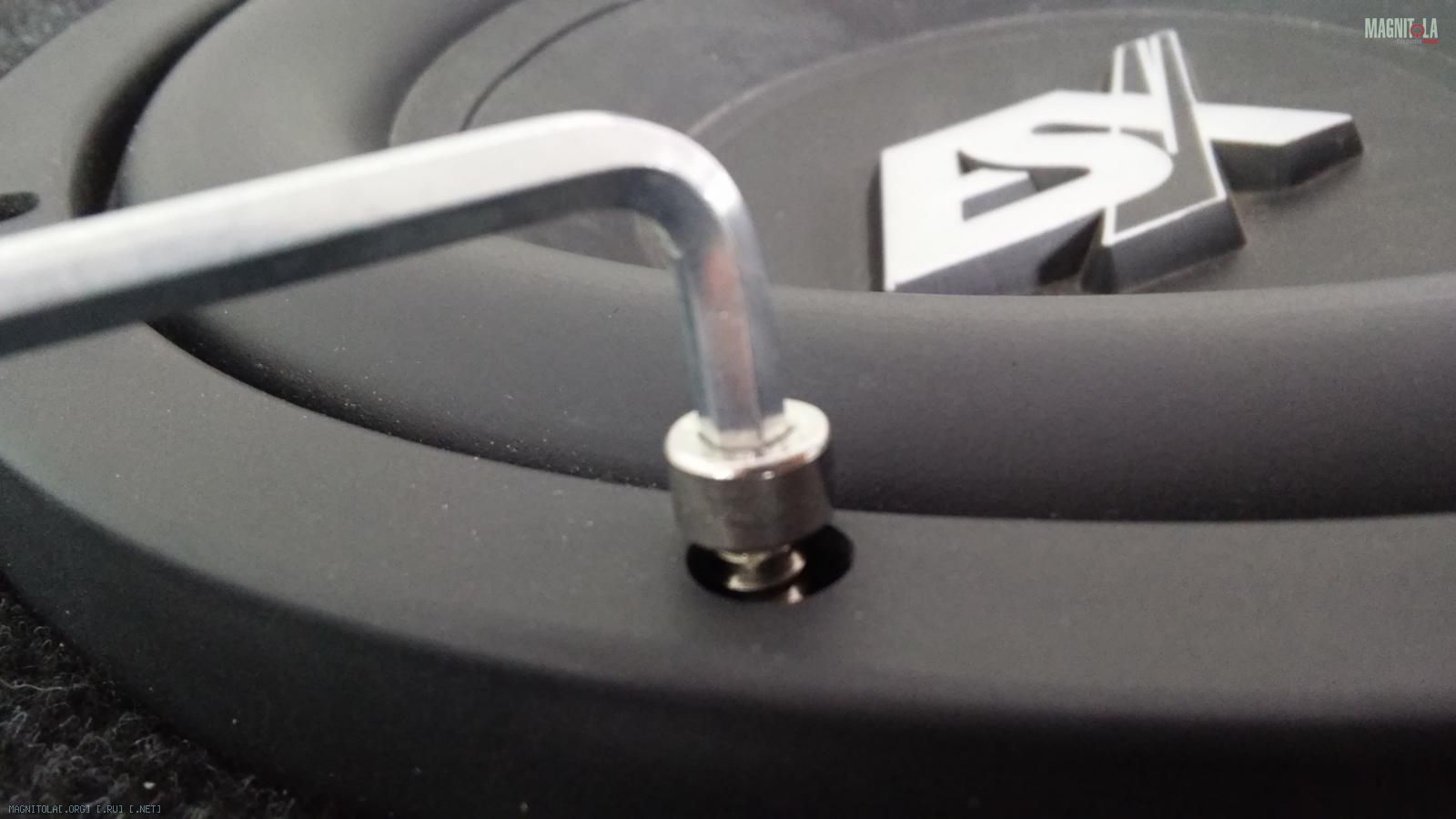

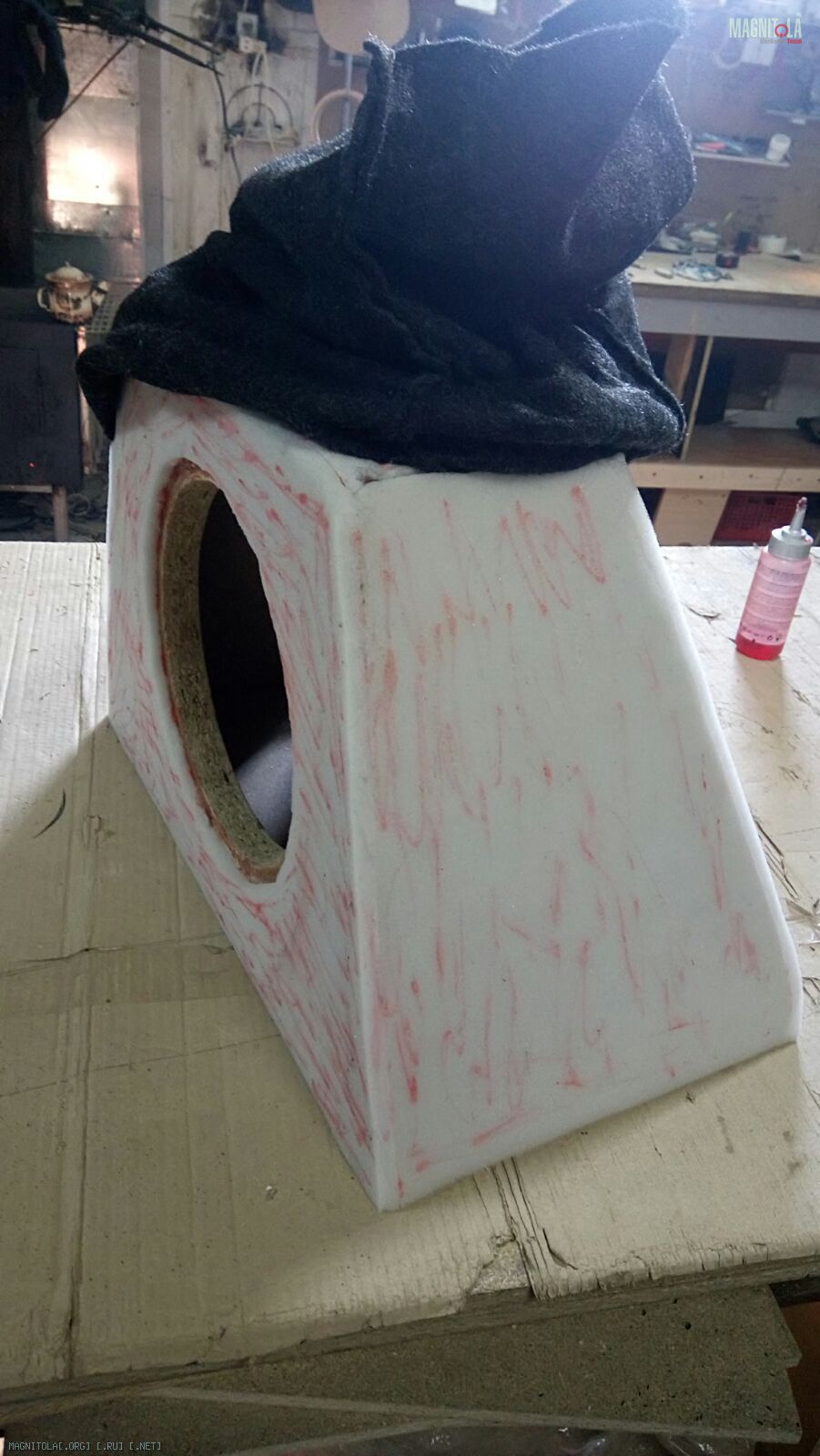

Снаружи обклеен поролоном - десяткой (для практичности) + сверху обычный карпет.
Вложение 971786
Вложение 971788

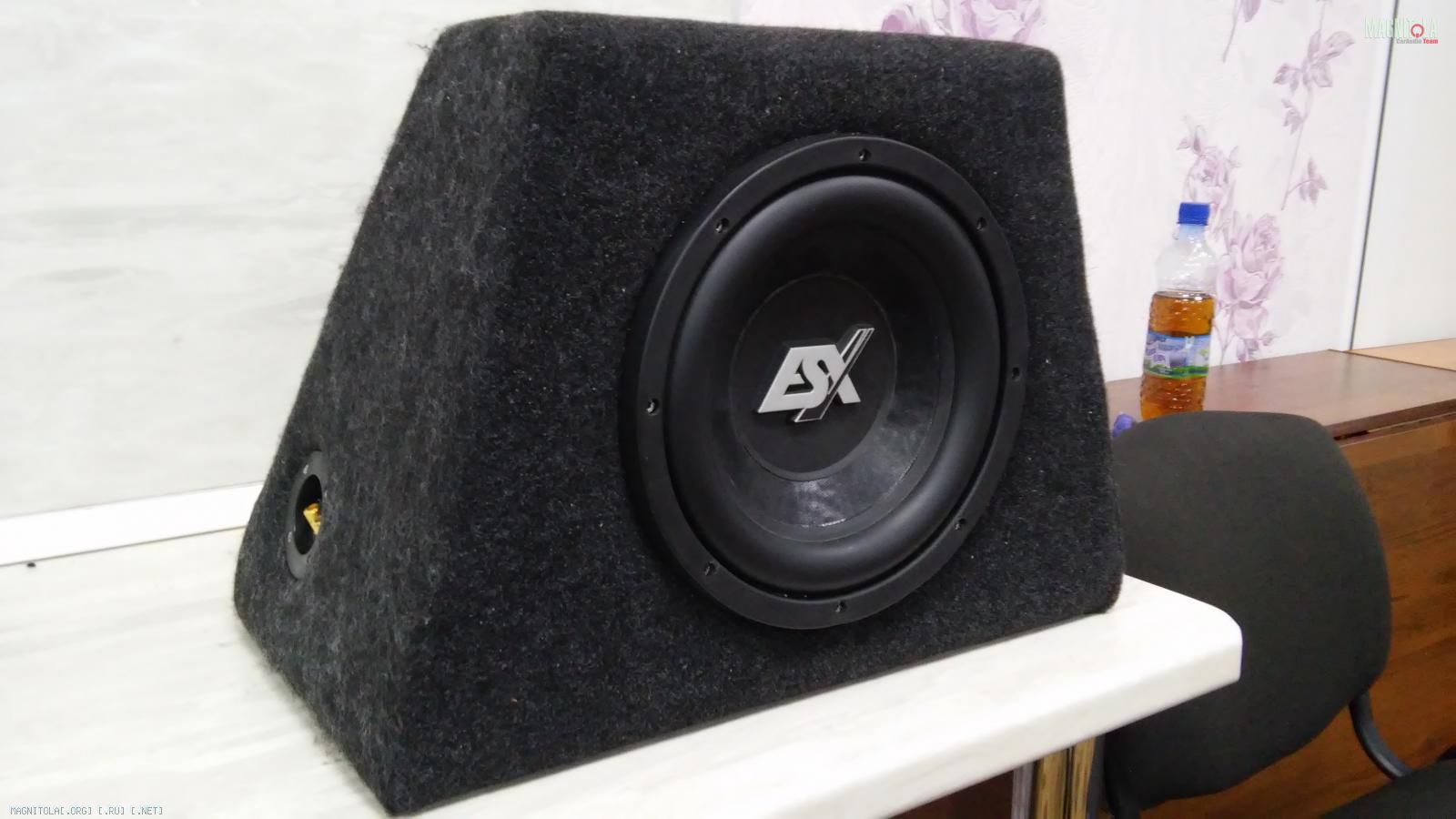

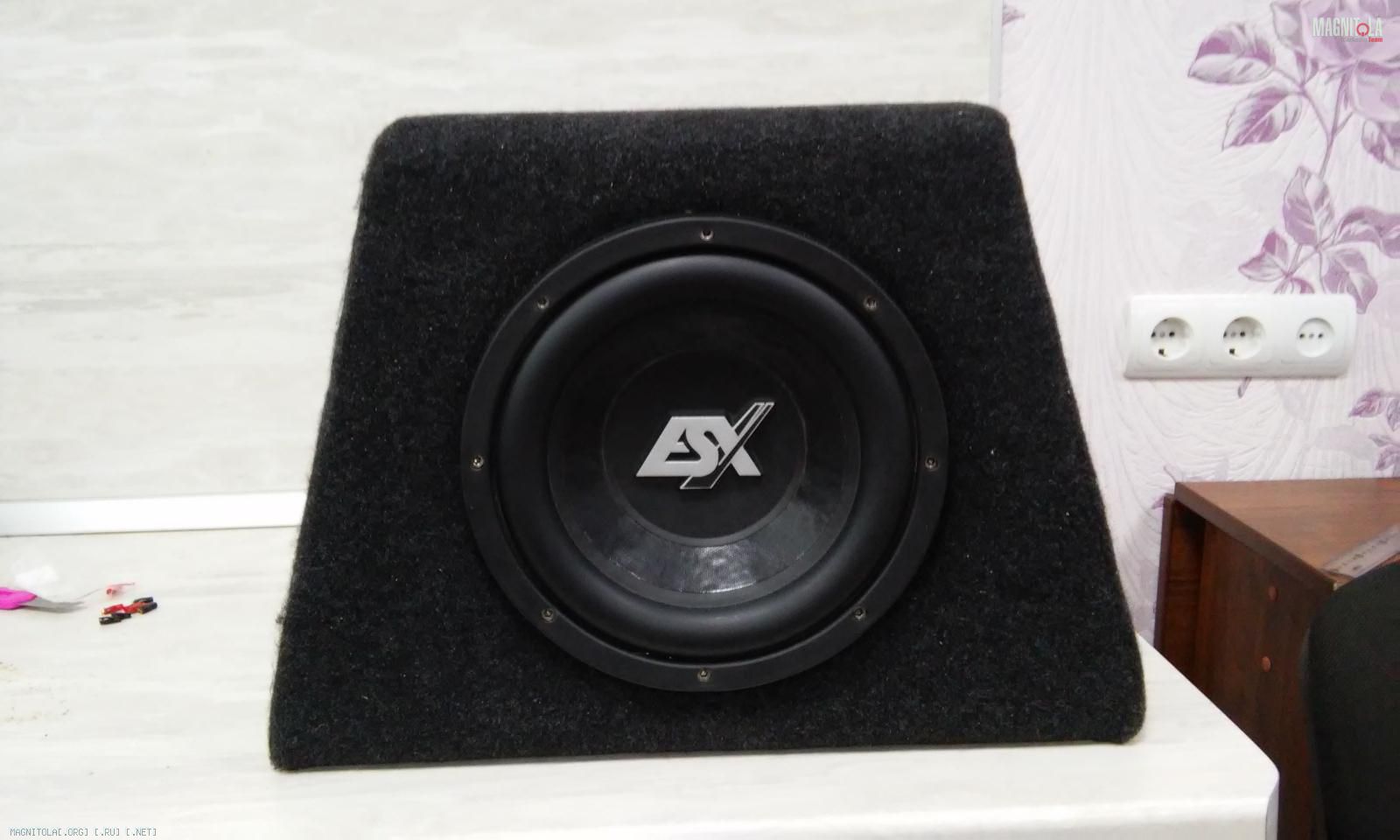

Готовый "продукт":
Вложение 971790
Вложение 971792
Разминал аккуратно часов 30. Но и сейчас, через ~50 часов шибко не наваливаю.

Цитата:

---

Сообщение от x-diz

И в КамАЗы мистери кладут? )))

---

Там на заводе если болт не закручивается - его забивают кувалдой. И это не шутка:)

---------- Сообщение добавлено 24.03.2016 в 11:29 ----------

Цитата:

---

Сообщение от chu0037

Вот тут ни за что не поверю,что нет у табу в городе рыбинского ПВС-а:)...

---

ПВС то есть. Но жесткий он сильно. А Прайд очень понравился - особенно когда я его протаскивал в двери. У Лачетти с этим напряг. Около 5 часов потратил, чтобы эти 2,5квадрата в двери завести. Там только вытаскивать фишку, и высверливать. И места мало, и узко. Изрезал руки. Не хватает словарного запаса, чтобы описать, как мне пришлось изгаляться. А ПВС бы там только добавил проблем, серьёзно:)

Цитата:

---

Сообщение от ImportMotion

Стенки толщиной 20мм, материал - ДСП. Грешок не сильный, так ведь?

---

Сильный или нет хз.
Но тонковато. Переднюю бы двойную. Можно было бы саб утопить. Да и заднюю то же.

Цитата:

---

Сообщение от ImportMotion

Там на заводе если болт не закручивается - его забивают кувалдой. И это не шутка

---

Работаете там?

Цитата:

---

Сообщение от x-diz

Работаете там?

---

К счастью, нет:)

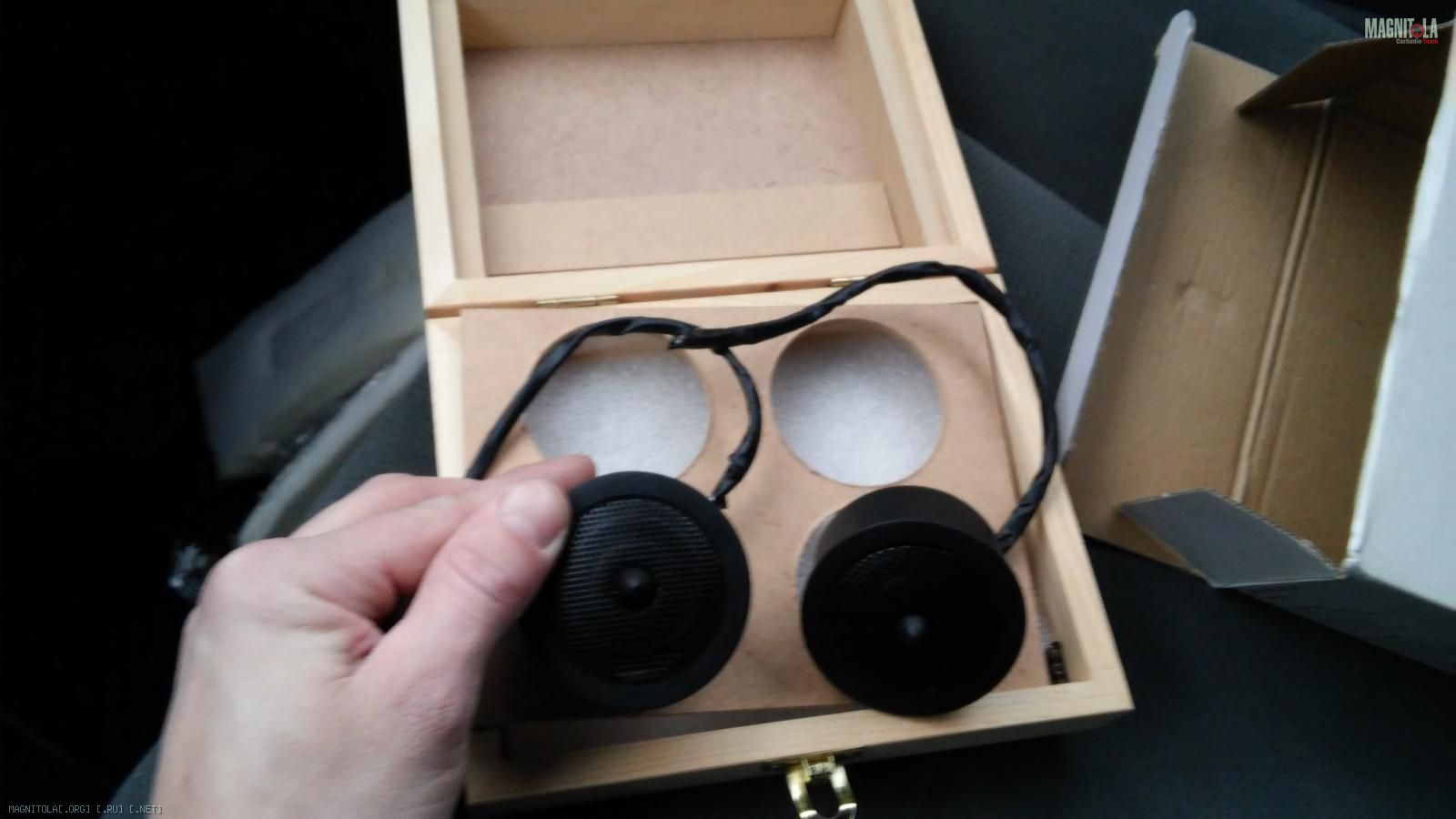

Немного про фронт. ВЧ - E.O.S. PL-XT (приобретены, кстати, здесь же, на форуме). Честно говоря, подбирались не только по отзывам, но и по монтажному диаметру :rofl:
Вложение 973902
Дело в том, что изготовленные ранее стойки под ВЧ были расчитаны под строго определённый диаметр - 52мм. PL-XT туда вписались отлично - без особого крепежа - сидят очень плотно. Немного о стойках - изготовлены по всеми любимой "чулочной технологии", с использованием эпоксидного клея и стеклоткани.

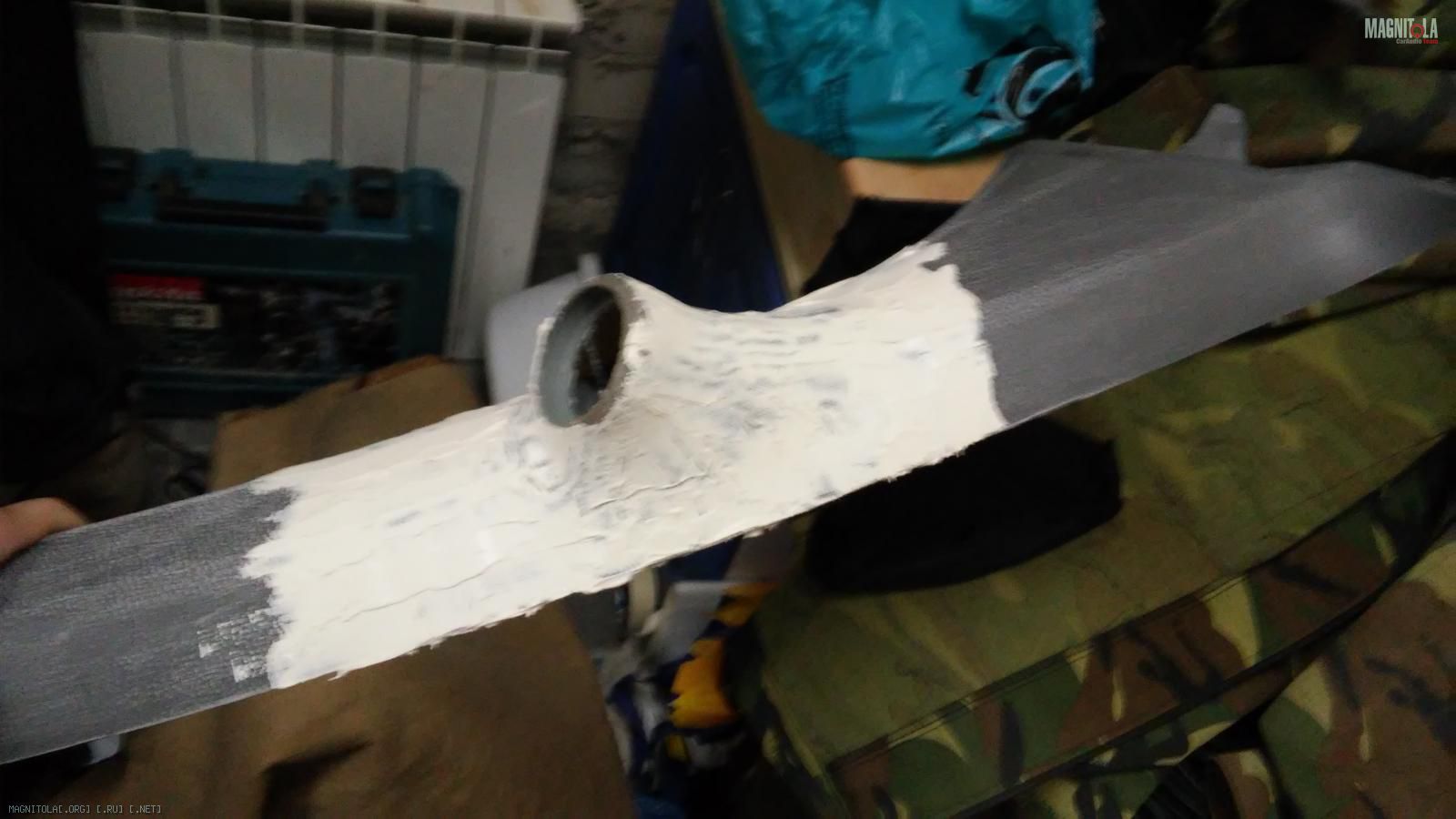

Хотелось бы ещё добавить о процессе изготовления, но, как не трудно догадаться - фотограф из меня как из Шварцнеггера балерина:
Вложение 973912
Поэтому просто:
Вложение 973904
Вложение 973906

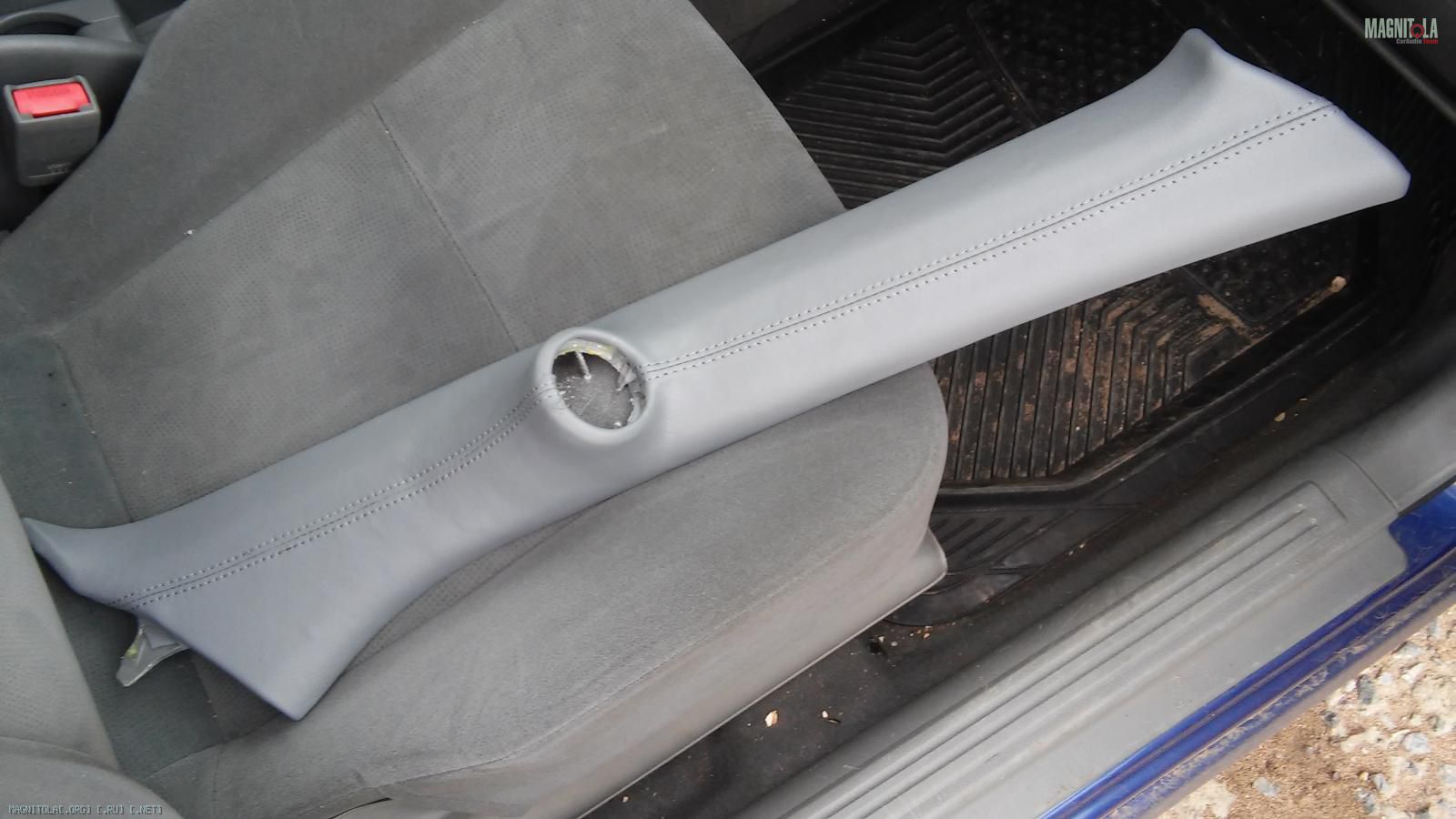

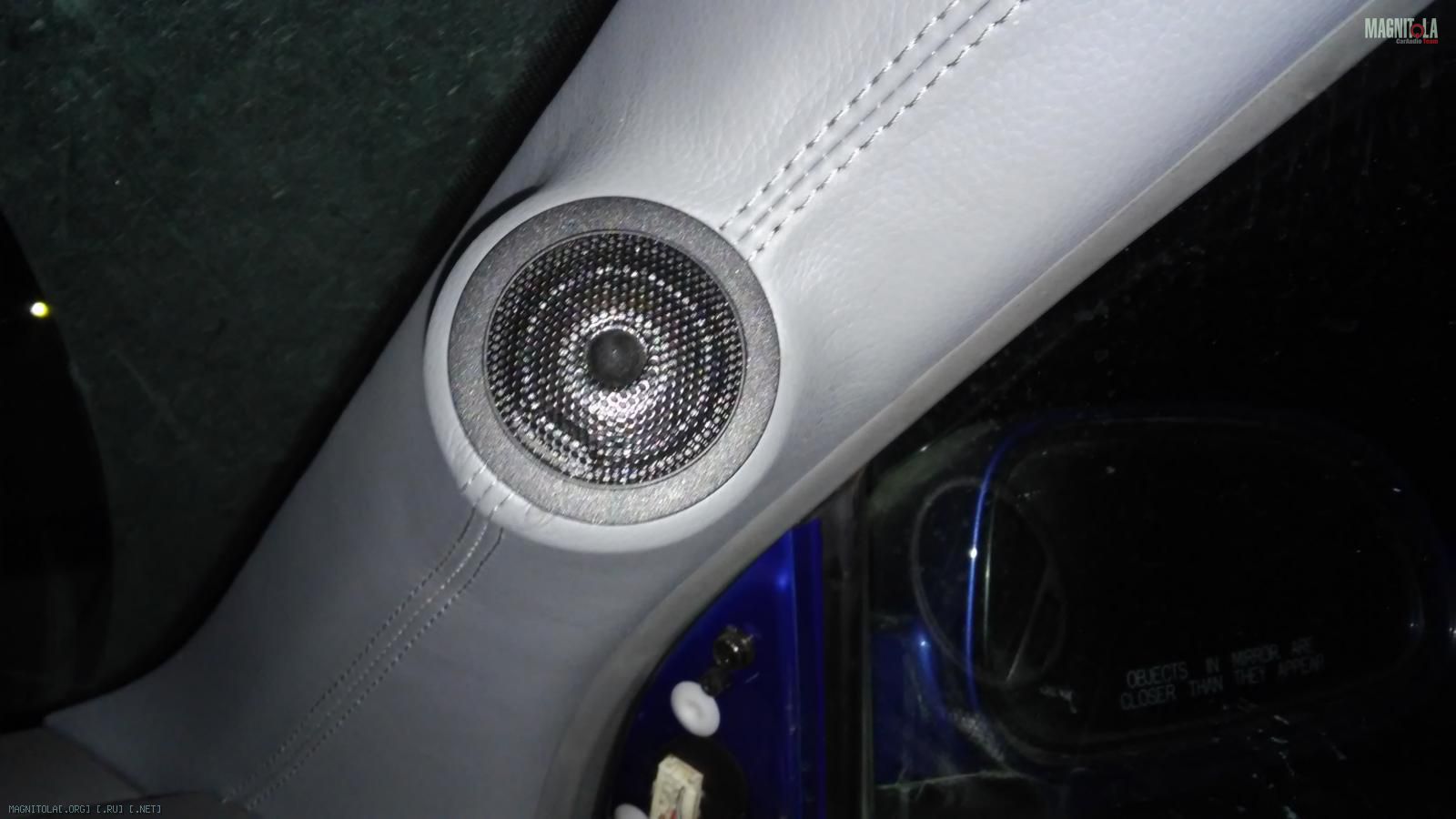

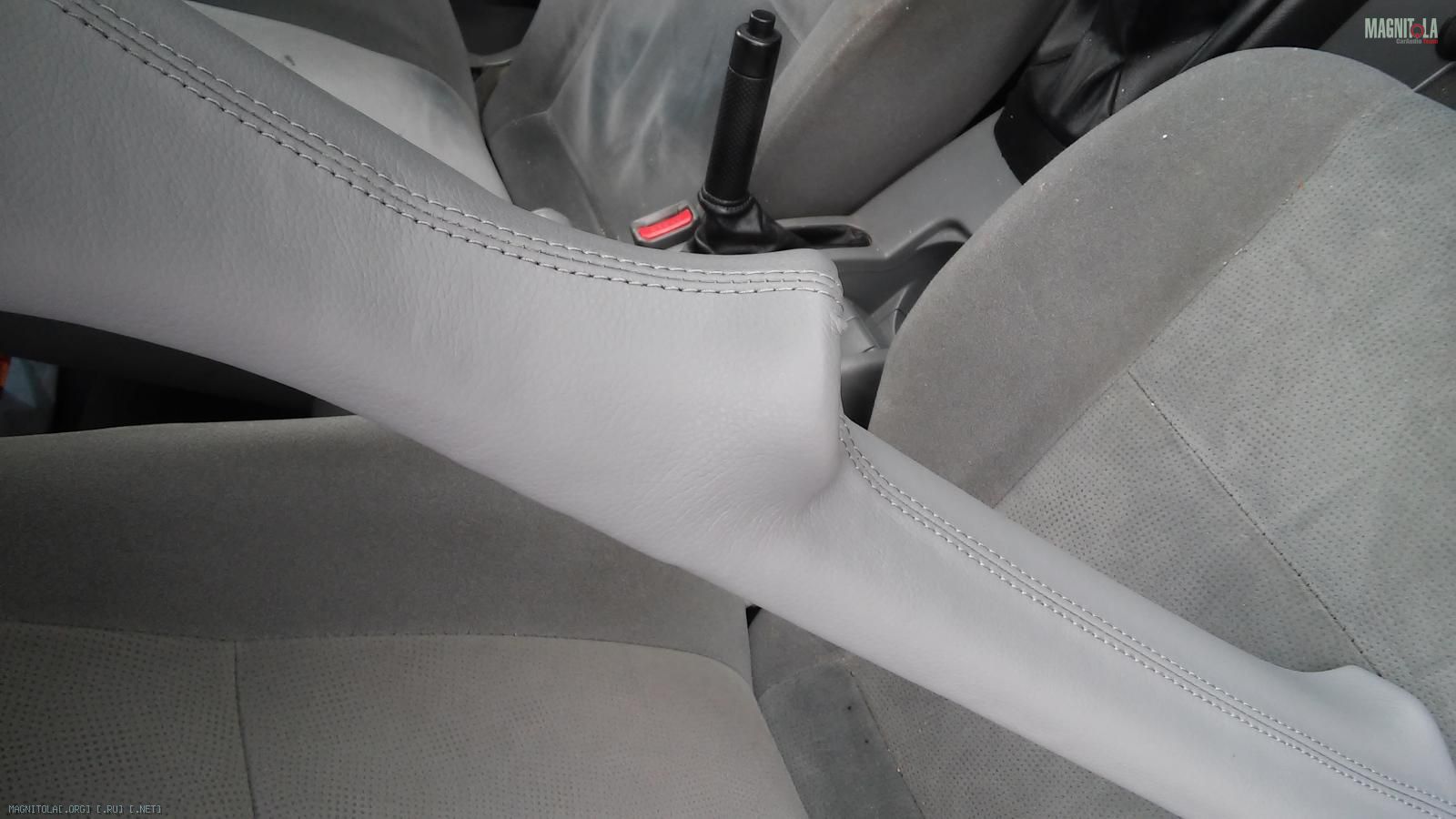

Обтянуты "экокожей" специально обученным человеком на заказ. Направленность - по центру, между подголовниками передних сидений.
Вложение 973908

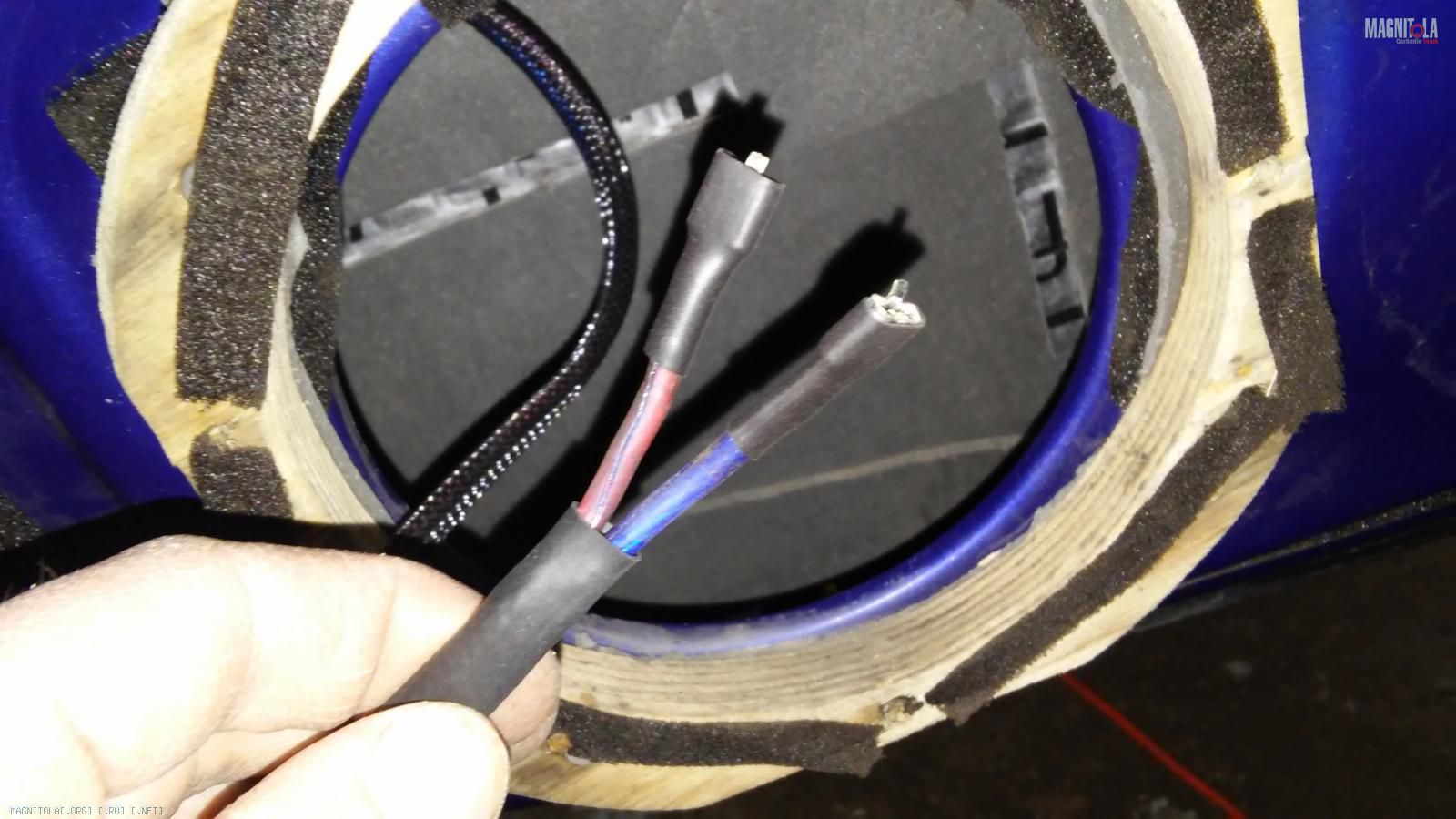

Теперь о ML 1600... Вот тут как раз начинается колхоз. Поэтому фото практически не делал. Скажу только, что пока дверь под них практически не подготовлена, и пока выглядит примерно вот так (разве что проставочные кольца сейчас больше):
Вложение 973914
Но это всё не надолго! Уже заказано и изготовлено кое - что, и это кое - что скоро будет установлено!:) Дело за погодой!

Привет! Хошь сказать,шо Шварцнеггер-балерина???:) Я про то,что нормальные вроде фотки.
На заметку маленькая хитрость-термоусадку на клеммы для ас можно чуть приспускать на край клеммы,чтобы клемма в ней пряталась. Ччуууть-чуть. На контакт отрицательно никак не повлияет,а при нештатной ситуации (включили систему со снятым динамиком,очень редко,но бывает и соскакивают) - клемма не коснётся массы кузова,чего очень не любят усилители. Хорошими ножницами по металлу нужно и отрезать торчащую из клеммы соединялку,если используем тот тип,когда они штампуются по несколько штук сразу. А лучше сразу брать под обжиму и защищённые.

Следующий (особо ответственный!) момент - для меня оказался самым сложным - размещение непосредственно усилителей. В Шевроле Лачетти с кузовом "хэтчбек" вообще не предусмотрено свободного места для полёта фантазии любителей АвтоЗвука. Одно дело - один усилитель. Его можно очень быстро прикрутить к спинке заднего сиденья. Но когда усилителей нужно три штуки...
Пару тройку месяцев назад я придумал сделать в багажнике фальшпол. Сложный оказался проект. Благо есть у меня друг, который сам изготавливает мебель. В общем, после недолгих переговоров он принялся мне помогать:)
Конструкцию описать сейчас затрудняюсь, поэтому просто фото процесса изготовления:

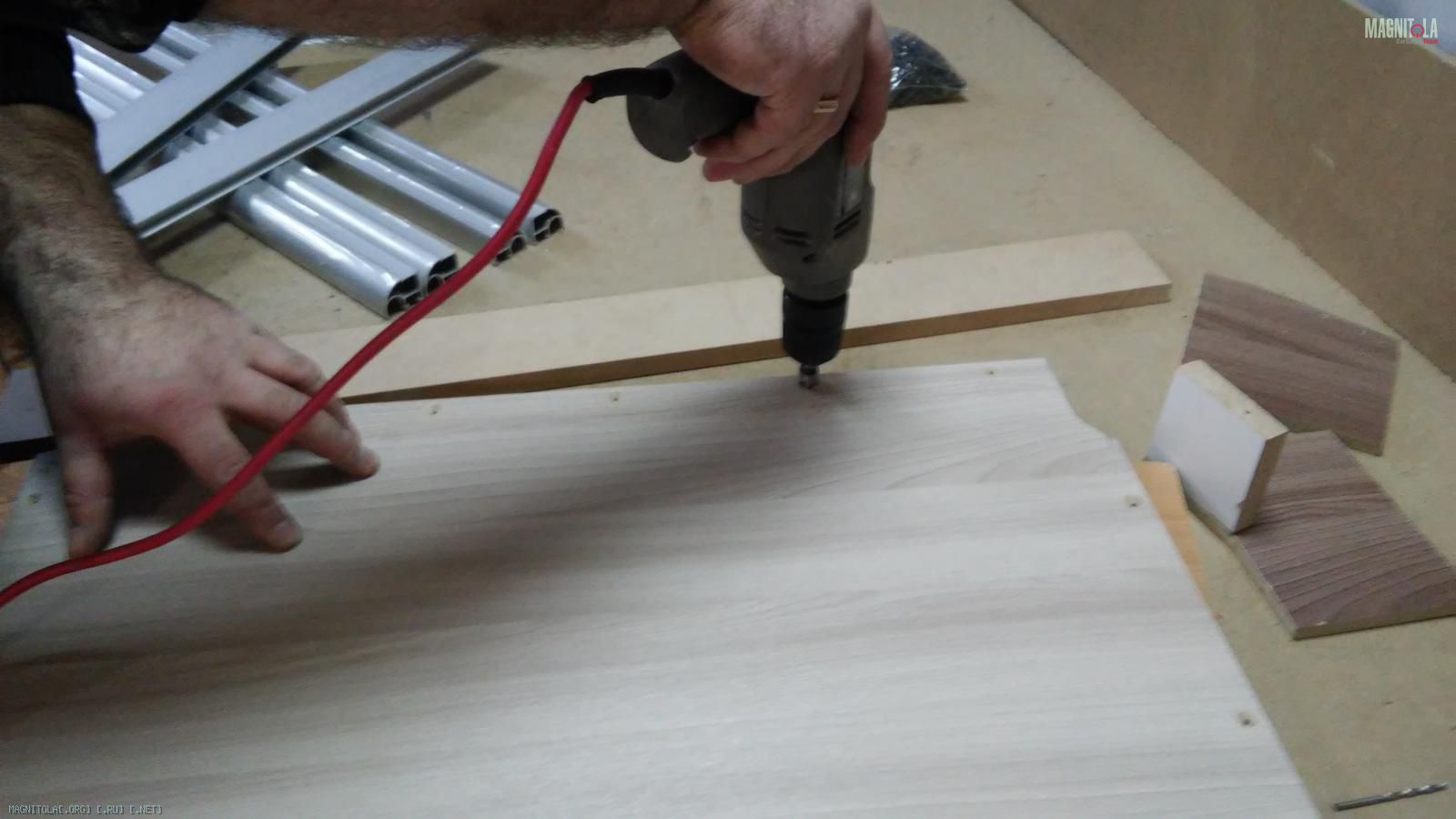

Вложение 973920

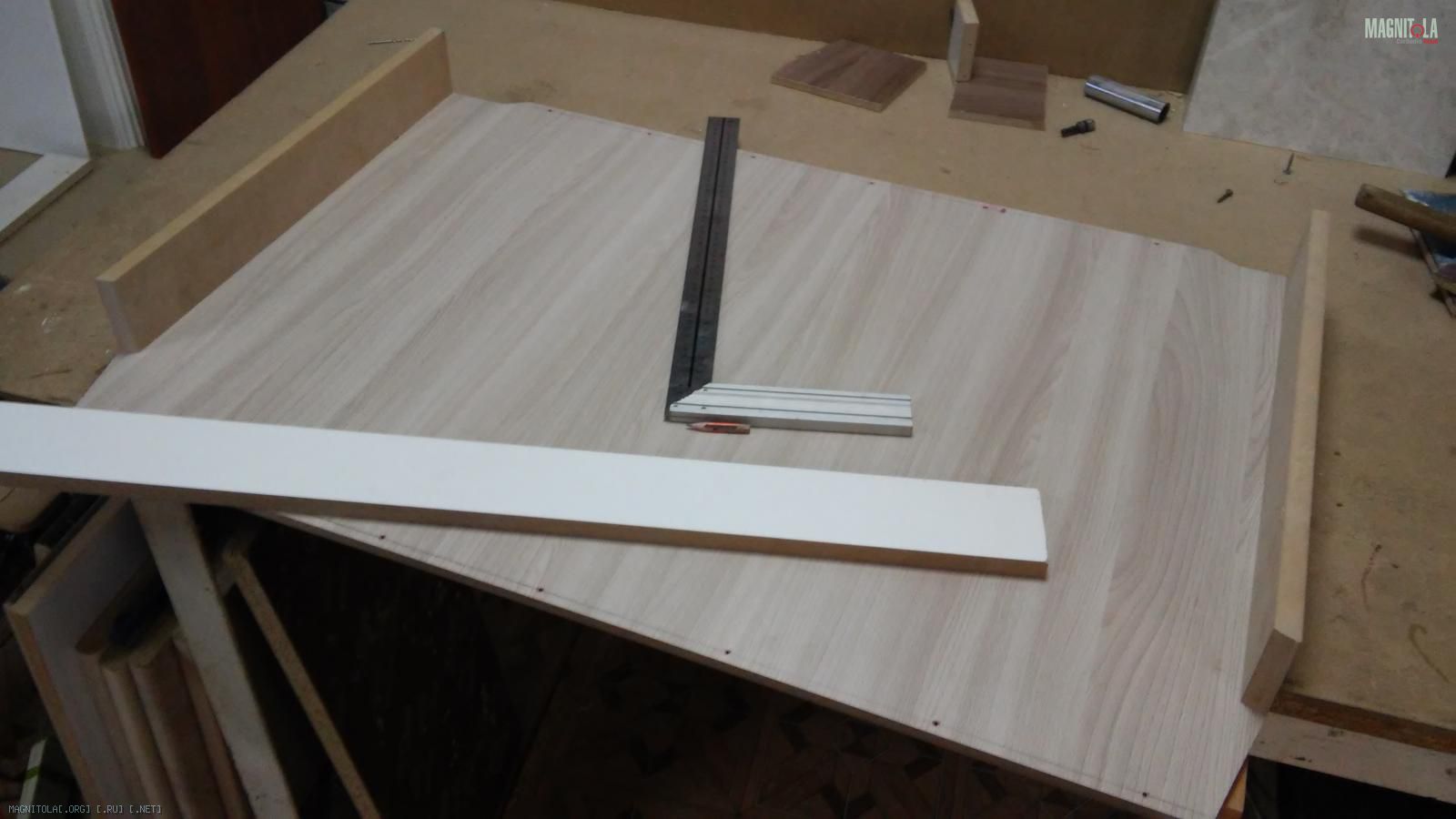

Материал - МДФ.
Вложение 973922
Расчёты.
Вложение 973938
Дядя Фарит:) Всю самую ответственную и точную работу делал он:)

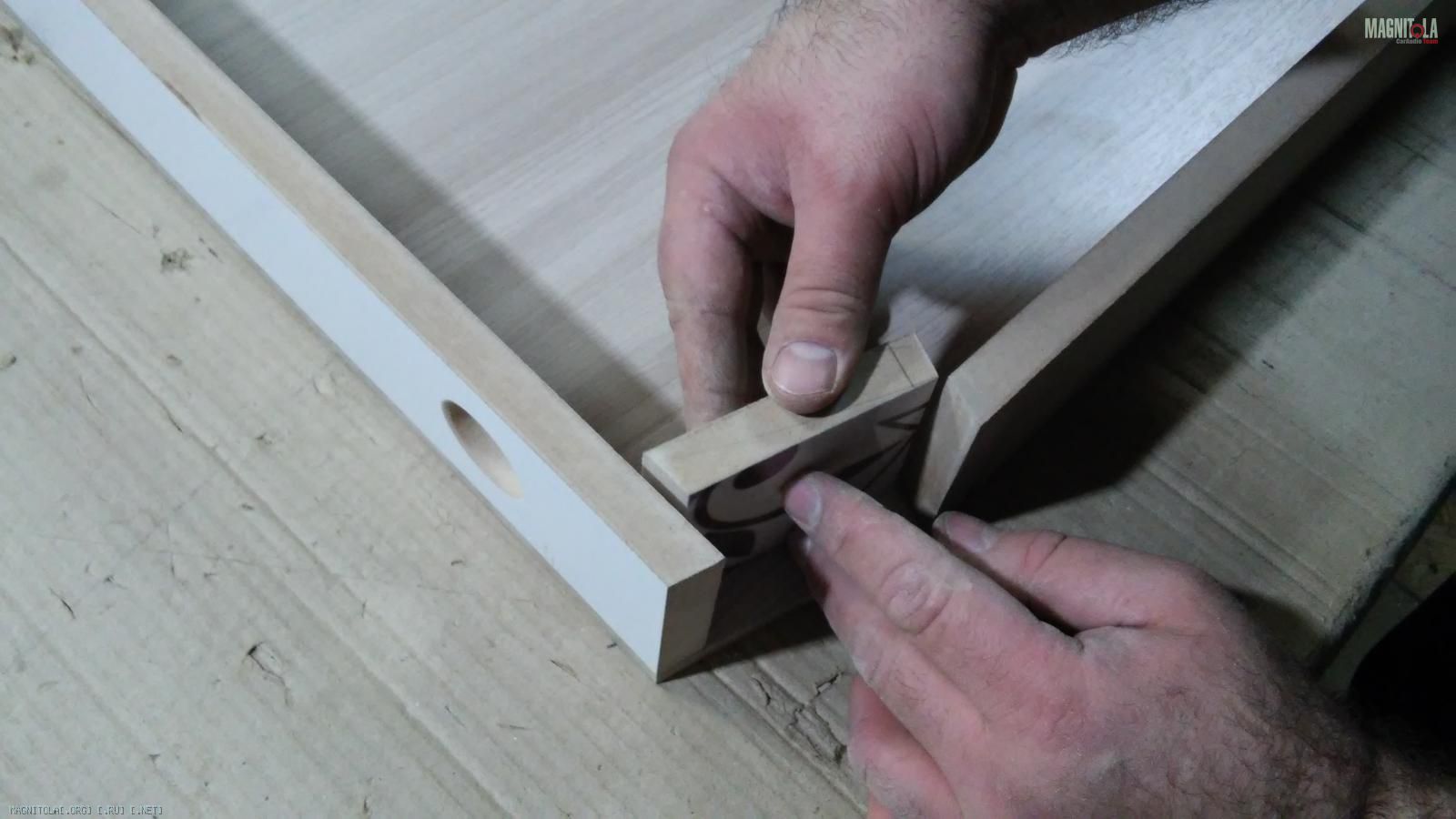

Вложение 973924

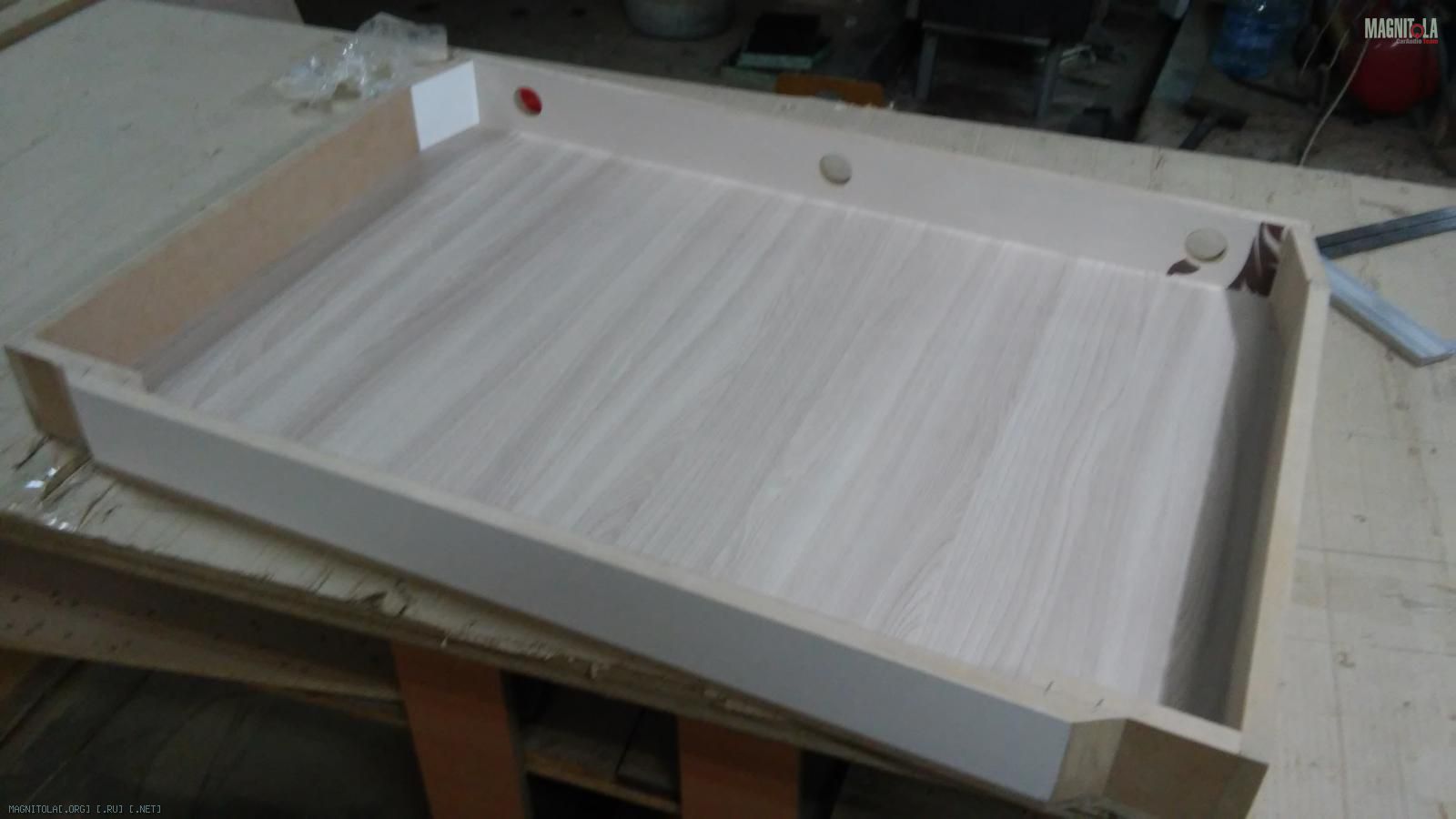

Сборка, подгонка.
Вложение 973926
Вложение 973930

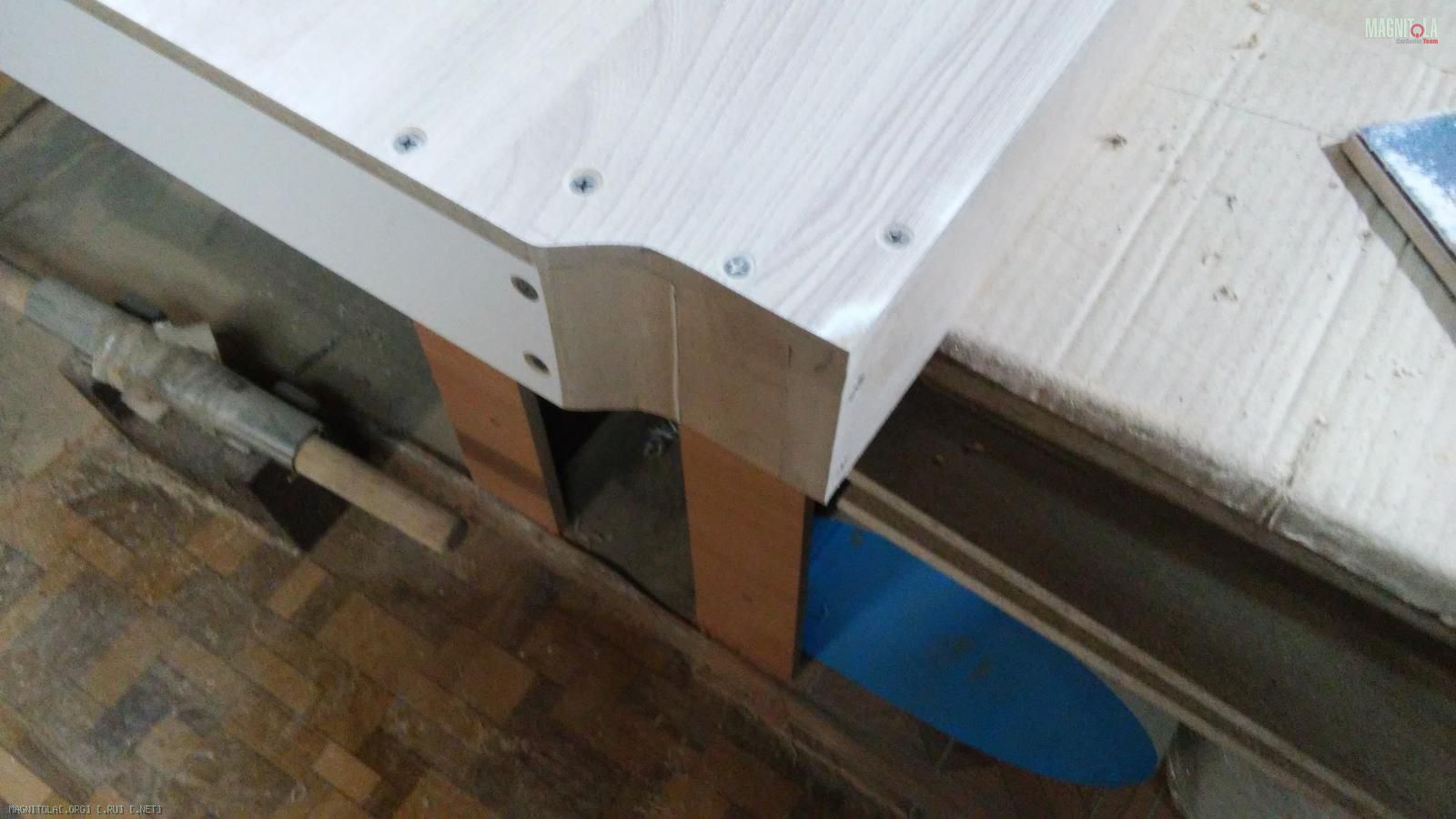

Контуры ящика - фальшпола повторяют контуры самого багажника.
Вложение 973932

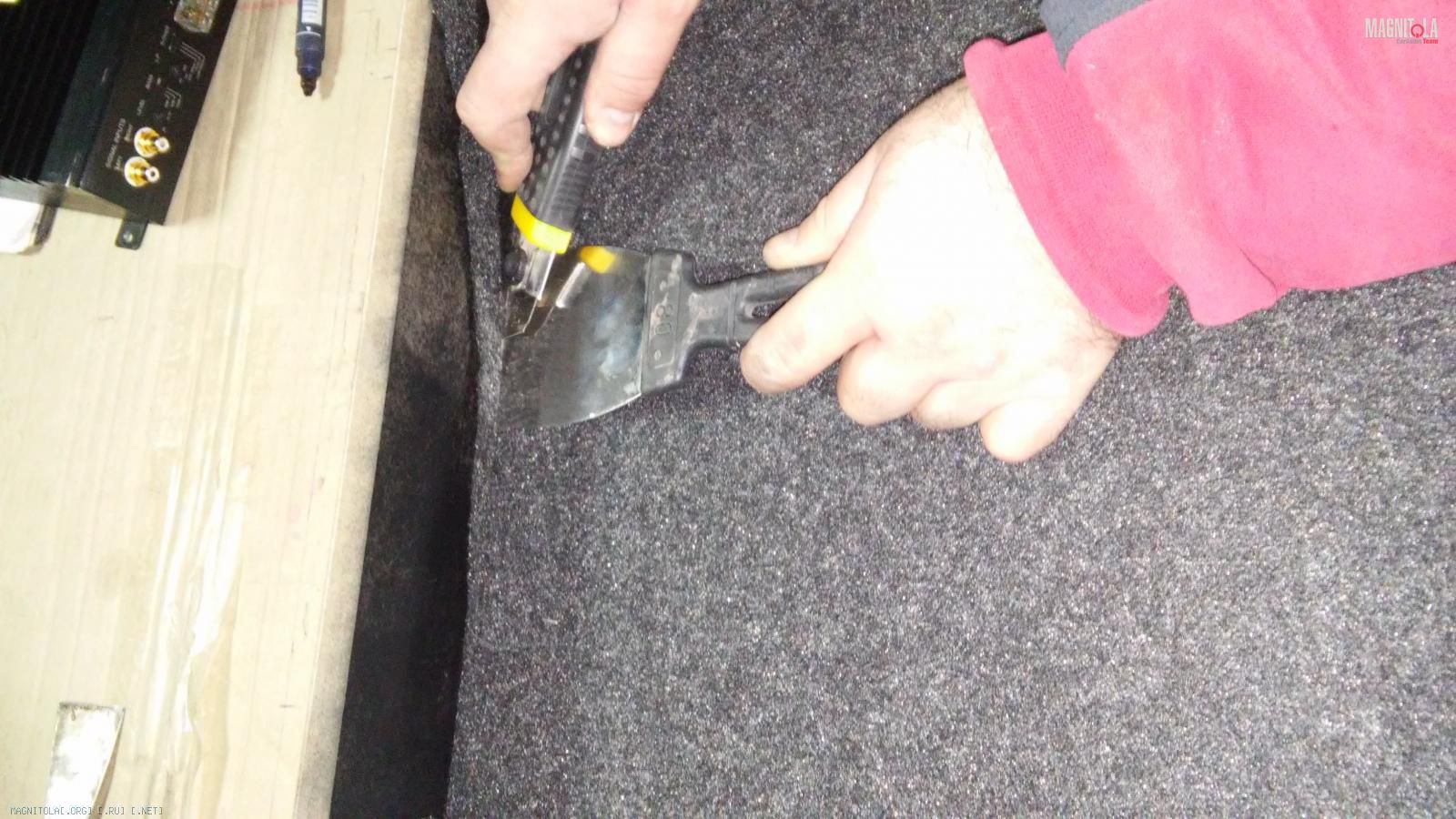

Дно оклеено карпетом.

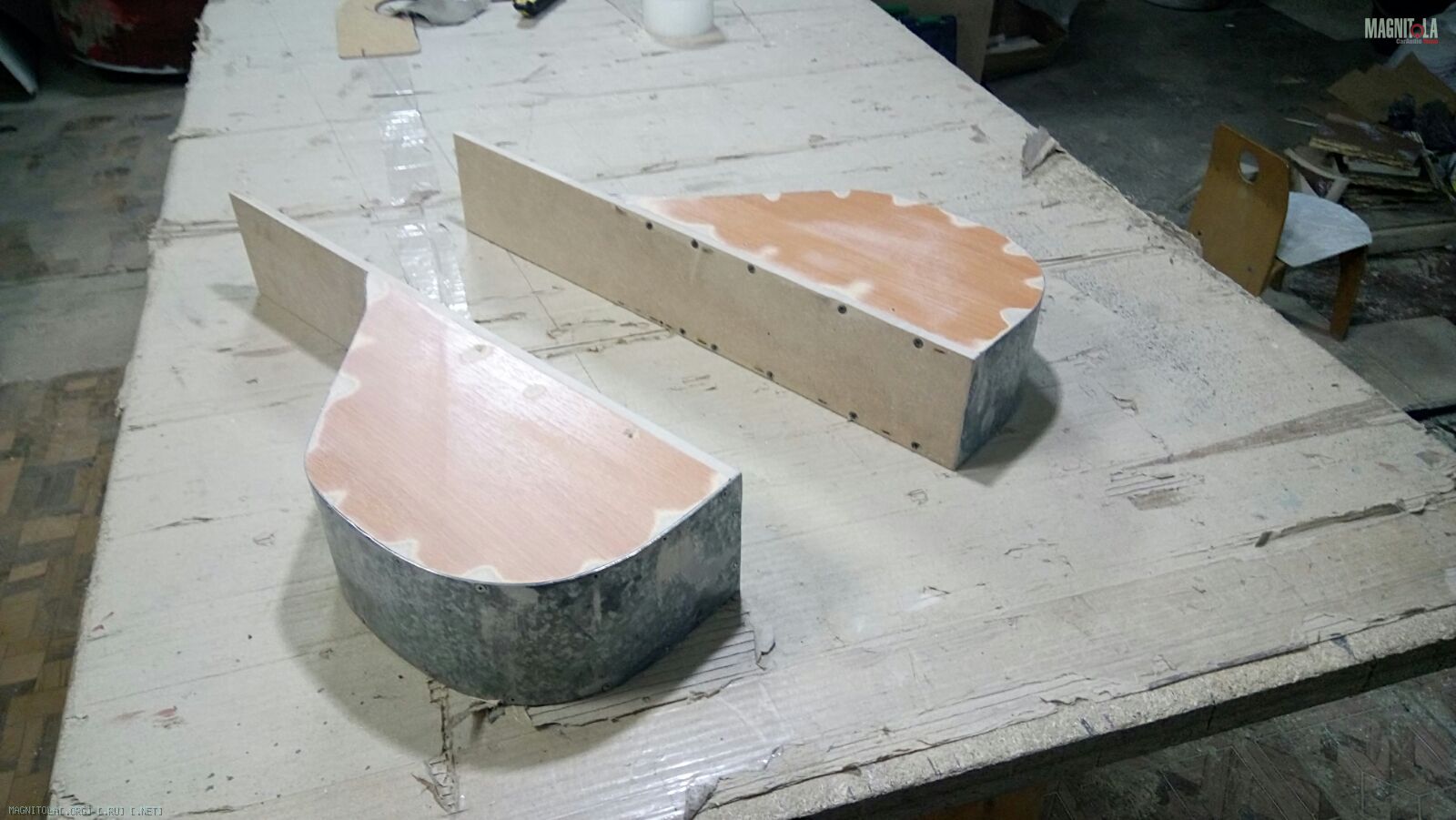

Интересный момент - ниши в крыльях. Изготовлены из того же МДФа с добавлением жестянки!:)
Вложение 973934

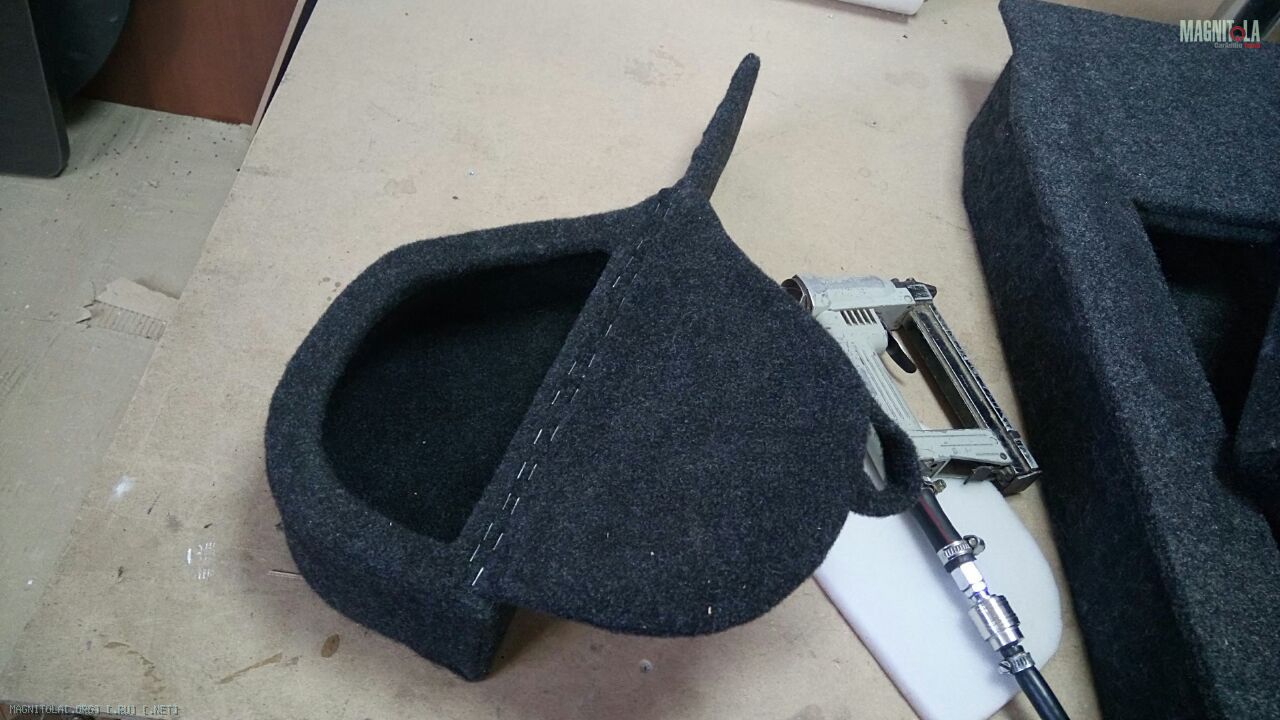

Вот такие штуки получились - сделали из этих "ушей" отсеки для хранения всякой мелочи.
Вложение 973936

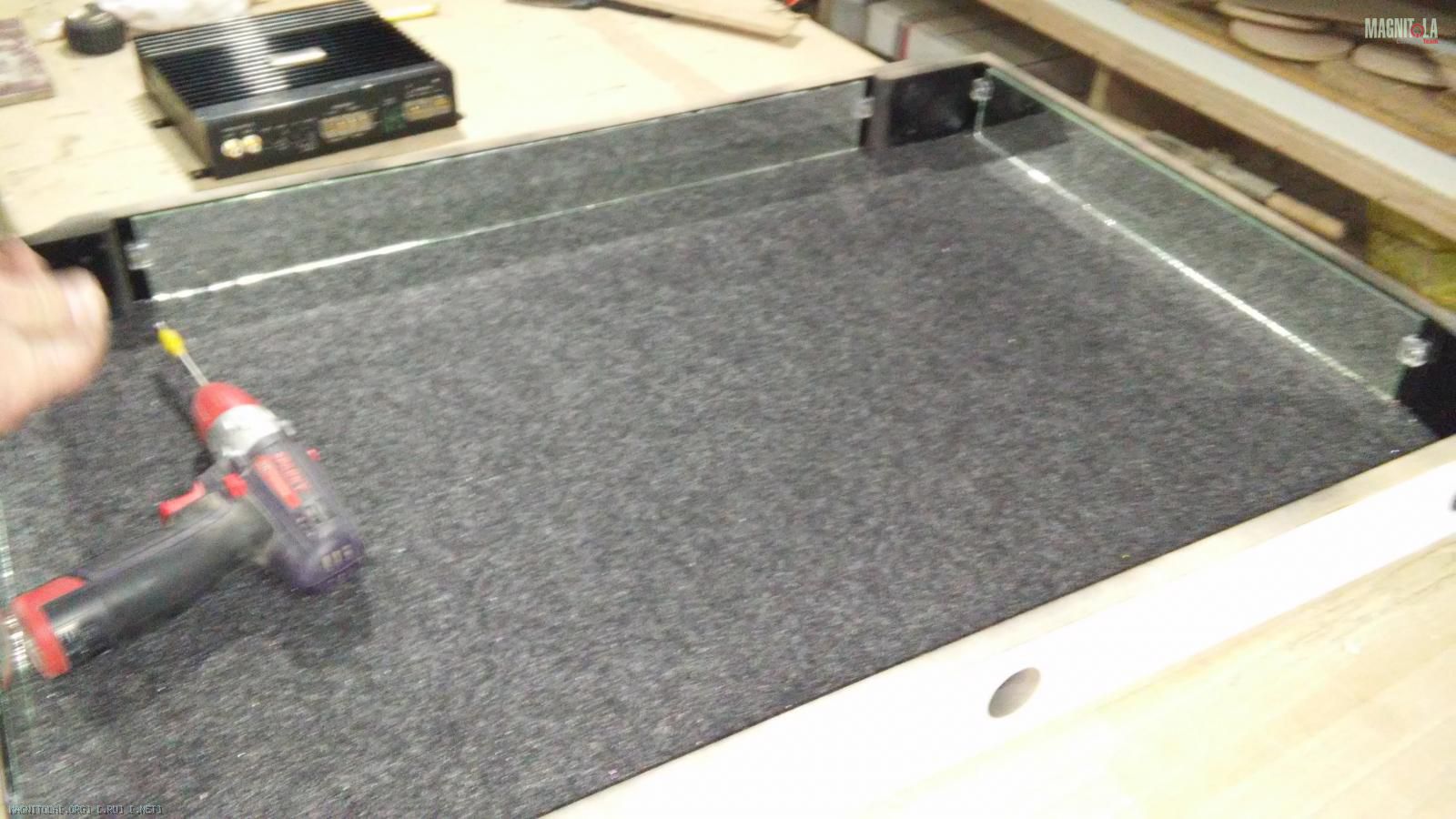

Вложение 973940
Да, изнутри ещё и зеркала! Для чего?)))
Вложение 973942

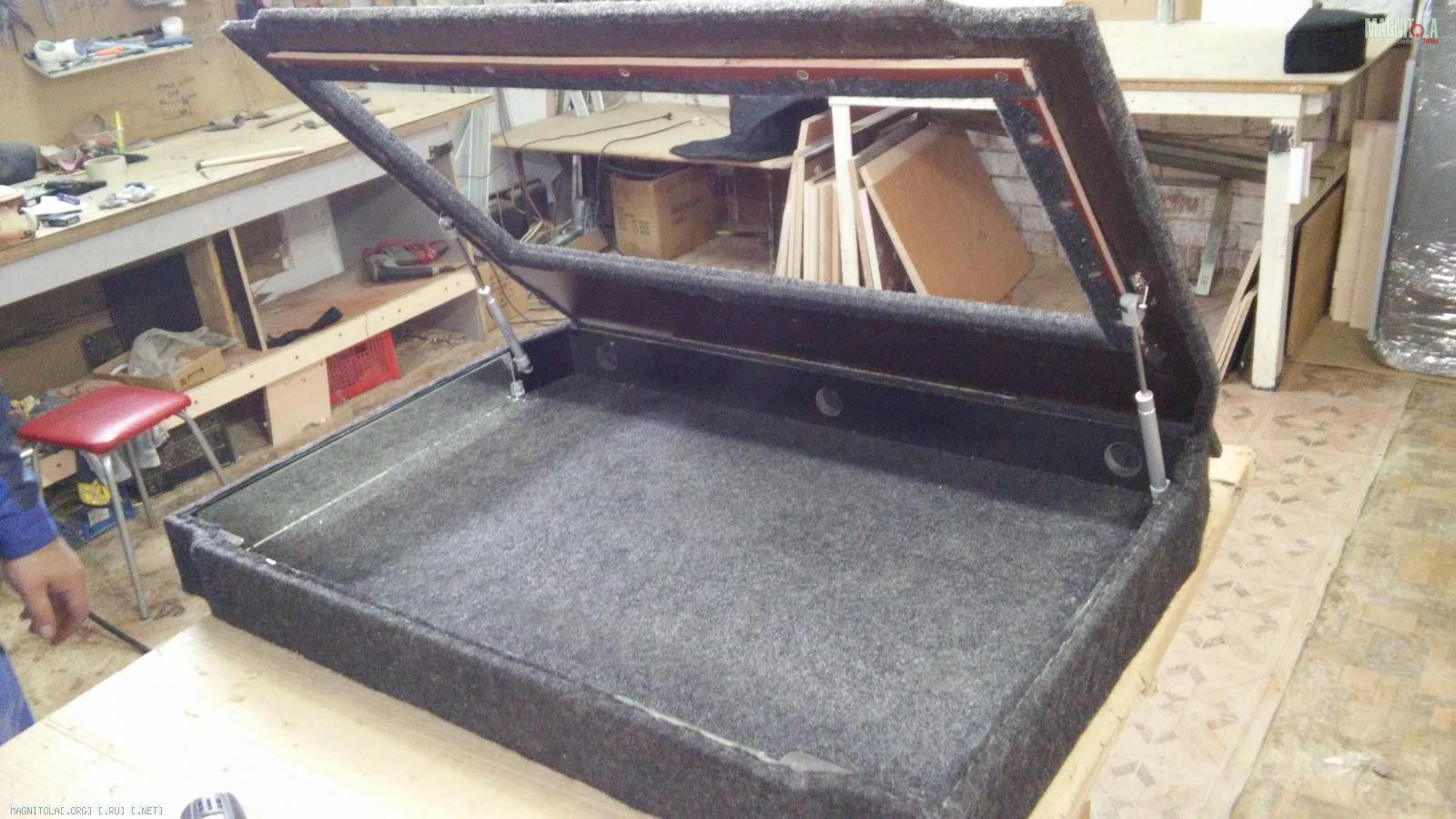

Доступ к усилителям с помощью вот такой крышки на газлифтах.
Вложение 973944

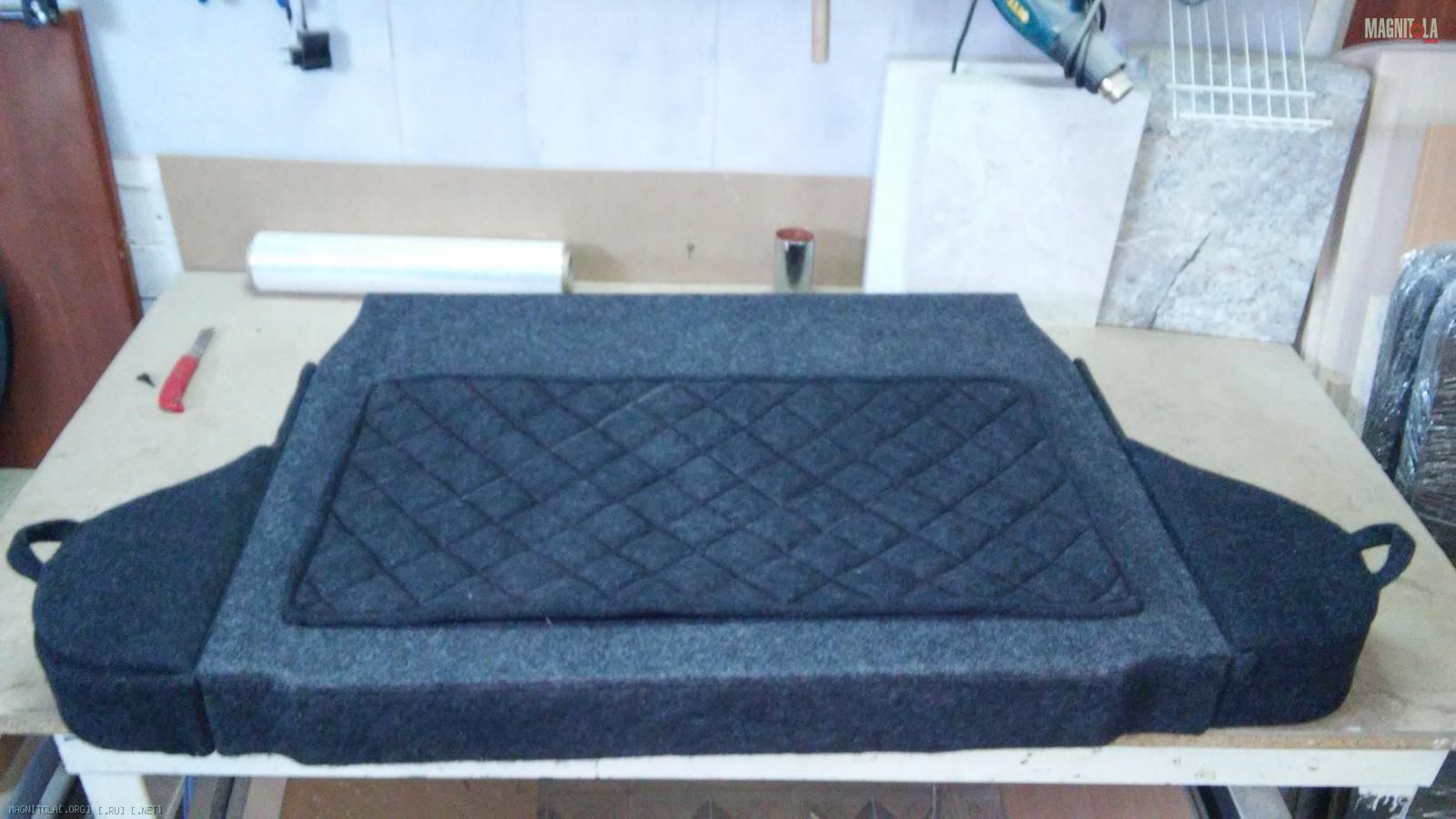

Готовый продукт!

Цитата:

---

Сообщение от x-diz

И в КамАЗы мистери кладут? )))

---

Нет,теперь Pride лОжут - поддерживают местного "производителя" ))))))

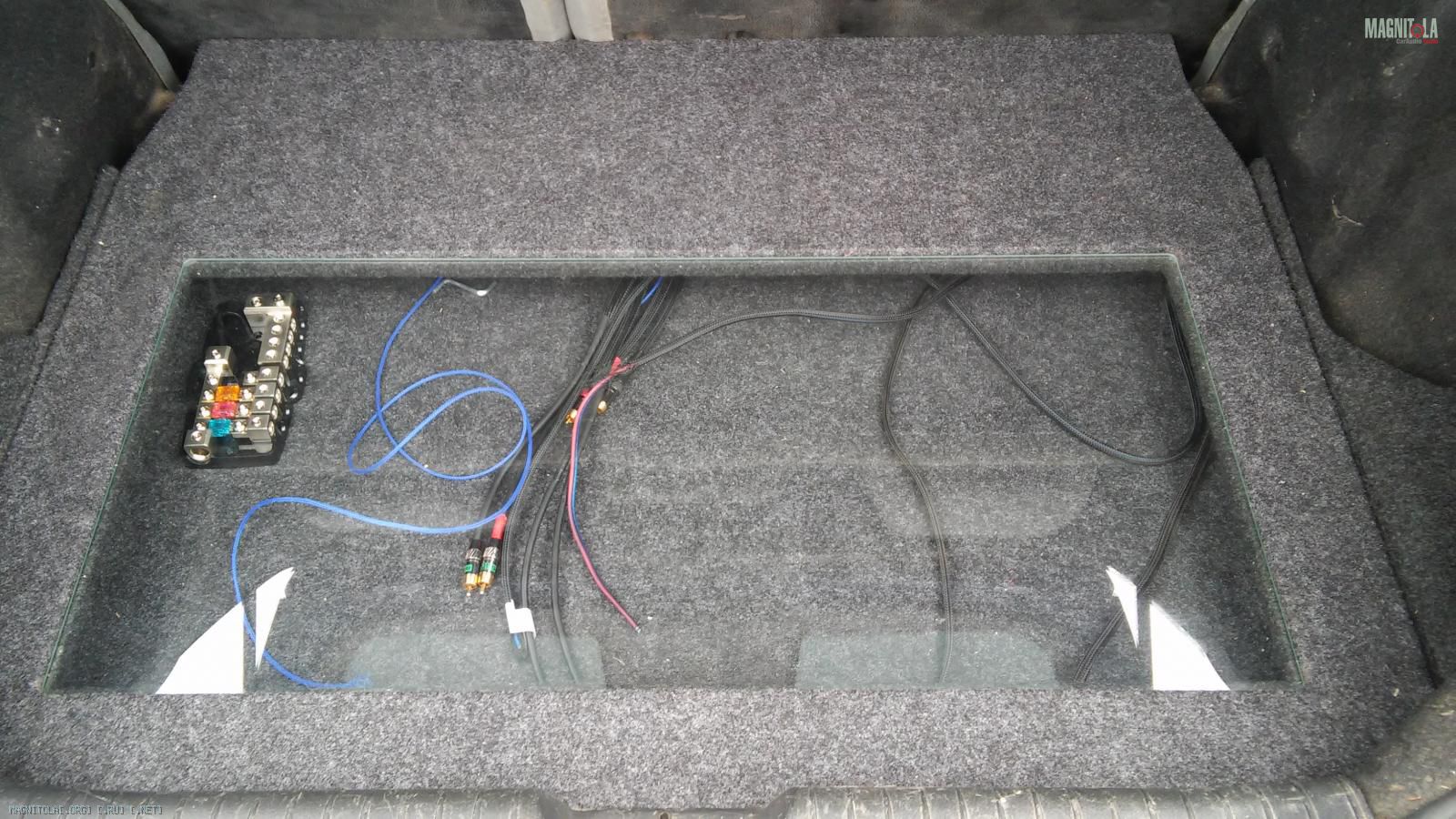

ну и вид, собственно, в багажнике:
Вложение 973946
Да, и там стекло! Самое настоящее стекло толщиной 8мм!:)
Пока не придумал, что с ним делать - надпись, может, какую, али затонирую....

Ну а теперь (барабанная дробь)...

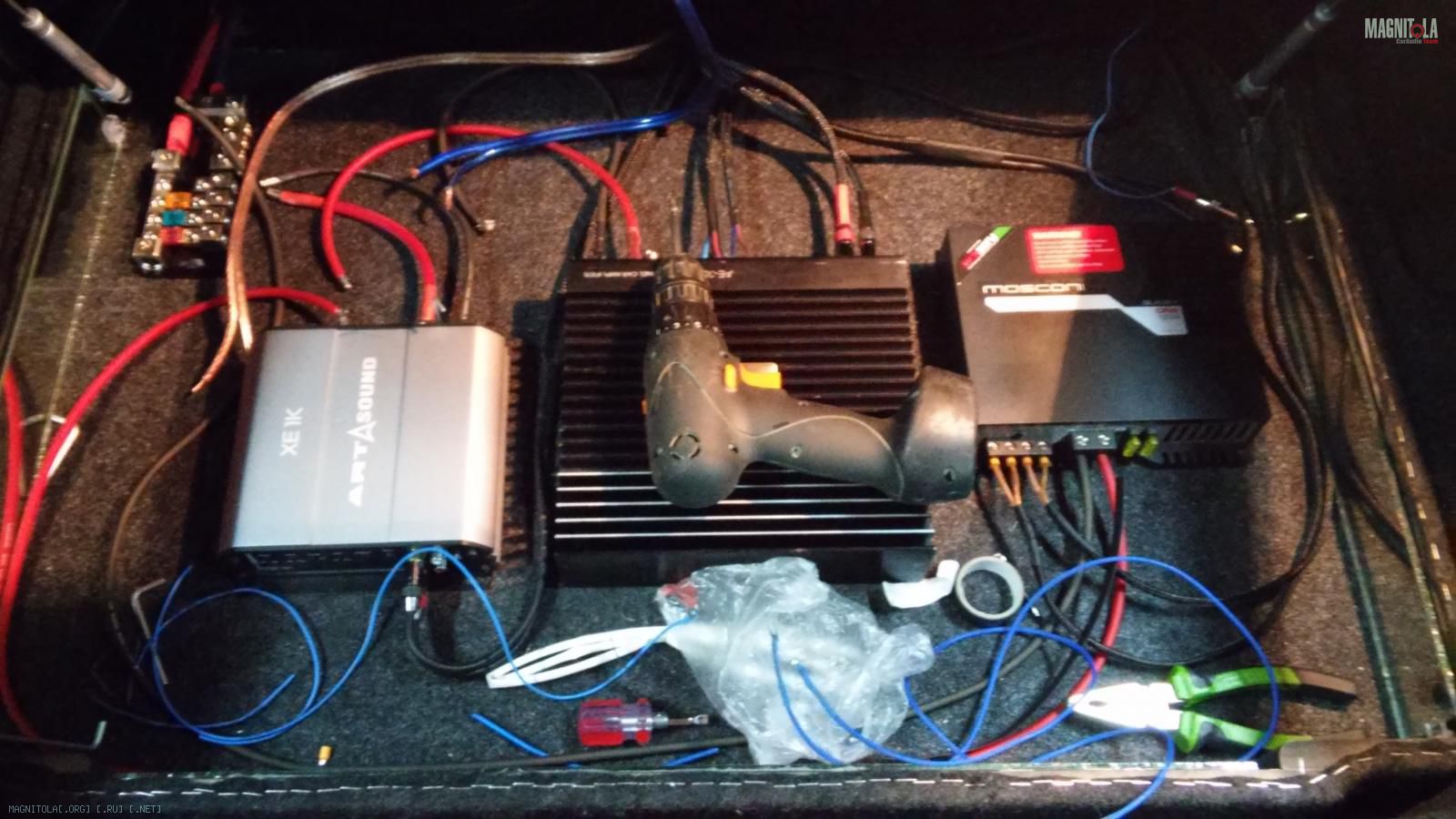

Я всё поставил!!!! После нескольких месяце подготовки и ожидания!!
Вложение 973950

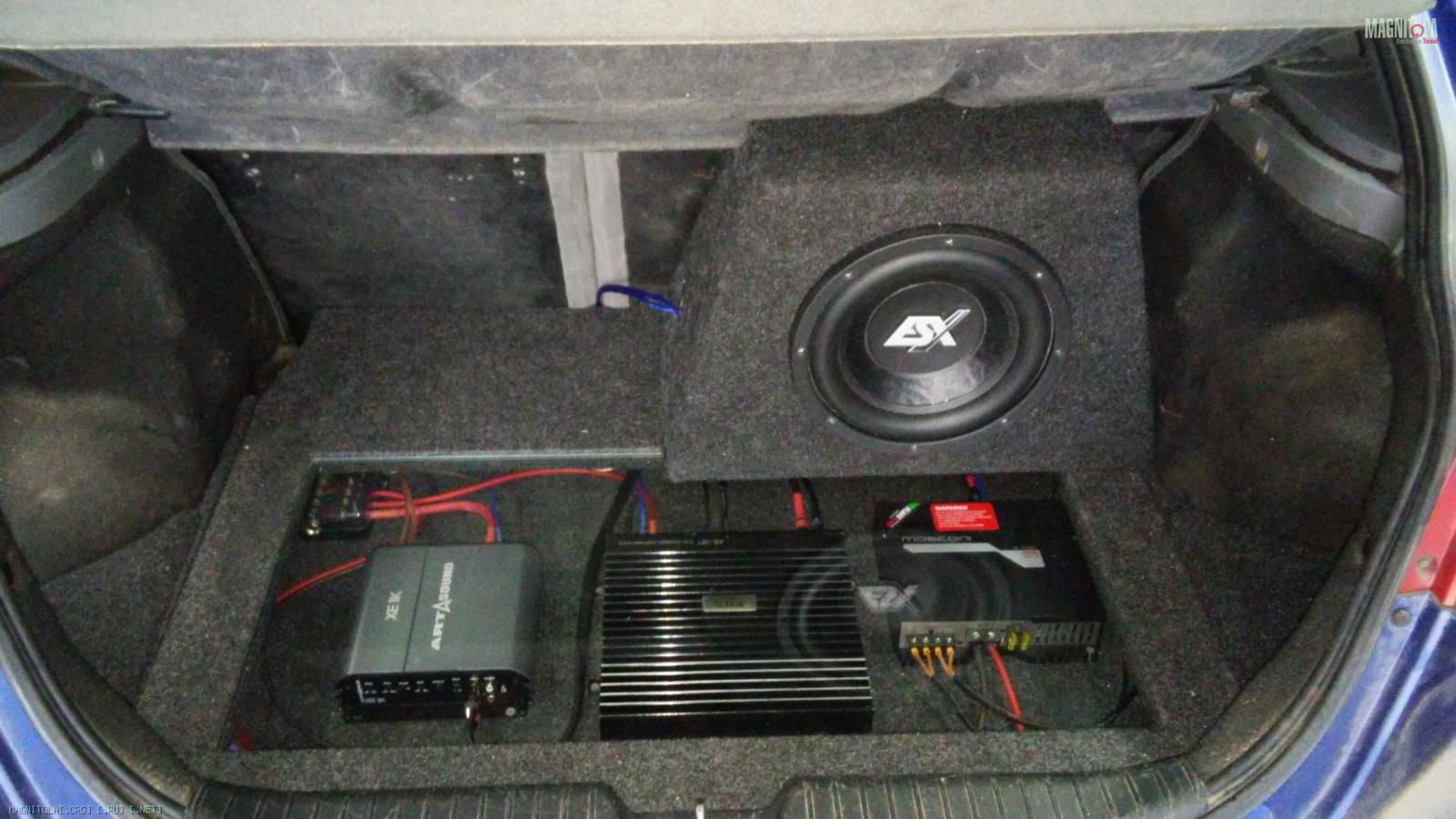

Вот теперь как выглядит багажник:
Вложение 973948
Отличный день, проведённый в гараже. Всё подключил, поканалку настроил. Без колхоза так же не обошлось - в самый ответственный момент закончилась змейка для силовых шнурков (Daxx 8кв мм). Поэтому пока так. Немного потерплю. А потом сделаю ещё лучше.
Наконец - то в моём авто появился ЗВУК!

Остался один вопрос - почему уси включаются по очереди....?

---------- Сообщение добавлено 28.03.2016 в 02:03 ----------

Цитата:

---

Сообщение от chu0037

клеммы

---

Салют! Знаю я, Слав, про клеммы!:) Просто пока суд да дело, половину специально приобретённых, золотистого цвета, я потерял, а половину сломал:) Но как будет возможность - исправлю. Пожалуй, когда подиум буду делать.
Эти тоже обжаты!
