Следующий этап. Акустическое оформление мидбаса Hertz ML 1600.
Все знают, что это такое, но правильно его установить решаются не многие. А довести "до ума" вообще единицы. И я в эти единицы тоже не вошёл:)
Hertz ML 1600. Fs 71, Qts 0,41, Vas 6,82. В общем, это даже не ЗЯ. Это 100% ФИ.
Последние полгода я только и делал, что пытался создать закрытый ящик с фазоинвертором в дверях.
Потратил свыше десяти литров полиэфирки, более 40 метров 300ой стеклоткани, и целое море разноцветных пузырьков с эпоксидной смолой. Ну и кучу нервов. Попытки было три.

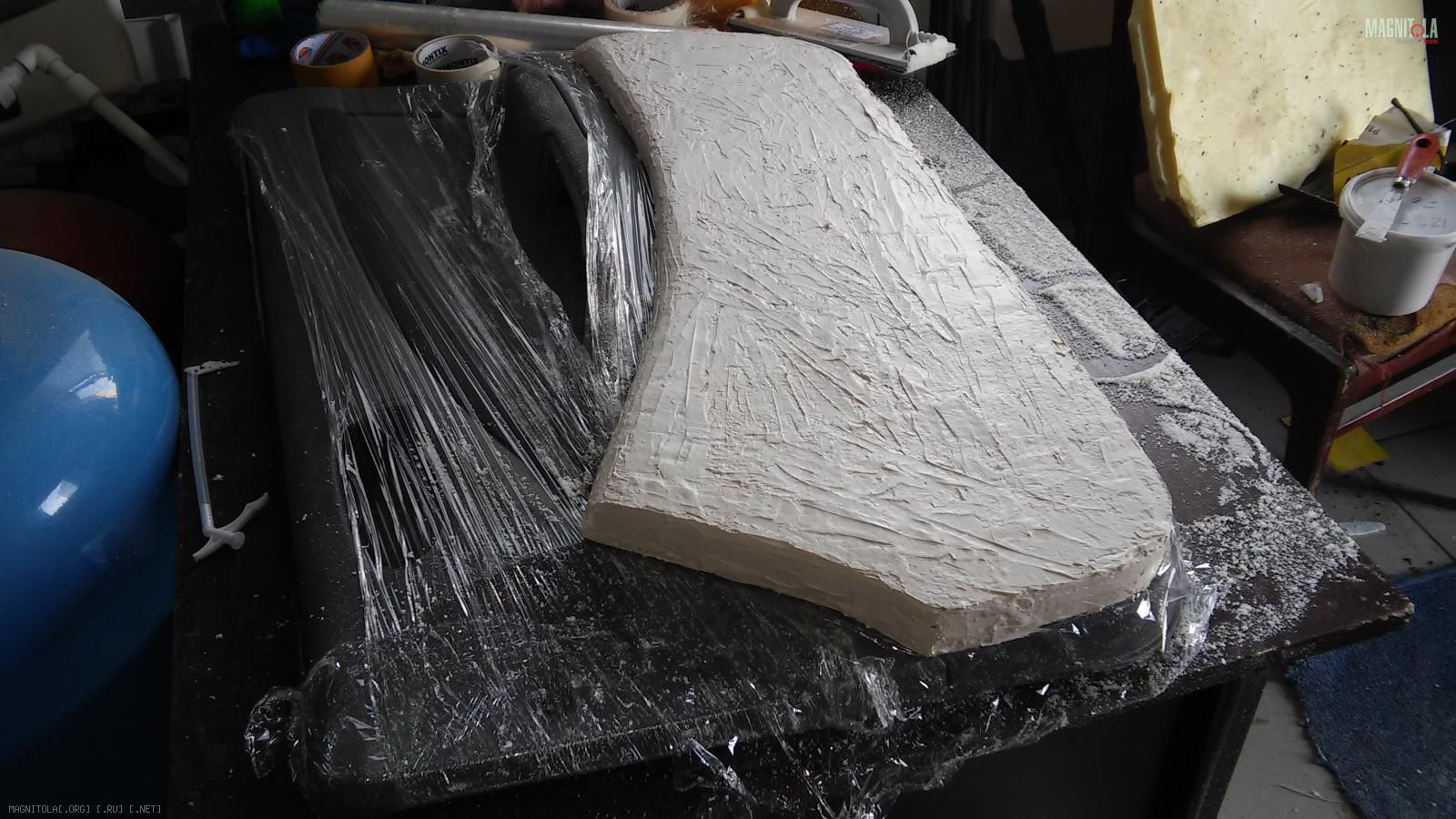

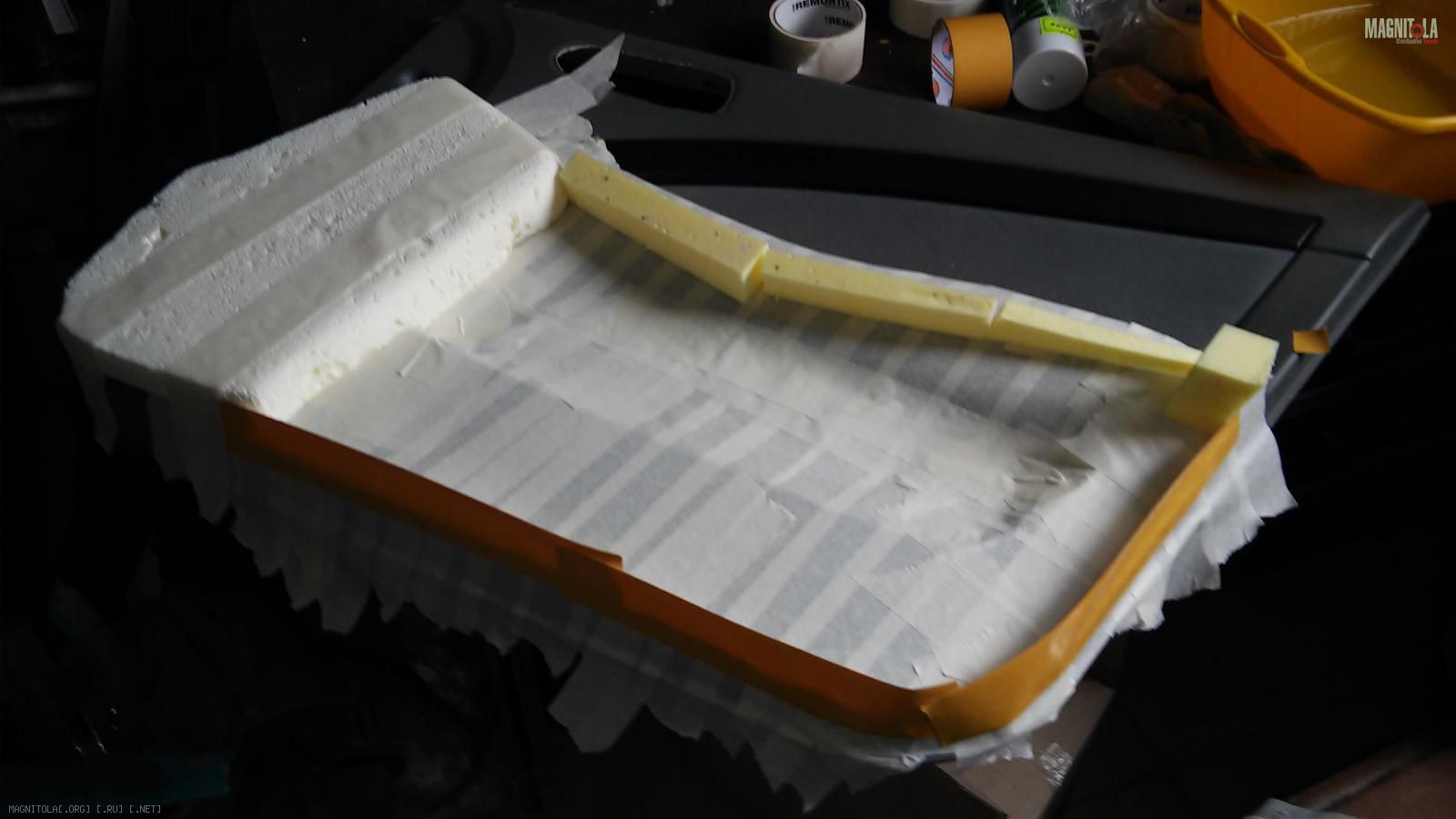

Первая попытка - пытался сделать некое подобие "лекала" из монтажной пены, с последующим оклеиванием сткелотканью со смолой. Не вышло.
Не учёл много параметров.
Вложение 1079594
Вложение 1079596
Вложение 1079594
Потратил смолу, стеклоткань, пену, МДФ... Разломал всё. Выкинул.
Вторая попытка получилась удачней.

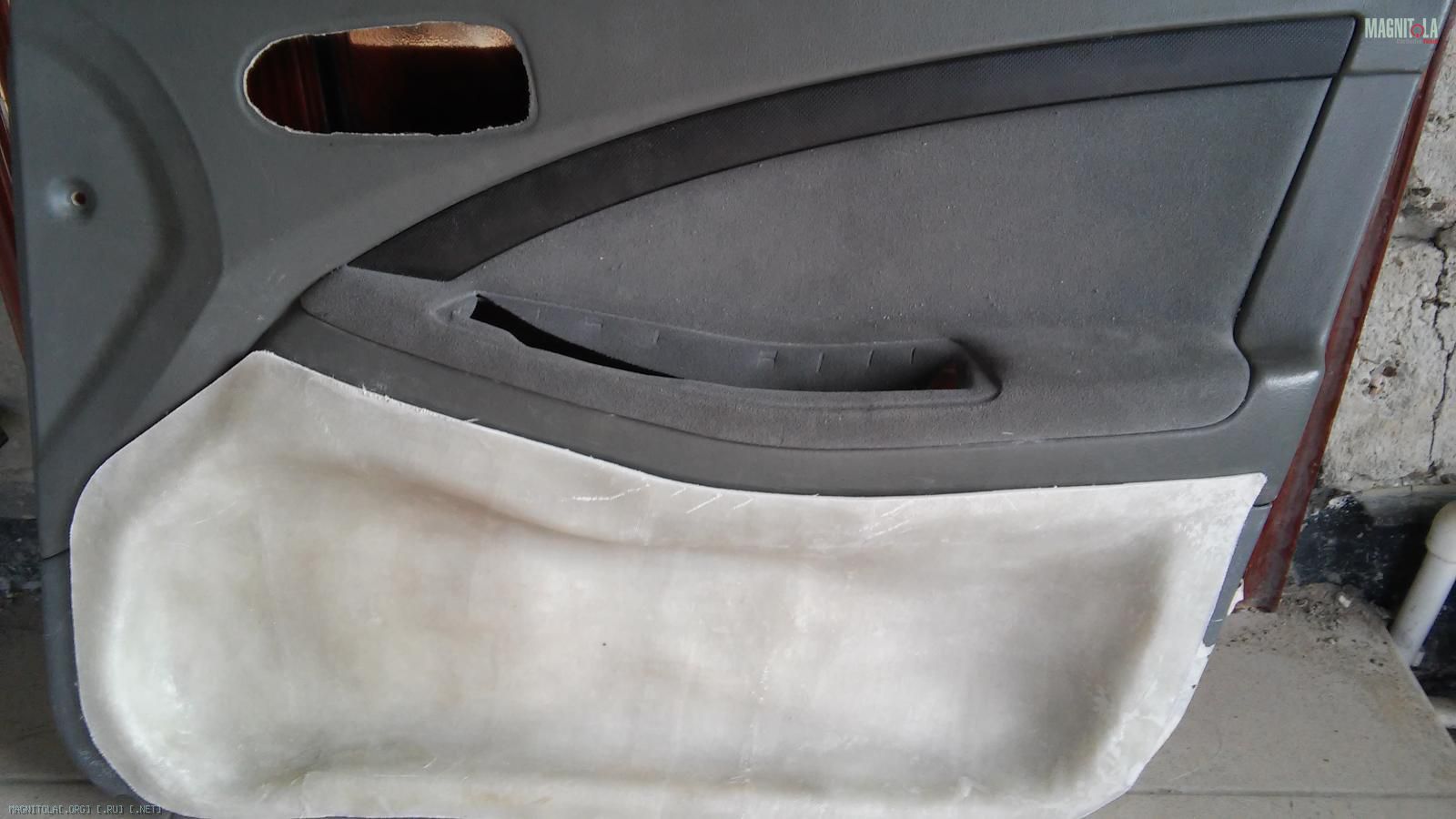

Вырезал отверстие в нижней части обшивки, и сделал форму - углубление, вплотную к внутреннему железу двери. Оклеил стеклотканью и полиэфиркой:
Вложение 1079598
Потом полученной форме нарастил толщину, примерно до 10мм.

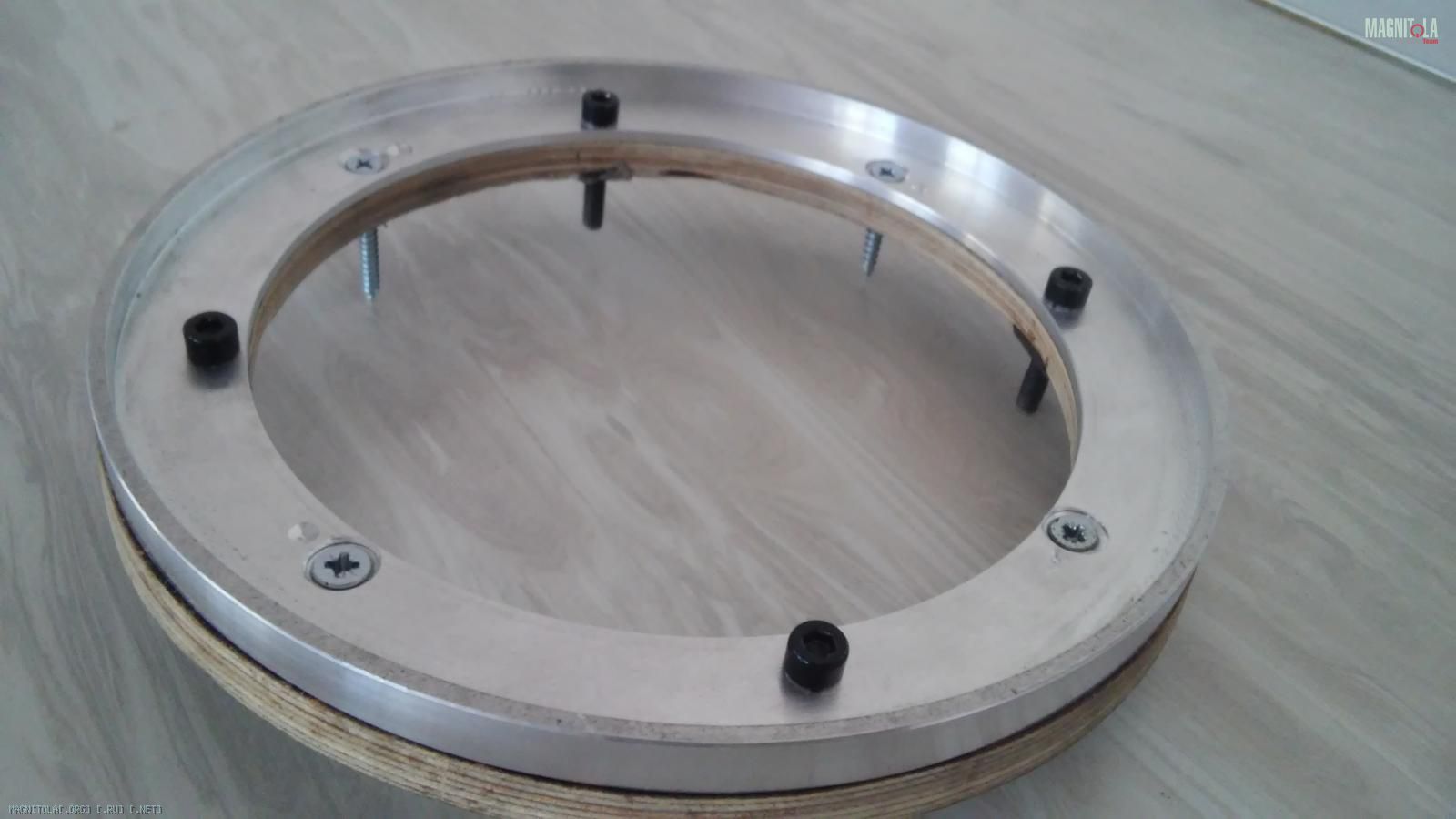

Заказанные предварительно кольца из АМг6 срастил с фанерным кольцом (изнутри в которые закрепил закладные гайки для винтов под шестигранник, при помощи саморезов и той же полиэфирки):
Вложение 1079600

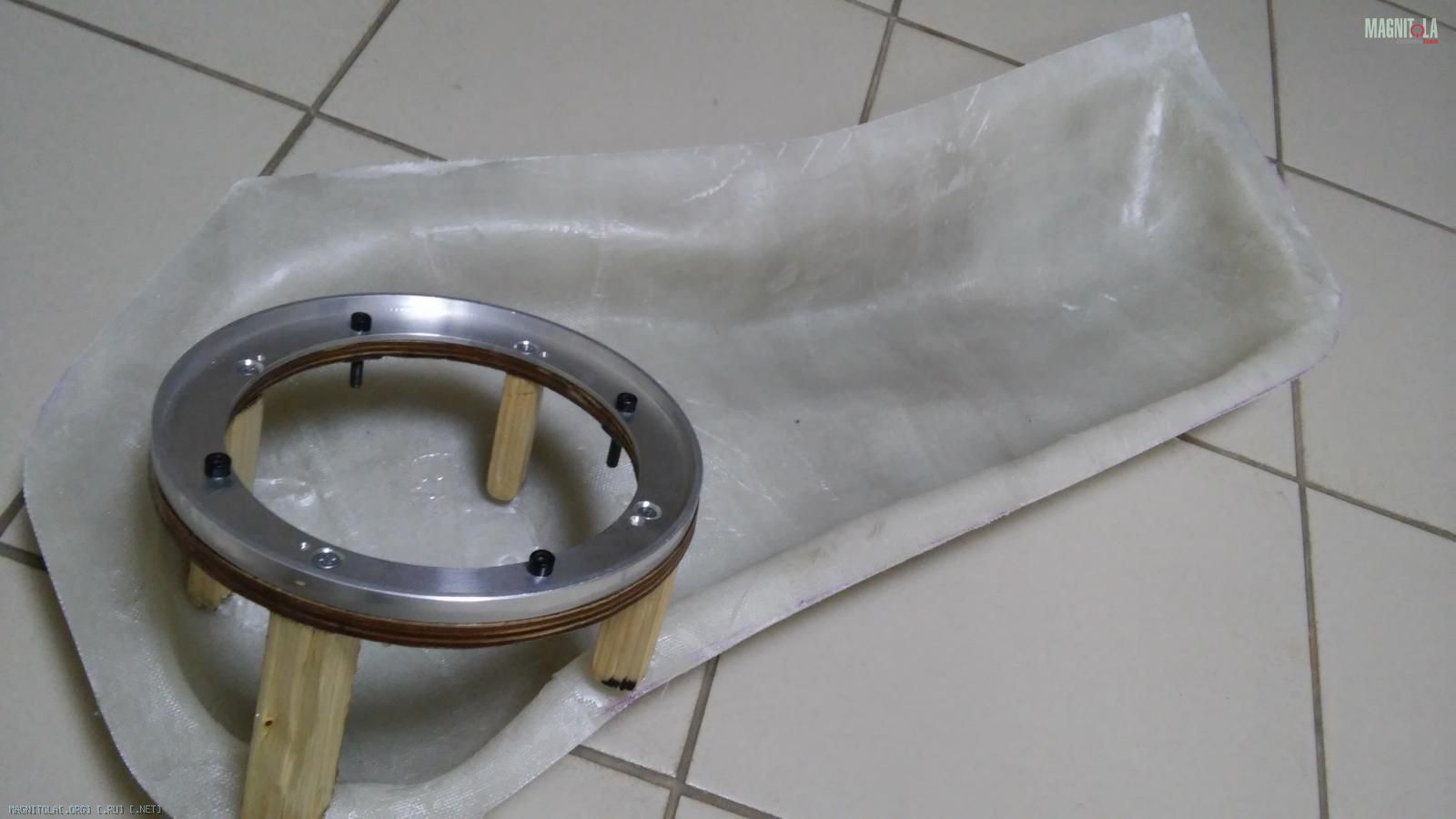

Поймав направление, закрепил кольца на приготовленной форме:
Вложение 1079602

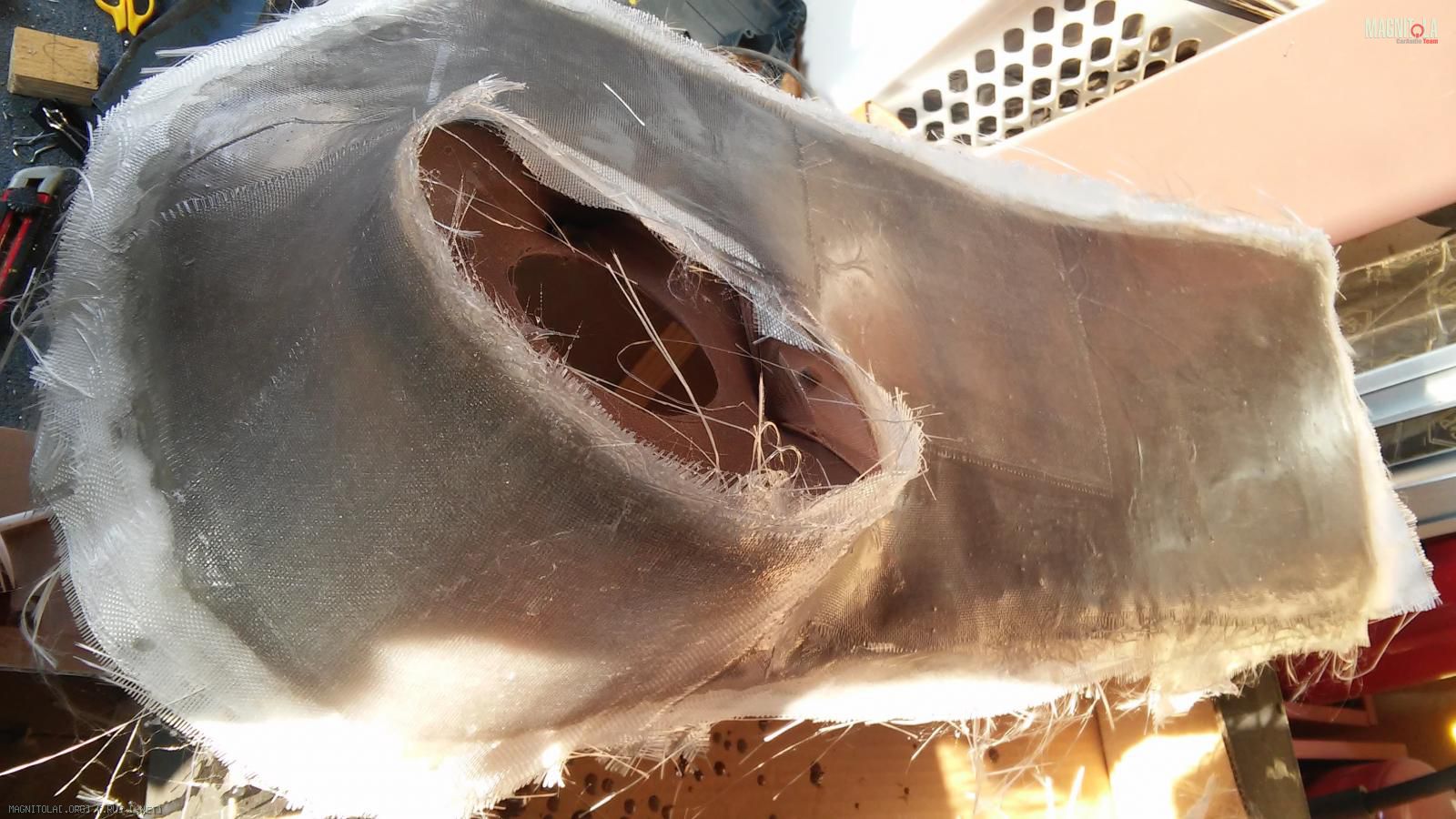

Ну а дальше - как всегда. Дамские чулки внушительных размеров)))) и наращивание слоев (в результате, как оказалось - толщина передней стенки местами достигала более 20мм!):
Вложение 1079604

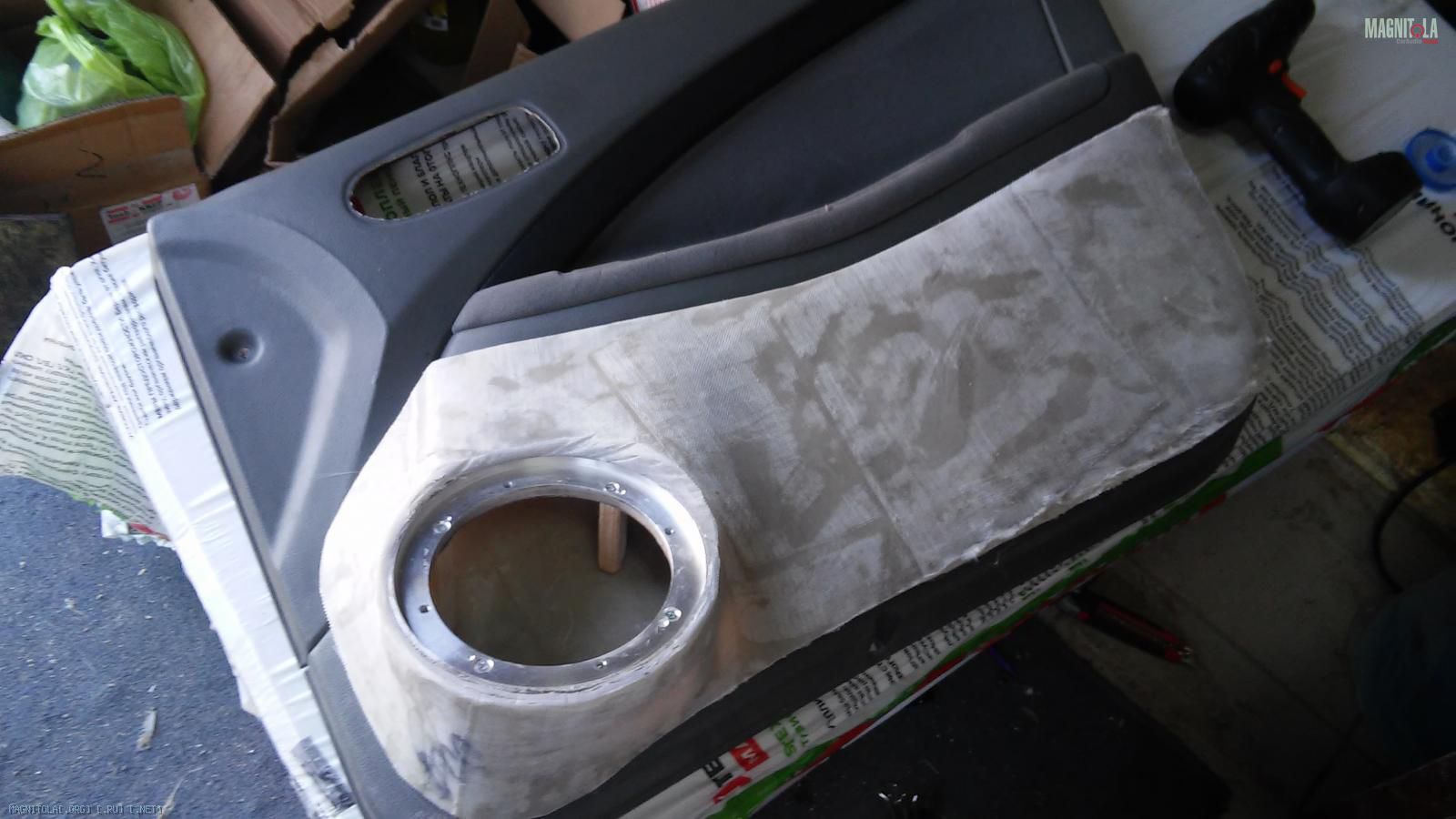

Обточил болгаркой по контуру обшивки, шлифовал наждачным кругом. Примерил на обшивке:
Вложение 1079608

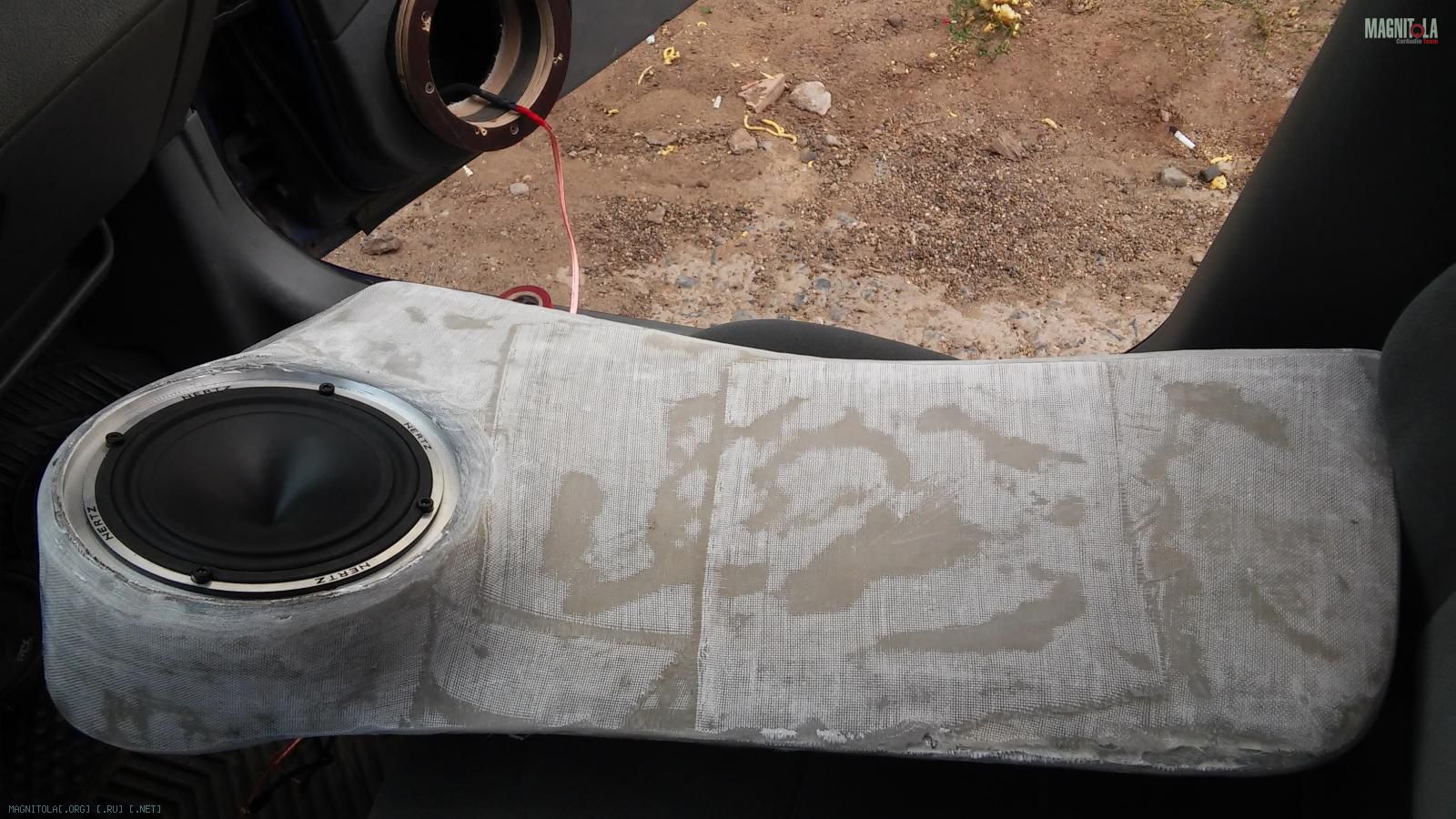

Водой измерил объем - около 7 литров, и, заодно, герметичность. Примерил динамик:
Вложение 1079612
Сидит как влитой:)
А вот дальше началась веселуха. Измерения резонансной частоты (с помощью мультиметра, резистора и синусов 40....115 герц) показали 80герц. Получается, что для ровной ачх порт настраивать нужно на ~50герц. Конечно же, предварительно я не подумал про размеры и сечение порта..... В общем, порт даже приблизительно вменяемых размеров никак не поместился бы в такой объем :)

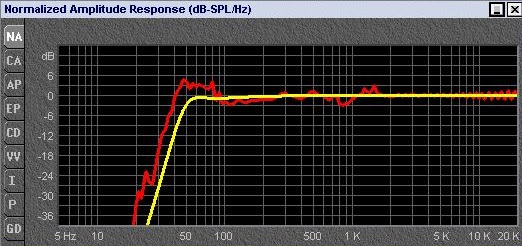

А график обещал вот такую ачх (при HPF 50 герц вторым порядком):
Вложение 1079614
Шикарно, да?))
В общем, каких только портов я туда не пихал (от бессилия, если честно)) ). И 40 и 63мм, разной длины.... Ну совсем никак:)
Хотя, звук даже с таким(и) портом(портами), а точнее, бас, был офигенным!
Вот здесь было "понапихано" аж три канализационных трубы. На звук внимание не обращать - только на ход диффузора))
https://www.youtube.com/watch?v=Ma3IQiS1_NM
После долгих раздумий типа "а нафига мне эти ML1600?!?! Может, обычные, "дверные" миды установить?!?!", я приступил к попытке №3.
Распилил предыдущий ящик, и начал ваять заново. Взял лист МДФ (миллиметров 6 или 8 - точно не помню), и вырезал новую переднюю стенку, чтобы набрать побольше объема, и не использовать ещё 8-10 метров стеклоткани. Кольцо, благополучно спасённое из старой конструкции закрепил уже на листе МДФ, не забыв прикрепить кольцо из фанеры изнутри - для закладных гаек, опять же. Вот этих фото, к сожалению не сохранилось (а может и к счастью).

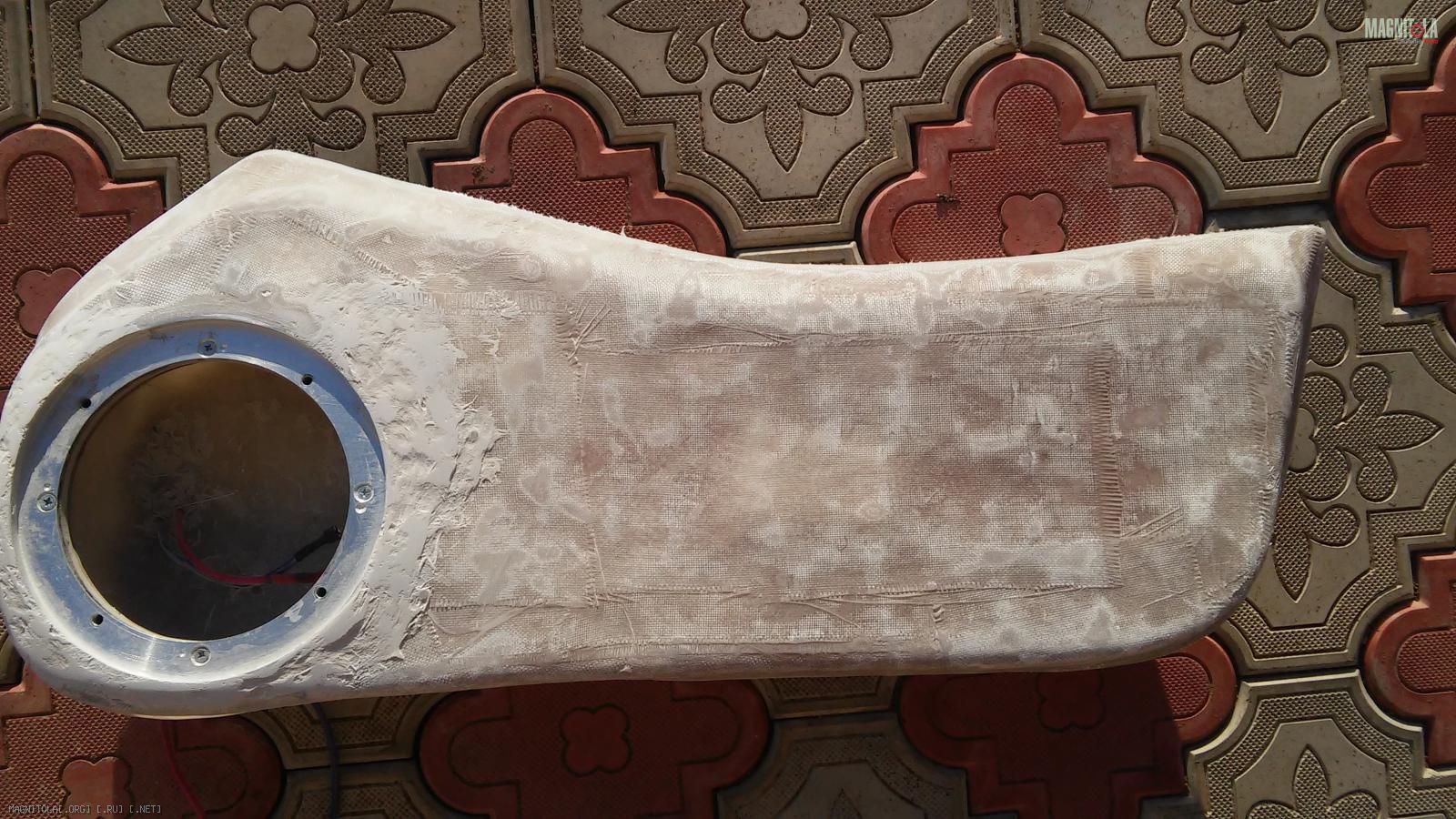

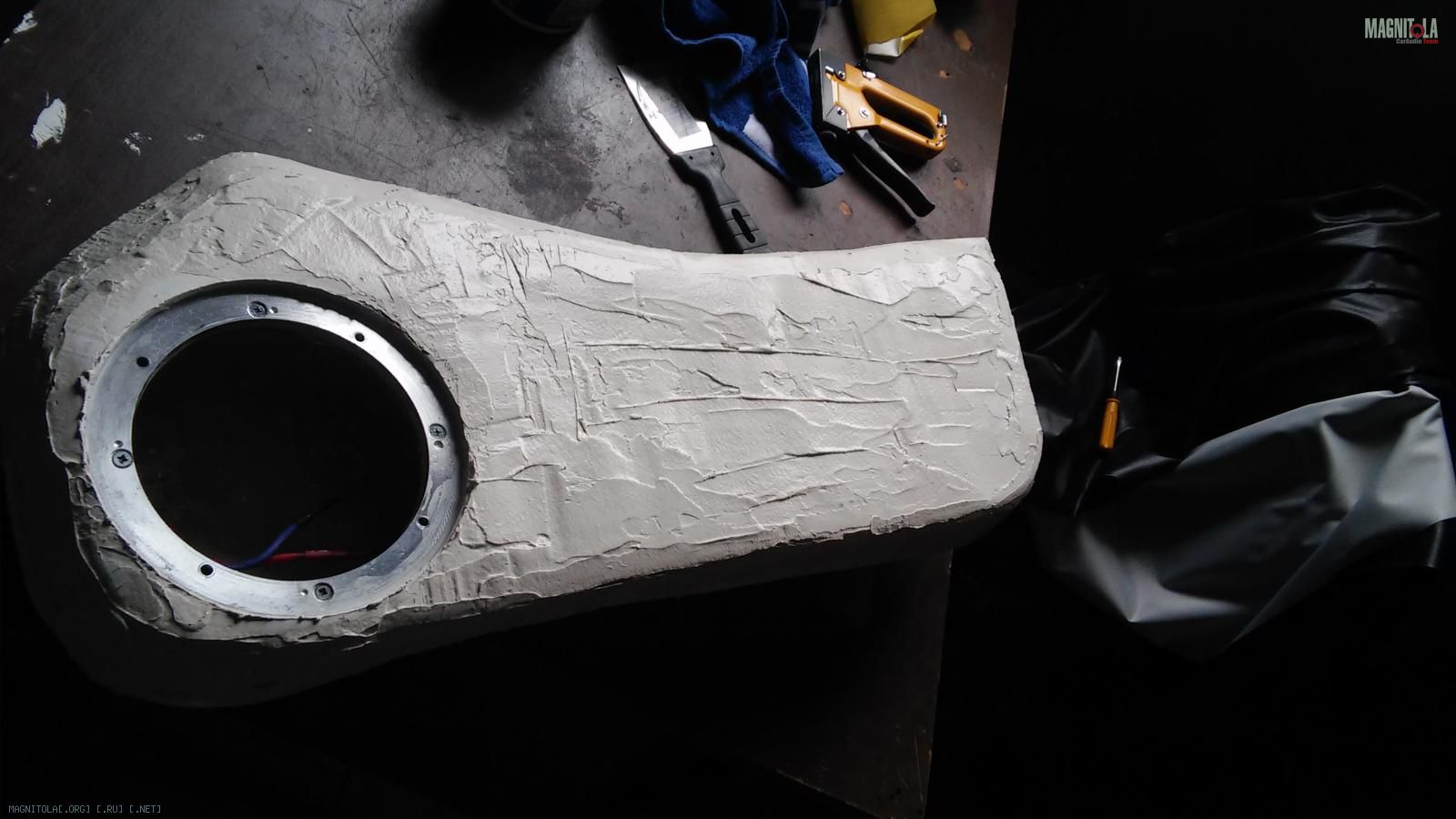

Получилась уже вот такая конструкция:
Вложение 1079616
Вложение 1079618

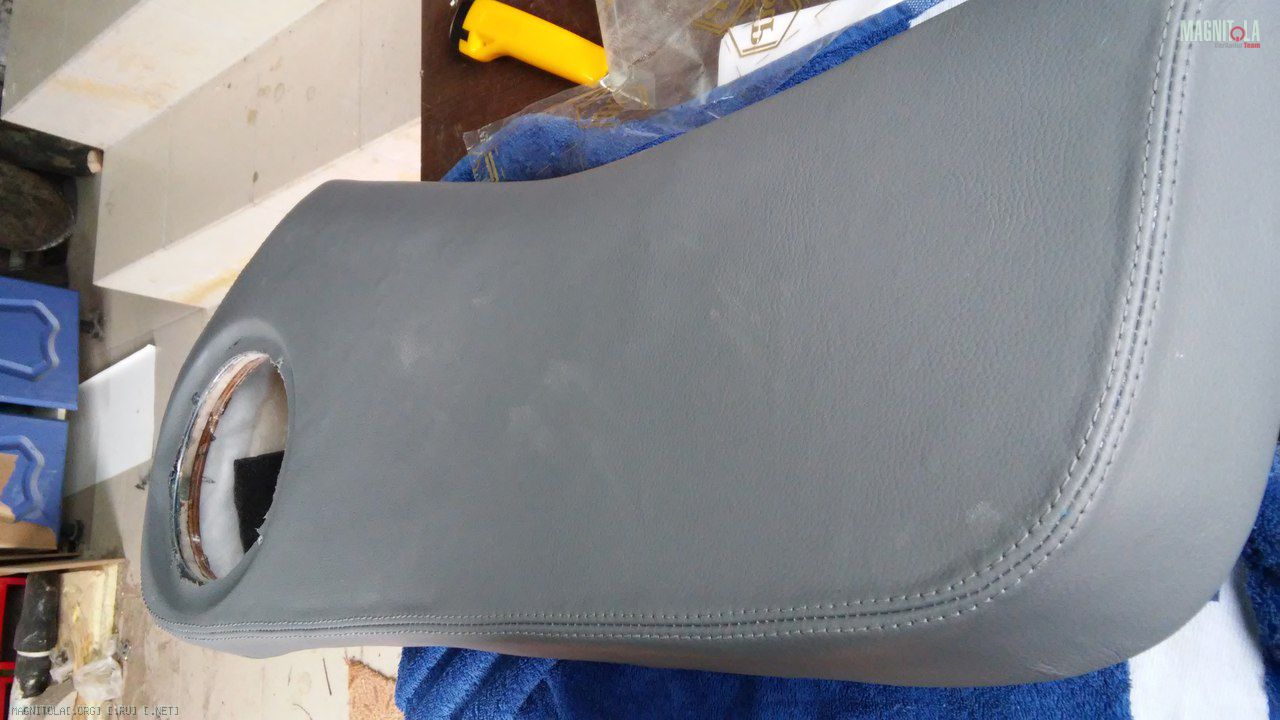

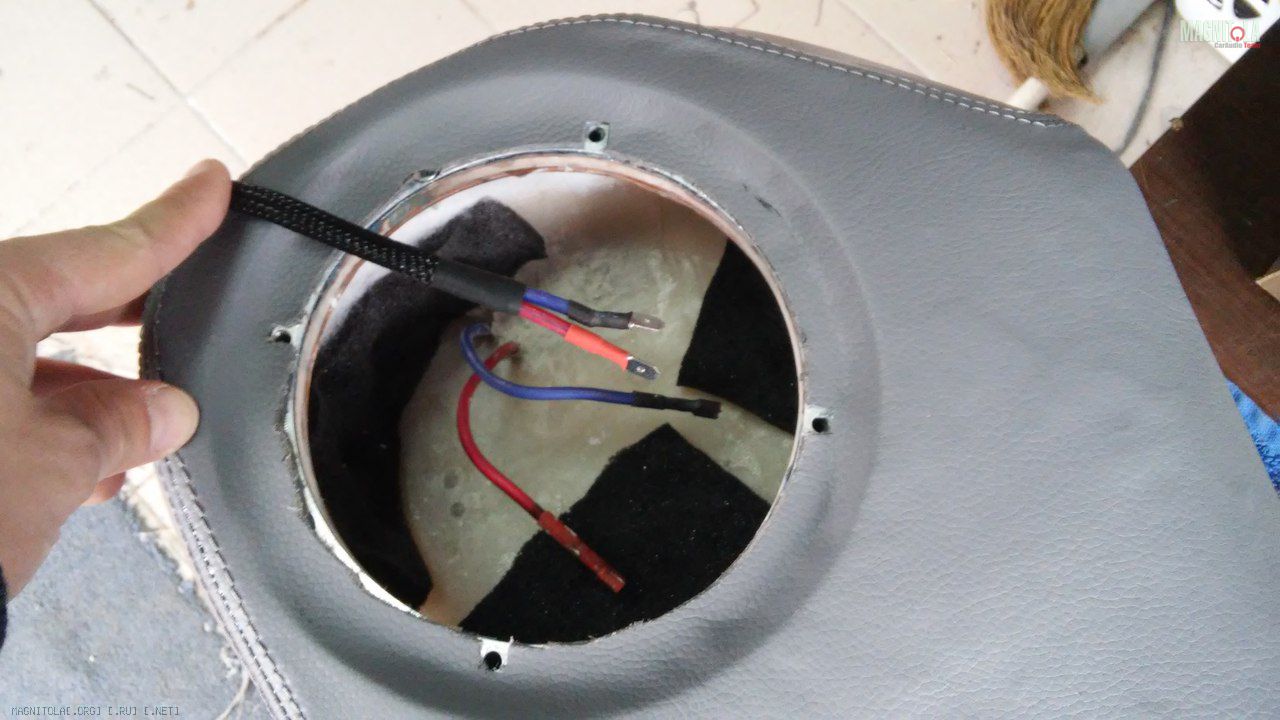

Обтянуто "экокожей". Без особого стремления попасть "в цвет" салона. Но тут меня расстроил человек, к которому я обратился за обтяжкой. Вывел я поверхность (особенно лицевую!) "вноль"! Шлифовал целый день эту стекловолоконную шпатлевку. Два раза прошёлся грунтовкой - эмалью. Всё было ровненько. А он каким то образом под кожу очень некрасиво запихал свой кожаный клей :facepalm:
Ну ничего, в следующем сезоне, авось переделаю.
Вложение 1079622
Вложение 1079624
Объем "грязными" 10 литров, без 200 грамм. Резонасная частота получилась уже 76 герц. Демпфирующими материалами снизилась (а вернее, как бы "растянулась" вниз) до 73-75 герц.
Баса, конечно, стало меньше. Однако, сочный и быстрый "Миллевский" панч никуда не делся!:)

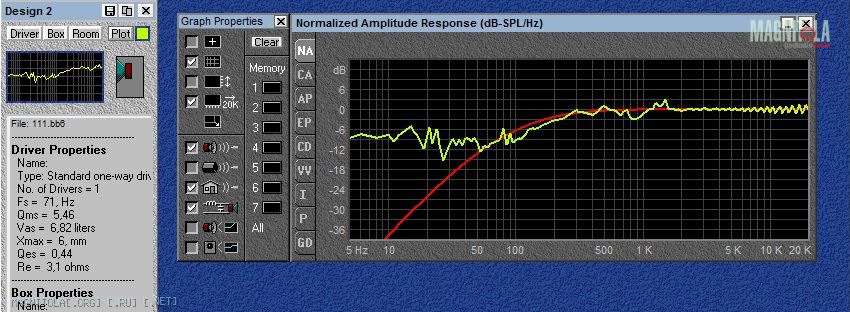

SpeakerShop и BassBox при таких параметрах, однако, рисуют вот такой график:
Вложение 1079620
А как на самом деле - покажут измерения. Субъективно, мне, конечно, нравится. Левую сторону сразу делать я не стал. Не смотря на то, что самому мне нравится (а если отключить ВЧ и саб, и поиграть балансом "лево-право", т.е. - в ящике и в двери, да поиграть фильтром вч 50, 63, 80 герц разными порядками - то в двери, понятное дело, очень сильно проигрывает - не звучит вообще), думал - мало ли, вдруг на самом деле звучит хреново? Но к счастью, пара человек "из наших", сочли звук милек в ящике "хорошим" и "отличным".

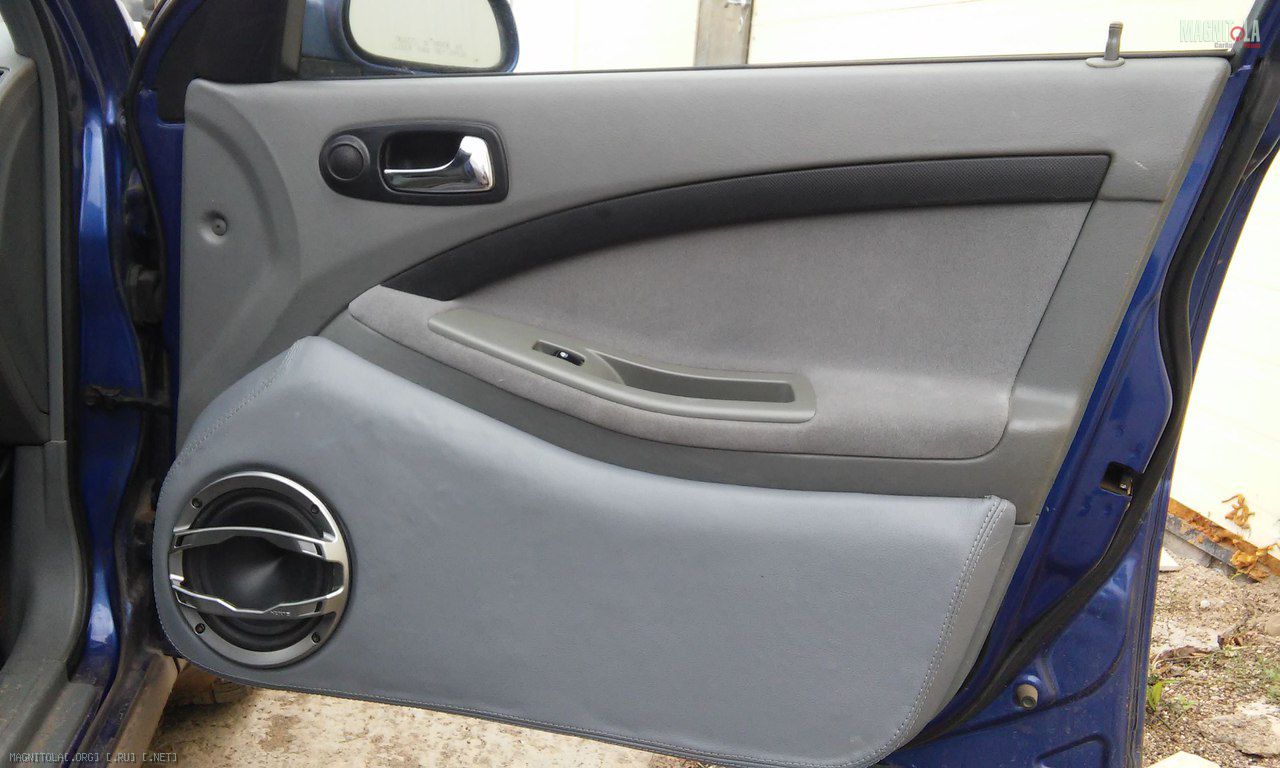

Так что в ближайшие выходные сделаю вторую половину. Опыт то теперь есть))) И мучиться с постройкой ФИ не нужно:)
Вложение 1079628
Ну а грили пока стоят от комплекта HSK.
А вот и схемку набросал, действующую (за небольшими исключениями) последнее время. Исключение одно - Енот в ремонте восьмой (!) раз, поэтому миды временно от GT 40.
Вложение 1079790

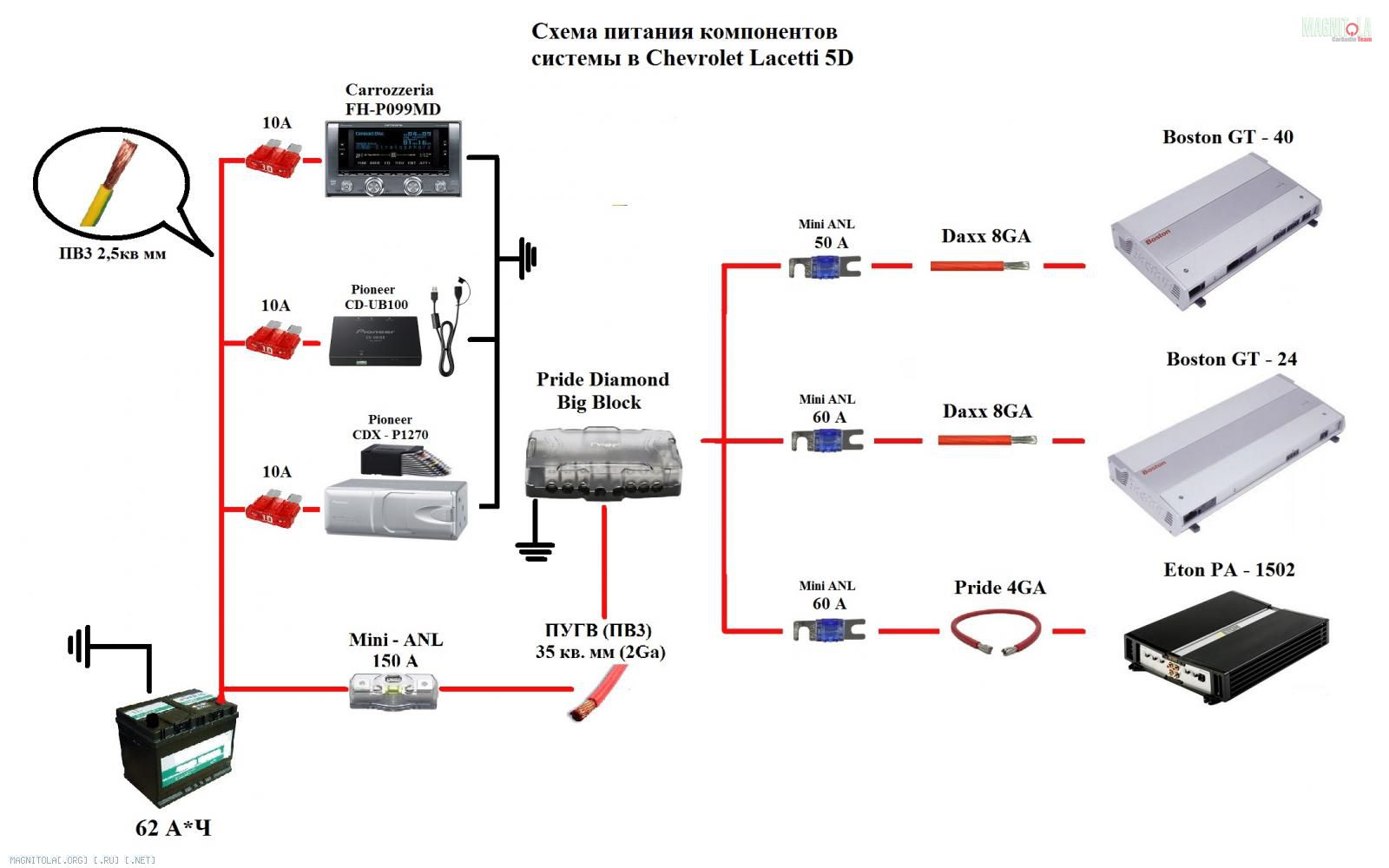

И, собственно, схема питания. Действующая безотказно тоже давненько.
Вложение 1079792
Зима. Крестьянин торжествуя.... В гараж забурился. Его машина снег не чует.... А тело не чует рук и ног - холодно, ёпрст! -20 градусник показывает. В гараже чуть теплее.

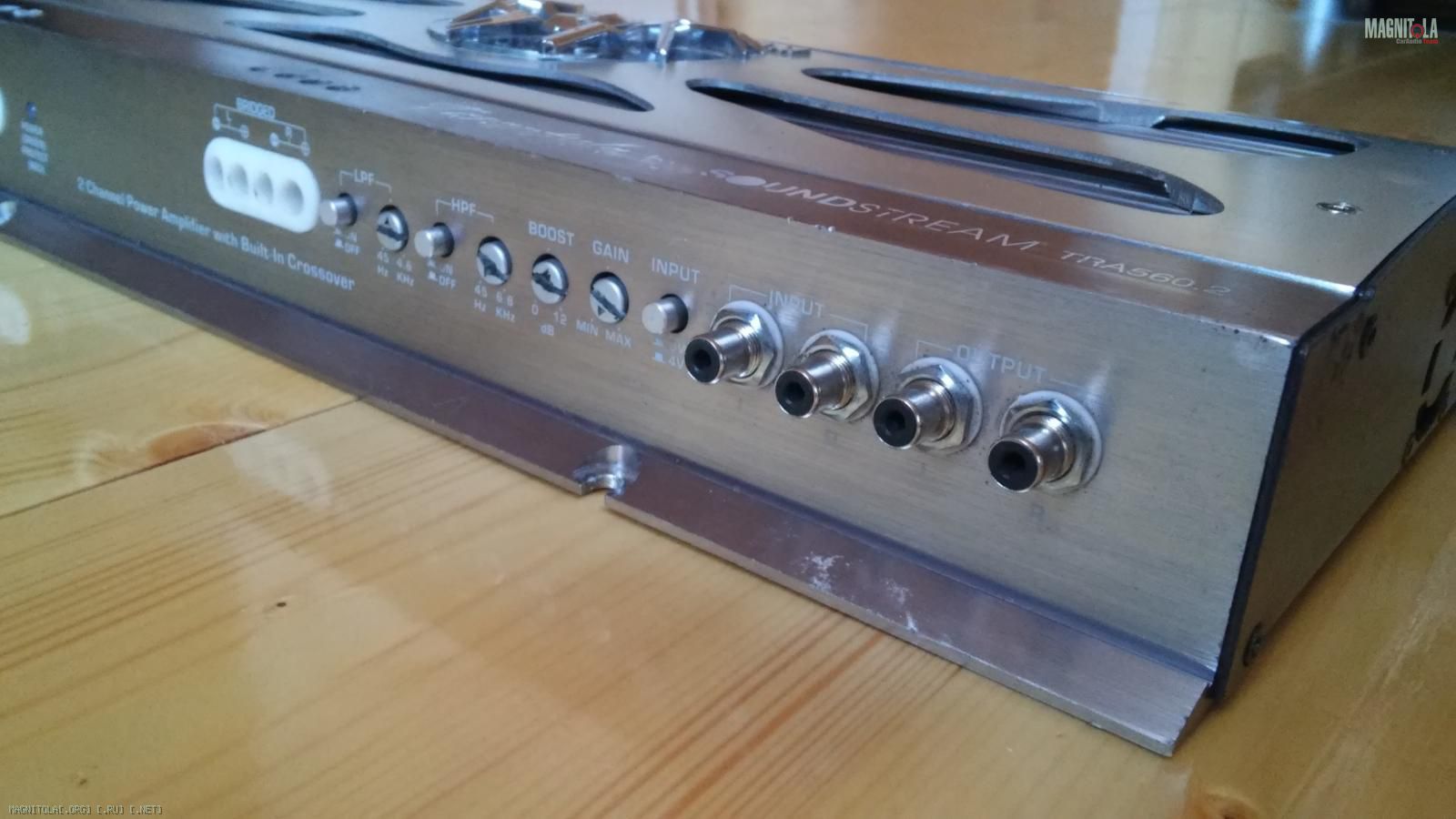

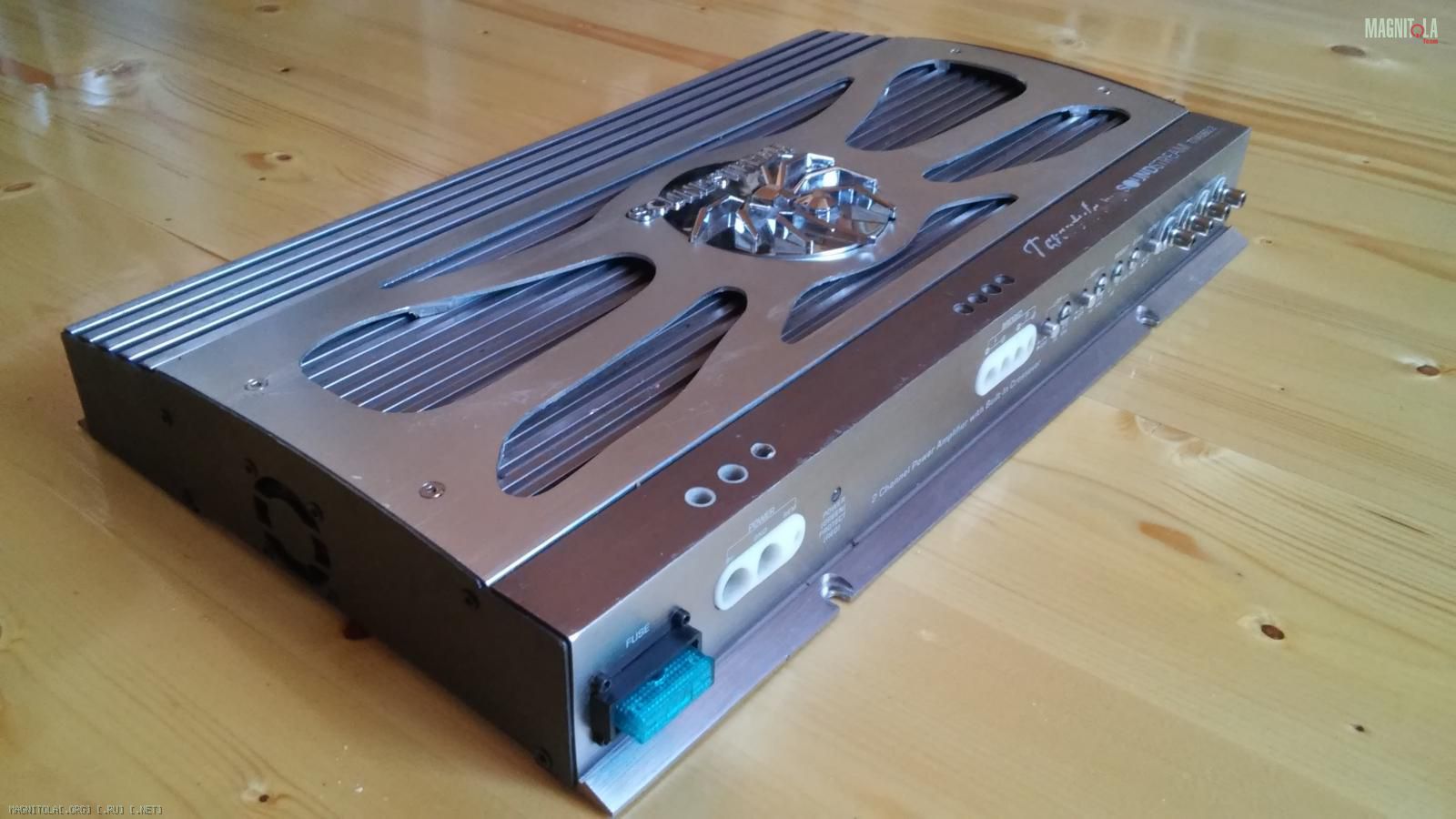

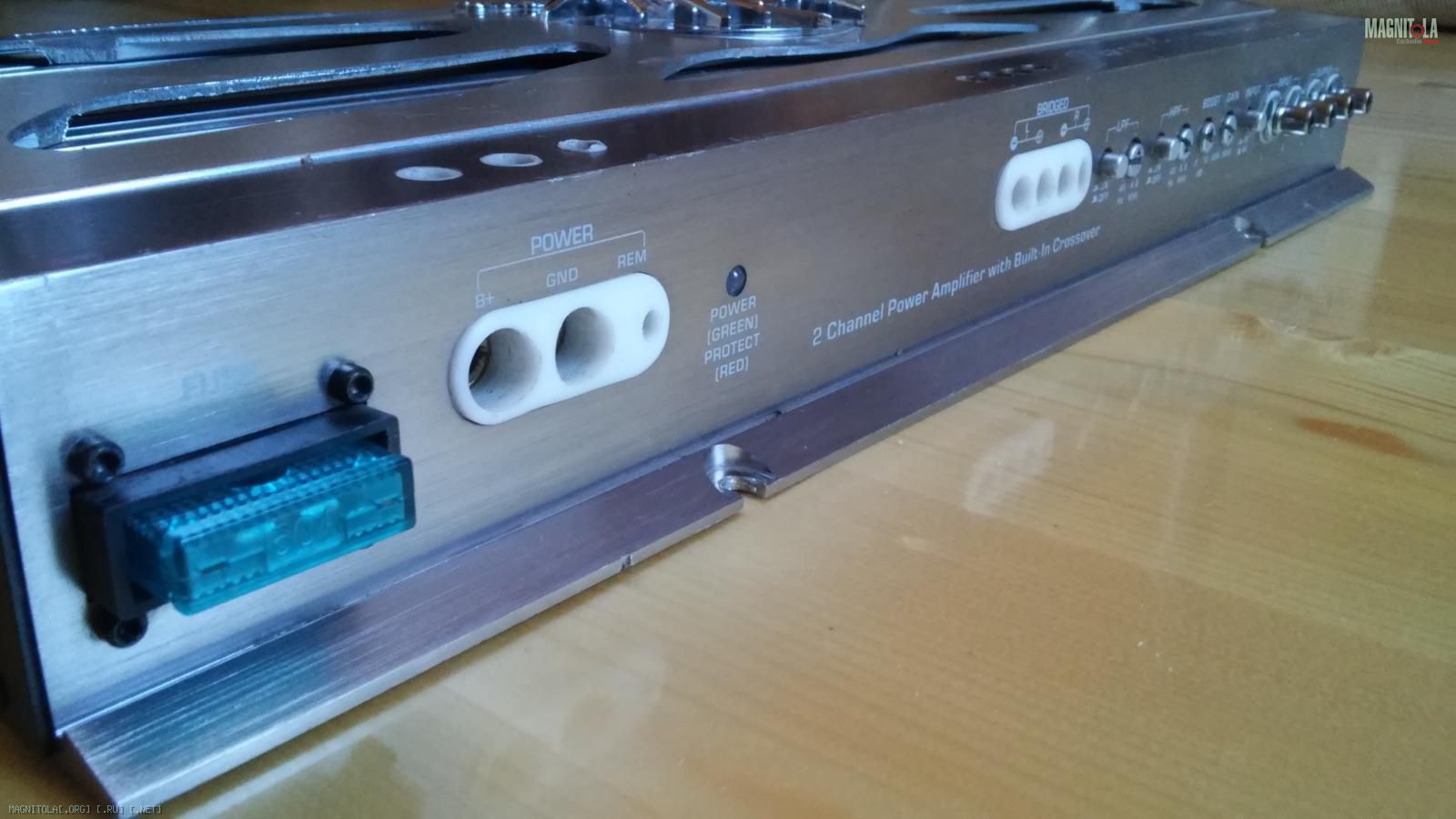

Soundstream пришёл мне на днях из Казани. за сущие копейки. Учитывая его характеристики, и не хилый вес и размер - не понимаю - почему они такие дешёвые?! Вроде вторая, но вроде как Тарантула. TRA 560.2
Вложение 1086708
Вложение 1086710
Вложение 1086712
Вложение 1086714
Чуть покоцан, потрёпан жизнью, регулятор BassBoost'а прокручивается, и, похоже не работает... Но таки играет усяка.
Это временное решение у меня. Пока для мидов не найду что - то подходящее. Может, еще один Boston 24ый (тогда будет монобренд:) ), а может Папай какой. Енот так и валяется в "больнице" - говорят, что у него погорели преобразователи напряжения (с виду - ряд транзисторов такой). Если оклемается - продам его за недорого нафиг, и завяжу с Итонами. Навсегда.
Soundstream в увеселительный отсек влез кое - как - по высоте вообще впритык. Кабеля, к сожаления, подходящего не нашлось, а ехать в город в магазин - как то лень. Да и не факт, что Прайд четверка есть в наличии (в одном единственном месте продается - в остальных - алюминий).

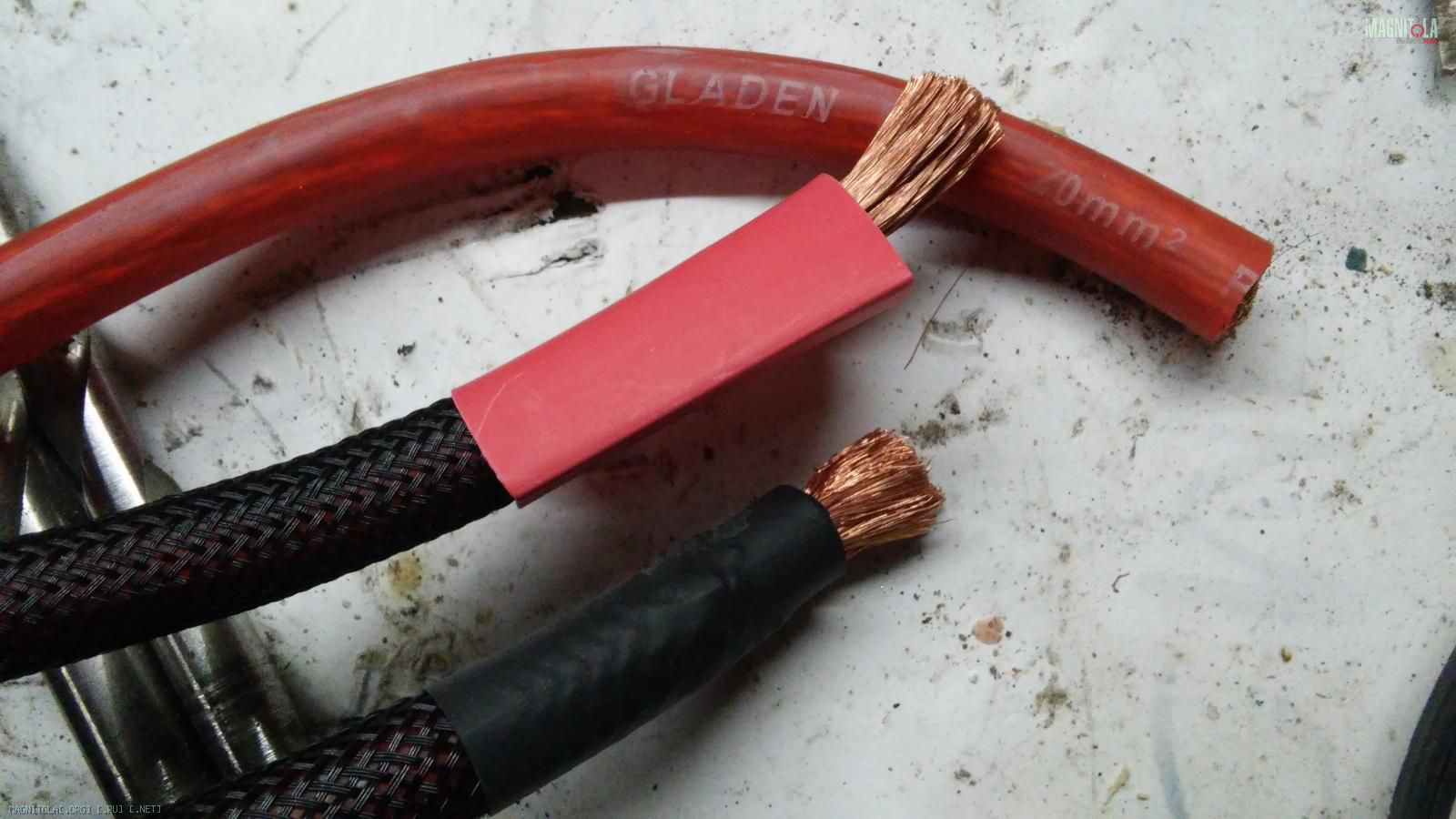

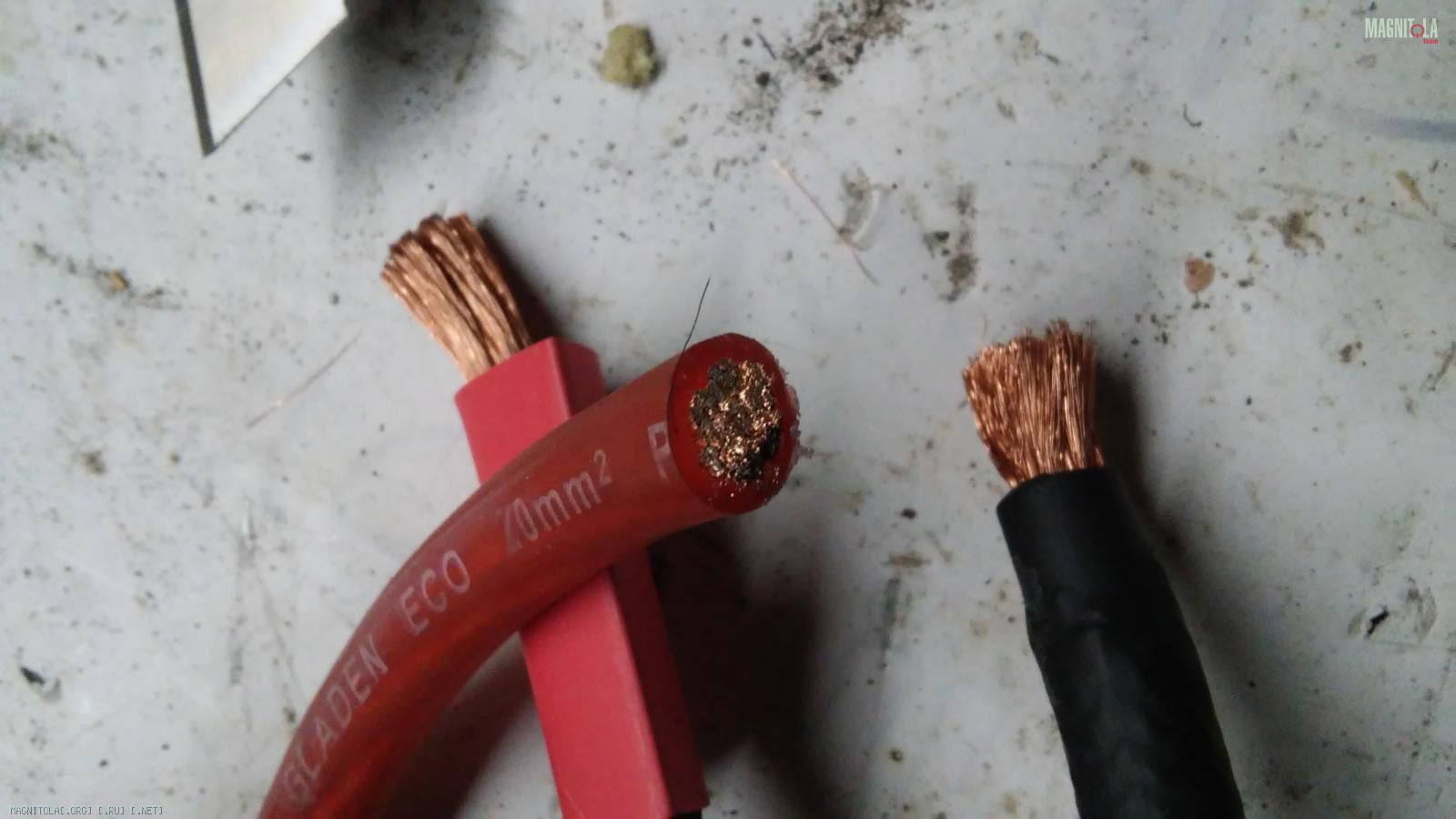

В закромах лежал алюминиевый "фирменнай, из набору" Gladen 4ga. Вот и пригодился. Чисто для приколу запихнул его в змейку)))) Ну а что - обрезков то у меня дофига:)
Вложение 1086716
Вложение 1086718

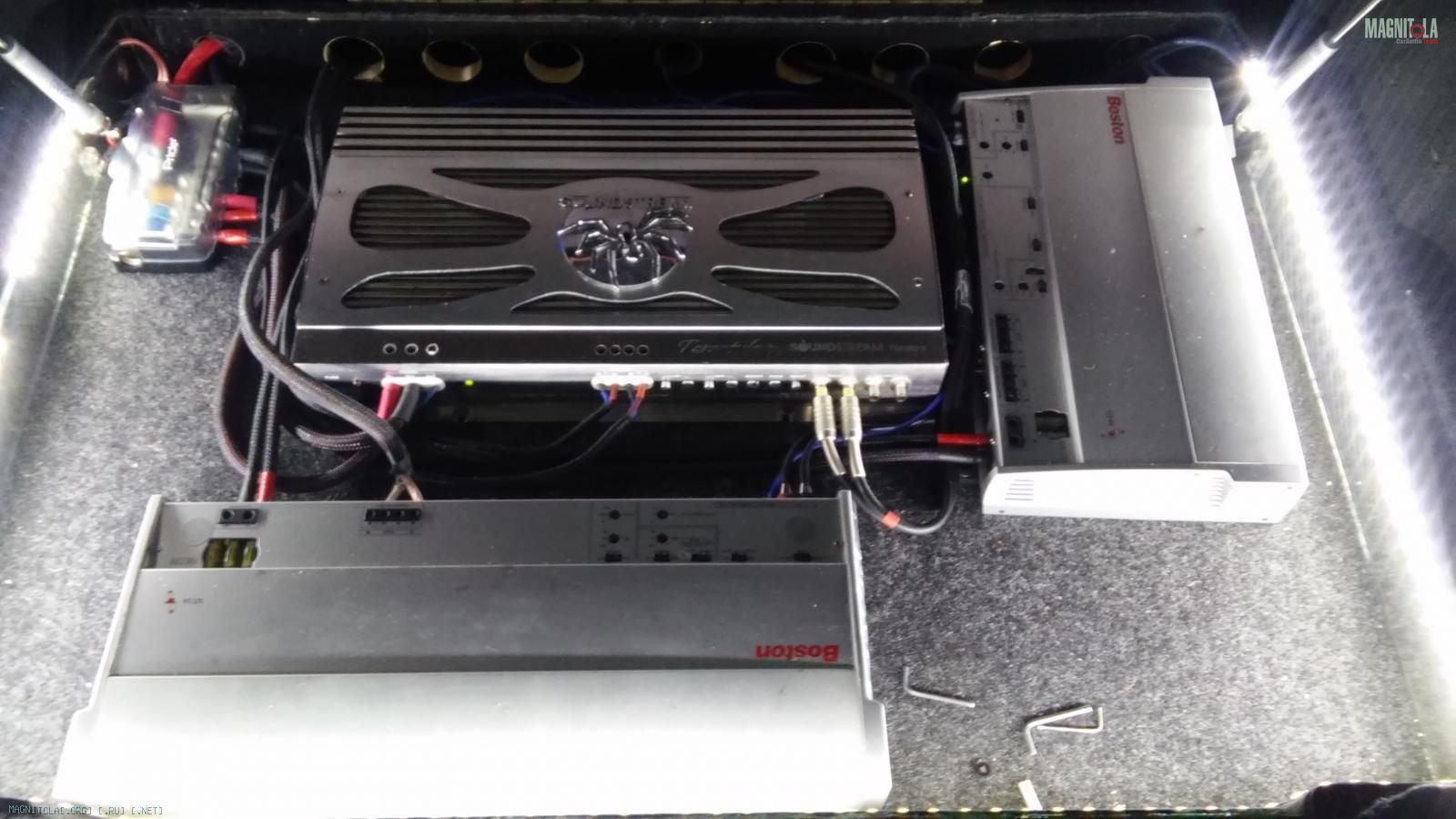

Ну и разместил всё в стиле АнтиАвтозвука:
Вложение 1086720
Ну, решение то временное. Хотя....
В такой мороз баса услышать не получилось - саб (ESX) так вообще дубеет, и не играет, пока салон не прогреется.
Учитывая, что разницу в звучании усилителей я почти не ощущаю (и это при том, что у меня абсолютный слух) - кто его знает, может вообще так и оставлю. Весной всё по феншую только сделаю.

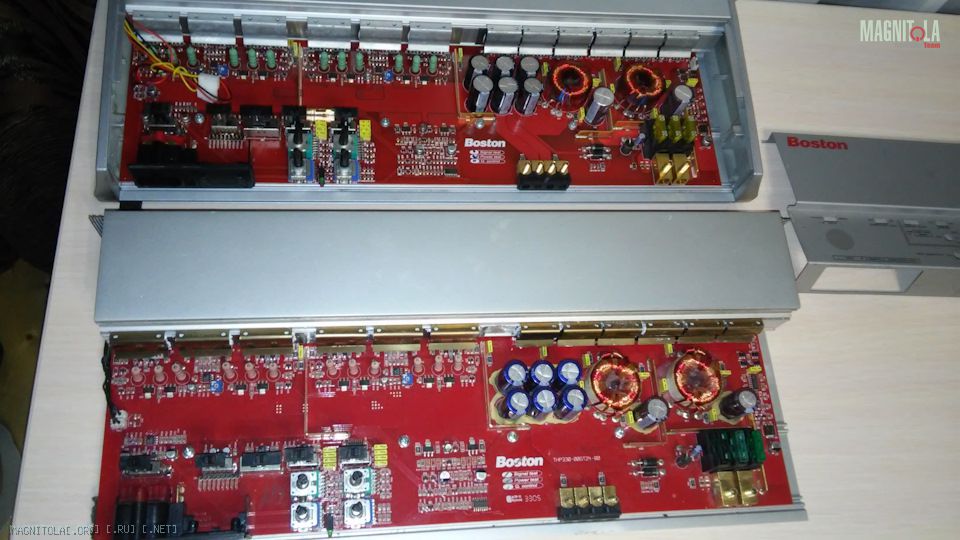

С Саундстримом попрощался, т.к. под новый год нашёлся ещё один 24ый Бостон. Первый 24ый у меня Итальянской сборки, второй - Малазийский. Поэтому оба были вскрыты для сравнения внутрянки.
Вложение 1106058

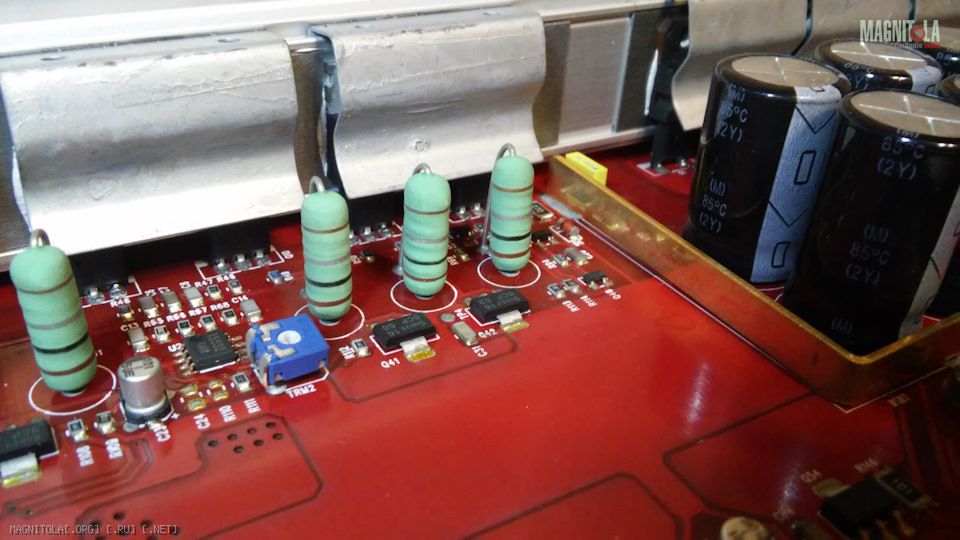

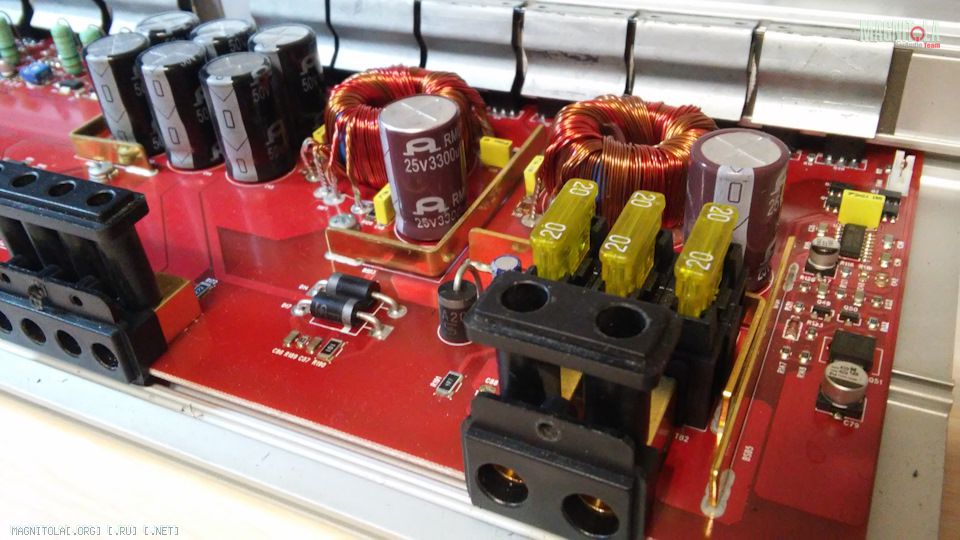

Итальянский:
Вложение 1106060
Вложение 1106062

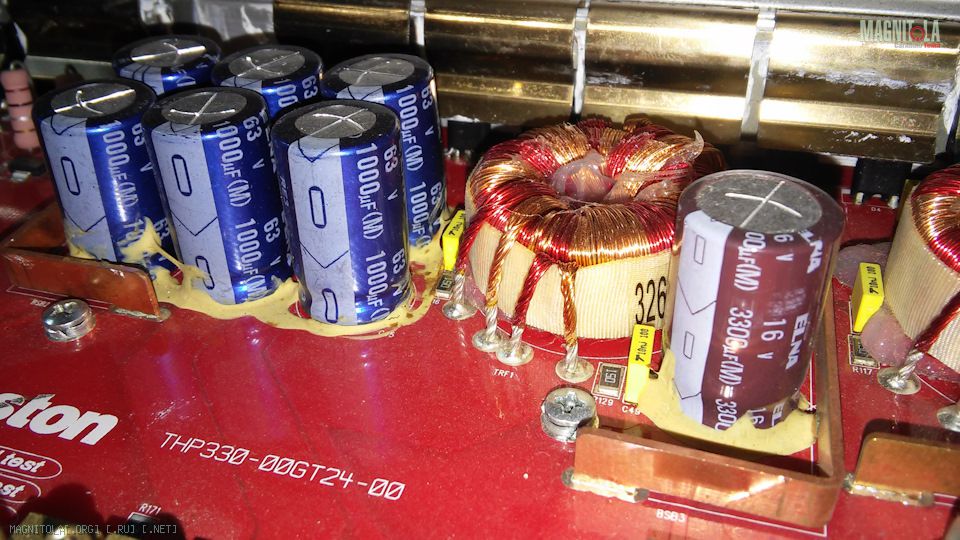

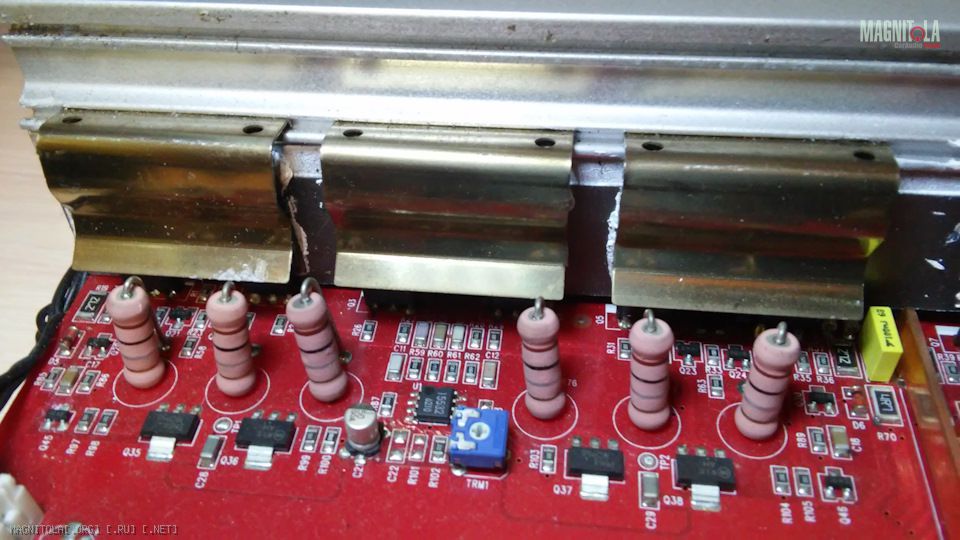

Малазийский:
Вложение 1106064
Вложение 1106066
Вложение 1106068

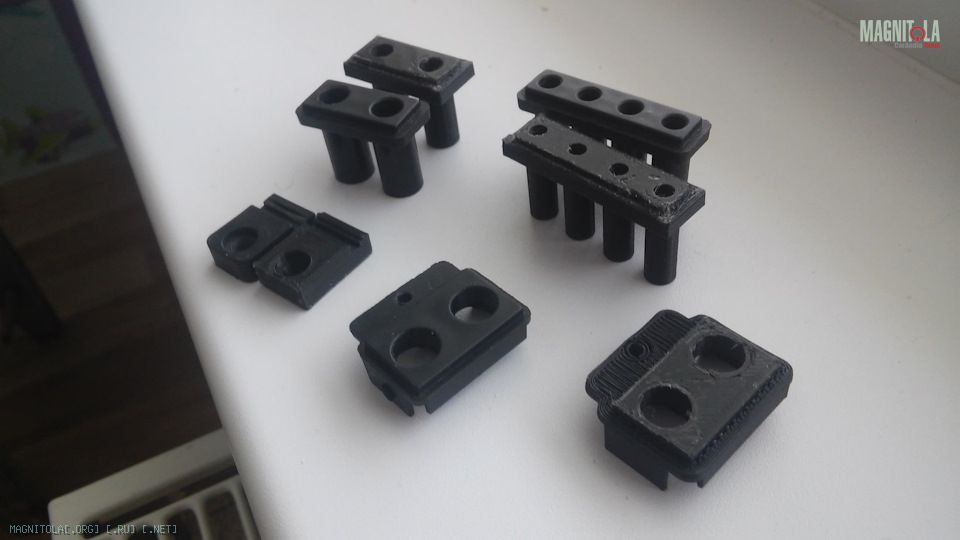

Второй пришёл без пластмассовых терминалов, поэтому снял их с первого, и на 3D принтере мне напечатали копии:
Вложение 1106070

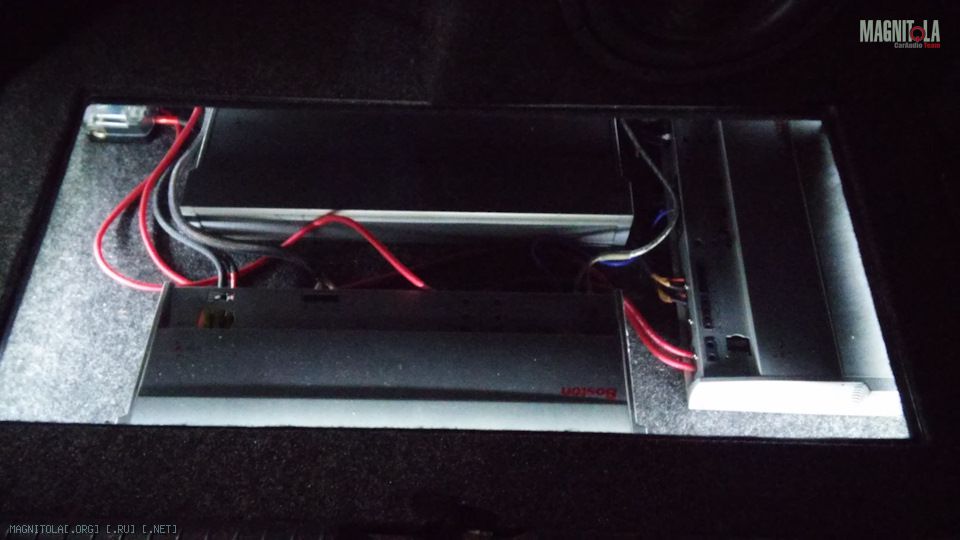

Красоту наводить как всегда холодно, поэтому снова антиавтозвук:
Вложение 1106072
Как потеплеет - займусь полной шумо-виброизоляцией авто, и пересмотром силовой проводки. Кабель Пугв (ПВ3), конечно, хорош, но нужно укладывать "фирму". Мягкость нужна.
Так же нужно пересмотреть аккумуляторные клеммы. Наверно, так же буду ставить "фирменные", с компрессионными зажимами. Никуда от них не деться.

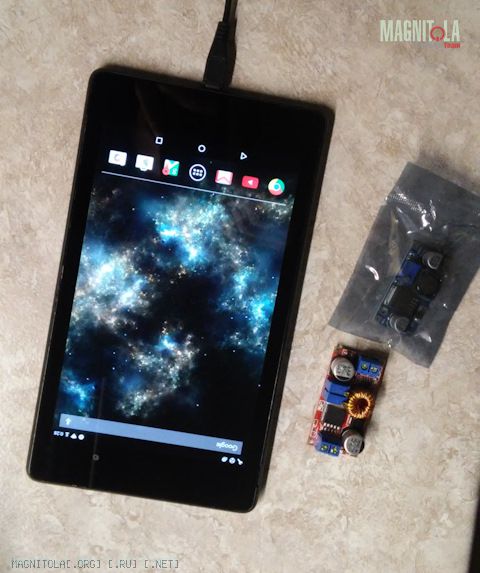

Временное затишье в автозвуке не ослабляет желания приложить к чему - нибудь свои кривые руки. Поэтому был приобретен планшет Asus Nexus 7 2013 года, для установки в авто как дополнительное стационарное устройство. Звук с него выводить если и планируется, то только по ауксу. Для разнообразия. Изучаю потихоньку, подбираю и закупаю периферию.
Вложение 1106074
P.S.: наконец - то сделал небольшой обзор своего г/у.
https://www.youtube.com/watch?v=ZGYbSn6f4nk
Вдруг кому - нибудь интересно:)
Ну и как есть разница в сборке по звуку?Цитата:
Сообщение от ImportMotion
Я по внутрянке всеравно бы ничего не понял:)Цитата:
Сообщение от henkel555
Это любопытство)
А по звуку тем более ничего бы не понял - один на саб, второй на миды. Мне твой 24ый нравится абсолютно так же, как и первый!:)
Еще раз гран мерси!
Я так понял кондёры во вторичке разные? в моём синие в твоём чёрные!Цитата:
Сообщение от ImportMotion
Привет!!! А так это... Ты бы их махнул б,местами:)...
Емкость одинаковая - разные фирмы (у одного, кажется Elna) и вольтаж. 50 и 63. Во как. Сути все равно не понимаю!:)Цитата:
Сообщение от henkel555
---------- Сообщение добавлено 21.02.2017 в 01:11 ----------
Зачем, дружище?)Цитата:
Сообщение от chu0037
Поменять то можно, конечно. И местами и нагрузкой)
---------- Сообщение добавлено 21.02.2017 в 01:14 ----------
Кстати - не прошло и полгода, как вылечили Енота:)
Завтра забирать.
Куда его теперь... Перекопан весь.
