Балансный вход имеет "+", "-" и массу, т е 3 контакта (разъемы XLR или стерео джек). Если вход на RCA то он небалансный.
Вид для печати
Балансный вход имеет "+", "-" и массу, т е 3 контакта (разъемы XLR или стерео джек). Если вход на RCA то он небалансный.
на вашей картинке просто рца-рца, если кабель двужильный то обычно на + используют обе жилы и все, экран на -.
я имен в виду следующее, иногда на усилителях линейный вход на клемниках а не на xlr, но сути это не меняет - усилок обратно по "-" отправляет сигнал в противофазе к "+", тем самым не давая ему так сильно затухать и подавляя наводки
Т.е. оба межблочника идущих от выхода магнитолы, мы паяем симметрично в каждом RCA наконечнике обе жилы на + экран на -? и при смене местами RCA на входе усилителя мы еще сможем менять фазировка саба?
Извиняюсь что туплю, но я реально в этом во всем плохо разбираюсь...
экран это экран
центральная жила это центральная жила
если провод двужильный то экран на экран, центральные жилы на "+" (ну или одну из жил)
Провод RCA-RCA небалансный (несимметричный), соответственно кабель под него и сигнал через это все хозяйство тоже становятся небалансными, какой хочешь стороной подключай.
На фото усилителя я не вижу балансных входов, обычные RCA
Послежу, тоже интересно :)
балансными могут быть только XLR или JACK
Да я бы рад если он в нем был)), но там + и - RCA входа, и везде кде находил их называют как балансный....Цитата:
Сообщение от GRiNWOOD
Ладно, думаю методом научного тыка разберемся)))
Он физически небалансный - 2 контакта - масса и "+"Цитата:
Сообщение от DmitrijK
Балансный разъем 3х контактный "+" "-" и масса
---------- Сообщение добавлено 17.06.2016 в 16:30 ----------
https://ru.wikipedia.org/wiki/%D0%91...BD%D0%B8%D0%B5
---------- Сообщение добавлено 17.06.2016 в 16:31 ----------
https://ru.wikipedia.org/wiki/%D0%A1...BD%D0%B8%D0%B5

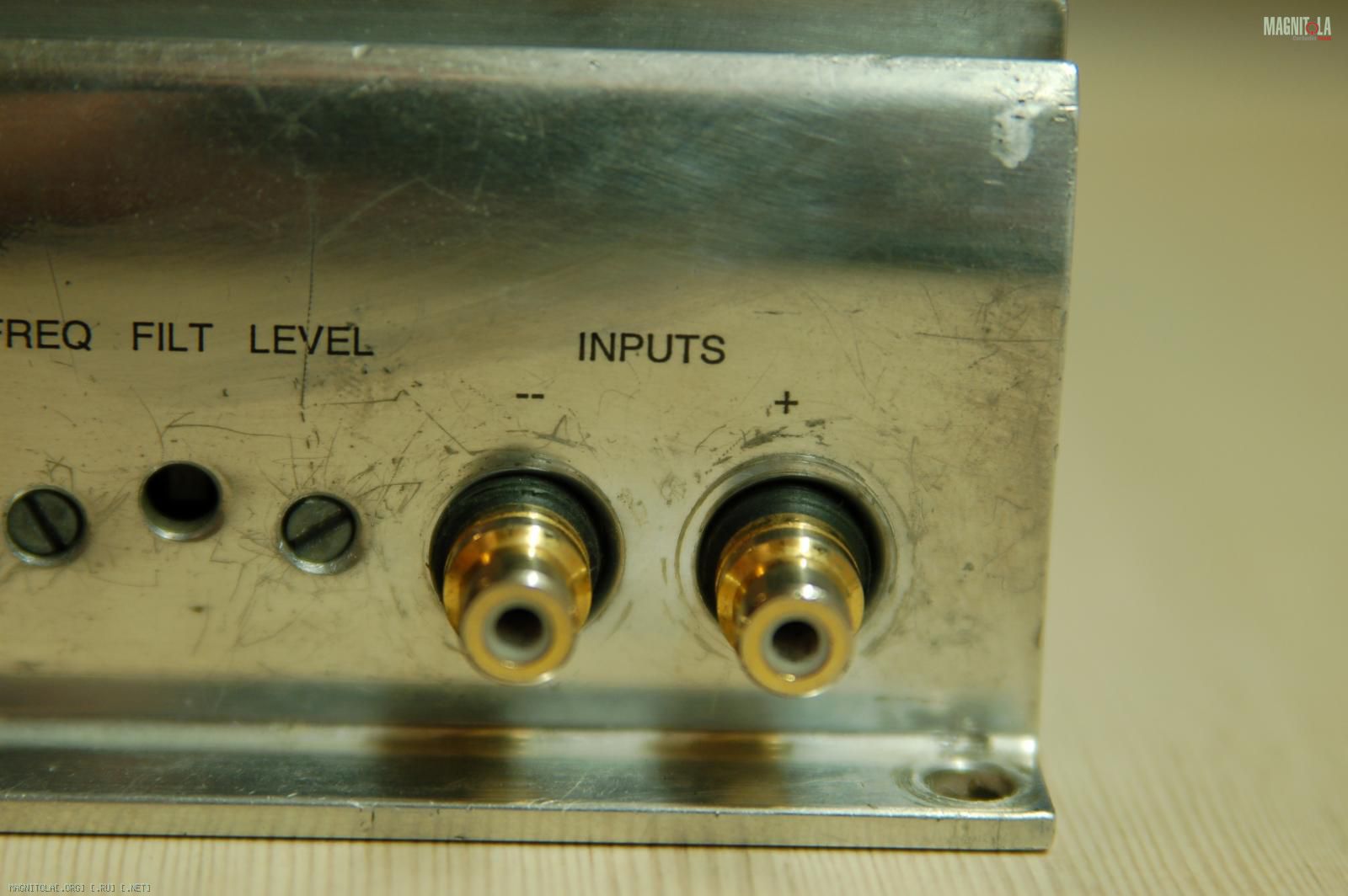

Да по ходу в нем обычный вход как и во всех остальных усилках, хоть во всех найденных характеристиках к нему назван как балансный и обозначен на корпусе 1й как "-" 2й как "+".Цитата:
Сообщение от GRiNWOOD
Вложение 1018768

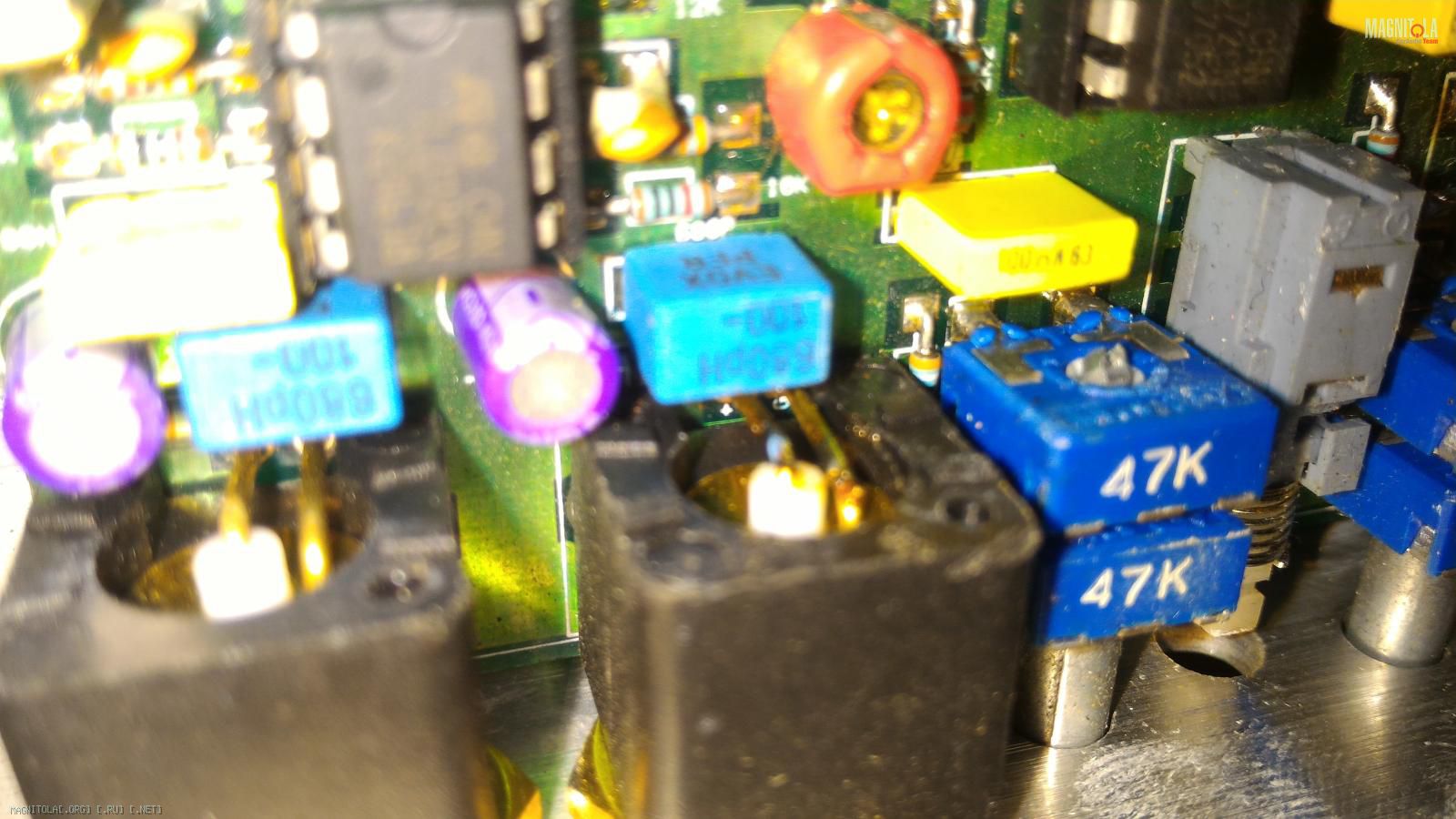

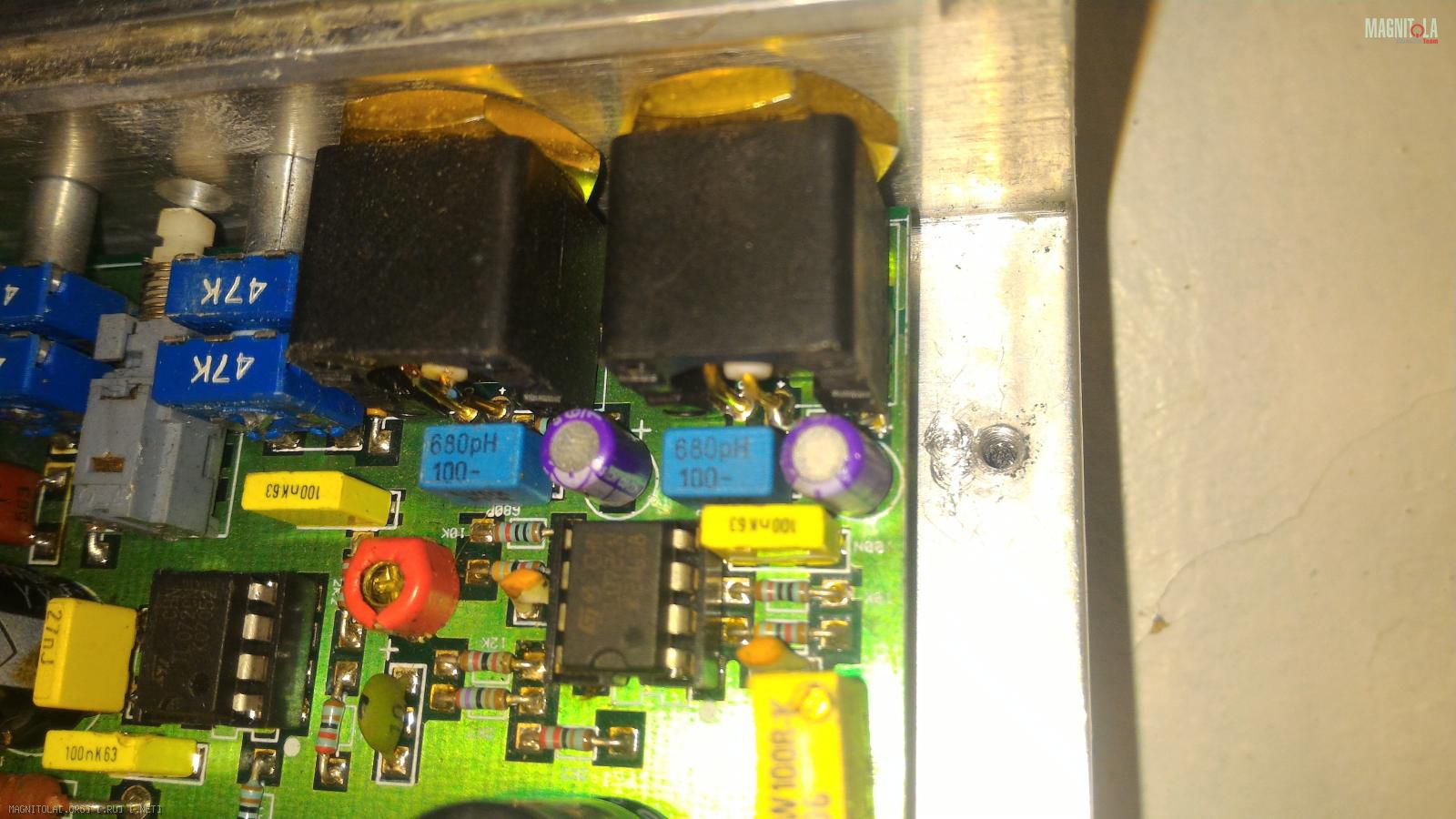

Открыл крышку и посмотрел на плату где они припаяны, центральная жила обозначена "+" а масса как "G"
Вложение 1018770Вложение 1018772Вложение 1018774
усилитель 2х канальный?
