Mazda 3 HB: долгий и тернистый путь из тишины...

Цитата:

---

Сообщение от GRiNWOOD

усилитель 2х канальный?

---

Каналы физически сделаны уже мостом на плате, так говорится в найденных источниках. Я это не могу не опровергнуть ни подтвердить так как не силен в электротехнике.
Но в названии данного аппарата присутствует также слова M250 MONOBLOCK. И последующие его версии выходили уже просто c названием Genesis MONOBLOCK.
У человека у которого я его покупал, рассказал мне про теже мощеные каналы, и подключать можно в любой терминал.

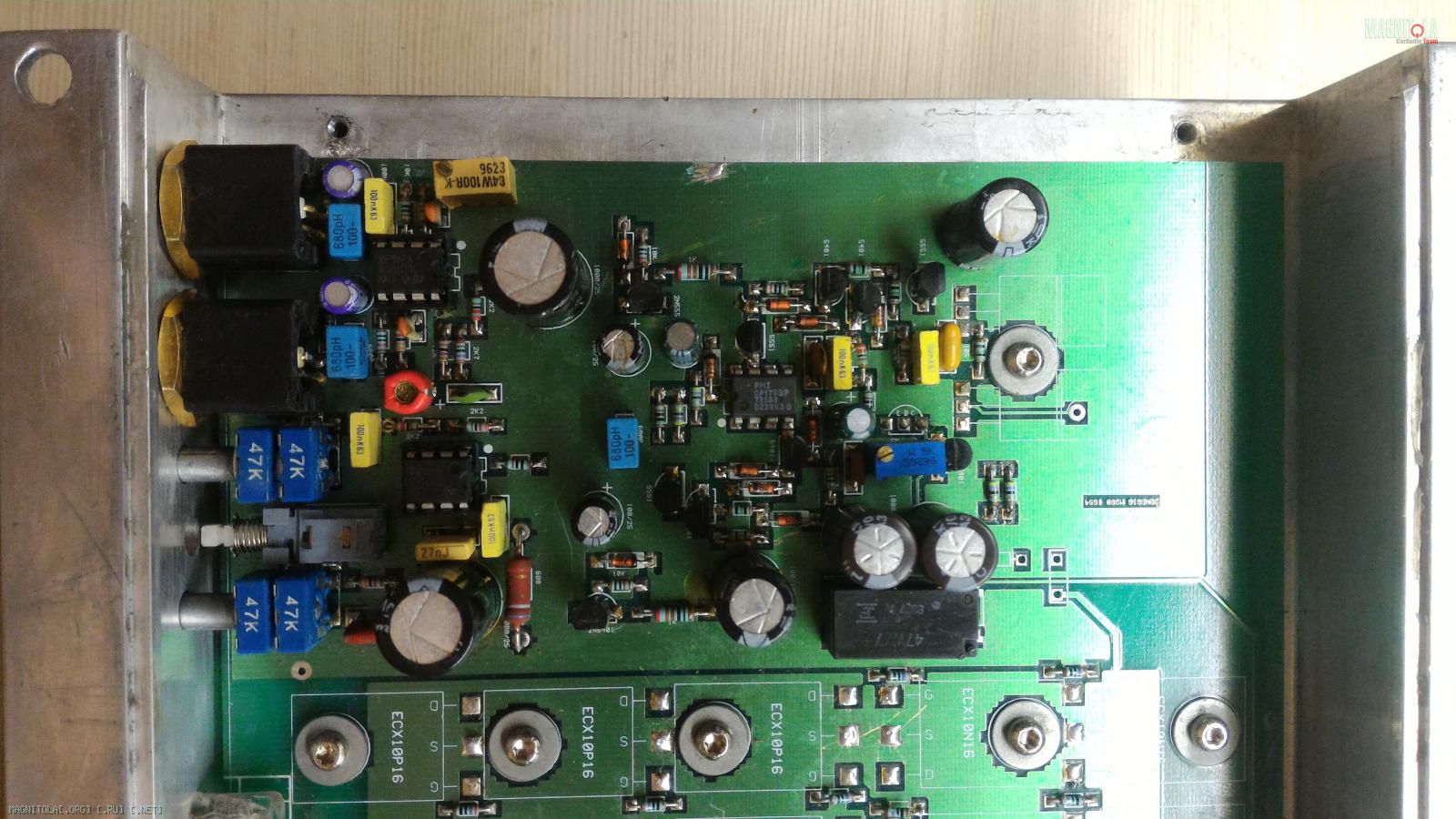

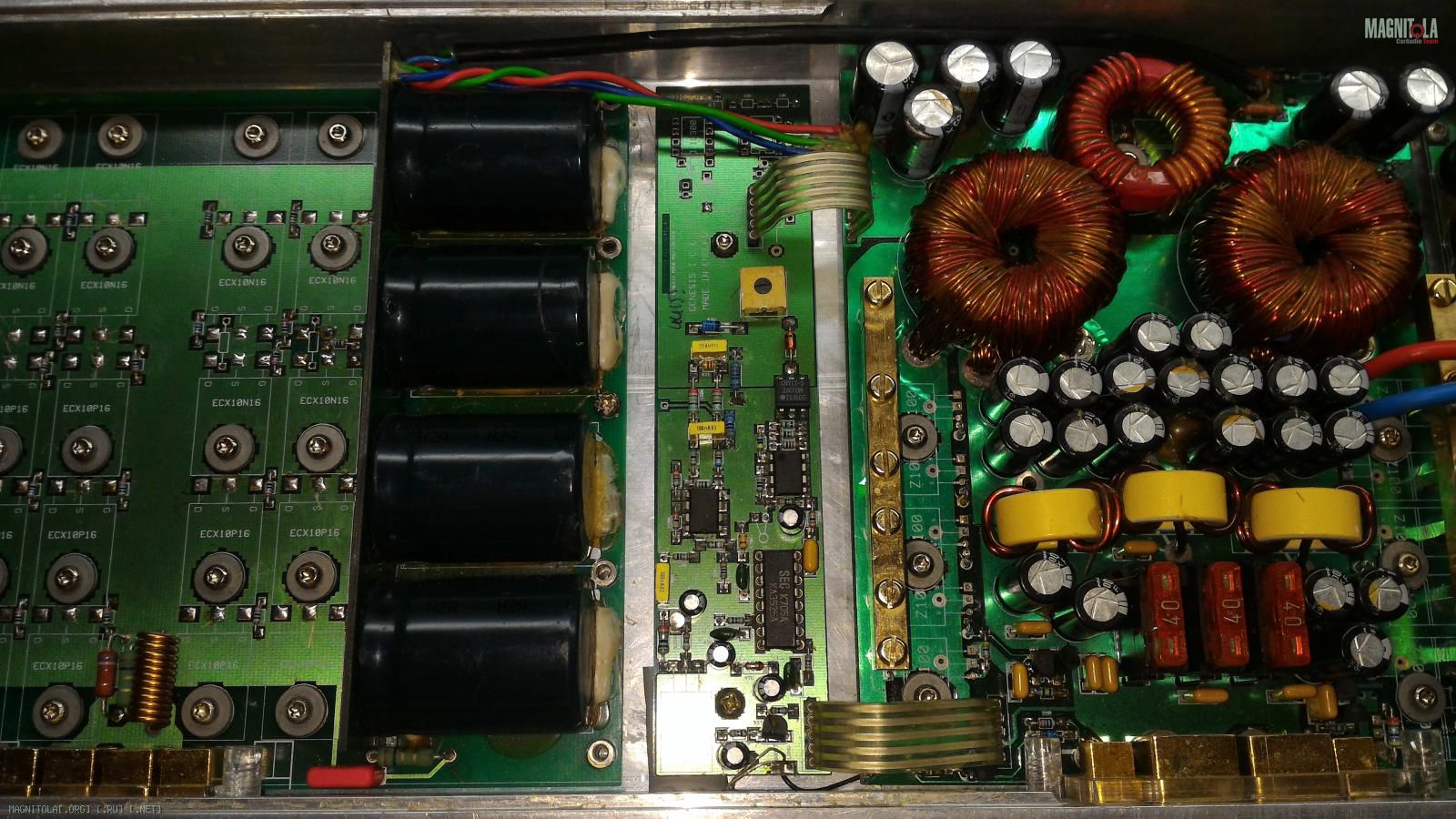

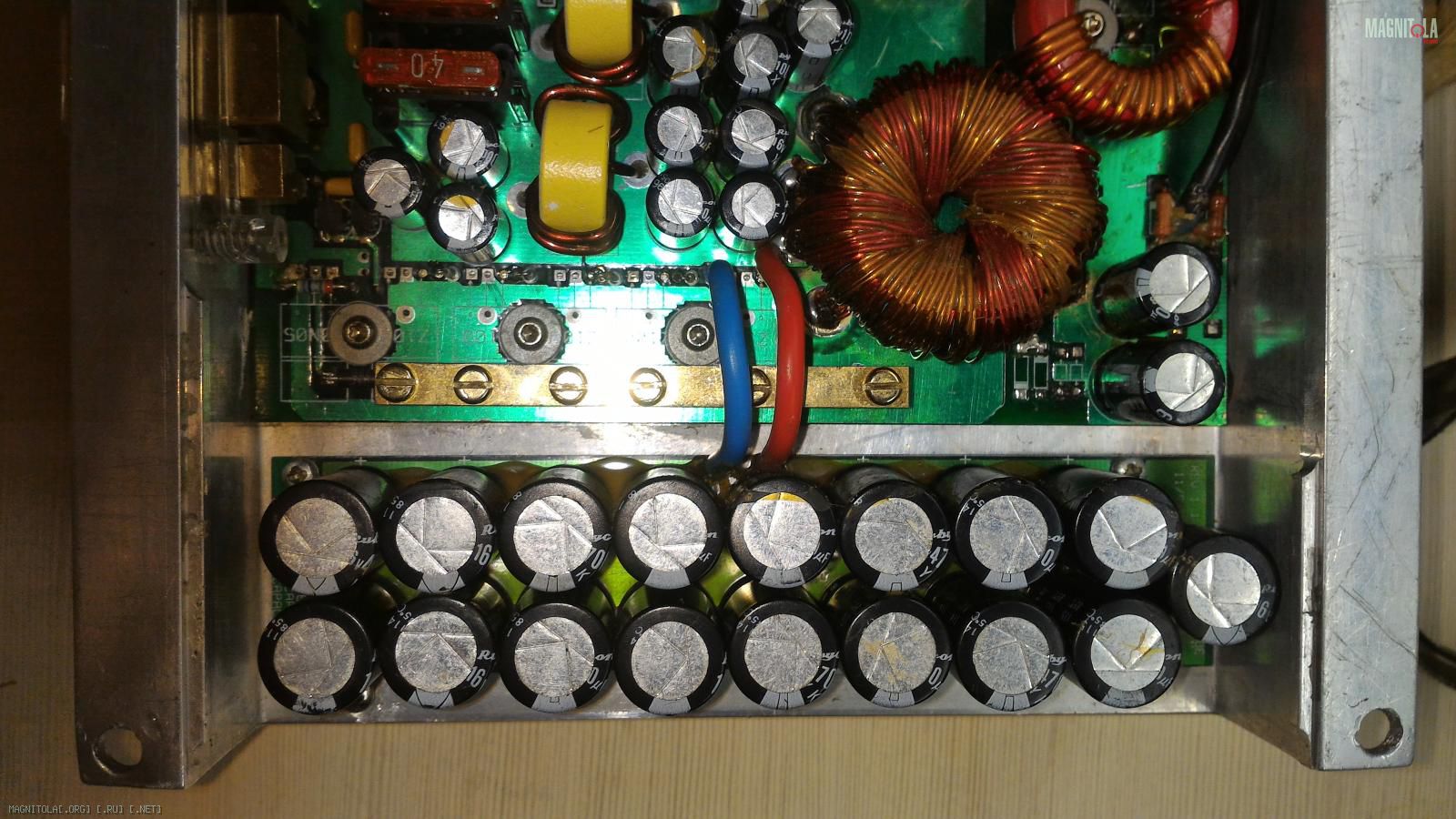

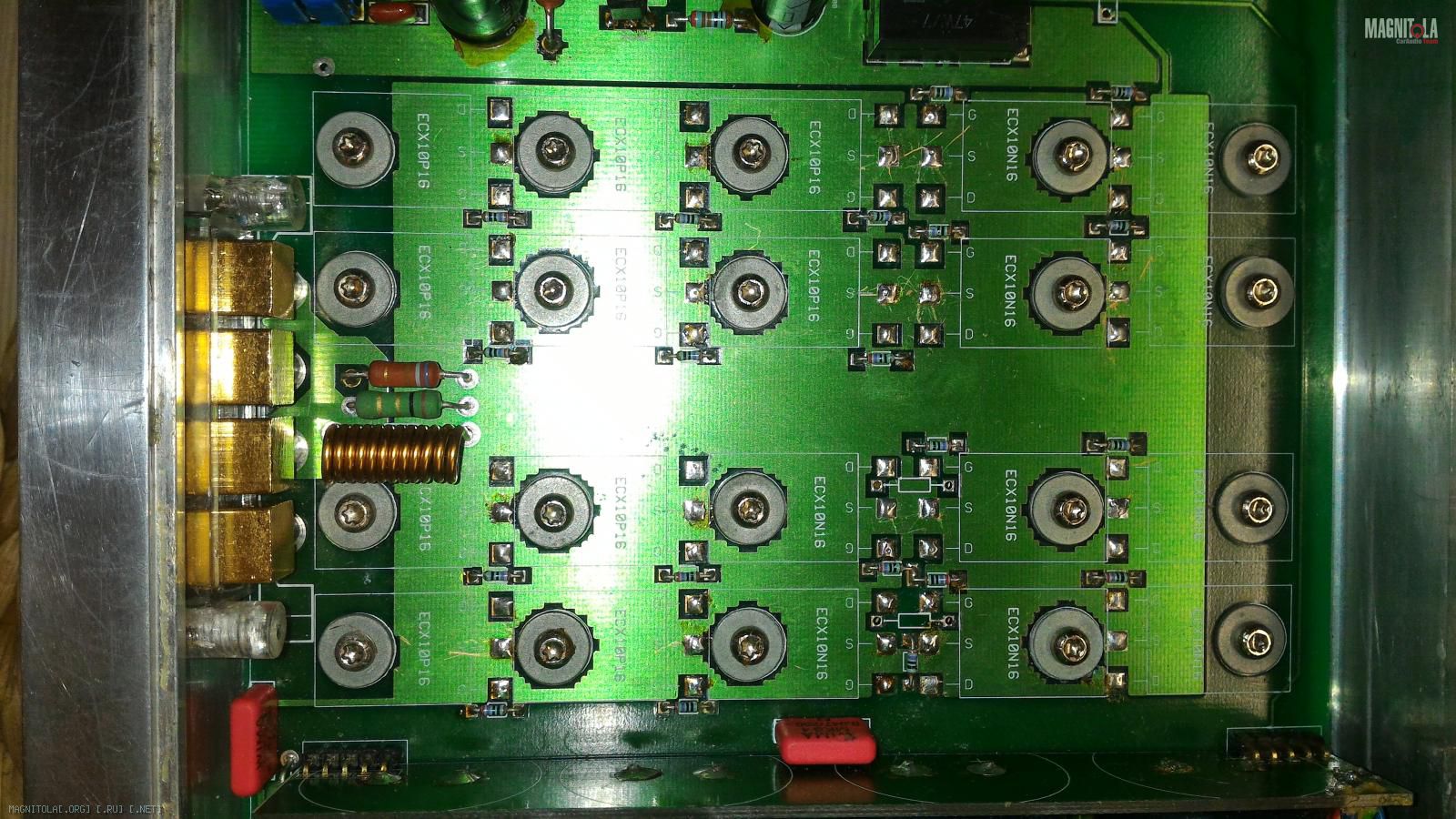

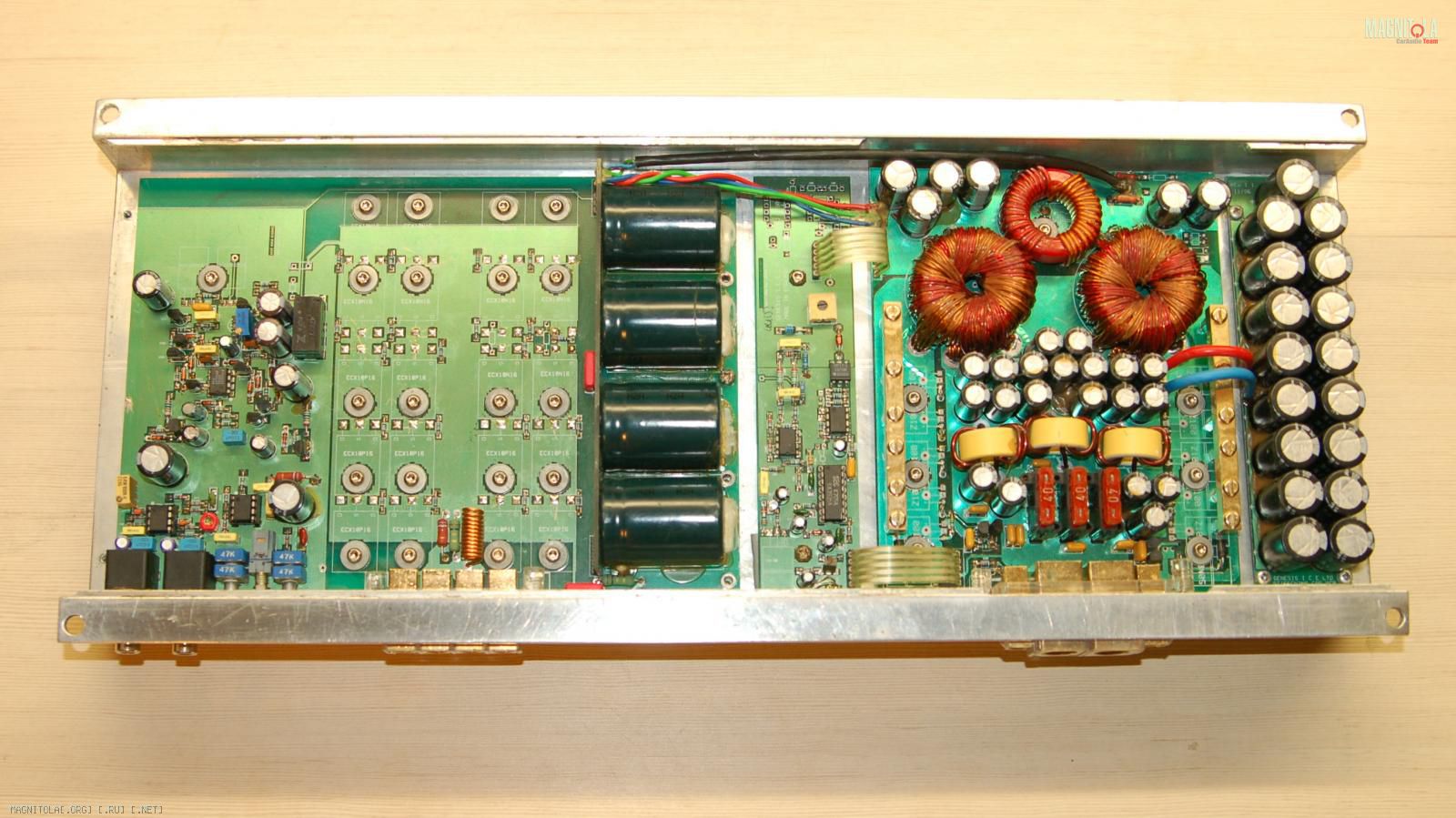

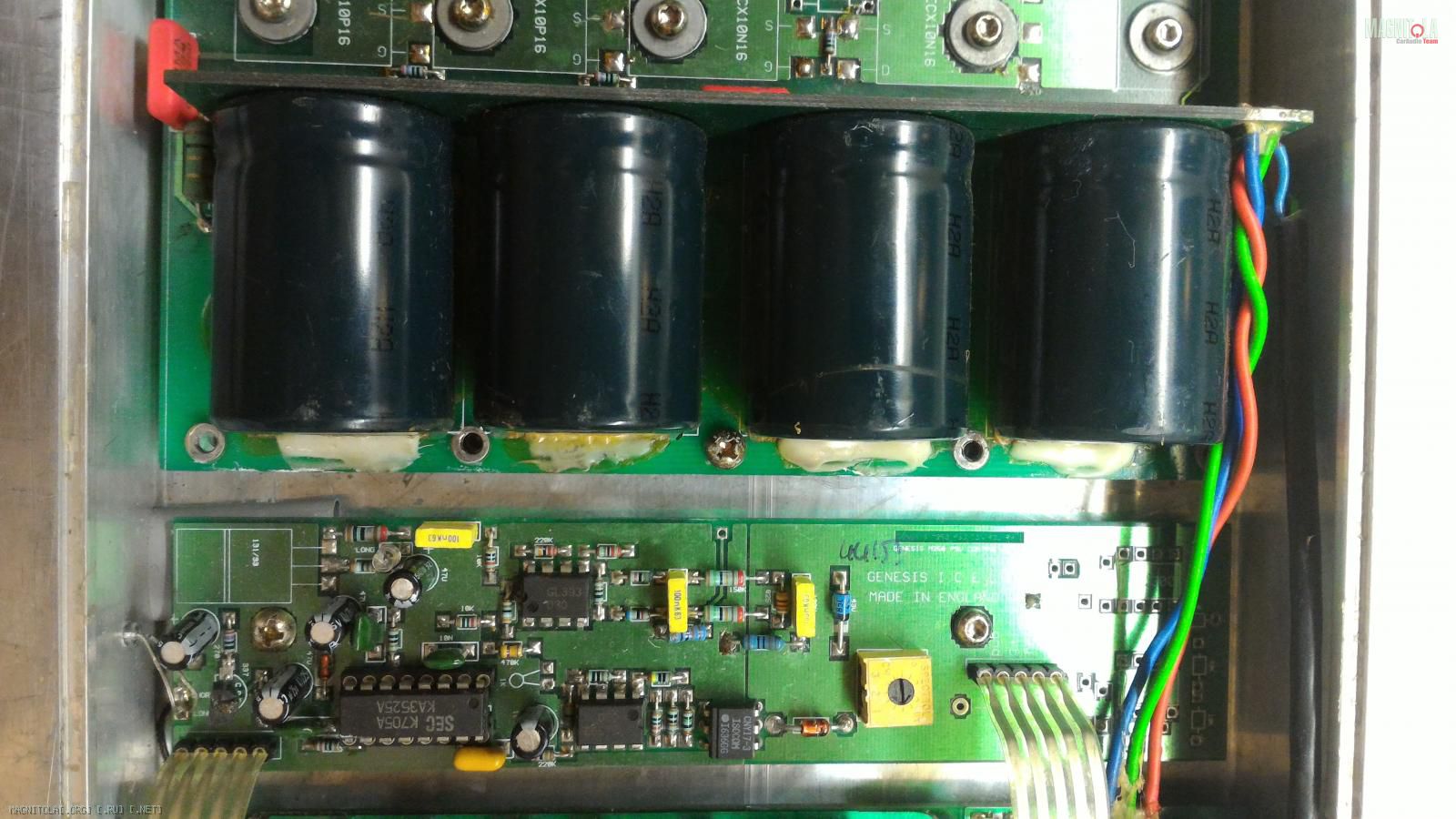

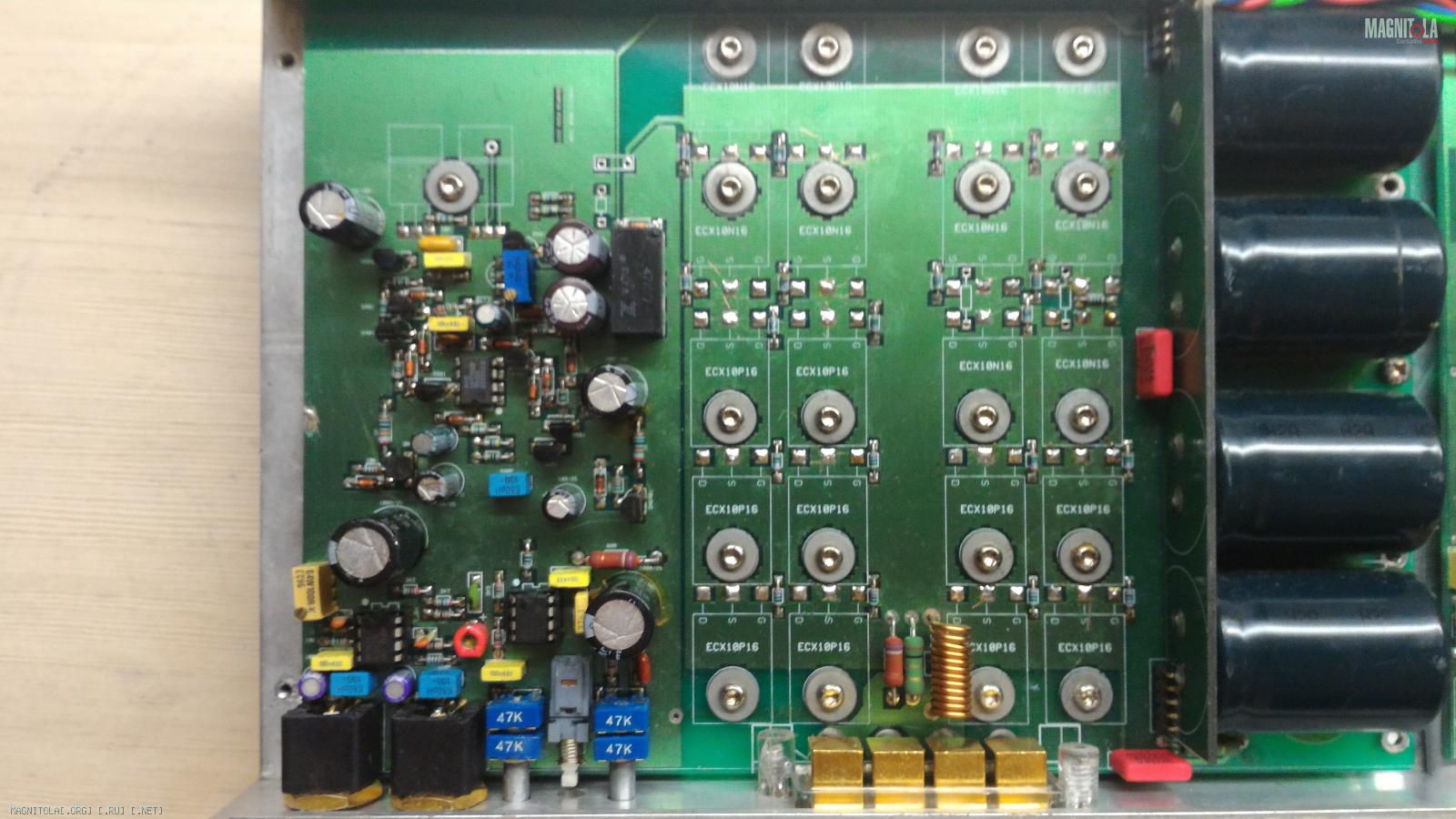

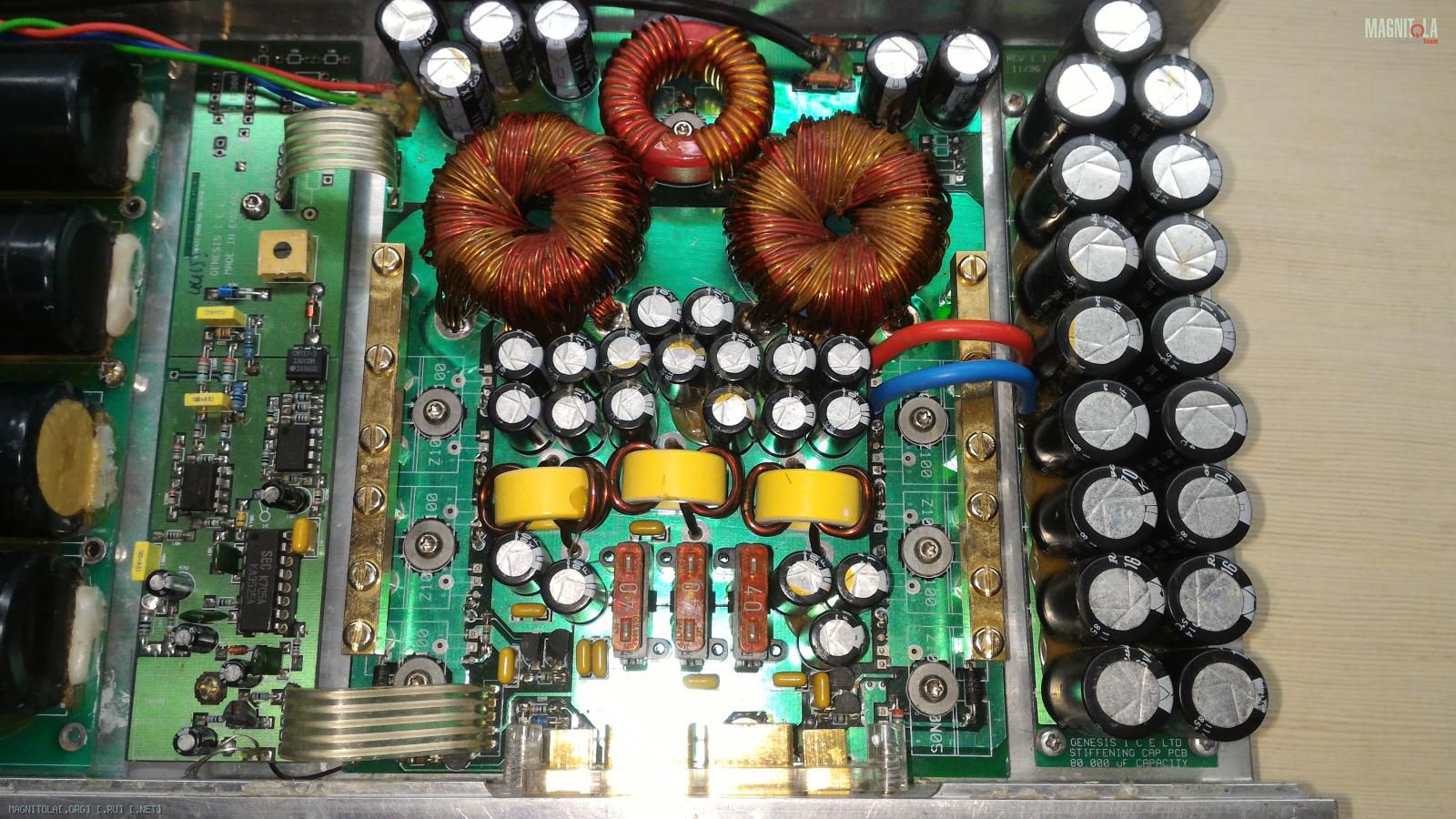

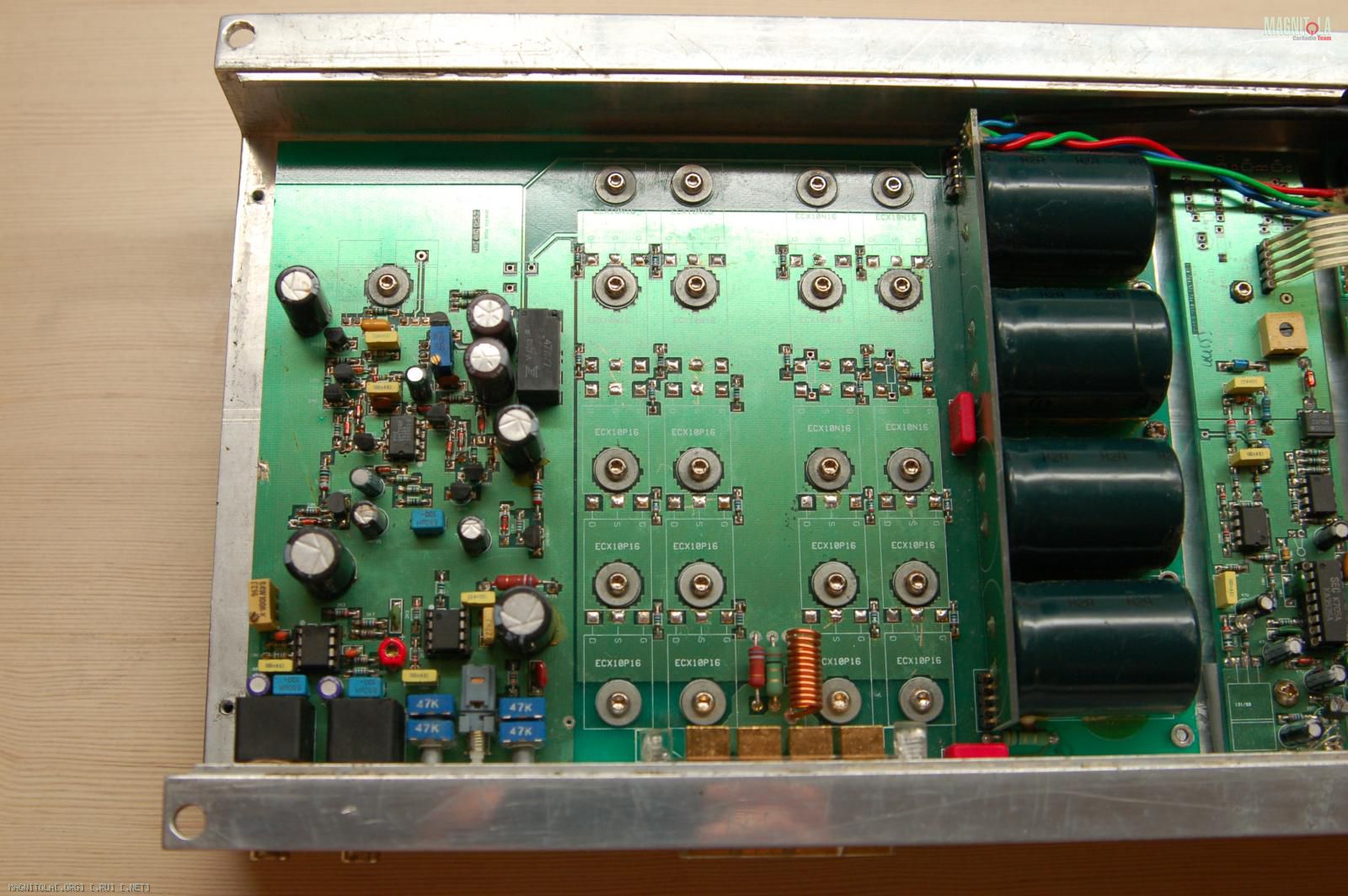

Вот фото внутренностей. может вы сможете что-то увидеть и сможете дать больше информации. Пытался искать схему, не могу пока найти.
Вложение 1019158Вложение 1019160Вложение 1019142Вложение 1019144Вложение 1019146Вложение 1019148Вложение 1019150Вложение 1019152Вложение 1019154

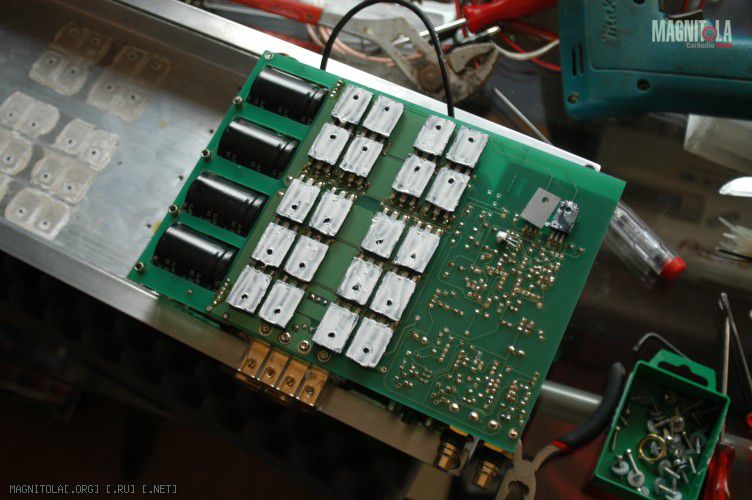

обратная сторона платы терминалами выхода
Вложение 1019162

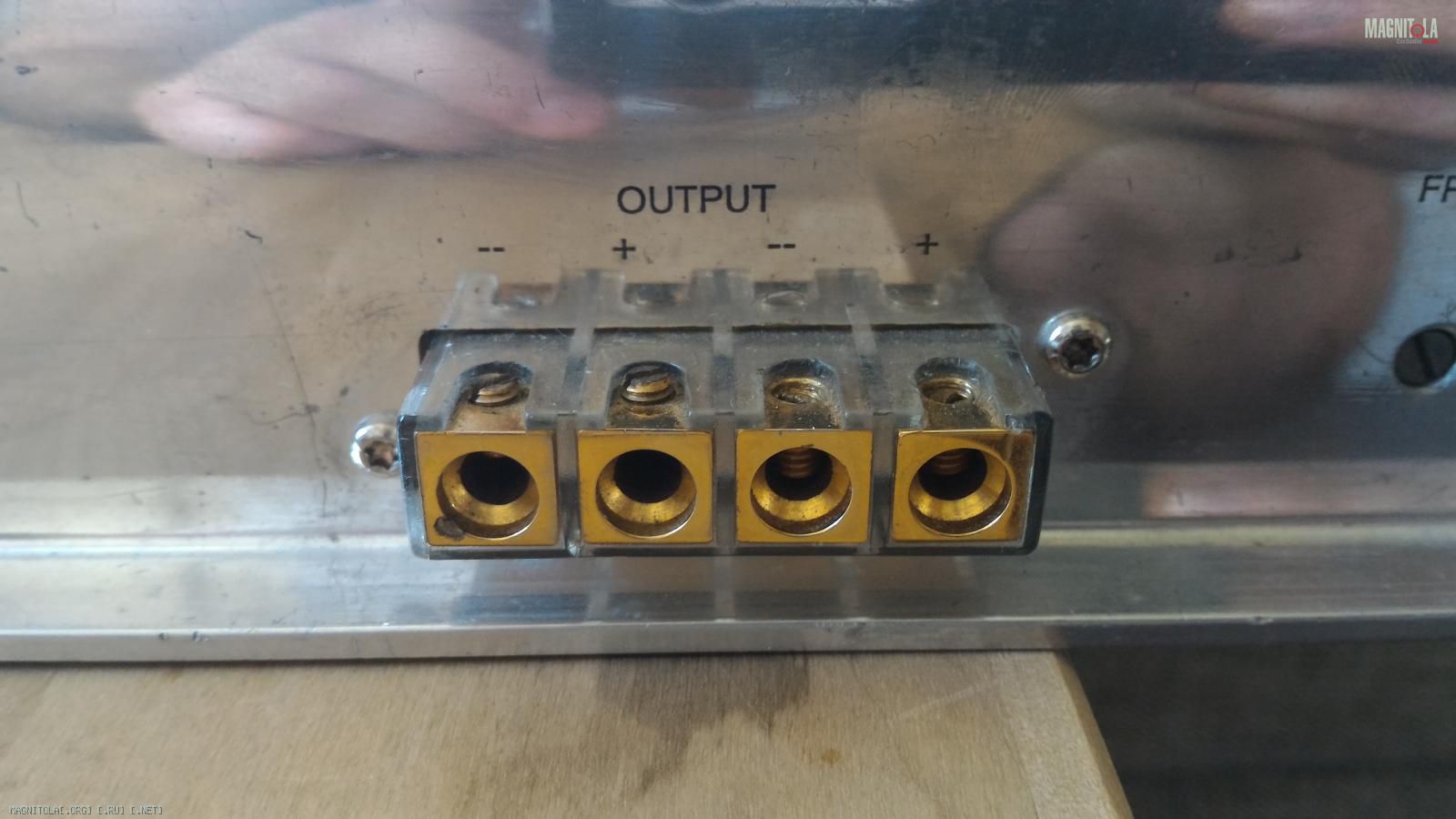

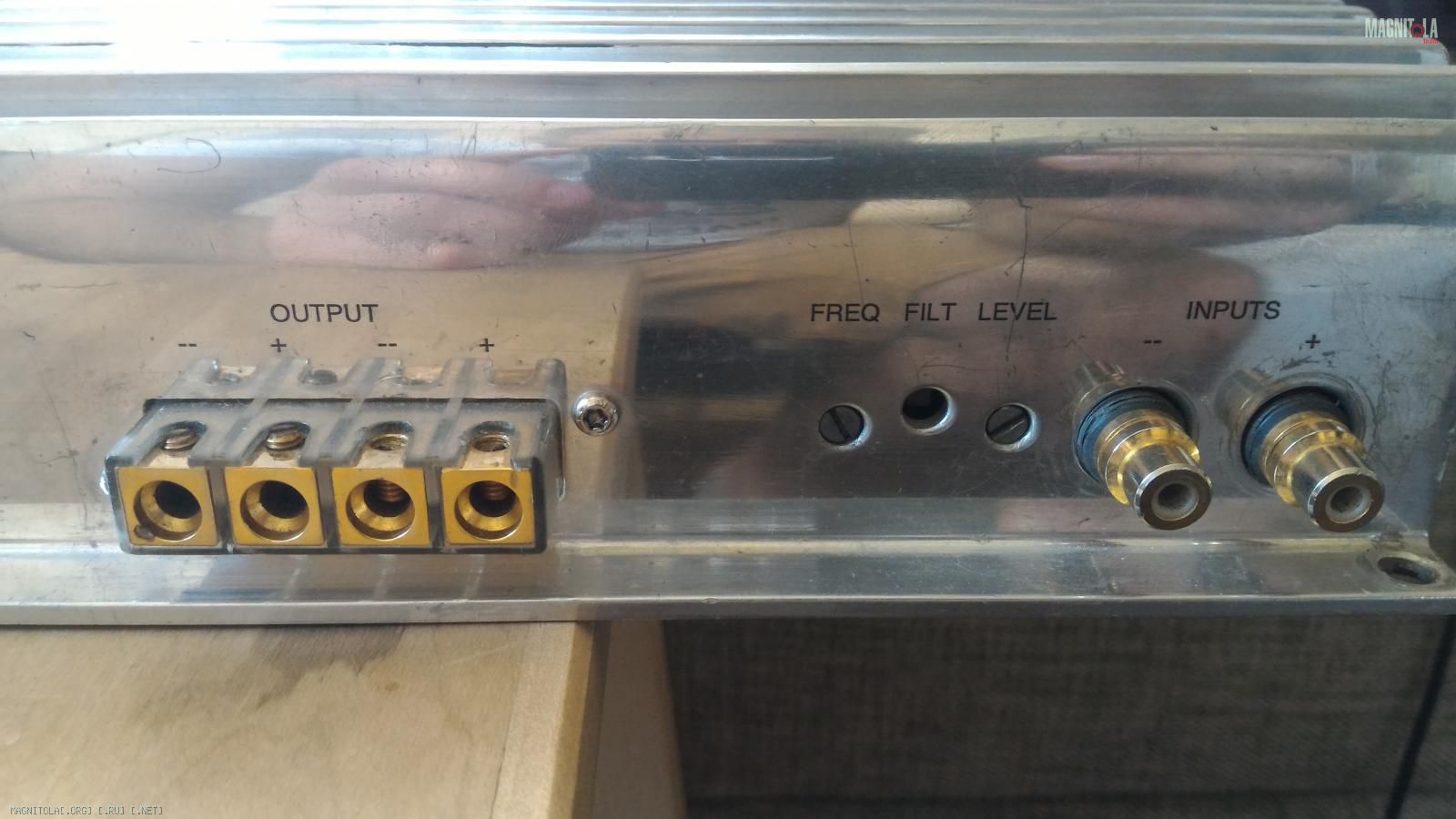

обозначение терминалов на корпусе
Вложение 1019164Вложение 1019166

тогда действительно балансный вход реализованный на 2х rca

Цитата:

---

Сообщение от GRiNWOOD

тогда действительно балансный вход реализованный на 2х rca

---

И собственно возвращаюсь снова к изначальному вопросу, как правильно подключить эту скотину?))))))
Если как говорит прежний владелец что пользовался Y-кабелем и включал в один из входов, и также пробовал брать один из каналов левый или правый, и поступал также, изменений в звуке не замечал
но мне почему то кажется что такое подключение не совсем верное.

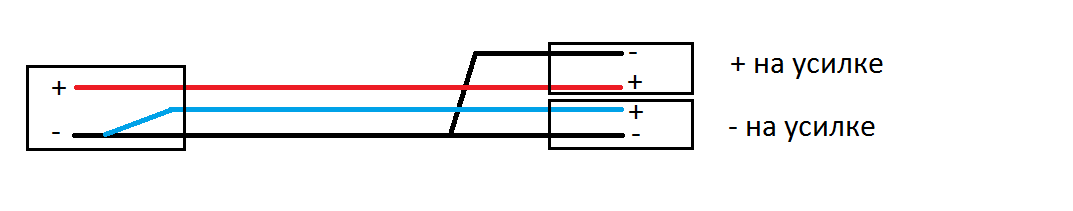

тогда чтобы сохранить смысл балансного соединения делаем так
Вложение 1019168
провод микрофонный две жилы в экране
справа 2 rca которые на усилителе обозначены + и -
+ и - обозначенные внутри разъемов это соответственно центр и экран

Т.е с 2х каналов на саб источника, суммируем в один кабель, до усилителя идем уже одним кабелем, с разделением на 2 rca у усилителя? Или можно с любого ксабового канала источника, брать сигнал?

саб моно канал можно и с одного взять
вообще можно просто rca-rca одним кабелем в "+" вход усилителя воткнуться и все.
потери на длинном проводе чувствуются обычно свыше 5 метров и на высоких частотах, имхо можно и не заморачиваться. Главное в оба входа усилка один и тот же сигнал одновременно не давать, только в "+"

Цитата:

---

Сообщение от GRiNWOOD

саб моно канал можно и с одного взять
вообще можно просто rca-rca одним кабелем в "+" вход усилителя воткнуться и все.
потери на длинном проводе чувствуются обычно свыше 5 метров и на высоких частотах, имхо можно и не заморачиваться. Главное в оба входа усилка один и тот же сигнал одновременно не давать, только в "+"

---

Спасибо, огромное за разъяснение. :thank_you:

Цитата:

---

Сообщение от DmitrijK

Genesis M250 Monoblock

---

Поздравляю с приобретением! Солидная начинка да и габариты тоже :good3:

Цитата:

---

Сообщение от T0xa

Поздравляю с приобретением! Солидная начинка да и габариты тоже :good3:

---

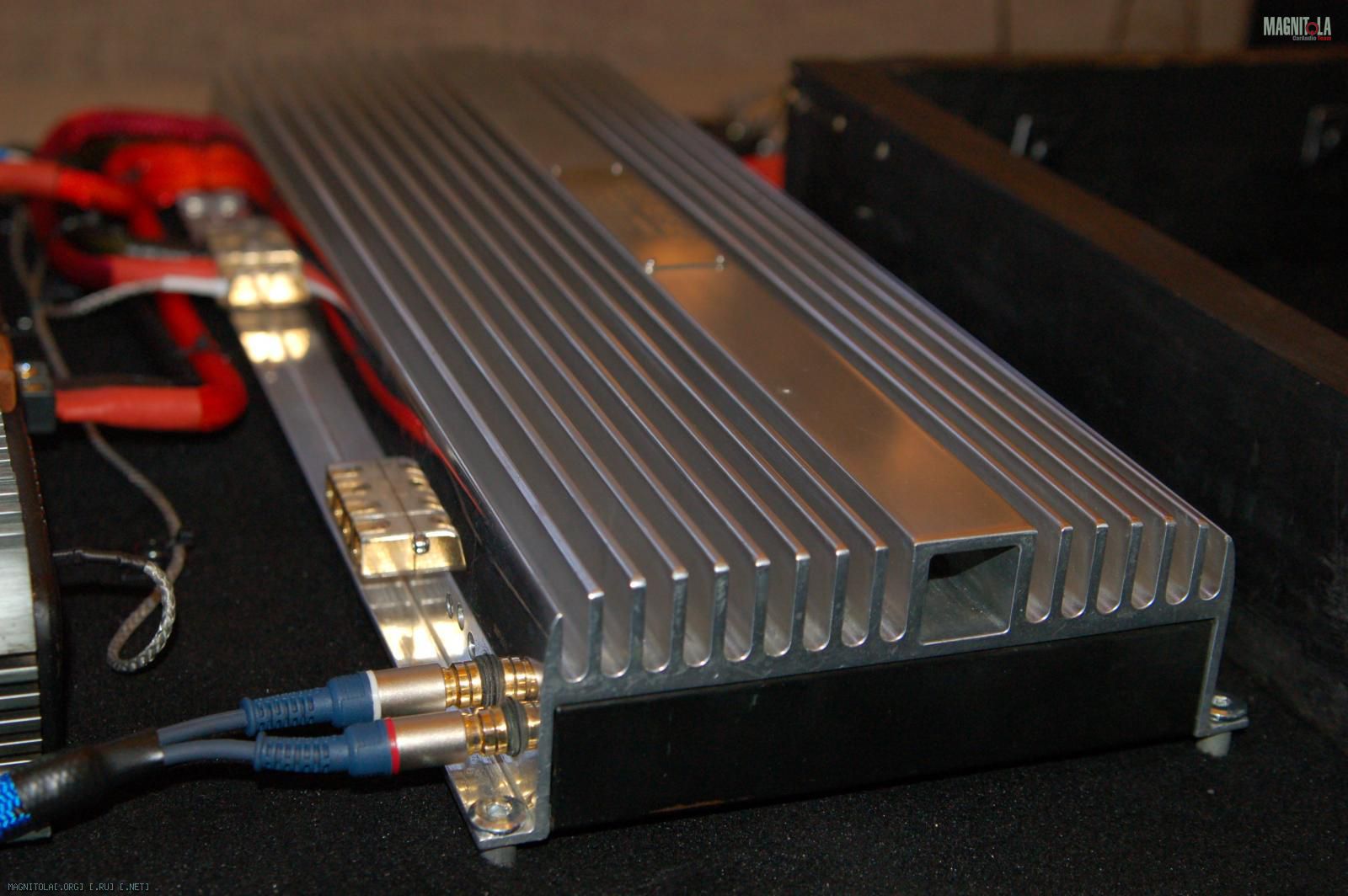

Да аппарат занятный) Но не такой габаритный, длинный конечно 450мм, а вот в ширину всего 180мм. Под сиденье конечно такой не засунешь... а в багажник, самое то.
Я когда его по фоткам смотрел перед покупкой, тоже думал кудаж я его засуну??? оказалось все нормально и компактно устанавливается)))

Допилил фальшпол.

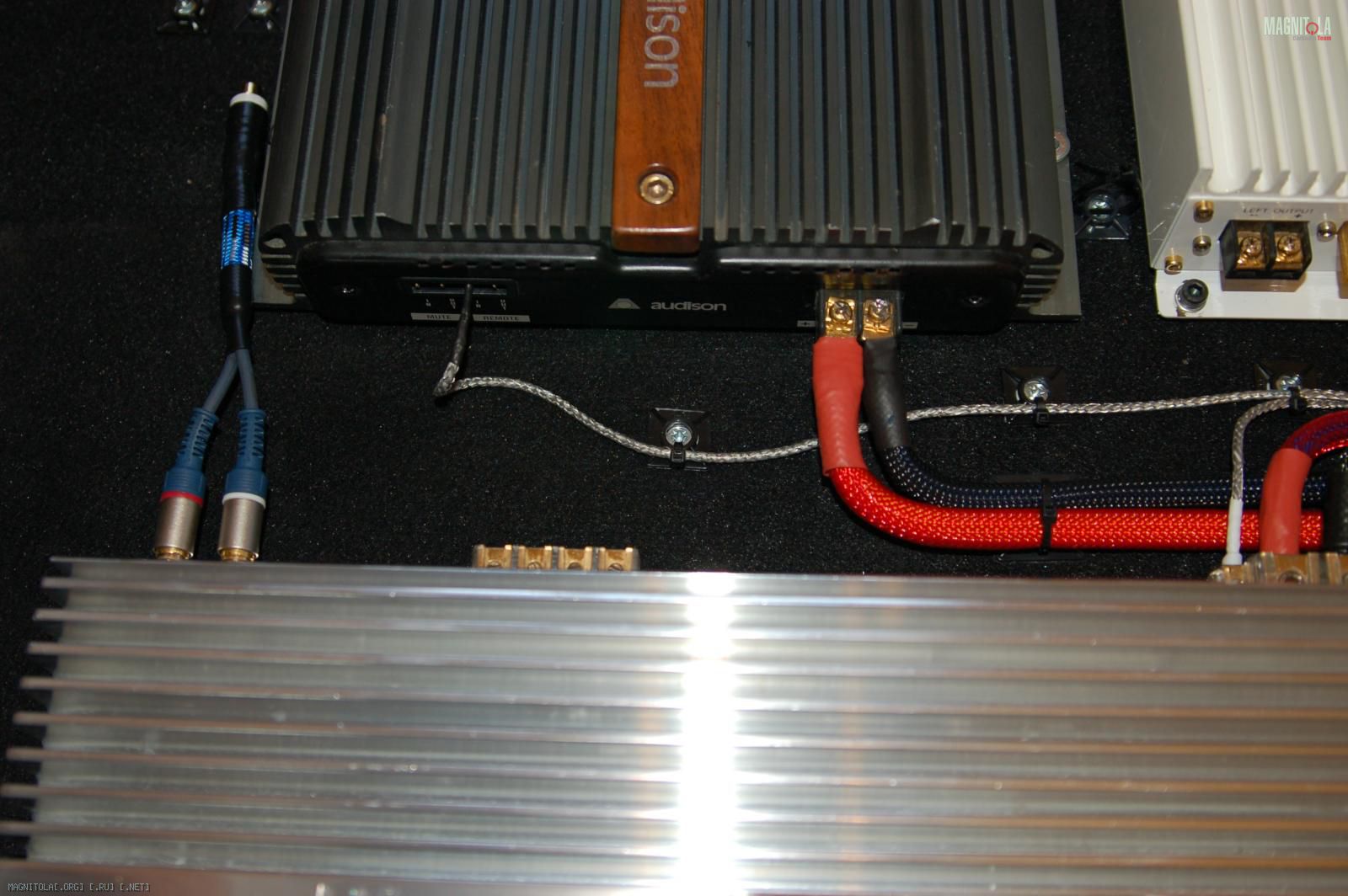

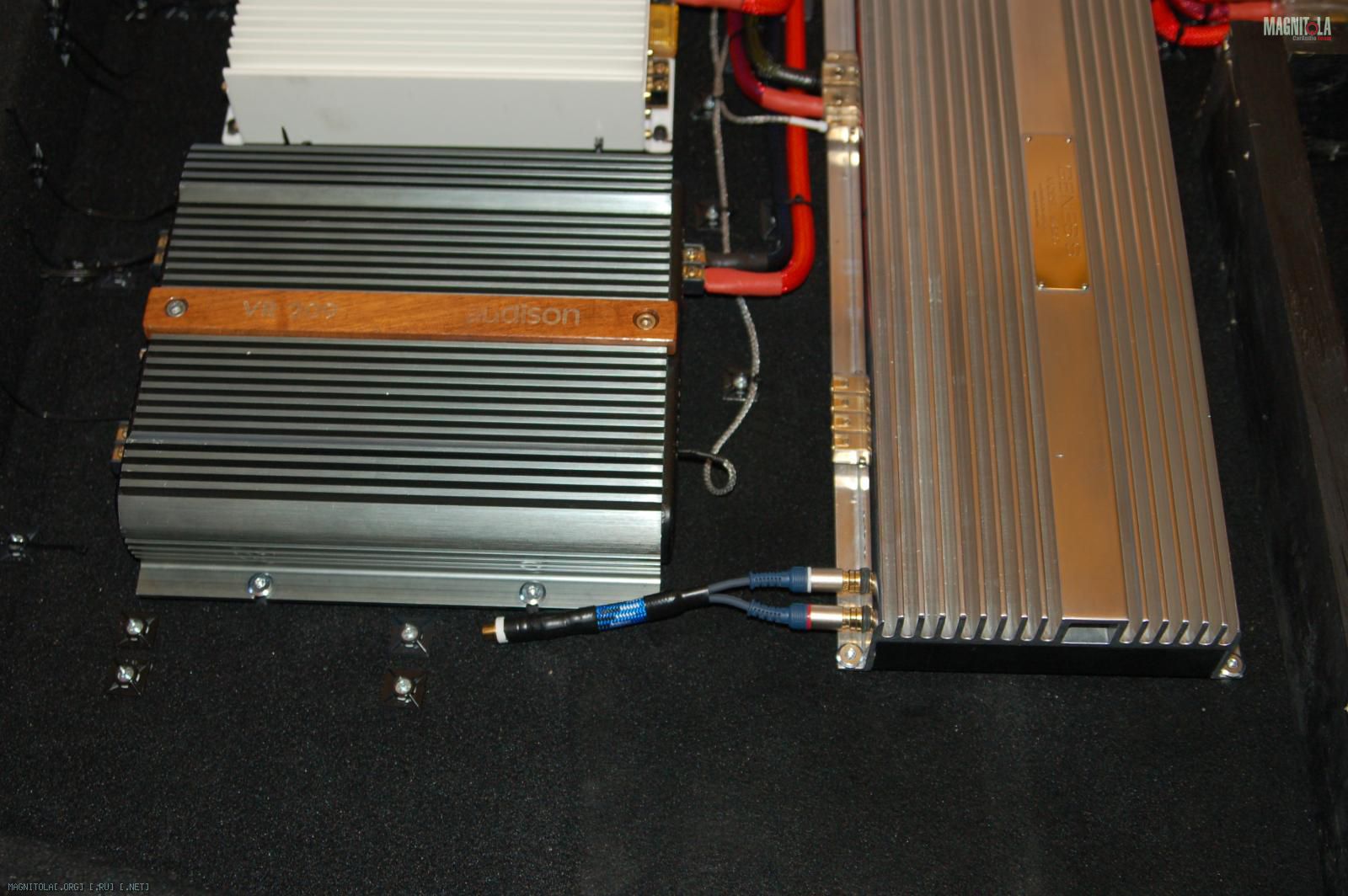

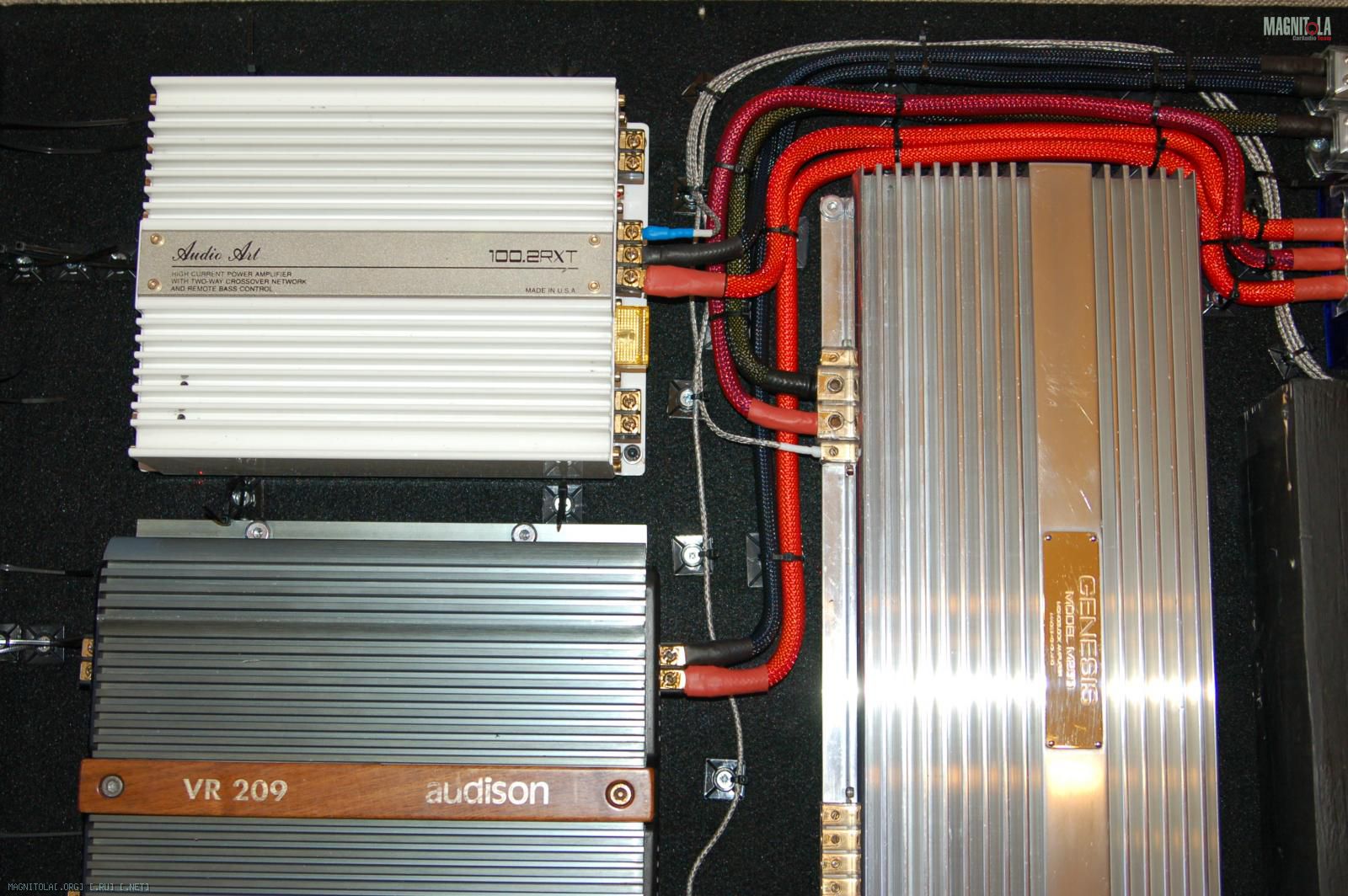

Успел расключить все основное до установки в багажник.

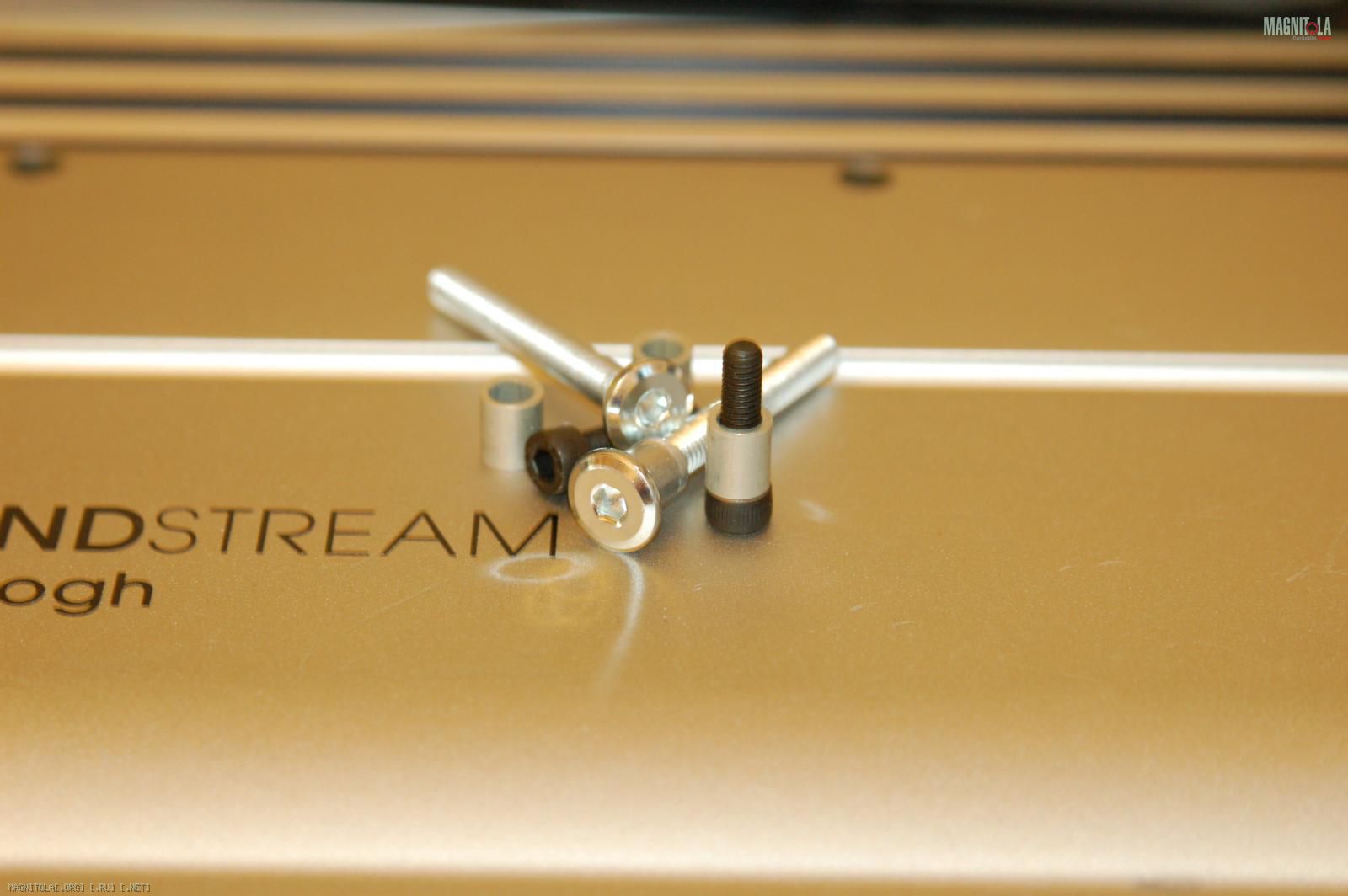

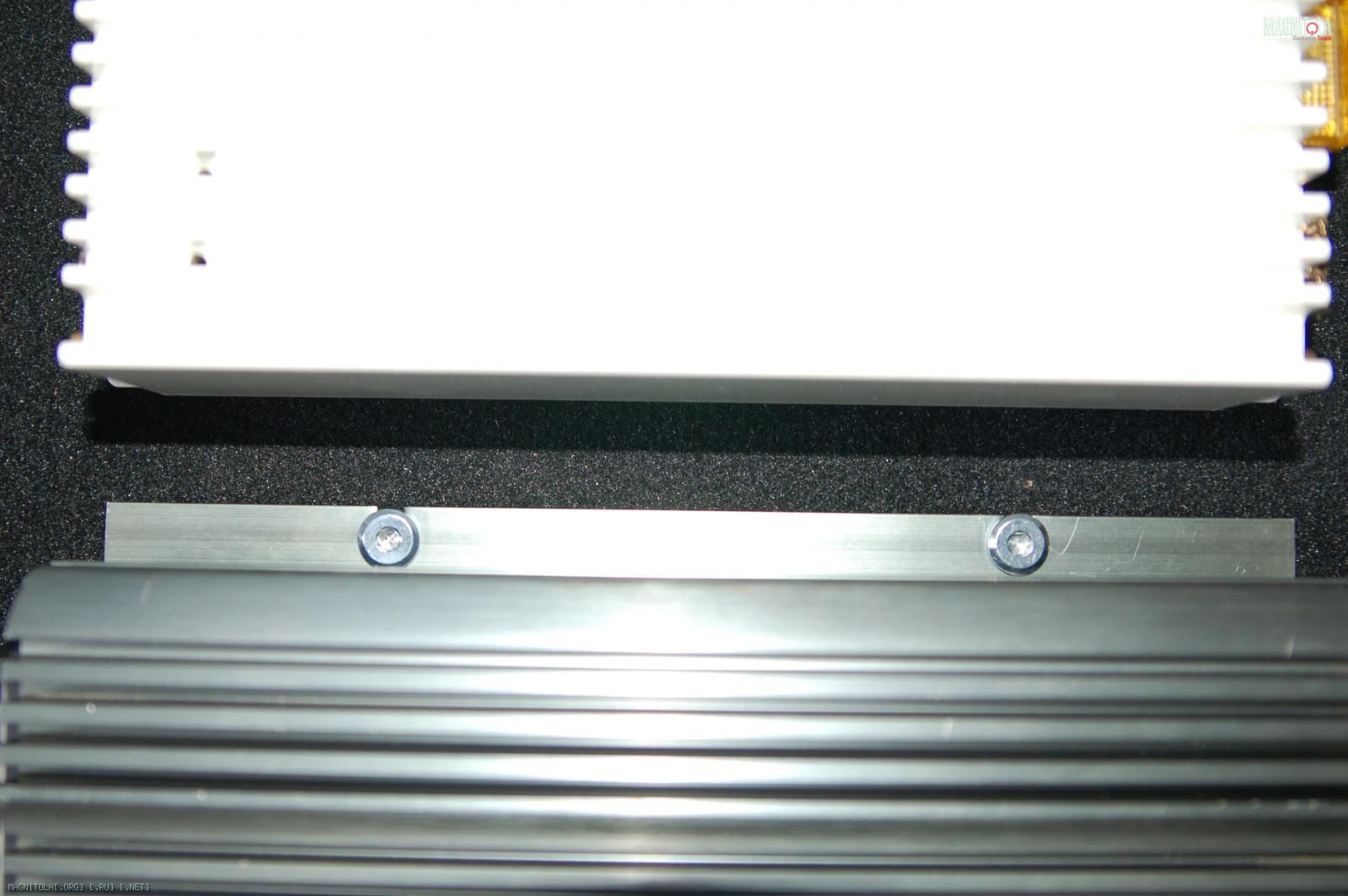

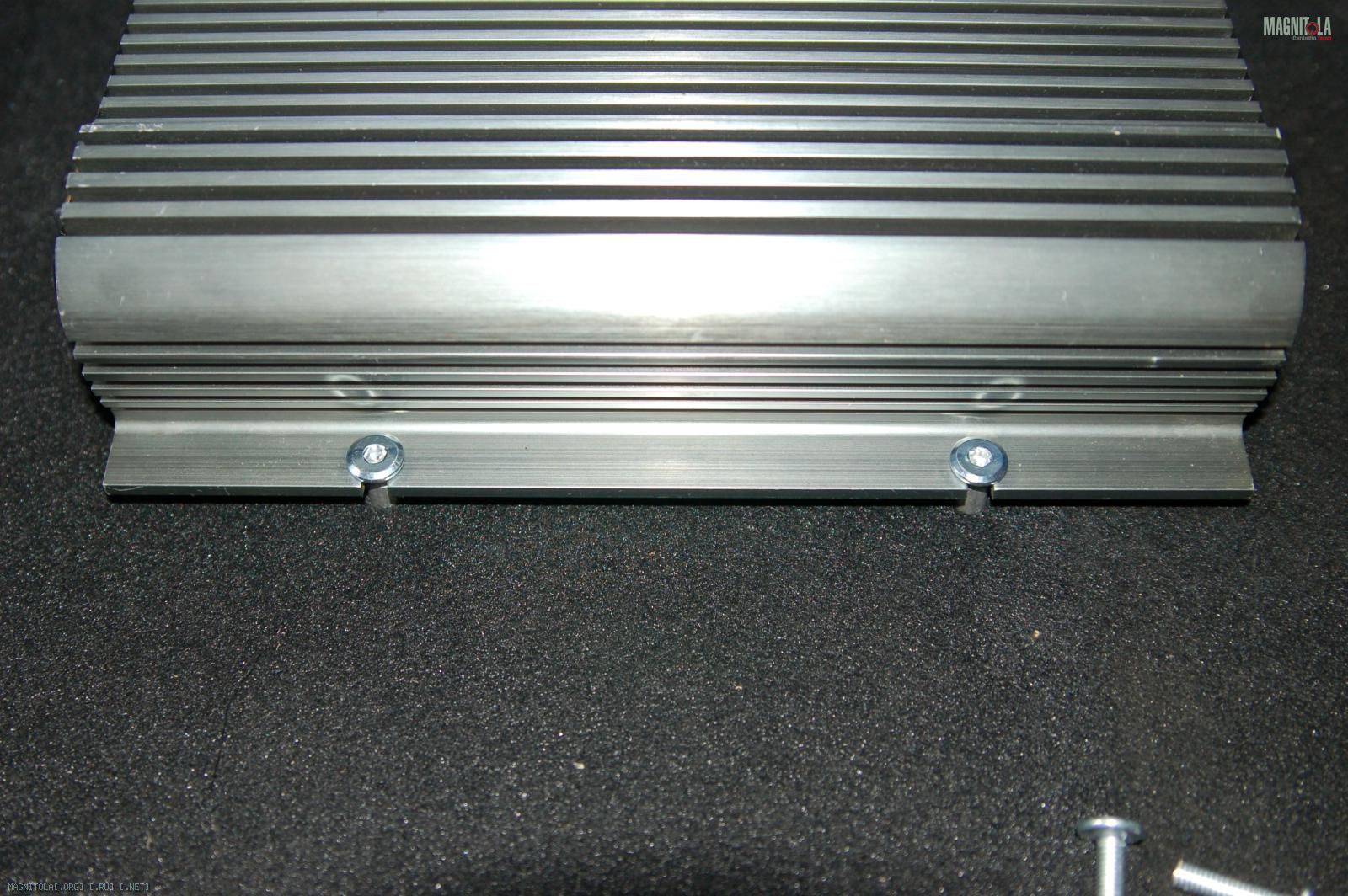

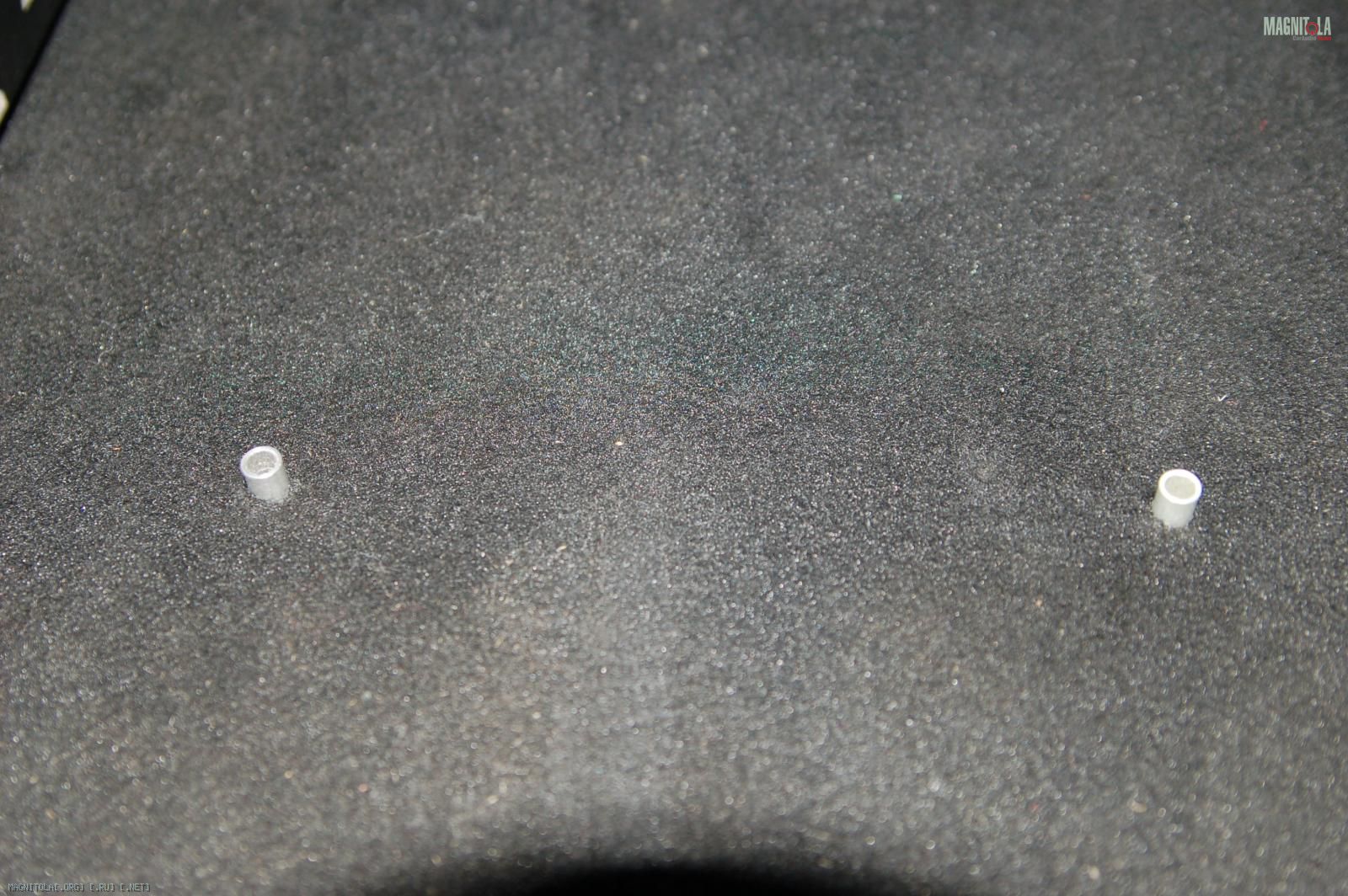

Усяки крепил на мебельный винт, установив их на втулки.

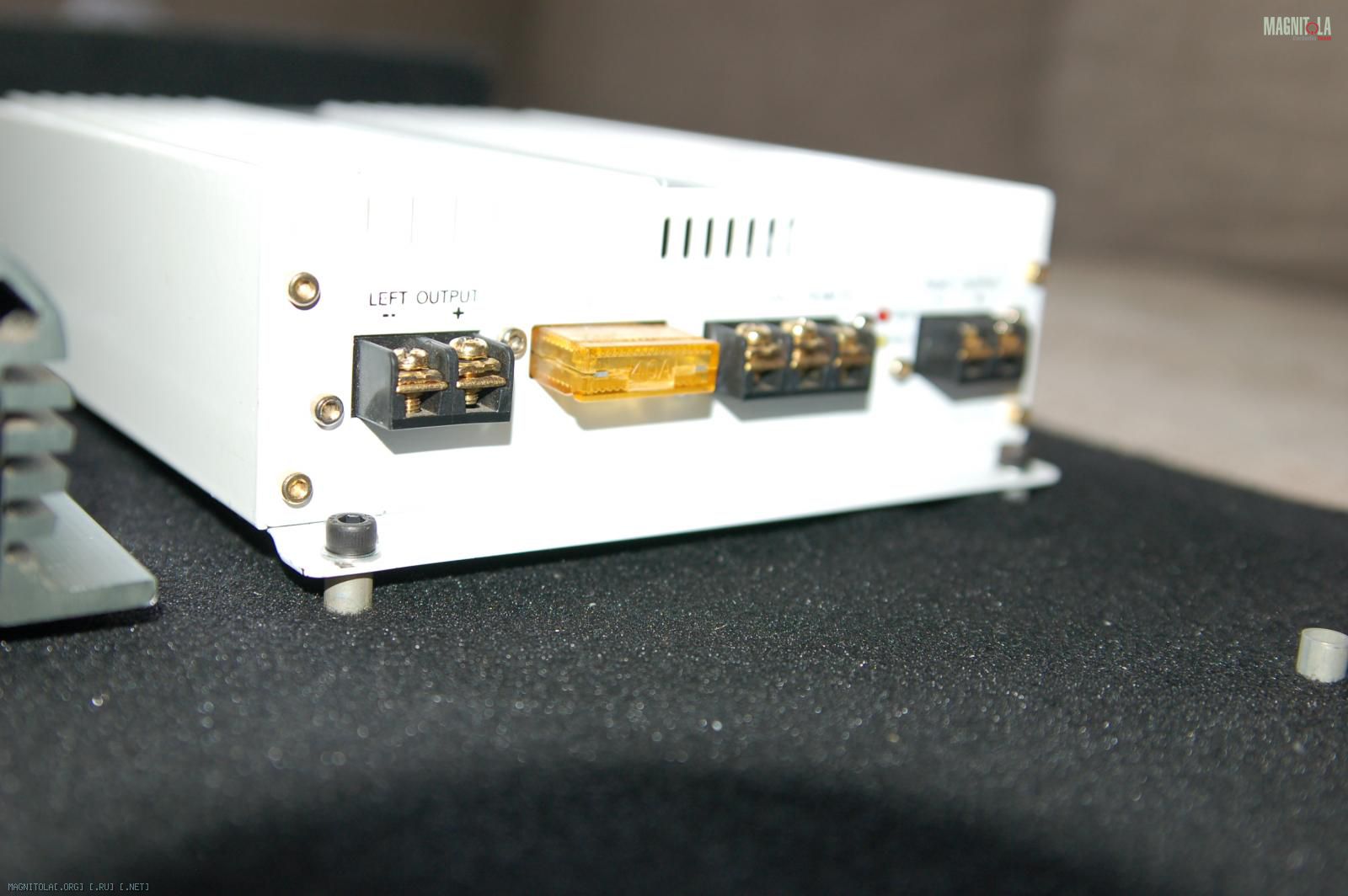

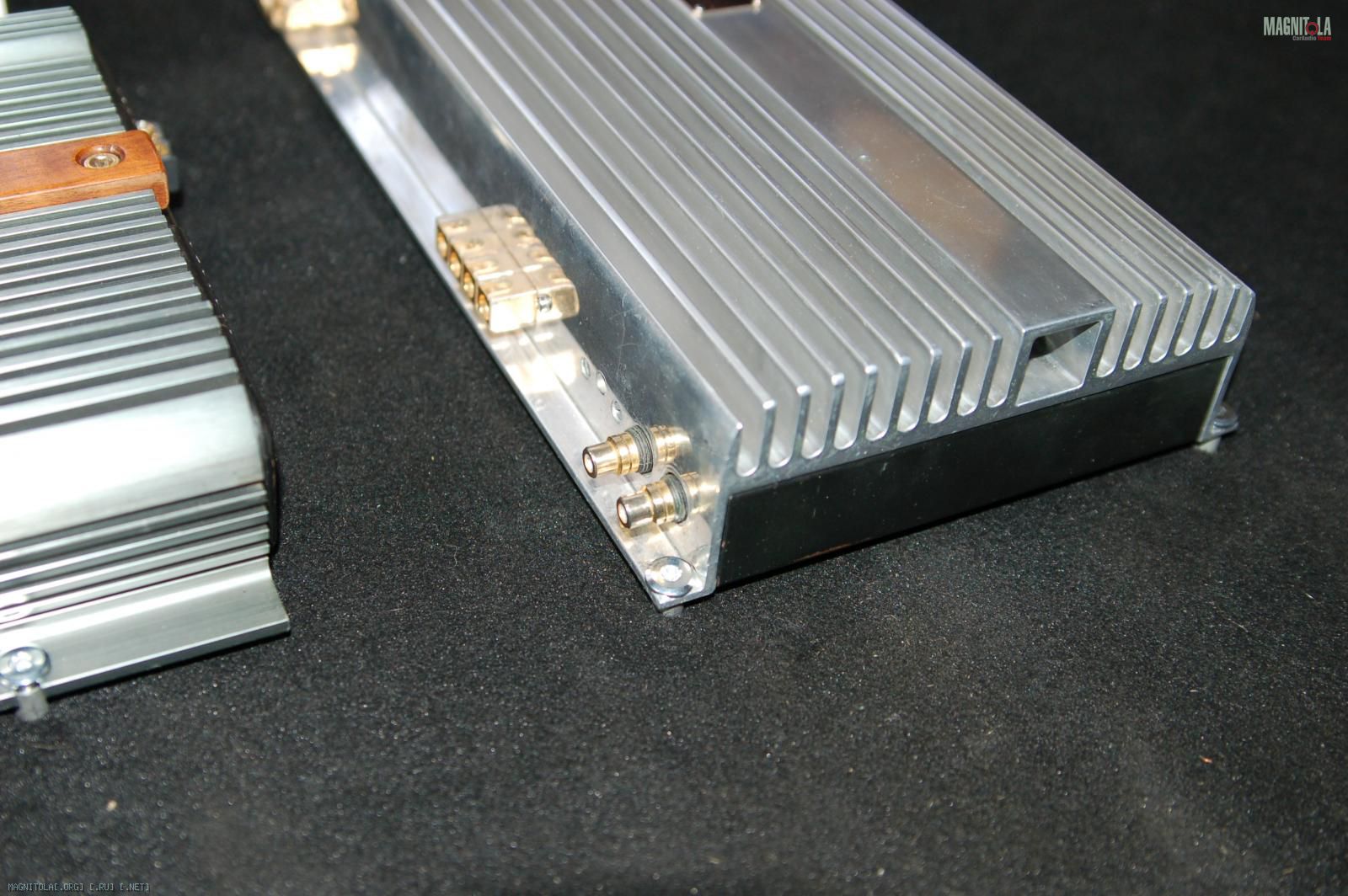

Вложение 1020224Вложение 1020228Вложение 1020230Вложение 1020232Вложение 1020234Вложение 1020236

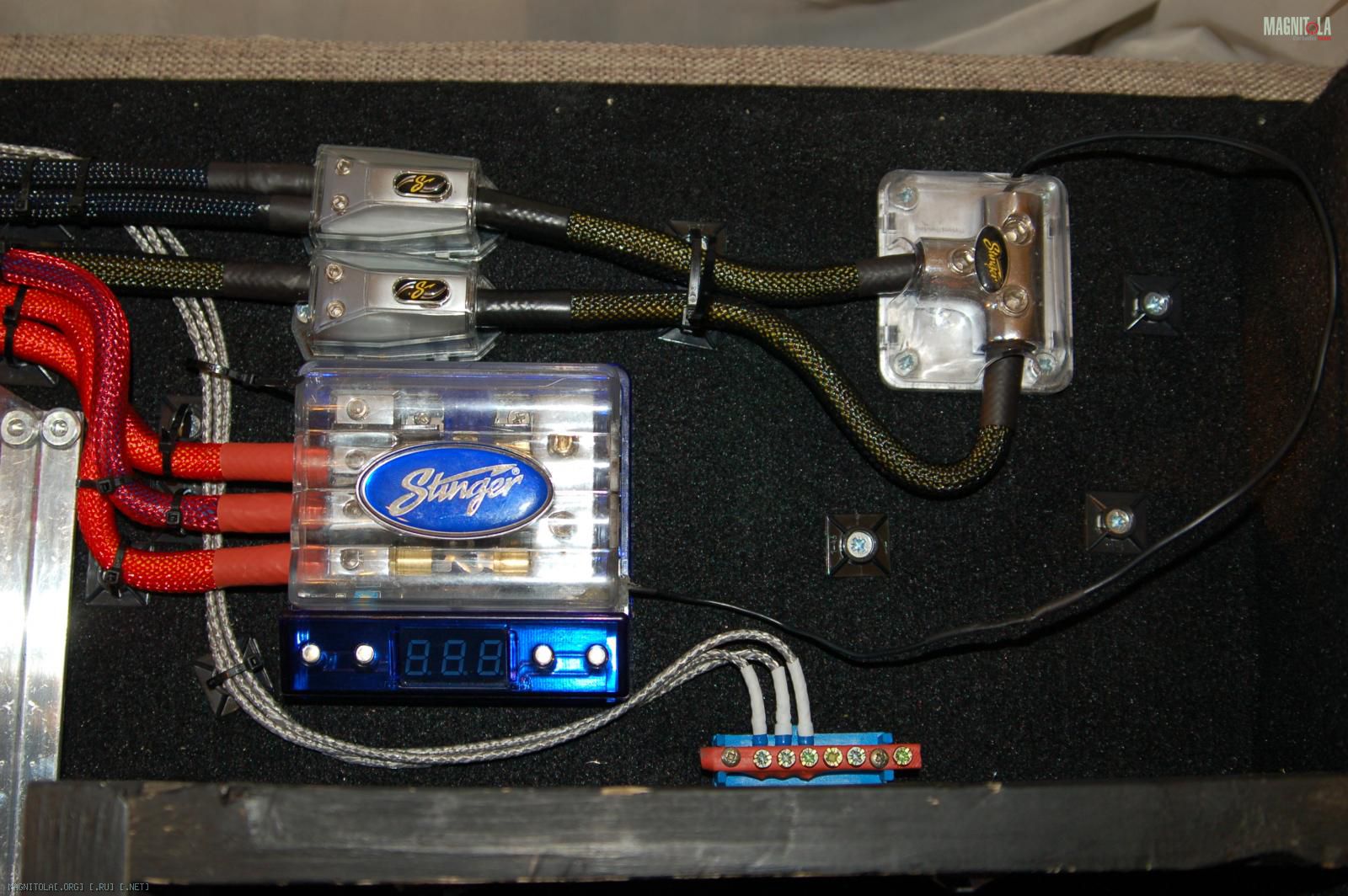

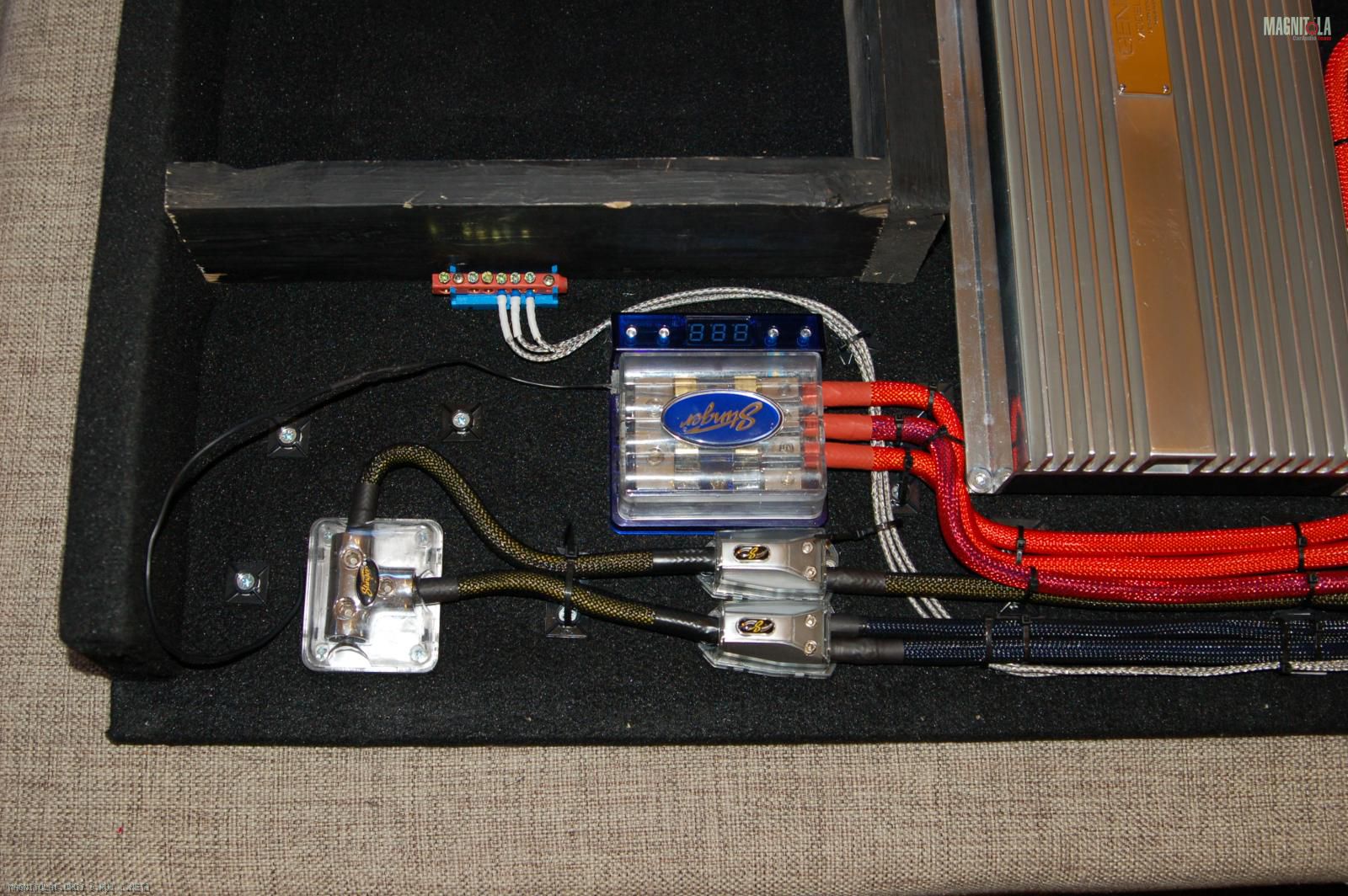

Дистрибьюторы + и - решил использовать из предыдущего инстала.
Вложение 1020238

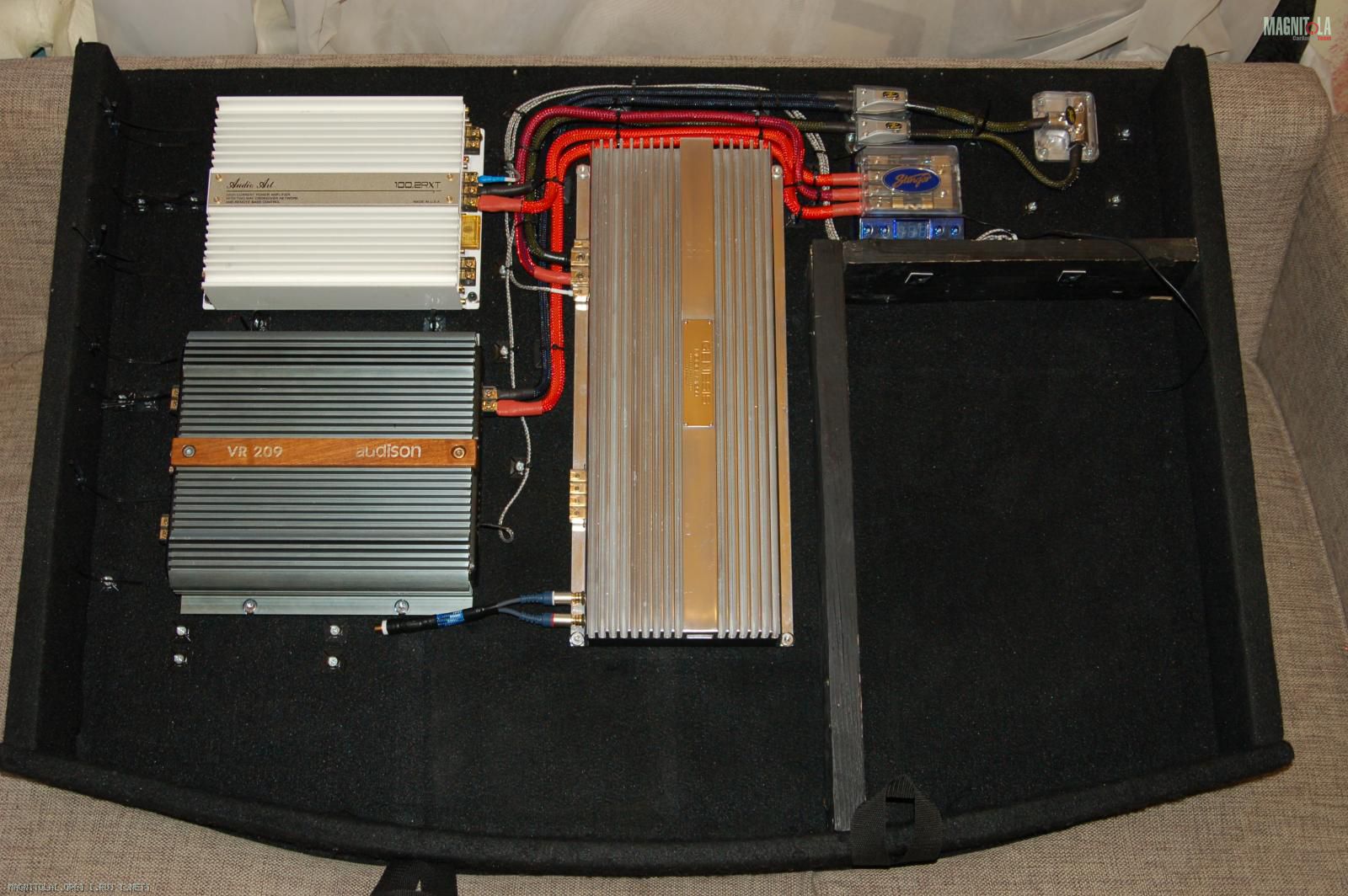

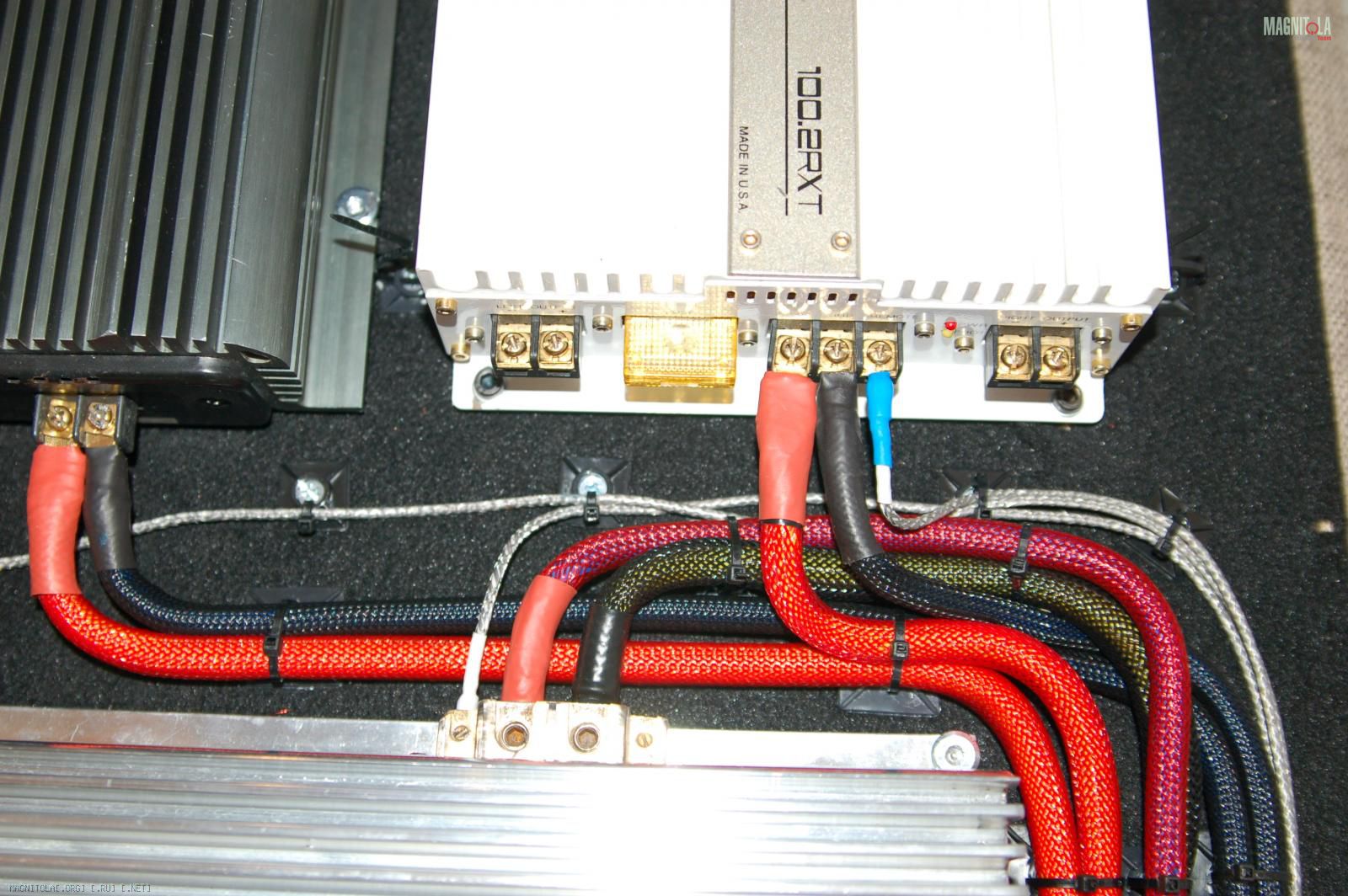

В правой части фальшпола оставил свободную нишу, под складирования различного рода автомобильного "хлама")))
Вложение 1020240Вложение 1020242Вложение 1020244Вложение 1020246Вложение 1020248Вложение 1020250Вложение 1020252

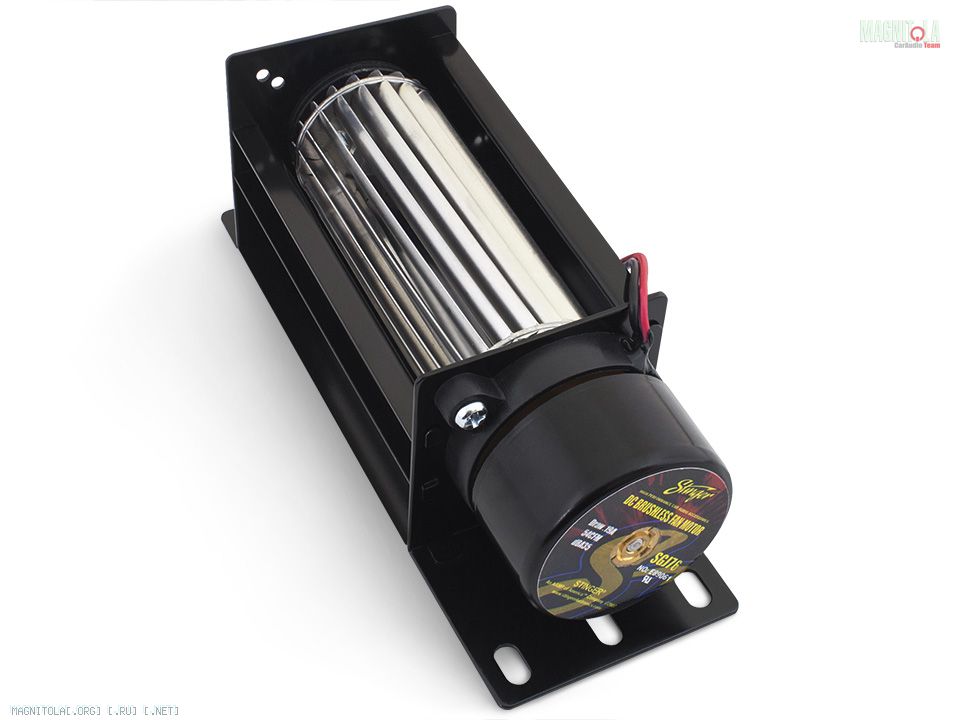

Также в скором времени организую принудительное охлаждение. Жду посылку с кулераими Stinger SGJ76, роторного типа.
Вложение 1020336
Хочю их установить в торец генезису и в боковину аудисону. Вытяжка горячего воздуха планирую организовать с противоположной стороны, в задней стенке, стандартными кулерами для компа.
После уже можно будет все это дело спокойно ставить в тачку.
