Мы это проходили. Переворот фазы на 720 градусов ваш осциллограф не измерит. И задержку 12 мс не скомпенсирует.
Эту методику я выдумывал с 2002 года. Пробовал разными способами.
Форум автозвука и установки музыки в автомобиль
Репутация: 117793
Мы это проходили. Переворот фазы на 720 градусов ваш осциллограф не измерит. И задержку 12 мс не скомпенсирует.
Эту методику я выдумывал с 2002 года. Пробовал разными способами.
Репутация: 10076
А с помощью софтины и DSO Quad тоже не выйдет?Сообщение от Garmin
Вот что рисует:
Вот ссылка на поподробнее http://essentialscrap.com/dsoquad/freq.html
Репутация: 117793 У него два канала. Много не намеряет, потому что там только STM32, но если тебе интересно, попробуй, расскажешь, что получилось.
Репутация: 1298 Добрый день.
Начал разбираться с методикой.
Сегодня сделал первые замеры. Подбирал задержки. У меня двухполоска + саб поканально от 800 альпа. Вот что получилось:

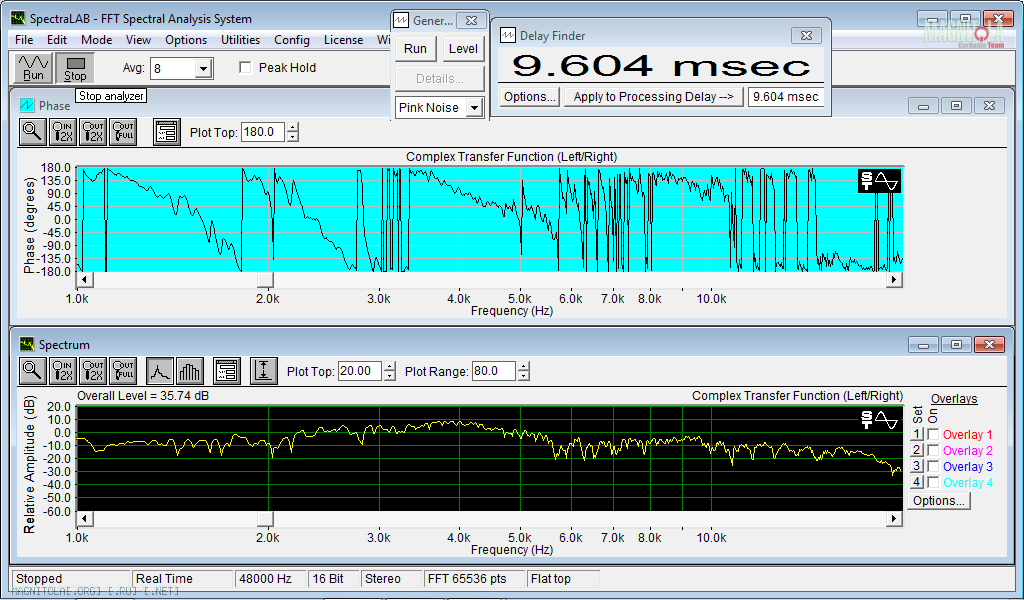

Левый ВЧ
Левый МИД

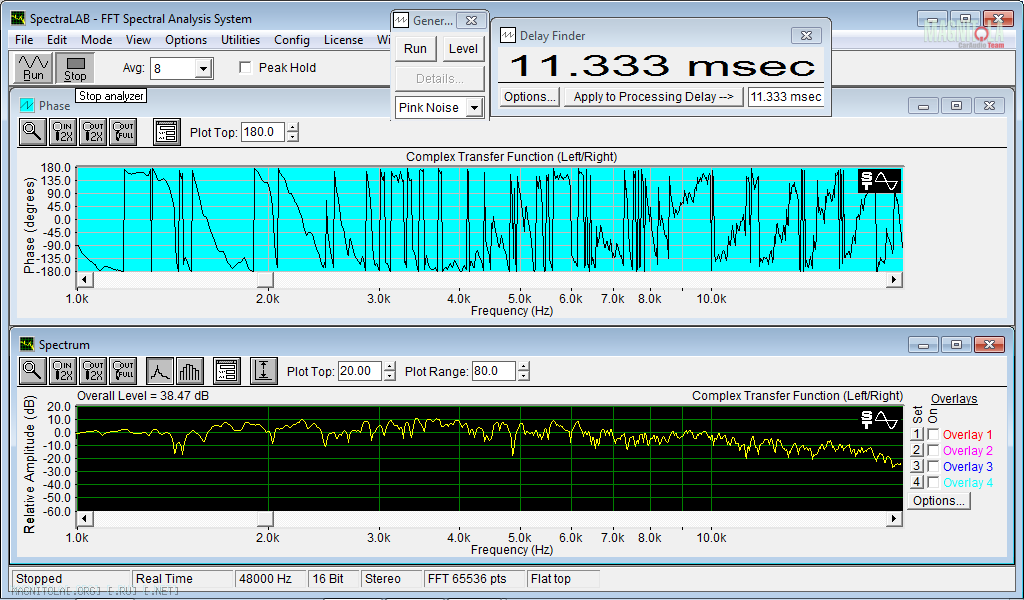

Правый ВЧ

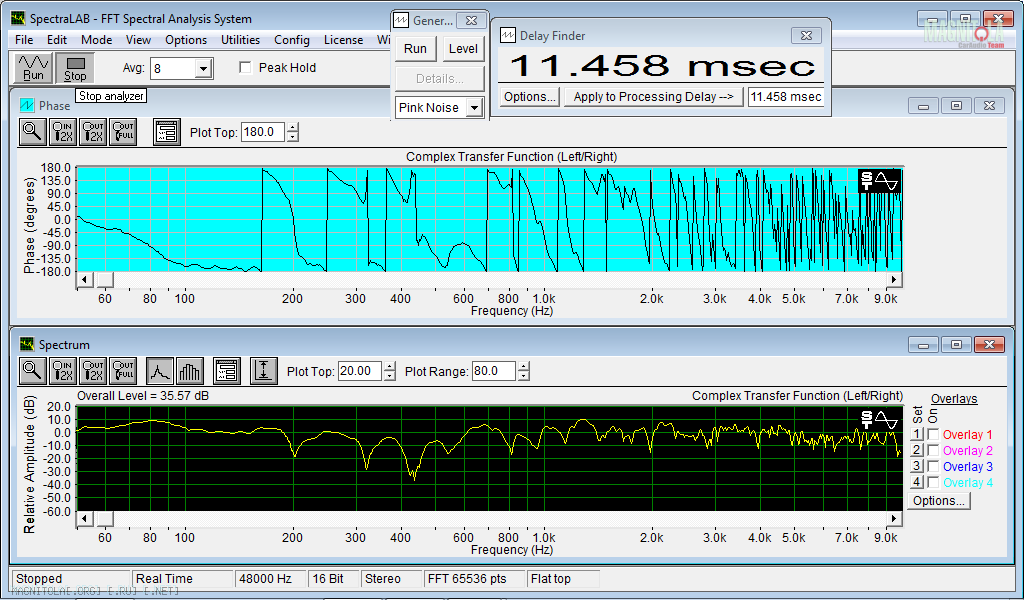

Правый МИД
Если я правильно понимаю эти графики, то мидбасы достаточно ровно доигрывают до 5 кГц. Разделение полос можно сделать на 4кГц или чуть выше.
Непонятны для меня провалы на 200-450 Гц. Чем они могут быть вызваны?
Для измерерний использовались ноутбук со встроенной картой. Микрофон из комплекта процессора и самодельный усилитель для него.
Если кто-то из специалистов прокомментирует мои графики, буду очень признателен.
Репутация: 411756
У Вас базовая задержка для всех каналов фронта почемуто разная.
Соответственно задержки выставлены не правильно.
Вам нужно определиться какой динамик будет служить для поиска базовой задержки, вносимой в настройки программы и под который будут искать задержки для остальных каналов.
Вариантов вообщето 2 - ближний пищ или саб.
(от пища настроить фронт проще. имхо)
Саб можно "пристегнуть" потом.
Пыс. По "моей" статистике только у одной из 5 авто центральный КИЗ встает автоматом на нужное место после настроек.
Соответственно, для получения равномерной расстановки образов по сцене, однй из сторон придётся двигать (задержки и уровни), а потому...
А потому перво наперво нужно найти и свести вертикальные фазы побортно.
Потом расставить образы.
А уже потом - пристыковывать саб к фронту. Имхо конечно.
Пыспыс. И пусть это имхо расходится с подходом создателя методы (Илья) но реалии вносят свои коррективы.
Репутация: 8570
нет базы саба. все сначала надо
Пока так
Репутация: 1298 Значит я в принципе не правильно понял технологию поиска задержек. Я включал каждый динамик по отдельности и для него мерил. А как сделать правильно?
У меня ГУ алпайн по оптике + айнет с процессором. Тестовый сигнал с выхода ноута подавал на навигационный вход процессора. При таком подключении сигнал на сабне идет.
Если для замера параметров саба я подам сигнал непосредственно на вход сабового усилителя, а остальное выключу это даст нормальный результат?
Репутация: 2315149
нет
Если есть RUX, то отключите AiNet от проца подлкючите рукс, полдайте сигнал с ноута на AUX вход проца, на который предварительно надо переключиться с помощью рукса.
Кроме того, странно, что у ГУ нет AUX входа
Репутация: 1298 RUXа нет.
AUX на ГУ есть, но он с обратной стороны. В выходные буду паять переходник на штатный разъем и экспериментировать дальше.
P.S. Может я что-то и сделал не так, но играть стало лучше... Будем стремиться к совершенству.
Репутация: 22790
Конкурент спектролабу )) Smaart7

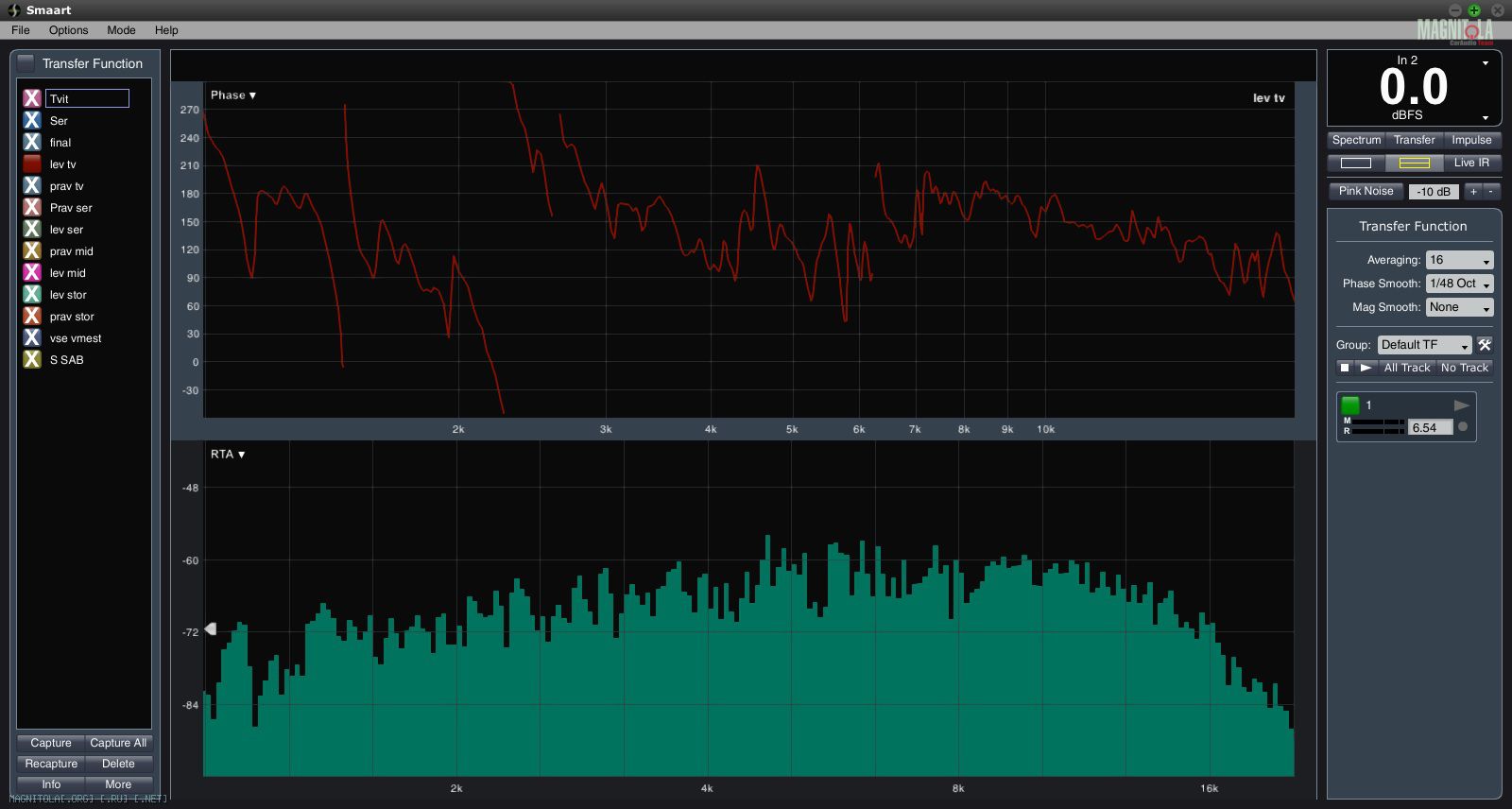

Твитер
Серединка

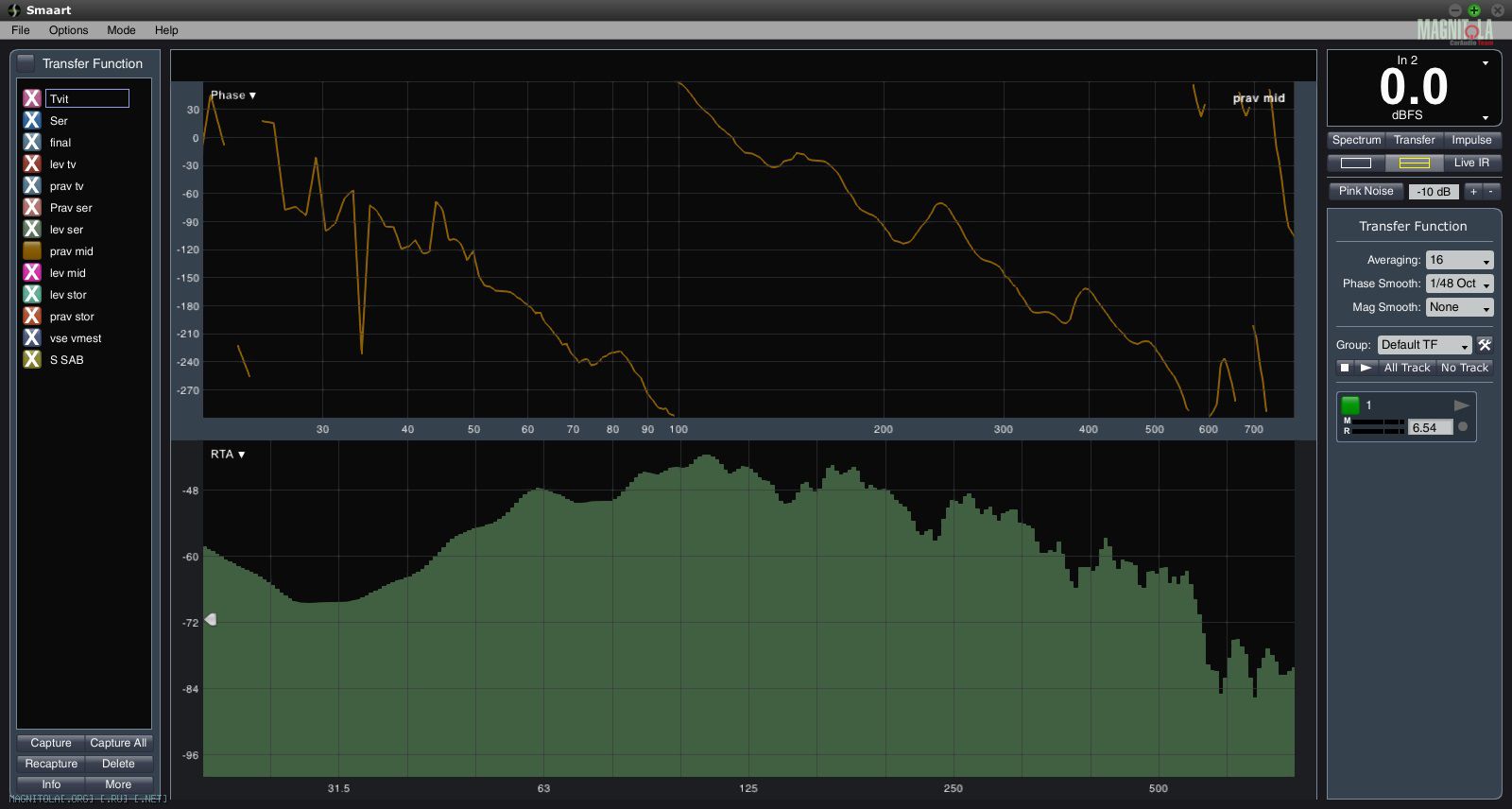

Мид

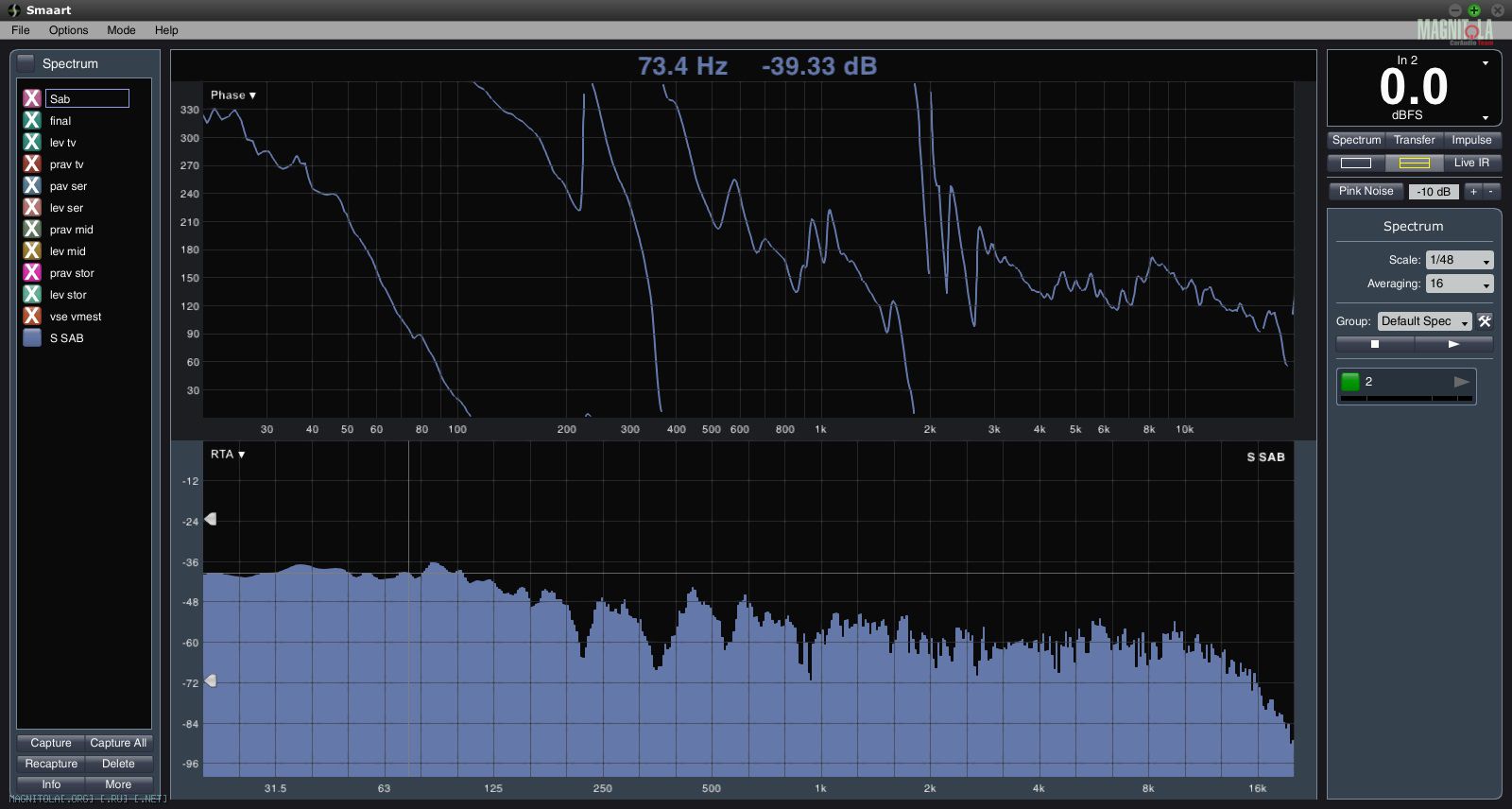

Все вместе (саба отдельно нету)
