ачх не фчх можно и на моно входе замеритьСообщение от serega777es
просто микрофон, и выход на вход проца или гу подать, даже можно просто розовый шум записать на сд
Форум автозвука и установки музыки в автомобиль
Репутация: 22790
ачх не фчх можно и на моно входе замерить
просто микрофон, и выход на вход проца или гу подать, даже можно просто розовый шум записать на сд
Репутация: 10076
Если было-ткните носом, обыскался не нашел.
Есть осциллограф со встроенным генератором свиптона от 10 до 100кгц и функцией измерения ФЧХ, это можно приспособить для настройки? Помогите коллективным разумом, я пока об этом только задумался

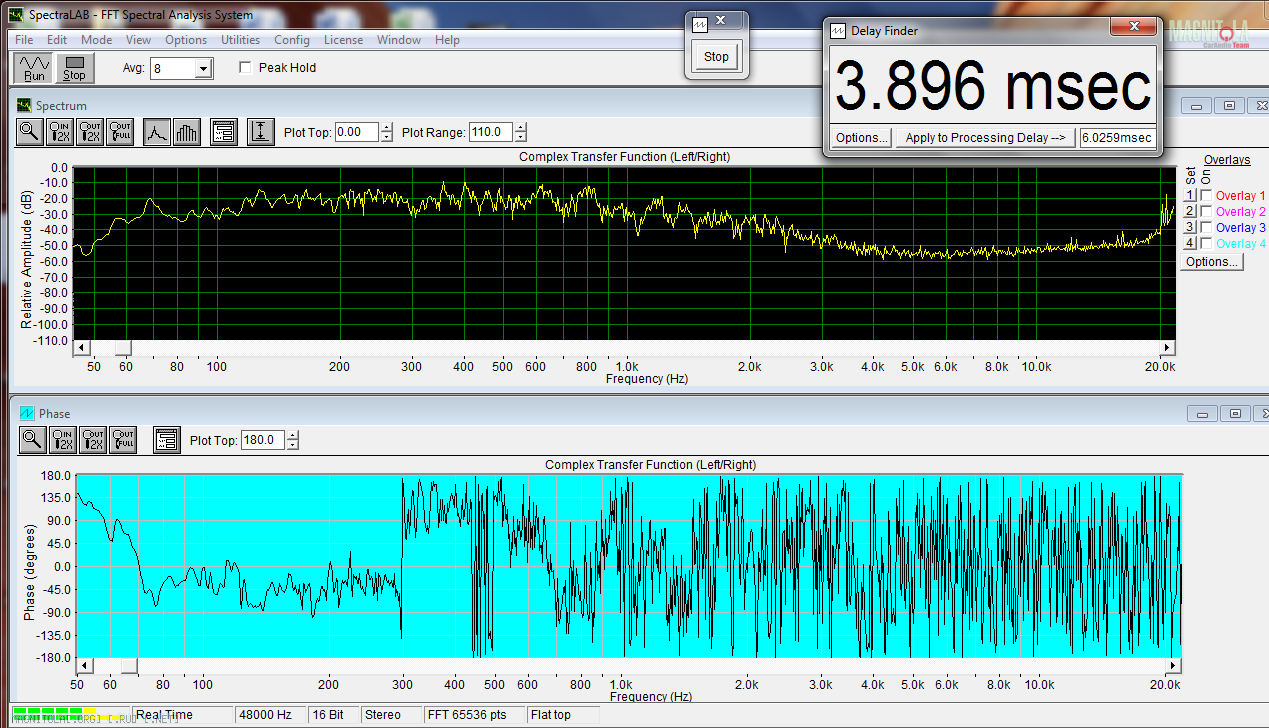

Свиптон с осциллографа на вход проца измерительный щуп на выход нужного канала усиления, измеряем фчх, за референс\точку опоры берем ФЧХ дальнего динамика в который задержку не вносим ну а дальше так же как с ноутом спектралабом и микрофоном стыкуем задержками, порядками фильтров. Выходной контроль-ушами на слух чтоб все было хорошо по тоналке
Покритикуйте пжлст
Репутация: 411756
Осциллограф должен быть минимум 2х канальным. иначе "в сад"
Репутация: 10076 Почему это в сад?
Осциллограф должен быть минимум 2х канальным. иначе "в сад"
А если осцил не советский, а с возможностью экспорта данных и скринов? а так же с функцией прорисовки поверх предыдущего графика\графиков или поверх скриншота? Так тоже в сад? Это не USB приставка если что.
---------- Сообщение добавлено 22.04.2014 в 14:34 ----------
Если методика таки имеет место быть-я ее готов расписать. Трехполоску с сабом я настраивал на слух неоднократно, просто очень любопытно добится полноценной методики инструментальной настройки трех\двухполоски с нуля и до этапа шаг влево-шаг вправо на слух по вкусу слушателя
Имеется джентльменский набор настройщика: Ачхометр, осциллограф уши и система для тестов, готов сбацать еще один пресет настраивая только с помощью инструментов.
PS: Осцил не одноканальный, просто хотелось понять на одноканальном не прокатит при тех его возможностях что я описал
Репутация: 2315149
зачем, если он меряет фазу относительно своего генератора?
Репутация: 10076 Ну вот я так же подумал.
В принципе можно и 2канальную методику организовать. Один канал сушает первозданный сигнал, второй показывает задержаный. Это сгодится для тех осци-ов которые не рисуют поверх референсного графика, скринов и прочих сохраненых данных
---------- Сообщение добавлено 22.04.2014 в 15:32 ----------

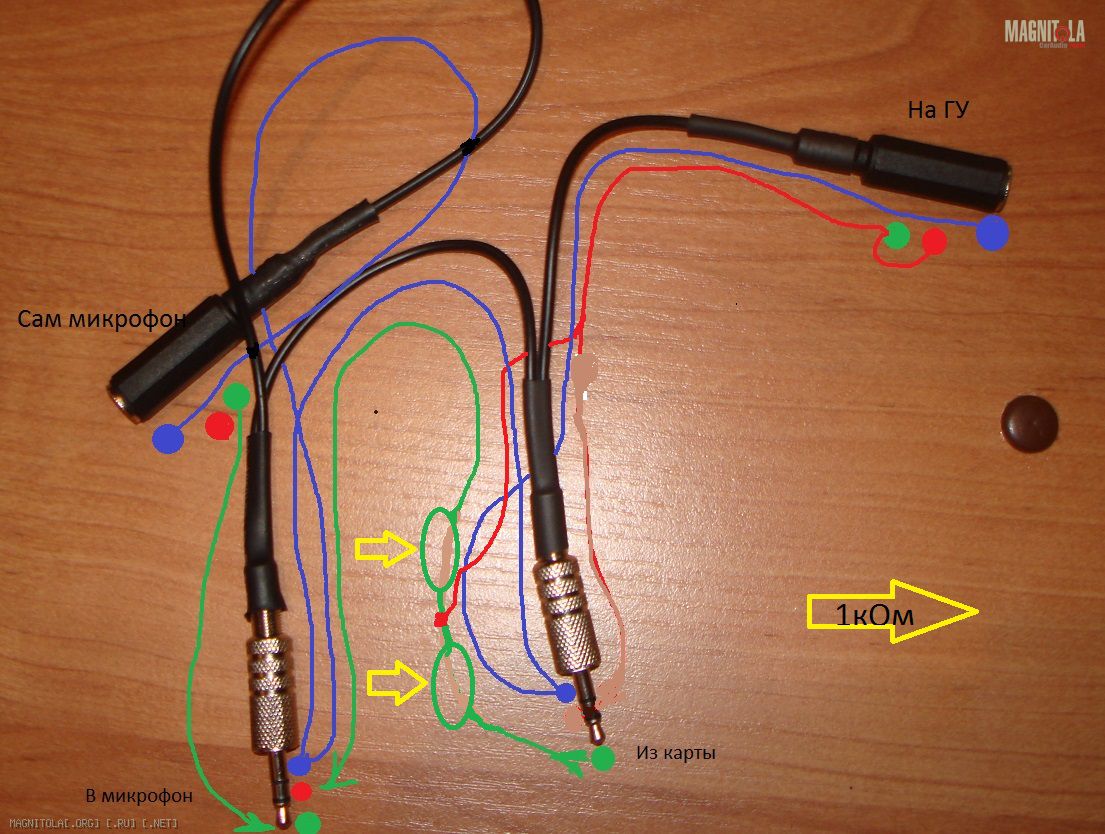

По поводу измерительного щупа на выход микрофонного усилителя-нужно еще сам усилок проверить, не вытворяет ли он с фазой что либо :-) Можно микрофон на измерительный прицепить, зачем еще и усилитель сюда микрофонный
Репутация: 411756 Не спец я в ваших примочках...
По теме -измерение фазы относительно встроенного генератора приведёт к методу настройки "по импульсу".
Вот не знаю - позволит ли такой метод отследить что будет твориться на стыке полос.
Если позволяет значится всё хорошо.
Репутация: 10076 Вот этот вопрос касательно стыка полос меня тоже мучает, воображения и знаний не хватает, а проверить пока не на чем. Подбиваю теоретическую базу с вашей помощь перед практикумом
Буду сюда соображения дописывать вроде не оффтоп судя по названию темы
Репутация: 2315149 почему? Что тебе мешает встроенным генератором прогнать весь частотный диапазон и запечатлеть разницу в фазе между сигналом, снятым с выхода микрофонного уислителя и сигналом, сгененрированным генератором осциллографа?
Репутация: 2315149 Измерительный щуп - на выход микрофонного усилителя
