Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от fox proteus

Помучился сегодня. Френь какая-то выходит. Спекрталаб не ставил, правда, пока, но та том, что быдло под рукой, результаты такие:
Дрова на семёрке встают автоматически
Среди устройств звукозаписи не появляется, хотя в диспетчере устройств есть и видится как аудио-видео устройство
Через Простую софтинку для редактирования аудио и простой звукозаписи не видится
Через родной софт всё подхватывается и кэпчурится. Единственное, что на фоне расстройства не проверил - действительно ли там стерео, или он суммирует два канала в моно (или вообще только один использует)

Жаль, оставил на работе - дома до понедельника не поэкспериментировать будет. Может хоть Спектралаб найду, да качну.

---

Не заработал у меня "Лёгкий колпачок". Начал копать, наткнулся на статью:
http://exlmoto.ru/easycap/#4
Оказывается, они бывают разных версий. На одних видеозахватом и аудиозахватом занимаются разные чипы. Тогда эта штука сможет работать как самостоятельное устройство. В моём случае мне попался колпачок на UTV007, который имеет на борту всё. Программы для работы с видеопотоками её видят, а аудиопрограммы - нет, в том числе и спектралаб:( Пойду на наэбей, искать колпачки с другим чипом:)

Недавно переделал корпус саба с ФИ у ЧВ
Подключения оставил в противофазе - лучше по звучанию! Ж)

Вот график саба ФИ с НЧ
http://s020.radikal.ru/i715/1404/f0/2de71978bca2.jpg


График саба ЧВ с НЧ
http://s019.radikal.ru/i608/1404/00/853f5e9673f6.jpg


Ямы нет на 180 Гц! И главное бас стал лучше, сфокусированным, артикулированную и тембральным.
Цена компонентов: саб- 100$ и усилок 100$ :pardon:

Хотелось бы посмотреть на фронтальный ЧВ :eek:

Добрый вечер. Кто знает, подскажите новичку.

Горбы на мидах? на 150 и 250. Может из-за - за ними пытался акустическую линзу городить много слоев (в форме конуса) вибры какой то непонятной с поролончиком (как слоенная в гараже валялась) завтра полезу отдеру нахрен.

Ширики в полной полосе подрезаны процом 200 3-м.
ФЧХ на мидах в полной полосе после 300Гц? не пойму задерживал вроде правильно.
(саба пока нет)
А вот ширики с фильтрами альпа (400 2-м) ФЧХ уже гадится (хуже становится) ?
Электрически провода на шириках не переворачивал, полярность нормальная.
Стыковка в данном варианте вроде хорошая.
Вот графики.

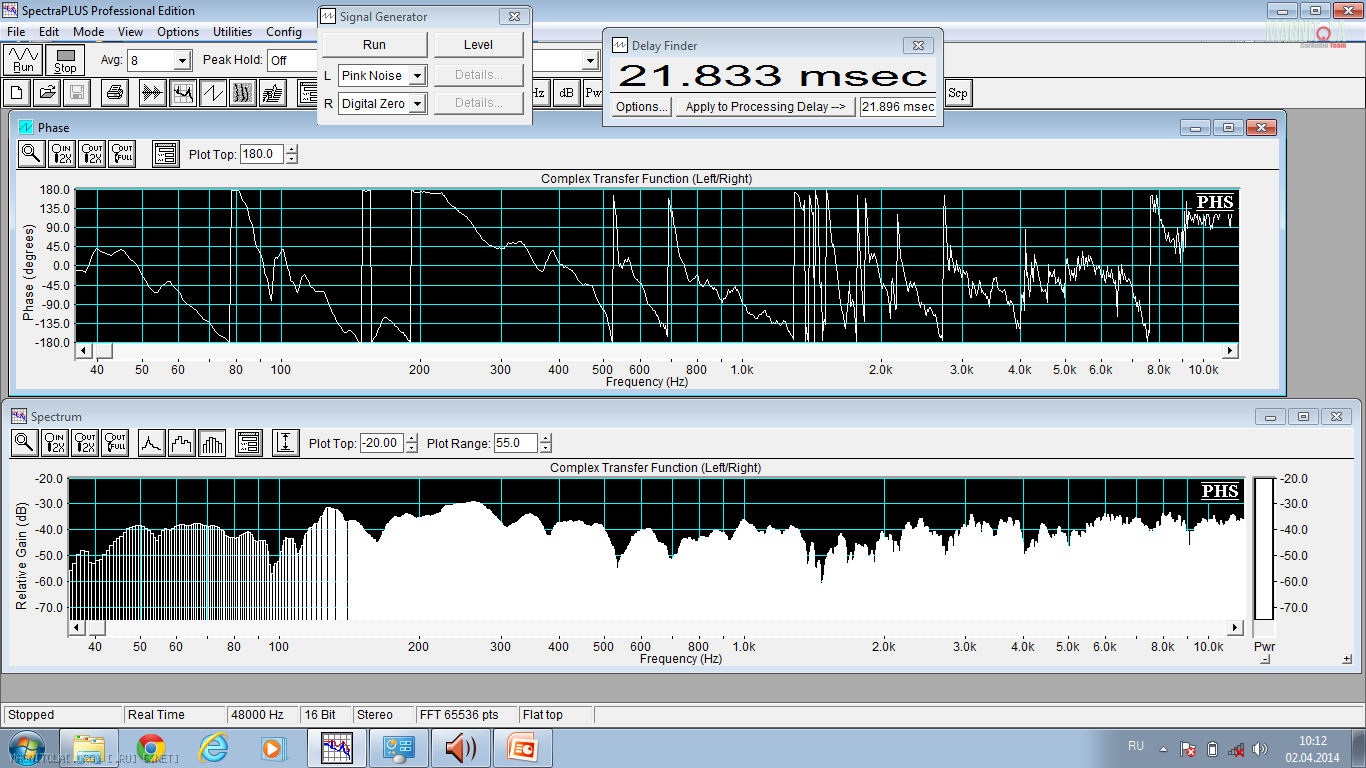

лев вместе ФВЧ 400 2-й и ФНЧ 600 4-й

Вложение 551632

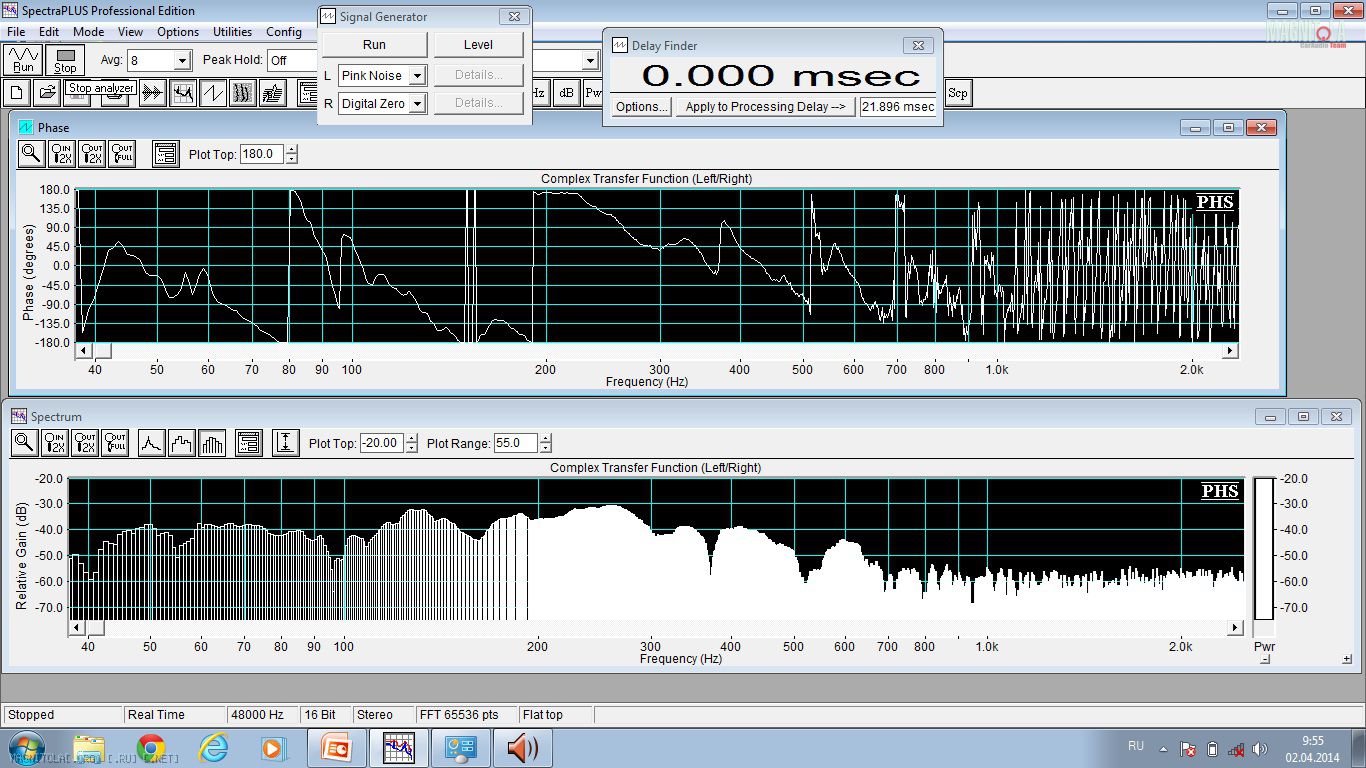

лев мид ФНЧ 600 4-й, ФВЧ 50-2
Вложение 551640

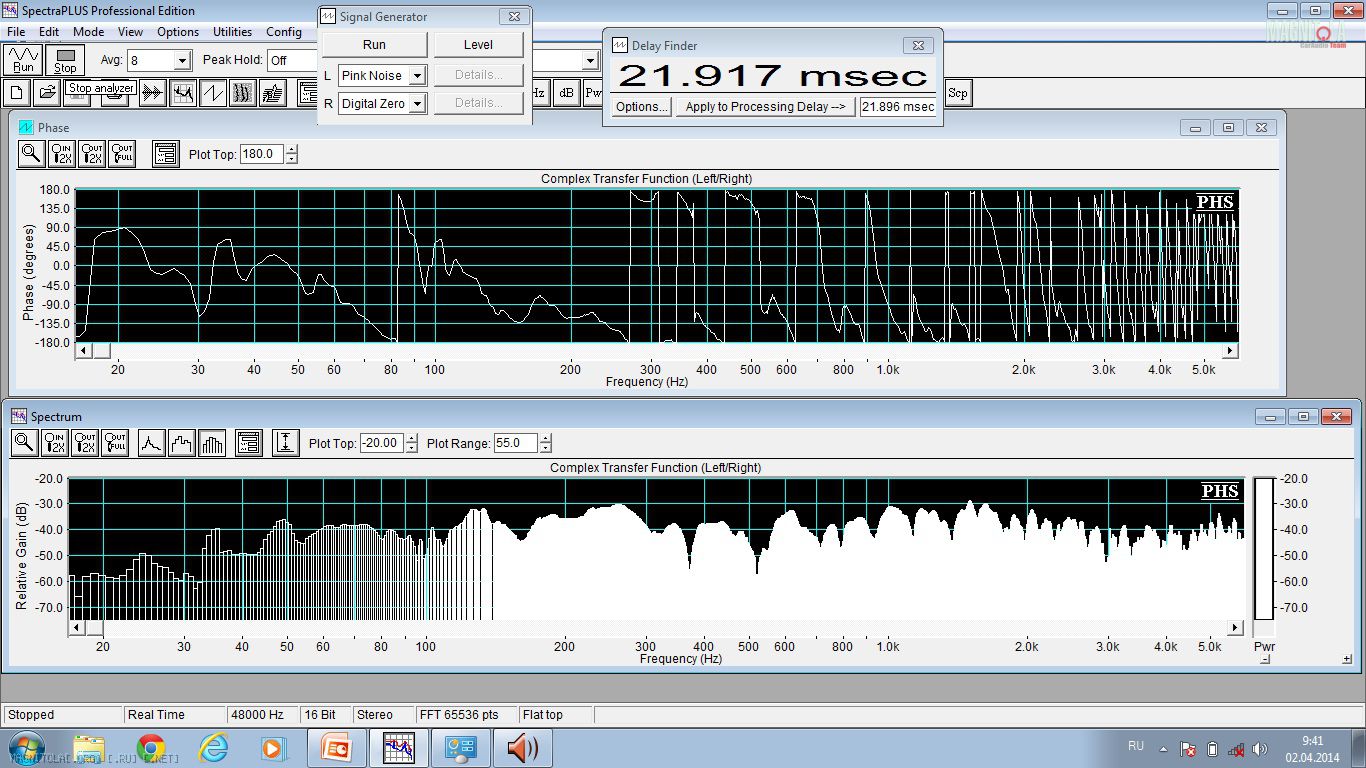

лев мид полная
Вложение 551650

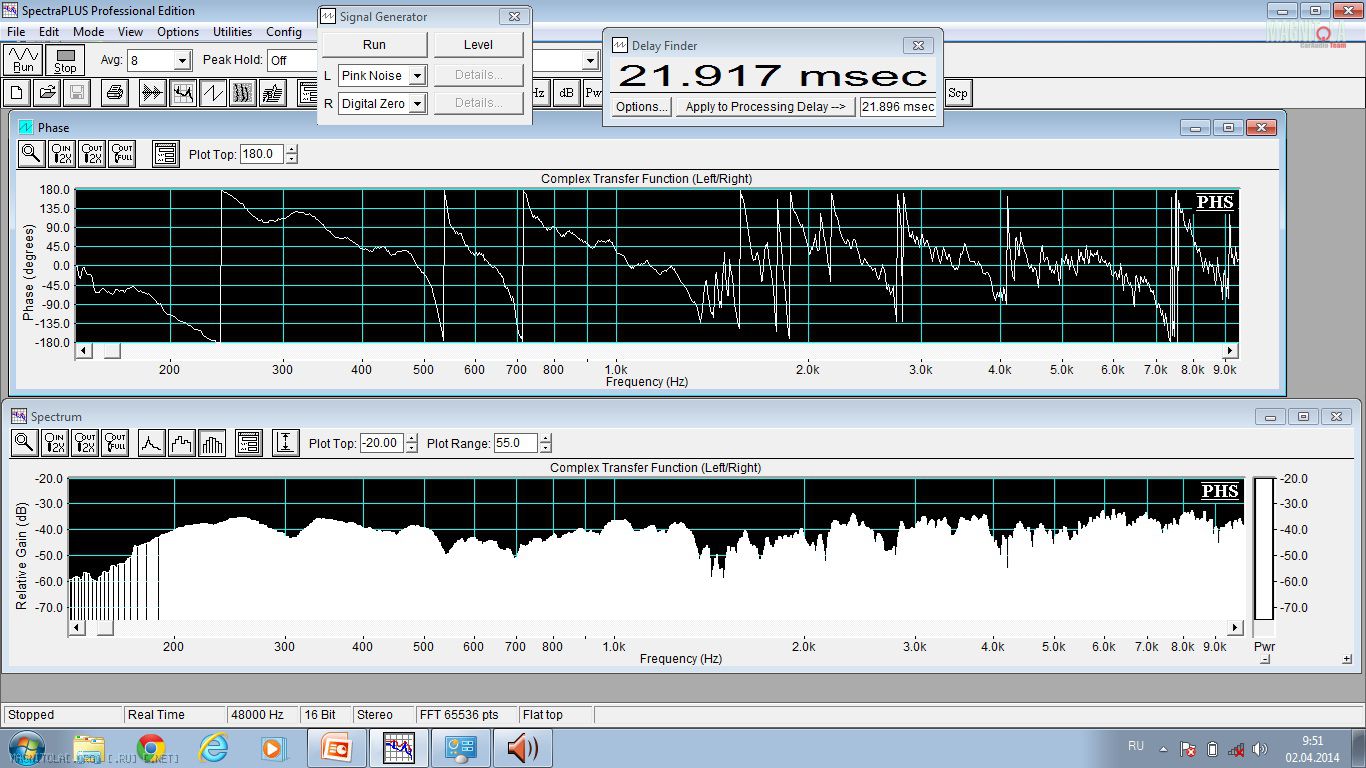

лев тв полная
Вложение 551652

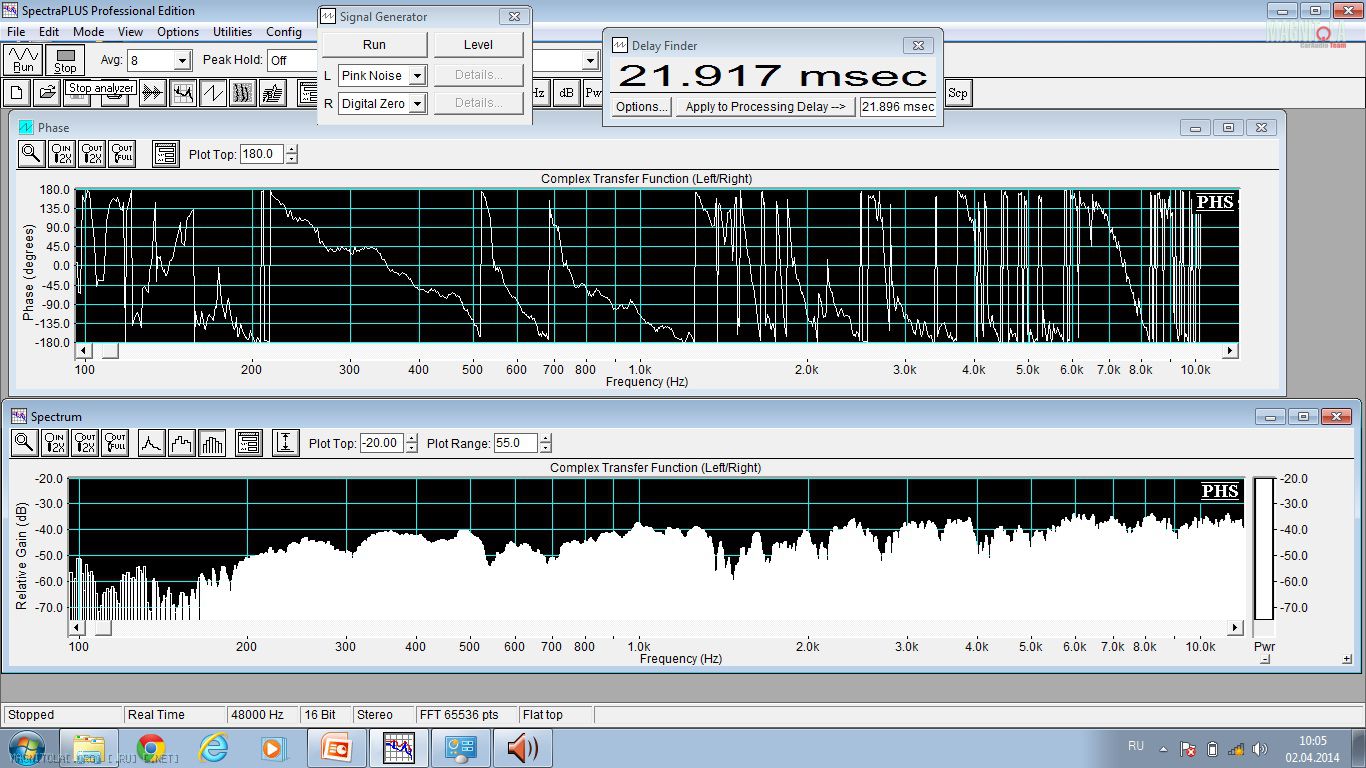

лев тв ФВЧ 400 2-й альп
Вложение 551654

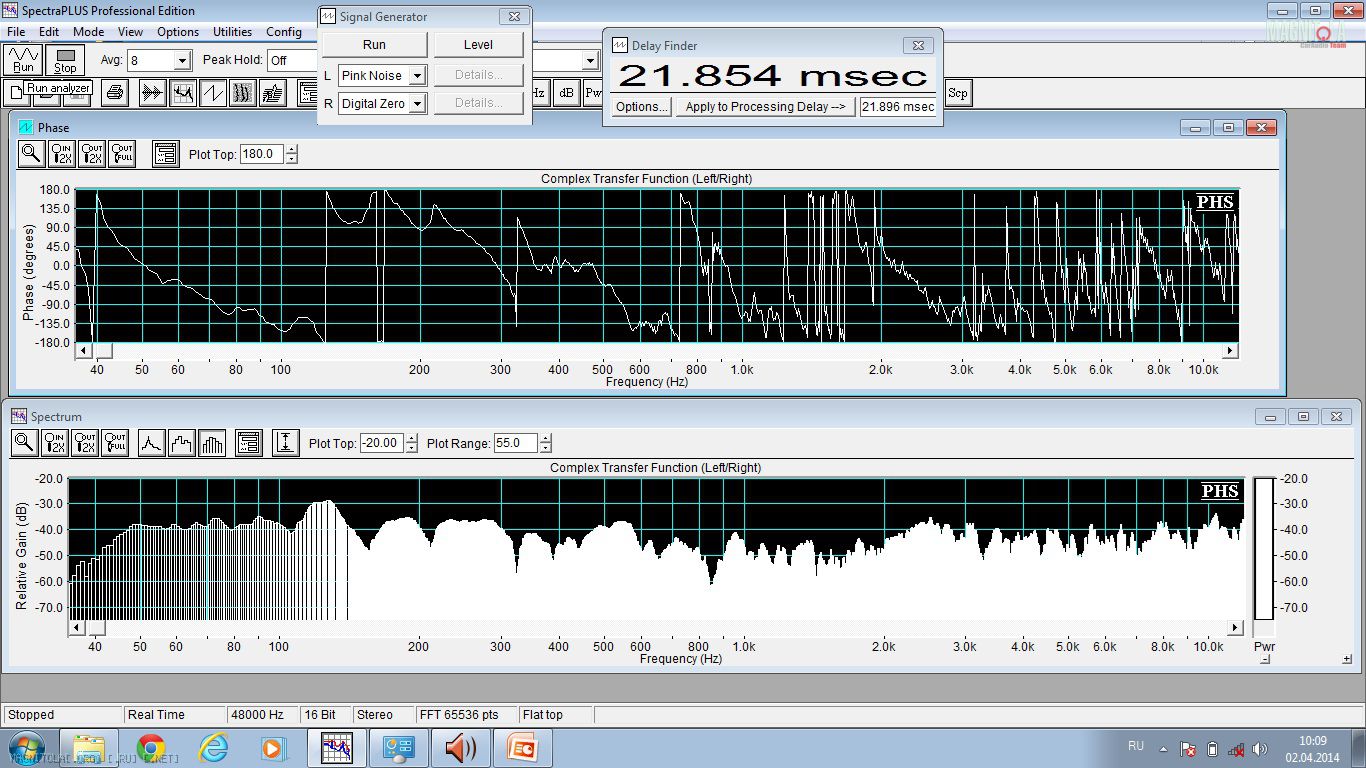

пр вместе 400 2-й и 600 4-й
Вложение 551656

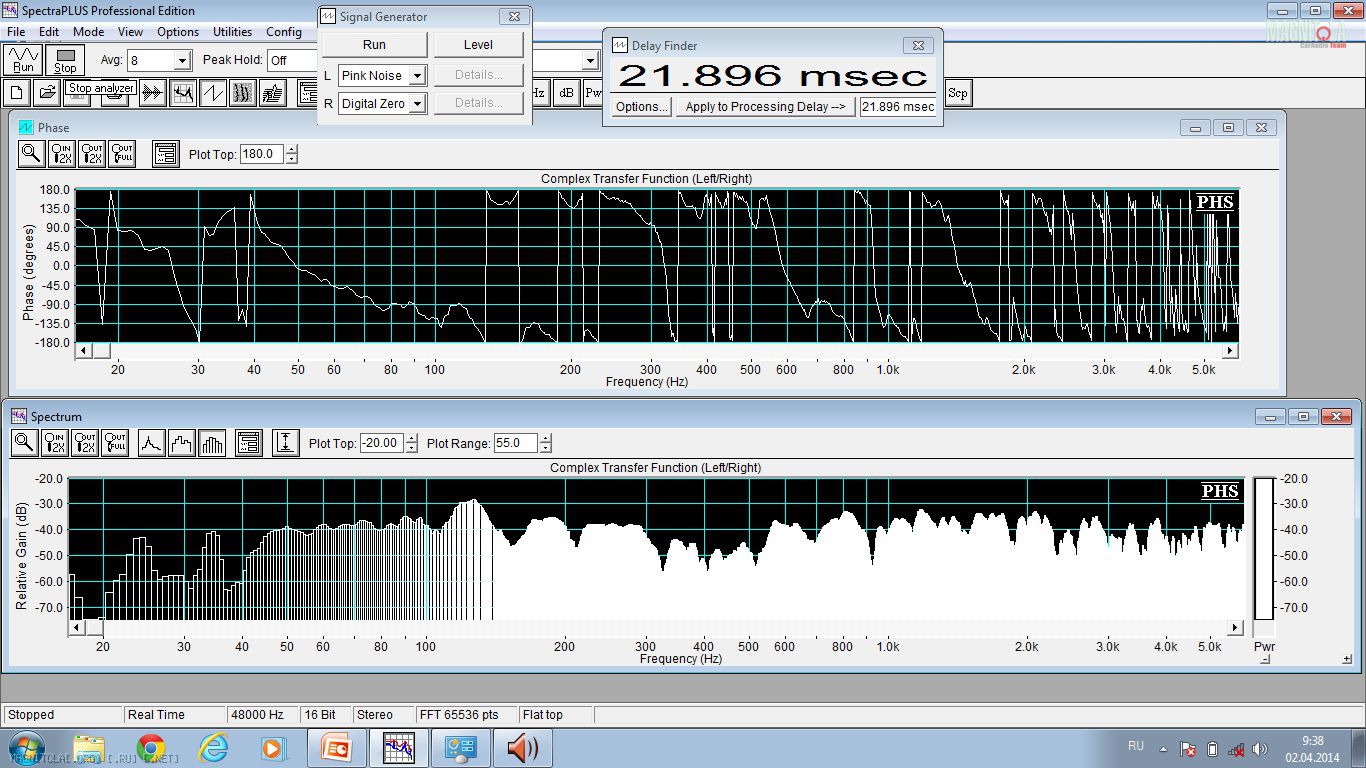

пр мид полная
Вложение 551660
пр мид ФНЧ 4-й. 600
Вложение 551666

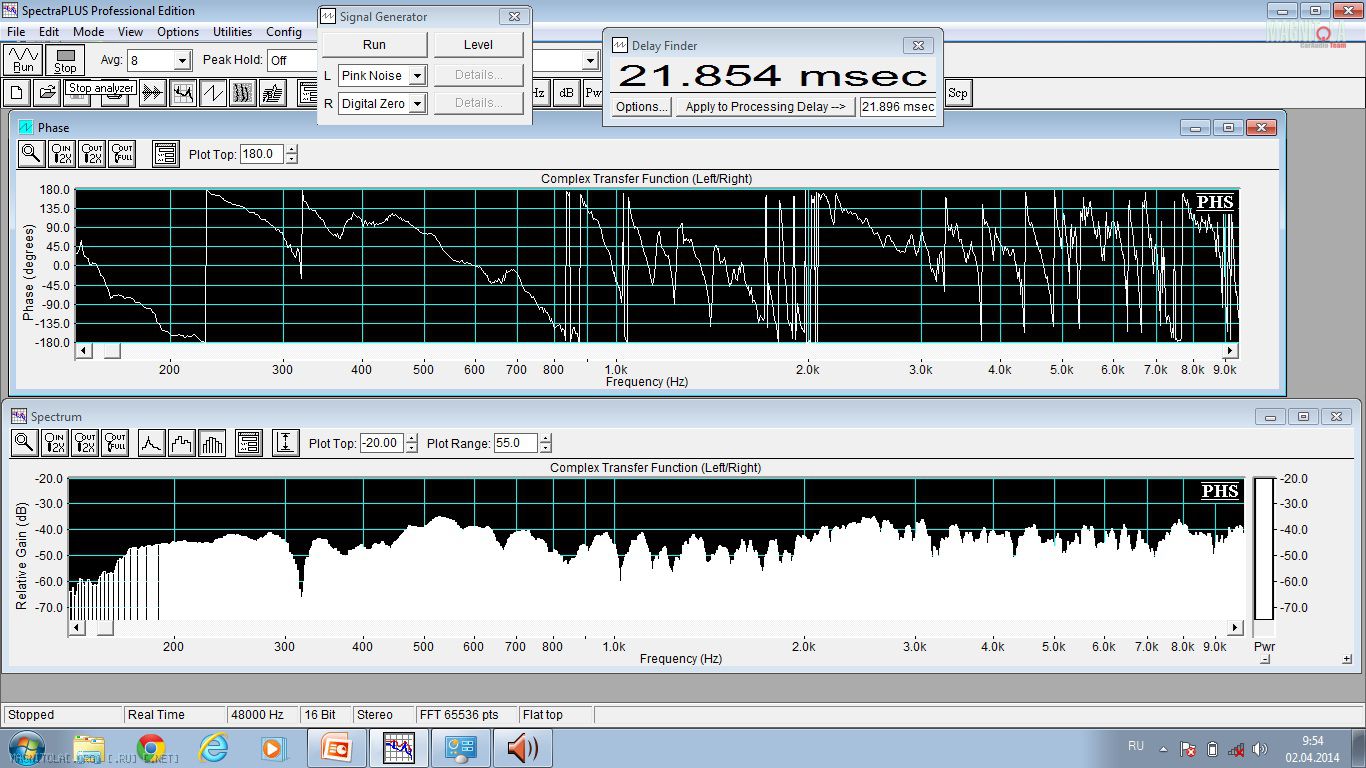

пр тв полная
Вложение 551668

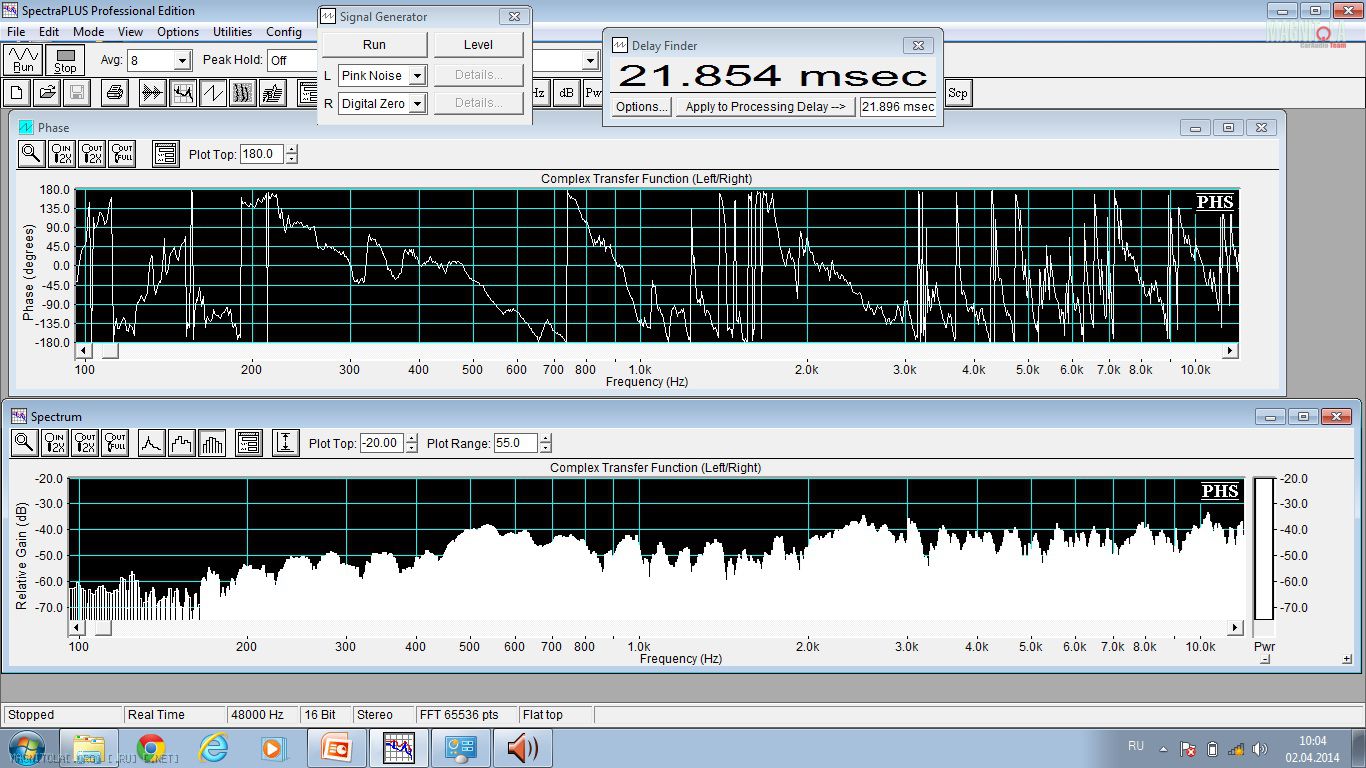

пр тв ФВЧ 400 2-й
Вложение 551670

Спасибо.

Цитата:

---

Сообщение от fox proteus

Хотелось бы посмотреть на фронтальный ЧВ :eek:

---

http://s018.radikal.ru/i510/1404/01/3194df3bee92.jpg
http://i062.radikal.ru/1404/ba/1a41a9a4e5c9.jpg
http://s019.radikal.ru/i604/1404/ab/e058225f885a.jpg

http://s018.radikal.ru/i528/1404/9d/708283305041.jpg
прошу строго не судите... Зделано подобие "сидухи"

Классно сделано! Спасибо!

Цитата:

---

Сообщение от proxor18

Добрый вечер. Кто знает, подскажите новичку.

Горбы на мидах? на 150 и 250. Может из-за - за ними пытался акустическую линзу городить много слоев (в форме конуса) вибры какой то непонятной с поролончиком (как слоенная в гараже валялась) завтра полезу отдеру нахрен.

---

Горбы на мидах могут быть из-за нестыковки с шириками.
Линза Вам не поможет. (имхо)

Цитата:

---

Сообщение от proxor18

Ширики в полной полосе подрезаны процом 200 3-м.

---

А каков размер шириков? если меньше 4", то пускать их не ниже 500 Гц/2 порядком...
Если мидбасы боле-мене "стандартные" - пускайте их смело до 400-500 Гц/2. Имхо.

Цитата:

---

Сообщение от proxor18

Электрически провода на шириках не переворачивал, полярность нормальная.
Стыковка в данном варианте вроде хорошая.

---

А попробуйте поменять полярность может Ваши горбы на 150 и 250 Гц пройдут.

Пыс. и не увлекайтесь перехлёстом частот на стыках диапазонов. тож имхо.:smile3:
и этА, много графиков не всегда хорошо... (вот Вам, достаточно было бы 6ти: ширик, мидбас, ширик+мидбас - для каждой из сторон)

Цитата:

---

Сообщение от DядяВова

Горбы на мидах могут быть из-за нестыковки с шириками.
Линза Вам не поможет. (имхо)

Дядя Вова спасибо за ответы.
Графики мидов где написал "лев мид полная или прав мид полная" это мид в полную полосу с подрезкой снизу 50 2-м, извиняюсь, за неточное описание графика. и на них горбики есть.


А каков размер шириков? если меньше 4", то пускать их не ниже 500 Гц/2 порядком...
Если мидбасы боле-мене "стандартные" - пускайте их смело до 400-500 Гц/2. Имхо.

Ширики 72мм, совет учту спасибо.


А попробуйте поменять полярность может Ваши горбы на 150 и 250 Гц пройдут.

Пыс. и не увлекайтесь перехлёстом частот на стыках диапазонов. тож имхо.:smile3:
и этА, много графиков не всегда хорошо... (вот Вам, достаточно было бы 6ти: ширик, мидбас, ширик+мидбас - для каждой из сторон)

---

Спасибо.


По графикам и их количеству - хотел представить максимум инфы. Дядя Вова, прошу Вашего мнения по влиянию фильтров усей на АЧХ - ФЧХ , поэтому снял графики в полную полосу ( с отключенными фильтрами) и графики с включенными фильтрами на усилителях, особенно интересует мнение по ширикам! усь альп 409 в режиме директ работает в обход фильтров и гейнов) с подрезкой частот и в полную полосу. Спасибо

Цитата:

---

Сообщение от proxor18

Спасибо.


По графикам и их количеству - хотел представить максимум инфы. Дядя Вова, прошу Вашего мнения по влиянию фильтров усей на АЧХ - ФЧХ , поэтому снял графики в полную полосу ( с отключенными фильтрами) и графики с включенными фильтрами на усилителях, особенно интересует мнение по ширикам! усь альп 409 в режиме директ работает в обход фильтров и гейнов) с подрезкой частот и в полную полосу. Спасибо

---

Включение фильтра (на 400 /2) смещает график фазы на 180 градусов (в диапазоне сколько то-там октав).

Но Ваша картинка для левого твитера (или ширика?) "с фильтром" стала нечитабельной, в отличие от "в полную полосу". Сместили микрофон? ну или нужно было сигнал инвертировать, чтоб он был по центру шкалы. А так он оказался внизу и прыгает вверх/вниз и нихт не понятно.:pardon:


Пыс. Не уверен, что "качество" фильтров (проц/усь) можно отследить по этой методе.гы ГЫ гы

Всем доброго дня!
Ребят, вопрос такой: возможно ли поменять фазировку с магнитоллы? Alpine CDA-9835 никак не могу в настройках найти.
Большое спасибо!
