Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от DядяВова

Хитьрые у тебя картинки. То открываются то не открываются то отсылают на радикал фото.

---

Да, так работал нет или сам сайт не грузит фото.Сейчас дополню вчерашнее.

Цитата:

---

Сообщение от малах

Да, так работал нет или сам сайт не грузит фото.Сейчас дополню вчерашнее.

---

Идут ремонтные работы на сайте. Не спешите если не получается. Нормализуется после праздников - возможно.

У Малаха не получилось, а у меня получилось разместить эту информацию:

Итак
Поиск базовой задержки:

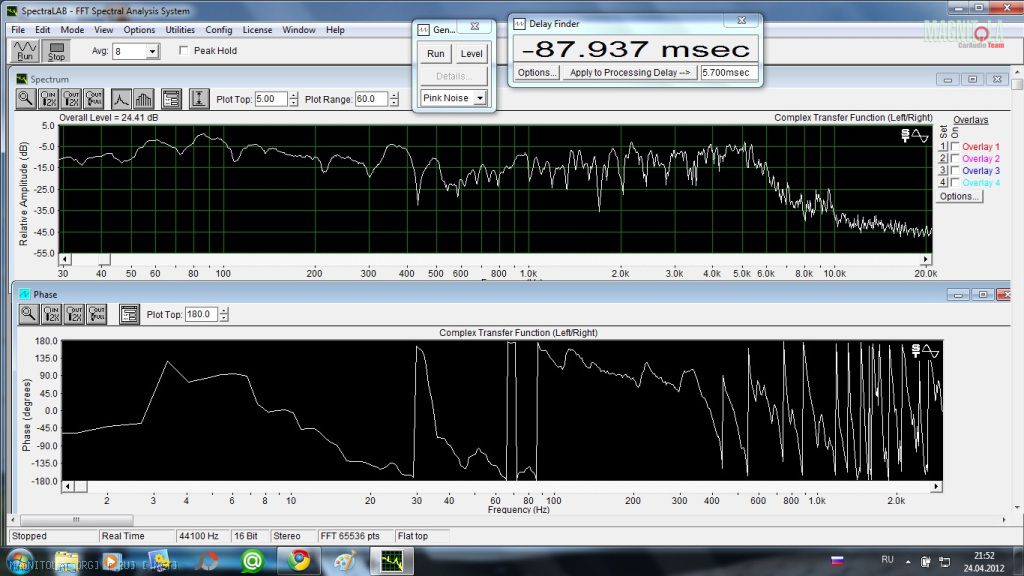

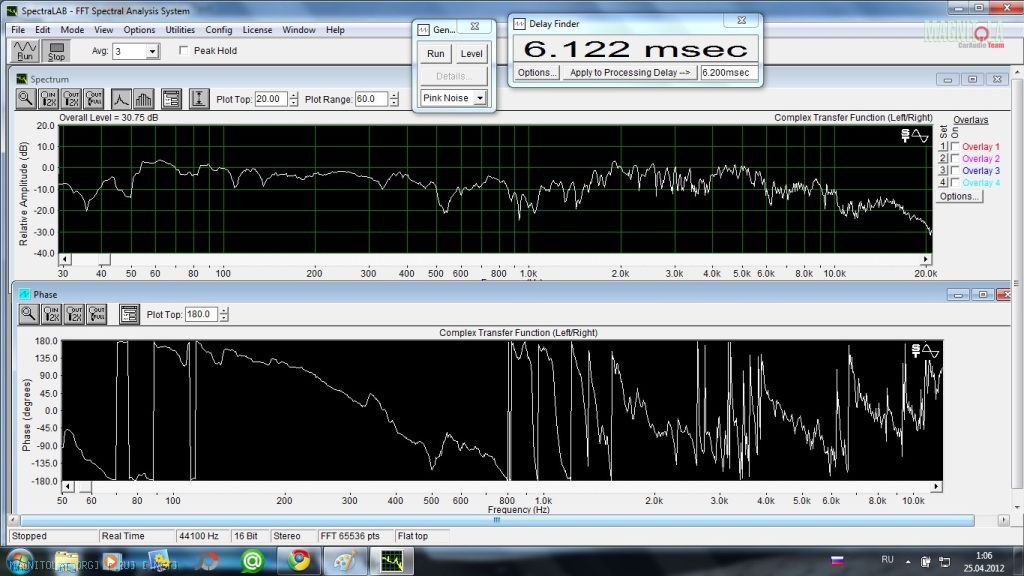

6.200 Вложение 216904 5.700 Вложение 216908

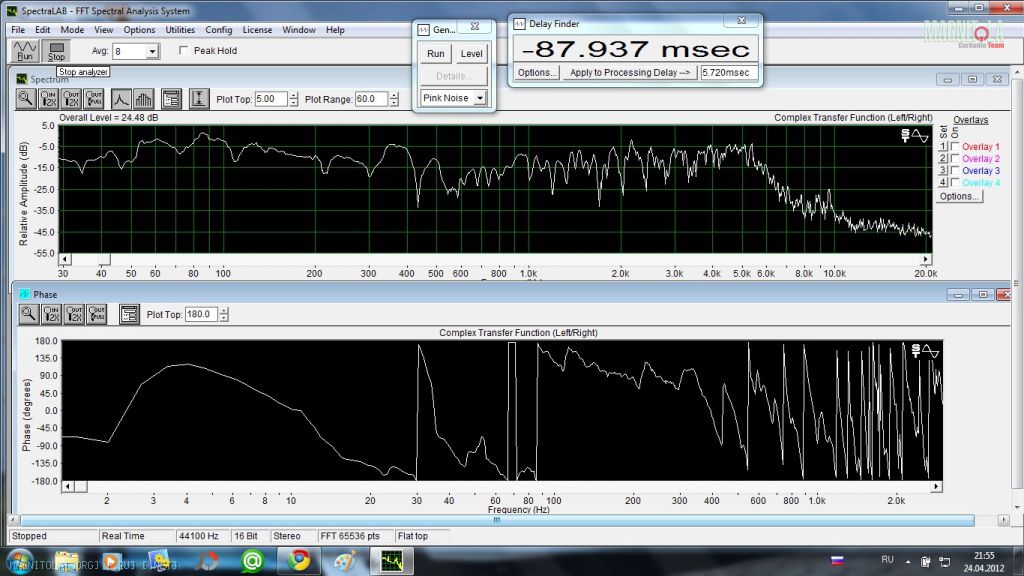

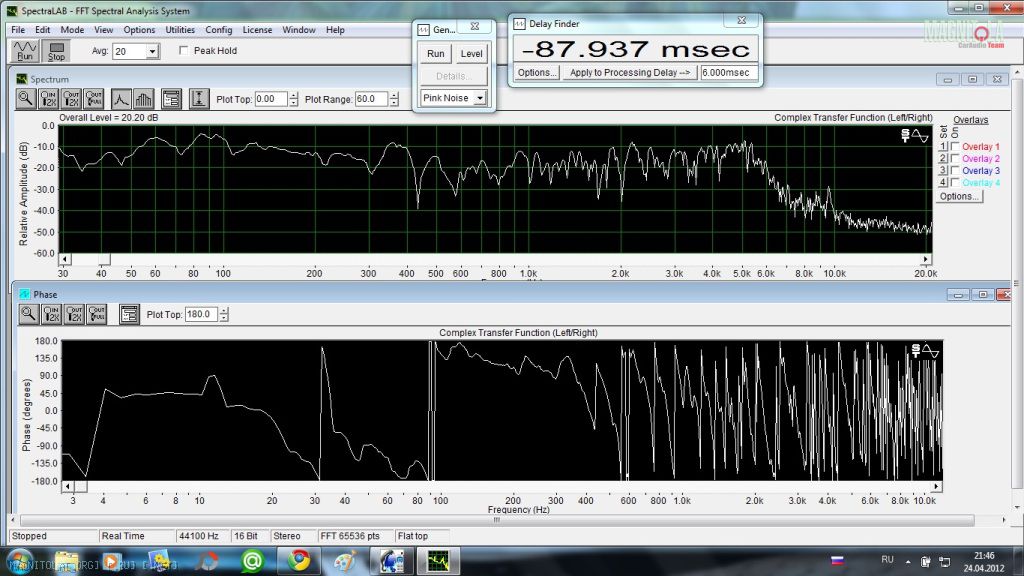

5.720Вложение 216912 6.000 Вложение 216992

Задержку скорее всего надо уменьшить чтоб приподнять вверх график справа на частотах выше 600 Гц


Вся система

Вложение 216904

ПыСы Жень, сайт опять починили, можно выкладывать картинки.
У меня терпежа не хватает все описать что ты мне выслал...

И ещё найди базовую задержку (5.200-5.600) поточнее и не меняй её при измерениях!
А то информации много и "отфильтровать" ее сложно.
Сам то как не путаешься?

Спасибо Дядь Вова!!!. Я не путаюсь в последовательности так как все действия записывал на бумагу. На все ушло 3листа. Потом все последовательно по описанию выкладывал. И так , если сайт заработал то сегодня попробую все выложить исправить в своем посте.

Цитата:

---

Сообщение от DядяВова

И ещё найди базовую задержку (5.200-5.600) поточнее и не меняй её при измерениях!

---

Я ее сначала нашел (5.720) а потом когда пристыковывал сч понял что вроди как лучше с величиной 6.200, и все дальнейшие измерения-основные проходили именно с задержкой 6.200. Единственное ради эксперимента переплюсовывал правую ВЧ. Но перед сведением левой и всей системы все было в фазе. Ладно это все "ля-ля" нужно редактировать свой пост.есличо

---------- Сообщение добавлено 26.04.2012 в 11:08 ----------

Не редактируется попробую все заново в новом посте.

Цитата:

---

Сообщение от малах

Я ее сначала нашел (5.720)

---

В том то и проблемма - что 5.720 не правильная.
Должна быть меньше (о чем я и написал 5.200-5.600)

Подготовка. Все подключил, настроил уровни.Произвел замер рулеткой от динов до микрофонаВложение 217056
1. Отключил все каналы кроме правого мида. Мид в полную полосу-ищу БАЗУ!!!


Вложение 217356

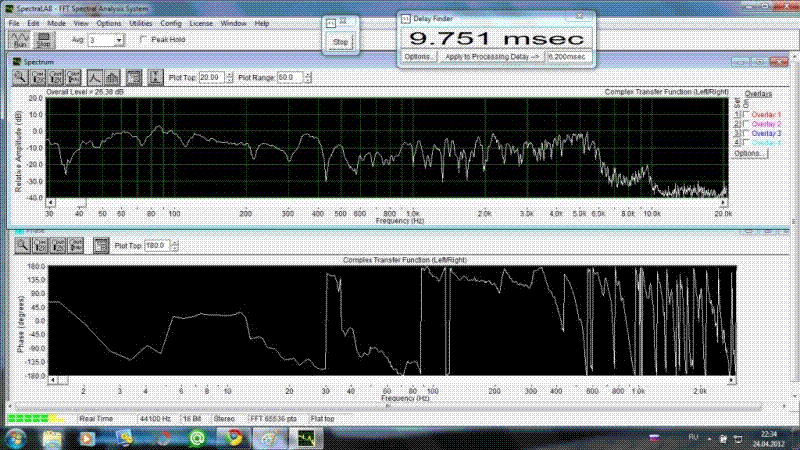

Вложение 217352остановился на этой 6.200
2.Включаю фильтр на мид 523 с верху и вывожу СЧ от 523 в полную полосу.

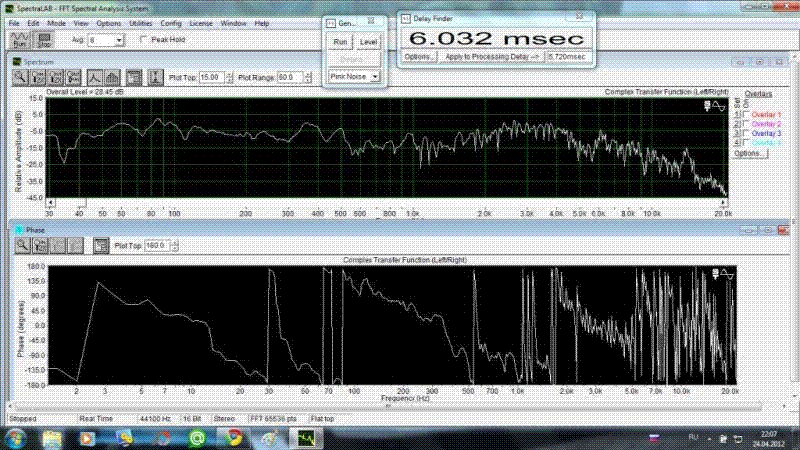

Вот тут видим следующееВложение 217384Здесь я не вводил задержку в сч,решил посмотреть как будет выглядеть график правый мид и сч с задержками 190.6 т.е НОЛЬ.

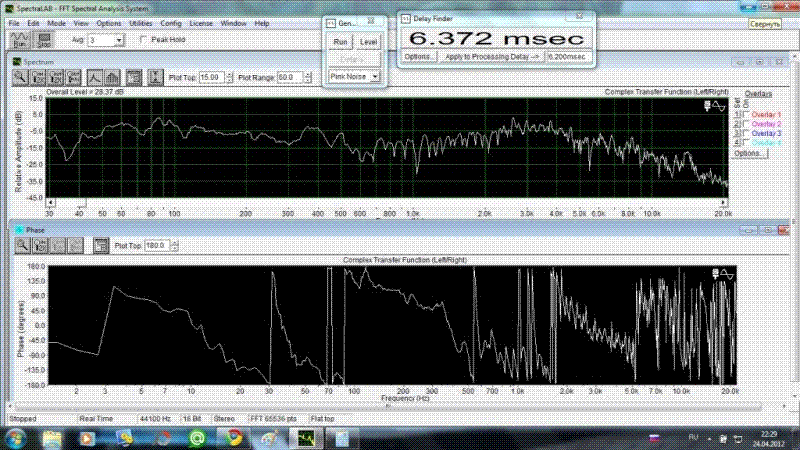

ЗдесьВложение 217388 я дошел до задержки СЧ в 174.1.

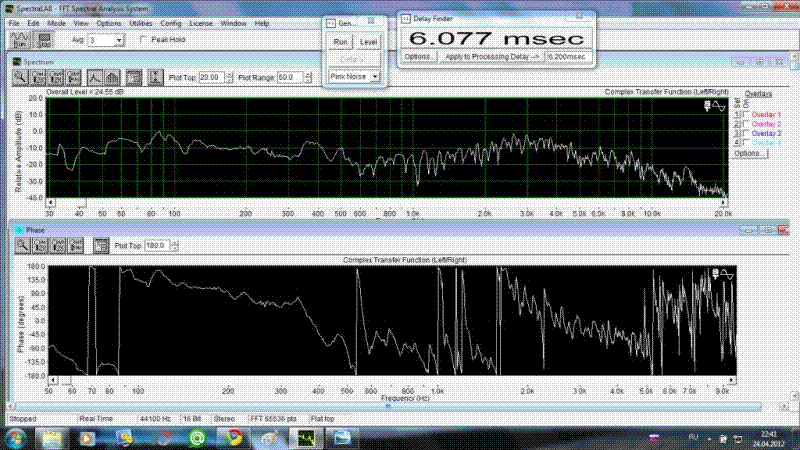

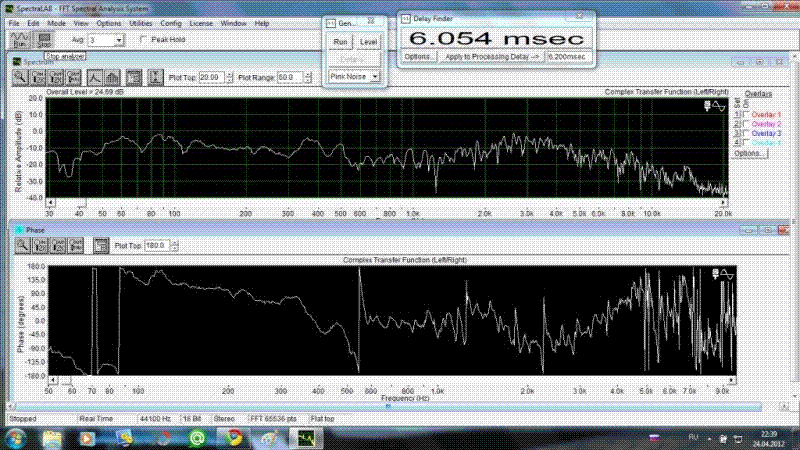

Здесь тоже самое только увеличеноВложение 217392И остановился собственно на ней. А это с задержкой СЧ в 184.6Вложение 217396

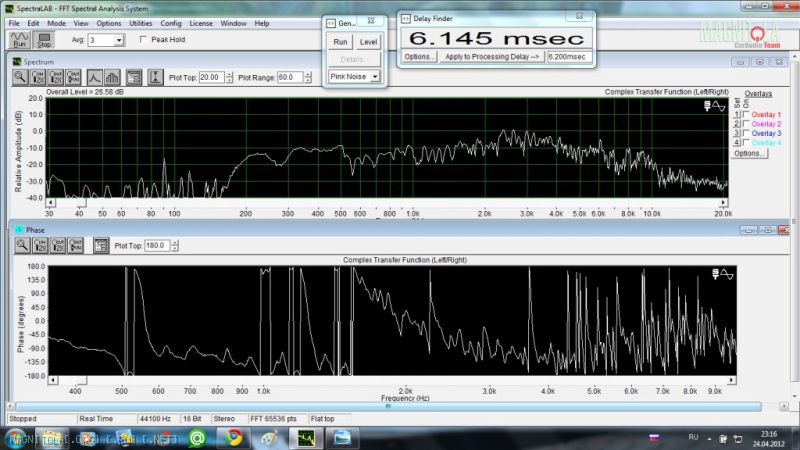

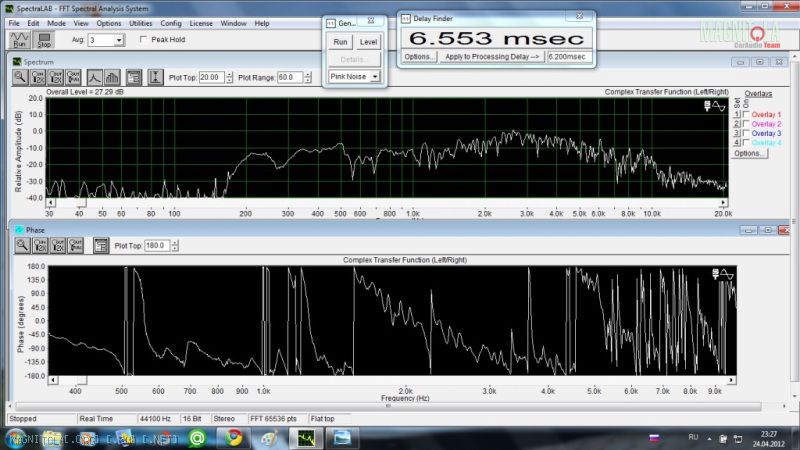

2.Теперь вырубаю мид и включаю Сч порезаный так: от 523 и до 4186, и подсоединяю правую ВЧ от 4168. Все делаю вторым порядком.И начинаем искать задержку для ВЧ.Получилось 163.6.Вложение 217104 и на ней и остановился. Но есть сомнения. Дальше выкладываю три фото СЧ с переплюсованной ВЧ для эксперимента. И смотрим задержки Правой СЧ 174.1 прав ВЧ 150.1(переплюс)Вложение 217108

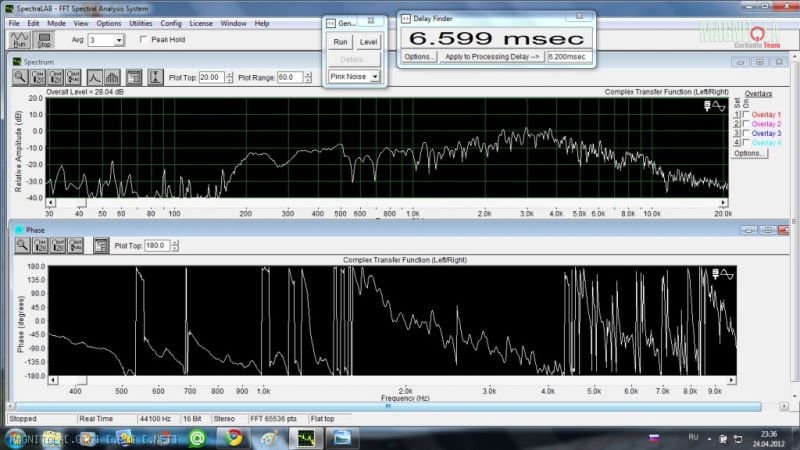

правыйСЧ 174.1 прав ВЧ 155.4(переплюс)Вложение 217112
правыйСЧ 174.1 прав ВЧ 156.1 (переплюс)
Все посмотрел, что то не понравилось и я вернул + и - ВЧ обратно обратно

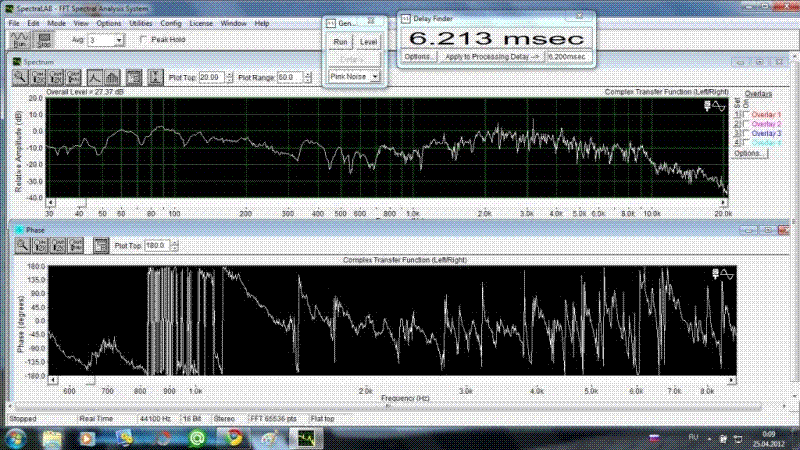

Дальше вся правая сторона вместеВложение 217400 единственное я здесь снизил частоту раздела ВЧ СЧ от 4186 до 3520. Мне показалось что так более ровнее график.
Все, с правой закончил. Приступаю к левой.
Оставляю правый мид в полную полосу и включаю левый мид.У всех задержки ноль т.е.190.6.

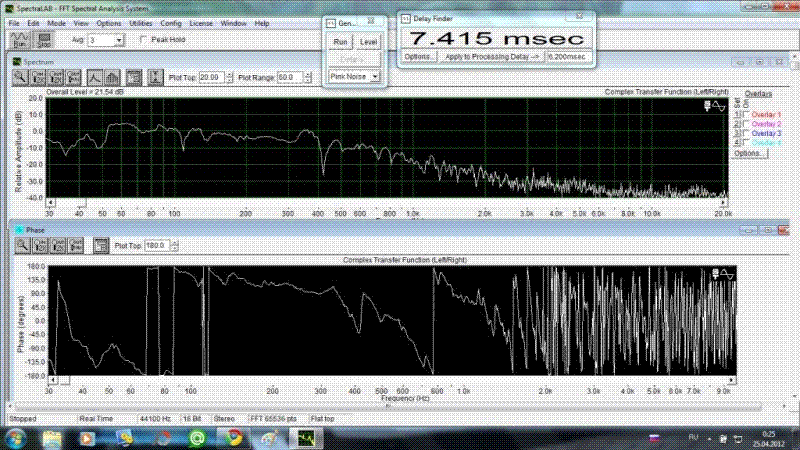

И начинаю прибавлять задержку левого мида. дохожу собственно до 151.6Вложение 217124 потом включаю фильтр и режу с верху 523. Сотрю на графики. И решил что нужно добавить задержки для левого мида и остановился на задержке 150.1Вложение 217424

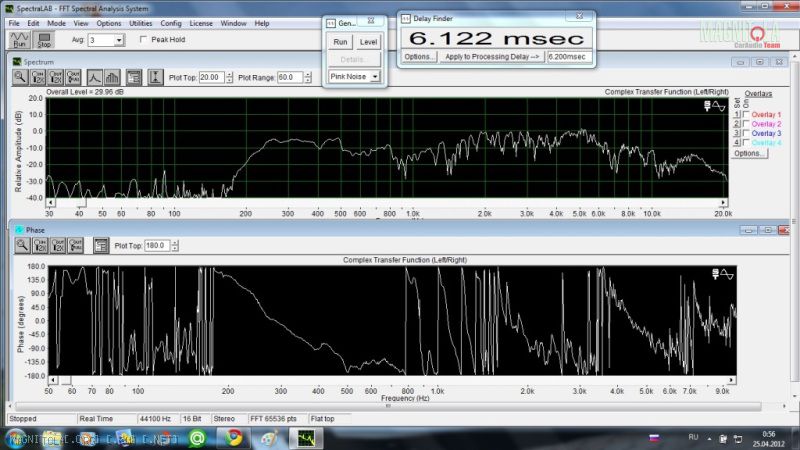

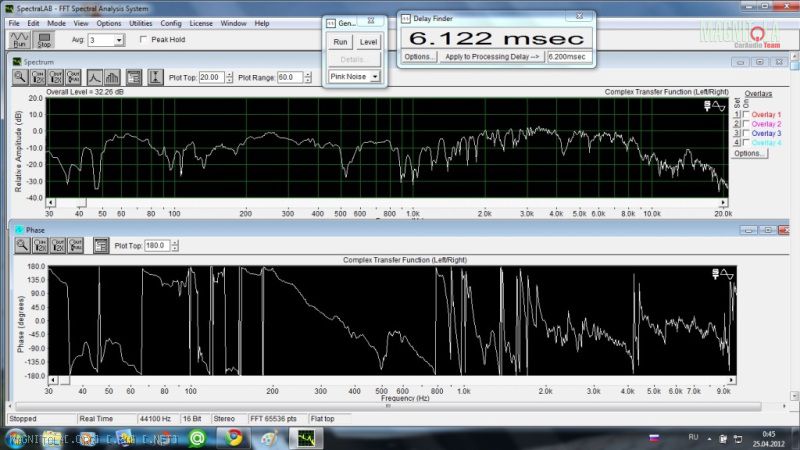

Все задержку левого думаю нашел. Теперь отключаю правый мид оставляя левый начинаю пристыкововать лувый СЧ порезанный с низу до 523. и в вожу задержку для левого СЧ получил 136.6Вложение 217132 на ней остановился. Далее отключаю левый мид оставляю СЧ порезанный с низу и с верху(уже) и вывожу левую ВЧ от 3520гц. Ищу задержку для ВЧ-получаю Вложение 217136 с задержкой 128.3.

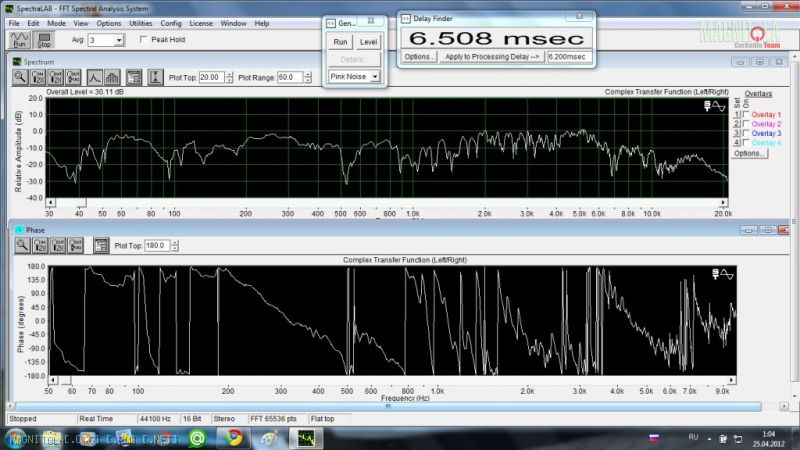

Далее вывожу всю левую сторону и смотрюВложение 217144

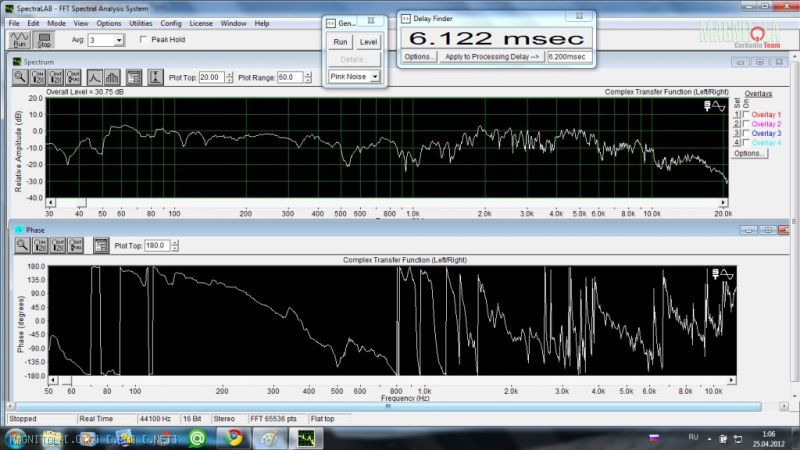

Ну и финиш все вместе Вложение 217148
Теперь если все будет читаться и открываться, Жду комментариев критики знаний от вас Дорогие знатоки.и Познание сделанного и еще Терпение предстоящего пока есть.

Опять начало не видно. Это капец!!!!

Цитата:

---

Сообщение от малах

Опять начало не видно. Это капец!!!!

---

Угу. Капец.
А еще картинки не открываются.
Ты их попробуй в гифе сохранять (меньше по размеру получаются)

Из всех 14 по порядку фоток не открывается 1,2,3,7,9 Хотя все одного размера и формата.Я х..знает че за на....:ireful1:

---------- Сообщение добавлено 26.04.2012 в 16:24 ----------

Все вроди бы все исправил все открывается.Жду коментов

Цитата:

---

Сообщение от малах

Жду коментов

---

Жень, ты ошибся в поиске базовой задержки (ужО писал)
Поэтому интерпретировать твои графики несколько проблематично.

Еще "ошибки":
Когда найдешь базовую задержку (правильную и точную - 3 знака после запятой), и начнеш стыковать СЧ к Нч,

НЕ РЕЖЬ СЧ сверху!,

потому как фаза после 4000Гц может начать ползти вверх/вниз - а ты это не увидишь.
Добавлю - при поиске задержки для Нч и СЧ необходимо обращать внимание на диапазон Для Нч от 2000 до 4-6кГц, для Сч от 4кГц и выше.
И еще - именно эти диапазоны "говорят и показывают" о правильности нахождения задержки!
Ну а то, что стык у Нч и Сч получится с разрывом - думаю зло меньшее чем неправильно найденная задержка. Кроме того "оборудование" у нас далеко не прицизионное.гы ГЫ гы

Надеюсь Илья эту "часть сообщения" прокомментирует.

ПыСы Я тоже как-то стыковал Сч с Нч, ввел задержку для правой стороны 30 см. С Нч состыковалось но вот после 4кГц график фазы у Сч пополз вверх. Пришлось искать задержку дальше (получилось 60 см с копейками).

ПыПыСы При настройке "вертикальной фазы" на слух заметил при задержке 30 см мидбас поднимается вверх к Сч но не до конца , а вот при 60 см он прилипает прямо к Сч.

И наконец многА ПыСы труды аЦкие - на надеюсь "следующий заход" будет "последним":yes:
