Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от Mакс

Конечно пробовал, но от1до3 это моя беда и она не исправляется.


нет, а это может помочь? я сделаю если надо. меня интересует участок от 1 до 3 кгц это работа чисто СЧ динамика , если выключаешь ВЧ канал картинка на этих частотах не меняется.
Я думаю что это подиум узкий, он поджимает динамик с боков и поэтому происходит то что происходит, но прежде чем начать переделку подиумов хочу узнать , а может и не в них дело.

---

Ну да одного сч - левого и правого, чтоб выяснить : ? кто делает каку:)

Ещё при измерении, например правого канала бывает полезно опустить стёкла левых дверей и наоборот.

Всё выше изложенное постараюсь проверить в ближайшее время.
Т.е. маловероятно что акустическое оформление(подиум) так портит ачх с фчх?

Цитата:

---

Сообщение от Mакс

Всё выше изложенное постараюсь проверить в ближайшее время.
Т.е. маловероятно что акустическое оформление(подиум) так портит ачх с фчх?

---

да , вероятность есть , но очень маленькая. Garmin дело говорит, у меня так было , пришлось чуть отворот делать. ...или кабриолет надо:)

Цитата:

---

Сообщение от Mакс

Что это может быть ? почему так бесится фаза от 1до3Кгц Может это происходить из за неудачного подиума для СЧ?
После прочтения съесть!



З.Ы. Что бы получить такой график пришлось сделать разницу между сч и вч 20см , почему так получается?

---

Напиши пожалуйста состав усилительной части, к.м.к. НЧ нужно резать снизу (вариант - усем), если СЧ - это HL70, то резать снизу минимум на 500гц. (опять же вариант усем), при твоем расположении динов можно попробовать перевести ГУ в Обычный режим, повесить СЧ-ВЧ на одну пару каналов ГУ на разные пары каналов Уся, подвигать задержки можно будет выдвижением ближе к слушателю через проставки СЧ или углублением вч в стойку, ВЧ порезать пассивно, СЧ - усем, НЧ сверху усем с низу ГУ, саб с верху ГУ.
По теме: 1.попробуй замерять СЧ на оси излучения на небольшом расстоянии от дина до микрофона, этих косяков явно не будет.
2. попробуй порезать СЧ выше например на 600Гц (можно через родной кросс) и снять замер только одного СЧ побортно, просто если ты снимаешь АФЧХ одного дина и на графике все выглядит лучше, то это косяки стыковки полос, если все равно получается такой же график, то нужно рыть в сторону отраженок, косяков в подиумах. Кстати, какой объем подиков? им бы побольше кабинеты или во фри попробовать, можешь попробовать под винты положить сантиметровые кубики, так чтобы между дином и подиком получился зазор в 1см, заполнить зазор ватой и сделать замер.

Подскажите, а что если микрофон я вынужден втыкать не в левый, а в правый вход звуковухи. Просто зауковуху взял хорошую юсбишную, а у неё усилок для микрофона включается на правом. Просто остальные провода повтыкать наоборот? К тому же и руль справа) все наоборот)

---------- Сообщение добавлено 24.09.2016 в 18:25 ----------

У этой звуковухи и выходы отдельные моно право и лево. У друга музыканта взял попользоваться и микрофон хороший.. хочу проверить что я там слух насводил

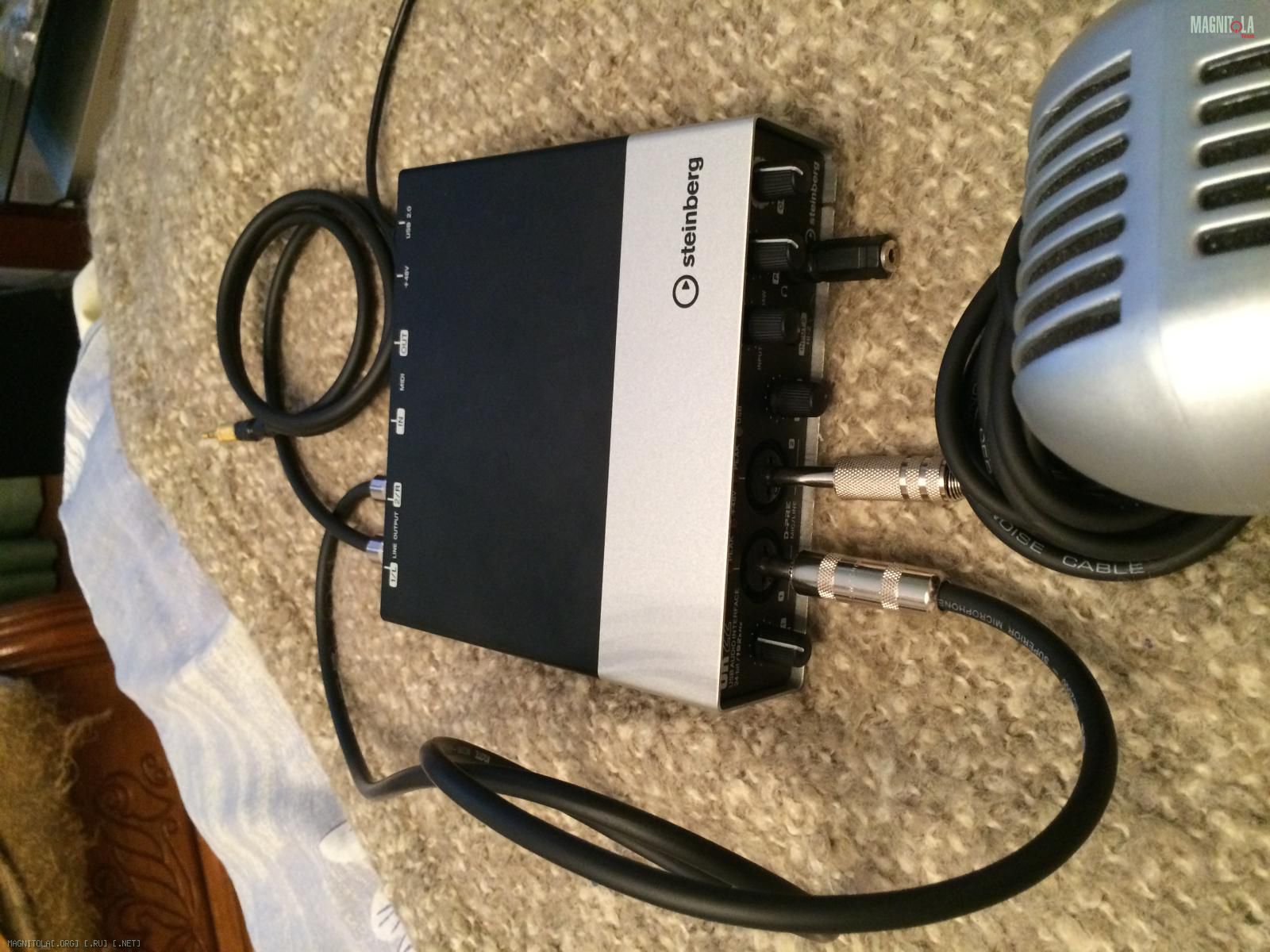

Вложение 1060730
Вот так правильно будет? Все зеркально получается. Гнезда видно как подписаны..

Для измерений не важно, левый или правый каналы. На самом деле используется опорный и задержанный каналы.
Подключать можно как удобно, просто в спектралабе нужно выбирать функцию "complex transfer function Left/Right" или "Right/Left".
Измерения всё равно проводятся одним микрофоном и с одним каналом усиления.

То есть мне в настройках поменять просто надо будет лефт райт ?

Цитата:

---

Сообщение от Aristo_v300

То есть мне в настройках поменять просто надо будет лефт райт ?

---

По идее да. И думаю, что в схеме вход и выход надо сделать на правых каналах, а левый объединить, если я правильно думаю.
