Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Не, выход у меня идёт моно левый и правый отдельно, и на гу распараллеливается в джеке 3.5 как бы для левого и правого

---------- Сообщение добавлено 24.09.2016 в 21:38 ----------

Цитата:

---

Сообщение от demanmaks

По идее да. И думаю, что в схеме вход и выход надо сделать на правых каналах, а левый объединить, если я правильно думаю.

---

Я на самом деле вобще не понял чо ты сказал)

Попробовал. Вобще ничего не получилось. График обновляется через каждую секунду и каждый раз показывает все по разному. Пробовал крутить эту задержку, вобще никакой закономерности, никаких пил, ничего не понял:) втыкал так - юсбишная звуковуха, правый вход (моно) микрофон, левый выход (моно) на аукс, раздваивается в стерео на джеке. Если с справного выхода кинуть коротыш на левый вход, то вобще все затухает и ничего не играет, но я так понял он не нужен, потомучто вход идёт по юсб с компа. Короче сплошная чихорда на графике фаз:( а да, ещё в настройка поменял что правый задерживать относительно левого и там рядом список который поставил наоборот райт/лефт..

Ну накидайте схемку пожалуйста, как правильно втыкаться на закковухе Steinberg ur22. Плииз������

надо вход двух канальный( стерео) что бы в один канал сигнал заходил сразу с выхода по проводочку, а для другого канала сигнал должен пробежать через всю систему , выскочить из динамика, микрофон его поймает и подаст на второй канал, а спектролаб сравнив эти два сигнала выдаст графики.

По-тихой начинает приходить понимание.. проблема в том что входящий микрофонный сигнал преобразовывается в стерео и на выходе попадает и в левый канал и в правый. Надо как то забалансить входы.

---------- Сообщение добавлено 30.09.2016 в 14:41 ----------

А с микрофона звук должен или нет с колонок вылетать??

Цитата:

---

Сообщение от Aristo_v300

А с микрофона звук должен или нет с колонок вылетать??

---

Вы сами то поняли что спросили? Я нет.

---------- Сообщение добавлено 30.09.2016 в 22:51 ----------

Не забивайте тему. А лучше почитайте её, в ней есть и описание подробное и схема комутации проводков. Я кстати эту схему повторил и заработало с первого раза.

Всем кто не понял, да и понял. Рекомендую посмотреть видео, довольно интересно и доходчиво про фазу:
https://youtu.be/MhdVu4cbUNA

Также в данном видео упоминается ещё 2 интересных видеоролика про фазу, но на английском.

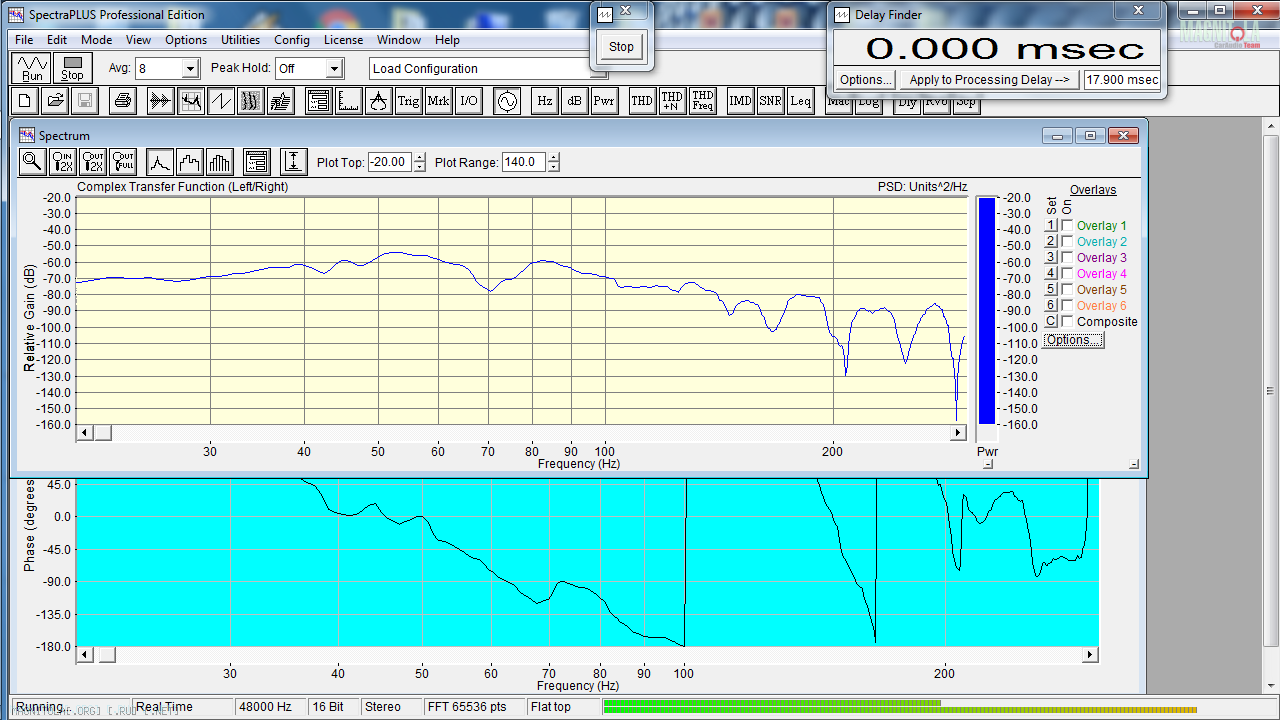

отцы-основатели, похоже на базу саба или не очень?

Вложение 1071288

Вложение 1071290

Есчё задерживайте, что б фаза более горизонтальна пошла, а то сейчас она от20до100гц на 360градусов провернулась. Скорее всего, для дучшей читабельности фазировку саба лучше перевернуть, можно акустическими проводами или на ГУ или в усилке, где удобнее.

Цитата:

---

Сообщение от Mакс

Есчё задерживайте, что б фаза более горизонтальна пошла, а то сейчас она от20до100гц на 360градусов провернулась. Скорее всего, для дучшей читабельности фазировку саба лучше перевернуть, можно акустическими проводами или на ГУ или в усилке, где удобнее.

---

Ок, принял, завтра попробую и фазу перекинуть и подзадержать еще.
