Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
do080473sda Всем здоровья!
В обсуждении есть несколько схем комутации входа и выхода на ноуте, для работы с программами типа Smaart. Какая из них правильная? (сообщение 10, сообщение 67 - закольцовывается второй канал, и третья - закольцовывается с выхода первого на вход второго)
Для "серъёзных" измерений нужна внешняя ЗК (USB / FireWire) , т.к. линейный вход/выход и микрофонный вход имеют узкую полосу частот.
Схема(ы) коммутации для всех программ идентичные этой:
https://www.avnirvana.com/attachment...506-png.45025/
Маршрутизацию левый/правый выбирают в настройках.
Вложений: 2
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Нужен совет спецов
По smaart согласовал саб и миды. Настройки получились такие:
Саб:
Вложение 1349359
Миды:
Вложение 1349361
Как видите, задержка под 2 метра у мидов, плюс у саба ещё и фазу пришлось покрутить дополнительно.
Хочу для саба сабсоник:
-Любые манипуляции, например, 35 Гц / 4 / баттервортом
-Или эквалайзер
Делают её такой, что свести с мидами просто ! анрил ! Если говорить технически, то разбег как будто сводишь порезанные 4 и 5 порядом динамики - зона совместной фазы короткая.
Возвращаюсь к началу. Как правильно организовать сабсоник?
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
manowar_gub Нужен совет спецов
По smaart согласовал саб и миды. Настройки получились такие:
Саб:
Вложение 1349359
Миды:
Вложение 1349361
Как видите, задержка под 2 метра у мидов, плюс у саба ещё и фазу пришлось покрутить дополнительно.
Хочу для саба сабсоник:
-Любые манипуляции, например, 35 Гц / 4 / баттервортом
-Или эквалайзер
Делают её такой, что свести с мидами просто ! анрил ! Если говорить технически, то разбег как будто сводишь порезанные 4 и 5 порядом динамики - зона совместной фазы короткая.
Возвращаюсь к началу. Как правильно организовать сабсоник?
Привет.
"Возвращаясь к началу" - мы нифига :) не видим!
Ни как было ни как стало - после включения сабсоника
Соответственно ожидать нормального ответа - глупо.
Пыс. Вывод о " проблеме" с сабсоником делается на основе картинок
нарисованных процем?
Вложений: 5
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Теория. Отличие ЗЯ от ФИ
Вложение 1349363
Практика. Отличие ЗЯ от ФИ
Вложение 1349365
Вычисляем усиление салона Lada Vesta седан, саб в багажнике направление в номер (положение в багажнике в принципе не влияет, +/- пару ДБ на некоторых частотах):
+14 Дб на октаву, с пиком на 32 Гц
Смотрим в симуляторе как ведёт себя саб 47@37 Гц, ориентировочно, но похоже на правду
Колокол, который тупо давит, рвёт сварные швы, заставляет дребезжать всё в салоне. Это то, почему ФИ не любят и уходят на ЗЯ, т.к. в салоне ЗЯ не даёт такое дикое усиление. Это то, почему считают что виноваты ГВЗ и иные переходные процессы у саба ^^
Вложение 1349367
А вот тут волшебство. Невозможно ни с сабсоником не крутить фазу, ни с эквалайзером. Нужно, по совету уважаемого subsonic с vegalab, дай Бог ему здоровья, настроить саб на 54-60 Гц.
Ок, смотрим что будет в симуляторе, с подрезкой на 52 гц
Вложение 1349369
И смотрим что на практике:
Вложение 1349371
Пик на 45 Гц - совпадает. Симулятору можно верить.
Необходимости резать саб снизу - нет
Салон - не трещит, не раздувается, лобовик не трещит, зеркала на местах
Бас - приятный, чёткий, не гудящий, никуда не отстающий от фронта (здесь вопрос подгона фазы мид/саб на 1 месте, конечно)
Enjoy ^^
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
manowar_gub А вот тут волшебство. Невозможно ни с сабсоником не крутить фазу, ни с эквалайзером. Нужно, по совету уважаемого subsonic с vegalab, дай Бог ему здоровья, настроить саб на 54-60 Гц.
Пардон, не понял с ходу... Настраиваем ФИ на 54-60... или в ЗЯ подгоняем резонанс на 54-60?
Вложений: 4
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Приветствую, Миша! Рад что вы всё ещё в автозвуке ;D
Настраиваем ФИ на 54..60 Гц
Вот так выглядит типичная настройка саба, на примере 47 л. @ 37 Гц, в чистом поле
Вложение 1349403

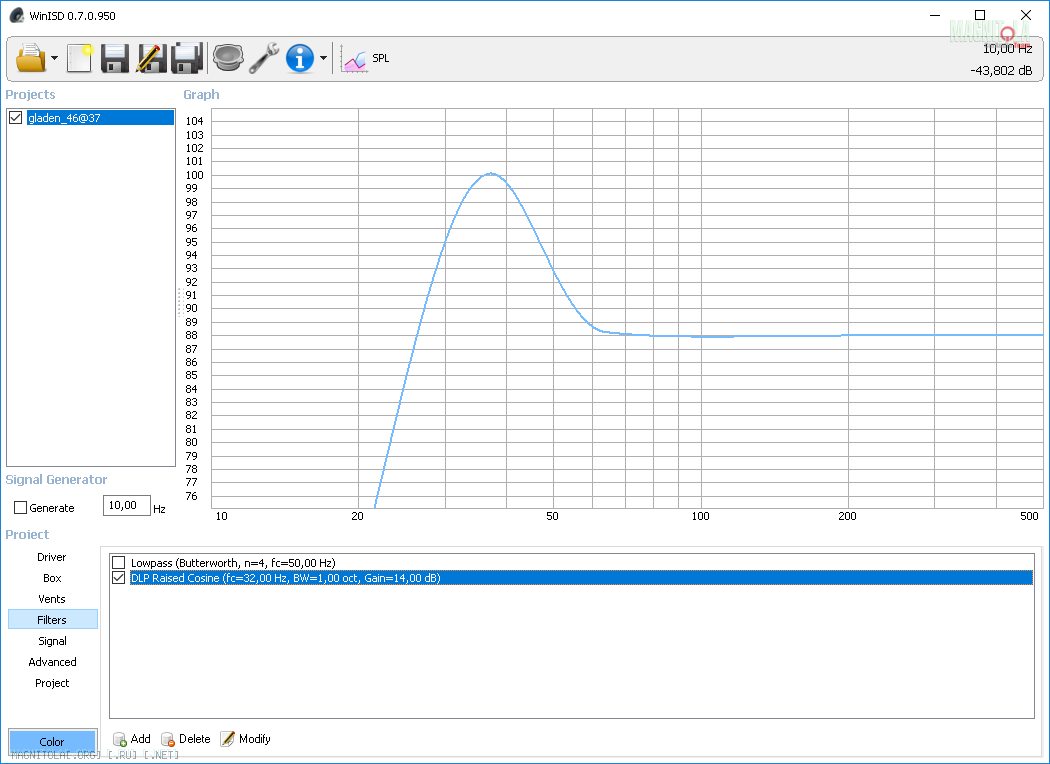

А вот так она выглядит в моем салоне авто:
Вложение 1349405
Вот так выглядит перенастроенный саб, 45 л. @ 56 Гц в салоне авто:
Вложение 1349407
И вот так он выглядит в том же салоне авто, но после фильтрации 4 порядком на 50 Гц:
Вложение 1349409
В идеале диапазон 60..30 должен иметь усиление +6 Дб ( соответствие кривым Флетчера ), но имеем то, что имеем
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Цитата:
Сообщение от
manowar_gub Рад что вы всё ещё в автозвуке ;D
мы да... ))) все развивается по спирали)
А по сути- удивил честно говоря.. я б это заслушал по возможности. Интересно. Жаль далеко.
а авто какое?
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Седан. Без микрофона подстроить саб под конкретное авто - без вариантов...
Набор для замеров ( behringer umc22 + behringer ecm8000 + провод микрофонный + провод гитарный 10 см на loopback ) стоит до 10к, дополнительно нужен ноут с одним свободным USB портом
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Вот здесь и в след.видосе чел круто объяснил 1) как понять в каких частотах будут совместно работать динамики после кроссовера 2) что делать с фазой на этих частотах
+ у товарища Алдошиной И. те же цифры заявлены в работе на 95 странице
Вложений: 2
Re: Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум
Знающие люди, подскажите, как можно решить проблему? При согласовании мидбасов у левого возникает такое несогласование. Догадываюсь, что звук, отраженный от... нижней части торпедо громче чем прямой, и это причина кривизны графика и того, что я слышу вокалиста справа. Но это только догадки...
Вложение 1350863
Вложение 1350865
