Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Понятно, если можно нарисуйте как должно быть.
Возьму измерительный комплект еще раз.

"Выключаем сабвуфер, включаем левый мидбас в полную полосу.
Поскольку он ближе, его сигнал при нулевой задержке опережает сигнал сабвуфера.
На графике ФЧХ будет наклонена вверх. Добавляем задержку до выравнивания ФЧХ:"

Эта фраза непонятна, как мид может опережать саб, в то время когда он (саб) выключен?

Цитата:

---

Сообщение от TwinTwin

"Выключаем сабвуфер, включаем левый мидбас в полную полосу.
Поскольку он ближе, его сигнал при нулевой задержке опережает сигнал сабвуфера.
На графике ФЧХ будет наклонена вверх. Добавляем задержку до выравнивания ФЧХ:"

Эта фраза непонятна, как мид может опережать саб, в то время когда он (саб) выключен?

---

Мид будет опережать (выключенный саб) потому, что базовая задержка в программе настроена под САБ!

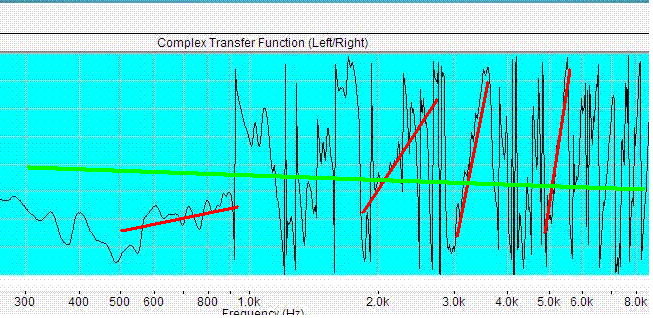

Соответственно при включении мида без задержки, график МОЖЕТ иметь такую направленность (выделено красным):
Вложение 224592
(показан Ваш график, и хоть указан широкий диапазон нч/сч/вч, для примера он вполне годится).

Такое направление графика (красненькие линии) говорит о том, что сигнал "опережает" тестовый и его нужно задерживать.

Задержку нужно подбирать до тех пор, пока общее направление (без учета стояков/провалов и прочих неприятностей) не будет похожим на зелёную линию.

DядяВова Помогай.
1. находим задержку для саба (в программе, отключив задежку в процессоре) при наиболее линейной ФЧХ - пусть будет для примера 10 мс.
2. Вставляем ее в программу (Apply processing delay).

Что дальше делать я не понимаю.
3. Задать такую же в процессоре и ?

Цитата:

---

Сообщение от TwinTwin

DядяВова Помогай.
1. находим задержку для саба (в программе, отключив задежку в процессоре) при наиболее линейной ФЧХ - пусть будет для примера 10 мс.
2. Вставляем ее в программу (Apply processing delay).

Что дальше делать я не понимаю.
3. Задать такую же в процессоре и ?

---

Дальше ты нашёл, сколько времени нужно звуковому сигналу, чтобы выйти из ноутбука и прийти к микрофону.
3. Включаешь мидбас и по ноутбуку смотришь ФЧХ. Подбираешь задержку на процессоре до выпрямления ФЧХ мидбаса.
4 Делаешь то же самое для твиттера.
5. Смотршь, что получилось вместе и корректируешь.
А найденную в п.2 задержку никуда, кроме программы Спектралаб, вставлять не надо!!!

Garmin то есть как обычно - саб без задержки,
а остальное задерживаем на свои величины для выравнивания ФЧХ?

Конечно. Итог любой методики - согласовать динамики по времени.
В данном случае это достигается измерением ФЧХ системы. Это достаточно точный и верный способ.

Garmin теперь понятно,
как будет измерительный комплект и время попробую еще раз.

собрал схему, на графиках прямая линяя не какой реакции на звук.
сделал вот так левый выход на ноутбуке соединил с правым входом и с музыкальным центром по aux. А к левому входу микрофон . Настройки как на рисунке

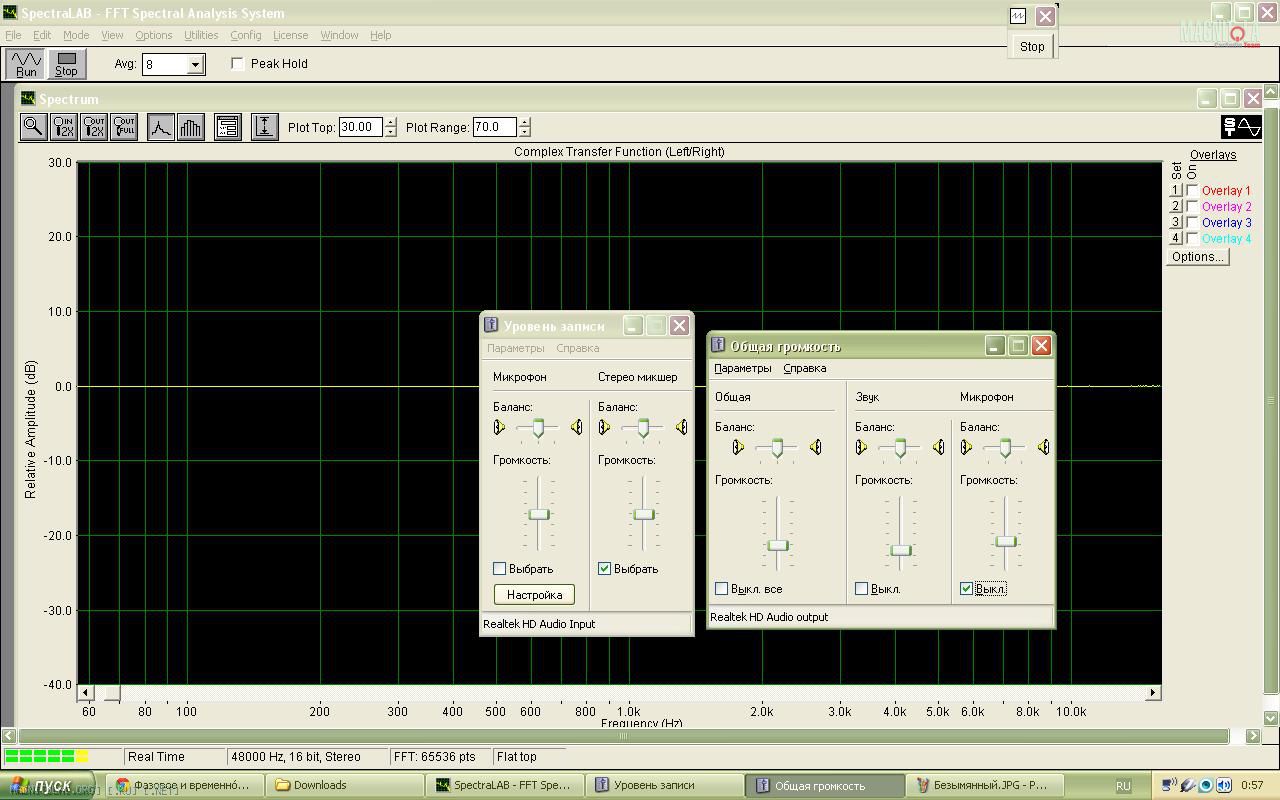

Проверь настройки микшера записи Виндовз

Вложение 225942Вложение 225944
вот так получается при включении розового шума все в ноль. Если в настройках поставить только левый канал,а не complex transfer function, реагирует на звук норм, а с фазой не получится
