Нет. Усилитель нужен по схеме модифицированного итун, датчик нужно устанавливать на катушку вместо ЦК.

Цитата:

---

Сообщение от Garmin

Проверь свои измерения ушами - измерь АЧХ и ФЧХ динамиков, когда посадишь тётю по центру. А также сравни уровни динамиков правой и левой стороны.

---

Кака была :nea:
С микрофоном были проблемы...
На скорую руку! Тетя почти по центру-балансом на 1 вправо дал. Прошу прокомментировать 3 полосы + саб з с активным фильтром на НЧ и СЧ и пассивным фильтром на СЧ и ВЧ
База что і была...

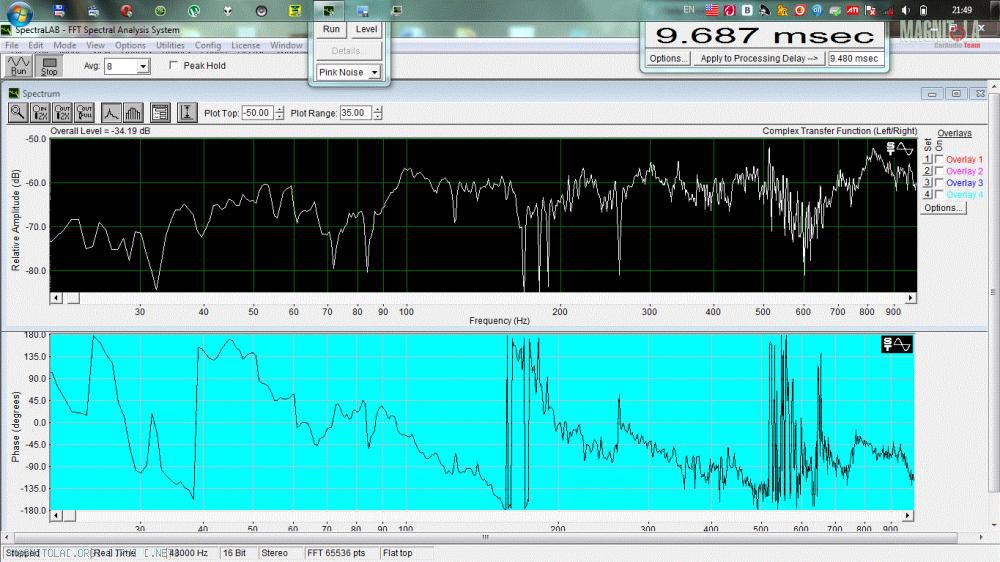

Саб и левыий мид
Вложение 384724

Саб и правый мид -не сохранилса скрин...

Вся левая сторона (переплюс ВЧ)
Вложение 384726

Правая сторона
Вложение 384728

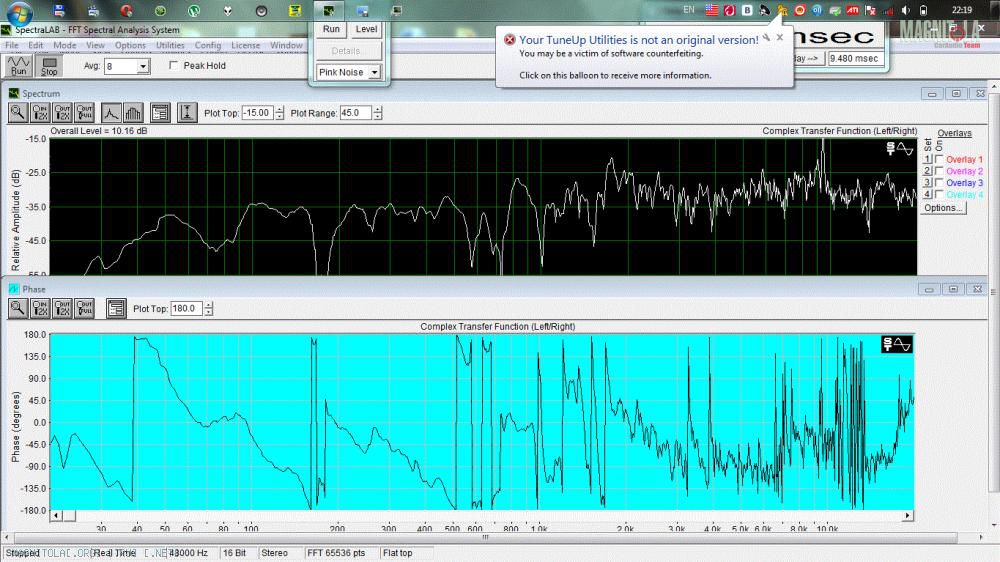

Все вместе

Вложение 384730

Цитата:

---

Сообщение от garmas-vitaliy

Кака была :nea:
С микрофоном были проблемы...
На скорую руку! Тетя почти по центру-балансом на 1 вправо дал. Прошу прокомментировать 3 полосы + саб з с активным фильтром на НЧ и СЧ и пассивным фильтром на СЧ и ВЧ


Вся левая сторона (переплюс ВЧ)
Вложение 384726

Правая сторона
Вложение 384728

Все вместе

Вложение 384730

---

А чё комментировать? левый вч ни в какие ворота...

Практически "идеал " тут


Пусть владелец "обижается" но пару его графиков "оттуда" всё-таки выложу:
( Уж больно они "красивые" на моё имхо.:smile3:)

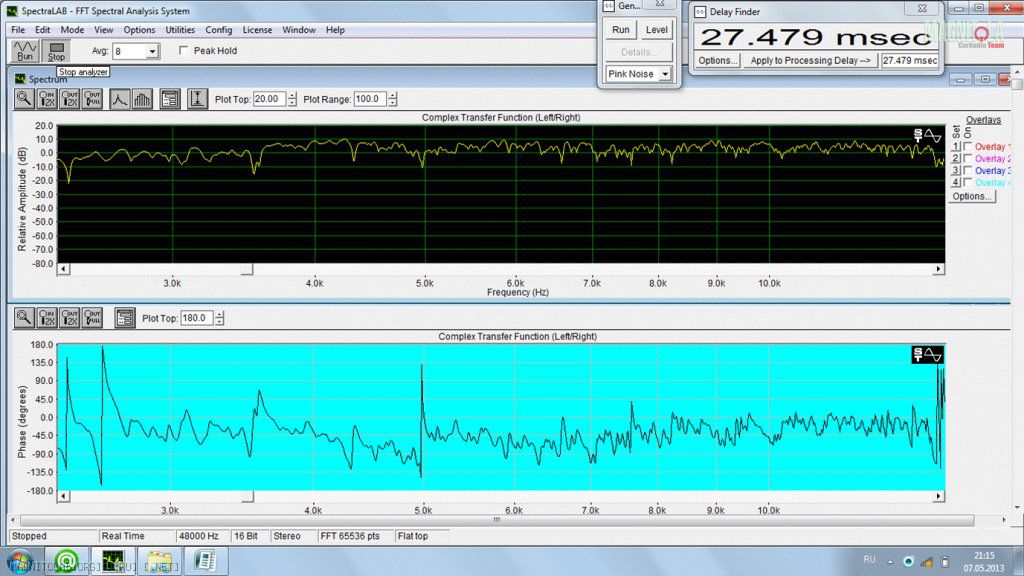

Оба вч
Вложение 384742

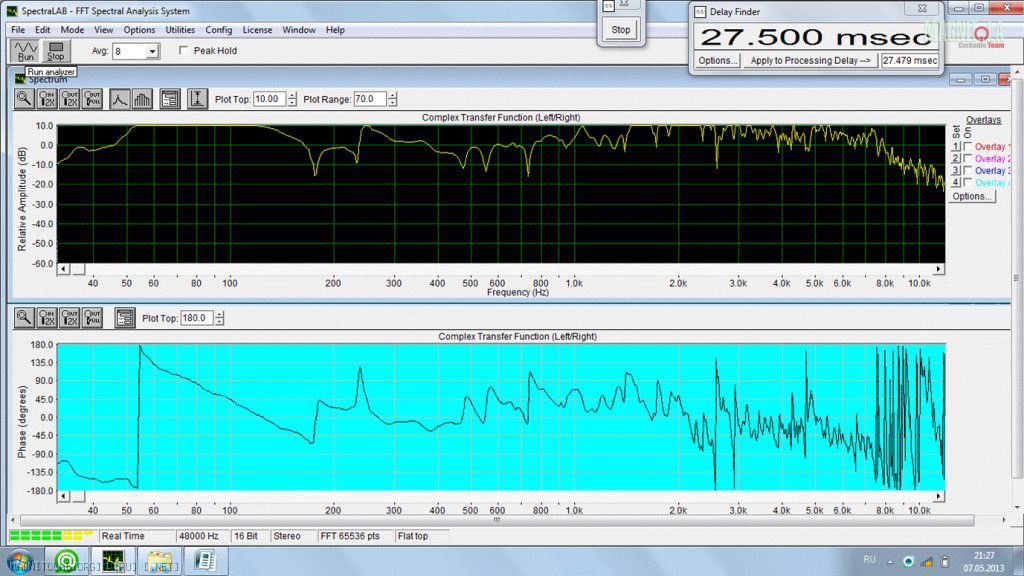

оба мида
Вложение 384744

Что и ожидал за Вч... Надо им искать место еще... На слух тоже не очень... И когда будет финиш у меня....

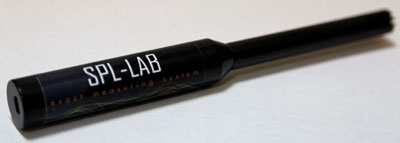

Ребят, задал вопрос Dr.Gonzo по поводу этой штуки (см. фото) измерять фазу. Пообещали осенью выпустить этот девайсик с такой возможностью. Это ж здорово!;)
Вложение 384748

Цитата:

---

Сообщение от Папа Карло

Ребят, задал вопрос Dr.Gonzo по поводу этой штуки (см. фото) измерять фазу. Пообещали осенью выпустить этот девайсик с такой возможностью. Это ж здорово!;)
Вложение 384748

---

Игорь, ты методу уже опробовал
Или народ тока баламутишь?:snowball:

Цитата:

---

Сообщение от DядяВова

Игорь, ты методу уже опробовал
Или народ тока баламутишь?:snowball:

---

Так я и задал вопрос доктору Гонзе именно по причине иметь сразу необходимое! Я ж хитрый))) На фиг надо покупать себе лишнее и потом мучить себя и других проблемами нестыковки.

А тут подключил к USB микрофон , вставил диск , да тюльпан от компа к ауксу пробросил... И не надо никаких смаартов и спектралабов.

Я уже юзаю спл метер про версии с двумя датчиками. Удобно и очень не дорого!

Бывает график фазы одного динамика показывает нормально допустим на 2 мс задержки процессоре и нормально на 4-5 мс .. Как поступать? АЧХ тоже более одинаковые

Цитата:

---

Сообщение от garmas-vitaliy

Бывает график фазы одного динамика показывает нормально допустим на 2 мс задержки процессоре и нормально на 4-5 мс .. Как поступать? АЧХ тоже более одинаковые

---

А посмотреть ФЧХ на стыке полос ?

Небольшой офф.
Сделали мне усилок на вч/сч.
У паялыча, кроме мультиметра никакого оборудования не.
А как посмотреть на то, что получилось, на слух вроде всё ОК?
Так есть же бук со спектралабом.

Подключил проводки "как обычно"
Сваял делитель. Подключил через него сигнал со входа усилка.
получилось так:

Компьютерные колонки 2.1
Вложение 386164

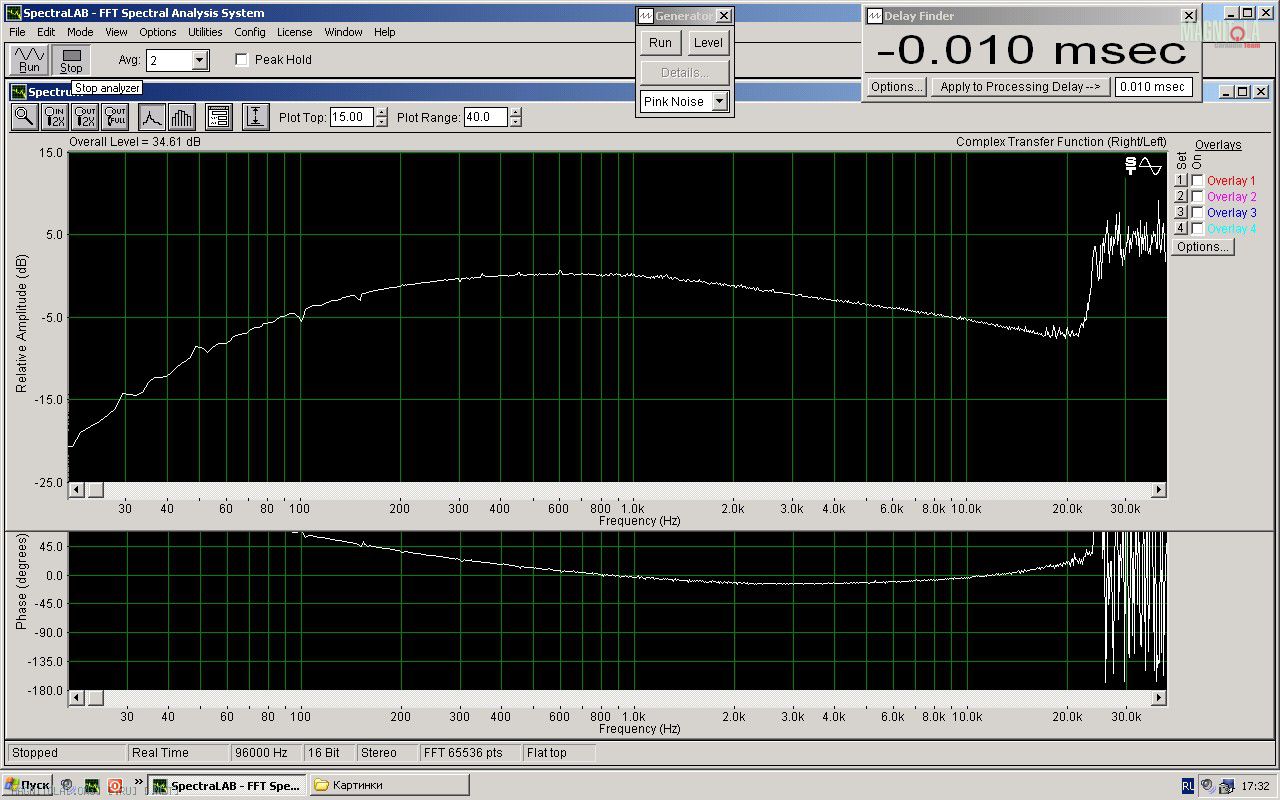

Референсный (для меня усилок Саундстрим, который переиграл моего Амперчика)
Вложение 386166

После просмотра графиков, были внесены изменения в начинку:
Были заменены выходные и предвыходные транзисторы...

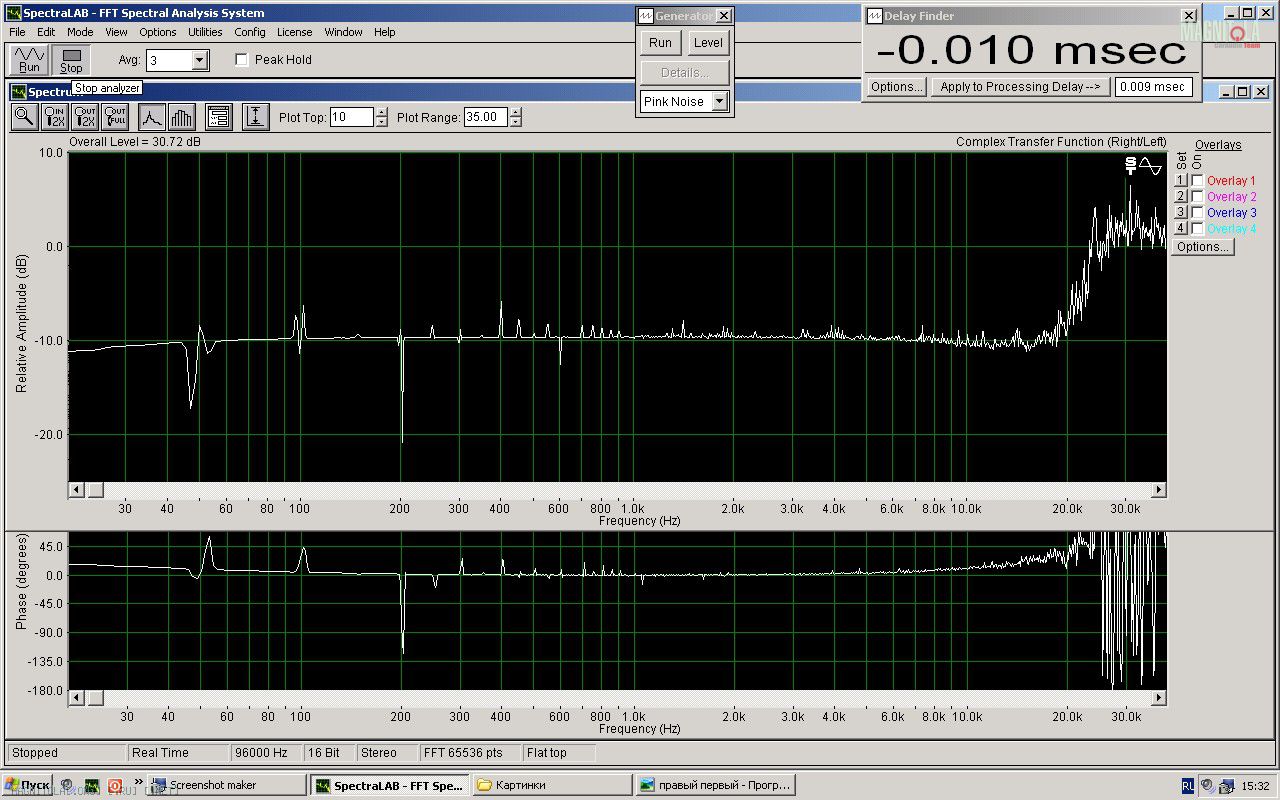

В итоге стало примерно "так" - график на выходе стал более ровным.
Вложение 386168

Пики/провалы на частотах, кратных 50 Гц - влияние штатного БП бука (а батарейка дохлая).
Подъём после 20 кГц тоже устранили.
Кому интересно - протестируйте своё усилительное хозяйство. Можете узнать много "нового":rofl:


Пыс. Делитель 2 сопротивления с отношением 1 к 3 и мощностью от 1 вт.

Пыс.пыс Первый раз увидел, что при регулировке громкости (а на усе стоят крутилки громкости а не гейны - хотя может это одно и то-же)
происходит увеличение завала по краям диапазона.
