Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от малах

Ну и в продолжении тупняка (а страсть как хочется понять) вот что только что сделал Вложение 205949 В этот раз все правильно я понял или нет??

---

кто что пишет, правый выход звуковой соединил с правым входом. Везде пишут левый выход, где правда может поэтому у меня не работет

Везде пишут про левый ВХОД для микрофона и правый ВХОД для тестового сигнала.

ВЫХОД можно ЛЮБОЙ использовать.

---------- Сообщение добавлено 14.05.2012 в 10:38 ----------

Цитата:

---

Сообщение от HORROR

вот так получается при включении розового шума все в ноль. Если в настройках поставить только левый канал,а не complex transfer function, реагирует на звук норм, а с фазой не получится

---

Попробуй в настройках выбрать линейный вход (вместо микрофона)
Может получится.

Цитата:

---

Сообщение от HORROR

Вложение 225942Вложение 225944
вот так получается при включении розового шума все в ноль. Если в настройках поставить только левый канал,а не complex transfer function, реагирует на звук норм, а с фазой не получится

---

Стерео микшер - это подача на вход записи сигнала с выхода звуковой карты. Неправильно. Нужно использовать линейный вход. Открой опции и поставь галочки напротив других входов.

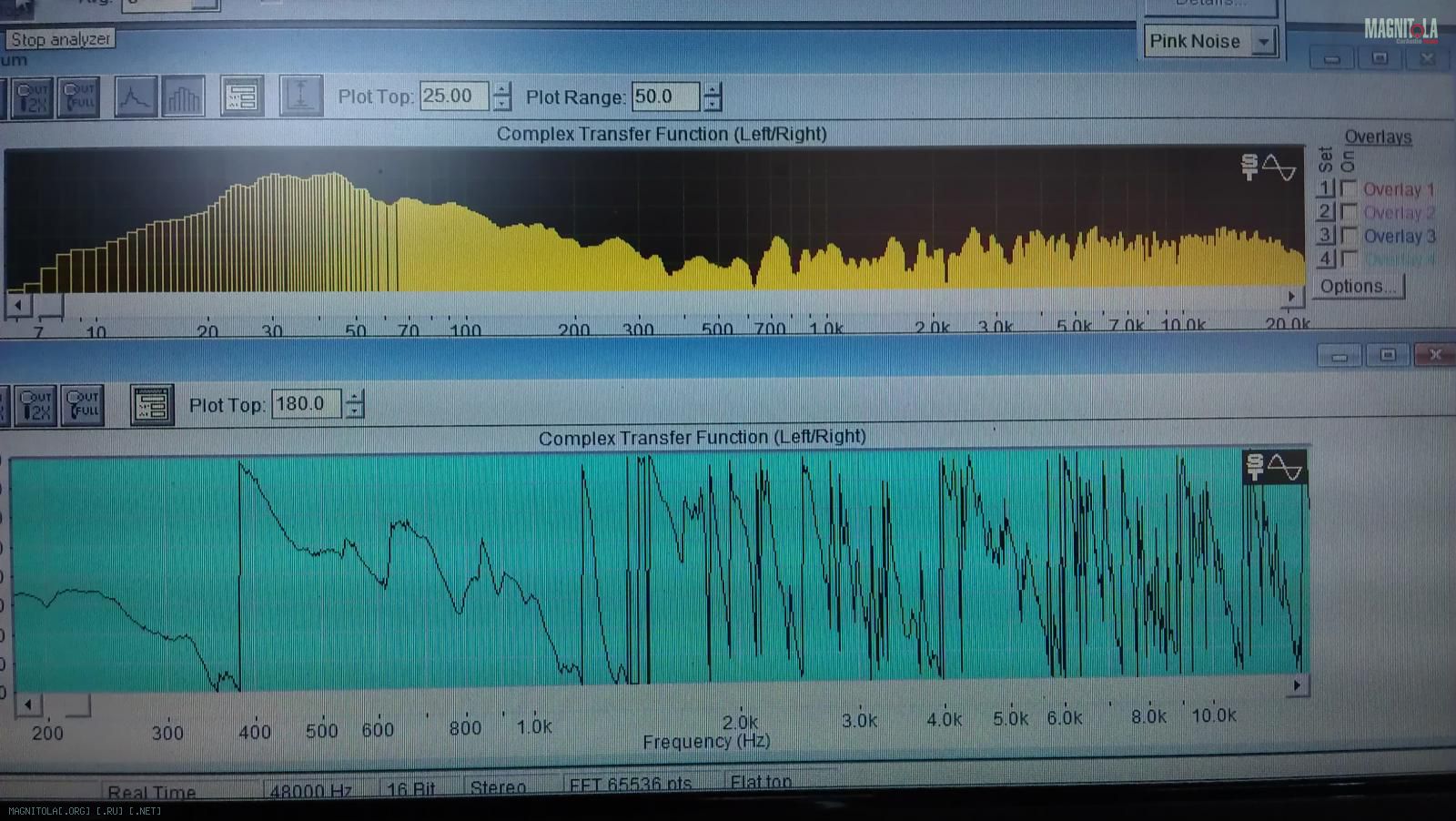

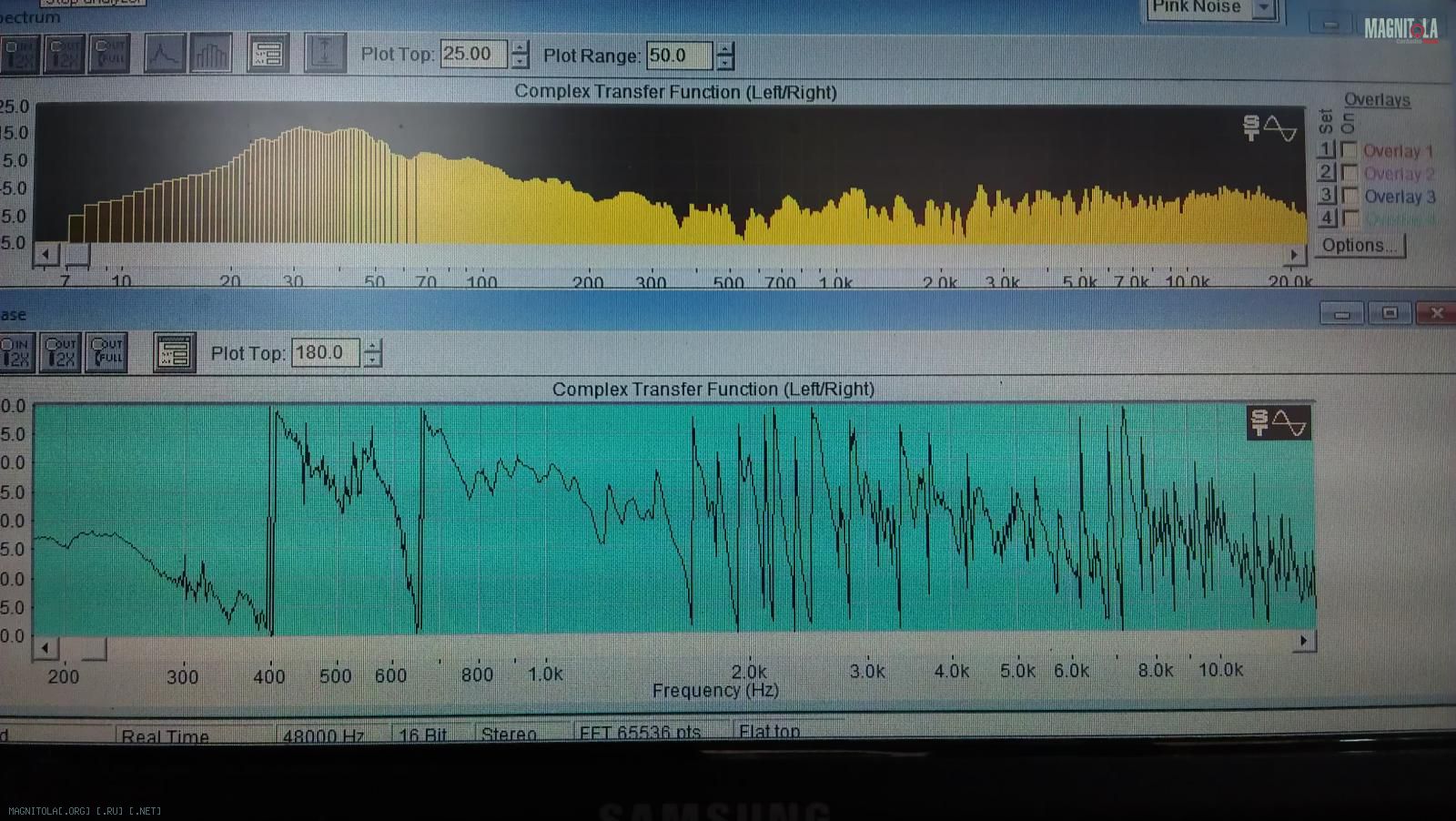

Вложение 226184Вложение 226186
Прошу коментов, это правая сторона, не могу с ней договориться..

Цитата:

---

Сообщение от vladan-ODR

Вложение 226184Вложение 226186
Прошу коментов, это правая сторона, не могу с ней договориться..

---

А по-моему всё "хорошо" получилось....

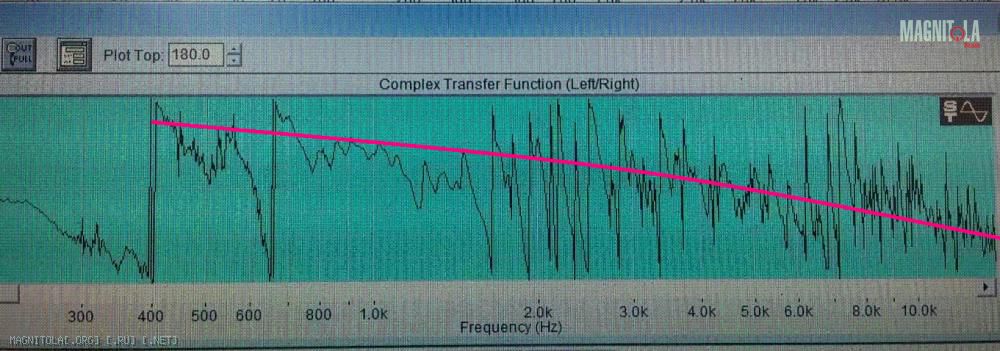

График фазы нормальный (ИМХО!):
Вложение 226196

Хотя по чтению графиков спец Илья - жди его комментариев...

Цитата:

---

Сообщение от HORROR

левый выход

---

А точнее на выходе из звуковой карты левый канал не задействуют. А только правый запускают на правый вход звуковухи и от него же из правого выхода на вход ГУ!!! На моей фотке все реально видно

Цитата:

---

Сообщение от vladan-ODR

Прошу коментов, это правая сторона, не могу с ней договориться..

---

Не нашел что у тебя за система (2/3 и т.д)
Выложи ещё частоты срезов/порядки (участок от 1,6 до 2,5кГц вроде-бы "не очень"гы ГЫ гы).
ПыСы
Желательно соблюдать масштабность частотных диапазонов на графике фазы и АЧХ.
А то на картинке график АЧХ от 7 Гц до 22кГц а фаза от 200 до 20кГц...

Система 2х полосная, срез на 600 2м. (Бивисы)

Цитата:

---

Сообщение от vladan-ODR

Система 2х полосная, срез на 600 2м. (Бивисы)

---

А можешь один мид (без ширика) и без срезов выложить?
- Рассмотреть "переворот" графика на 400 и 650 Гц с "оптимальной" и немного "неоптимальной" задержкой.

Ок, но теперь чуть пожже.
