Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от eterskov

Если есть линейный вход на голове...

---

Он же AUX...

То есть ноут по АУКСу соединяем с головой? Или внешнюю звуковуху подключенную к ноуту.

Цитата:

---

Сообщение от DядяВова

Вот так
Вложение 177683

Пысы О переходниках / разветвителях ничего не написал - каждый решает сам для себя.
У меня "джентельменский" набор выглядит так:

Вложение 177685

---

вот так

Папа Карло, подскажи пожалуйста, а есть ли переходник какой нибудь с усб (на микрофоне) на один канал линейного выхода? Точнее у самого микрофона такой вход

Вложение 244686

Я имею ввиду, что бы микрофон от USB RTA METER Pro Edition попробовать по такой методике.

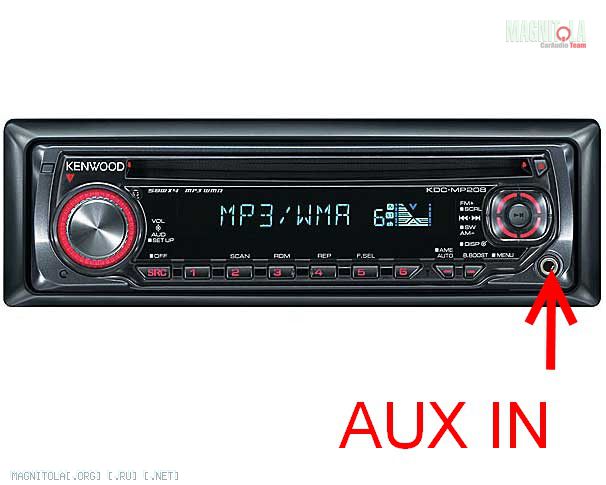

AUX IN и есть линейный вход. Есть почти во всех магнитолах.
Например вот такой:
Вложение 244688

Цитата:

---

Сообщение от eterskov

Папа Карло, подскажи пожалуйста, а есть ли переходник какой нибудь с усб (на микрофоне) на один канал линейного выхода? Точнее у самого микрофона такой вход

Вложение 244686

Я имею ввиду, что бы микрофон от USB RTA METER Pro Edition попробовать по такой методике.

---

Микрофон нужно подключать как ему положено, по USB. Я пояснял, что в микшере записи нужно его вход балансом сместить влево, на левый канал. А опорный сигнал взять с входа звуковой карты и балансом сместить вправо, на правый канал. Тогда Спектралаб увидит опорный сигнал в правом канале и измеряемый в левом.

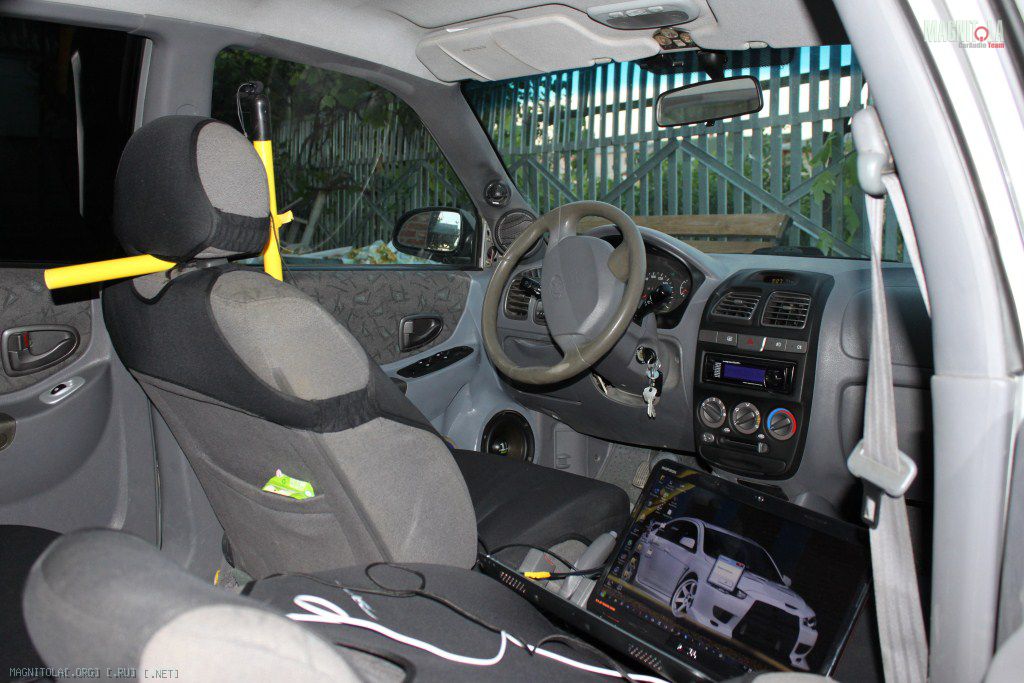

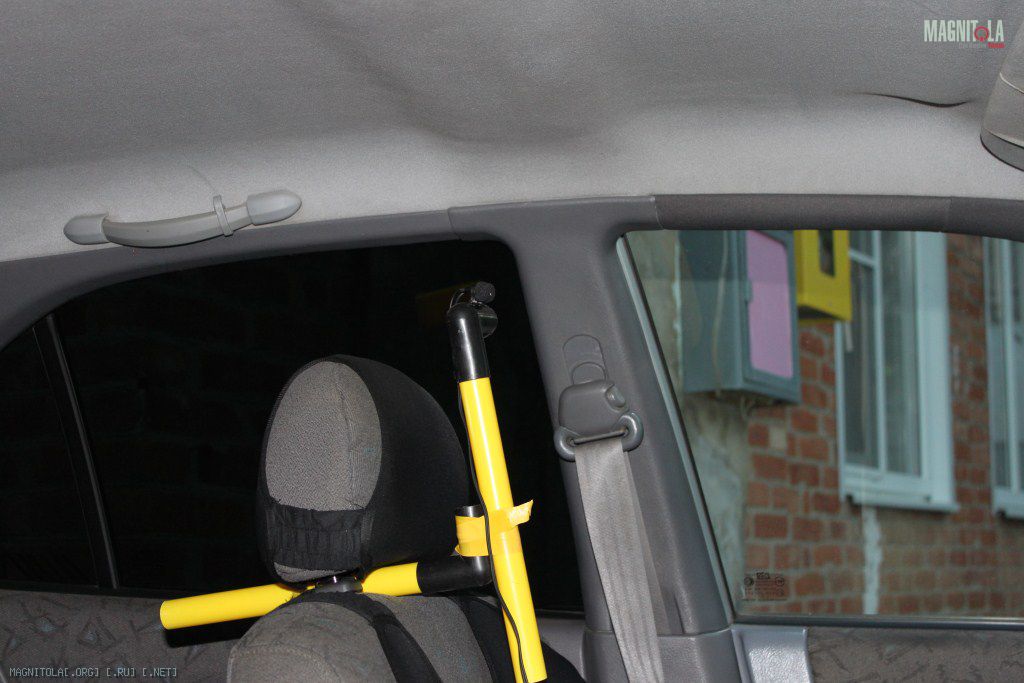

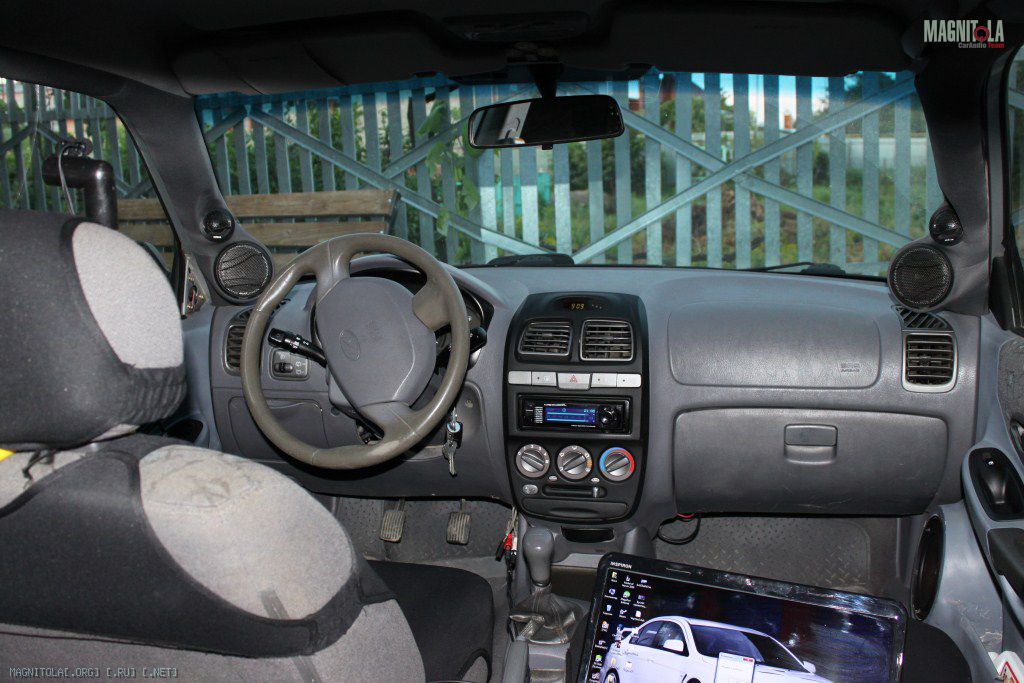

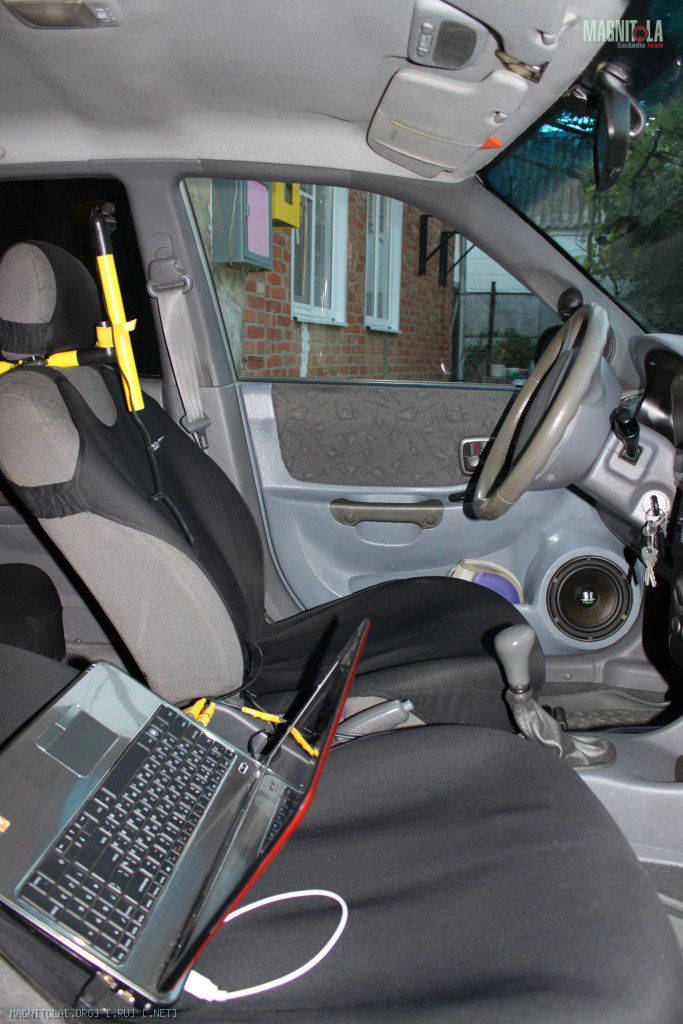

Ну наконец то добрался я до своей системы а точнее до ее настройки.Вот только закончил. И собственно приступаем к рассказу.Сразу оговорюсь- теория все равно хромает так что.... Хочу показать рабочее место. Вот оноВложение 246240Вложение 246242Вложение 246246Вложение 246252
1. Начинаем поиск базовой задержки(а в дальнейшем только правая сторона).Оставляю правый мид в полную полосу.

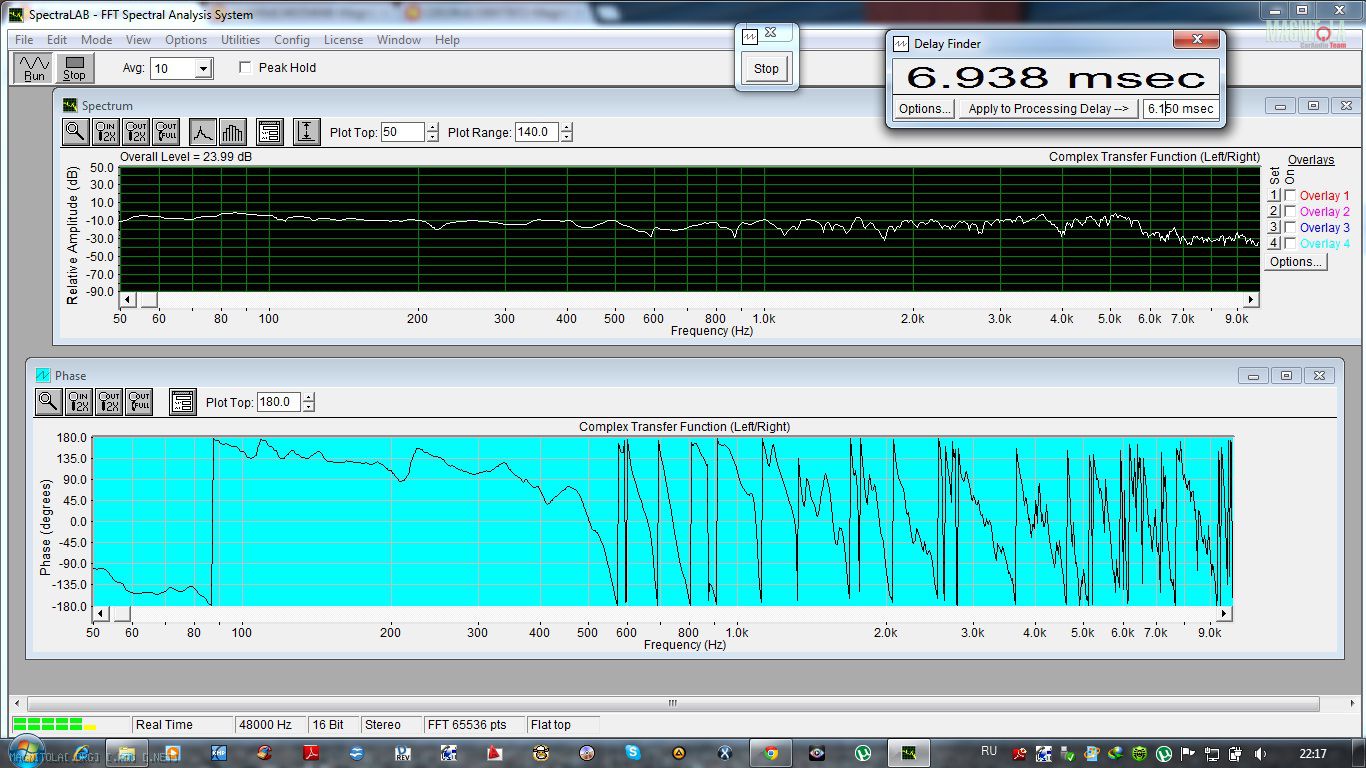

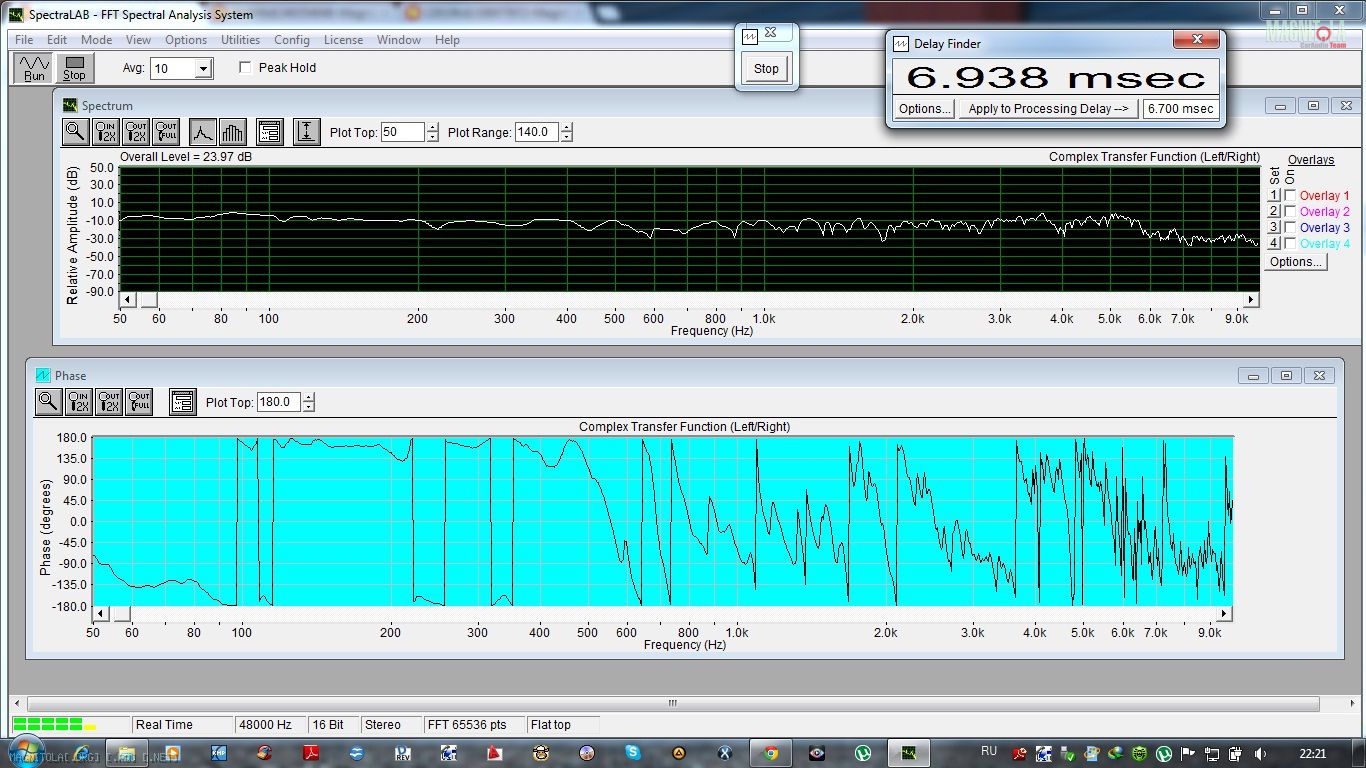

Вот два результатаВложение 246254 Вложение 246256 Из двух оставляю тот который 6.150 т.к он мне больше нравится диапазоном. Но вот есть мнение что в диапазоне от 600 и до 800 идет переворот фазы,а потом дальше до 5000 она принимает нормальный наклон.Но ведь это уже частотный диапазон другого динамика. Поэтому я иду дальше.

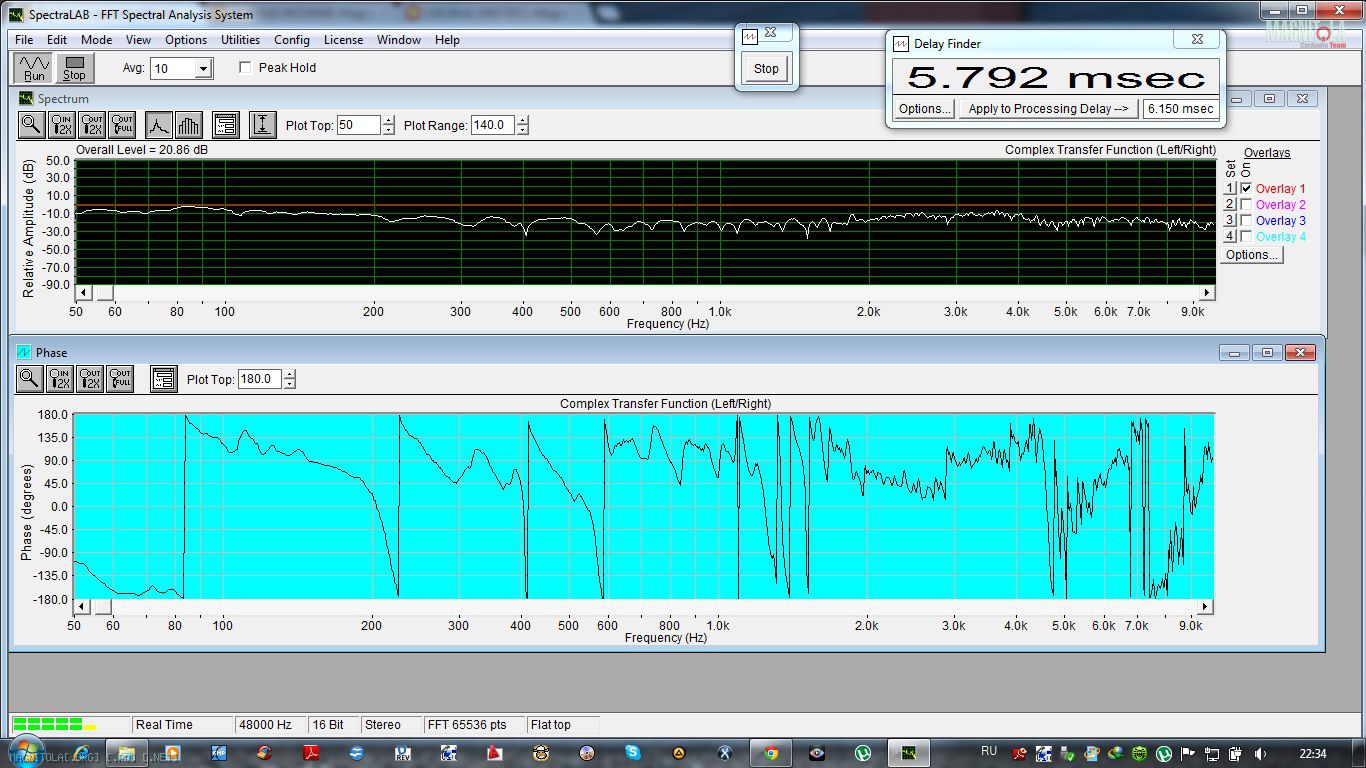

2.Включаю на мид фильтр второго порядка и режу с верху до 300 и включаю СЧ тоже вторым с низу до 300. В общем в стык и начинаем накручивать на ГУ для СЧ задержку.Крутил вертел и в итоге поменял фазу на инверторе для СЧ и вот что получилосьВложение 246258 так и оставил с задержкой 187.6. Видно что от 3000 фаза поползла. Я подумал что после стыковки СЧ ВЧ все исправлю.

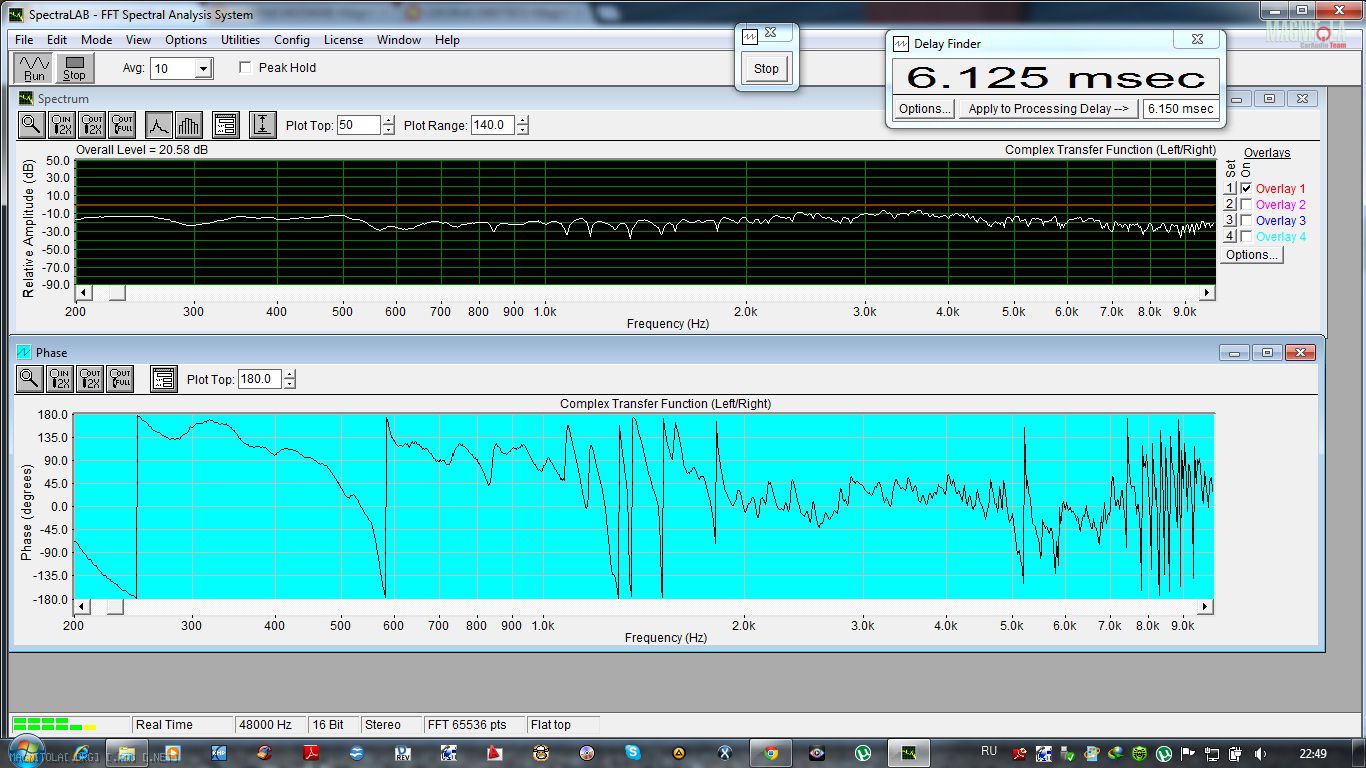

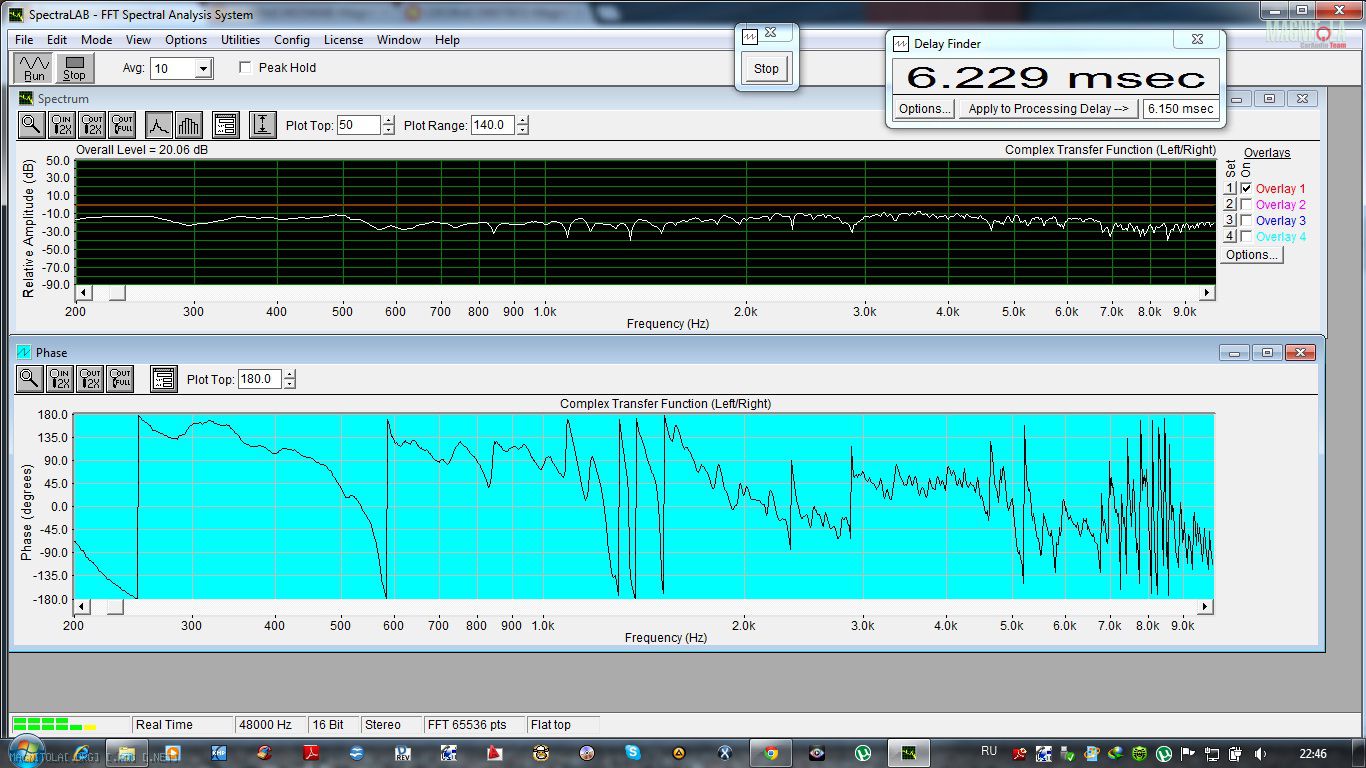

3. Все вырубаю мид. Оставляю СЧ вторым с низу от300 и вторым с верху до 4186 и вывожу ВЧ тоже вторым от 4186.После некоторых манипуляций перекидываю фазу на инверторе и для ВЧ. В итоге у меня СЧ и ВЧ в противофазе оба. И вот что получилосьВложение 246260 задержка 171.1 (так и оставил)
3.1Это для сравнения с задержкой 174.1Вложение 246262 или так лучше вроди бы не плохо почти до 7000гц. Ну да ладно 171.1 так 171.1-решено!!
4. Все теперь просто включаю мид и смотрю всю сторону в целомВложение 246264. Отмечу что мид в фазе а СЧ и ВЧ в противофазе на инверторе.(на усилителе пока переплюсовку не стал делать)
PS: Левую не стал сводить так как нужны Ваши коментарии. Прошу сильно не пинать. Да и по громкости каналов глядя на крафик АЧХ получилось так
МИД-3дб
СЧ-7
ВЧ-12 Чтоб более или менее график был уравновешен.
П.С Дядь Вова по твоей методе регулирования громкостей ВЧ СЧ пока не делал.Осталяю на закуску.
Ну ЖДЕМССС!!!!!

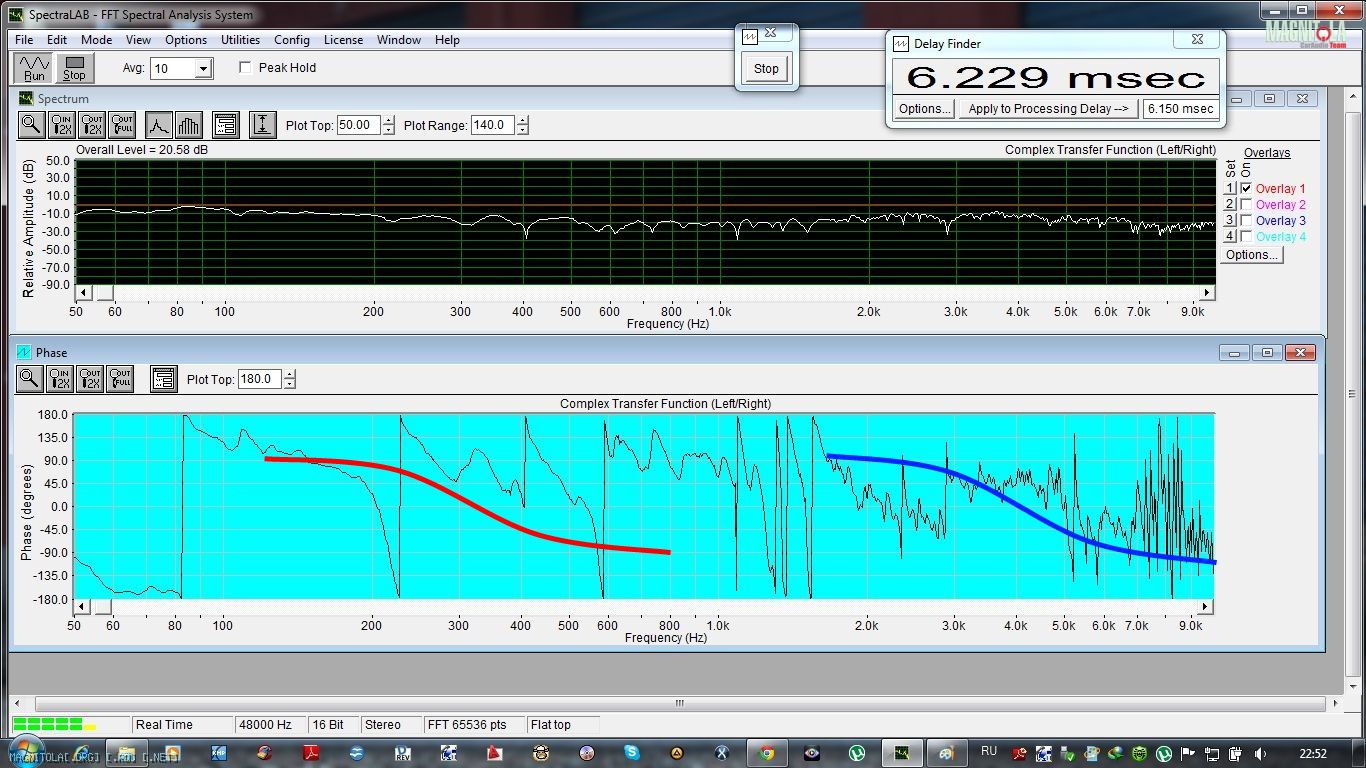

Начало хорошее. Есть только одно уточнение: ФЧХ фильтров второго порядка не горизонтальная линия. Нужно искать изгиб ФЧХ от +90 до -90 градусов относительно частоты раздела.
Где-то вот так:
Вложение 246266
Это я показал общее направление ФЧХ второго порядка с частотами раздела 300 и 4200 Гц.
Ищи не линейку, а вот такую кривульку. :)

Цитата:

---

Сообщение от Garmin

Нужно искать изгиб ФЧХ от +90 до -90 градусов относительно частоты раздела.
Где-то вот так:
Вложение 246266
Это я показал общее направление ФЧХ второго порядка с частотами раздела 300 и 4200 Гц.
Ищи не линейку, а вот такую кривульку. :)

---

Илья а такая кривулька разве может получиться при совместном включении Сч и Вч.
Правильную кривульку можно увидеть если смотреть только Сч или Вч.

На совместном графике получится линейка - это же твои выводы и картинки.

Или я не прав???

Пыс
Вывод "от противного" - если смотреть совместно Вч и СЧ (2 порядок везде) то при получении "линейки" кривульки по каждой полосе получатся автоматически.
Не?

Цитата:

---

Сообщение от Garmin

Ищи не линейку, а вот такую кривульку

---

По сути я как понимаю это получится если я буду увеличивать задержку! и график начнет сужаться и соответственно наклон станет более крутым.
