Подскажите, снимал график у знакомого и увидел вот такое
О чем говорит график от 150 до 600?? В системе трудиться широкополосный динамик играет где то от 450 и до самого верху.
Форум автозвука и установки музыки в автомобиль
Репутация: 223381
Подскажите, снимал график у знакомого и увидел вот такое
О чем говорит график от 150 до 600?? В системе трудиться широкополосный динамик играет где то от 450 и до самого верху.
Репутация: 117793
Отличная ФЧХ с фазой около 180 градусов. А в диапазоне 600Гц - 1,5кГц есть несколько переотражений.Сообщение от vladan-ODR
Подскажите, снимал график у знакомого и увидел вот такое
О чем говорит график от 150 до 600?? В системе трудиться широкополосный динамик играет где то от 450 и до самого верху.
Репутация: 223381 Спасибо. А я думал что это потология...
Репутация: 8570
Здравствуйте всем! Процесс постоянно продолжается совершенствование звука ... Окончил "правильно" выставлять динамики в салоне ... Прошу подсказок, комментариев ИЛЬЯ, ДЯДЯ ВОВА. На графиках СЧ без объема акустического ... для каждого динамика искалась базовая задержка.
лСЧ пСЧ
лВЧ пВЧ
Не могу понять по поиску базы для саба (находится между водительской и пассажирской сидухамы) до 250 Гц 12дБ ... но правый мидбас у меня дальний получается по "линейке" .... при таких базах саба невозможно свести все остальные динамики.
ГУ 88 РС2 ... Не надо задержки проца поставить на 400 см? Что не так?
САБ 14.1 мс САБ 17.78 мс
Репутация: 411756
Про саб - базовая задержка где-то между 14,1 и 17,78 (в районе 15 мс должна быть).Здравствуйте всем! Процесс постоянно продолжается совершенствование звука ... Окончил "правильно" выставлять динамики в салоне ... Прошу подсказок, комментариев ИЛЬЯ, ДЯДЯ ВОВА. На графиках СЧ без объема акустического ... для каждого динамика искалась базовая задержка.
лСЧ пСЧ
лВЧ пВЧ
Не могу понять по поиску базы для саба (находится между водительской и пассажирской сидухамы) до 250 Гц 12дБ ... но правый мидбас у меня дальний получается по "линейке" .... при таких базах саба невозможно свести все остальные динамики.
ГУ 88 РС2 ... Не надо задержки проца поставить на 400 см? Что не так?
САБ 14.1 мс САБ 17.78 мс
Про Вч.
Левый "хорош", с правым еще поработать. (диапазон графика хорошо-бы до 12-15кГц расширить)
Про Сч и поиск базовой задержки - диапазон графика пошире бы (до 8-10кГц) И опять левый выглядит приличнее правого.
Имхо всё.
Пыс. Возможно база для правой стороны подобрана неудачно - что и портит всё.
Репутация: 8570 както с левой стороной проще было .... Права постоянно отражения дает район 1.2 кГц до 3 кГц .... То скорее всего кресло ... Ничего не могу с етим сделать .... А как насчет саба? На проце выставить ему 400 см и тогда искать базу еще раз?
Репутация: 411756 Саб.
Выстави на проце 360-380 см для саба (чтоб было куда двинуться) для подстройки точной стыковки с фронтом и ищи "базу".
Потом стыкуй к нему фронт.

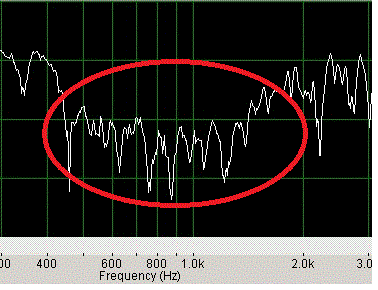

А про 1,2-3кГц - ничё толком не скажу (пробовать мягким материалом отделывать отражающие поверхности)
Репутация: 8570 ...... провел я много времени в гараже но с результатом... На ухо: сцена широкая и вылезла за стойки, ЦО под зеркалом, глубина присутствует, ГО Кролл звучит спокойно, вкусно .... Жду капсюль Панасоник с питанием .... Все замеры на микрофоне пион 88 ...По "базе" саба: на проце было от 360-400см и остановился на 400см, 15.7 мс в спектралаби (на фото 15.8)
Левый НЧ и СЧ + саб
Левий НЧ,СЧ,ВЧ + саб
Правий НЧ,СЧ +саб
Правий НЧ,СЧ,ВЧ +саб
Весь график по горизонтали
Задержки на проце:
Саб 400см
ЛНЧ/ЛСЧ-8.75см ПНЧ/ПСЧ-60см
ЛВЧ- 0 см ПВЧ- 50 см
Репутация: 419032
garmas-vitaliy,А нарезку кроссовера можно привести, включая порядки среза?
Репутация: 411756 Я тут свои сегодняшние измерения и настройки выложу......... провел я много времени в гараже но с результатом

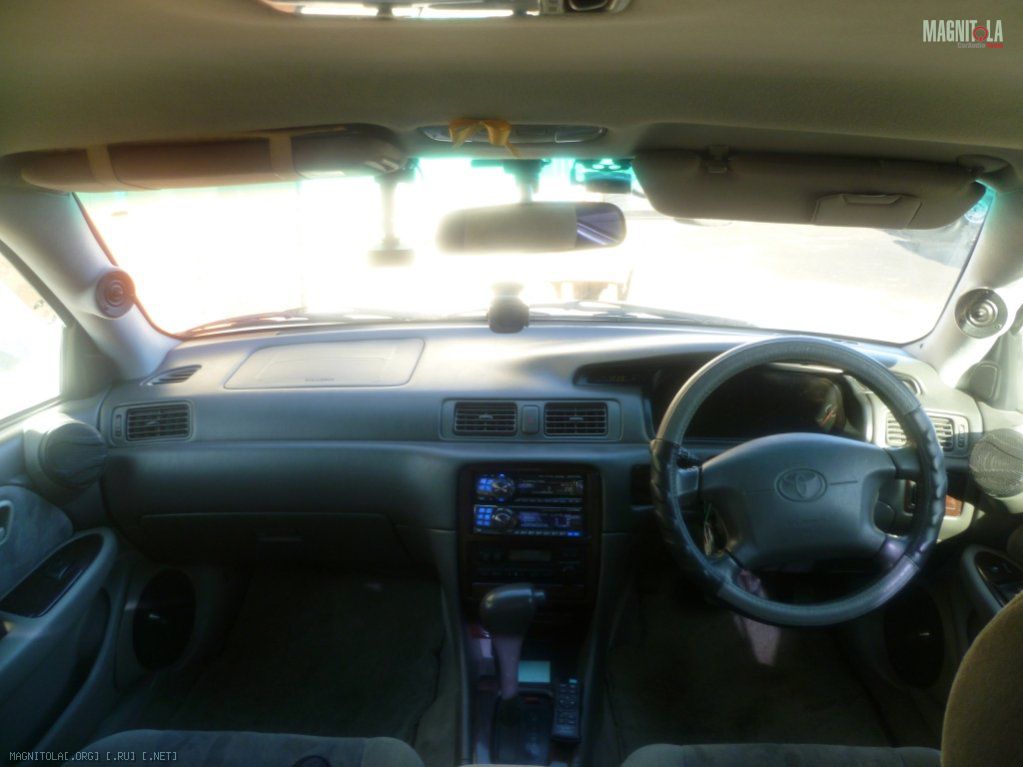

Только авто праворукая.
Левый НЧ и СЧ + саб
Левий НЧ,СЧ,ВЧ + саб
Правий НЧ,СЧ +саб
Правий НЧ,СЧ,ВЧ +саб
Весь график по горизонтали
И еще до кучи
На истину не претендую, однако графики по полосам (мид/сч/вч) должны быть схожими по направленности.
Что при совместном включении лево-право даст более ровный график, в том числе на АЧХ.
И ещё - на примере пищей.
При их отдельном включении (одни пищи) и порезке снизу скажем на 4 кГц,
до 8-10 кГц фазовый график должен иметь наклон в низ.
А после 8-10 кГц (когда фильтр уже не "кривит" фазу) - выходить в горизонталь.
Аналогична ситуация со всеми полосами, при условии что ДГ "распущены" вверх
Миды и саб
Оба сч
Оба Вч
