Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

понял...буду дальше искать...

---------- Сообщение добавлено 06.12.2012 в 15:50 ----------

"база" нету у меня.... иду искать....

Сообщение от garmas-vitaliy

понял...буду дальше искать...

---------- Сообщение добавлено 06.12.2012 в 15:50 ----------

"база" нету у меня.... иду искать....

Чё это нету?
На фото всё прилично выглядело.

так как сложно искать фазу остальних динамков...

Сообщение от garmas-vitaliy

так как сложно искать фазу остальних динамков...

Попробуй найти базу для саба
А потом включай по отдельности каждую полосу и ищи задержку для них (распущенных с верху)
Искать нужно прямой участок графика на частотах 1 -1,5 октавы выше от настройки частоты фильтра.
Потом запускай совместно лево/право полосы и смотри что получается.
Как на последних 3 моих графиках.
При салонных переотражениях ТАК перепроверять себя не помешает.

Вот что на скорую получилось .... Над базой саба я скрупулезно сидел, так как дальше нет смысла что-то делать ... Не все графики успел сохранить
База вышла 15.020 мс самий идеал.имхо


Дальше прилеплять динамики было как-то легко.Имхо

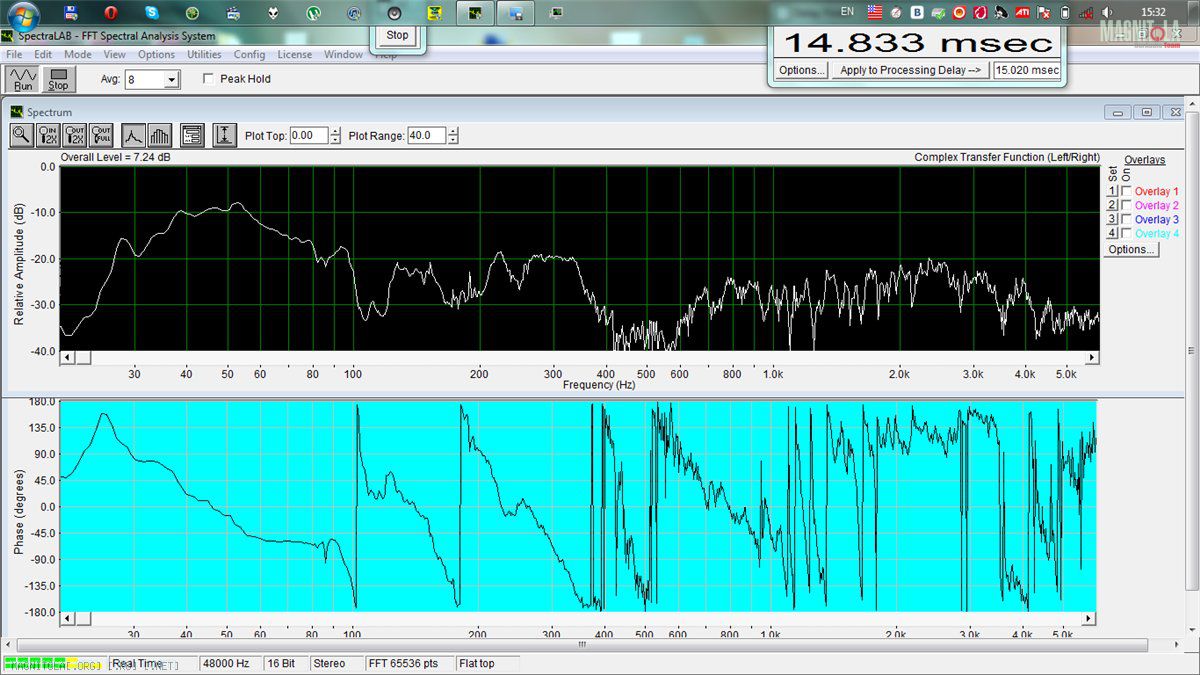

Тут только САБ (до 125 гц,12дб/окт)+ НЧ (от 80 гц,12 дб/окт) і СЧ (до 4 кгц,12 дб/окт) левой сторони:

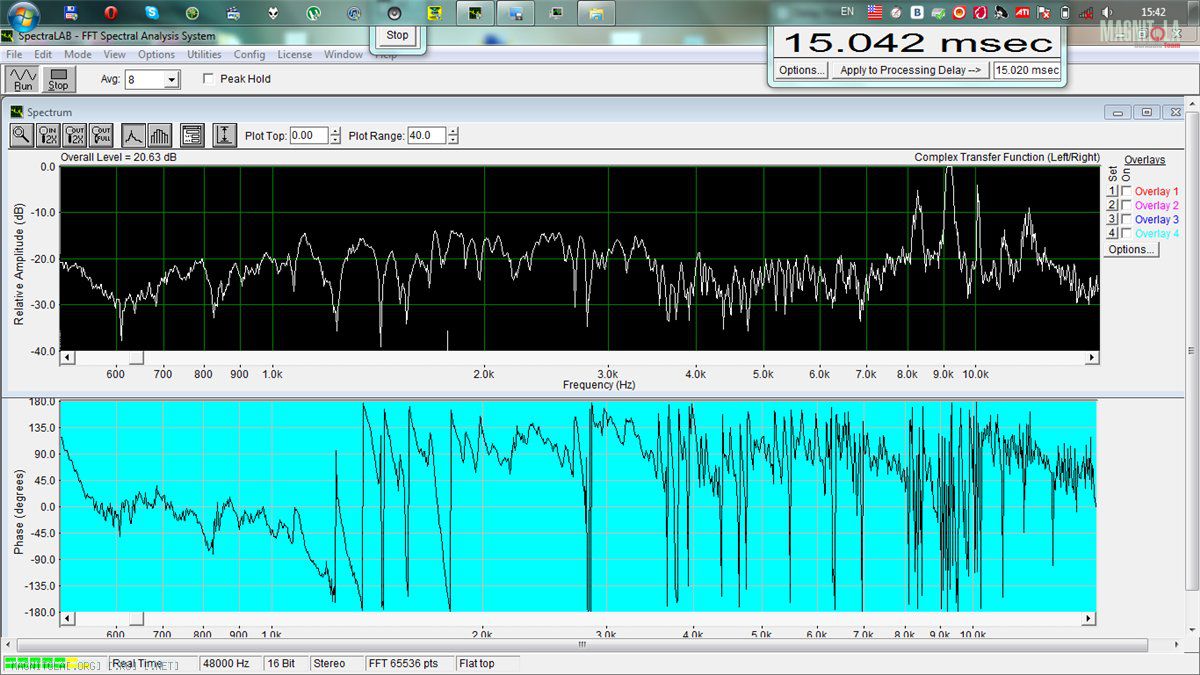

Здесь только правая сторона НЧ, СЧ +ВЧ (от 4 кгц,12 дб/окт)

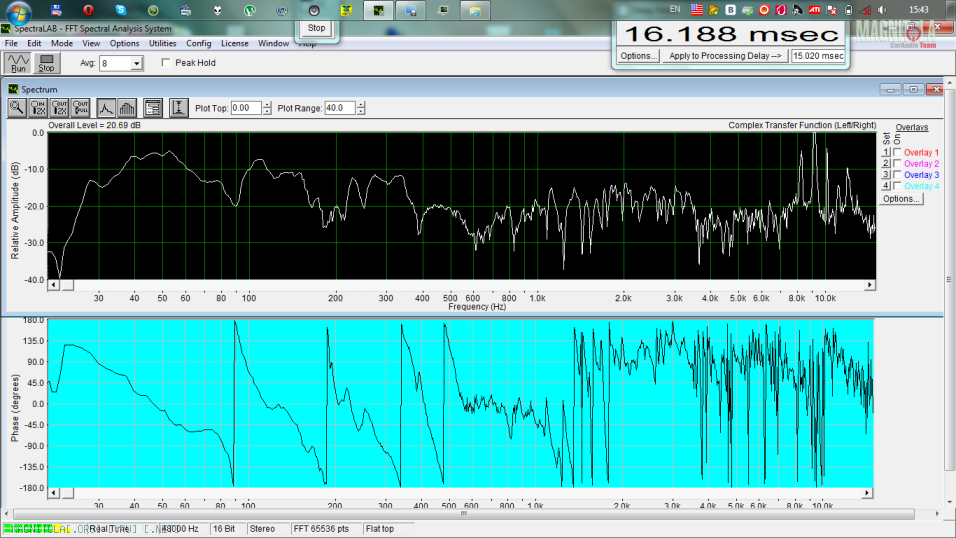

И все вместе:


ЗЫ: На все заняло времени около 30 мин ... Точности нет еще .... Вопрос правильности всего

Сообщение от garmas-vitaliy

Вот что на скорую получилось .... Над базой саба я скрупулезно сидел, так как дальше нет смысла что-то делать ... Не все графики успел сохранить
База вышла 15.020 мс самий идеал.имхо


Дальше прилеплять динамики было как-то легко.Имхо
Тут только САБ (до 125 гц,12дб/окт)+ НЧ (от 80 гц,12 дб/окт) і СЧ (до 4 кгц,12 дб/окт) левой сторони:


Здесь только правая сторона НЧ, СЧ +ВЧ (от 4 кгц,12 дб/окт)


И все вместе:


ЗЫ: На все заняло времени около 30 мин ... Точности нет еще .... Вопрос правильности всего

Сч и вч получились вполне терпимо (подрихтовать чуток всётаки надо).
А вот связка Саб + Нч (в части мидов) как-то не очень выглядят (очень похоже, что задержка для мидов не найдена).

Не понятна необходимость перехлёста частот между сабом (до 120 Гц) и мидами (от 80).

Миды распусти сверху.
И попробуй выложить графики:
- саб+левый мид, саб+правый мид. Диапазон графиков от 1 до 5 кГц (этот диапазон будет показателен для мидов по правильности нахождения задержки. А то, что сабовый диапазон выпадет не страшно - потом его можно под лупой рассмотреть).

- и оба мида + саб Диапазон графика задай от 100 Гц до 2 кГц. (тут смотрим на суммарный график от работы мидов. А раз систеиа трёшка - нам важен диапазон до 1 кГца)

- саб + миды, диапазон графика от 20Гц до 500Гц-1 кГц - чтобы лучше рассмотреть стыковку саба с мидами. И частоты срезов по полосам укажи.

- попробовать поменять полярность на сабе ещё стоит, - и тоже отдельный график.

Пыс. А микрофончик у тябя "какашный" (то что он творит в диапазоне от 8 до 10 кГц)

Добрый день!

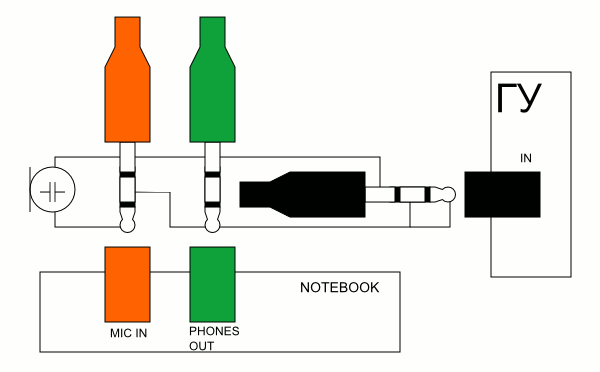

Подскажите пожалуйста, правильно ли скоммутированы детали для анализа ФЧХ в SpectraLAB:

Сообщение от Lat

Добрый день!

Подскажите пожалуйста, правильно ли скоммутированы детали для анализа ФЧХ в SpectraLAB:

Правильно

Сообщение от Garmin

Правильно

В общем, в подавляющем большинстве случаев - неправильно.

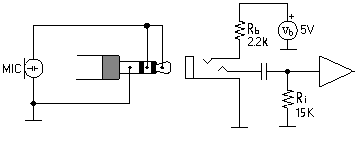

Вход Mic - моно. (вроде как существуют экзотические ноутбуки с стерео входом, но их никто не видел).



Interfacing Microphones to Computer Sound Cards

Сообщение от Lat

В общем, в подавляющем большинстве случаев - неправильно.
Вход Mic - моно. (вроде как существуют экзотические ноутбуки с стерео входом, но их никто не видел).



Interfacing Microphones to Computer Sound Cards

К экзотическим ноутбукам со стереовходом вполне можно отнести ВСЕ, выпущенные 5-
10 лет назад. В те времена ещё не экономили.

---------- Сообщение добавлено 09.12.2012 в 06:45 ----------

Сообщение от garmas-vitaliy

Надо бросать на 1 канал через пас. кросс СЧ и ВЧ! Есть в наличии "правельный кросс" из линейки Alpine SPX-177A и надо подрезать снизу както, что б играл от 400 гц,12 дб.... НЧ тоже сейчас играет с этой линейки (он же на графиках) и как его подрезать сверху, когда ГУ 88 более 200 Гц не дает больше. Если переключится в поканалький режим можно, но 3 пара линеек будут давать лишь от 1.25 кГц-20кГц .... Есть еще один кросс (этот, что сейчас на графиках) и его можно тоже довести до ума ....И как дальше двигаться? .....
Нужно крос по НЧ от 80 гц 12дб/окт до 400гц 12дб/окт
СЧ от 400гц 12дб/окт до 4000 гц 12дб/окт
ВЧ от 4000 гц 12 дб/окт
Очень прошу помощи-подсказки уважаемие Илья і Дядя Вова

Я уже устал на одном месте сидеть

Гдето тут или на других родственных форумах была тема по перепайке кроссов 88го и изменению полосы пропускания фильтра. Там вроде бы только сопротивление с конденсатором перепаять...
И цеплять через пассивные фильтра.
