Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Добрый день, всем!


Собственно весь инструментарий получен. Звуковая M-AUDIO Fast Track USB MKII куплена перед новым годом. Драйвер втал на win7-64bit, все работает.
Микрофон Behringer ECM8000, купленный на английском ebay, из-за праздников доехал только вчера.
1. Подскажите пожалуйста, резьба на держателе микрофона под винт крепления к штативу - 3/8"? Проверить нечем.

2. После подключения проводов к ноутбуку, звуковой карте, микрофону и музыкальному комплексу:

Сообщение от Garmin

Проводим установку громкости аудиосистемы, чтобы не было перегрузки и не было слишком тихо, на средней громкости. Устанавливаем достаточный коэффициент усиления микрофонного усилителя.
Процедура настройки занимает достаточно много времени, но без этого невозможно начать измерения.

Не совсем понимаю, в чем именно трудность и почему это занимает много времени?

3. И еще один вопрос. Garmin в своих математических анализах разделительных фильтров писал, что если делить LR2, то динамики на частоте раздела будут работать в противофазе.
Этот вопрос обсуждался, но четкого ответа так и не увидел. При трехполосной АС: НЧ -> СЧ -> ВЧ, СЧ обязательно нужно ивертировать или это можно исправить задержкой сигнала на СЧ?

Сообщение от Lat

Добрый день, всем!

2. Не совсем понимаю, в чем именно трудность и почему это занимает много времени?

3. И еще один вопрос. Garmin в своих математических анализах разделительных фильтров писал, что если делить LR2, то динамики на частоте раздела будут работать в противофазе.
Этот вопрос обсуждался, но четкого ответа так и не увидел. При трехполосной АС: НЧ -> СЧ -> ВЧ, СЧ обязательно нужно ивертировать или это можно исправить задержкой сигнала на СЧ?

По вопросу 2
Тоже не понимаю в чём трудность.
Один раз подключив оборудование и настроив уровни на входе/выходе в звуковой карте - дальнейшие подключения к аппаратуре в других авто проблем не вызывают (три-пять минут делов-то)

По 3 вопросу
Была "такая" рекомендация. Копий сломали много.

В итоге сошлись на том (по крайней мере я для себя решил ), что нужно пробовать как в фазе так и противофазе.
Снимать графики, слушать и выбирать что больше понравится.

Пыс. Начнете мерить - увидишь горы и провалы при стыковке полос.
Причем не только на частотах раздела но и на 2-3 октавы выше.
У меня при стыковке вч/сч (частота раздела 4,5кГц) изменение задержки на 0,7 см у вч относительно сч меняет график АЧХ на частотах выше 12 кГц.

Сообщение от Lat

Добрый день, всем!
3. И еще один вопрос. Garmin в своих математических анализах разделительных фильтров писал, что если делить LR2, то динамики на частоте раздела будут работать в противофазе.
Этот вопрос обсуждался, но четкого ответа так и не увидел. При трехполосной АС: НЧ -> СЧ -> ВЧ, СЧ обязательно нужно ивертировать или это можно исправить задержкой сигнала на СЧ?

Если делишь все частоты вторыми порядками, переверни фазу у СЧ. Так будет лучше всего.

А можно еще раз по второму вопросу пройтись.
1. Проводим установку громкости аудиосистемы, чтобы не было перегрузки и не было слишком тихо, на средней громкости.
2. Потом гайном опорного сигнала выставляем оптимальный уровень.
3. Микрофонным гайном выставляем аналогичную опорному сигналу амплитуду.

Правильно я понимаю? Или что-то упустил?

Правильно. Лучше выставлять уровень в -5..-8дБ о максимума, чтобы был запас на резонансы системы.

от 80 Pionera микрофон потянет?

Скорее всего потянет, но за его точность я не ручаюсь. Сделай для него кронштейн из фломастера, а провод внутри протяни.

Сообщение от Недолжно

Народ, есть пару вопросов:

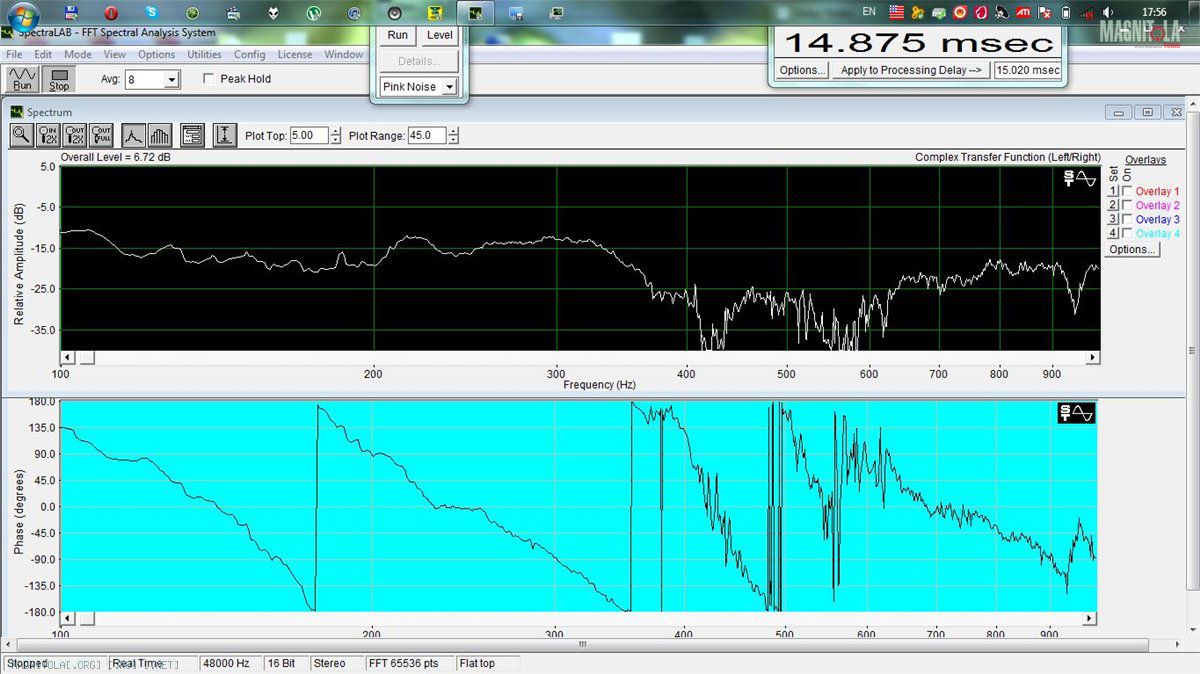

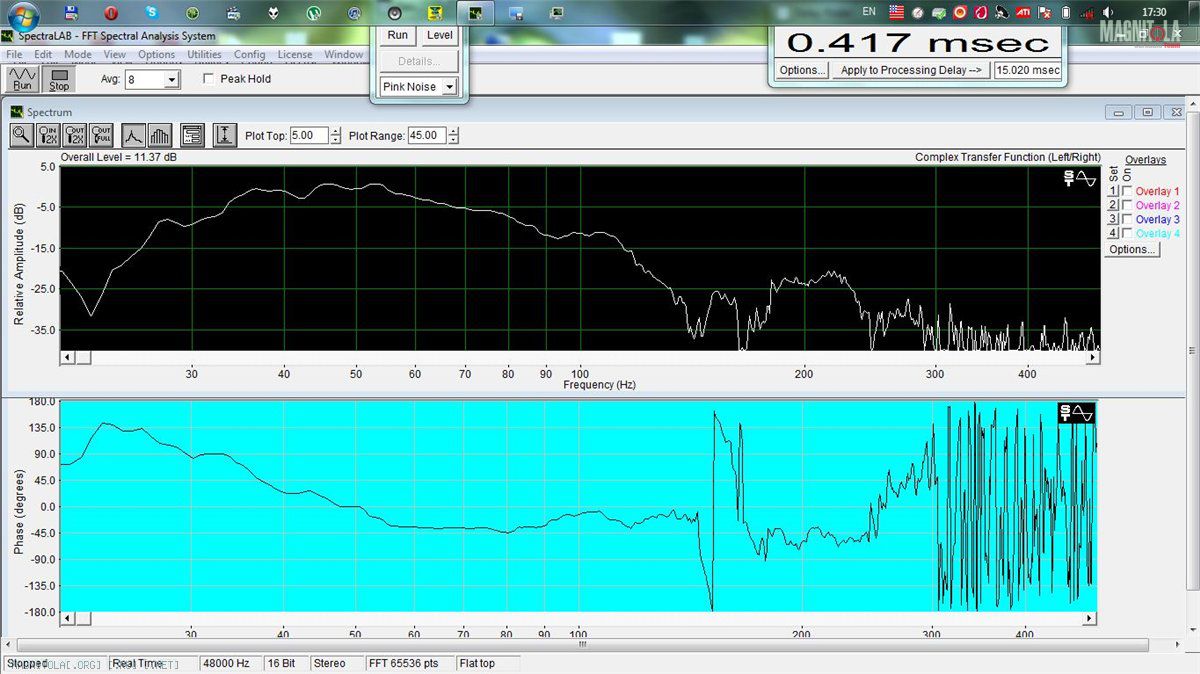

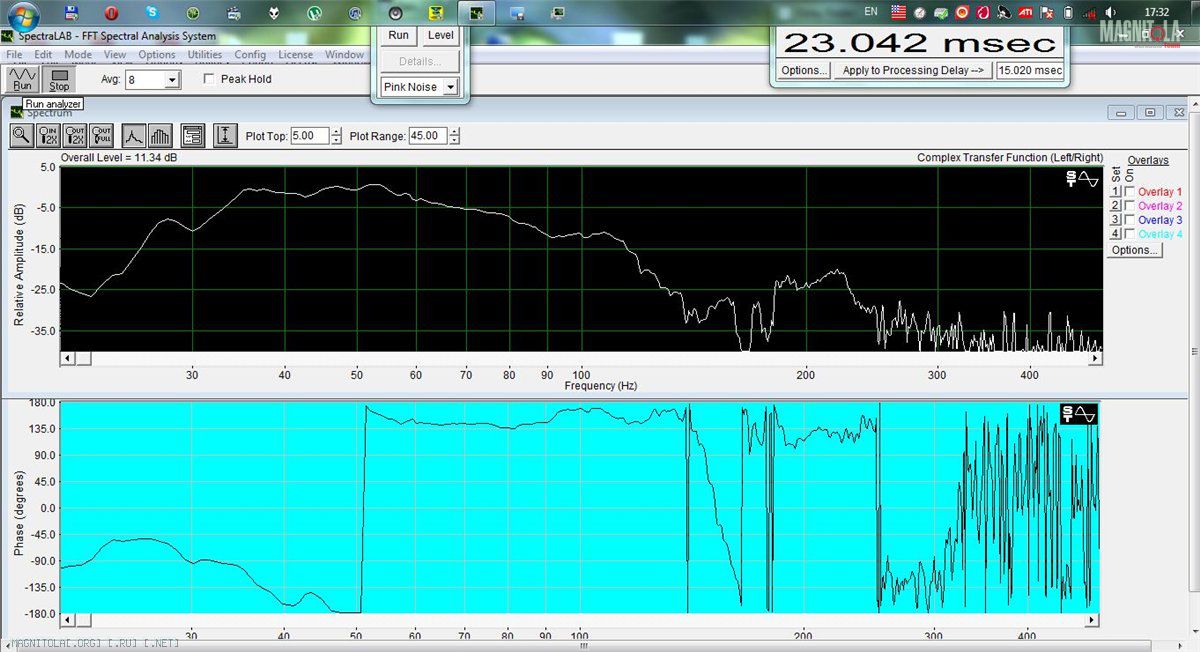

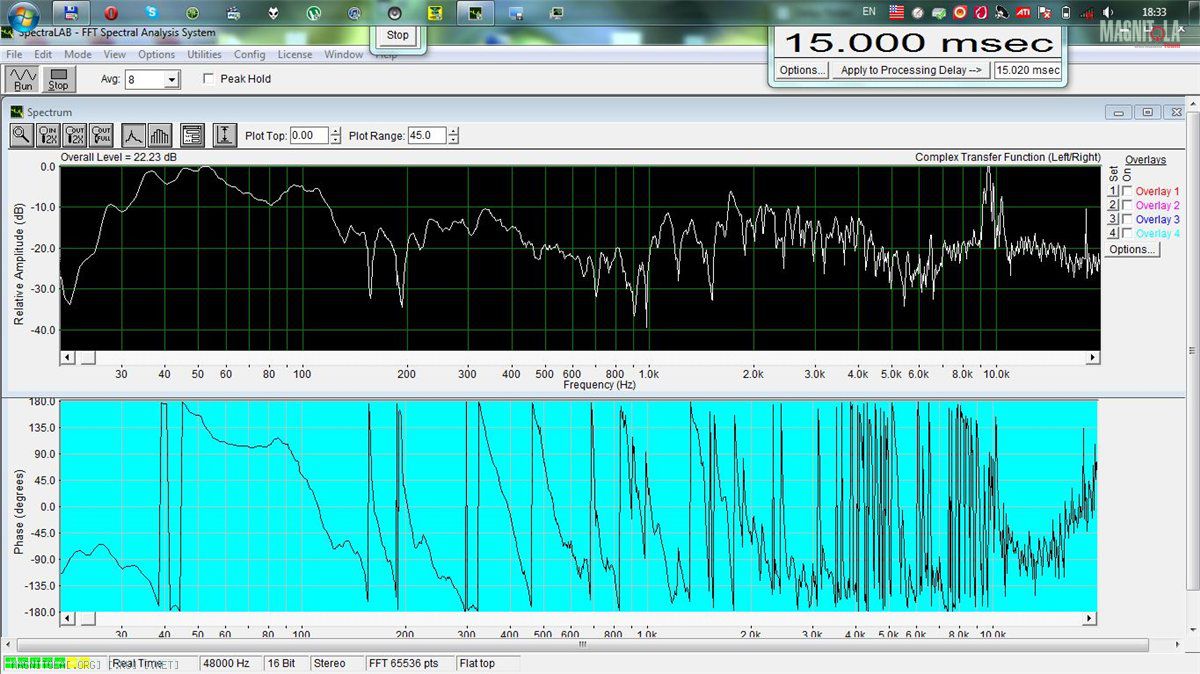

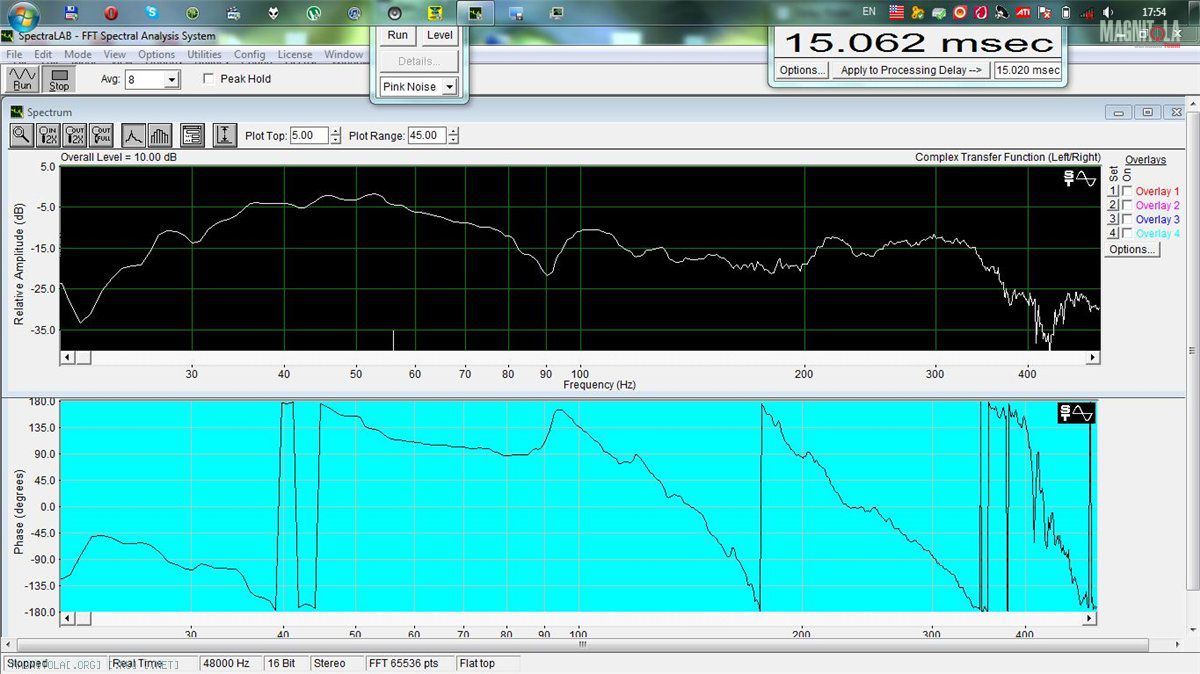

вопрос первый. разъясните по алгоритму. к примеру, моя левая сторона. у меня отдельно без подрезок удается уловить прямой отрезок фазы и на нч и на сч. и вместе они красиво играют без подрезок(первая картинка).

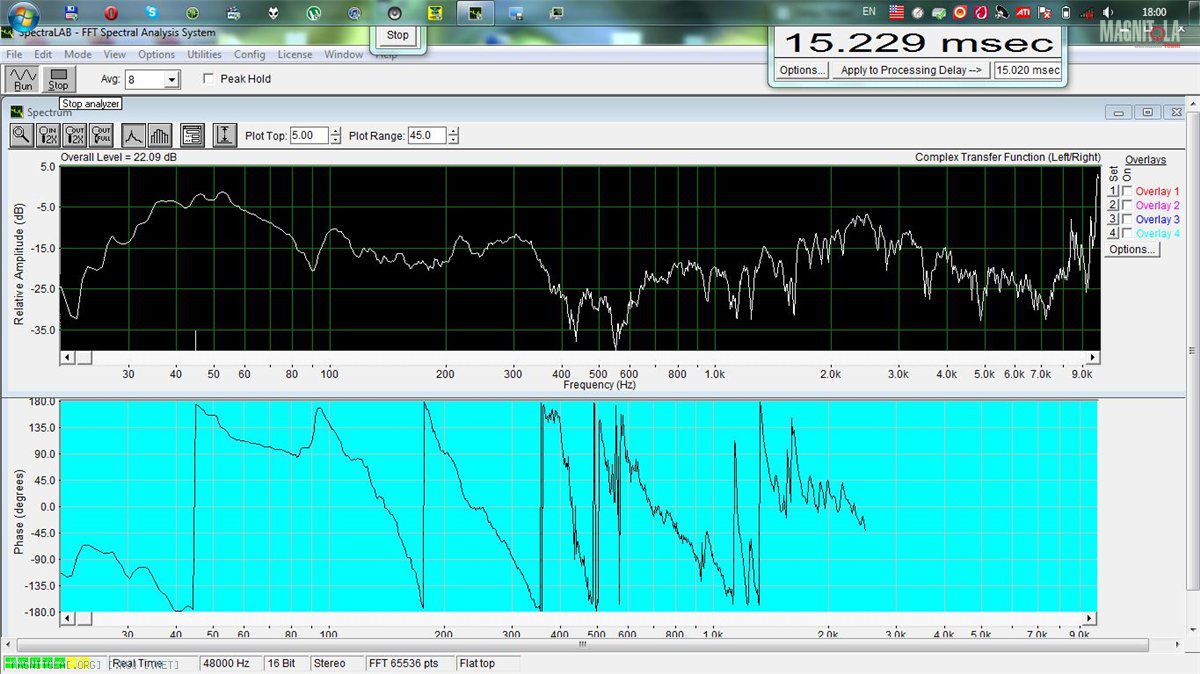

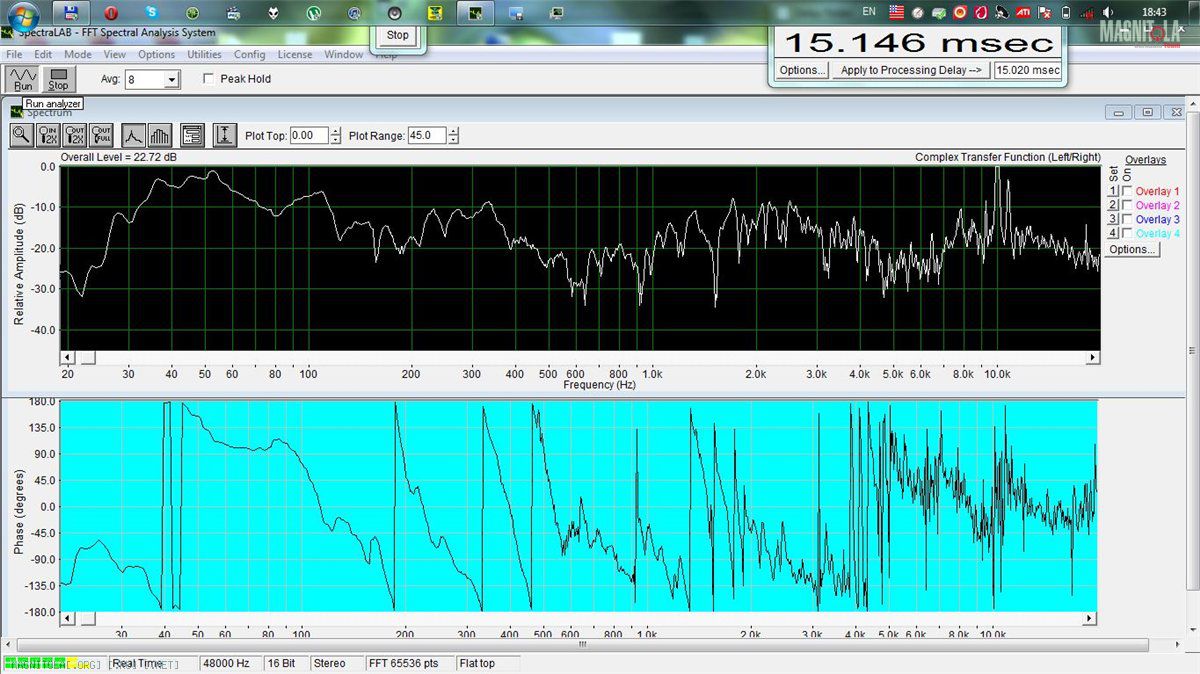

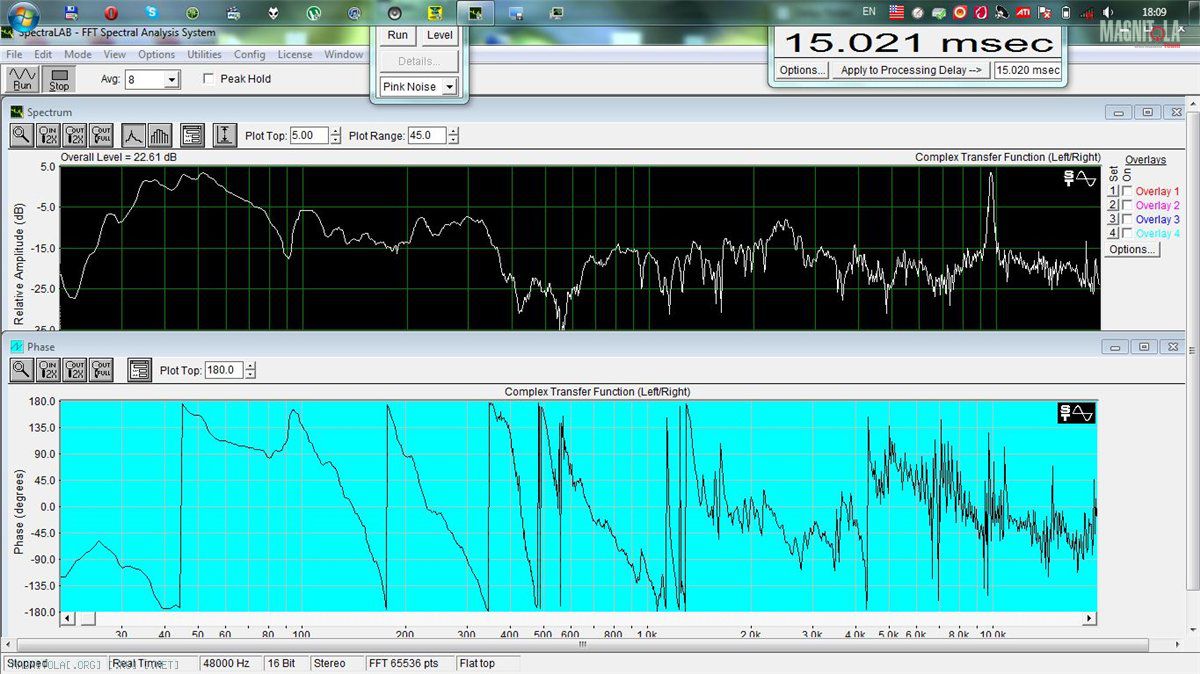

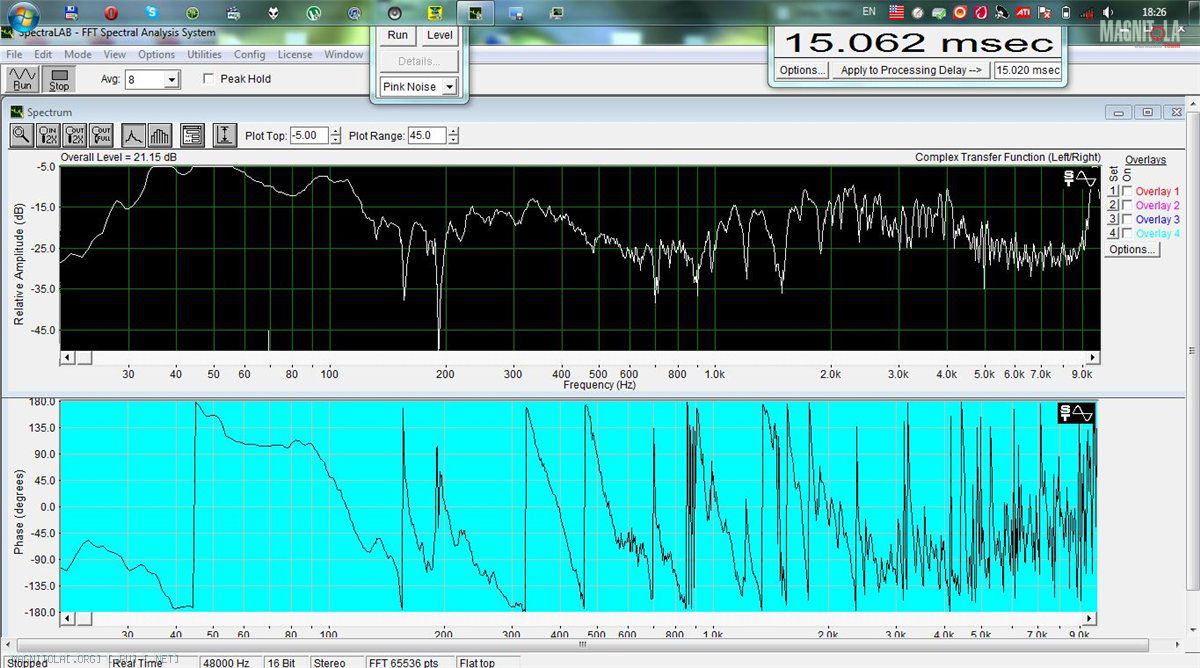

но как только отфильтрую( 63/12-нч-250/12-250/12-сч-4/12 ), сразу картина не очень(вторая):

Фильтры вносят свои фазовые искажения. Поэтому при вторых порядках фильтров на стыке полос один динамик надо инвертировать. Для трёхполоски это либо СЧ и саб, либо НЧ и пищ.

Сообщение от Недолжно

и собственно вопрос: как, в каком порядке и со срезами/без искать счастье? саб временно отключен, но тем не менее
на частоте раздела при втором порядке какое поведение фазы считать нормой?

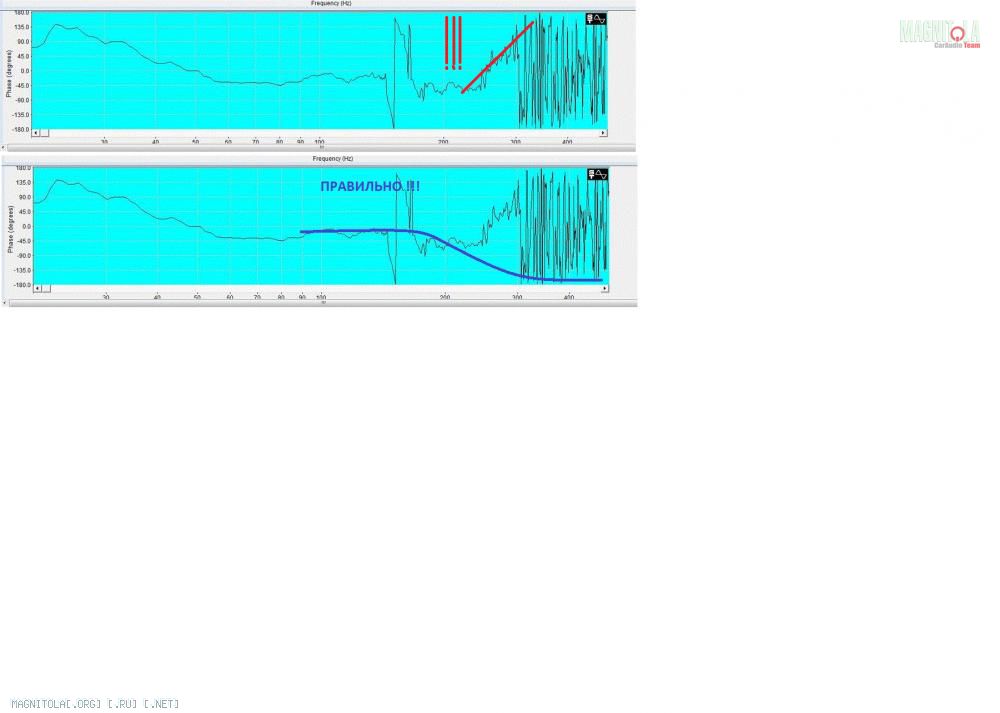

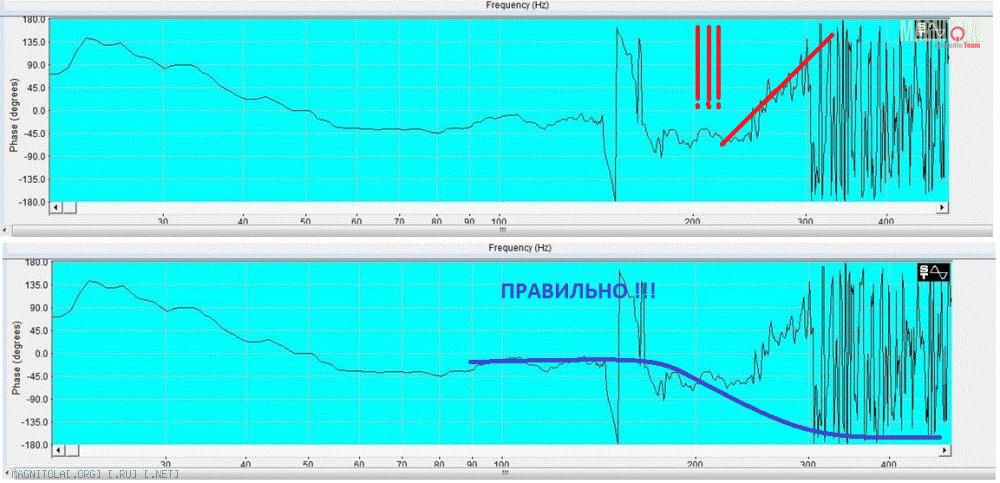

При обычных фильтрах не нужно добиваться ФЧХ вывести в прямую линию. Нужно добиваться правильного плавного поворота фазы, как у идеального фильтра.

Сообщение от Недолжно

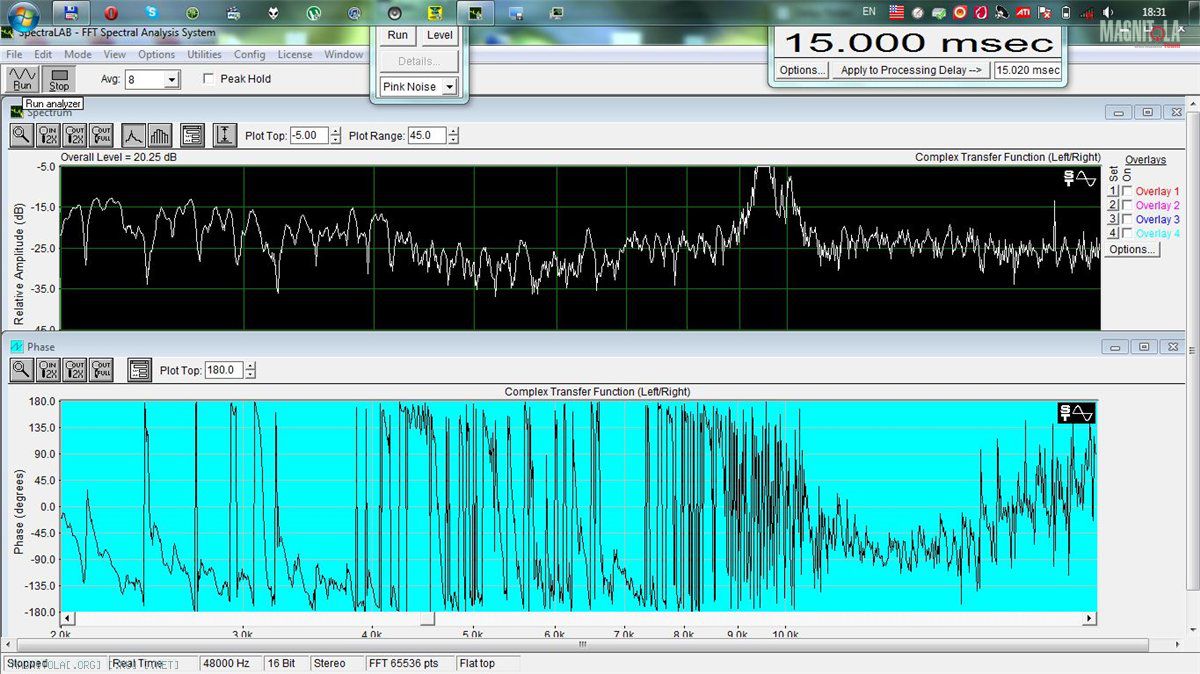

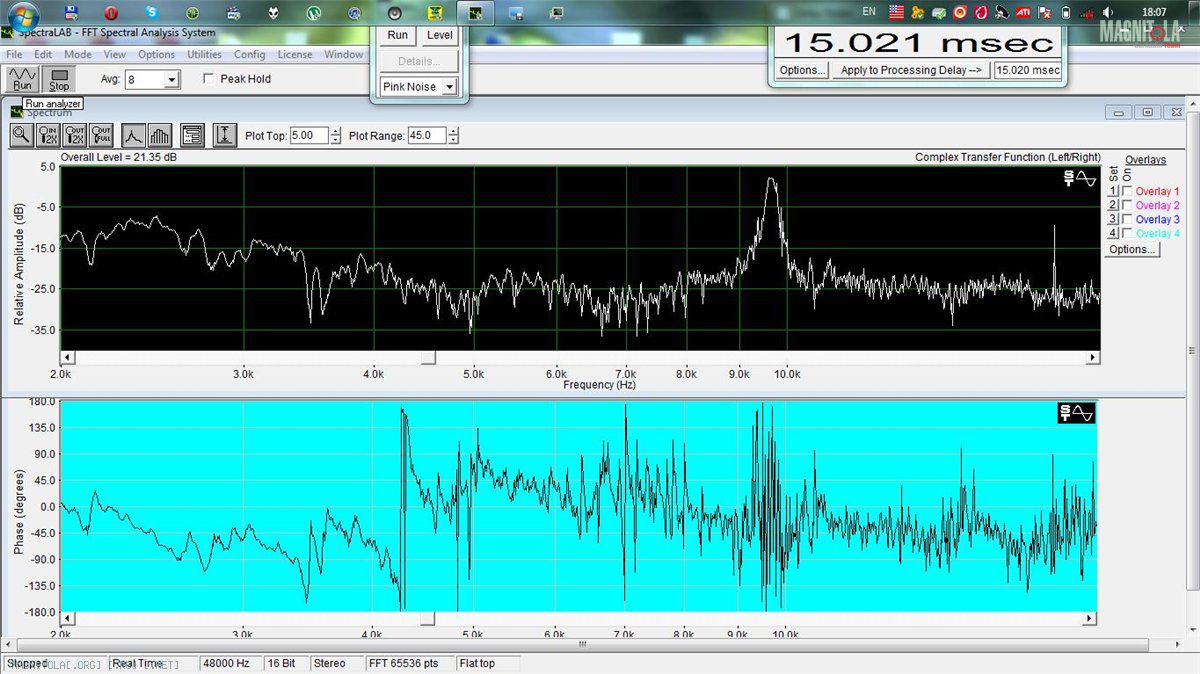

и второй вопрос, гляньте на две картинки ниже ФЧХ левой пищалки
подрезана на 2,8/12 открытие/закрытие окон не влияет на фазу, приоткрывал дверь - картина та же: фаза убывает, затем яма, затем сново возростает. о чем это говорит? и какой график в этом случае оптимален?

пс на ачх не смотрите, микрофон дешовый, звуковая встроенная

Резонансы и отражёнка (косяки инсталла) задержками не лечатся.
