Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

получается у левого твитера наклон фазы слишком крутой, а у правого начал разворачивается в другую сторону ?
а что по поводу базовой задержки, мне кажется передержал на 11,48 уже вверх начинает ползти

Не идеально но вполне нормально.
Тем более для первого раза.

Цитата:

---

Сообщение от HORROR

заработало ))

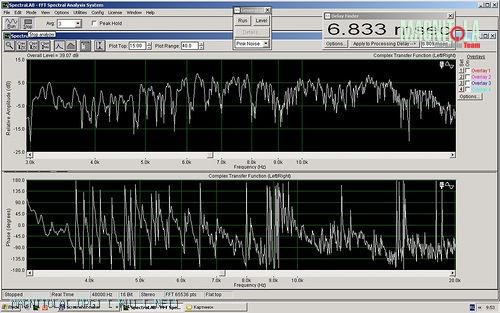

Вложение 350502
а у всех так когда выставляешь задержку очень медленно все работает ?

---

такая же ерунда (((

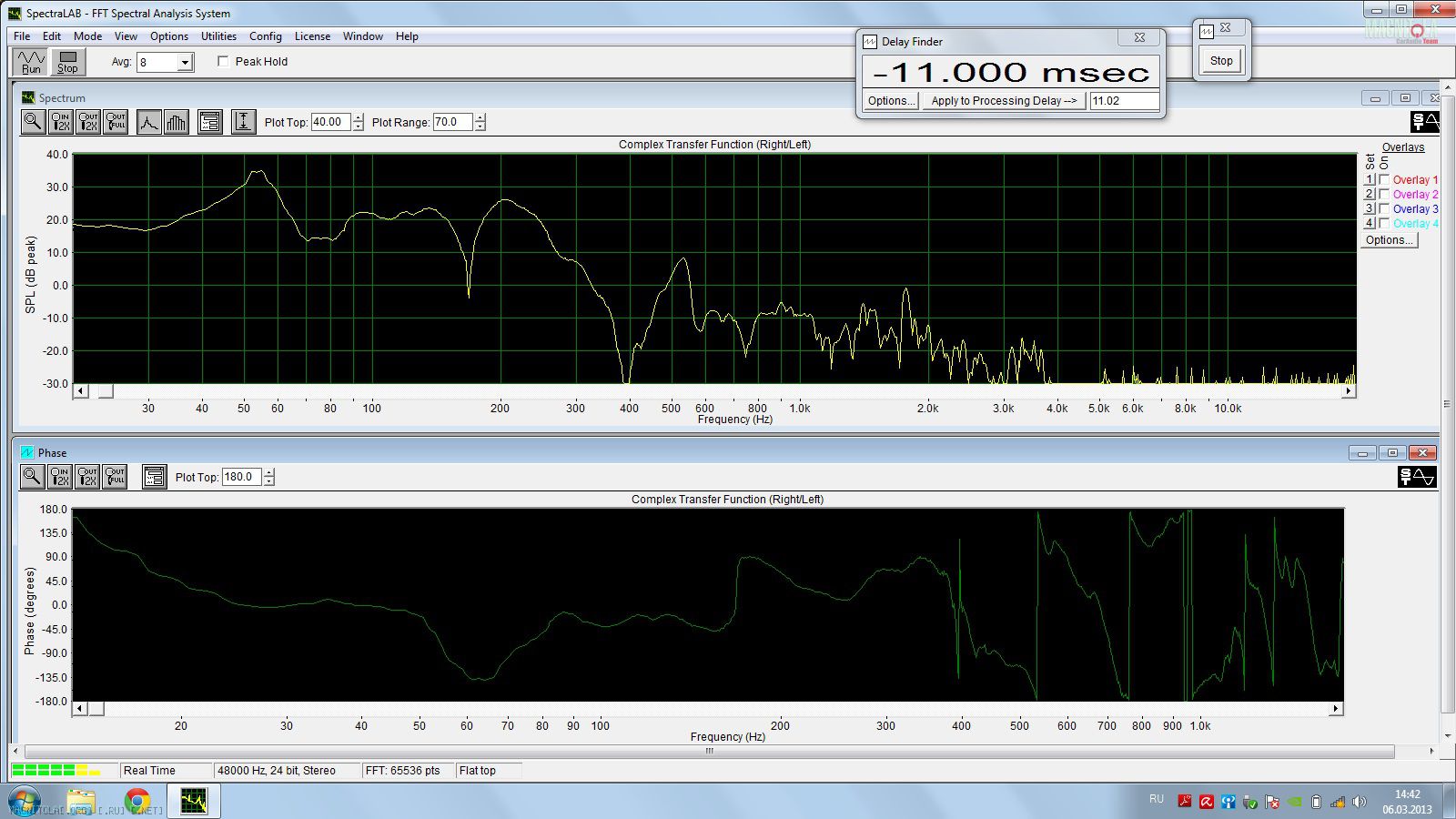

Попробовал с другой базовой задержкой,уменьшил ее до 11,02мс
Стал пользоваться лупой!
Вложение 351186

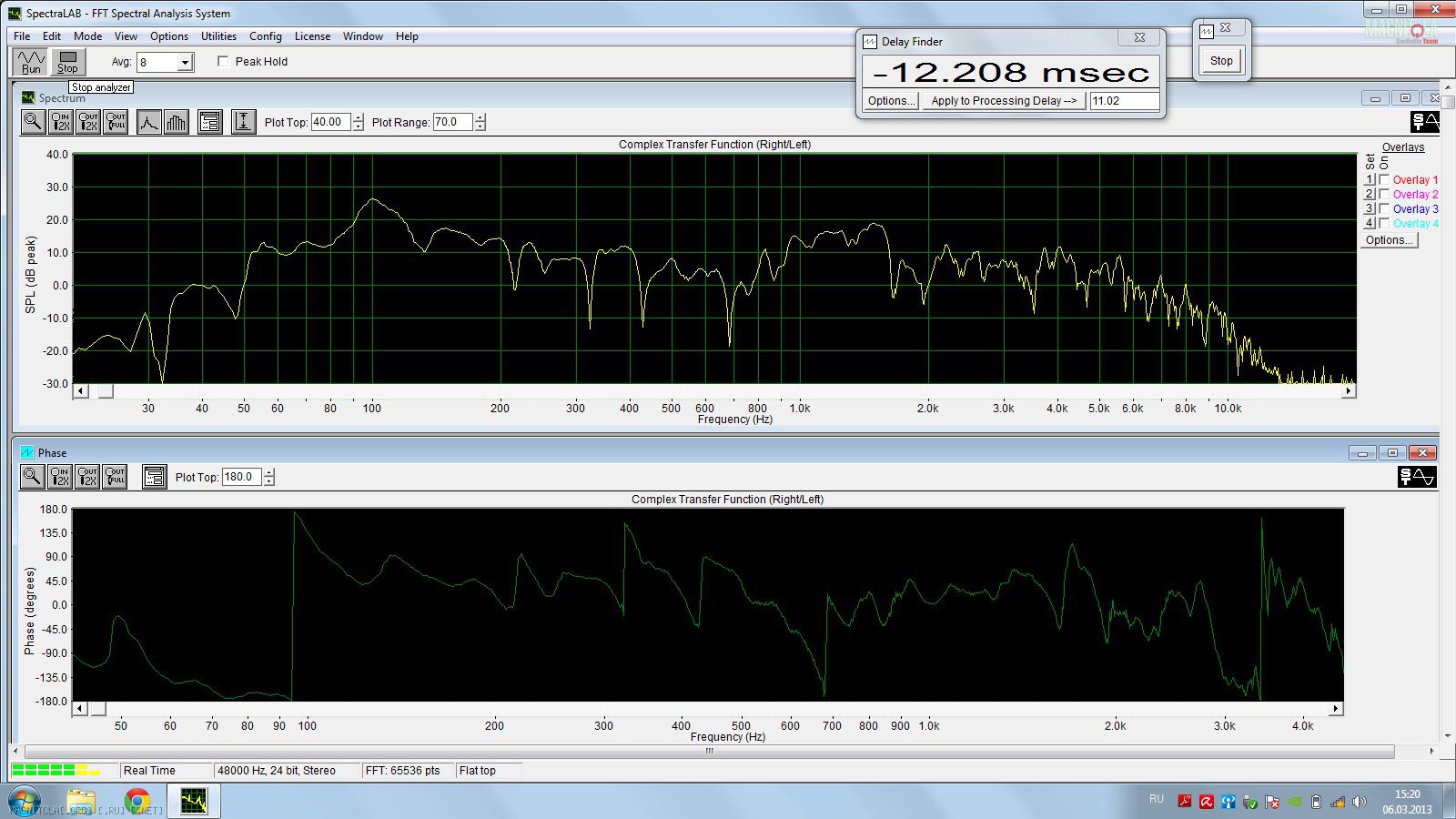

Вот как получился правый мидбас
Вложение 351188
А с левым проблемы, разница между правым и левым примерно 50-60см по линейке.

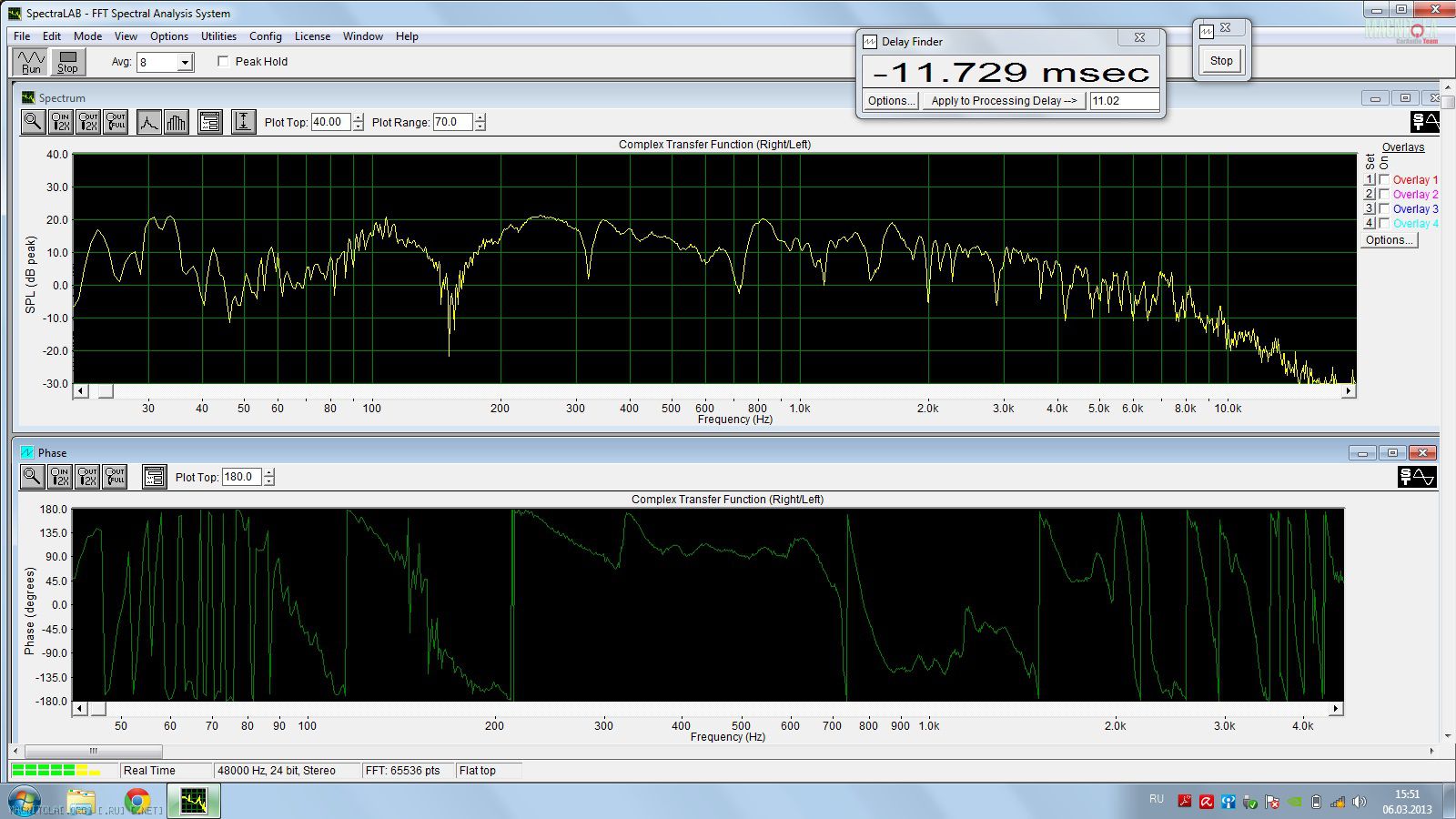

Так вот если левый задержан 133см правый 177см так получается
Вложение 351190

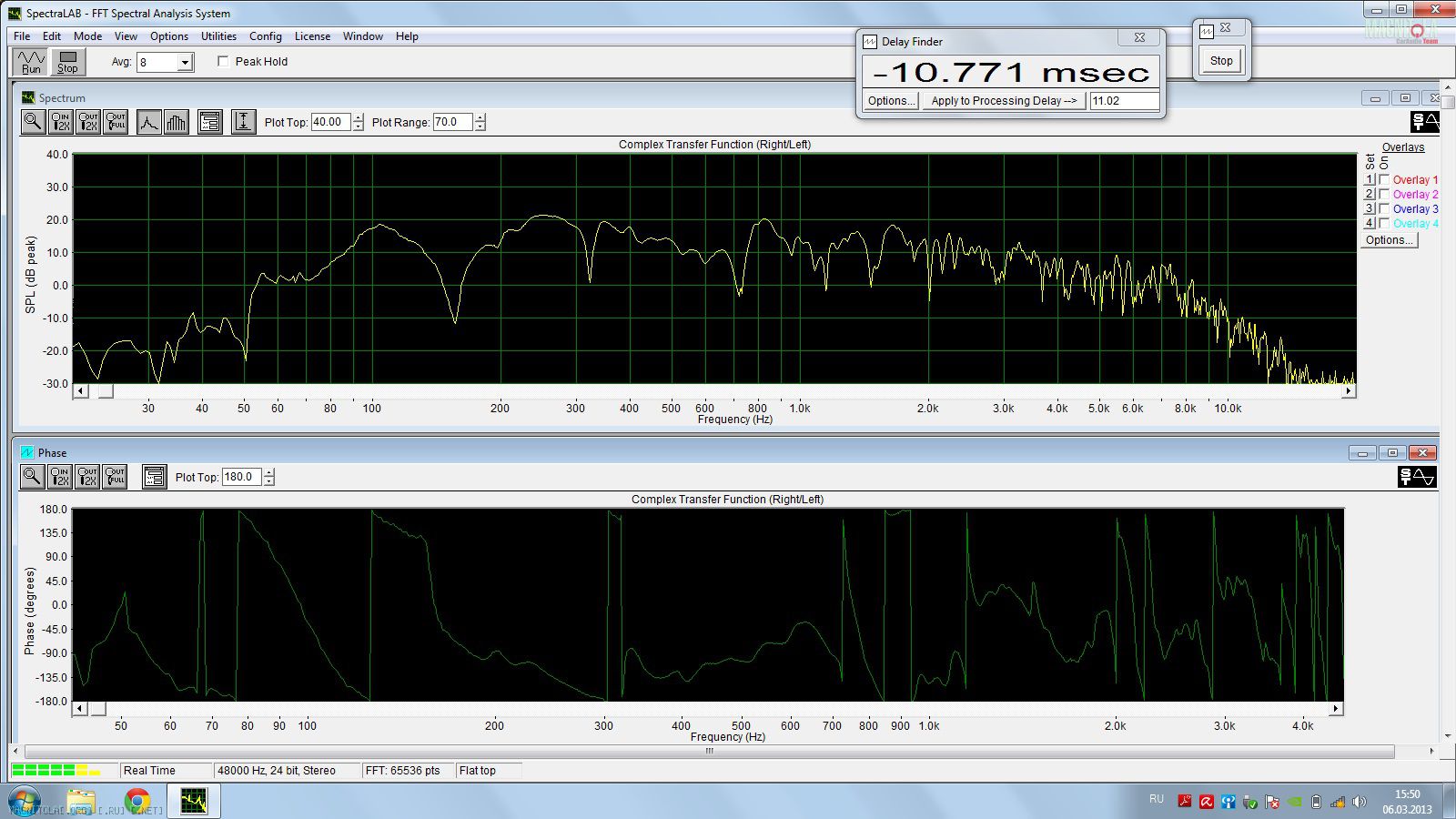

а теперь поднимаем до 163см левый и 177см правый разница всего 15см получается следующее
Вложение 351192
что ближе к истине 133см или 163см

Цитата:

---

Сообщение от HORROR

Попробовал с другой базовой задержкой,уменьшил ее до 11,02мс

А с левым проблемы, разница между правым и левым примерно 50-60см по линейке.
Так вот если левый задержан 133см правый 177см так получается
Вложение 351190
а теперь поднимаем до 163см левый и 177см правый разница всего 15см получается следующее
Вложение 351192
что ближе к истине 133см или 163см

---

До 800Гц фаза одна, от 800 до 1500Гц фаза изменяется на 180 градусов. Где-то сильная отражёнка или резонанс салона. Попробуй открыть окна или засунуть подушку в ноги водителя.

Цитата:

---

Сообщение от HORROR

Стал пользоваться лупой!

---

В правильном направлении двигаетесь товарисЧ.ГЫ ГЫ ГЫ

Вот только нужно ещё приучиться выставлять ОДИНАКОВЫЙ ДИАПАЗОН НА ГРАФИКАХ АЧХ и ФЧХ. Для удобства чтения графиков.:mosking:

Пыс. Задержка в 11,02 мсек хорошо нашлась.
Попробуйте снять графики для обоих мидов одновременно и отдельно миды+саб.

Кручу верчу запутать хочу. :dance2::whistle3:
Масштаб ачх будет совпадать с фазой. :laugh3:
База 11,02мс
Вложение 352264

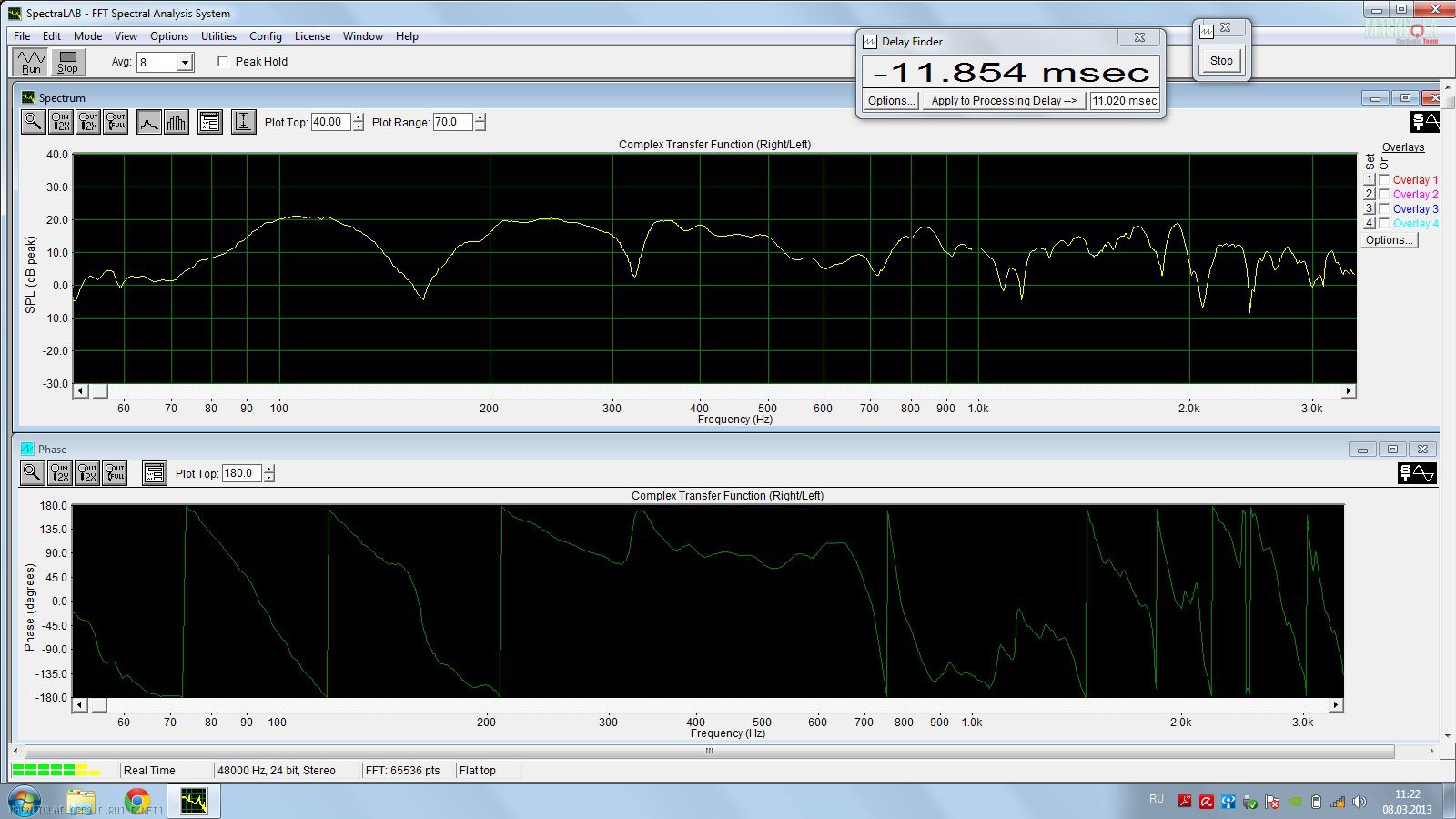

Дальше левый и правый миды. Проблемный левый мид.
Вложение 352266Вложение 352268
Левый и правый твитеры, проблемный правый если уменьшить задержку то одни пилы если увеличить то ползет вверх график после 10кгц
Вложение 352270Вложение 352272

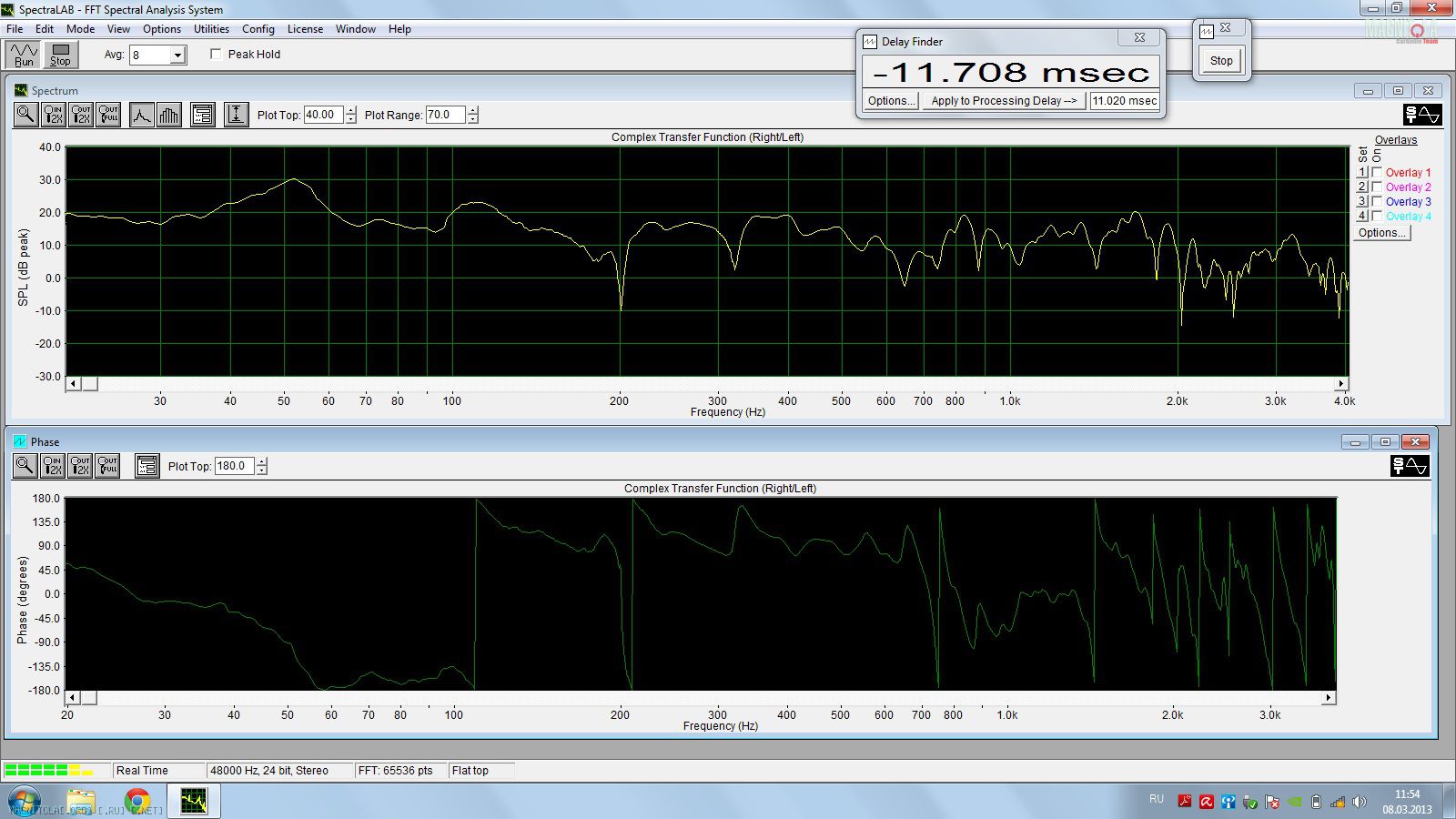

Правый и левый мидбас + саб
Вложение 352274
Левый и правый каналы в сборе
Вложение 352276Вложение 352278
Все вместе...\
Правый мид 100гц -3, Левый мид 250гц -3, оба канала 50гц -3
Вложение 352280

раздел 12дб\окт на 2,5кгц и на 63гц
скорректировал громкость по графикам, и все на месте нечего не пришлось подкручивать.
что скажите освоил методу ?

Цитата:

---

Сообщение от HORROR

что скажите освоил методу ?

---

Освоил.
Вот только с пищами ситуацию не исправил.

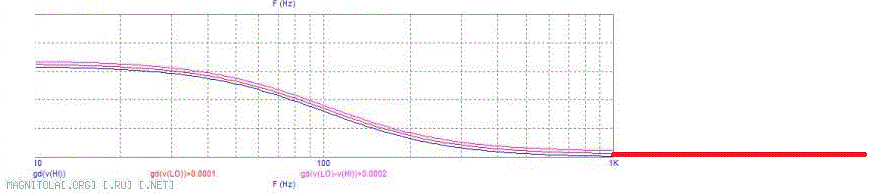

График фазы для фильтров Илья показывал, я его продлил чуток
Вложение 352312

Сравни его со своими графиками у пищей...

Или с этим графиком (совместная работа пищей) От 10кГц ровная линия графика (ну почти ровная)
Тут порезка пищей 4-5 кГц/2 порядок. И это далеко не идеальный график. Бывает вообще в линеечку.
Вложение 352322


Пыс поколдуй с задержкой на пищах ещё и совместный график пищей выложи.
Если можно - попробуй при измерениях укутать все отражающие поверхности (панель приборов, стекла) тряпками

... и поменять направление пищей.:laugh3:


ПысПыс. Проведи эксперимент. Поставь микрофон на пассажирское сиденье и сними графики с саба, мидов отдельно, мидов совместно и саб + миды.
Добейся примерно одинаковых графиков как при "правильном" размещении микрофона.
Сравни значения задержек. Если боле-мене совпадут (они должны быть зеркальными) значит всё правильно. Будут расходиться - задержку гдето неправильно нашел.
То-же можно и с пищами проделать.


Как играет то?

Цитата:

---

Сообщение от DядяВова

Освоил.

---

Разве так дожно быть? ФЧХ наклонена вниз и все время переходит границу:
Вложение 352280

Цитата:

---

Сообщение от Lat

Разве так дожно быть? ФЧХ наклонена вниз и все время переходит границу:
Вложение 352280

---

Так любой (почти) крупный стояк/переотражение заставляет график переходить через 180 градусов.
Этоже авто а не комната для прослушки.
Бороться (пытыться) с этим можно/нужно на моменте инстала динамиков, выбирая место и направление...

Поэтому смотреть нужно на общее направление графика ФЧХ + на зону стыковки полос, чтобы переход между полосами был без ступеньки и плавным.
