Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Вчера ночью устанавливал подиумы ... Сегодня крутил, вертел и АКБ успел посадить :smile3:

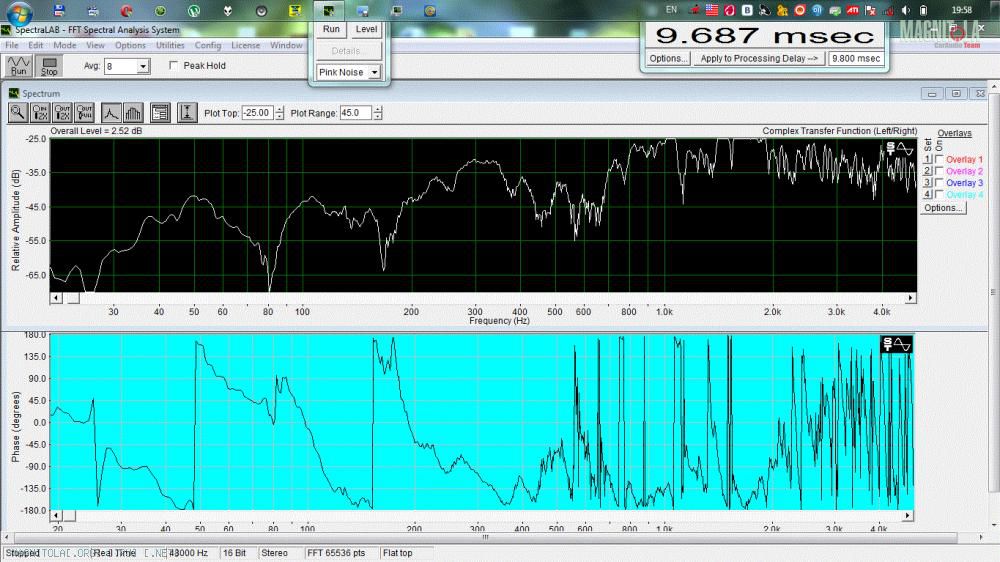

Саб+ ЛНч без актив. кроса
Вложение 400552

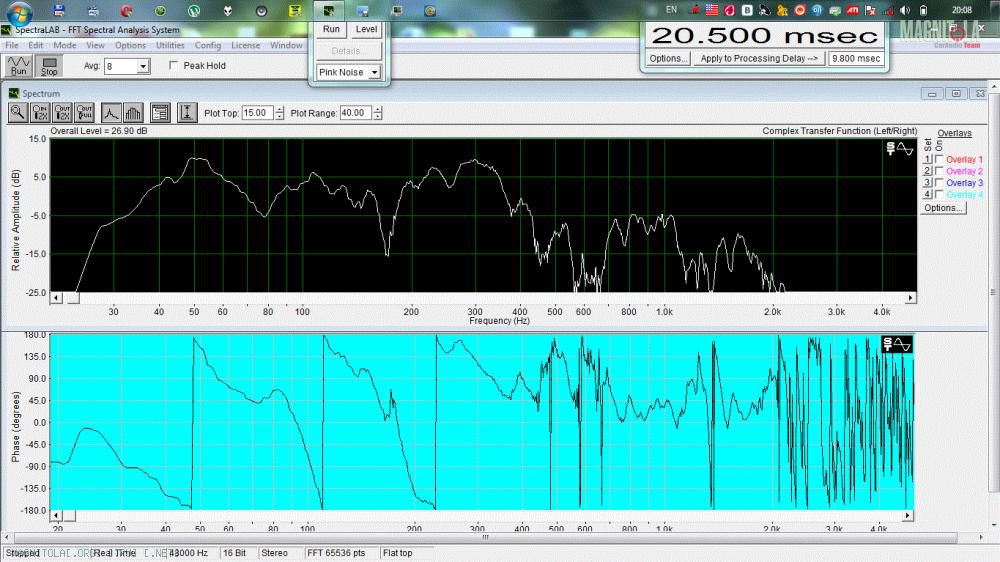

Саб+ ЛНЧ з актив. кросом
Вложение 400554

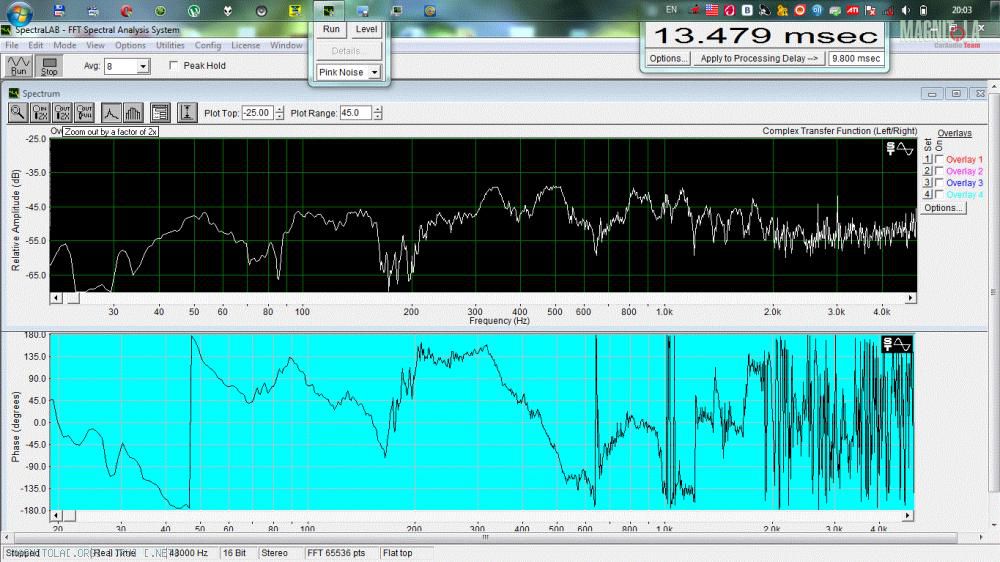

Саб + Пнч без актив. фильтра
Вложение 400556


Саб + Пнч с актив. фильтром есличо

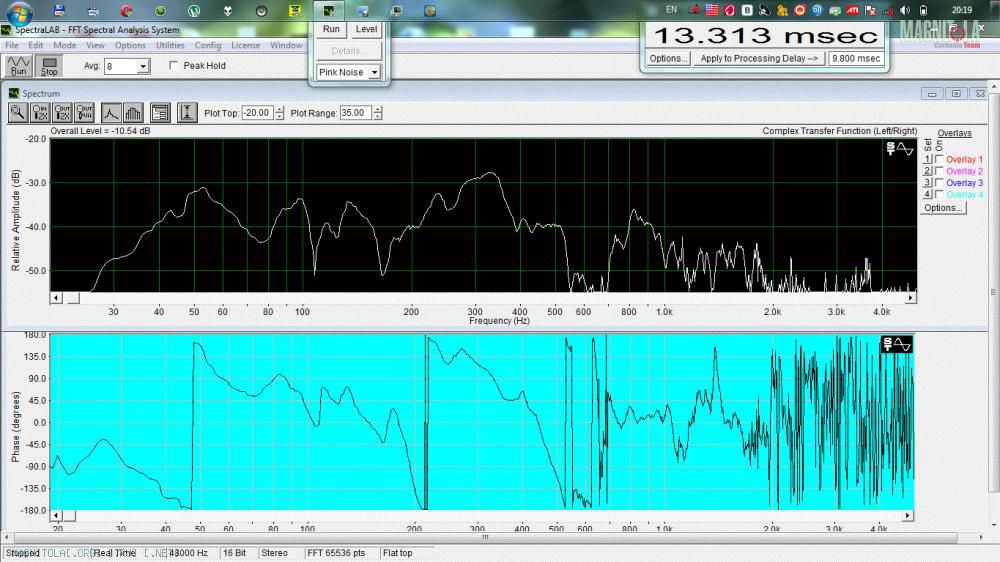

Саб и оба НЧ
Вложение 400558


Саб и лСЧ (стык не очень так ВЧ и СЧ) :pardon:
Вложение 400560

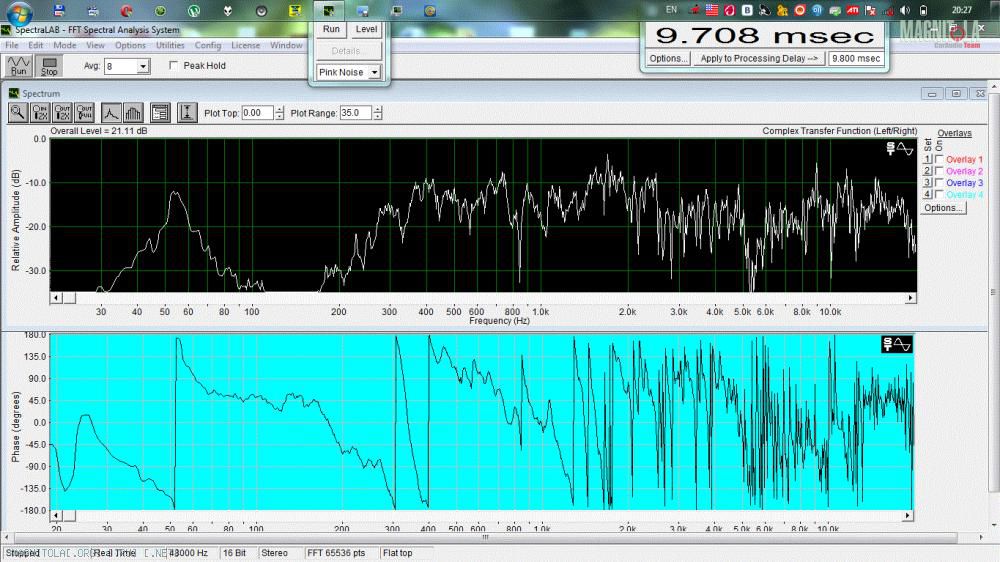

Саб и пСЧ (не очень, ну что есть уже)
Вложение 400562

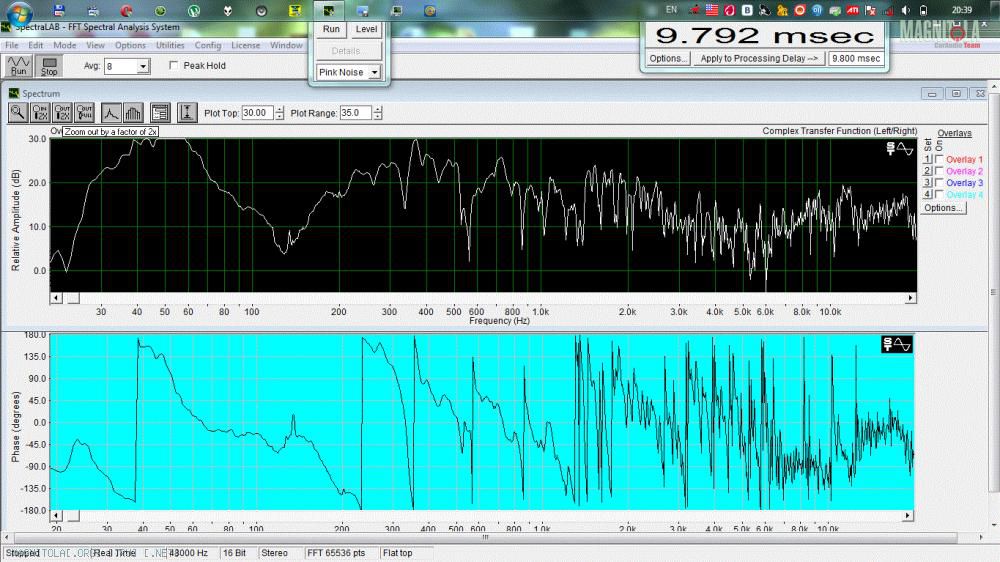

Саб и оба СЧ
Вложение 400564

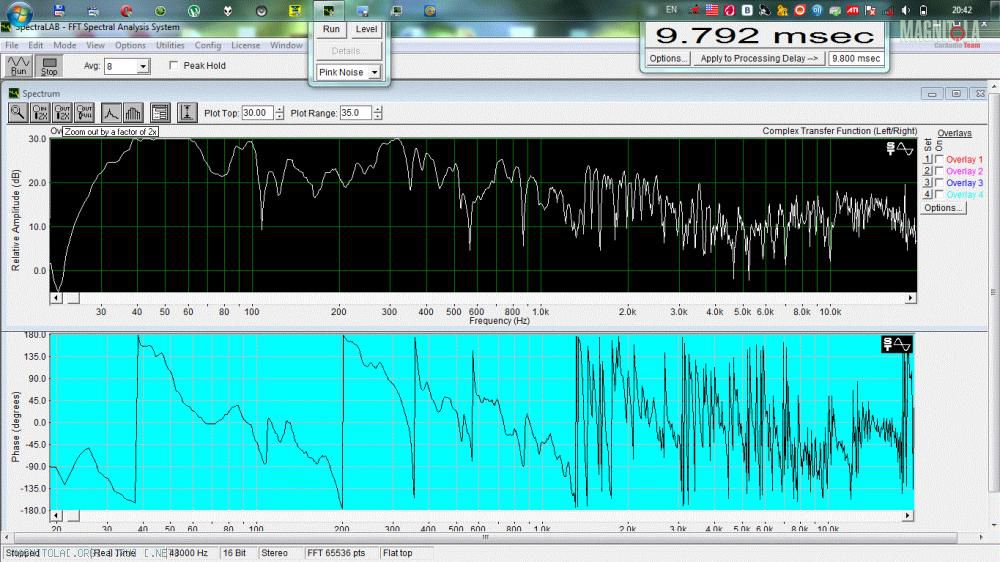

Все вместе
Вложение 400566

ЗЫ: СЧ объем имеет около 0,5-0,7 л. и еще внутри не укультурени, и конечно флок

ЗЫЗЫ: приятное звучание стало!

Цитата:

---

Сообщение от garmas-vitaliy

Вчера ночью устанавливал подиумы ... Сегодня крутил, вертел и АКБ успел посадить :smile3:

Саб+ ЛНЧ з актив. кросом
Вложение 400554


ЗЫ: СЧ объем имеет около 0,5-0,7 л. и еще внутри не укультурени, и конечно флок

ЗЫЗЫ: приятное звучание стало!

---

Немного поправлю по стыковке динамиков.
Нельзя стремиться делать прямую горизонтальную линию ФЧХ на стыке полос. Это неправильно. Очень хороший пример - стыковка саба с левым мидбасом. Мидбас надо ещё немного задержать, чтобы фаза на частоте стыка полос не изгибалась зигзагом. Нужную форму ФЧХ я нарисовал красным цветом. Из-за этого у тебя провал на 80 Гц.
Фильтры крутят фазу, второй порядок крутит её на 180 градусов. Поэтому при настройках задержек необходимо добиваться того, чтобы фаза акустической системы в районе частоты раздела полос плавно изменялась на эти же 180 градусов.
Это касается любой пары динамиков, хоть НЧ, хоть СЧ, хоть ВЧ. На мидбасе это видно очень хорошо.
Рисунок с правильной ФЧХ прилагаю. Зелёным цветом выделена ошибка, красным - как должно быть.
Вложение 400582

Garmin,
Левый мидбас как-то у меня проблемный или я проблему сделал ему ... Ищу наиболее прямой участок фазы между сабом и левым Мидбасом и по графику видно, что мидбас до 2 кГц дотягивает, но частоты низкие будто отстают ...
Я так понимаю, приоритет это частоты на которых он будет играть (допустим 80-400 Гц) и на них надо искать ровный график? так же и для СЧ и тд

Цитата:

---

Сообщение от garmas-vitaliy

Garmin,
Левый мидбас как-то у меня проблемный или я проблему сделал ему ... Ищу наиболее прямой участок фазы между сабом и левым Мидбасом и по графику видно, что мидбас до 2 кГц дотягивает, но частоты низкие будто отстают ...
Я так понимаю, приоритет это частоты на которых он будет играть (допустим 80-400 Гц) и на них надо искать ровный график? так же и для СЧ и тд

---

Во - первых. выше двух кГц у тебя немного полезла вверх фаза - признак недозадержки динамика.
Во - вторых, если берёшь за точку отсчёта ровную ФЧХ мидбаса - тогда регулируй сабвуфер. И задержку, и фазу. Я уже показывал, что при стыковке вторыми порядками фазу одного из динамиков нужно переворачивать. Тогда получится ровная АЧХ и плавно изгибающаяся ФЧХ, как на моём рисунке в предыдущем посте.

Вот так получилось саб + нч левый

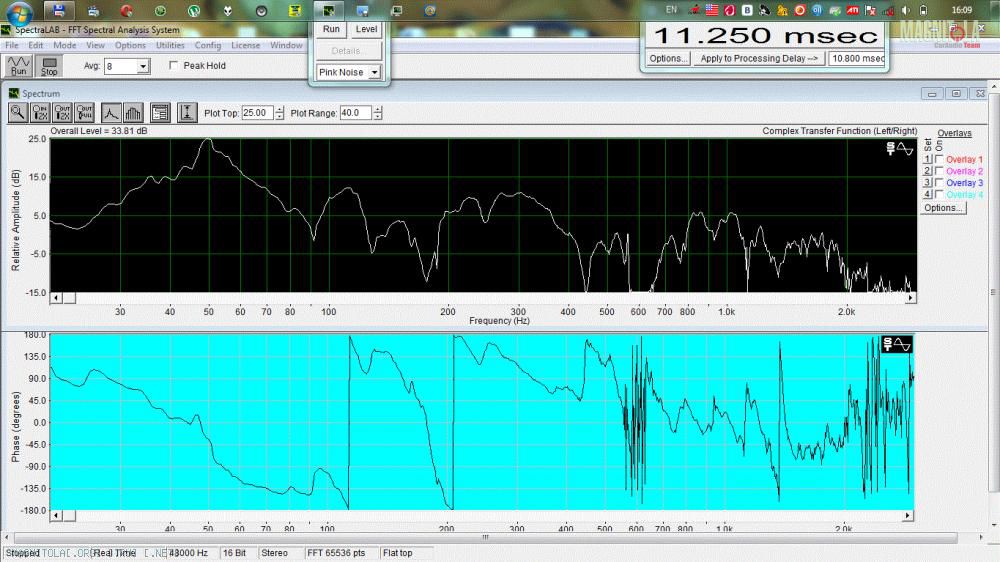

Для интереса саб и лнч в противофазе. Стыка нет на 80 гц
Вложение 400948

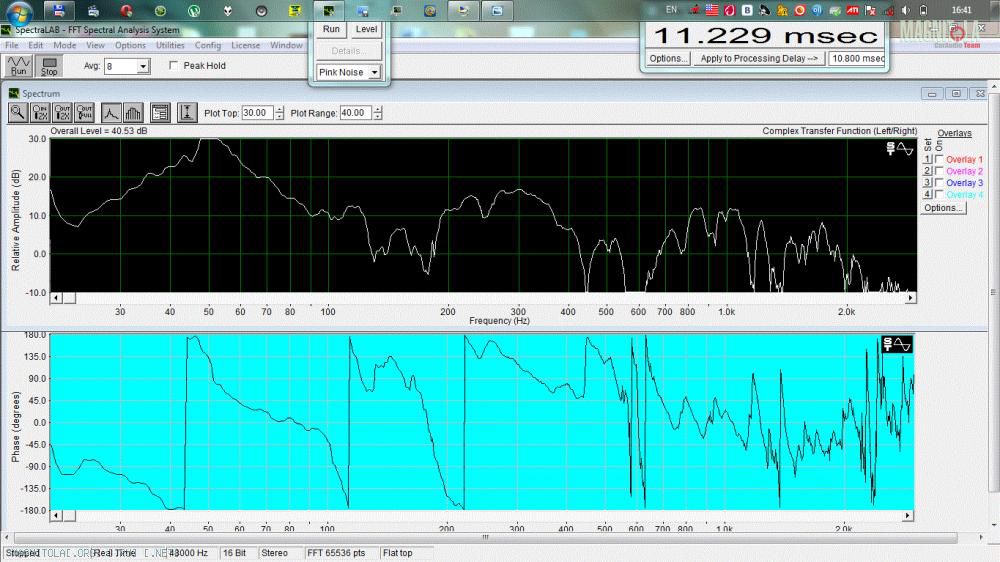

Саб фаза и лнч протифазе. Стик есть :smile3:но ФЧХ не то что надо
Вложение 400950

Саб и пНЧ у фазе. 200 гц плохо
Вложение 400952

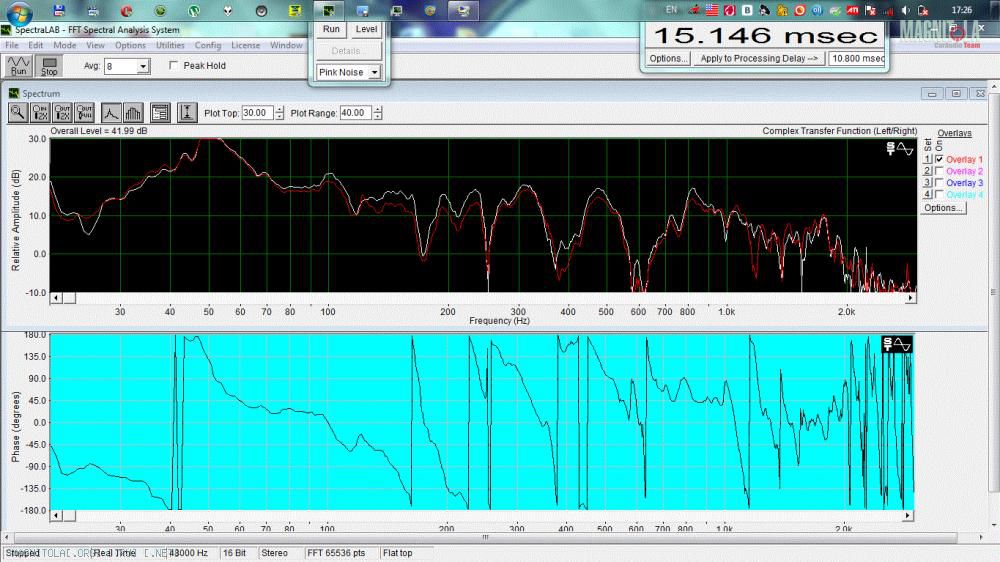

Саб и 2 НЧ
Вложение 400954

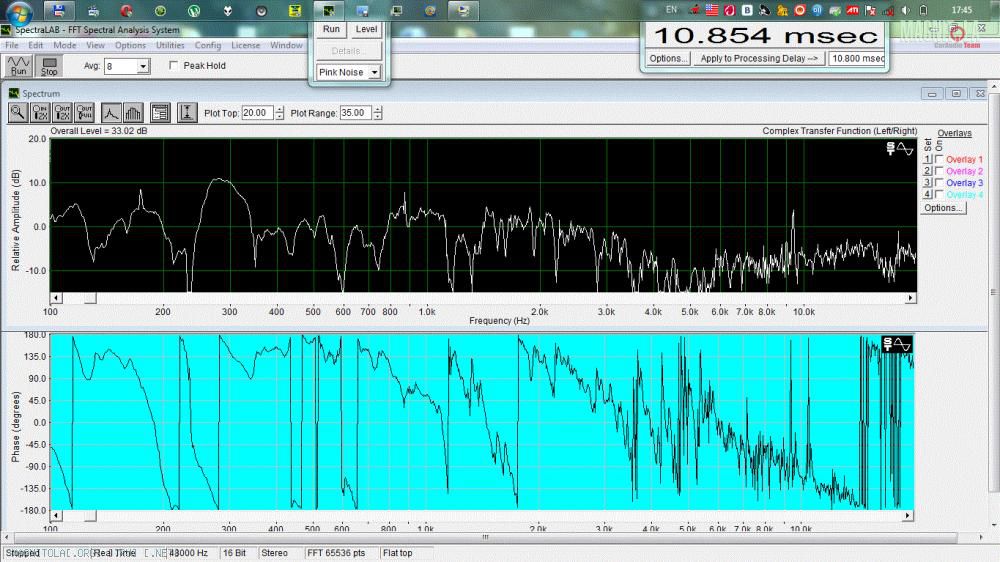

Левая сторона
Вложение 400958

Правая сторона. Ето каша?
Вложение 400960

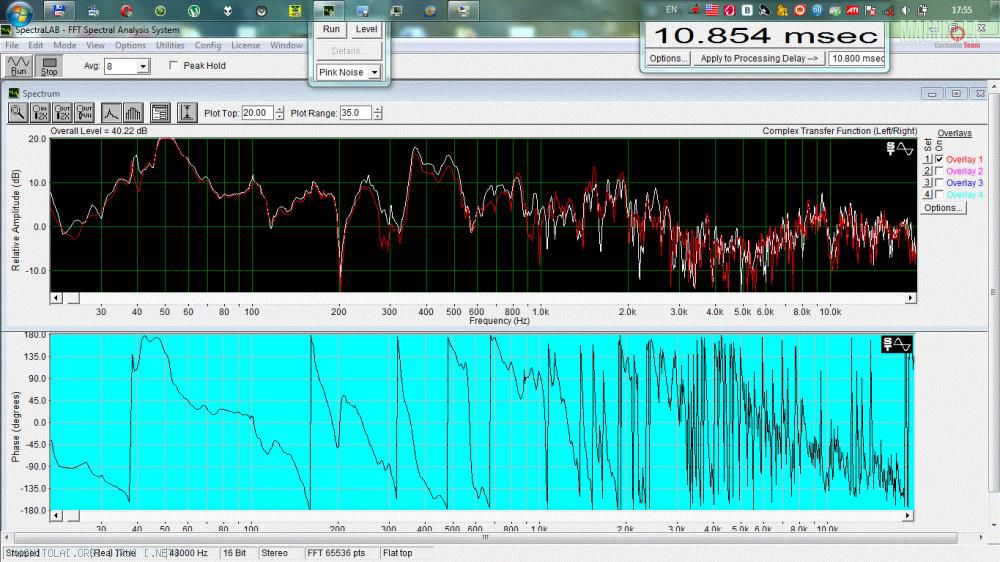

ЗЫ:СЧ и ВЧ в фазе. Но правый СЧ непонятно


ЗЫ: И все равно на слух левый нч удалил. Но стало еще лучше. СЧ пришлось удалять 1 млсек ... Левый сейчас сч с вч 8 млс, правый-6,

вместе. хз ..не знаю...
Вложение 400956

Цитата:

---

Сообщение от garmas-vitaliy

ЗЫ: И все равно на слух левый нч удалил. Но стало еще лучше. СЧ пришлось удалять 1 млсек ... Левый сейчас сч с вч 8 млс, правый-6,

---

Всё правильно. Теперь шлифовка на слух. Настройки процессором могут выжать максимум из инсталляции, но исправить косяки инсталла не могут.
В звуке работает принцип минимального ухудшения сигнала. Можно почти не ухудшать, но нельзя улучшить.
Система будет звучать всегда хуже оригинала.
Задача инсталлятора - сделать так, чтобы эти ухудшения на всех этапах были минимальными. Нельзя проблемы на одном этапе компенсировать в другом этапе.

Ребята подскажите пожалуйста!
Тут досталась вот такая звуковая http://lipetsk.dns-shop.ru/catalog/i...etail.html#faq У нее моно вход для микрофона, но есть стерео вход от других устройств. Можно ли как-нибудь ее использовать? Как правильно расключить?

Сегодня крутил урал концерт 2,5 канала + саб и был удивлен логикой проца задержек апстенуи мега развитым кроссом:smile3: ... Все на скорую руку и скриншотов мало ... Саб - мид на 80 гц, мид и сч на 466 гц. Проблеми явно наглядно видны,НО на слух:pardon:

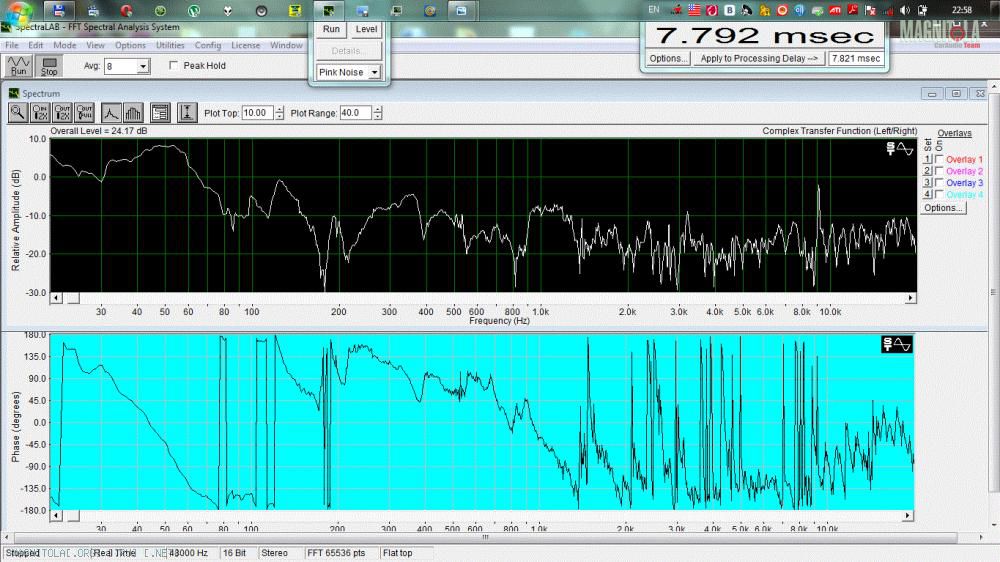

Левая сторона
Вложение 401994

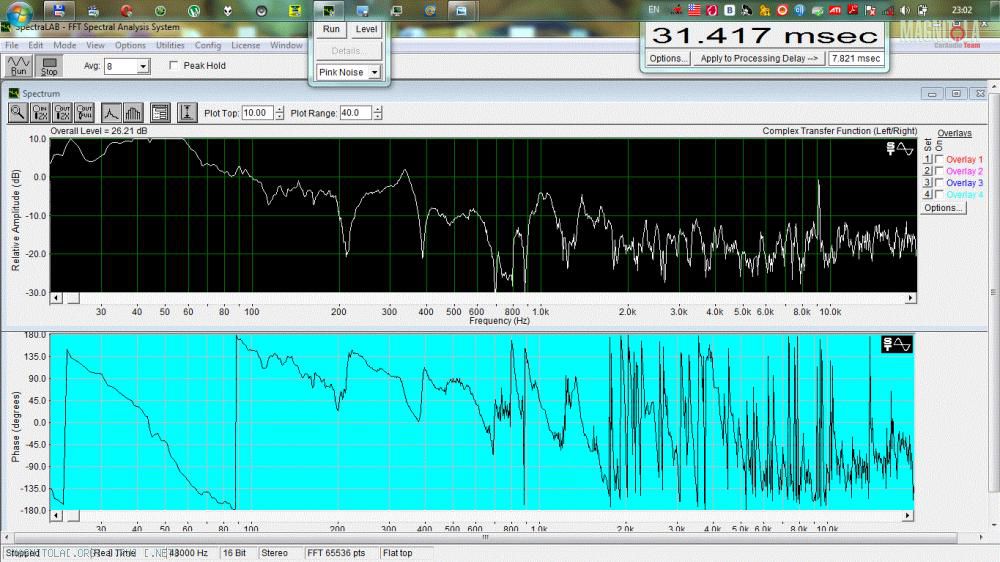

Правая сторона
Вложение 401996

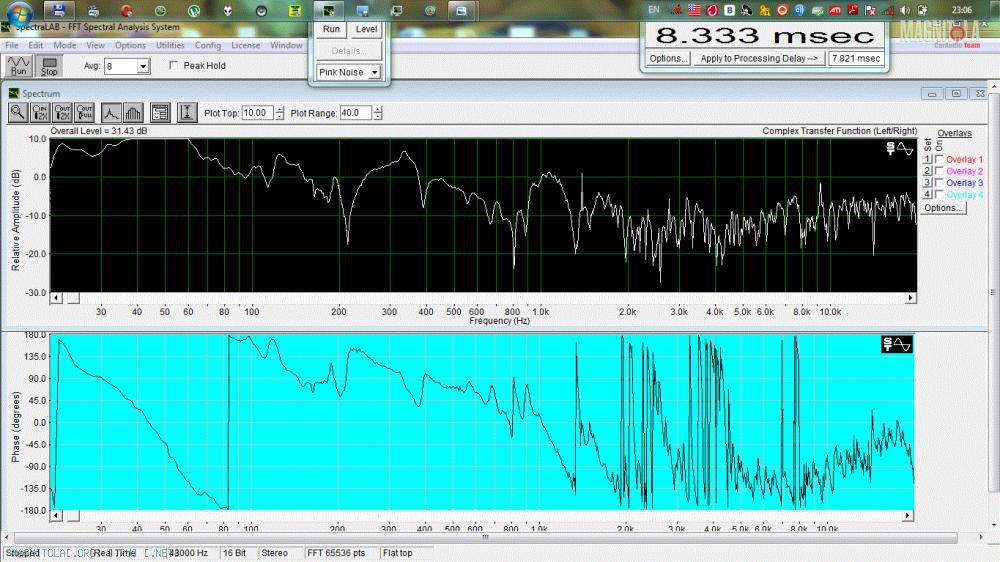

вместе
Вложение 401998

ЗЫ: походу саба фаза не то... хз
ЗЫЗЫ: все фазе

Цитата:

---

Сообщение от garmas-vitaliy

Сегодня крутил урал концерт 2,5 канала + саб и был удивлен логикой проца задержек апстенуи мега развитым кроссом:smile3: ... Все на скорую руку и скриншотов мало ... Саб - мид на 80 гц, мид и сч на 466 гц. Проблеми явно наглядно видны,НО на слух:pardon:
Левая сторона
Вложение 401994

Правая сторона
Вложение 401996

вместе
Вложение 401998

ЗЫ: походу саба фаза не то... хз
ЗЫЗЫ: все фазе

---

У меня была такаяже кривулька от саба, перевернул полярность на сабе и все выровнялось.
попробуй...

Подскажите, такая звуковая EMU 0204 USB подойдет для измерений?
