Фазовое и временное согласование динамиков с помощью программного комплекса REW

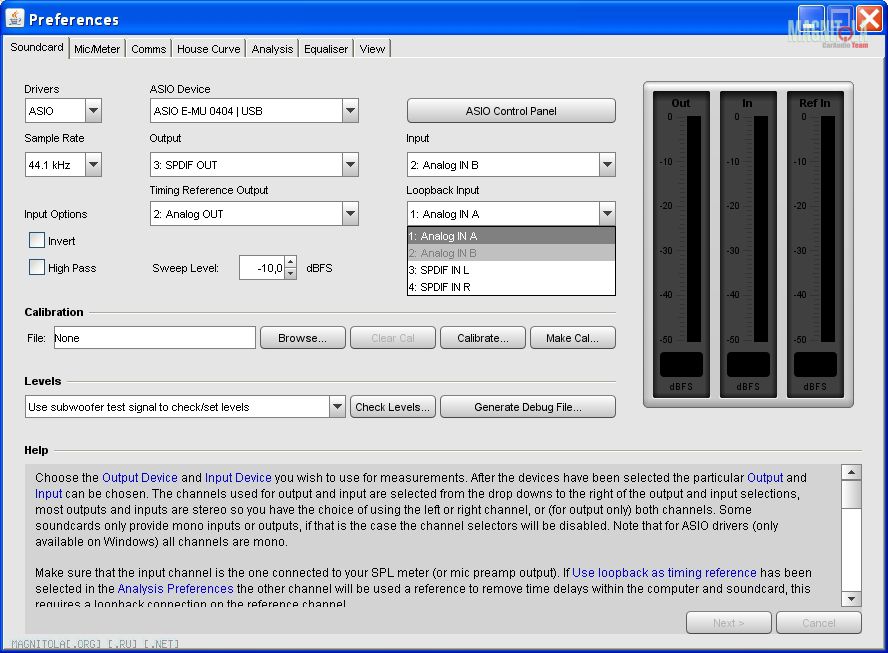

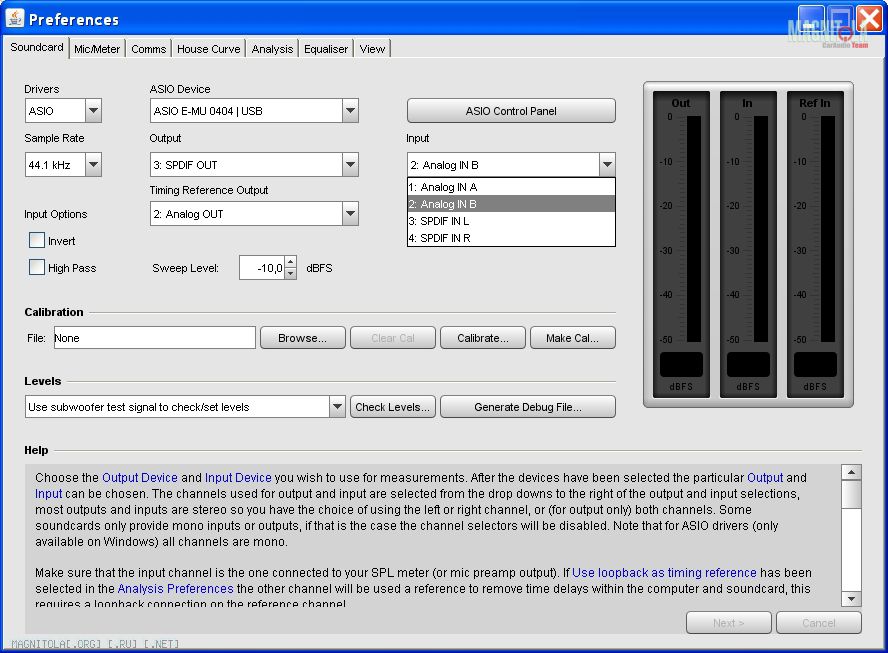

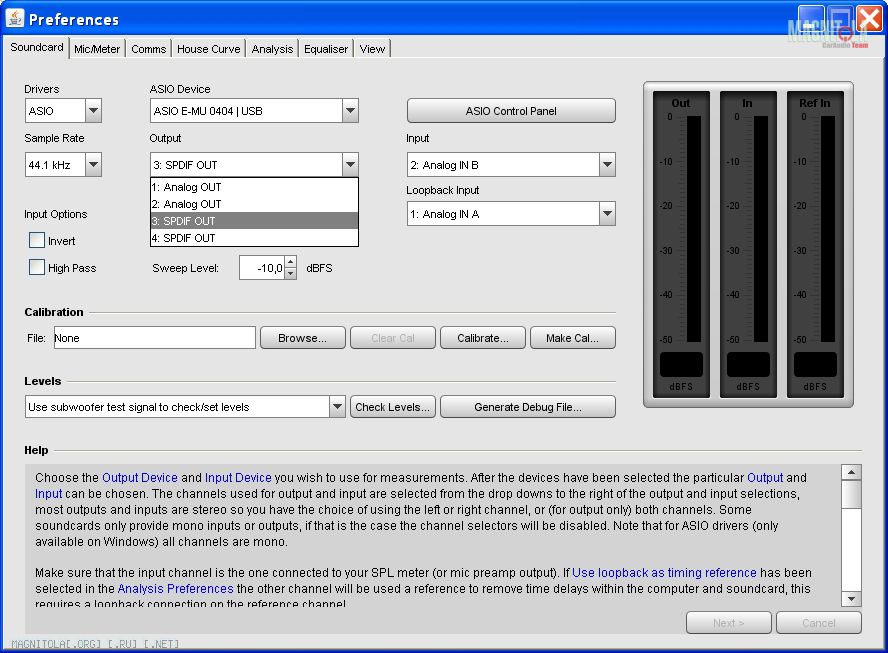

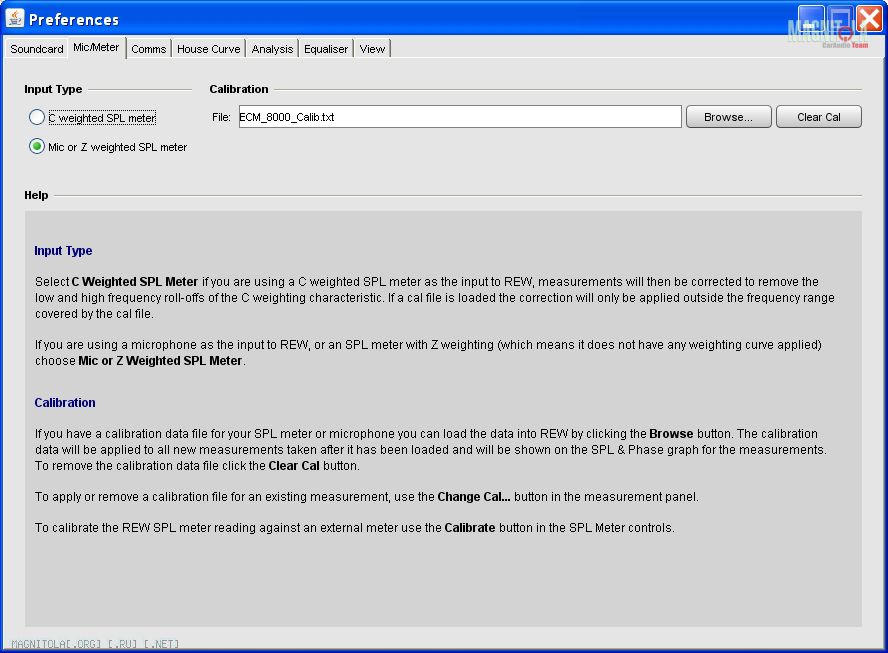

Несколько скриншотов моих настроек E-MU 40404USB
Может что-то надо подправить...?

Вложение 1192820Вложение 1192822Вложение 1192824Вложение 1192826Вложение 1192828Вложение 1192830

Вот ещё одно видео на русском, где автор ролика говорит , что loop-кабель используют только для калибровки звуковой карты и в самих акустических измерениях он не участвует :

https://www.youtube.com/watch?v=OFu3OxXXrO8

Перевод Help_a по калибровке карты:

Звуковая карта измеряется с помощью внешнего шлейфа, который позволяет определить его частотную характеристику и сохранить в виде файла калибровки. Этот ответ вычитается при последующих измерениях, исключая собственный ответ звуковой карты. Соединение с обратной связью идет от выходного канала, который будет использоваться для измерения (обычно правого канала выходного сигнала линии) для входного канала, который будет использоваться (обычно правый канал линейного входа).

Теперь подключите петлю и нажмите «Далее», когда она была подключена, или «Отмена» для выхода.

Ещё раз заново откалибровал ЗК E-MU 0404 USB левый выход > левый вход. Создал калибровочный файл.
На тот же вход подключил микрофон, а на тот же выход усилитель.

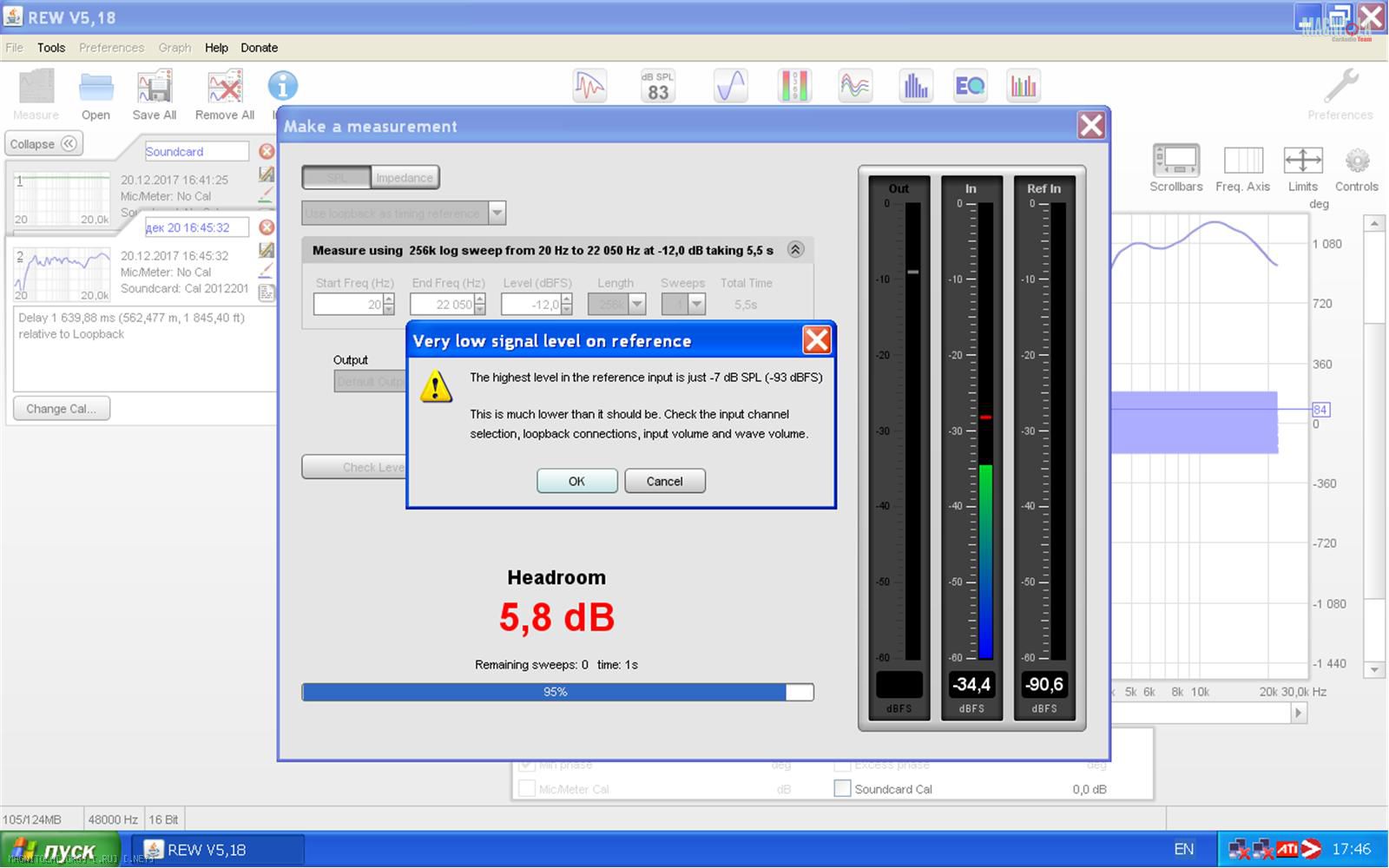

При замере ( Measure ) в конце цикла измерения выходит окно об отсутствии сигнала на Ref In .
Вот скриншот этого :

Вложение 1193816

Что бы это значило? Ни в одном видеообзоре по REW такого не встречал.

И только что обратил внимание на нереальную задержку 1 639,88 ms (562,477 m) ????????
Помогите, пожалуйста, разобраться.

Извиняюсь за беспокойство...
Вроде как разобрался сам потихоньку со своими проблемами.

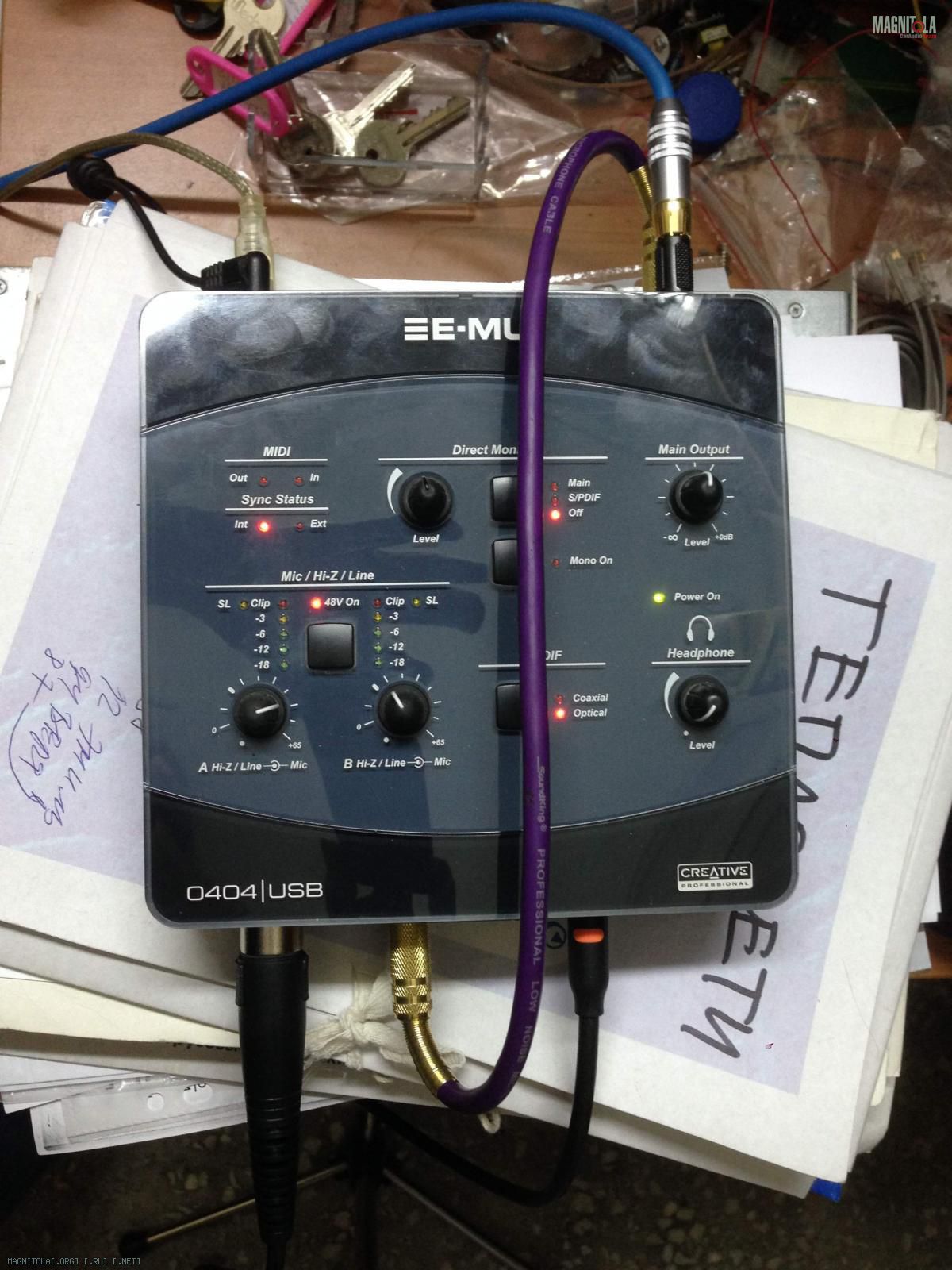

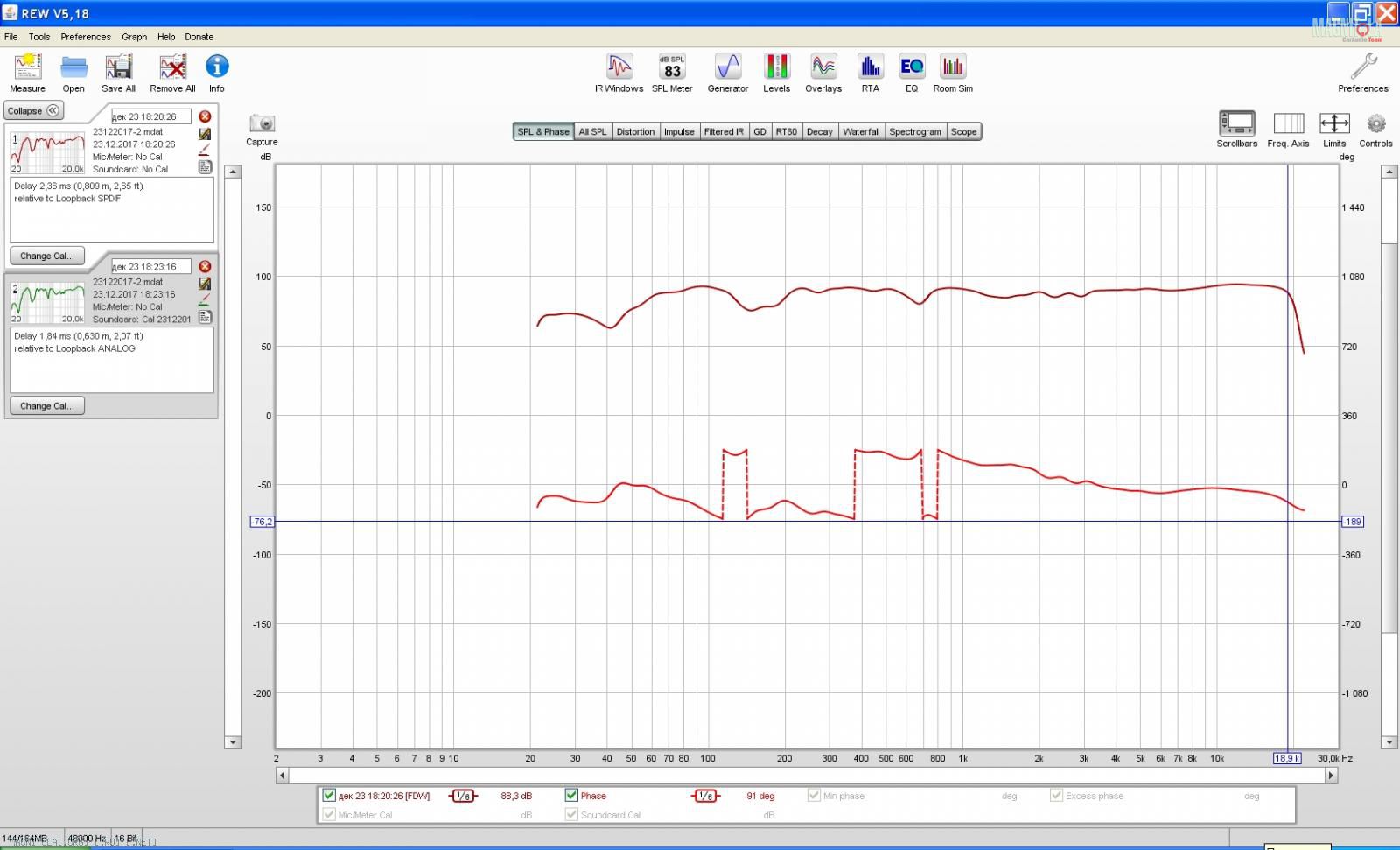

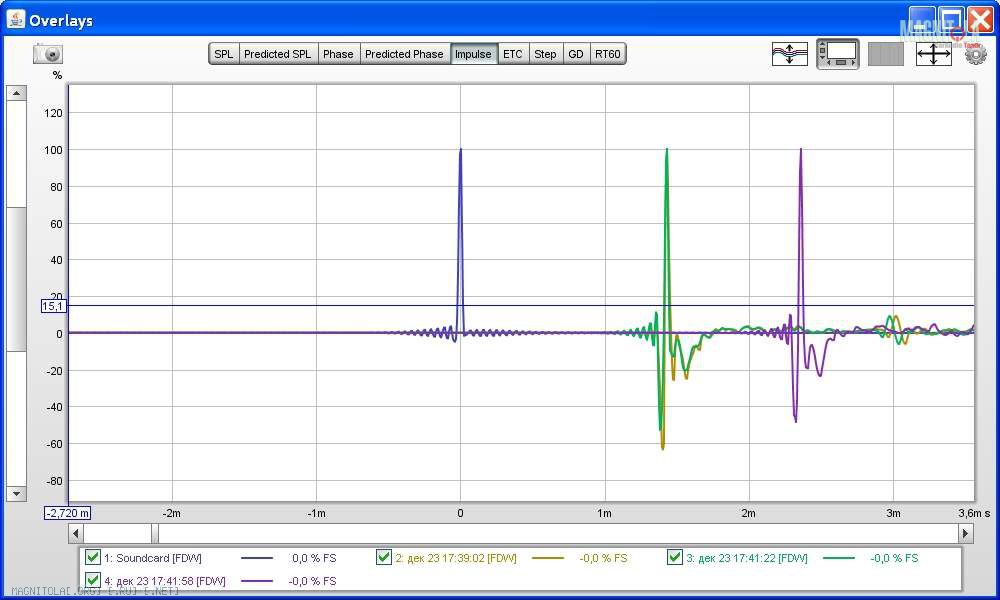

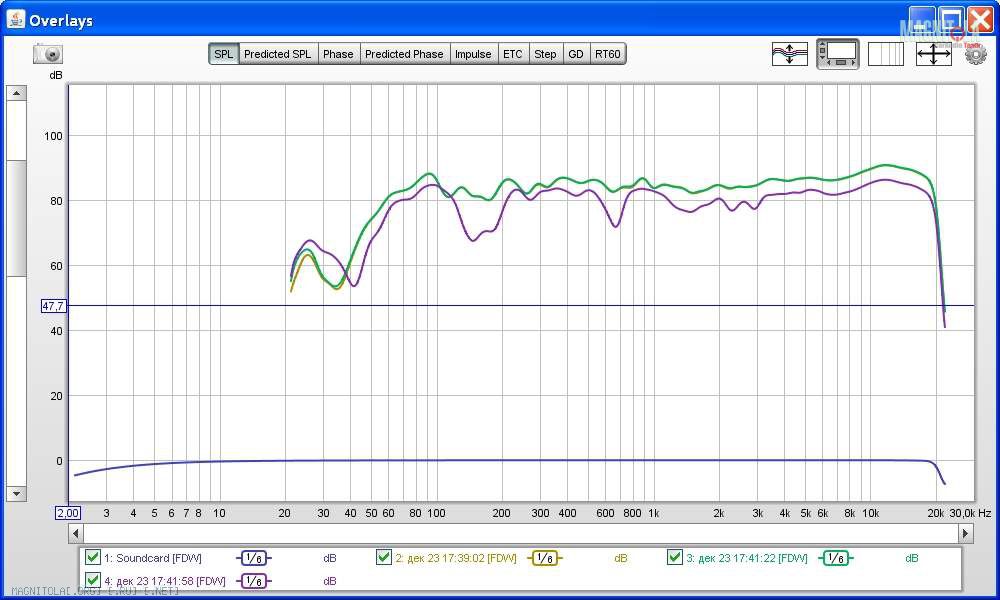

Вот что в итоге наизмерял с LoopBack_ом:

Вложение 1194804Вложение 1194806Вложение 1194808Вложение 1194810Вложение 1194812

Всем привет. А кто-нибудь настраивал используя режим loopback с позитивным результатом? Вчера угрохал уйму времени сравнивая результаты - они сильно разные.
И еще такой вопрос, какое усиление ставите для микрофонного канала? На какой громкости проводите измерения?
Может быть как-то организоваться и заинтересованным личностям собраться на коллективный мозговой штурм?
p/s/ Использовал звуковуху RME fireface UFX и микрофон audix tm-1.

Цитата:

---

Сообщение от Kazanec

Извиняюсь за беспокойство...
Вроде как разобрался сам потихоньку со своими проблемами.
Вот что в итоге наизмерял с LoopBack_ом:

Вложение 1194804Вложение 1194806Вложение 1194808Вложение 1194810Вложение 1194812

---

Ну все, теперь двигаете задержками динамики чтоб импульсы свести в одну точку времени.

---------- Сообщение добавлено 07.01.2018 в 22:56 ----------

Цитата:

---

Сообщение от wox

Всем привет. А кто-нибудь настраивал используя режим loopback с позитивным результатом? Вчера угрохал уйму времени сравнивая результаты - они сильно разные.
И еще такой вопрос, какое усиление ставите для микрофонного канала? На какой громкости проводите измерения?
Может быть как-то организоваться и заинтересованным личностям собраться на коллективный мозговой штурм?
p/s/ Использовал звуковуху RME fireface UFX и микрофон audix tm-1.

---

По хорошему надо микрофон поворачивать в несколько направлений, и полученный результат усреднять(в REW есть такая функция)
Вроде как 12Дб ставится уровень микрофона. Там перед тестом есть замер уровня, если рпогнали и зеленым, то все нормально, можно мерить. Если красным то уровень мал или велик.

У меня осталась одна единственная "непонятка" - это несоответствие реального расстояния и результата при замере.
Может это и не принципиально, но всё же.

Цитата:

---

Сообщение от Kazanec

У меня осталась одна единственная "непонятка" - это несоответствие реального расстояния и результата при замере.
Может это и не принципиально, но всё же.

---

Аналогичная история, особенно если использовать loopback.

Цитата:

---

Сообщение от wox

Аналогичная история, особенно если использовать loopback.

---

Главное стабильность результатов многократных замеров !
И хороший интерфейс визуализации замеров!
Выставляю не по расстоянию, а по "совмещению" импульсов на общей картинке замеров.
