Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

10.10.2018, 22:19
st220

Вложений: 26

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A5 Sportback TFSI
В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".

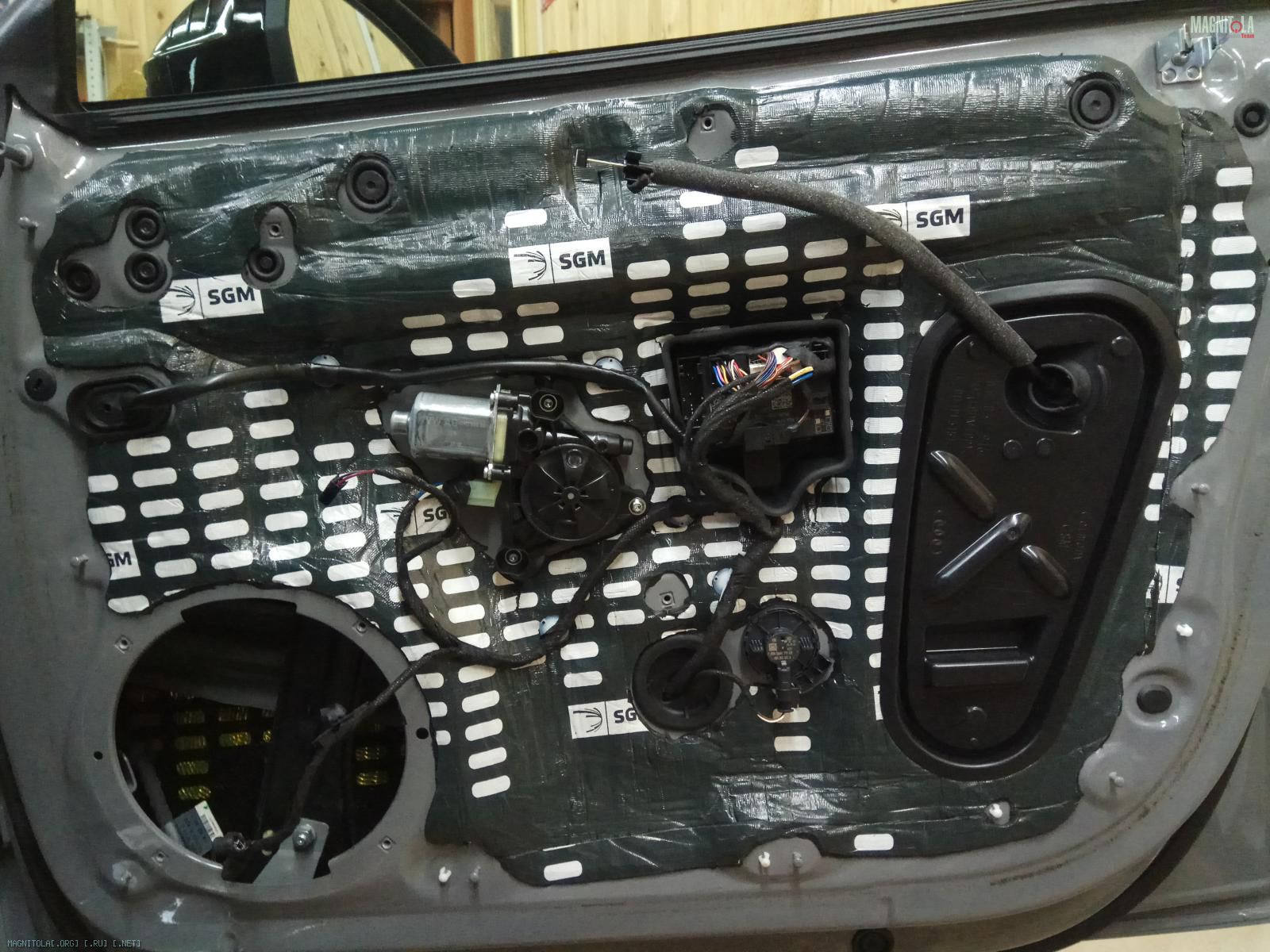

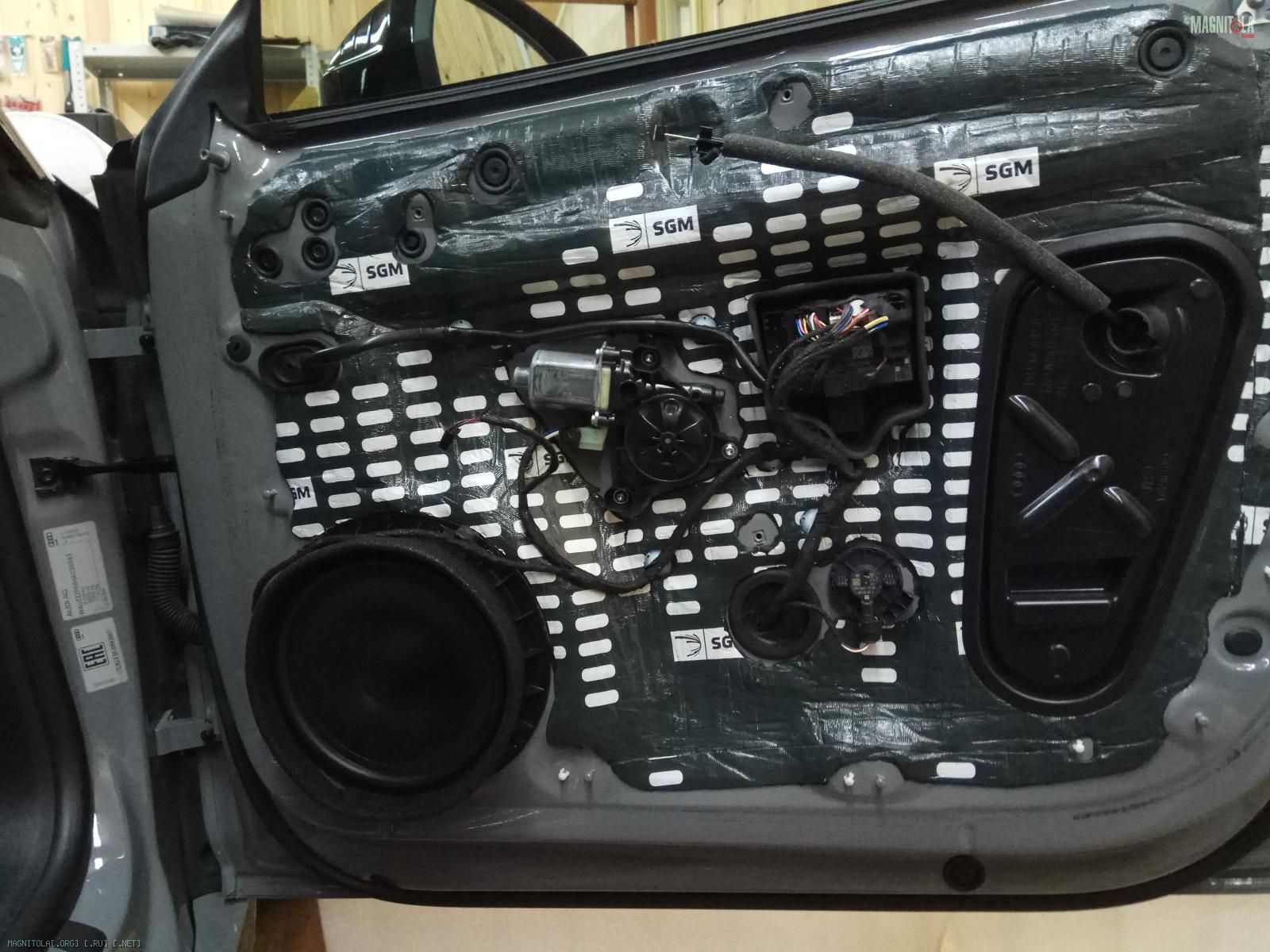

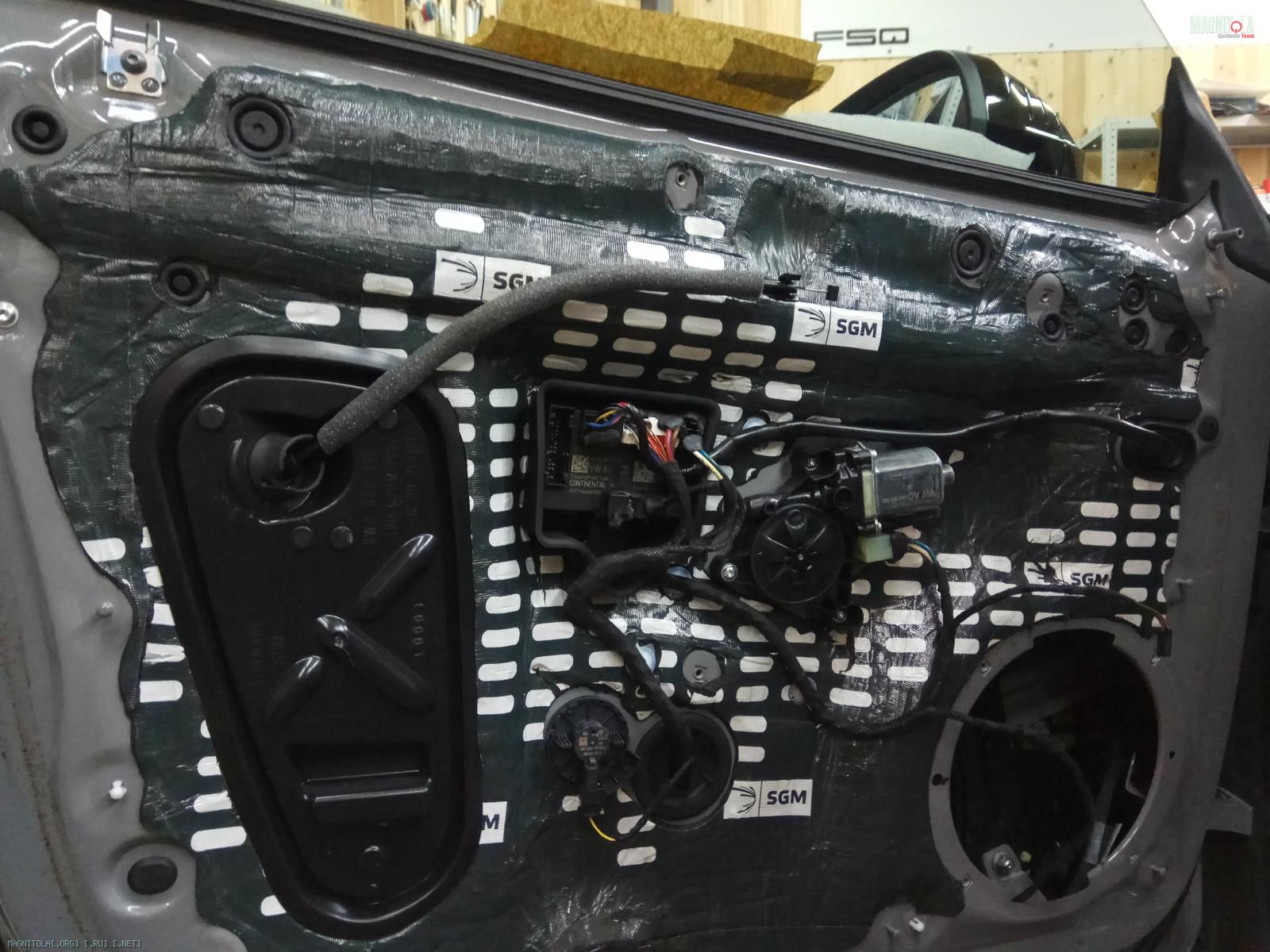

Разбираем двери, машина уже дорабатывалась по St1 Снимаем мидбасы бэнг...

Вложение 1248292 Вложение 1248294 Вложение 1248296 Вложение 1248298

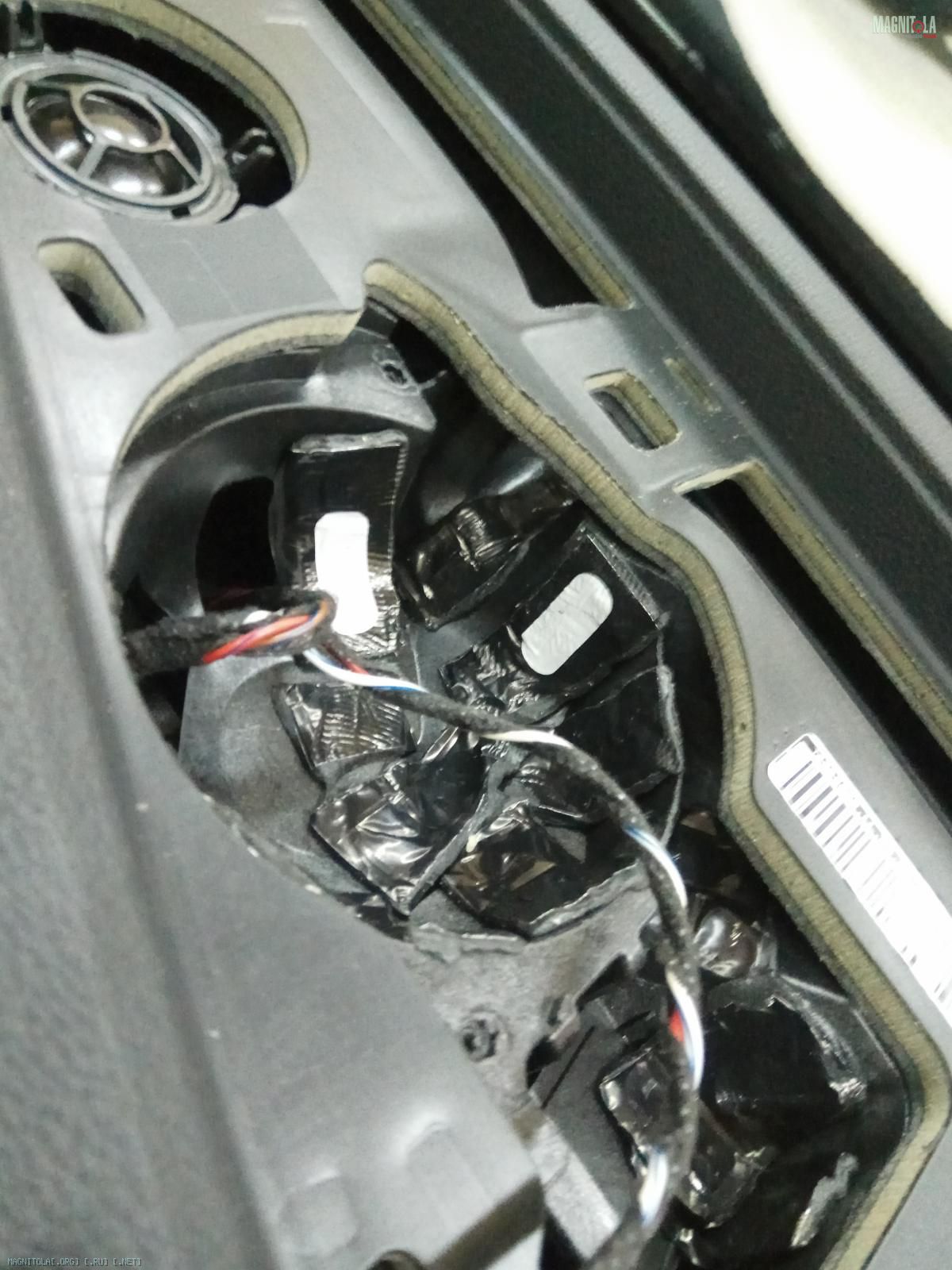

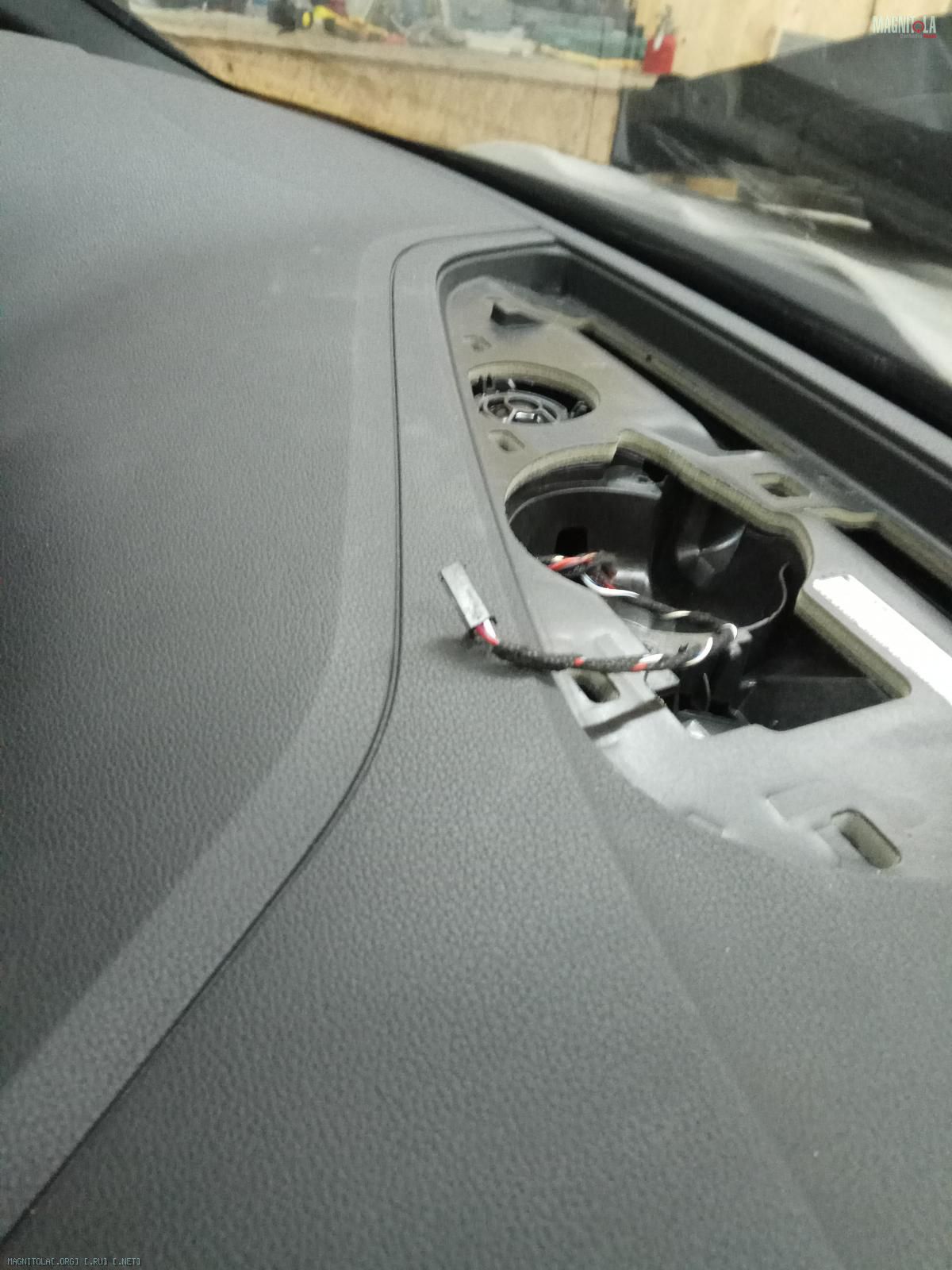

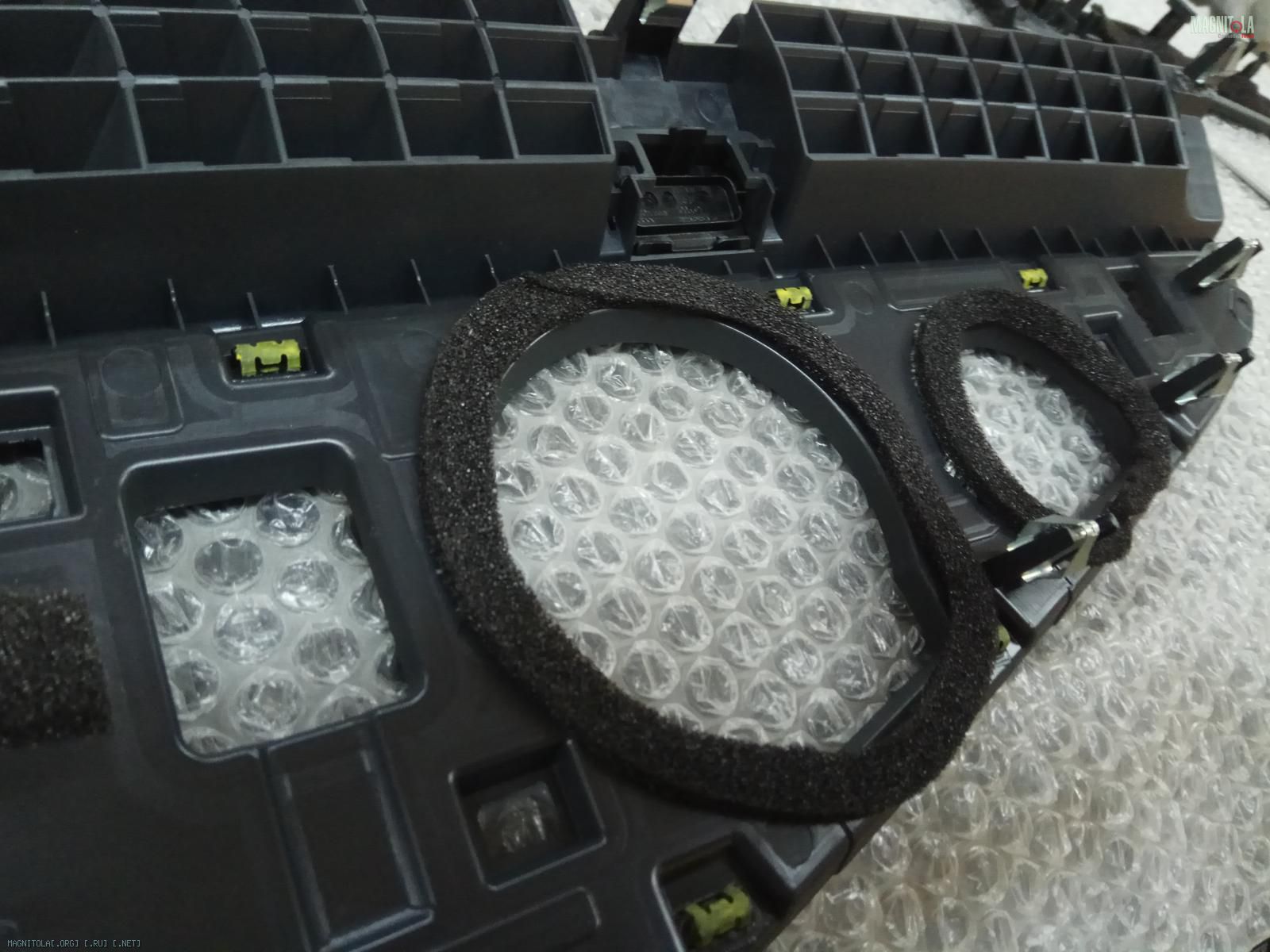

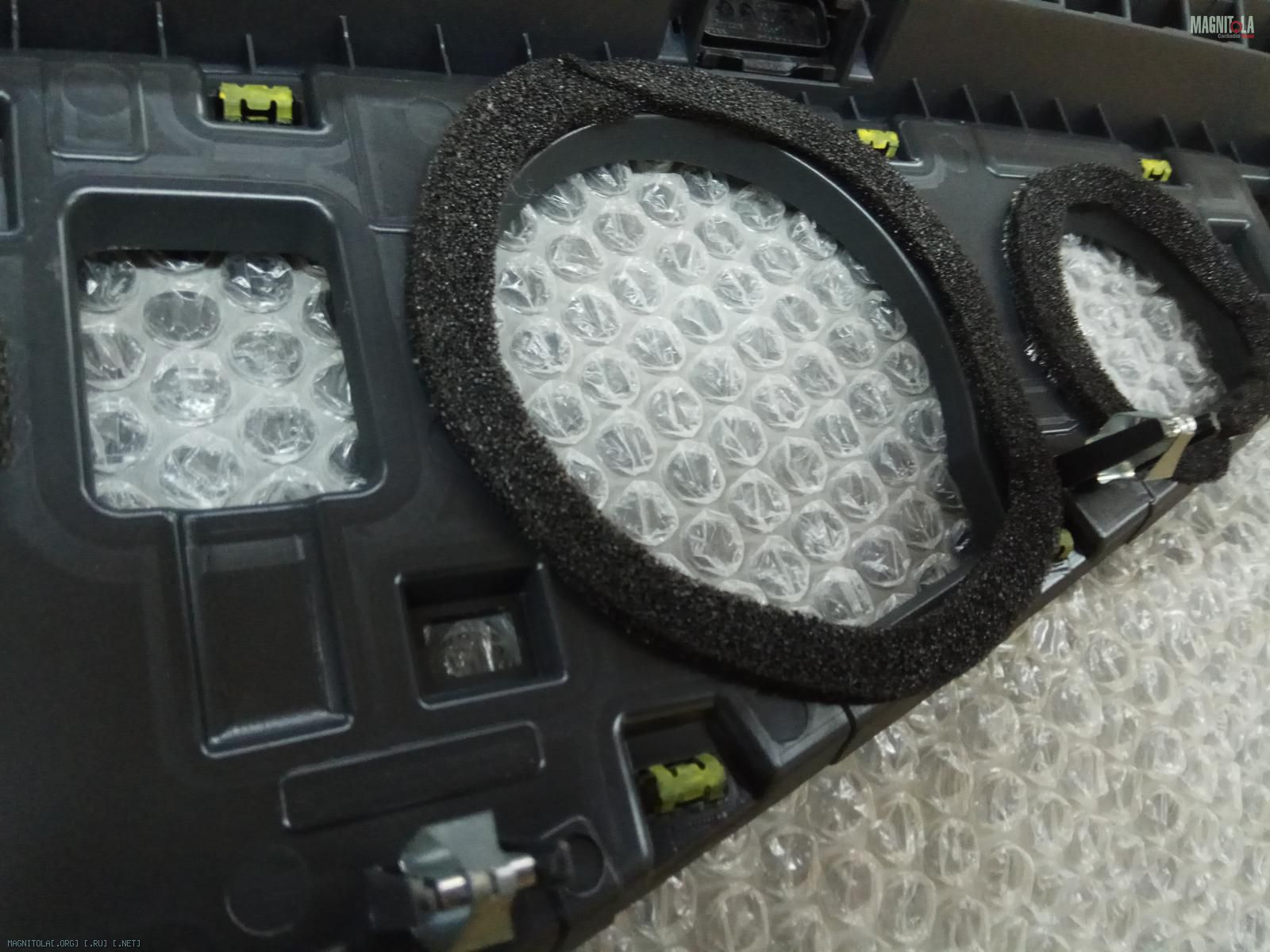

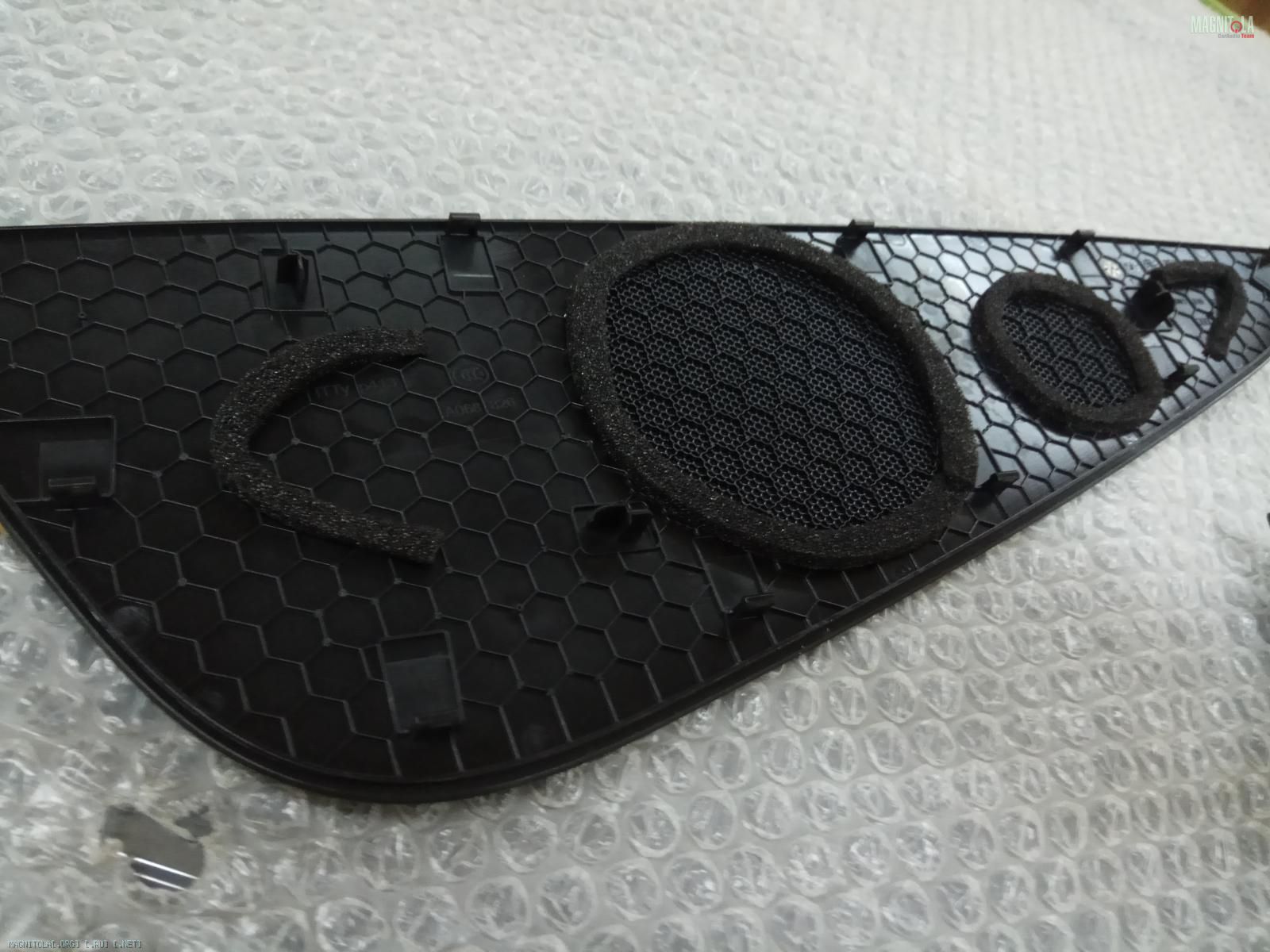

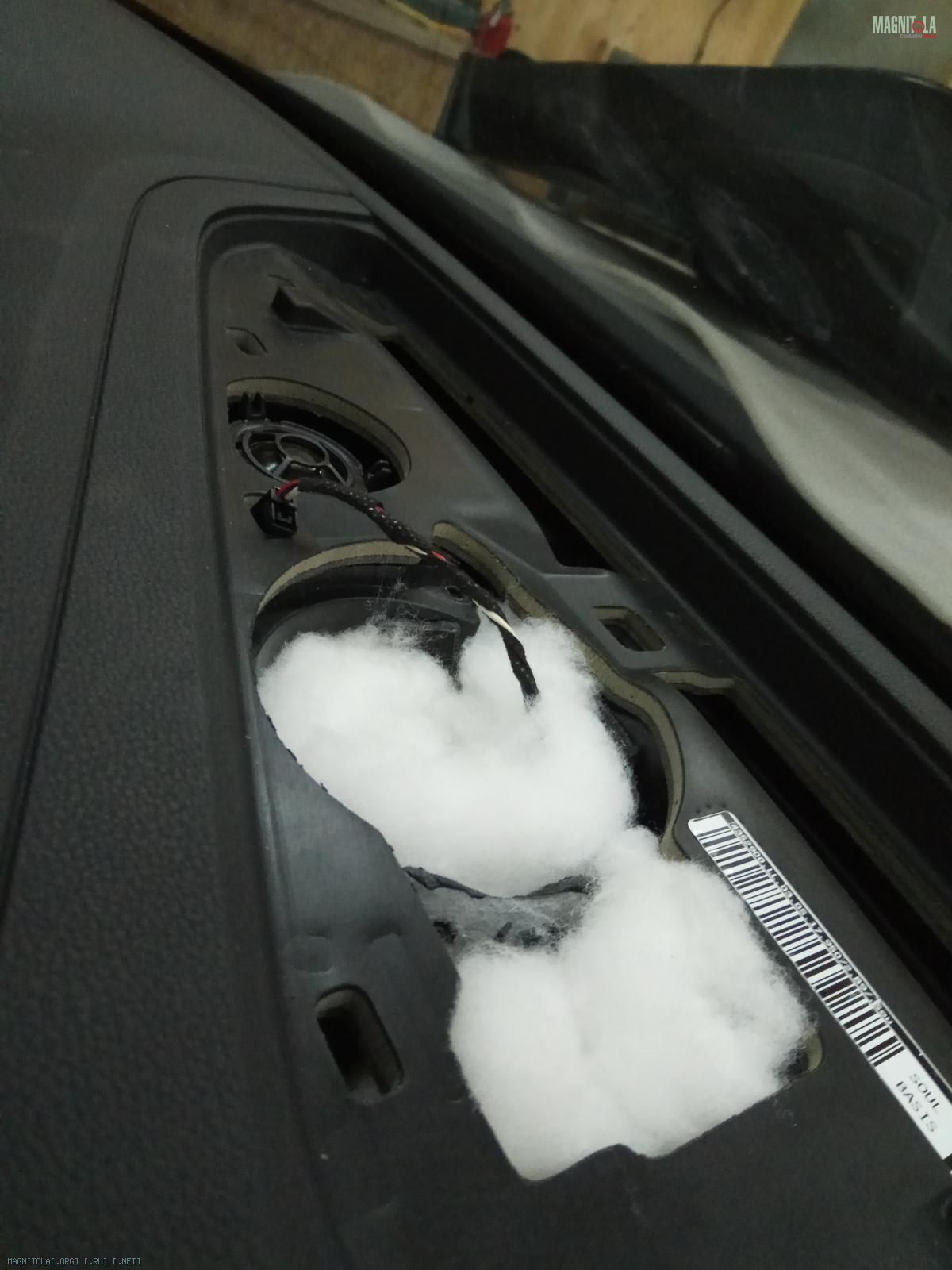

Убираем дребезг и гундосность центрального канала...
Вложение 1248300 Вложение 1248302 Вложение 1248304 Вложение 1248306 Вложение 1248308 Вложение 1248310 Вложение 1248312 Вложение 1248314 Вложение 1248316

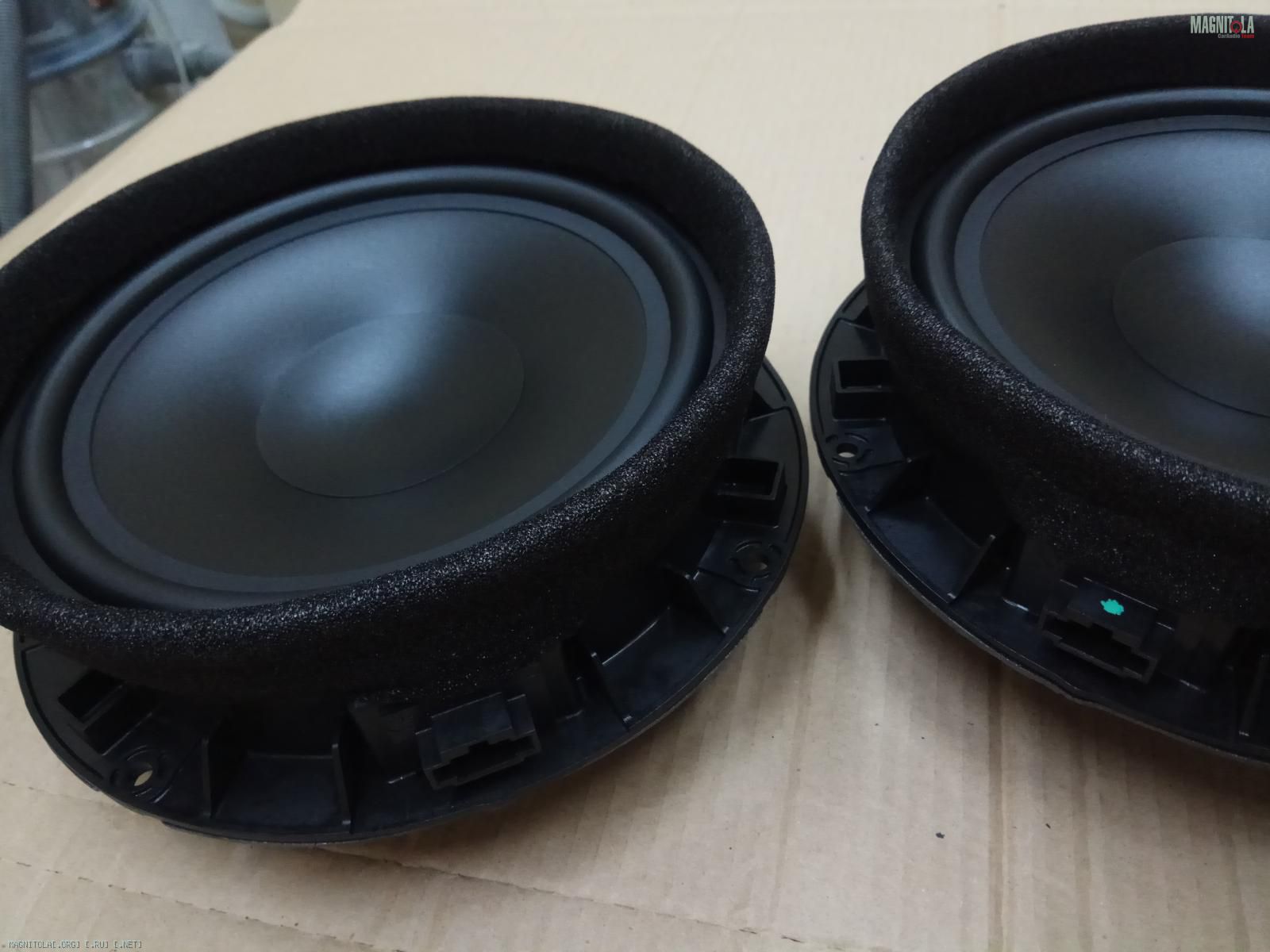

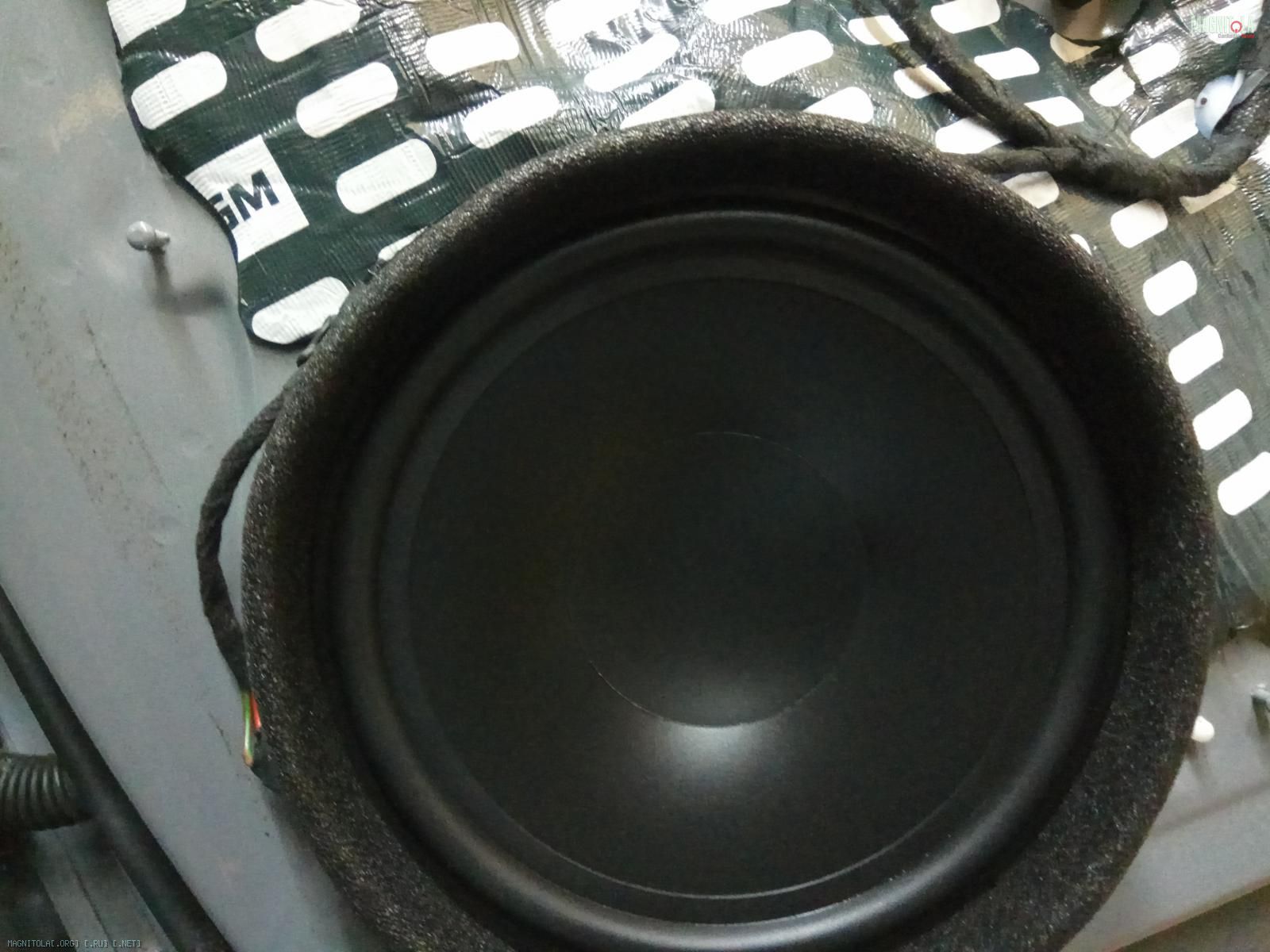

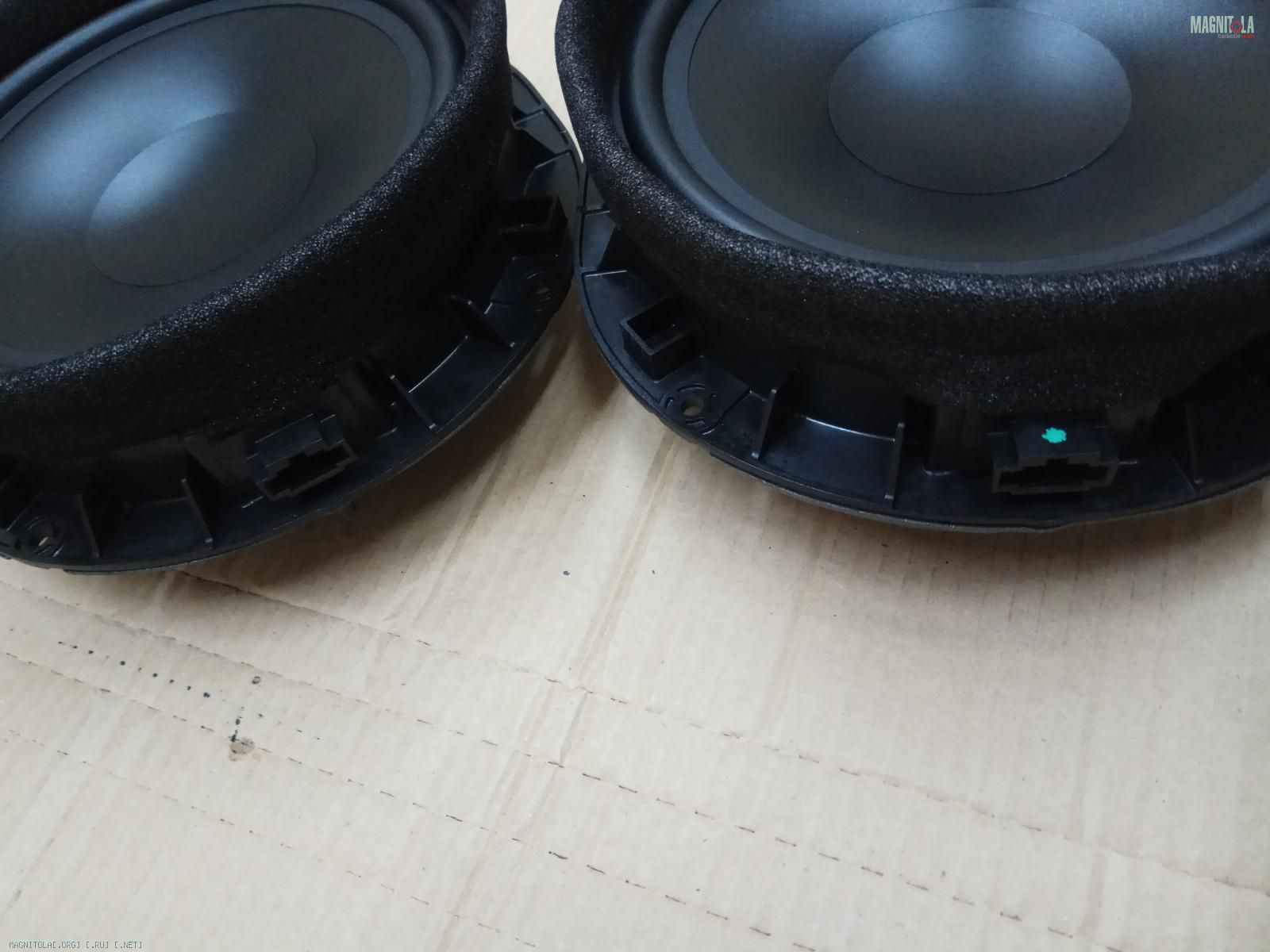

Мидбасы 9" Kf Sound Technology... В сравнении и мидбасом B&O.

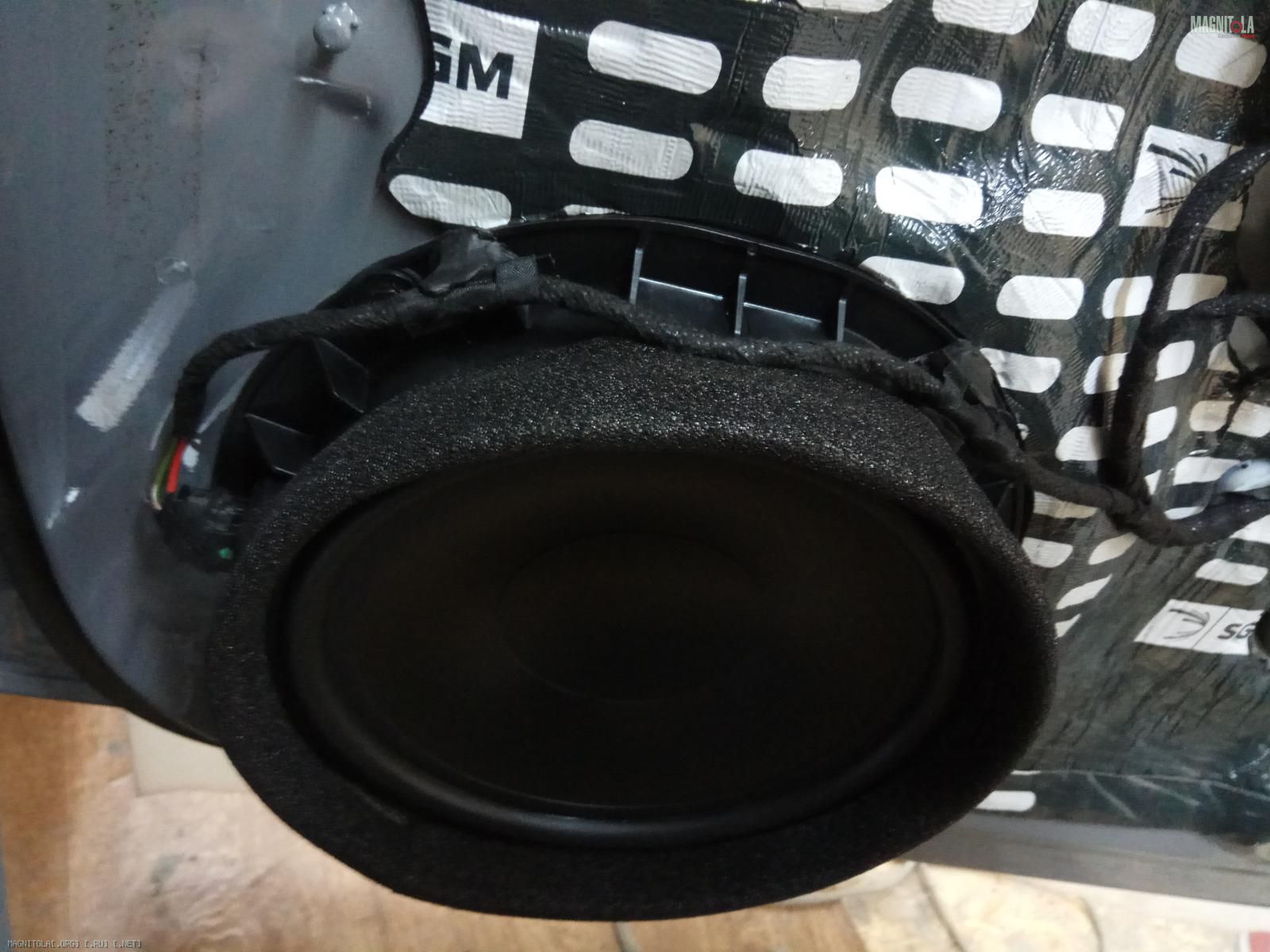

Устанавливаем.... все сток крепления и разъемы...

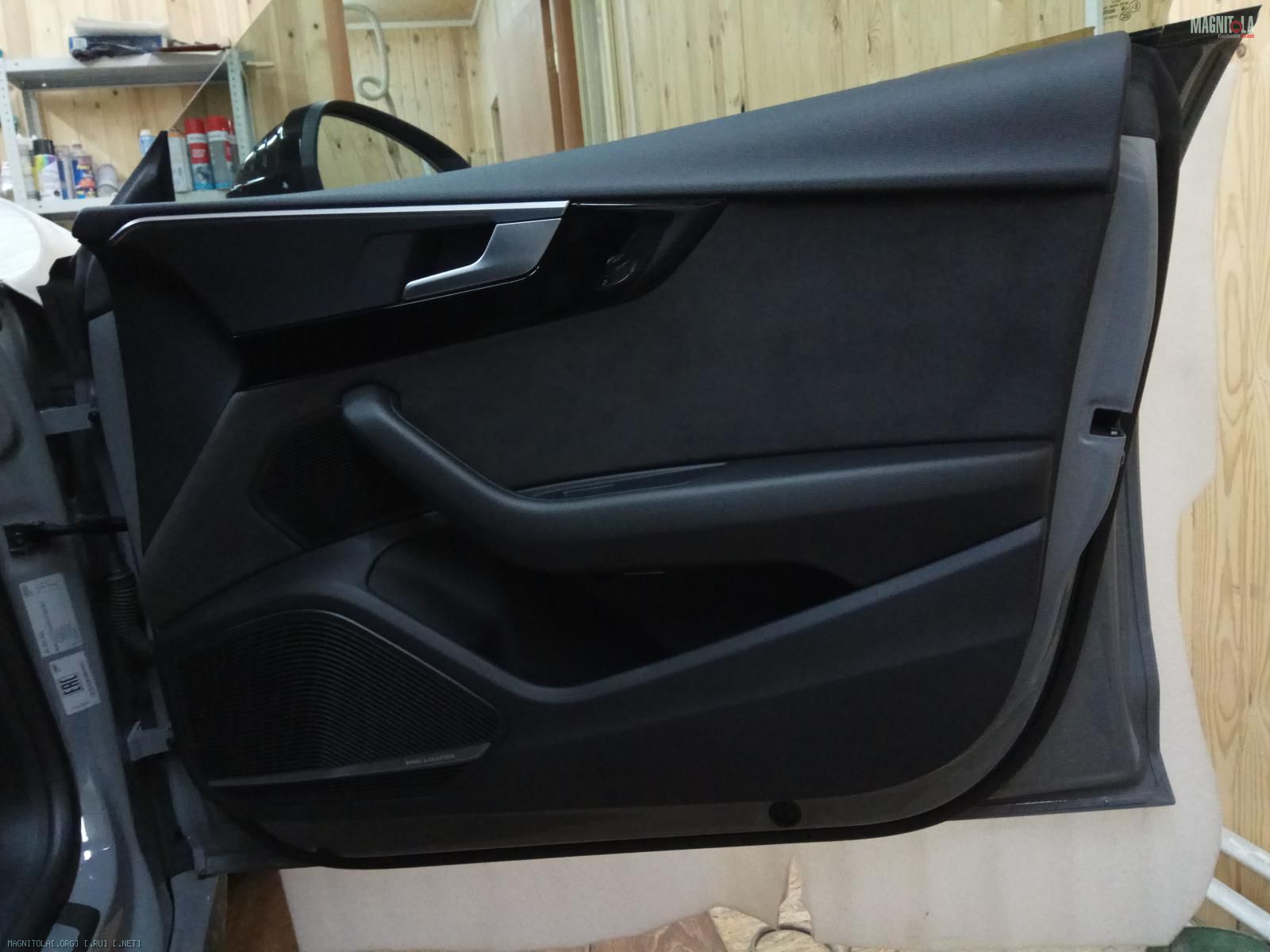

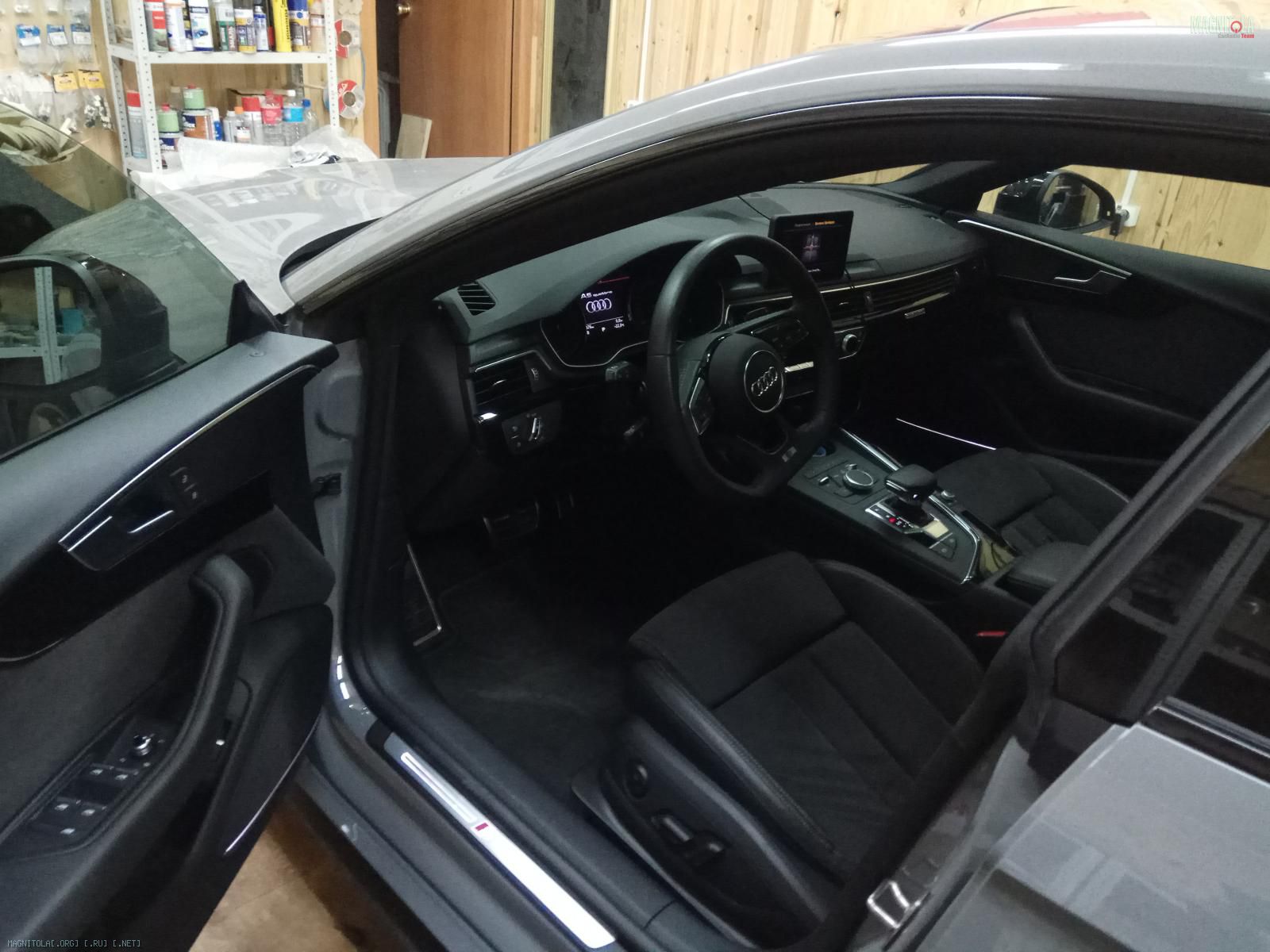

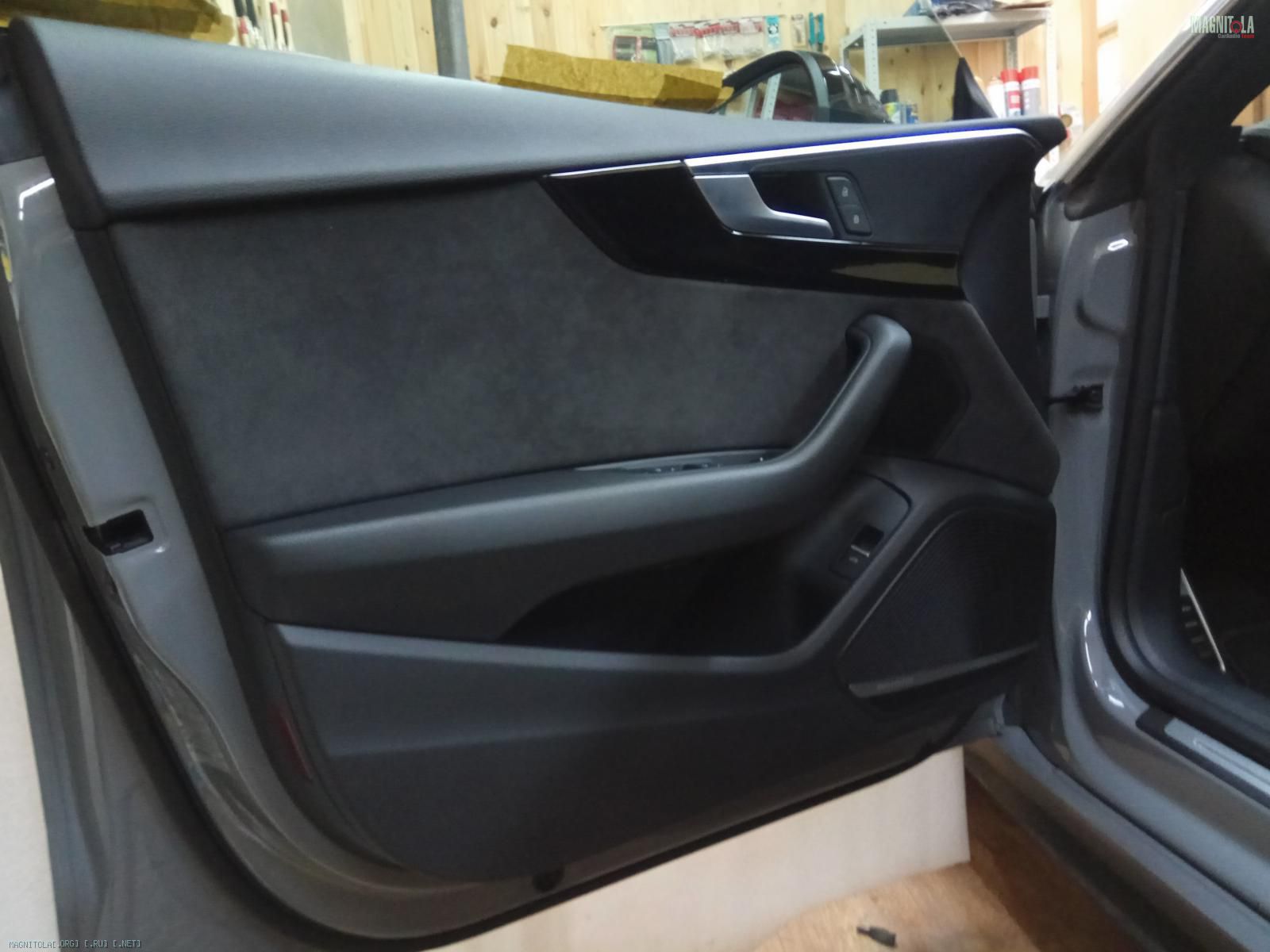

Собираем... запускаем систему, доделываем пару нюансов/хитростей, чтобы музыка еще лучше заиграла.
Вложение 1248318 Вложение 1248320 Вложение 1248322 Вложение 1248324 Вложение 1248326 Вложение 1248328 Вложение 1248330 Вложение 1248332 Вложение 1248334 Вложение 1248336 Вложение 1248338 Вложение 1248340 Вложение 1248342
11.10.2018, 23:20
st220

Вложений: 23

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A5 Sportback TFSI

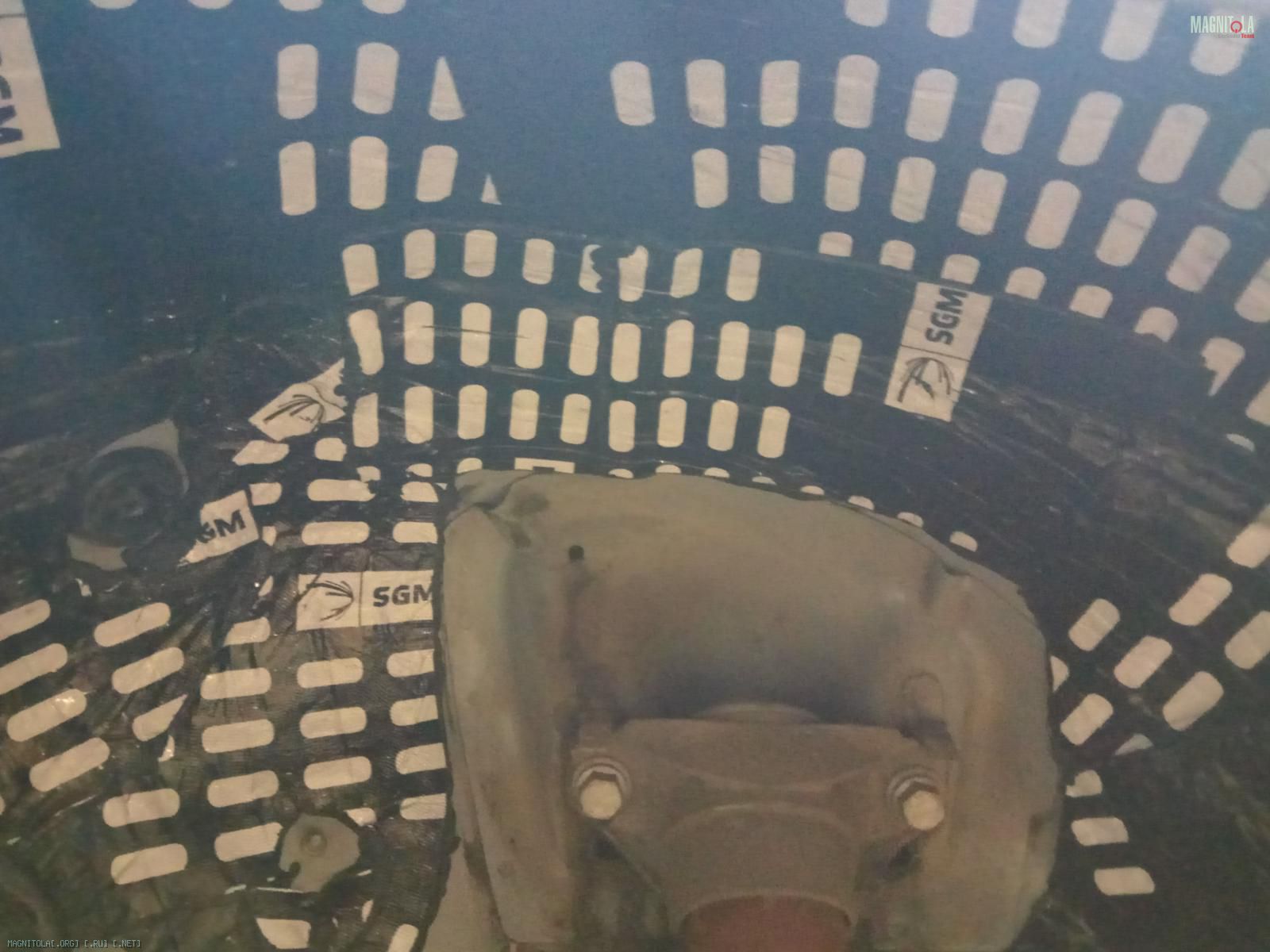

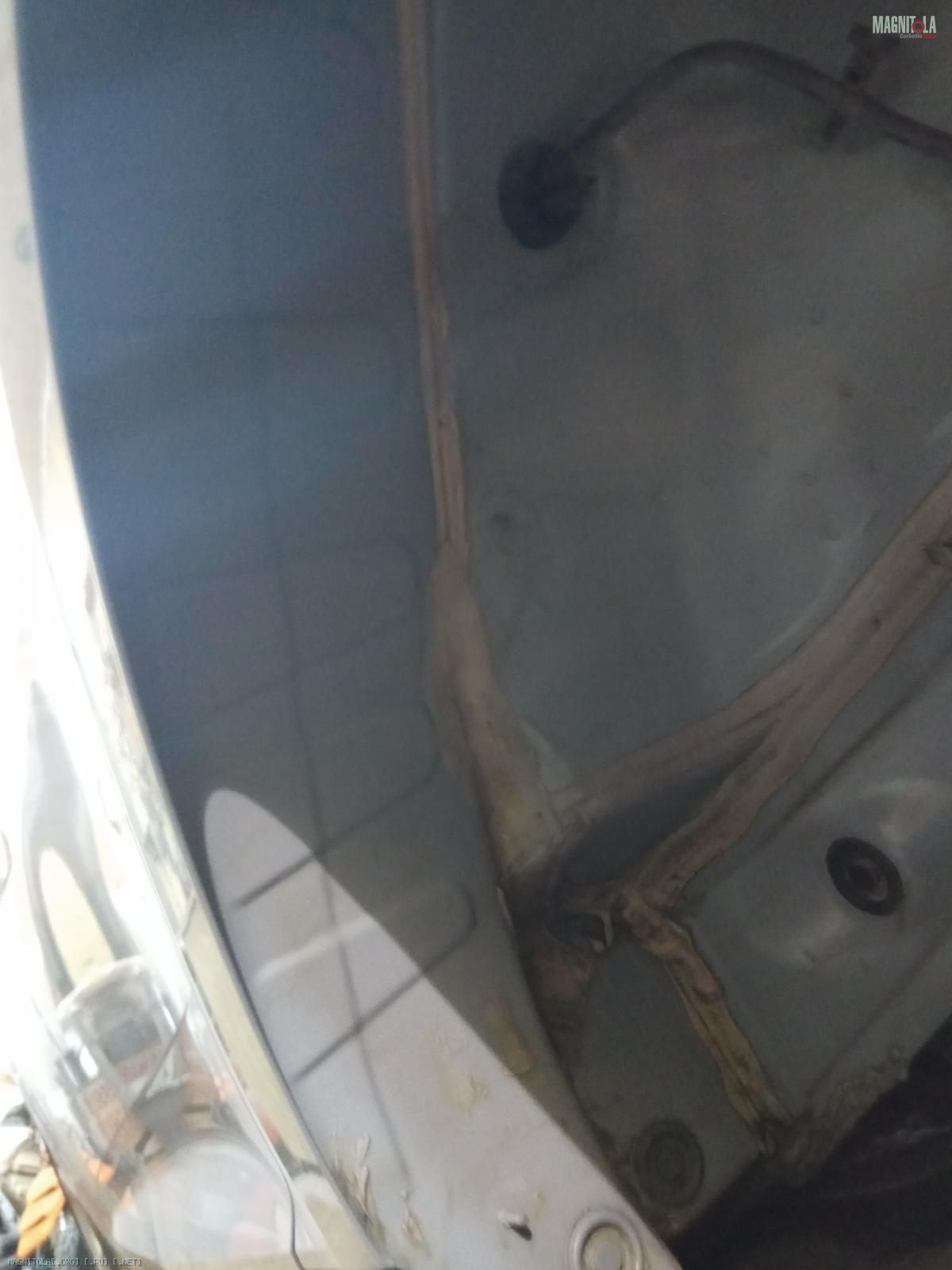

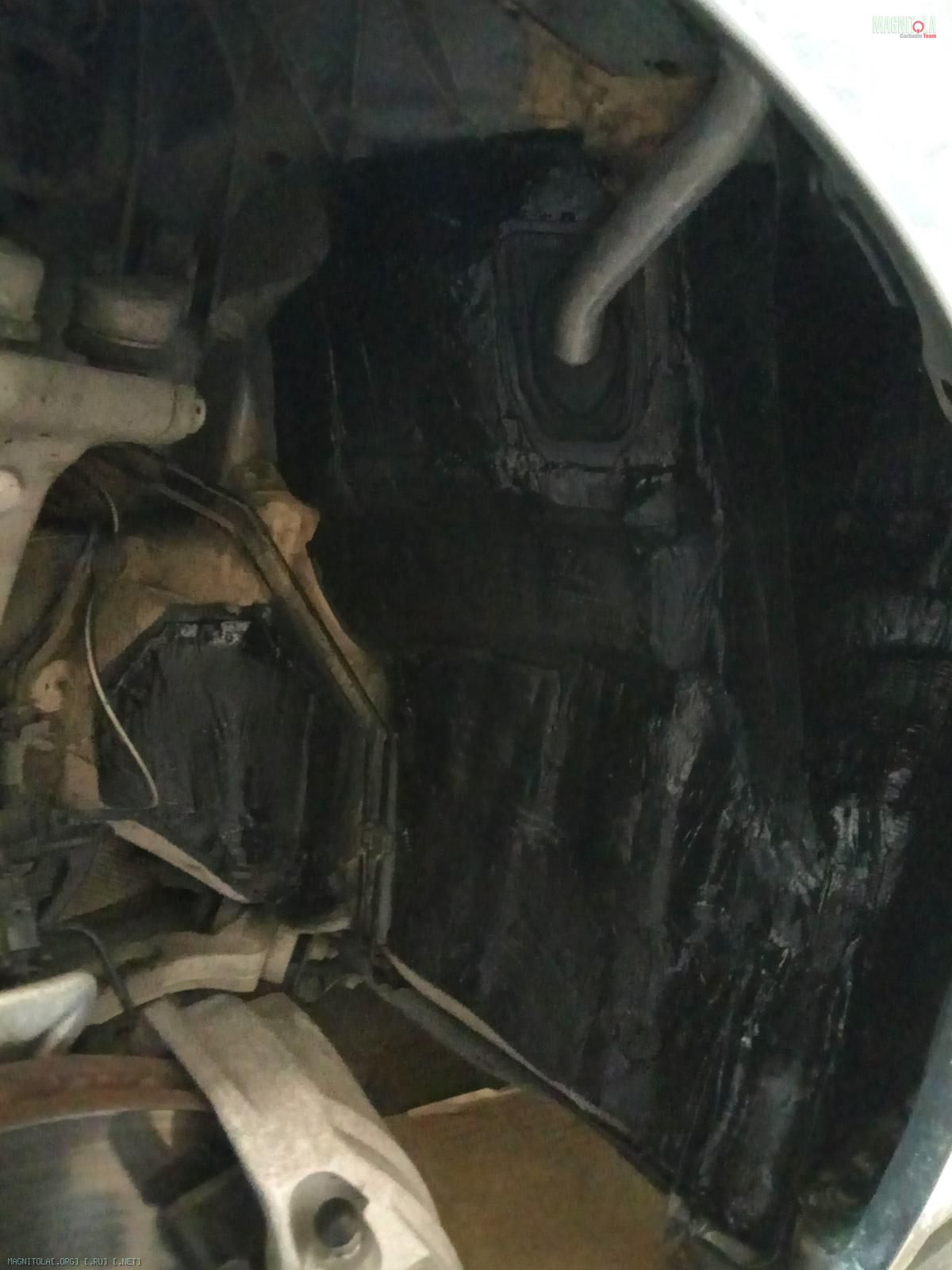

Передняя и задняя левая арка...
Очищаем, обезжириваем арки...

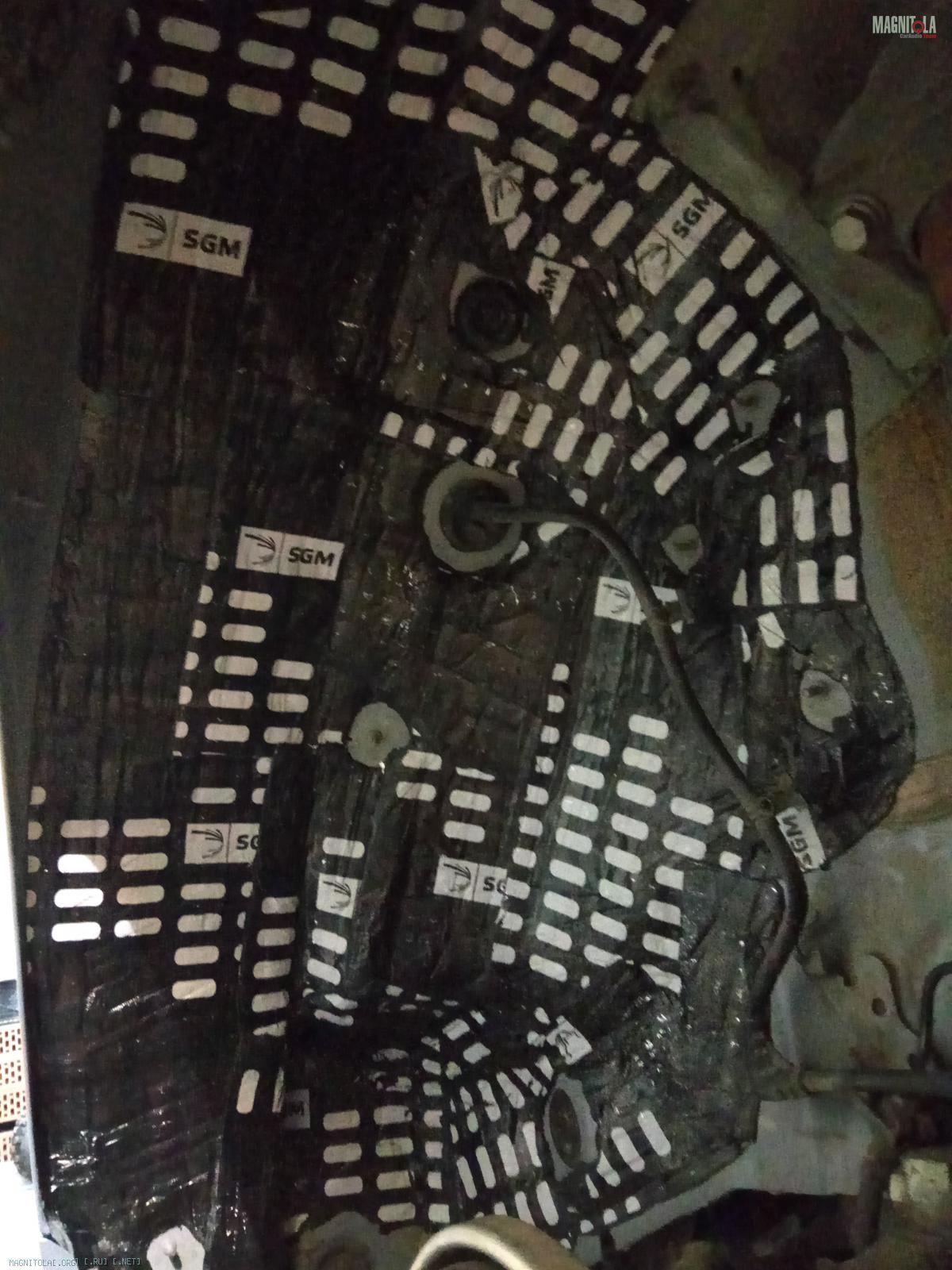

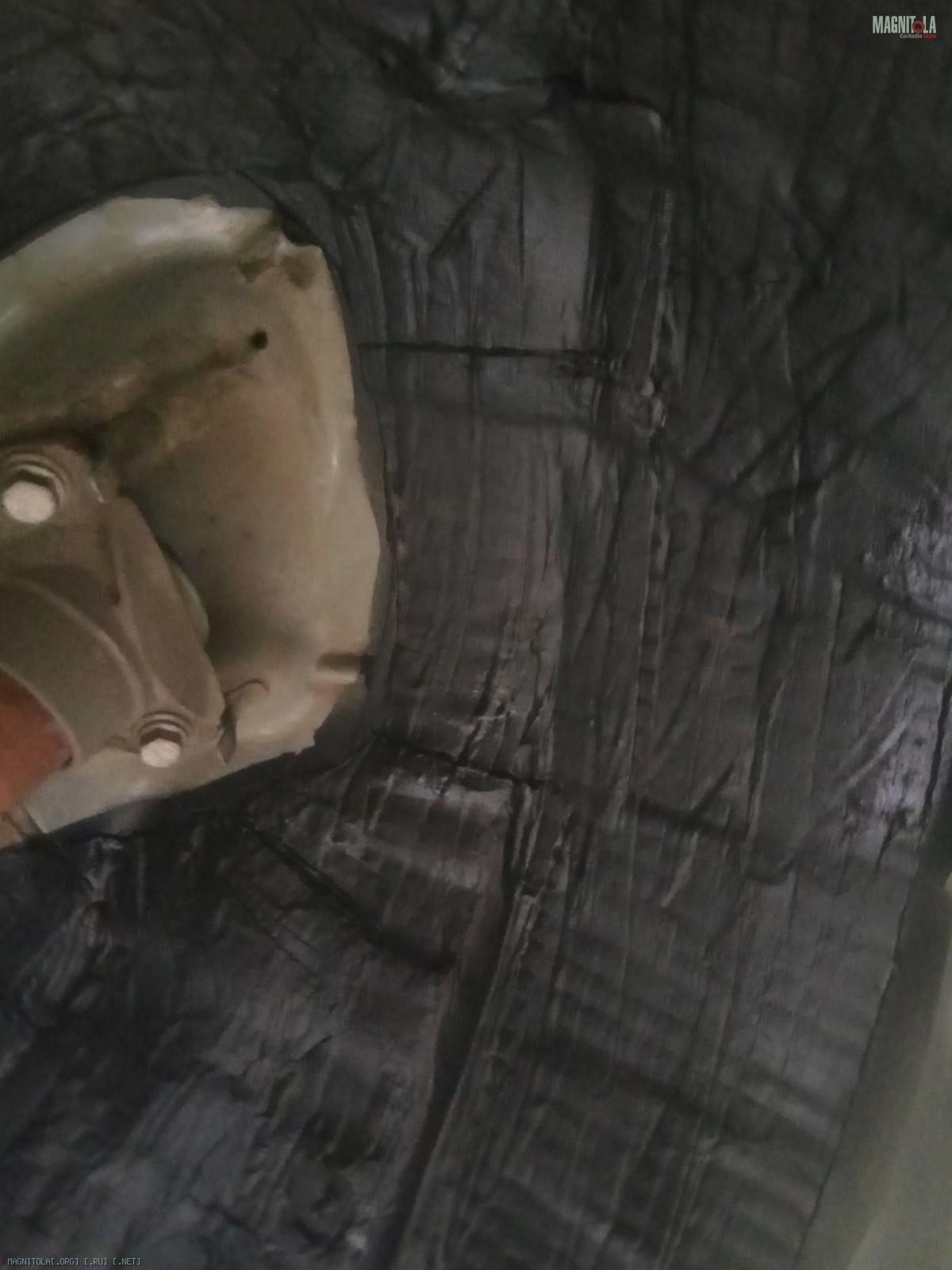

Наносим вибру 4мм, местами в два слоя...

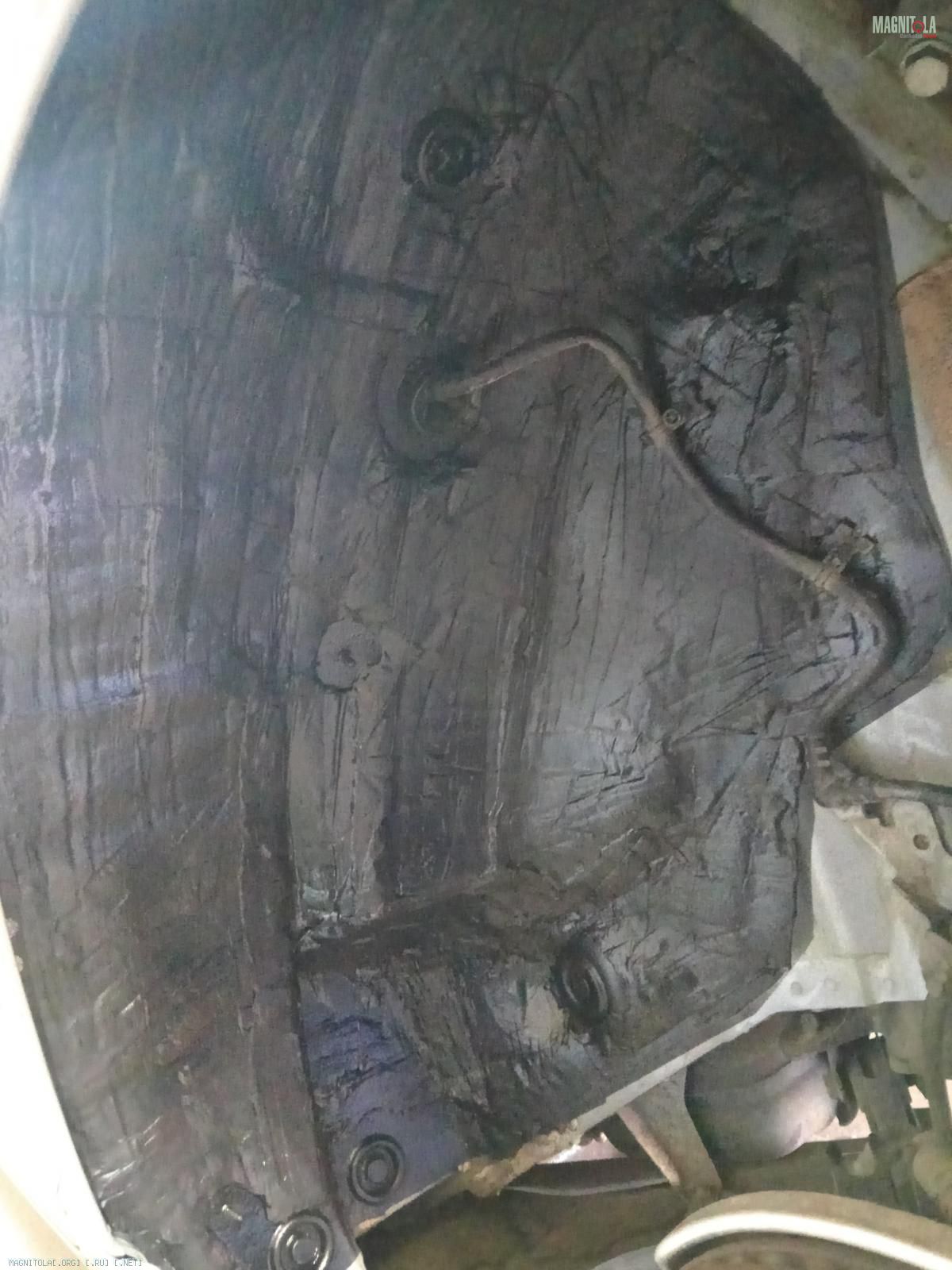

Покрываем антигравийным составом...

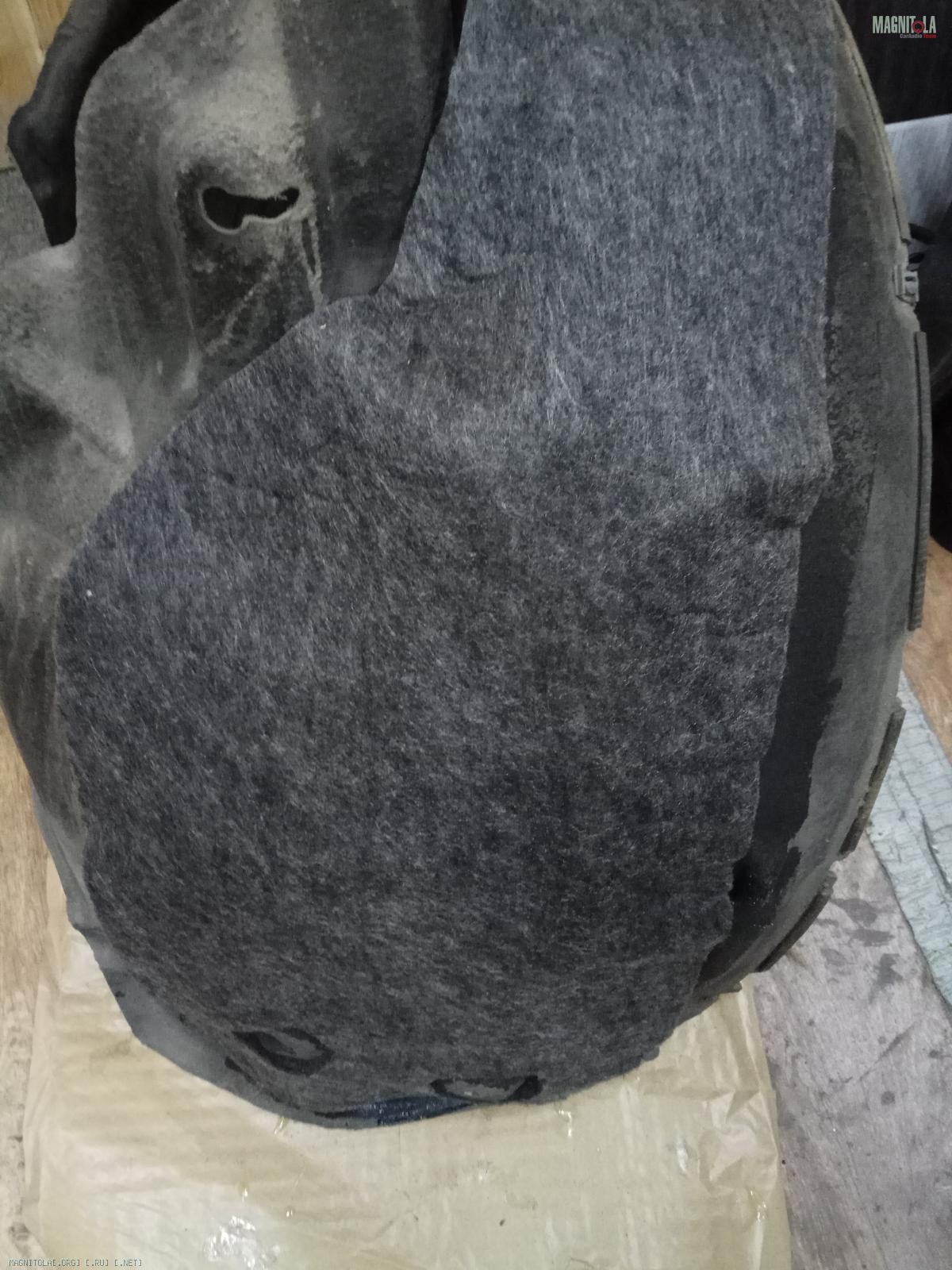

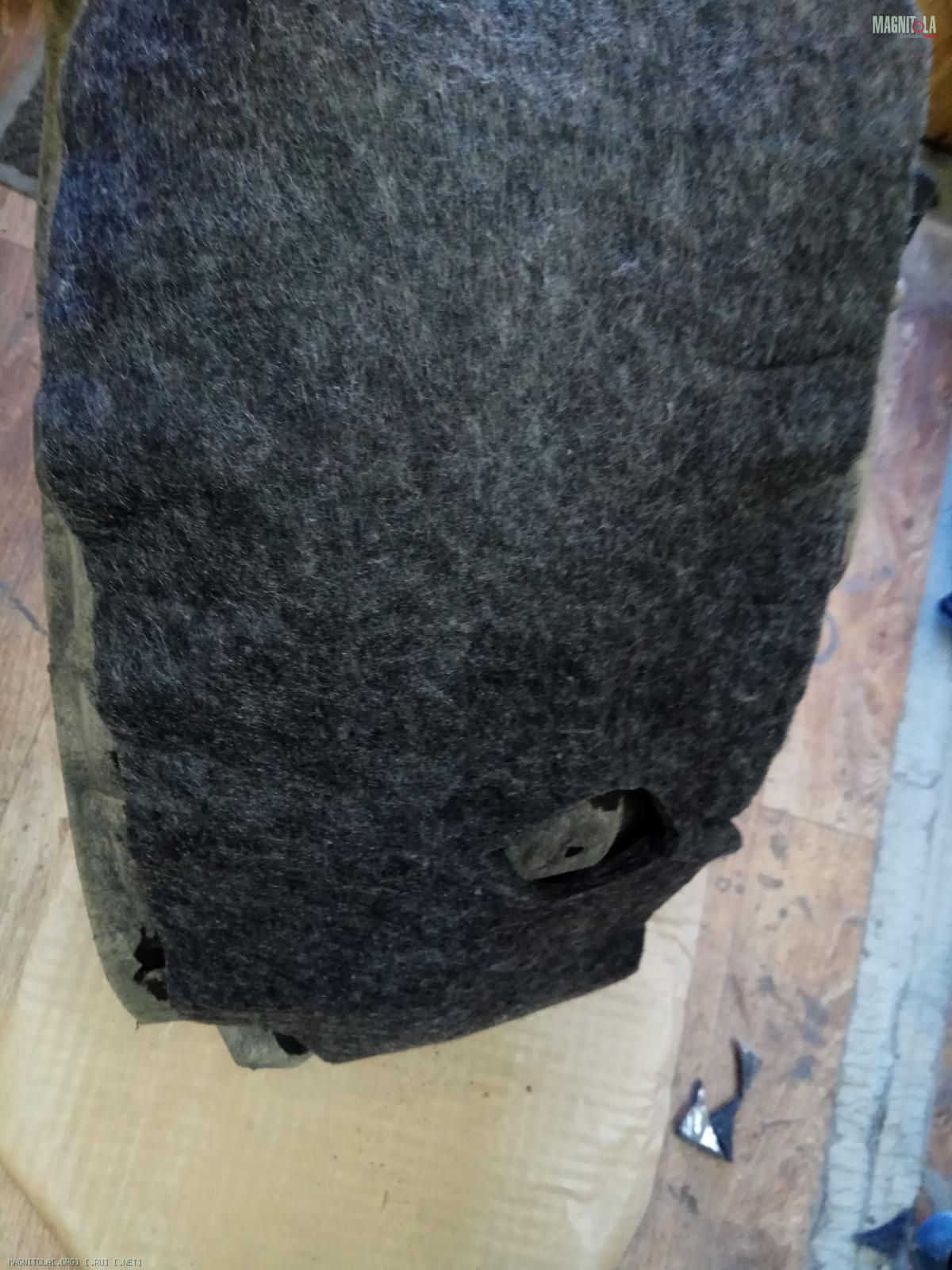

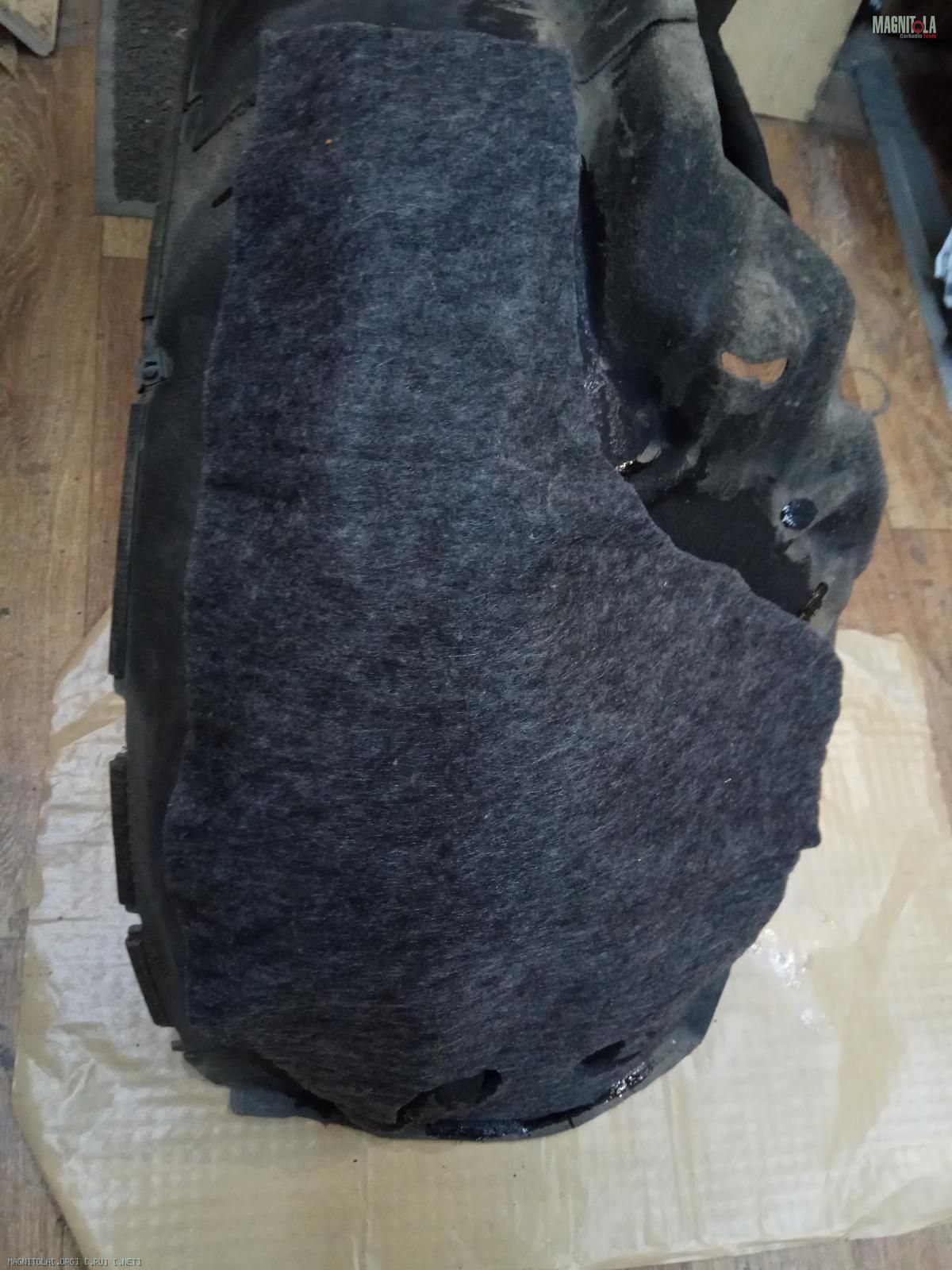

На войлочный подкрылок наносим, на влагостойкий клей, синтетический войлок...

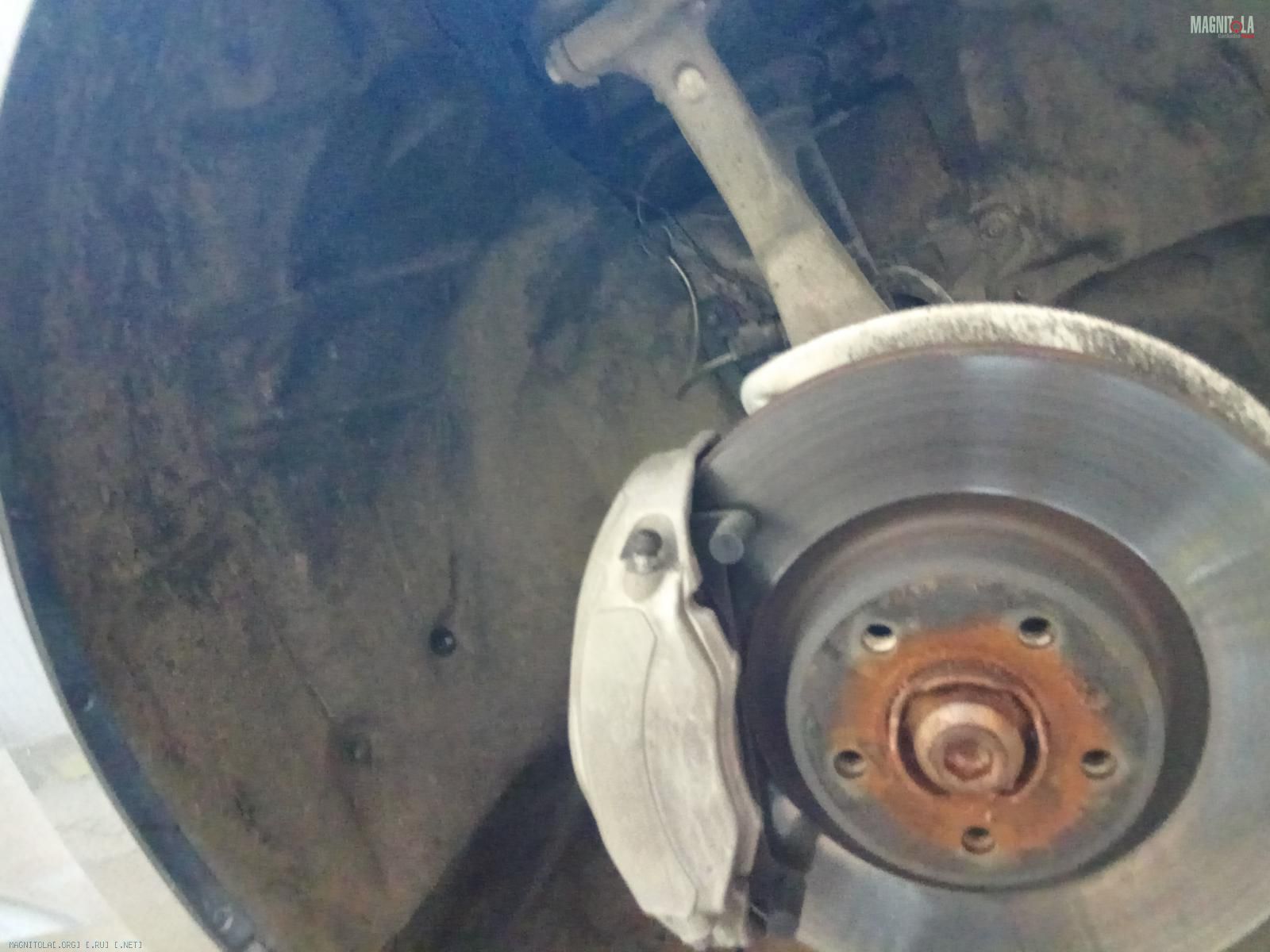

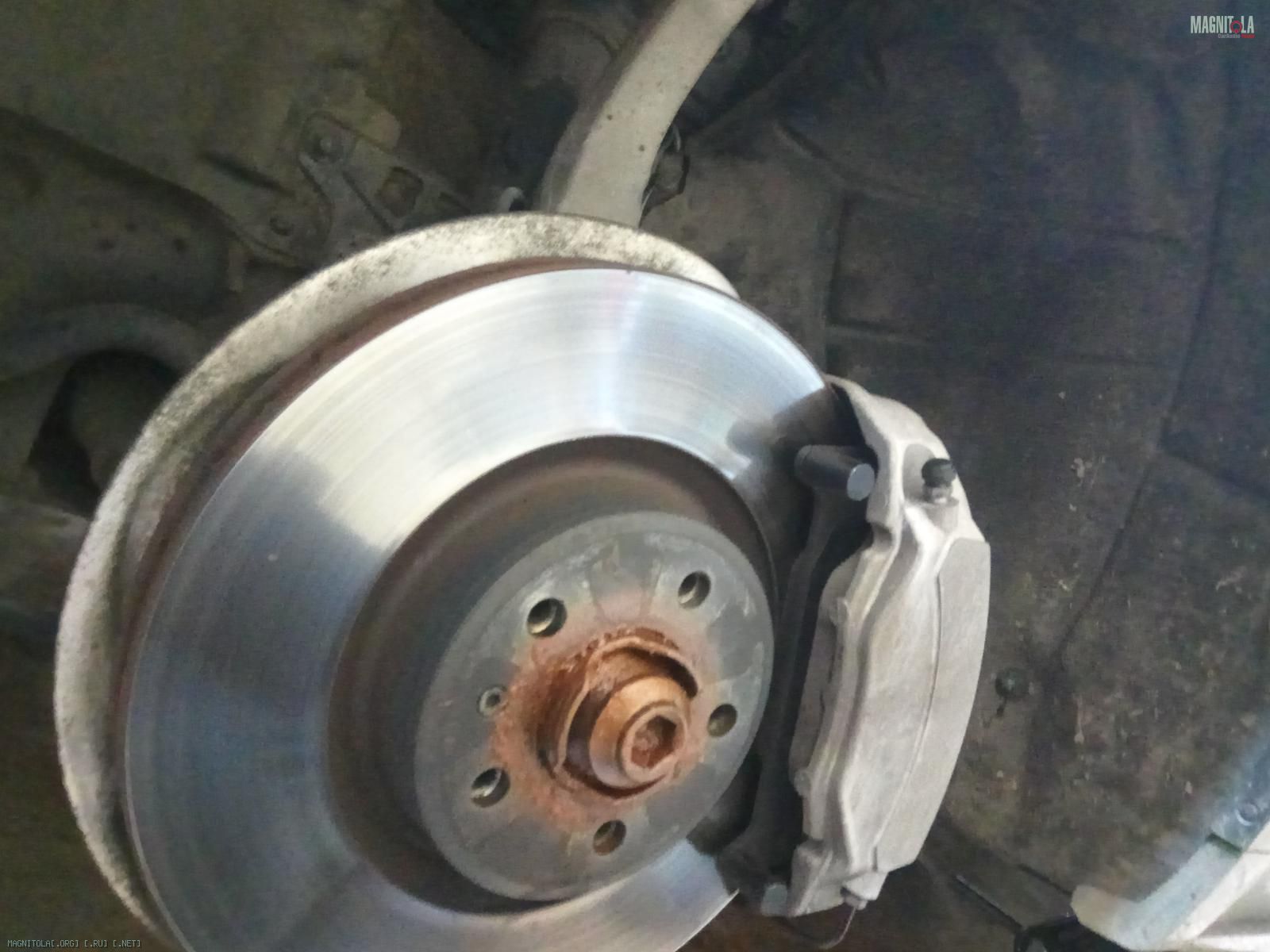

Удаляем ржавчину со ступицы, затем покрываем медной смазкой..

Вложение 1248370 Вложение 1248372 Вложение 1248374 Вложение 1248376 Вложение 1248378 Вложение 1248380 Вложение 1248382 Вложение 1248384 Вложение 1248386 Вложение 1248388 Вложение 1248390 Вложение 1248392 Вложение 1248394

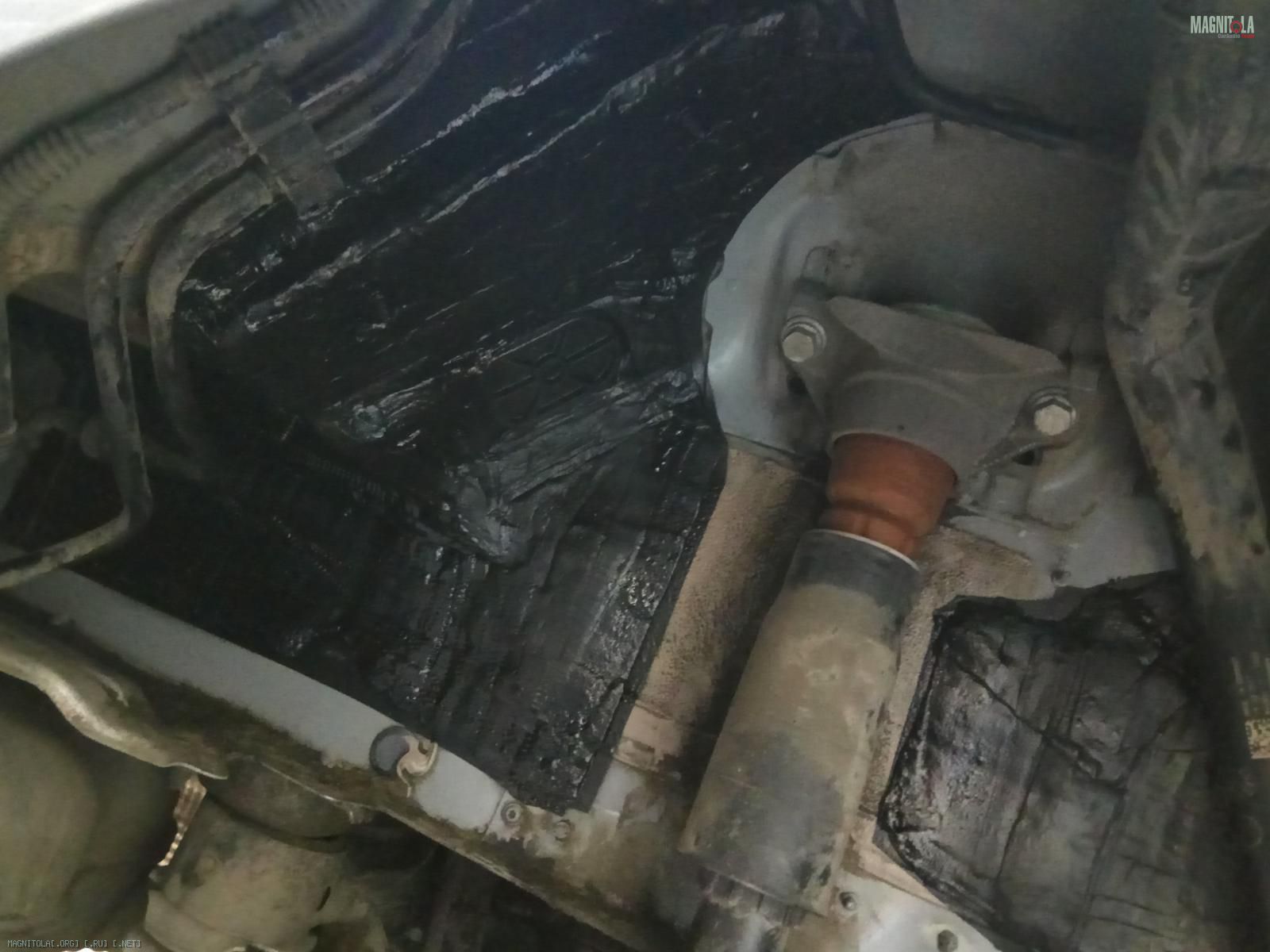

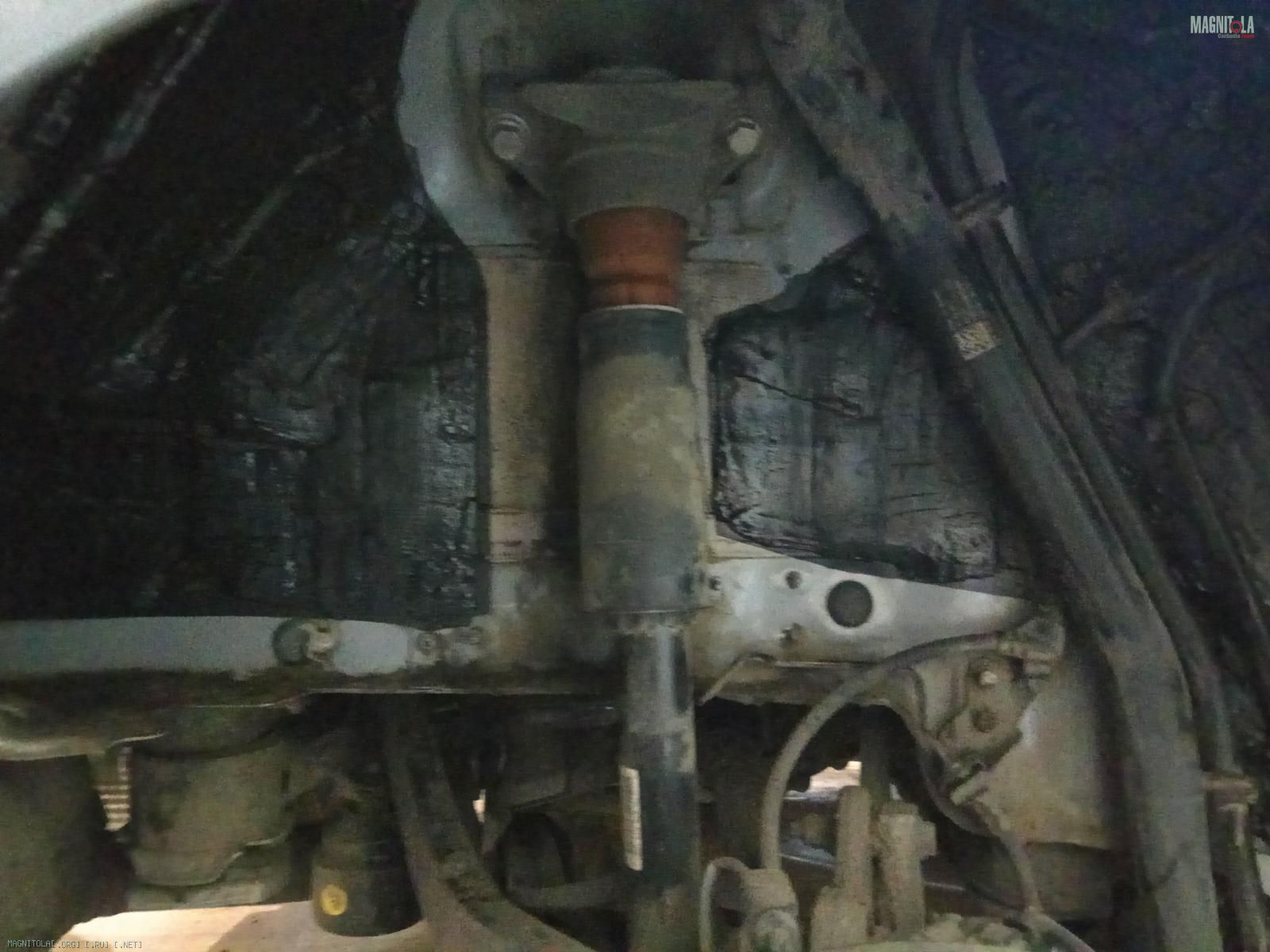

Передняя и задняя правая - по аналогии...

Вложение 1248396 Вложение 1248398 Вложение 1248400 Вложение 1248402 Вложение 1248404 Вложение 1248406 Вложение 1248408 Вложение 1248410 Вложение 1248412

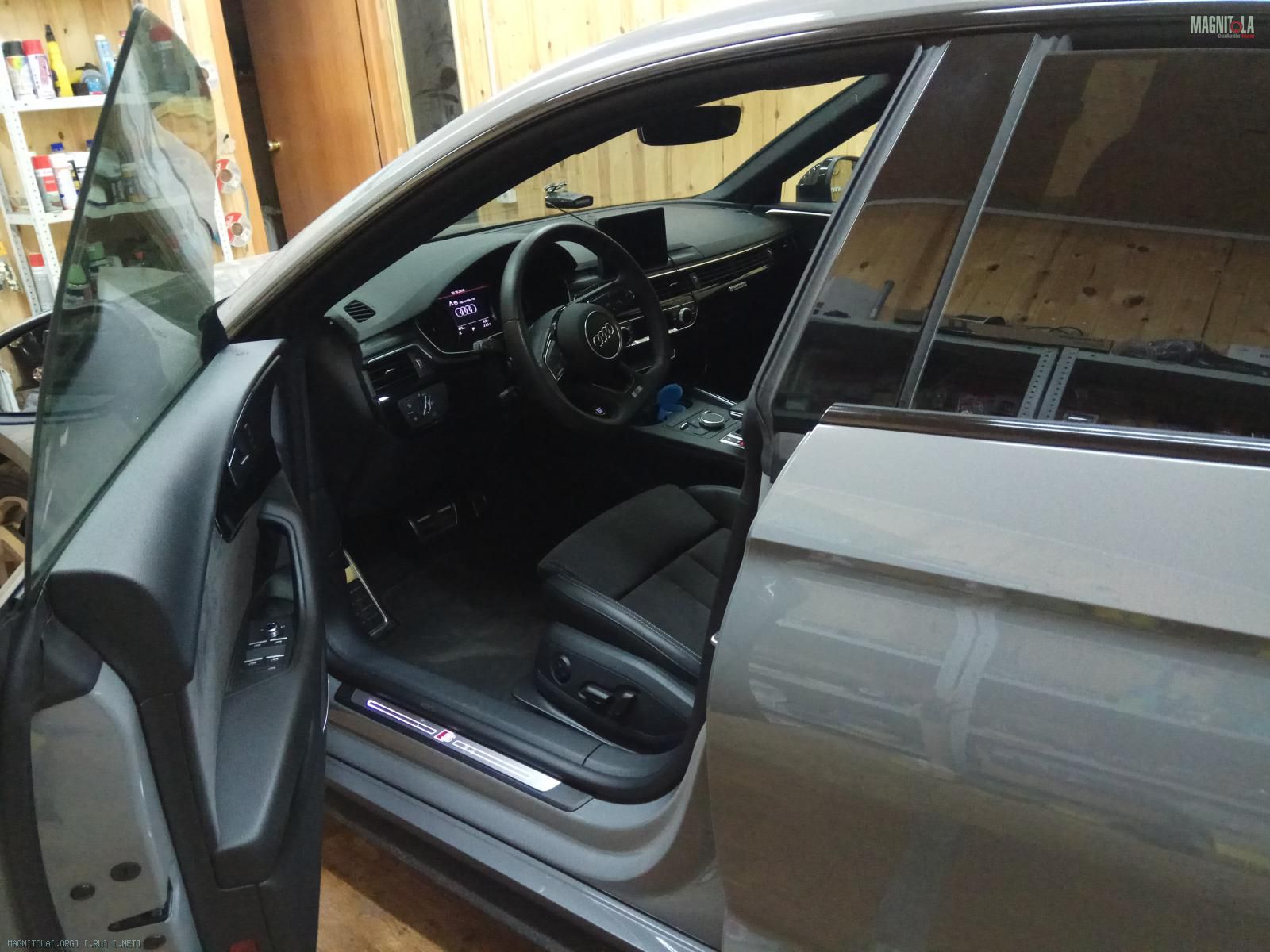

Собираем... запускаем систему.
Вложение 1248414
12.10.2018, 22:27
st220

Вложений: 26

Re: Изготовление корпусов для сабвуферов, фальшпанелей

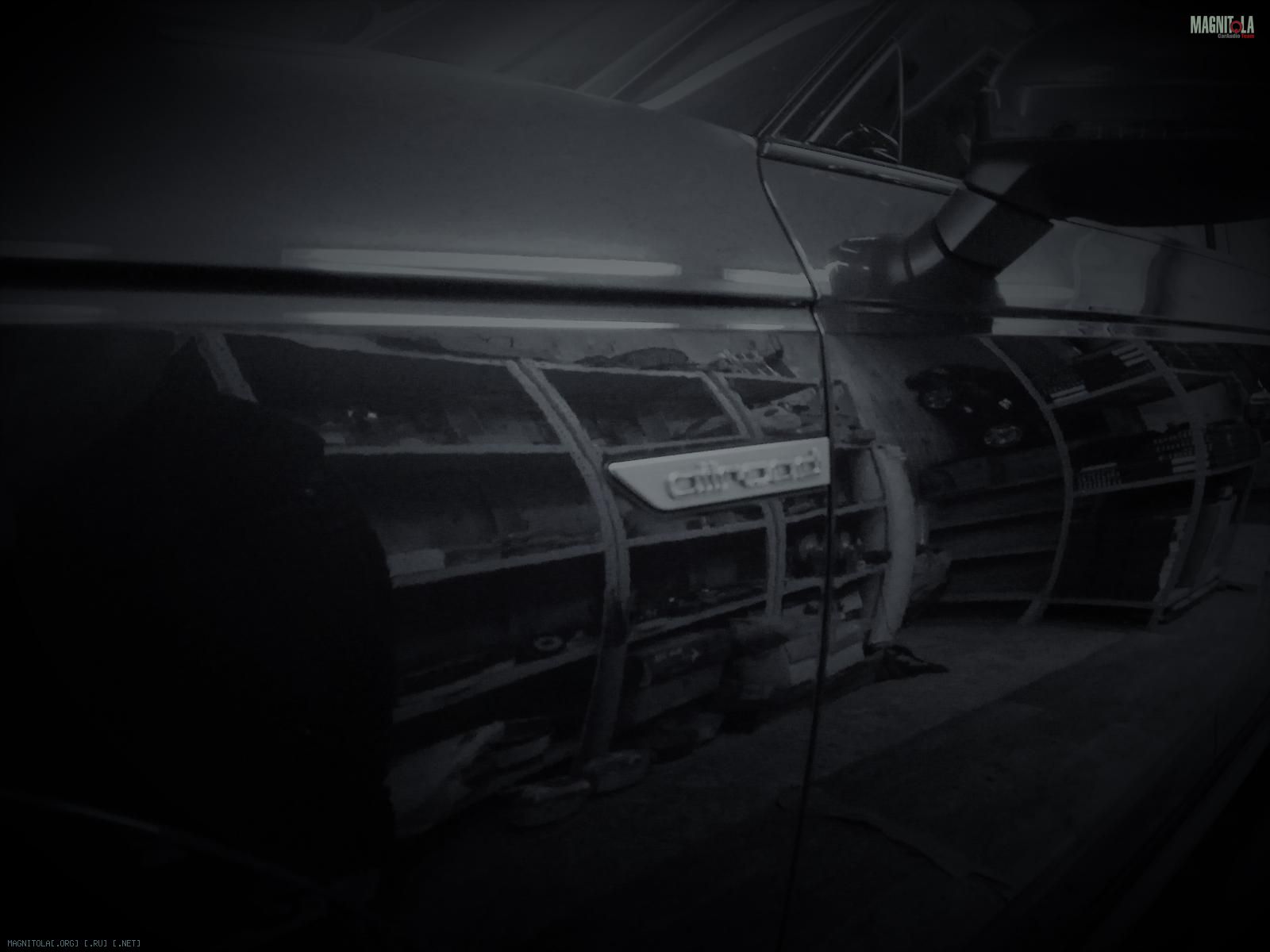

В KF-Sound Technology приехала Audi A4 allroad quattro
Вложение 1248434 Вложение 1248436 Вложение 1248438 Вложение 1248440 Вложение 1248442

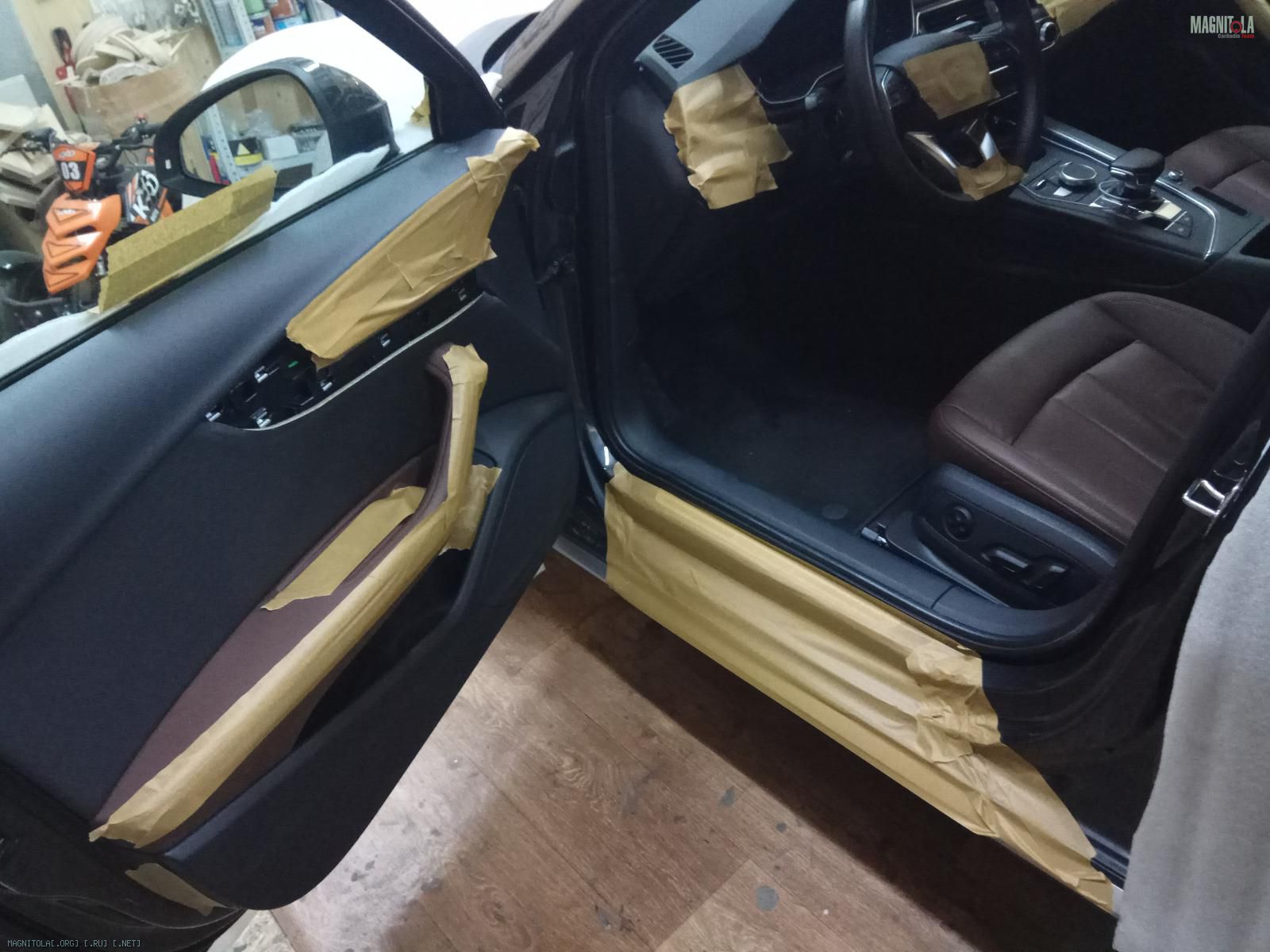

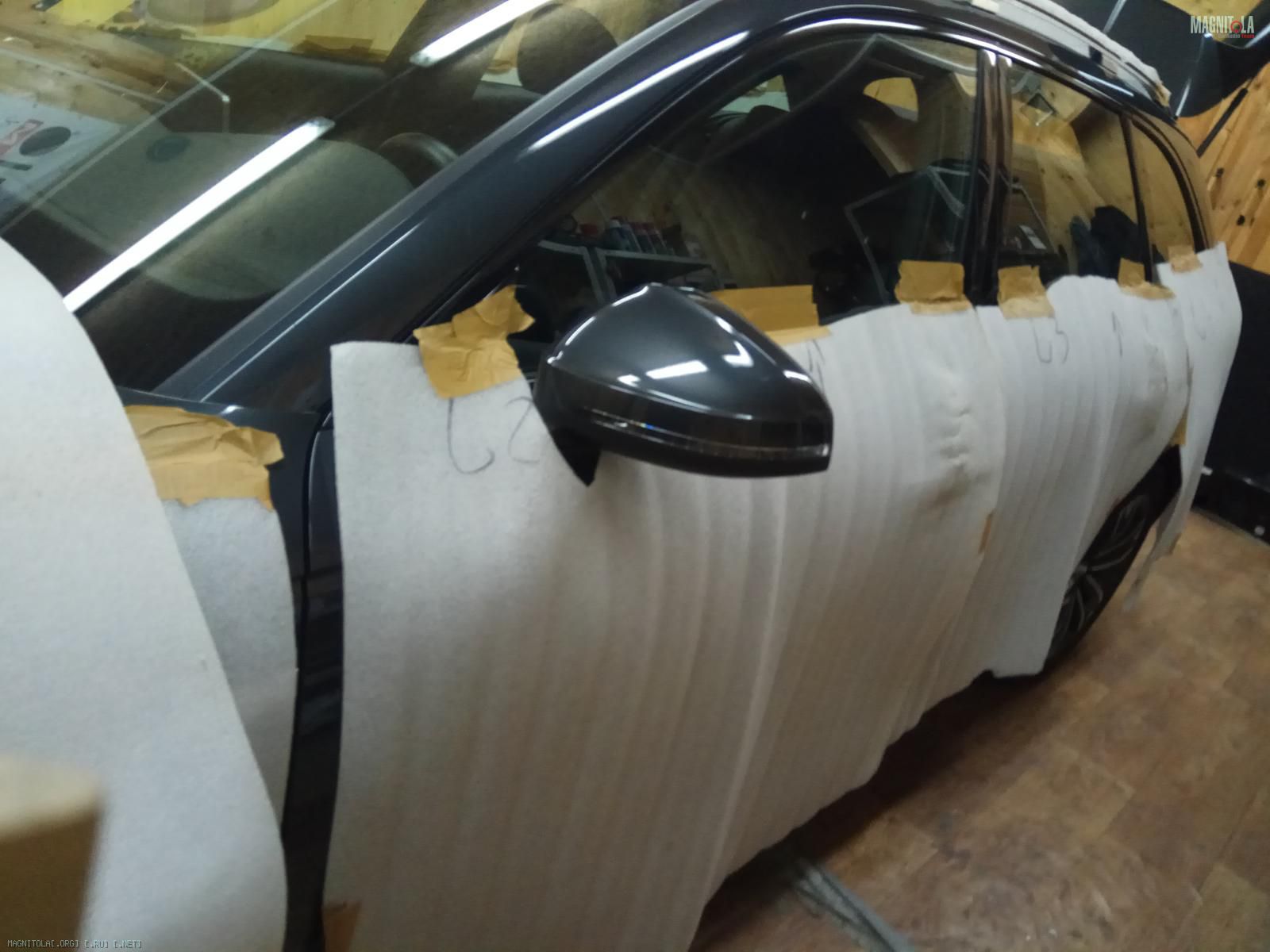

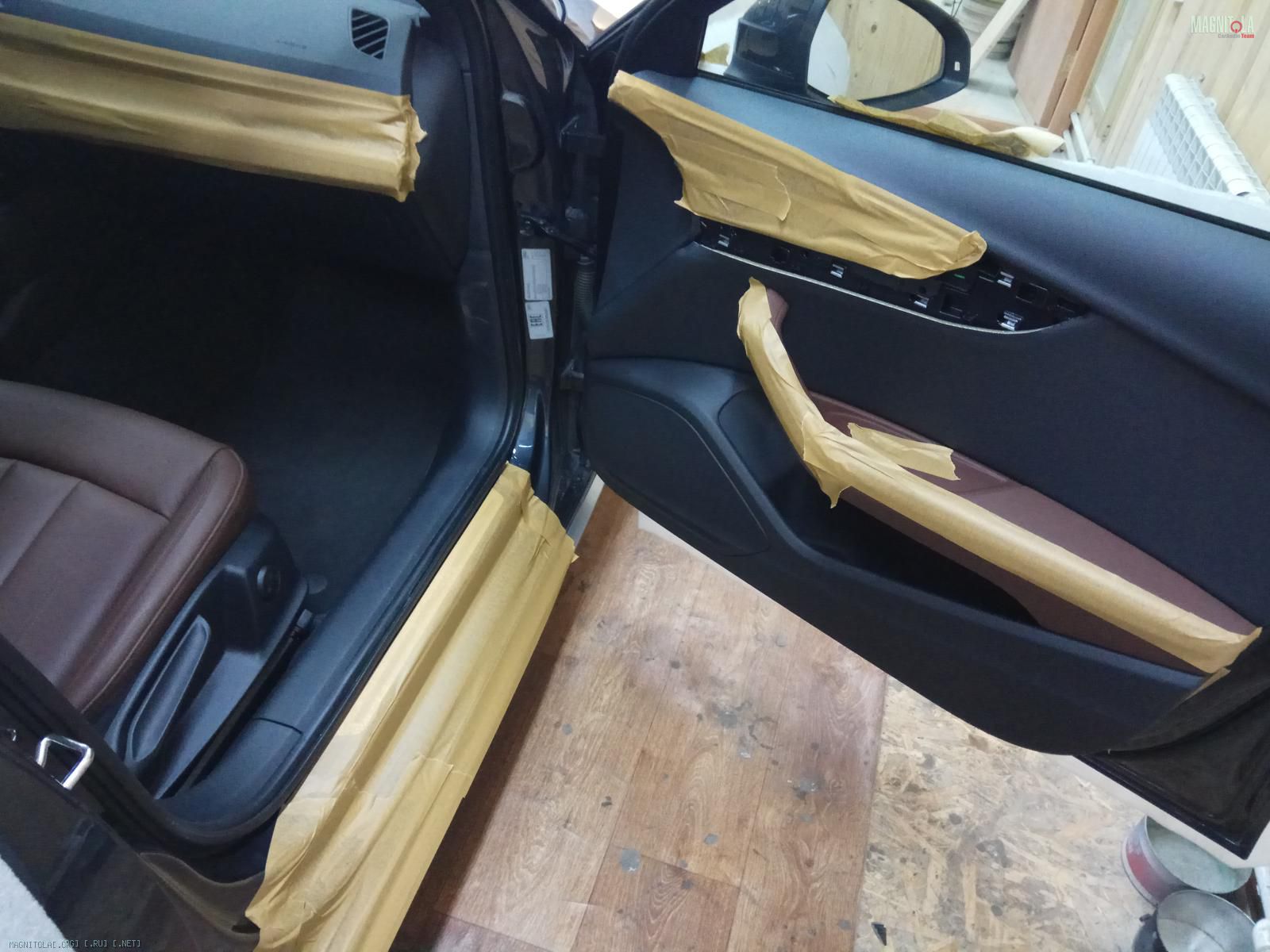

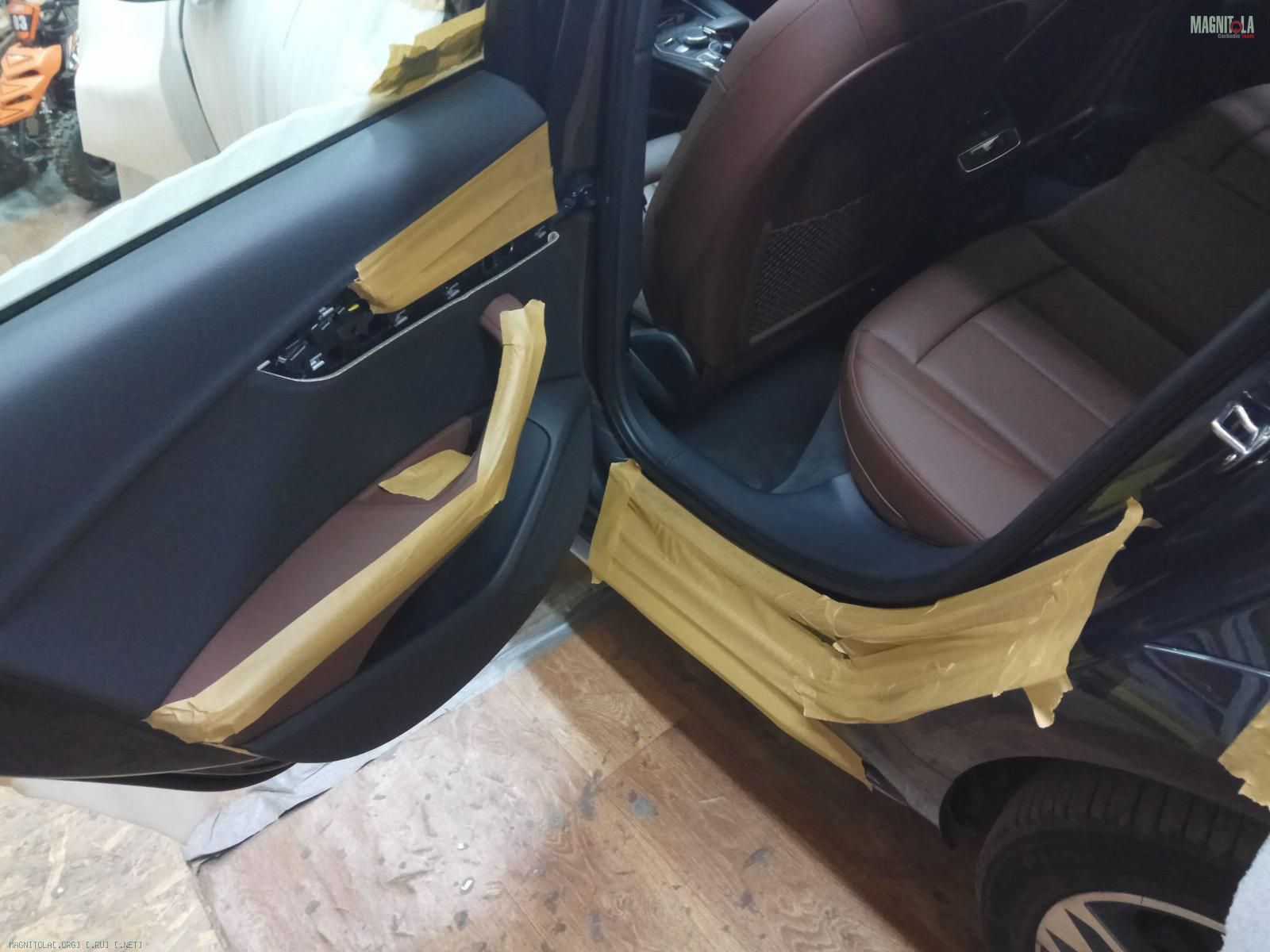

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1248444 Вложение 1248446 Вложение 1248448 Вложение 1248450 Вложение 1248452 Вложение 1248454

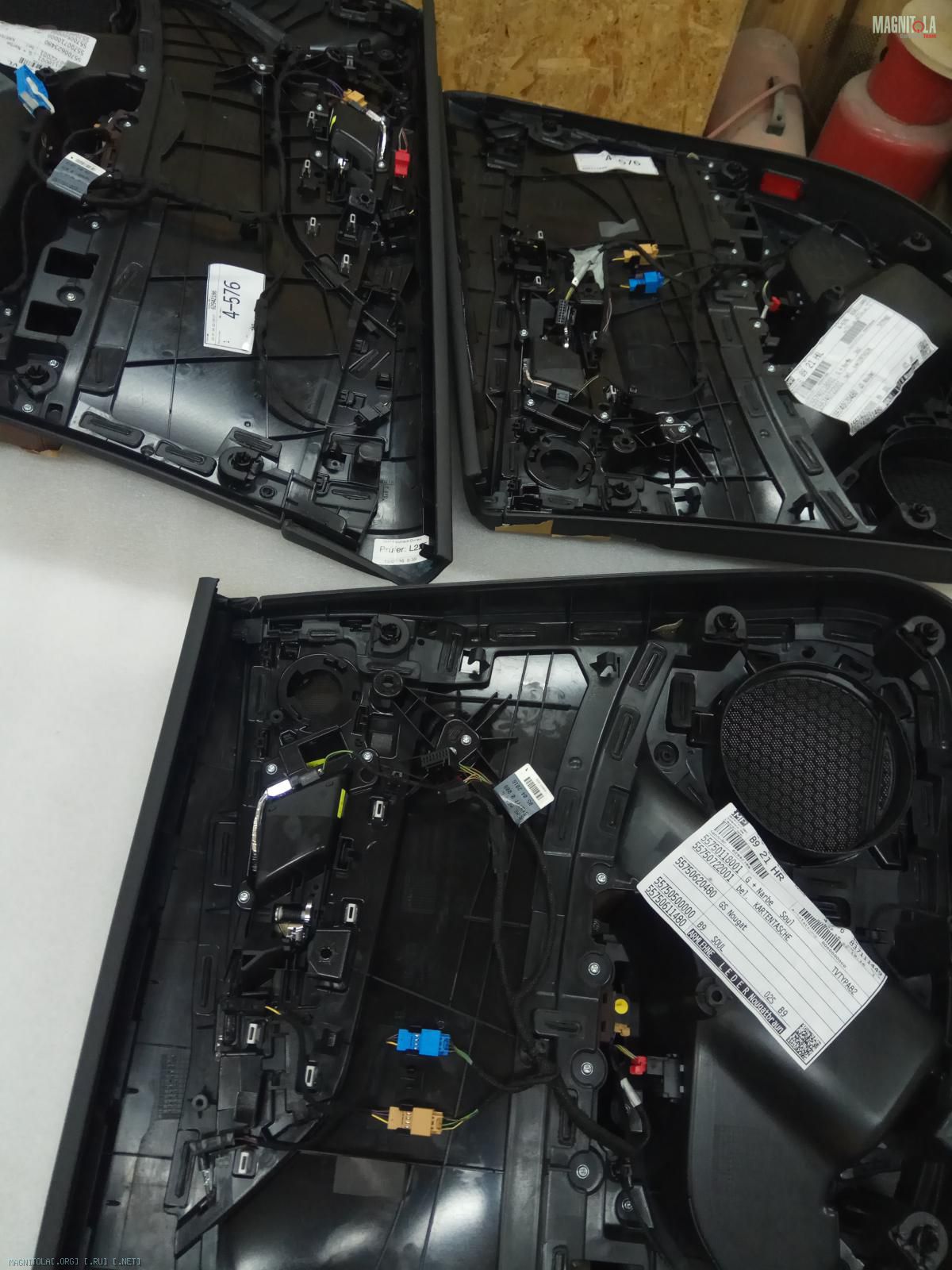

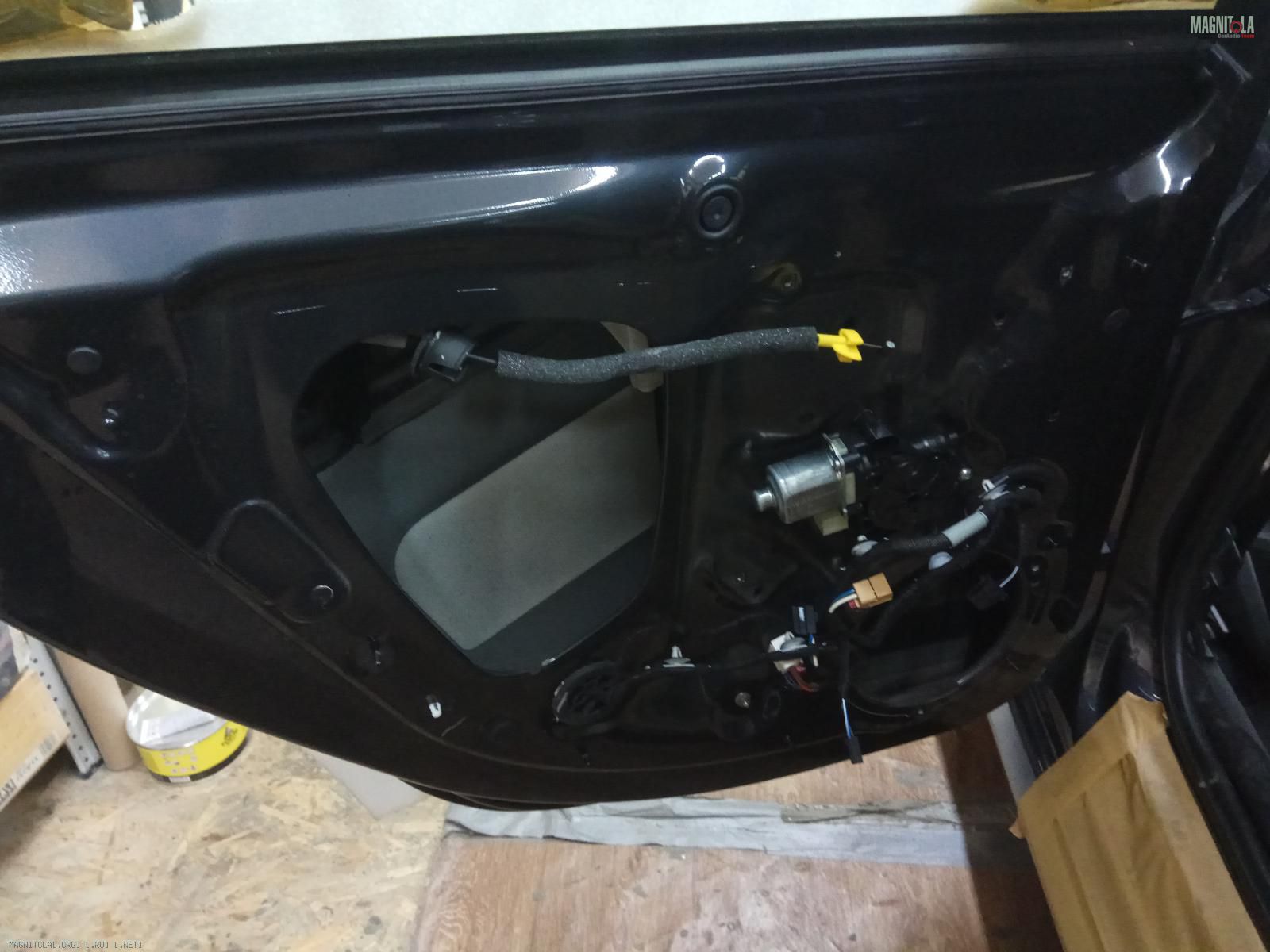

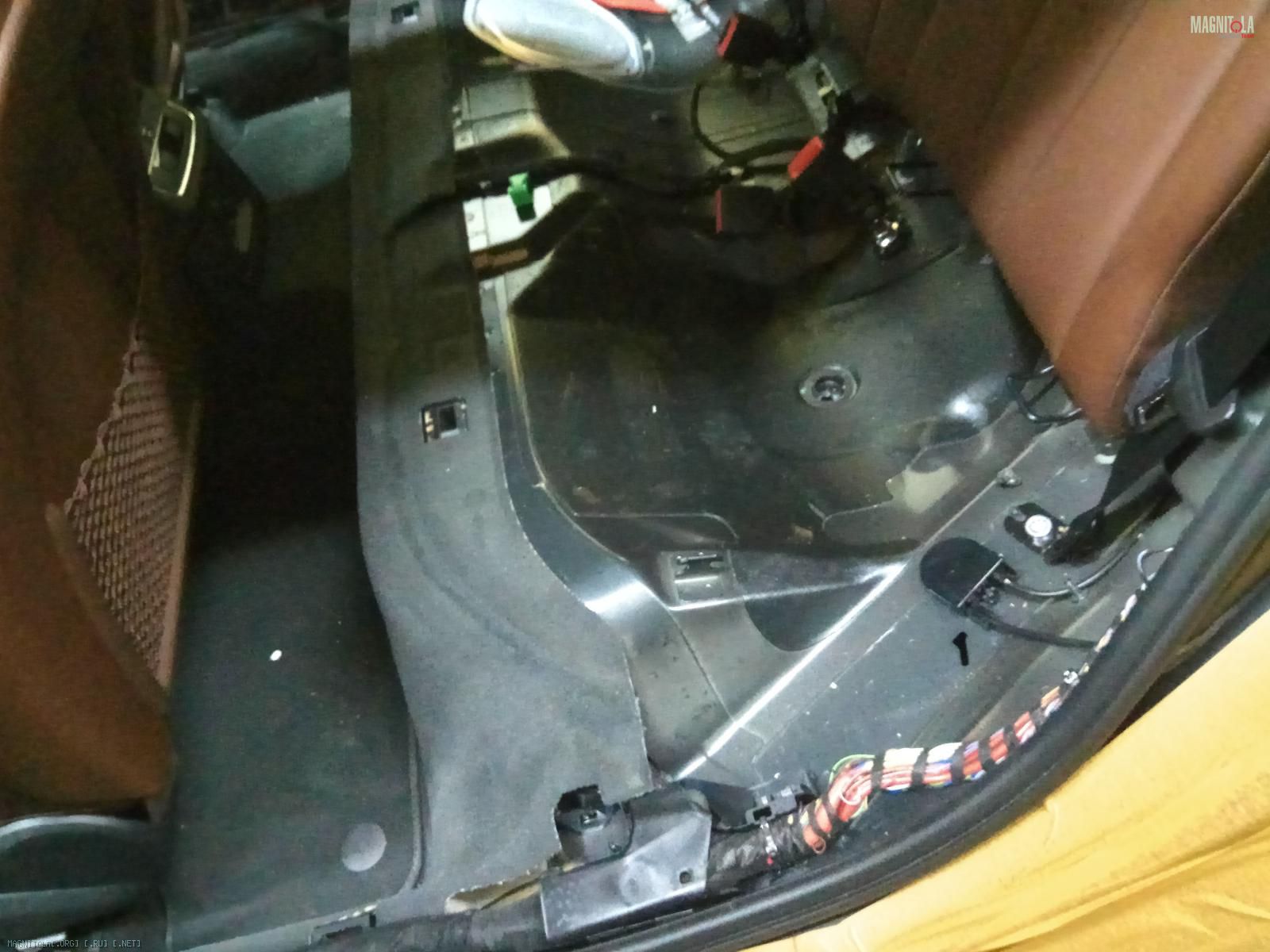

Разбираем двери и часть салона...
В дверях все, как обычно никакого намека на шумоизоляцию.
После "допников" появились сверчики по салону, было пару заломленных пистонов и элементов пластика, будем устранять по просьбе клиента...

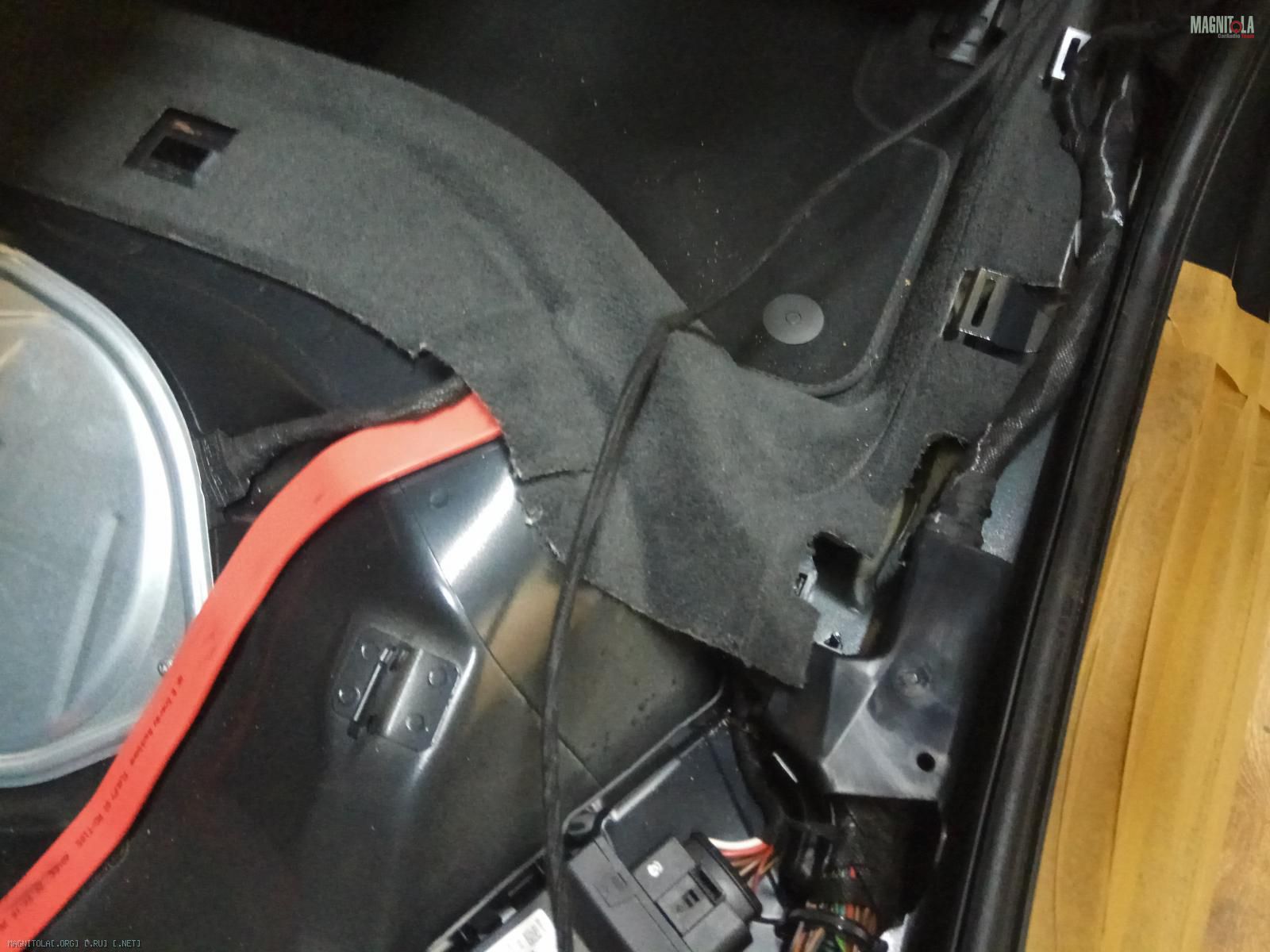

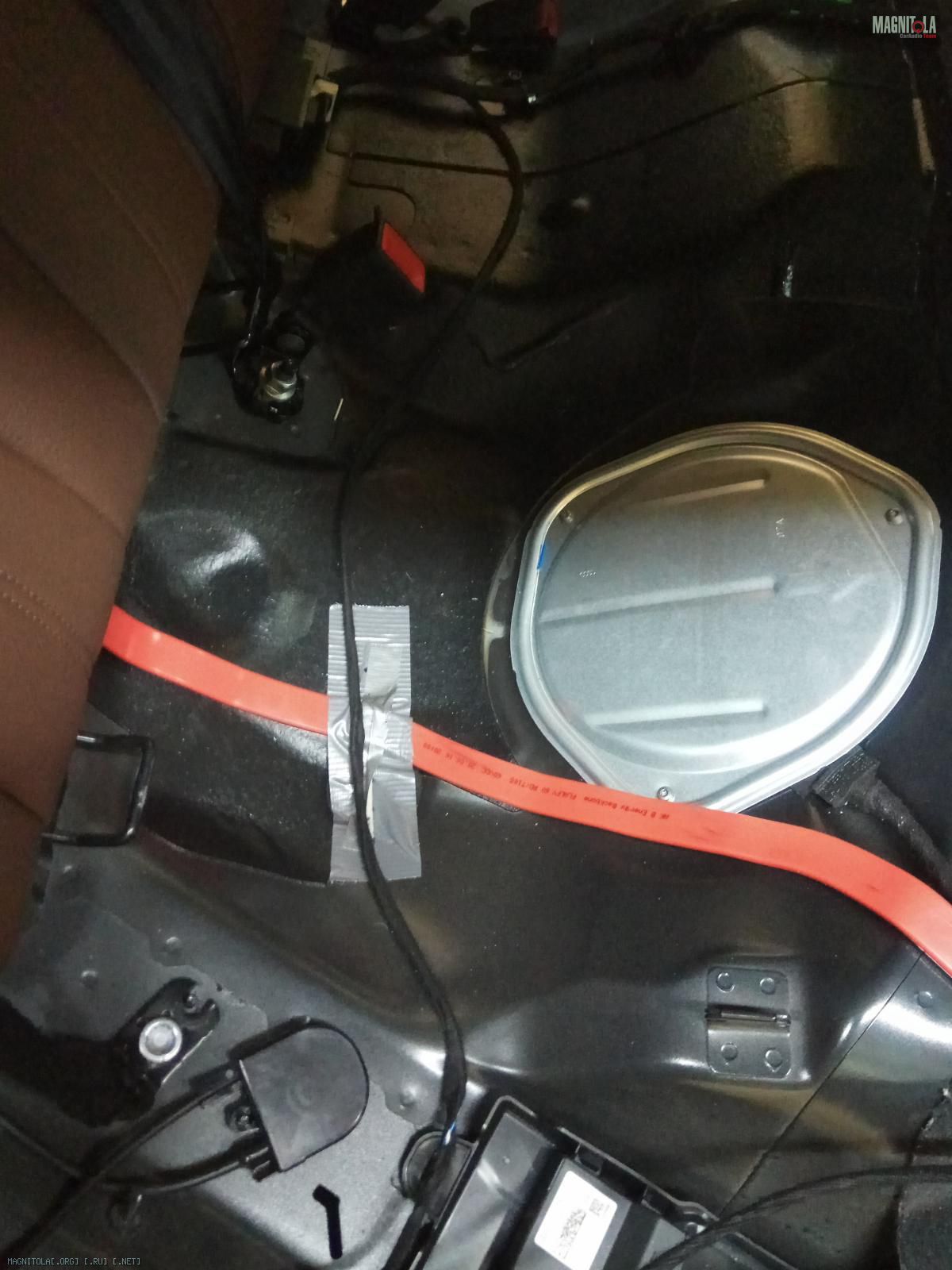

Как уложена проводка - видно....
Вложение 1248456 Вложение 1248458 Вложение 1248460 Вложение 1248462 Вложение 1248464 Вложение 1248466 Вложение 1248468 Вложение 1248470 Вложение 1248472

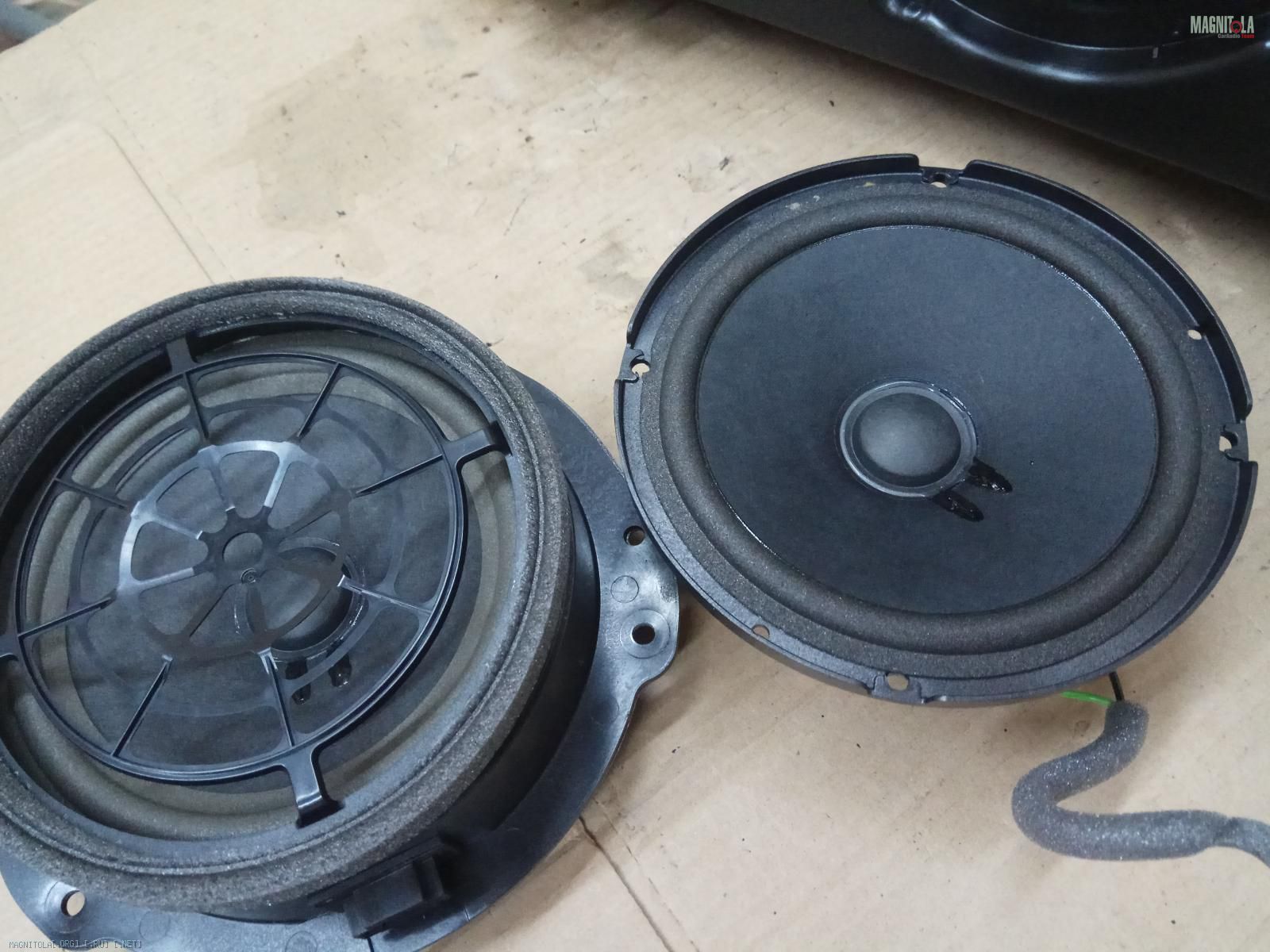

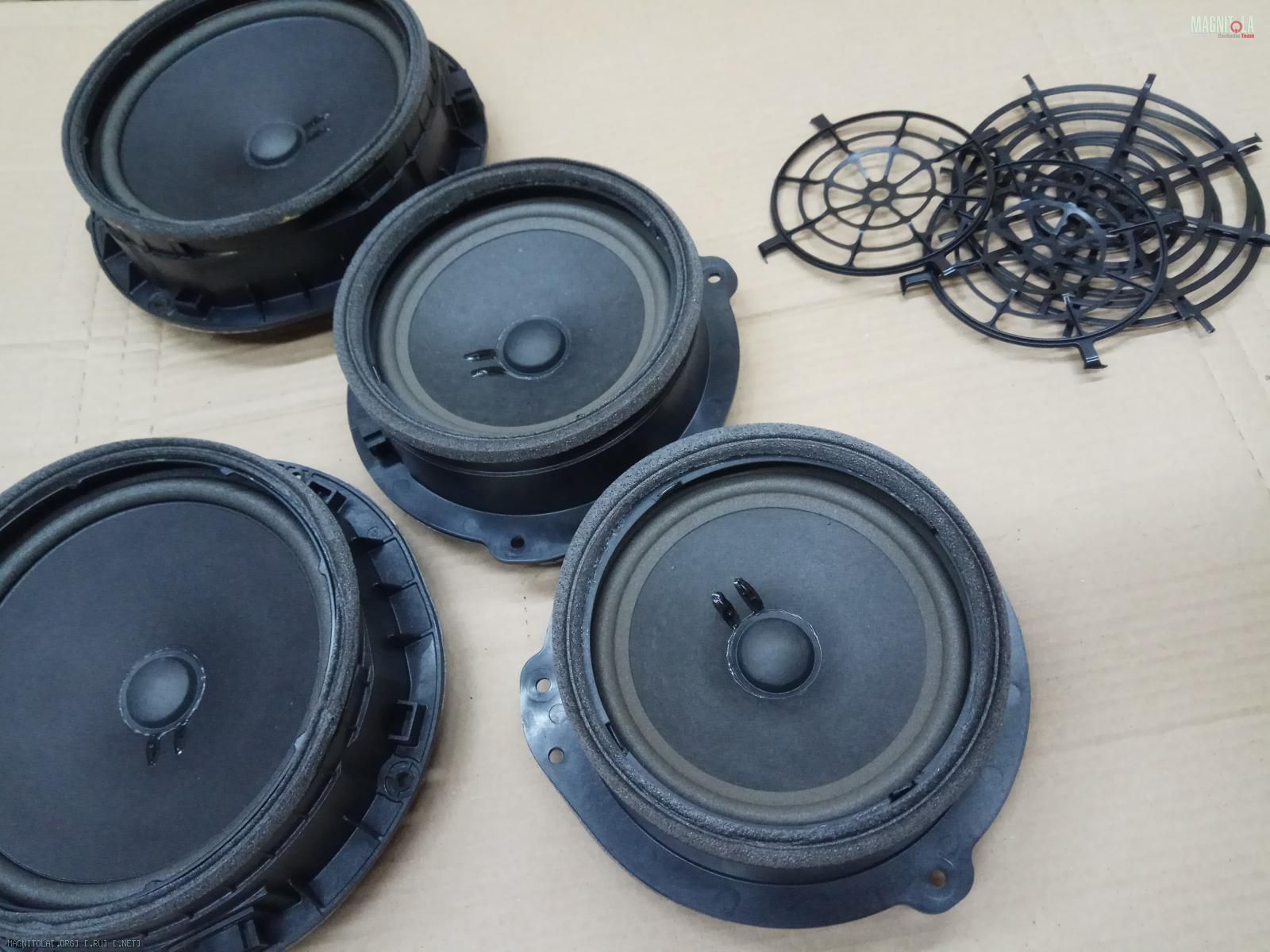

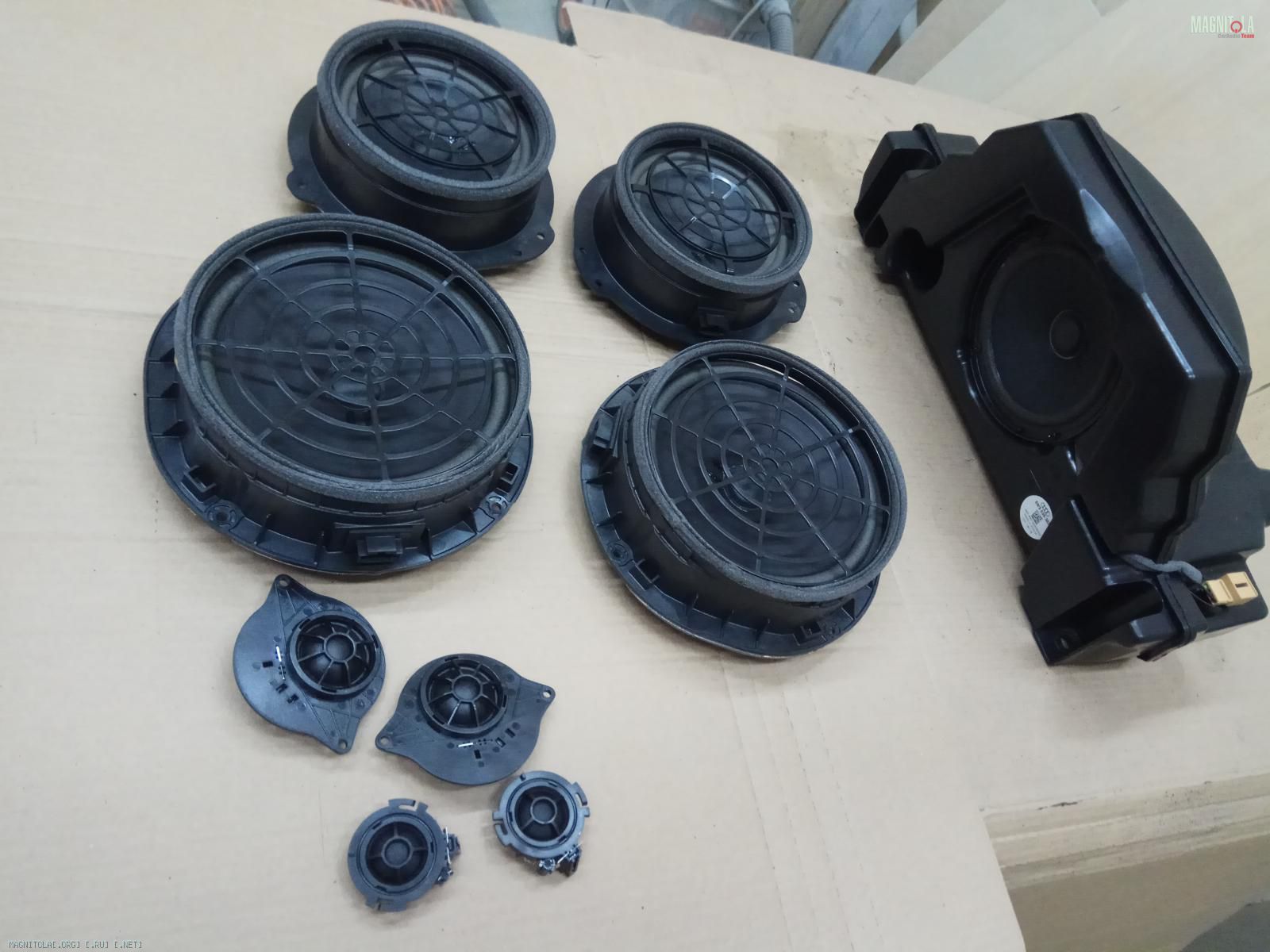

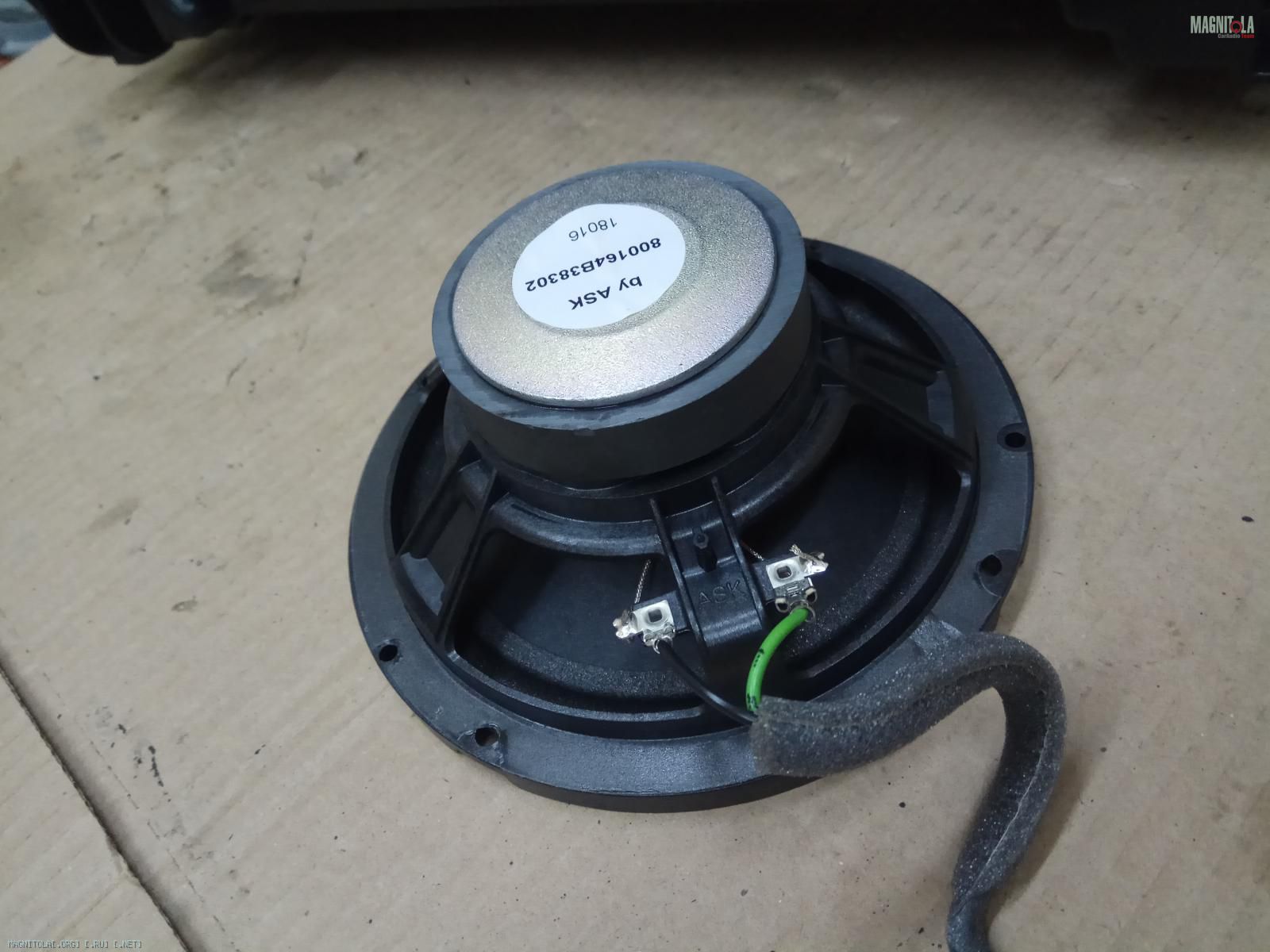

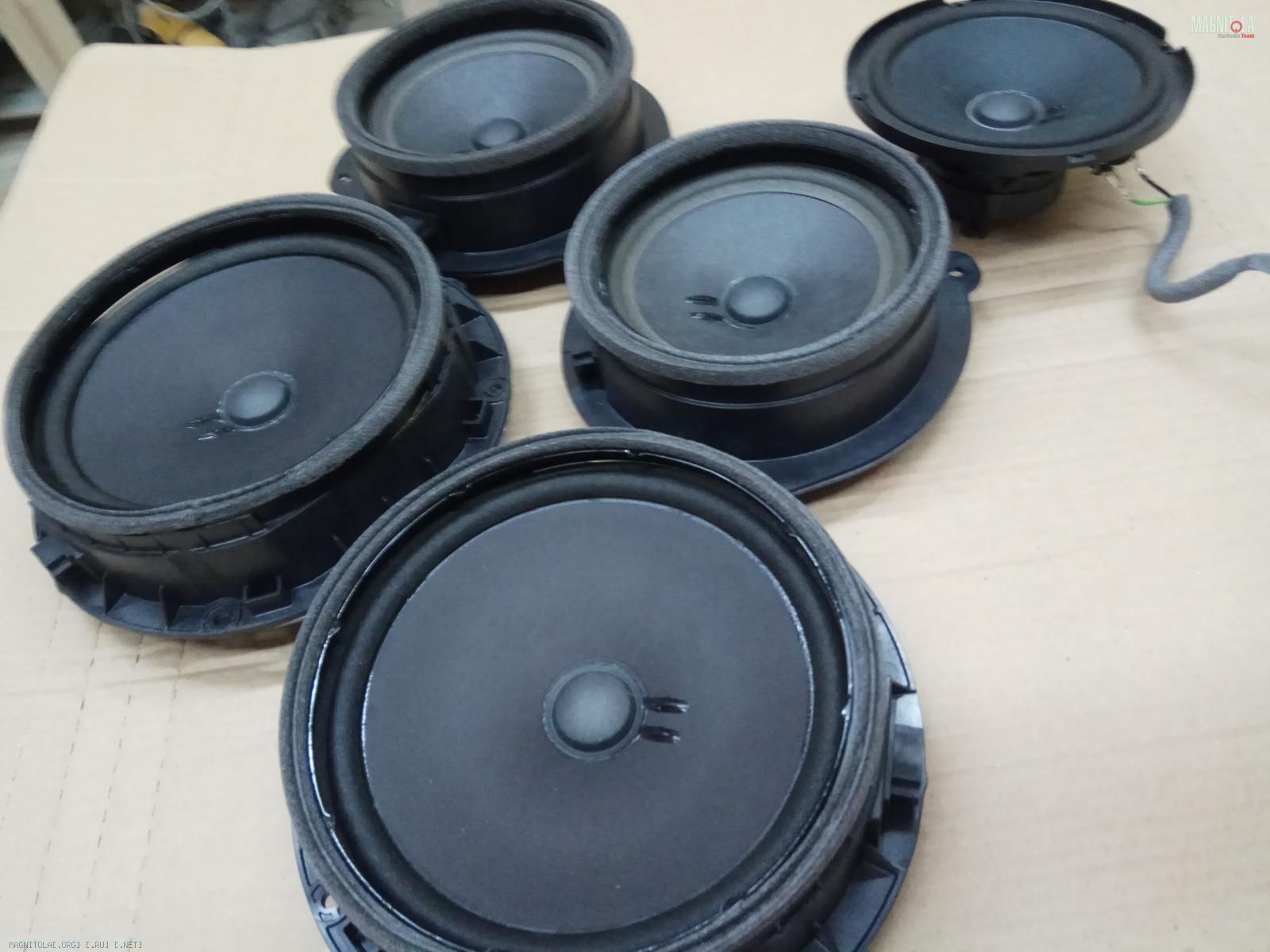

Штатный ASShttps://vk.com/images/emoji/D83DDE01.png.
Убирам паучковую сетку...

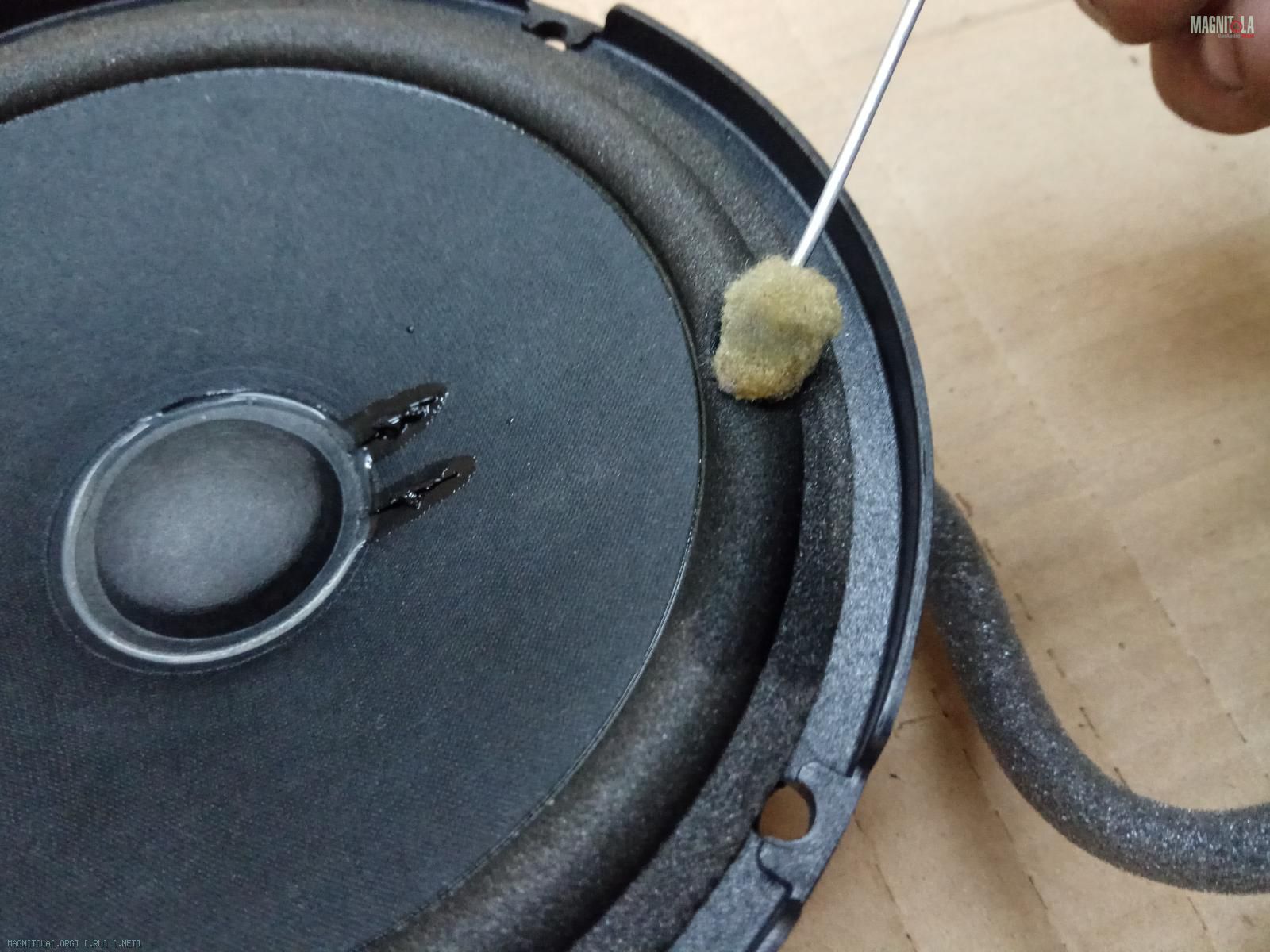

Пропитываем подвесы...
Самое интересное, что корпус для ASS и B&O идентичны и даже настройки порта.... Это говорит, что производитель не думает совсем... а только все унифицирует.
Вложение 1248474 Вложение 1248476 Вложение 1248478 Вложение 1248480 Вложение 1248482 Вложение 1248484
13.10.2018, 21:06
st220

Вложений: 46

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 allroad quattro
Корзины мидбасов проклеиваем виброй...

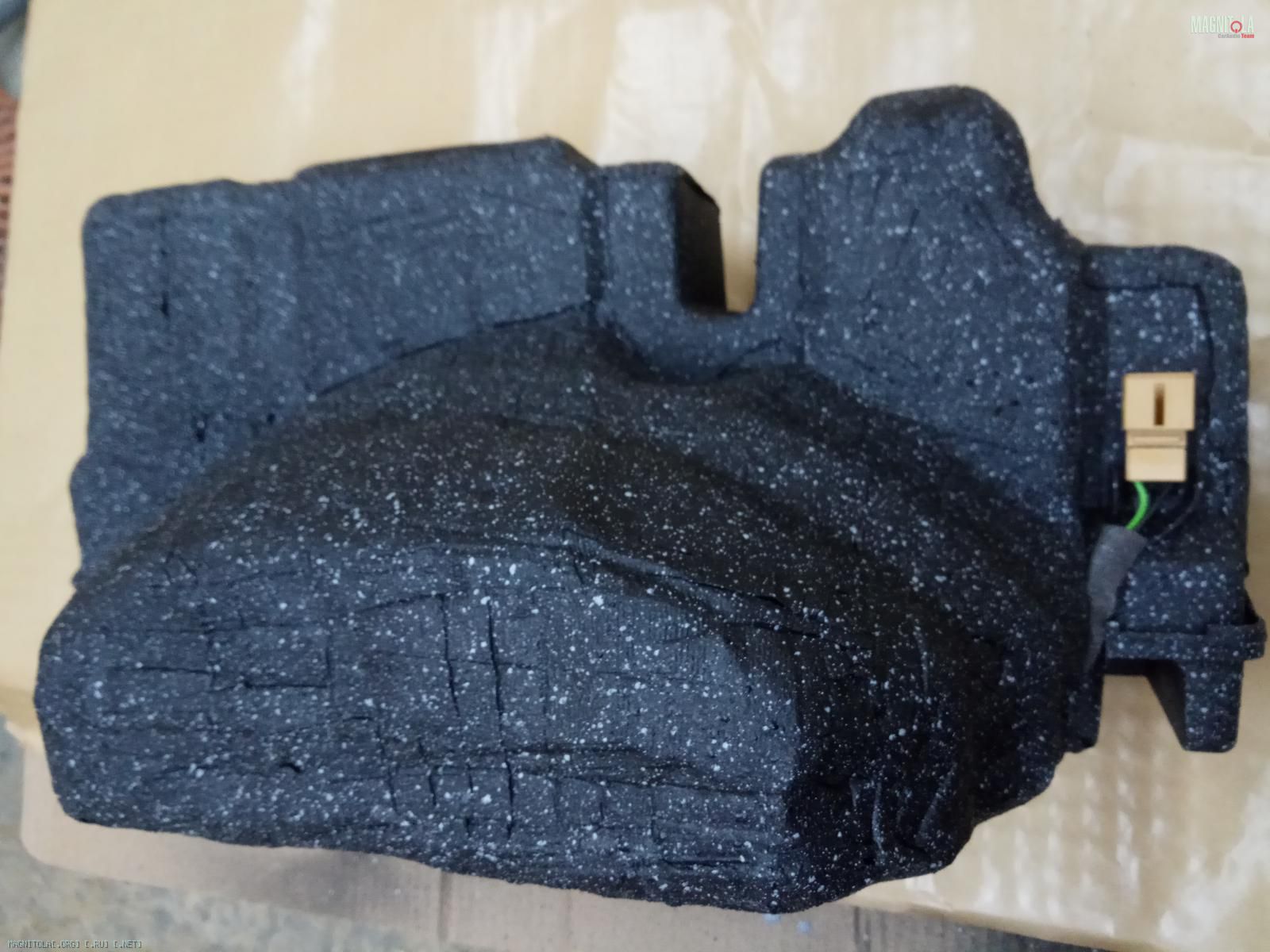

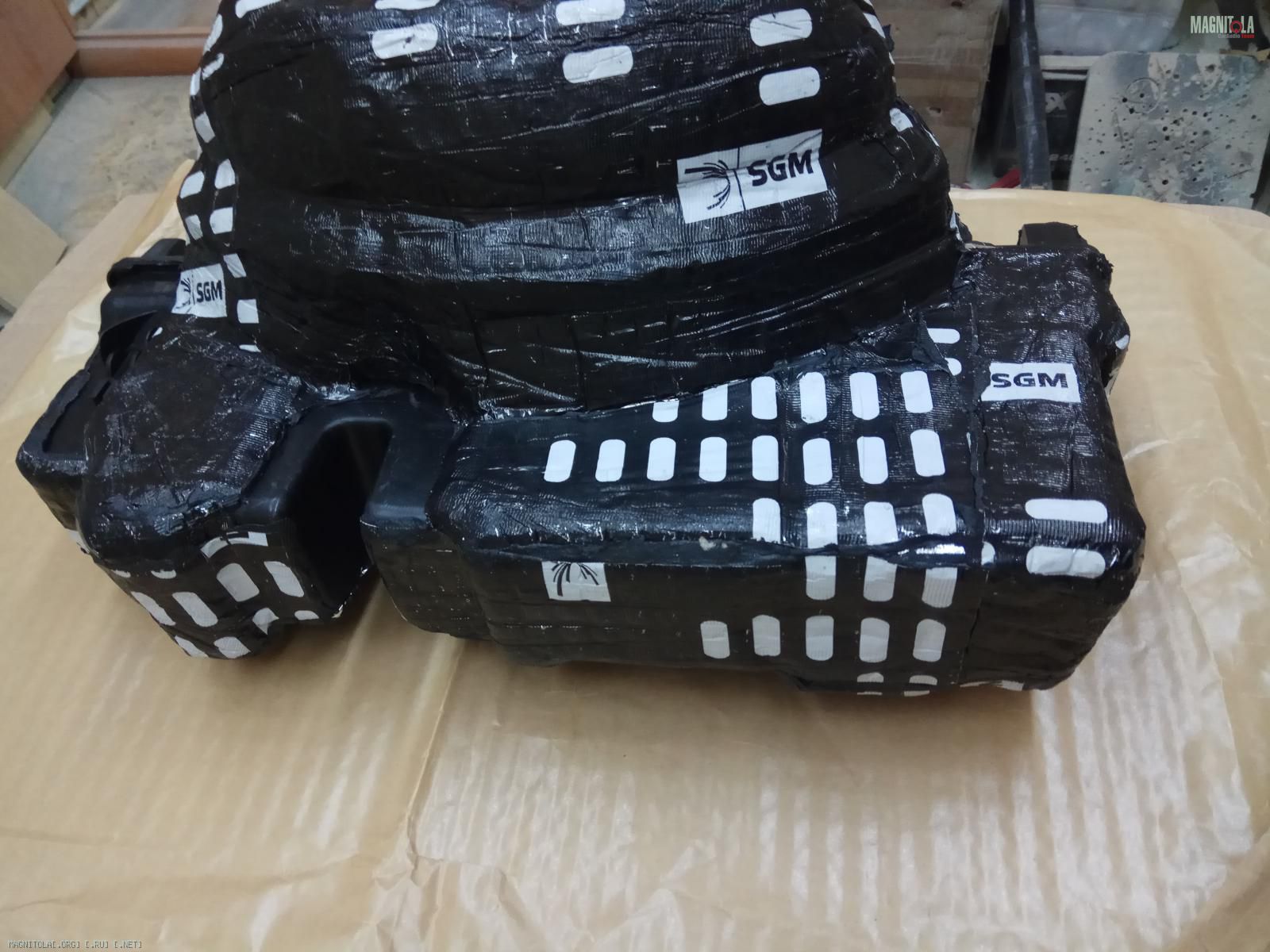

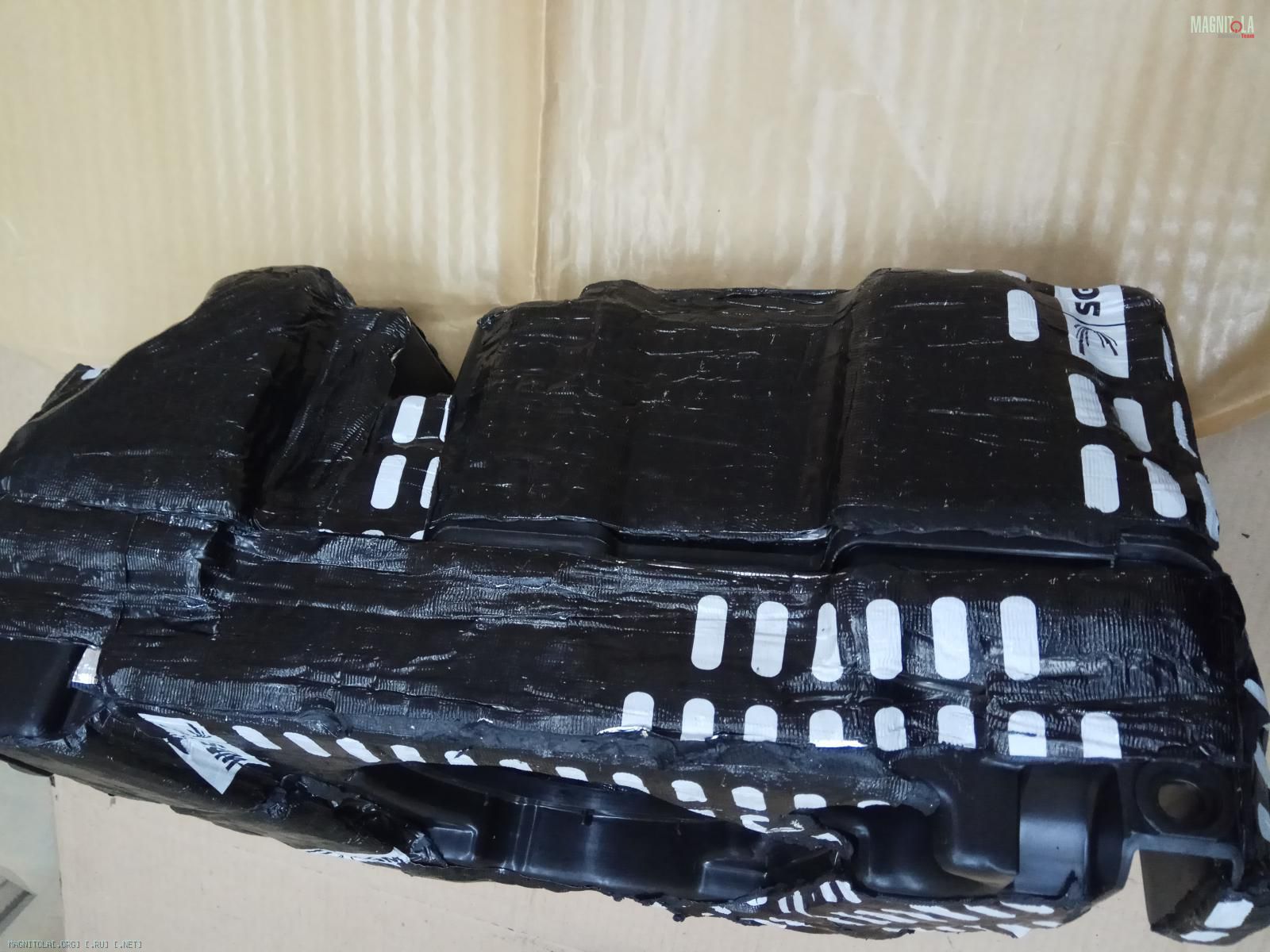

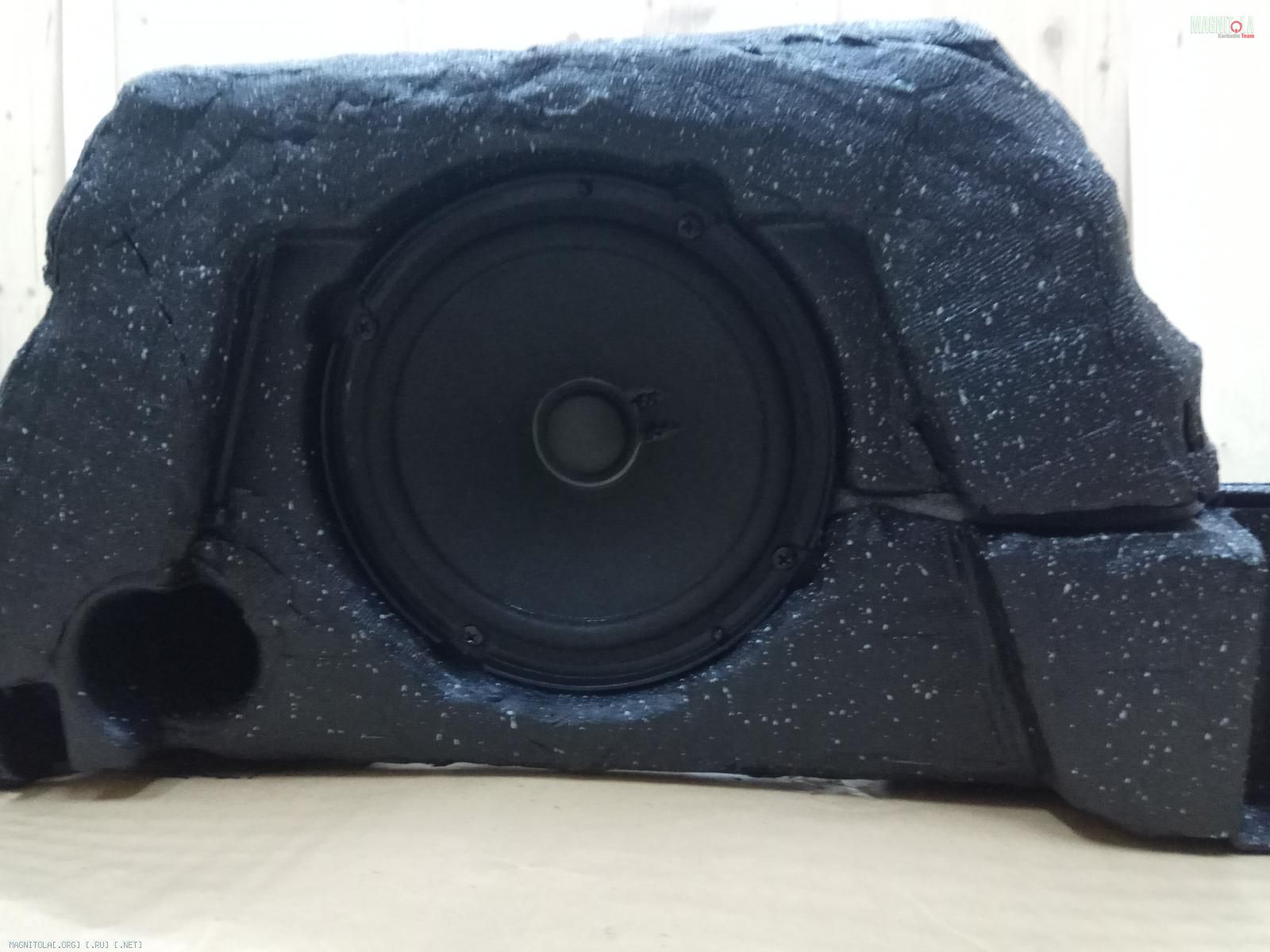

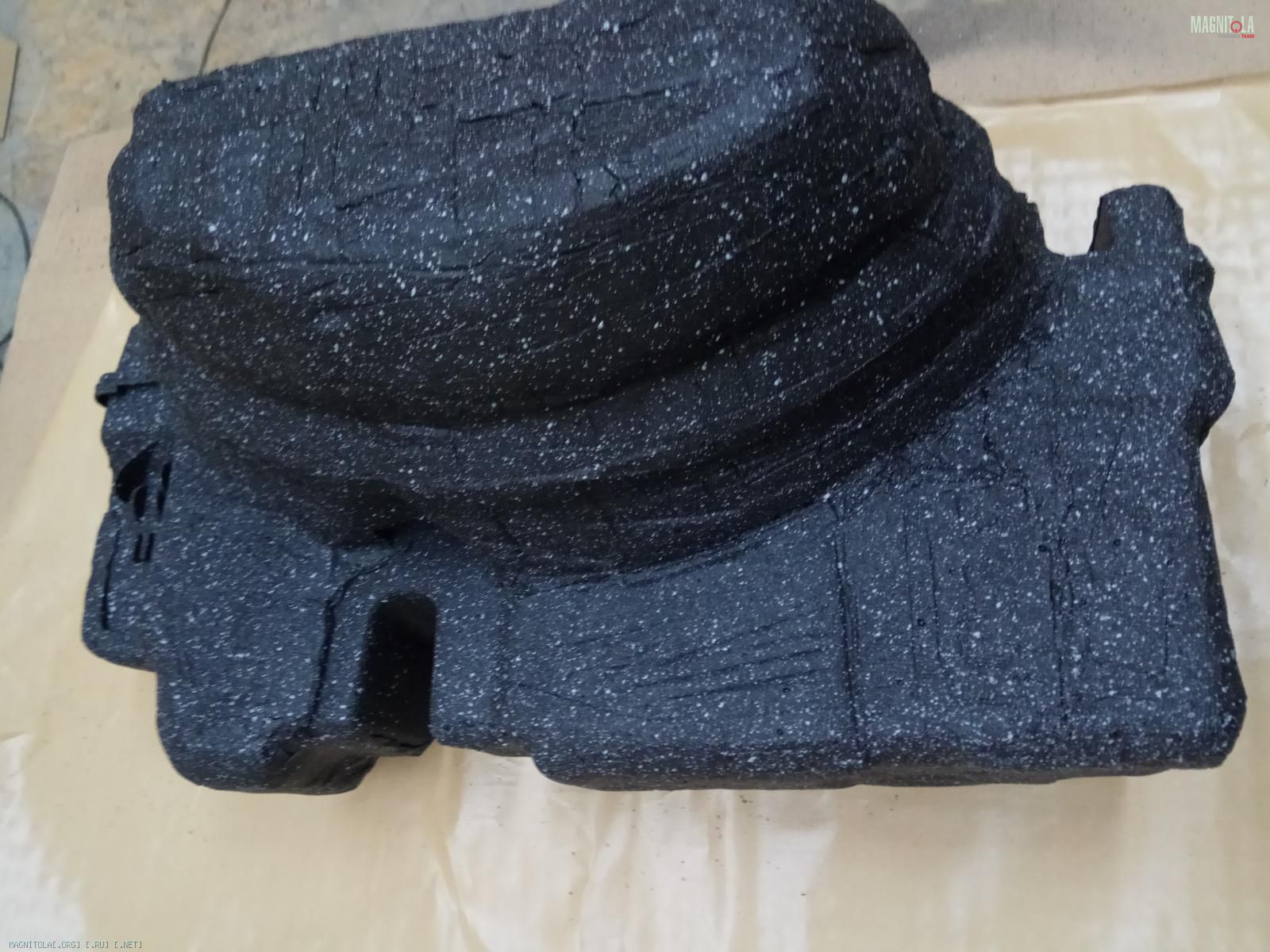

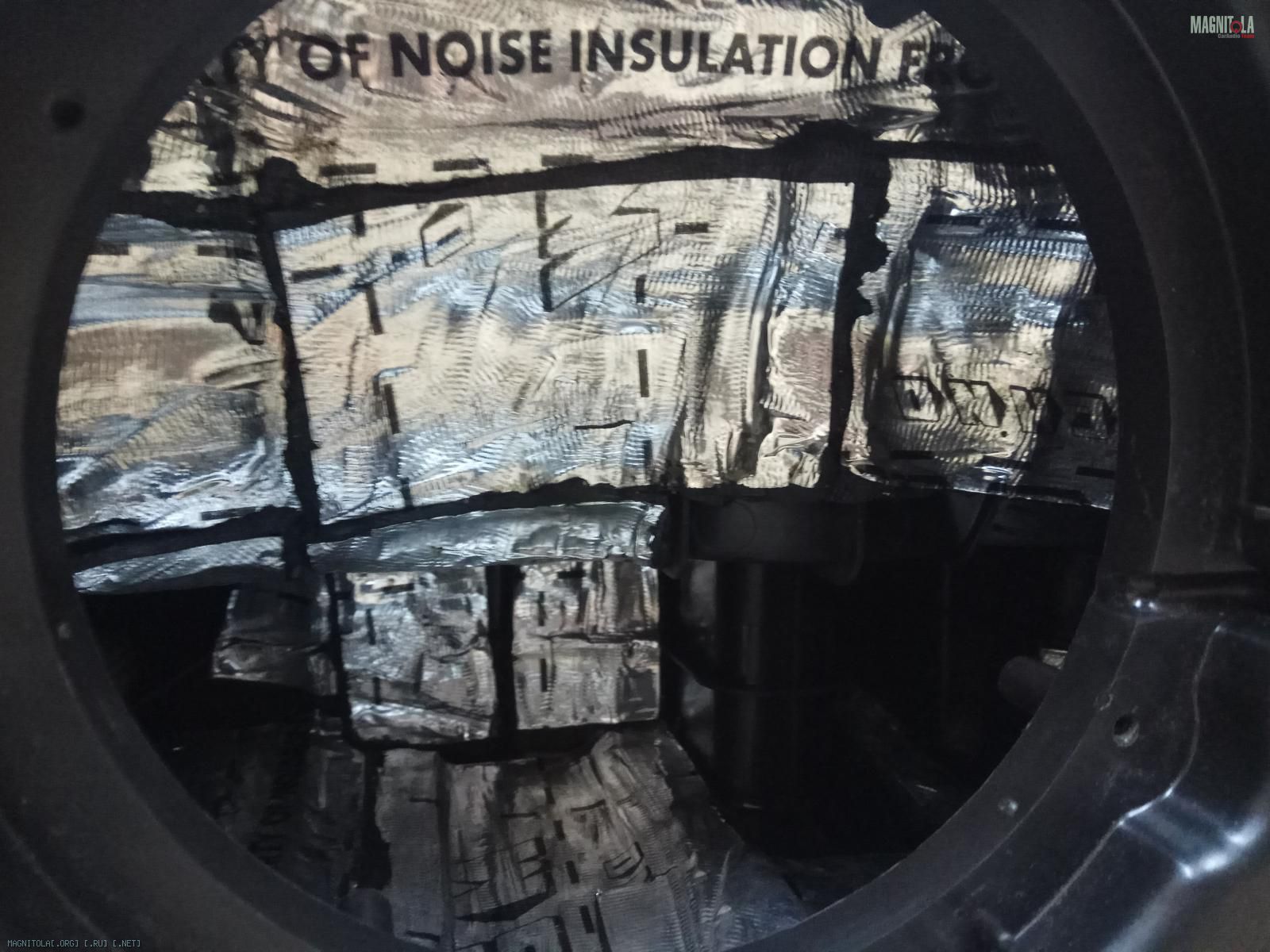

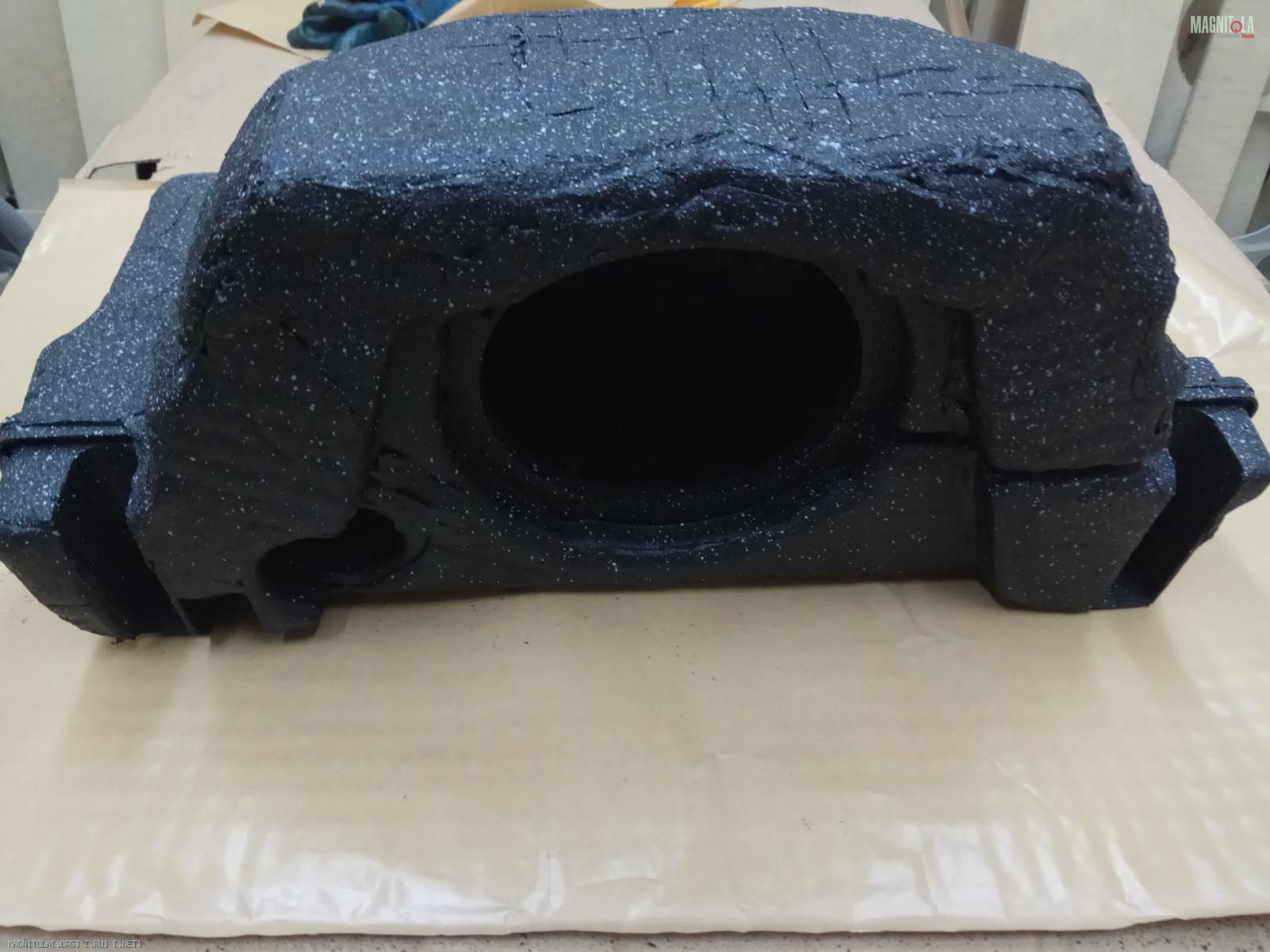

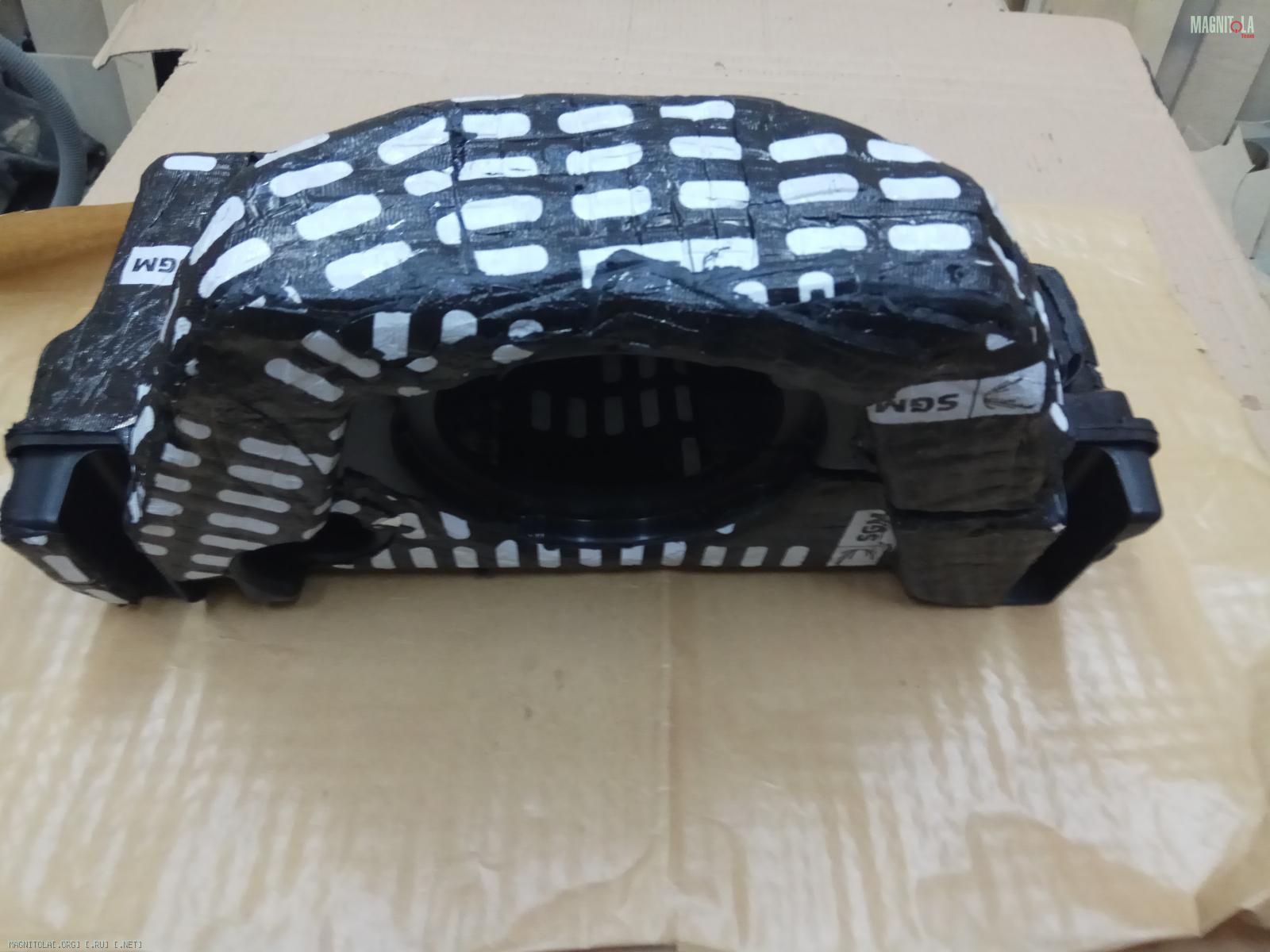

На корпус сабвуфера наносим СГИ броня 5мм, затем покрываем виброй 4мм...
Красим...

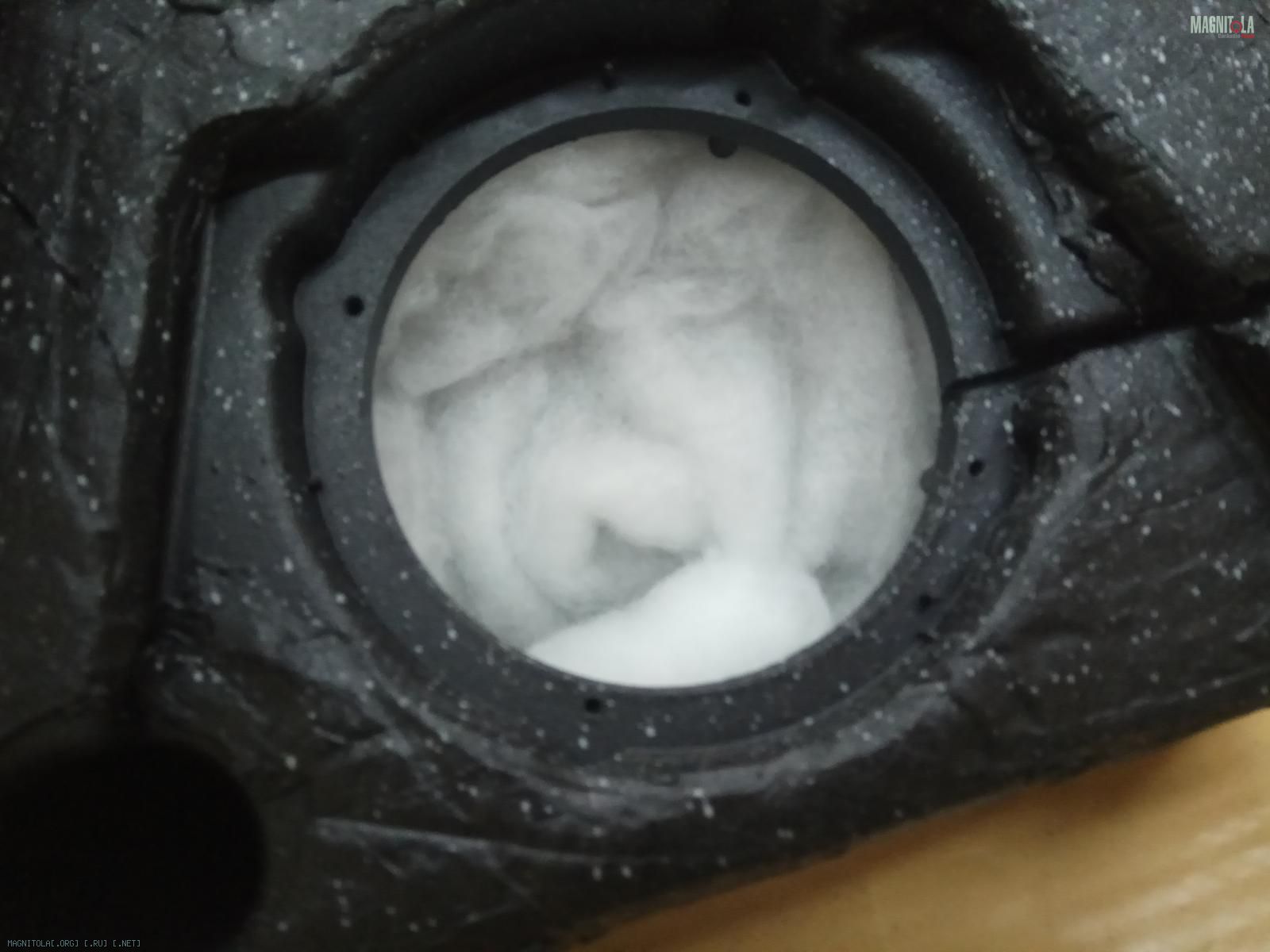

Акустическое демпфирование...
На своем месте...

Вложение 1248542 Вложение 1248544 Вложение 1248546 Вложение 1248548 Вложение 1248550 Вложение 1248552 Вложение 1248554 Вложение 1248556 Вложение 1248558 Вложение 1248560 Вложение 1248562 Вложение 1248564 Вложение 1248566

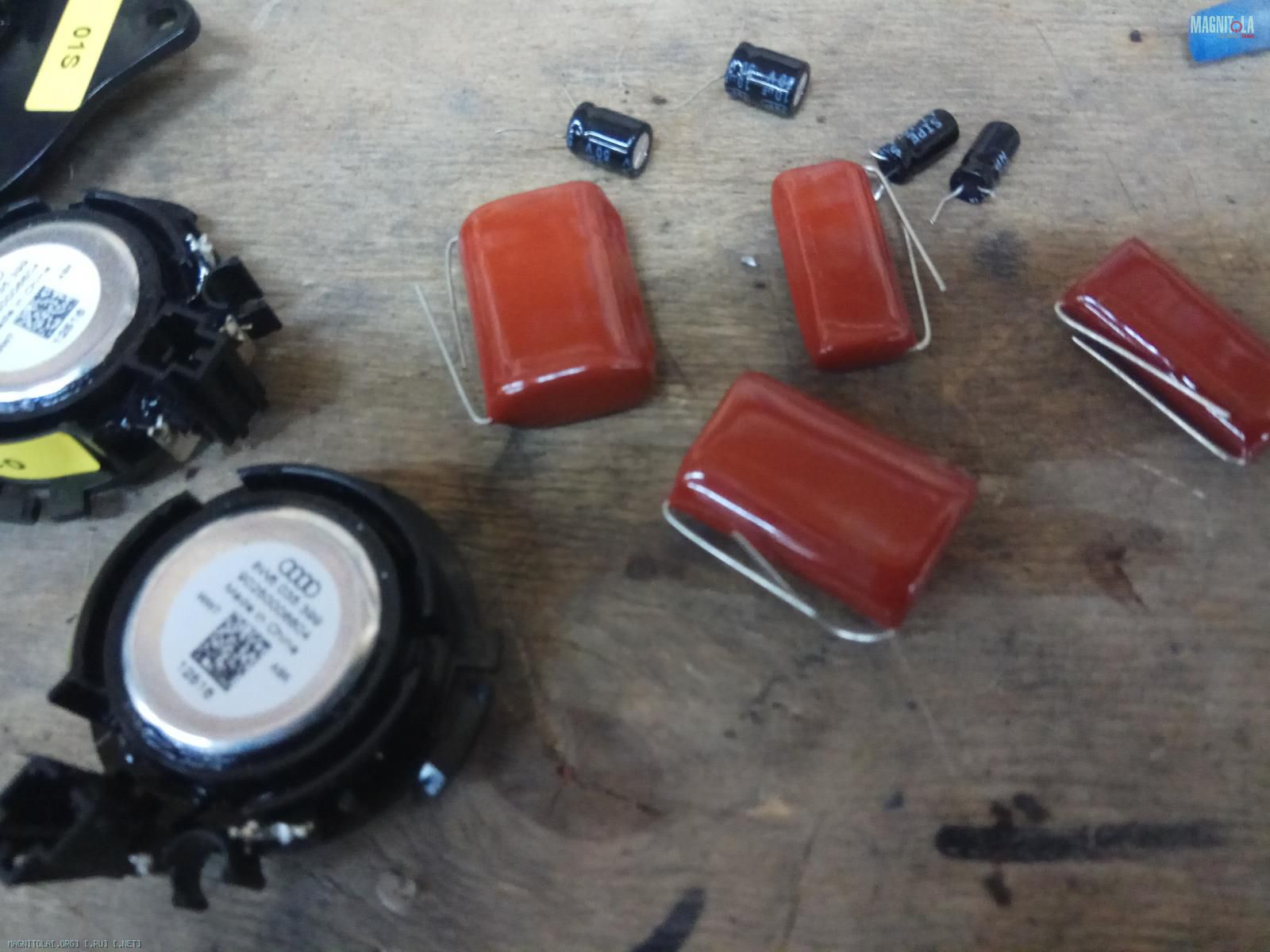

Меняем электролиты на пленочные конденсаторы...
Волноотвод у фронтальных, глубоко посаженных ВЧ.
Вложение 1248568 Вложение 1248570 Вложение 1248572

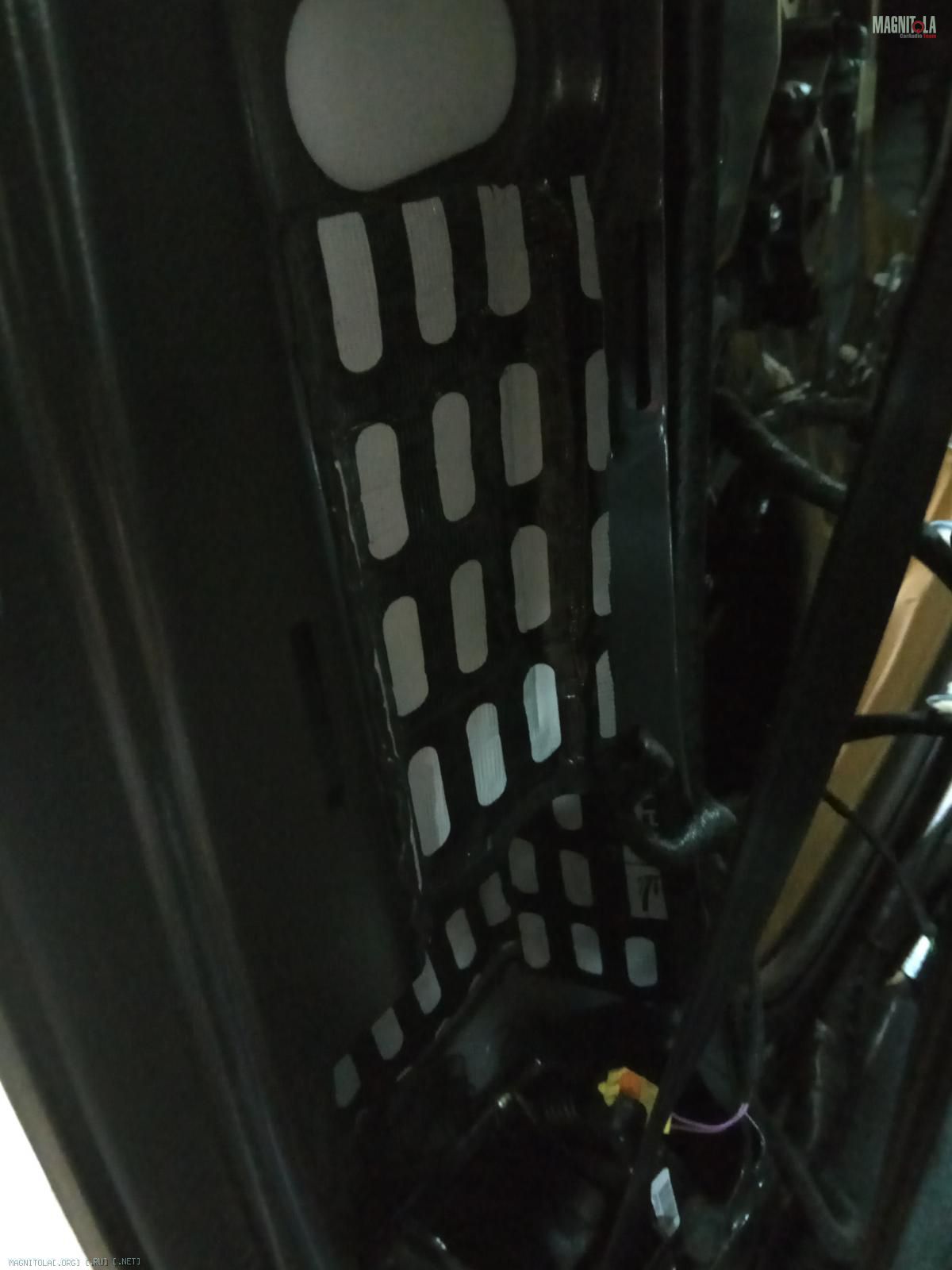

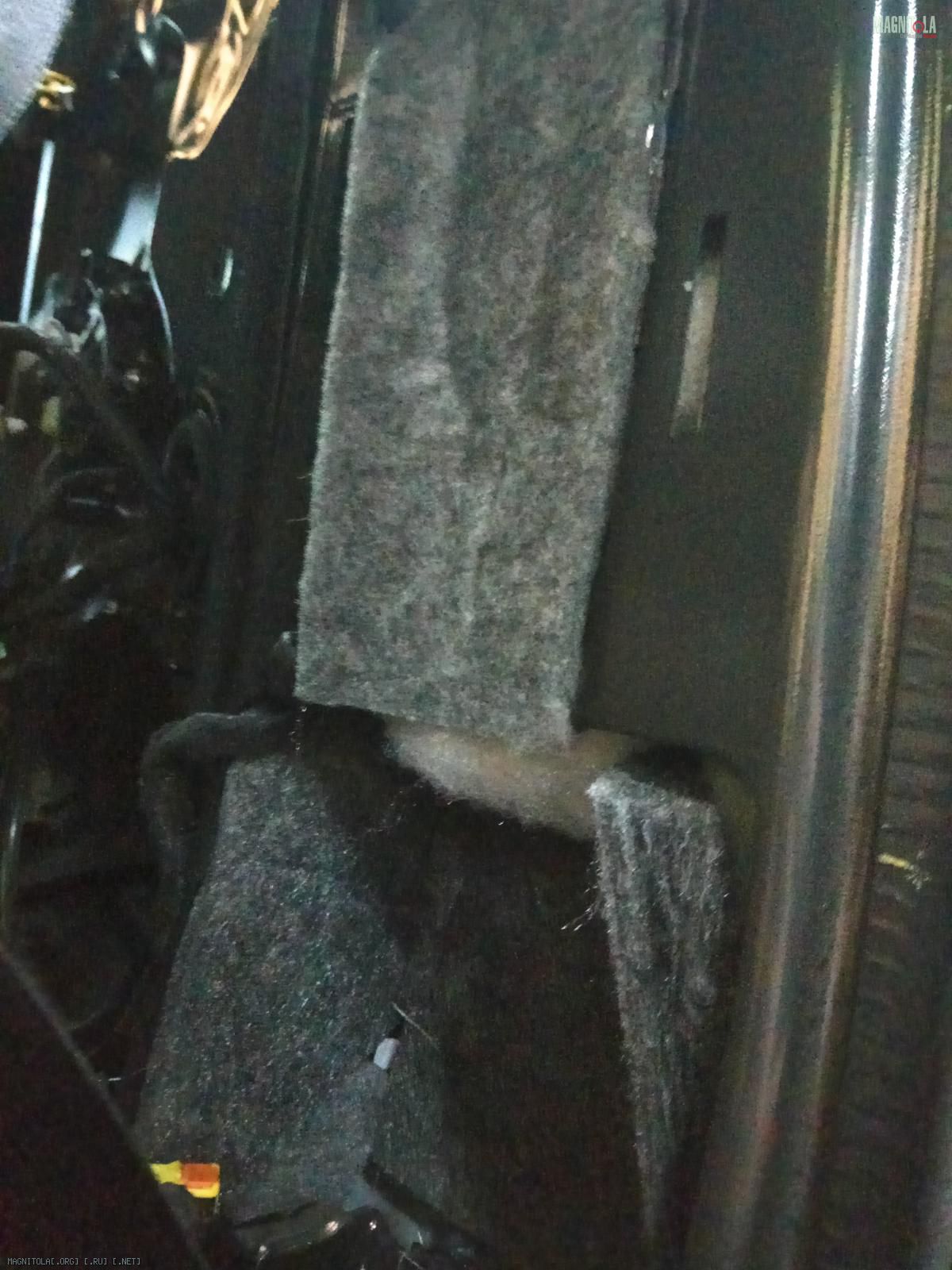

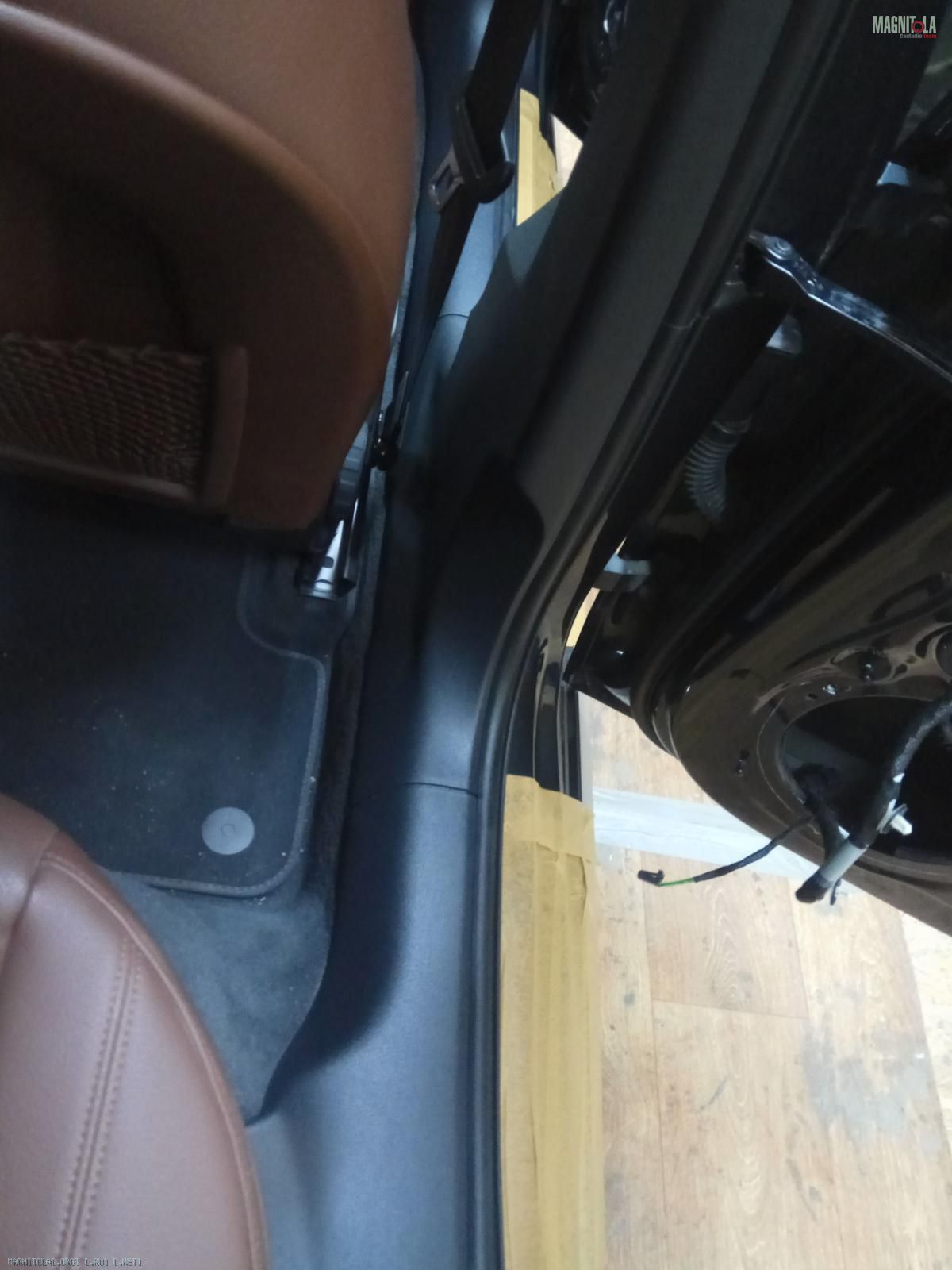

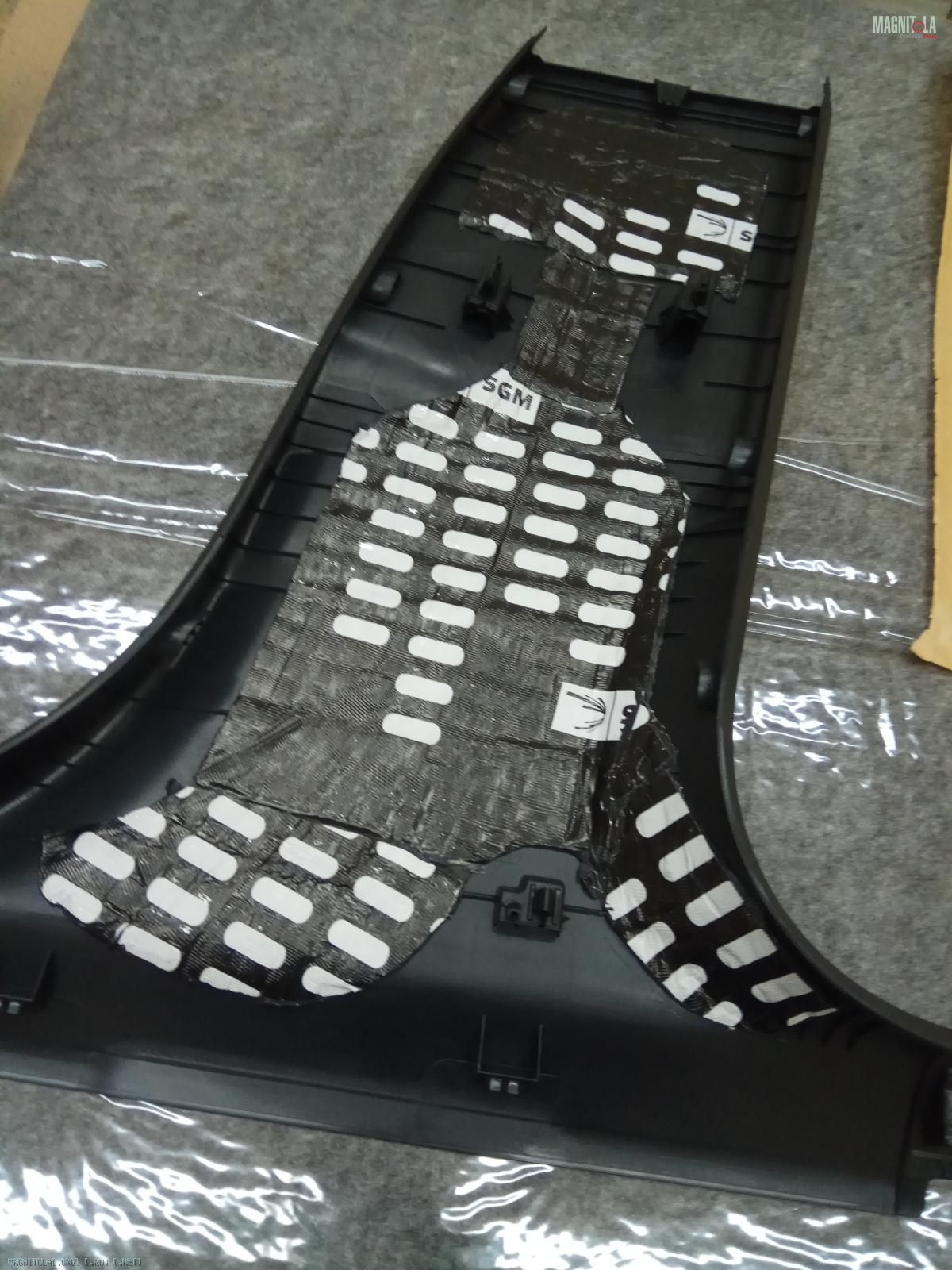

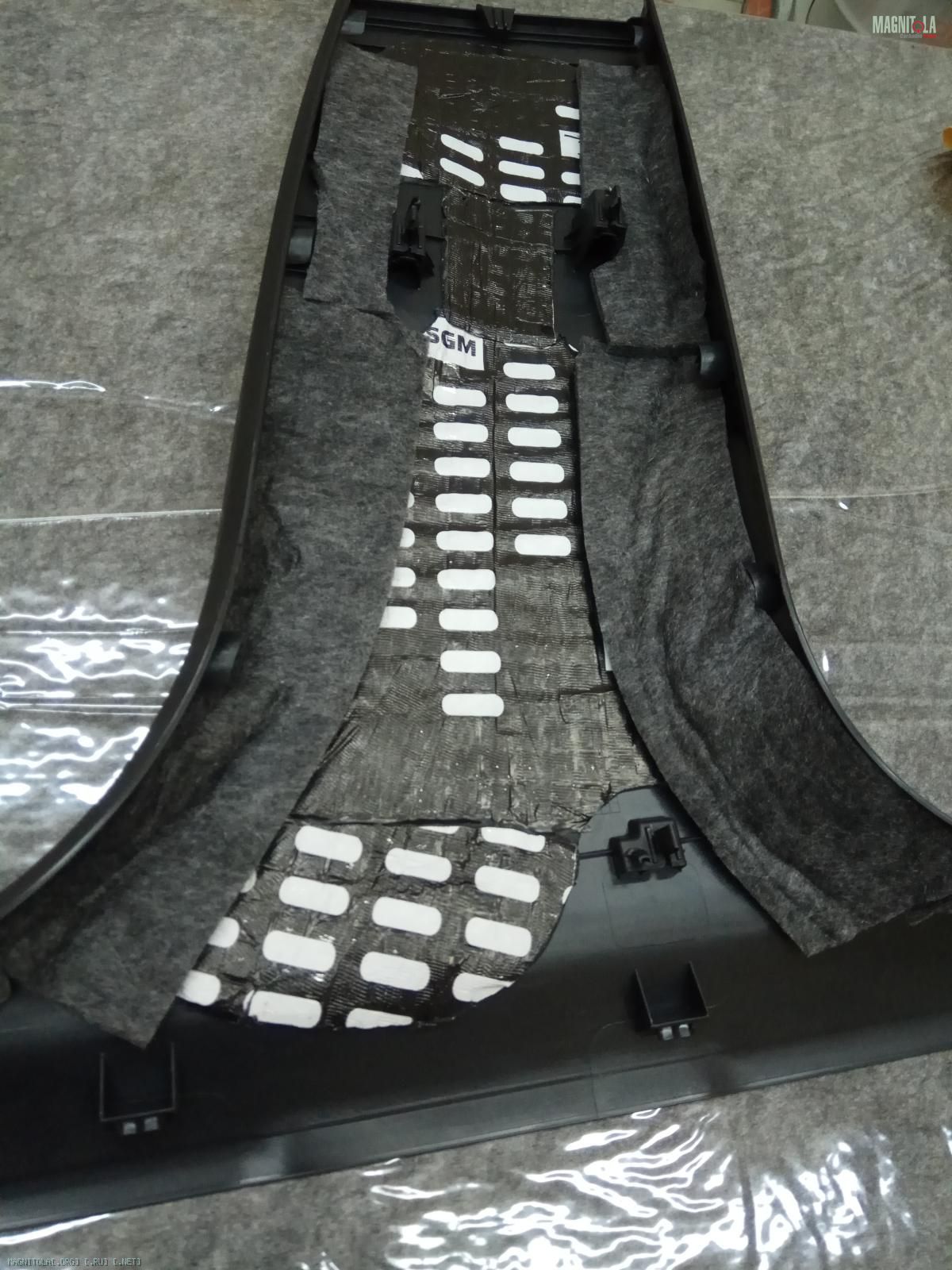

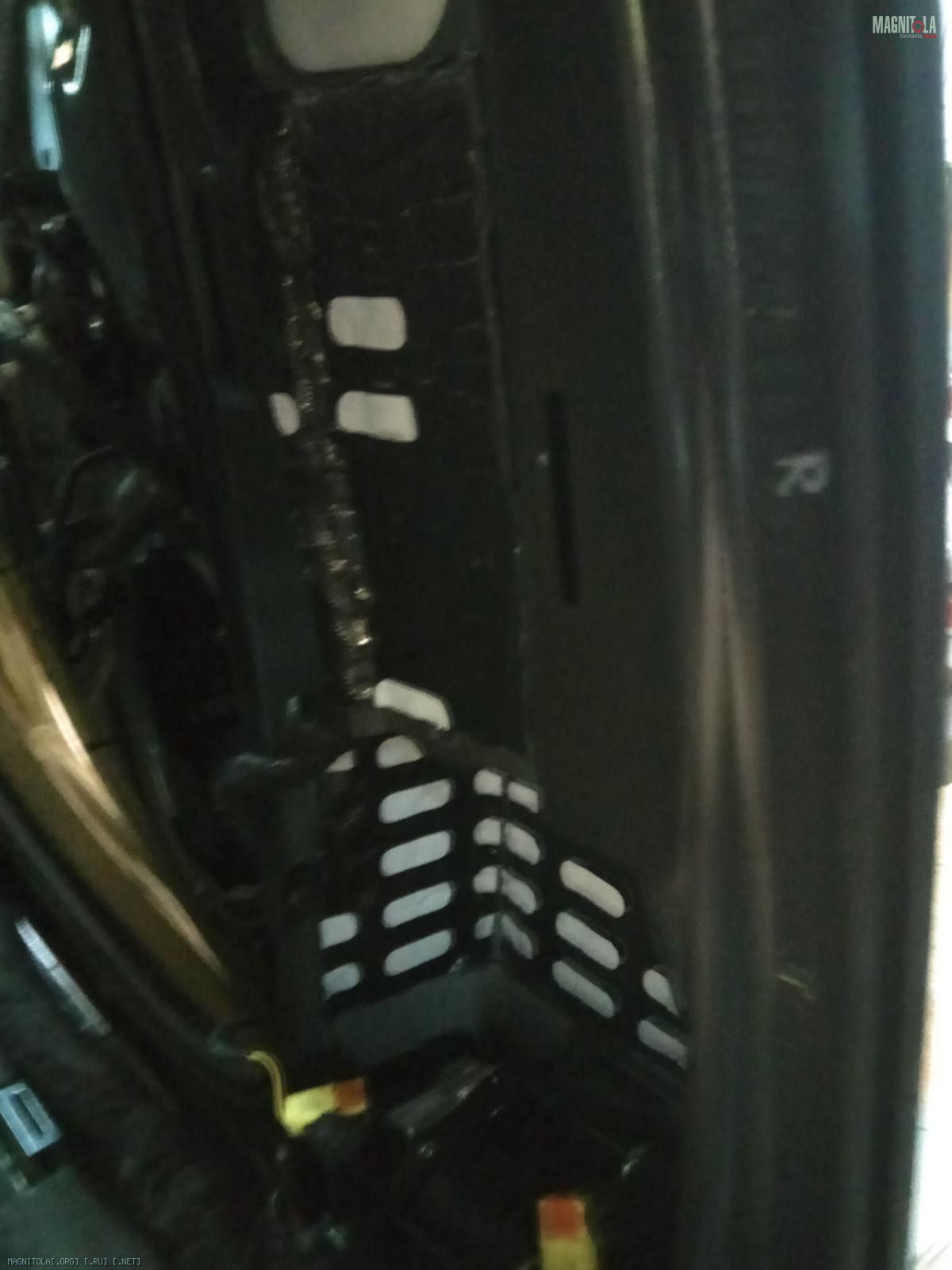

Убираем сверчки в центральных стойках...
Наклеивам вибру, войлок...
Туже операцию проводим с пластиком...
Собираем...
Вложение 1248574 Вложение 1248576 Вложение 1248578 Вложение 1248580 Вложение 1248582 Вложение 1248584 Вложение 1248586 Вложение 1248588 Вложение 1248590 Вложение 1248592 Вложение 1248594

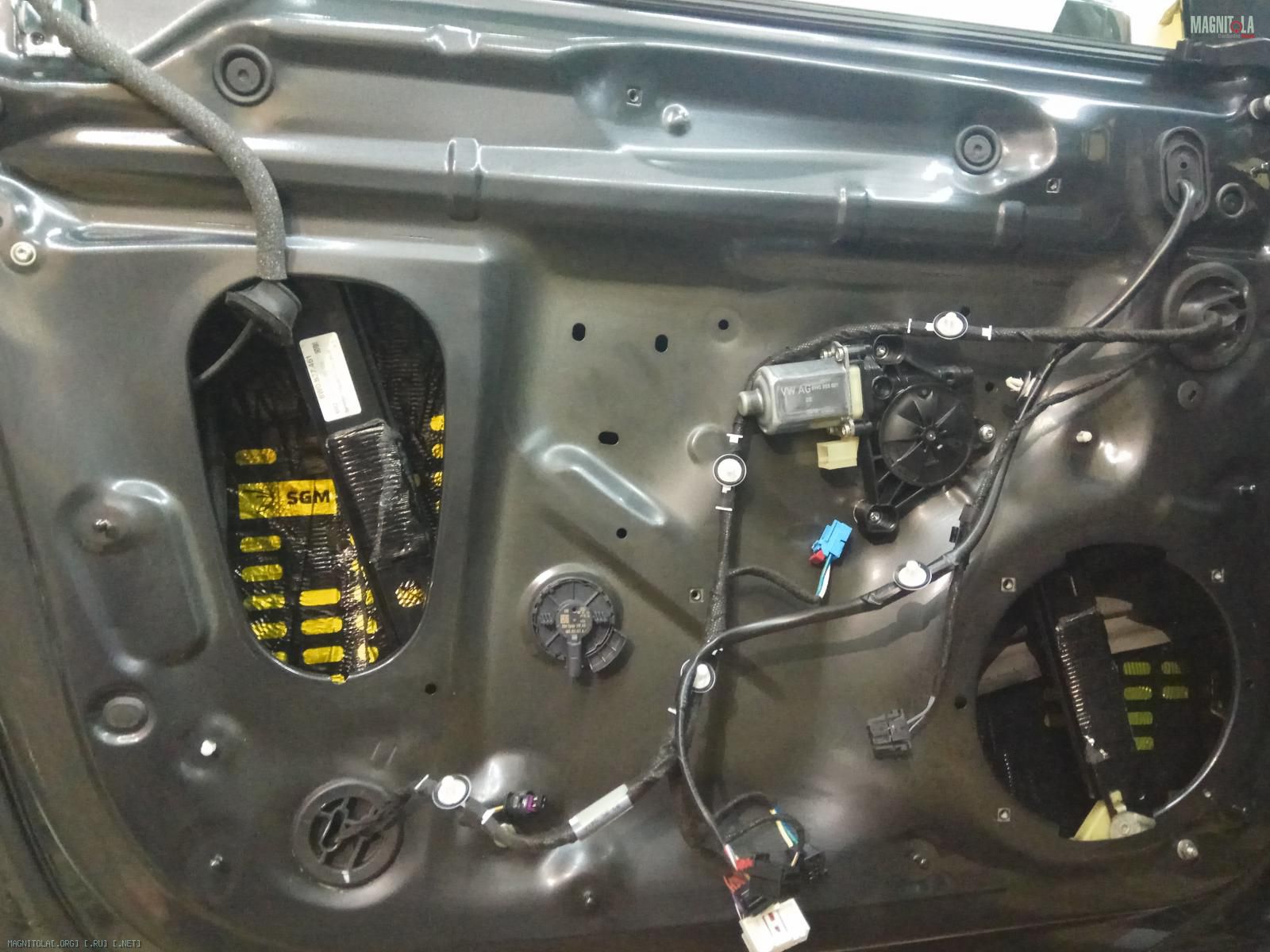

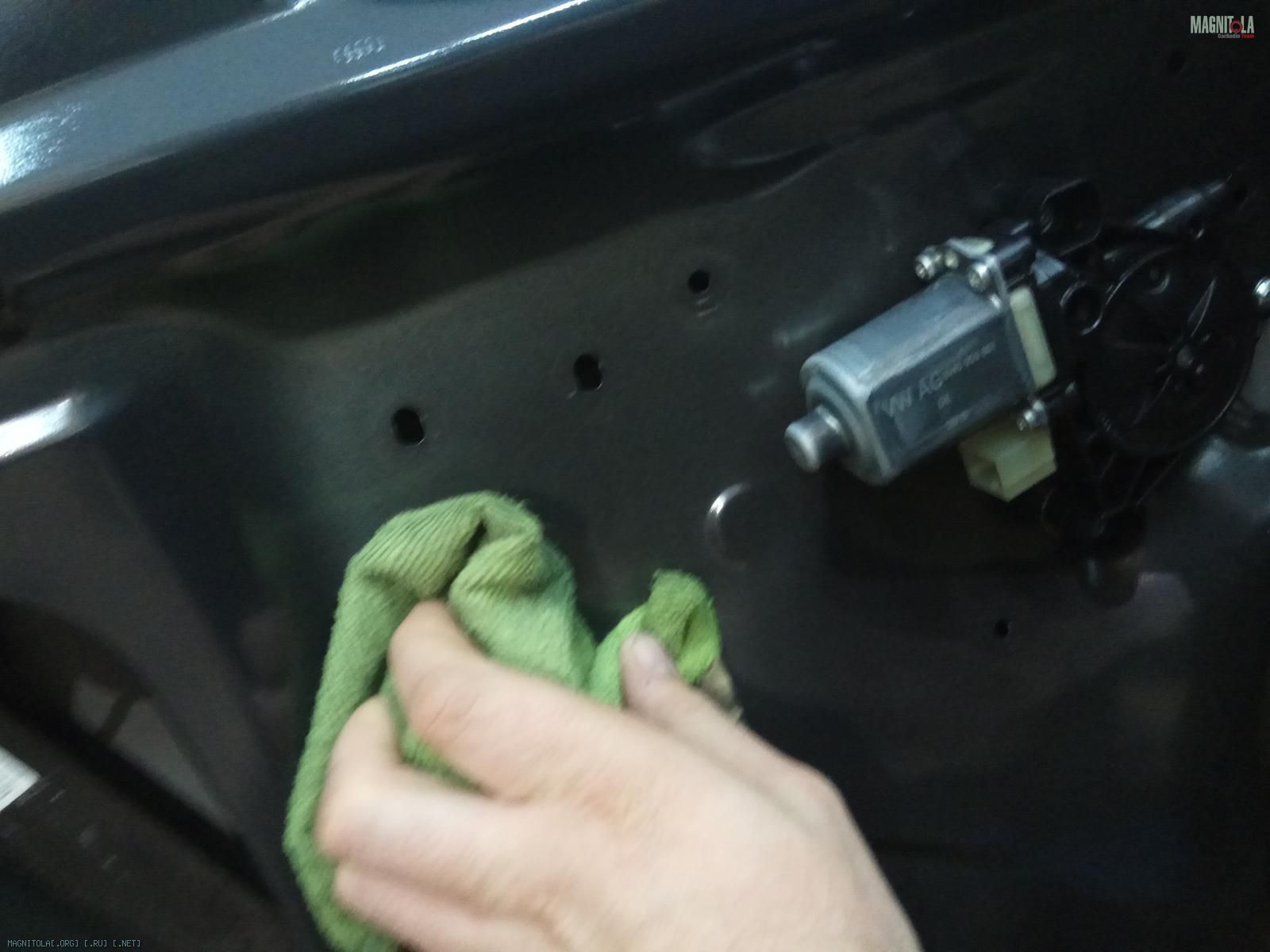

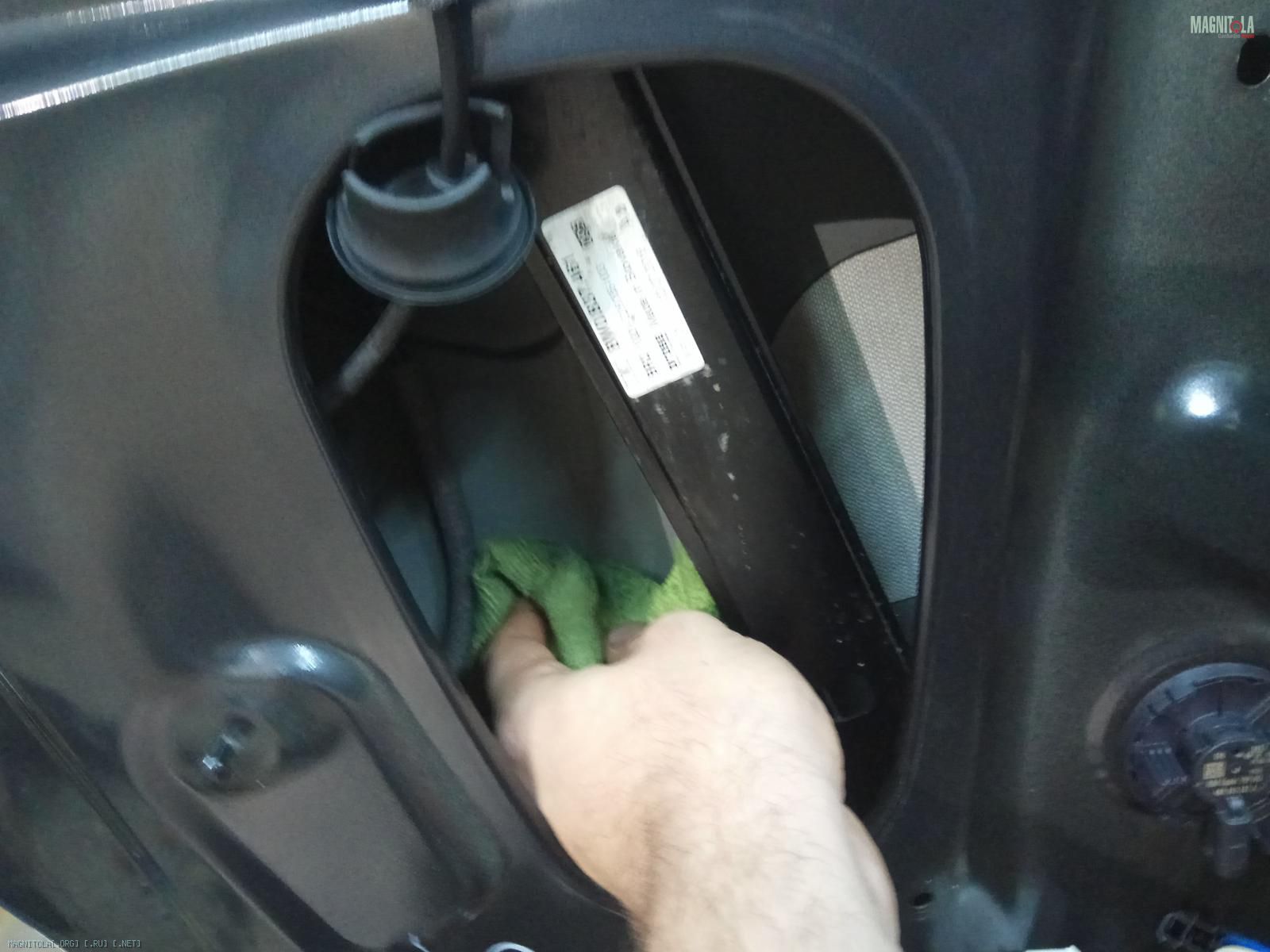

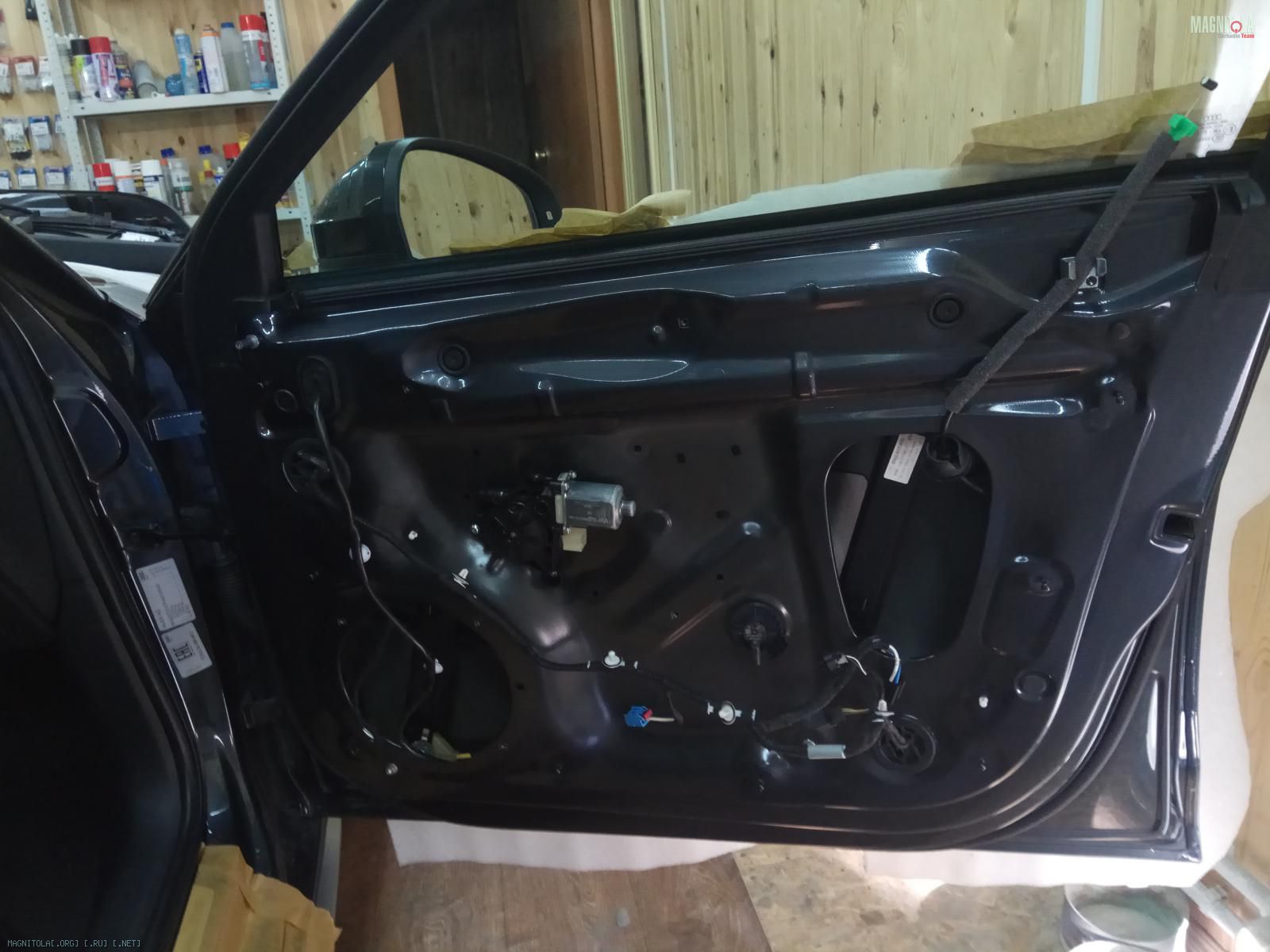

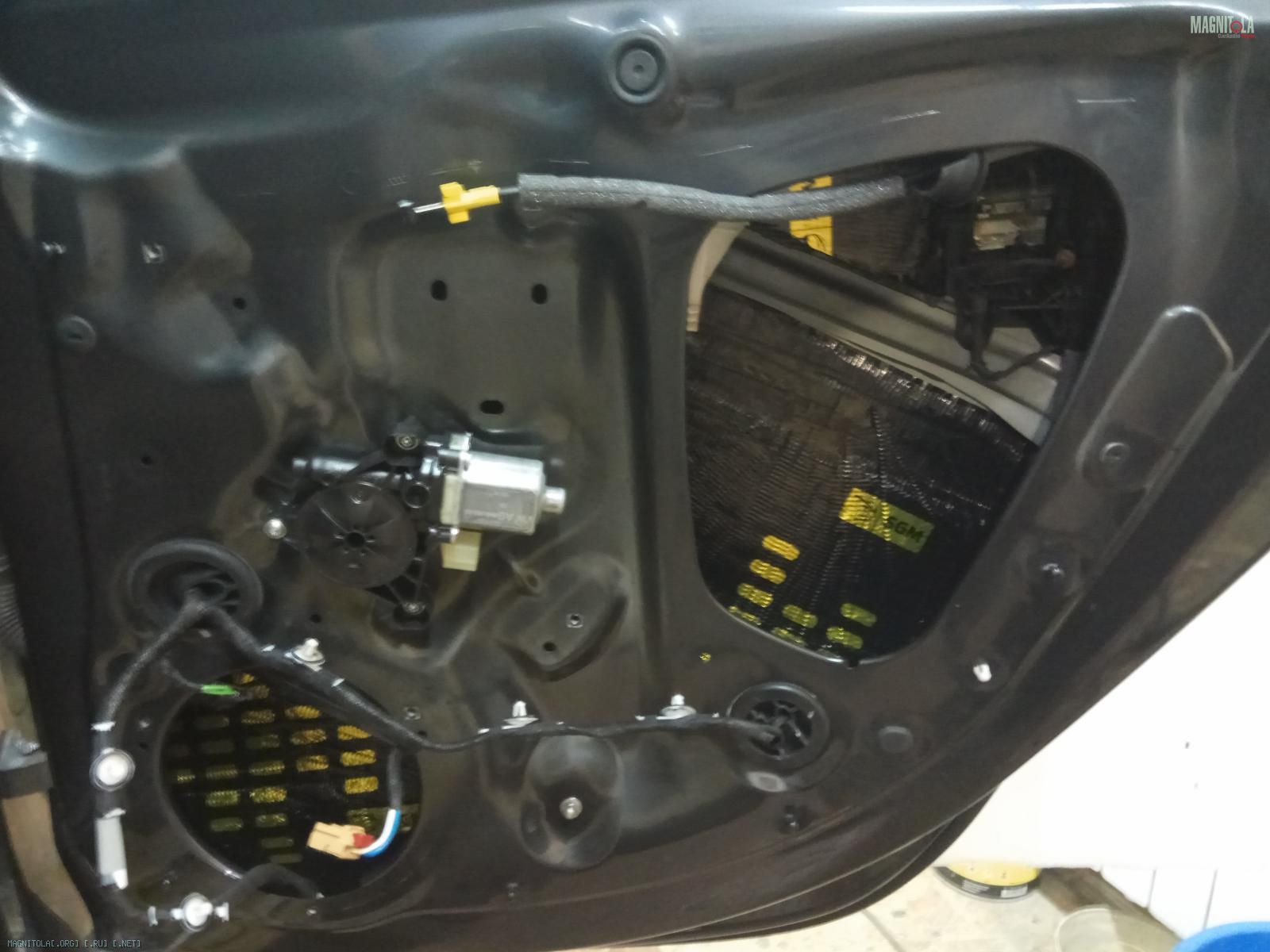

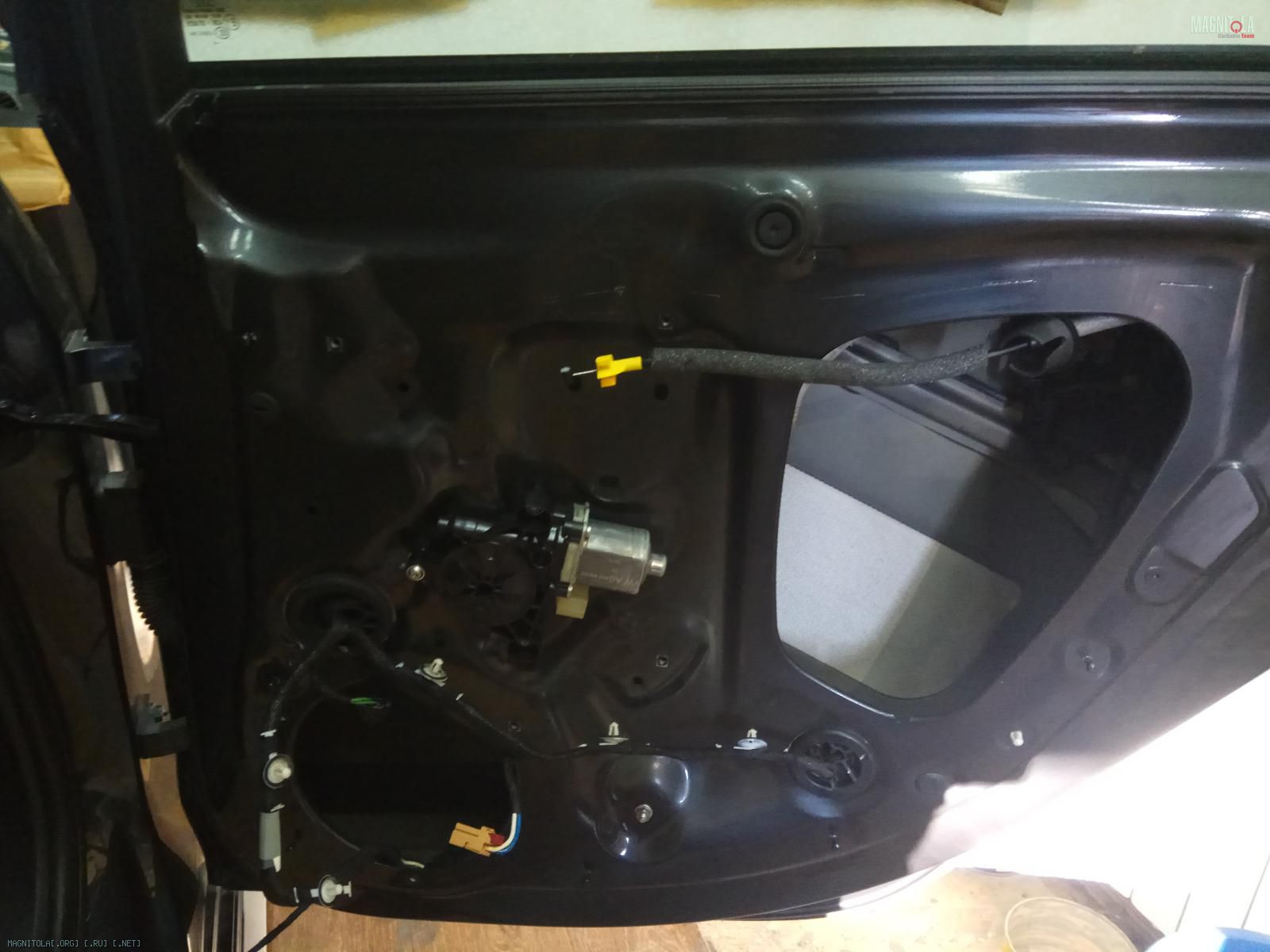

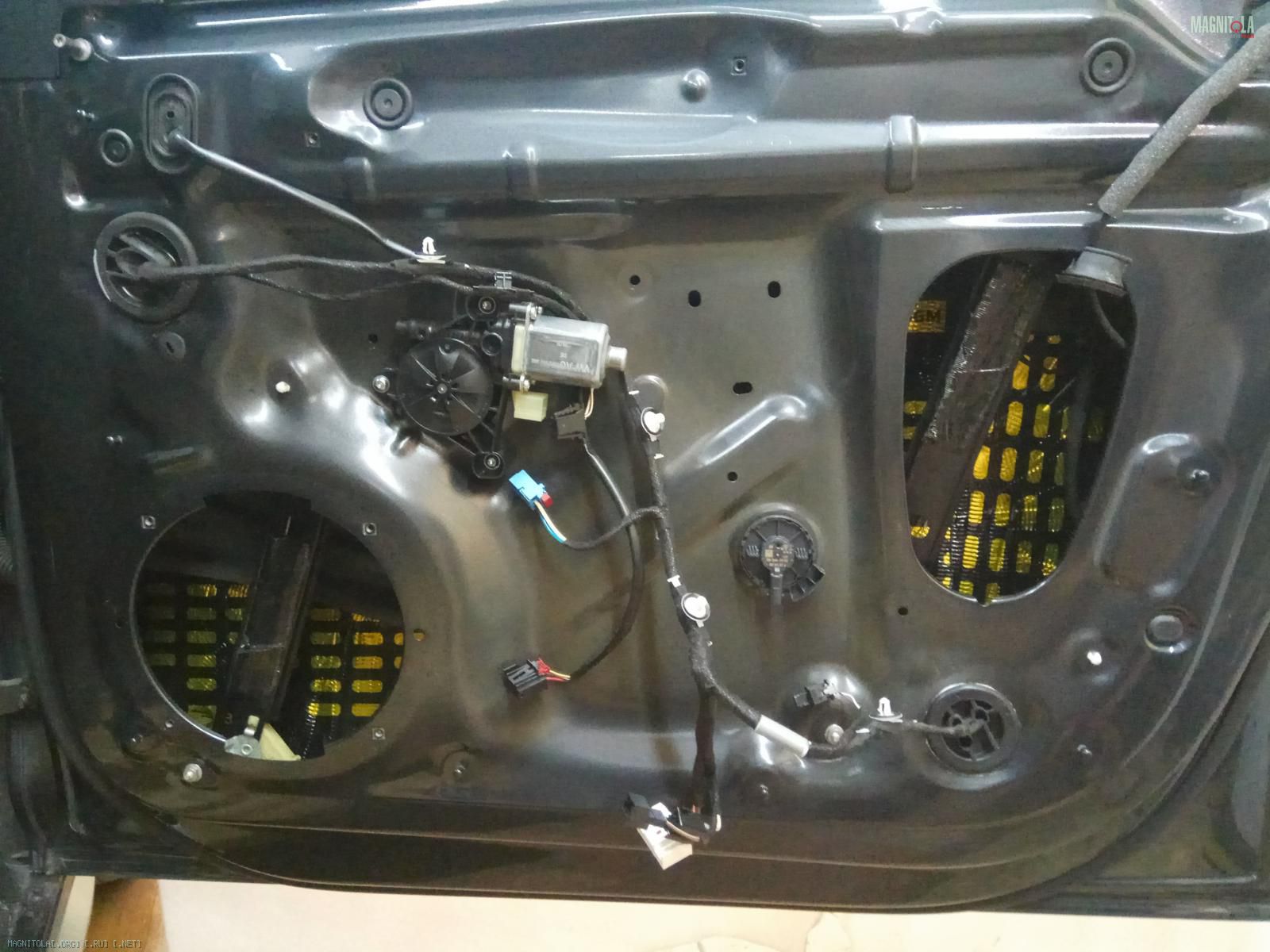

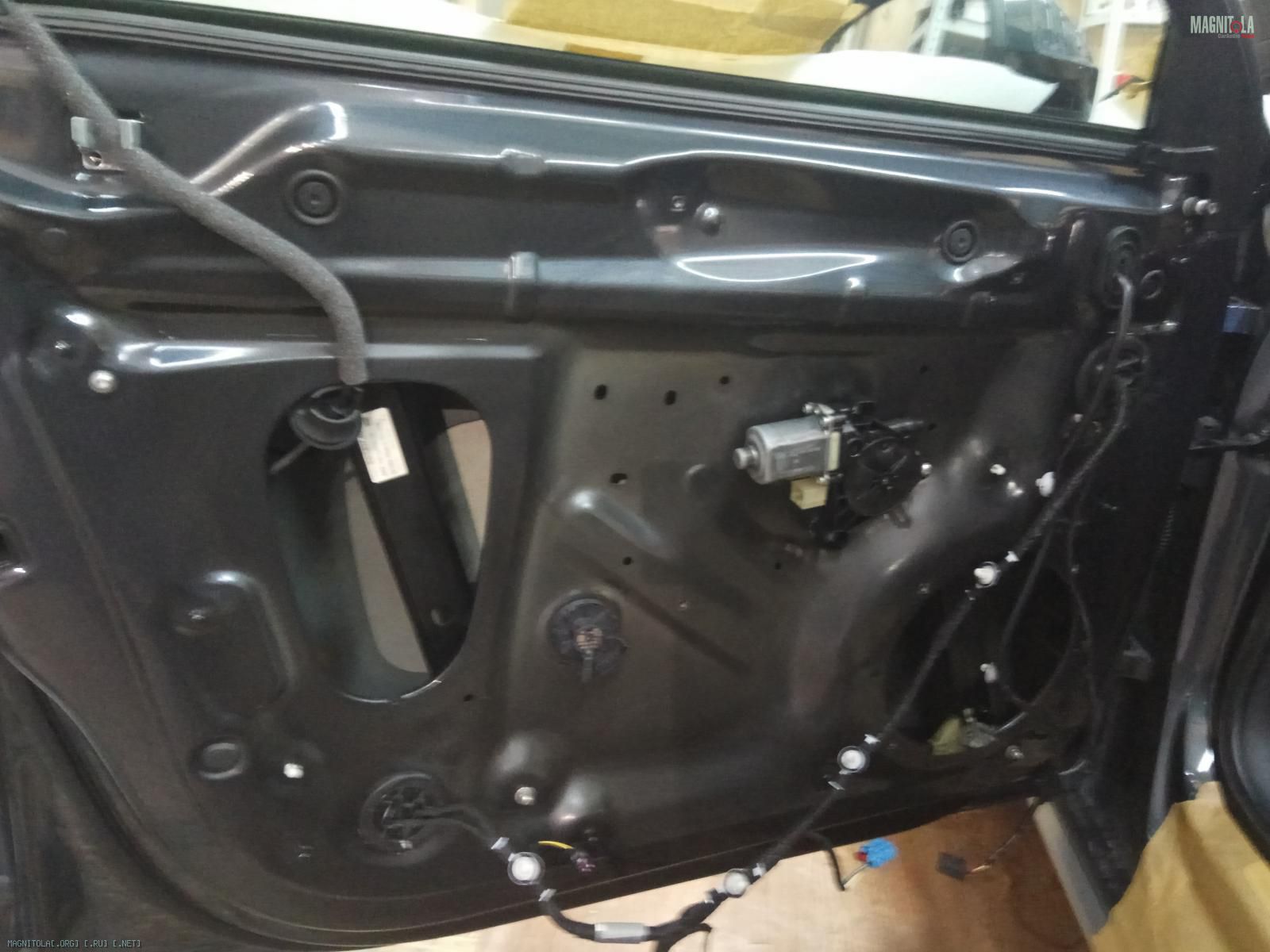

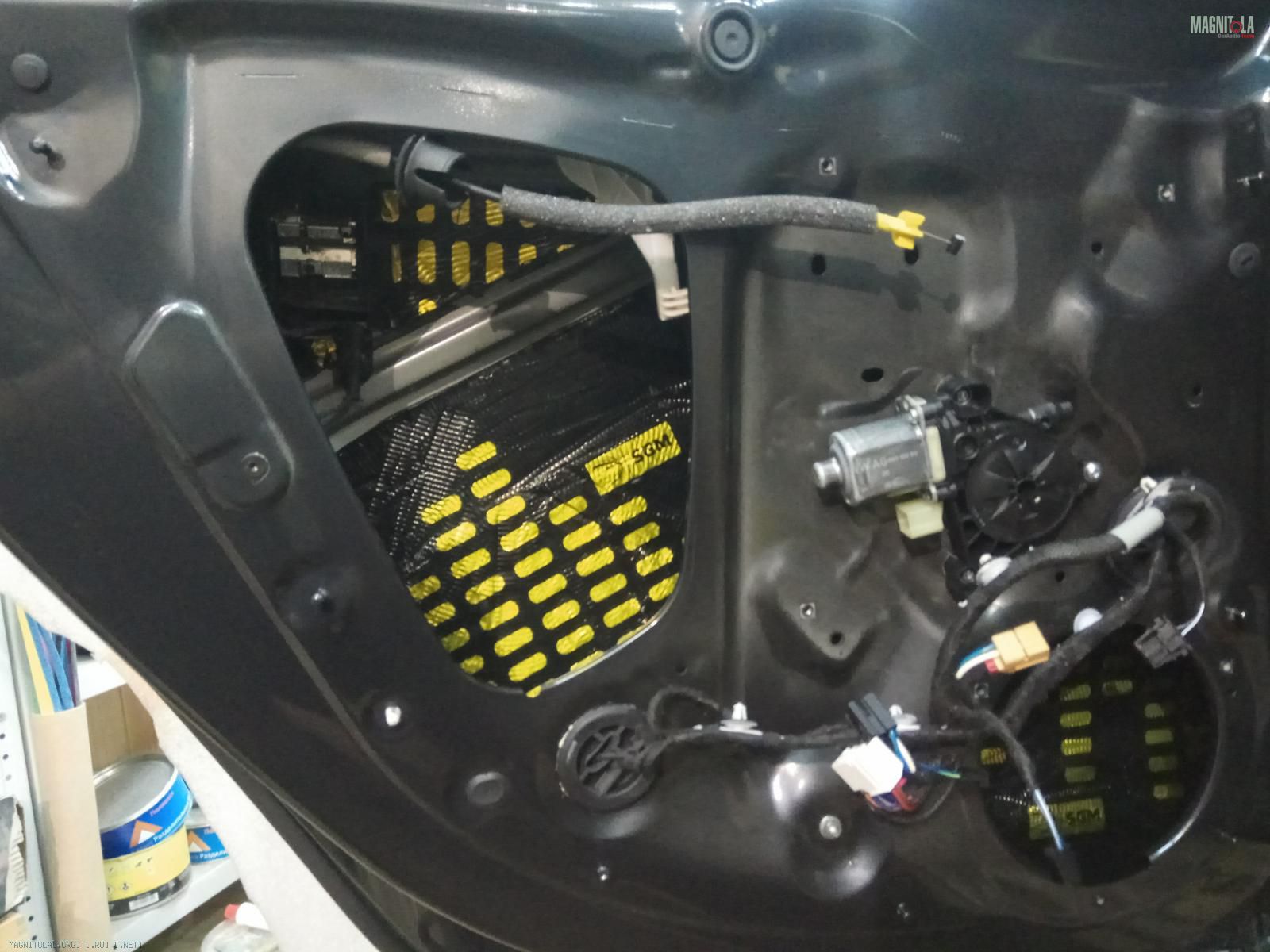

Очищаем, обезжириваем двери...
Наносим вибру 4мм, греем, прикатываем...

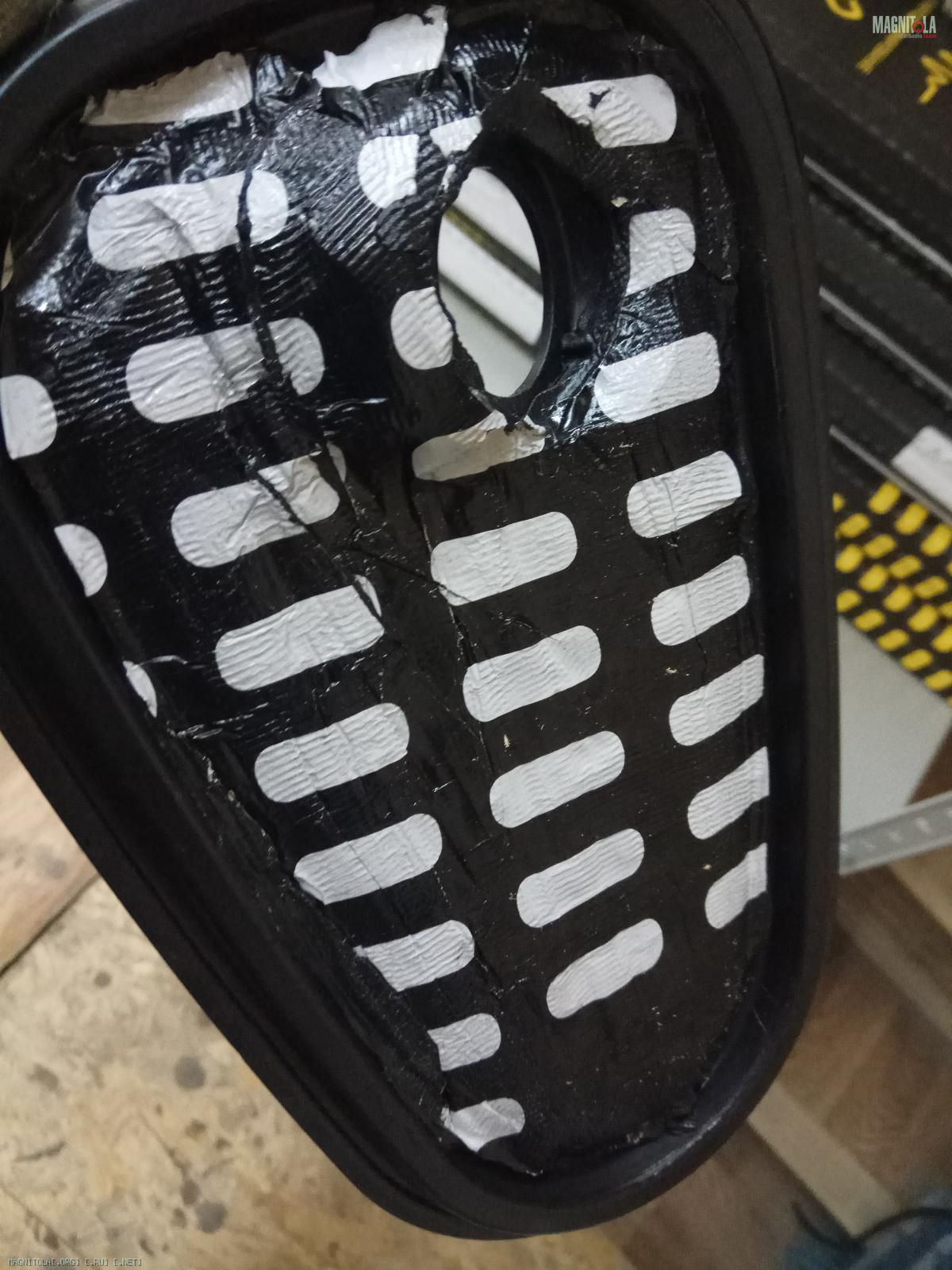

Пластиковые заглушки шумим с обратной стороны...
Вложение 1248596 Вложение 1248598 Вложение 1248600 Вложение 1248602 Вложение 1248604 Вложение 1248606 Вложение 1248608 Вложение 1248610 Вложение 1248612 Вложение 1248614 Вложение 1248616

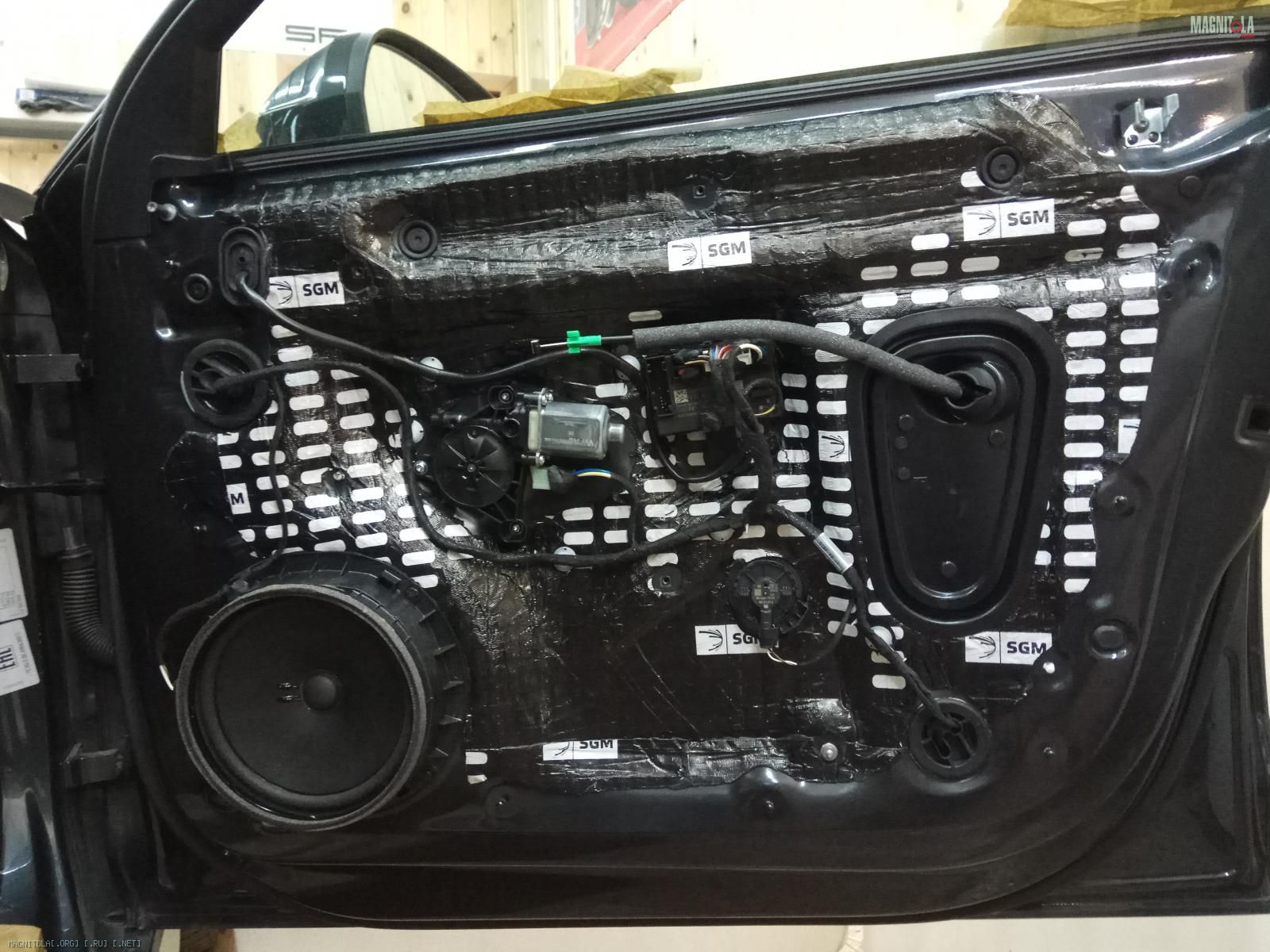

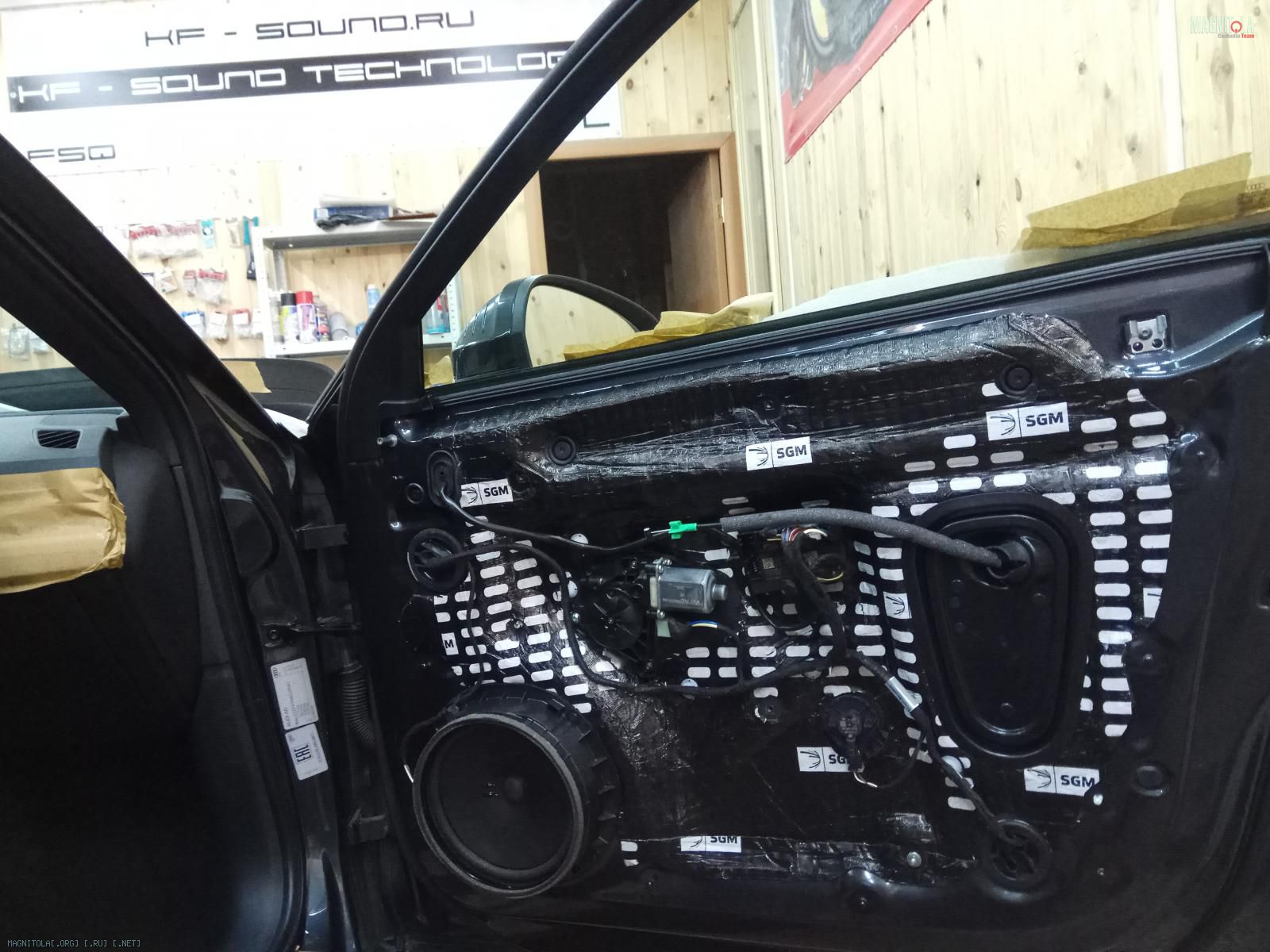

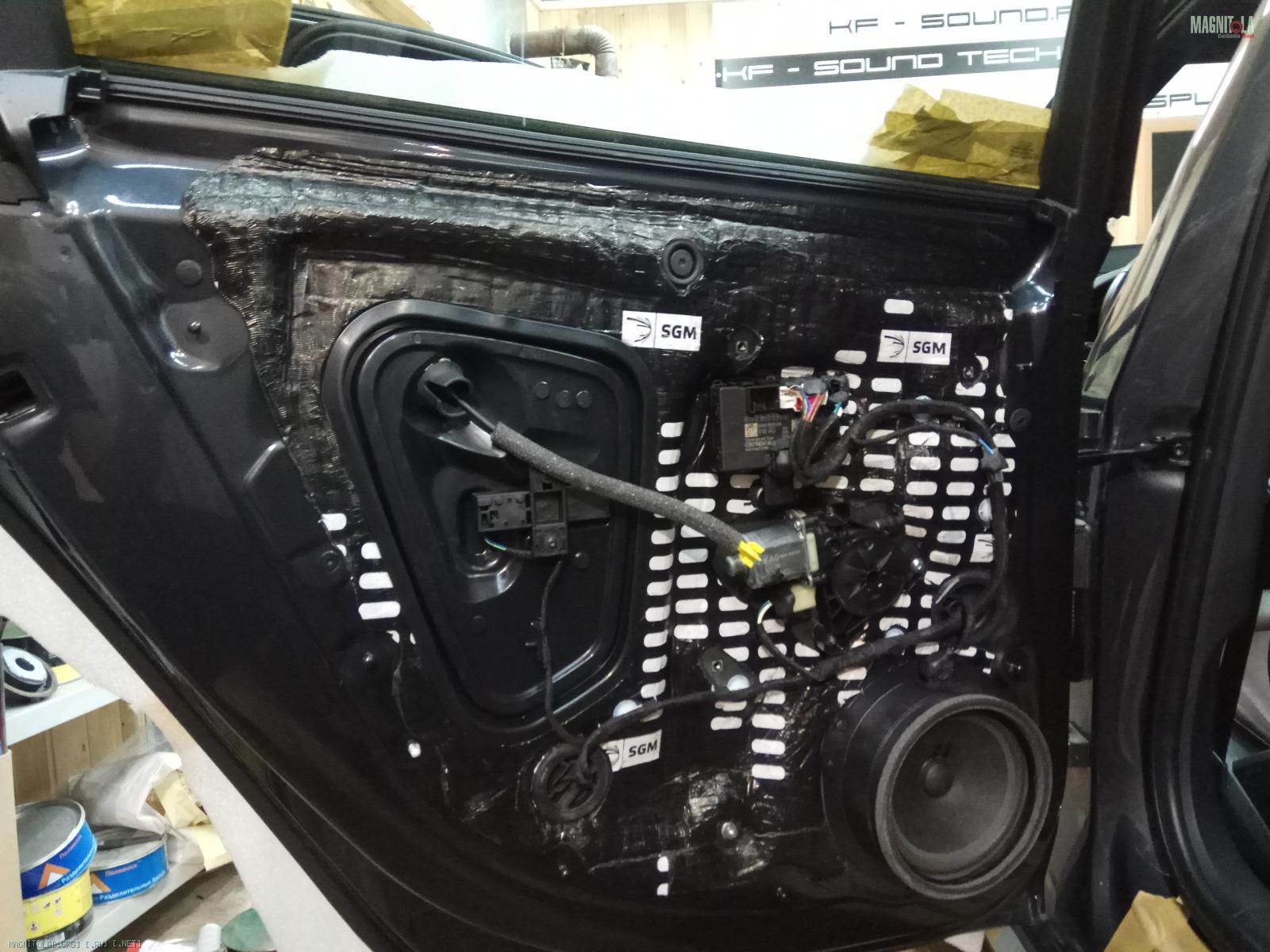

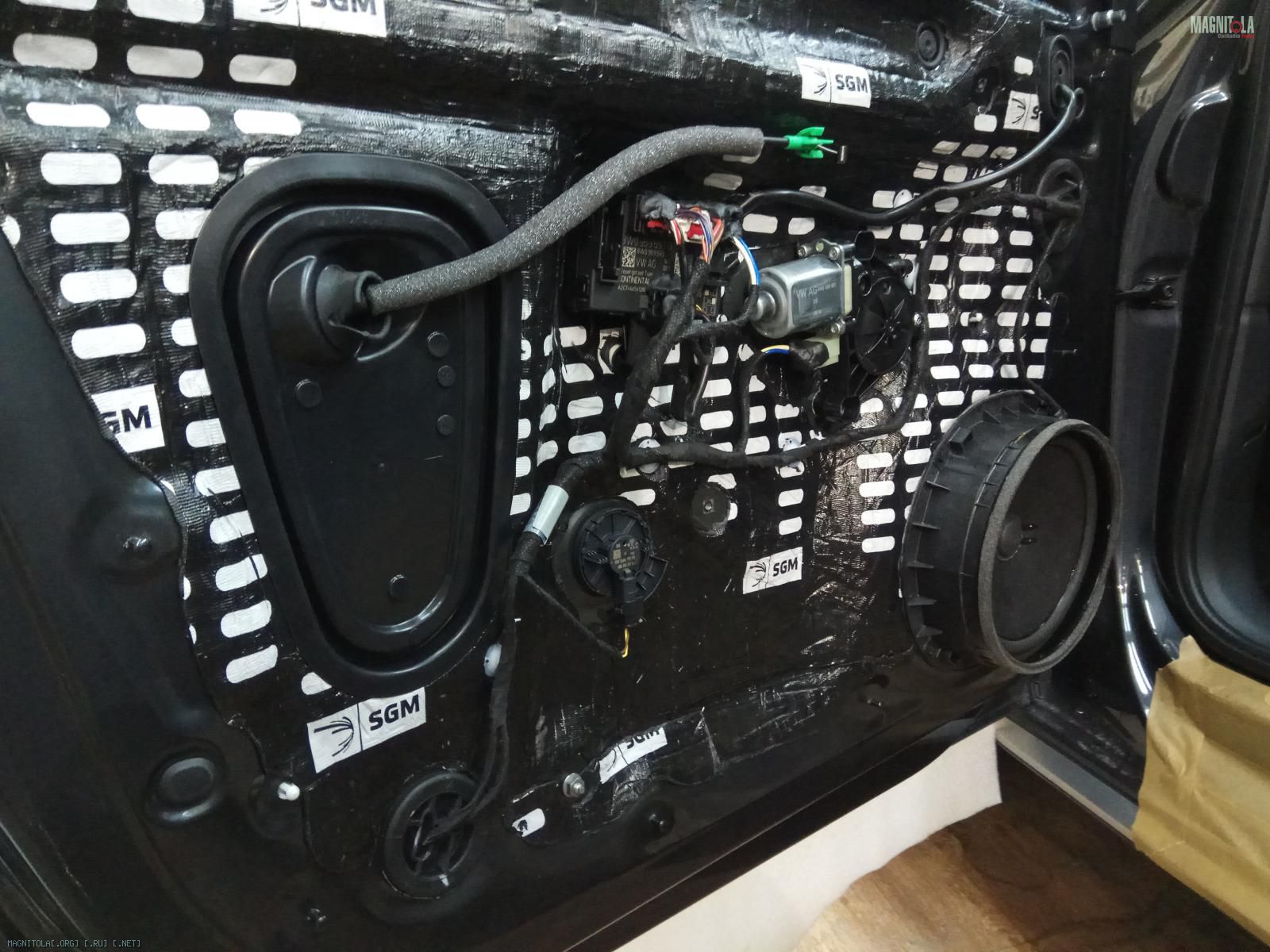

Наносим вибру 4мм цельным листом, греем, прикатываем...
Итог...
Вложение 1248618 Вложение 1248620 Вложение 1248622 Вложение 1248624 Вложение 1248626 Вложение 1248628 Вложение 1248630 Вложение 1248632
14.10.2018, 10:06
Перян

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Добрый день!
Работаете с регионами?
Нужен качественный корпус (короб) для сабвуфера helix K 12W, в багажник киа спортаж.
14.10.2018, 18:22
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Перян

Добрый день!
Работаете с регионами?
Нужен качественный корпус (короб) для сабвуфера helix K 12W, в багажник киа спортаж.

Добрый день, конечно
14.10.2018, 19:19
st220

Вложений: 12

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi A4 allroad quattro

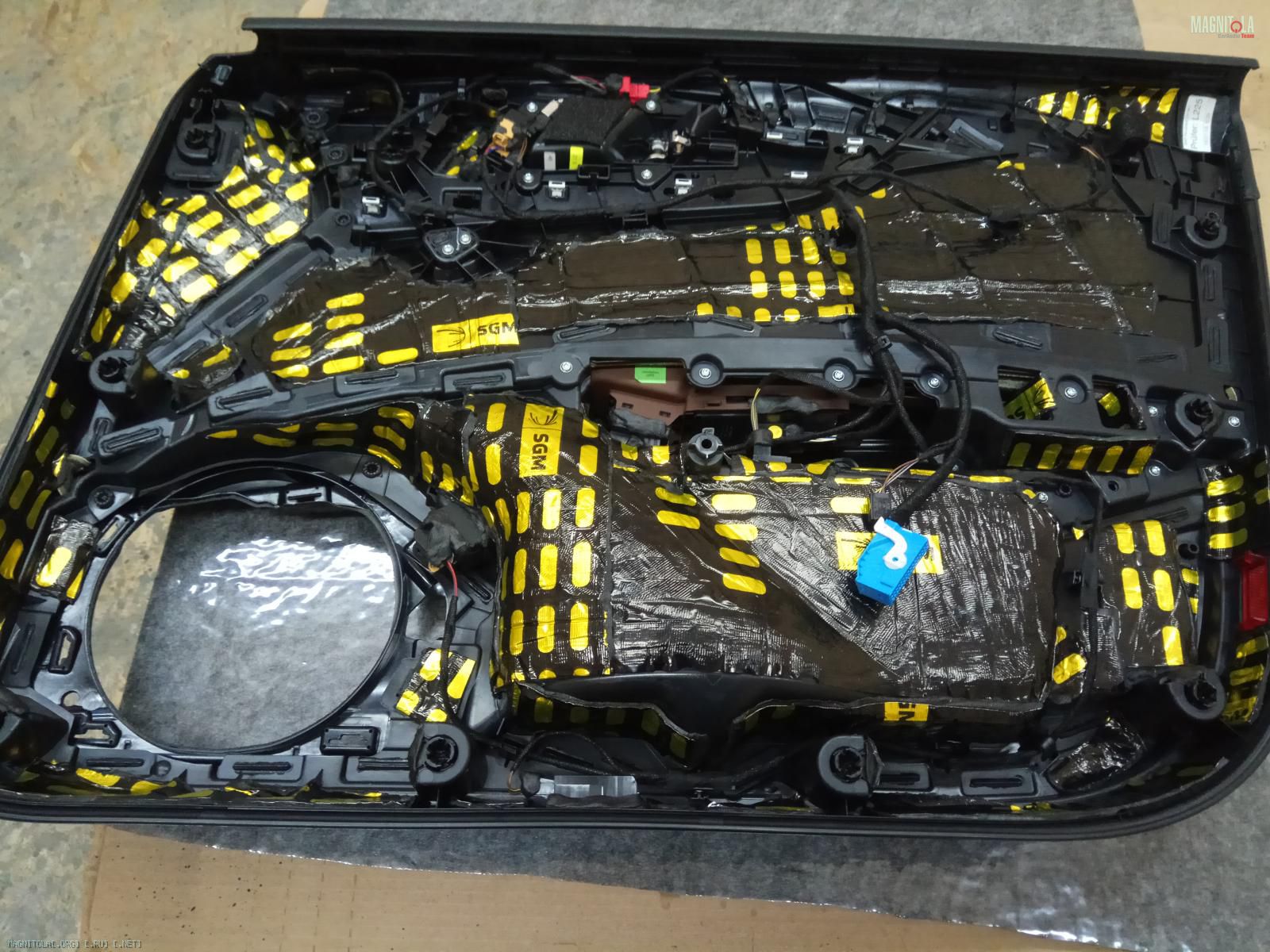

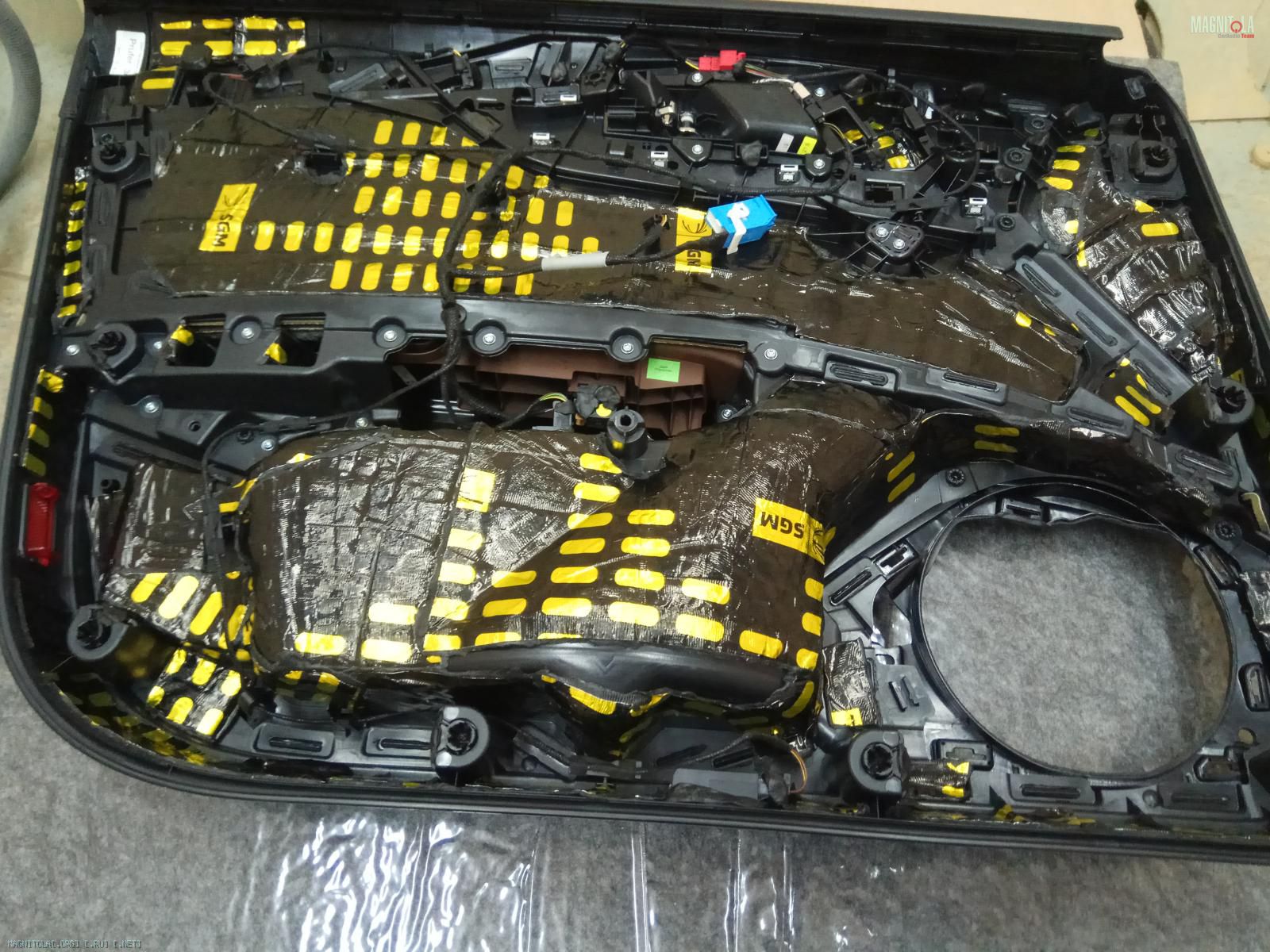

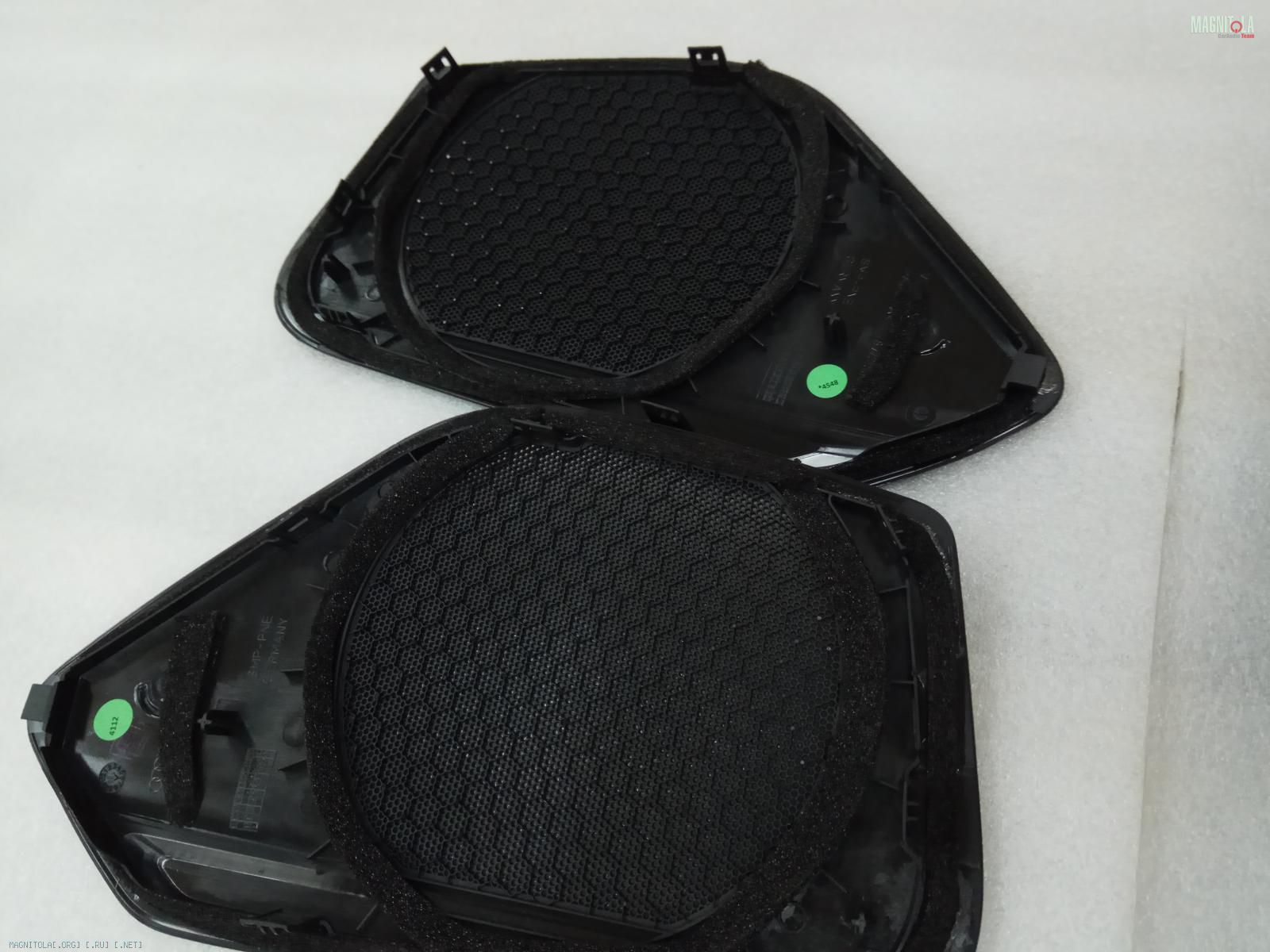

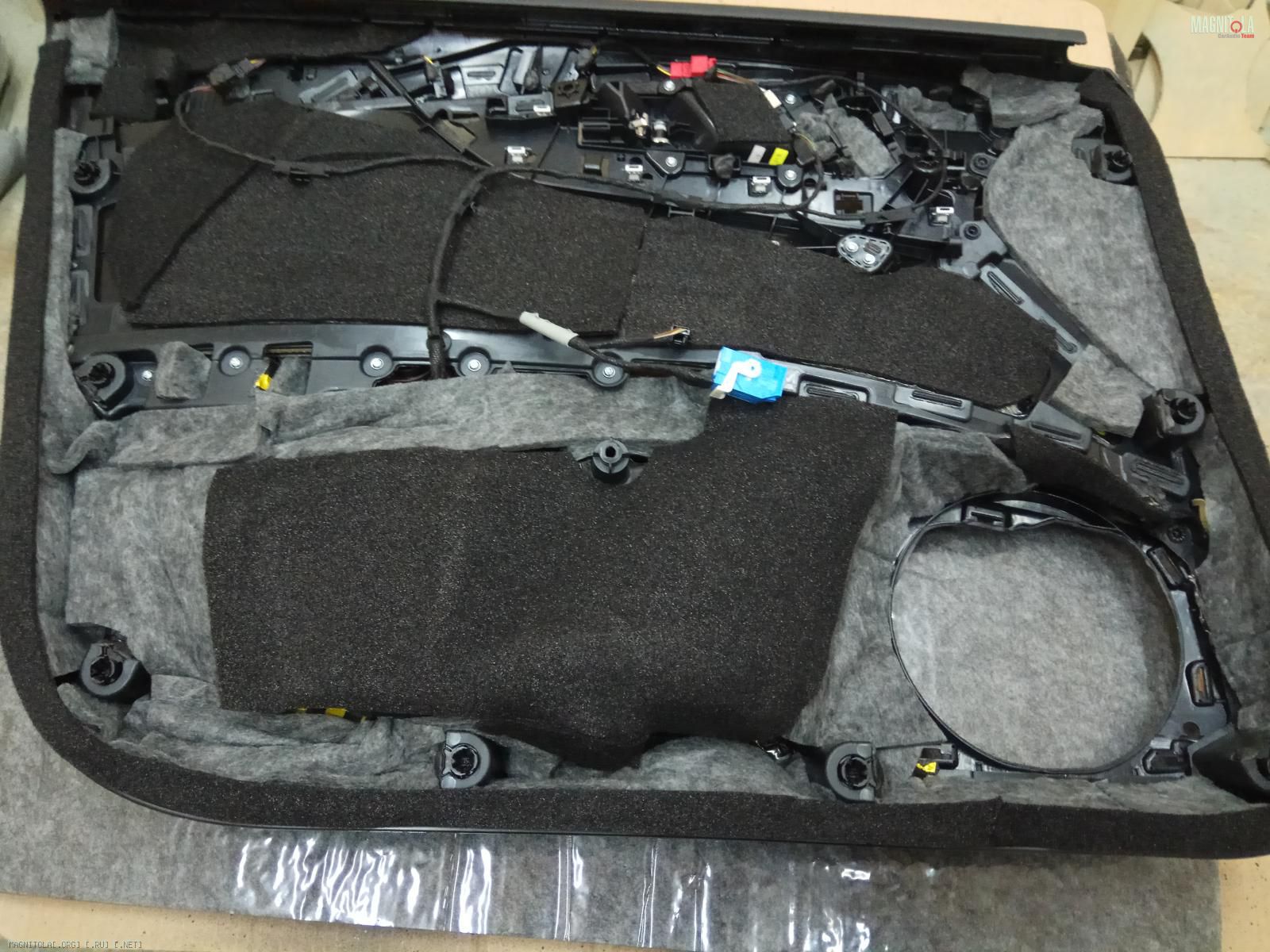

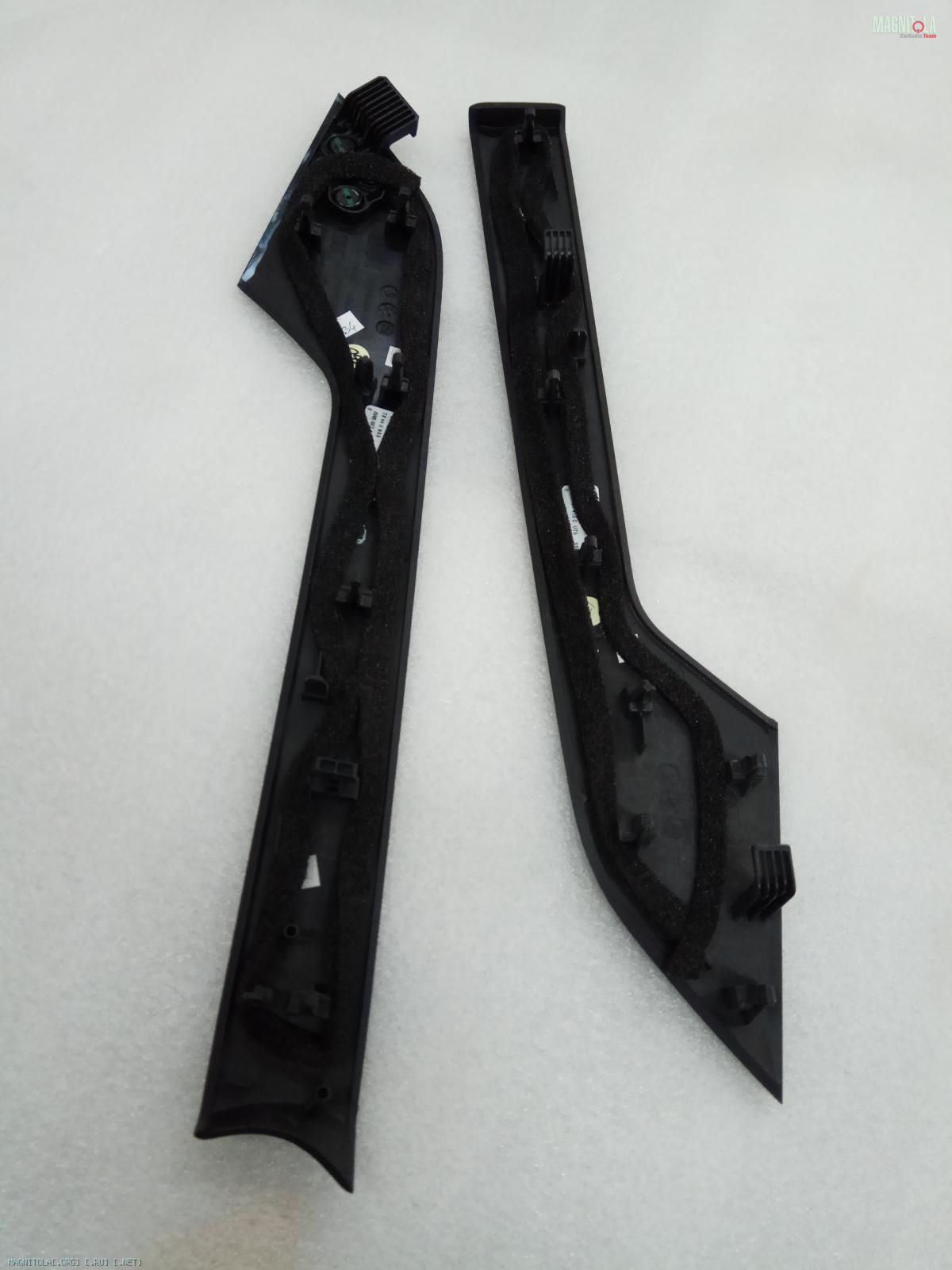

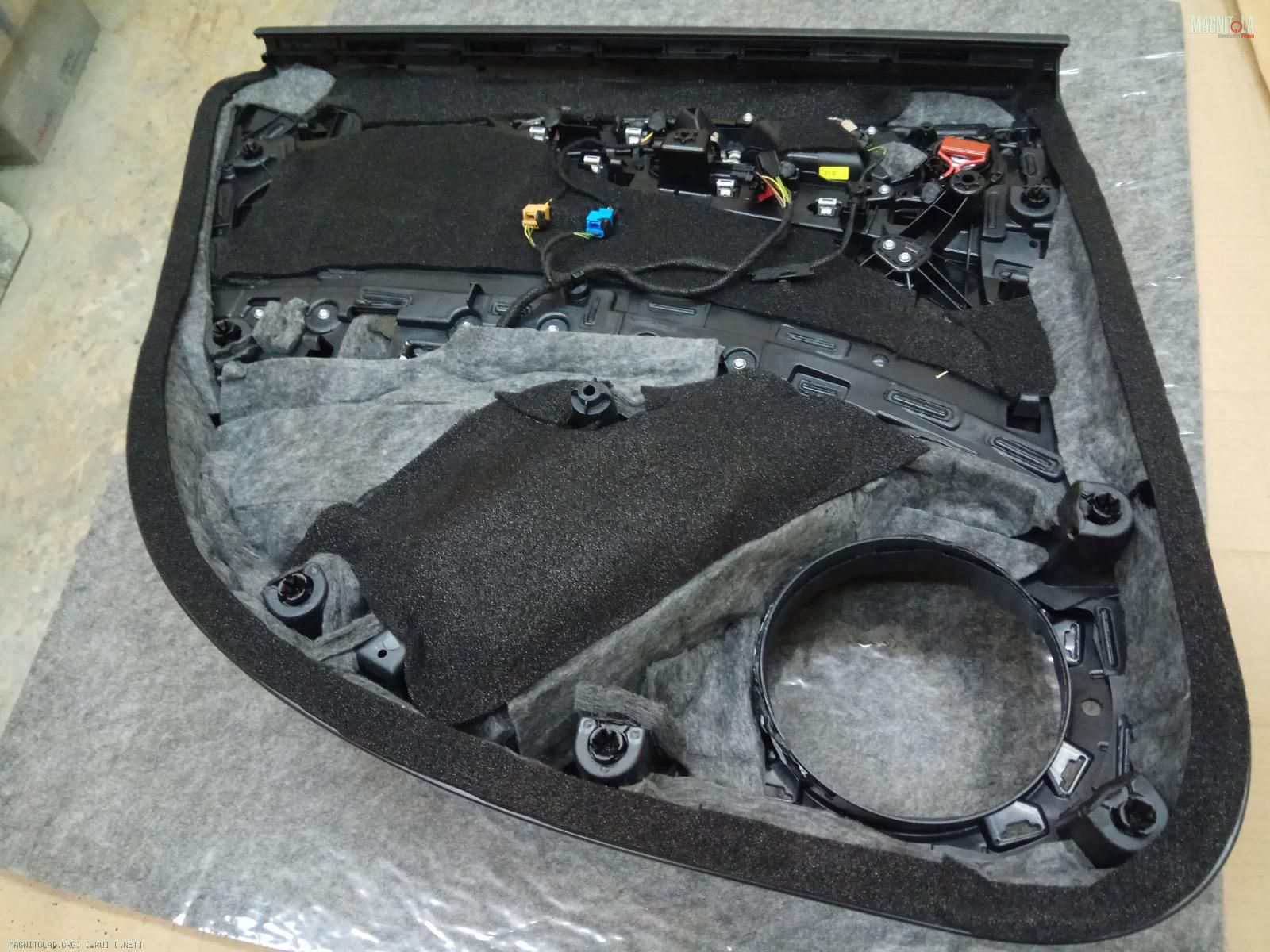

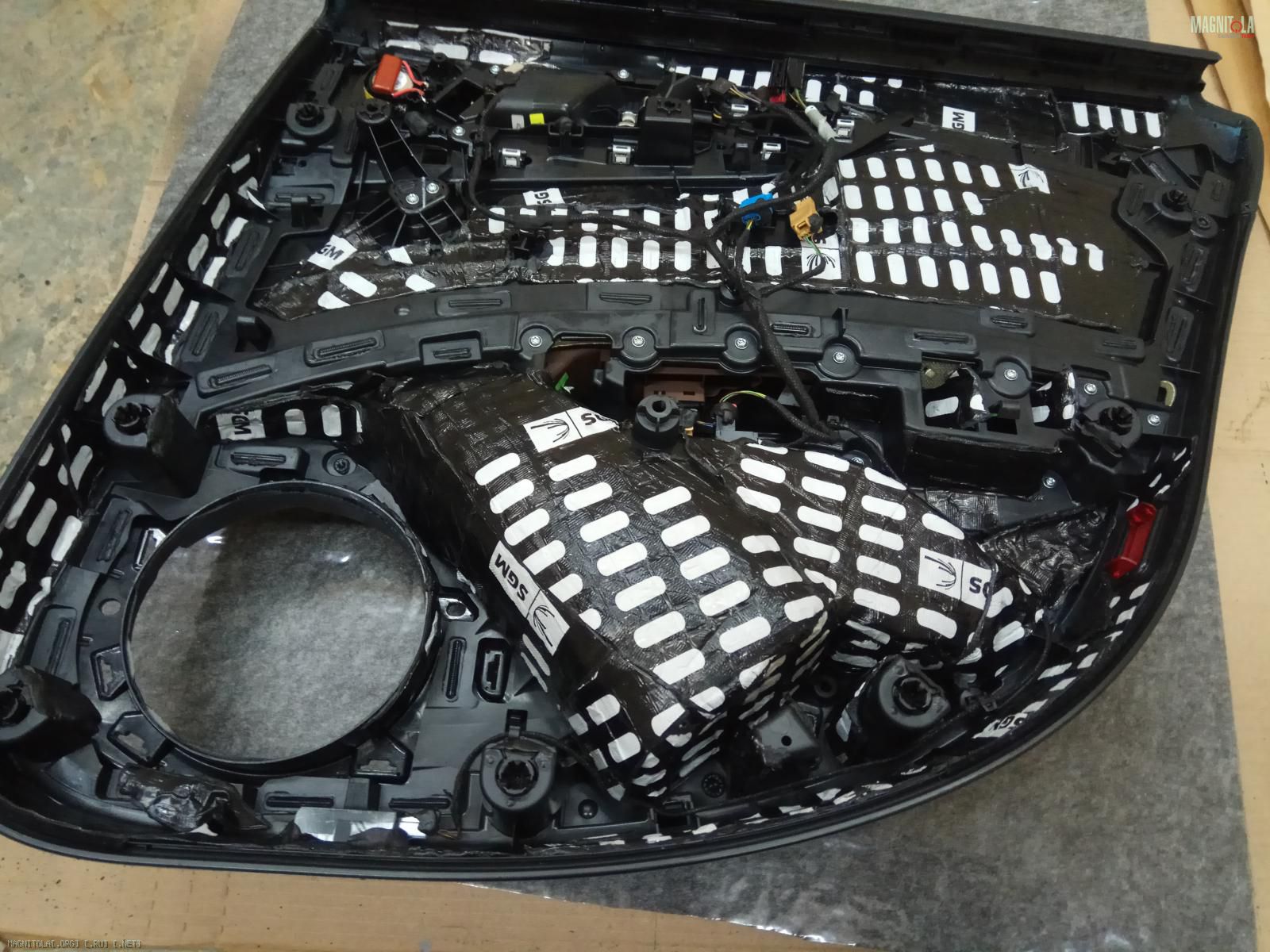

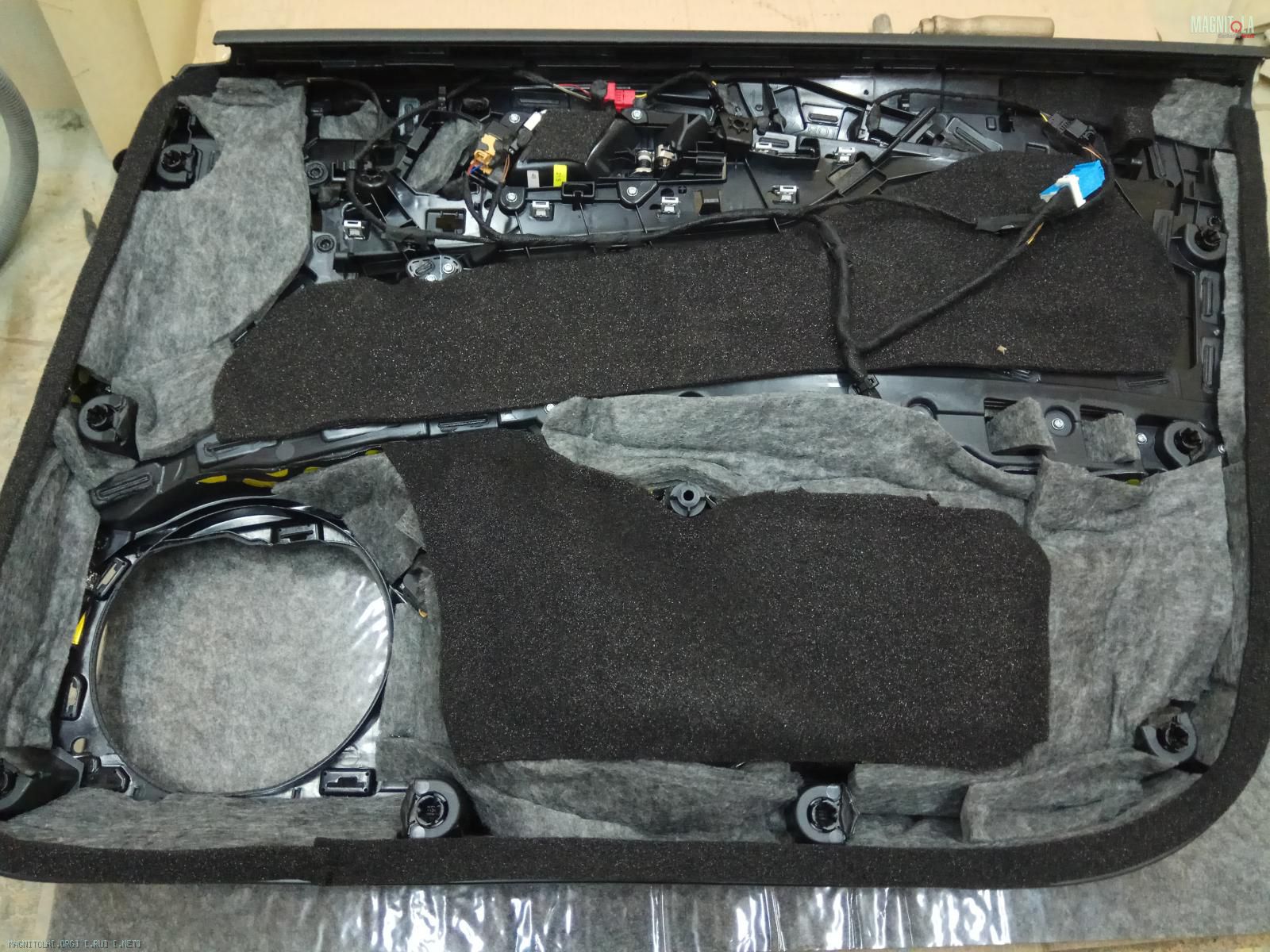

Карты дверей.
Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту...

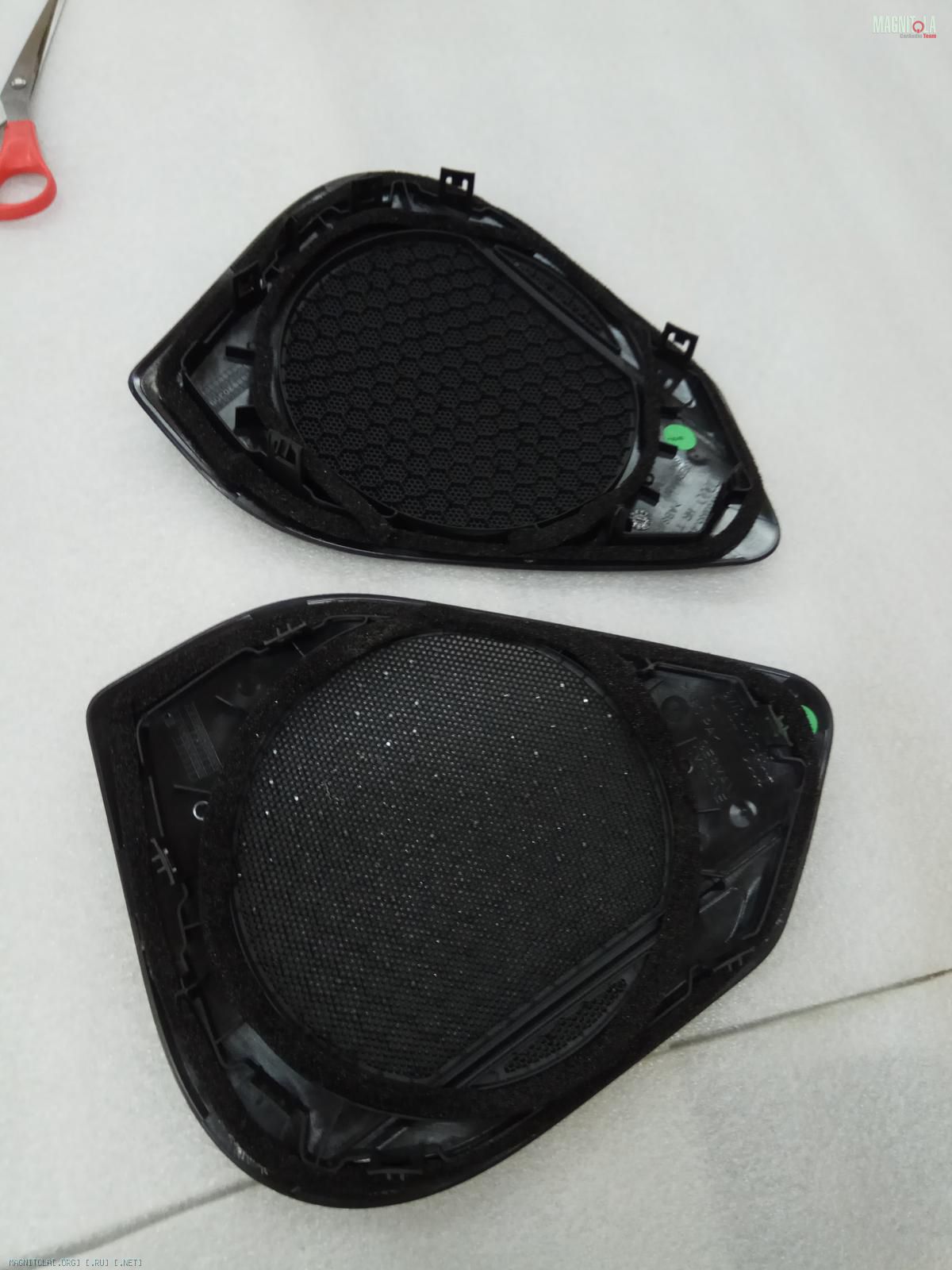

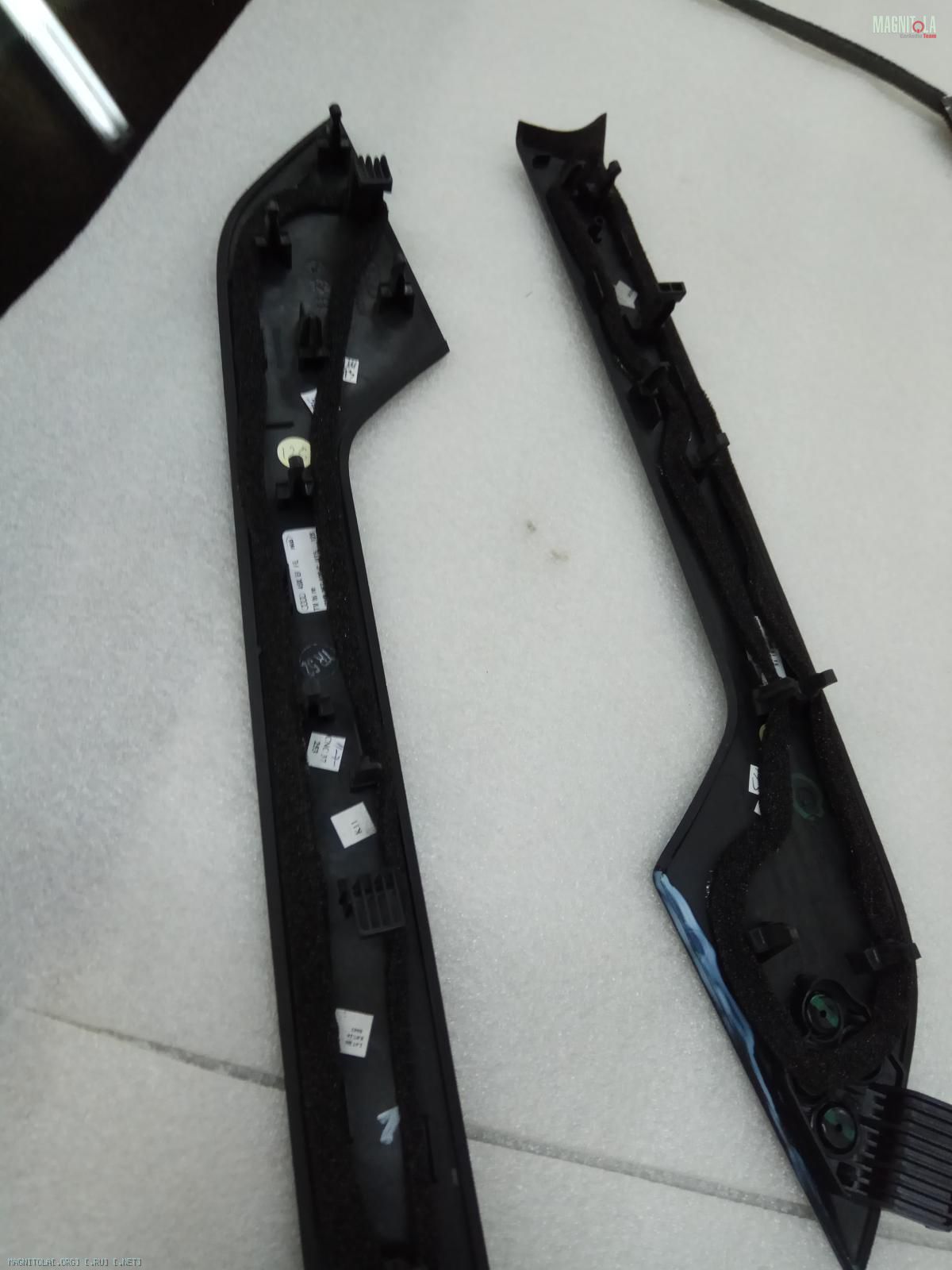

Проклеиваем, уплотняем декоративные детали двери.
Собираем...
Вложение 1248764 Вложение 1248766 Вложение 1248768 Вложение 1248770 Вложение 1248772 Вложение 1248774 Вложение 1248776 Вложение 1248778 Вложение 1248780 Вложение 1248782 Вложение 1248784 Вложение 1248786
15.10.2018, 10:38
Перян

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Добрый день, конечно

Прошу написать в личку условия изготовления и оплаты.
15.10.2018, 20:29
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от Перян

Прошу написать в личку условия изготовления и оплаты.

Ответил
15.10.2018, 21:39
st220

Вложений: 101

Re: Изготовление корпусов для сабвуферов, фальшпанелей

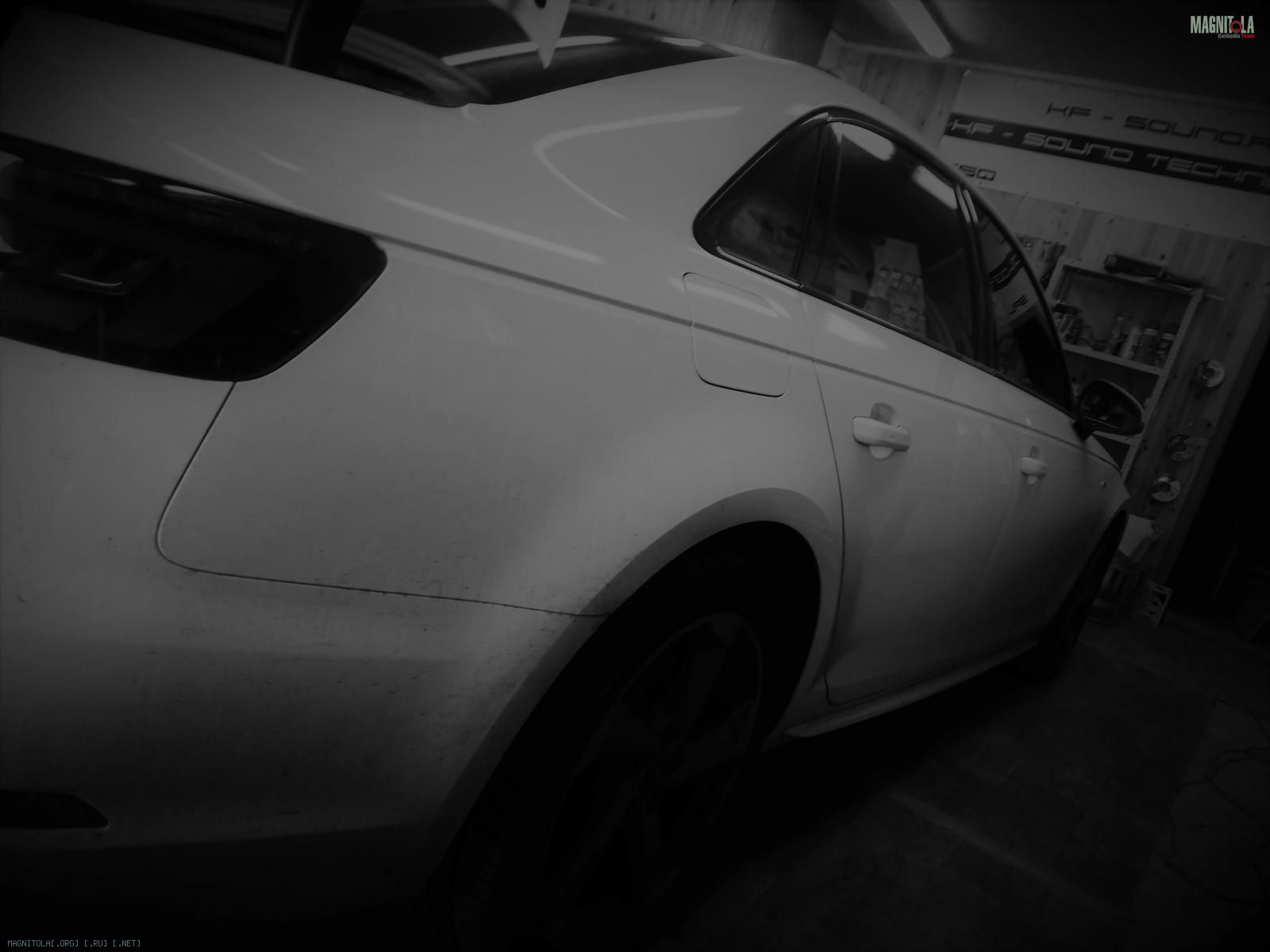

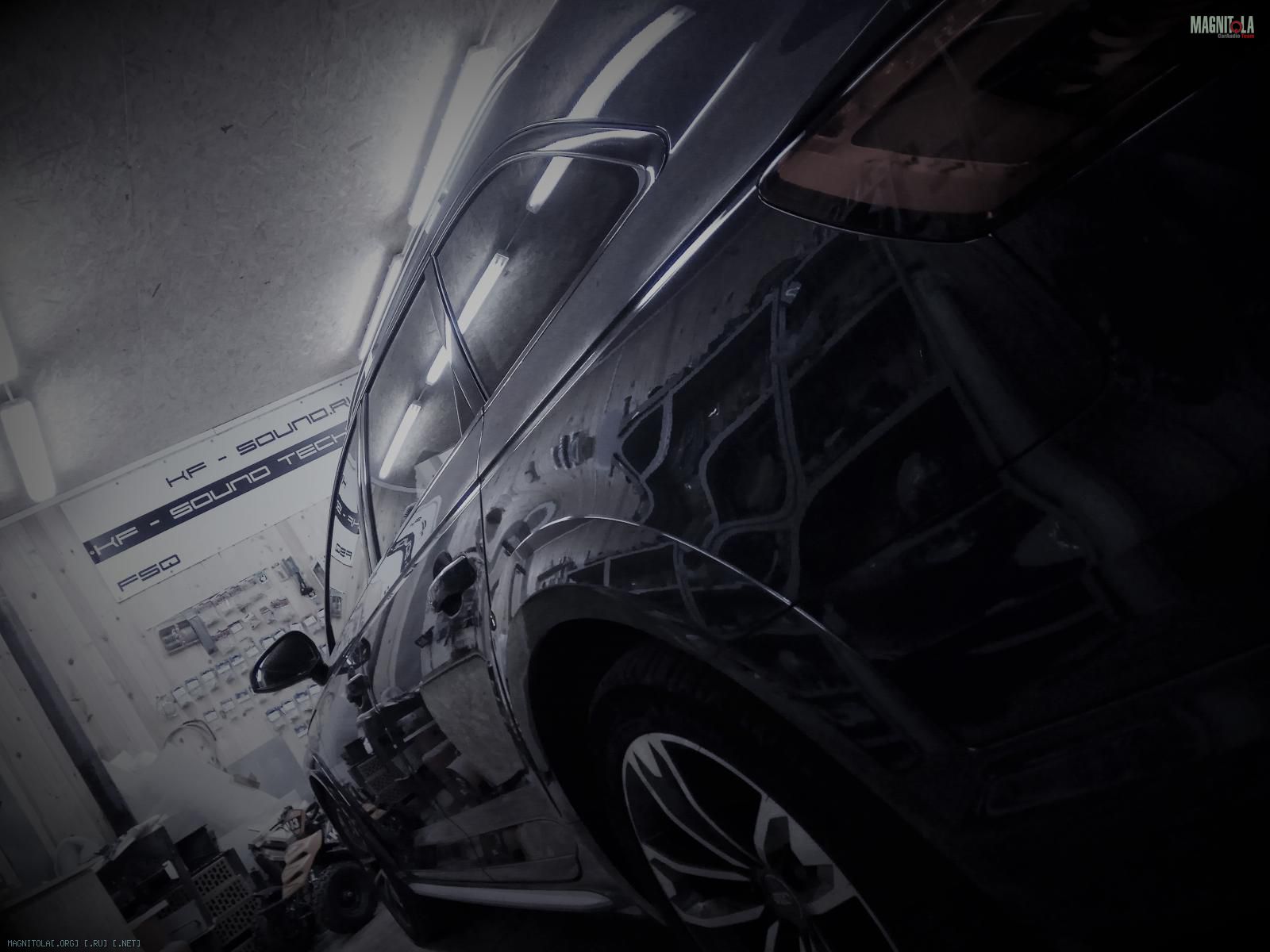

В KF-Sound Technology приехала Audi A4 B9 2.0 TDI
Вложение 1249052 Вложение 1249054 Вложение 1249056 Вложение 1249058

Пред история... клиент поехал в одну из фирм по шумоизоляции, как обычно к профи... за 25тр "Произвели полную, качественную шумоизоляцию на новеньком А4.... Используемые материалы: STP премиум - "айро плюс, сплэн, бипласт премиум, ноизблок...."

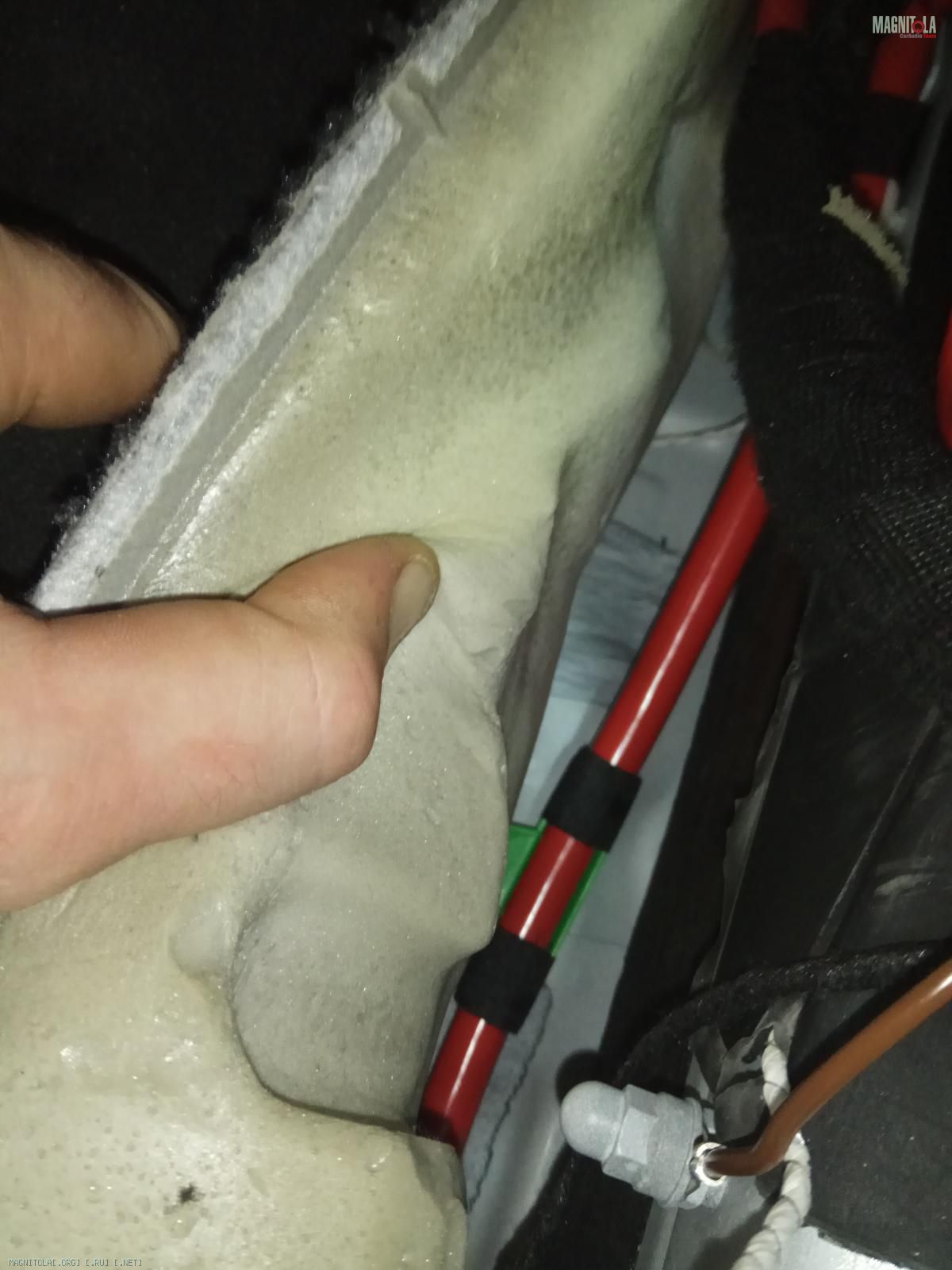

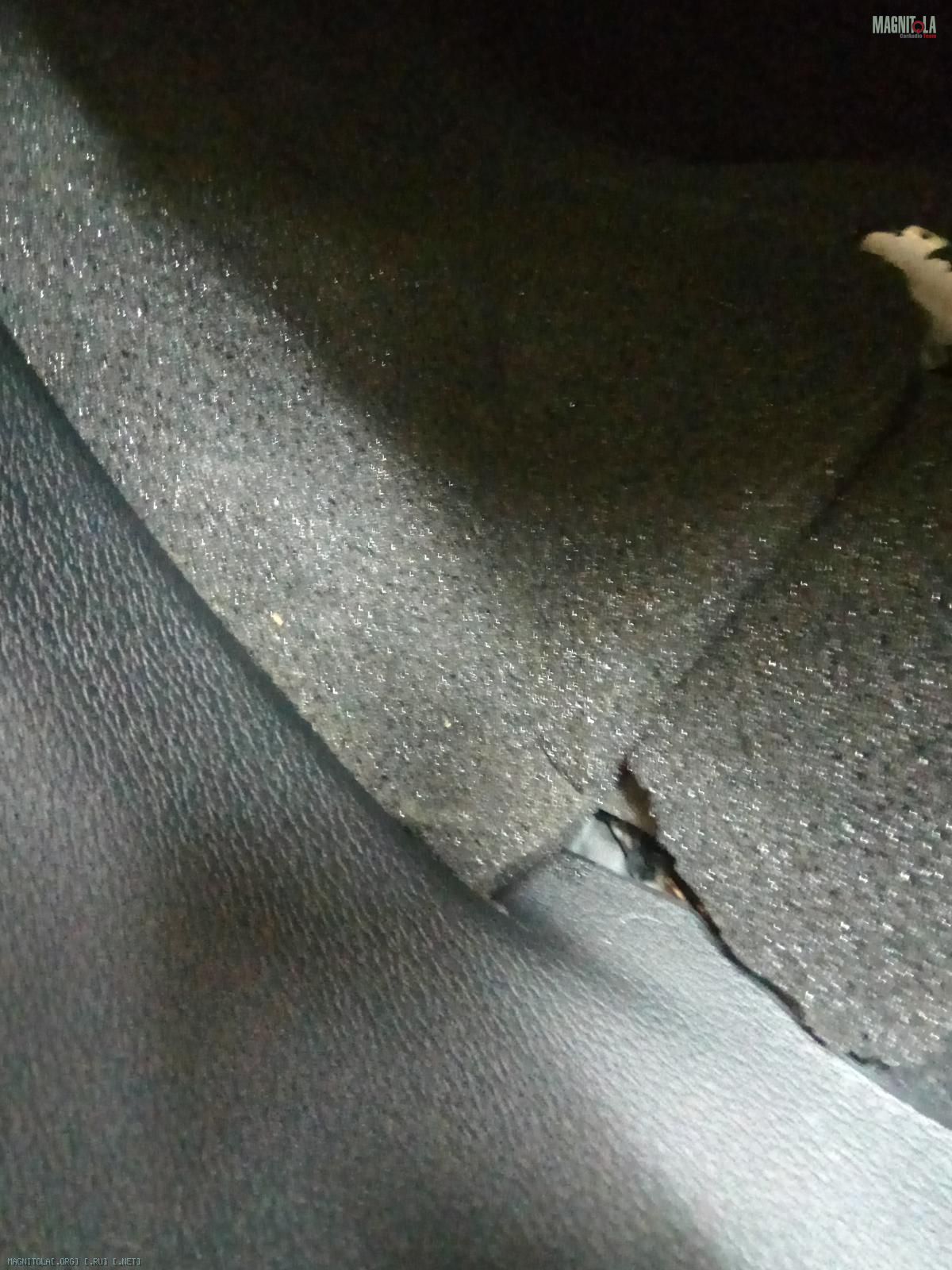

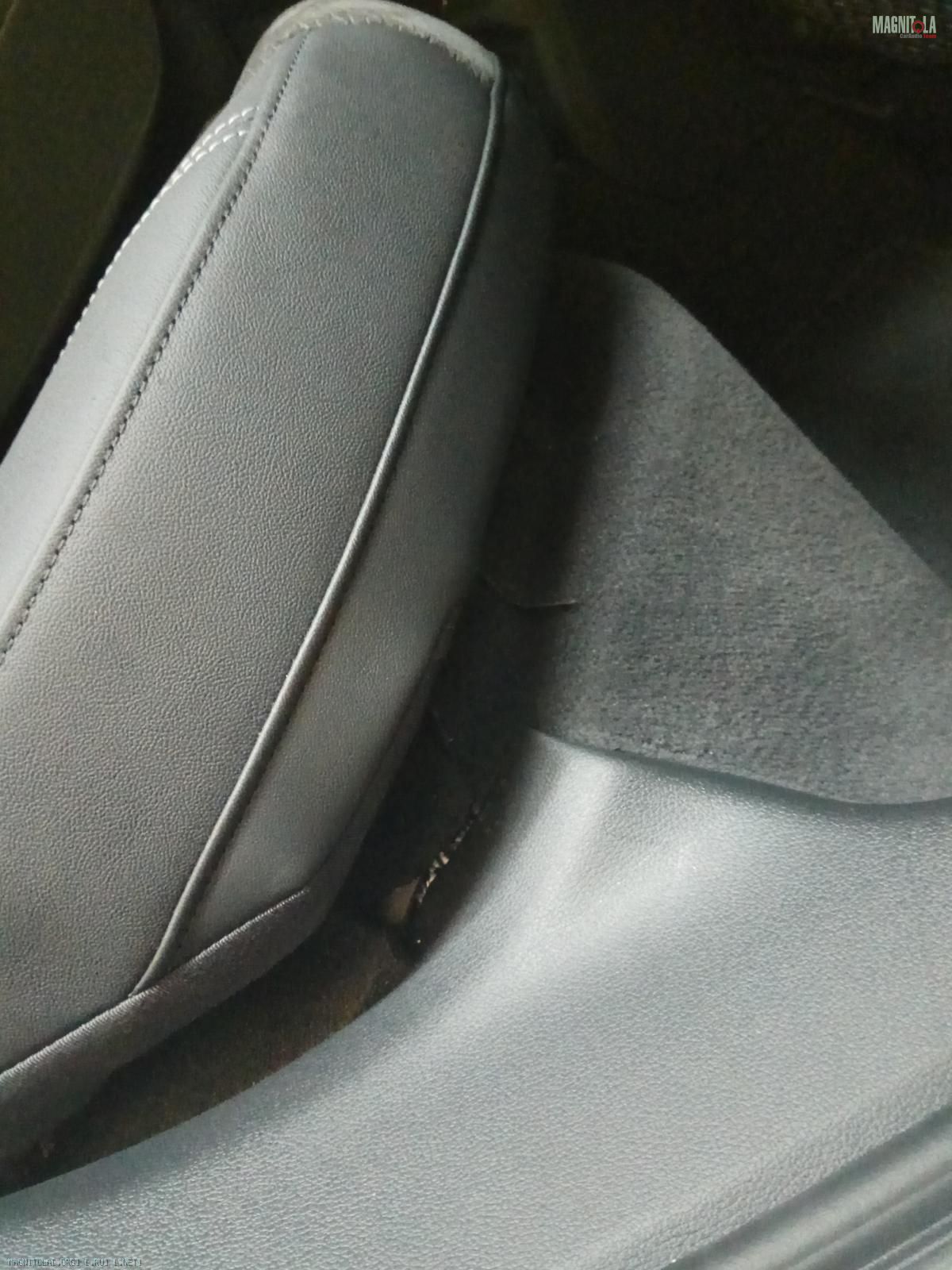

Вот так установлен задний диван, просто висит в воздухе...

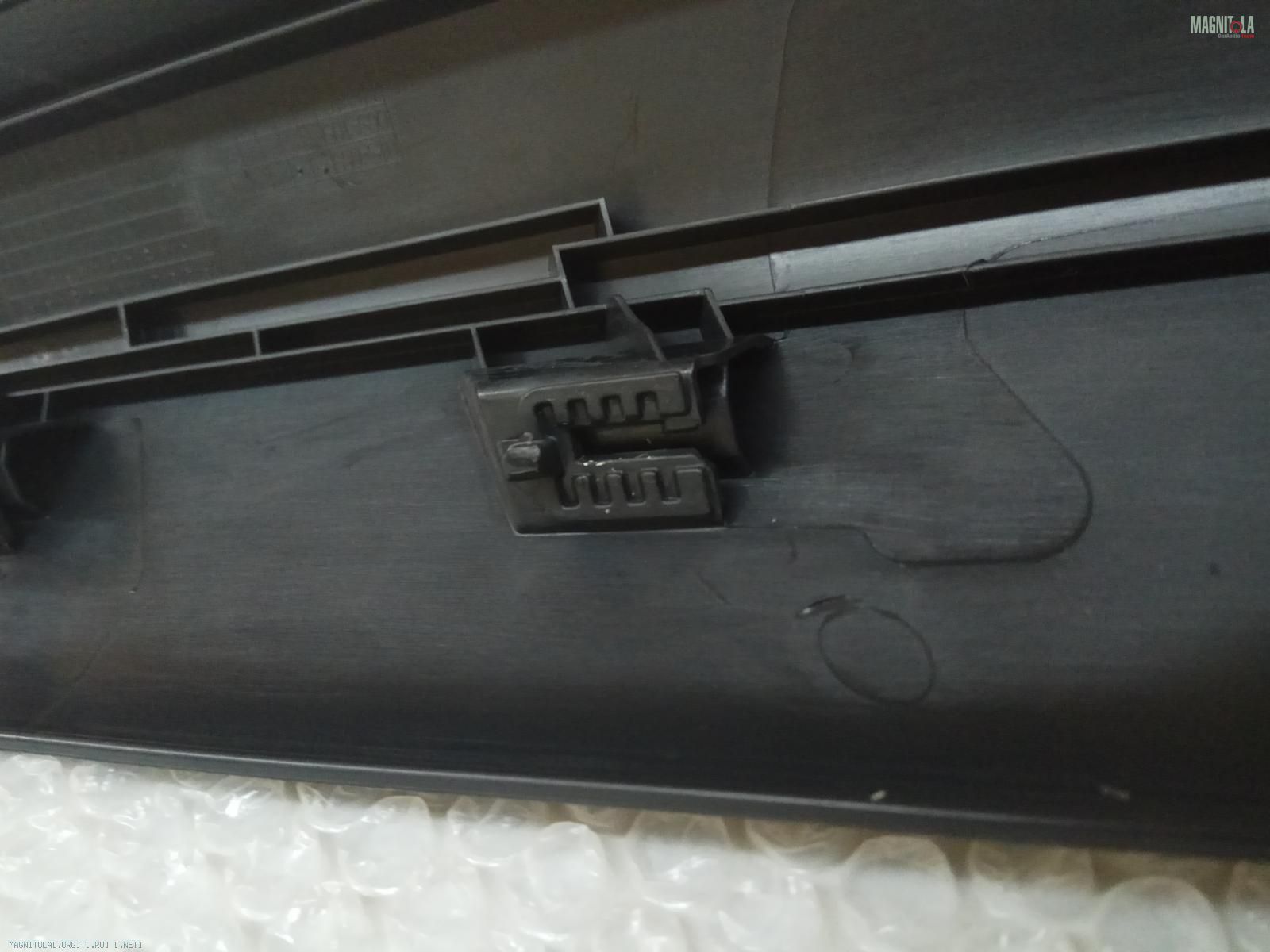

Поломаны крепления и отсутствую часть пистонов даже на порогах...
Пол салона по первым прикидкам не проклеен....
Вложение 1249060 Вложение 1249062 Вложение 1249064 Вложение 1249066 Вложение 1249068 Вложение 1249070 Вложение 1249072 Вложение 1249074 Вложение 1249076 Вложение 1249078

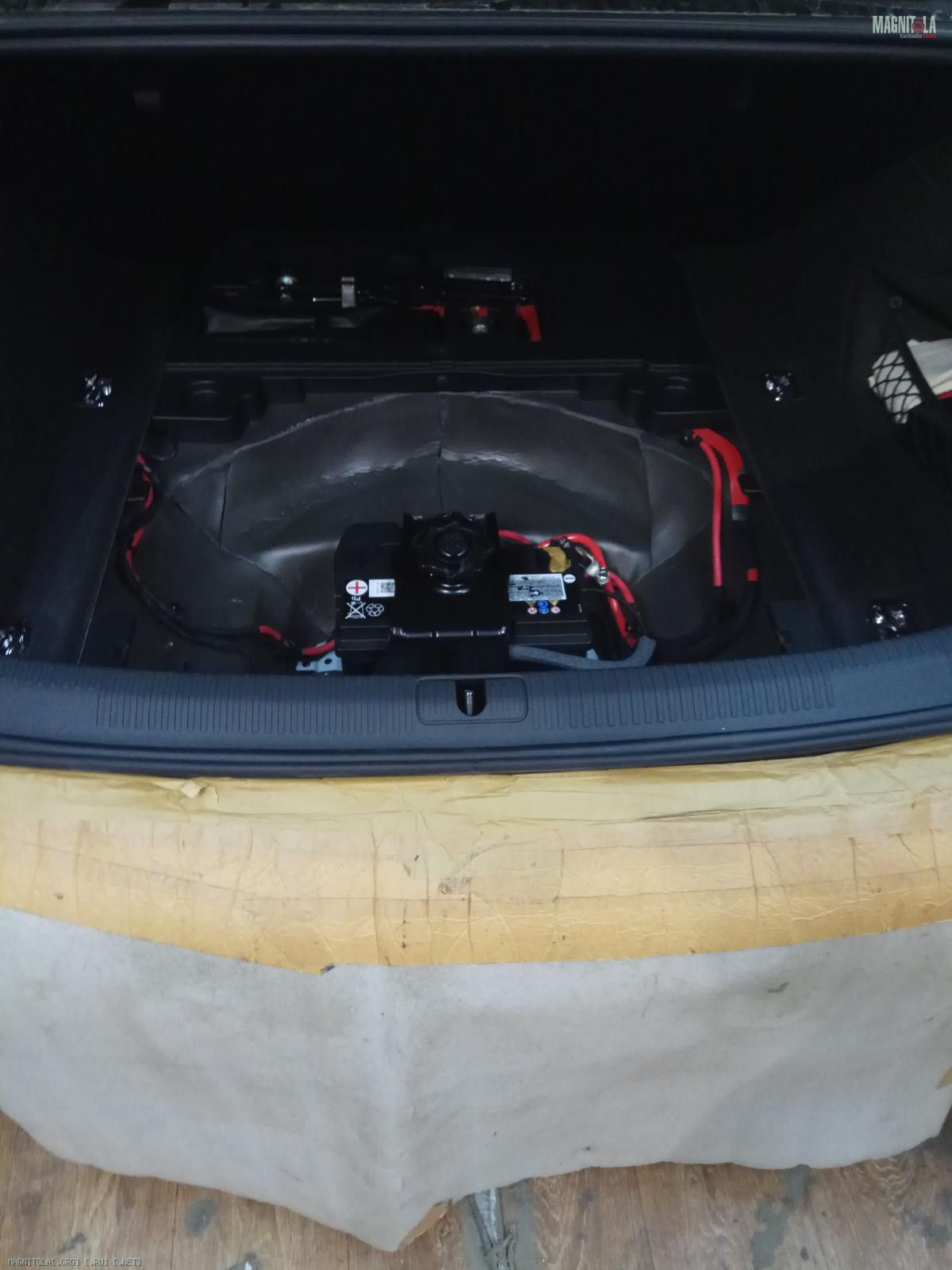

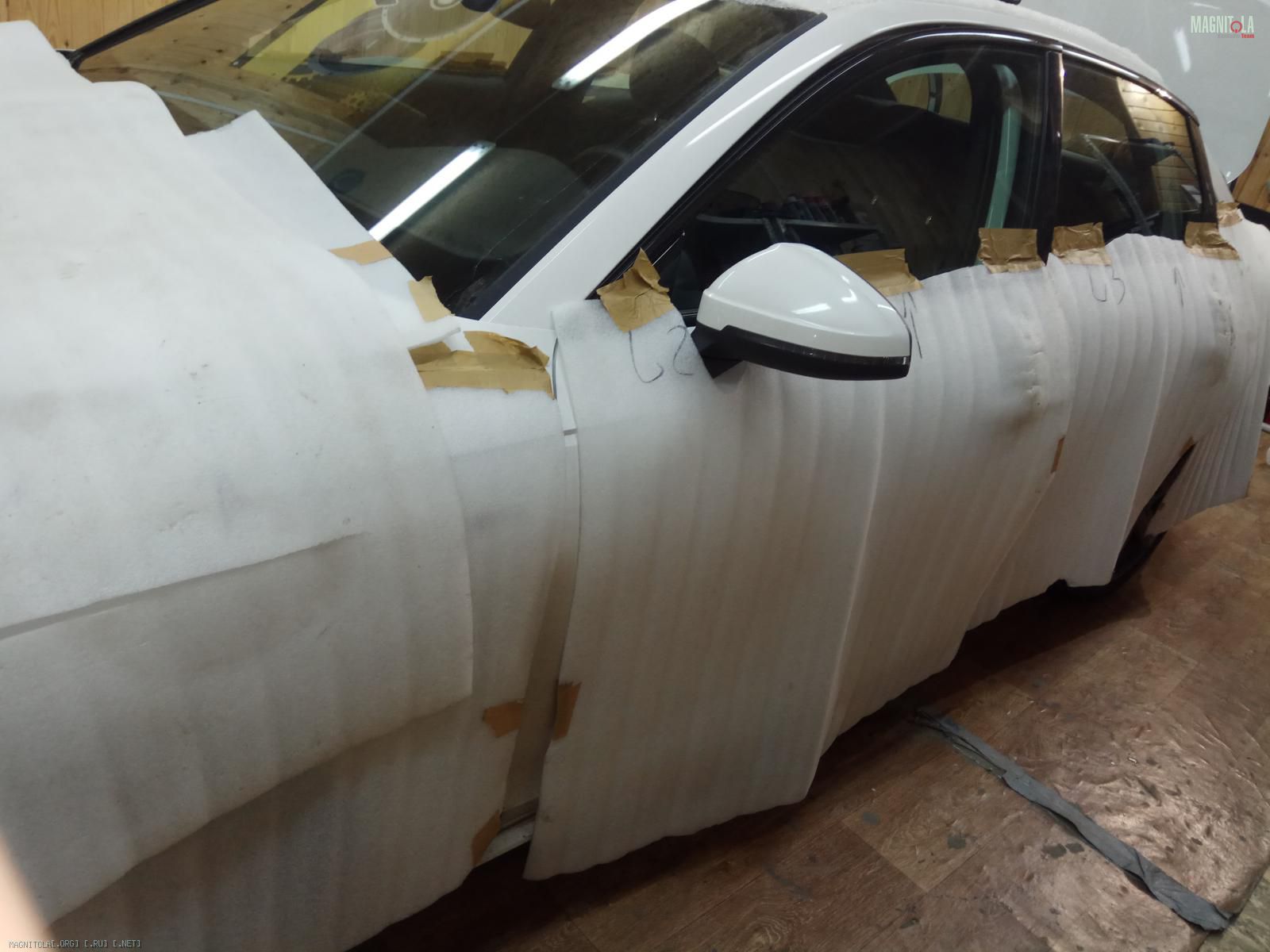

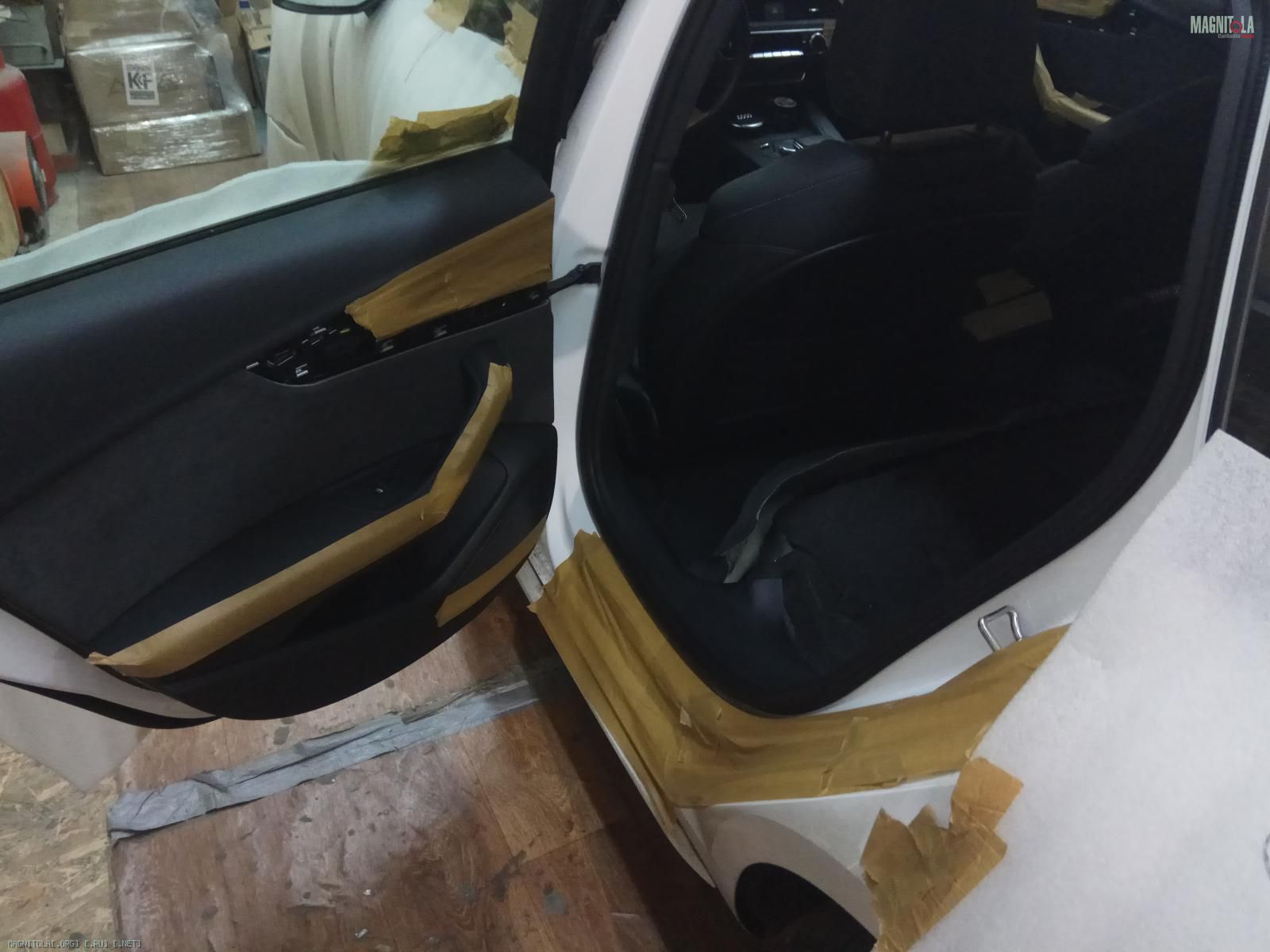

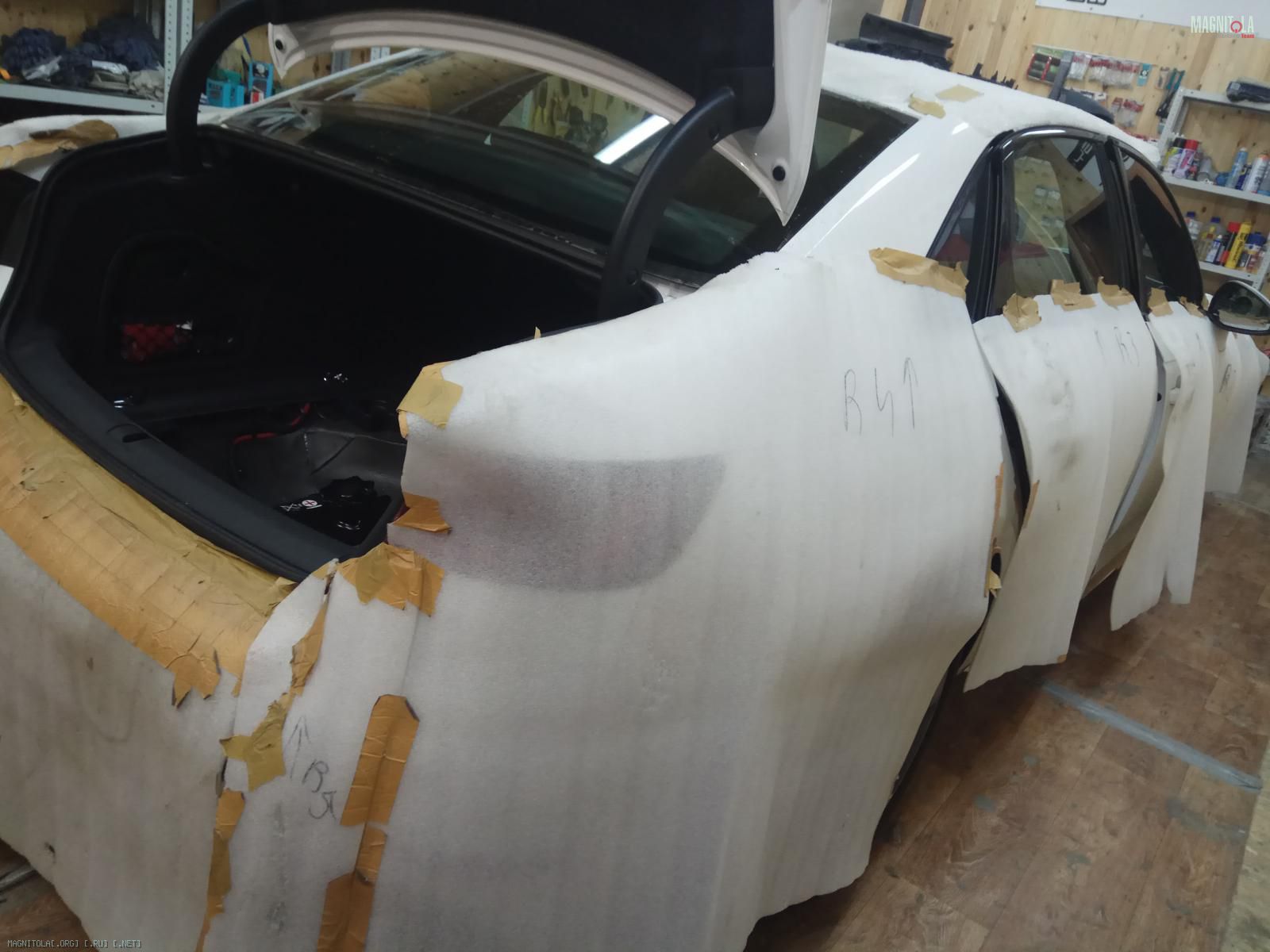

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".

Вложение 1249080 Вложение 1249082 Вложение 1249084 Вложение 1249086 Вложение 1249088
Вложение 1249090 Вложение 1249092 Вложение 1249094 Вложение 1249096

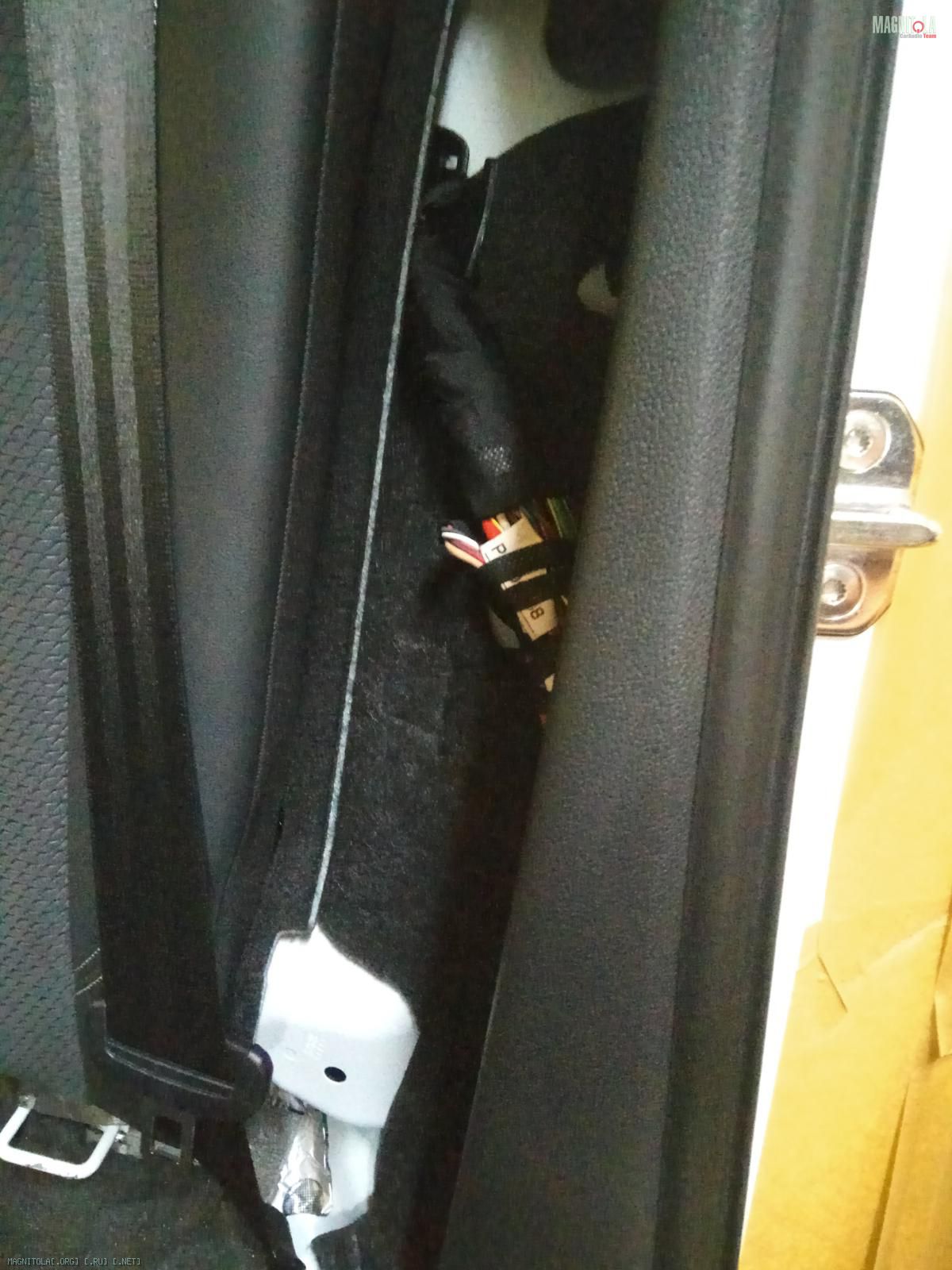

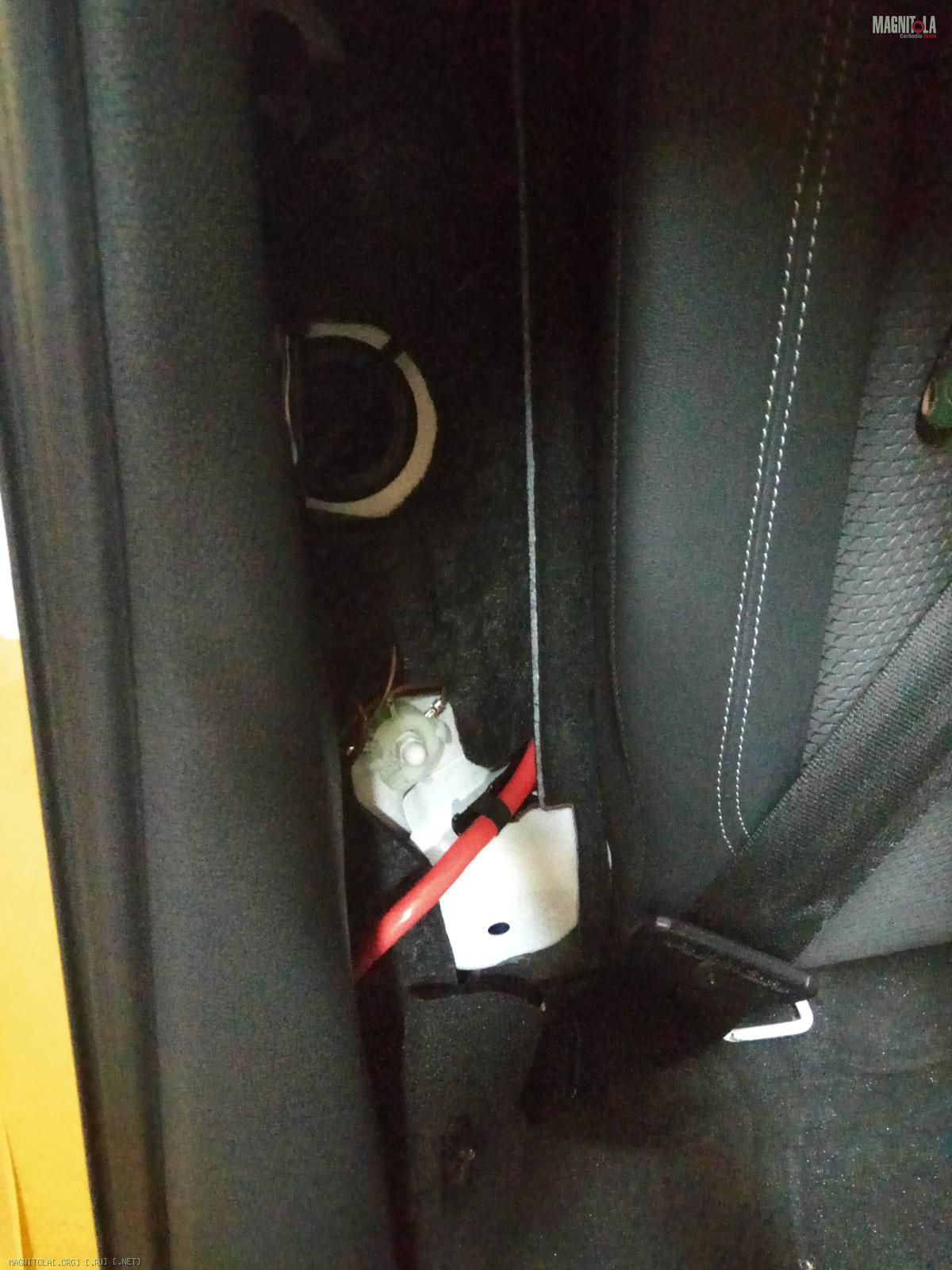

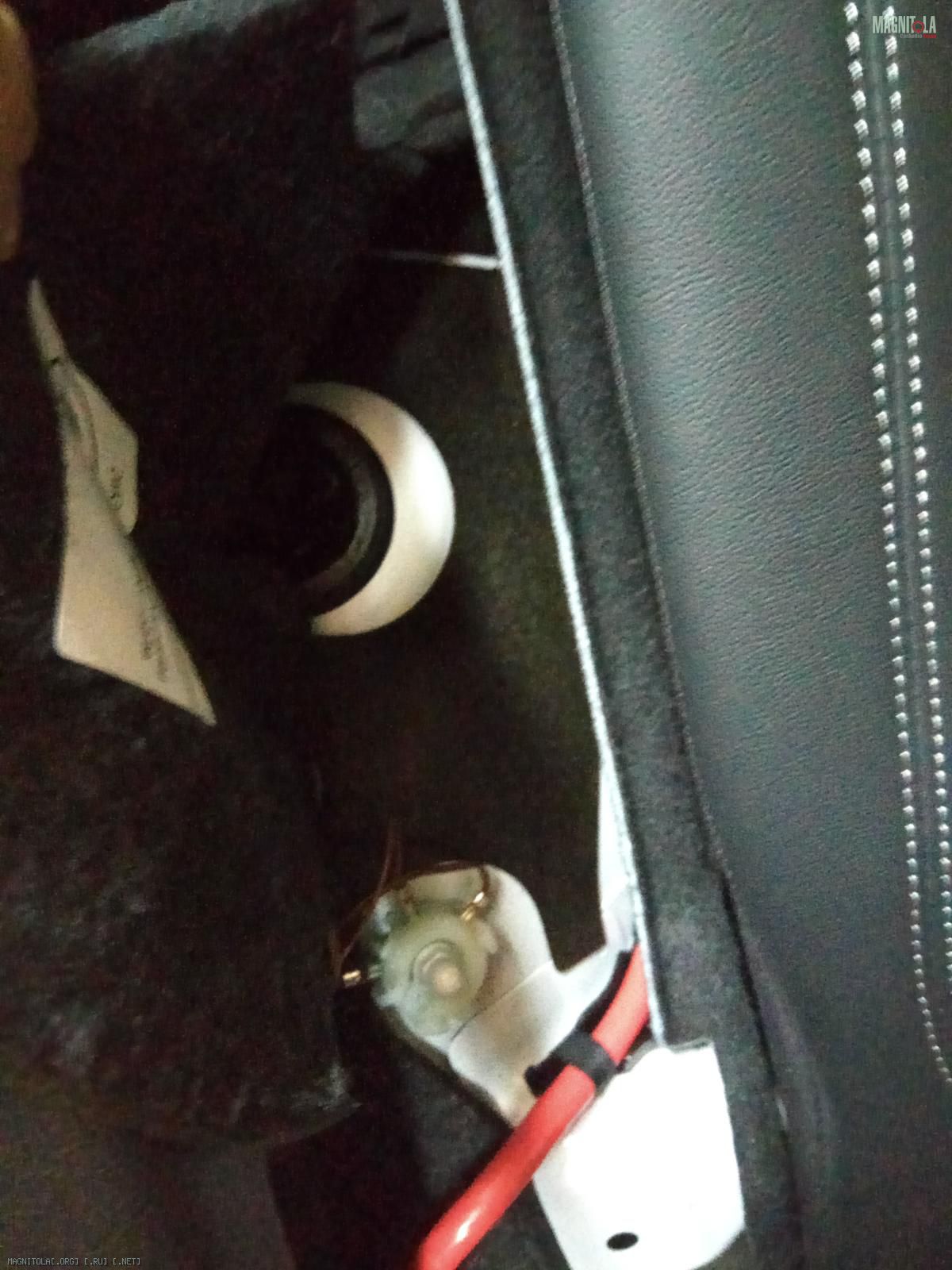

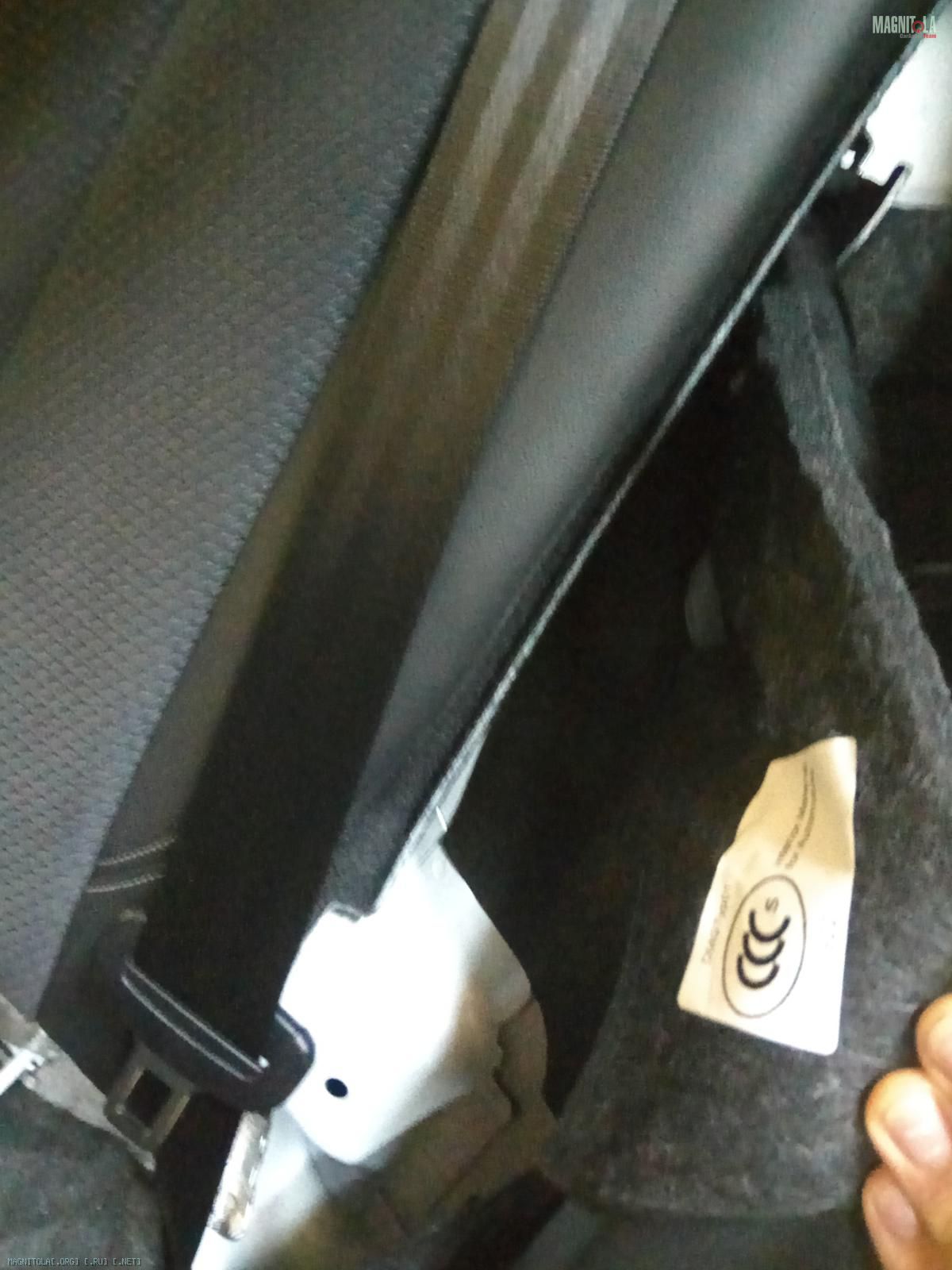

Снимаем боковинки заднего дивана... на арках - штатный войлок, голый метал...

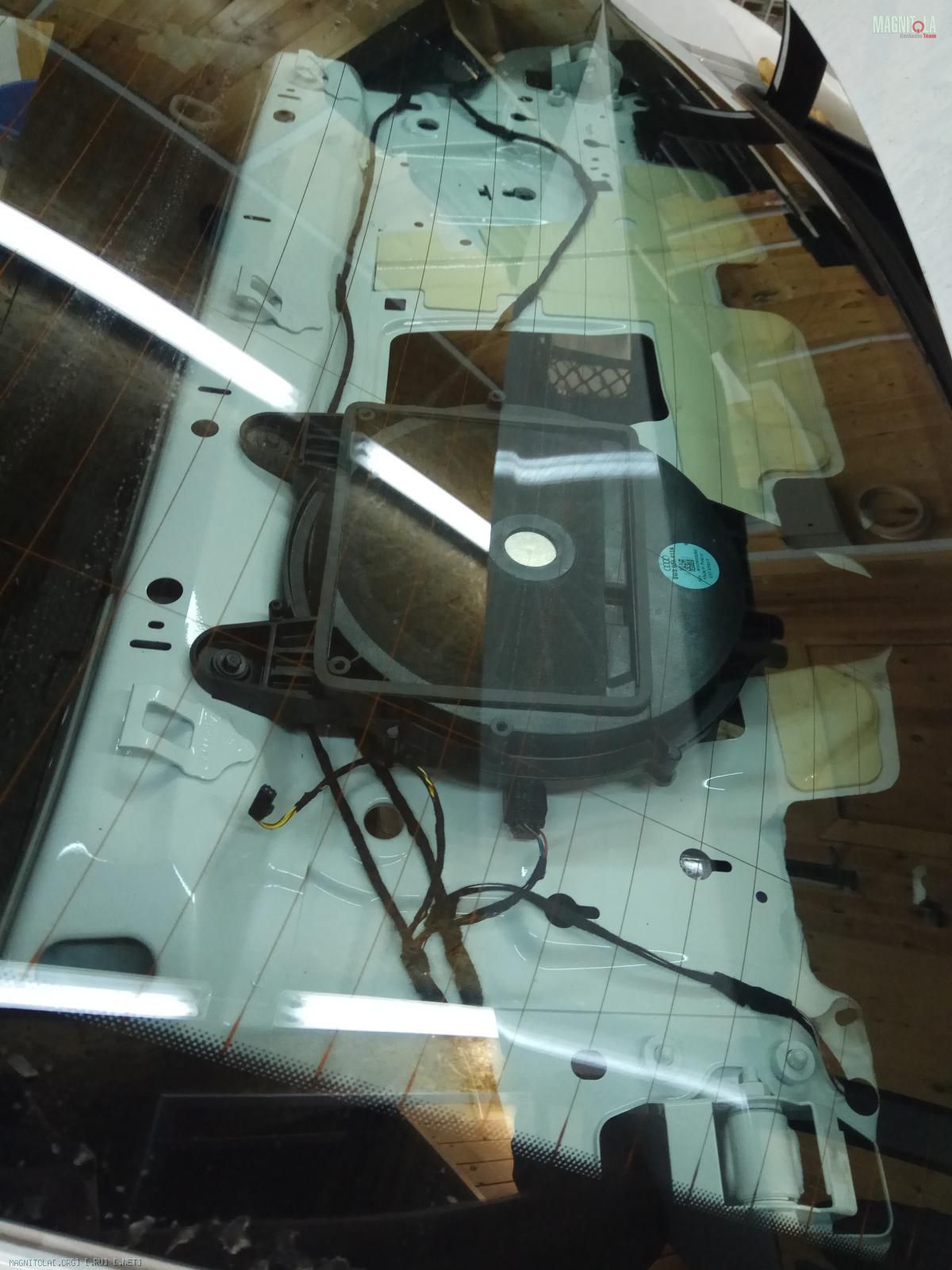

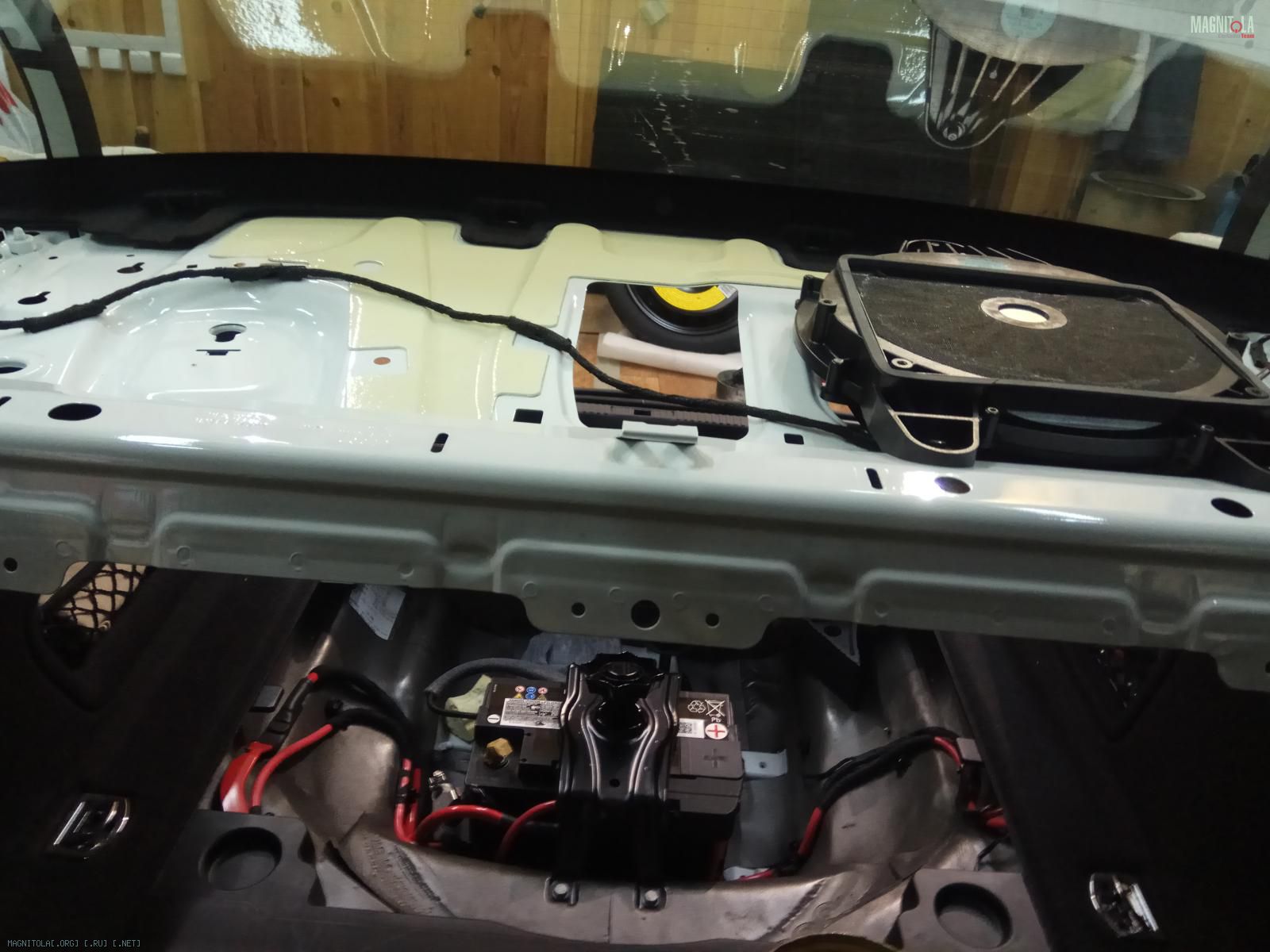

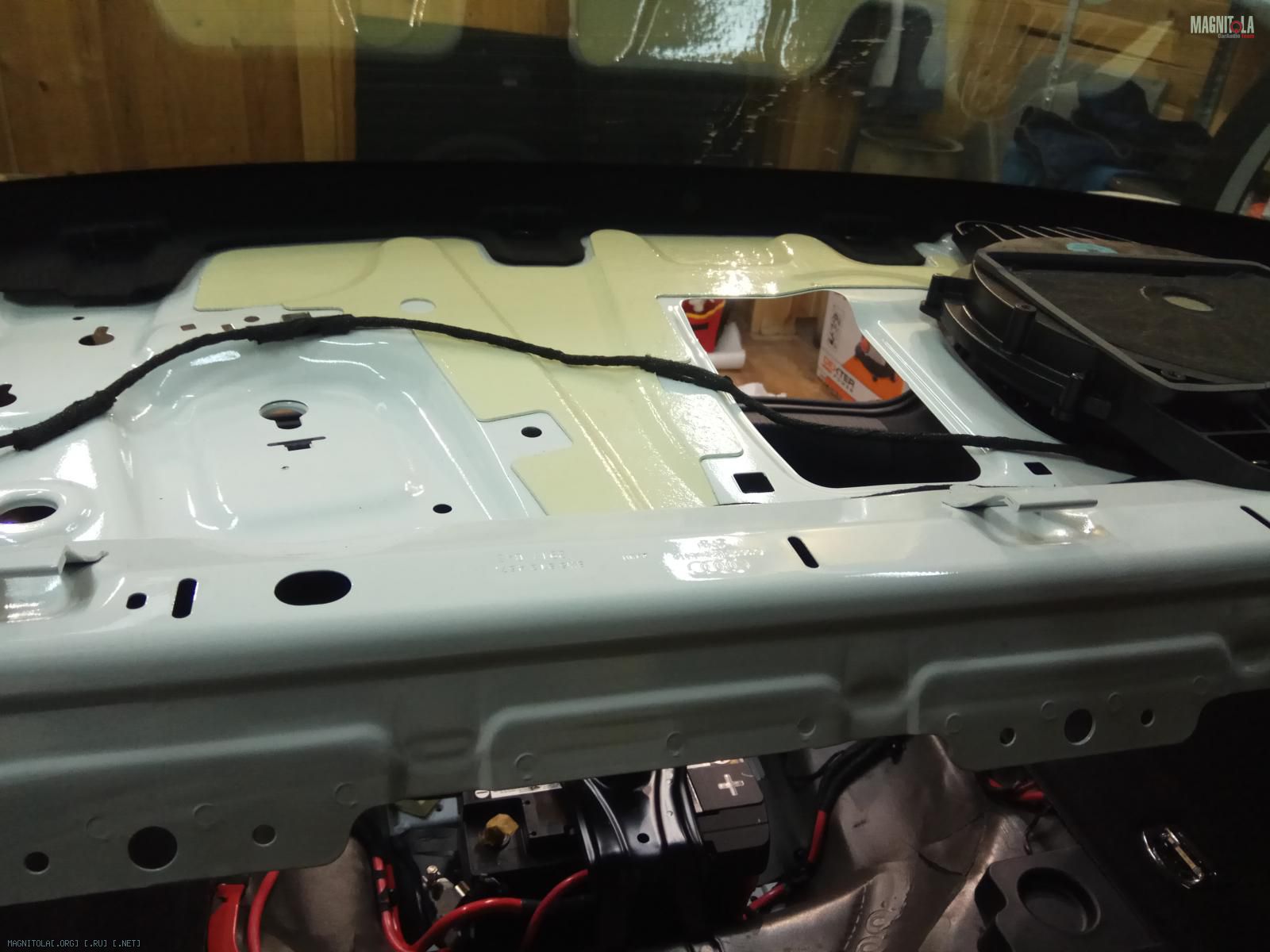

Разбираем полку... ноль...
Вложение 1249098 Вложение 1249100 Вложение 1249102 Вложение 1249104 Вложение 1249106 Вложение 1249108 Вложение 1249110

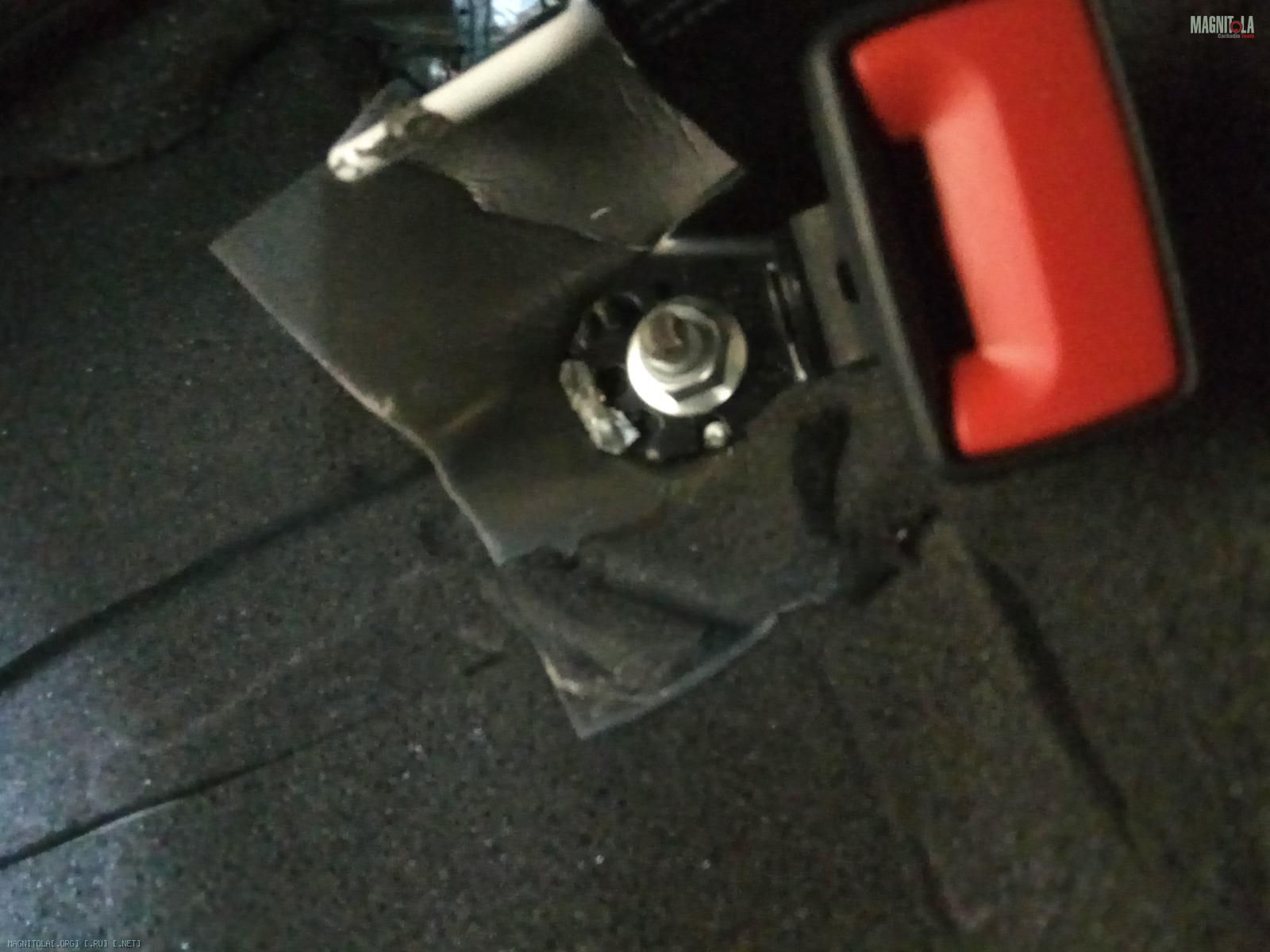

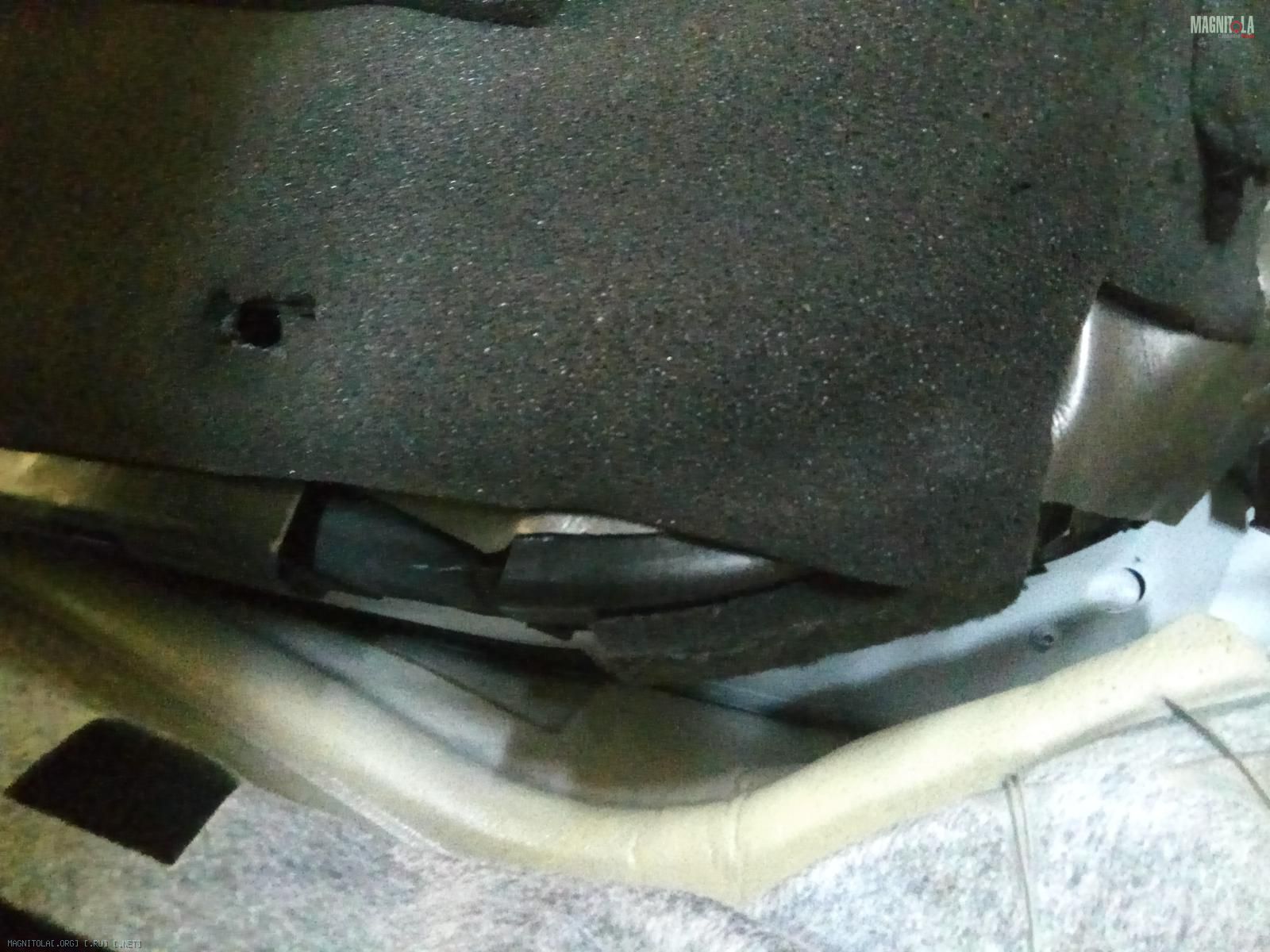

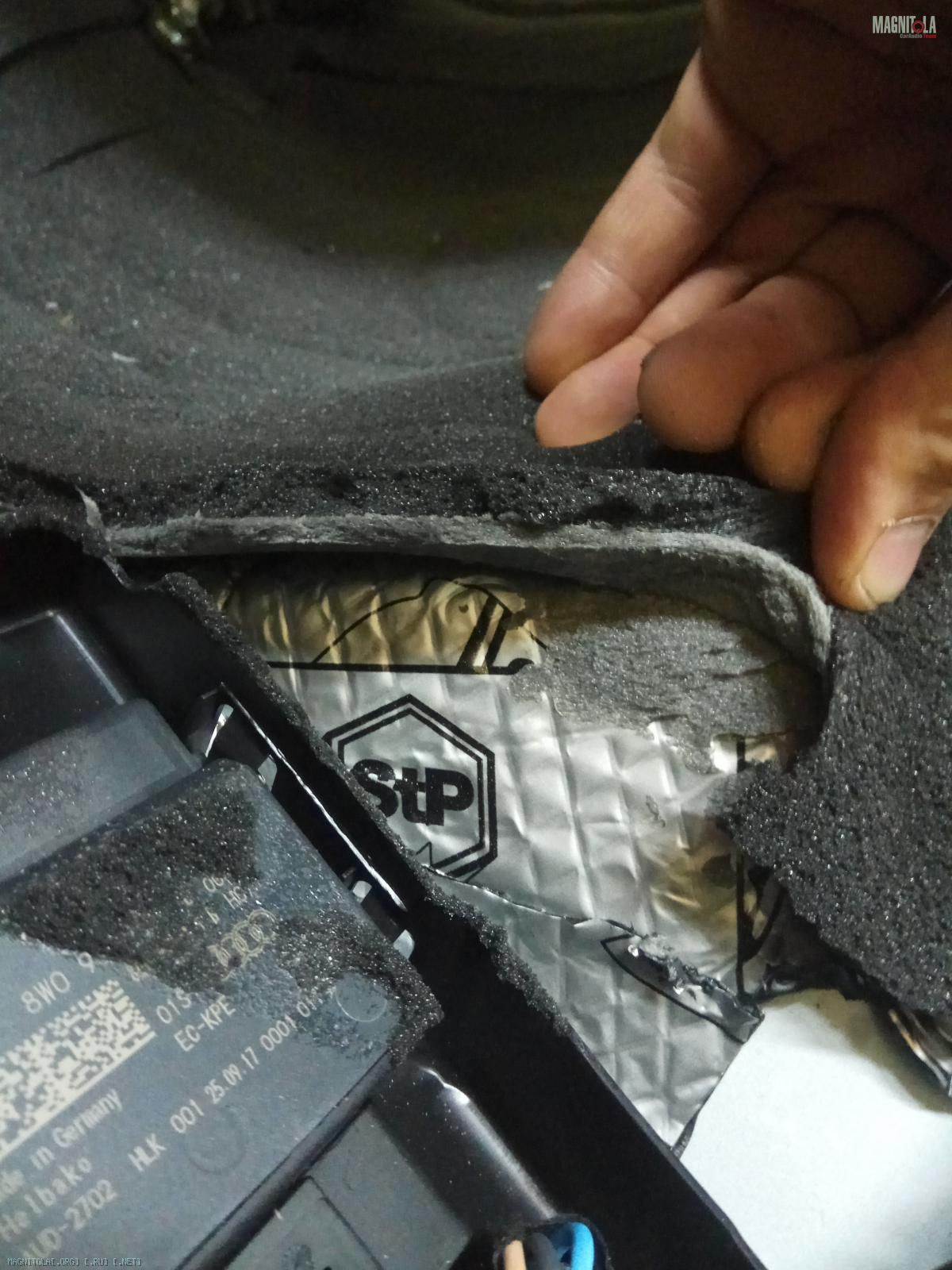

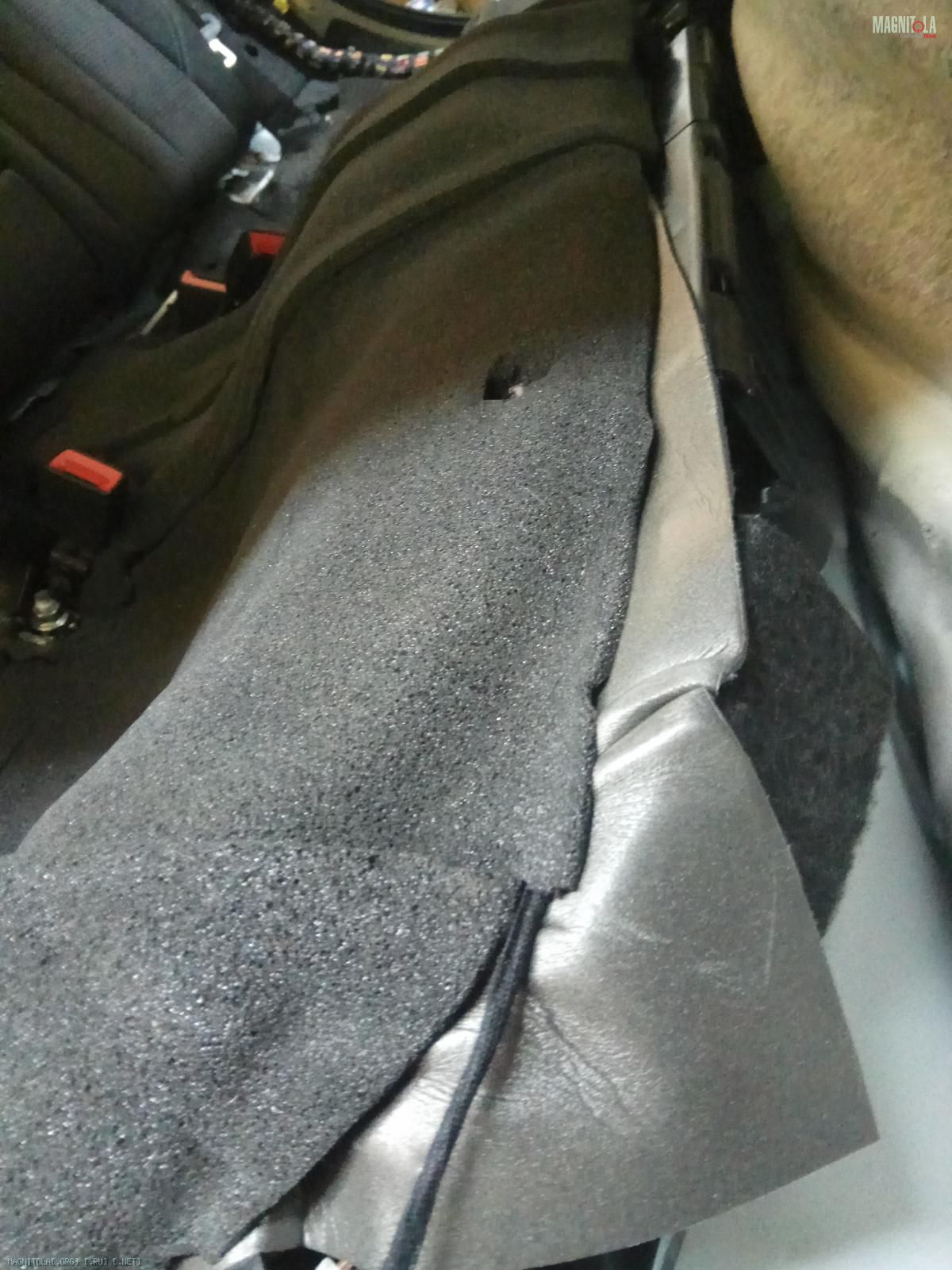

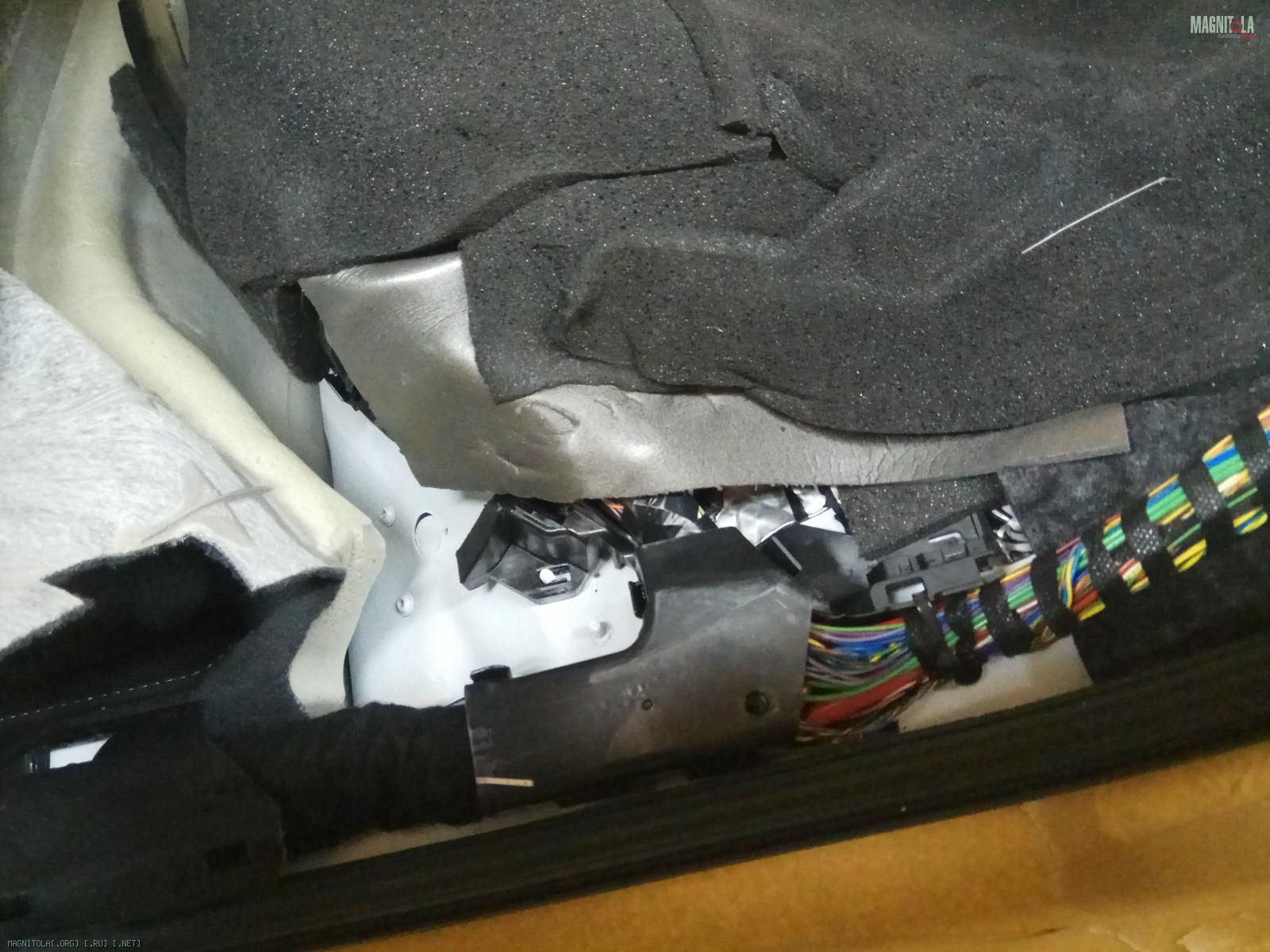

За задним диваном: сильвер 2мм, сплэн 4мм, бипласт10мм.

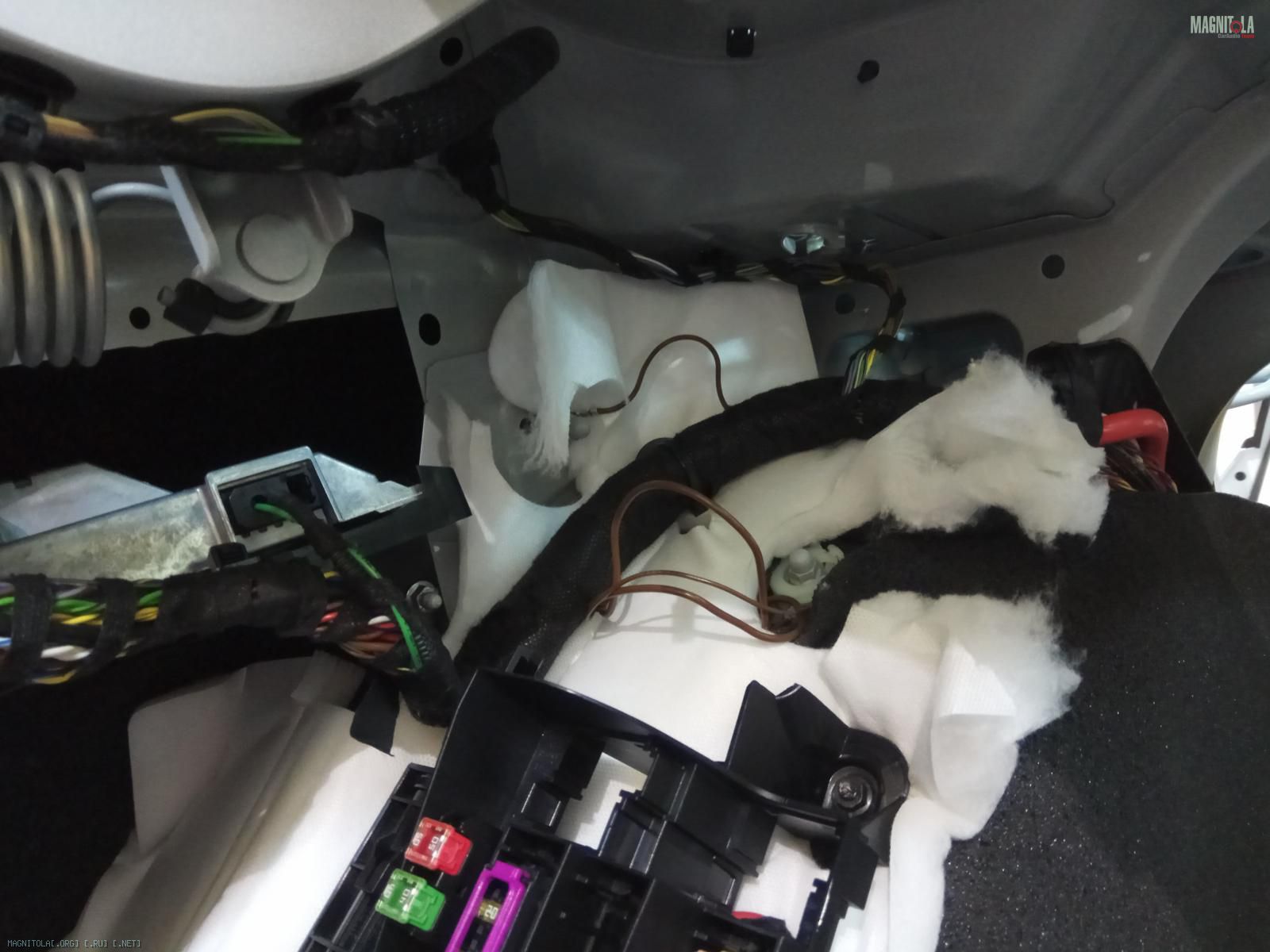

Проклеено по проводке, по блокам электроники, по основной токопроводящей шине.
Вложение 1249112 Вложение 1249114 Вложение 1249116 Вложение 1249118 Вложение 1249120 Вложение 1249122 Вложение 1249124 Вложение 1249126

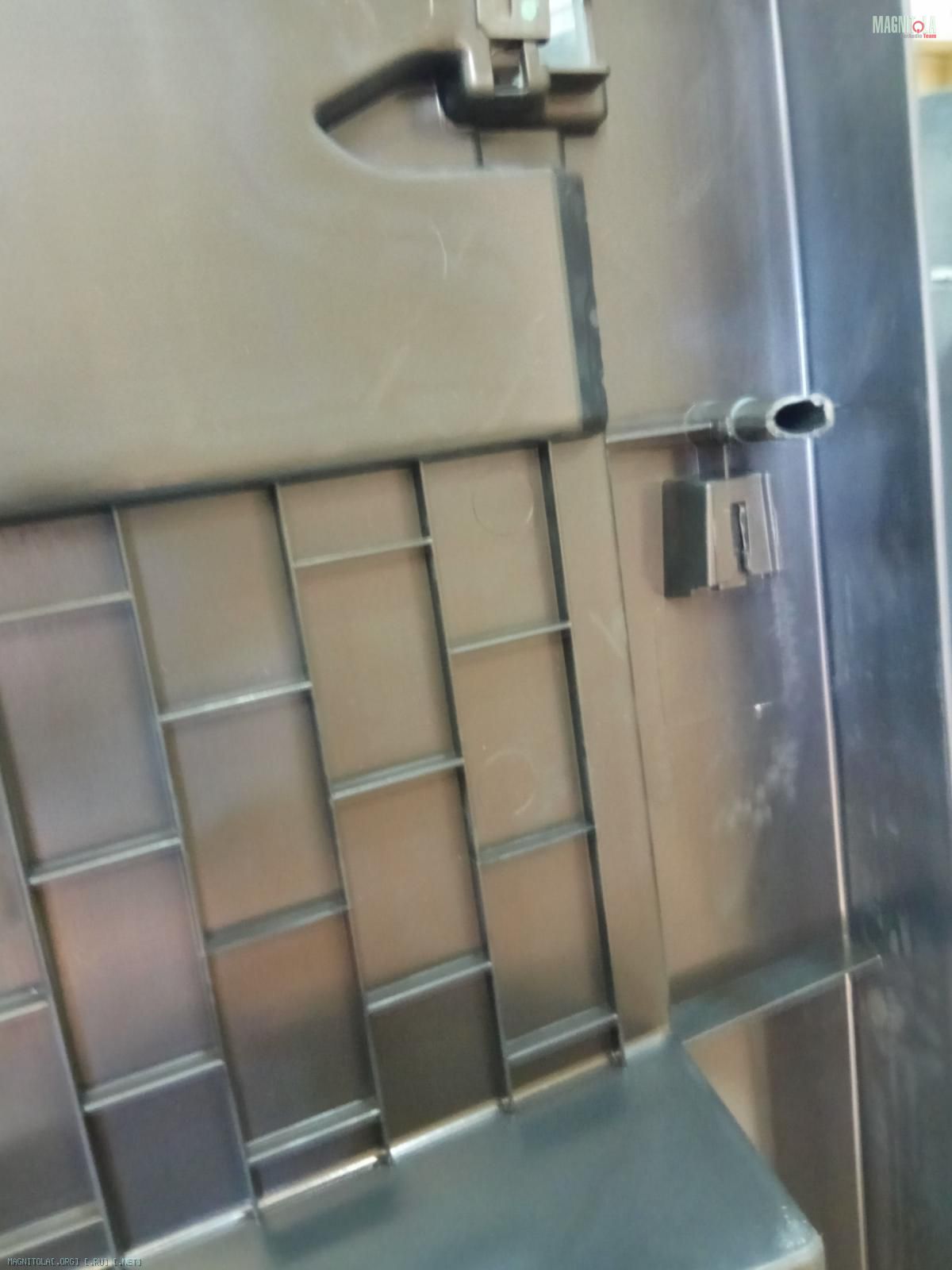

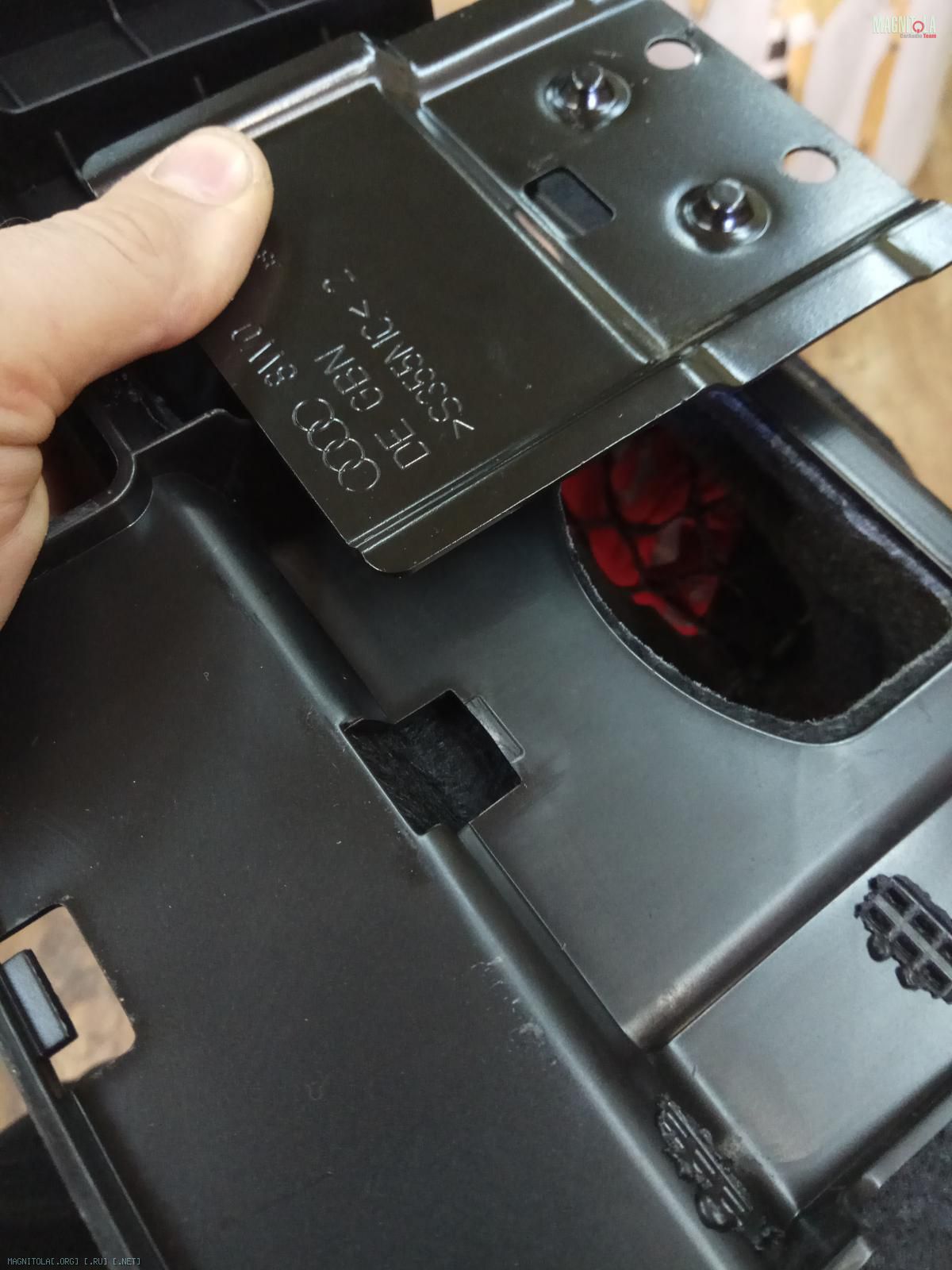

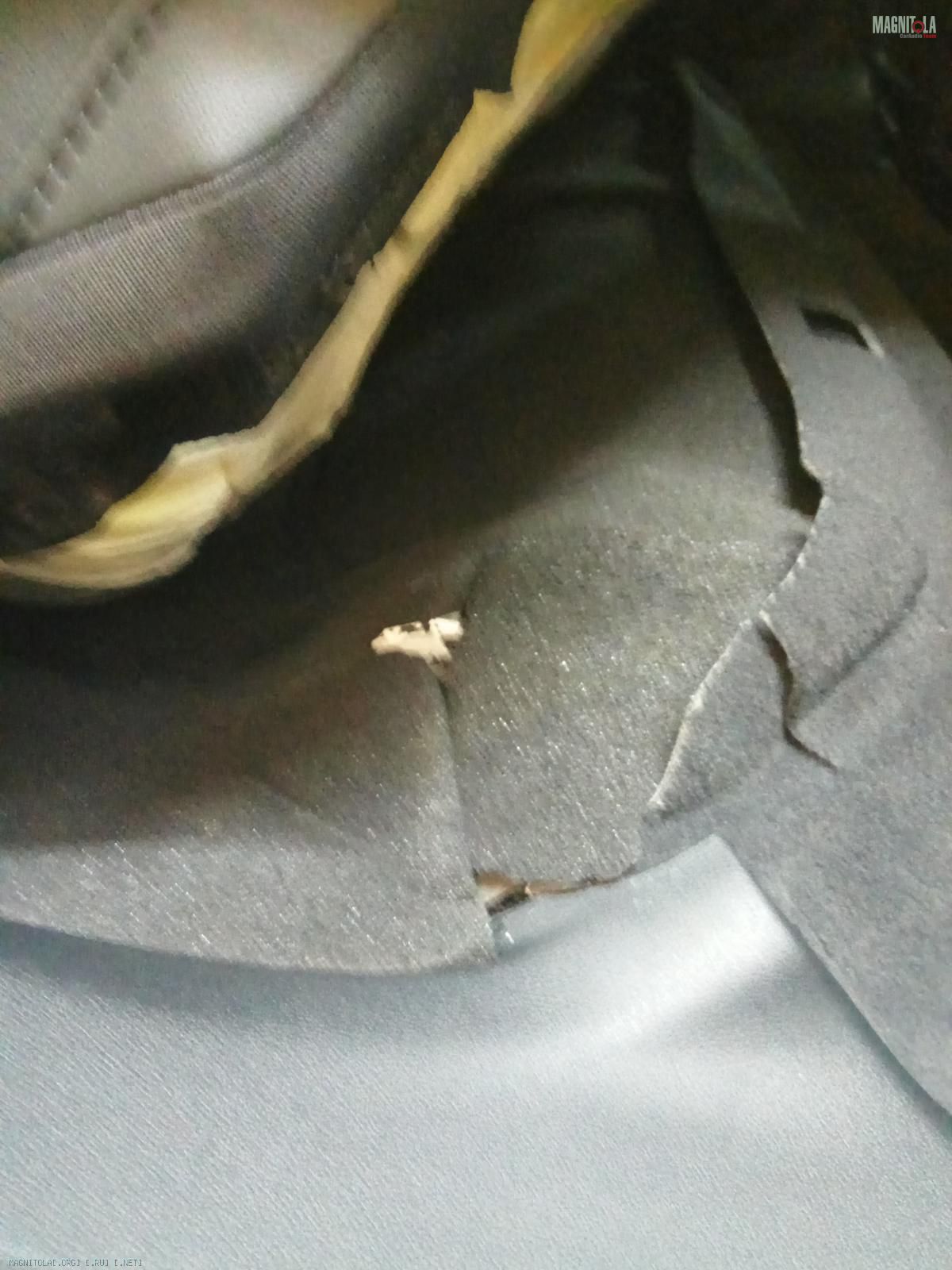

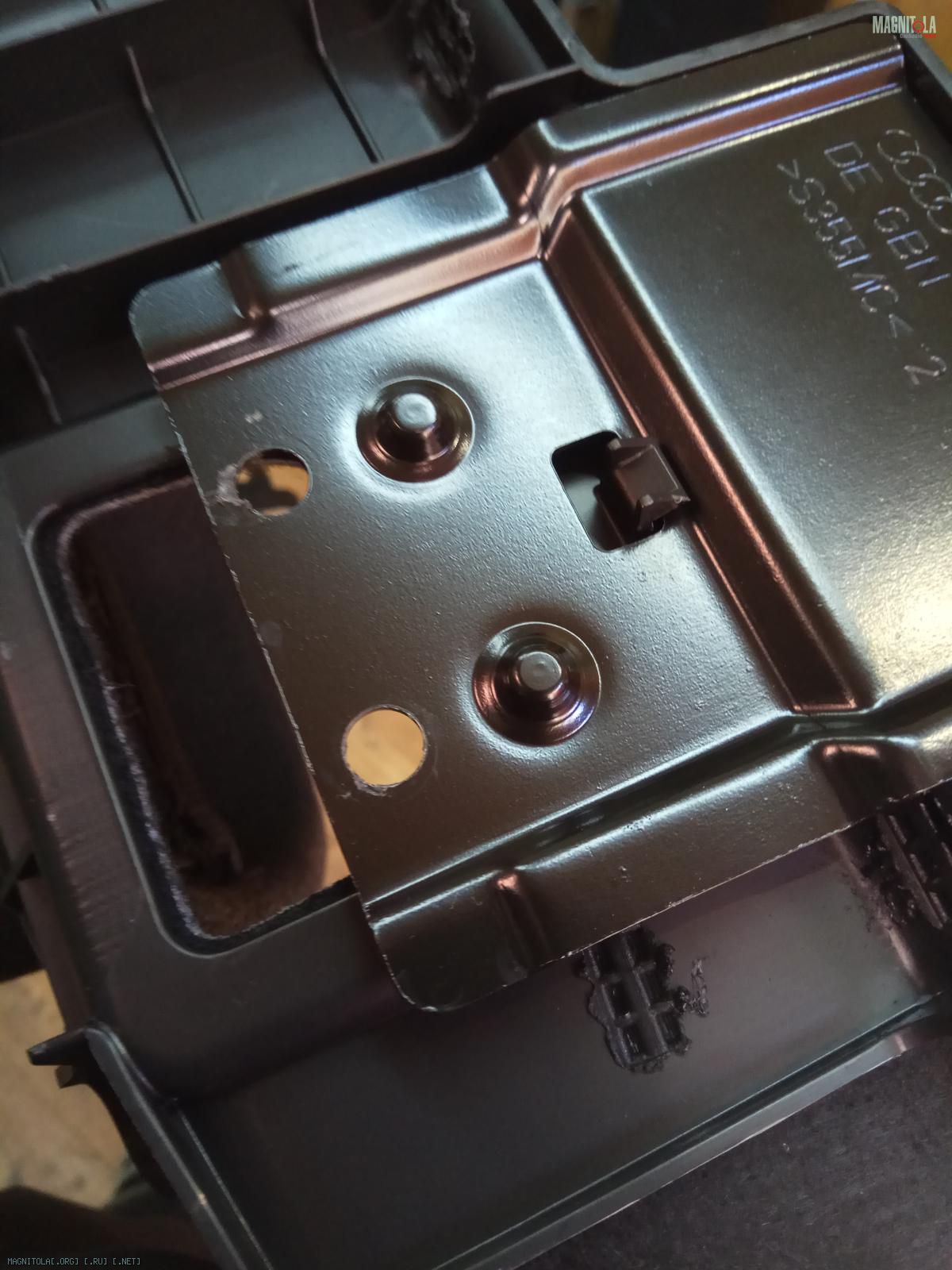

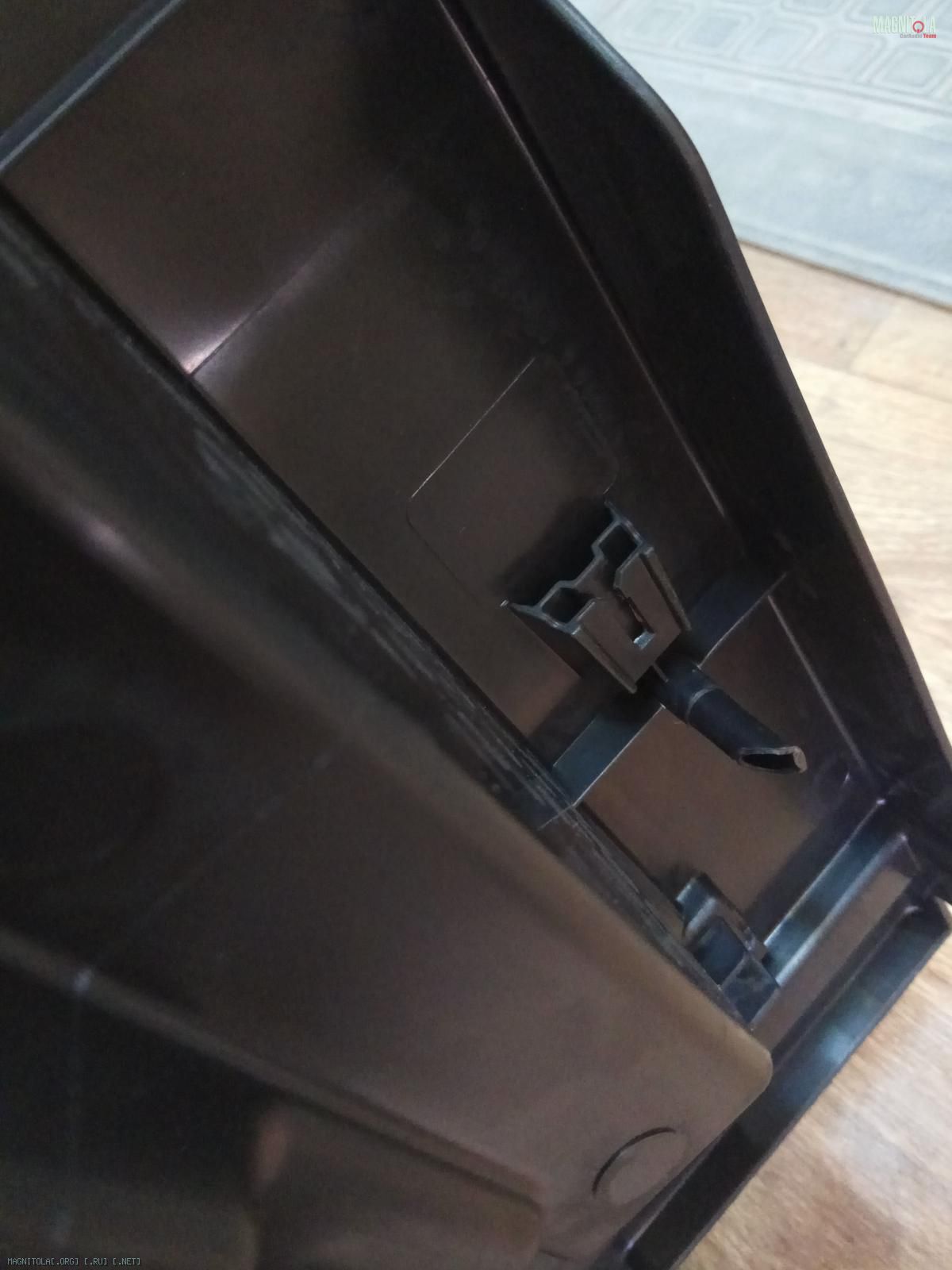

Сломанные держатели, отсутствие пистонов...

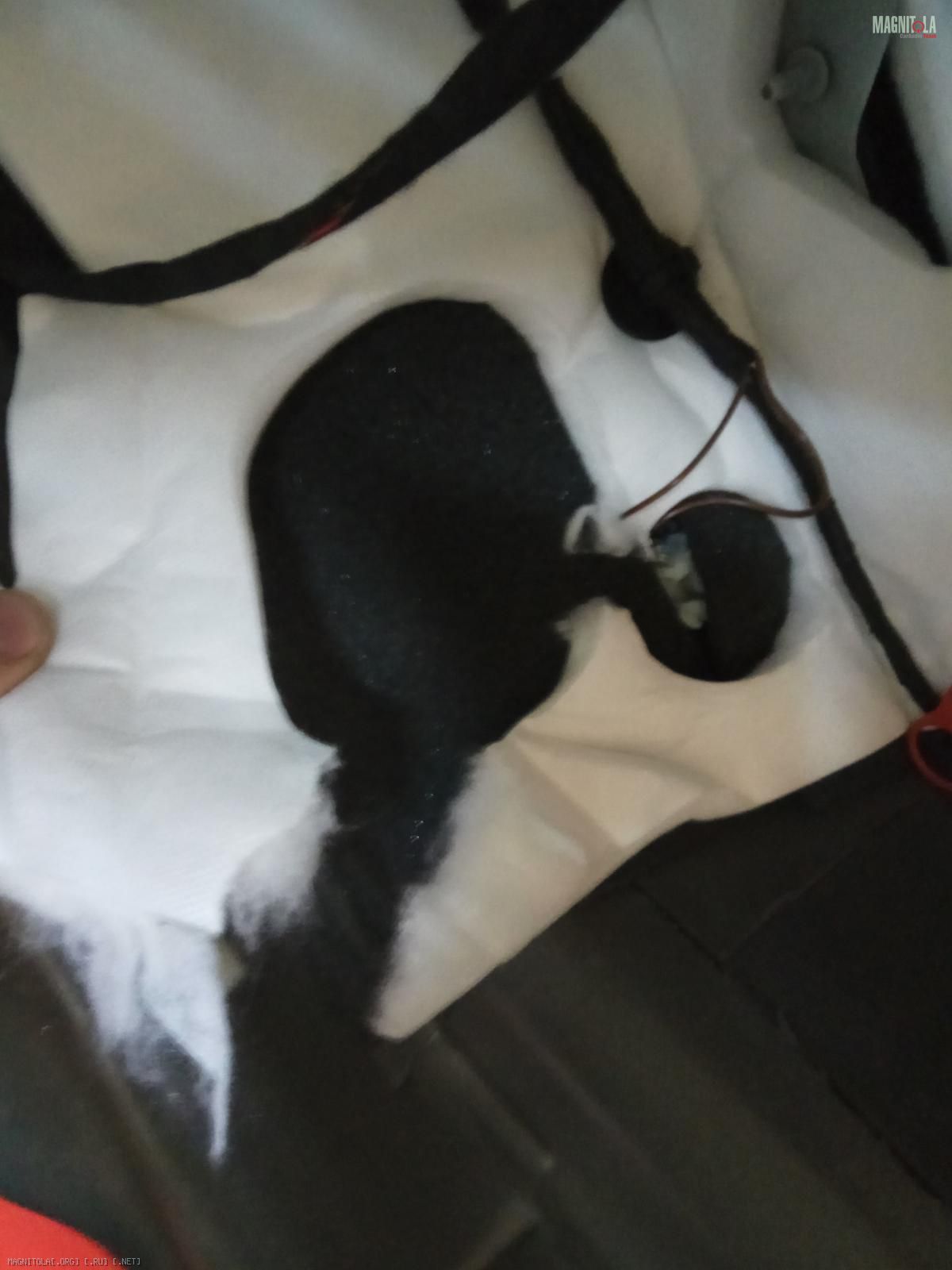

Штатный шумопоглотитель порвали, место того чтобы открутить две гайки с проводкой...
Вложение 1249128 Вложение 1249130 Вложение 1249132 Вложение 1249134 Вложение 1249136 Вложение 1249138

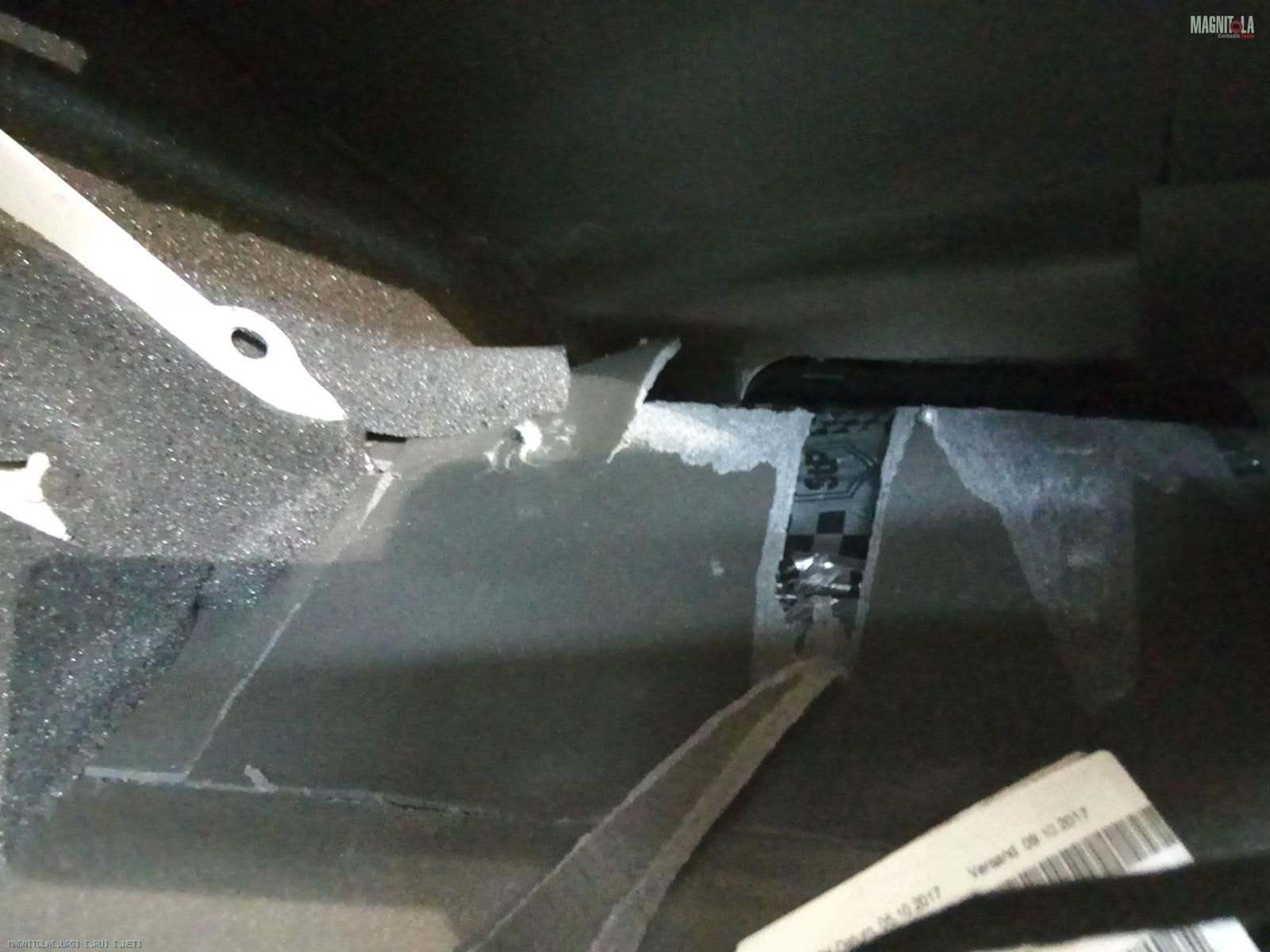

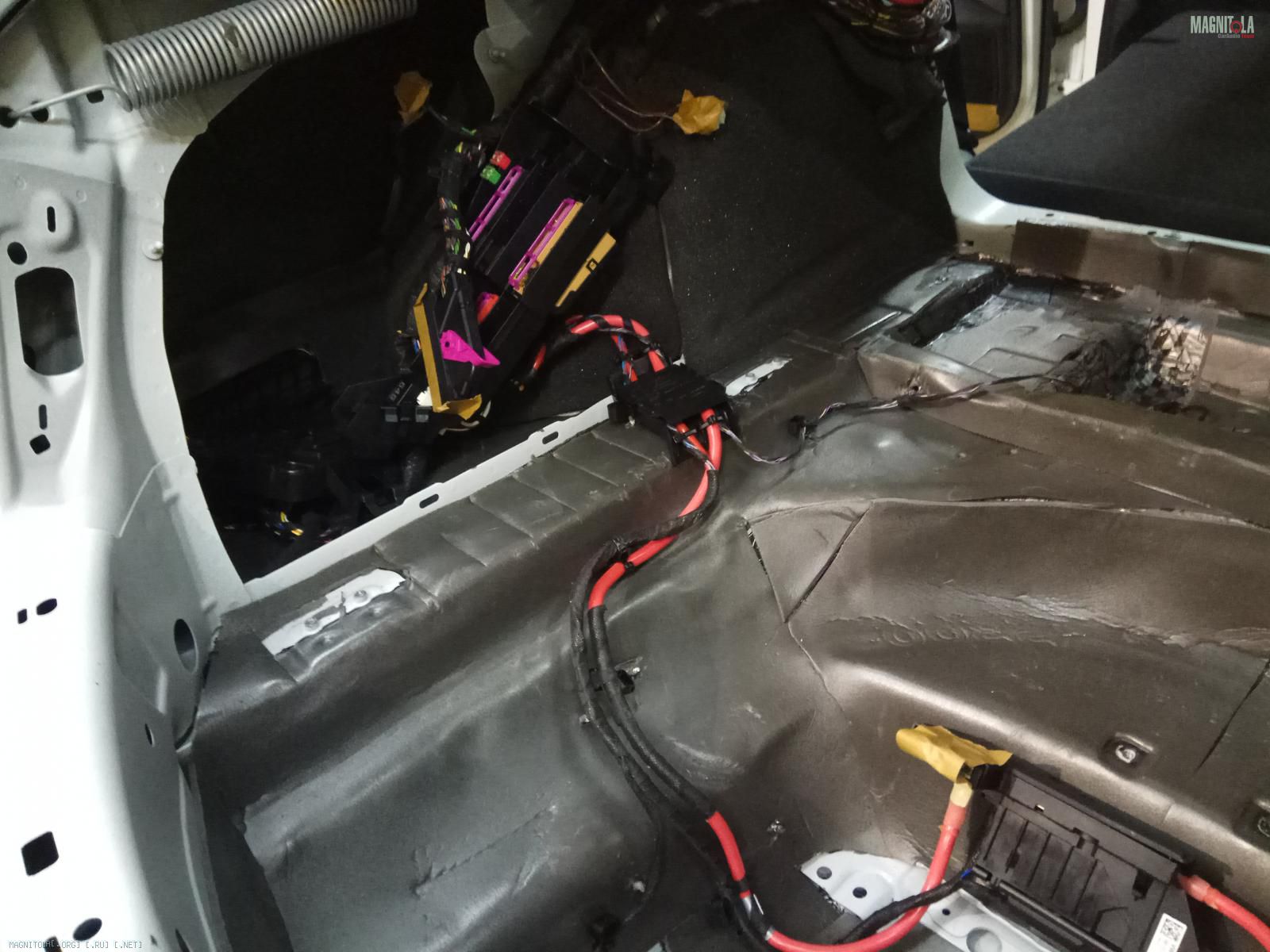

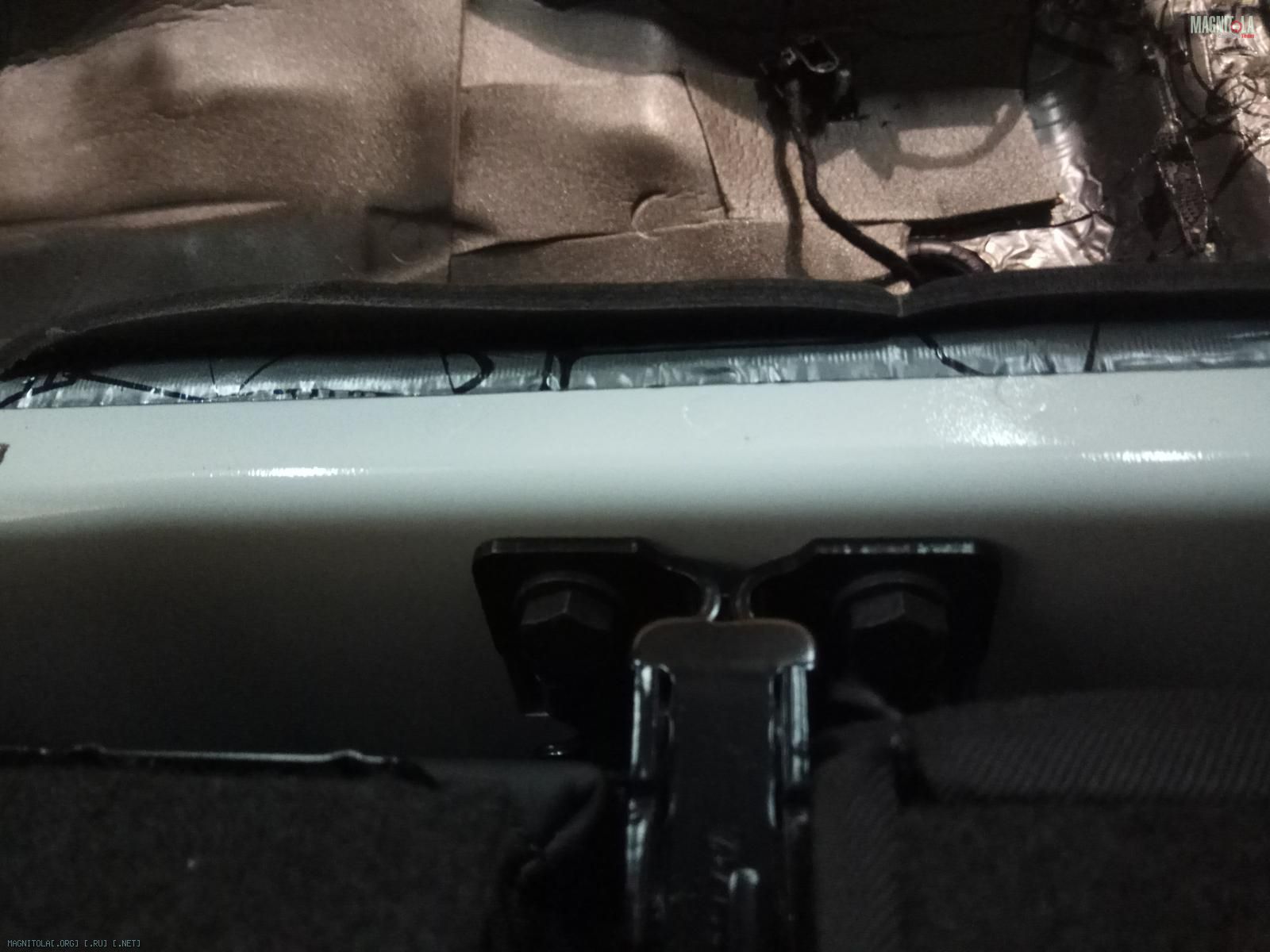

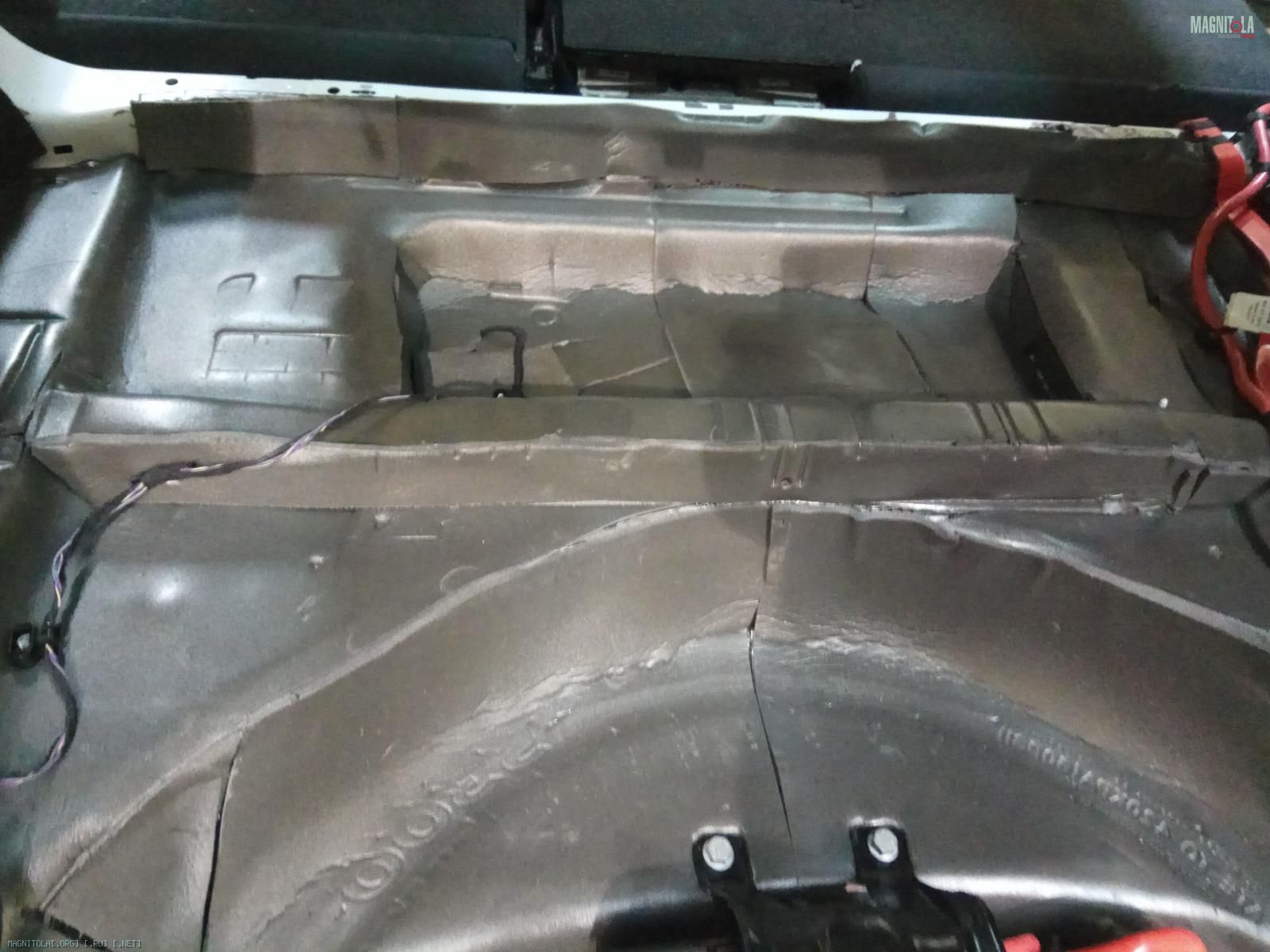

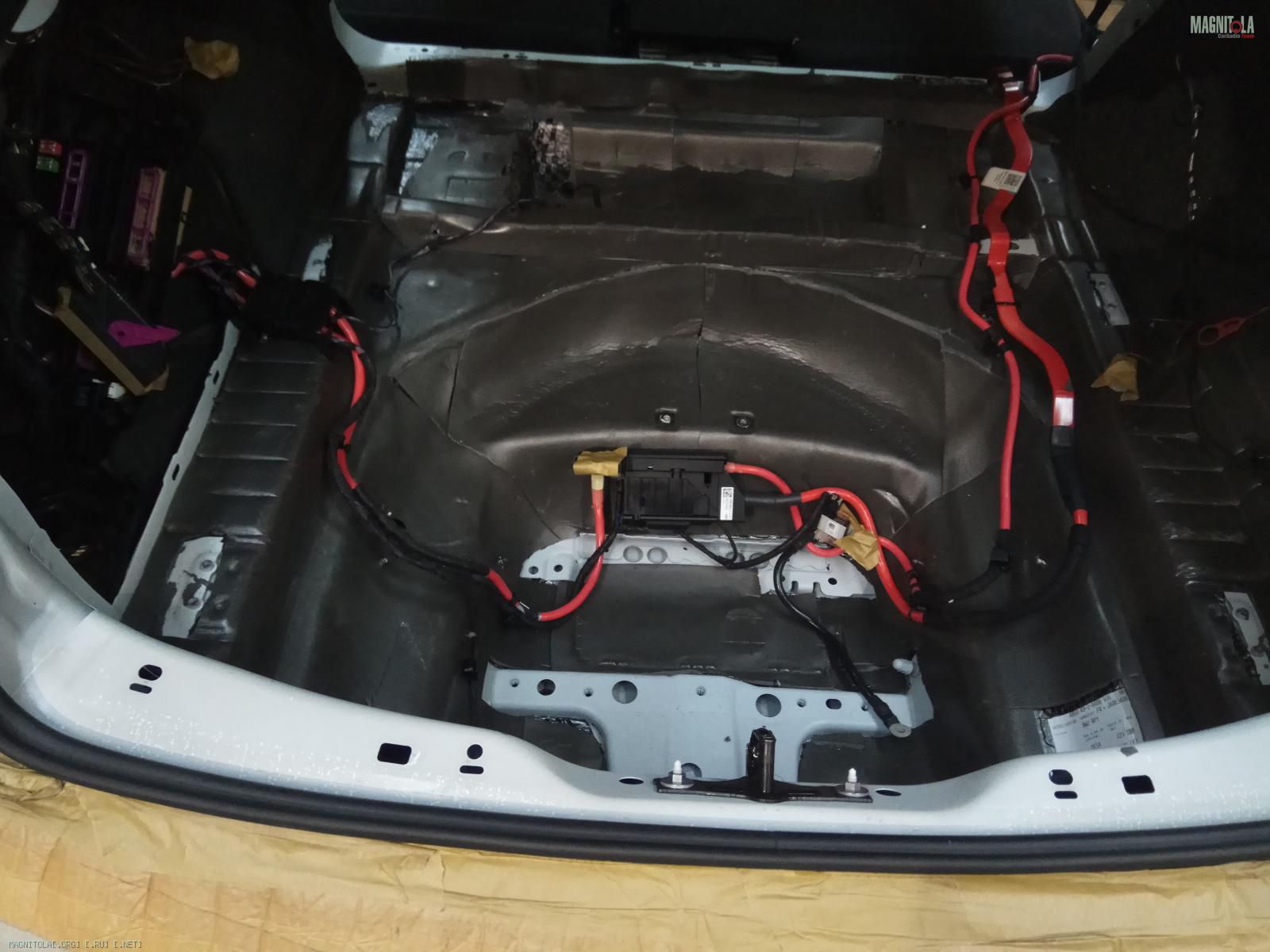

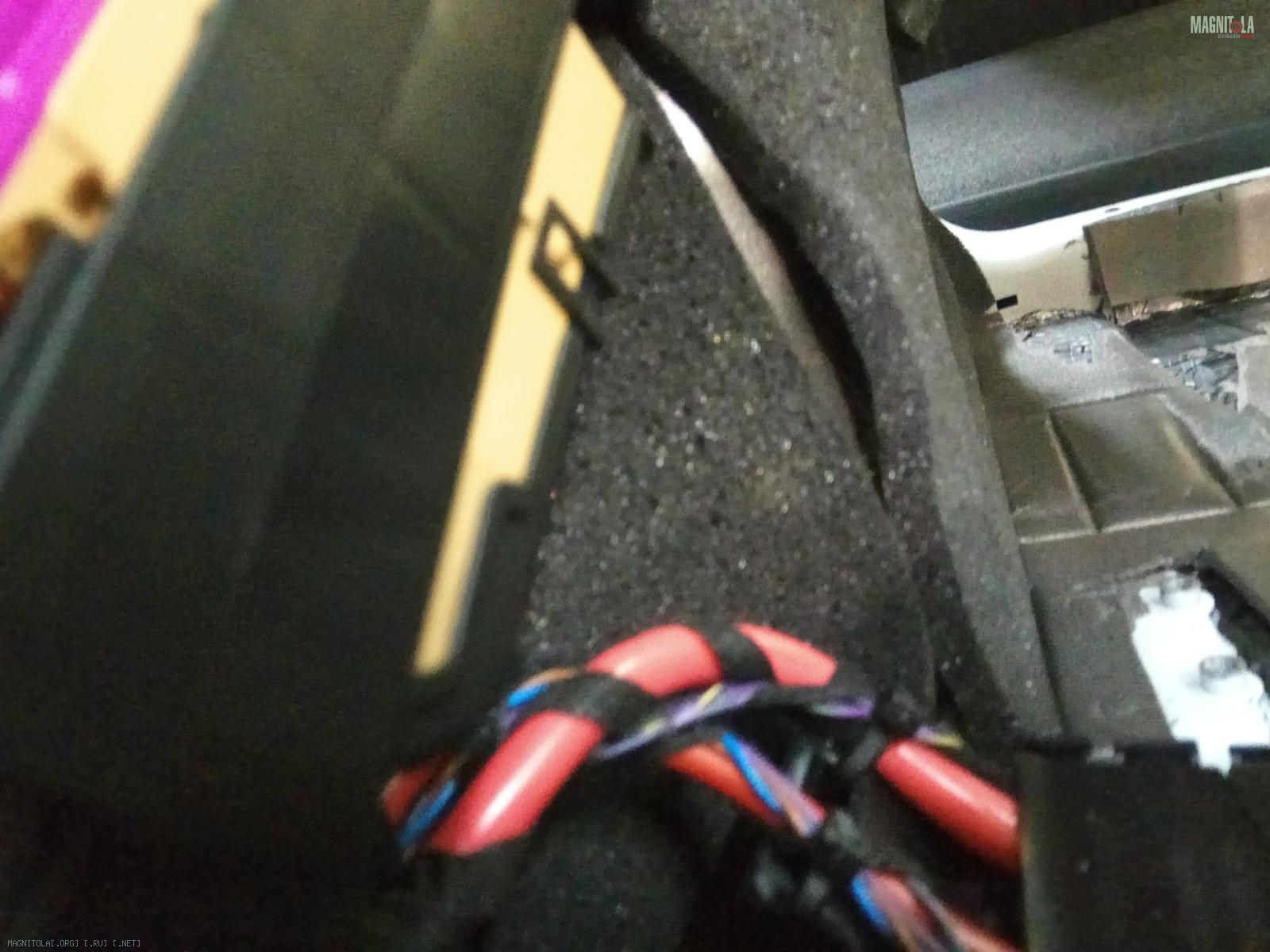

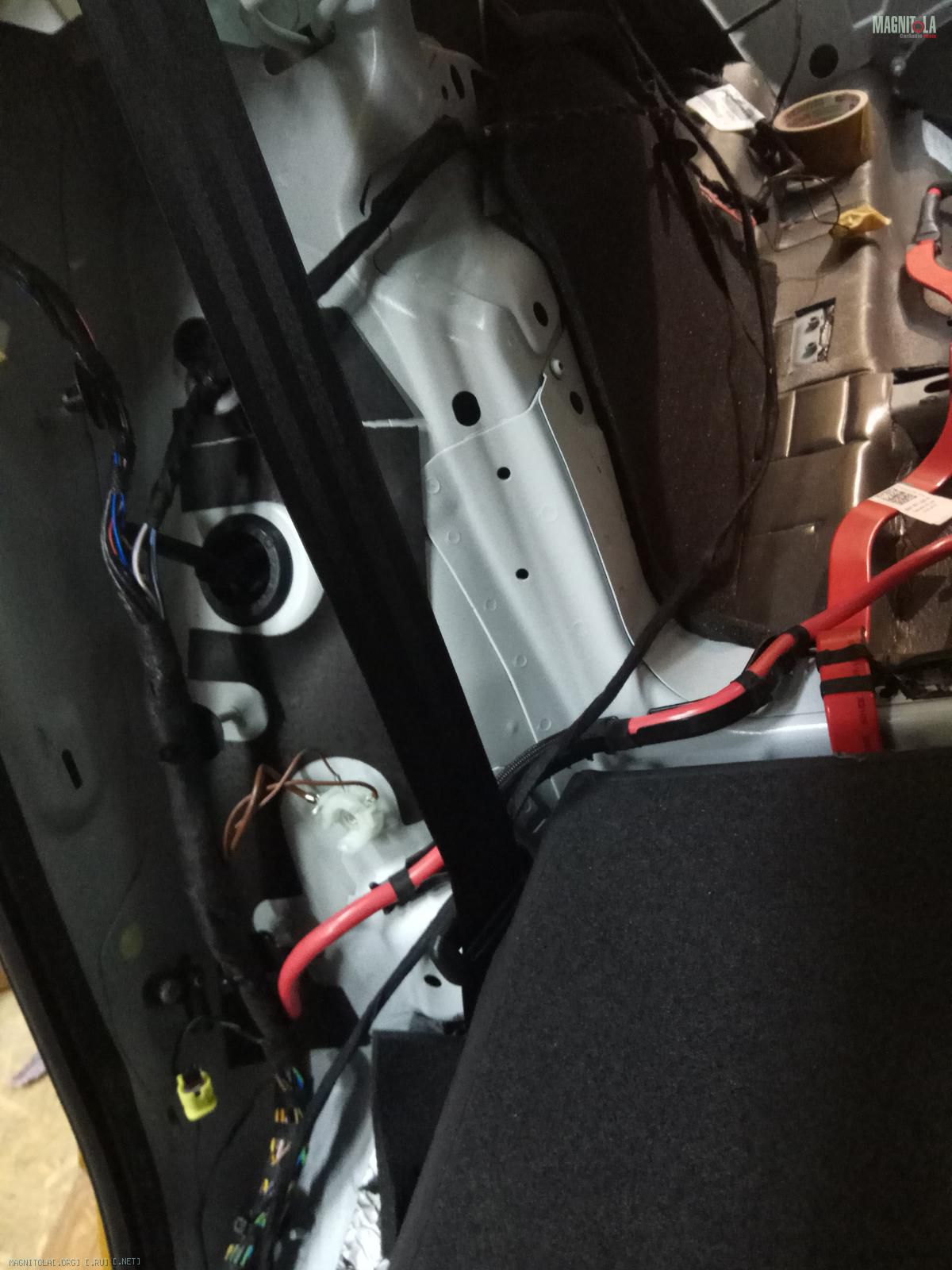

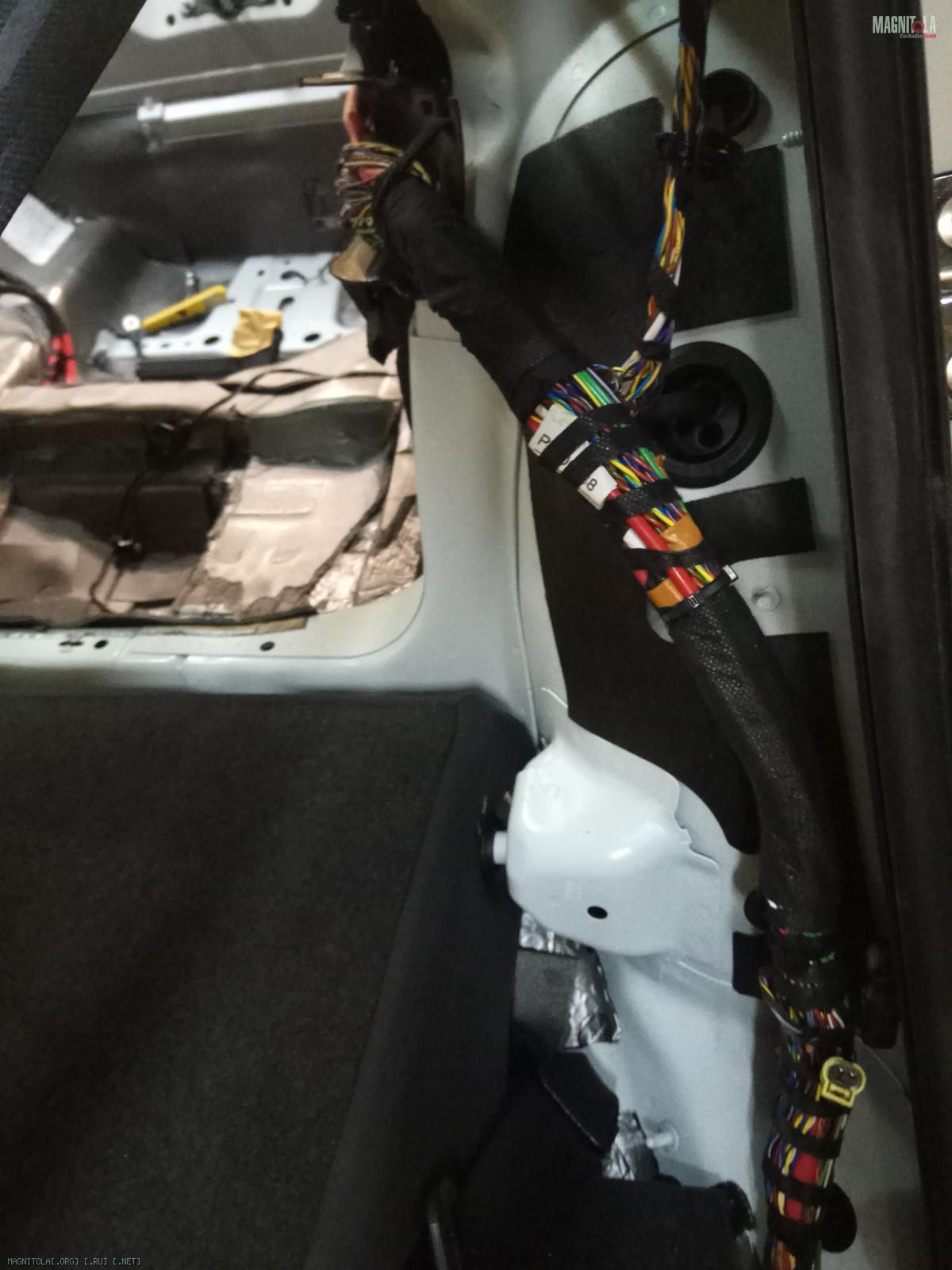

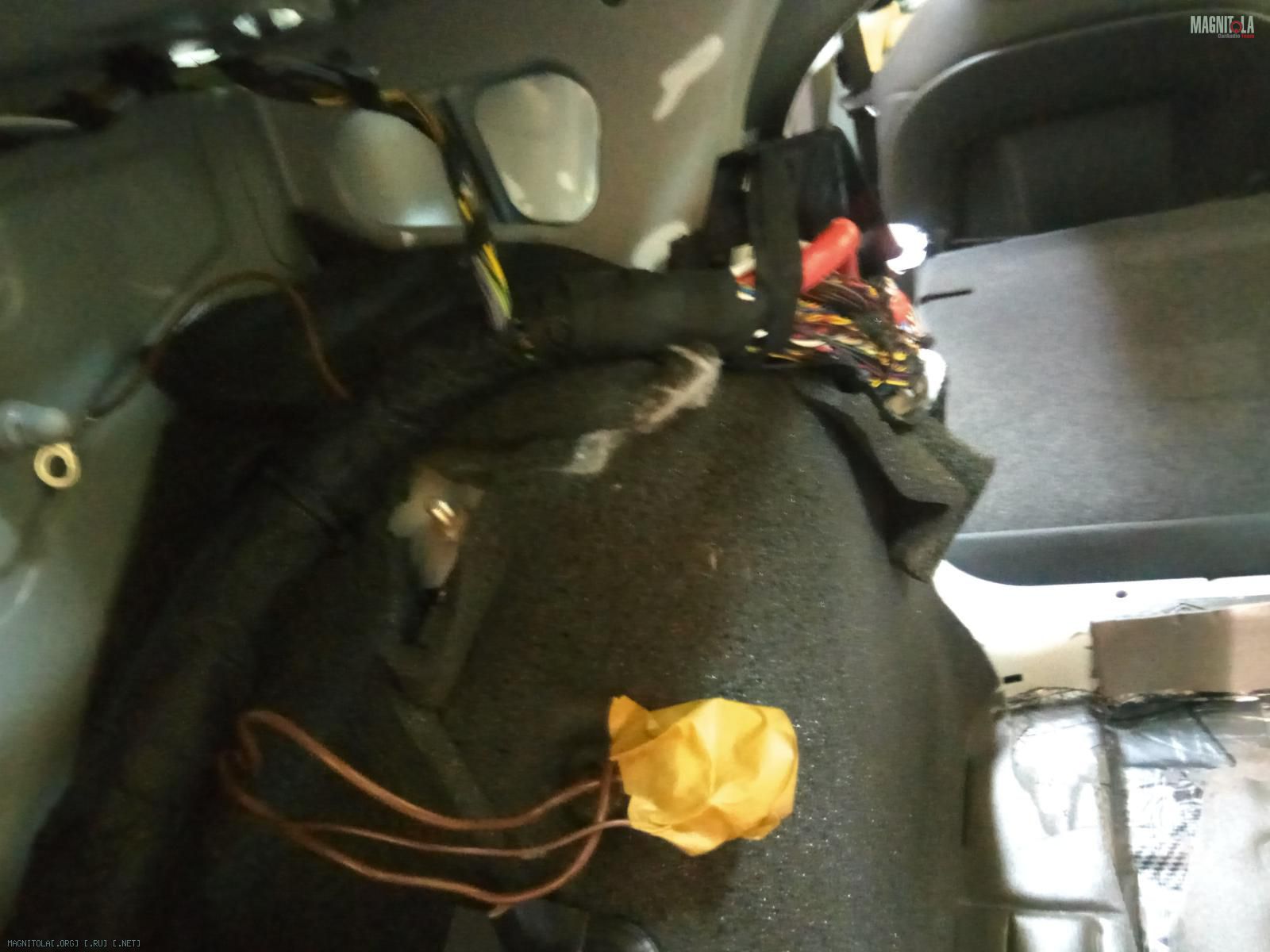

Багажник...
Вложение 1249140 Вложение 1249142 Вложение 1249144 Вложение 1249146 Вложение 1249148 Вложение 1249150 Вложение 1249152 Вложение 1249154 Вложение 1249156 Вложение 1249158

Двери...

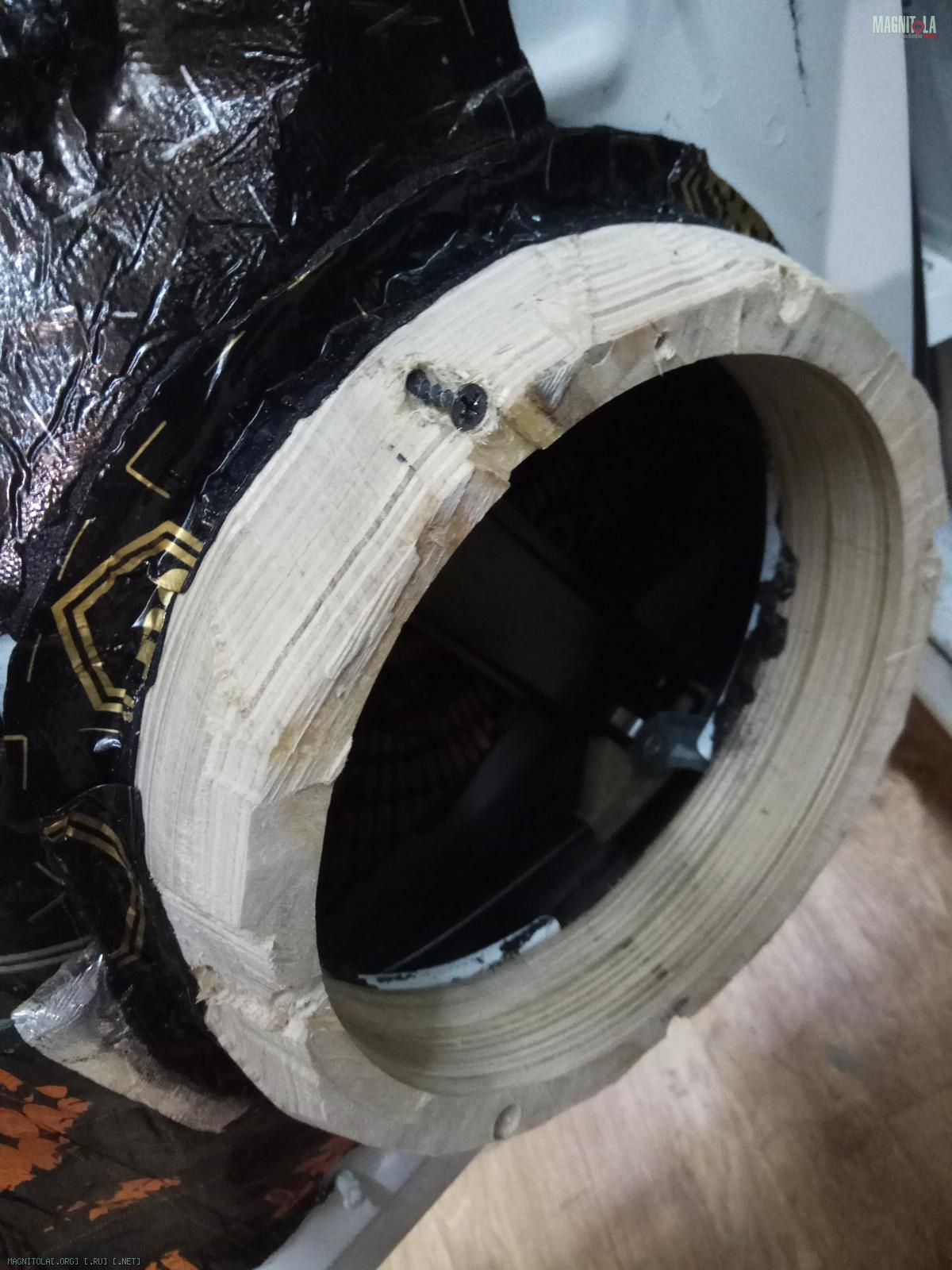

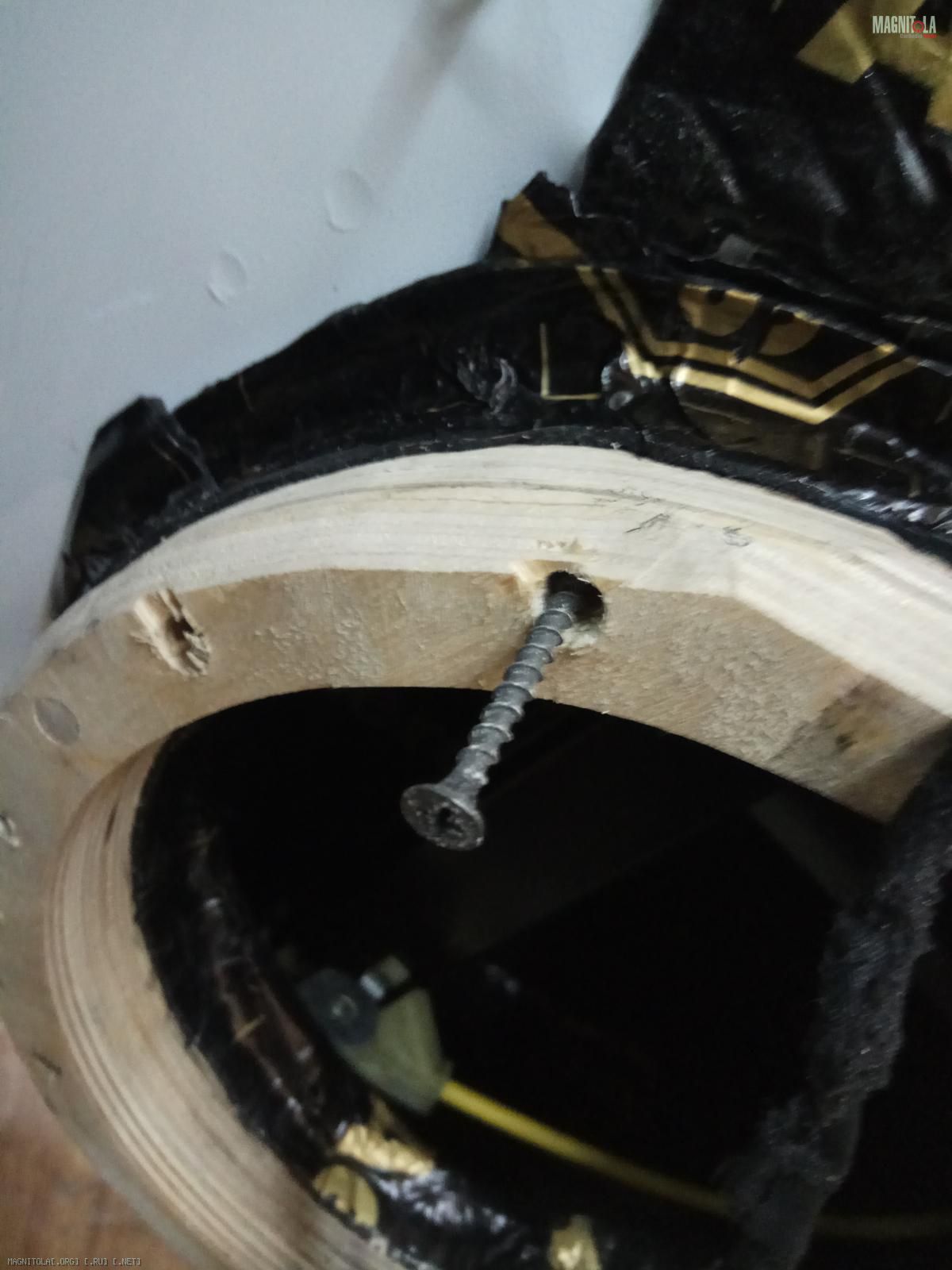

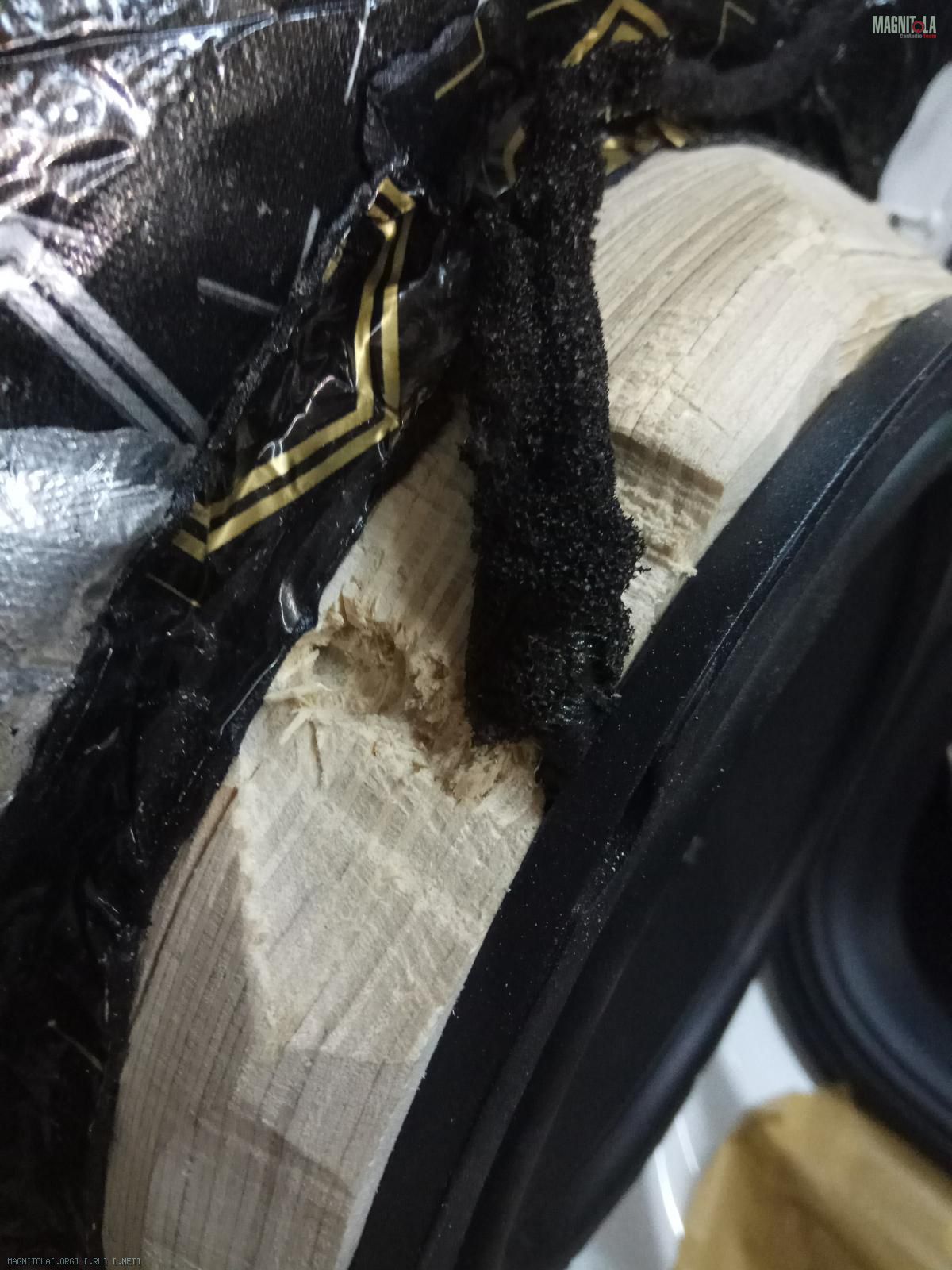

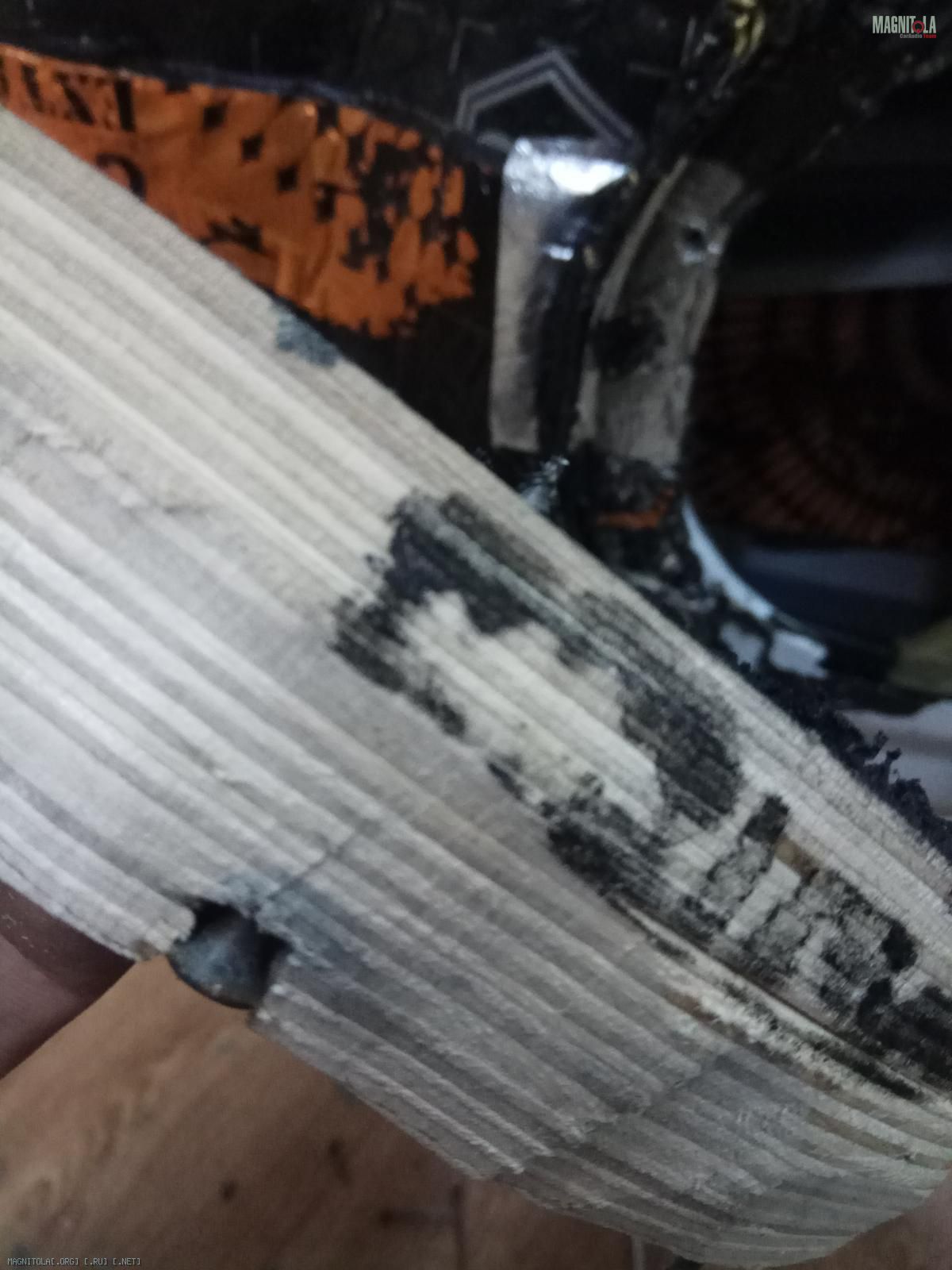

Кольца под мидбас...

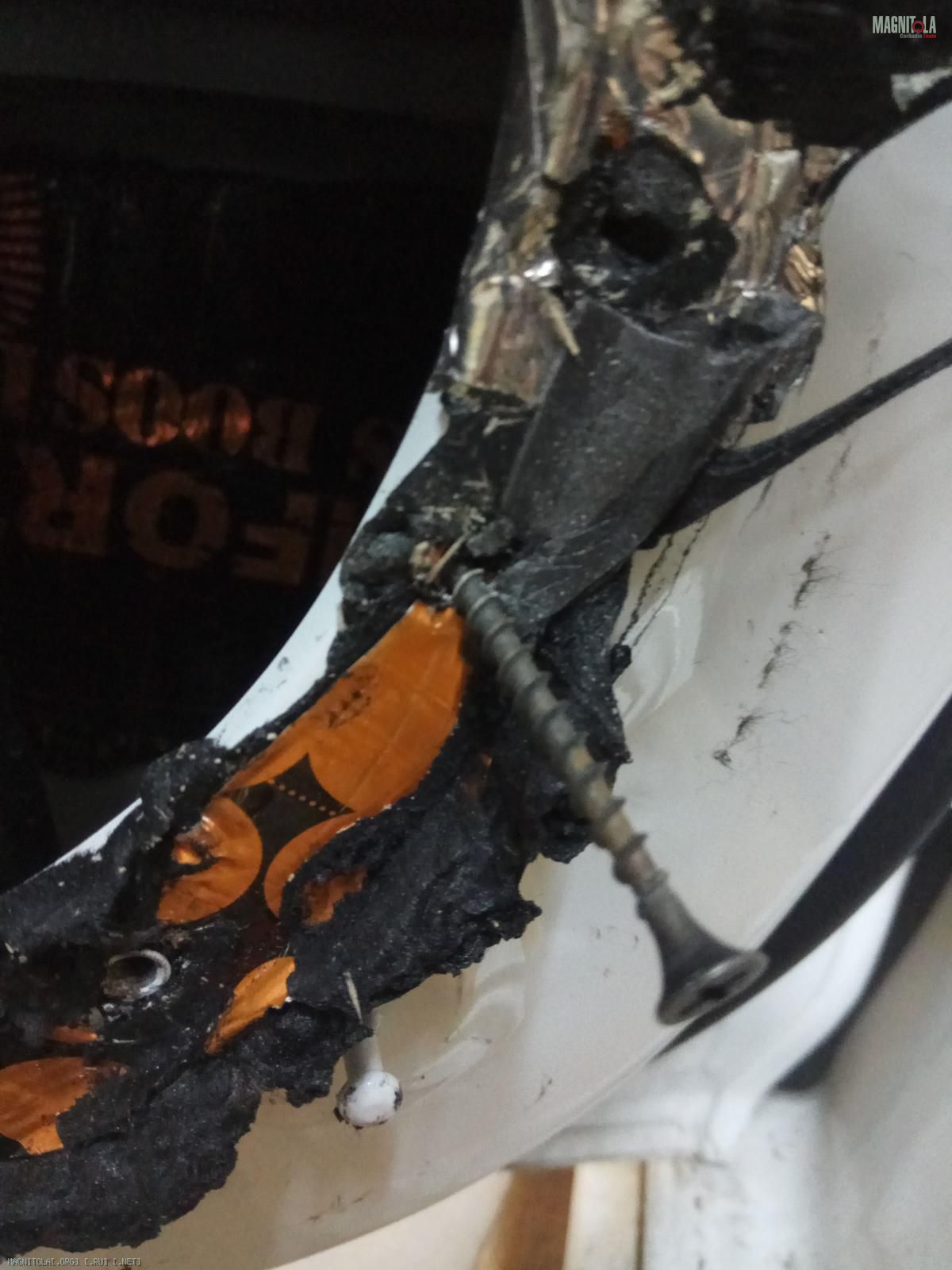

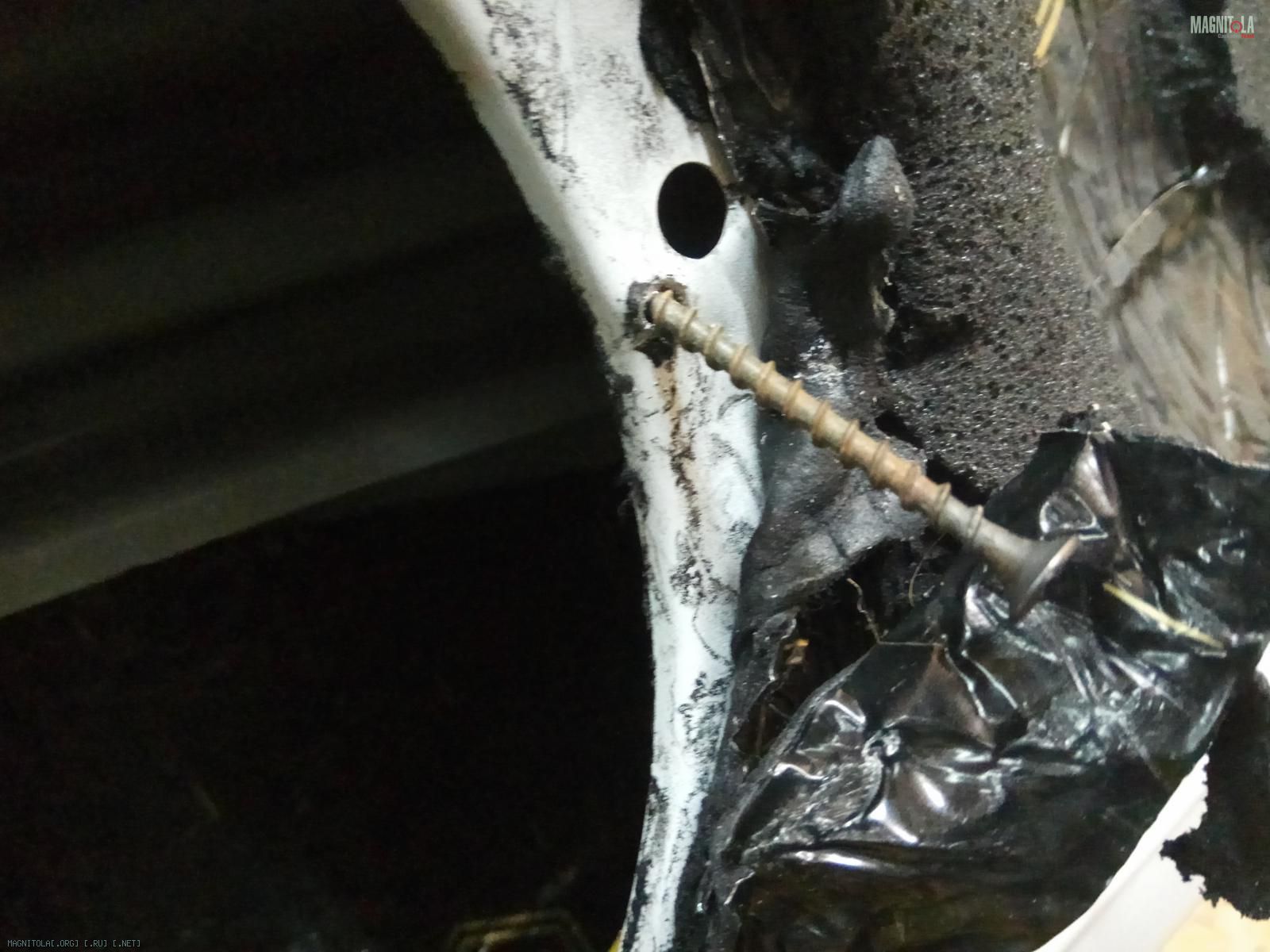

Крепление не в штатные закладные, винтами, а в метал саморезами...
Вложение 1249160 Вложение 1249162 Вложение 1249164 Вложение 1249166 Вложение 1249168 Вложение 1249170 Вложение 1249172 Вложение 1249174

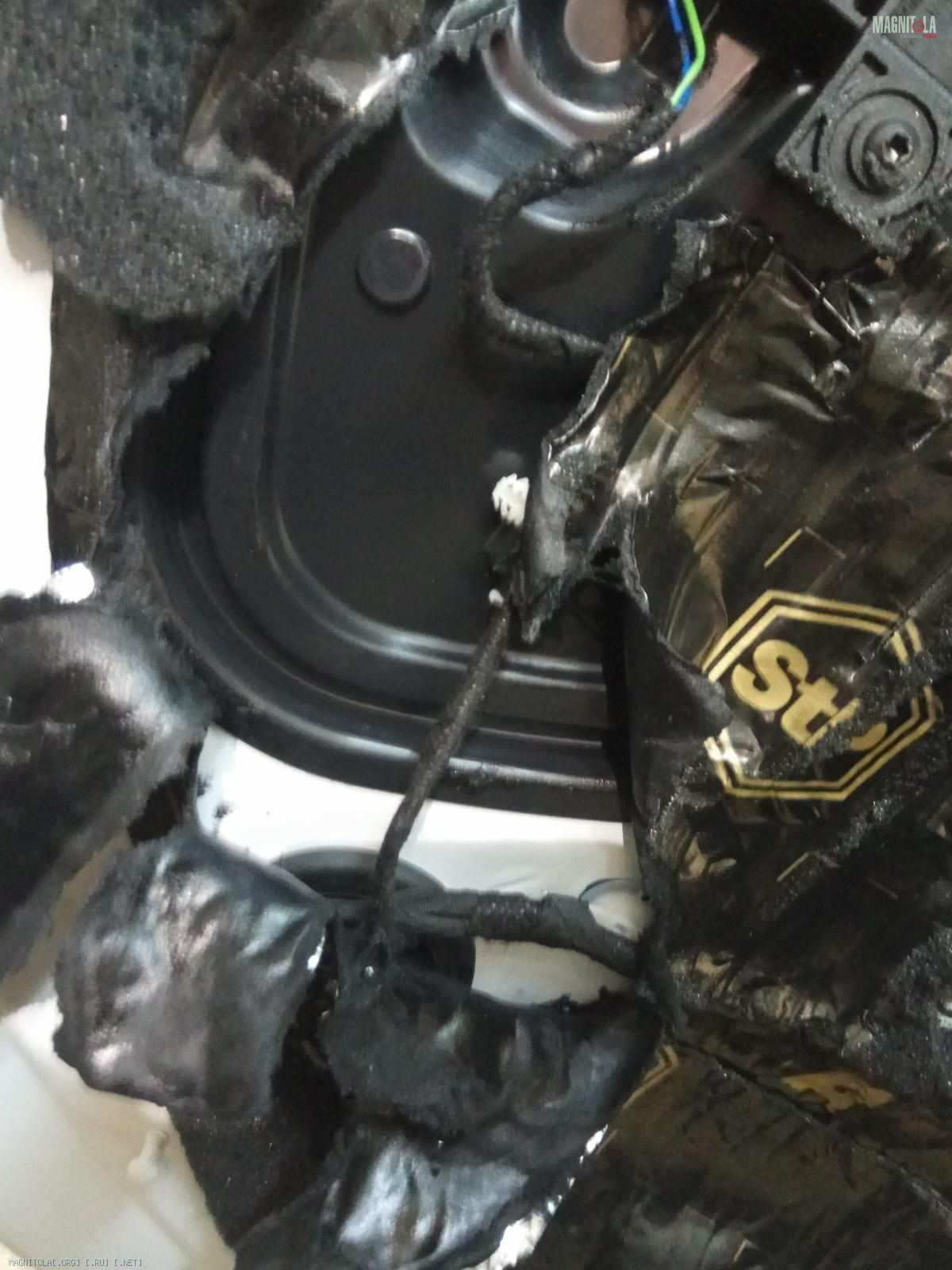

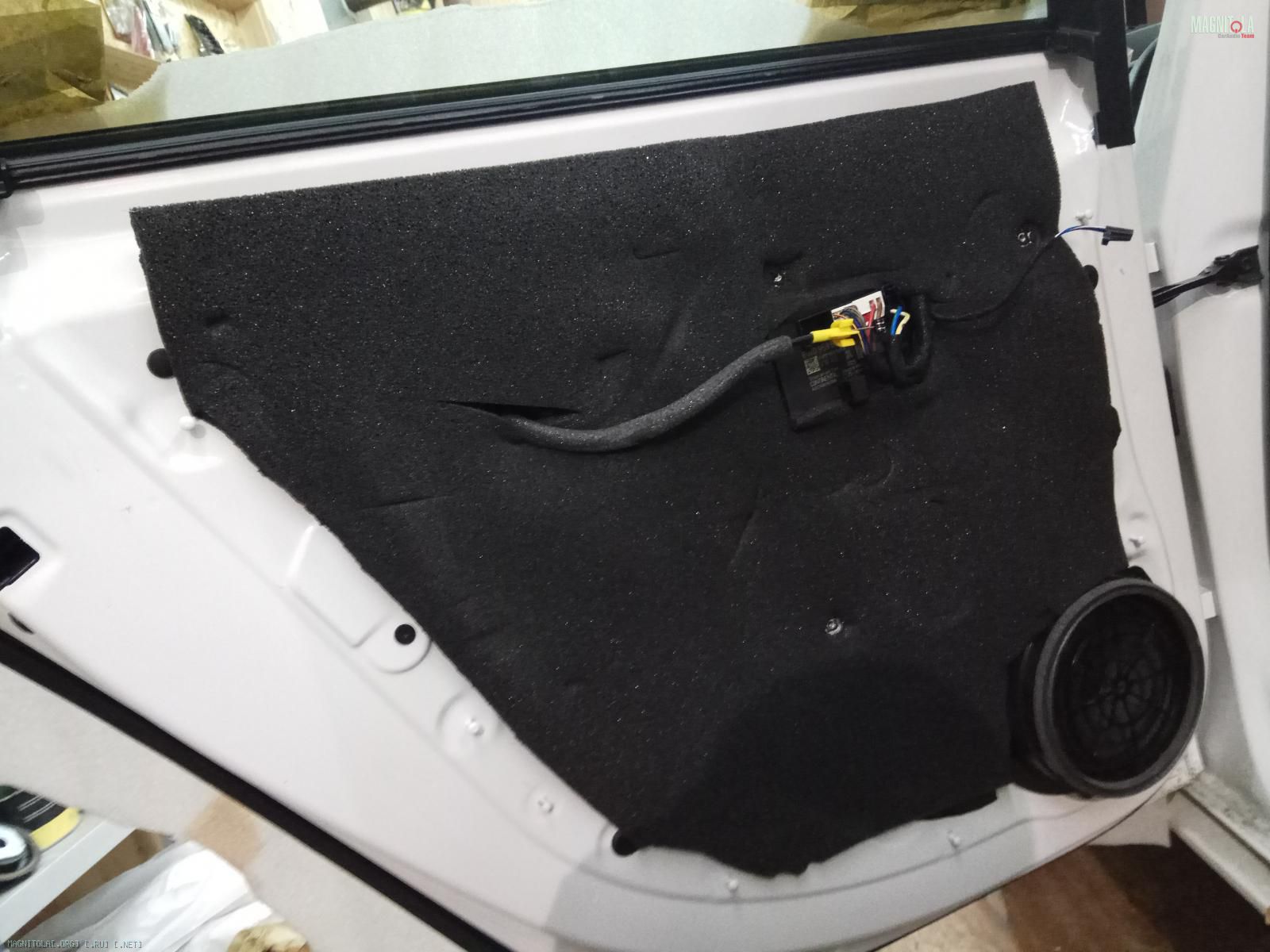

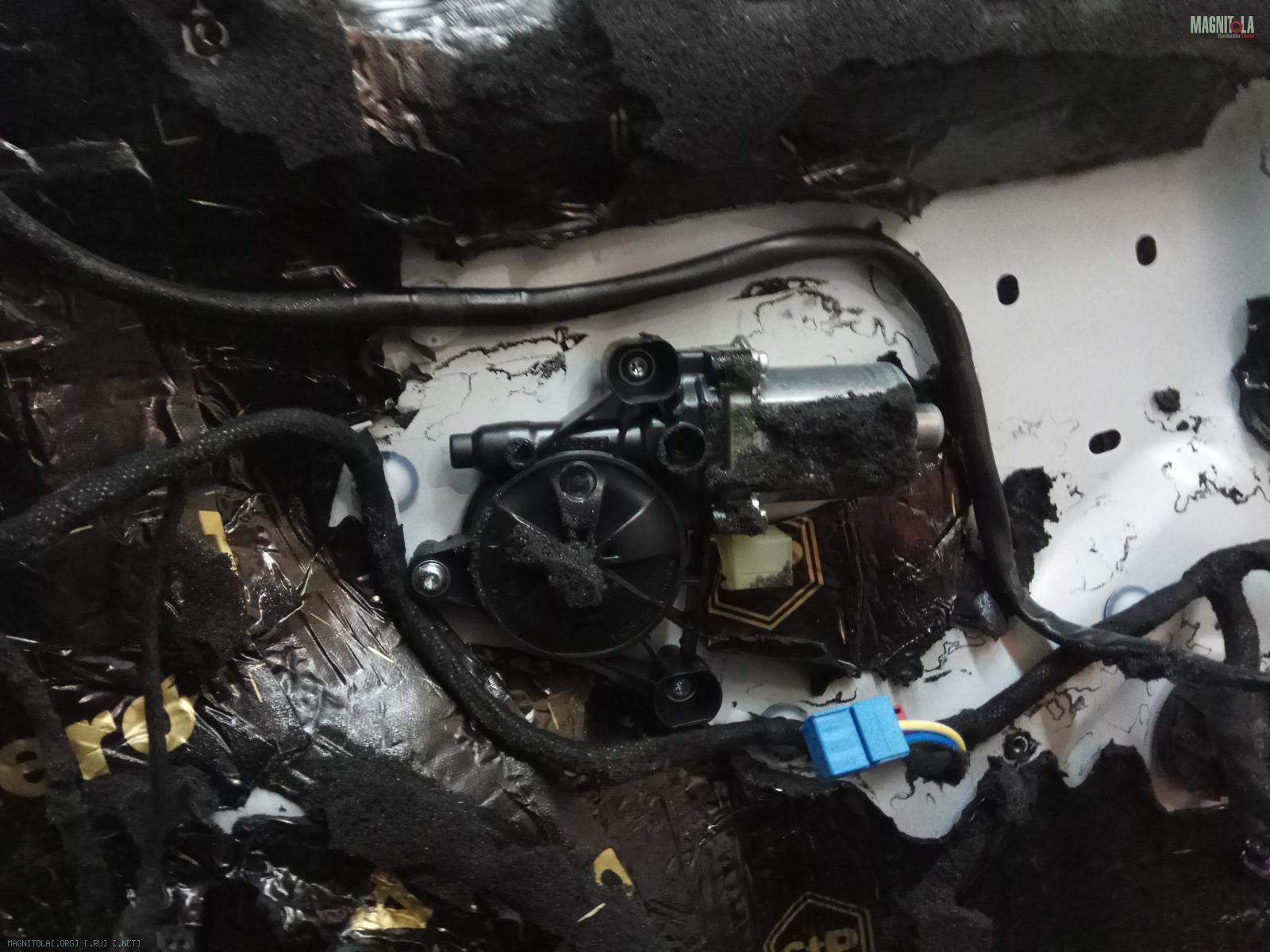

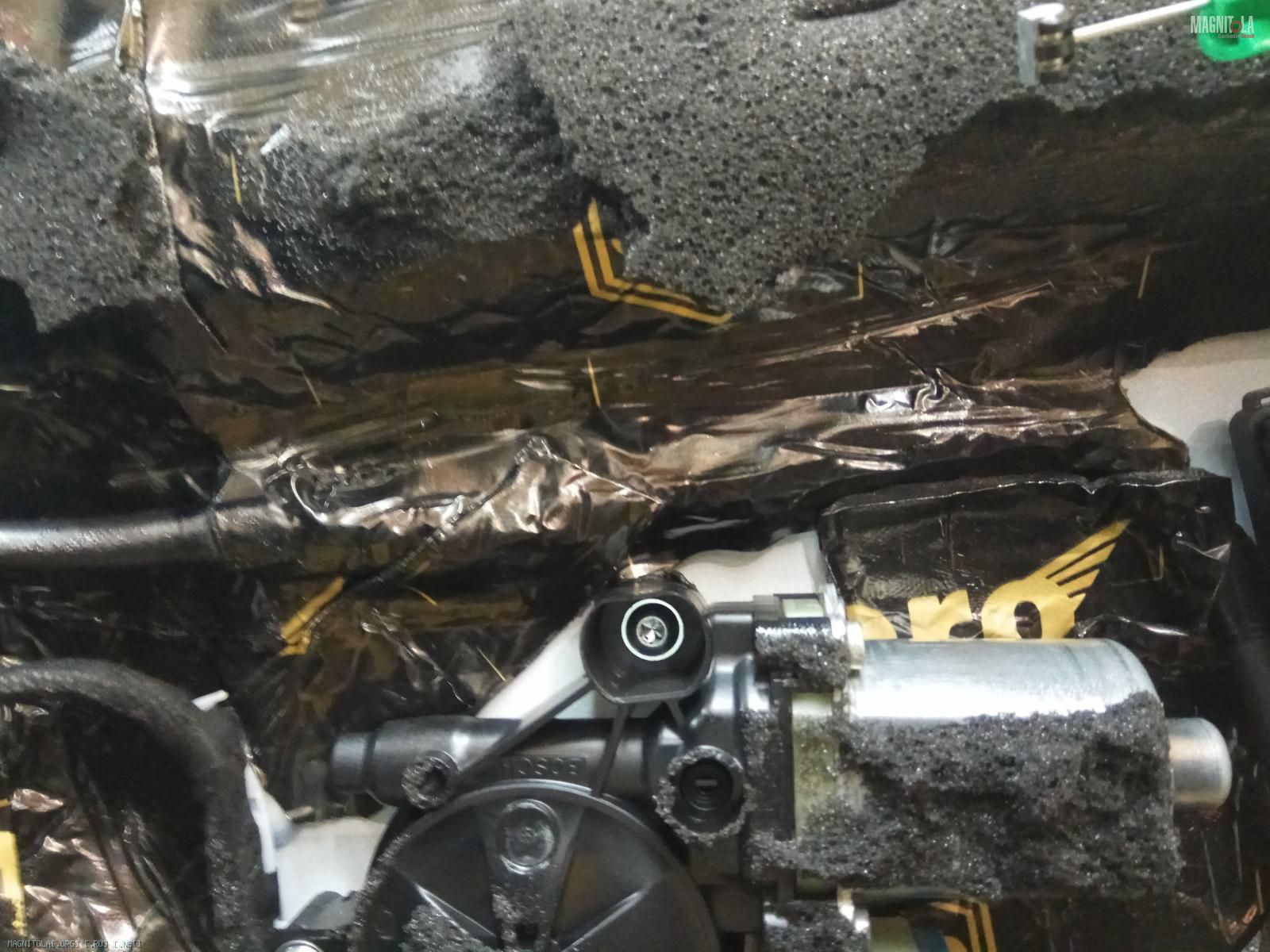

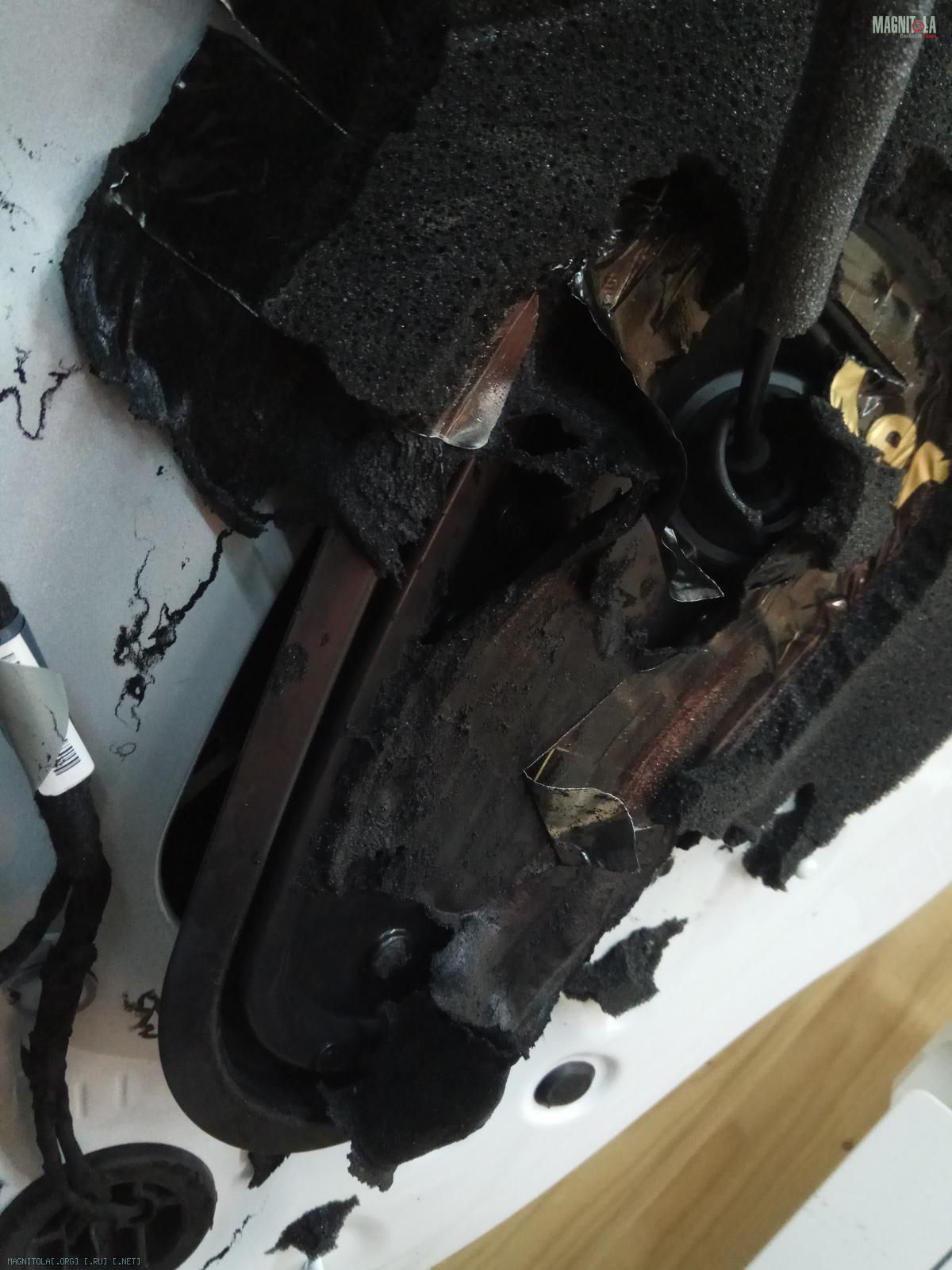

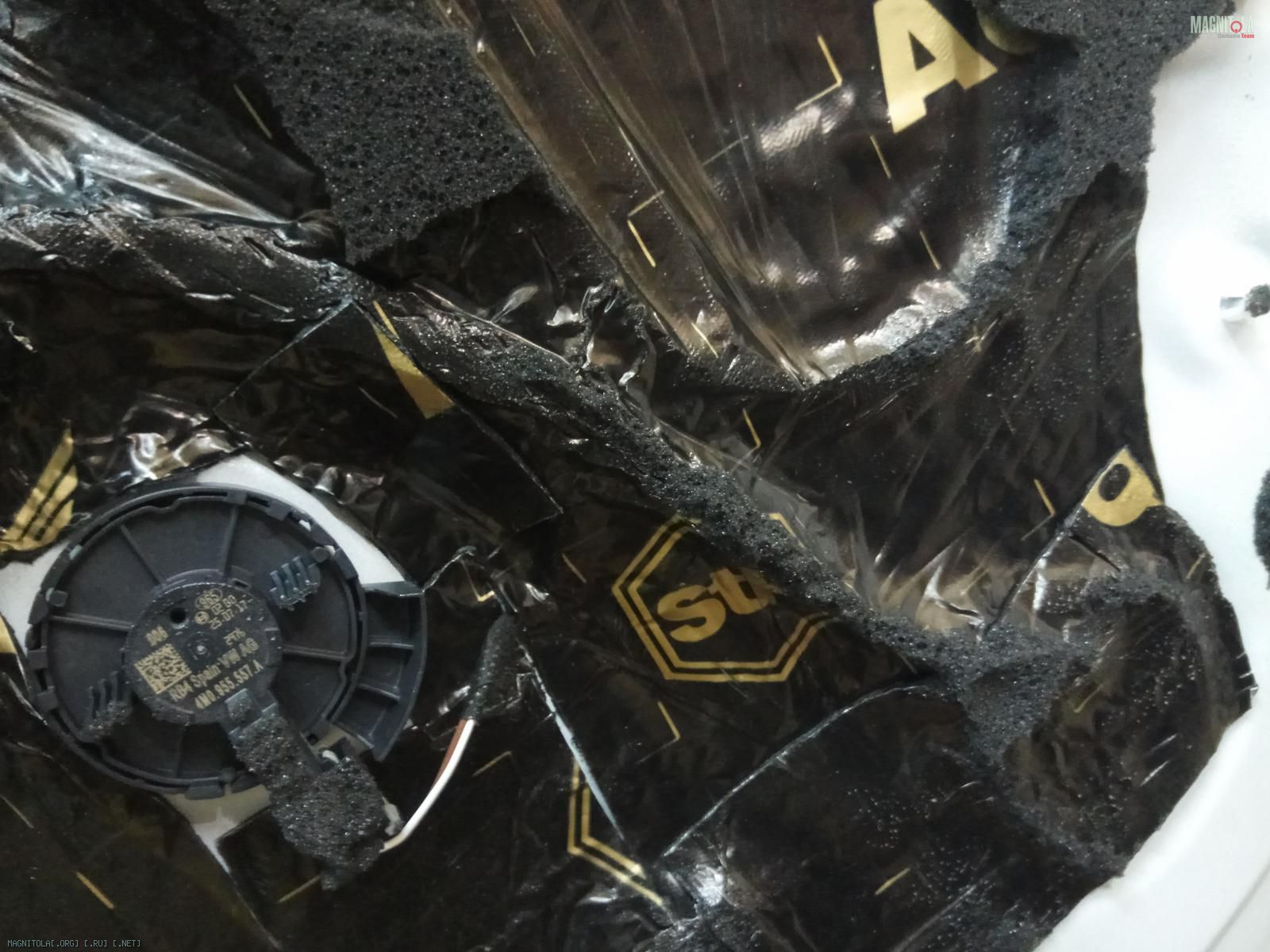

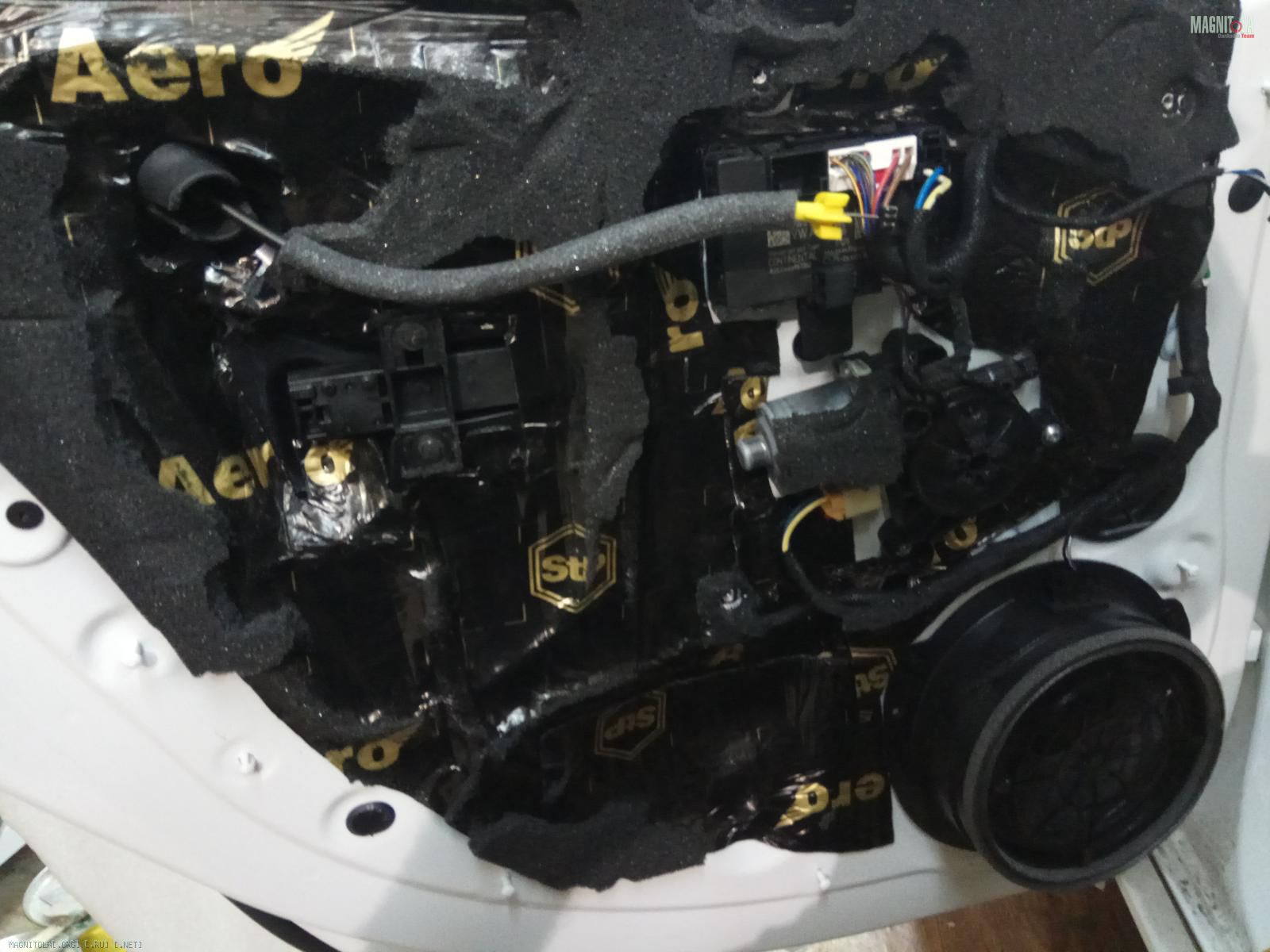

Клеем вибру по блокам, проводке, заглушкам...

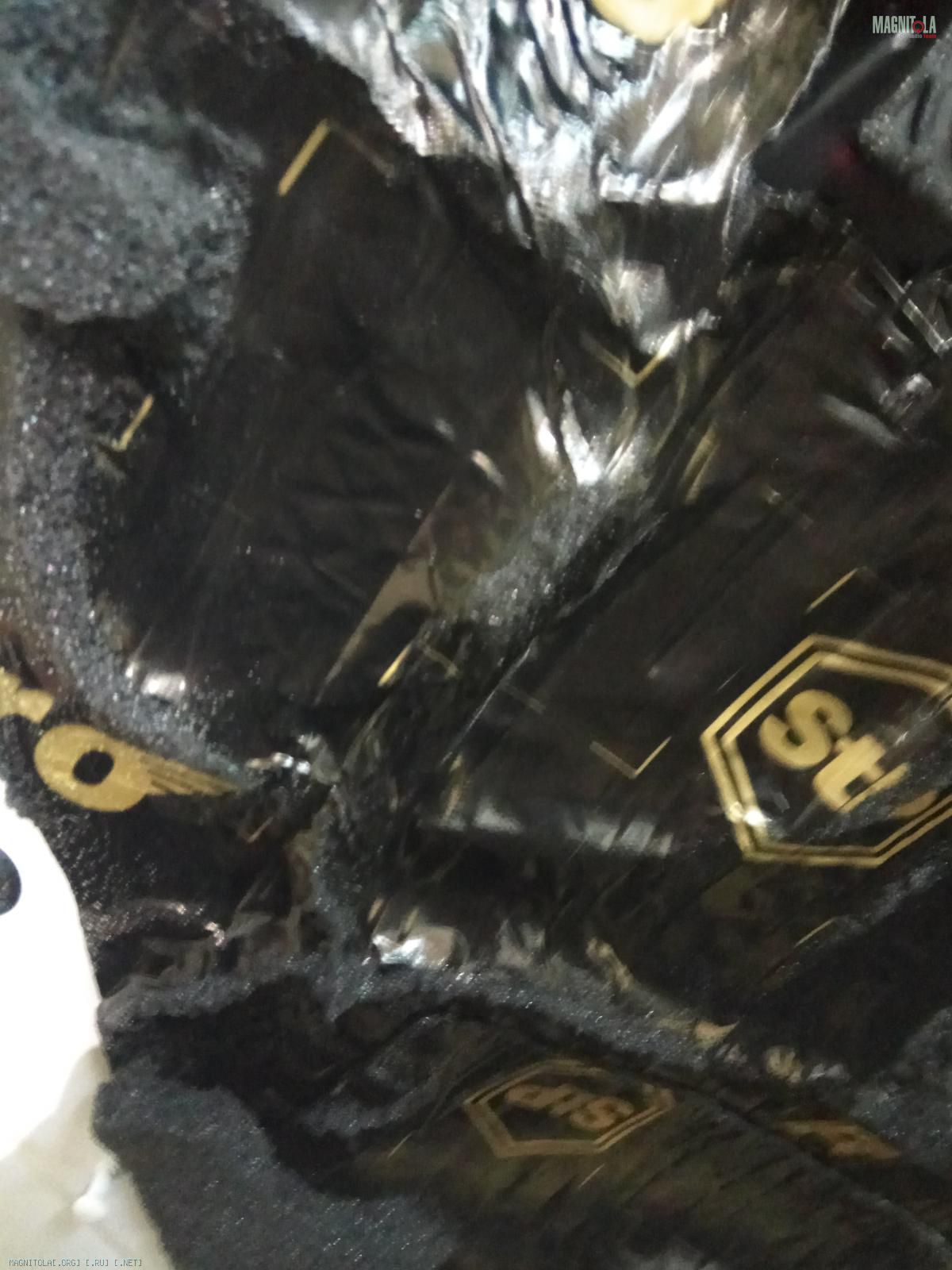

Покрываем все бипластом... в итоге испорчена вся проводка, блоки...
Вложение 1249176 Вложение 1249178 Вложение 1249180 Вложение 1249182 Вложение 1249184 Вложение 1249186 Вложение 1249188 Вложение 1249190 Вложение 1249192

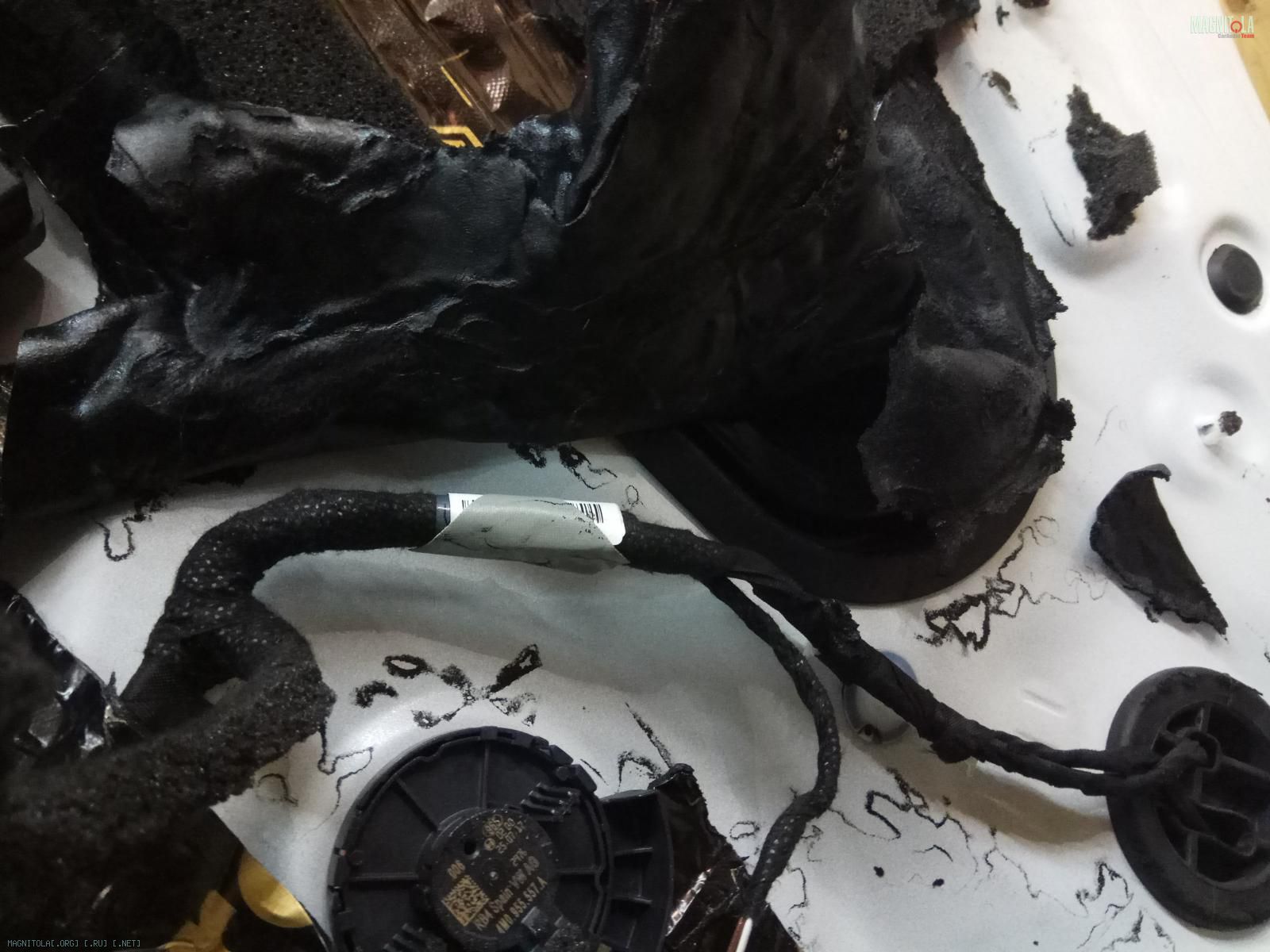

Другая сторона...
Вложение 1249194 Вложение 1249196 Вложение 1249198 Вложение 1249200 Вложение 1249202 Вложение 1249204 Вложение 1249206 Вложение 1249208 Вложение 1249210 Вложение 1249212 Вложение 1249214 Вложение 1249216 Вложение 1249218 Вложение 1249220

Пол салона... остался девственный... радость и горе для хозяина...

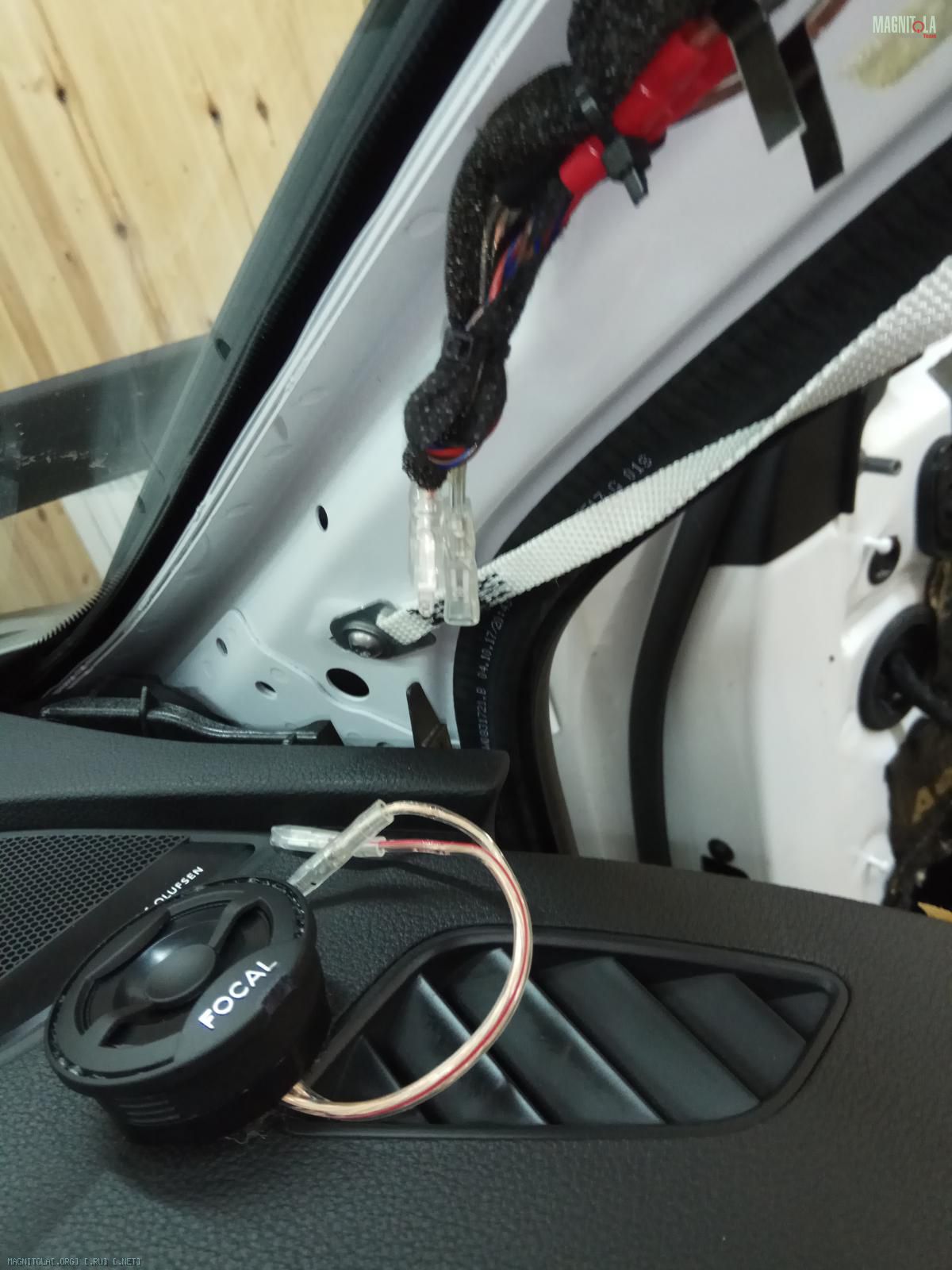

Установлены ВЧ...

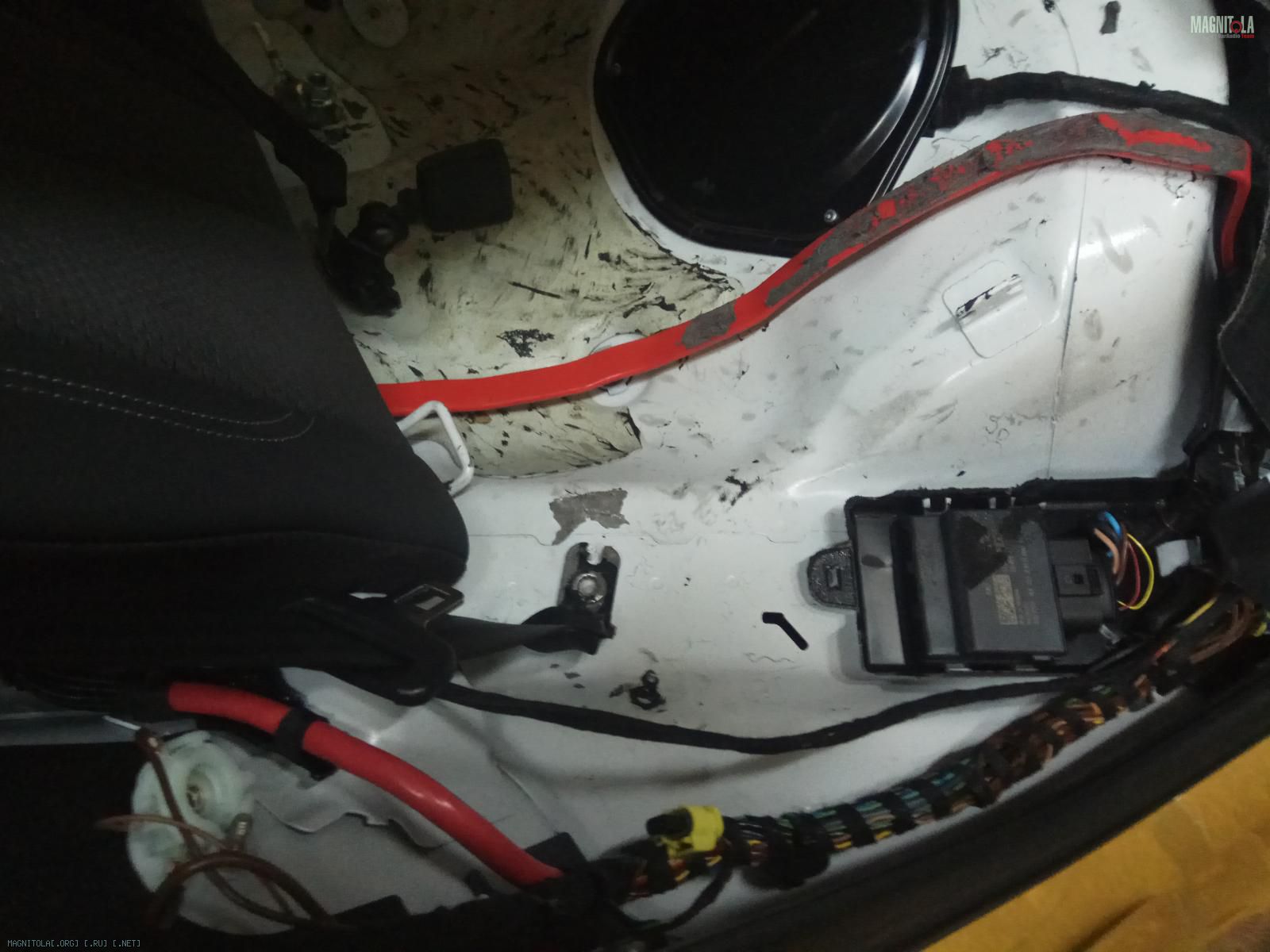

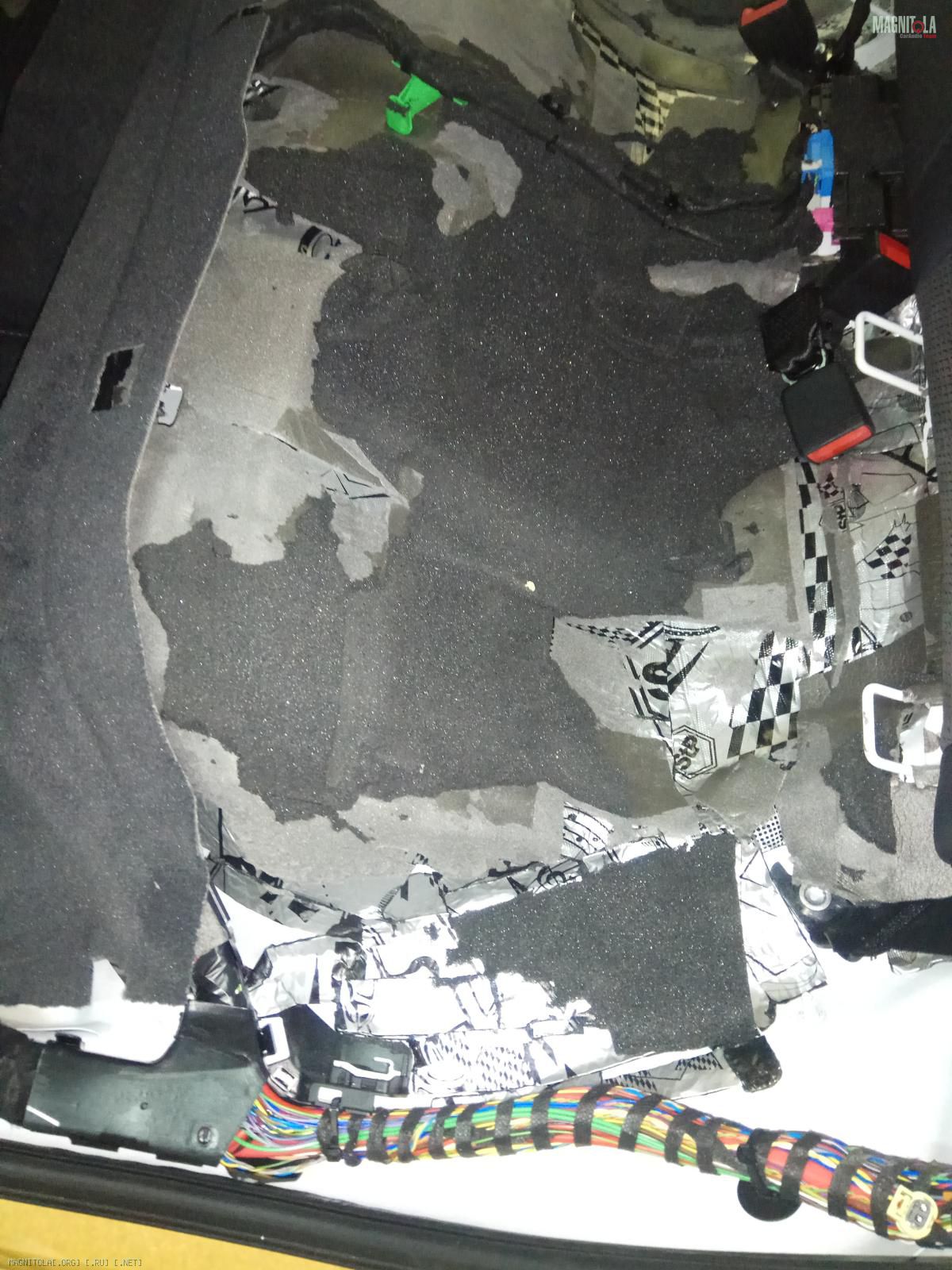

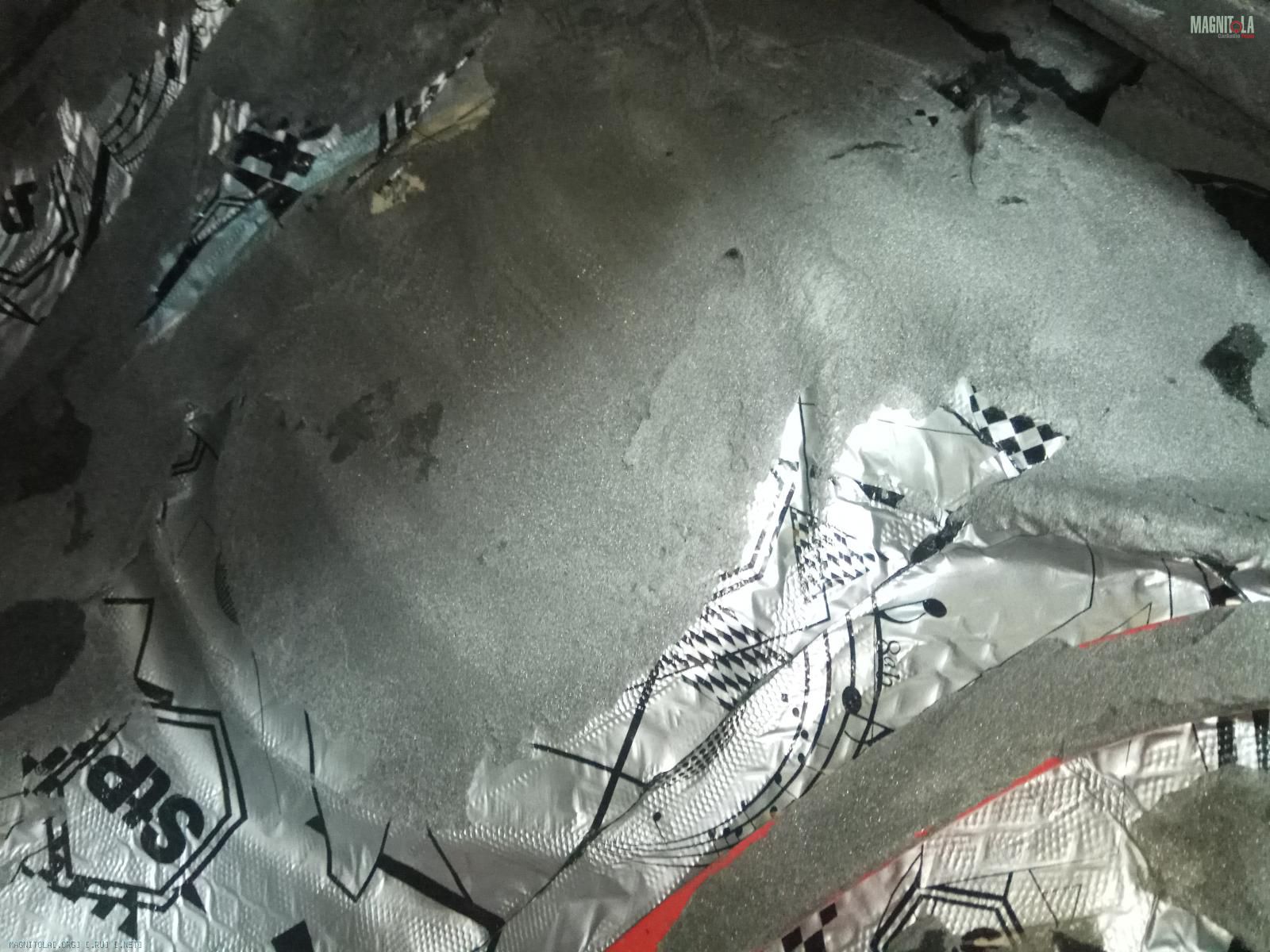

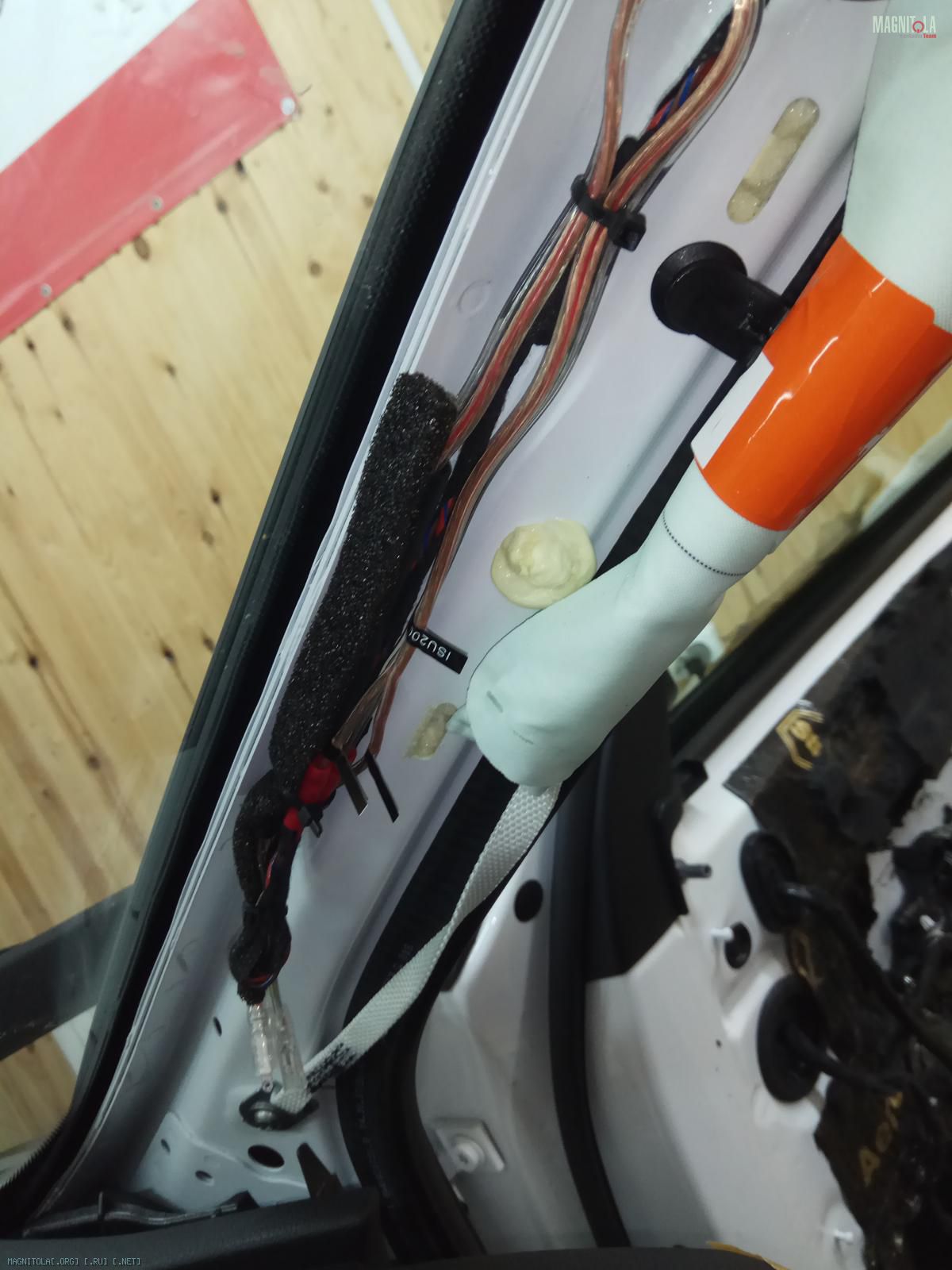

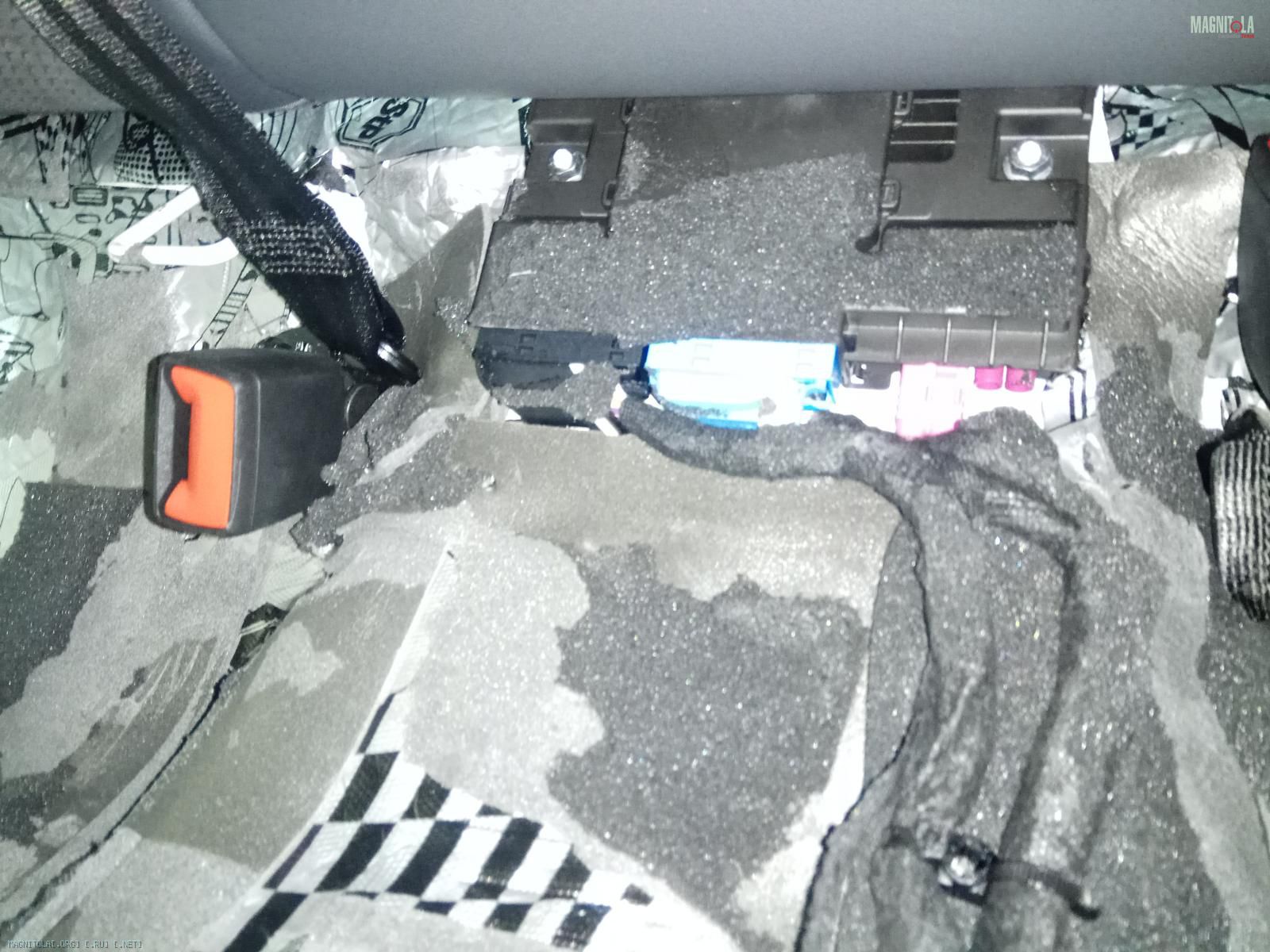

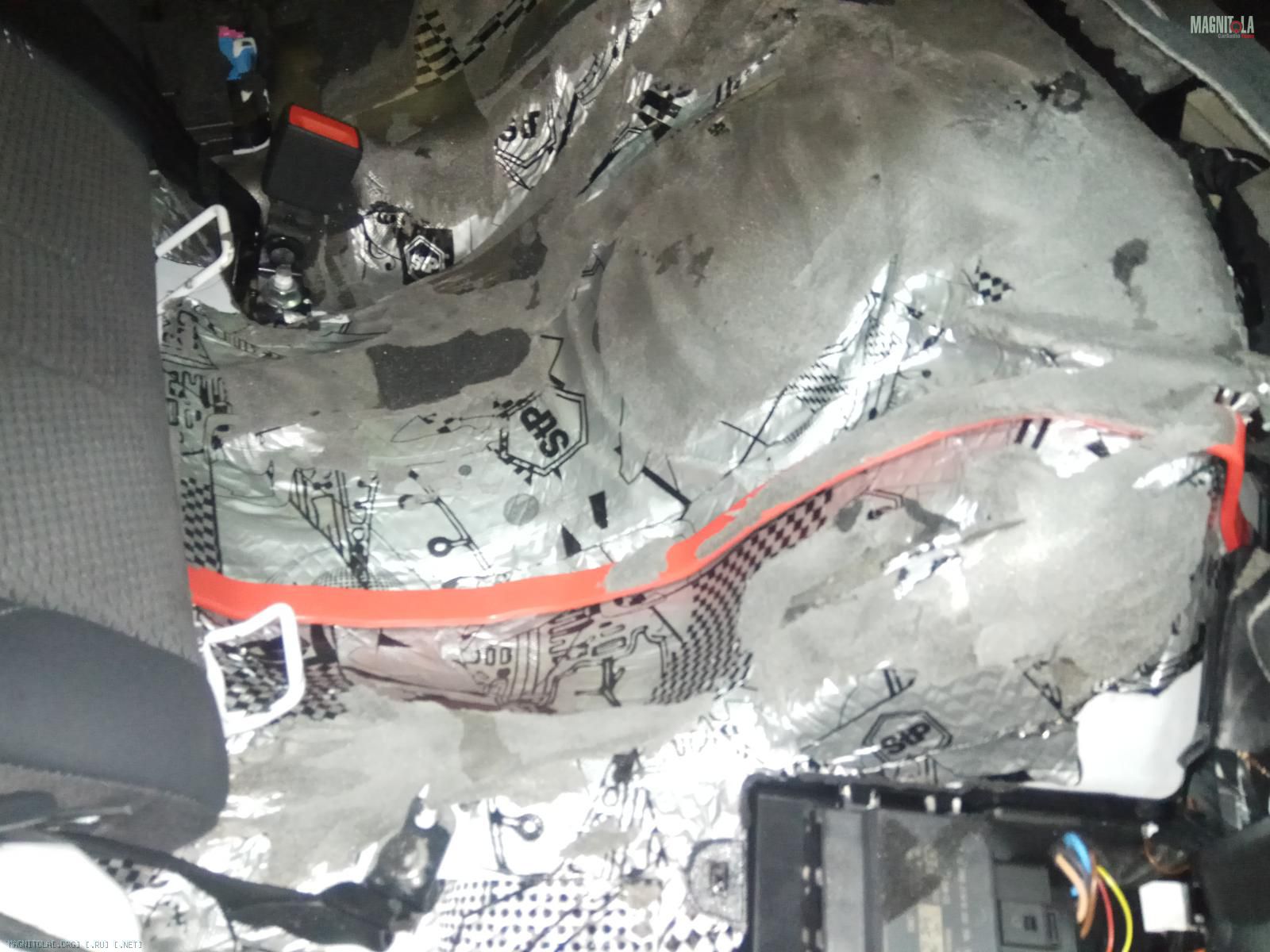

Снимаем за задним диваном... Откапываем блоки, проводку, шину и лючок бензобака...
Вложение 1249222 Вложение 1249224 Вложение 1249226 Вложение 1249228 Вложение 1249230 Вложение 1249232 Вложение 1249234 Вложение 1249236 Вложение 1249238 Вложение 1249240

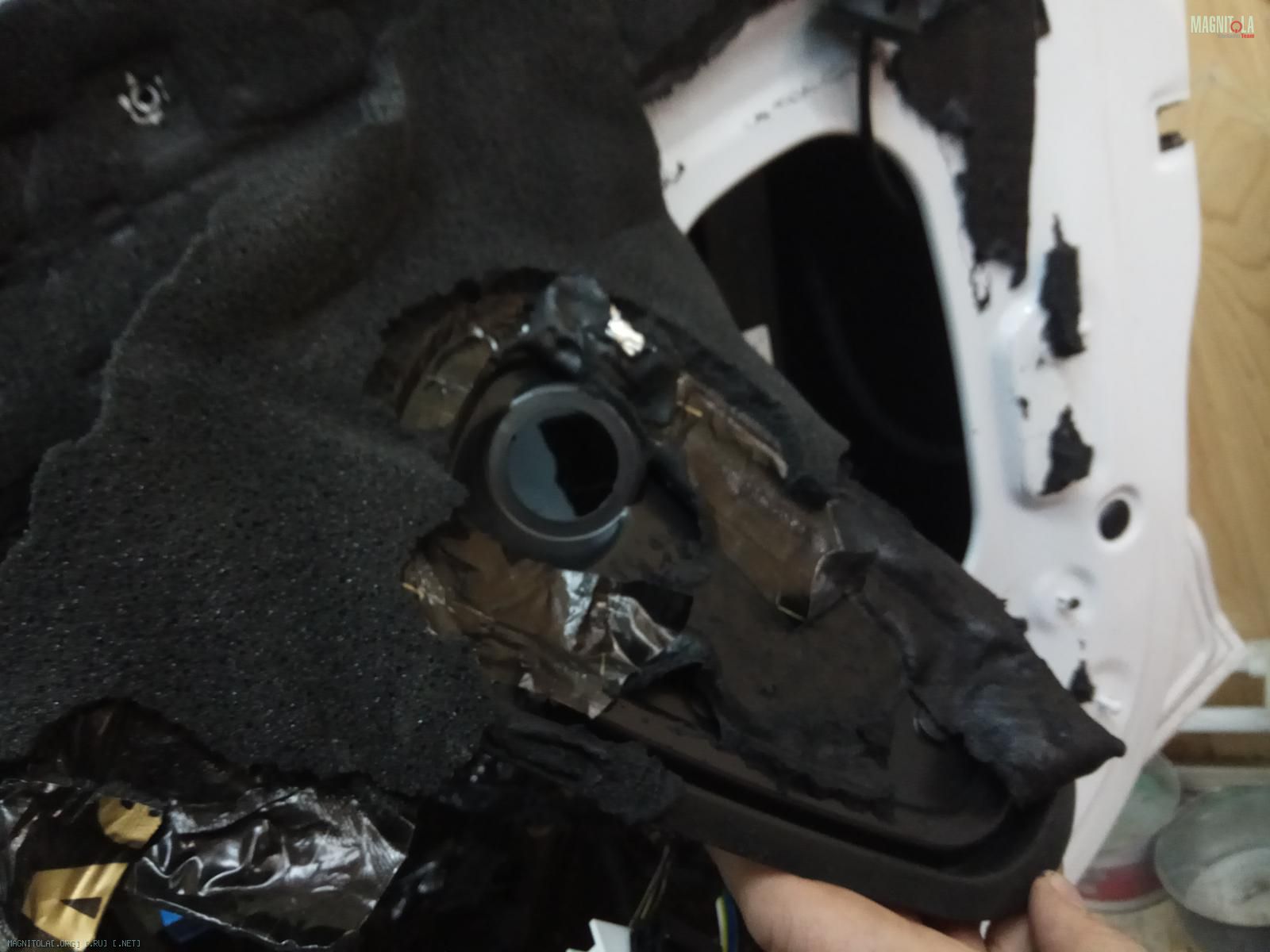

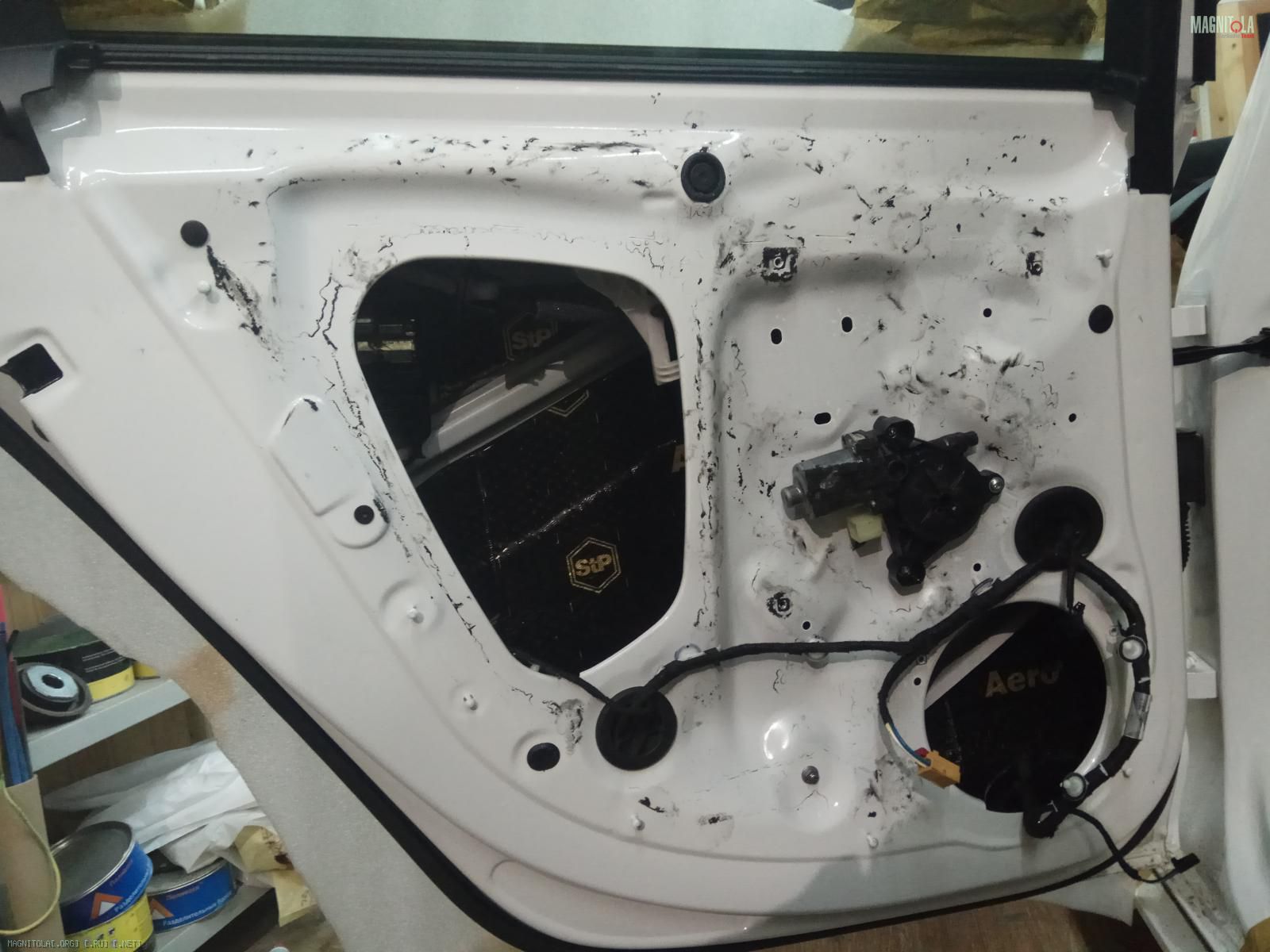

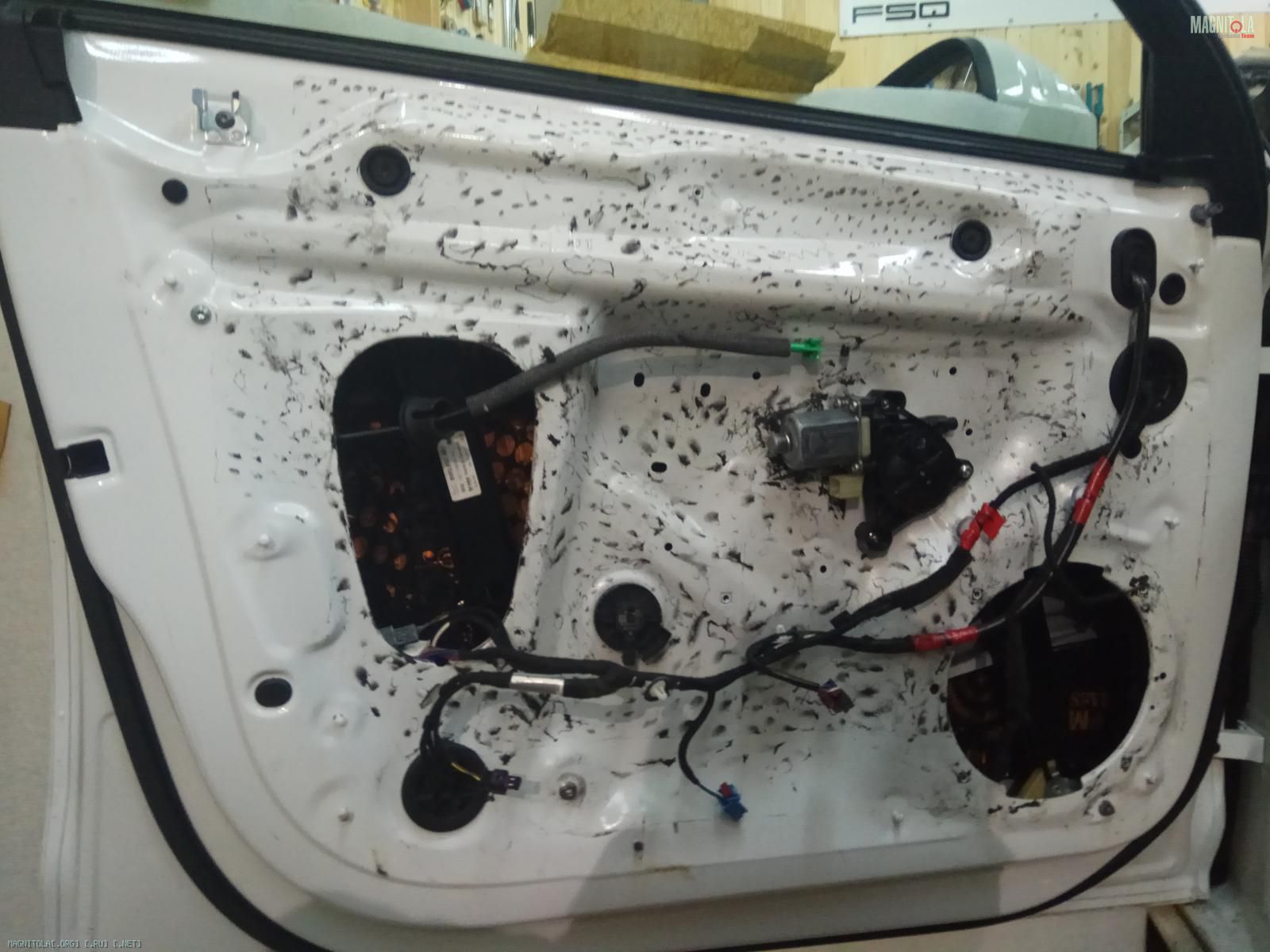

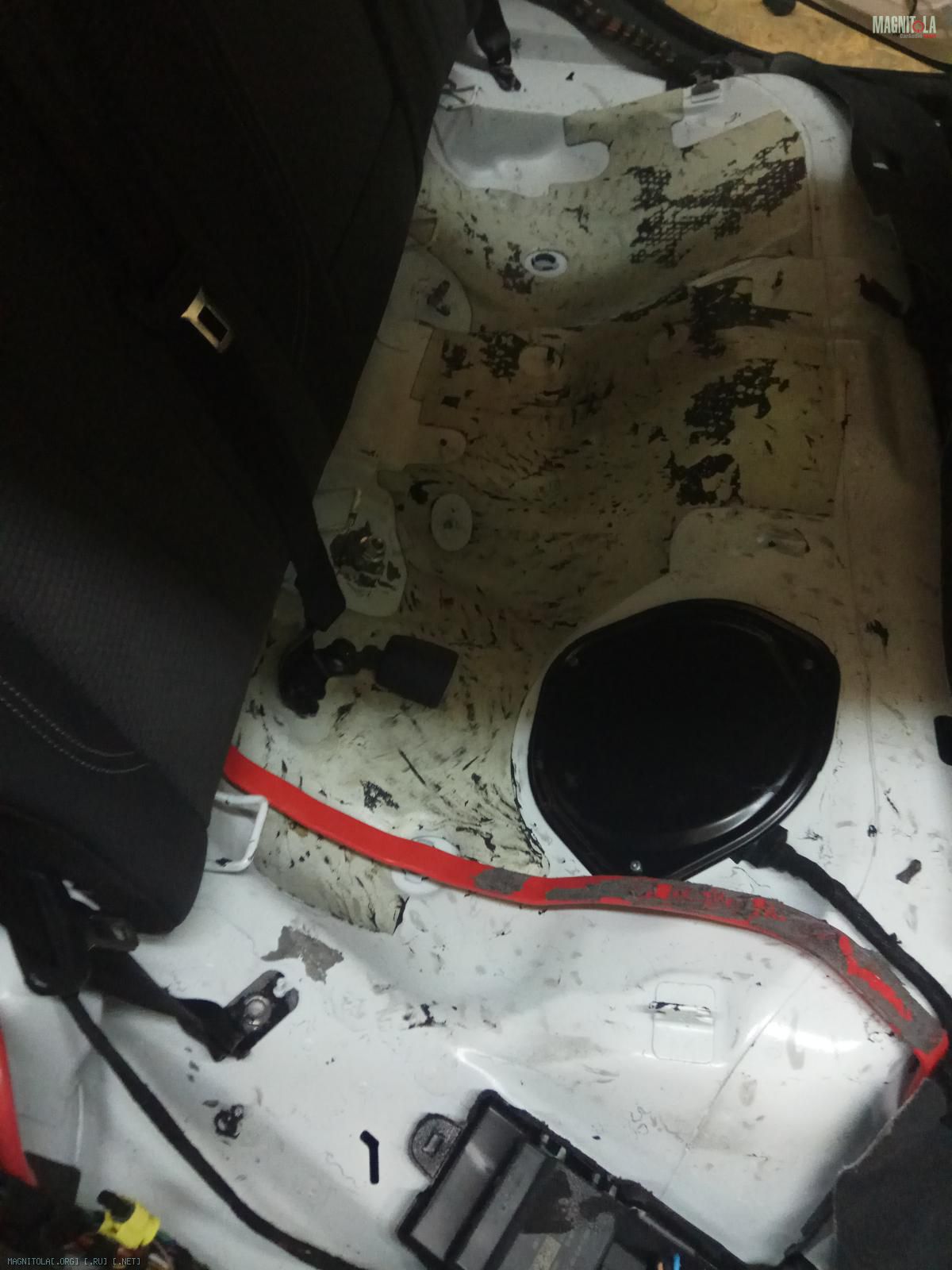

Снимаем вибру, сплэн с дверей и за задним диваном

Вложение 1249242 Вложение 1249244 Вложение 1249246 Вложение 1249248 Вложение 1249250 Вложение 1249252
