Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

05.03.2017, 23:03
st220

Вложений: 41

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Allroad Quattro

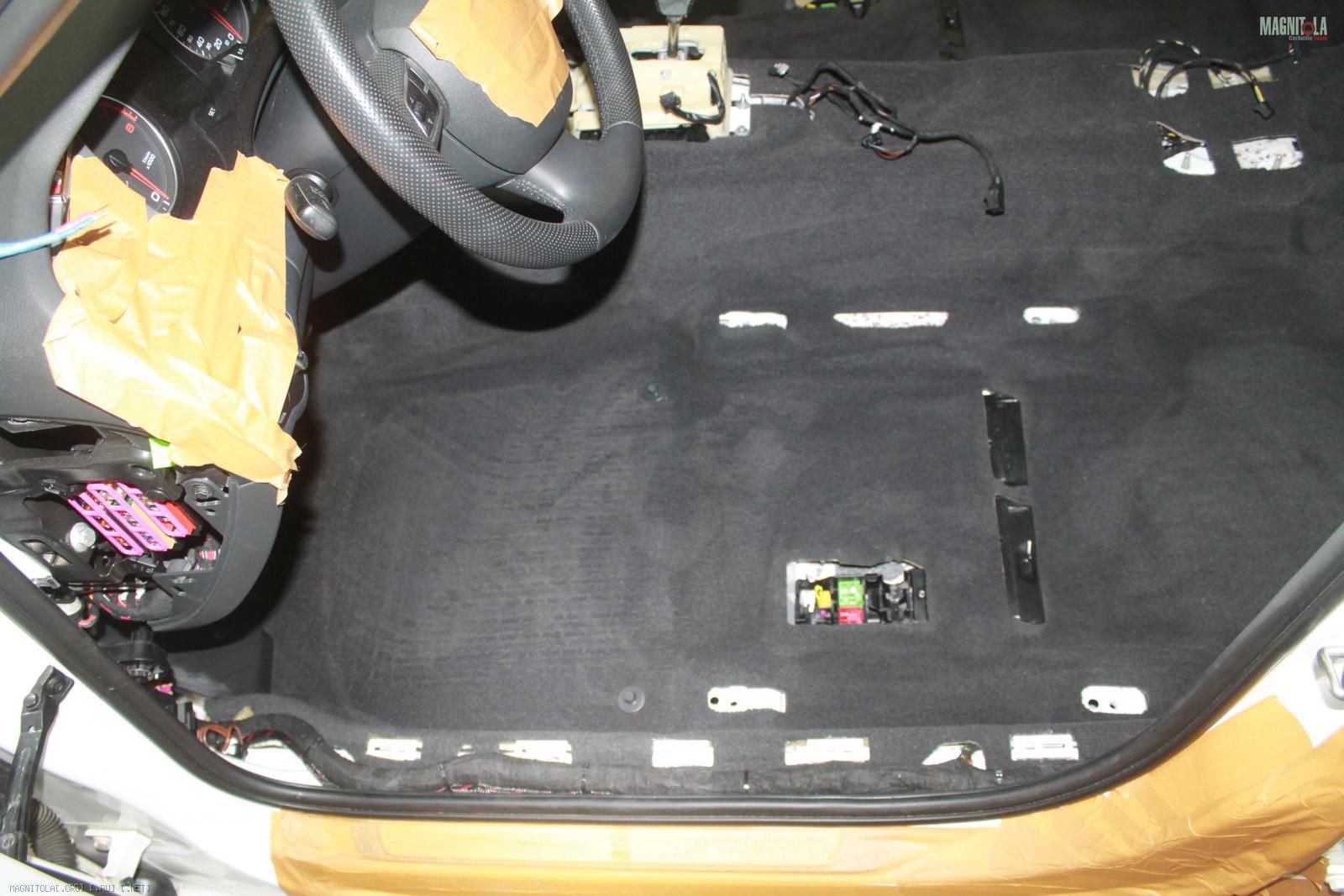

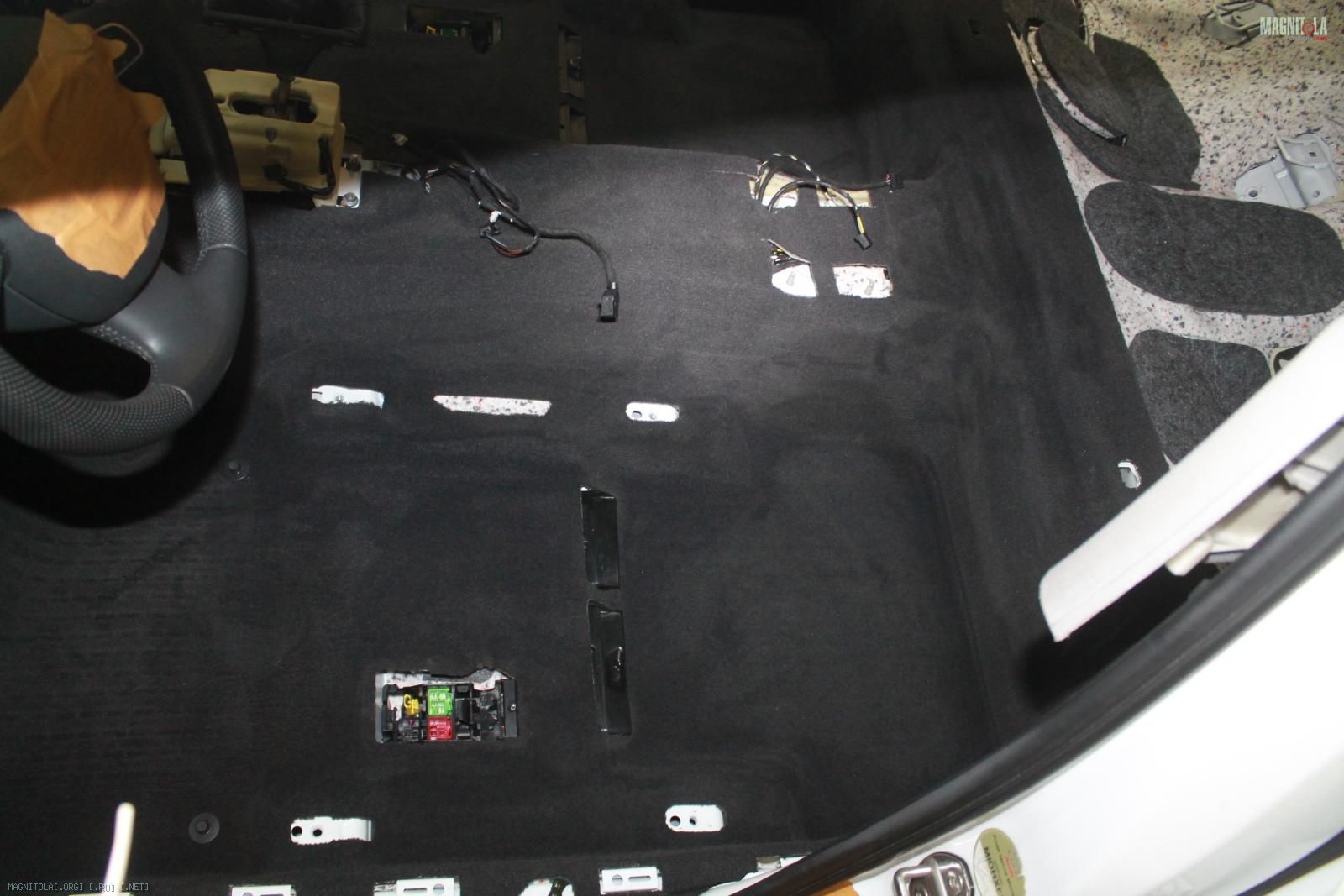

Уложили свежий ковер из химчистки, а также вкладыш под запаску

Вложение 1110638 Вложение 1110640 Вложение 1110642 Вложение 1110644 Вложение 1110646 Вложение 1110648 Вложение 1110650 Вложение 1110652 Вложение 1110654 Вложение 1110656

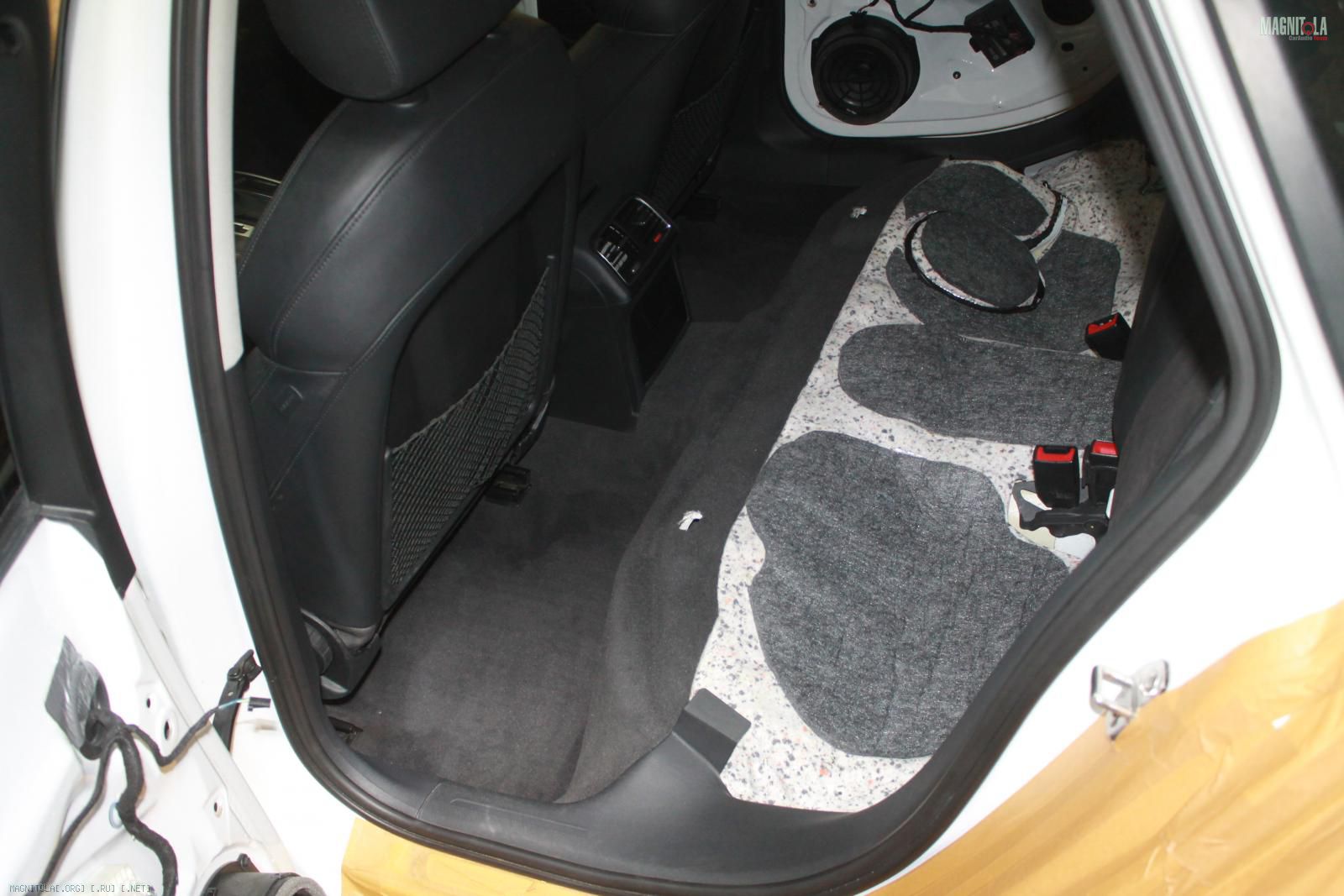

Зашумили центральный тоннель войлоком
Вложение 1110658 Вложение 1110660 Вложение 1110662 Вложение 1110664

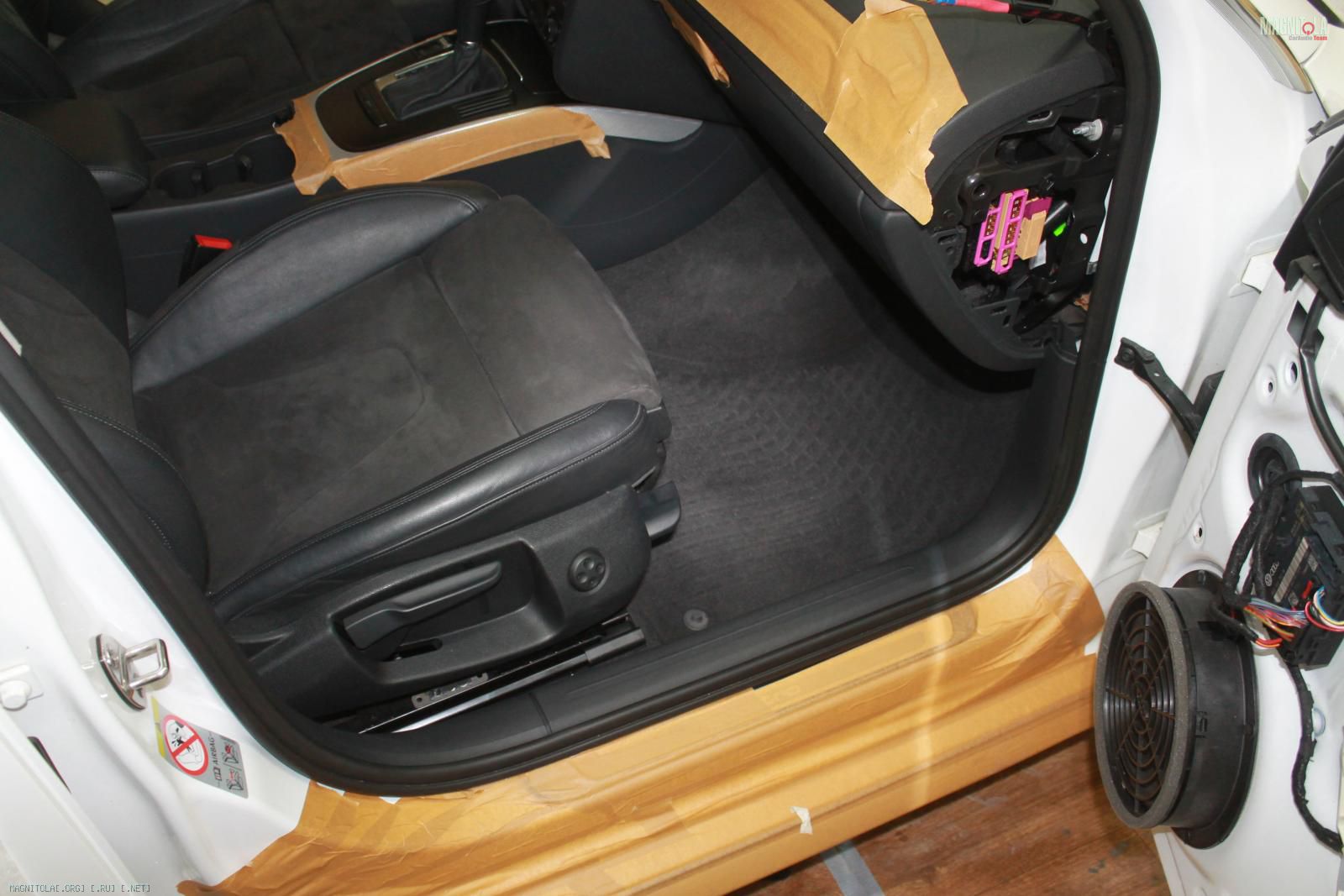

Сделали химчистку пластиковых деталей...

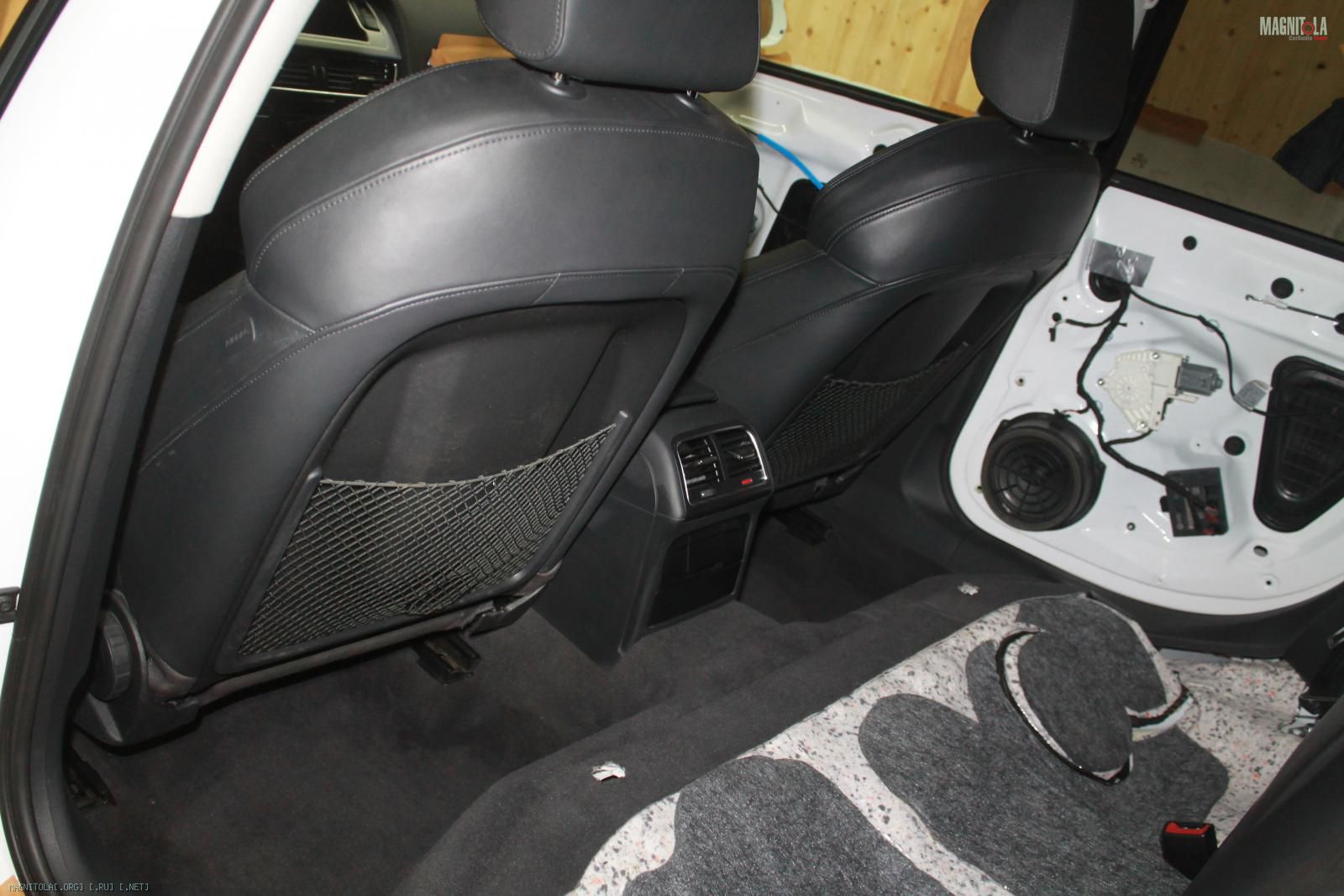

Собрали салон...

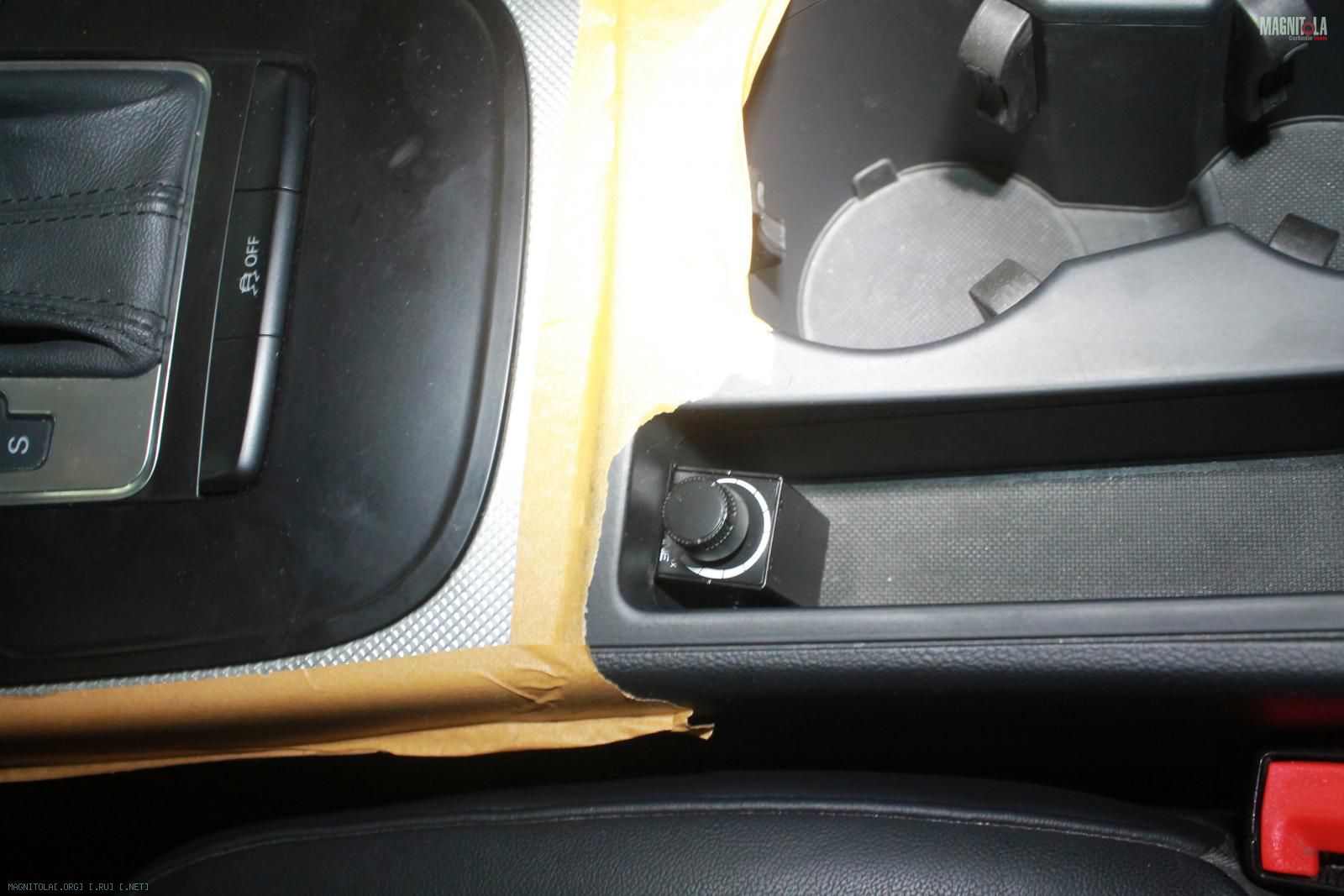

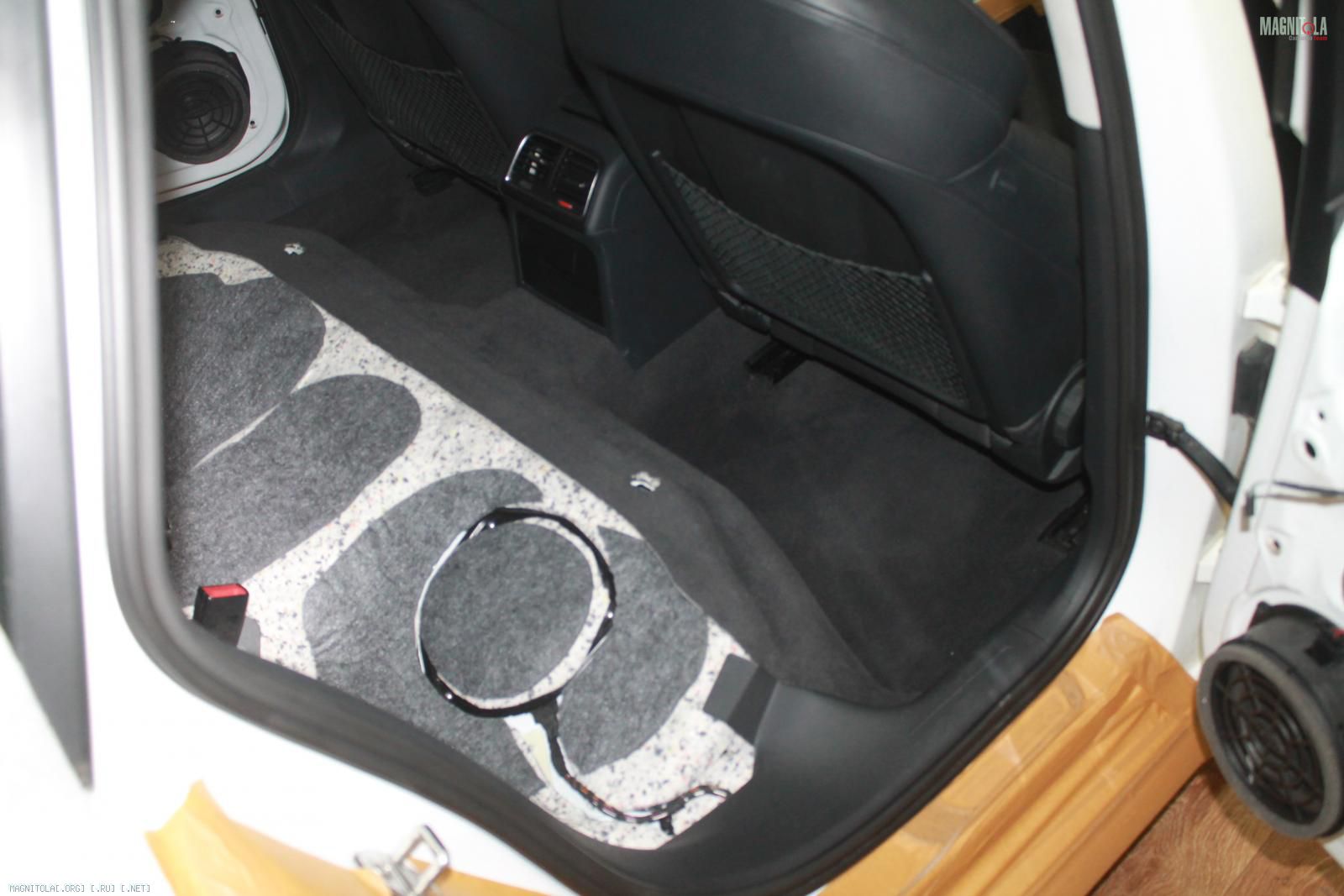

Установили регулятор баса..
Вложение 1110666 Вложение 1110668 Вложение 1110670 Вложение 1110672 Вложение 1110674 Вложение 1110676 Вложение 1110678 Вложение 1110680

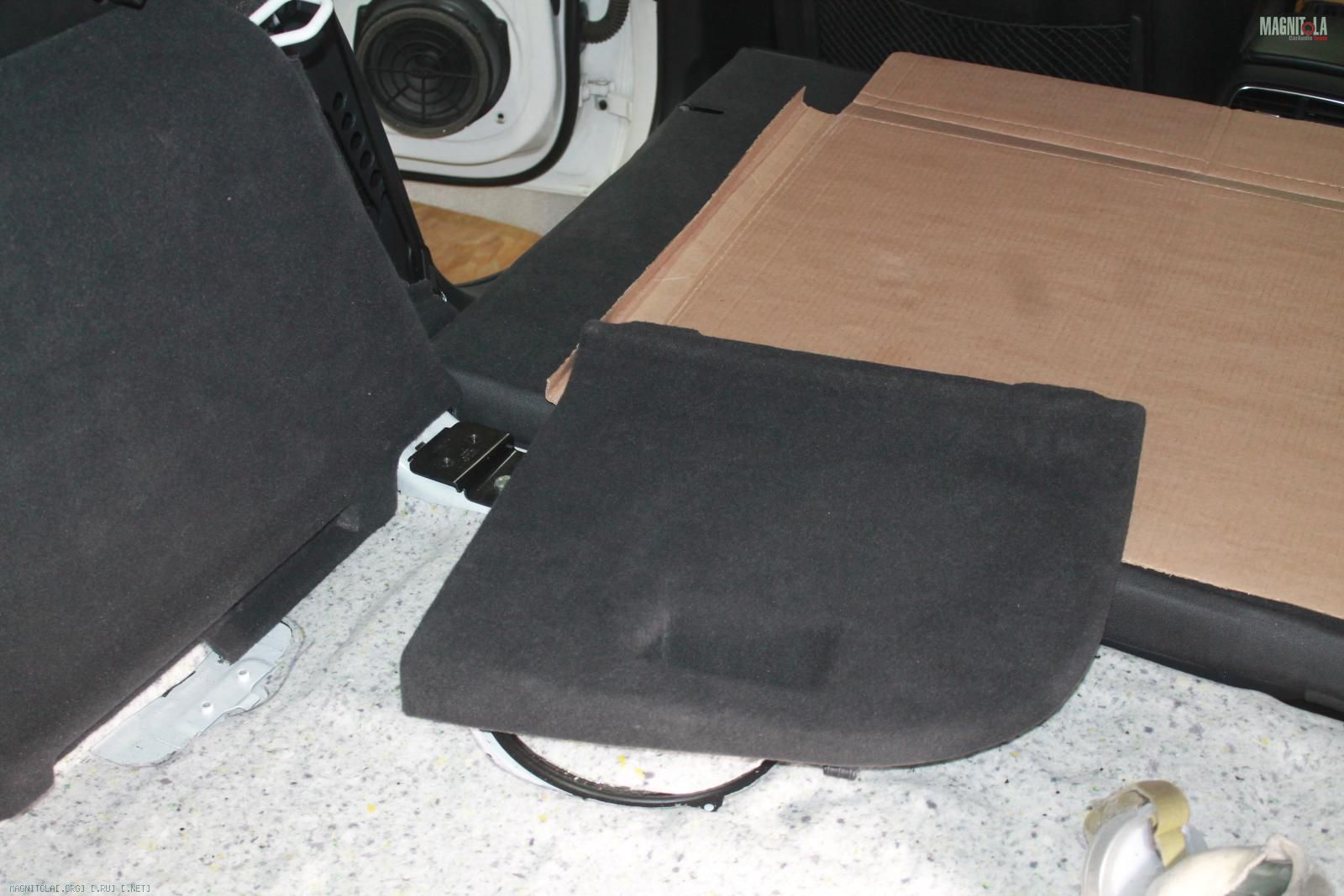

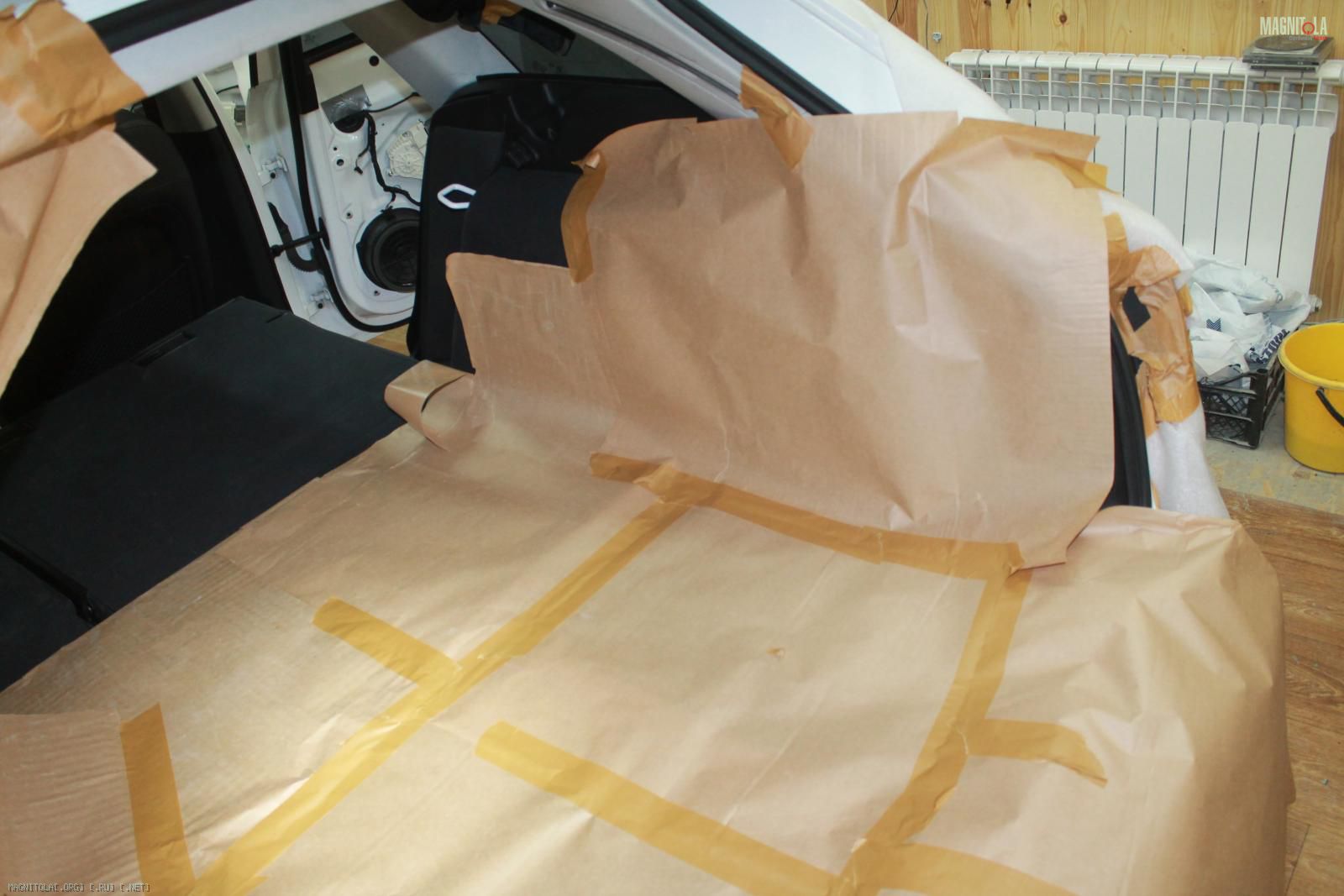

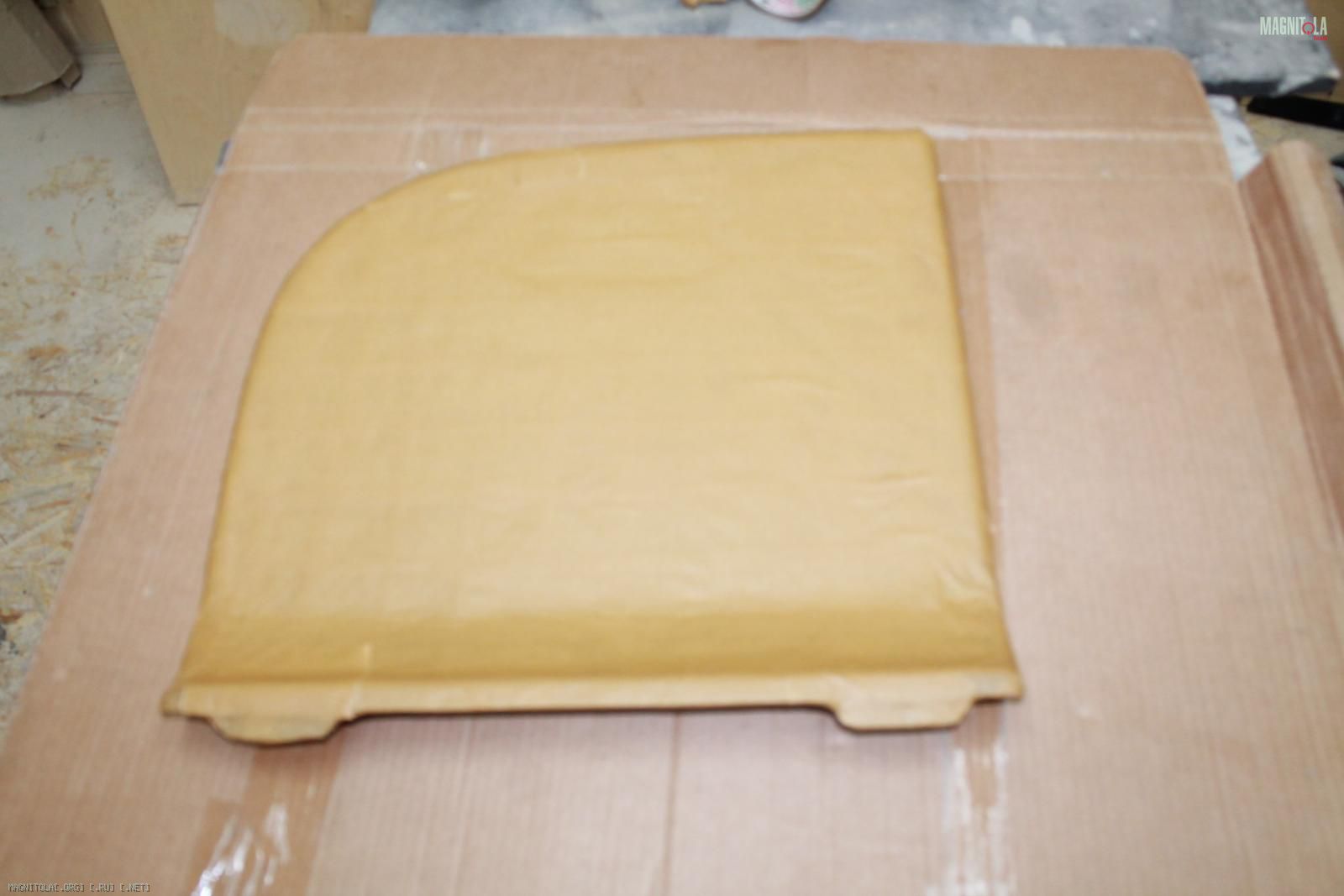

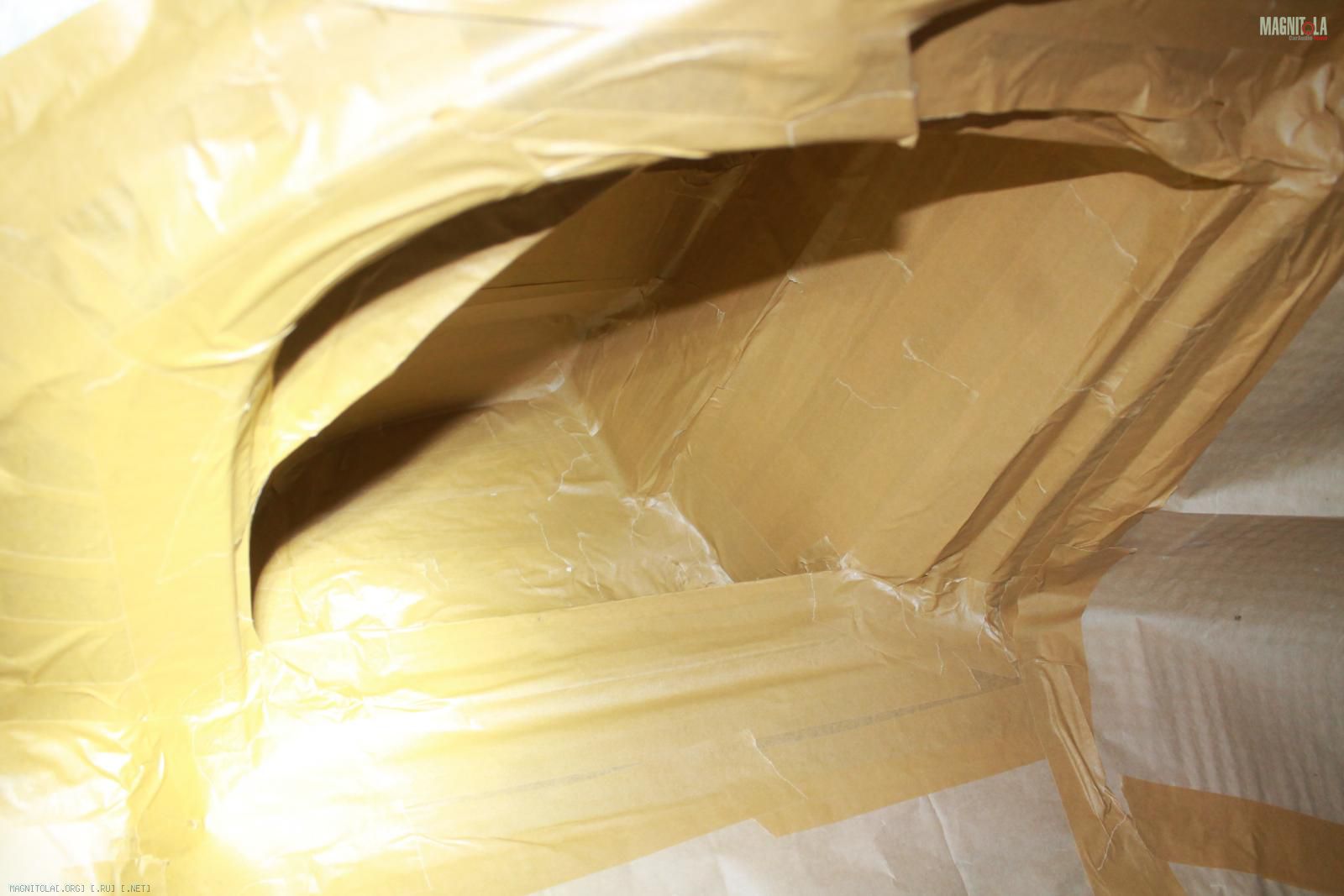

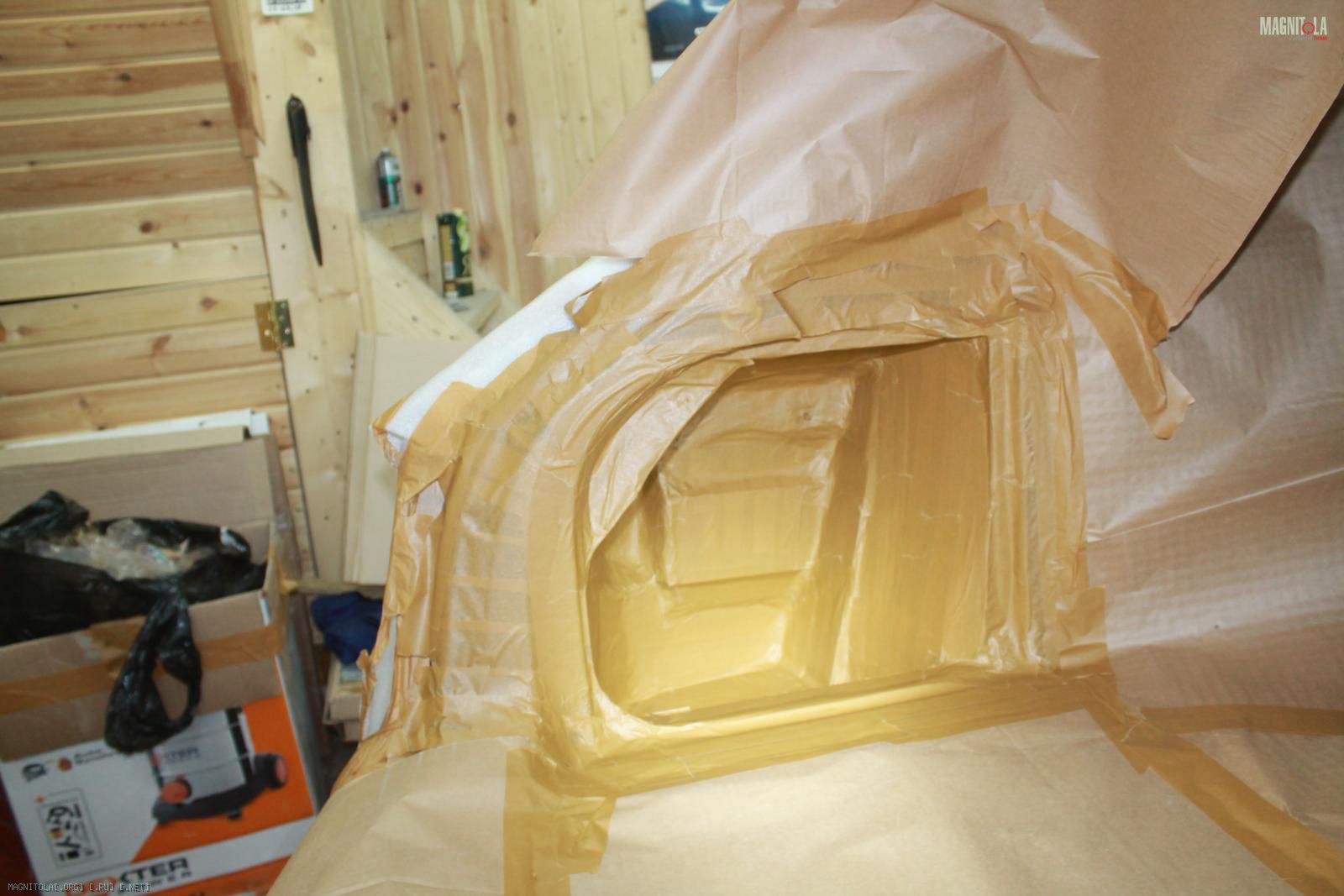

Подготовка к изготовлению стелса и декоративной накладке (штатную необходимо сохранить для возврата в сток, при продаже)
Вложение 1110682 Вложение 1110684 Вложение 1110686 Вложение 1110688 Вложение 1110690 Вложение 1110692 Вложение 1110694 Вложение 1110696

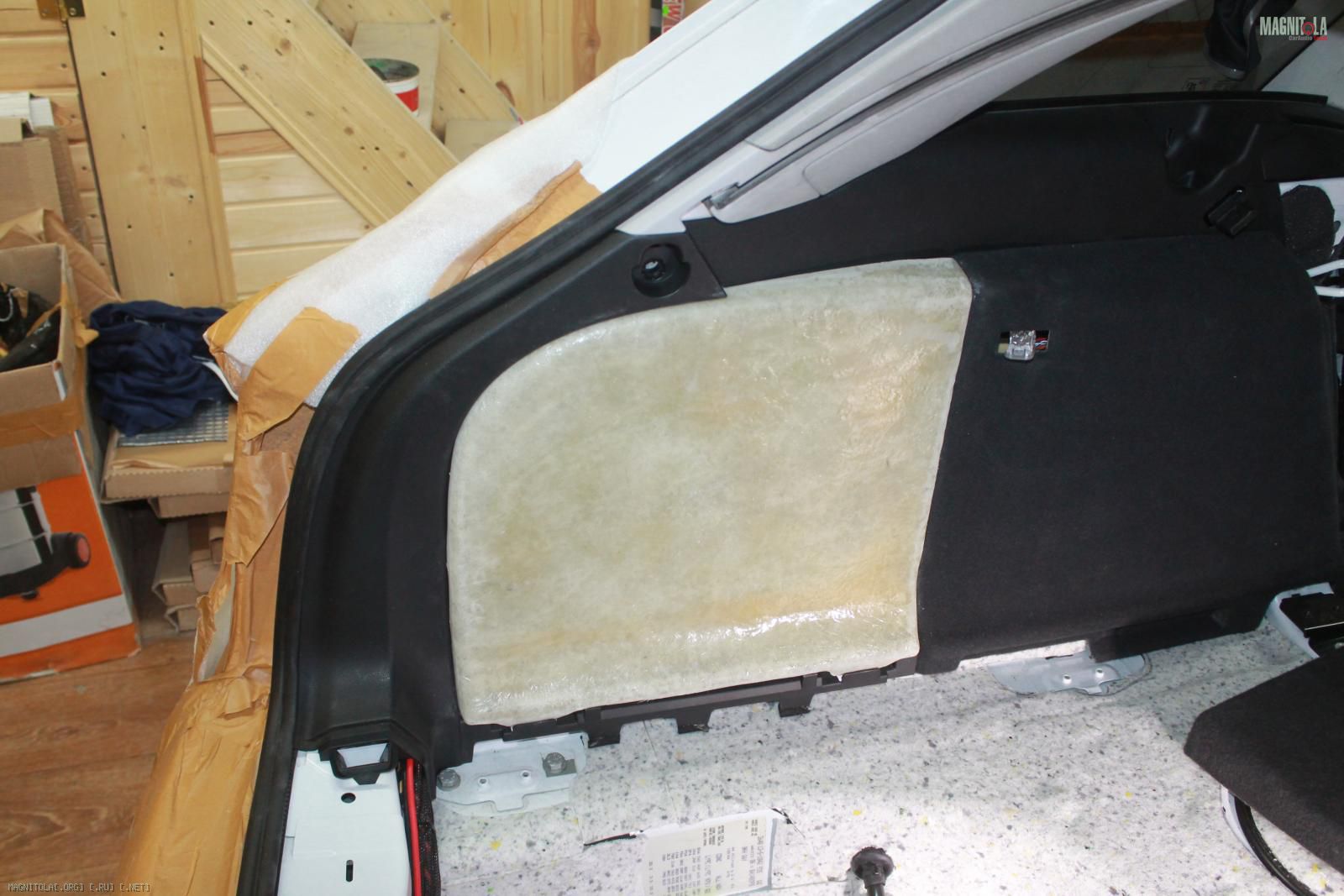

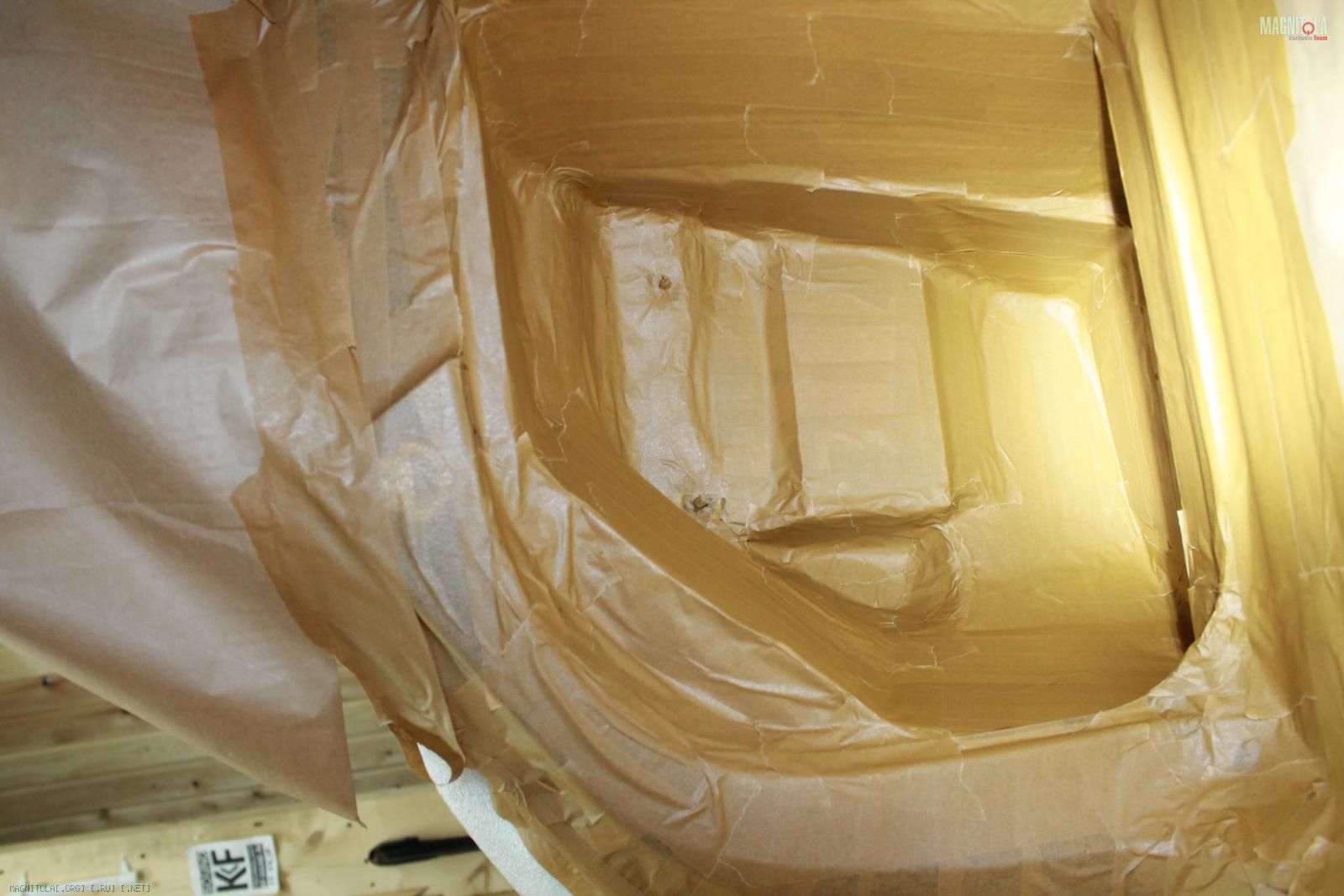

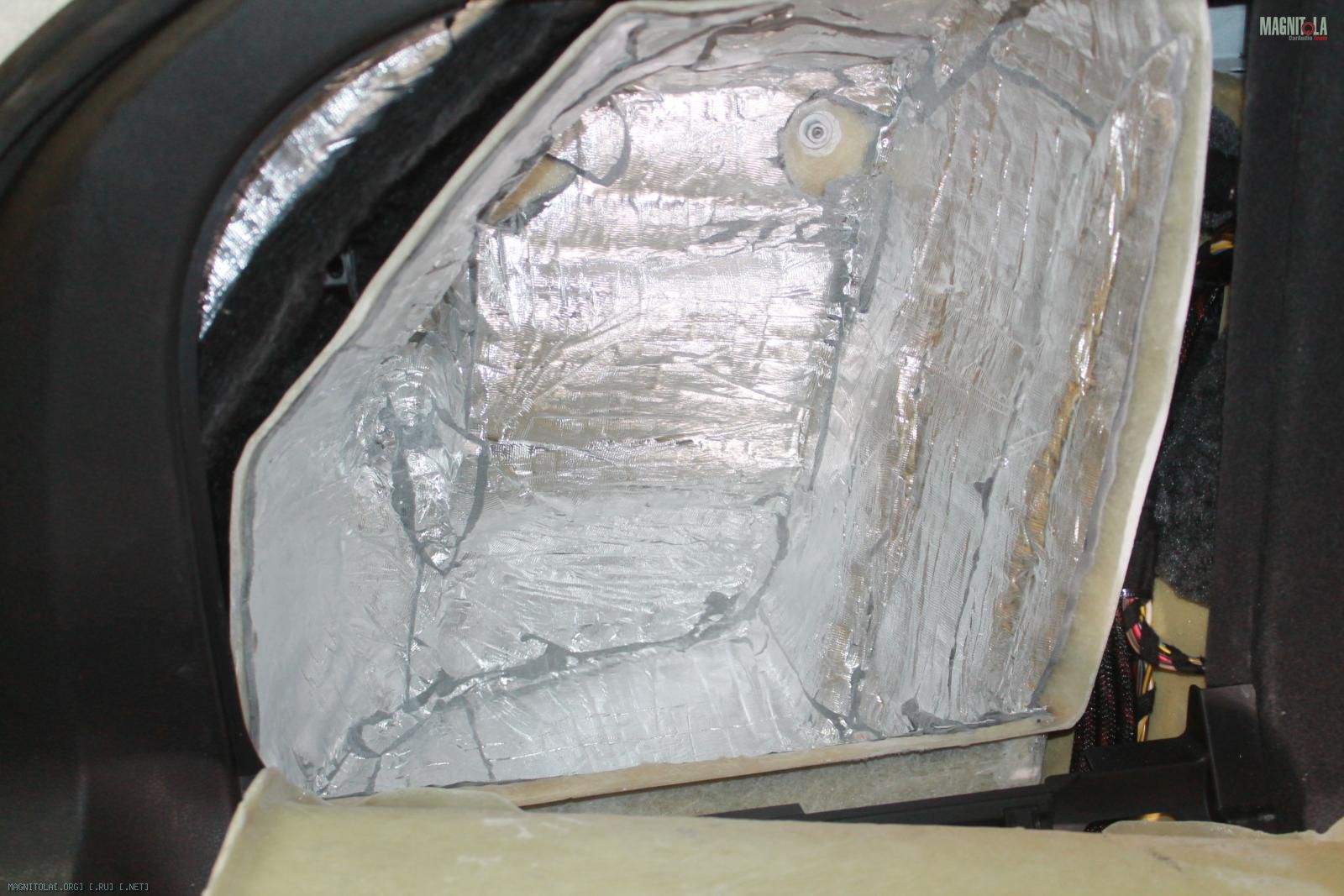

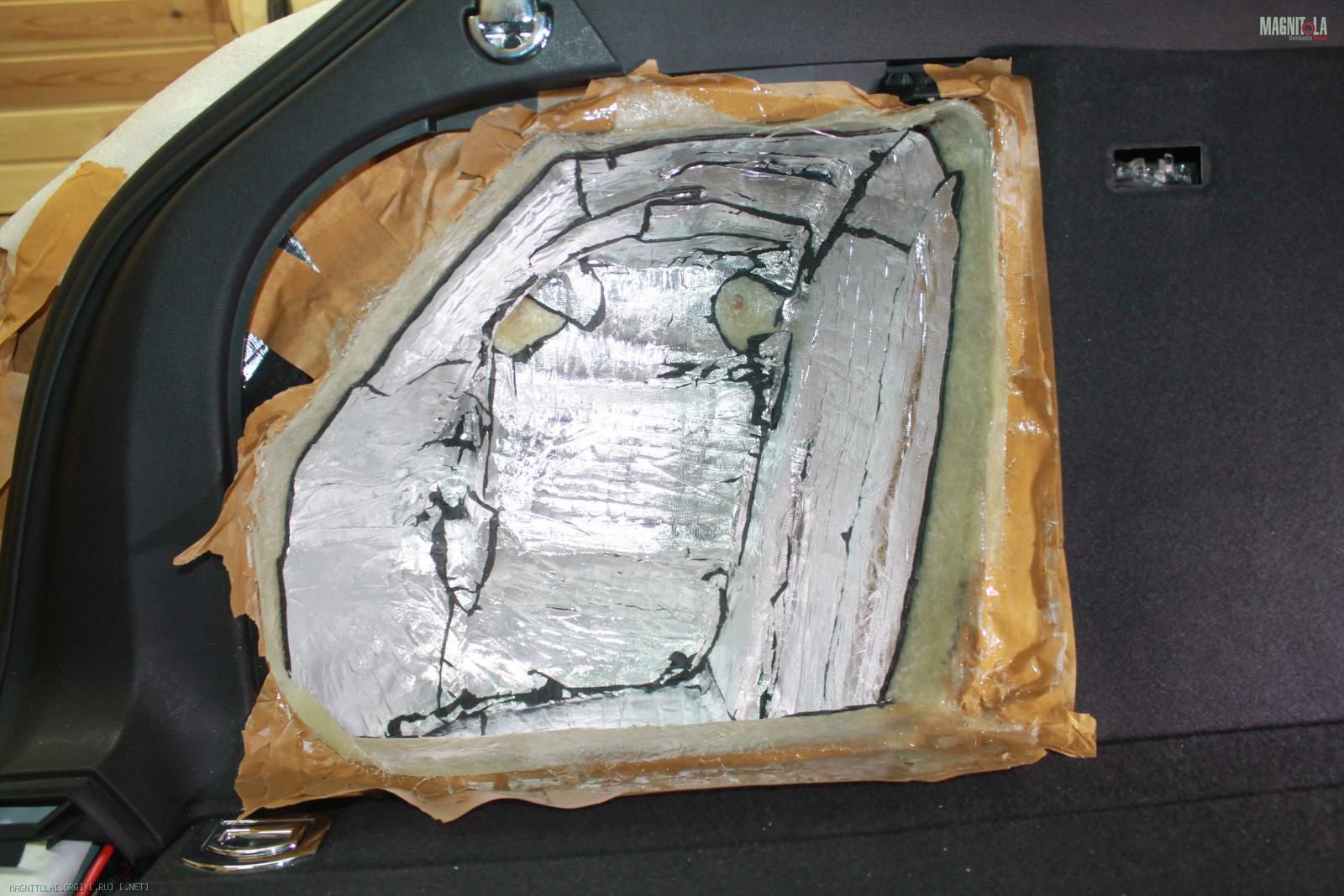

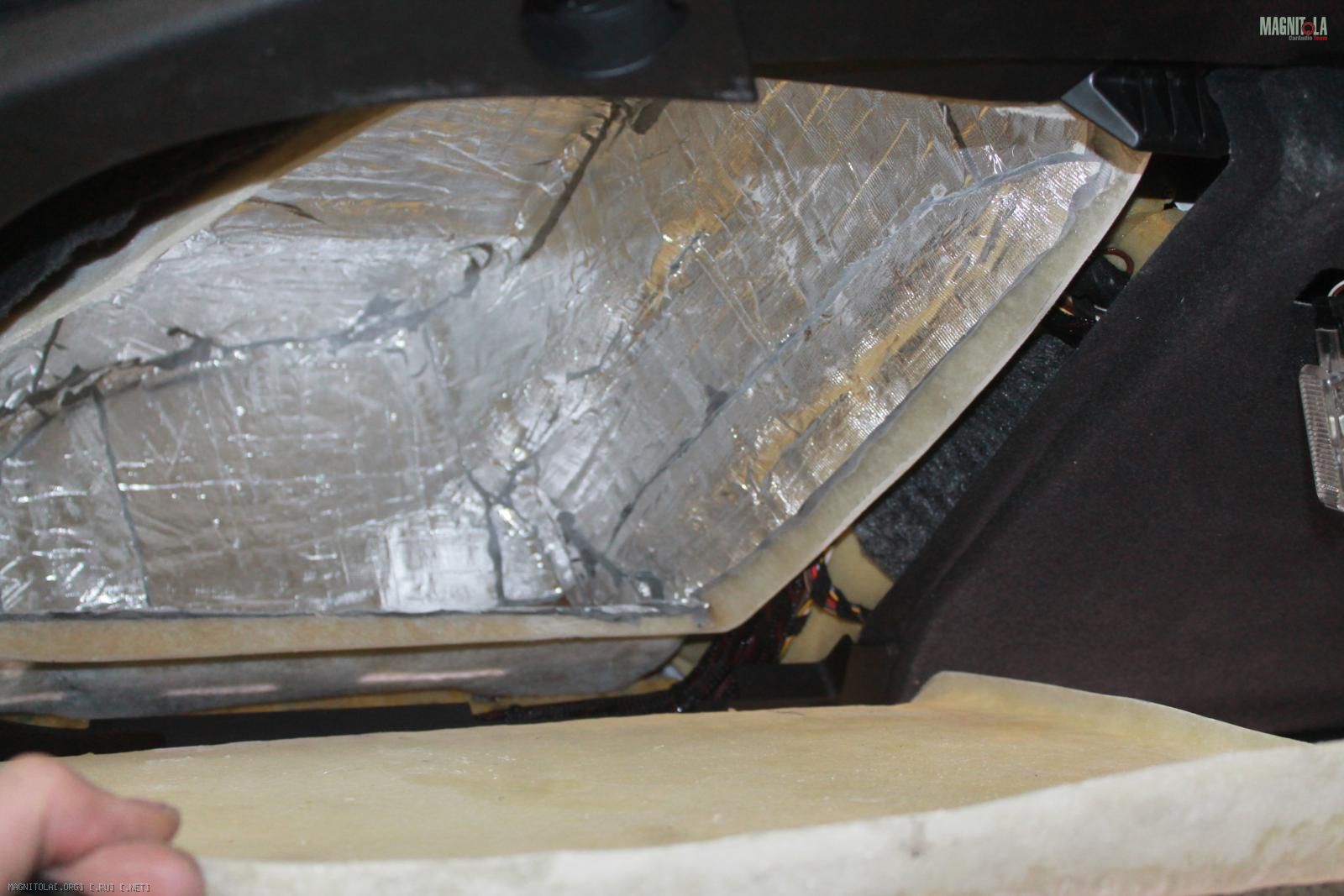

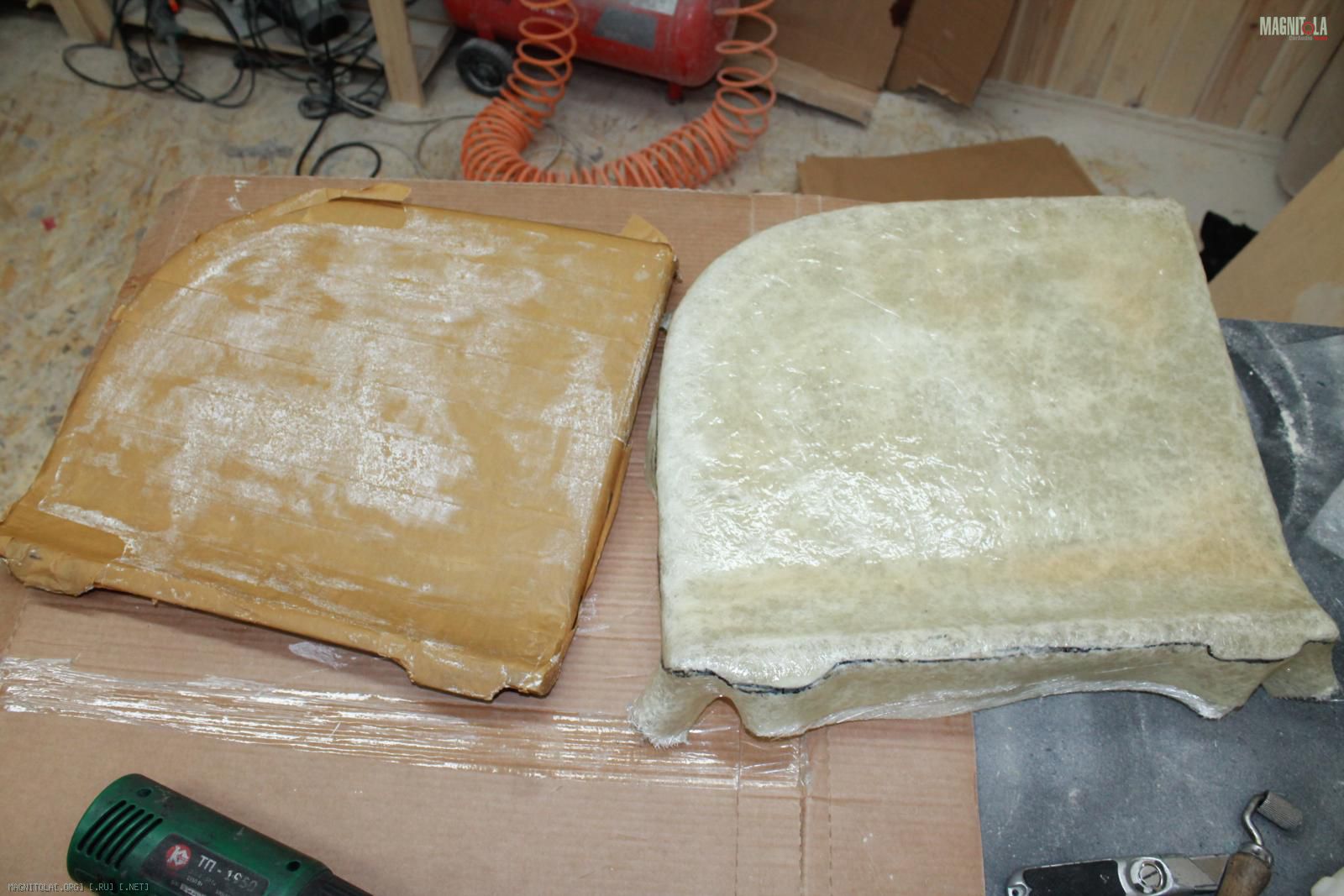

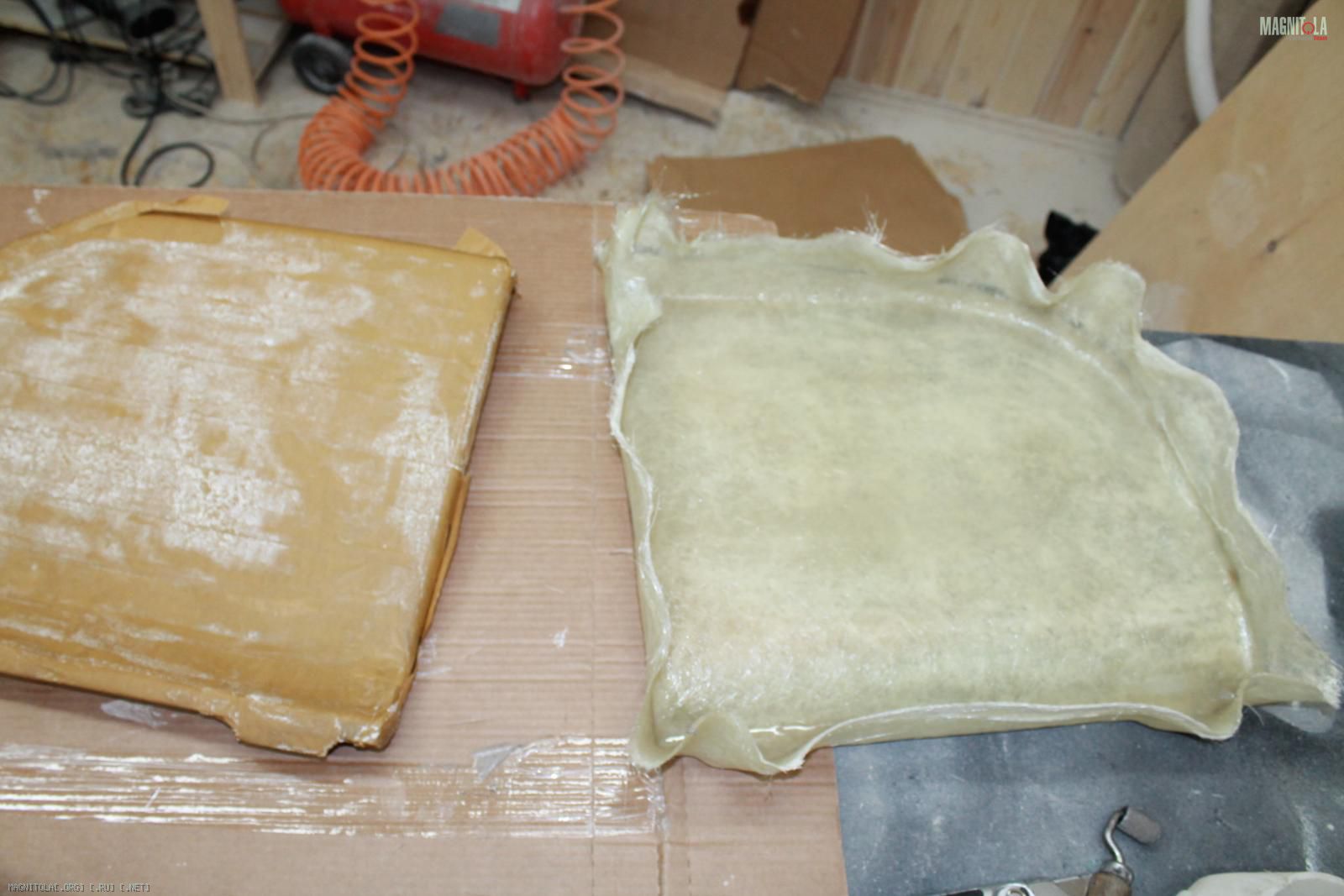

Процесс изготовления стелса и заглушки...
Стелс крепится на четырех штатных болтах м6
Вложение 1110698 Вложение 1110700 Вложение 1110702 Вложение 1110704 Вложение 1110706 Вложение 1110708 Вложение 1110710 Вложение 1110712 Вложение 1110714 Вложение 1110716 Вложение 1110718
07.03.2017, 00:30
st220

Вложений: 69

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Allroad Quattro

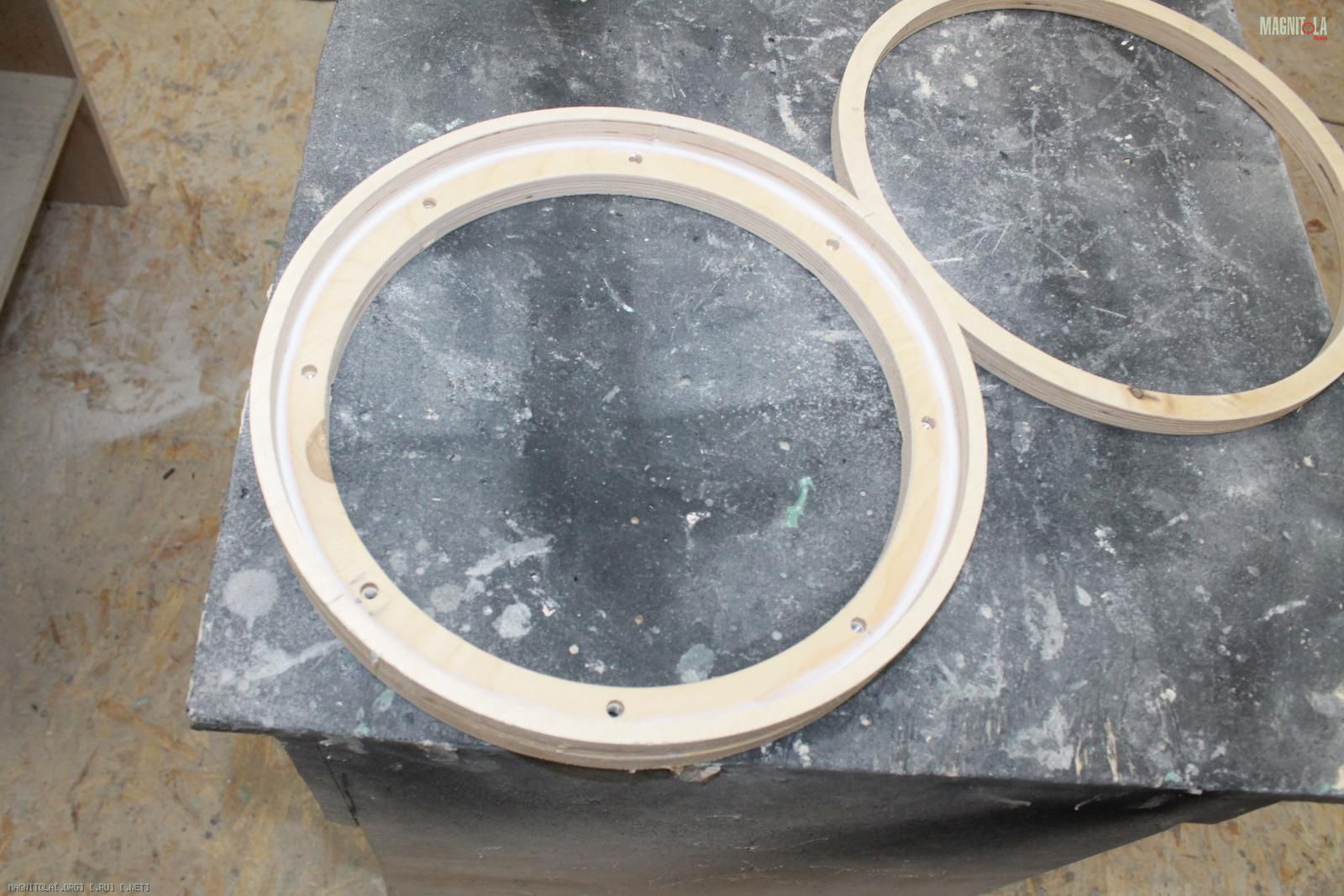

Изготовили опорные кольца для сабвуфера и для декоративной накладки.
Сабвуфер будет крепится на 8-ми закладных гайках м5...

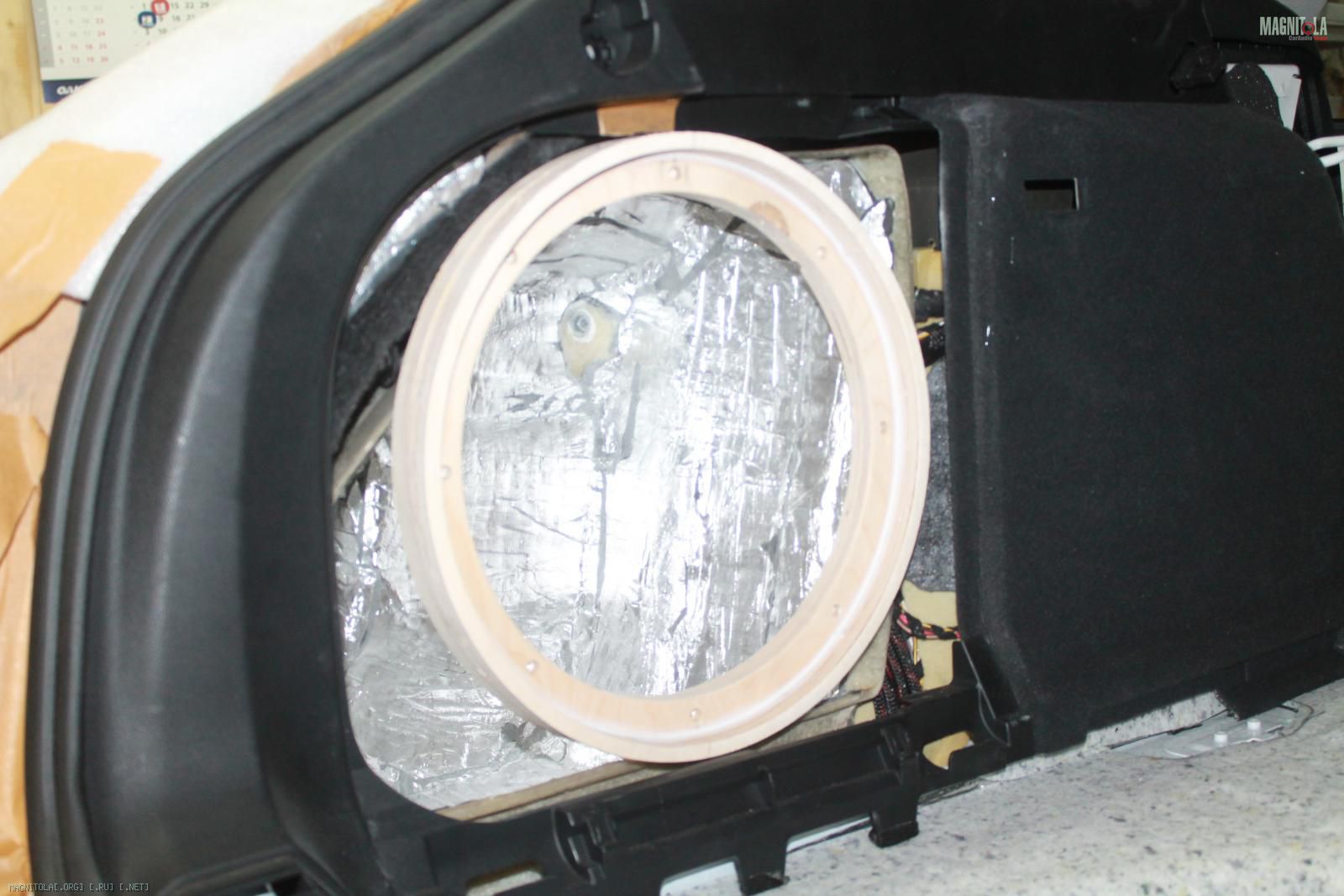

Выставляем кольца, фиксируем...

Вложение 1111176 Вложение 1111178 Вложение 1111180 Вложение 1111182 Вложение 1111184 Вложение 1111186

Вложение 1111188 Вложение 1111190 Вложение 1111192

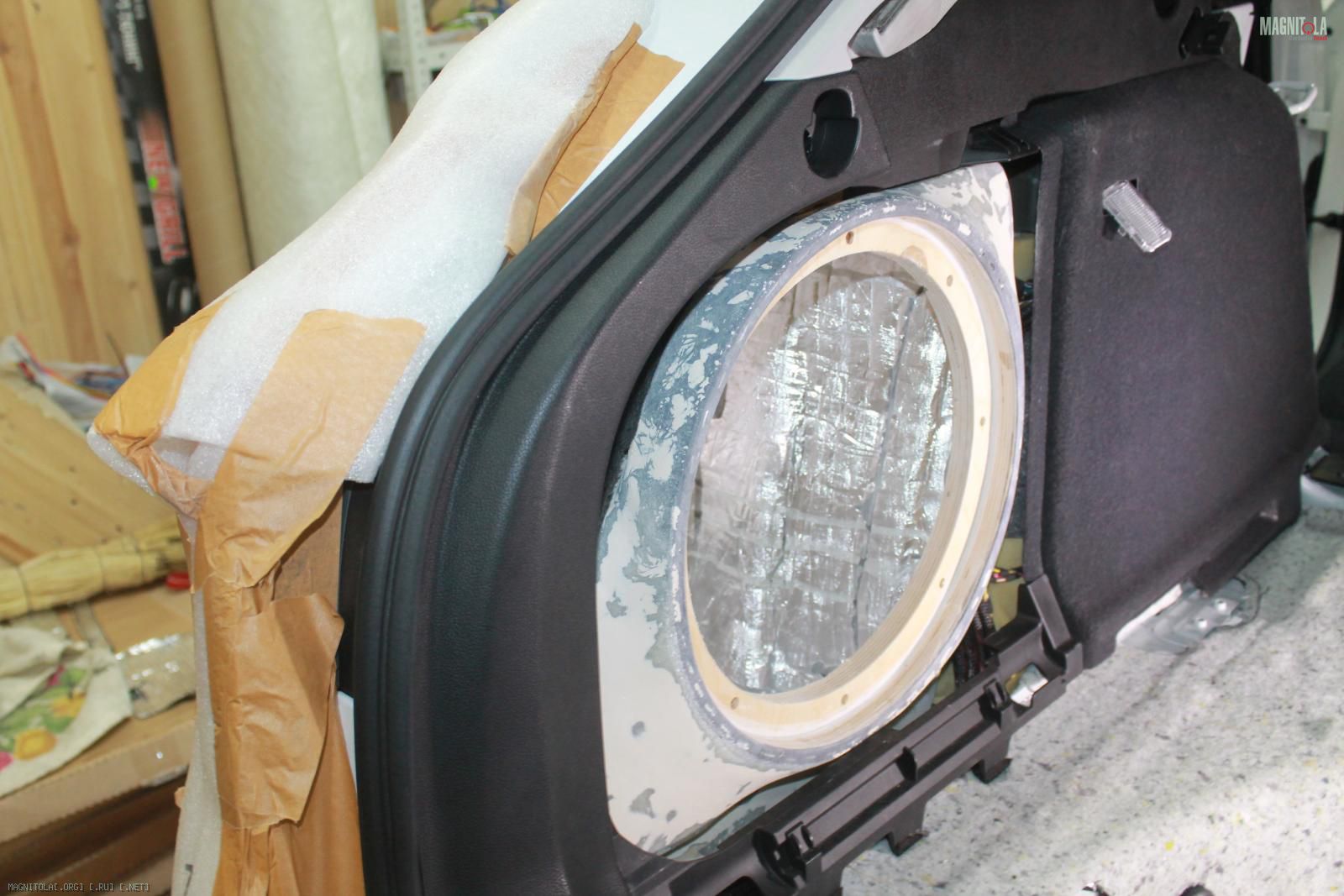

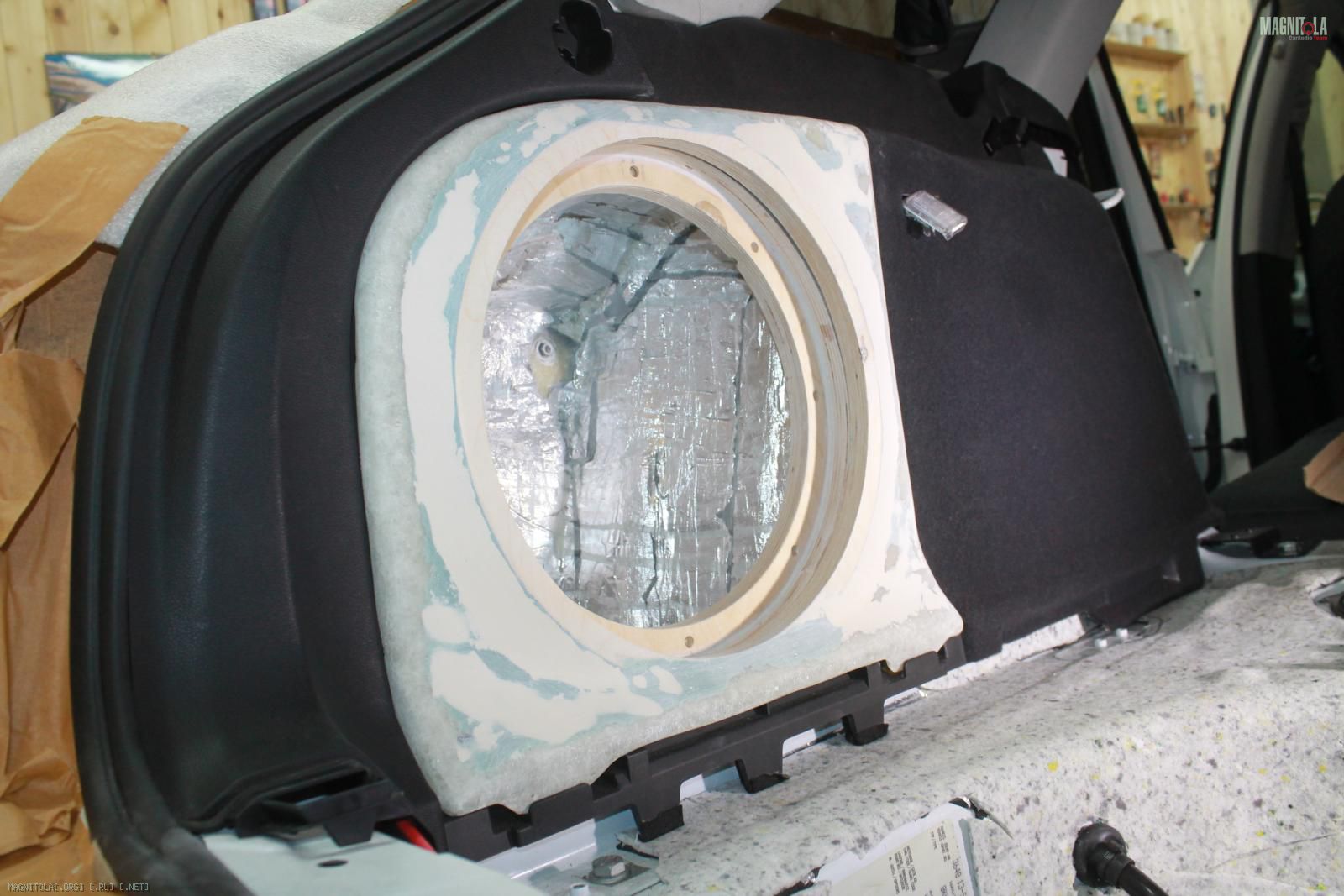

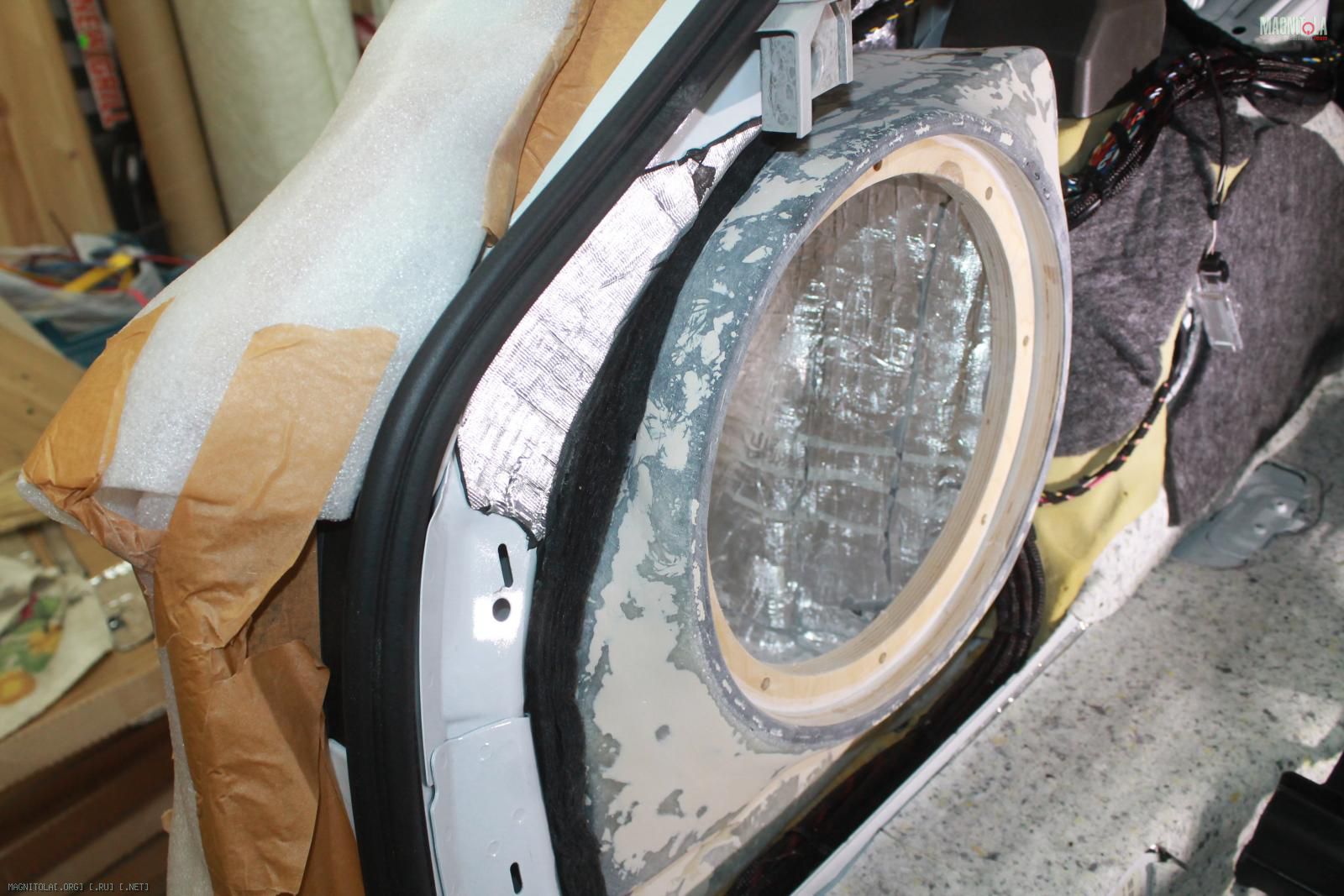

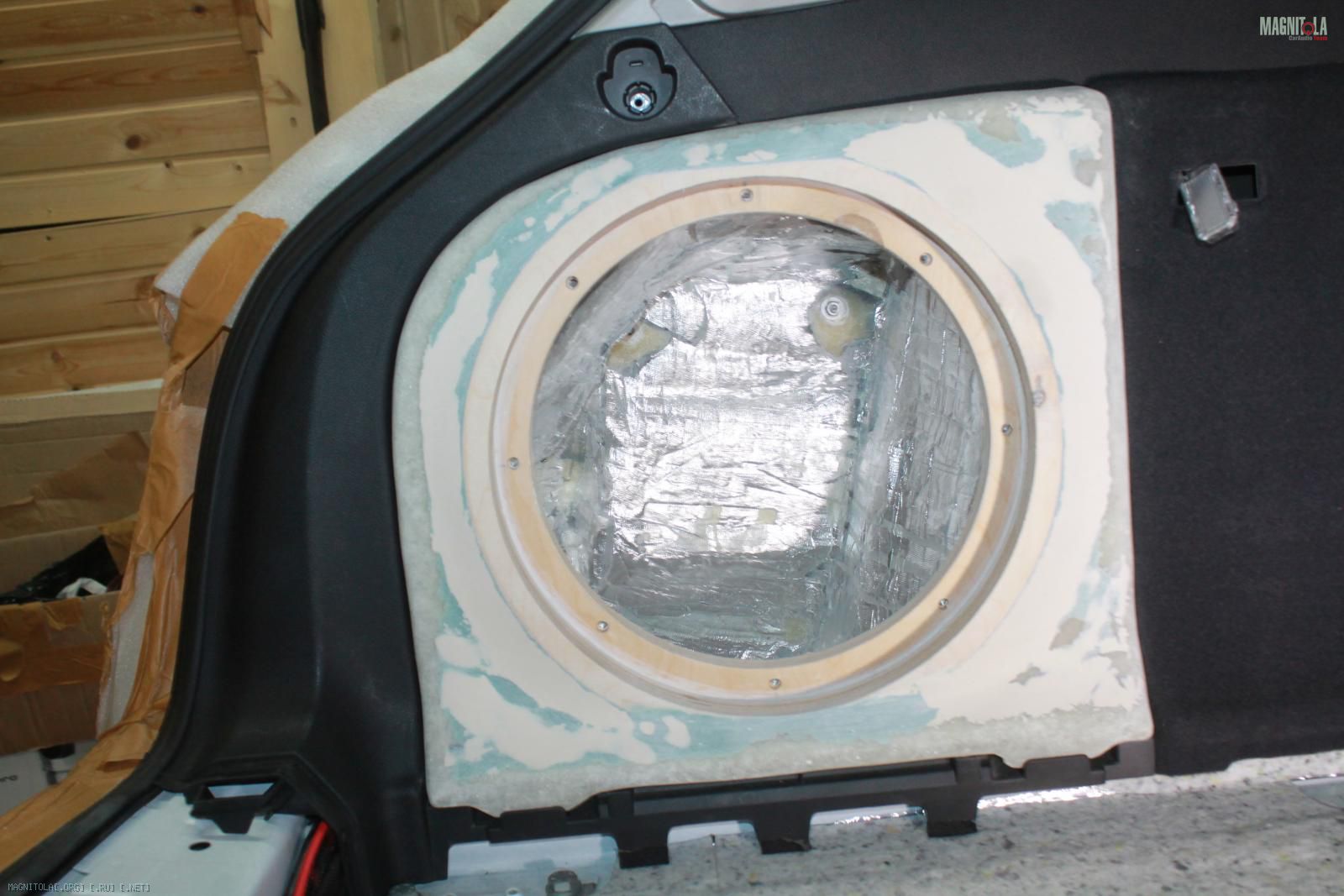

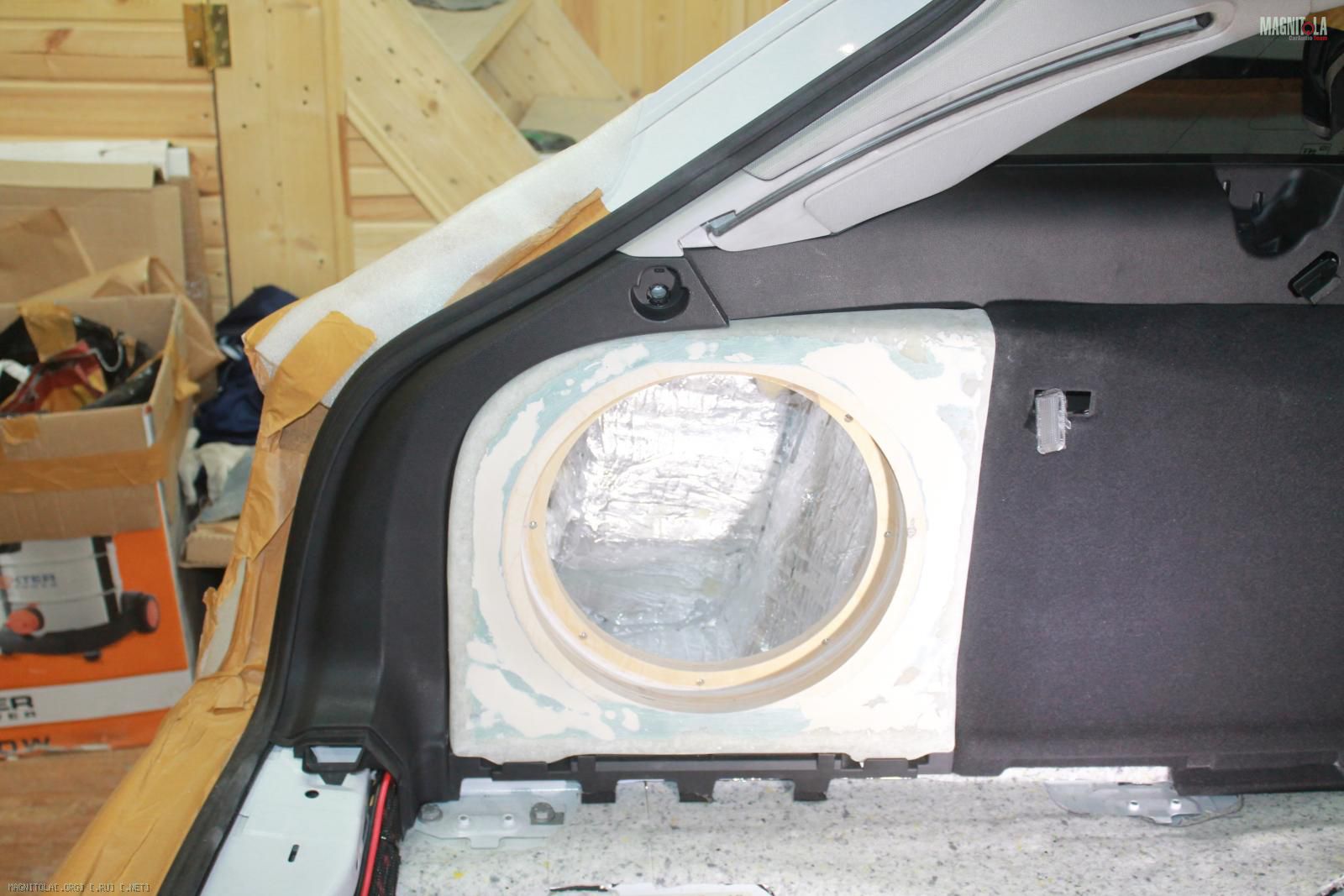

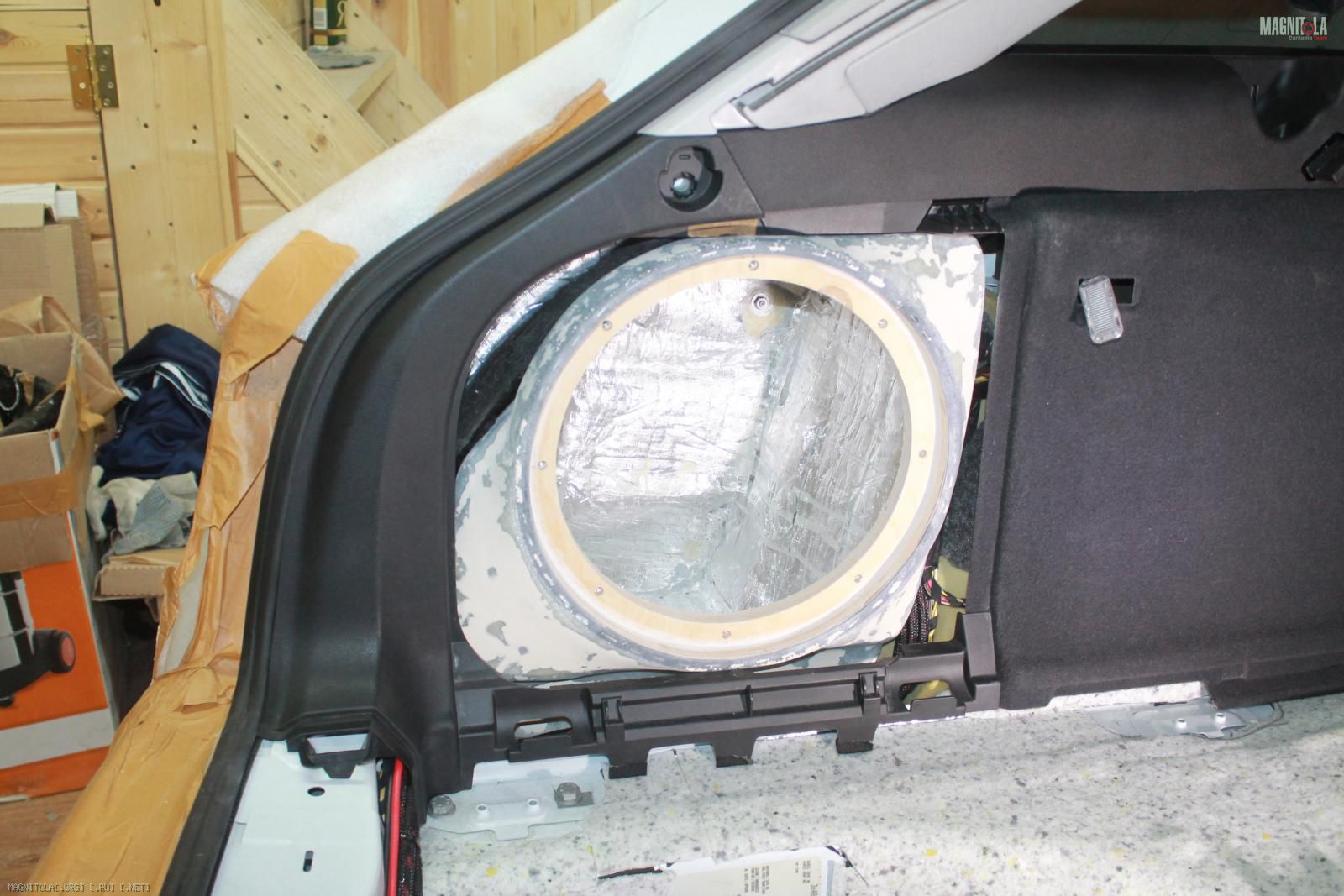

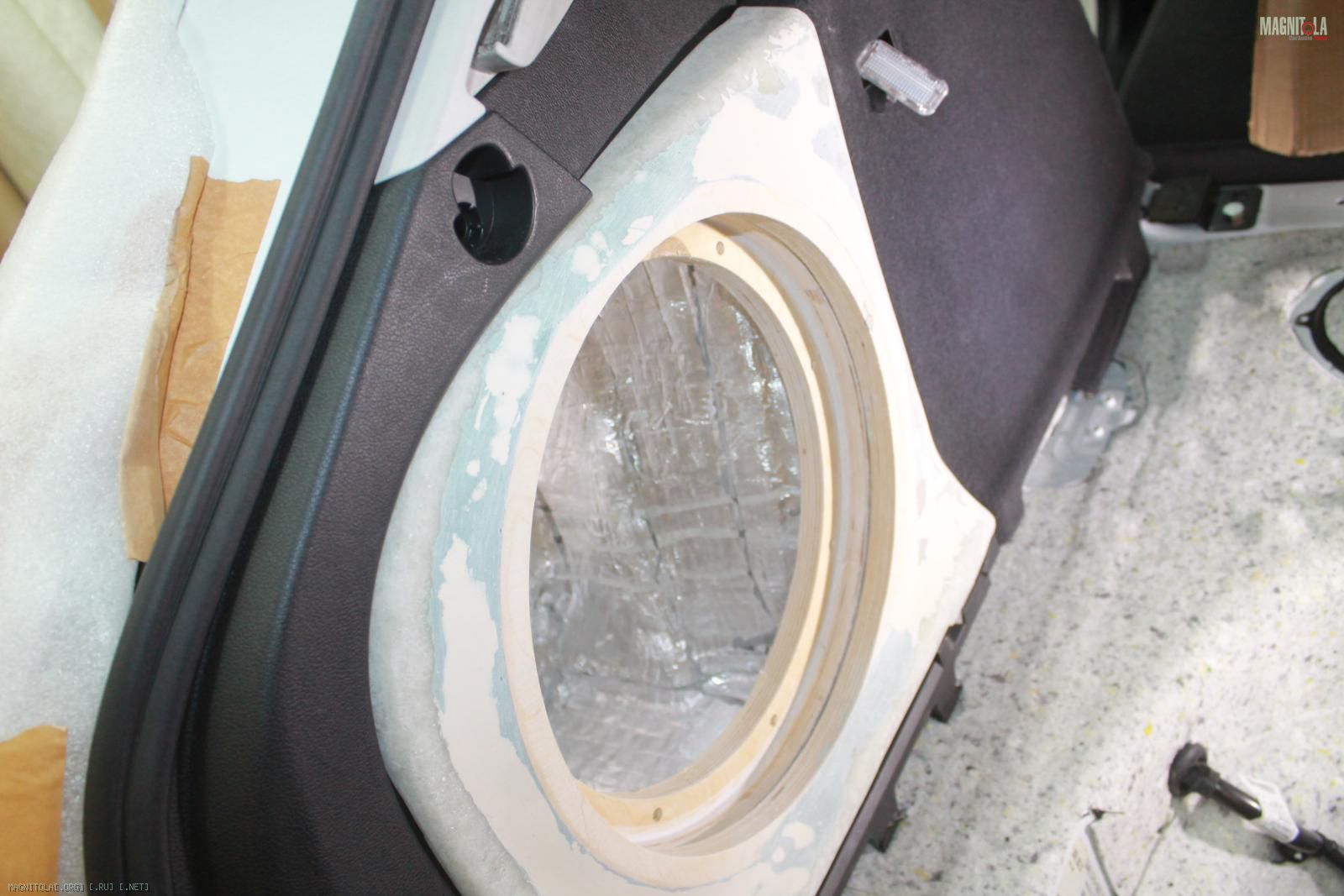

Лицевая стенка стелса готова ...
Декоративная накладка...
Вложение 1111194 Вложение 1111196 Вложение 1111198 Вложение 1111200 Вложение 1111202 Вложение 1111204 Вложение 1111206 Вложение 1111208 Вложение 1111210 Вложение 1111212

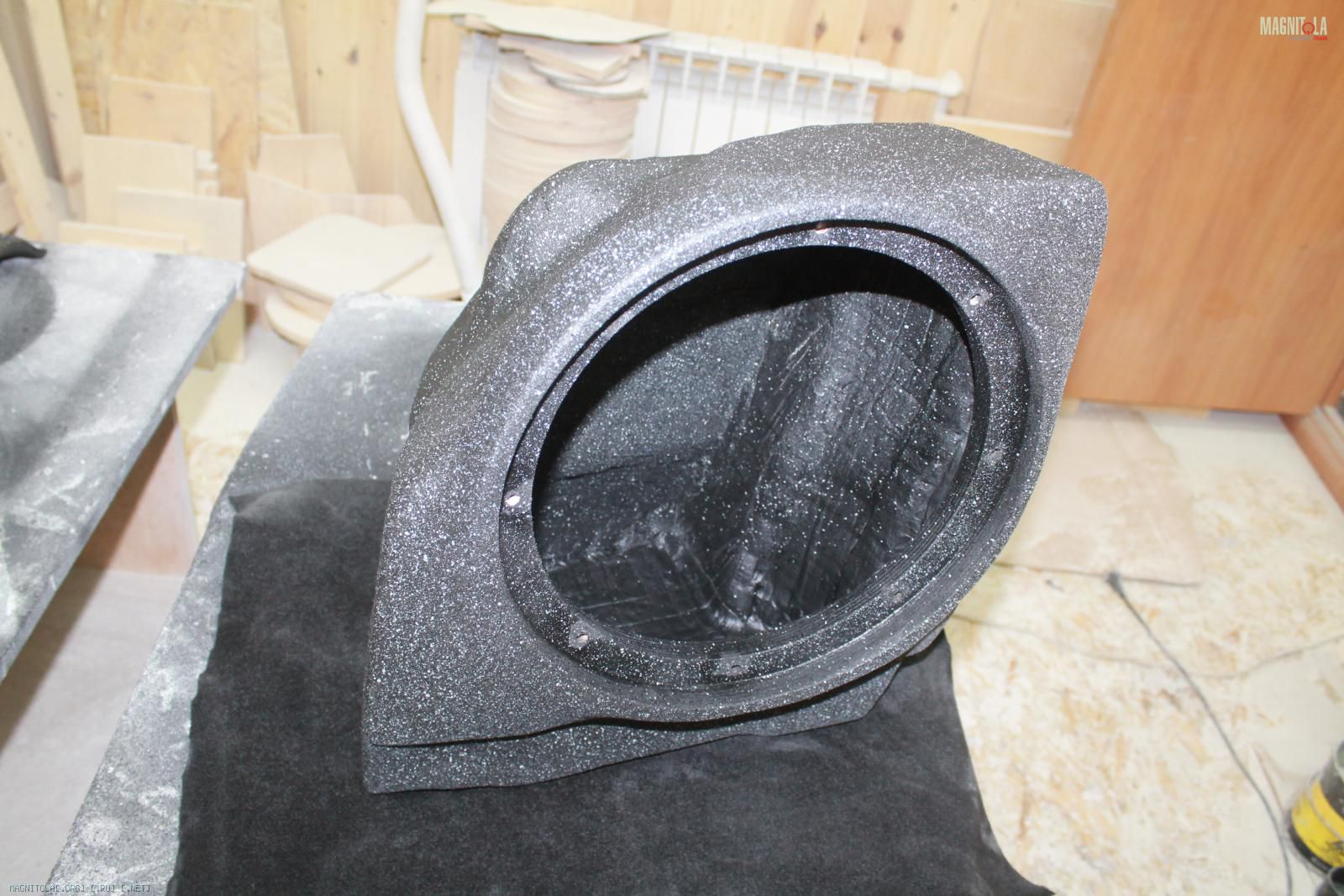

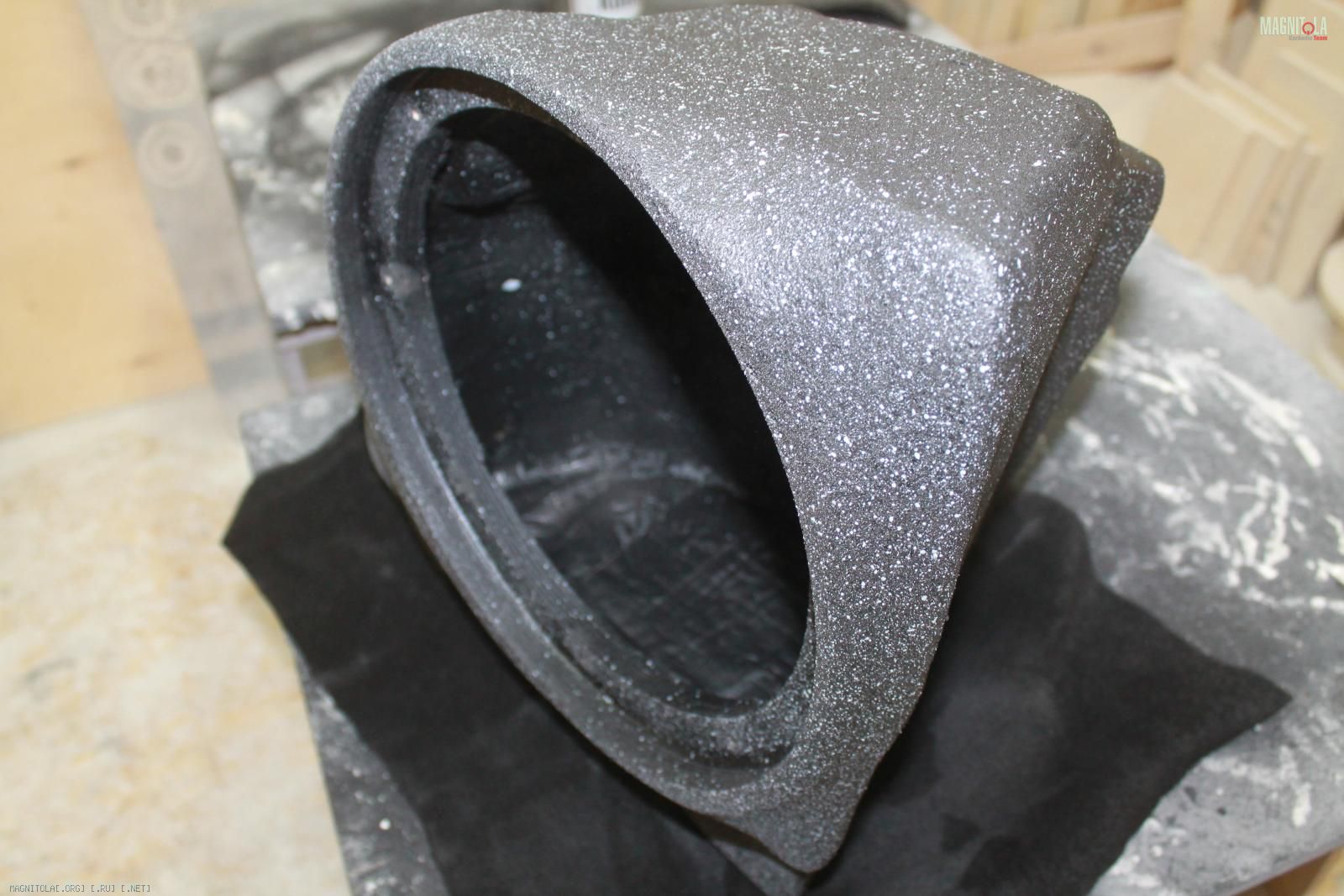

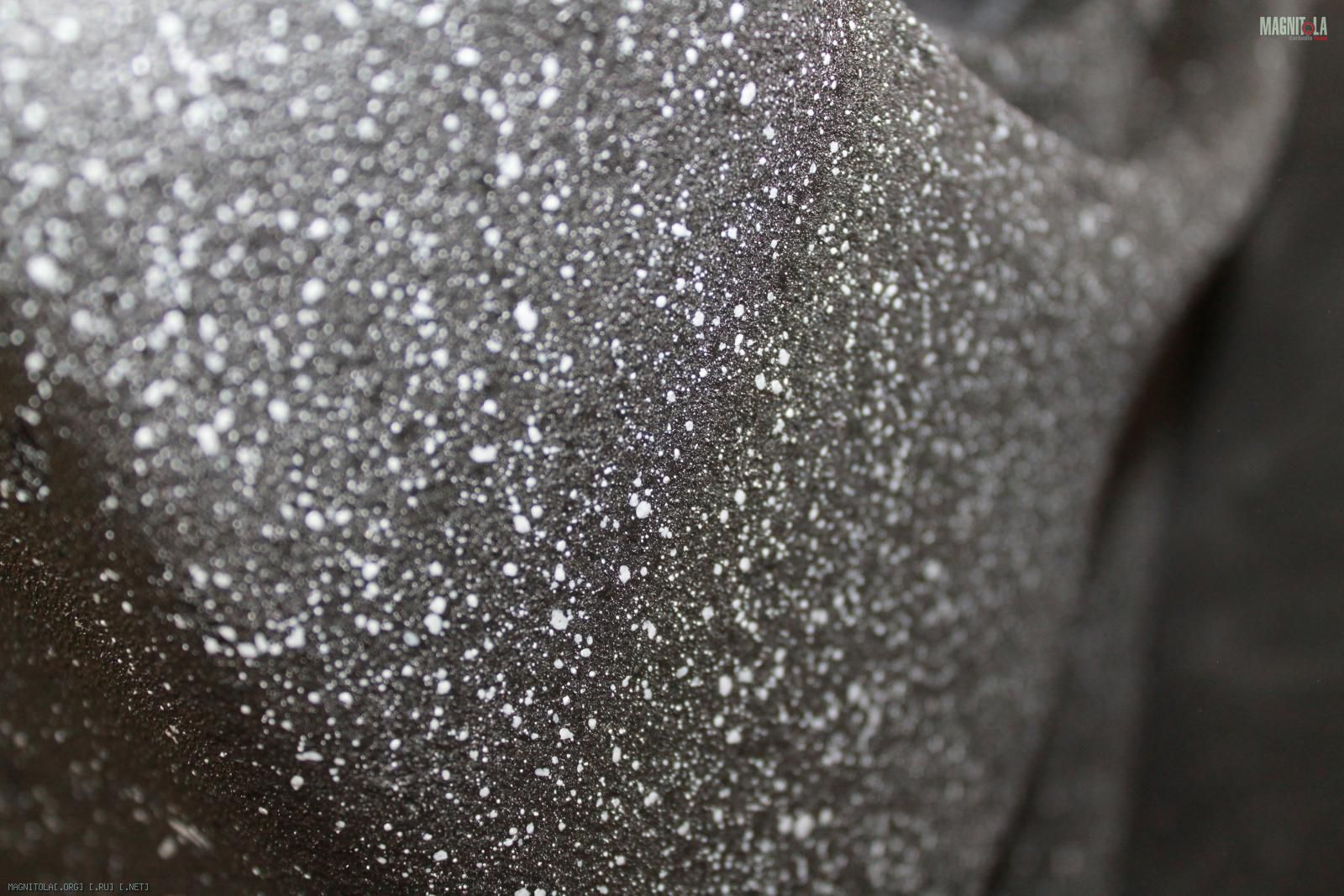

Красим корпус...
Вложение 1111214 Вложение 1111216 Вложение 1111218 Вложение 1111220 Вложение 1111222 Вложение 1111224 Вложение 1111226

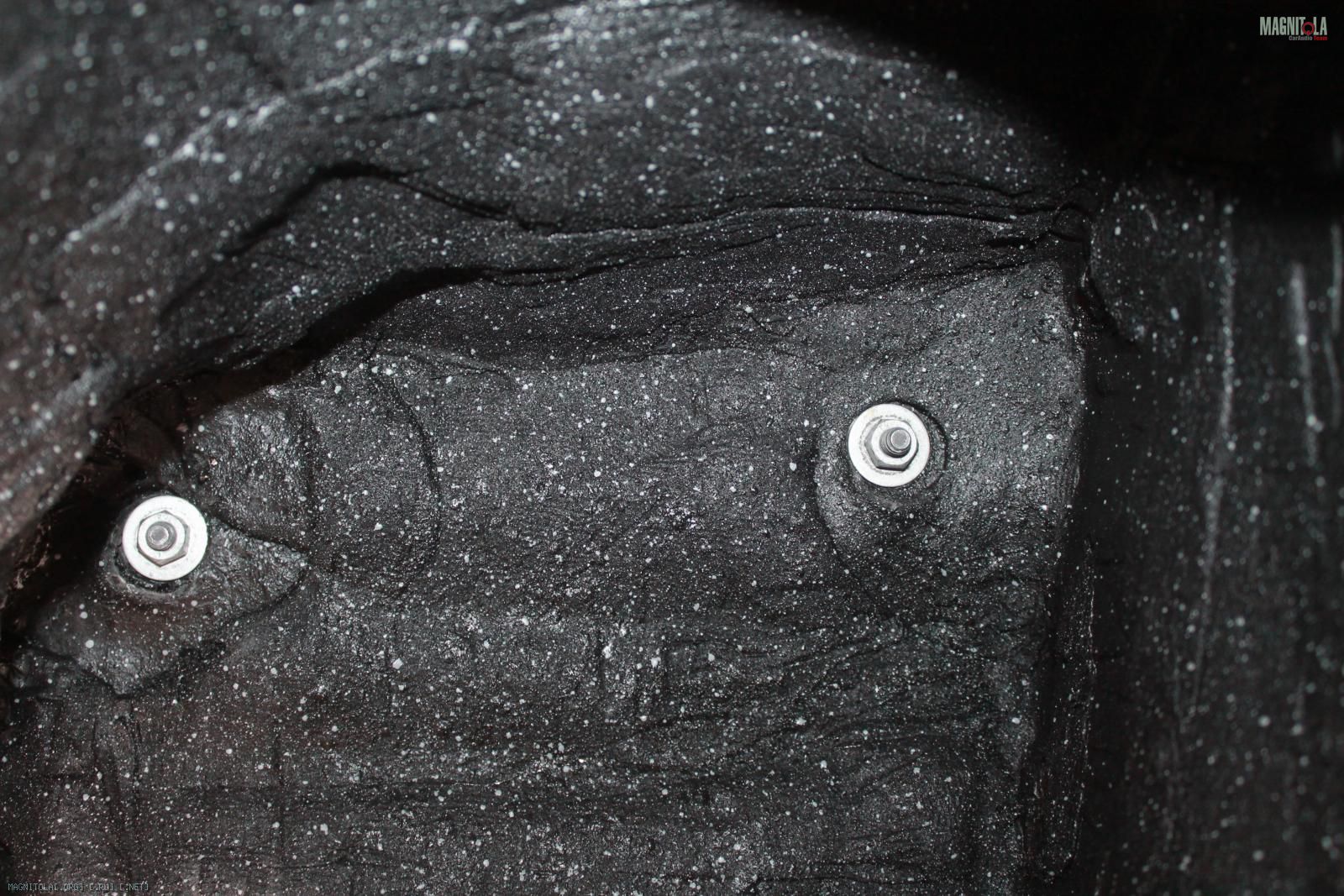

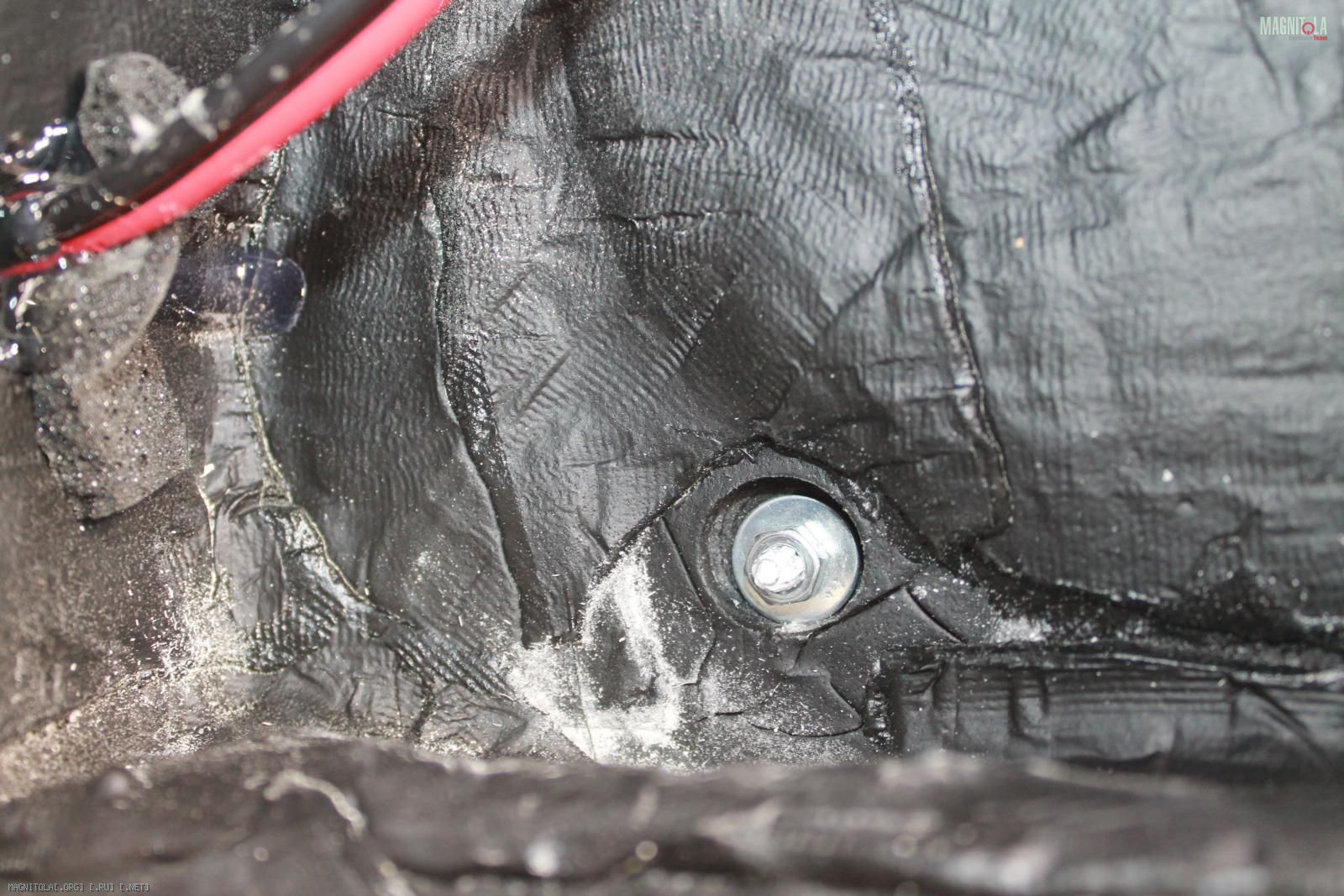

Крепление на четыре, штатные гайки м6...
Акустическое демпфирование войлоком...
Болты под шестигранник...
Вложение 1111228 Вложение 1111230 Вложение 1111232 Вложение 1111234 Вложение 1111236 Вложение 1111238 Вложение 1111240 Вложение 1111242 Вложение 1111244 Вложение 1111246

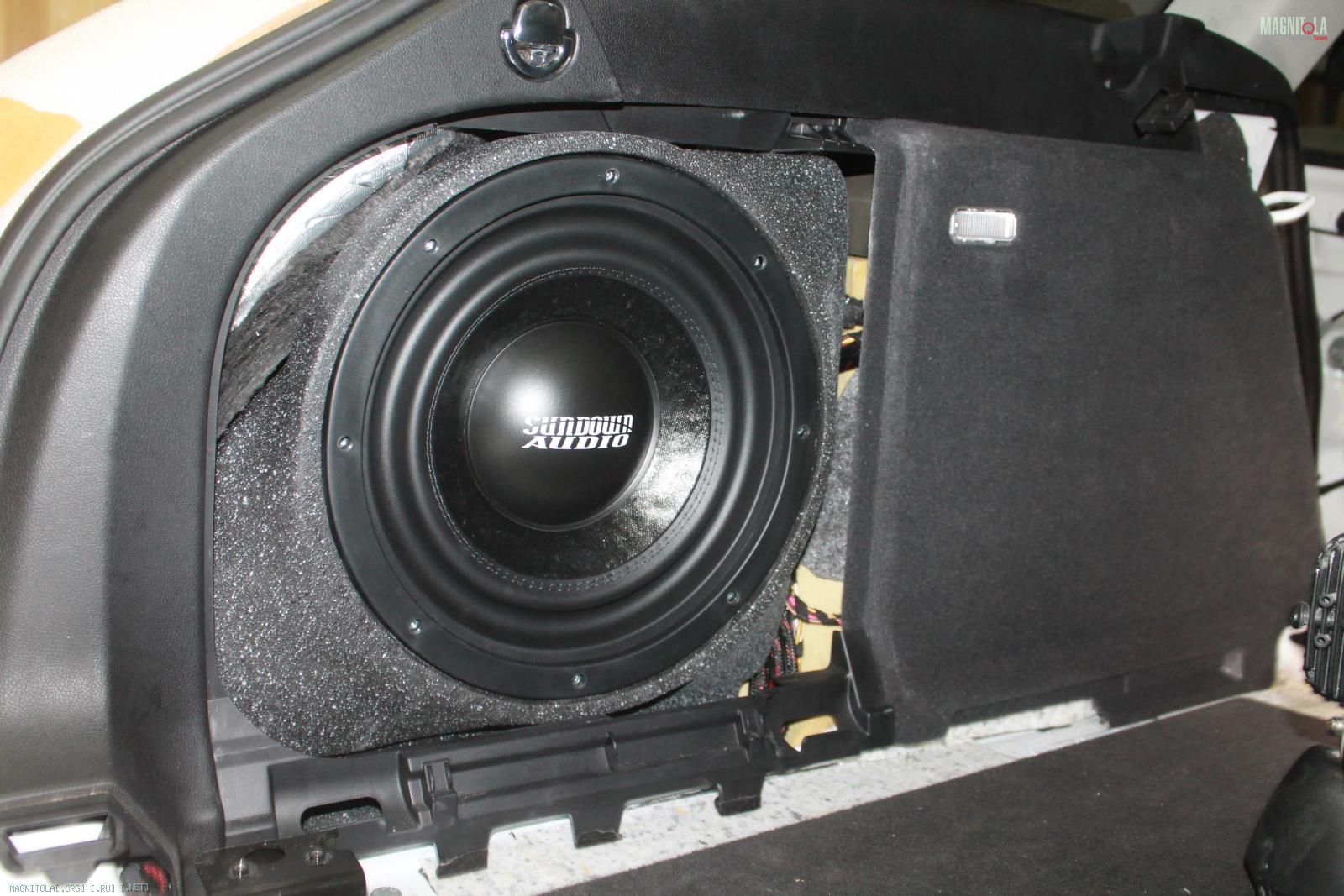

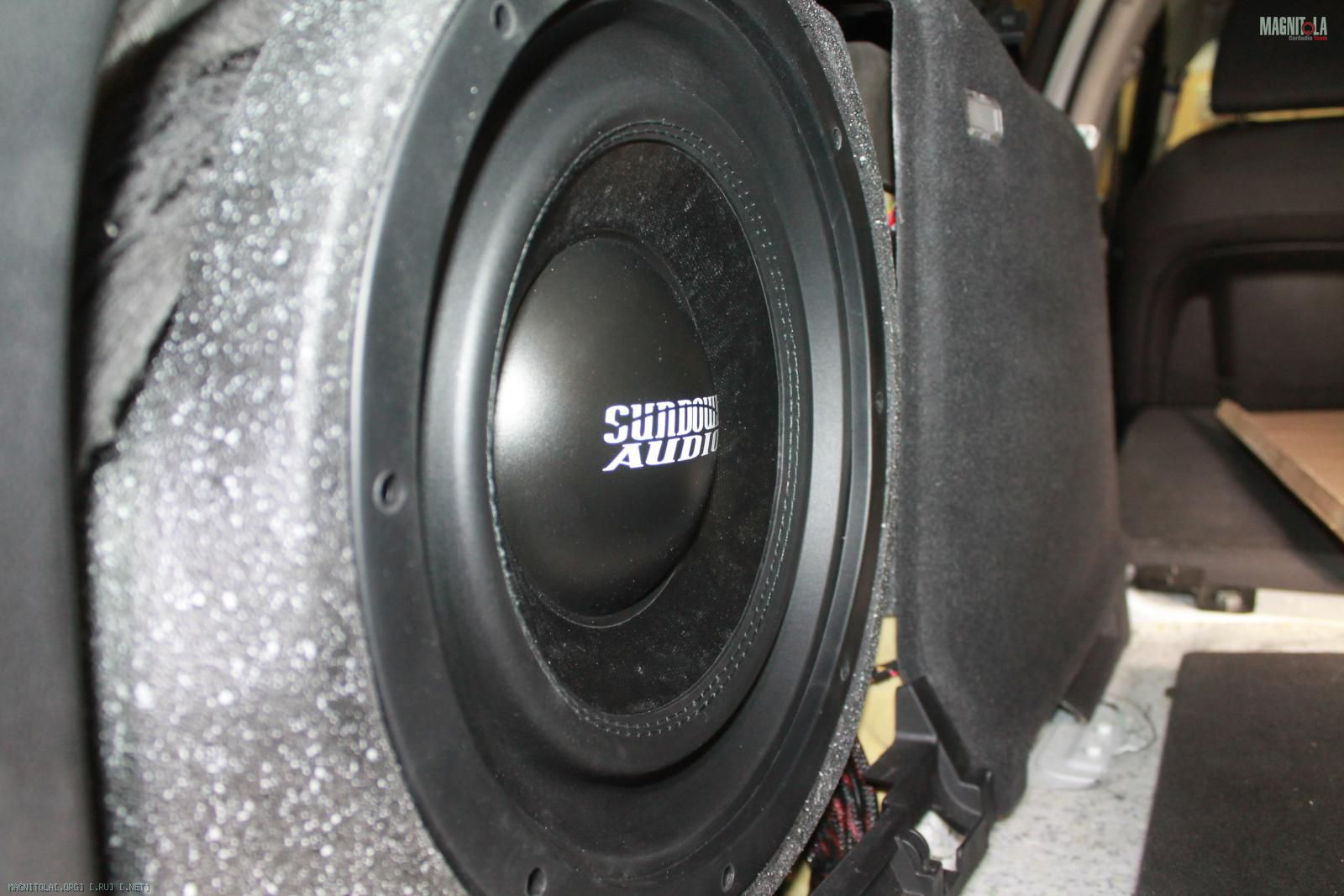

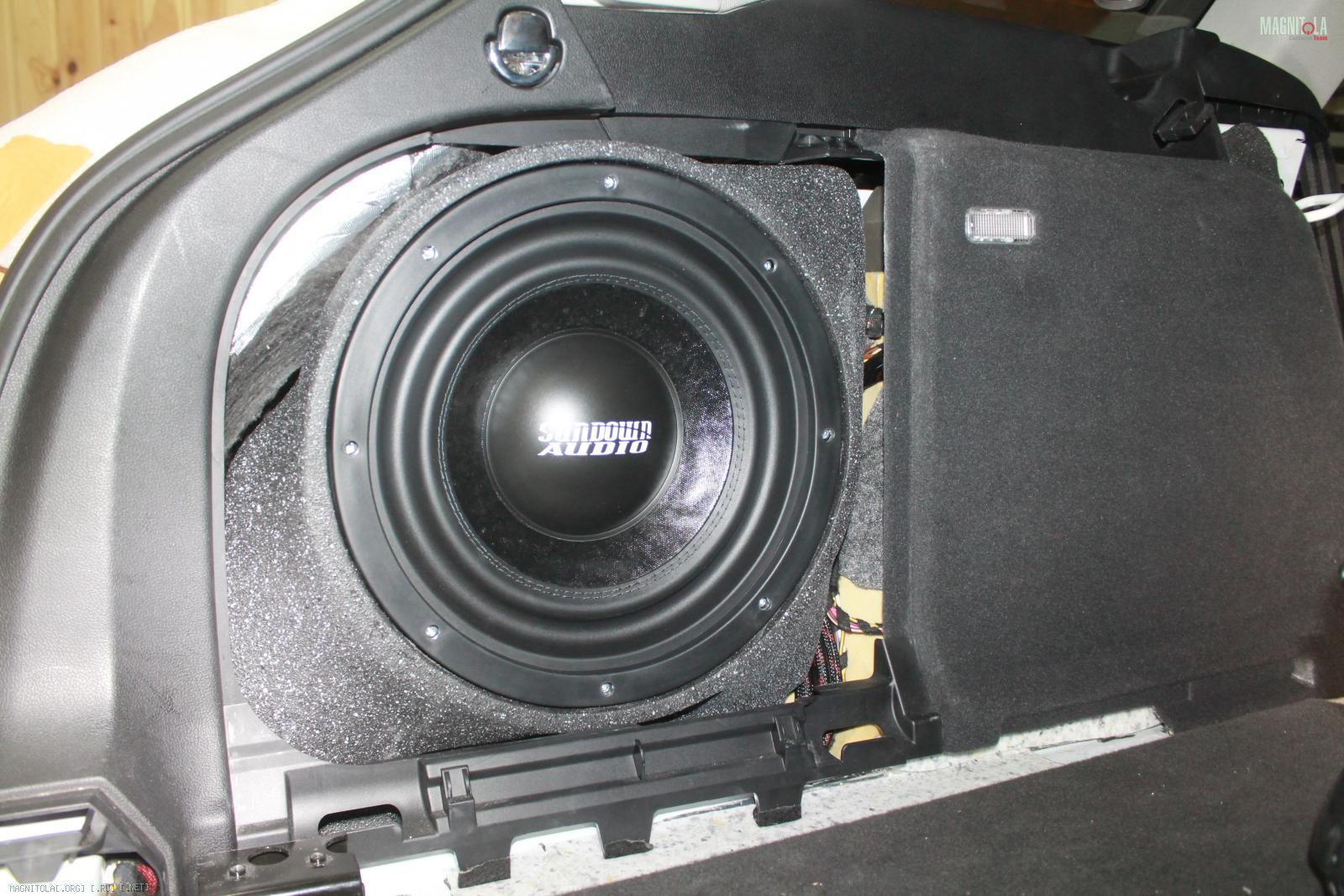

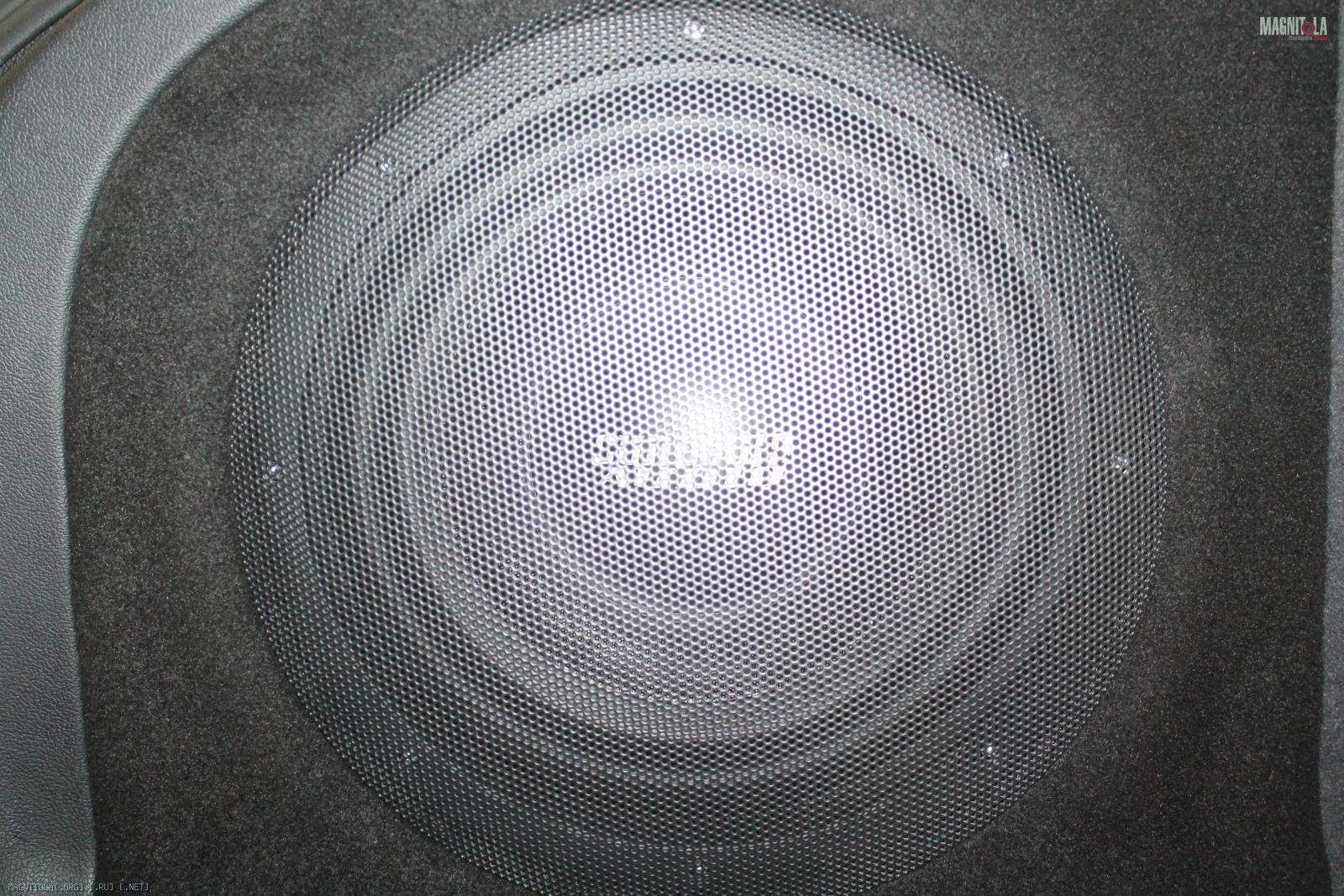

Устанавливаем музкальный сабик от Sundown Audio SD-3 12..

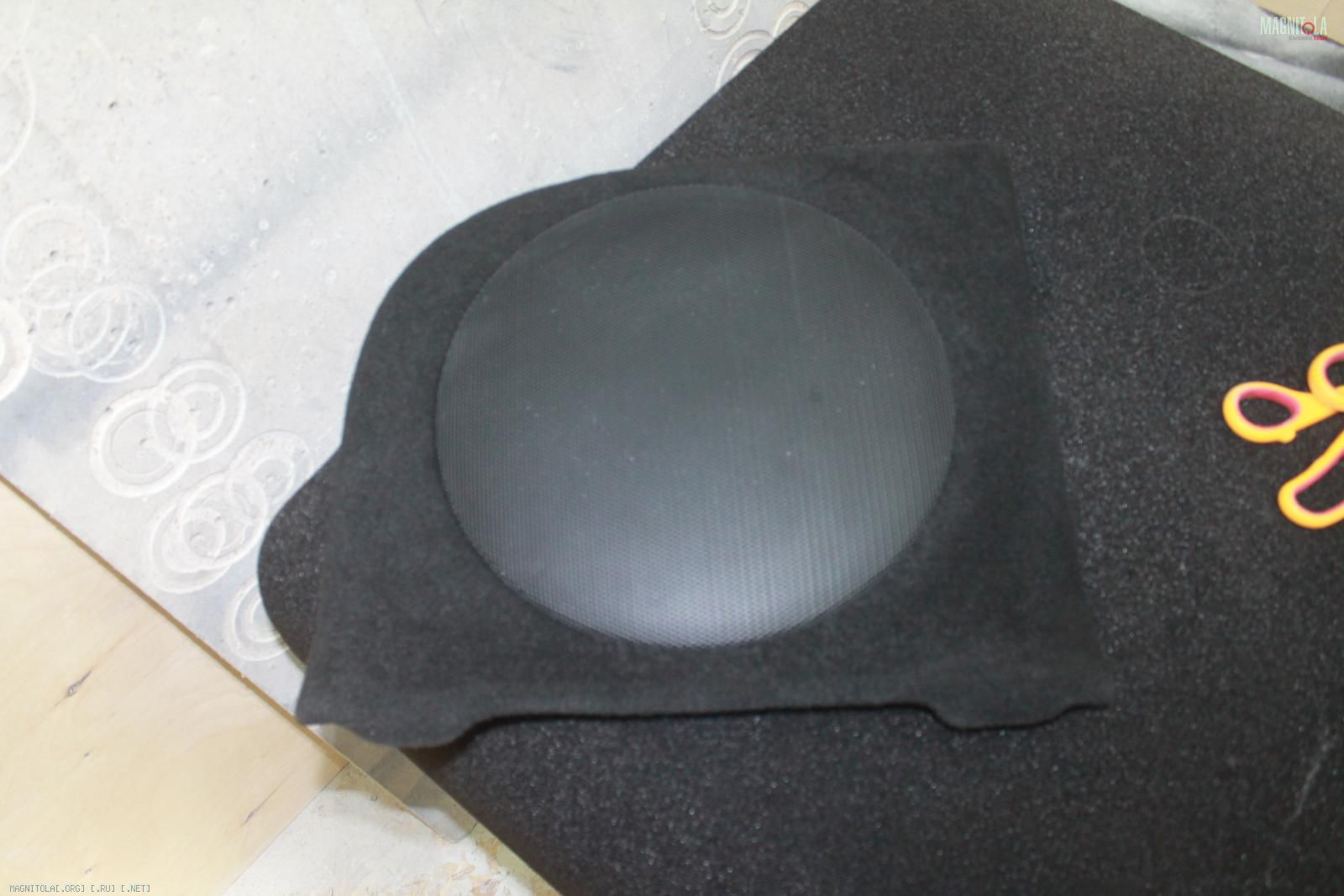

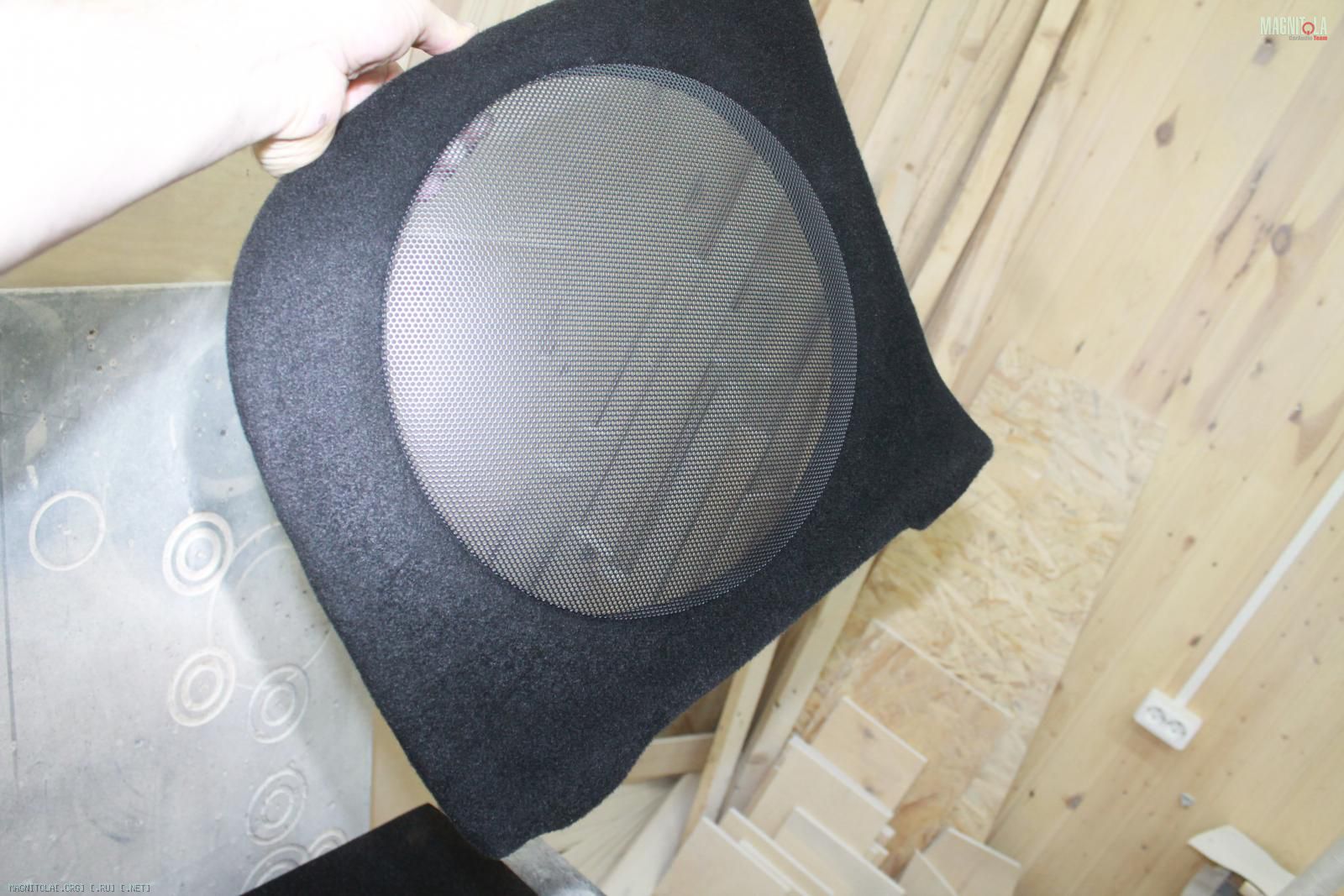

Перетягиваем декоративную накладку и устанавливаем сетку...
Вложение 1111248 Вложение 1111250 Вложение 1111252 Вложение 1111254 Вложение 1111256 Вложение 1111258 Вложение 1111260

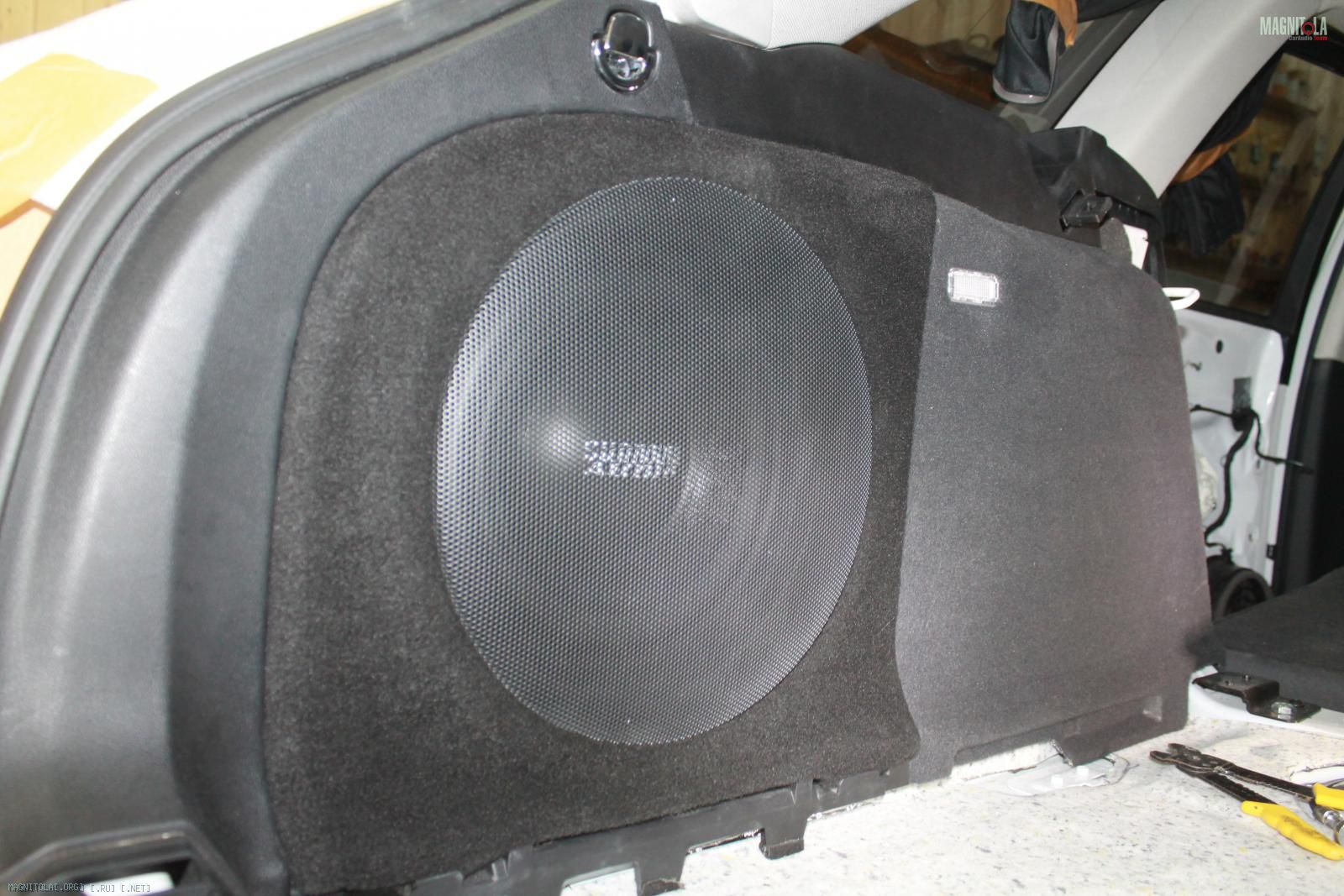

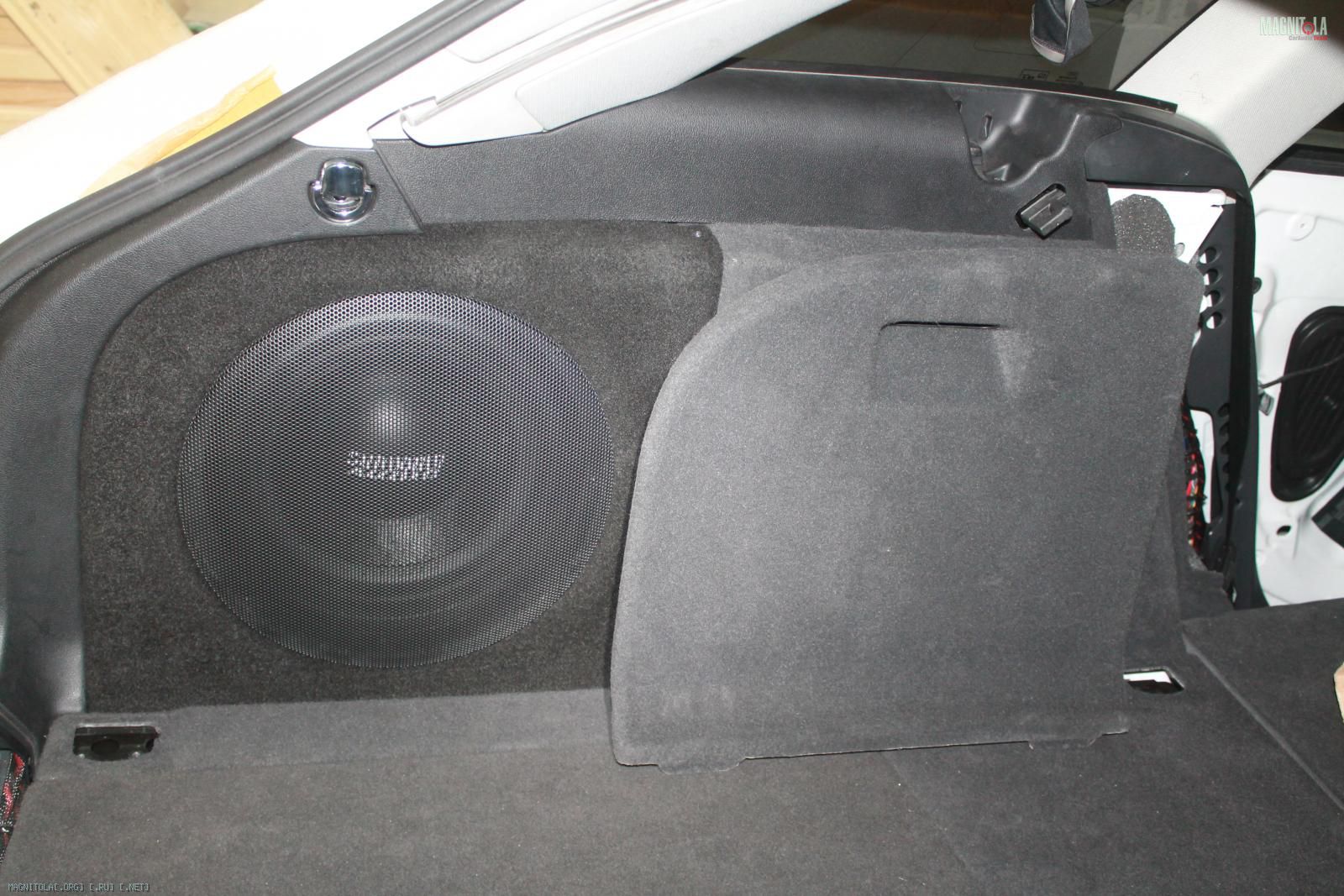

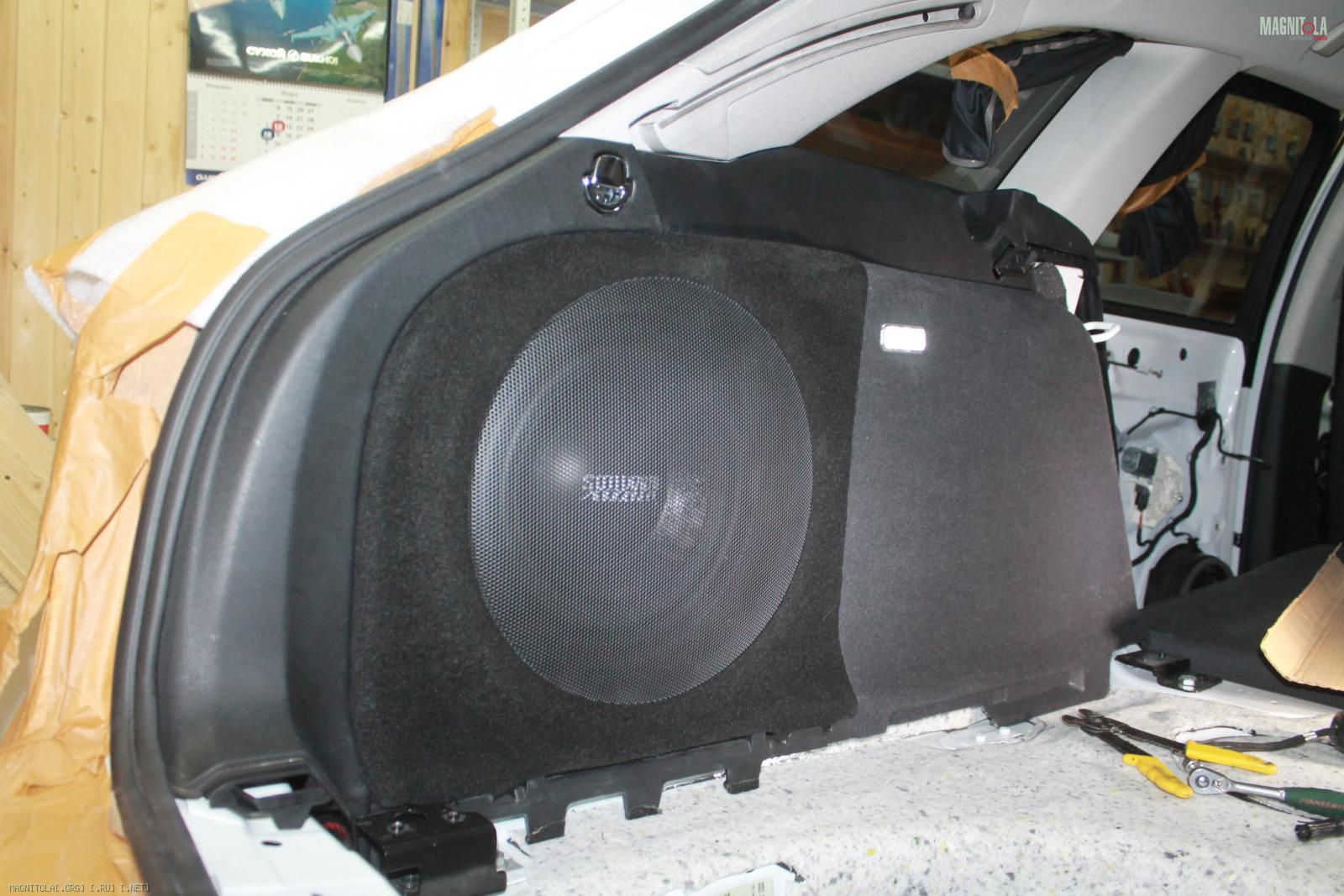

Итог... при вспышке разница в цвете колоссальна( вроде черный цвет... но реально пепельно-сине-серый, аудя блин), временно так, будем искать карпет более подходящего оттенка...
Вложение 1111262 Вложение 1111264 Вложение 1111266 Вложение 1111268 Вложение 1111270 Вложение 1111272 Вложение 1111274 Вложение 1111276 Вложение 1111278 Вложение 1111280 Вложение 1111282

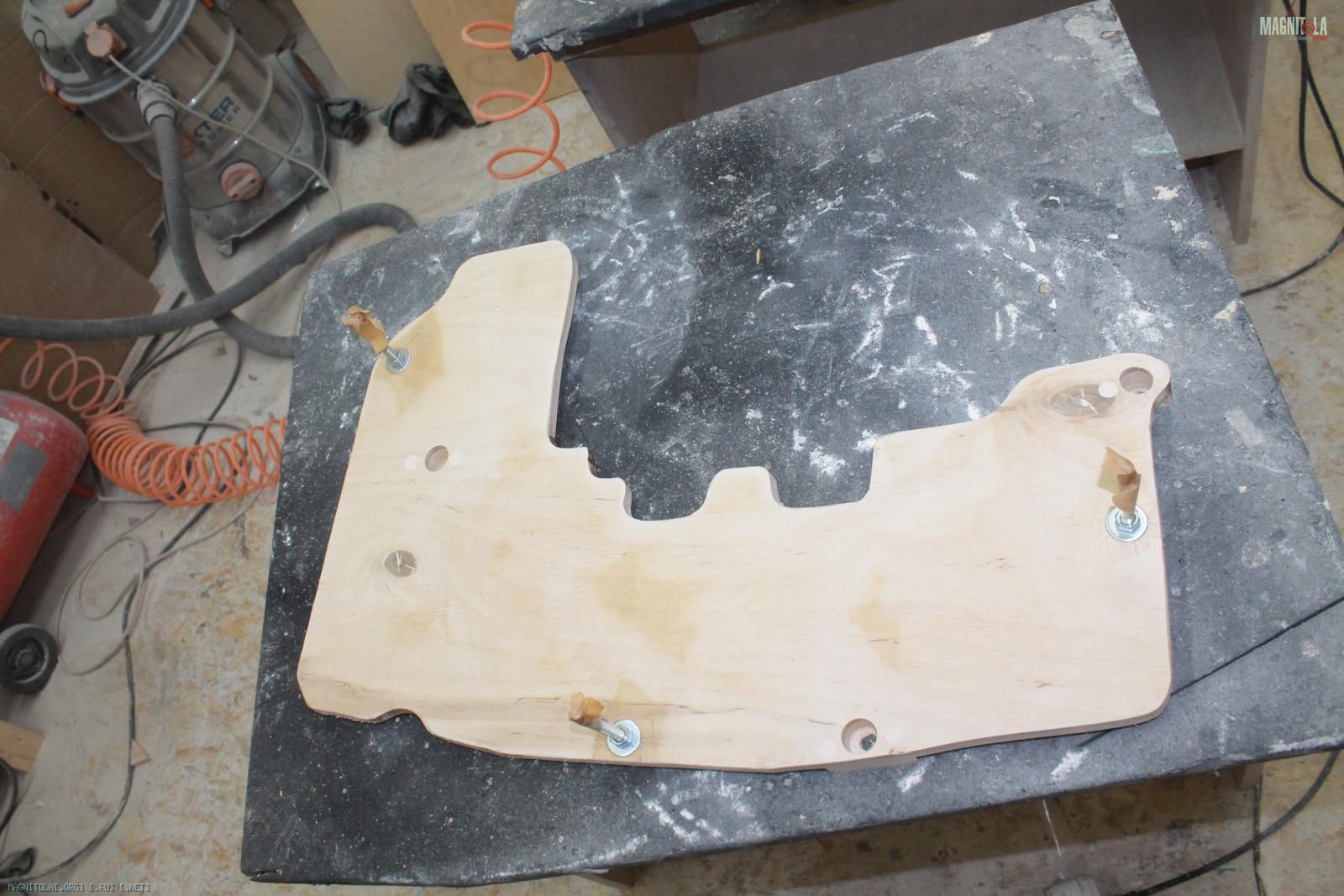

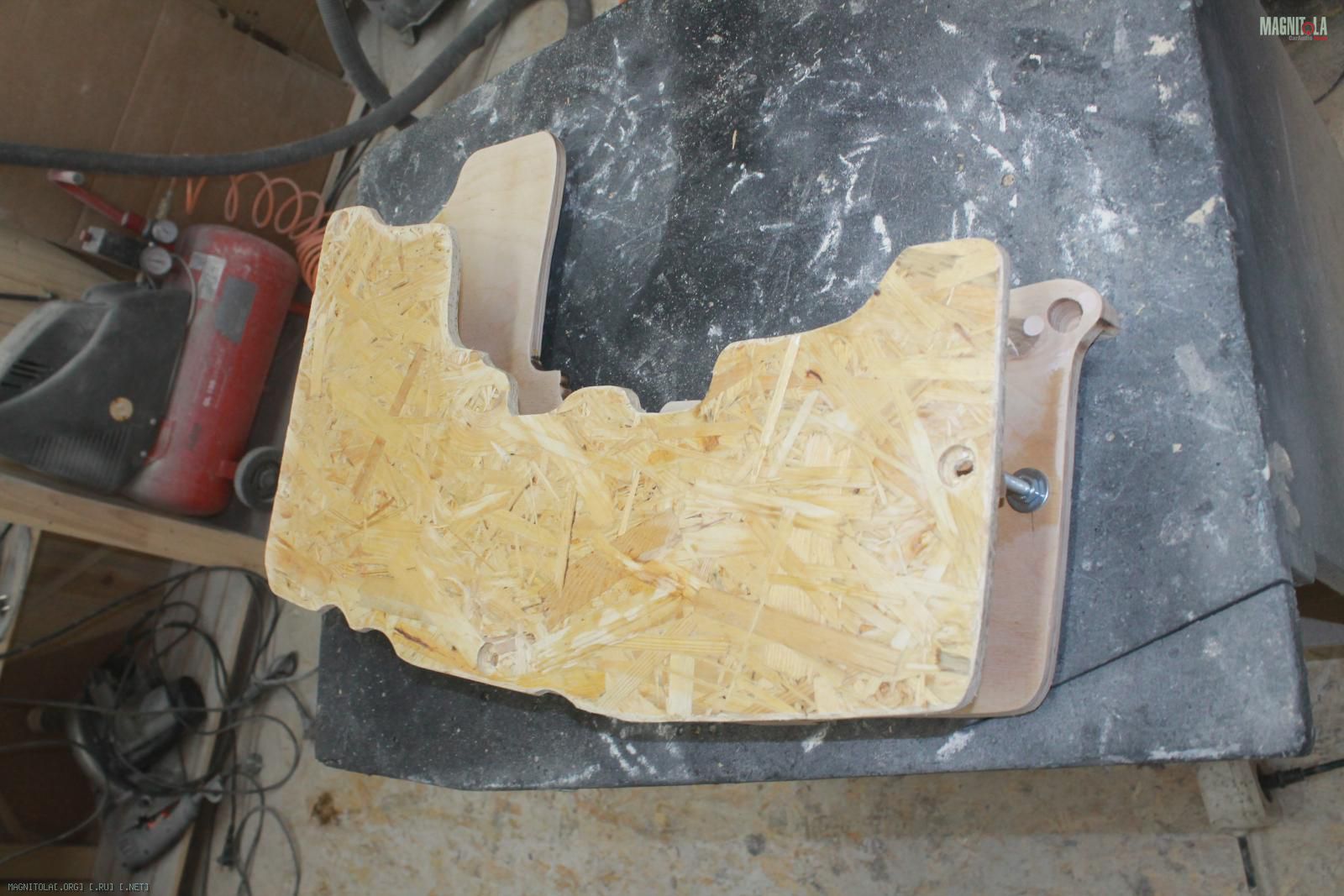

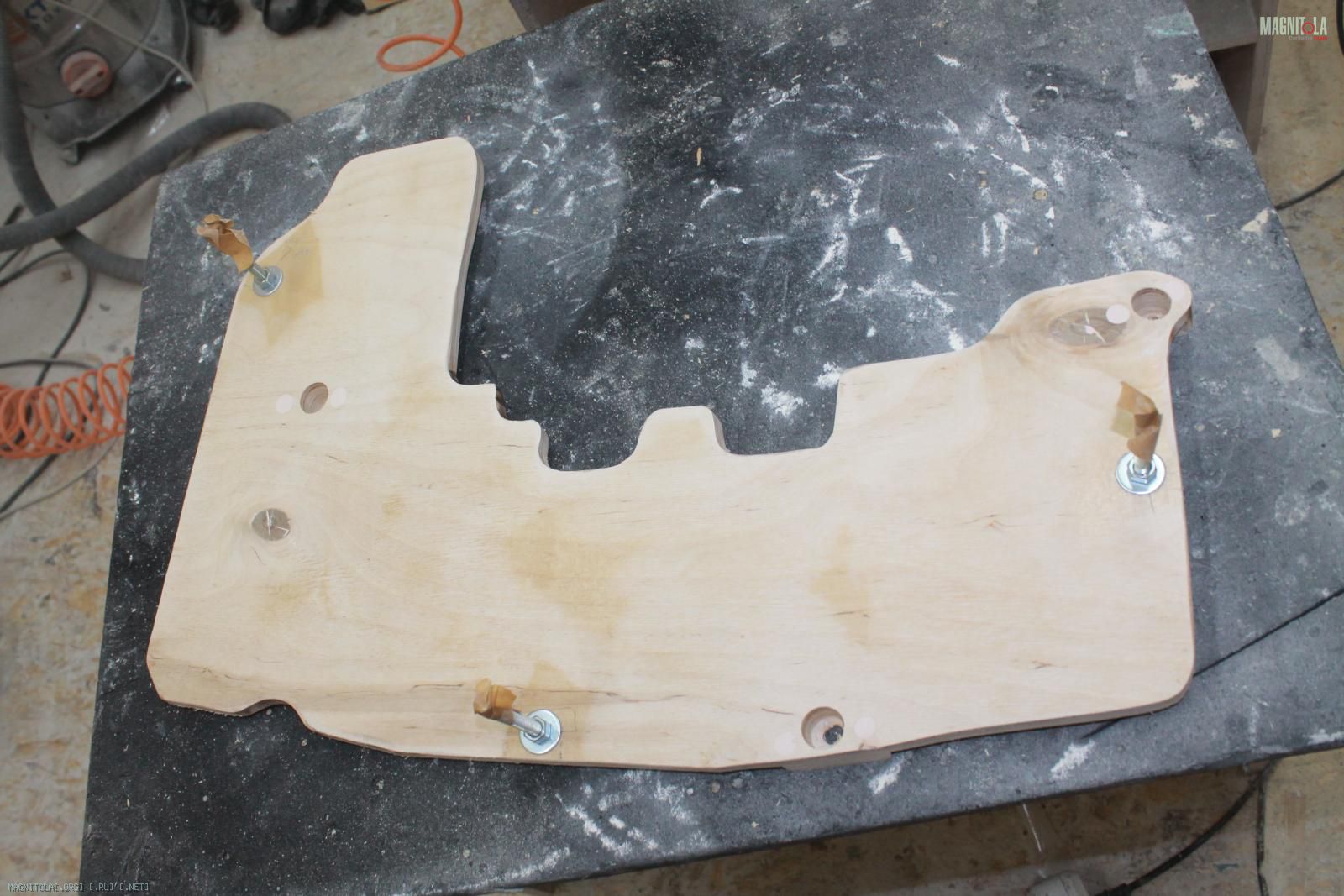

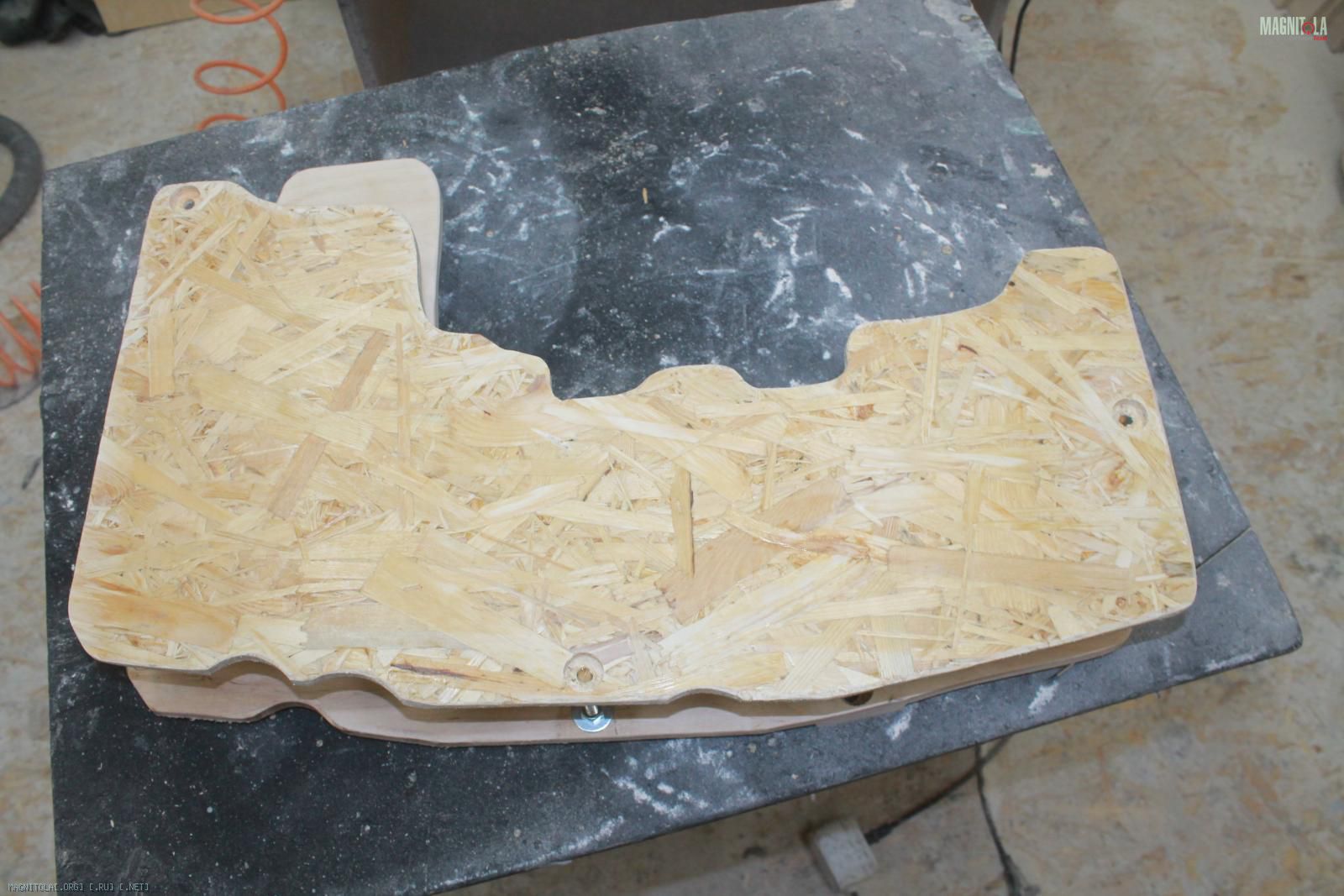

Изготавливаем полочку для усилителя и процессора, на место штатного сабвуфера, крепление на три м6, в штатные места... Второй слой для защиты усилителя от влаги и грязи от поменянной запаски...
Вложение 1111284 Вложение 1111286 Вложение 1111288 Вложение 1111290 Вложение 1111292

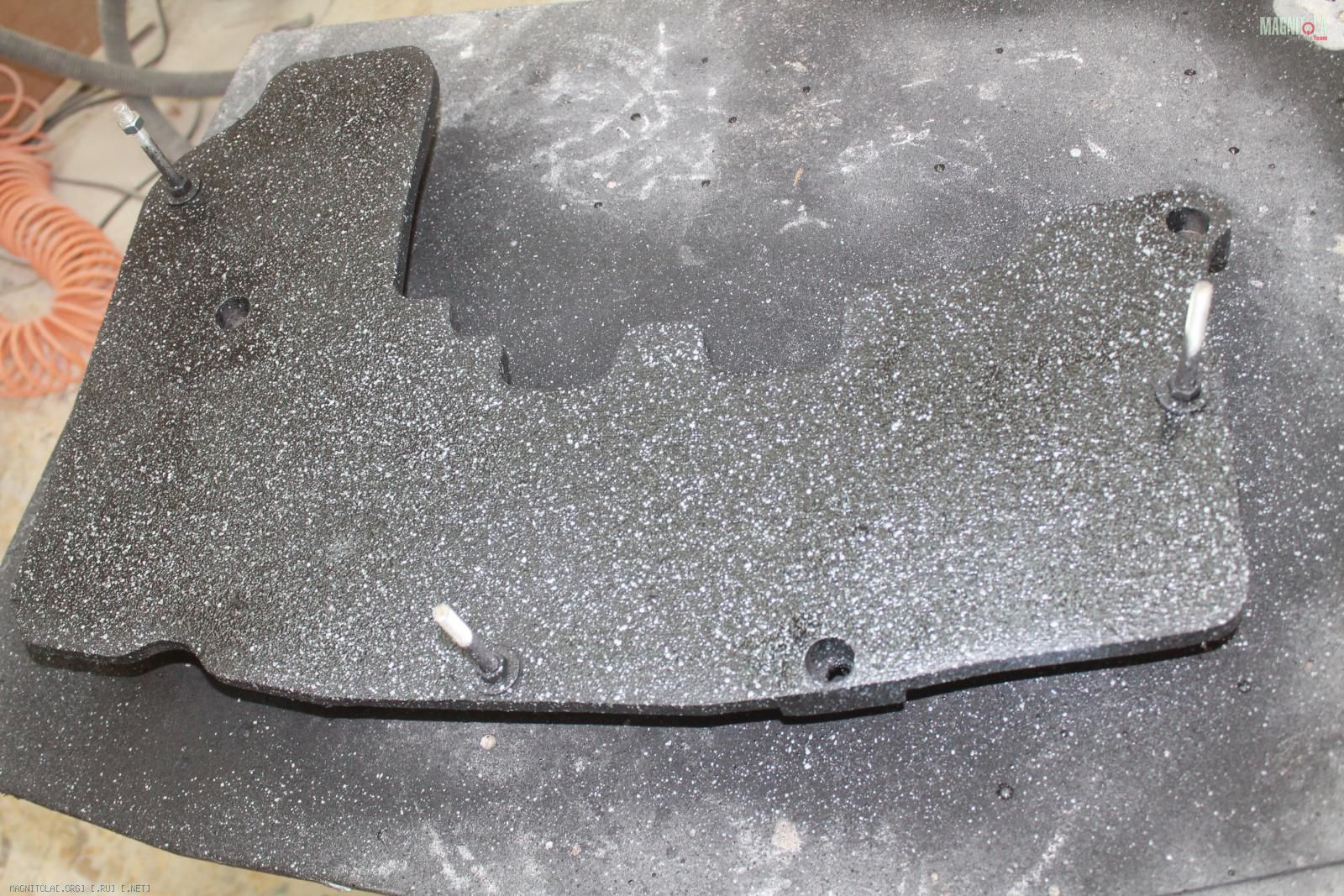

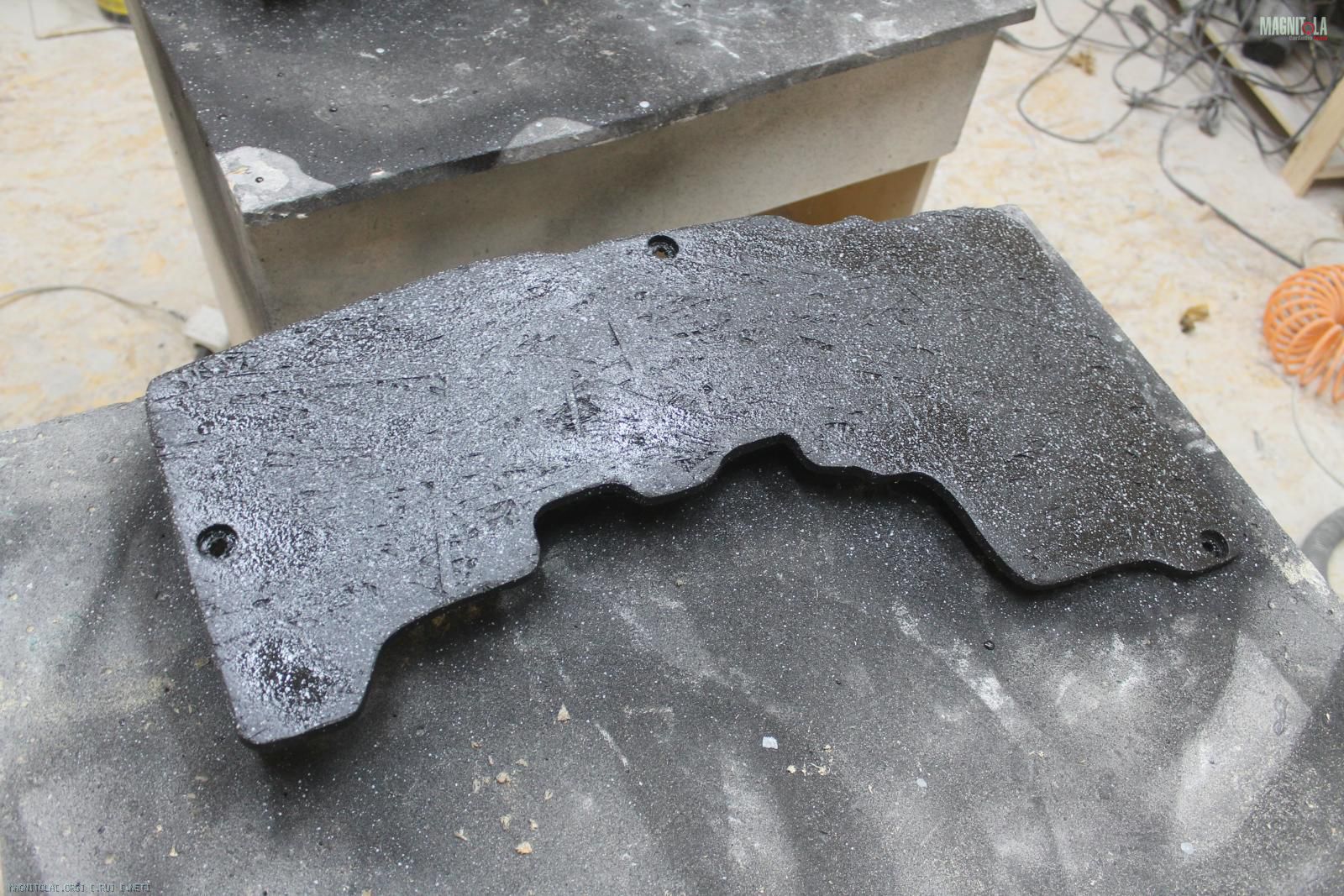

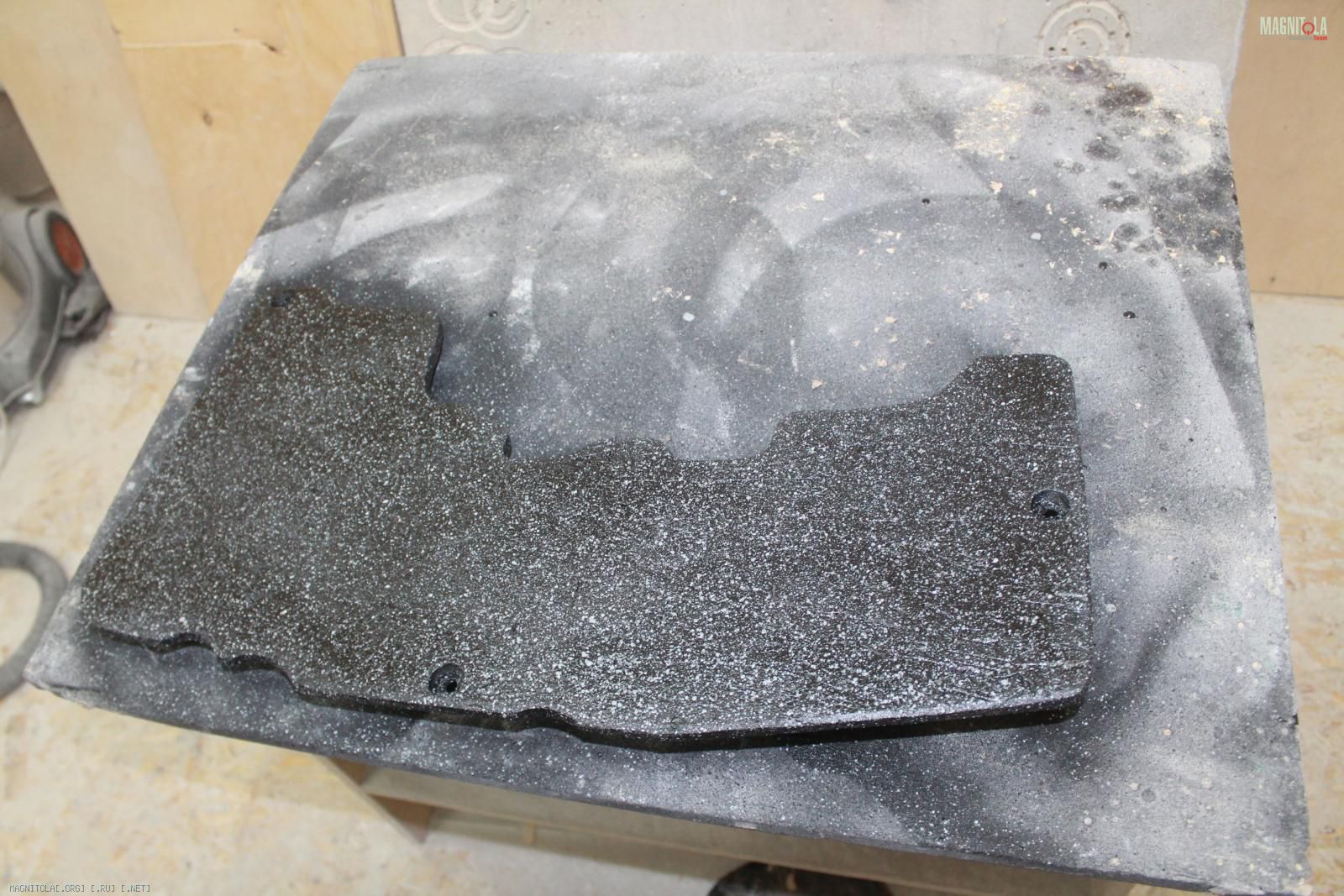

Покрасили...
Вложение 1111294 Вложение 1111296 Вложение 1111298 Вложение 1111300 Вложение 1111302 Вложение 1111304 Вложение 1111306 Вложение 1111308 Вложение 1111310 Вложение 1111312
07.03.2017, 23:11
st220

Вложений: 50

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Allroad Quattro
Крепление полочки под усилитель на три, штатных болта м6...
Подключение силы...
Алпайн сила!

Вложение 1111858 Вложение 1111860 Вложение 1111862 Вложение 1111864

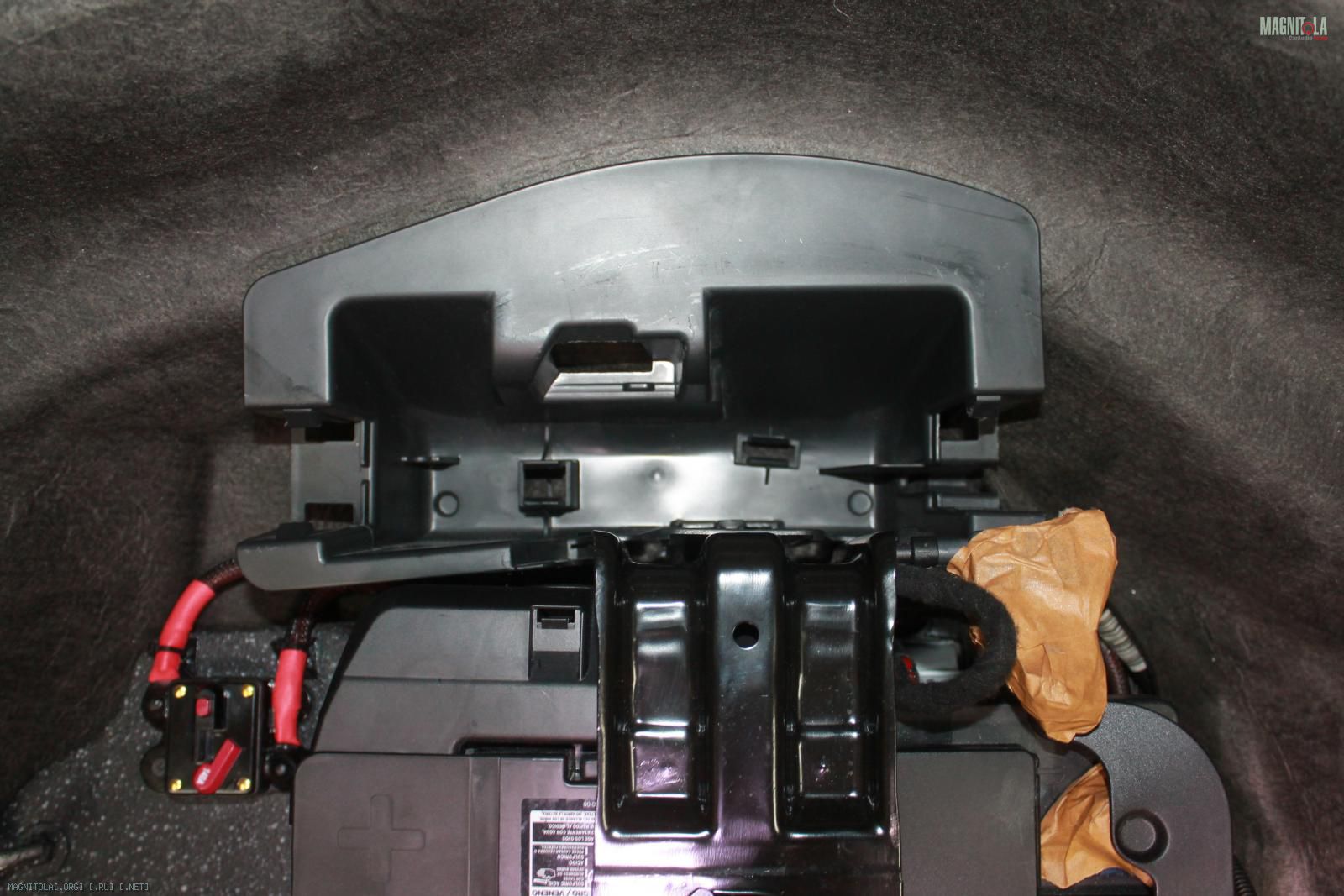

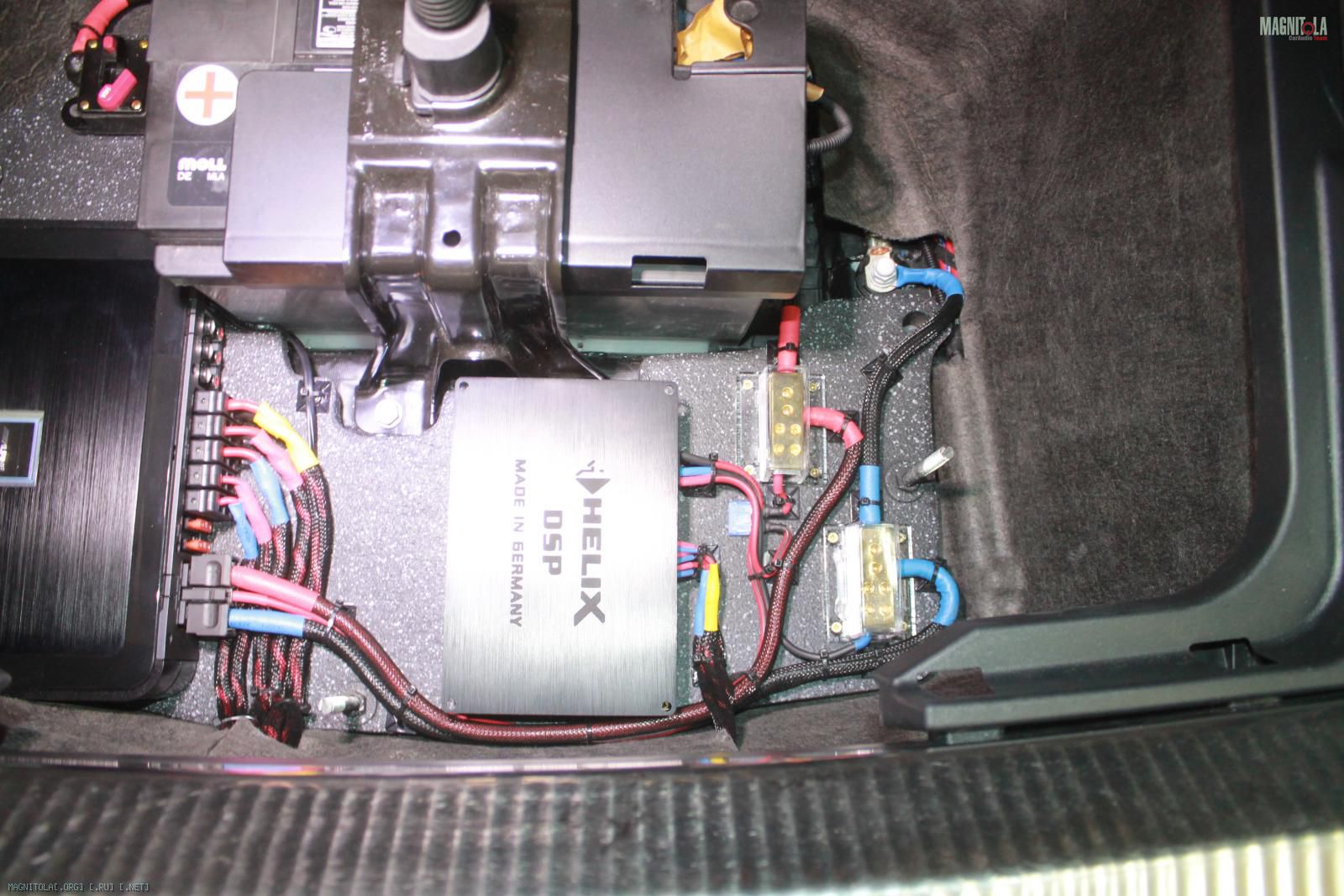

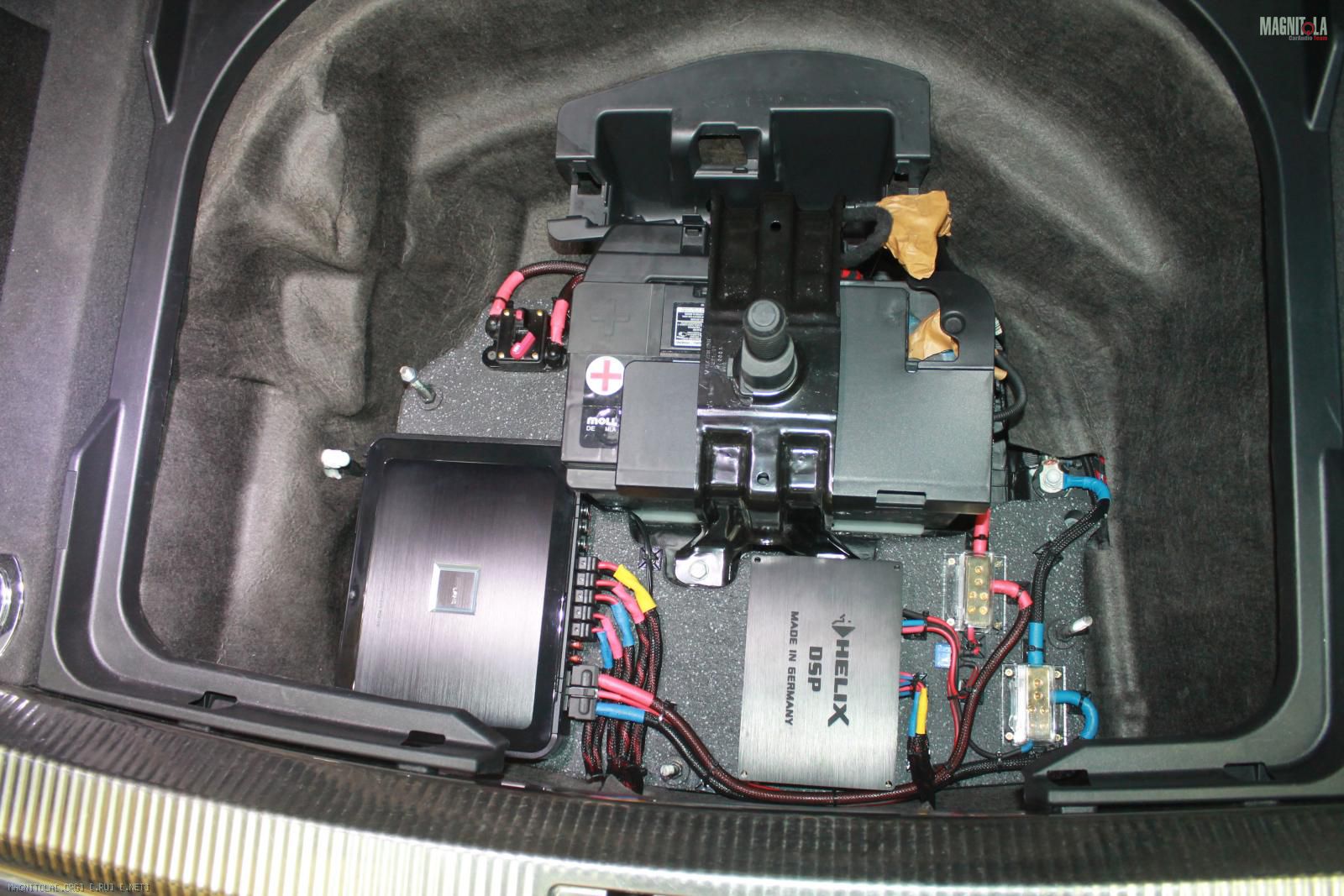

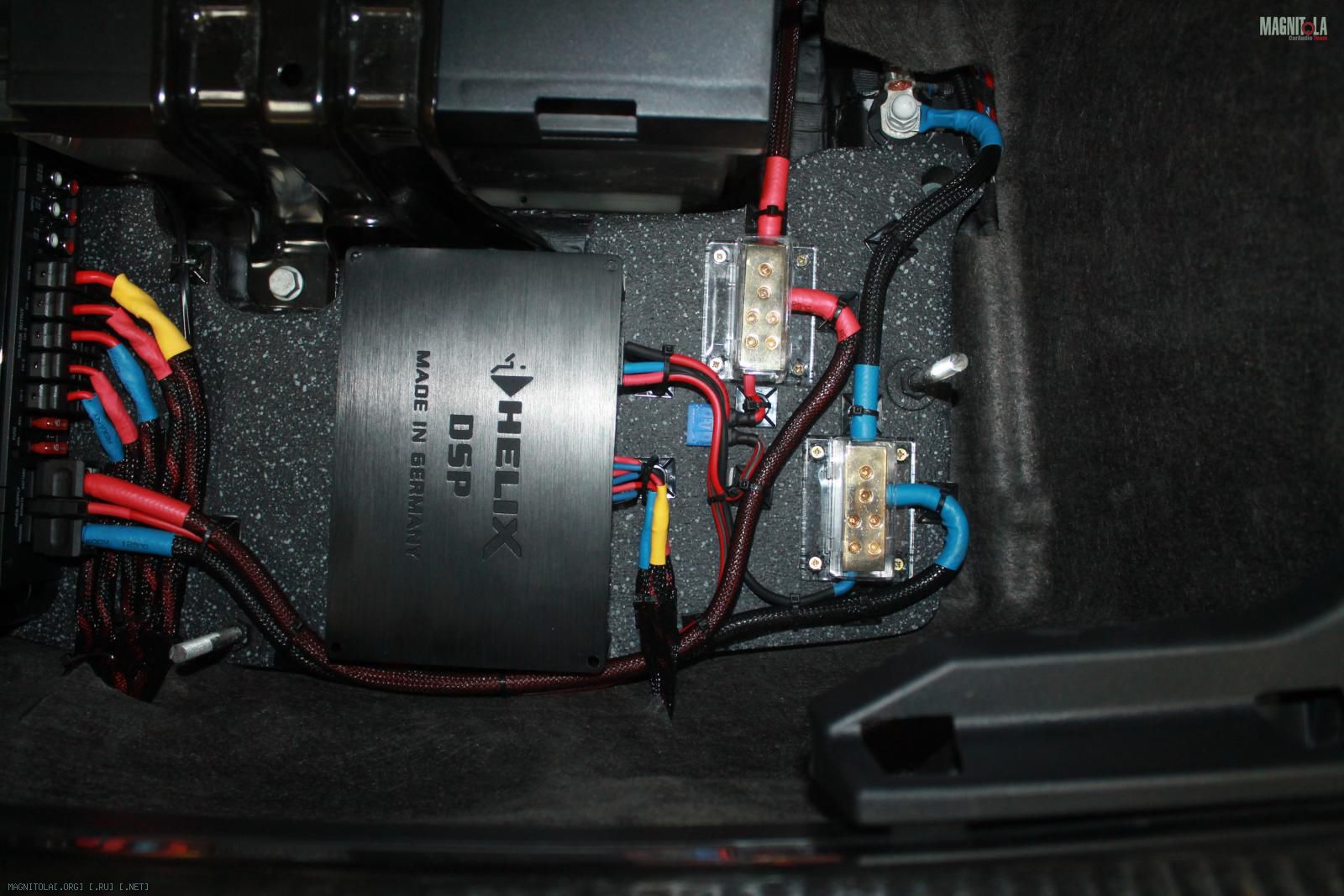

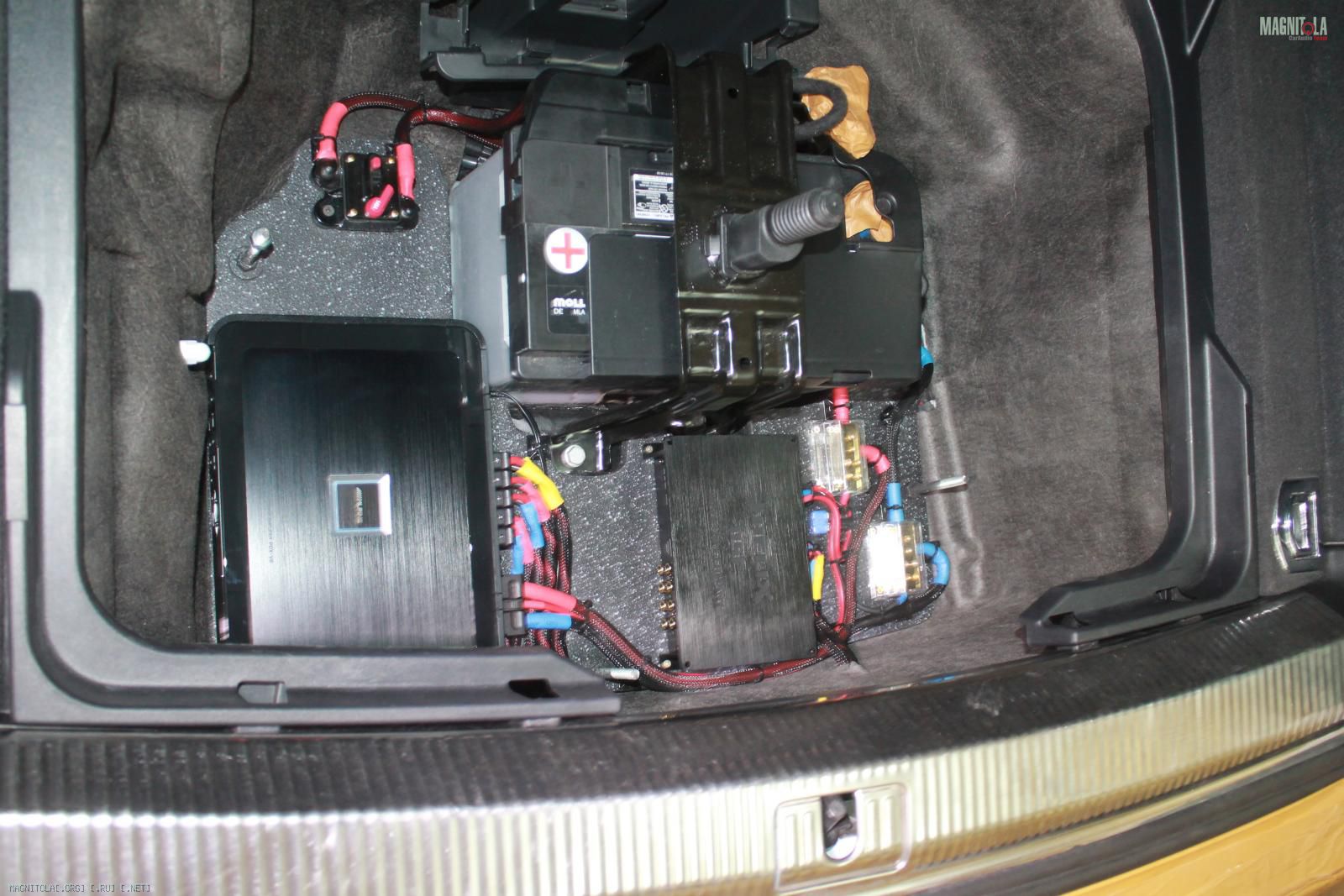

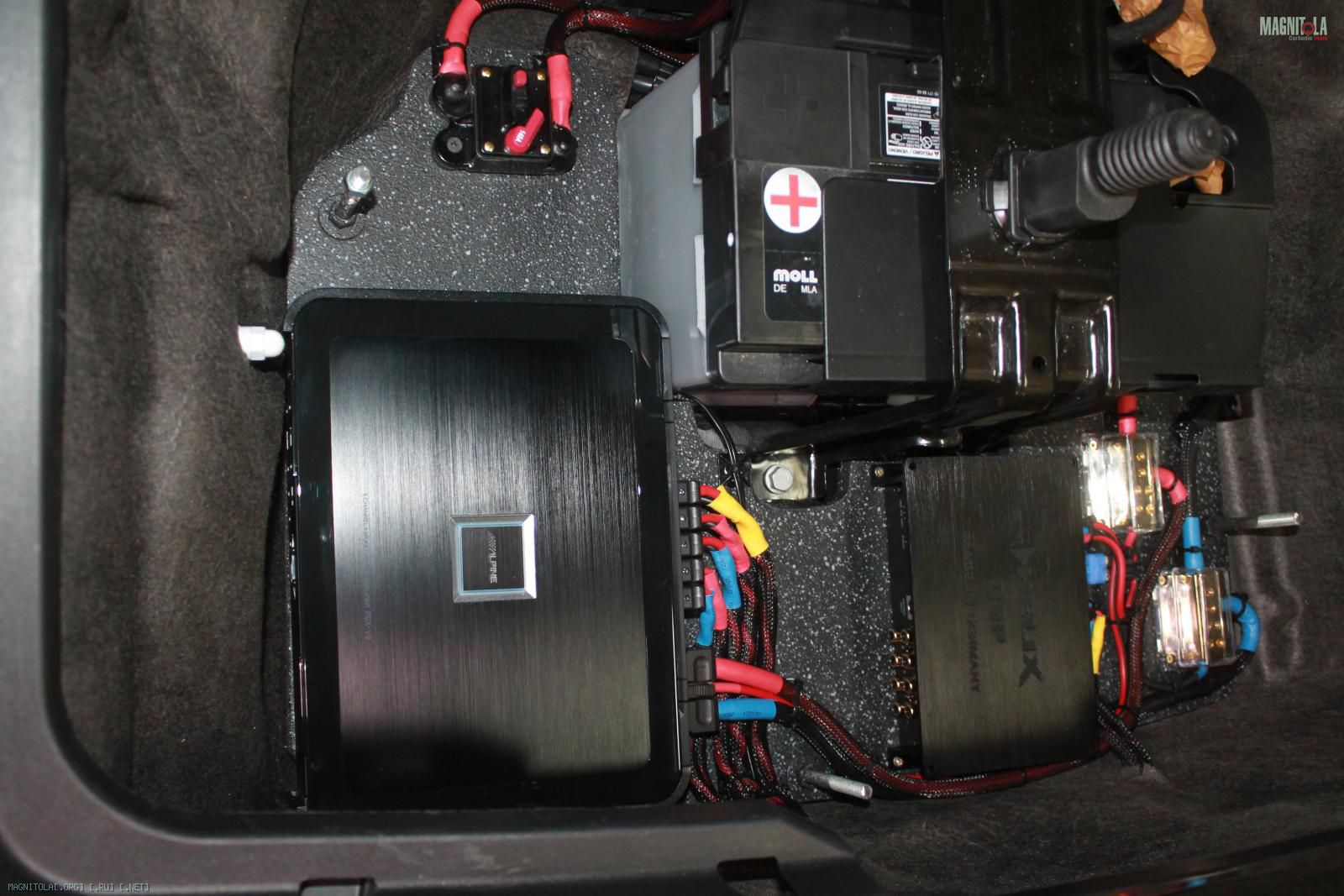

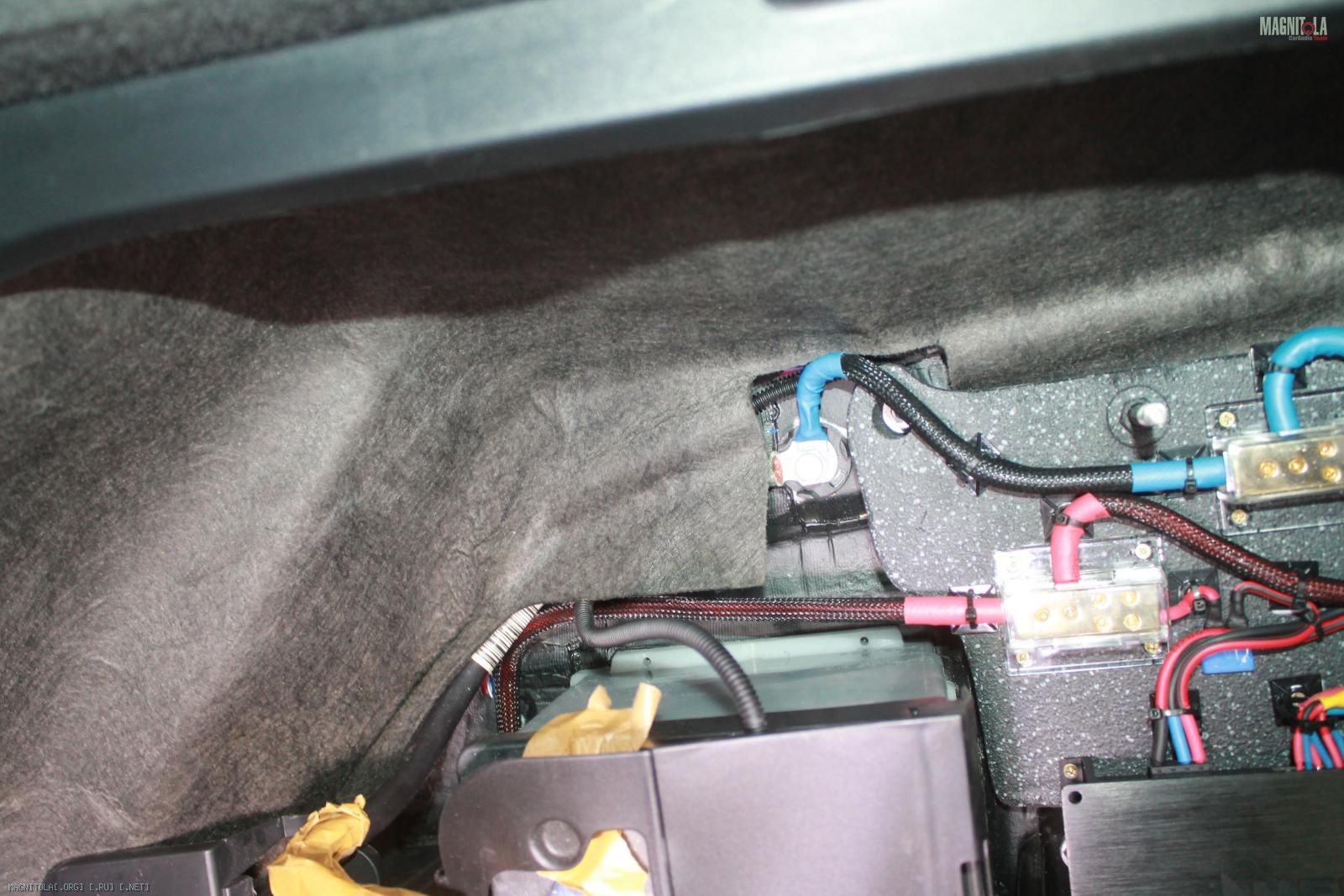

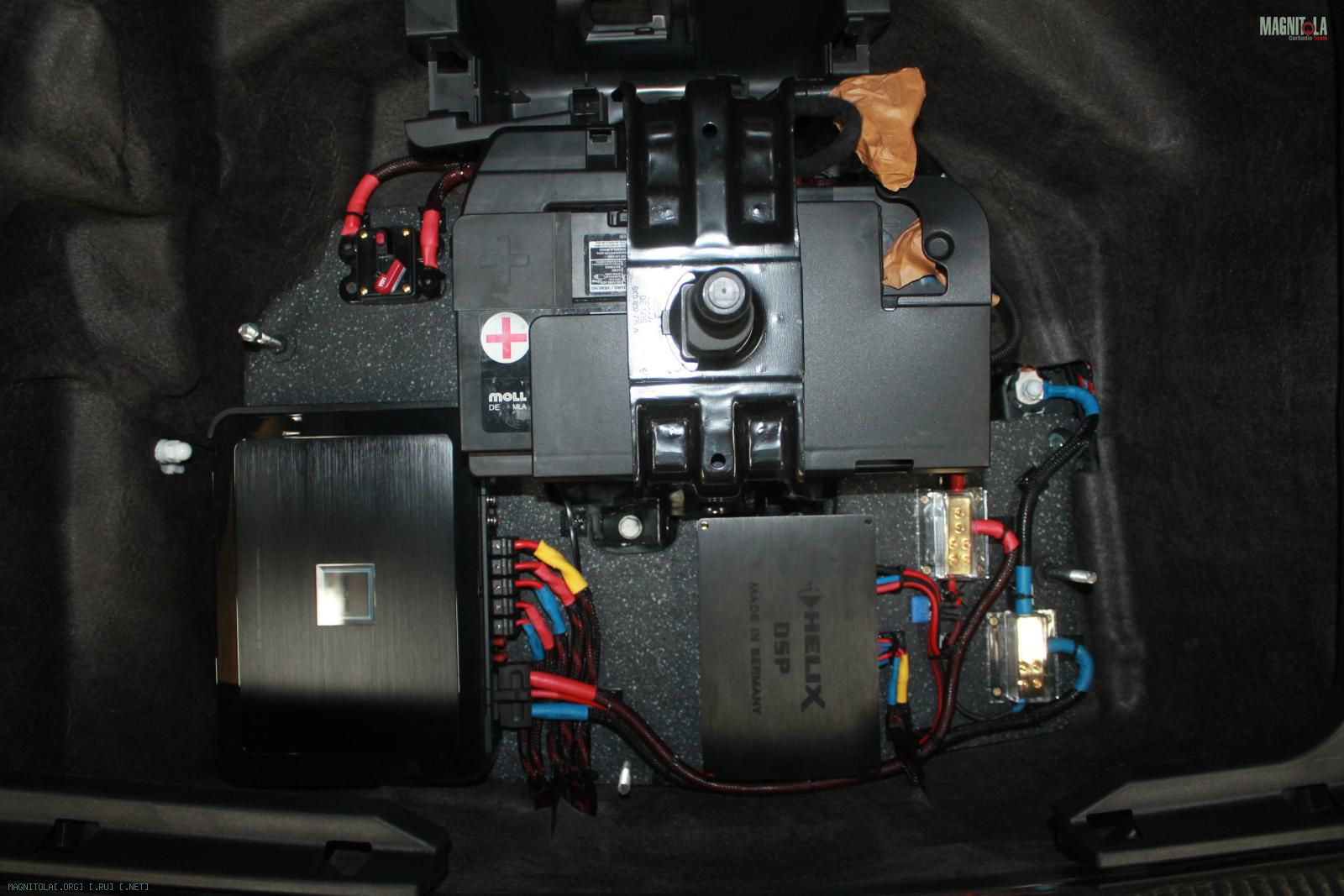

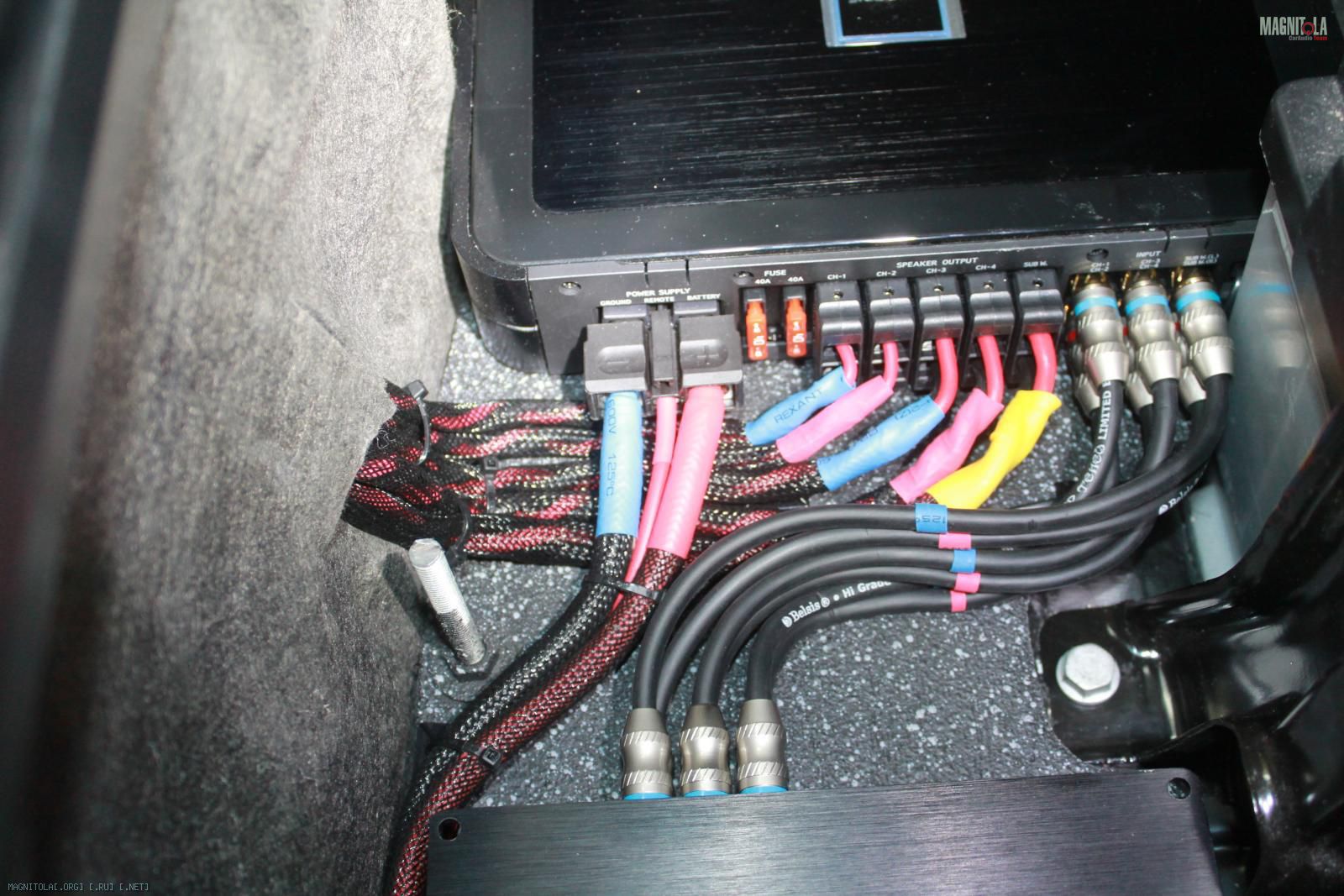

Разводка/подключение...
Вложение 1111866 Вложение 1111868 Вложение 1111870 Вложение 1111872 Вложение 1111874 Вложение 1111876 Вложение 1111878 Вложение 1111880 Вложение 1111882 Вложение 1111884 Вложение 1111886 Вложение 1111888 Вложение 1111890

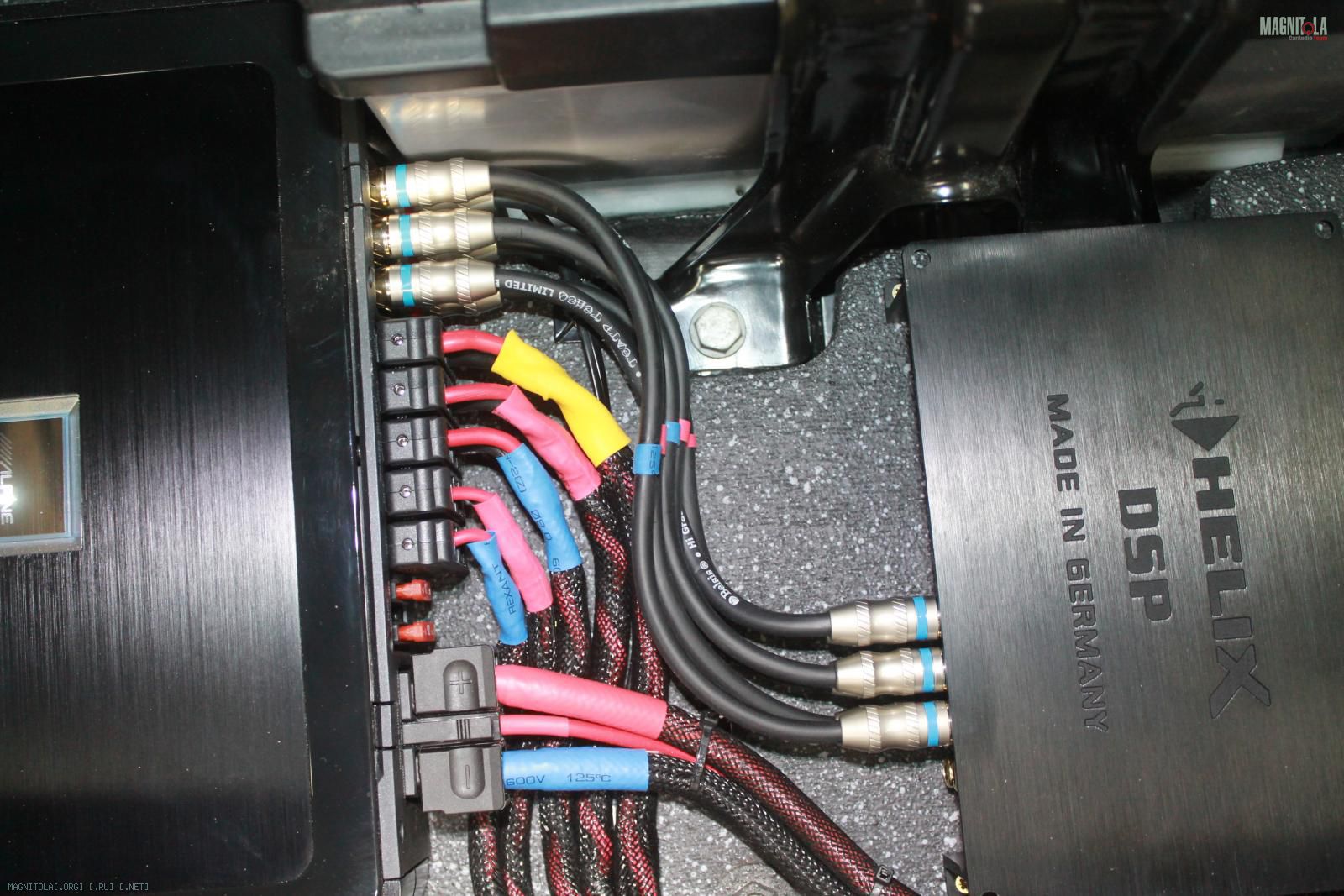

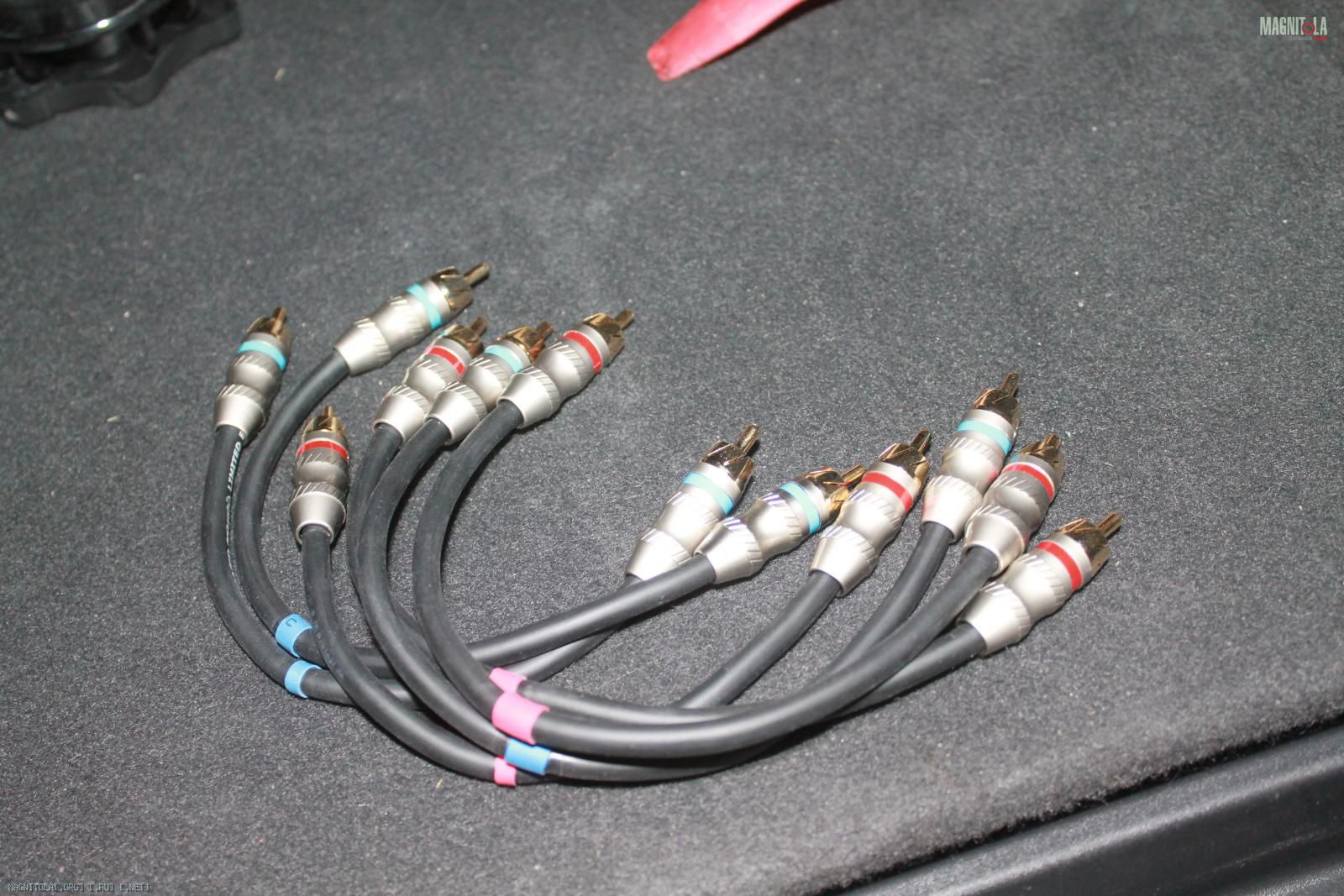

Спаяли межблоки...
Вложение 1111892 Вложение 1111894 Вложение 1111896 Вложение 1111898 Вложение 1111900 Вложение 1111902

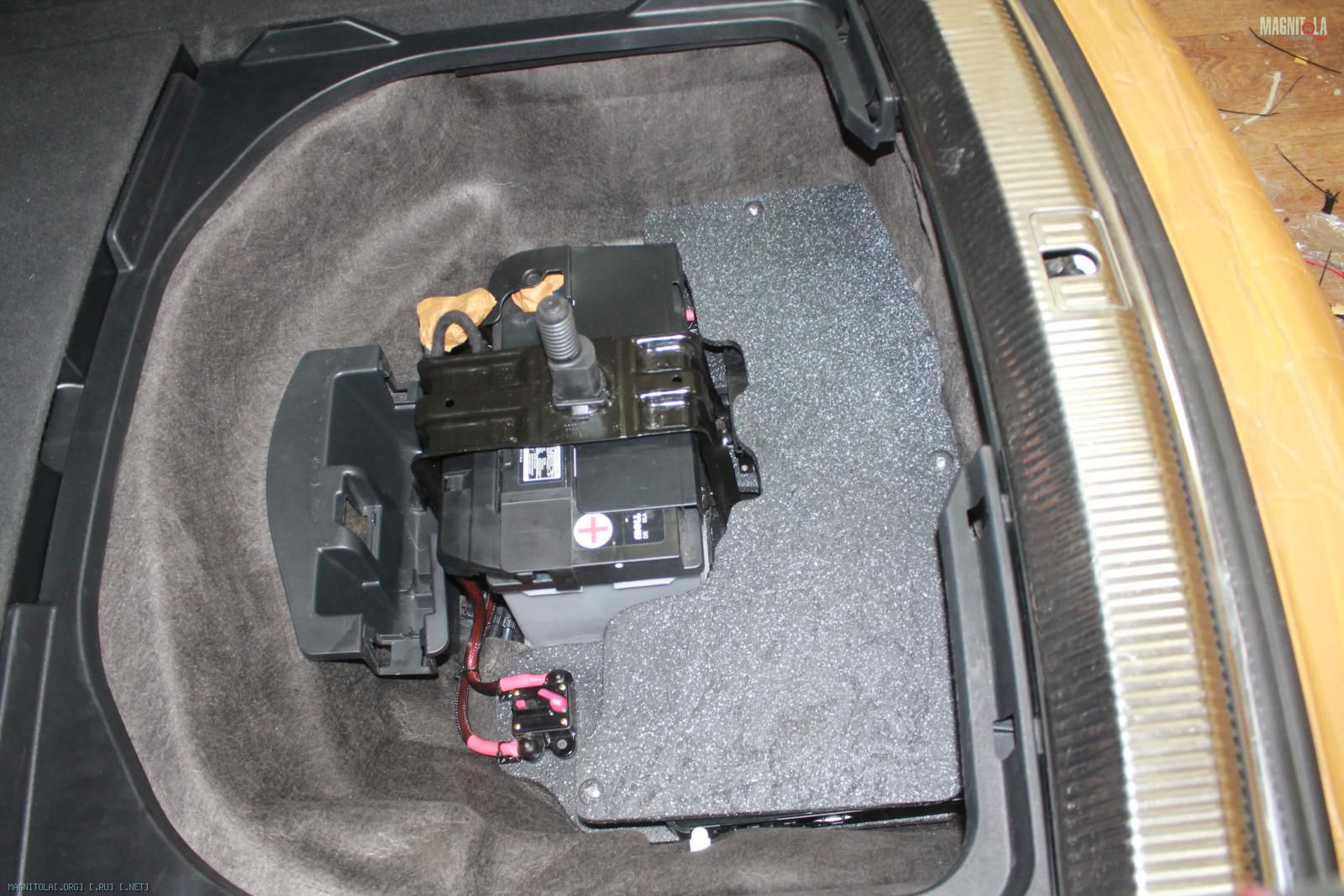

Декоративная фальшпанель, крепление на три м8..
Защищает усилитель и процессор от остатков влаги и грязи от запасного колеса
Вложение 1111904 Вложение 1111906 Вложение 1111908 Вложение 1111910 Вложение 1111912

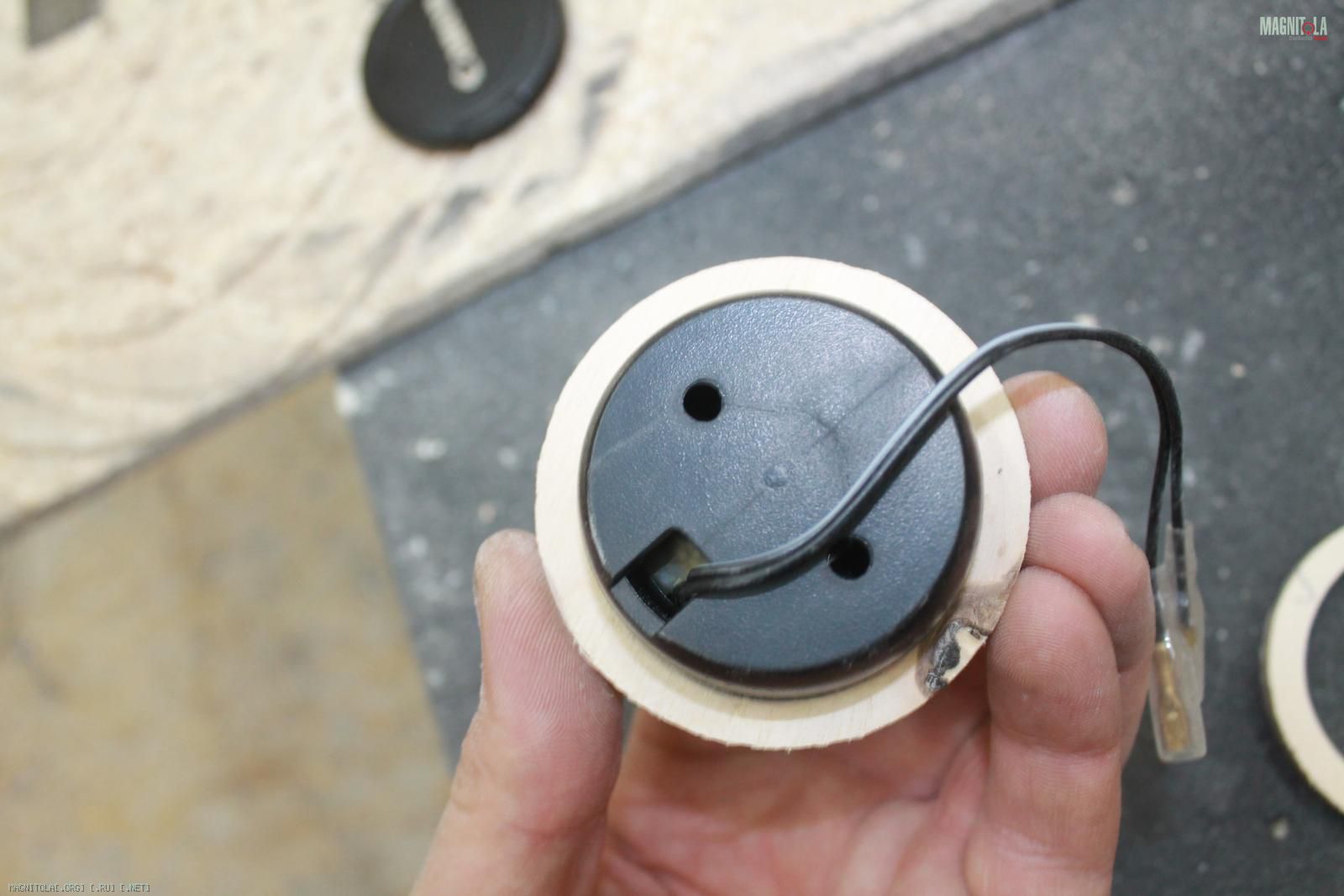

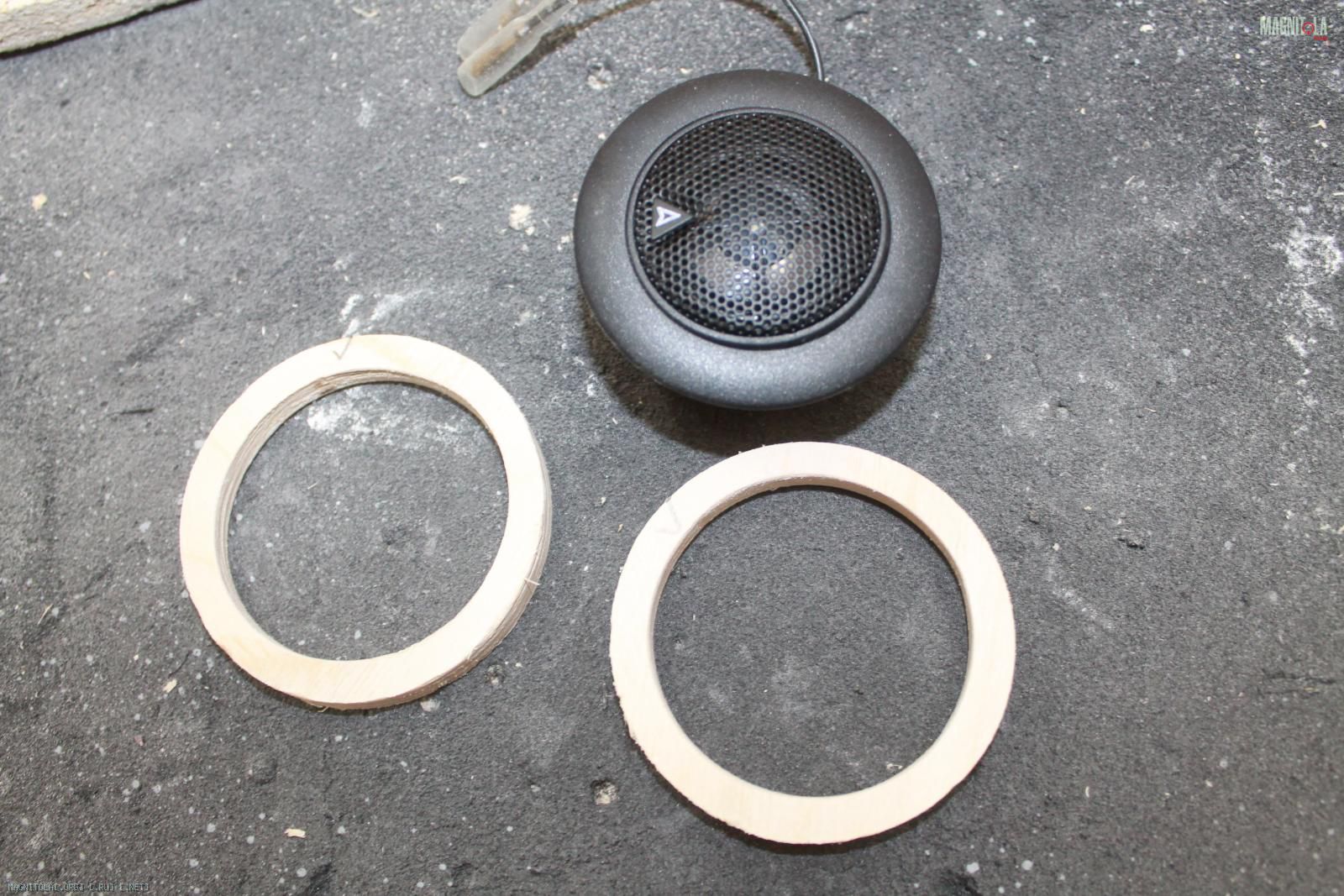

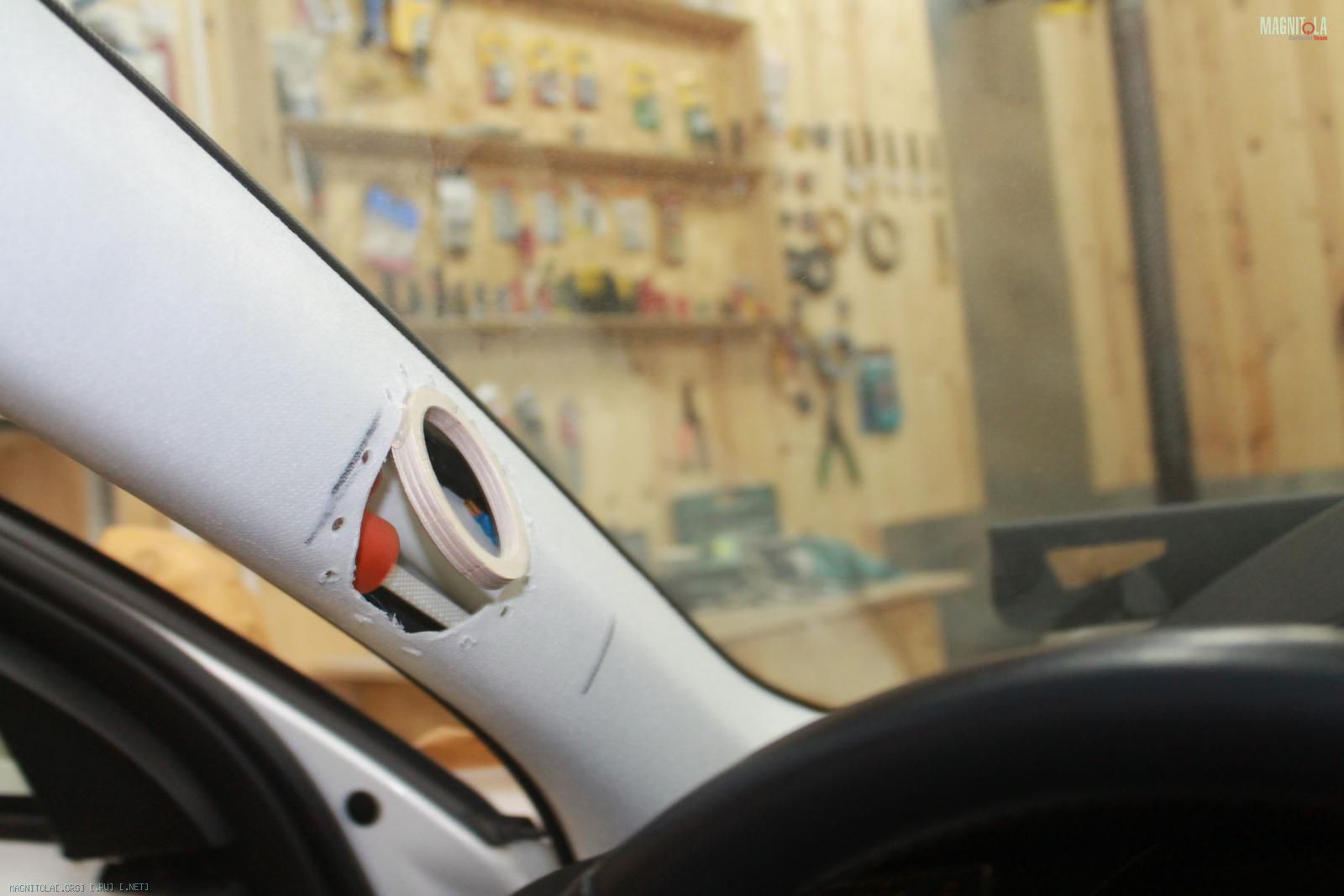

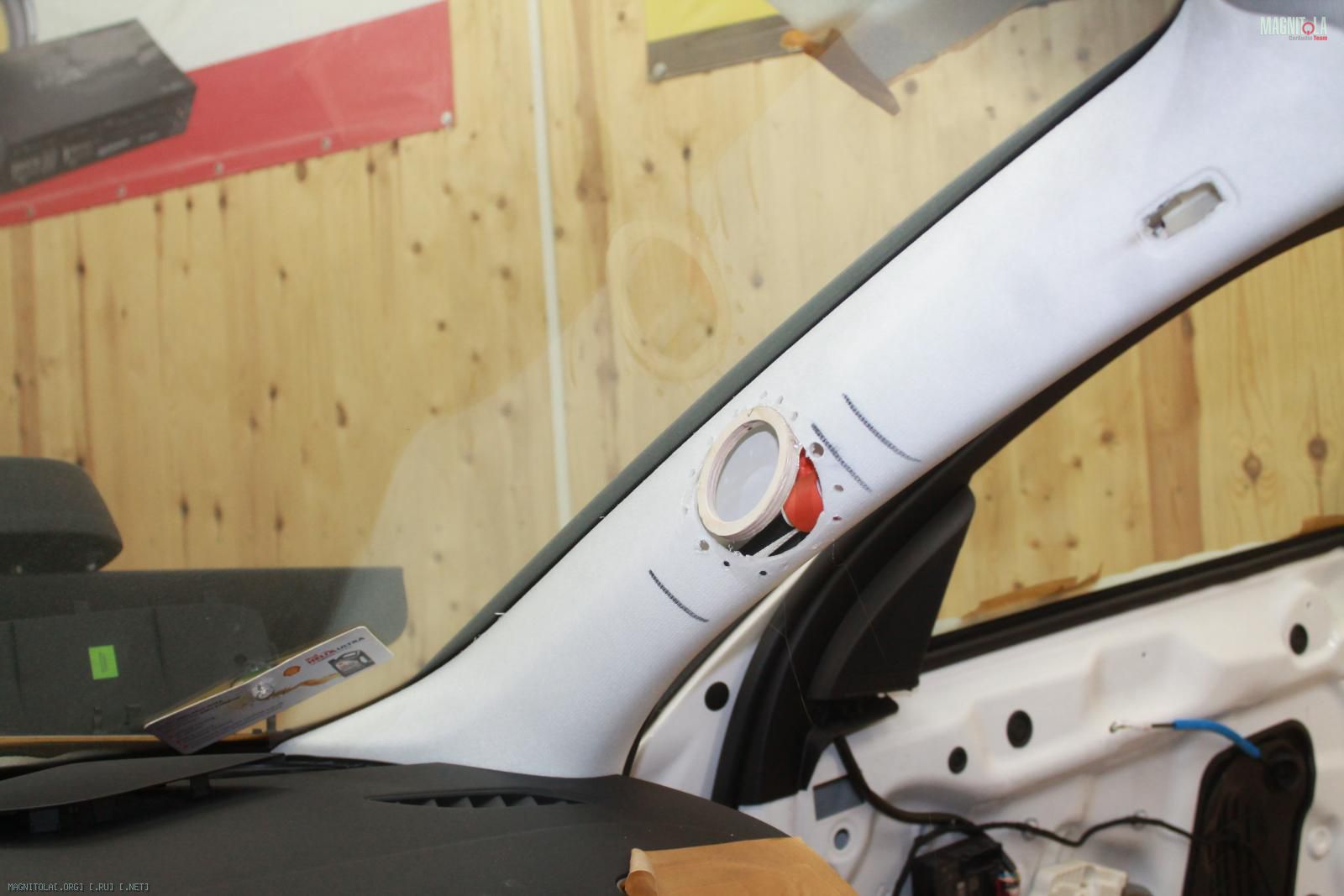

Напилили колечки под ВЧ...
Выставили направление на отражение от лобового стекла..
Вложение 1111914 Вложение 1111916 Вложение 1111918 Вложение 1111920 Вложение 1111922 Вложение 1111924 Вложение 1111926 Вложение 1111928

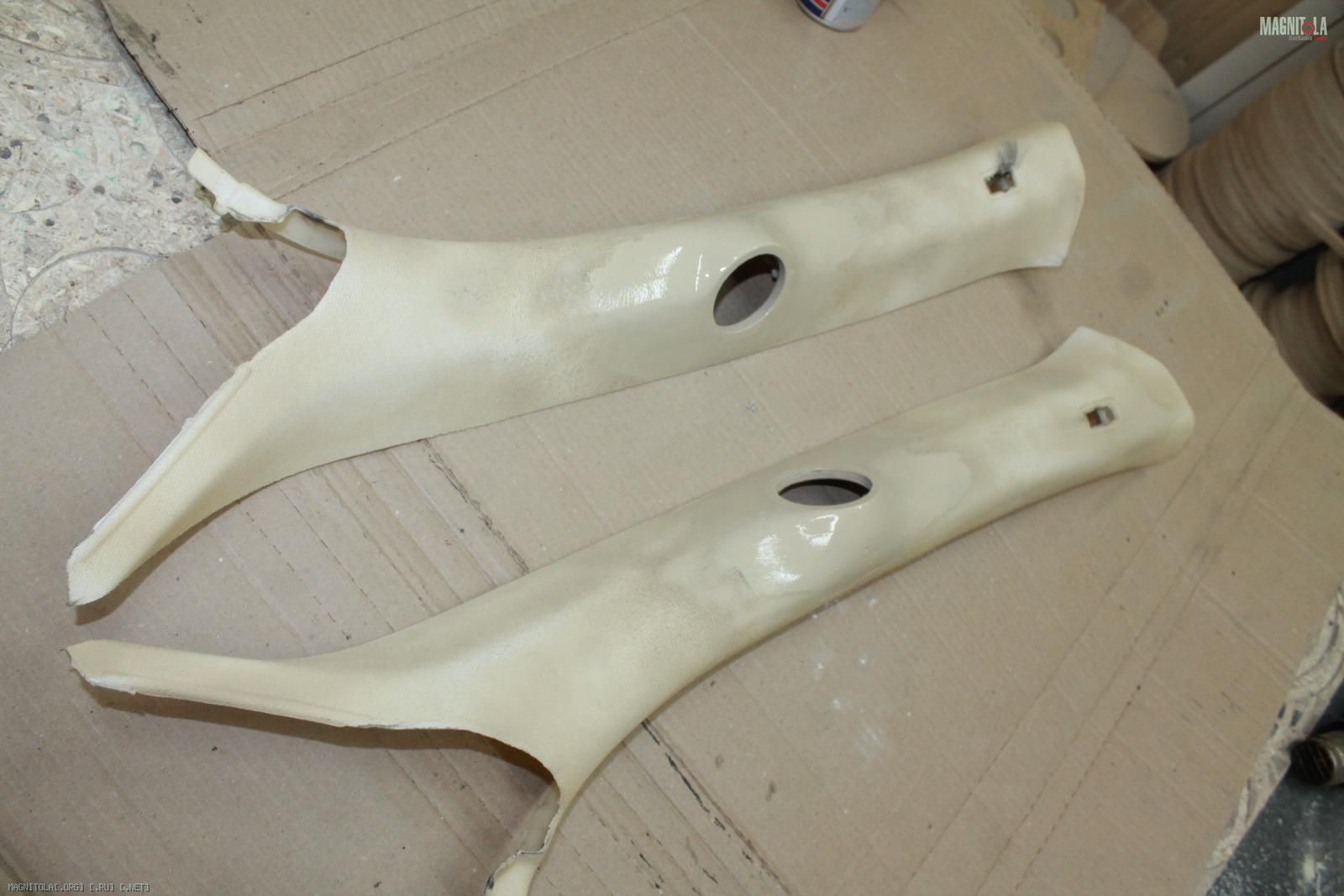

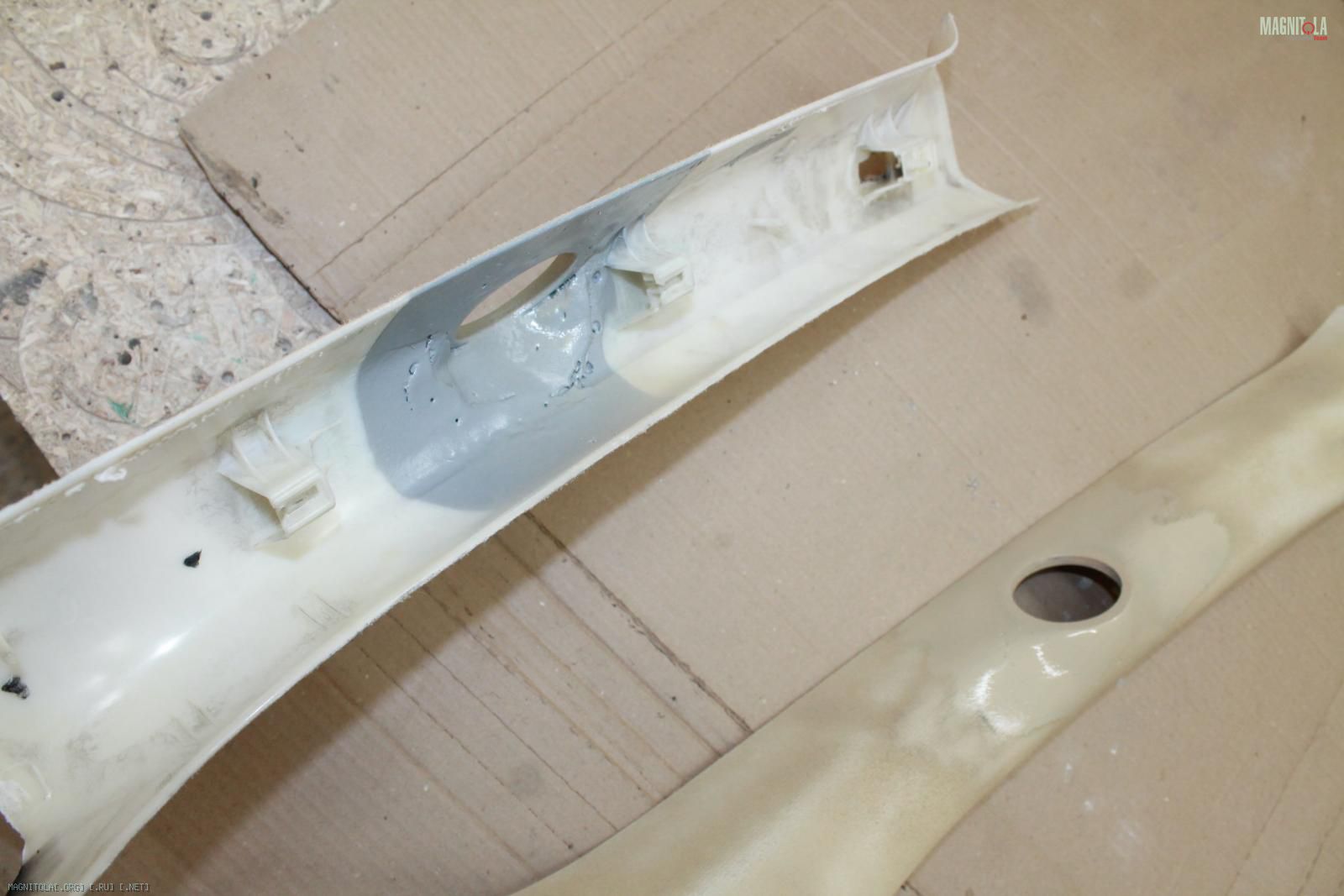

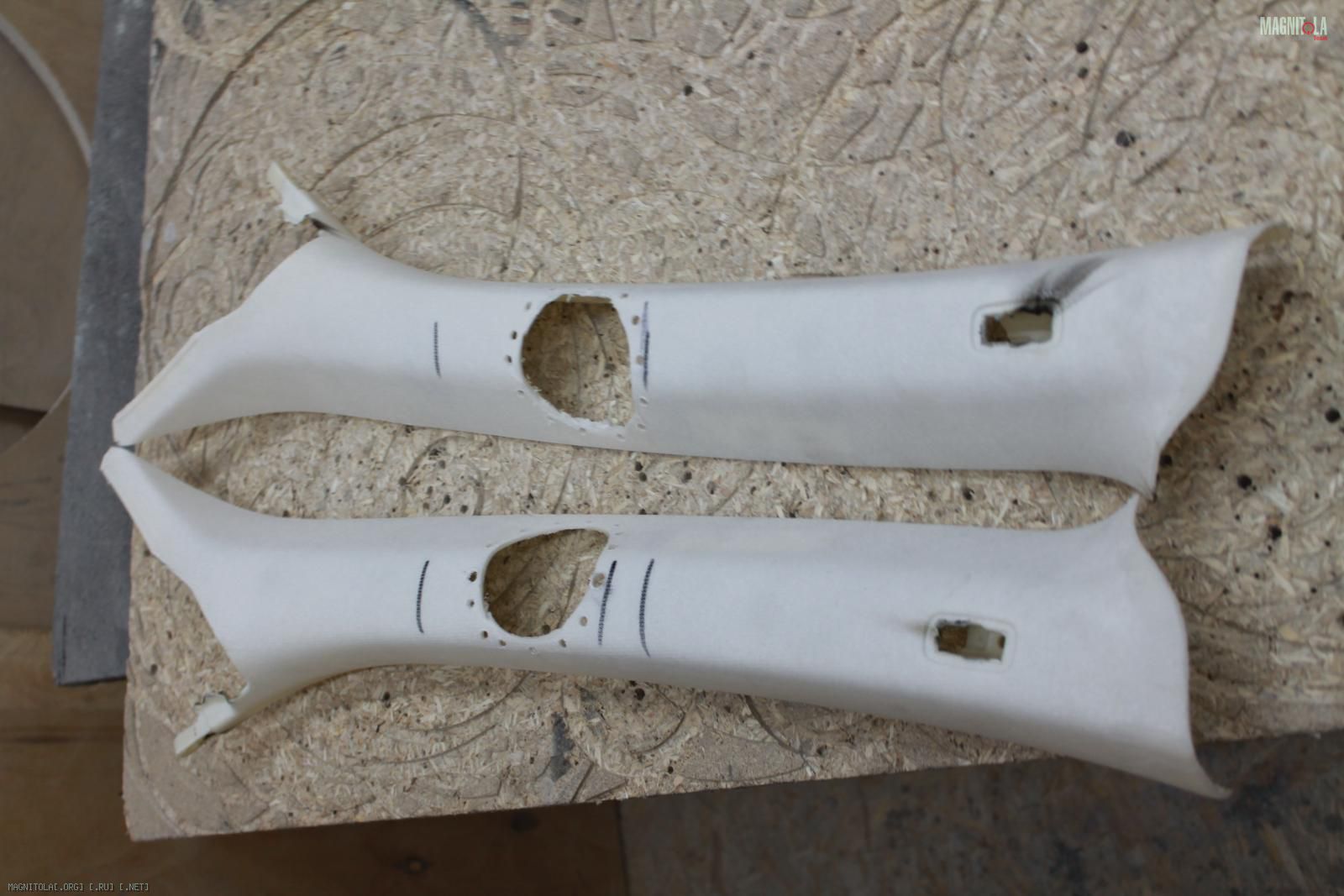

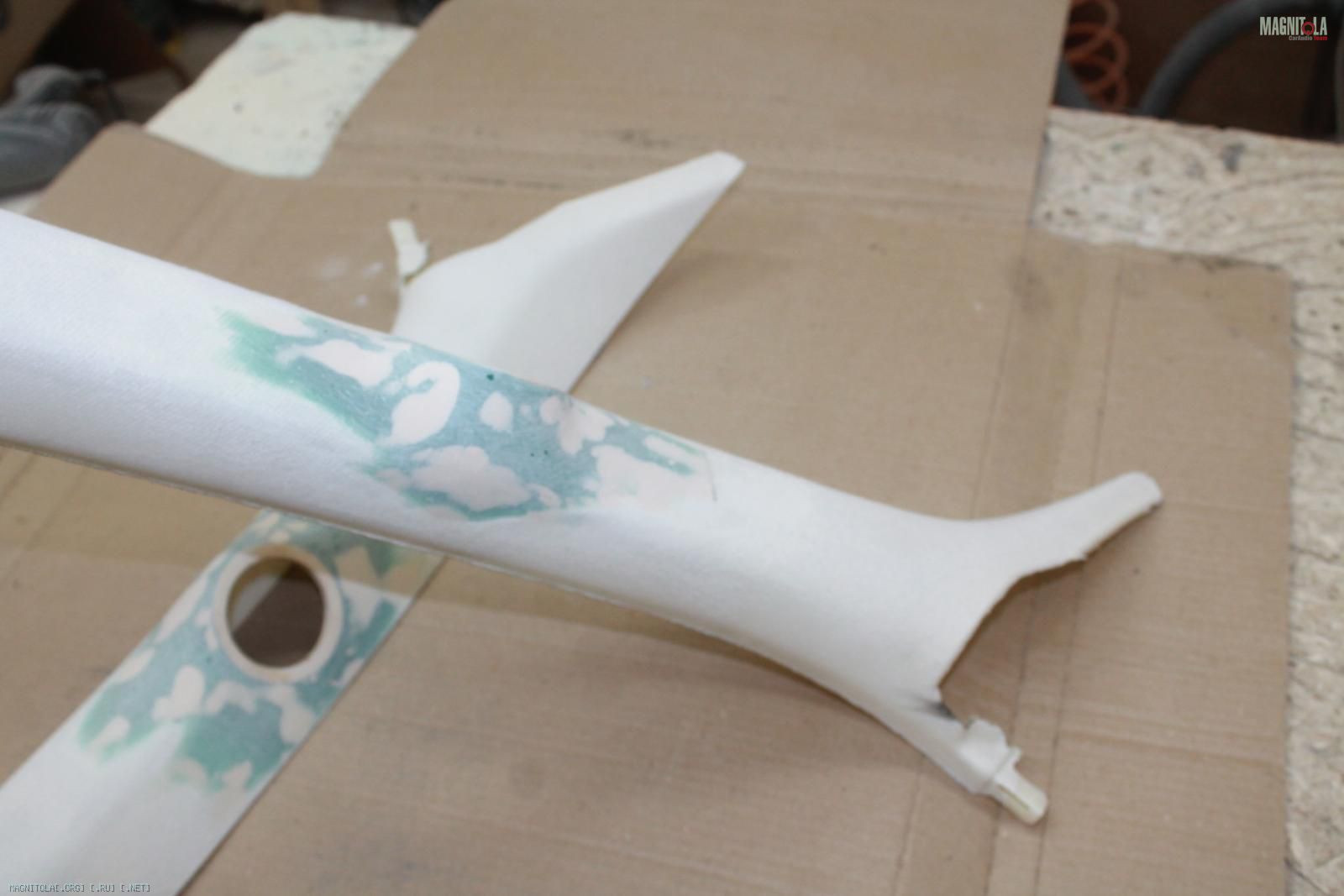

Изготовили стойки под ВЧ
Вложение 1111930 Вложение 1111932 Вложение 1111934 Вложение 1111936 Вложение 1111938 Вложение 1111940 Вложение 1111942 Вложение 1111944 Вложение 1111946 Вложение 1111948 Вложение 1111950 Вложение 1111952 Вложение 1111954 Вложение 1111956
08.03.2017, 21:05
slavka1010

Re: Изготовление корпусов для сабвуферов, фальшпанелей

st220, Кость, я смотрю ты последнее время вч на отраженку предпочитаешь, нашел какие-то плюшки от такого направления?
09.03.2017, 00:20
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от slavka1010

st220, Кость, я смотрю ты последнее время вч на отраженку предпочитаешь, нашел какие-то плюшки от такого направления?

Тебе тут написать или в личку? многа букав...
09.03.2017, 00:52
st220

Вложений: 121

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Allroad Quattro

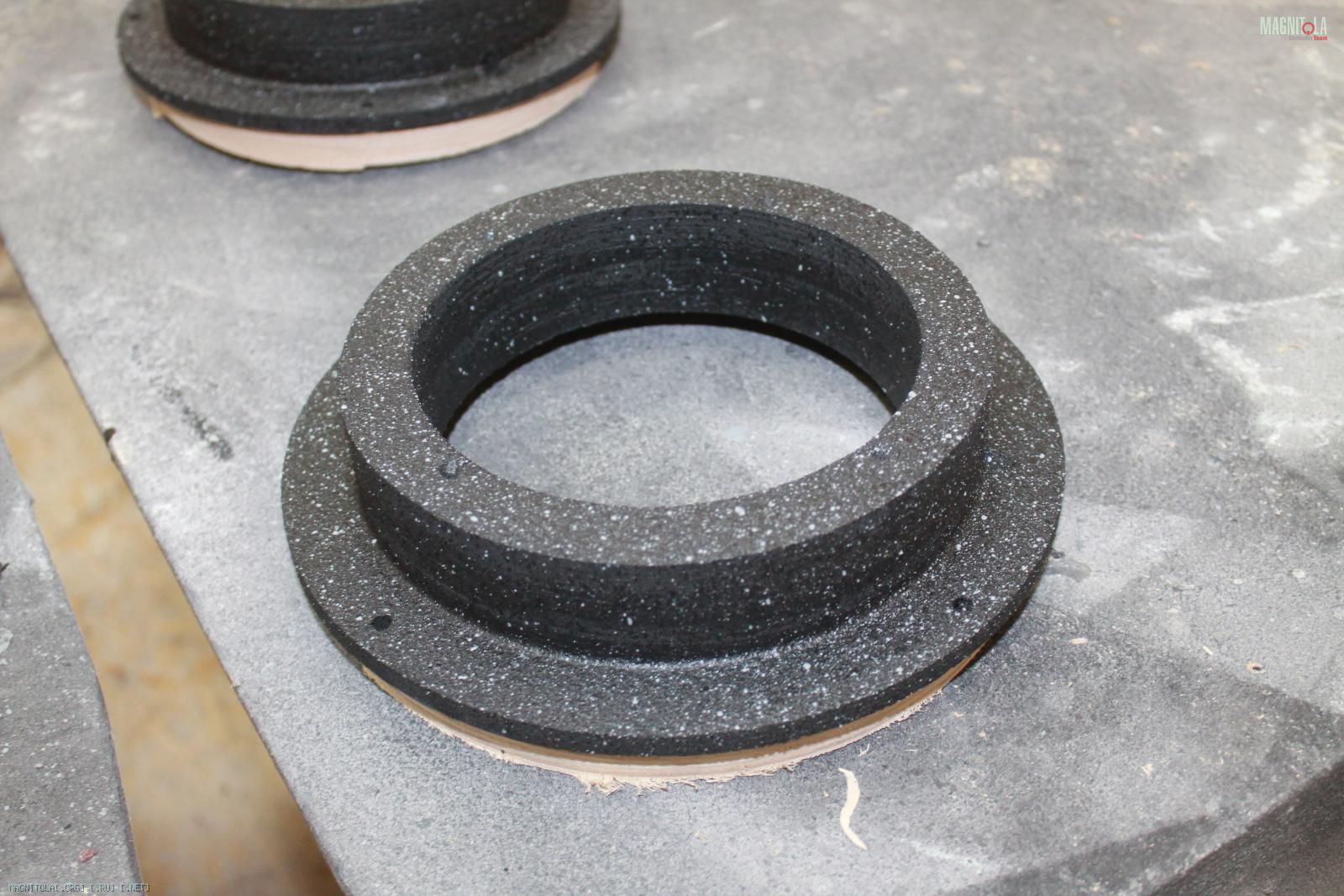

Изготовили проставочные кольца под мидбас....

Вложение 1112296 Вложение 1112298 Вложение 1112300 Вложение 1112302

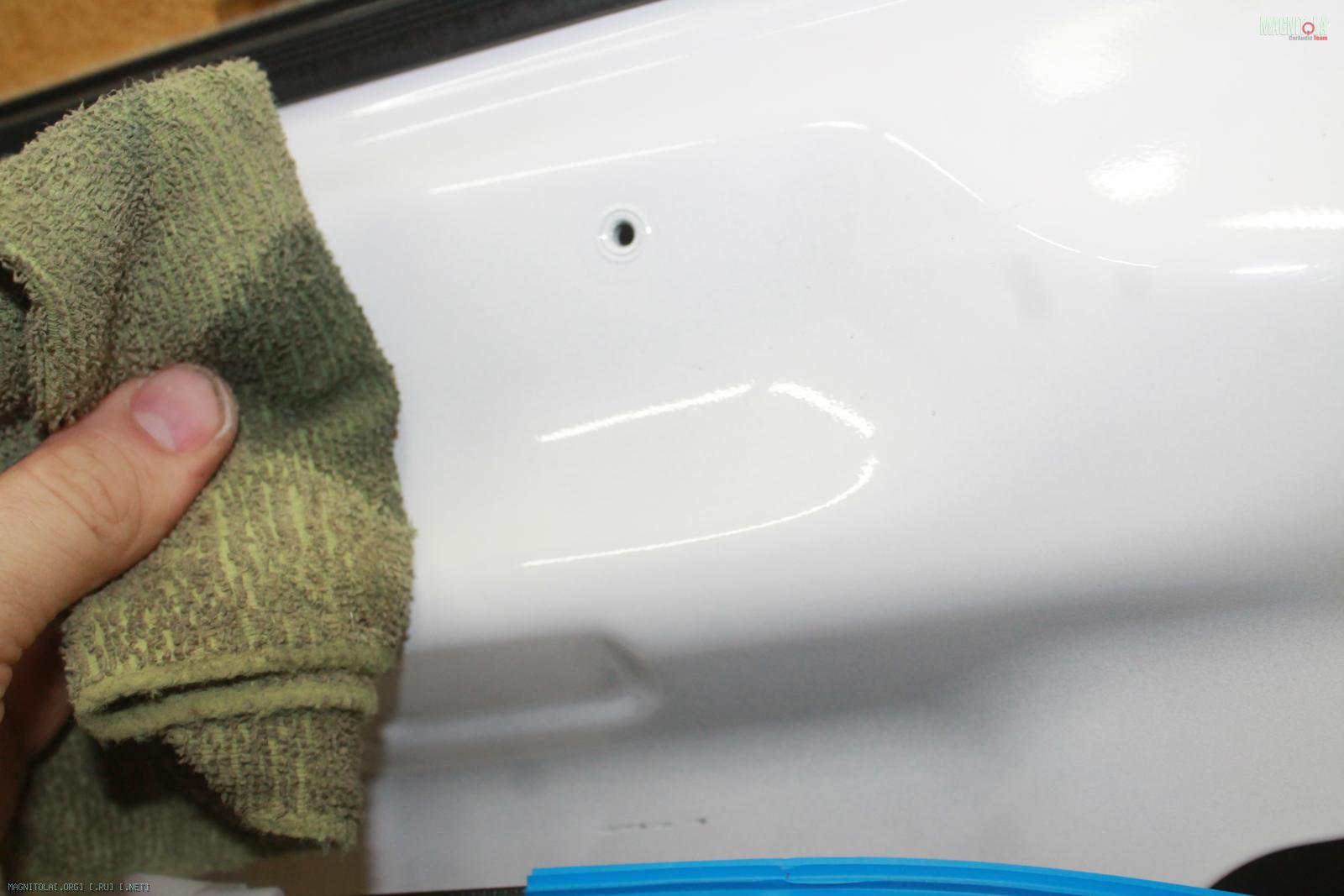

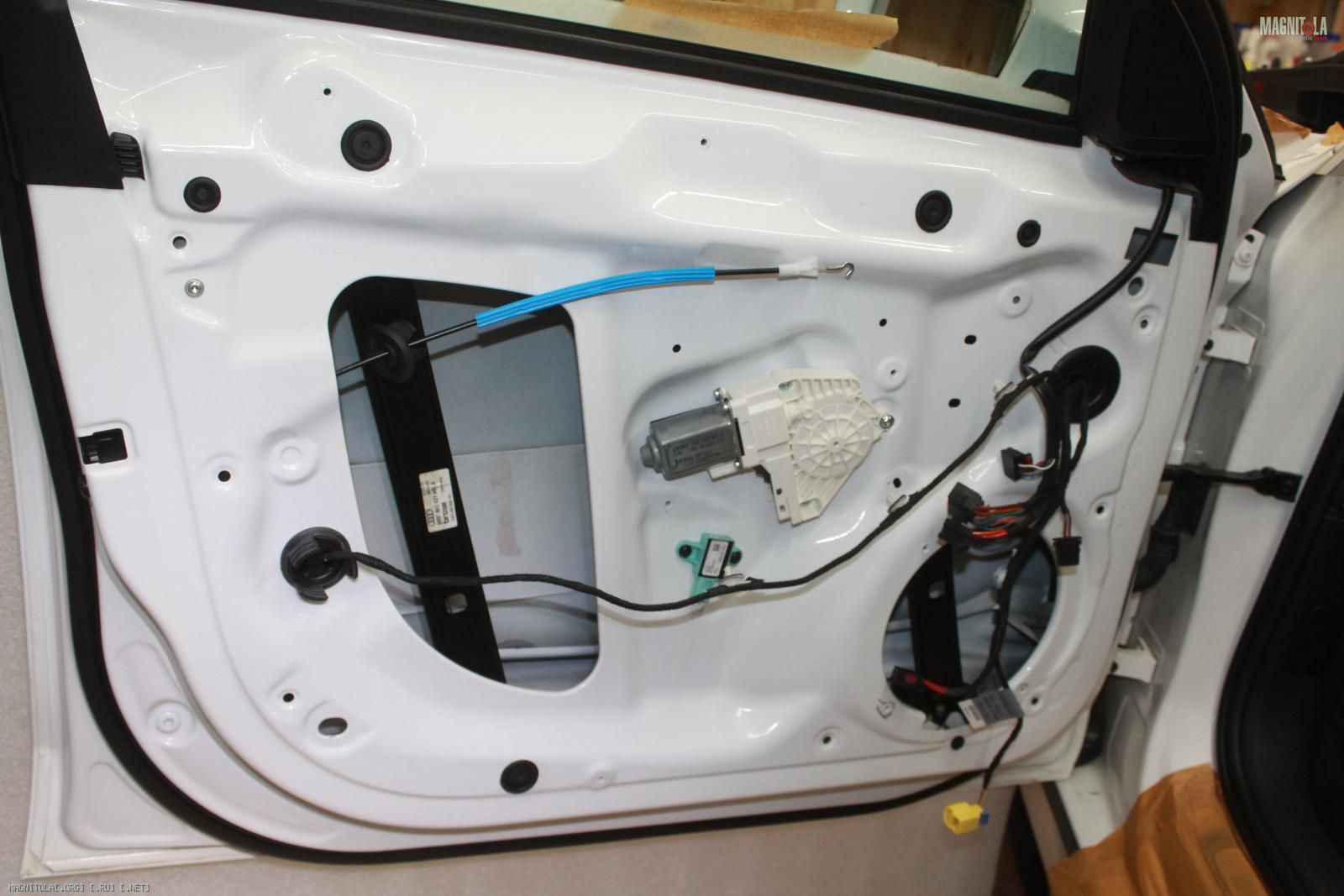

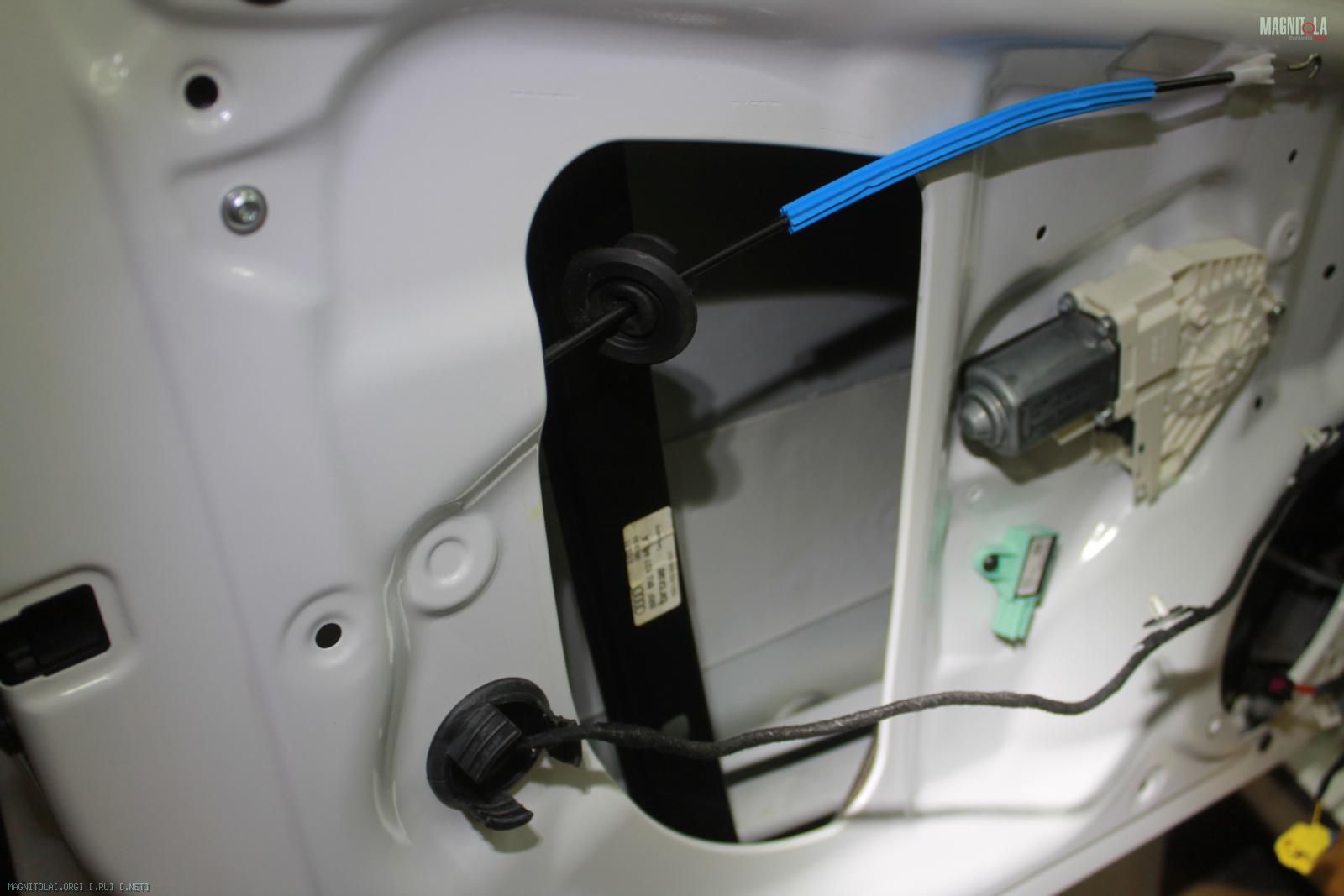

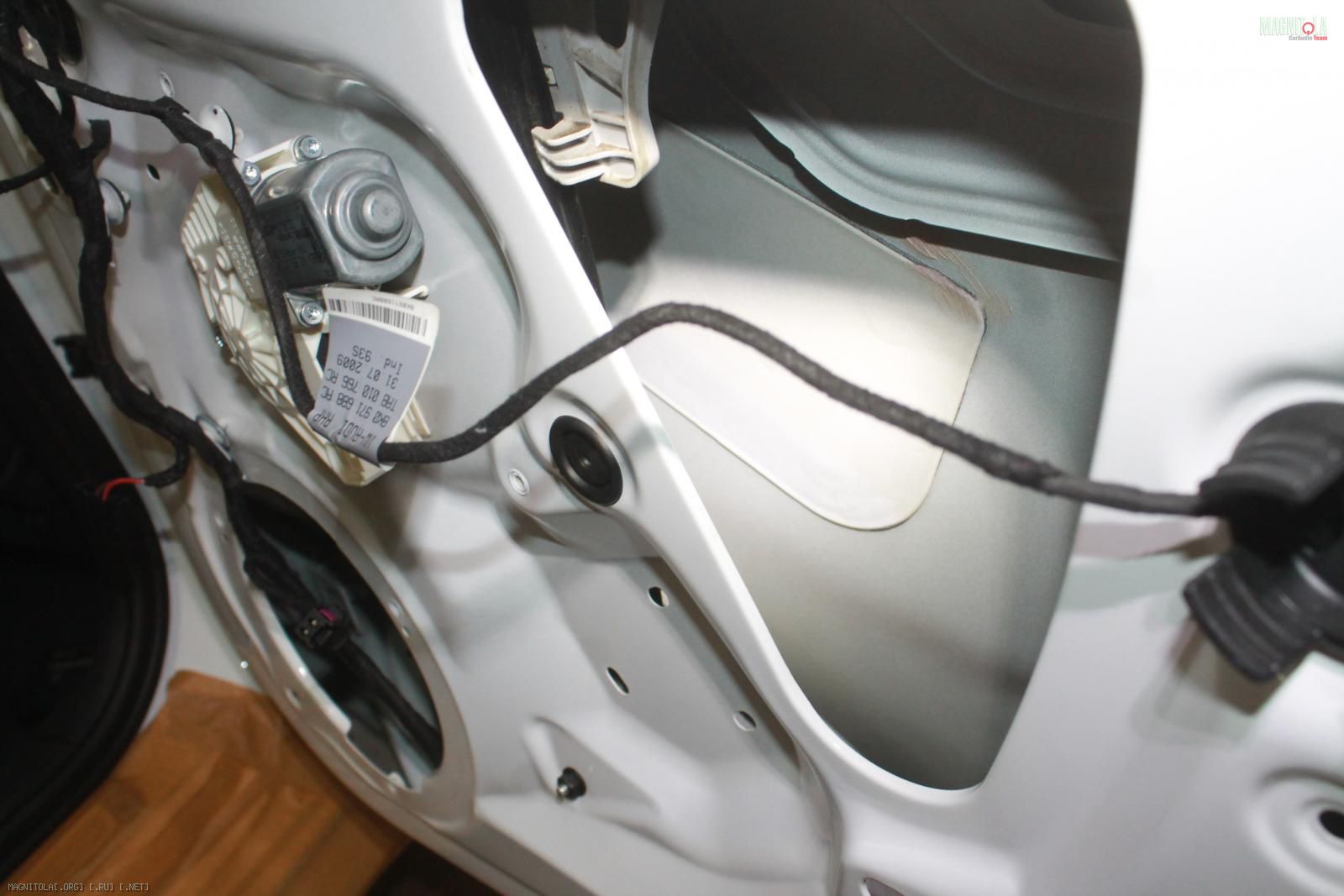

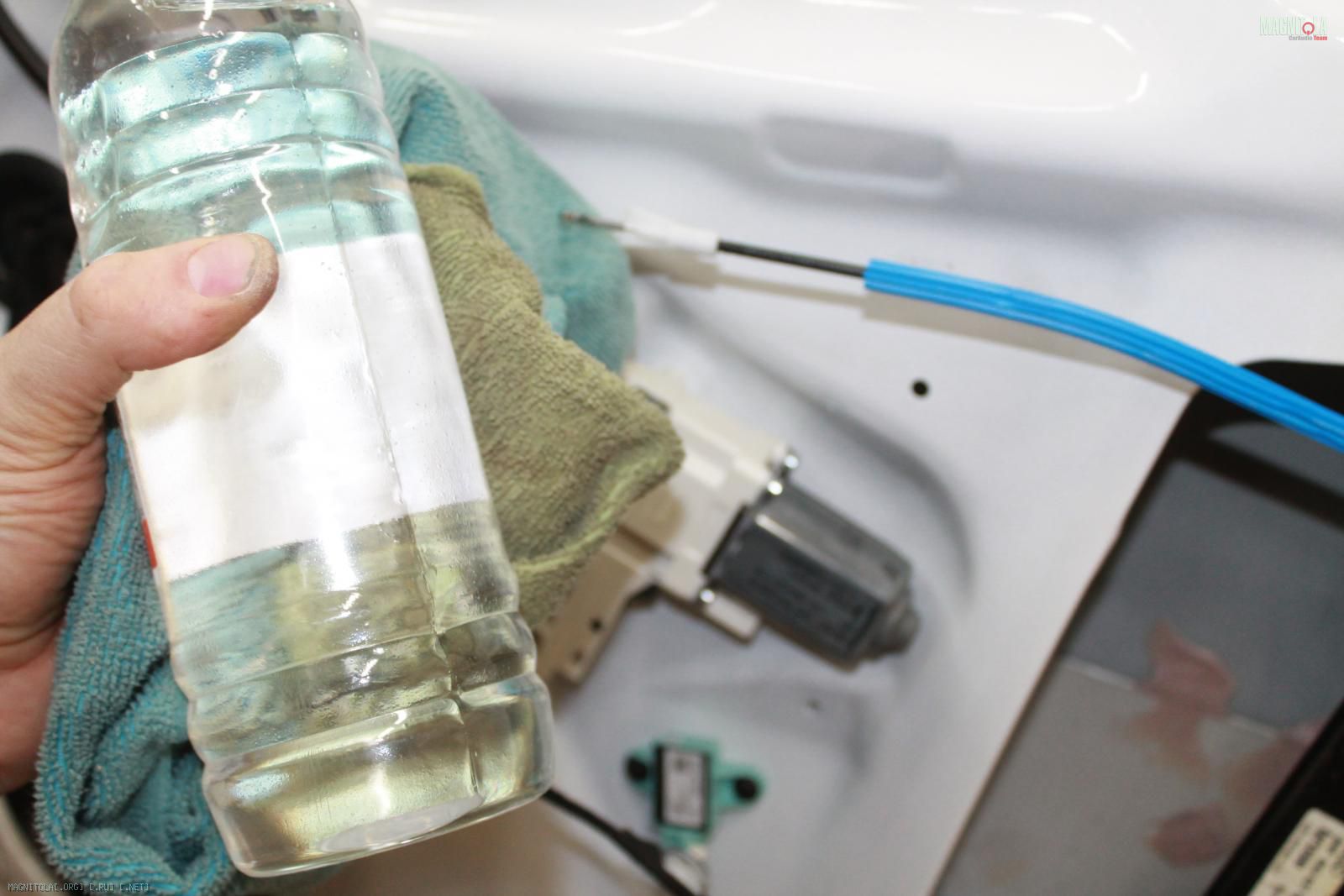

Очищаем/обезжириваем двери...
Вложение 1112304 Вложение 1112306 Вложение 1112308 Вложение 1112310 Вложение 1112312 Вложение 1112314 Вложение 1112316 Вложение 1112318 Вложение 1112320

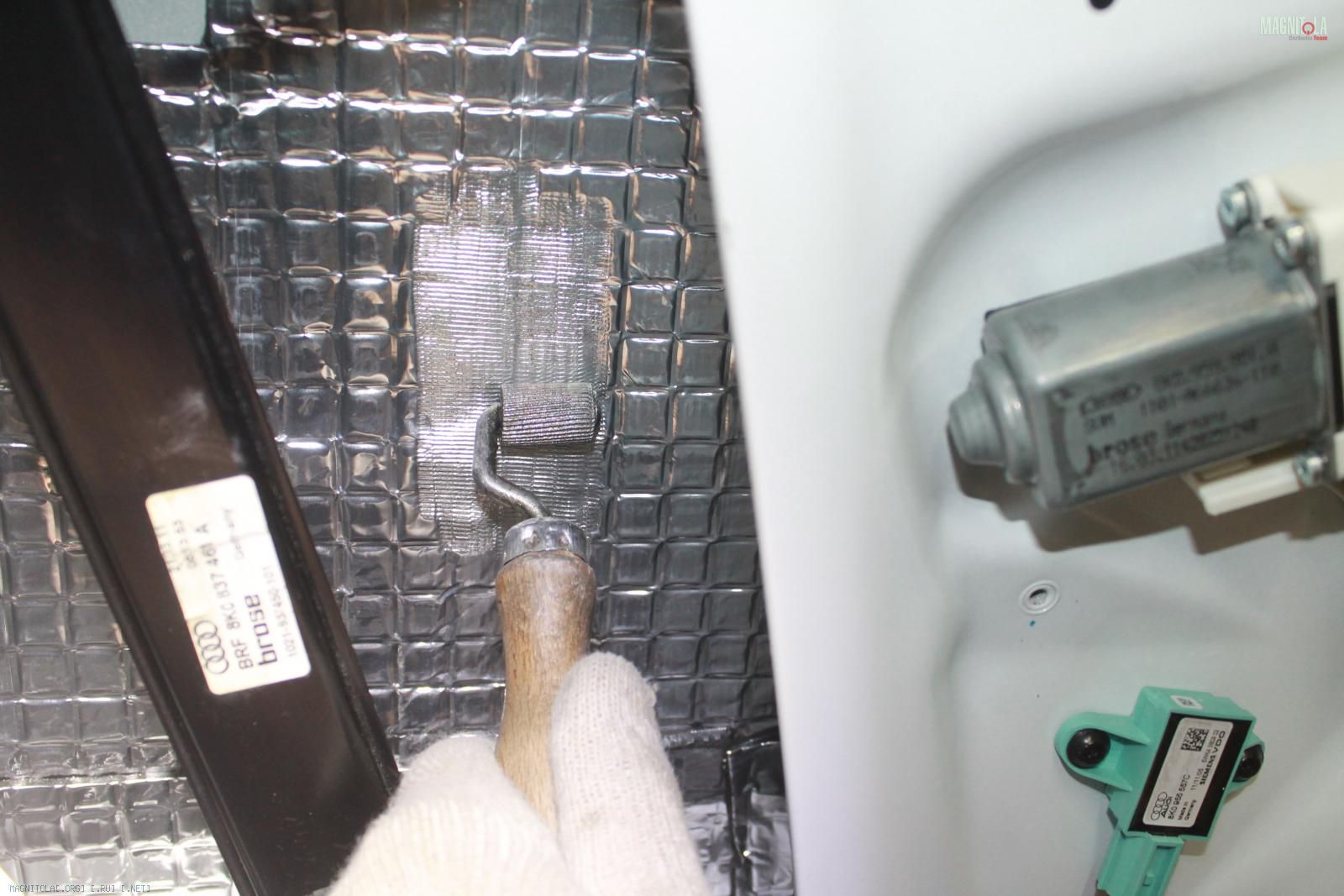

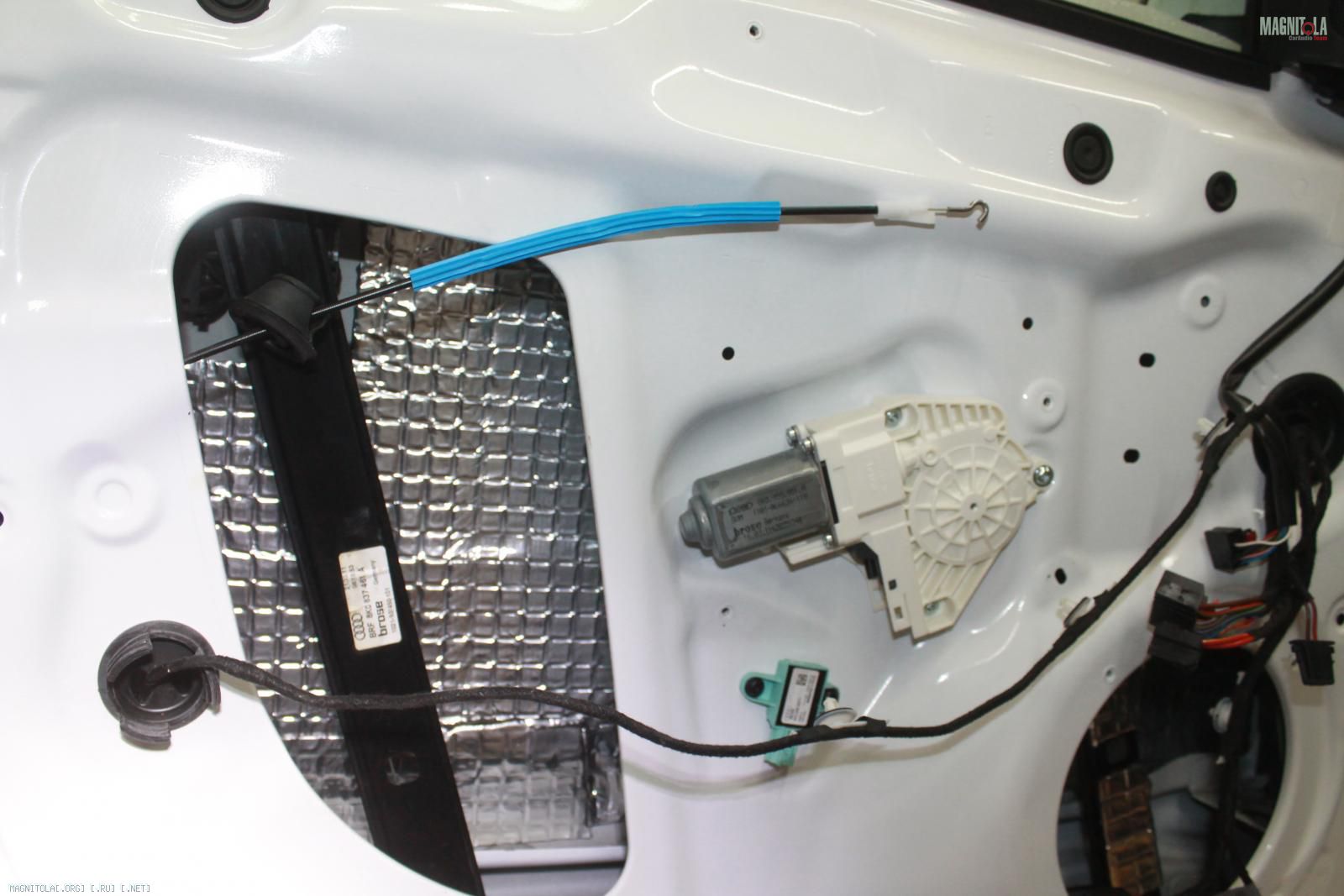

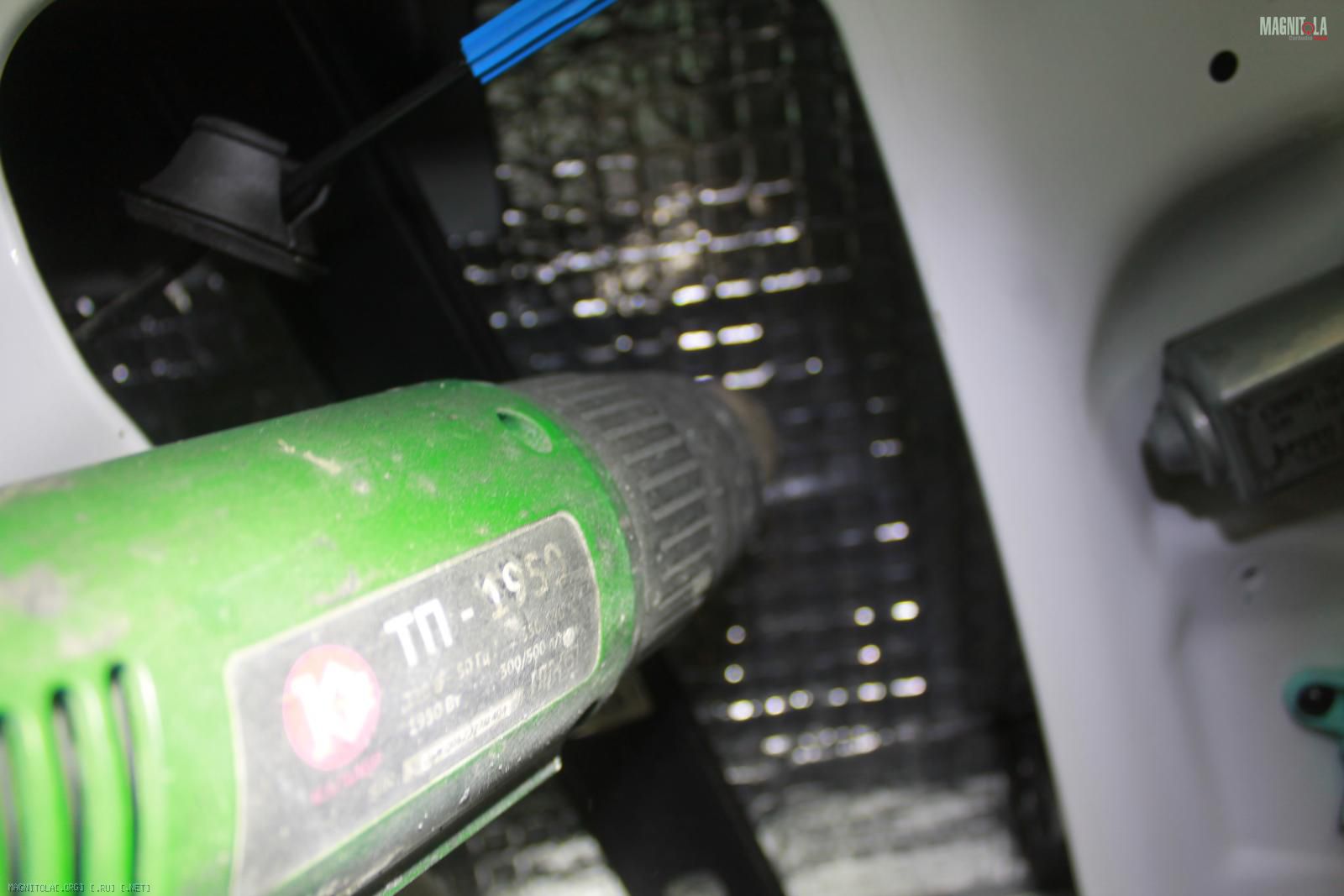

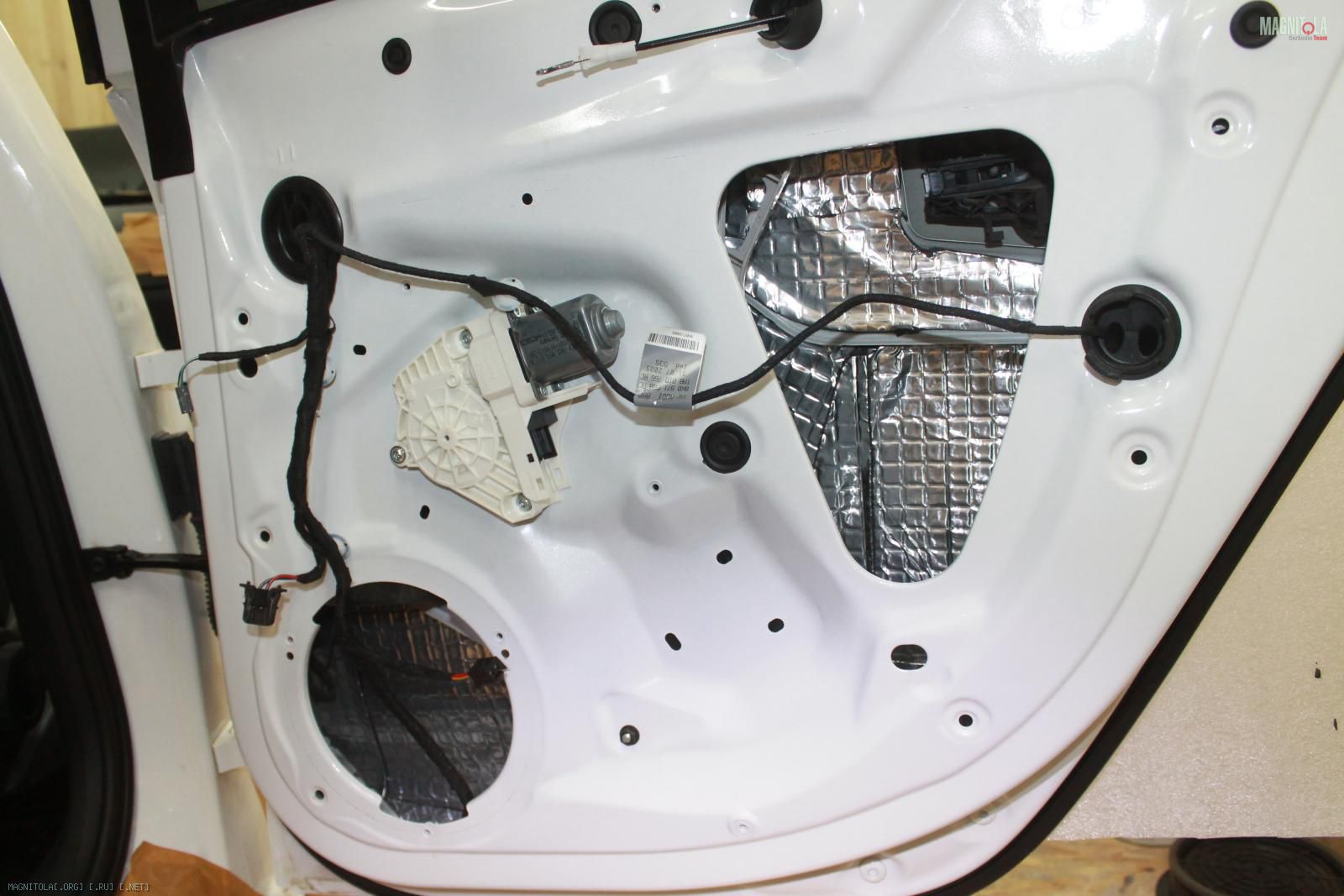

Наносим вибру 4мм, греем, прикатываем...
Вложение 1112322 Вложение 1112324 Вложение 1112326 Вложение 1112328 Вложение 1112330 Вложение 1112332 Вложение 1112334

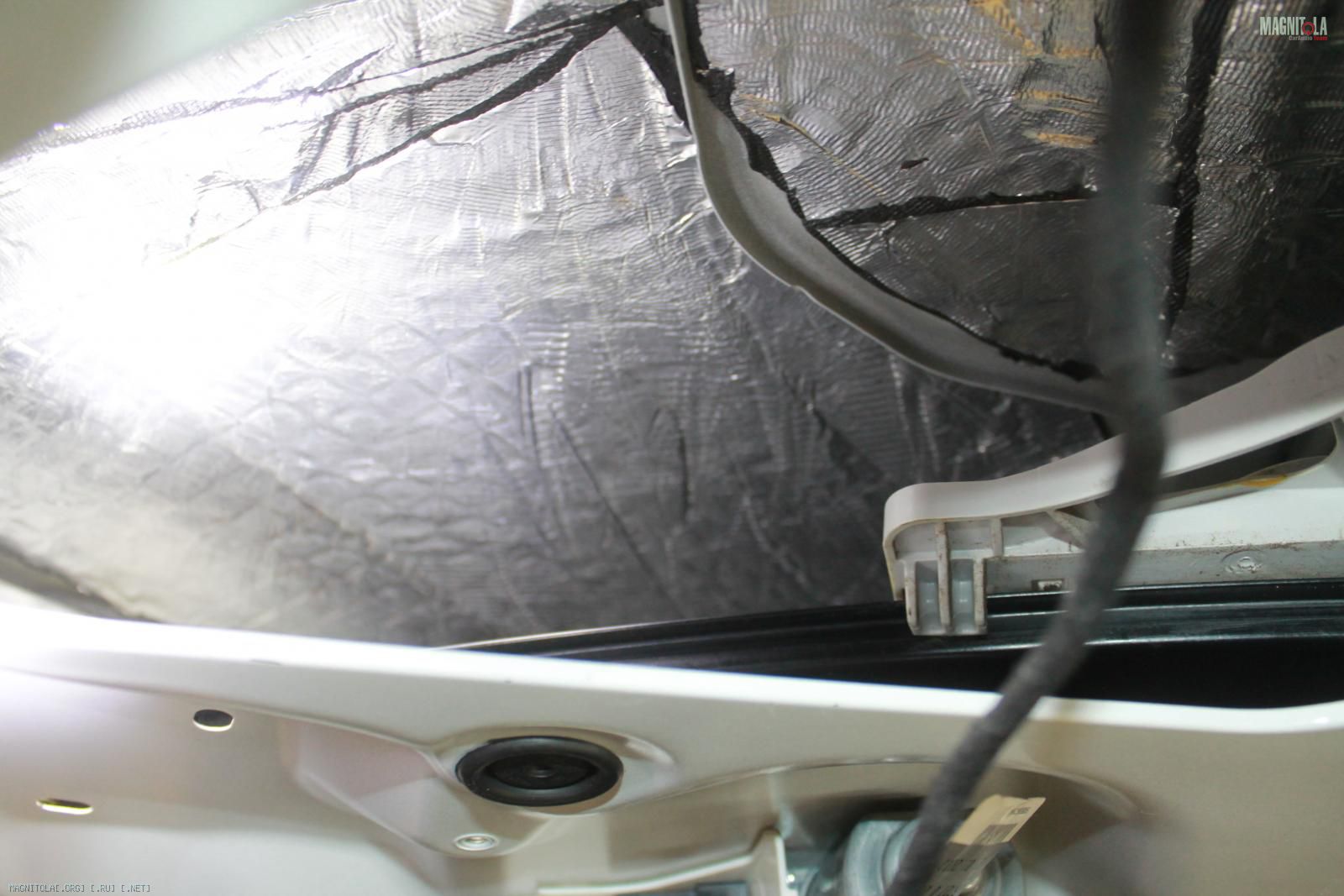

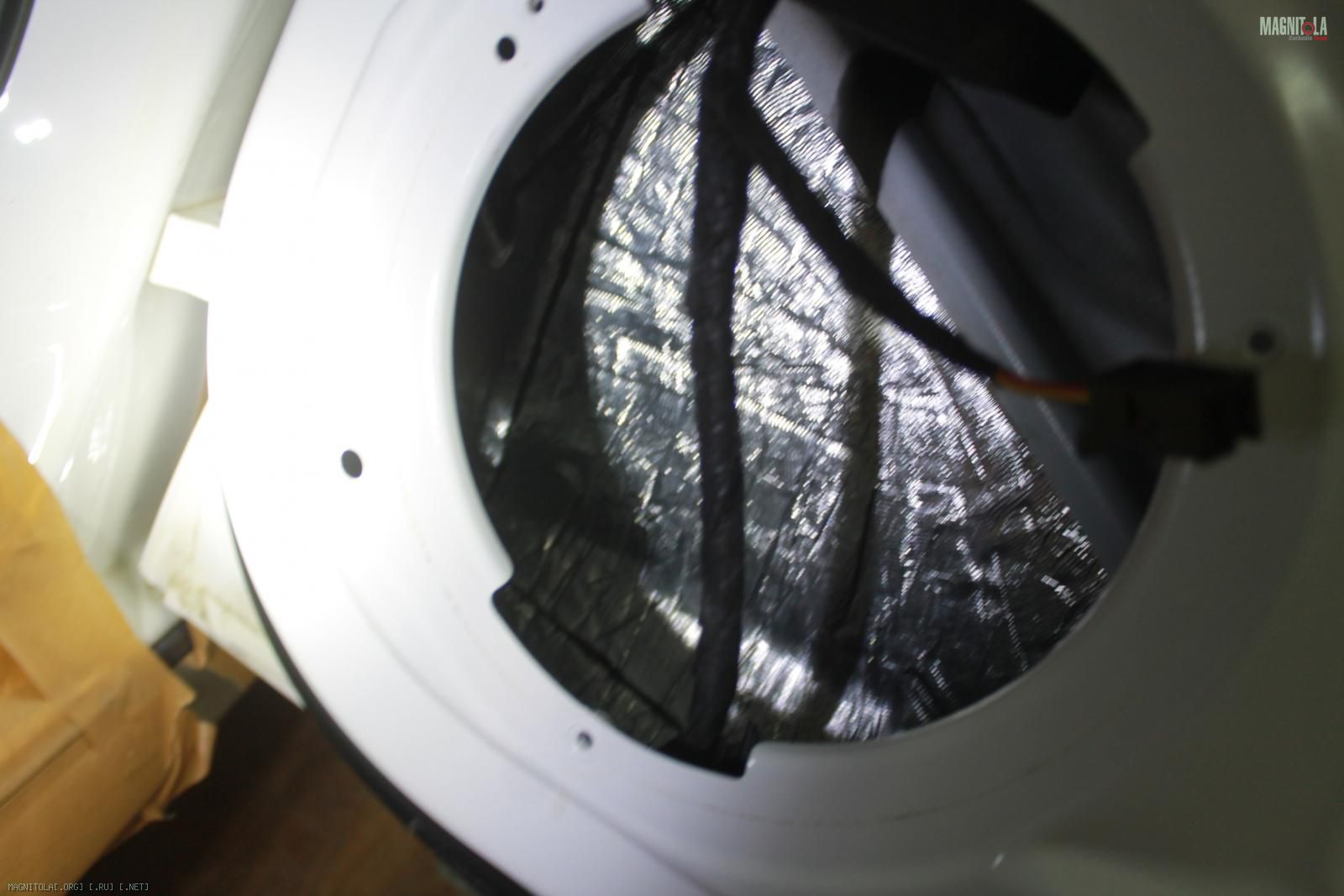

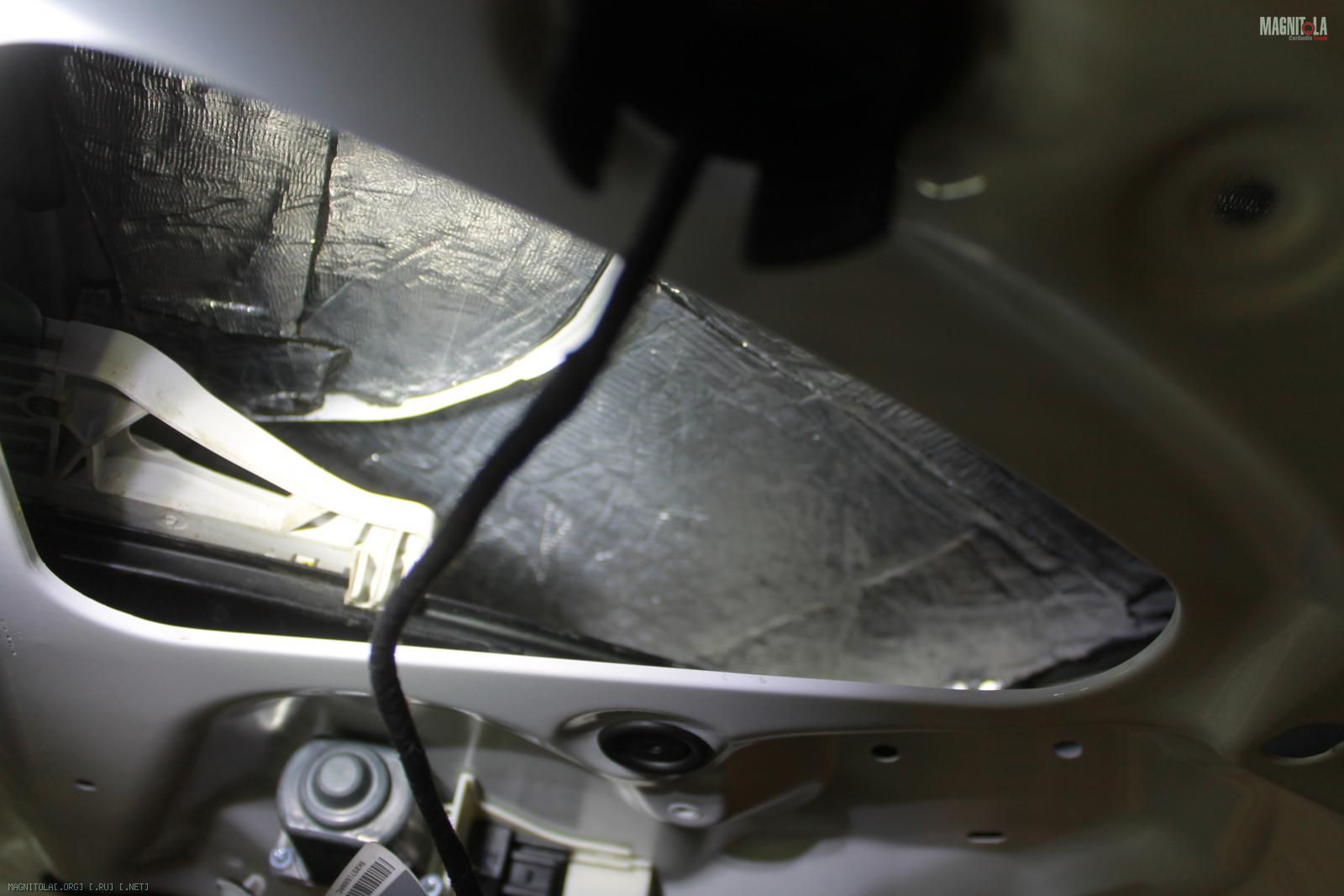

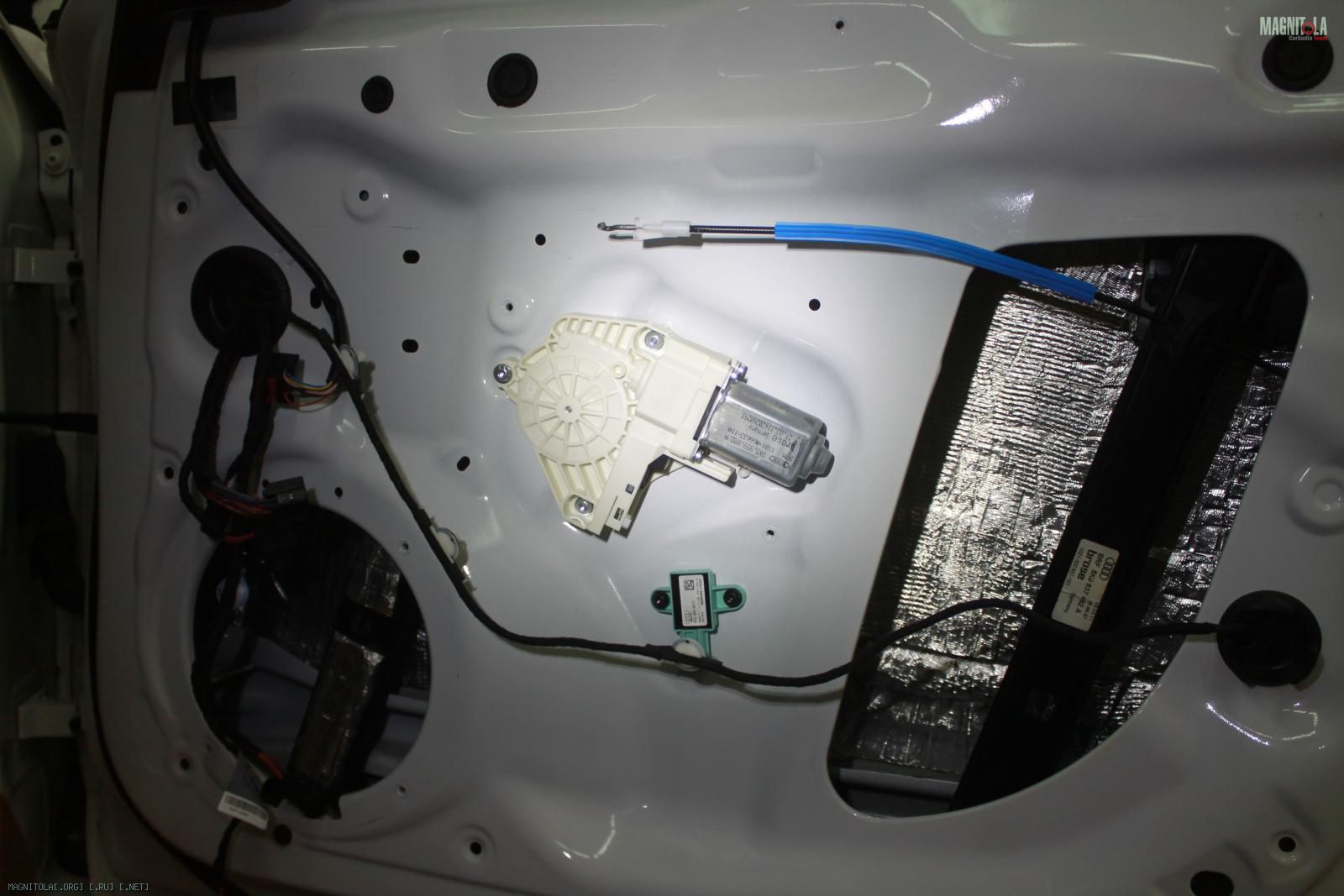

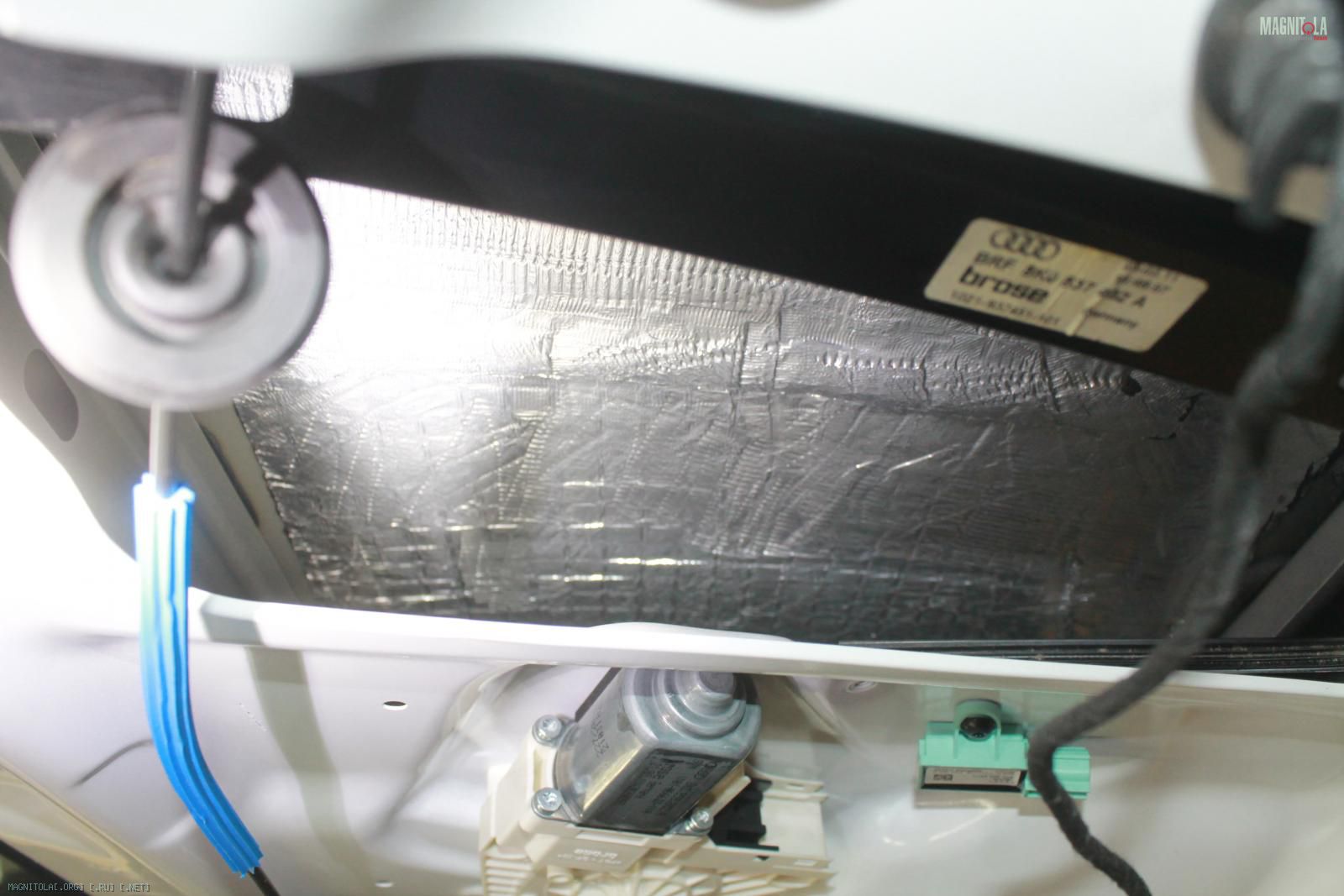

Прикатанная..
Вложение 1112336 Вложение 1112338 Вложение 1112340 Вложение 1112342 Вложение 1112344 Вложение 1112346 Вложение 1112348 Вложение 1112350 Вложение 1112352

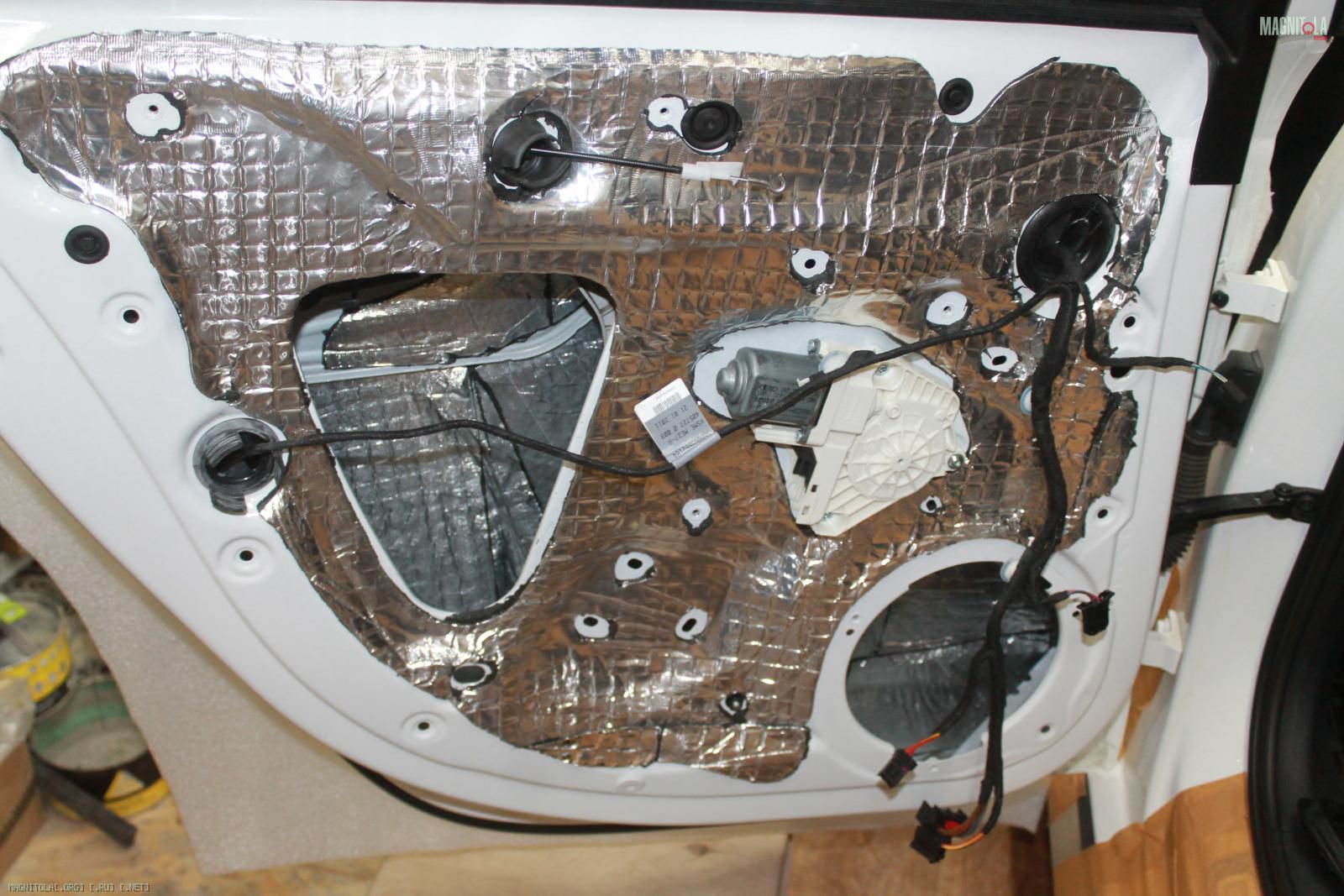

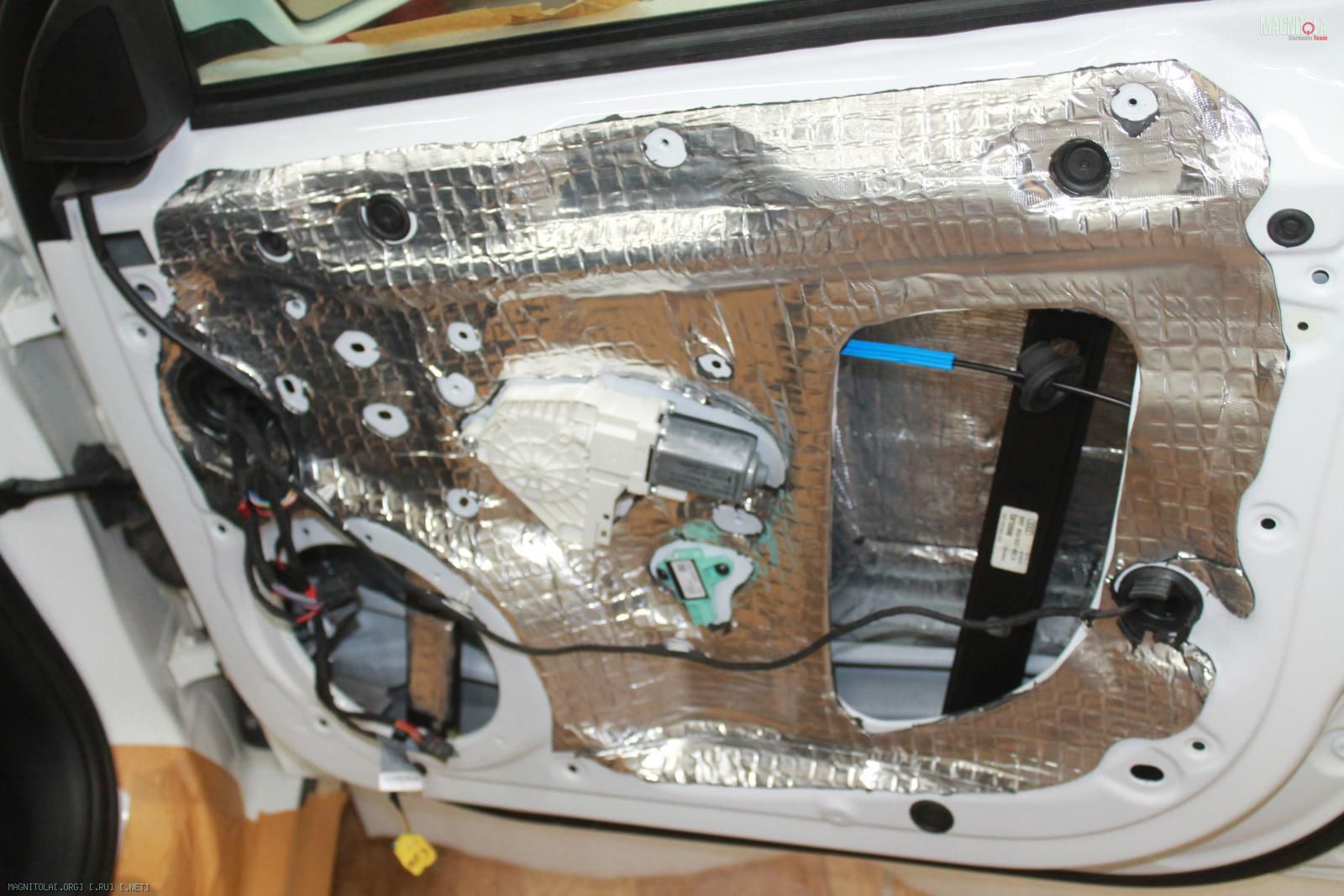

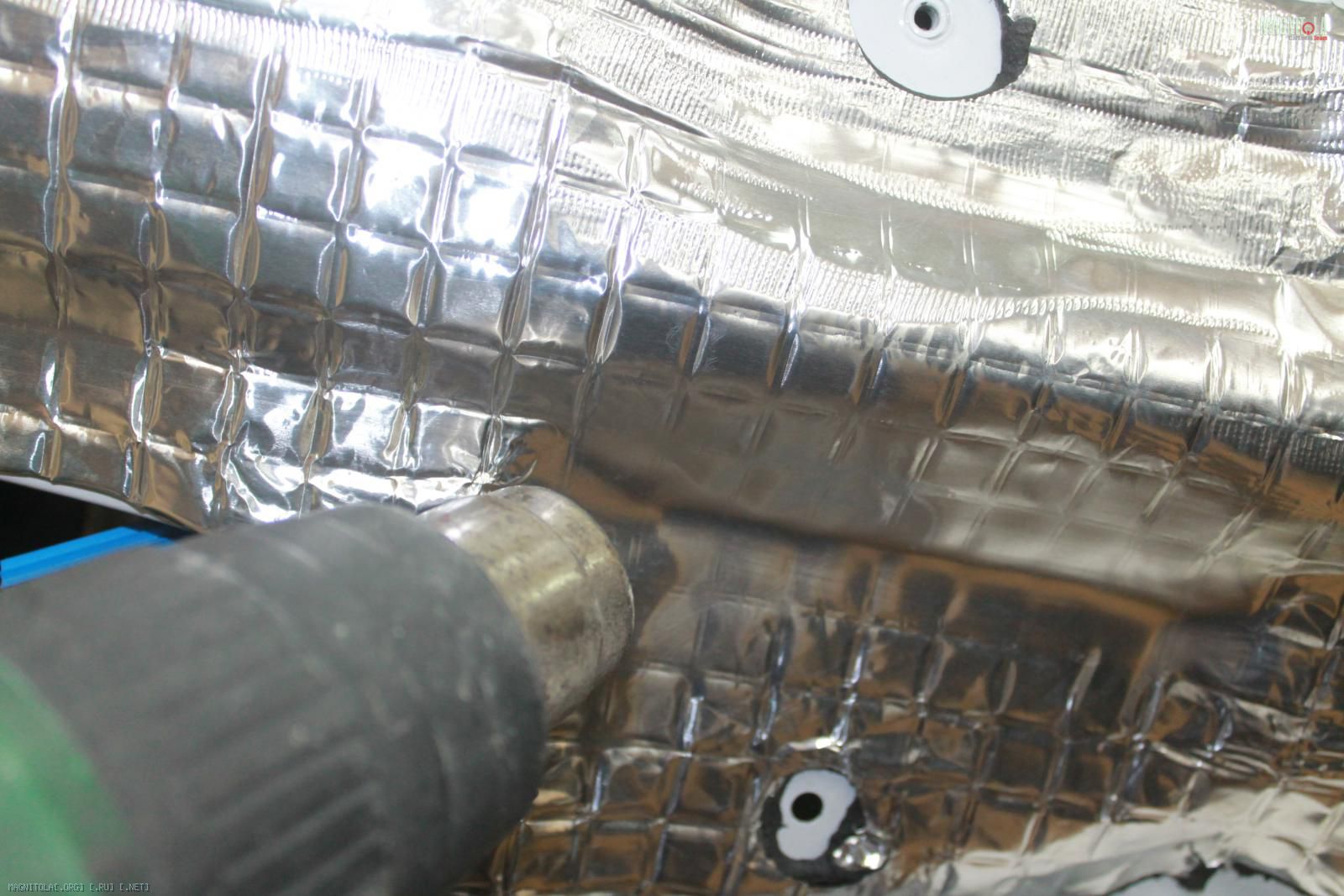

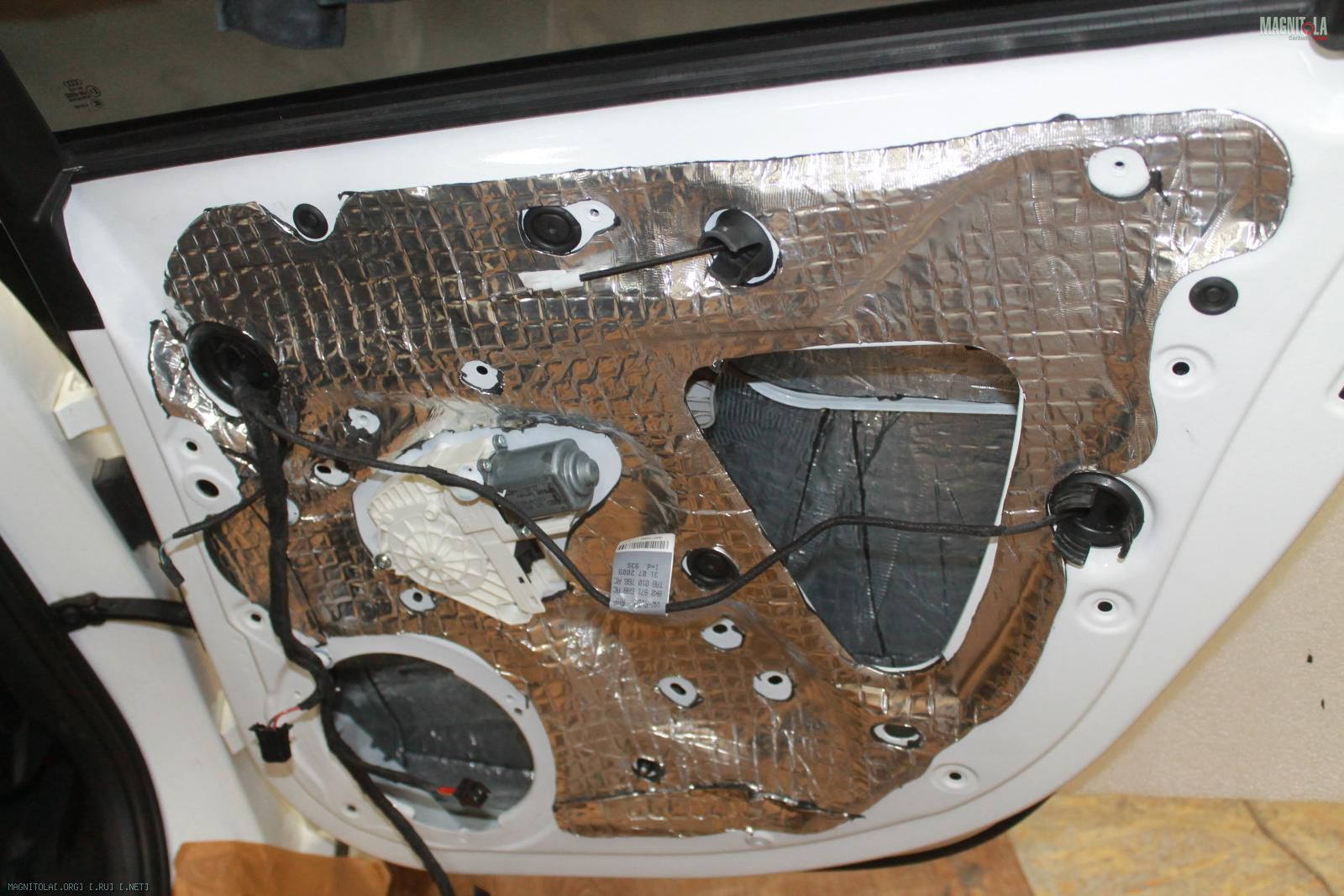

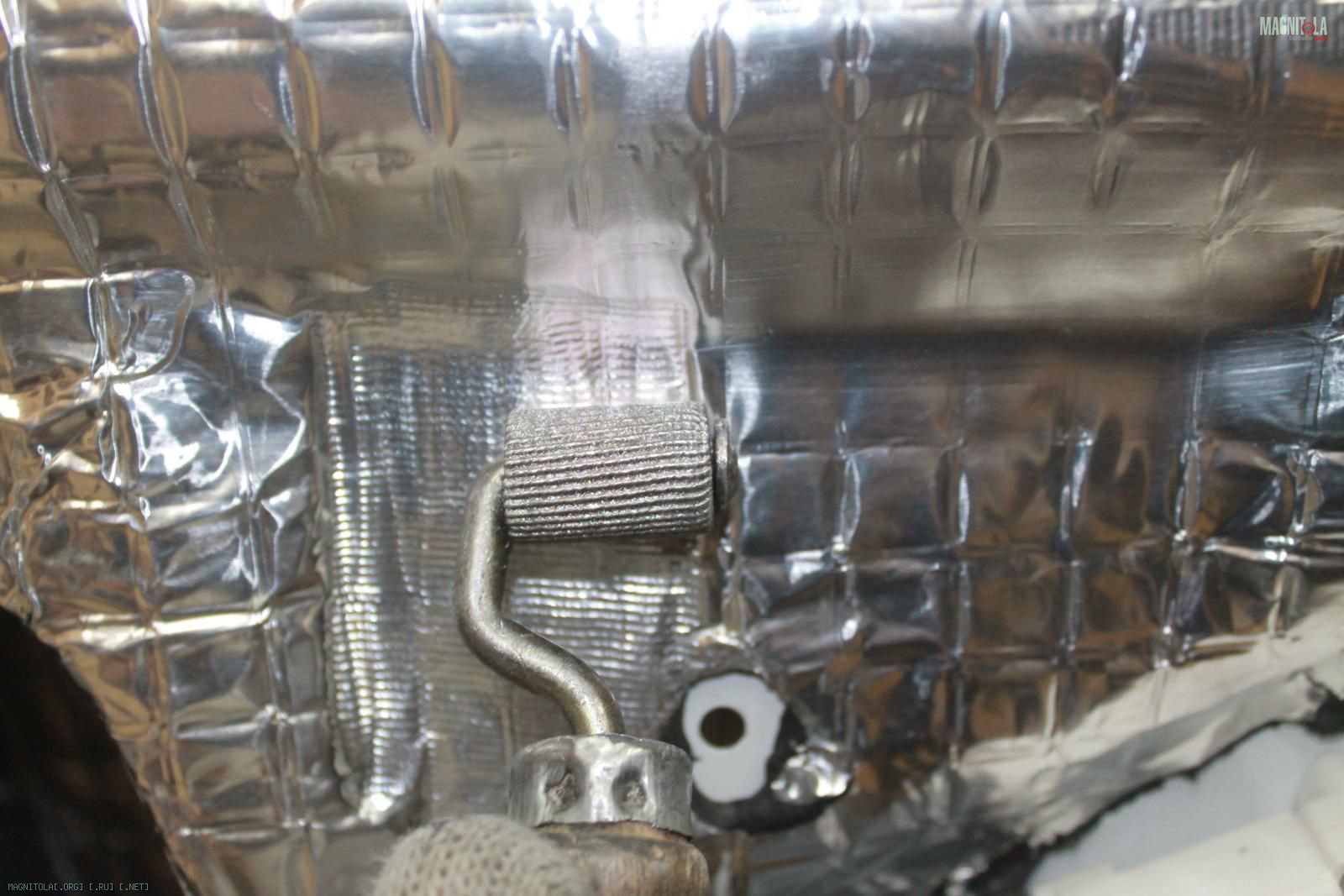

На лицевой метал наносим вибру цельным листом, греем, прикатываем...

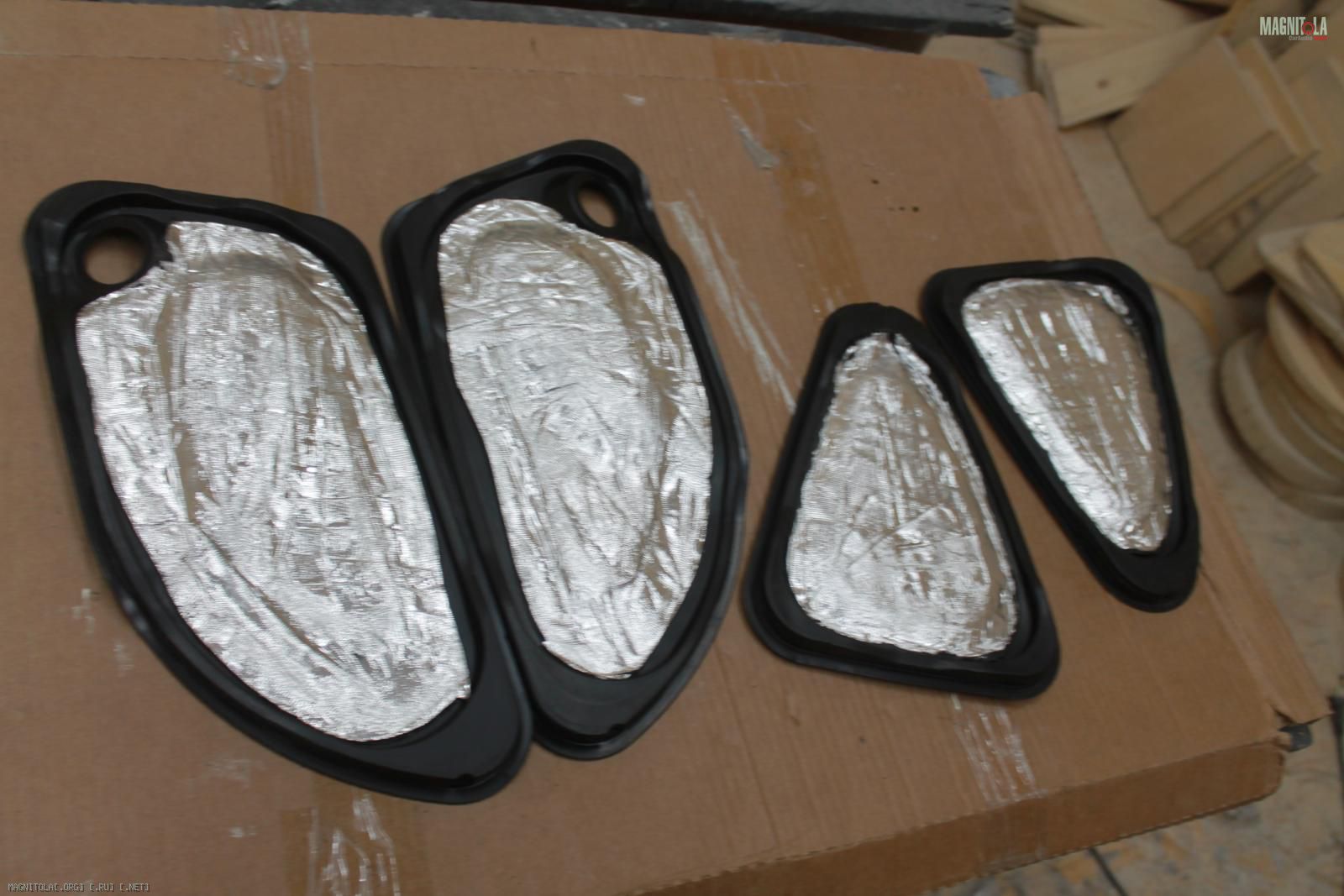

Наносим вибру на пластиковые заглушки с обратной стороны...
Вложение 1112354 Вложение 1112356 Вложение 1112358 Вложение 1112360 Вложение 1112362 Вложение 1112364 Вложение 1112366 Вложение 1112368

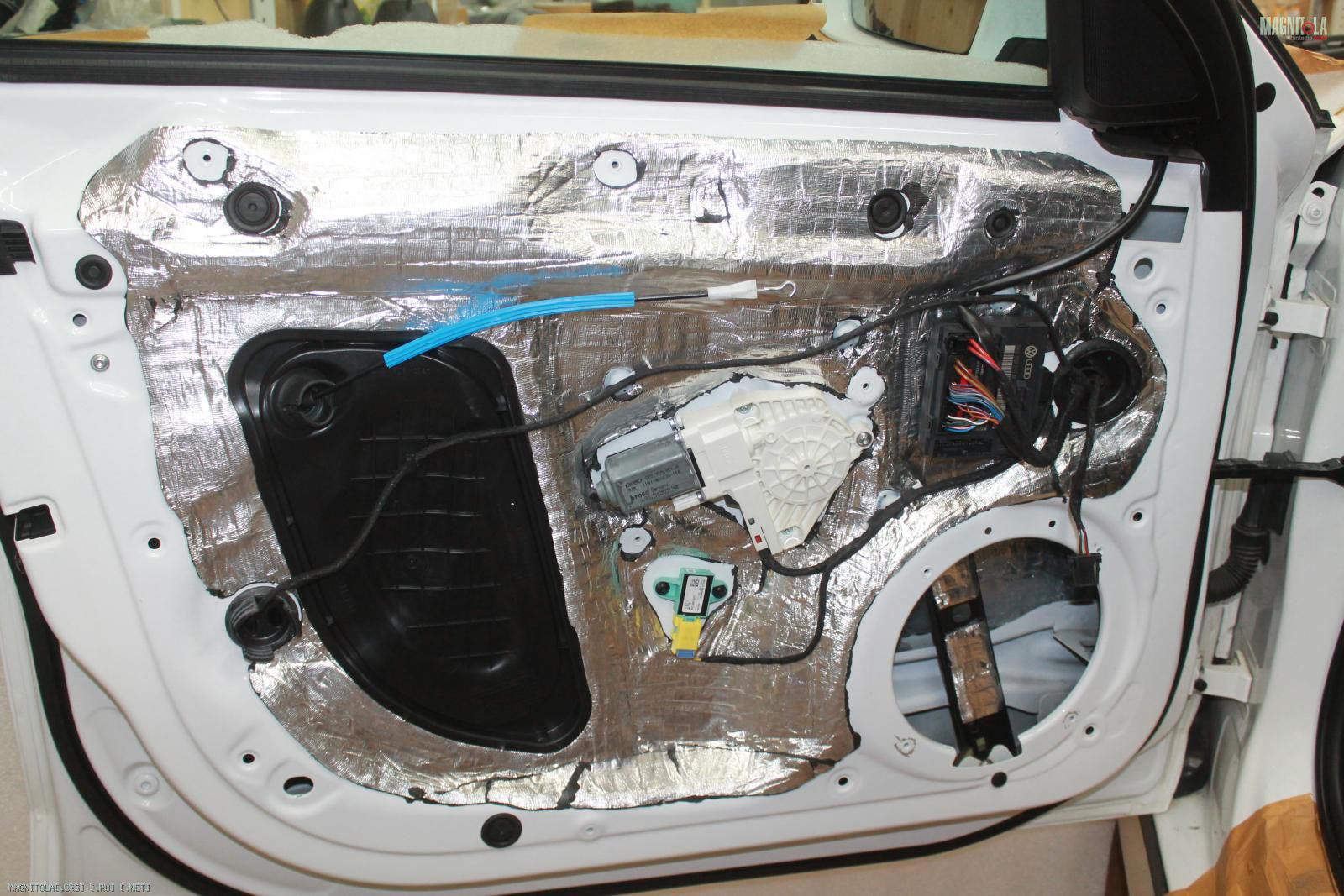

Двери итог...
Вложение 1112370 Вложение 1112372 Вложение 1112374 Вложение 1112376

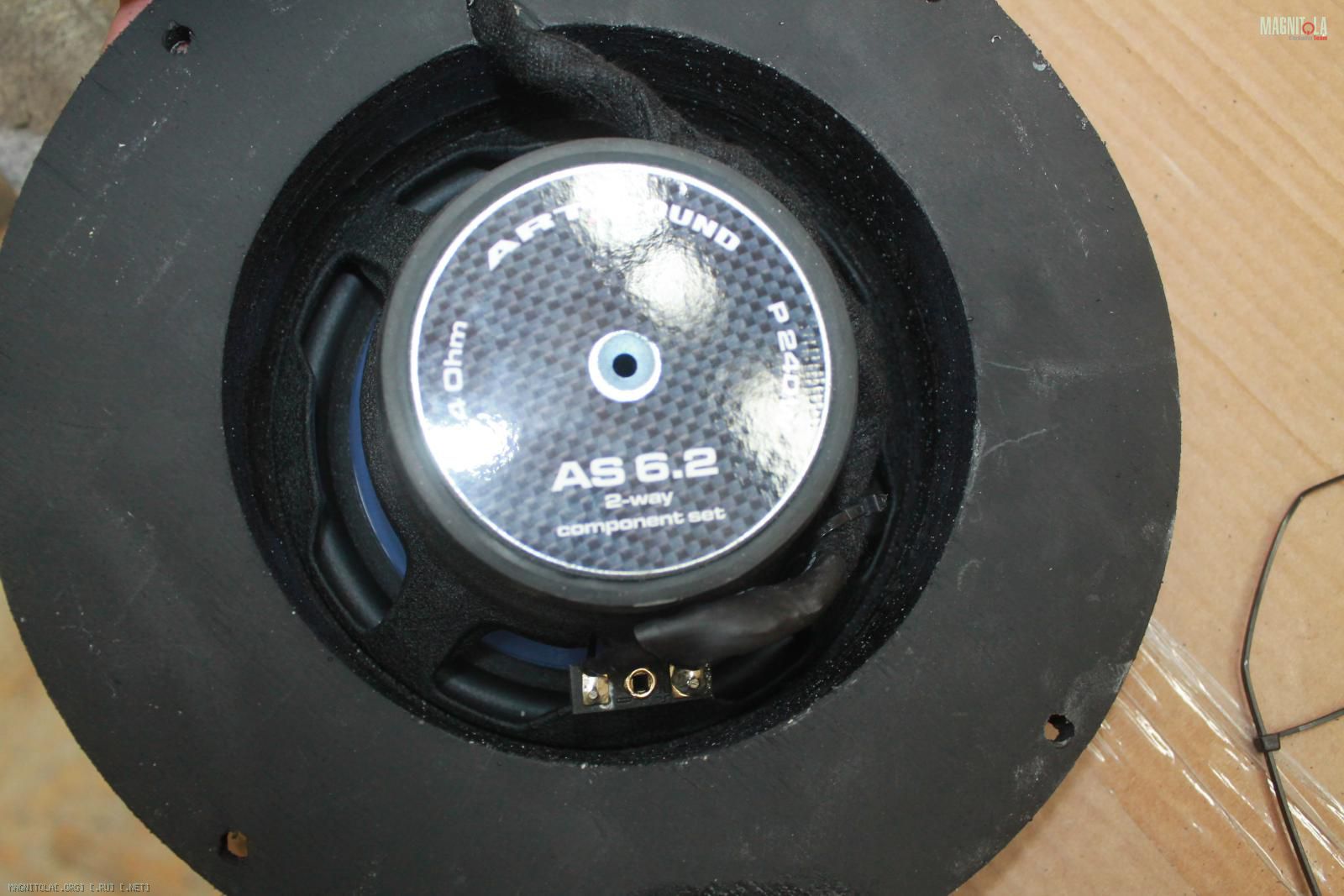

Подключение мидбаса, фиксация проводки
Вложение 1112378 Вложение 1112380 Вложение 1112382 Вложение 1112384

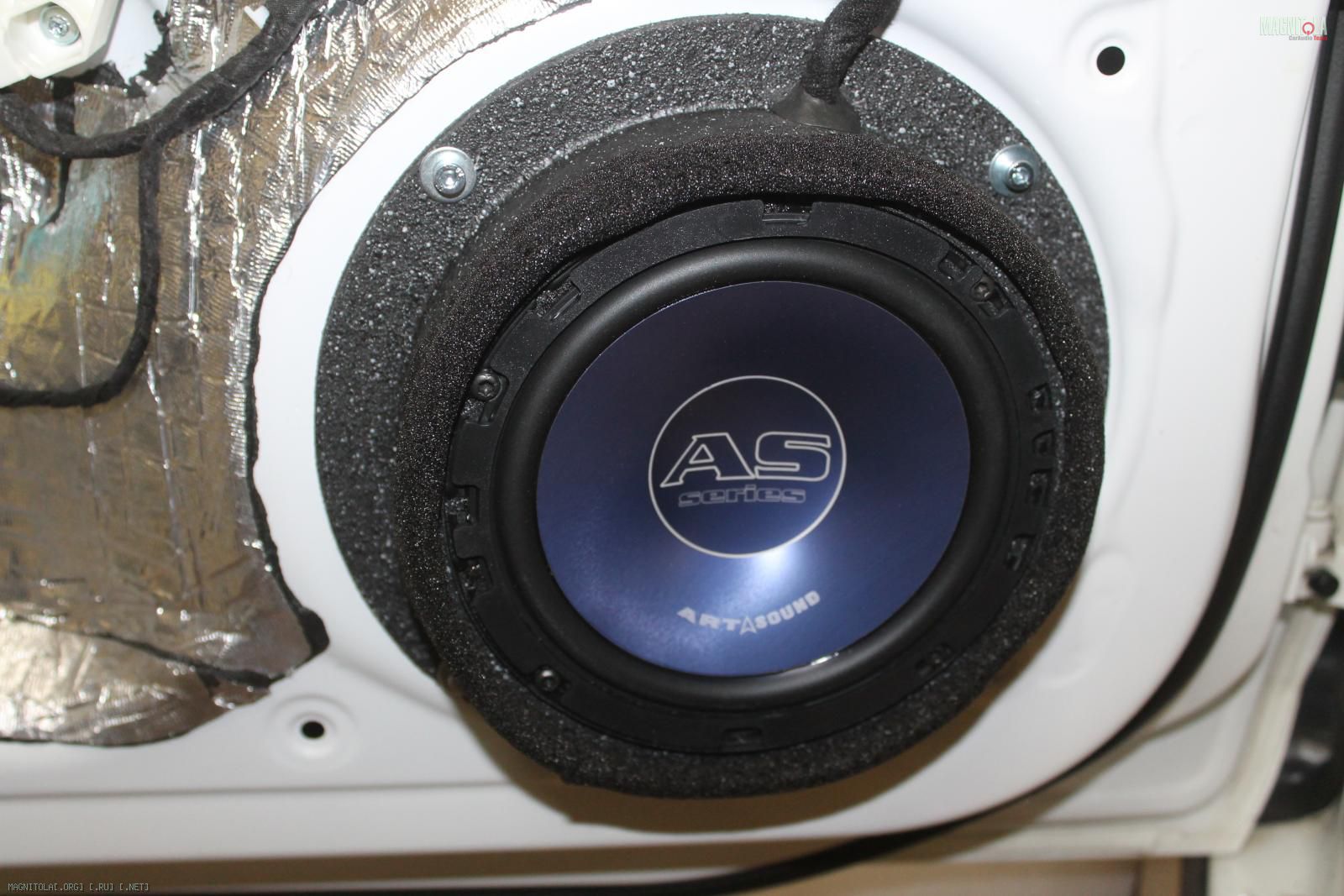

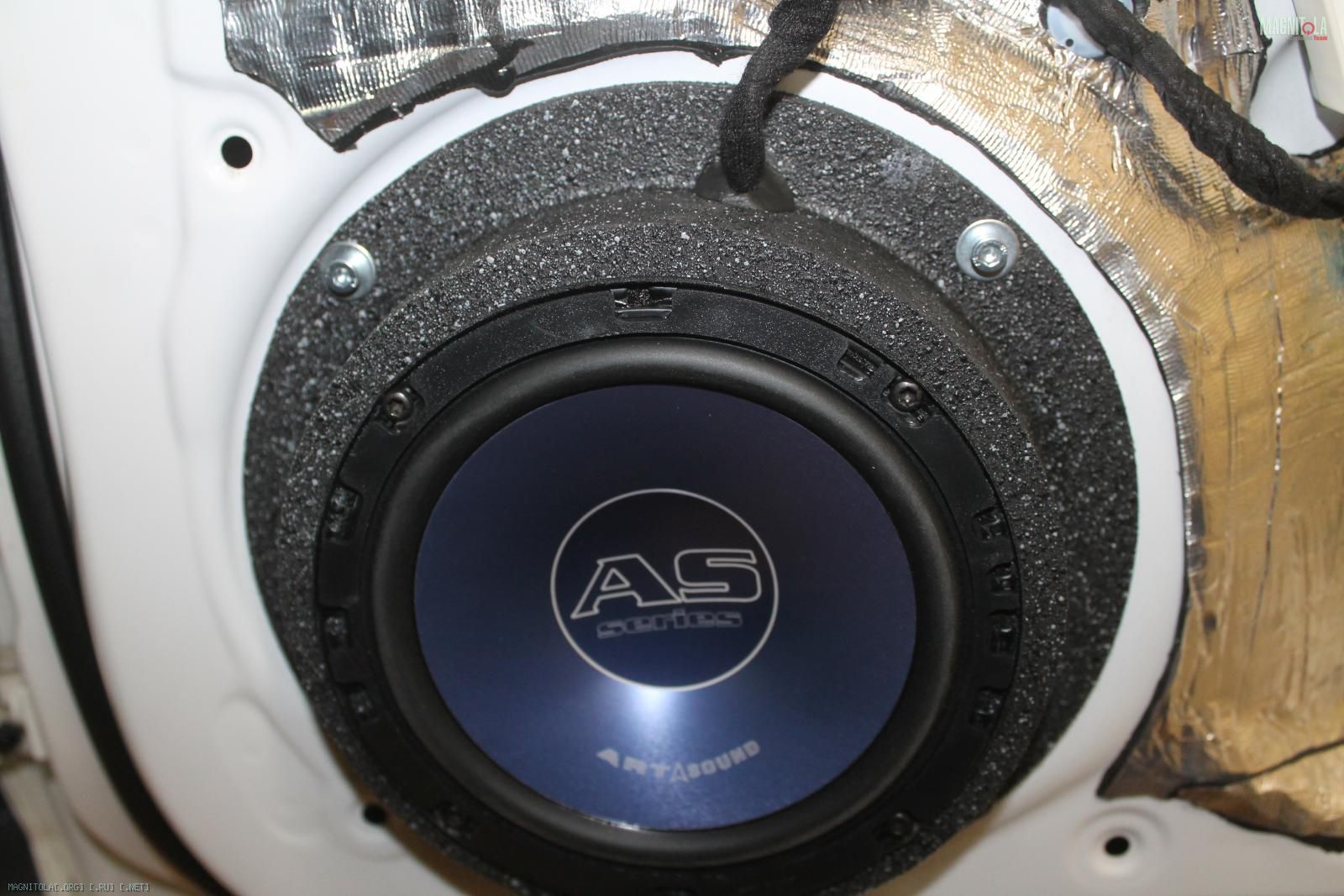

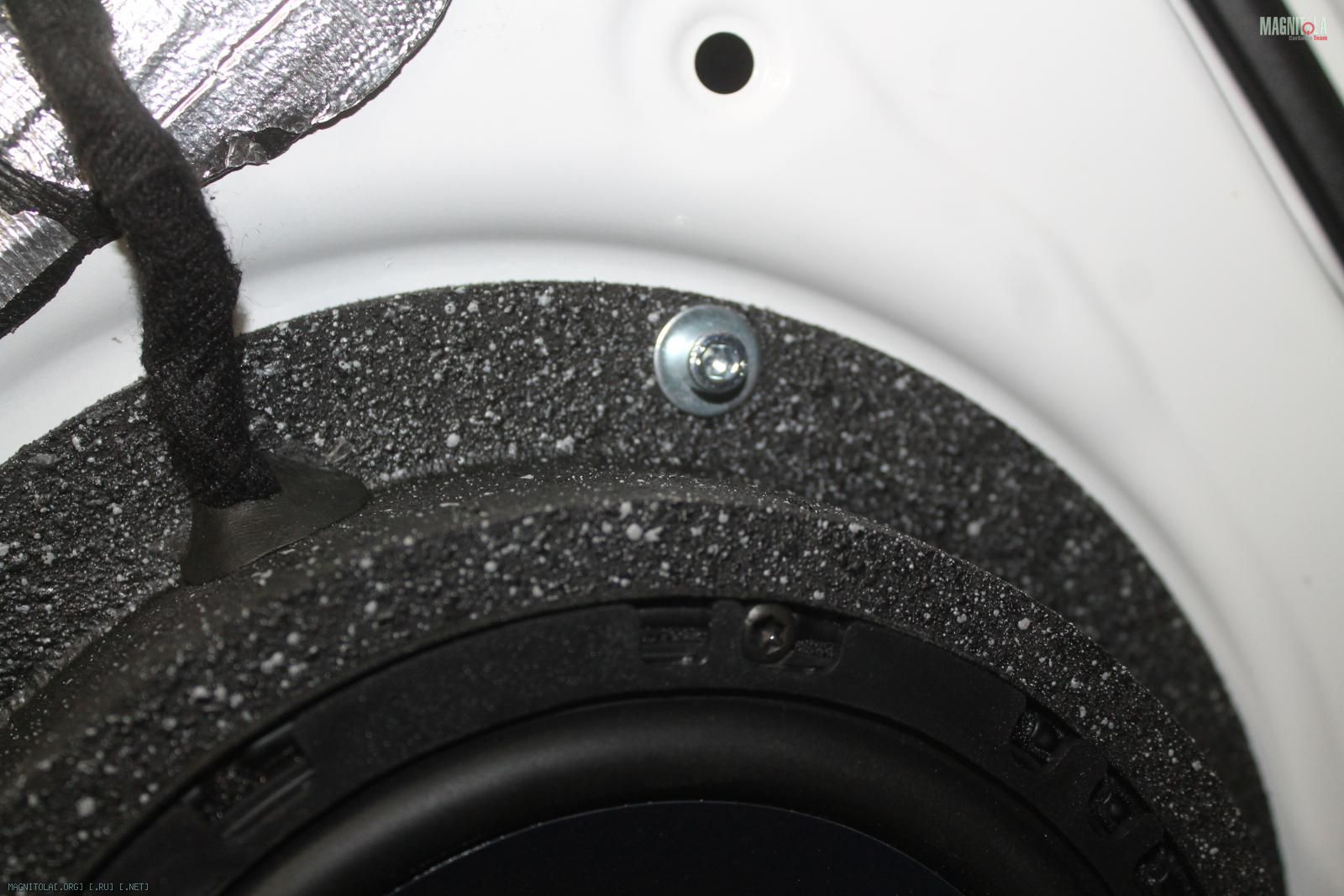

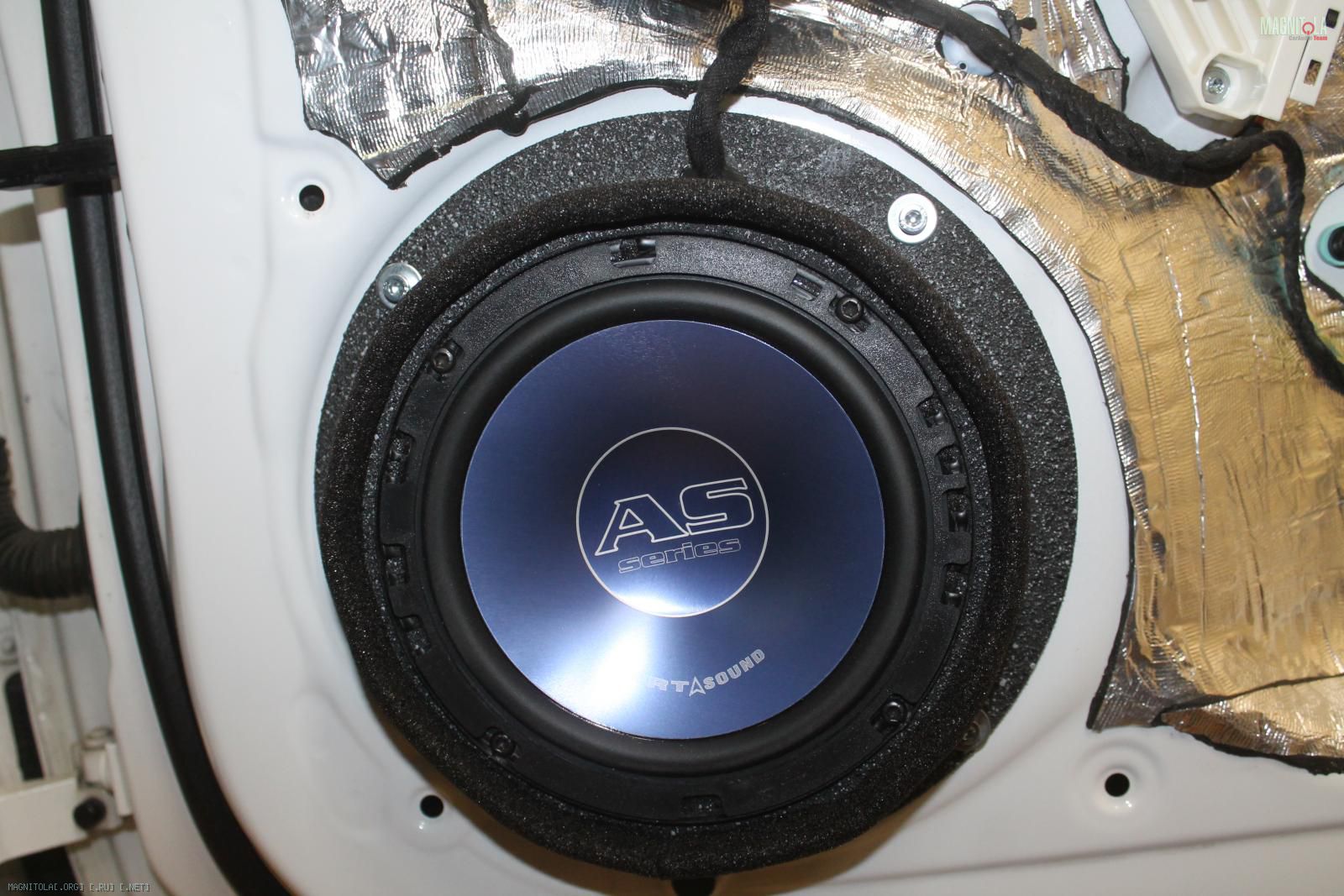

Крепление проставочного кольца на четыре болта м5 под шестигранник...
Саморезы под торкс...
Волноотвод из битопласта...
Вложение 1112386 Вложение 1112388 Вложение 1112390 Вложение 1112392 Вложение 1112394 Вложение 1112396 Вложение 1112398 Вложение 1112400 Вложение 1112402 Вложение 1112404

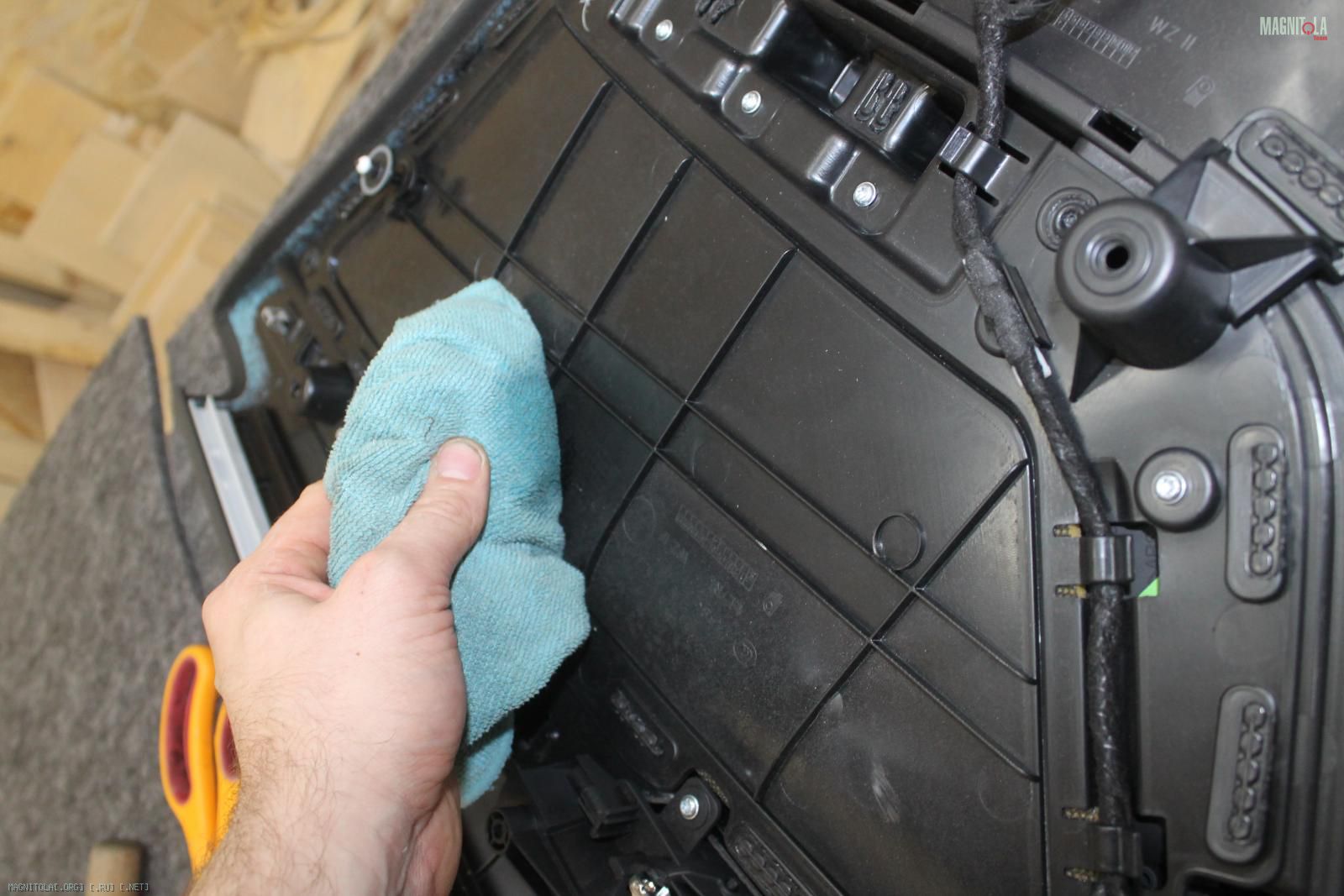

Задние карты голые.. без штатного войлока...

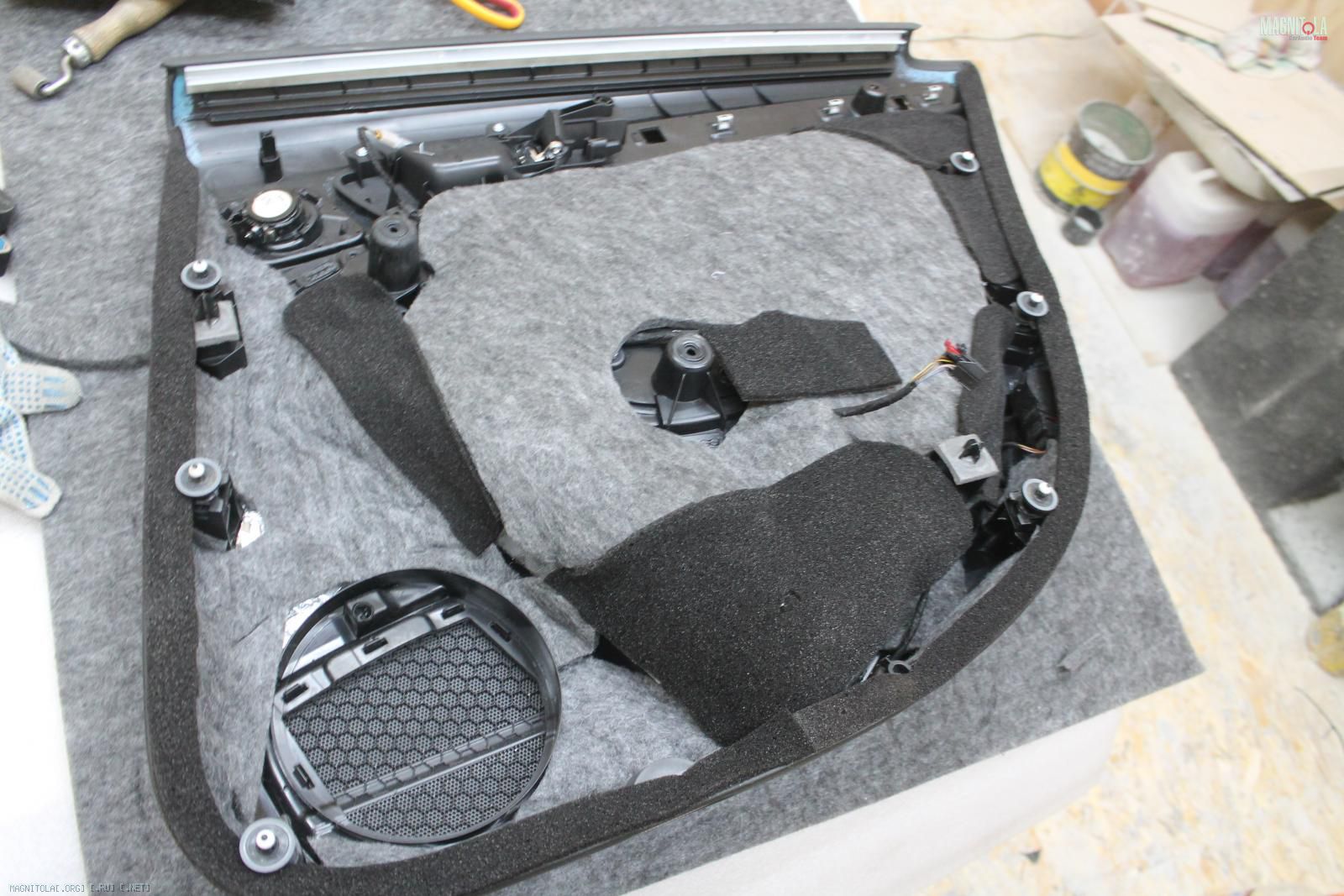

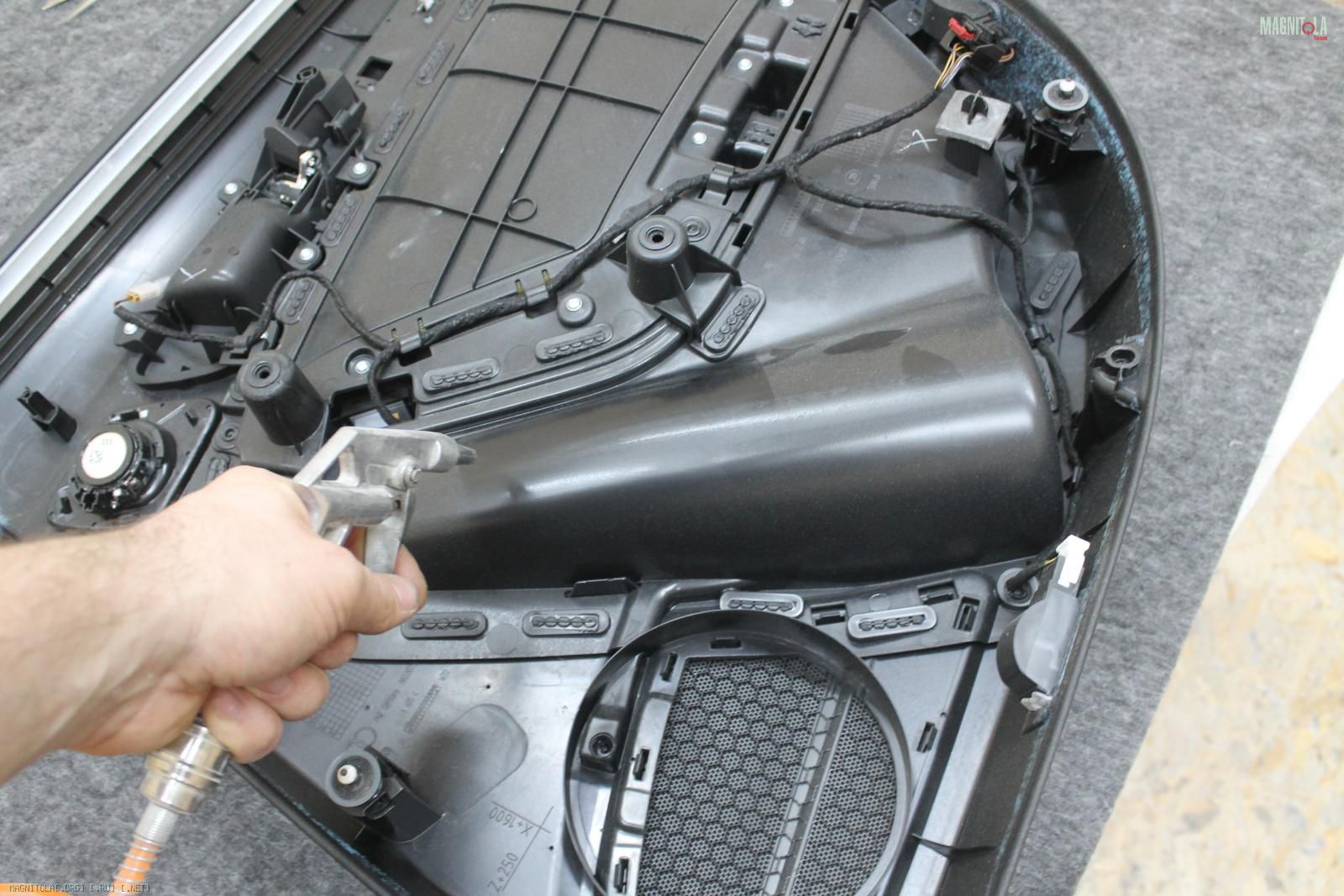

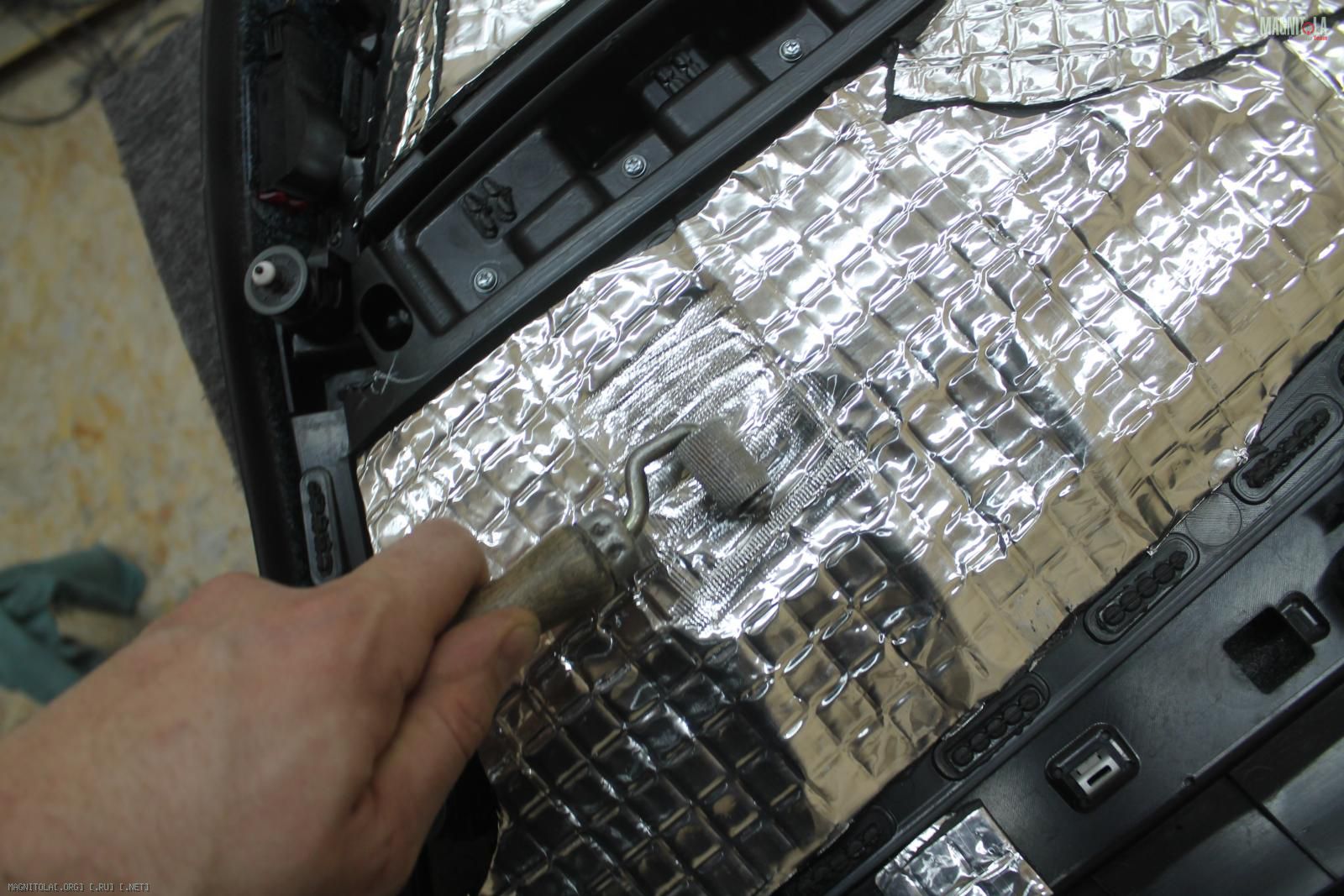

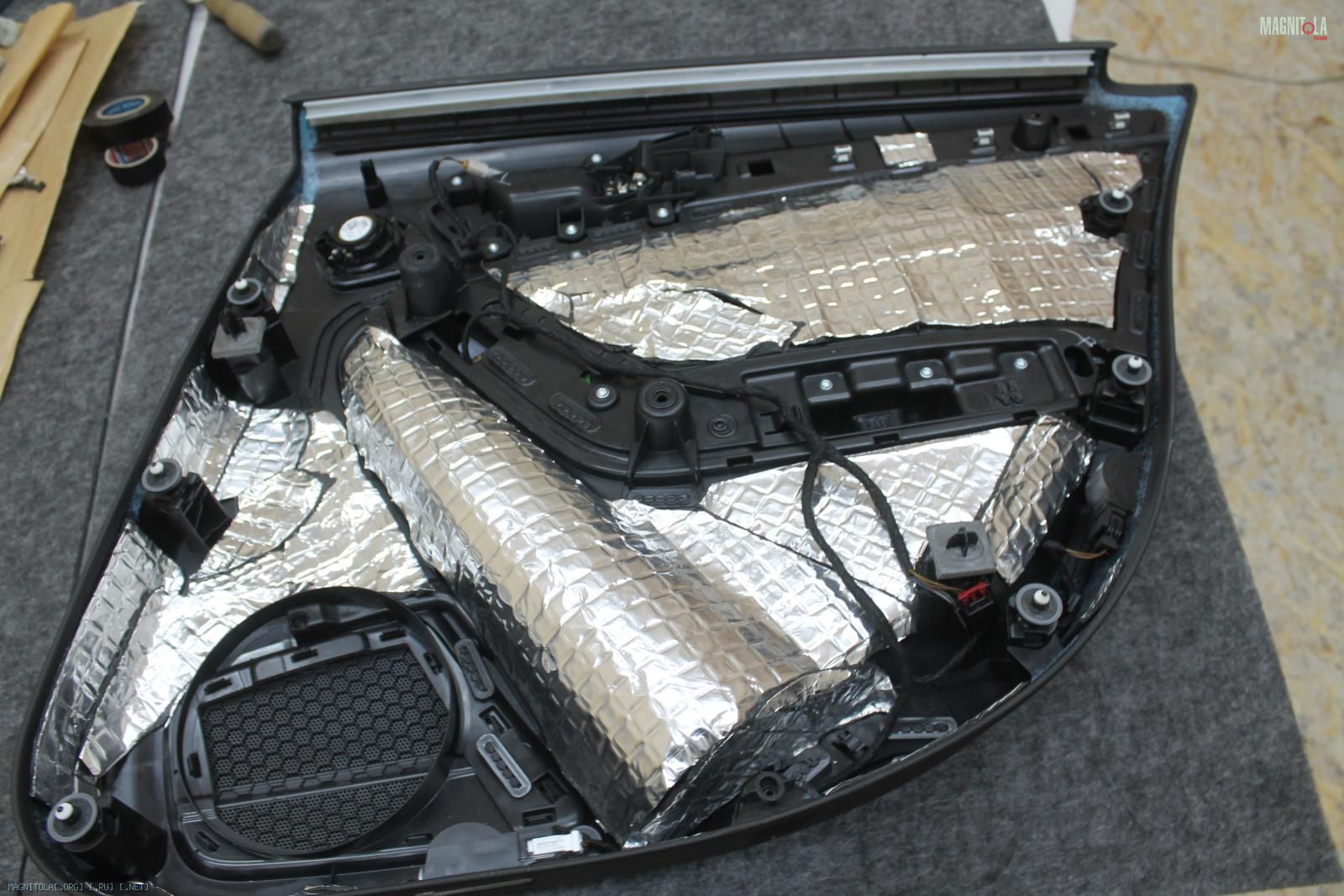

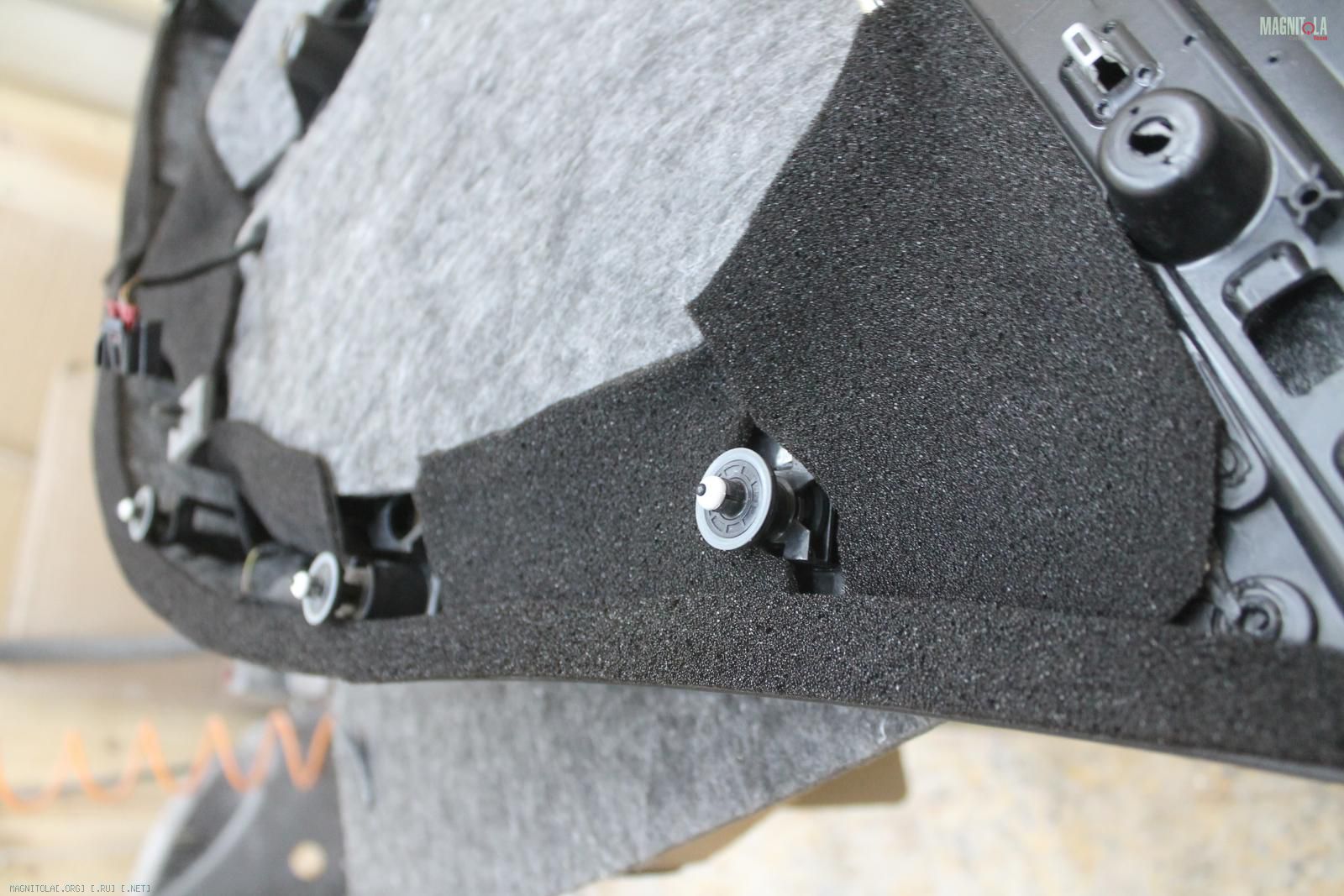

Очищаем/обезжириваем... наносим вибру, геем, прикатываем, наносим войлок и битопласт, уплотнительную ленту по периметру карты.
Вложение 1112406 Вложение 1112408 Вложение 1112410 Вложение 1112412 Вложение 1112414 Вложение 1112416 Вложение 1112418 Вложение 1112420 Вложение 1112422 Вложение 1112424 Вложение 1112426 Вложение 1112428

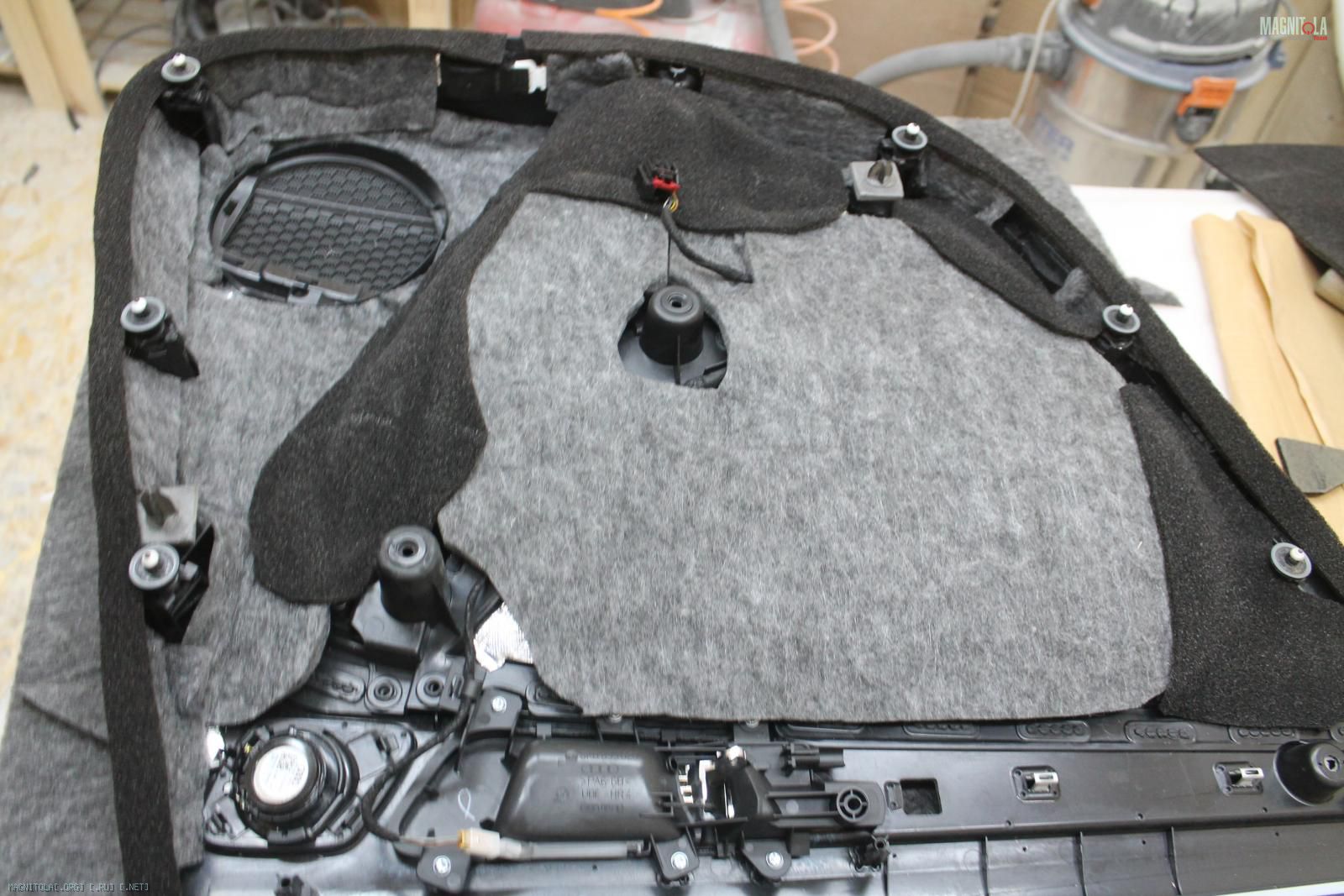

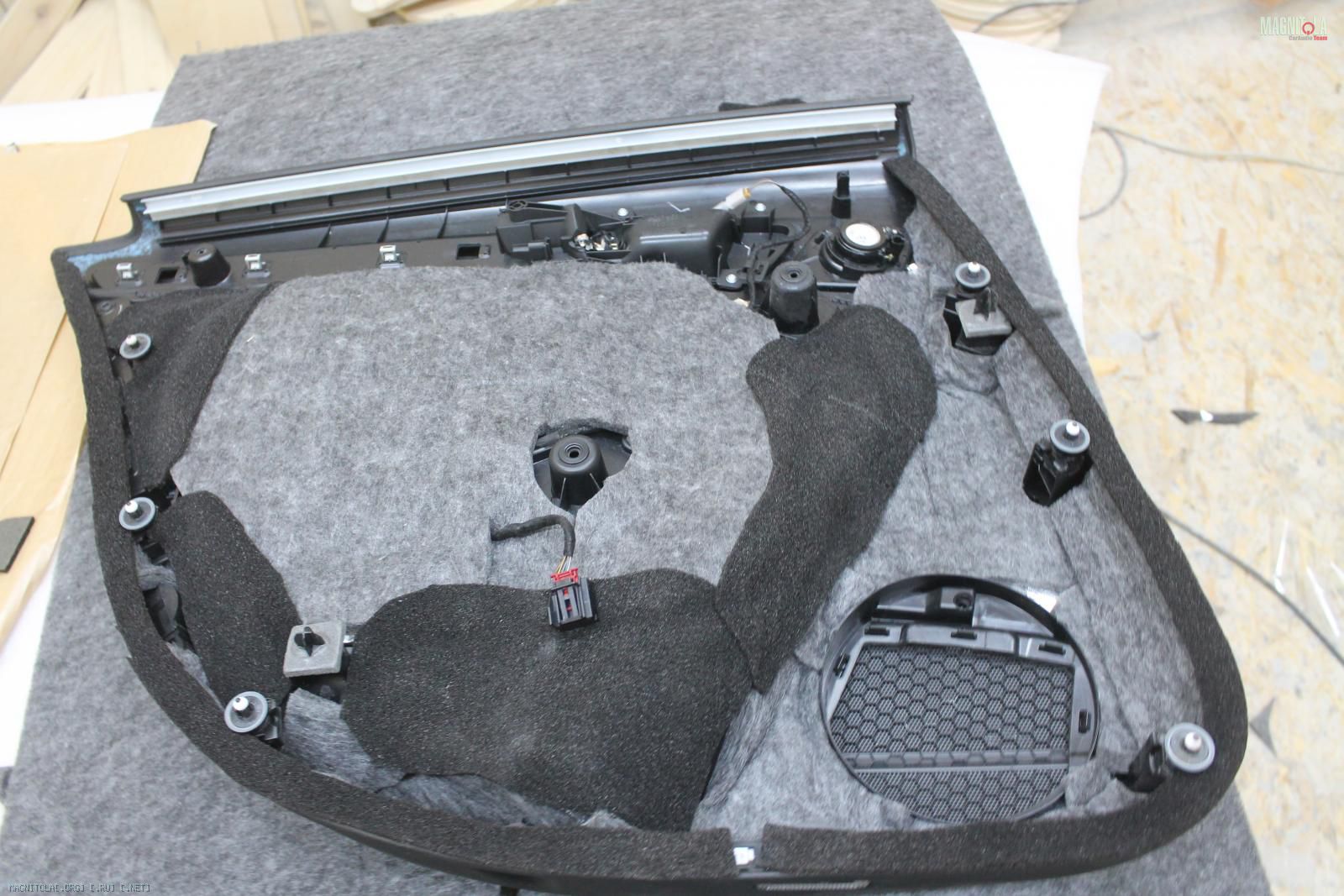

Задняя правая карта...
Вложение 1112430 Вложение 1112432 Вложение 1112434 Вложение 1112436 Вложение 1112438 Вложение 1112440 Вложение 1112442

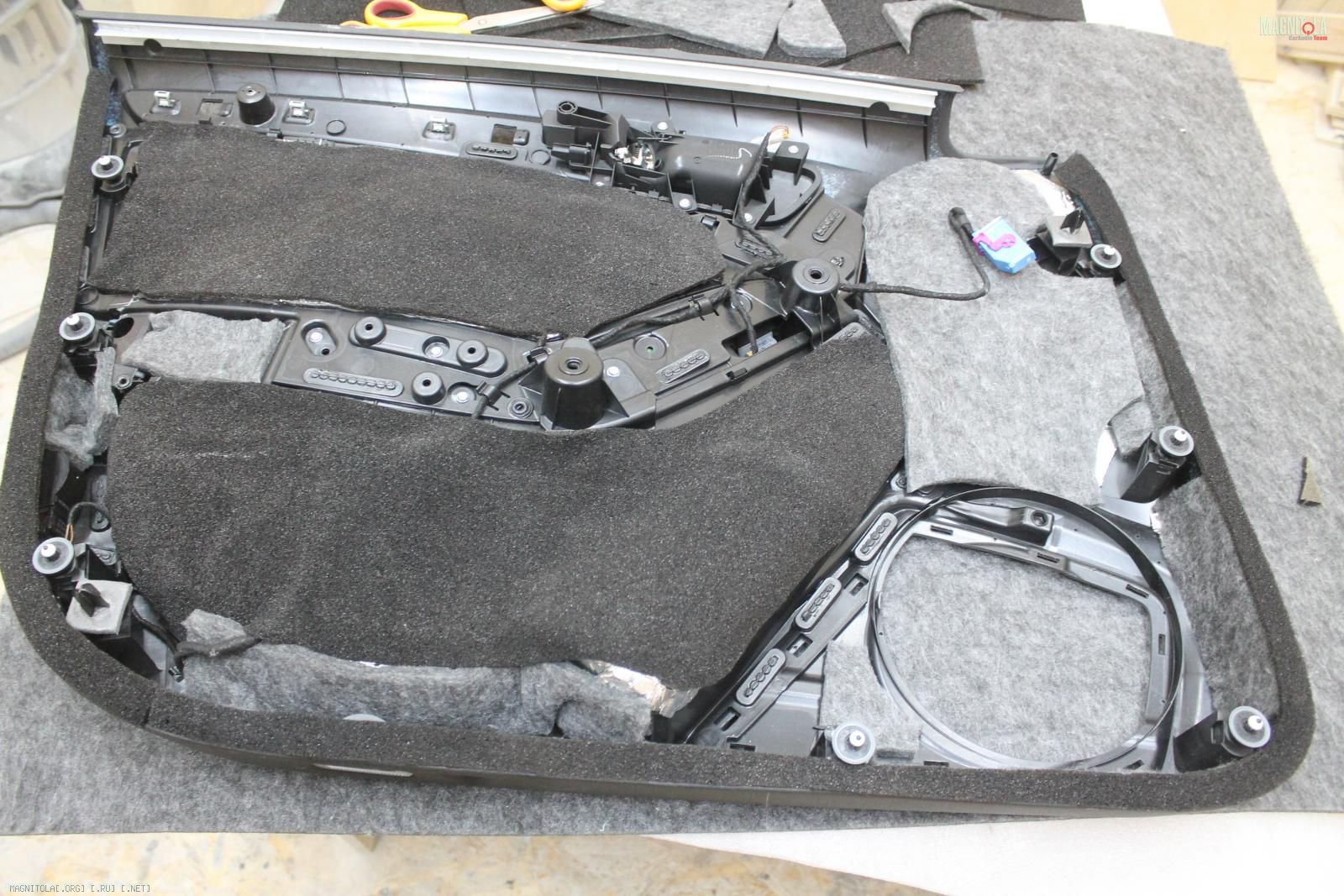

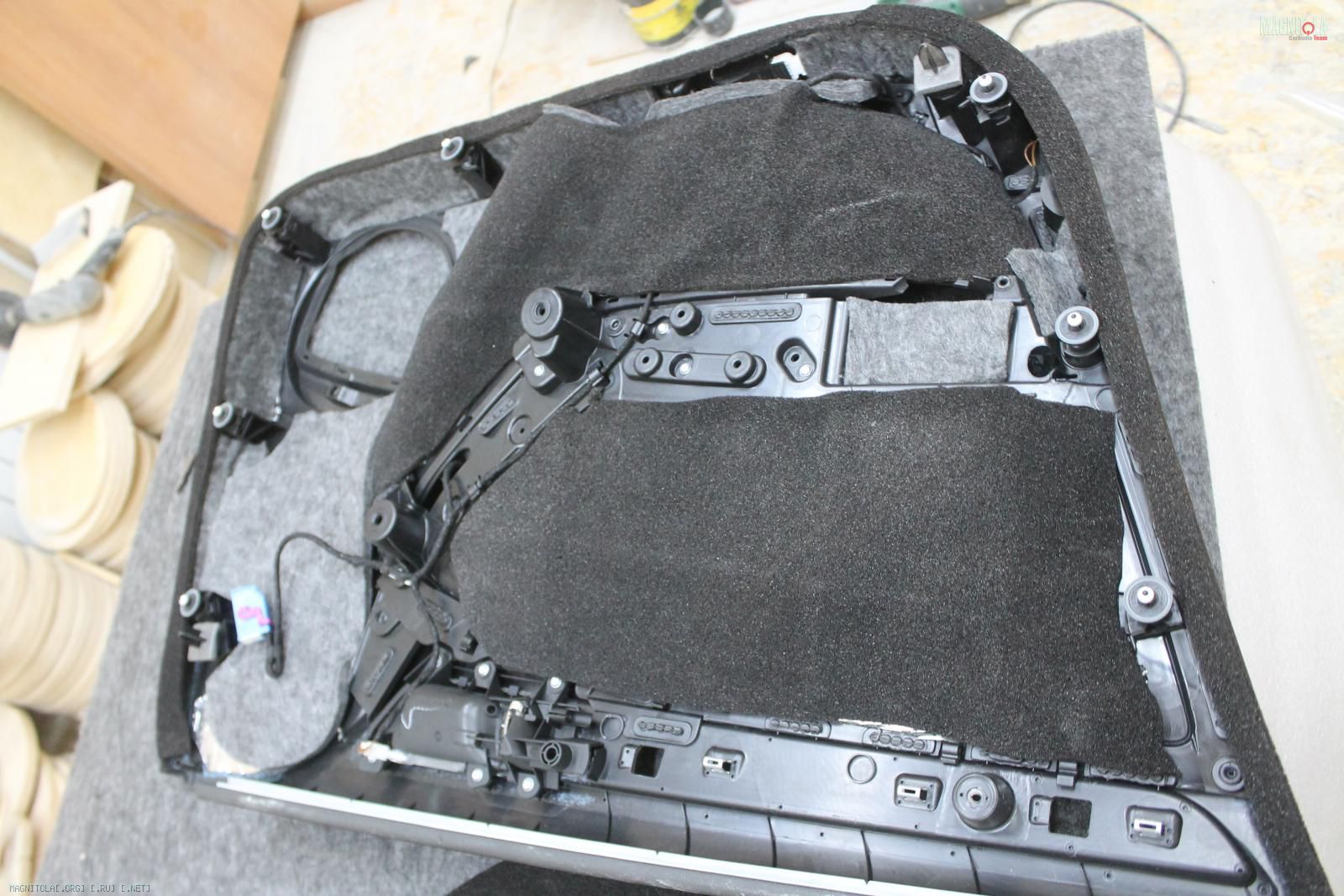

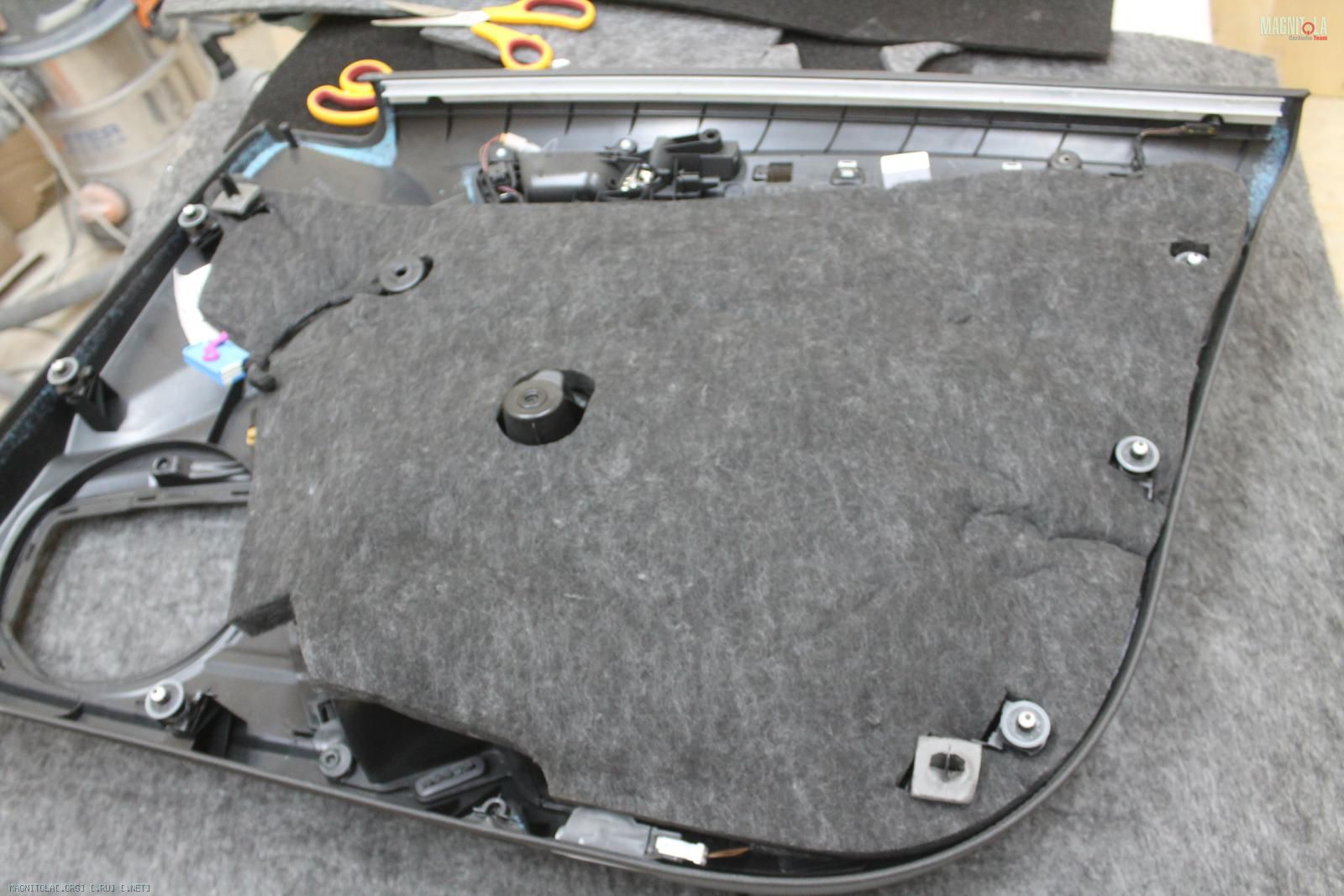

Передняя правая карта, войлок присутствует...
Вложение 1112444 Вложение 1112446 Вложение 1112448 Вложение 1112450 Вложение 1112452 Вложение 1112454 Вложение 1112456 Вложение 1112458 Вложение 1112460 Вложение 1112462

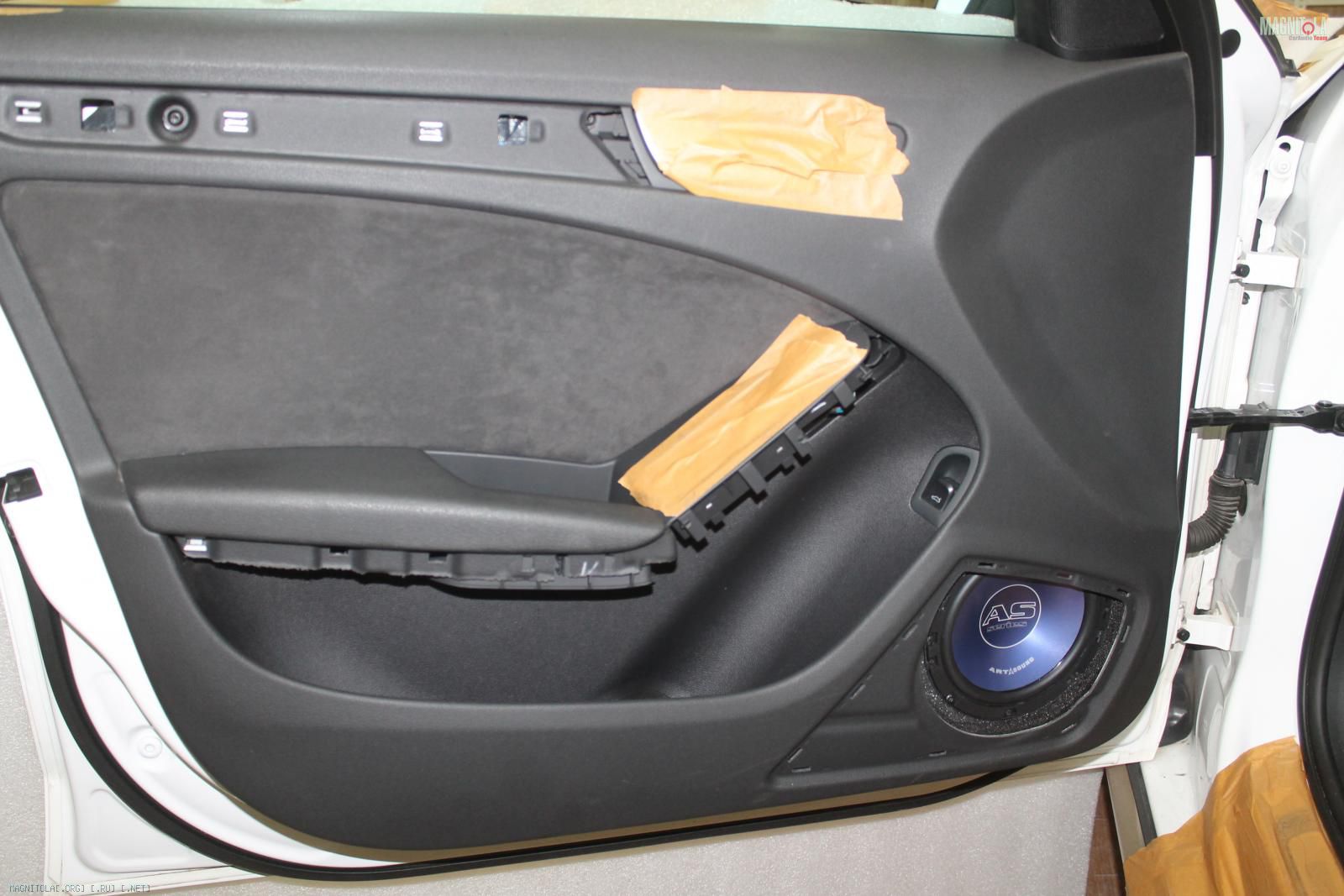

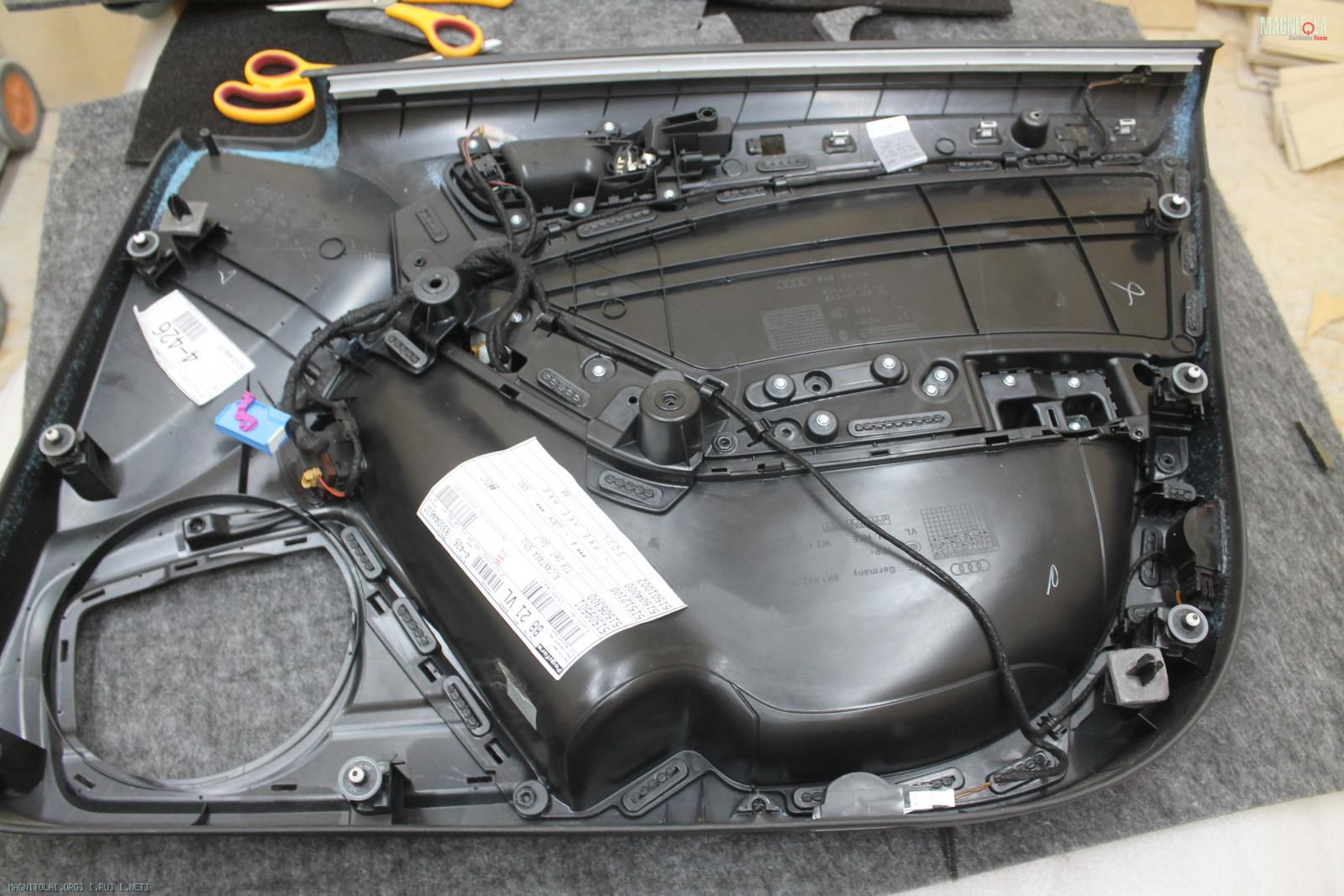

Передняя левая карта
Вложение 1112464 Вложение 1112466 Вложение 1112468 Вложение 1112470 Вложение 1112472 Вложение 1112474 Вложение 1112476 Вложение 1112478

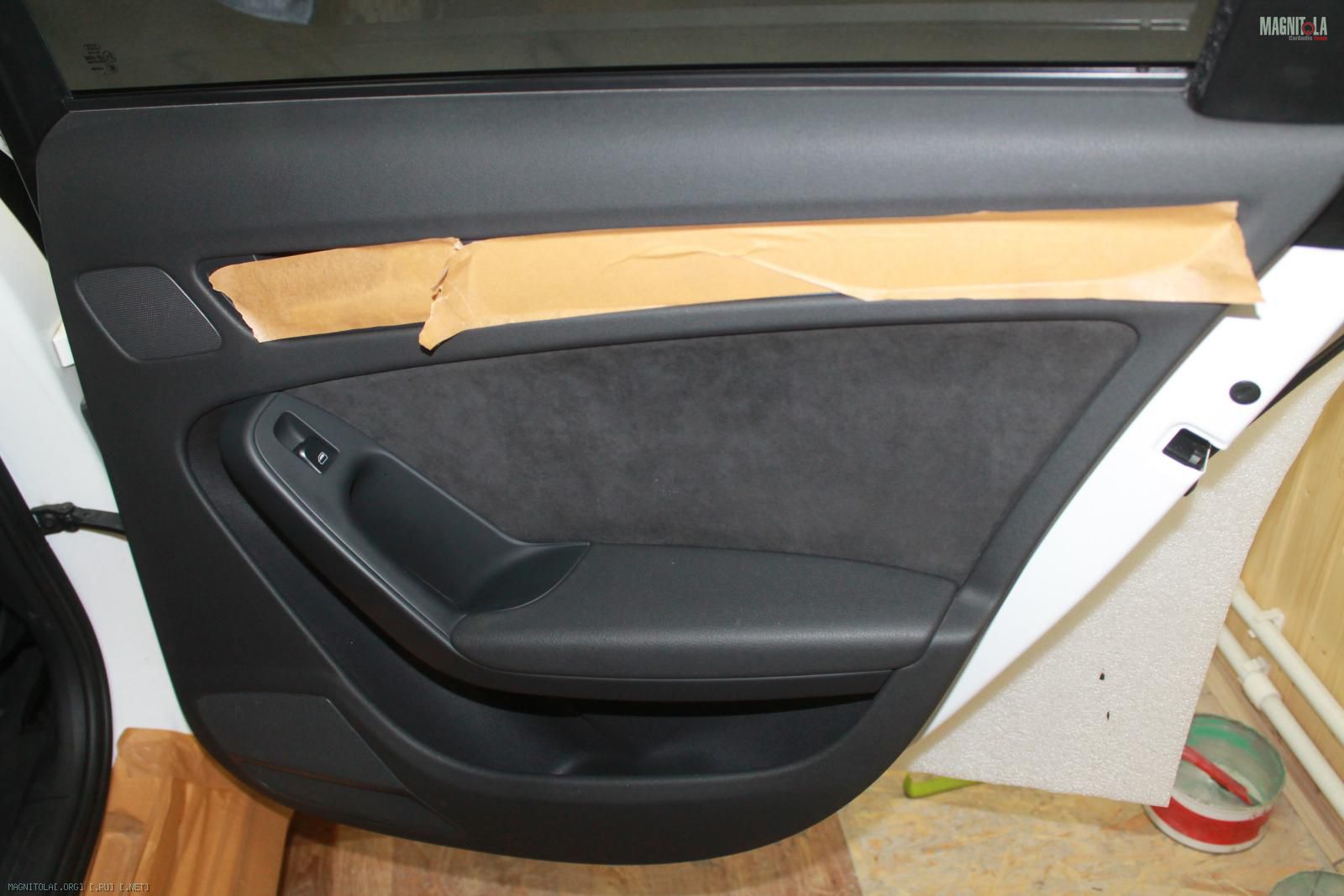

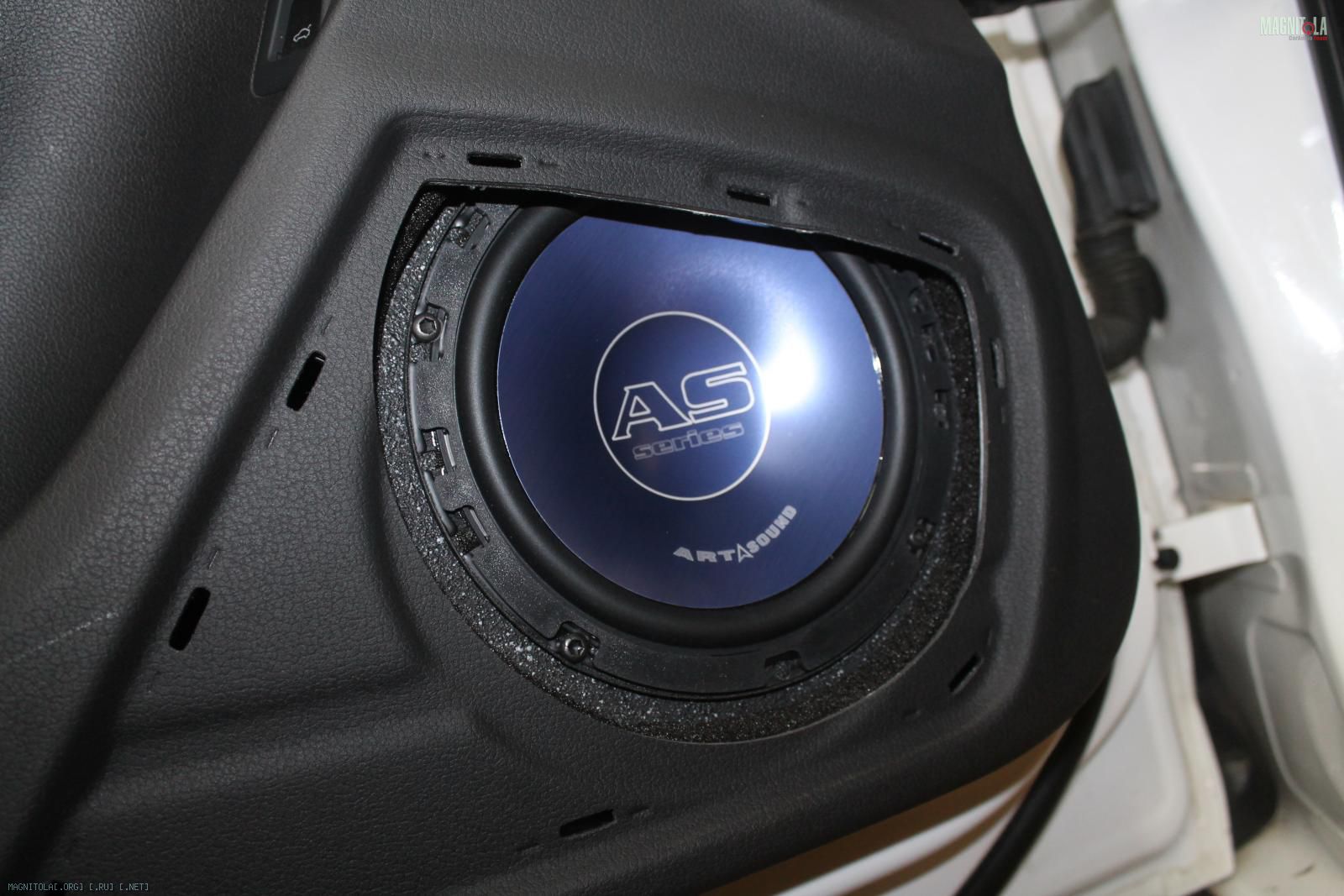

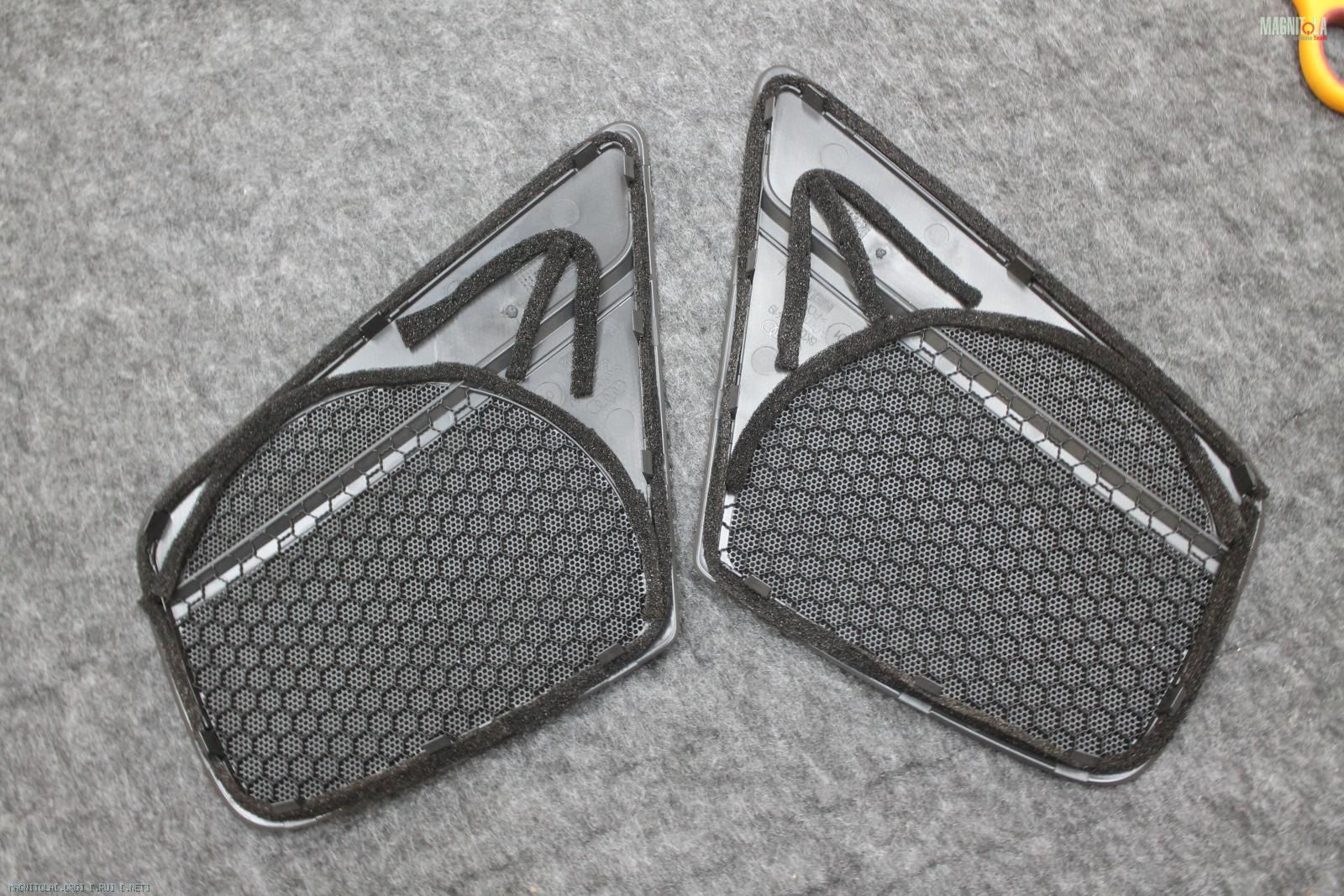

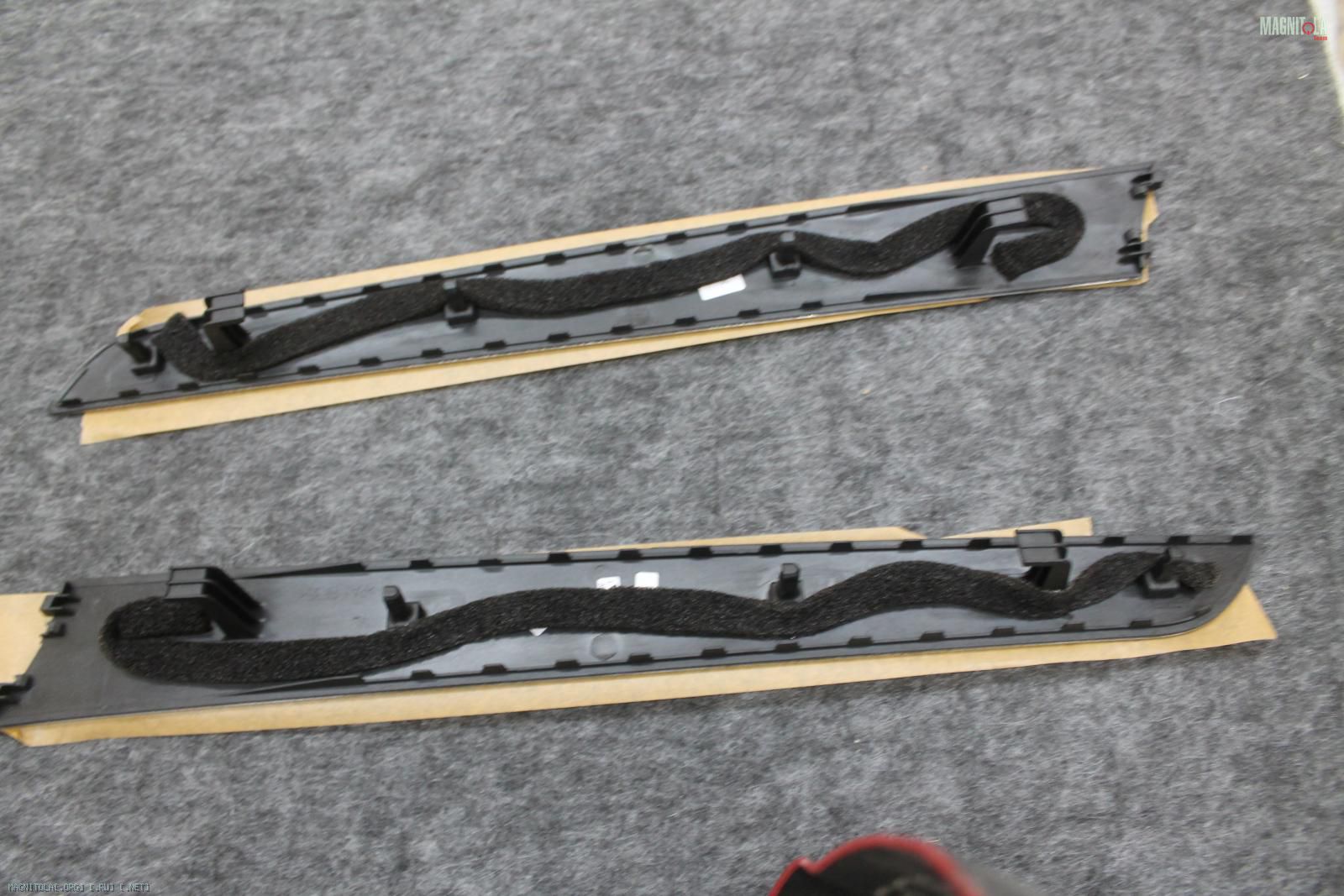

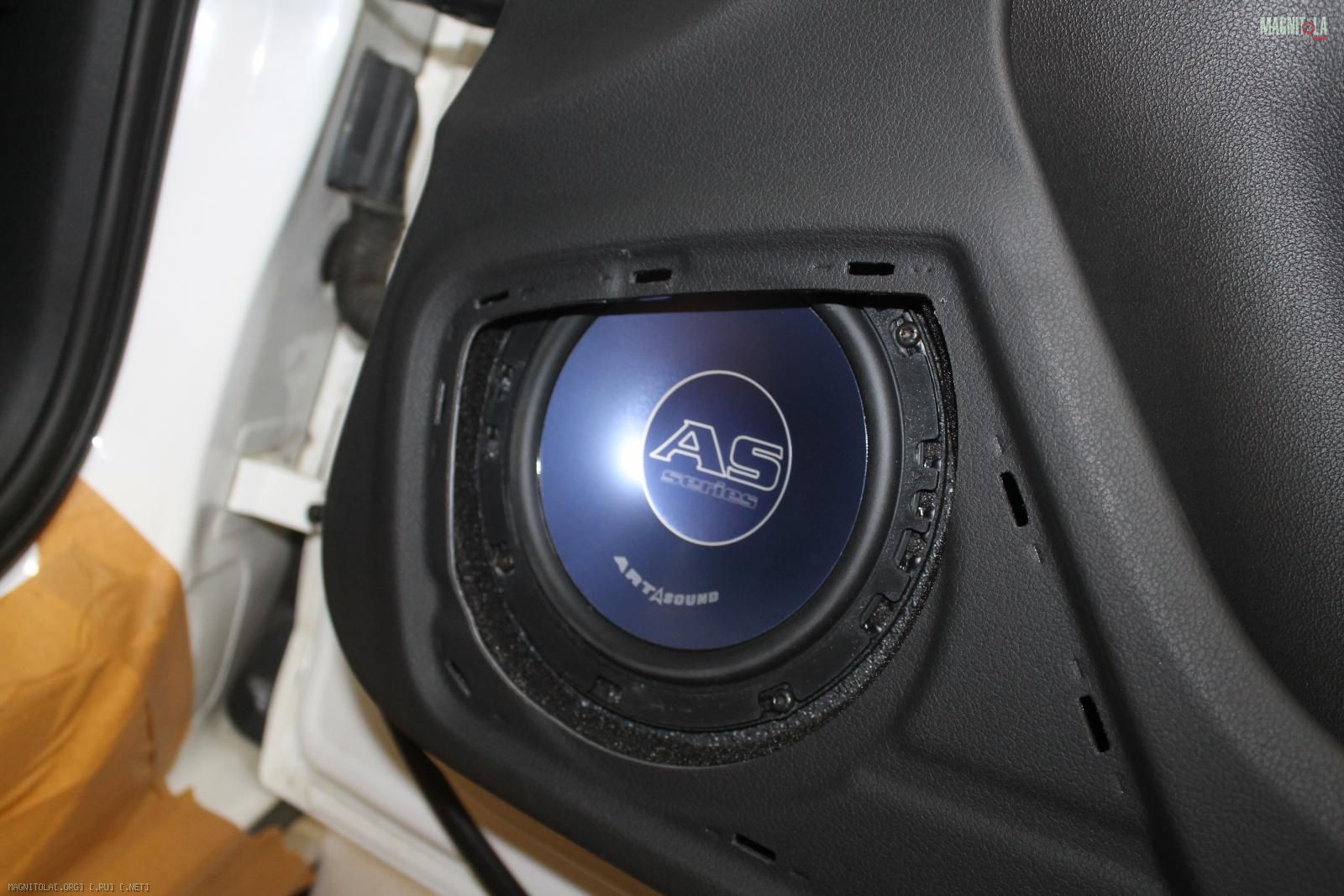

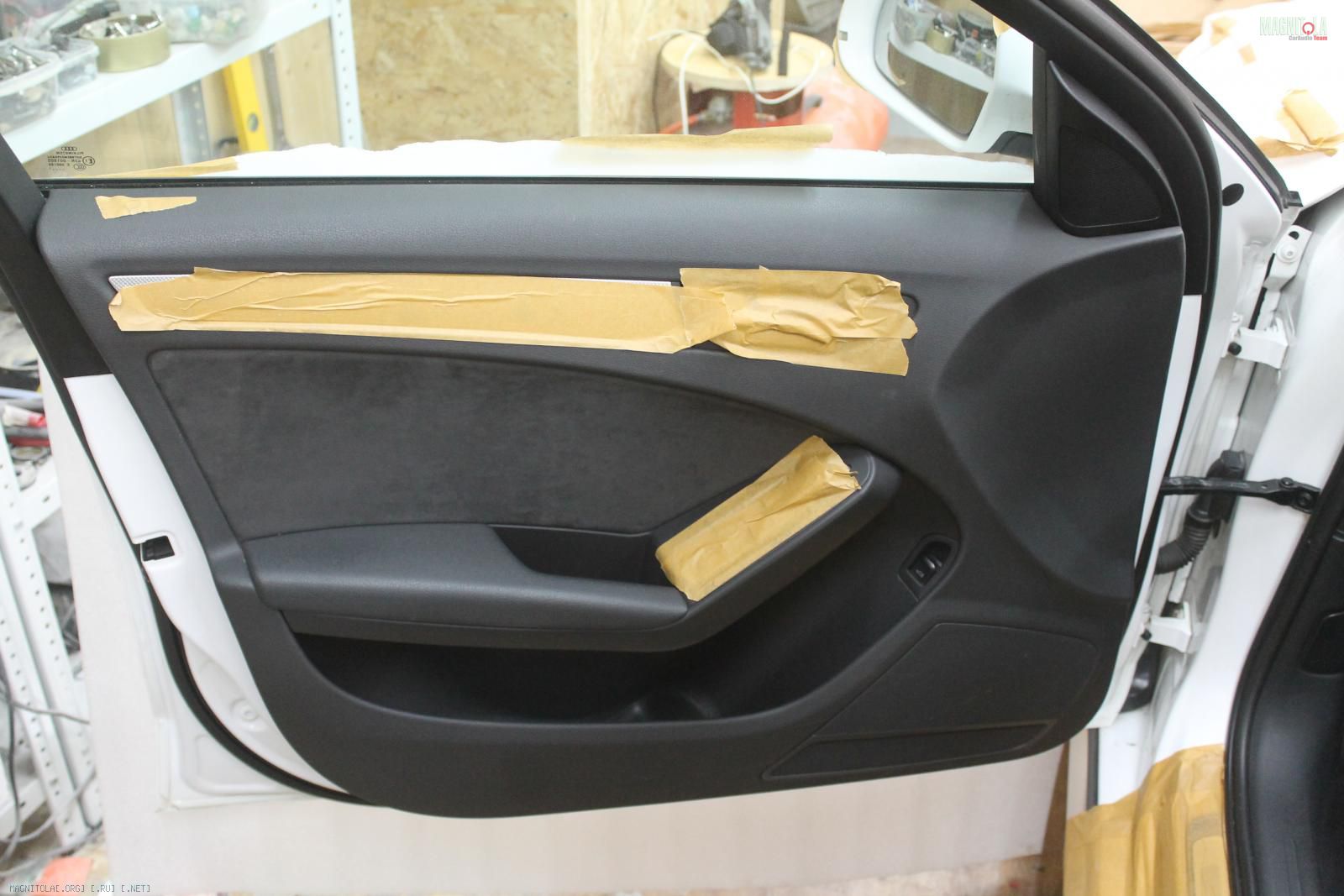

Уплотняем битопластом все пластиковые детали.... собираем...
Вложение 1112480 Вложение 1112482 Вложение 1112484 Вложение 1112486 Вложение 1112488 Вложение 1112490 Вложение 1112492 Вложение 1112494 Вложение 1112496 Вложение 1112498 Вложение 1112500

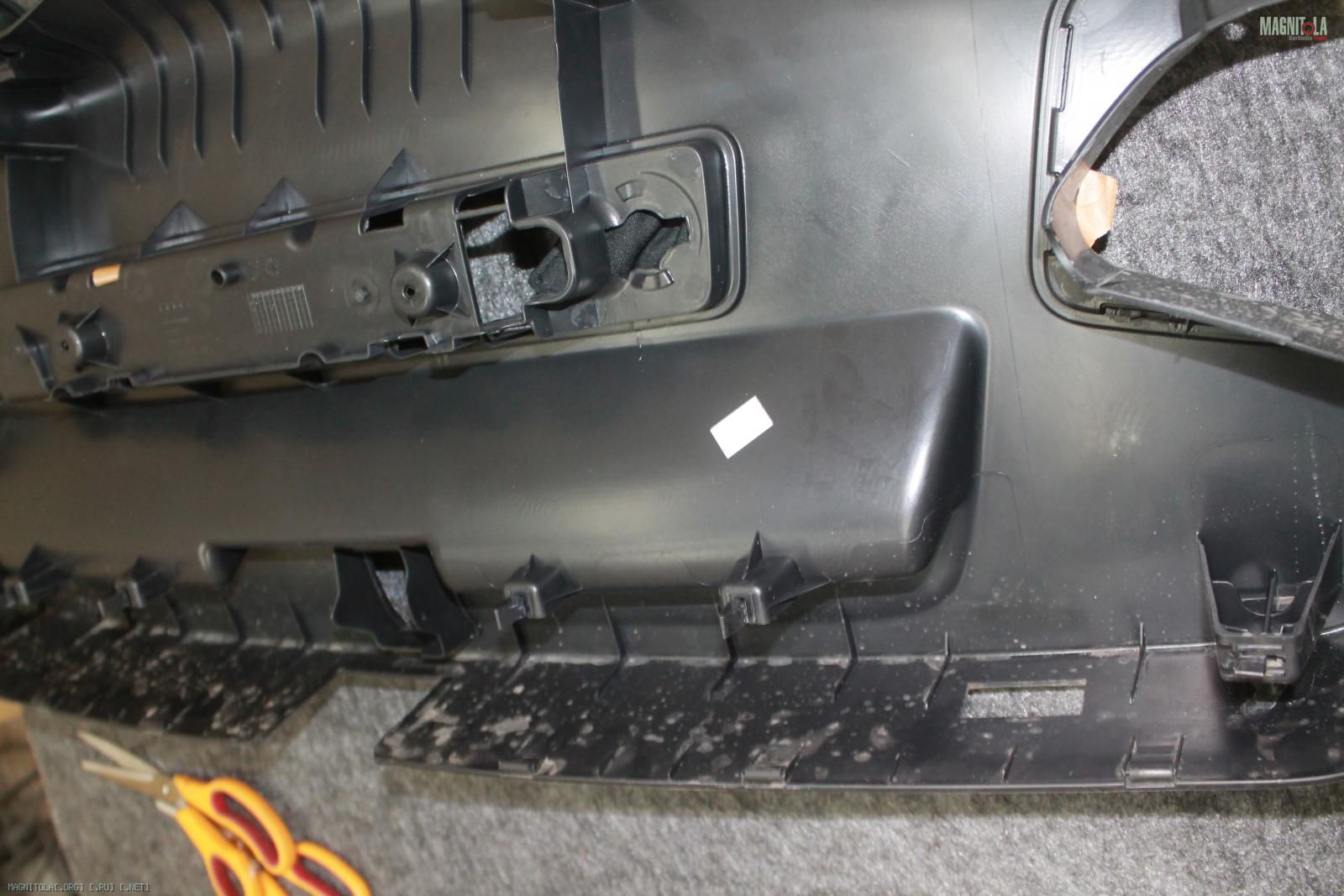

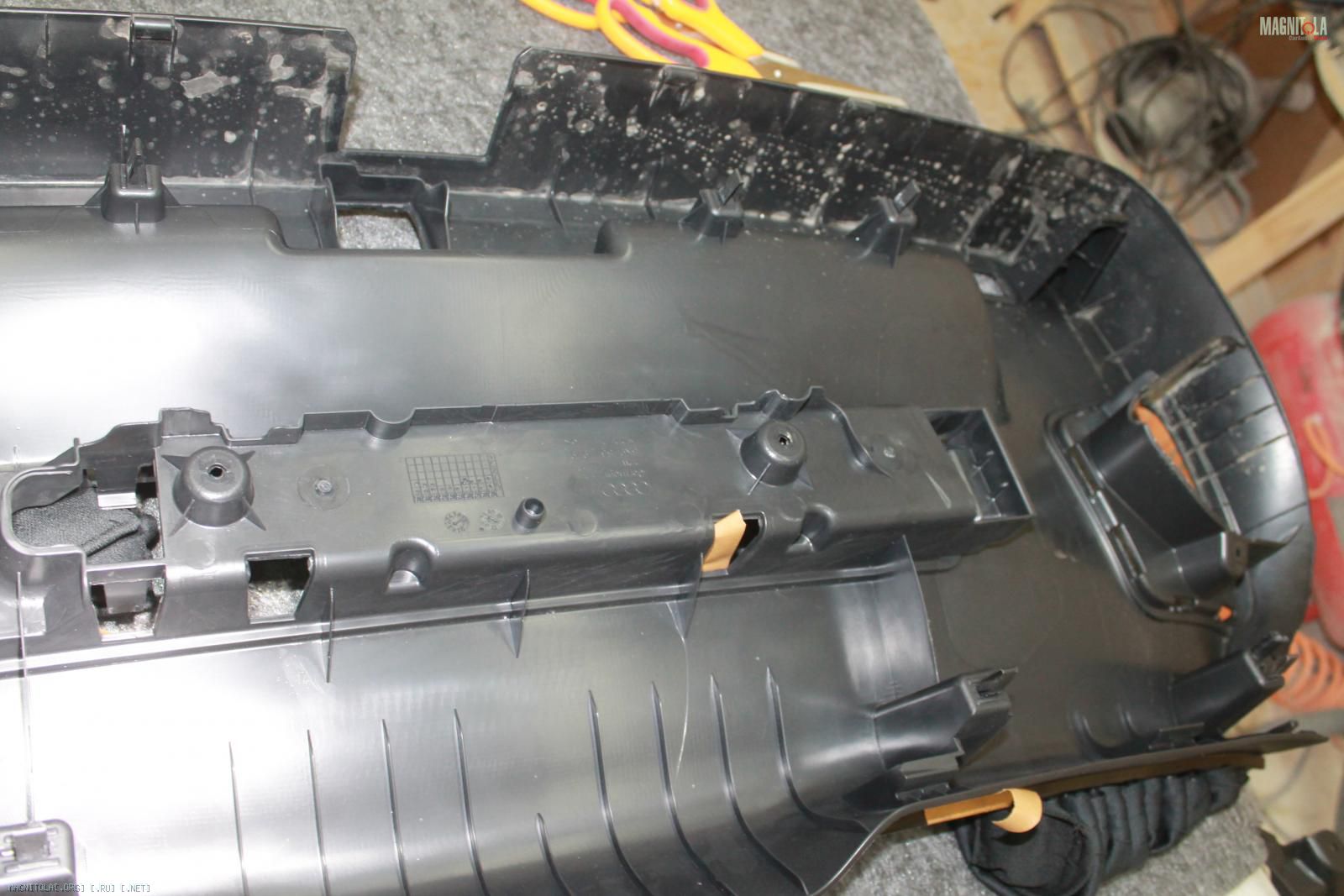

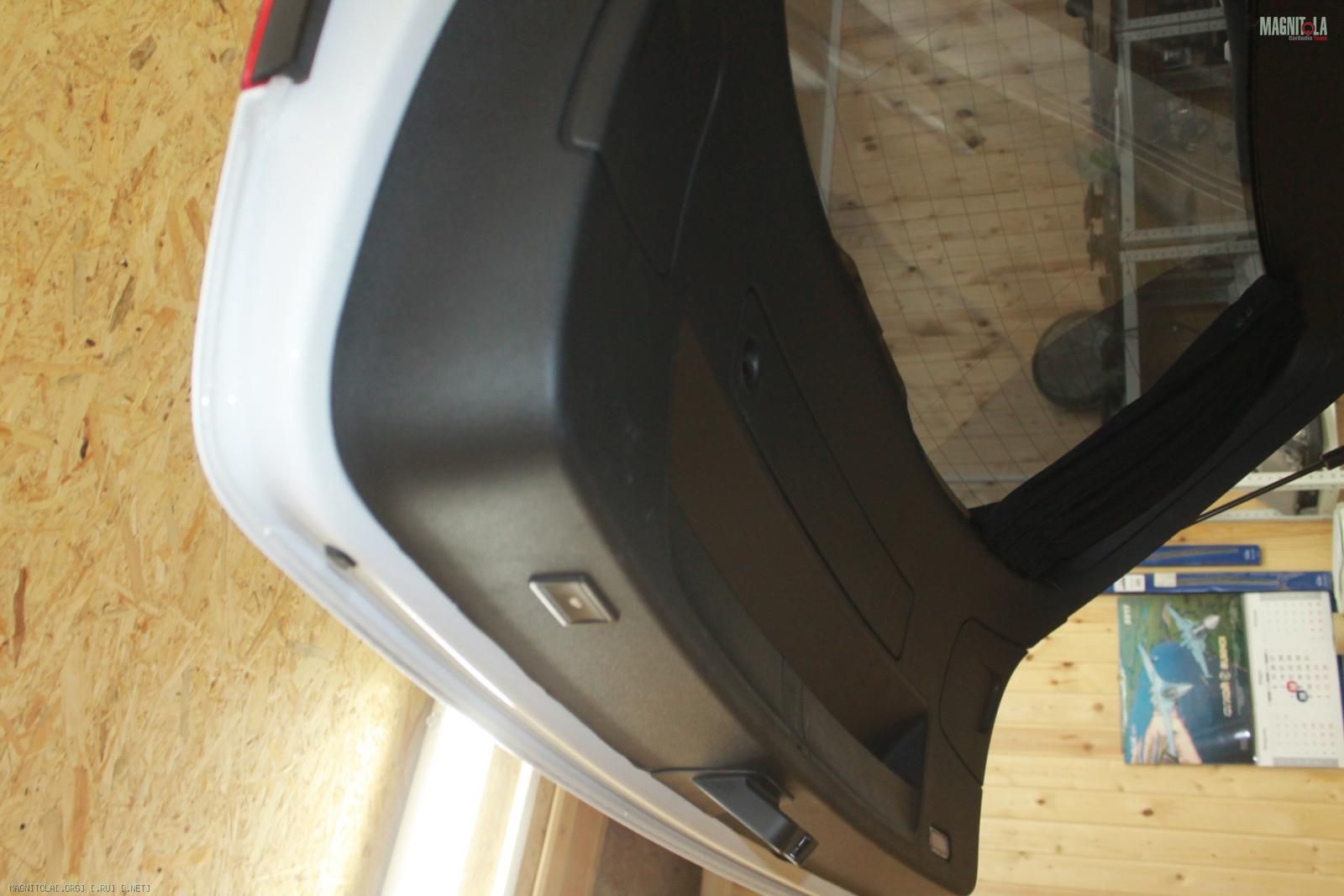

5-я дверь... очищаем/обезжириваем..
Вложение 1112502 Вложение 1112504 Вложение 1112506 Вложение 1112508 Вложение 1112510 Вложение 1112512 Вложение 1112514

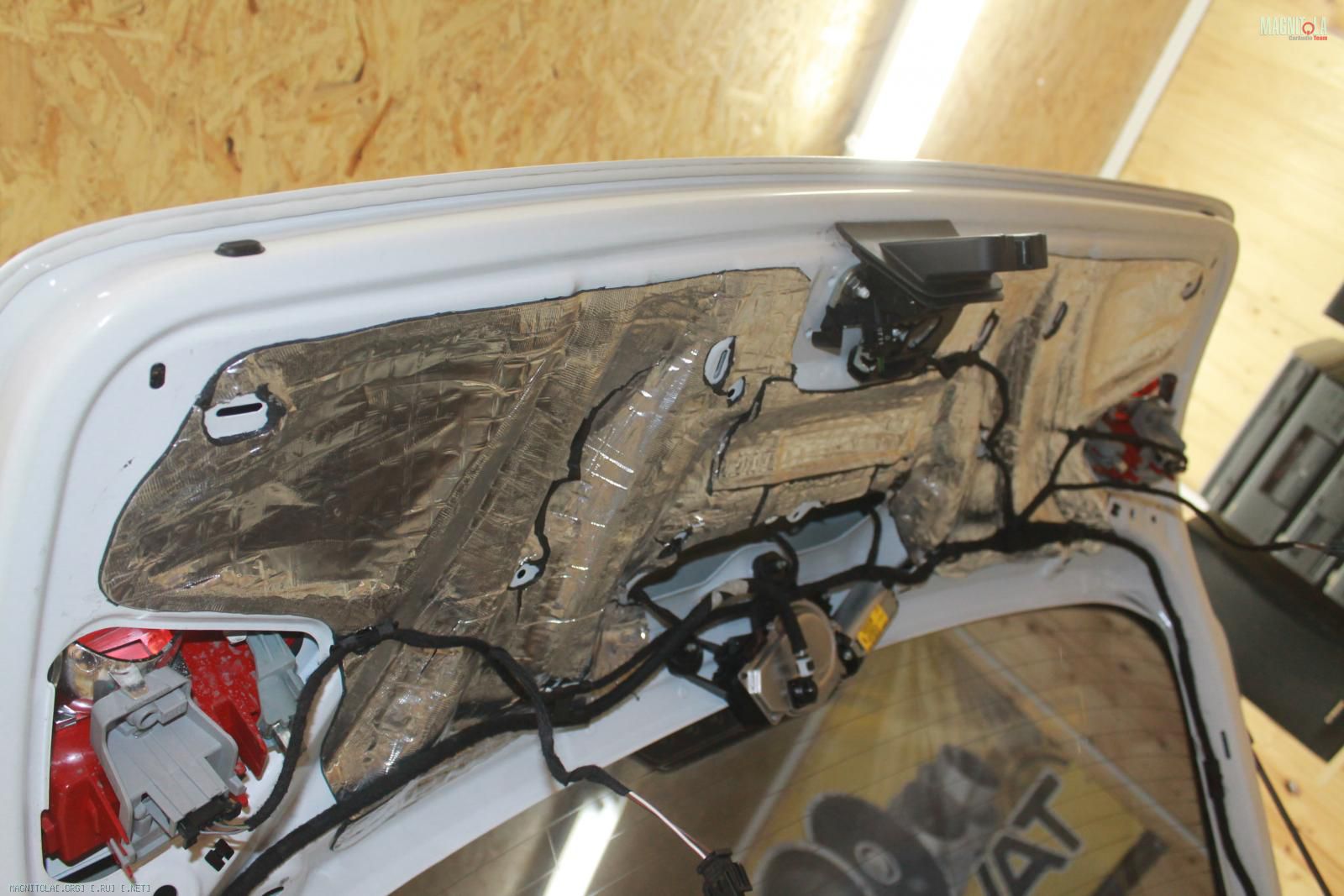

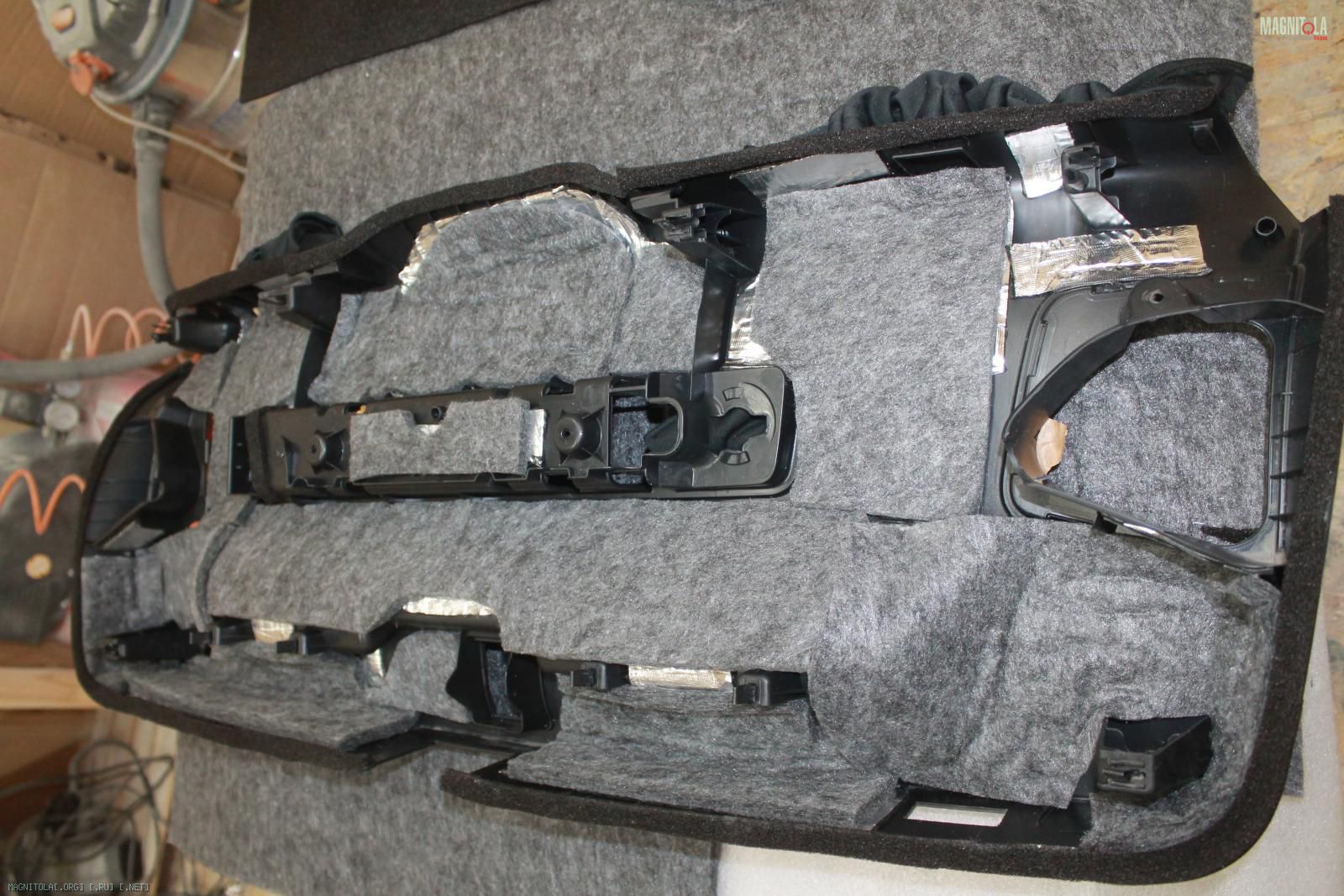

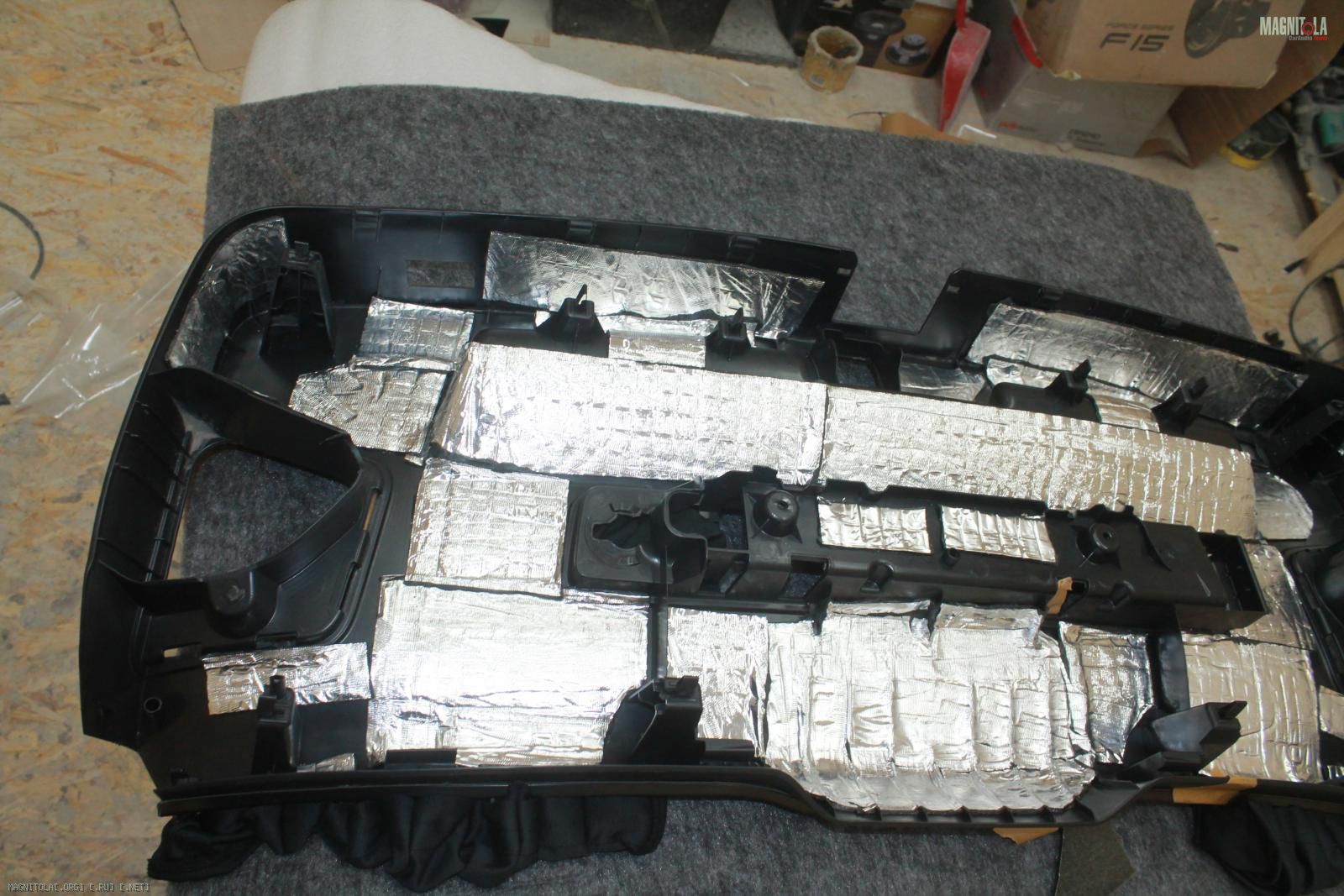

Наносим вибру на пластик и метал, затем войлок и уплотняющую ленту...
Вложение 1112516 Вложение 1112518 Вложение 1112520 Вложение 1112522 Вложение 1112524 Вложение 1112526 Вложение 1112528 Вложение 1112530 Вложение 1112532 Вложение 1112534 Вложение 1112536
09.03.2017, 14:38
slavka1010

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Тебе тут написать или в личку? многа букав...

Можно и в личку
10.03.2017, 00:01
st220

Вложений: 46

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Allroad Quattro

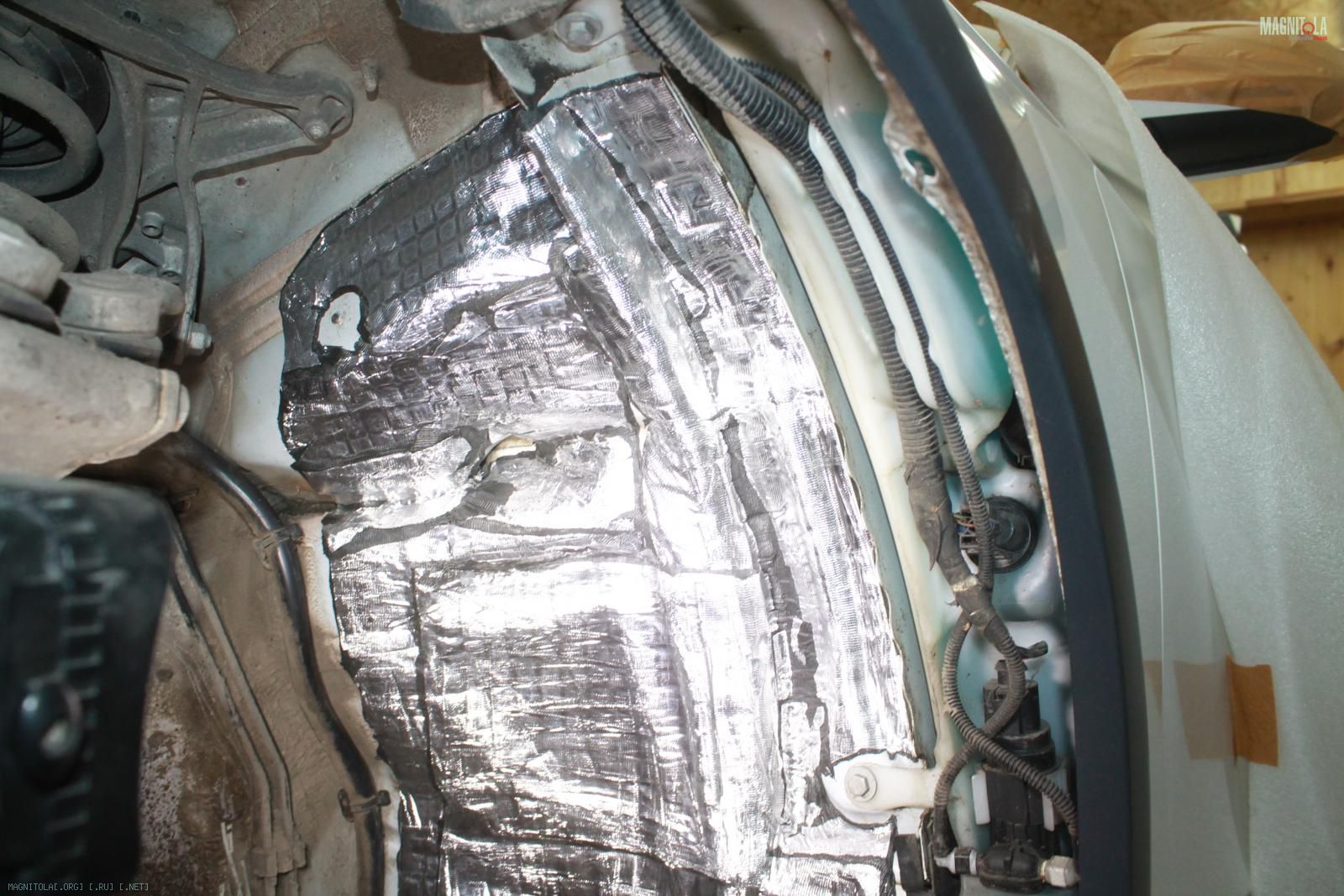

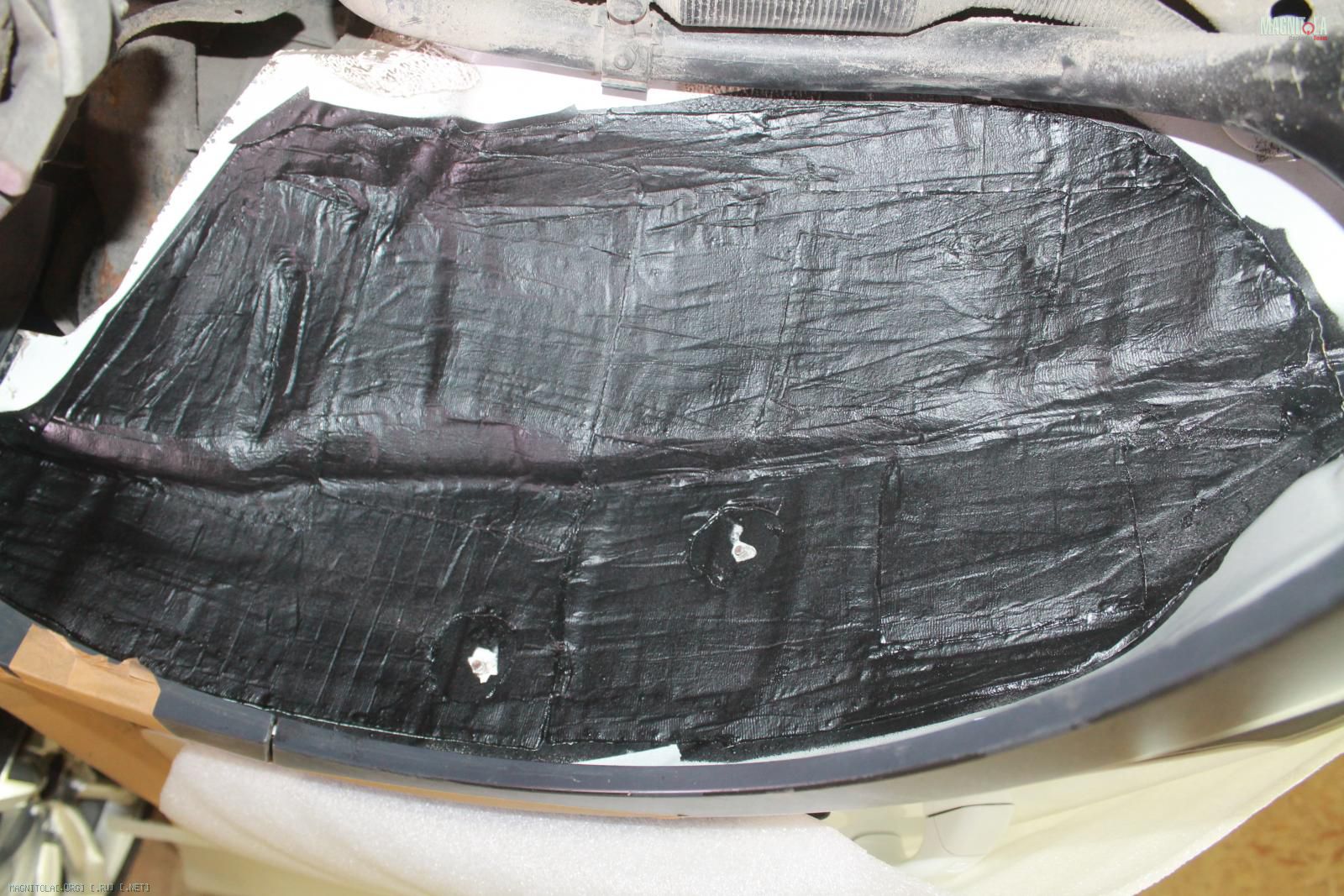

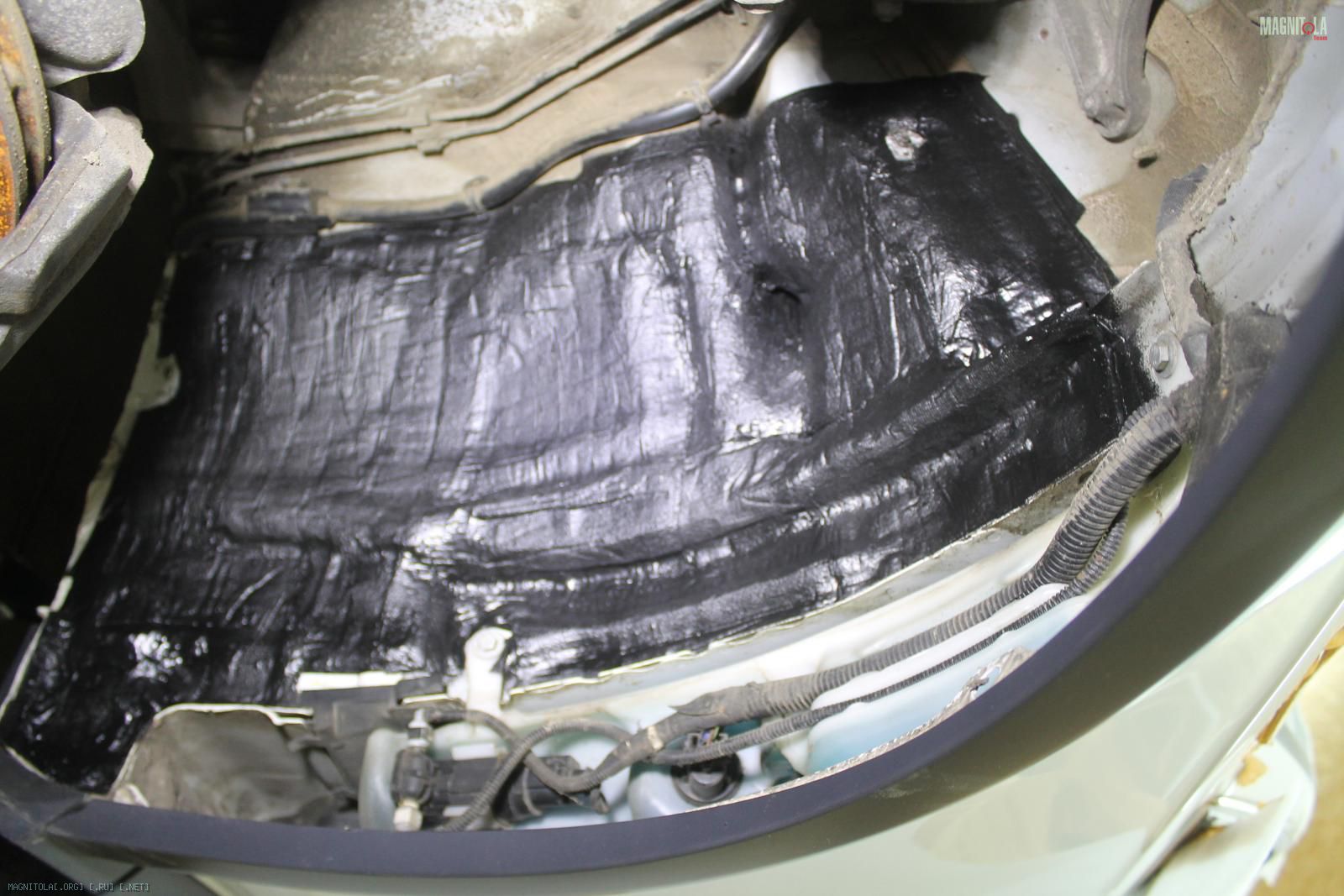

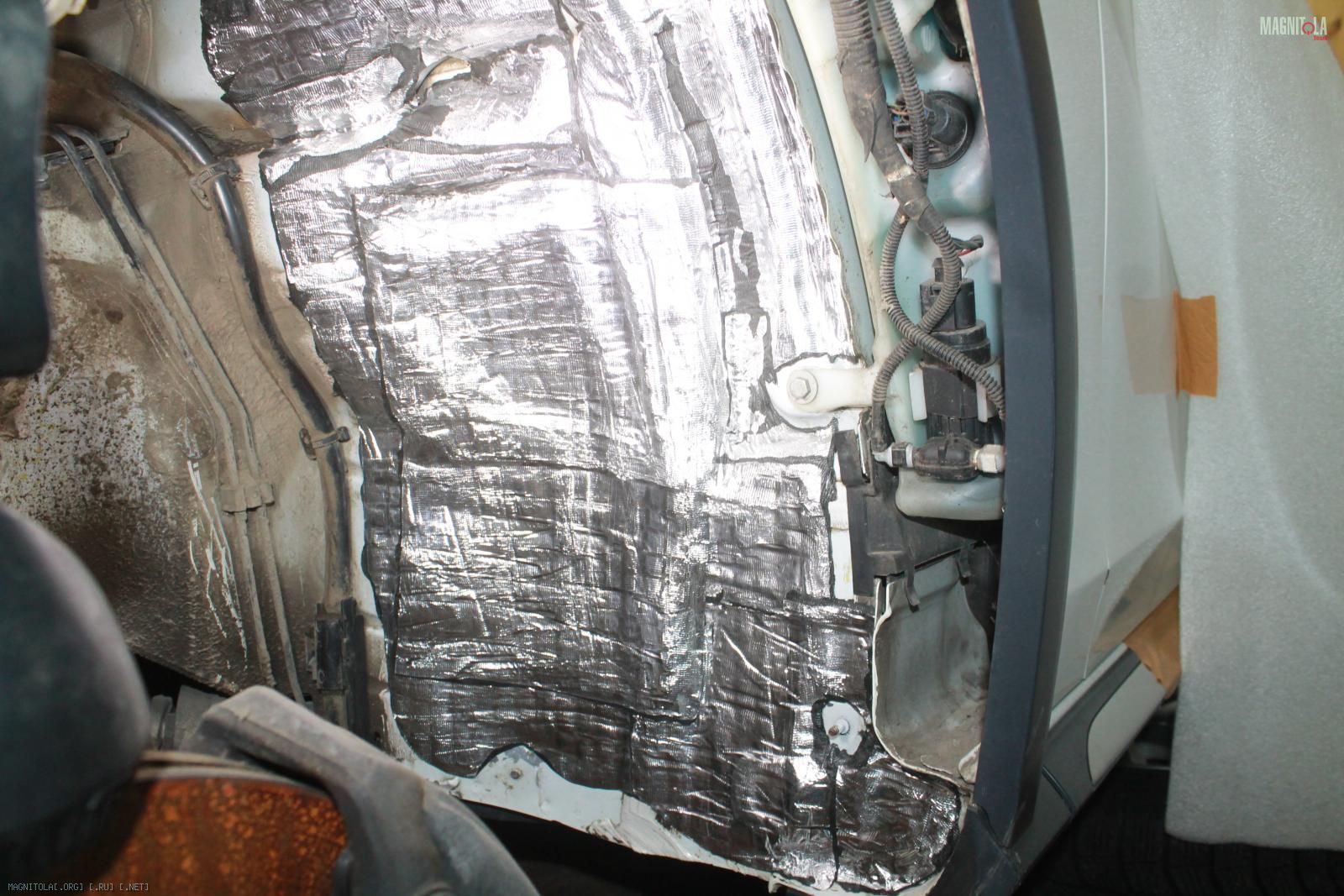

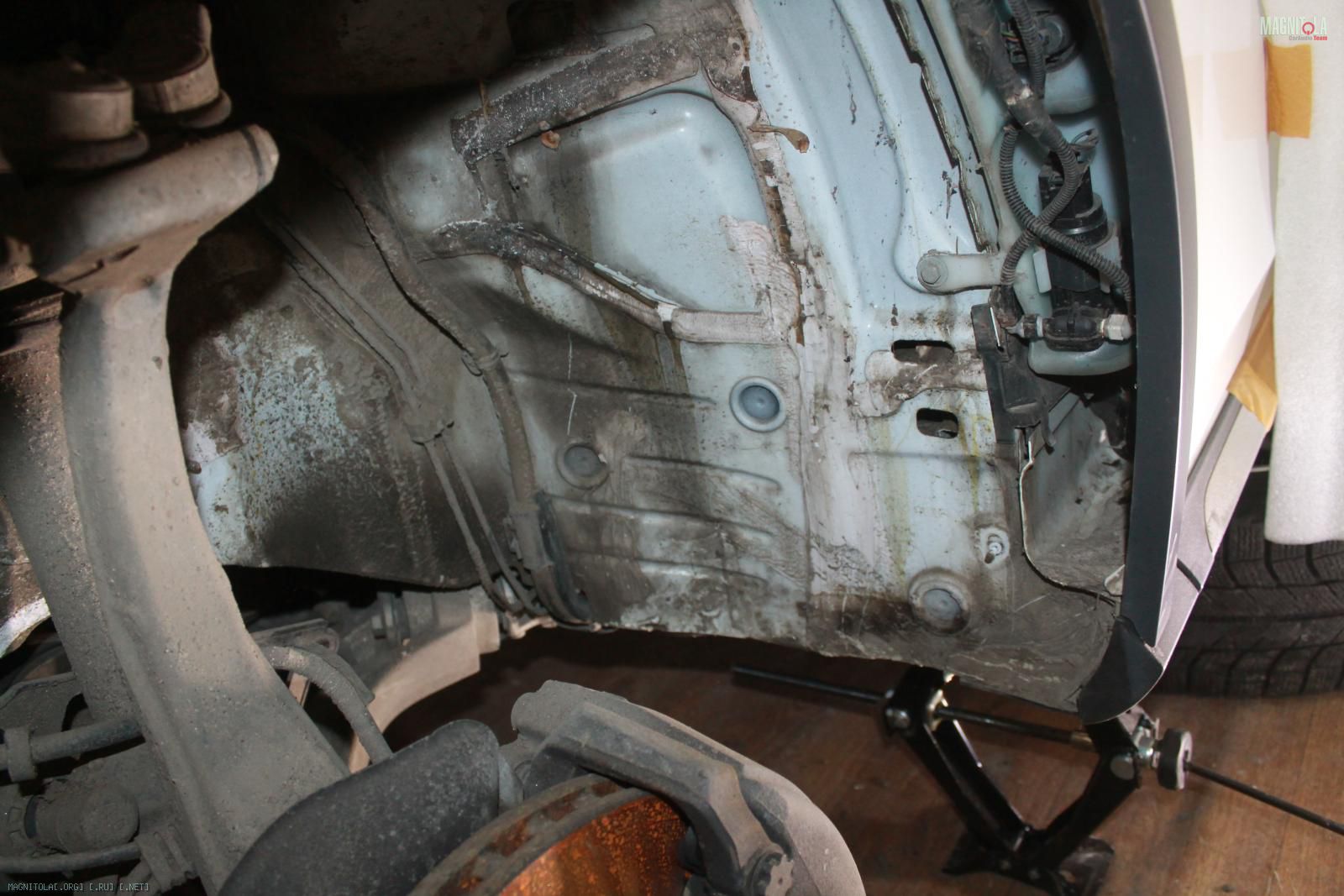

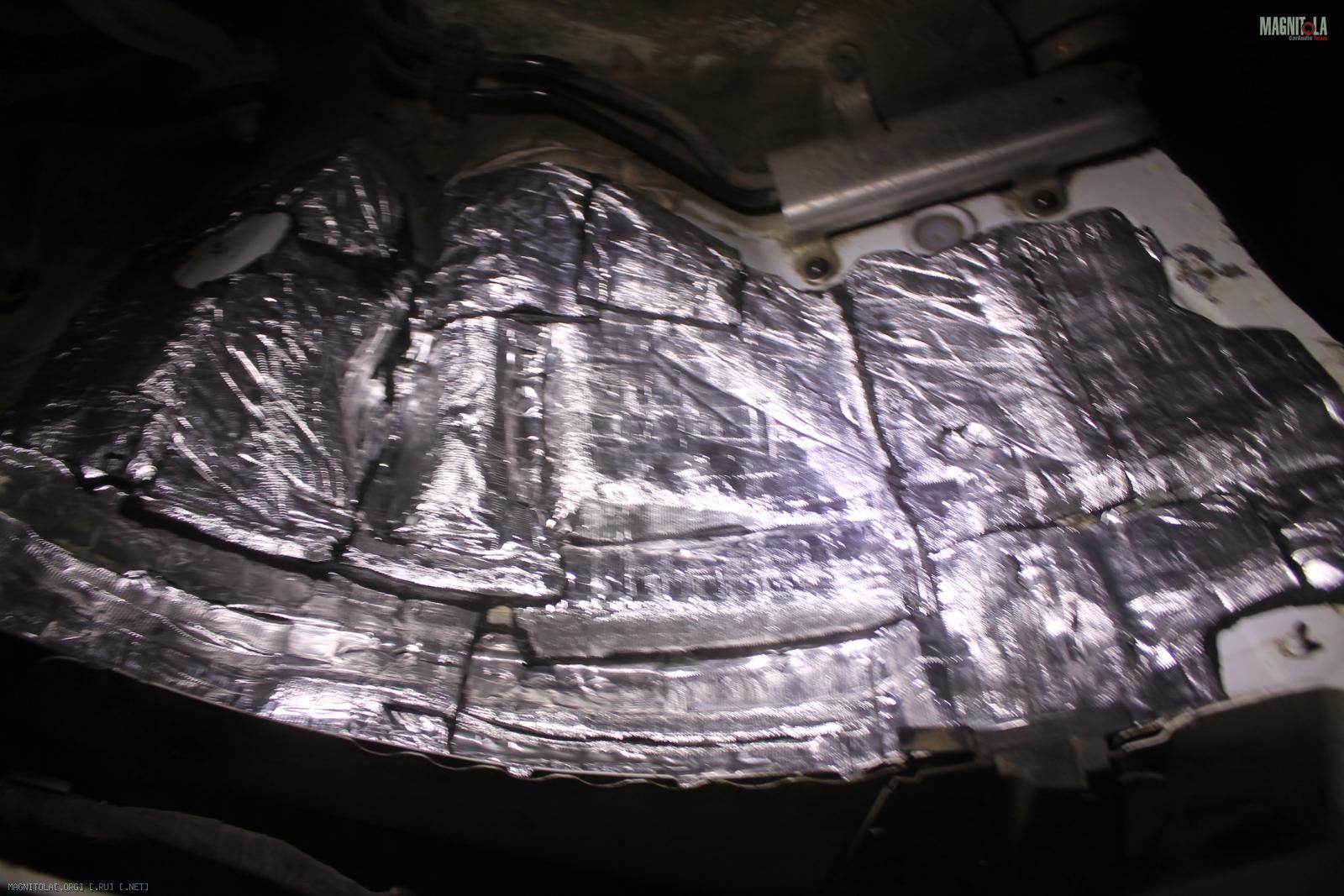

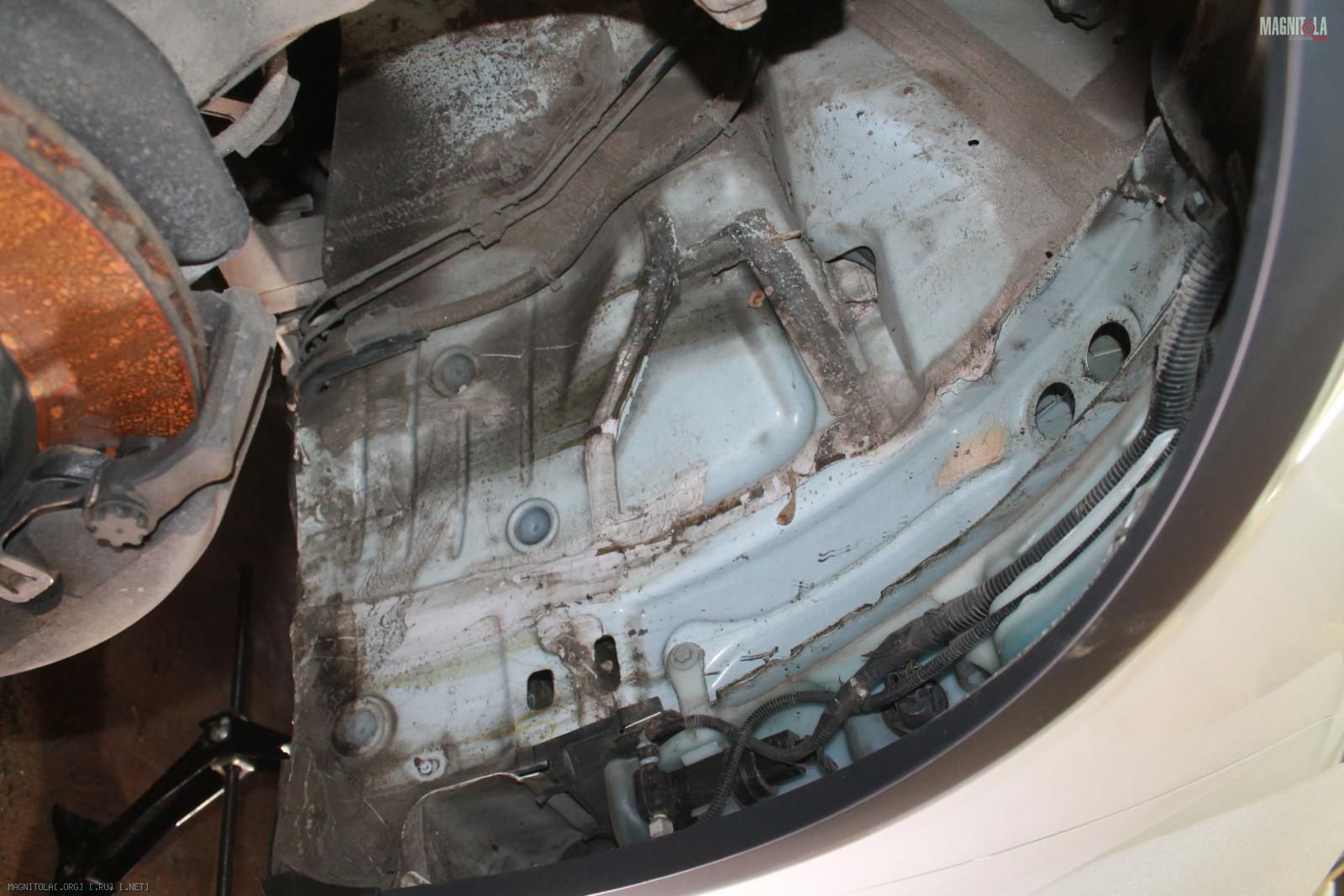

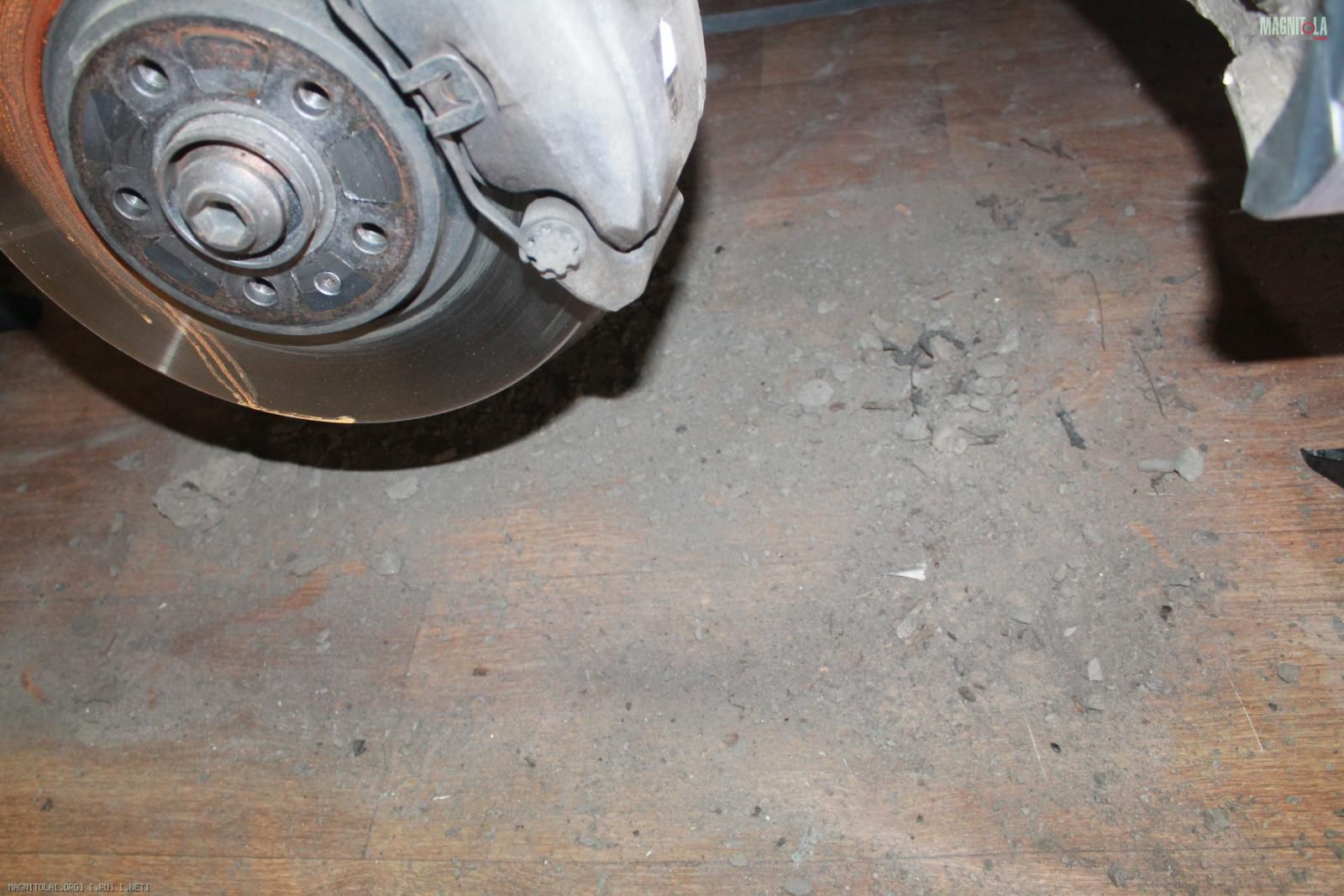

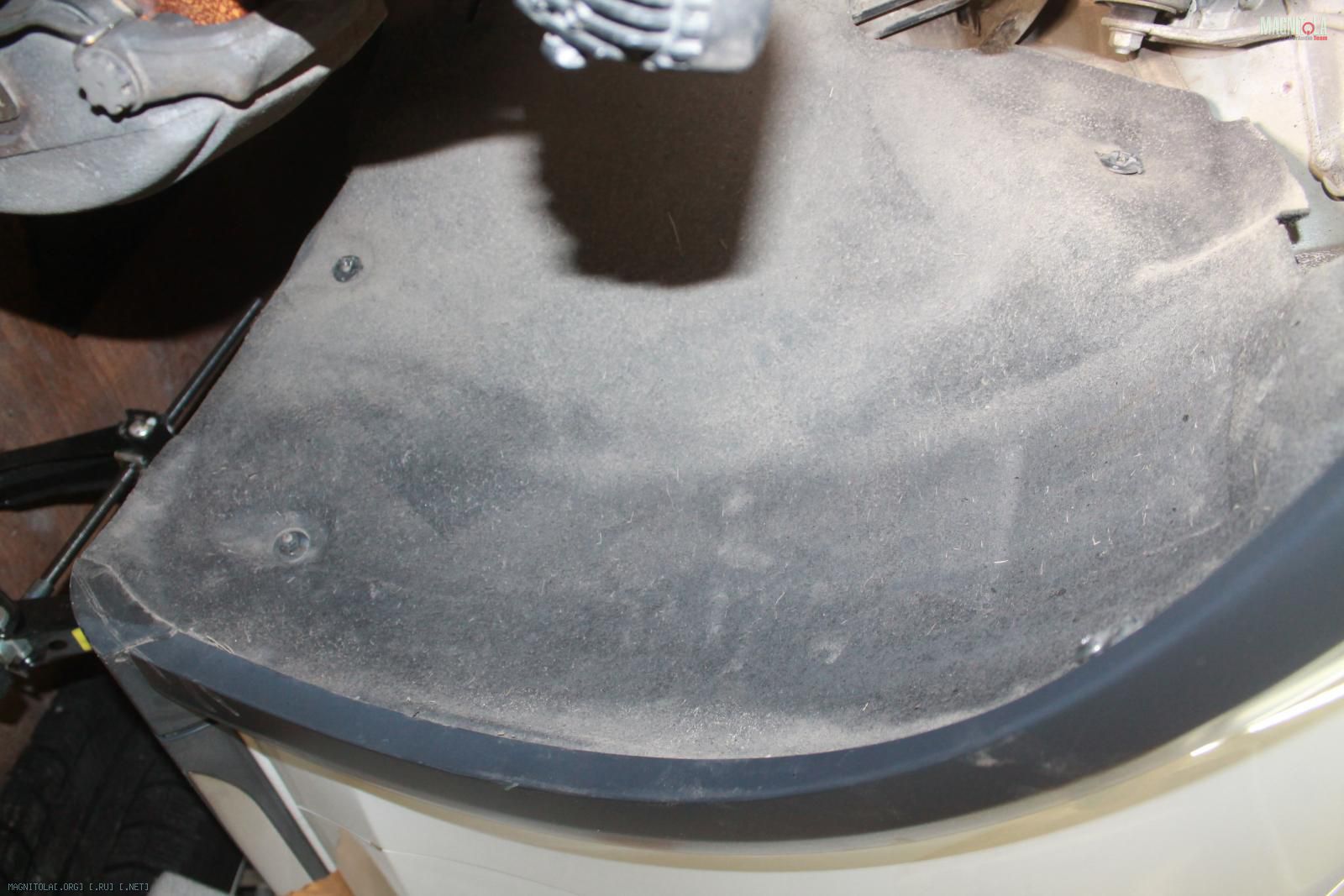

Виброизоляция арок... очищаем арки, обезжириваем... наносим вибру 4 мм, греем, прикатываем... покрываем антигравием.. собираем...
Вложение 1113118 Вложение 1113120 Вложение 1113122 Вложение 1113124 Вложение 1113126 Вложение 1113128 Вложение 1113130 Вложение 1113132 Вложение 1113134 Вложение 1113136 Вложение 1113138

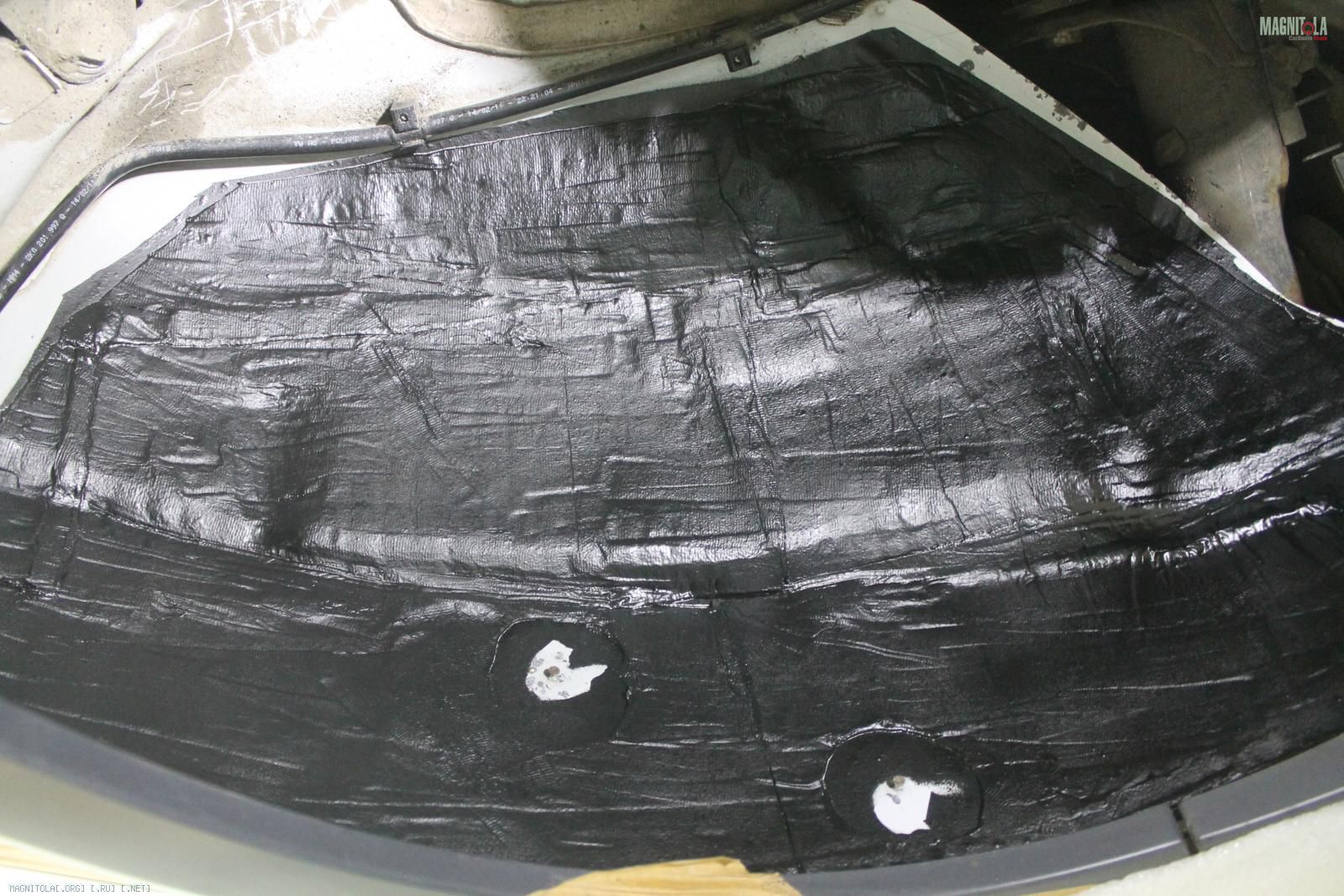

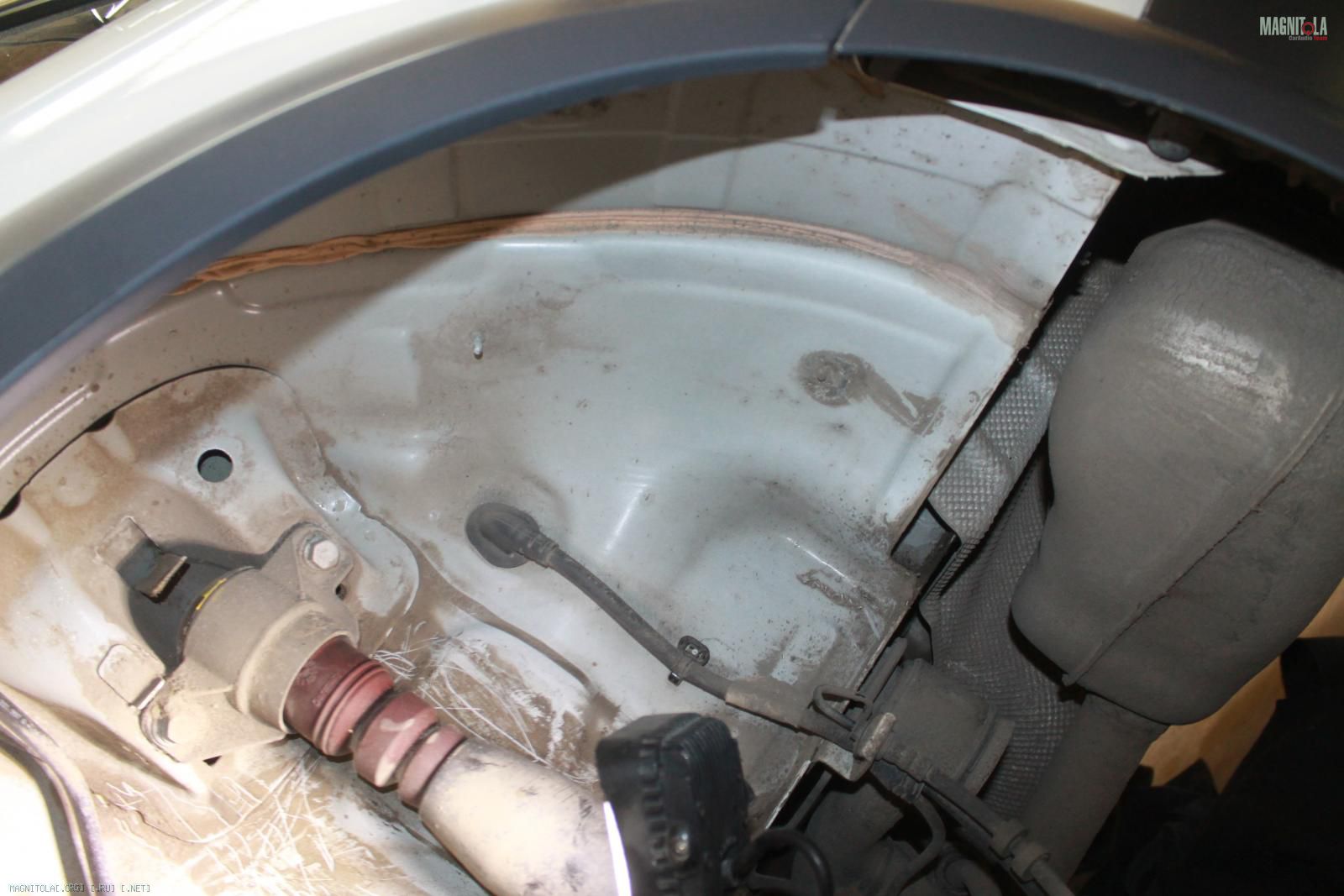

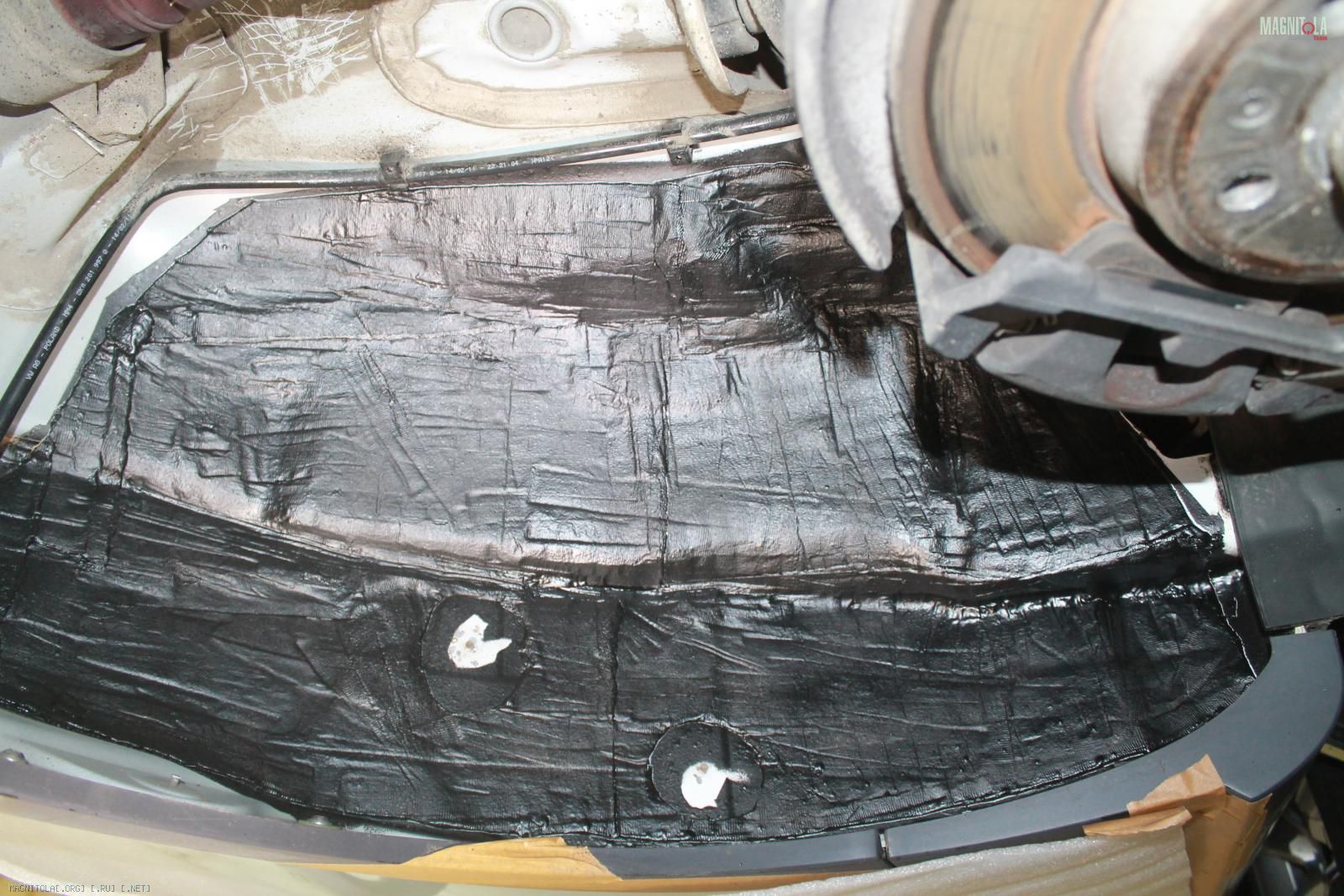

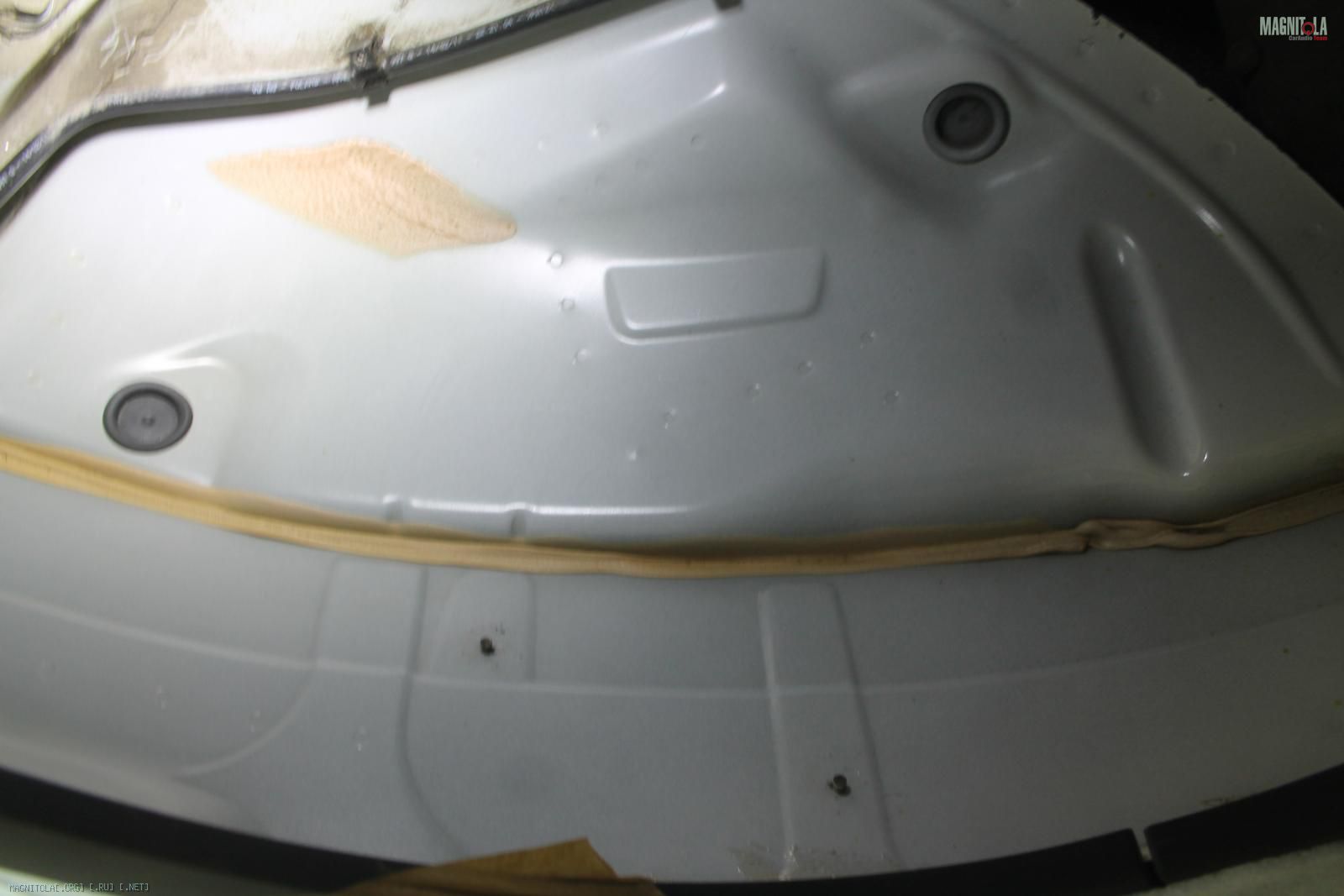

Задняя левая арка.. по той же технологии
Вложение 1113140 Вложение 1113142 Вложение 1113144 Вложение 1113146 Вложение 1113148 Вложение 1113150 Вложение 1113152 Вложение 1113154 Вложение 1113156 Вложение 1113158 Вложение 1113160 Вложение 1113162

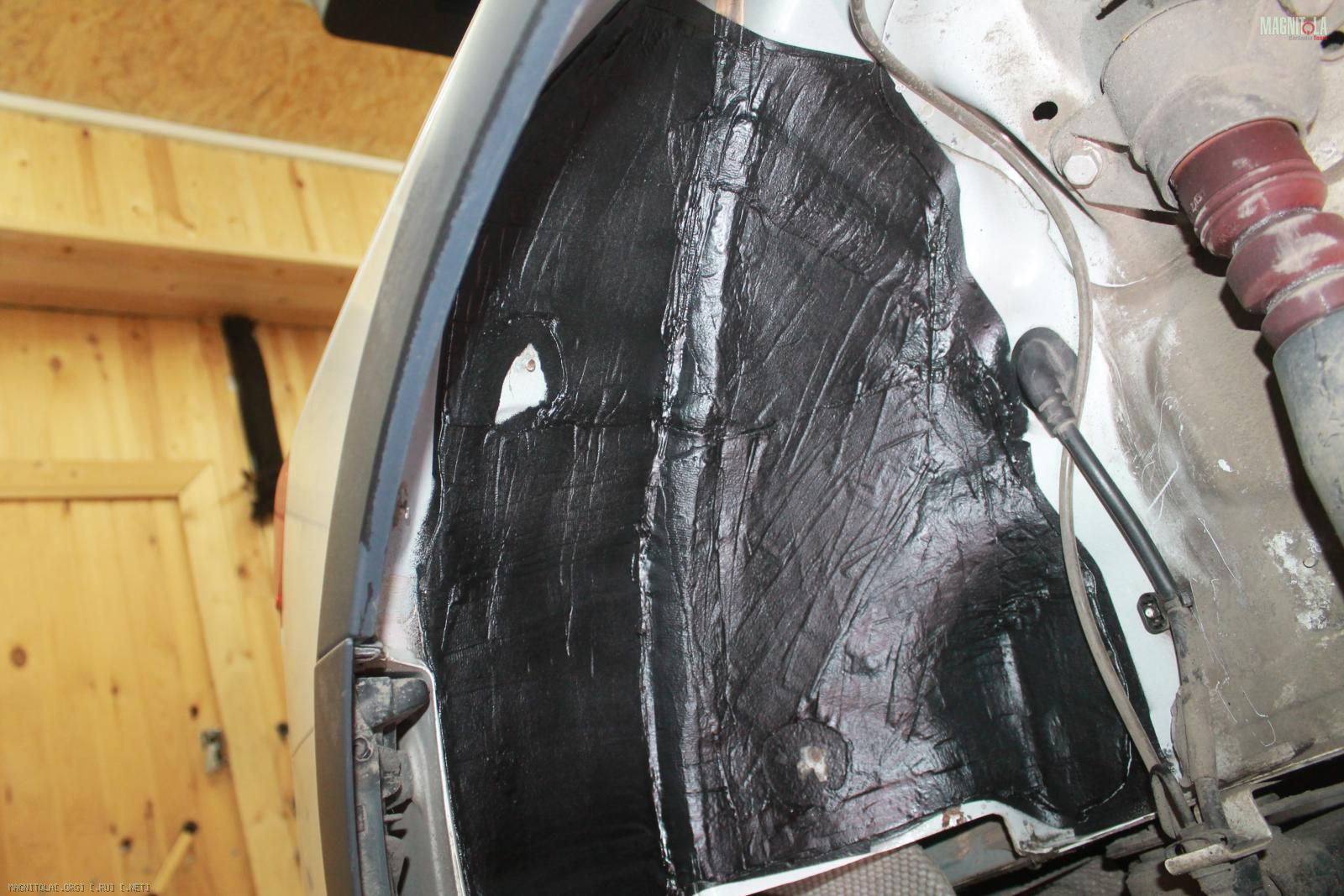

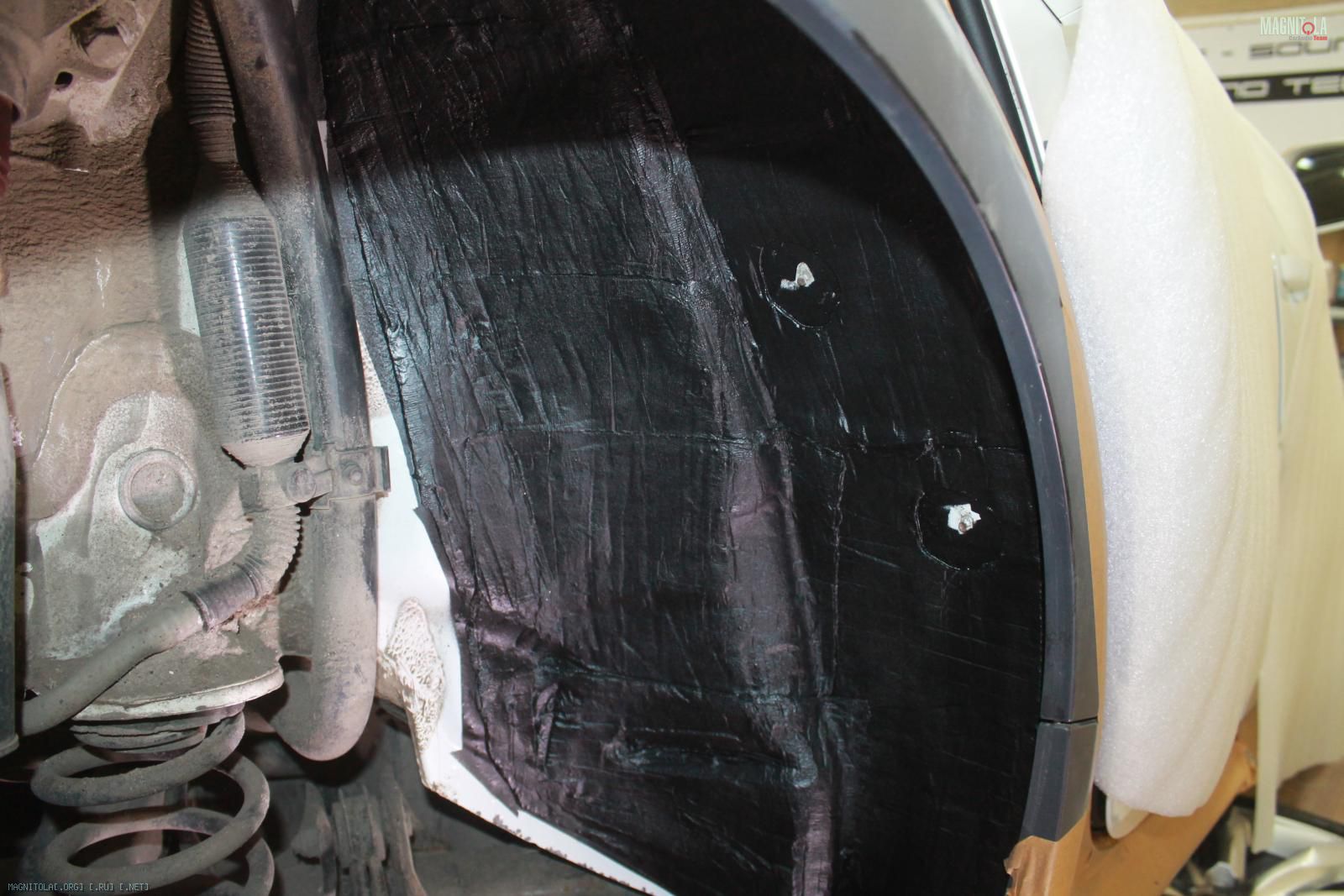

Задняя правая...
Вложение 1113164 Вложение 1113166 Вложение 1113168 Вложение 1113170 Вложение 1113172 Вложение 1113174 Вложение 1113176 Вложение 1113178 Вложение 1113180 Вложение 1113182

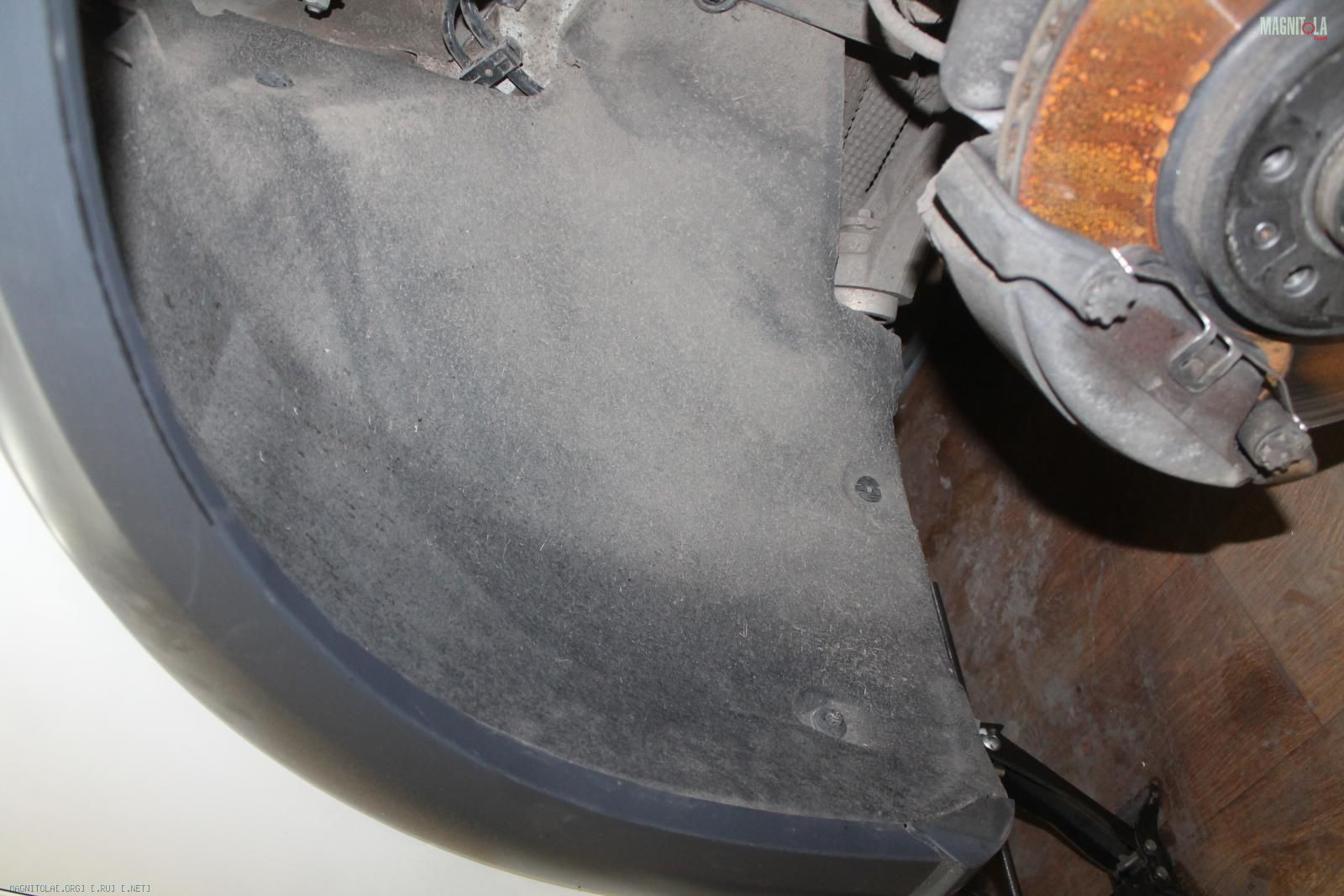

Передняя правая..
Вложение 1113186 Вложение 1113188 Вложение 1113190 Вложение 1113192 Вложение 1113194 Вложение 1113196 Вложение 1113198

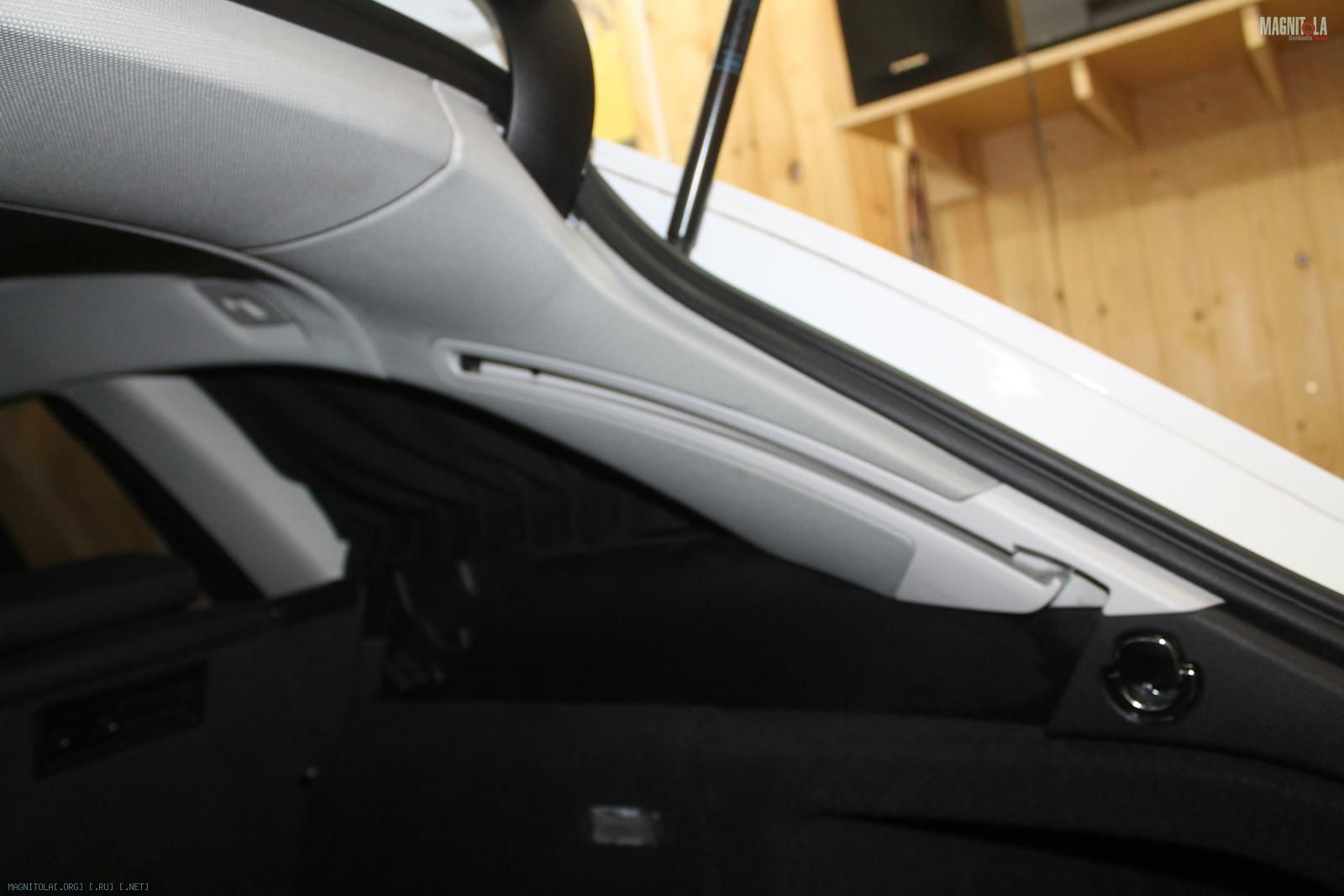

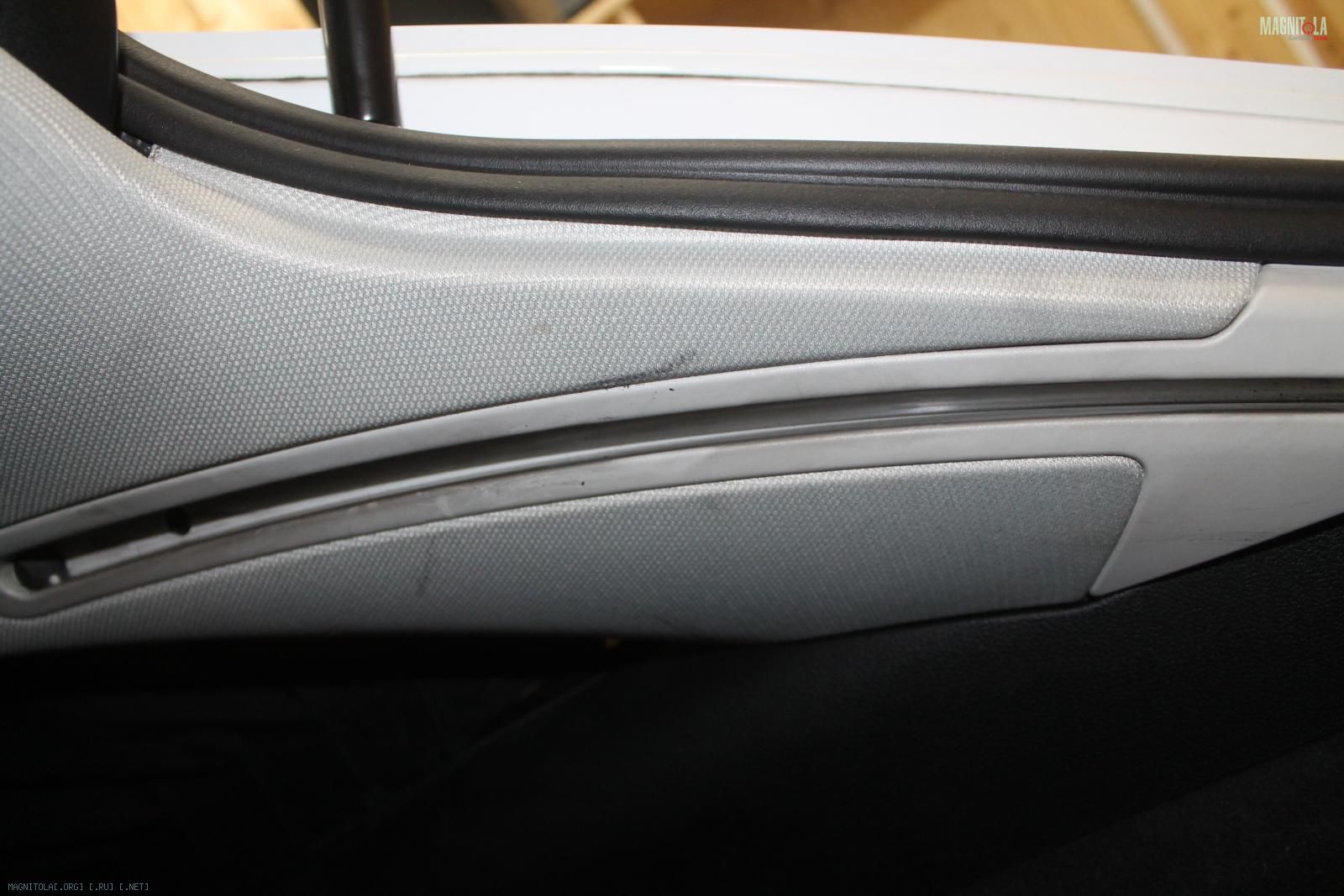

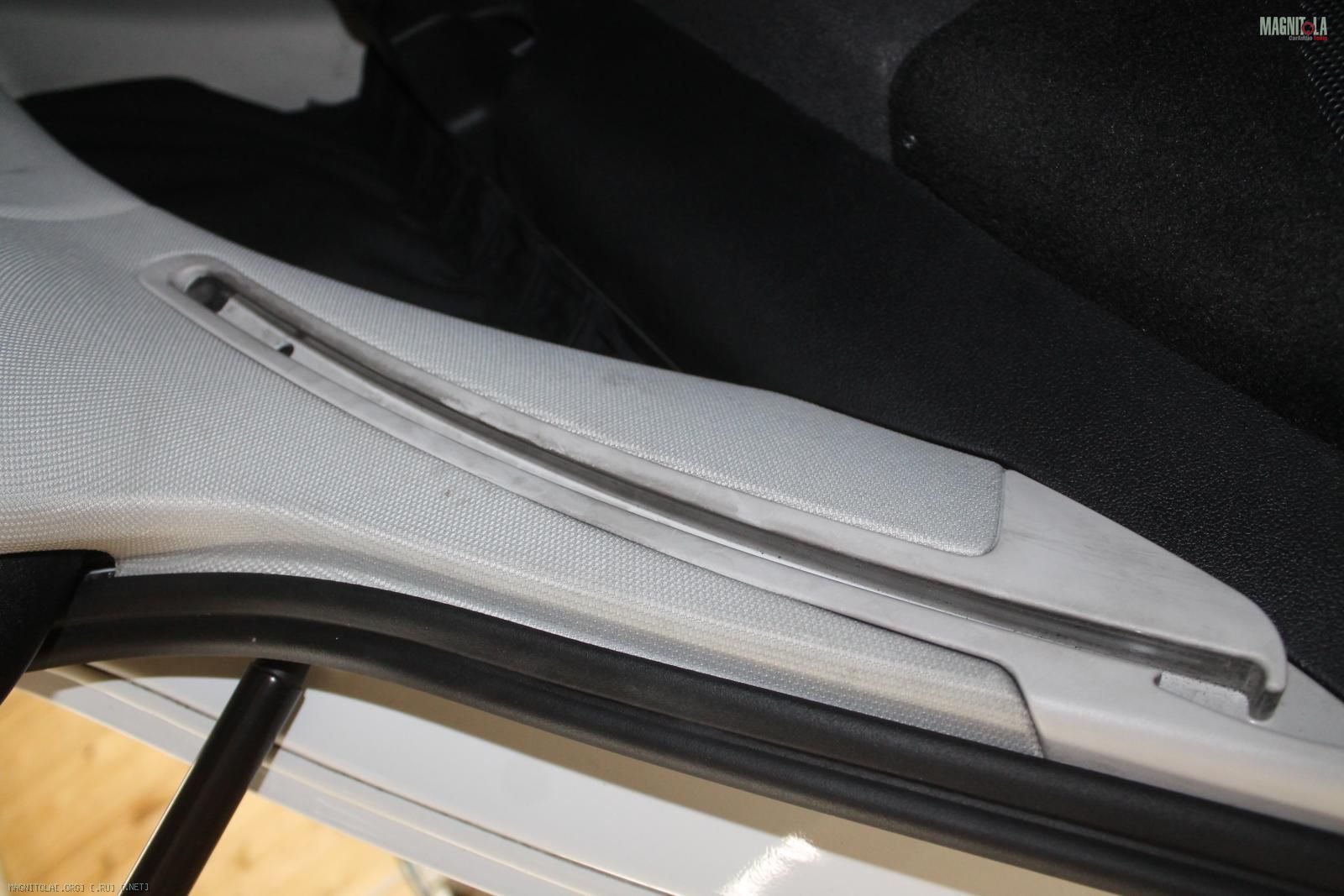

Очистили детали салона от загрязнений... химчисткой..
Вложение 1113200 Вложение 1113202 Вложение 1113204 Вложение 1113206 Вложение 1113208
11.03.2017, 00:31
st220

Вложений: 24

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Audi Allroad Quattro

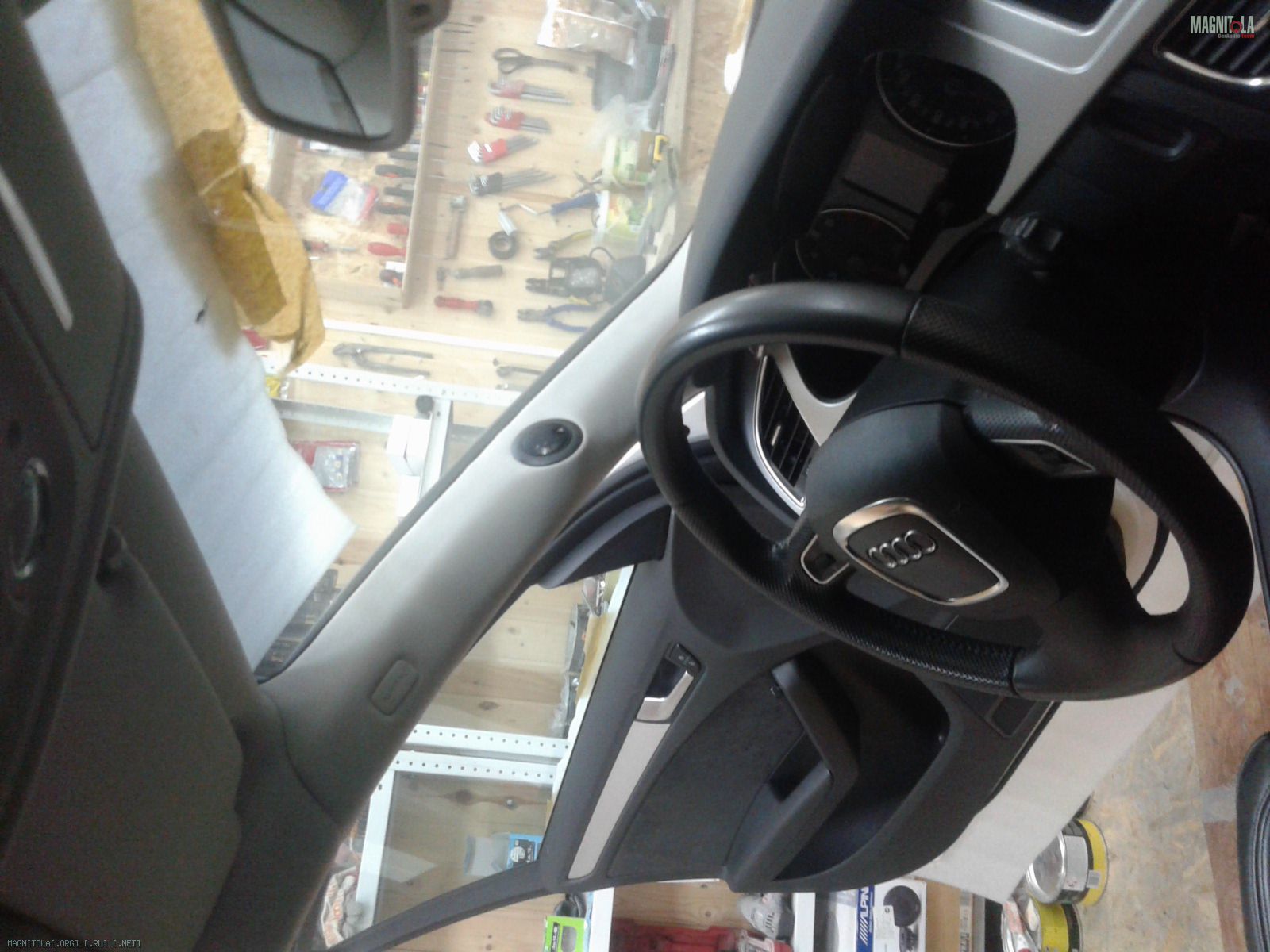

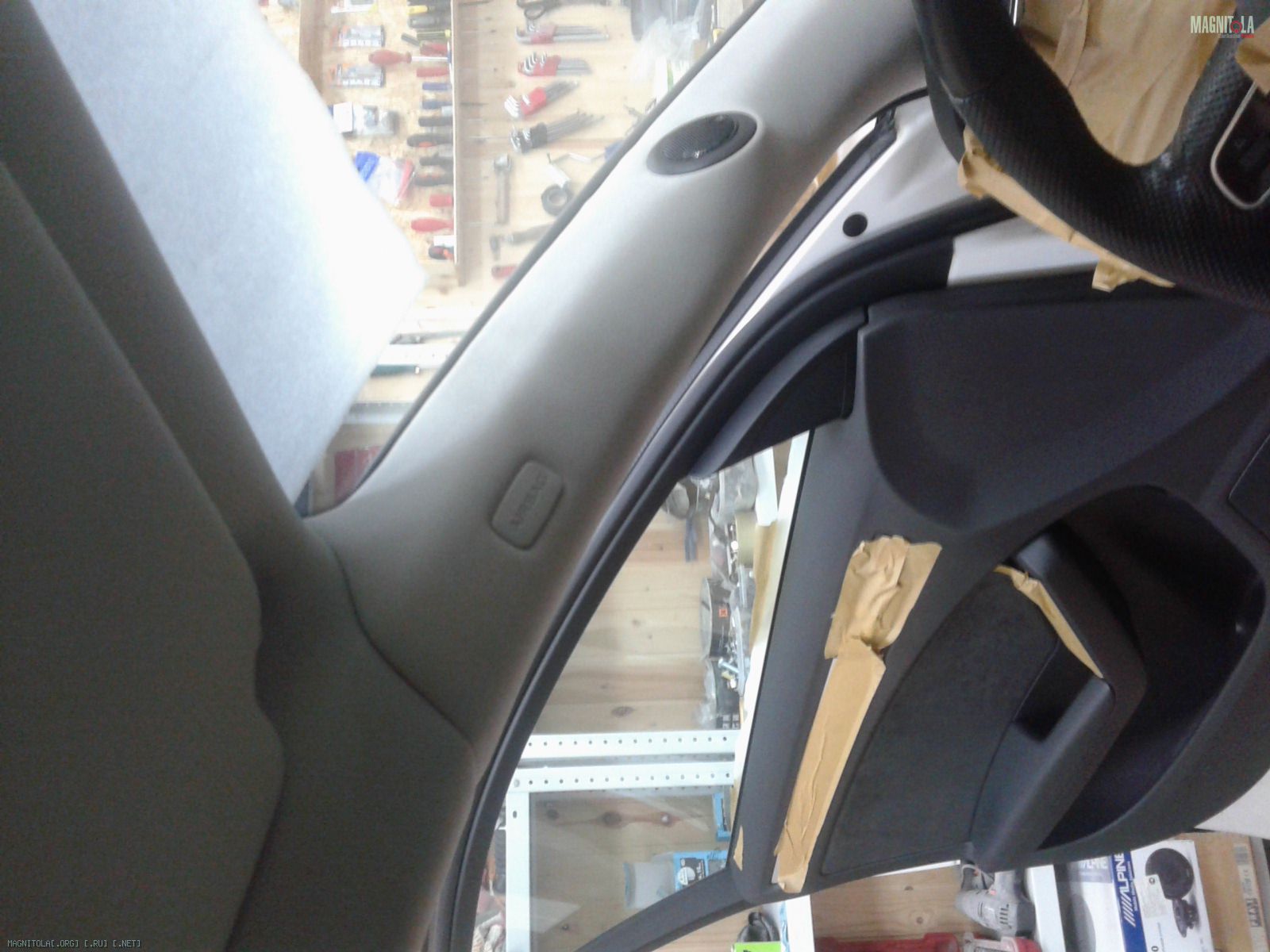

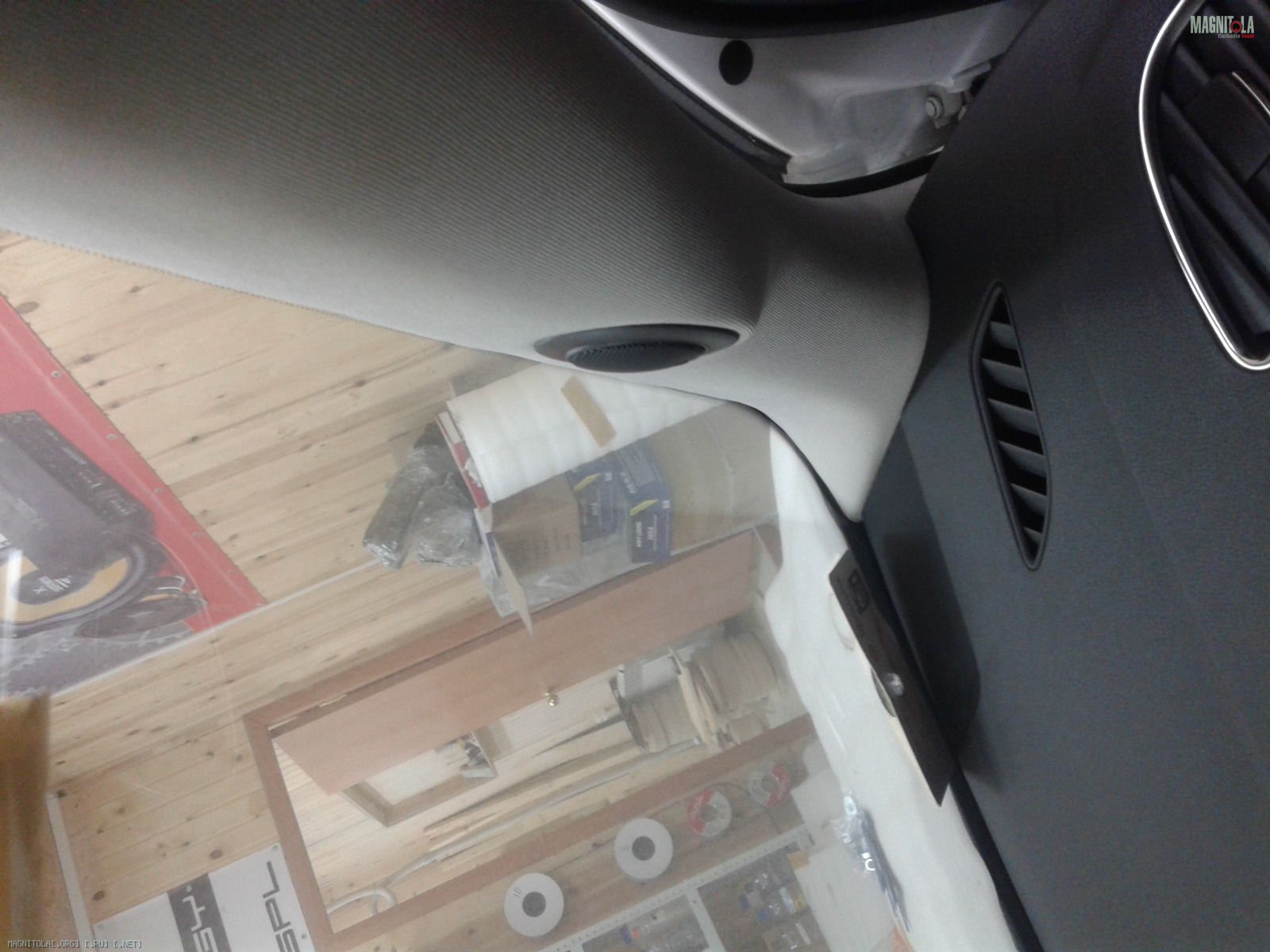

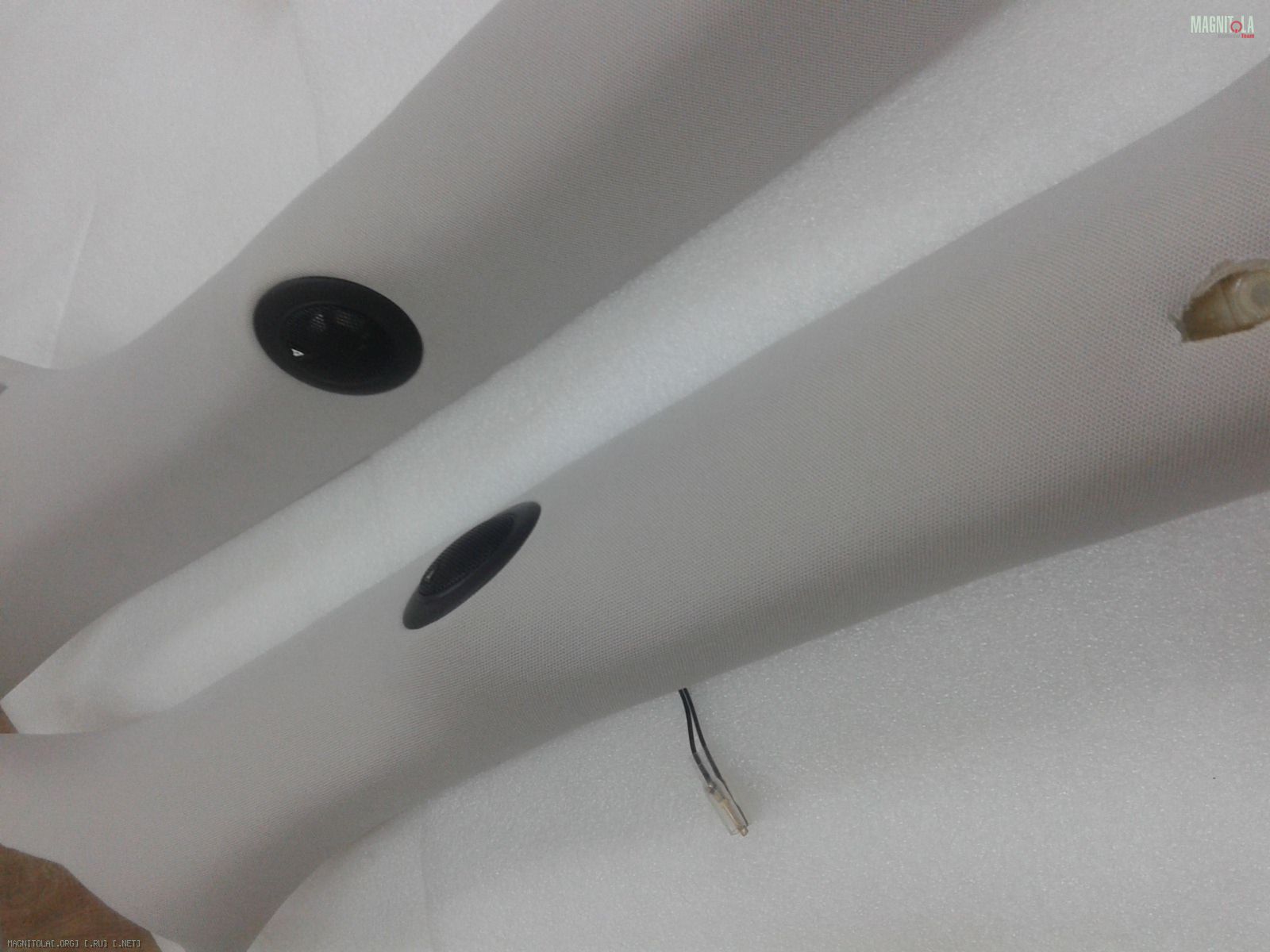

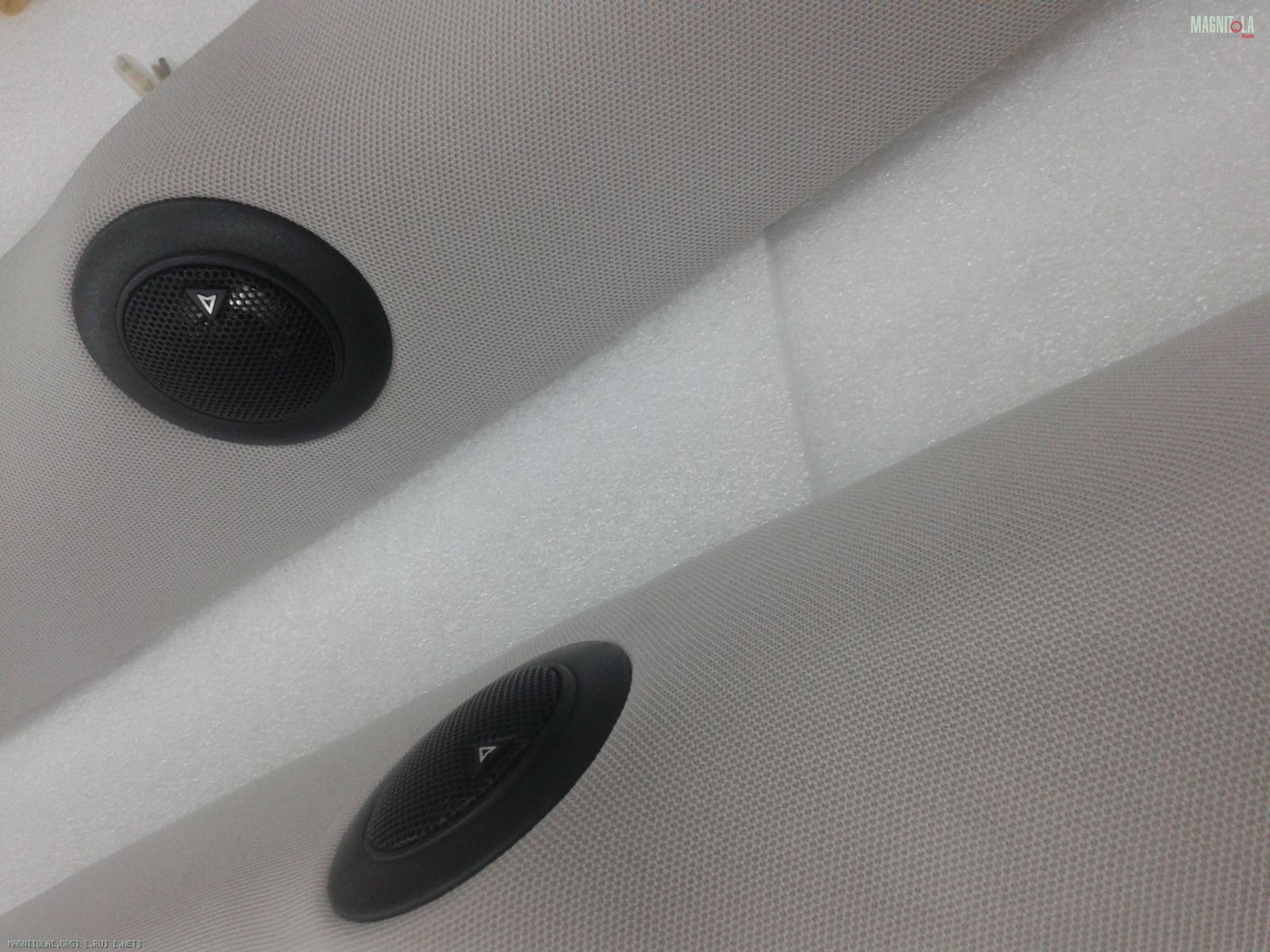

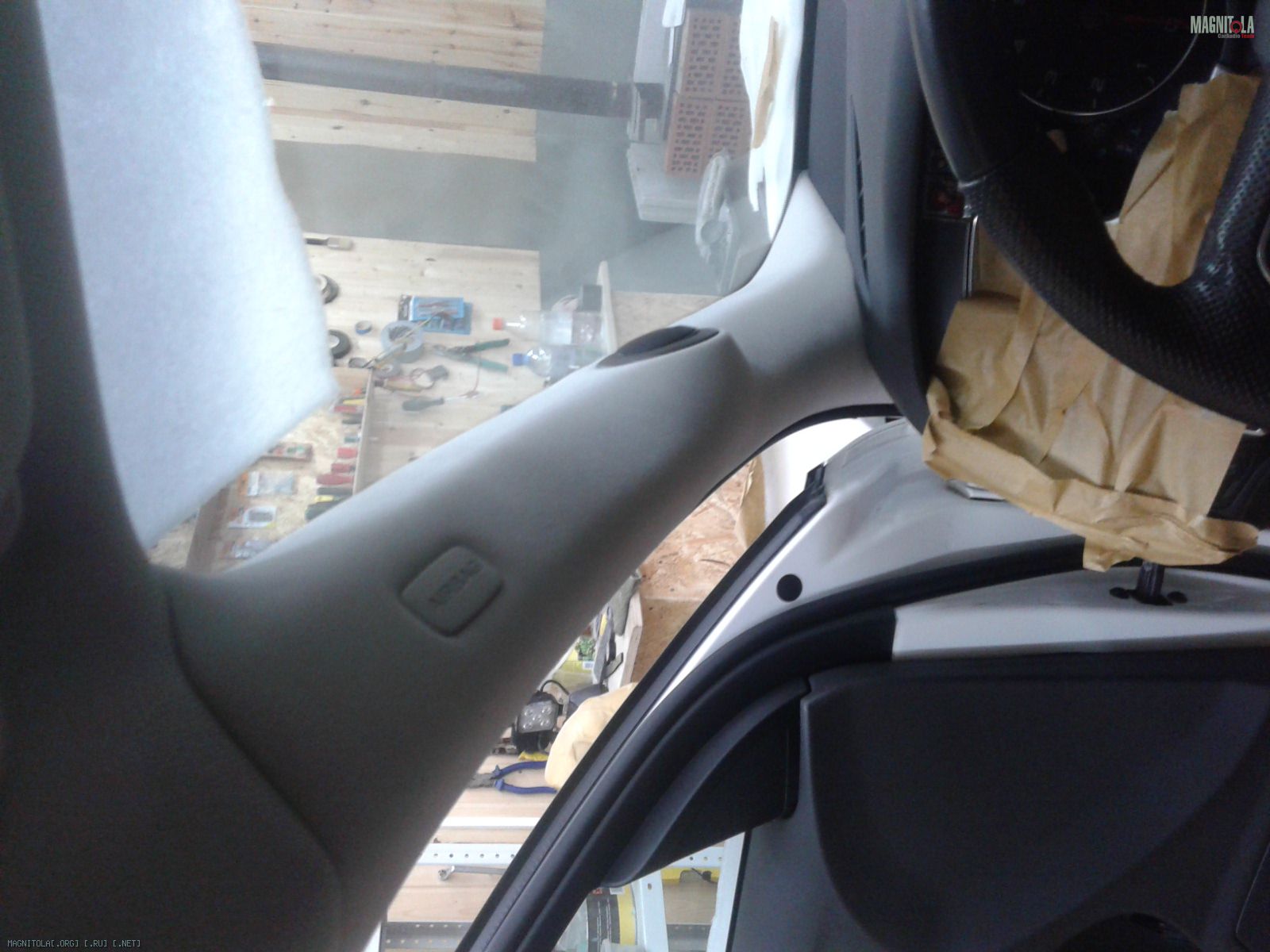

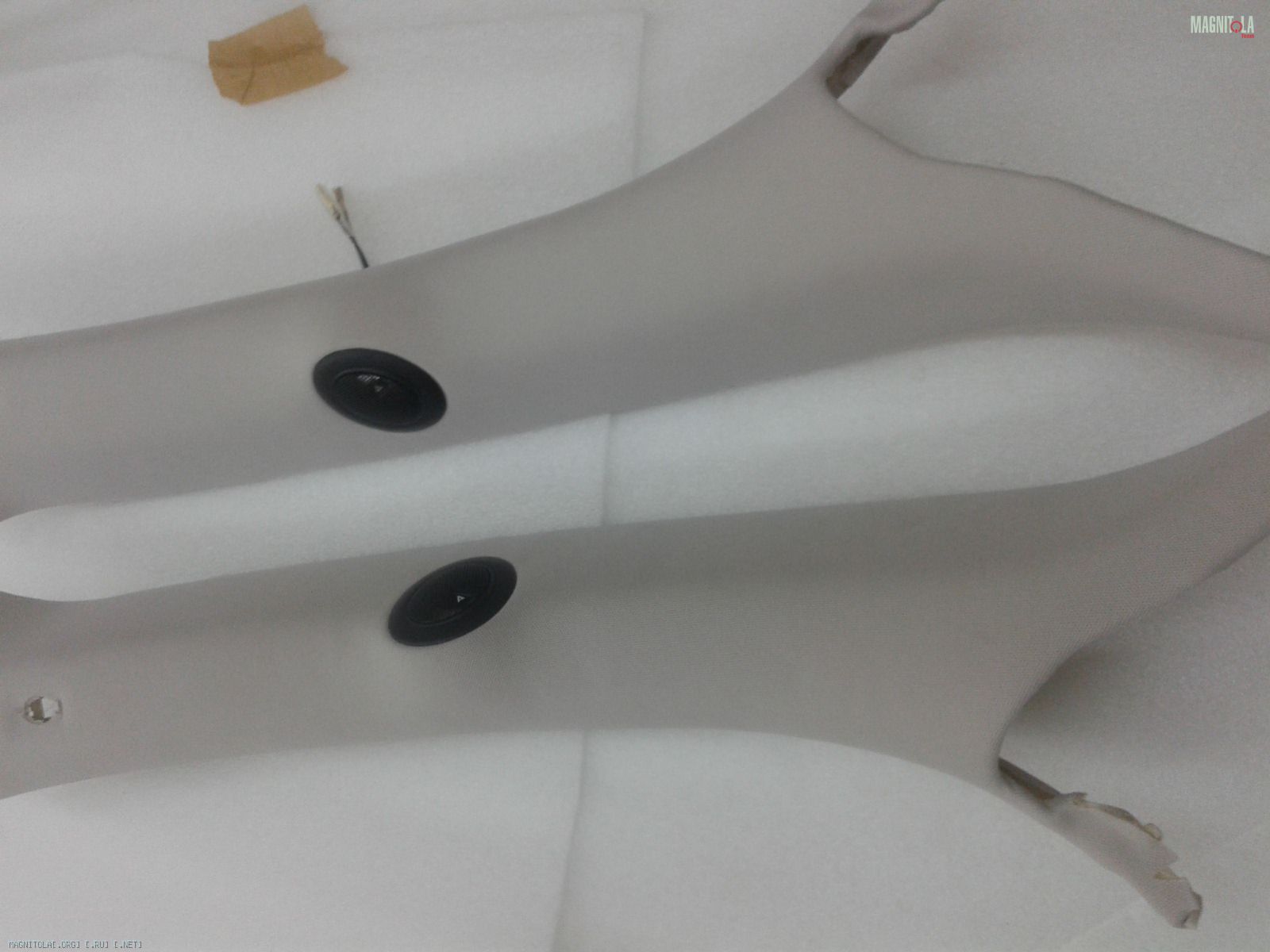

Перетянули стойки под ВЧ в штатную потолочную ткань

Вложение 1113612 Вложение 1113614 Вложение 1113616 Вложение 1113618 Вложение 1113620 Вложение 1113622 Вложение 1113624 Вложение 1113626 Вложение 1113628 Вложение 1113630 Вложение 1113632 Вложение 1113634 Вложение 1113636 Вложение 1113638 Вложение 1113640 Вложение 1113642 Вложение 1113644 Вложение 1113646 Вложение 1113648 Вложение 1113650

Аркадий профессионально отстроил систему:download:
Вложение 1113652

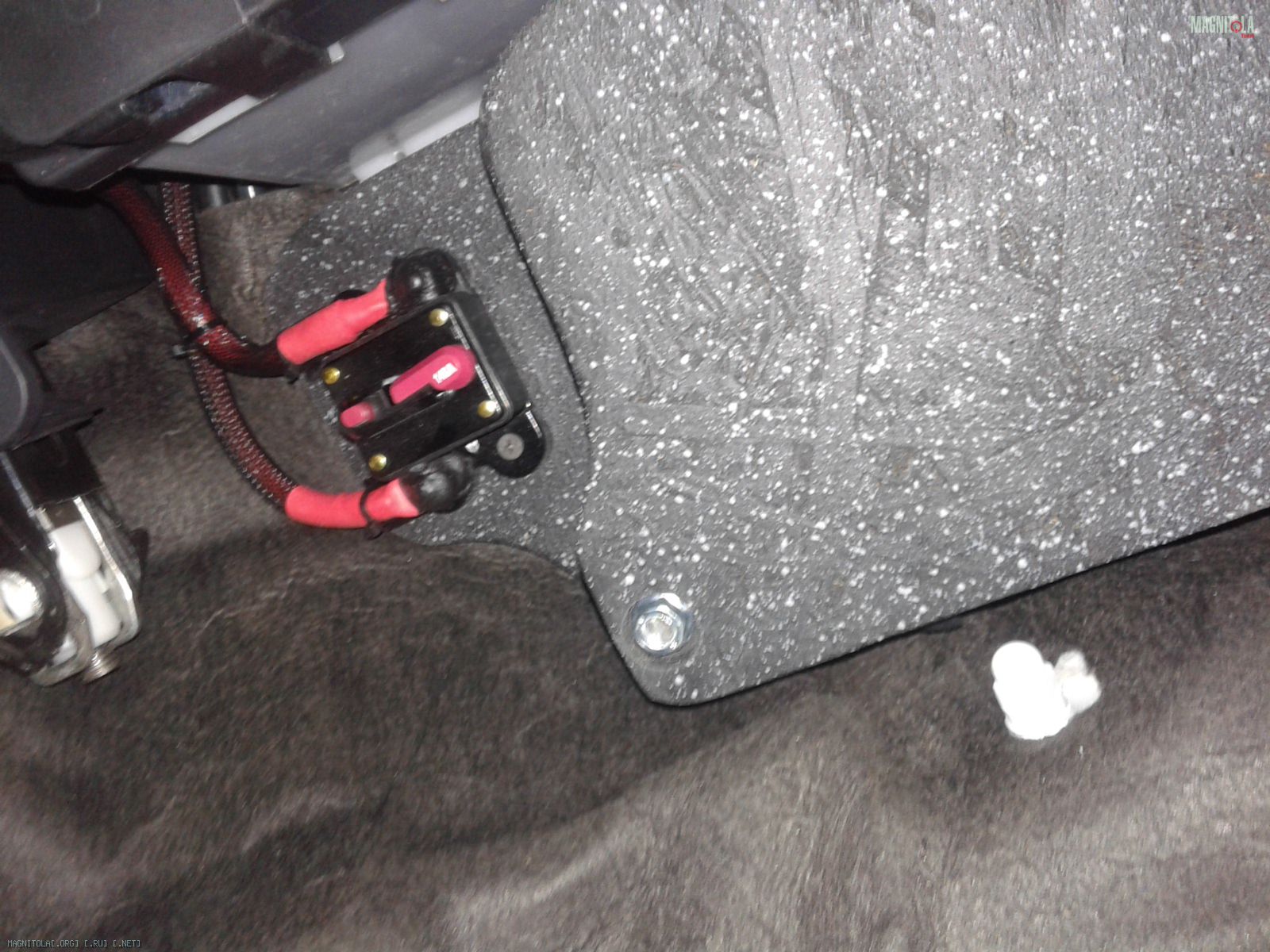

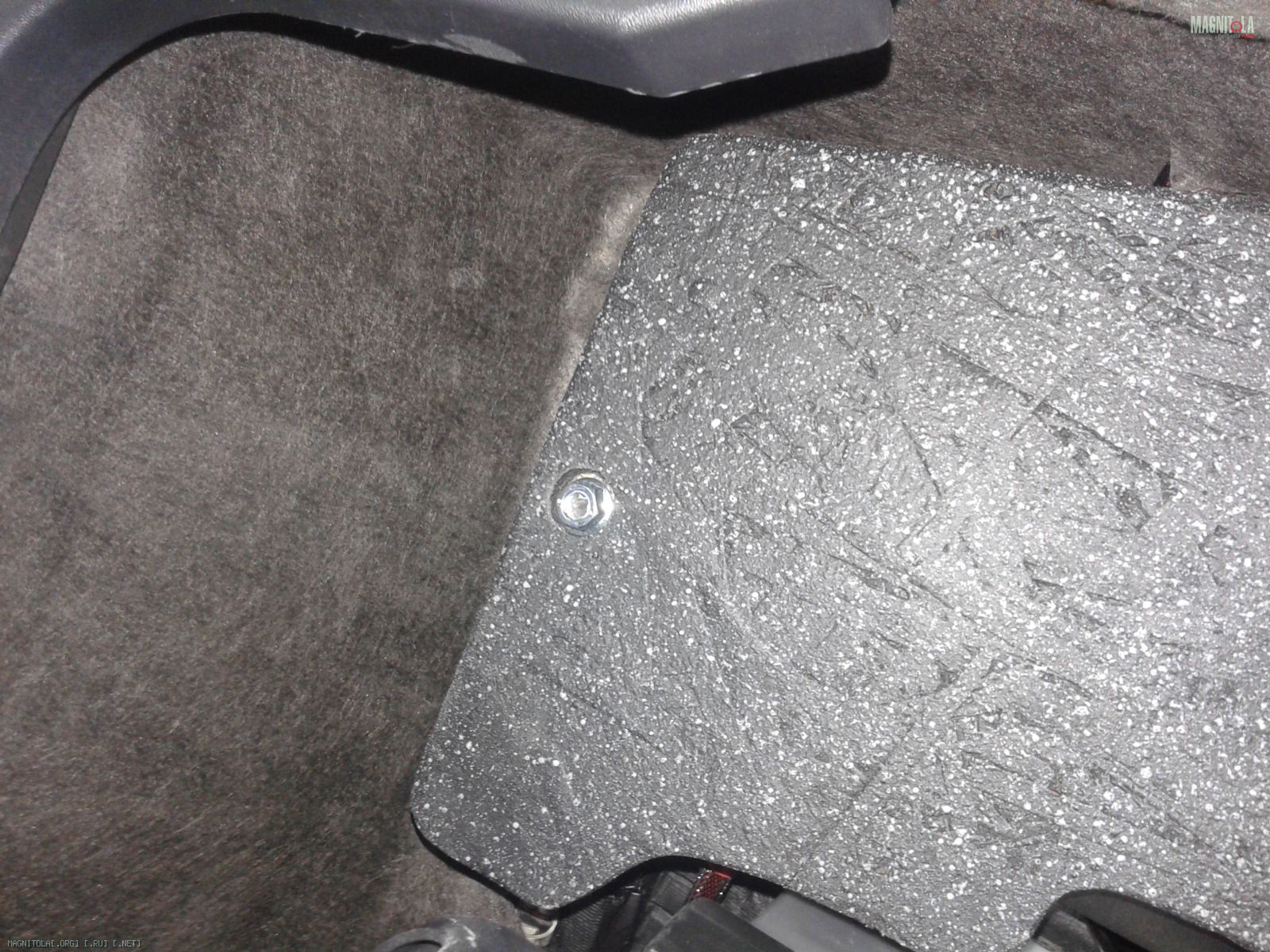

Крепление декоративной крышки на три м8..
Вложение 1113654 Вложение 1113656 Вложение 1113658
11.03.2017, 14:53
slavka1010

Re: Изготовление корпусов для сабвуферов, фальшпанелей

st220, Кость, по дизайну, стойки с динамиками на отражение смотрятся гармоничнее.
