Изготовление корпусов для сабвуферов, фальшпанелей

Smart Fortwo Brabus

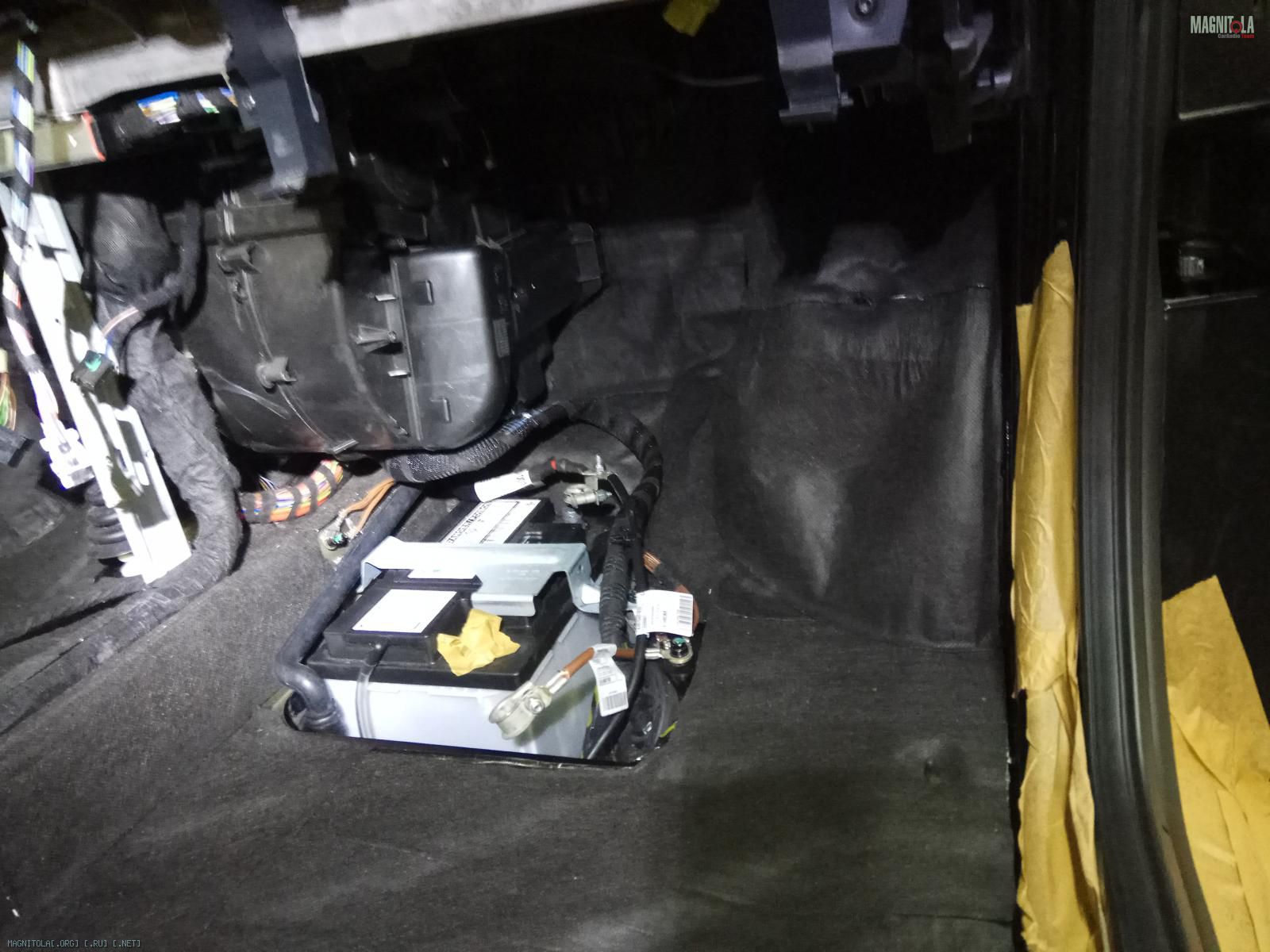

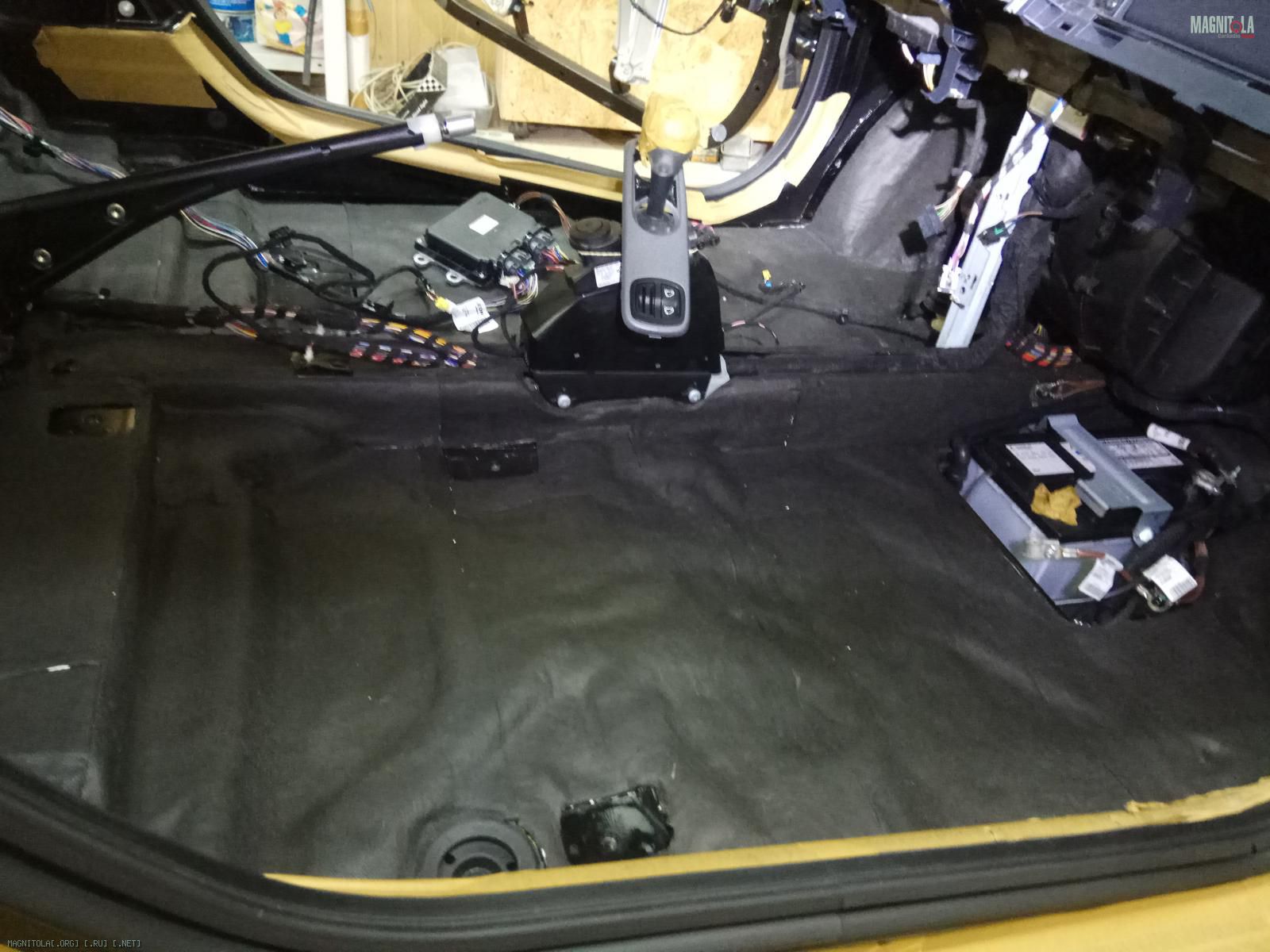

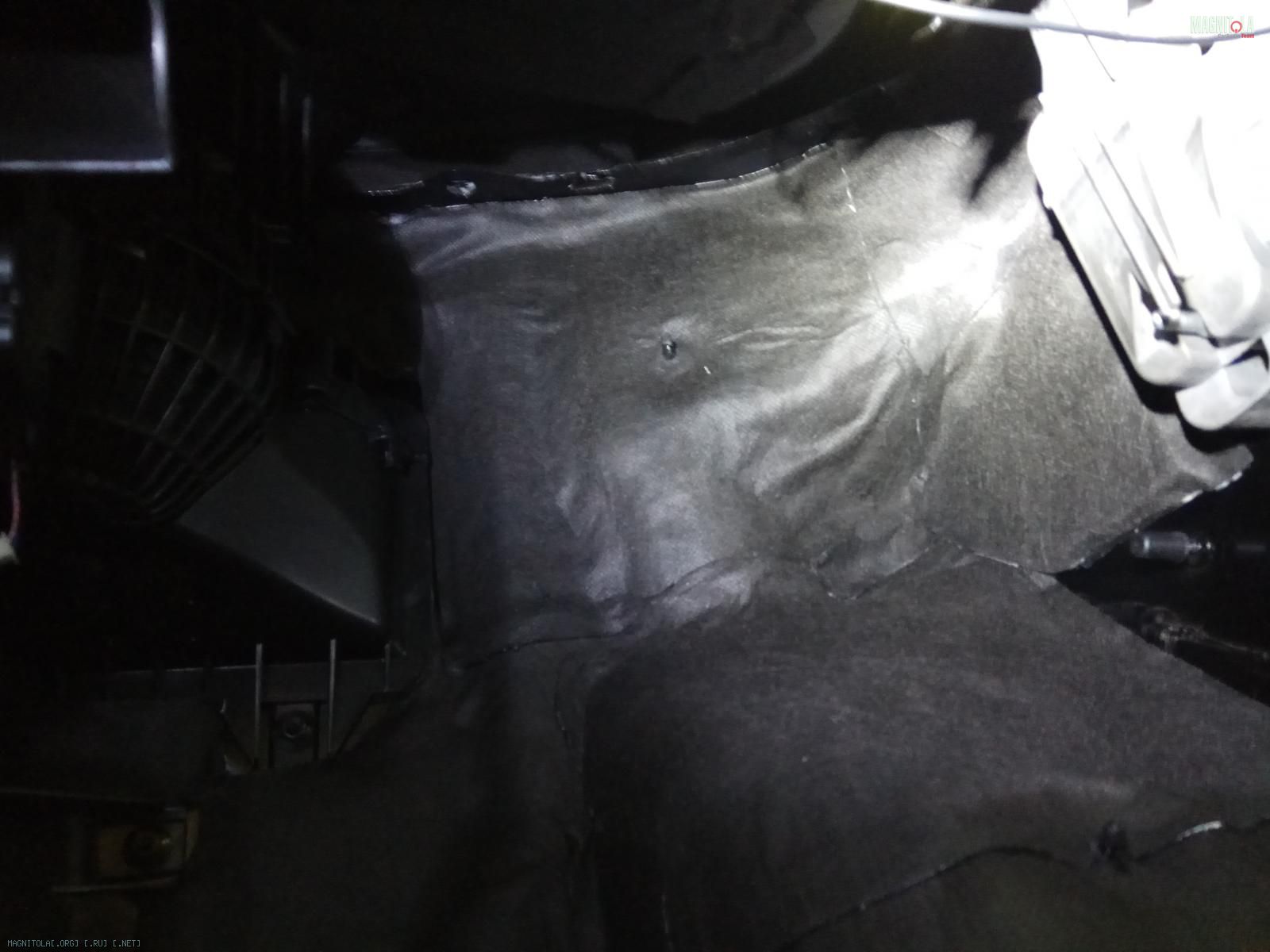

Наносим блокатор шума по всей площади...

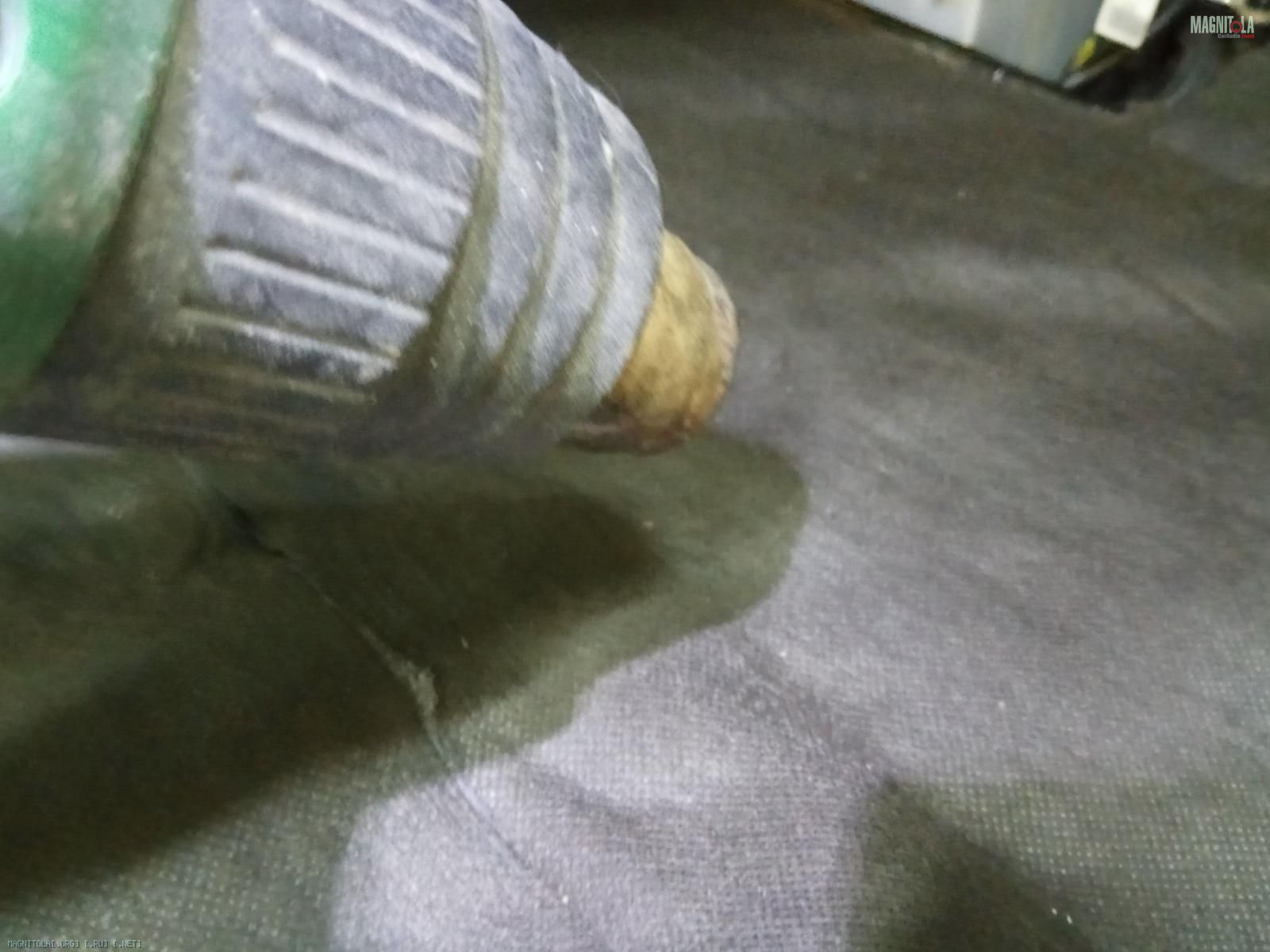

Его греем и прикатываем...




Вложение 1216640Вложение 1216642Вложение 1216644Вложение 1216646Вложение 1216648Вложение 1216650Вложение 1216652Вложение 1216654Вложение 1216656Вложение 1216658Вложение 1216660

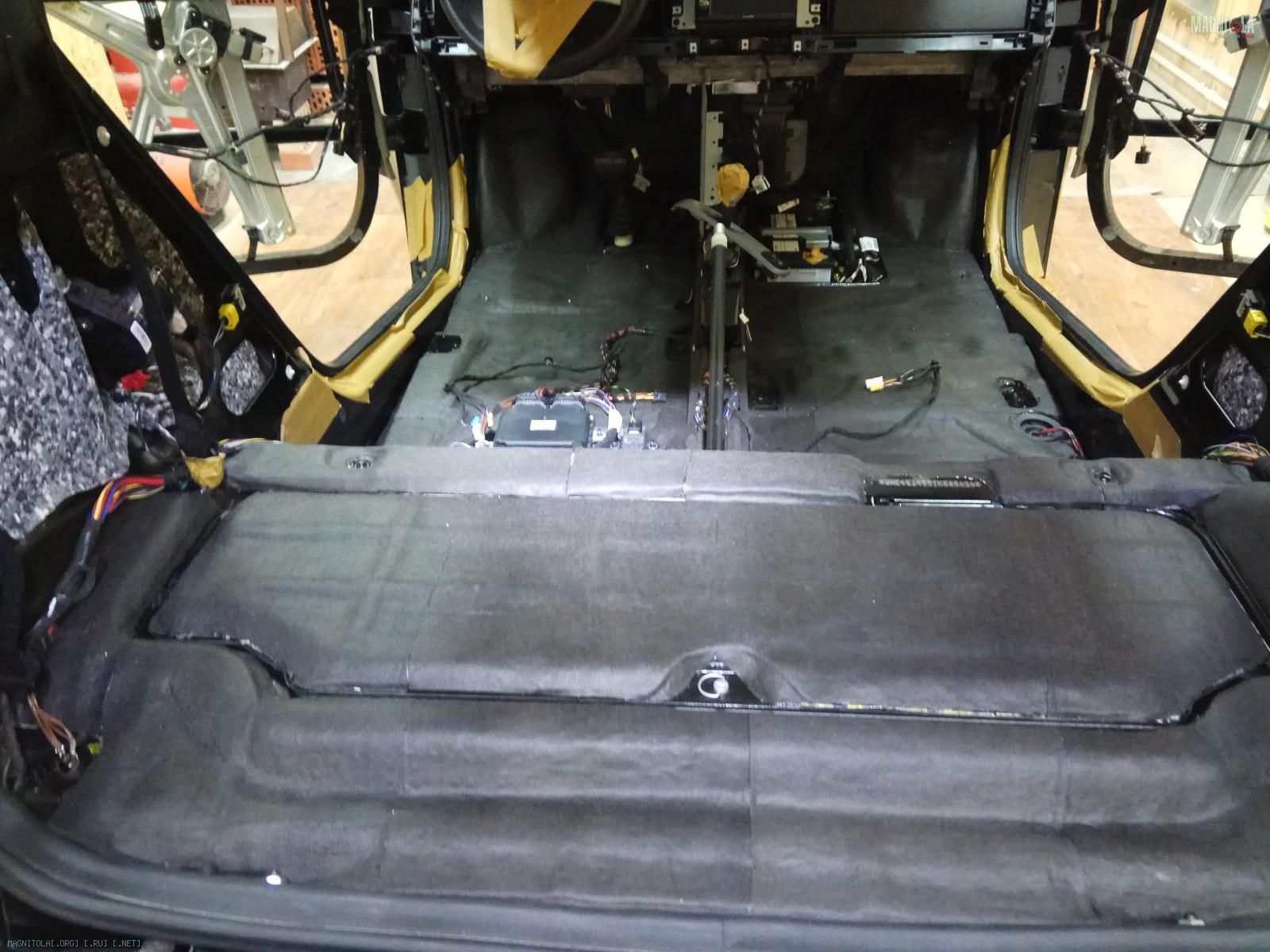

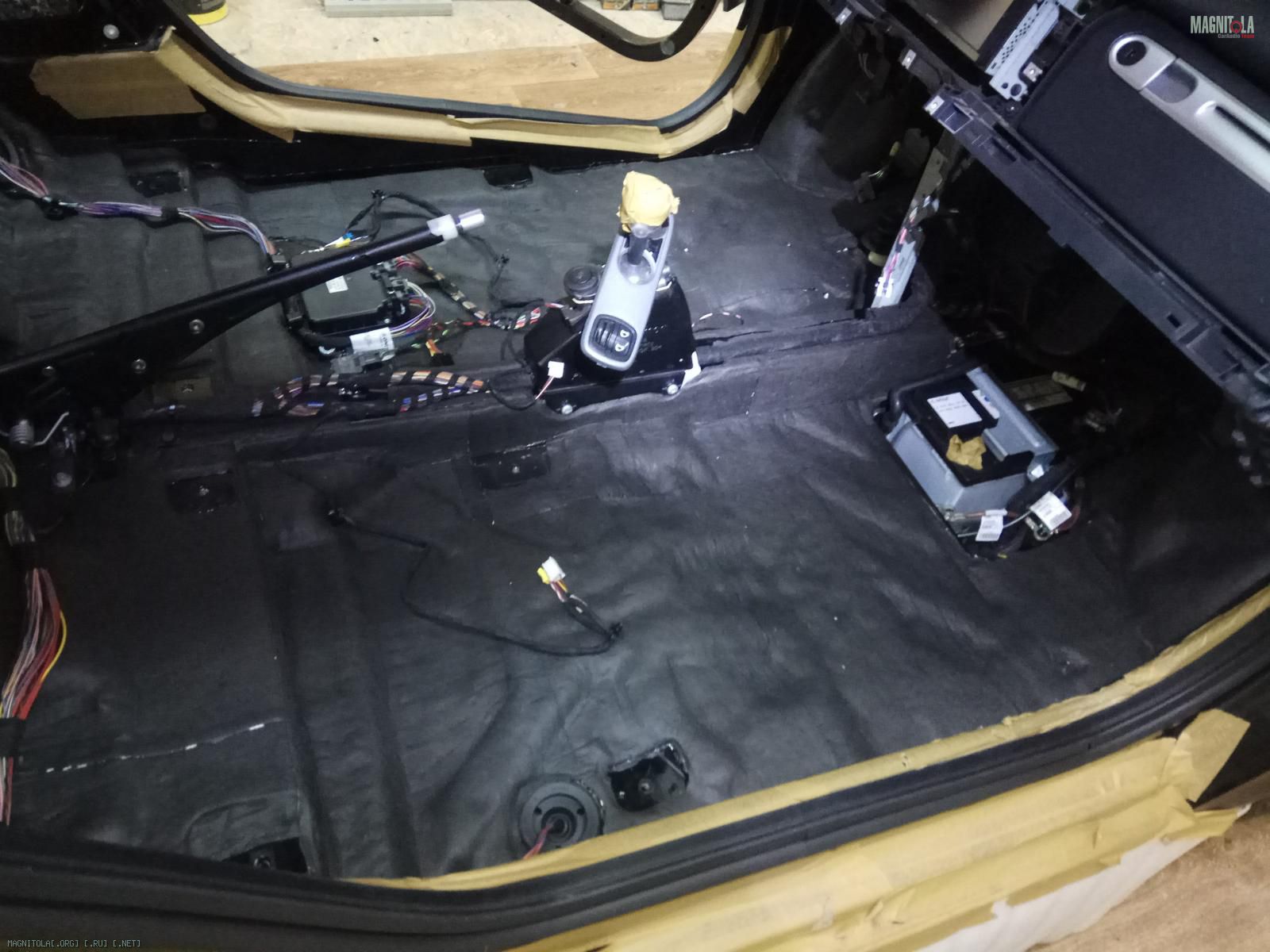

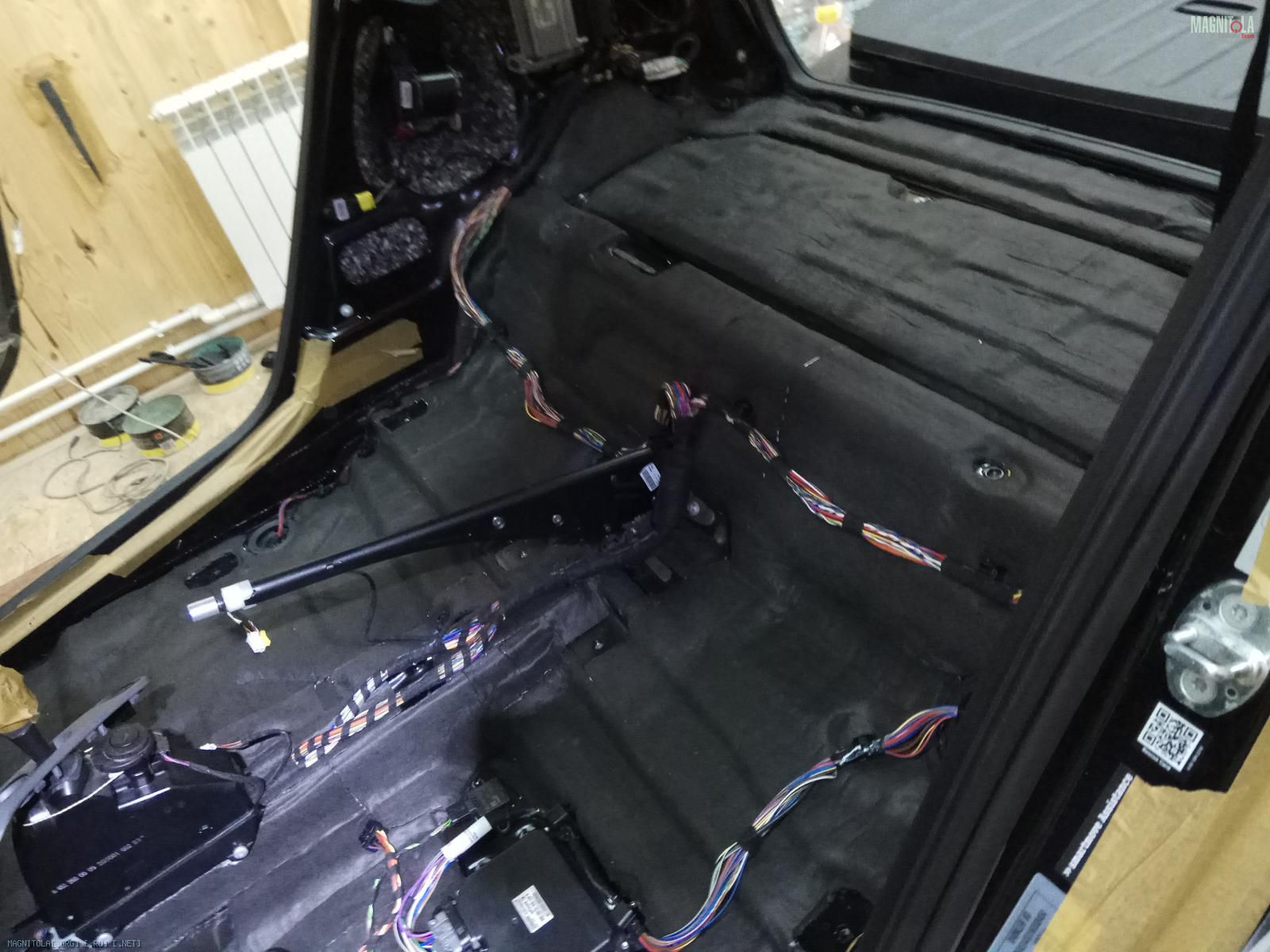

После прикатки...
Вложение 1216662Вложение 1216664Вложение 1216666

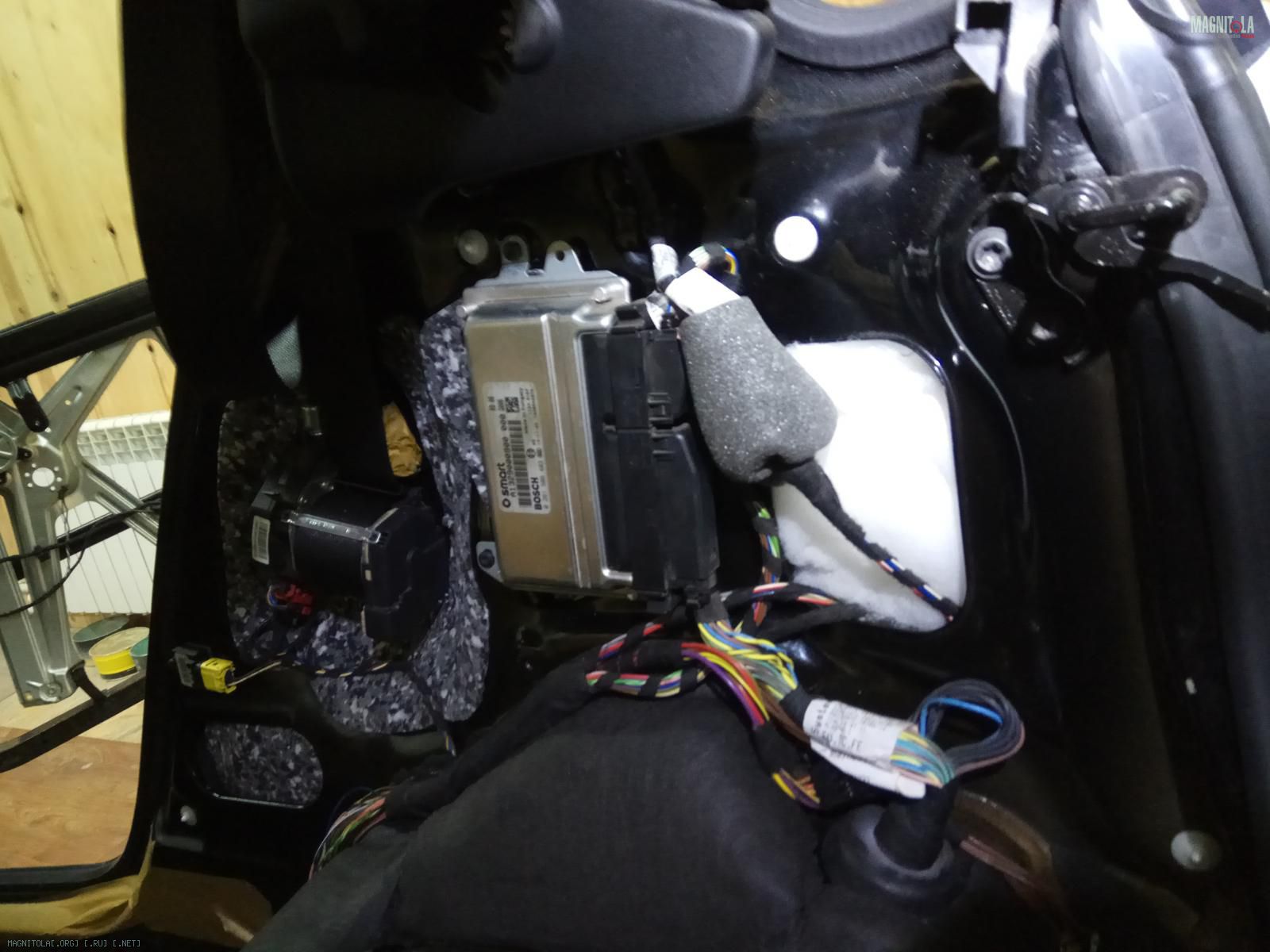

Затем в крылья укладываем штатный шумопоглотитель и дополняем полости холлокфон. Устанавливаем блоки и проводку на место..
Вложение 1216668Вложение 1216670Вложение 1216672Вложение 1216674Вложение 1216676

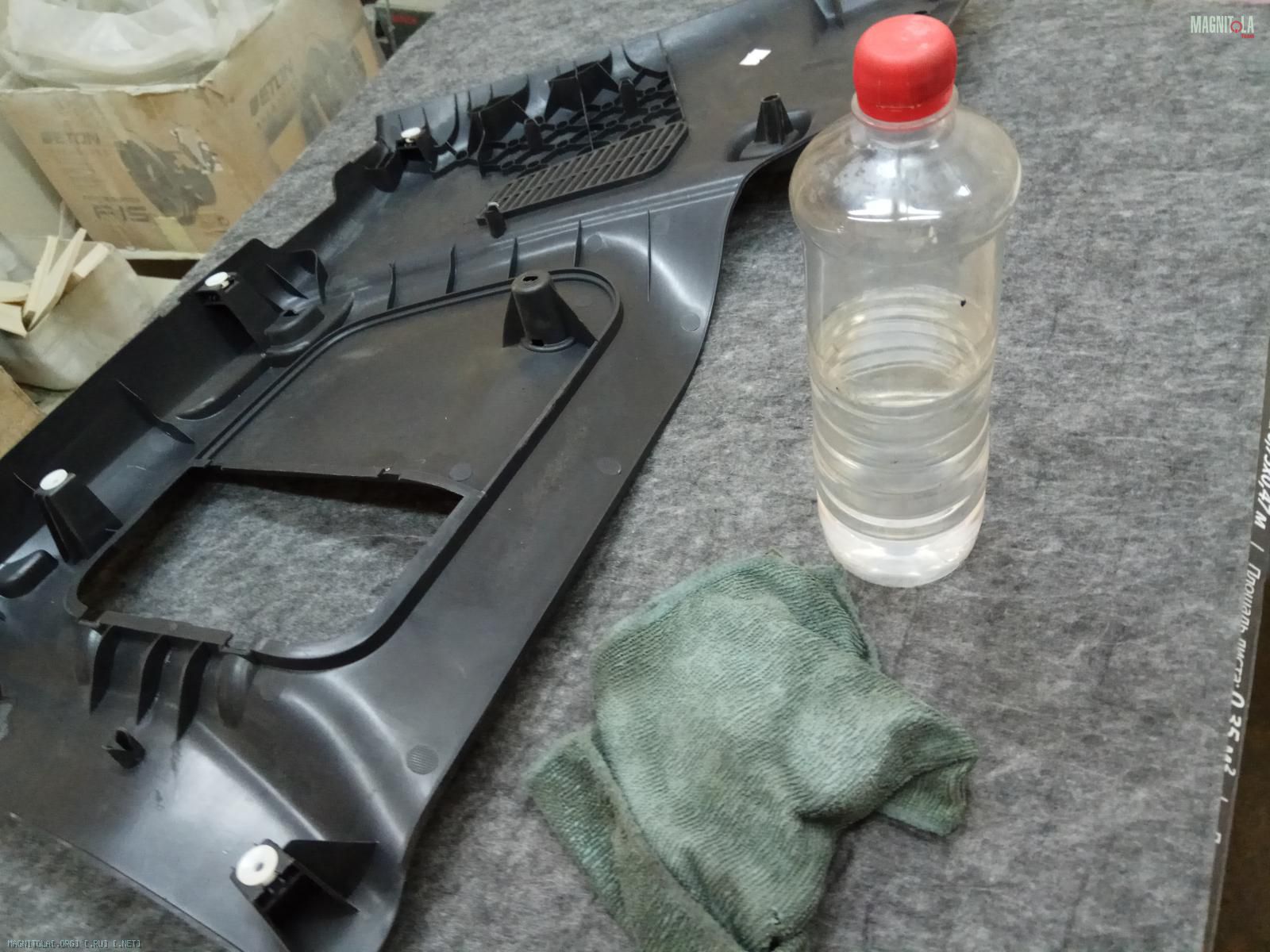

Очищаем, обезжириваем пластик...

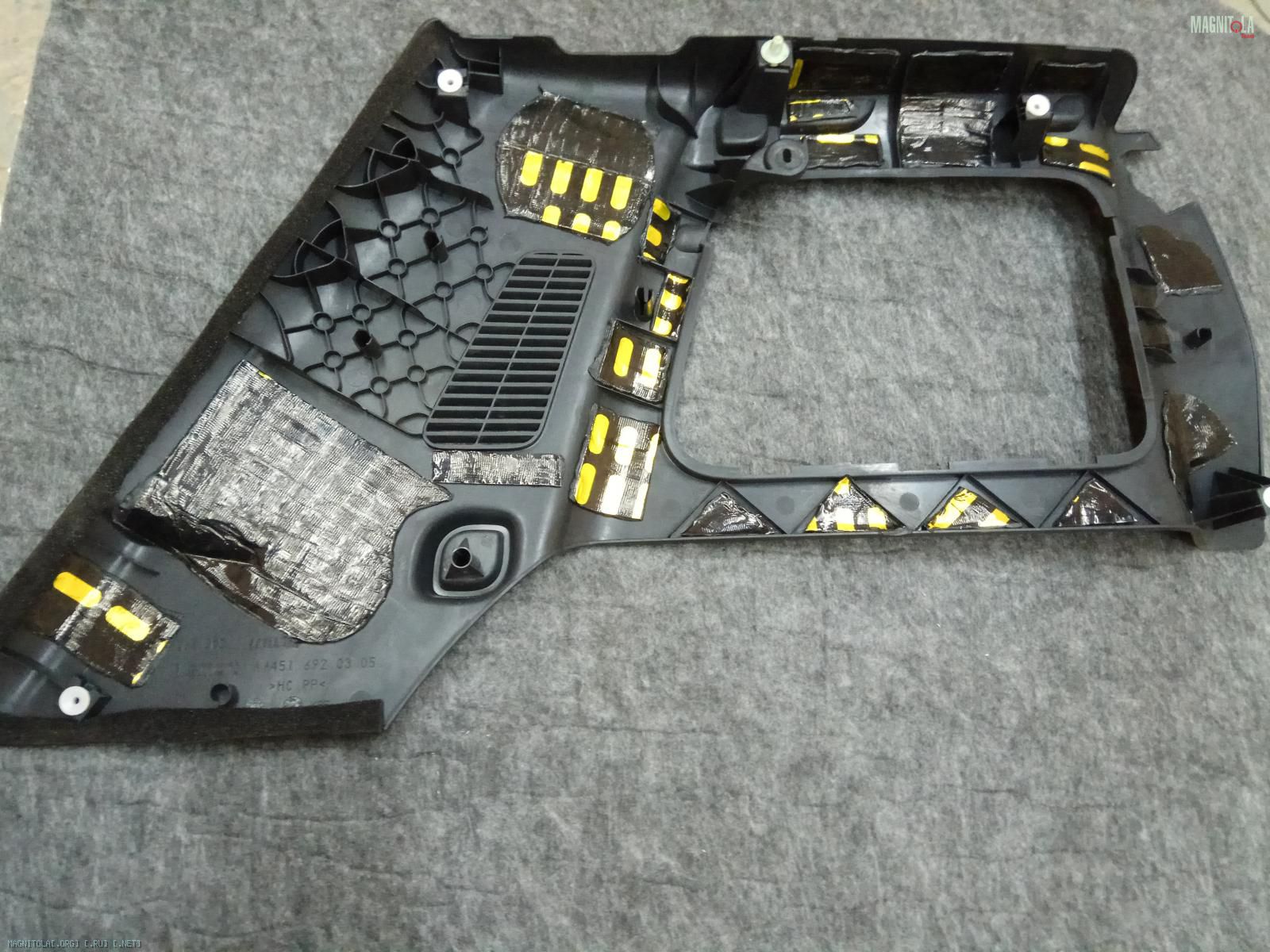

Наносим вибру...

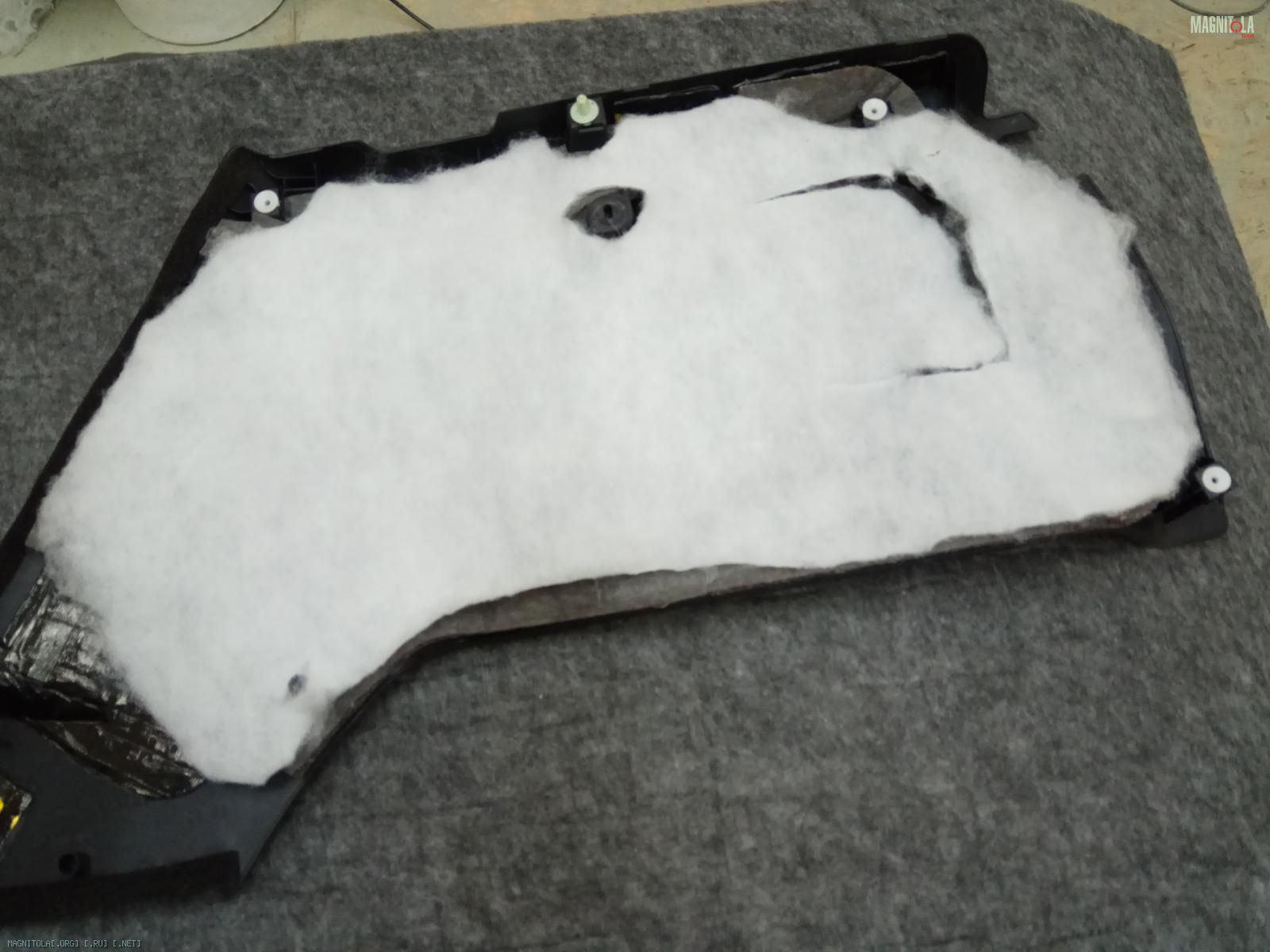

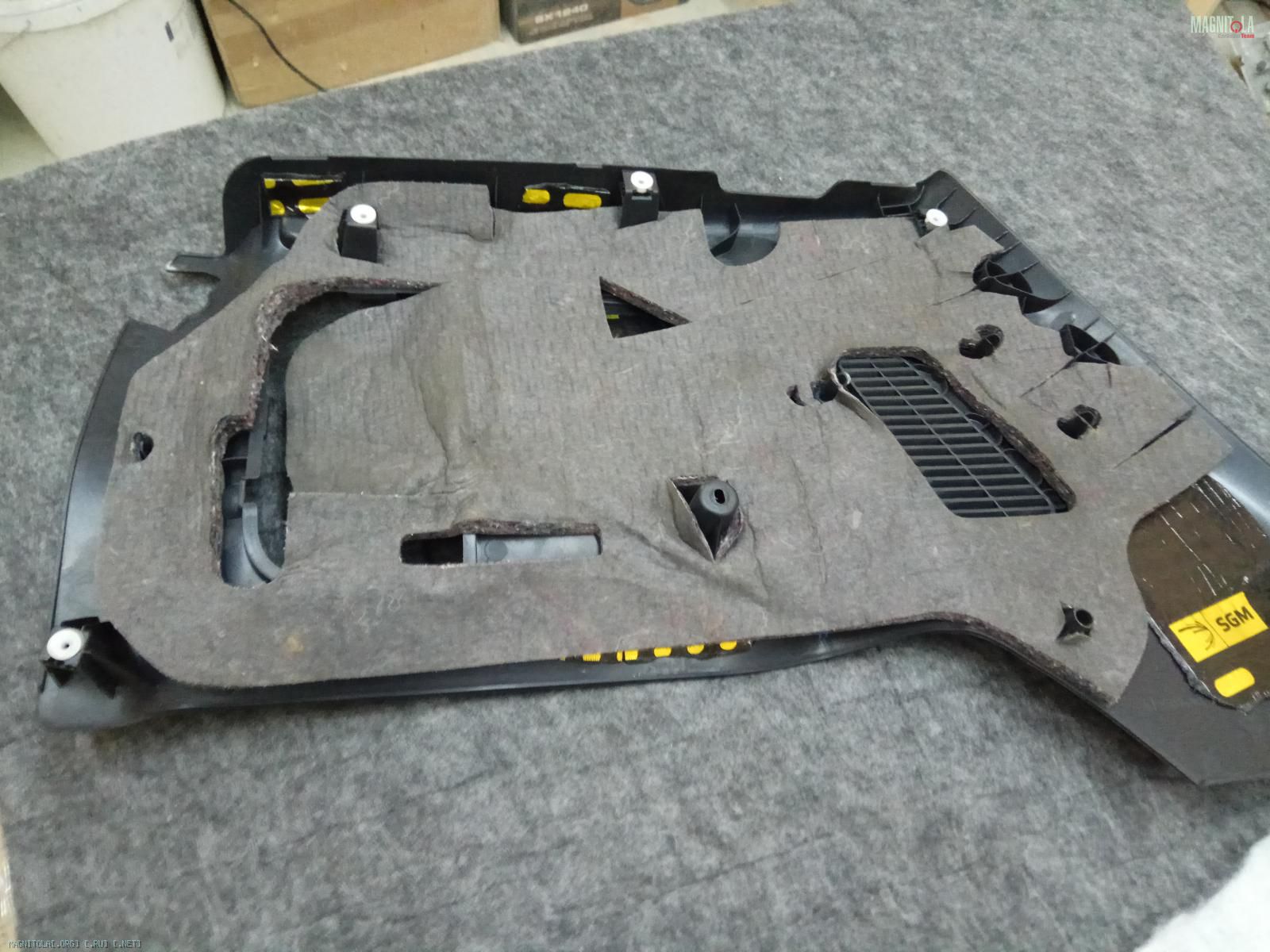

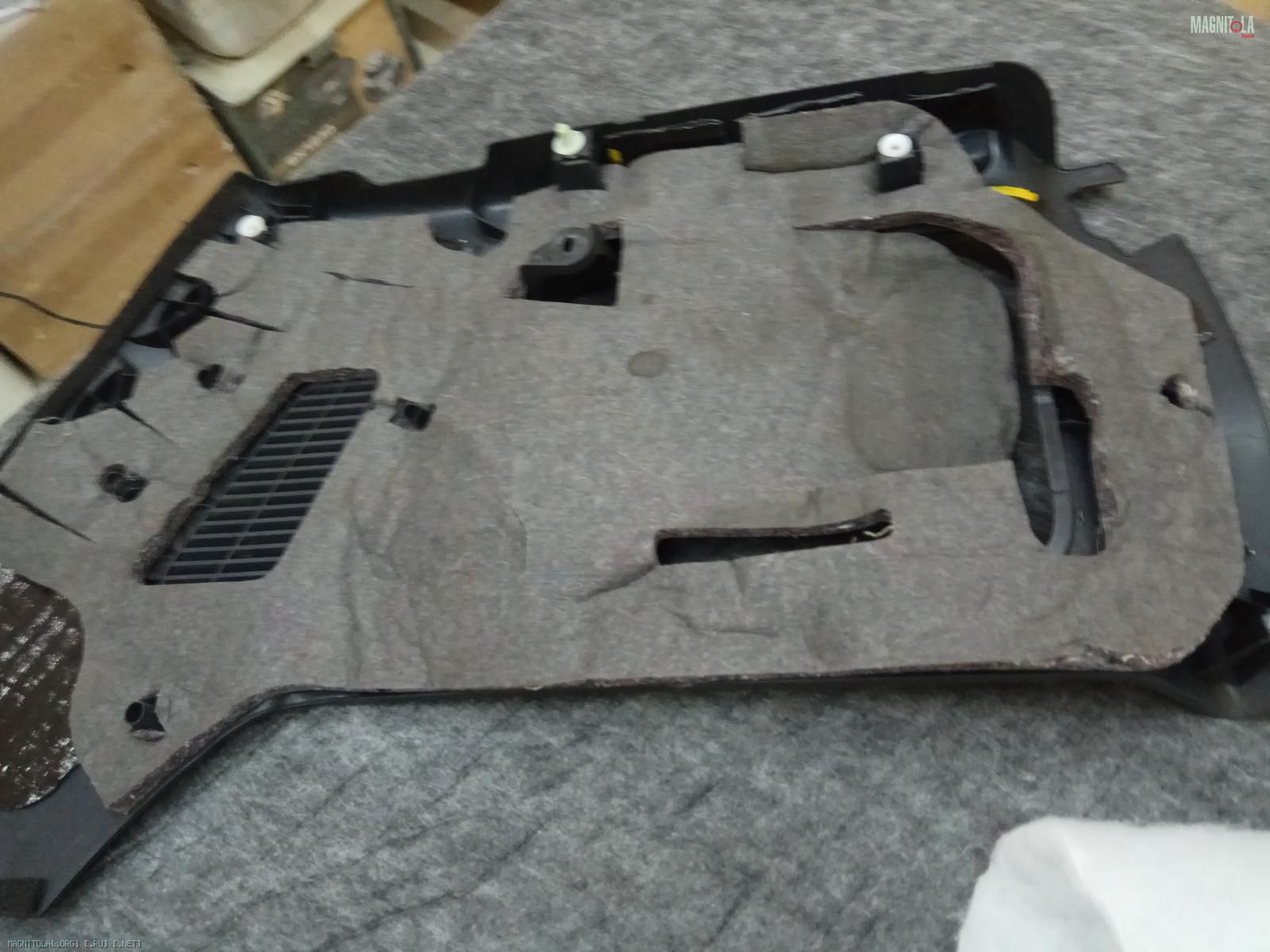

Затем штатный войлок и дополняем это синтепоном...

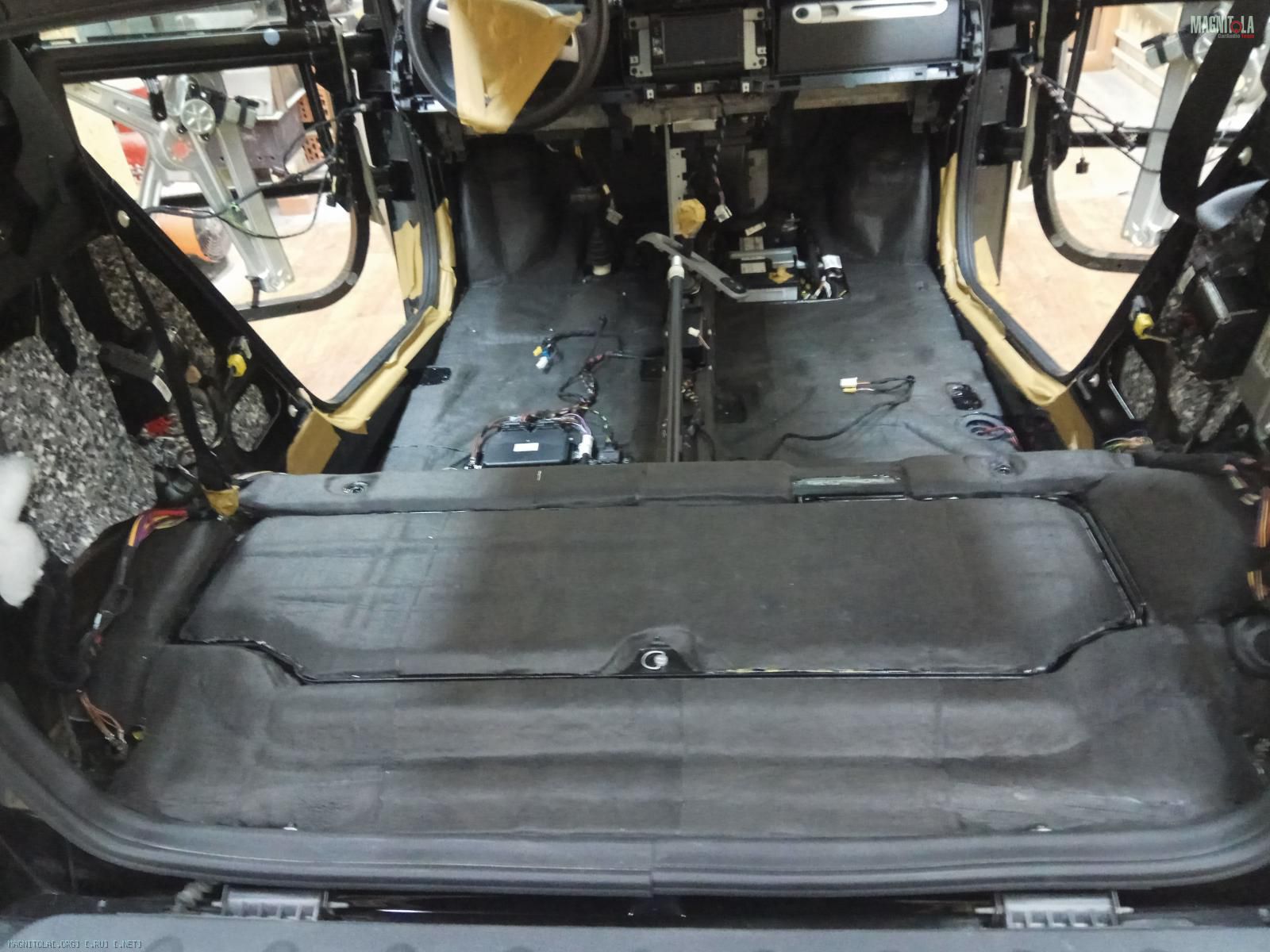

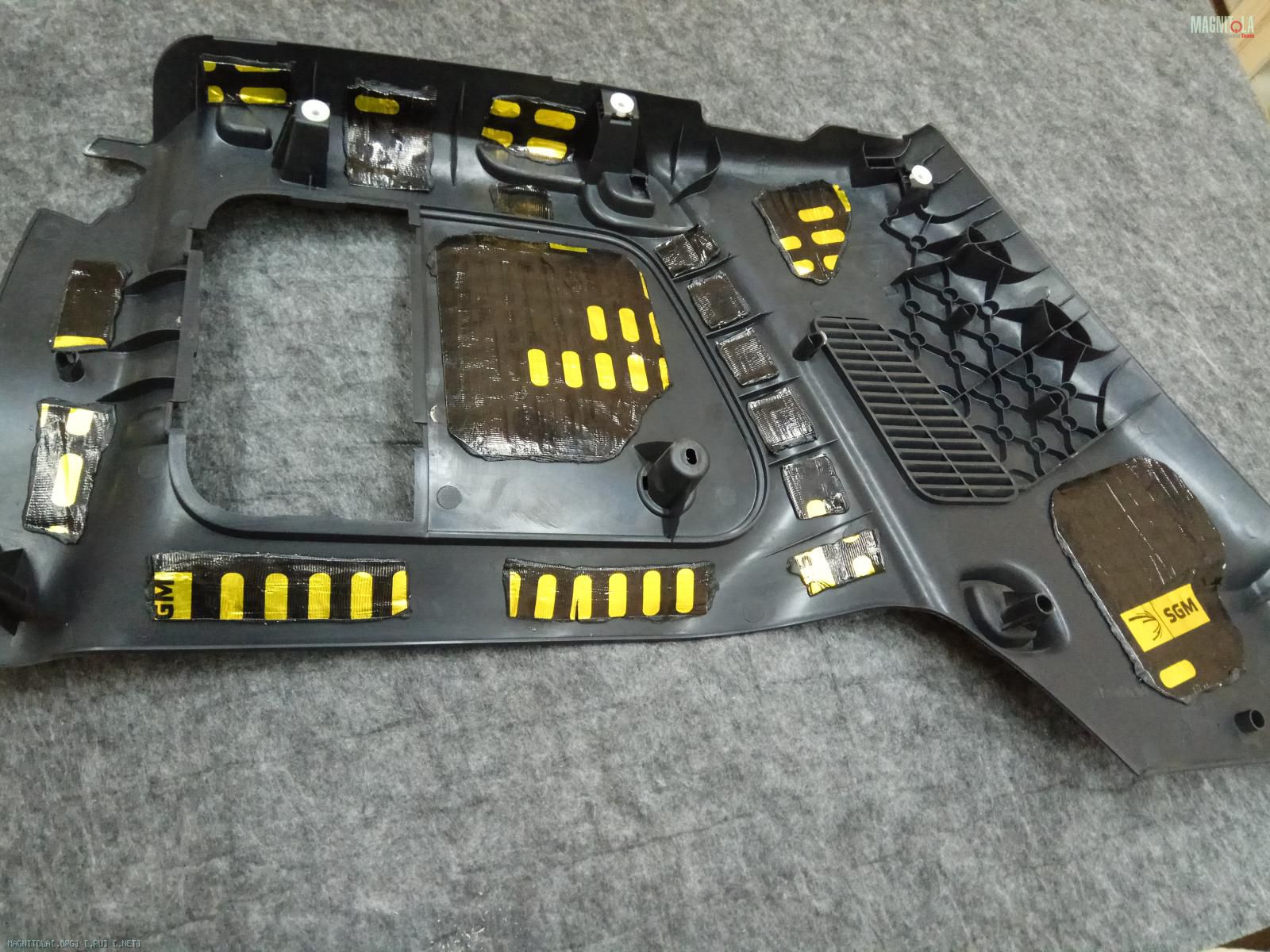

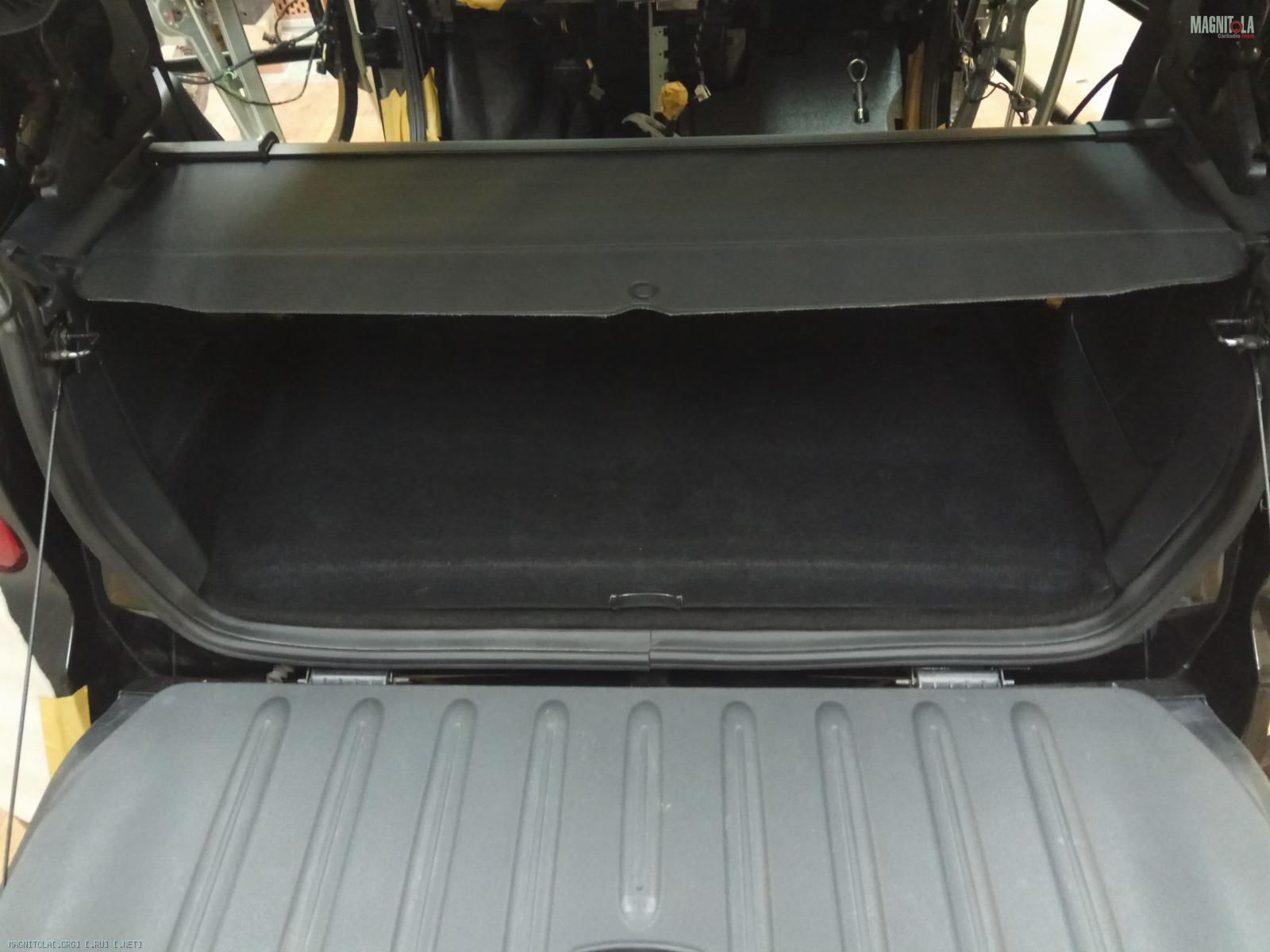

Собираем багажник...
Вложение 1216678Вложение 1216680Вложение 1216682Вложение 1216684Вложение 1216686Вложение 1216688Вложение 1216690Вложение 1216692Вложение 1216694Вложение 1216696Вложение 1216698Вложение 1216700Вложение 1216702Вложение 1216704Вложение 1216706Вложение 1216708Вложение 1216710

Тыловая часть двери...
Очищаем...
Вложение 1216712Вложение 1216714

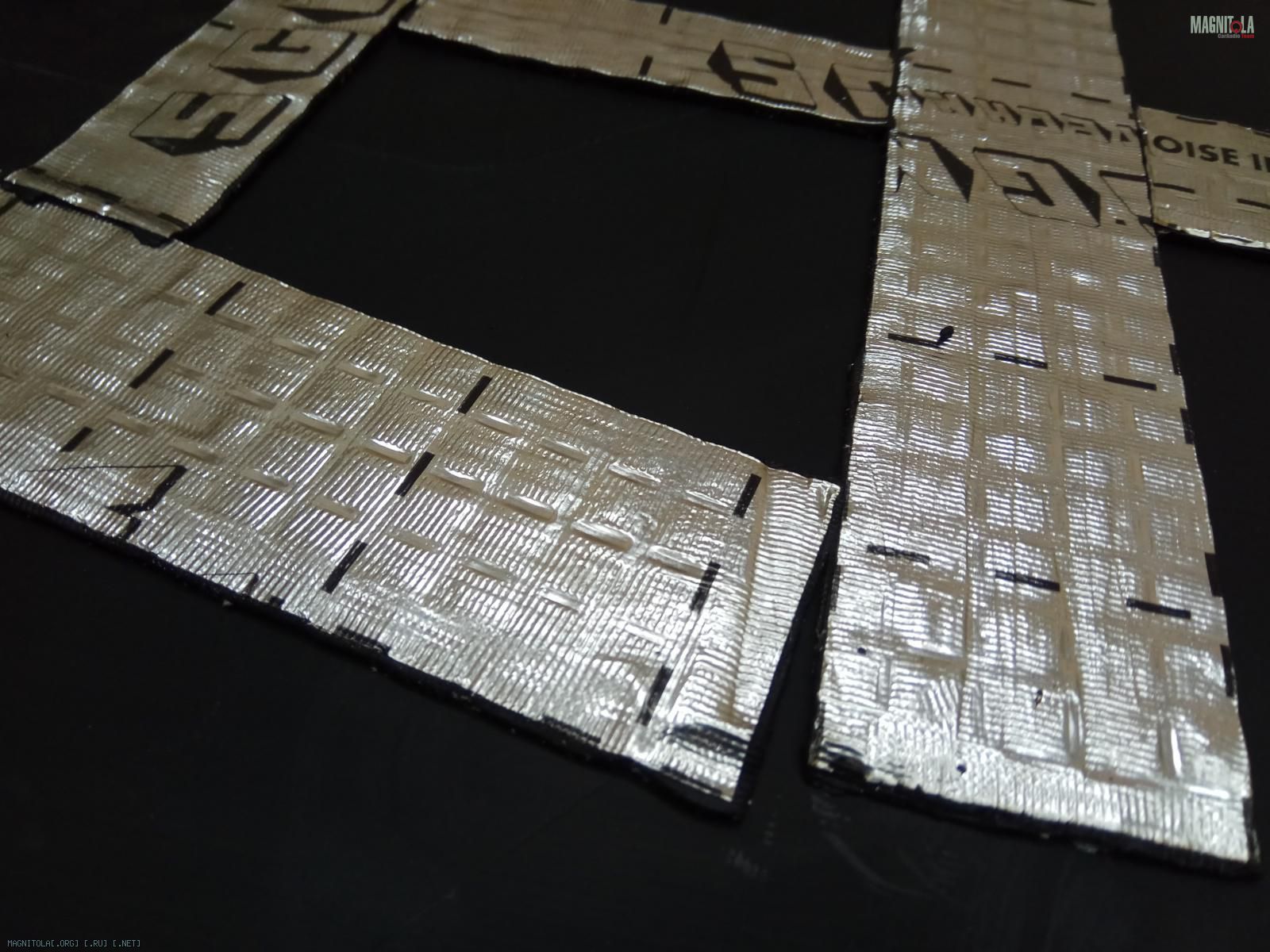

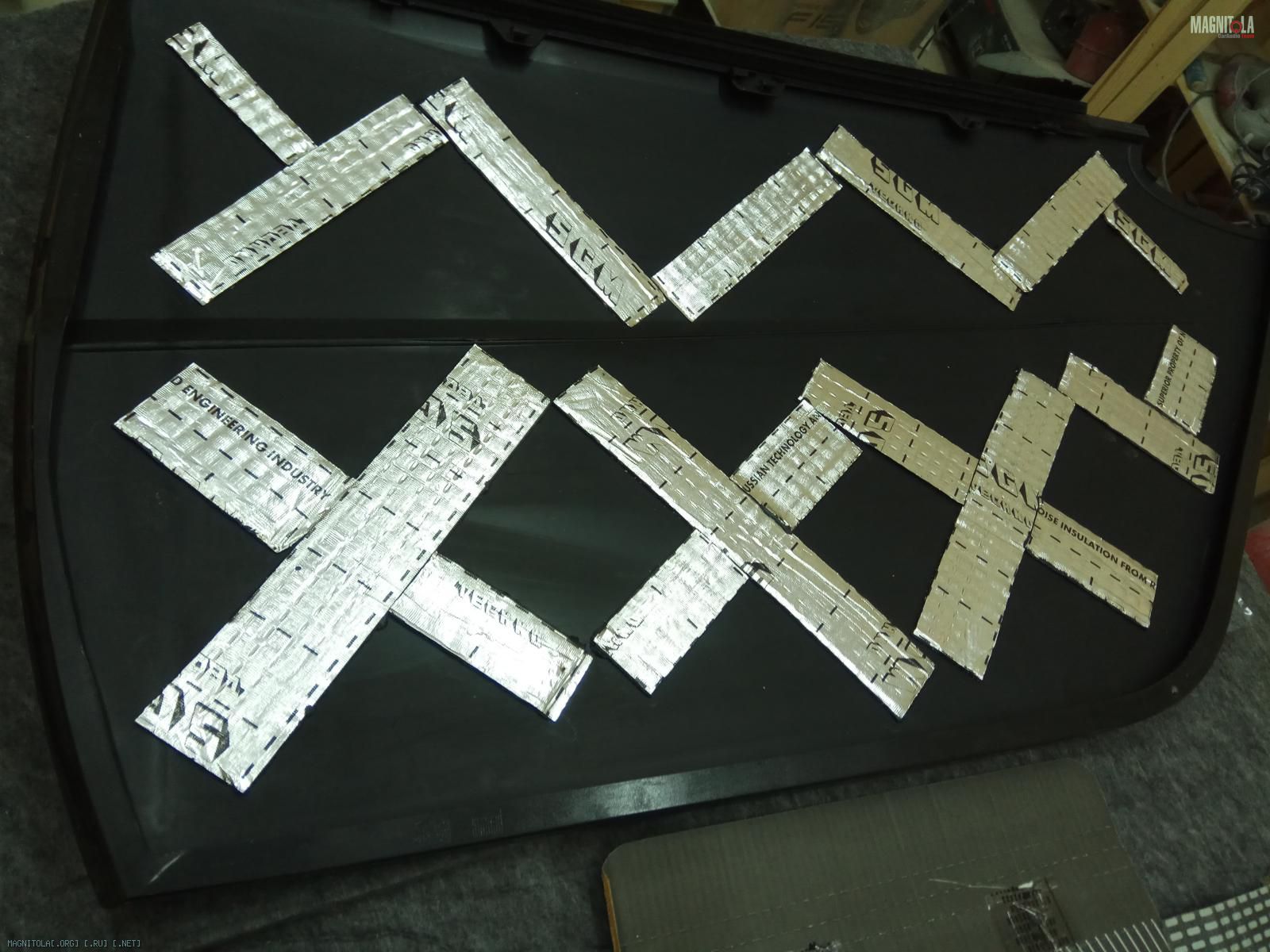

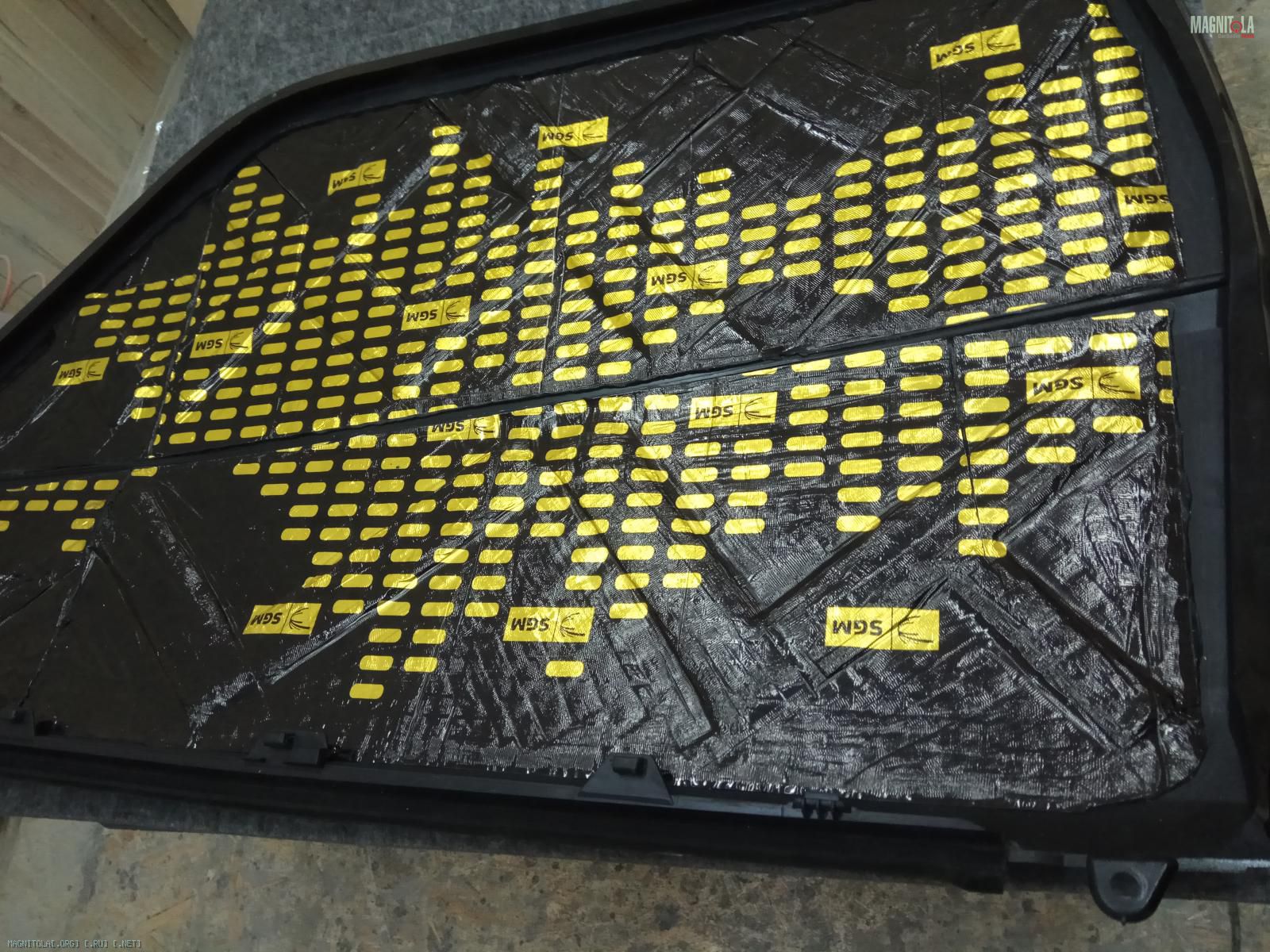

Наносим полосками сгм броня 5мм..
Вложение 1216716Вложение 1216718

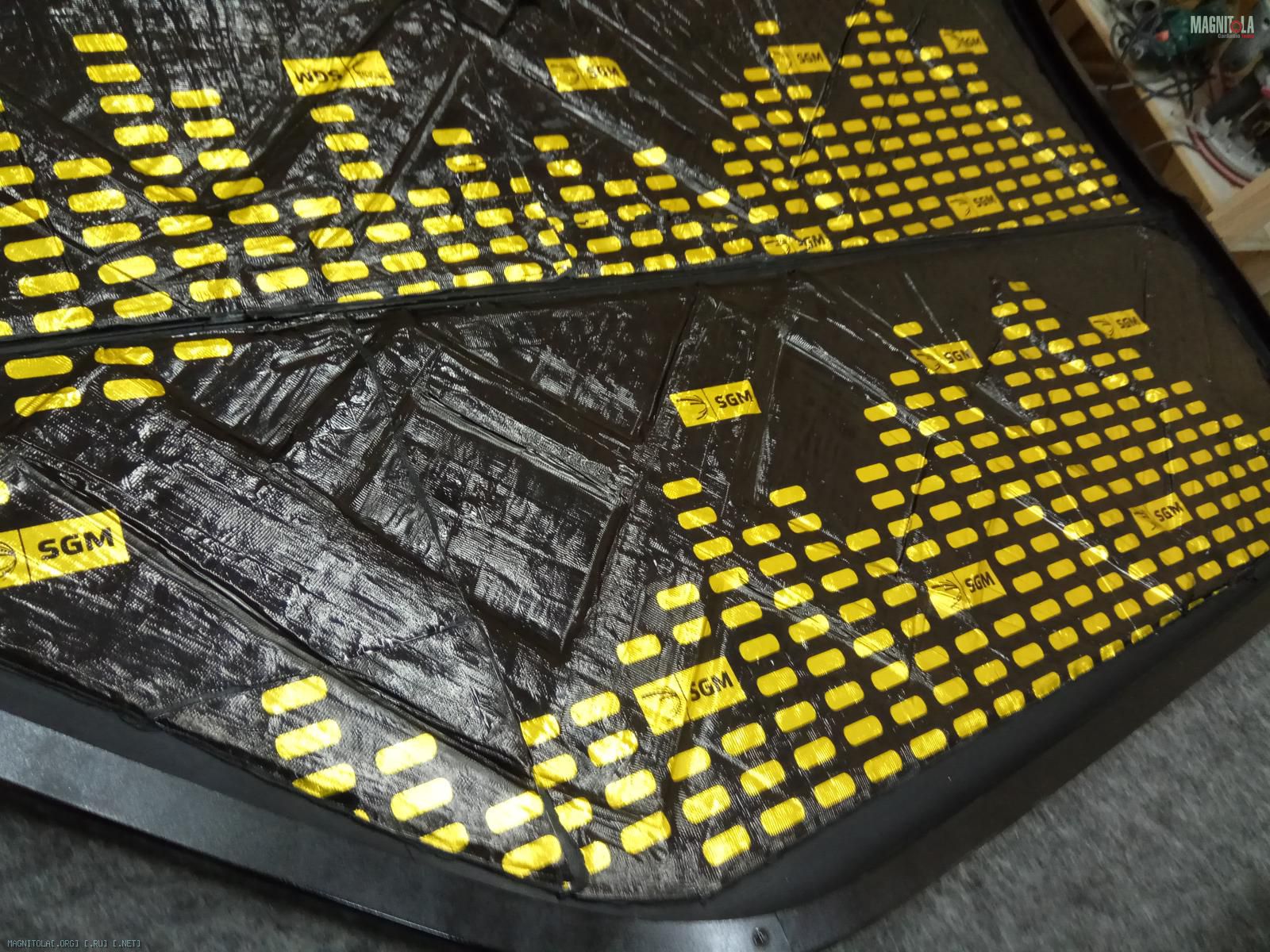

Затем вибру 4мм...
Греем, прикатываем...
Вложение 1216720Вложение 1216722Вложение 1216724Вложение 1216726Вложение 1216728Вложение 1216730

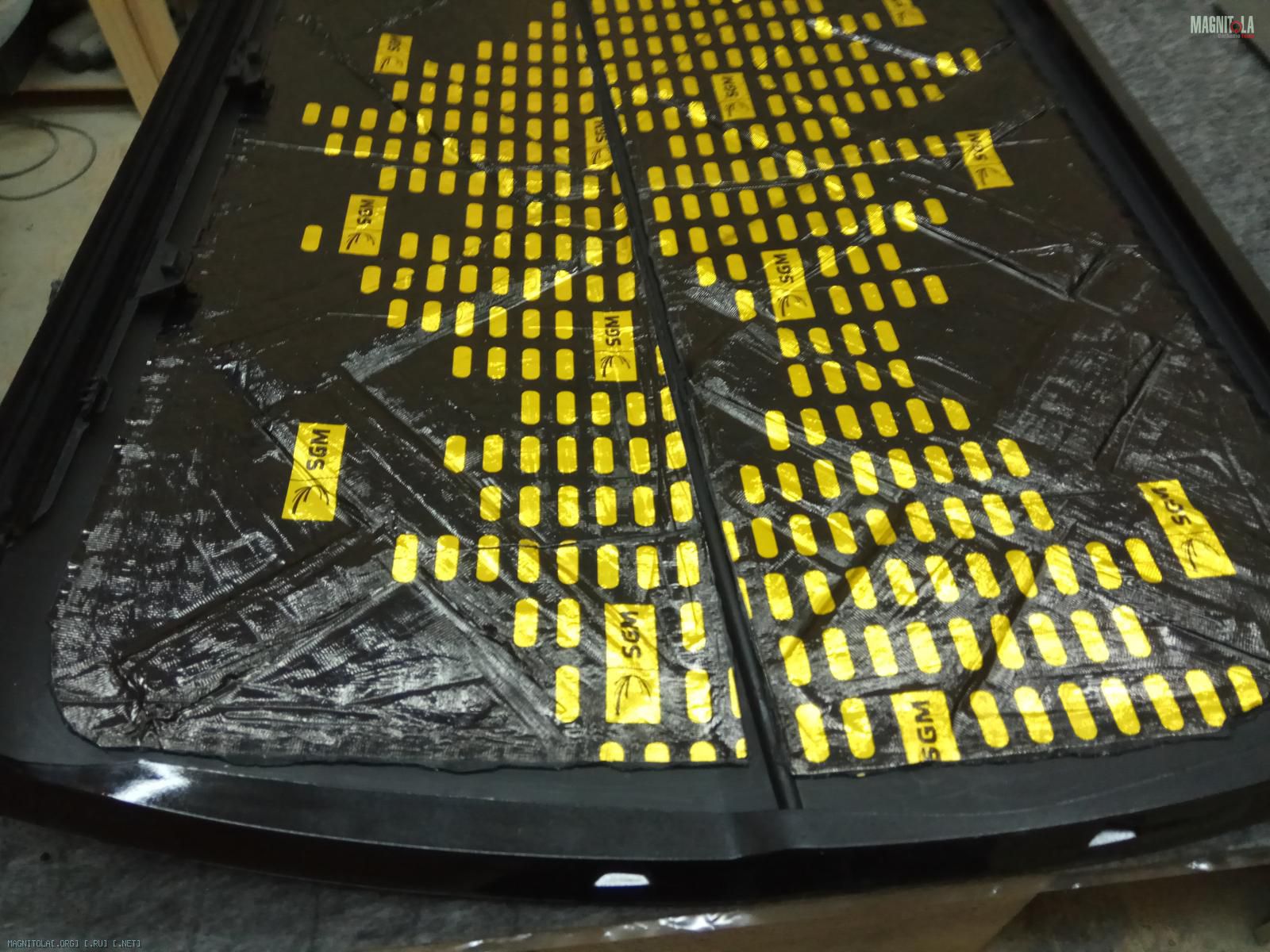

Правая часть...
Вложение 1216732Вложение 1216734Вложение 1216736Вложение 1216738Вложение 1216740Вложение 1216742Вложение 1216744

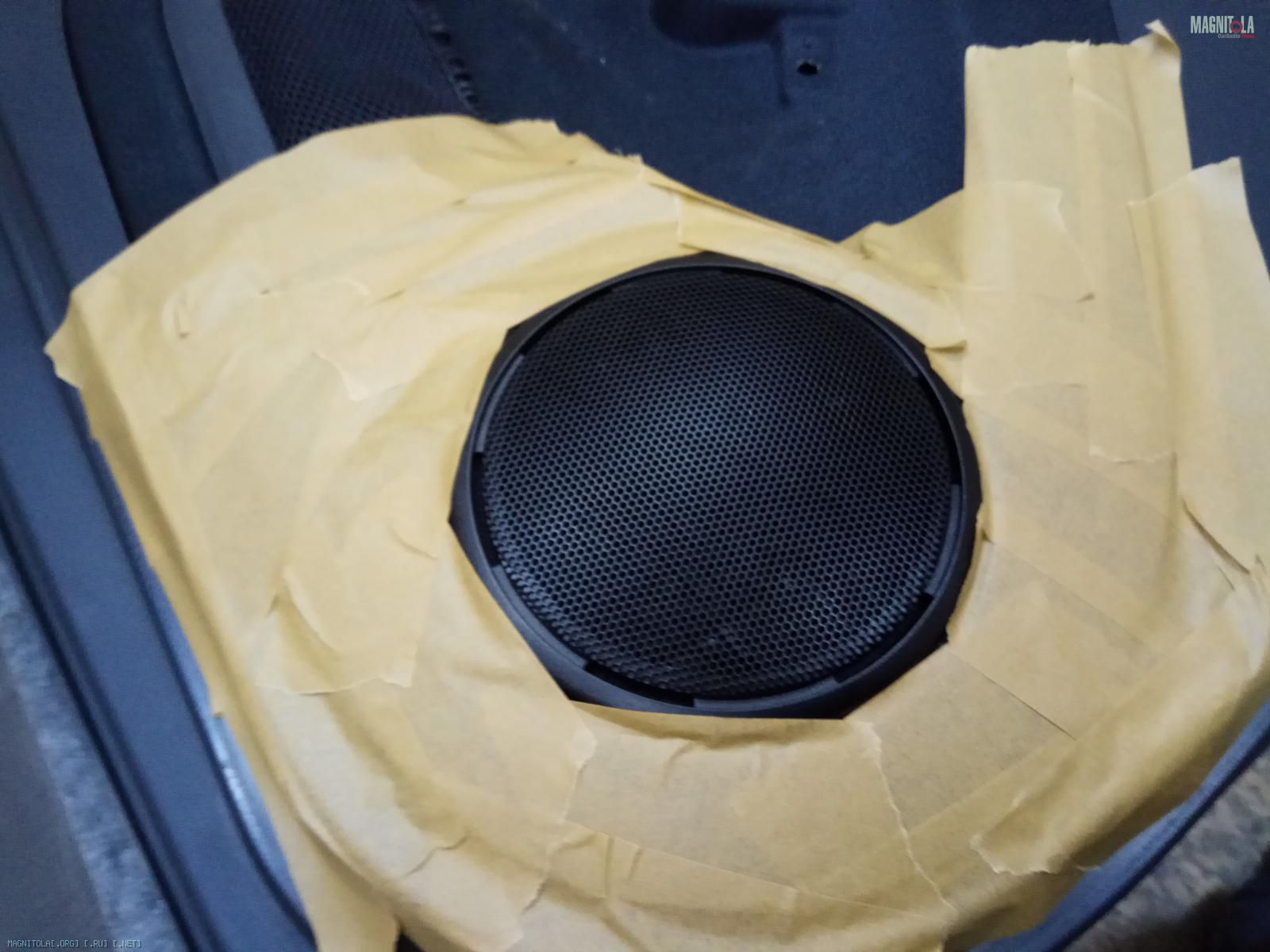

Просветляем карты передних дверей, убираем стоковую сетку...
Вложение 1216746Вложение 1216748Вложение 1216750

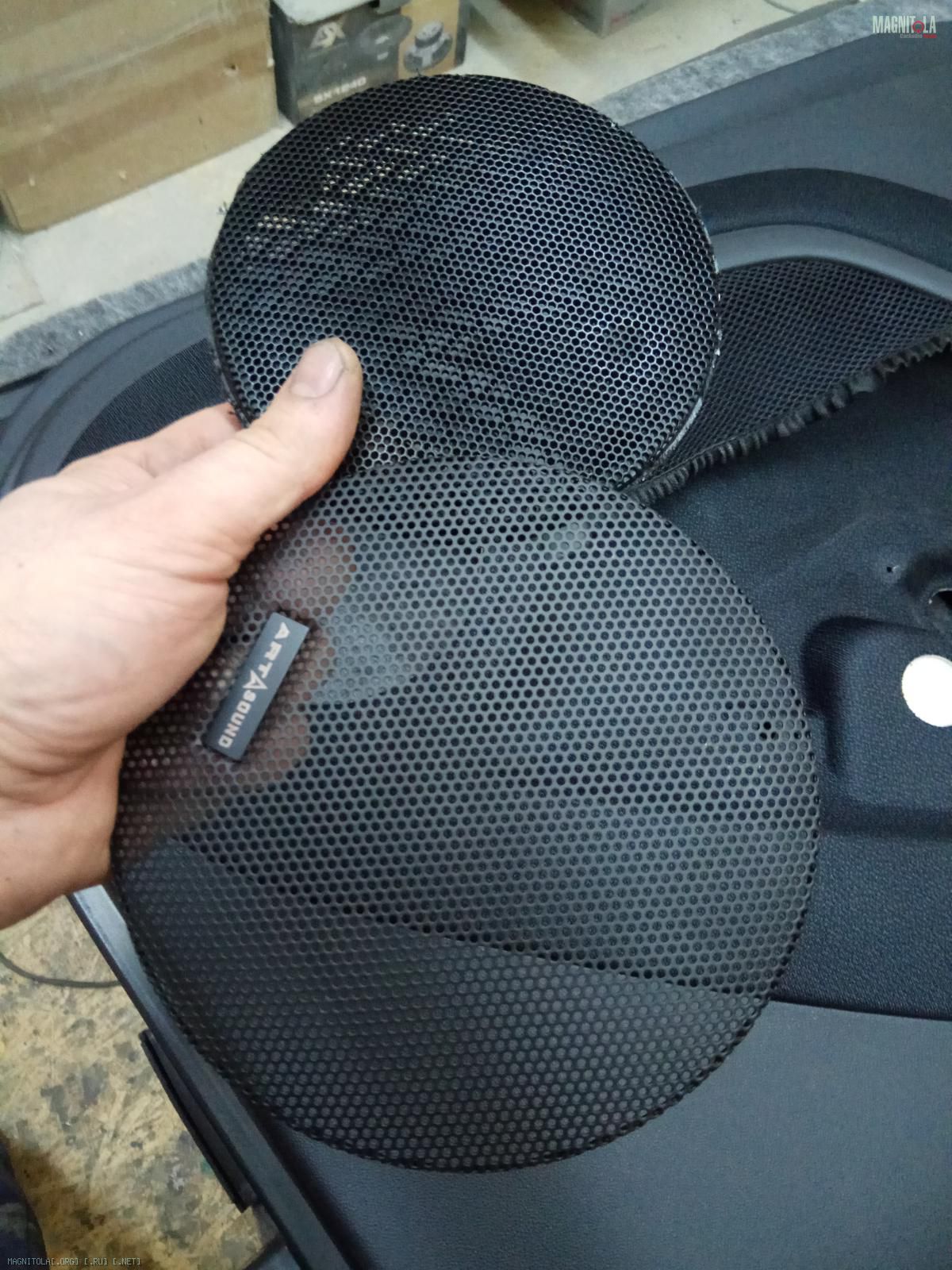

Сравнение стоковой и новой...
Вложение 1216752Вложение 1216754

Smart Fortwo Brabus

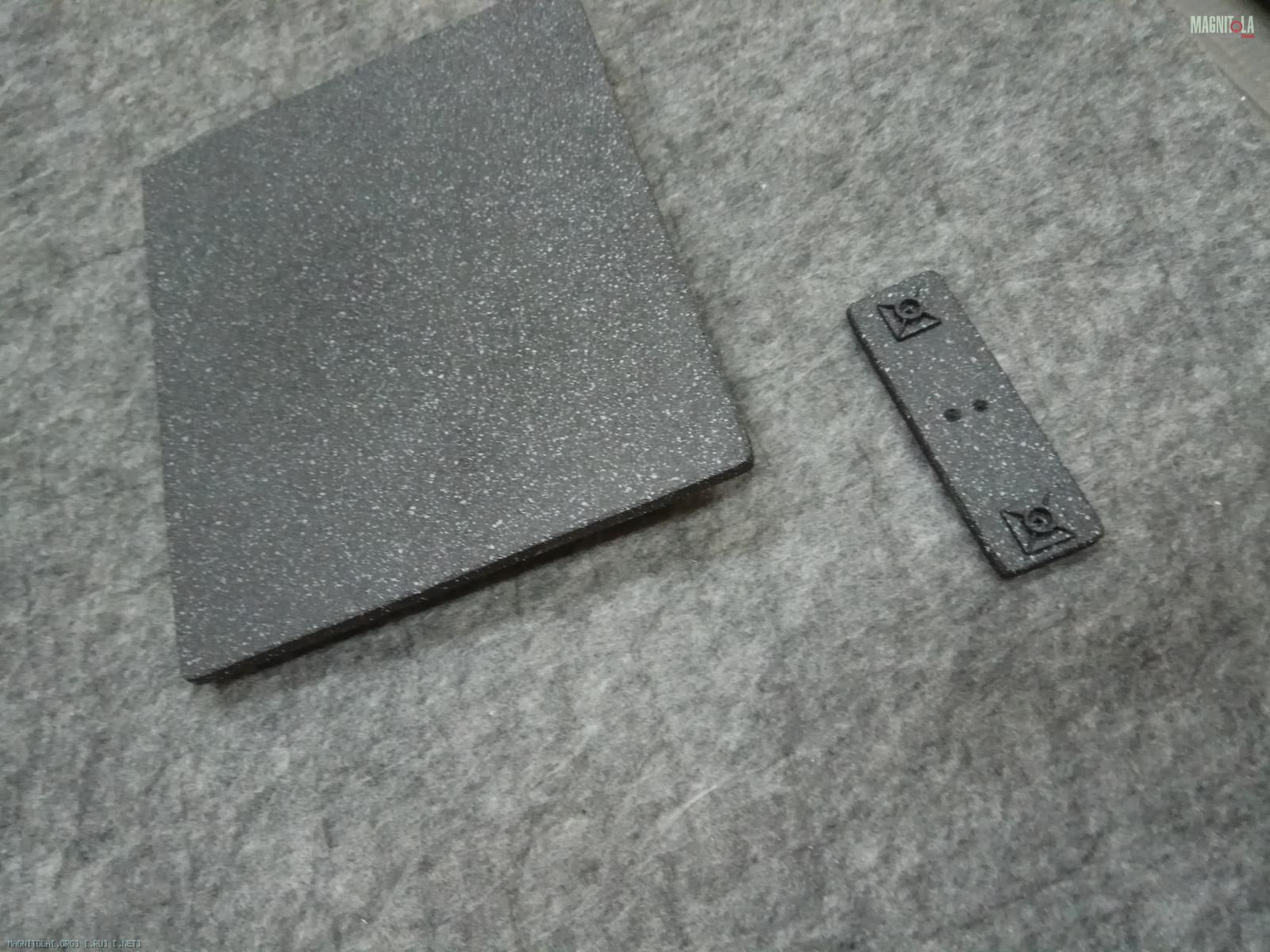

Изготовили/покрасили полочку под усилитель и держатель предохранителя...

Вложение 1216836Вложение 1216838Вложение 1216840Вложение 1216842

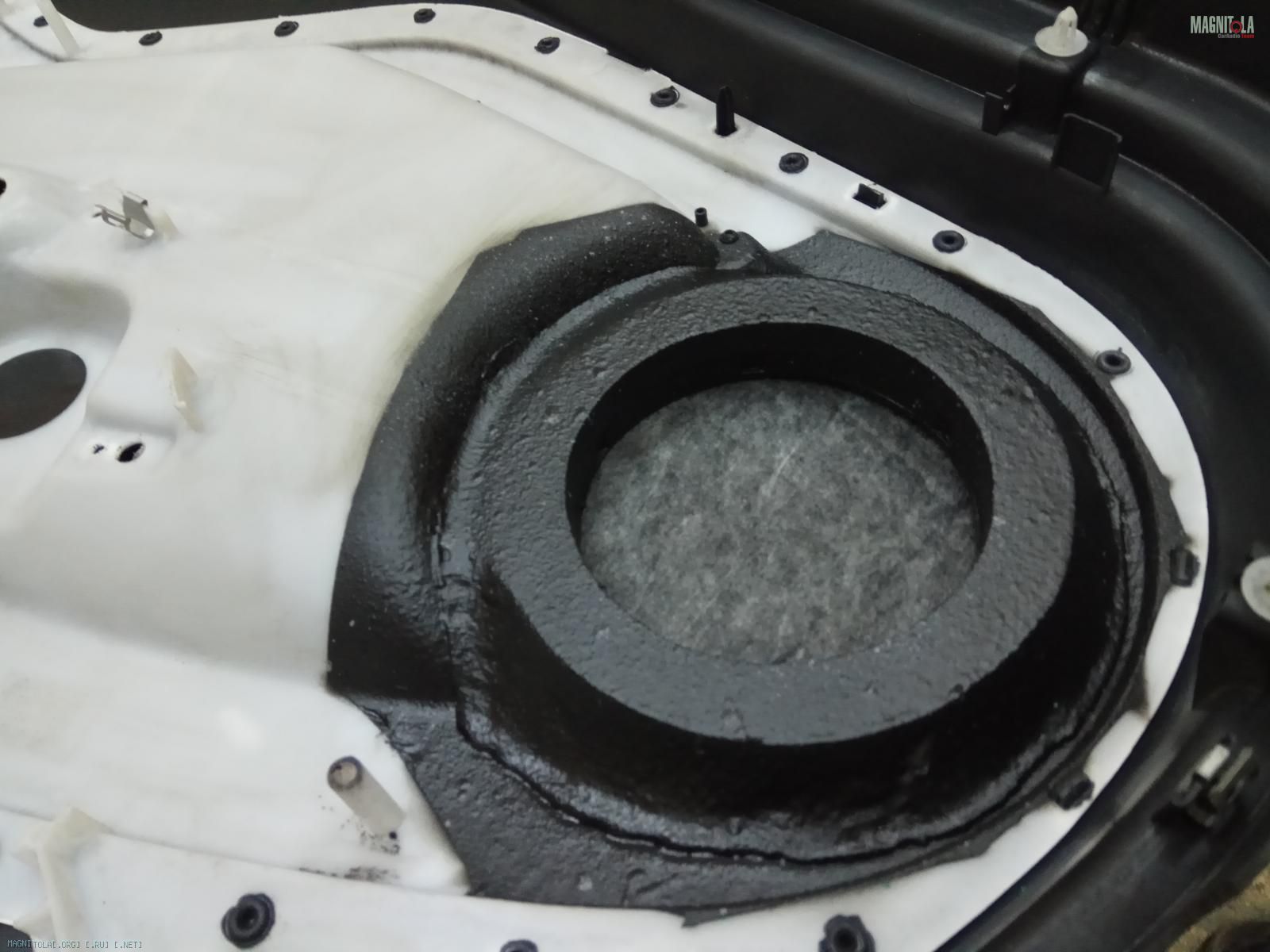

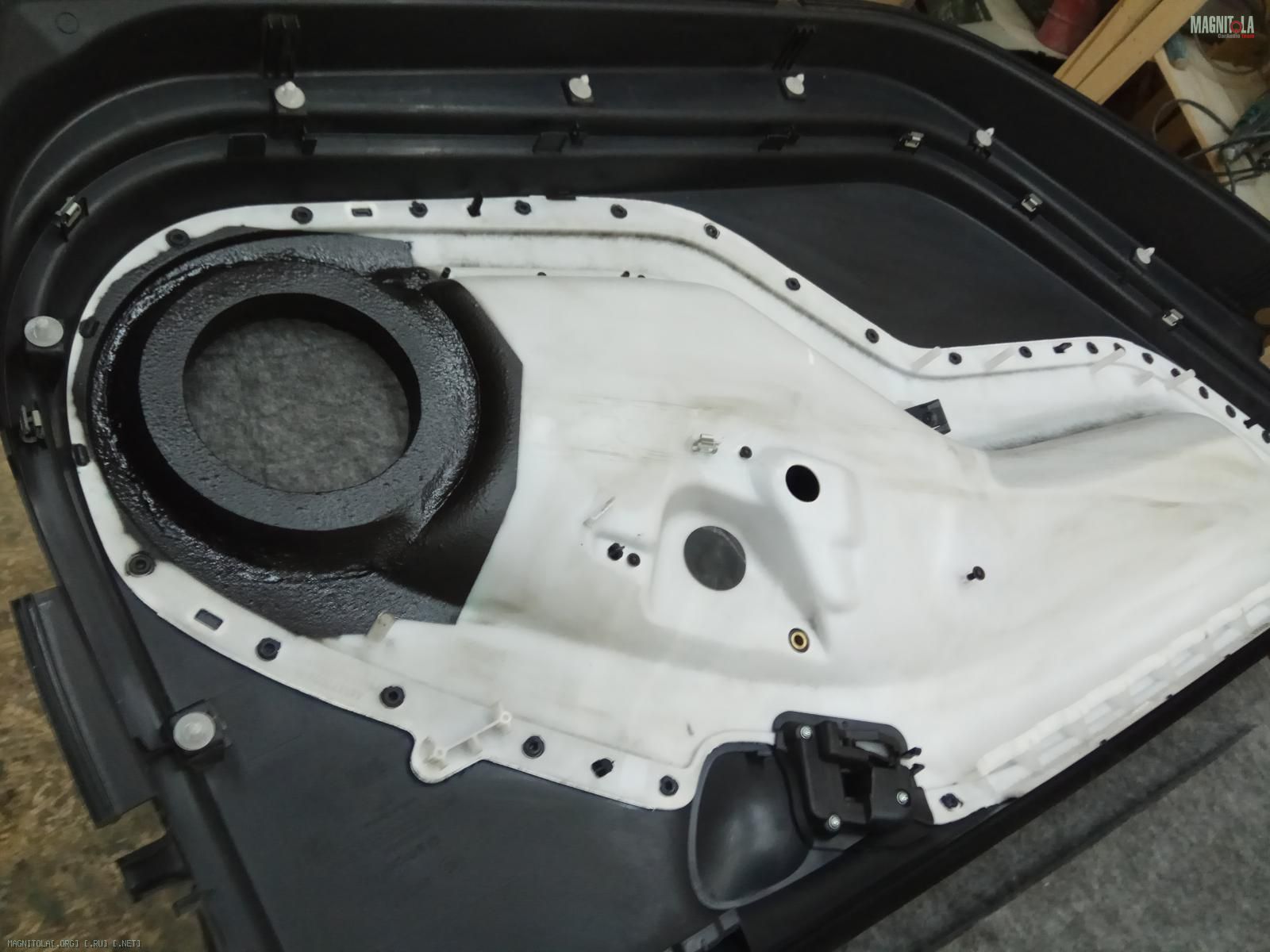

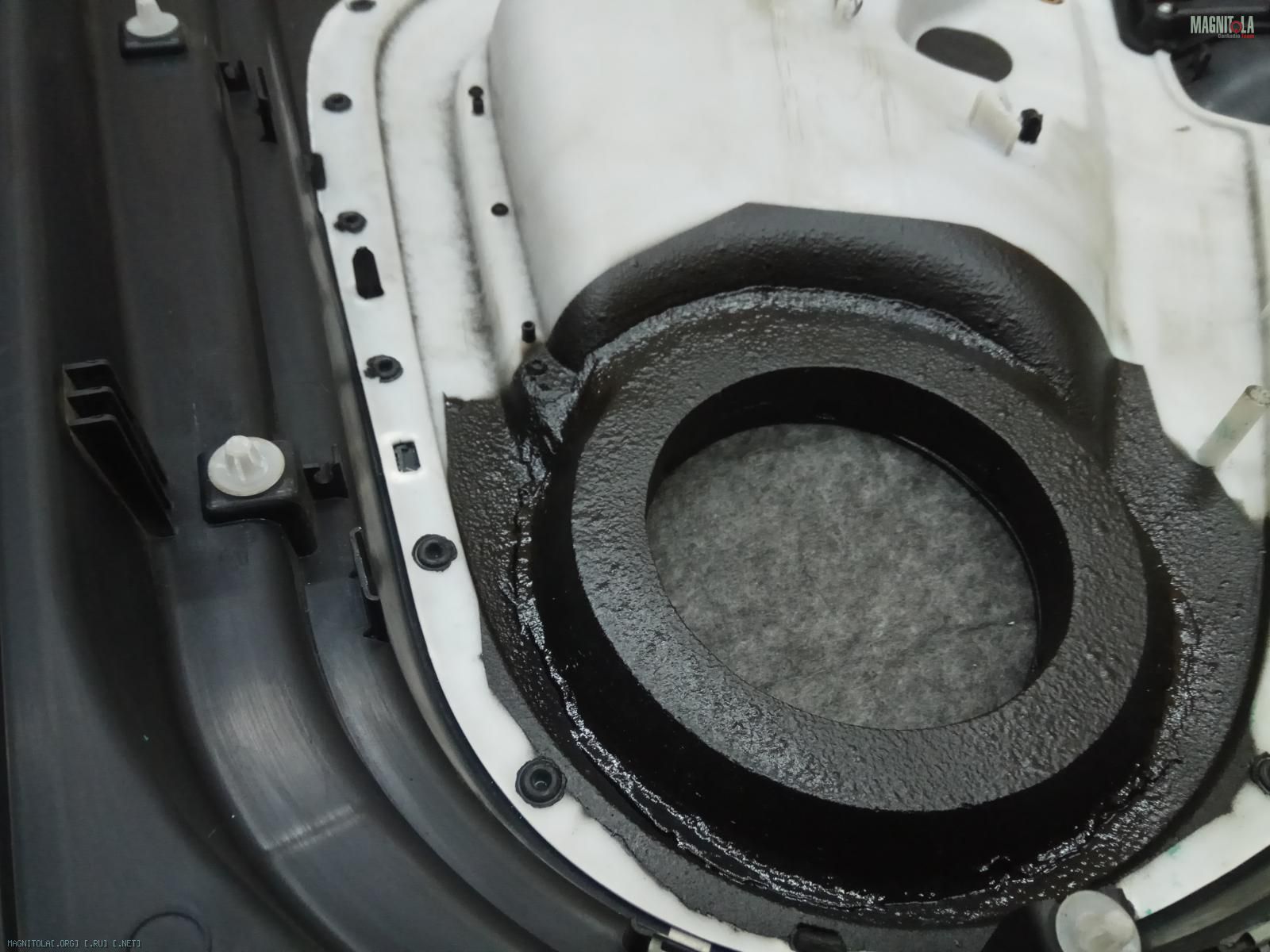

Пилим колечки под мидбас...
Сращиваем их со штатным пластиком...
Очищаем карты и красим...
Итог...
Вложение 1216844Вложение 1216846Вложение 1216848Вложение 1216850Вложение 1216852Вложение 1216854Вложение 1216856Вложение 1216858

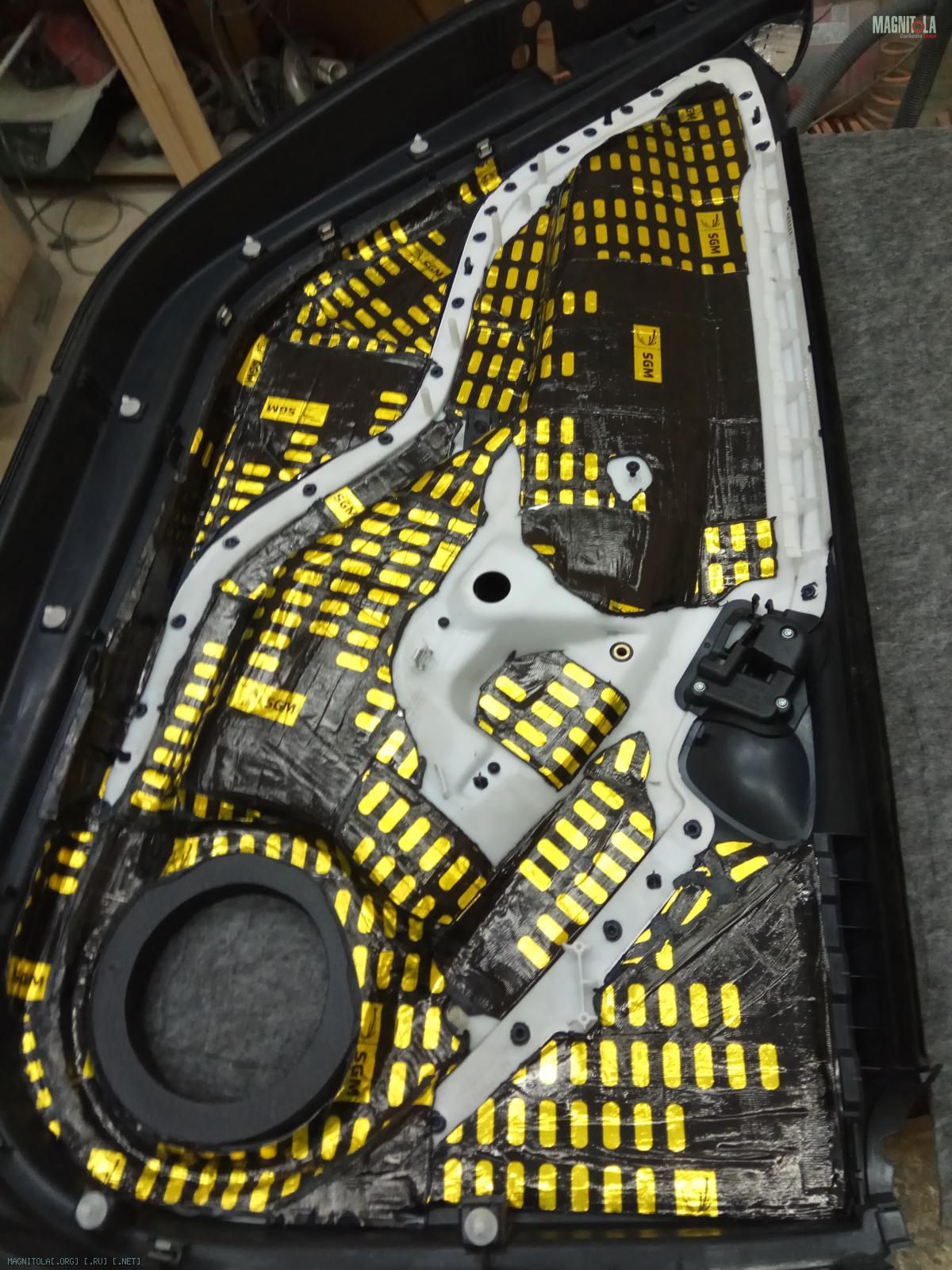

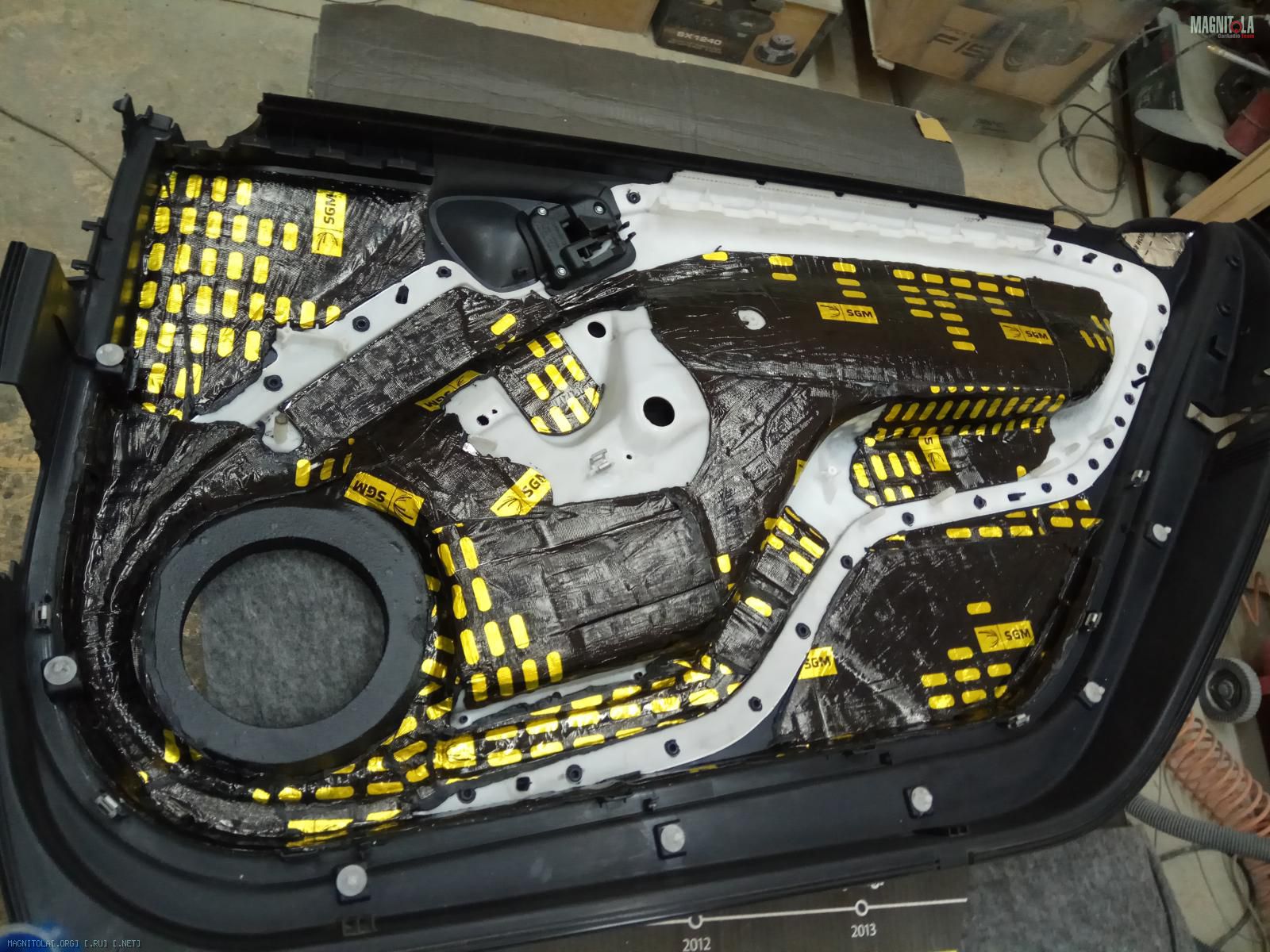

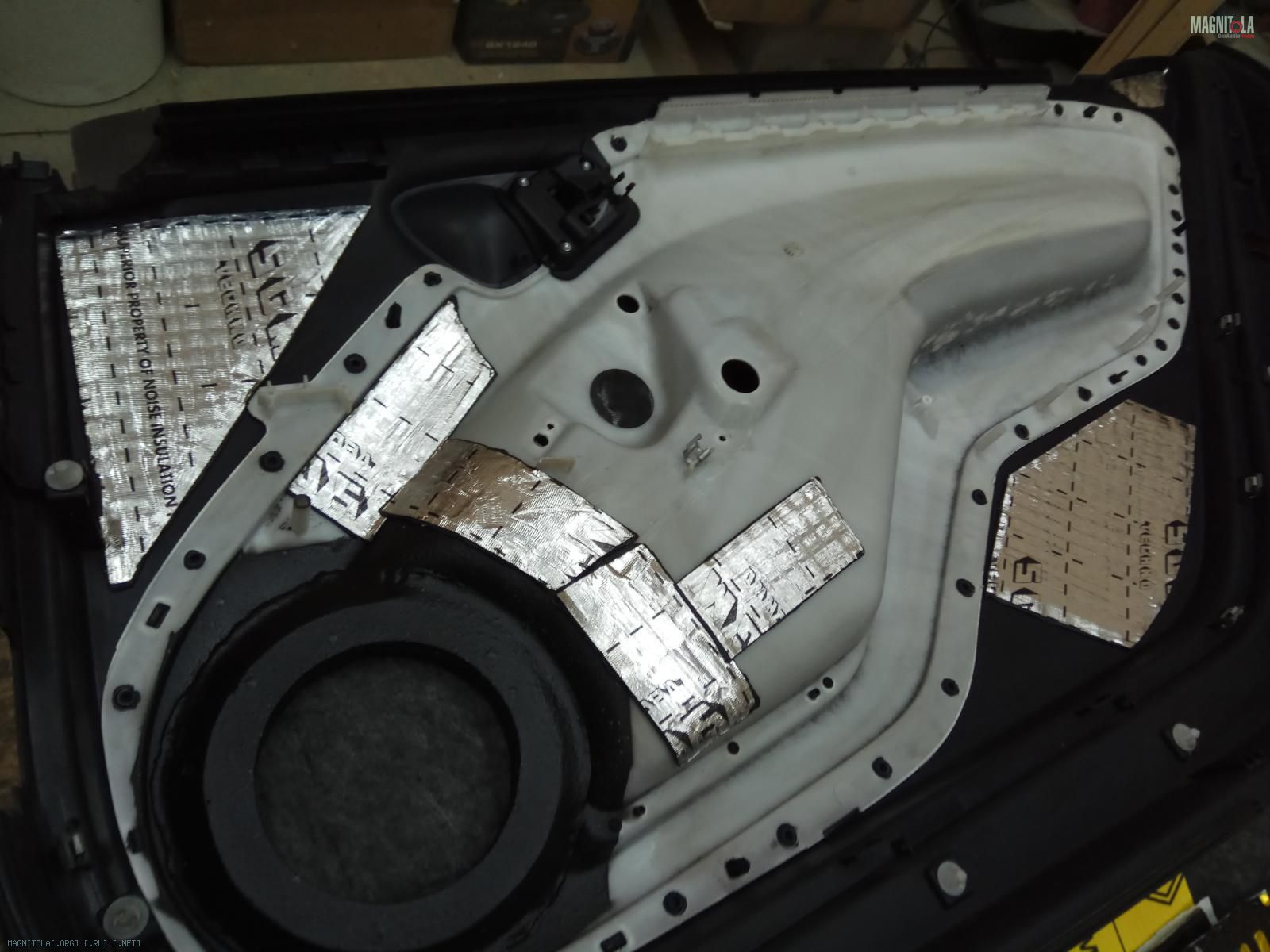

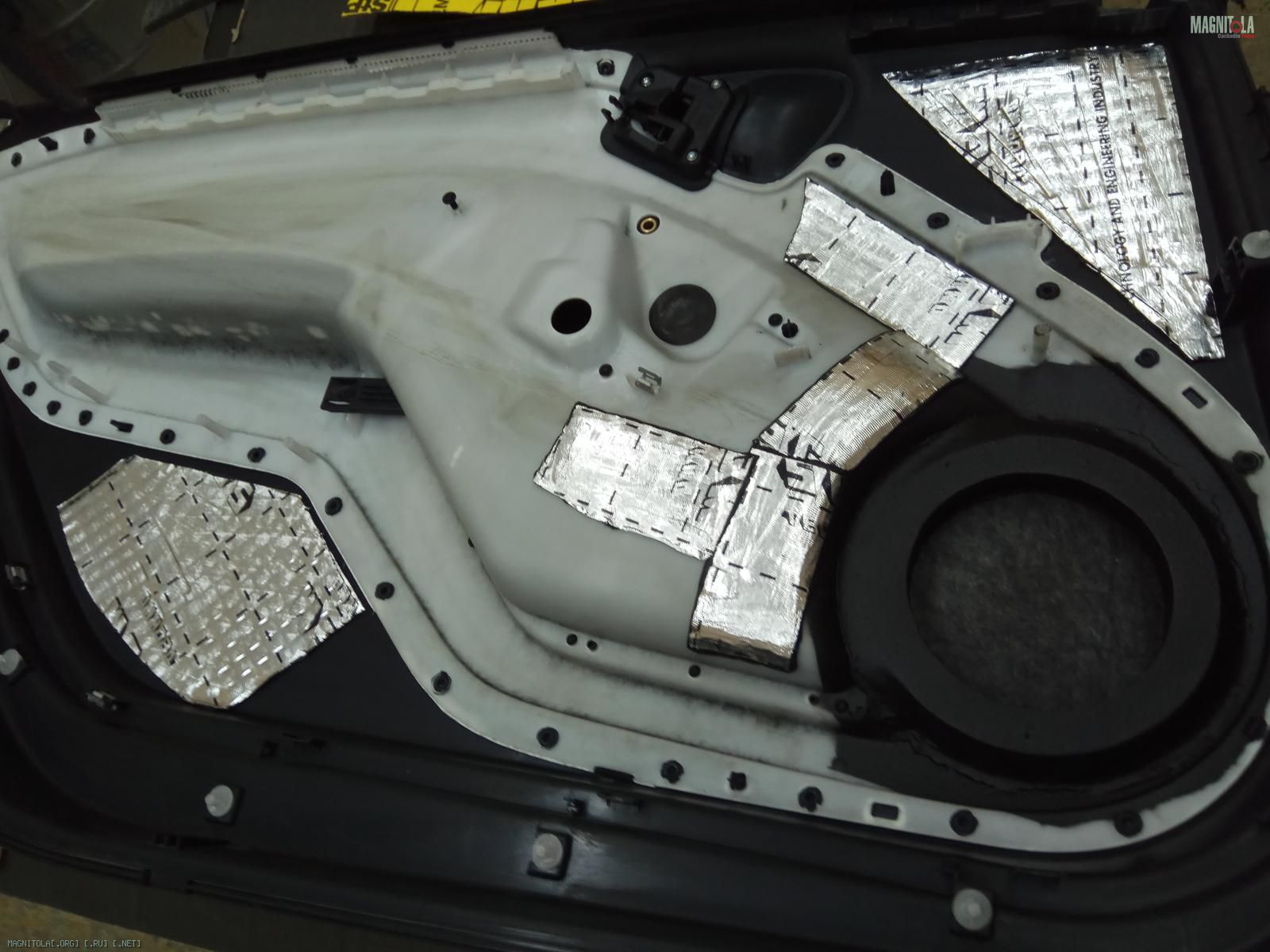

Карты дверей...
Частично наносим СГМ броня...
Затем вибру 4мм, греем, прикатываем...
Вложение 1216860Вложение 1216862Вложение 1216864Вложение 1216866Вложение 1216868Вложение 1216870

Smart Fortwo Brabus

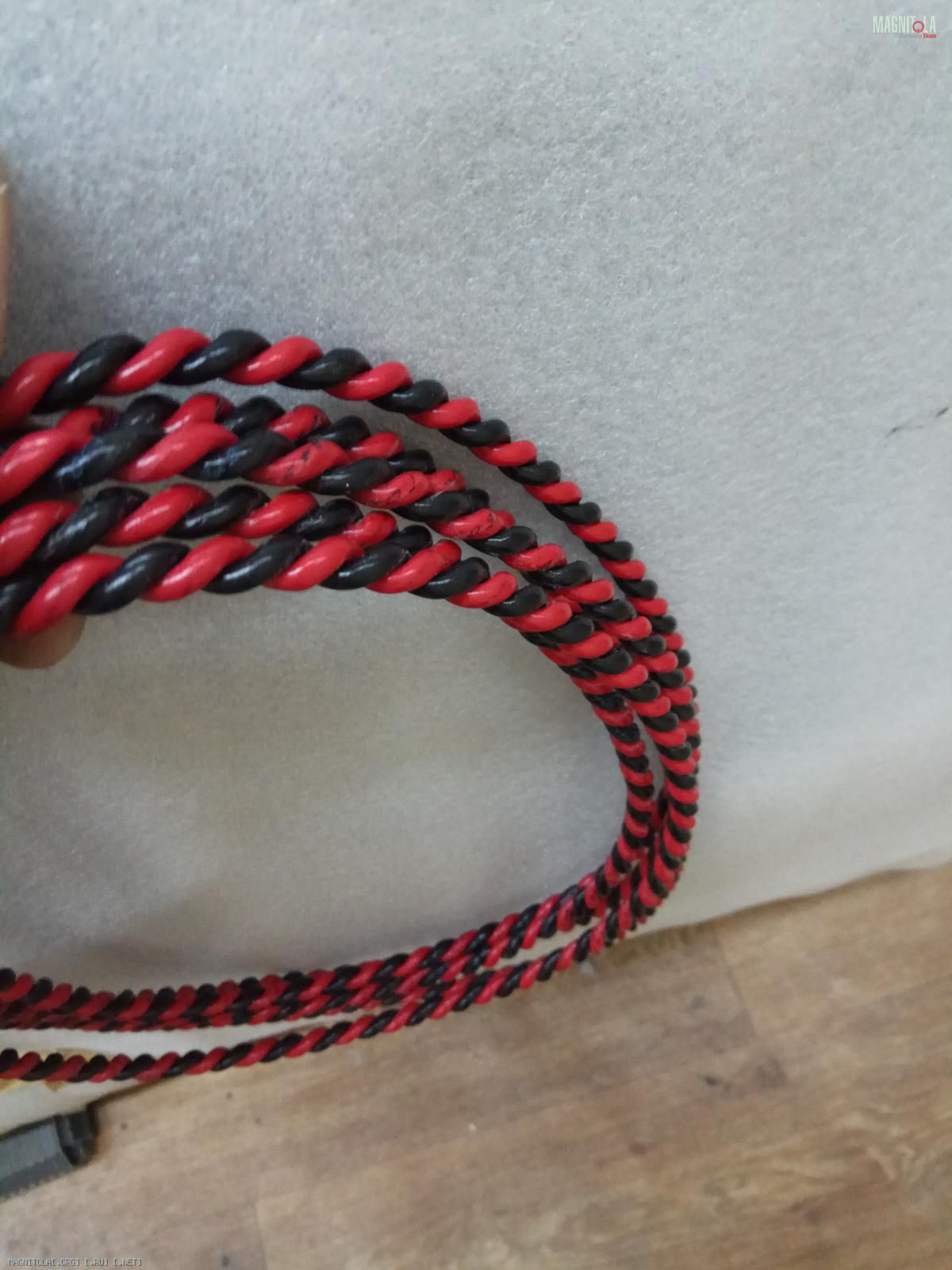

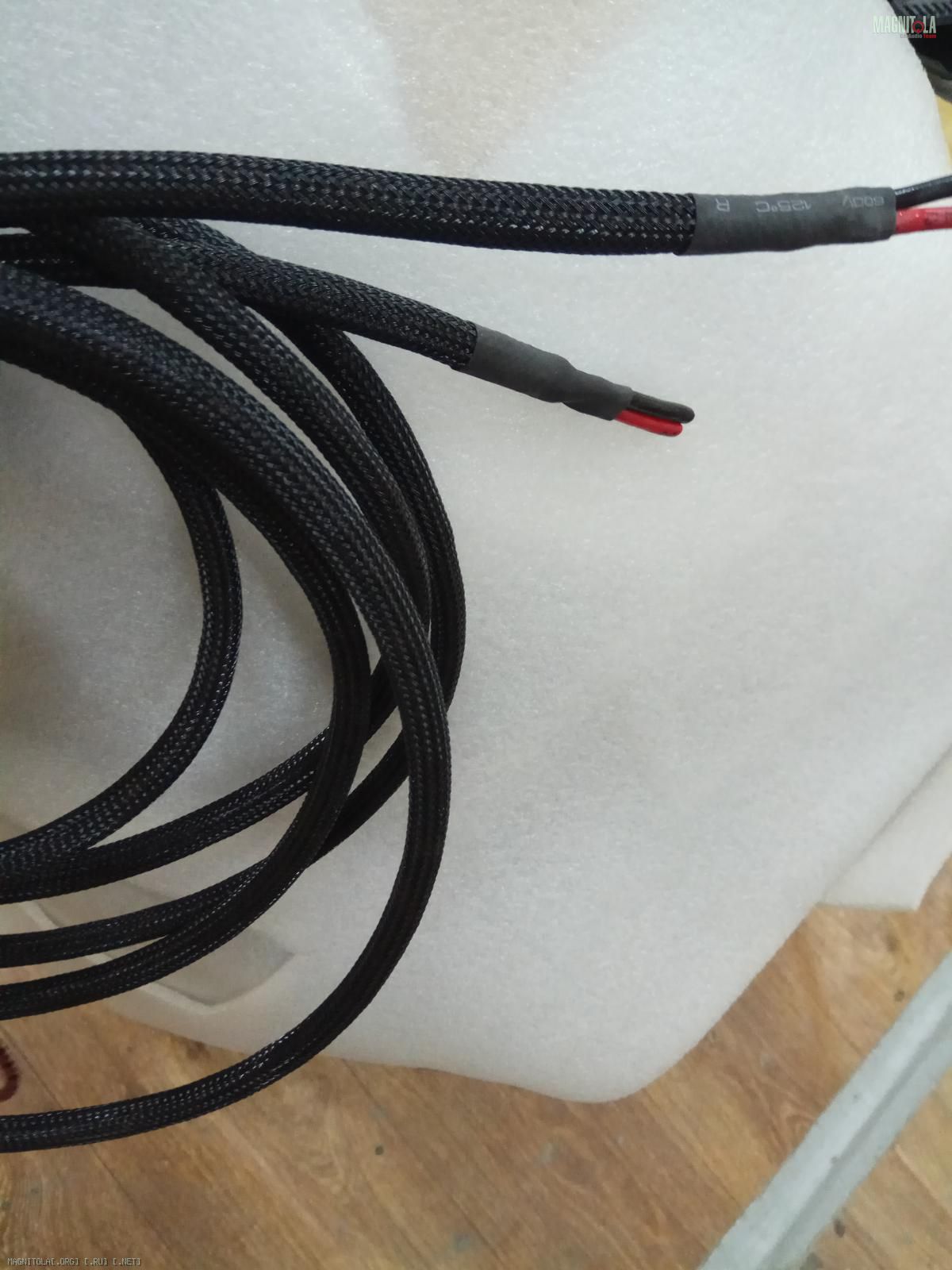

Вяжем косы акустической проводки...
Одеваем в змейку...
Подключаем...

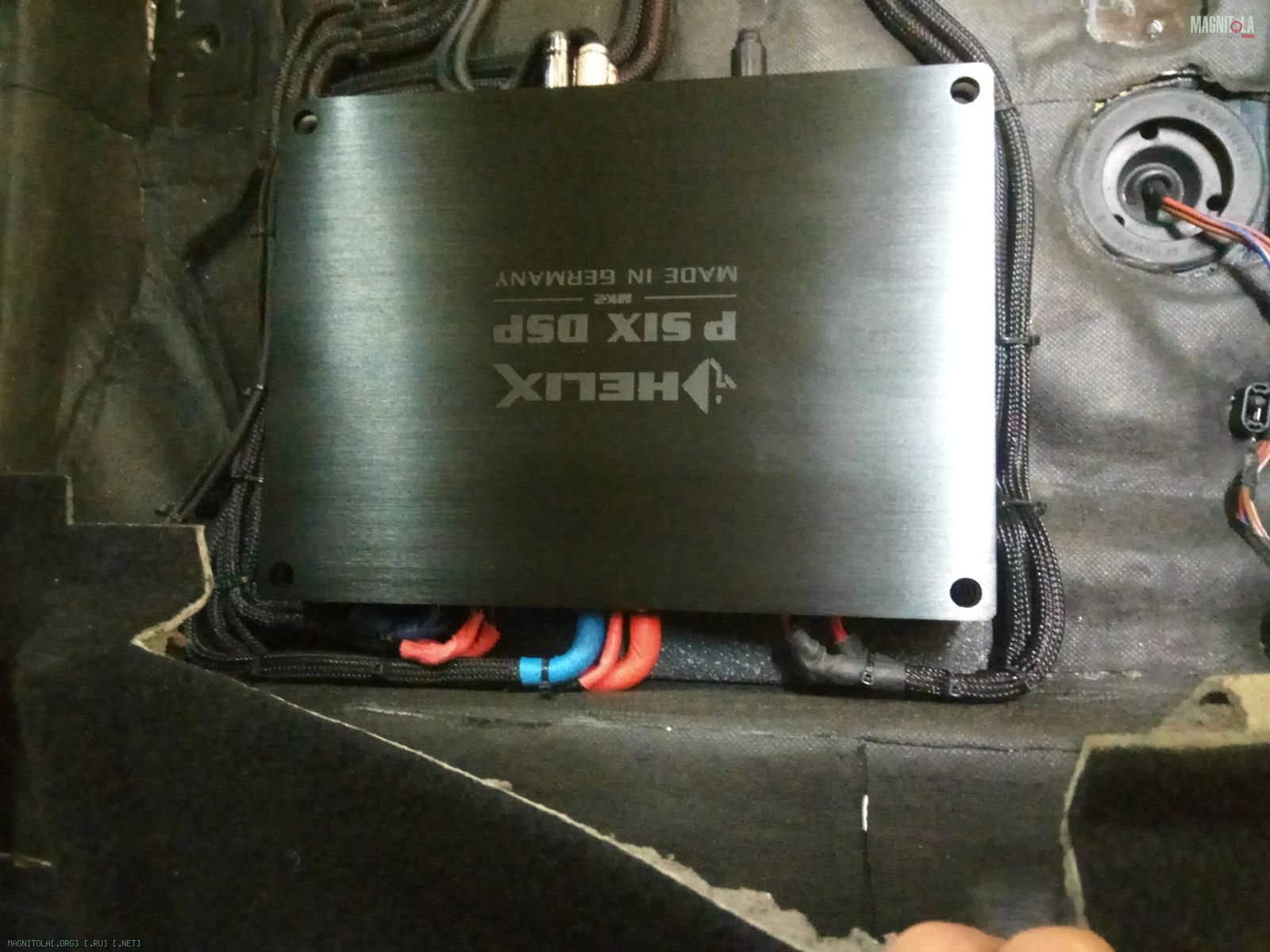

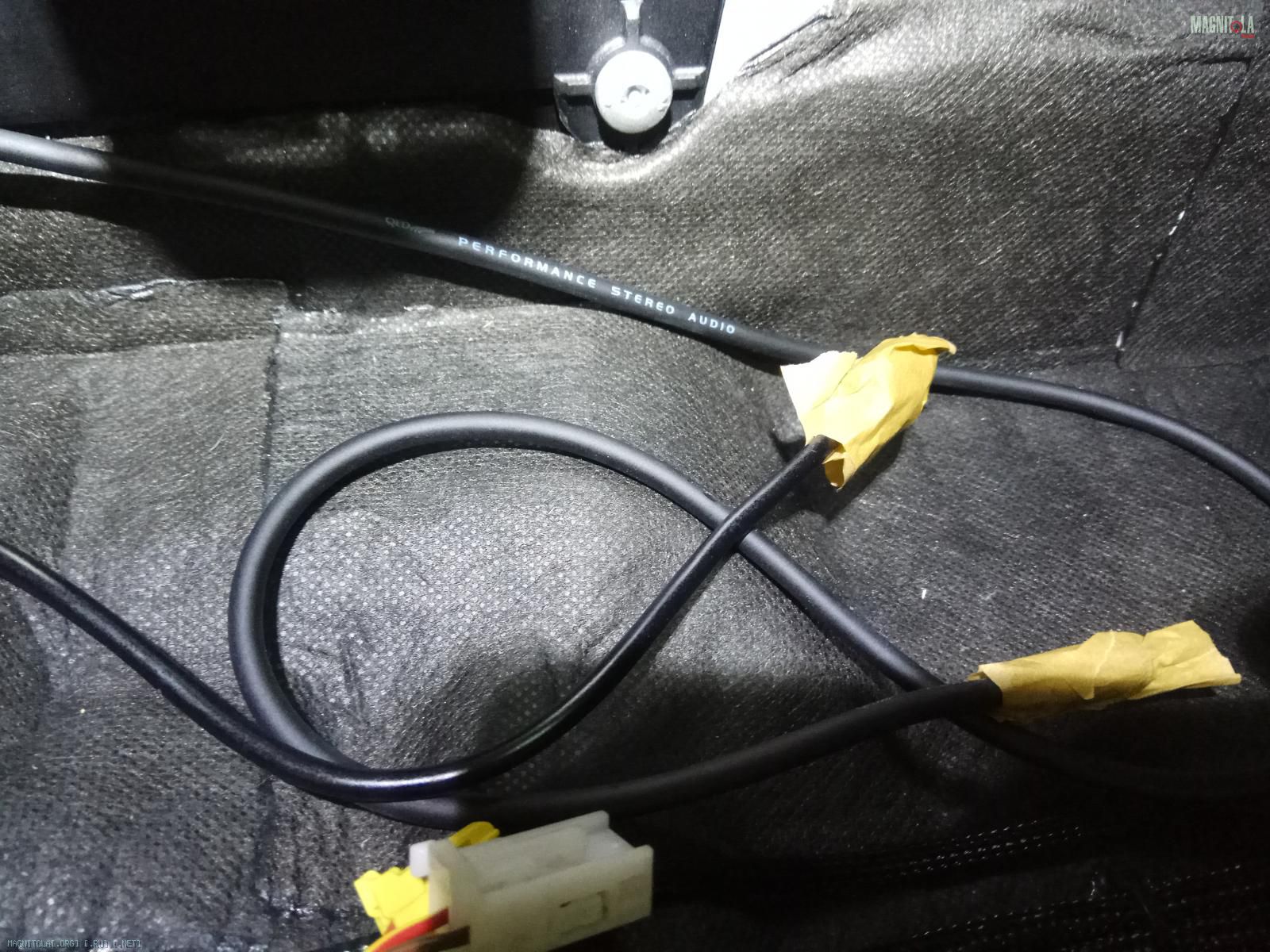

Изготавливаем межблоки от ГУ до Хеликса...
Выводим проводку под внешний плеер и пульт URC.3.

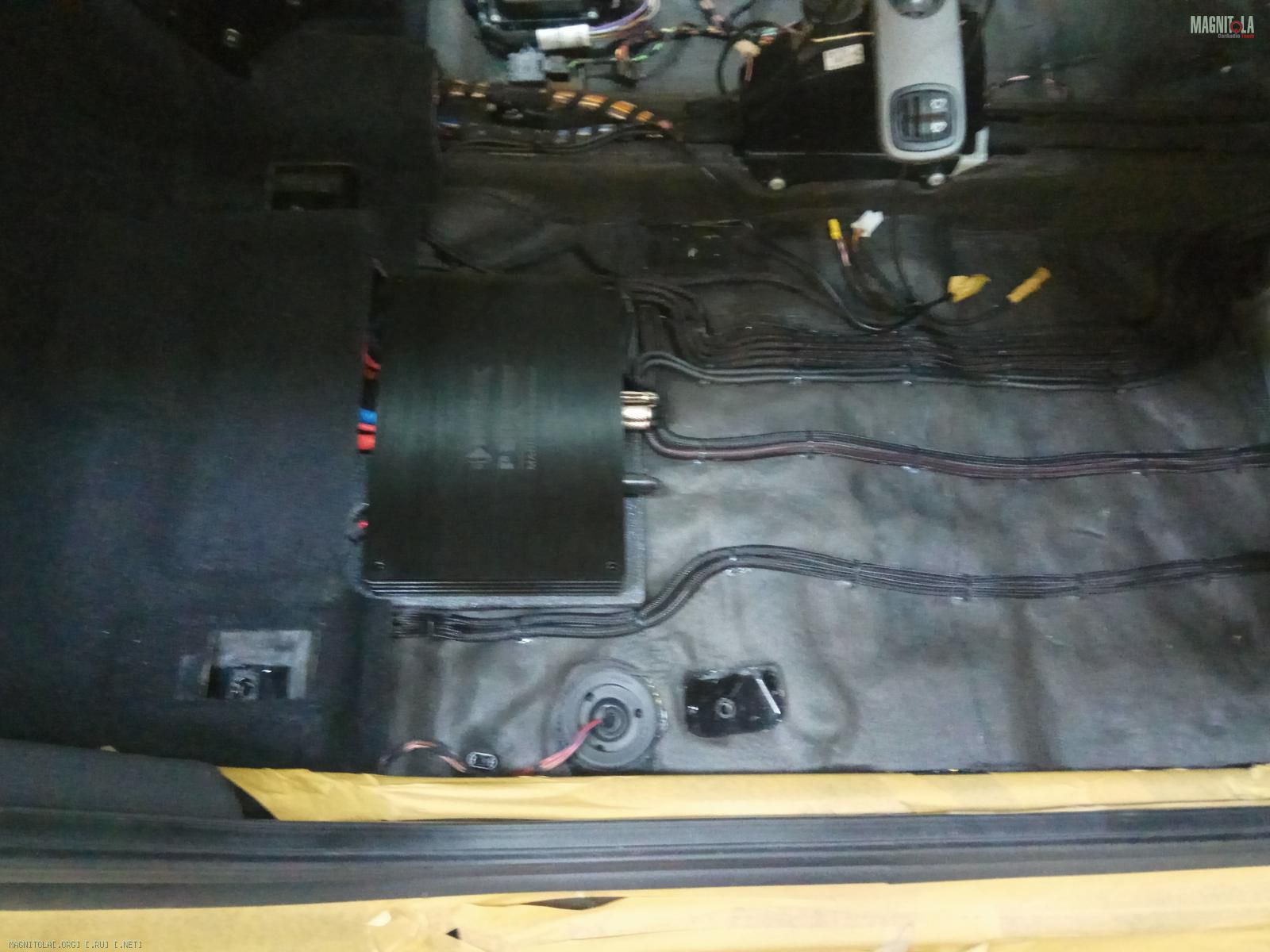

Разводка, подключение...

Вложение 1217294Вложение 1217296Вложение 1217298Вложение 1217300Вложение 1217302Вложение 1217304Вложение 1217306Вложение 1217308Вложение 1217310

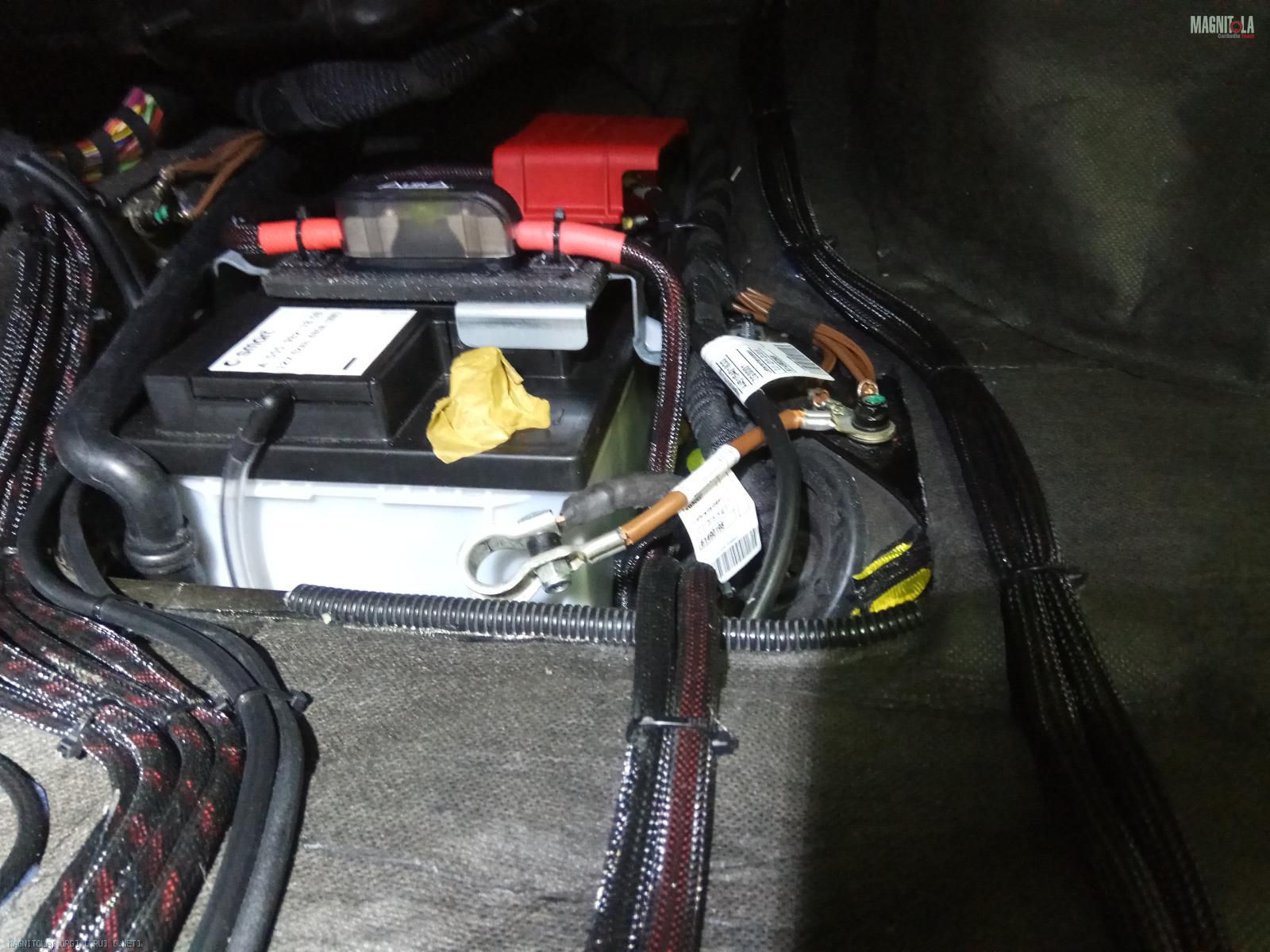

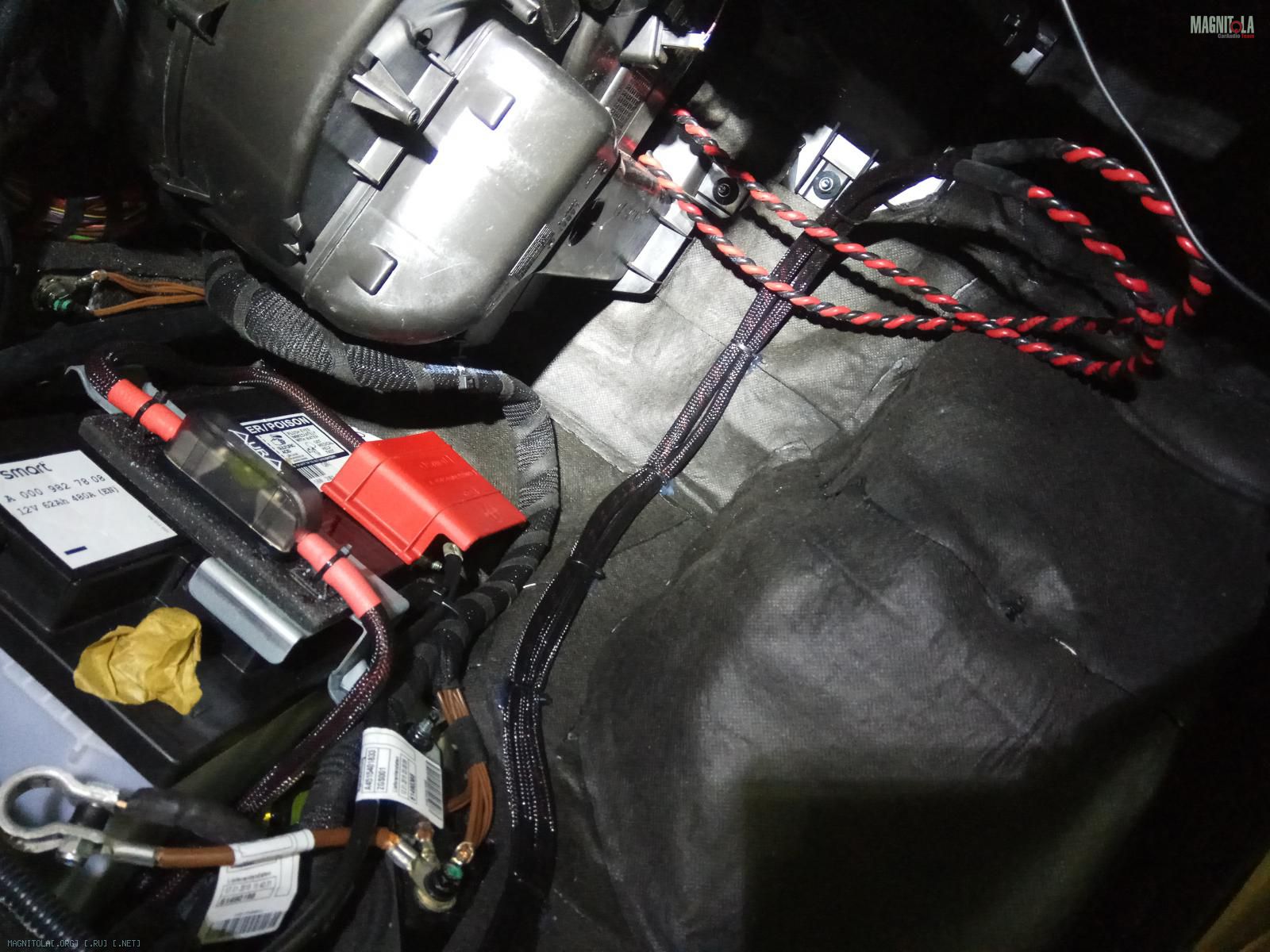

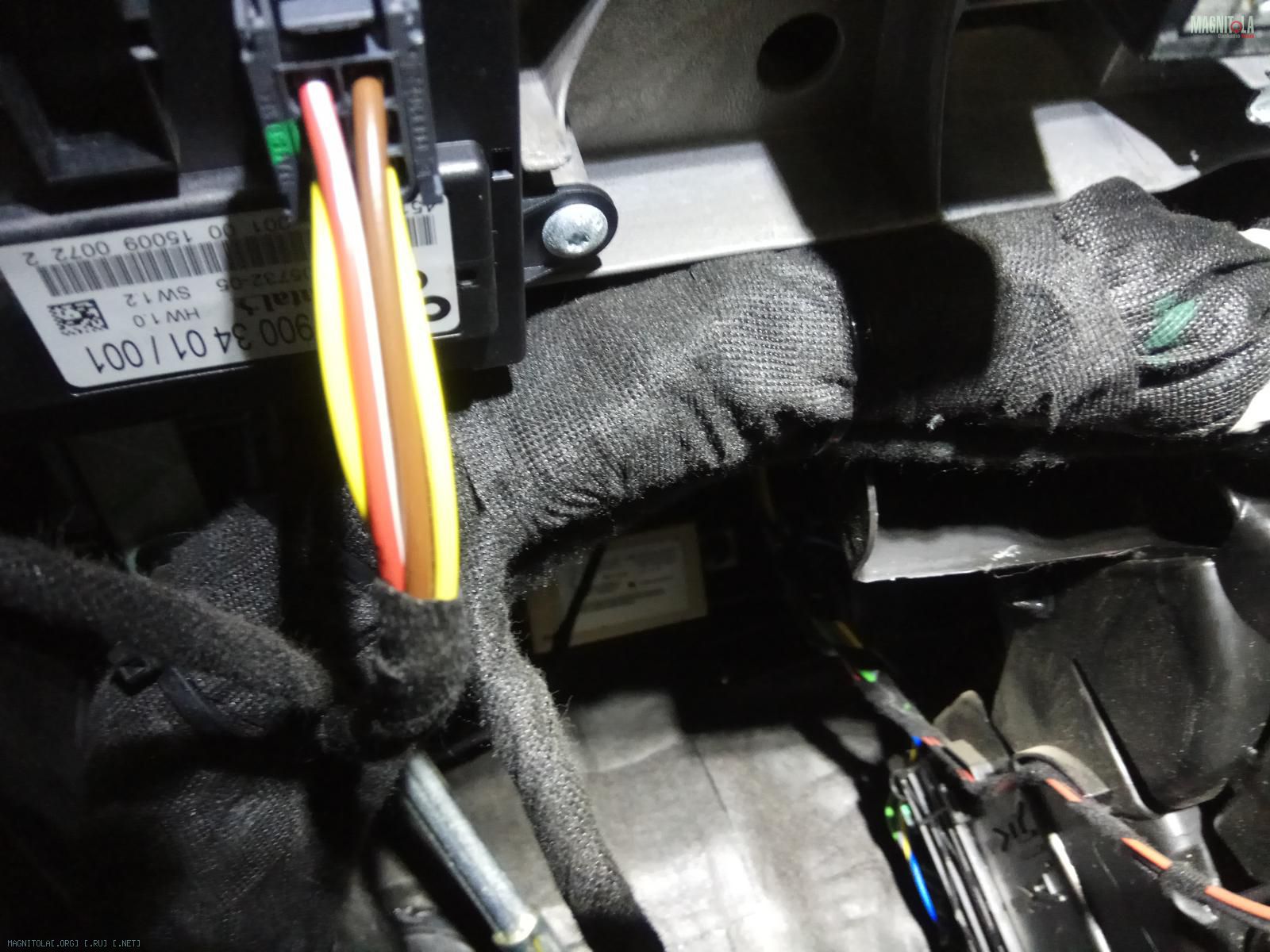

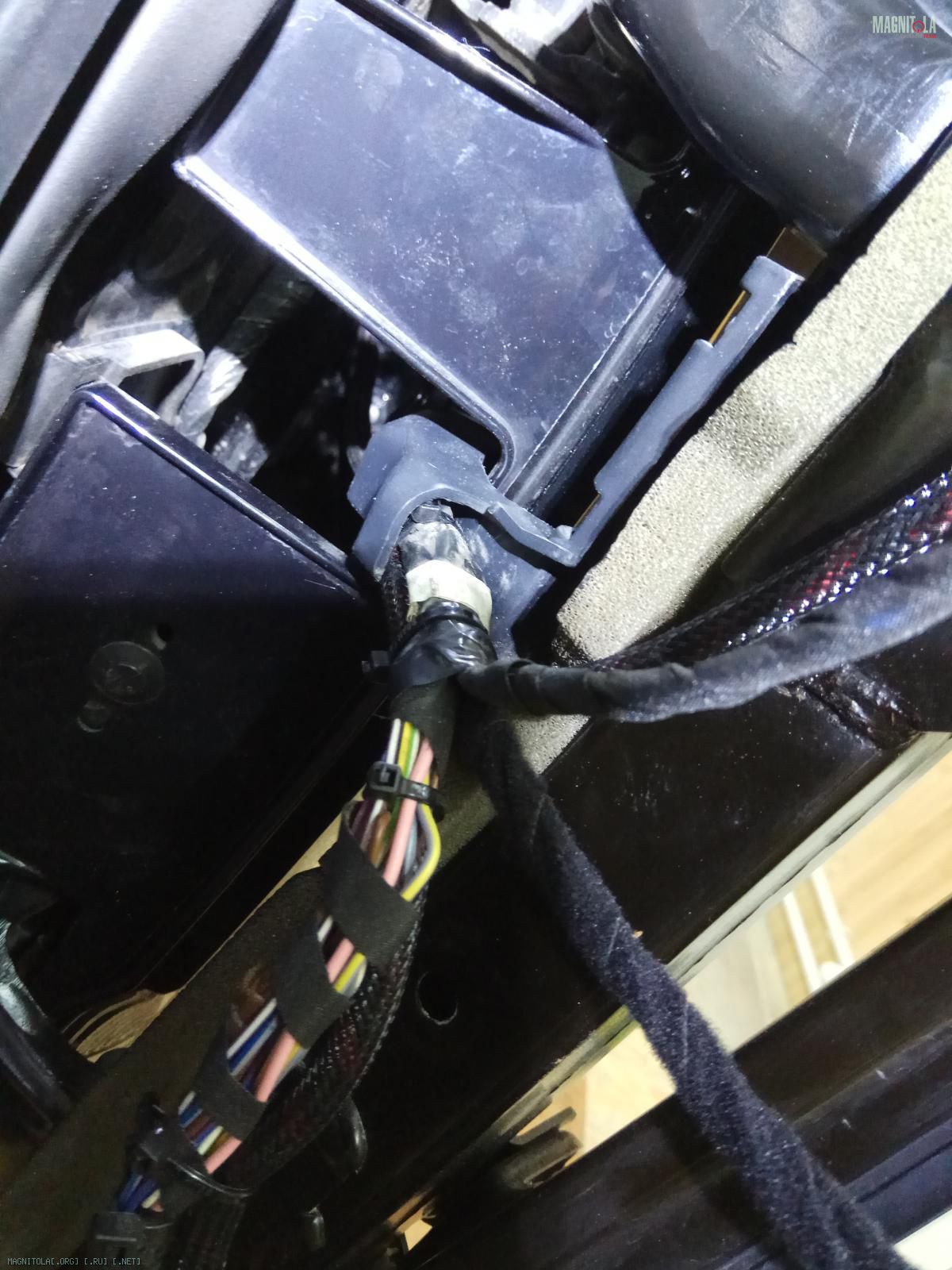

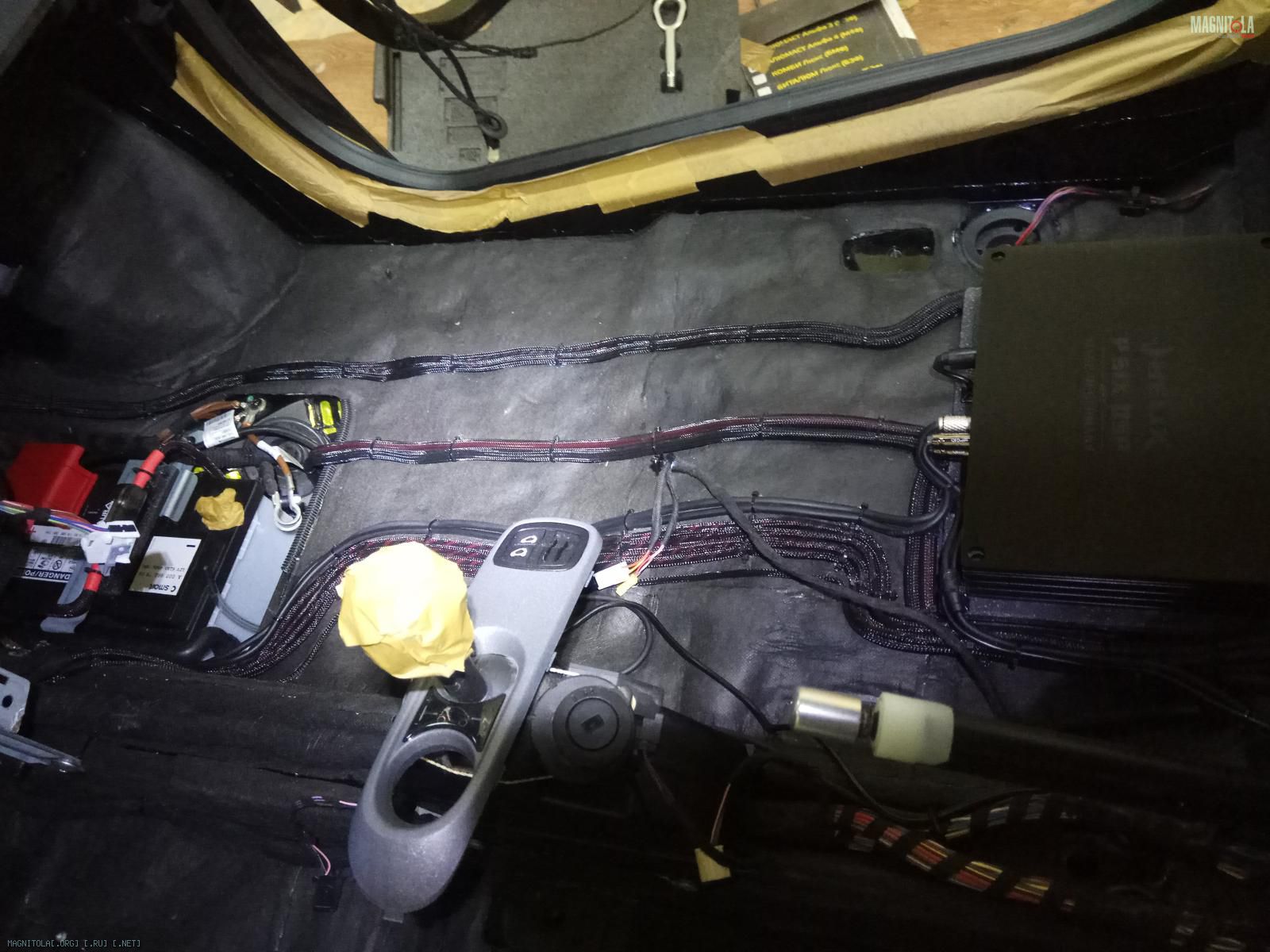

Коммутация силовой проводки...

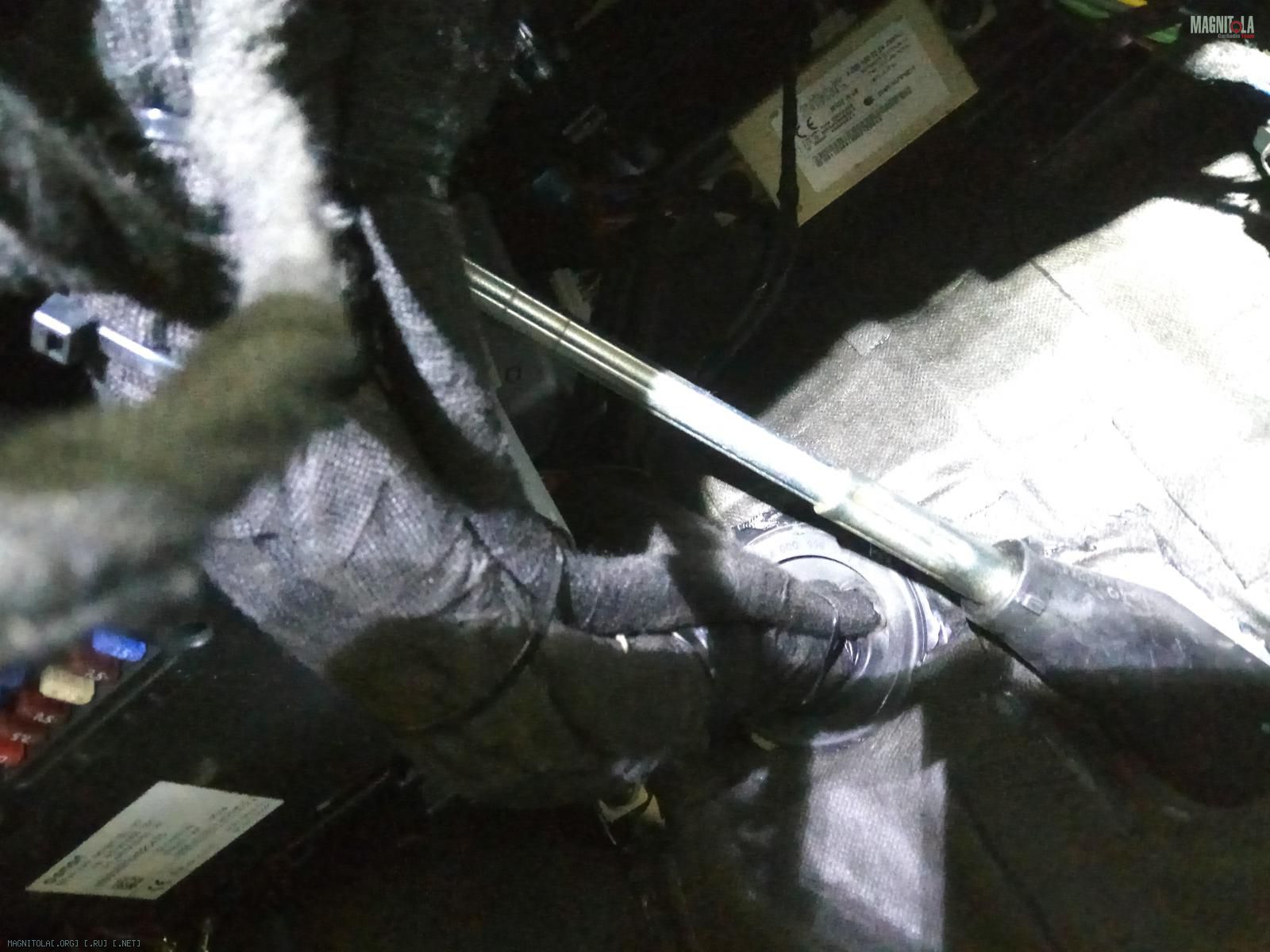

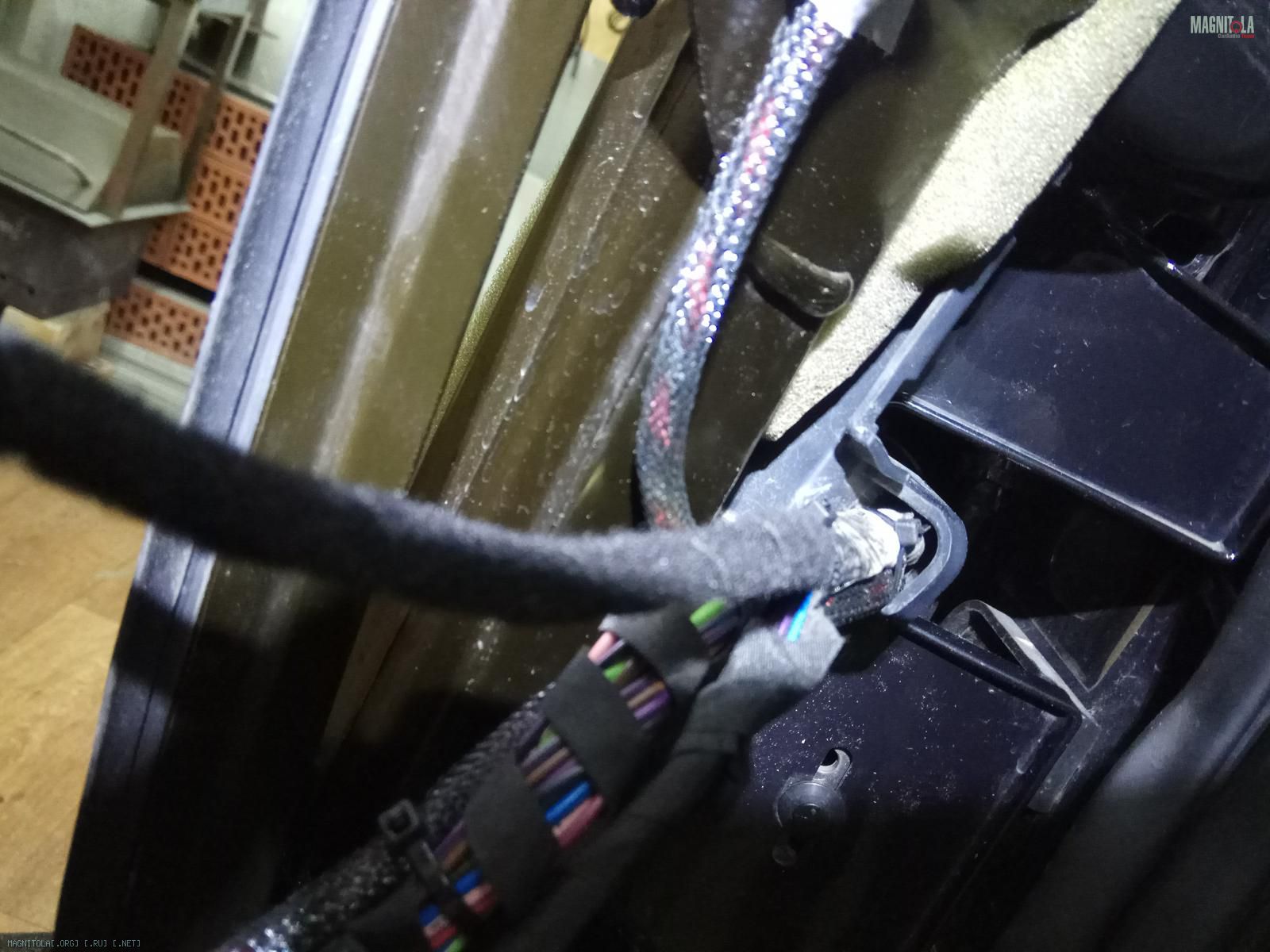

Протяжка акустических проводов в двери, через капот...
Вложение 1217312Вложение 1217314Вложение 1217316Вложение 1217318Вложение 1217320Вложение 1217322Вложение 1217324Вложение 1217326Вложение 1217328Вложение 1217330Вложение 1217332Вложение 1217334

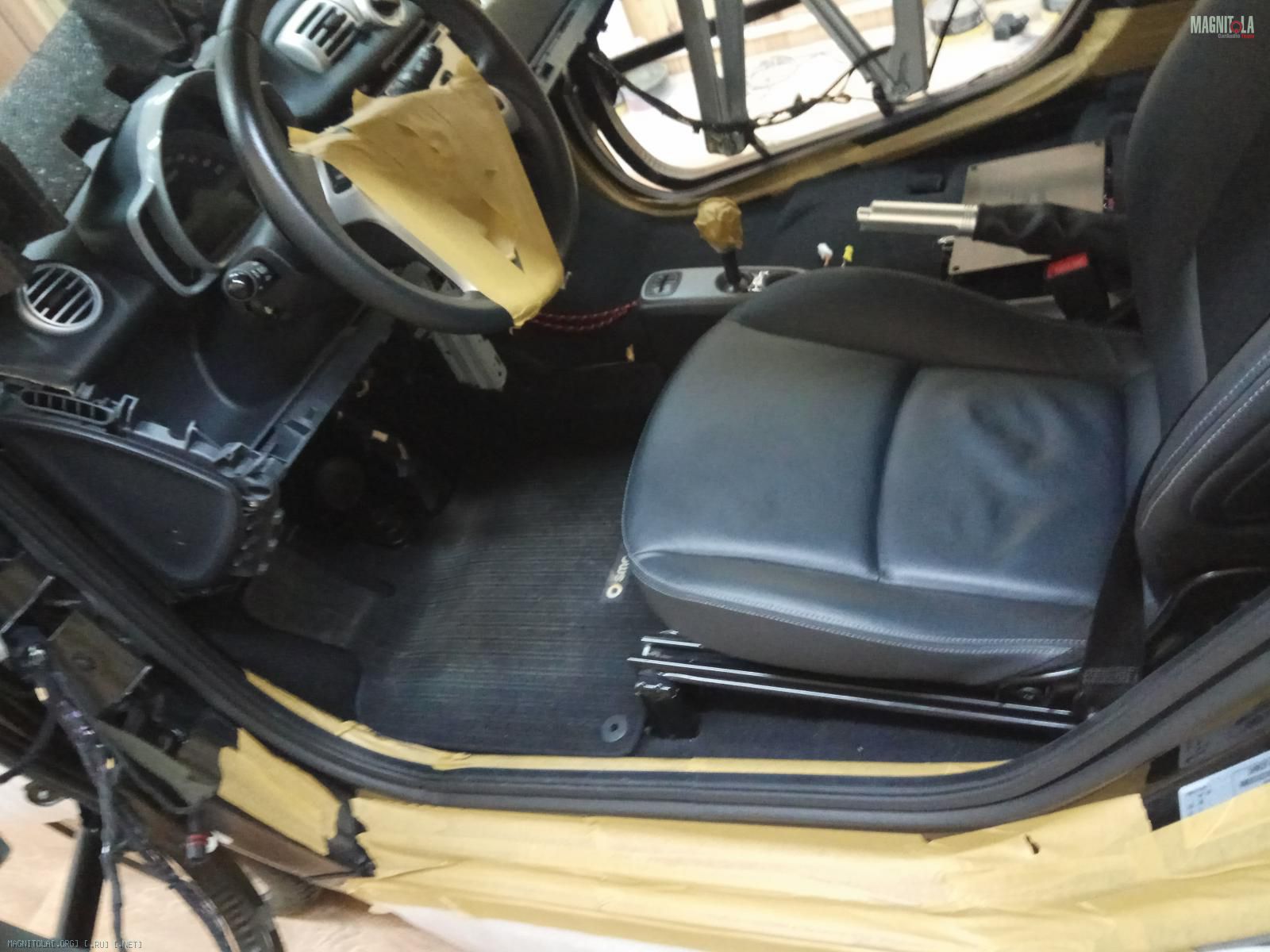

Собираем ковер...
Все встает на места...
Вложение 1217336Вложение 1217338Вложение 1217340Вложение 1217342Вложение 1217344Вложение 1217346Вложение 1217348

Smart Fortwo Brabus

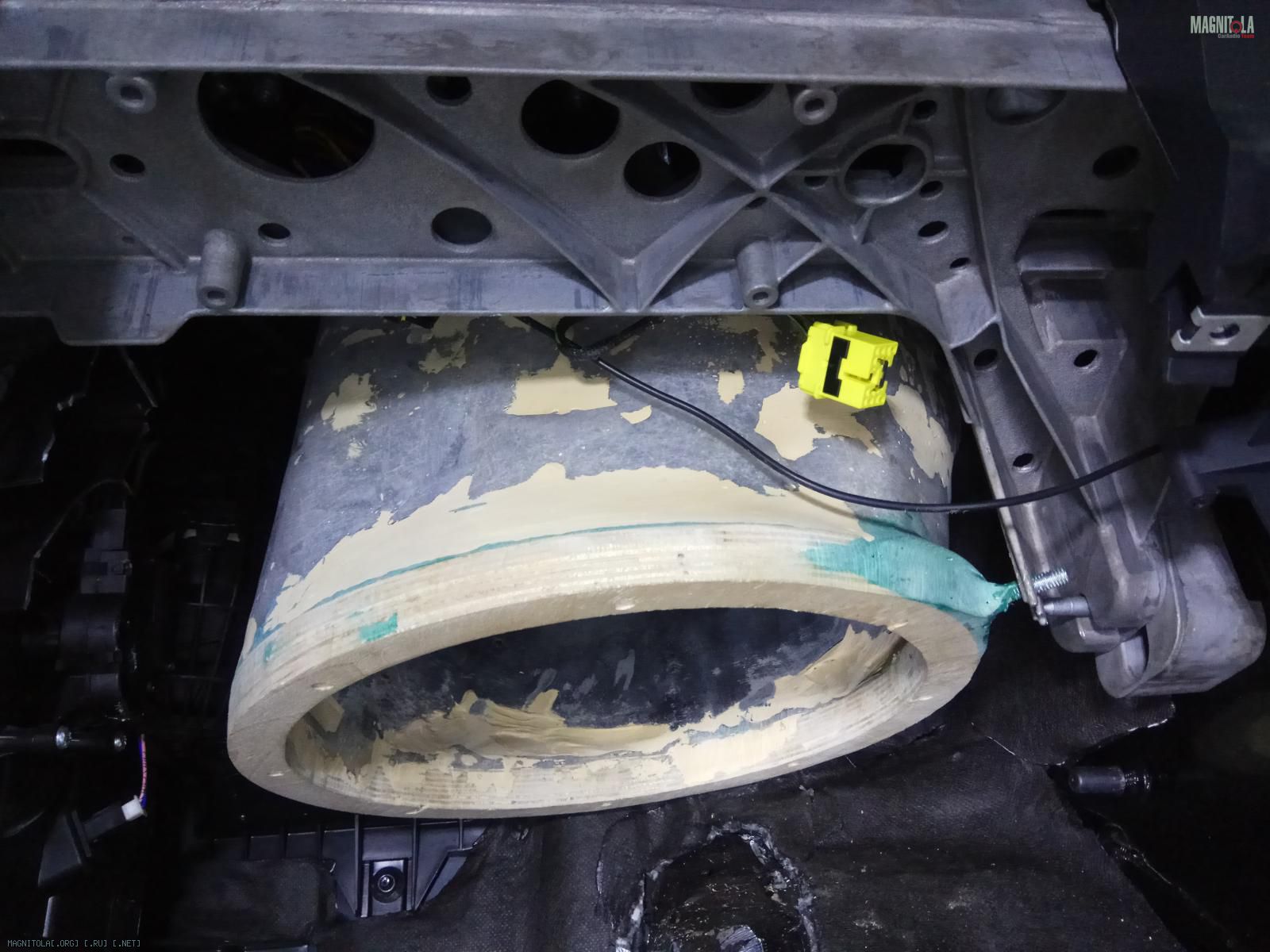

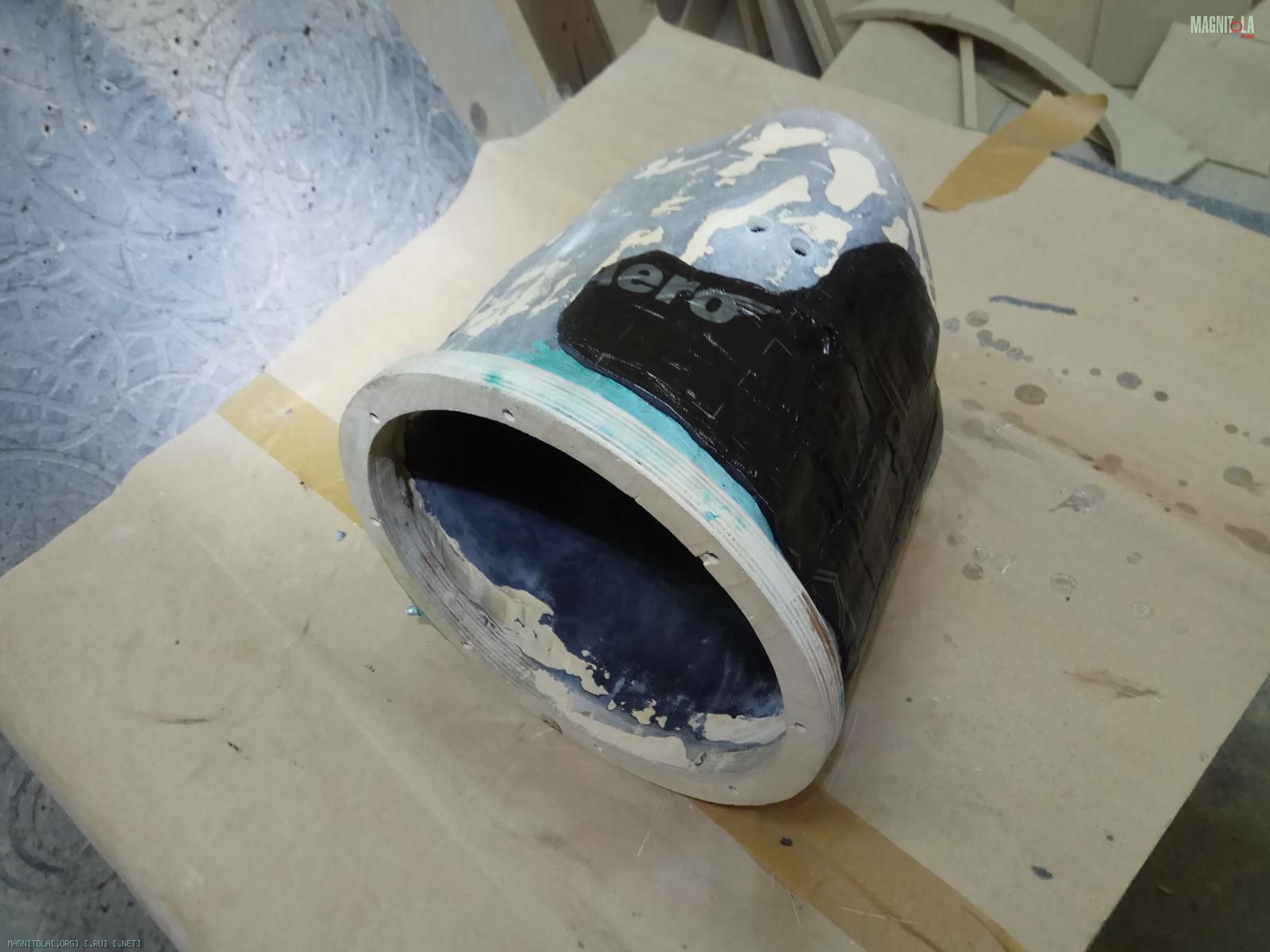

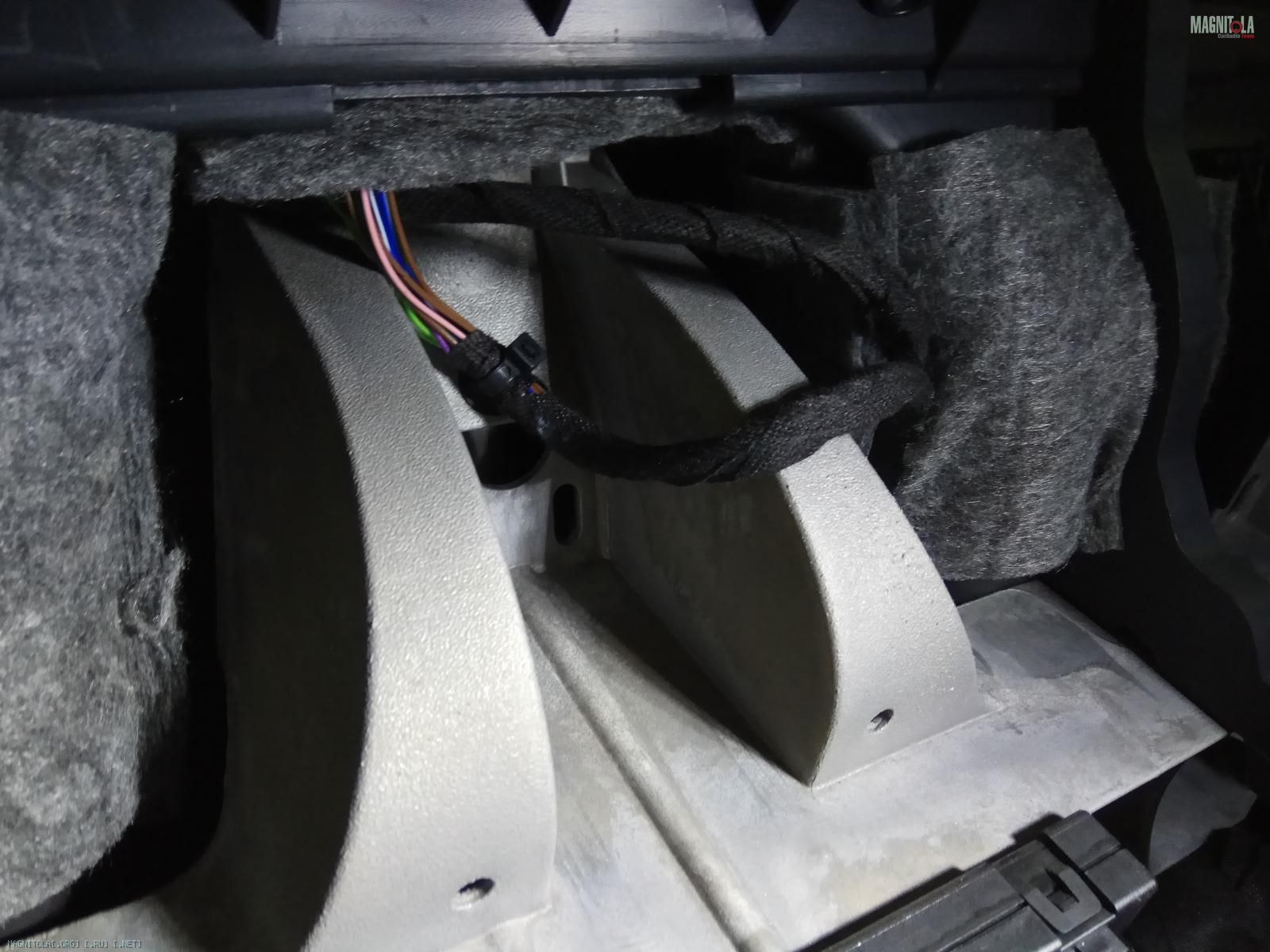

Изготавливаем корпус стелс 10" под торпедо.
Шкурим, на наружную стенку наносим вибру..

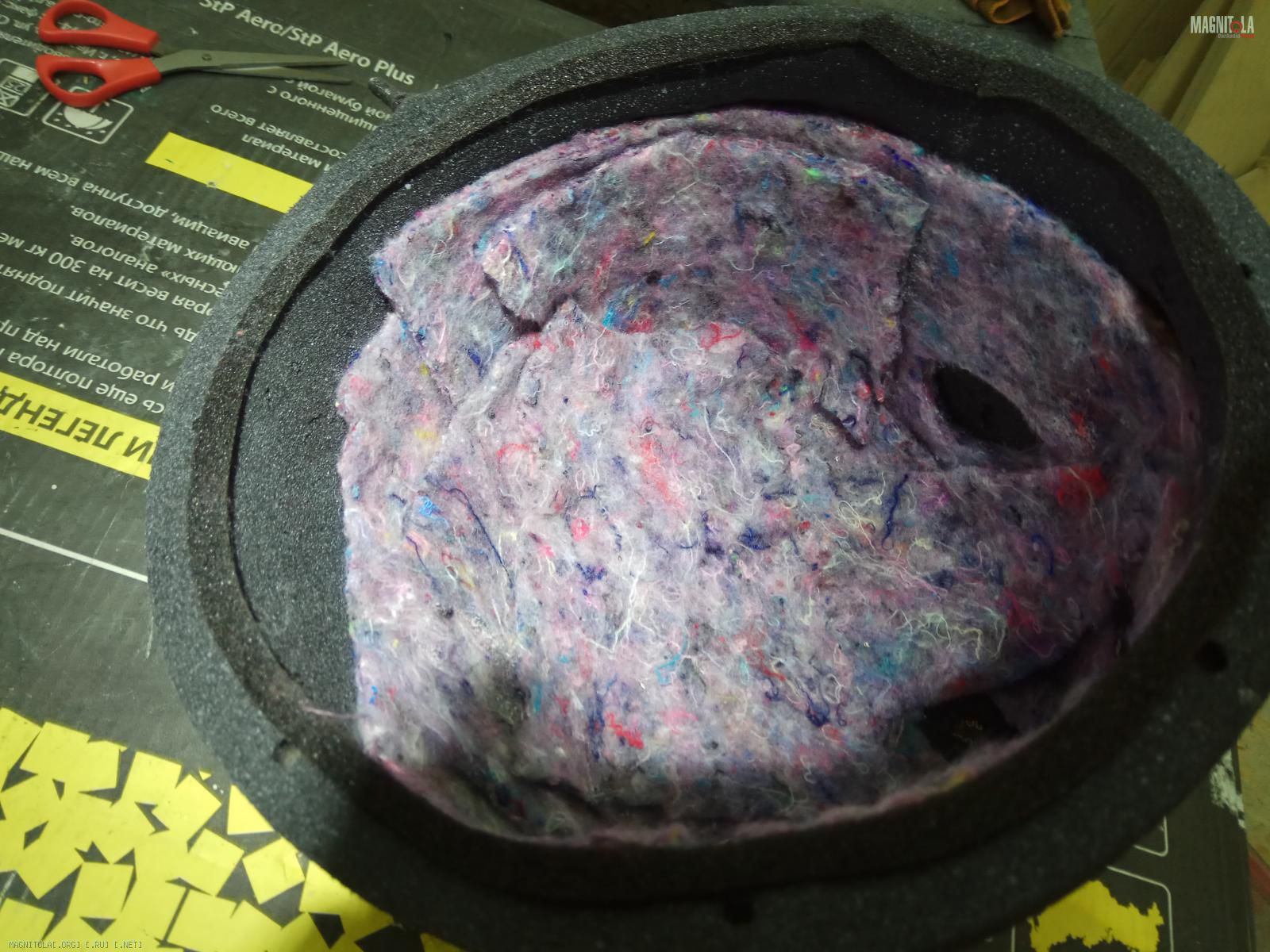

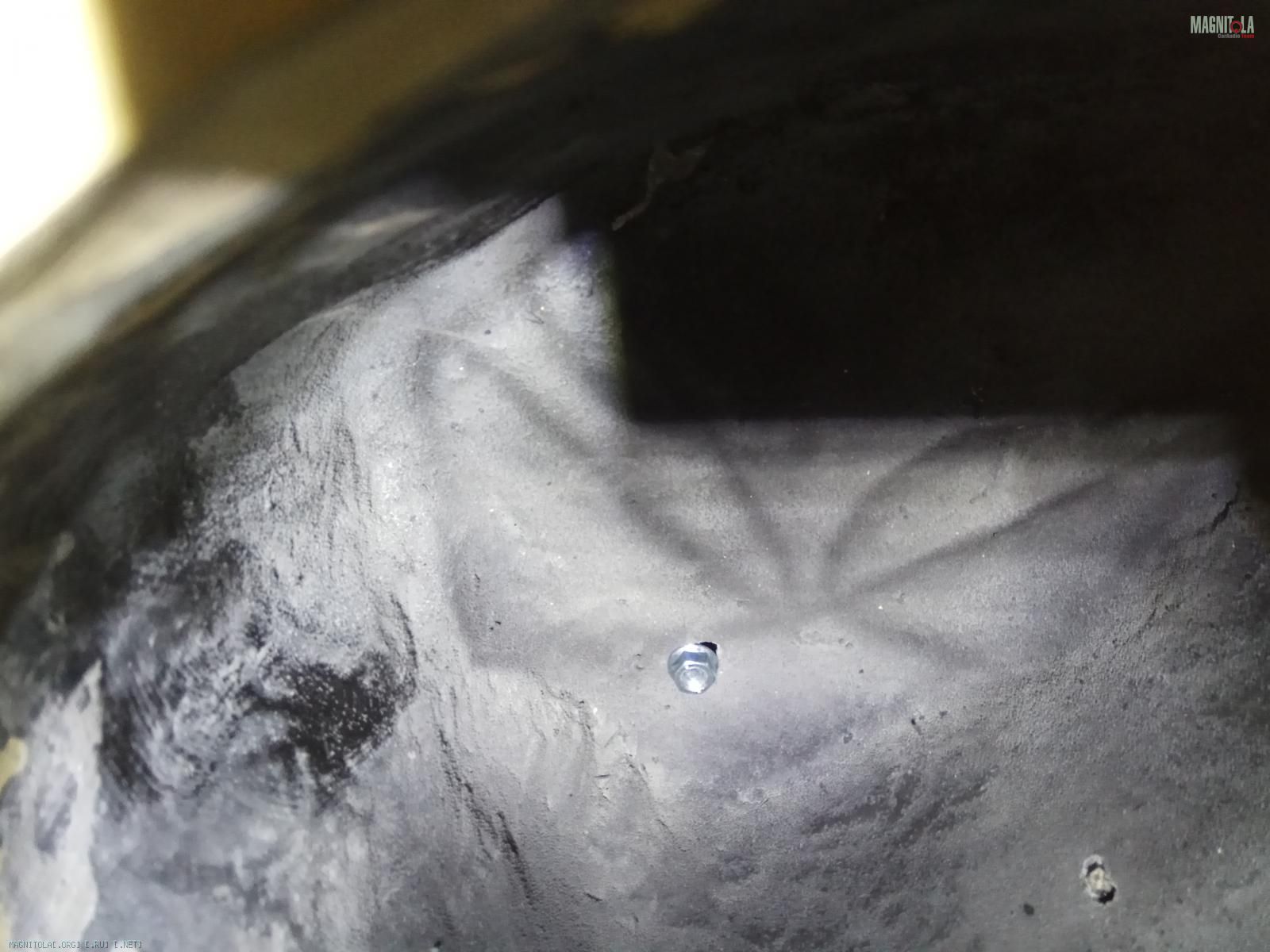

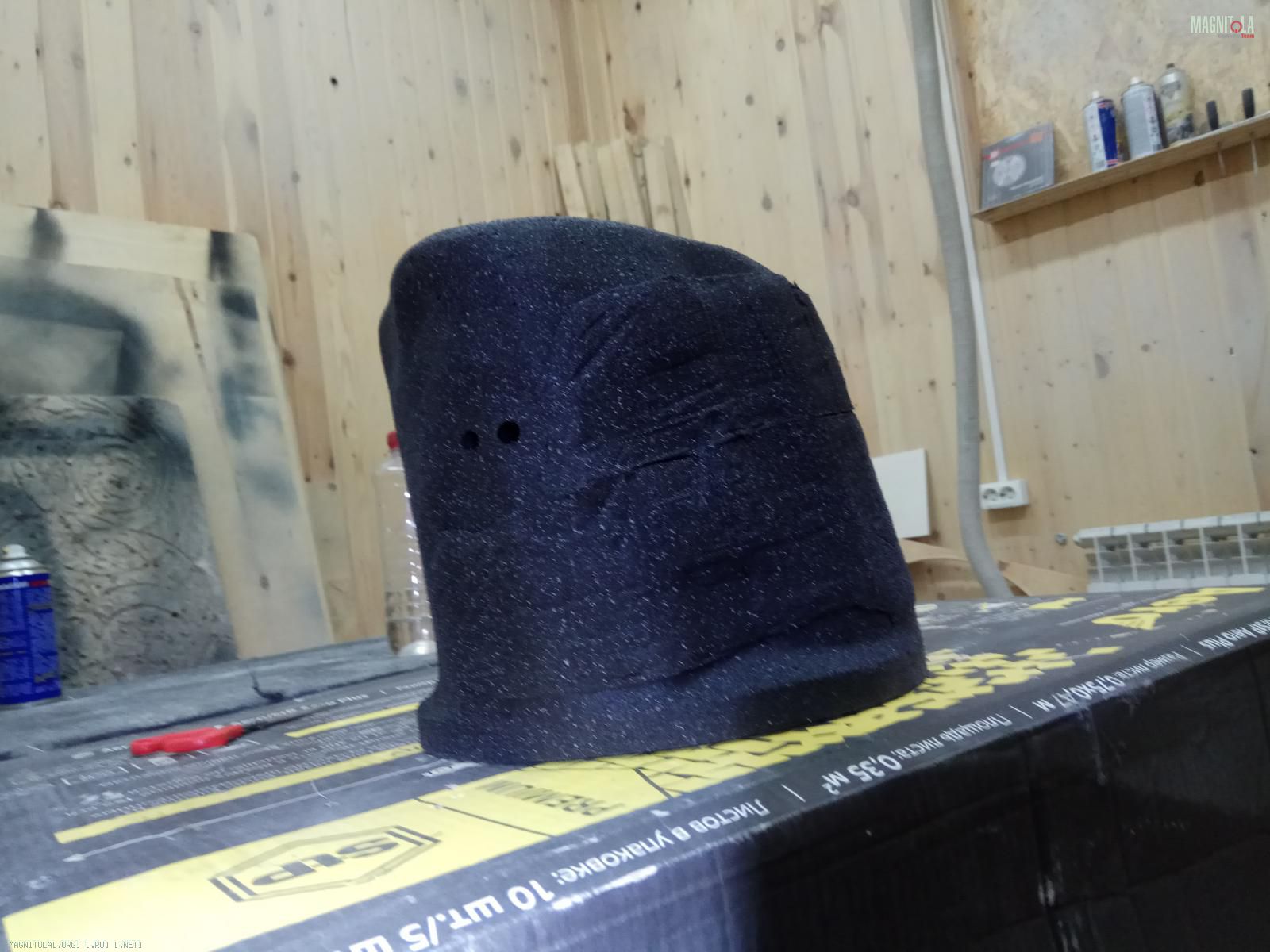

Акустическое демпфирование ватином, одним из лучших демпфирующих материалов...
Уплотнительная лента из битопласта.
Затем красим...

Вложение 1217596Вложение 1217598Вложение 1217600Вложение 1217602Вложение 1217604Вложение 1217606Вложение 1217608Вложение 1217610Вложение 1217612Вложение 1217614

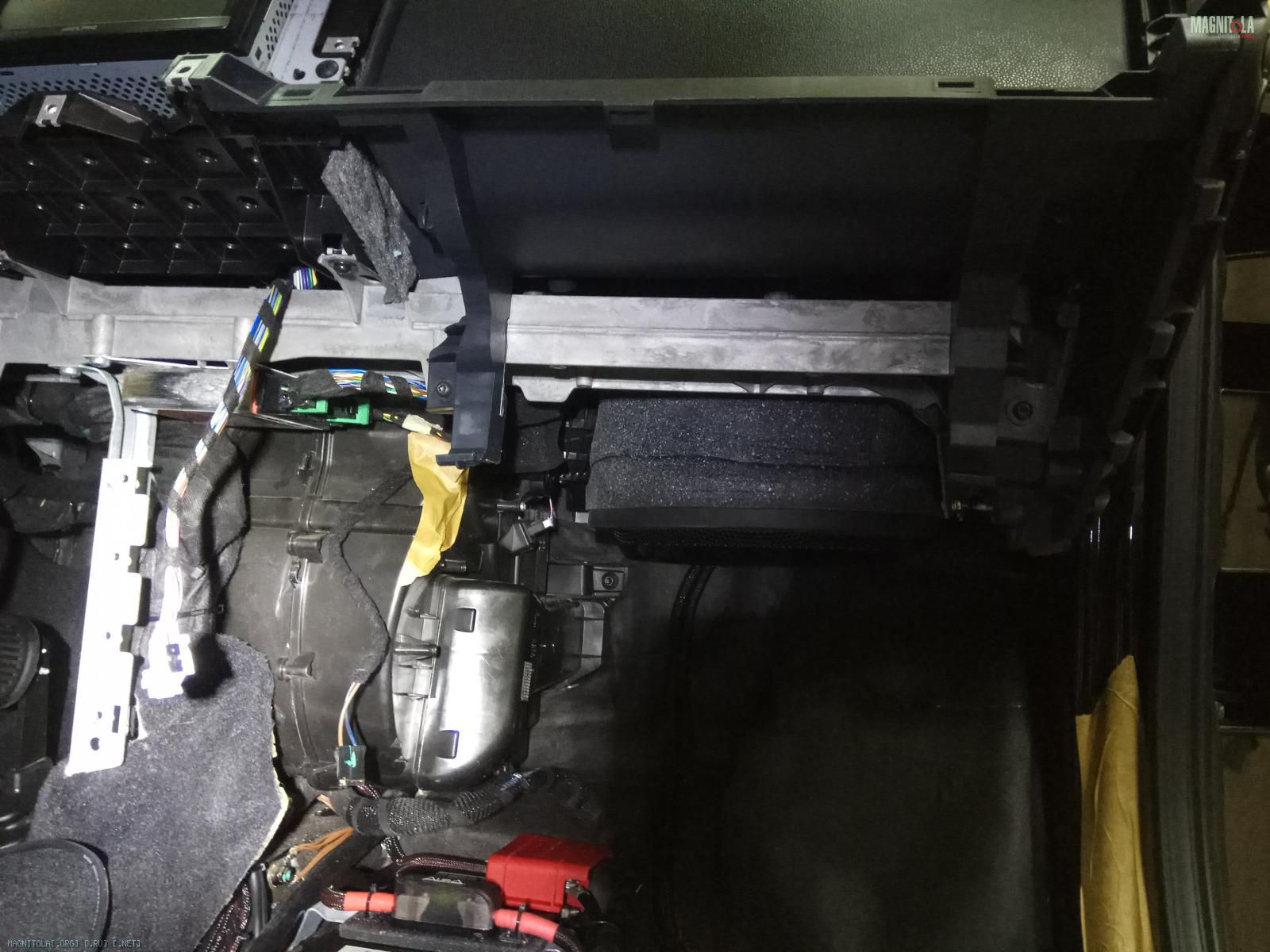

Крепление сабвуферного динамика на винты под шестигранник М5.

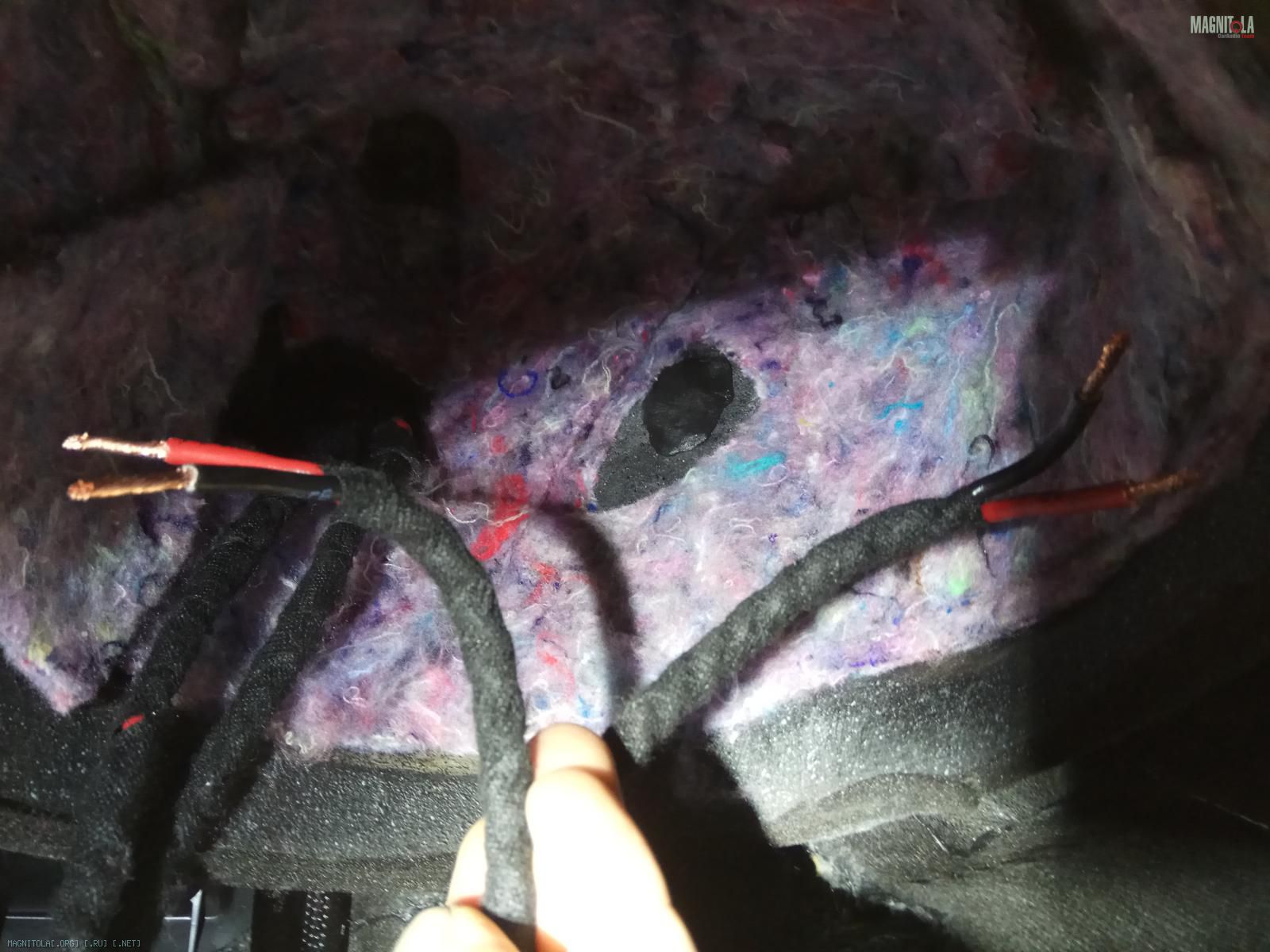

Проводка 2*4мм2 на каждую из катушек...

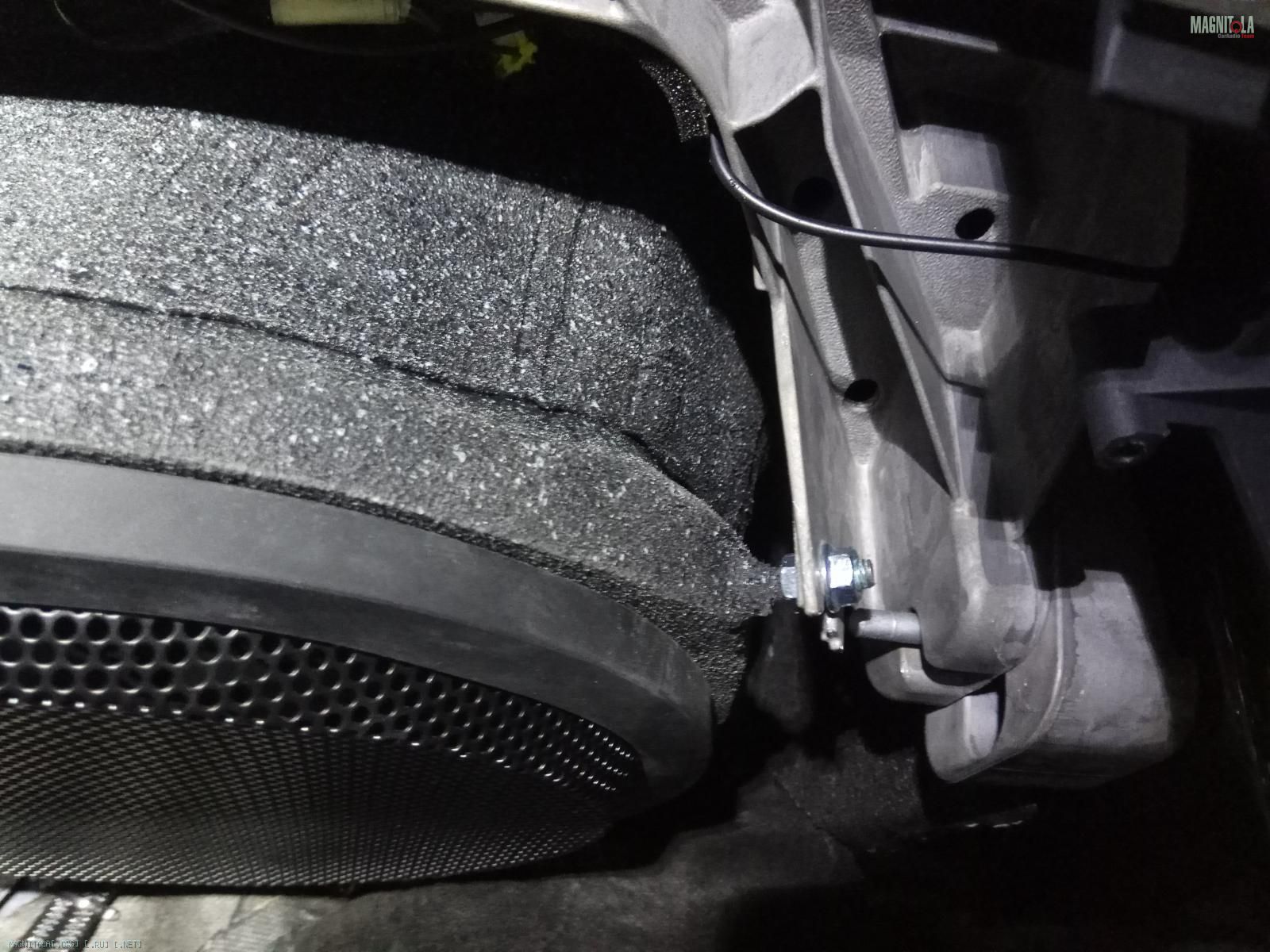

Крепление в штатные места - два М6, один М8..

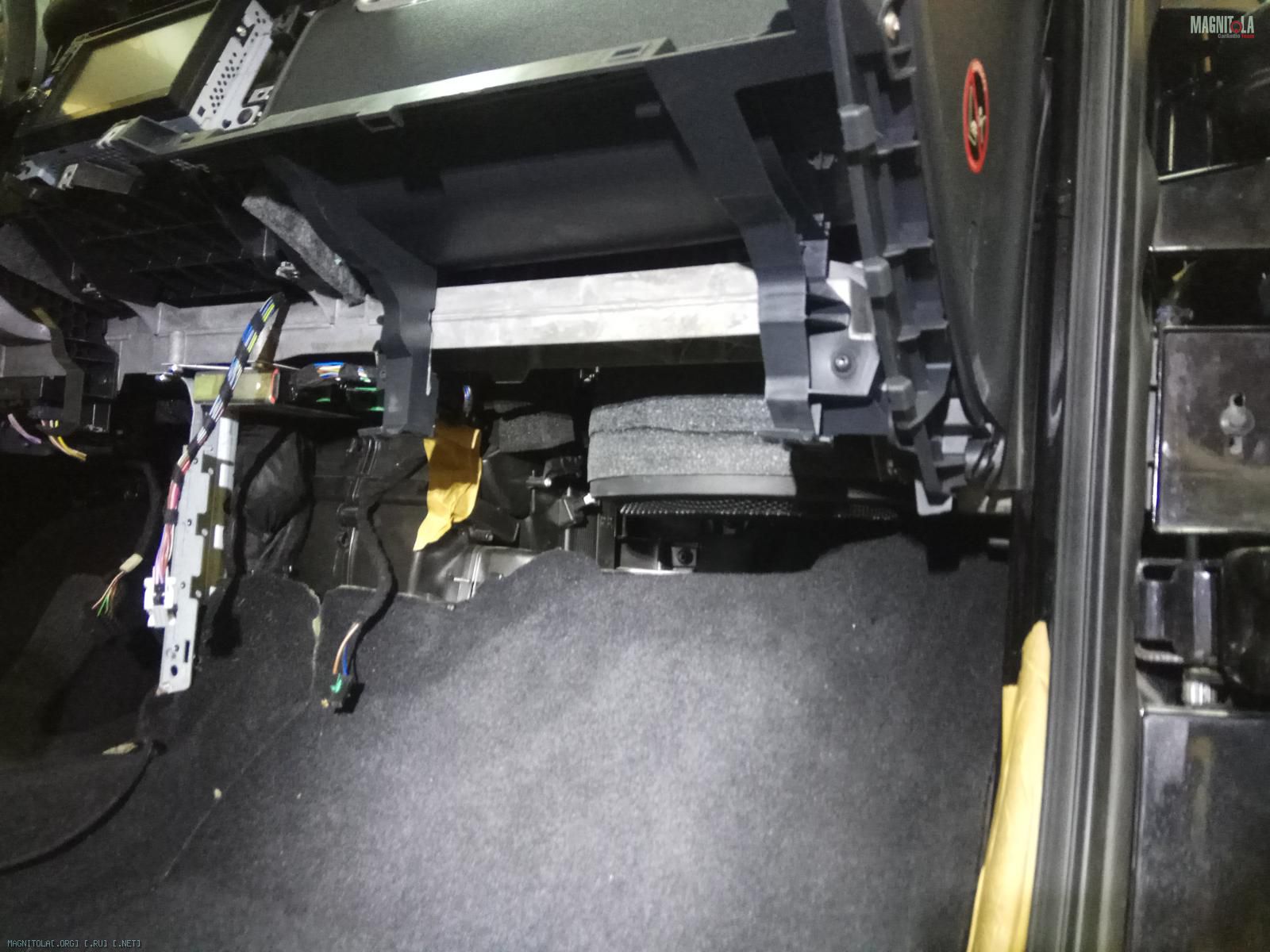

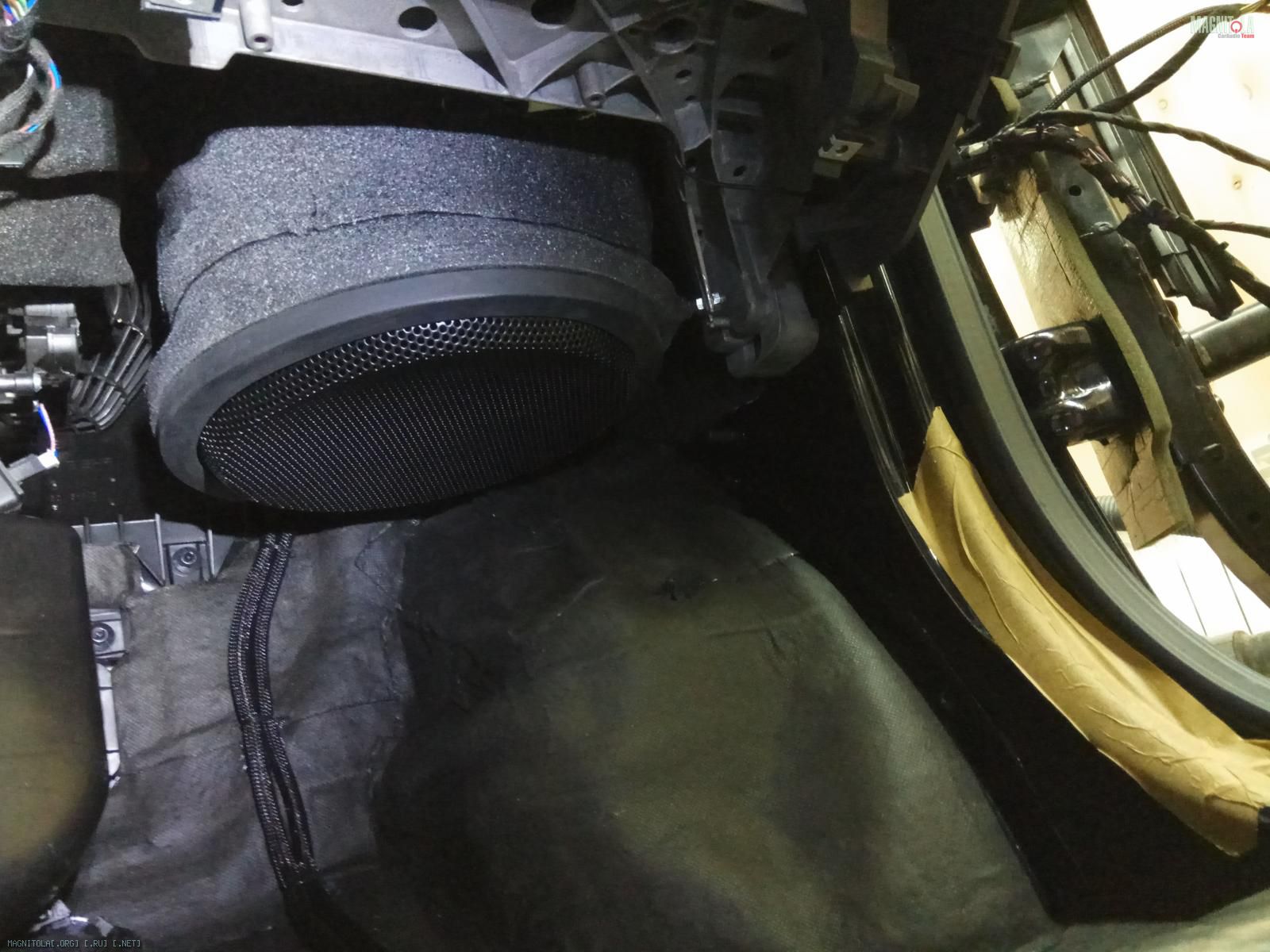

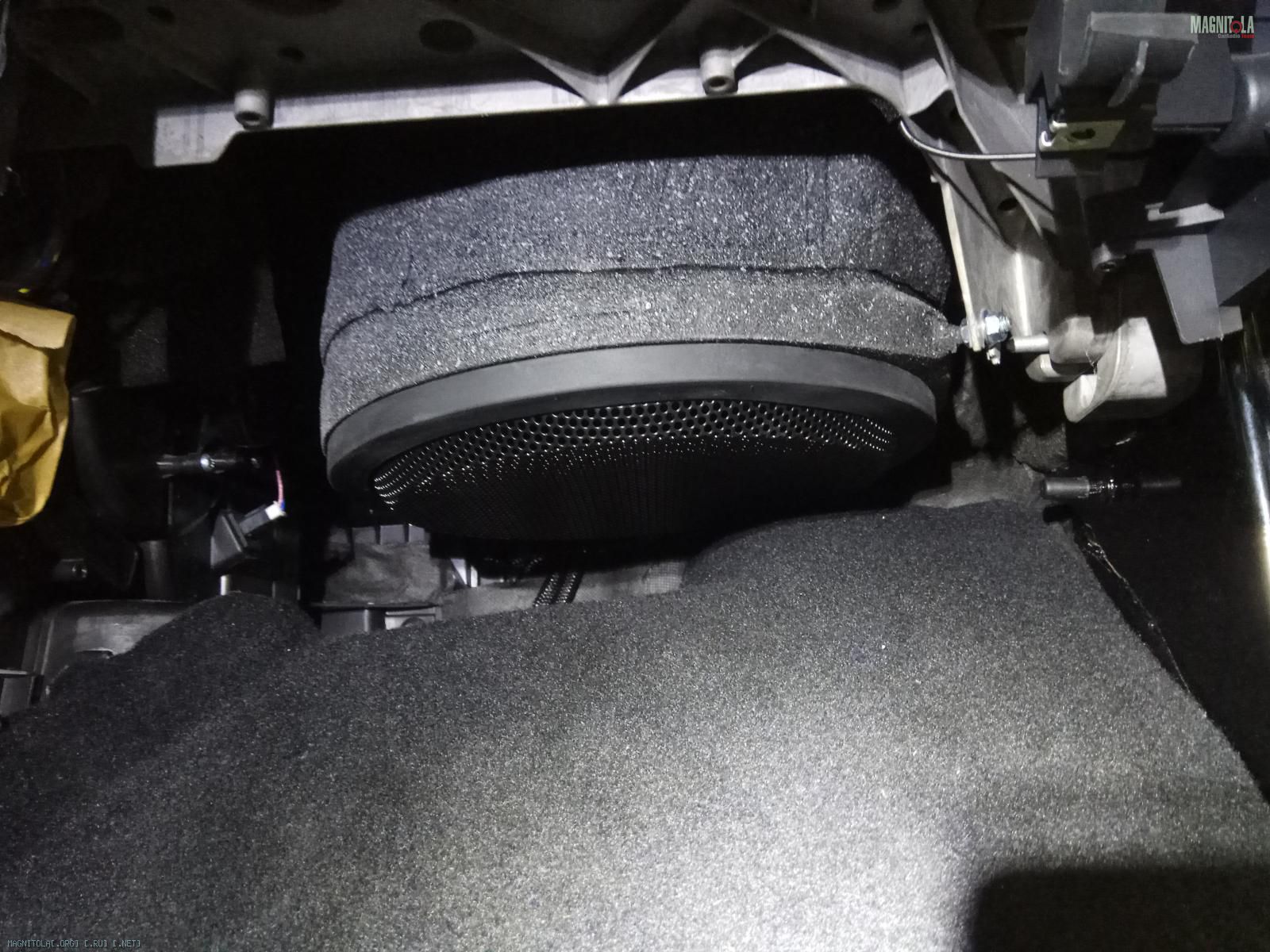

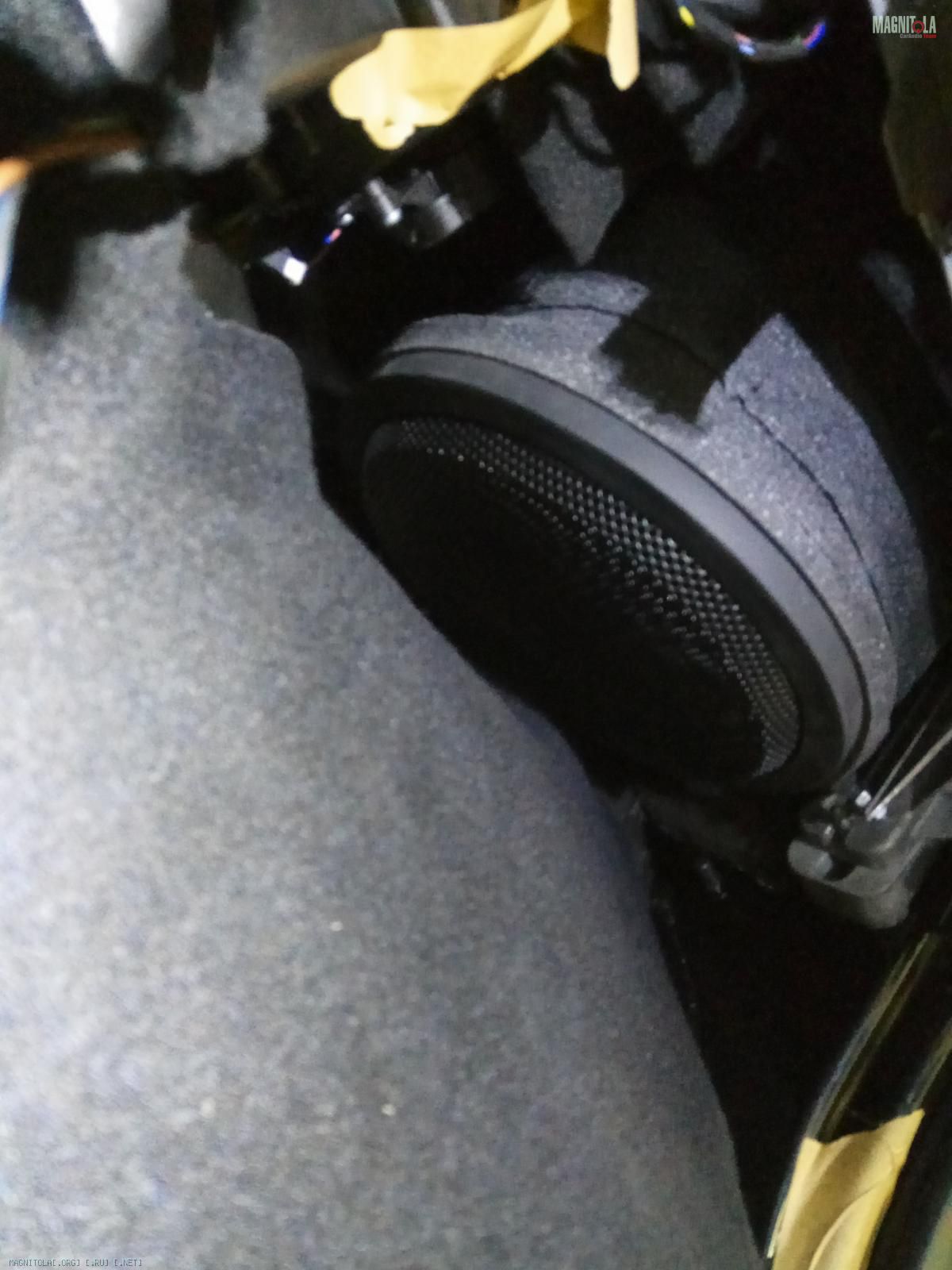

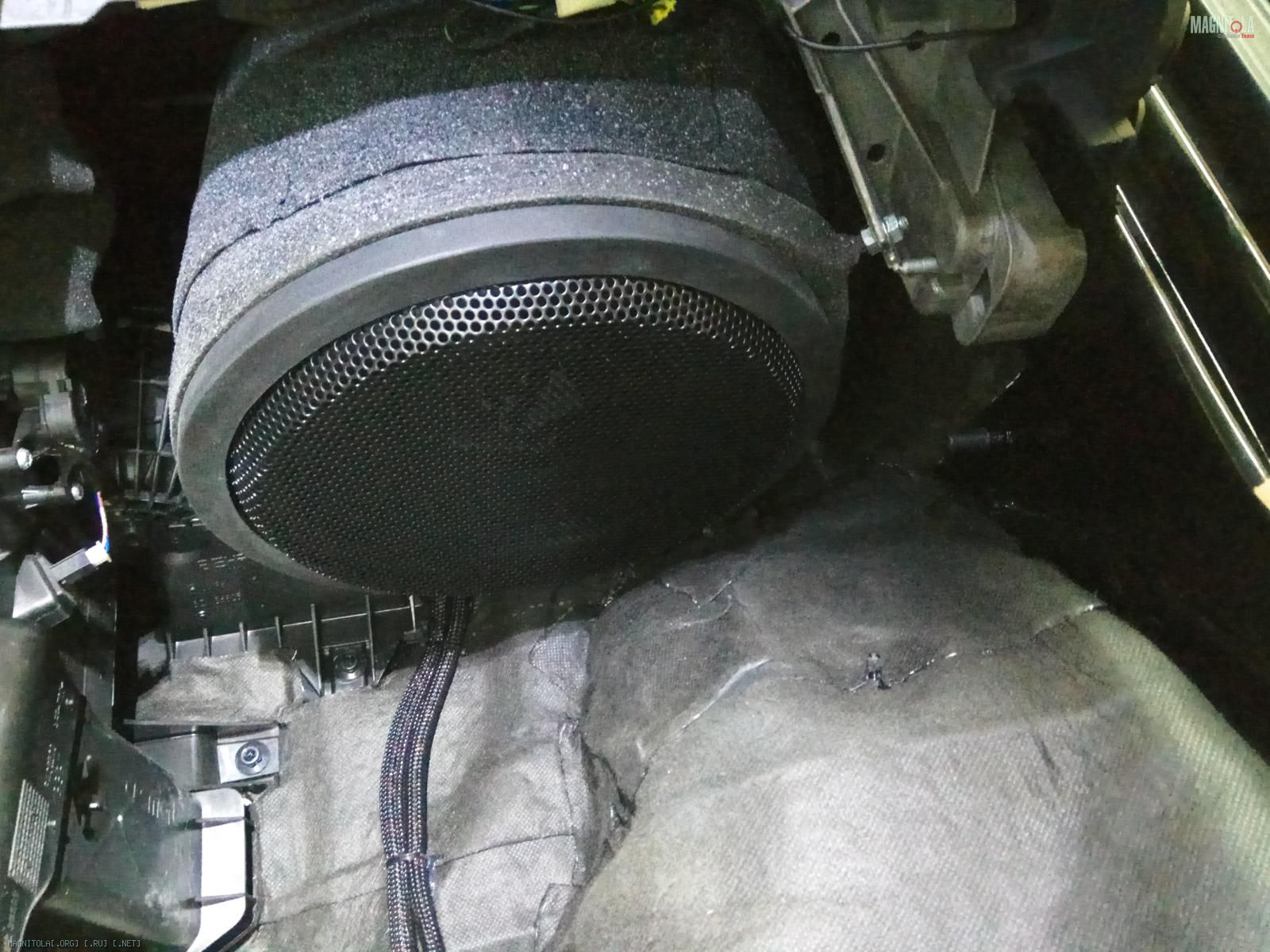

Итог в установленном виде...
Вложение 1217616Вложение 1217618Вложение 1217620Вложение 1217622Вложение 1217624Вложение 1217626Вложение 1217628Вложение 1217630Вложение 1217632Вложение 1217634Вложение 1217636Вложение 1217638

Smart Fortwo Brabus

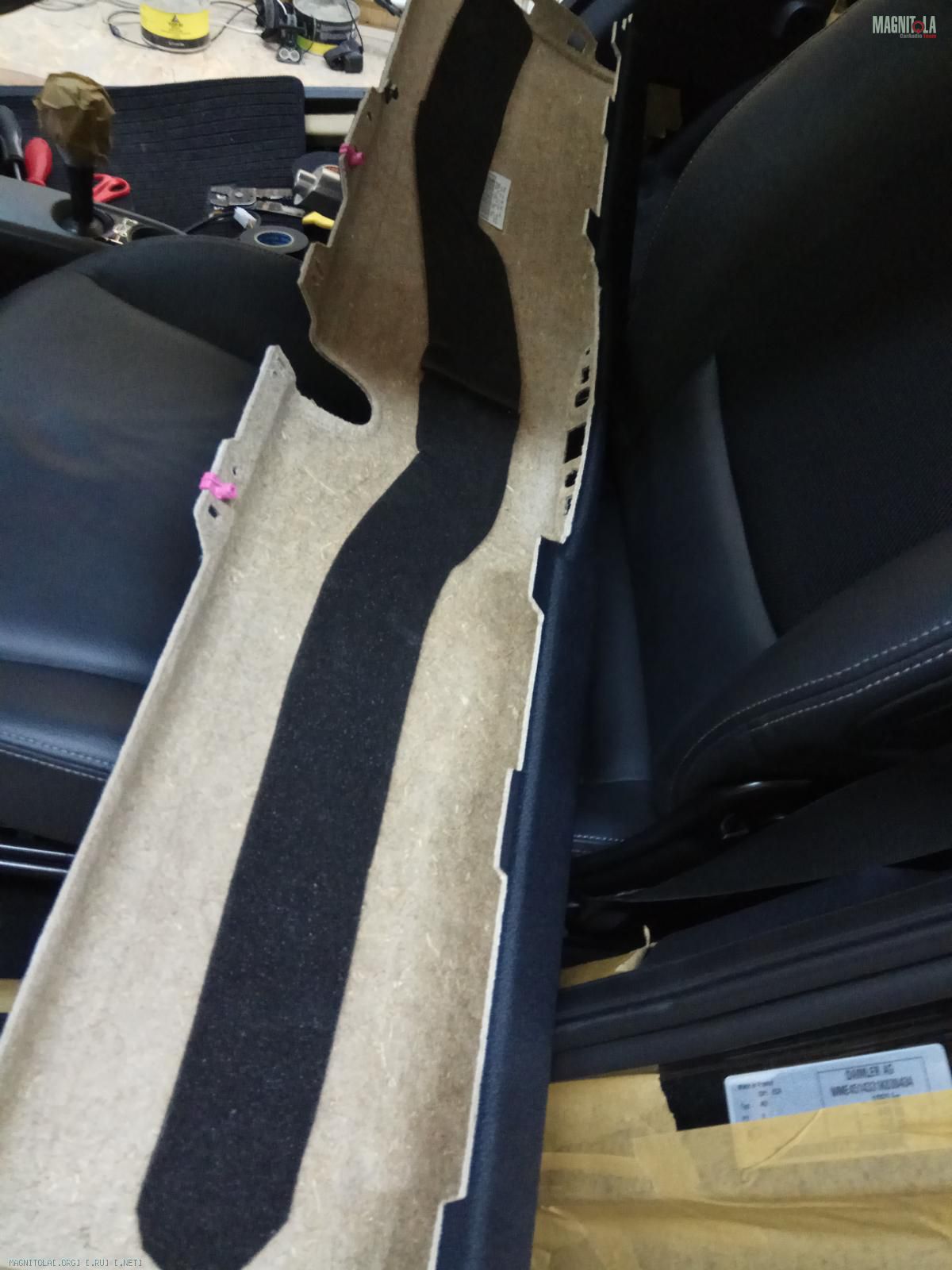

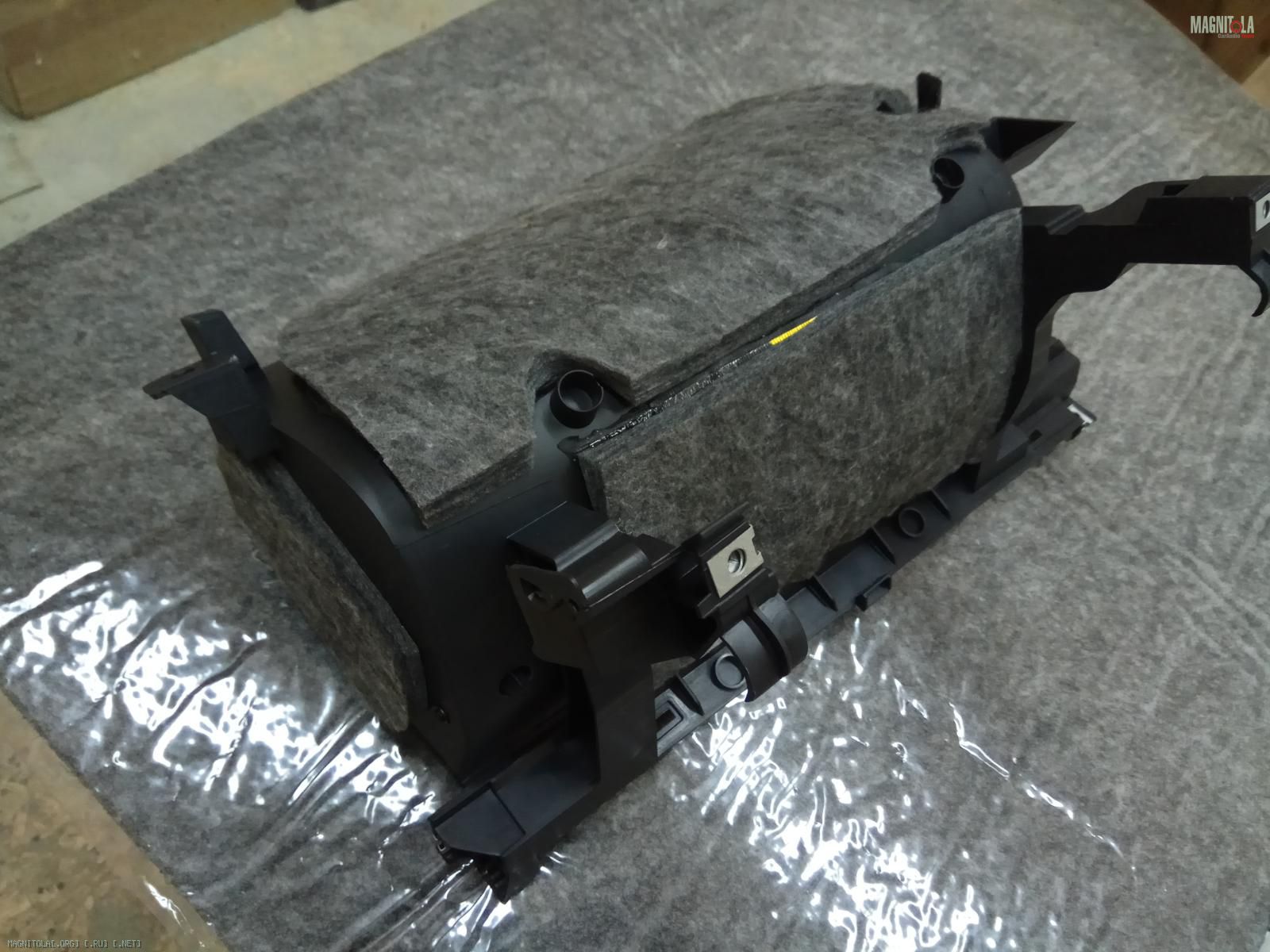

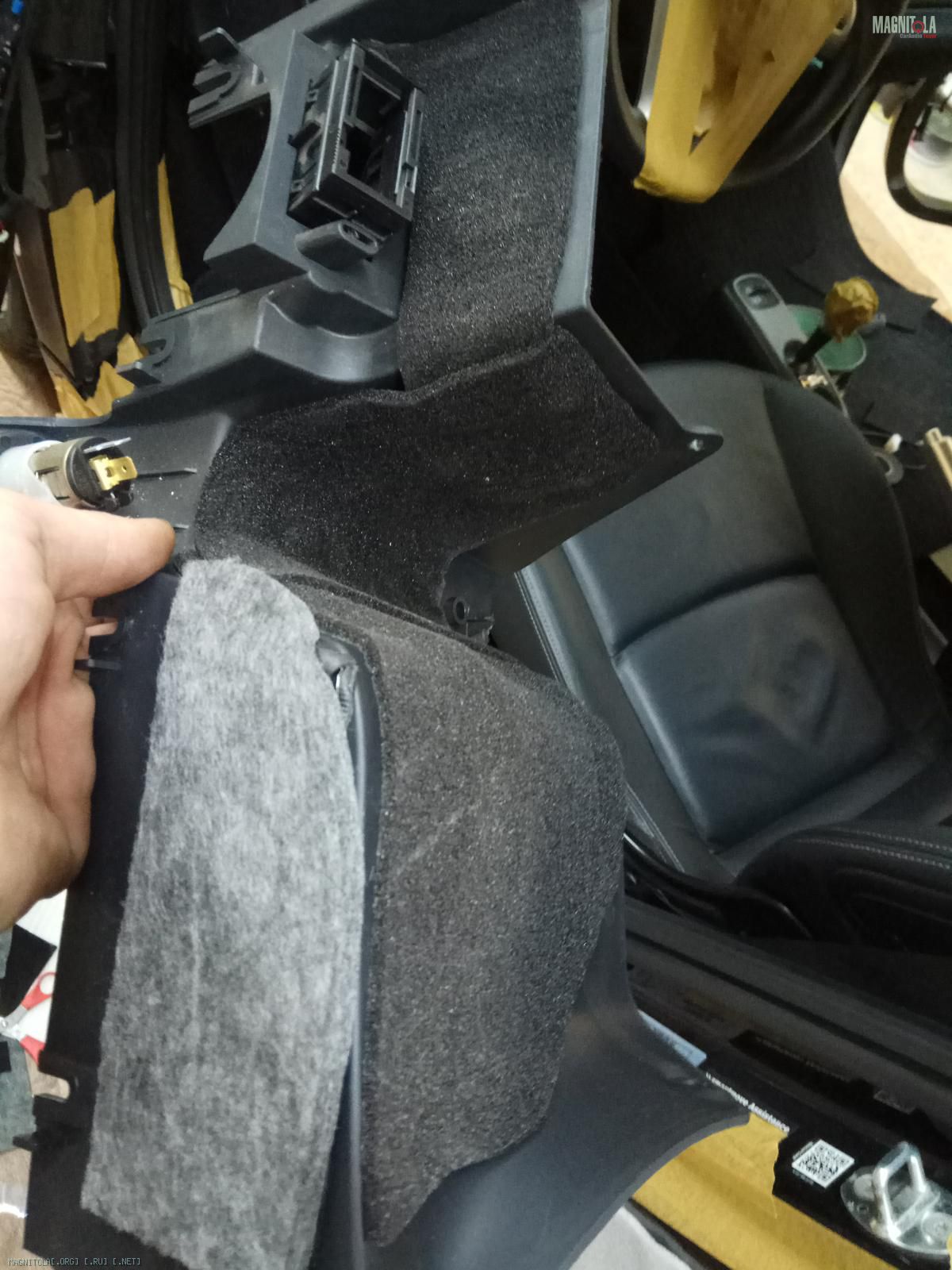

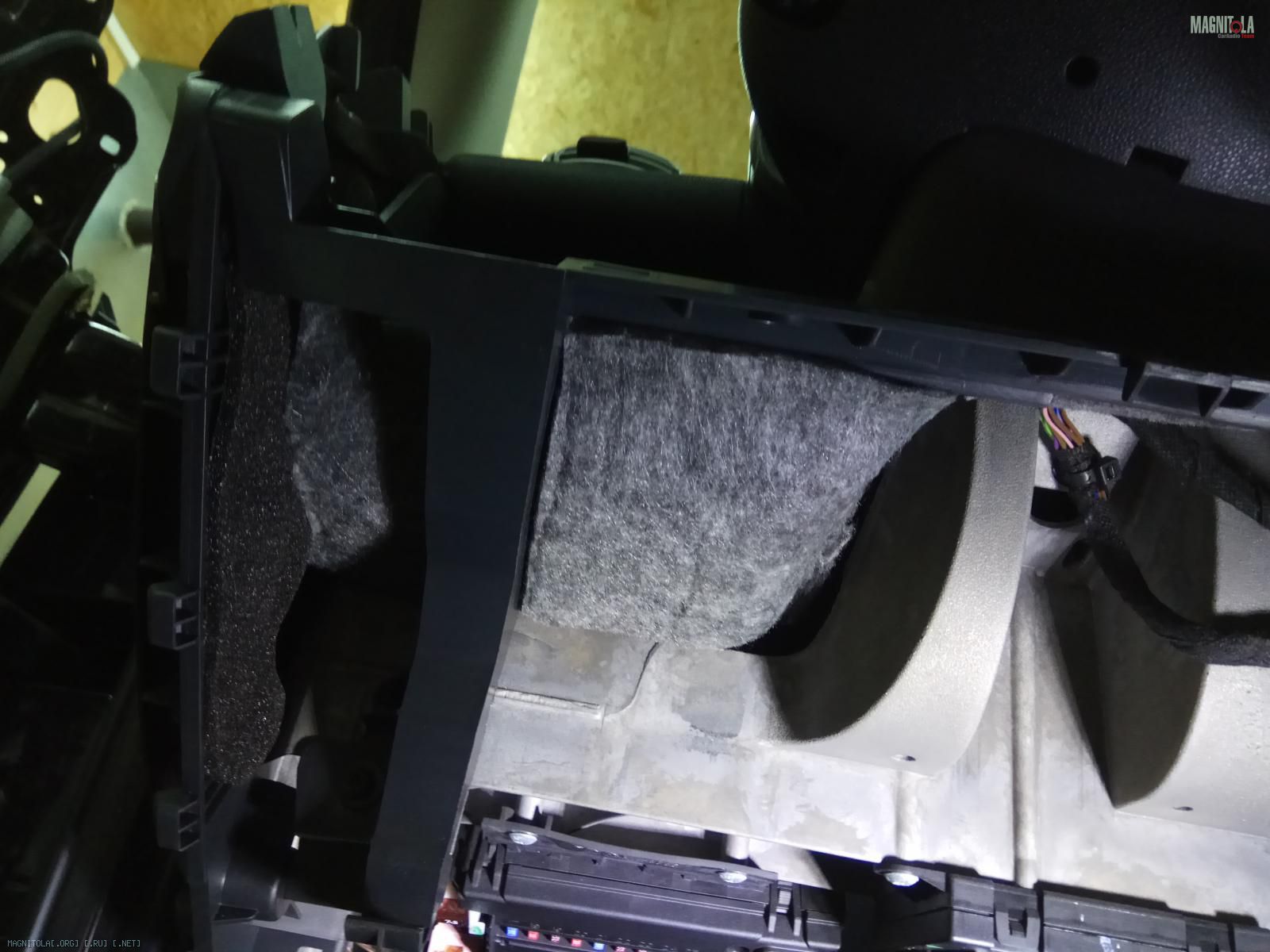

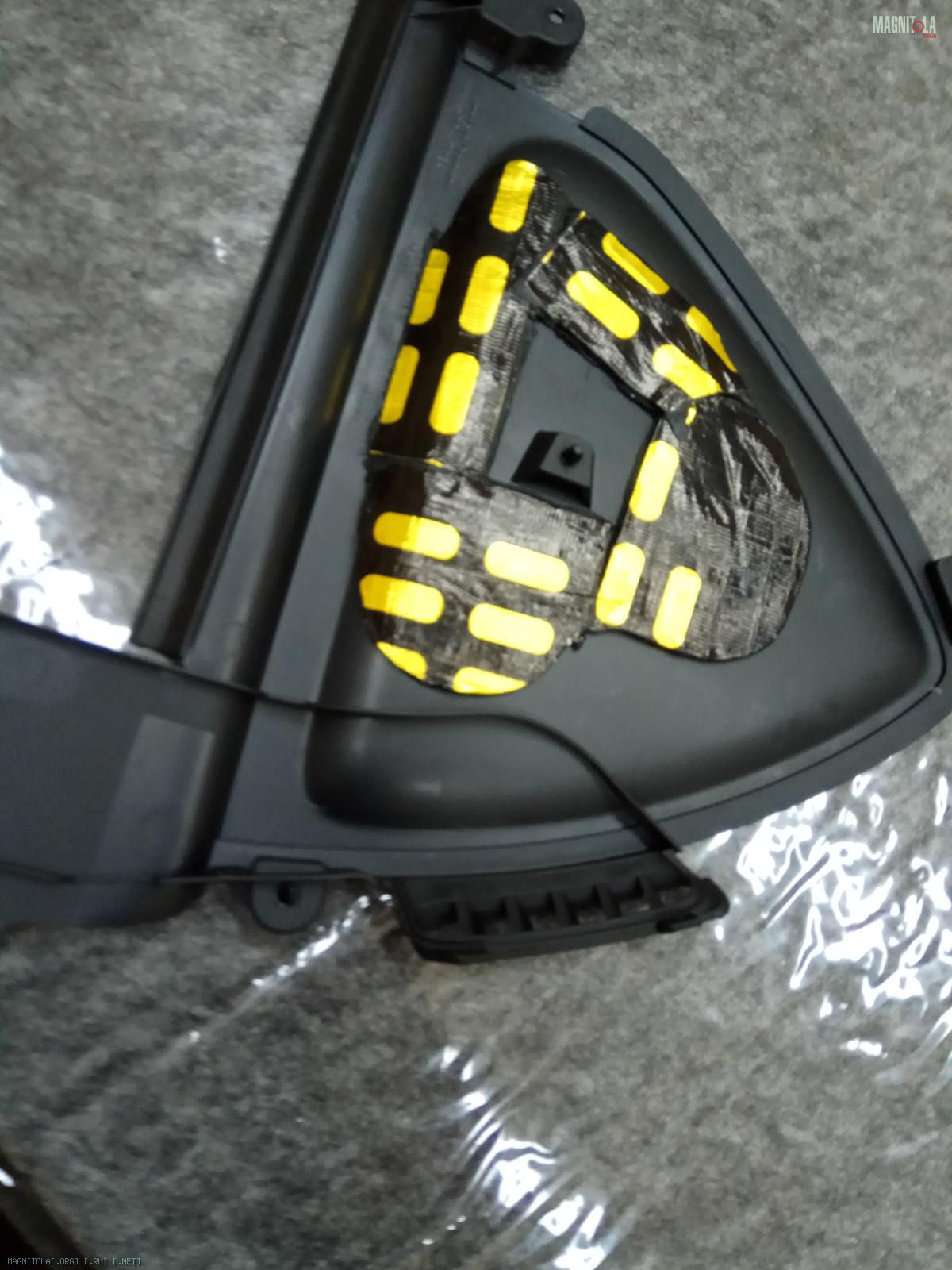

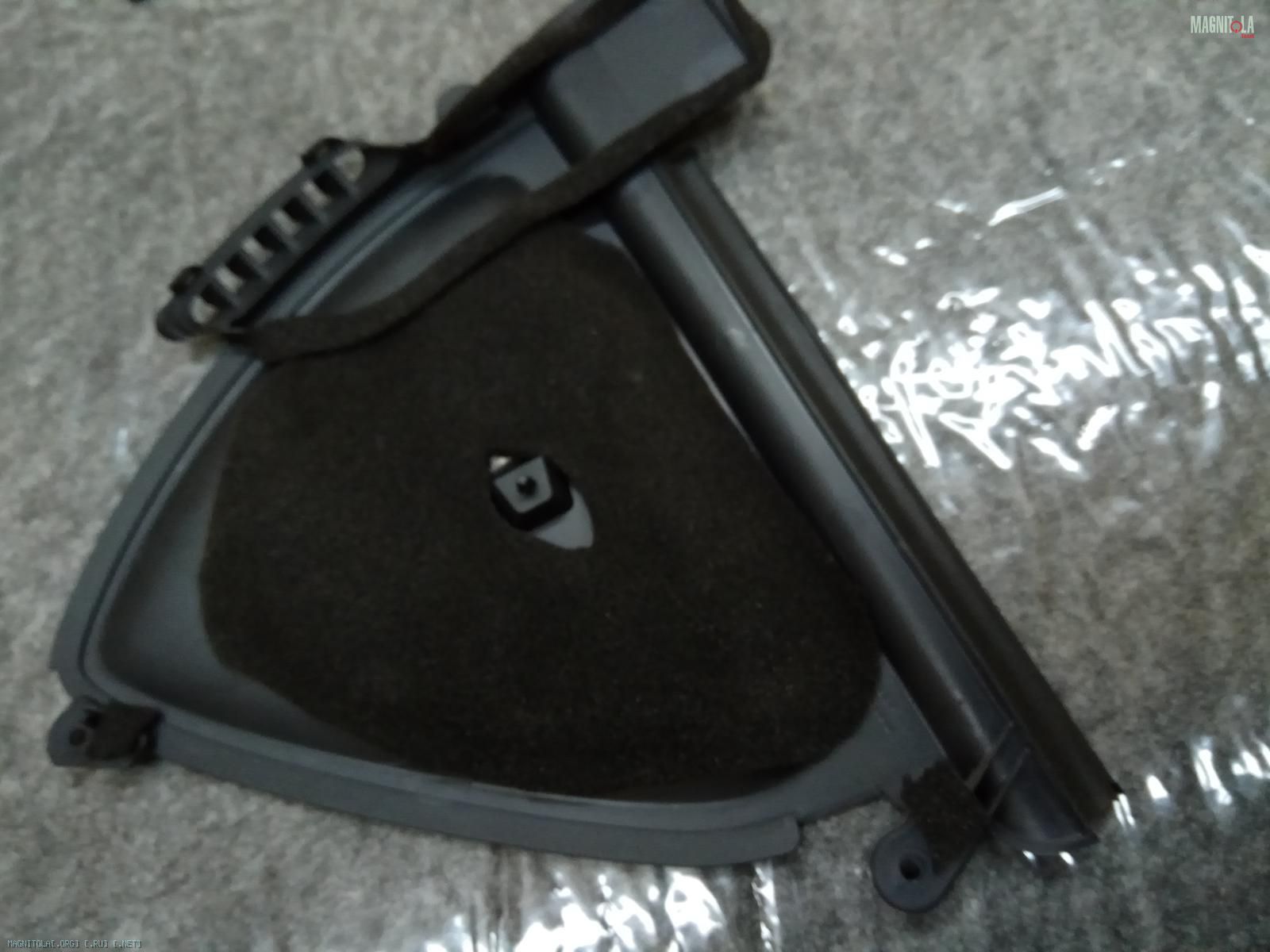

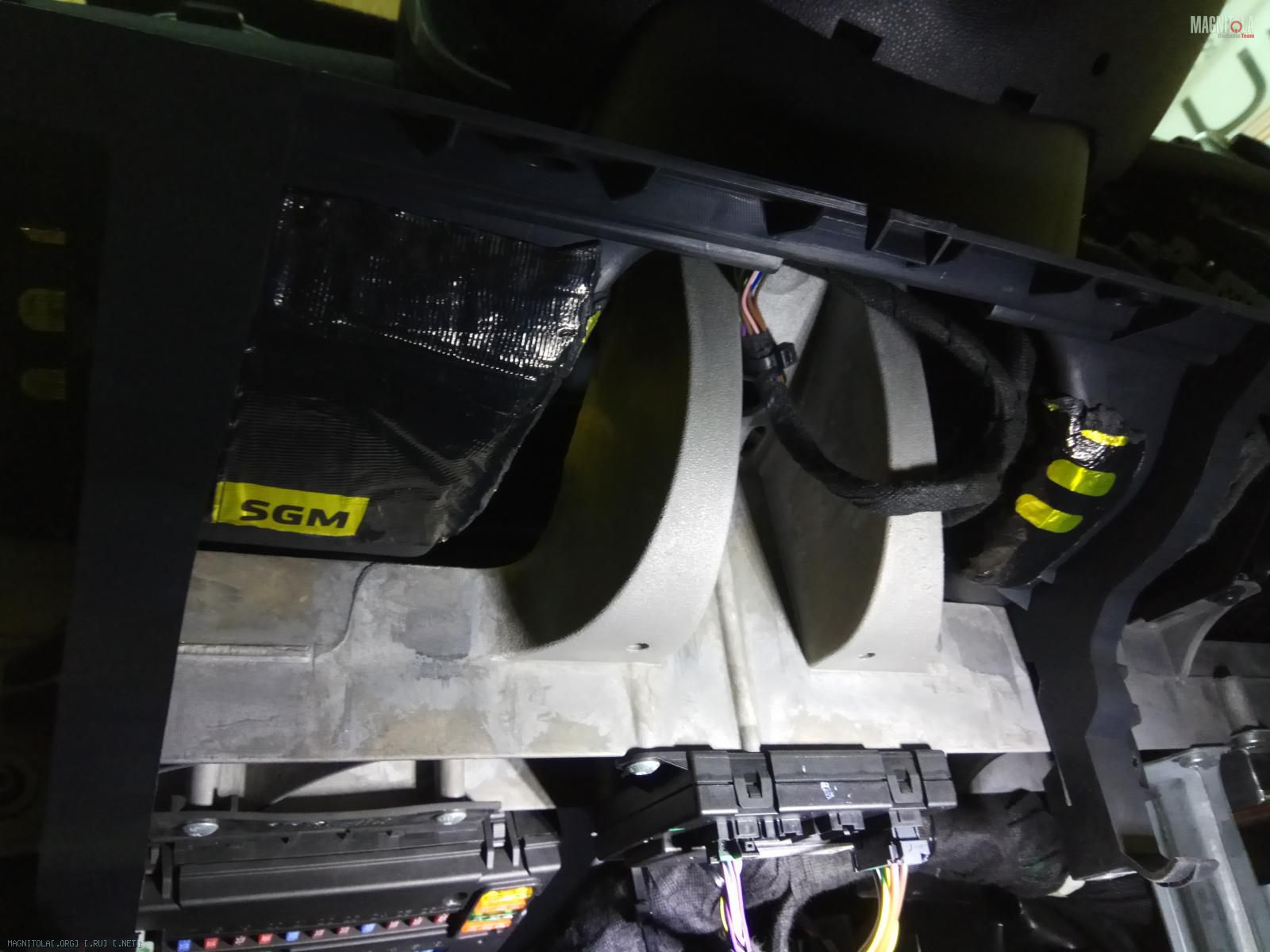

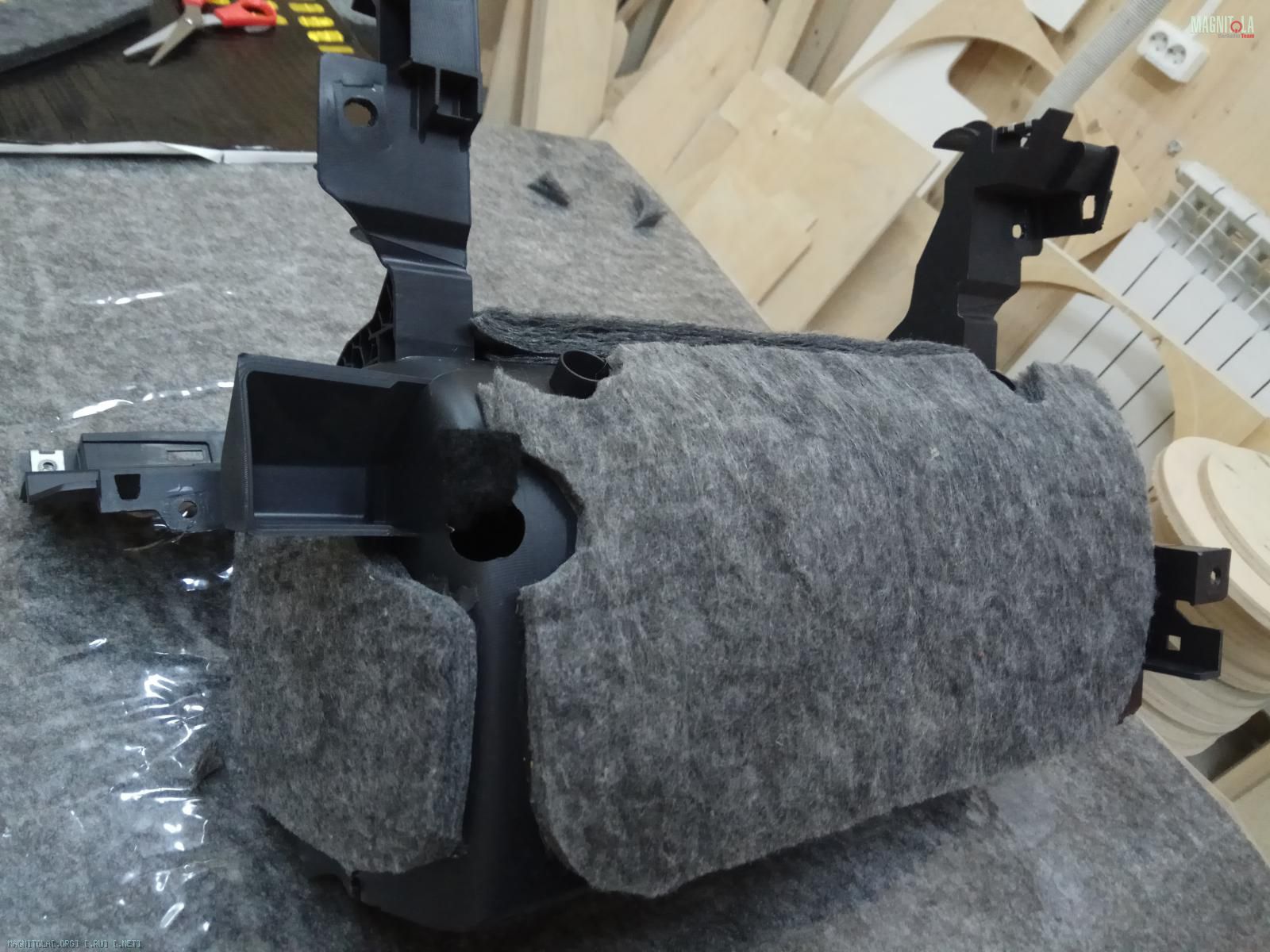

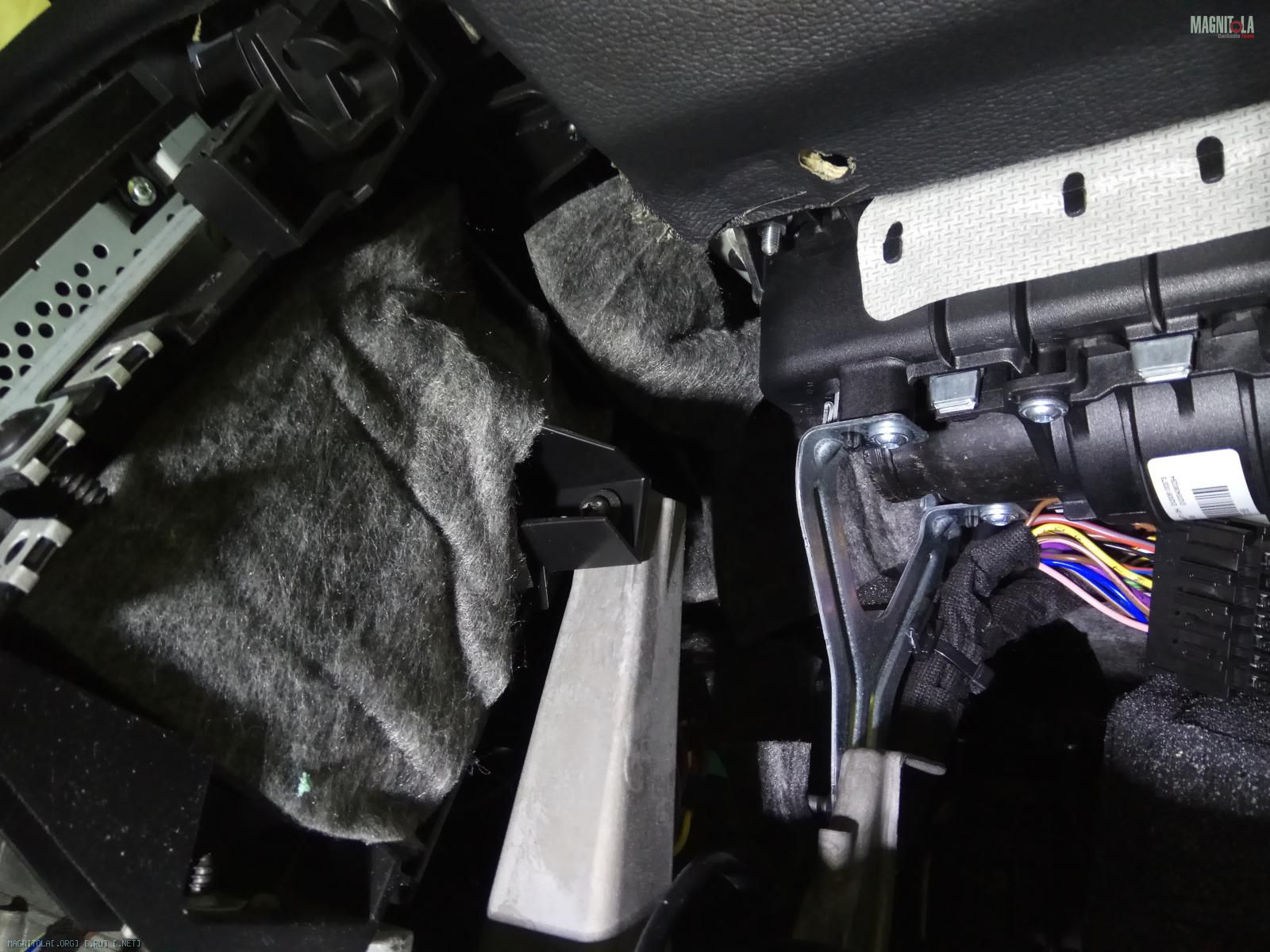

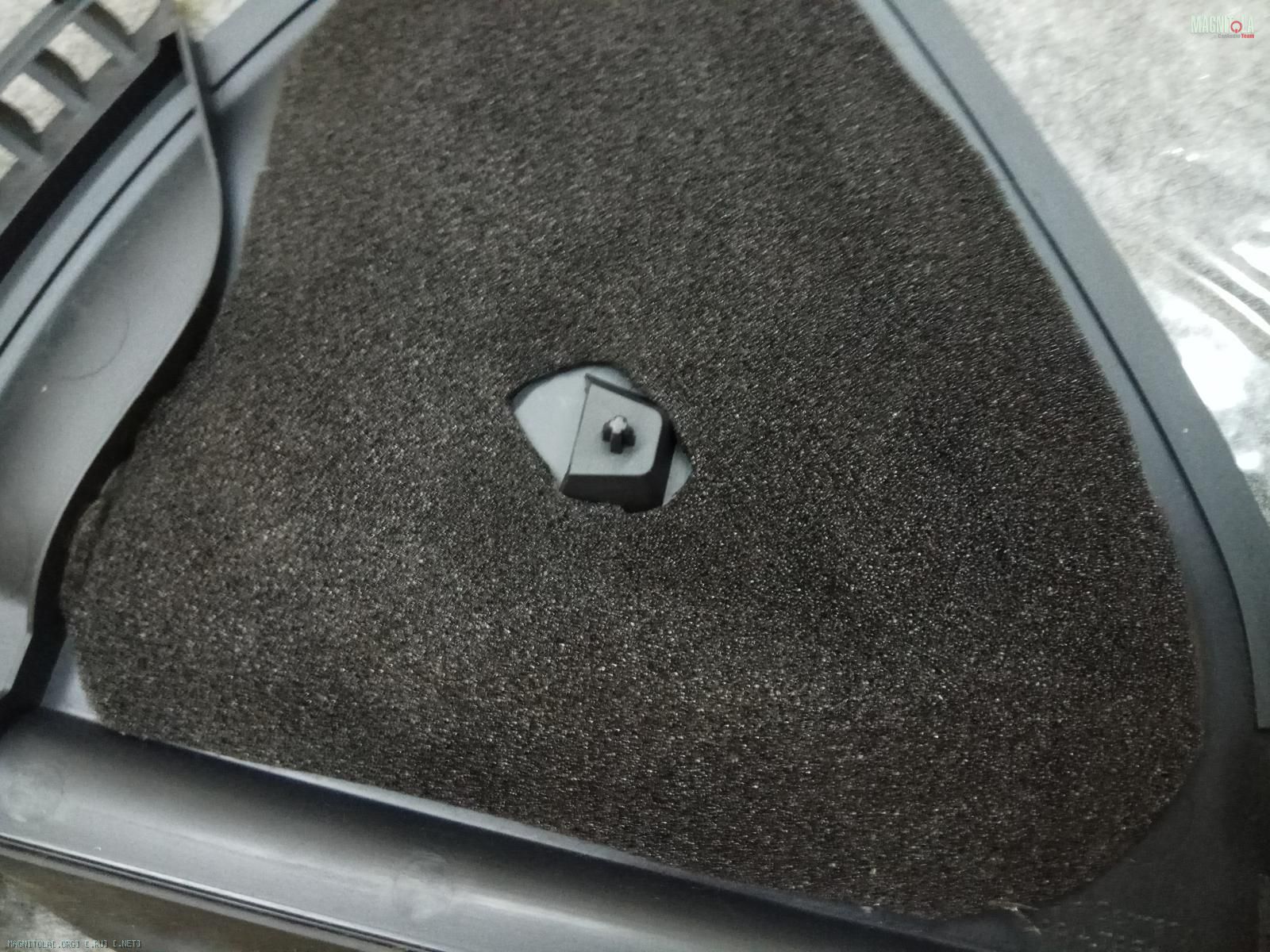

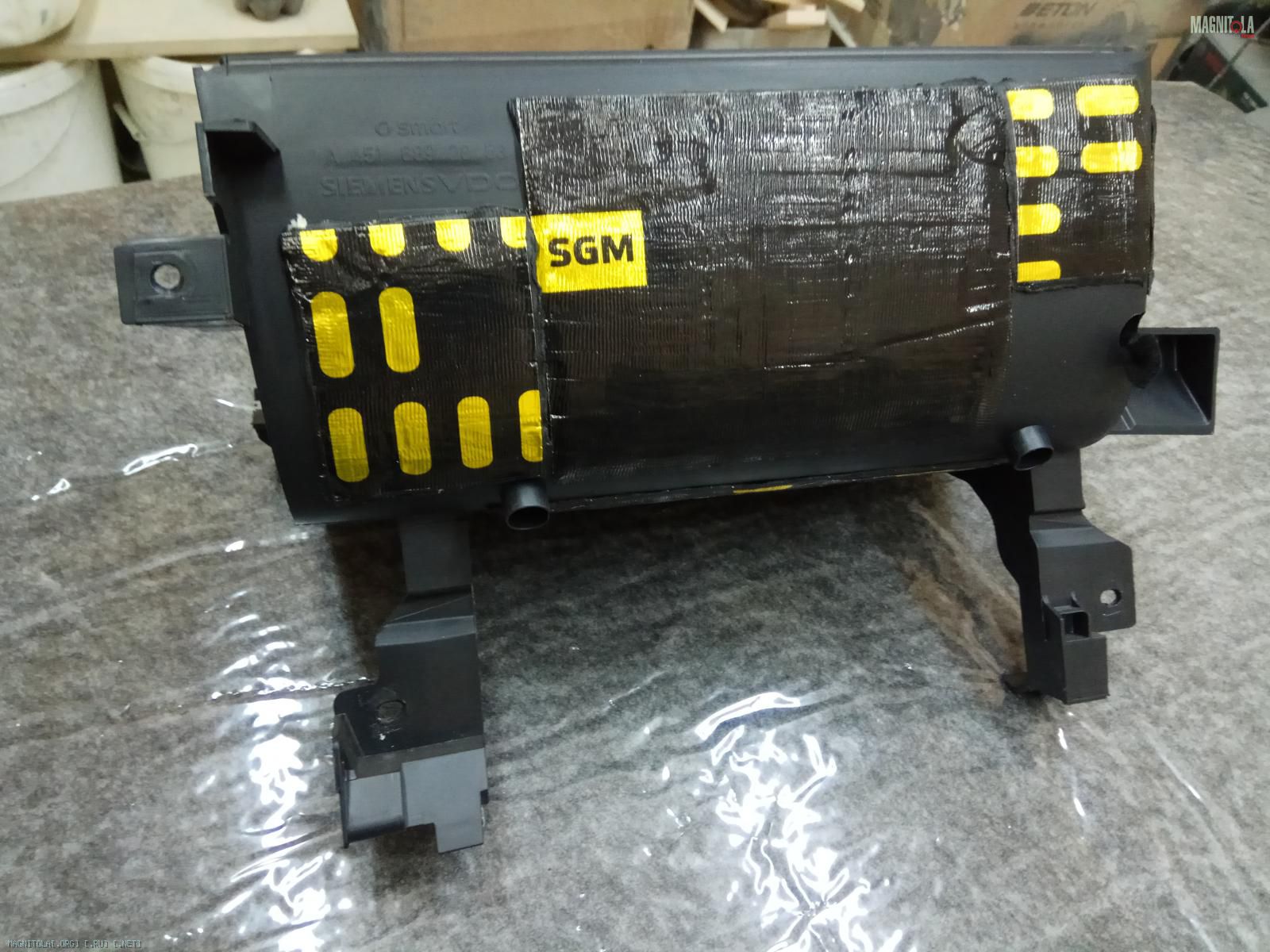

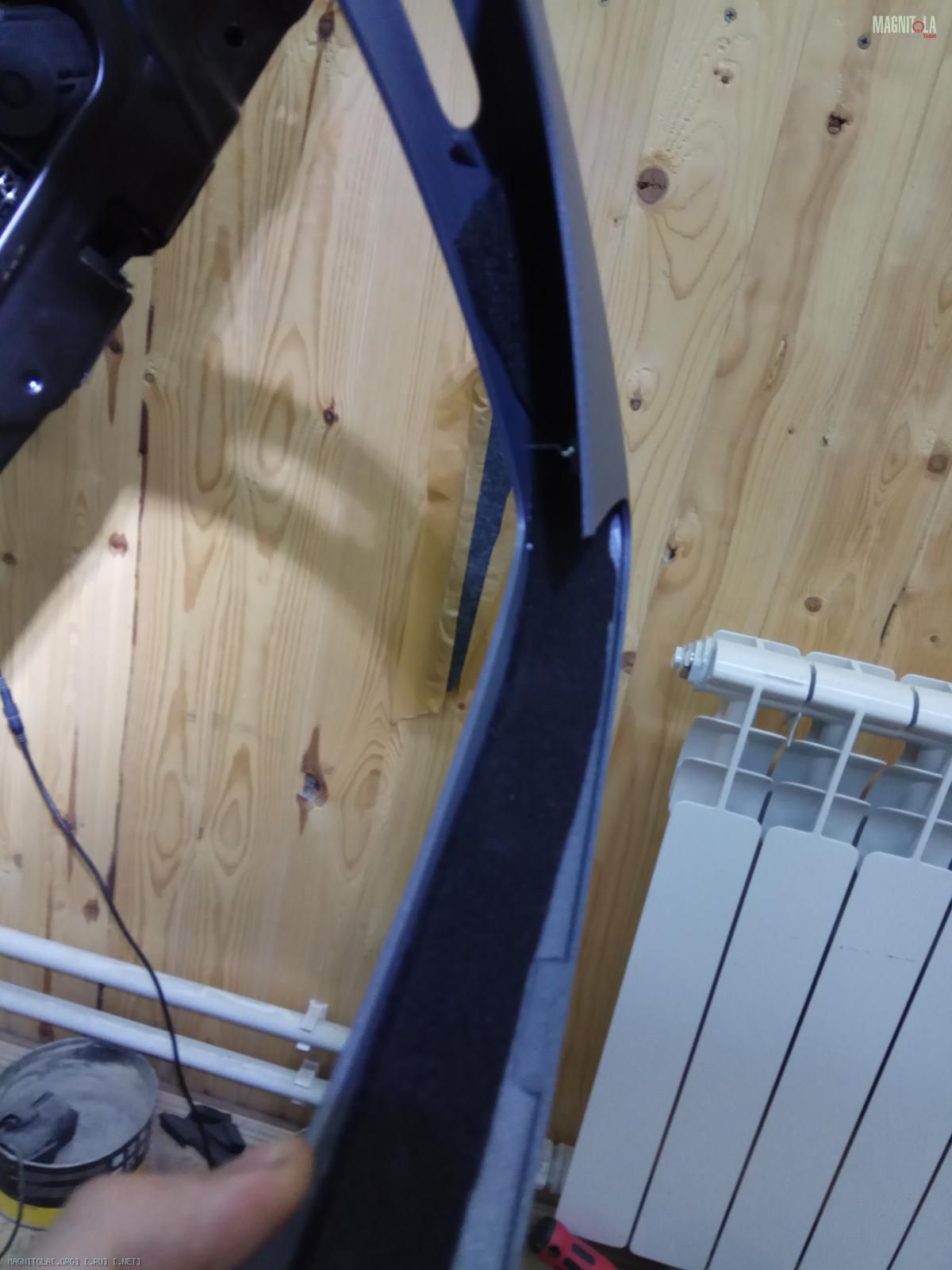

Шумим торпедо и его составные части пластика, вибра 4мм, войлок, битопласт.

Вложение 1217816Вложение 1217818Вложение 1217820Вложение 1217822Вложение 1217824Вложение 1217826Вложение 1217828Вложение 1217830Вложение 1217832Вложение 1217834Вложение 1217836Вложение 1217838Вложение 1217840Вложение 1217842Вложение 1217844Вложение 1217846Вложение 1217848Вложение 1217850Вложение 1217852Вложение 1217854

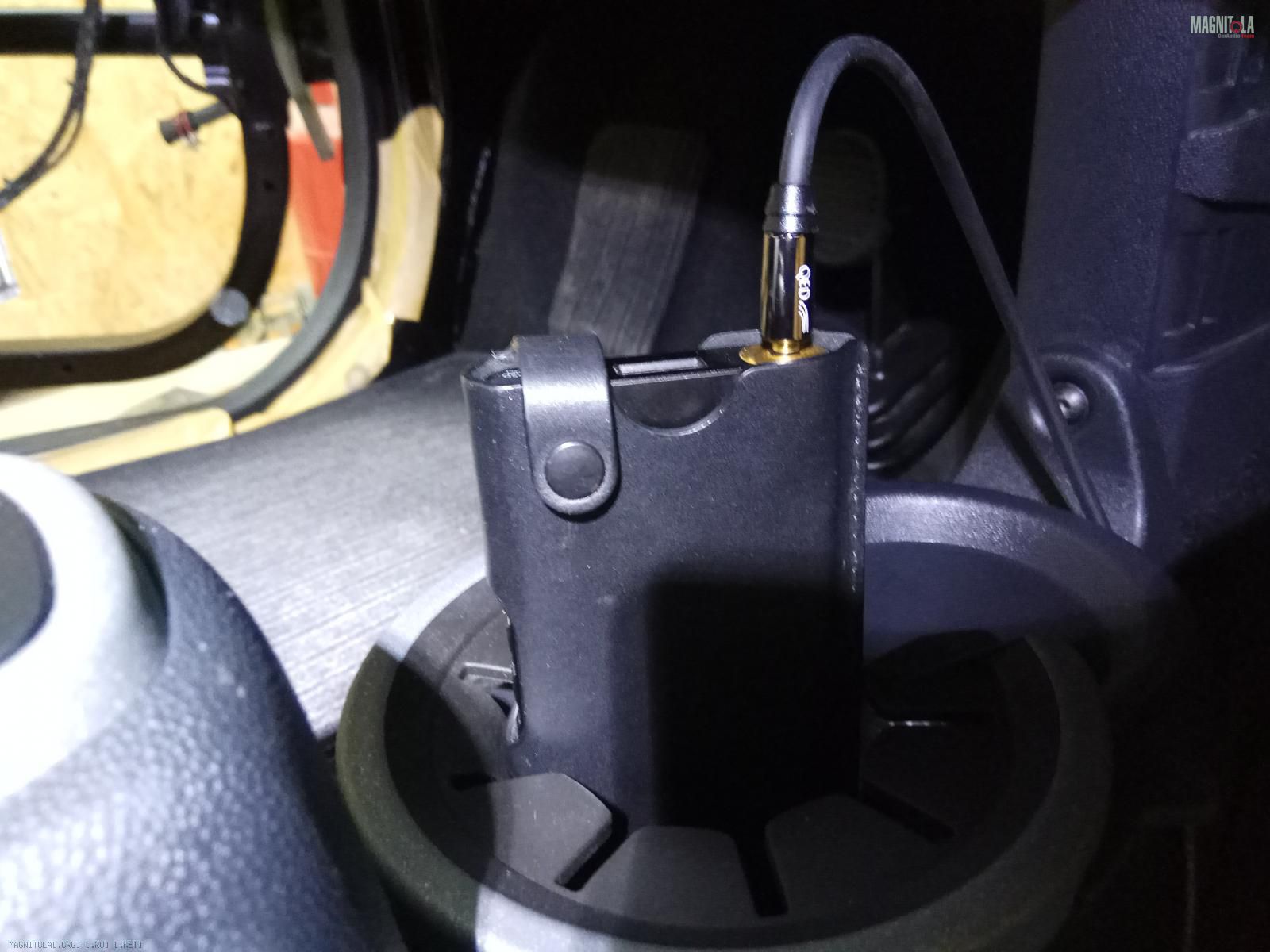

Пульт URC.3 и плеер на месте...
Процессор/усилитель под сиденьем...
Вложение 1217856Вложение 1217858Вложение 1217860Вложение 1217862

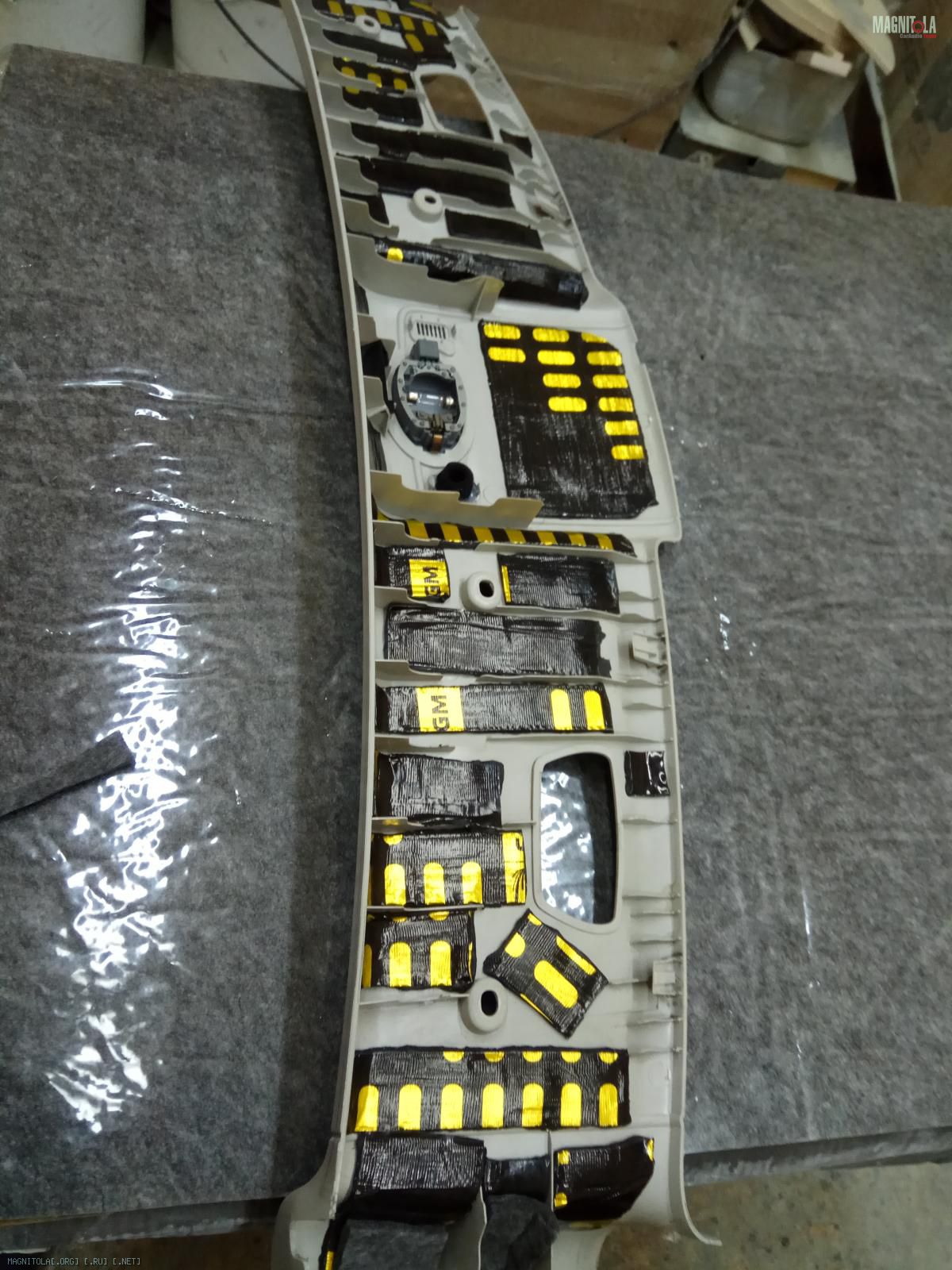

Стойки и часть жесткого потолка... вибрим, шумим...
Вложение 1217864Вложение 1217866Вложение 1217868Вложение 1217870Вложение 1217872Вложение 1217874Вложение 1217876Вложение 1217878

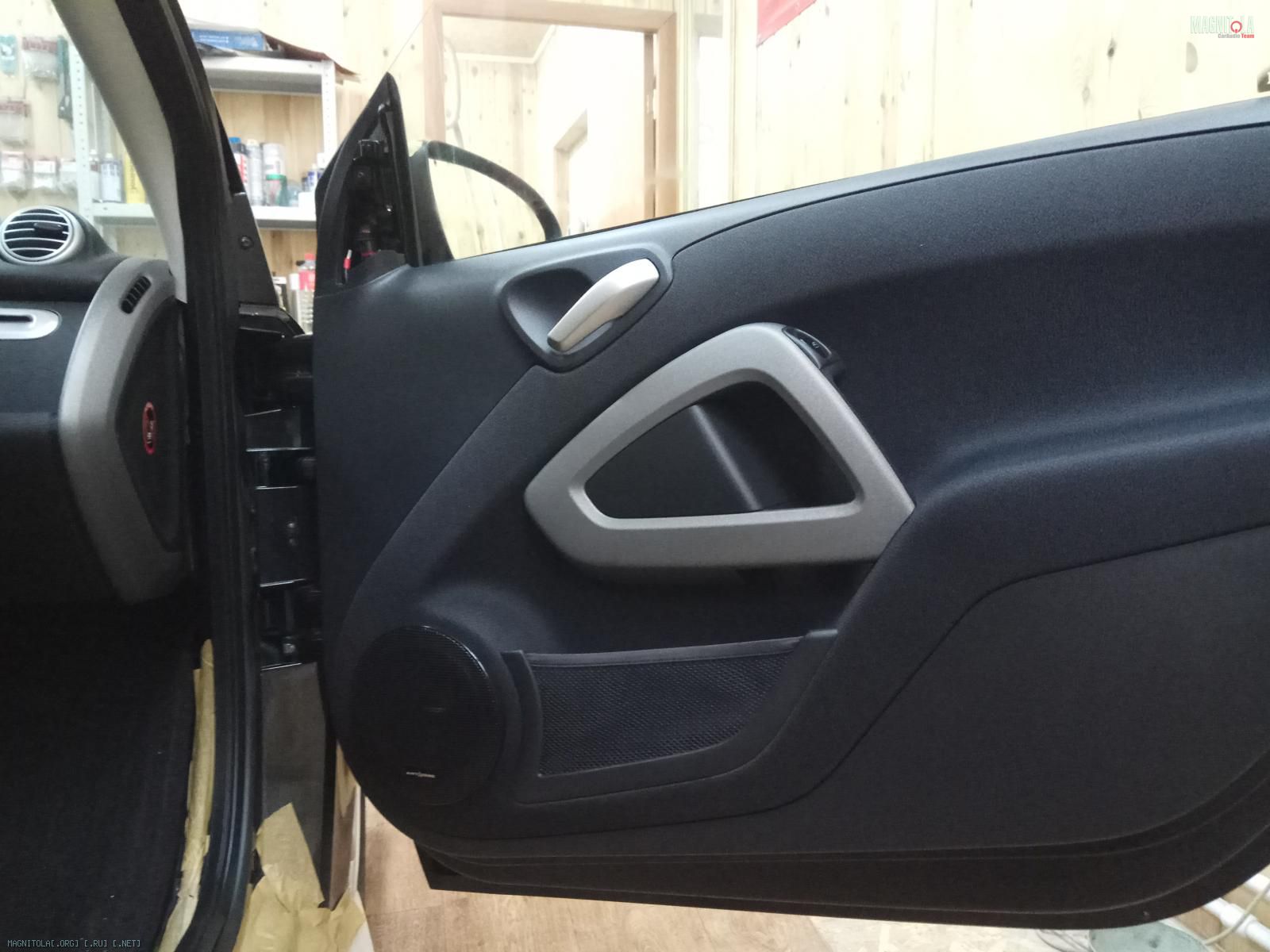

Собираем двери...

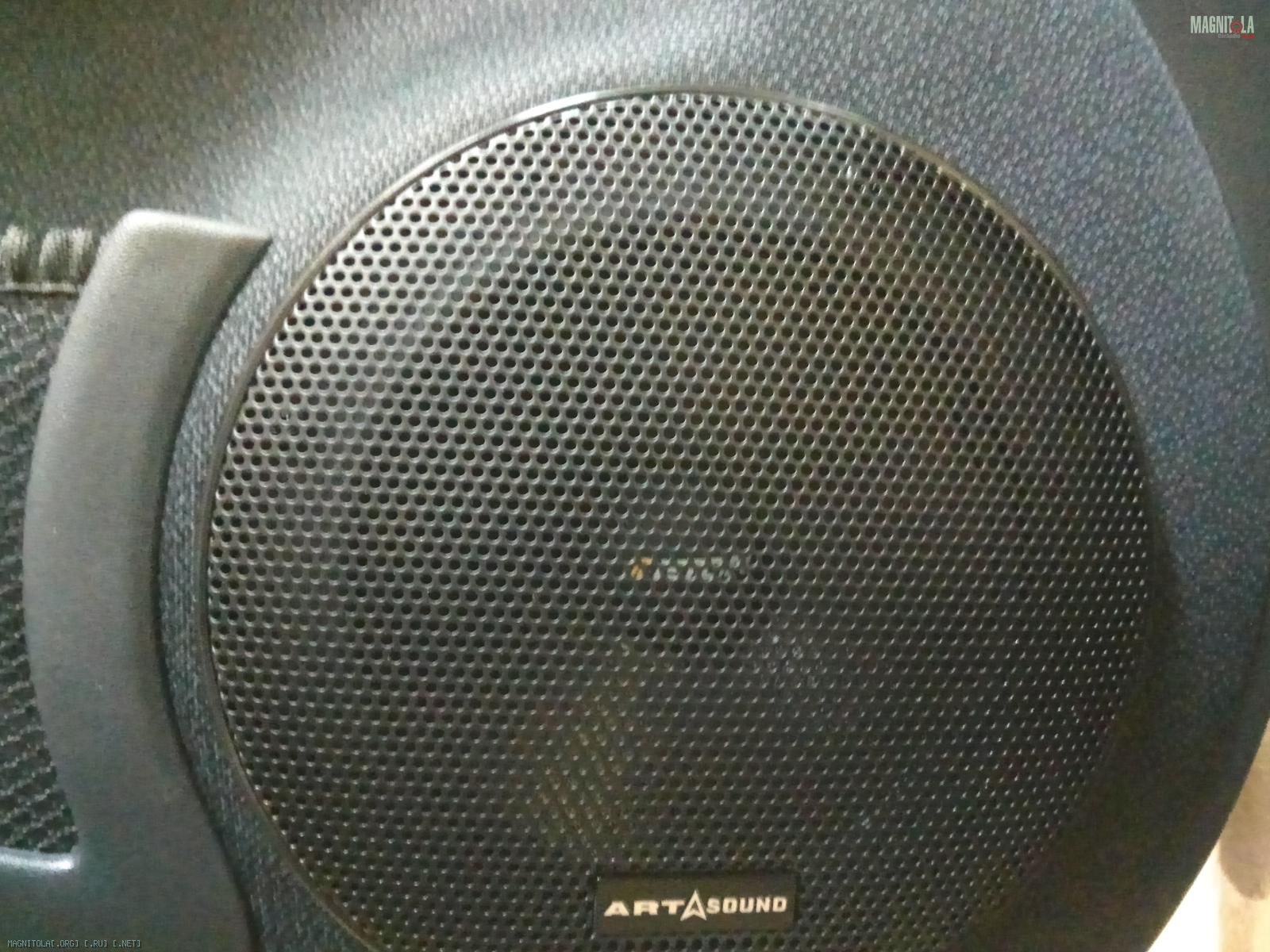

Устанавливаем мидбас...
Вложение 1217880Вложение 1217882Вложение 1217884Вложение 1217886Вложение 1217888Вложение 1217890Вложение 1217892Вложение 1217894

Smart Fortwo Brabus

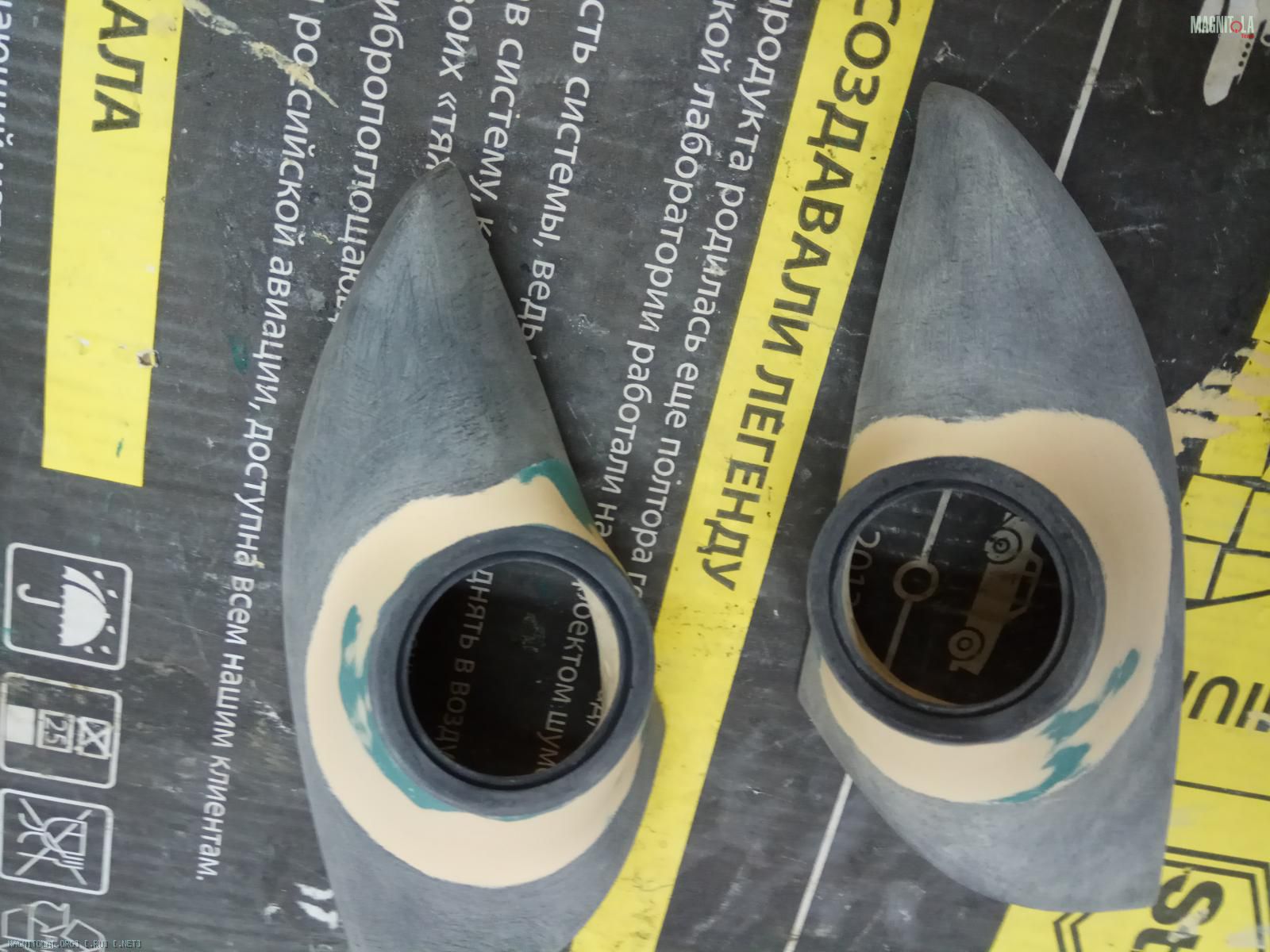

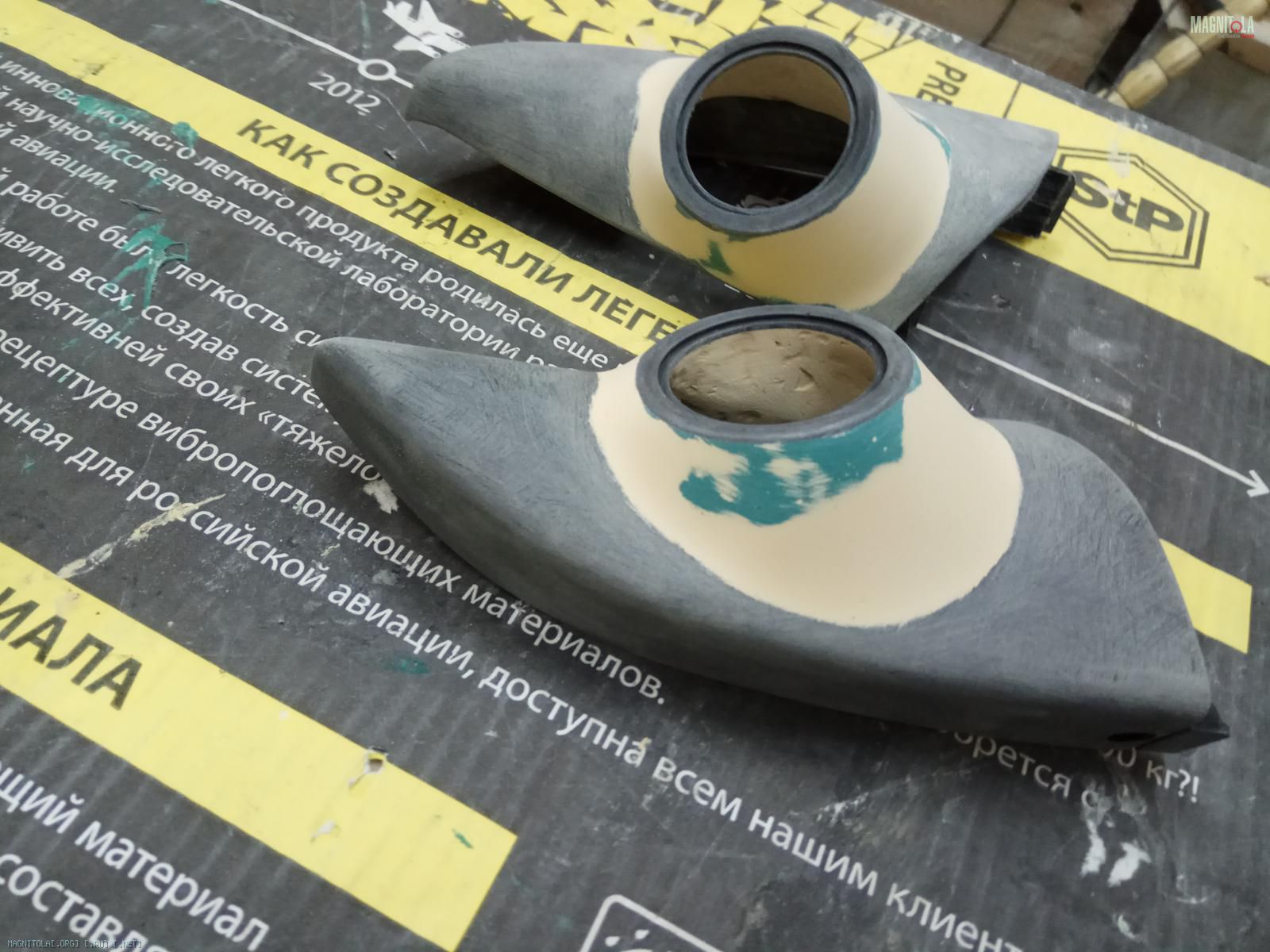

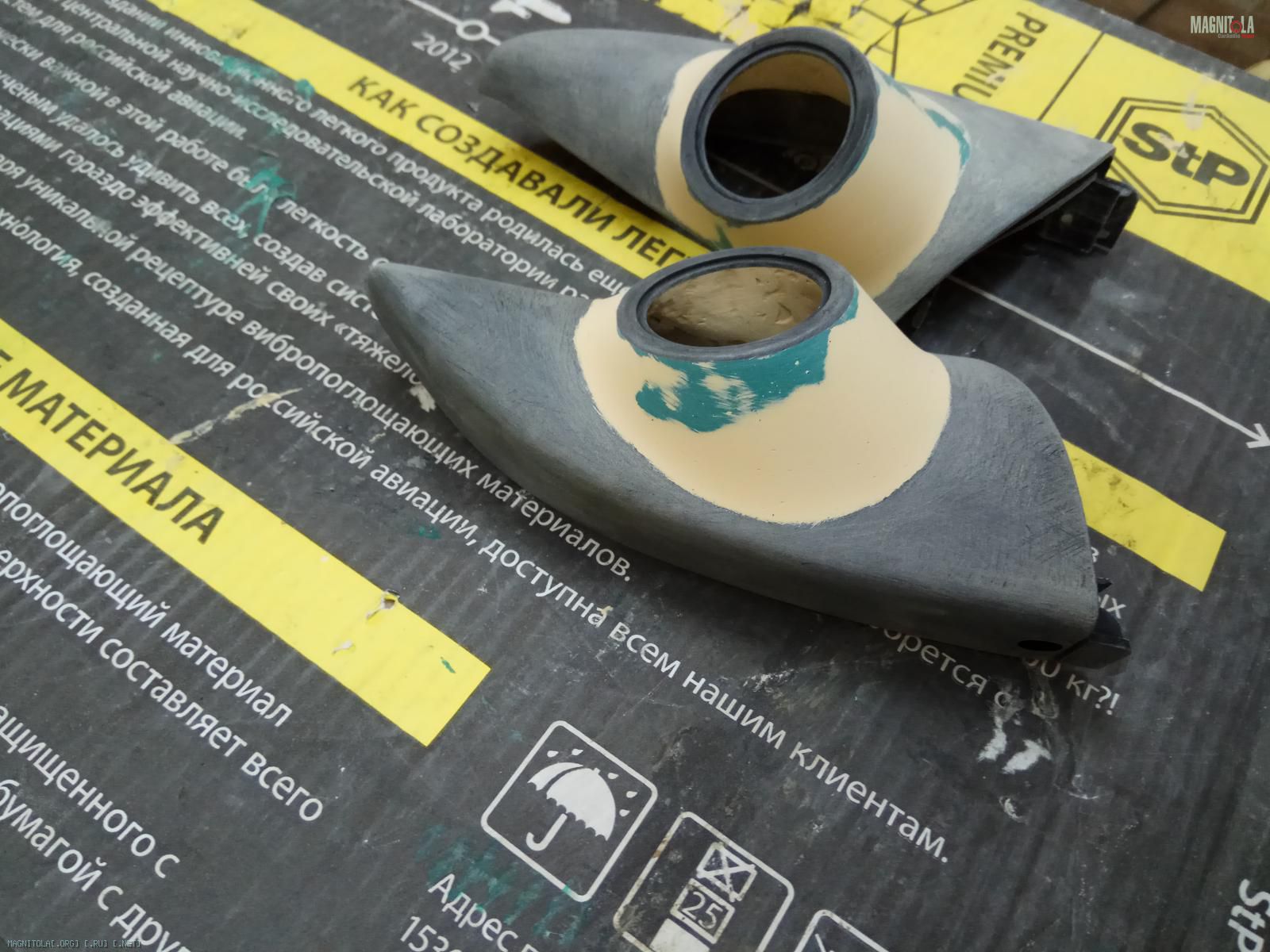

Изготавливаем стойки под ВЧ.
Шкурим...

Вложение 1218140Вложение 1218142Вложение 1218144Вложение 1218146Вложение 1218148

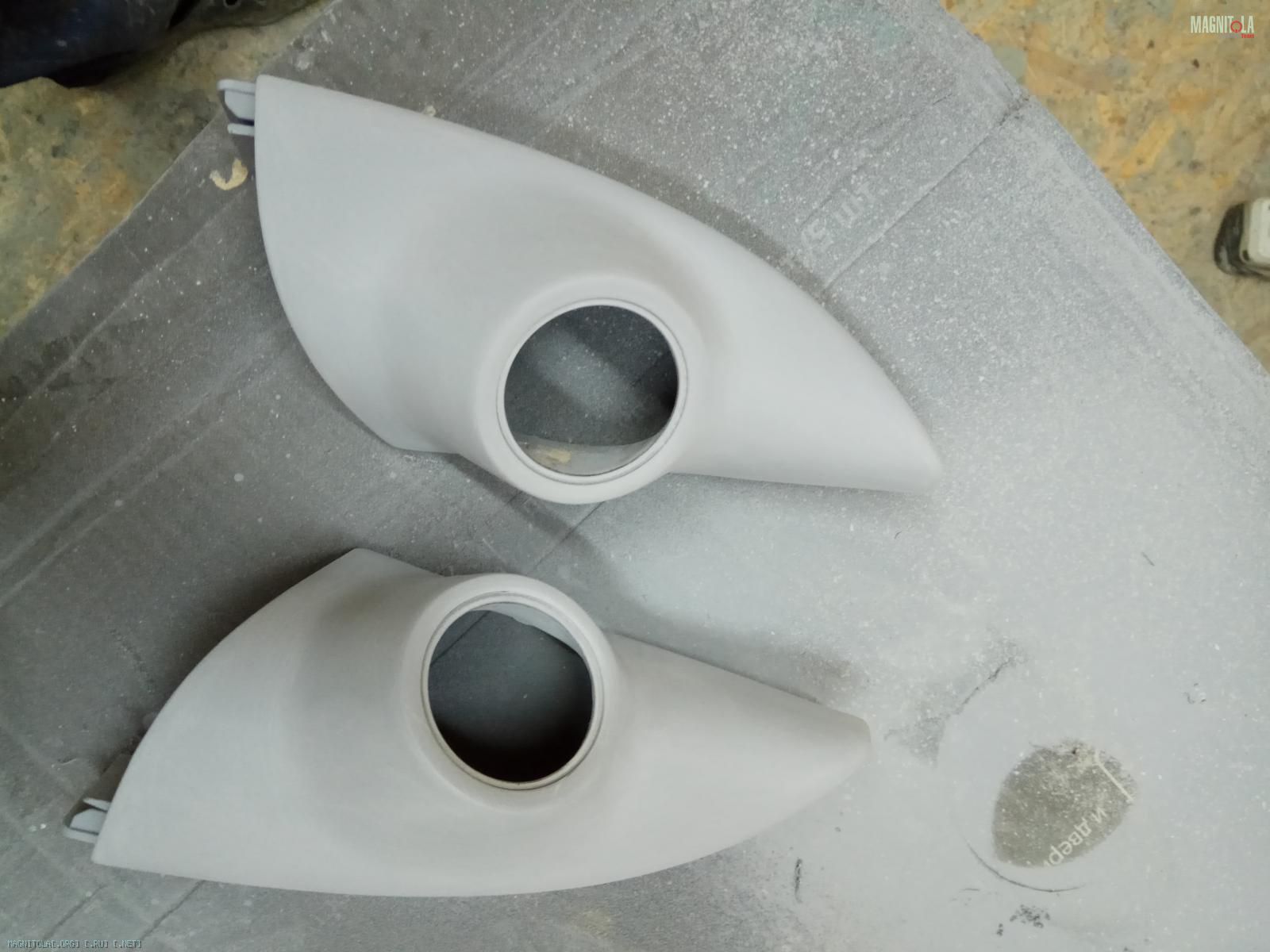

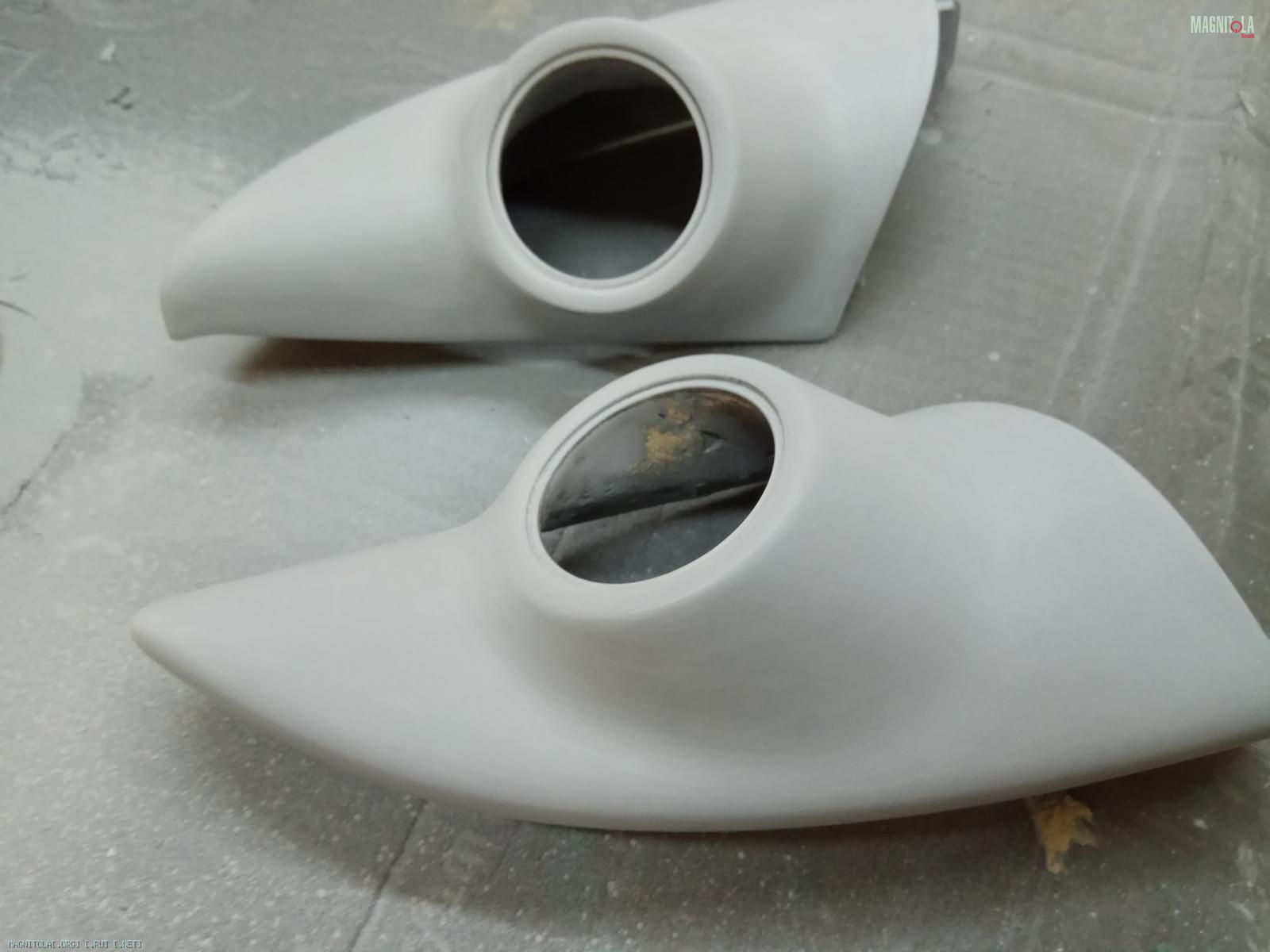

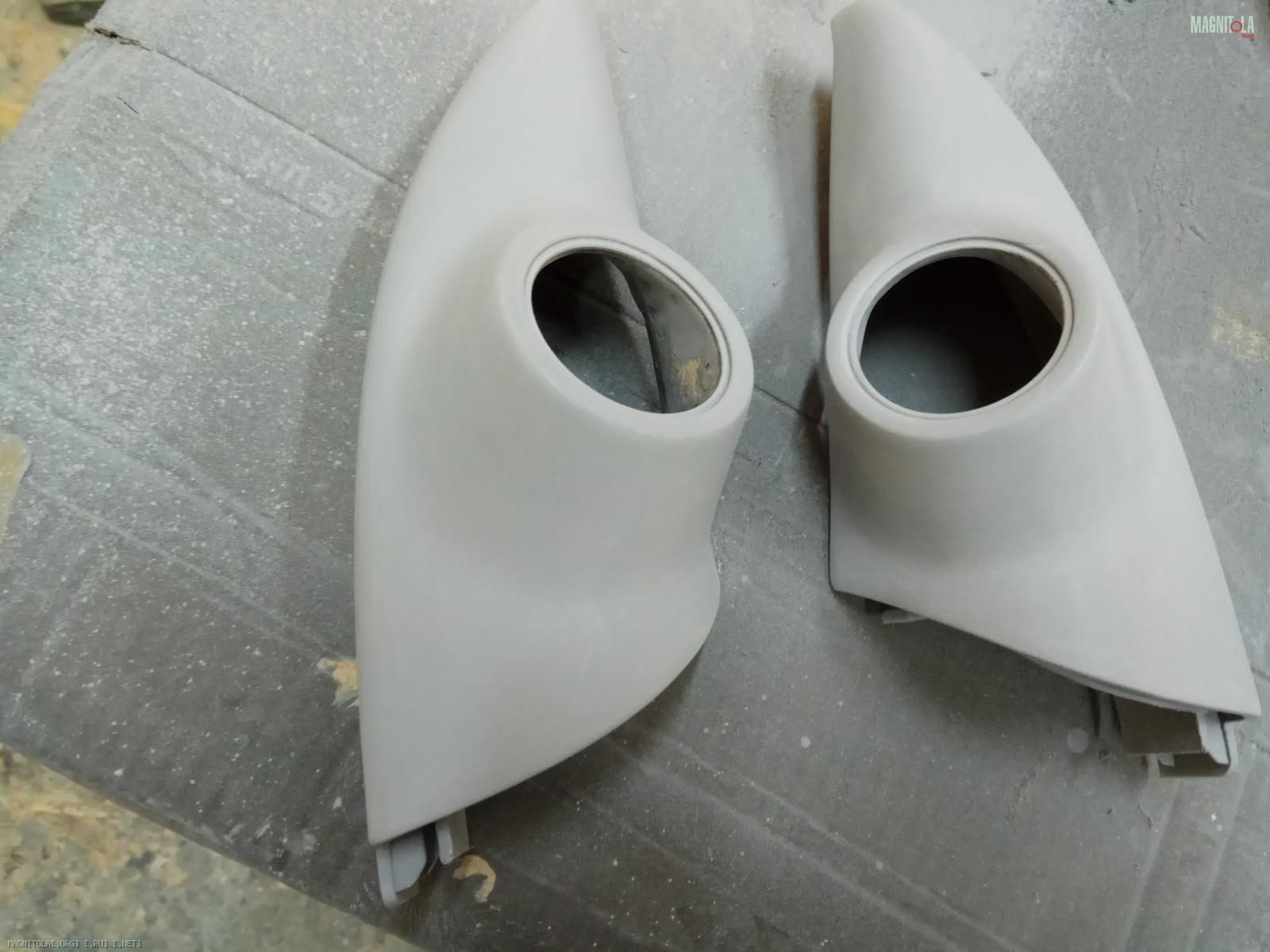

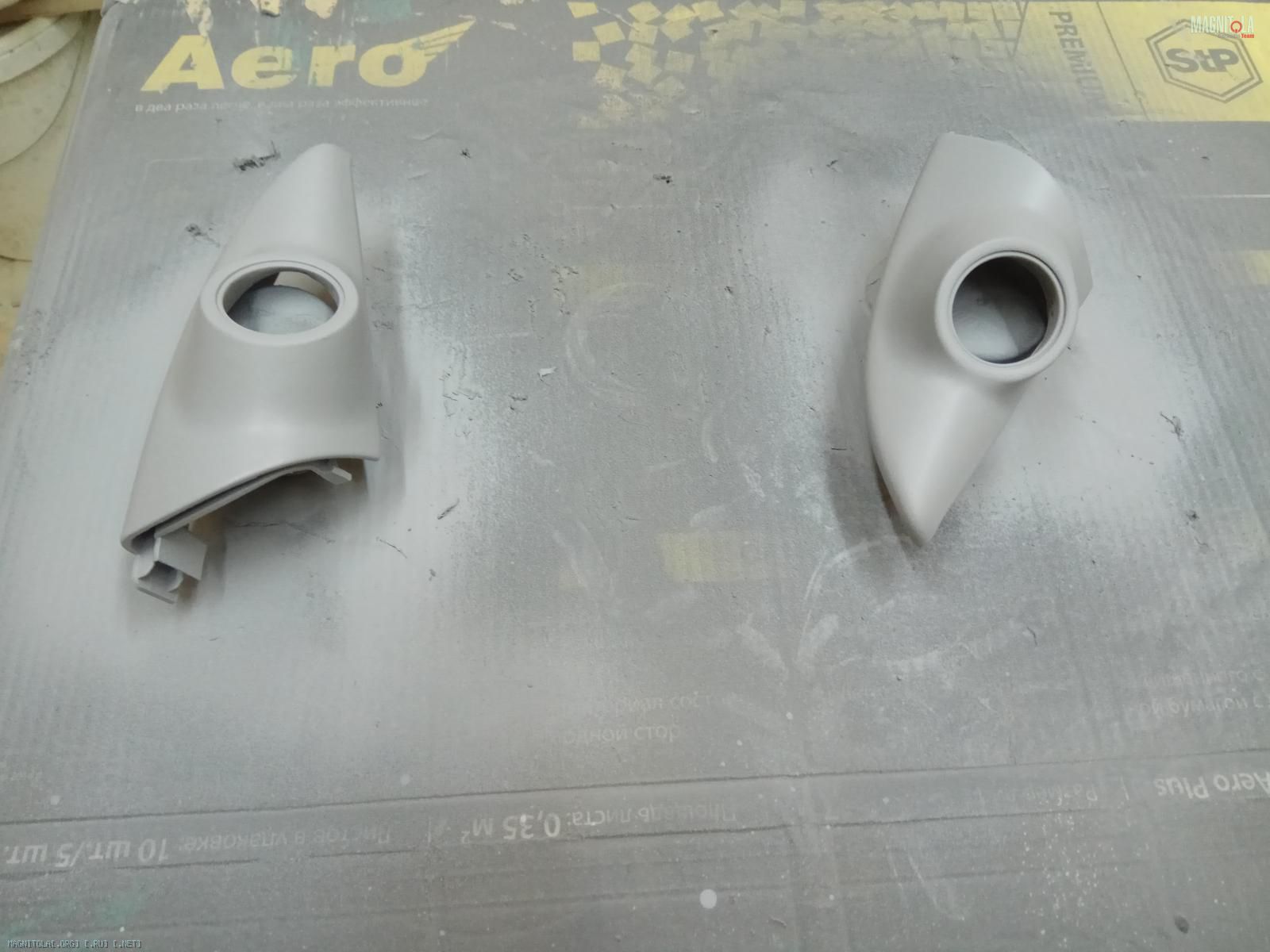

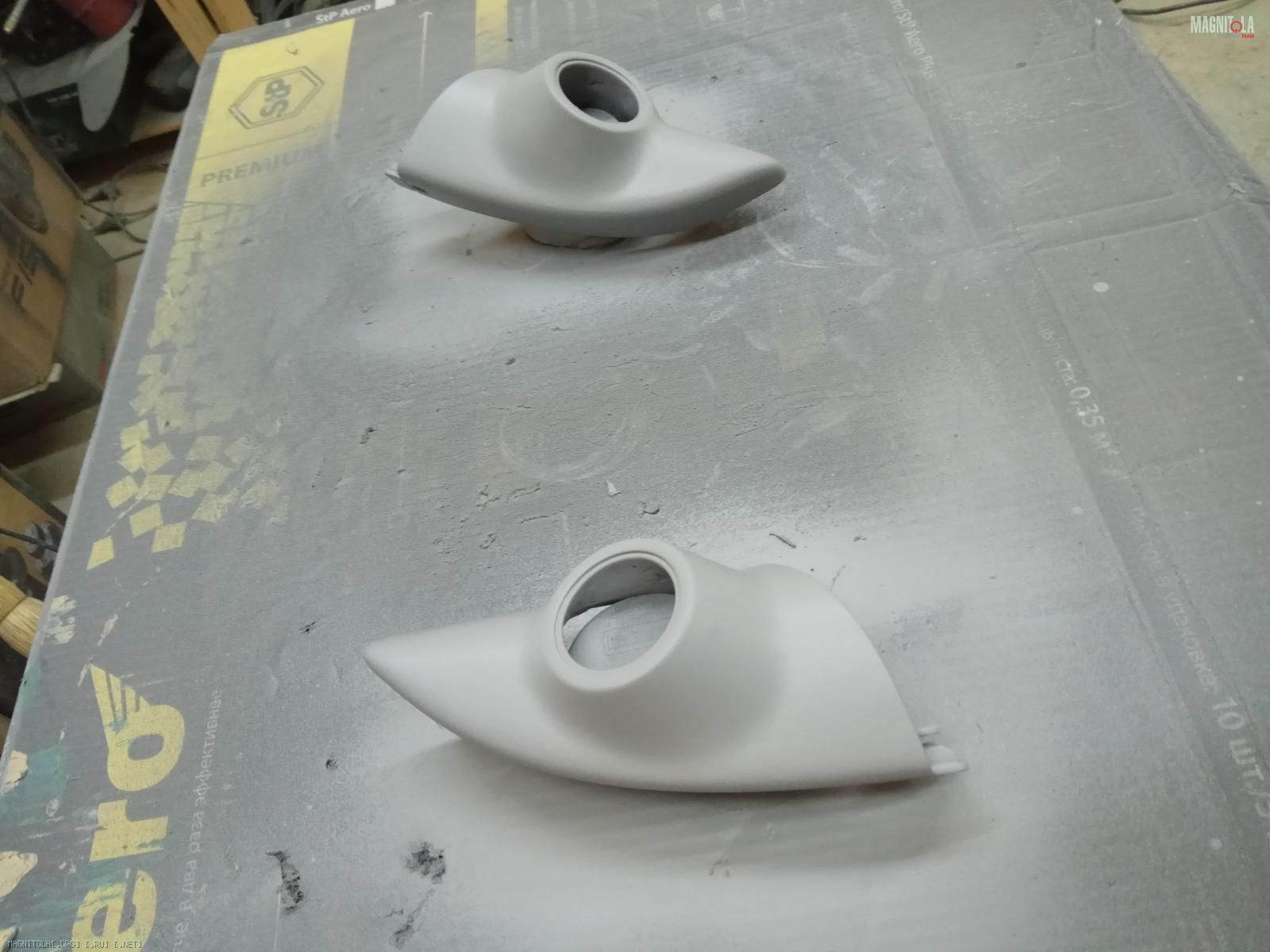

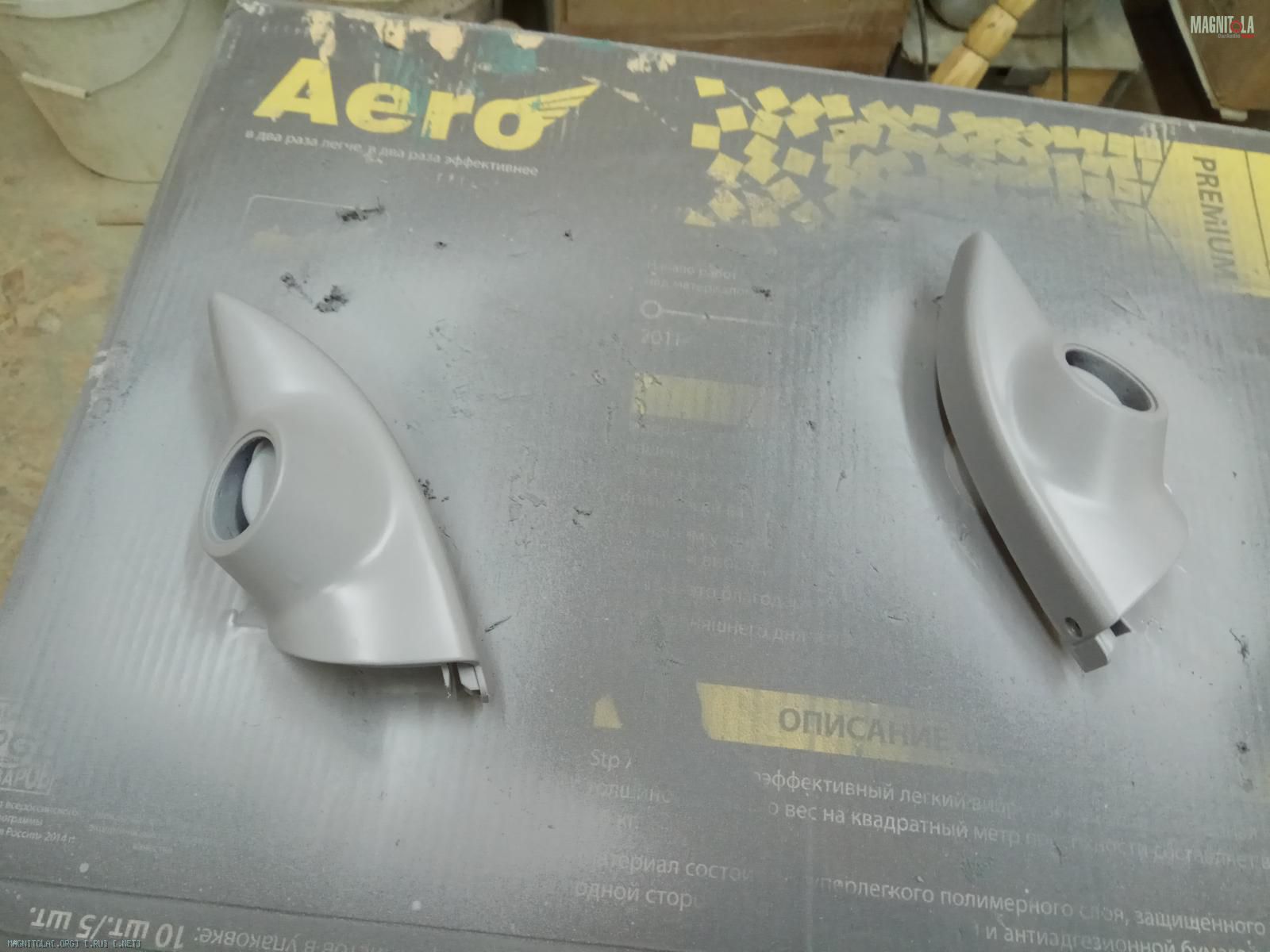

Наносим грунт...
Сушим... шкурим..
Покрываем финишно грунтом... шкурим в ноль..
Вложение 1218150Вложение 1218152Вложение 1218154Вложение 1218156Вложение 1218158Вложение 1218160Вложение 1218162Вложение 1218164Вложение 1218166Вложение 1218168

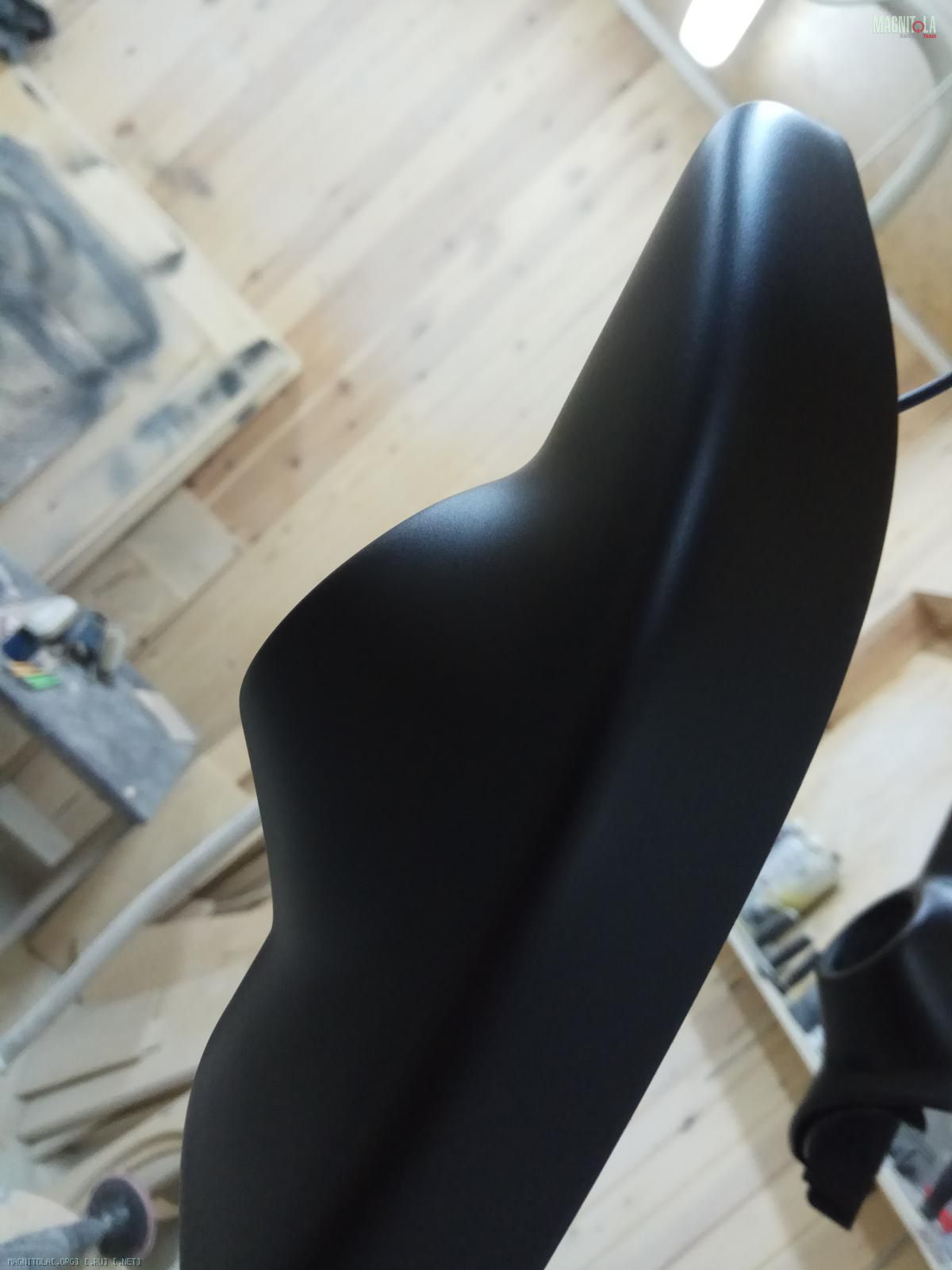

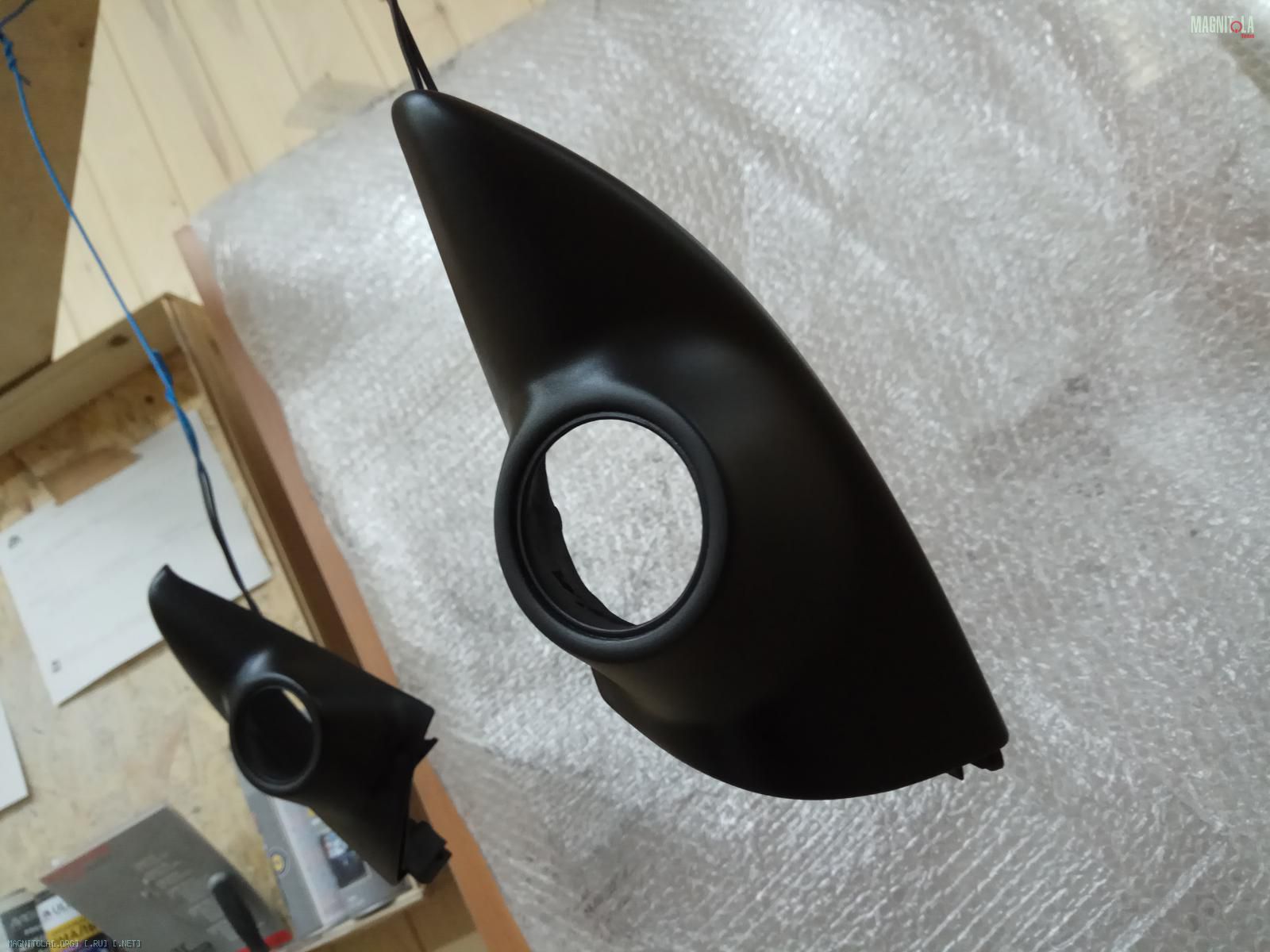

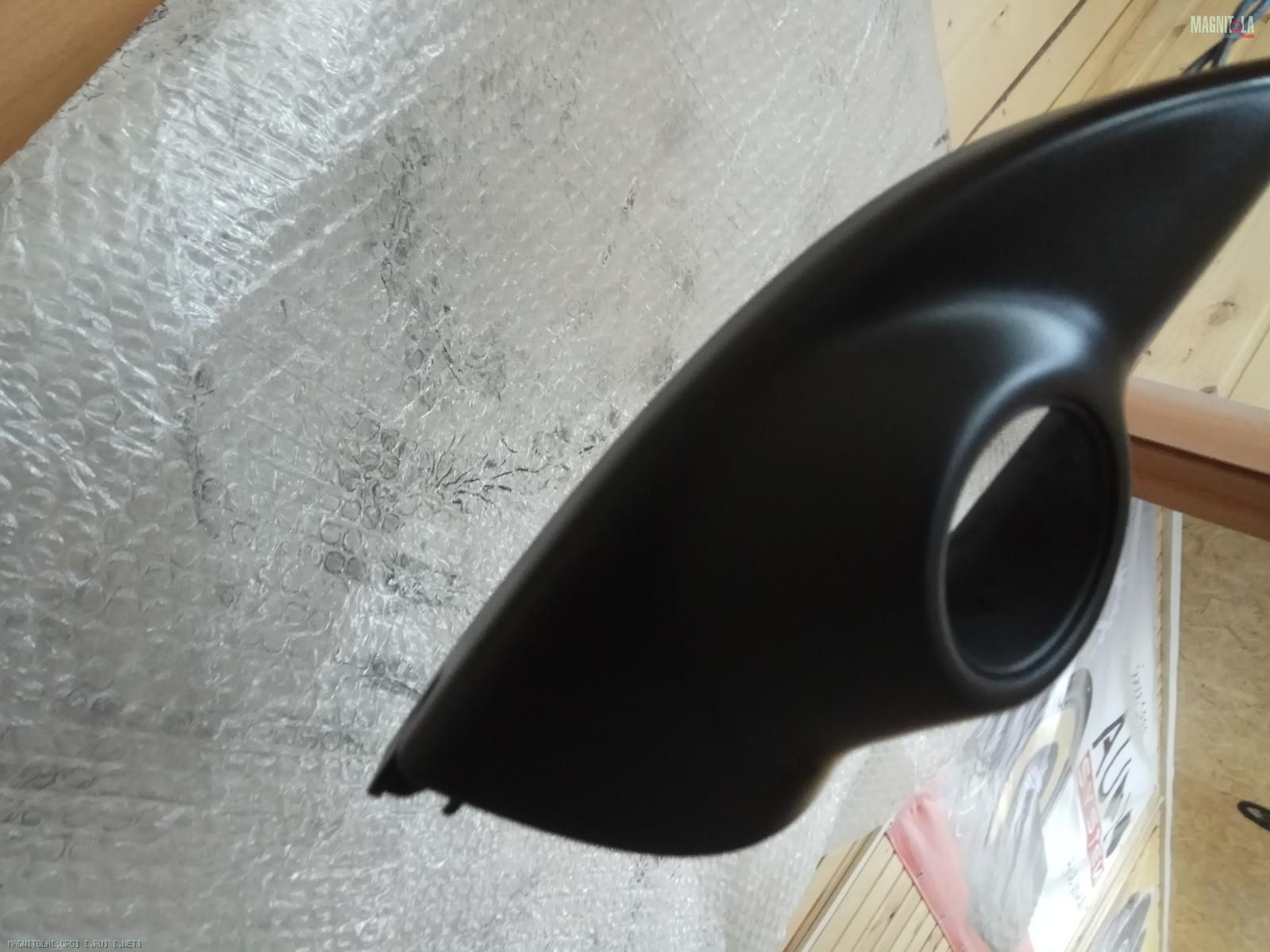

Красим в черный матовый...
Вложение 1218170Вложение 1218172Вложение 1218174Вложение 1218176

Smart Fortwo Brabus

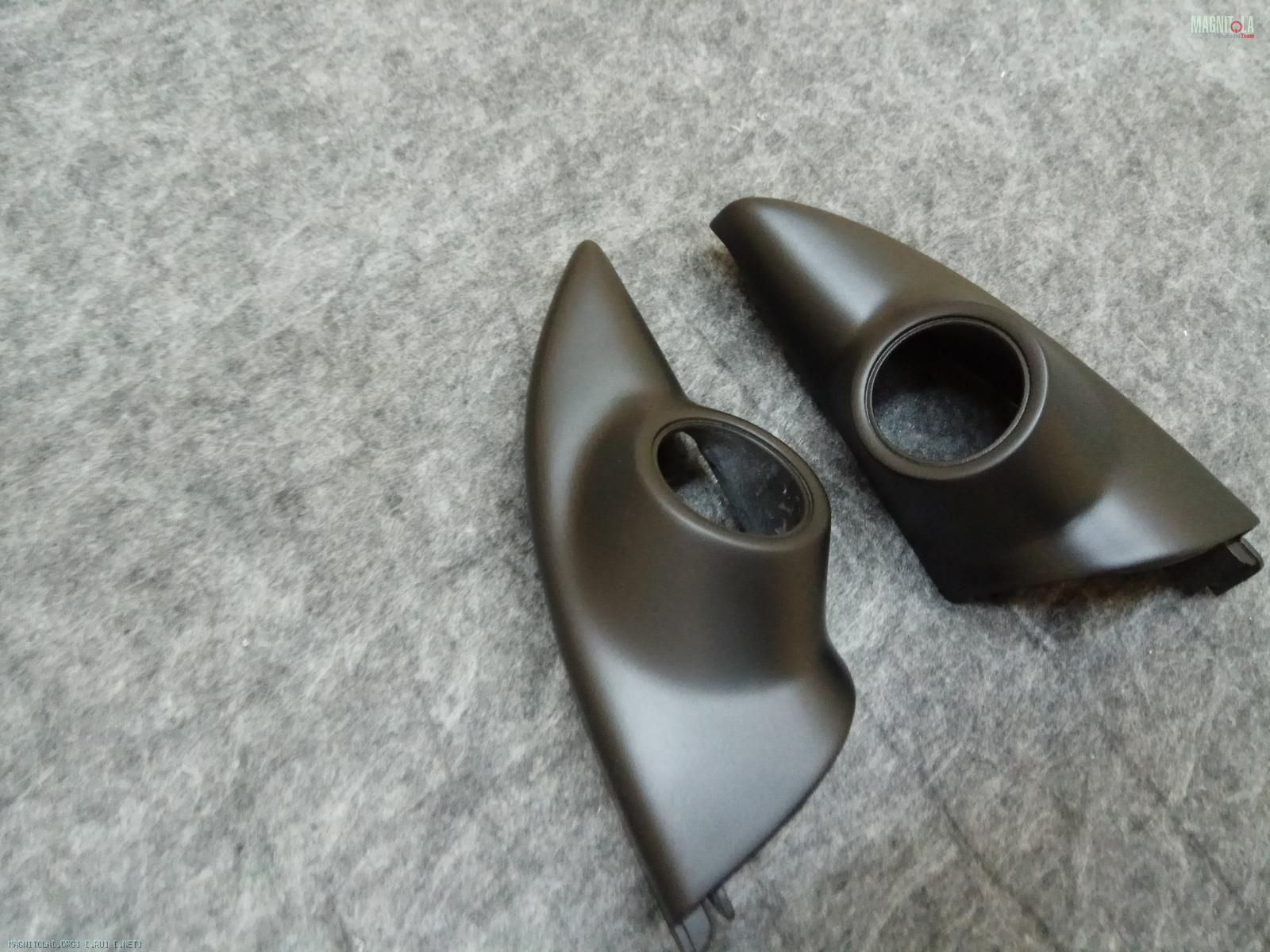

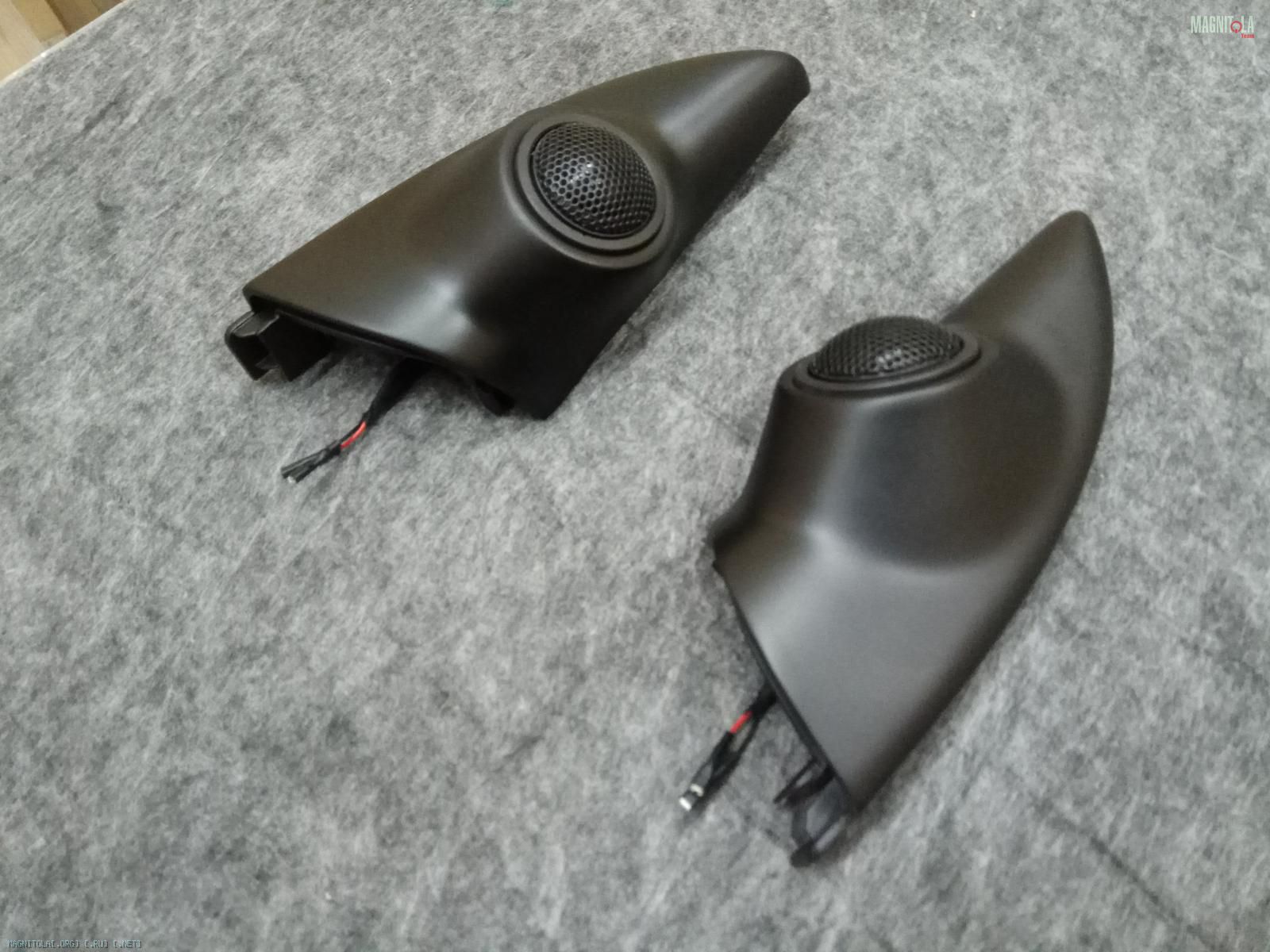

Стойки под ВЧ после покраски
Вложение 1218554Вложение 1218556Вложение 1218558Вложение 1218560Вложение 1218562Вложение 1218564Вложение 1218566Вложение 1218568Вложение 1218570

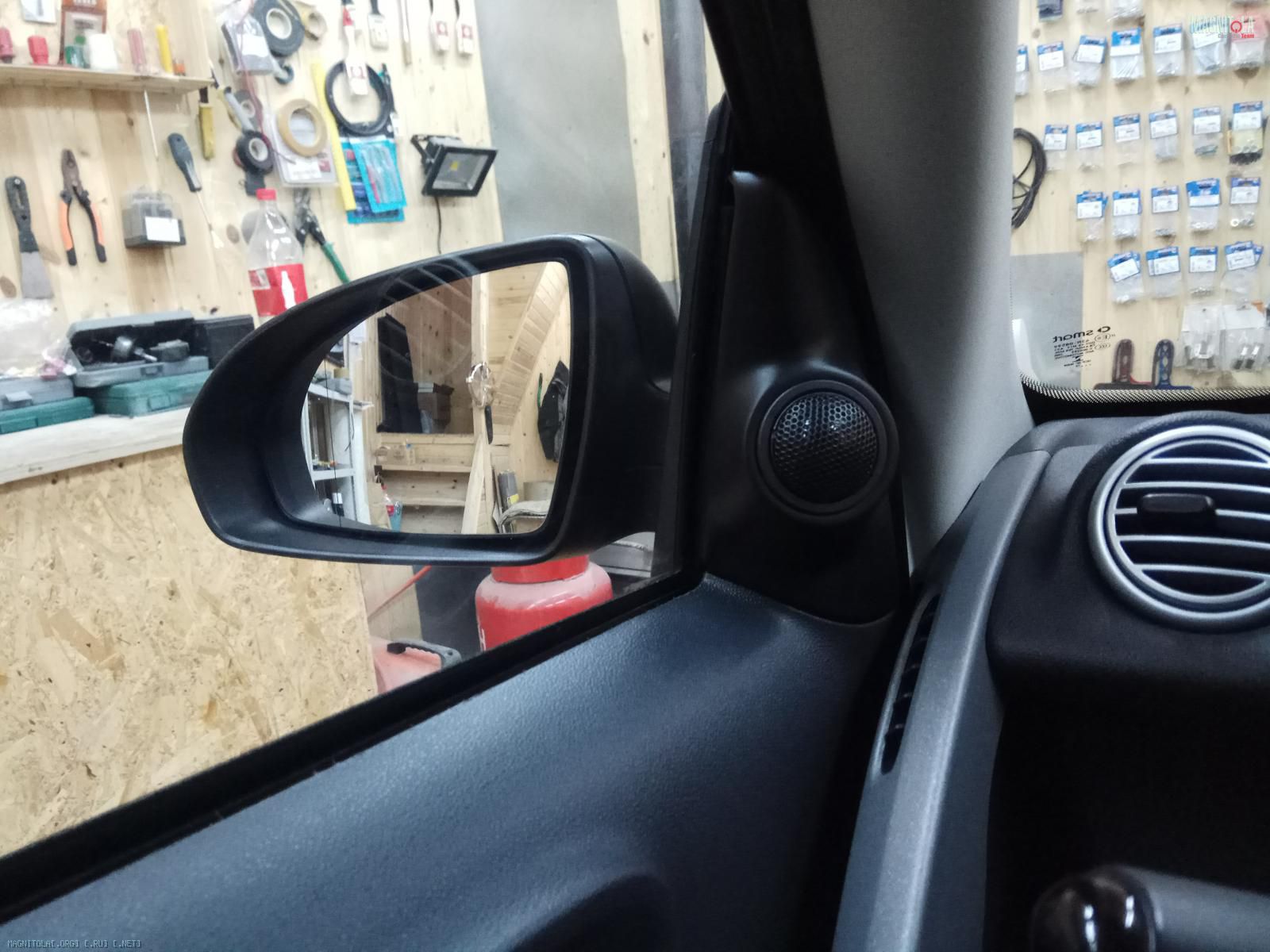

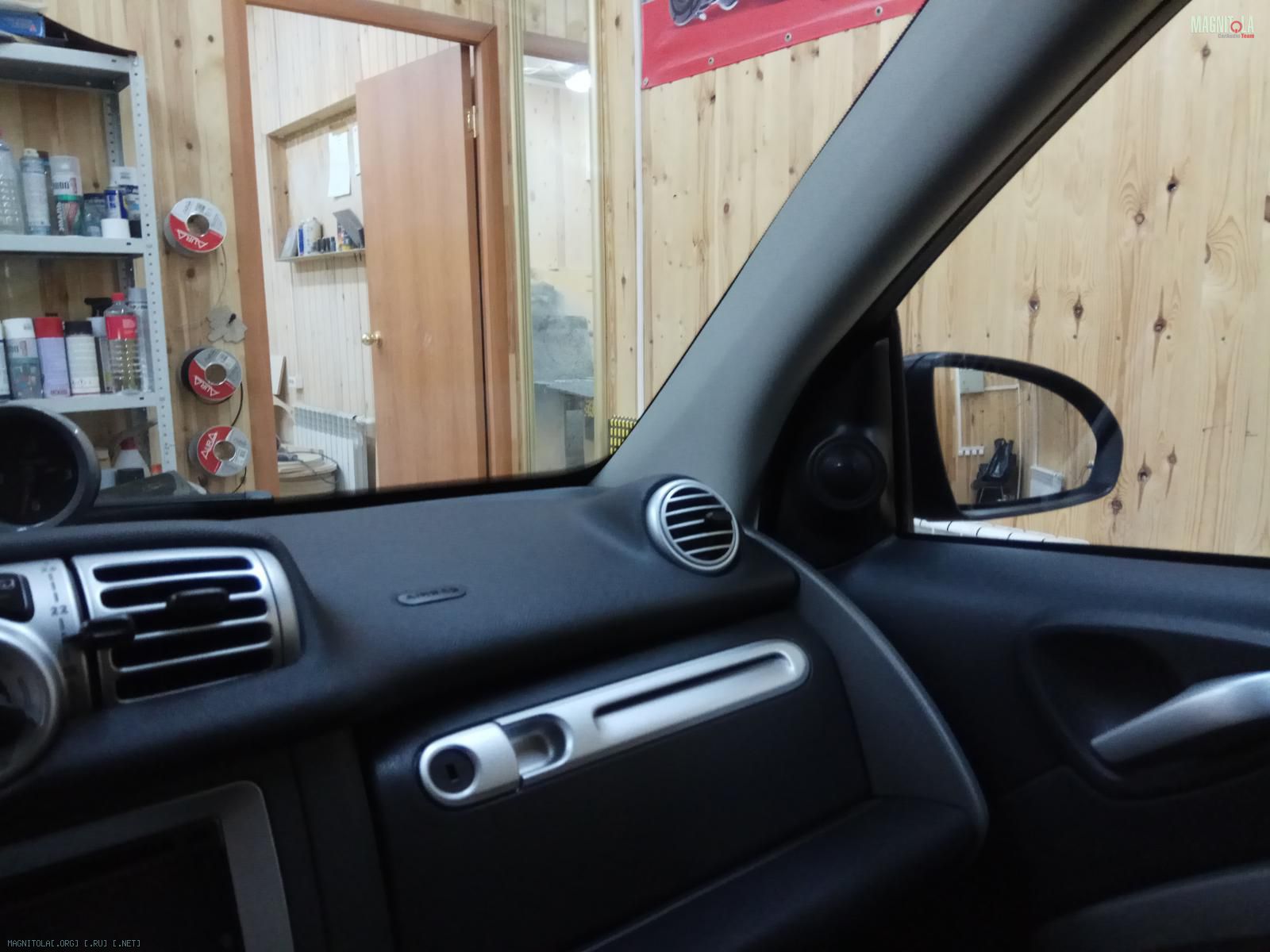

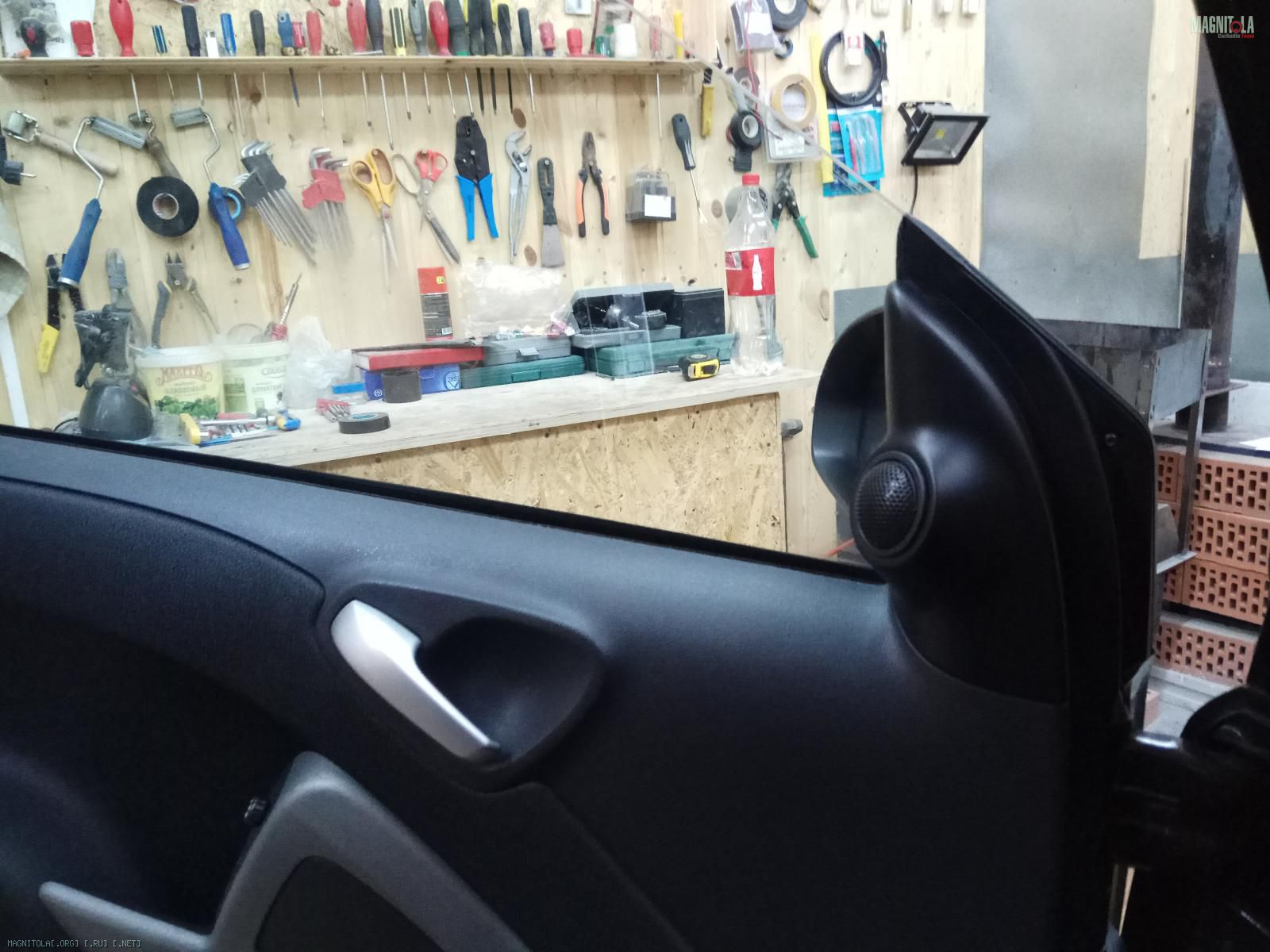

На своих местах...
Вложение 1218572Вложение 1218574Вложение 1218576Вложение 1218578Вложение 1218580Вложение 1218582Вложение 1218584Вложение 1218586Вложение 1218588Вложение 1218590

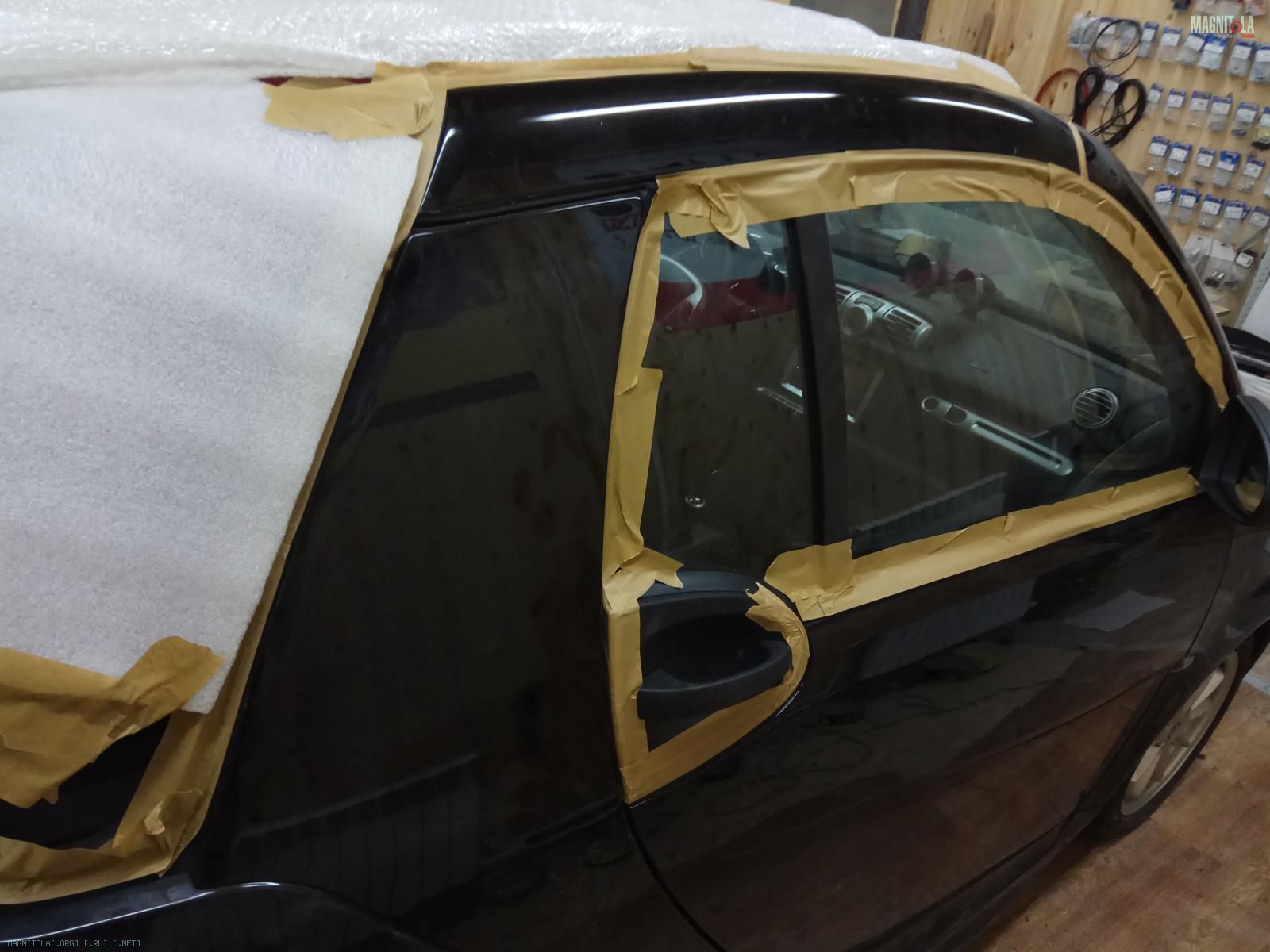

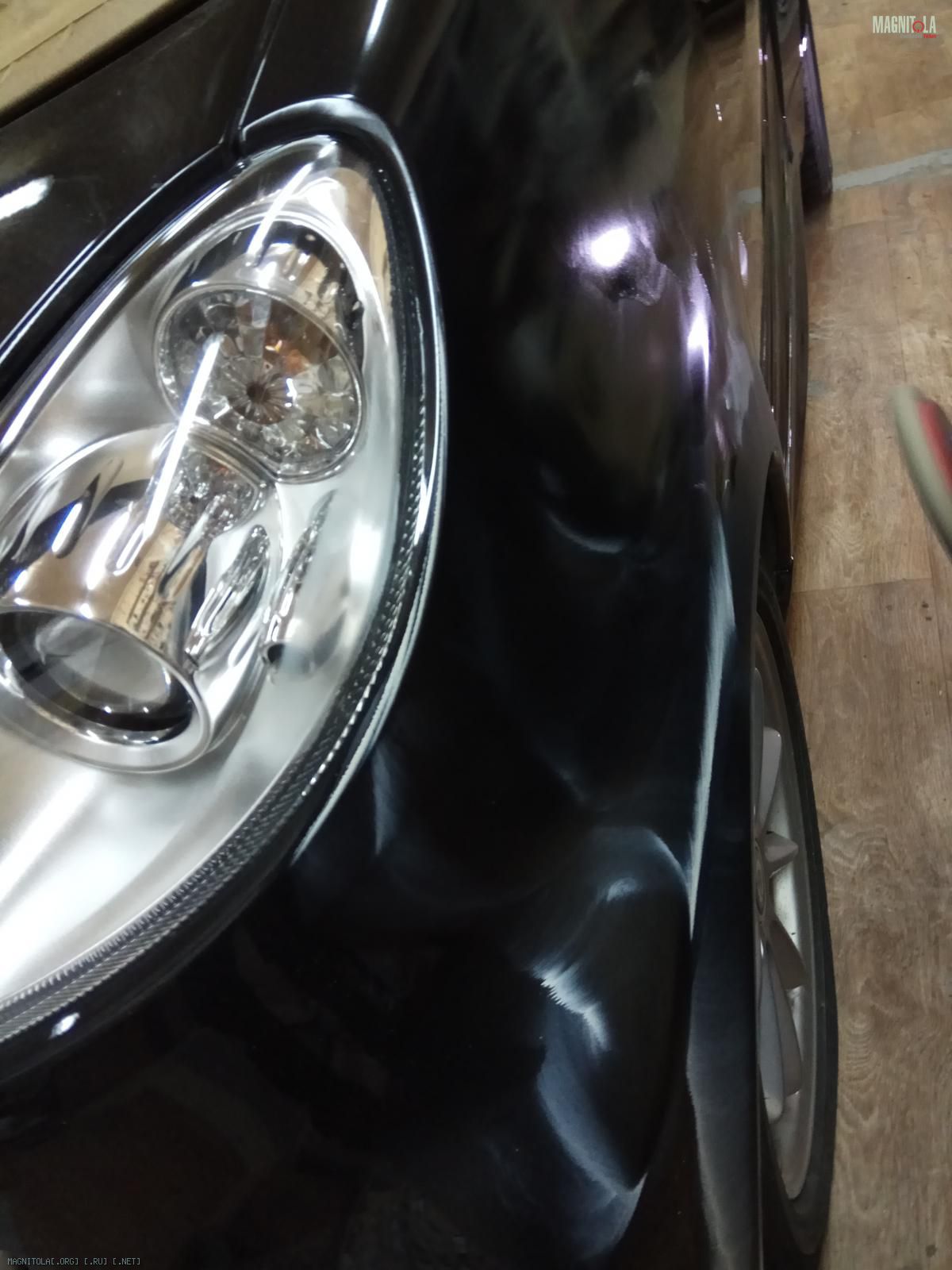

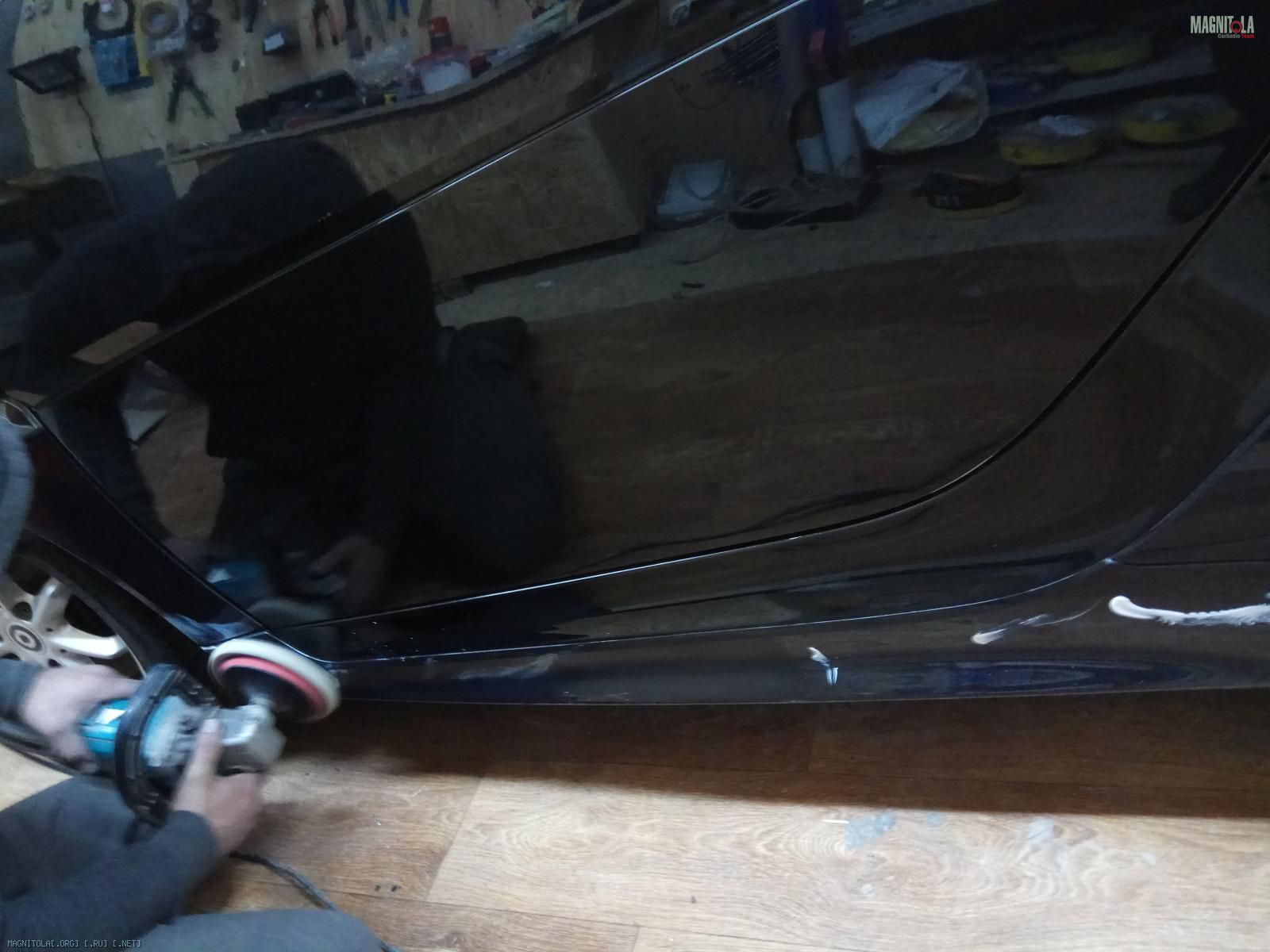

Полировка кузова...
Вложение 1218592Вложение 1218594Вложение 1218596Вложение 1218598Вложение 1218600Вложение 1218602Вложение 1218604Вложение 1218606Вложение 1218608Вложение 1218610Вложение 1218612

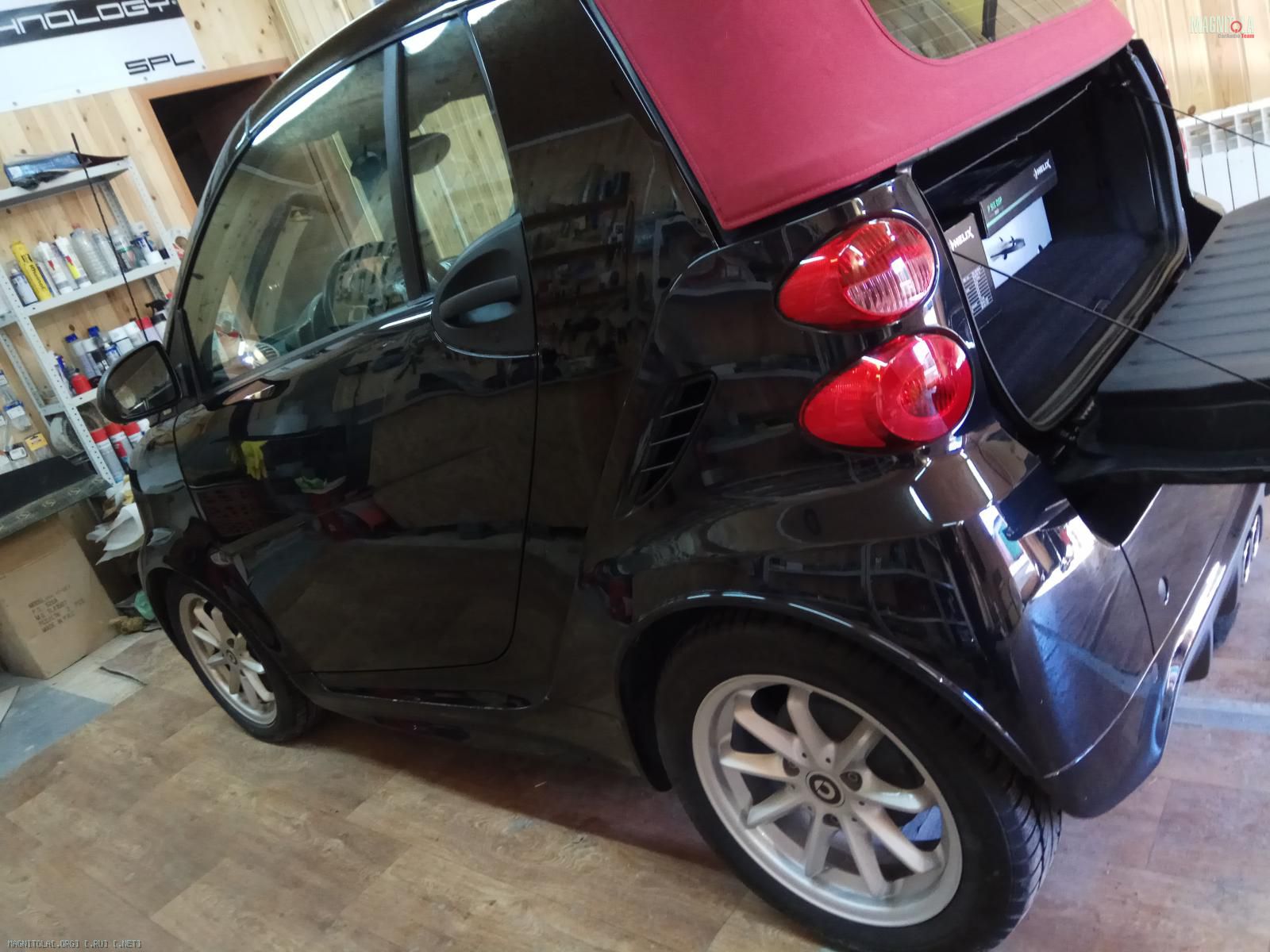

Итог...
Вложение 1218614Вложение 1218616Вложение 1218618Вложение 1218620

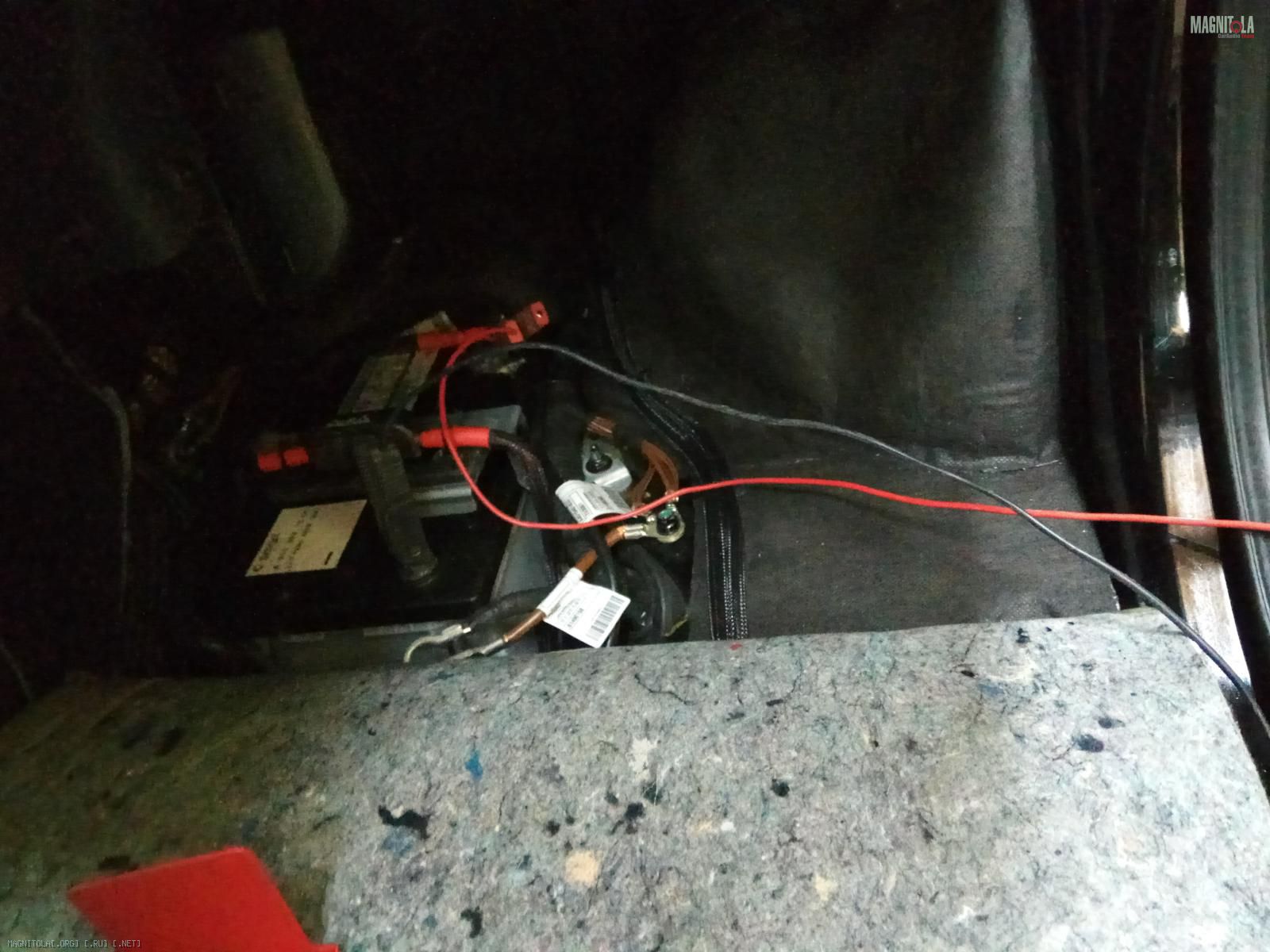

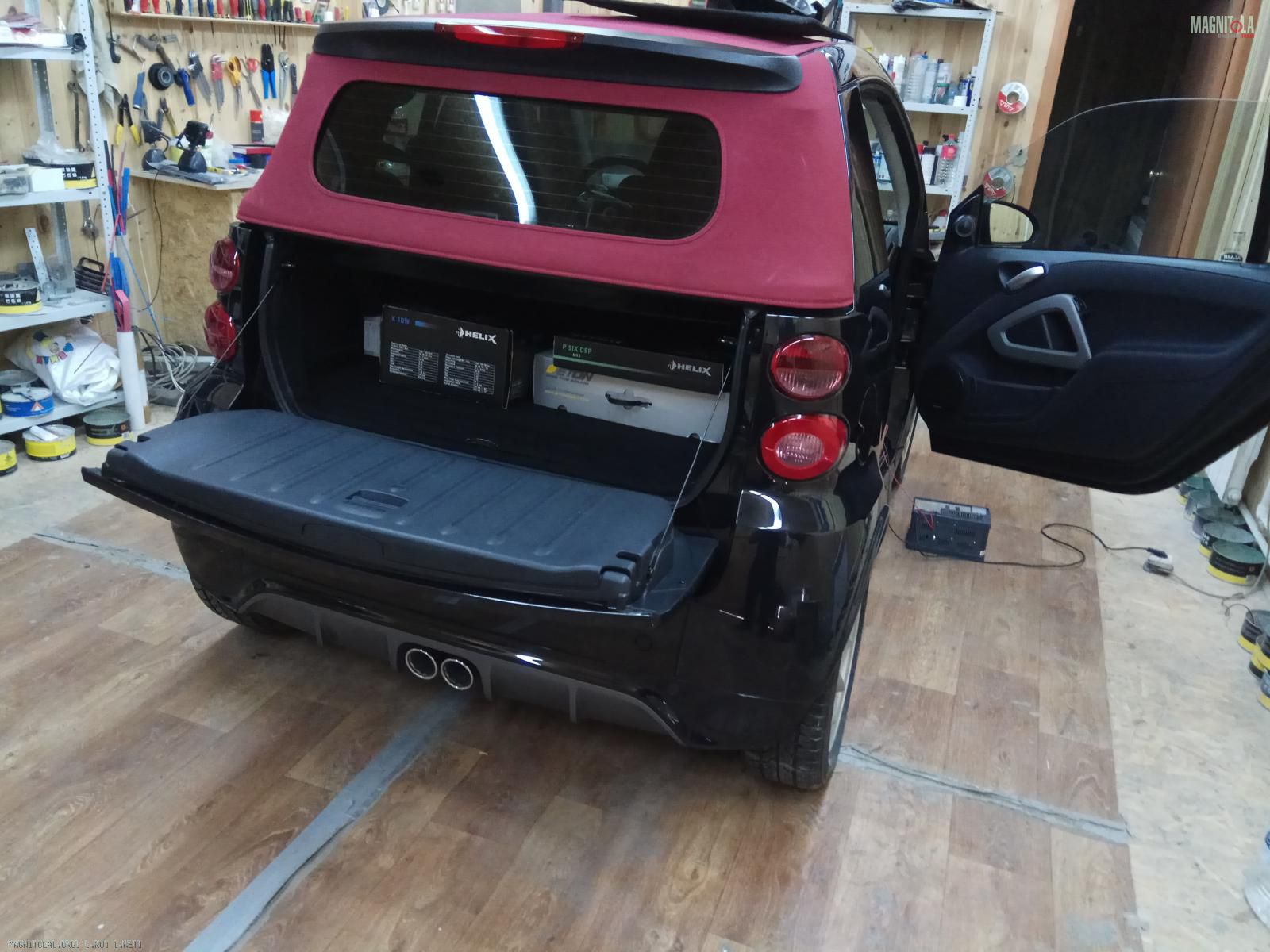

Поставили АКБ на зарядку
Вложение 1218622Вложение 1218624

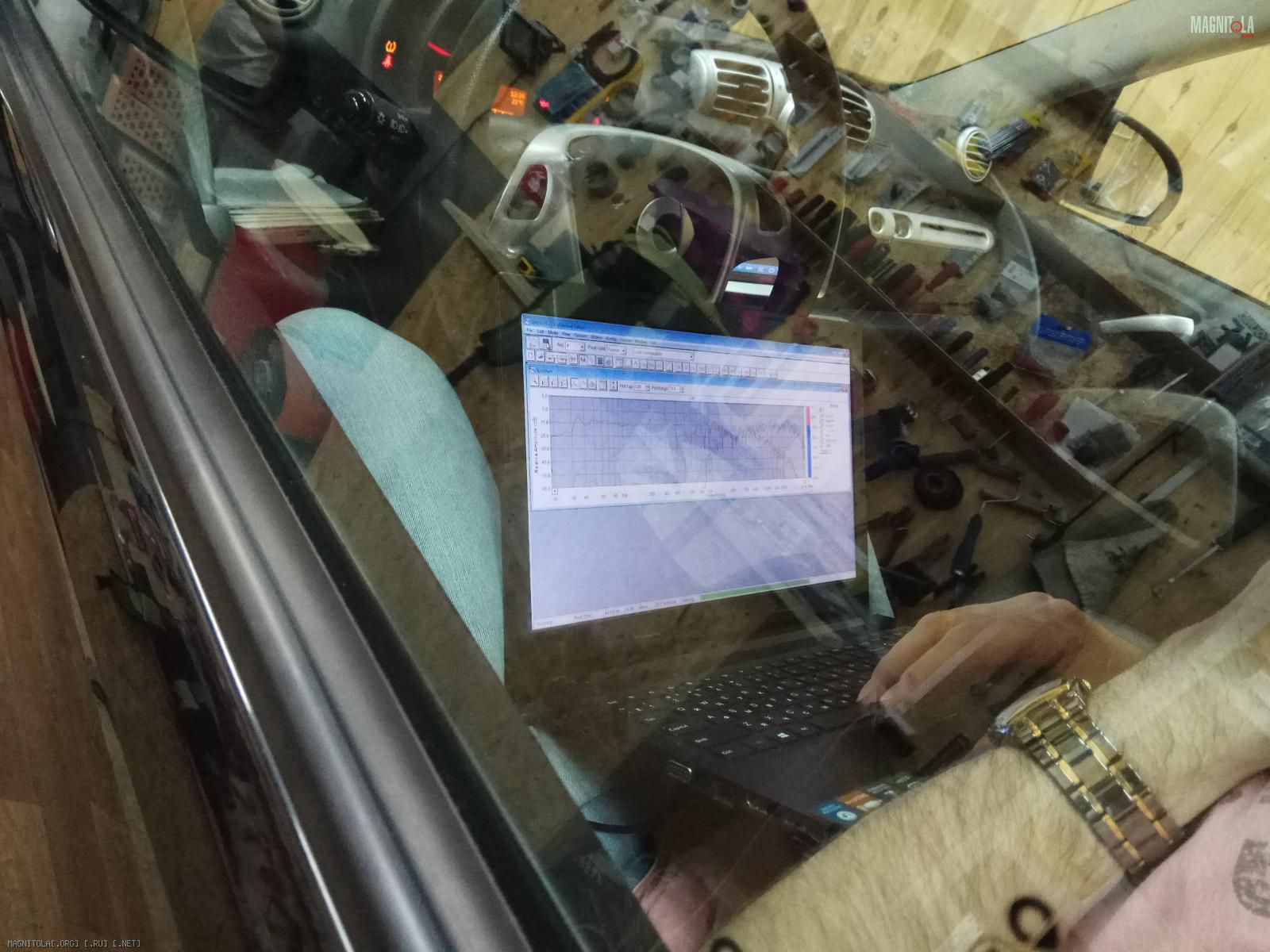

Настроили систему... сдали авто клиенту...
Вложение 1218542Вложение 1218544

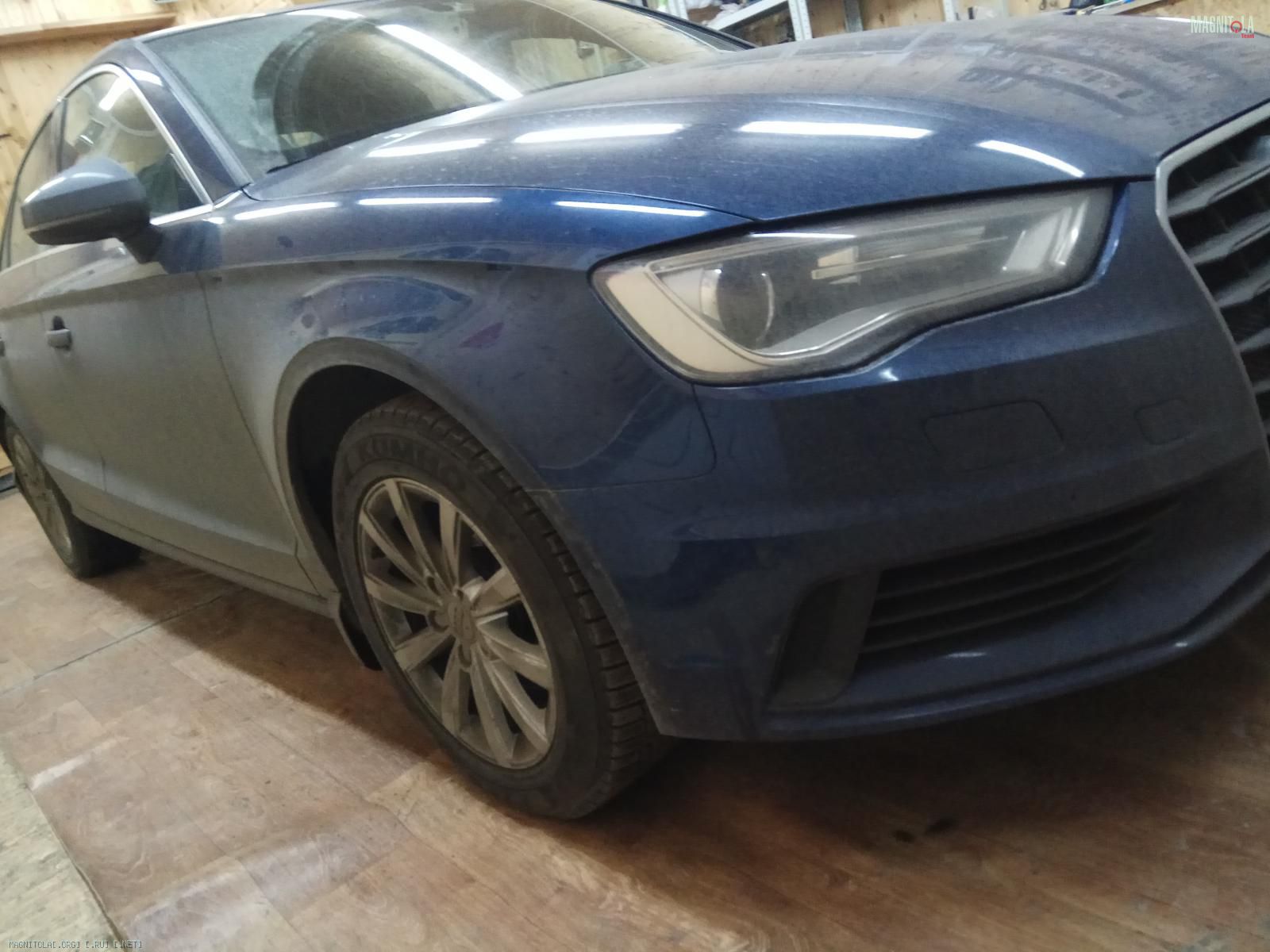

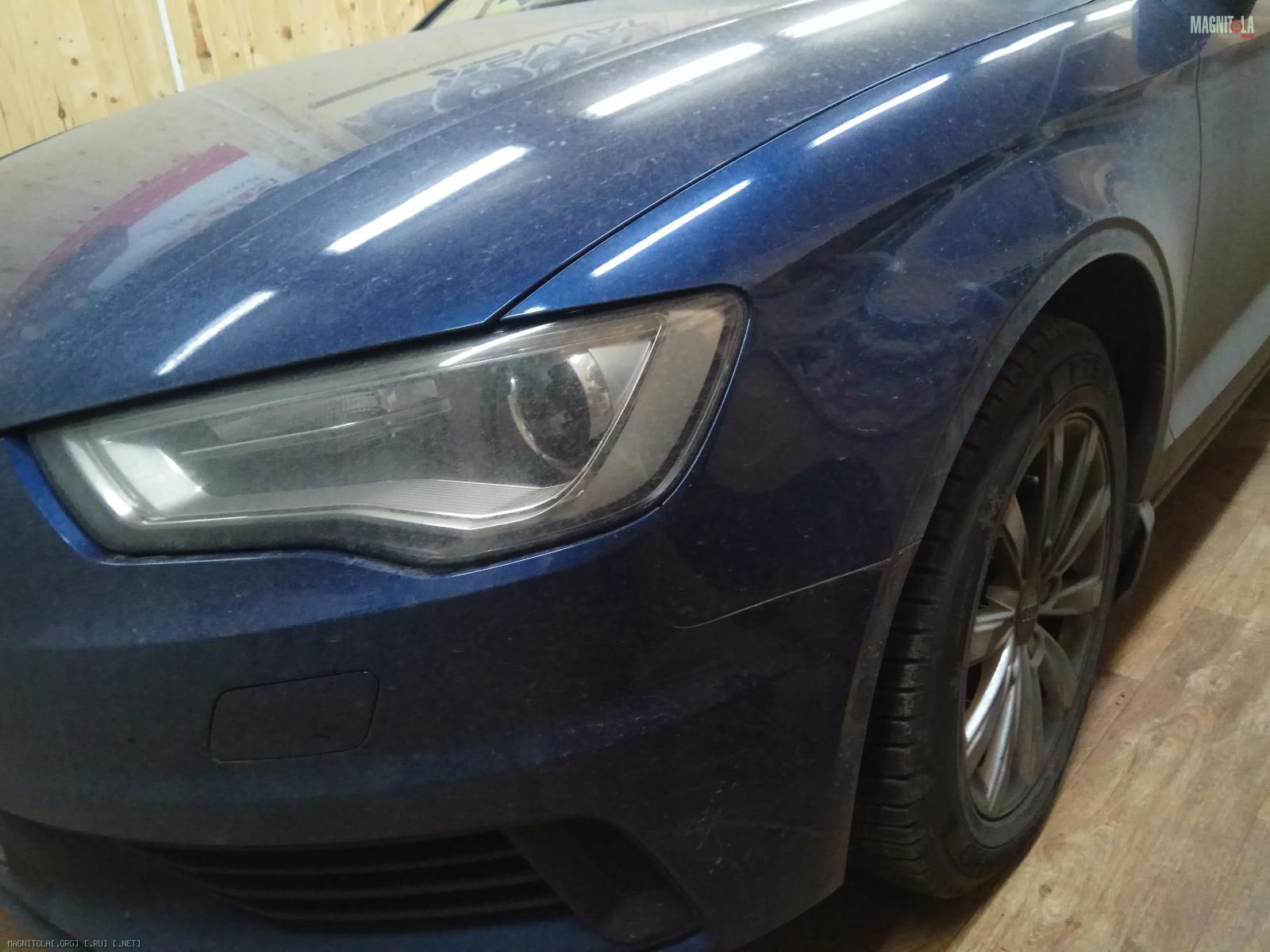

В KF-Sound Technology приехала Audi A3 Sedan

Вложение 1218546Вложение 1218548Вложение 1218550Вложение 1218552

Audi A3 Sedan

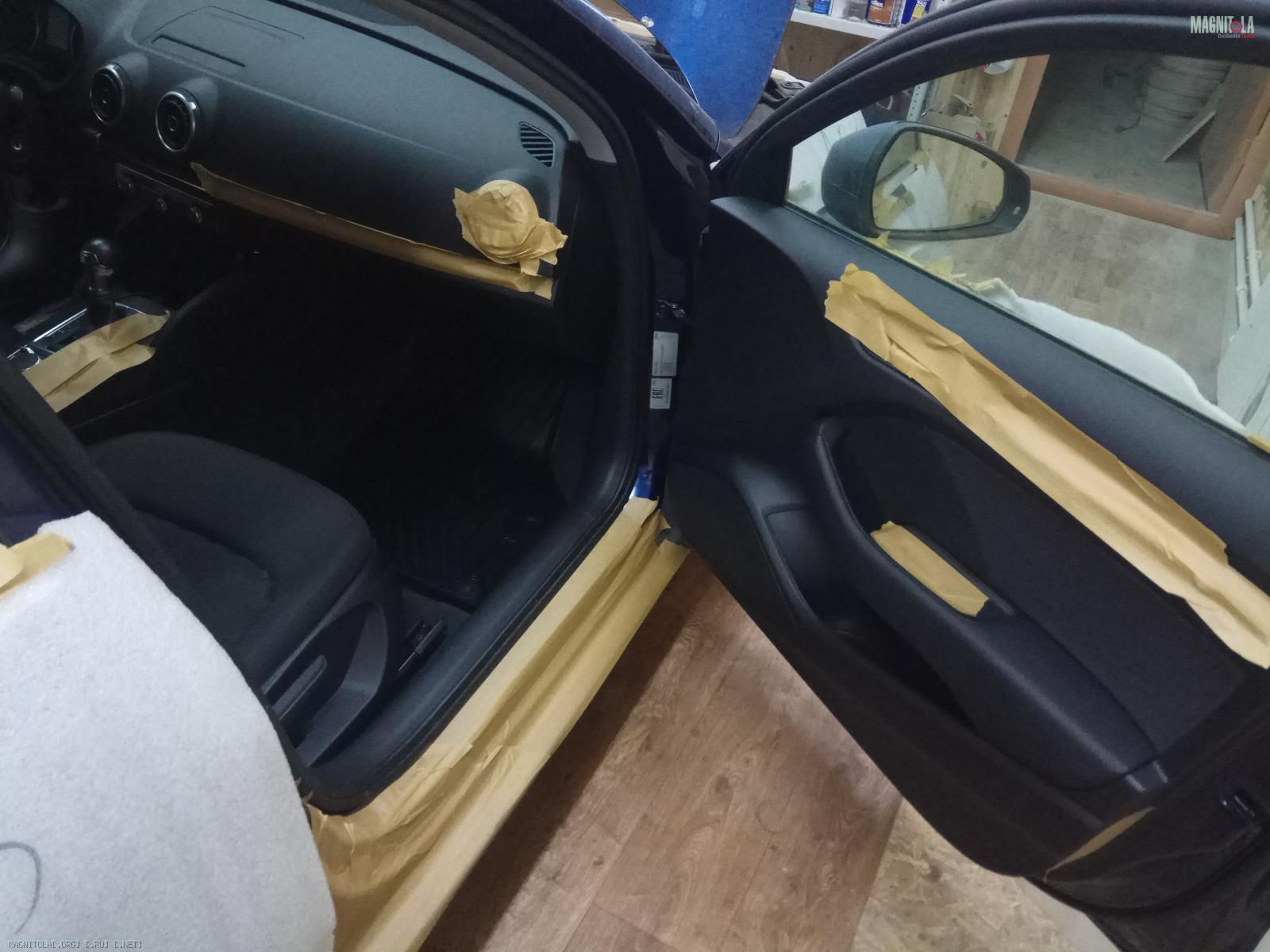

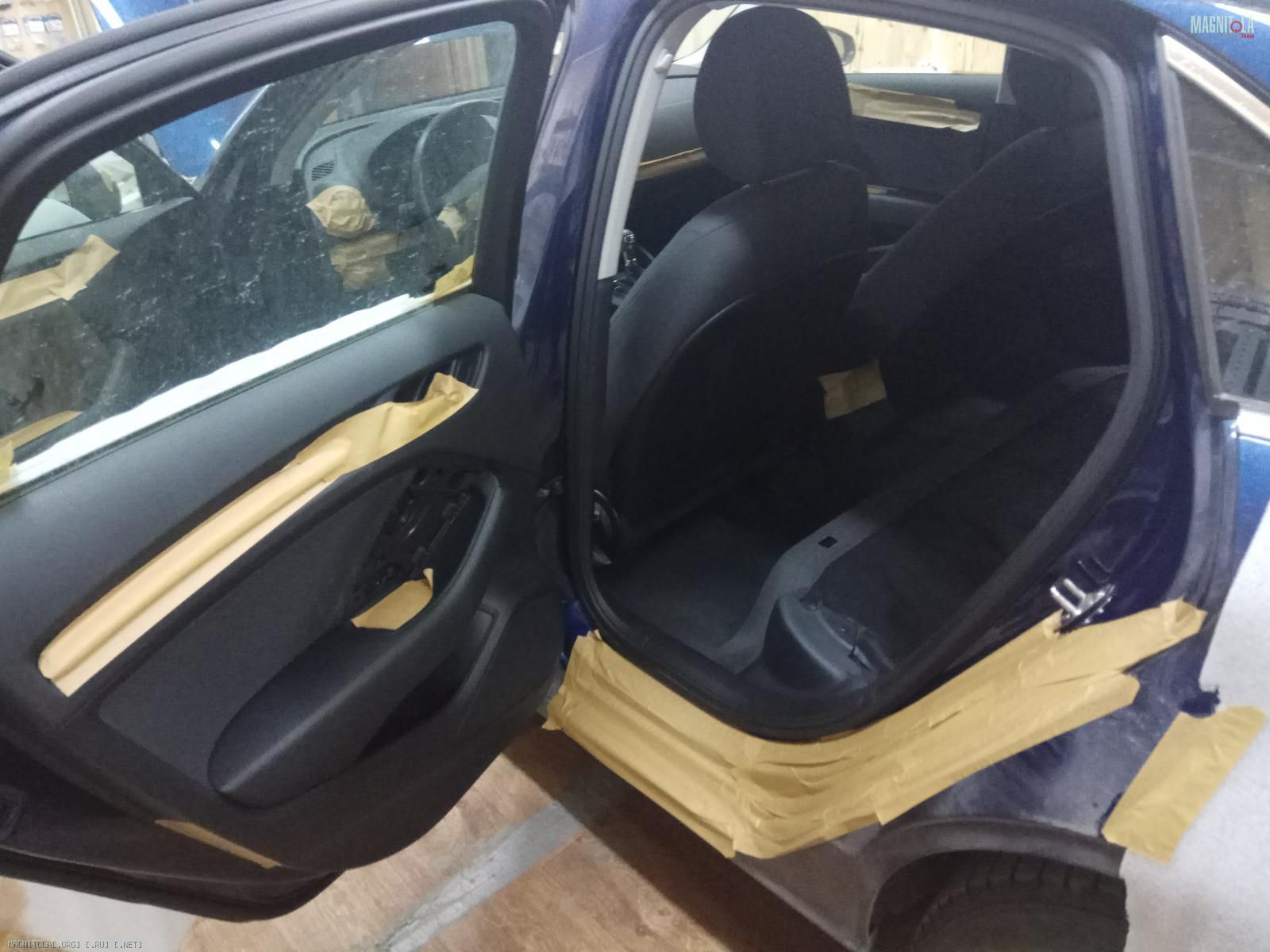

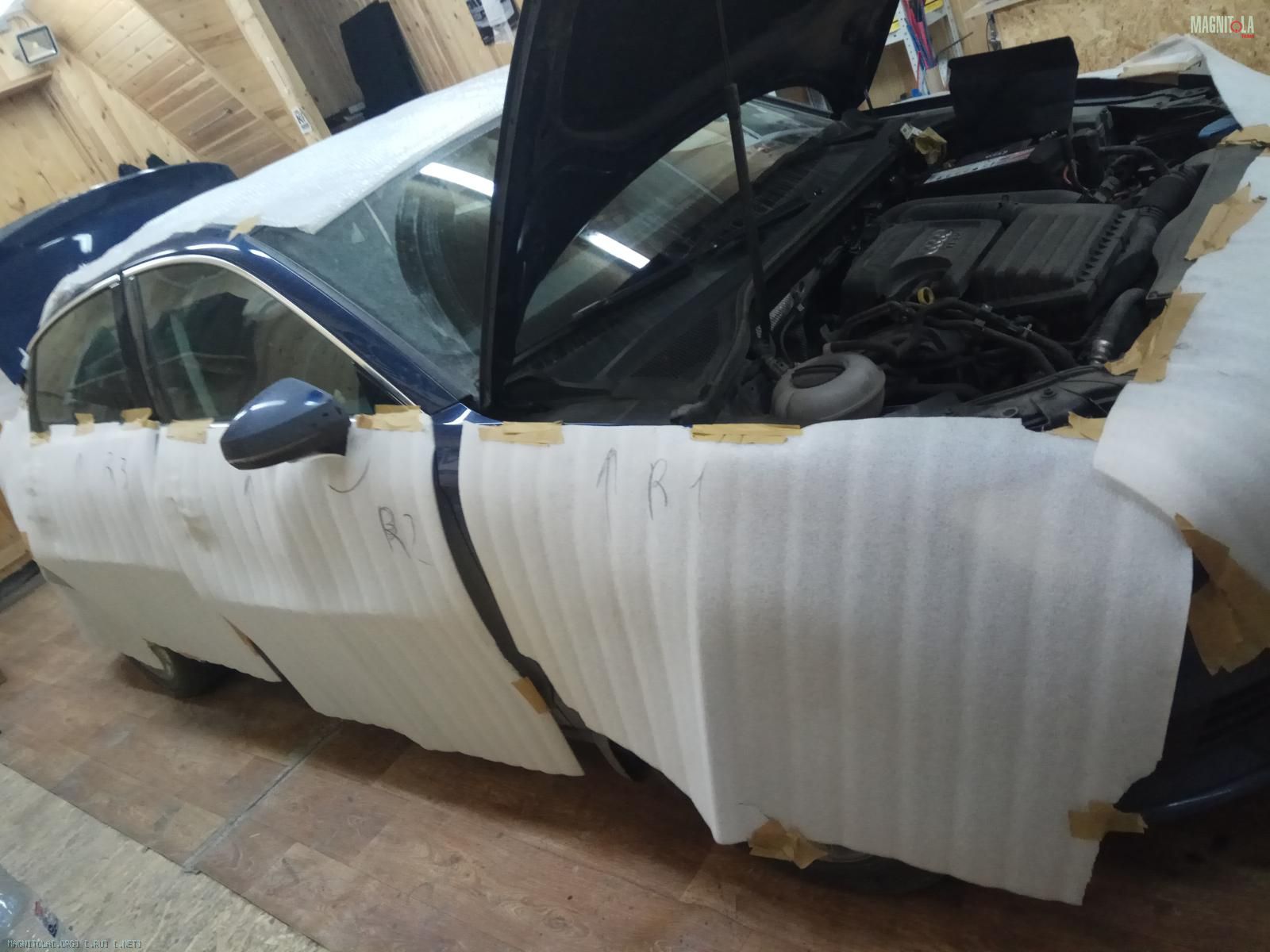

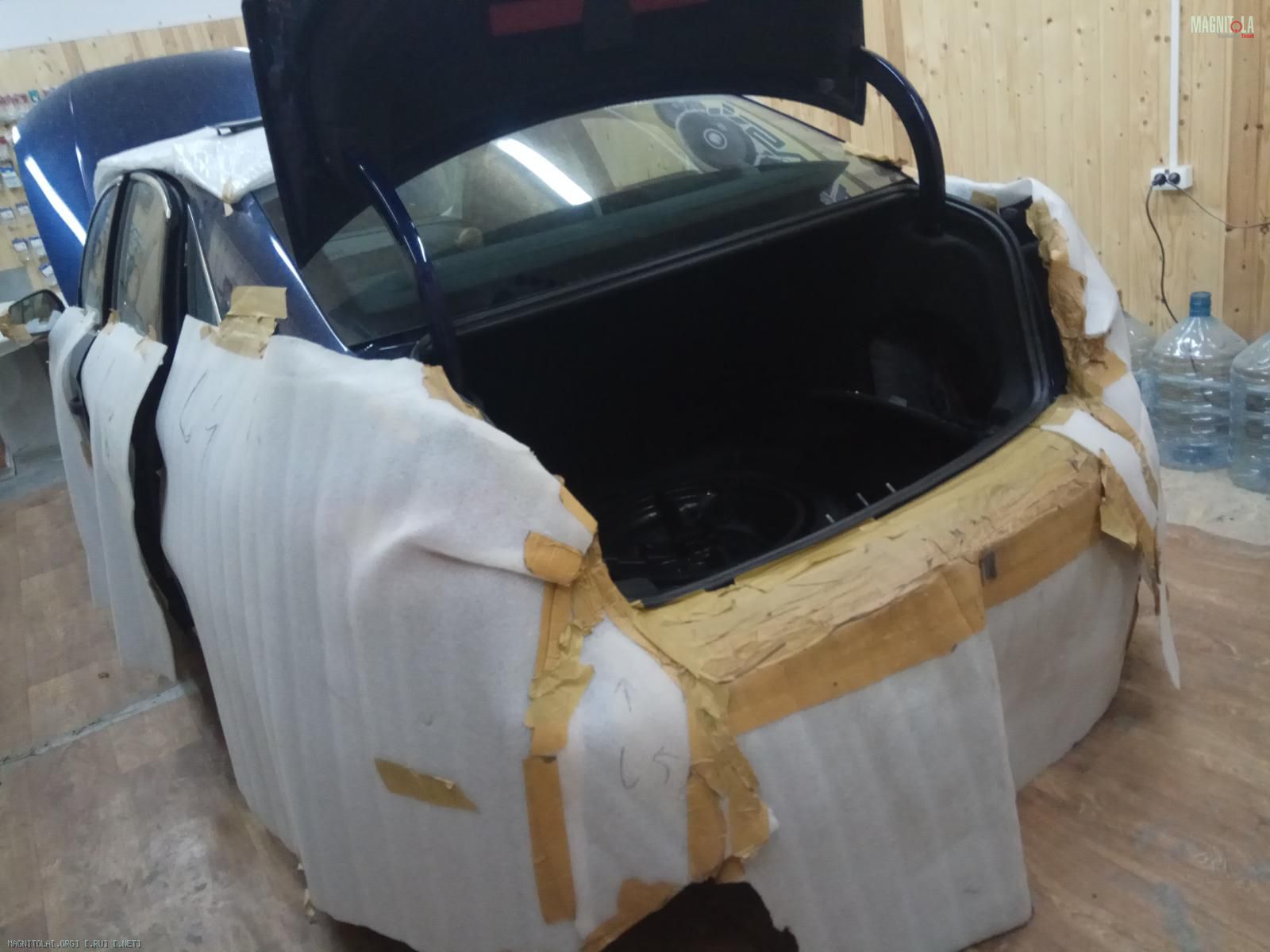

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

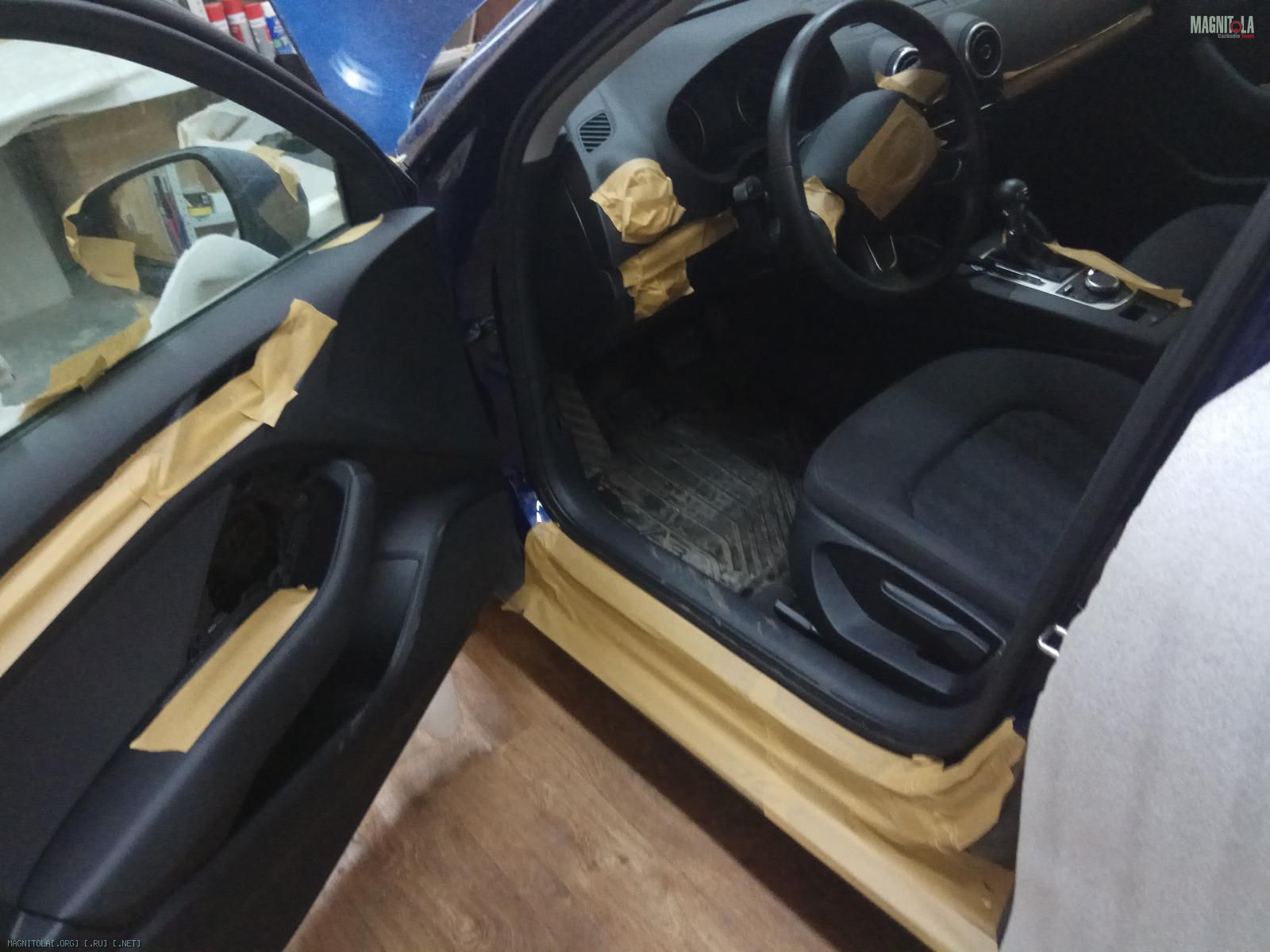

"Защита кузова-салона"




Вложение 1218750Вложение 1218752Вложение 1218754Вложение 1218756Вложение 1218758Вложение 1218760Вложение 1218762Вложение 1218764Вложение 1218766

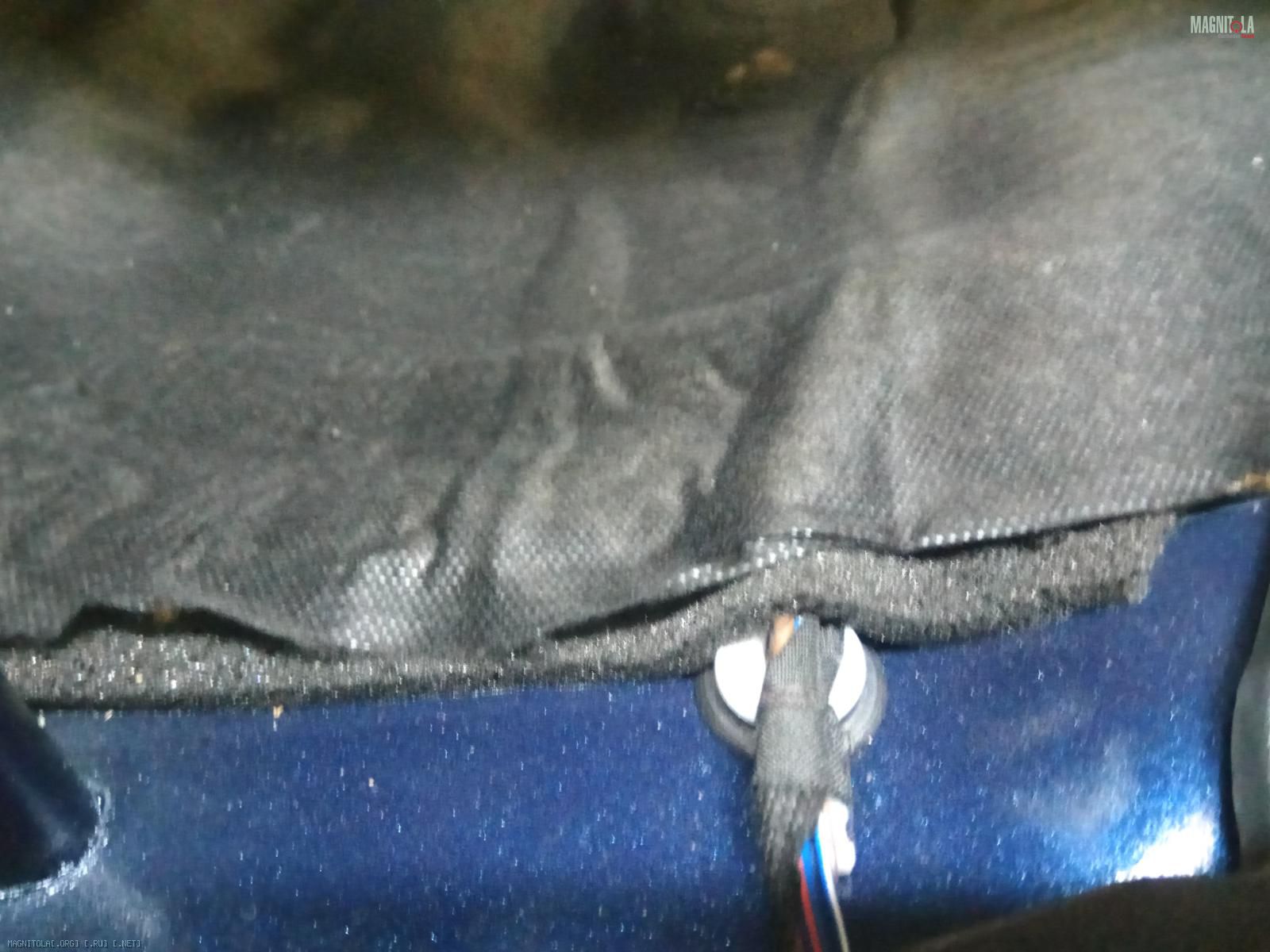

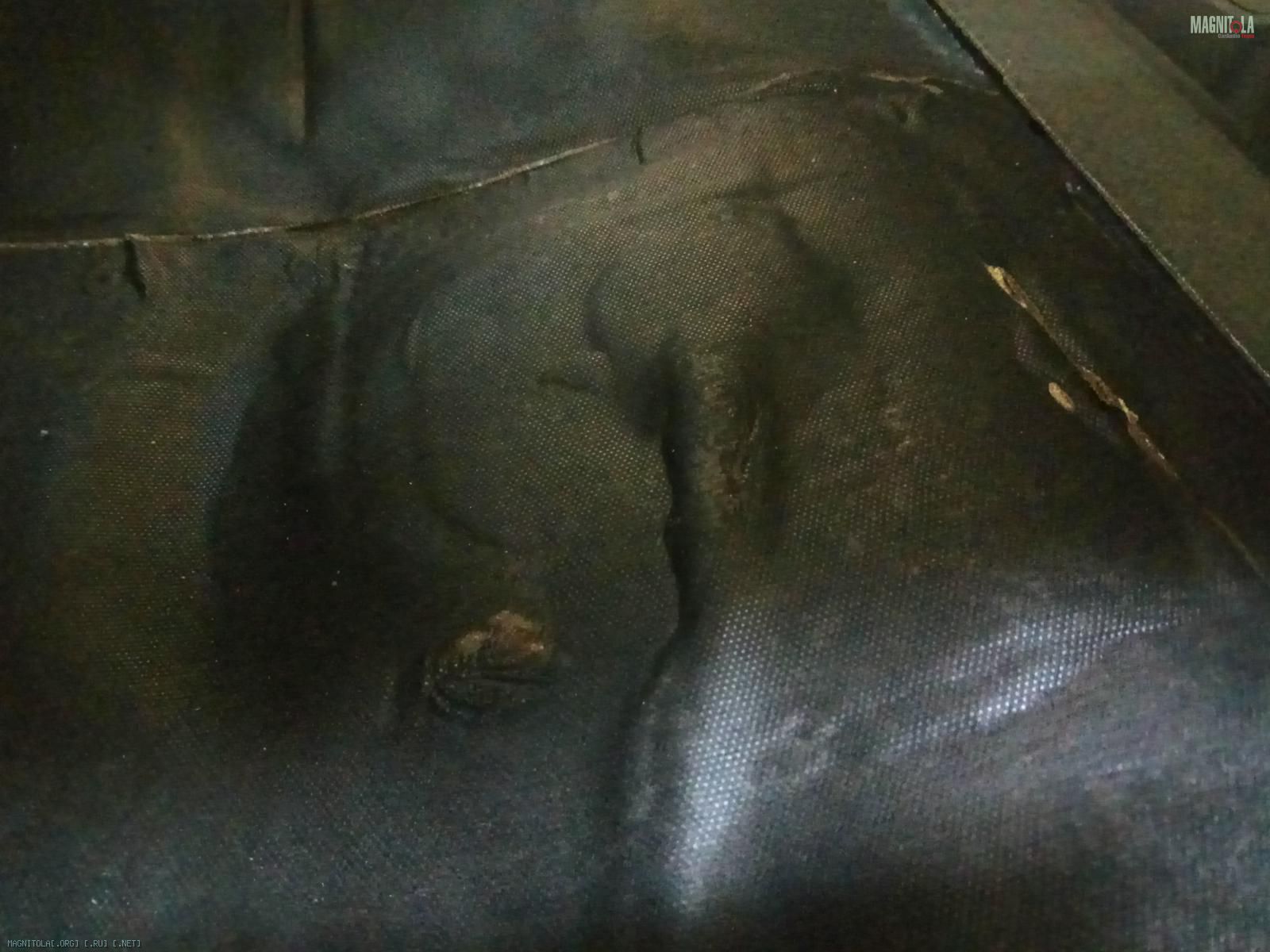

Машина побывала на вибро шумоизоляции в одной из Питерских контор.
Сетки на динамиках СЧ заломаны, ковыряли не стой стороны...
На ручке открывания капота отсутствует пластиковый фиксатор... ручка просто болтается...
Клиент жаловался что эффекта от шумоизоляции он не офщутил...

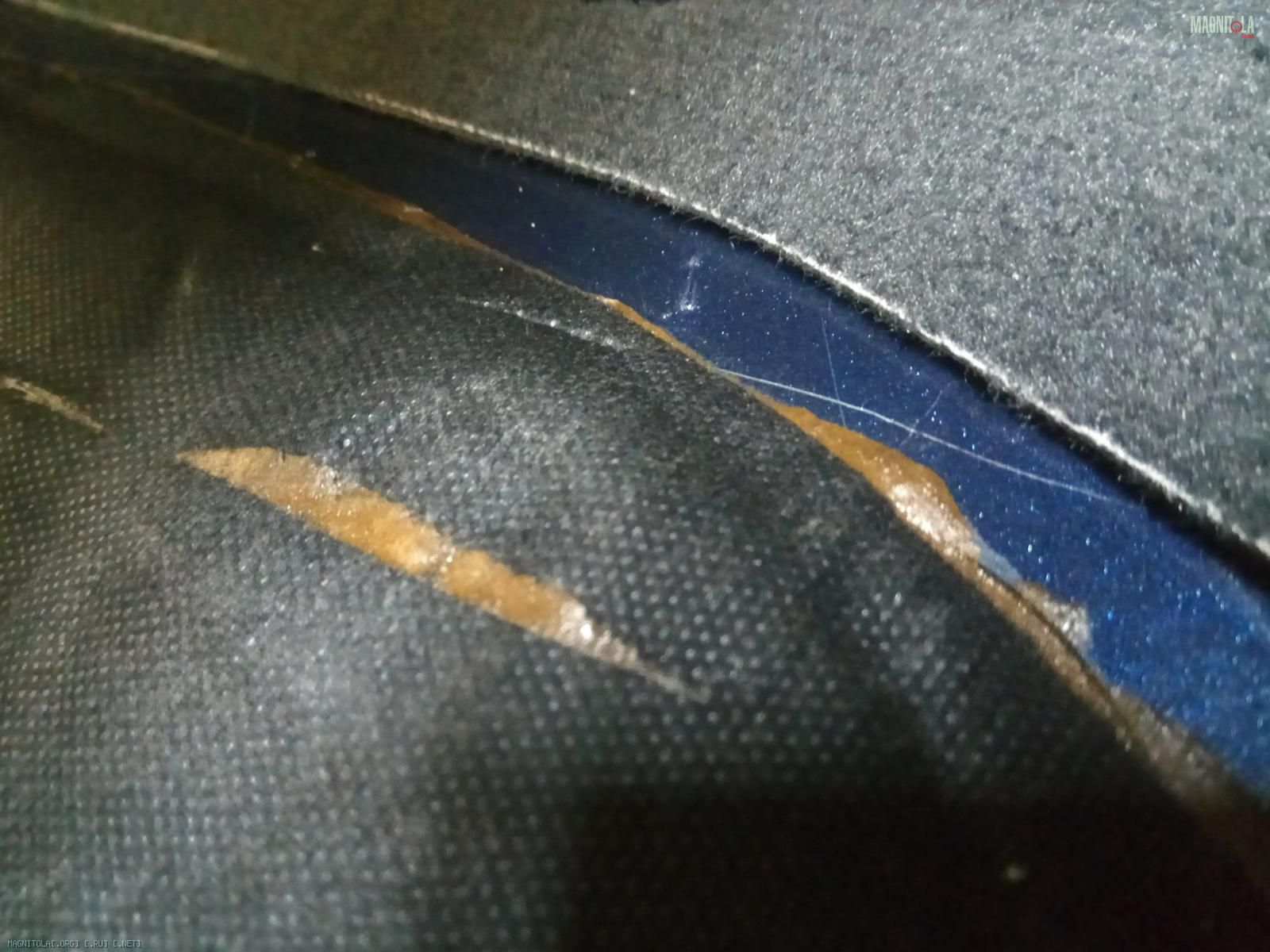

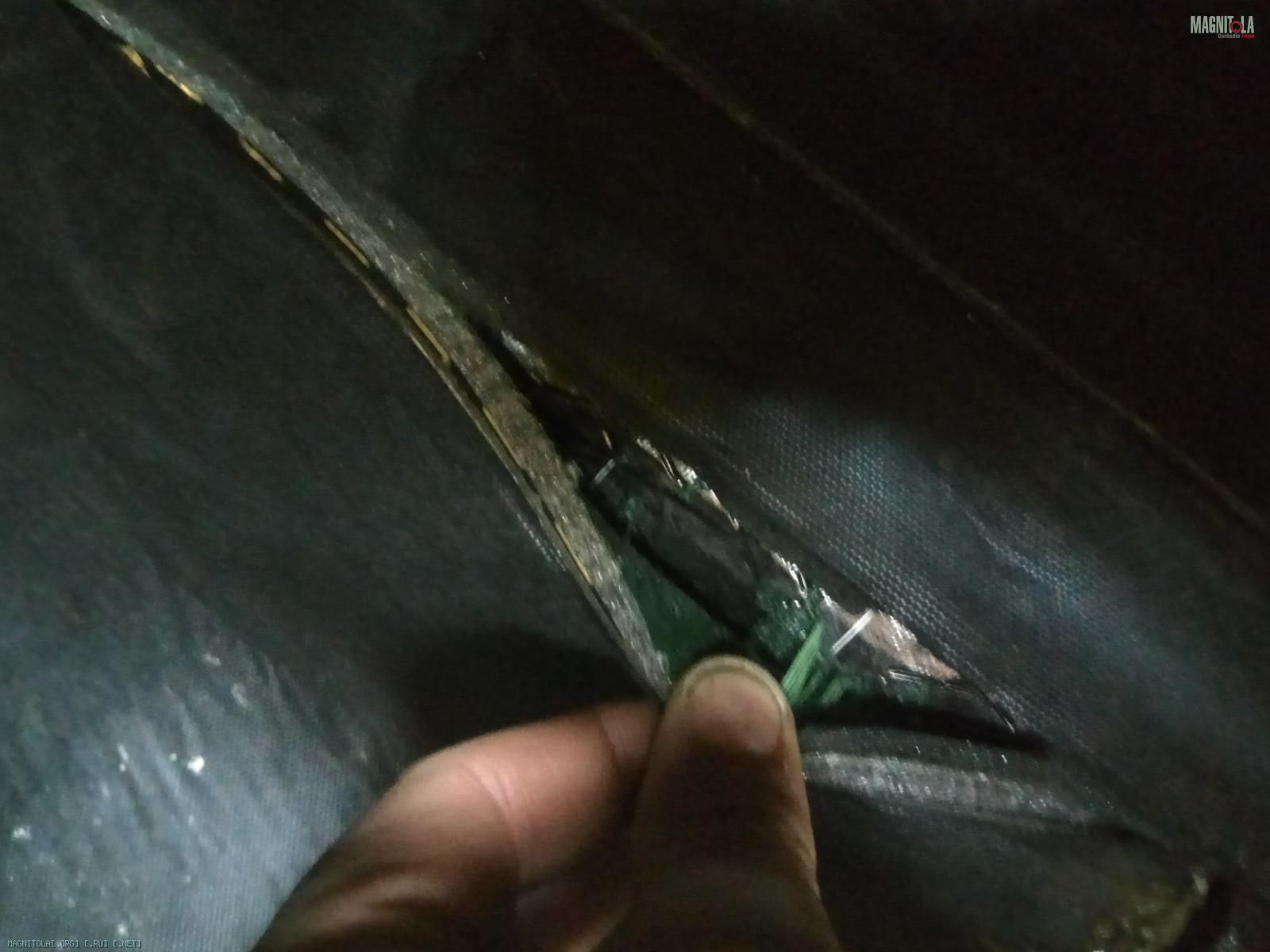

Наклеена вибра, которая не прикатана, с залеплением всех тех отверстий резинок, проводки и т.д.
А поверх нее нанесен бипласт!!! А поверх него блокатор шума, который сжимает бипласт в ноль и он не работает, да еще на полу.... местами место бипласта лежит акцент- тоже посредсвенный шумопоглотитель..
Проводка залеплена, лючок доступа к бензобаку тоже...
Вложение 1218768Вложение 1218770Вложение 1218772Вложение 1218774Вложение 1218776Вложение 1218778Вложение 1218780Вложение 1218782Вложение 1218784Вложение 1218786Вложение 1218788Вложение 1218790

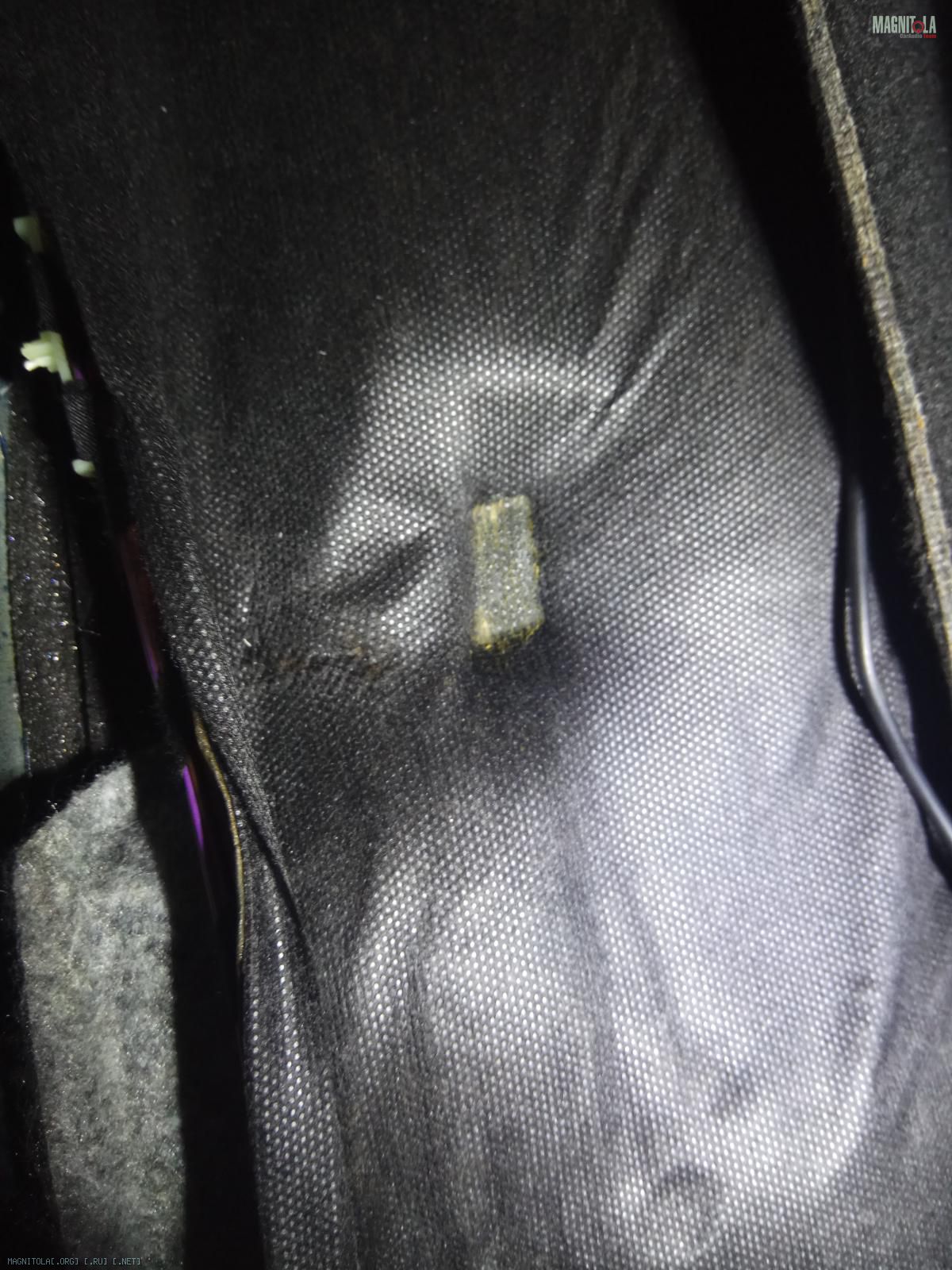

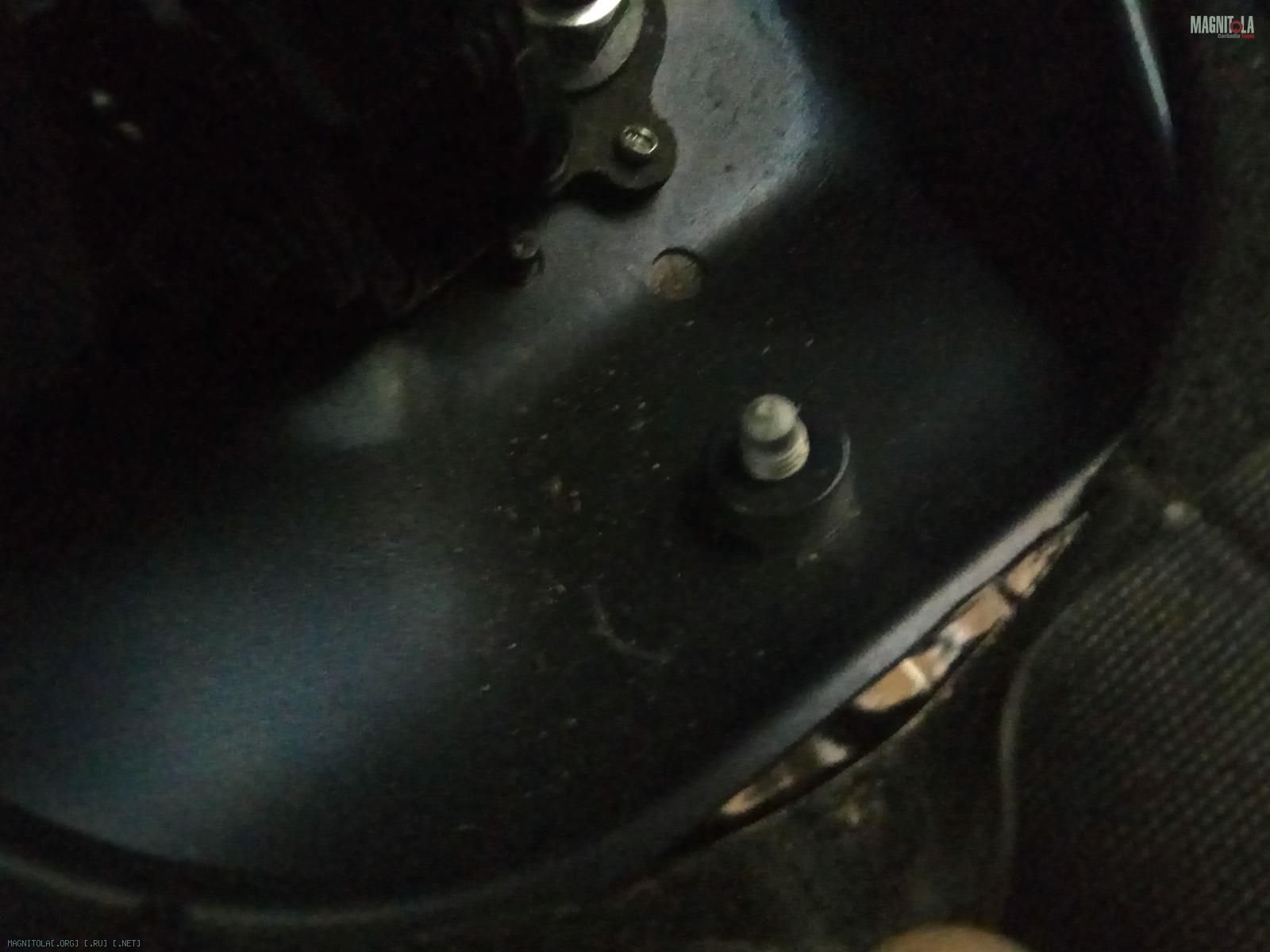

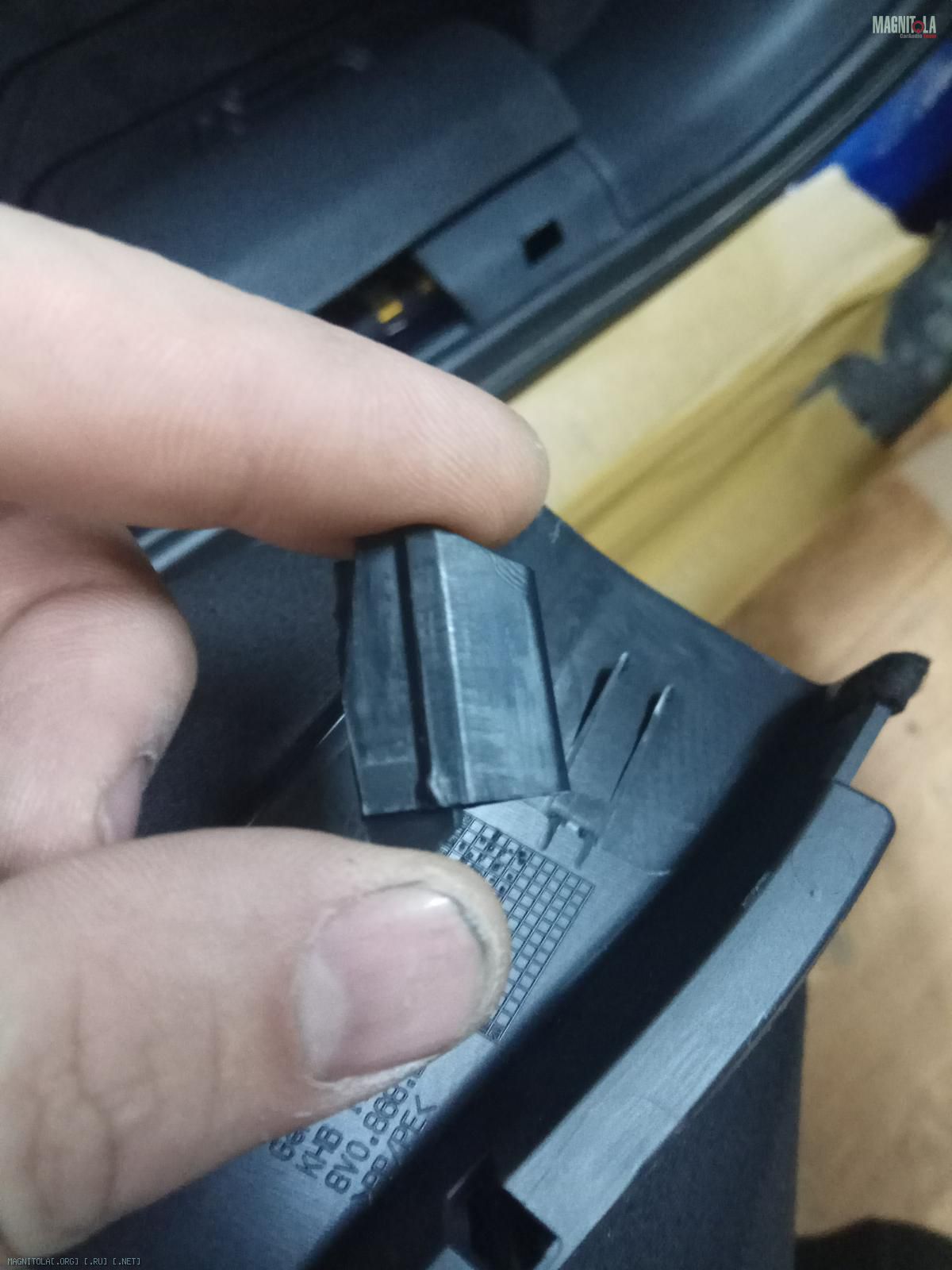

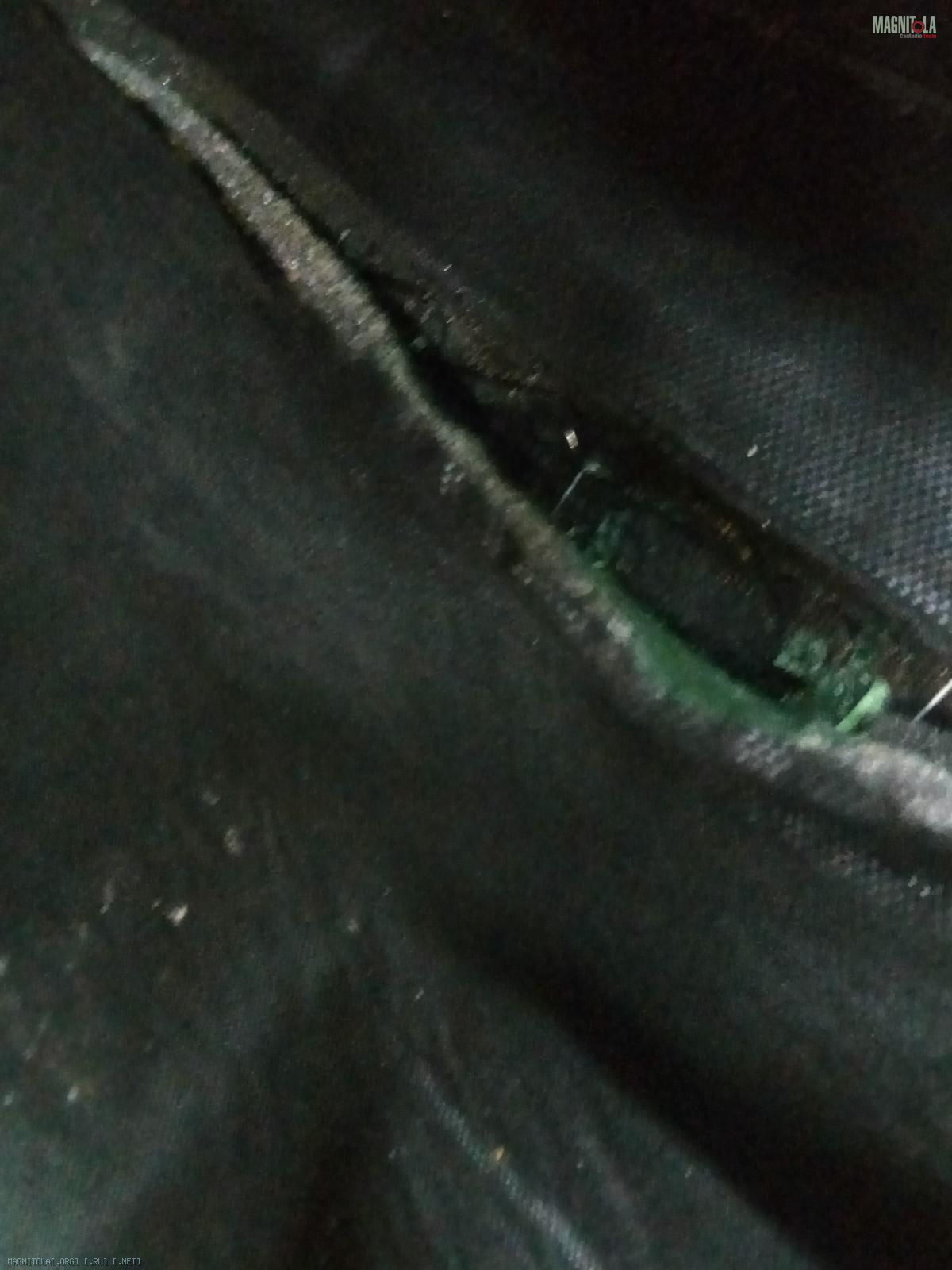

Отломанные крепления...

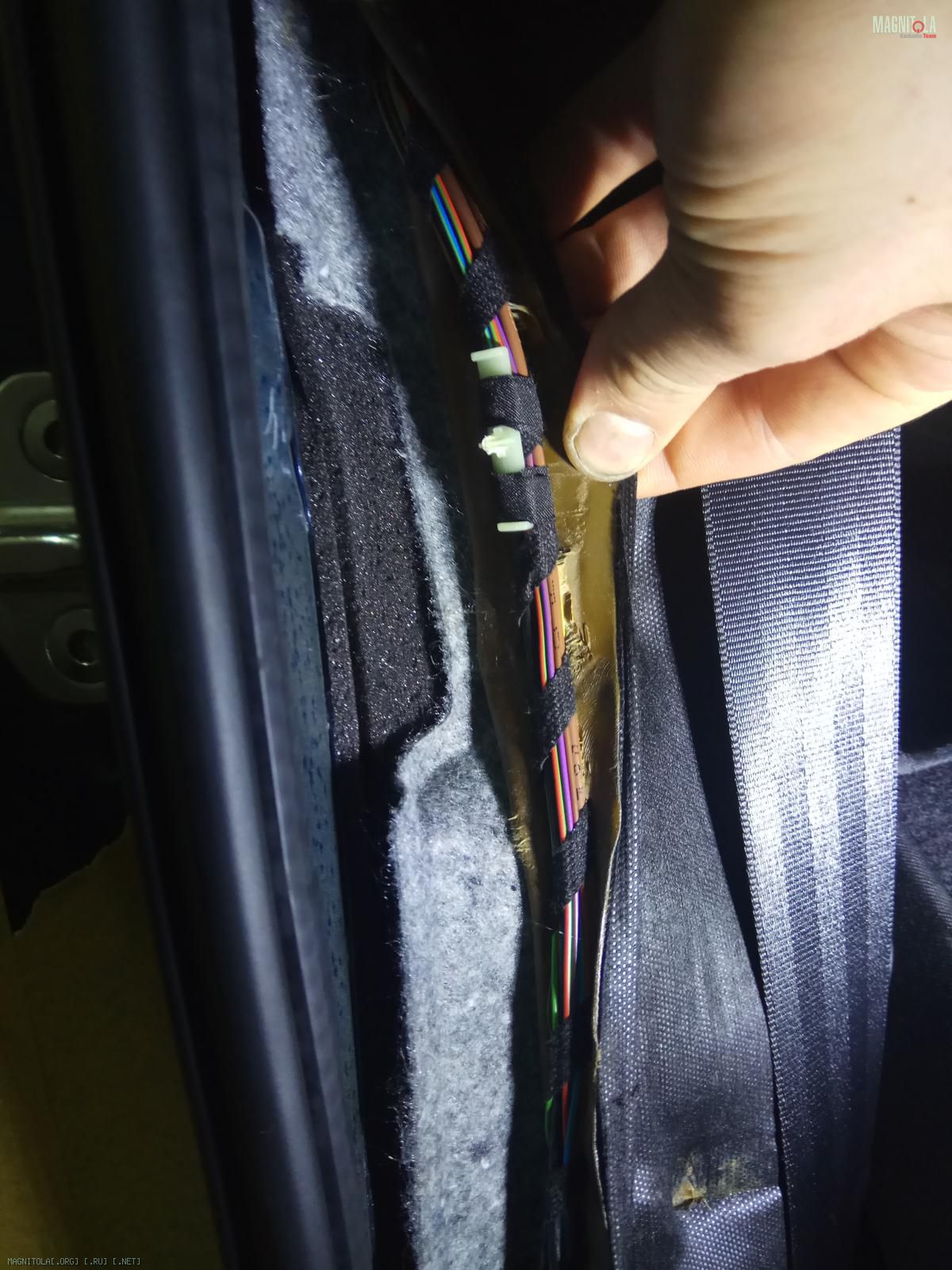

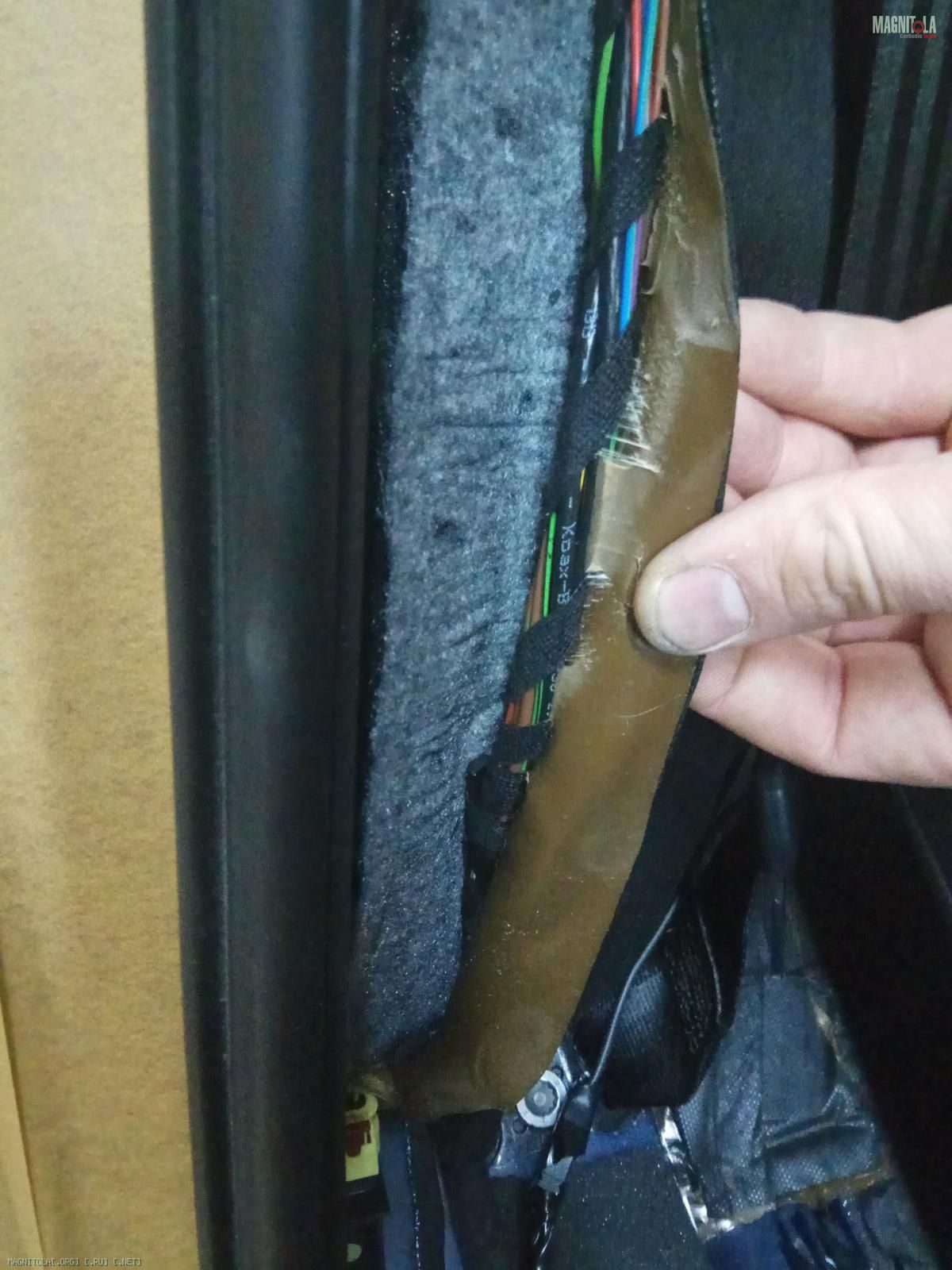

Проводка камеры заднего вида...

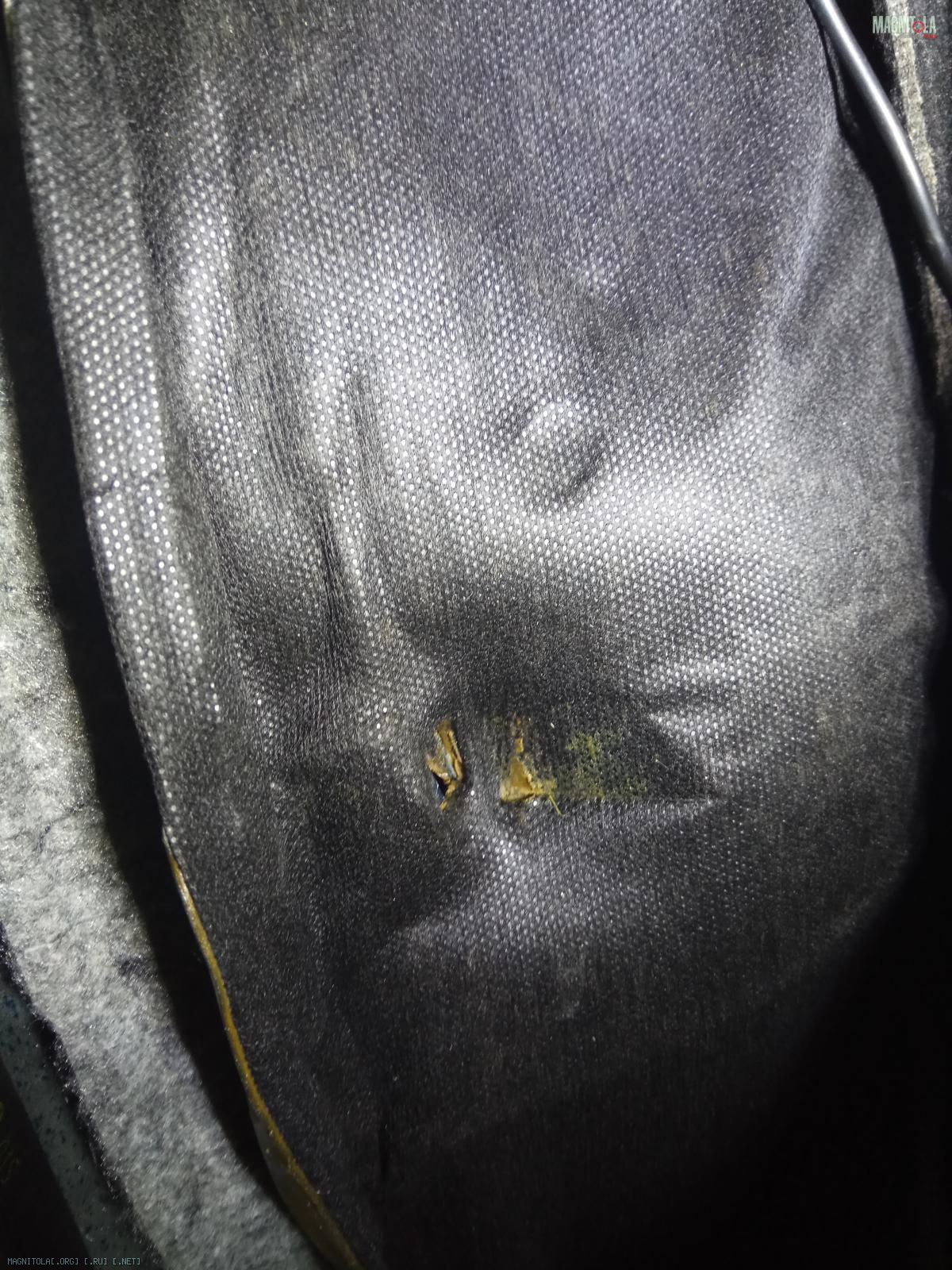

Арки...
Вложение 1218792Вложение 1218794Вложение 1218796Вложение 1218798Вложение 1218800Вложение 1218802Вложение 1218804Вложение 1218806Вложение 1218808Вложение 1218810Вложение 1218812Вложение 1218814Вложение 1218816Вложение 1218818Вложение 1218820

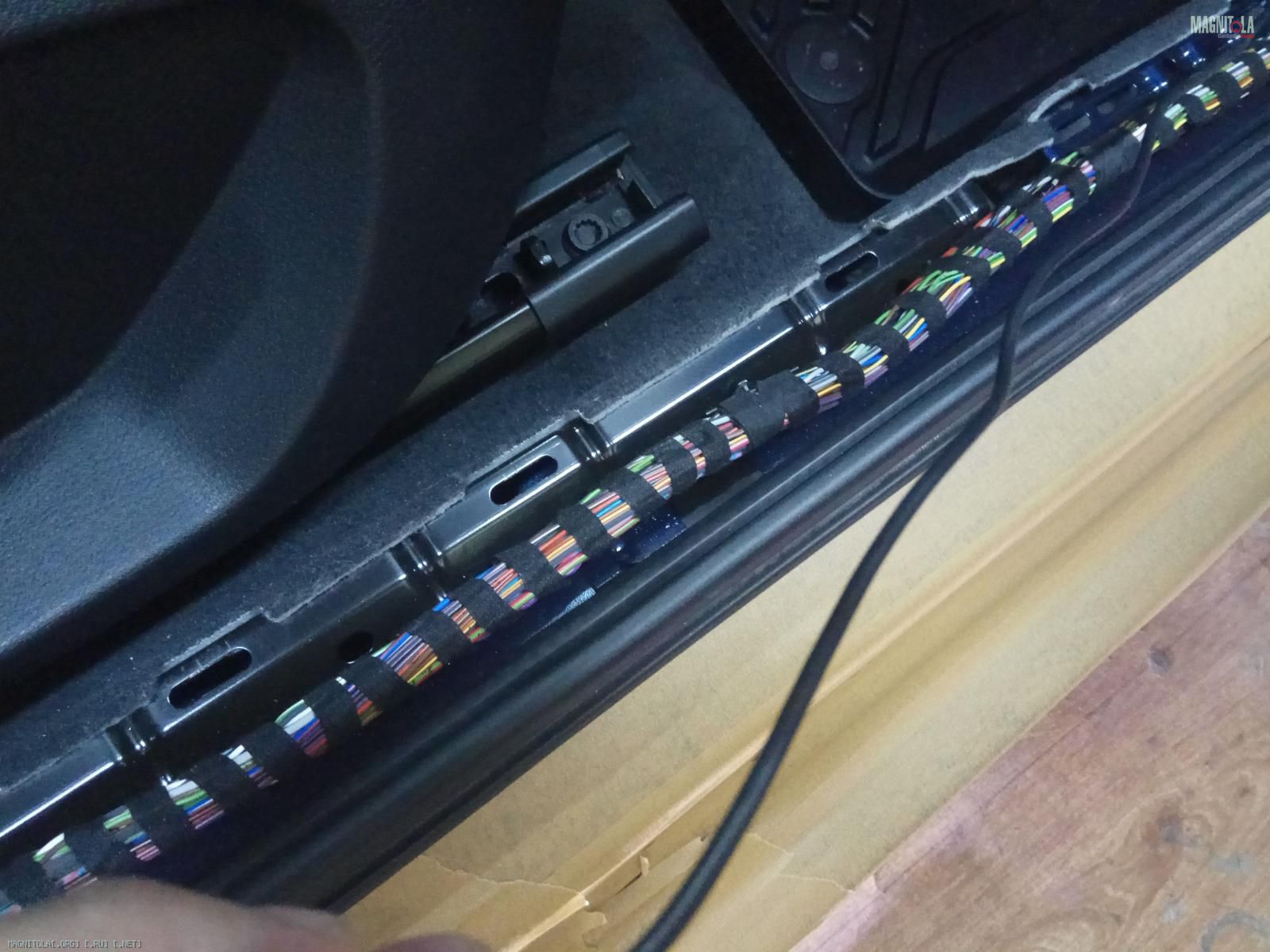

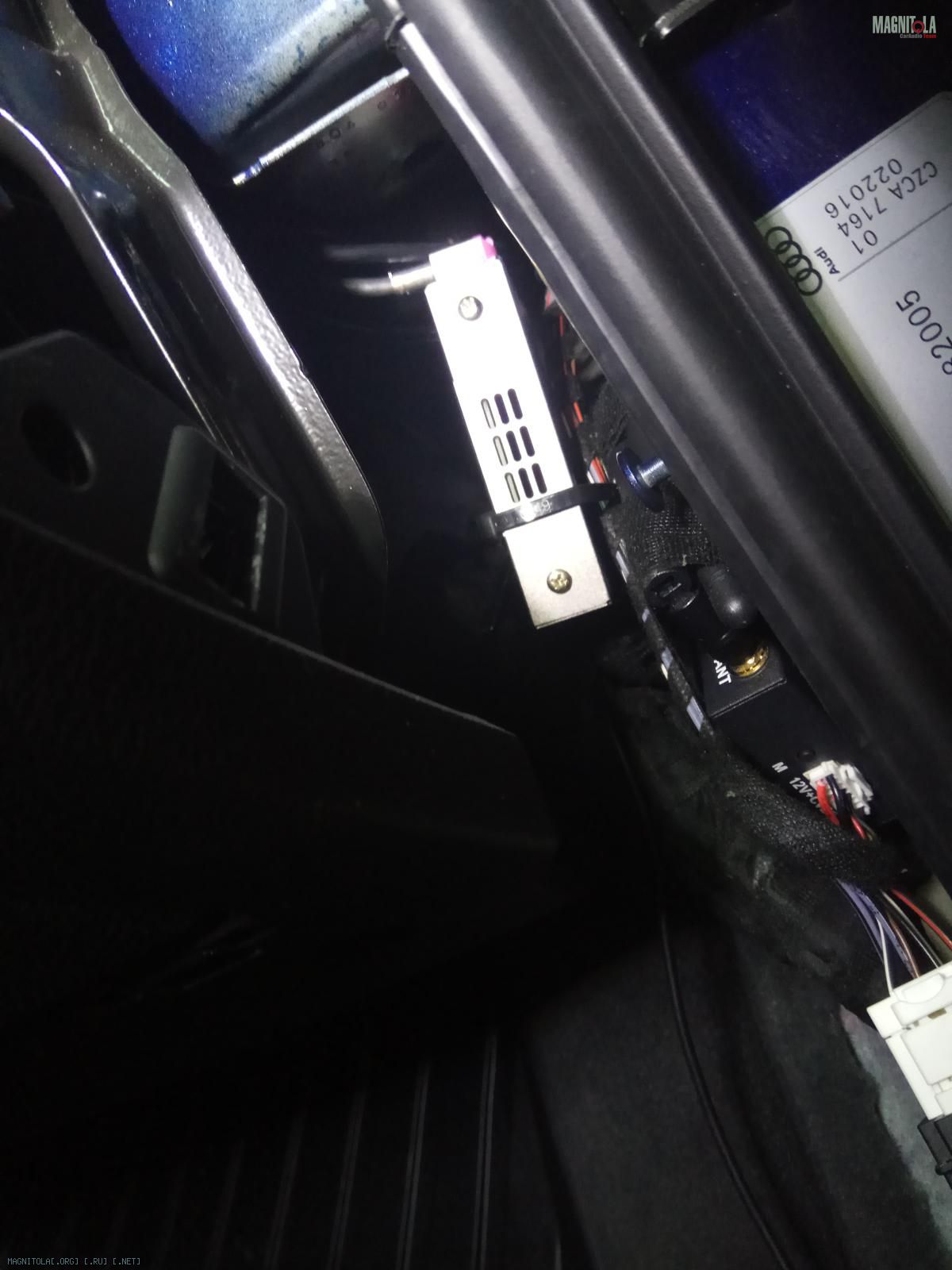

Установленные доп блоки на изоленте и одной стяжке...

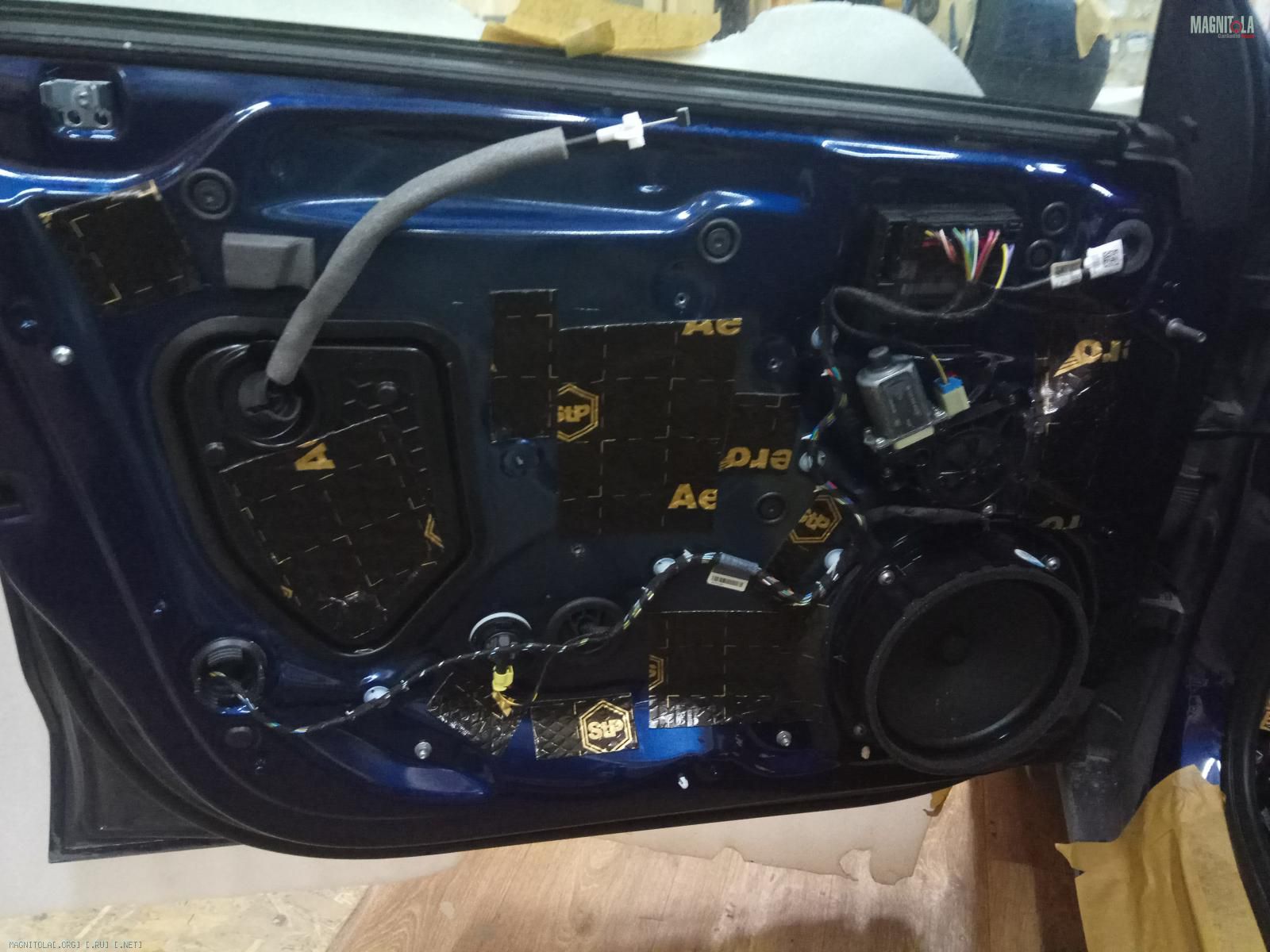

Шумка дверей..
Вложение 1218822Вложение 1218824Вложение 1218826Вложение 1218828Вложение 1218830

Штатный динамик, лучше чем в а4....

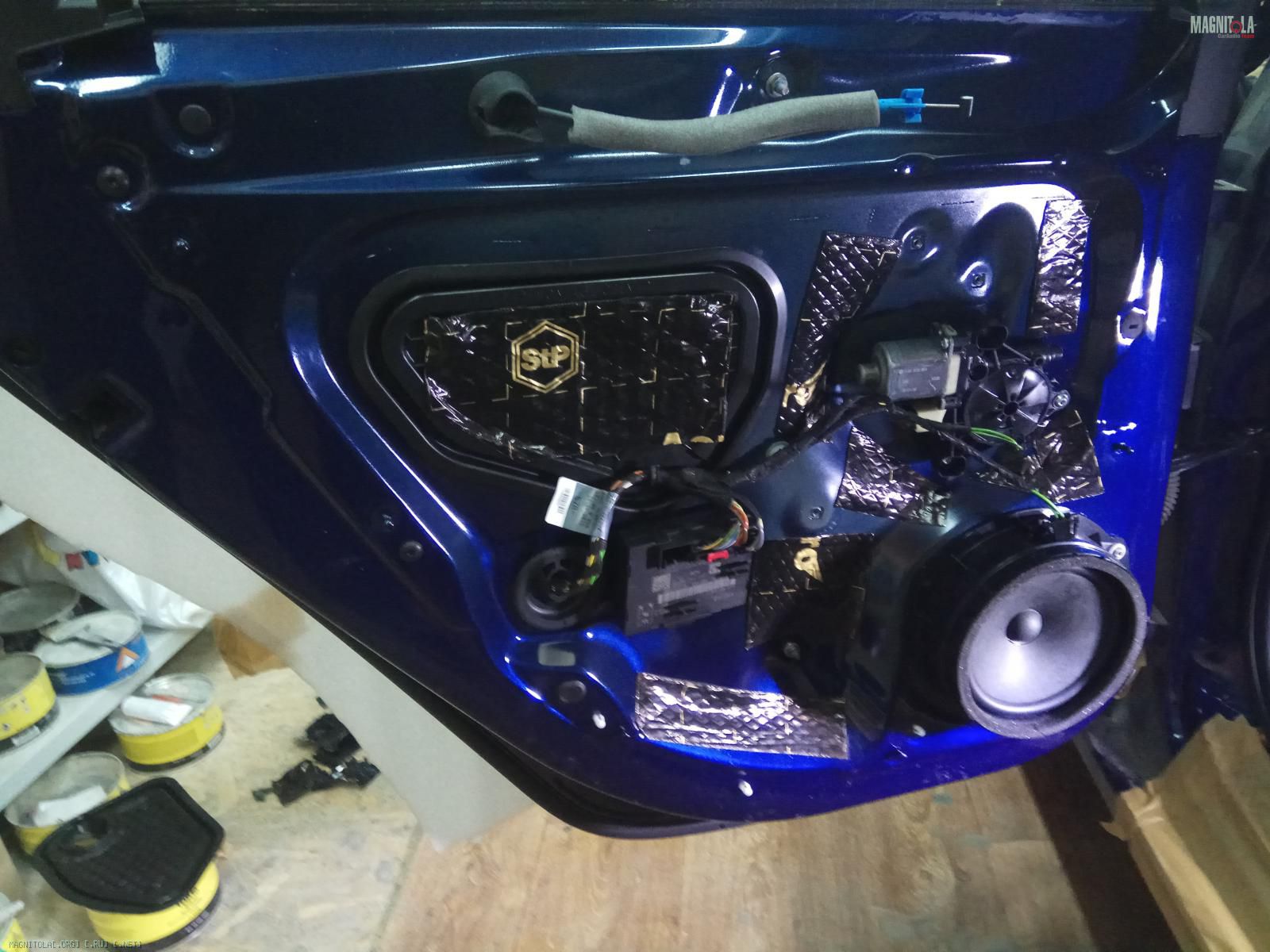

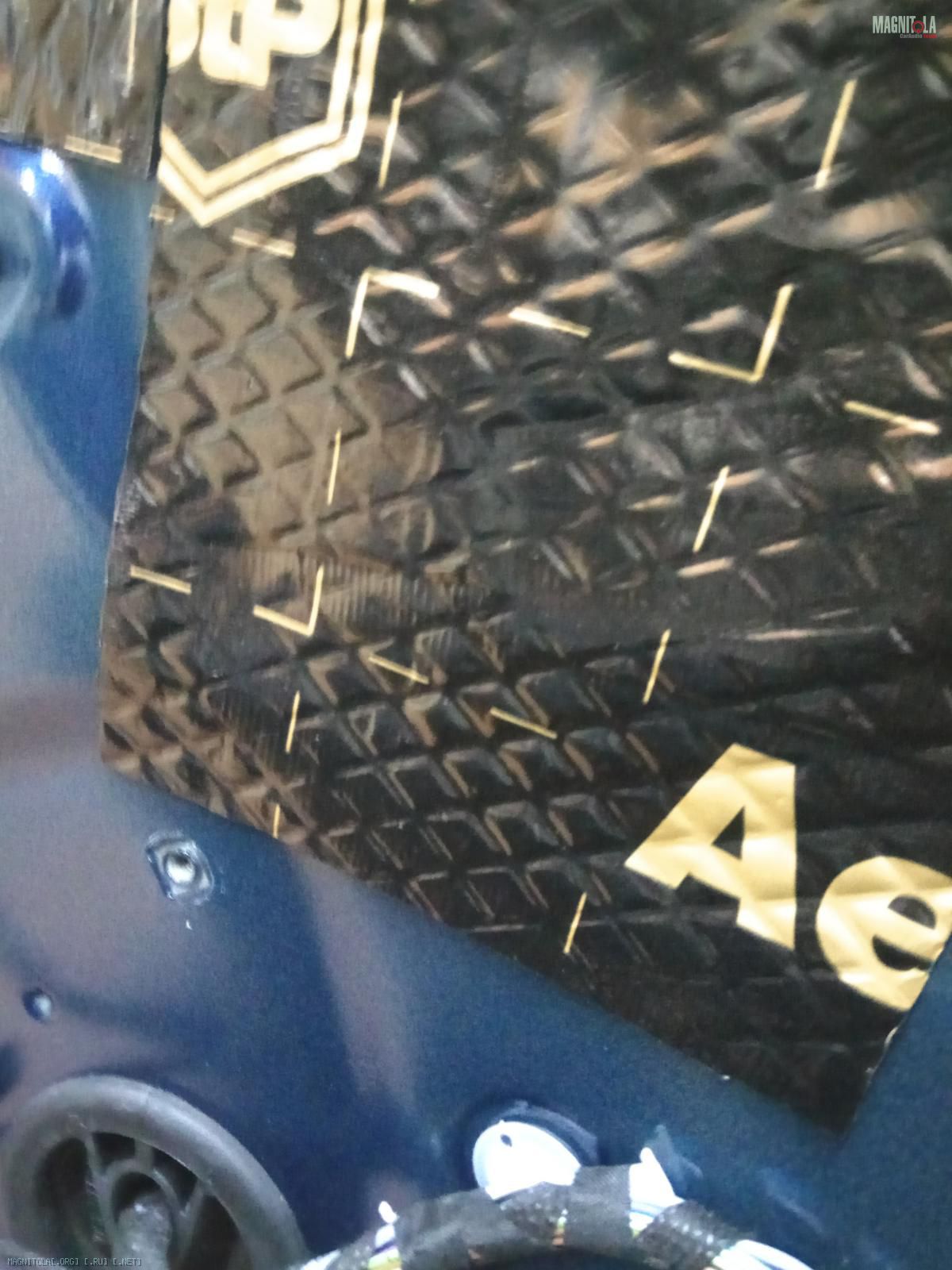

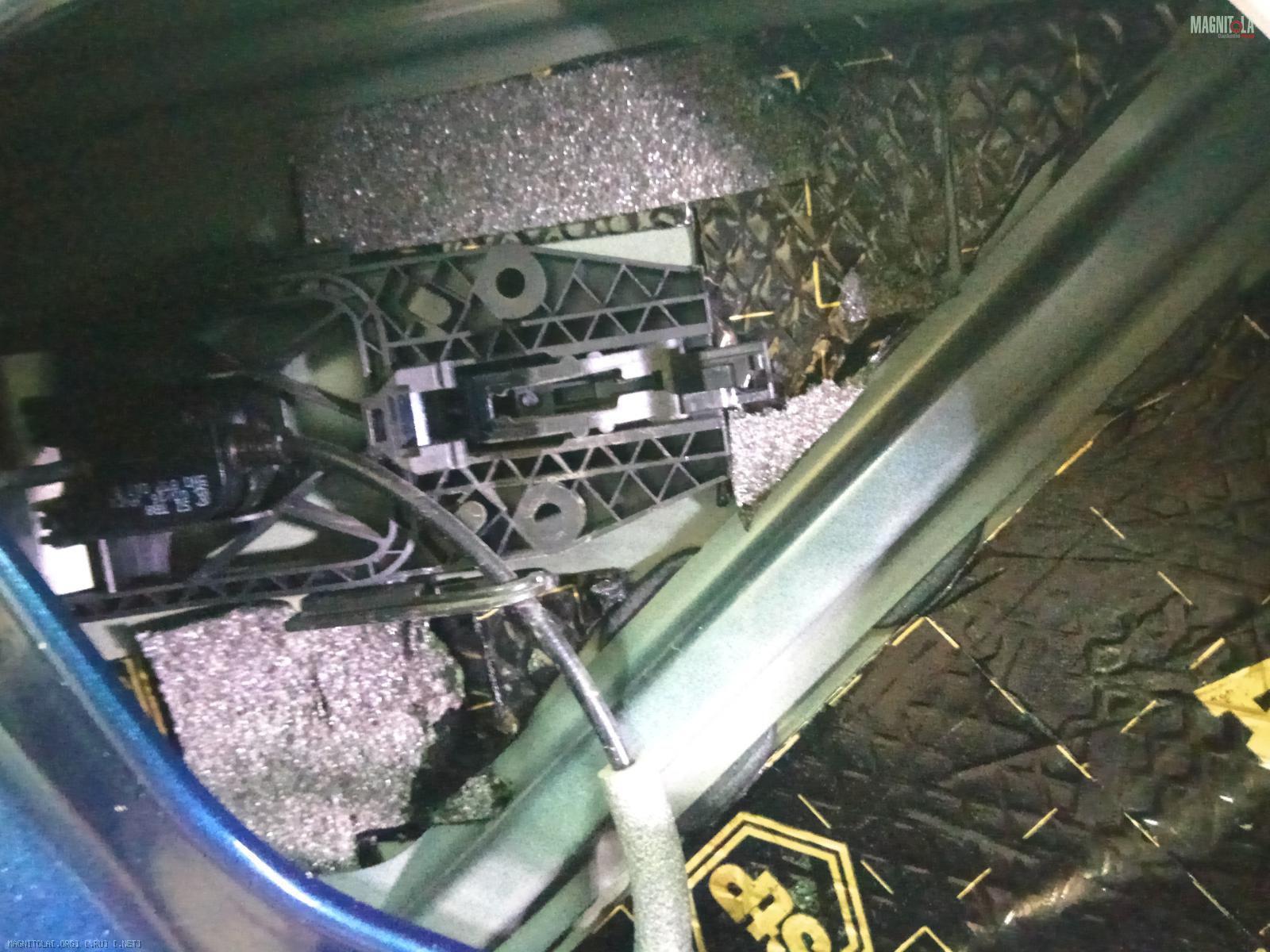

Двери...
Вложение 1218832Вложение 1218834Вложение 1218836Вложение 1218838Вложение 1218840Вложение 1218846Вложение 1218852Вложение 1218854Вложение 1218856

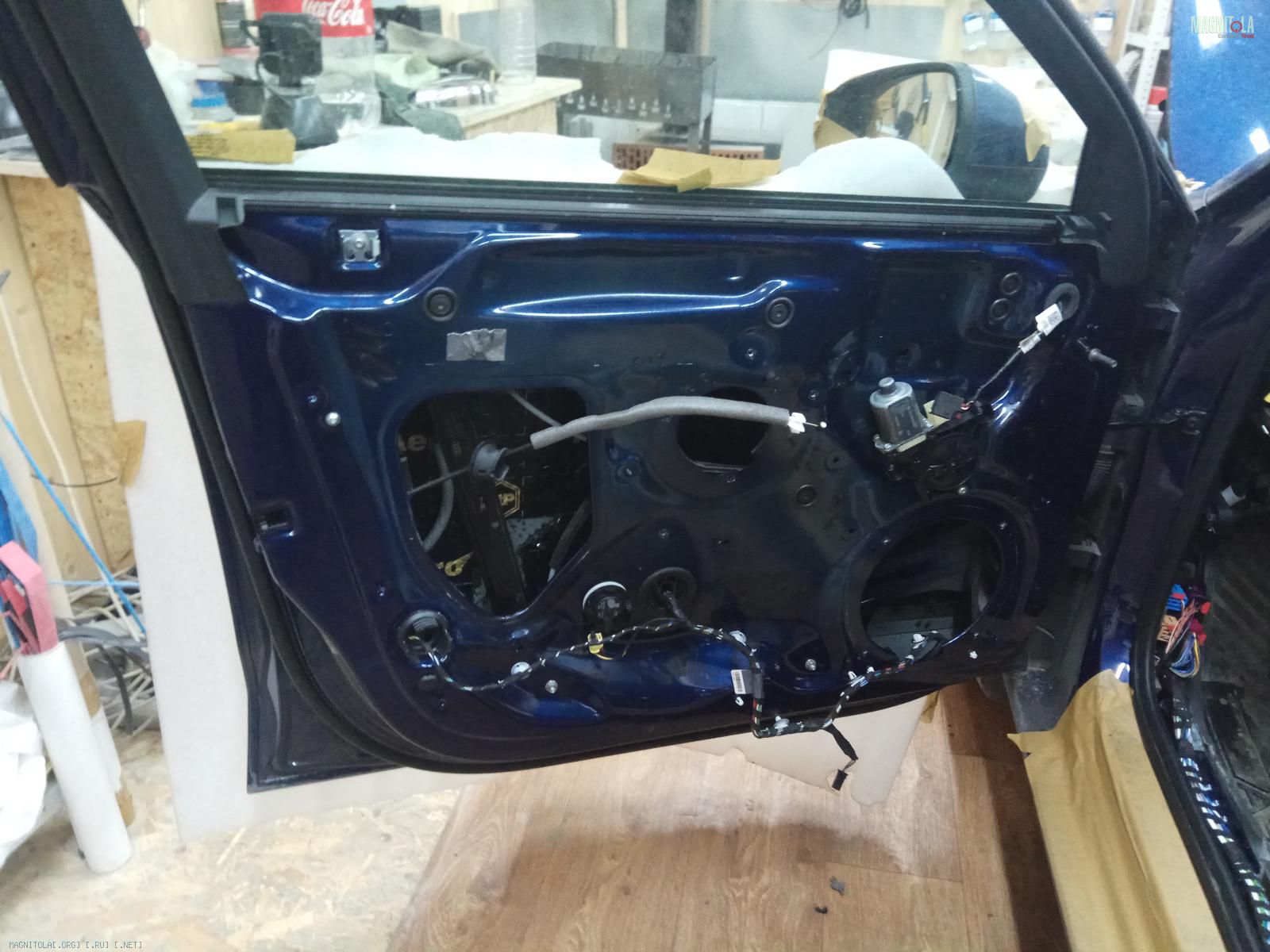

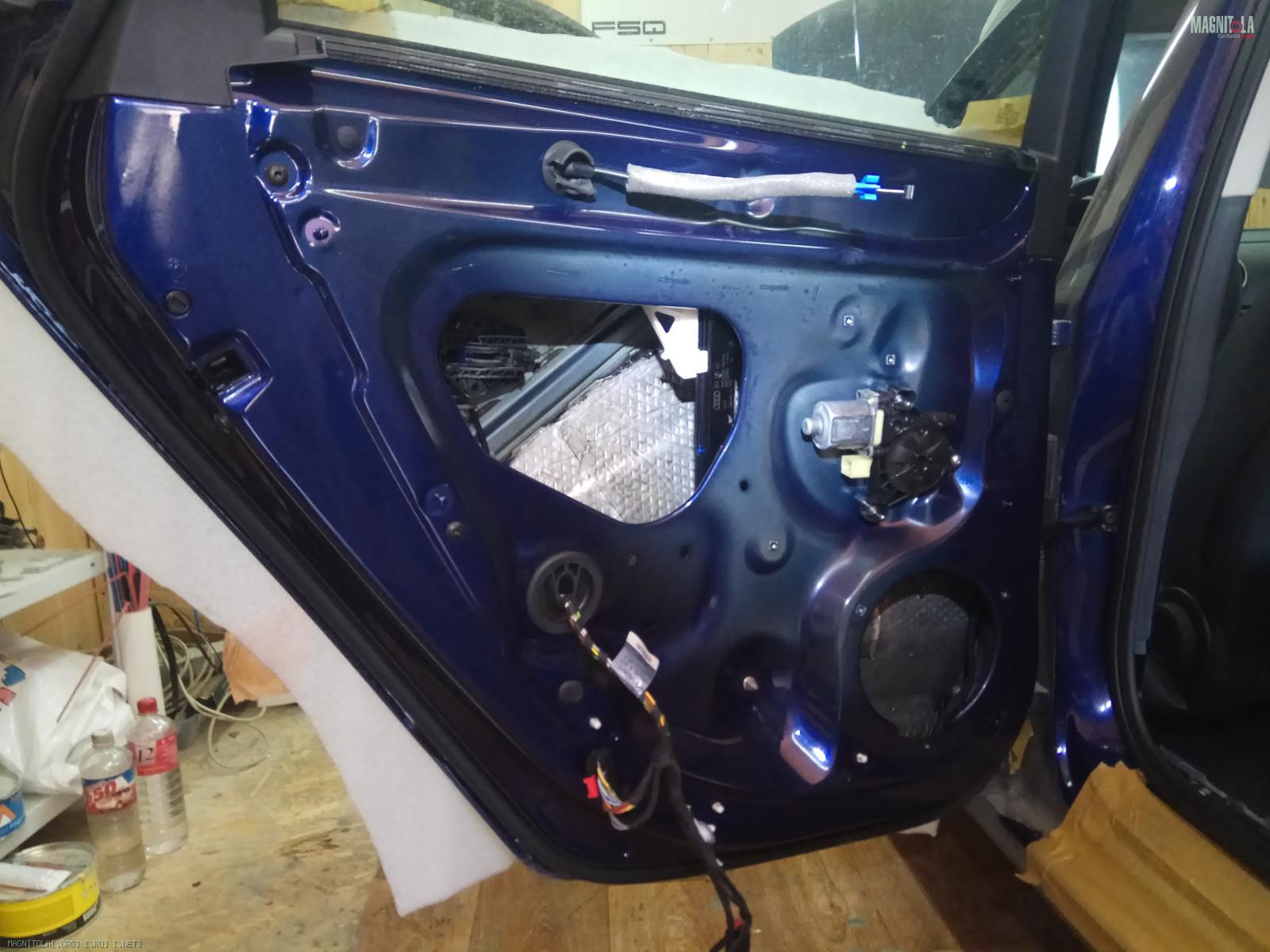

Снимаем вибру...

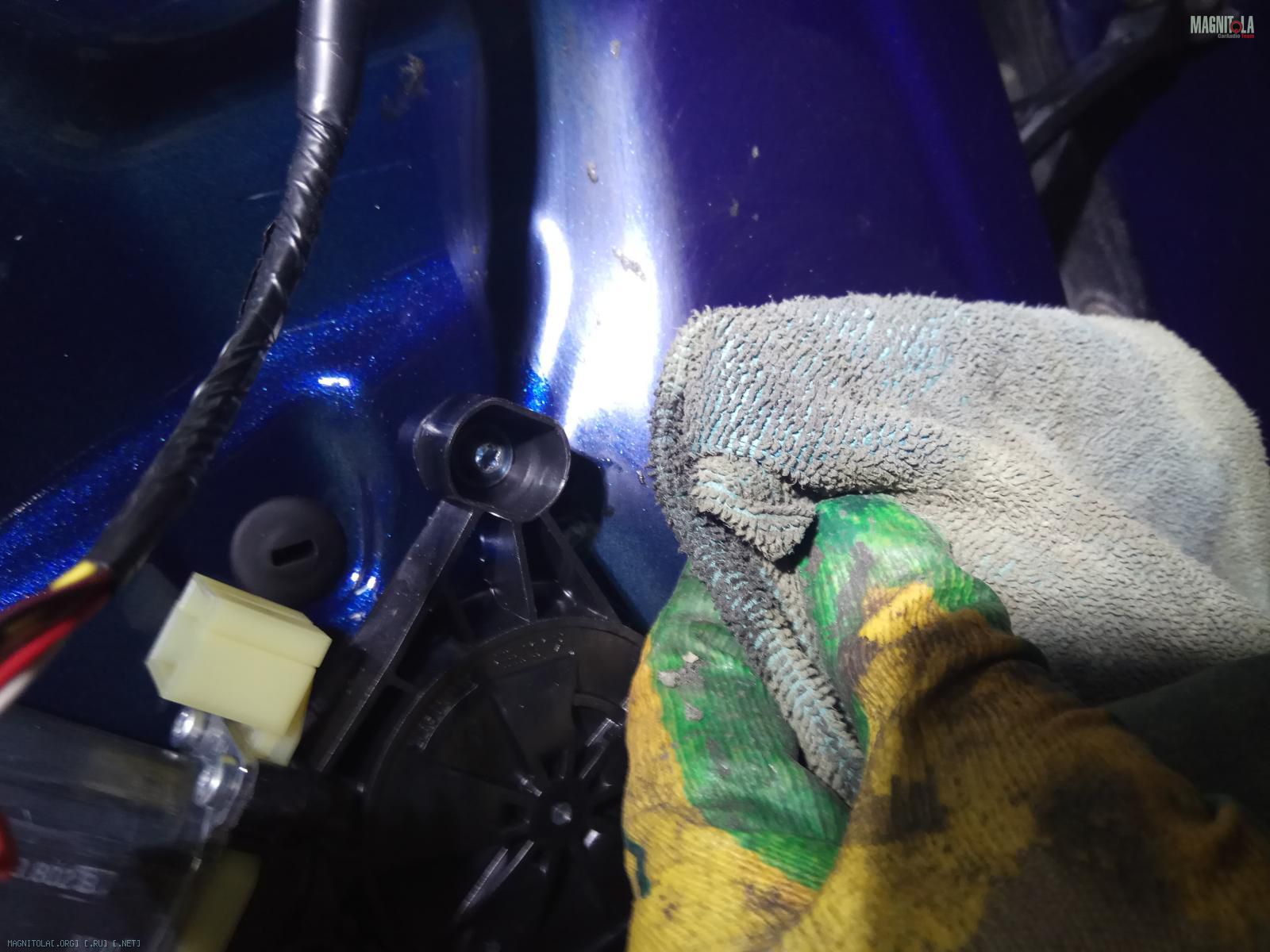

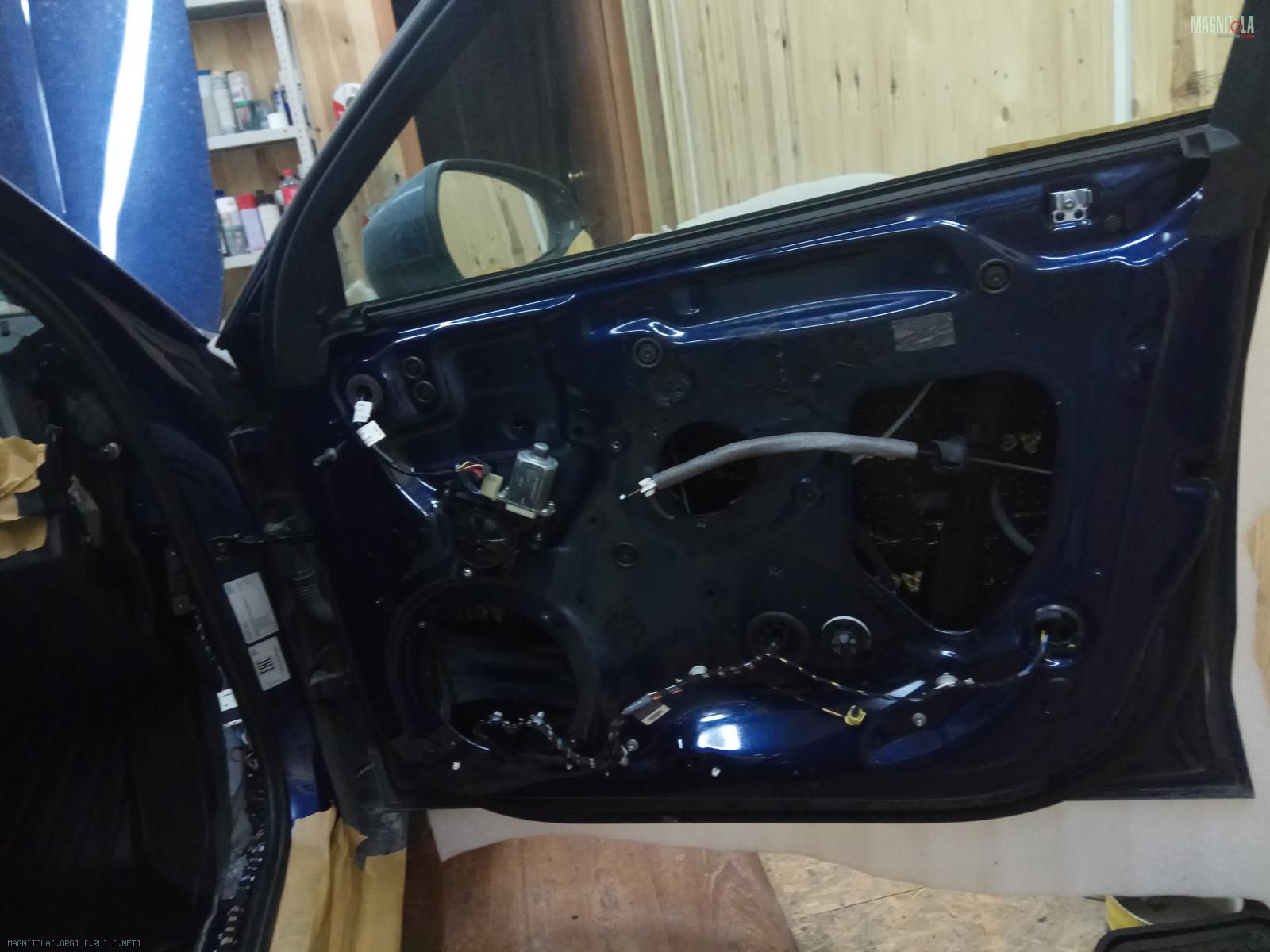

Очищаем обезжириваем двери от остатков вибры, грязи и пыли...
STP айро внутри не возможно оторвать в виду нормального доступа и сильной адгезии, т.к. в мастику добавляют еще клей.
Вложение 1218858Вложение 1218860Вложение 1218862Вложение 1218864Вложение 1218866Вложение 1218868Вложение 1218870Вложение 1218872Вложение 1218874Вложение 1218876Вложение 1218878Вложение 1218880

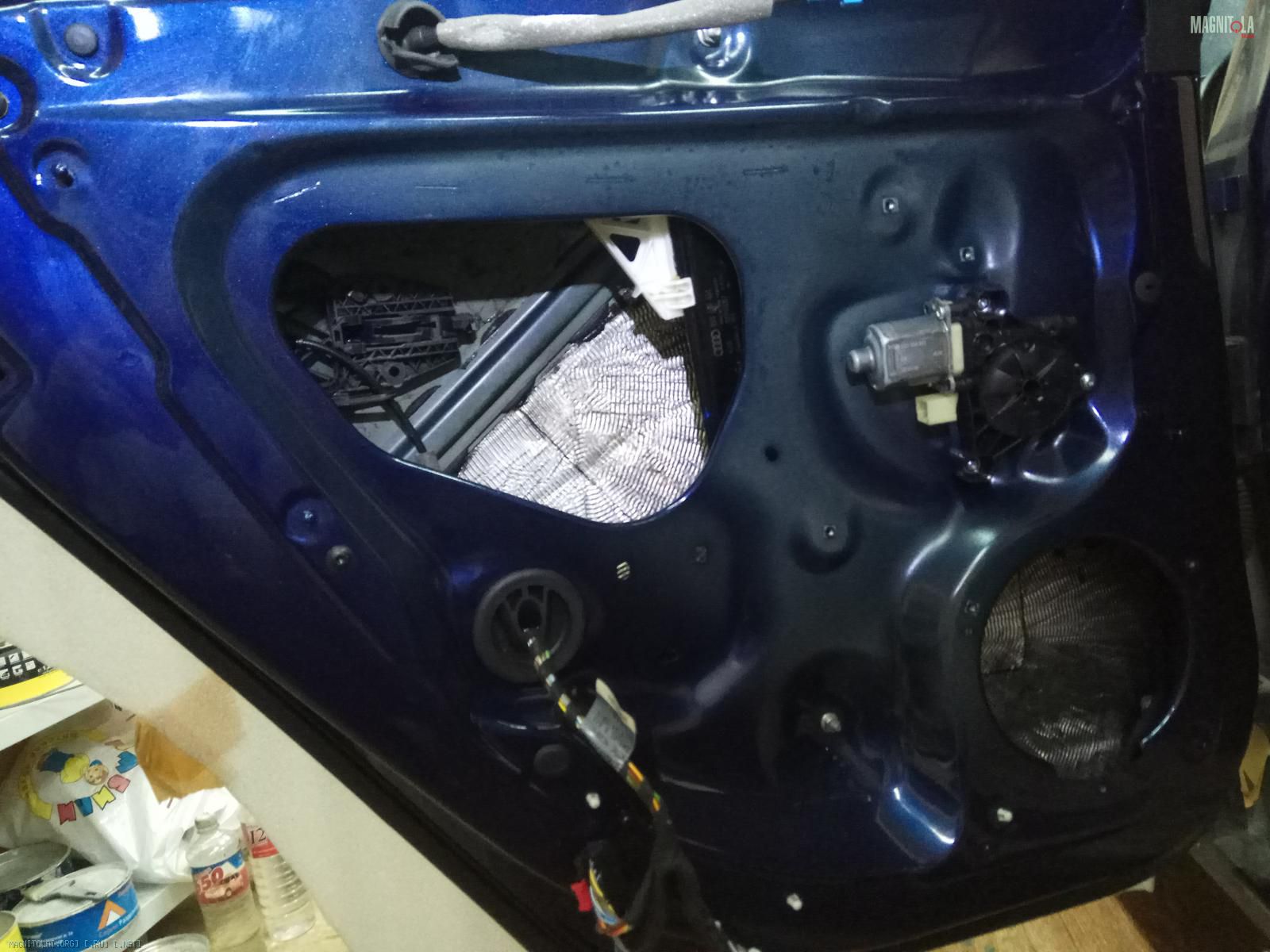

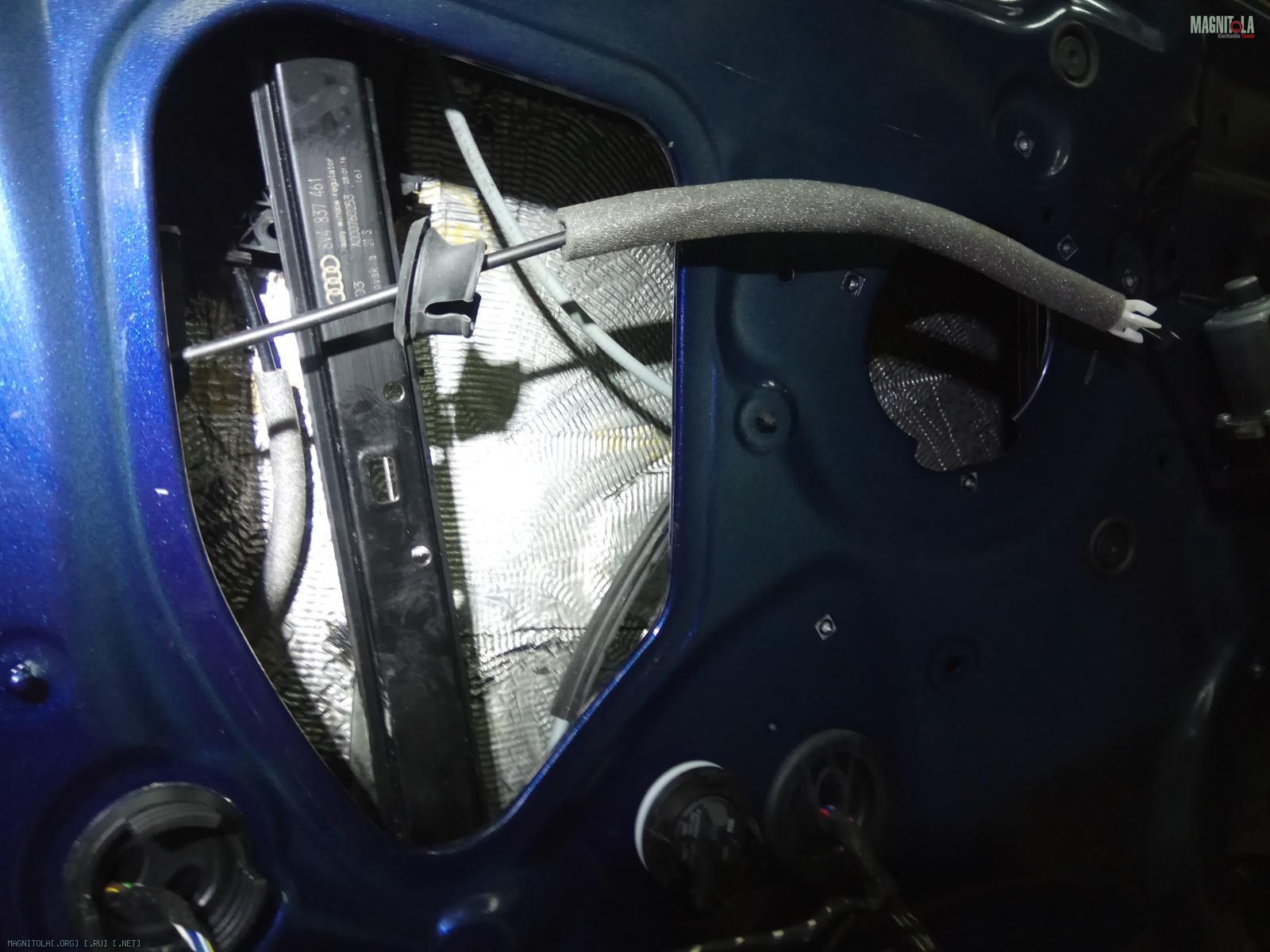

Поэтому айро 2мм, греем и тщательно прикатываем...

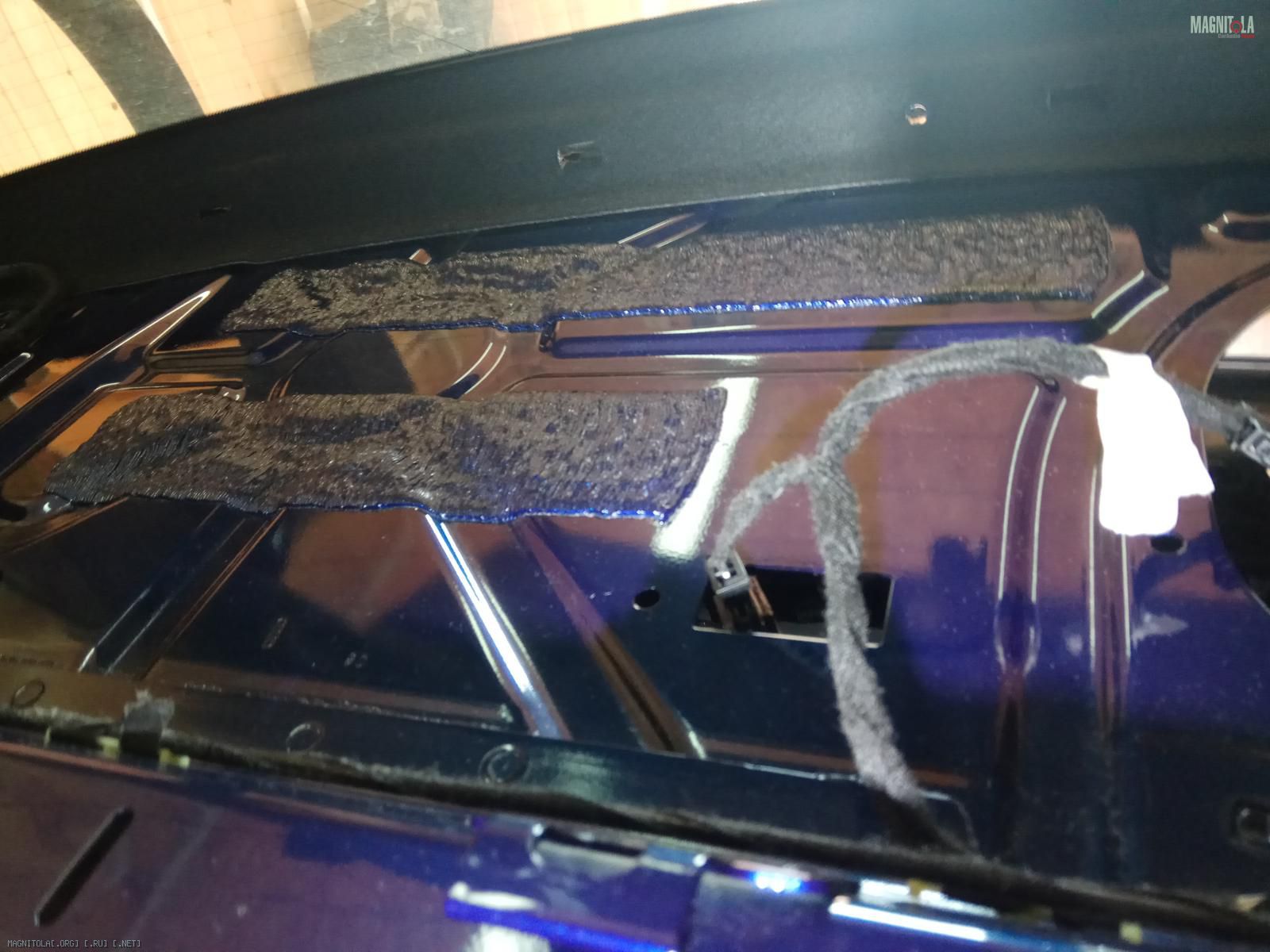

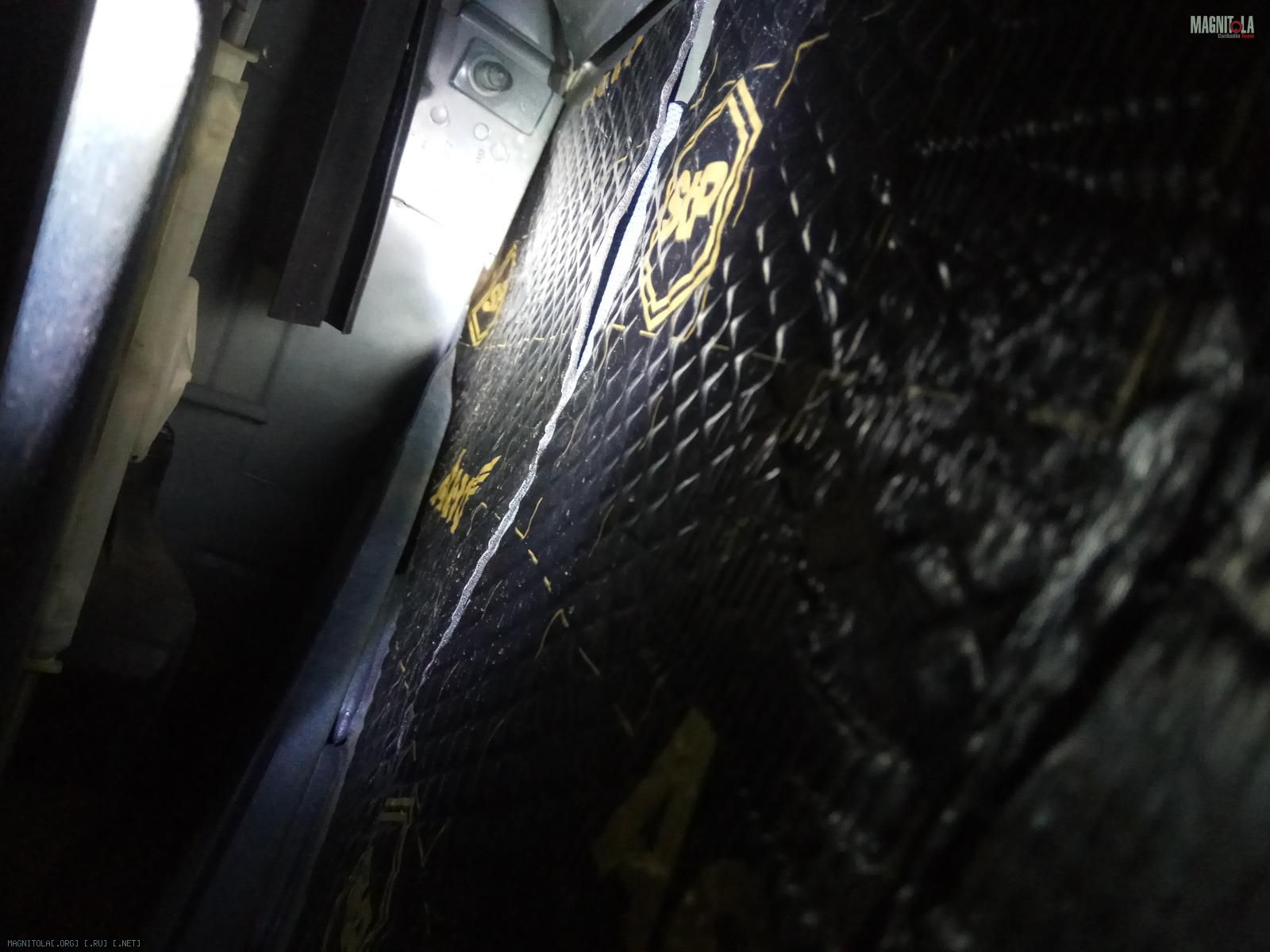

Вот так она прикатана "до" внутри...
После прикатки......
Вложение 1218882Вложение 1218884Вложение 1218886Вложение 1218888Вложение 1218890Вложение 1218892Вложение 1218894Вложение 1218896

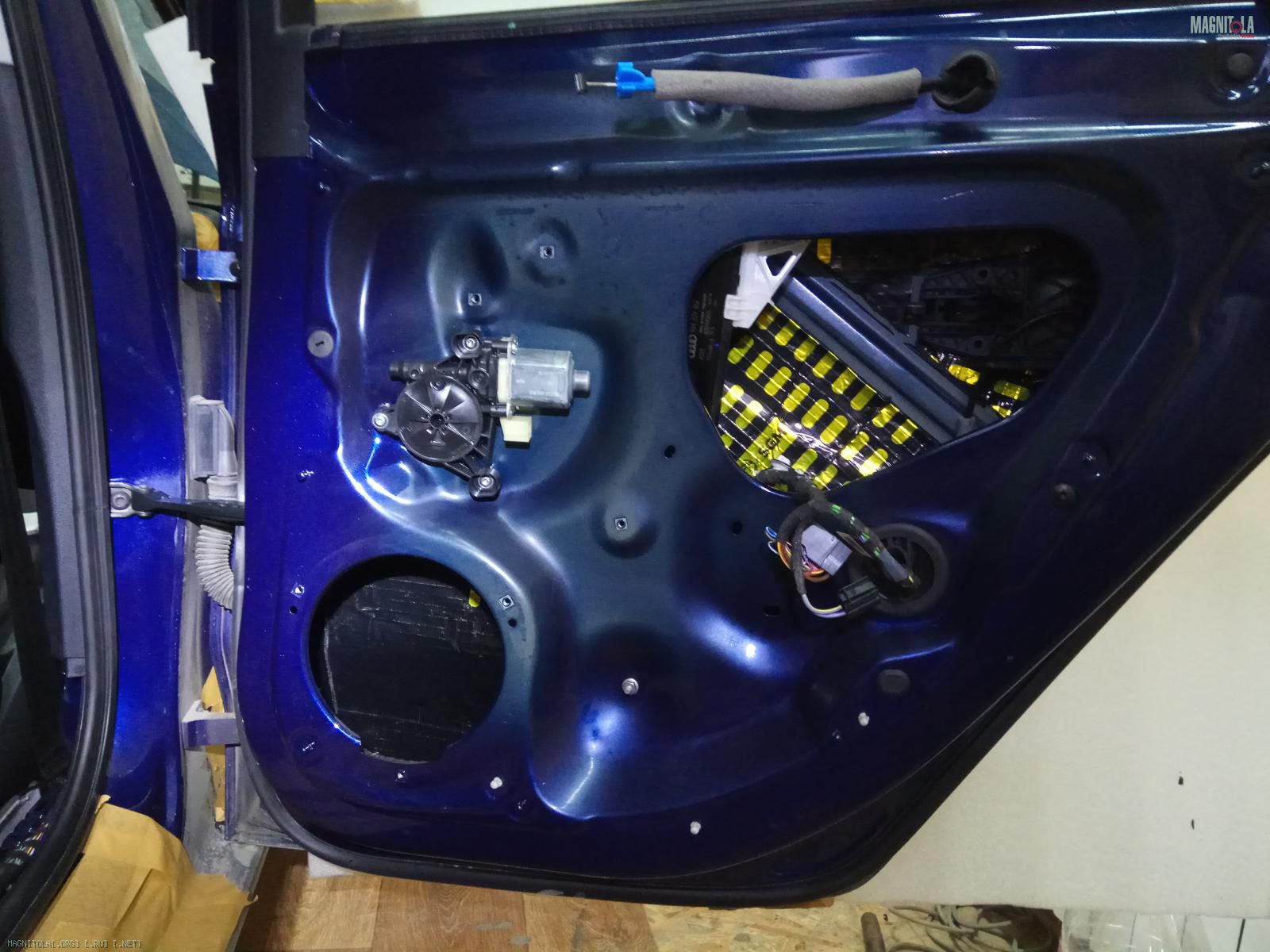

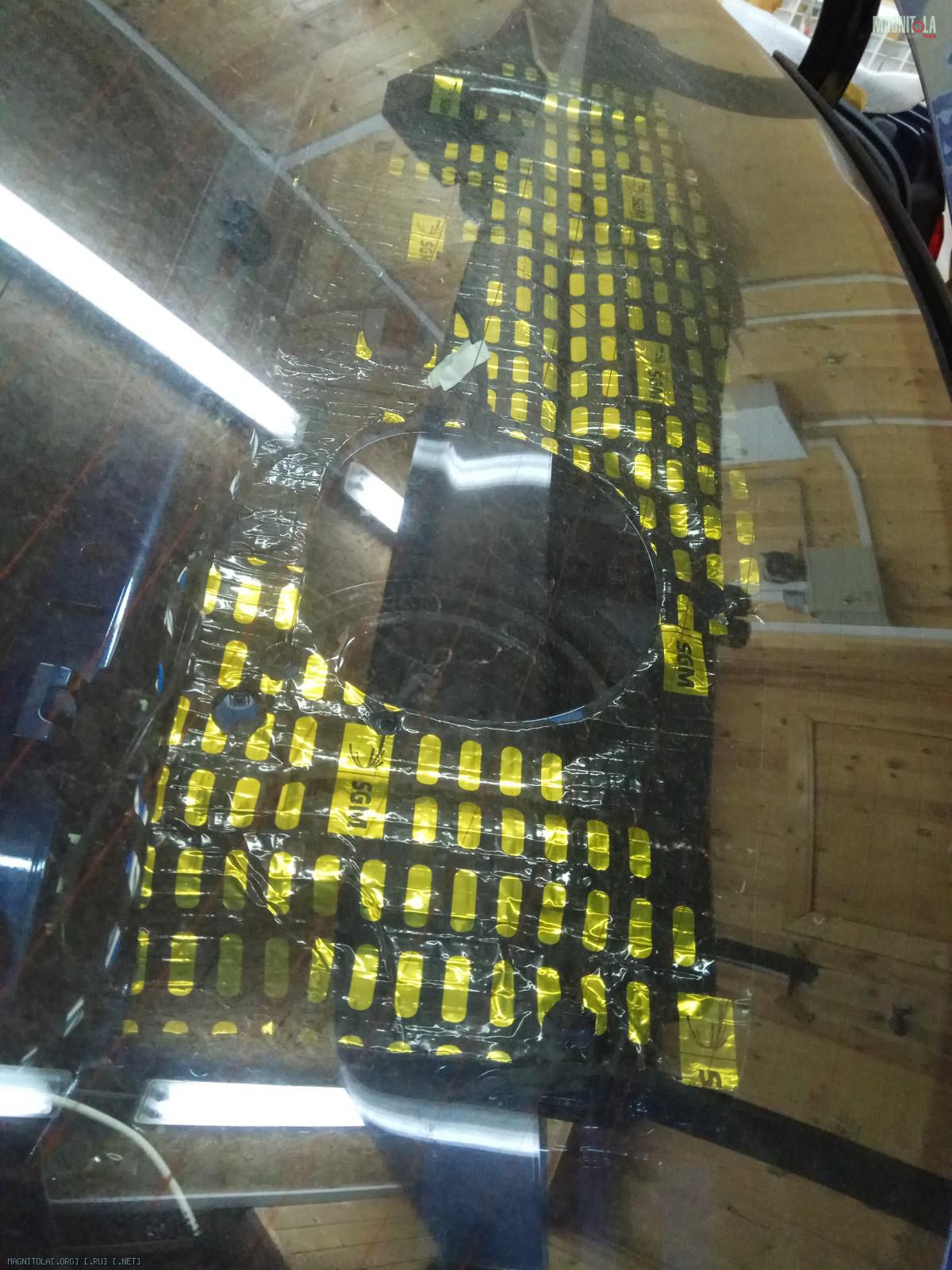

Наносим вибру 4мм на внутренний метал двери и полки..
Греем, прикатываем
Вложение 1218898Вложение 1218900Вложение 1218902Вложение 1218904Вложение 1218906Вложение 1218908Вложение 1218910Вложение 1218912

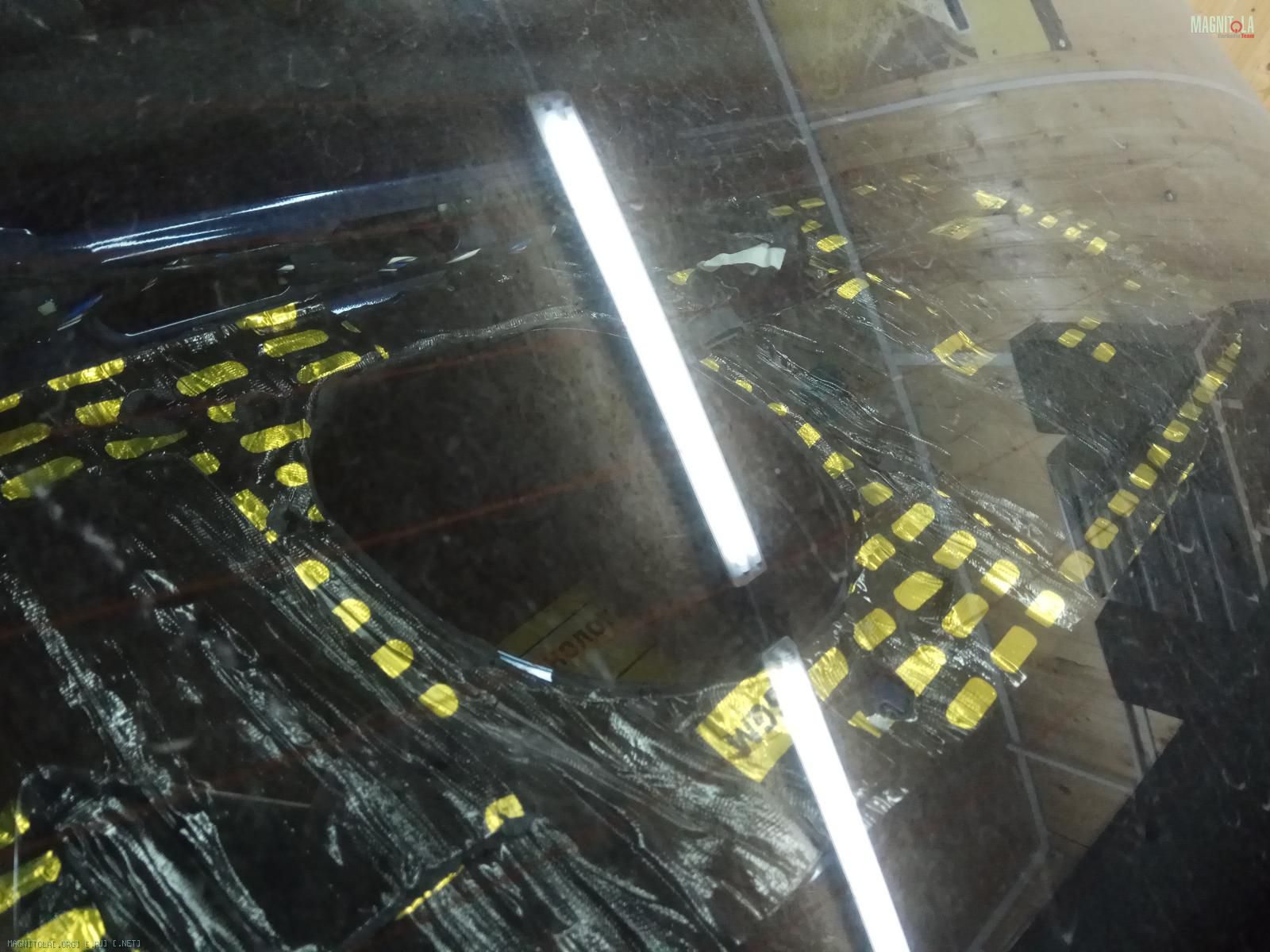

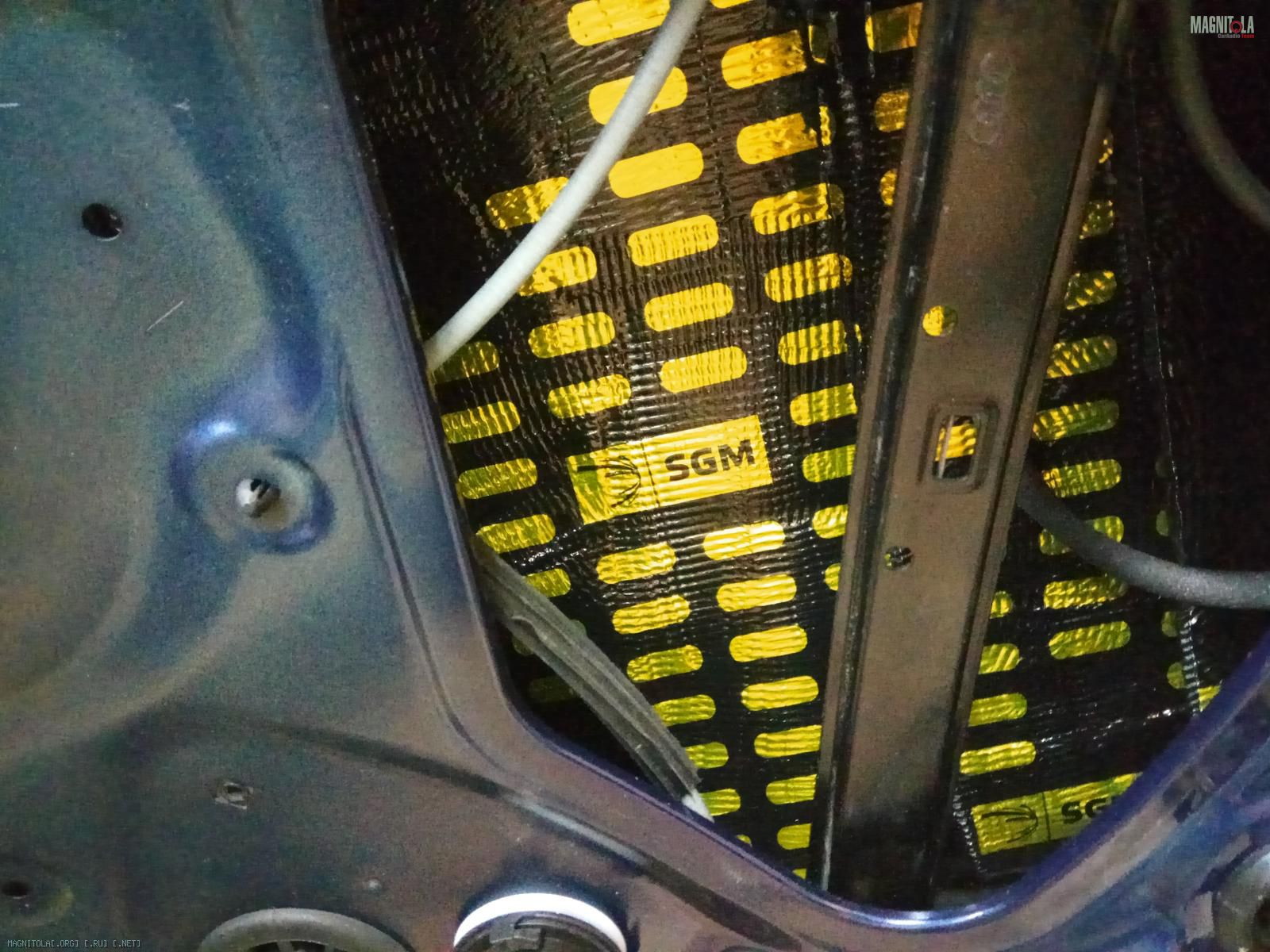

После прикатки...
Вложение 1218914Вложение 1218916Вложение 1218918Вложение 1218920Вложение 1218922Вложение 1218924Вложение 1218926Вложение 1218928

Audi A3 Sedan

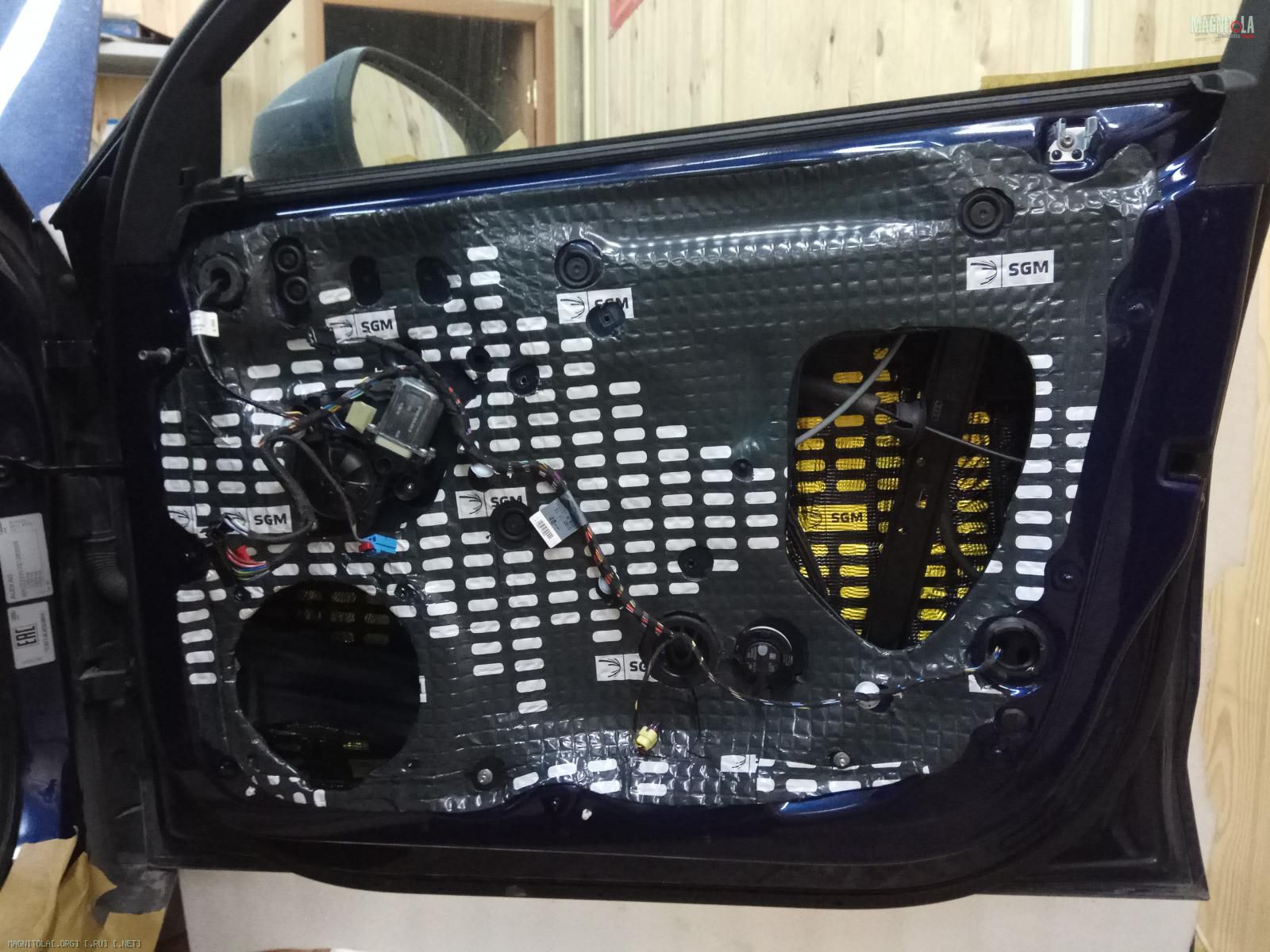

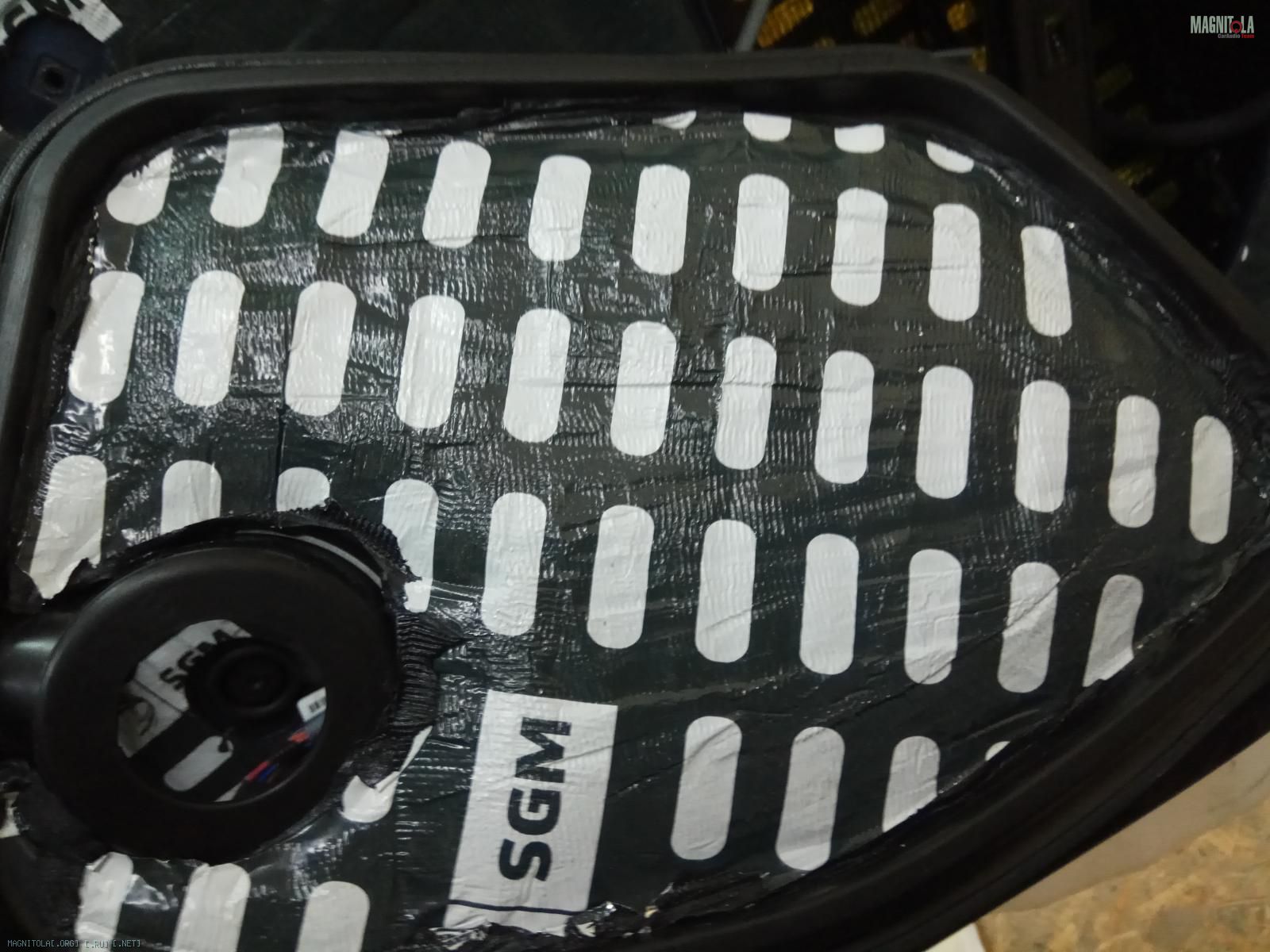

Закрываем тех отверстия алюминиевым листом 0,4мм.
Цельным листом наносим вибру 4мм.

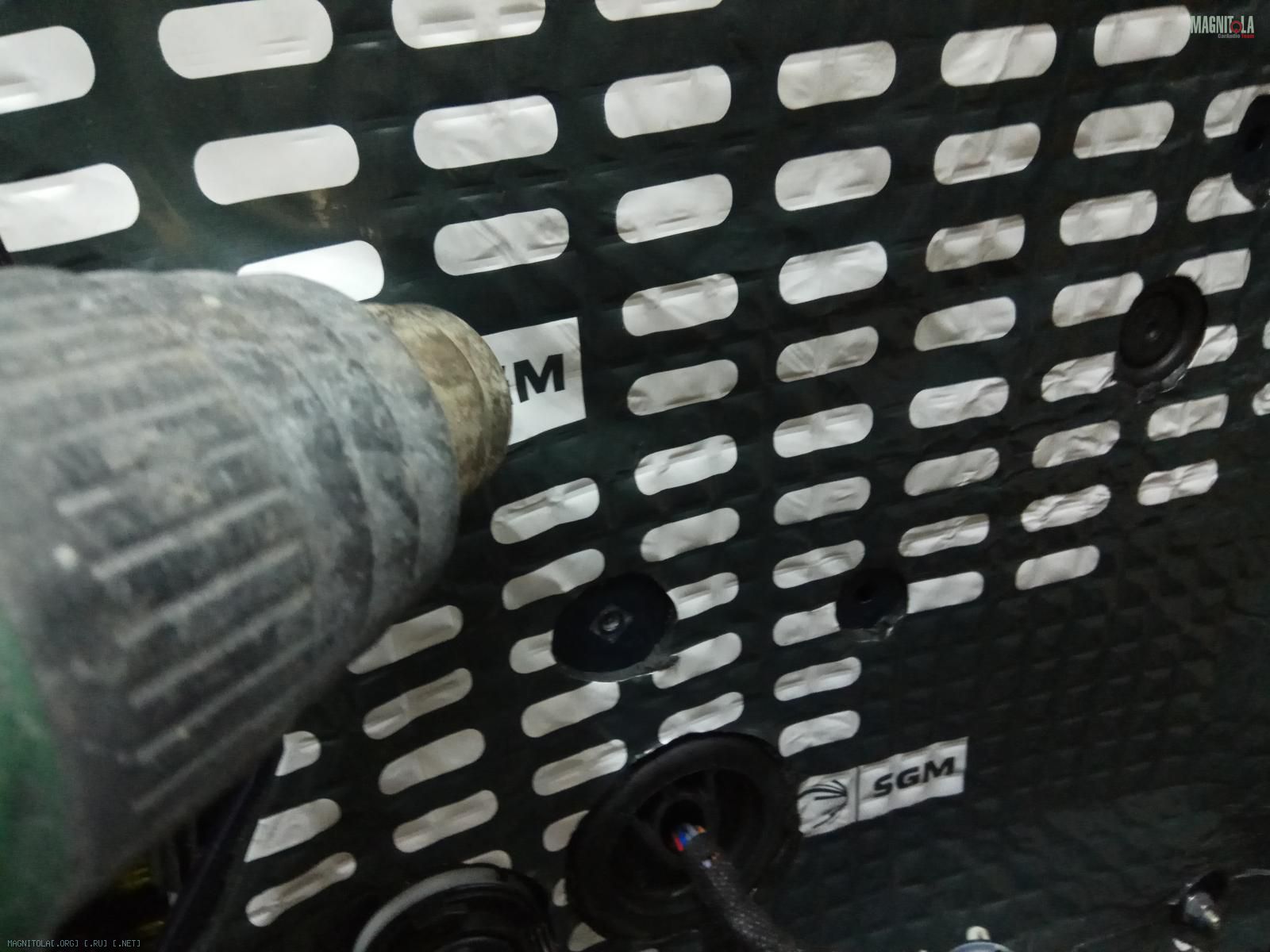

Греем, прикатываем...

Вложение 1219134Вложение 1219136Вложение 1219138Вложение 1219140Вложение 1219142Вложение 1219144Вложение 1219146Вложение 1219148

Пластиковые заглушки шумим с обратной стороны...
Корзину тыловых мидбасов проклеиваем виброй...

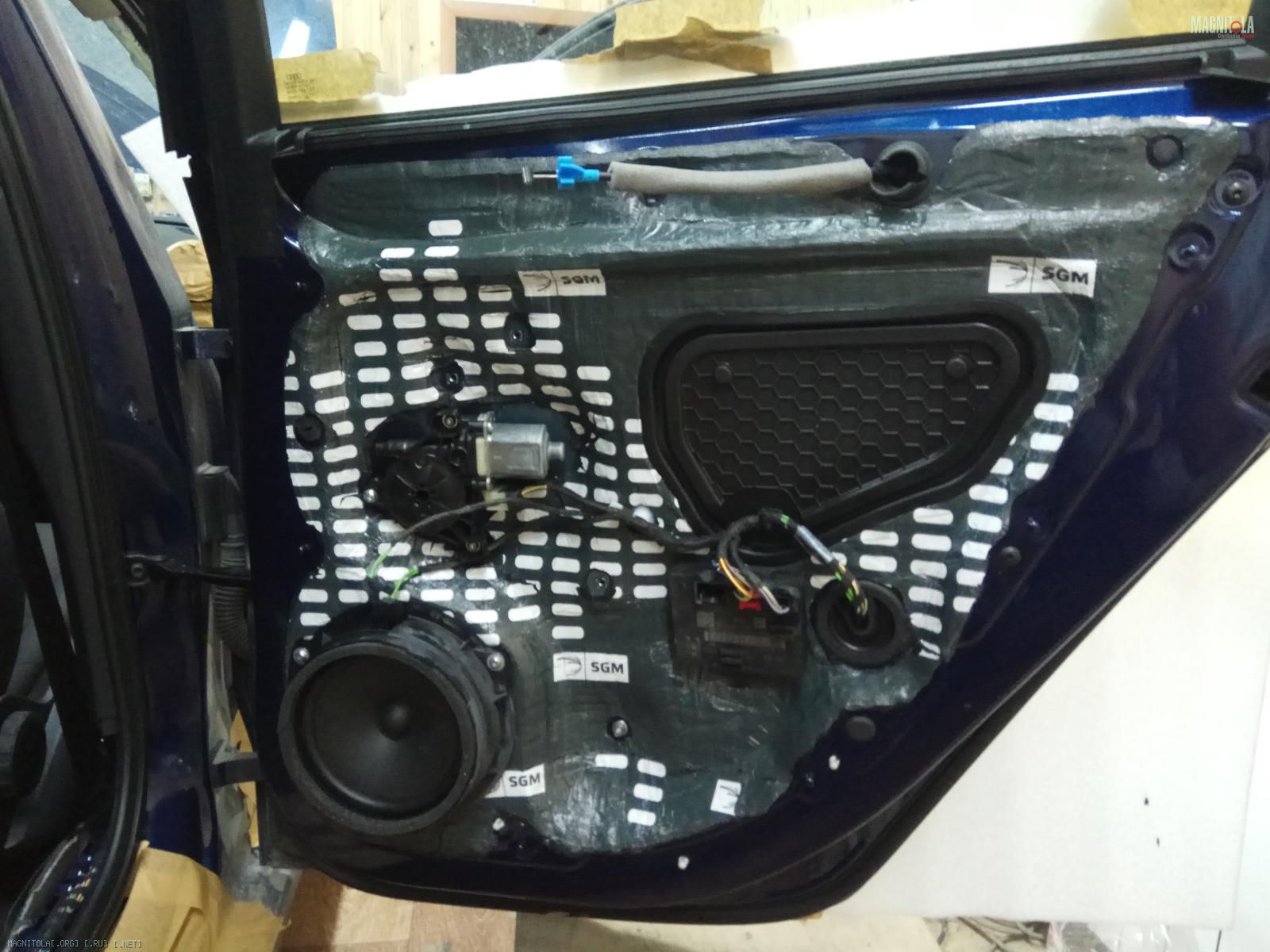

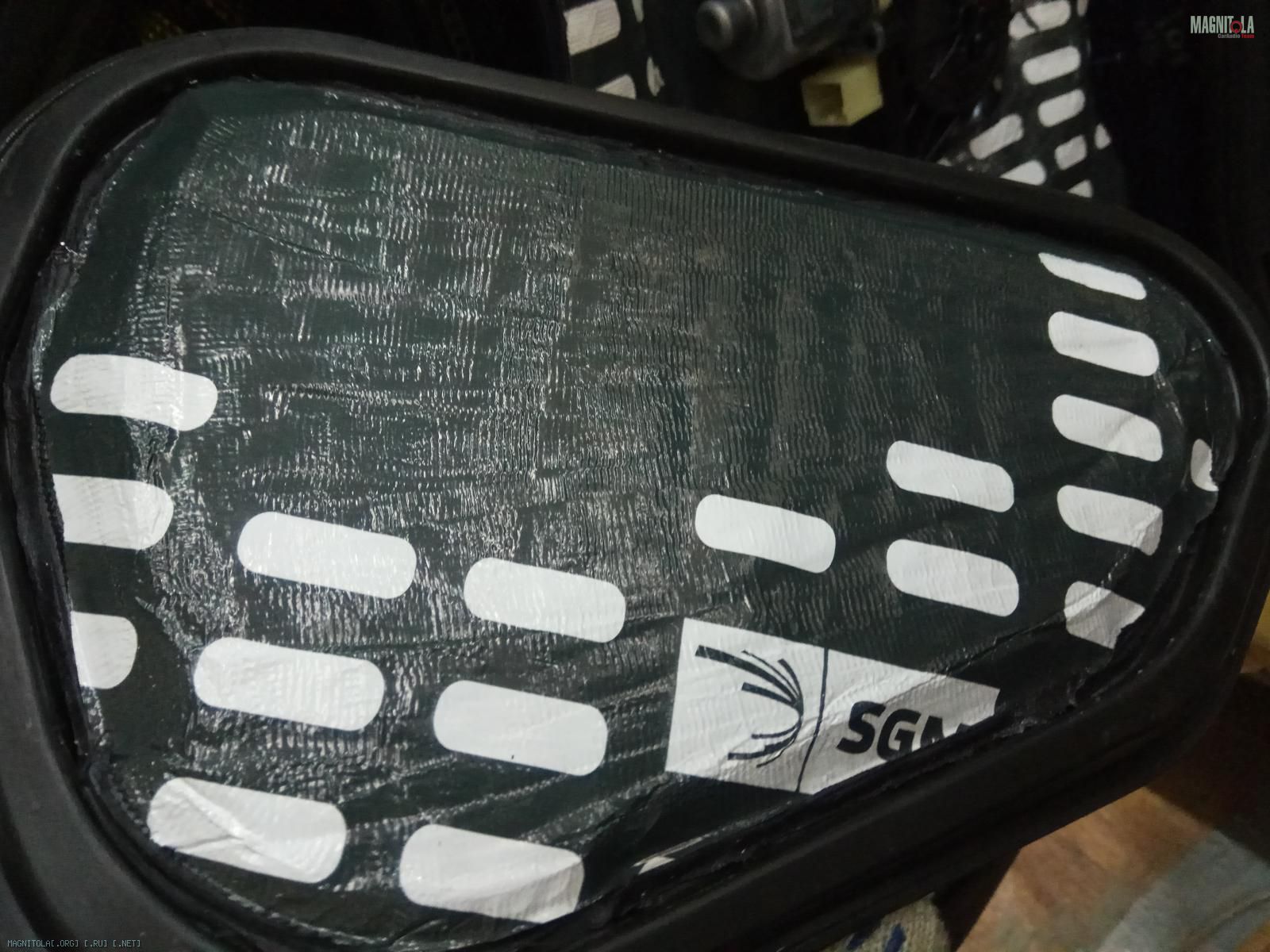

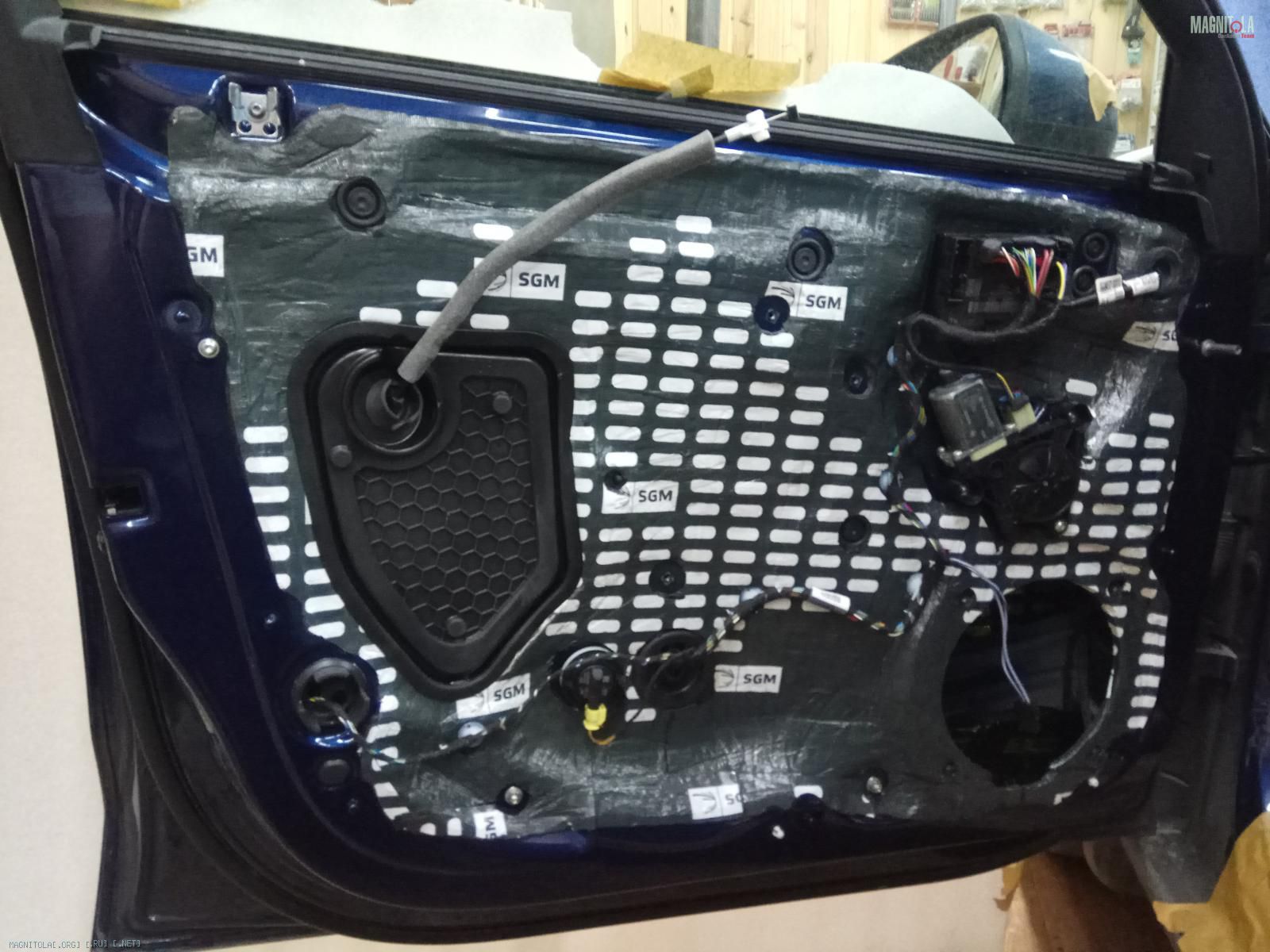

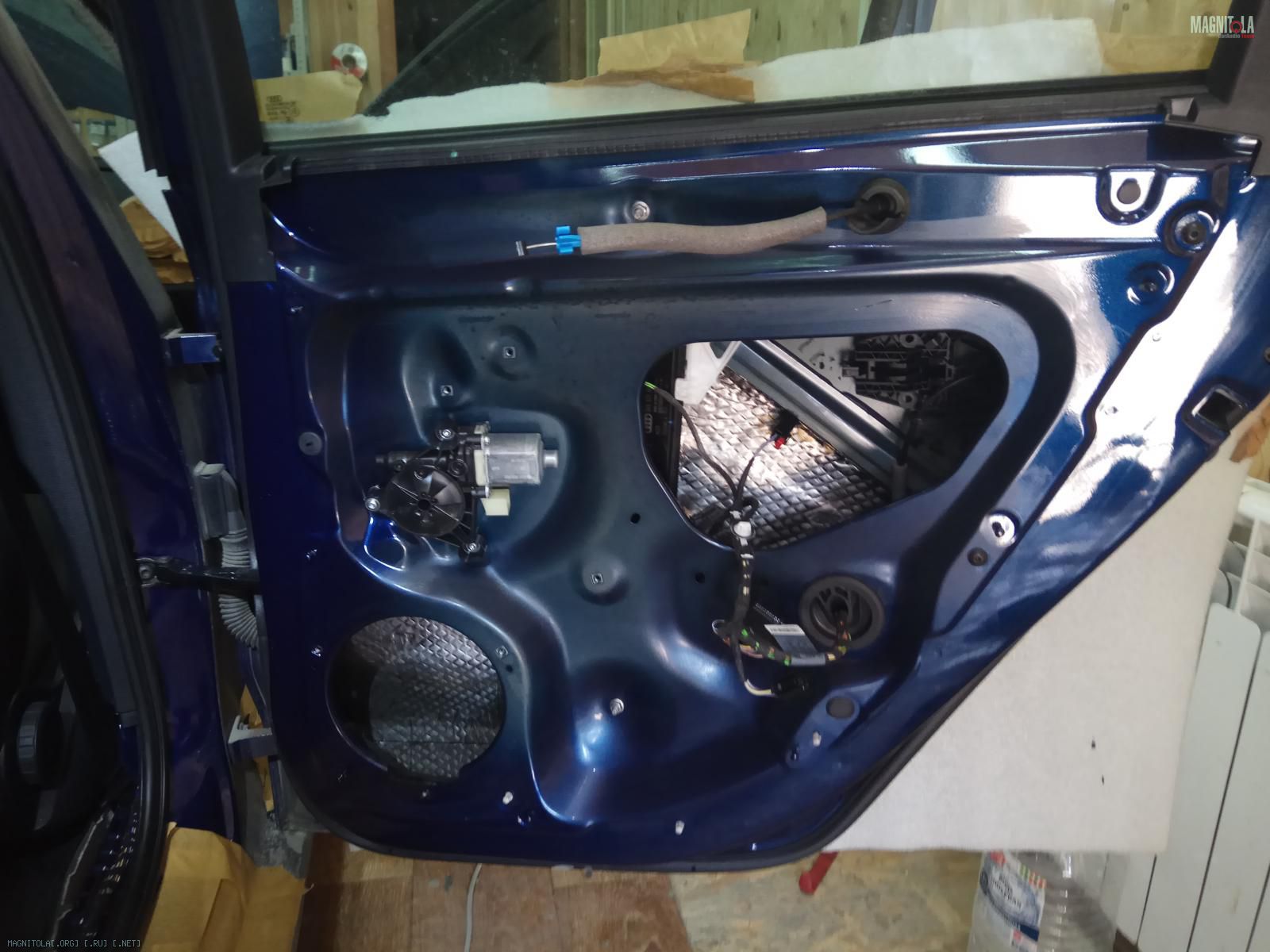

Двери итог...
Вложение 1219150Вложение 1219152Вложение 1219154Вложение 1219156Вложение 1219158Вложение 1219160Вложение 1219162Вложение 1219164Вложение 1219166Вложение 1219168

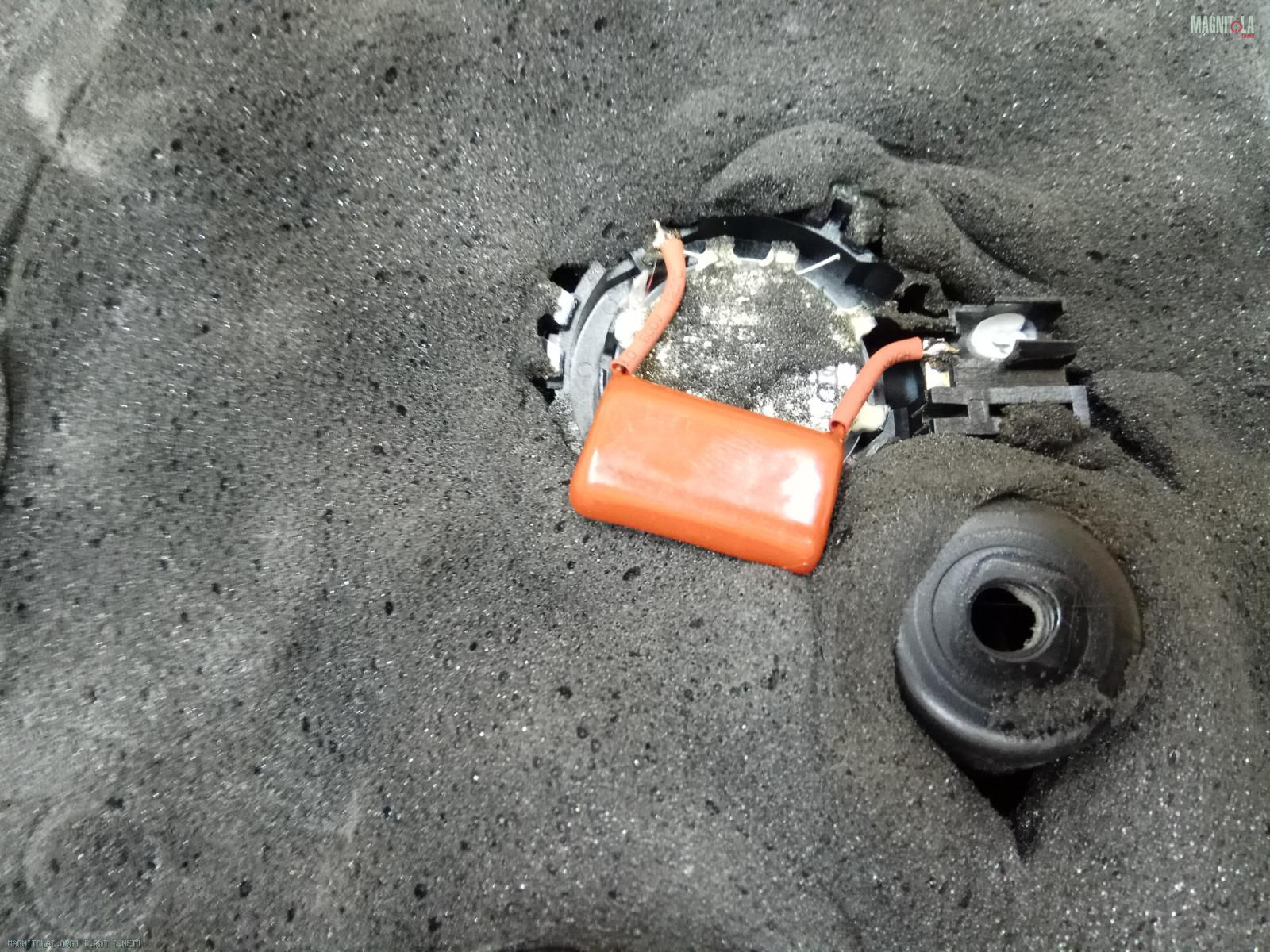

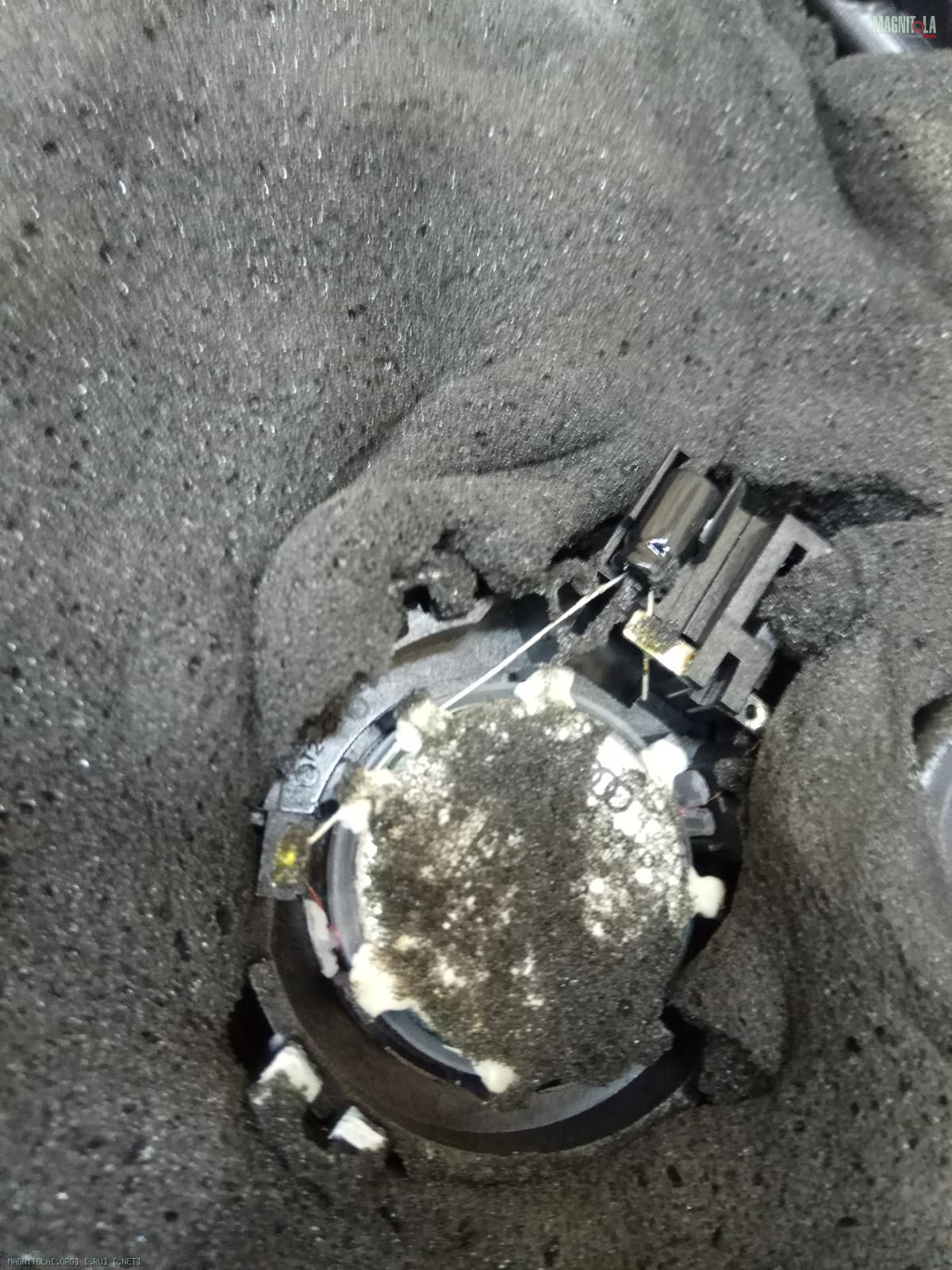

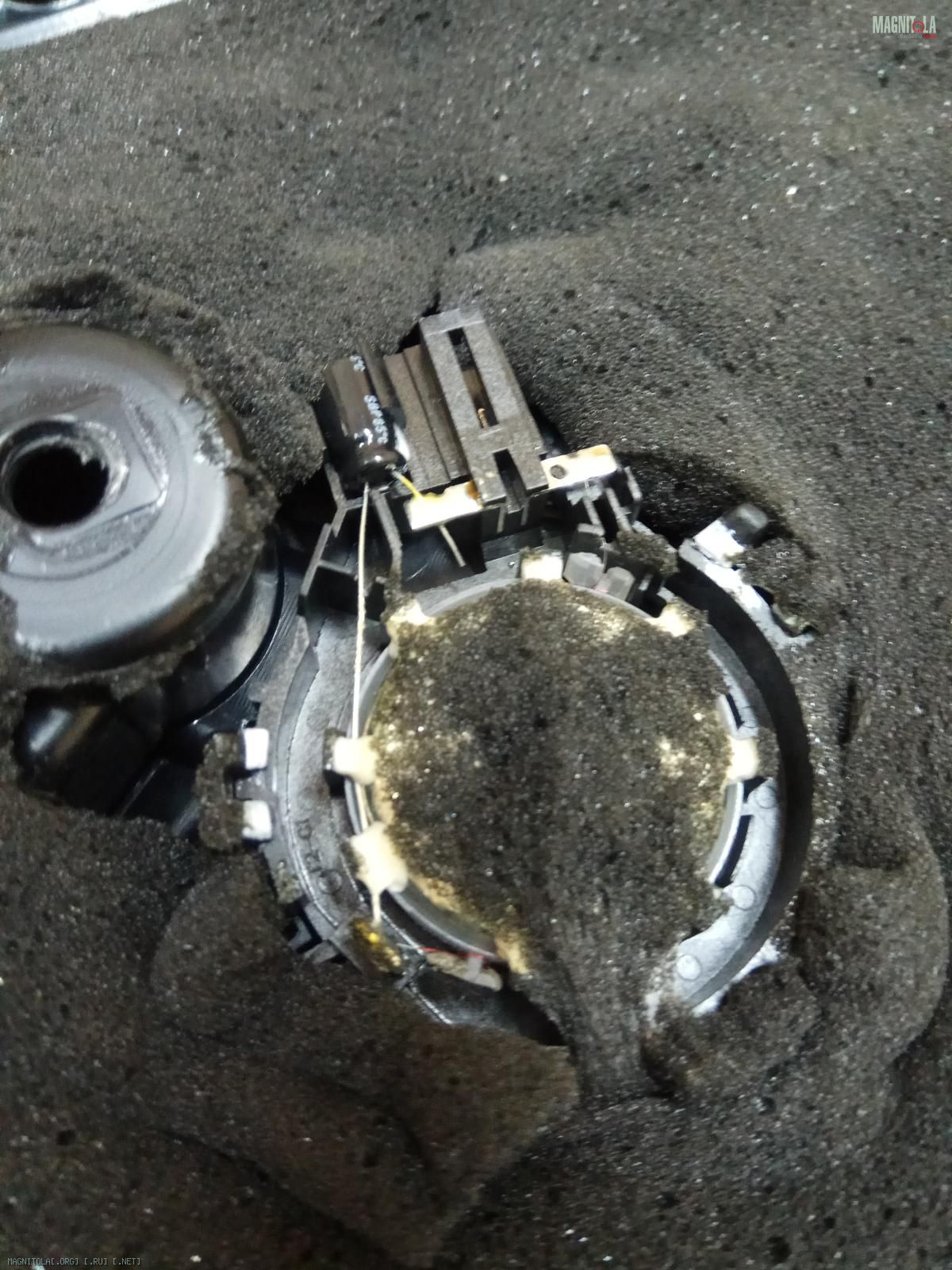

Меняем электролиты на пленочные конденсаторы на тыловых ВЧ.

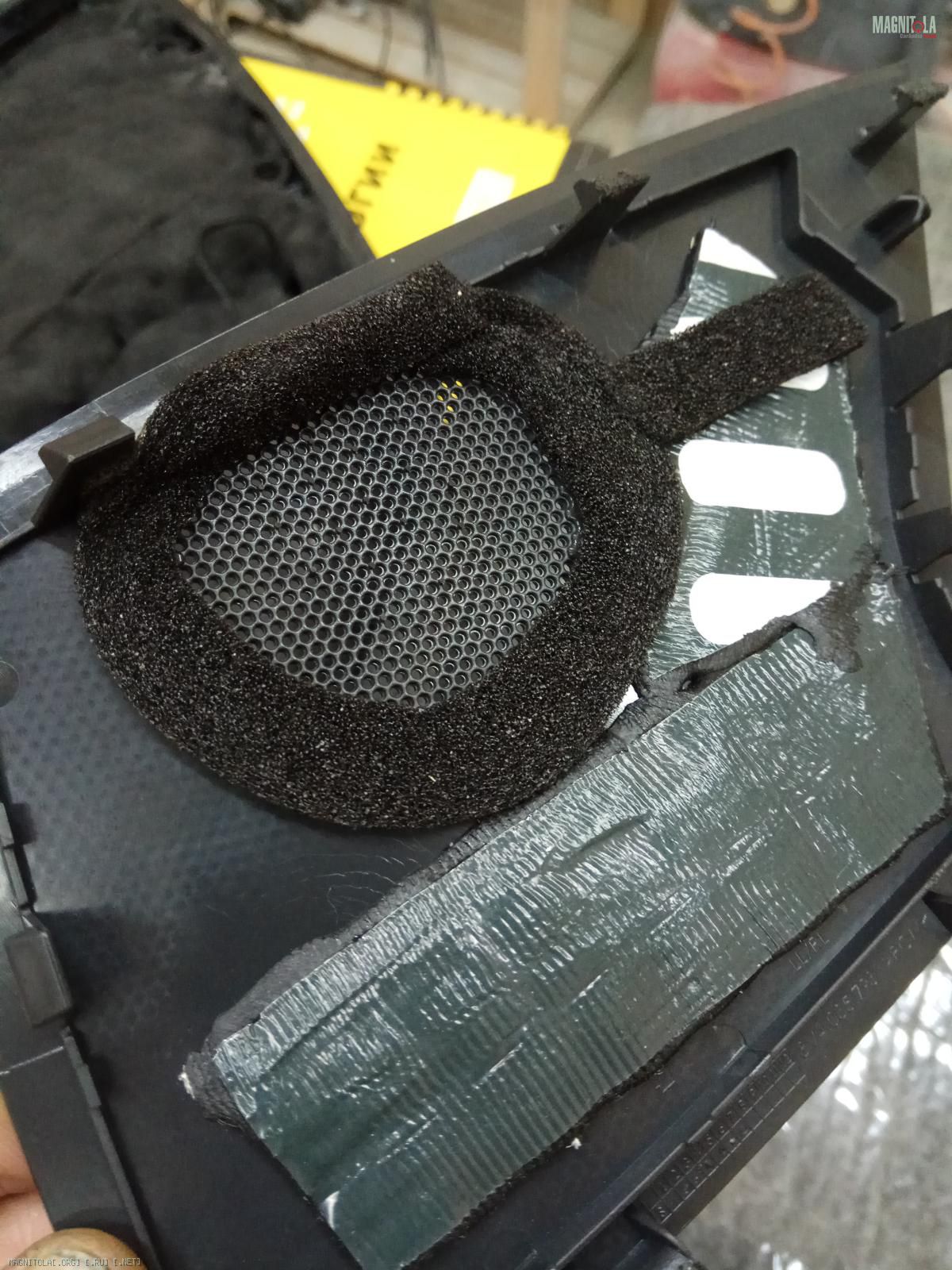

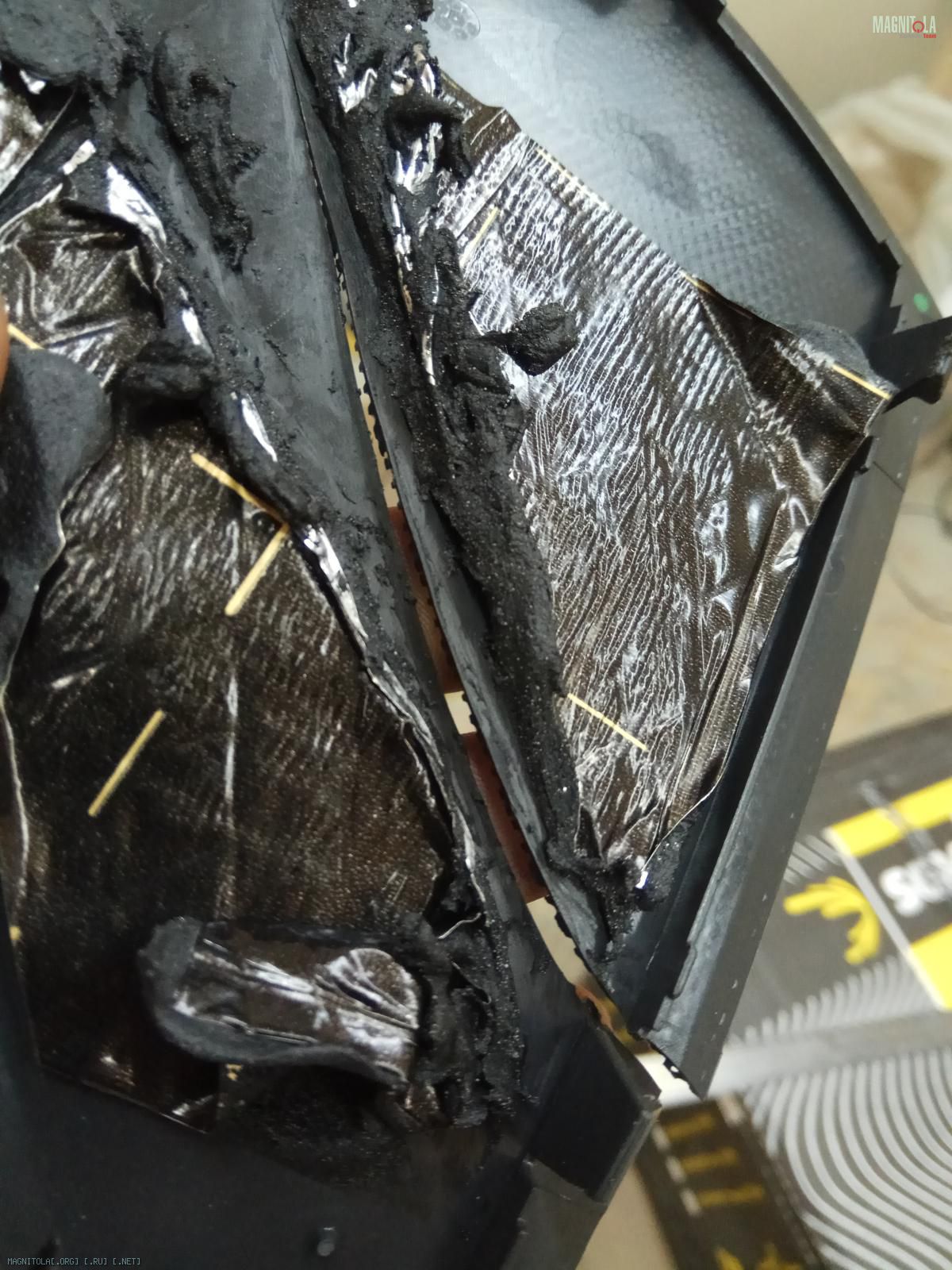

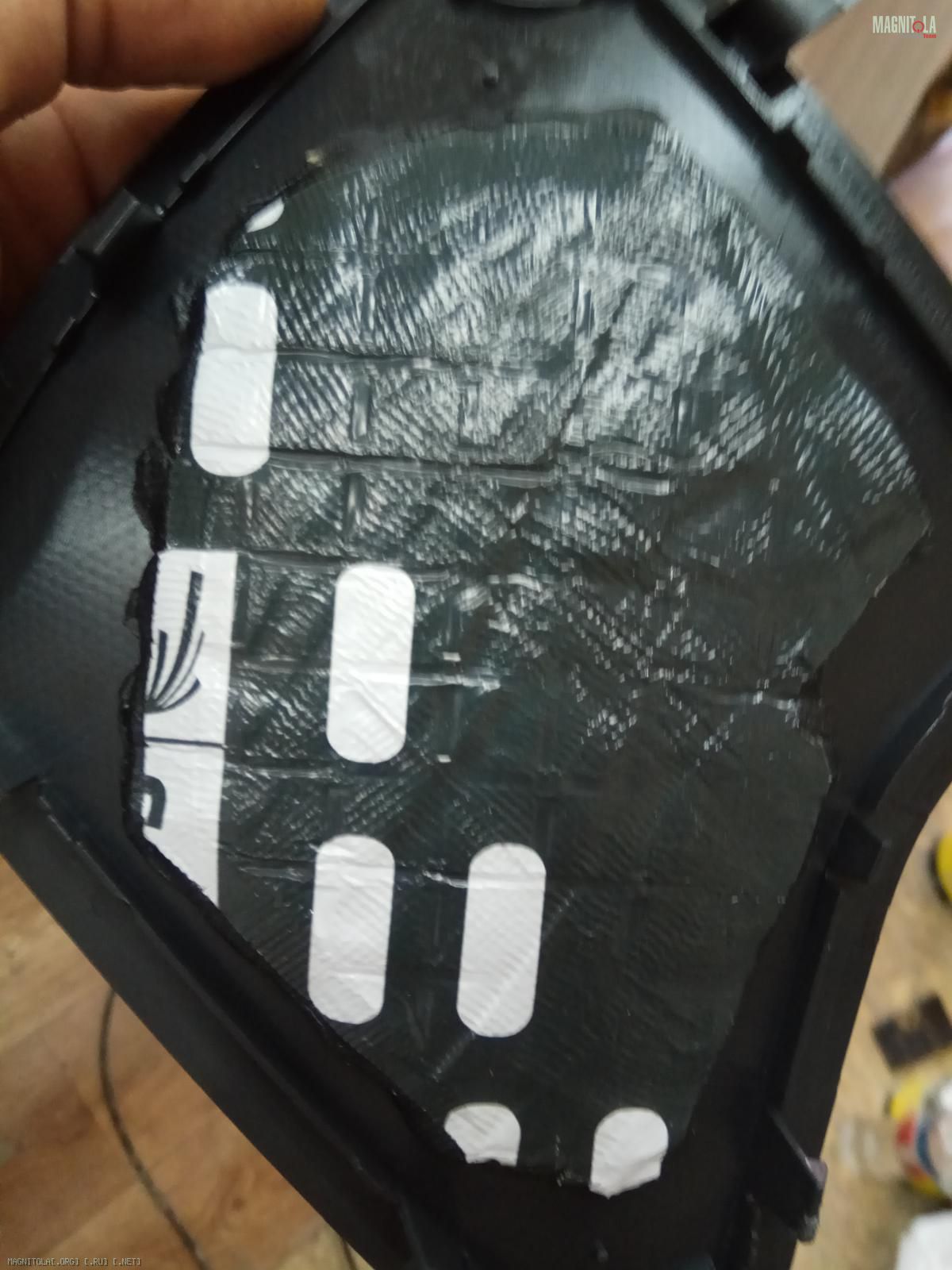

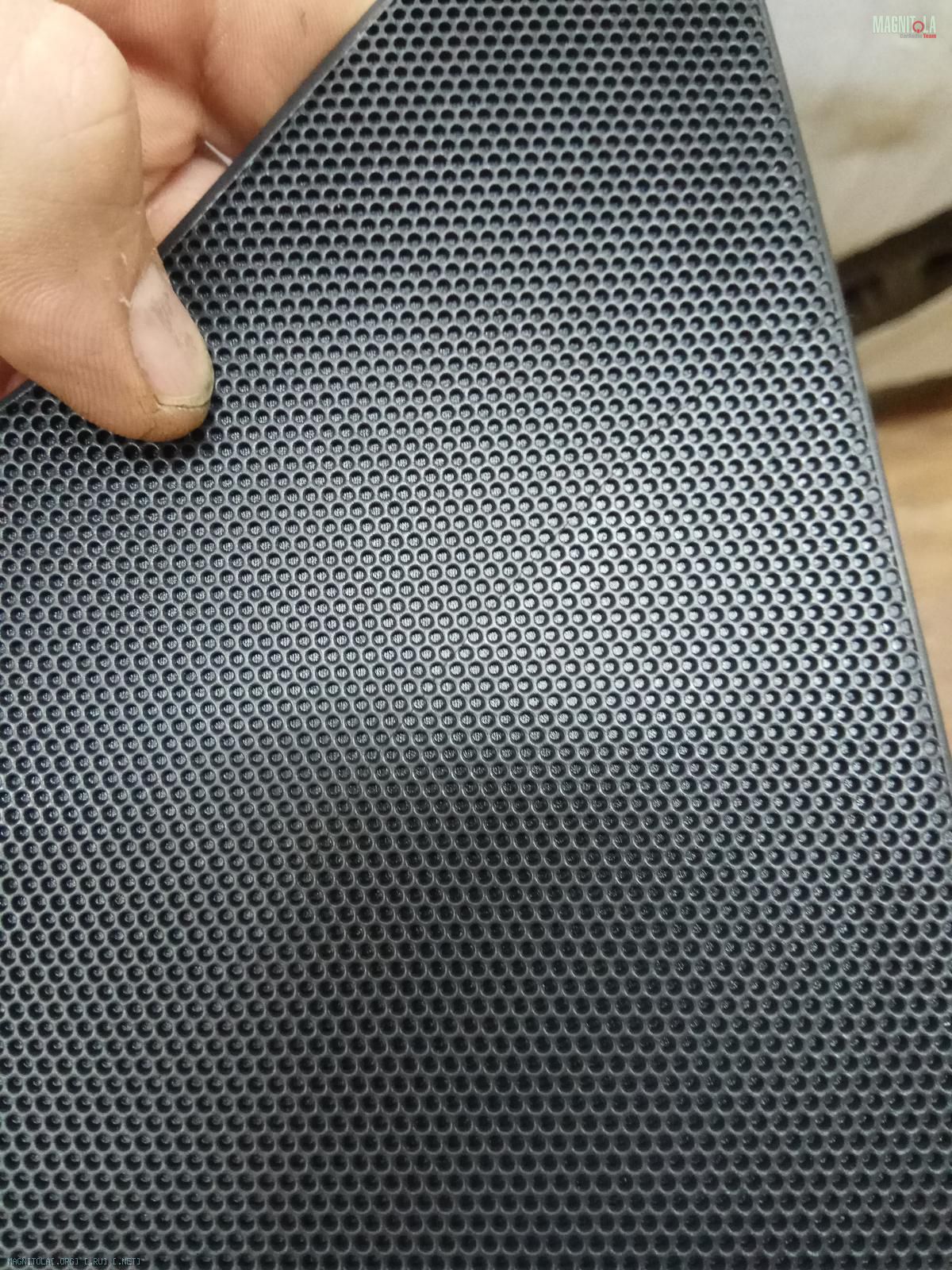

Проклеиваем сетки, вибра и битопласт...
Думаю почему на одной сетке наклеен STP придыдущих мастеров... оказывается так заклеили полностью сломанную сетку, которую снимали по неопытности...
Вибру сняли и аккуратно спаяли пластик...
Вложение 1219170Вложение 1219172Вложение 1219174Вложение 1219176Вложение 1219178Вложение 1219180Вложение 1219182Вложение 1219184Вложение 1219186Вложение 1219188Вложение 1219190Вложение 1219192Вложение 1219194

Наносим вибру 4мм на полку, греем, прикатываем...
Далее войлок 10мм + штатный.
Заклеиваем сетки, вибра+ битопласт, уплотнительная лента по периметру.
Вложение 1219196Вложение 1219198Вложение 1219200Вложение 1219202Вложение 1219204Вложение 1219206Вложение 1219208Вложение 1219210Вложение 1219212

Проклеиваем также задние стойки..

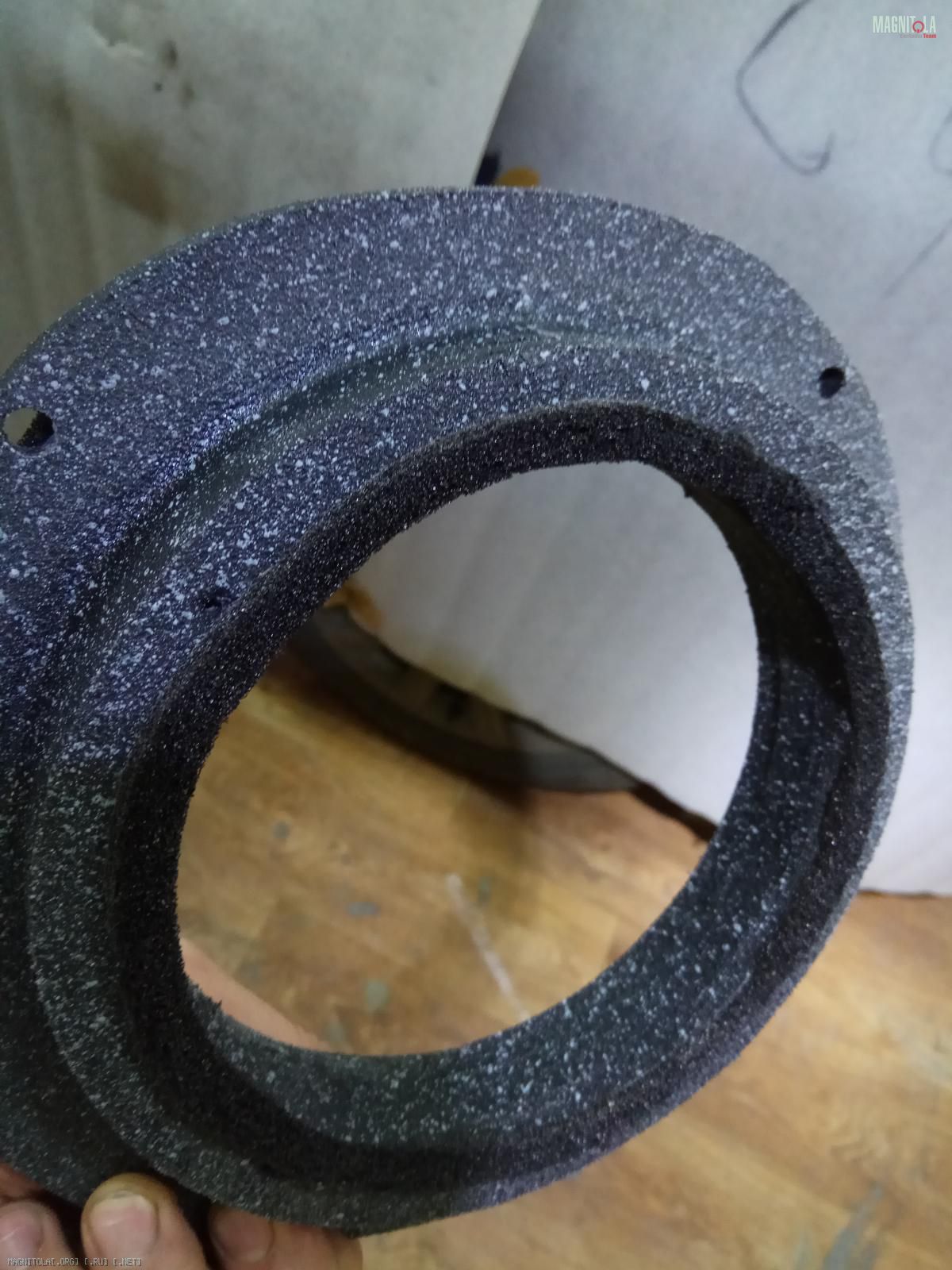

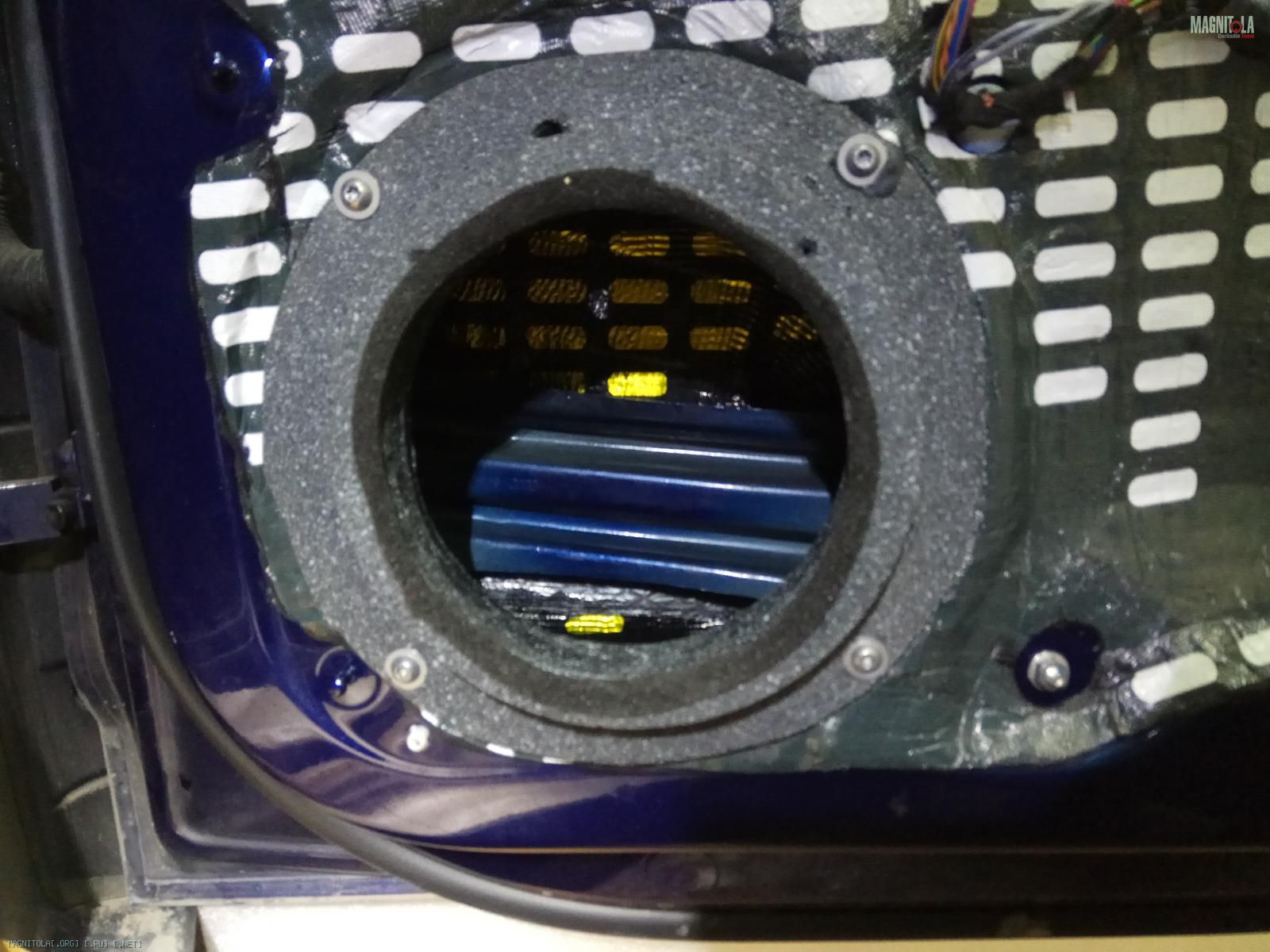

Изготавливаем/красим проставочные кольца под мидбас.
Уплотнительная лента из битопласта.
Крепим в штатные места М5.
Вложение 1219214Вложение 1219216Вложение 1219218Вложение 1219220Вложение 1219222Вложение 1219224Вложение 1219226
