Изготовление корпусов для сабвуферов, фальшпанелей

Вид для печати

13.11.2018, 22:04
st220

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от x-diz

Холлофайбер что ли?

Микроволокно, это не синтепонные производные
13.11.2018, 22:36
st220

Вложений: 47

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

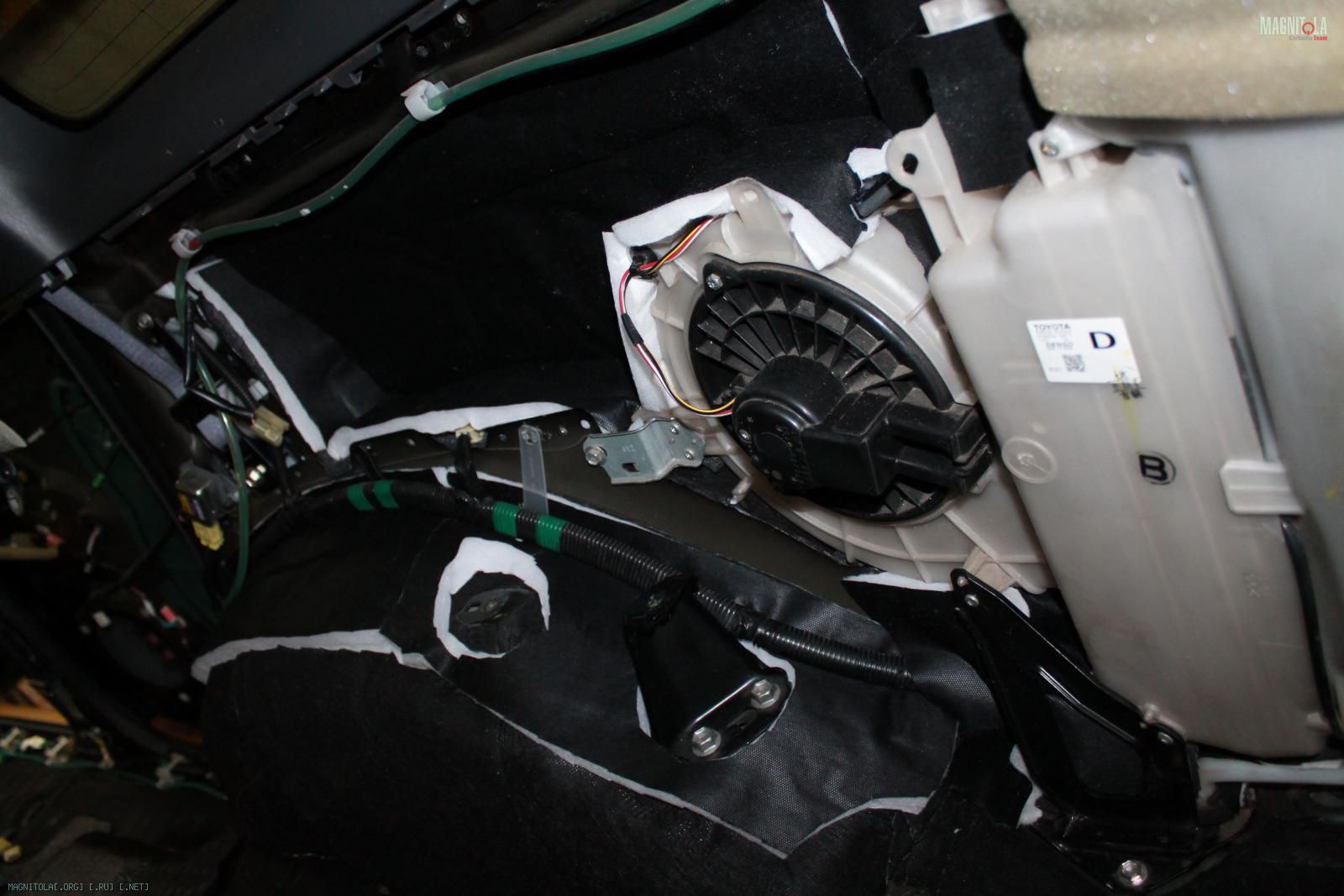

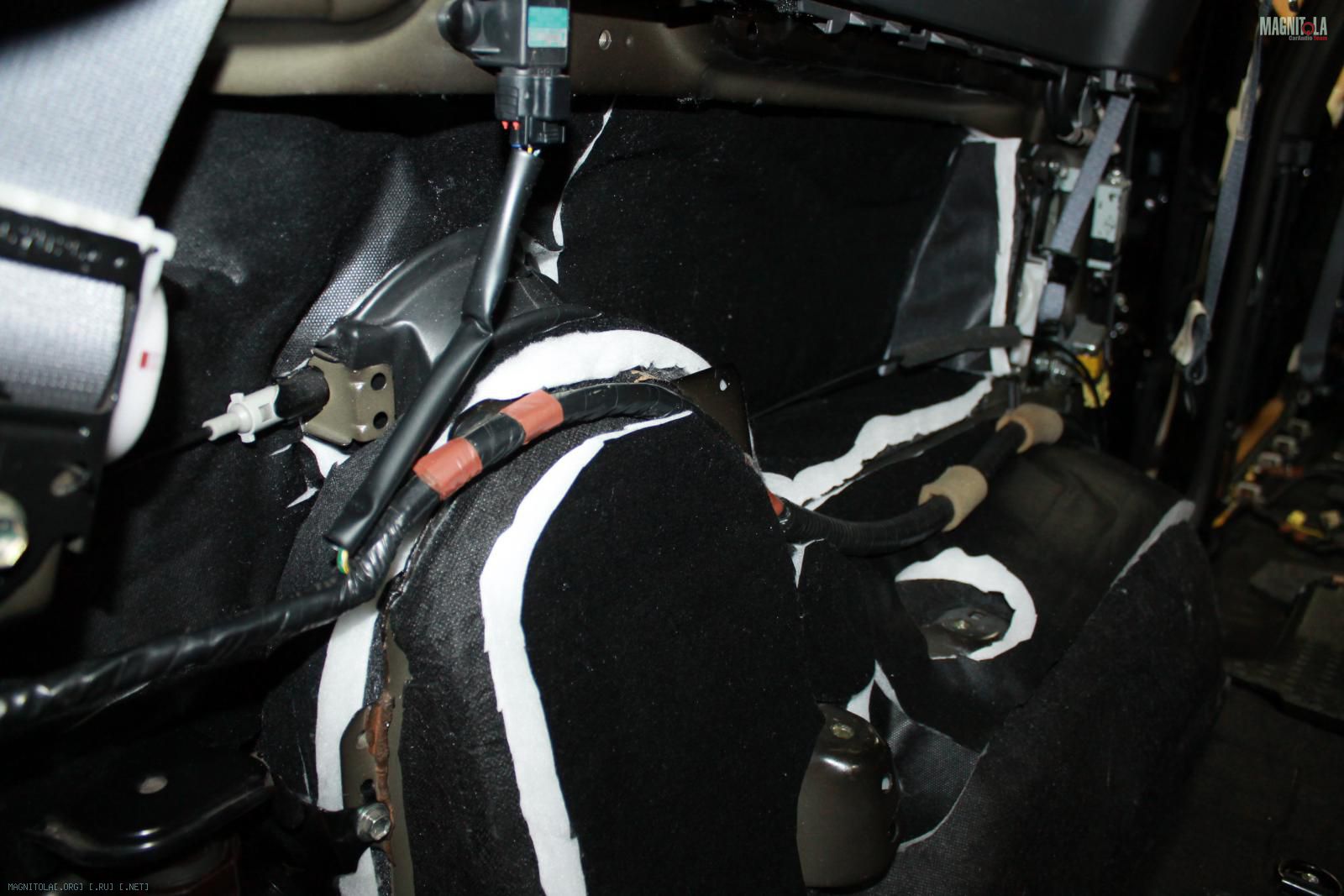

Пятый слой шумопоглотитель SGM Pro

Вложение 1252872 Вложение 1252874 Вложение 1252876 Вложение 1252878 Вложение 1252880 Вложение 1252882 Вложение 1252884 Вложение 1252886

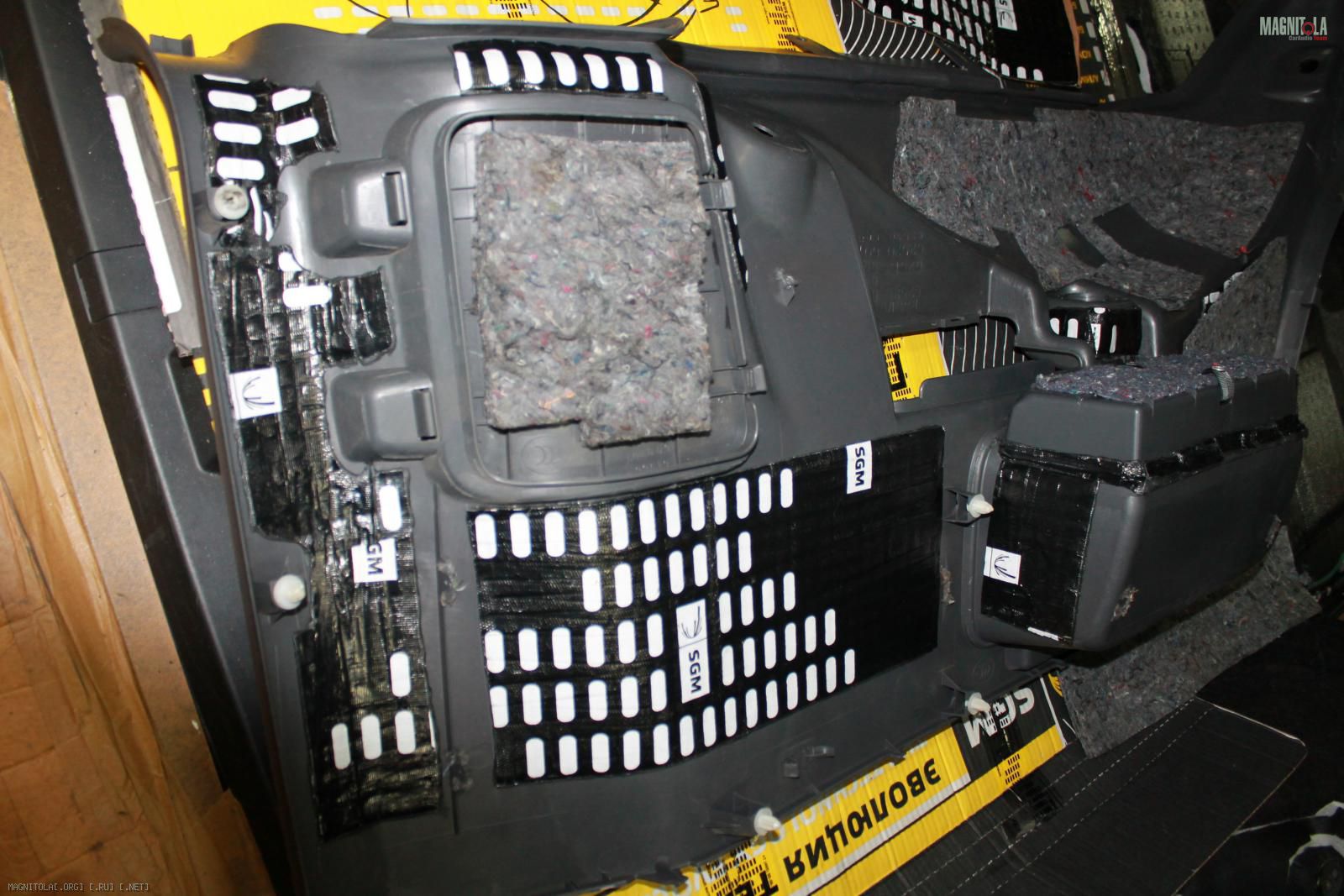

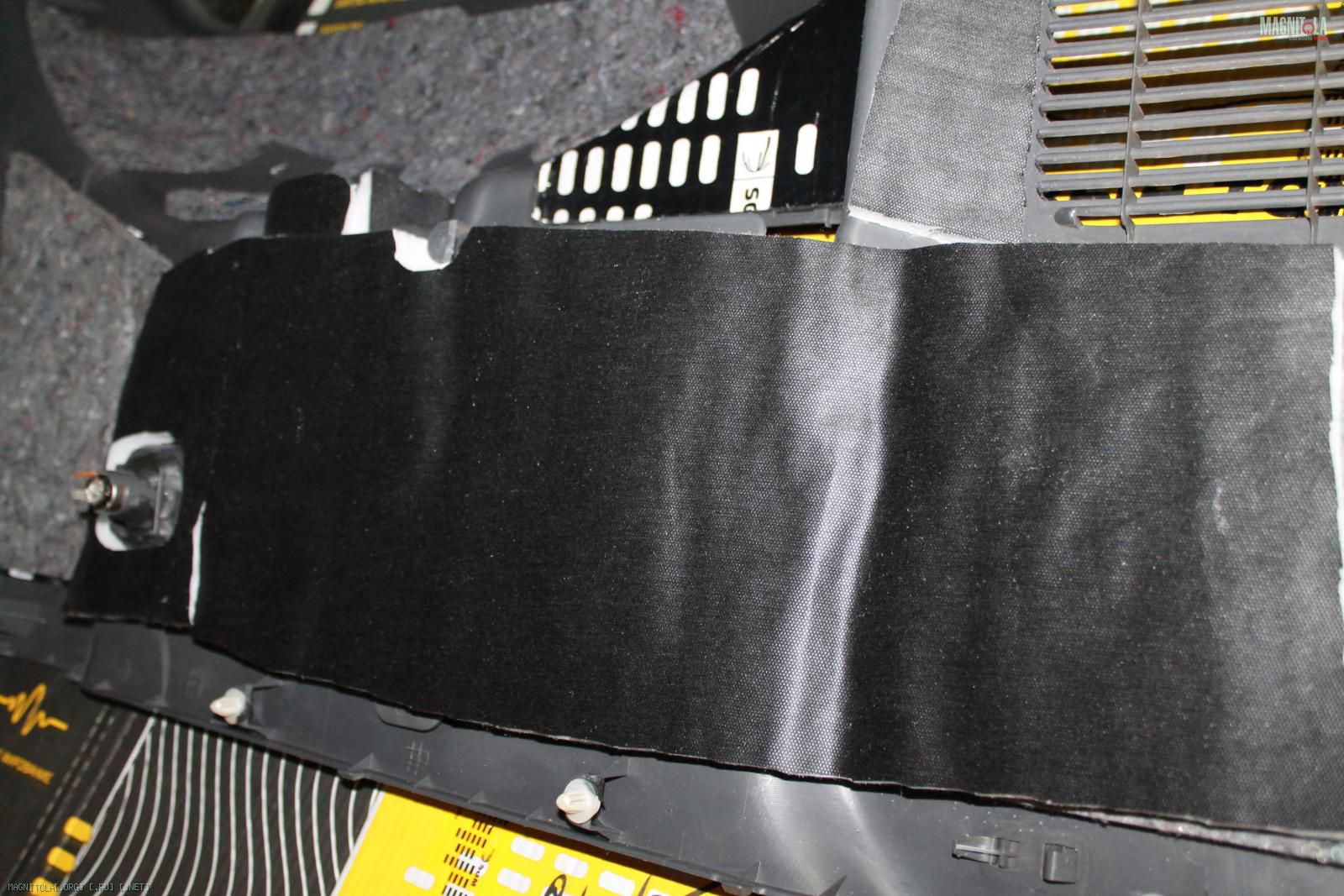

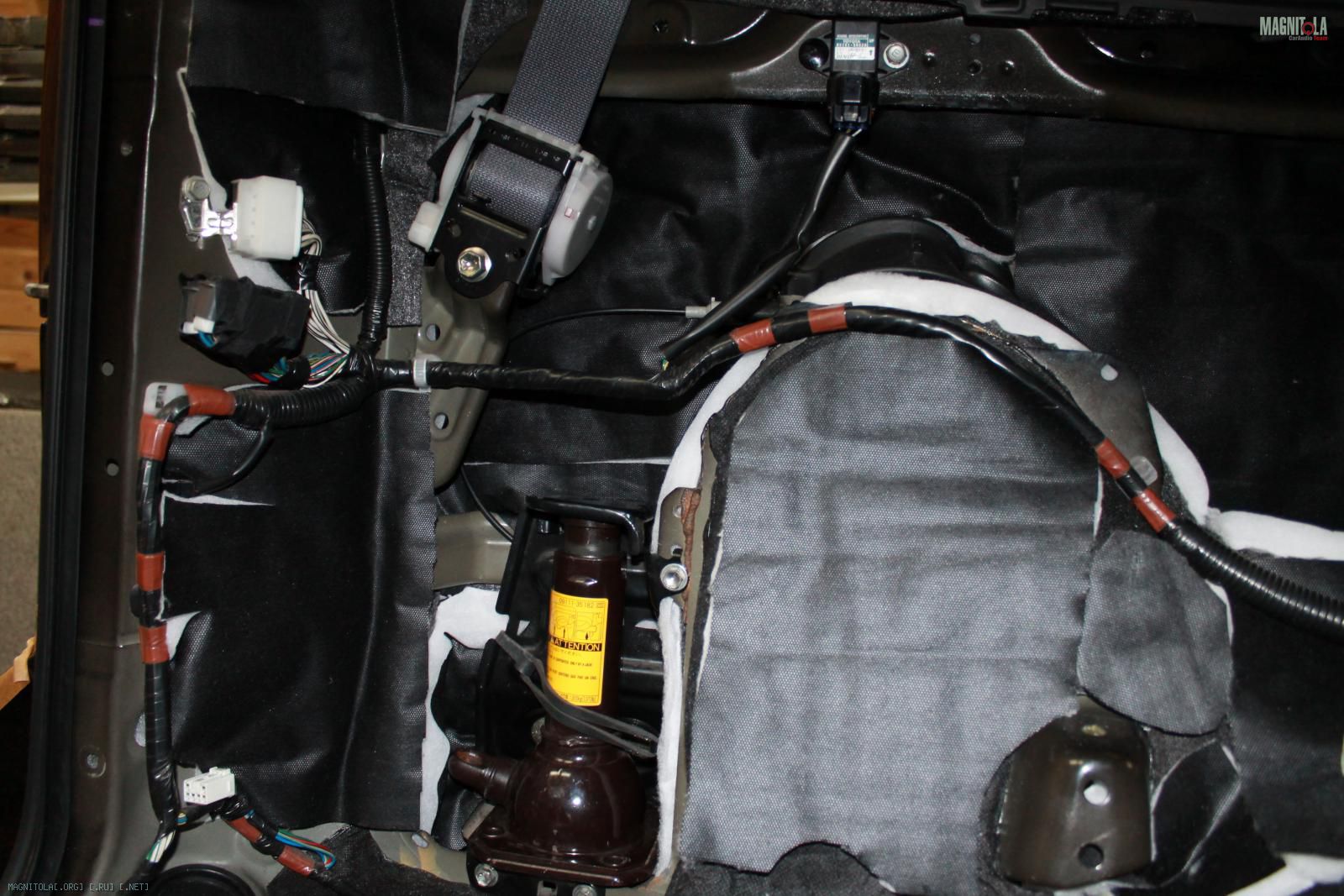

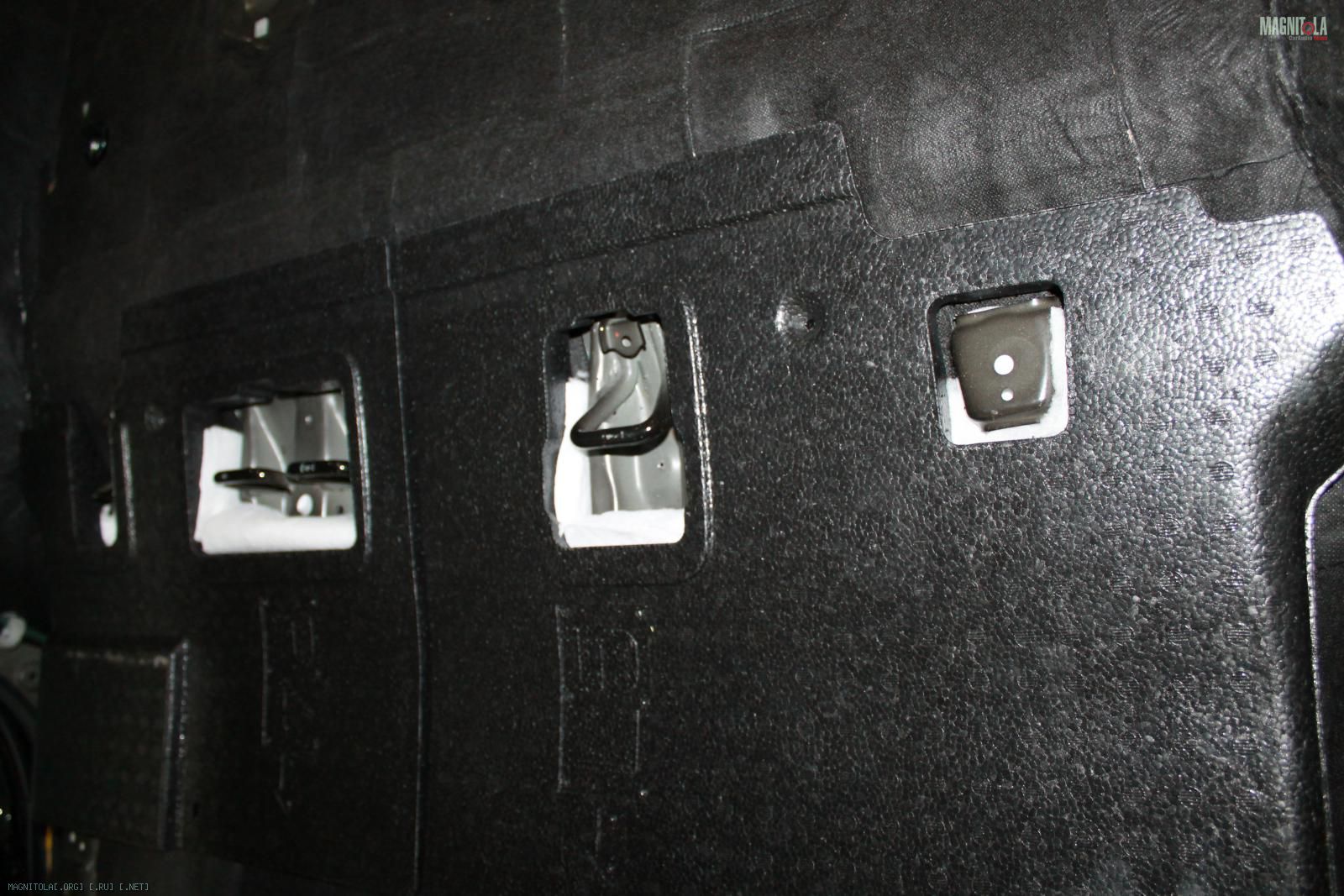

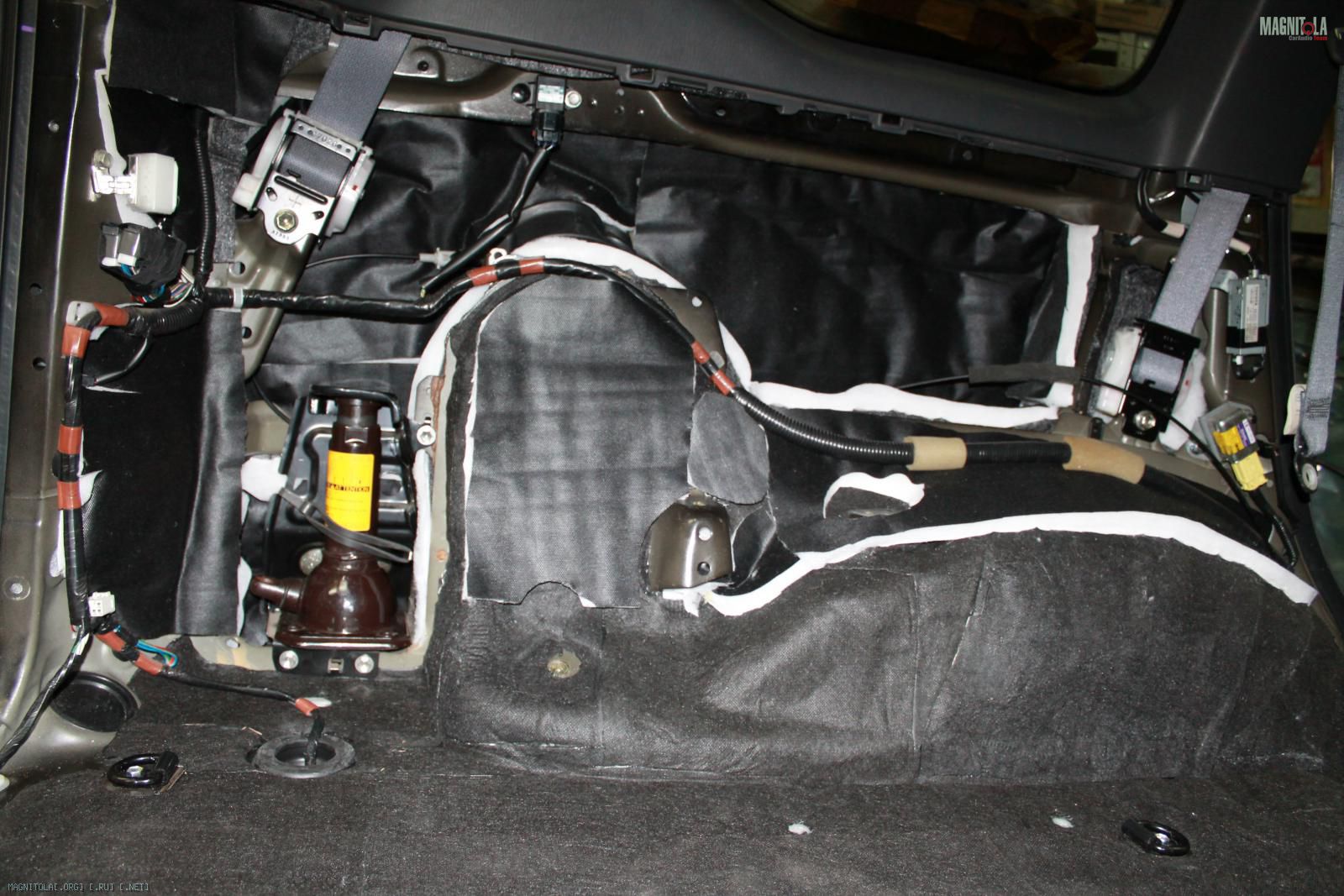

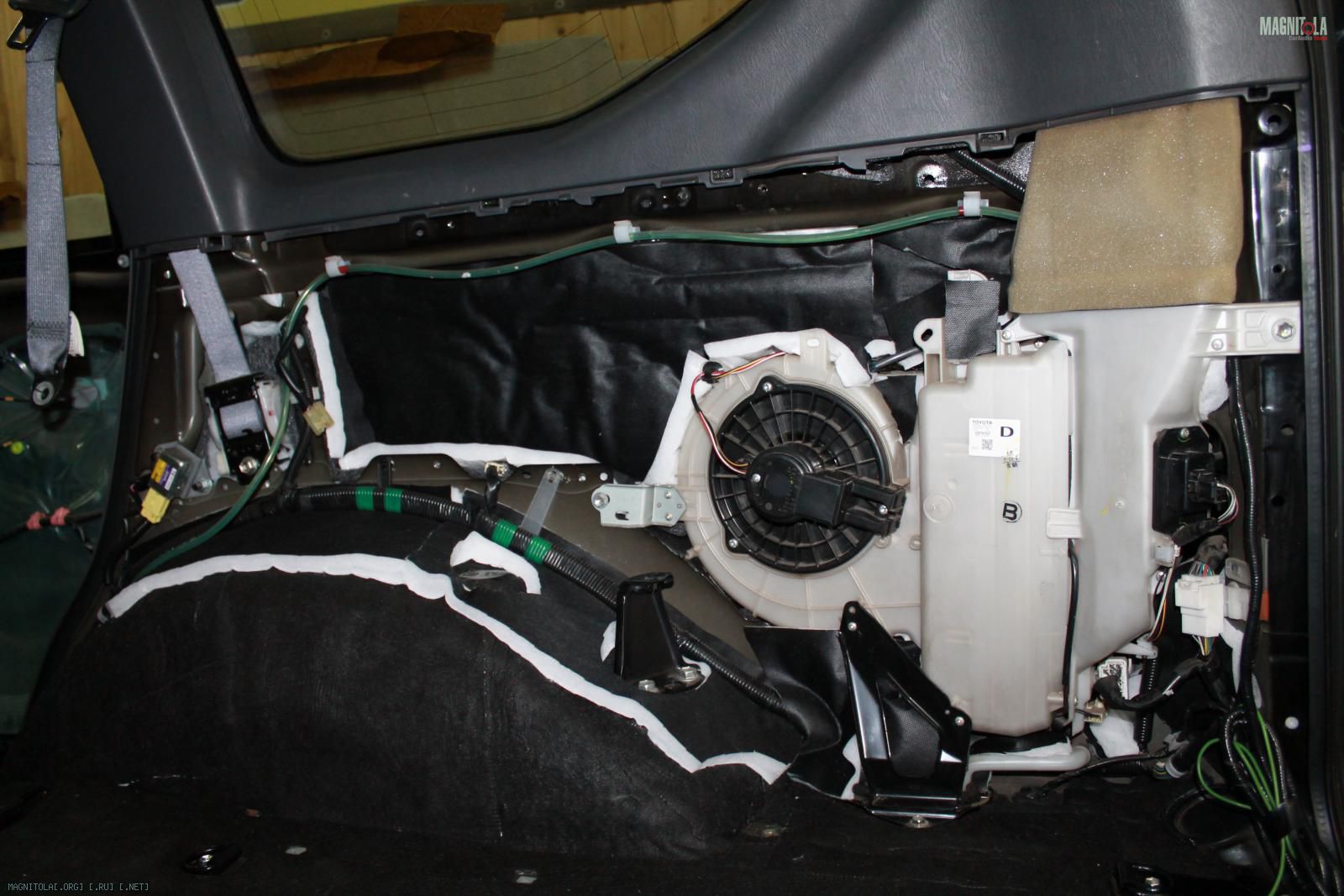

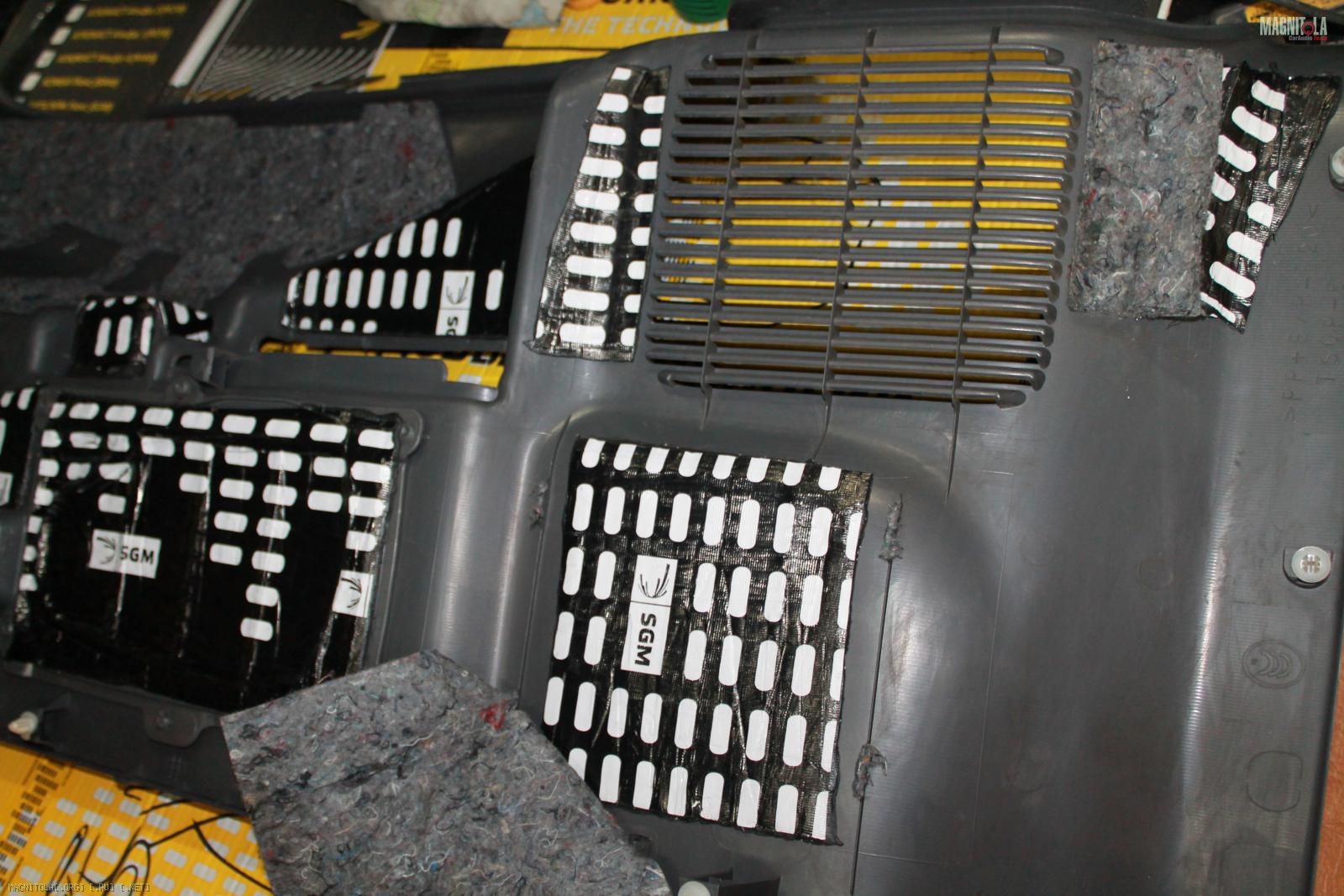

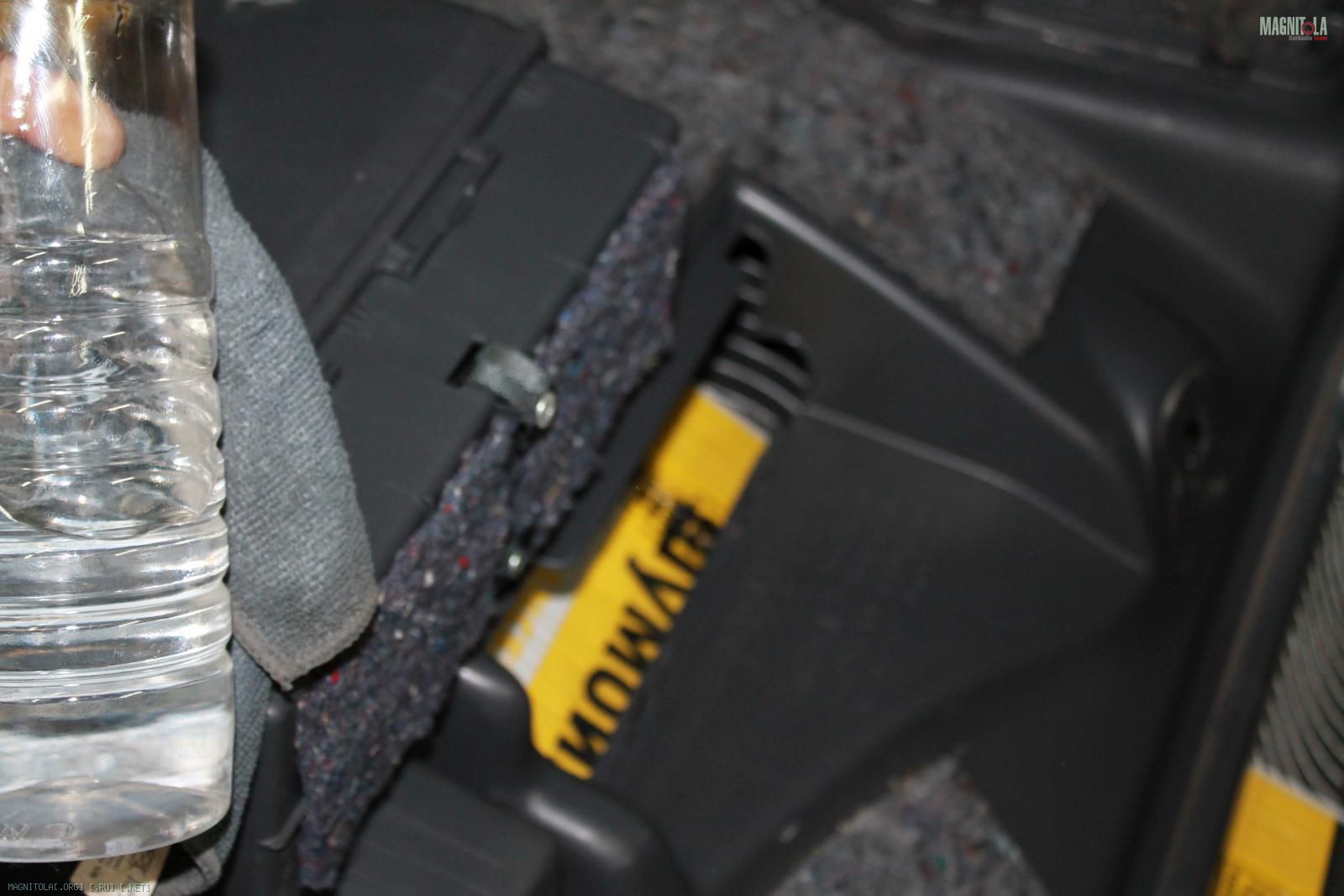

Задние пластиковые обшивки...
Очищаем, обезжириваем...

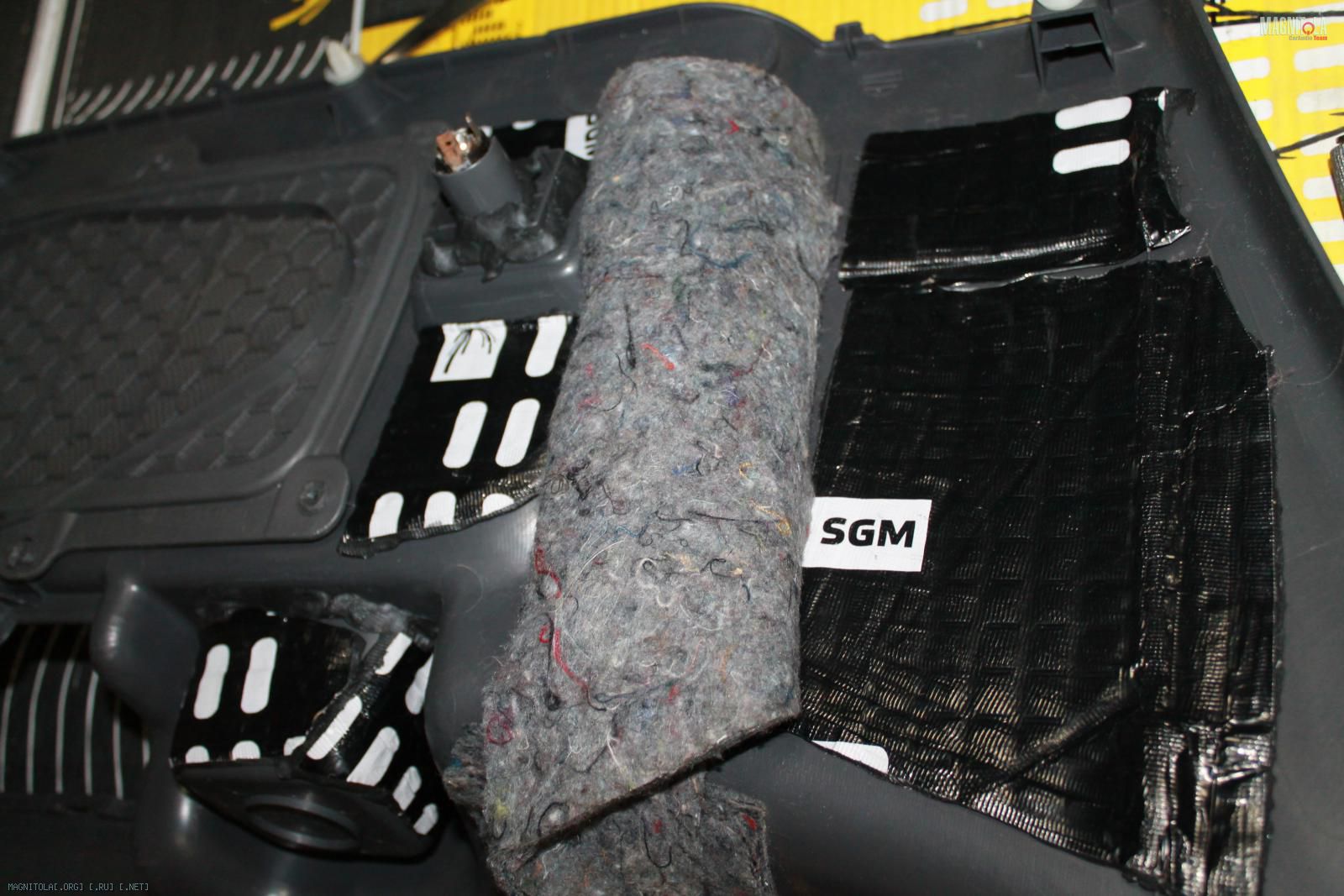

Наносим вибру 4мм, затем штатный войлок, затем SGM Pro.

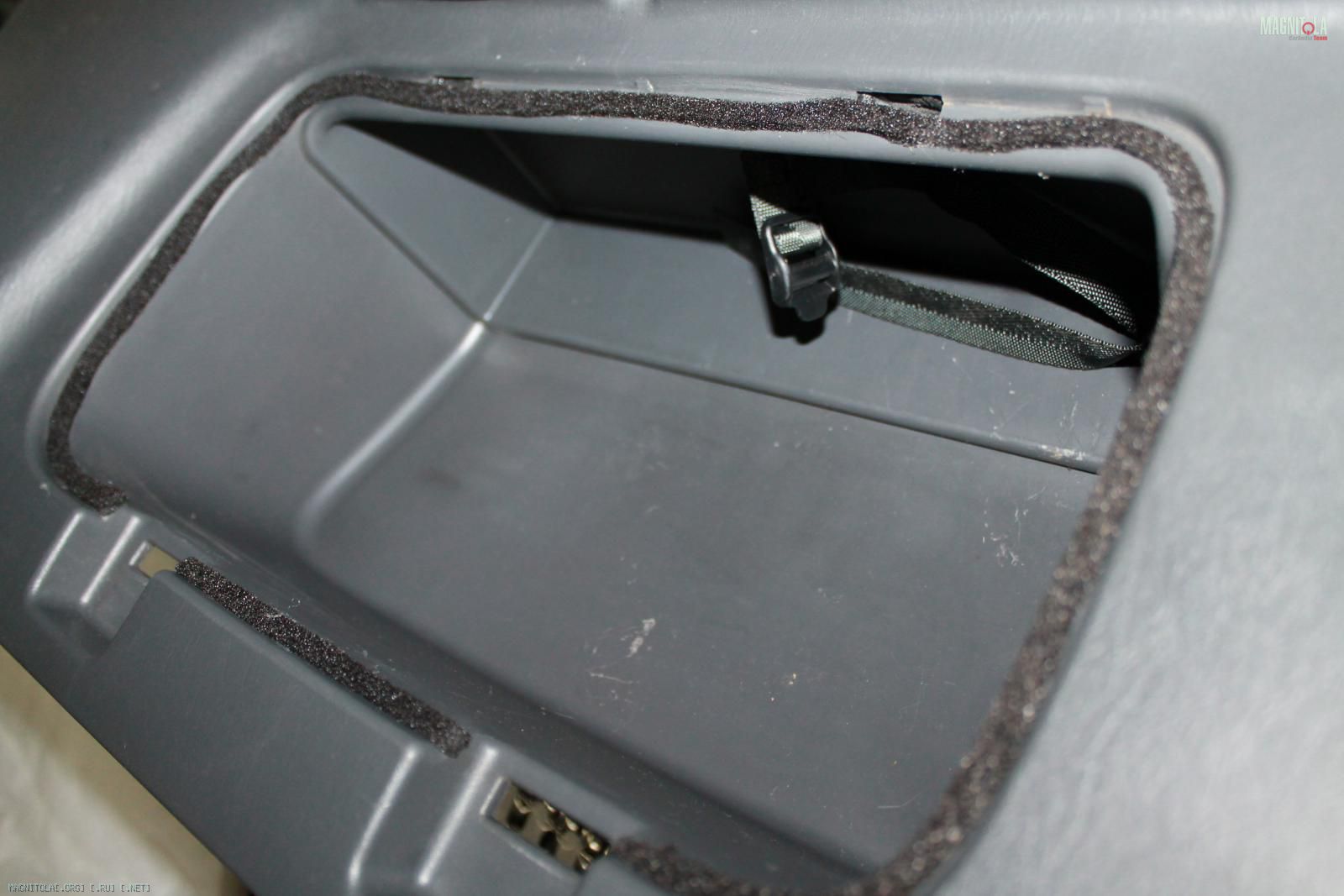

Места соприкосновения пластиковых деталей уплотняем лентой.
Вложение 1252888 Вложение 1252890 Вложение 1252892 Вложение 1252894 Вложение 1252896 Вложение 1252898 Вложение 1252900 Вложение 1252902 Вложение 1252904 Вложение 1252906 Вложение 1252908

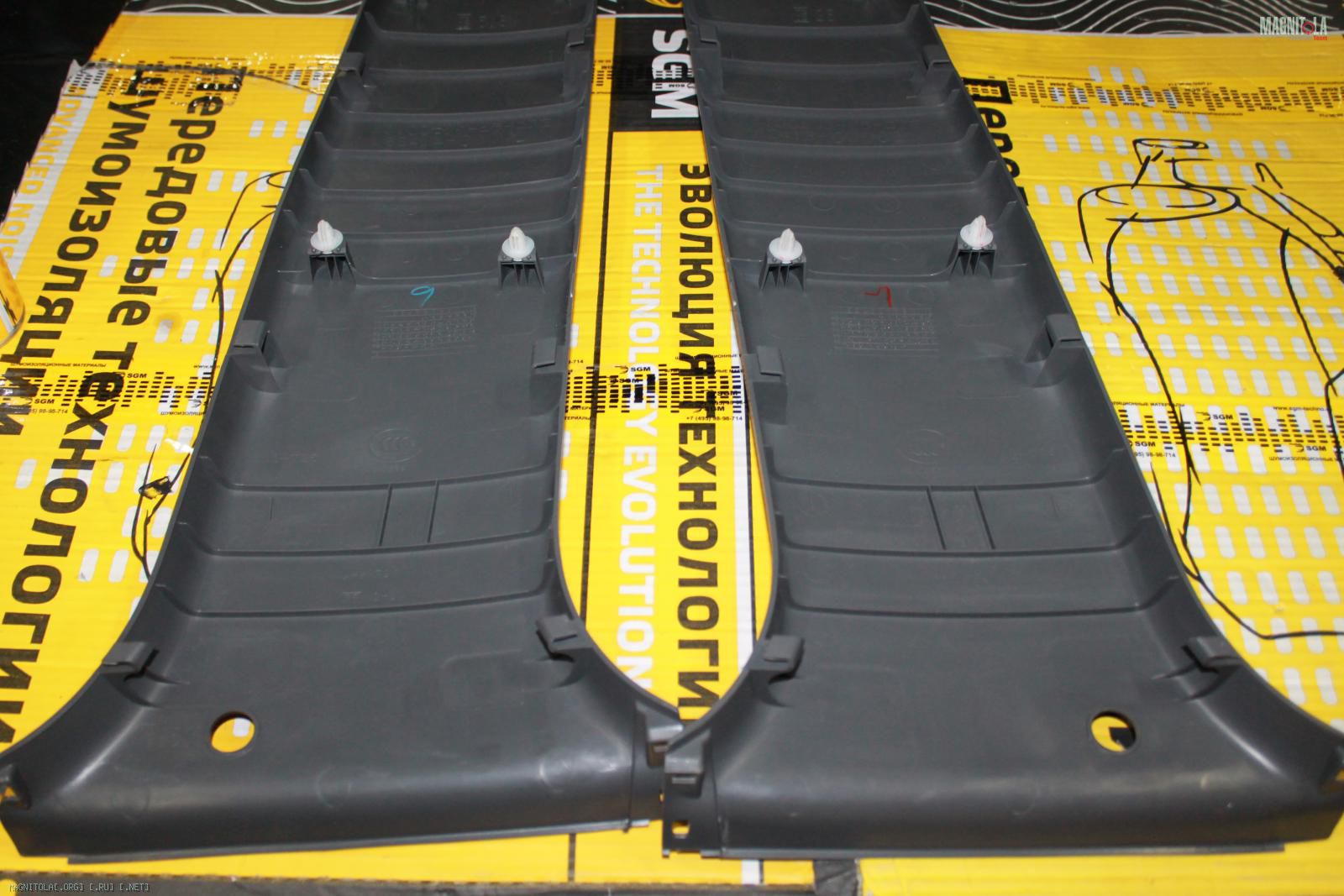

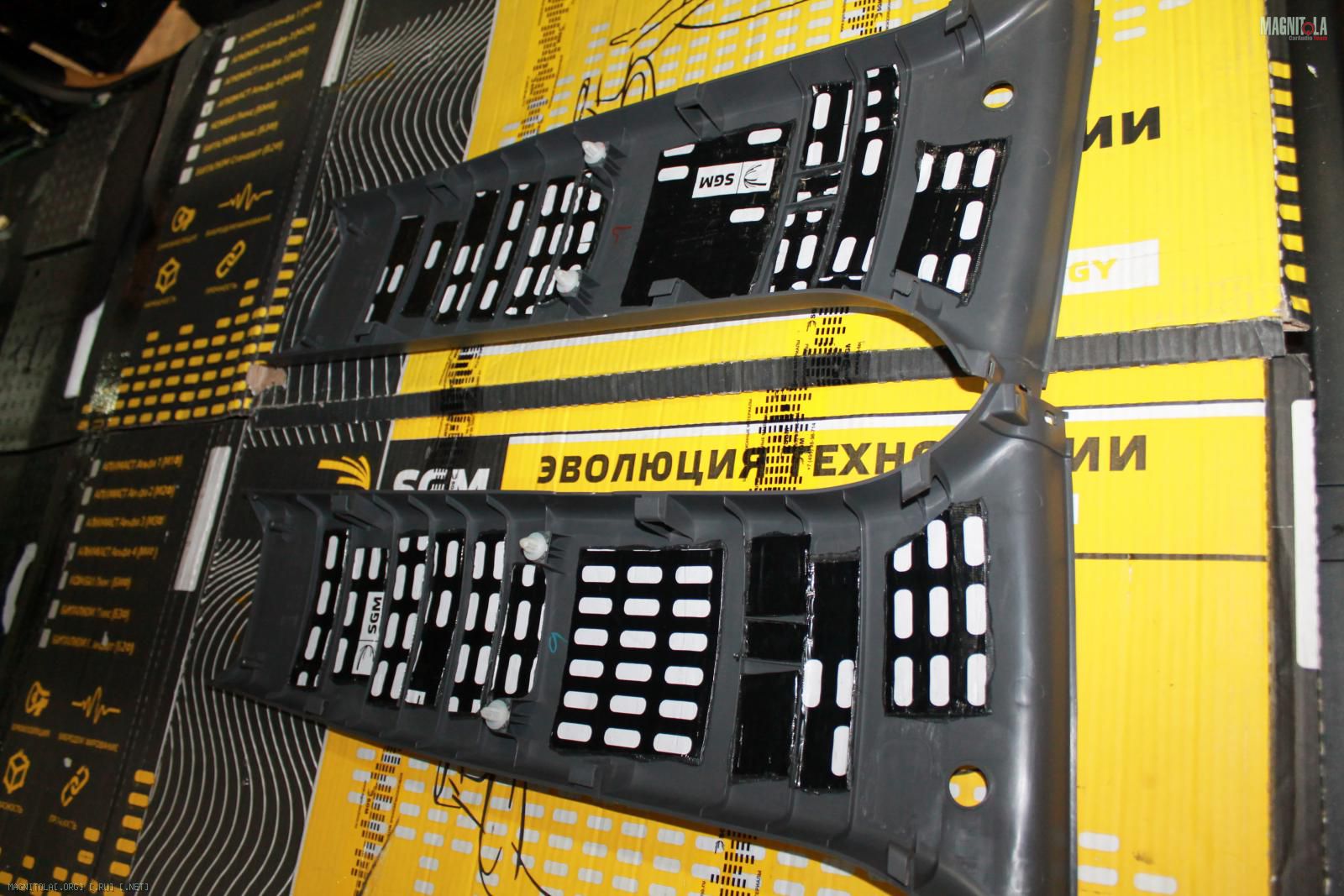

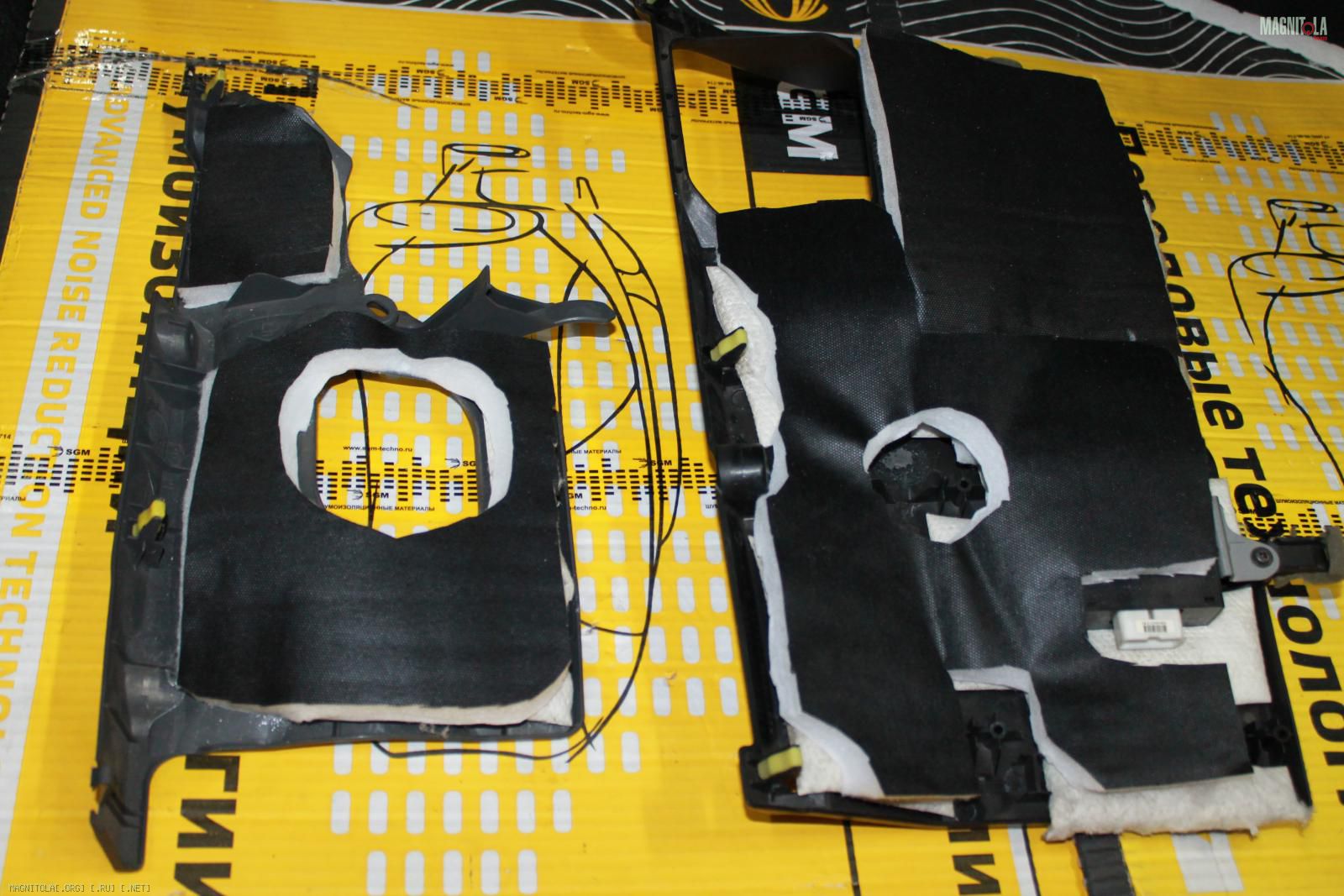

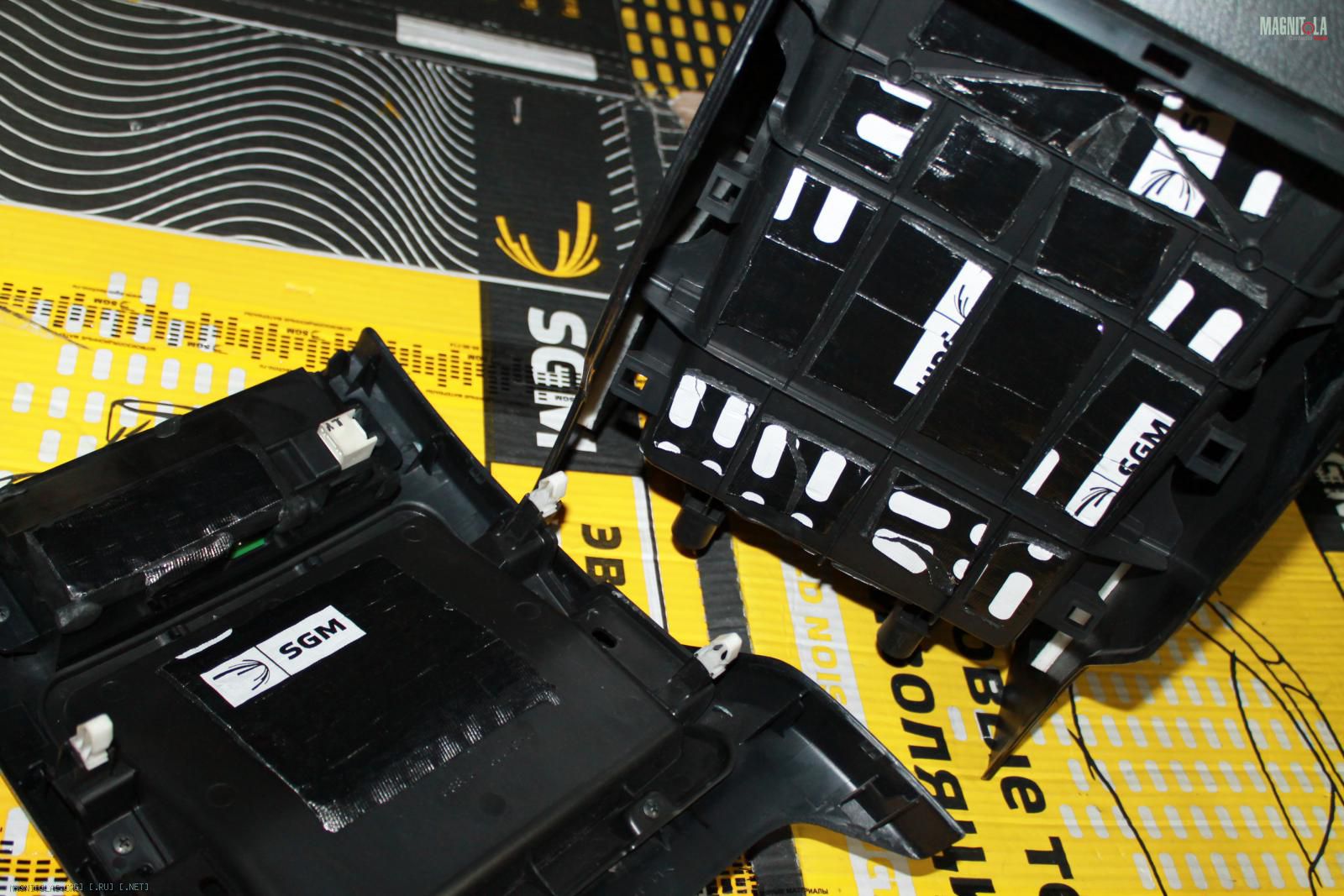

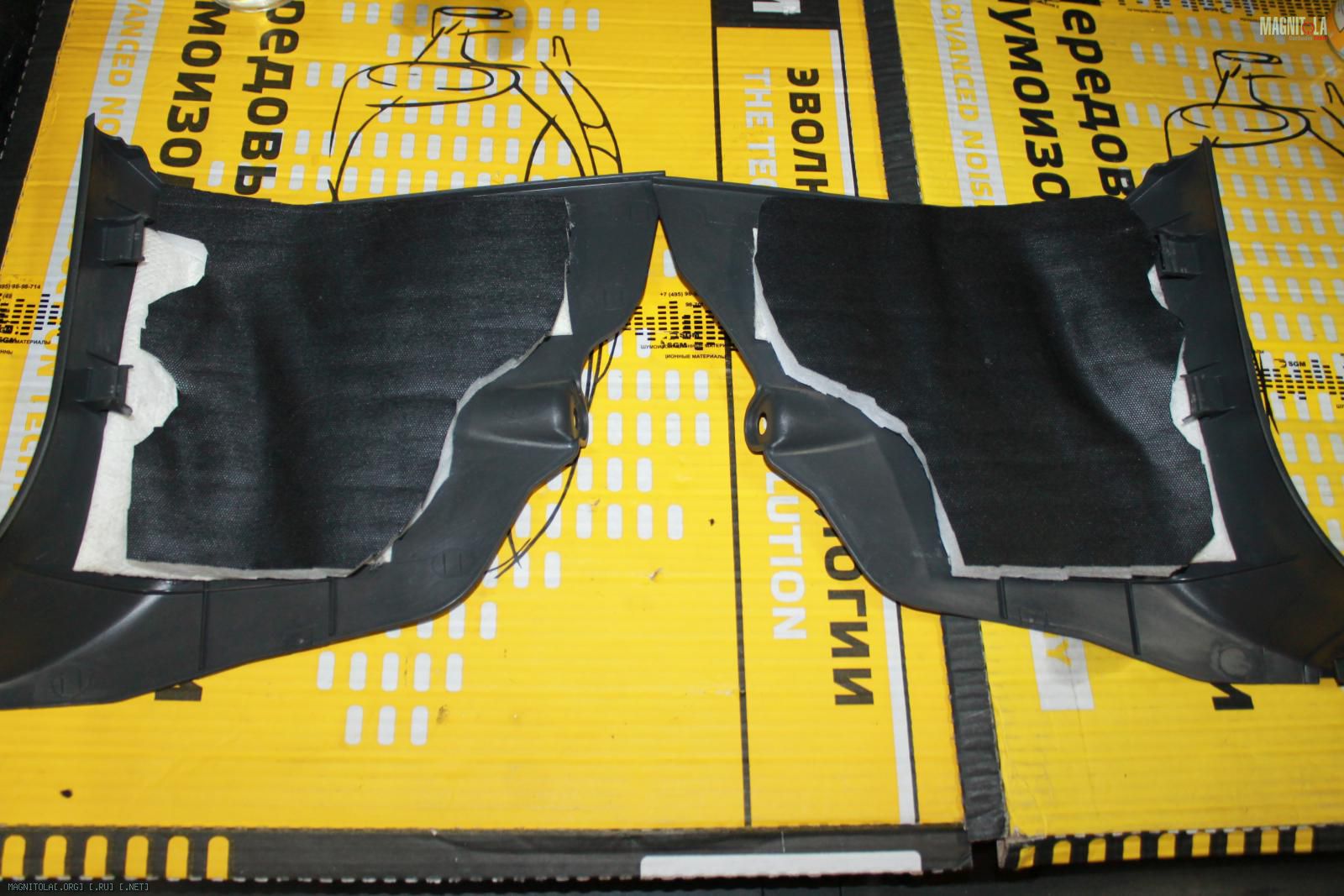

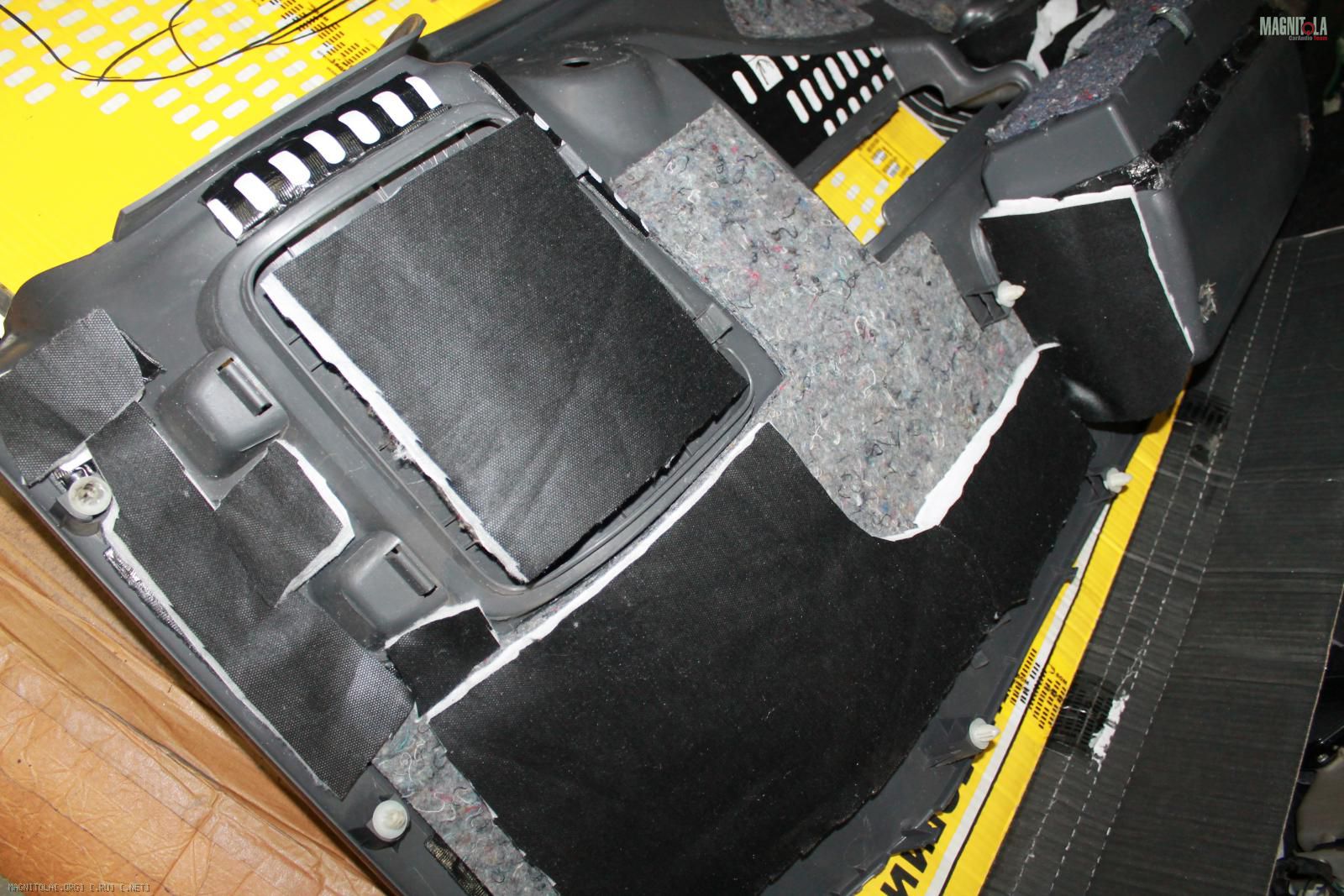

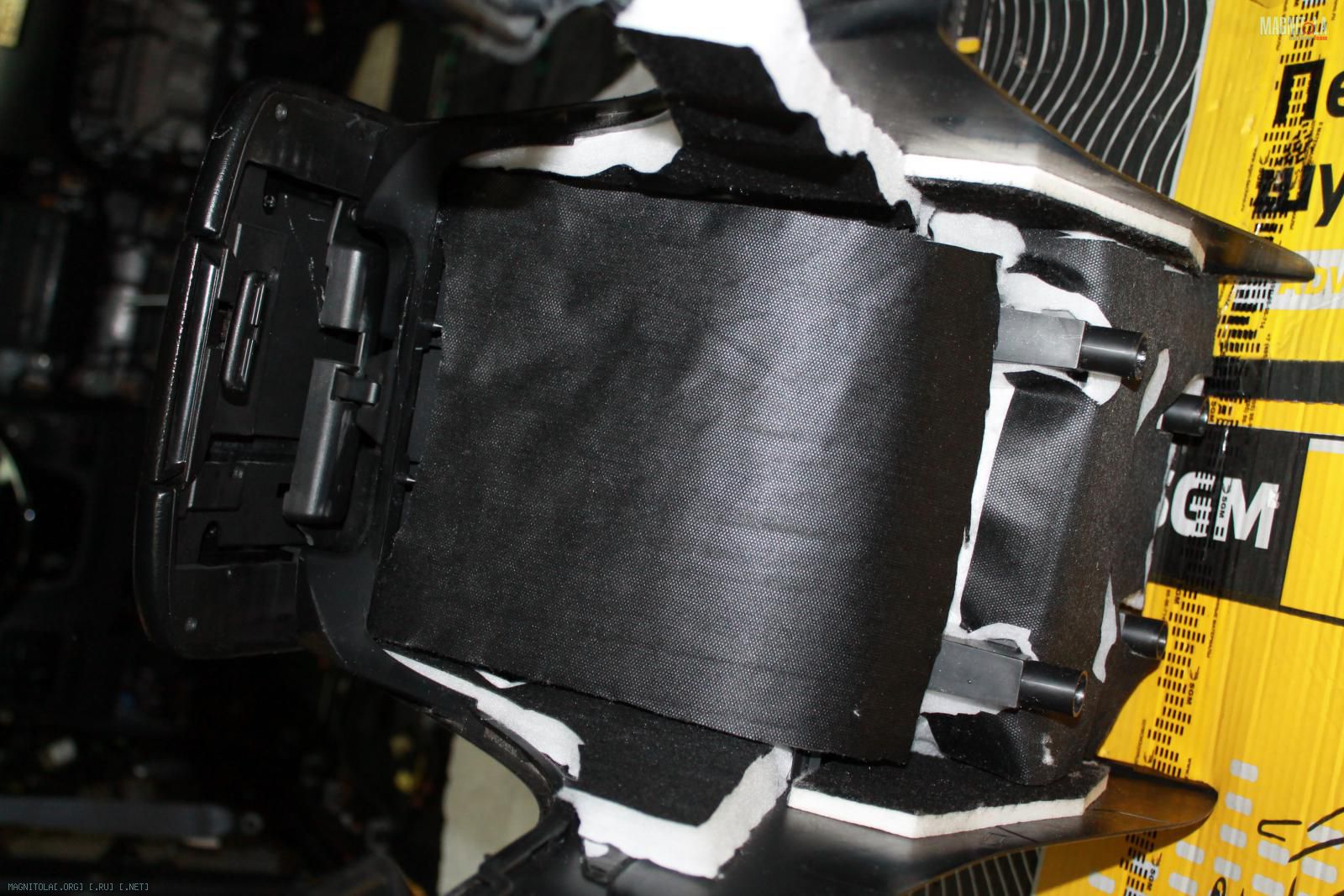

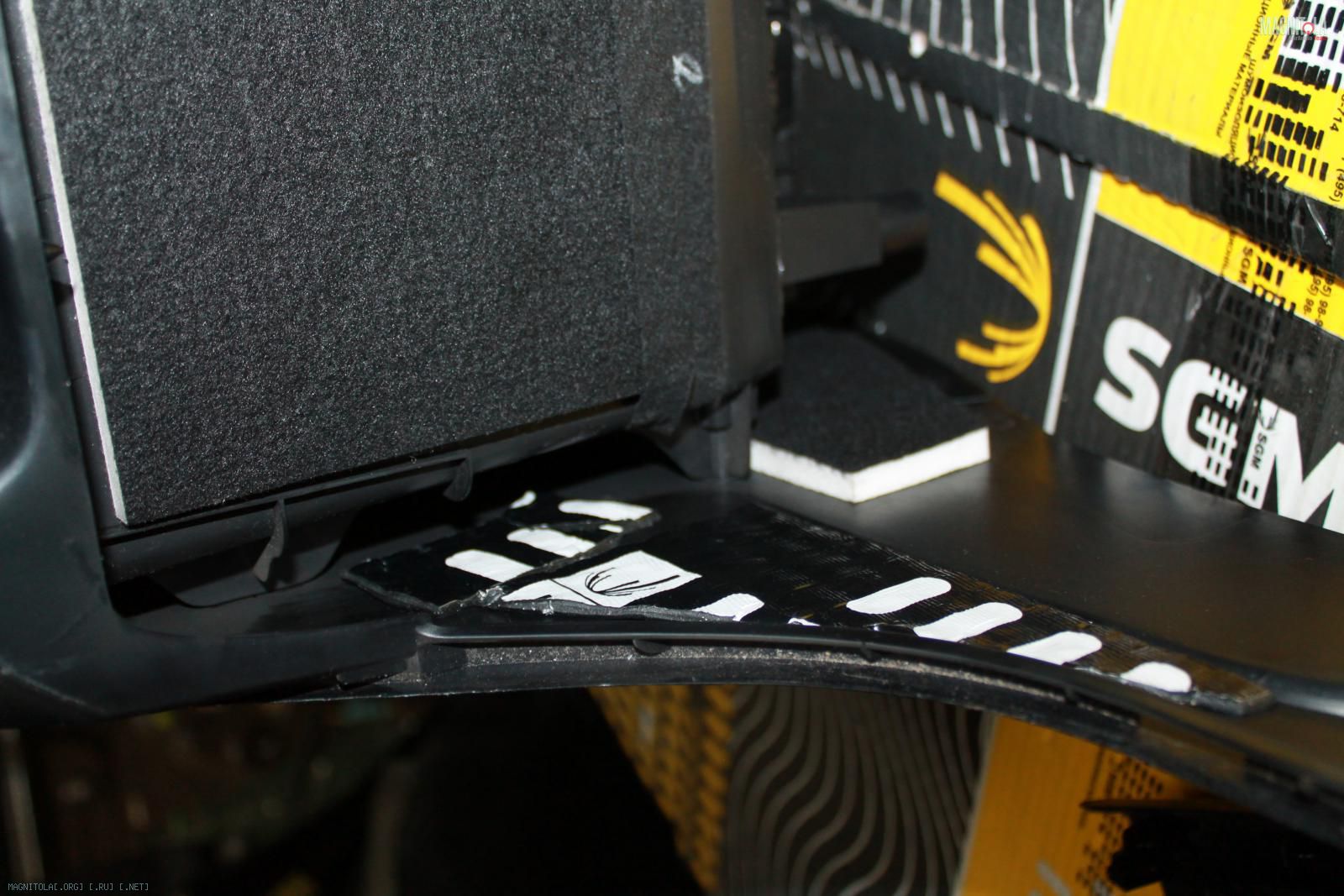

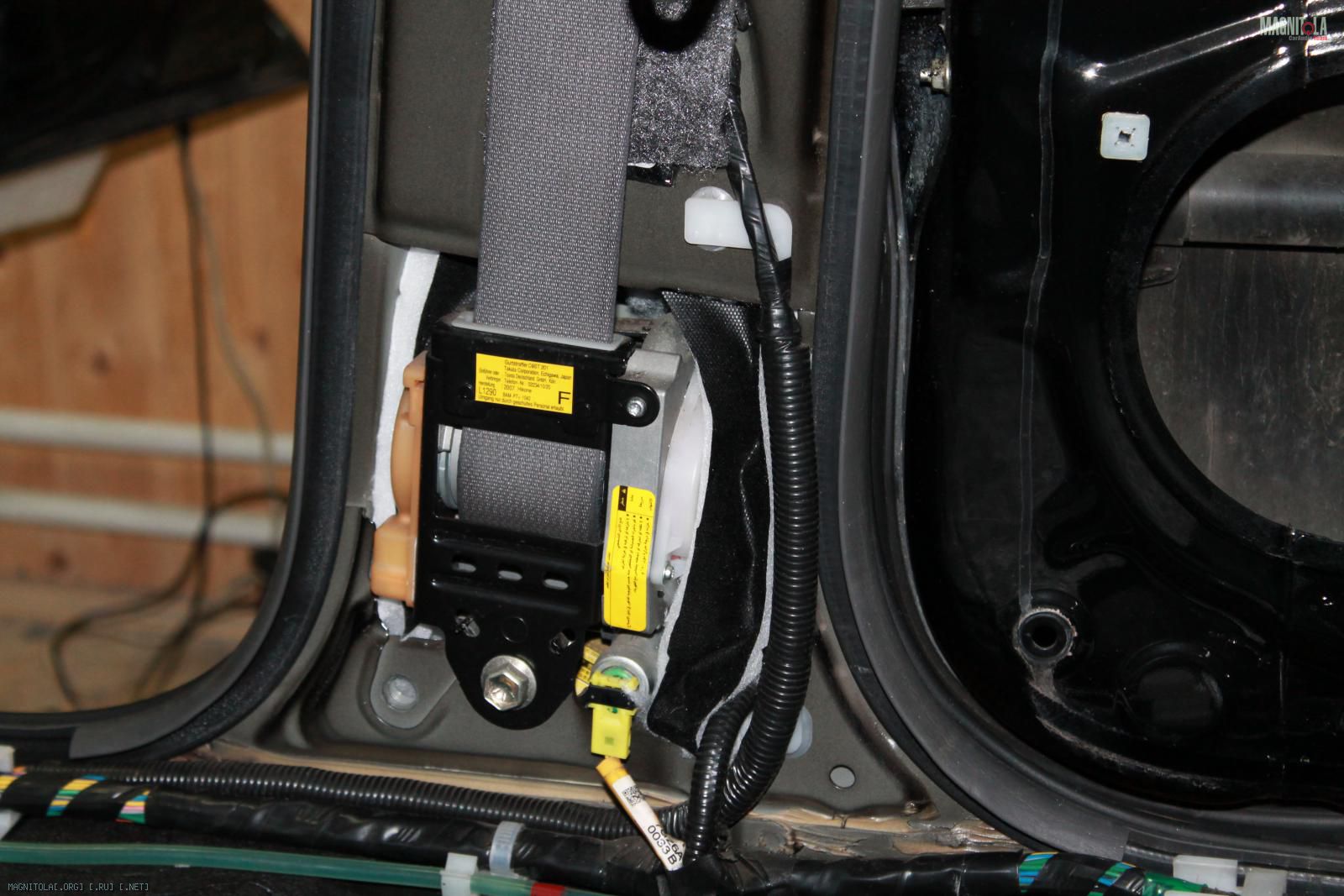

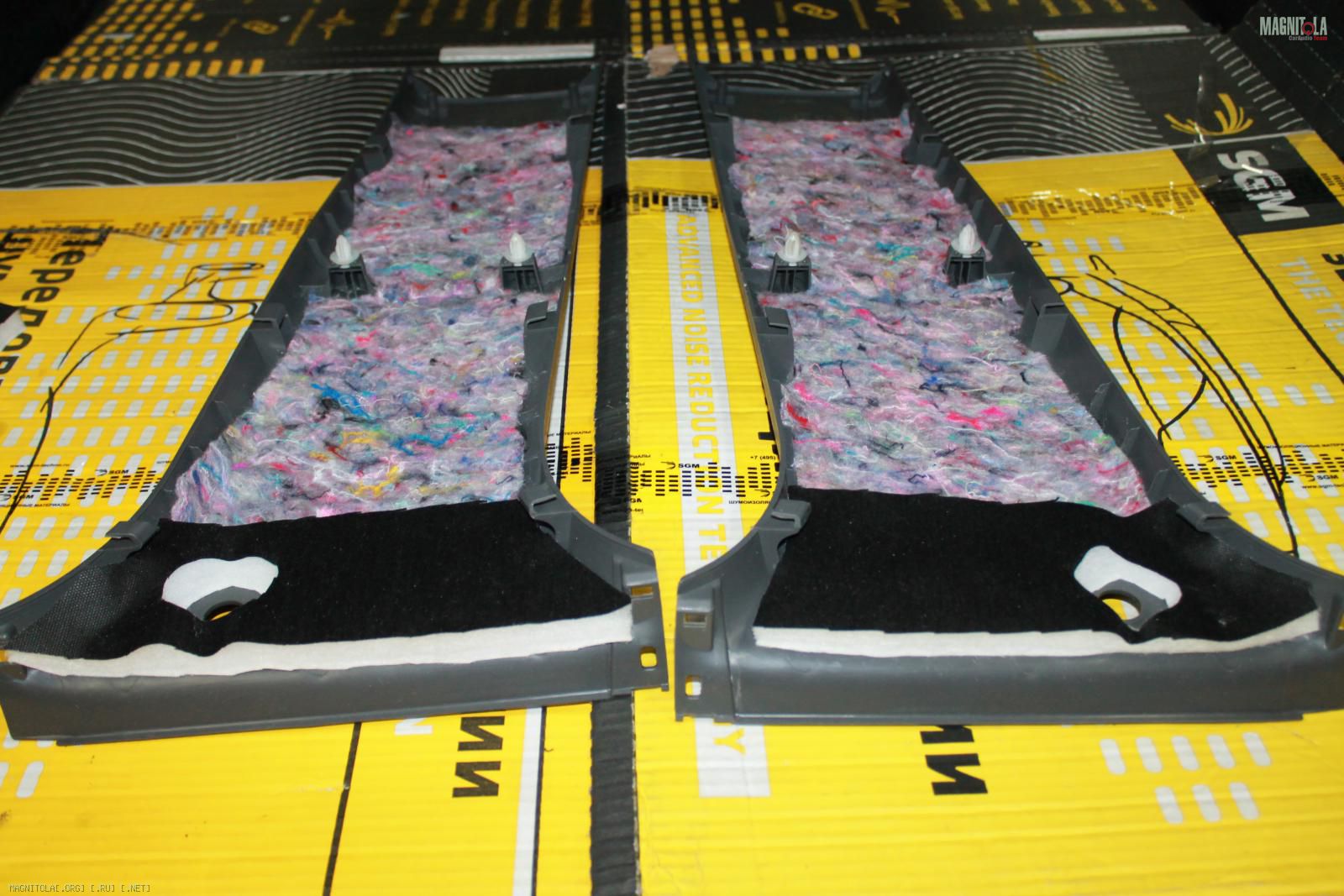

Боковые стойки, подлокотник, нижние крышки панели, кикпанели...
Вложение 1252910 Вложение 1252912 Вложение 1252914 Вложение 1252916 Вложение 1252918 Вложение 1252920 Вложение 1252922 Вложение 1252924 Вложение 1252926

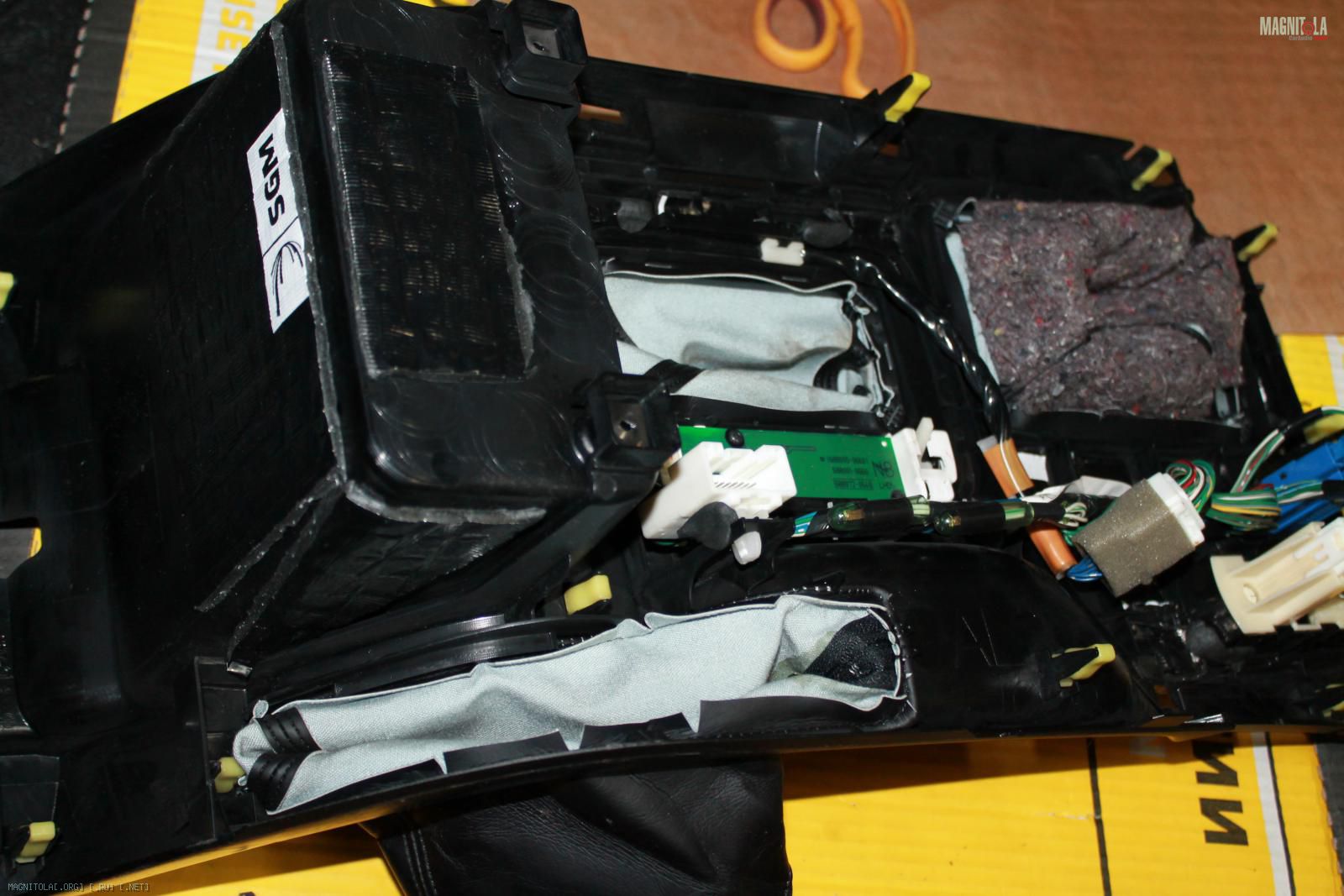

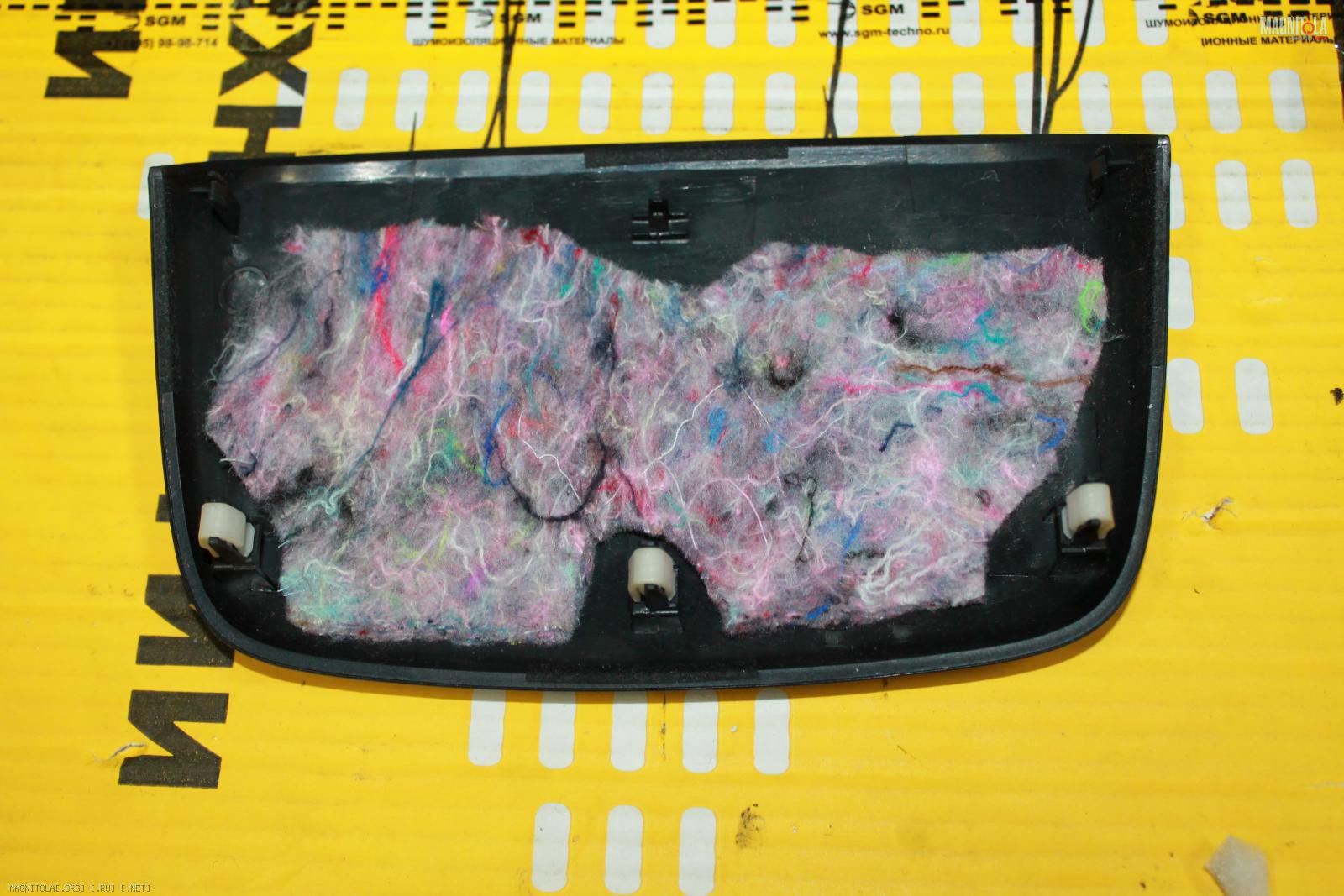

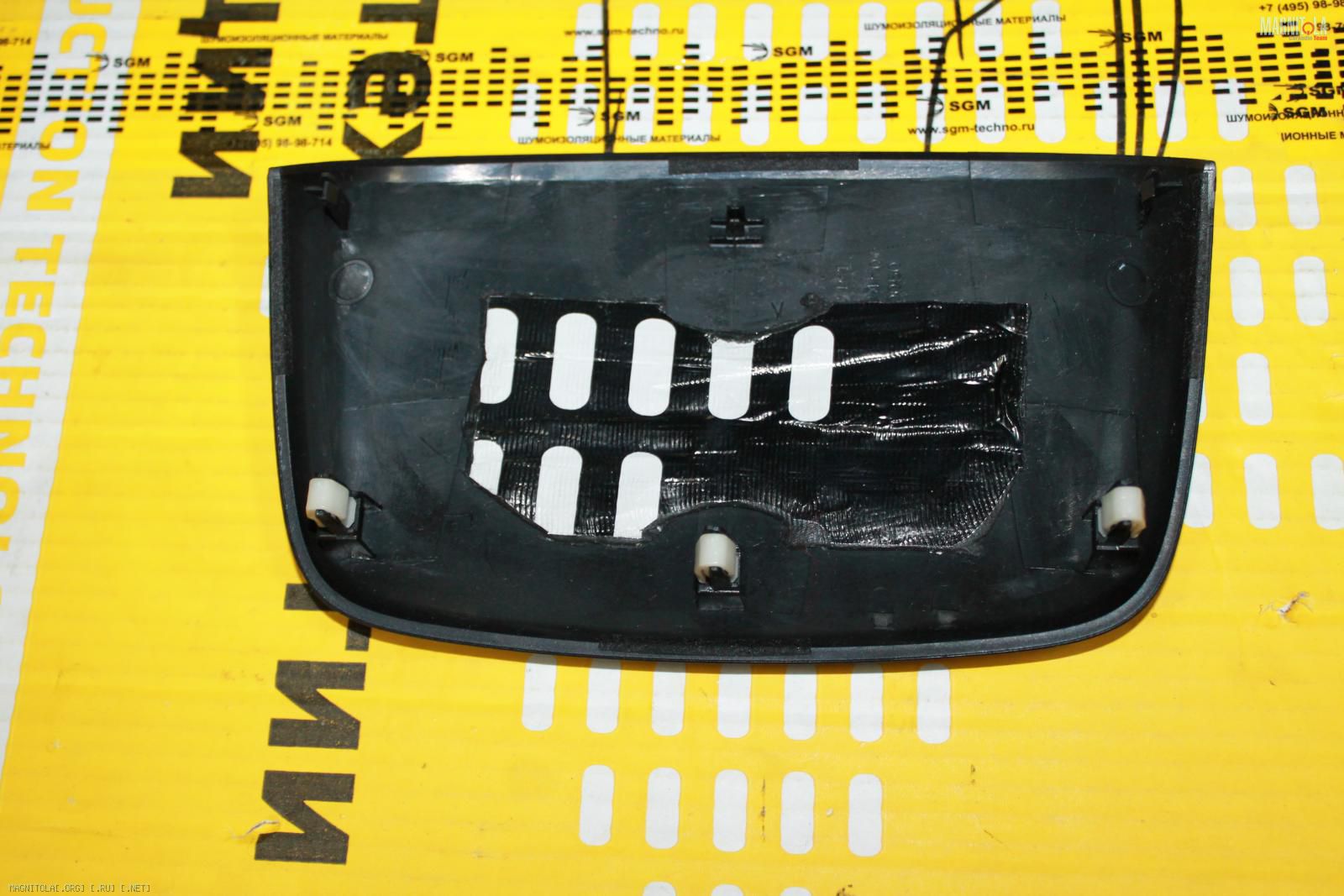

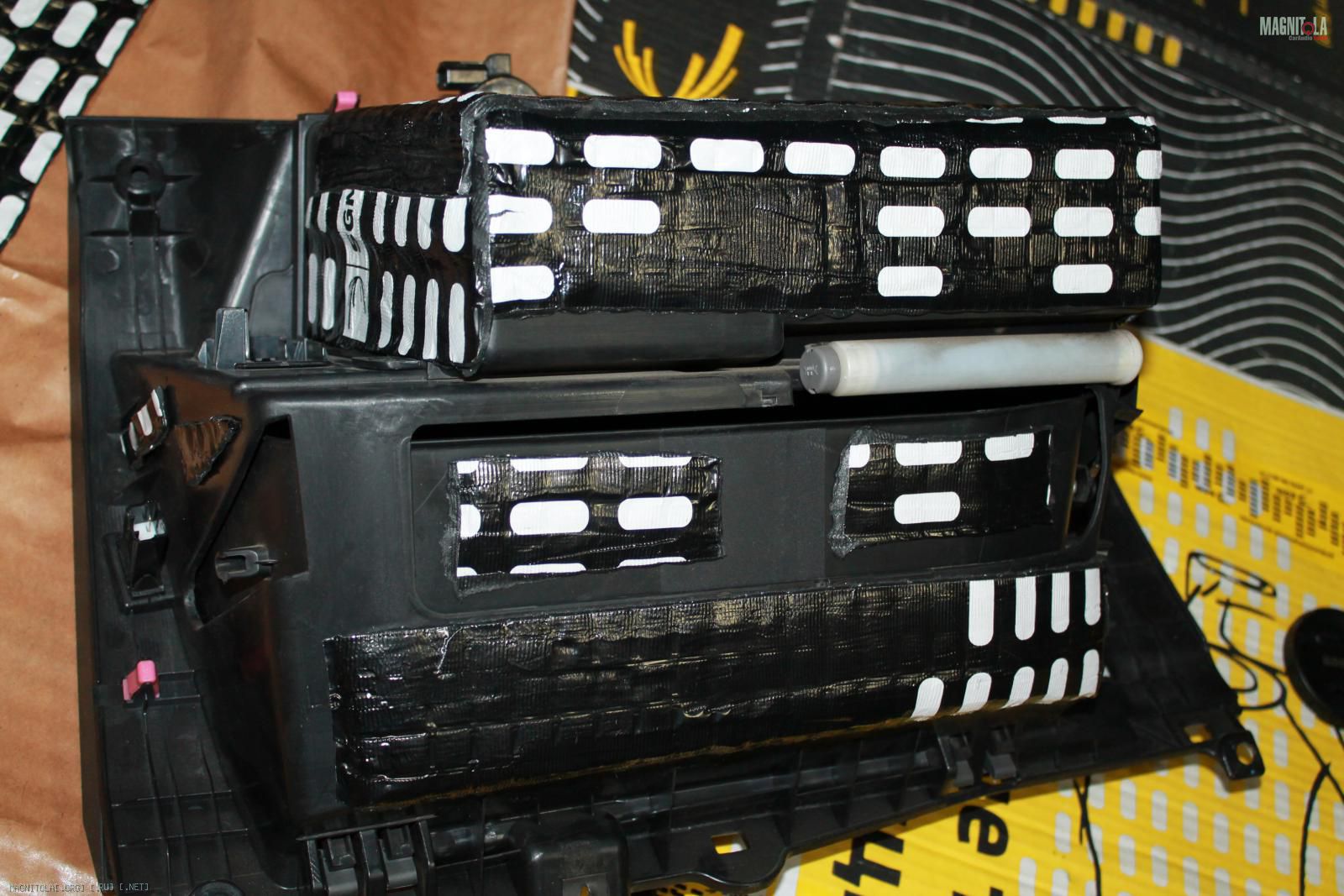

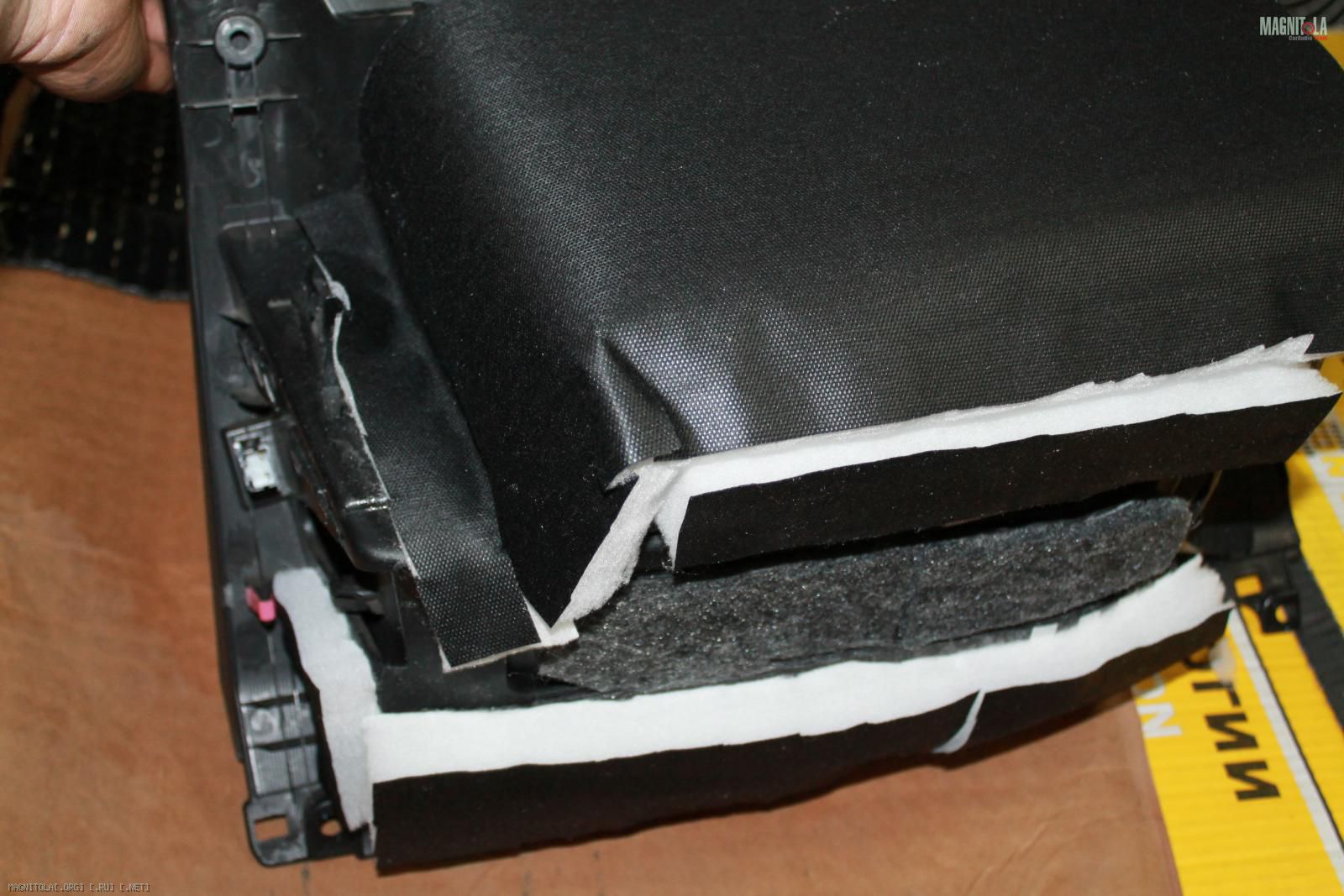

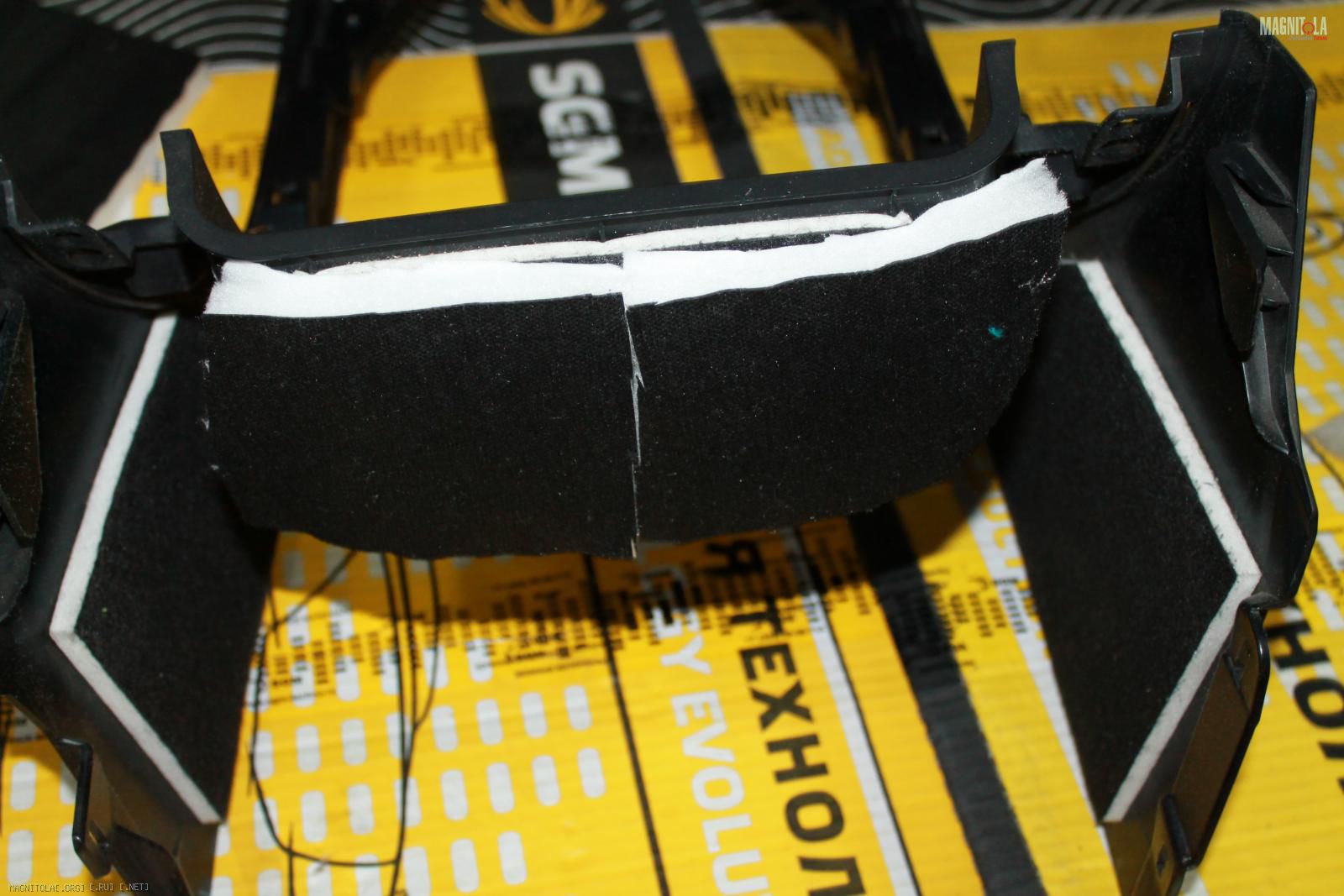

Элементы панели, бардачок, накладка АКПП
Вложение 1252928 Вложение 1252930 Вложение 1252932 Вложение 1252934 Вложение 1252936 Вложение 1252938 Вложение 1252940

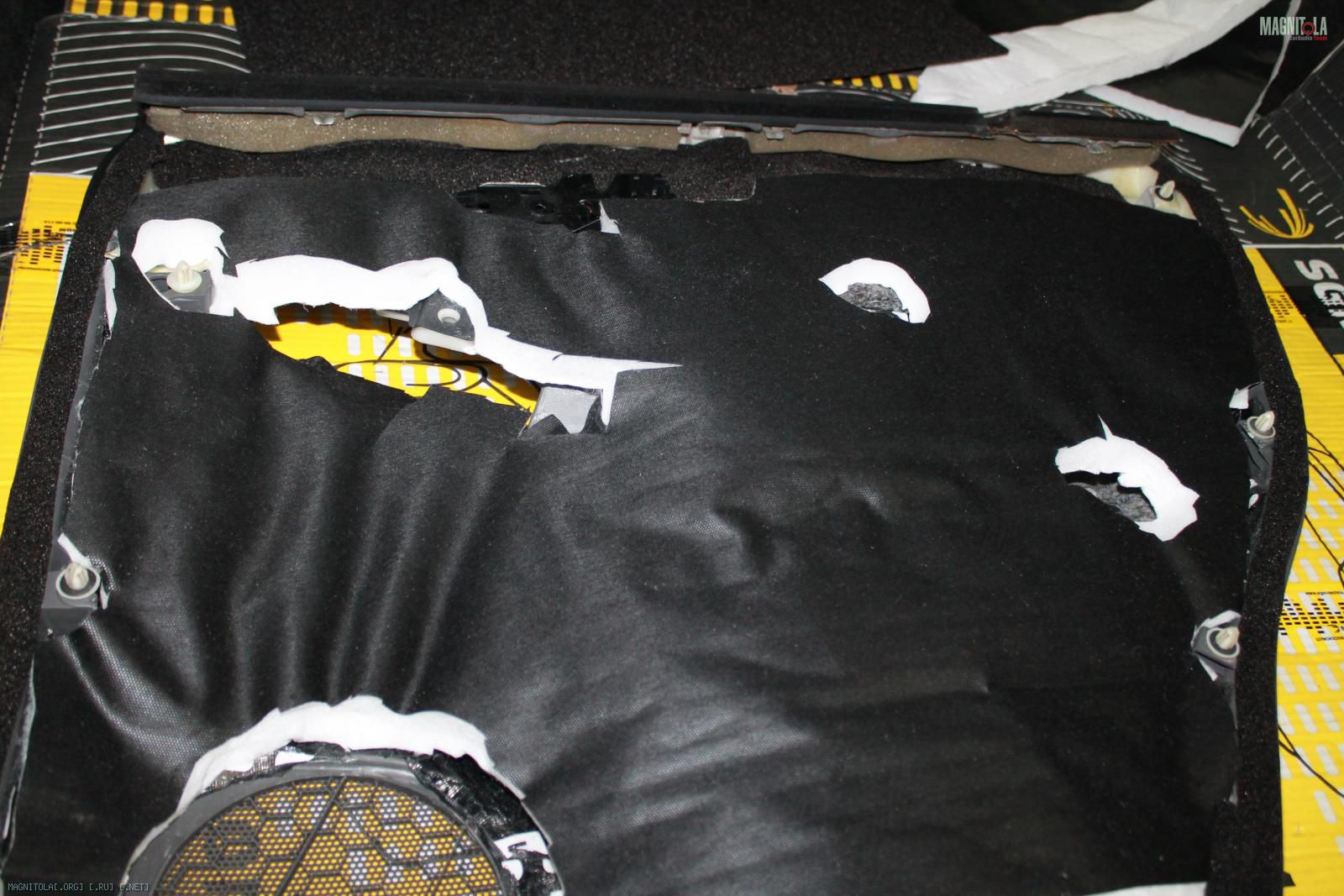

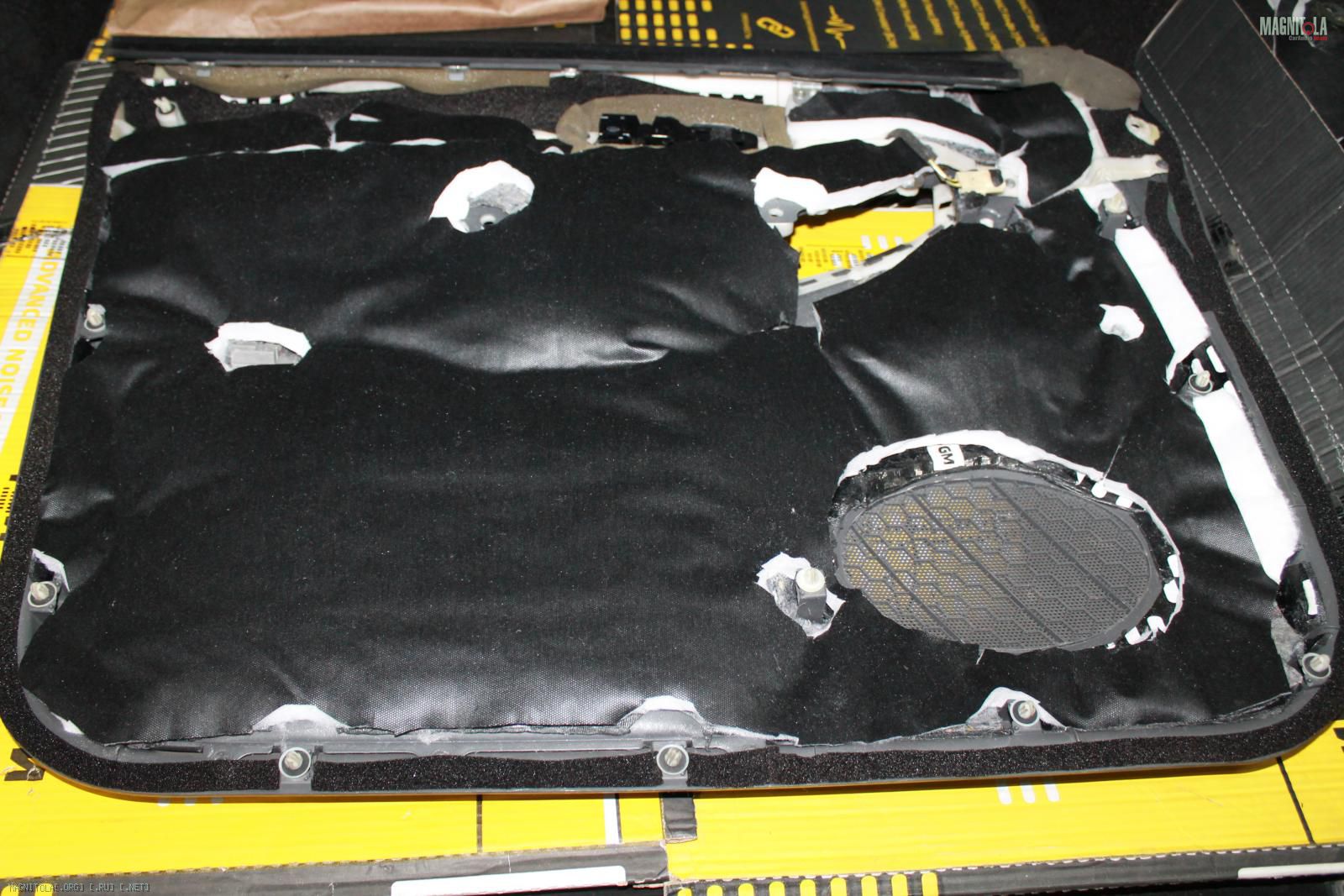

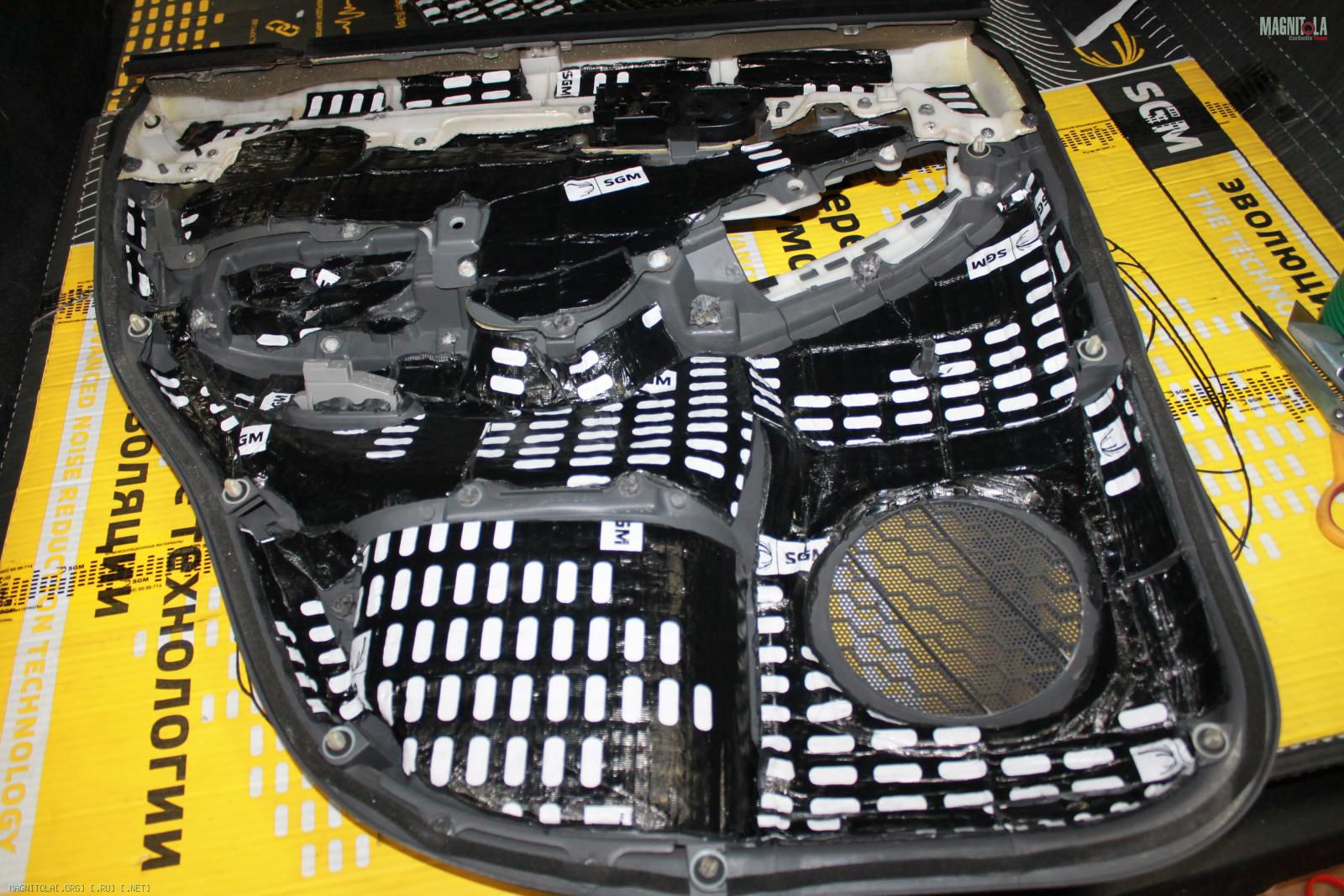

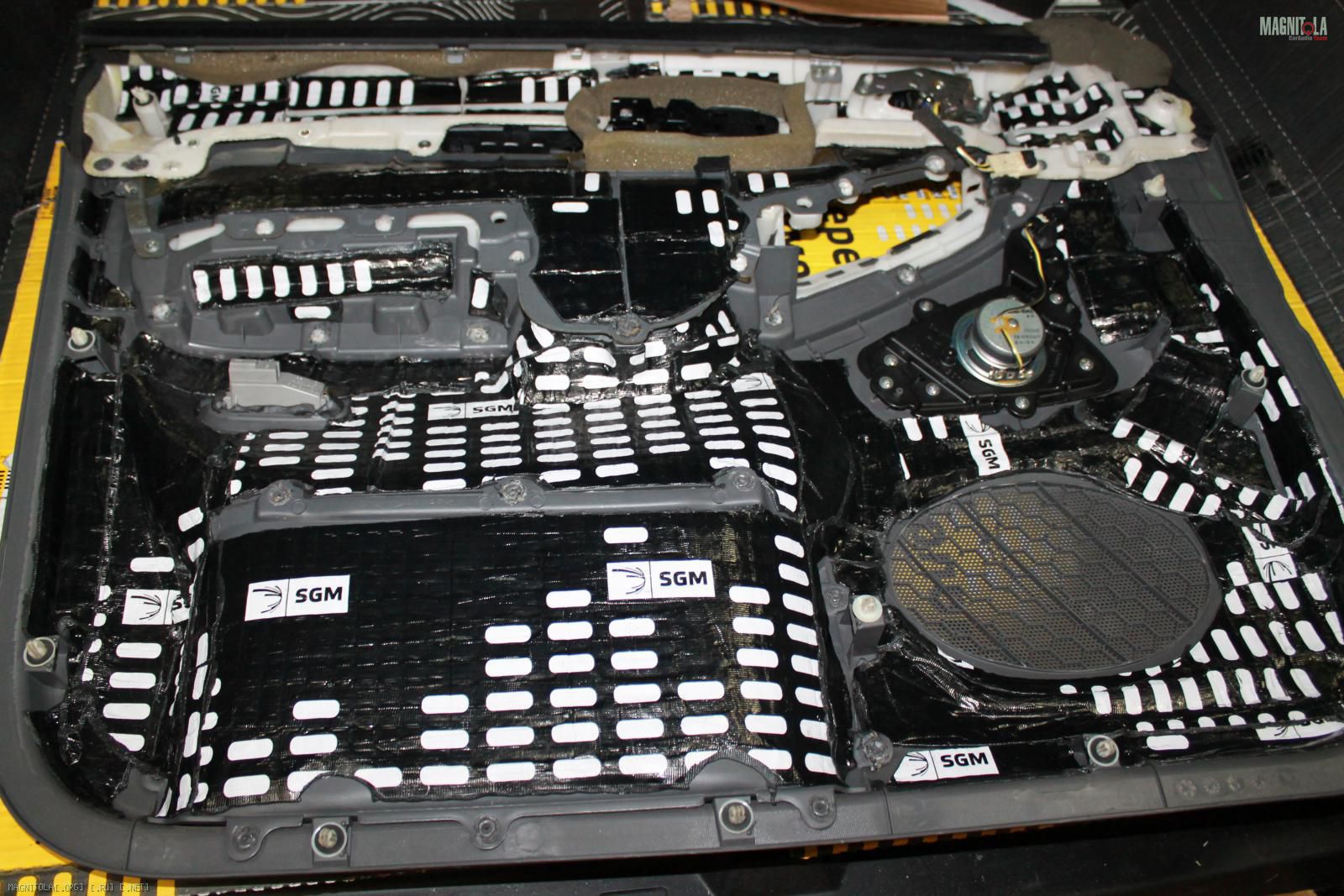

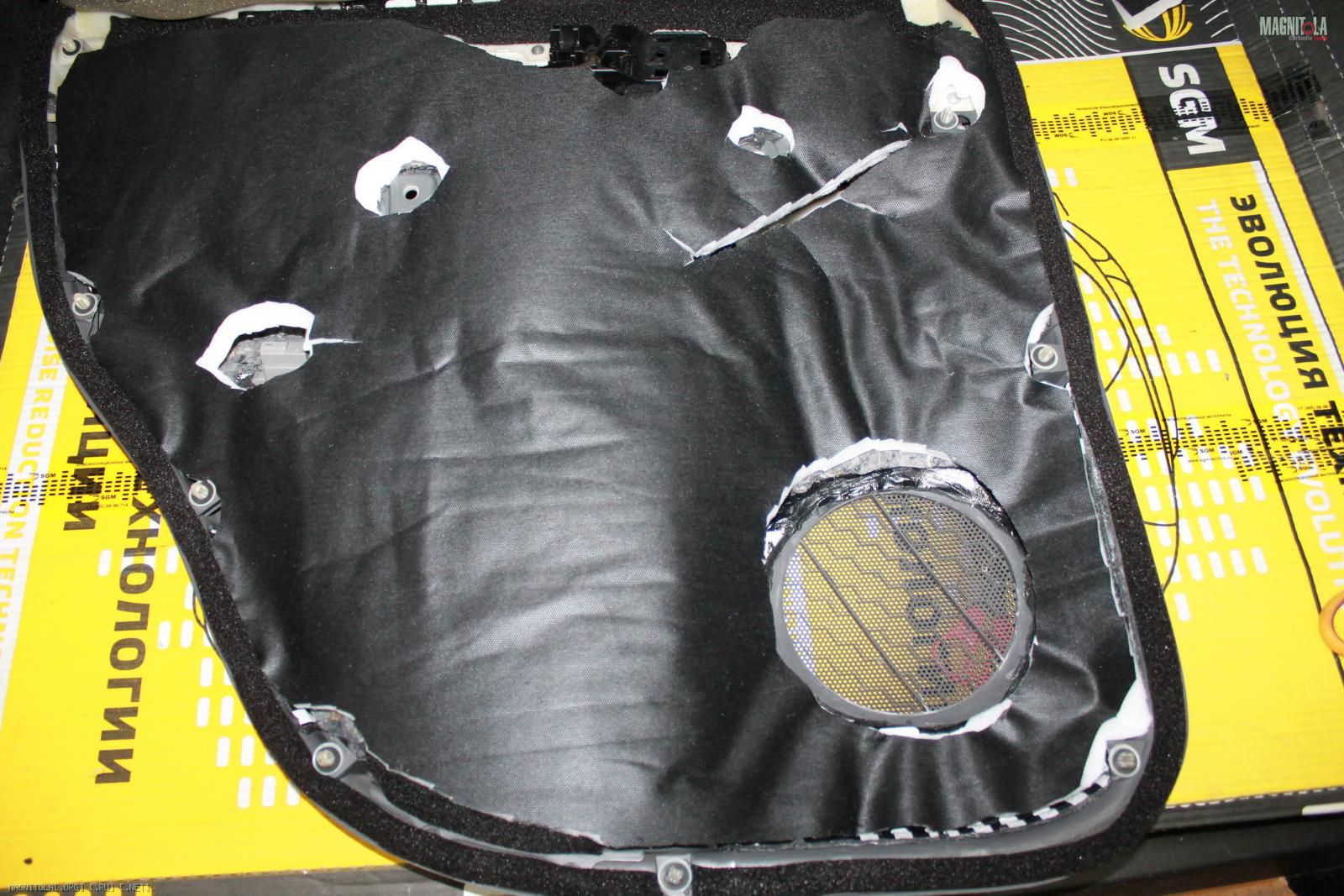

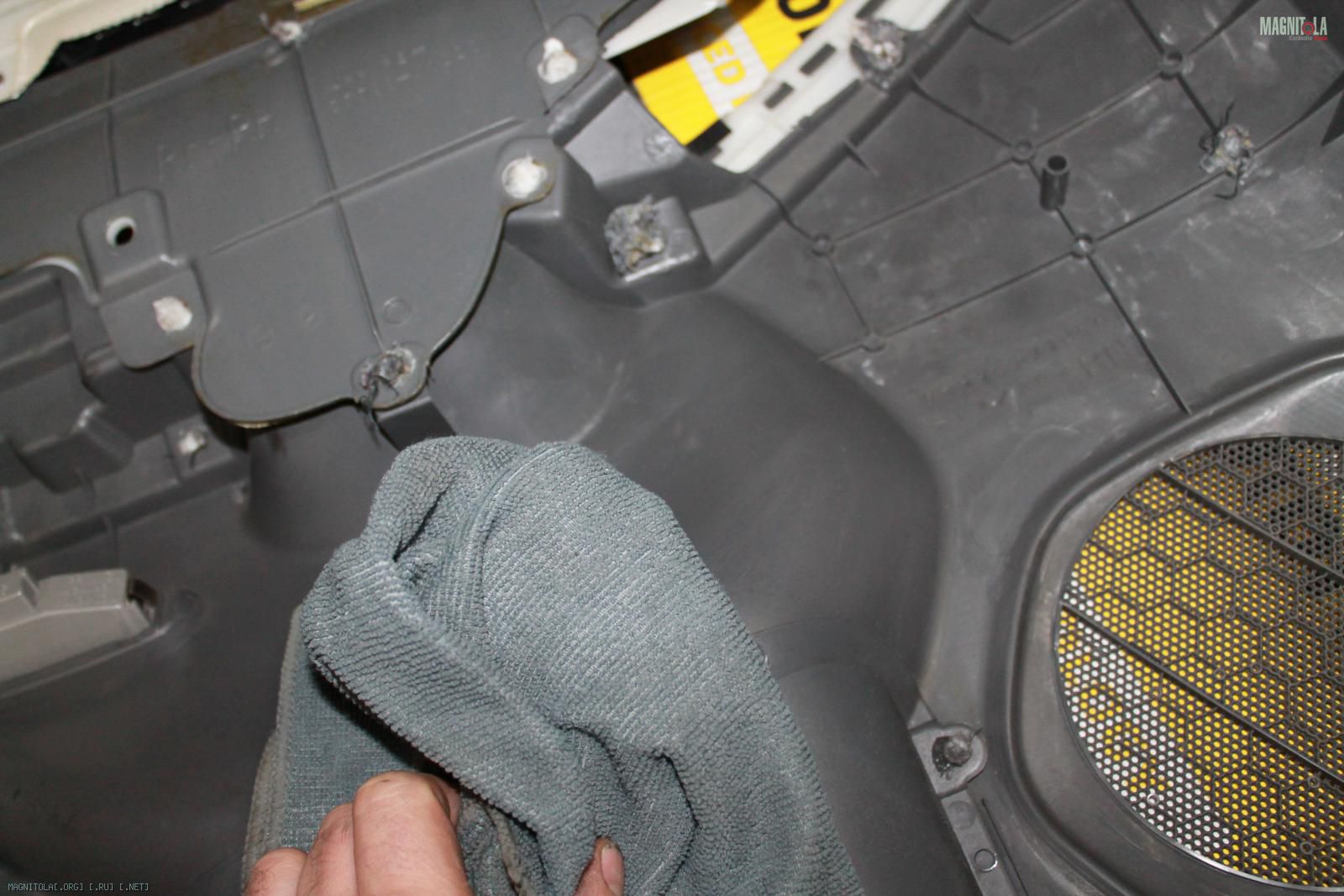

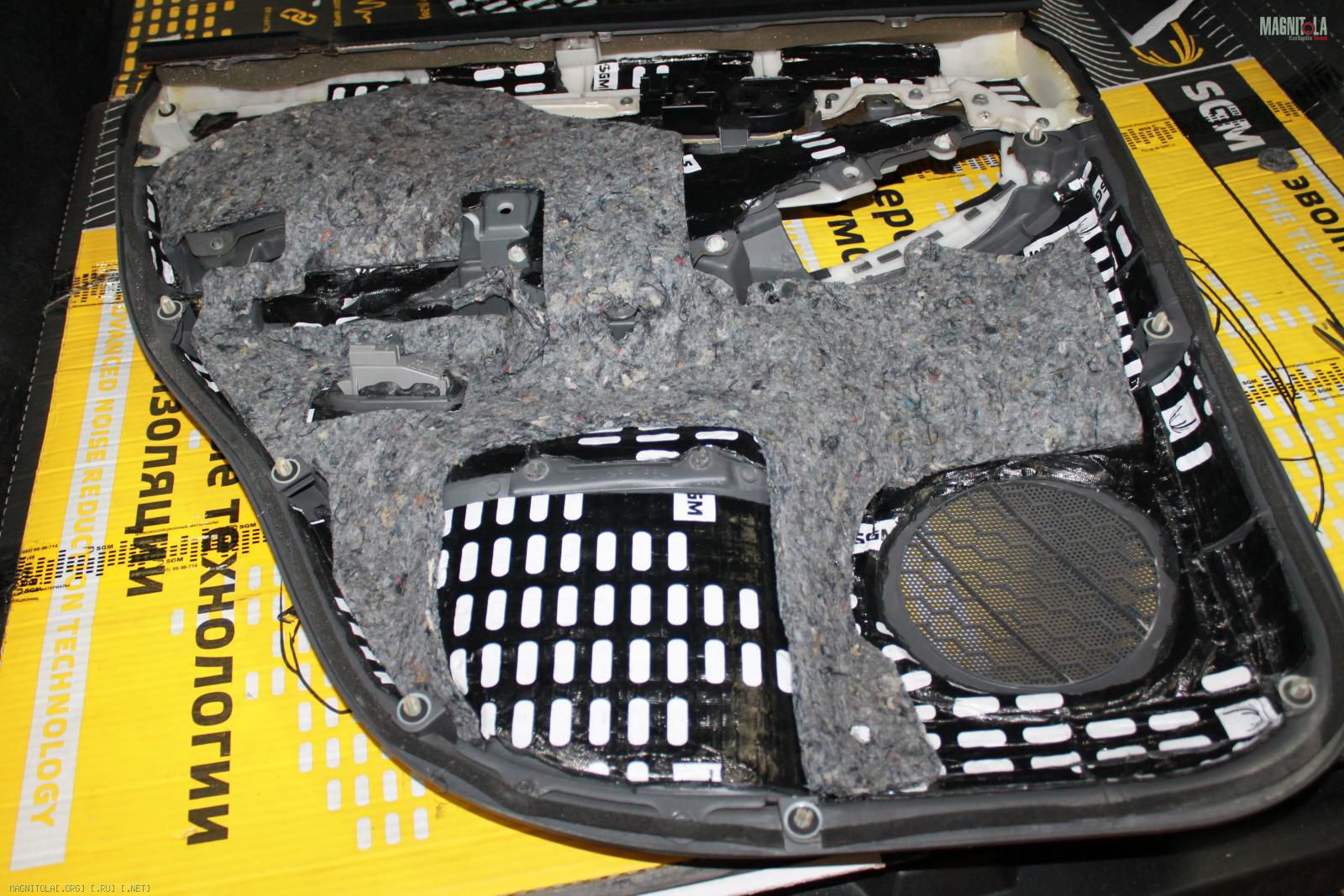

Очищаем, обезжириваем карты дверей.

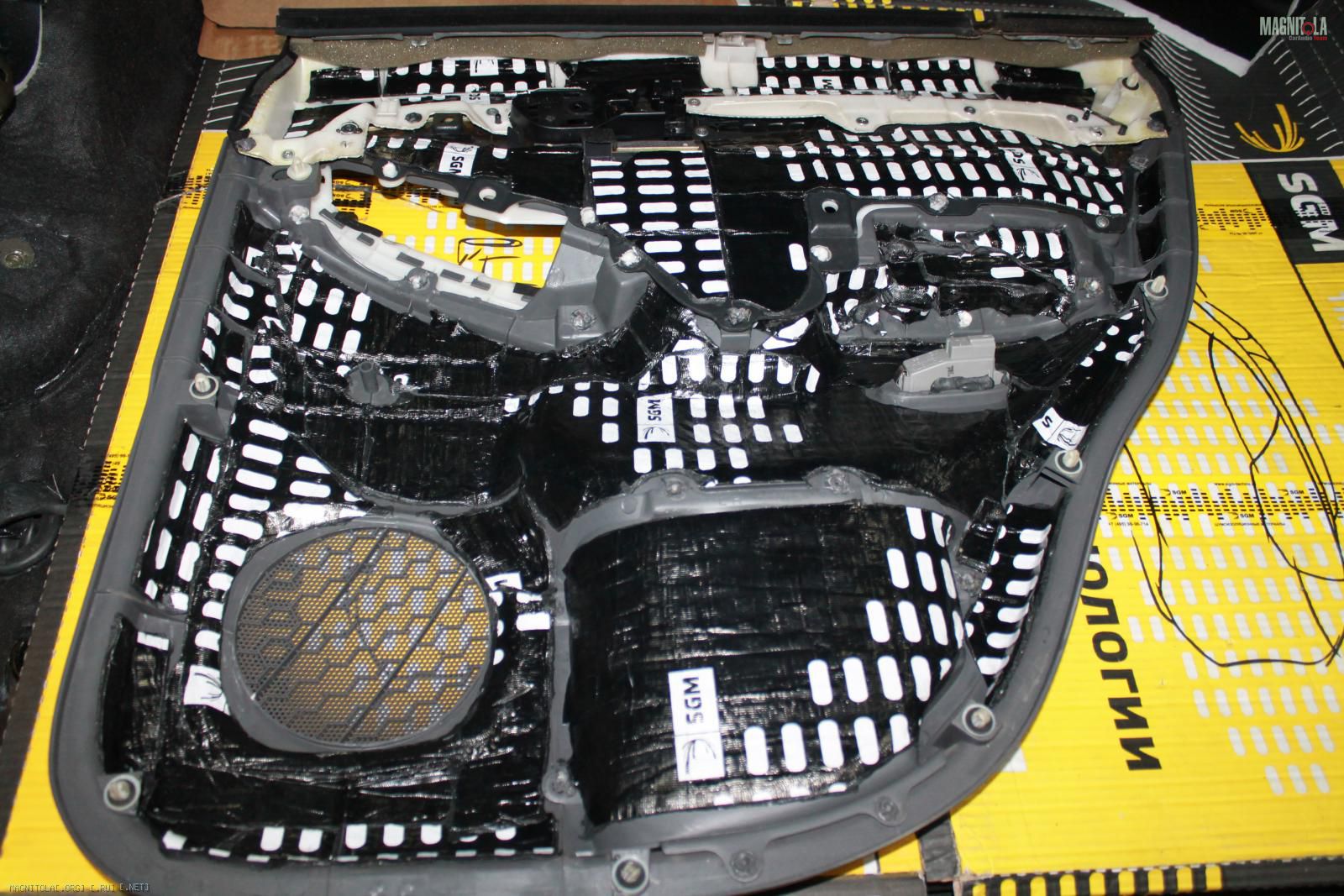

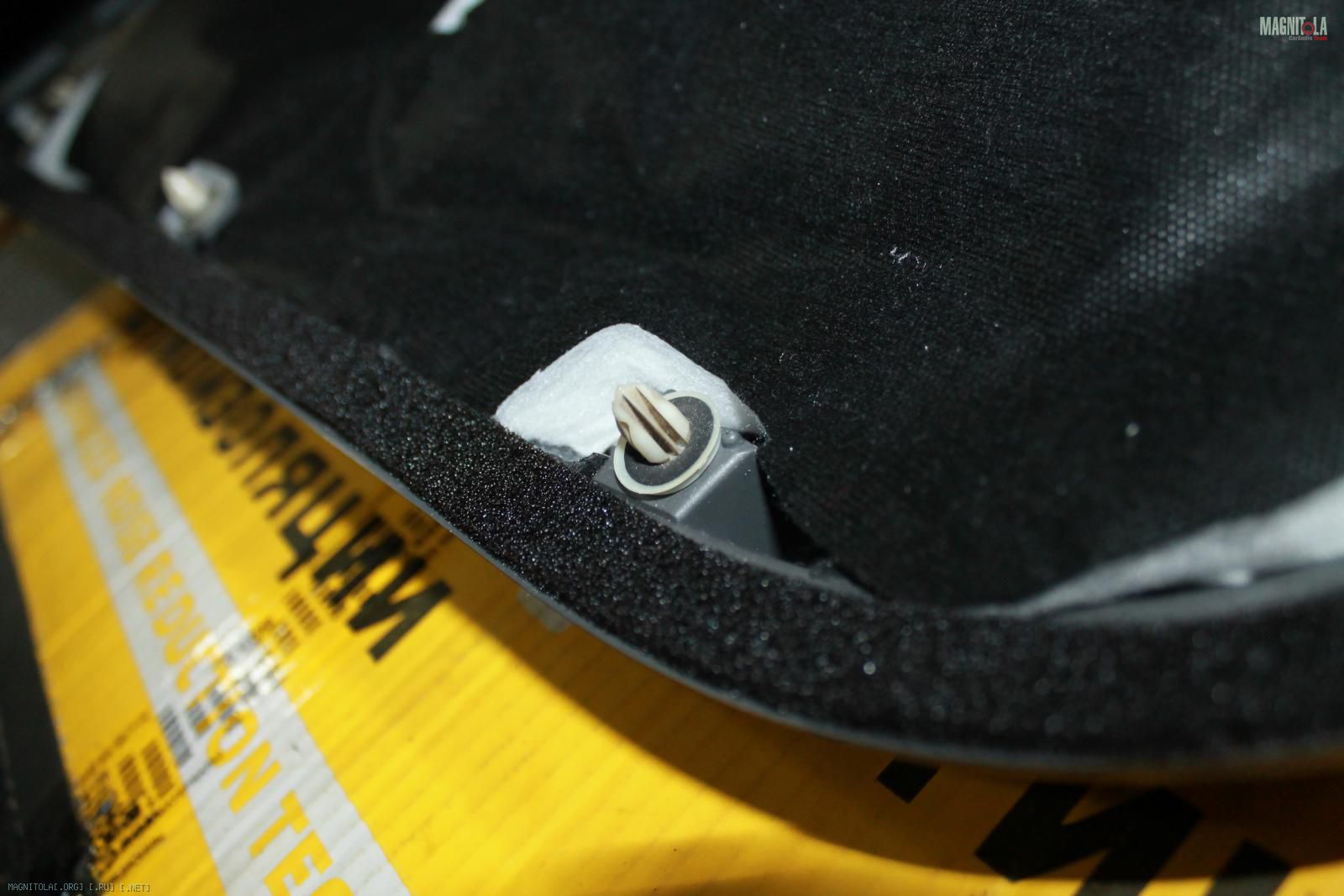

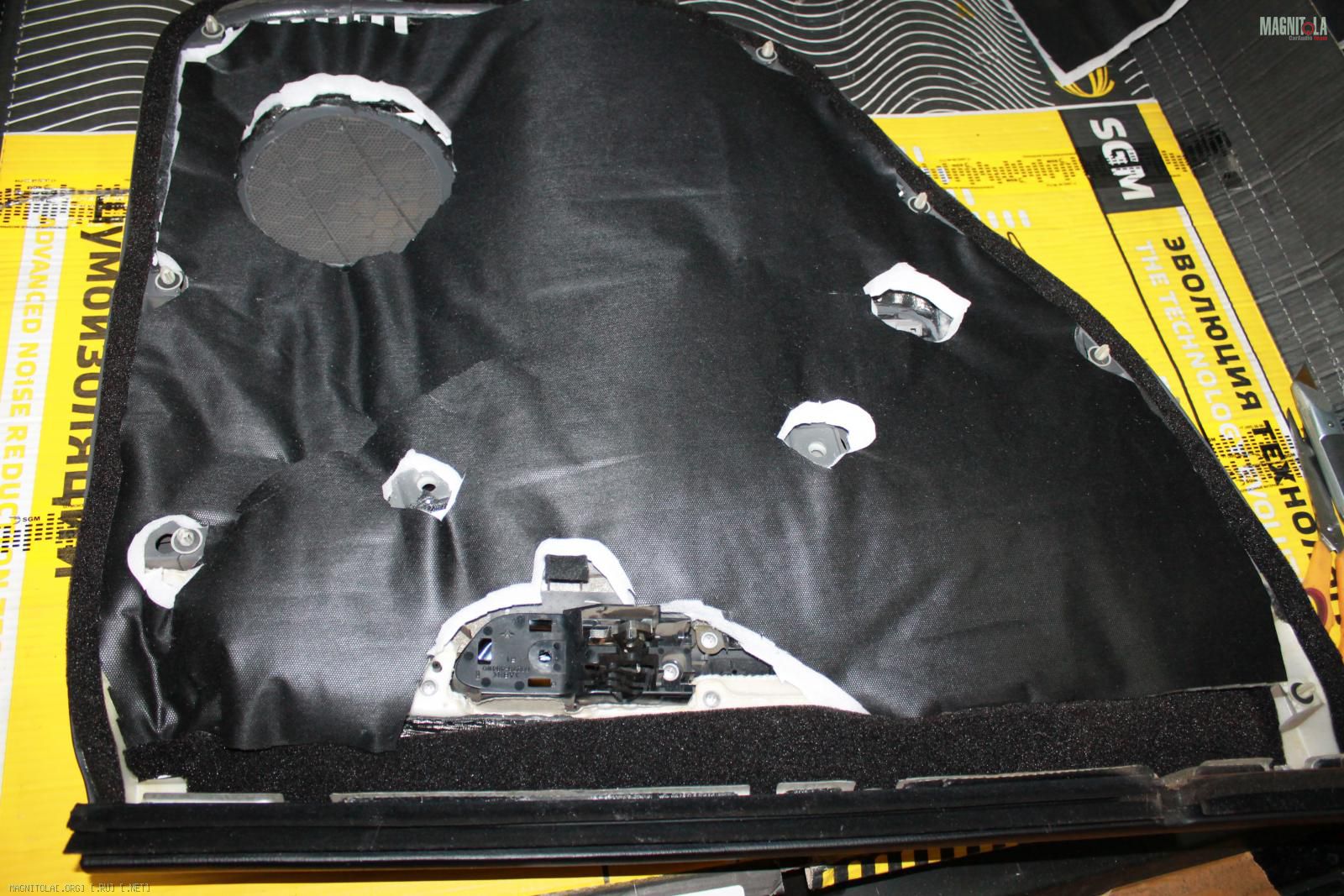

Наносим вибру 4мм, штатный войлок, SGM Pro, уплотнительную ленту по периметру.
Вложение 1252942 Вложение 1252944 Вложение 1252946 Вложение 1252948 Вложение 1252950 Вложение 1252952 Вложение 1252954 Вложение 1252956 Вложение 1252958 Вложение 1252960 Вложение 1252962 Вложение 1252964
13.11.2018, 22:59
x-diz

Вложений: 2

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от st220

Микроволокно, это не синтепонные производные

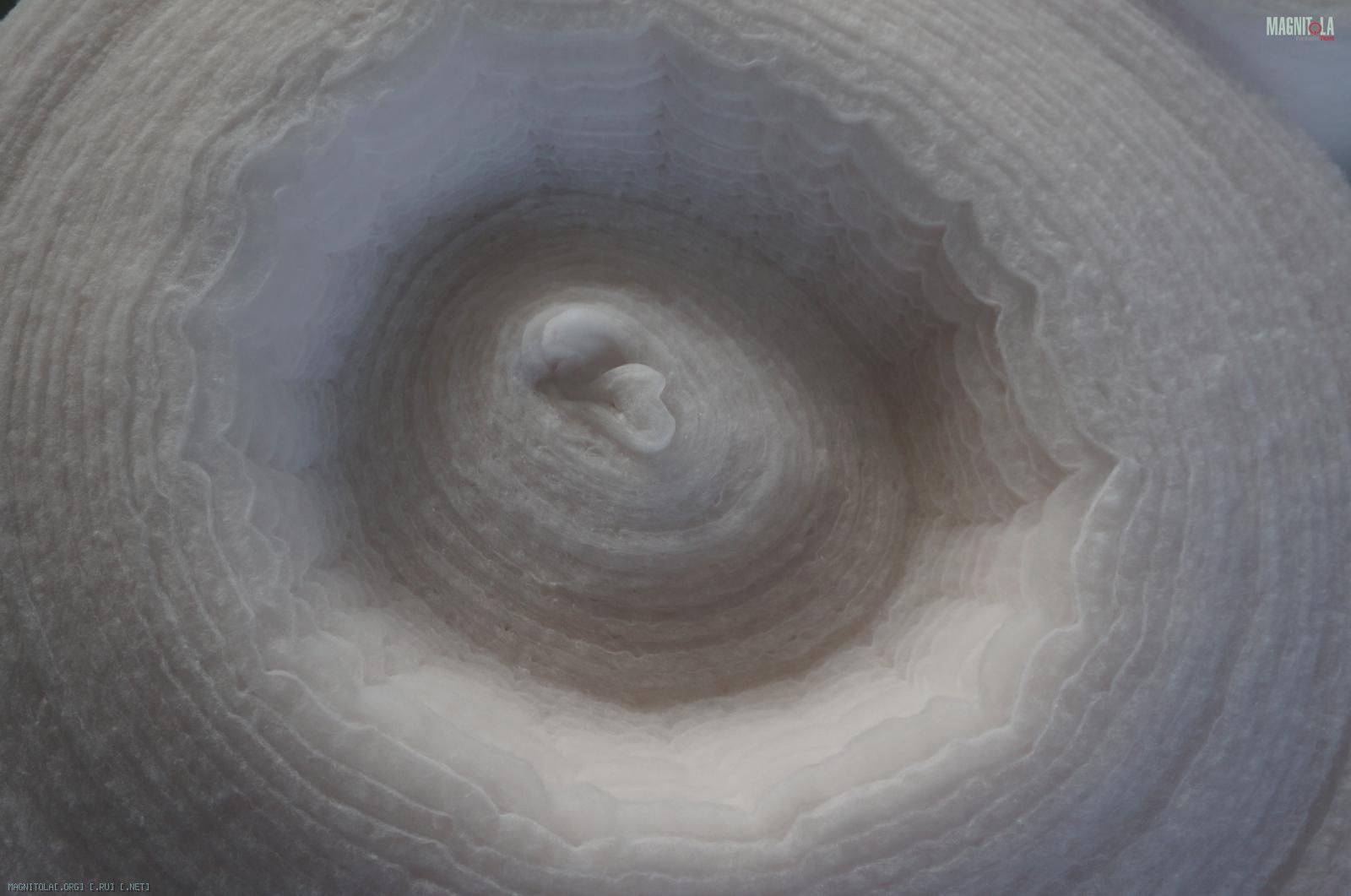

Ну и ладно ))) Смотрю, рулон знакомый. Вдруг кто то тебе что то не договорил
Вложение 1252974

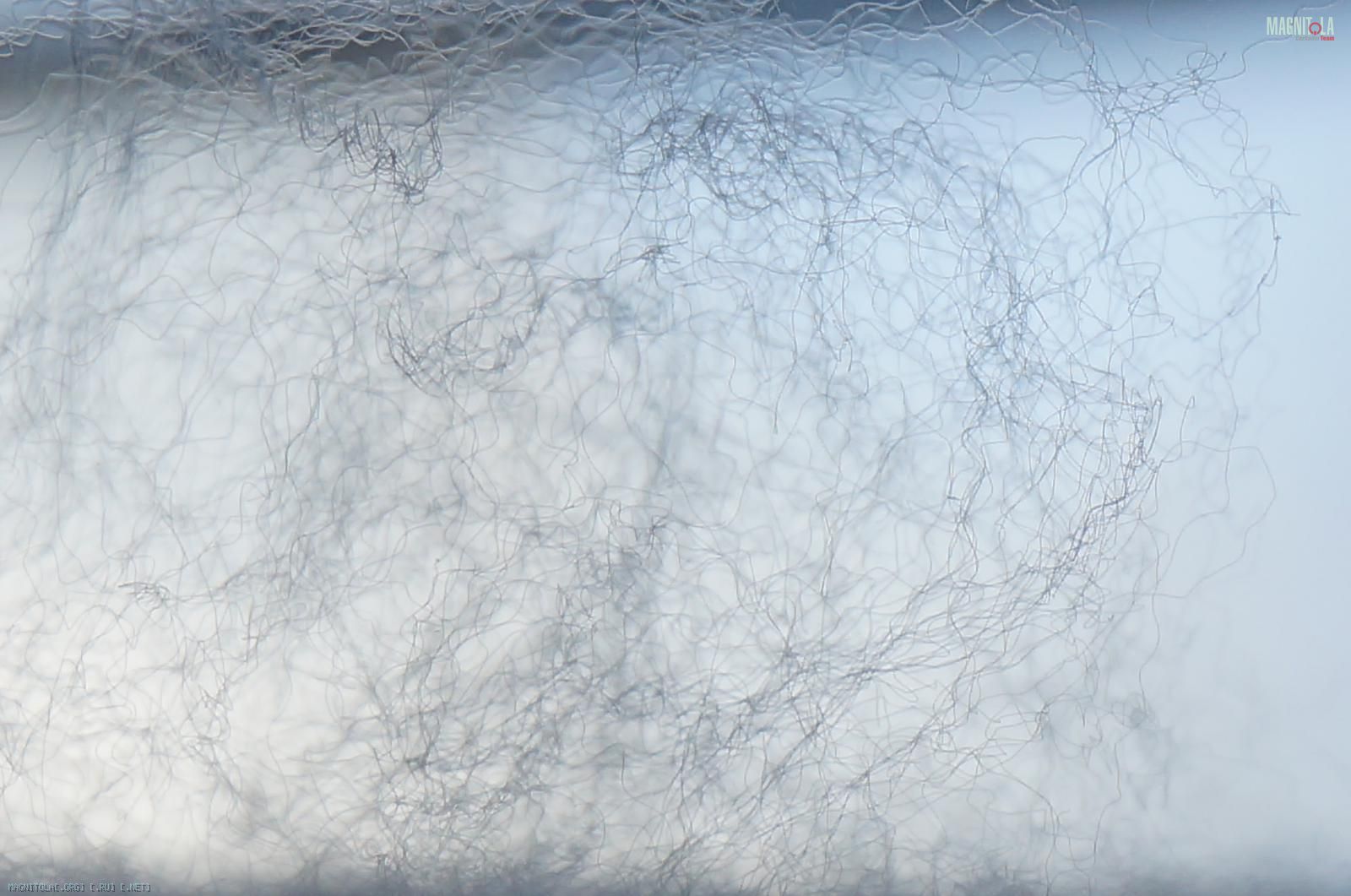

А это микро волокно при большом увеличении
Вложение 1252972
14.11.2018, 20:10
st220

Вложений: 5

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Цитата:

Сообщение от x-diz

Ну и ладно ))) Смотрю, рулон знакомый. Вдруг кто то тебе что то не договорил
Вложение 1252974
А это микро волокно при большом увеличении
Вложение 1252972

Знакомо может и по "общему внешнему виду" и то что "рулон".
Но вот если сравнить три в живую...

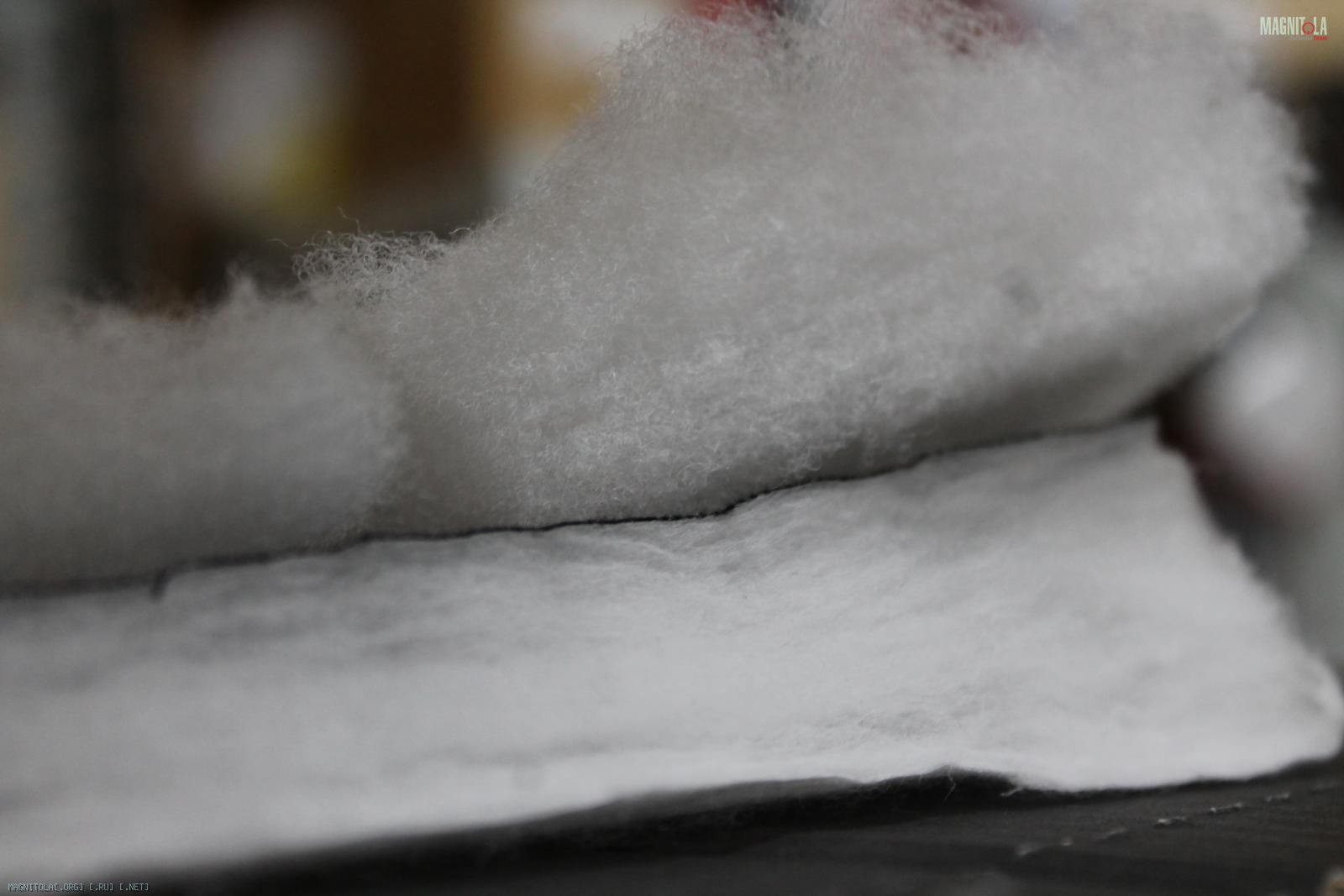

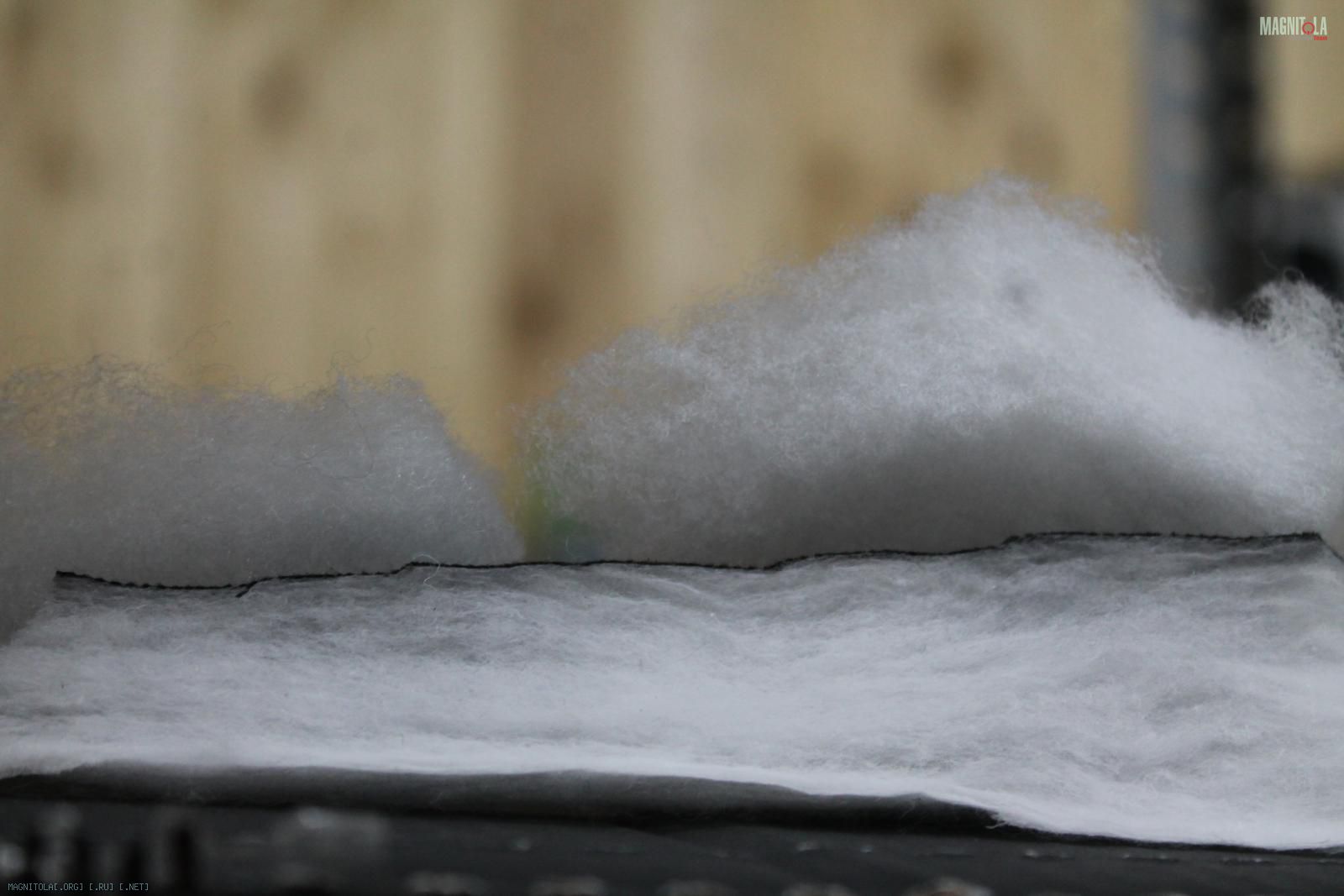

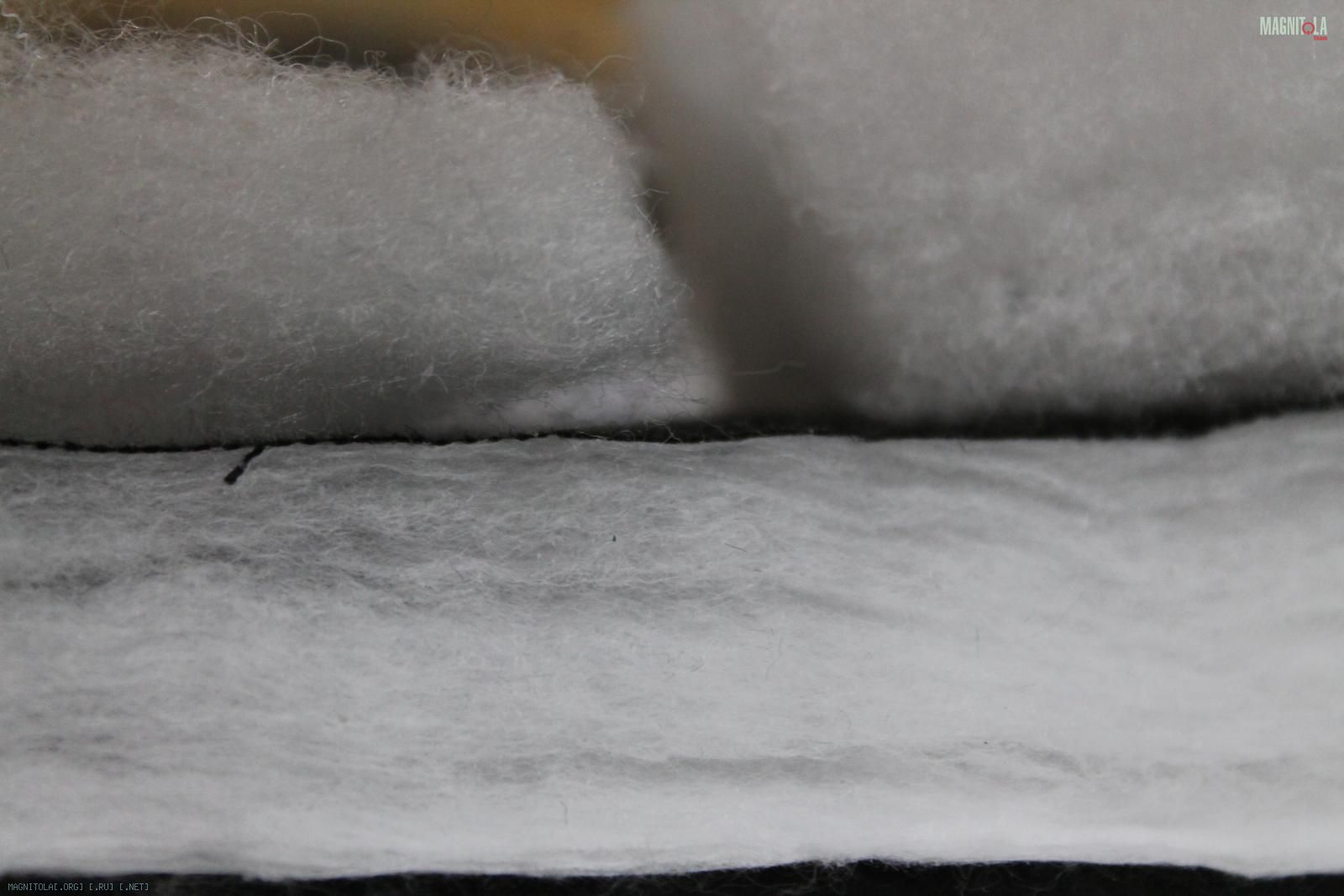

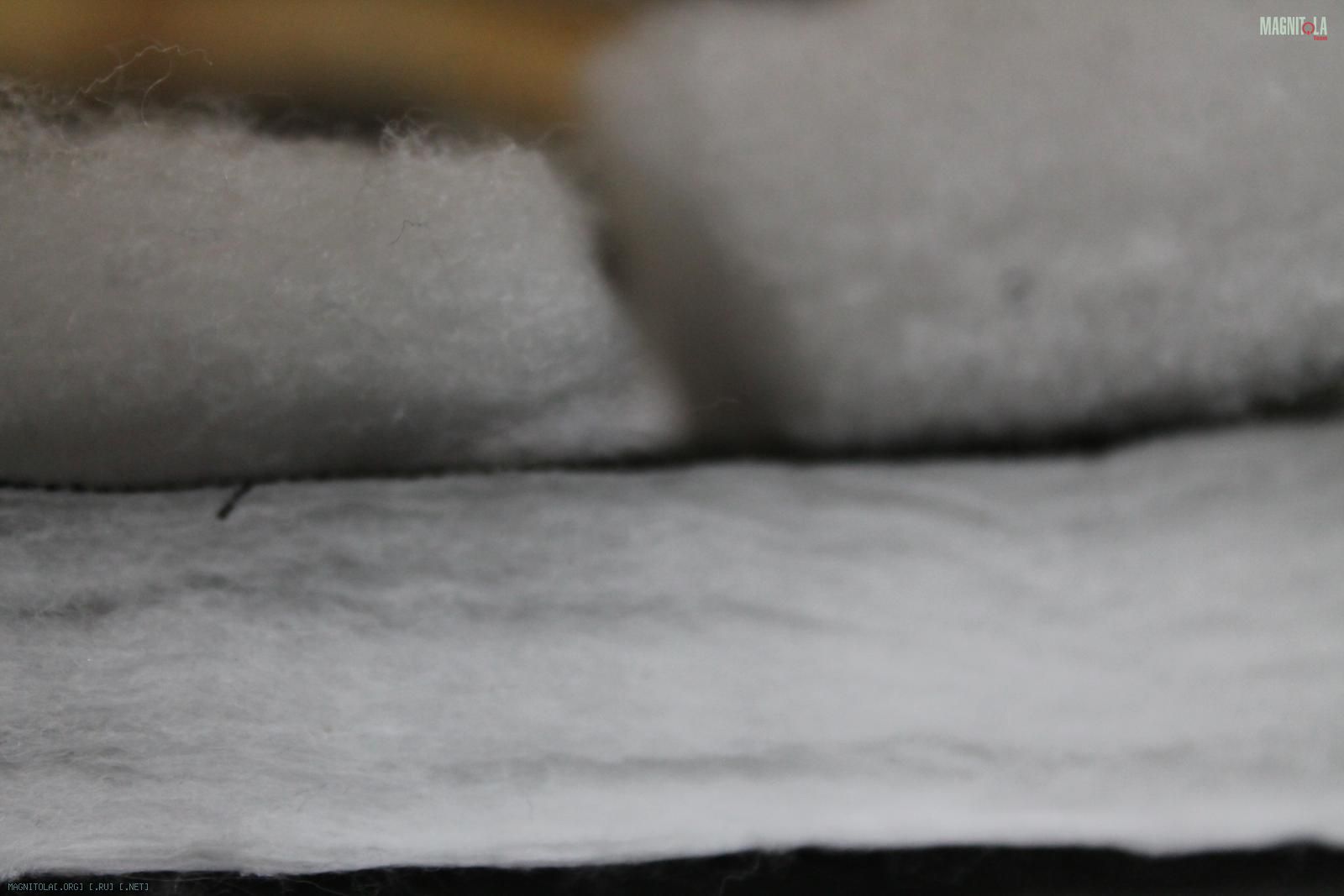

Слева сверху синтепон, справа сверху материал "х", внизу "Pro"

Вложение 1253052 Вложение 1253054 Вложение 1253056 Вложение 1253058 Вложение 1253060
14.11.2018, 21:50
st220

Вложений: 21

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

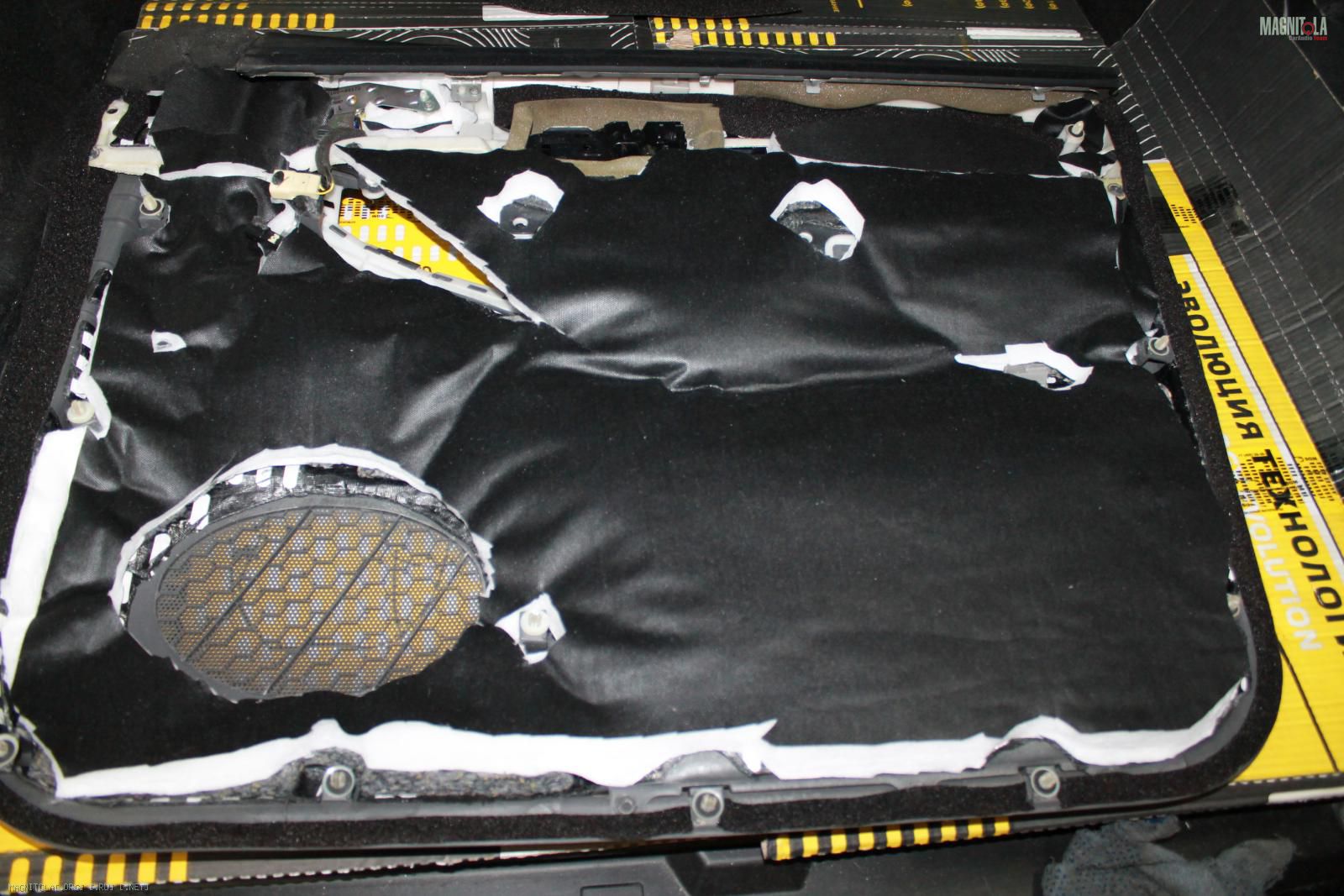

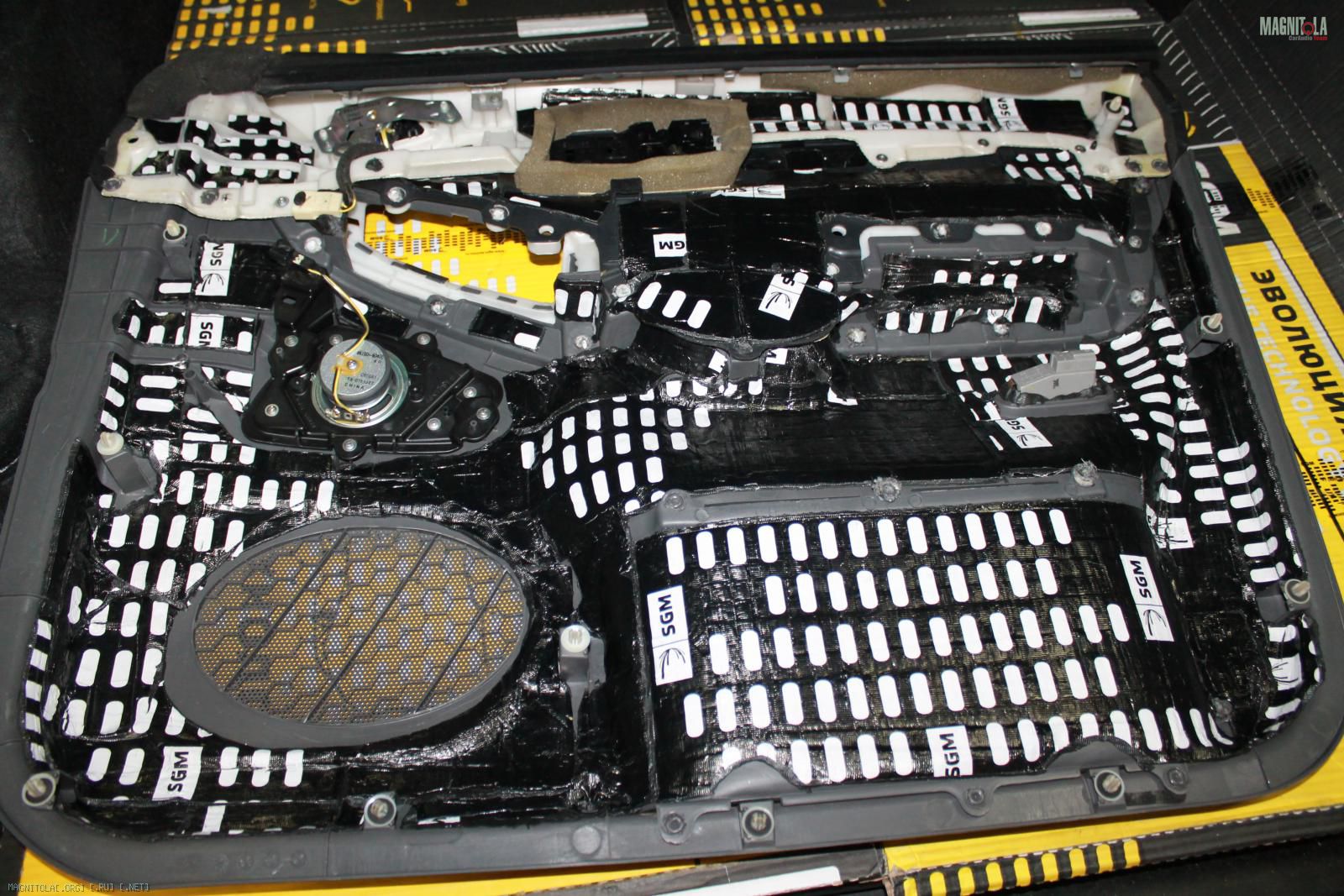

Левая карта двери....

Вложение 1253080 Вложение 1253082 Вложение 1253084 Вложение 1253086

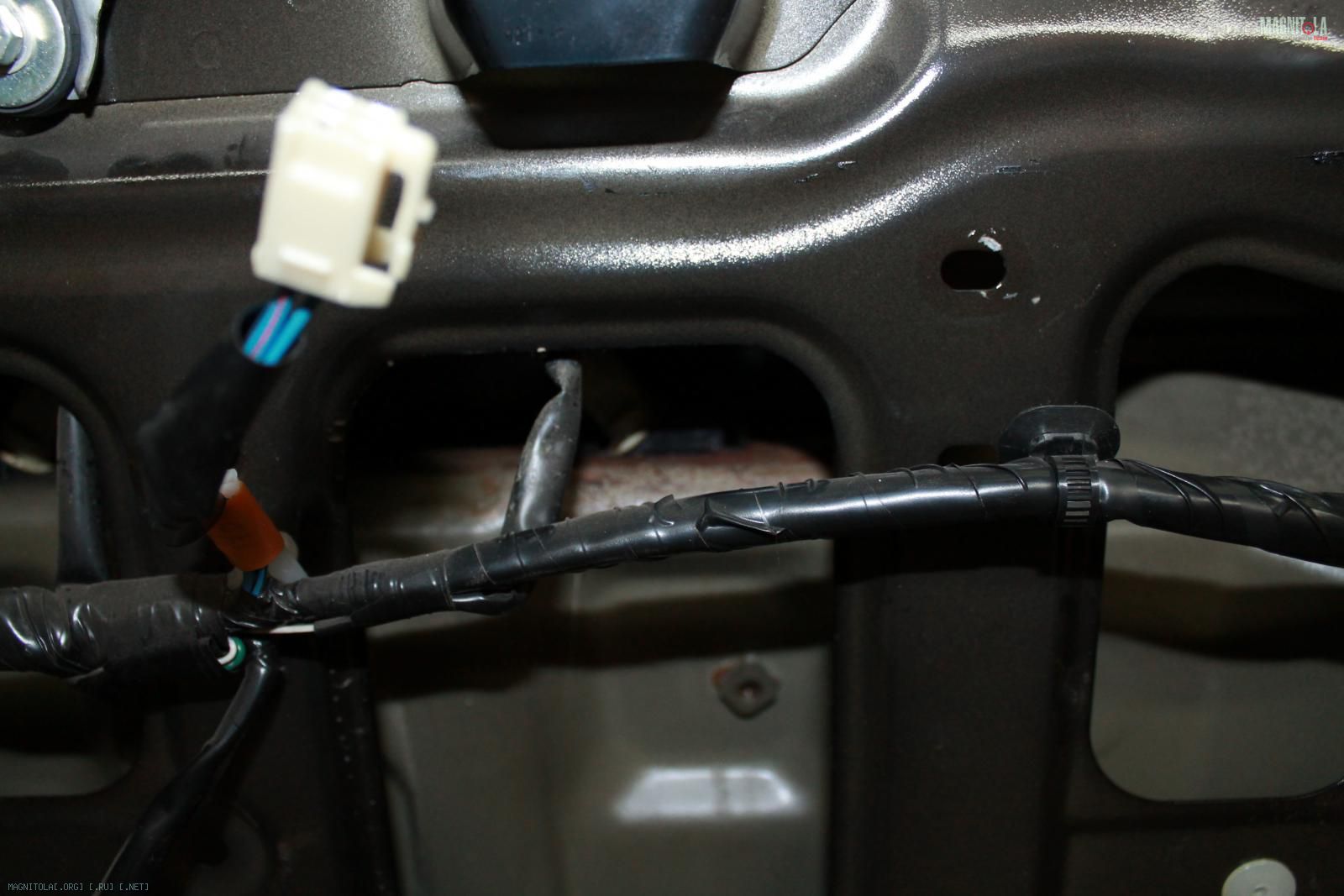

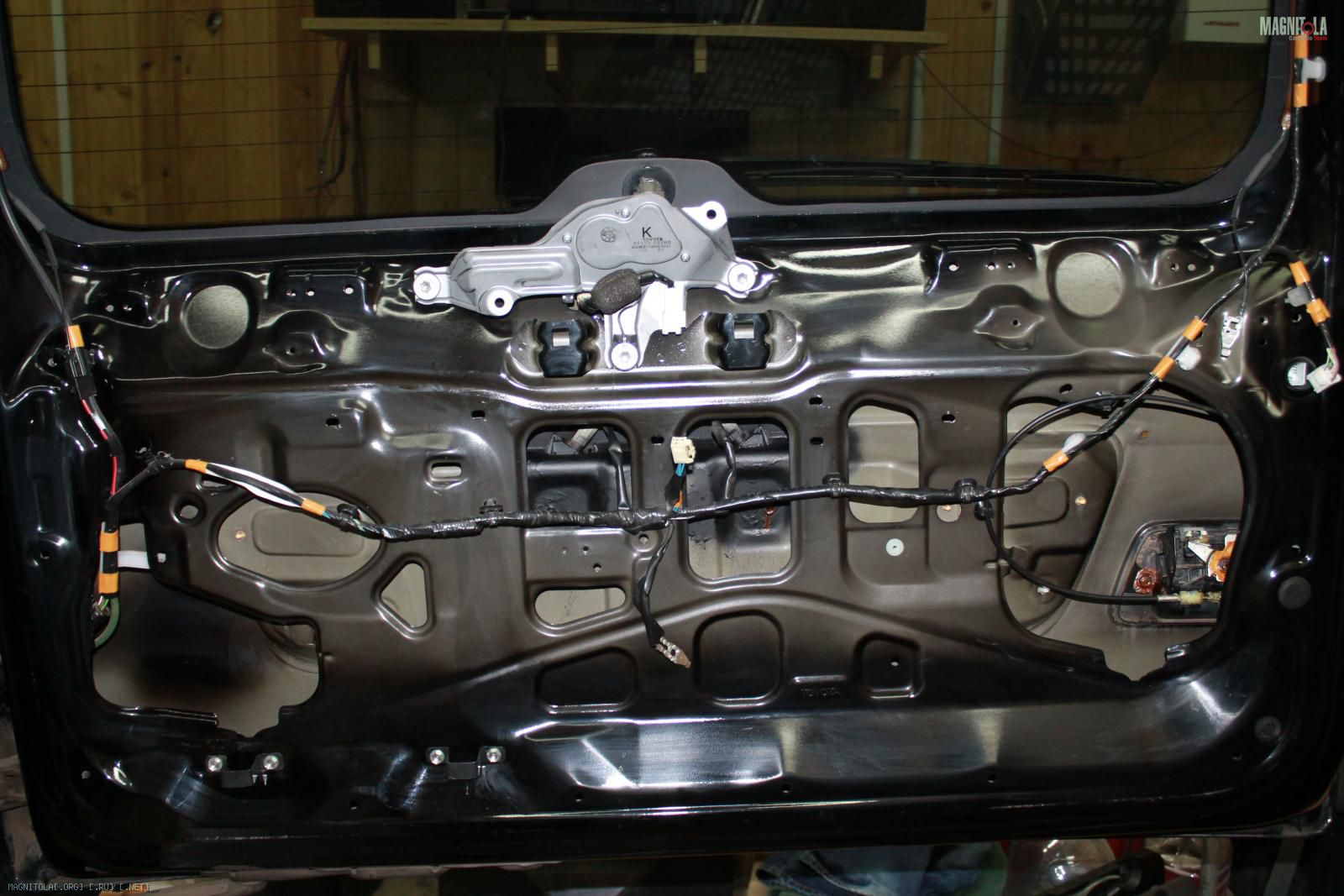

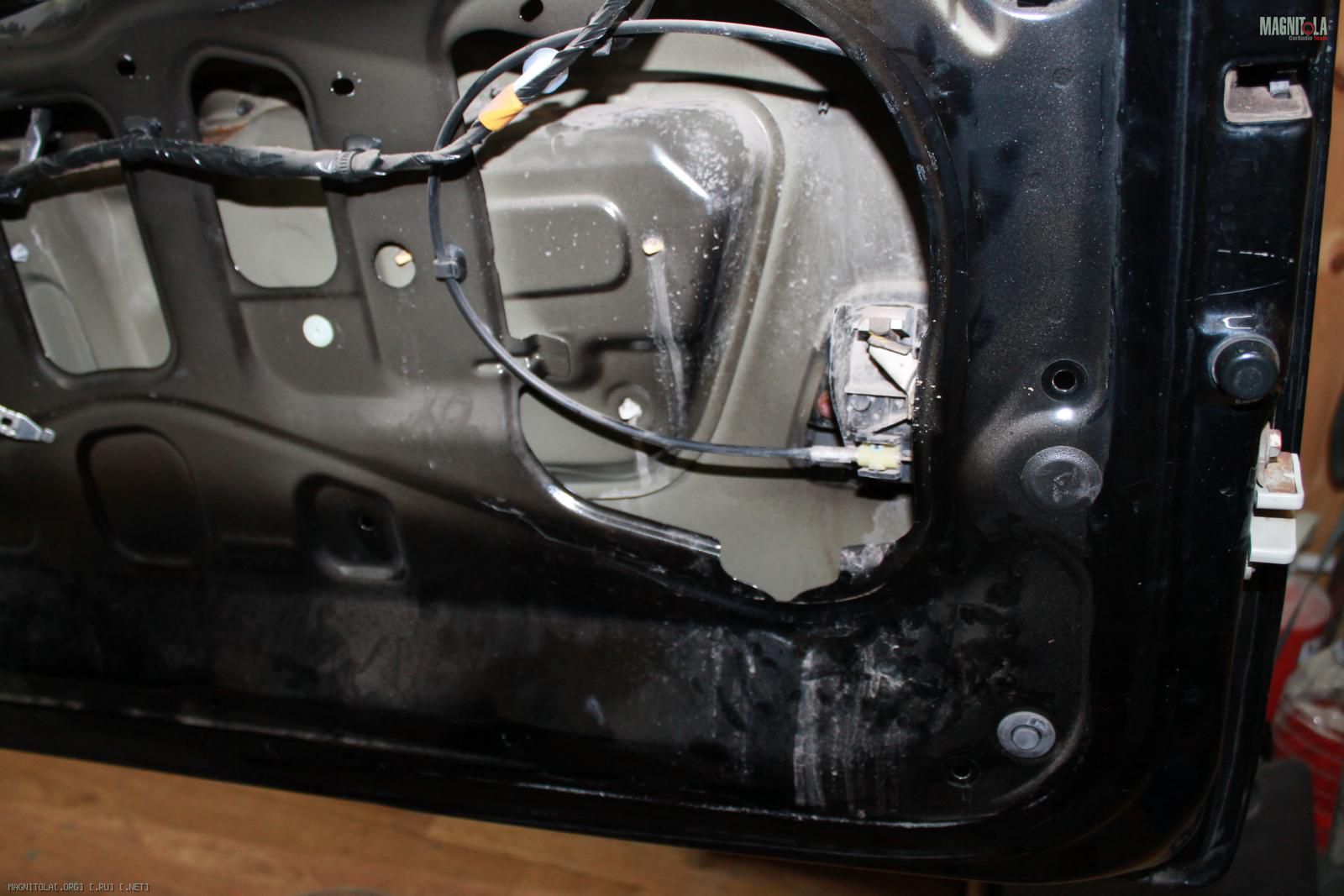

Разбираем пятую дверь...
Очищаем, обезжириваем...
Убираем ржавчину у подсветки номера, покрываем атигравийным составом, смазываем резьбовые соединения и внутренности замка, болты покрываем медной смазкой...
Тех отверстия закрываем жесткой СГМ броня 5мм.
Далее цельными листами наносим вибру 4мм.
Вложение 1253088 Вложение 1253090 Вложение 1253092 Вложение 1253094 Вложение 1253096 Вложение 1253098 Вложение 1253100 Вложение 1253102

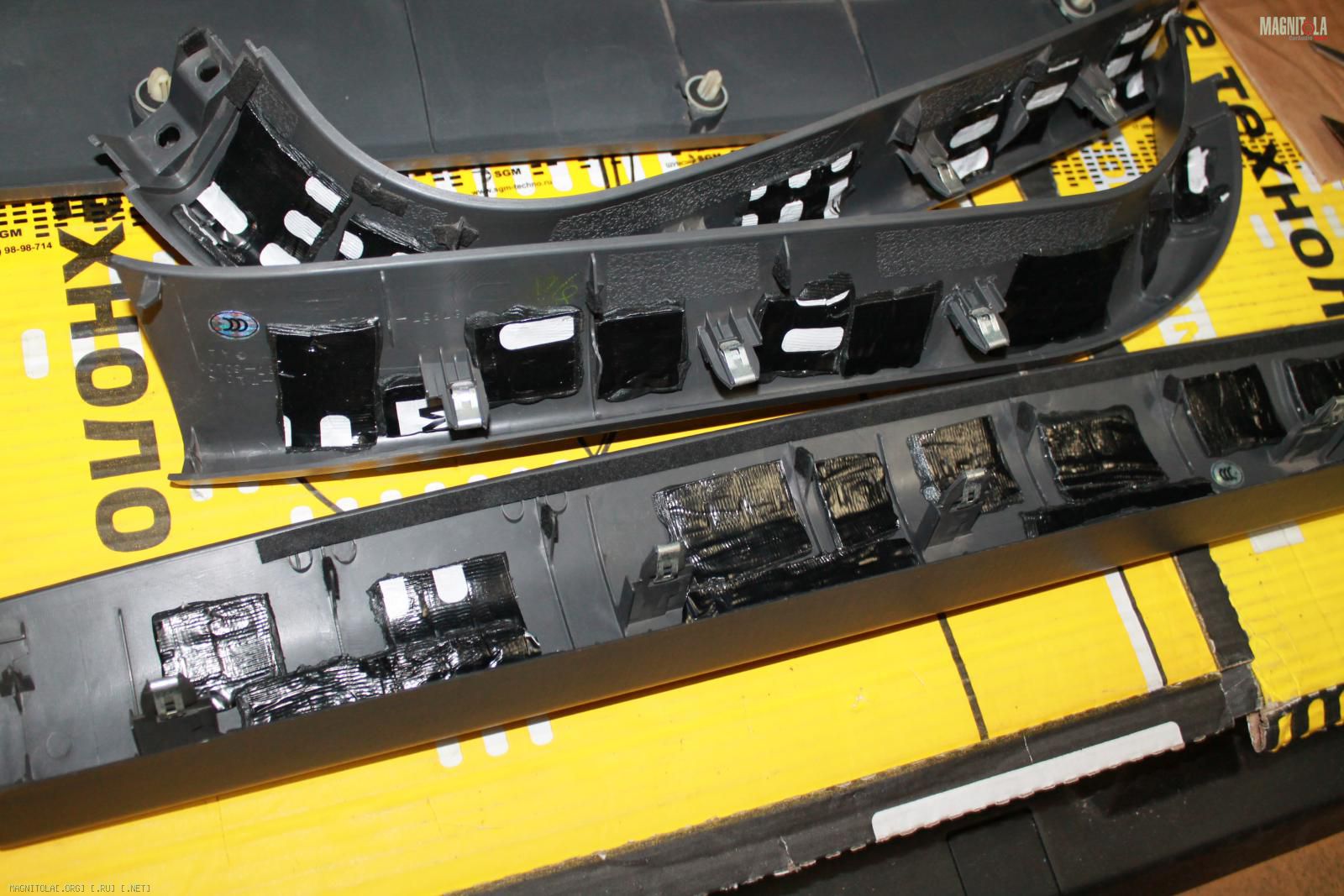

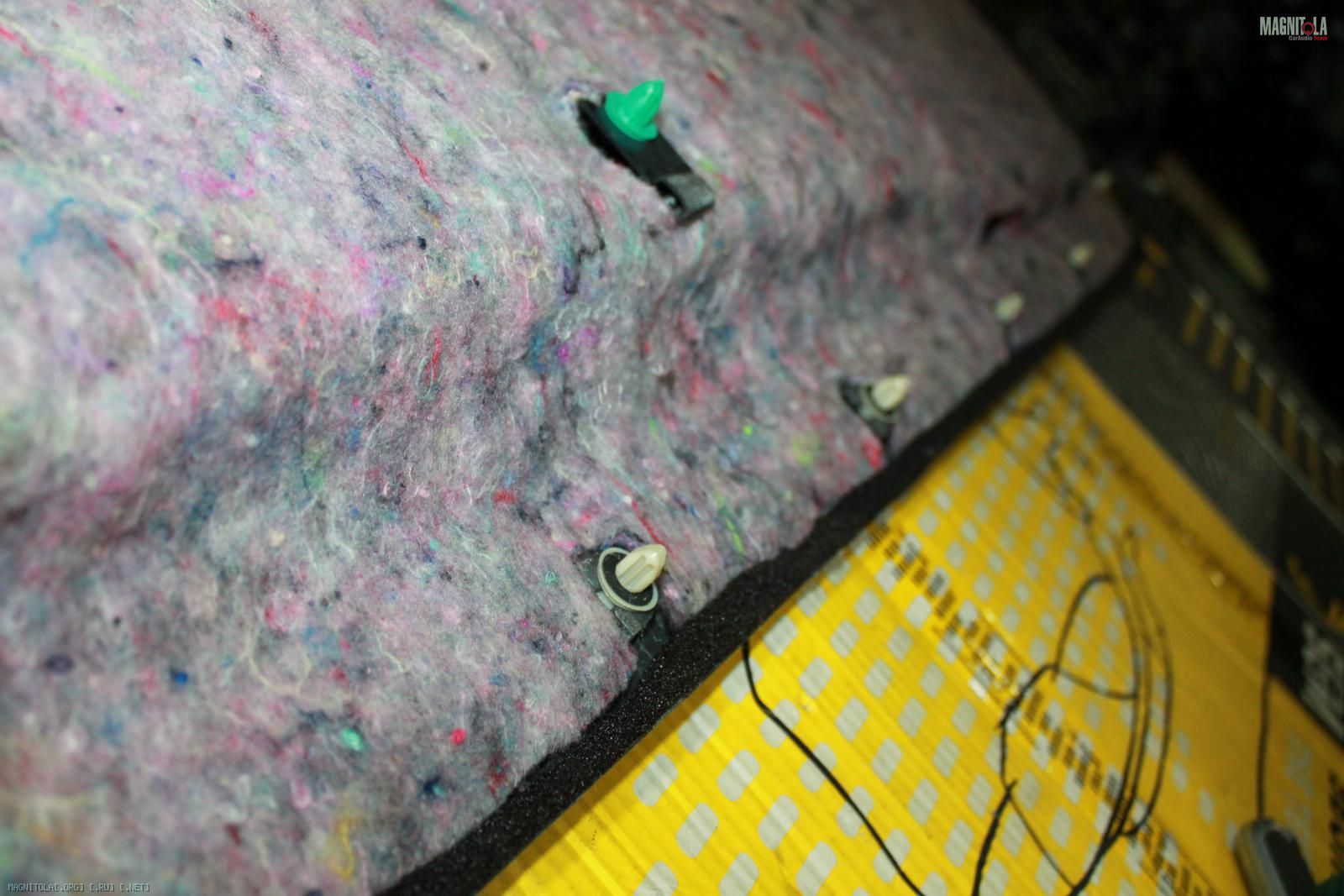

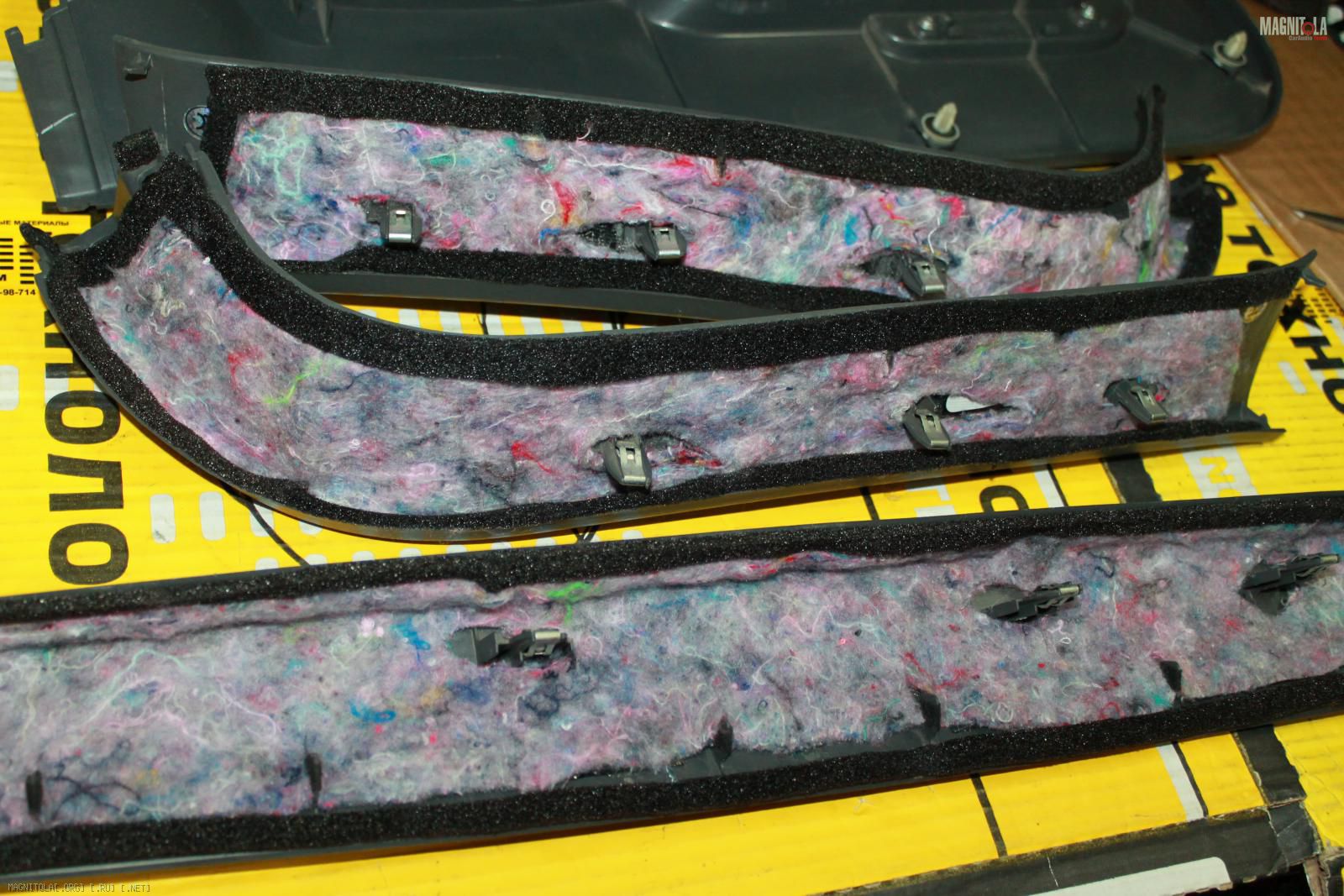

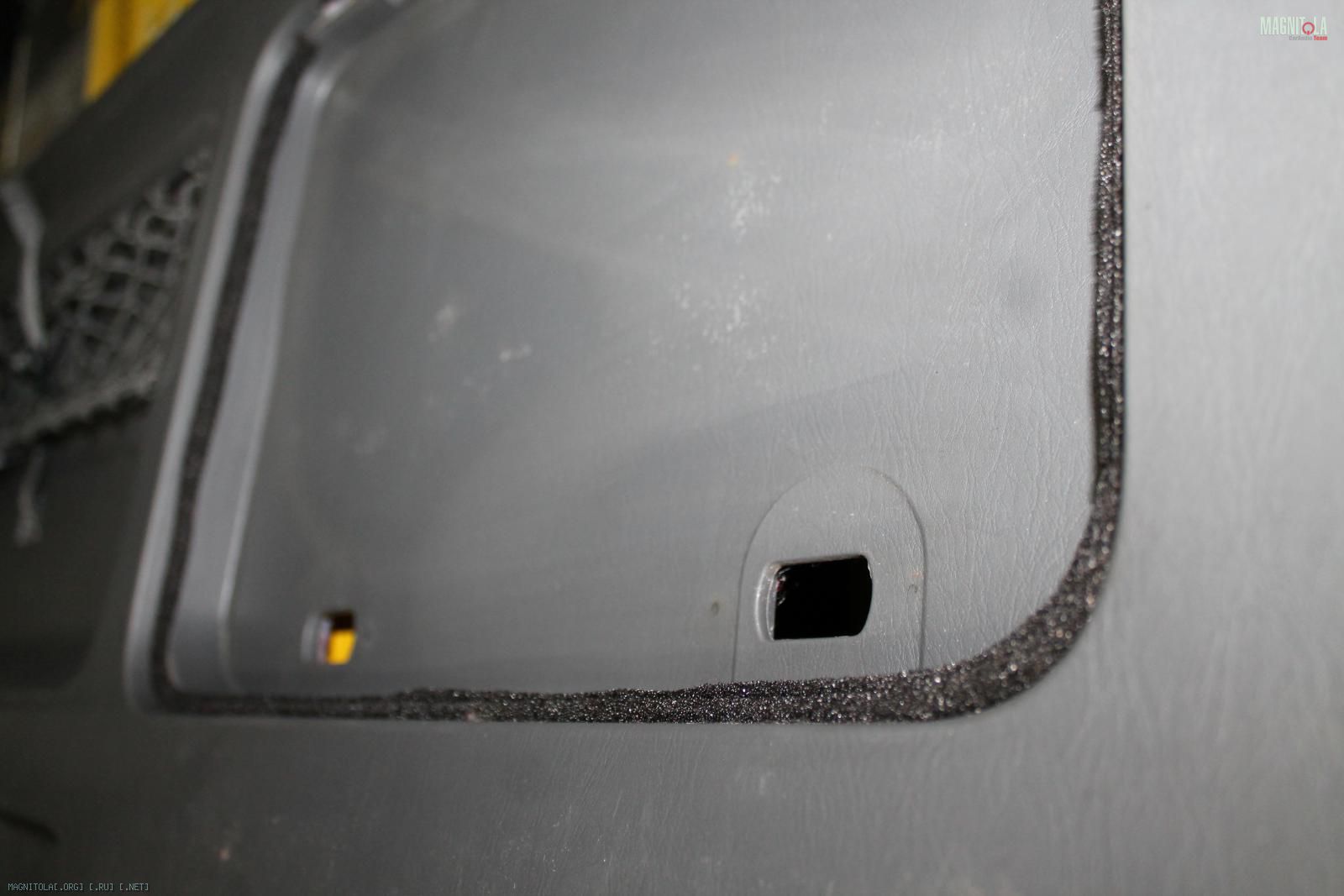

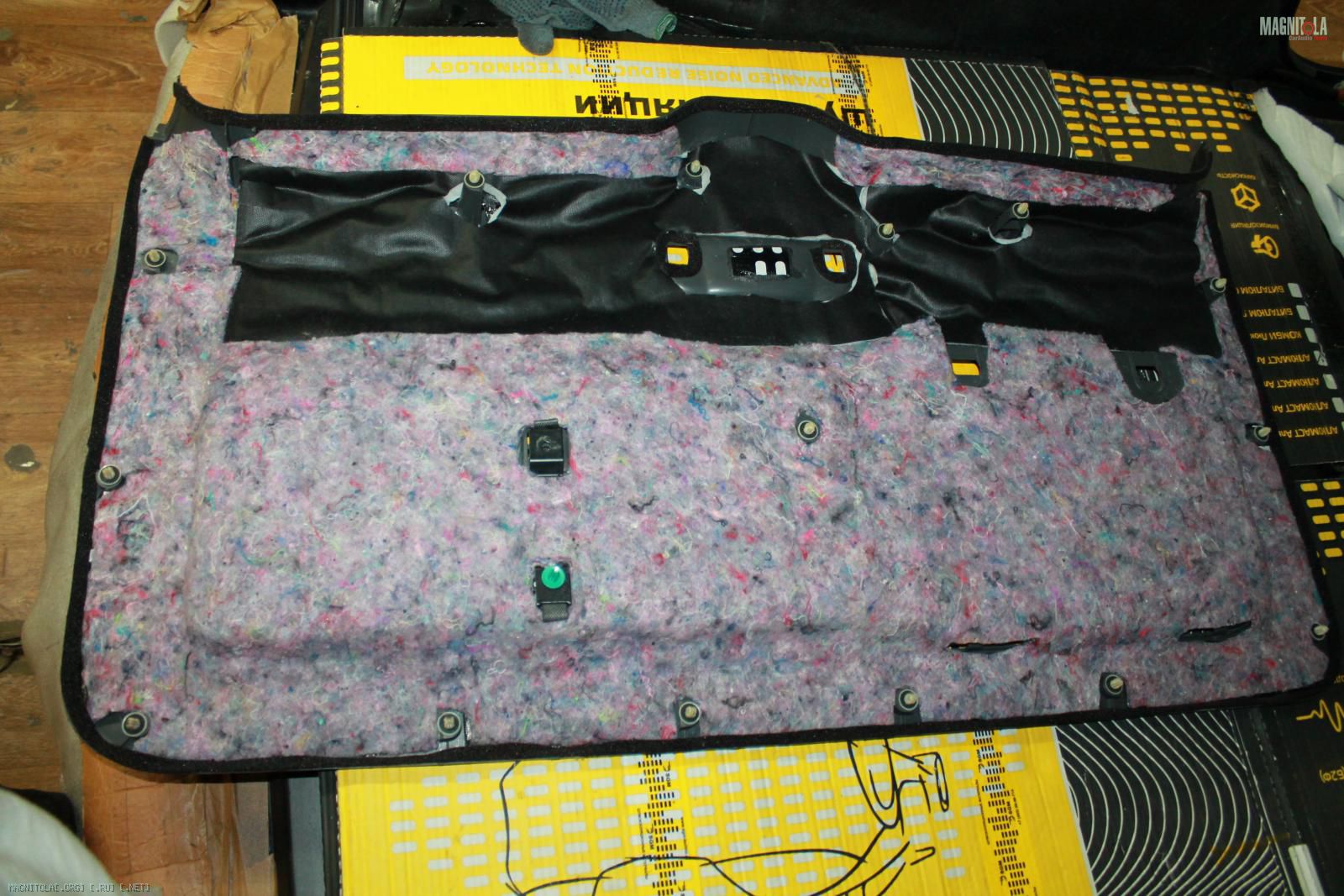

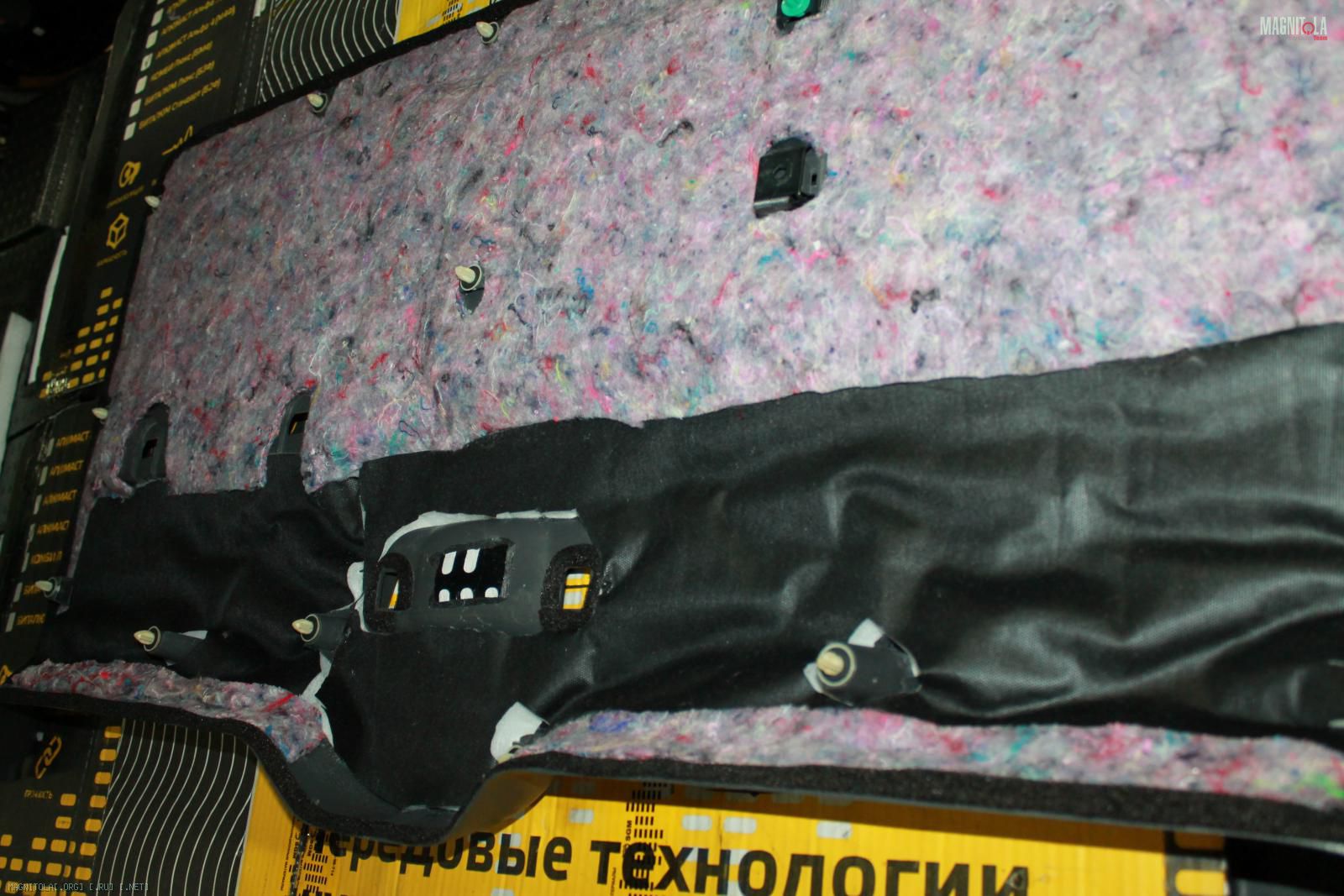

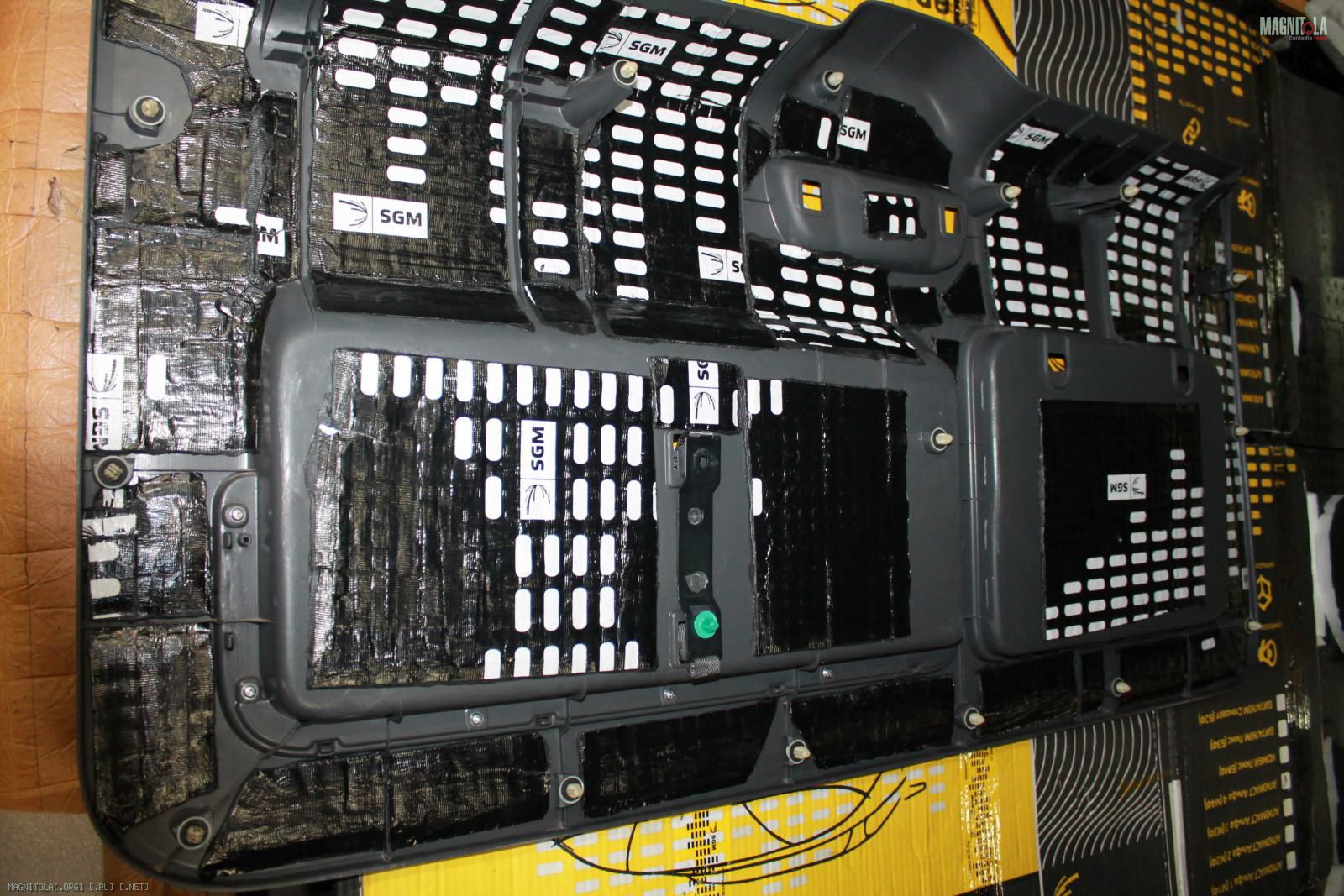

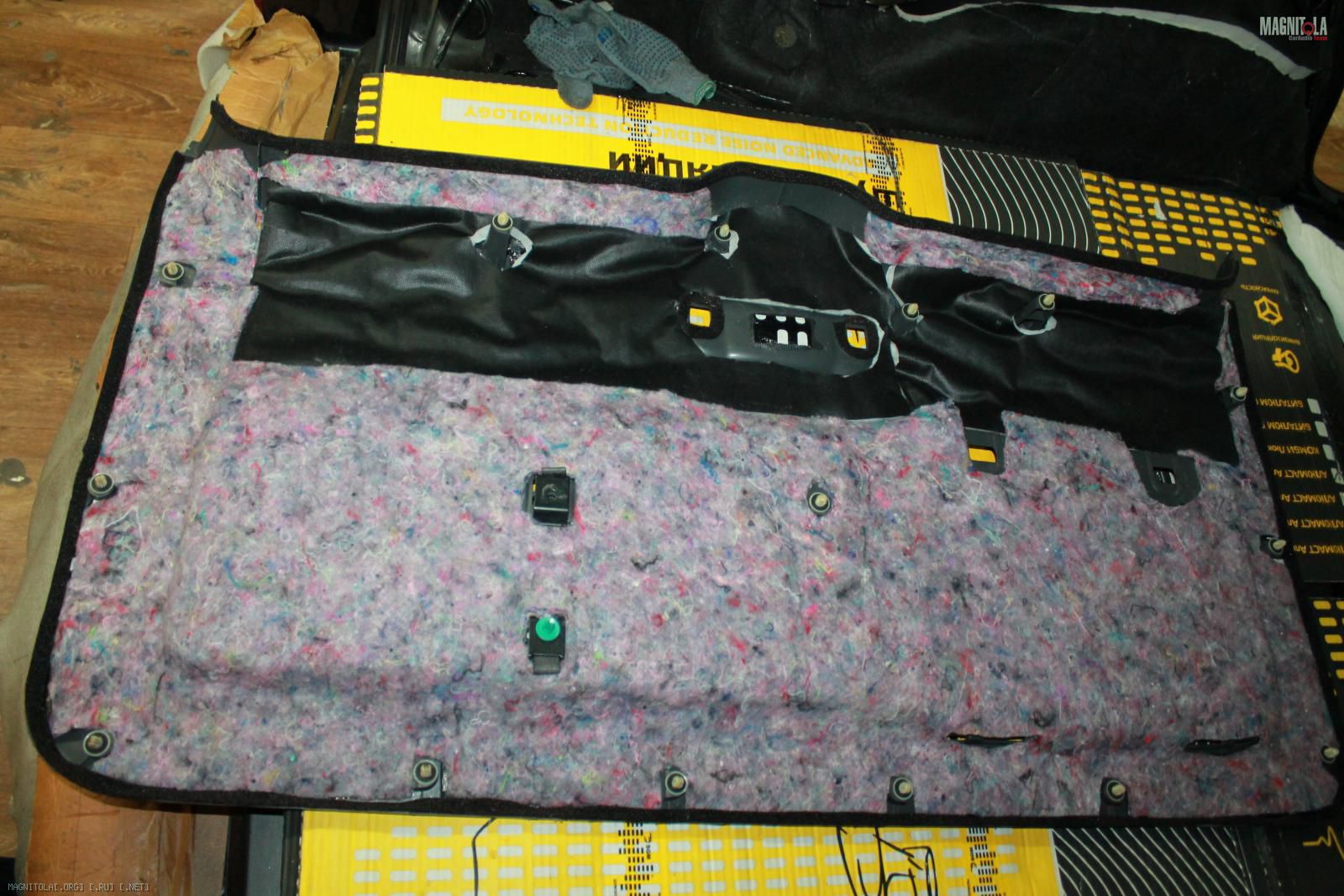

На пластиковые детали и карту 5-й двери наносим вибру, шумопоглотитель, "Pro" и уплотнительную ленту по периметру карты.

Вложение 1253104 Вложение 1253106 Вложение 1253108 Вложение 1253112 Вложение 1253114 Вложение 1253116 Вложение 1253118 Вложение 1253120

Снимаем декоративную накладку капота, его очищаем и обезжириваем.
Вложение 1253122
15.11.2018, 20:27
st220

Вложений: 39

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

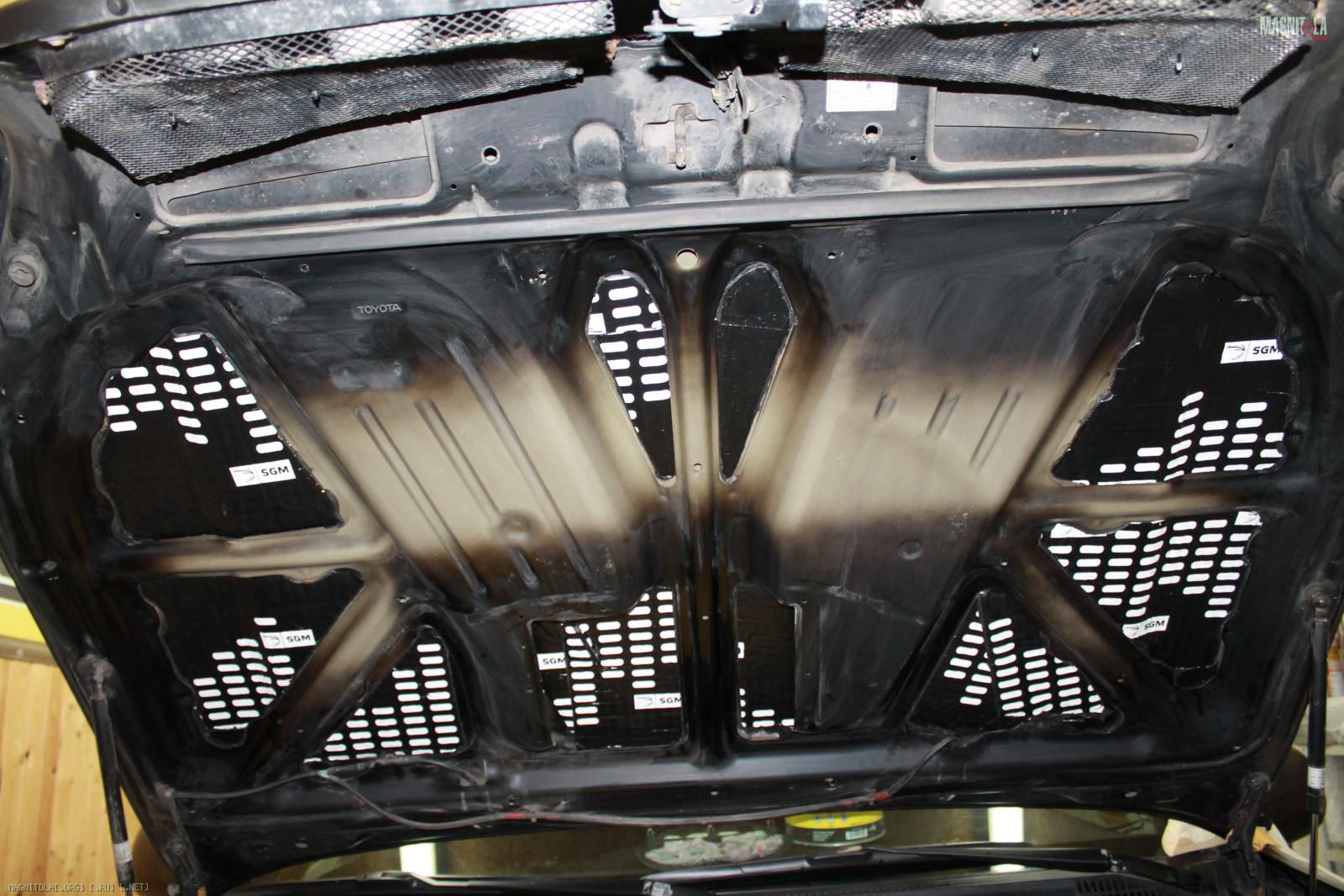

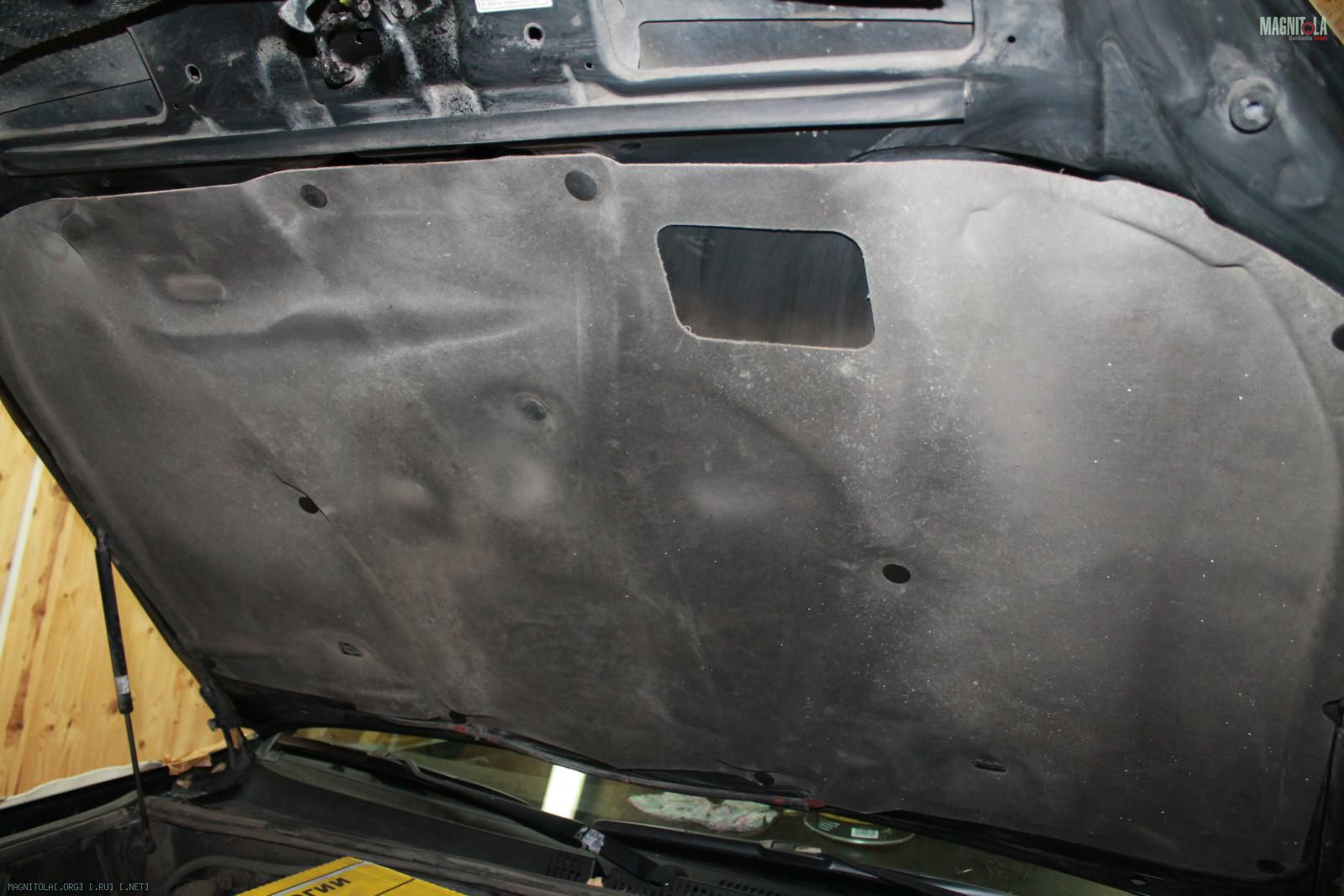

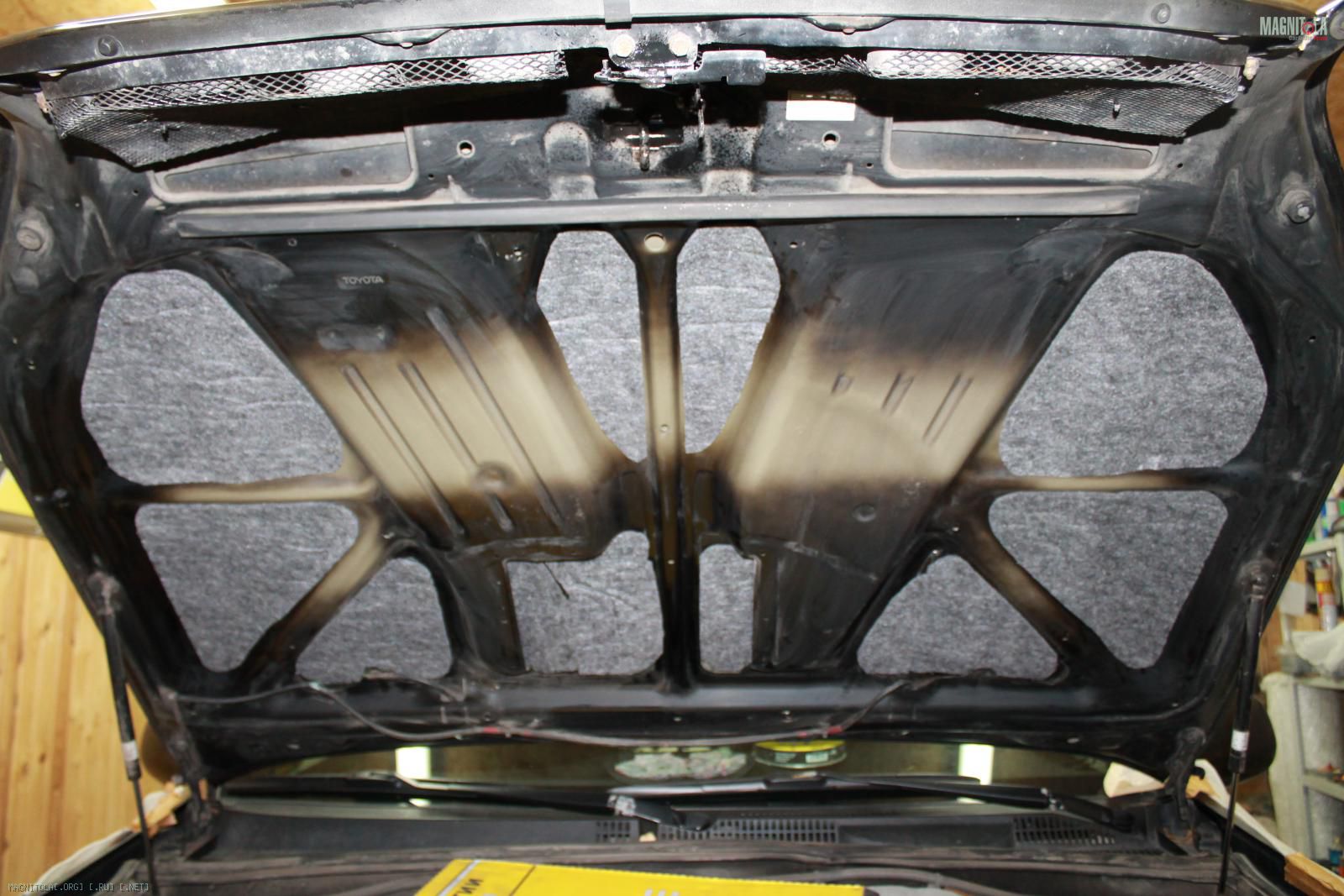

Капот...
Наносим вибру 4мм, греем, прикатываем...
Поверх наносим искусственный войлок.
Устанавливаем новые клипсы на капот.

Вложение 1253306 Вложение 1253308 Вложение 1253310

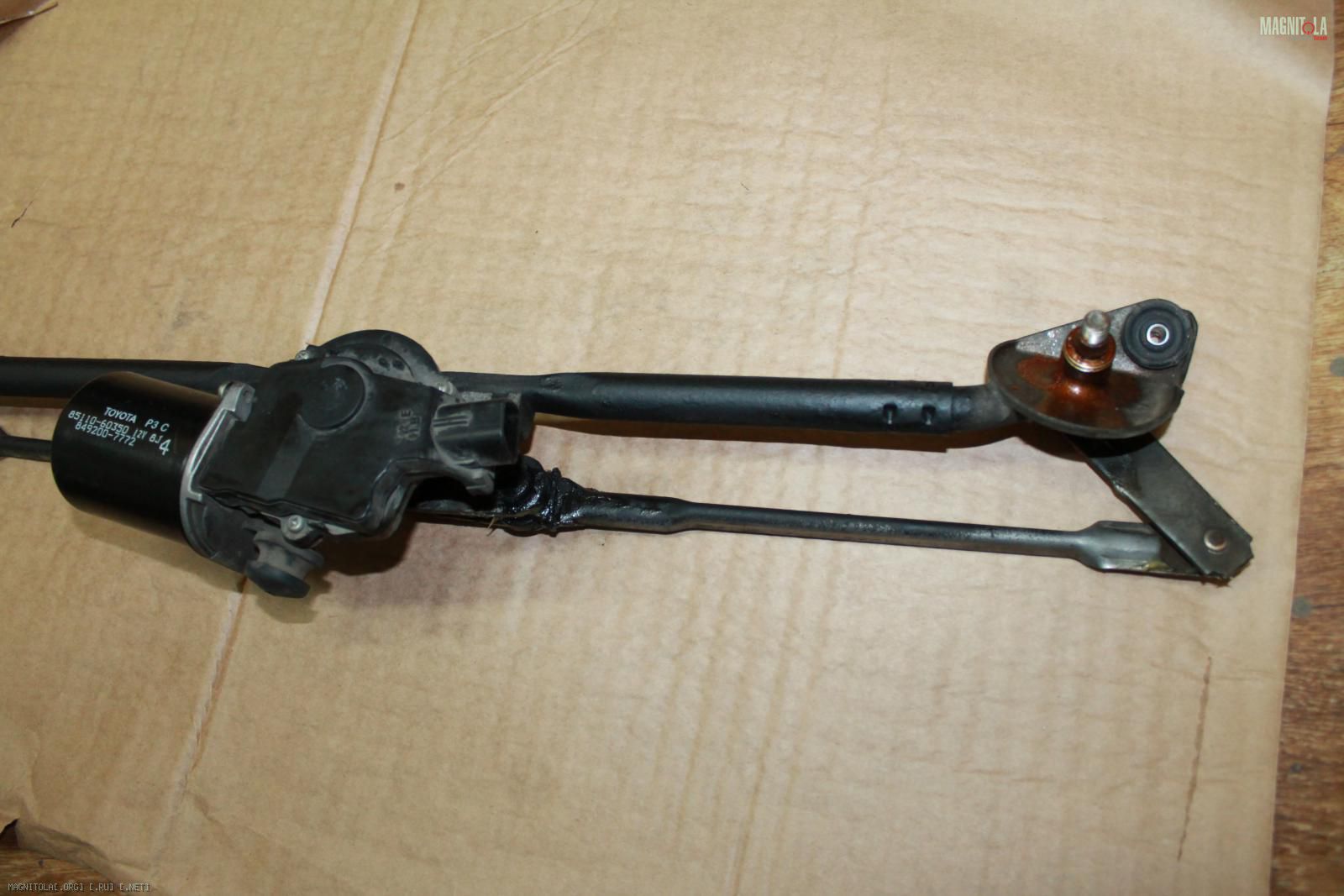

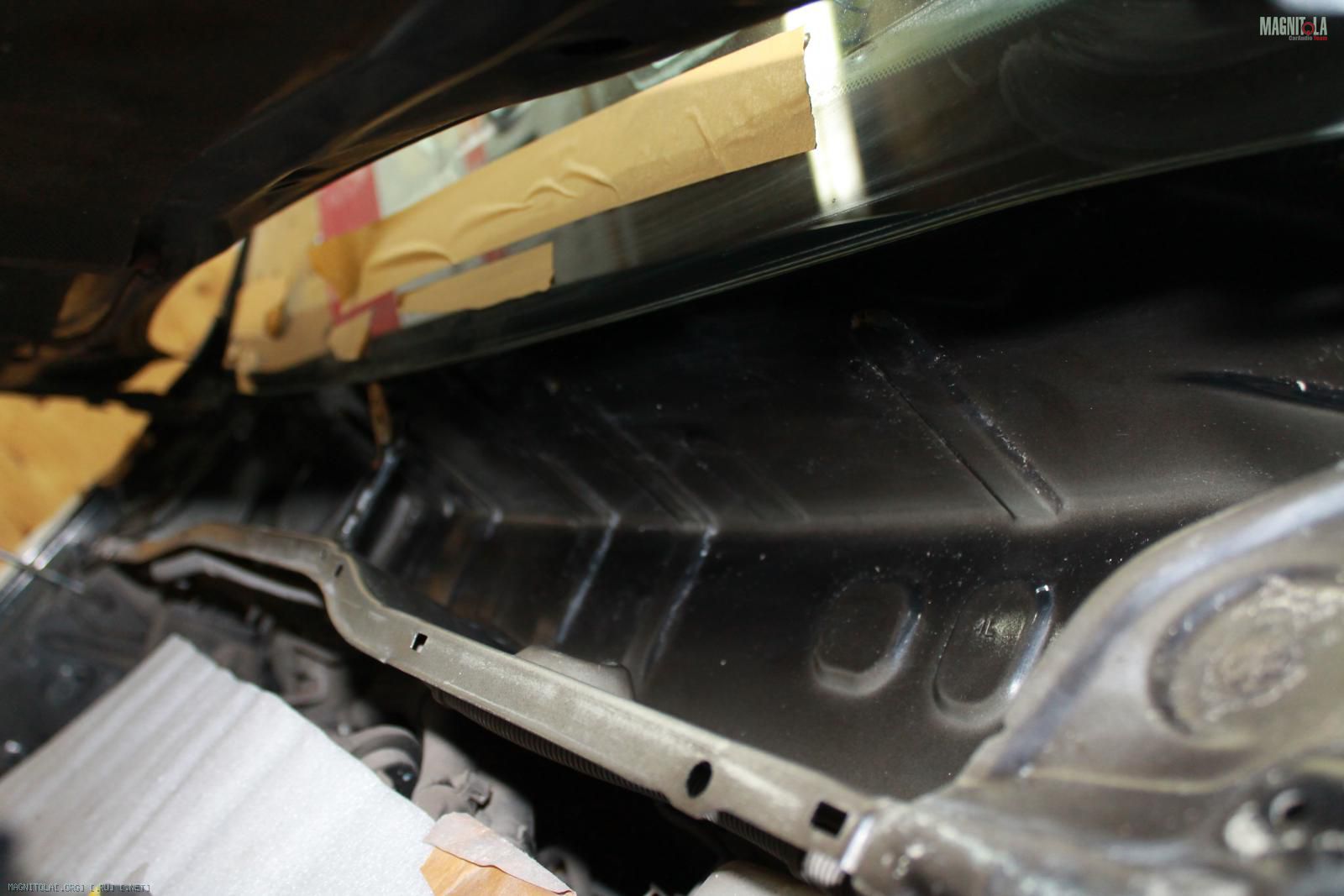

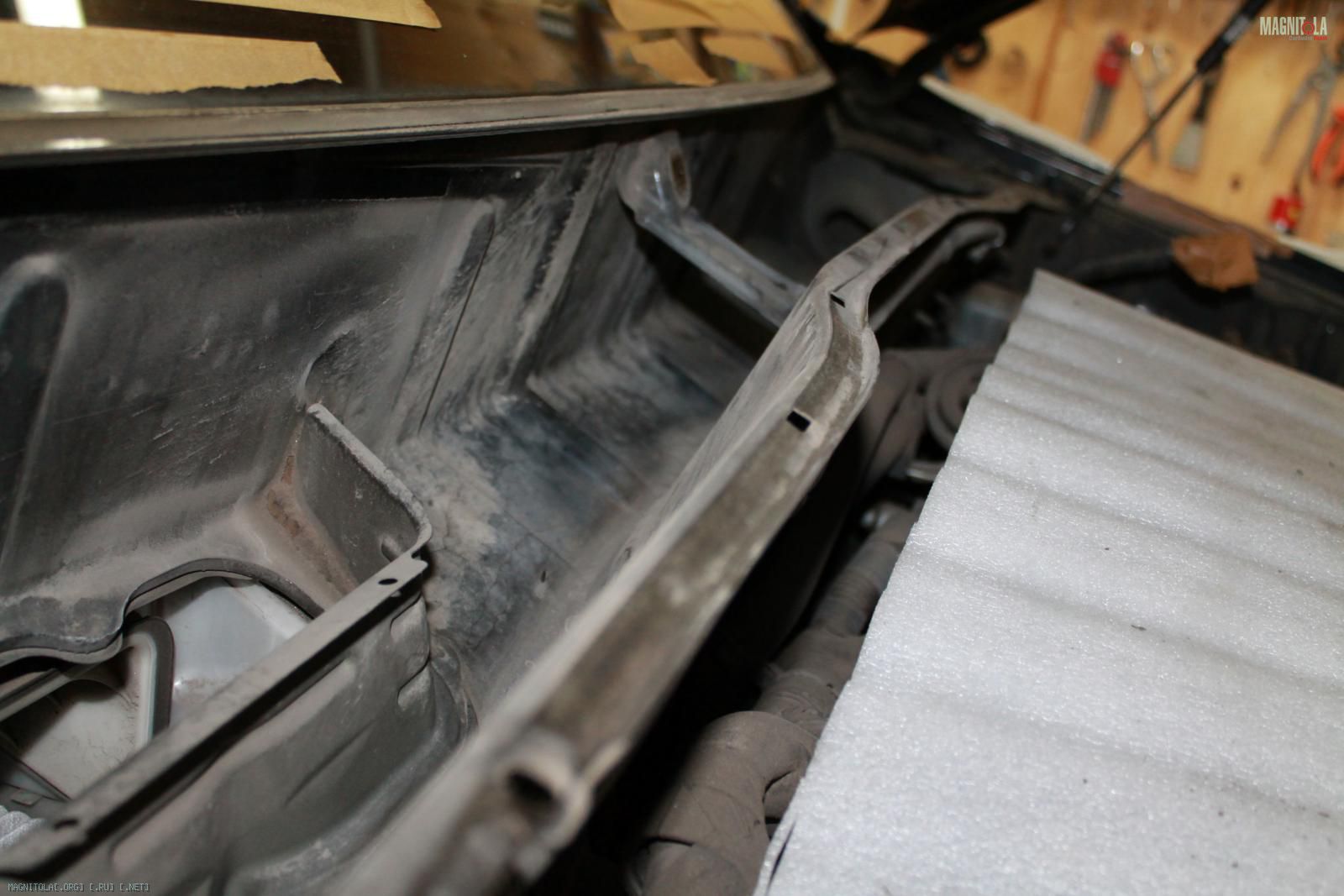

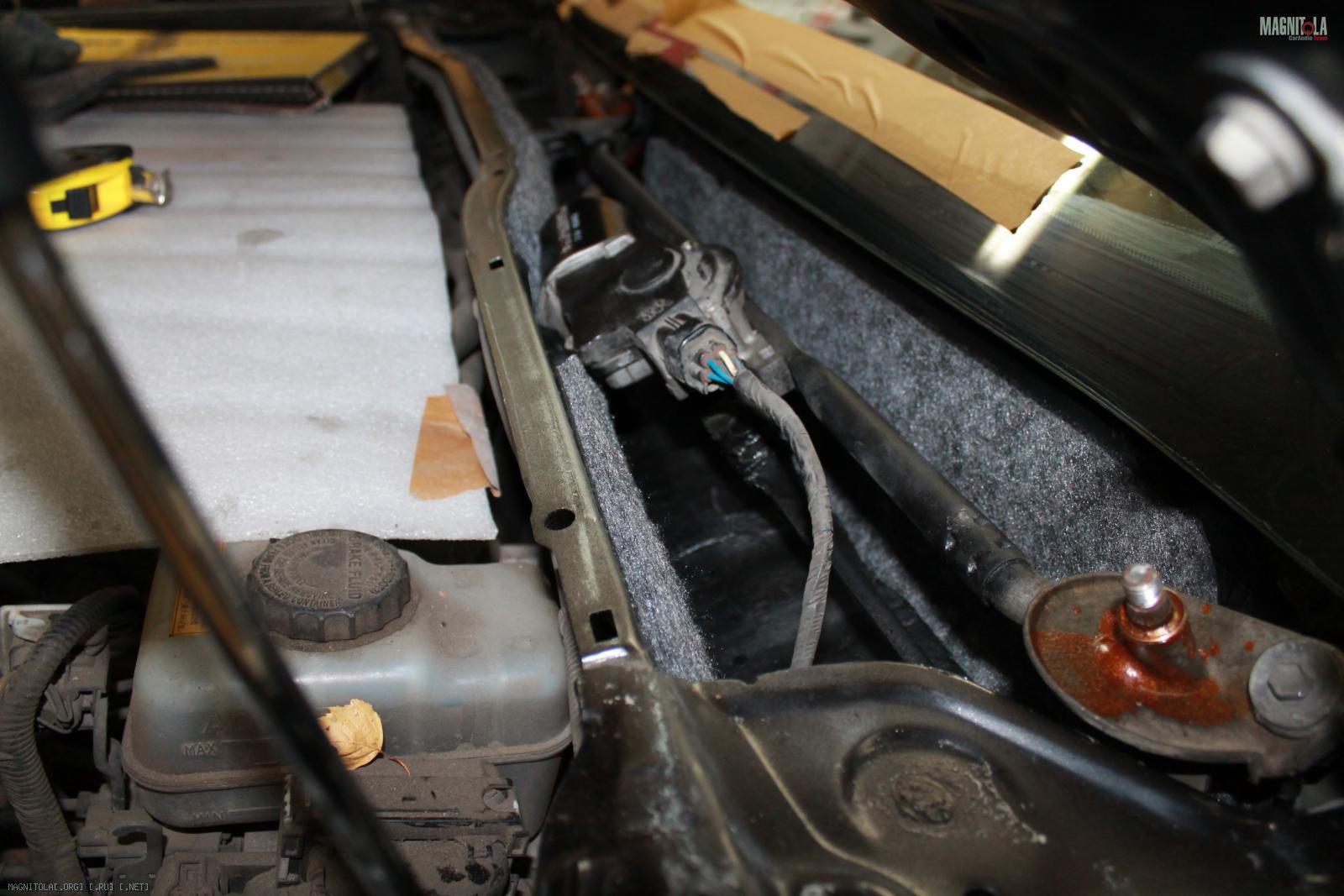

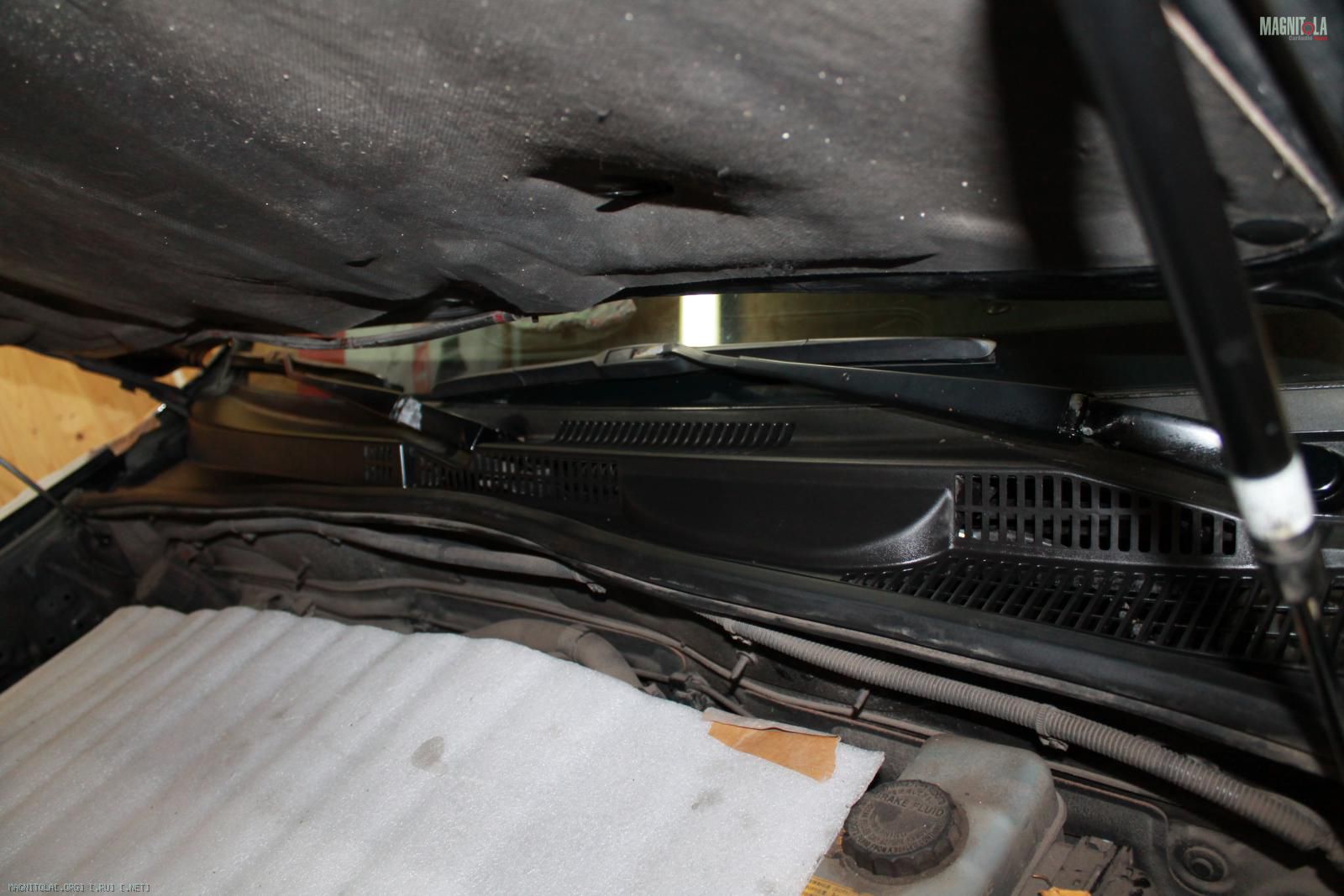

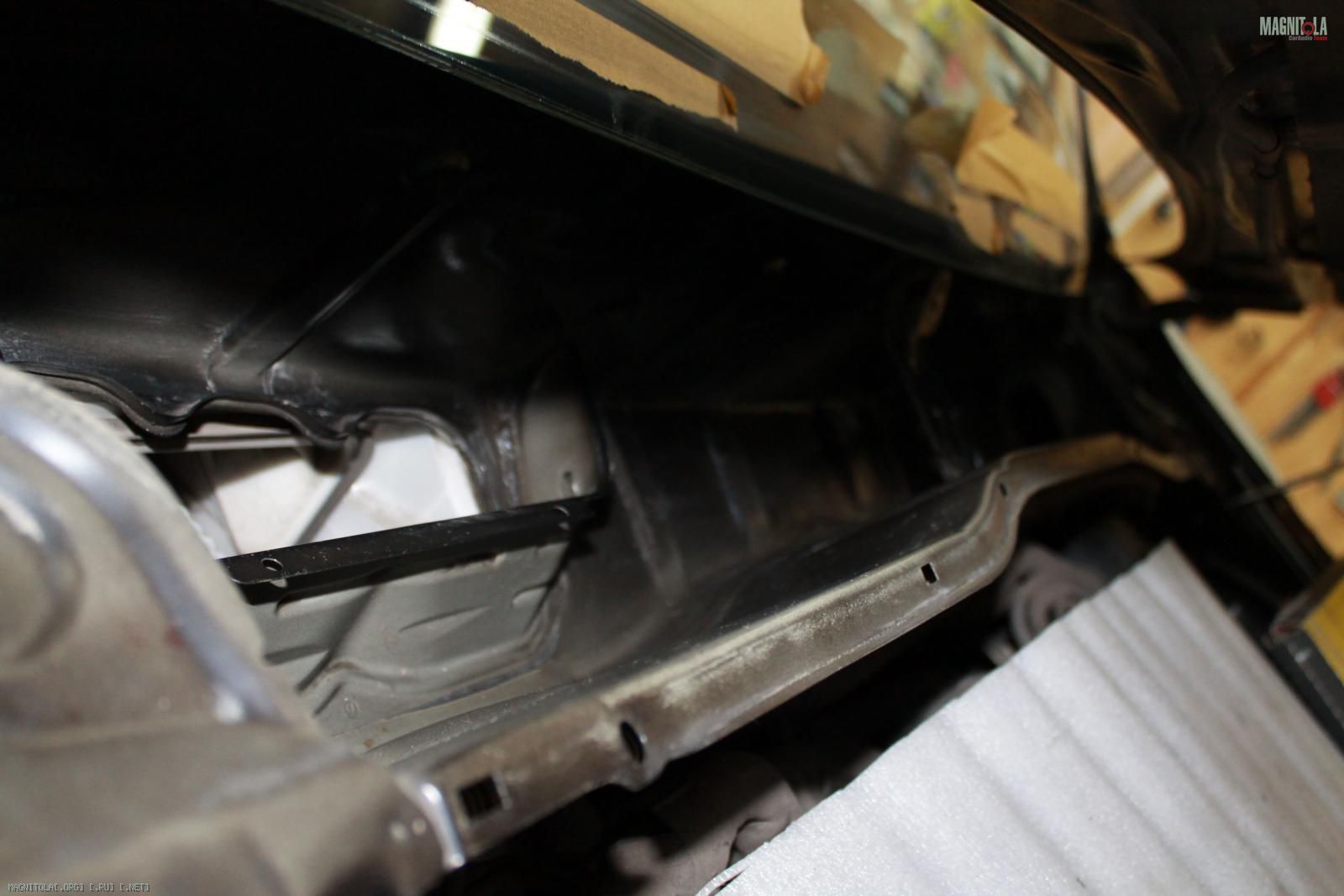

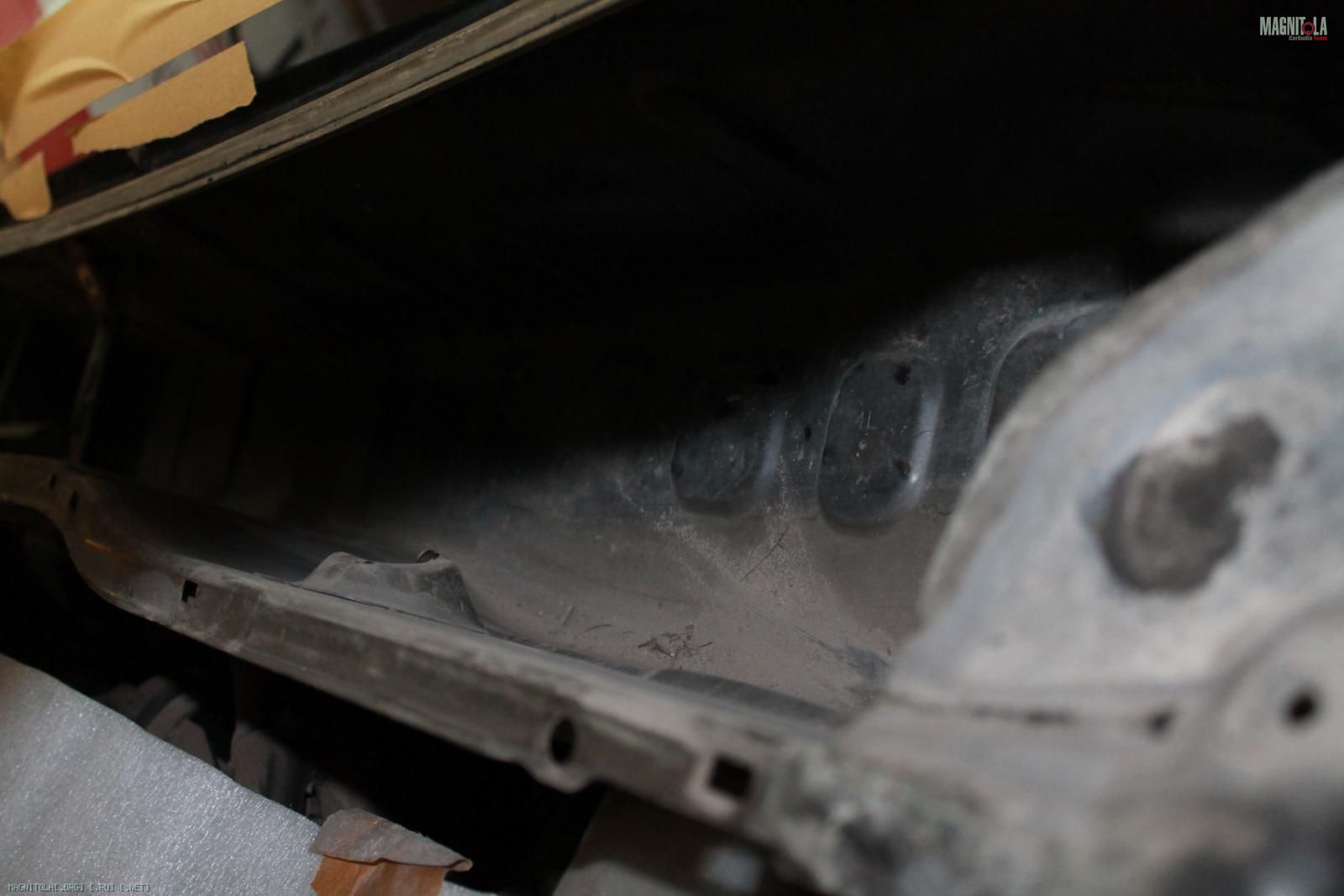

Жабо...
Разбираем...
Очищаем, обезжириваем...

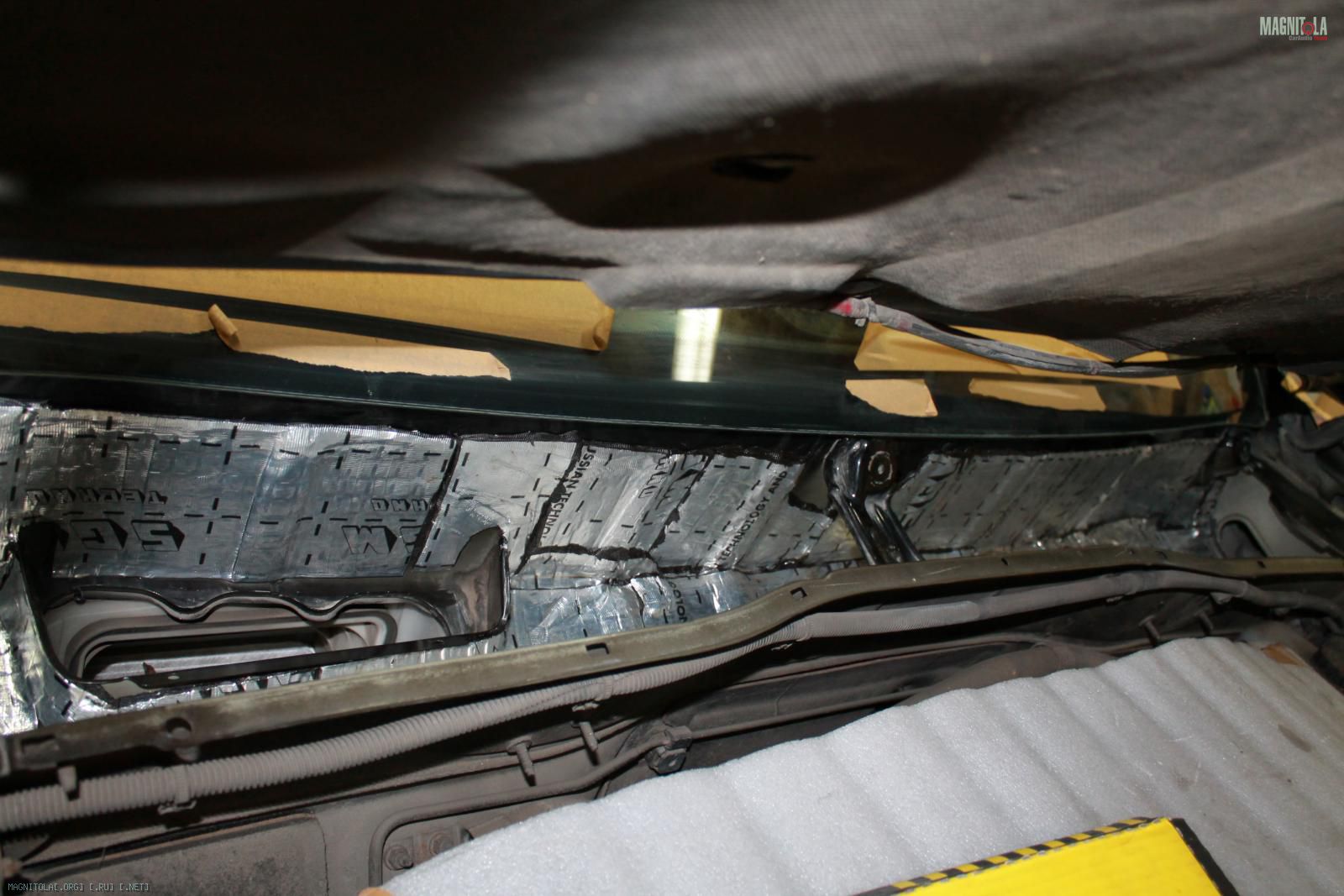

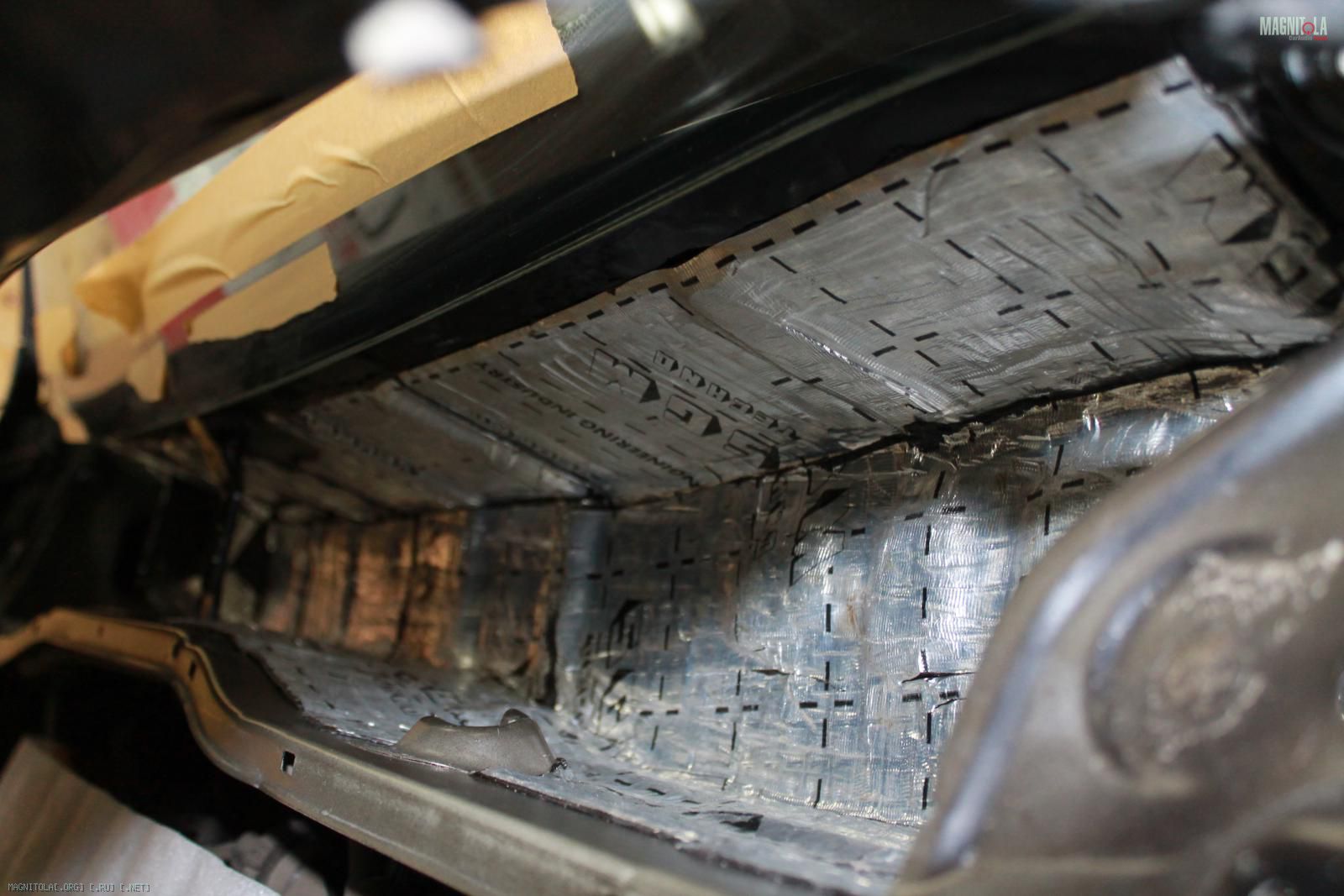

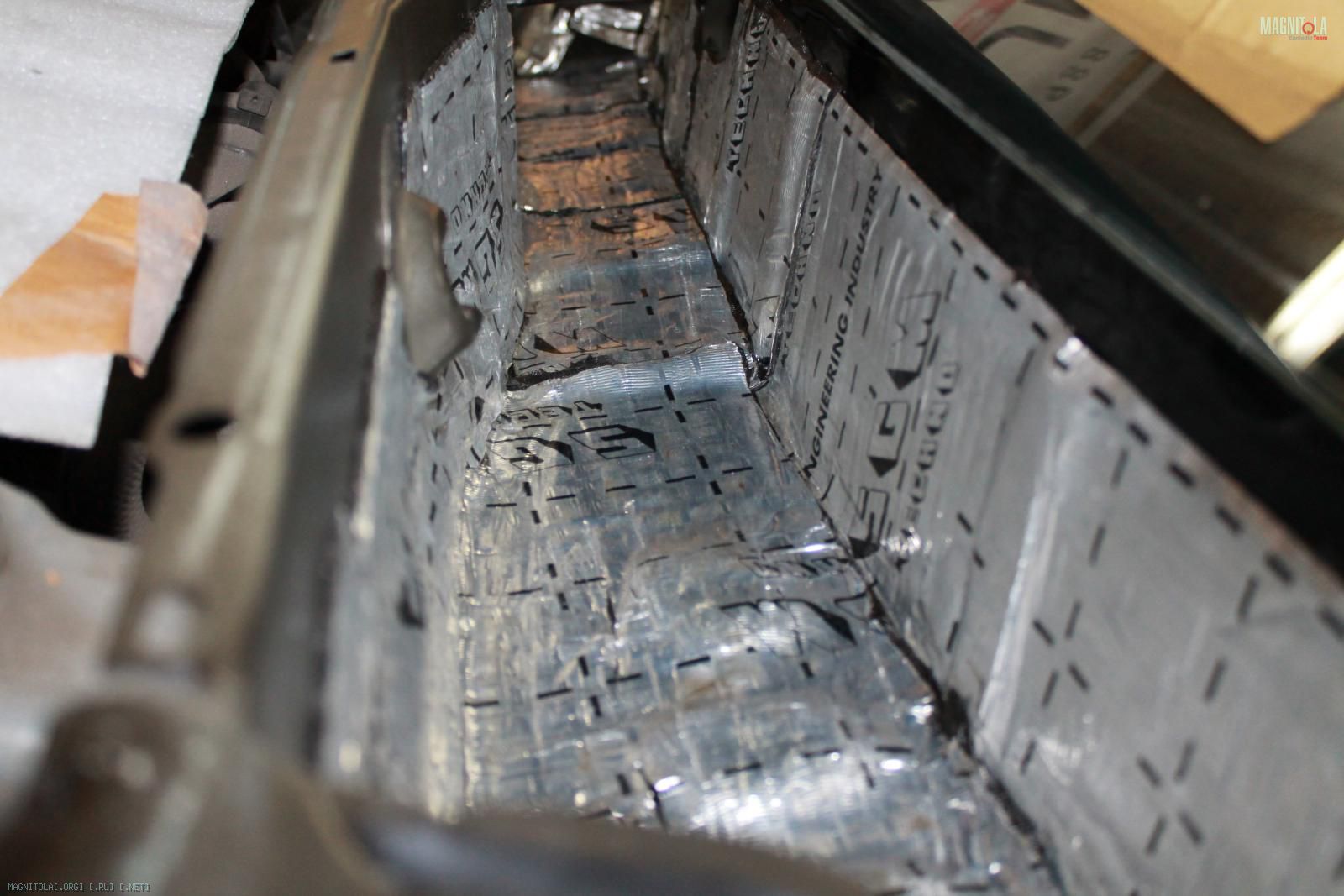

Наносим горячую жесткую вибру СГМ Броня 5мм.
Затем поверх вибру 4мм...
Вложение 1253312 Вложение 1253314 Вложение 1253316 Вложение 1253318 Вложение 1253320 Вложение 1253322 Вложение 1253324 Вложение 1253326 Вложение 1253328 Вложение 1253330

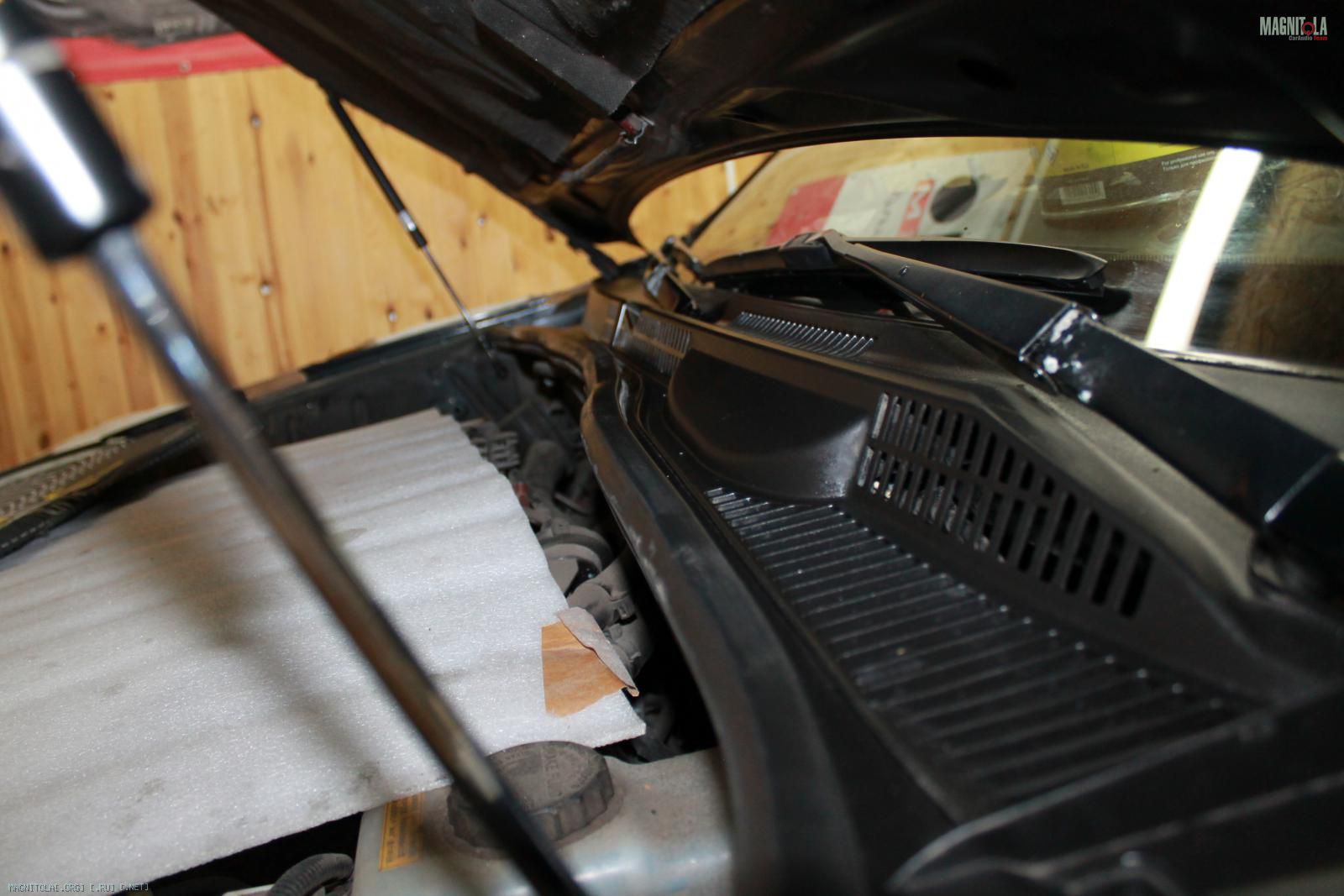

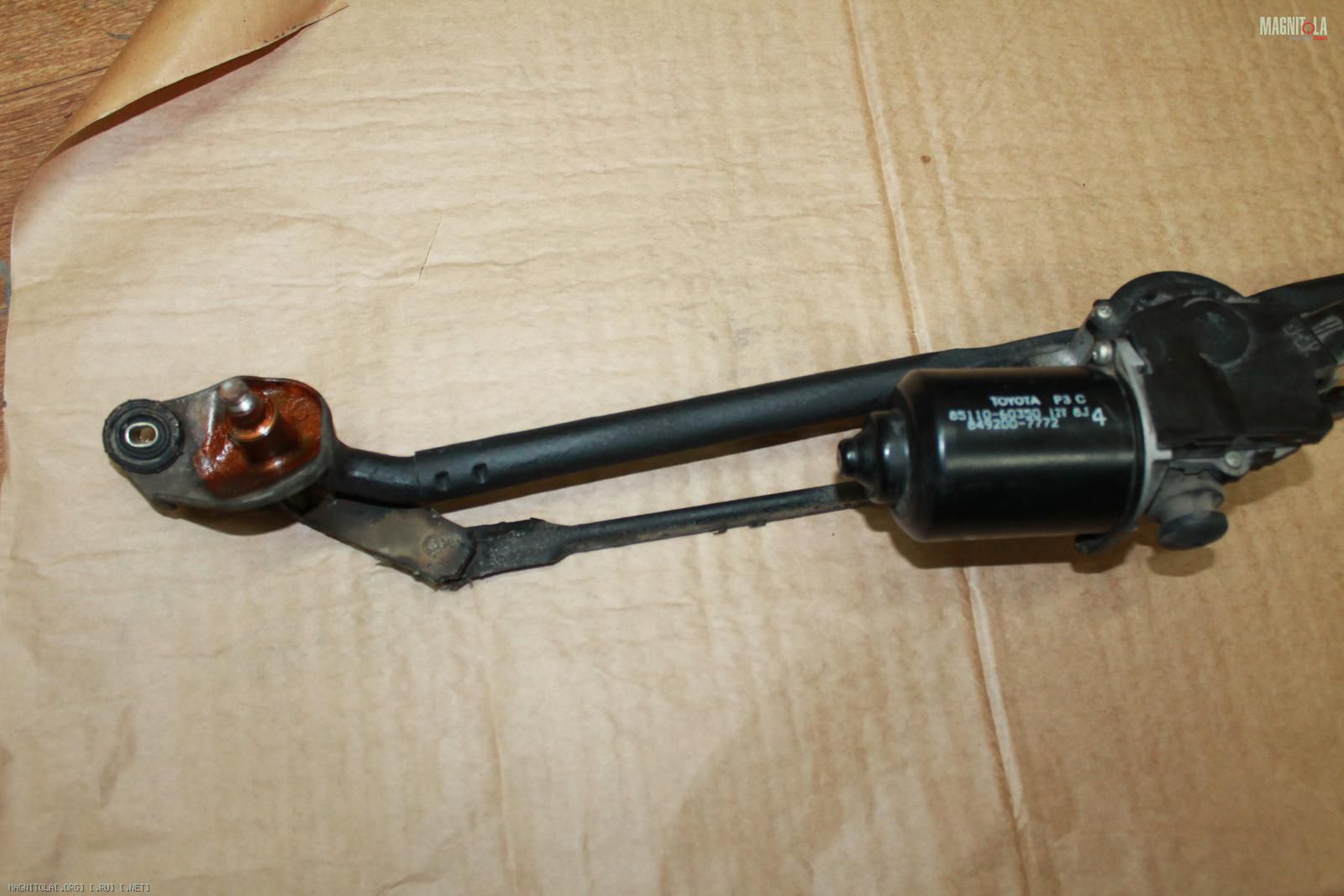

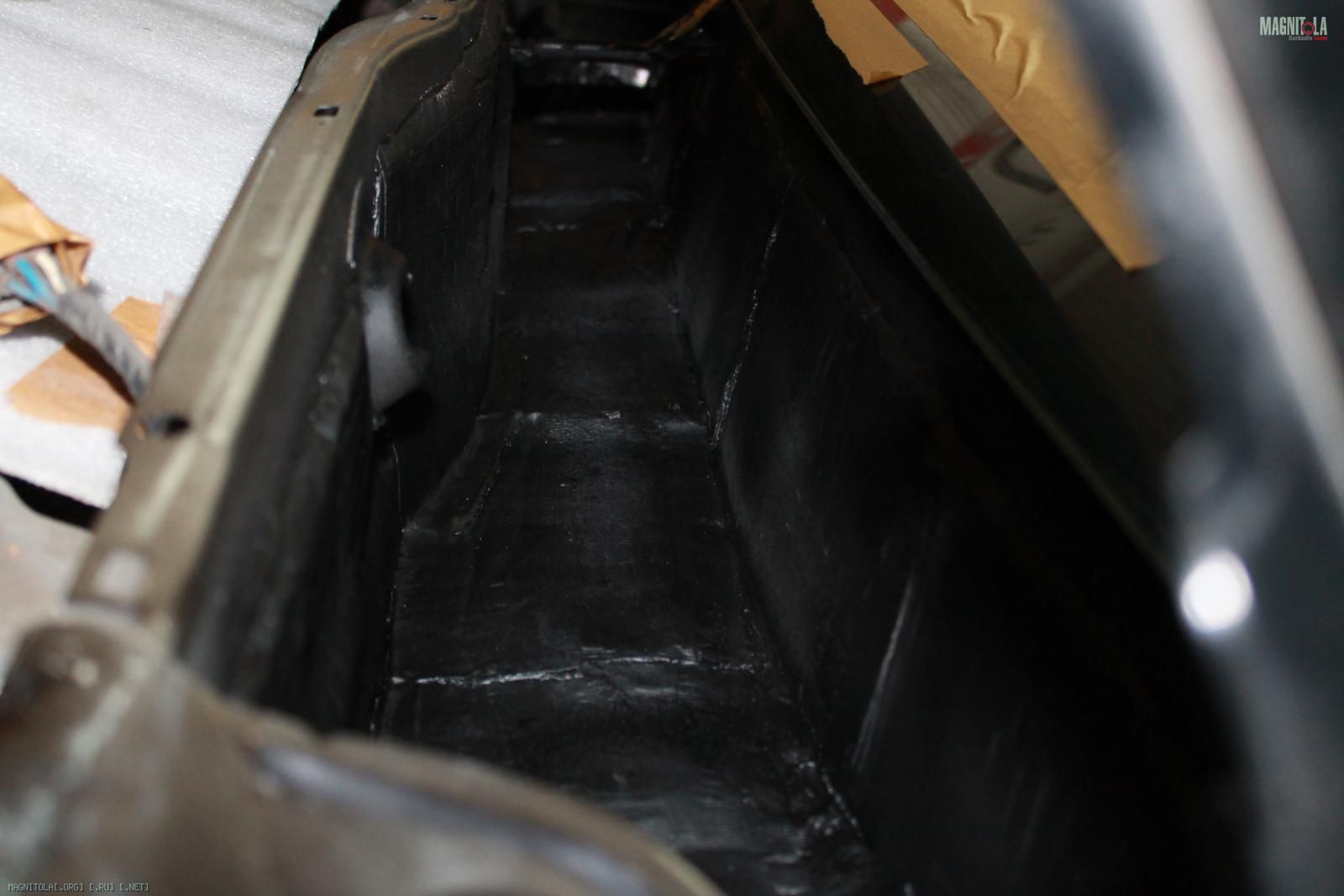

Затем все покрываем антигравийным составом...

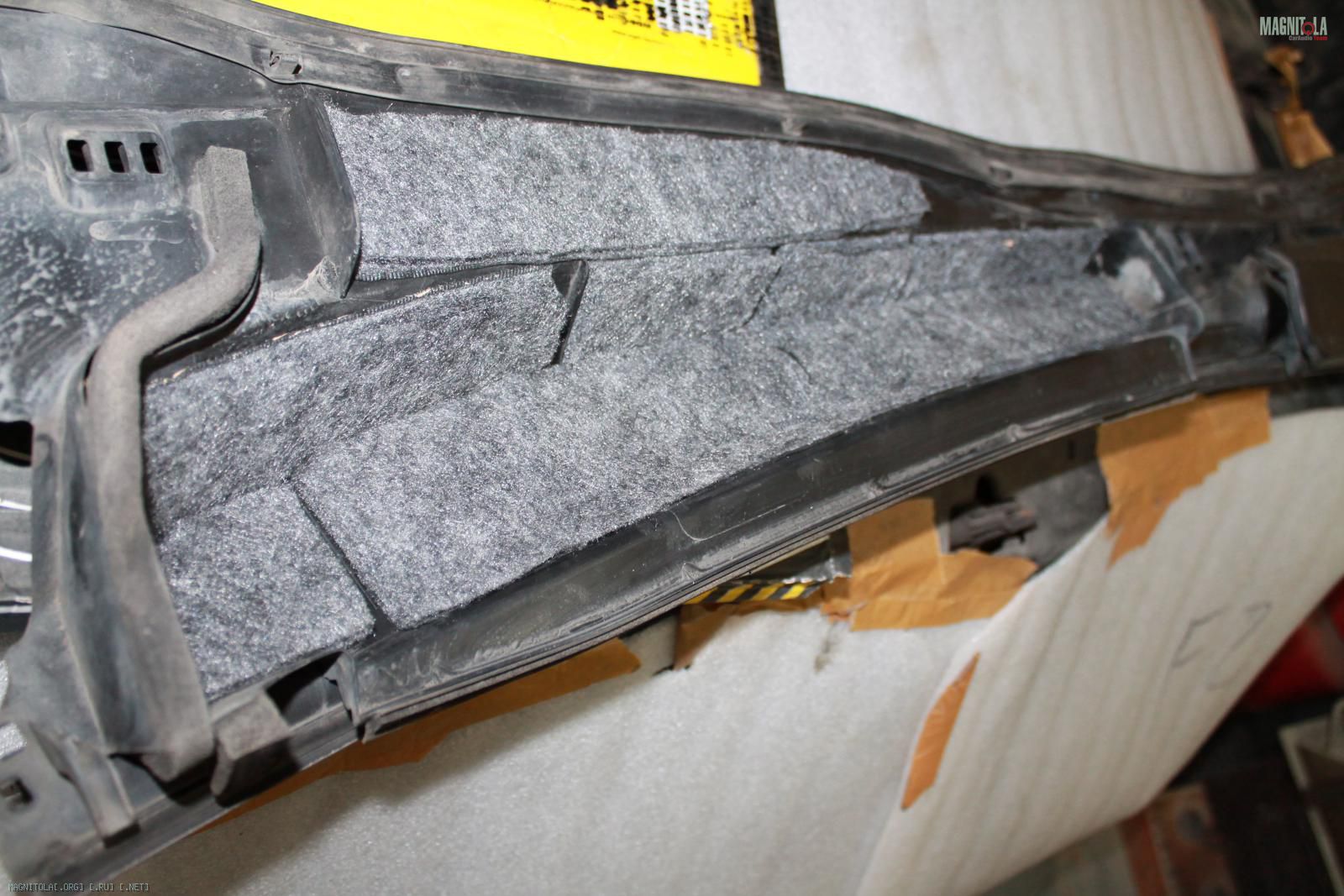

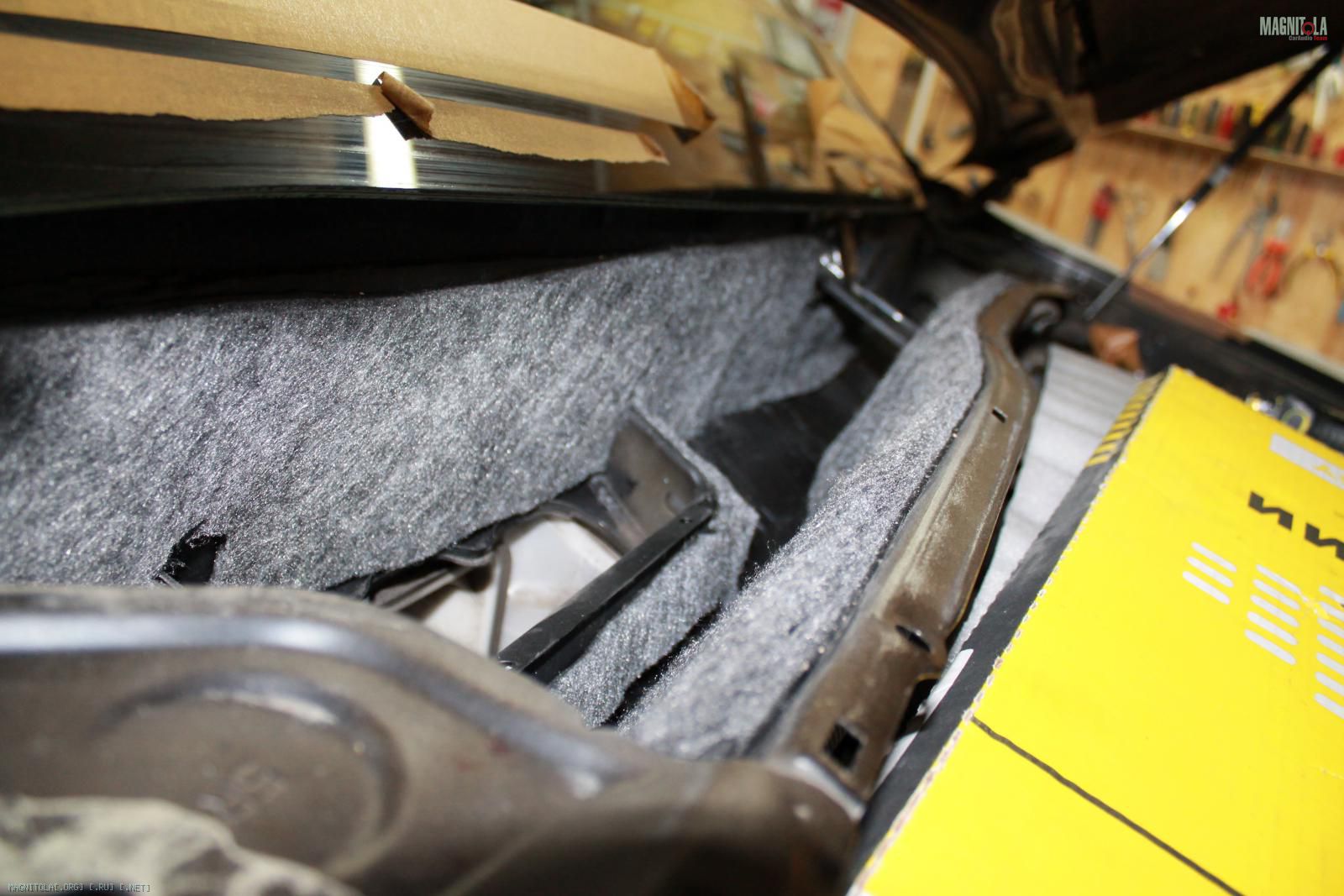

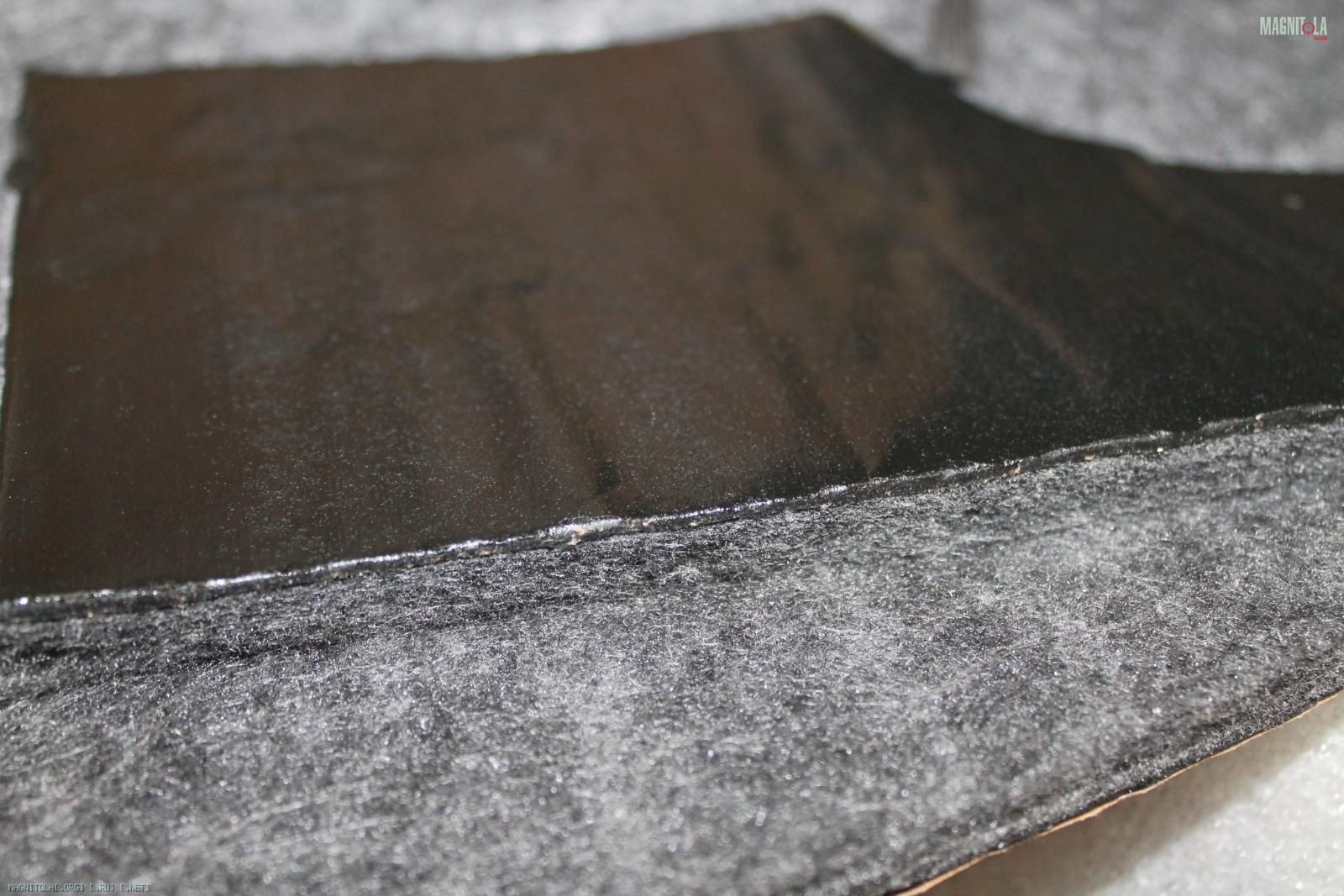

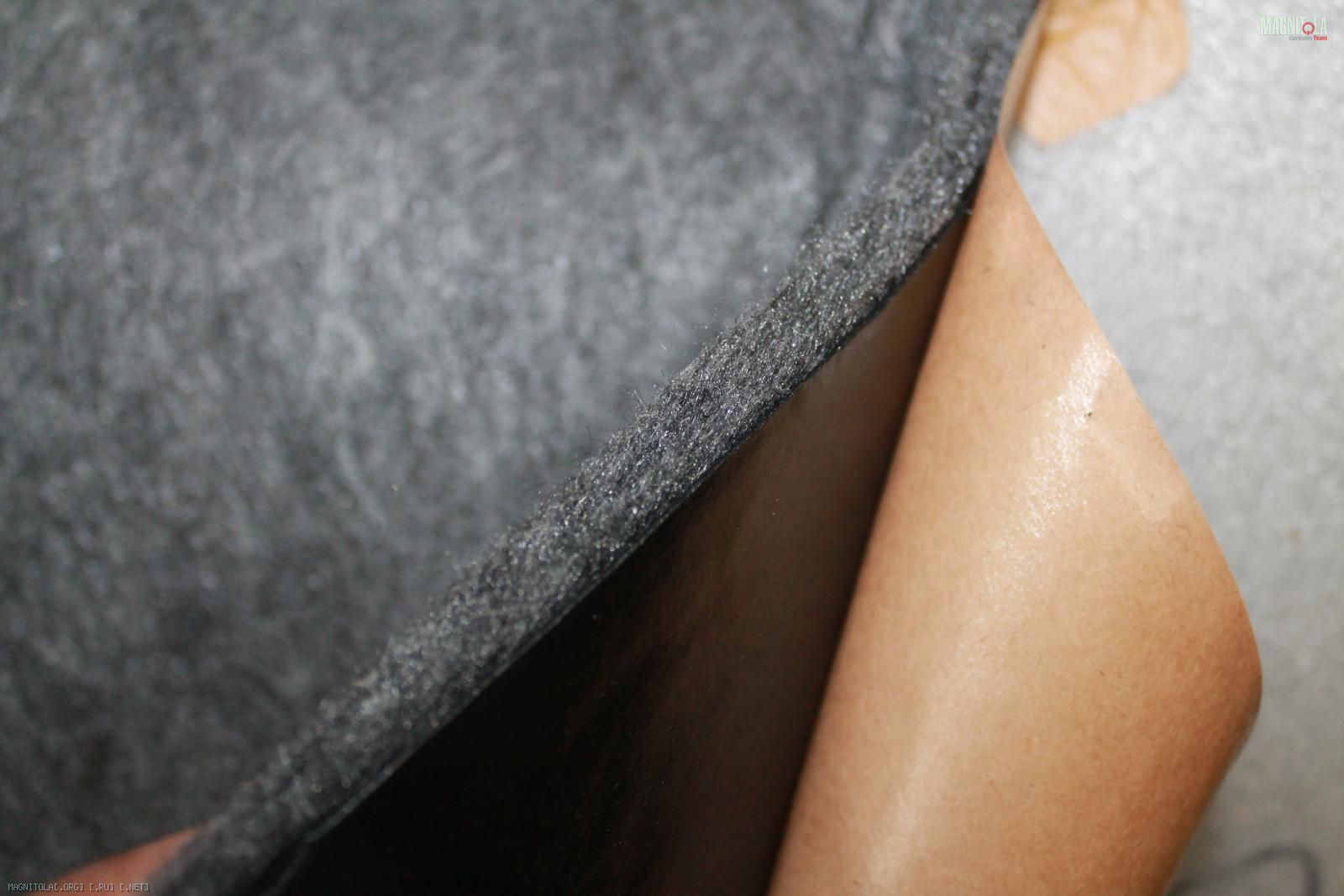

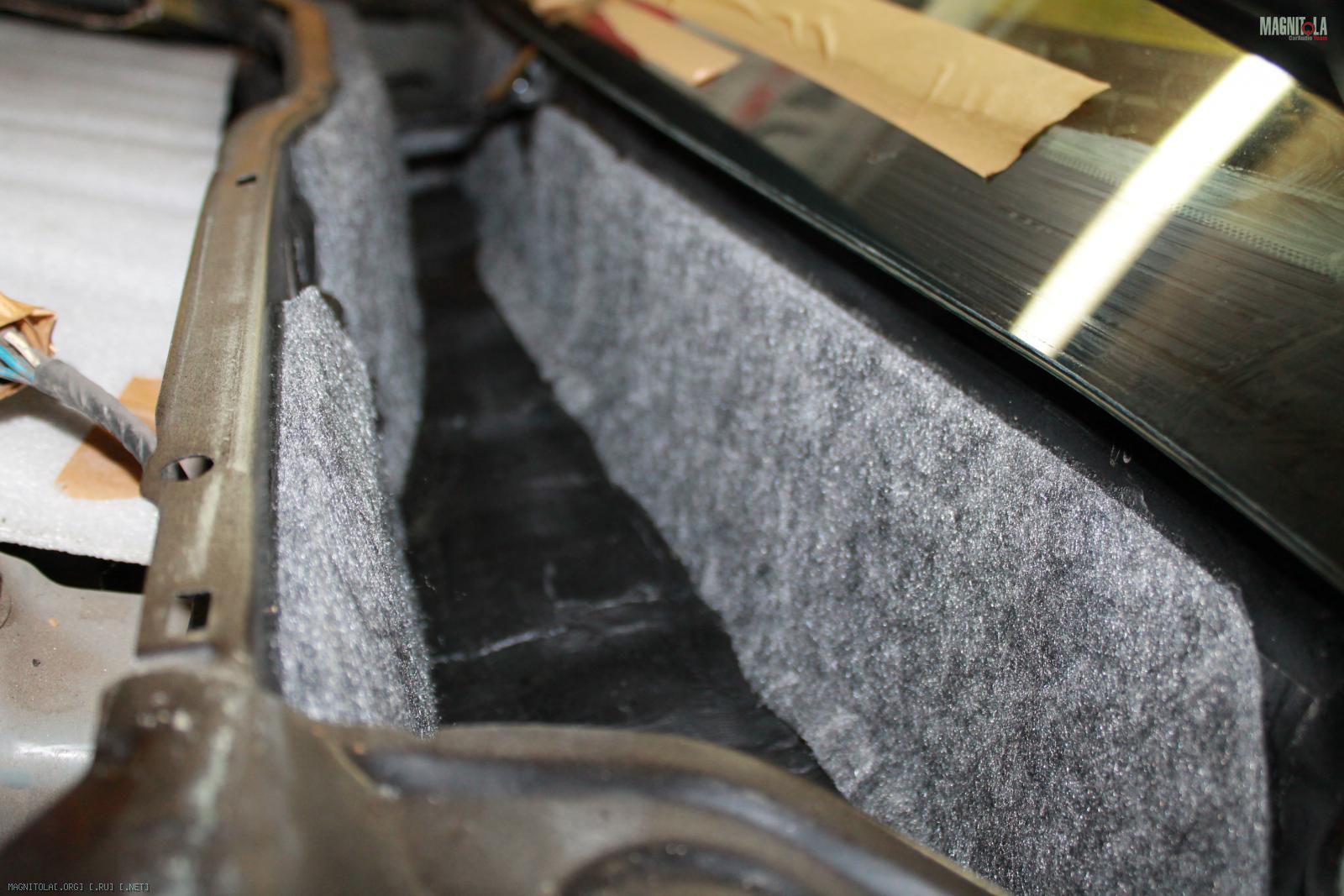

Затем один из новых материалов Войлок+вибра/блокатор 2мм...
Можно приминать на пластиковые подкрылки, сразу и вибра и войлок.
Или в качестве третьего слоя на шумопоглотитель, получится блокатор+ поверху войлок...
Прогреваем с обратной стороны, наносим, прикатываем...
Так же наносим на пластиковую накладку...
Вложение 1253332 Вложение 1253334 Вложение 1253336 Вложение 1253338 Вложение 1253340 Вложение 1253342 Вложение 1253344 Вложение 1253346 Вложение 1253348 Вложение 1253350 Вложение 1253352 Вложение 1253354 Вложение 1253356 Вложение 1253358 Вложение 1253360 Вложение 1253362

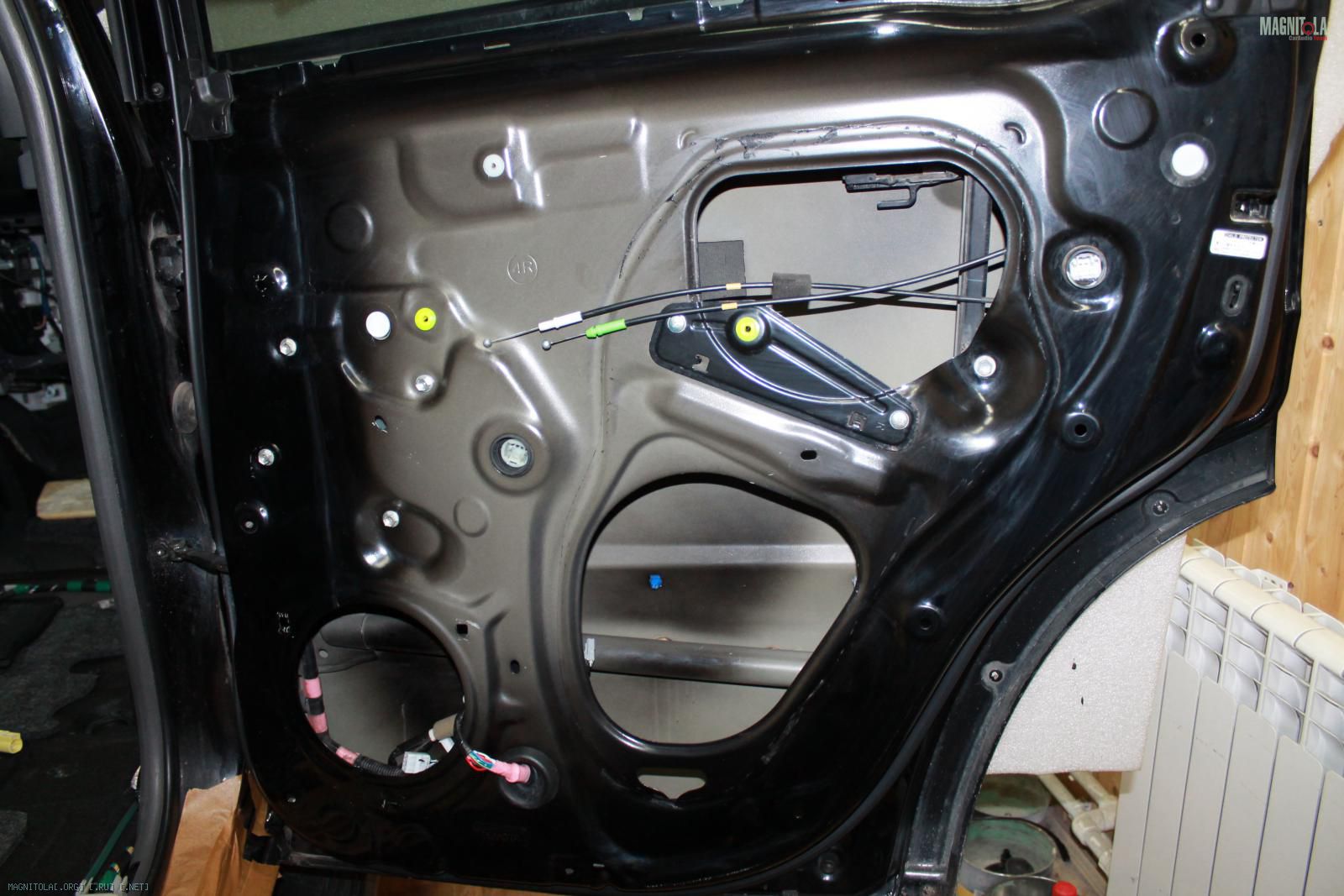

Снимаем проводку...

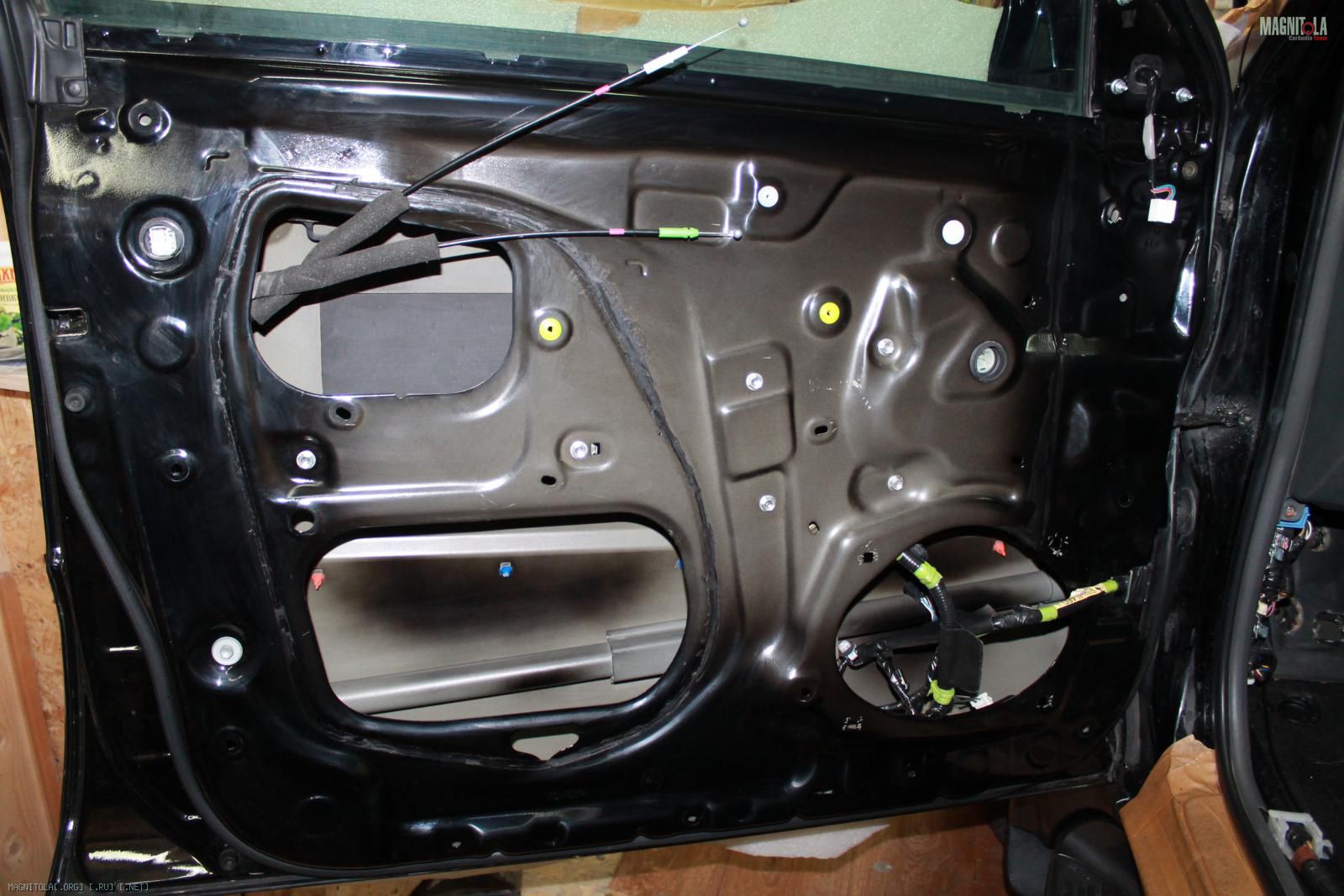

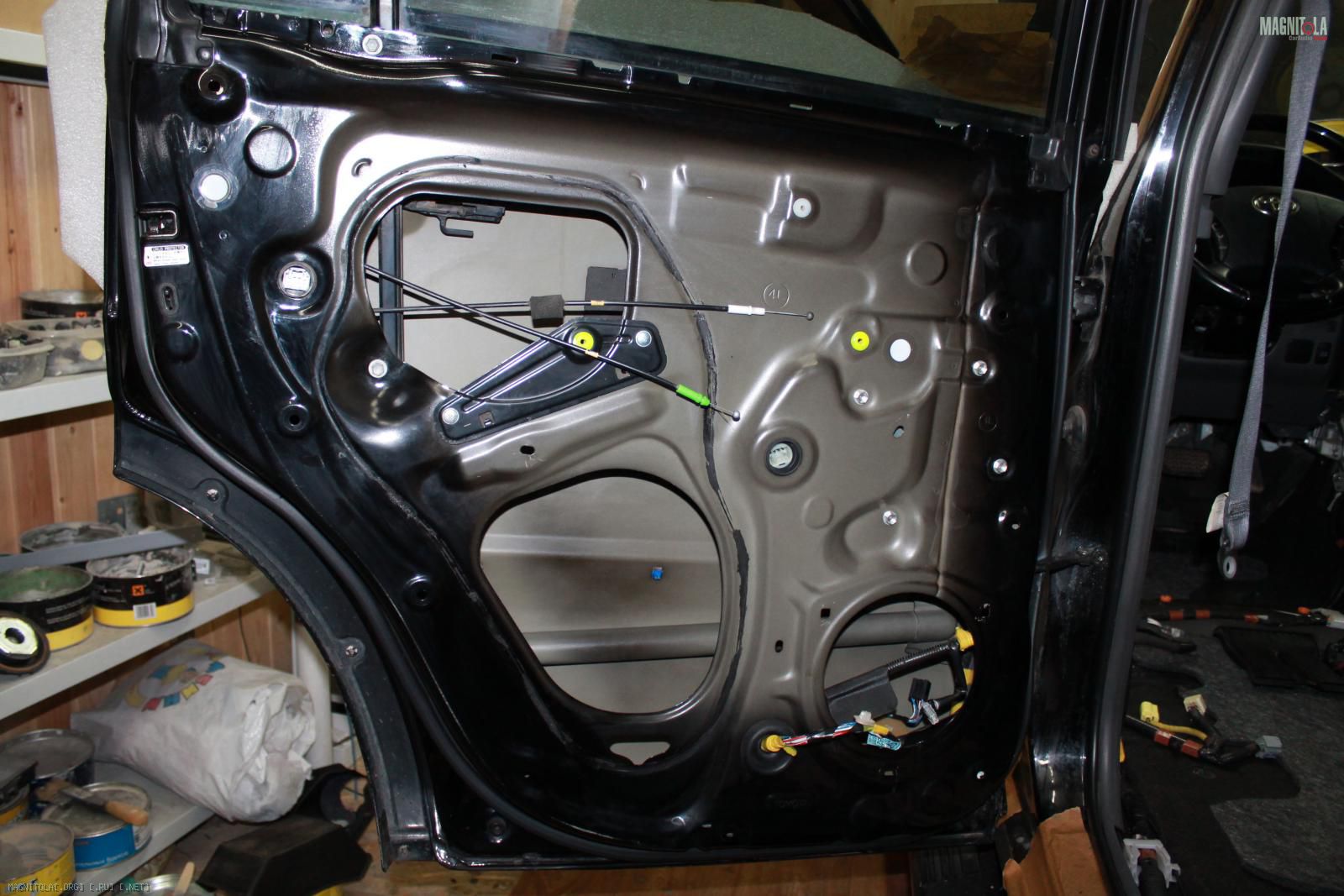

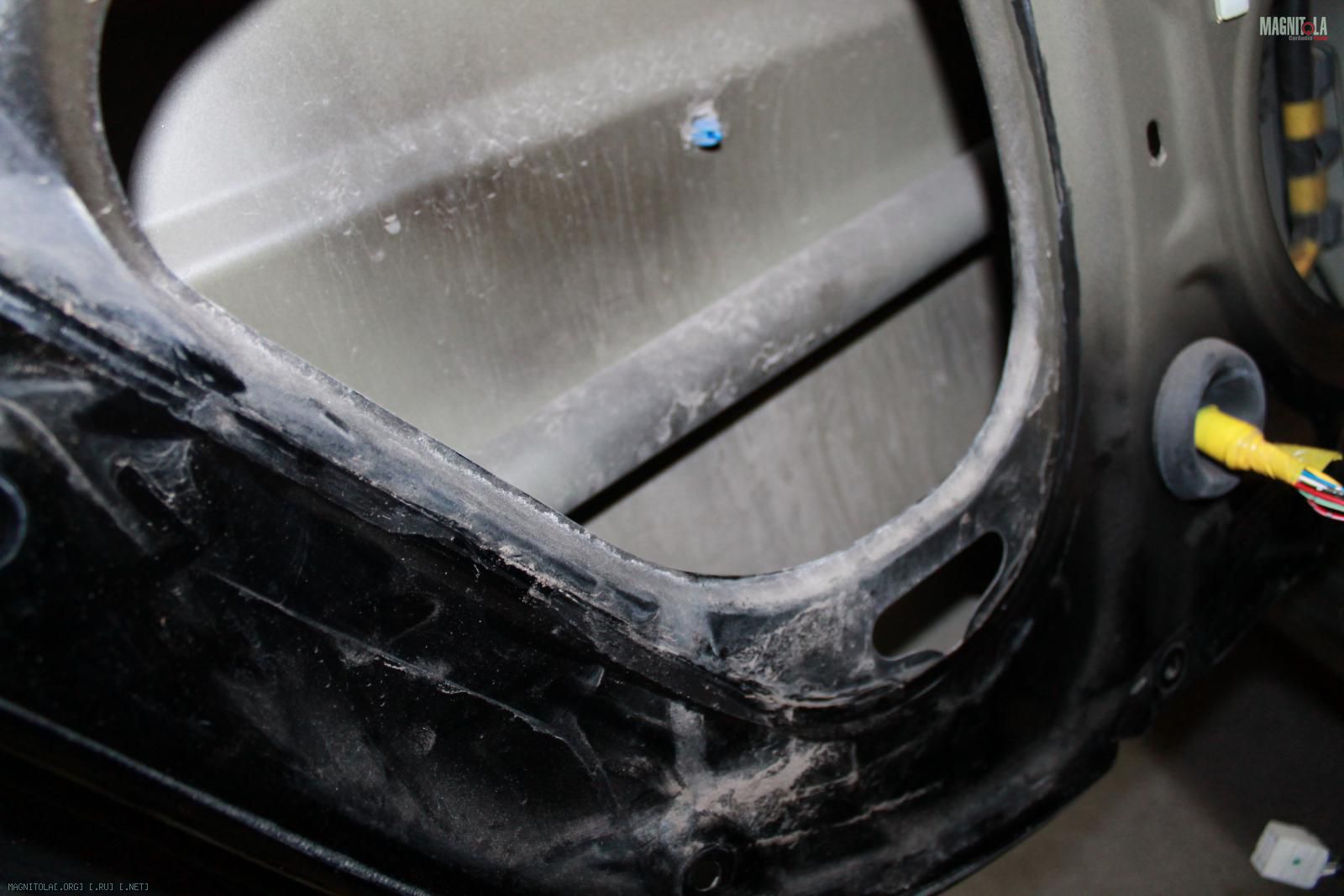

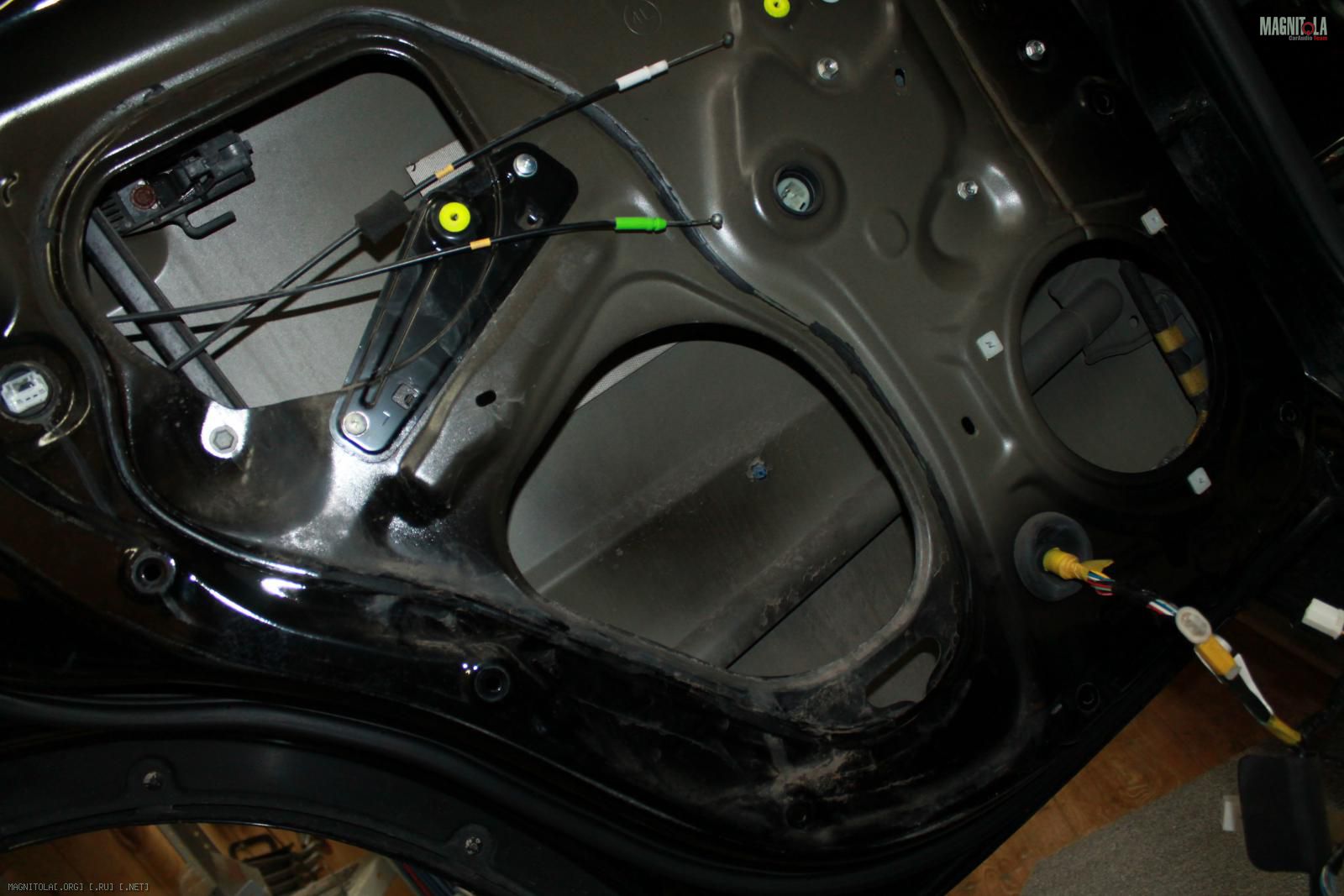

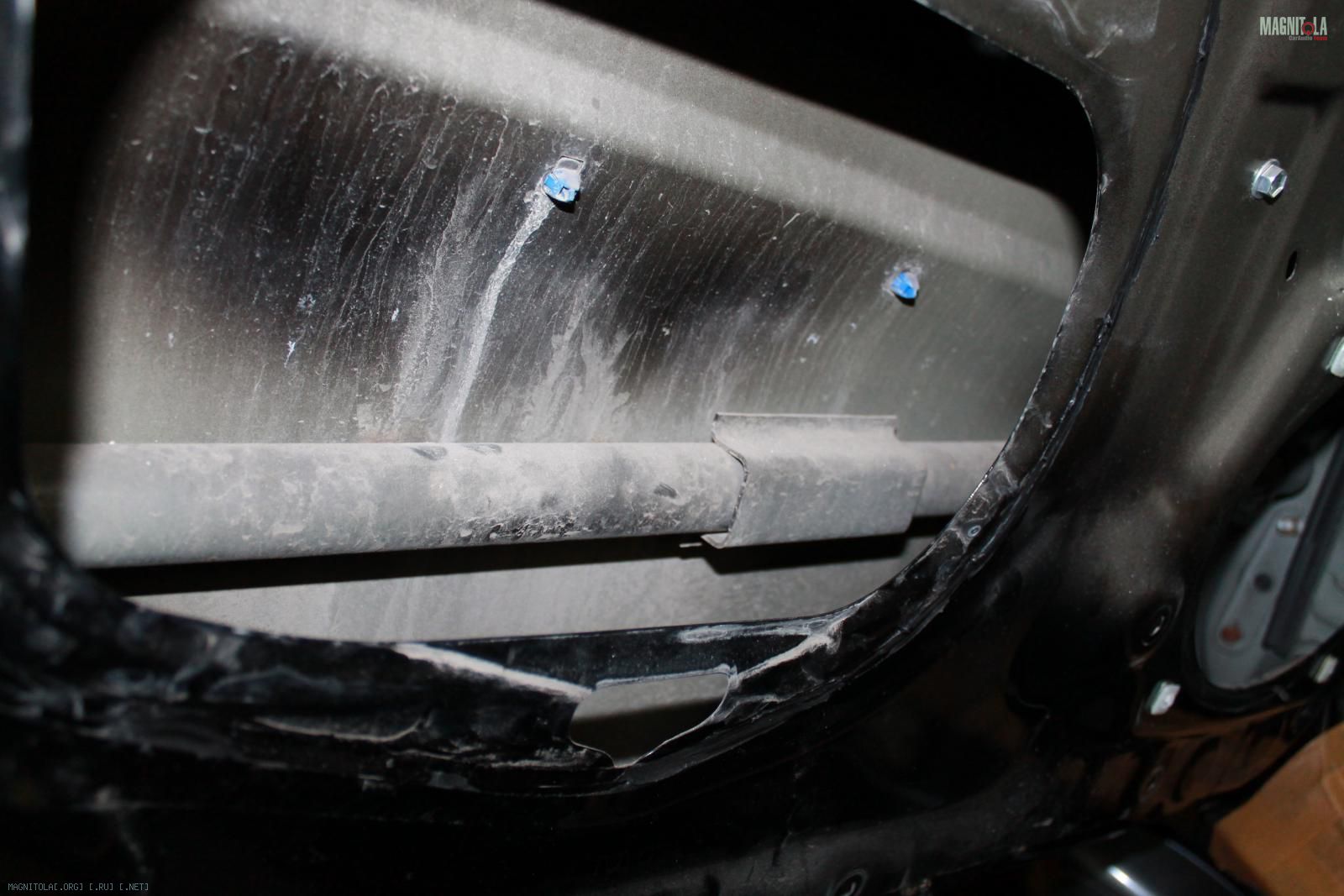

Моем, очищаем, обезжириваем двери...
Итог...
Вложение 1253364 Вложение 1253366 Вложение 1253368 Вложение 1253370 Вложение 1253372 Вложение 1253374 Вложение 1253376 Вложение 1253378 Вложение 1253380 Вложение 1253382
18.11.2018, 08:07
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

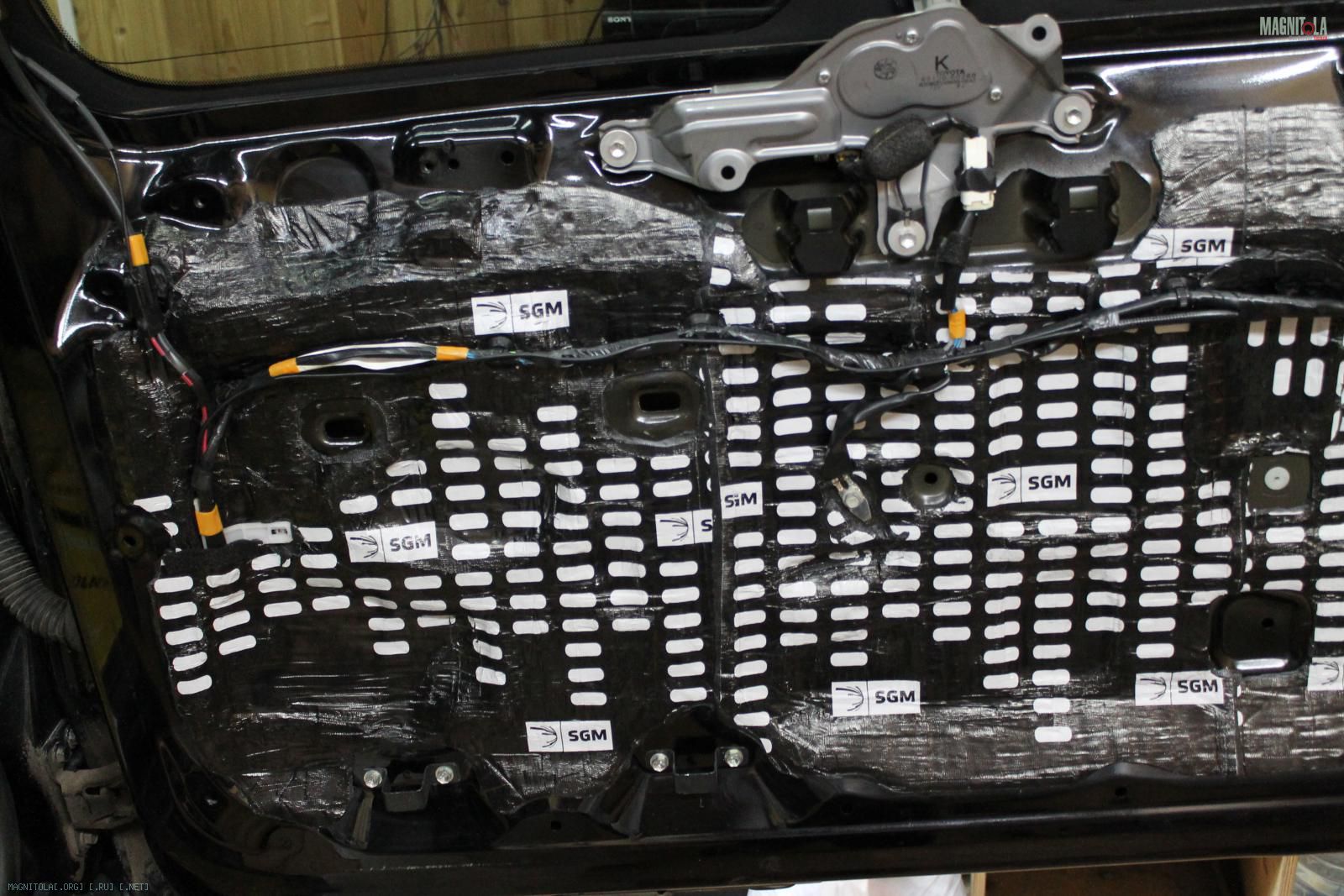

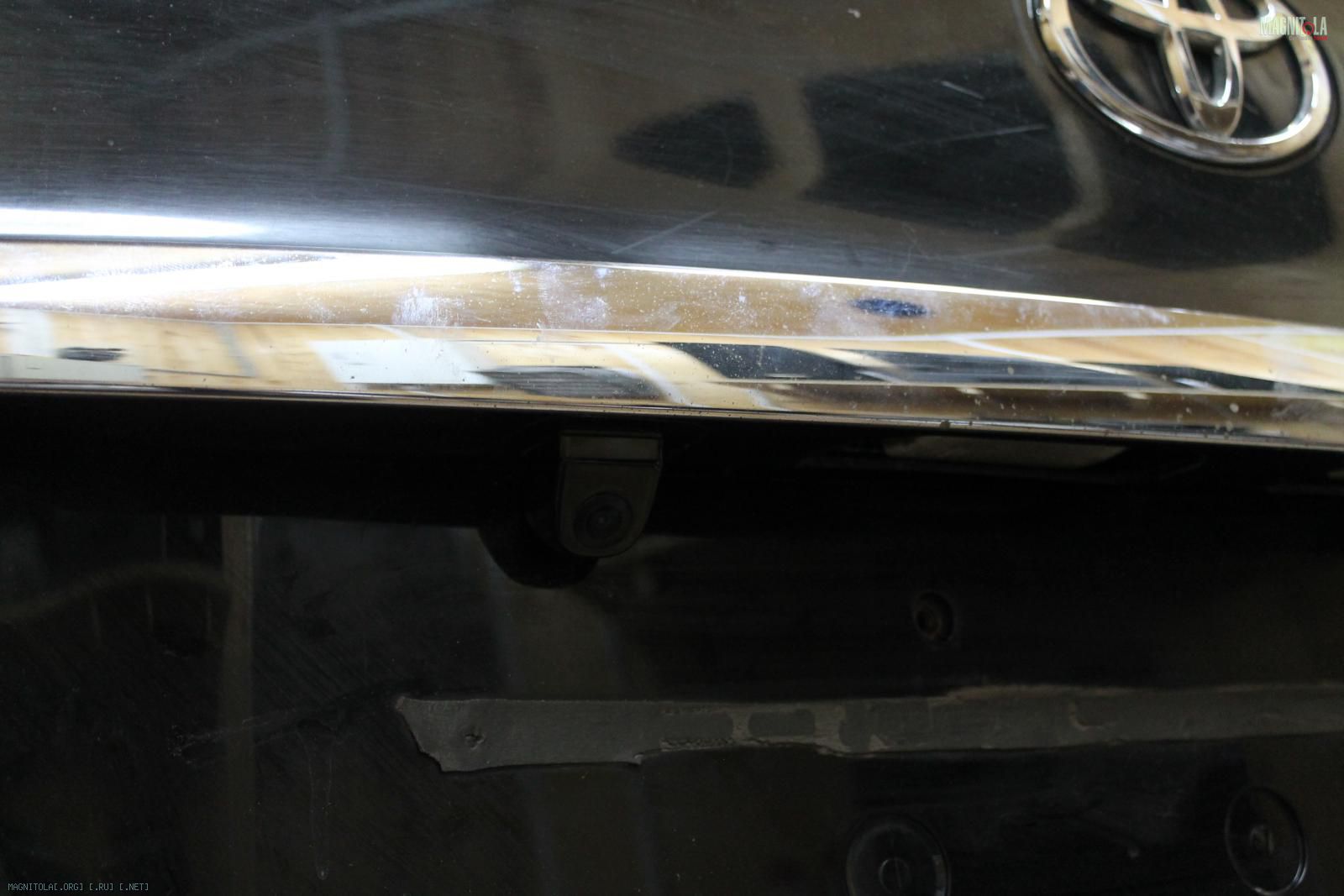

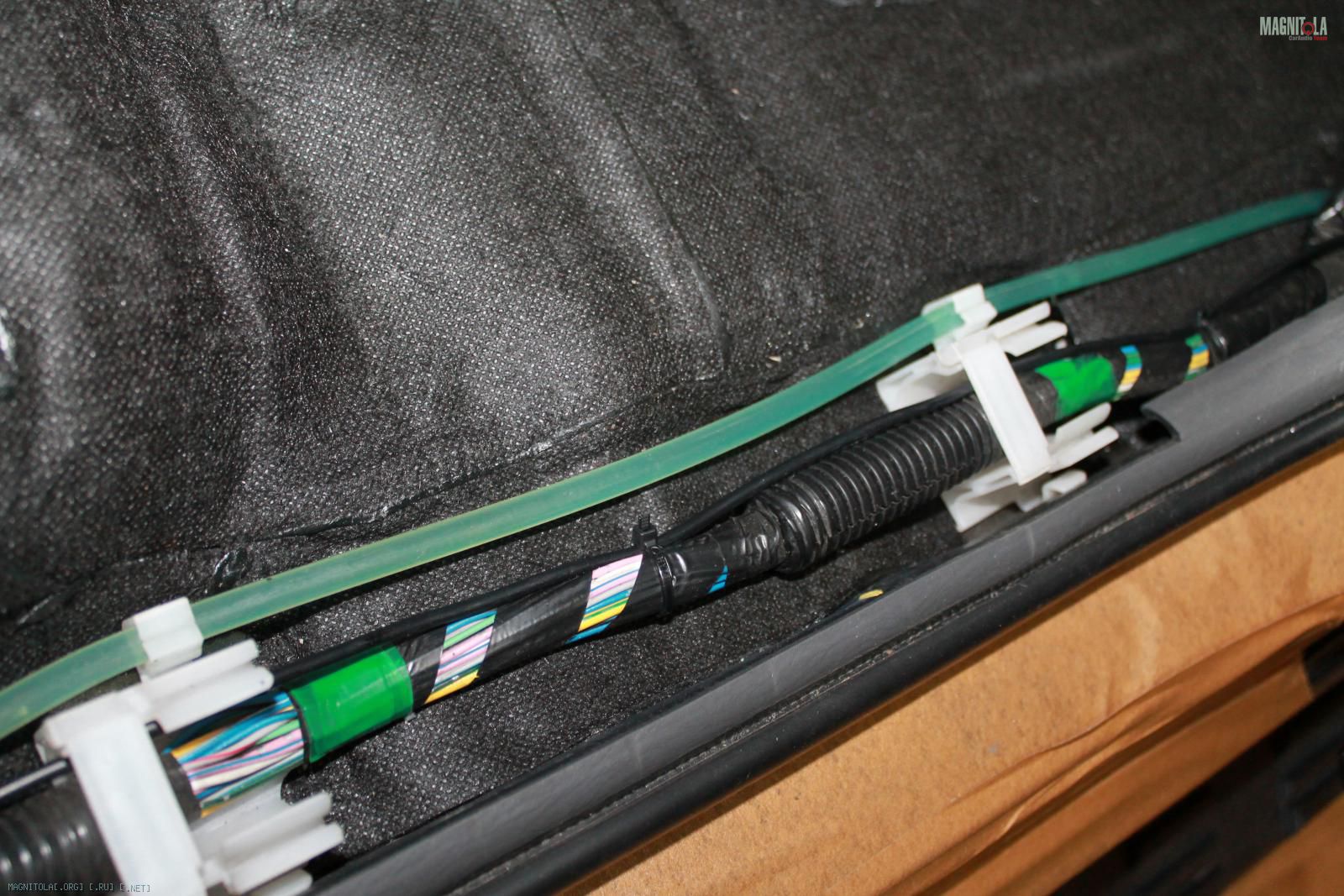

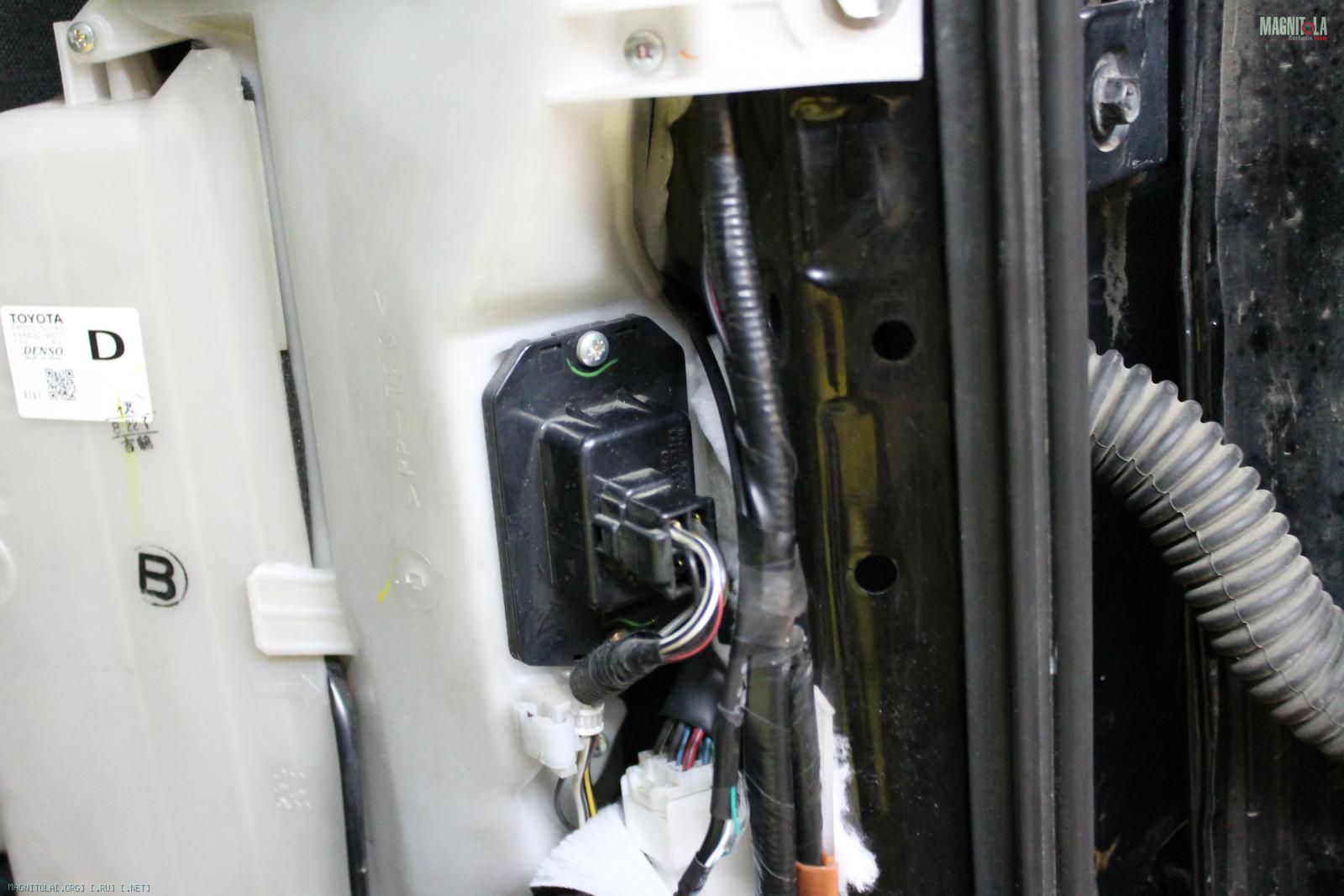

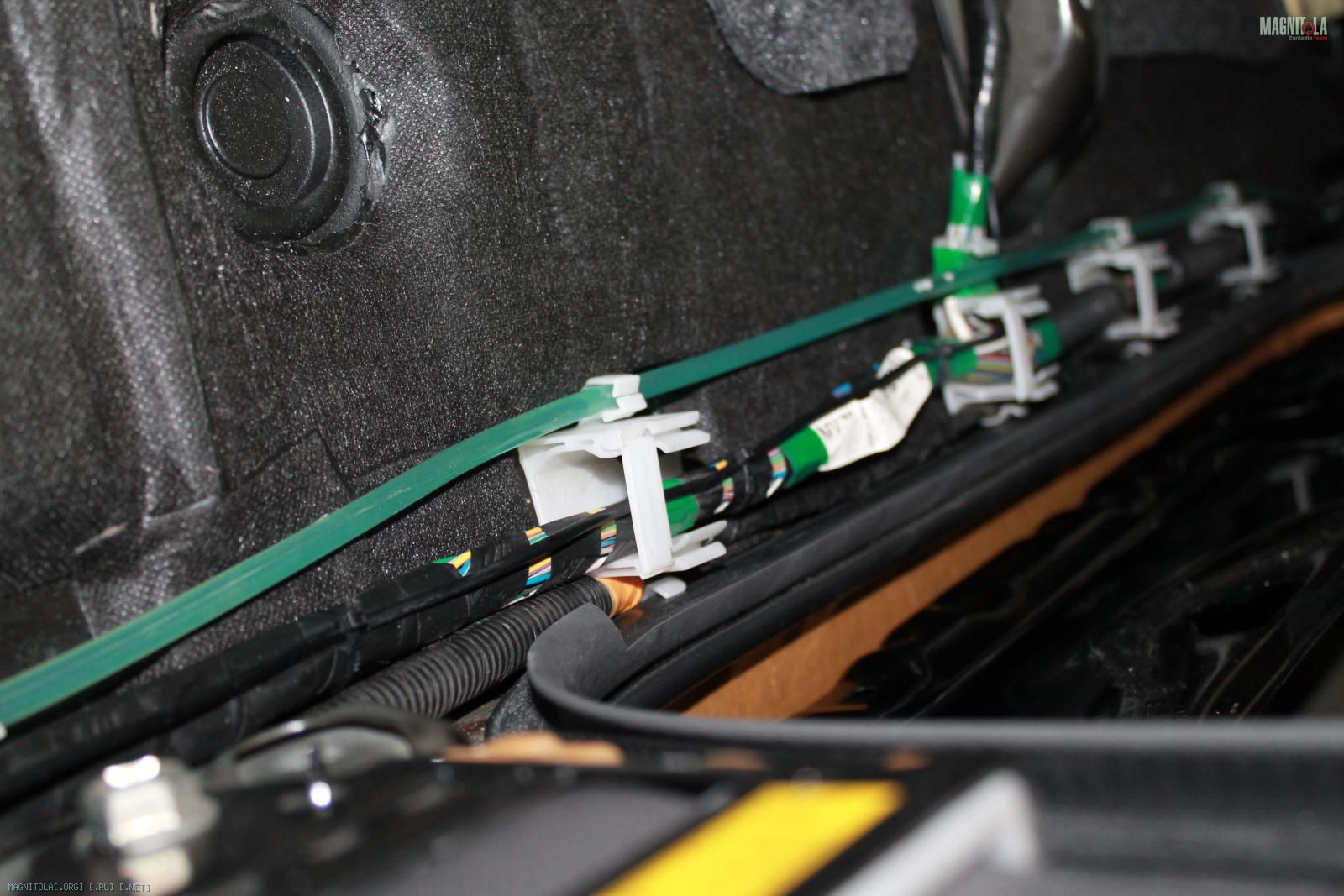

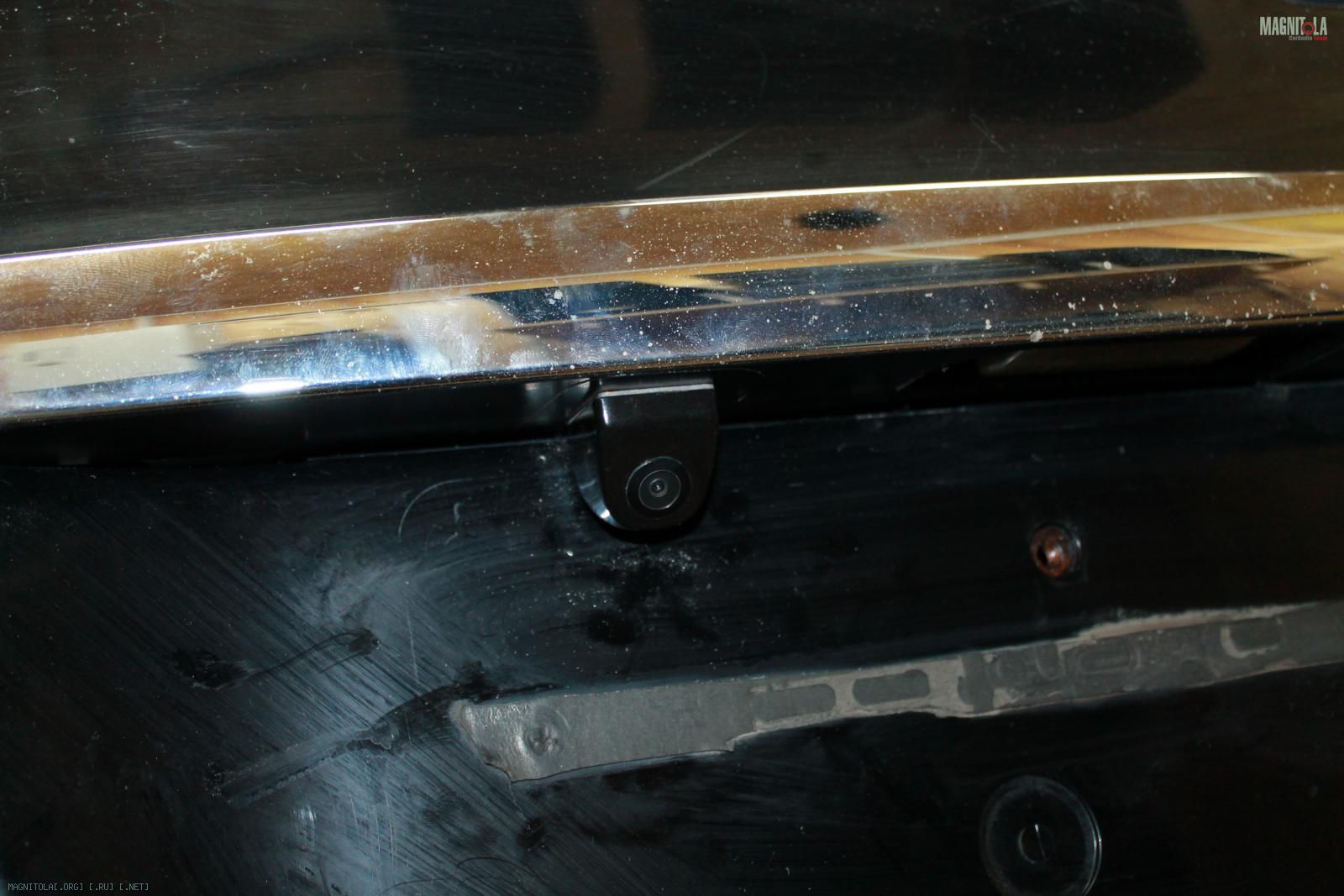

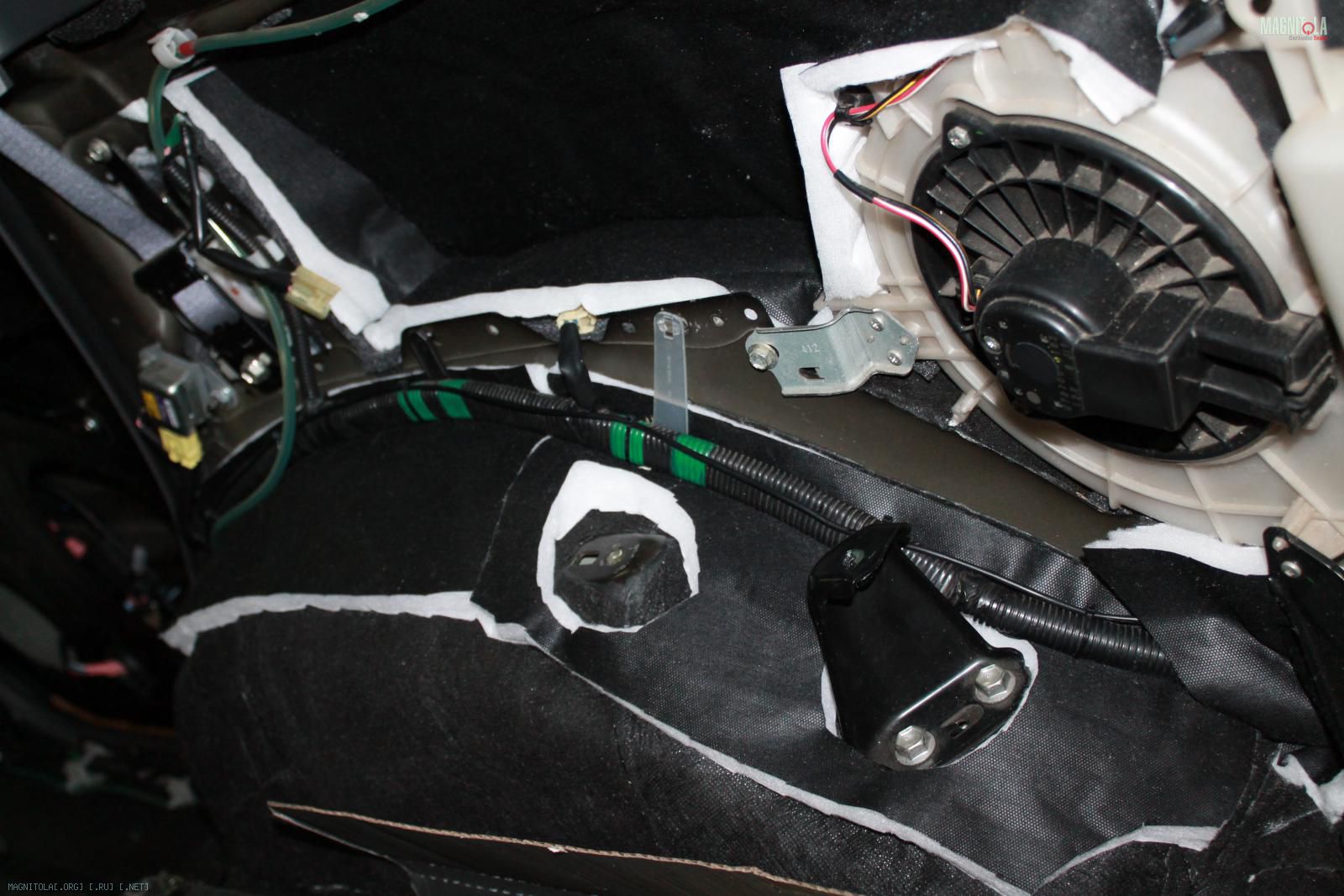

Устанавливаем камеру заднего вида, протягиваем/закрепляем проводку...

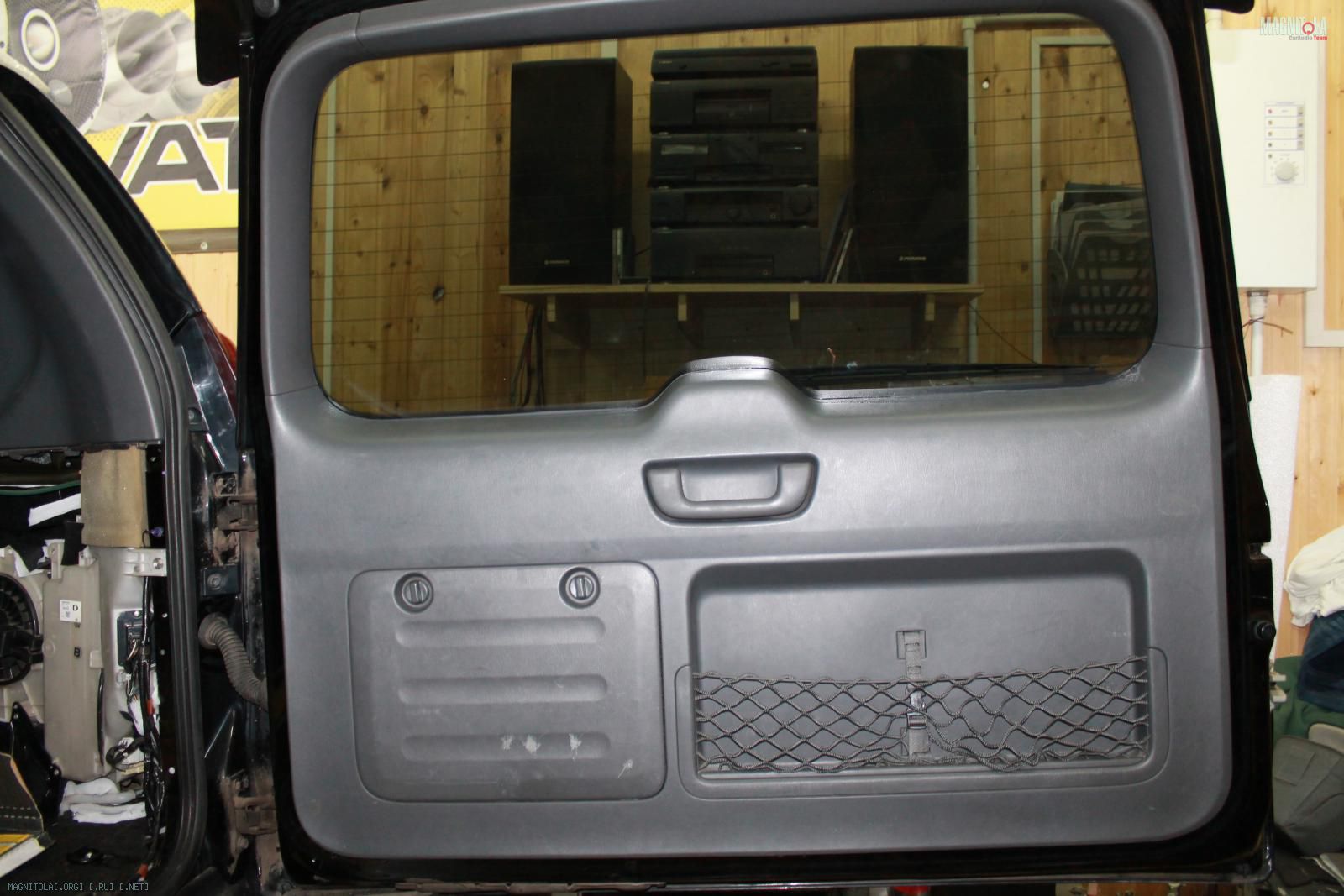

Собираем пятую дверь...

Вложение 1253546 Вложение 1253548 Вложение 1253550 Вложение 1253552 Вложение 1253554 Вложение 1253556 Вложение 1253558 Вложение 1253560 Вложение 1253562

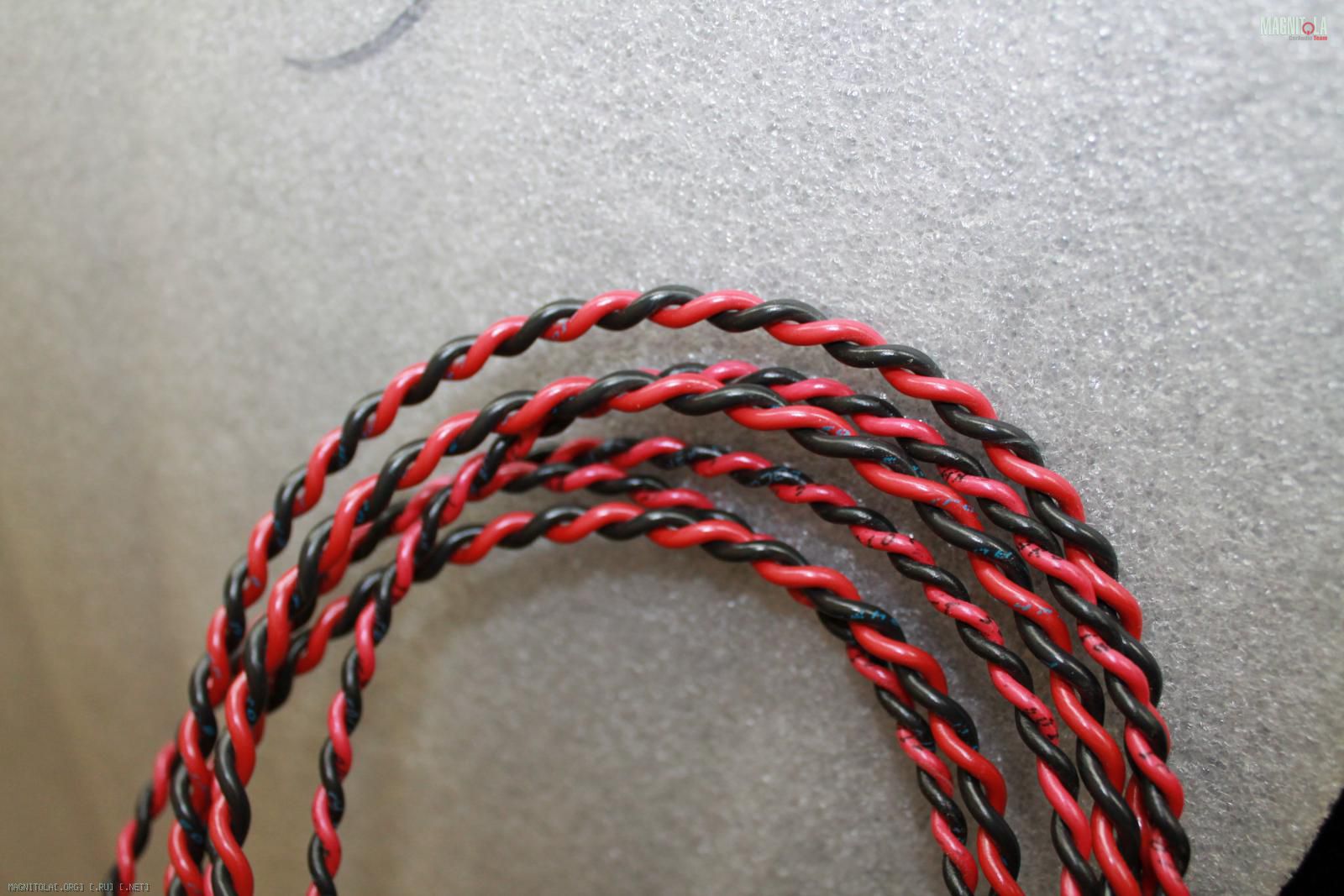

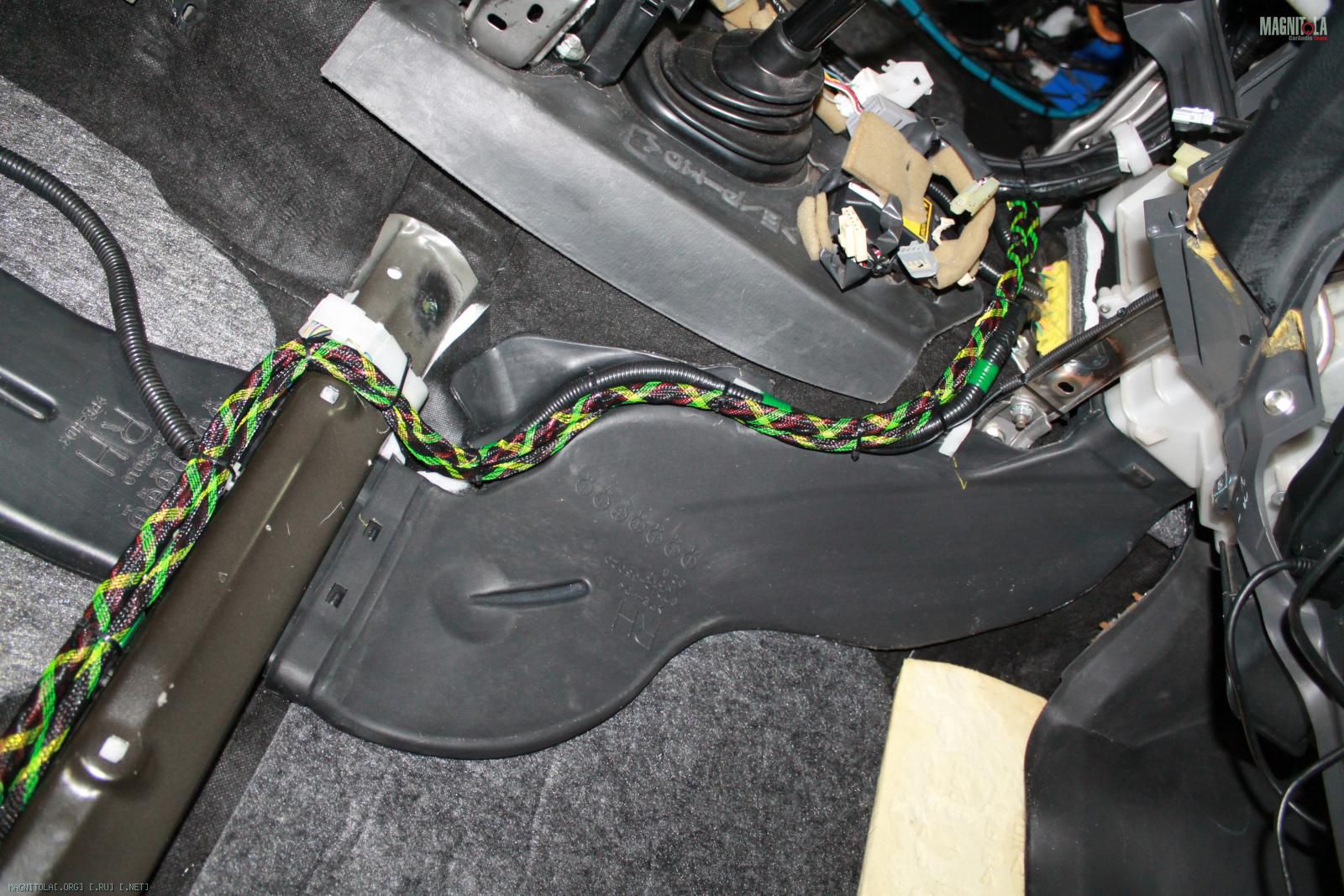

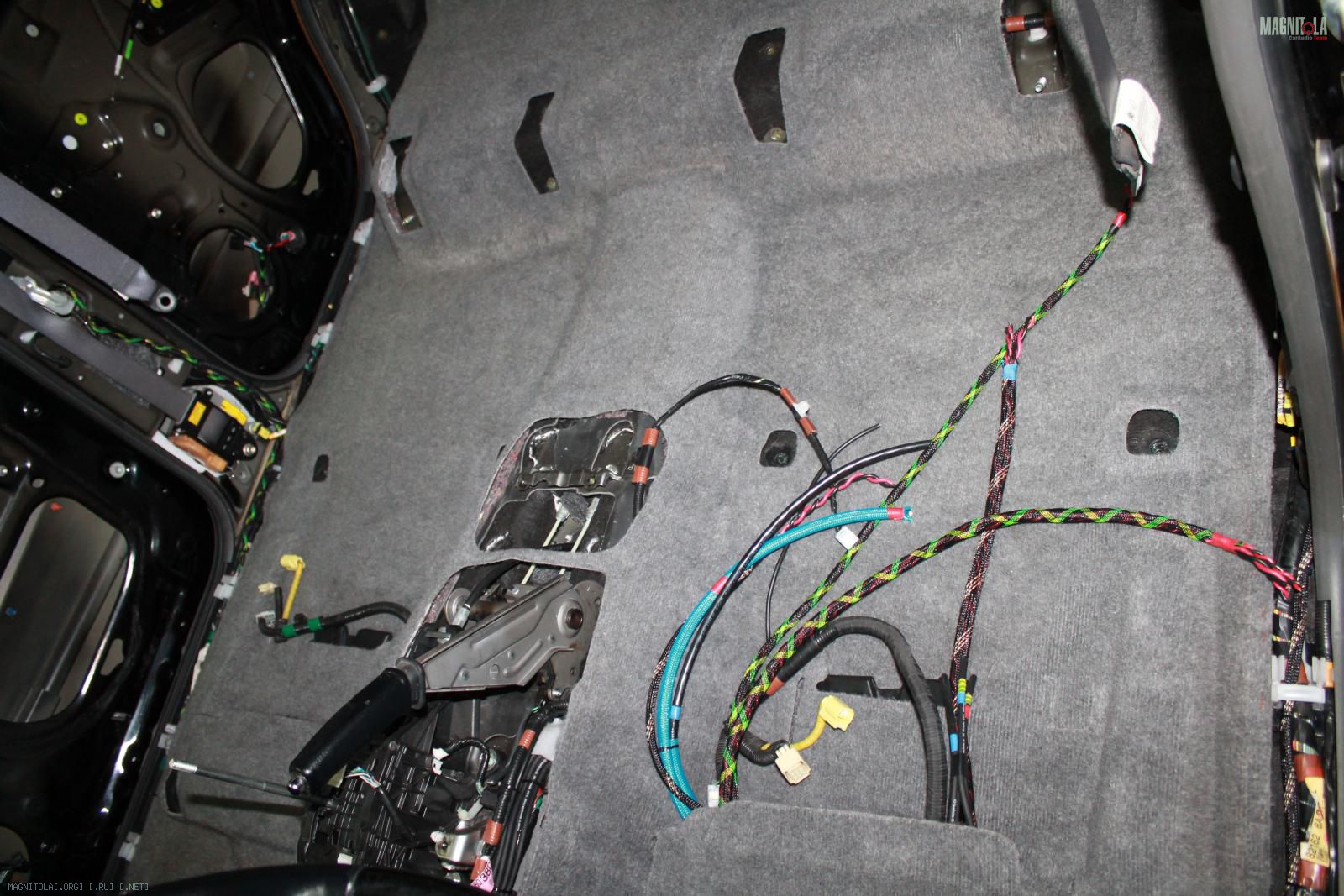

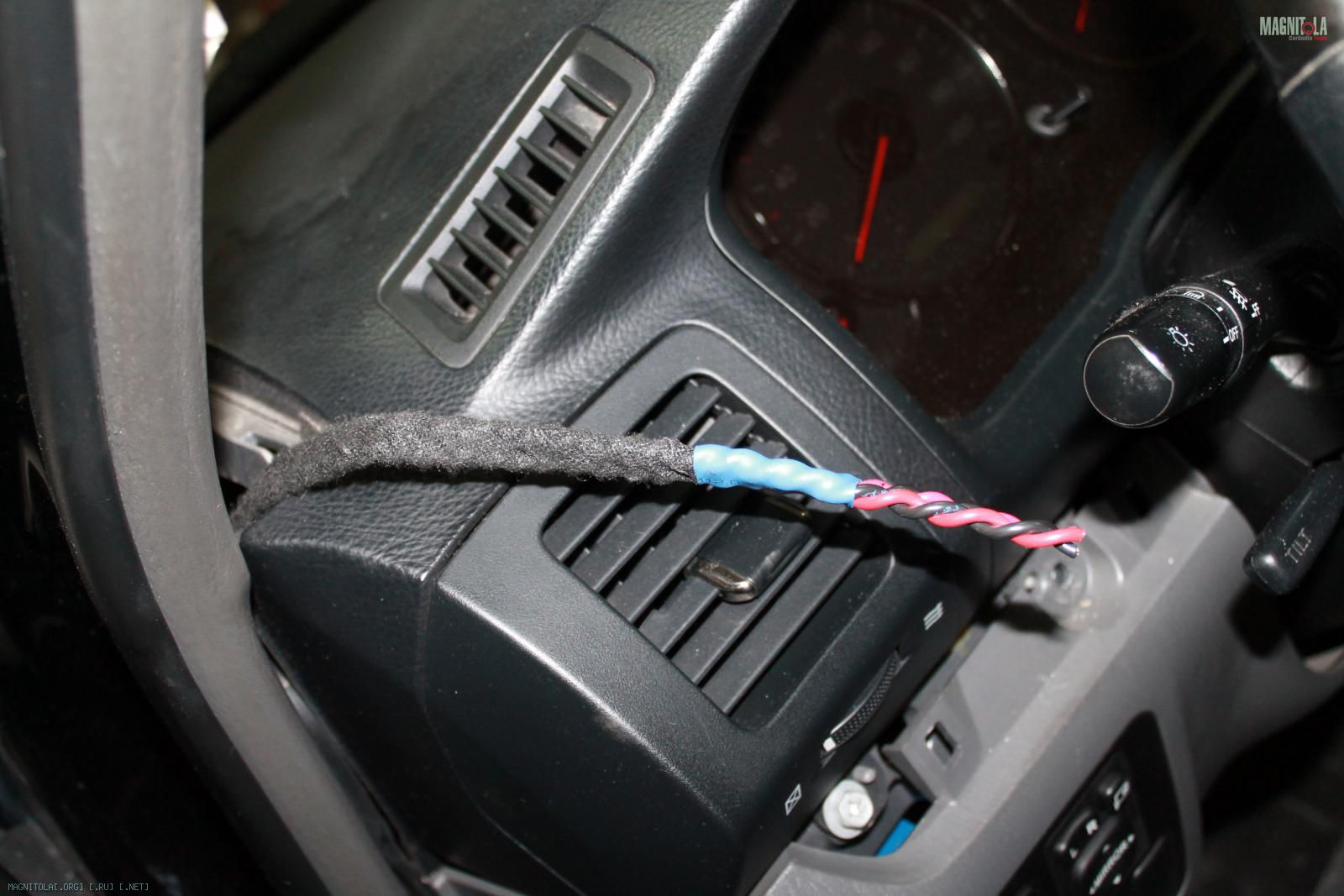

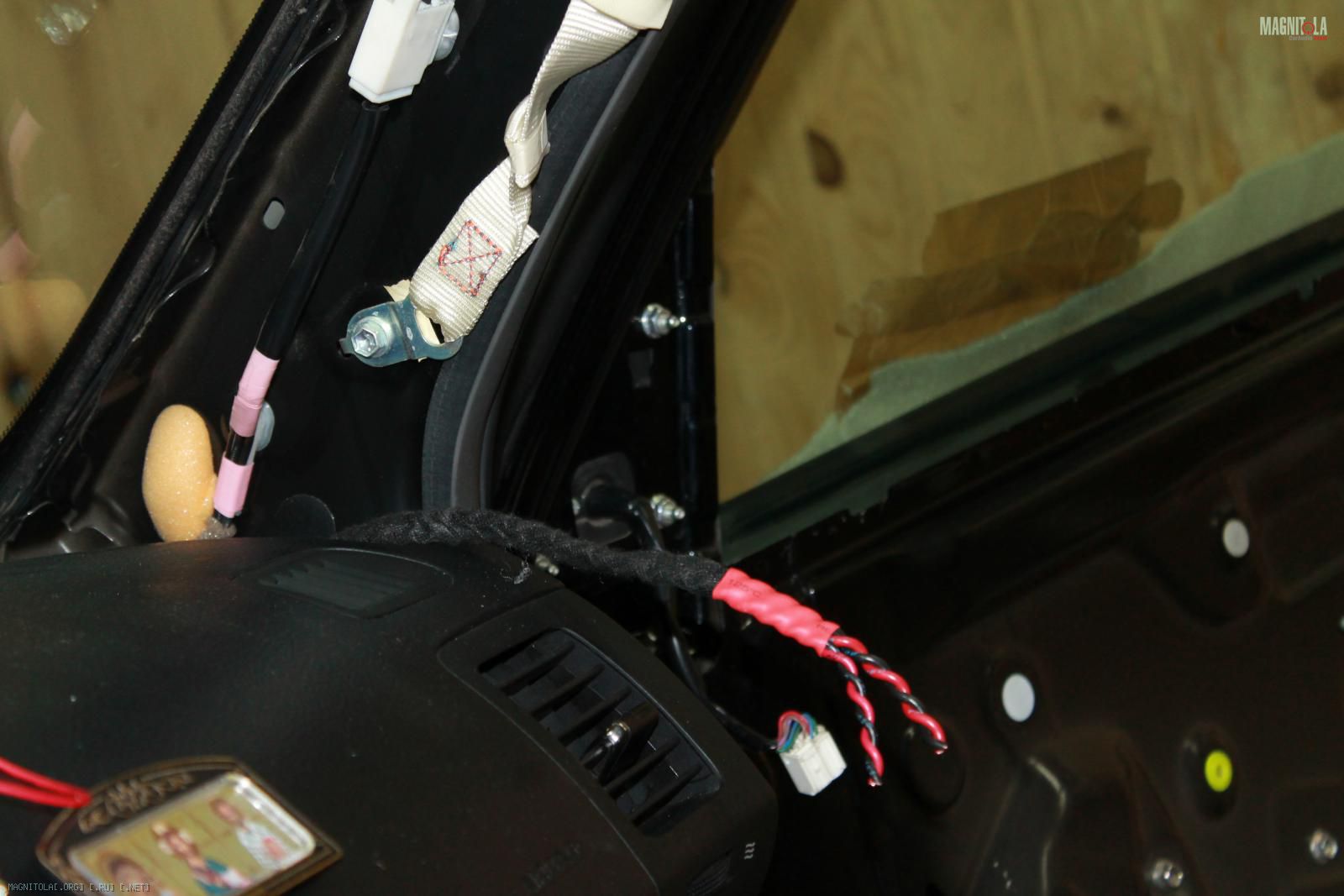

Вяжем в косы акустическую проводку, одеваем в змейку...

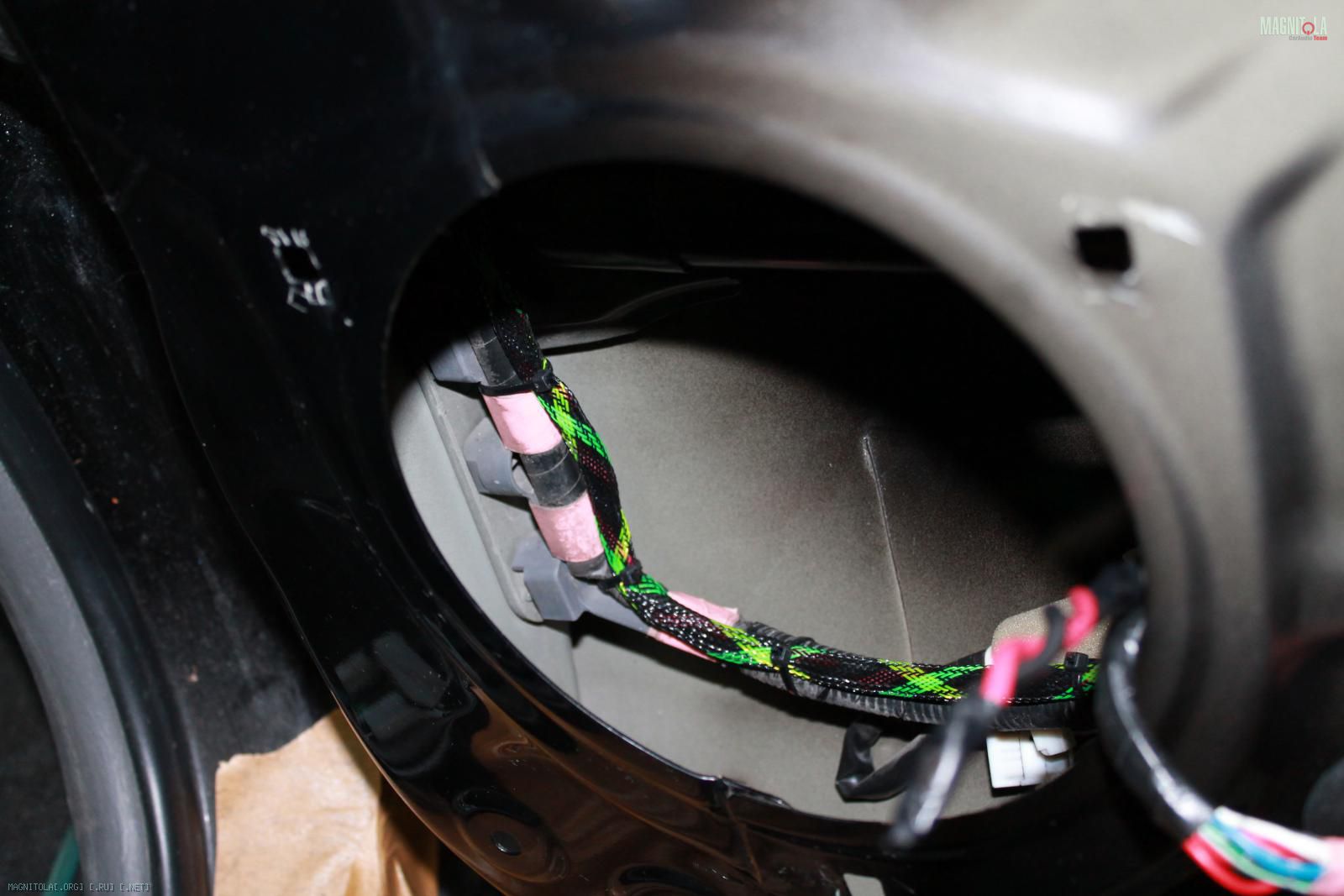

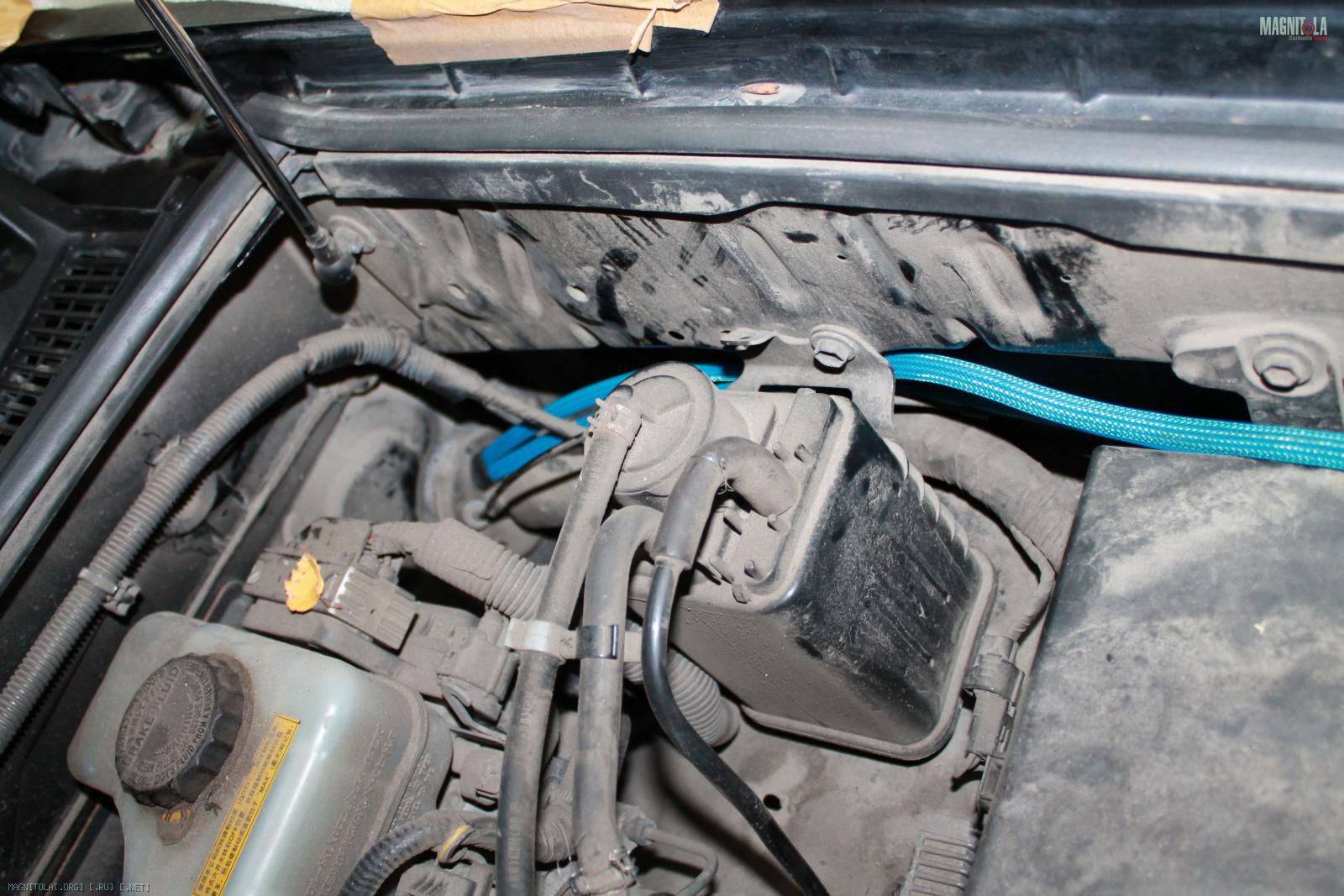

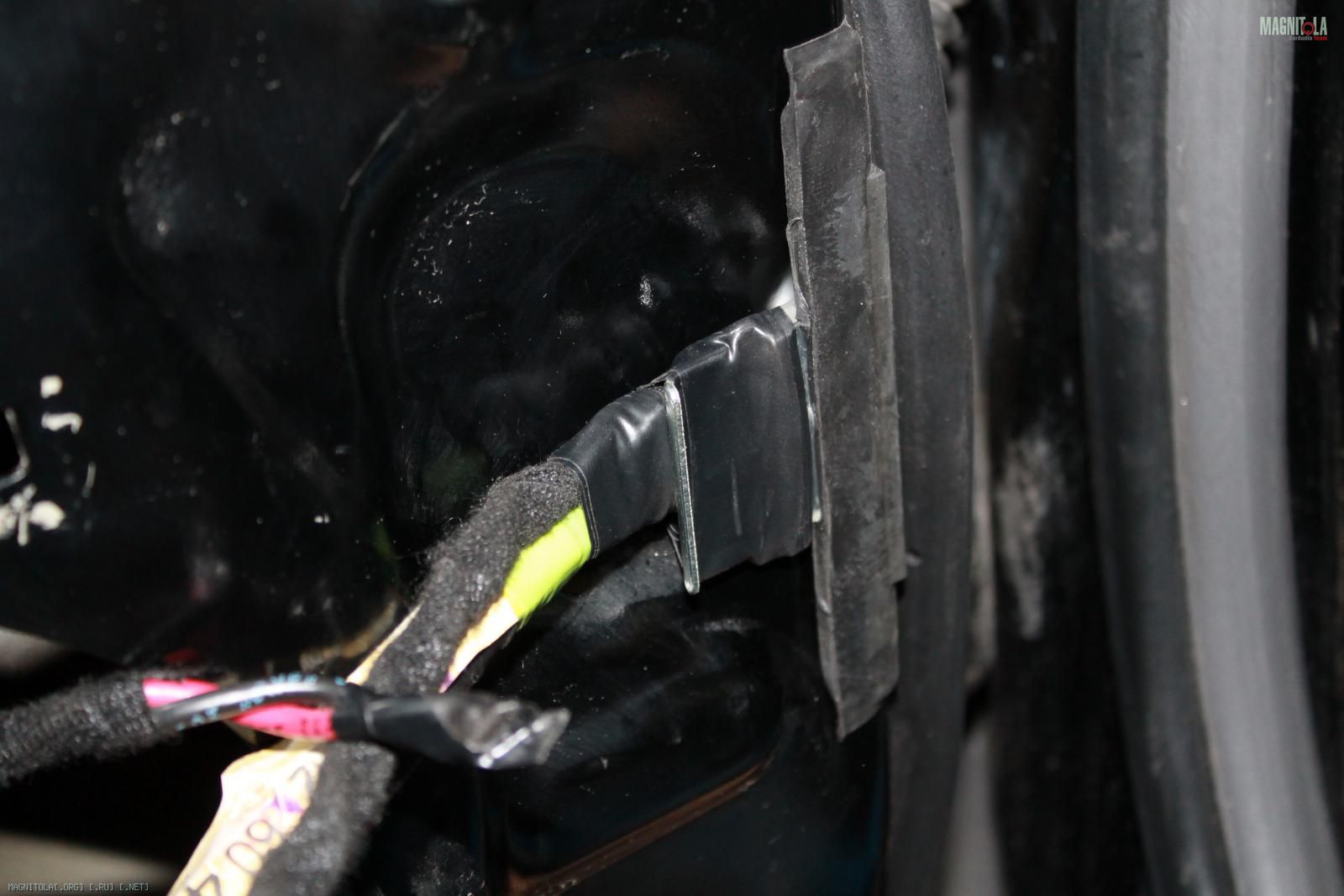

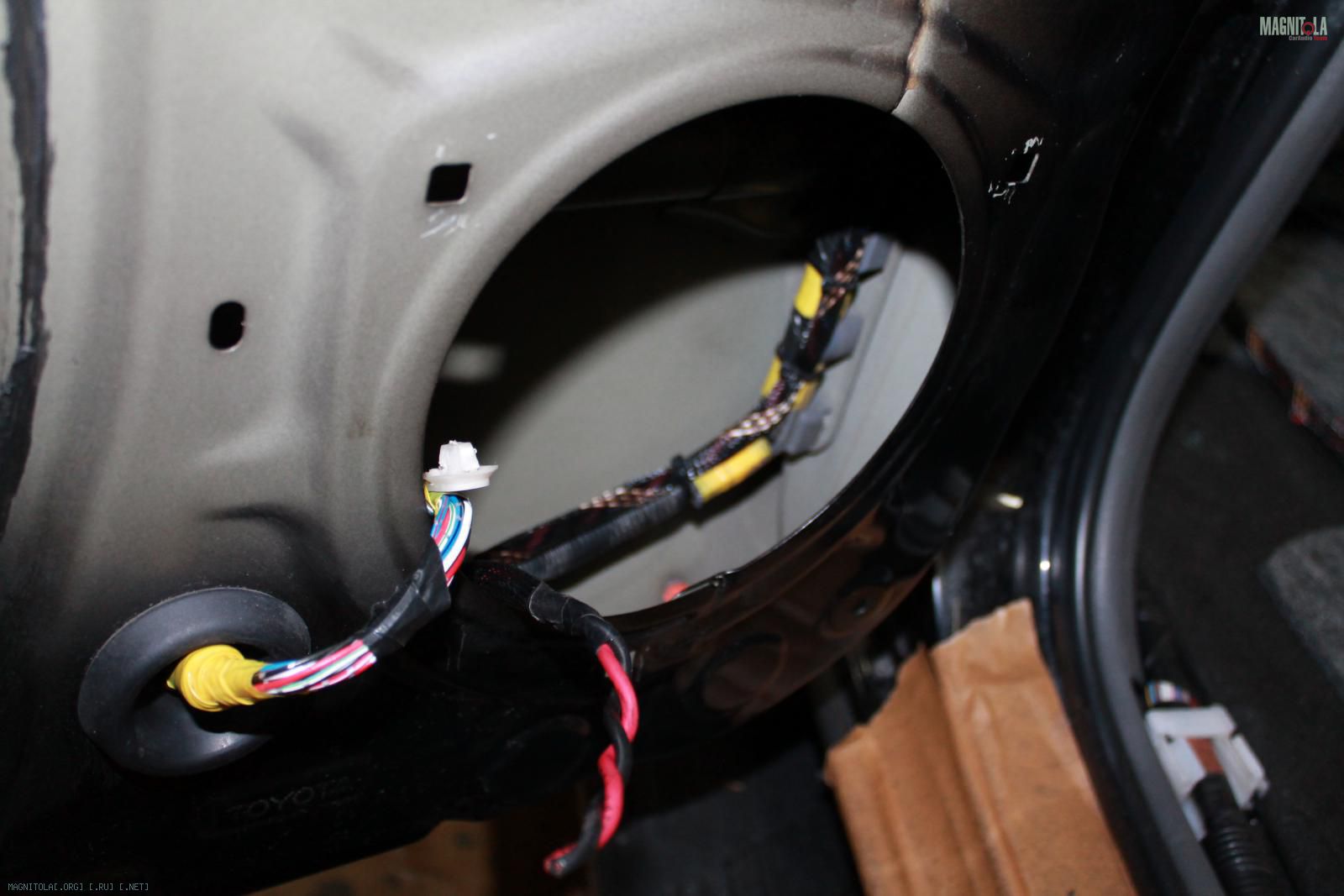

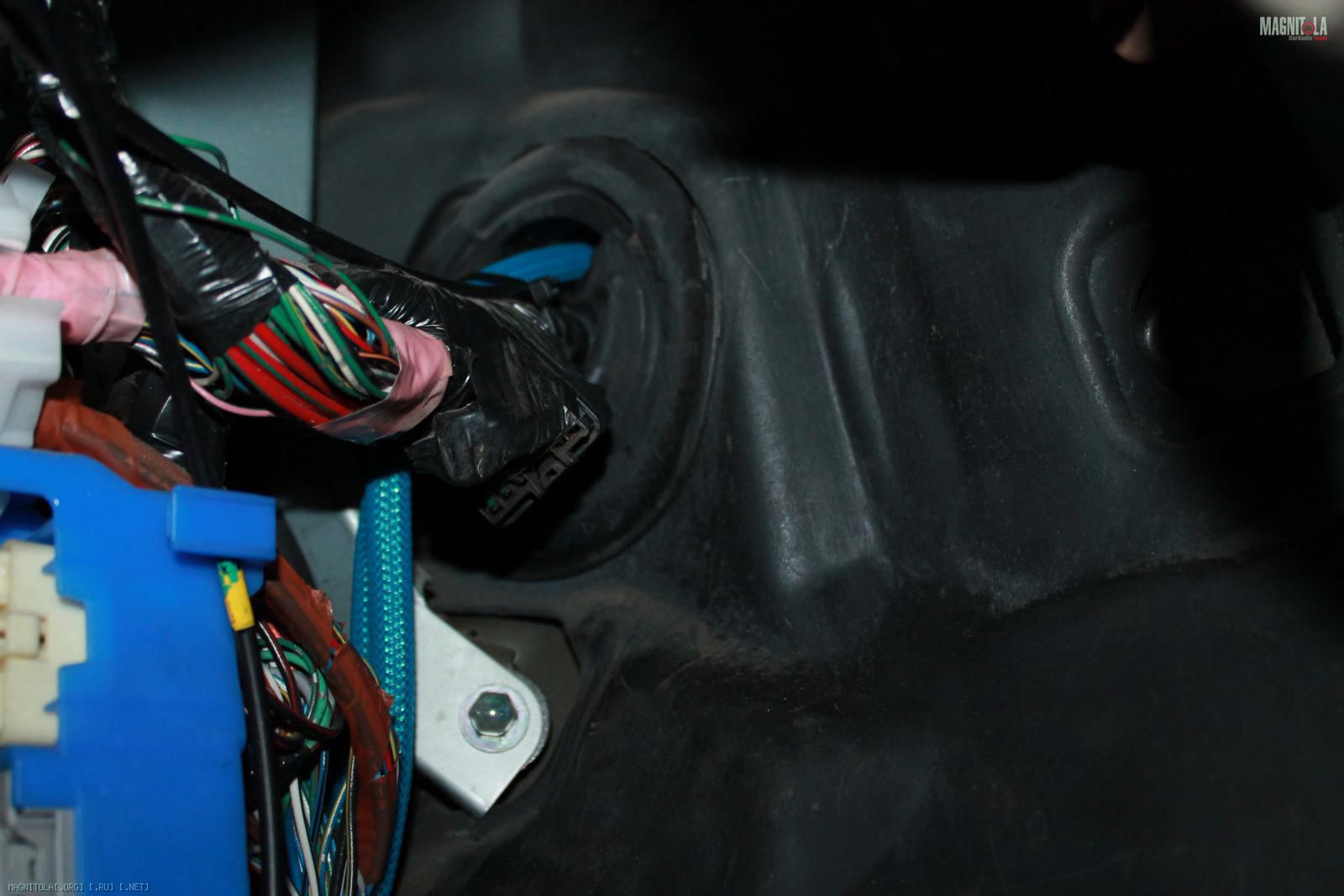

Протягиваем силовую проводку, акустическую в двери...
Вложение 1253564 Вложение 1253566 Вложение 1253568 Вложение 1253570 Вложение 1253572 Вложение 1253574 Вложение 1253576 Вложение 1253578 Вложение 1253580

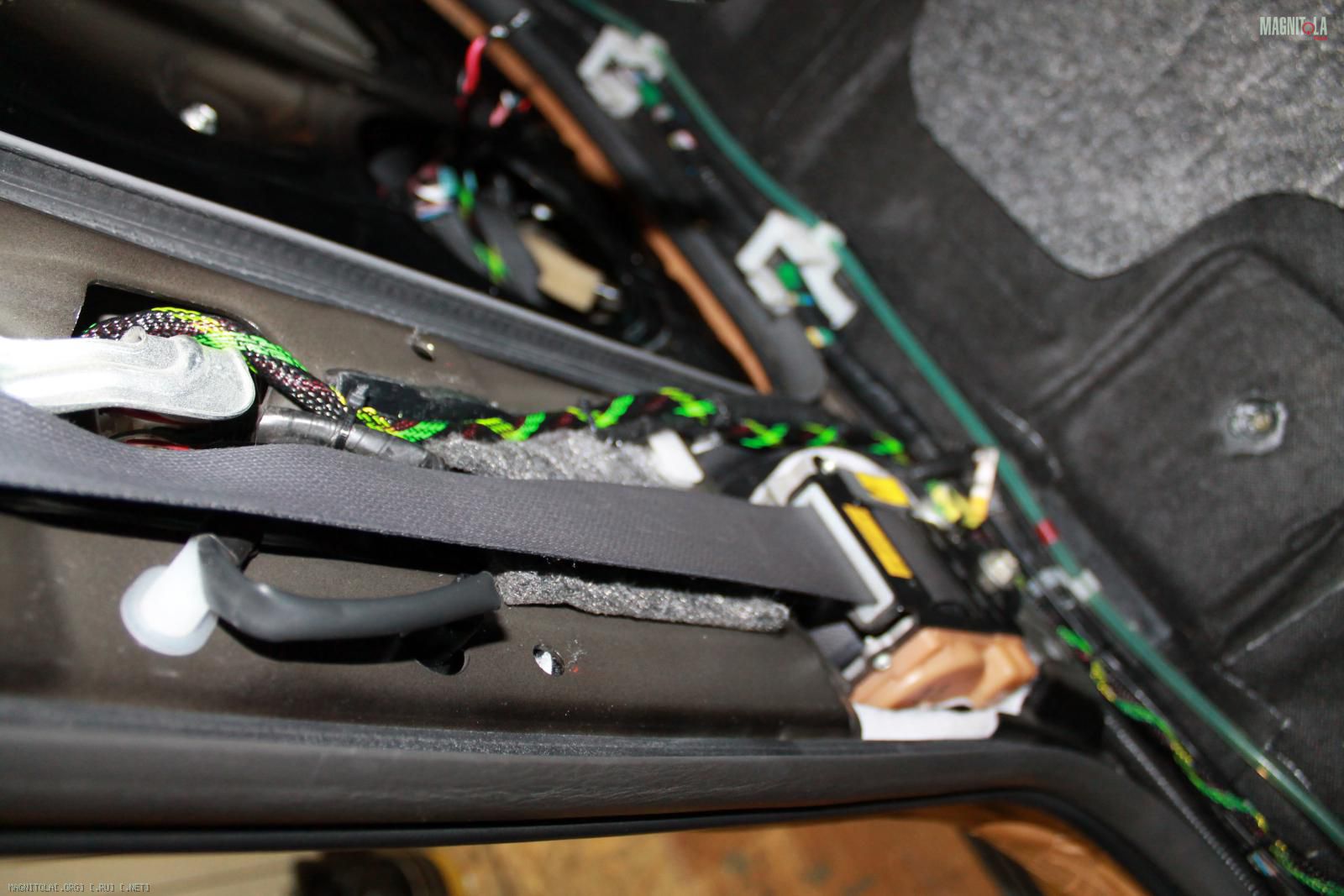

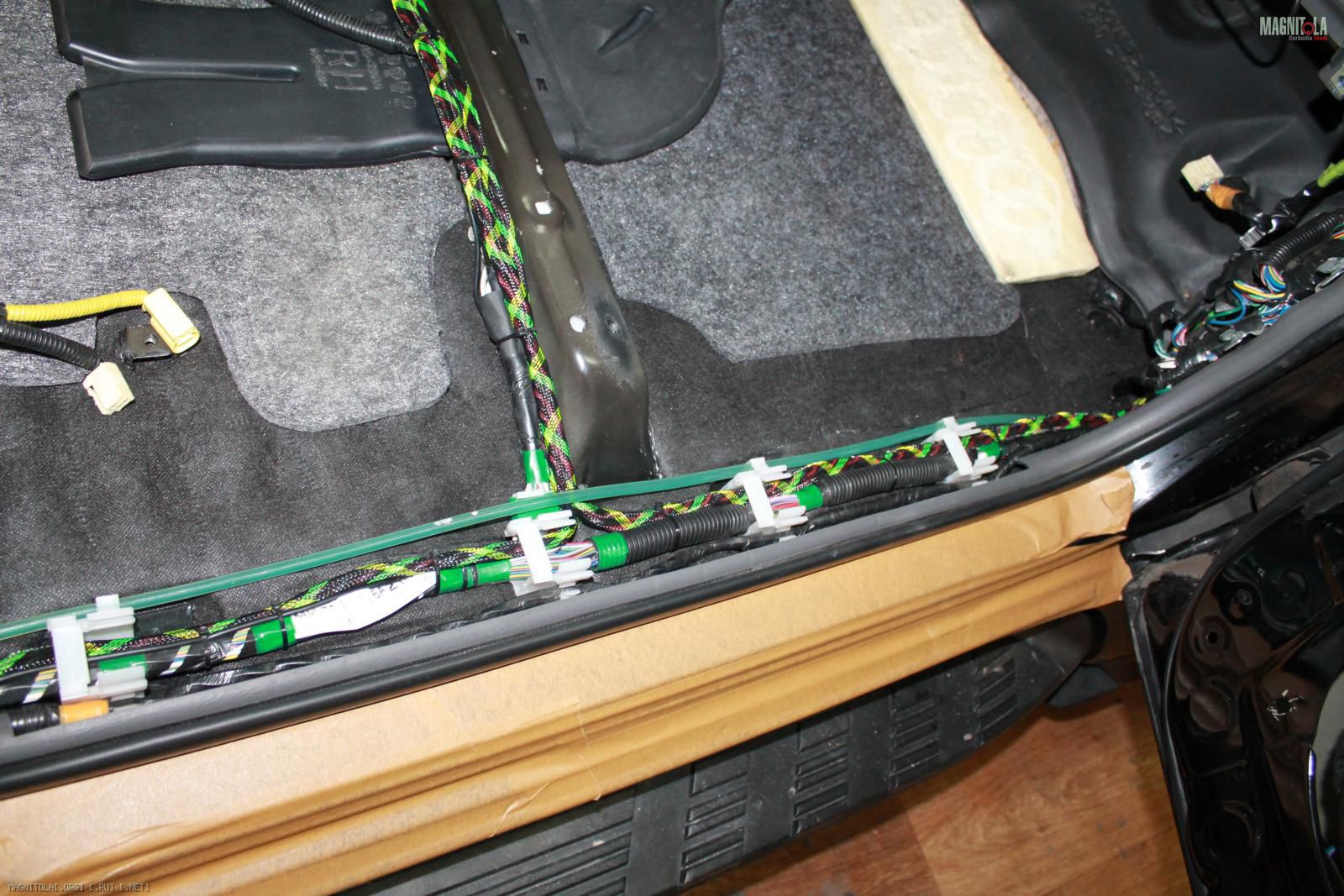

Закрепление проводки...

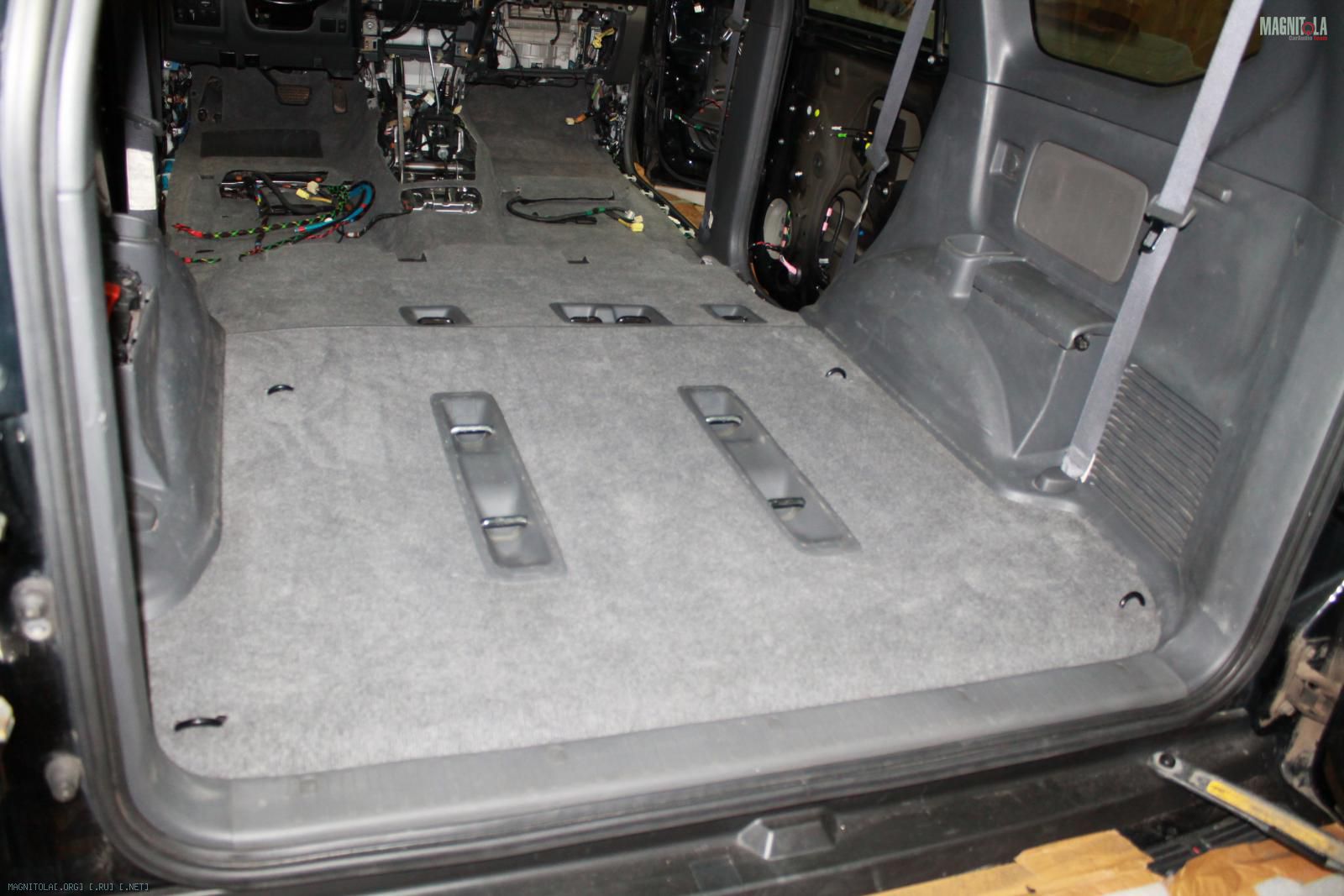

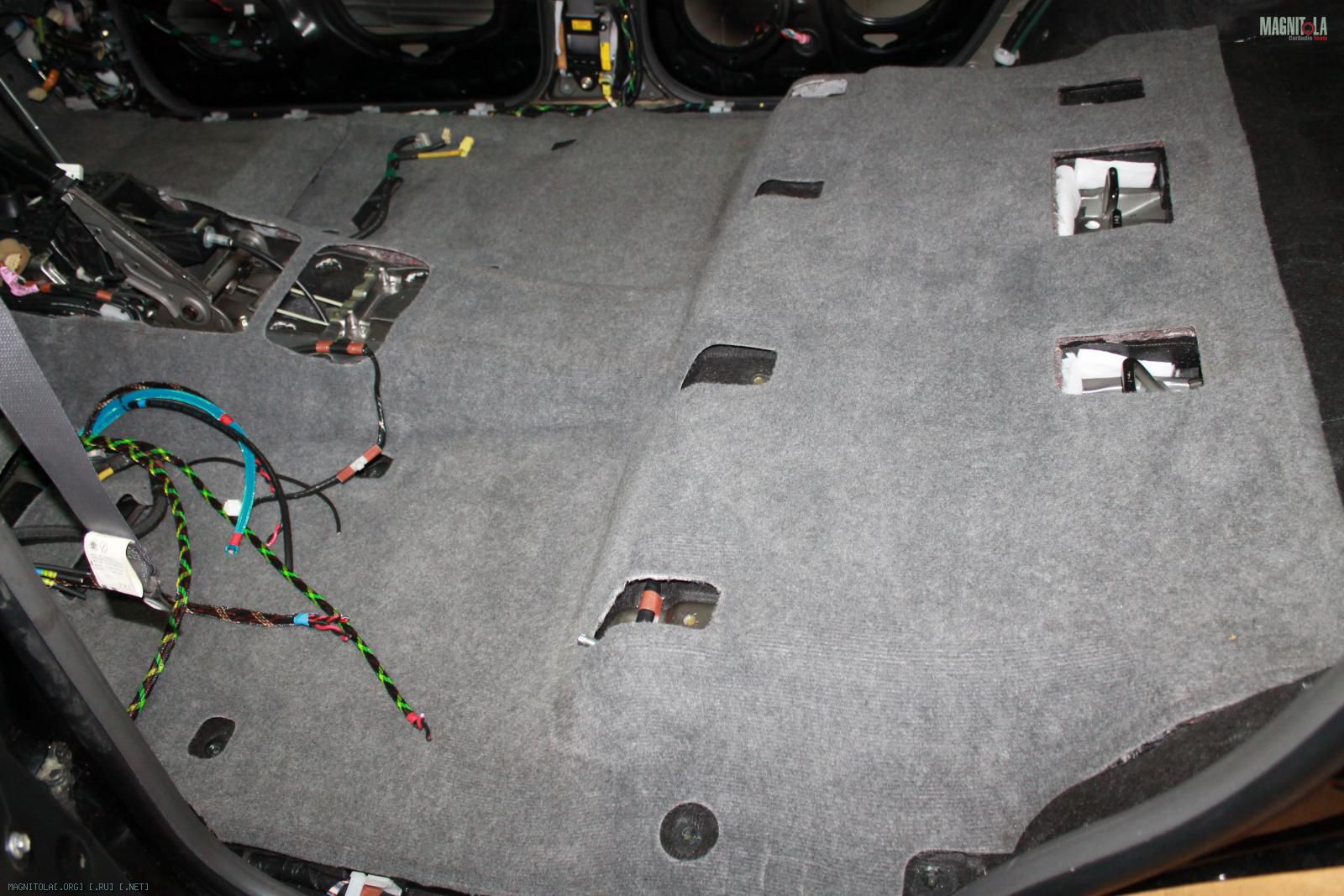

Укладываем штатный ковер после химчистки...

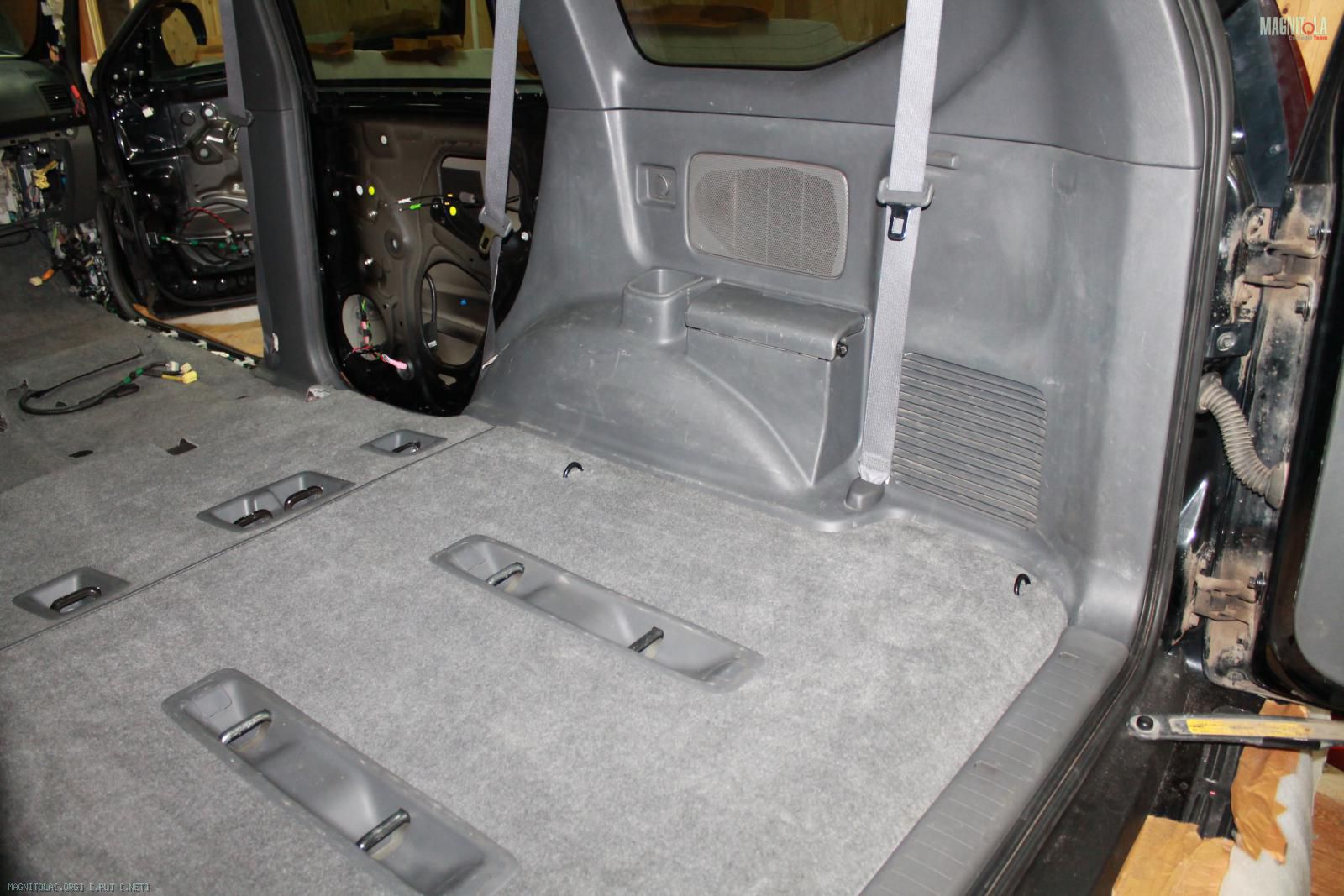

Собираем багажник...
Вложение 1253582 Вложение 1253584 Вложение 1253586 Вложение 1253588 Вложение 1253590 Вложение 1253592 Вложение 1253594 Вложение 1253596 Вложение 1253598 Вложение 1253600 Вложение 1253602
18.11.2018, 21:47
st220

Вложений: 29

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

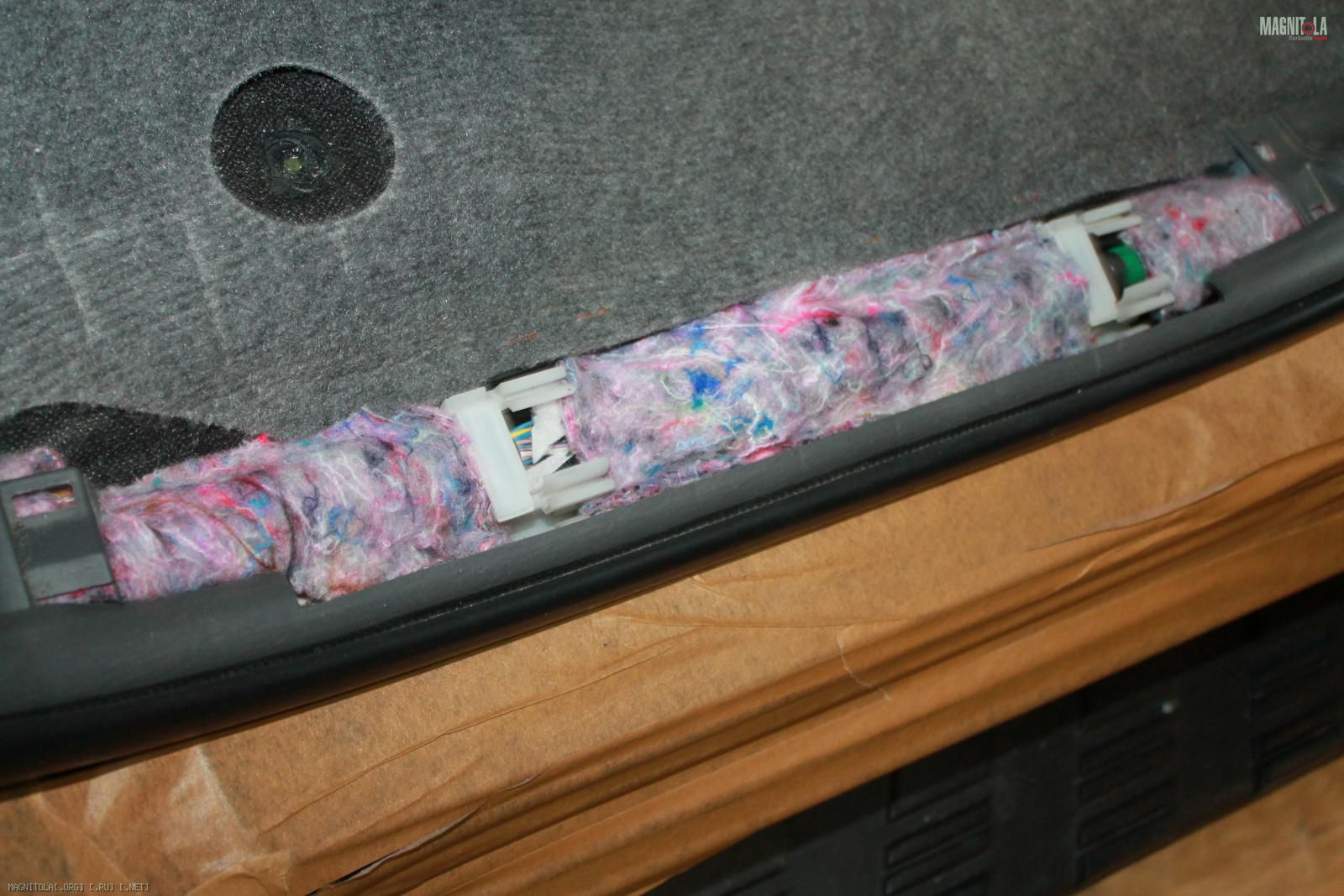

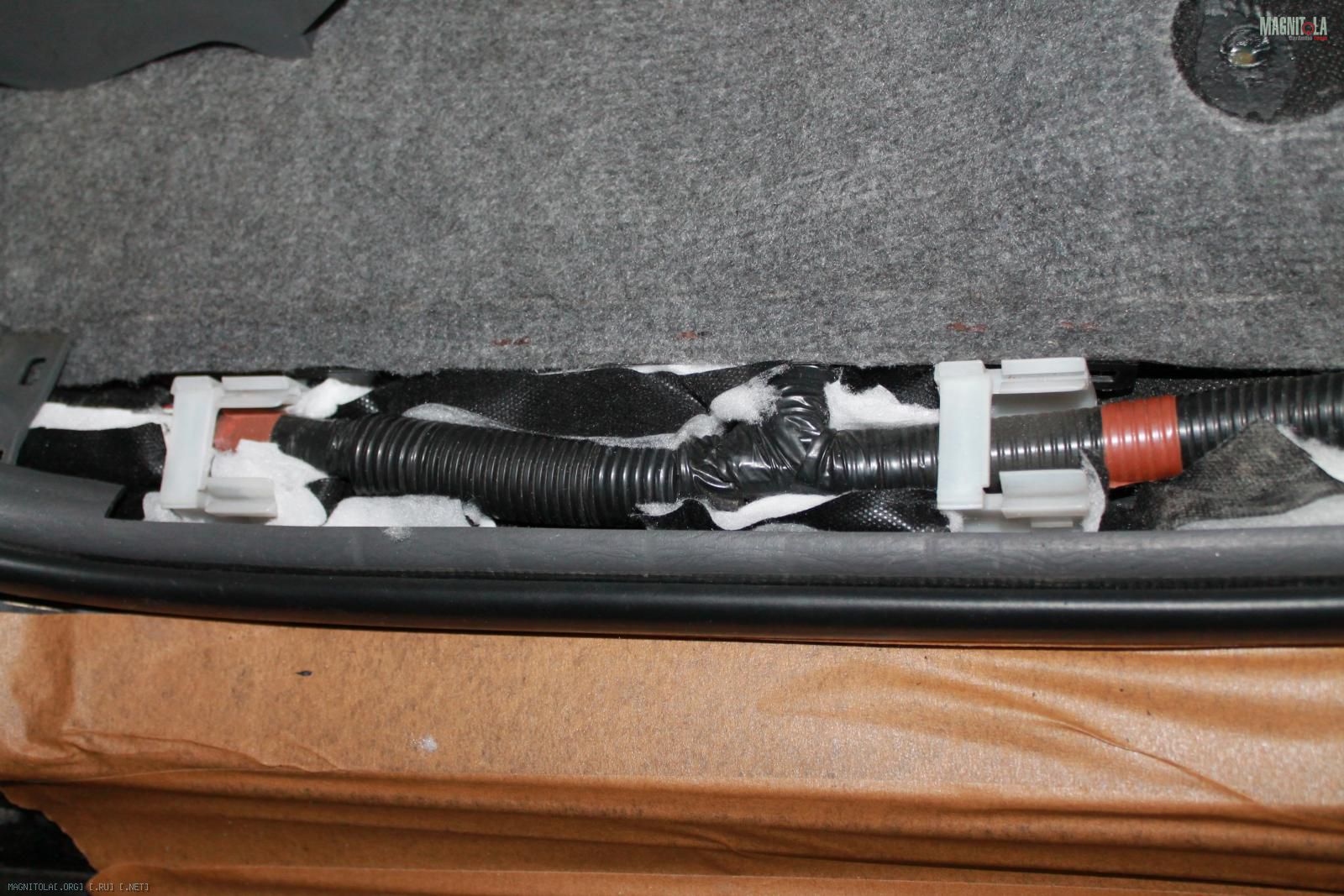

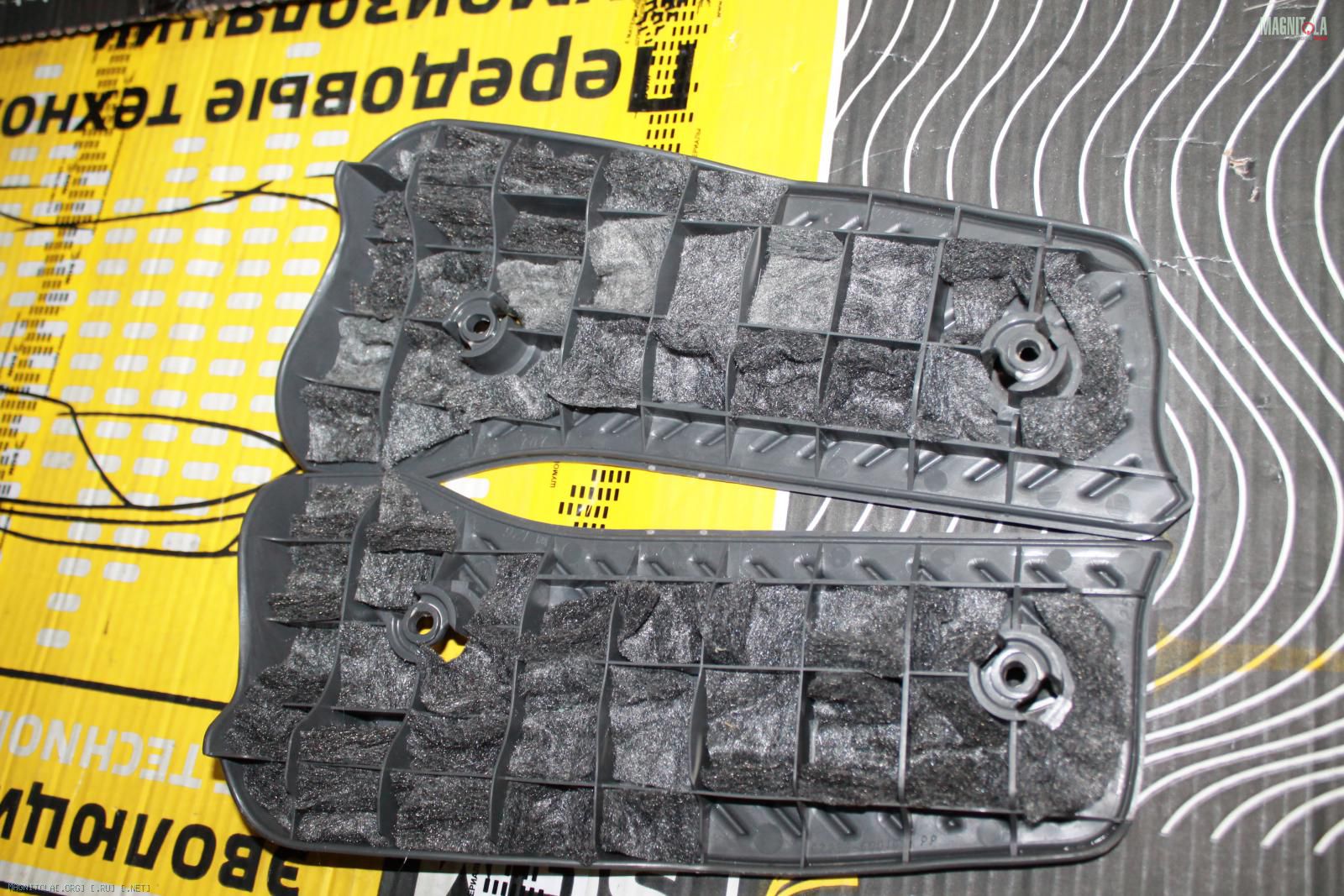

На обратную сторону порогов наносим войлок и шумопоглотитель... собираем.
Укладываем шумопоглотитель SGM PRO в центральный тоннель... собираем...

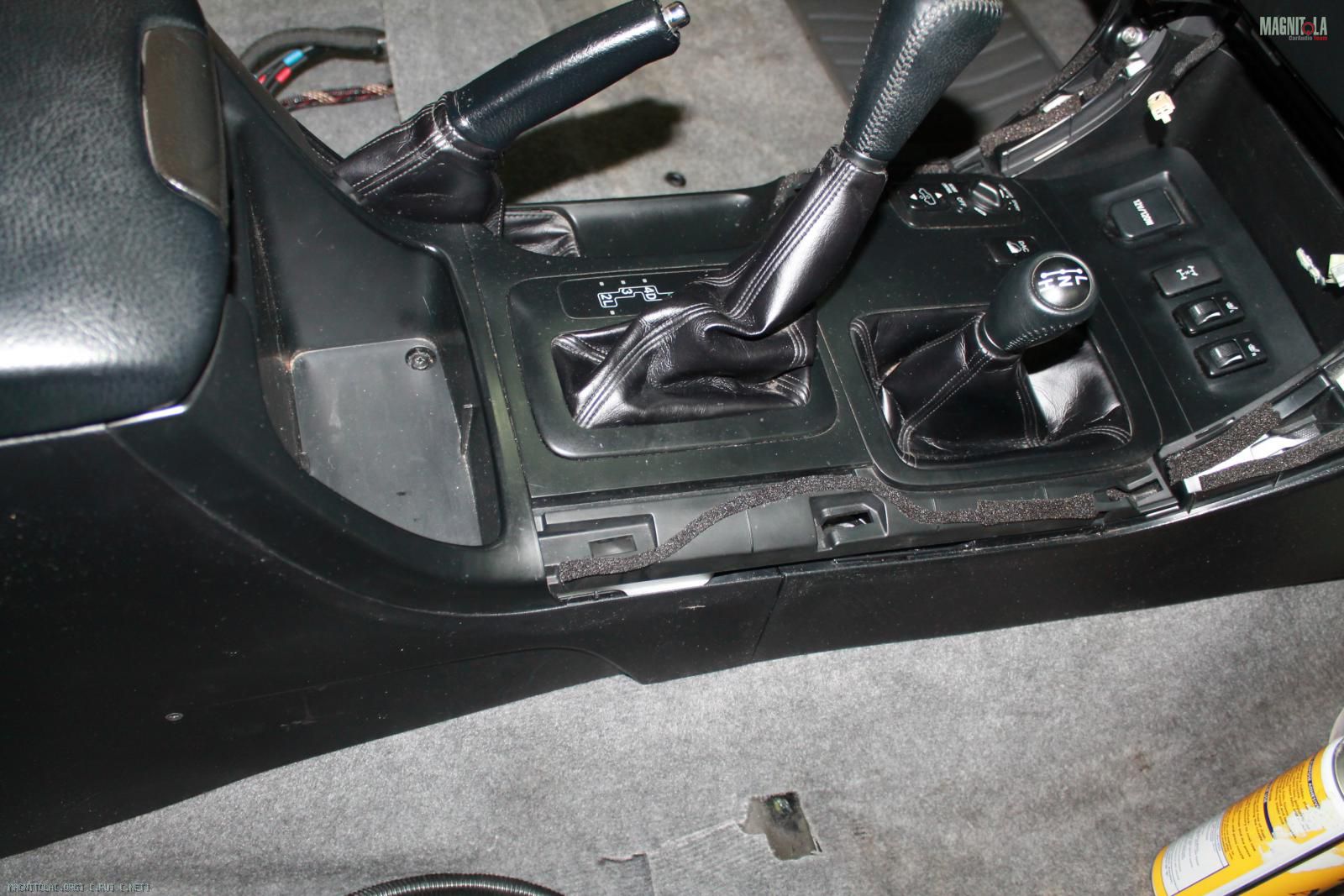

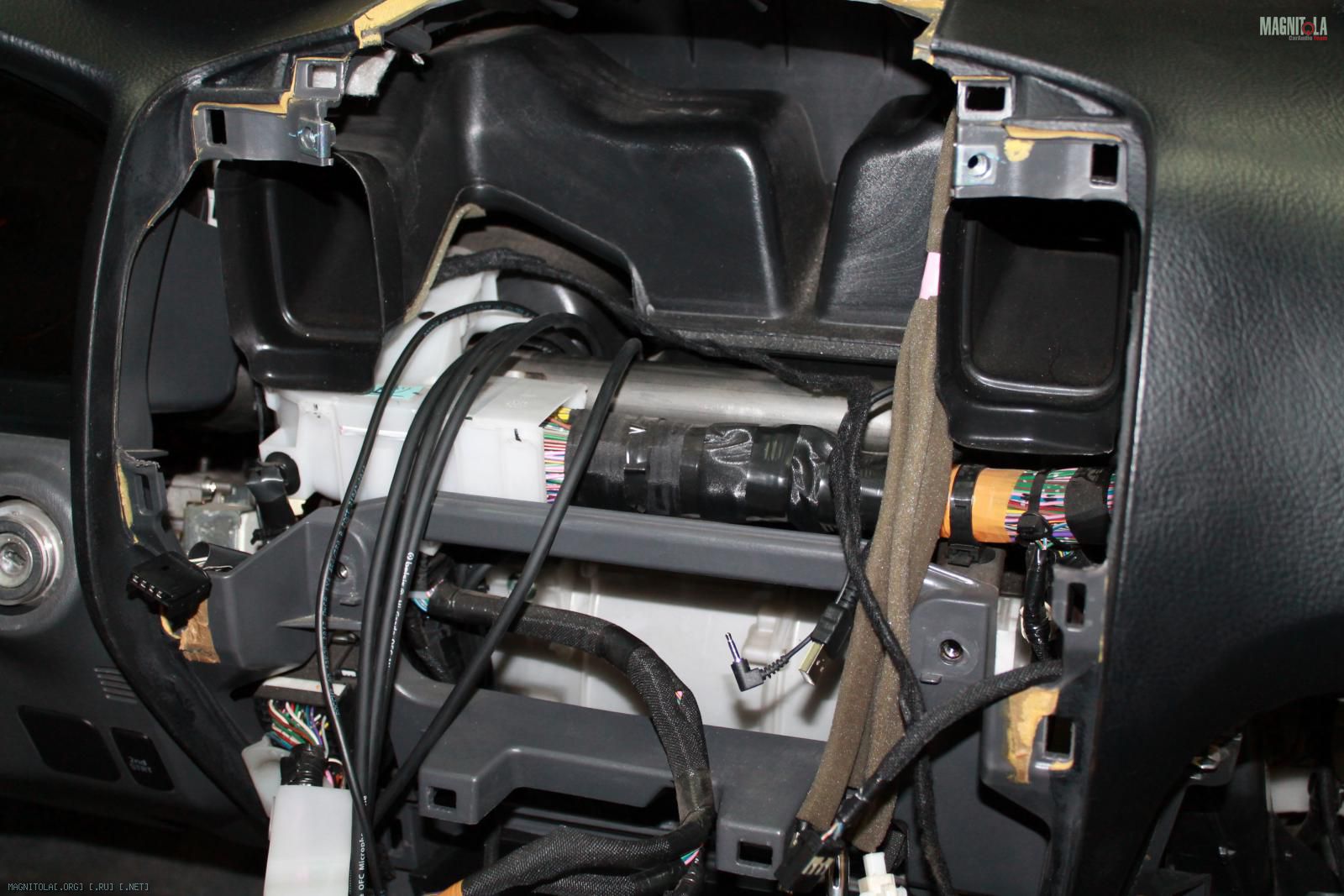

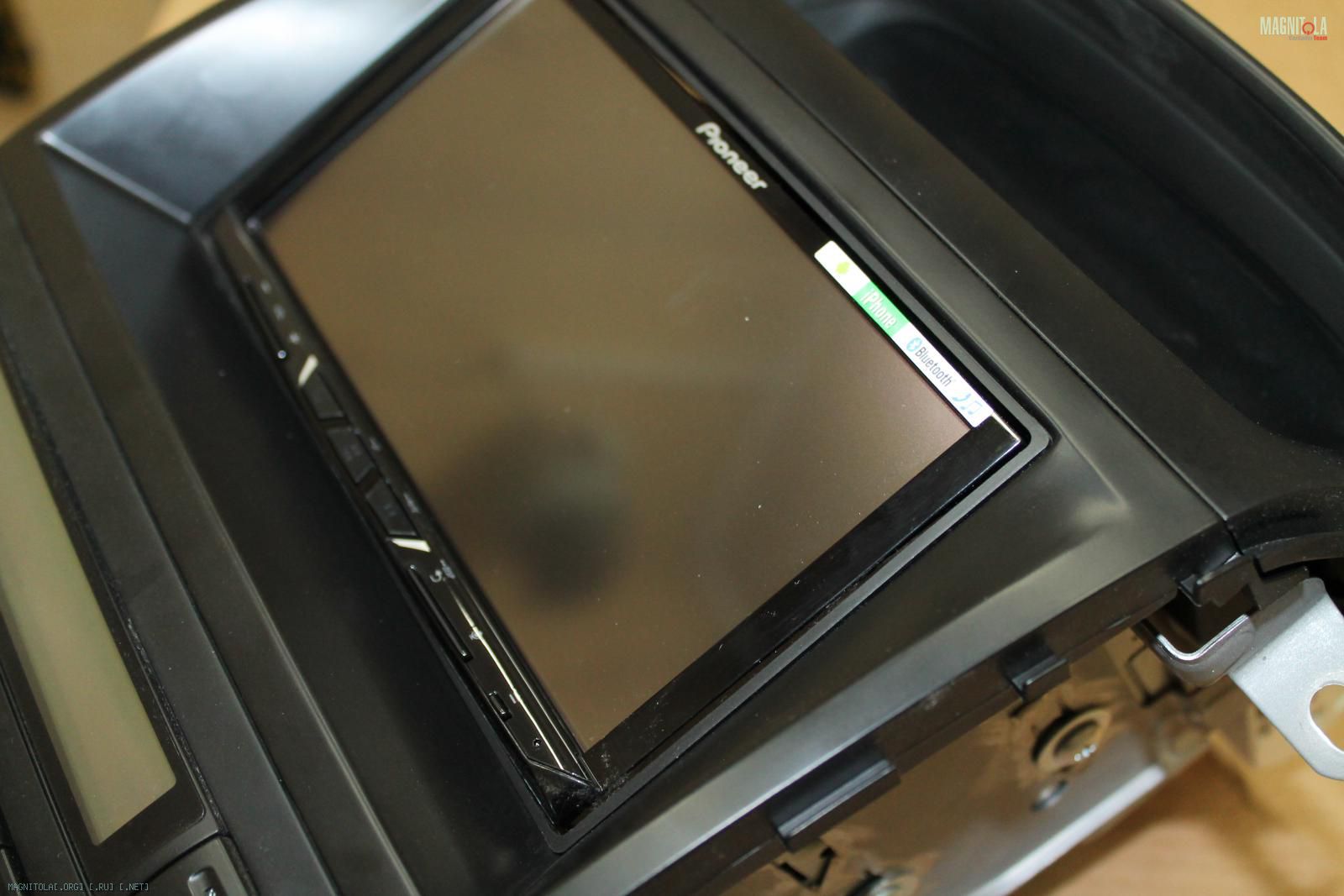

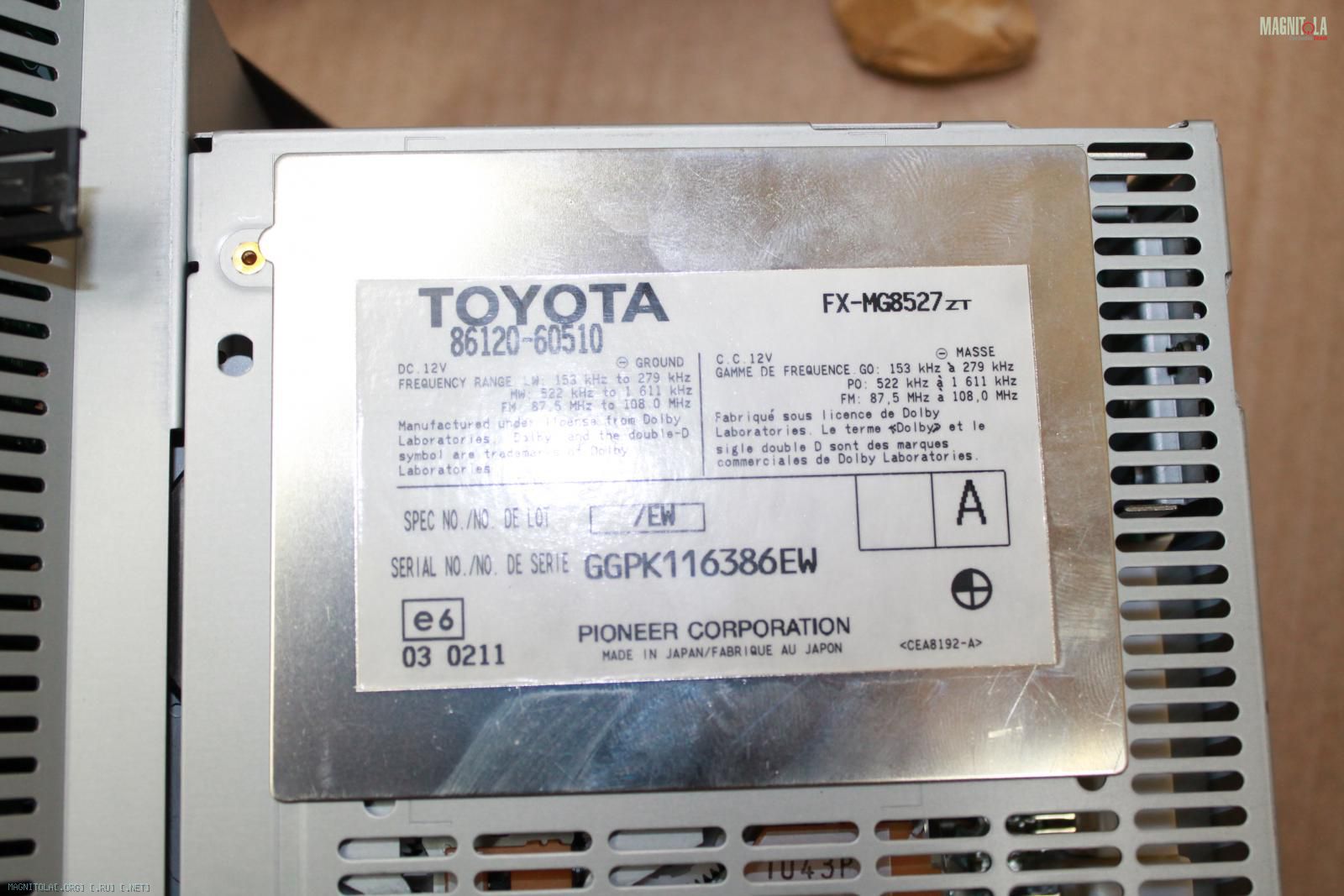

Снимаем штатную голову пионер, устанавливаем рамку 2 дин, дорабатываем крепления, чтобы новое ГУ встало заподлицо.

Вложение 1253692 Вложение 1253694 Вложение 1253696 Вложение 1253698 Вложение 1253700 Вложение 1253702 Вложение 1253704 Вложение 1253706 Вложение 1253708 Вложение 1253710 Вложение 1253712

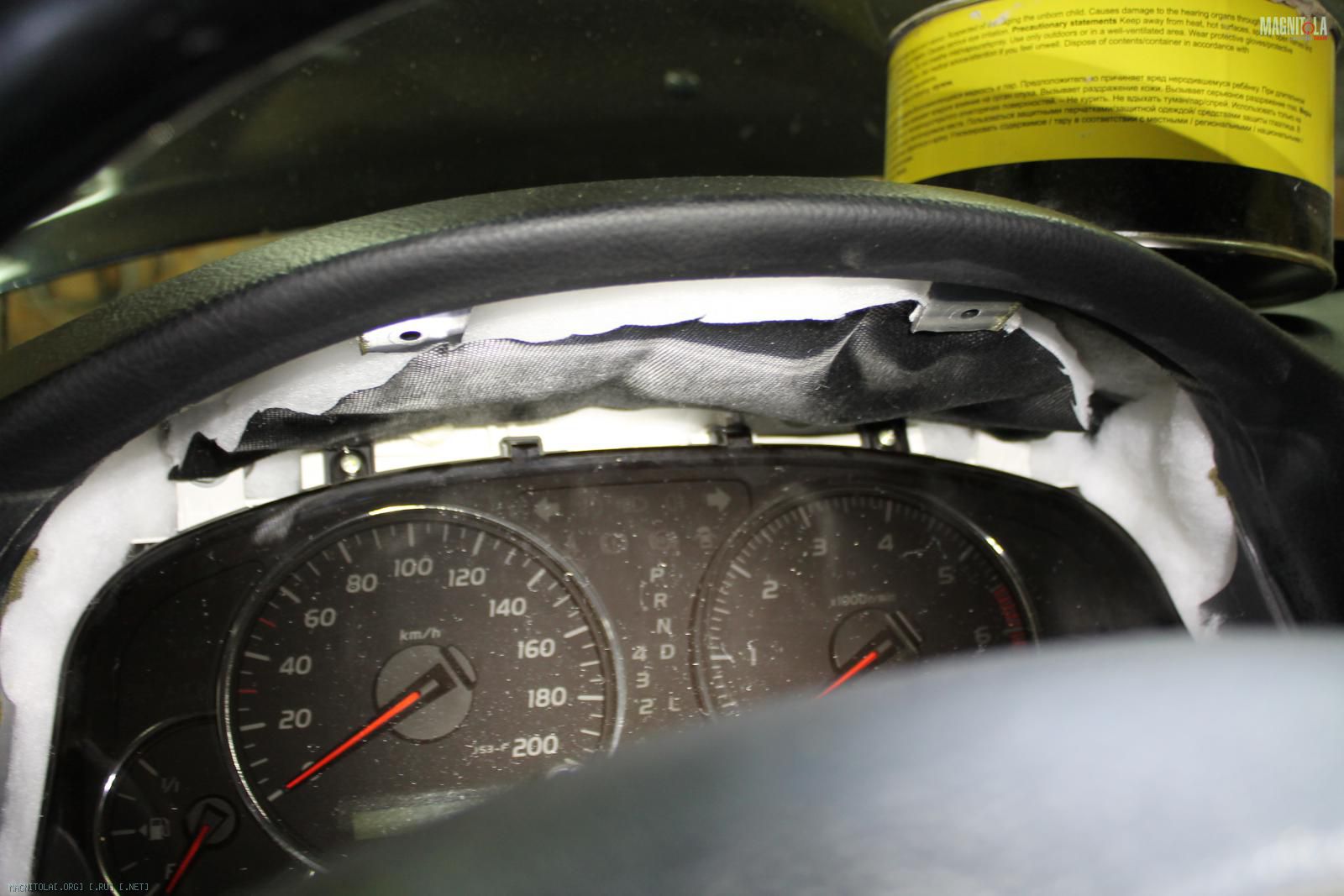

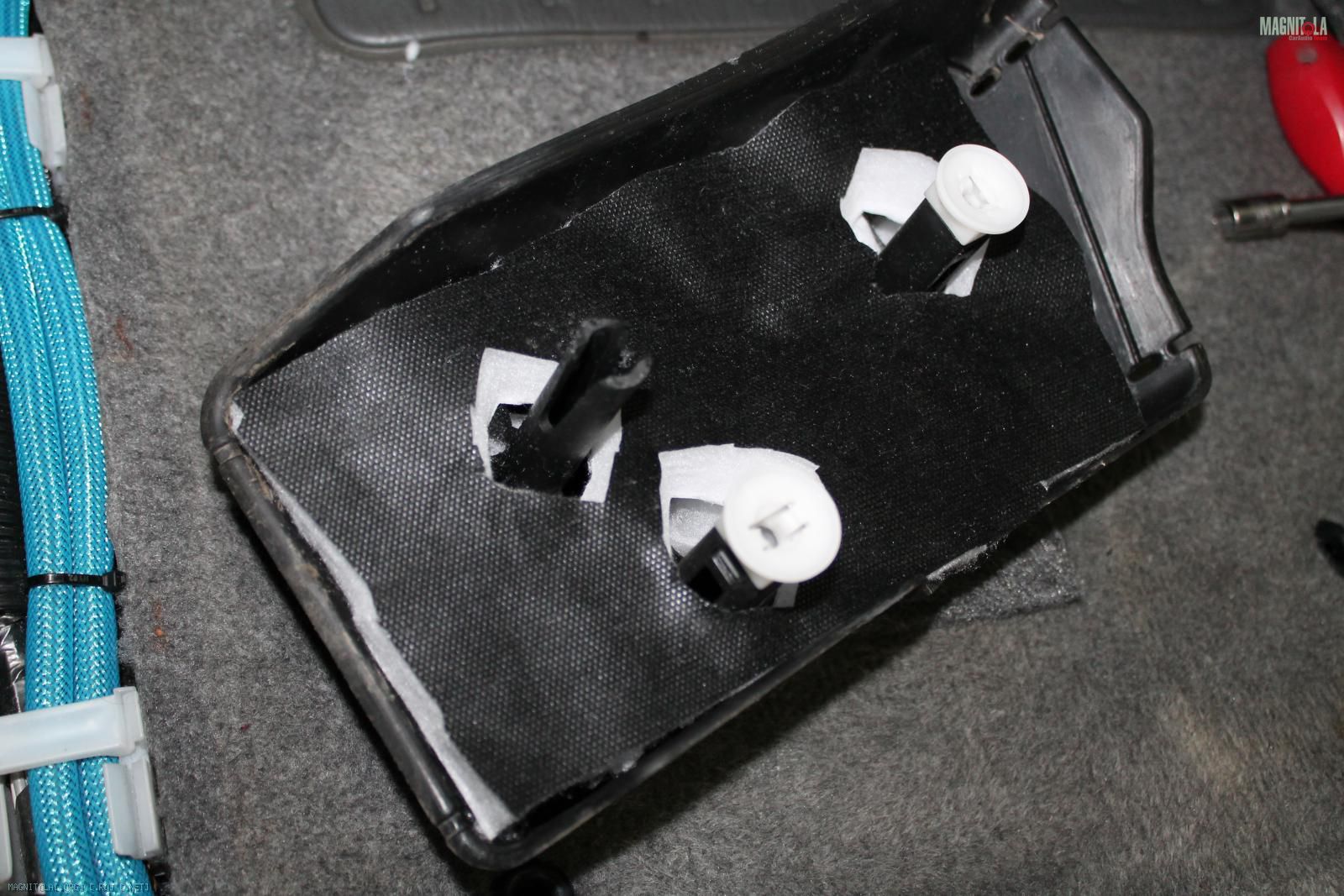

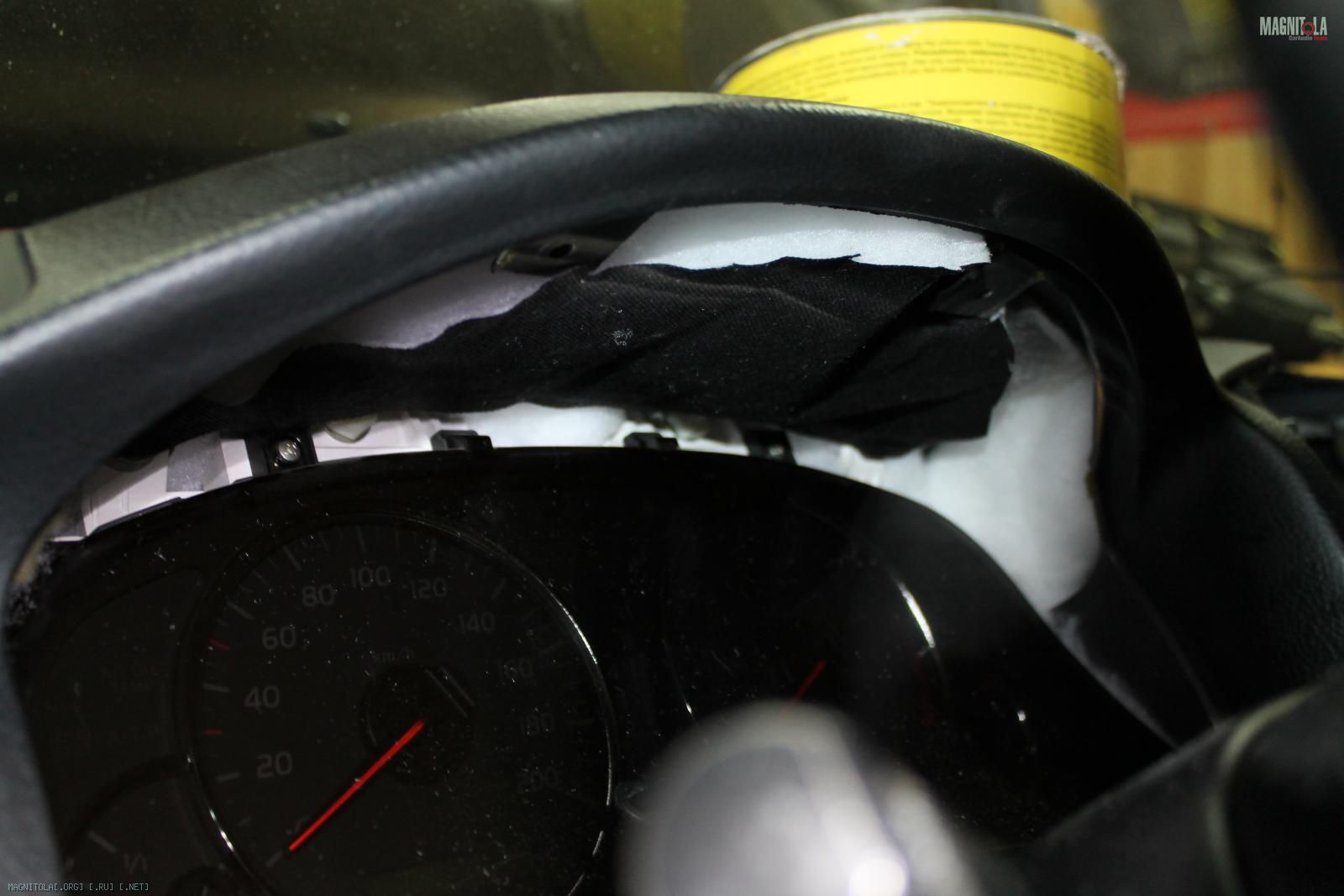

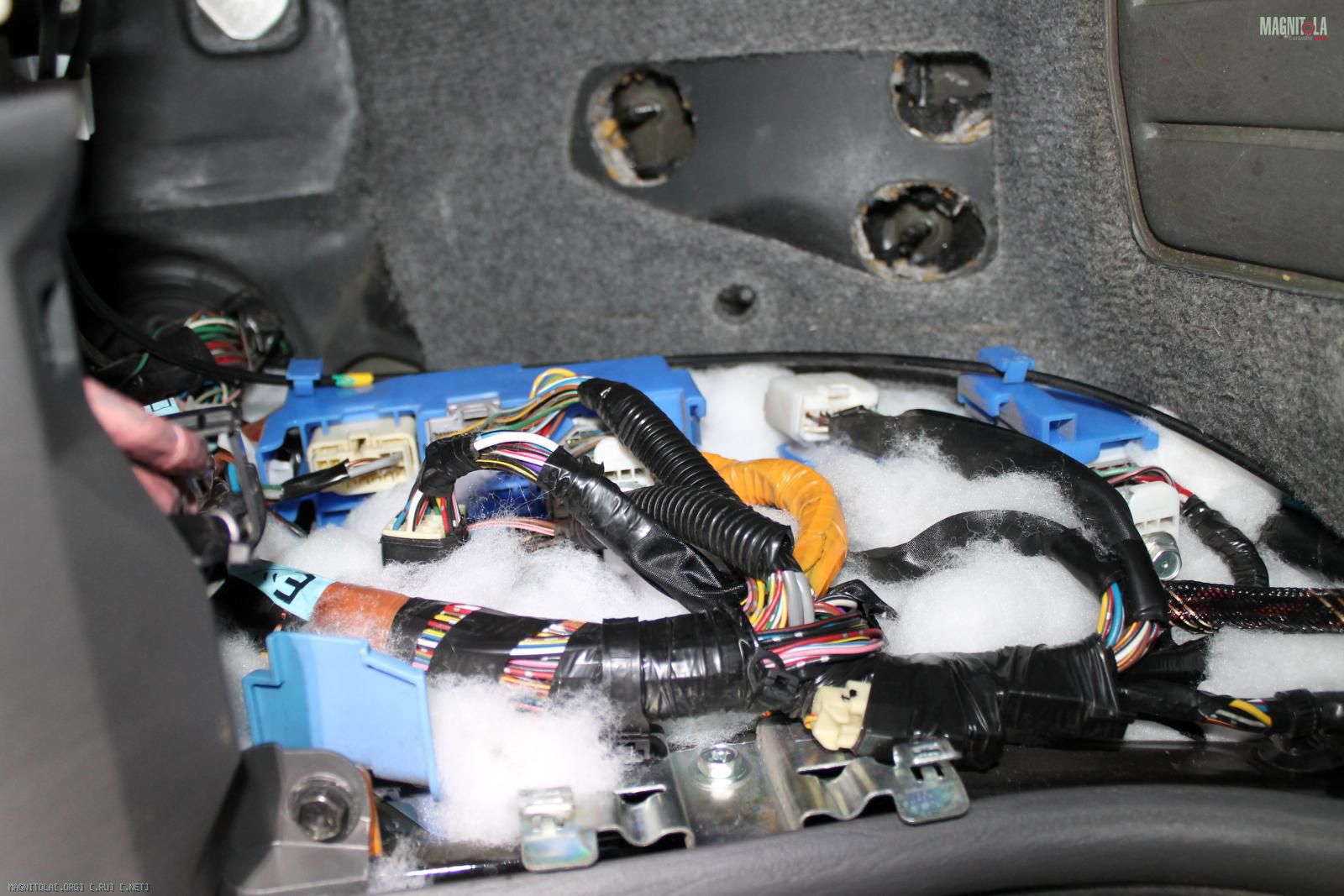

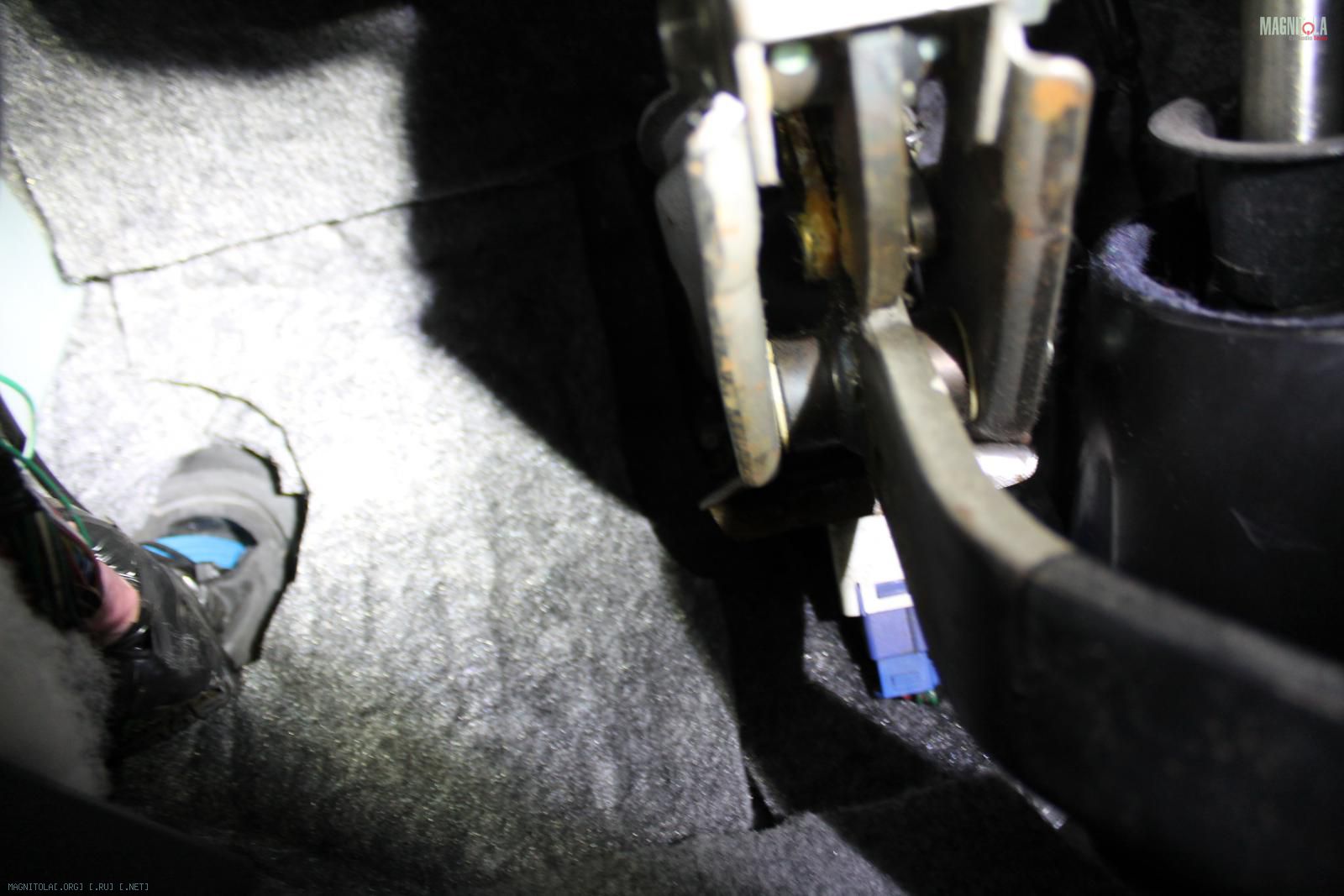

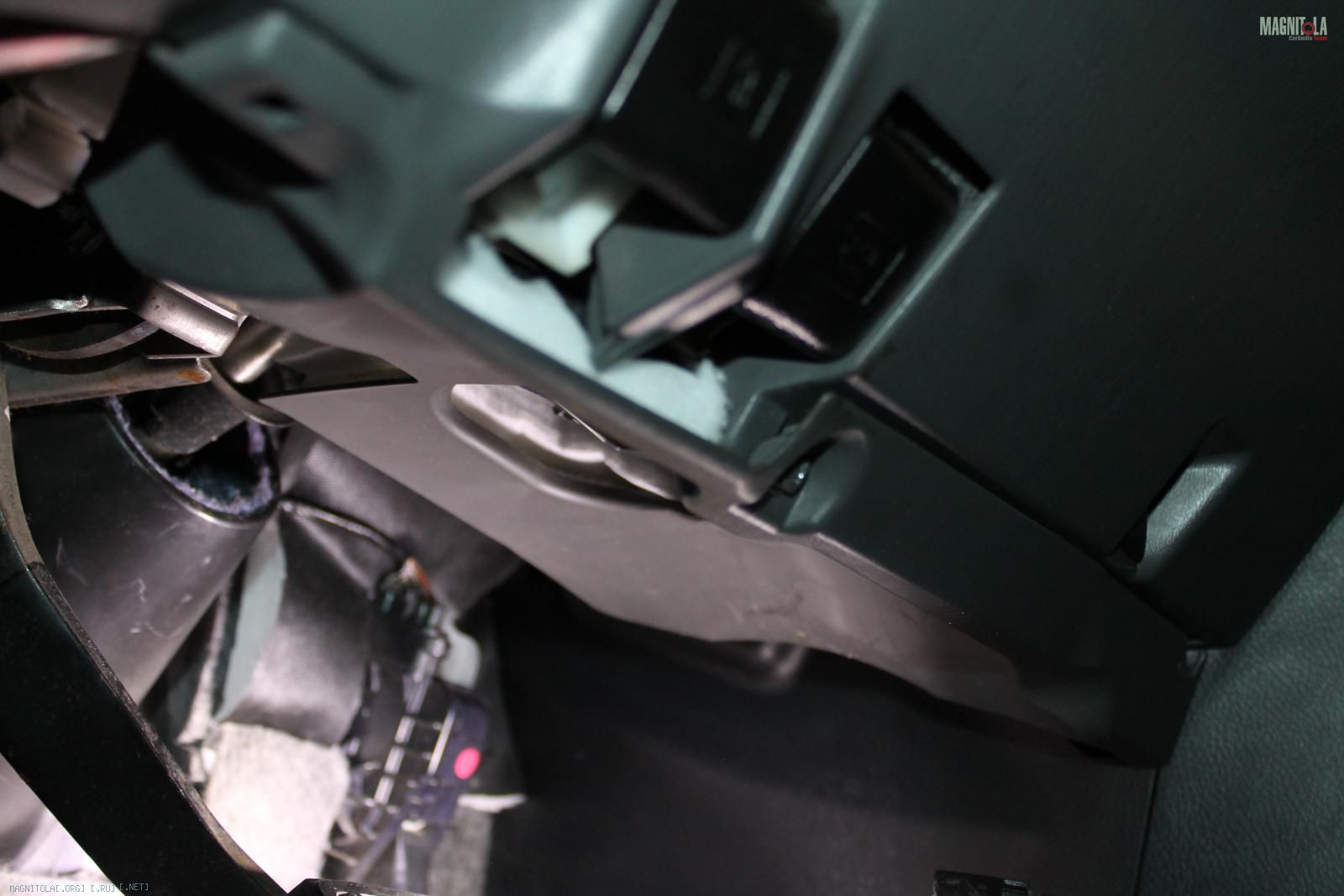

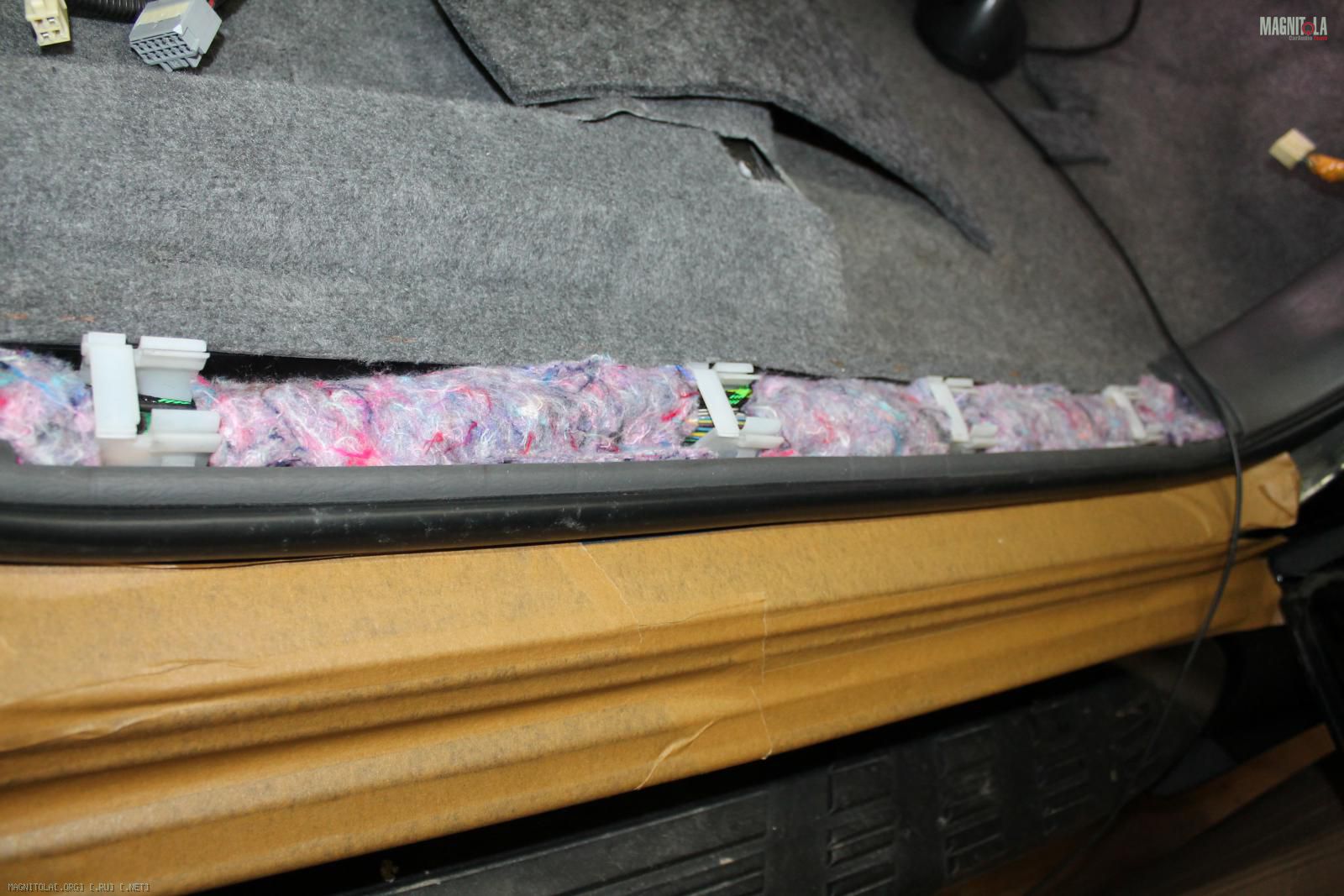

Шумоизоляция торпеды и моторной перегородки... наносится три слоя войлока 10мм, затем 2-3 слоя SGM PRO.
Вложение 1253714 Вложение 1253716 Вложение 1253718 Вложение 1253720 Вложение 1253722 Вложение 1253724 Вложение 1253726 Вложение 1253728 Вложение 1253730 Вложение 1253732

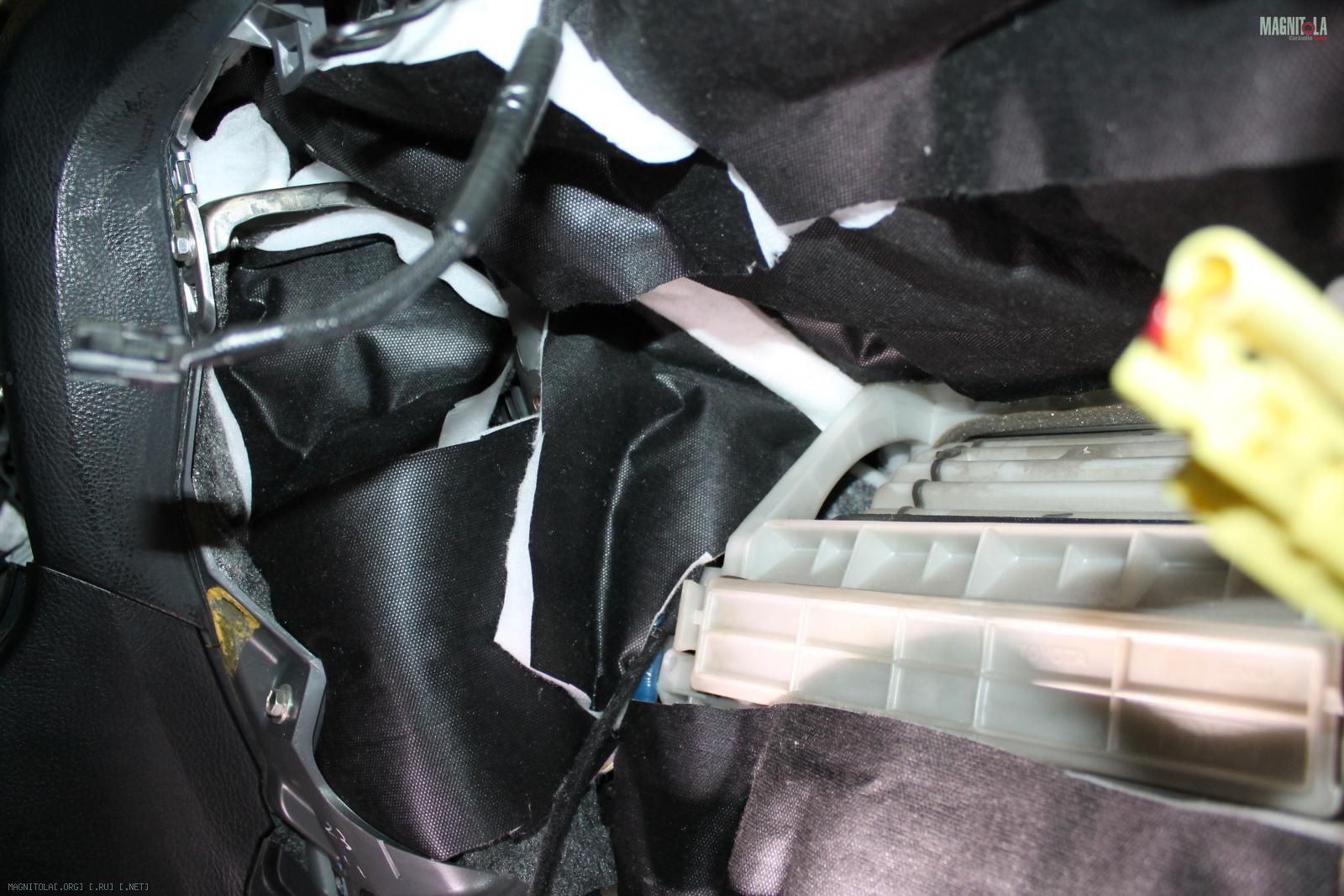

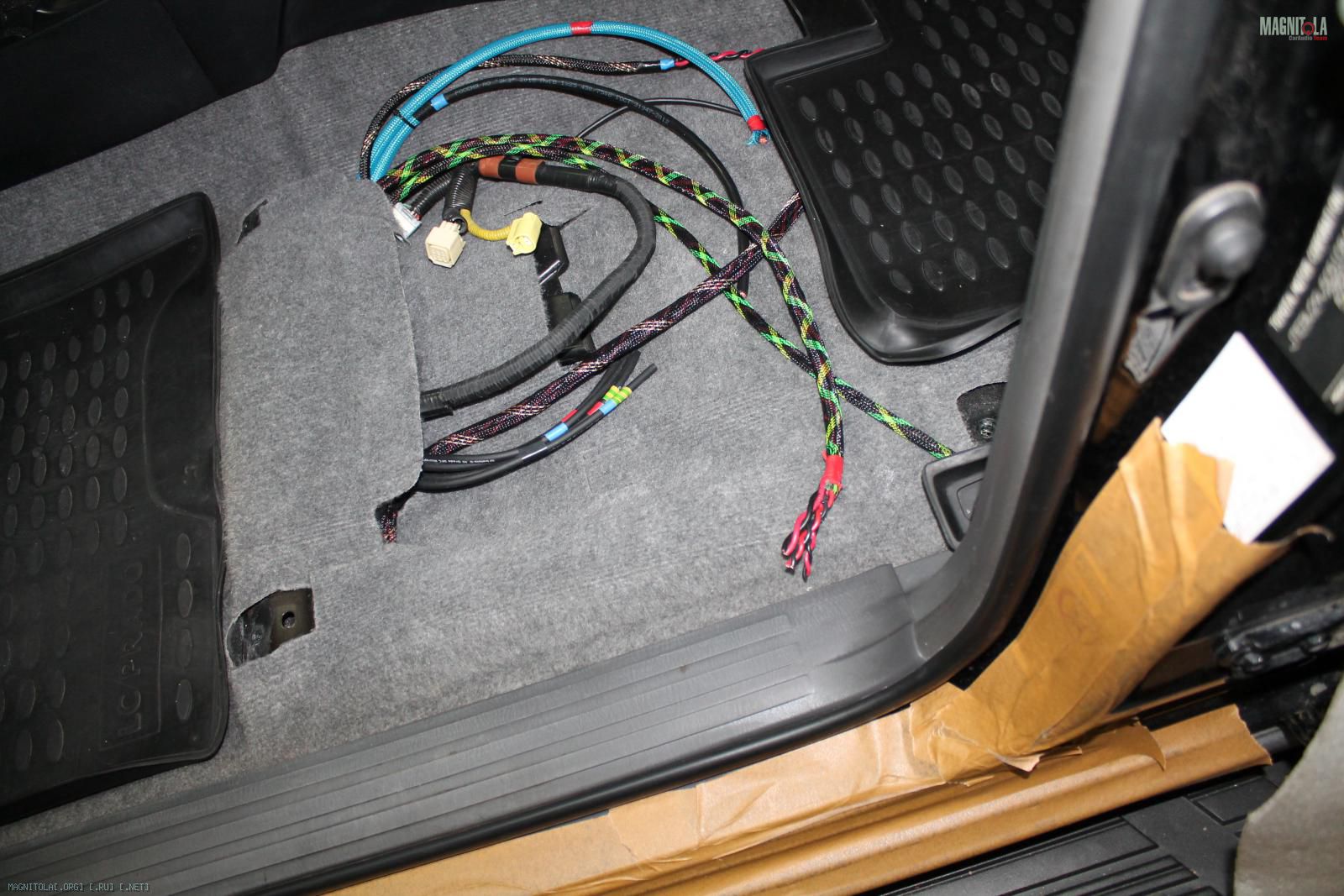

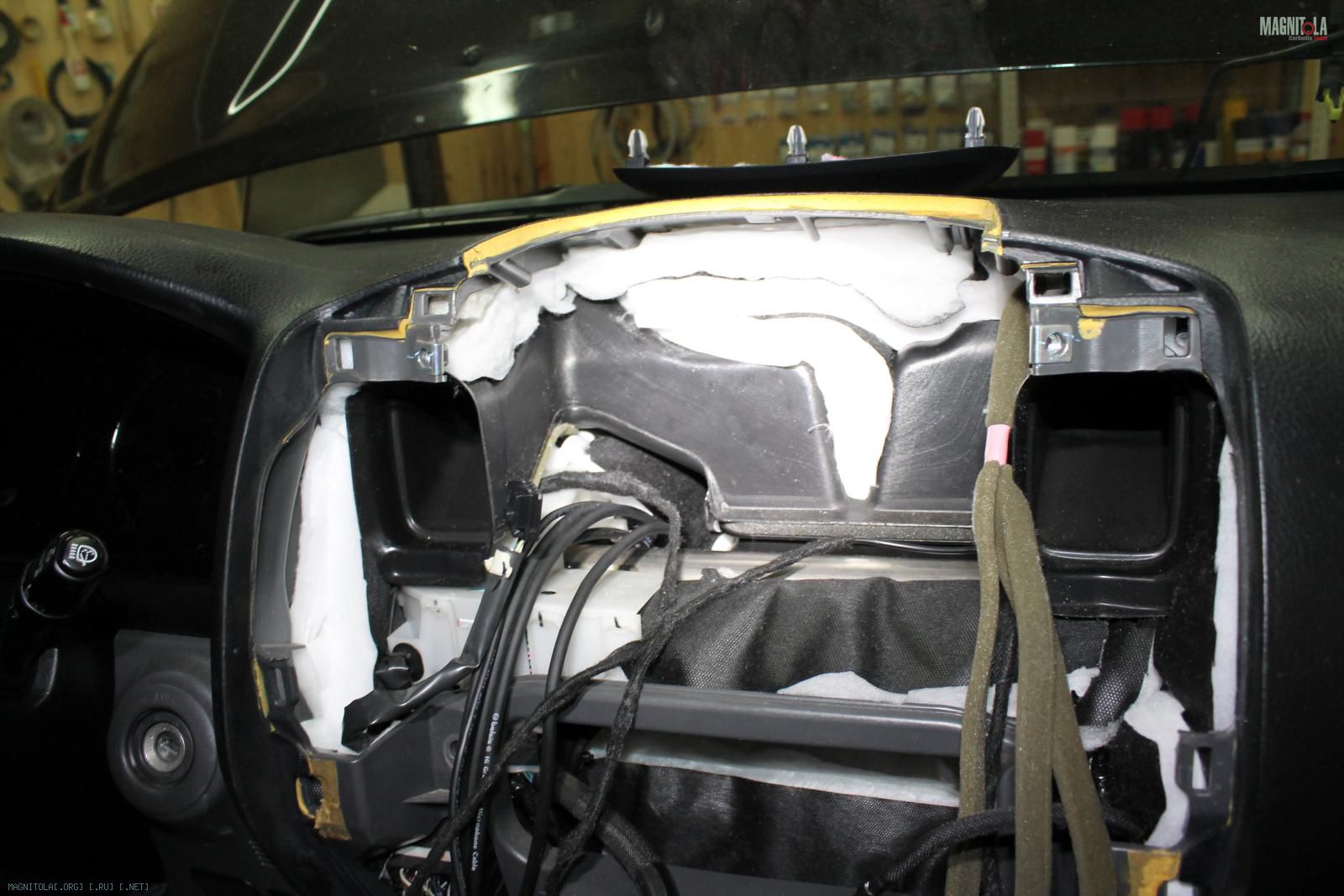

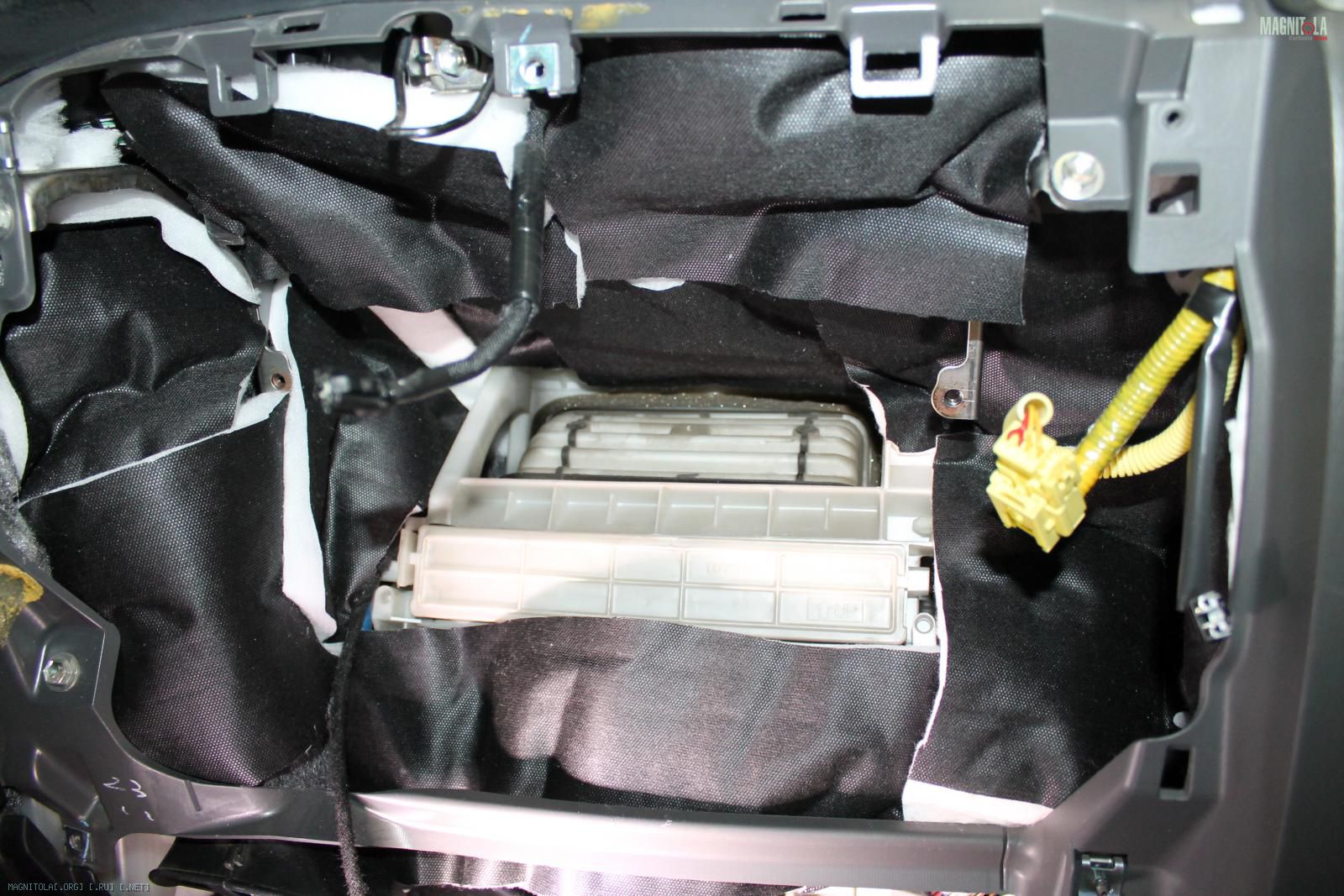

Правая сторона и центр торпедо....

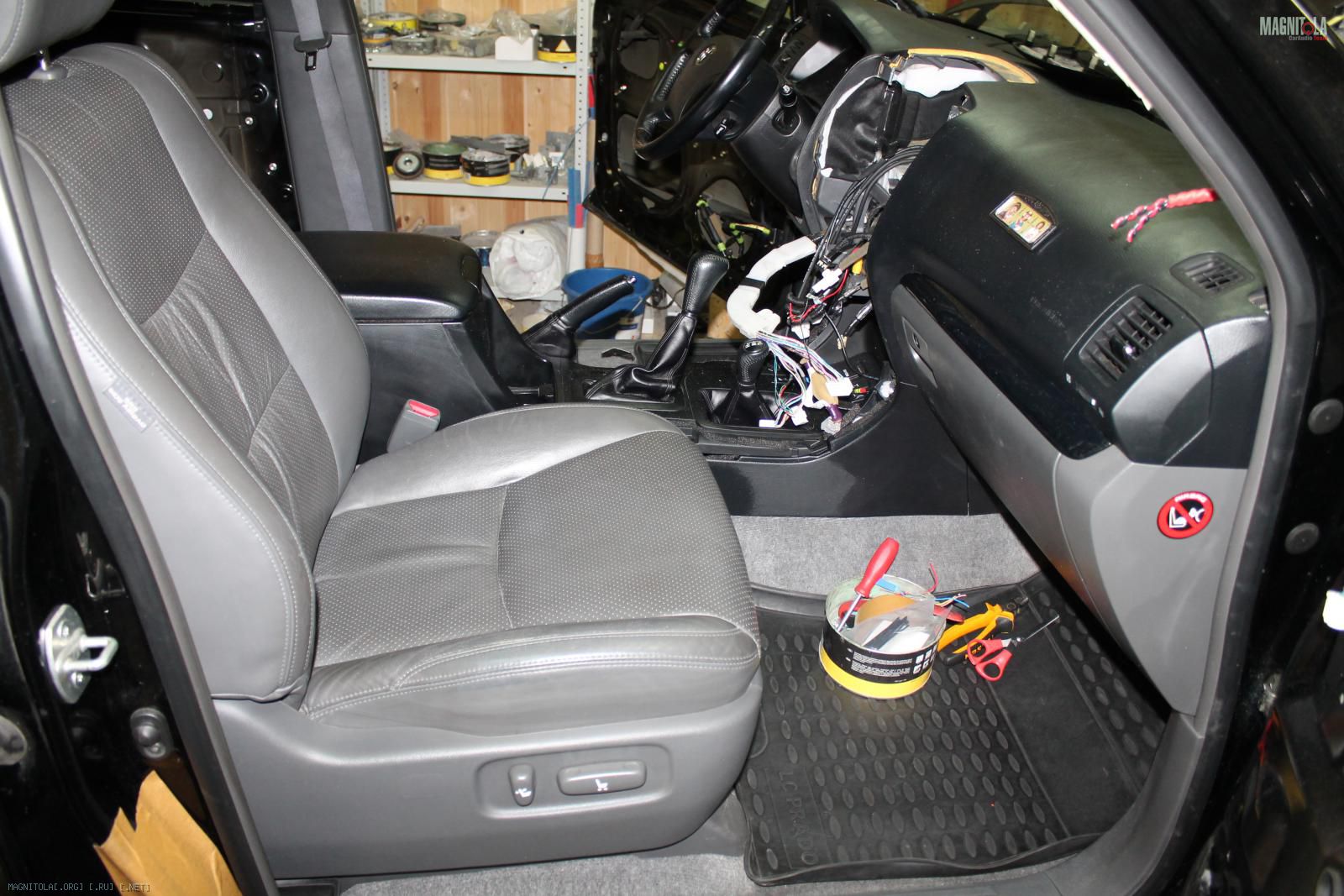

Частично собираем салон...
Вложение 1253734 Вложение 1253736 Вложение 1253738 Вложение 1253740 Вложение 1253742 Вложение 1253744 Вложение 1253746 Вложение 1253748
19.11.2018, 22:06
st220

Вложений: 16

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

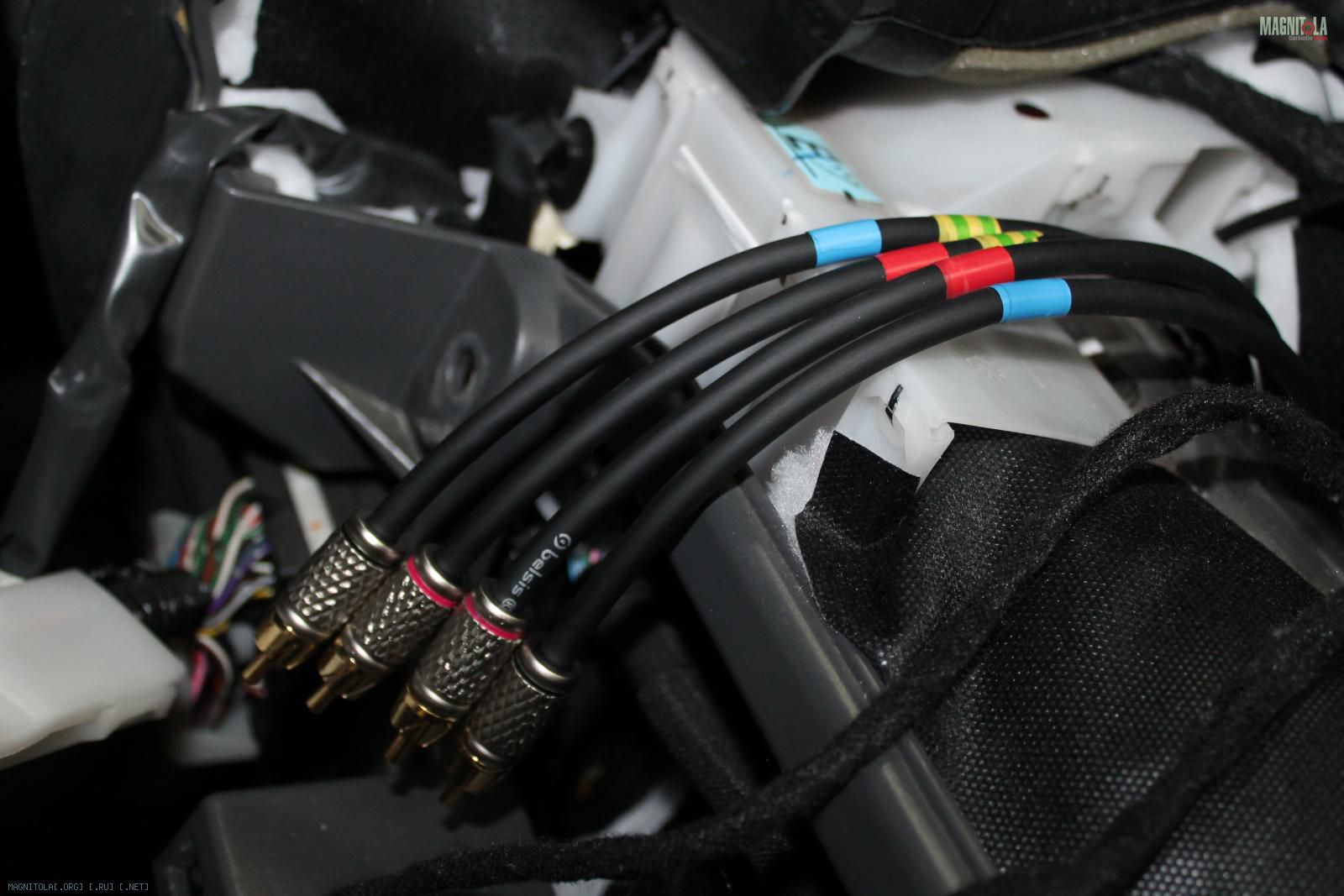

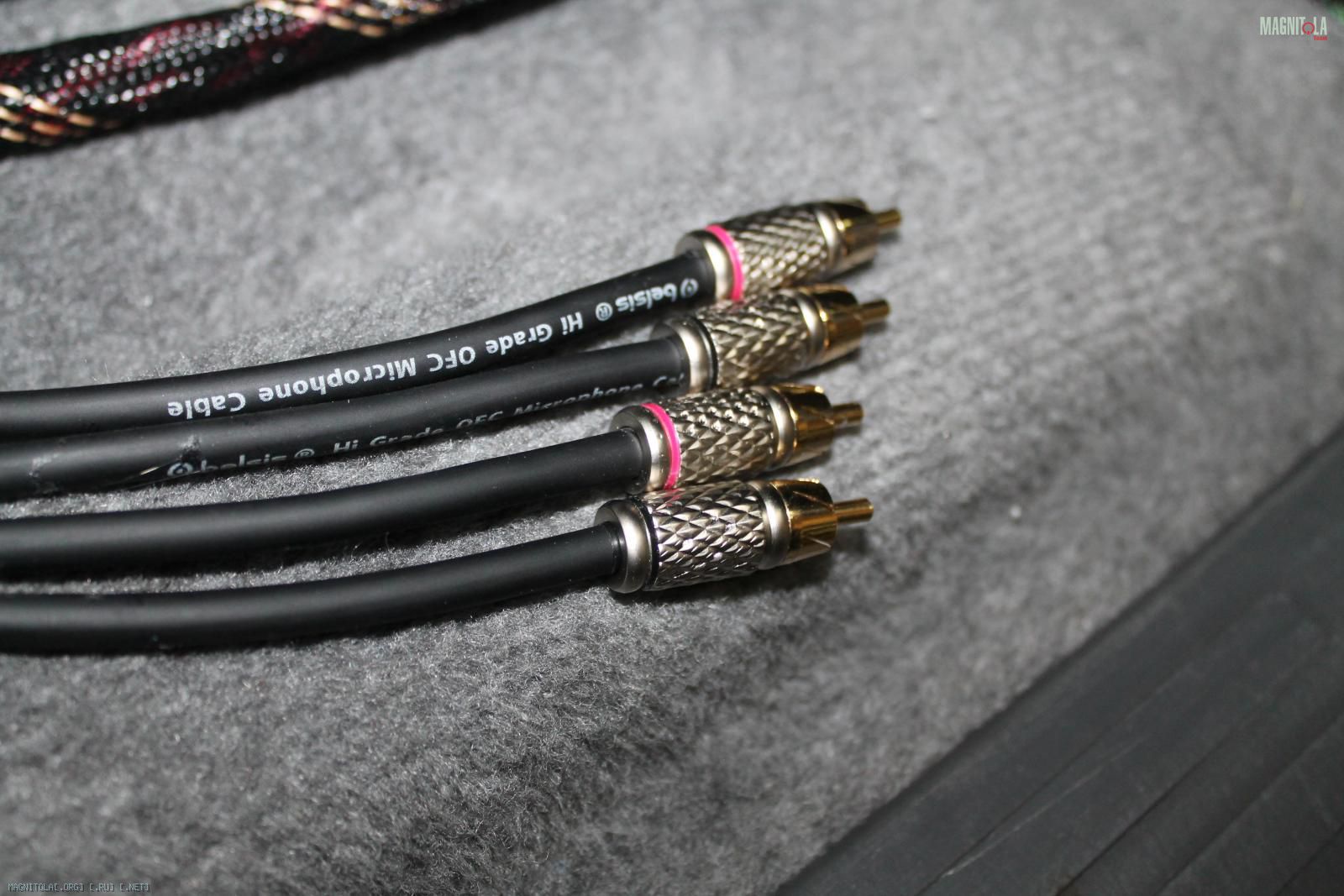

Распаиваем межблочные провода...

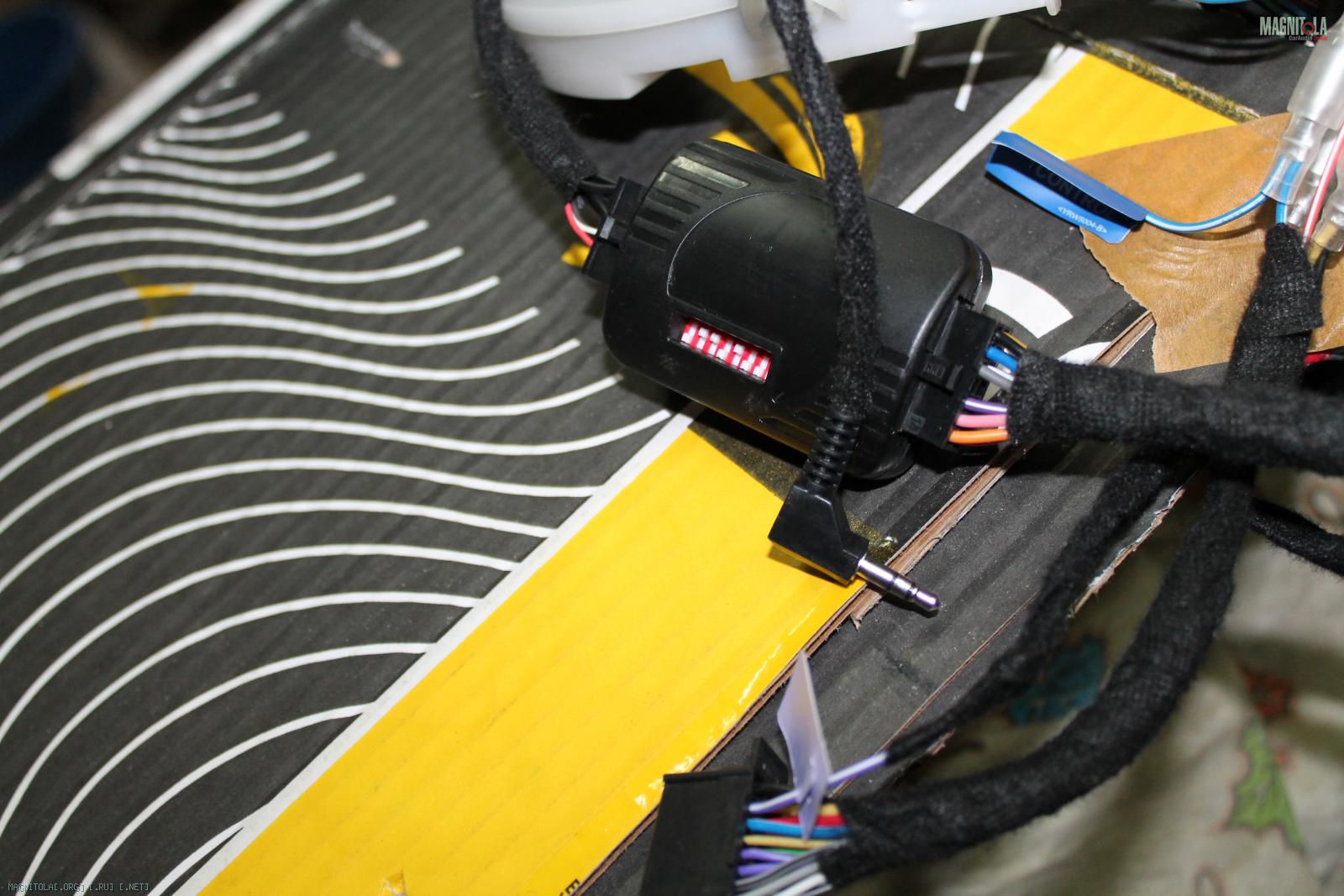

Подключаем интерфейс кнопок руля..

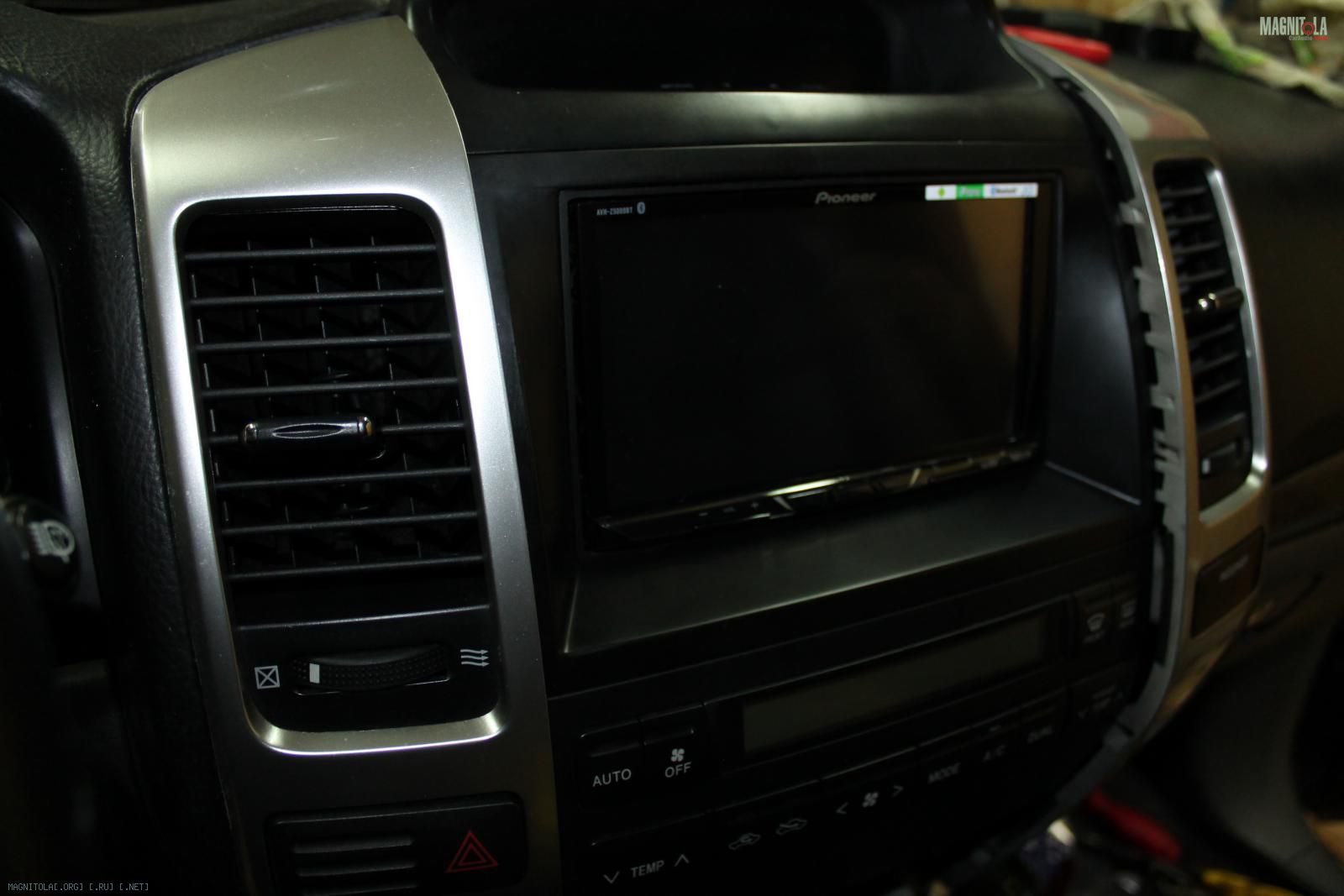

Подключаем ГУ, примеряем...
Вложение 1253806 Вложение 1253808 Вложение 1253810 Вложение 1253812

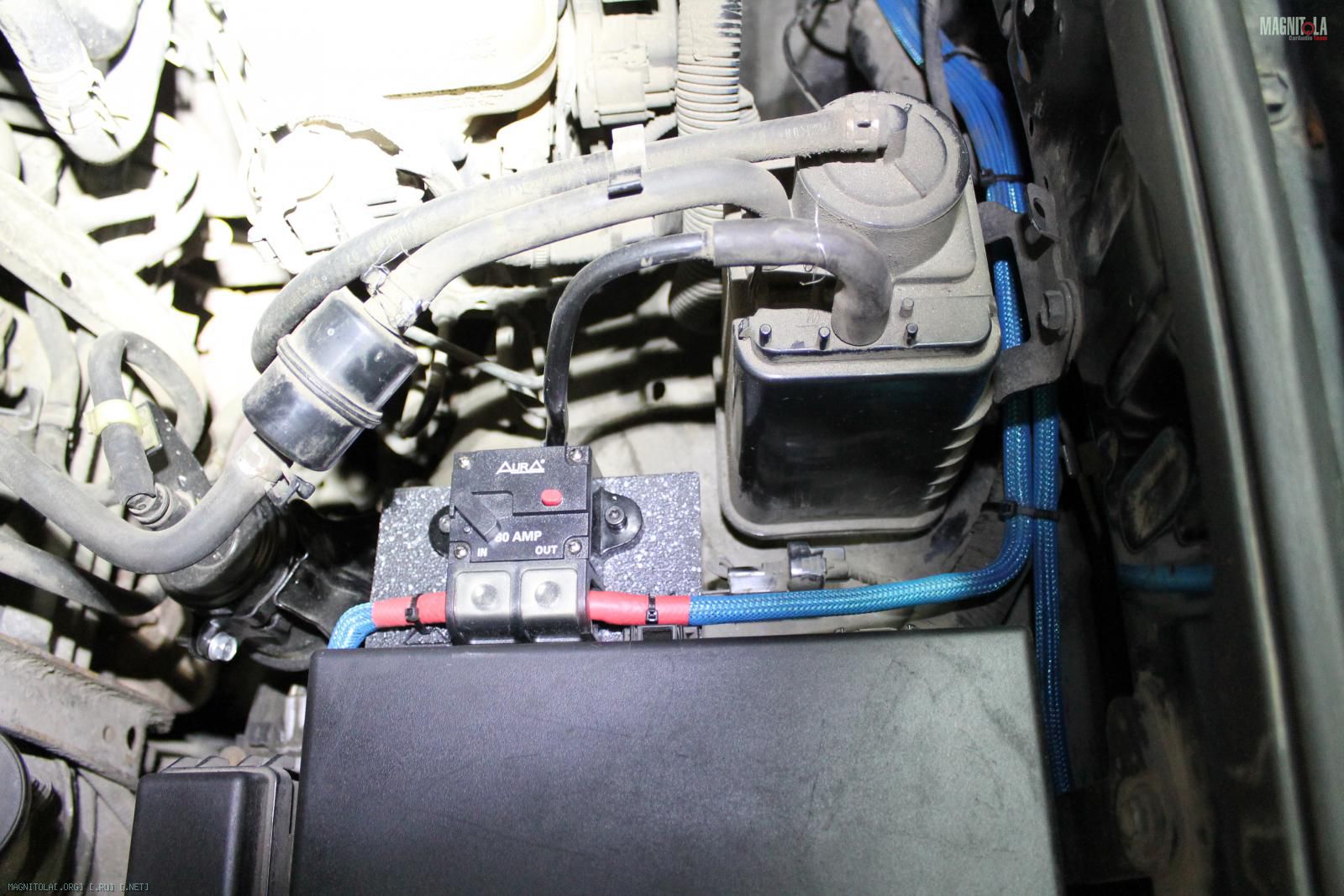

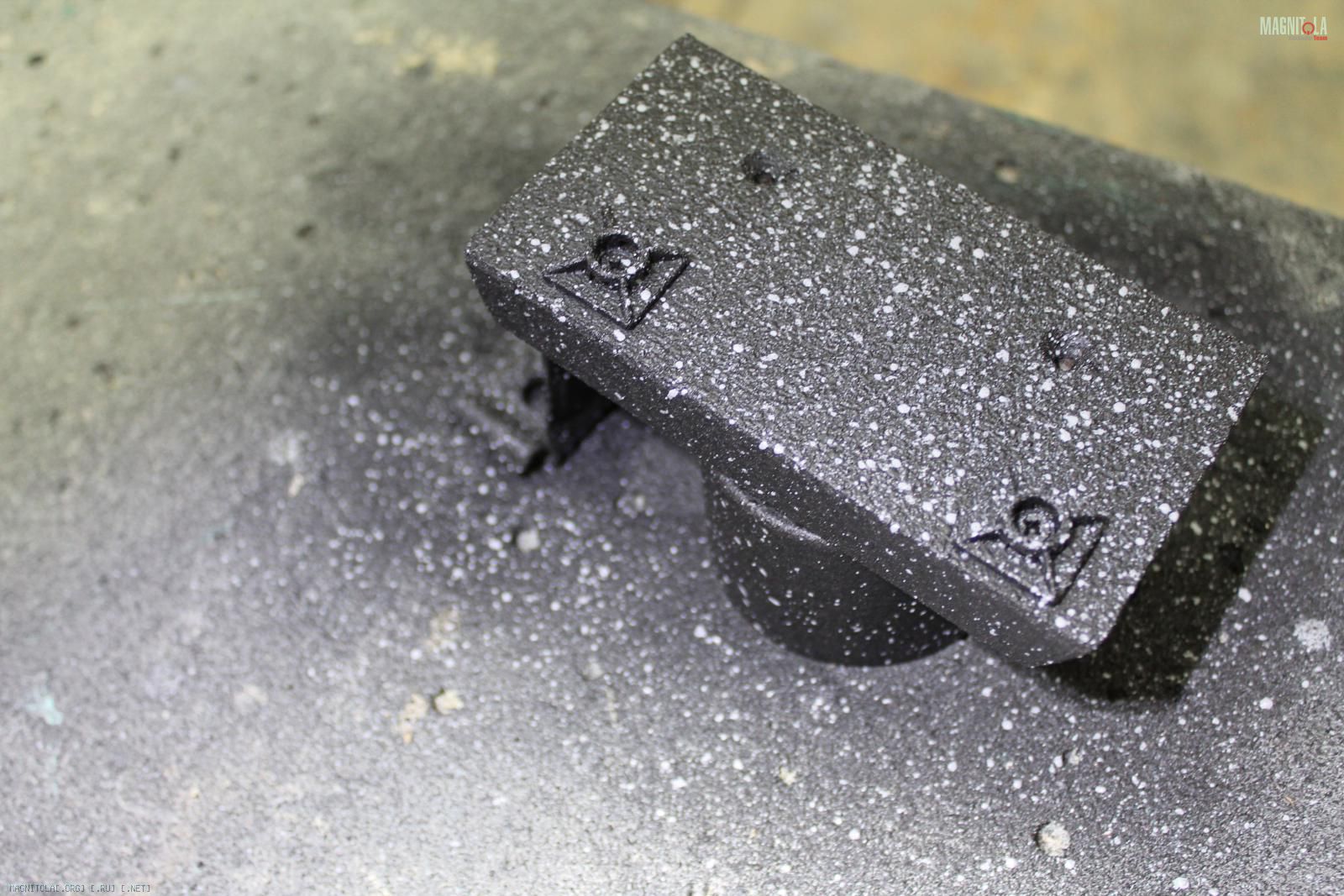

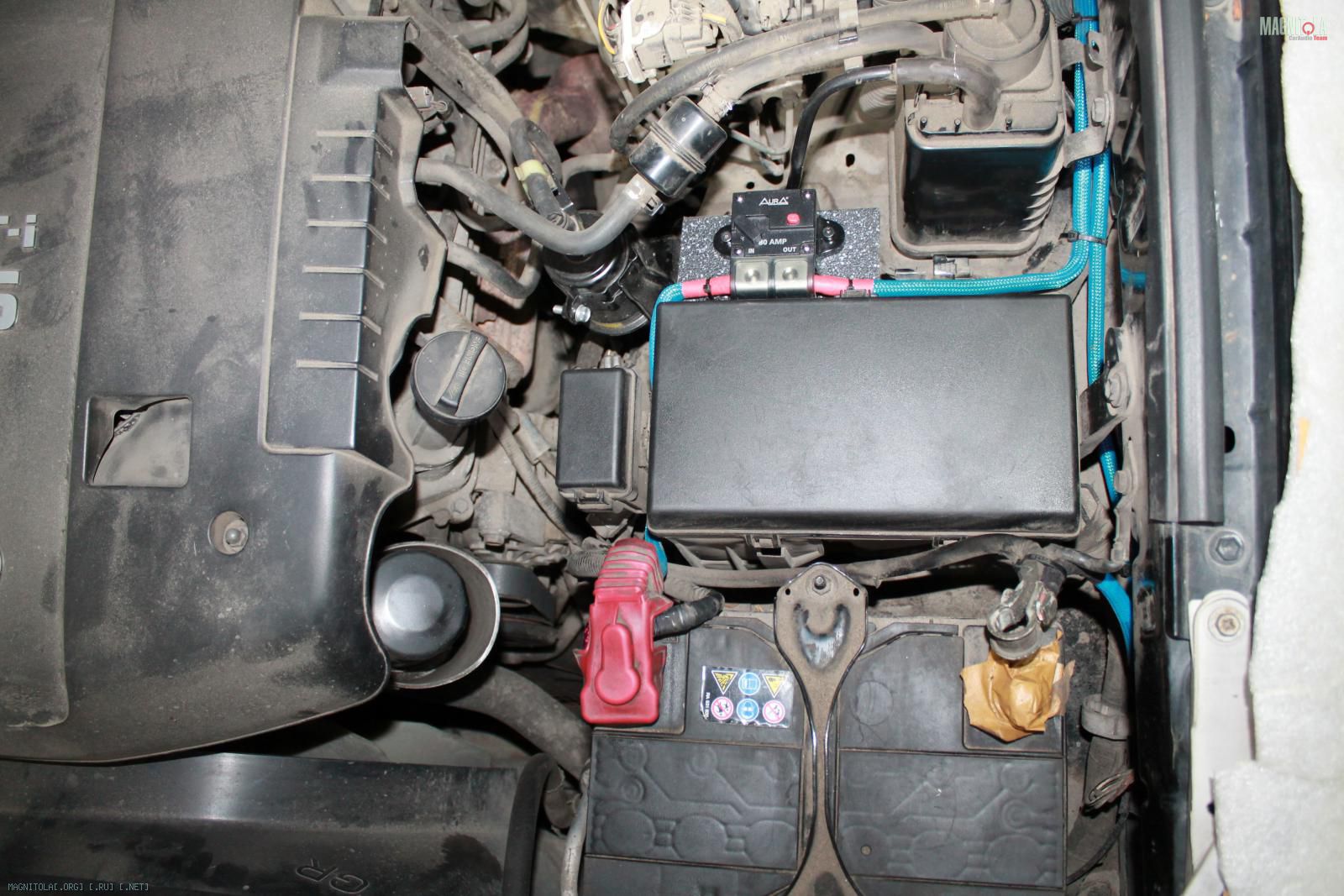

Изготавливаем/красим полочку предохранитель автомат...

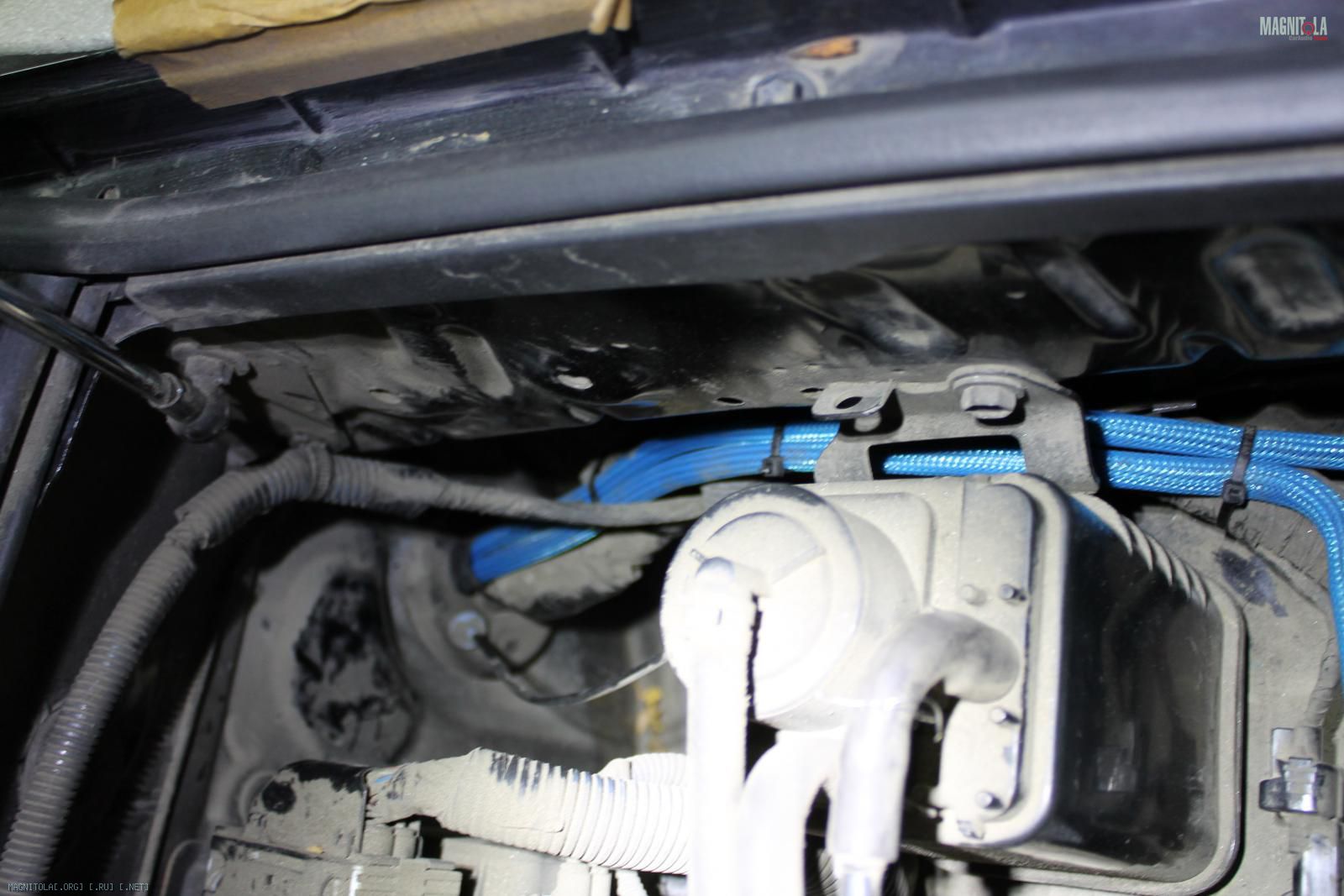

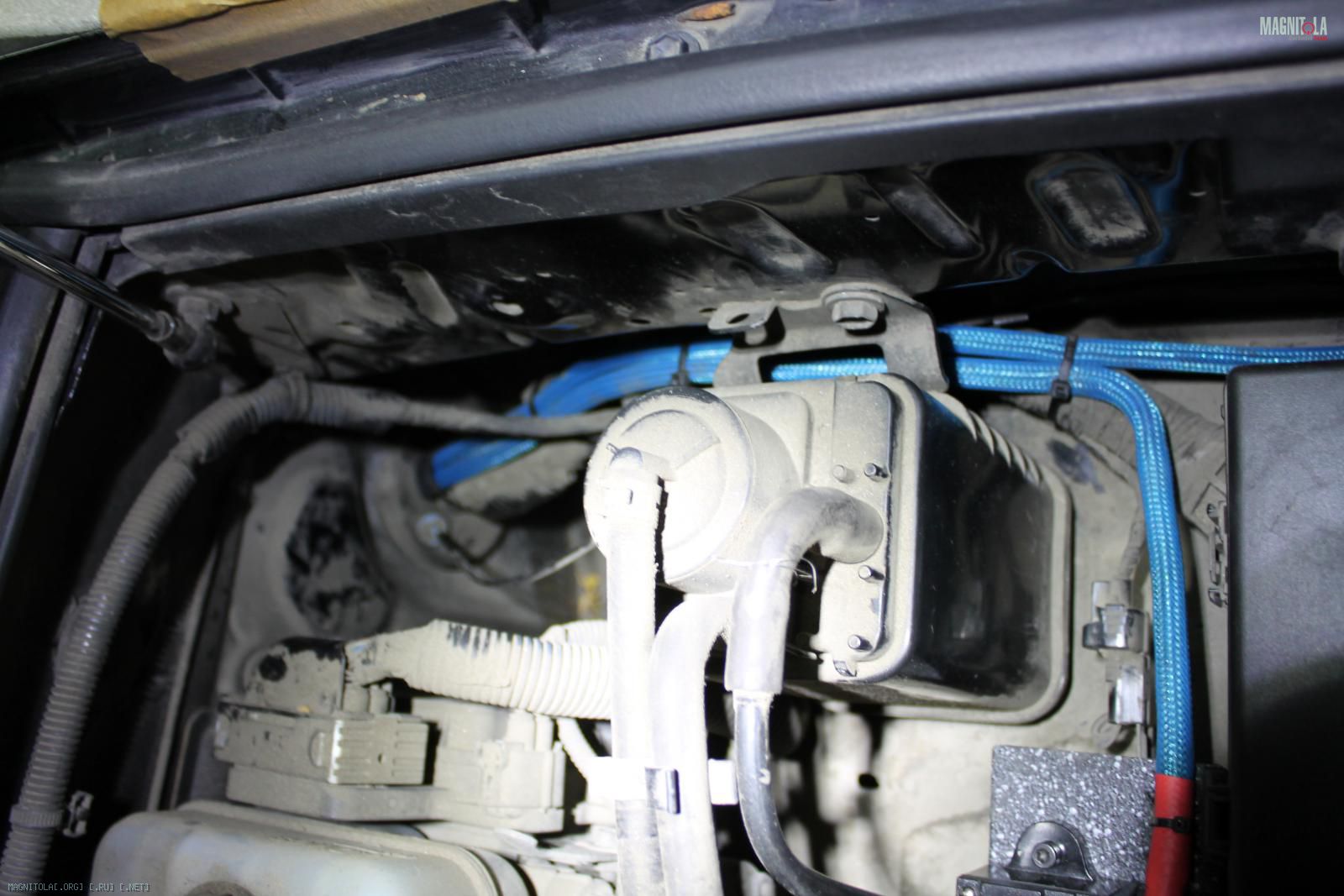

Протяжка/закрепление проводки под капотом.
Вложение 1253814 Вложение 1253816 Вложение 1253818 Вложение 1253820 Вложение 1253822

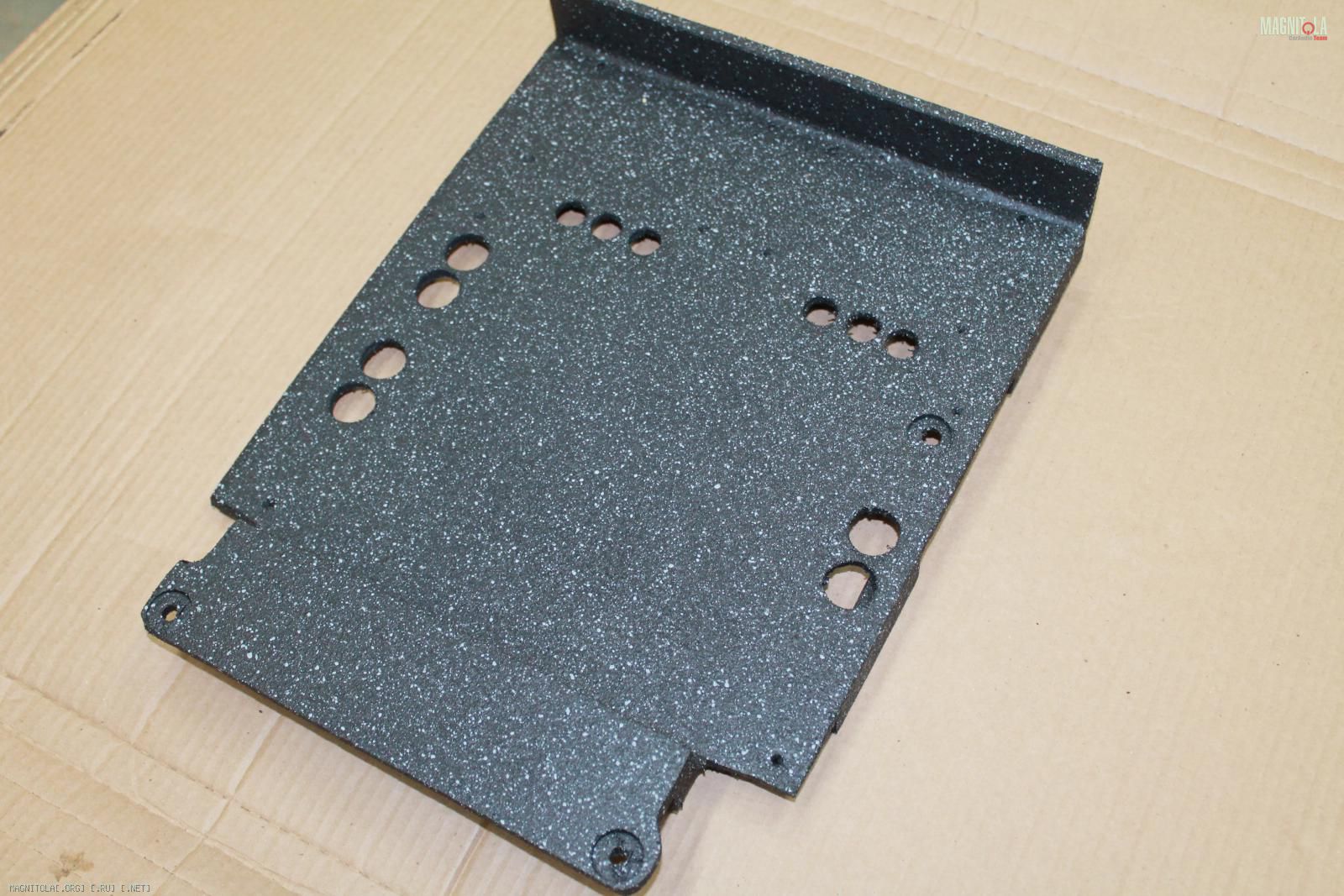

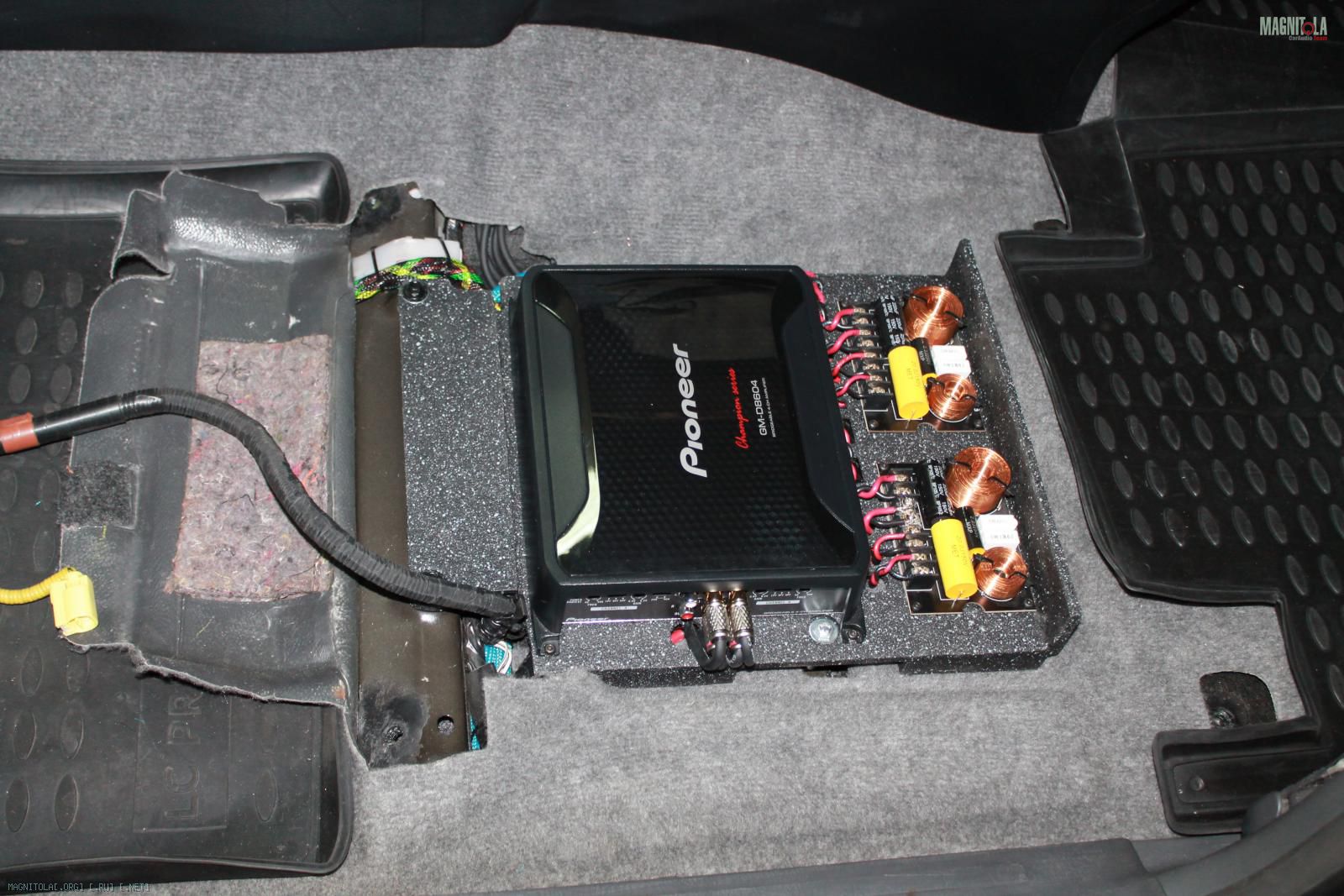

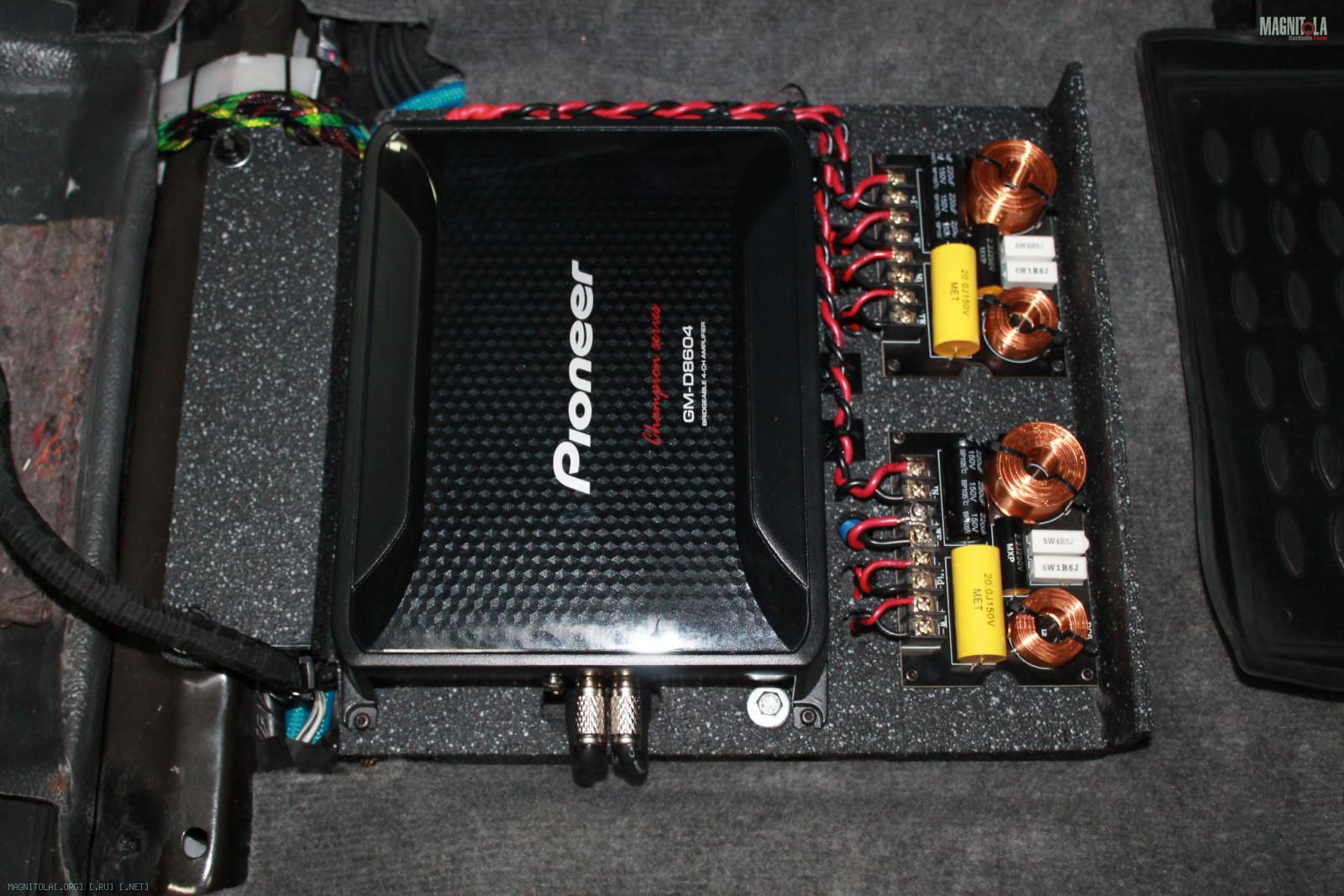

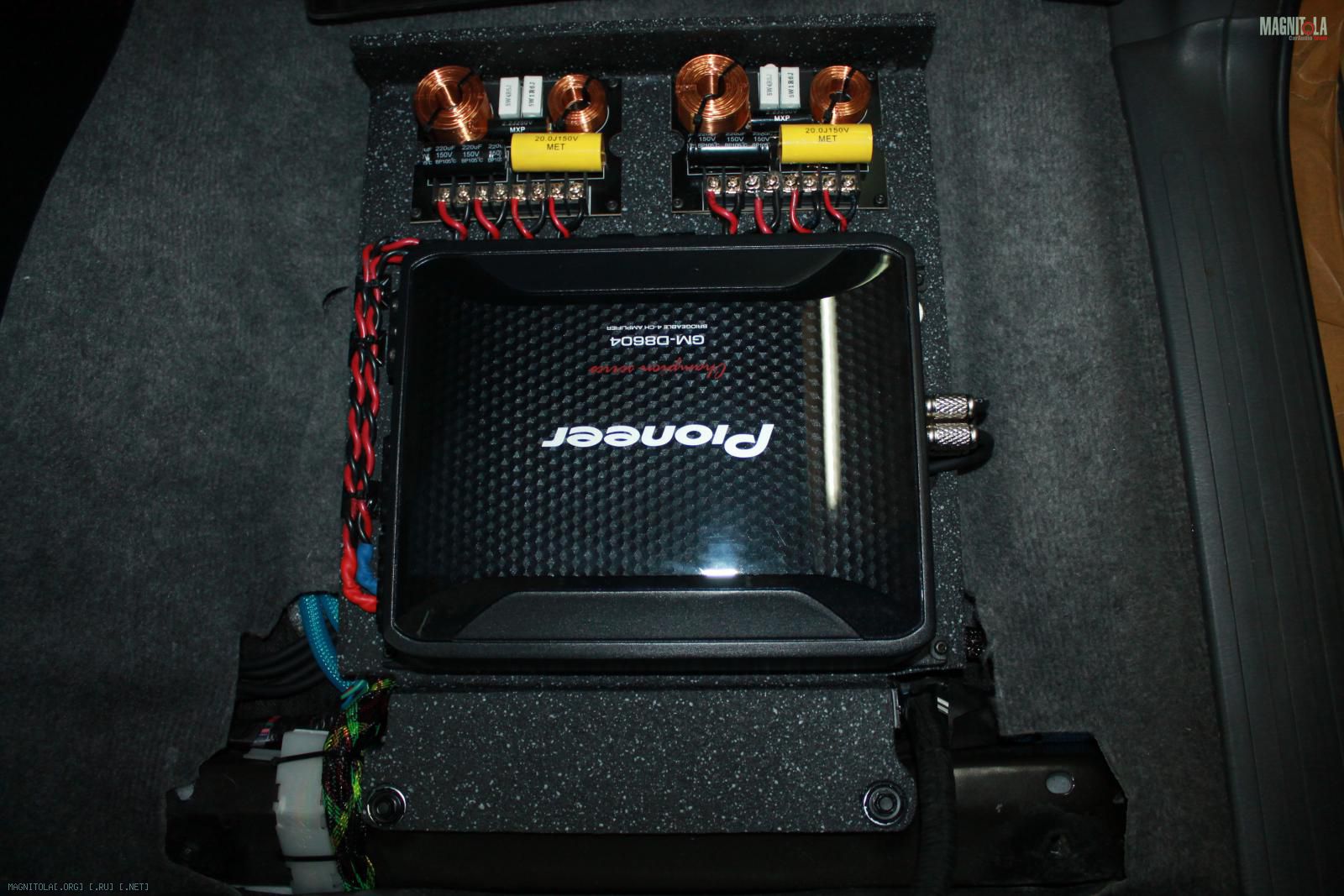

Изготавливаем/красим полочку под усилитель...
Крепление в штатные места...
Коммутация/подключение...
Вложение 1253826 Вложение 1253828 Вложение 1253830 Вложение 1253832 Вложение 1253834 Вложение 1253836
20.11.2018, 21:37
st220

Вложений: 13

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Land Cruiser 120 Prado

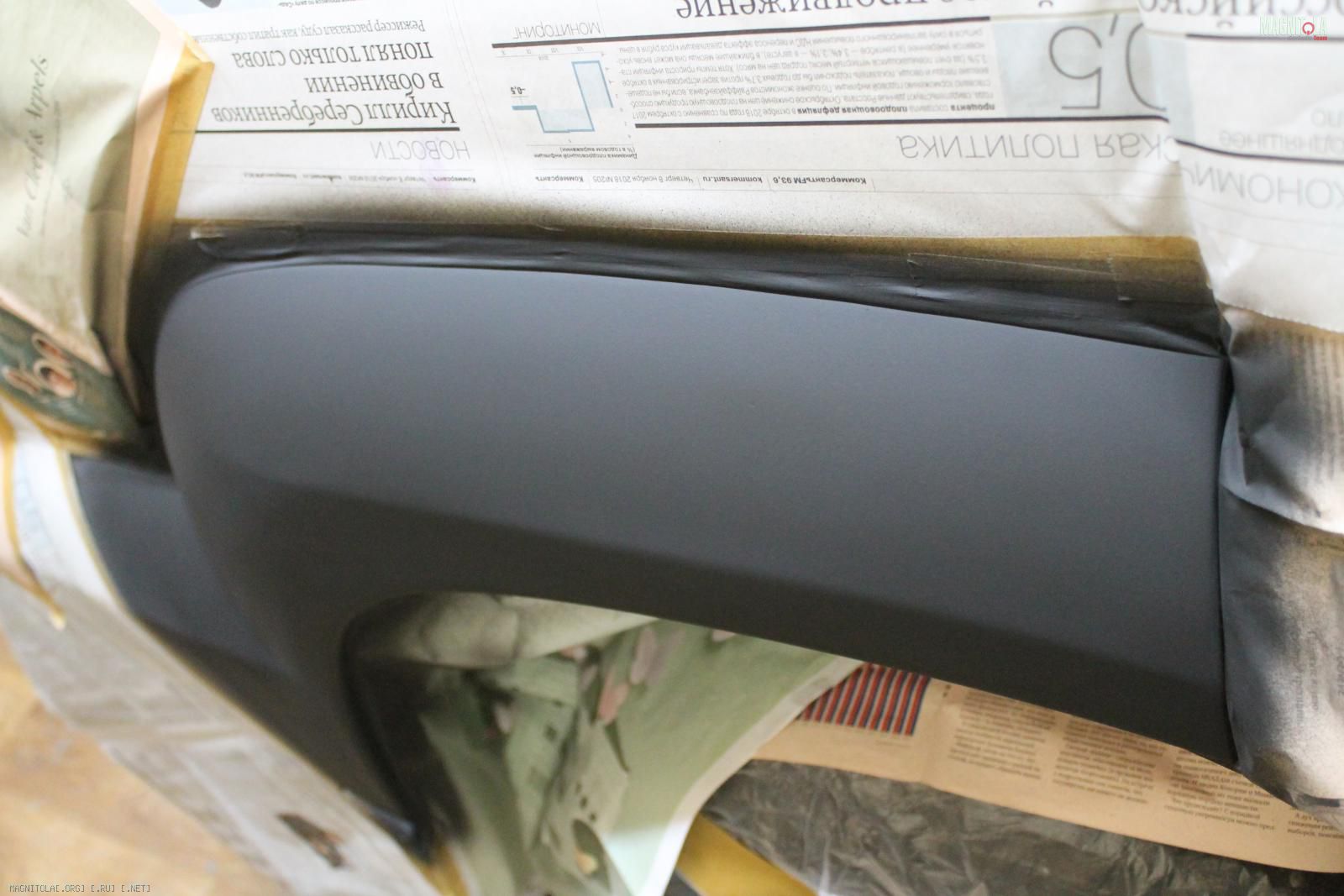

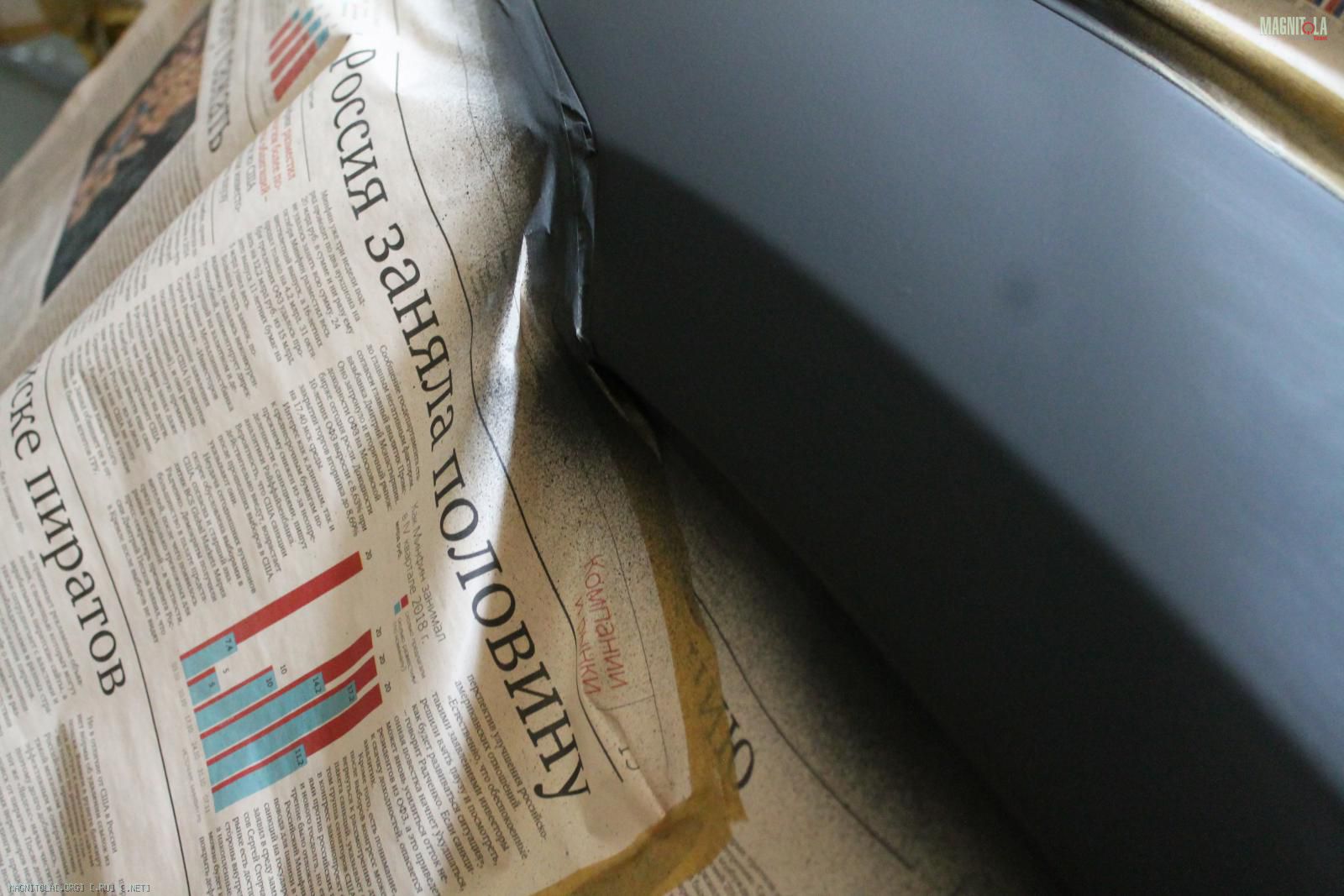

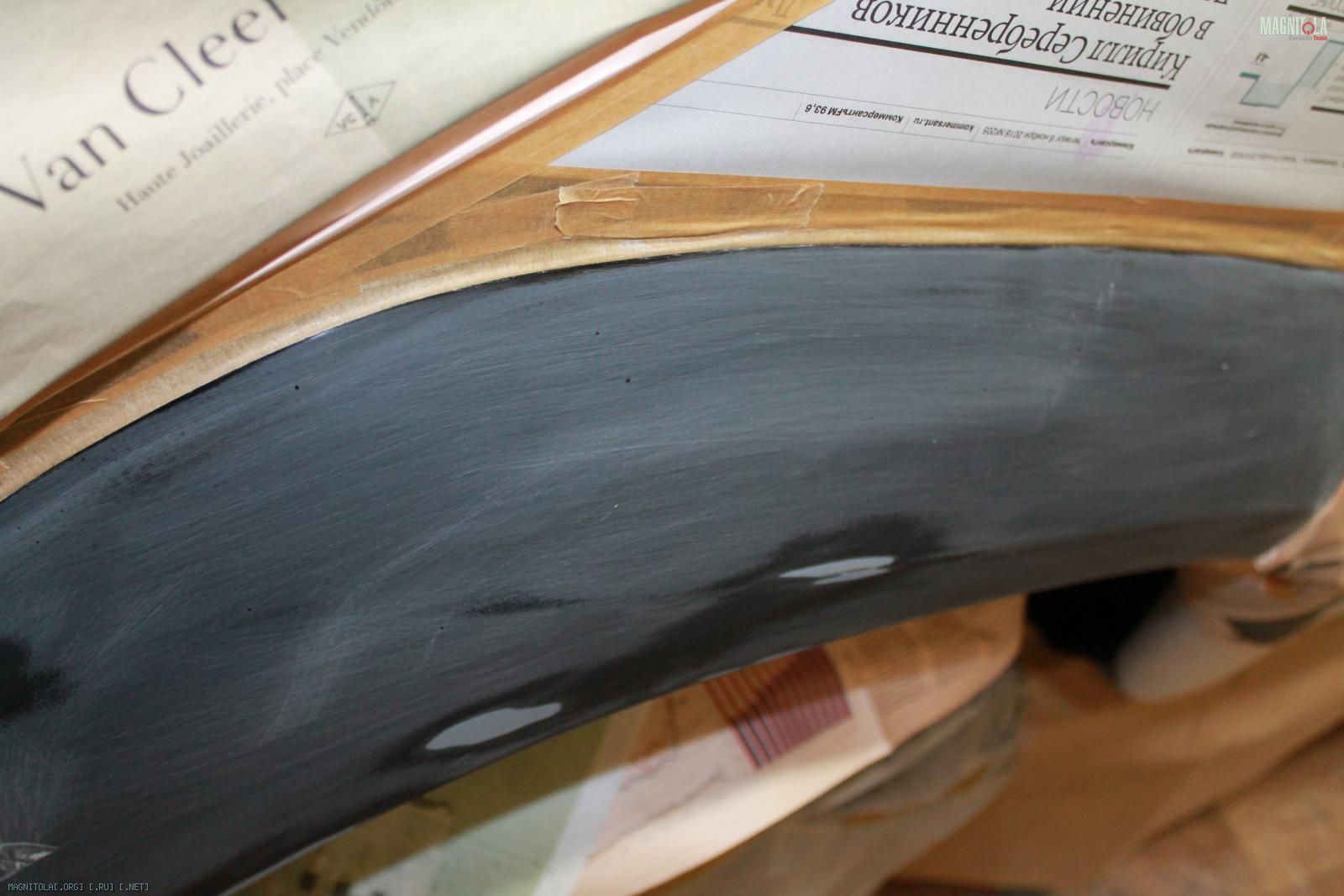

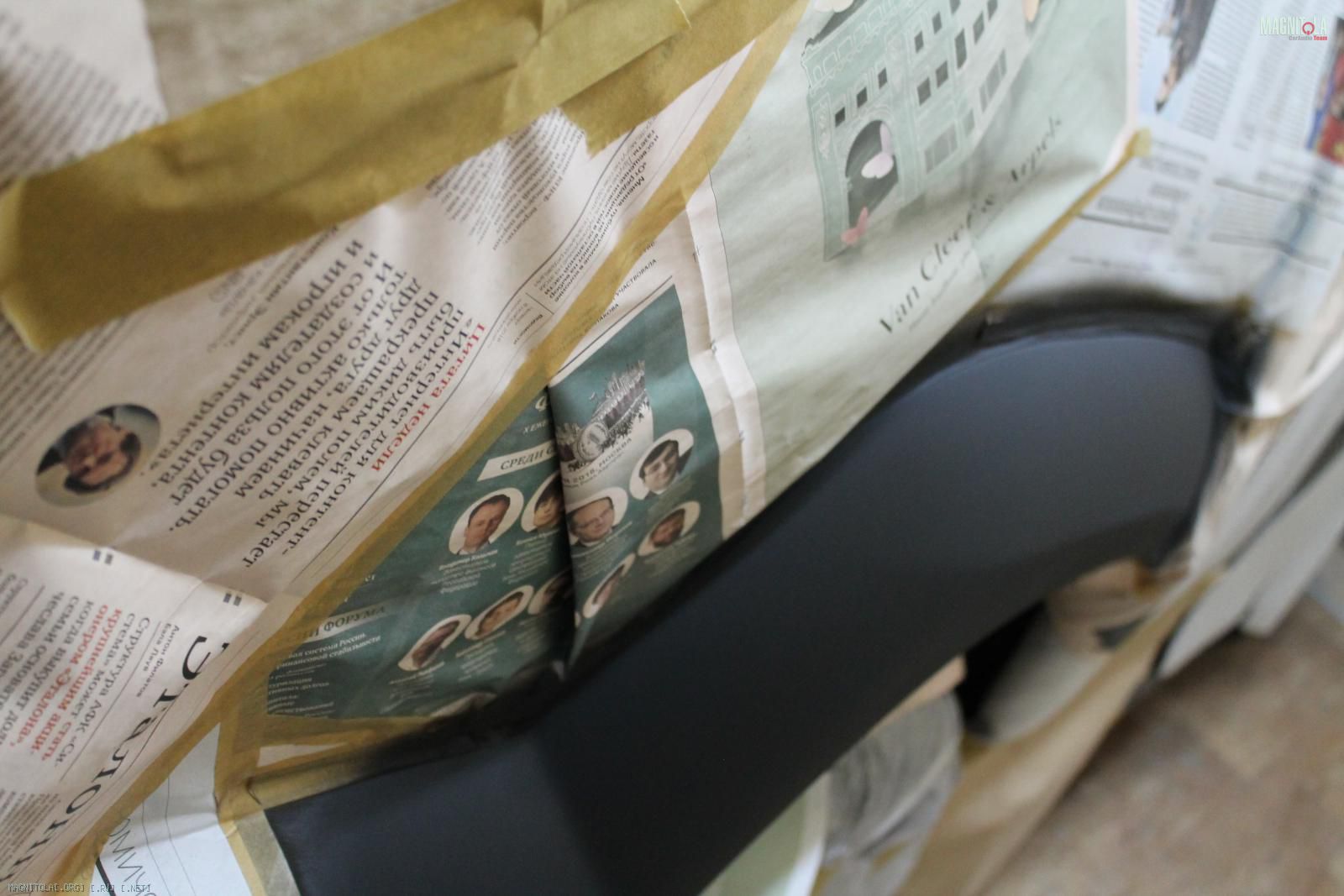

Убираем небольшие притерности на расширителях арок...
Грунтуем...

Вложение 1253934 Вложение 1253936 Вложение 1253938 Вложение 1253940 Вложение 1253942

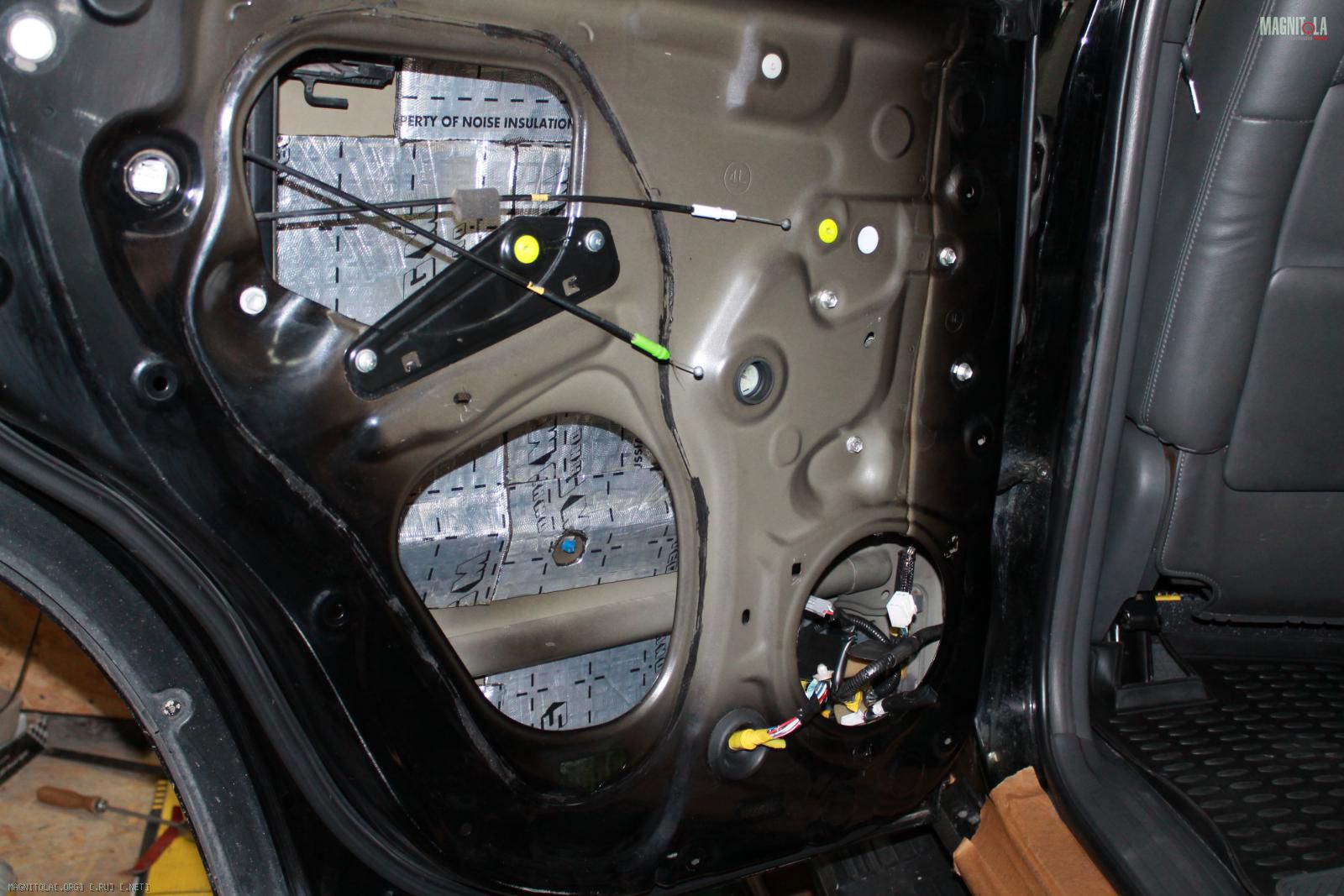

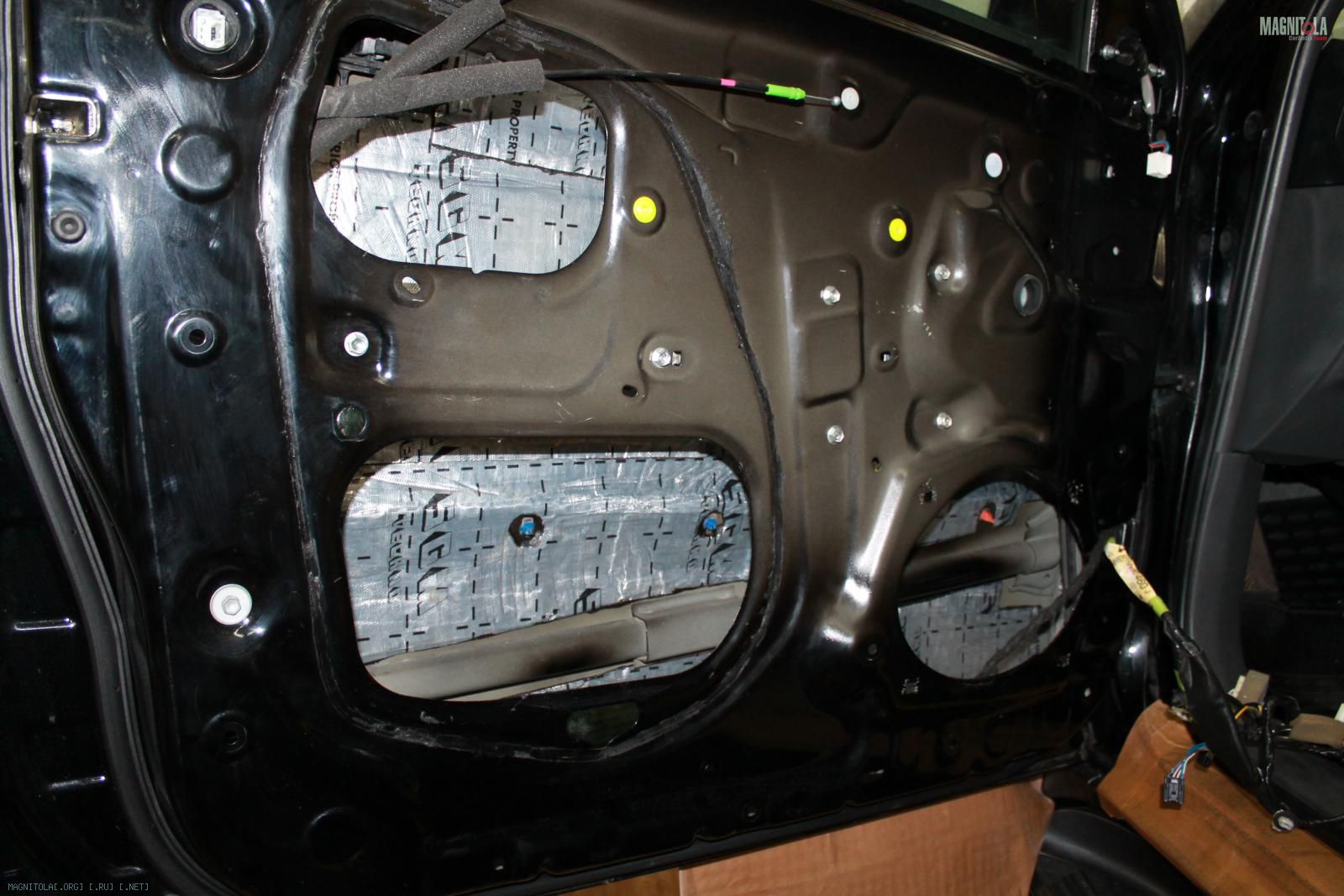

Разогреваем супер жесткую SGM Броня 5мм, прикатываем...
Вложение 1253944 Вложение 1253946 Вложение 1253948 Вложение 1253950

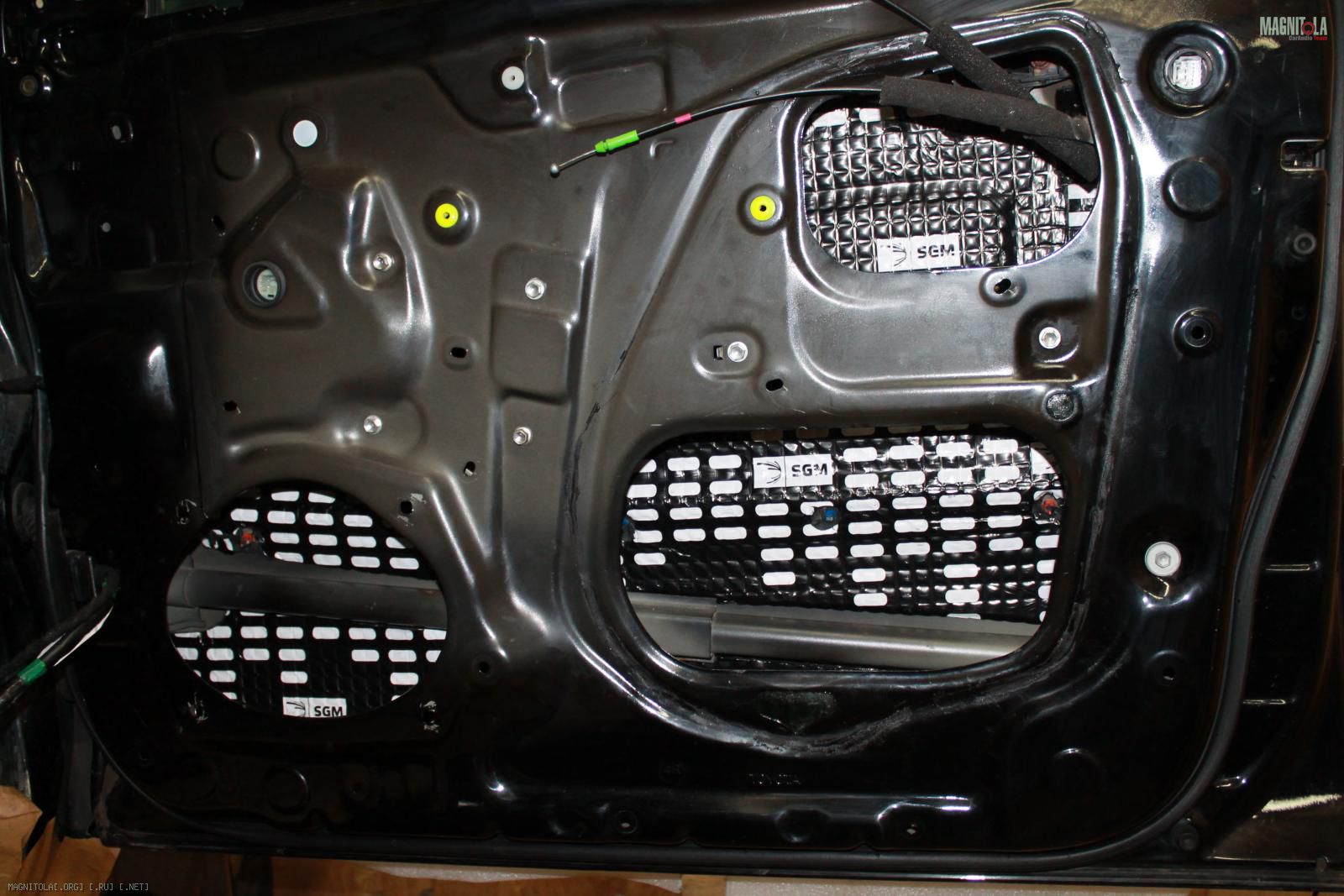

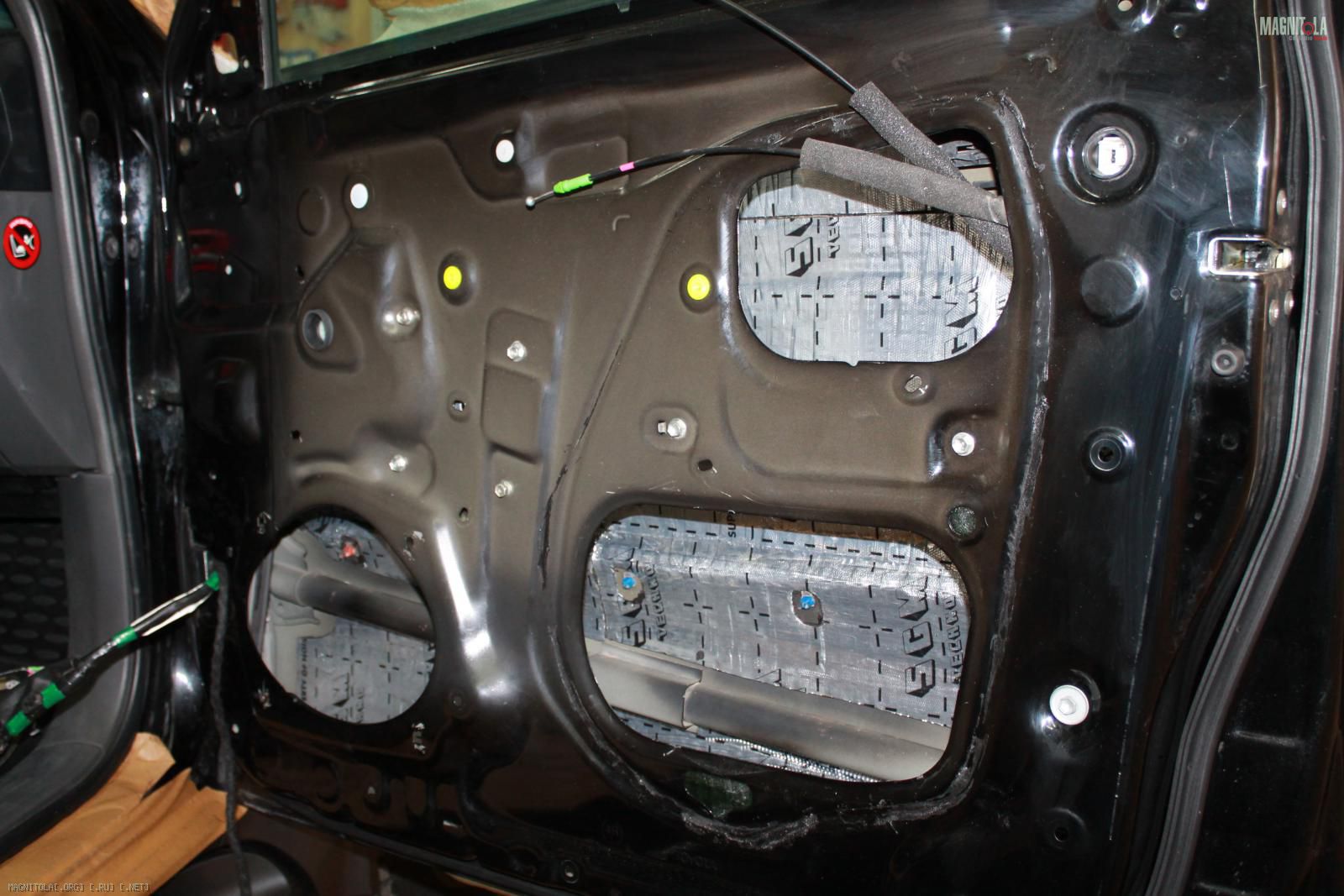

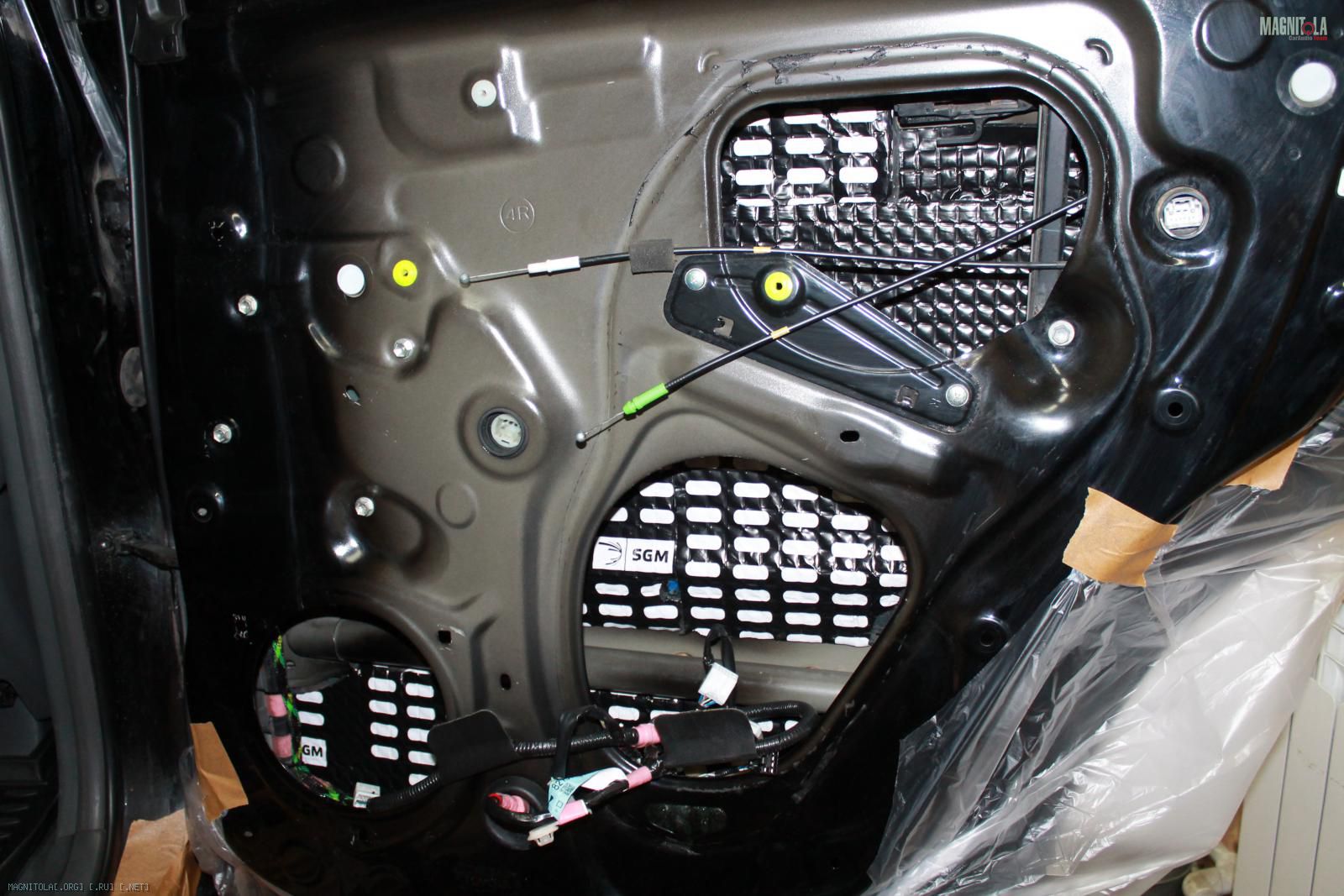

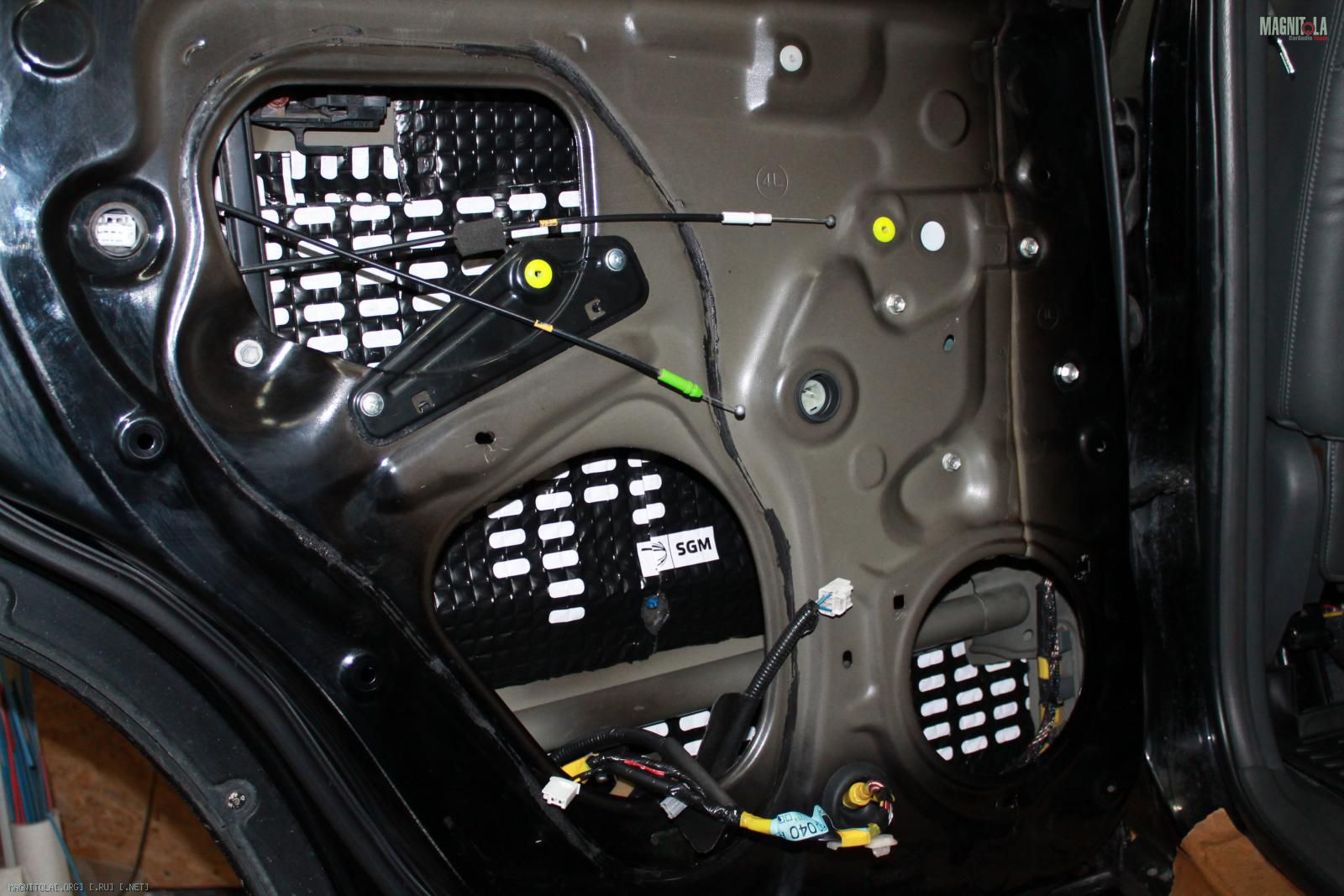

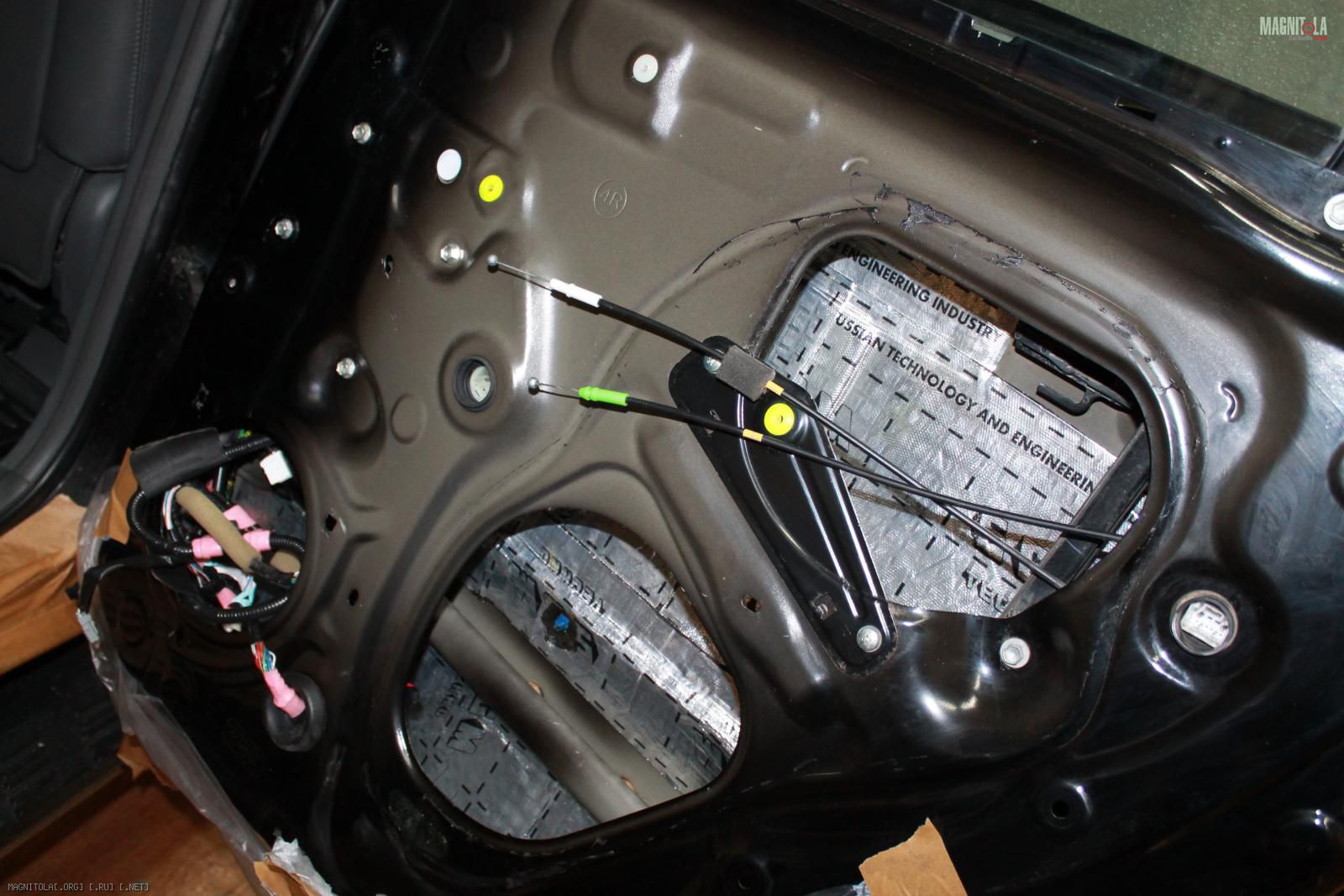

Поверх наносим вибру 4мм... цельными листами
Вложение 1253952 Вложение 1253954 Вложение 1253956 Вложение 1253958
