Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

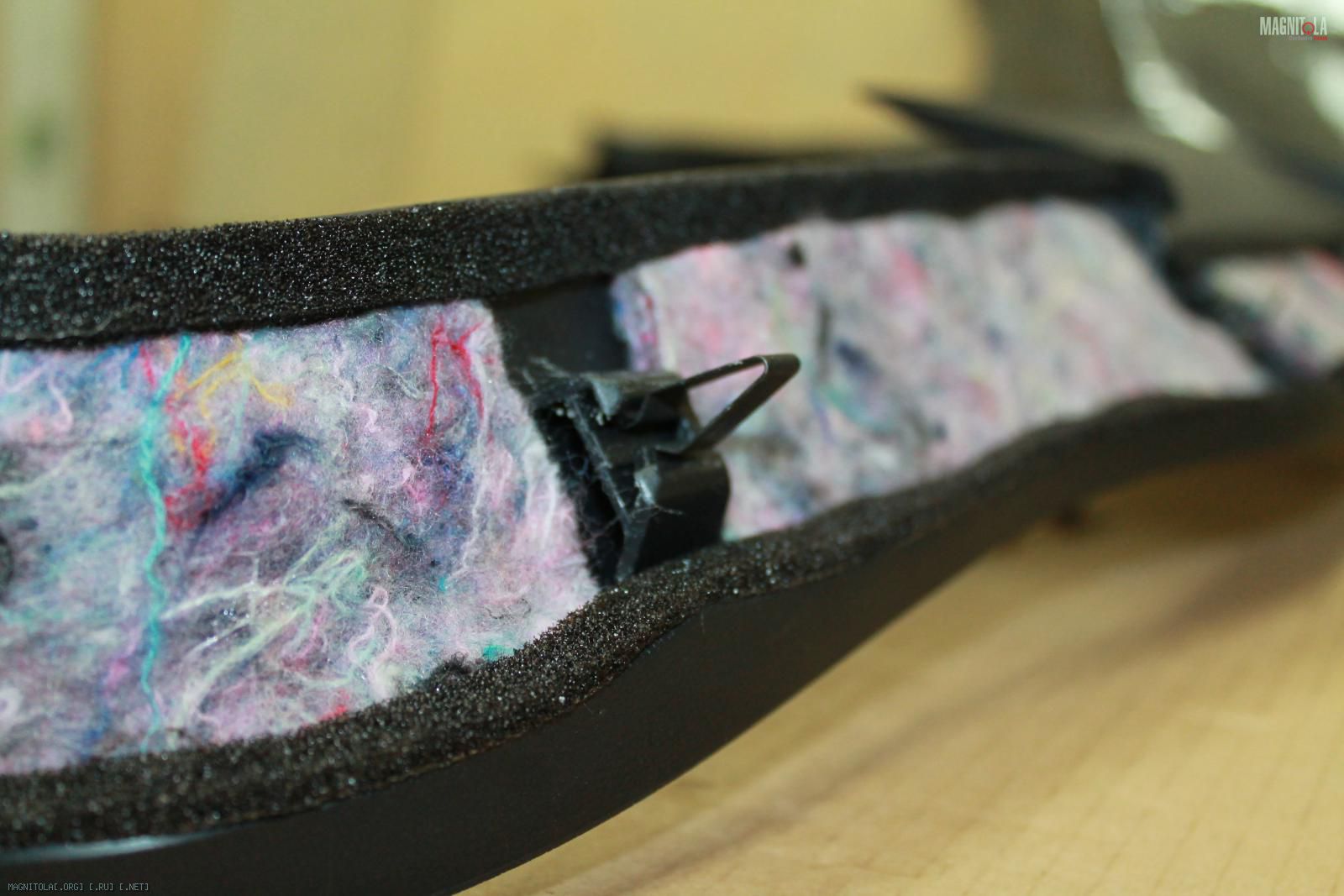

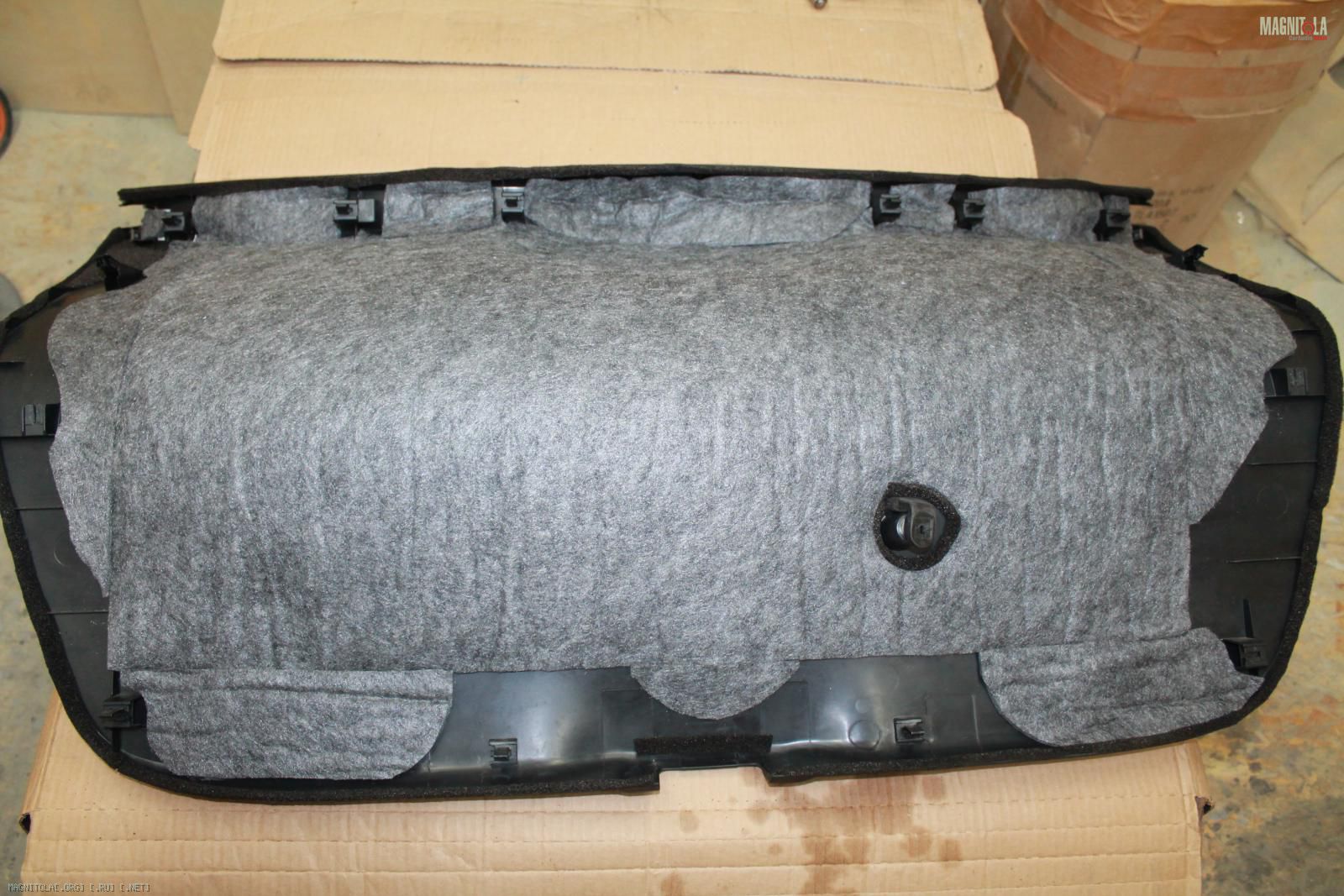

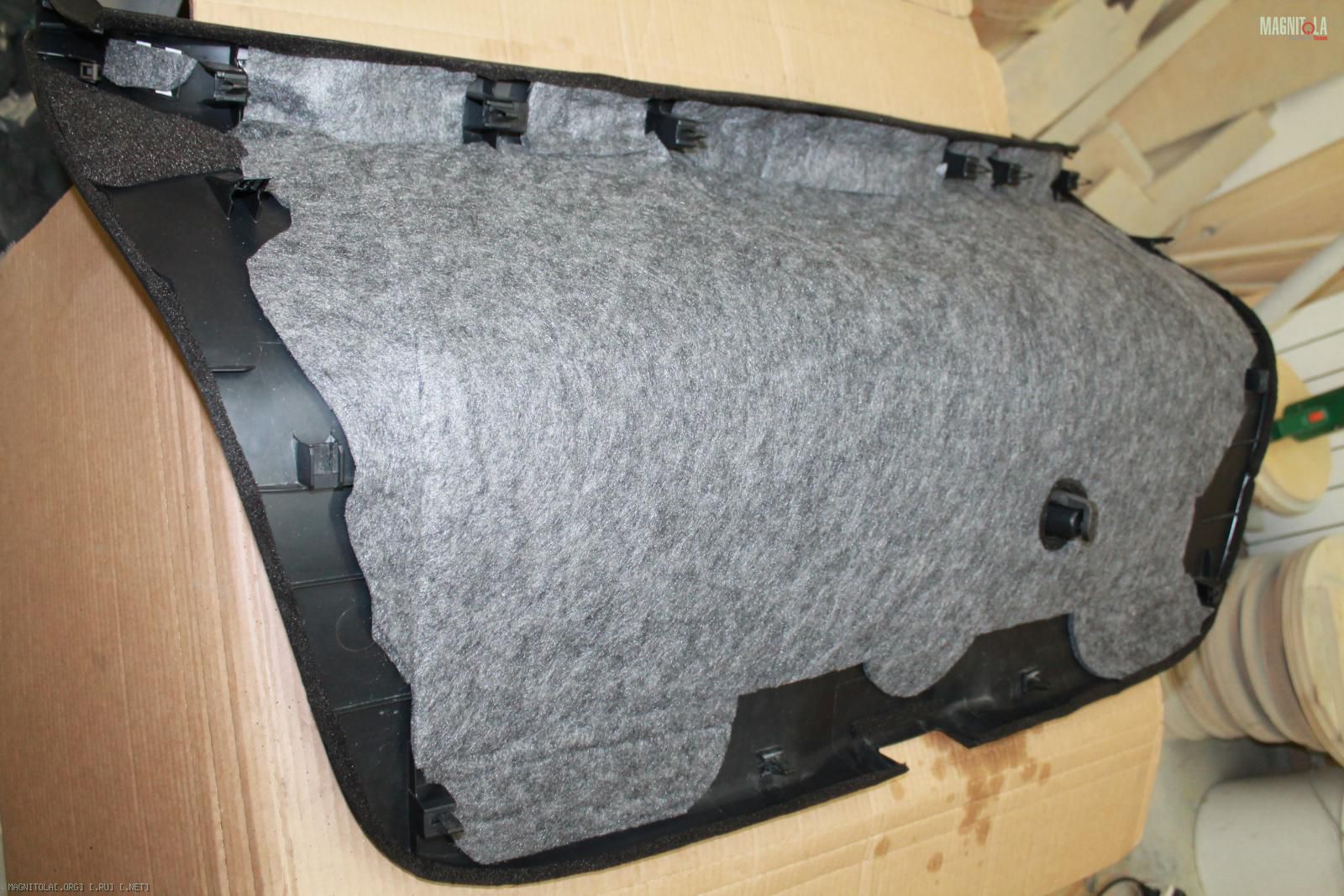

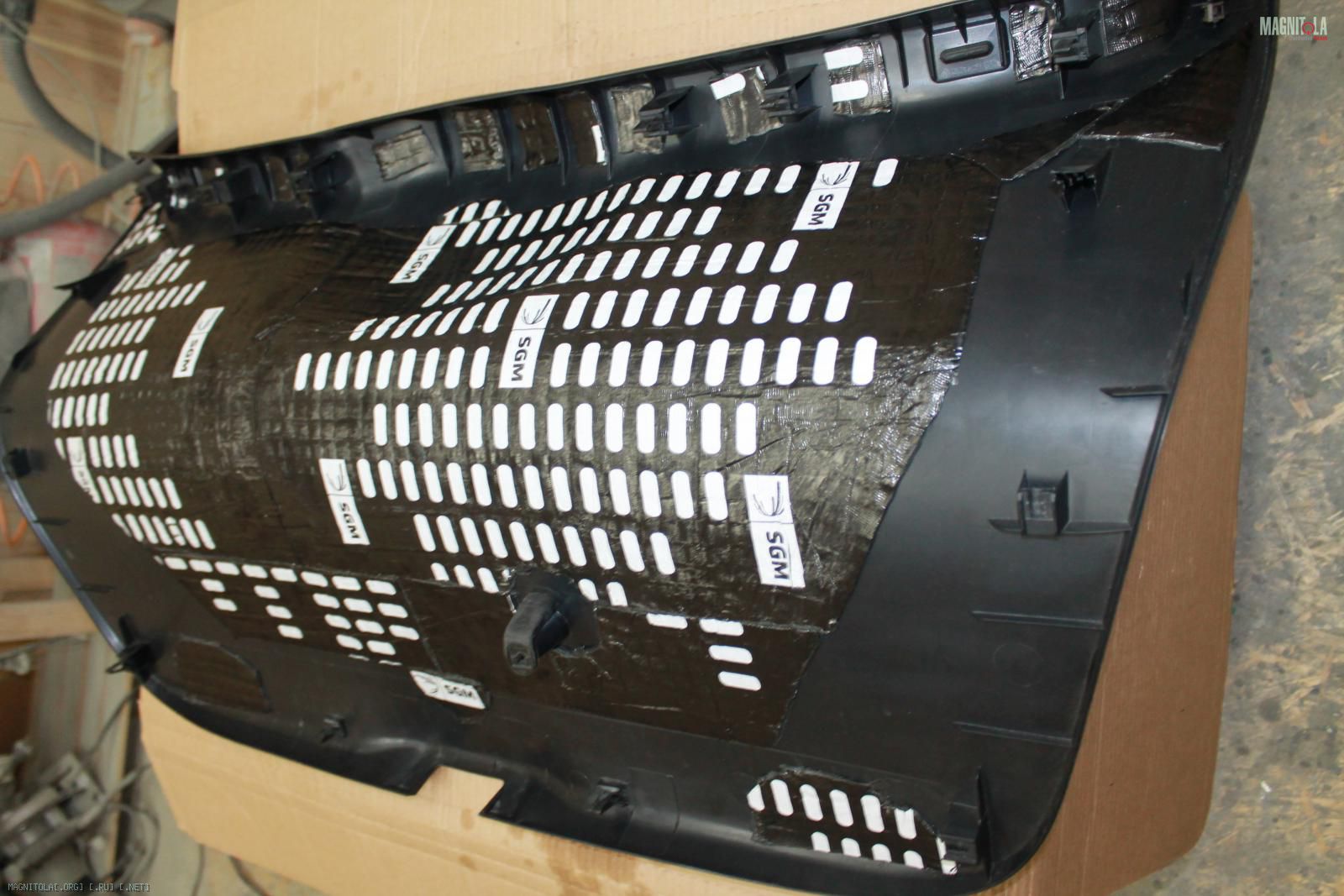

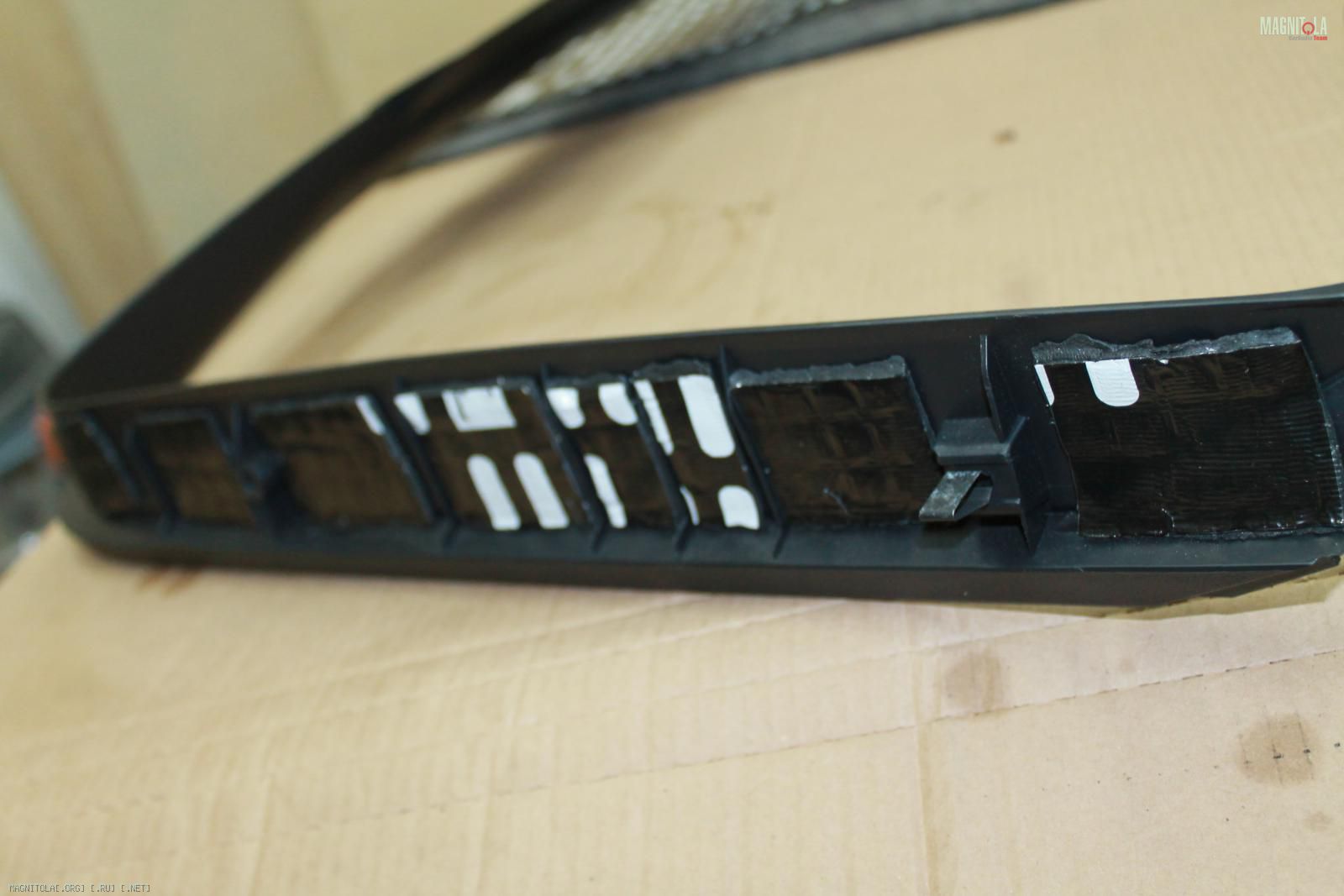

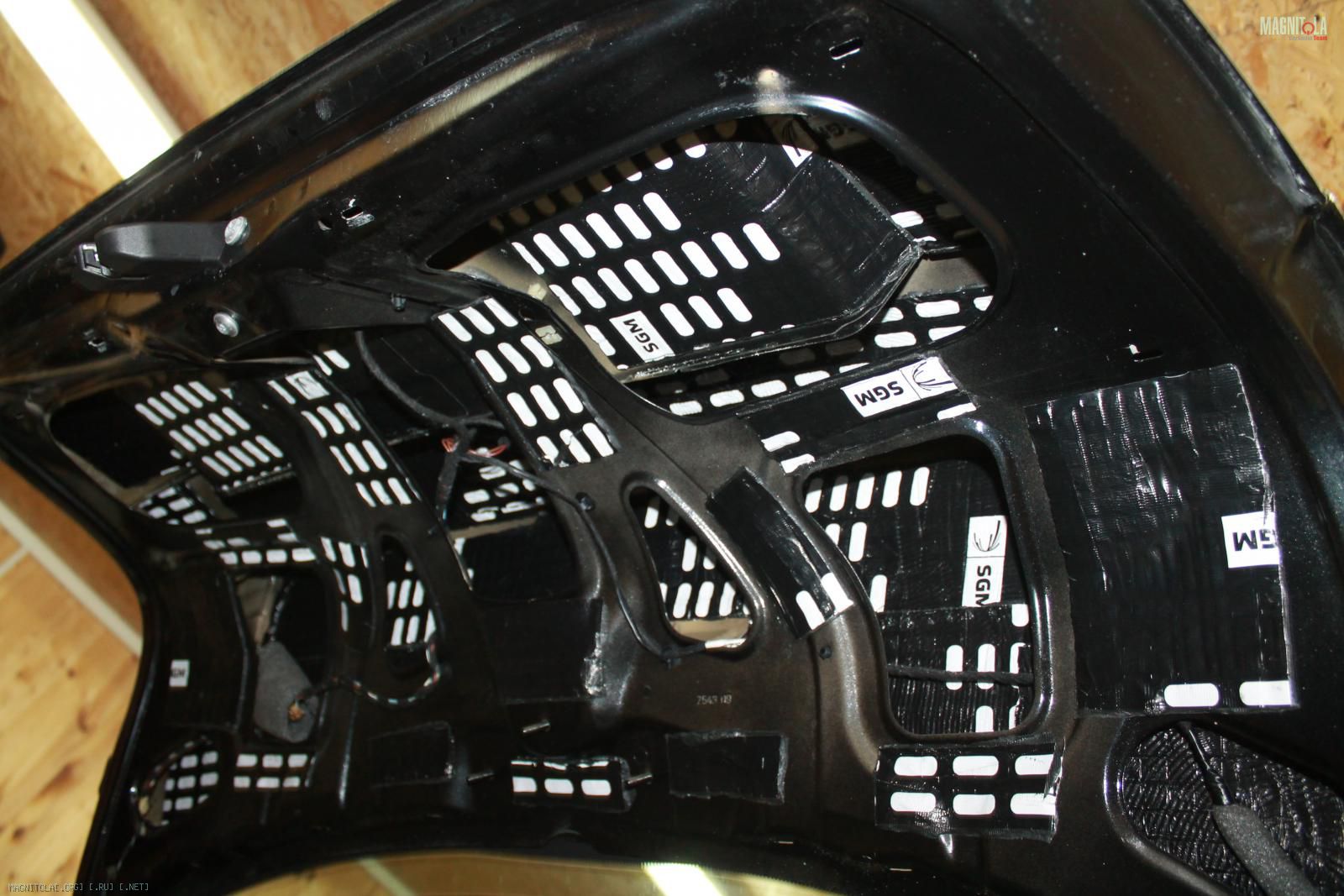

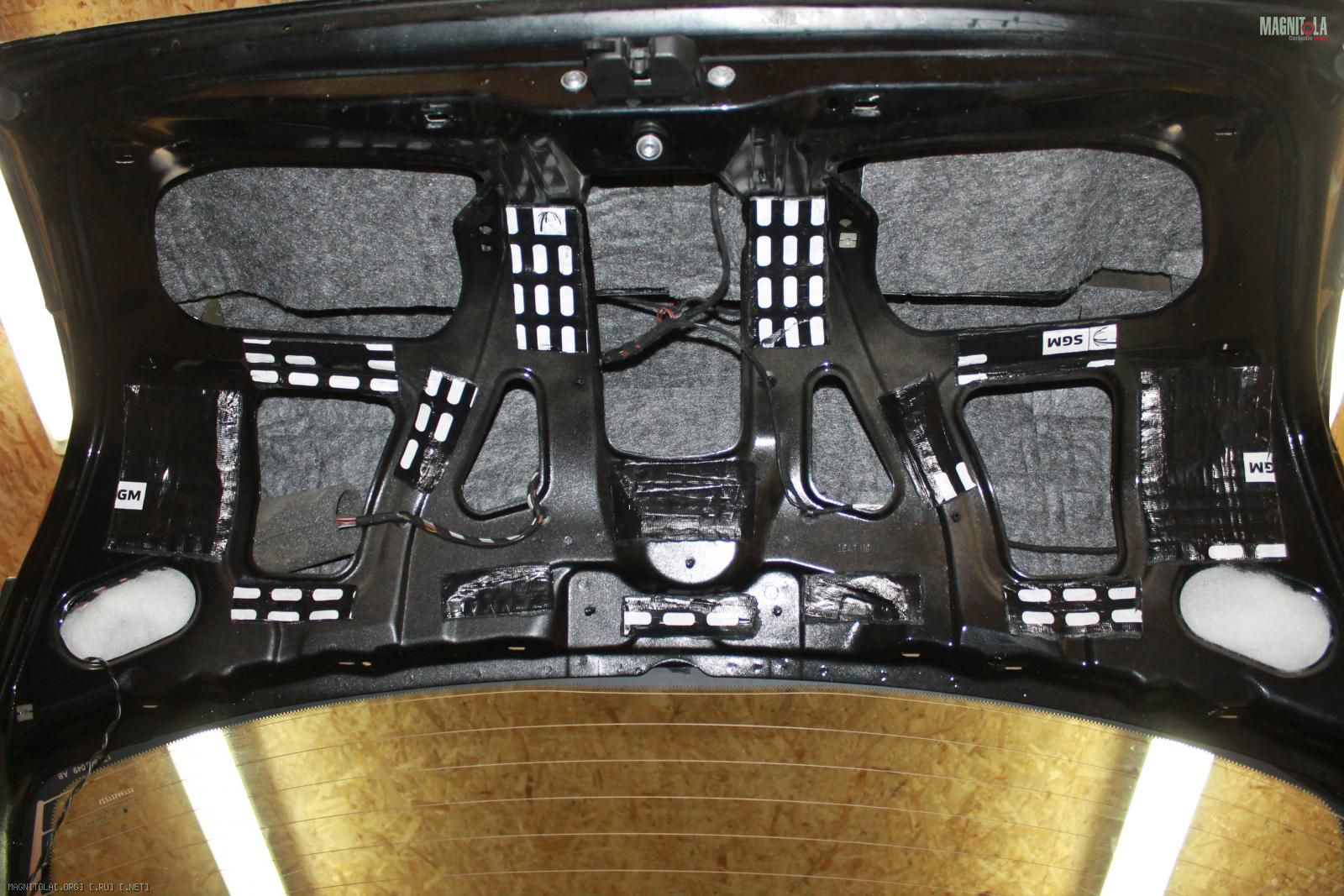

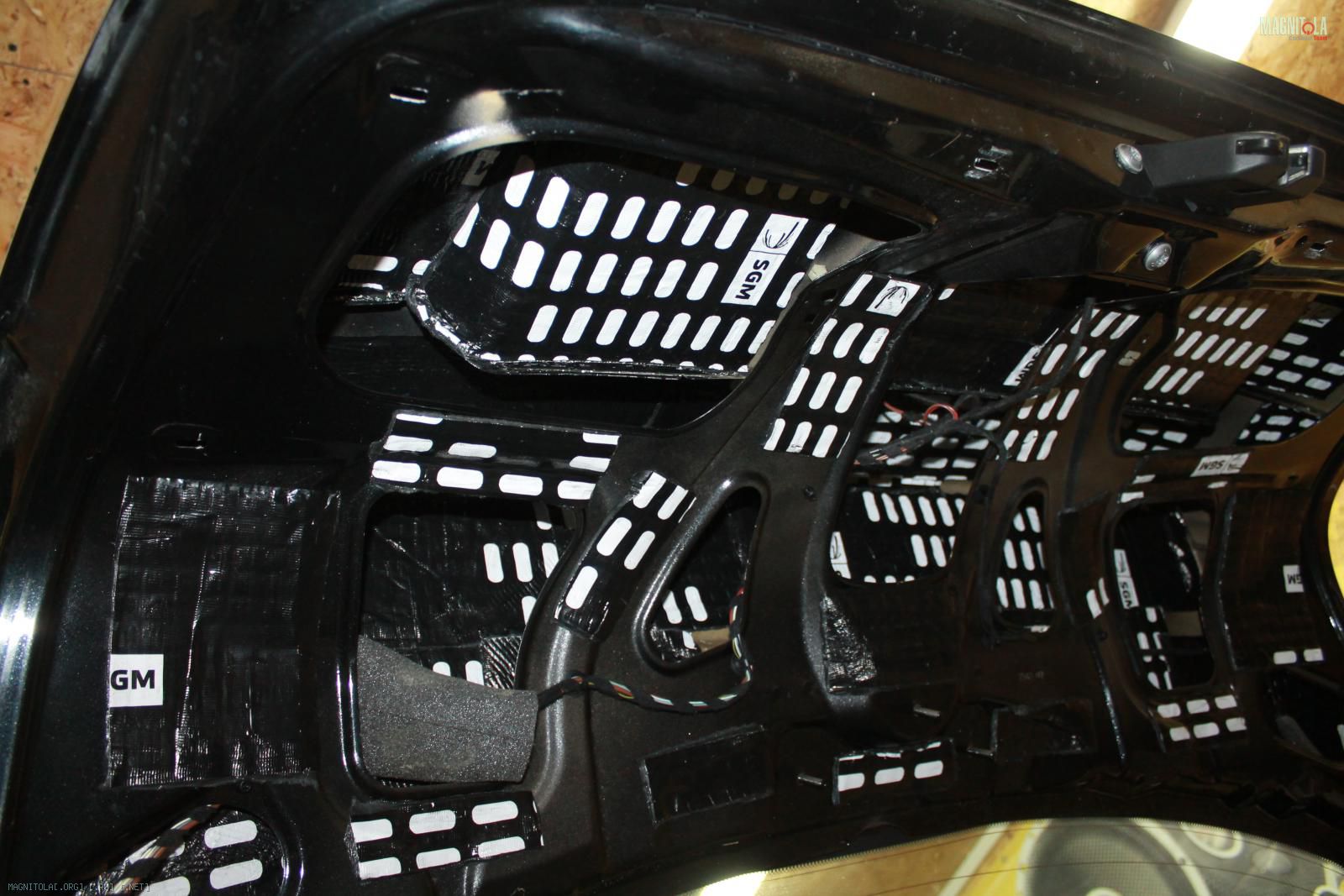

Крышка багажника.

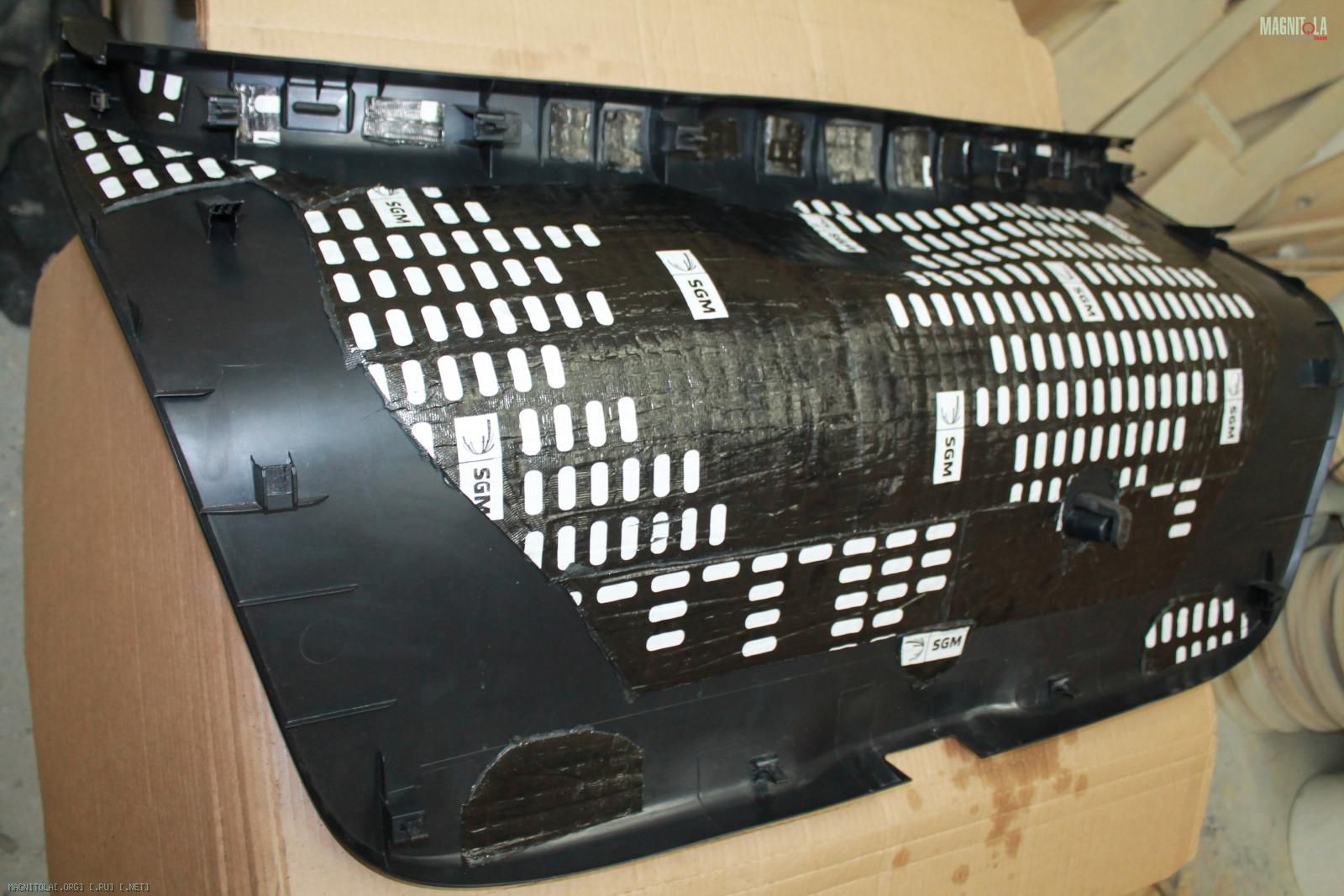

Наносим вибру 4мм на метал и пластик.

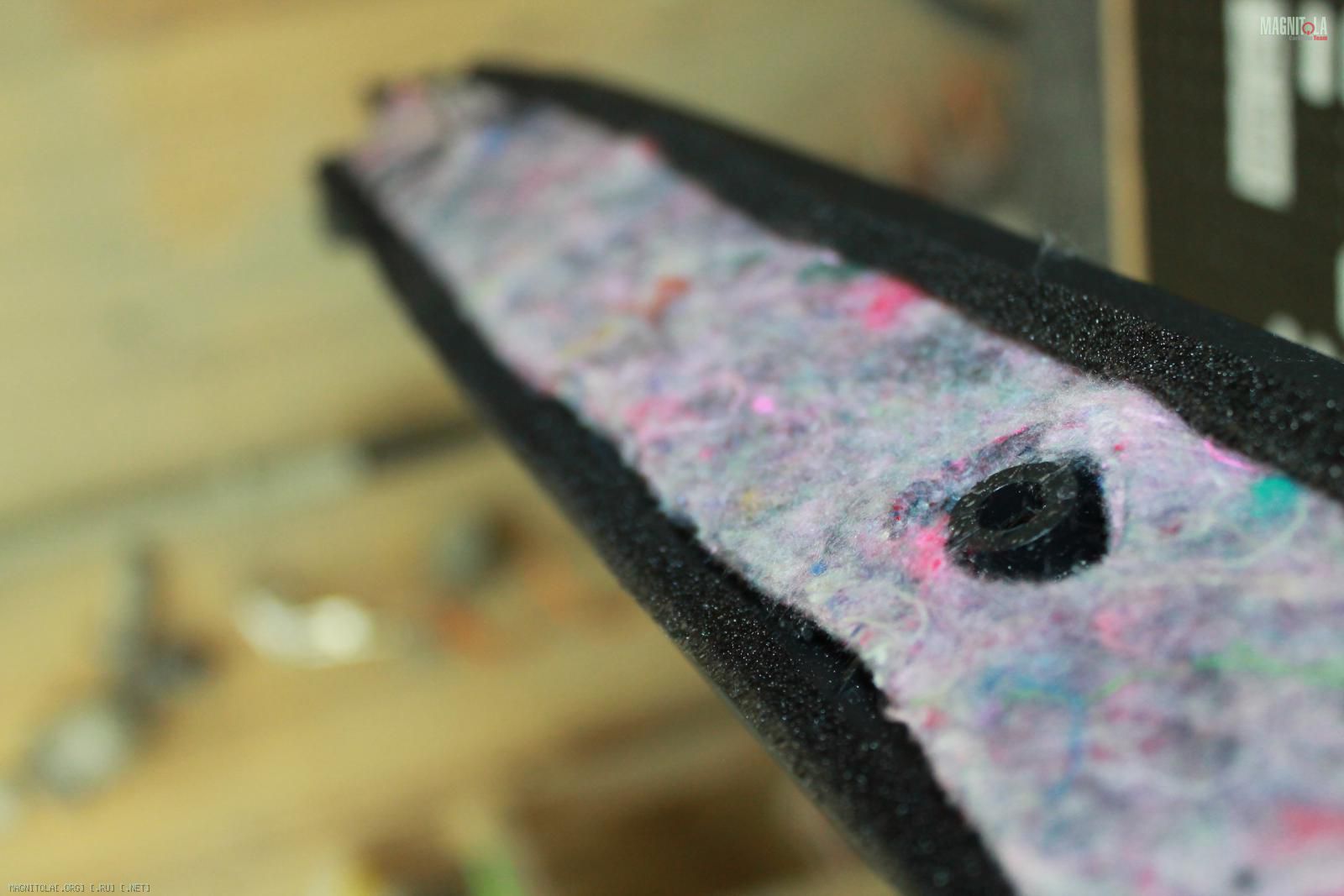

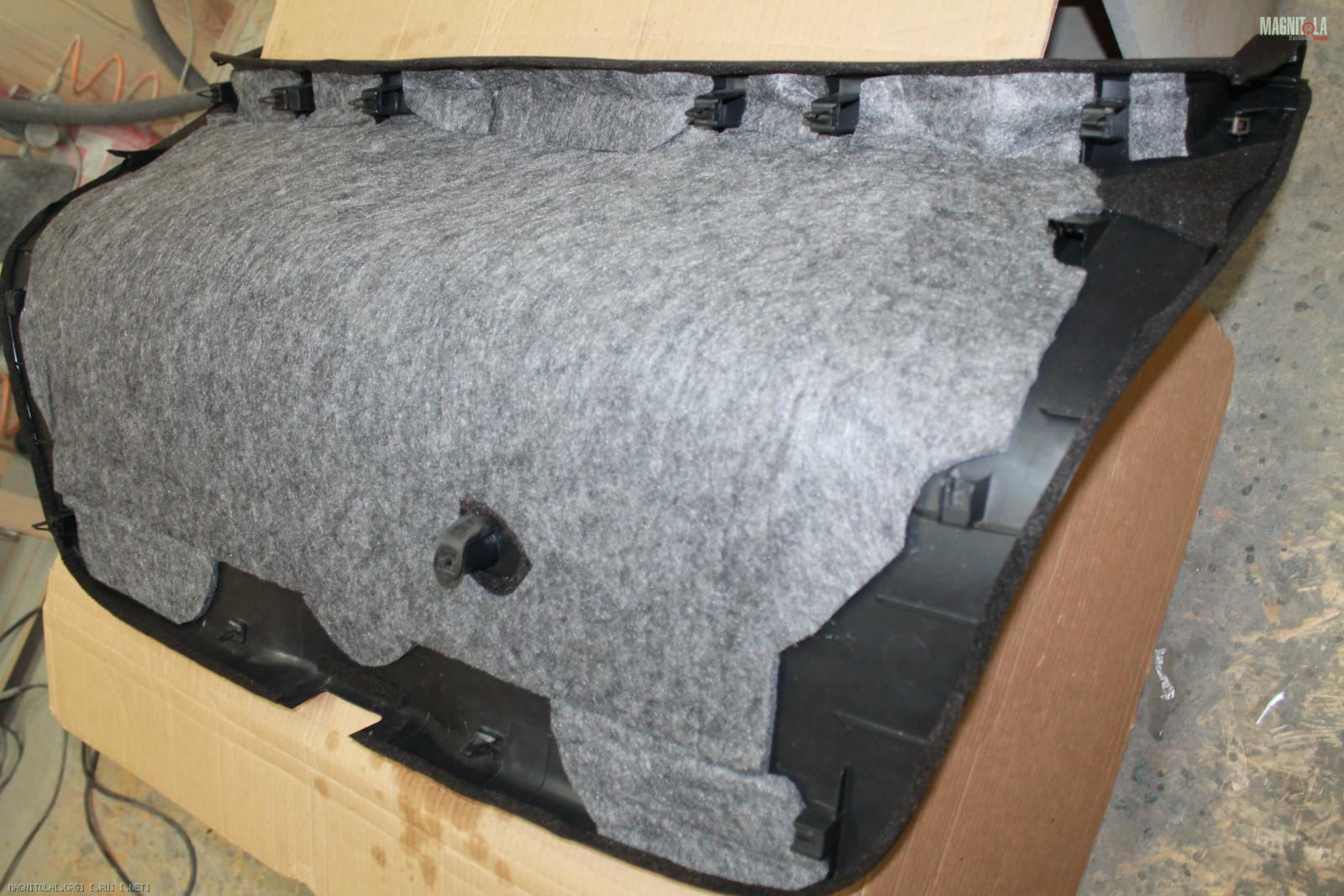

Затем слои войлока и уплотнительную ленту по периметру.

Вложение 1255980 Вложение 1255982 Вложение 1255984 Вложение 1255986 Вложение 1255988 Вложение 1255990 Вложение 1255992 Вложение 1255994 Вложение 1255996 Вложение 1255998 Вложение 1256000 Вложение 1256002
07.12.2018, 21:30
st220

Вложений: 35

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

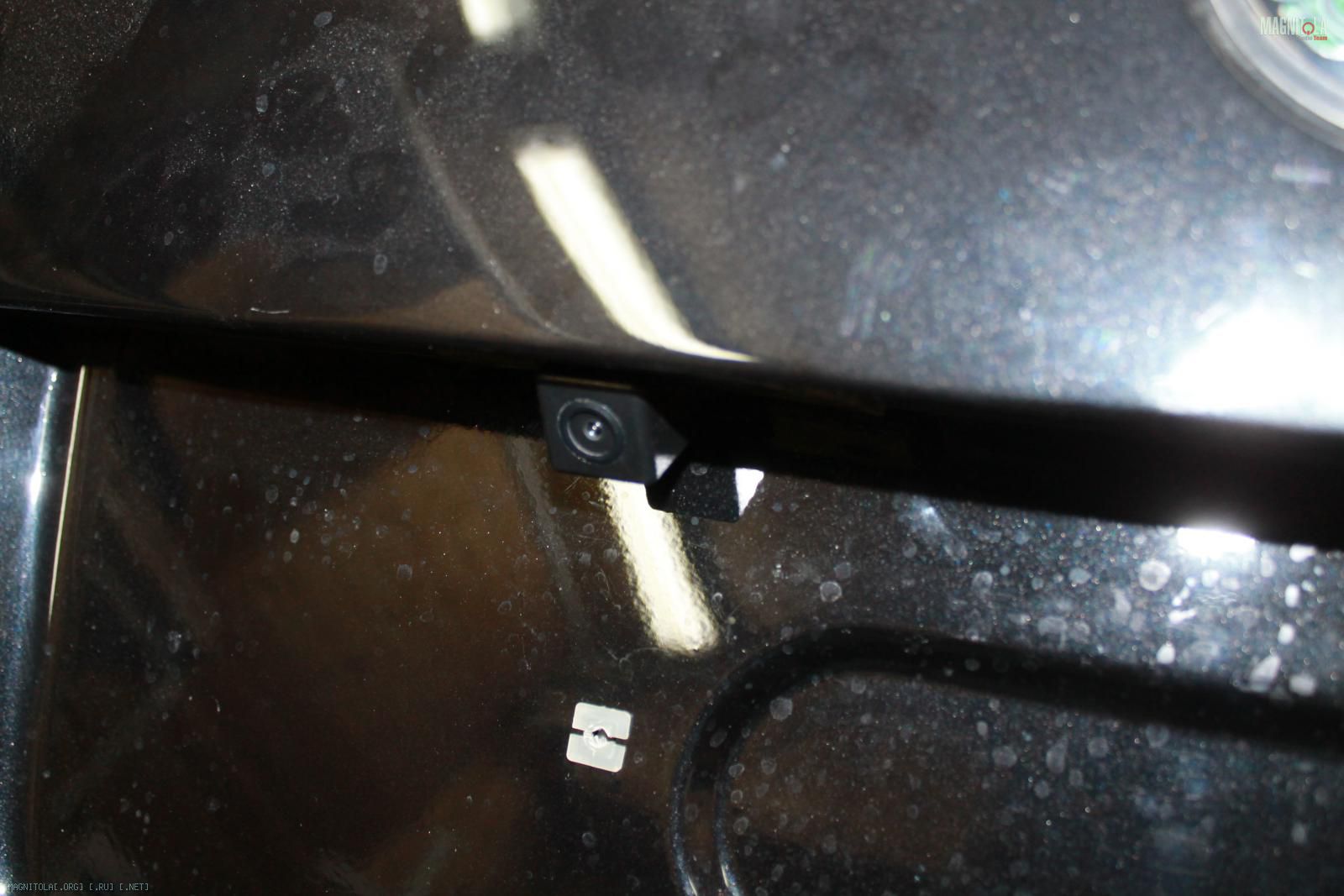

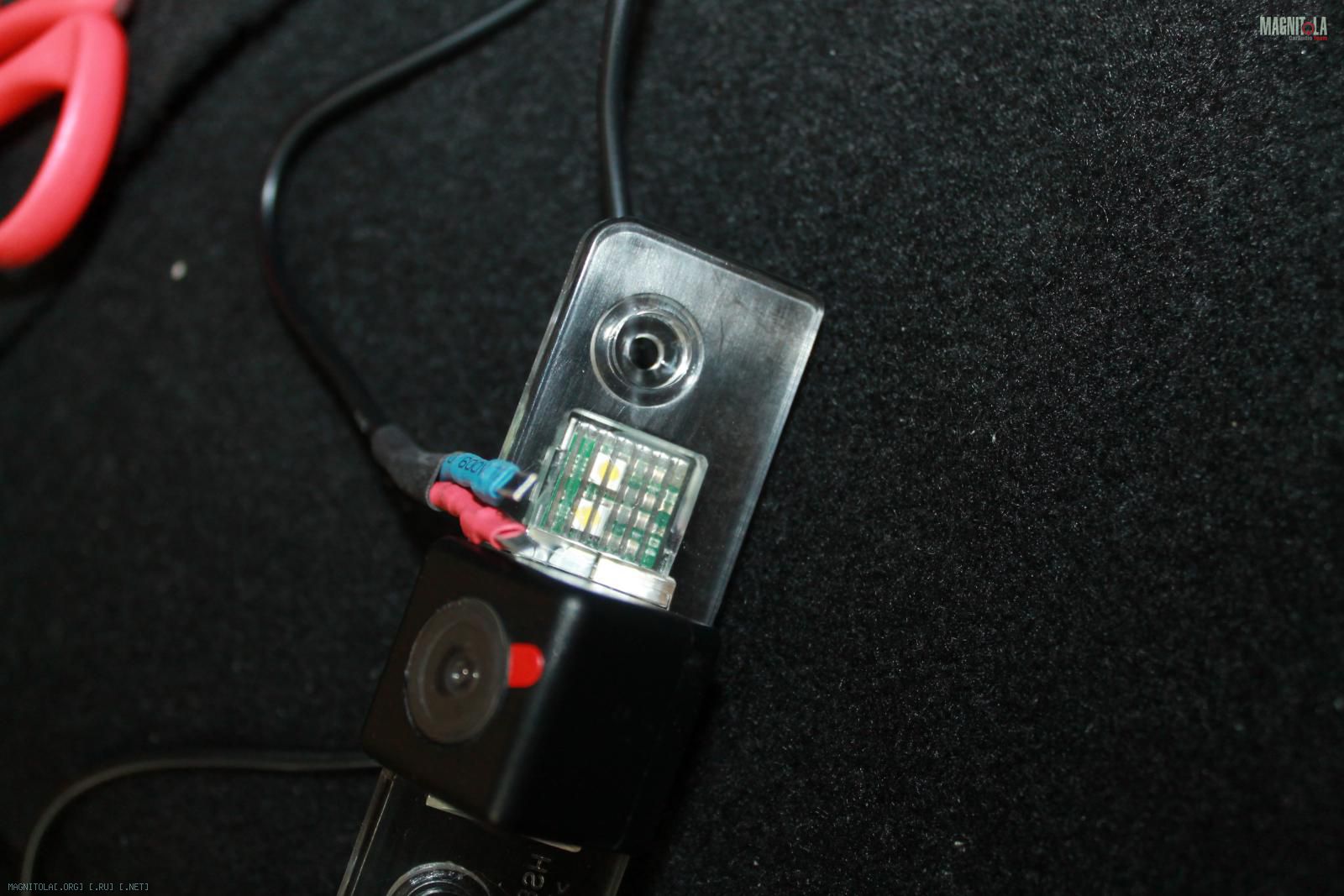

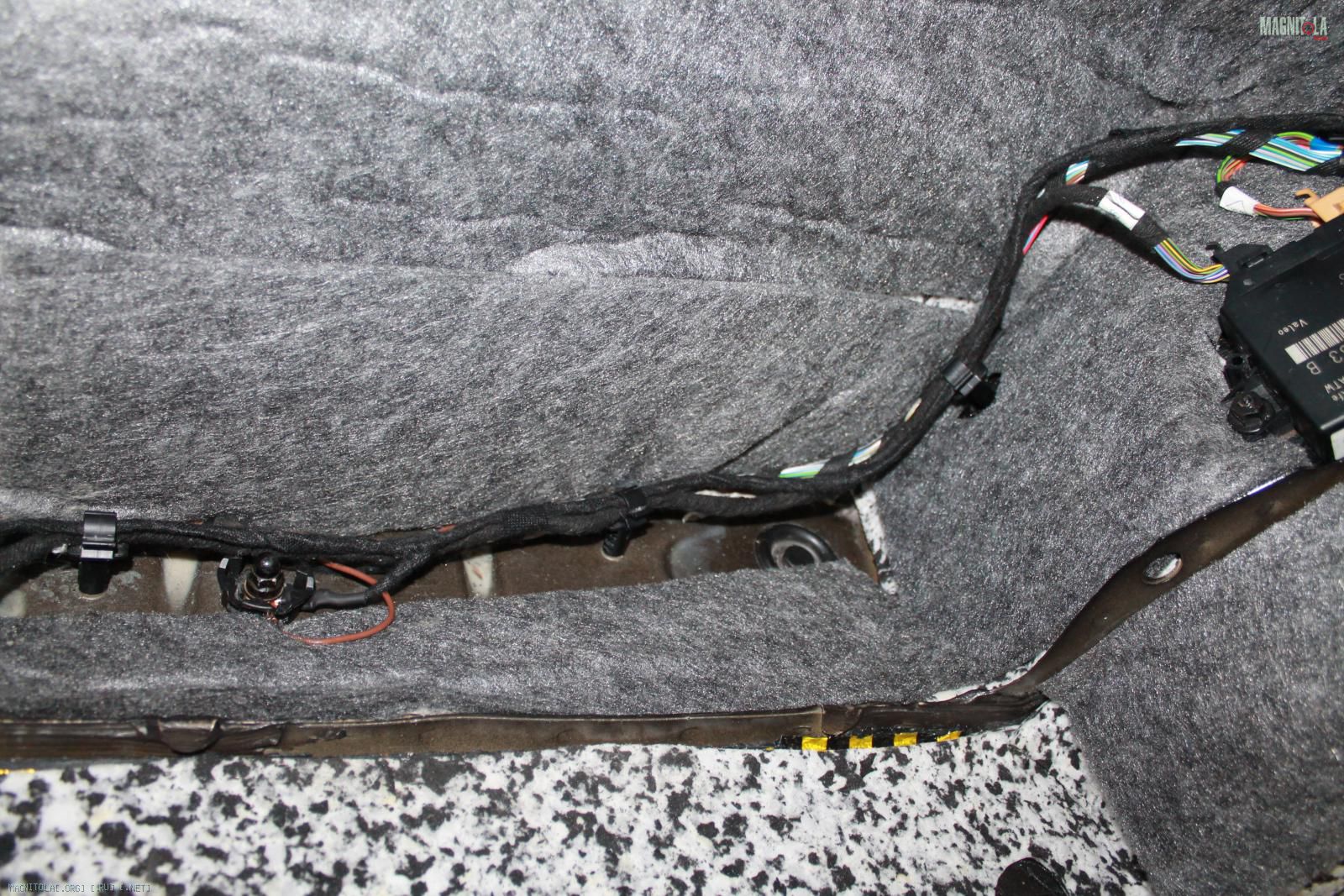

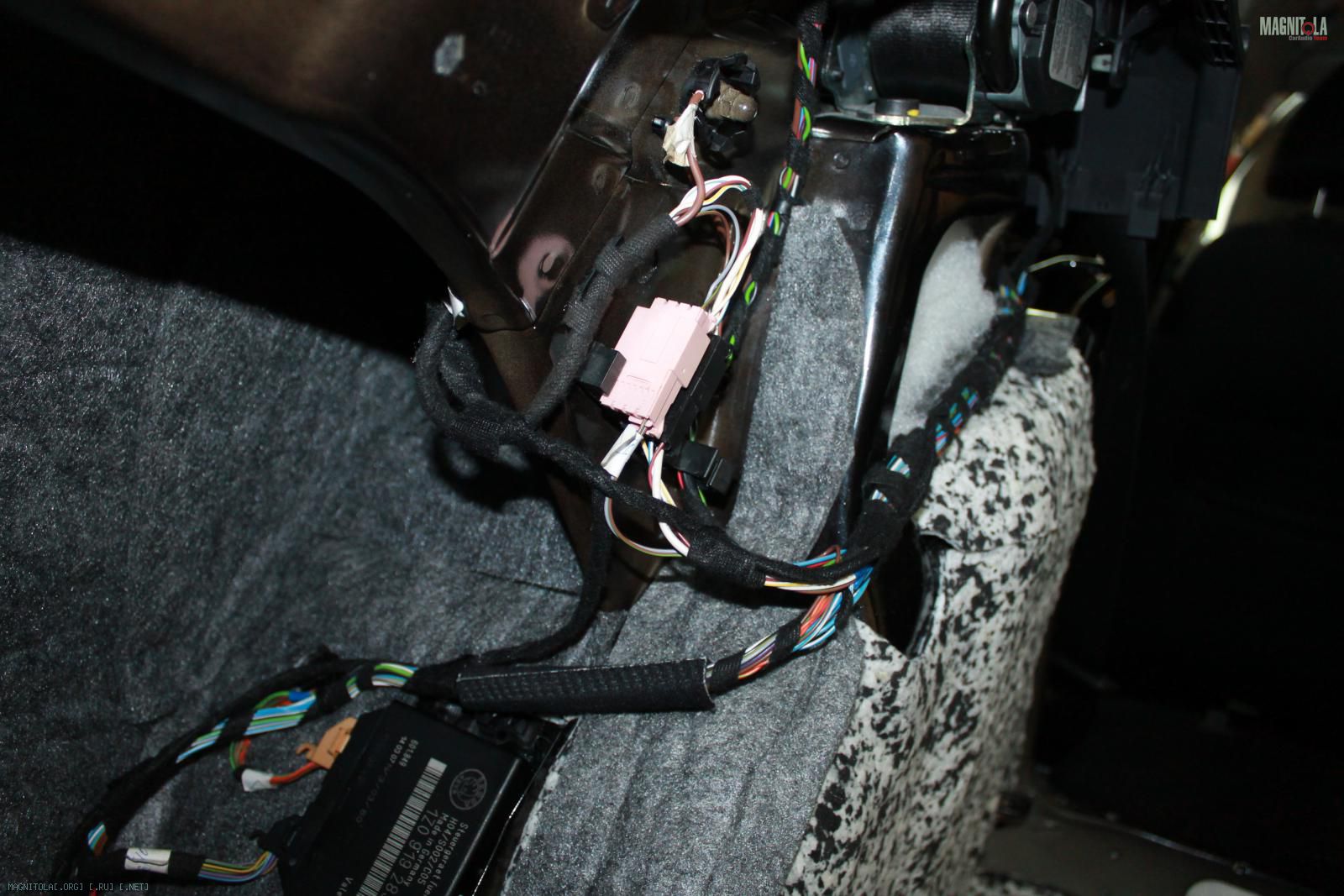

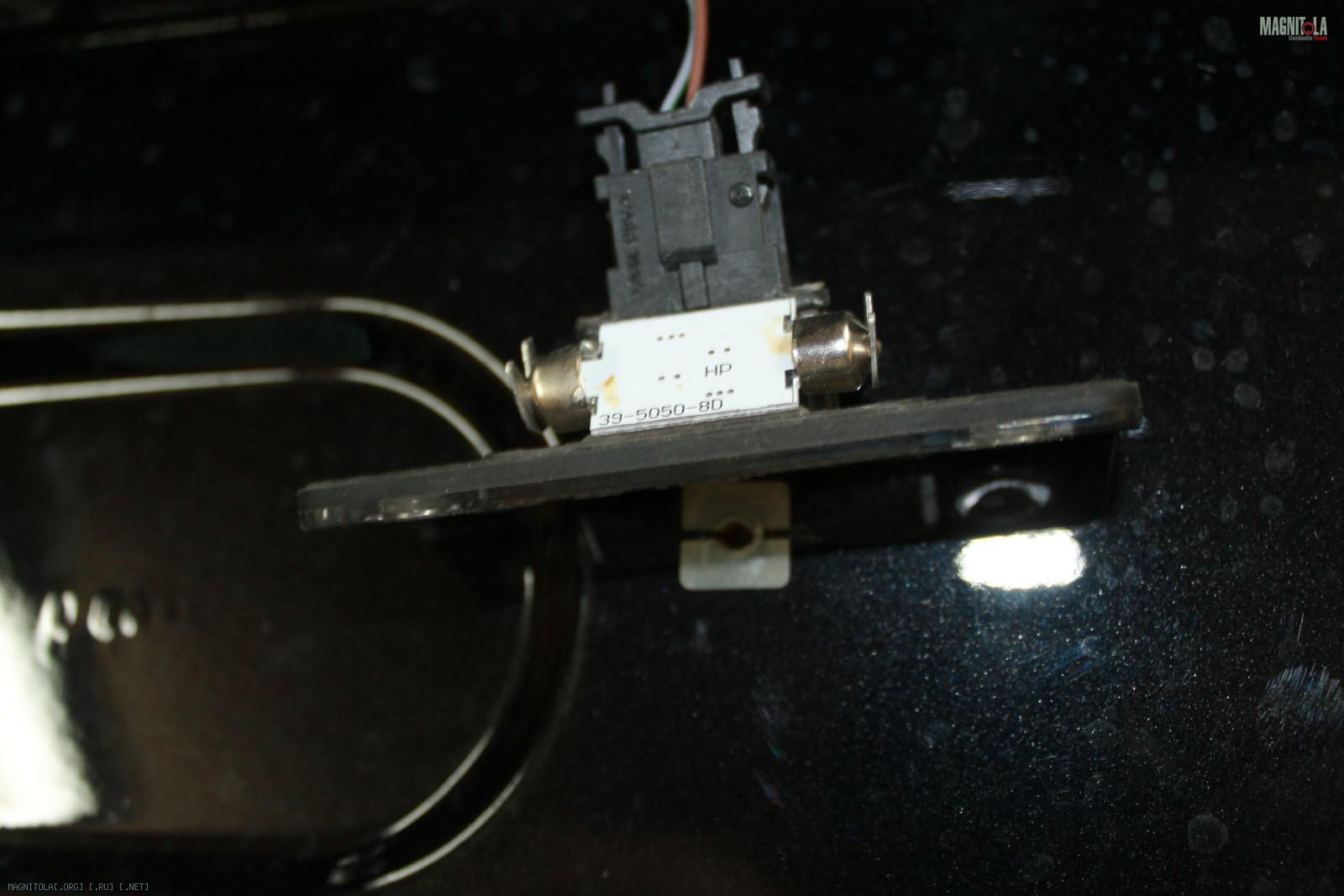

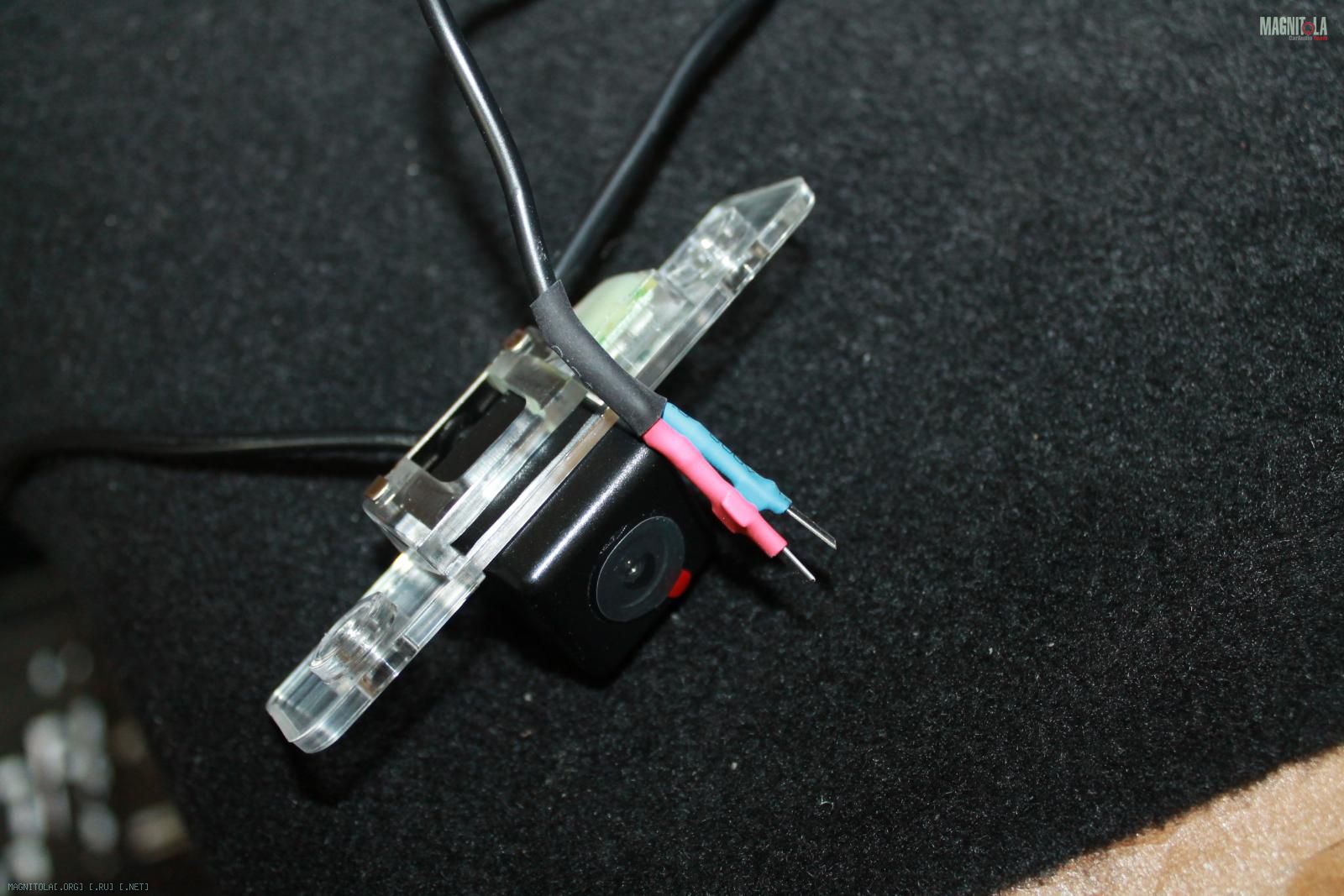

Устанавливаем камеру заднего вида.

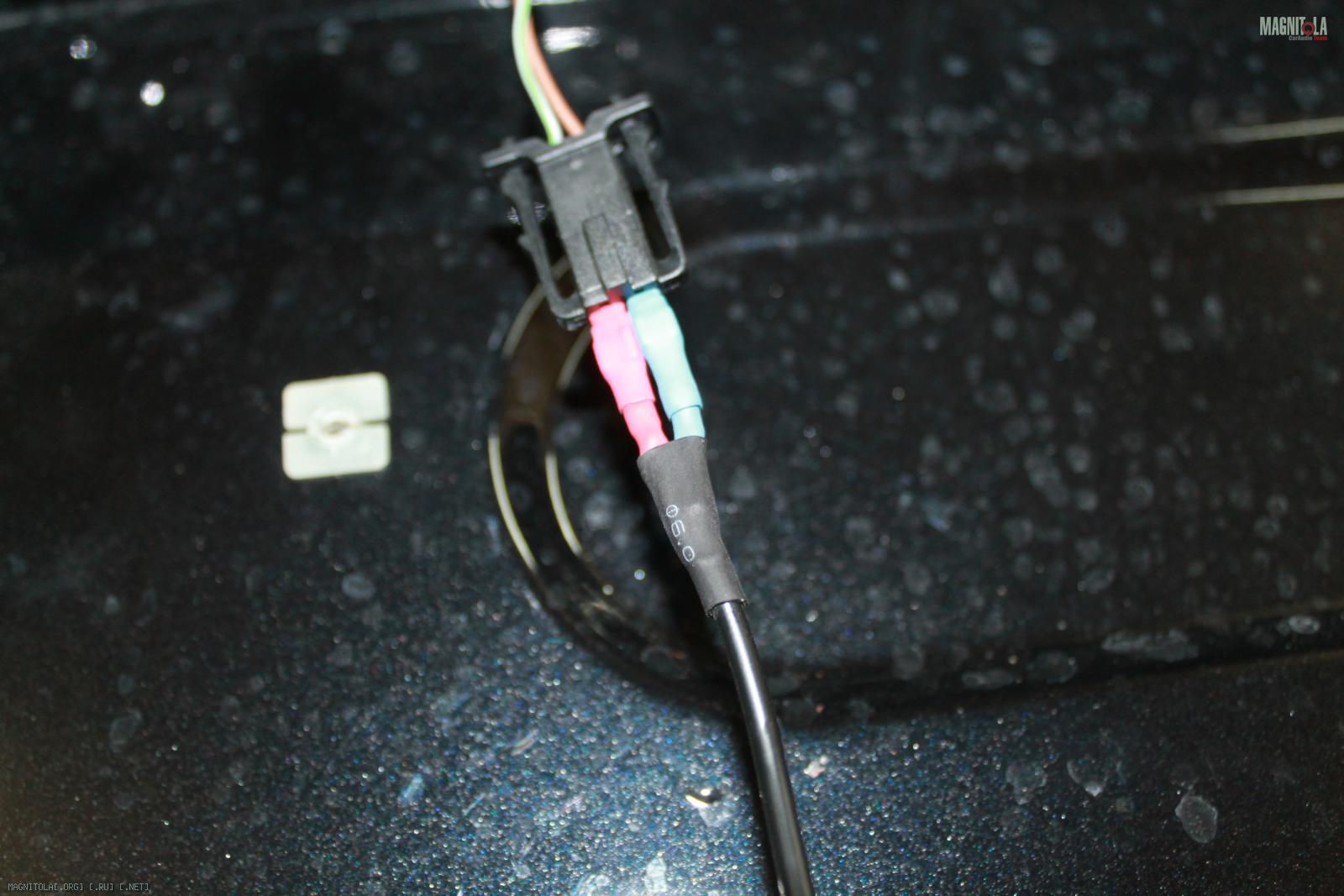

Протягиваем, подключаем проводку.
Вложение 1256036 Вложение 1256038 Вложение 1256040 Вложение 1256042 Вложение 1256044 Вложение 1256046 Вложение 1256048 Вложение 1256050

Вяжем в косы акустическую проводку.
Вложение 1256052

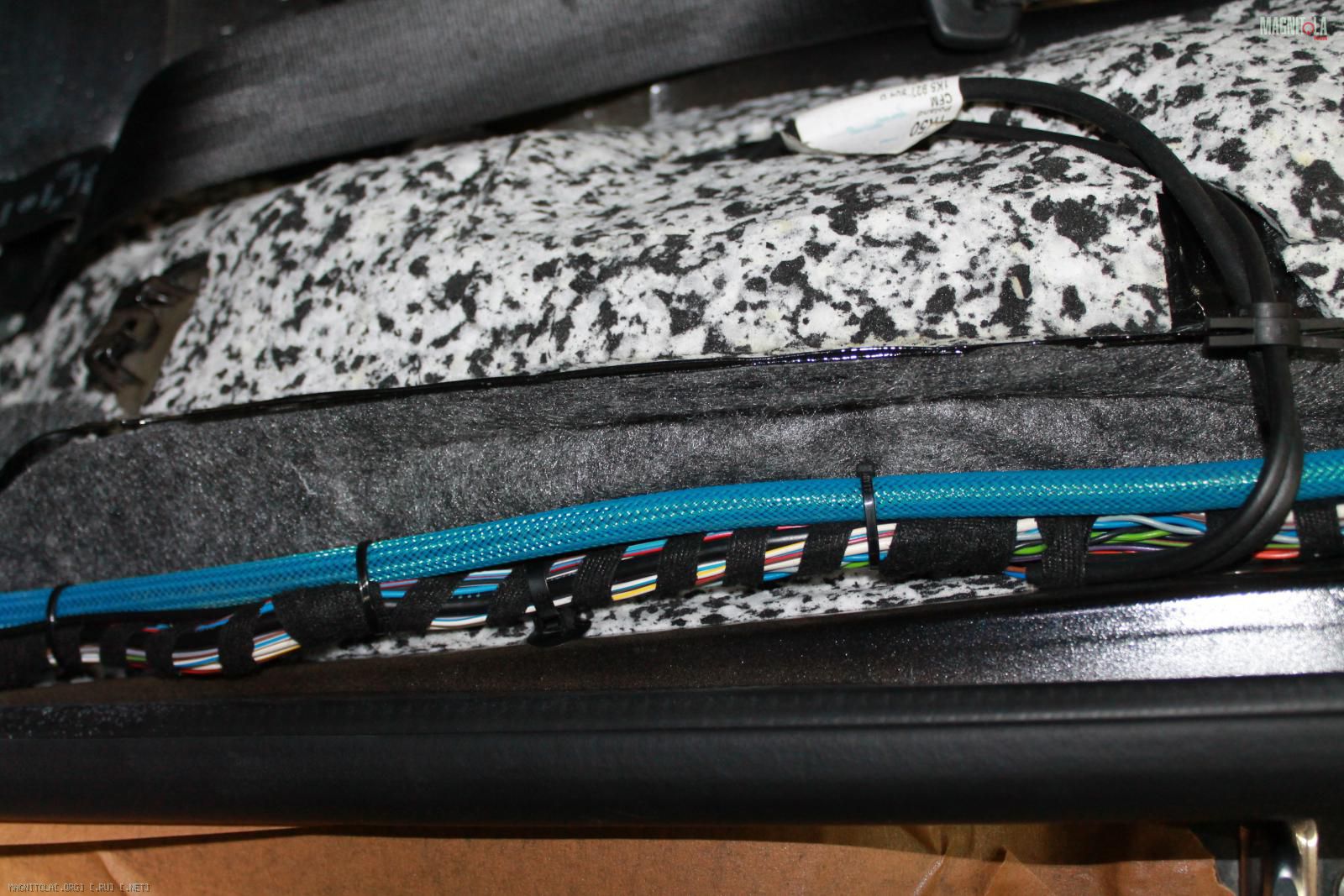

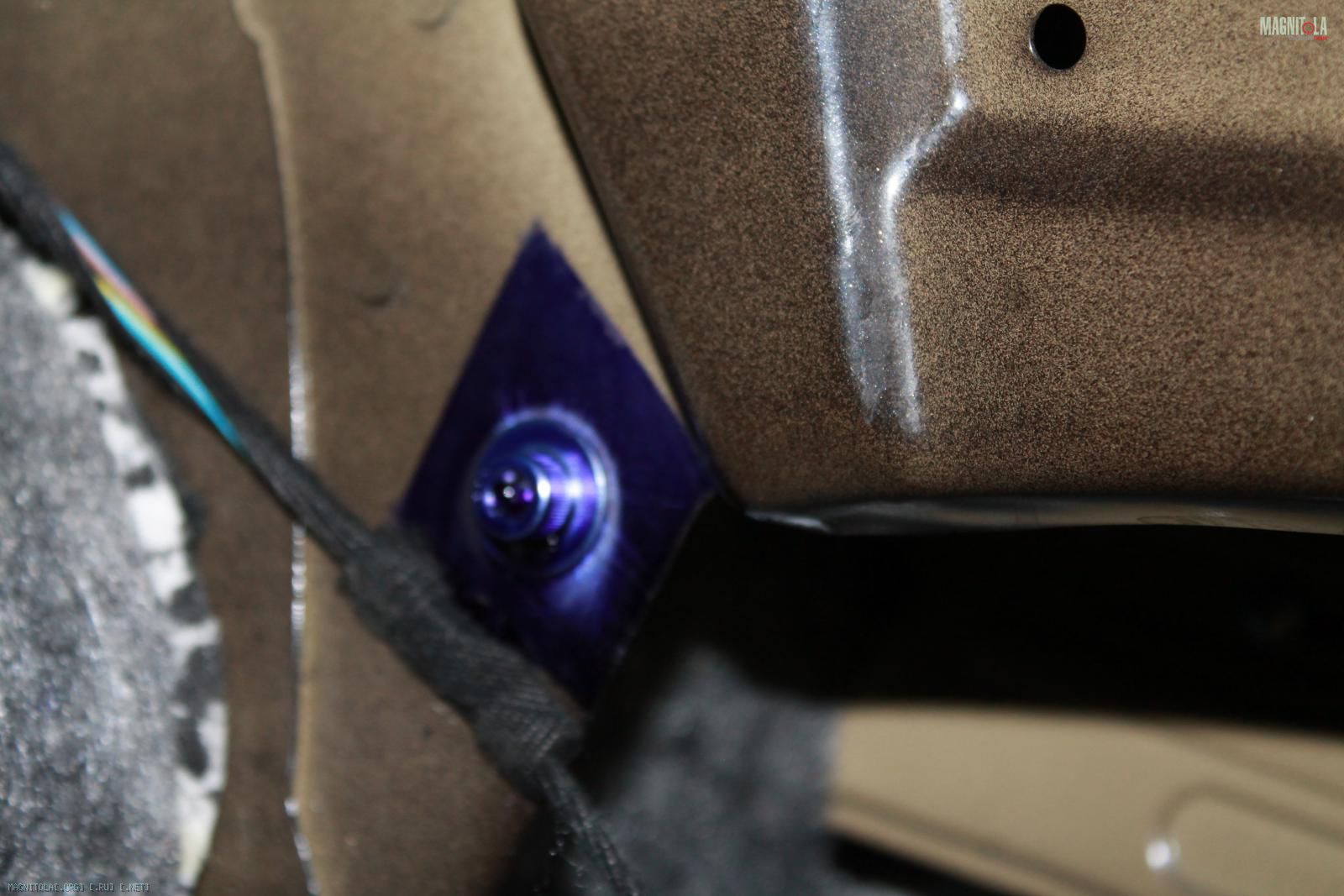

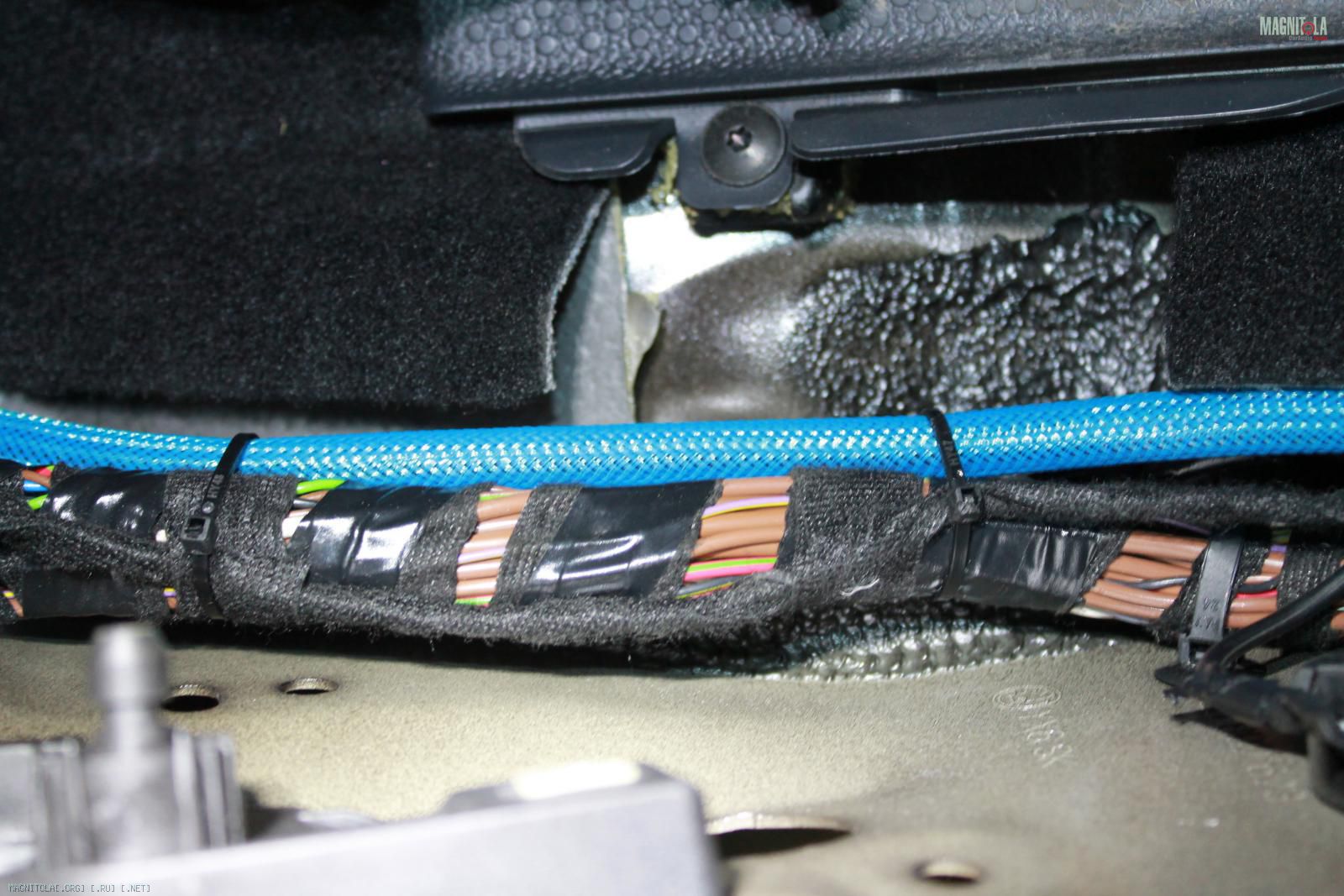

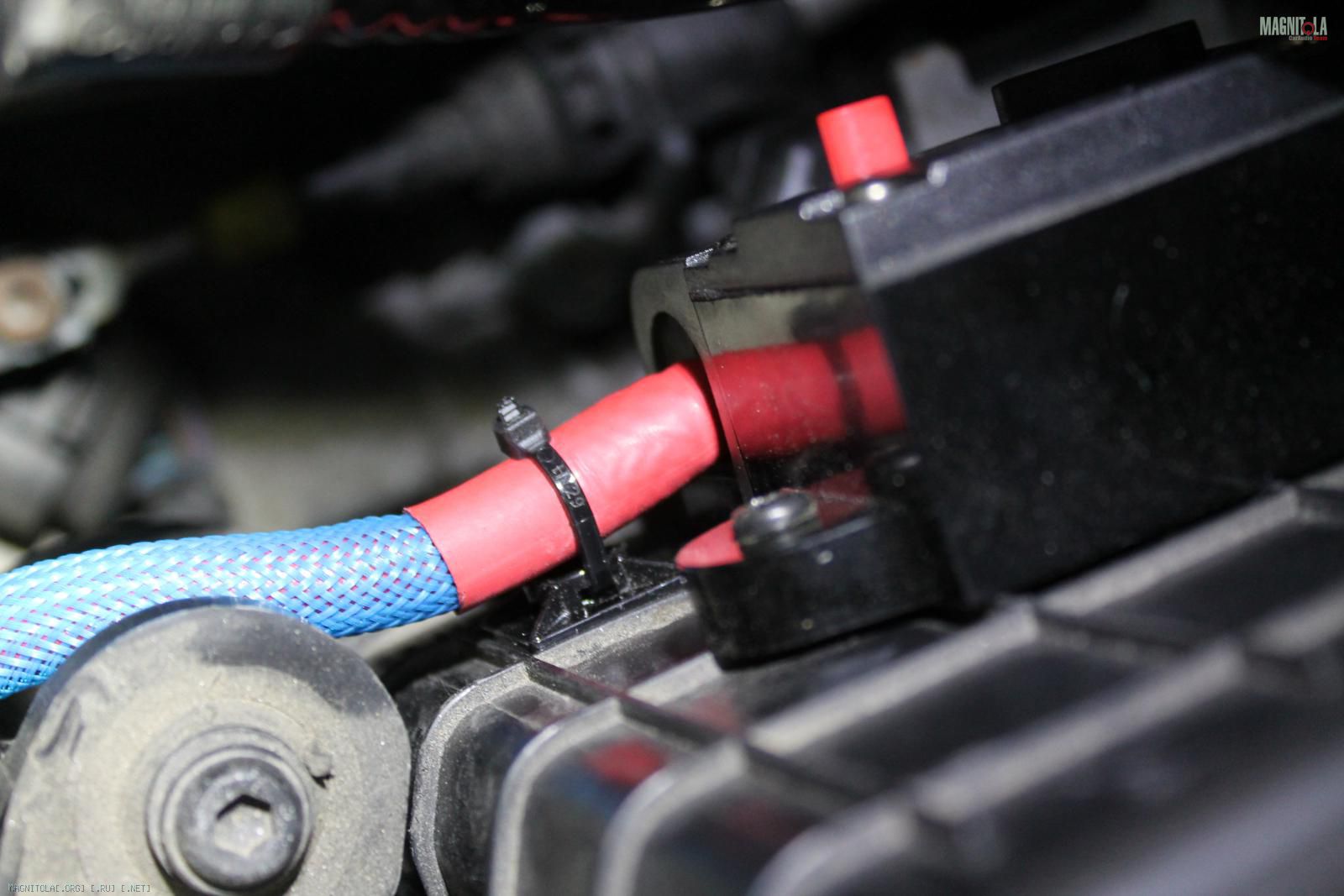

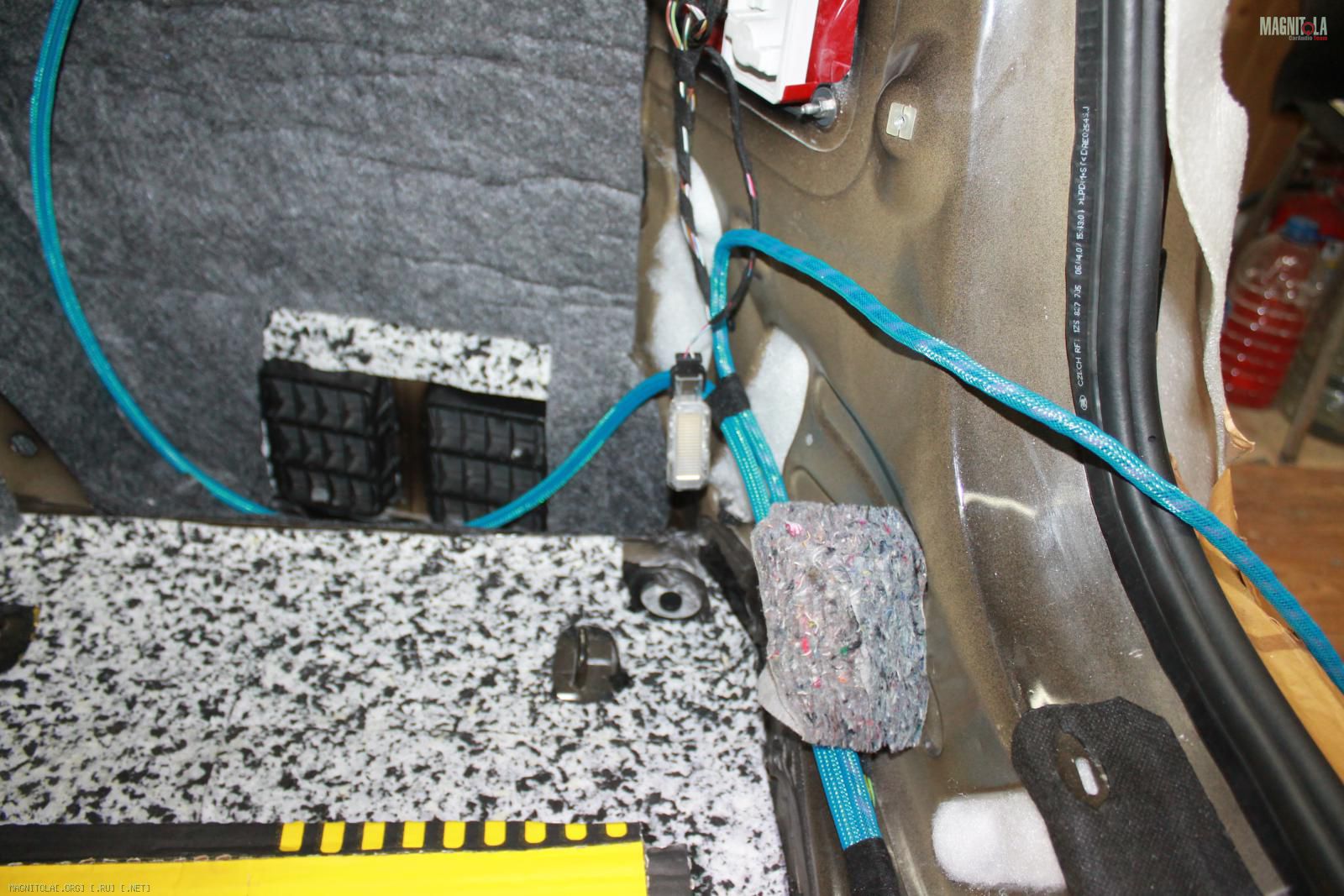

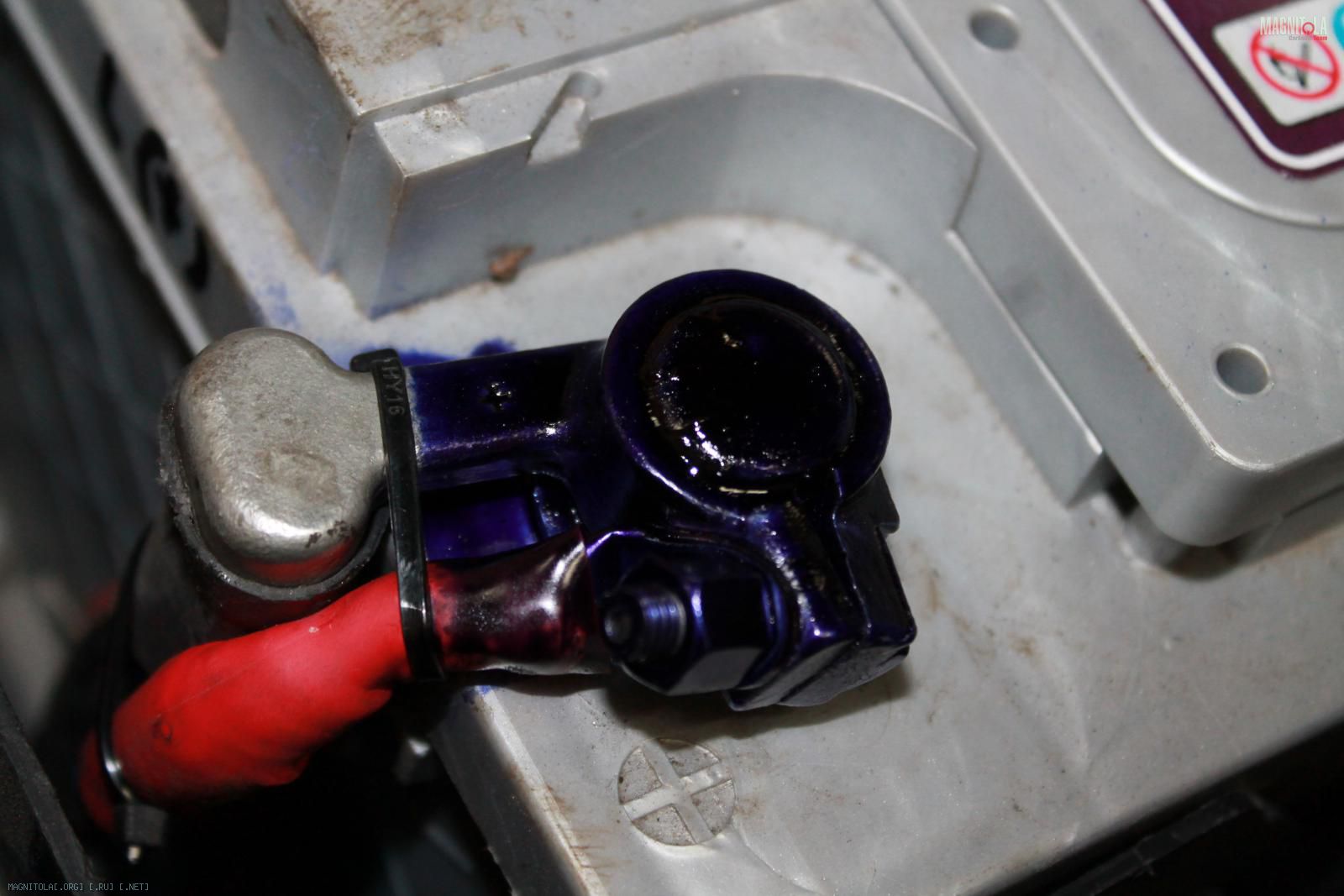

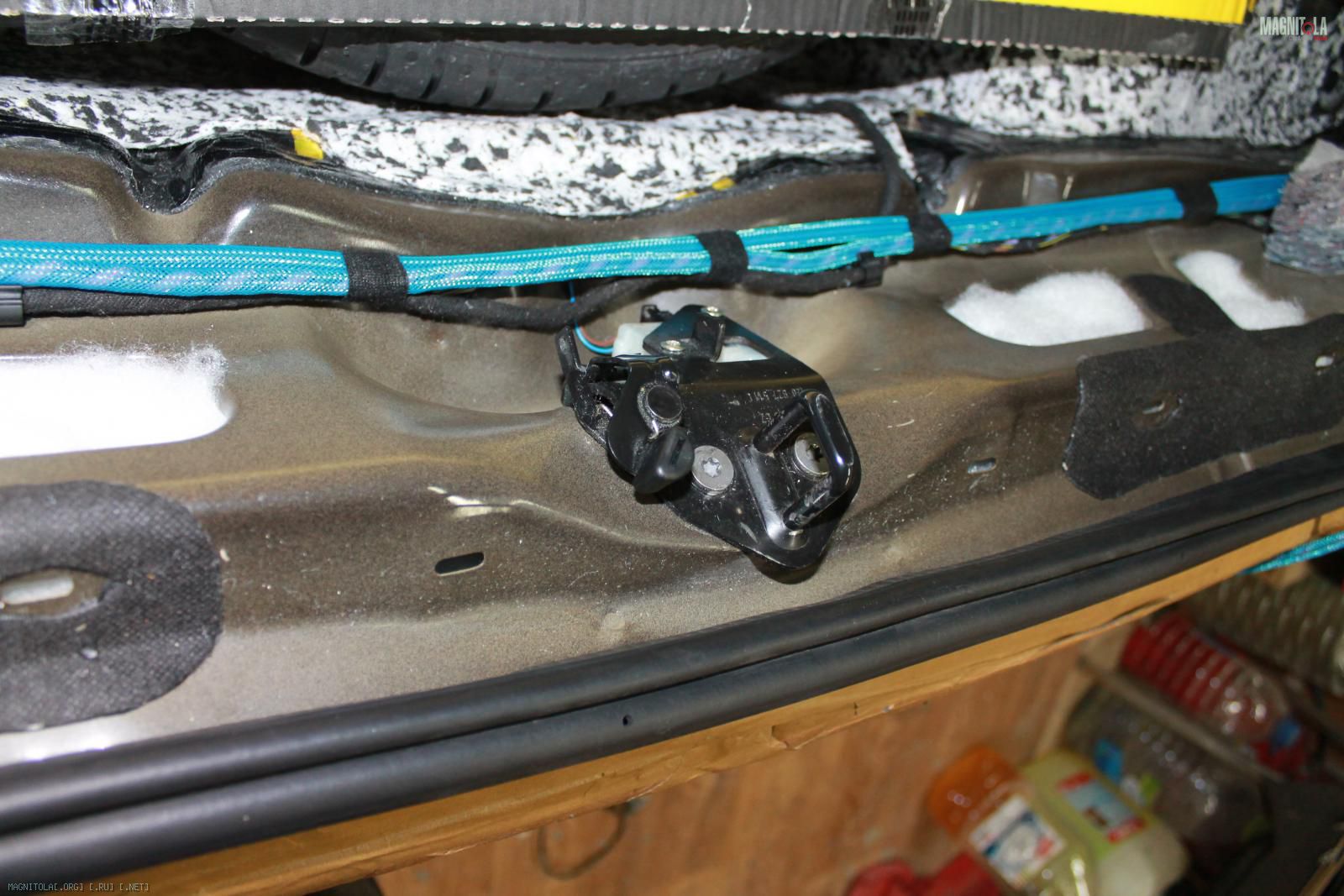

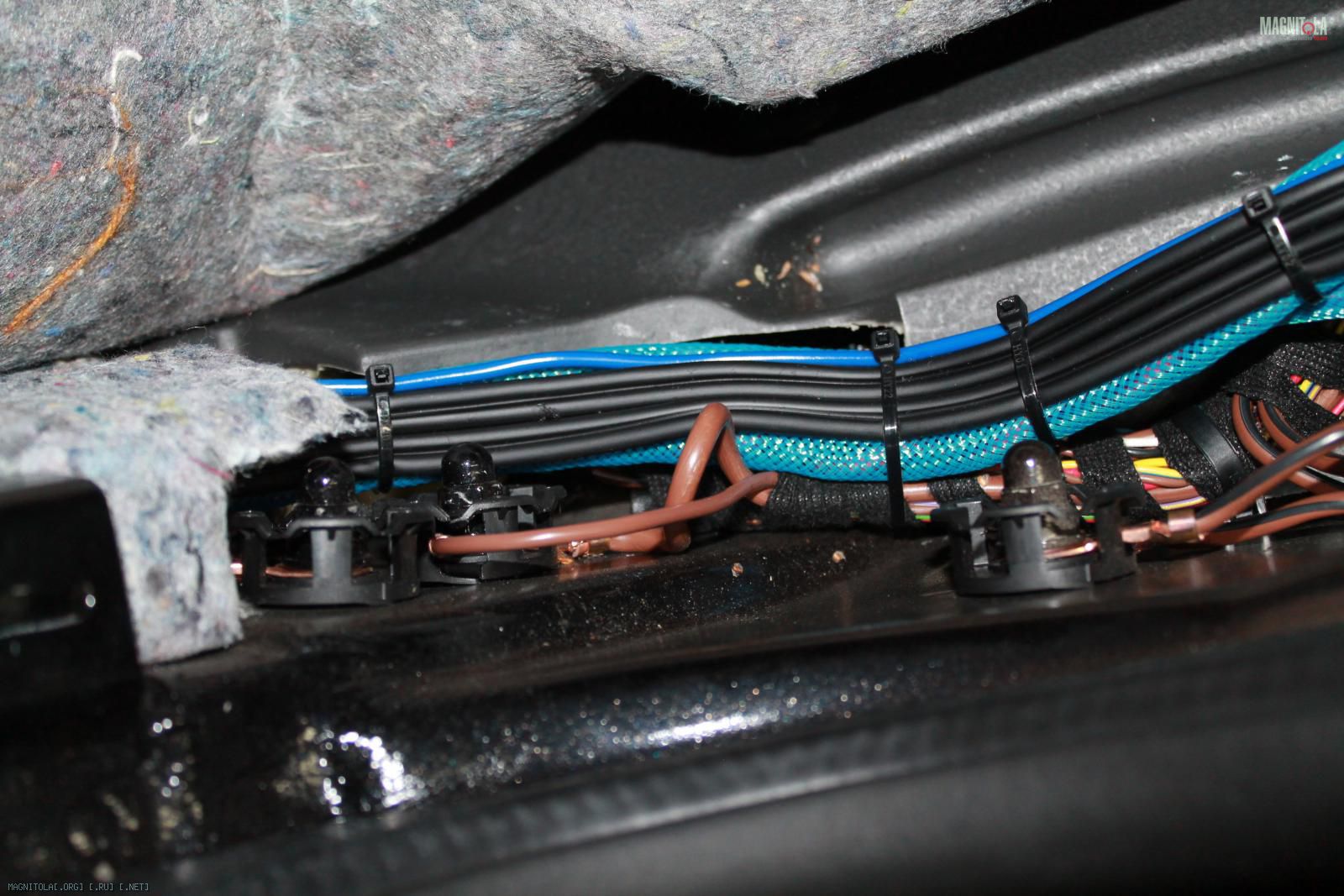

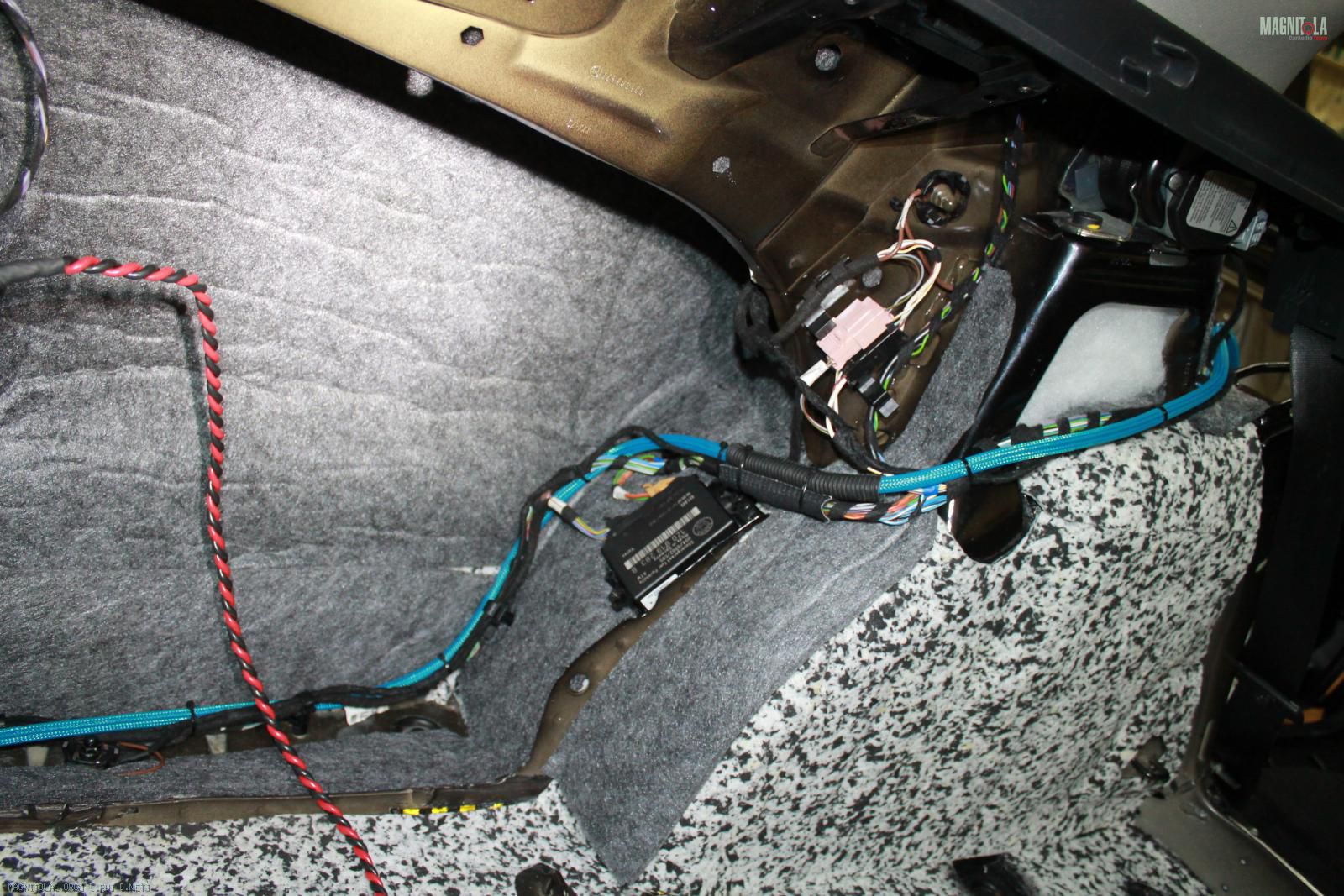

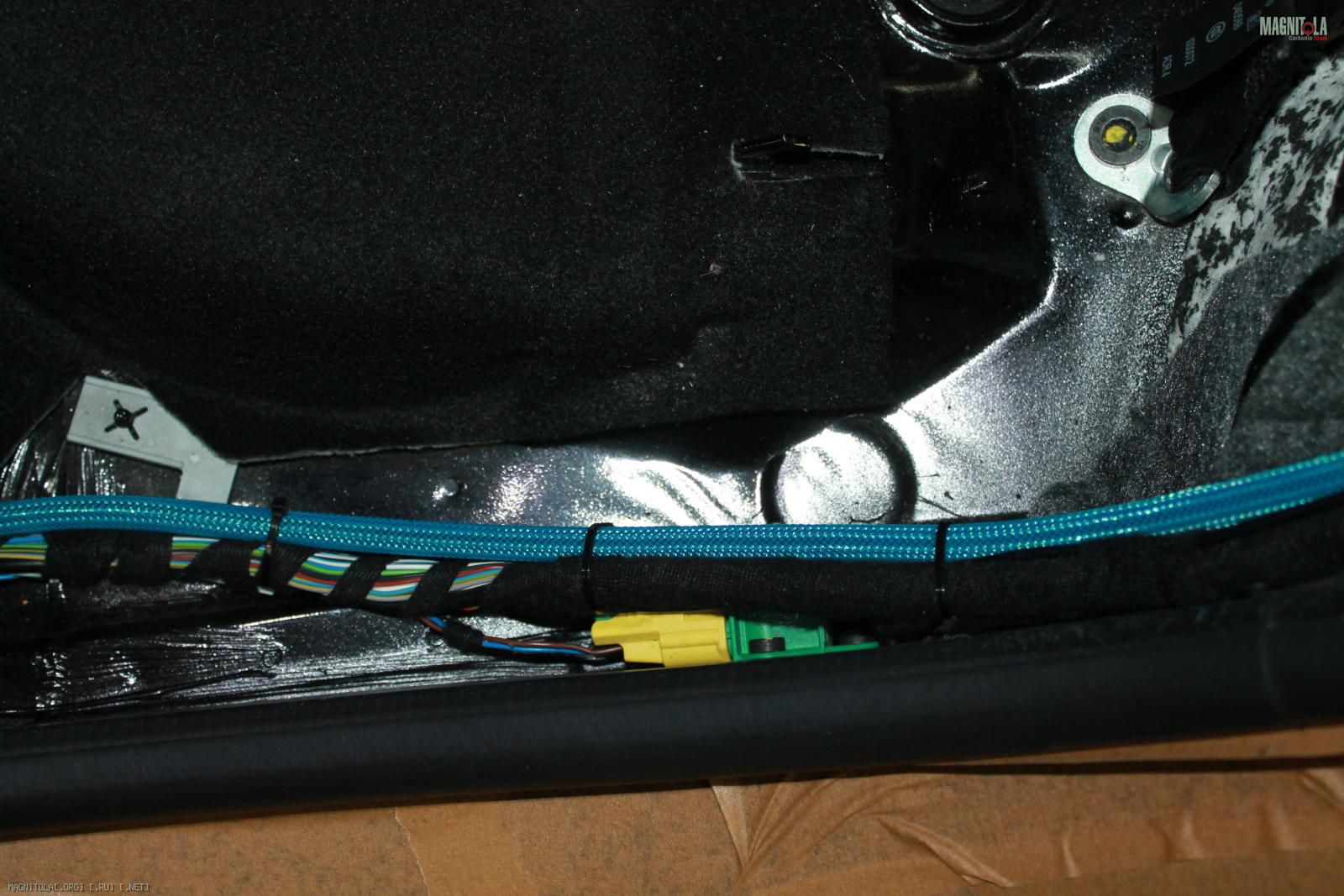

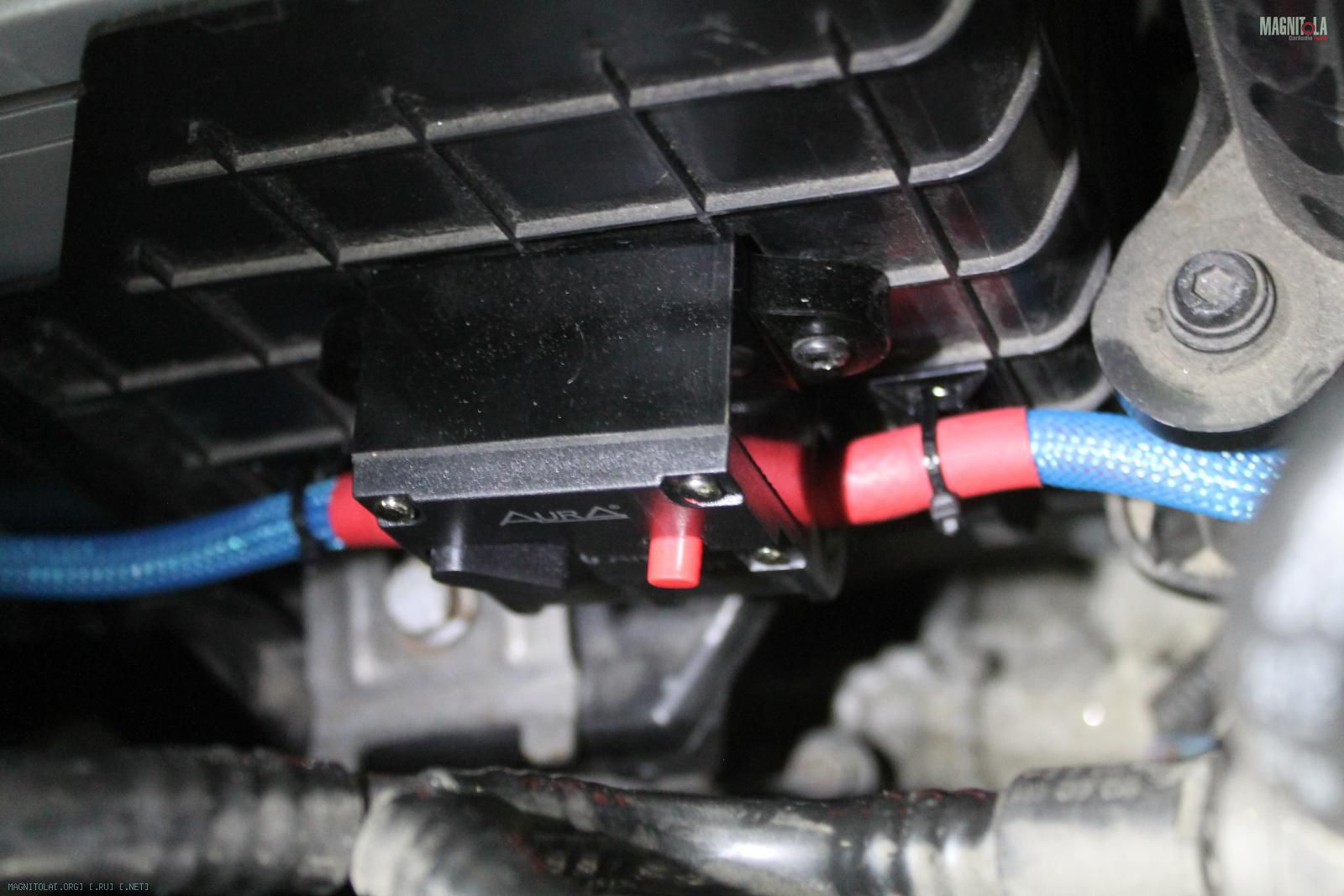

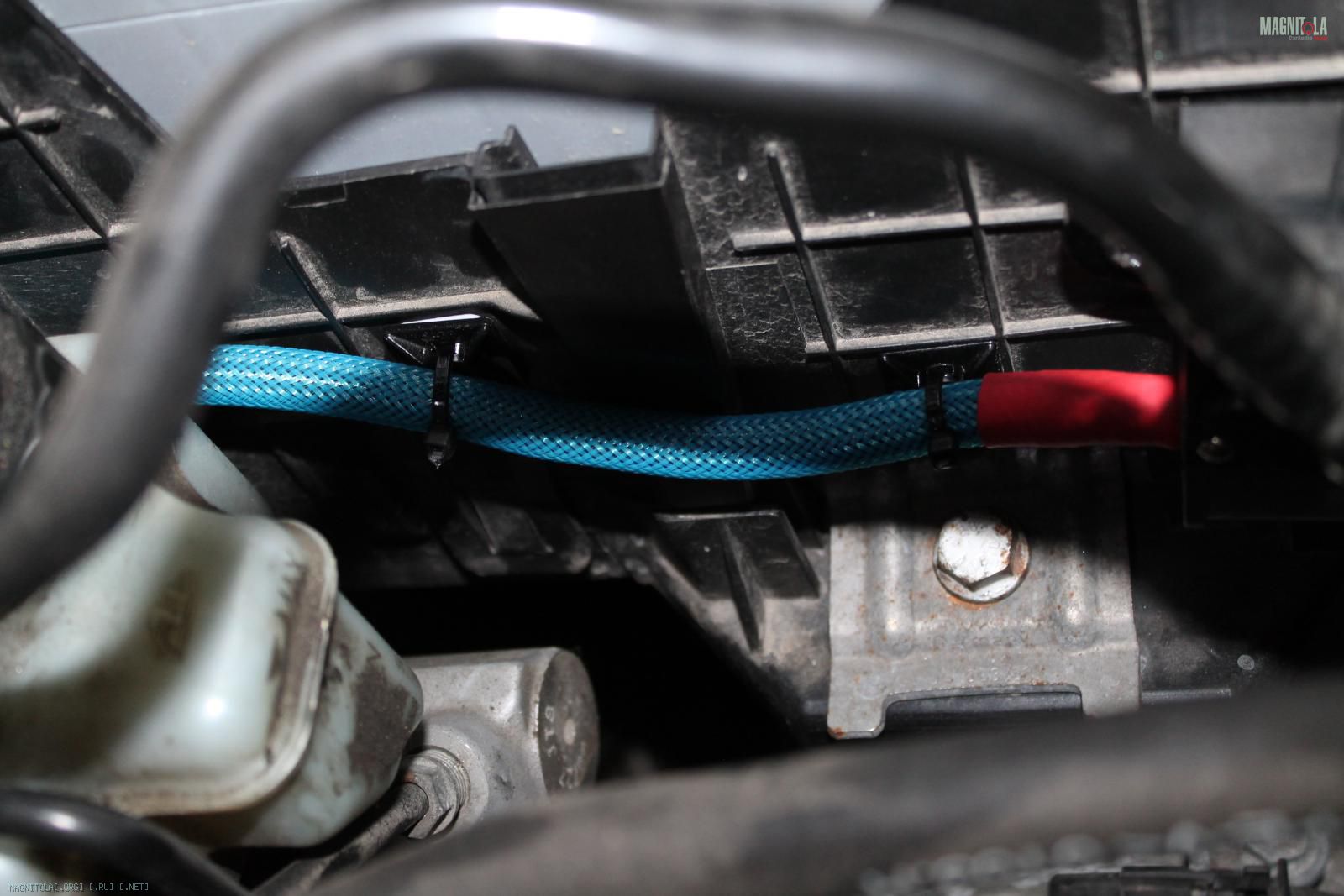

Протяжка, закрепление силовой проводки...
Вложение 1256054 Вложение 1256056 Вложение 1256058 Вложение 1256060 Вложение 1256062 Вложение 1256064 Вложение 1256066 Вложение 1256068 Вложение 1256070 Вложение 1256072 Вложение 1256074 Вложение 1256076 Вложение 1256078 Вложение 1256080

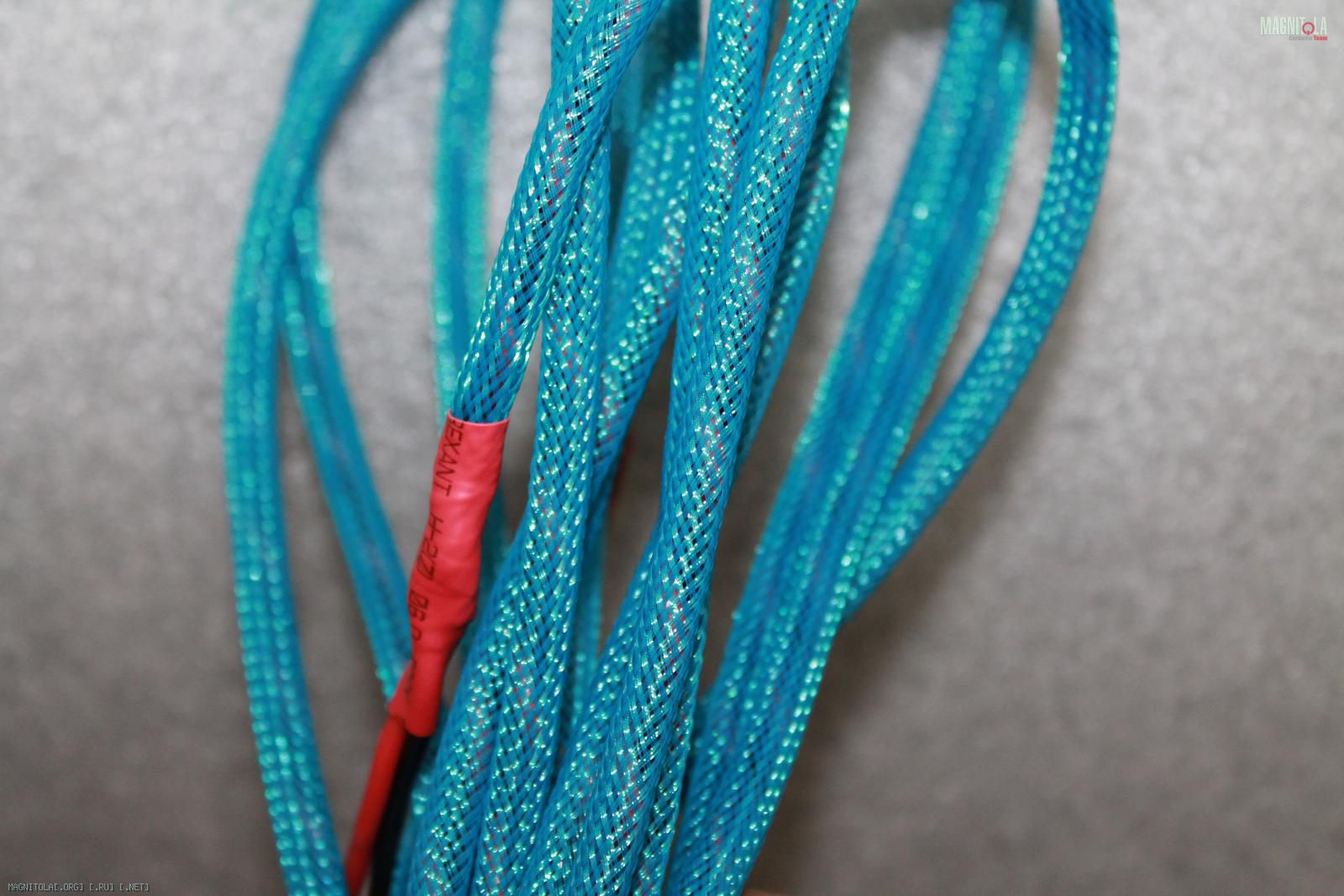

Одеваем в змейку...
Вложение 1256082

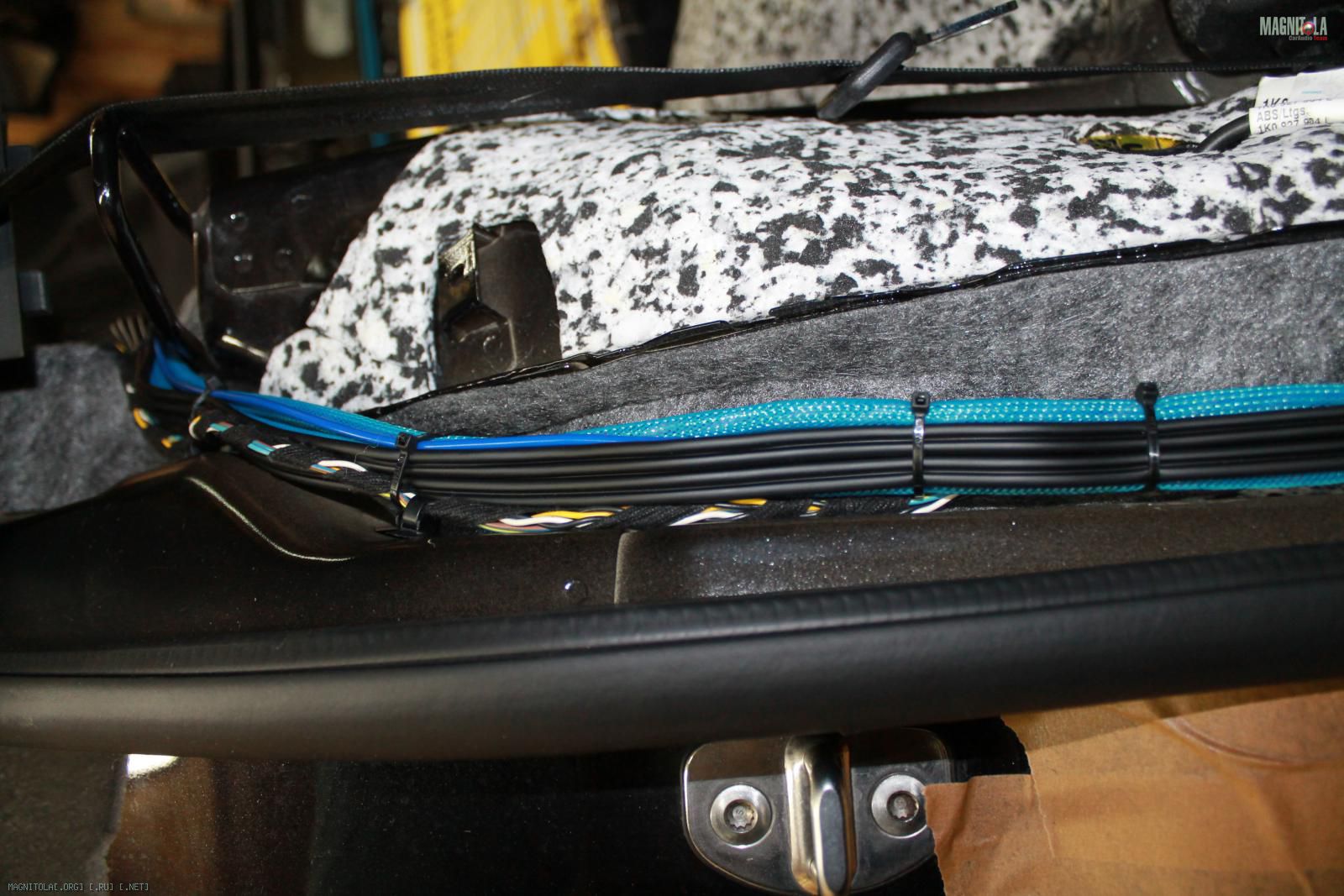

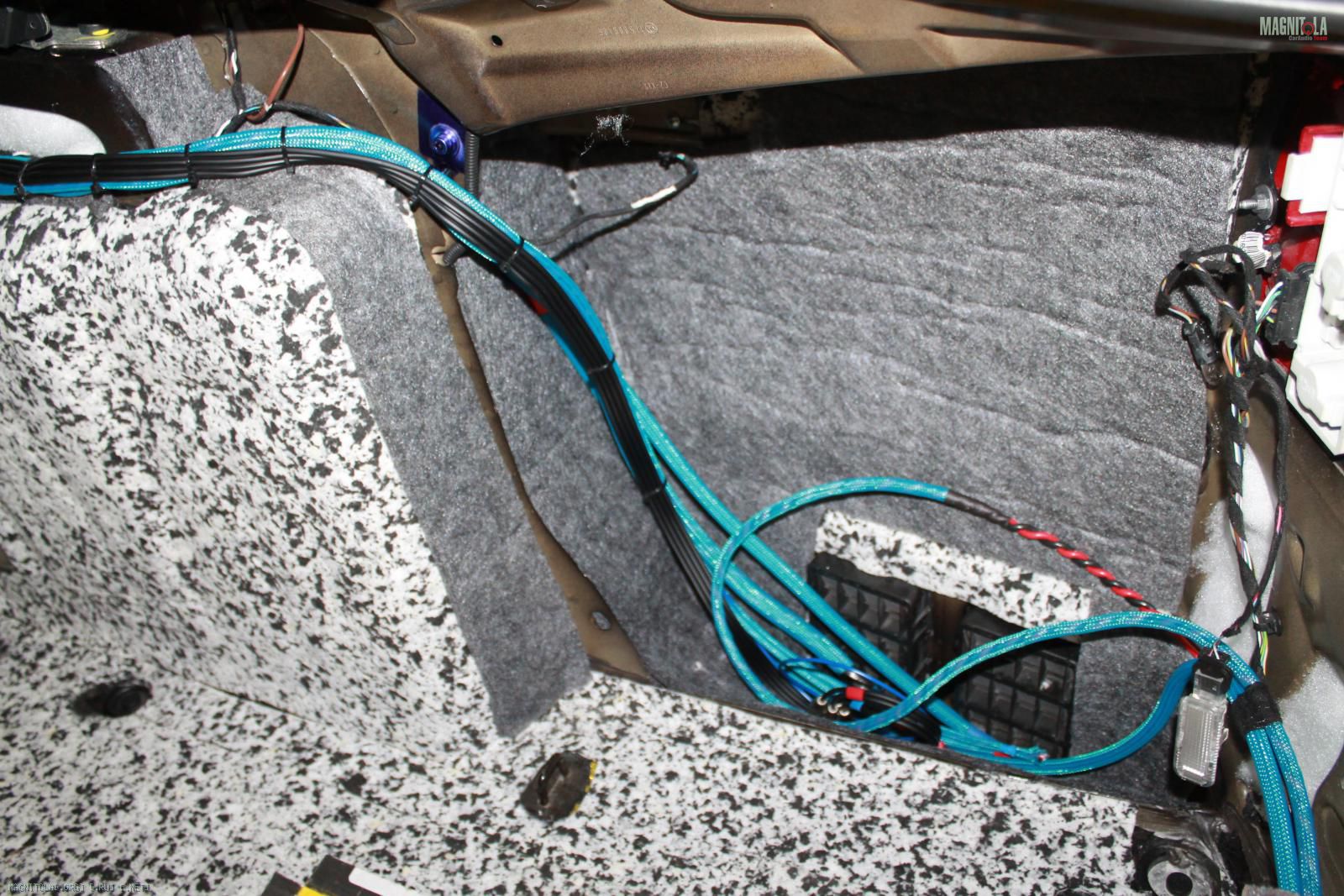

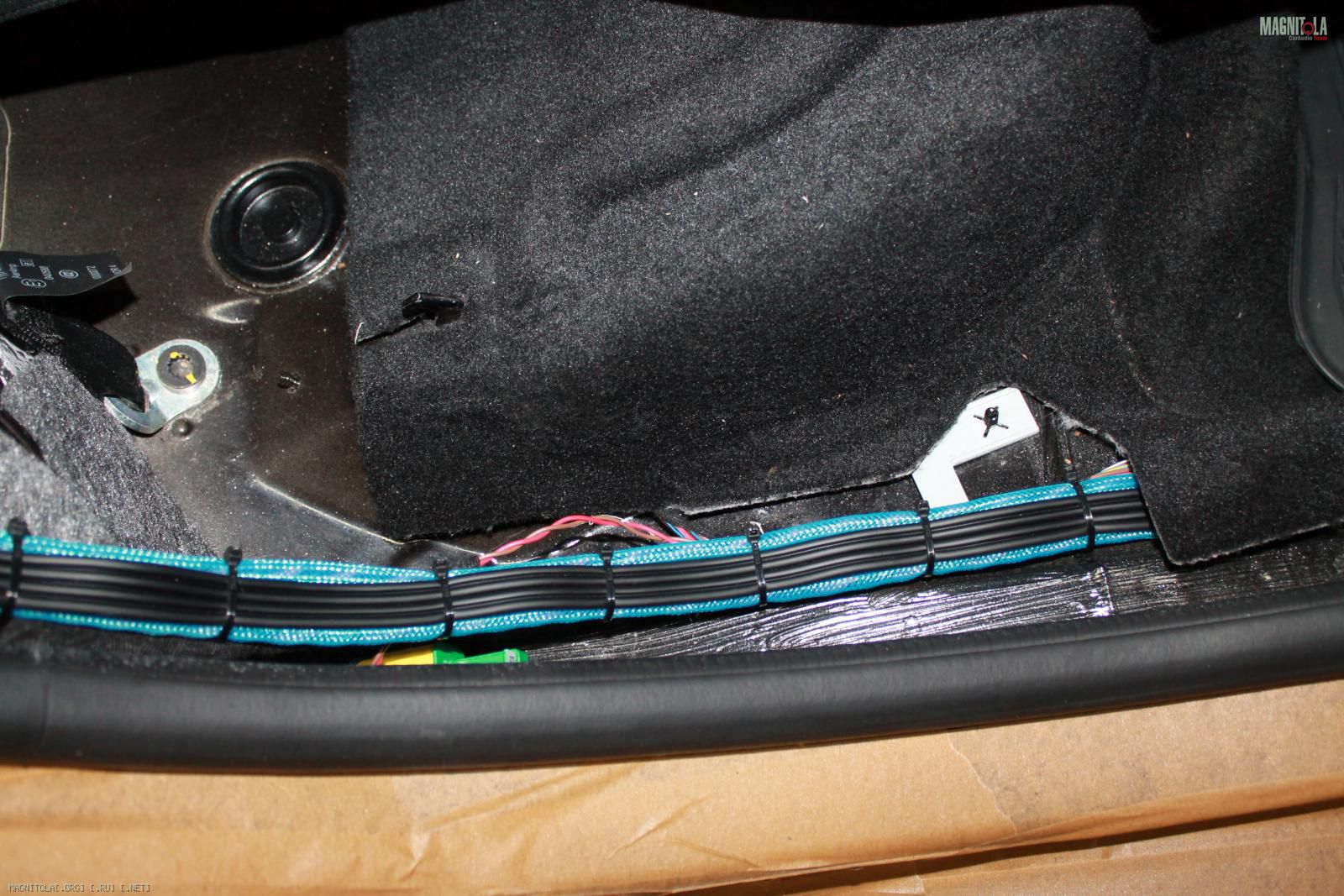

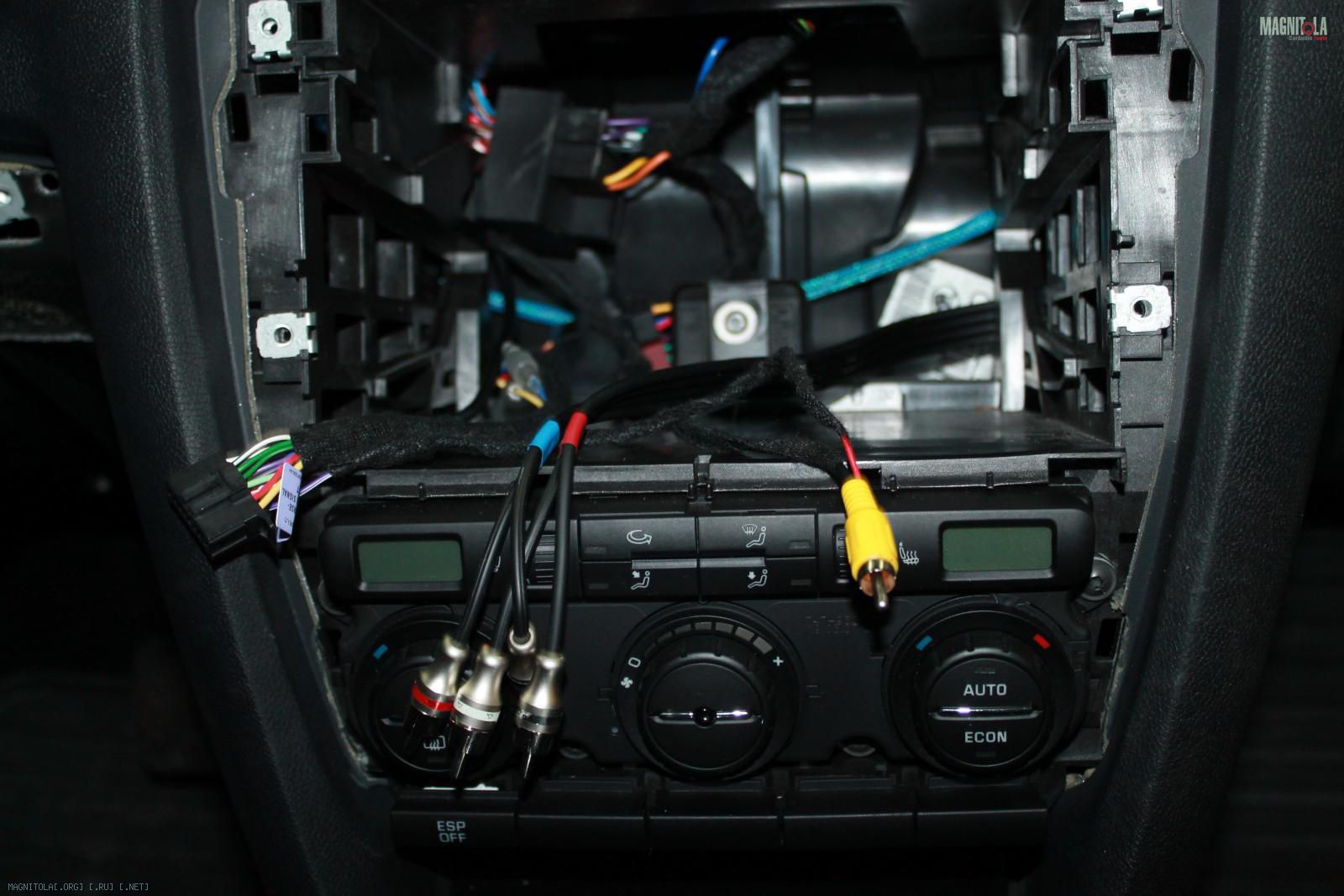

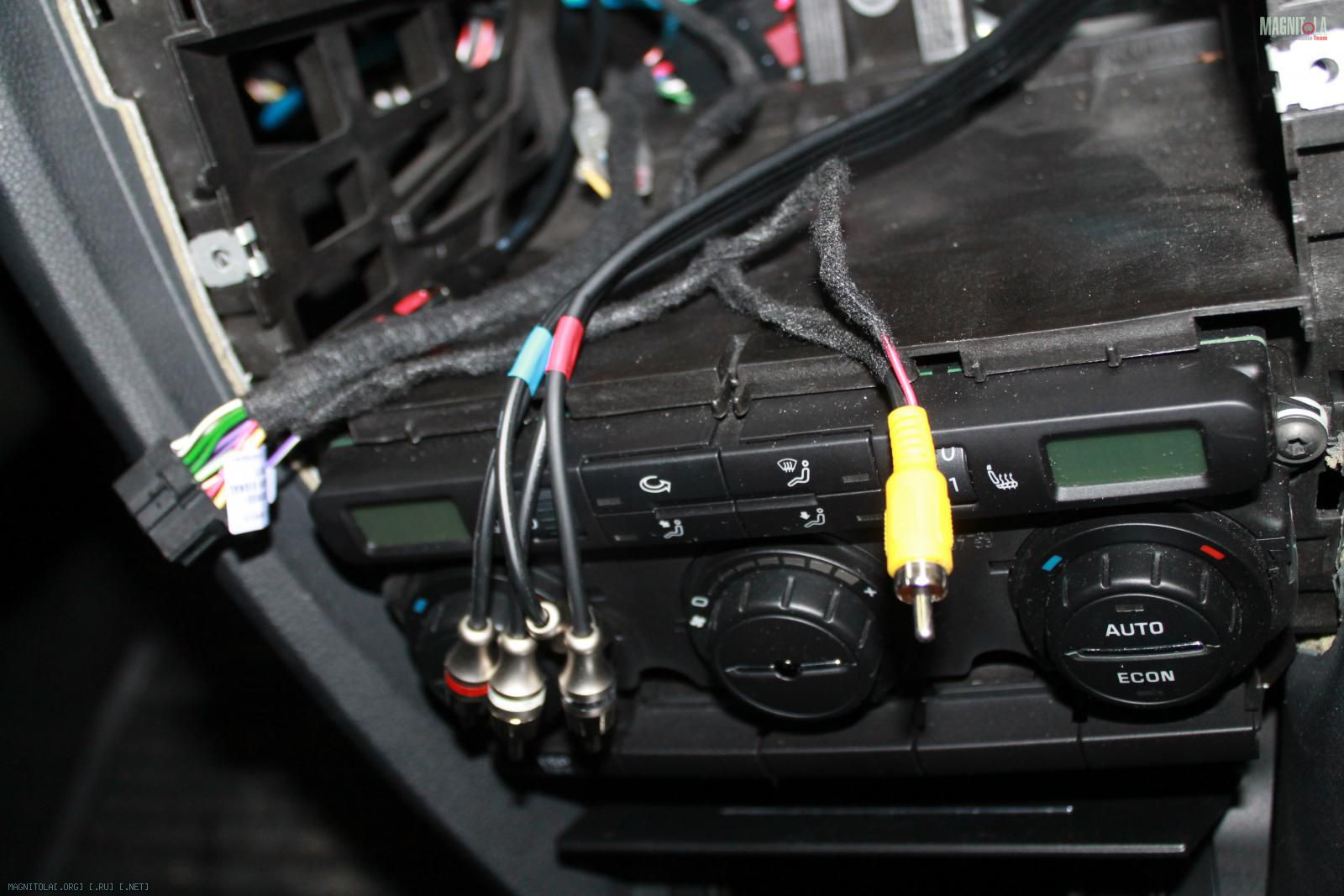

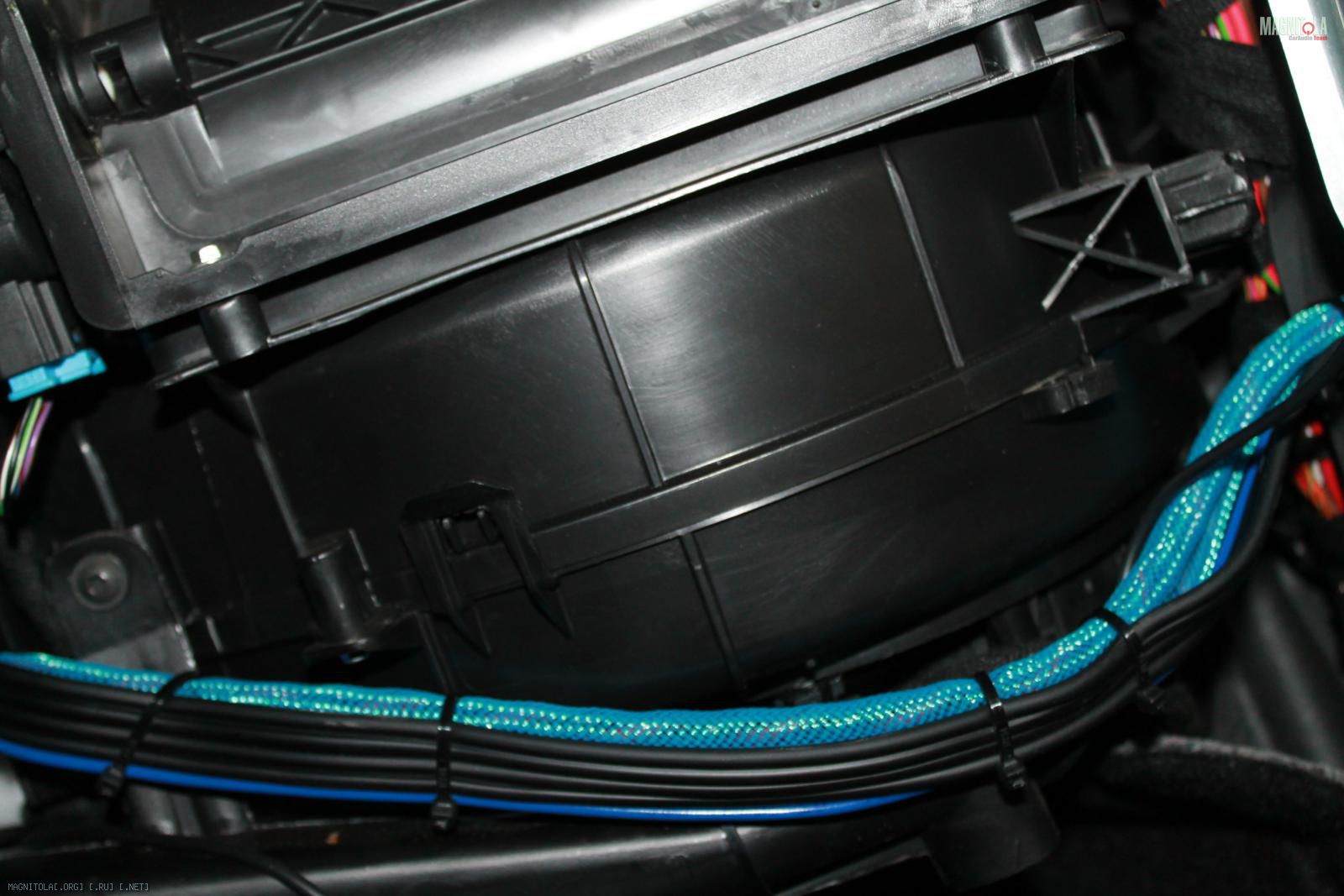

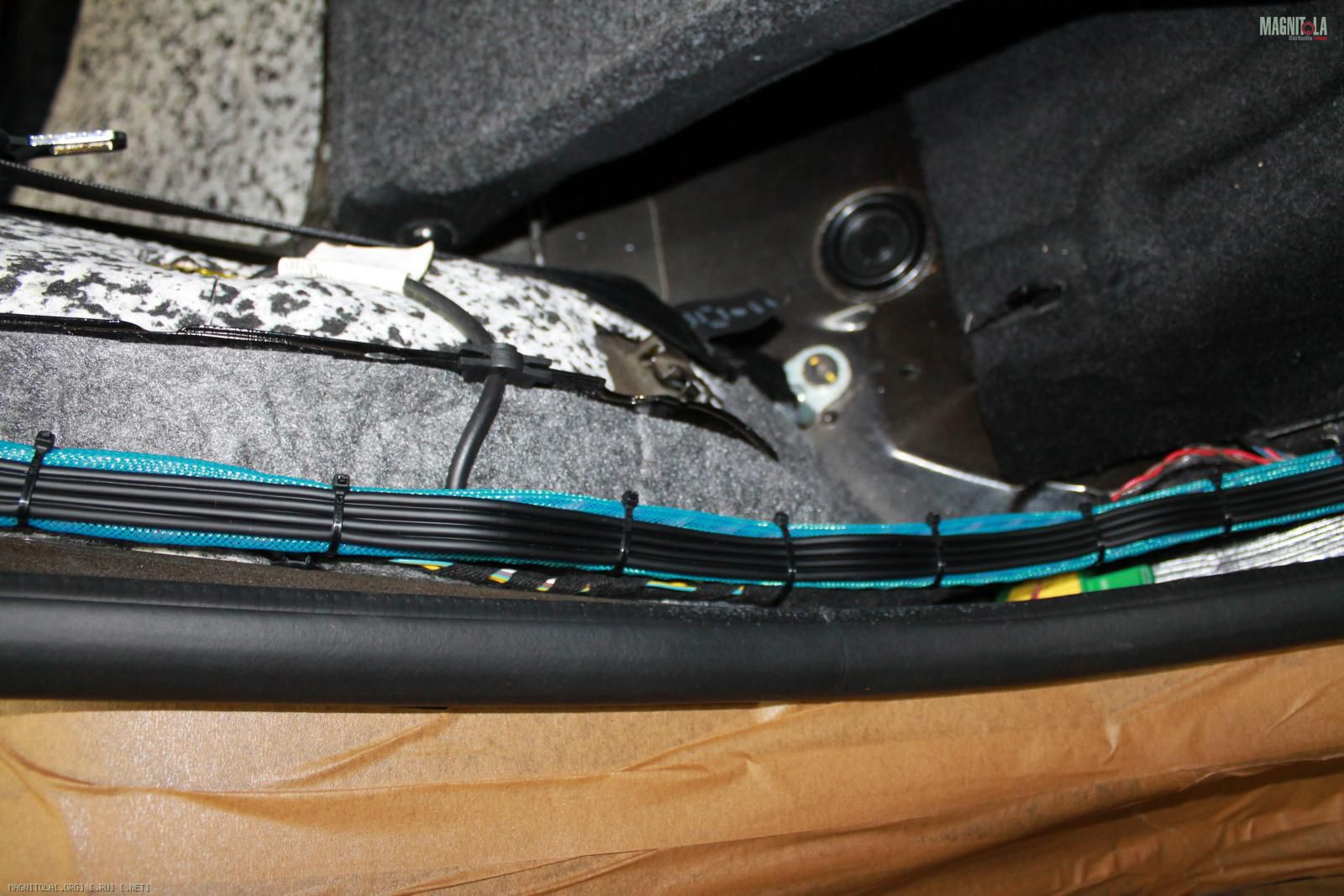

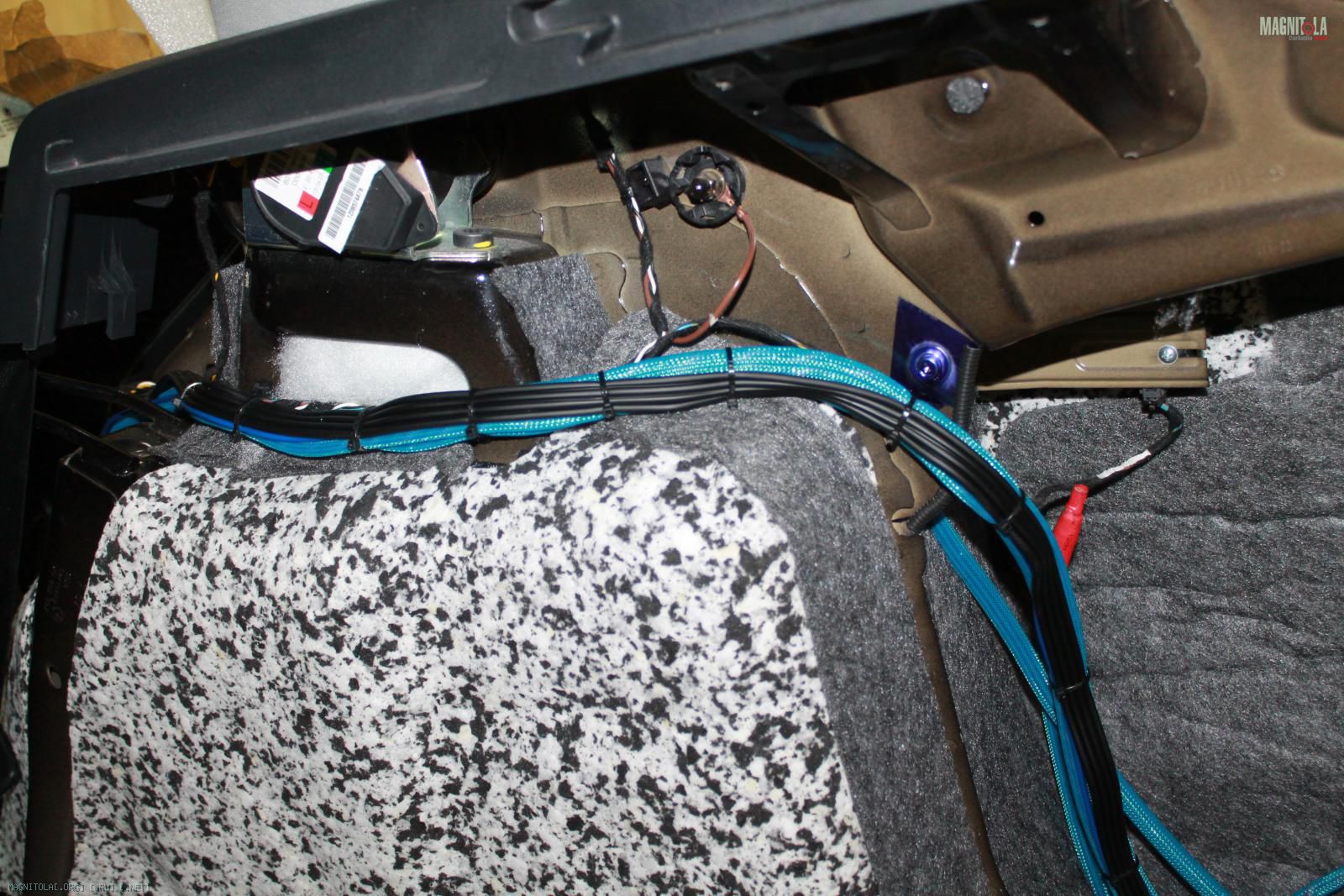

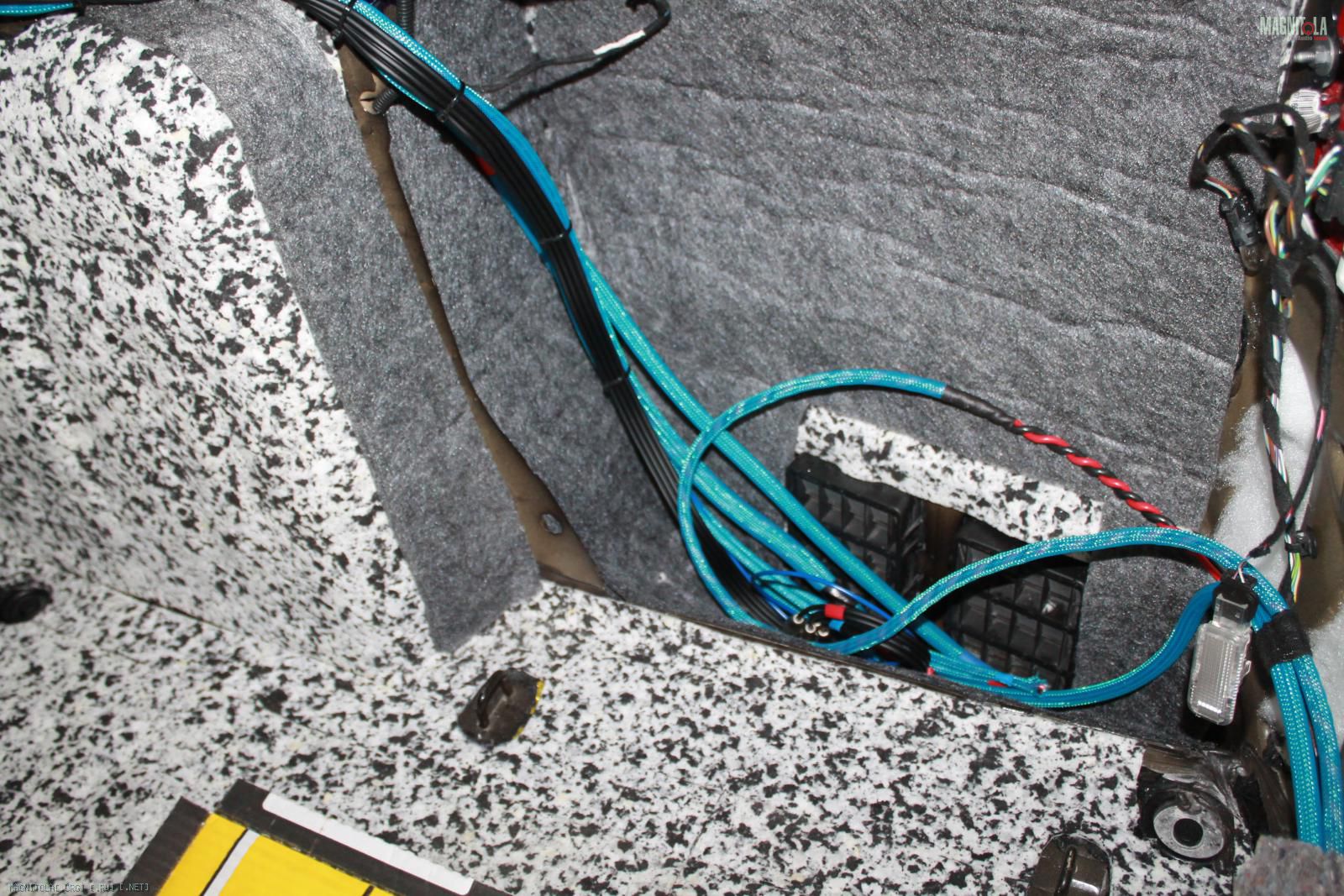

Протяжка/закрепление акустической, межблочной проводки
Вложение 1256084 Вложение 1256086 Вложение 1256088 Вложение 1256090 Вложение 1256092 Вложение 1256094 Вложение 1256096 Вложение 1256098 Вложение 1256100 Вложение 1256102 Вложение 1256104
08.12.2018, 21:34
st220

Вложений: 10

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

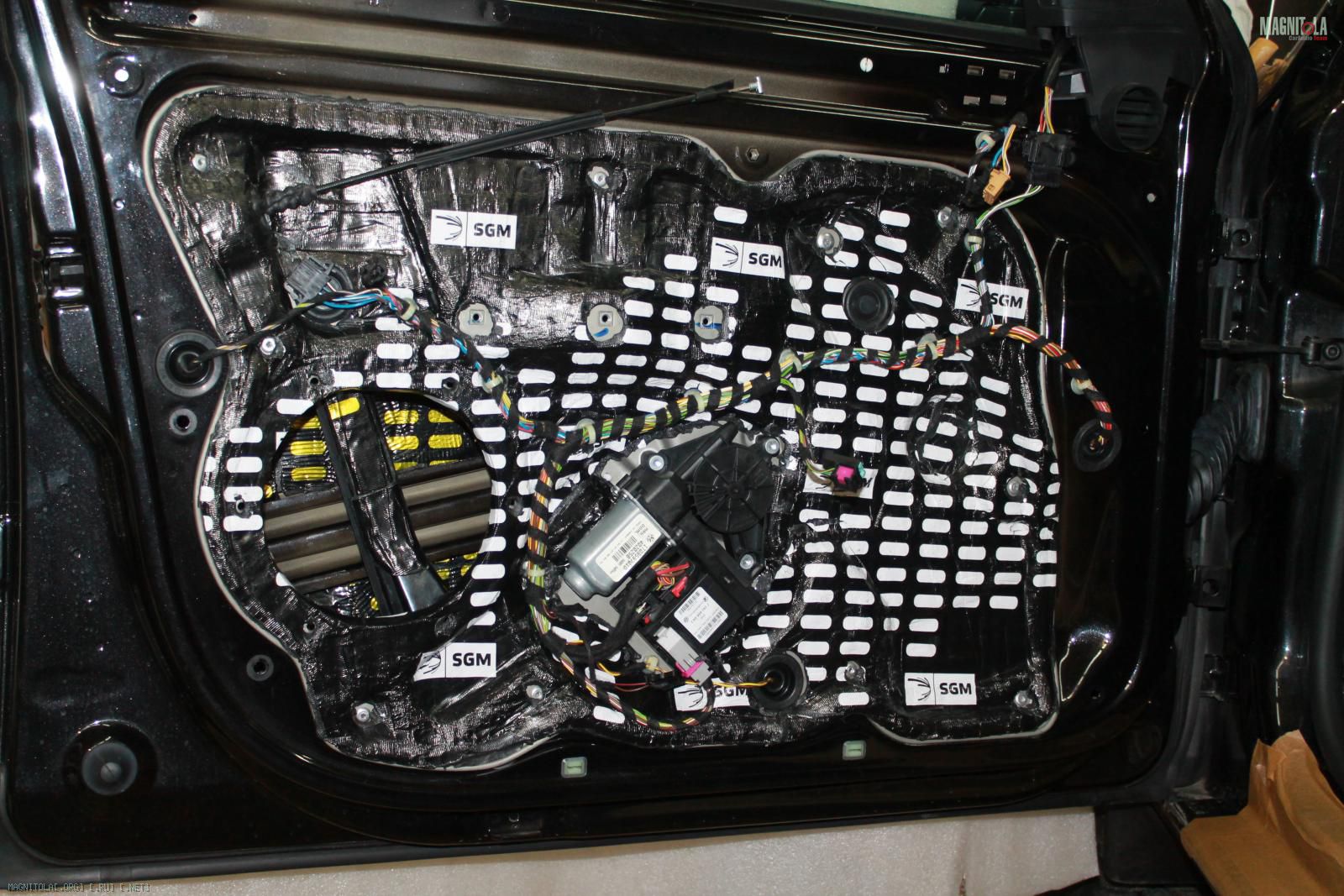

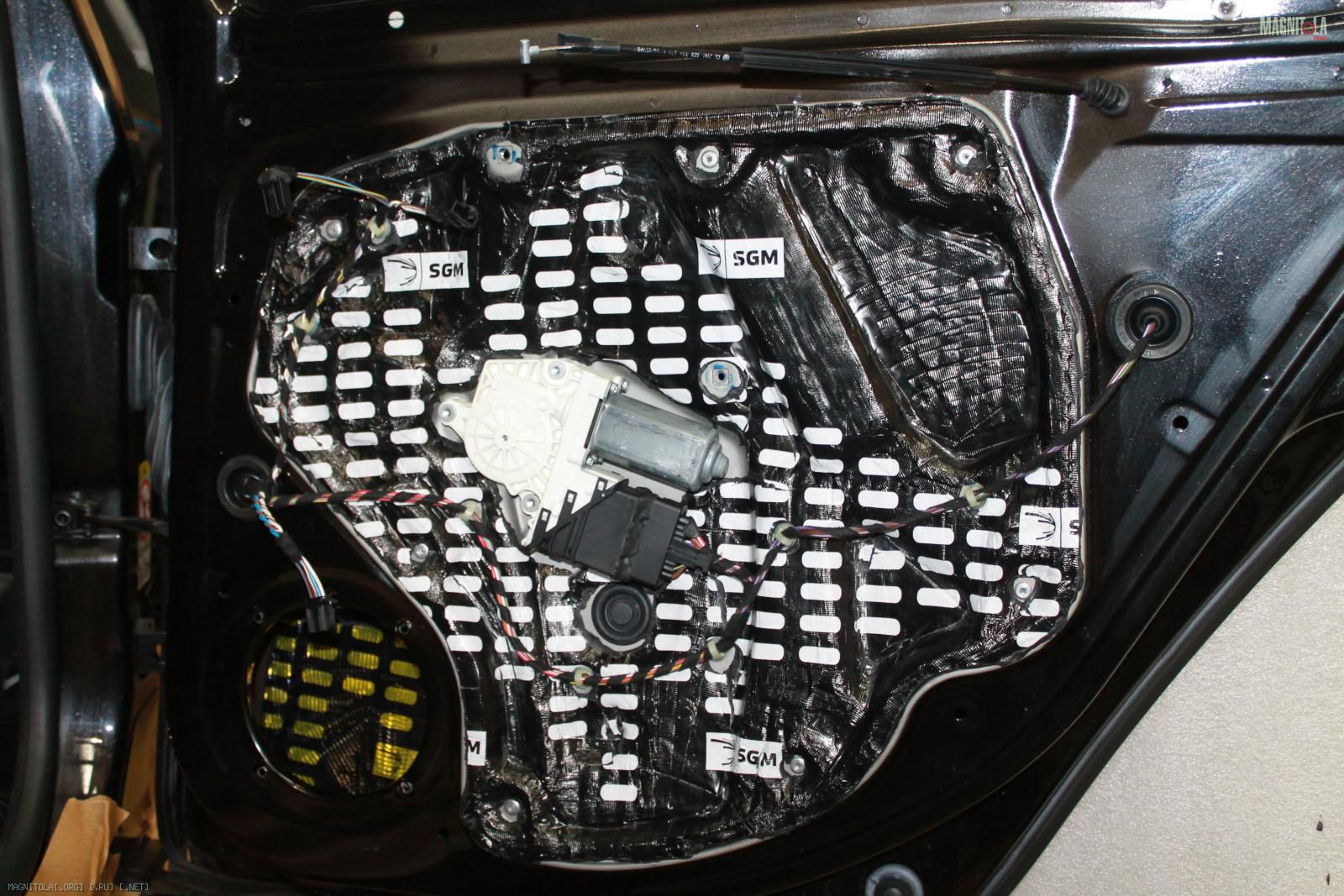

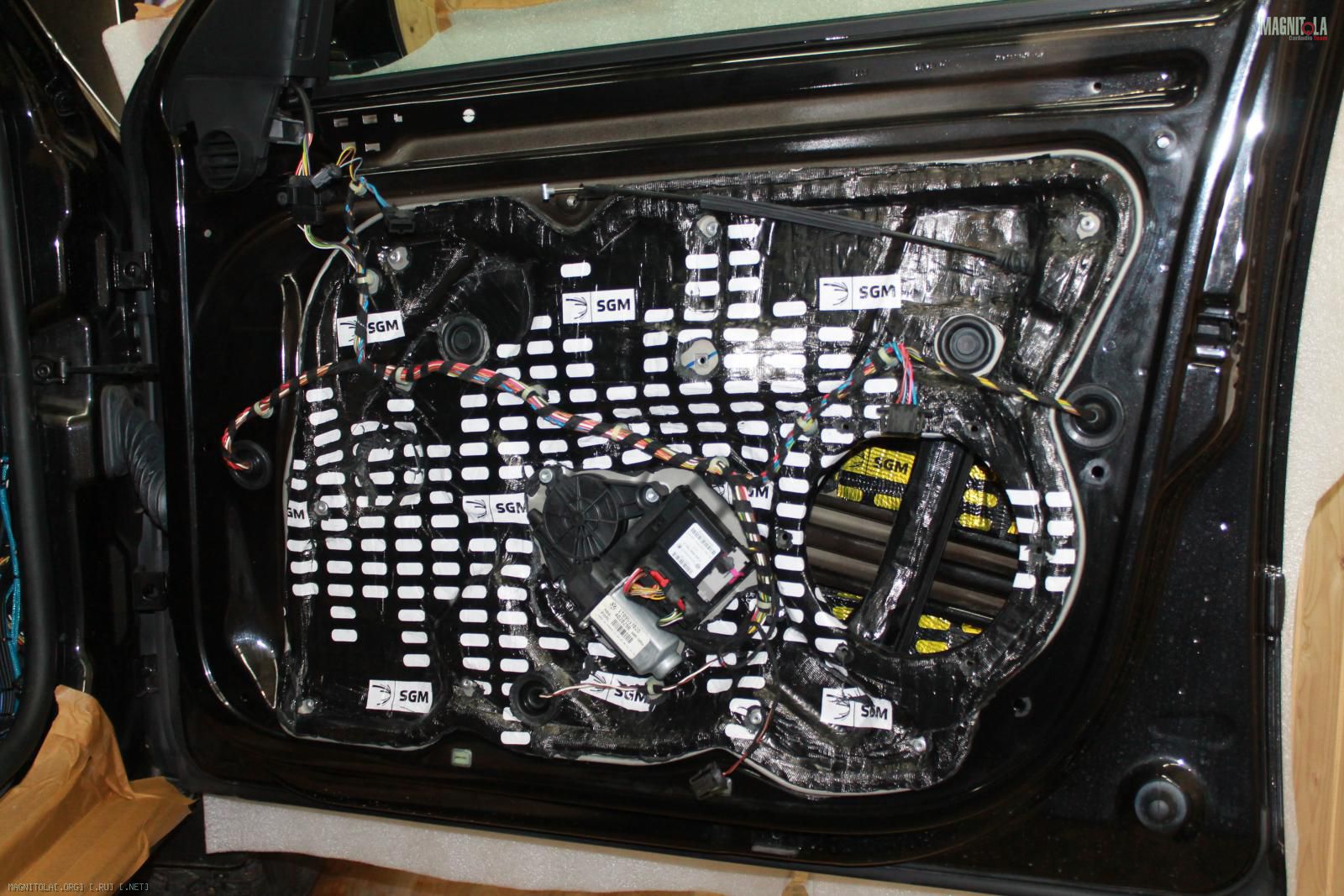

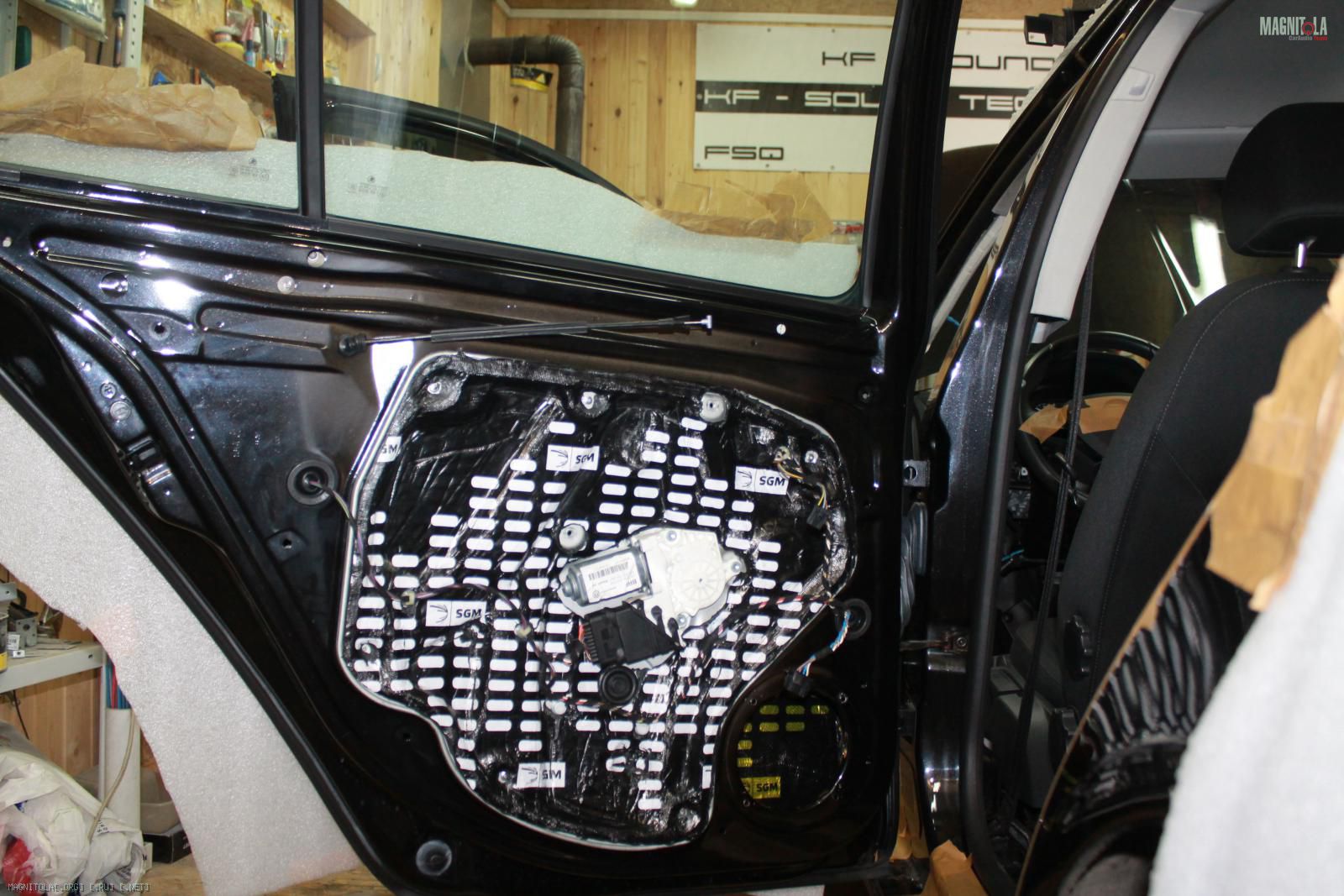

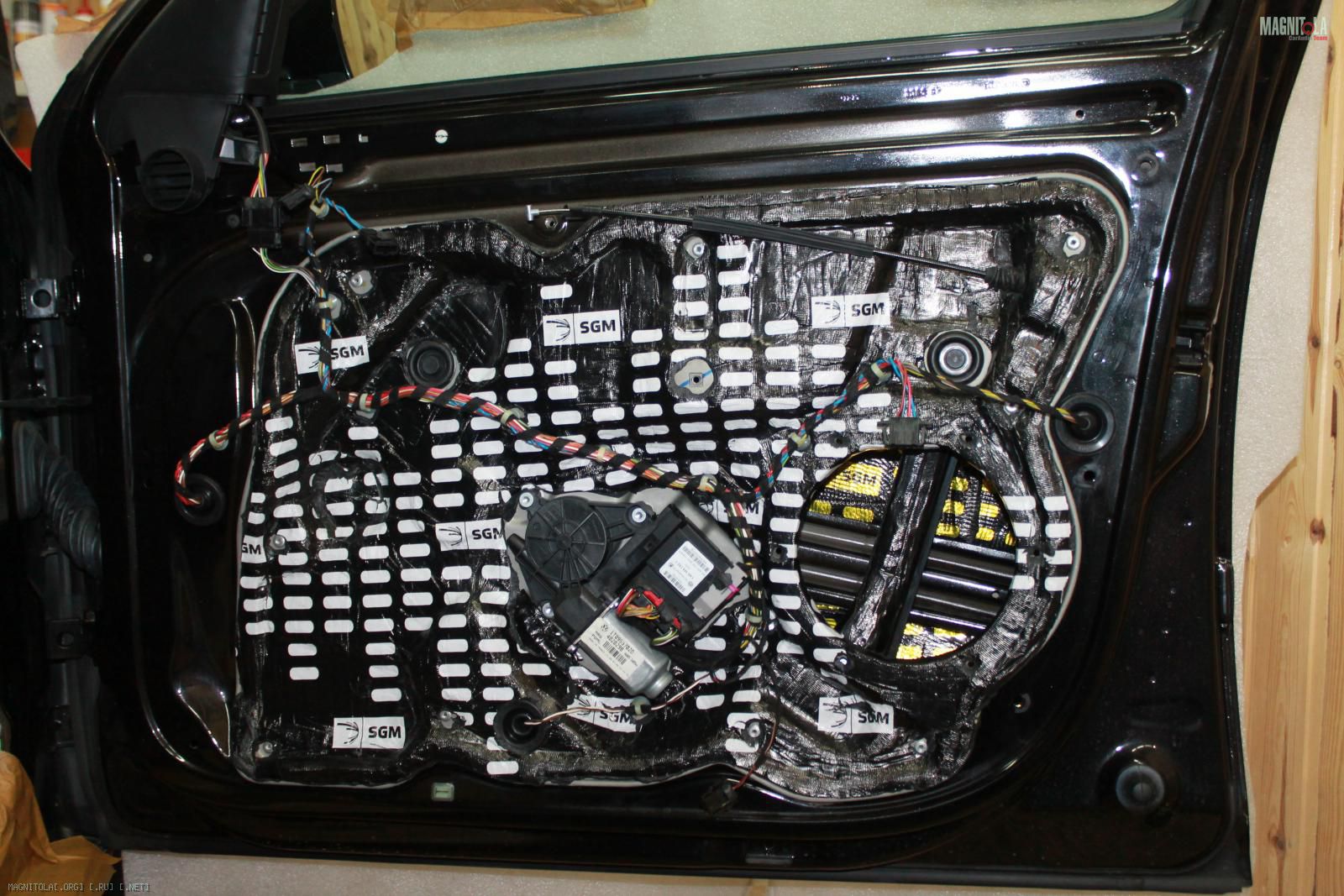

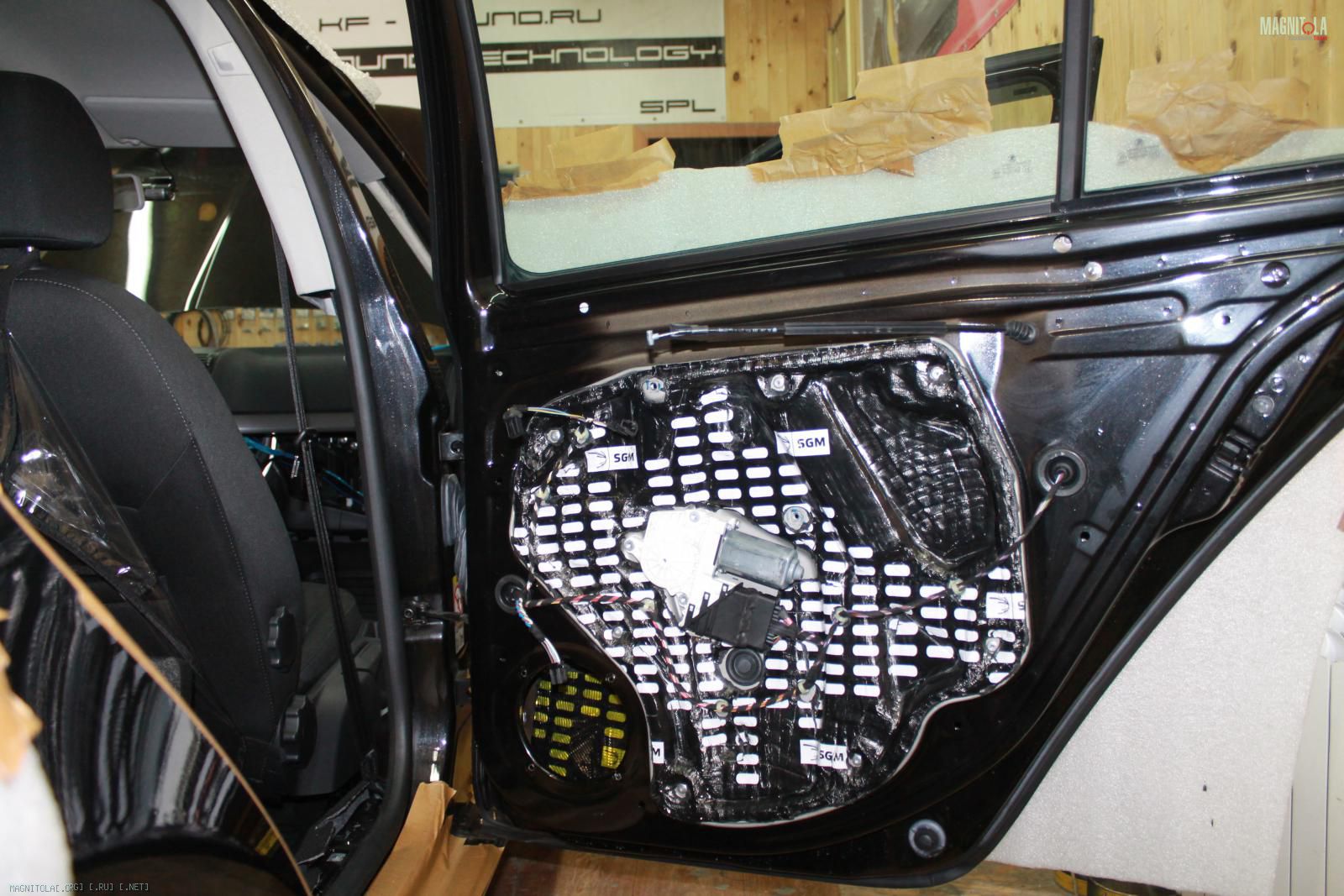

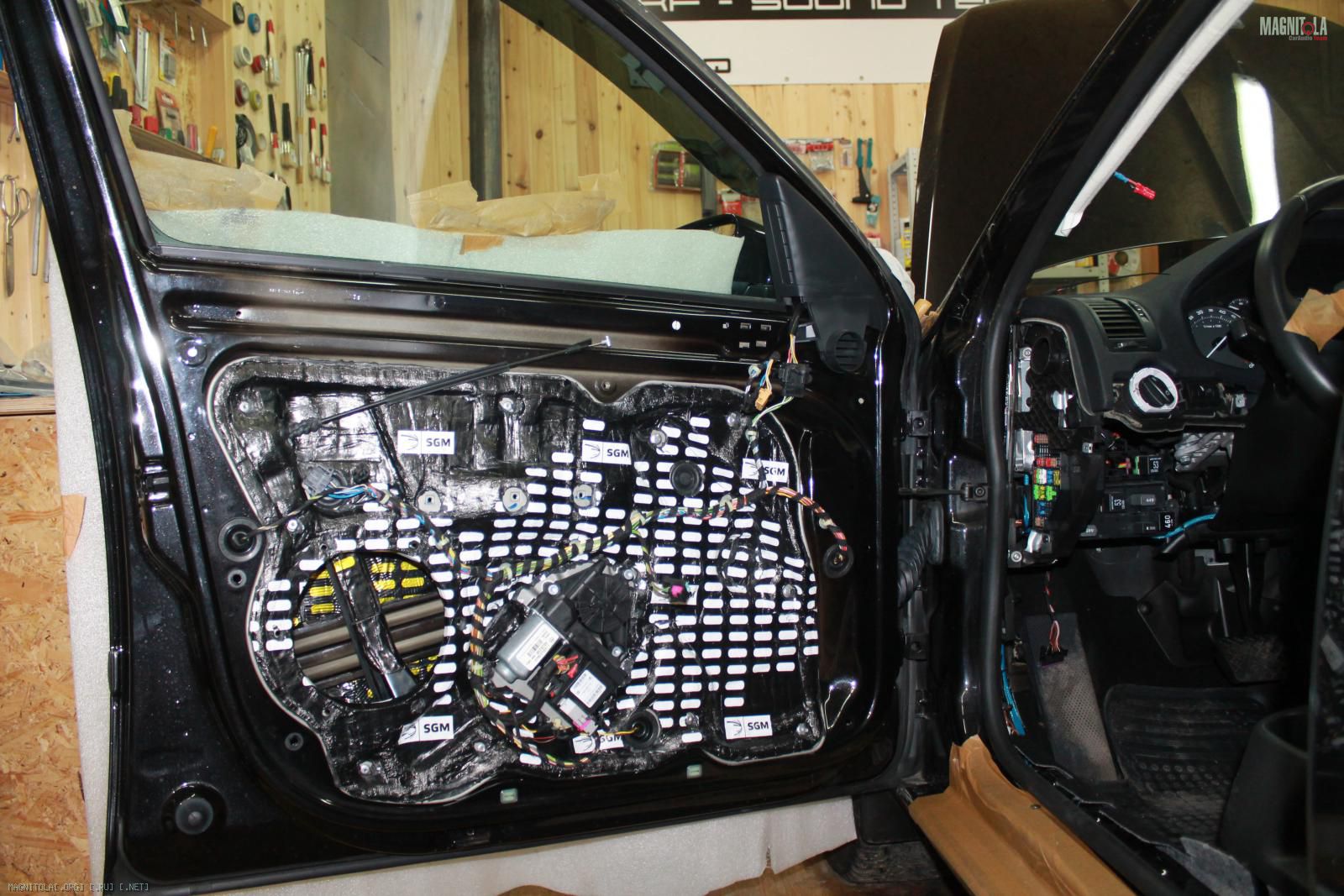

Виброизоляция дверей итог...
Вложение 1256182 Вложение 1256184 Вложение 1256186 Вложение 1256188 Вложение 1256190 Вложение 1256192 Вложение 1256194 Вложение 1256196 Вложение 1256198 Вложение 1256200
09.12.2018, 21:25
st220

Вложений: 16

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

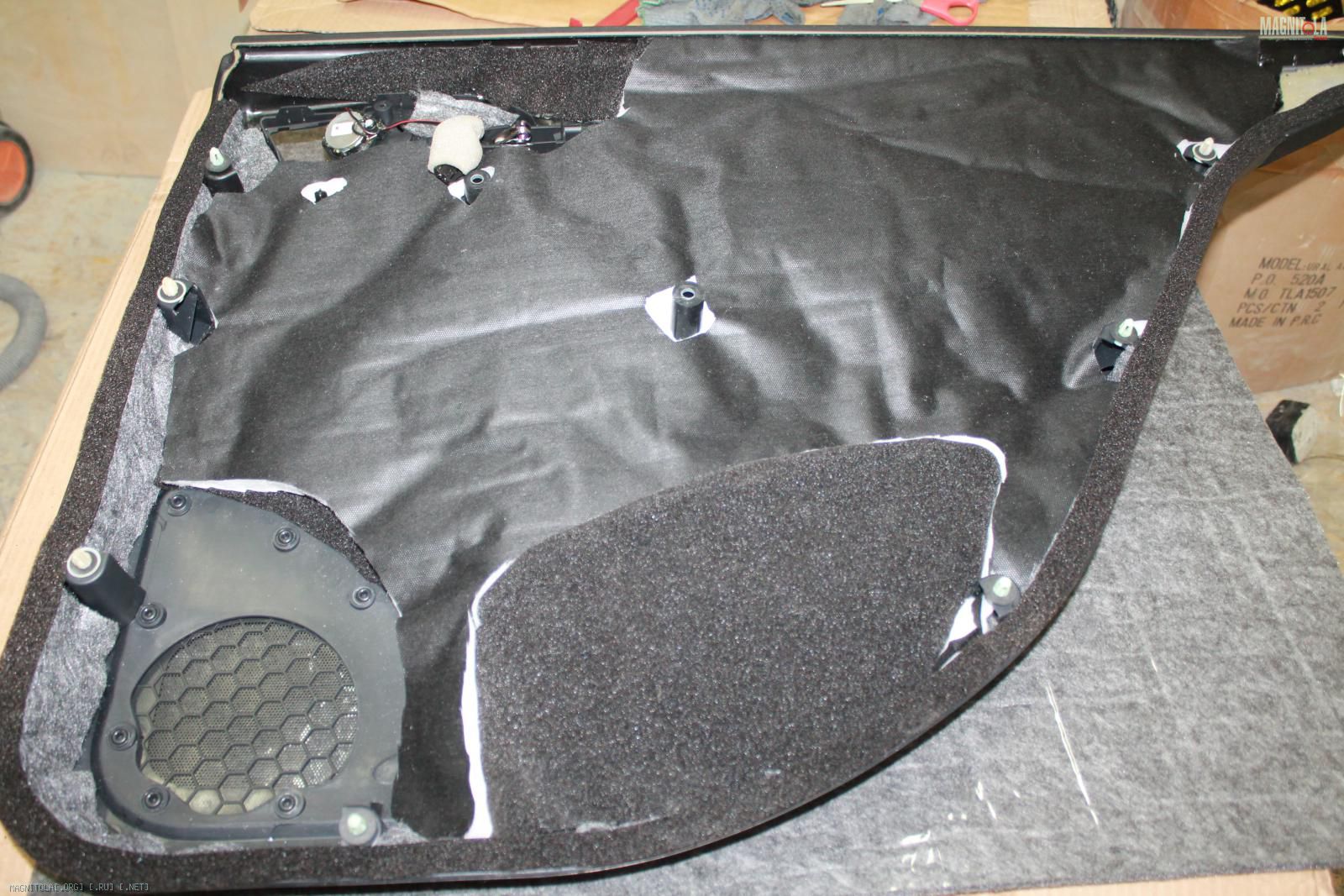

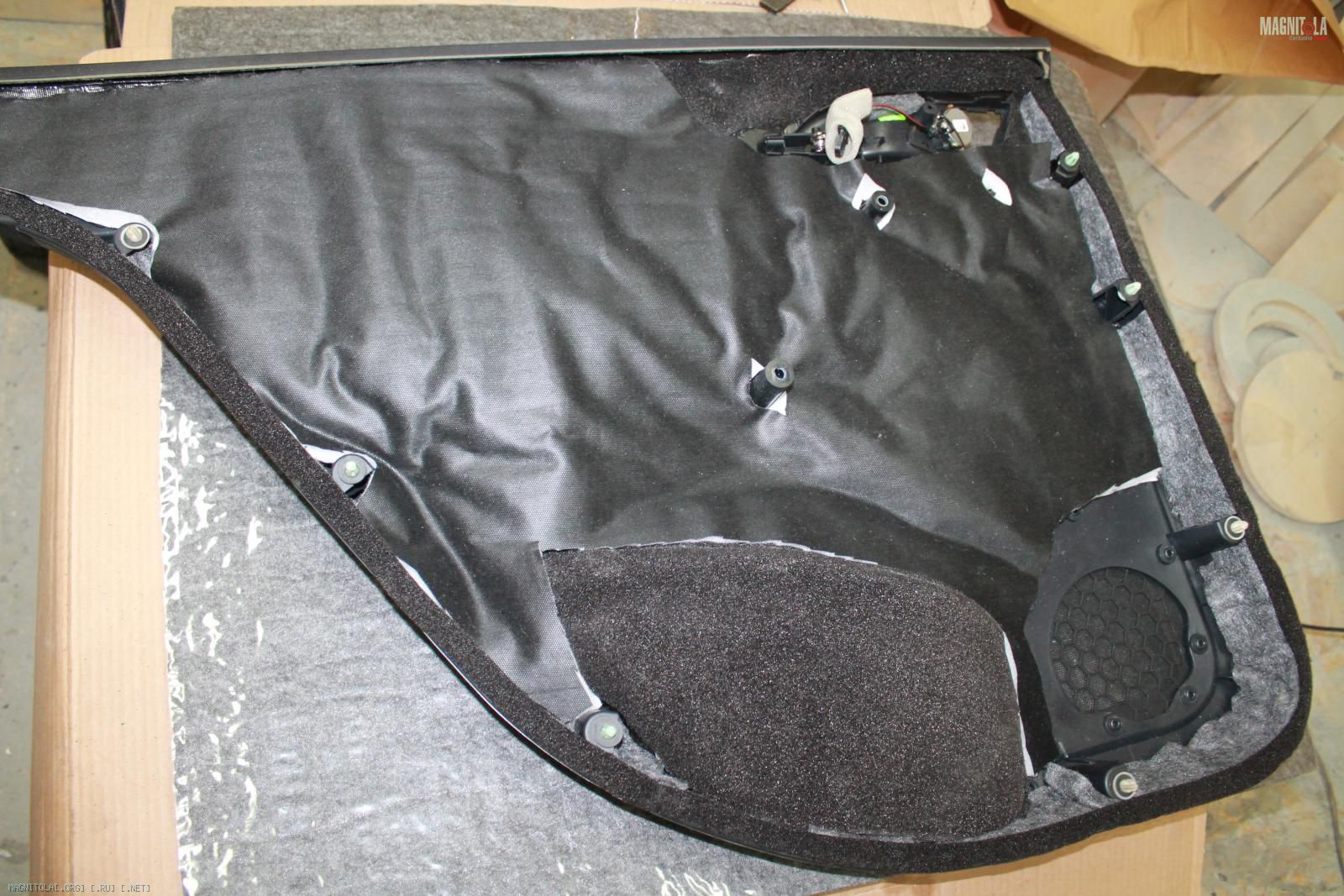

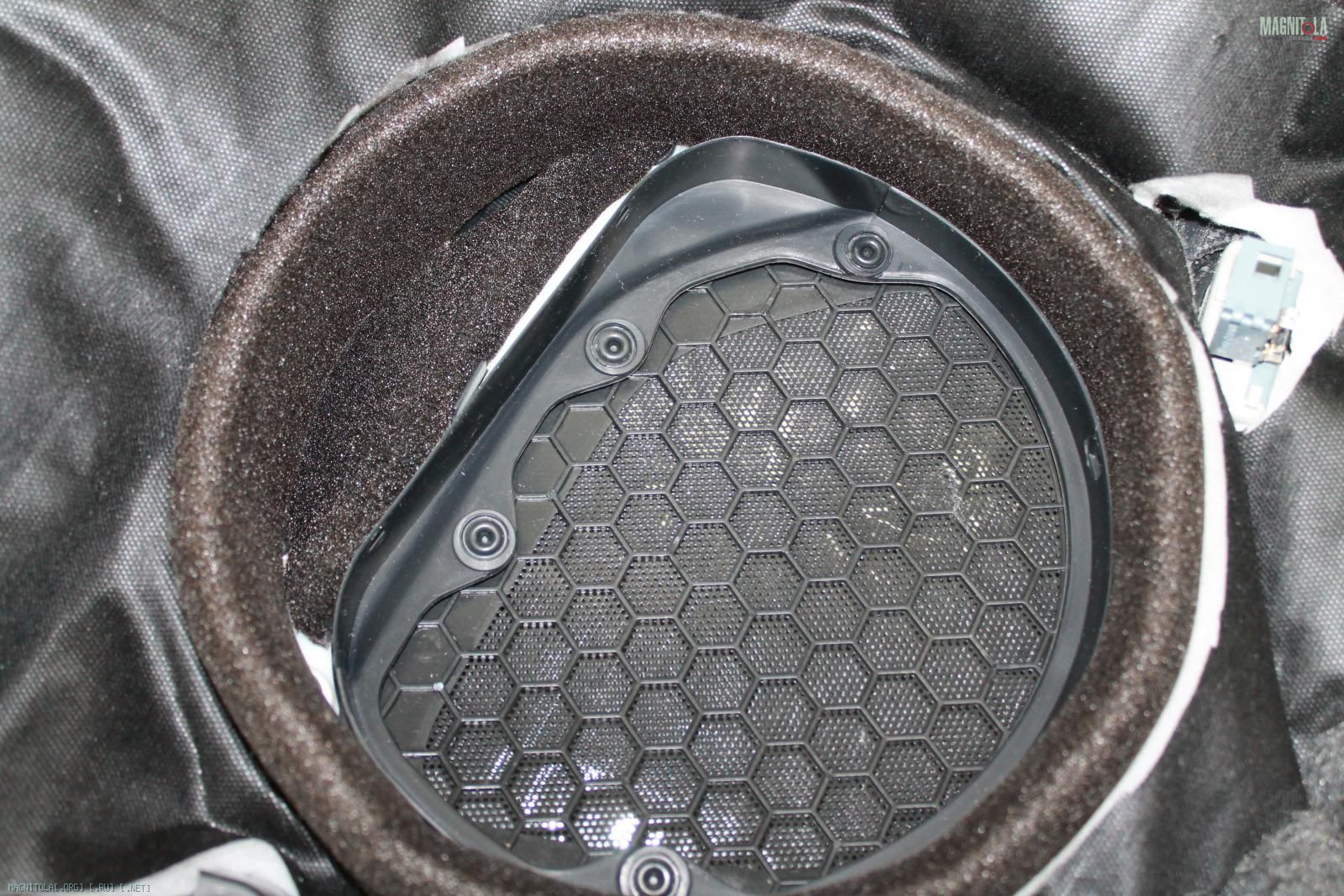

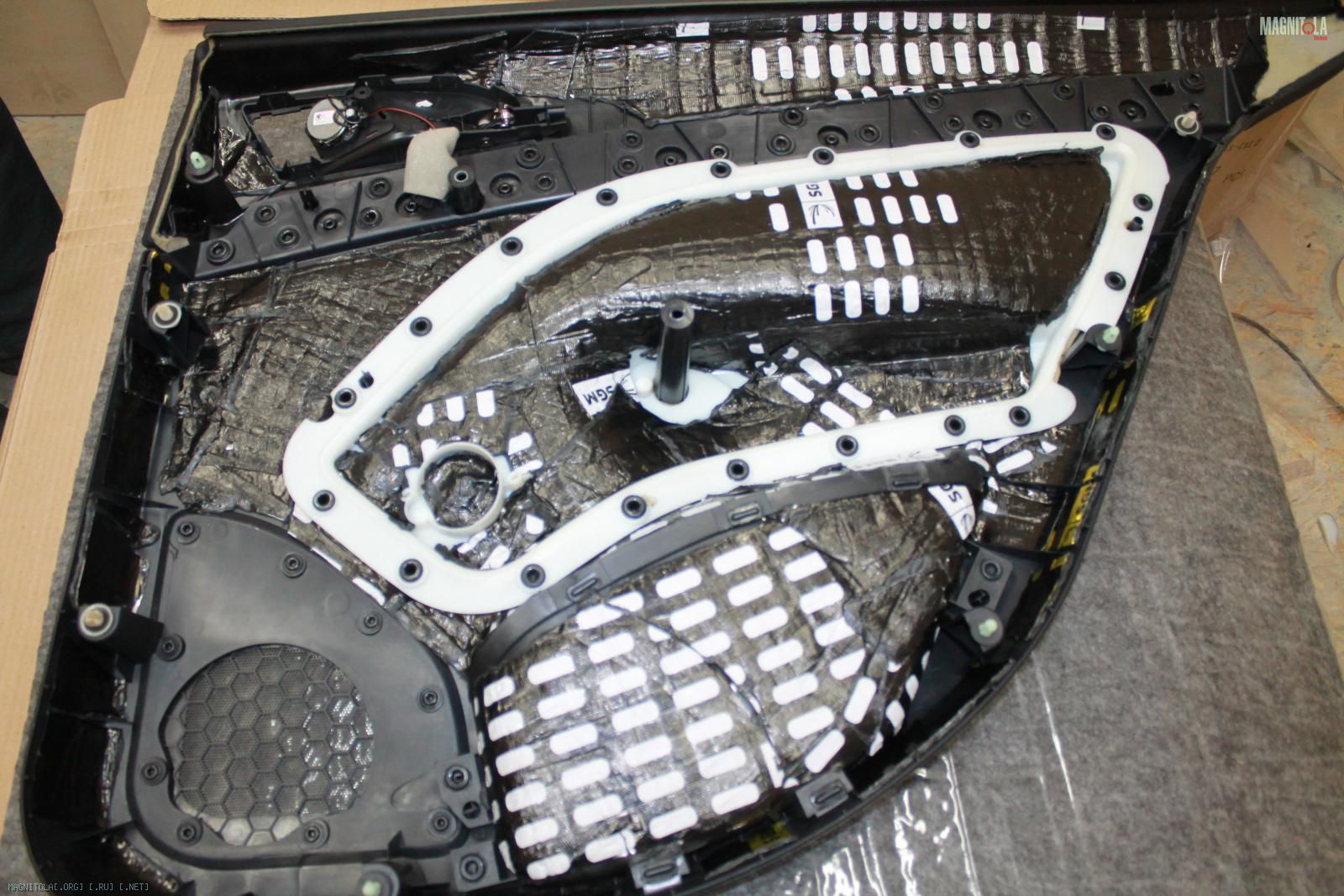

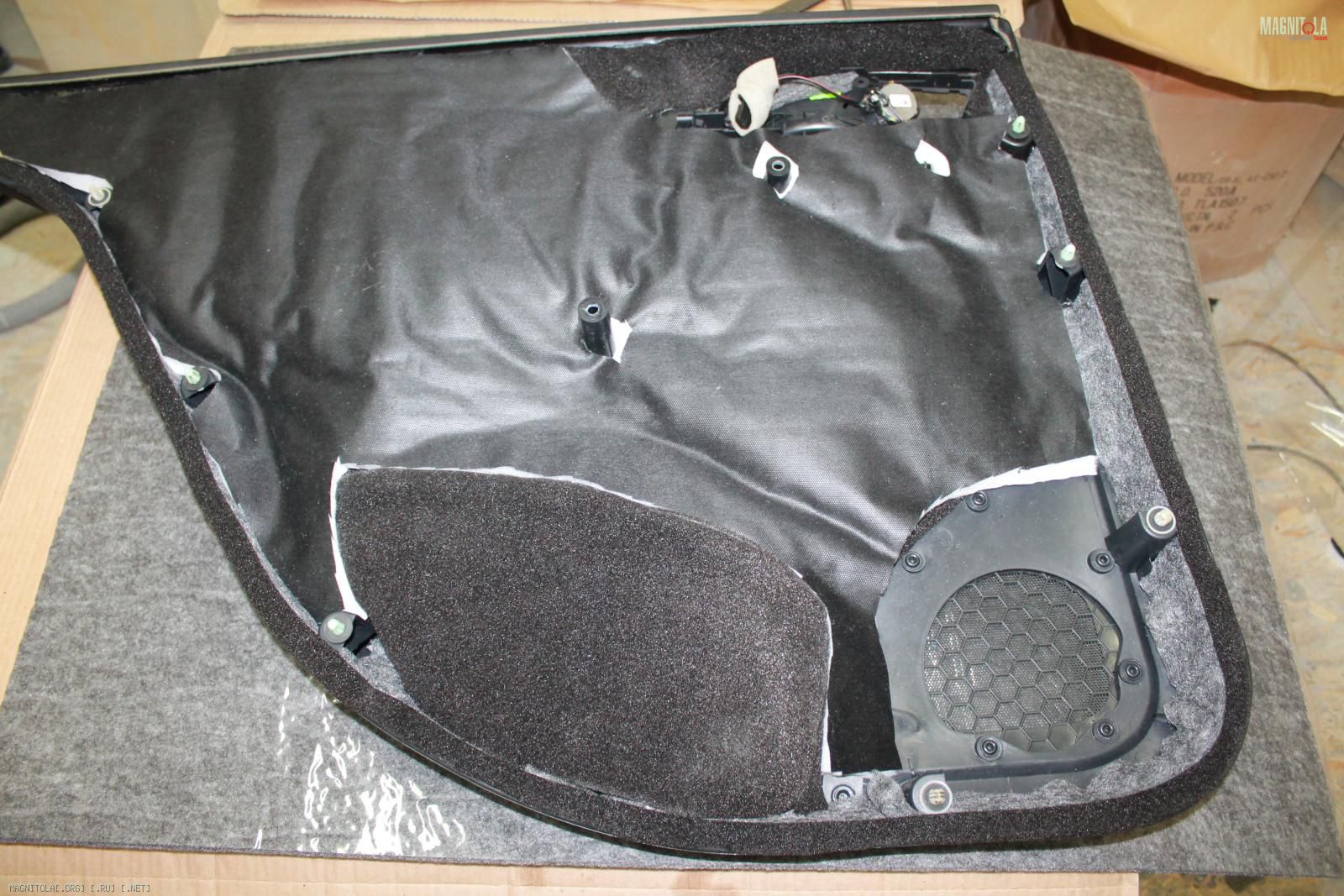

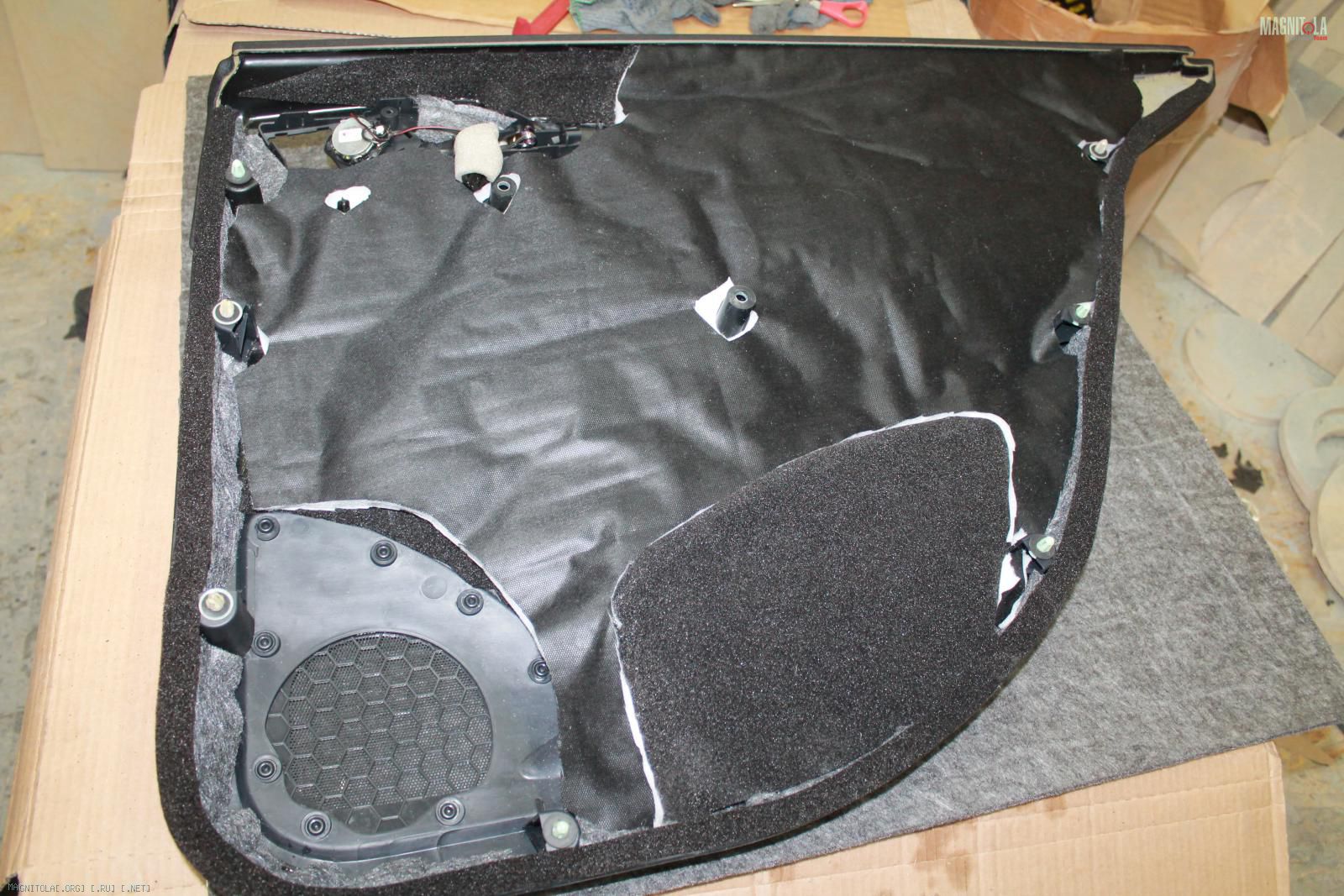

Задние карты дверей...
Вибра 4мм..

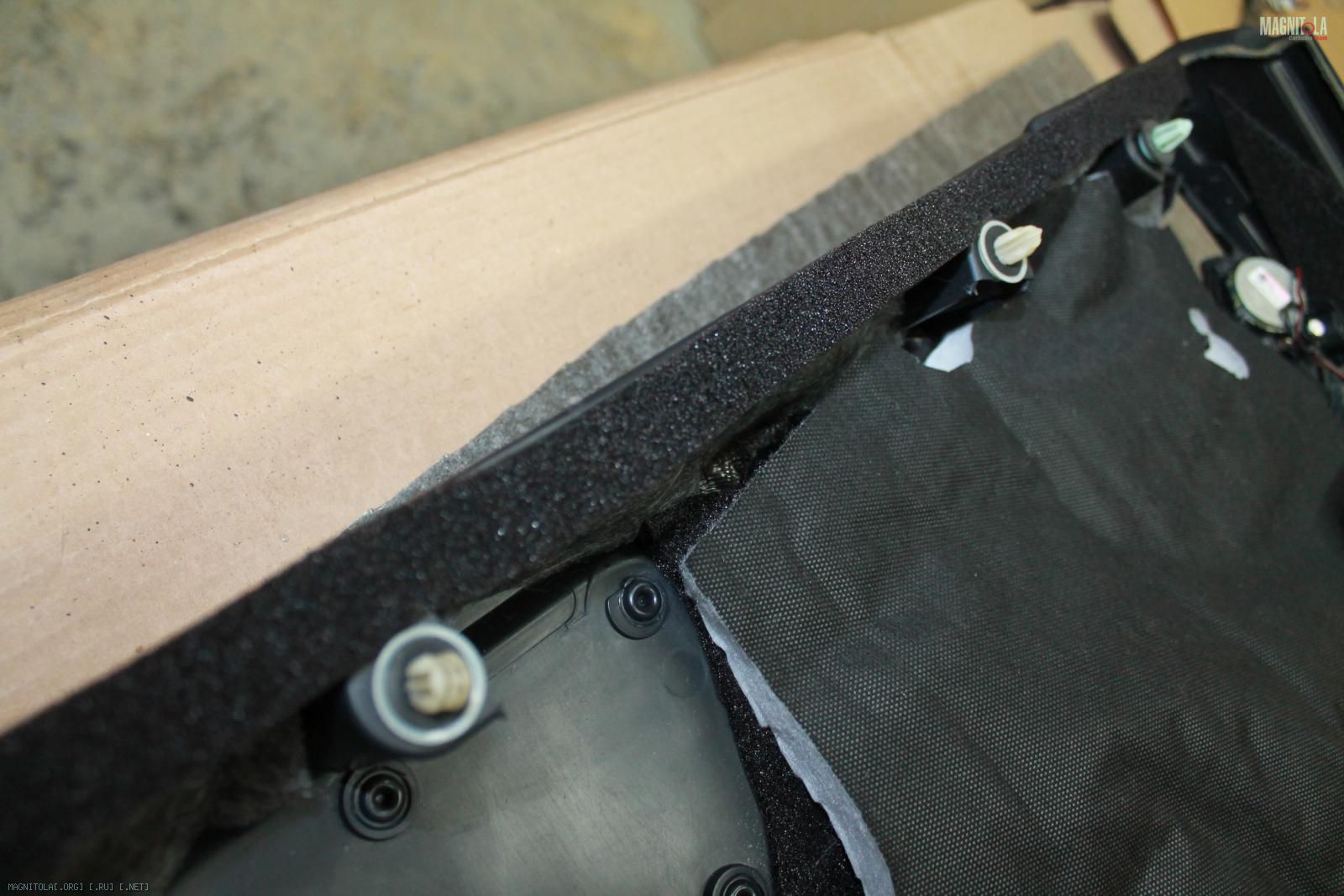

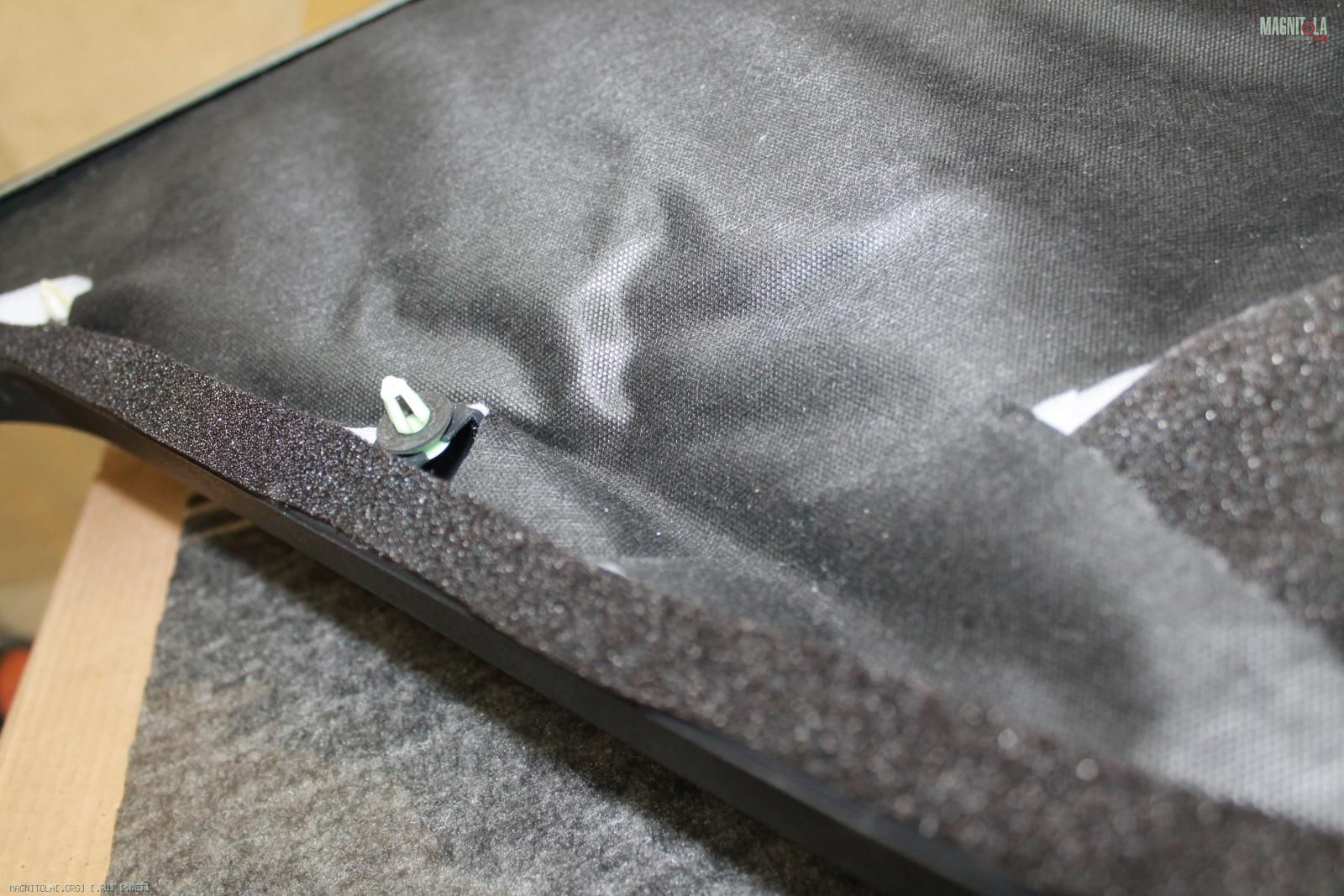

Шумопоглотитель SGM Pro, битопласт, уплотнительная лента по периметру... новые пистоны..

Вложение 1256310 Вложение 1256312 Вложение 1256314 Вложение 1256316 Вложение 1256318 Вложение 1256320 Вложение 1256322 Вложение 1256324

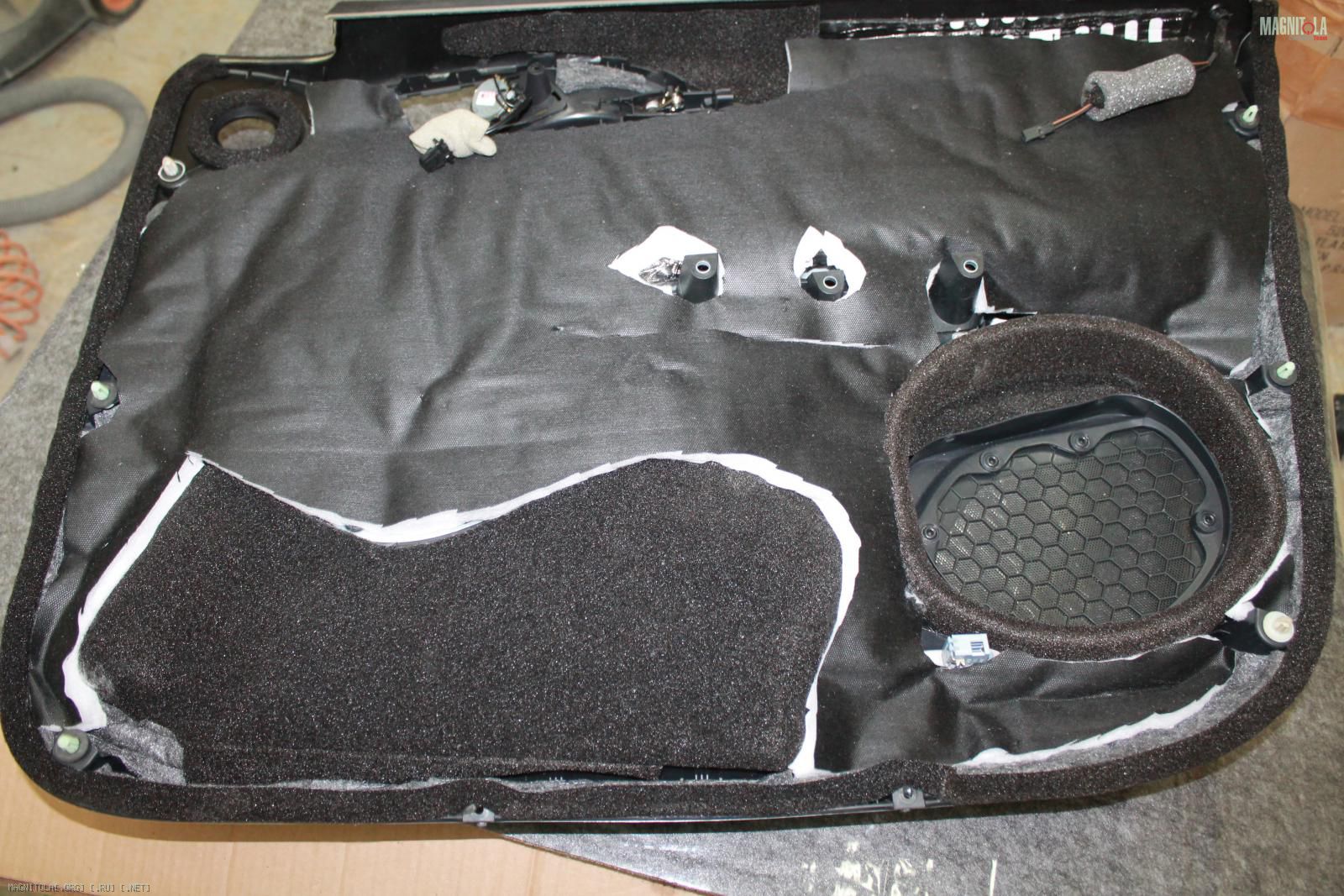

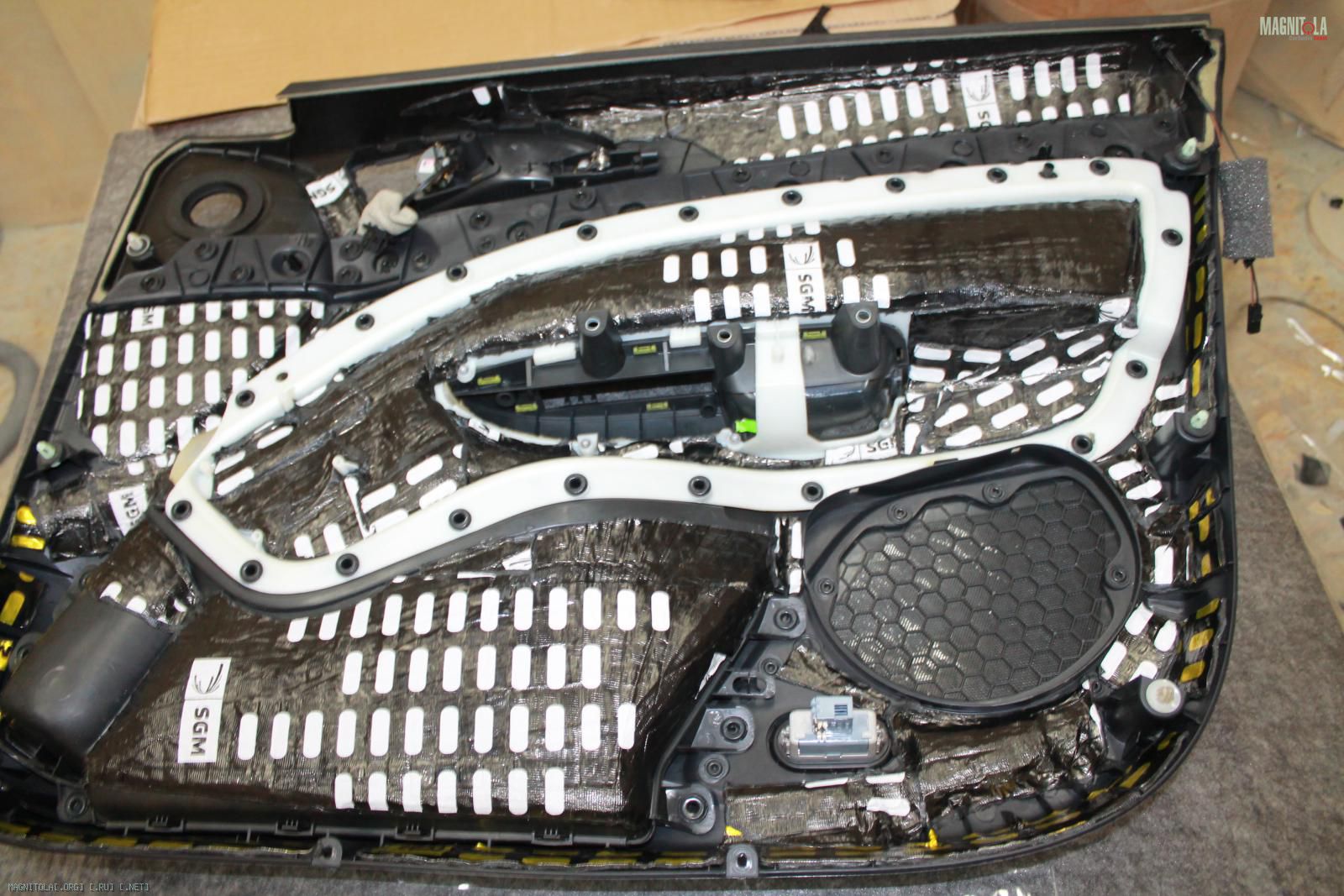

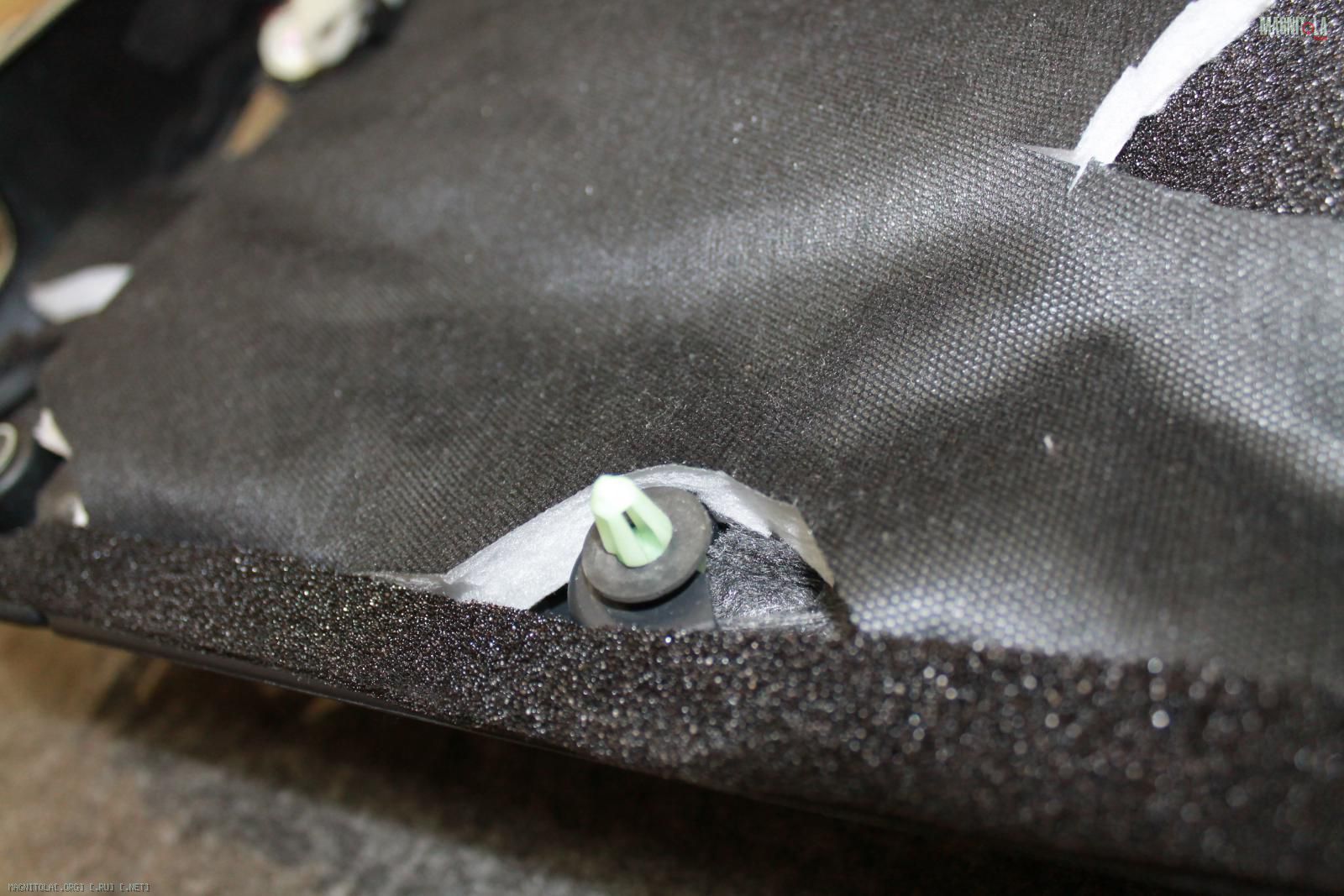

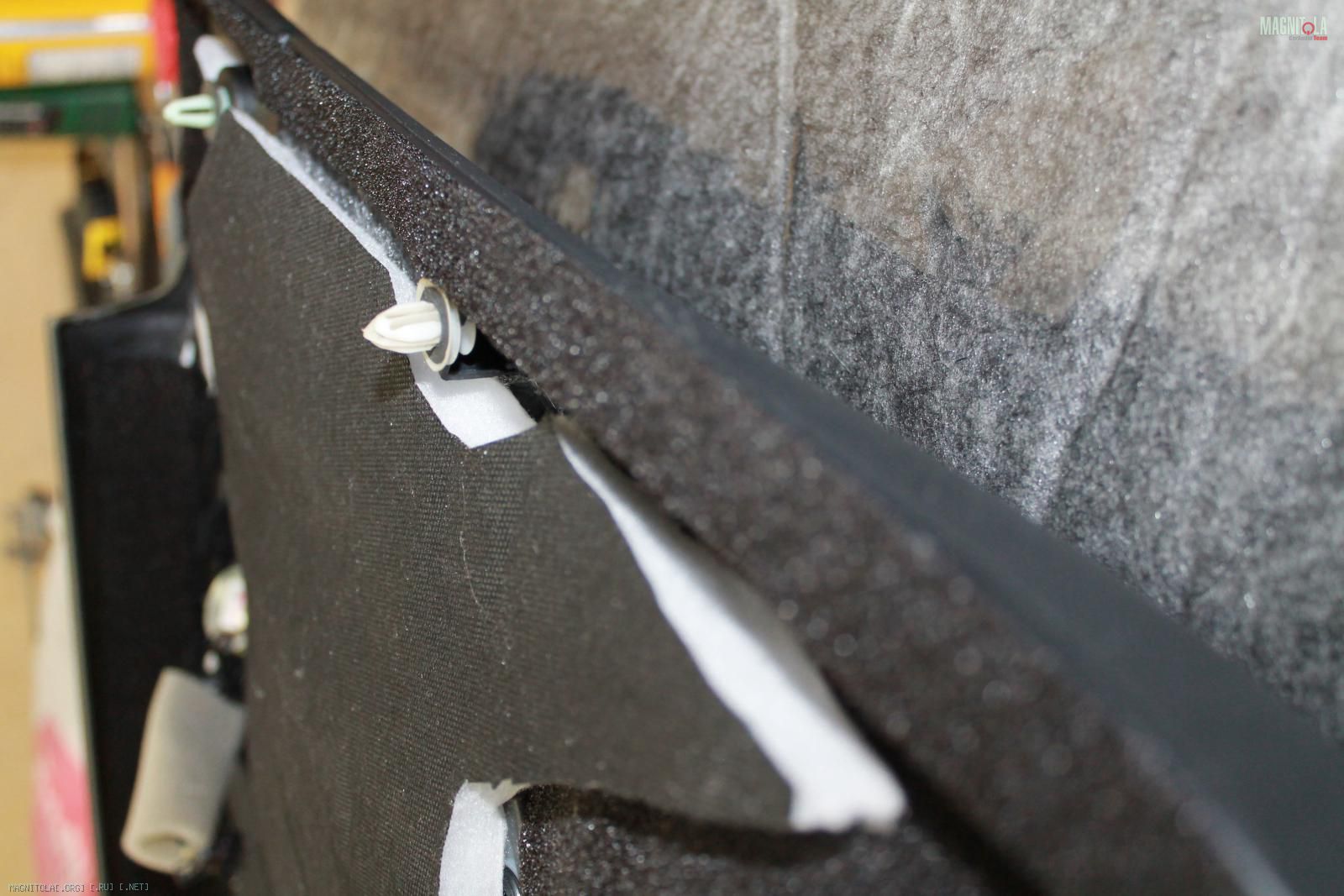

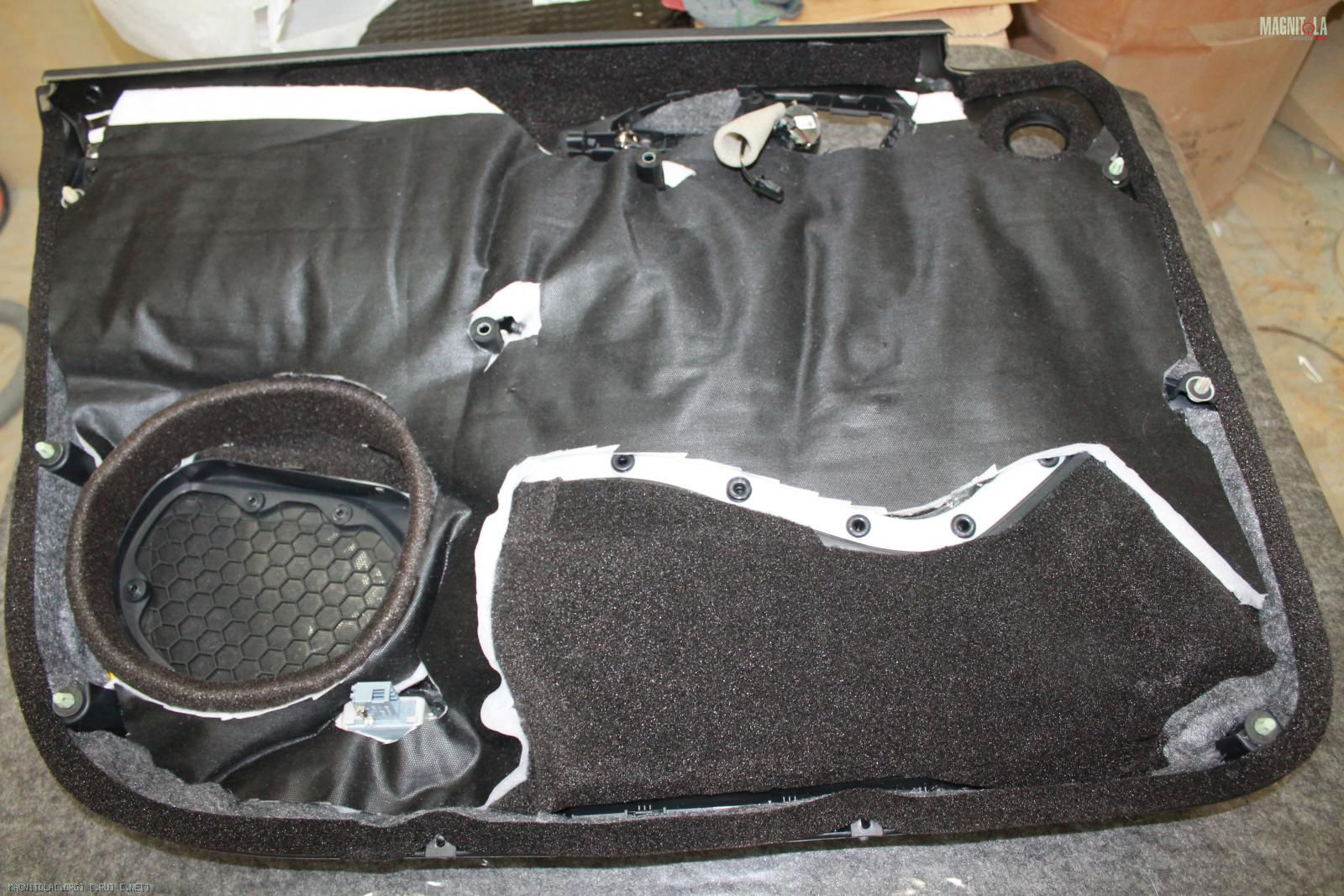

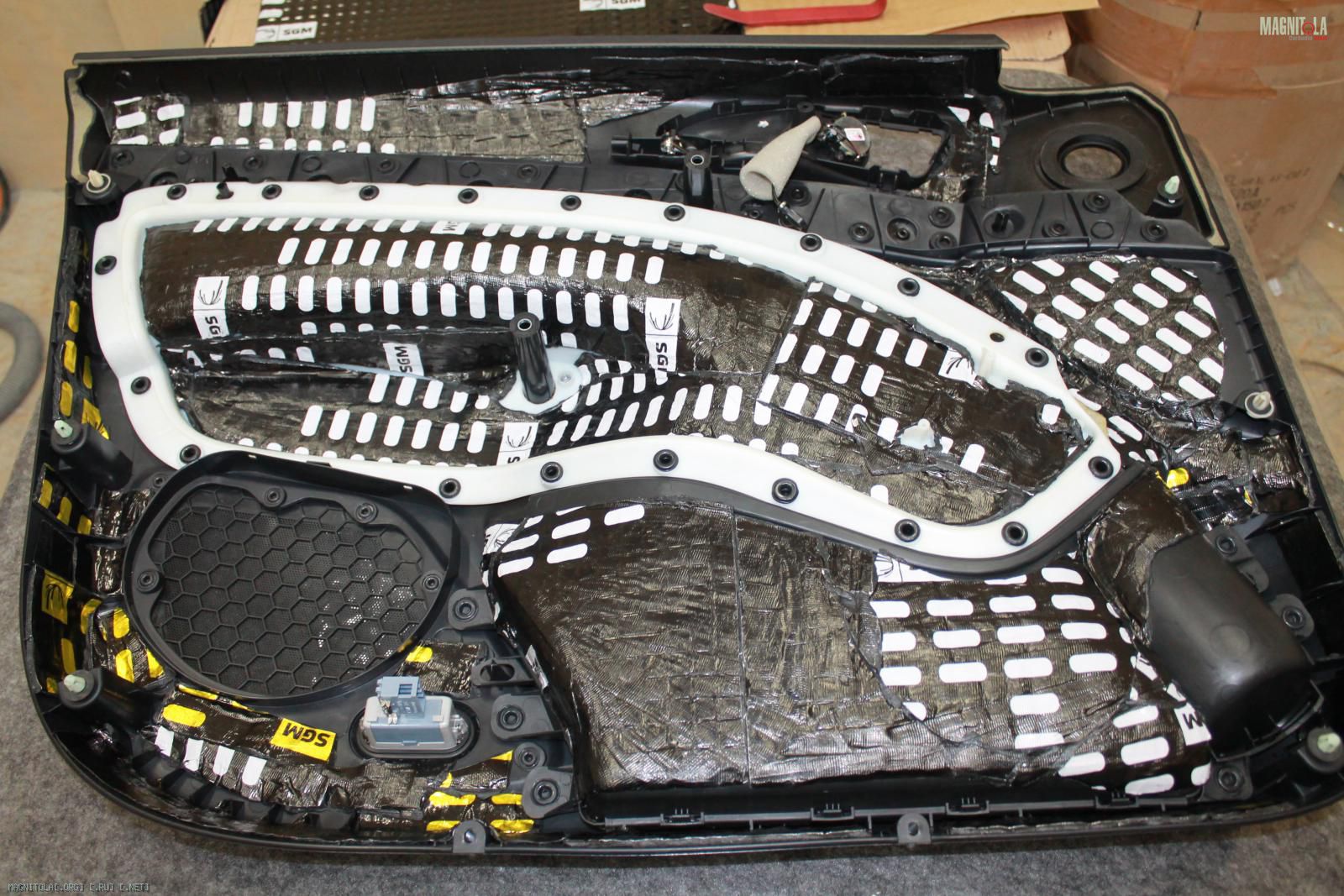

Передние карты...
Вложение 1256326 Вложение 1256328 Вложение 1256330 Вложение 1256332 Вложение 1256334 Вложение 1256336 Вложение 1256338

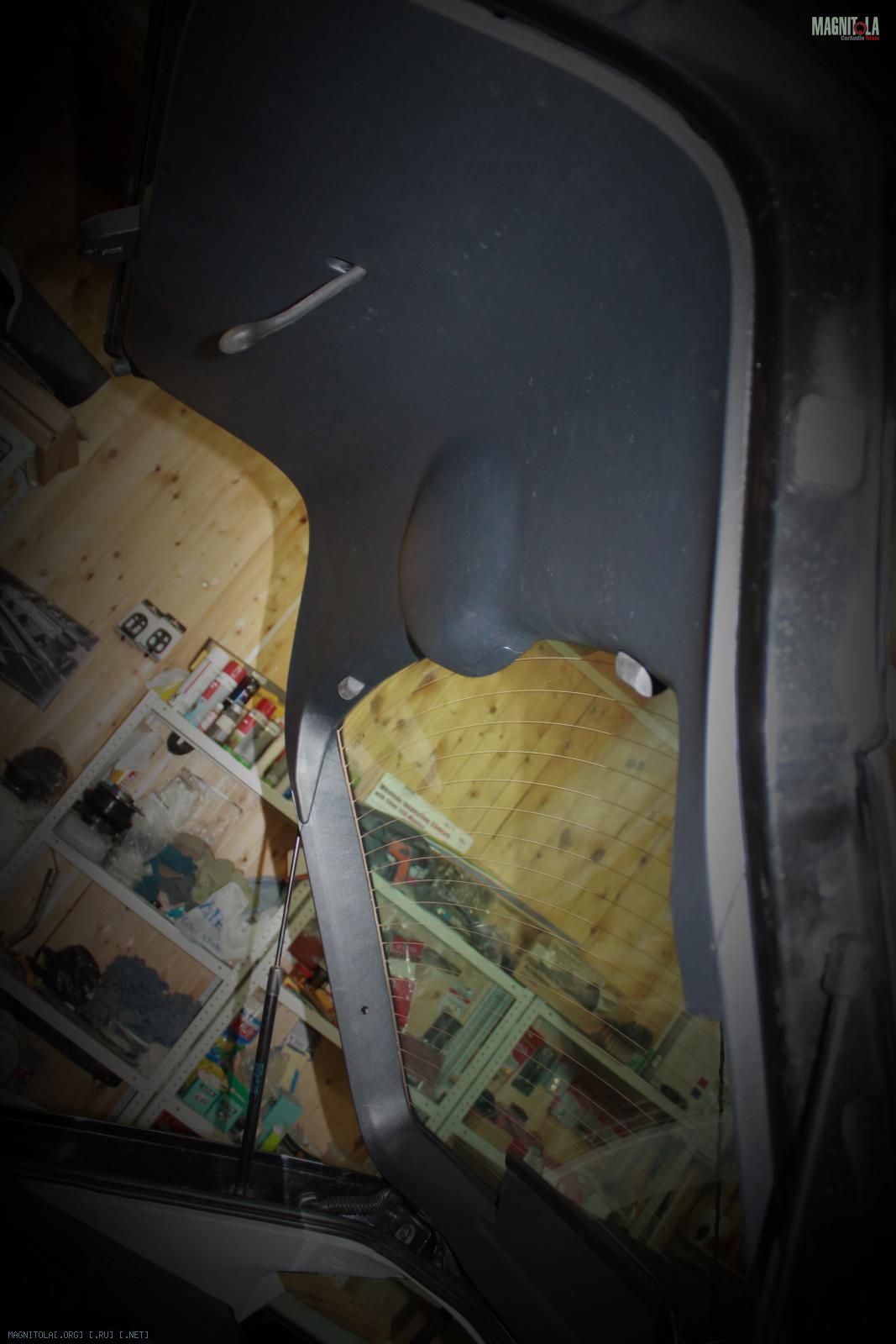

Собираем 5-тую дверь на новых пистонах...
Вложение 1256340
10.12.2018, 21:20
st220

Вложений: 17

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

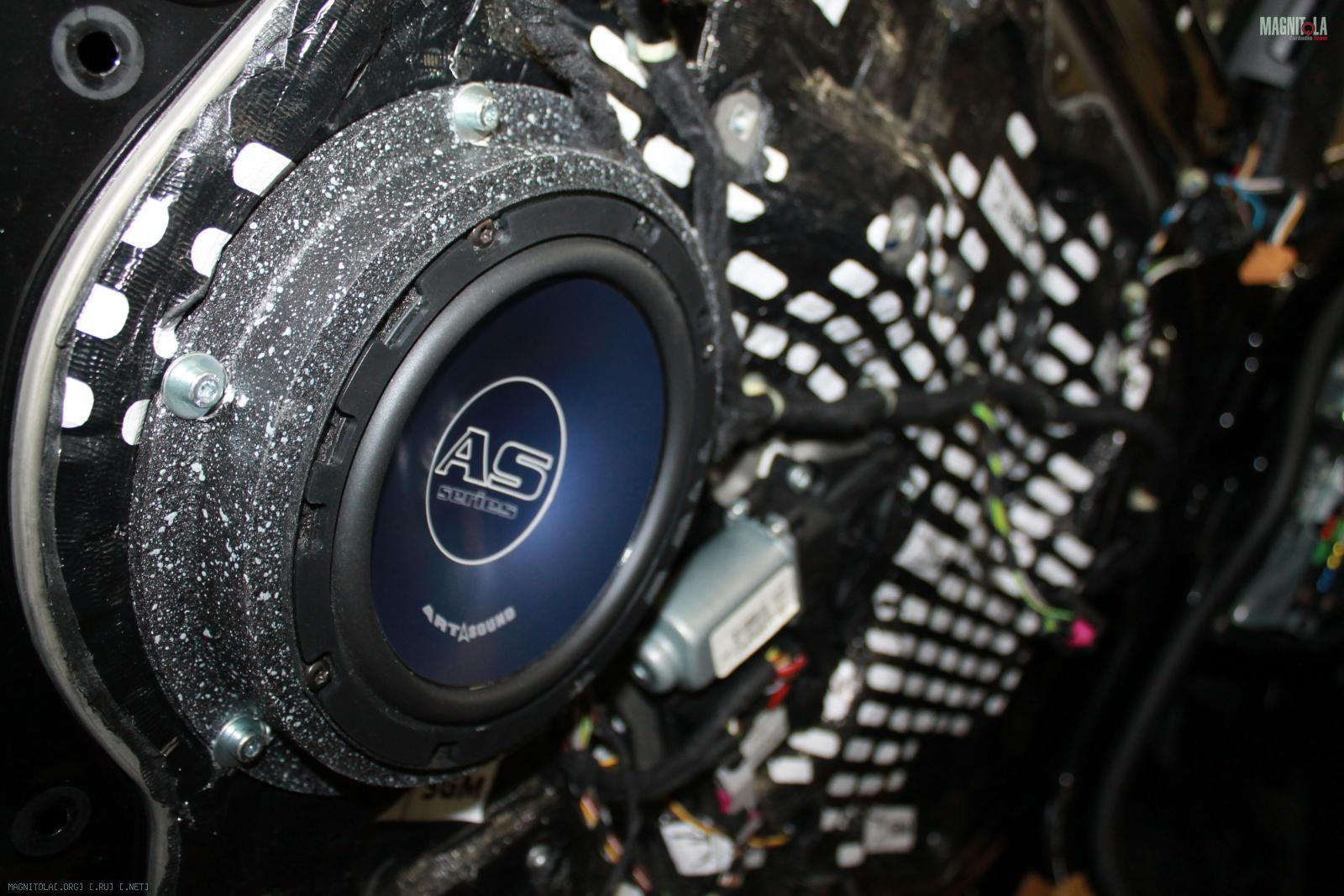

Изготавливаем/красим проставочные кольца под мидбас...

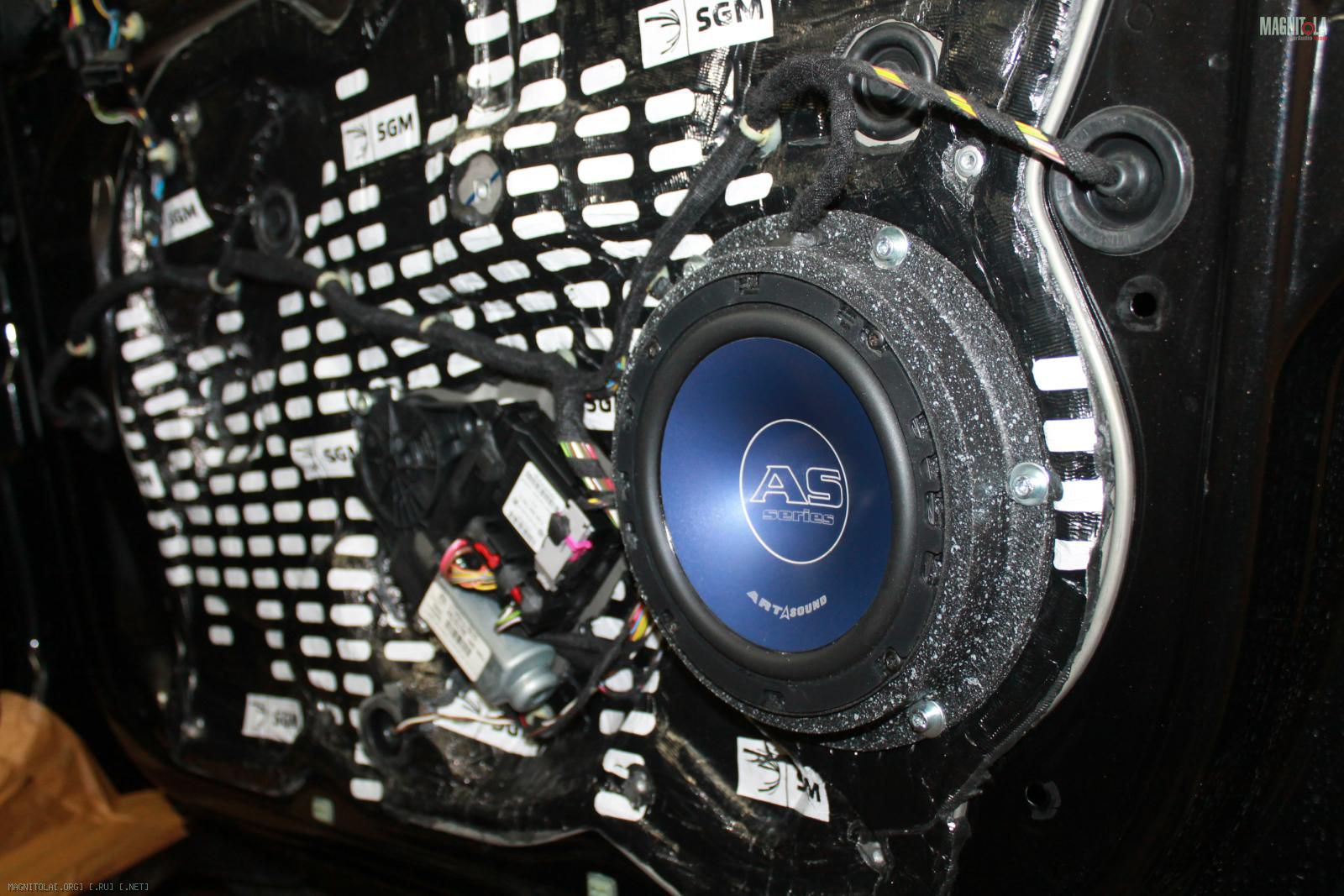

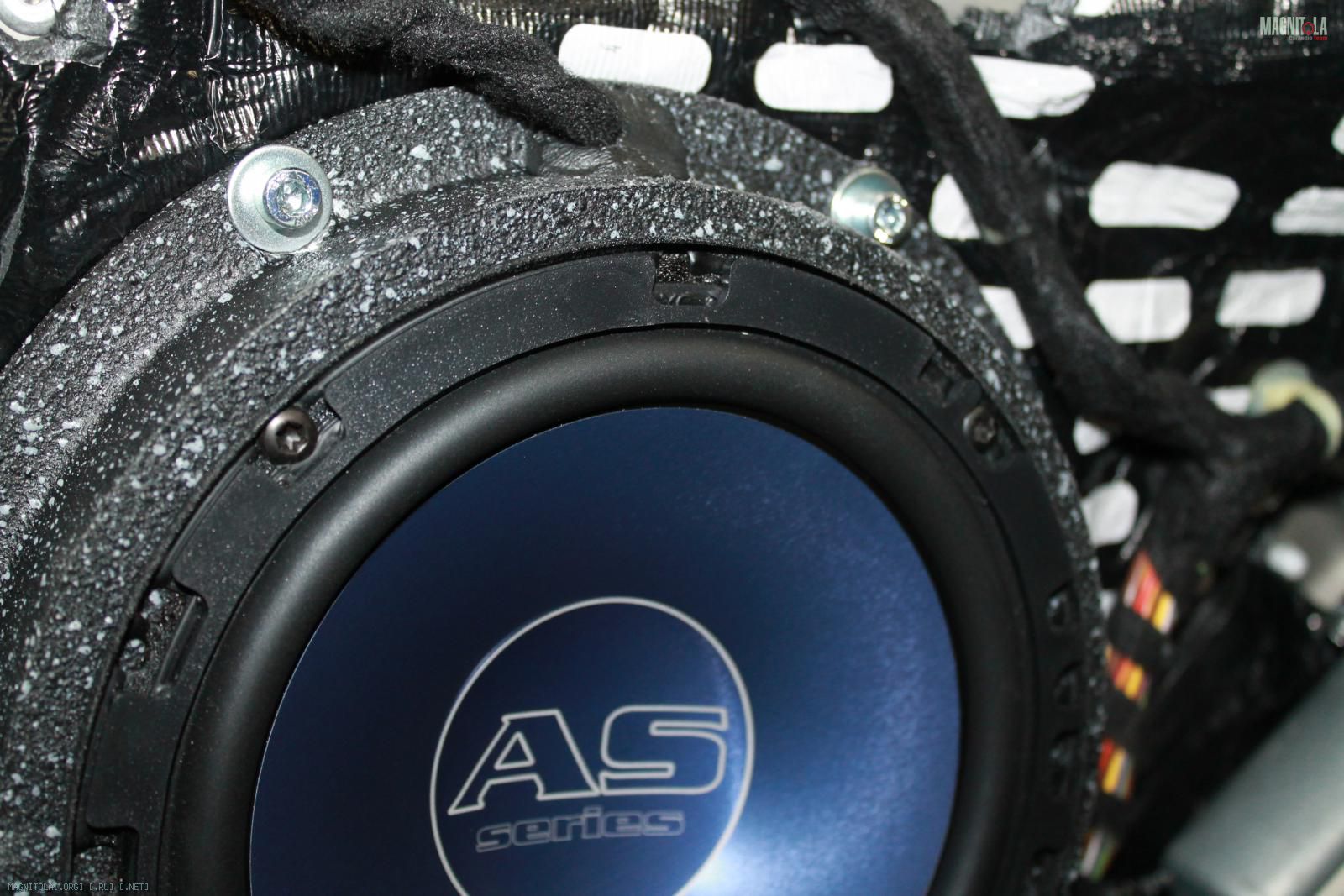

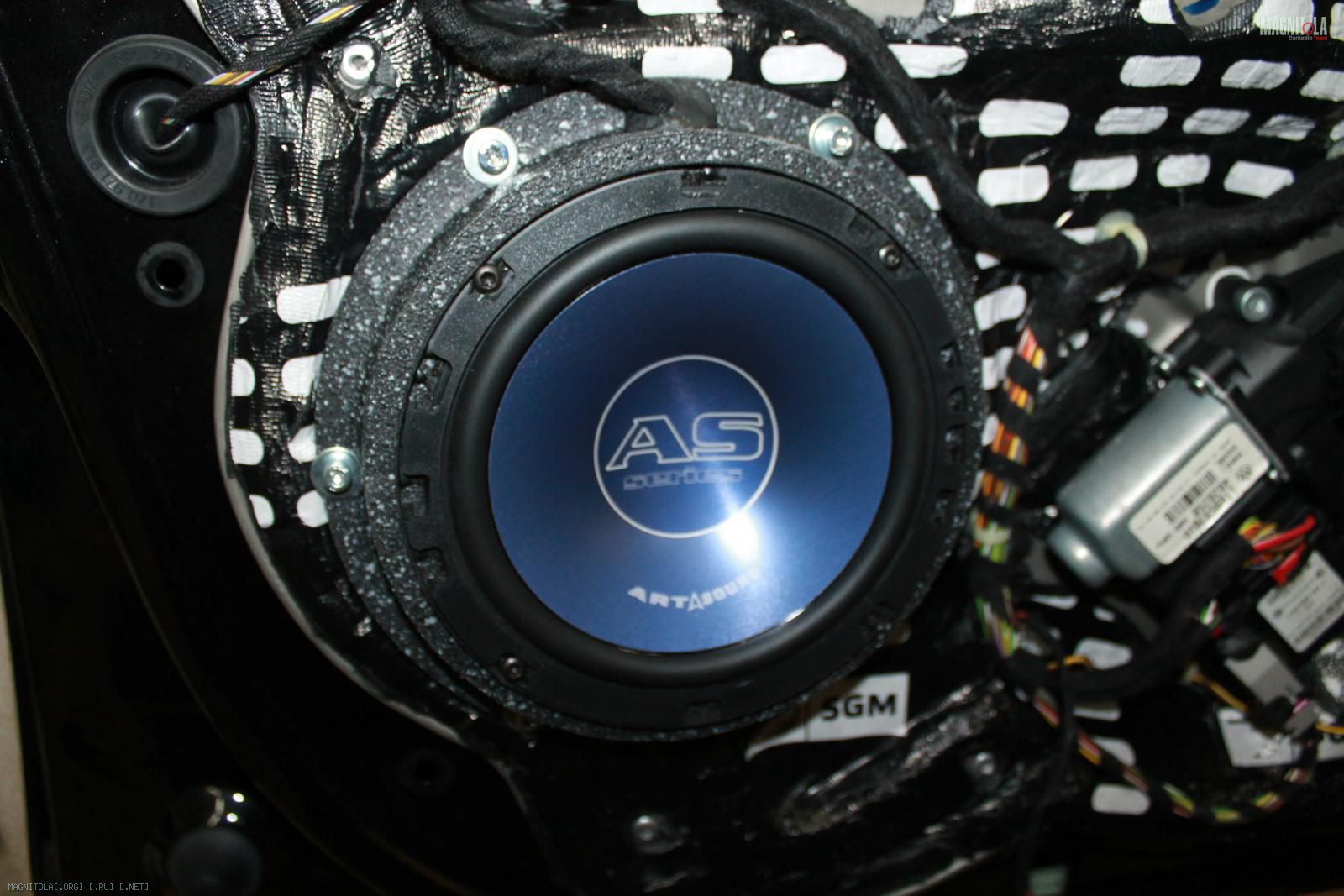

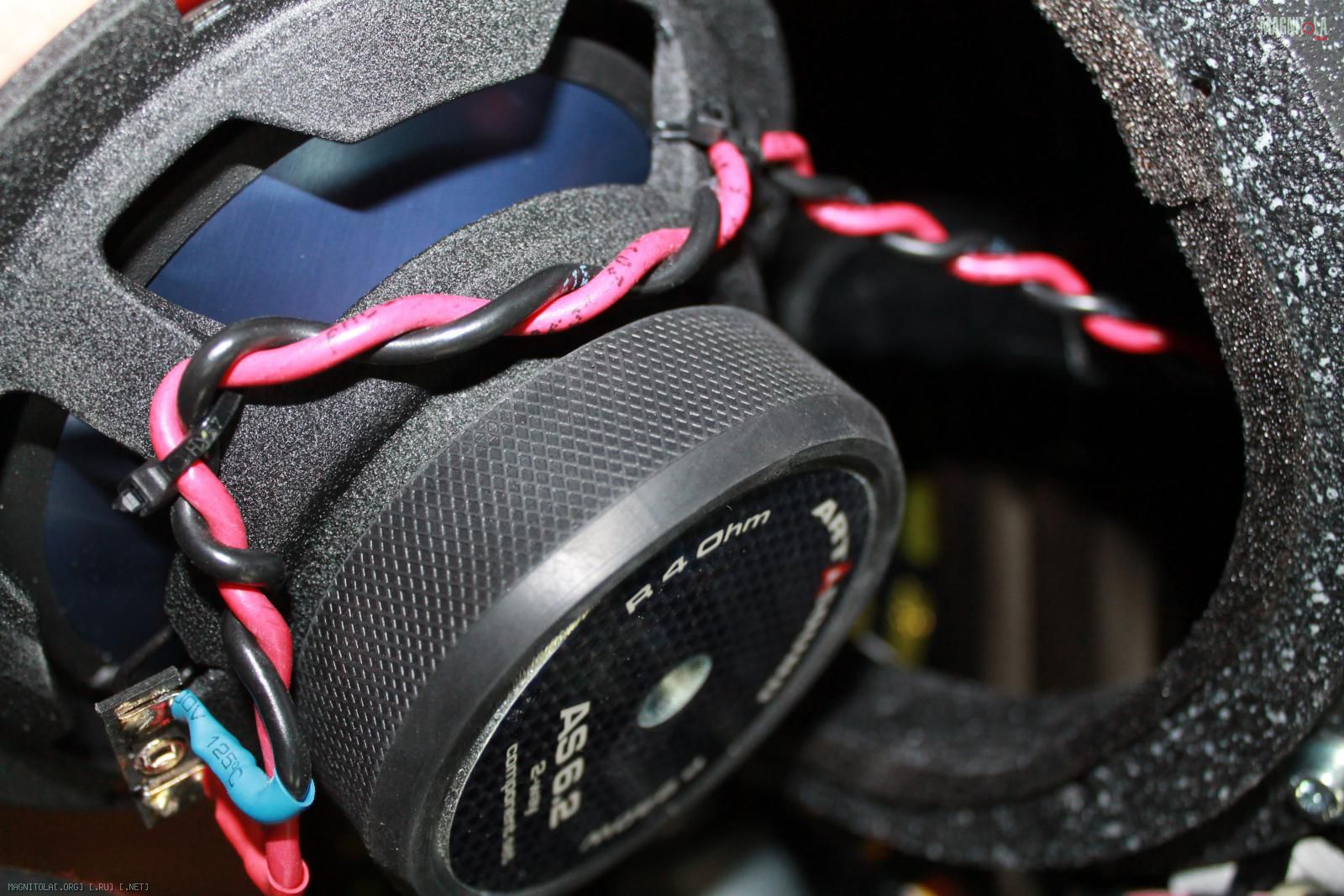

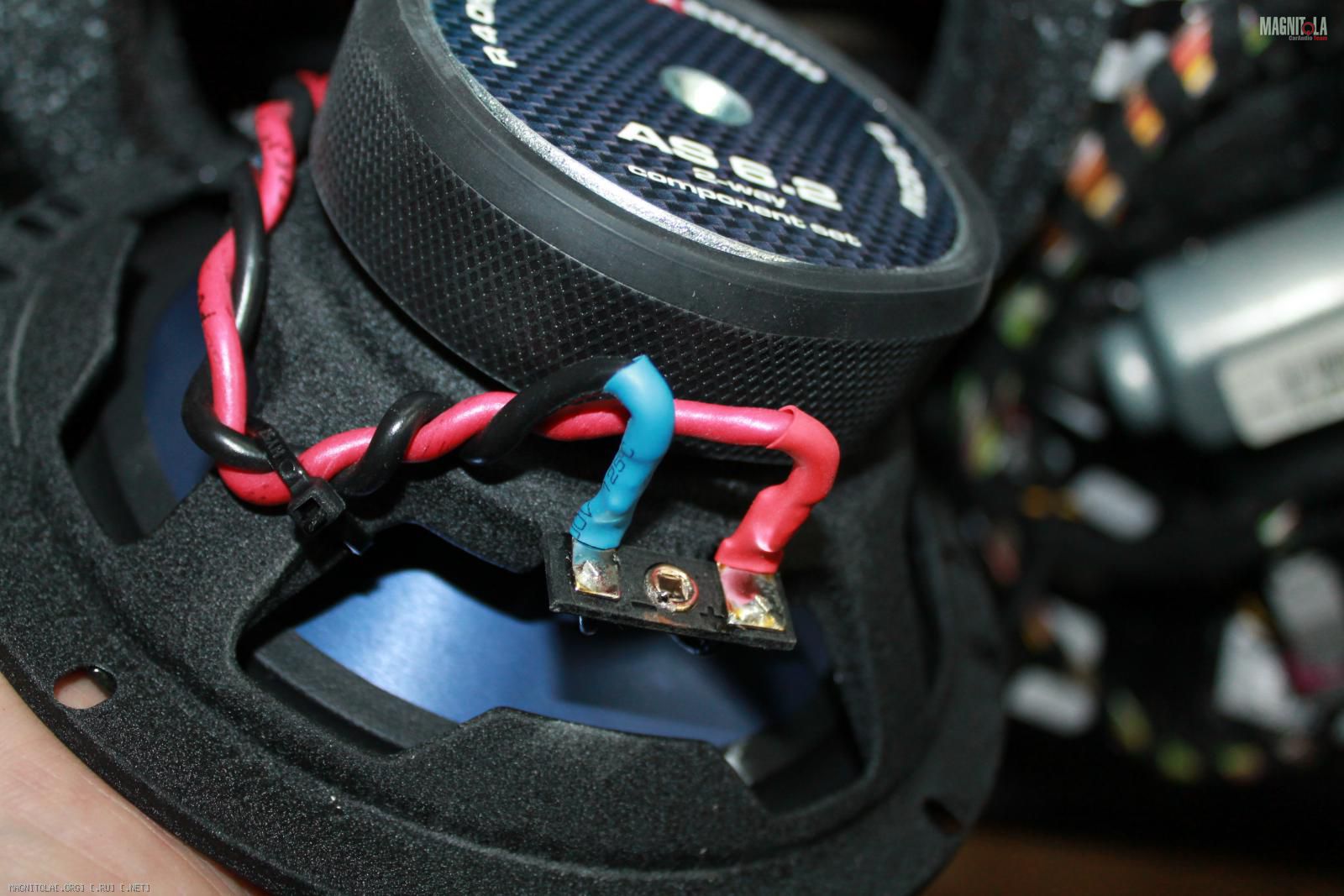

Подключение/установка мидбаса...
Винты под шестигранник и саморезы под торкс...
Вложение 1256490 Вложение 1256492 Вложение 1256494 Вложение 1256496 Вложение 1256498 Вложение 1256500

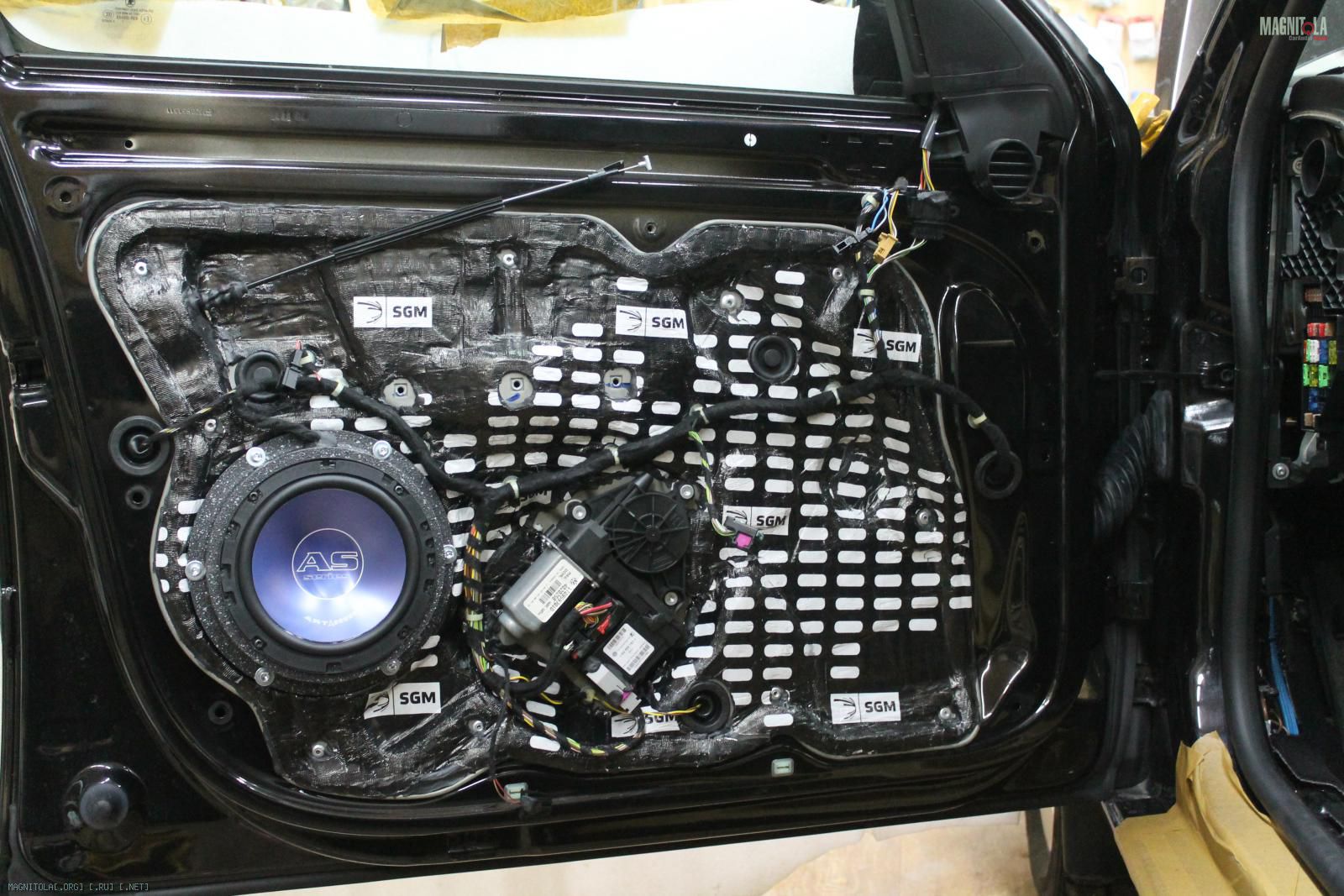

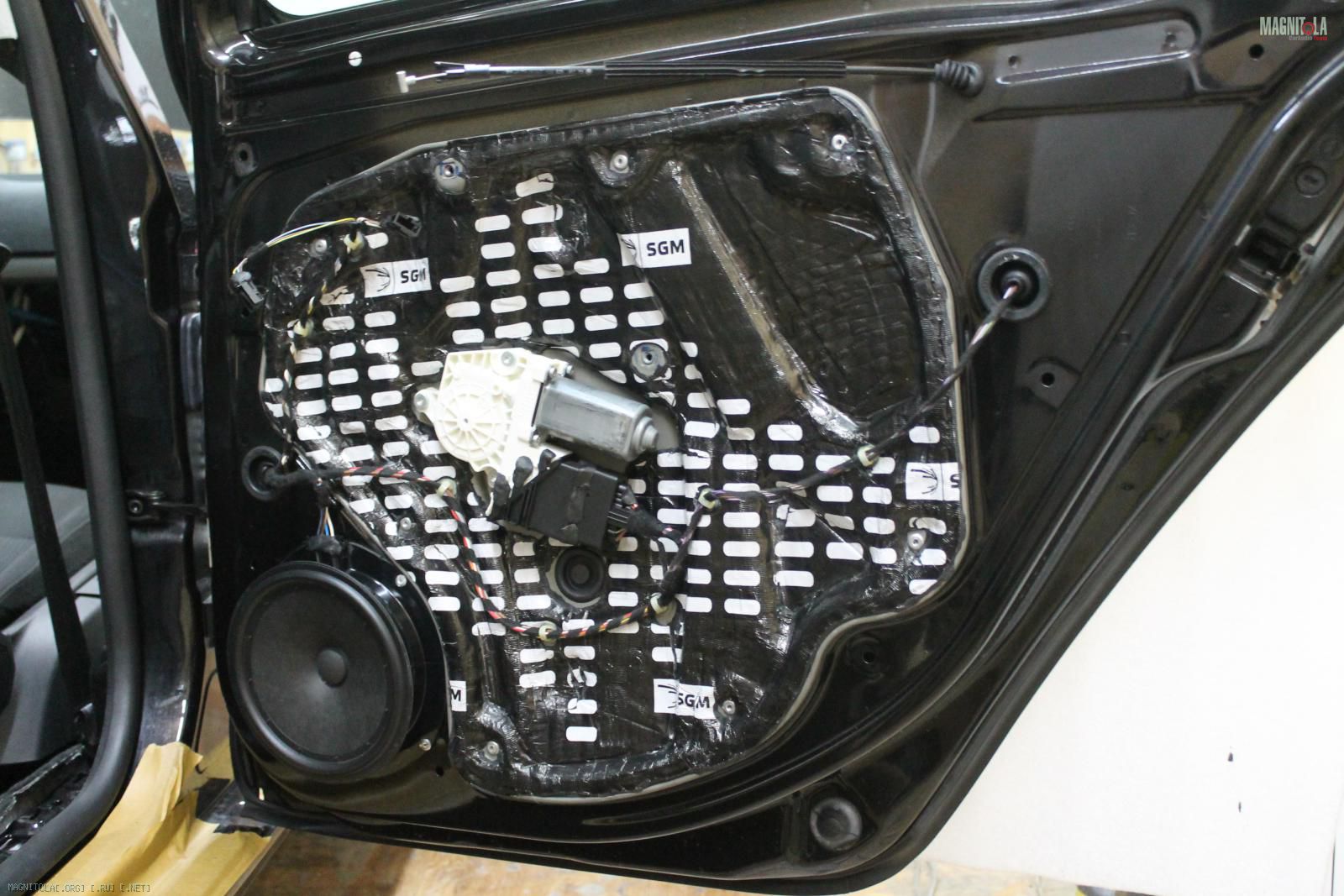

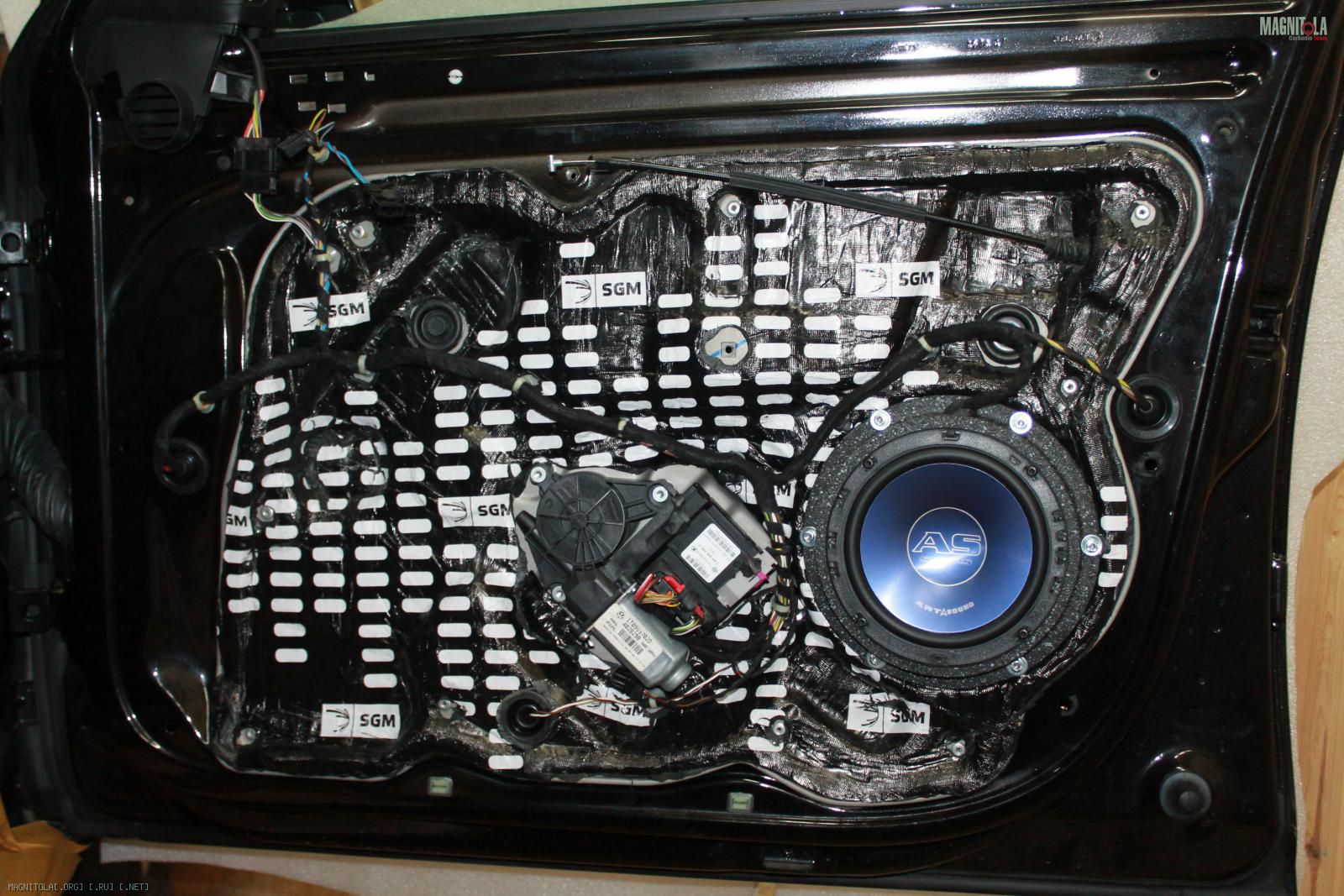

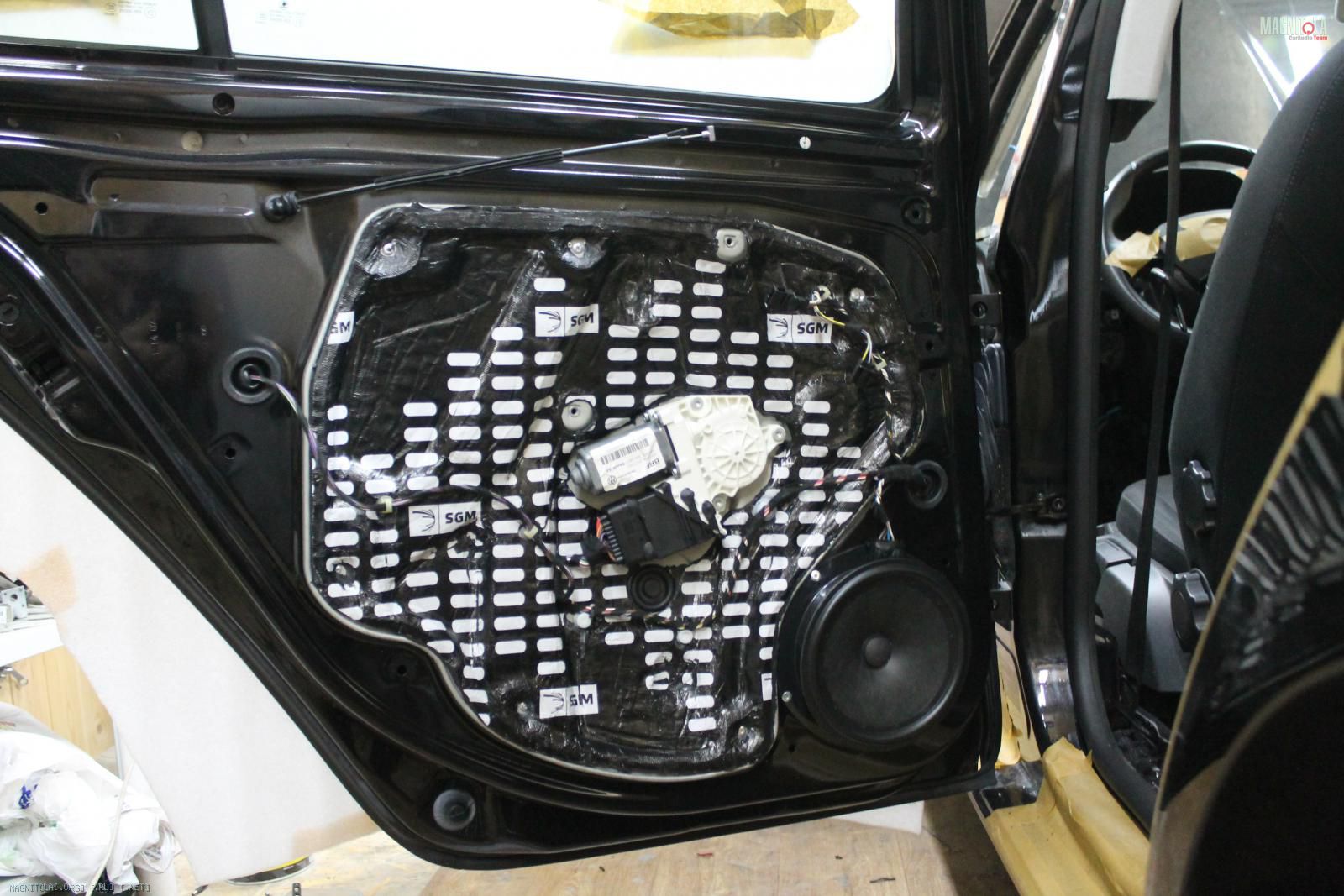

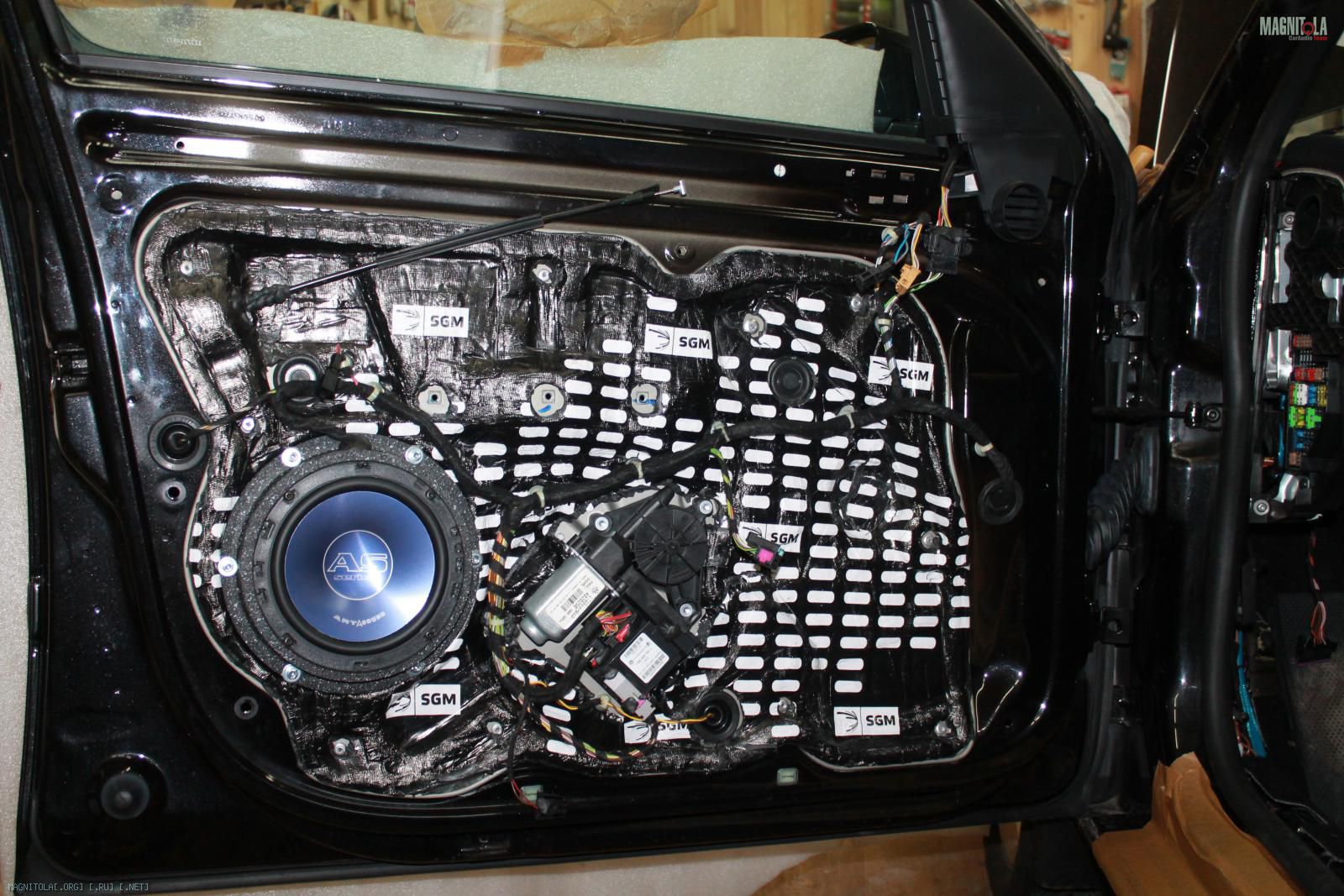

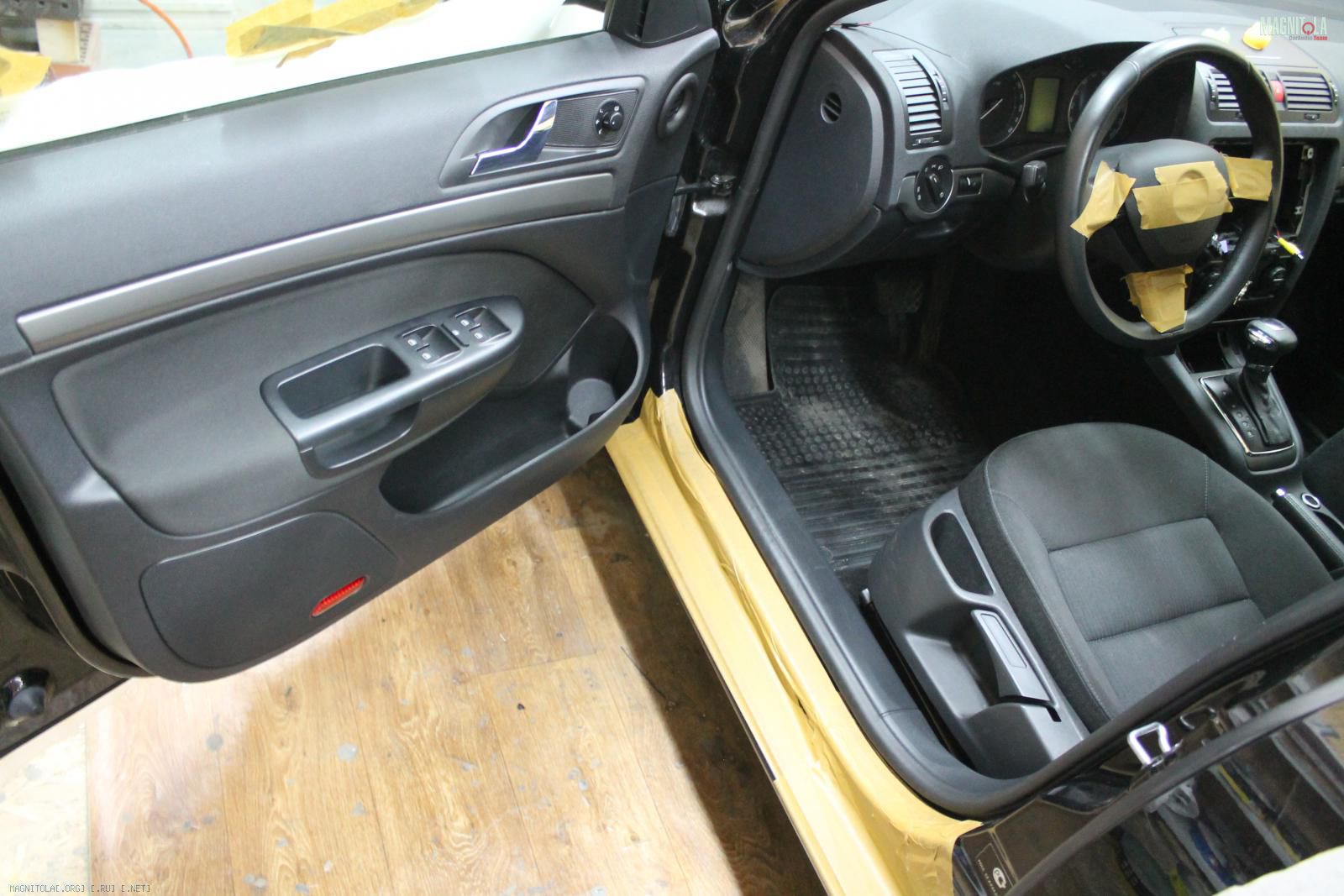

Двери итог...
На задние двери устанавливаем передние штатные мибасы(доработанные), т.к. у штатных тыловых ,заклинило катушку.
Частично собираем салон...
Вложение 1256502 Вложение 1256504 Вложение 1256506 Вложение 1256508 Вложение 1256510 Вложение 1256512 Вложение 1256514 Вложение 1256516 Вложение 1256518 Вложение 1256520 Вложение 1256522
11.12.2018, 21:40
st220

Вложений: 19

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

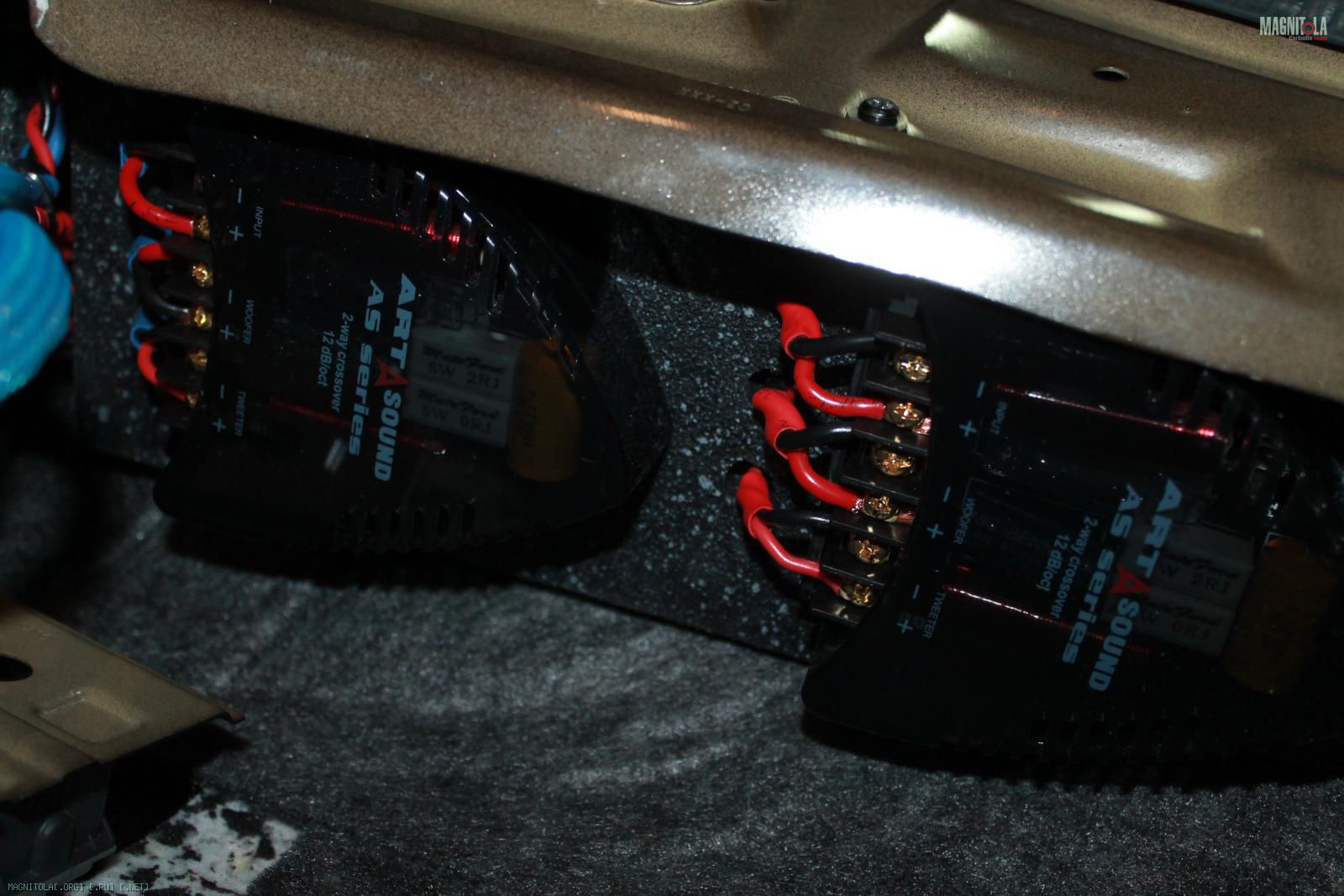

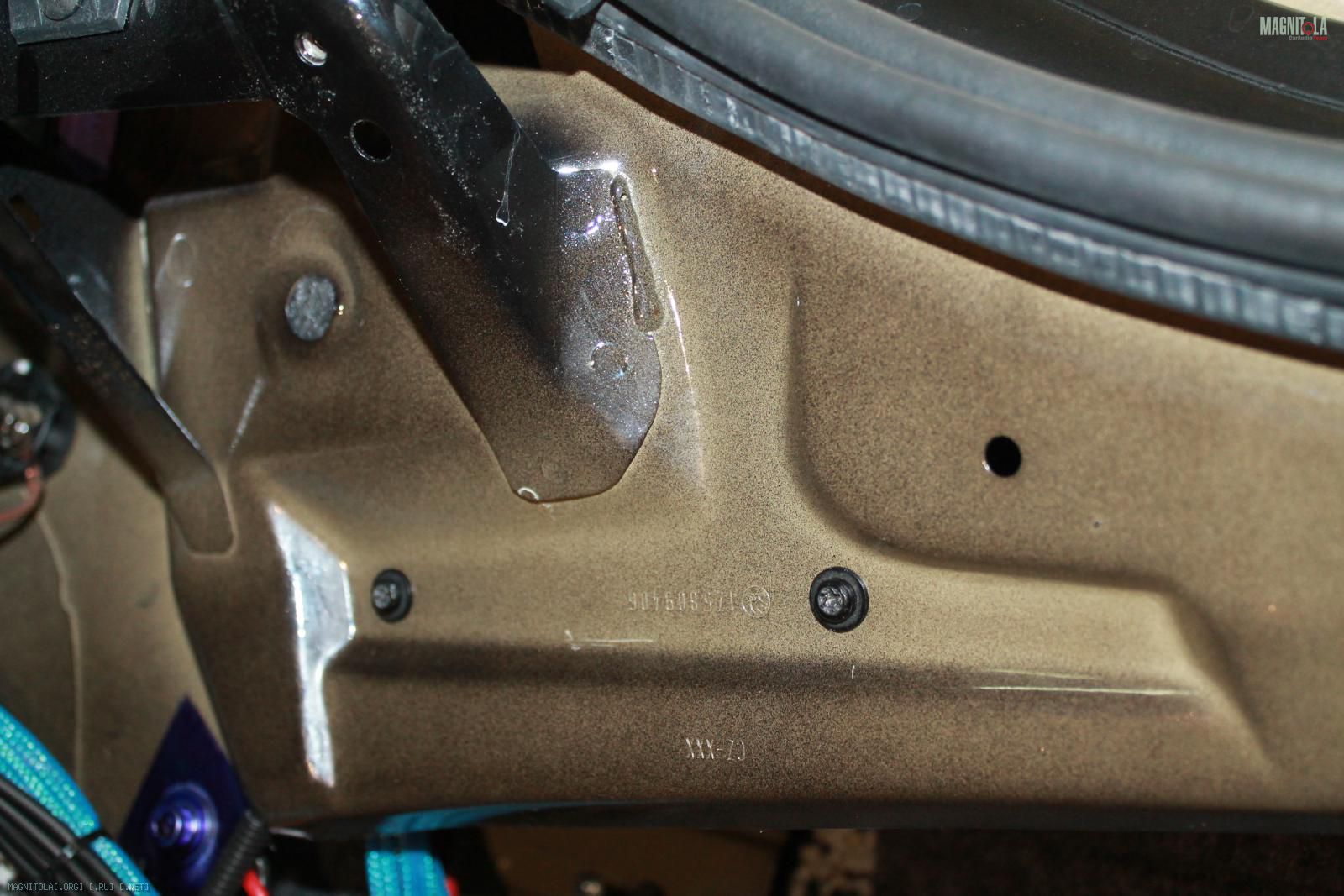

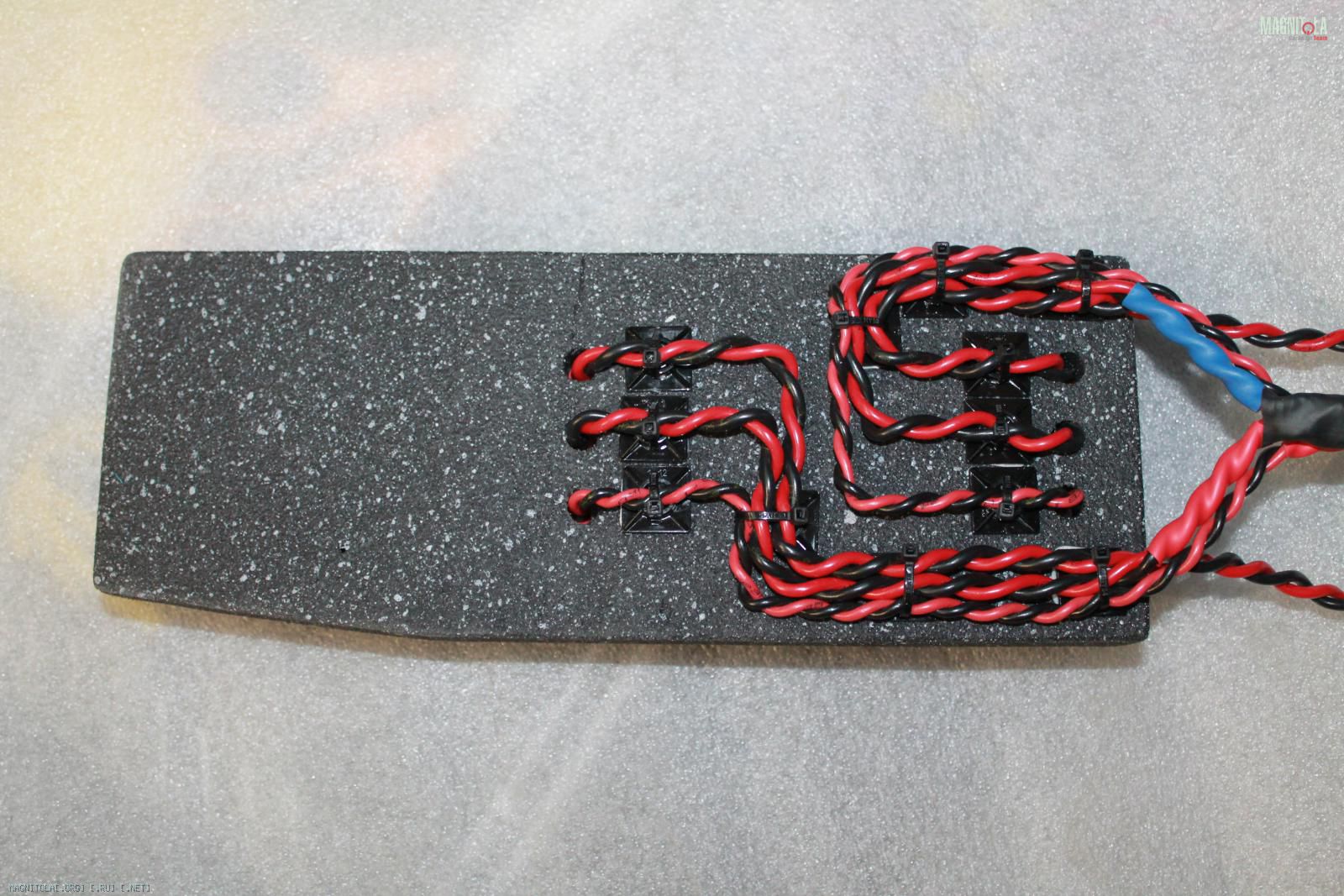

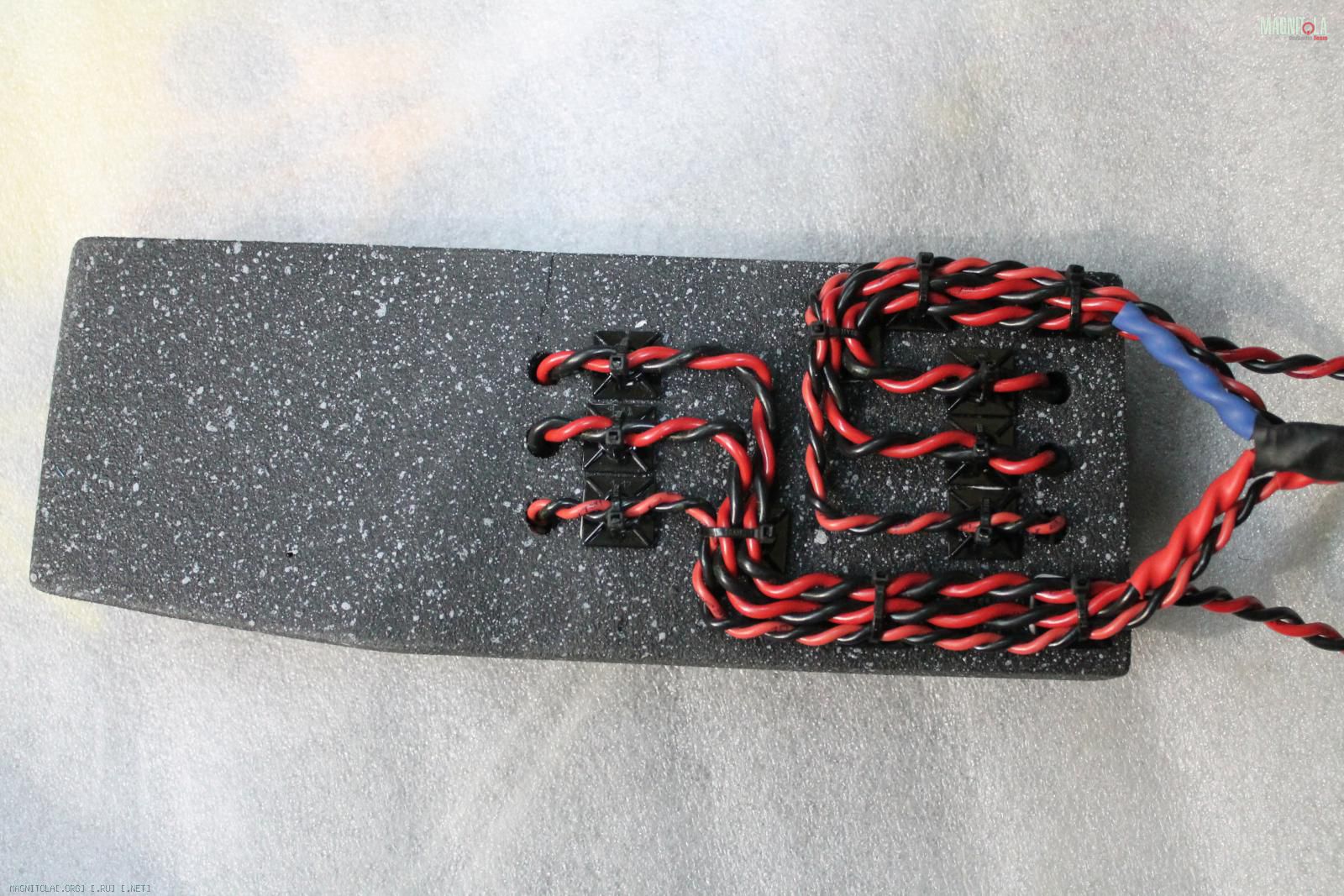

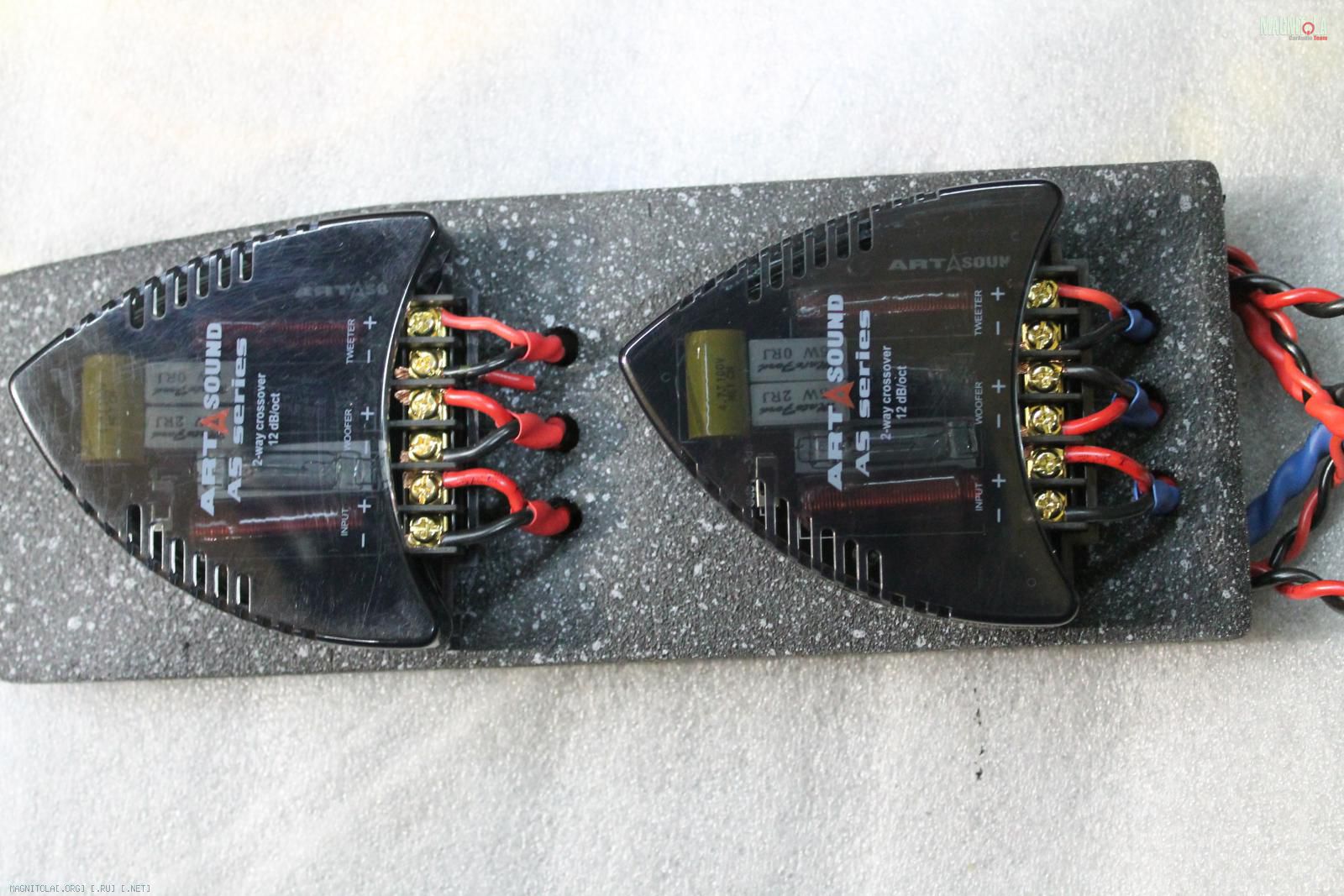

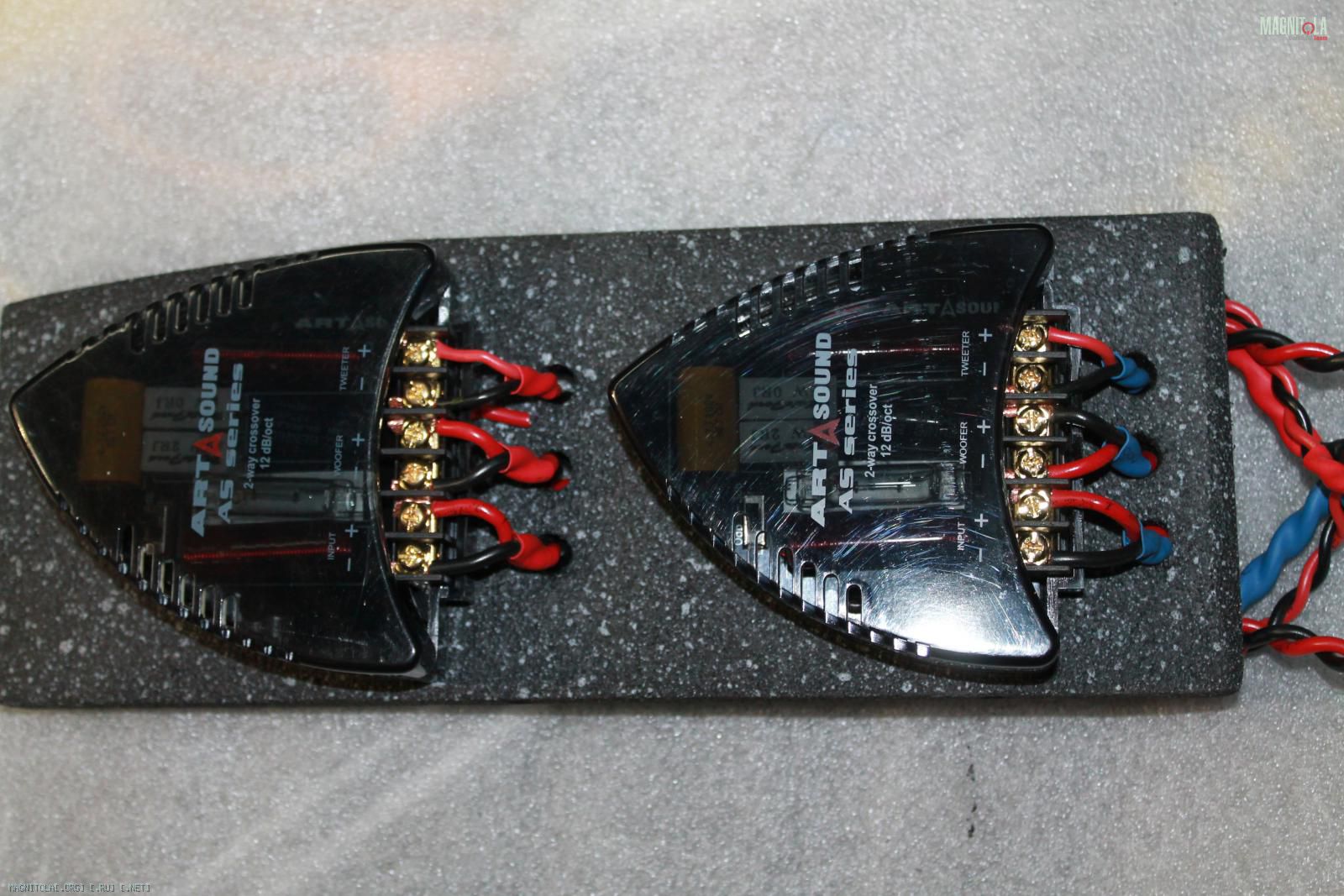

Изготавливаем/красим полочку под кроссоверы...
Коммутация, подключение...
Крепление- саморезы под торкс, через штатные места.
Вложение 1256610 Вложение 1256612 Вложение 1256614 Вложение 1256616 Вложение 1256618 Вложение 1256620 Вложение 1256626 Вложение 1256628

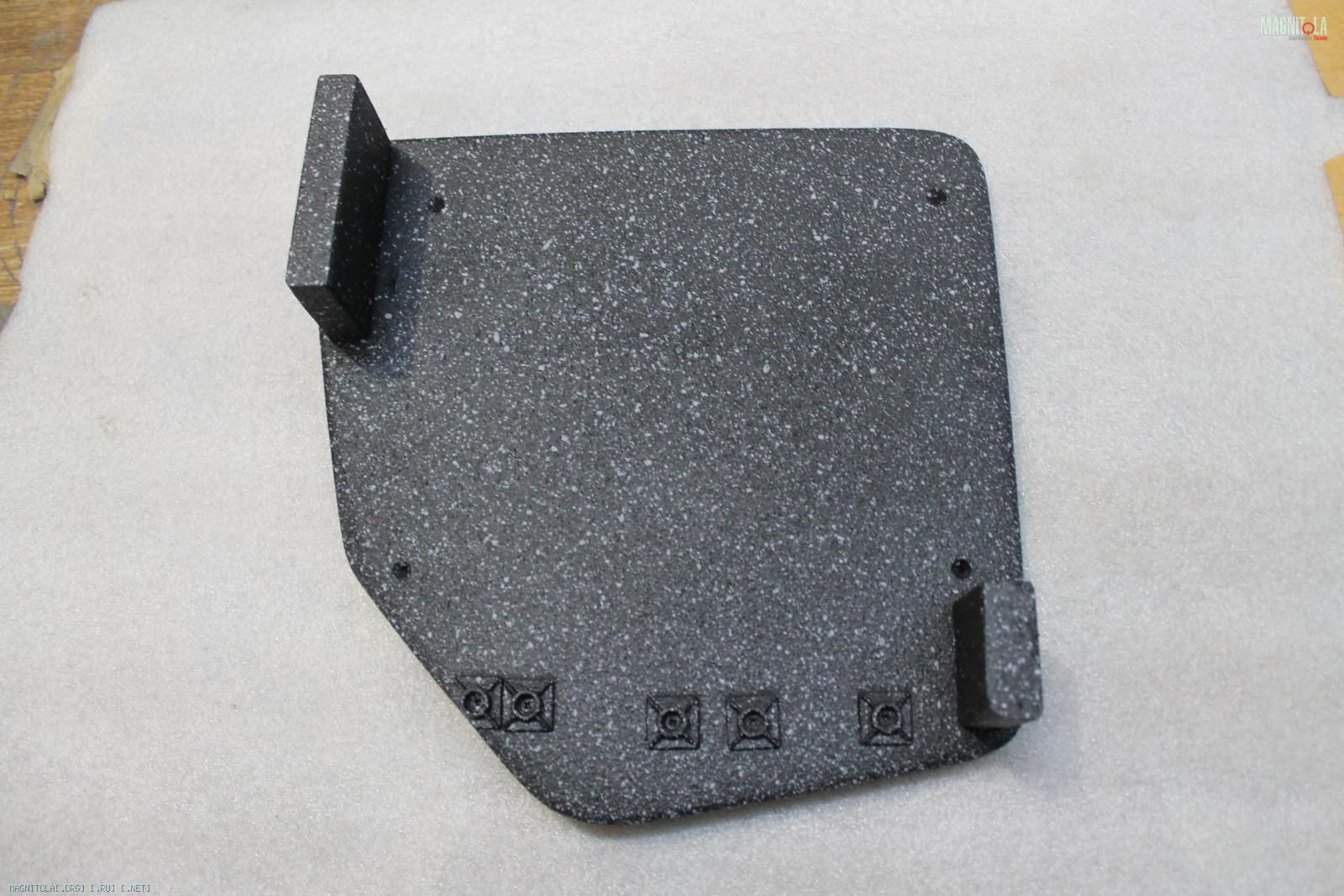

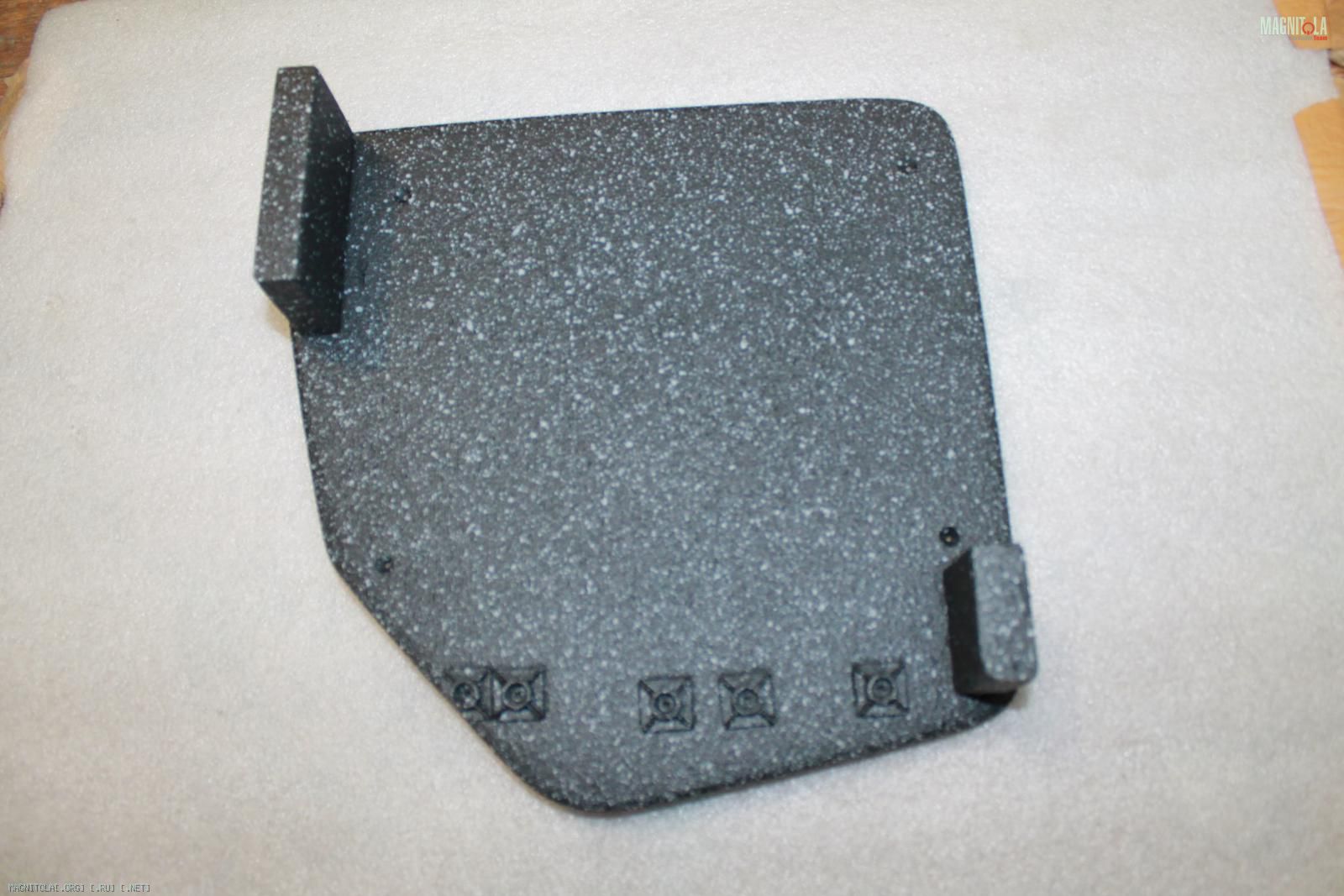

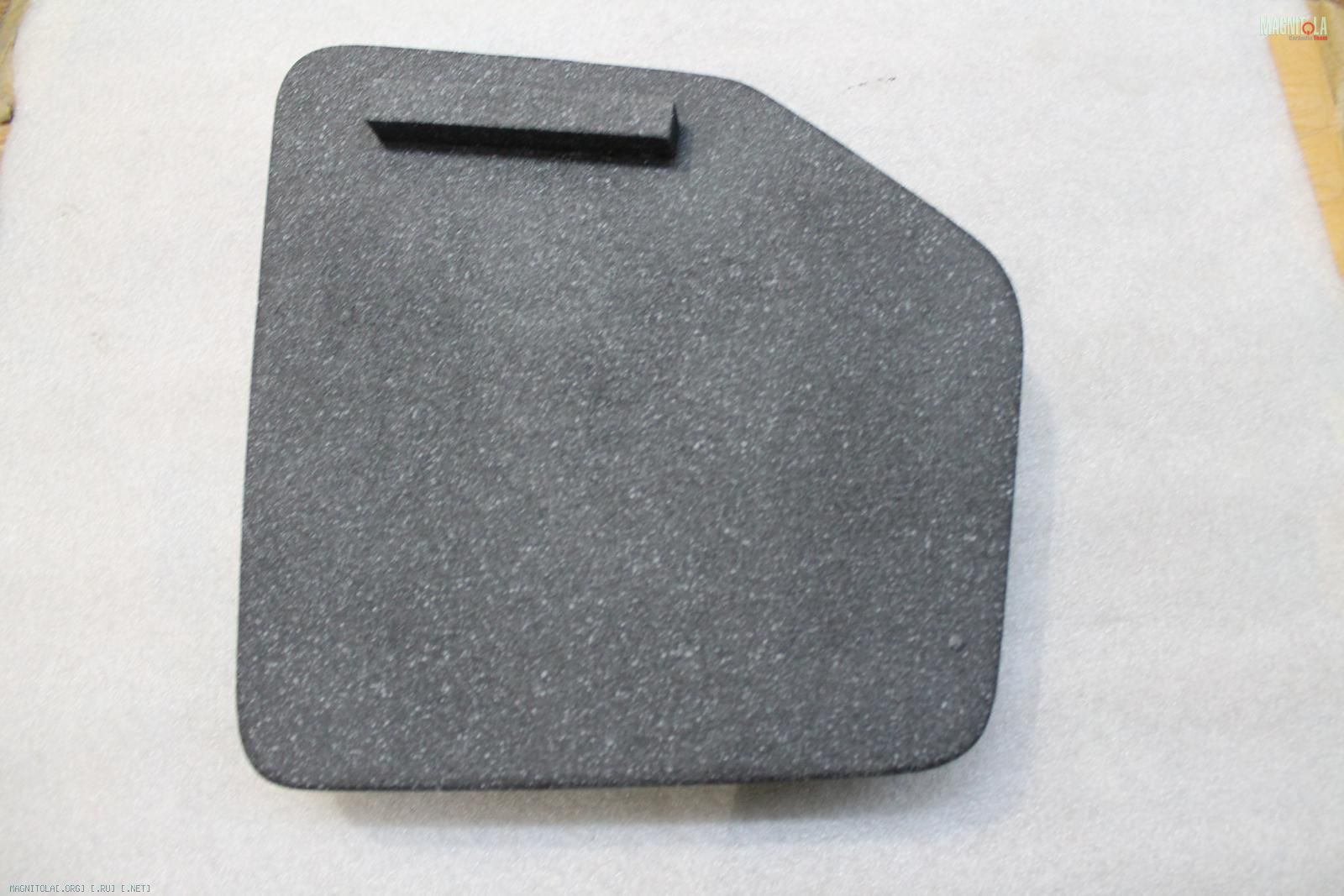

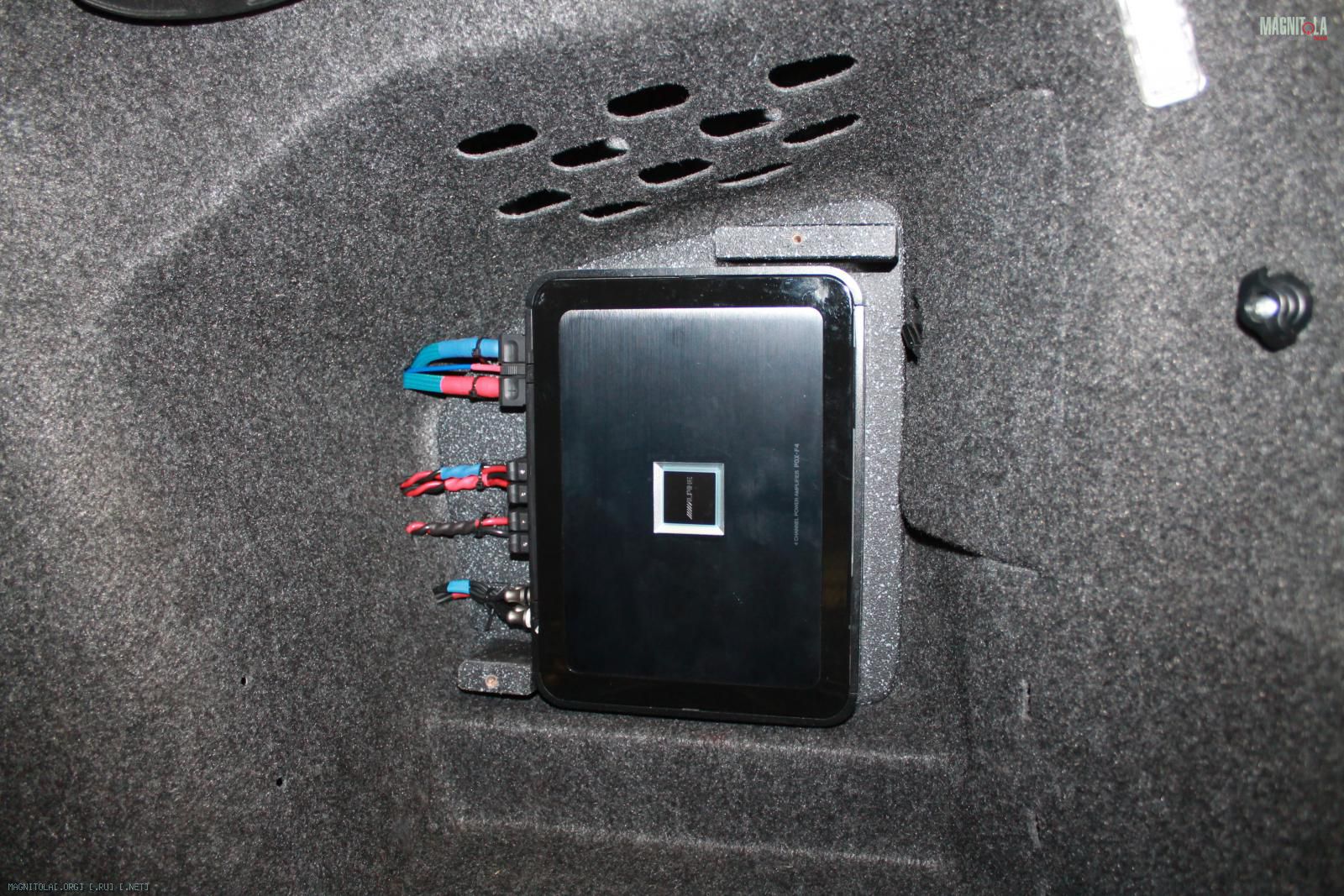

Изготавливаем/красим полочку под усилитель...

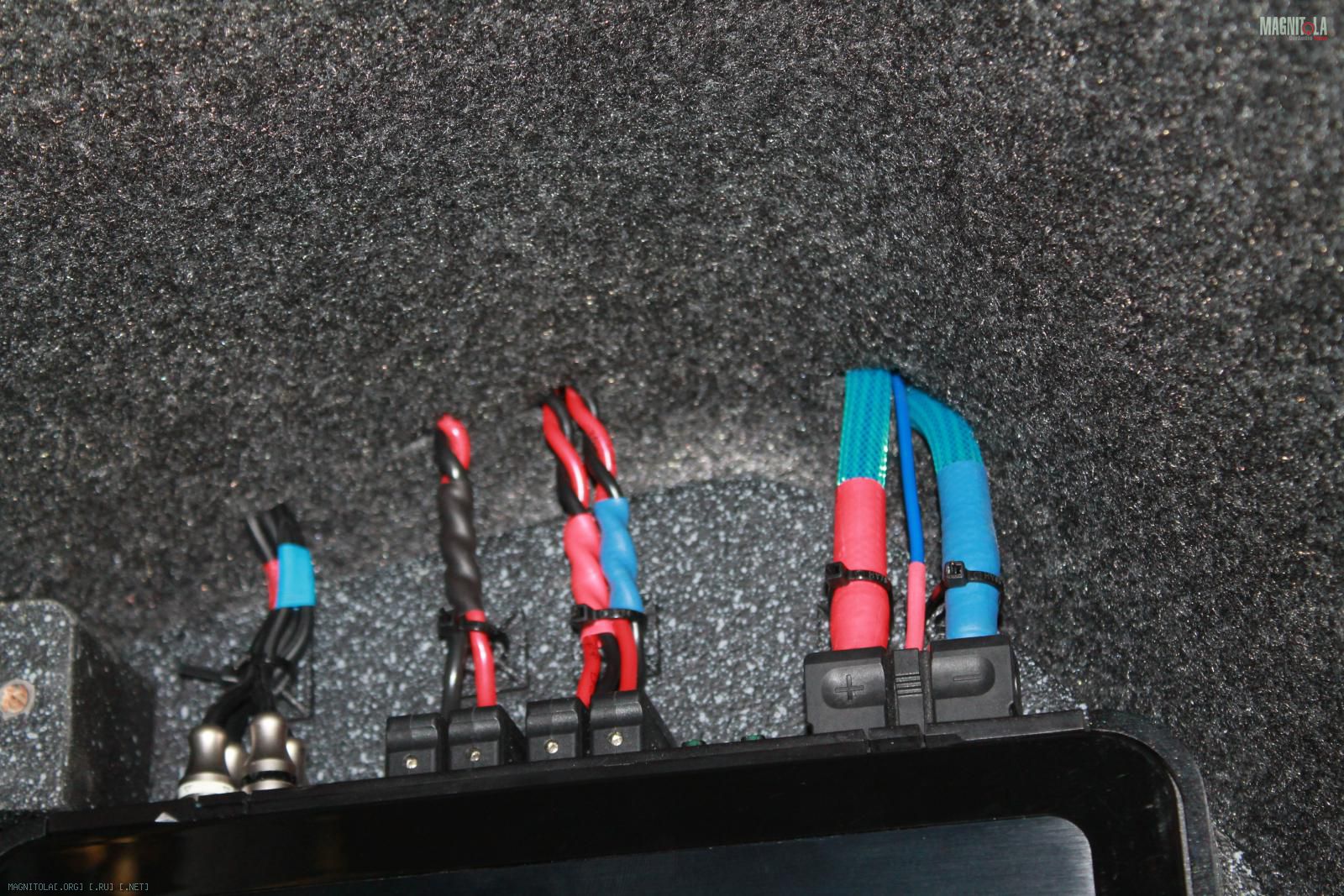

Коммутация...

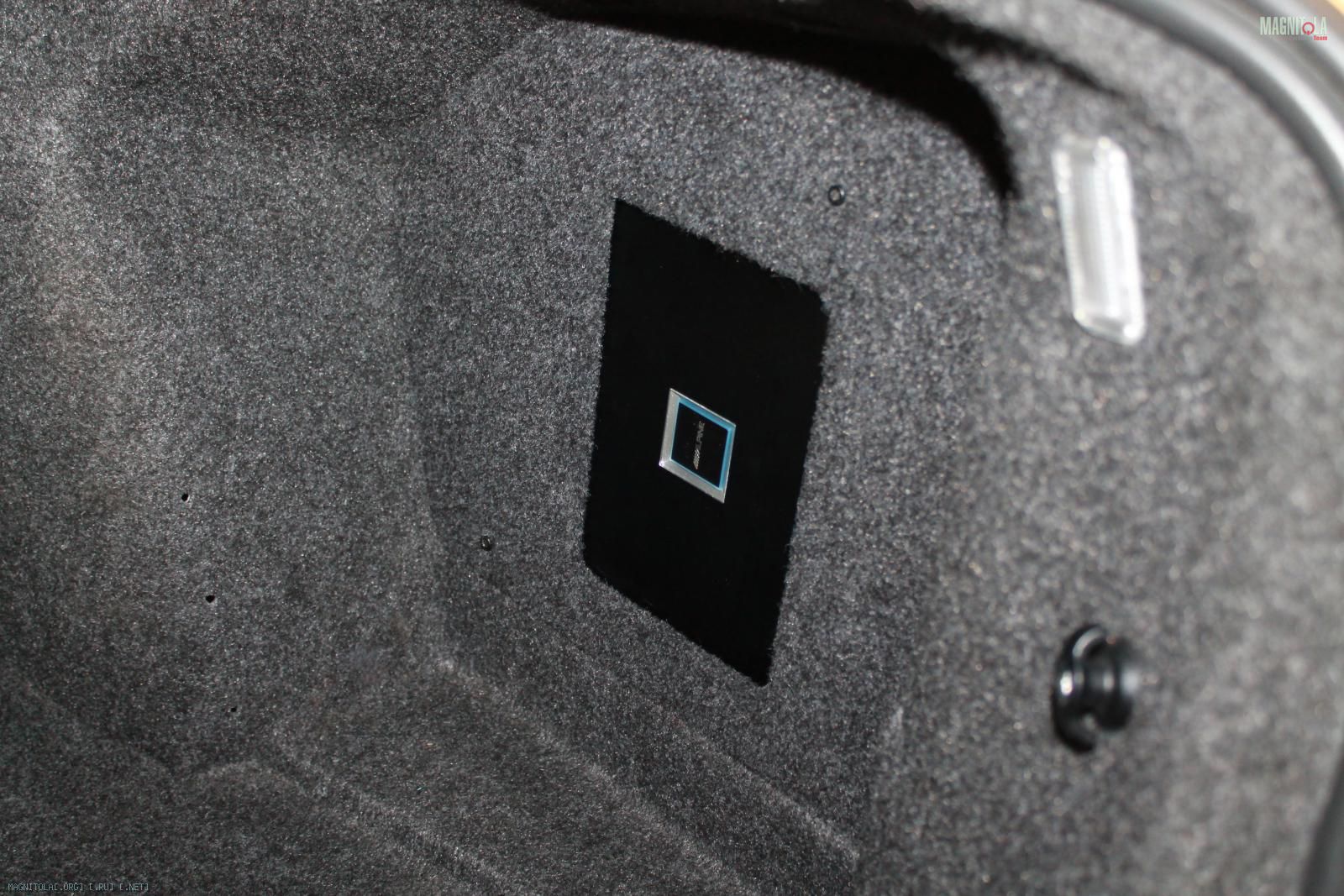

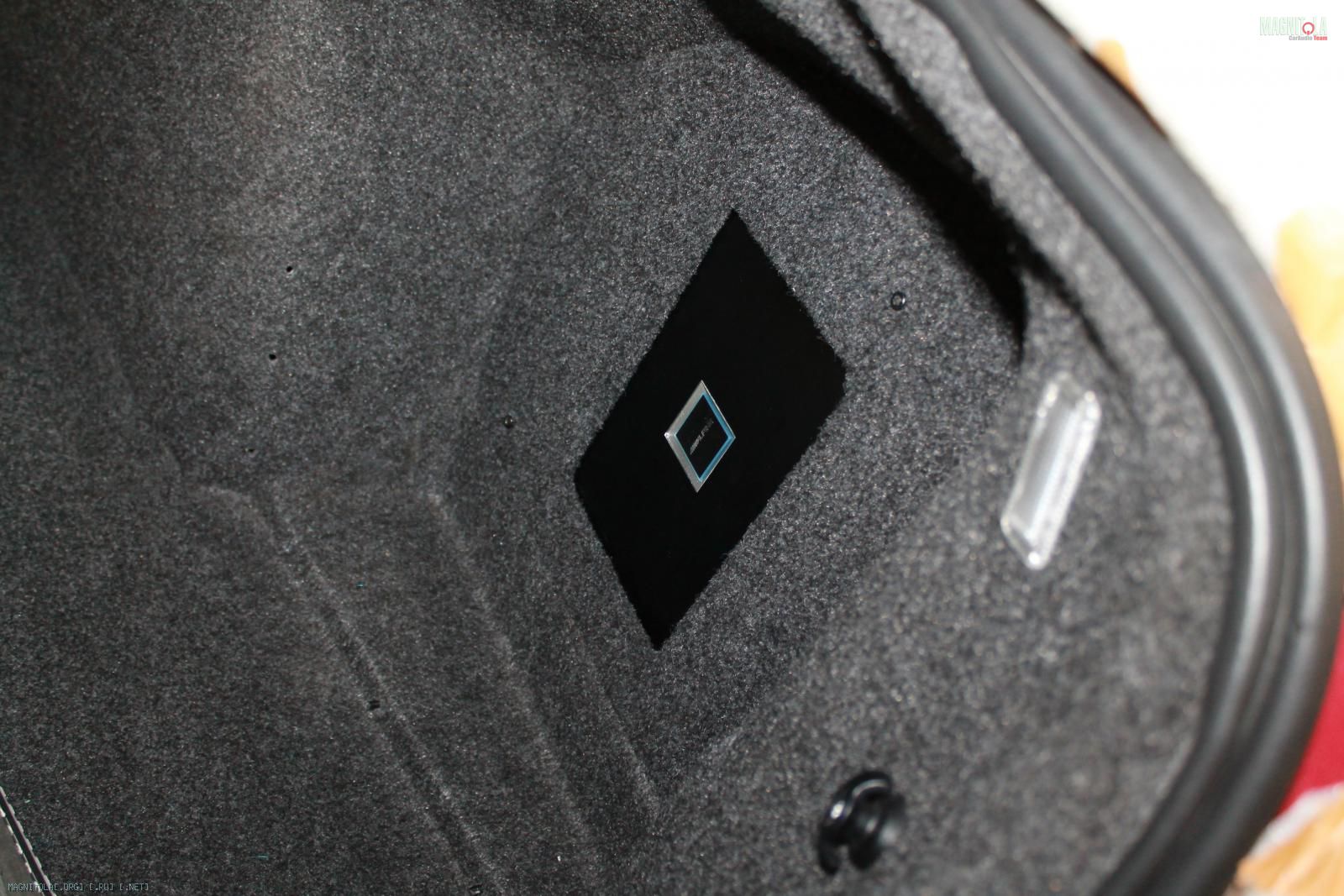

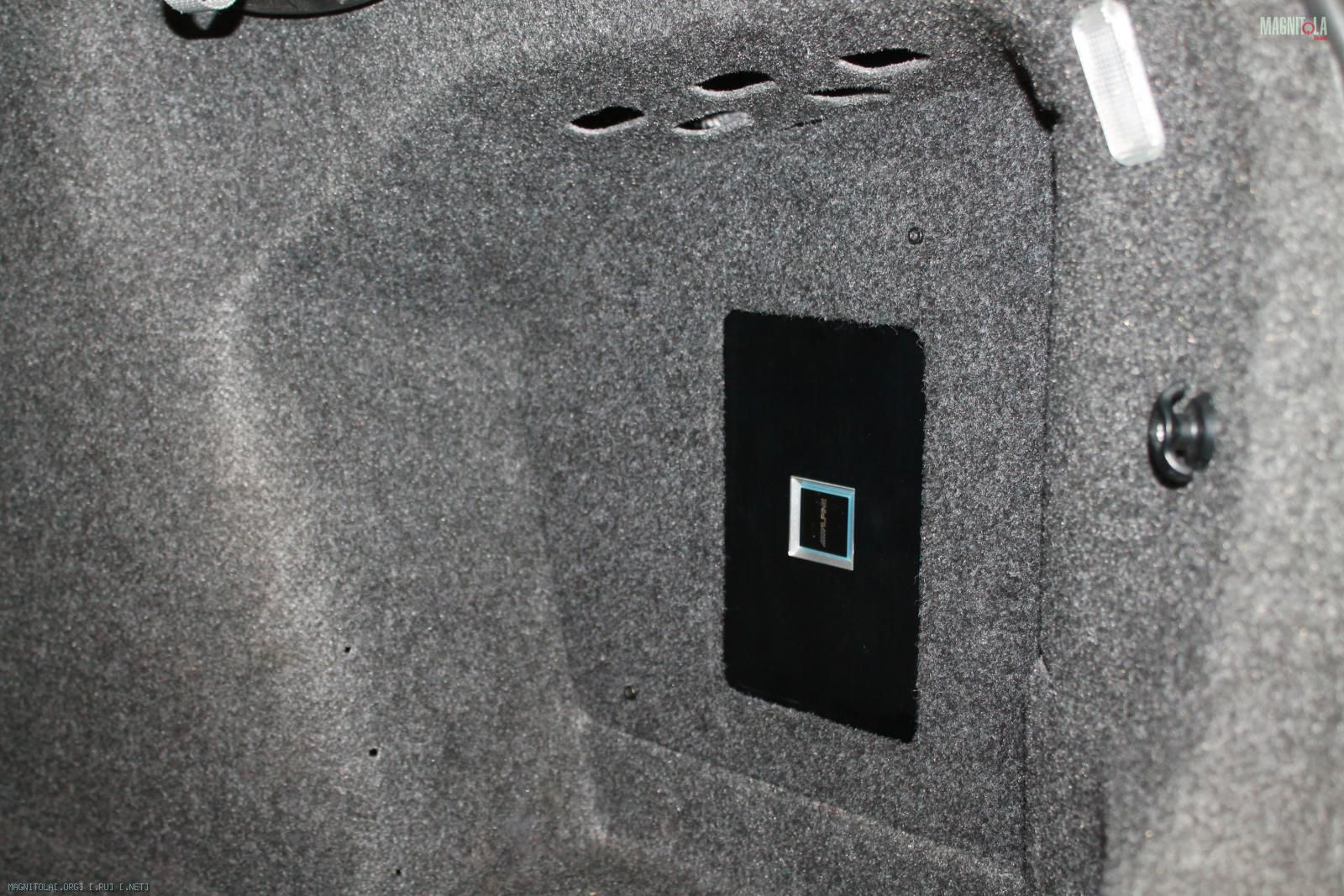

Итог..
Вложение 1256630 Вложение 1256632 Вложение 1256634 Вложение 1256636 Вложение 1256638 Вложение 1256640 Вложение 1256642 Вложение 1256644

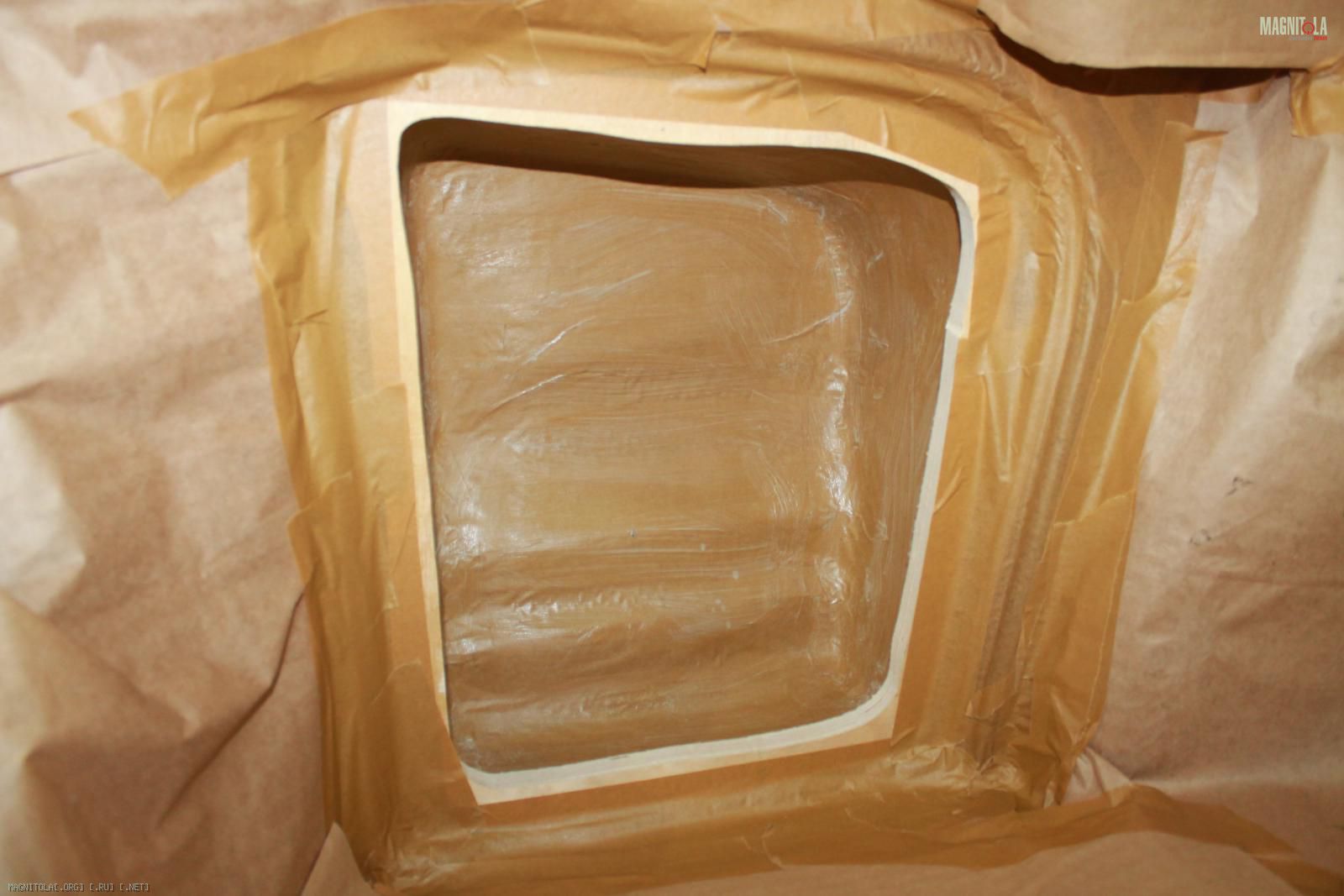

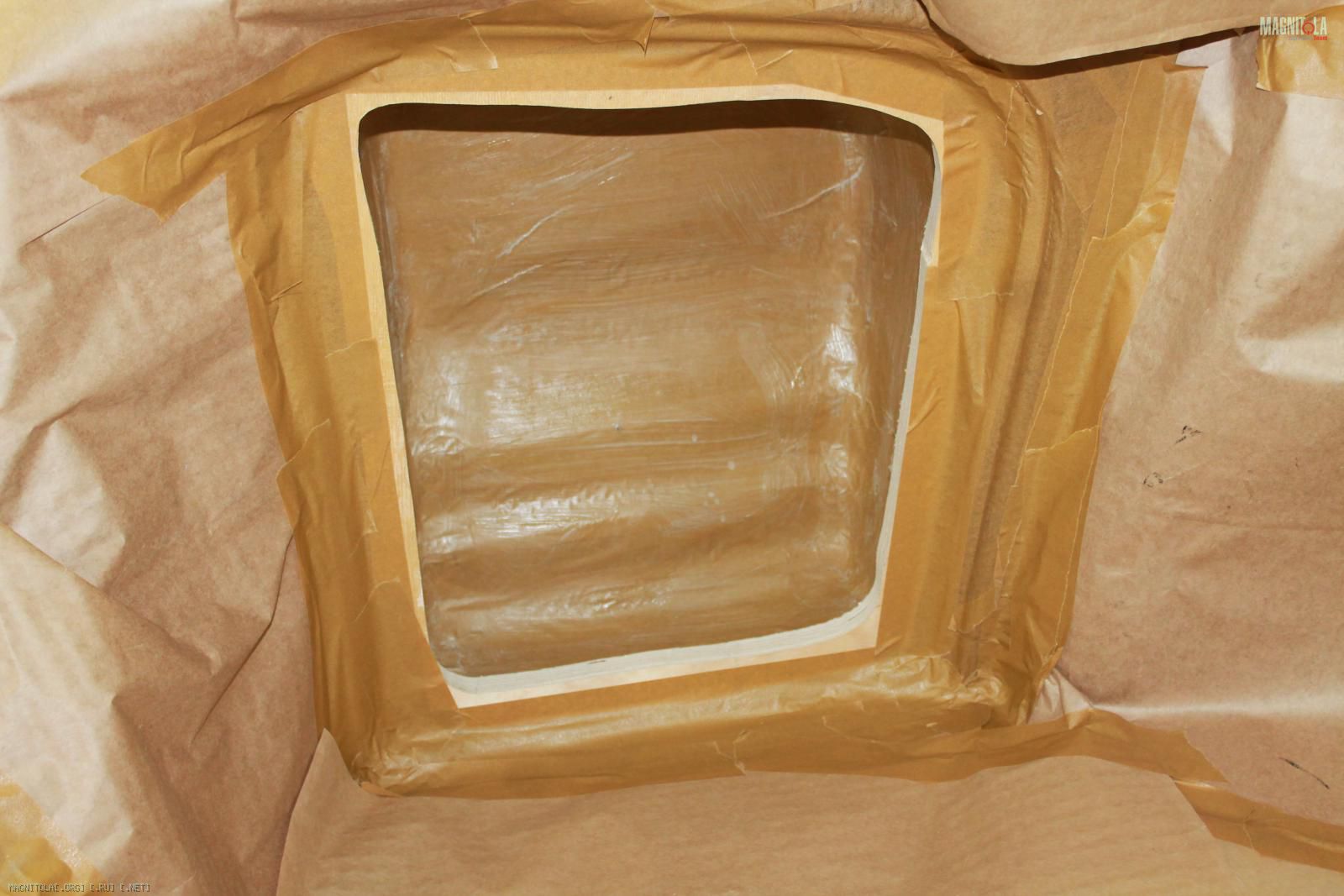

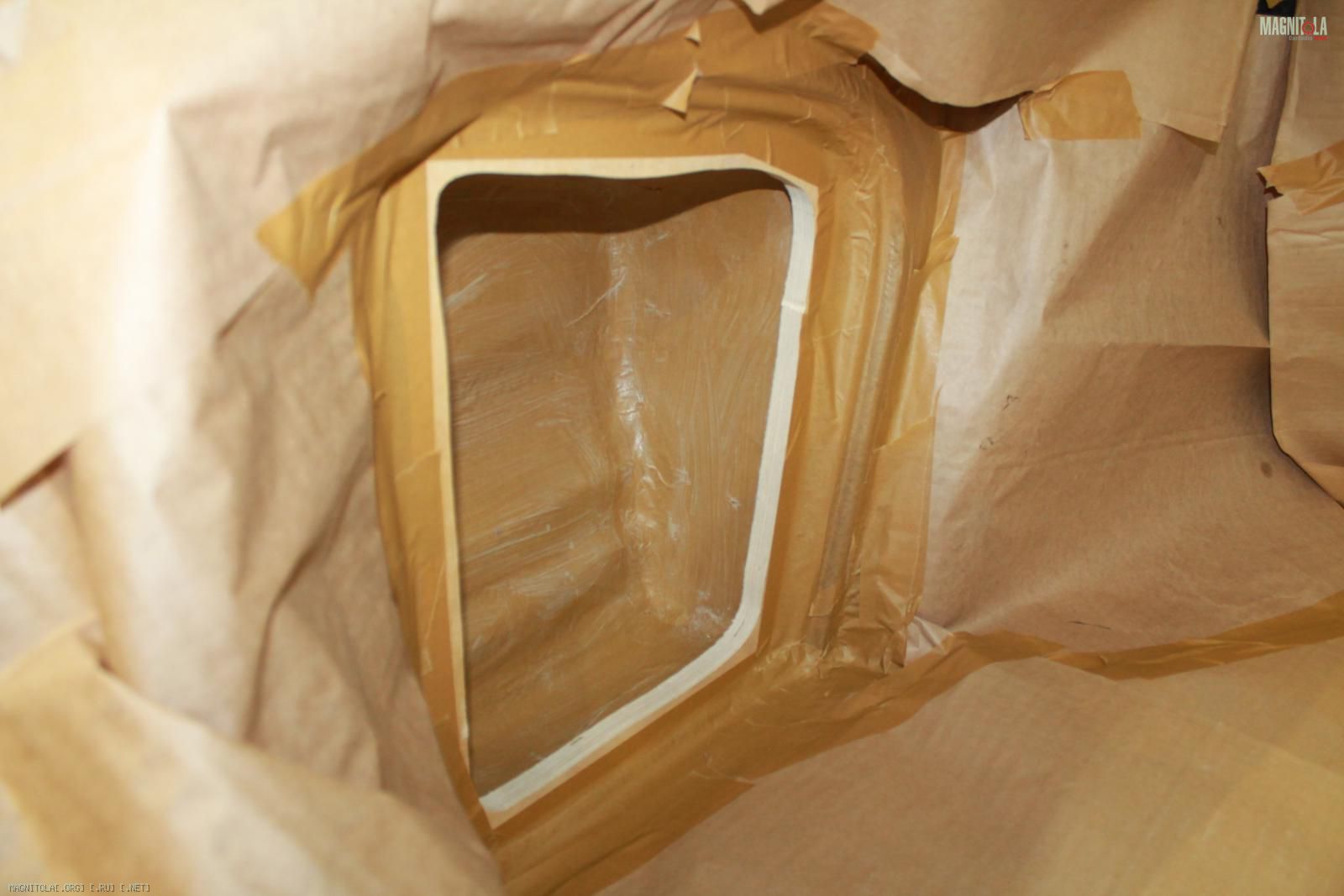

Подготовка к изготовлению стэлса.
Вложение 1256646 Вложение 1256648 Вложение 1256650
12.12.2018, 21:14
st220

Вложений: 27

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

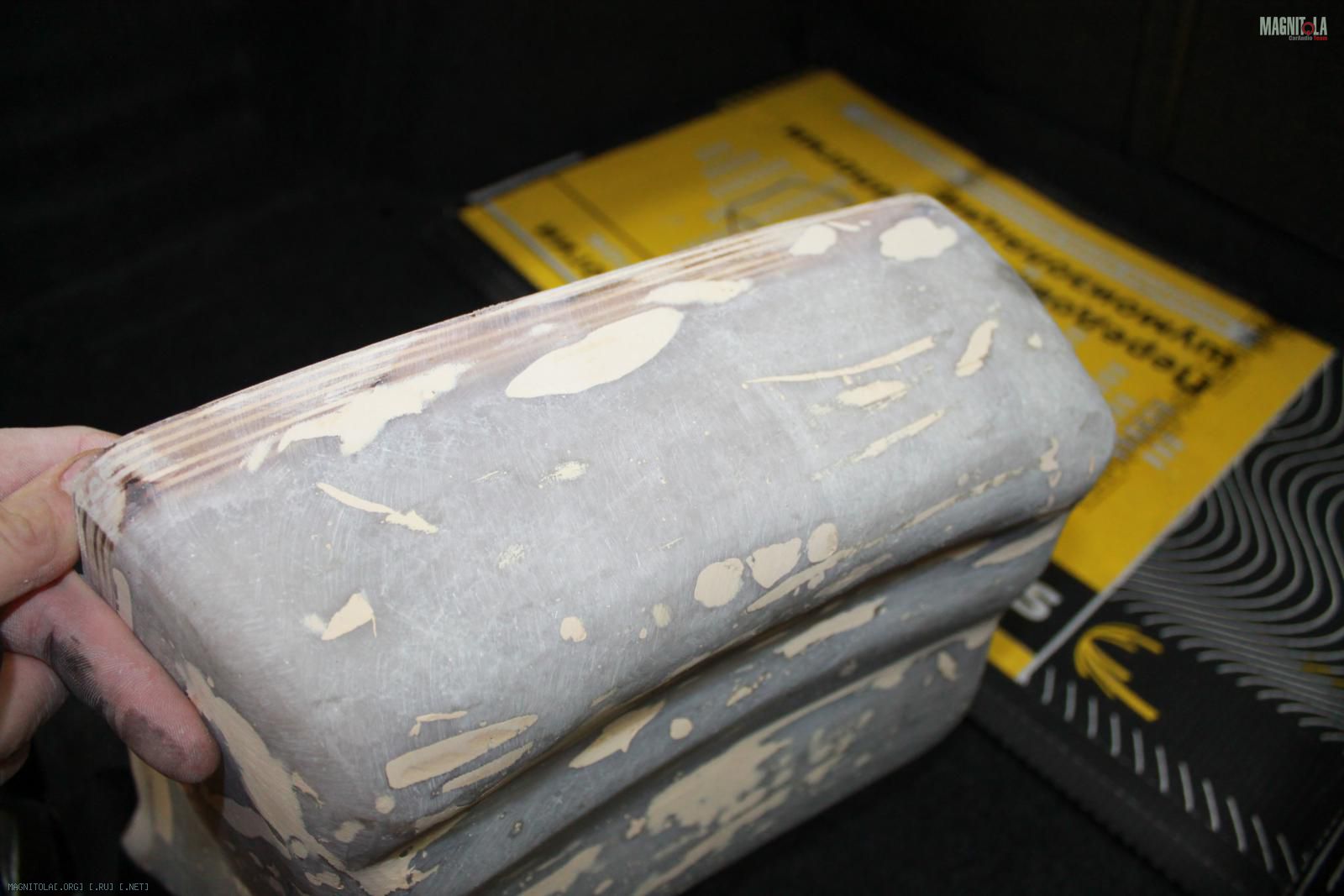

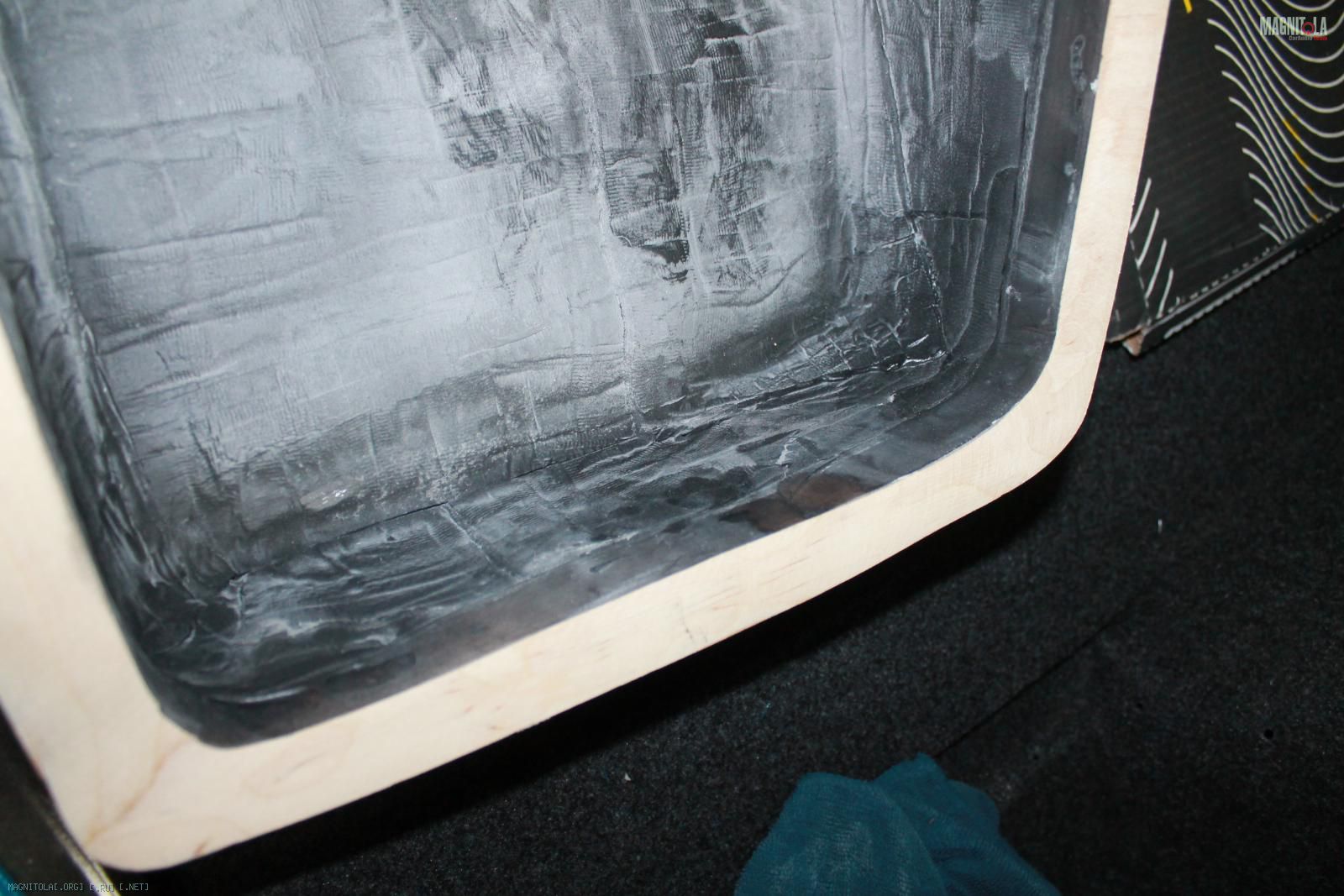

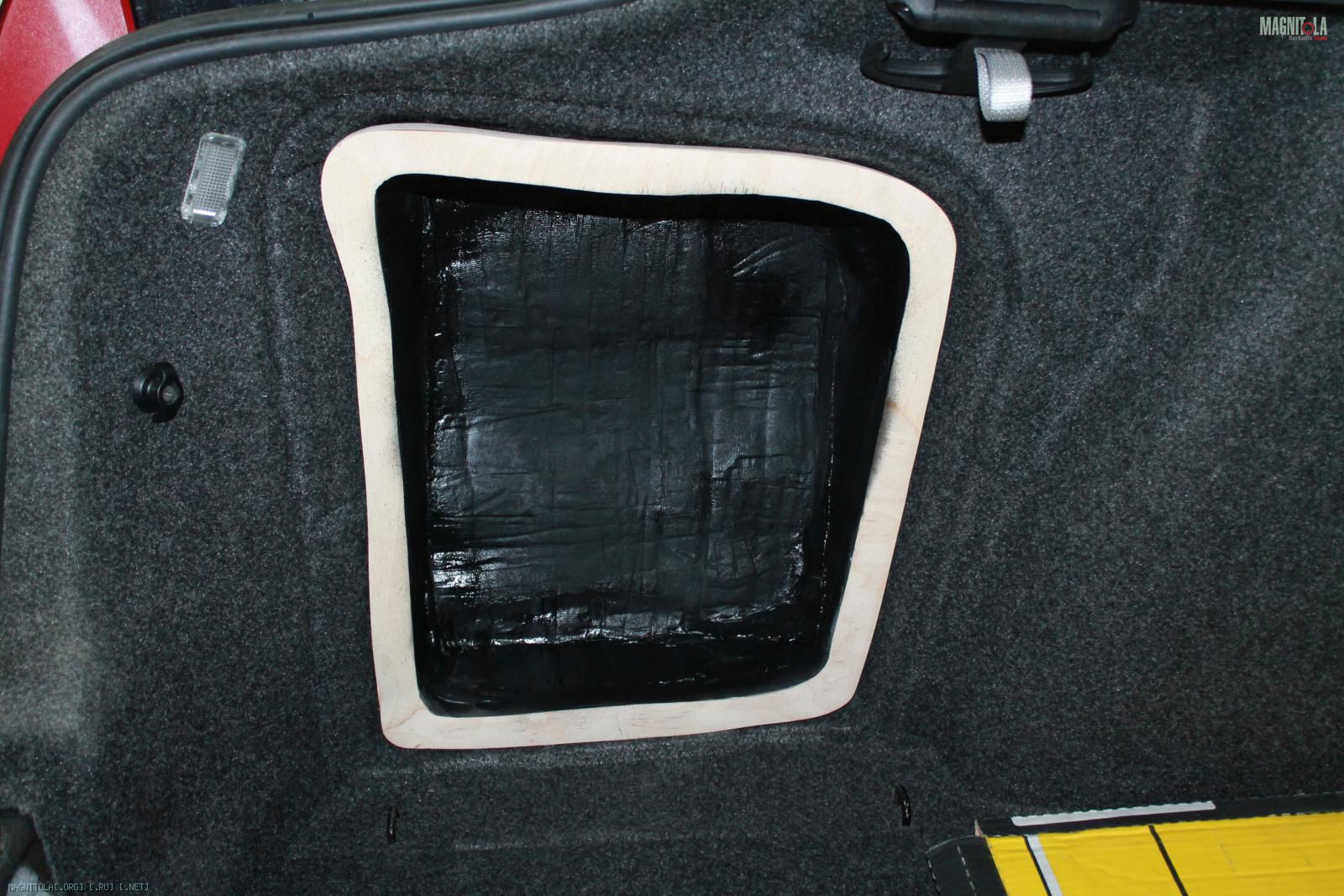

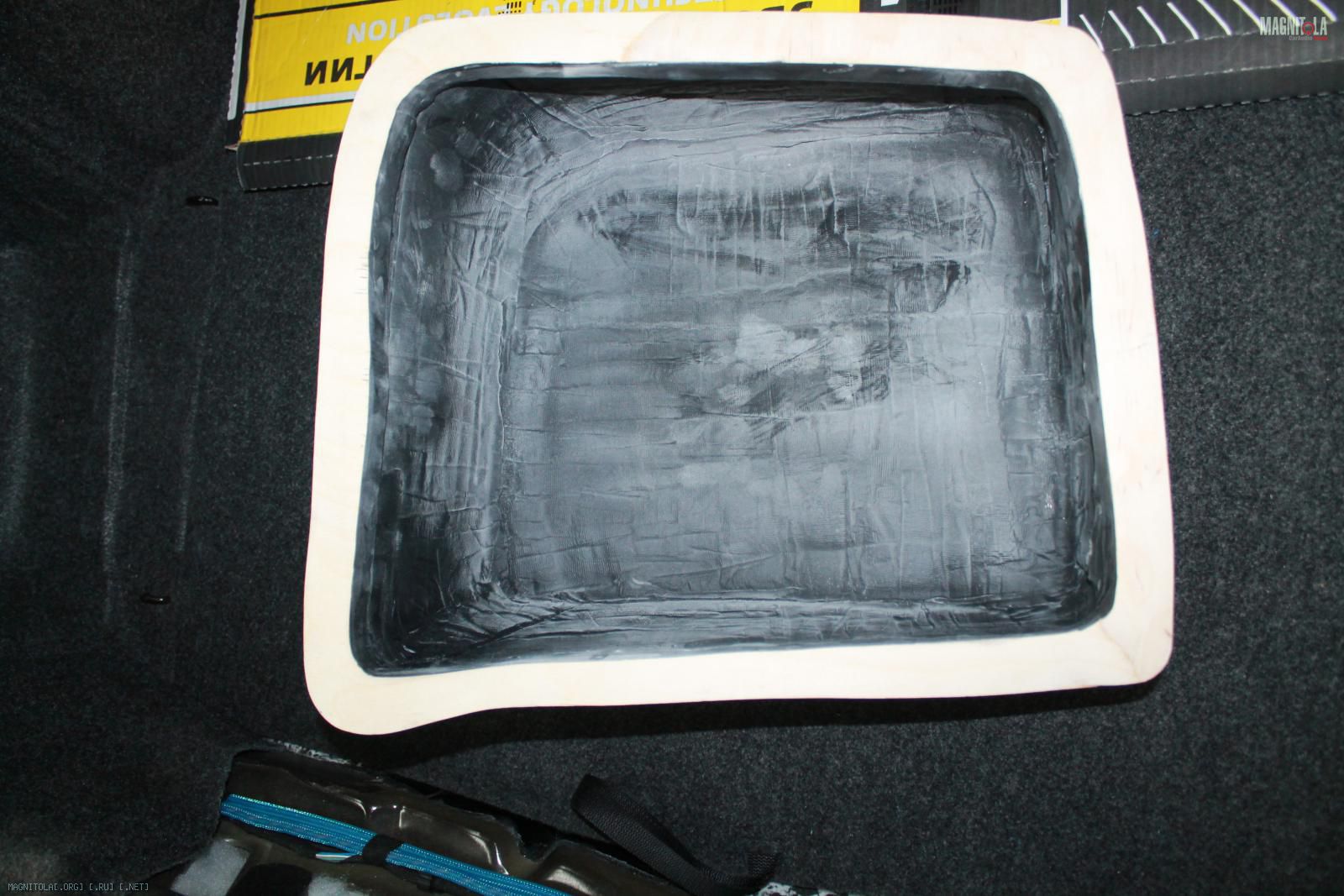

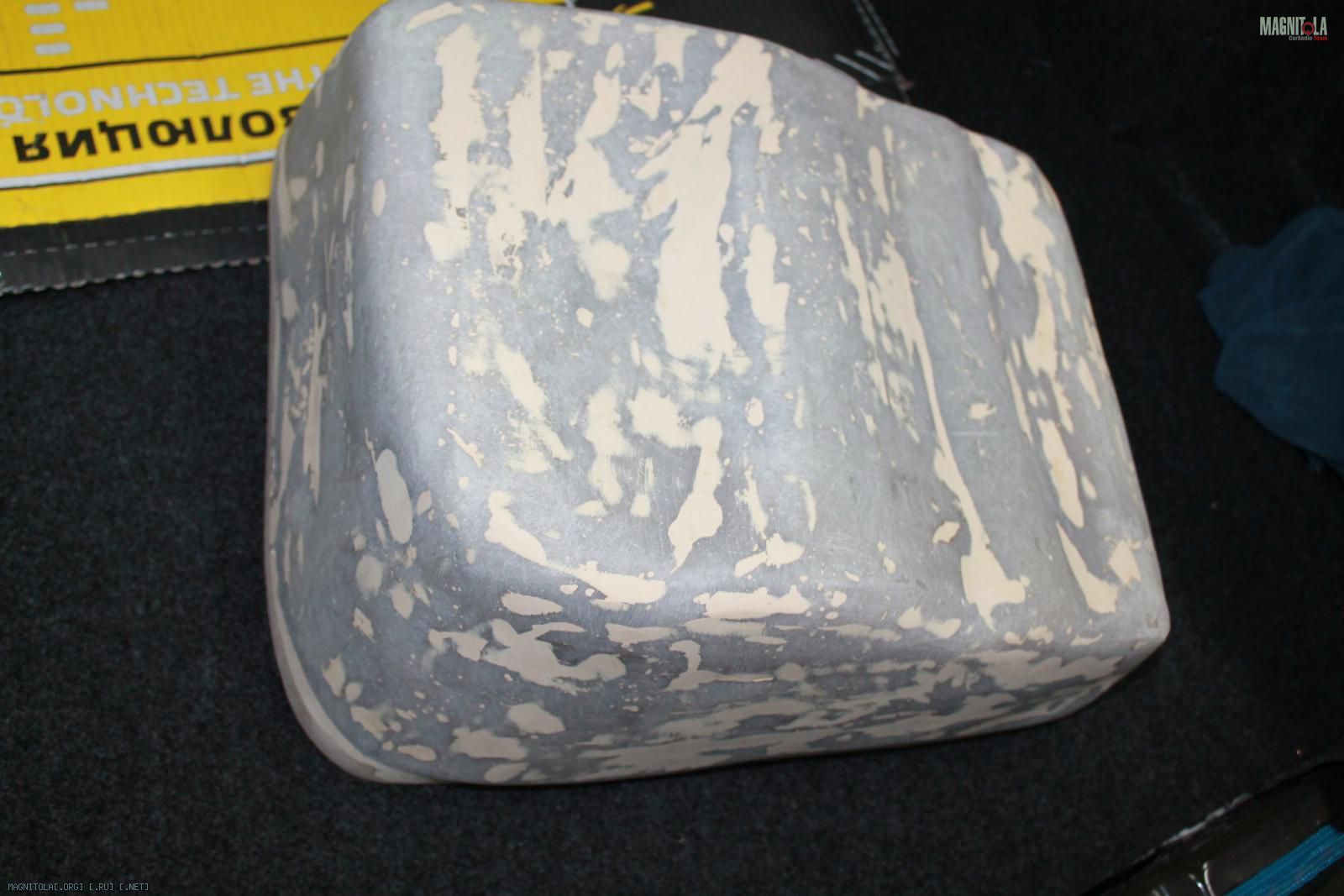

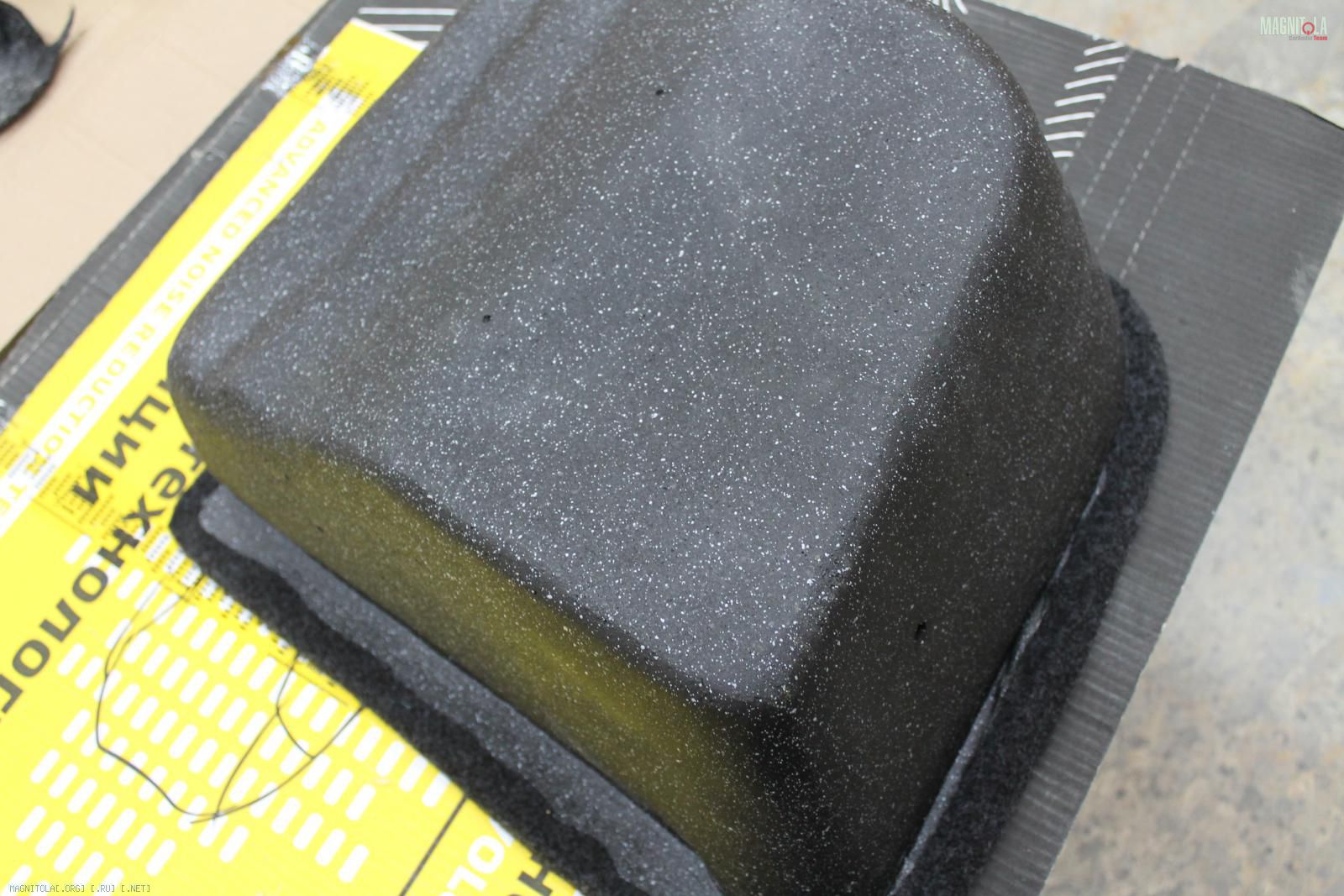

Процесс изготовления стэлса...

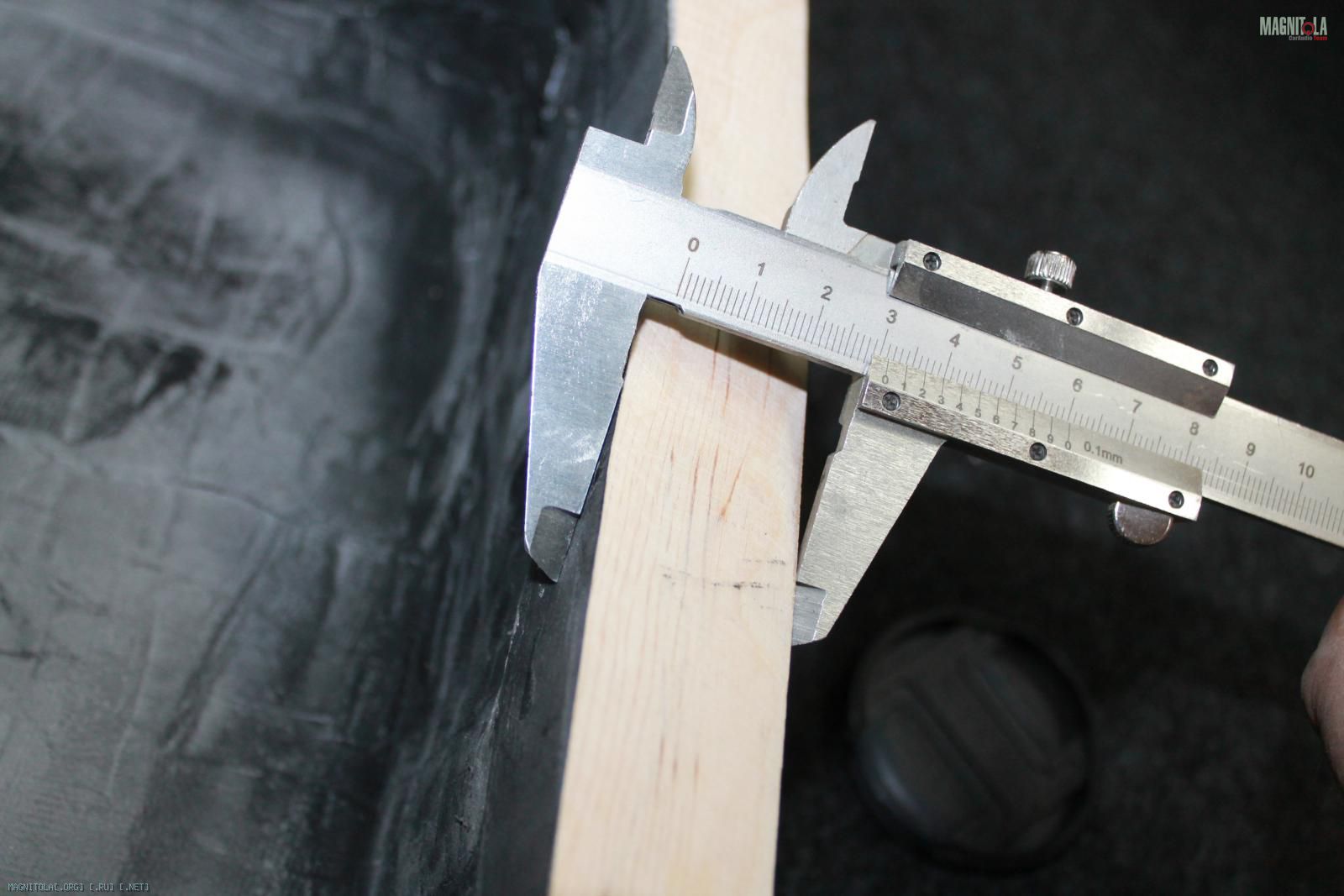

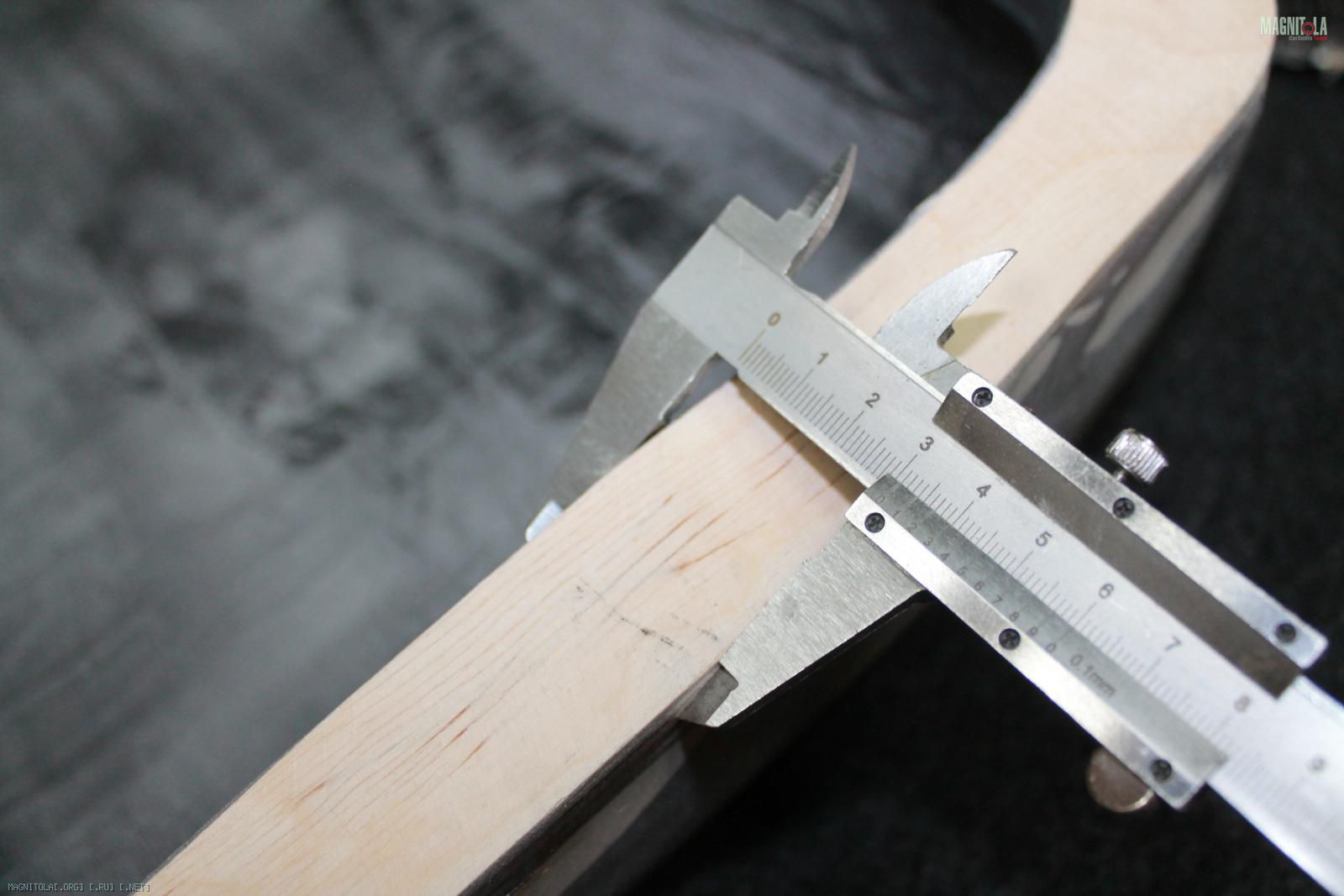

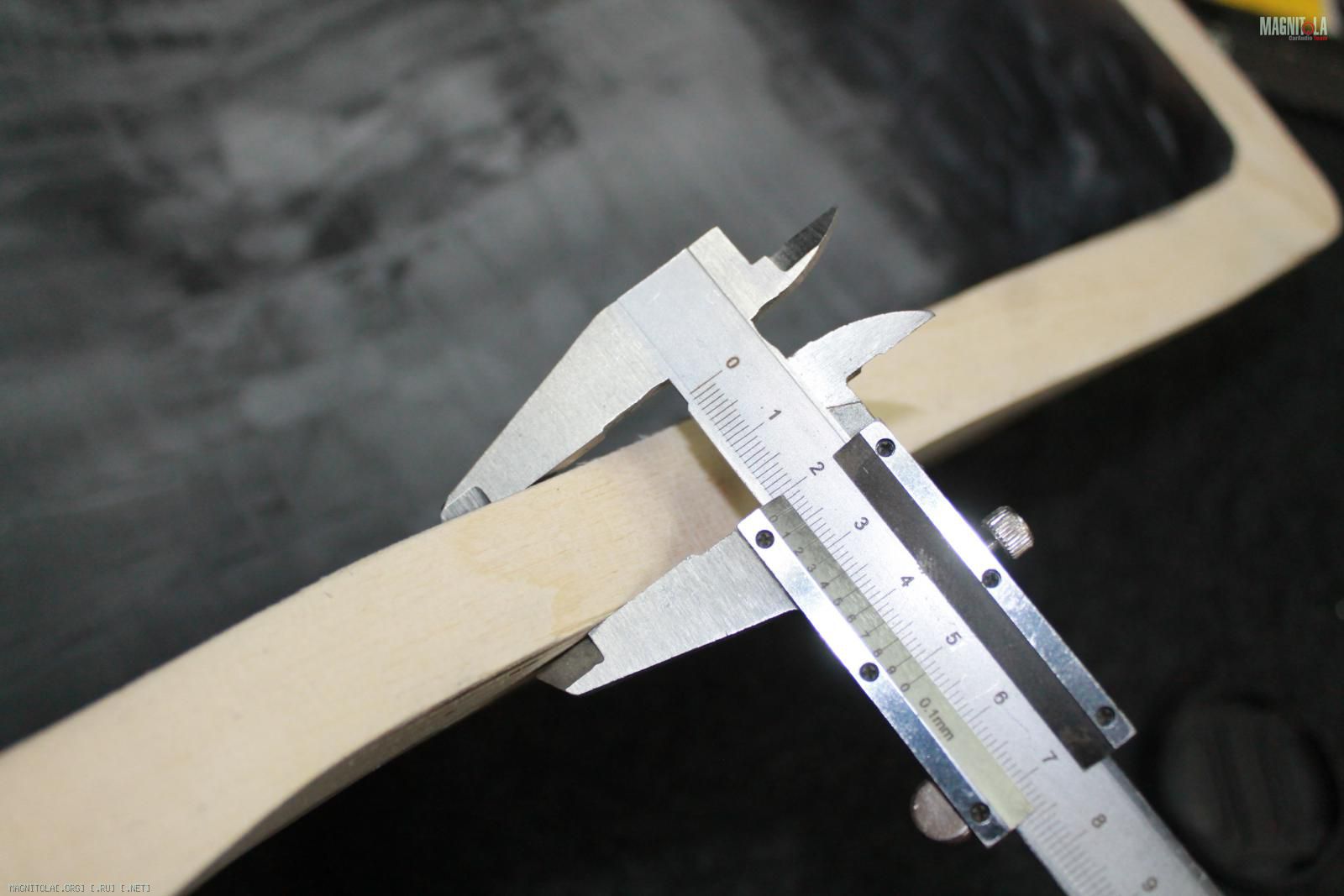

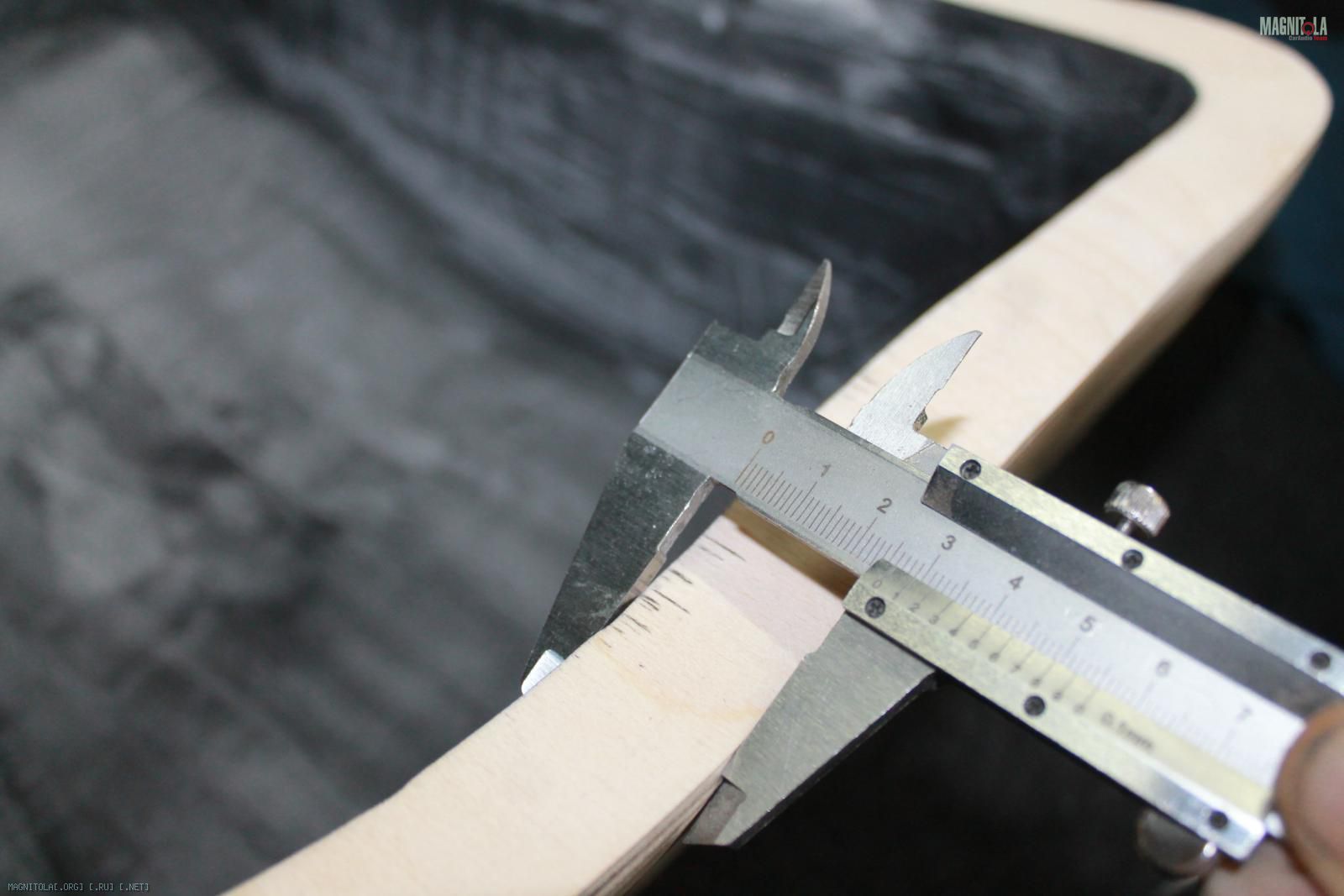

Толщина стенок стеклопластиковой части 22-31мм, набирается исключительно стекломатом...

Вложение 1256730 Вложение 1256732 Вложение 1256734 Вложение 1256736 Вложение 1256738 Вложение 1256740 Вложение 1256742 Вложение 1256744 Вложение 1256746

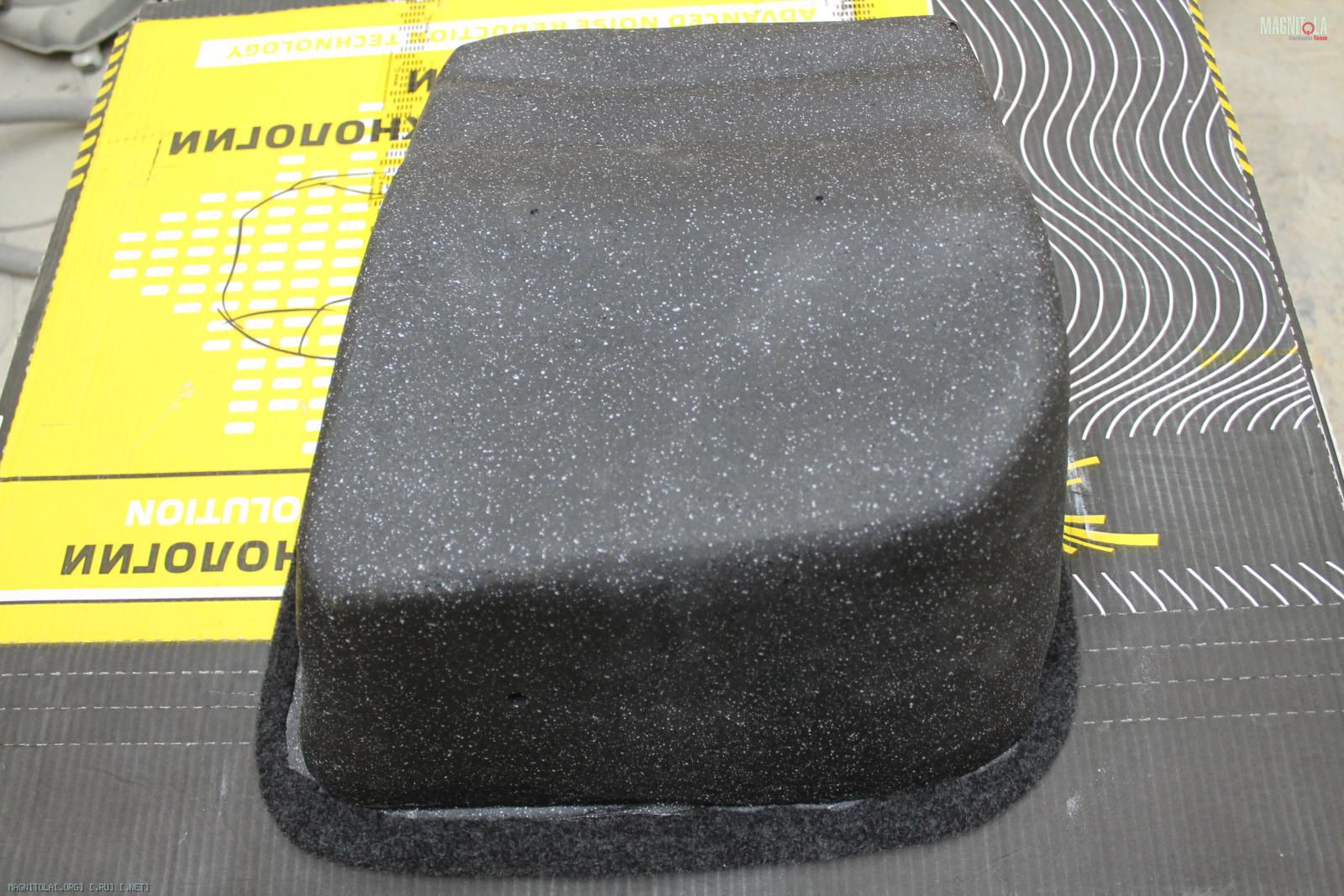

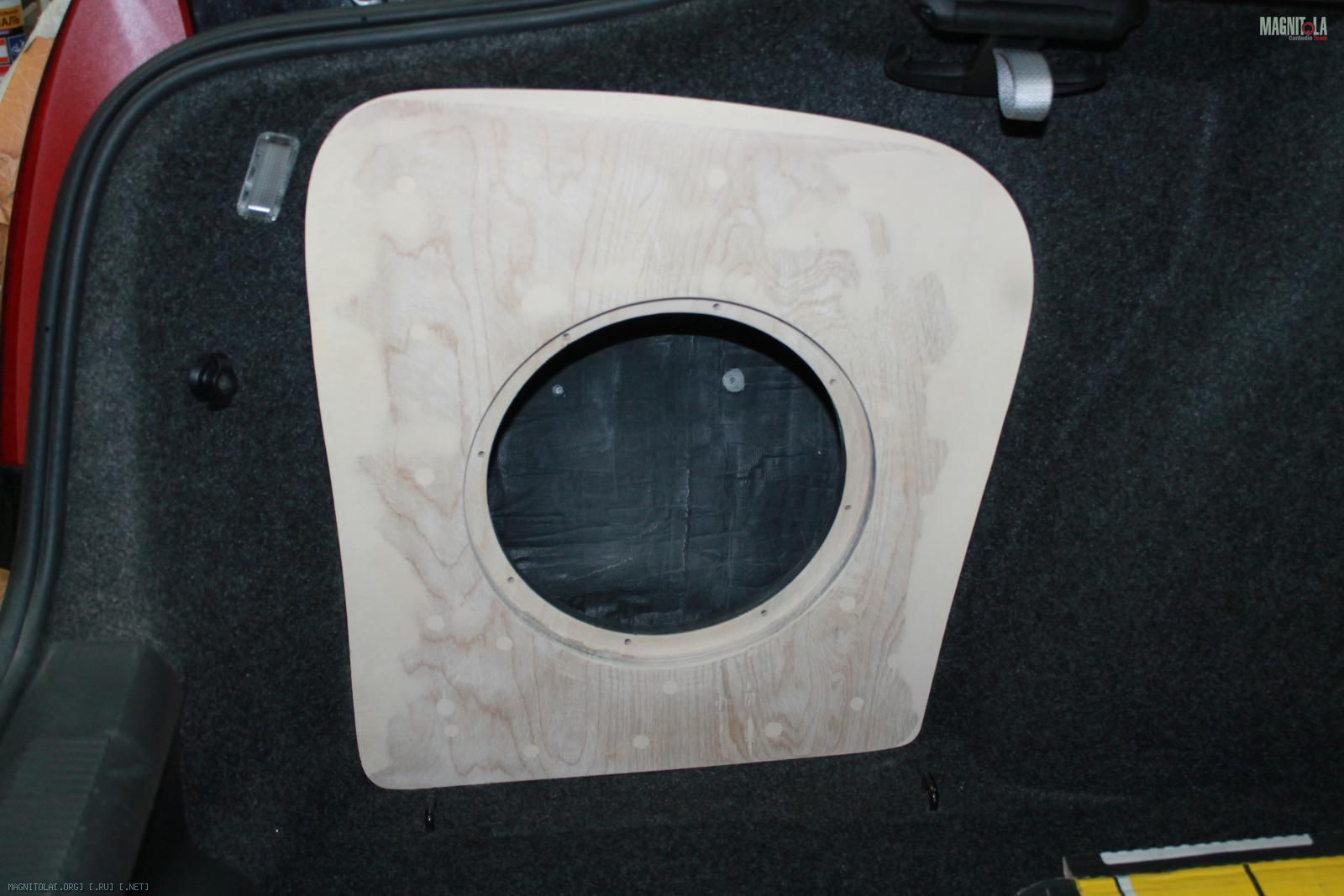

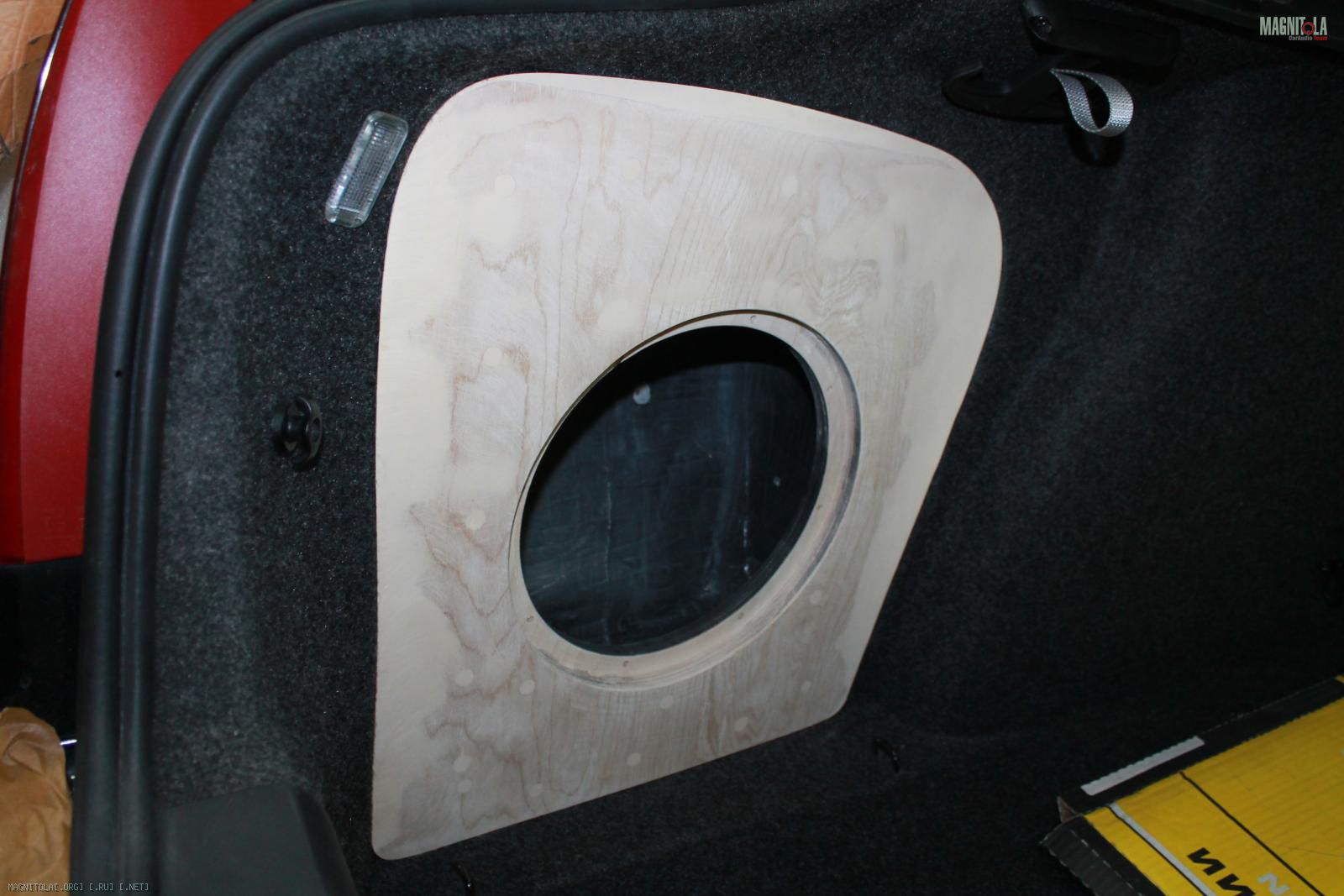

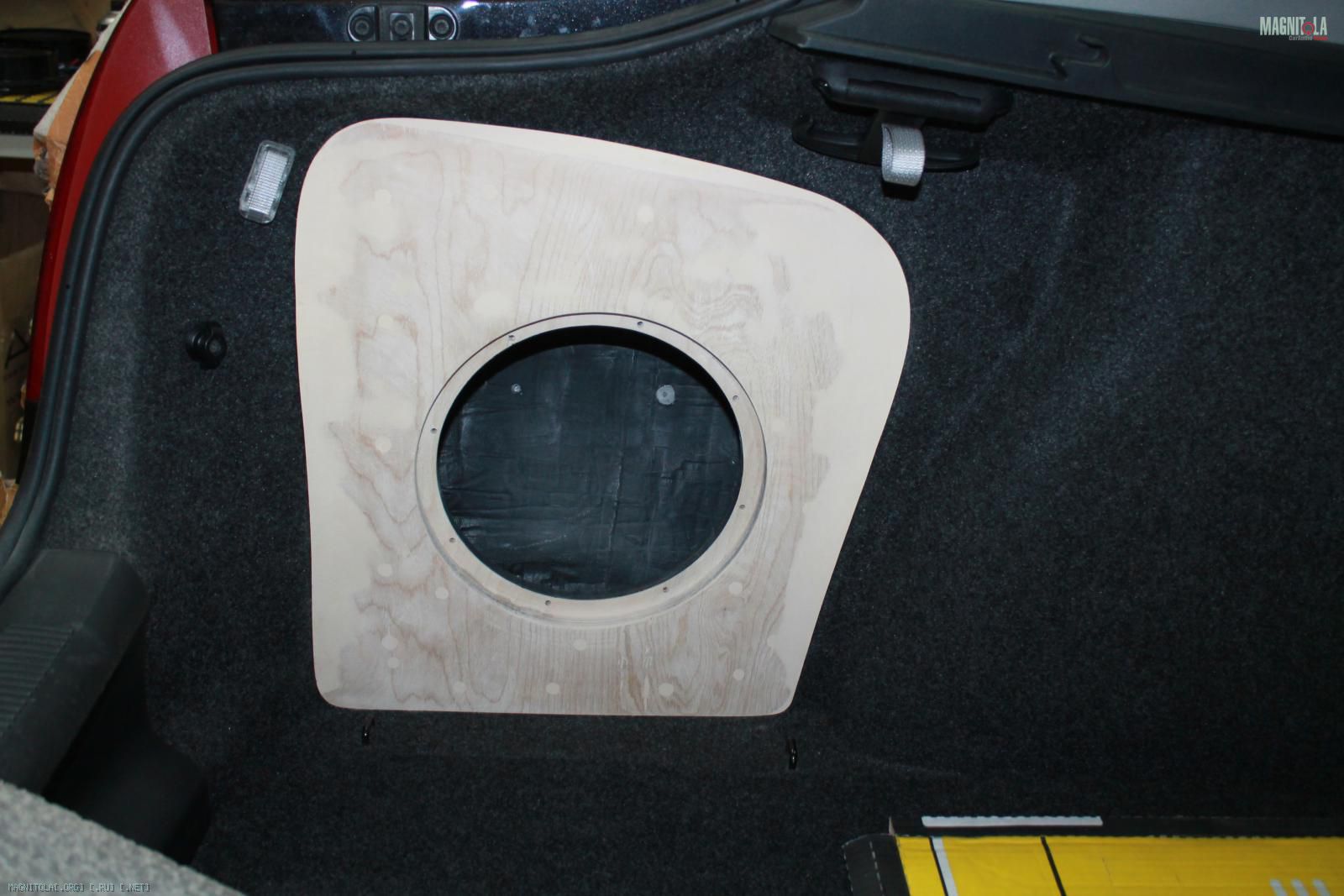

Лицевая панель 30мм....
Тыловую стенку красим..
Лицевую обтягиваем карпетом...

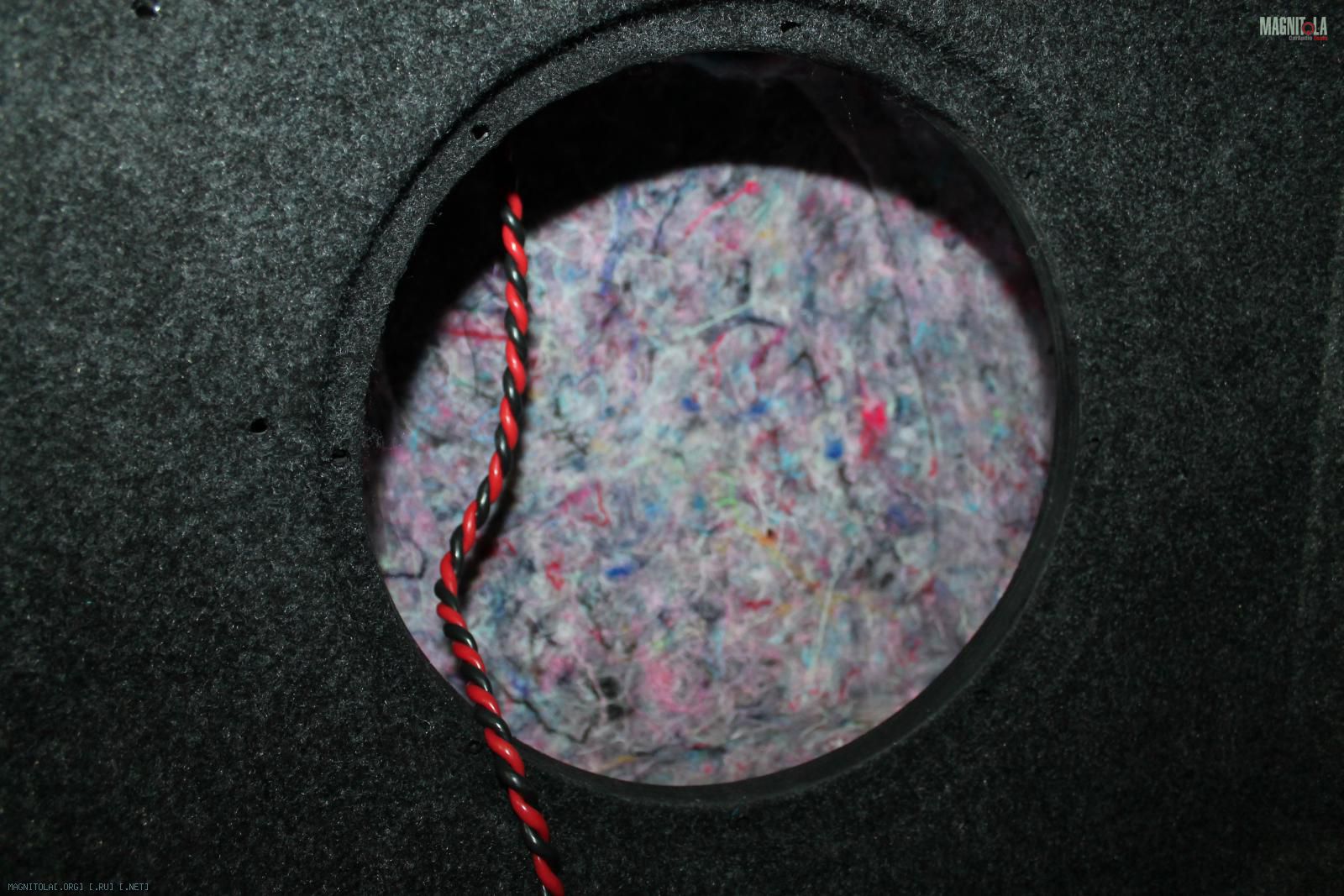

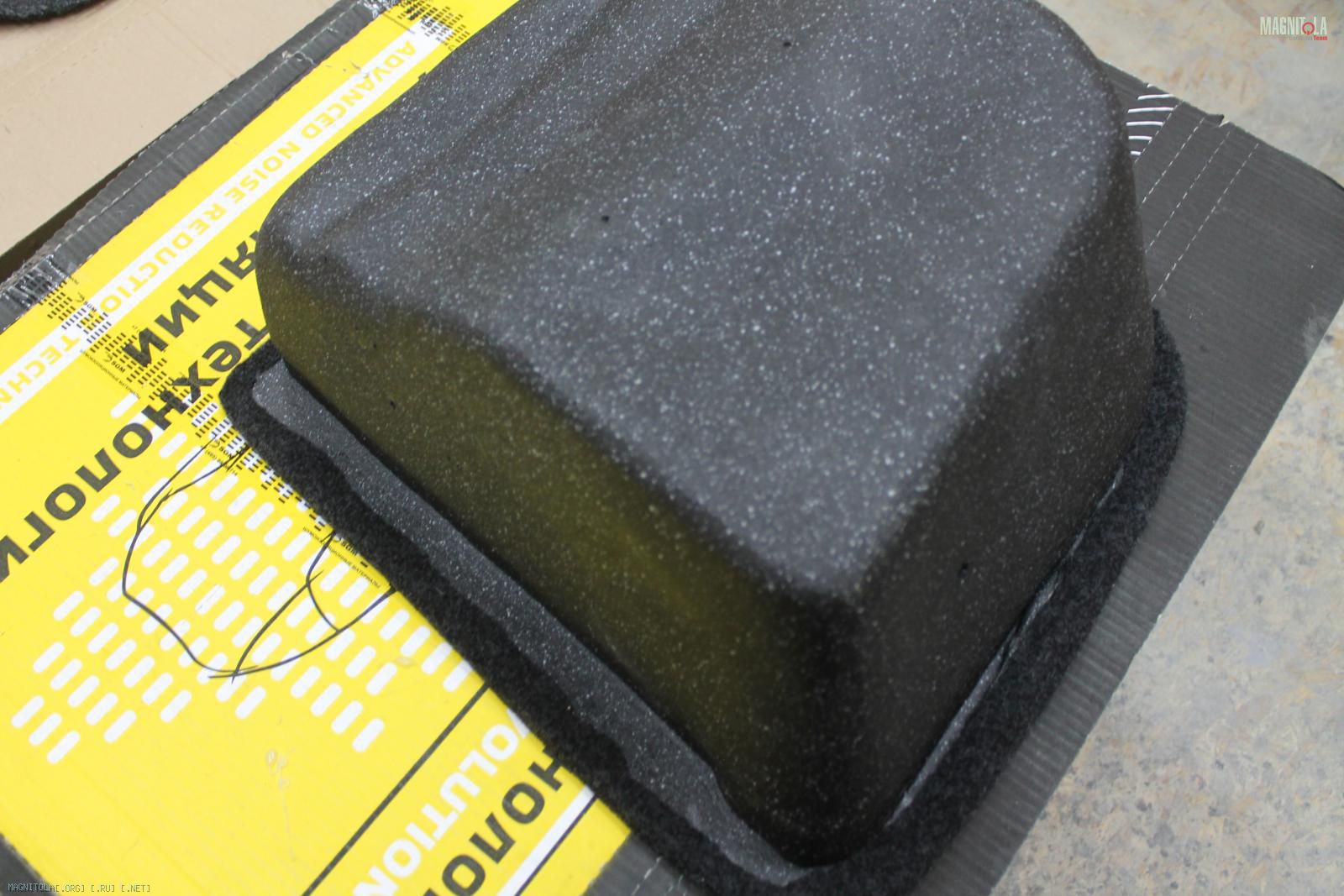

Акустическое демпфирование ватин+синтепон...

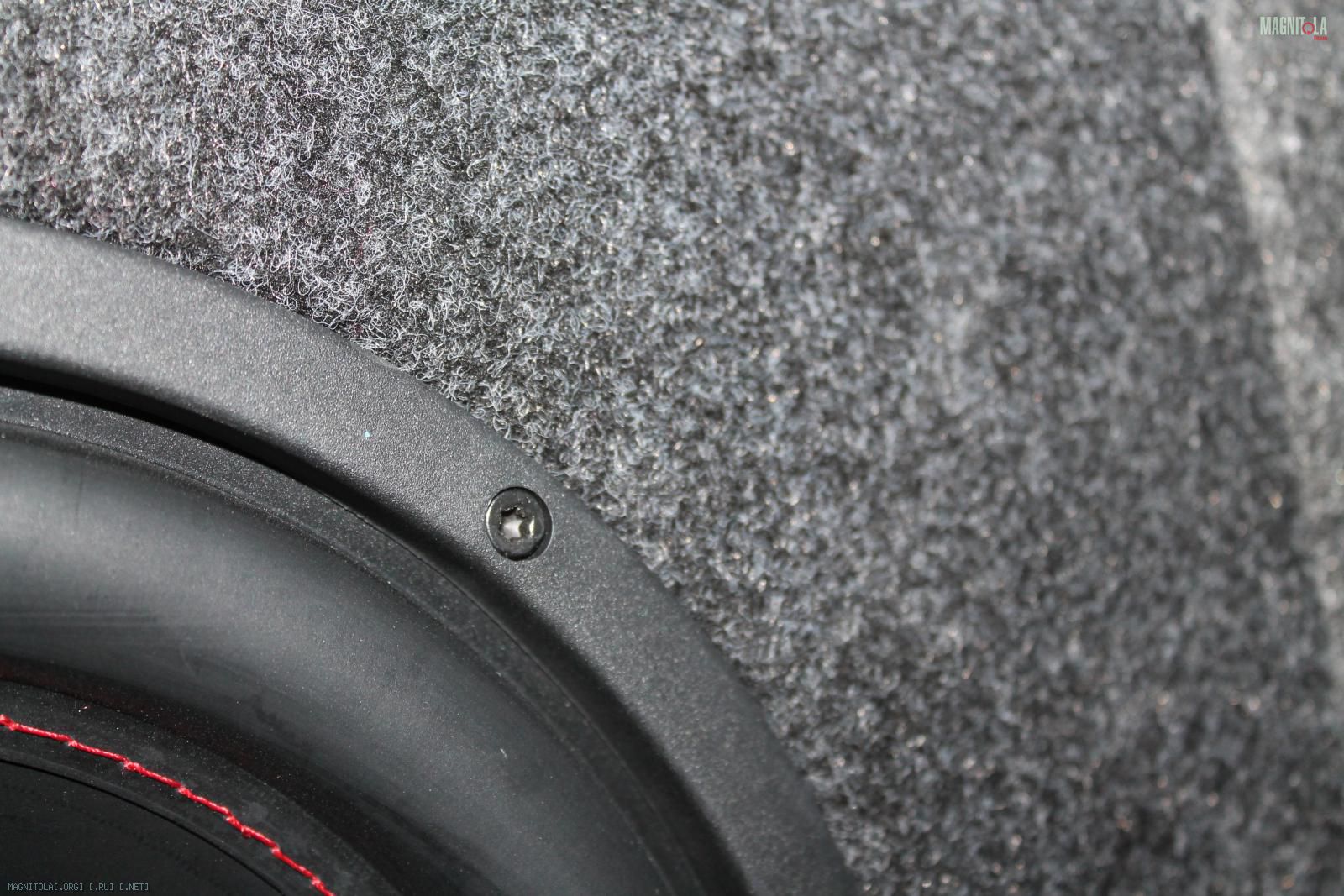

Крепление на торкс..
Вложение 1256748 Вложение 1256750 Вложение 1256752 Вложение 1256754 Вложение 1256756 Вложение 1256758 Вложение 1256760 Вложение 1256762 Вложение 1256764

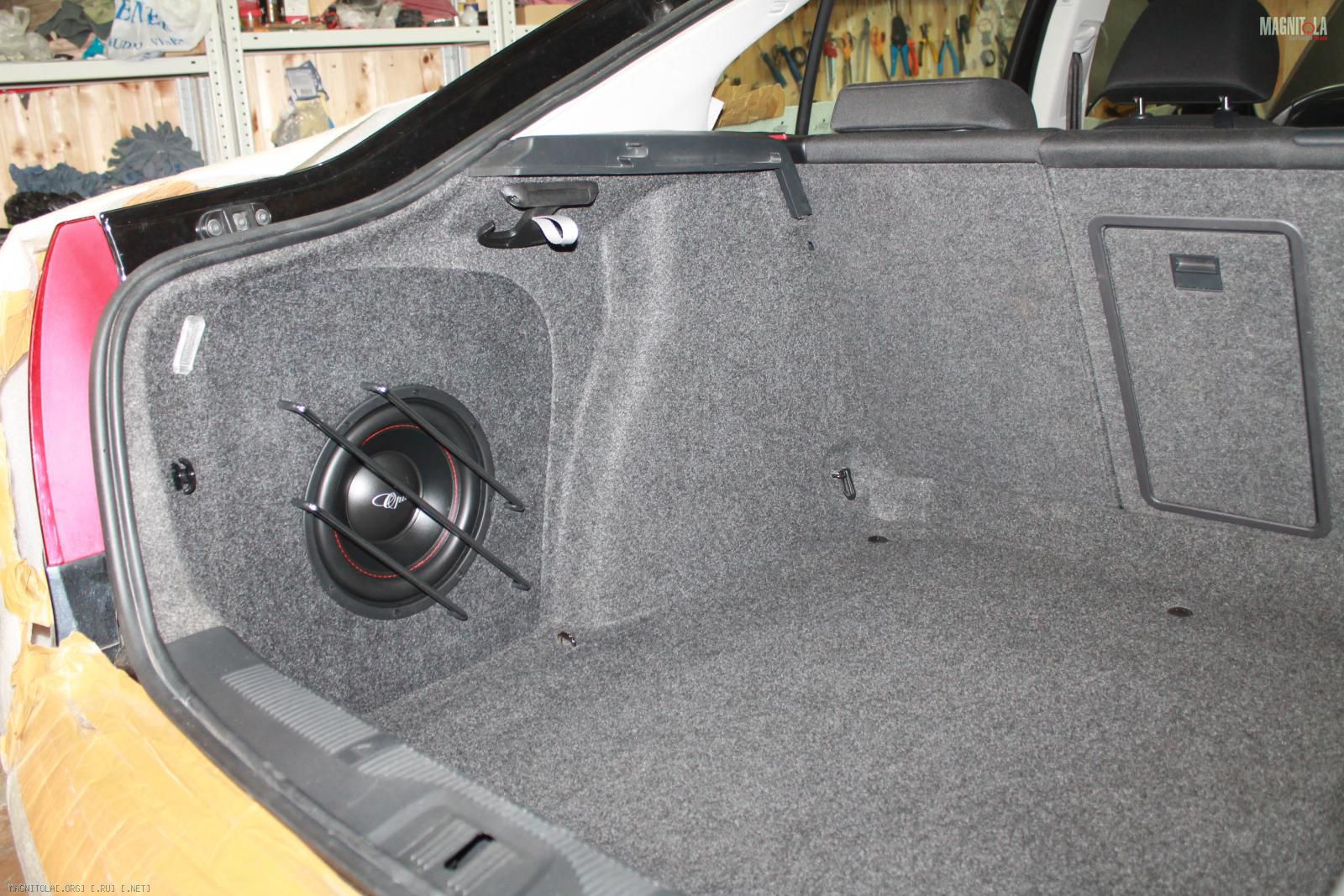

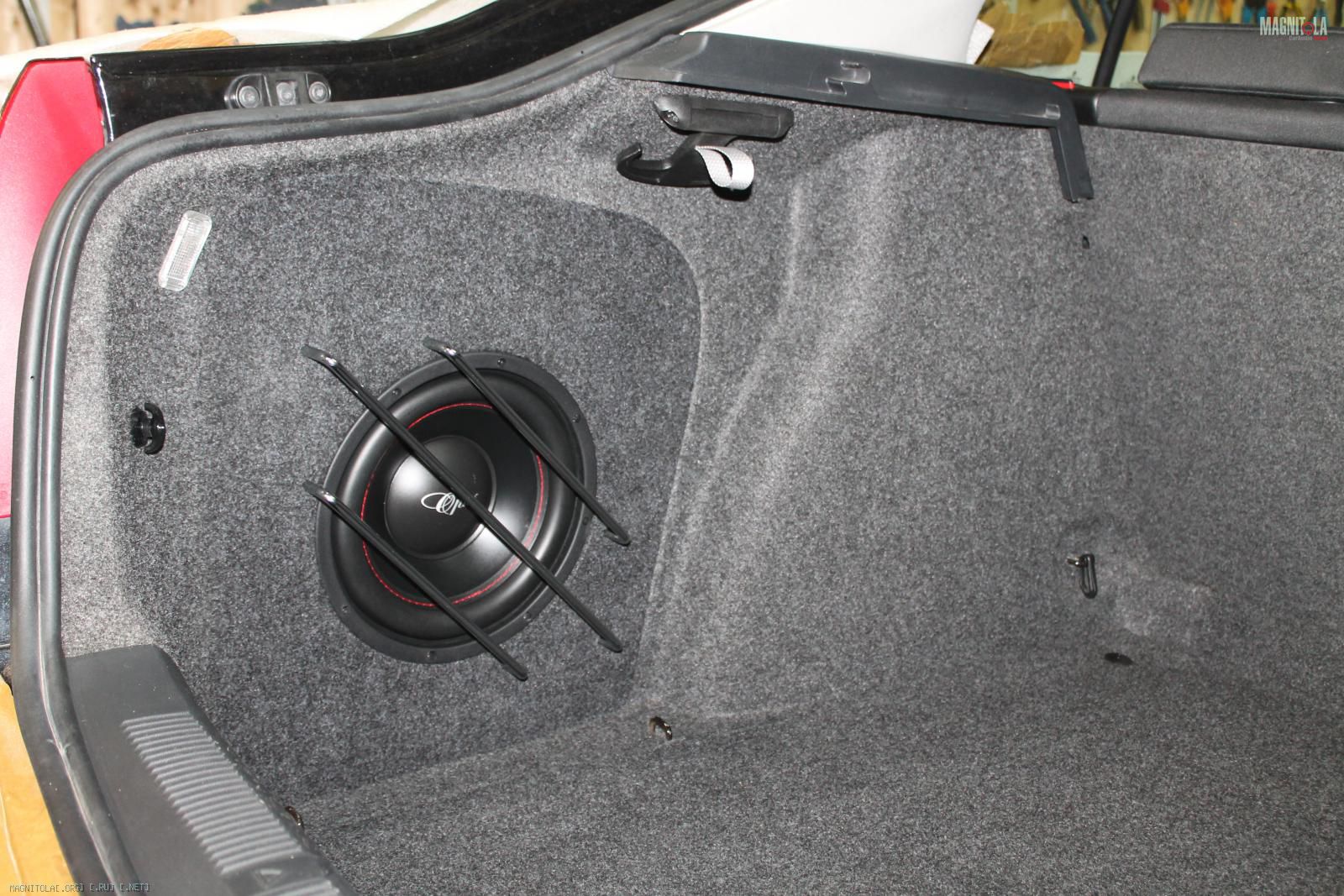

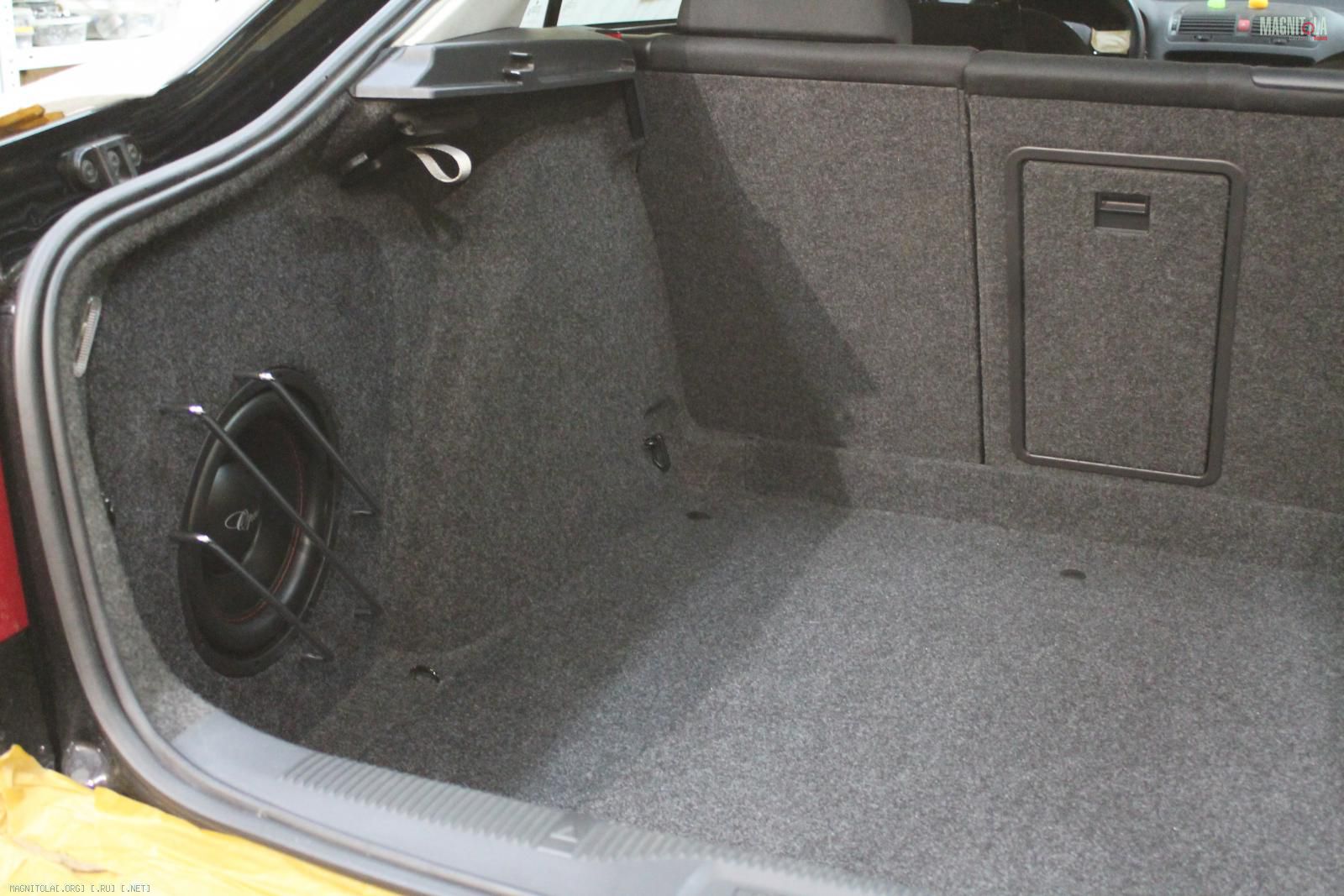

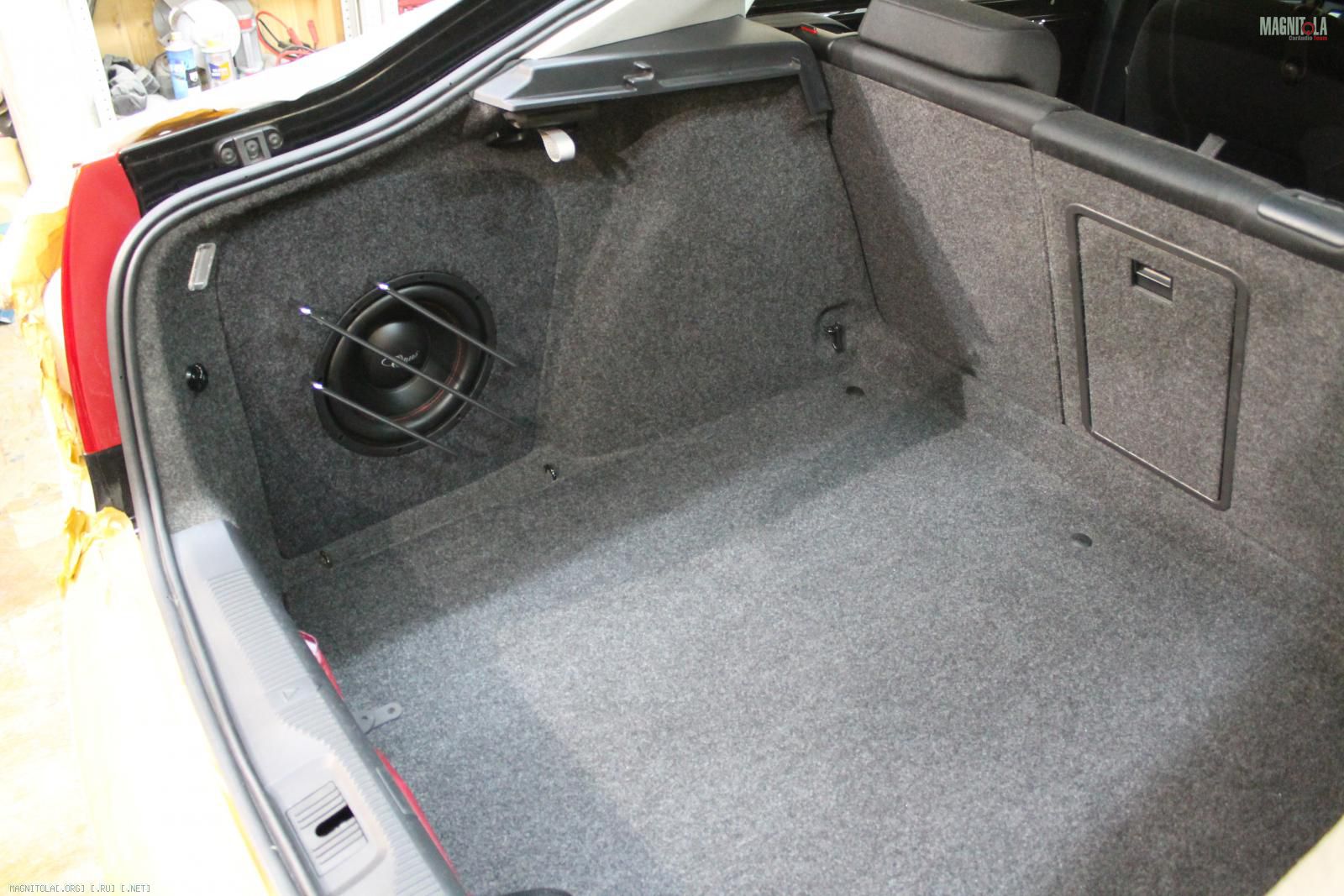

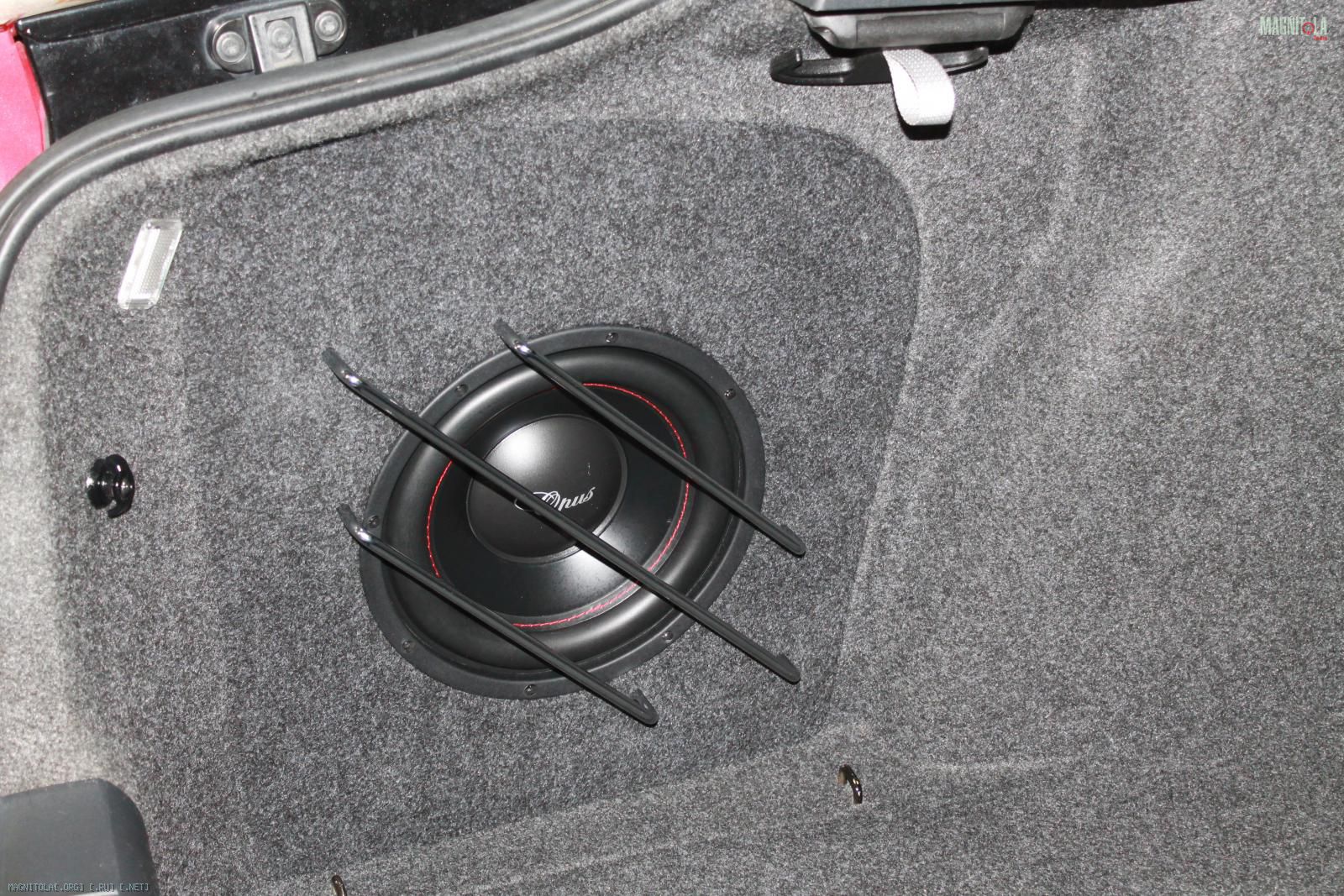

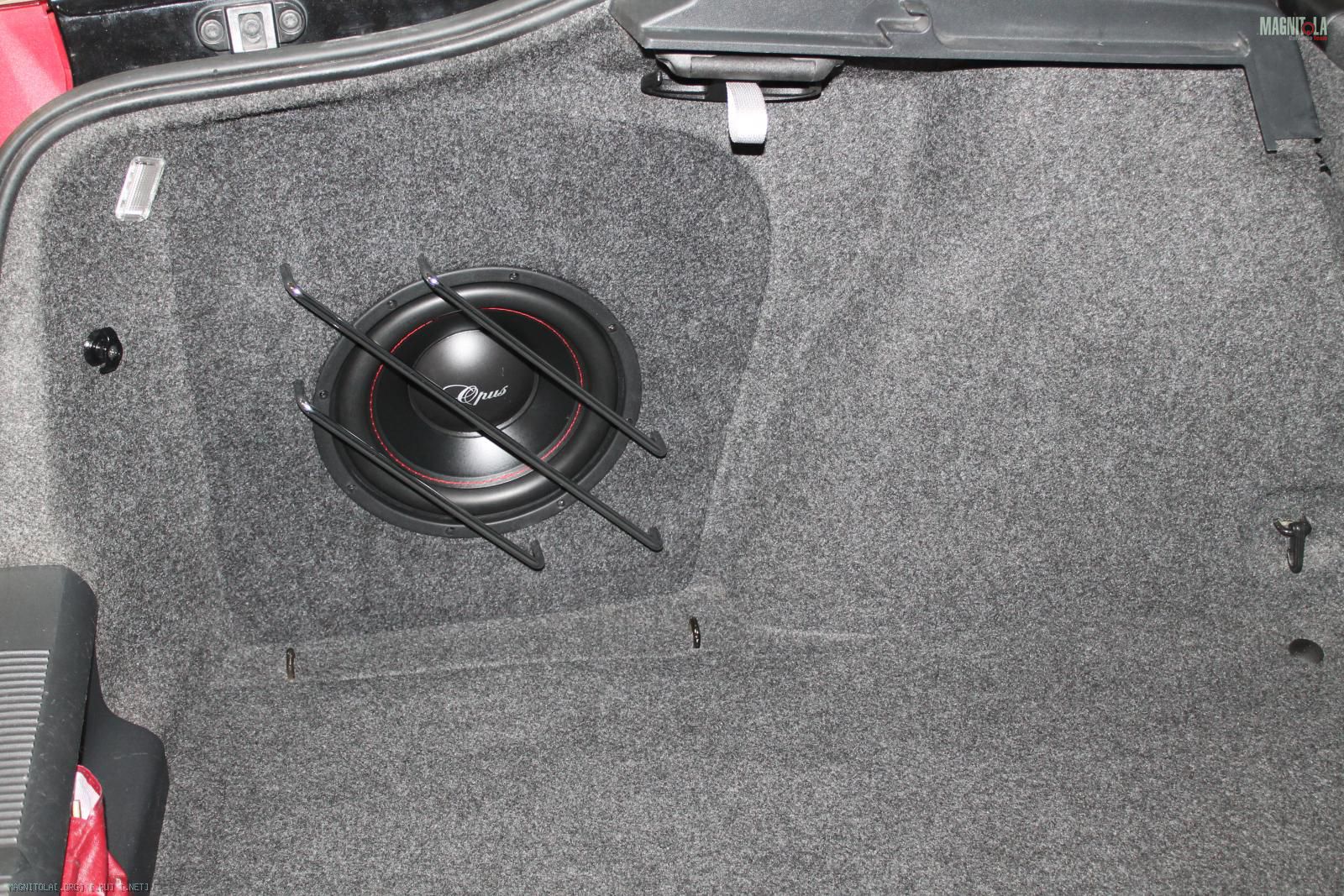

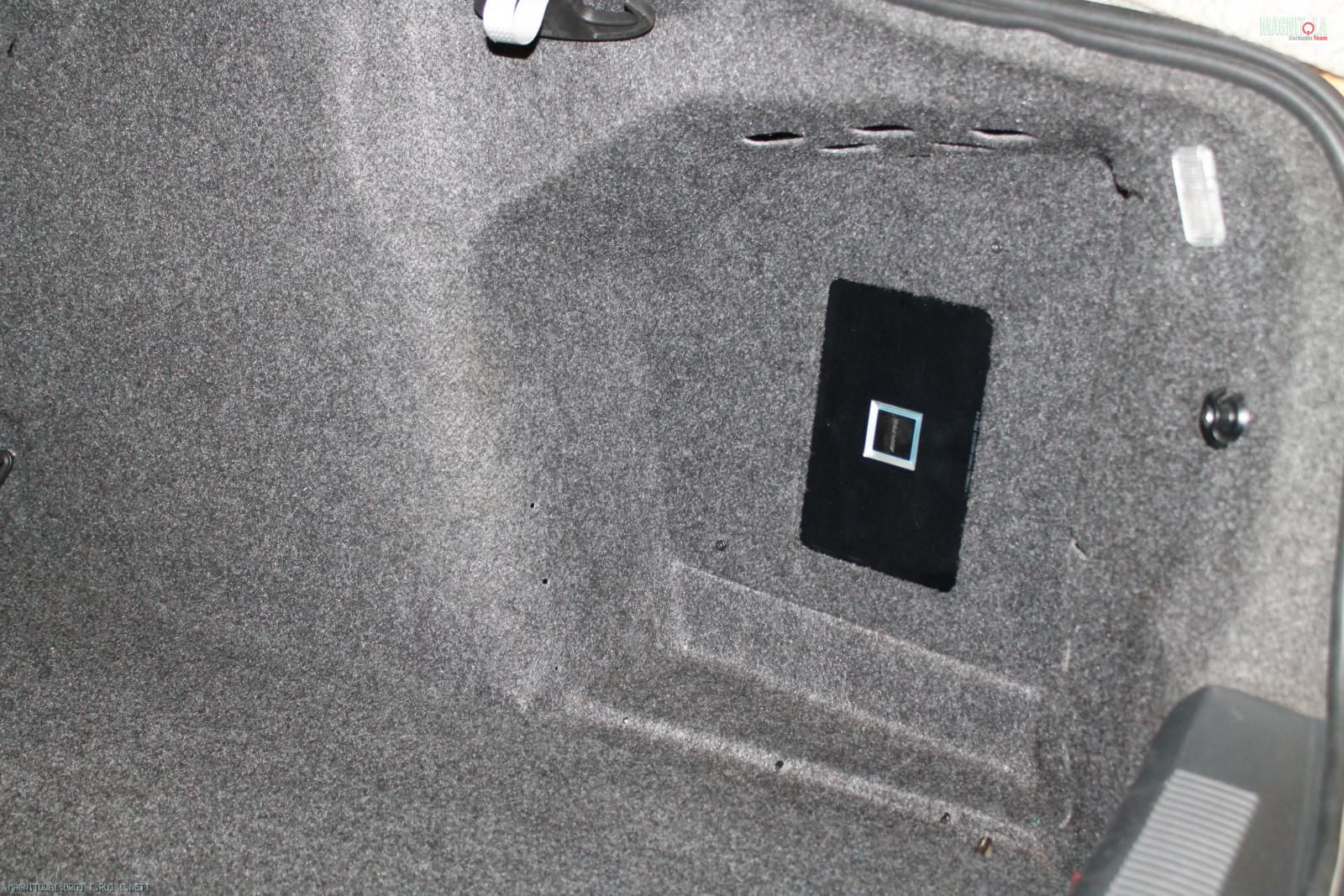

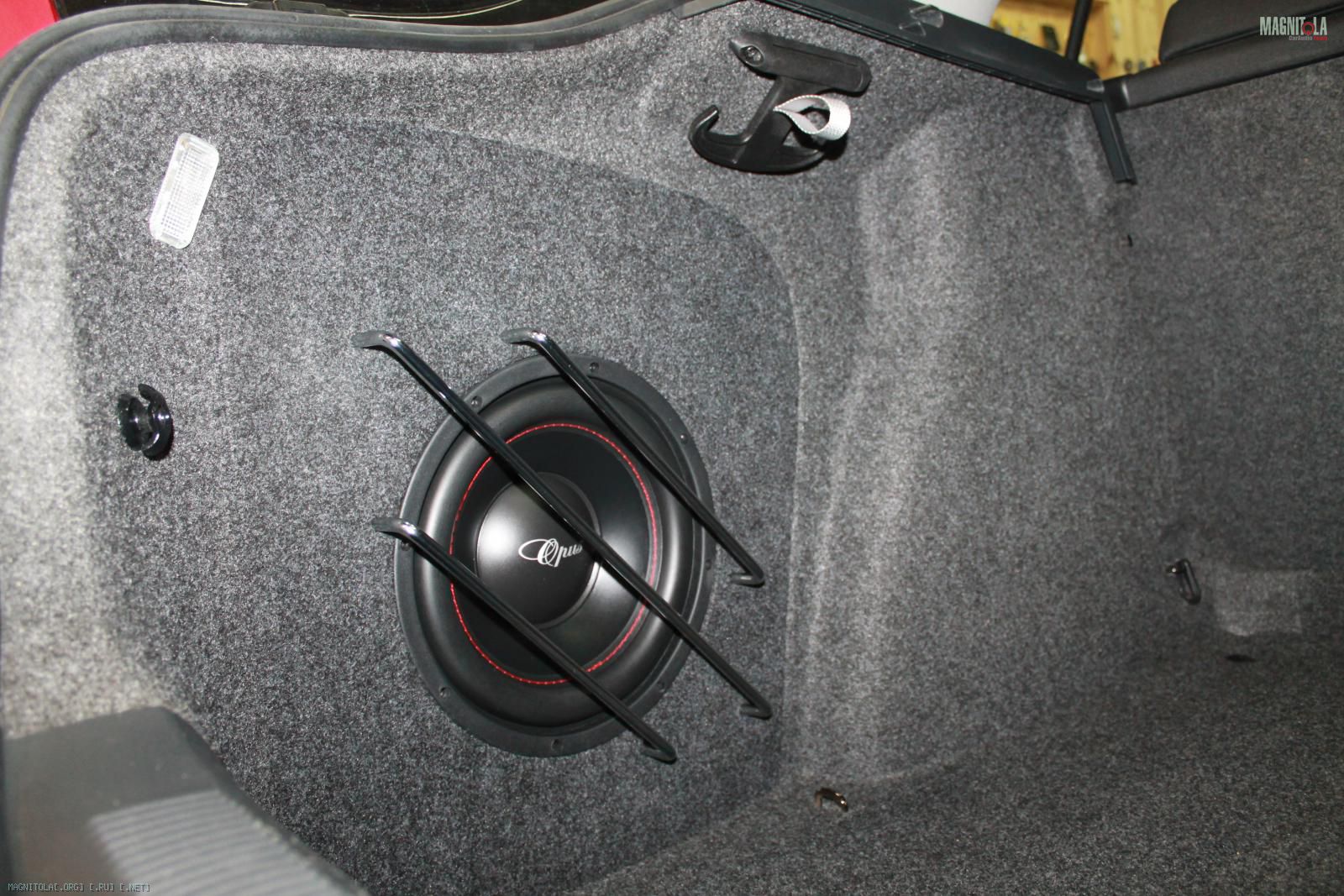

Корпус стэлс итог...
Вложение 1256766 Вложение 1256768 Вложение 1256770 Вложение 1256772 Вложение 1256774 Вложение 1256776 Вложение 1256778 Вложение 1256780 Вложение 1256782
13.12.2018, 21:14
st220

Вложений: 21

Re: Изготовление корпусов для сабвуферов, фальшпанелей

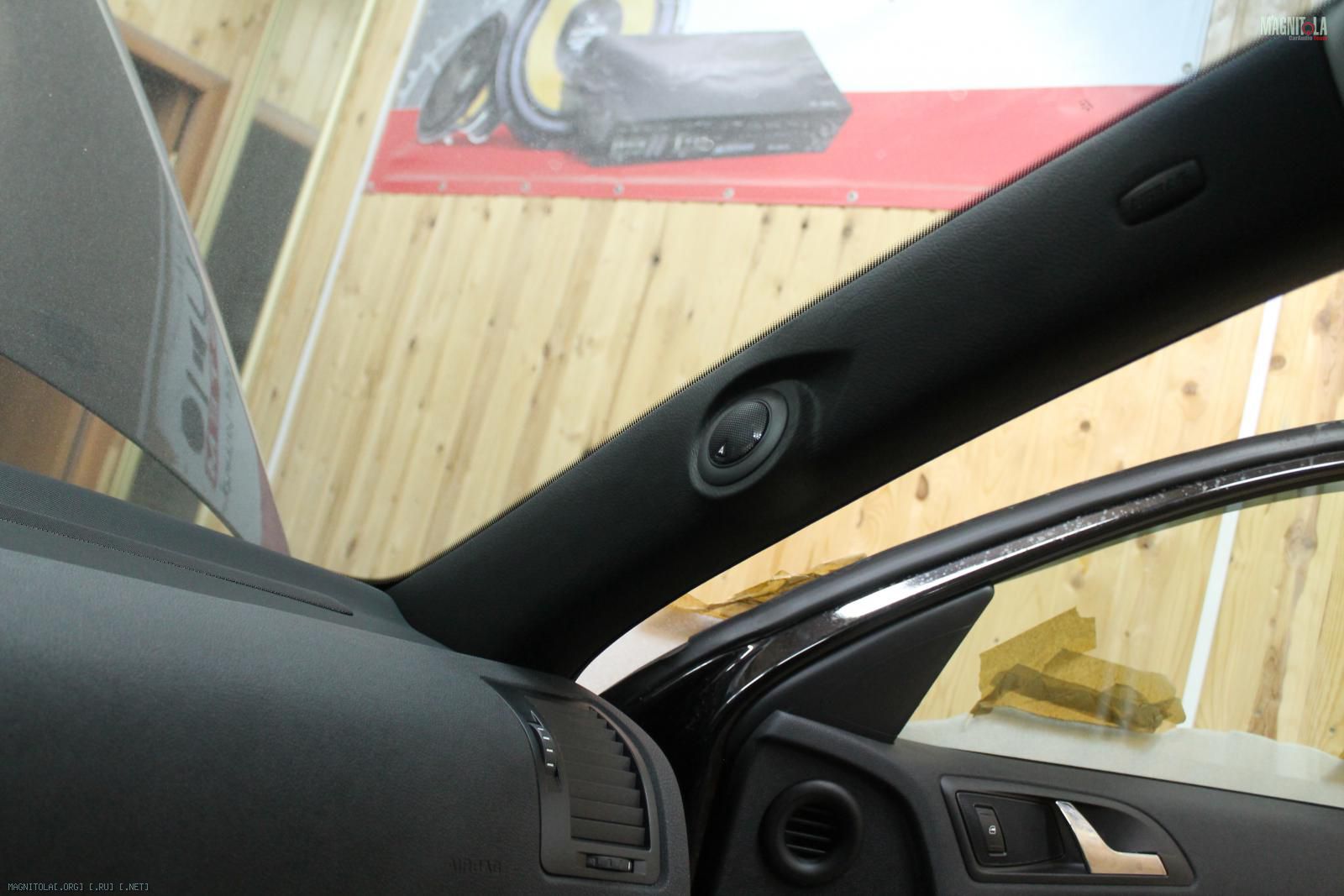

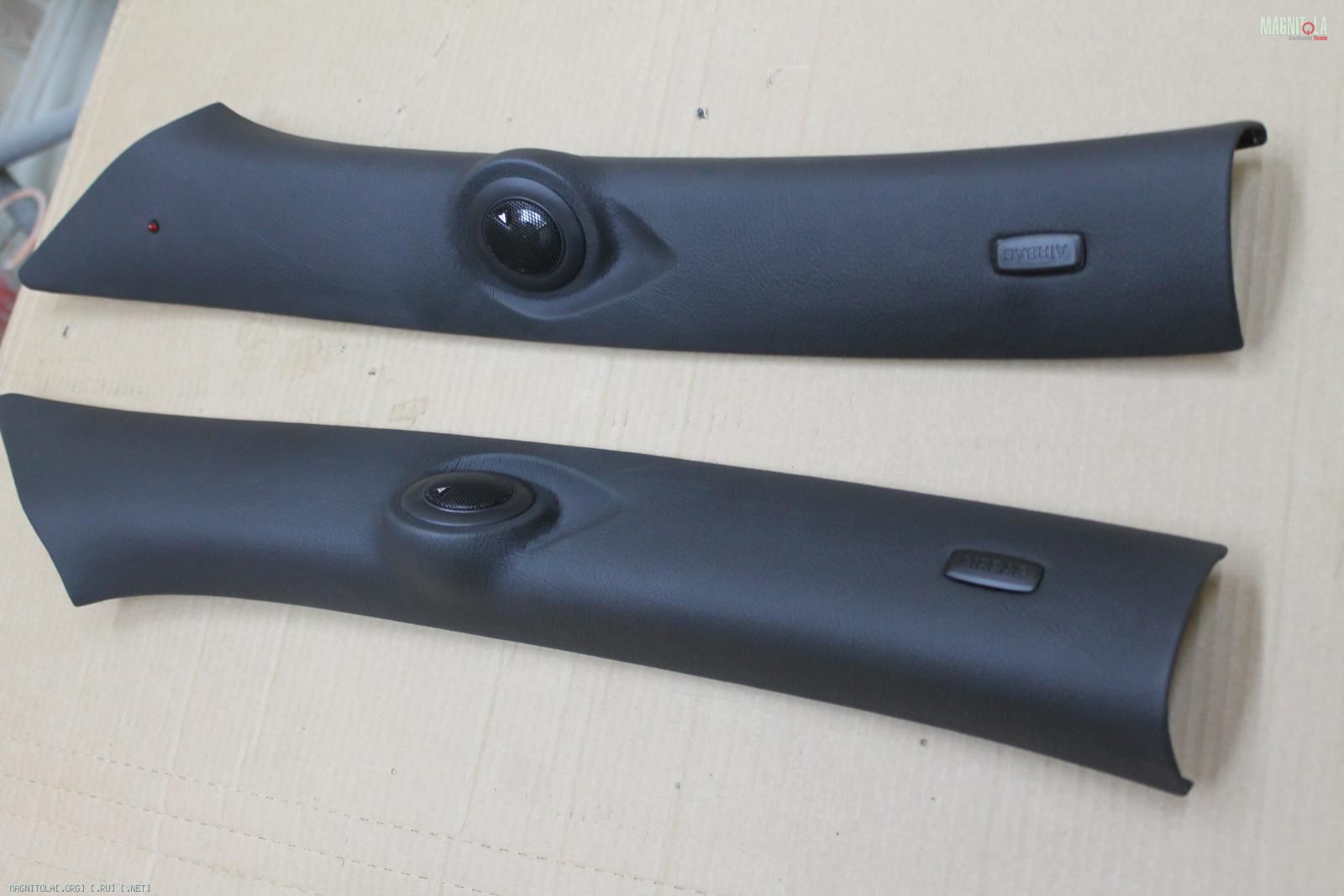

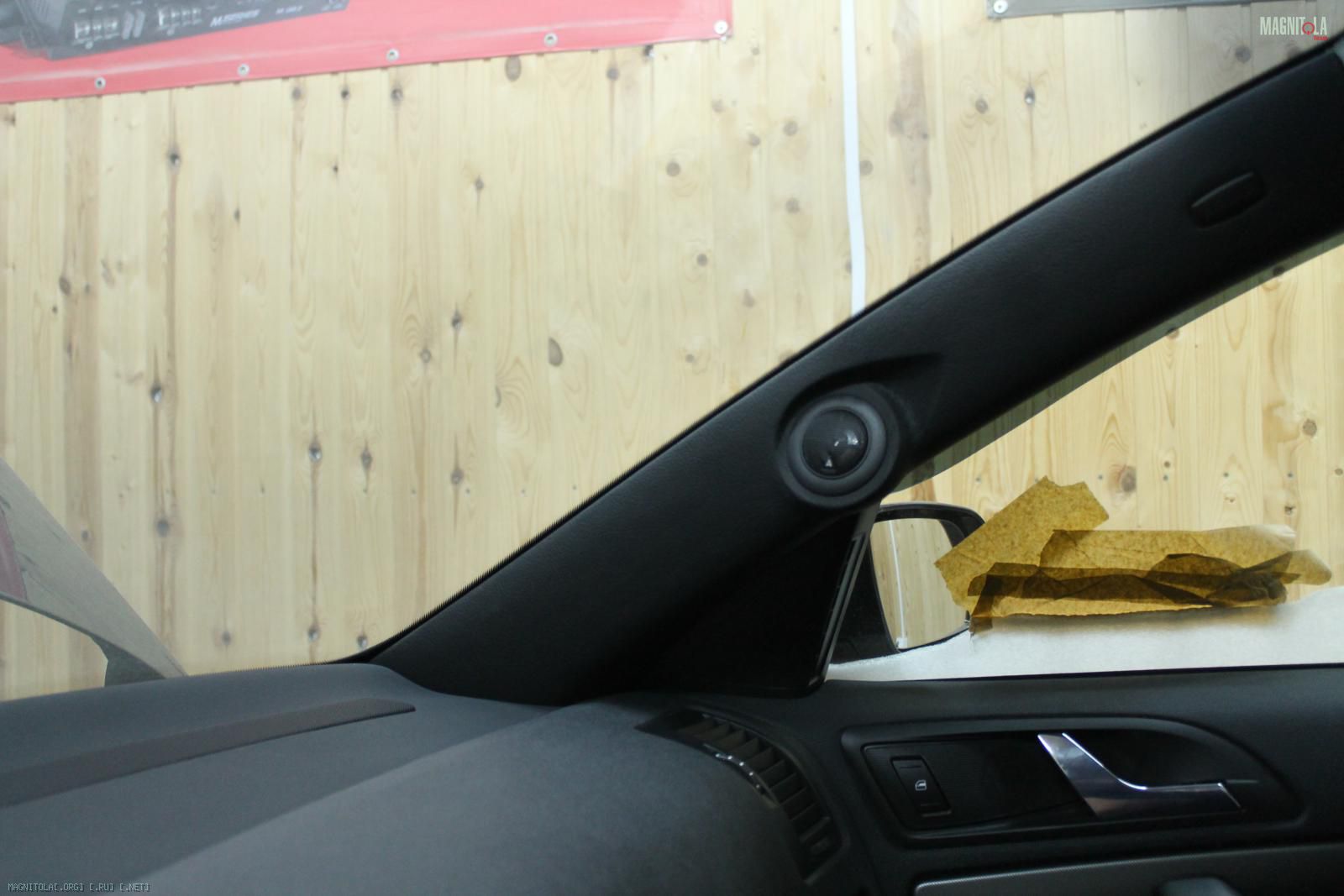

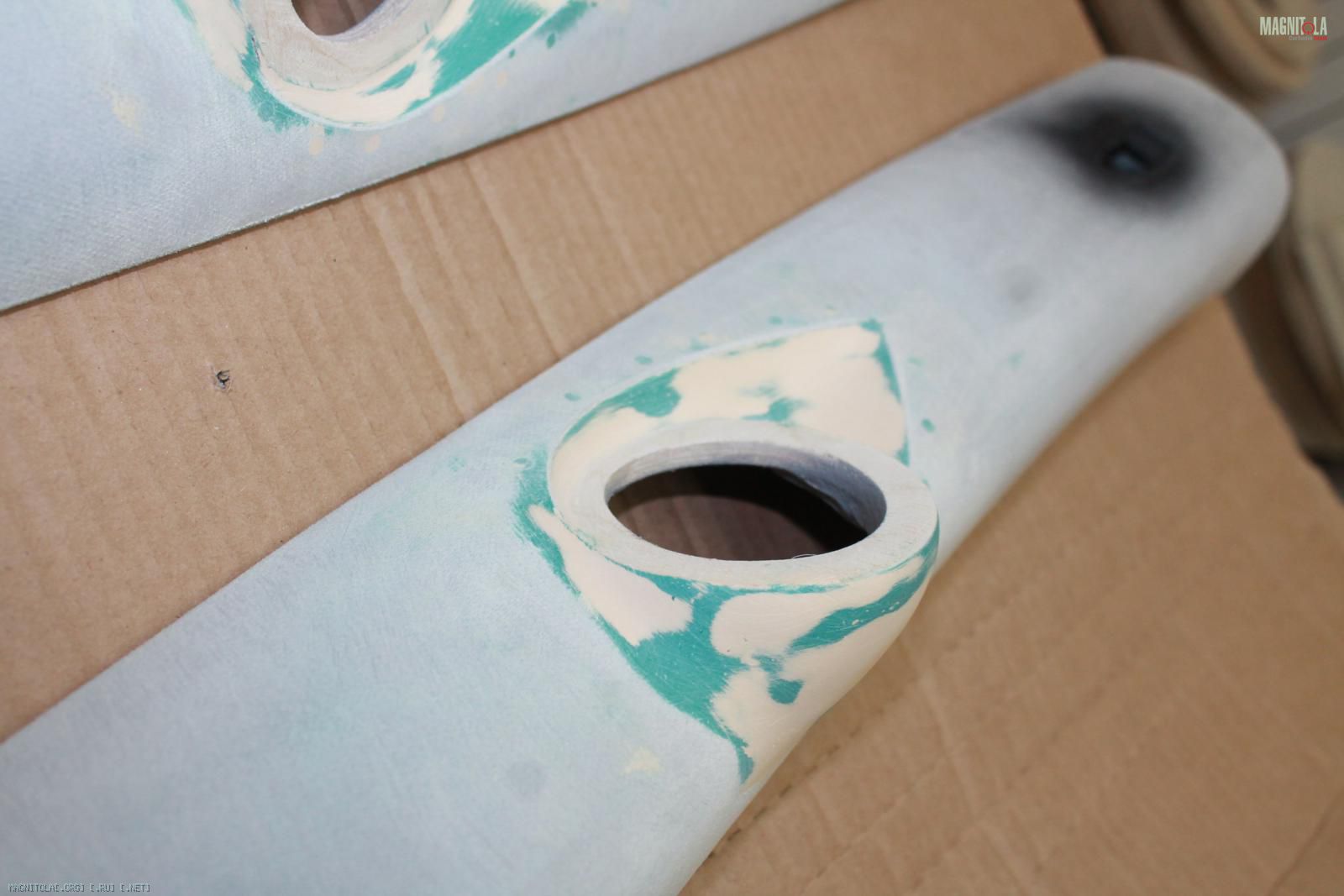

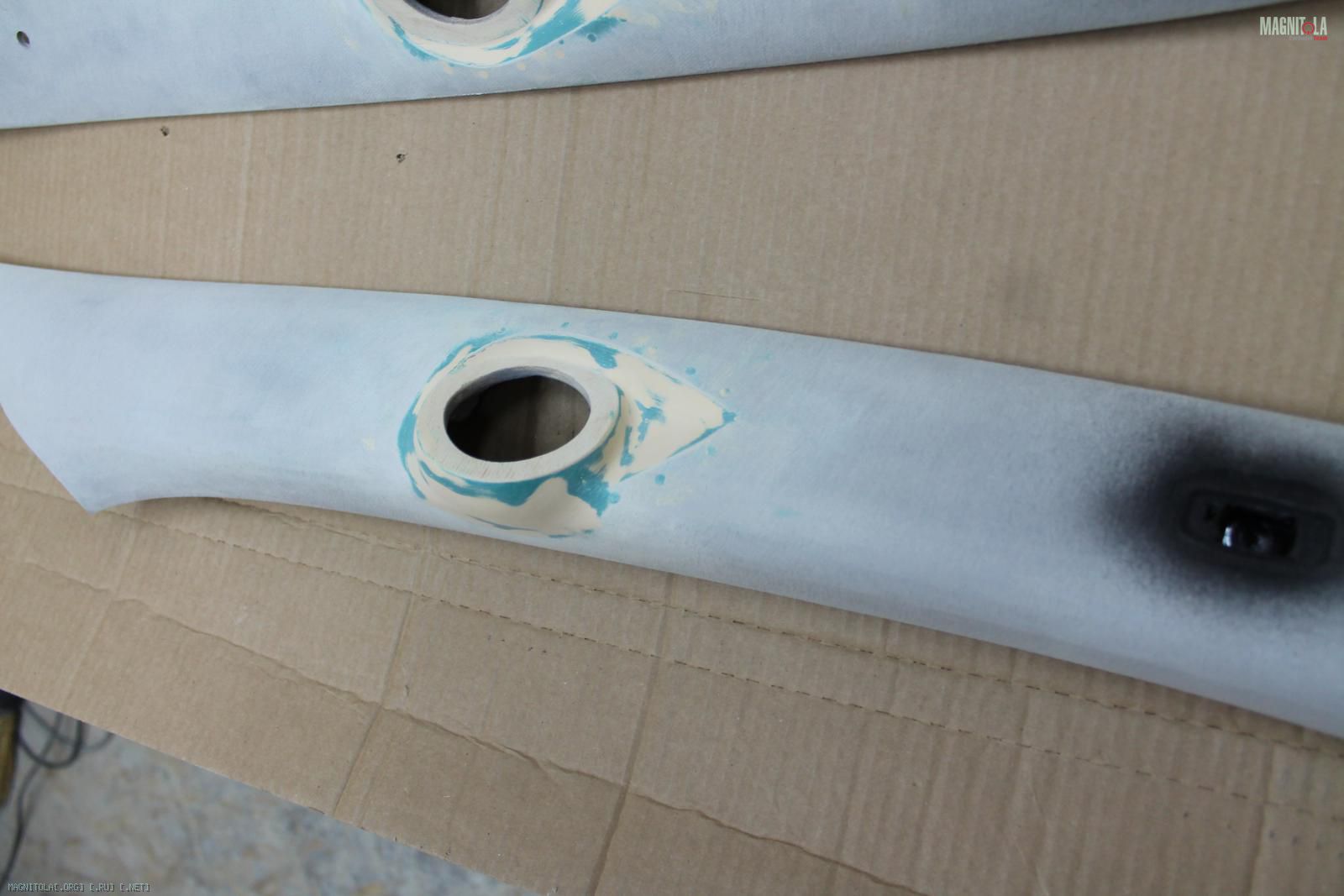

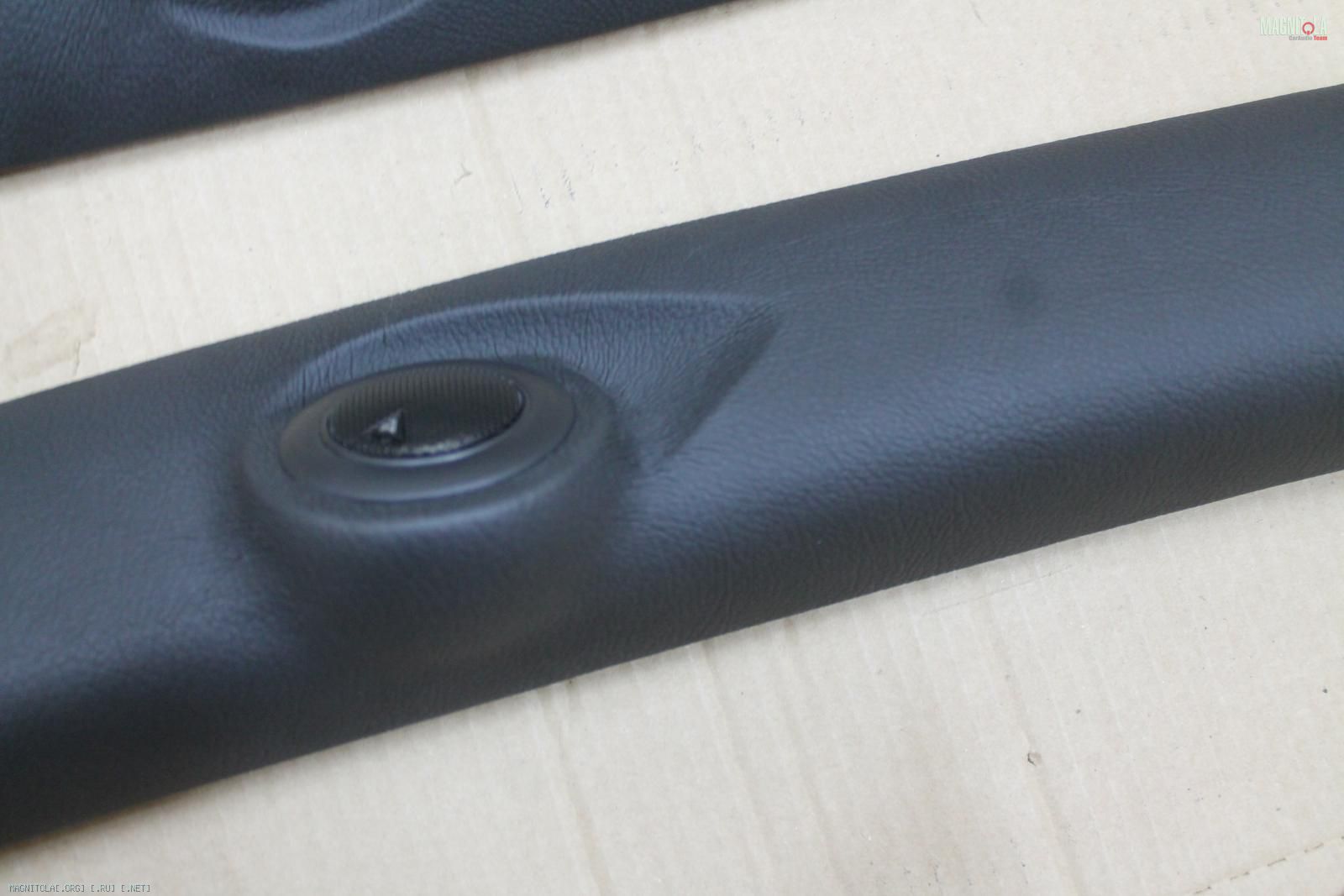

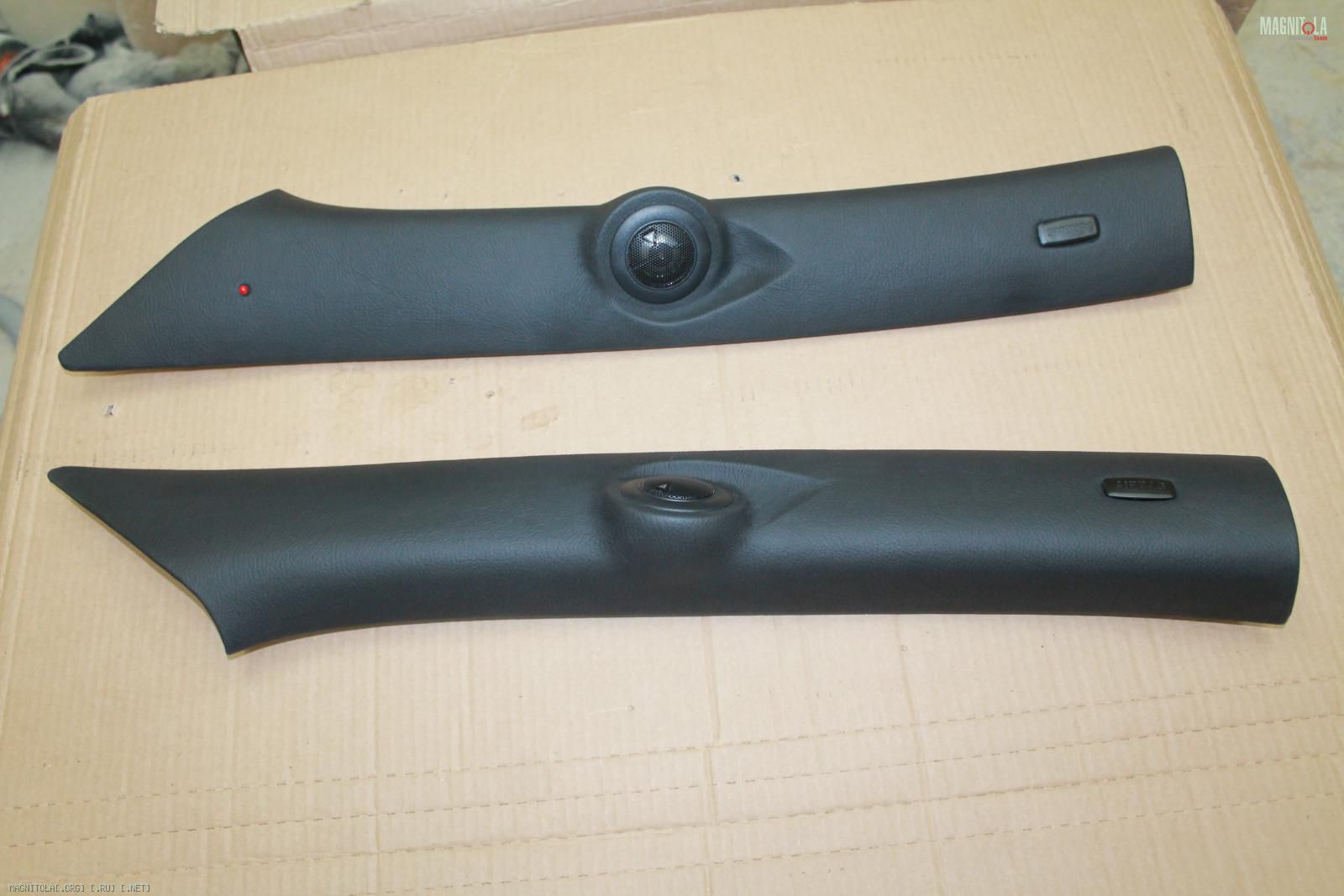

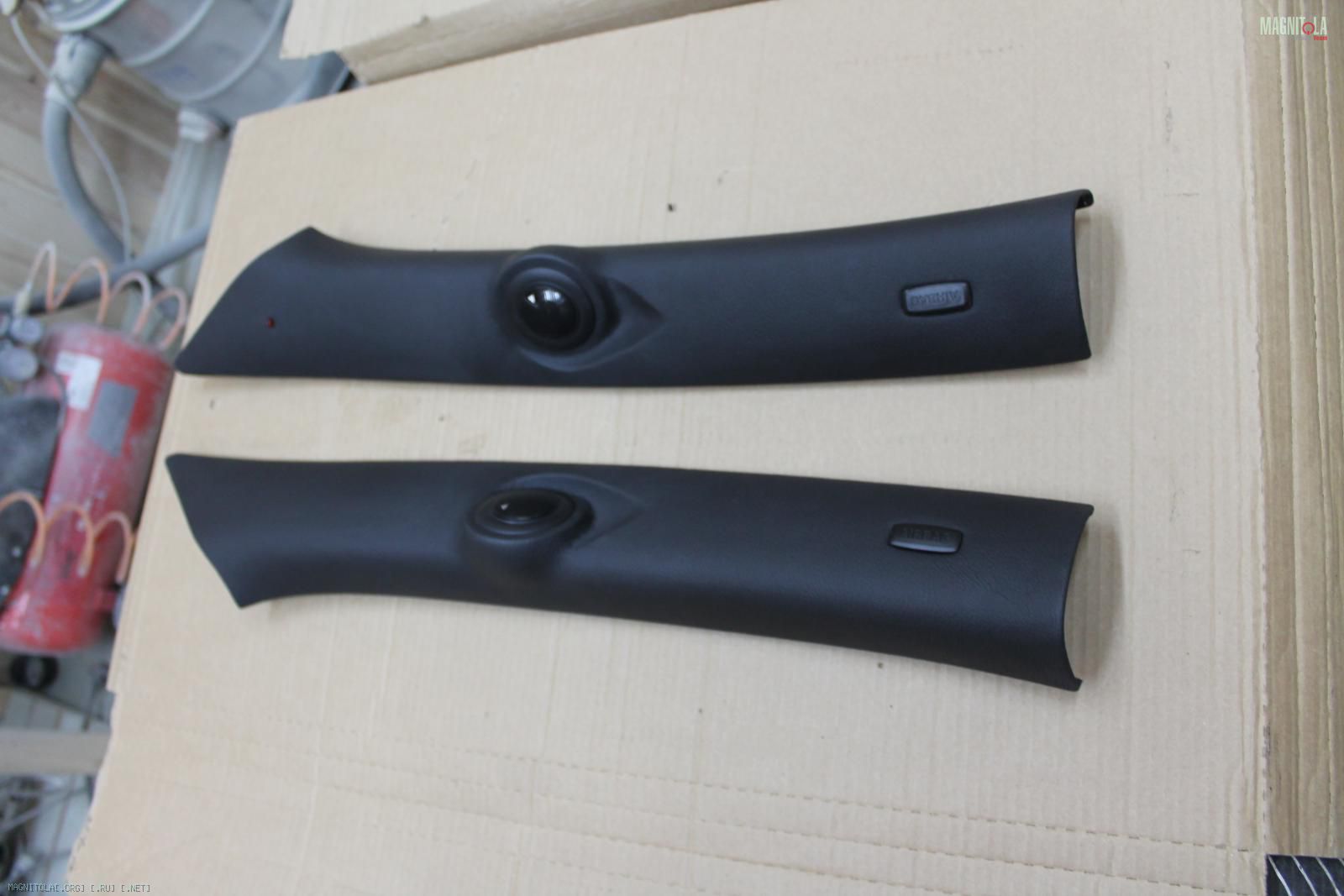

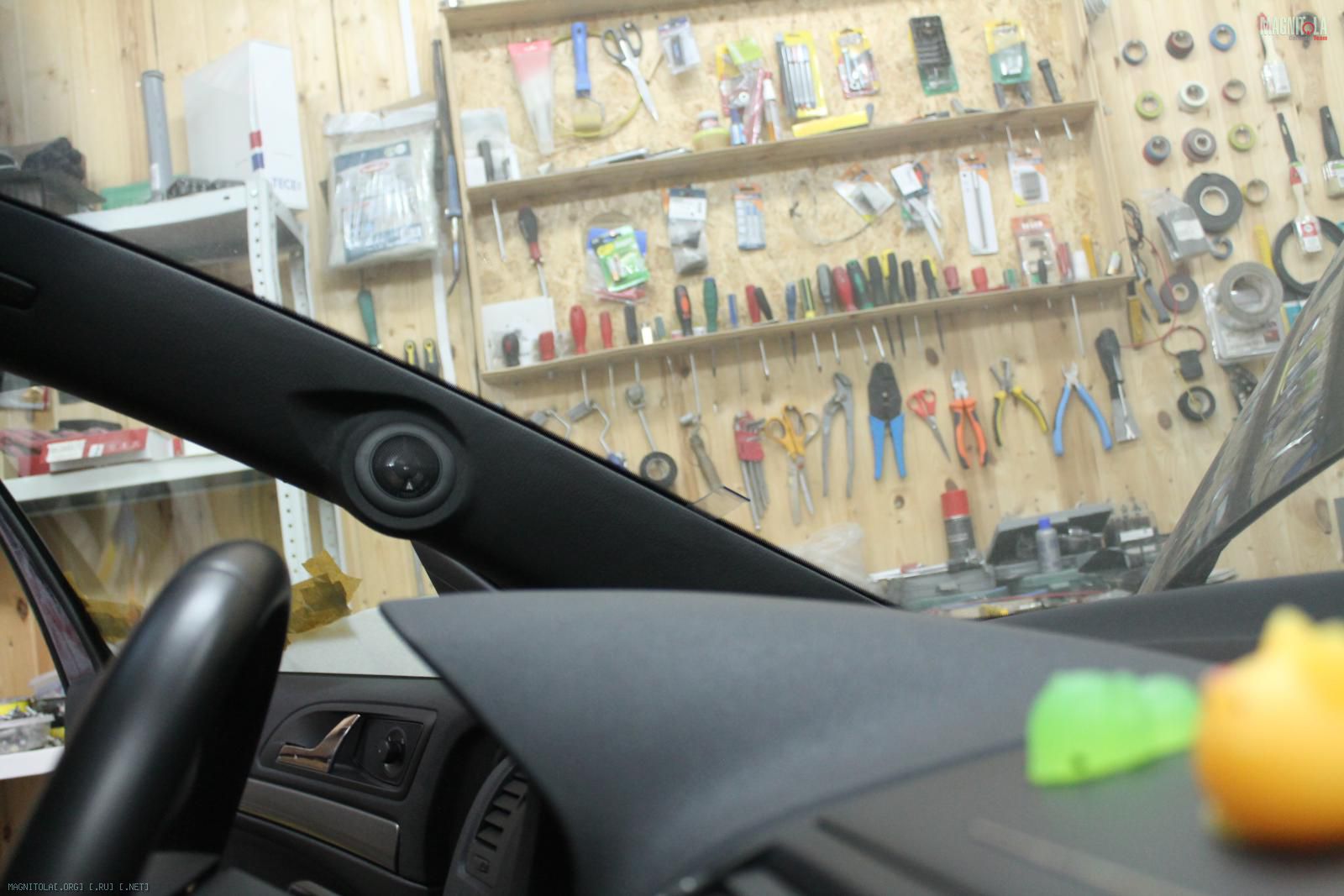

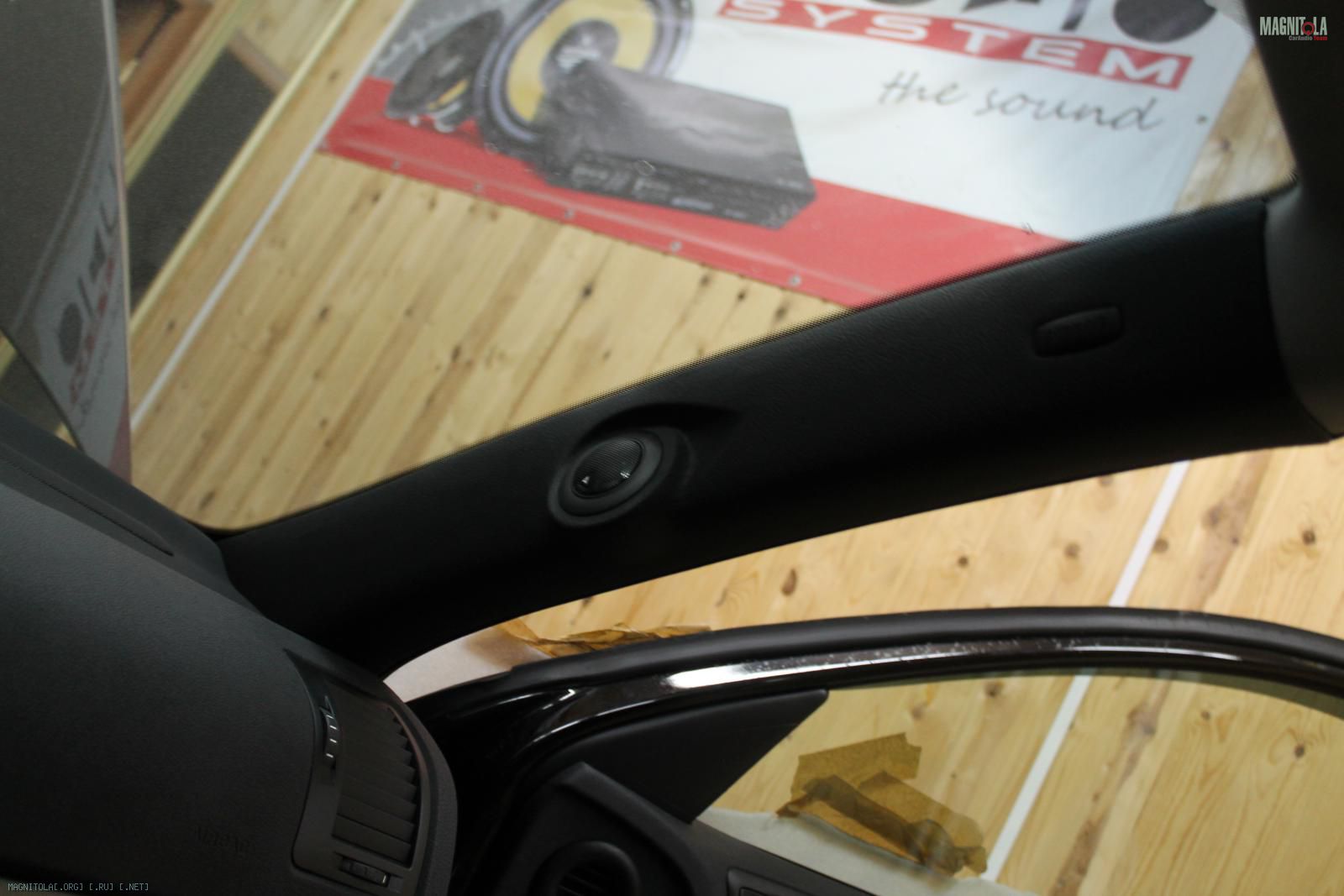

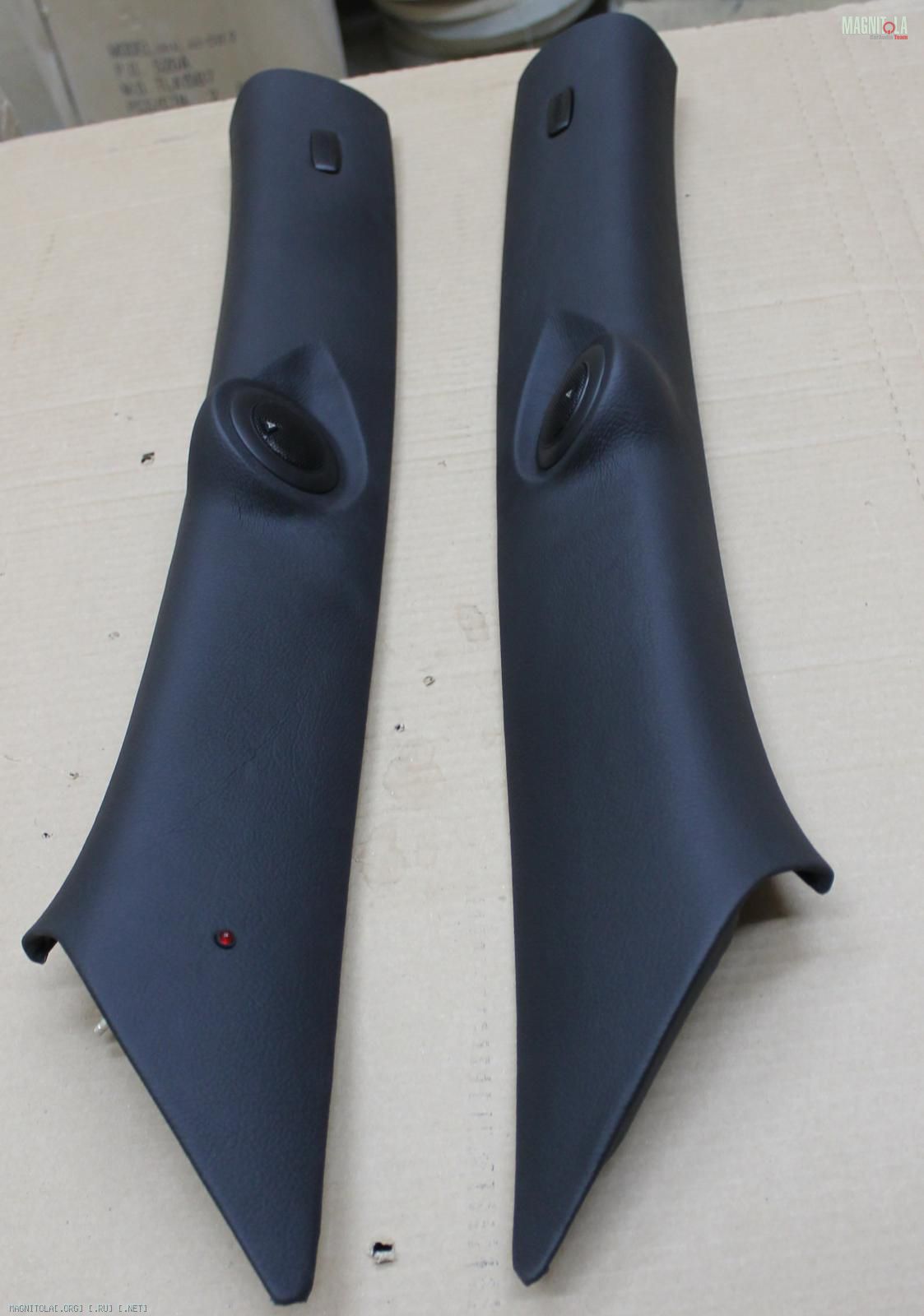

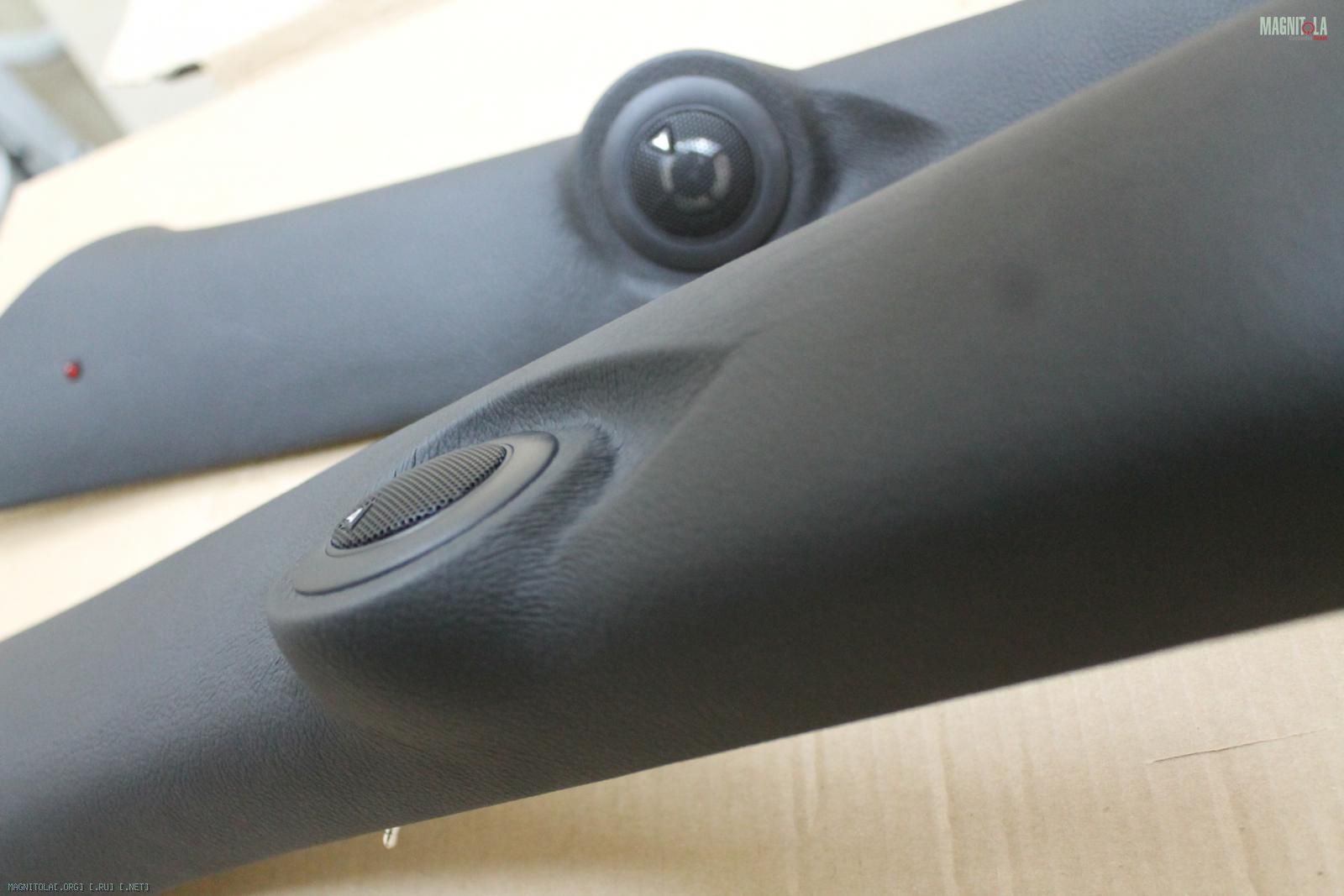

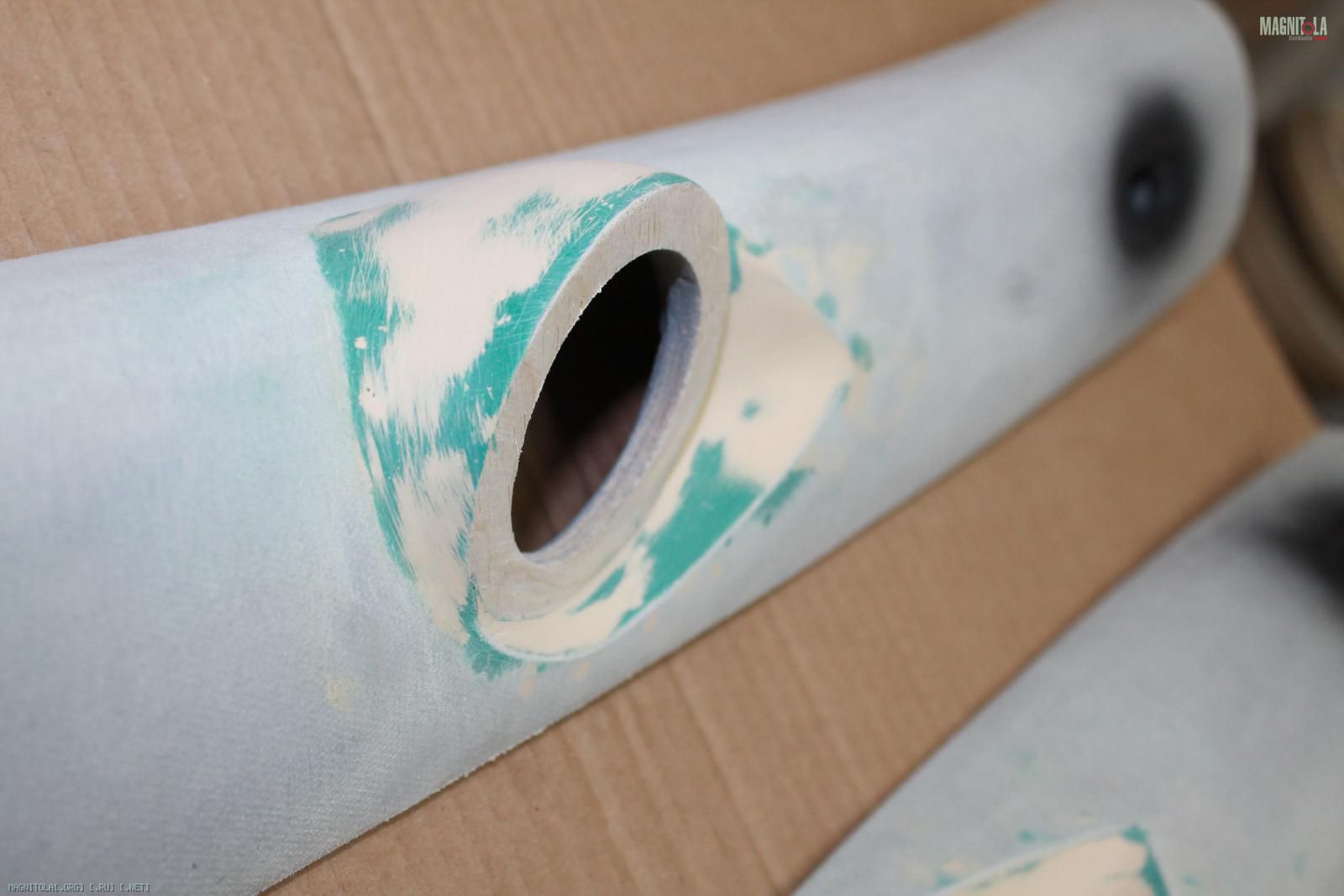

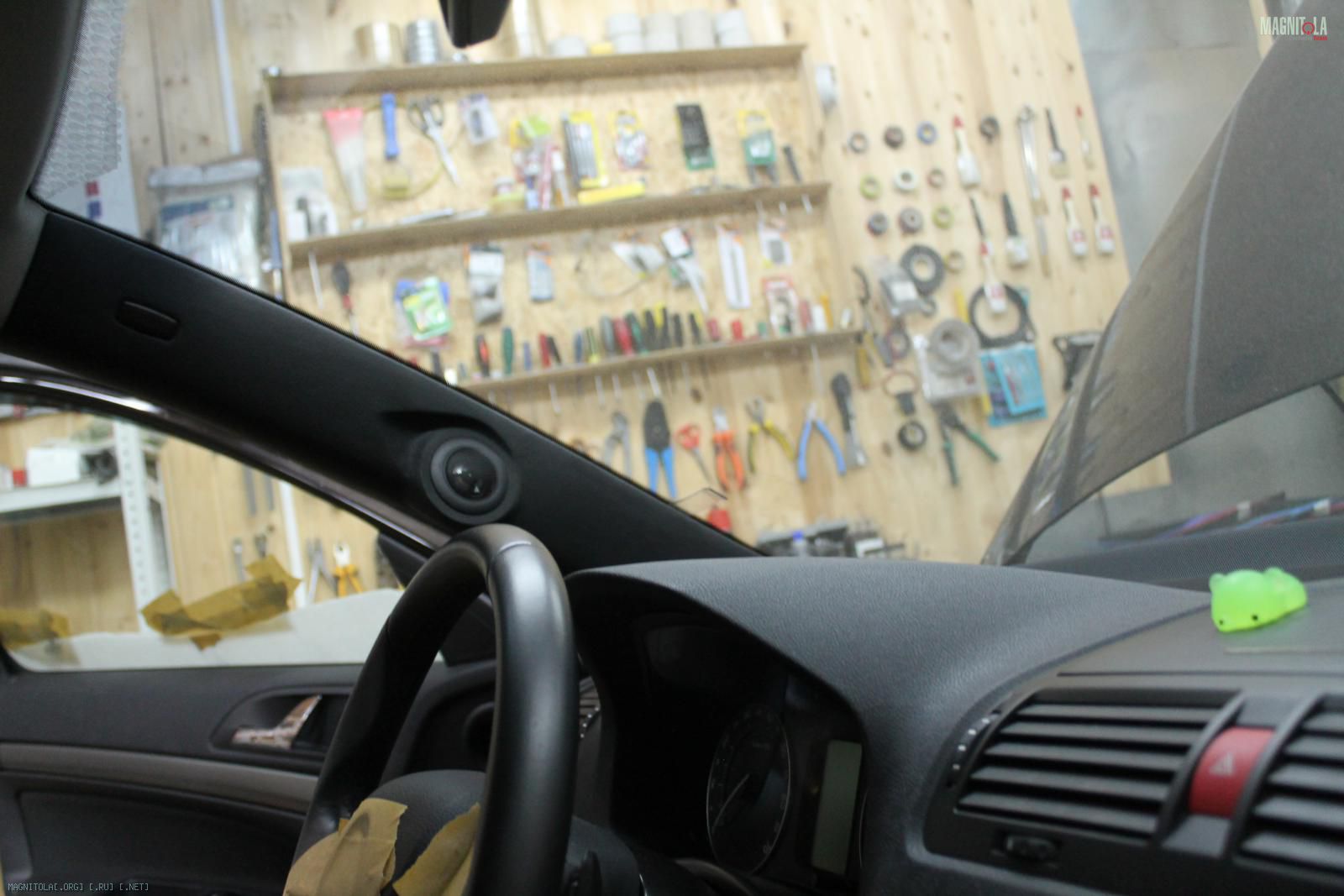

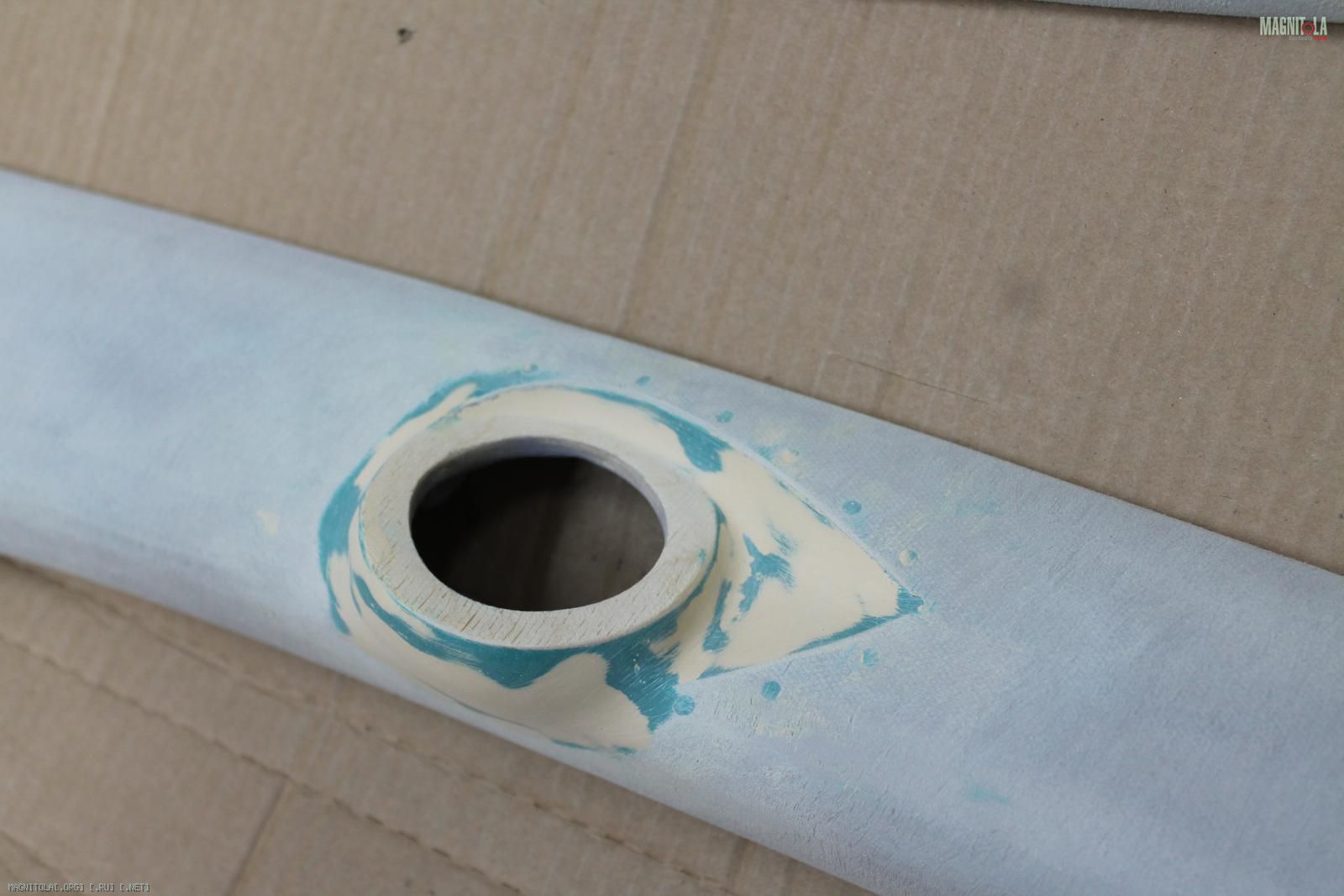

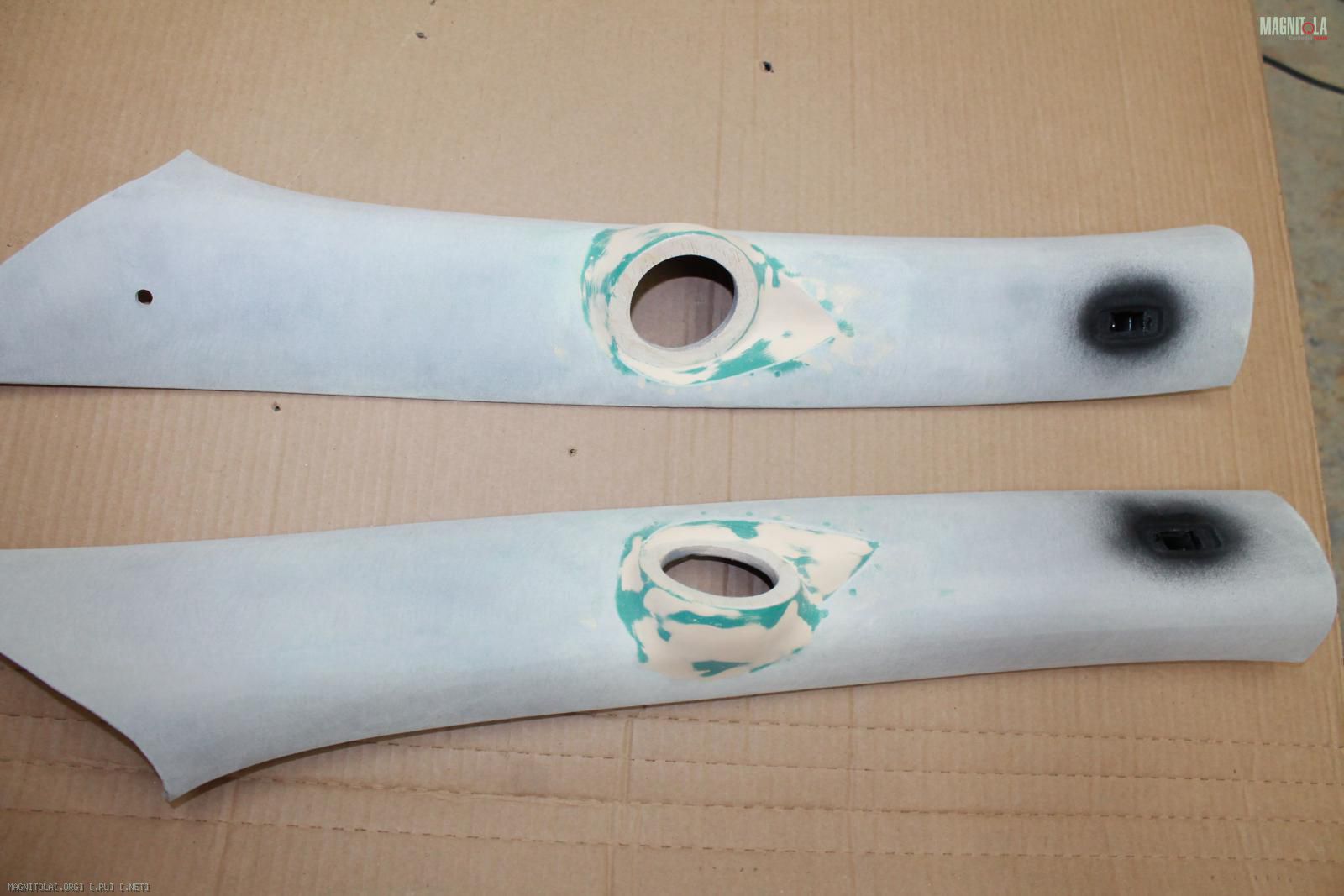

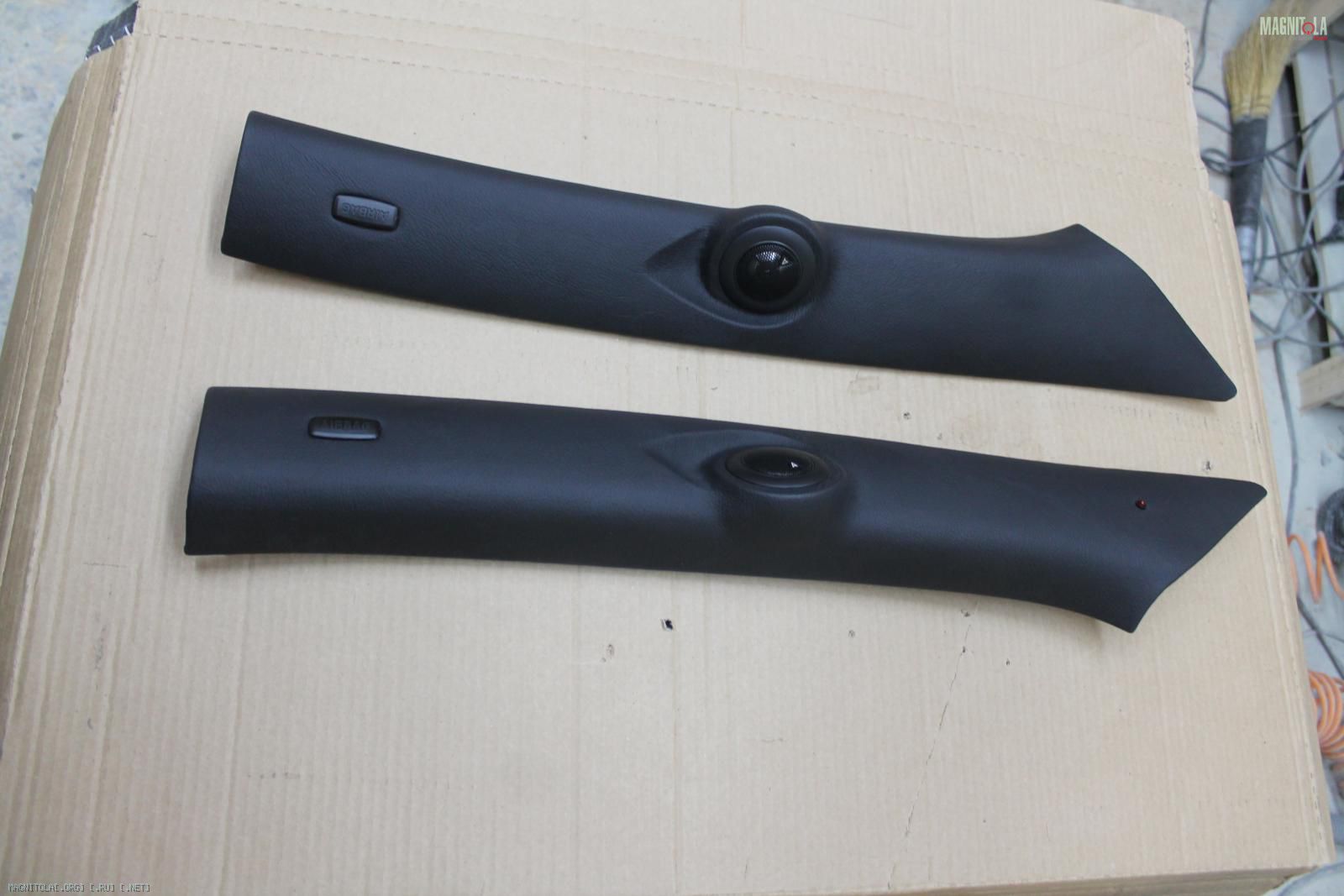

Стойки под ВЧ, черный цвет стоек выбрал клиент
Вложение 1256856 Вложение 1256858 Вложение 1256860 Вложение 1256862 Вложение 1256864 Вложение 1256866 Вложение 1256868 Вложение 1256870 Вложение 1256872 Вложение 1256874 Вложение 1256876 Вложение 1256878 Вложение 1256880 Вложение 1256882 Вложение 1256884 Вложение 1256886 Вложение 1256888 Вложение 1256890 Вложение 1256892 Вложение 1256894 Вложение 1256896
14.12.2018, 16:59
st220

Вложений: 18

Re: Изготовление корпусов для сабвуферов, фальшпанелей

Skoda Octavia

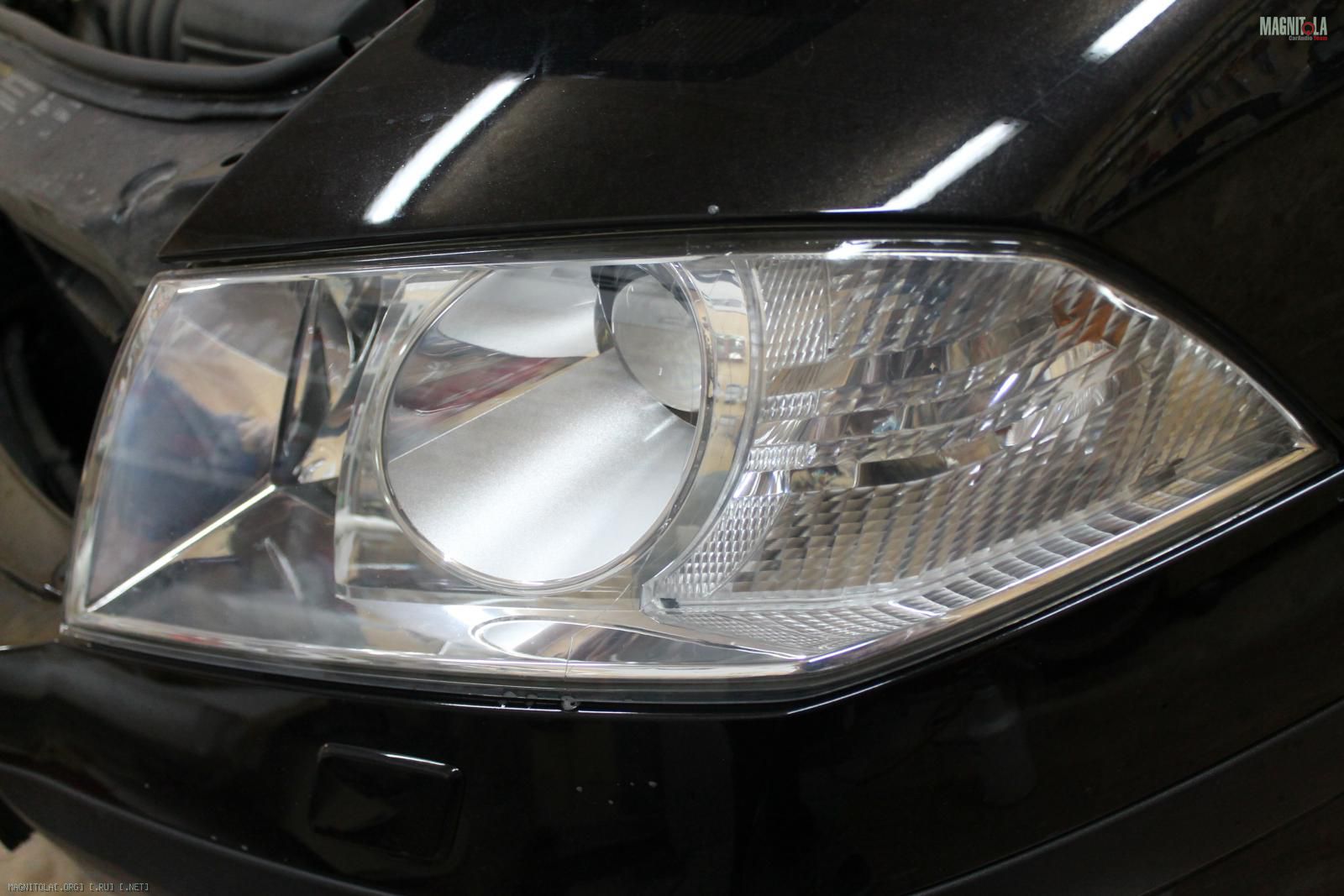

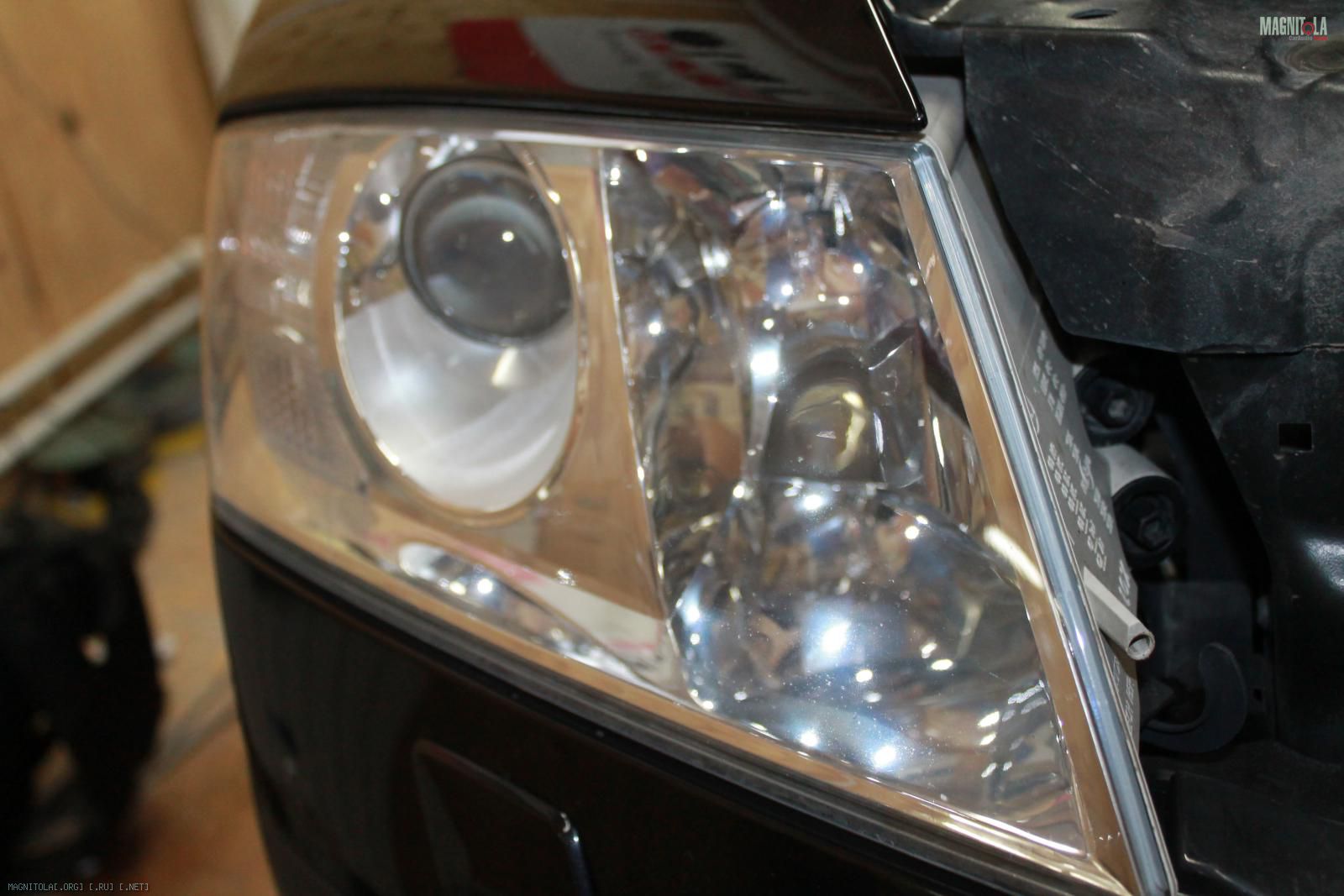

Бронируем передние фары и туманки...

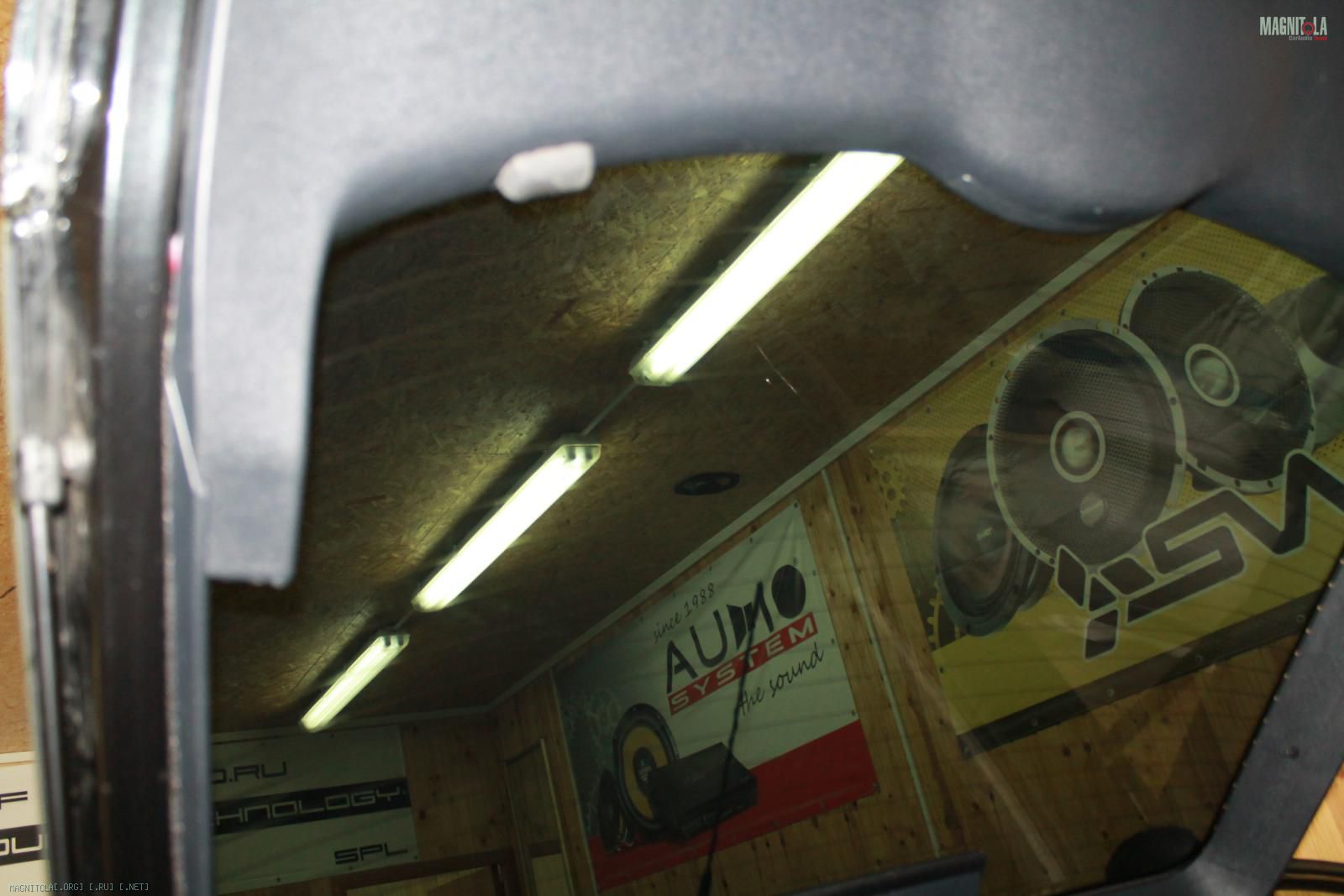

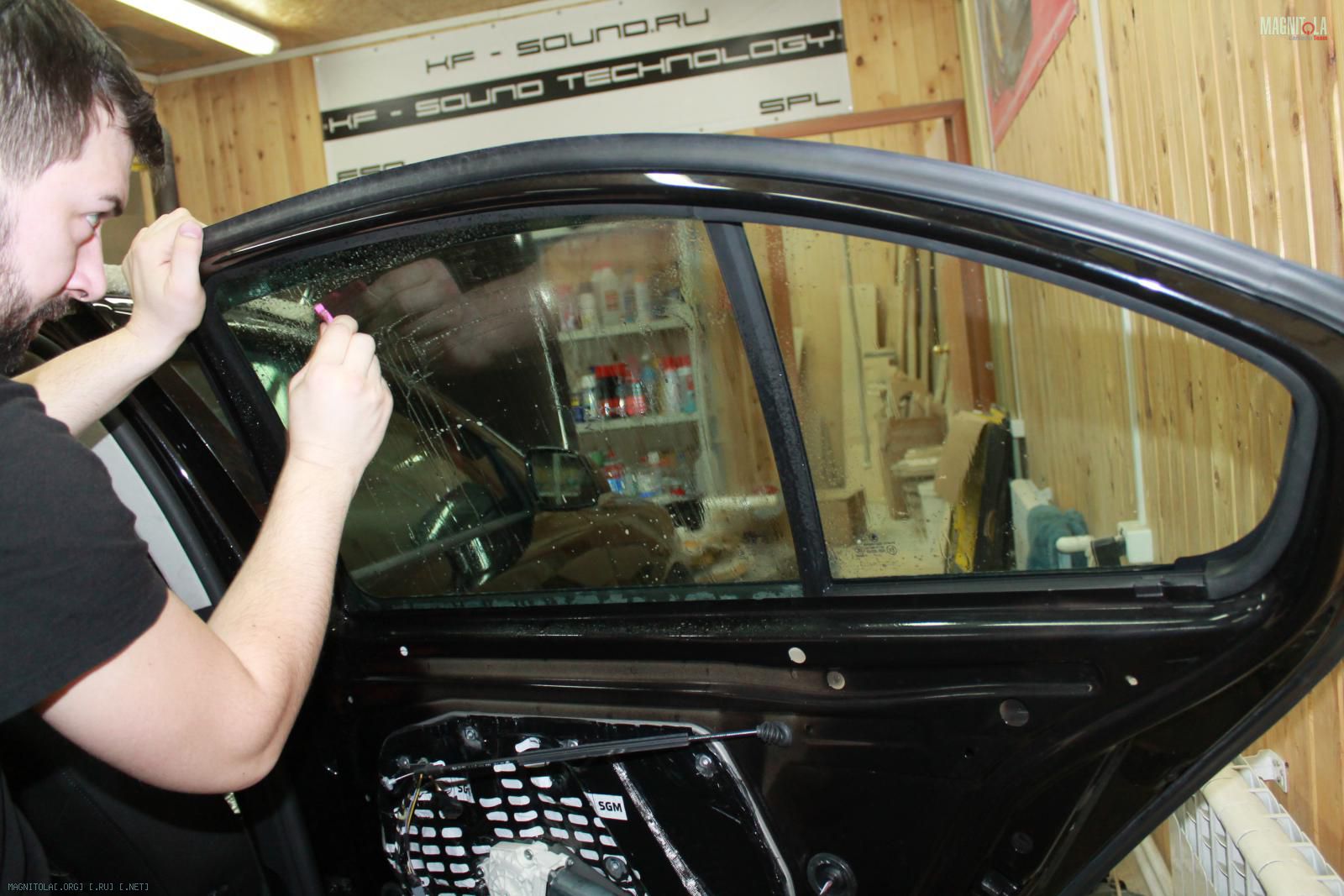

Тонируем задние боковые и полусферу...

Вложение 1256922 Вложение 1256924 Вложение 1256926 Вложение 1256928 Вложение 1256930 Вложение 1256932 Вложение 1256934 Вложение 1256936 Вложение 1256938

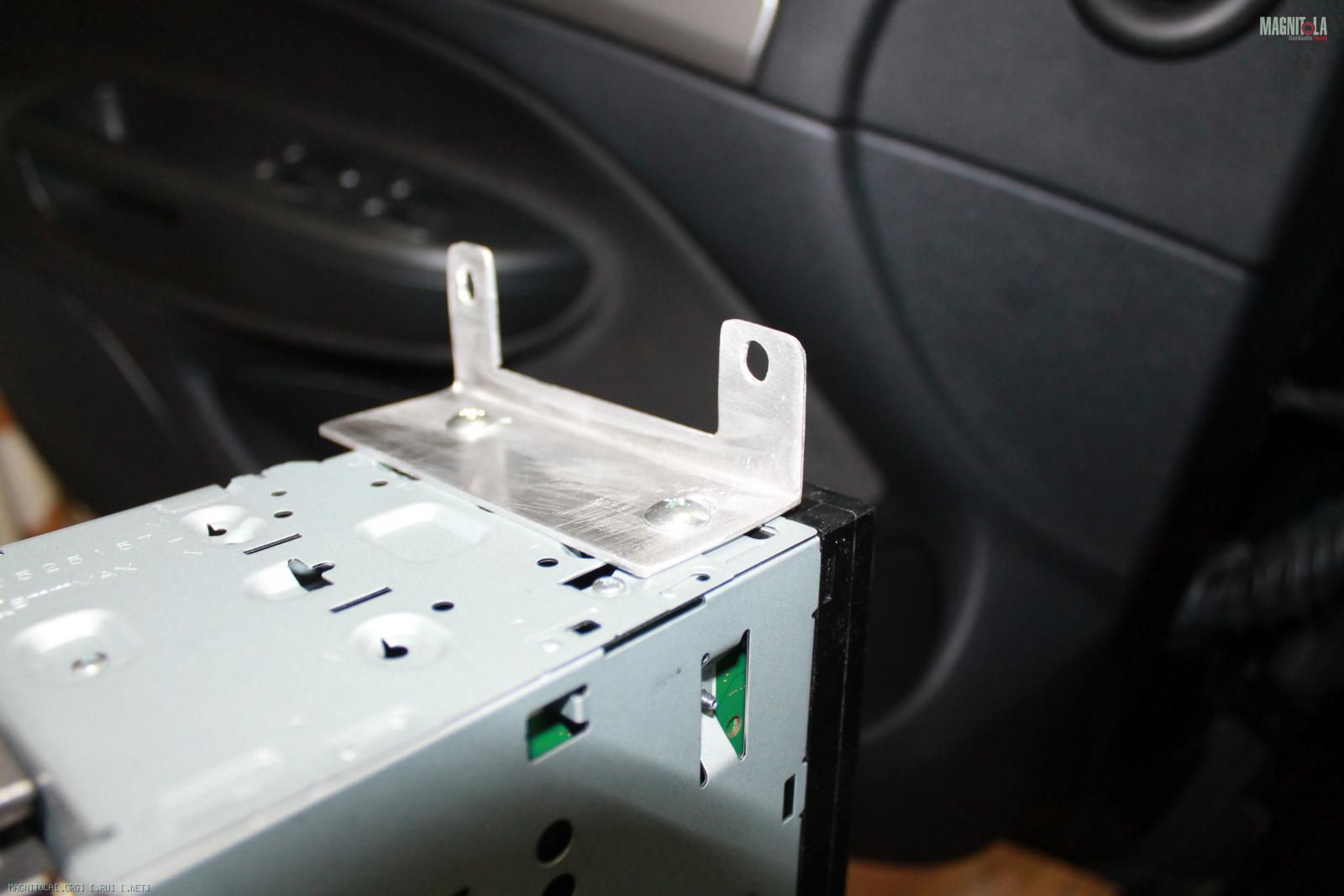

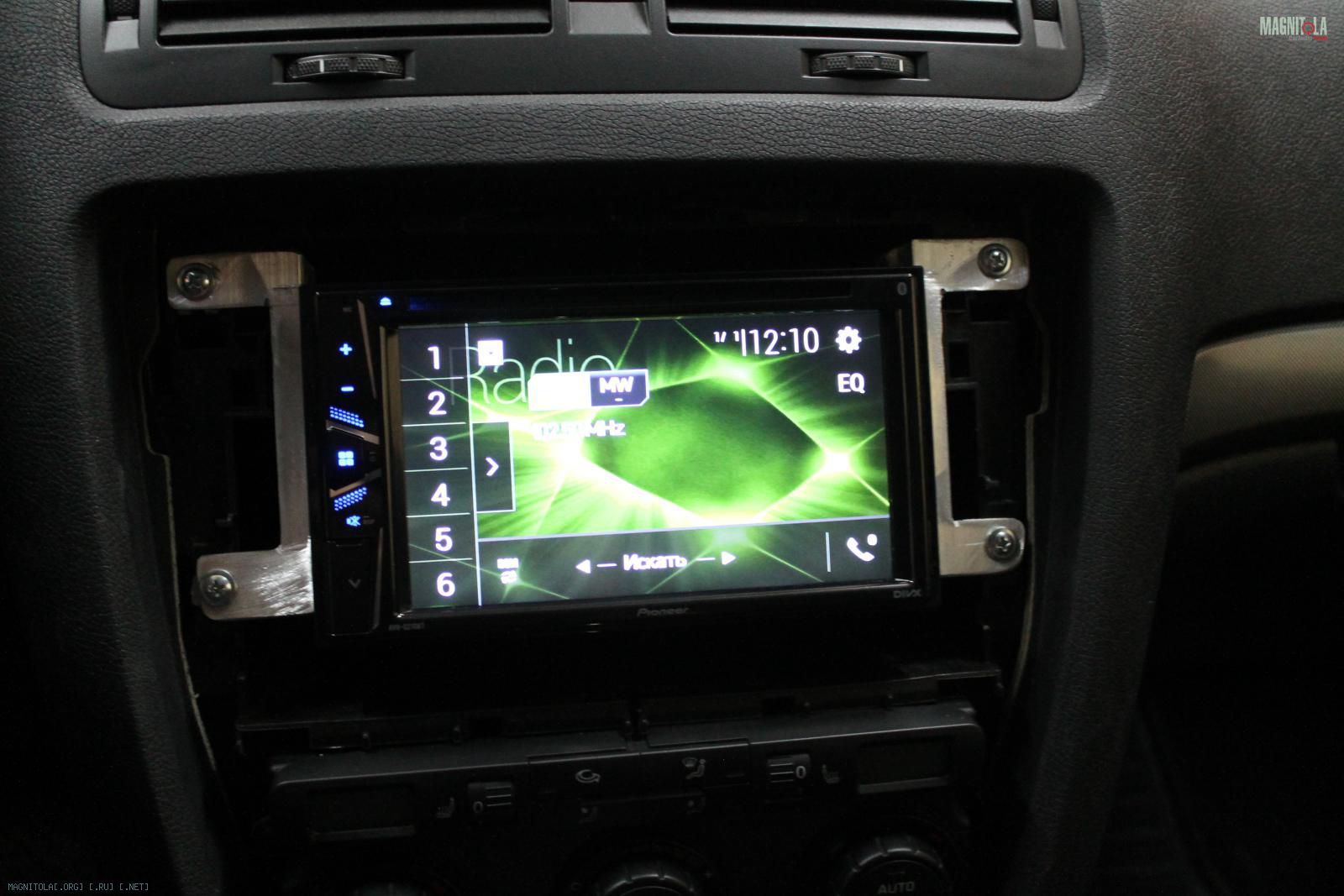

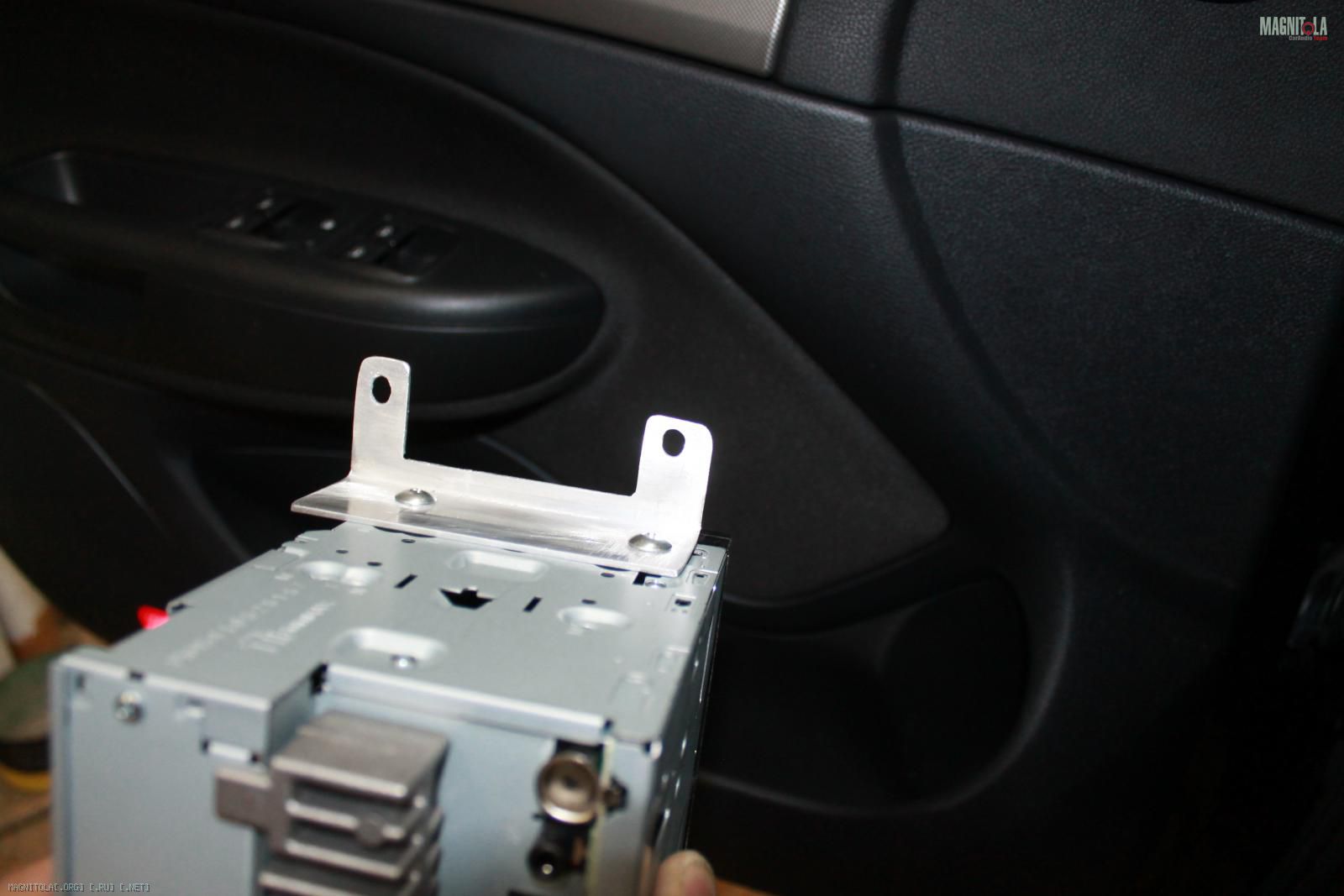

Изготавливаем нормальное крепление для ГУ...

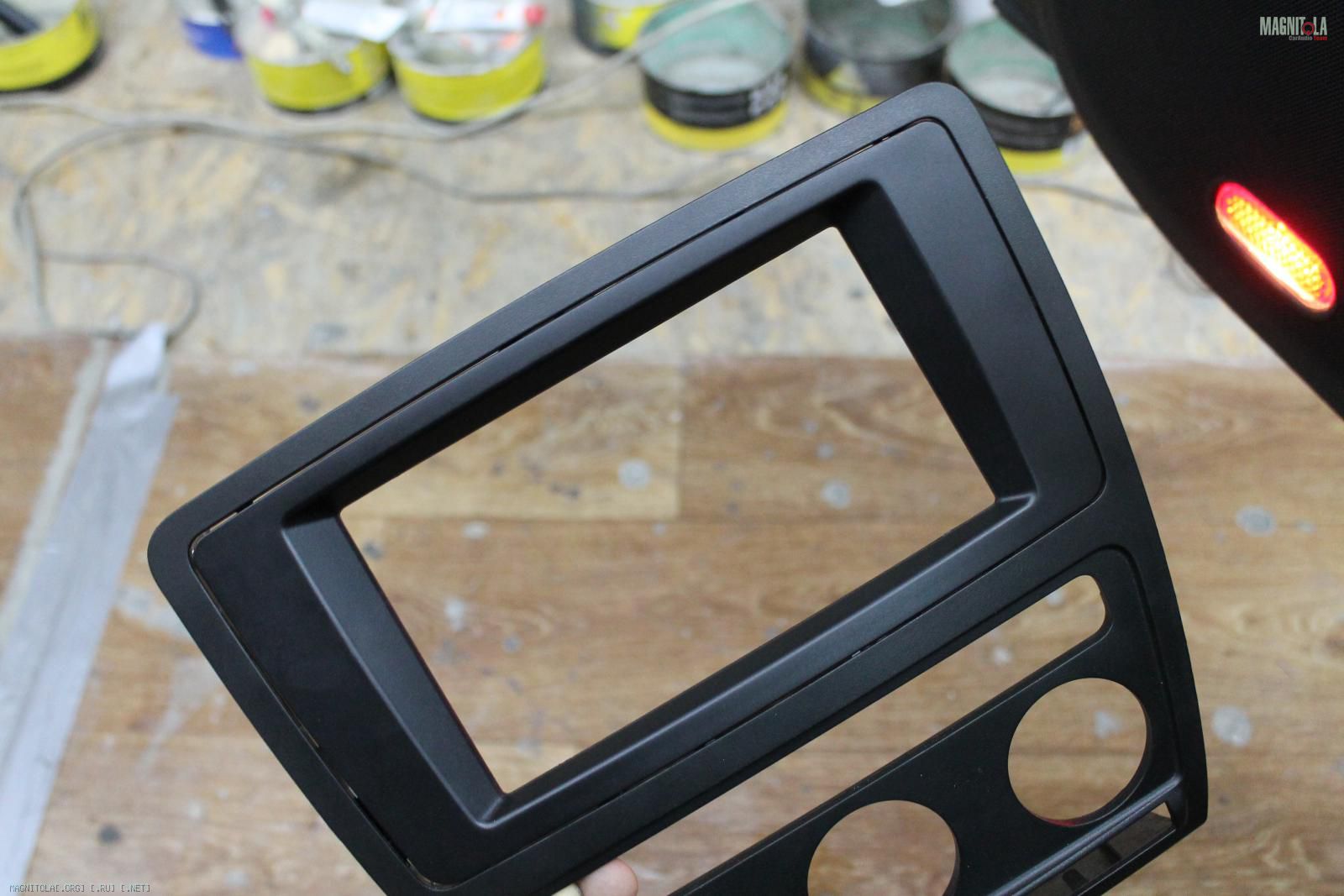

Крепим декоративную рамку...

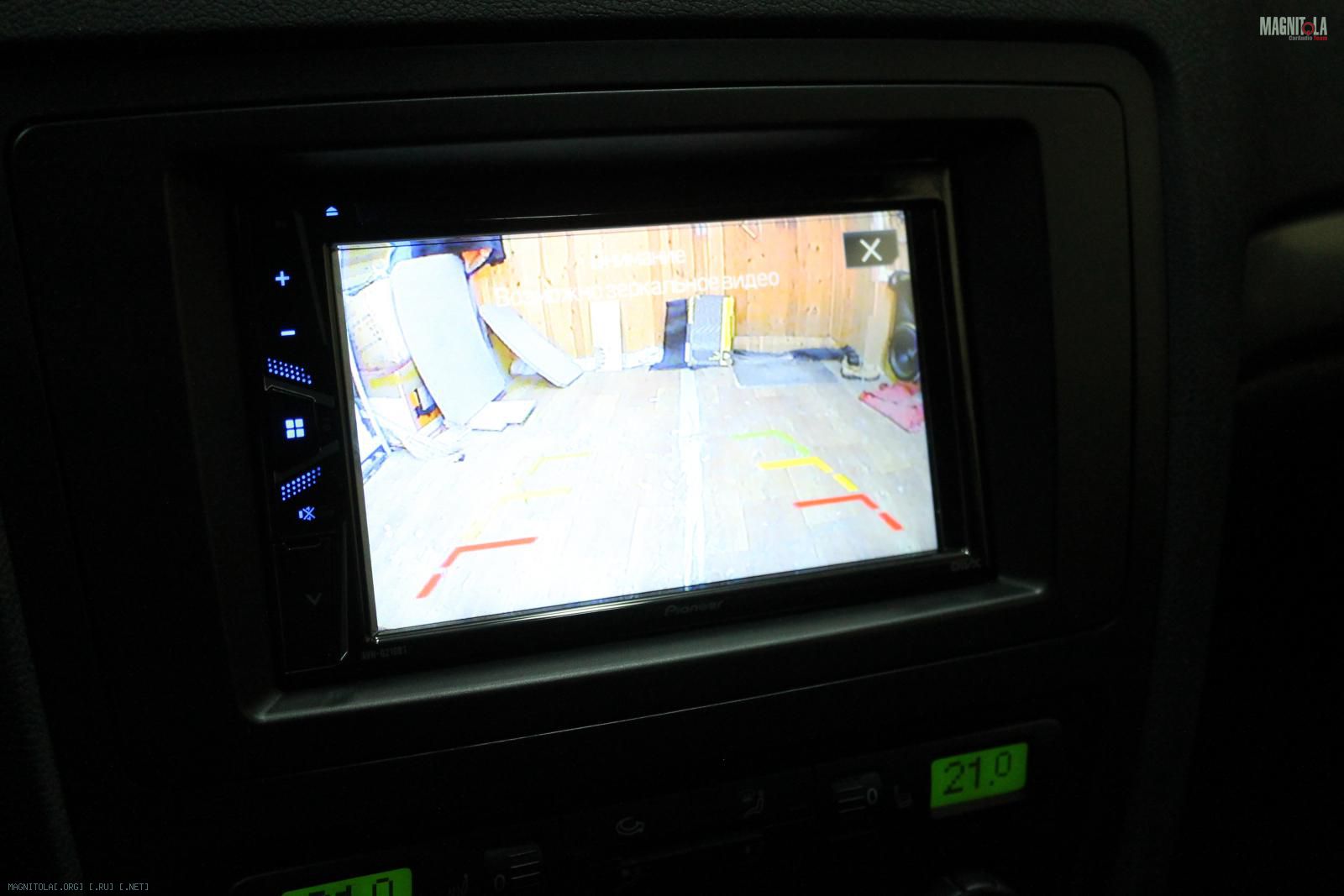

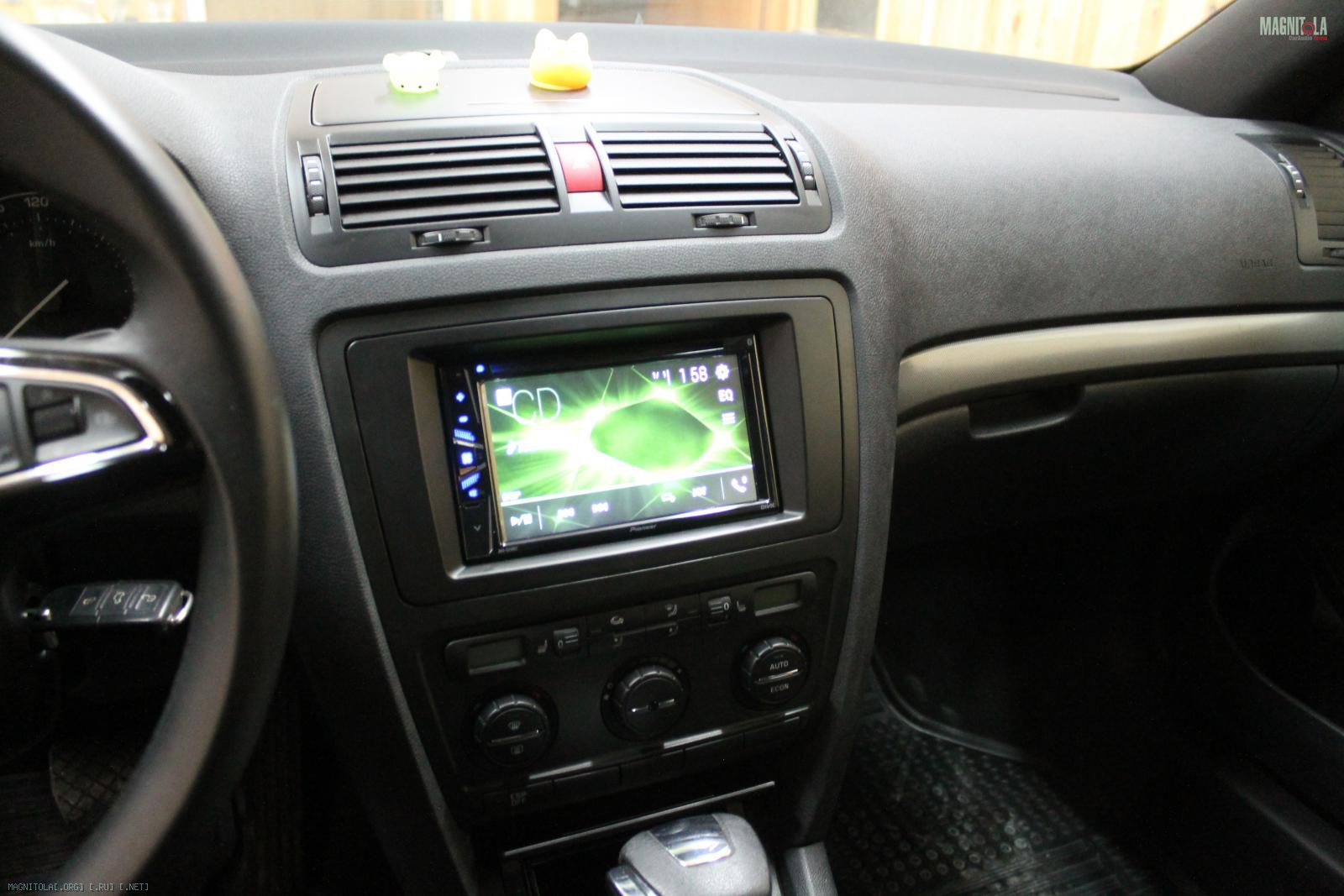

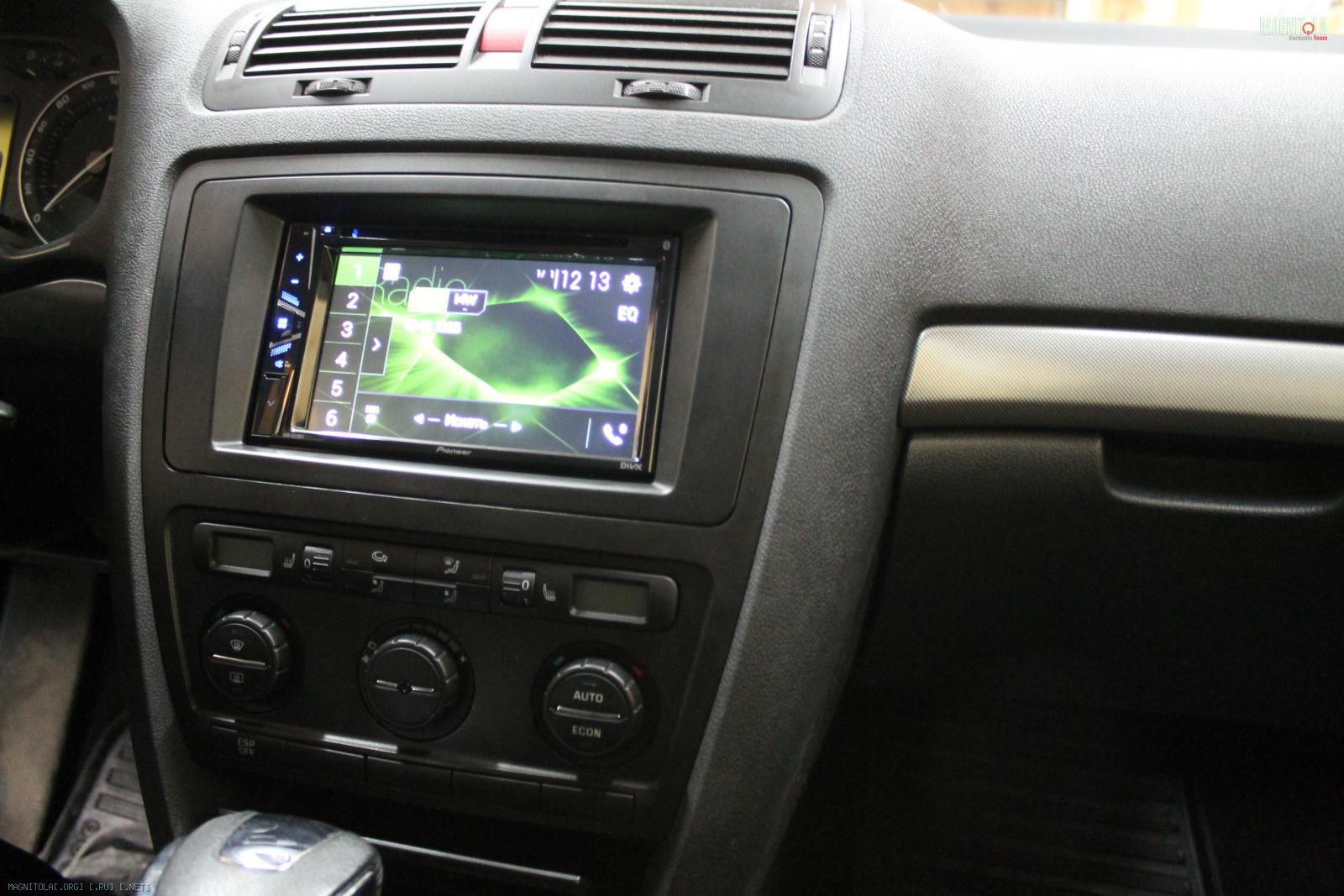

Устанавливаем ГУ и настраиваем систему.
Вложение 1256940 Вложение 1256942 Вложение 1256944 Вложение 1256946 Вложение 1256948 Вложение 1256950 Вложение 1256952 Вложение 1256954 Вложение 1256956
15.12.2018, 23:23
st220

Вложений: 5

Re: Изготовление корпусов для сабвуферов, фальшпанелей

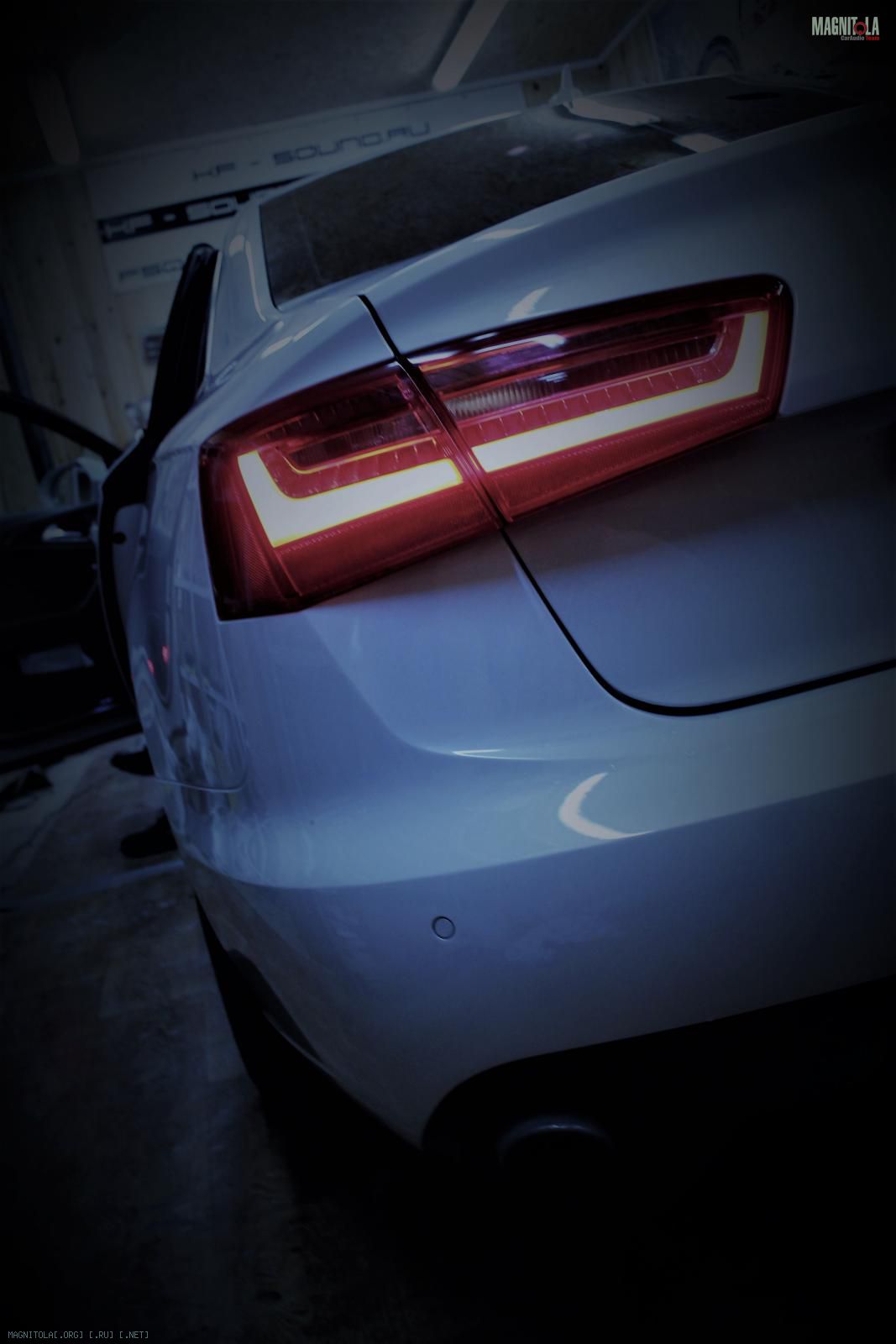

В KF-Sound Technology приехала Audi A6
На устранение дребезга и скрипа деталей салона...
#Аудицентрлобня
https://vk.com/emoji/e/f09f9881.png

Вложение 1256996 Вложение 1256998

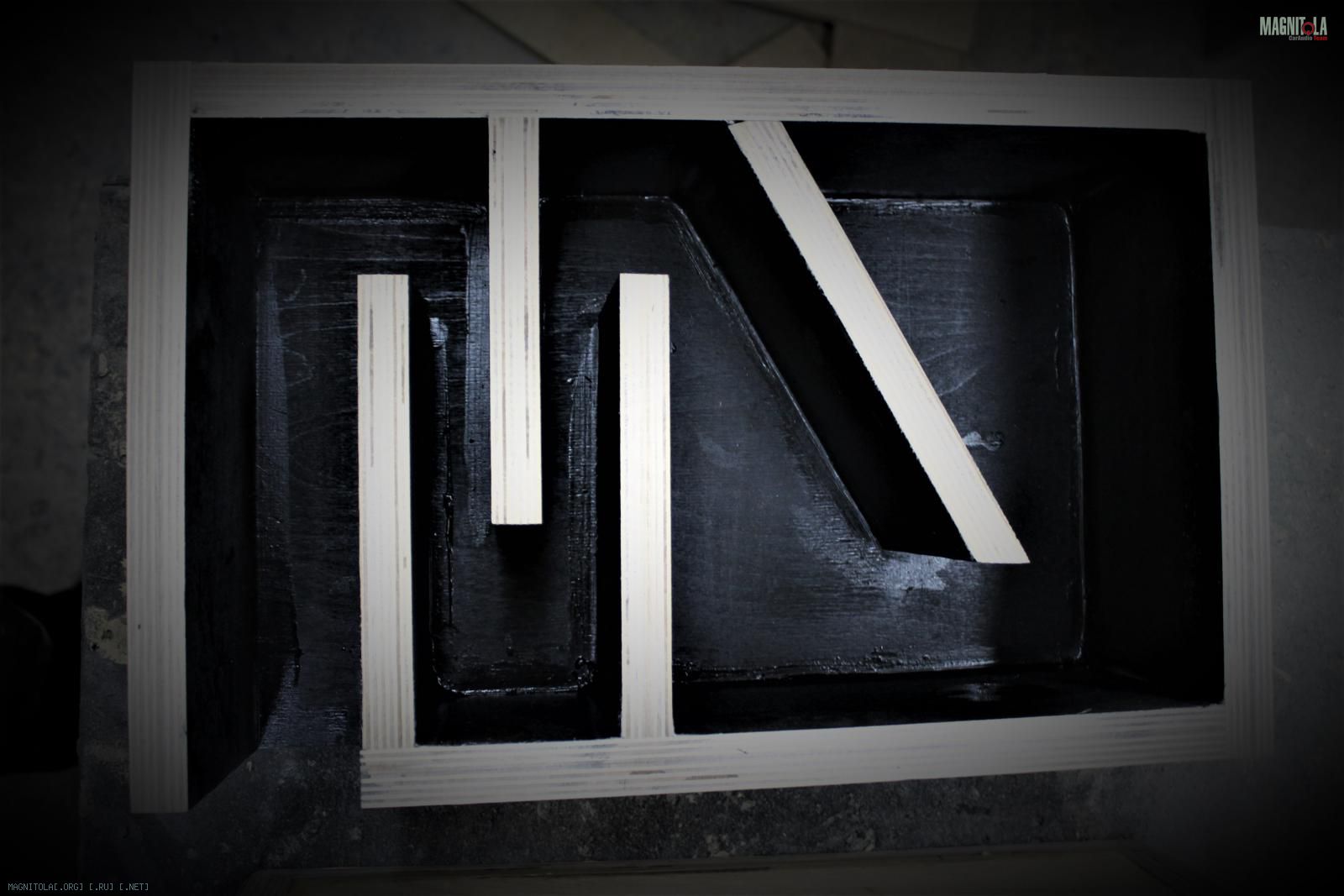

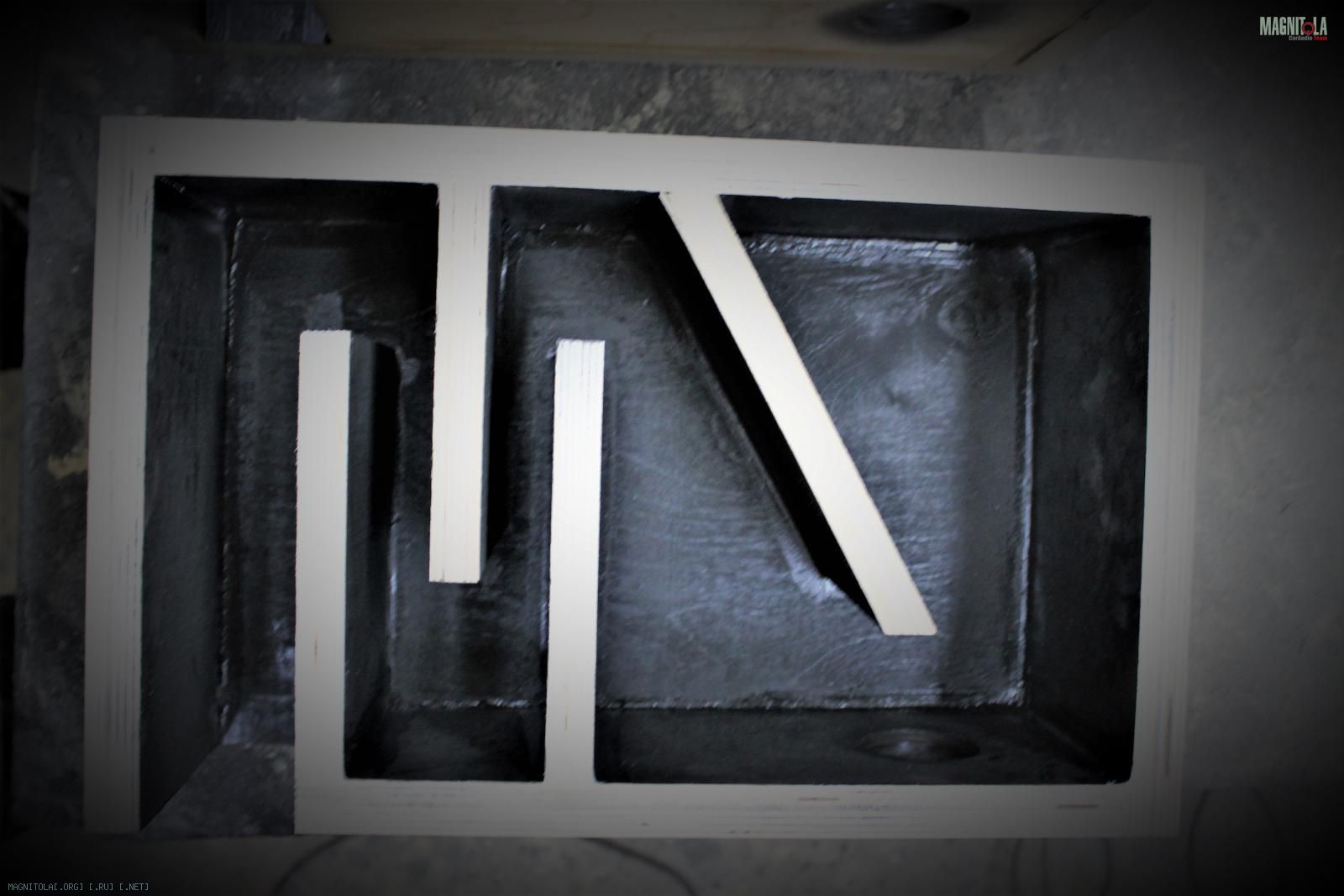

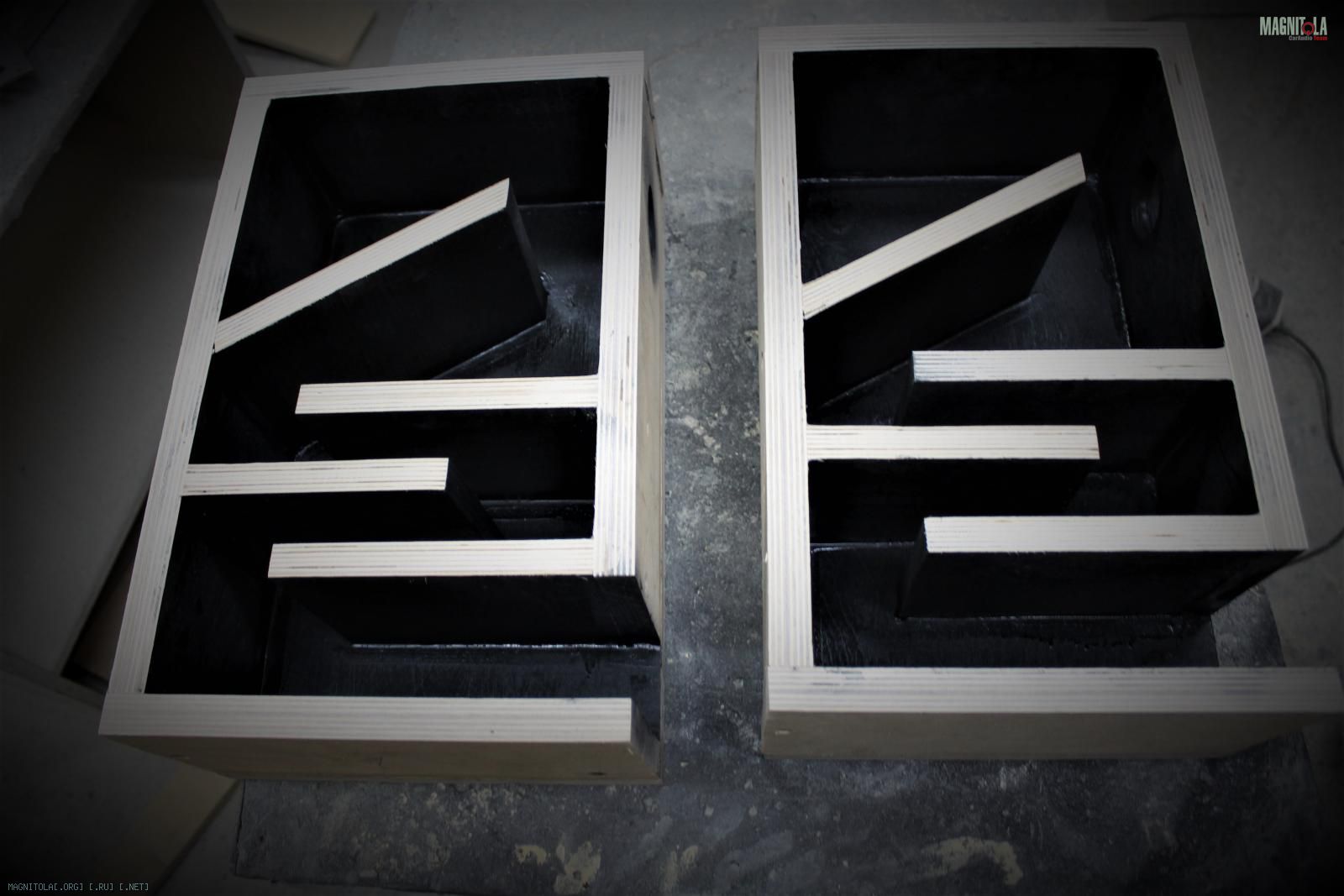

Изготовление домашних акустических систем...
Наружные стенки 22мм, внутренние 18мм
Вложение 1257000 Вложение 1257002 Вложение 1257004
