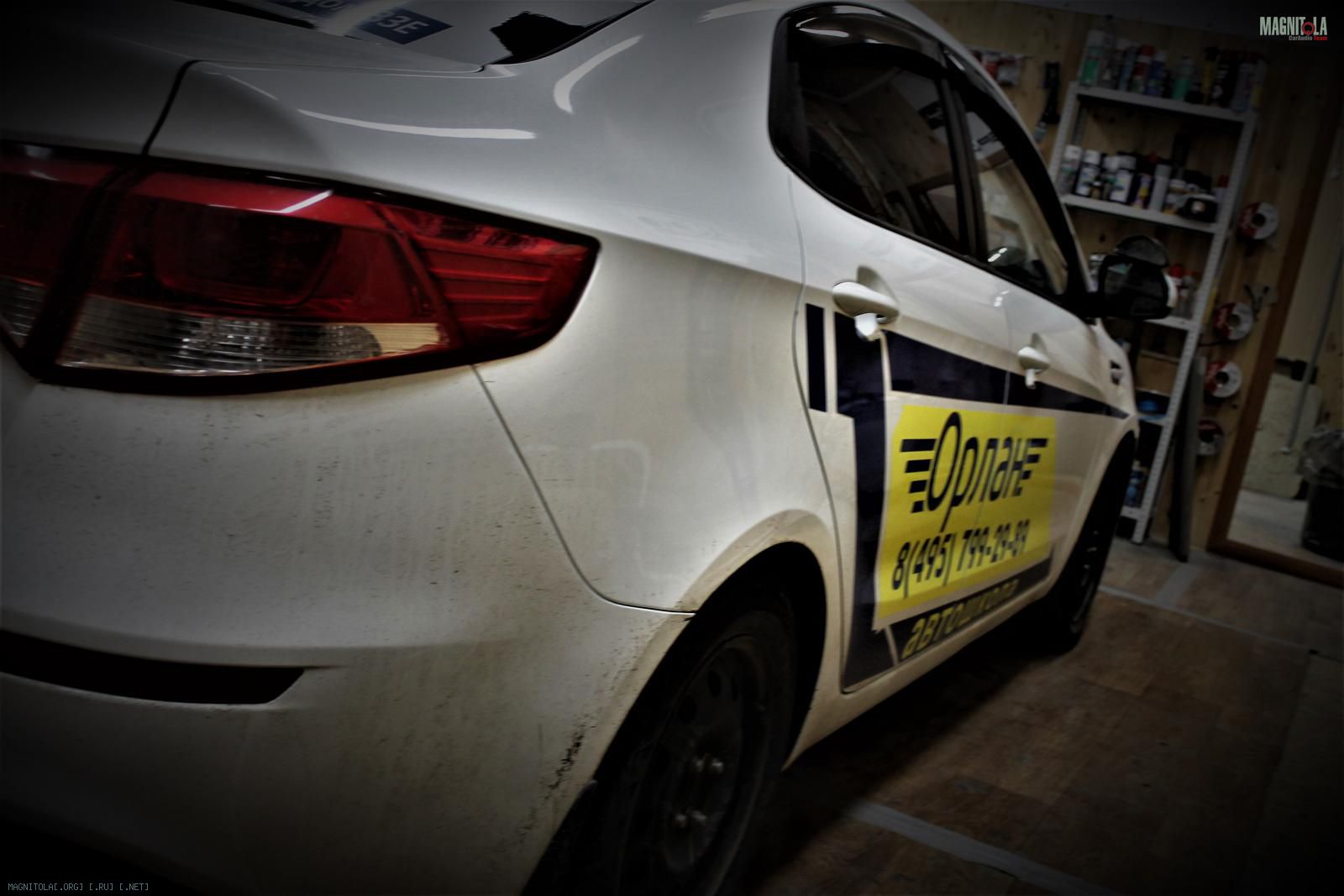

В KF-Sound Technology приехала KIA Rio
Вложение 1275695Вложение 1275697Вложение 1275699

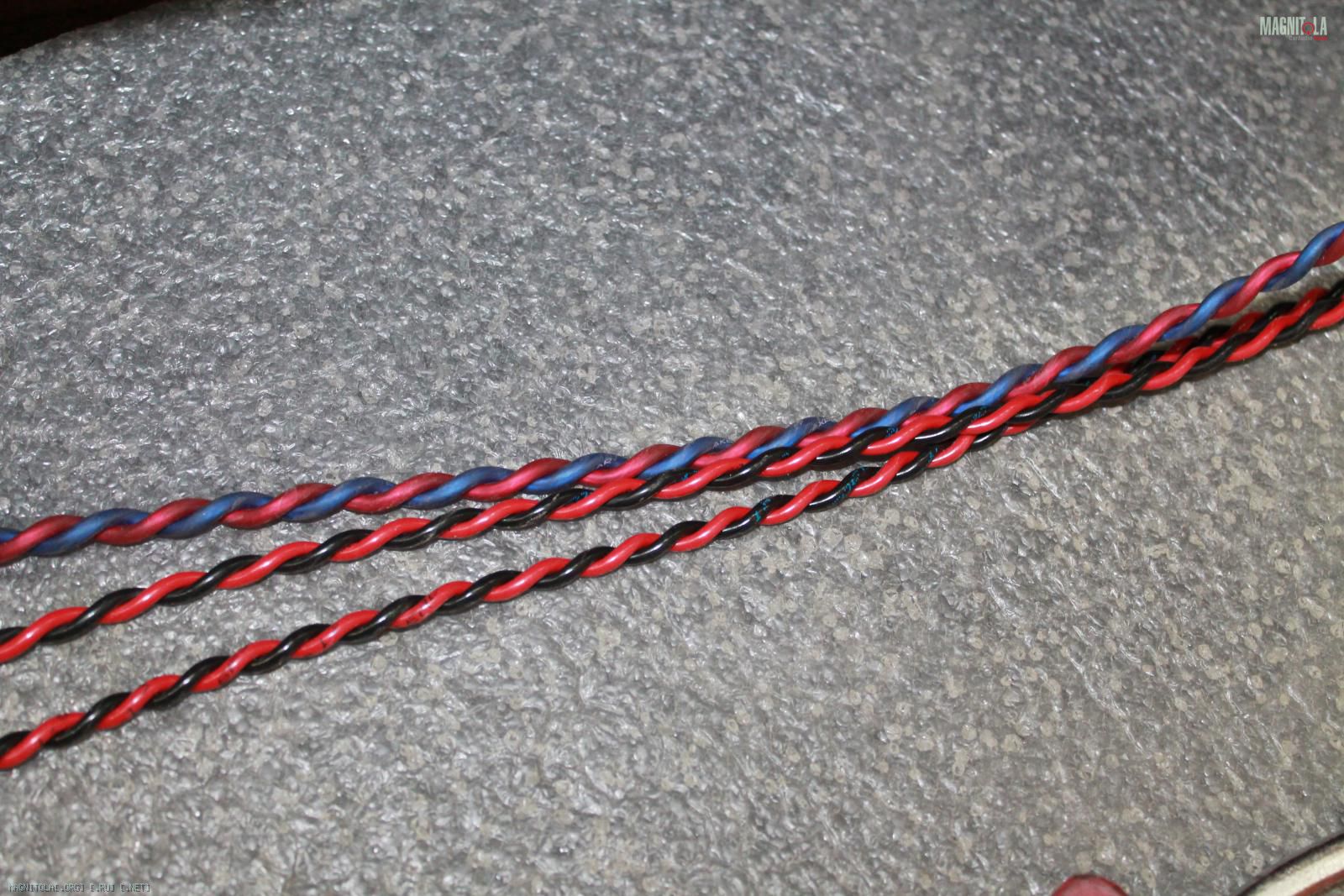

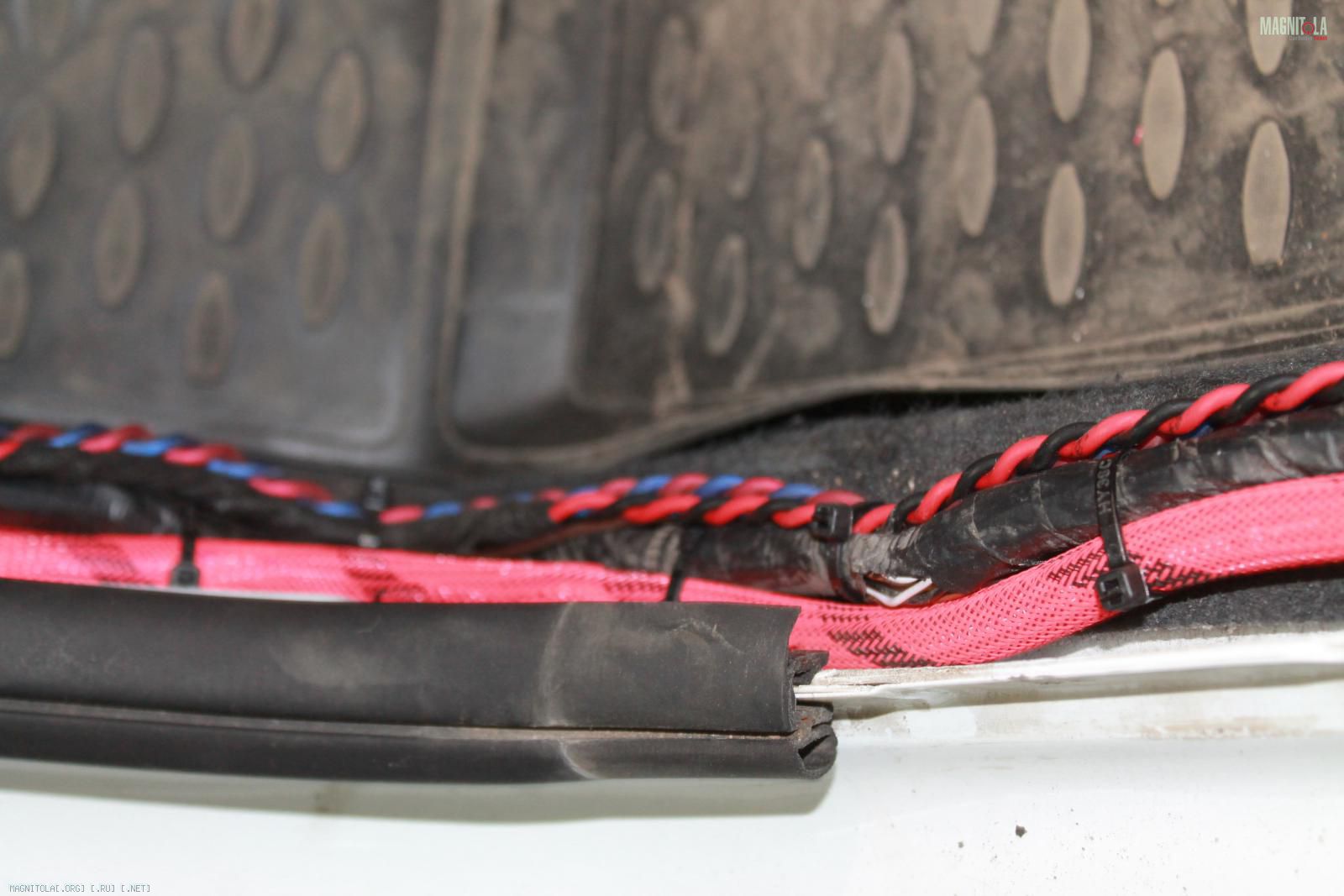

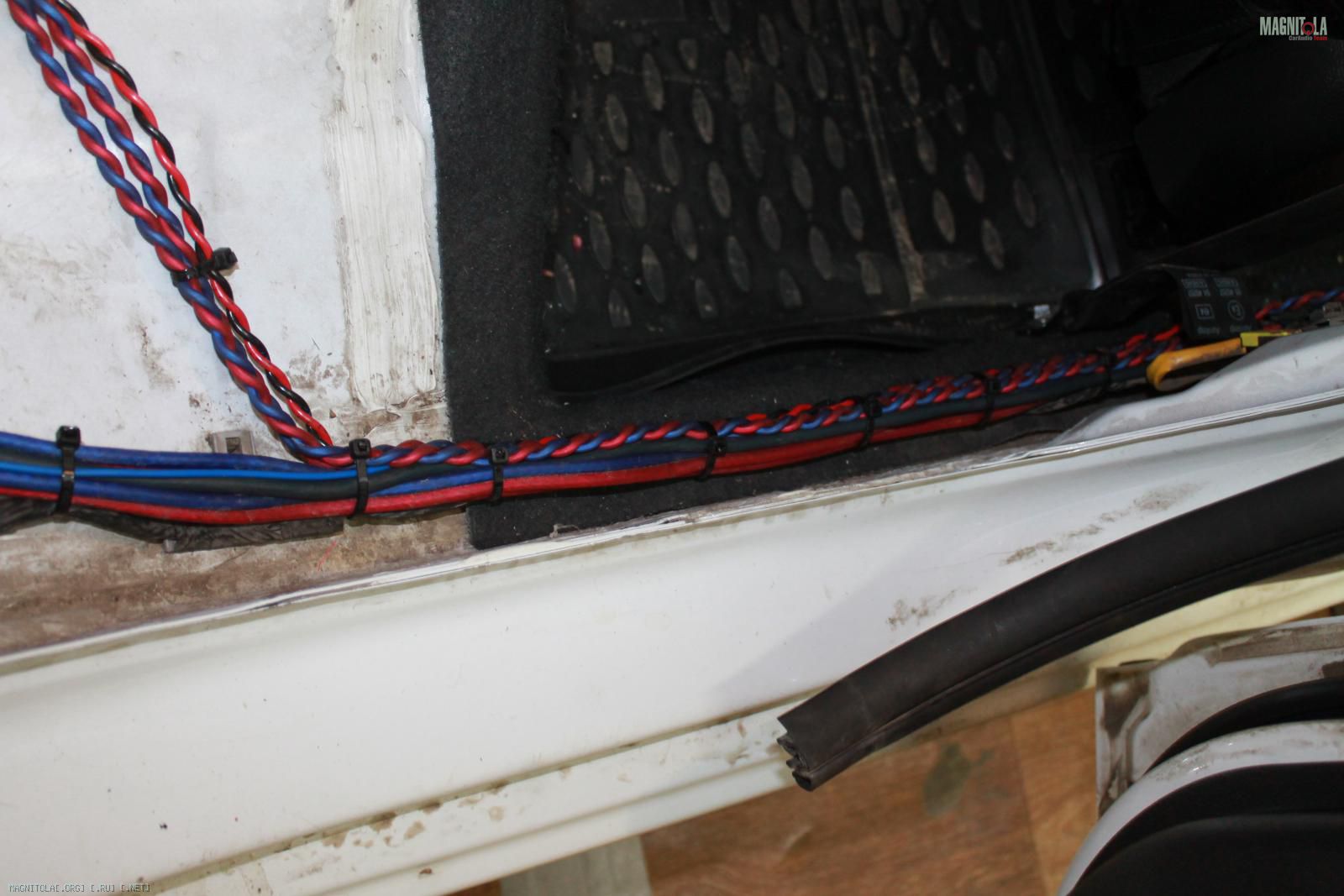

Вяжем в косу акустическую проводку.

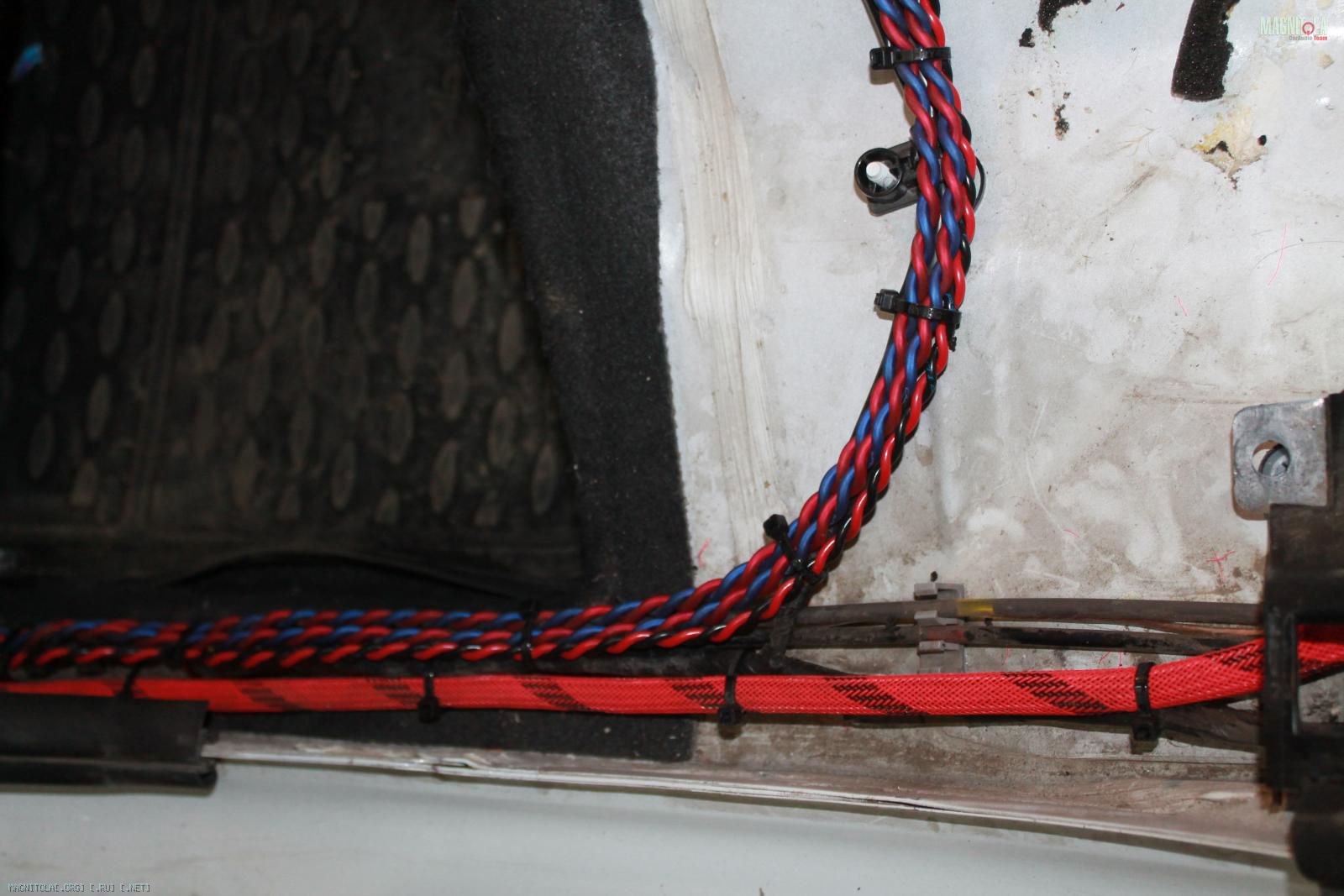

Перекладываем, закрепляем акустическую и силовую проводку.
Вложение 1275701Вложение 1275703Вложение 1275705Вложение 1275707Вложение 1275709Вложение 1275711Вложение 1275713Вложение 1275715Вложение 1275717

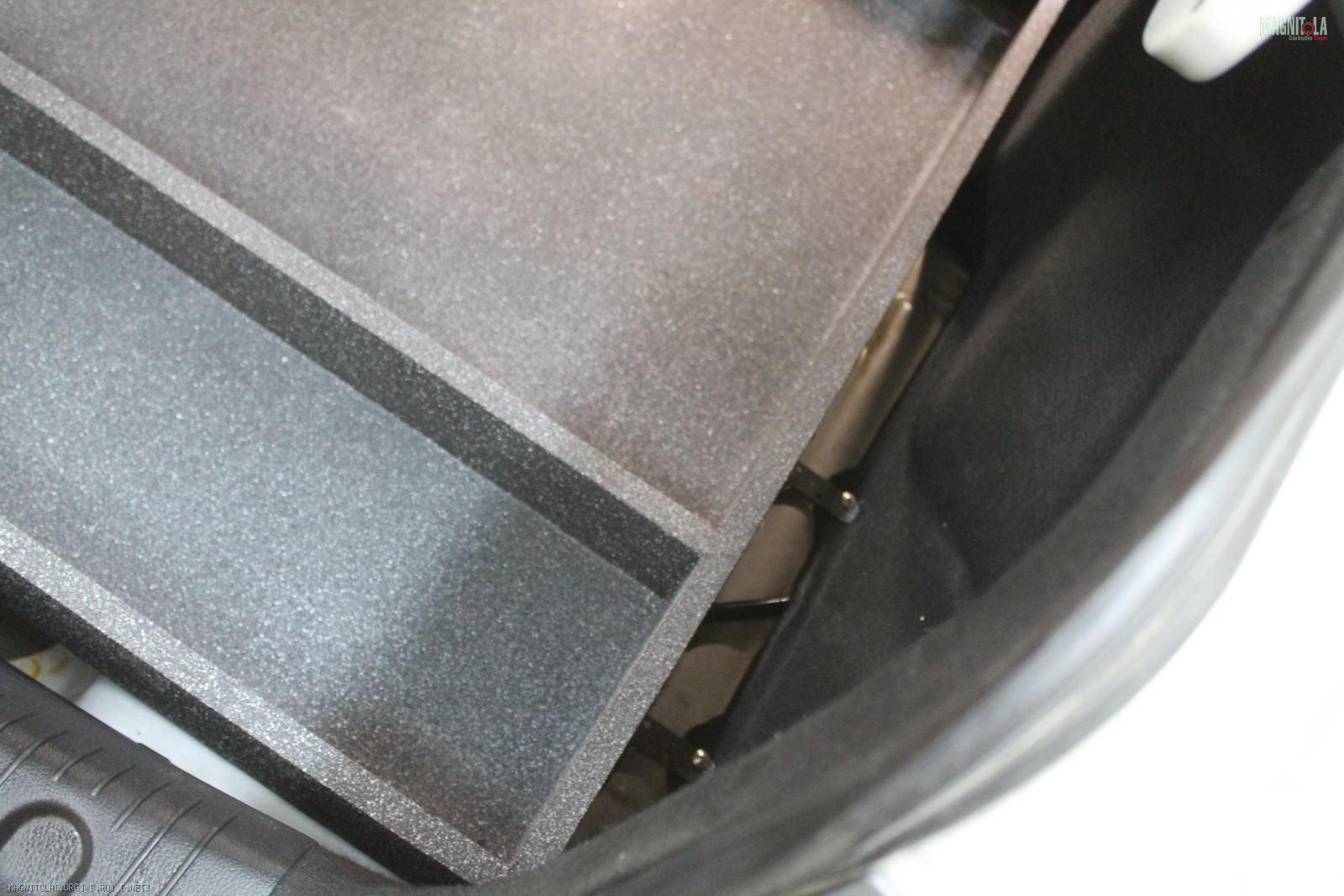

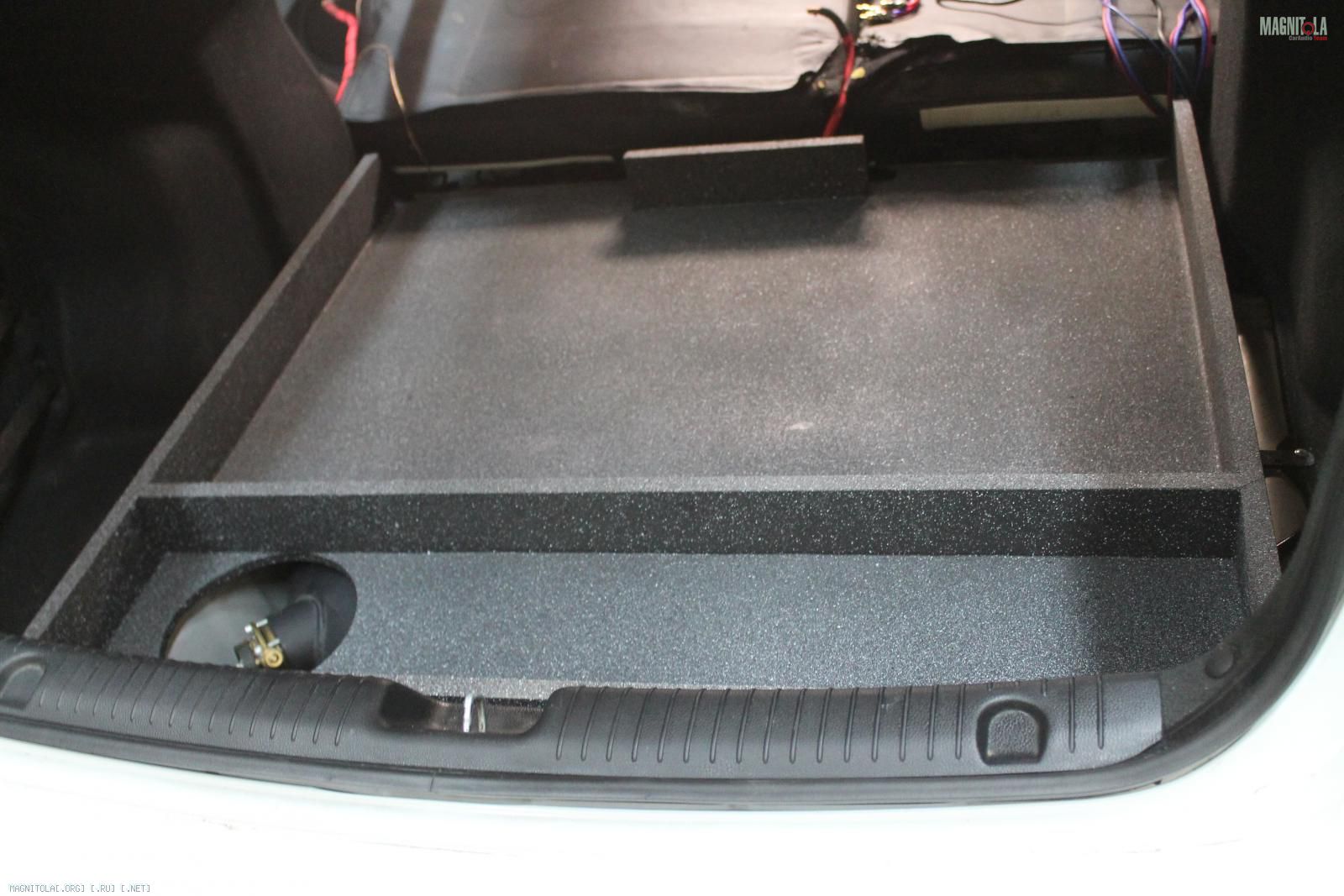

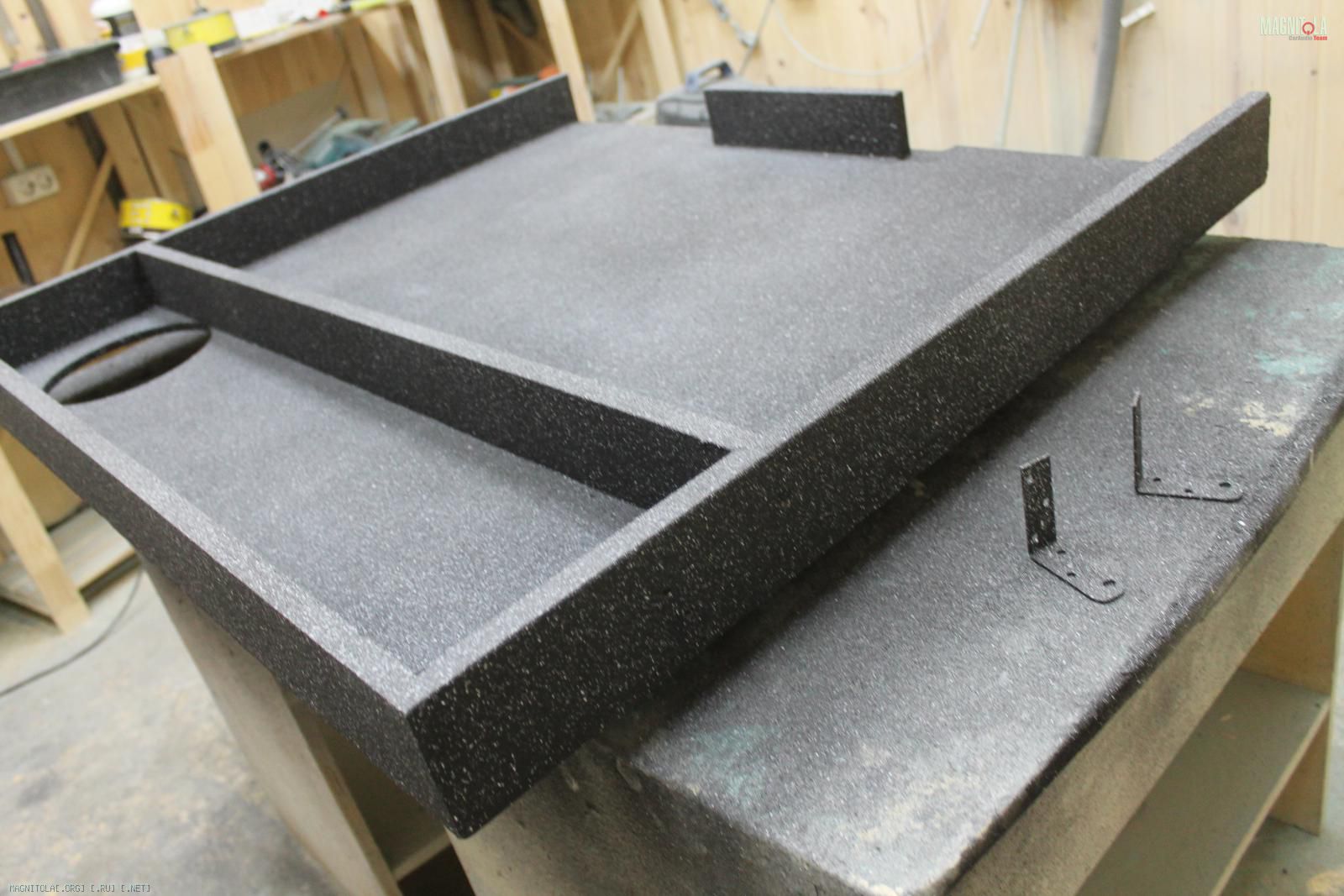

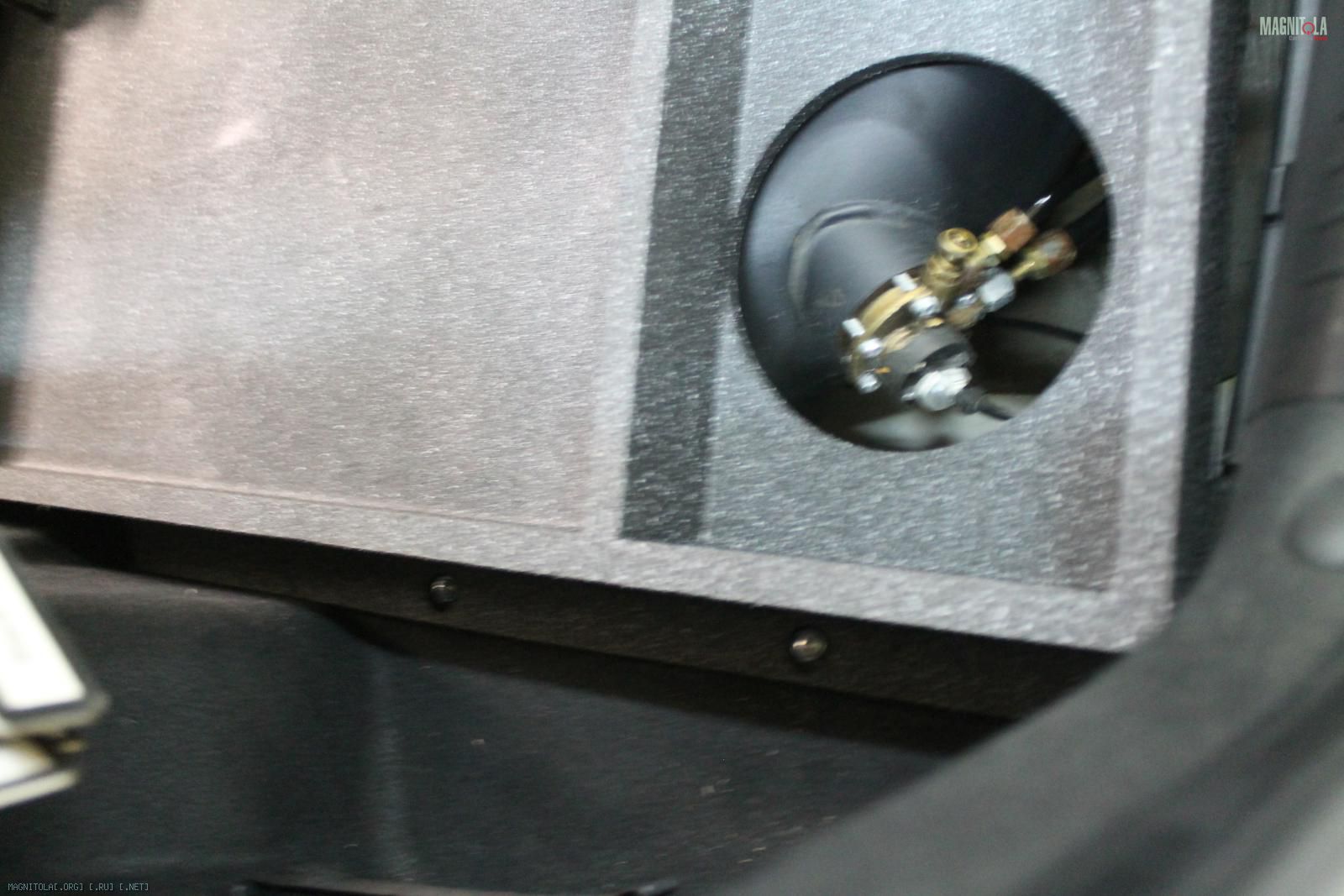

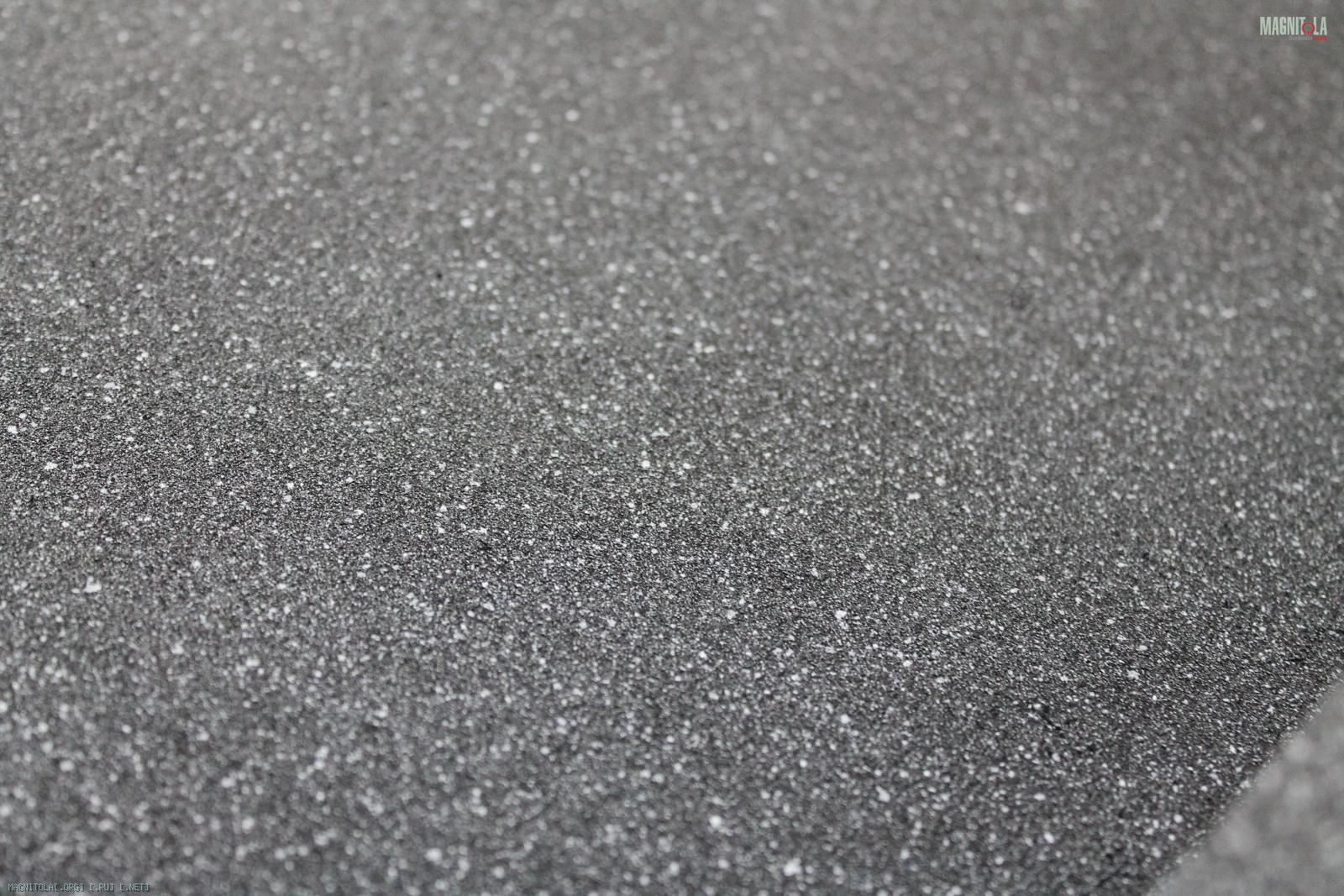

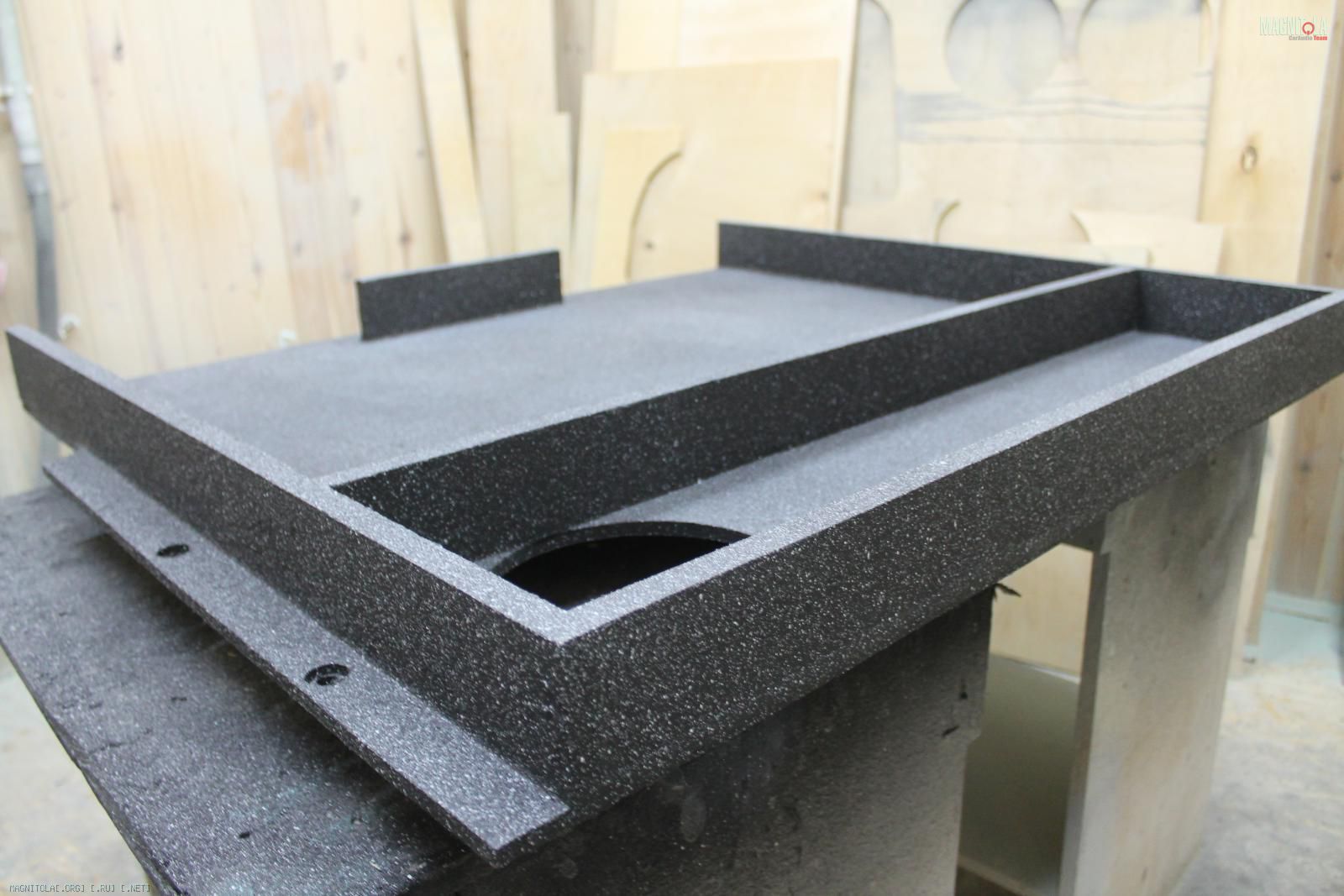

Изготавливаем/красим фальшпол, с доступом к газовому оборудованию.
Крепление в штатные места.
Вложение 1275719Вложение 1275721Вложение 1275723Вложение 1275725Вложение 1275727Вложение 1275729Вложение 1275731Вложение 1275733Вложение 1275735

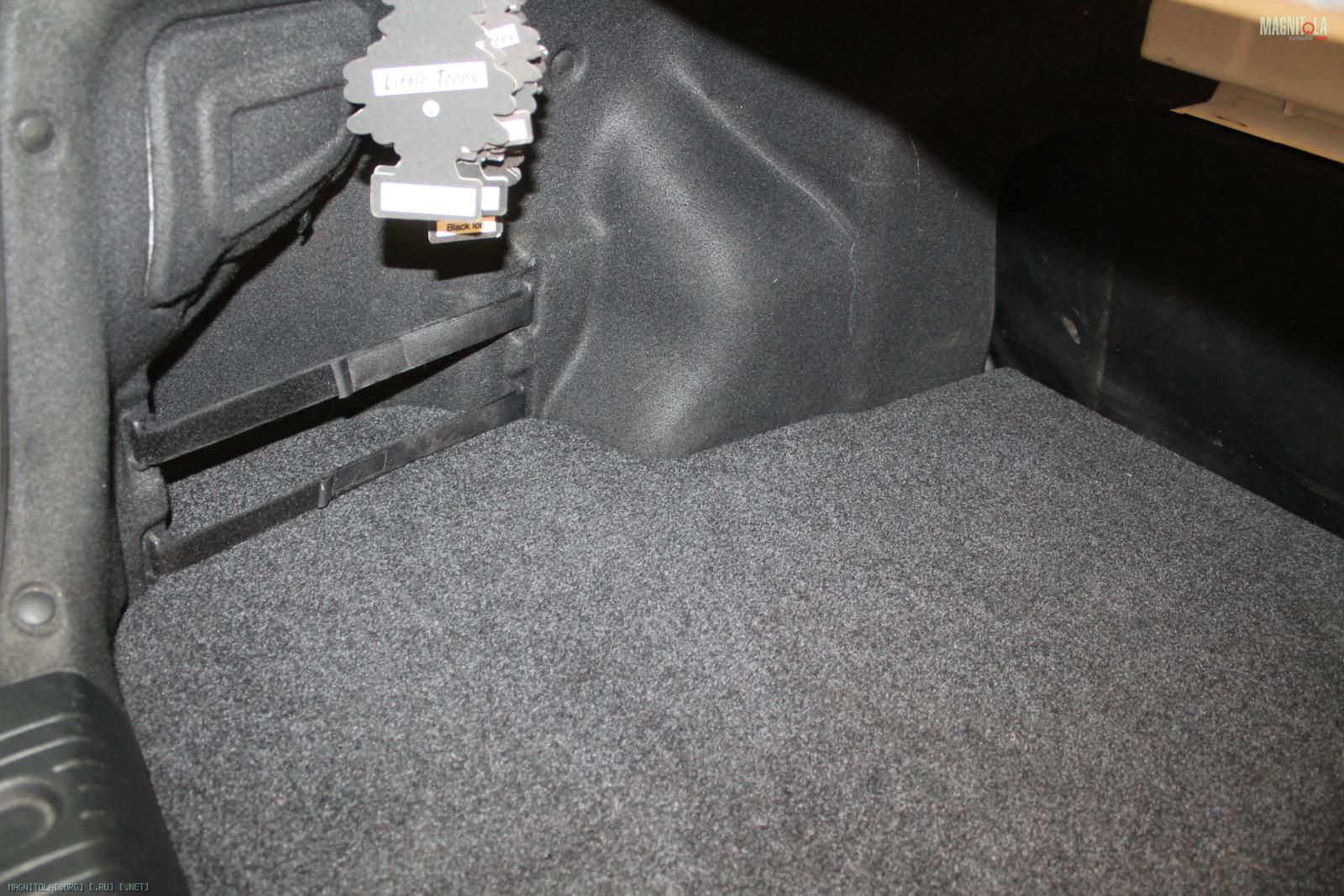

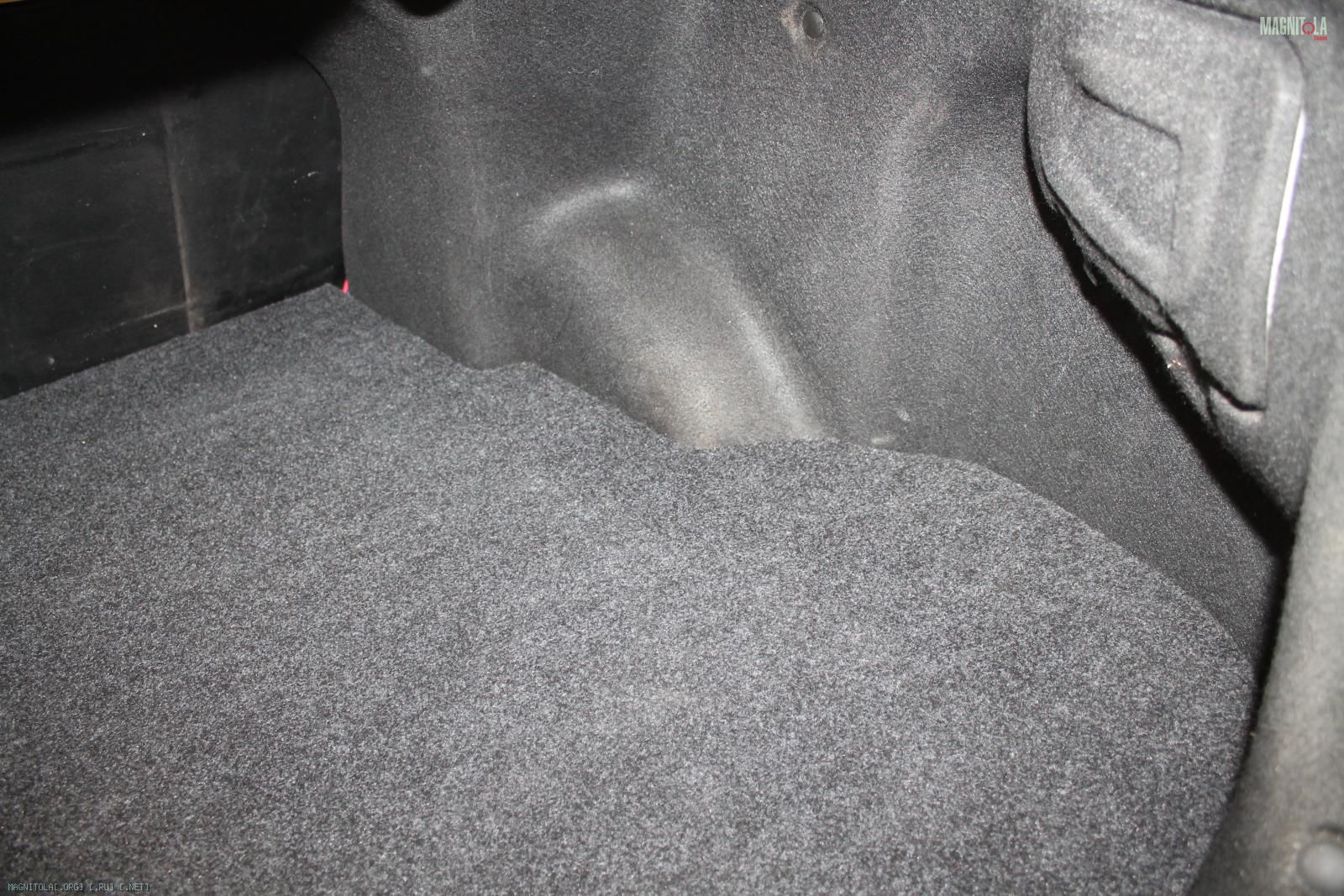

Крышка фальшпола, идеально повторяющая контур багажника.
Вложение 1275737Вложение 1275739Вложение 1275741Вложение 1275743

KIA Rio

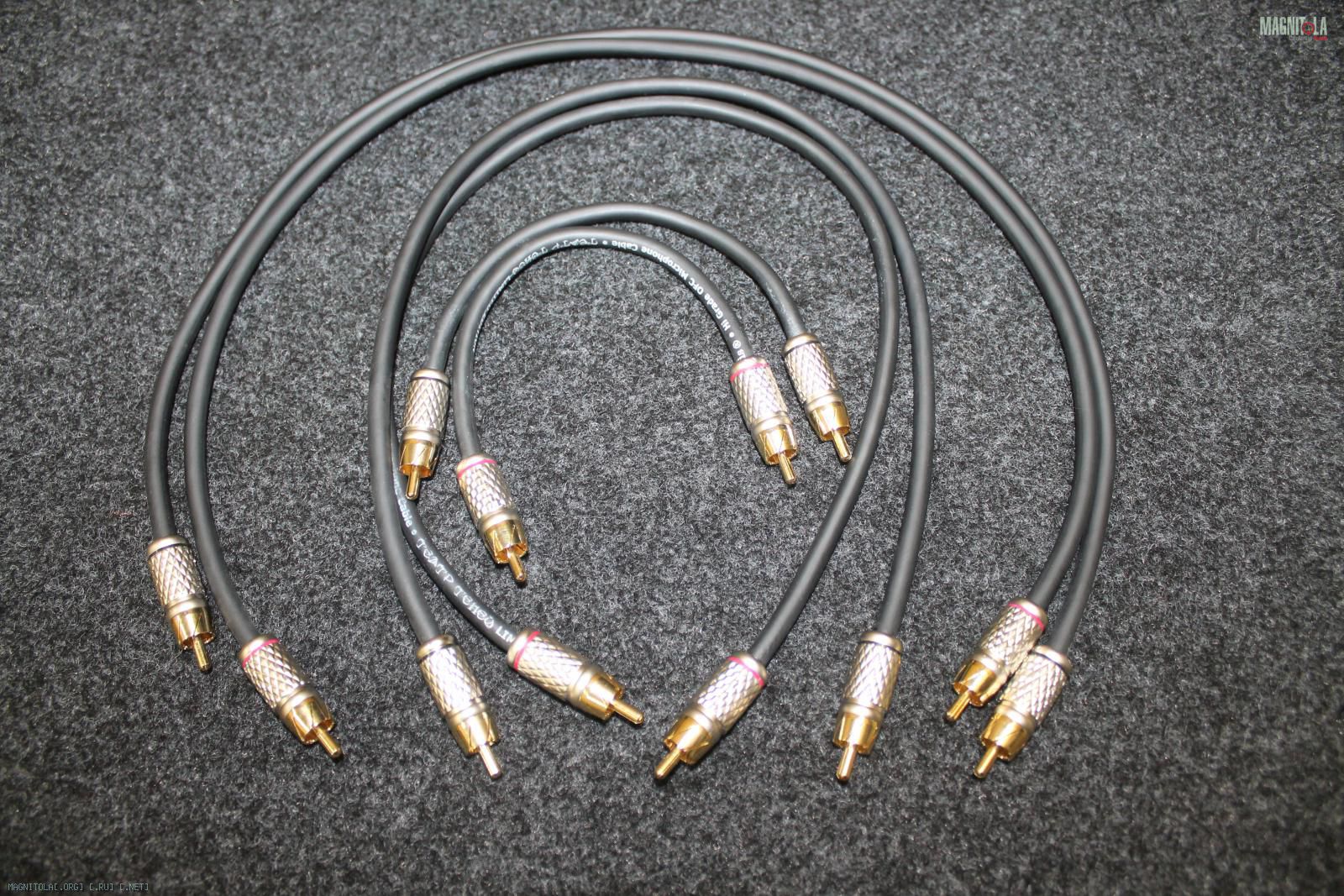

Паяем межблочные провода нужной длины.
Вложение 1275811Вложение 1275813

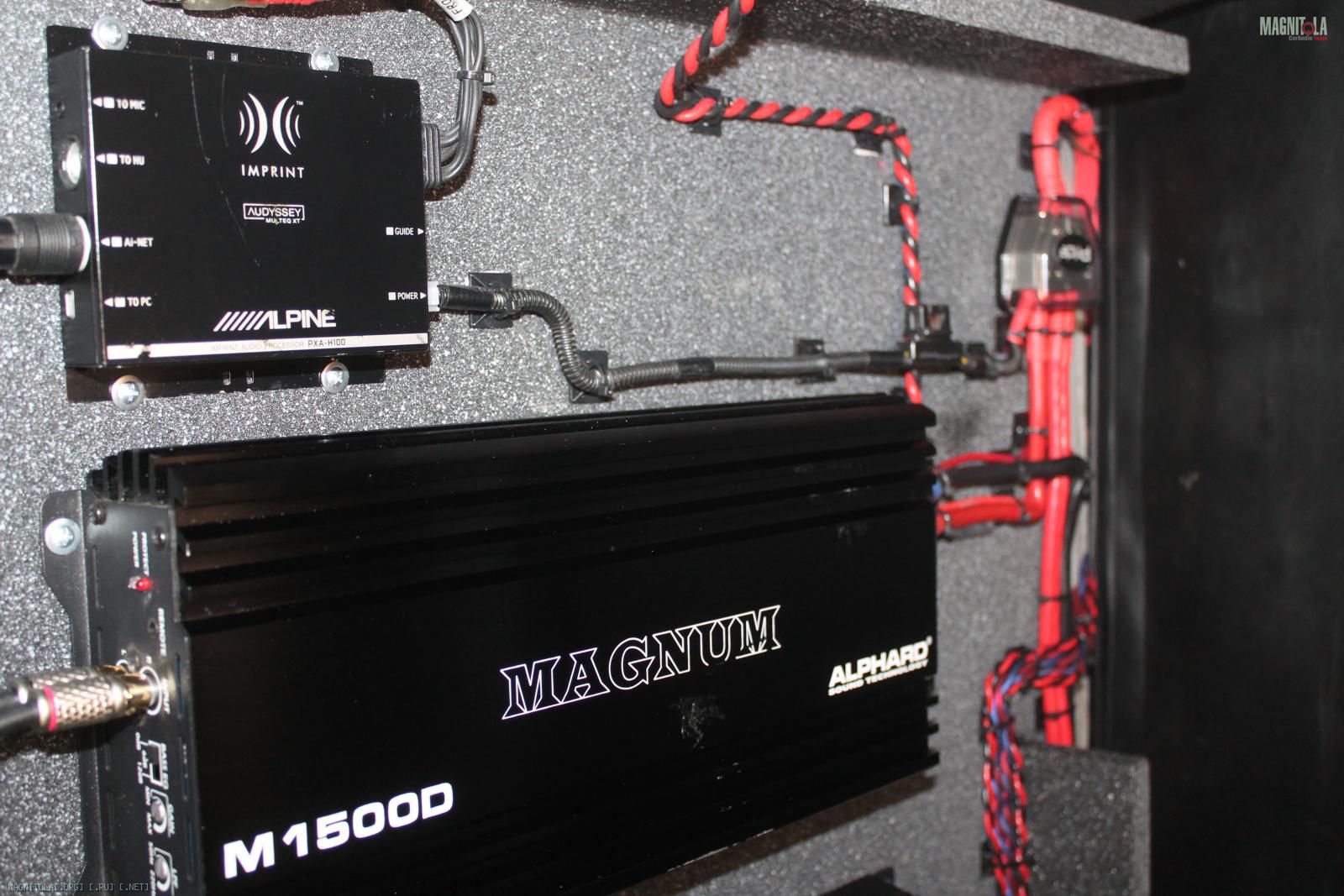

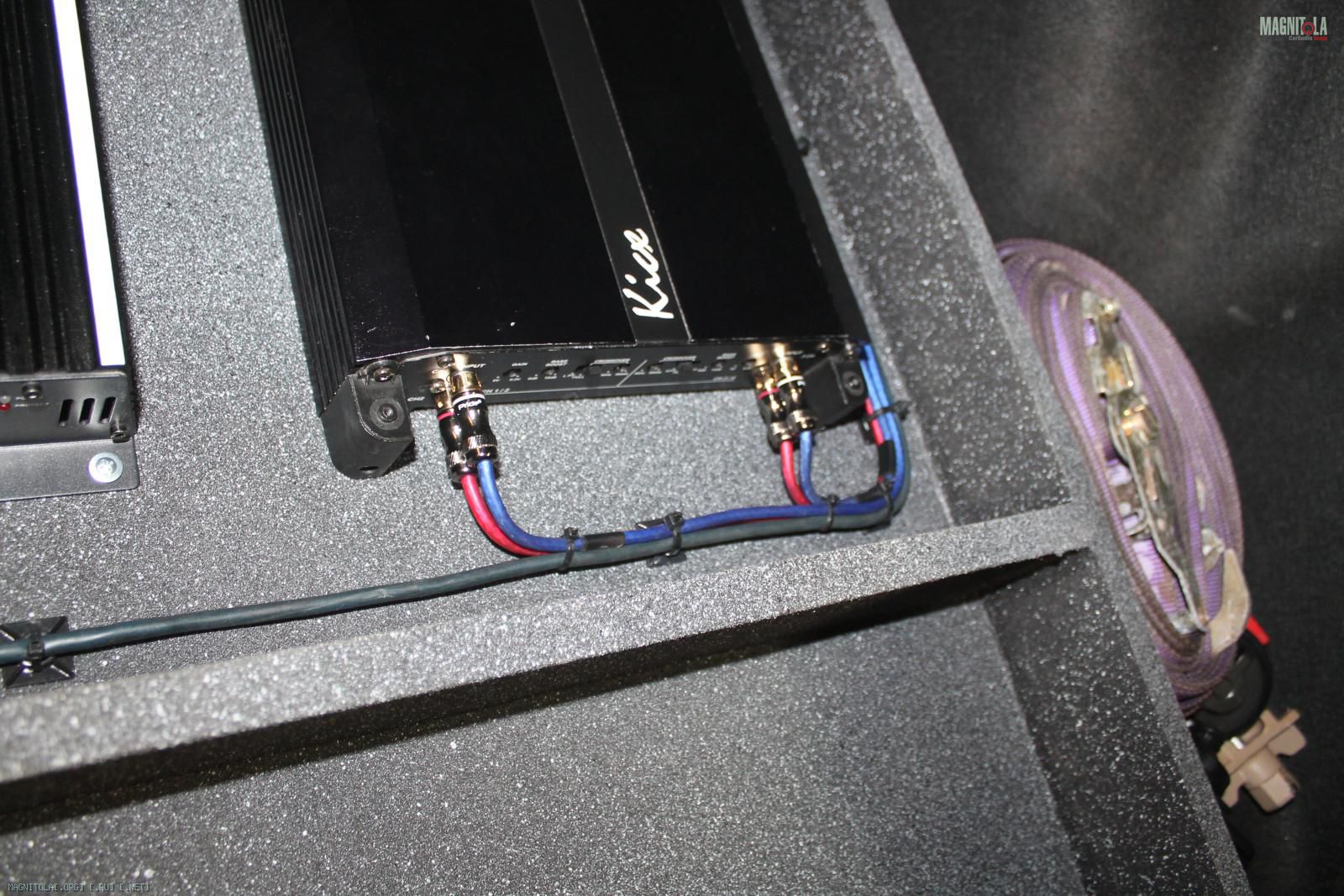

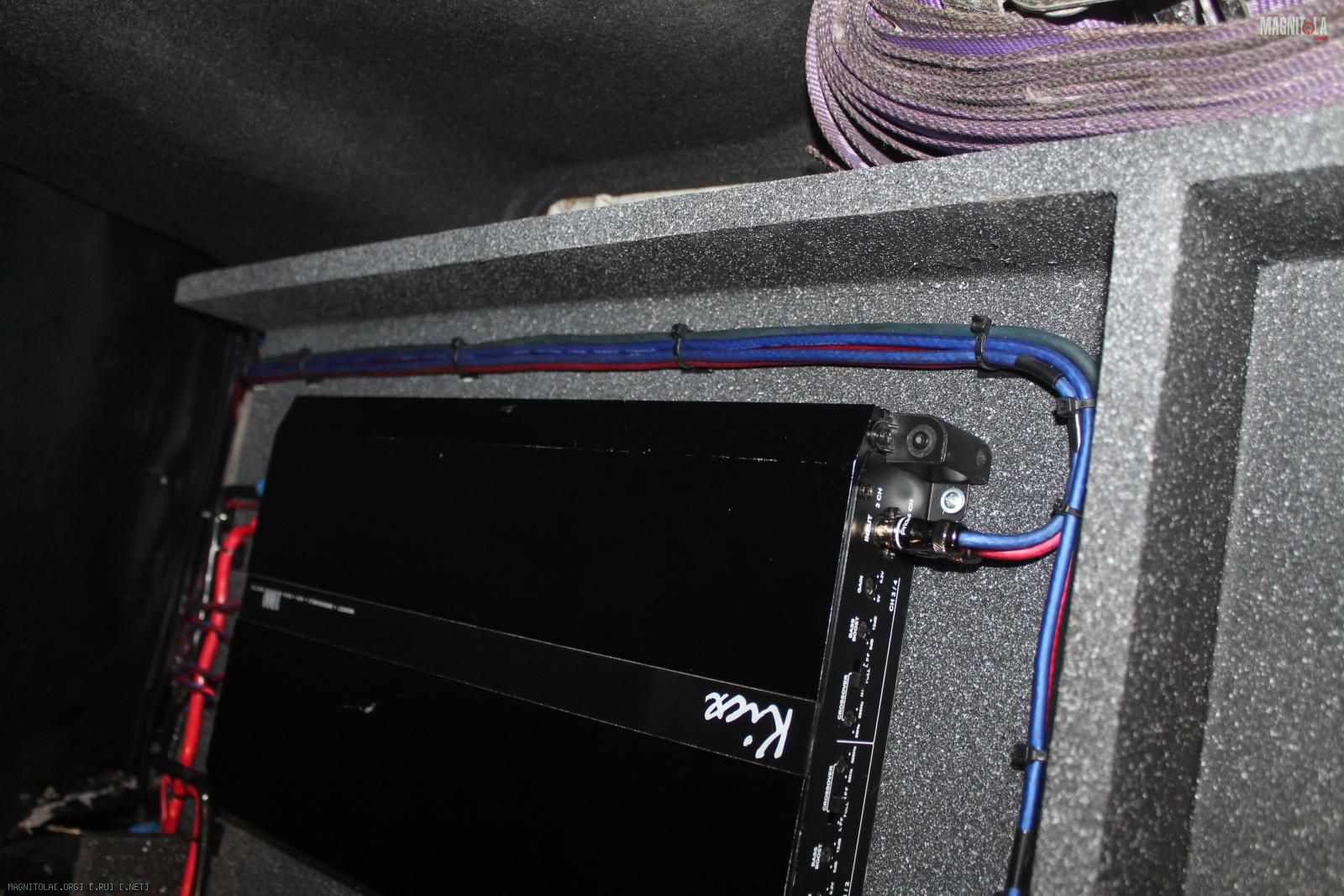

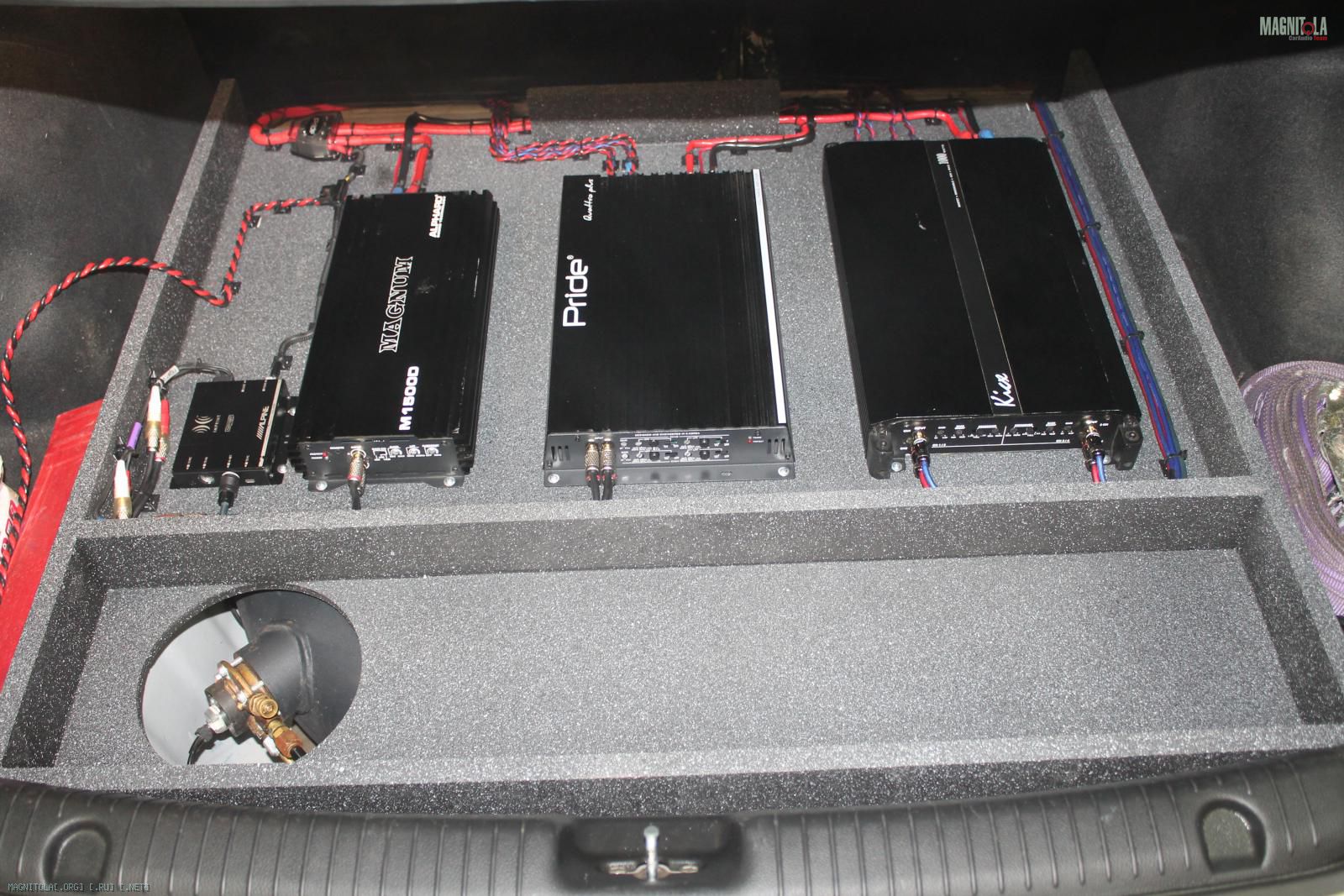

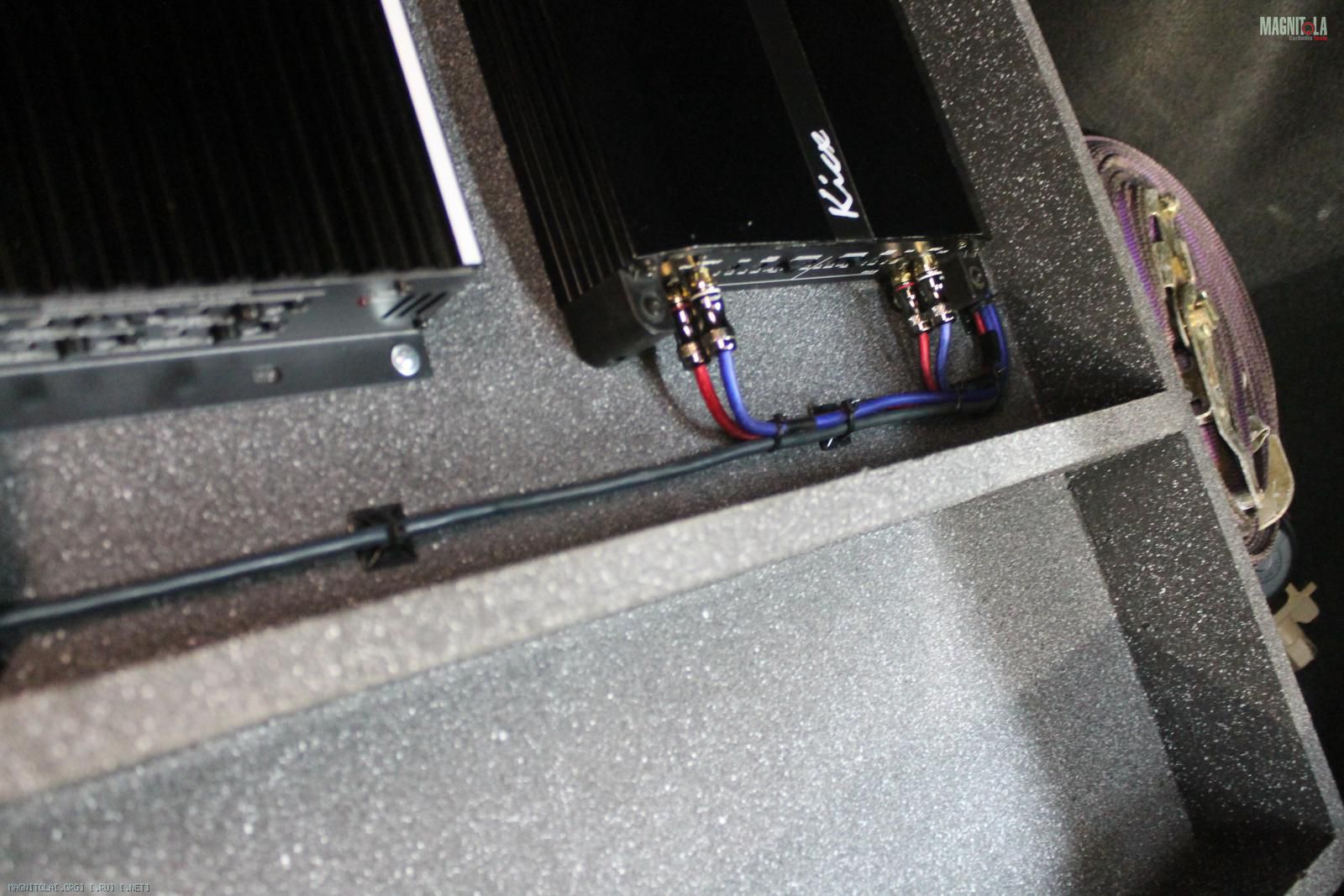

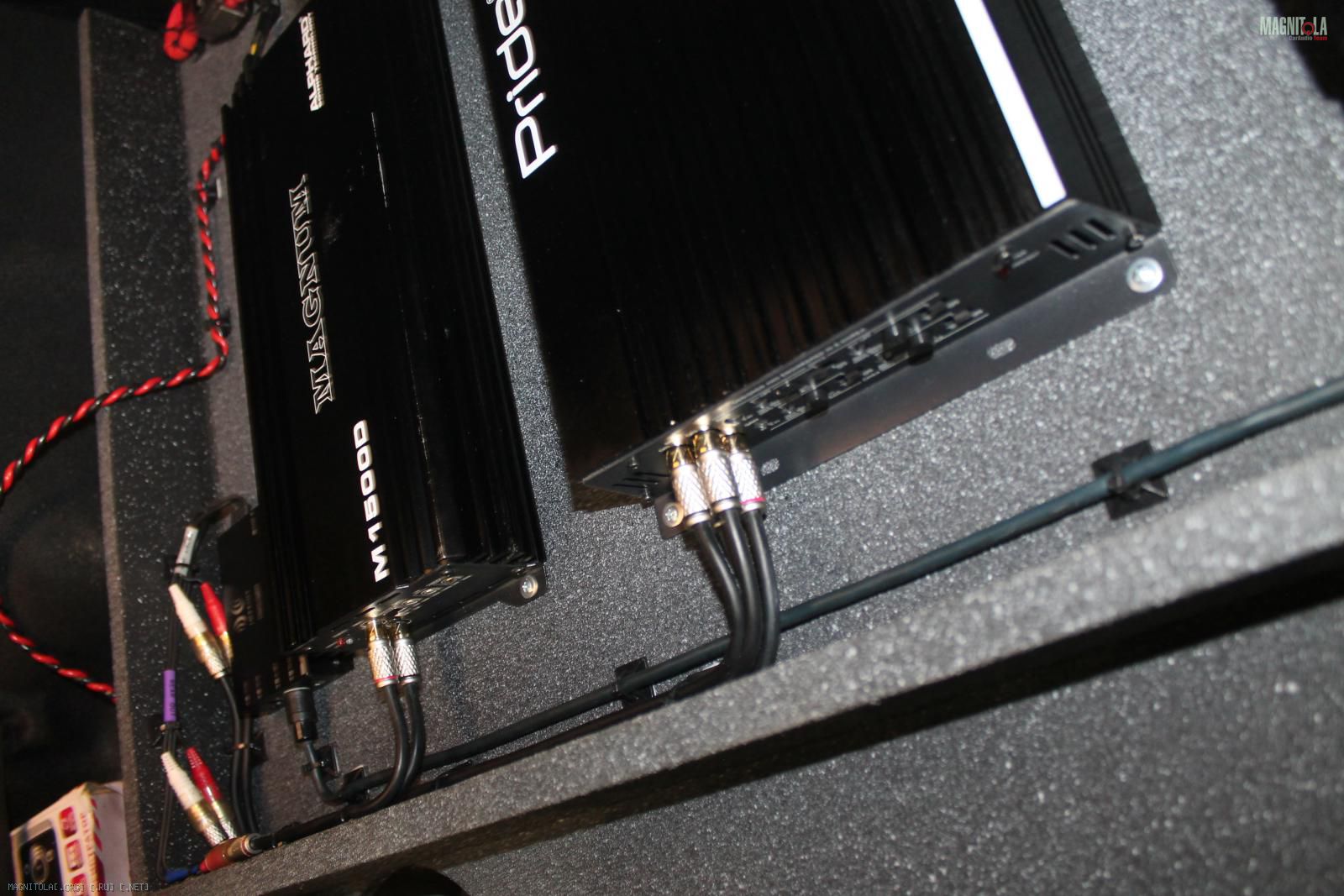

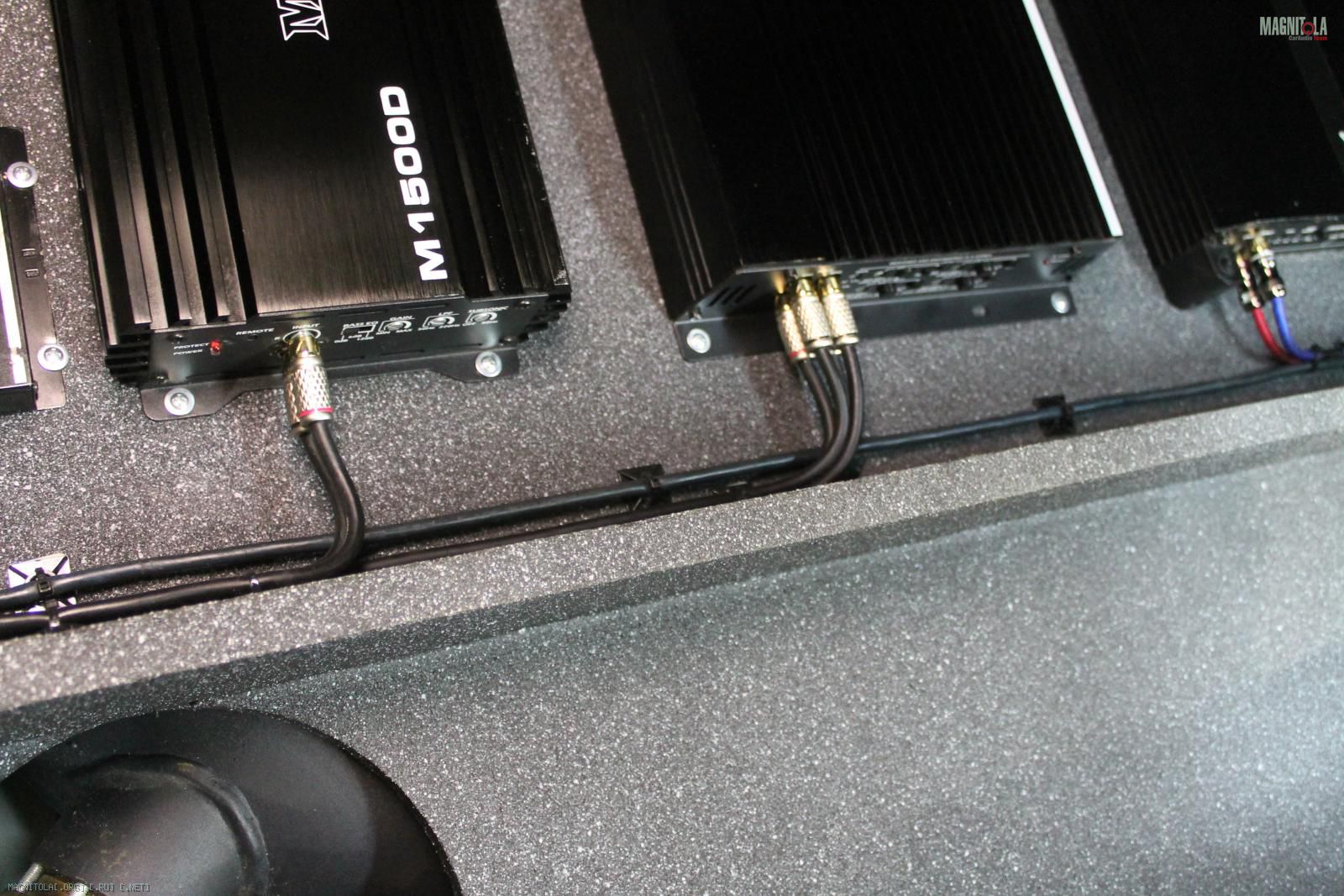

Коммутация, подключение...
Вложение 1275815Вложение 1275817Вложение 1275819Вложение 1275821Вложение 1275823Вложение 1275825Вложение 1275827Вложение 1275829Вложение 1275831Вложение 1275833Вложение 1275835Вложение 1275837

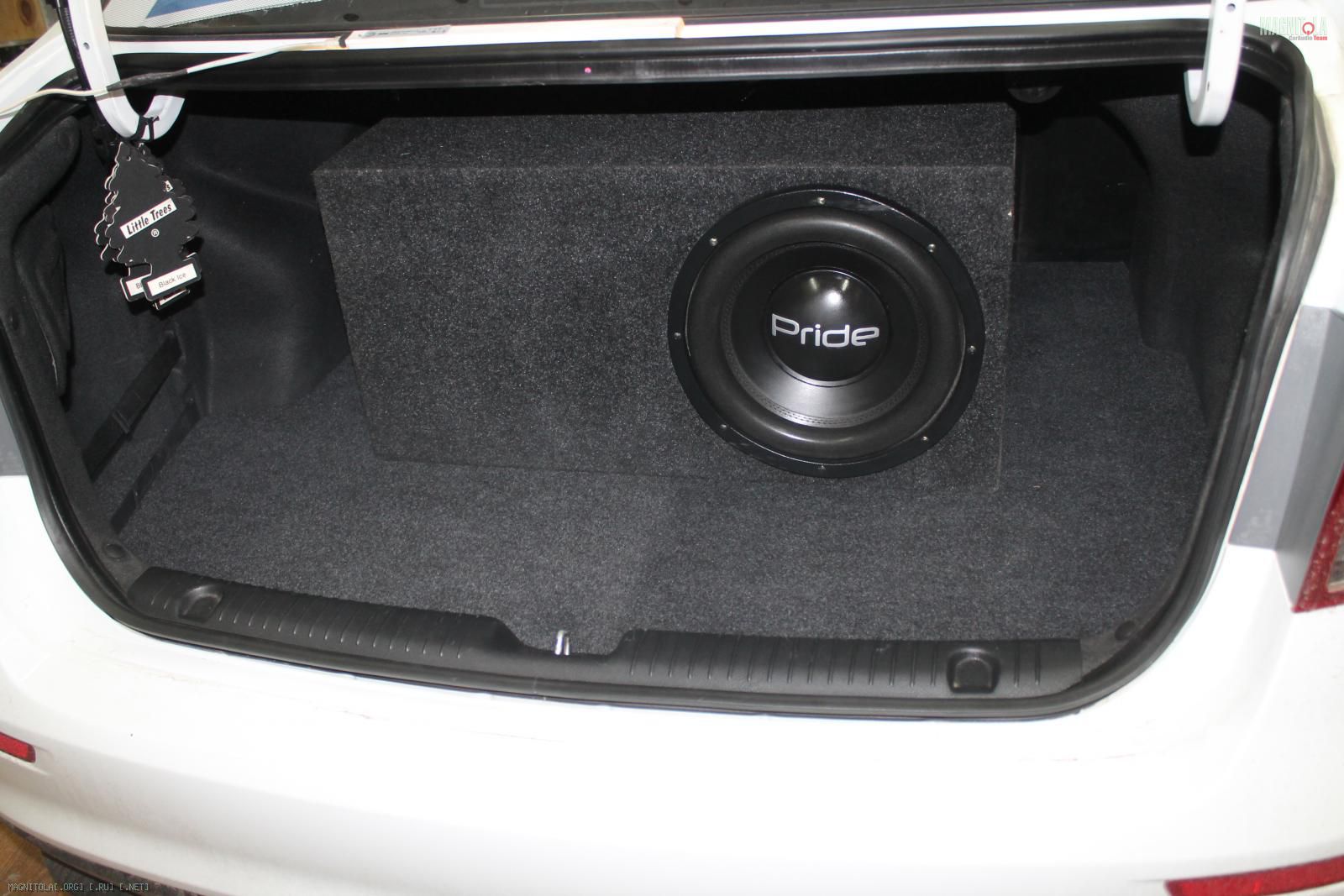

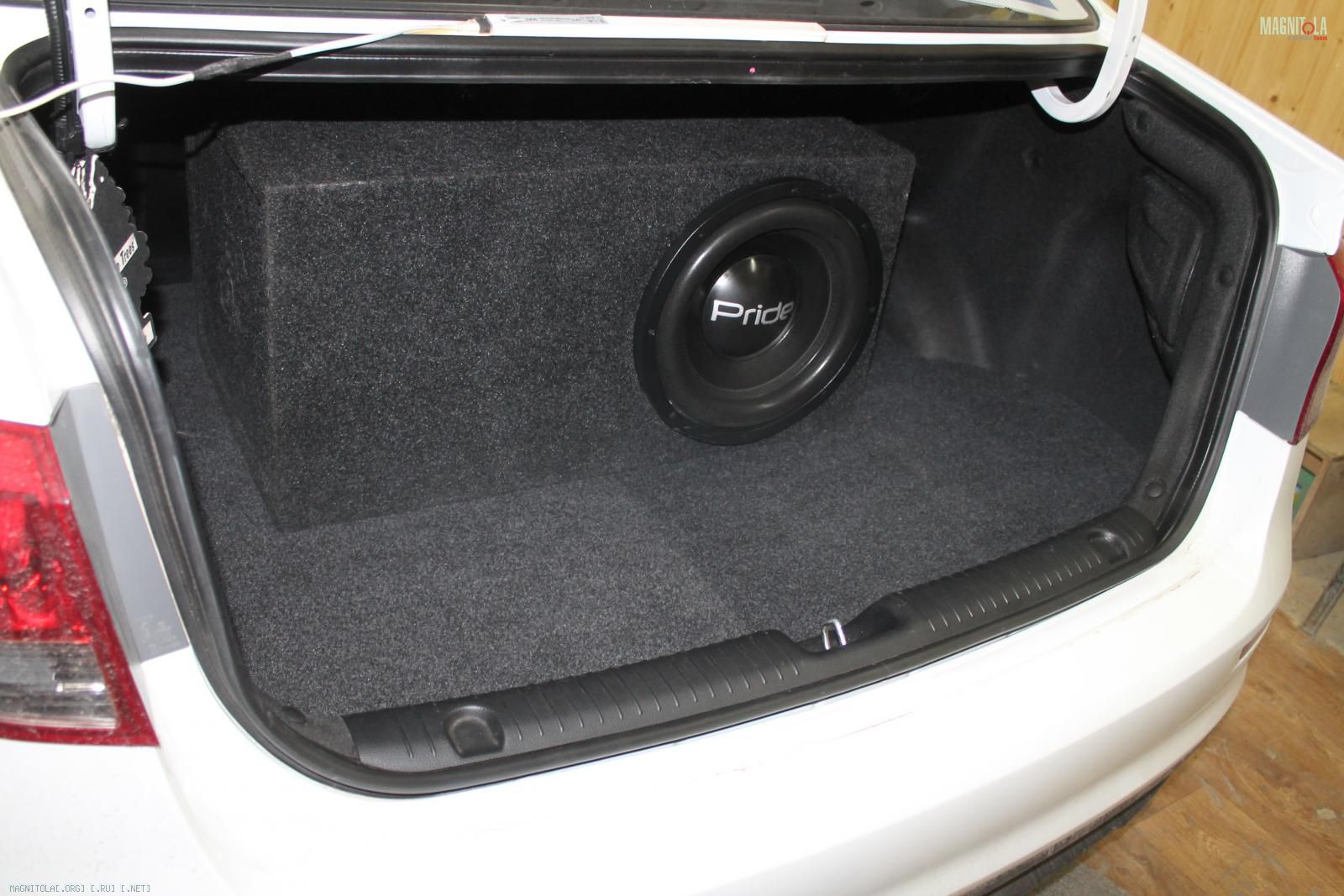

Фальшпол итог...

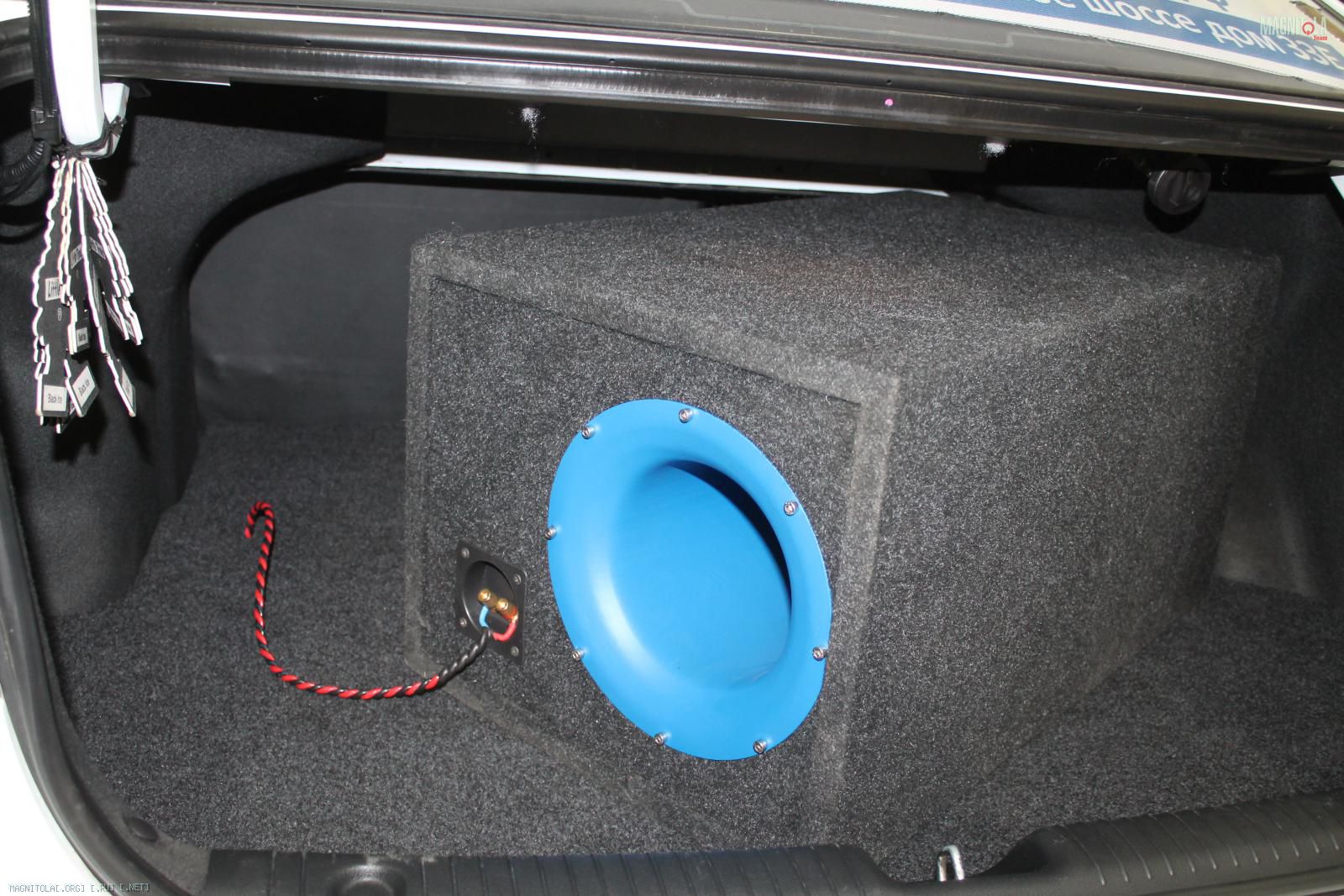

Сабвуфер...

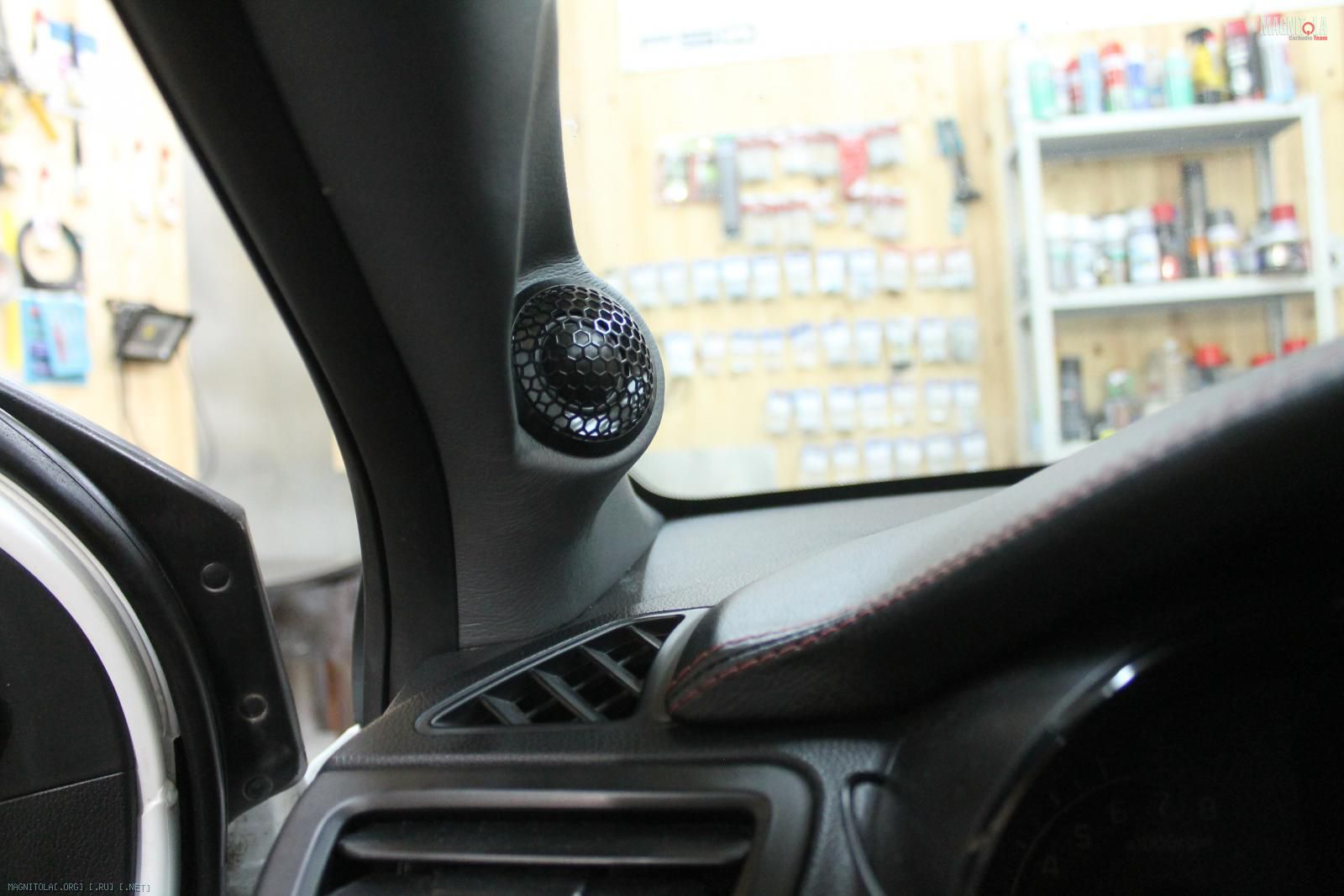

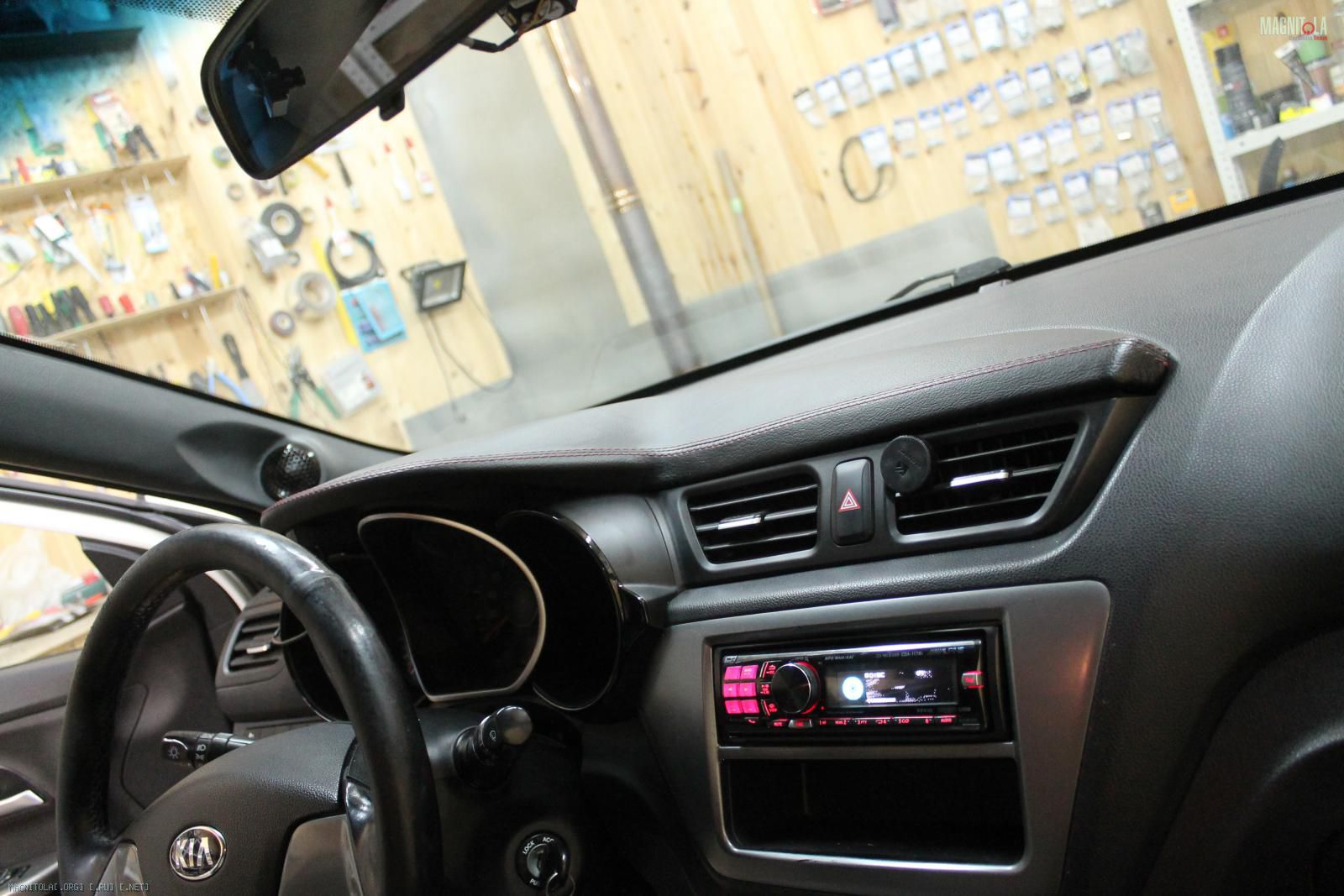

Настройка поканальной системы...
Вложение 1275839Вложение 1275841Вложение 1275843Вложение 1275845Вложение 1275847Вложение 1275849Вложение 1275851

В KF-Sound Technology приехал Volkswagen Passat Alltrack
Вложение 1276271Вложение 1276273Вложение 1276275

Volkswagen Passat Alltrack

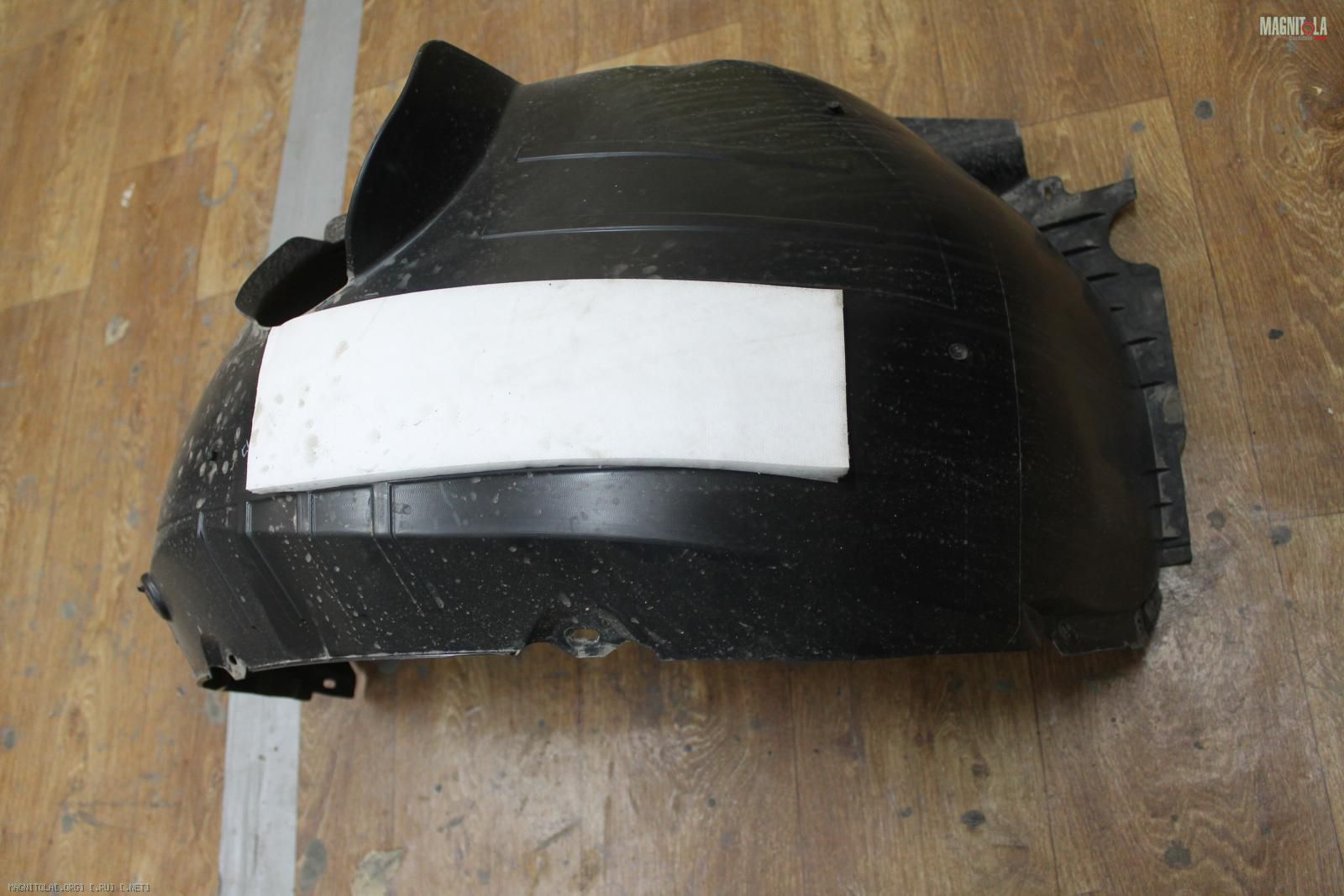

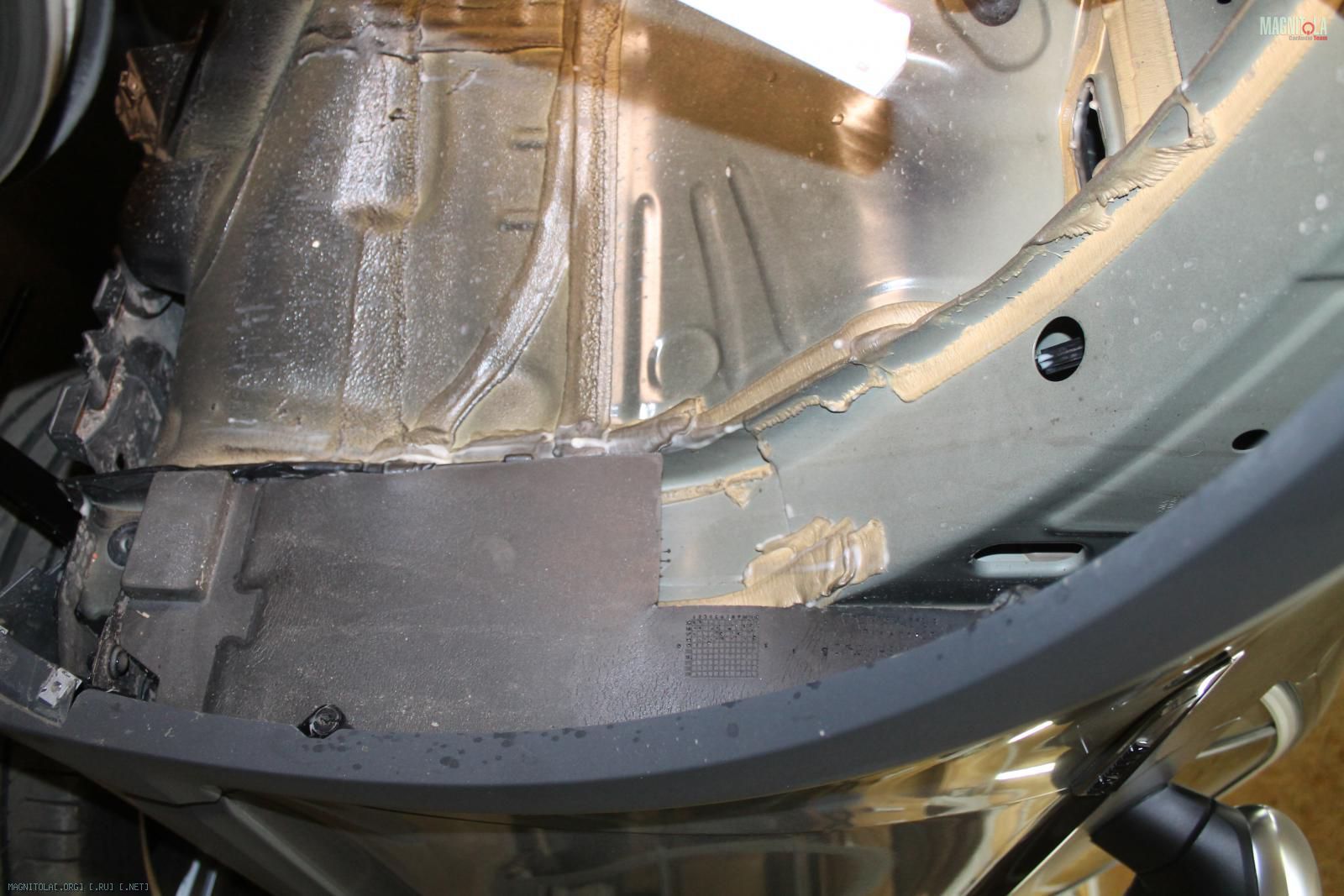

Передняя левая арка.
Штатный шумопоглотитель...
Очищаем, обезжириваем.

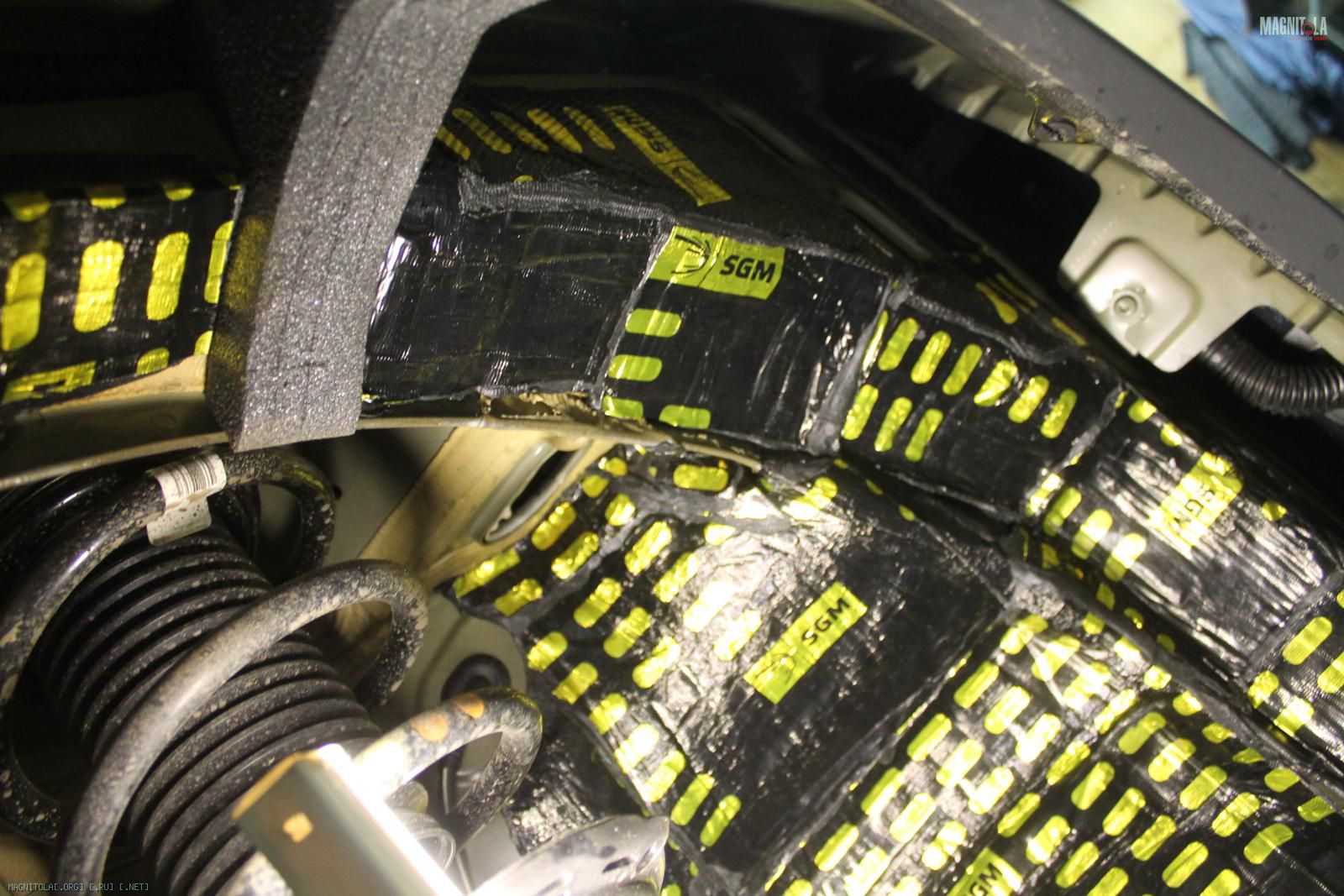

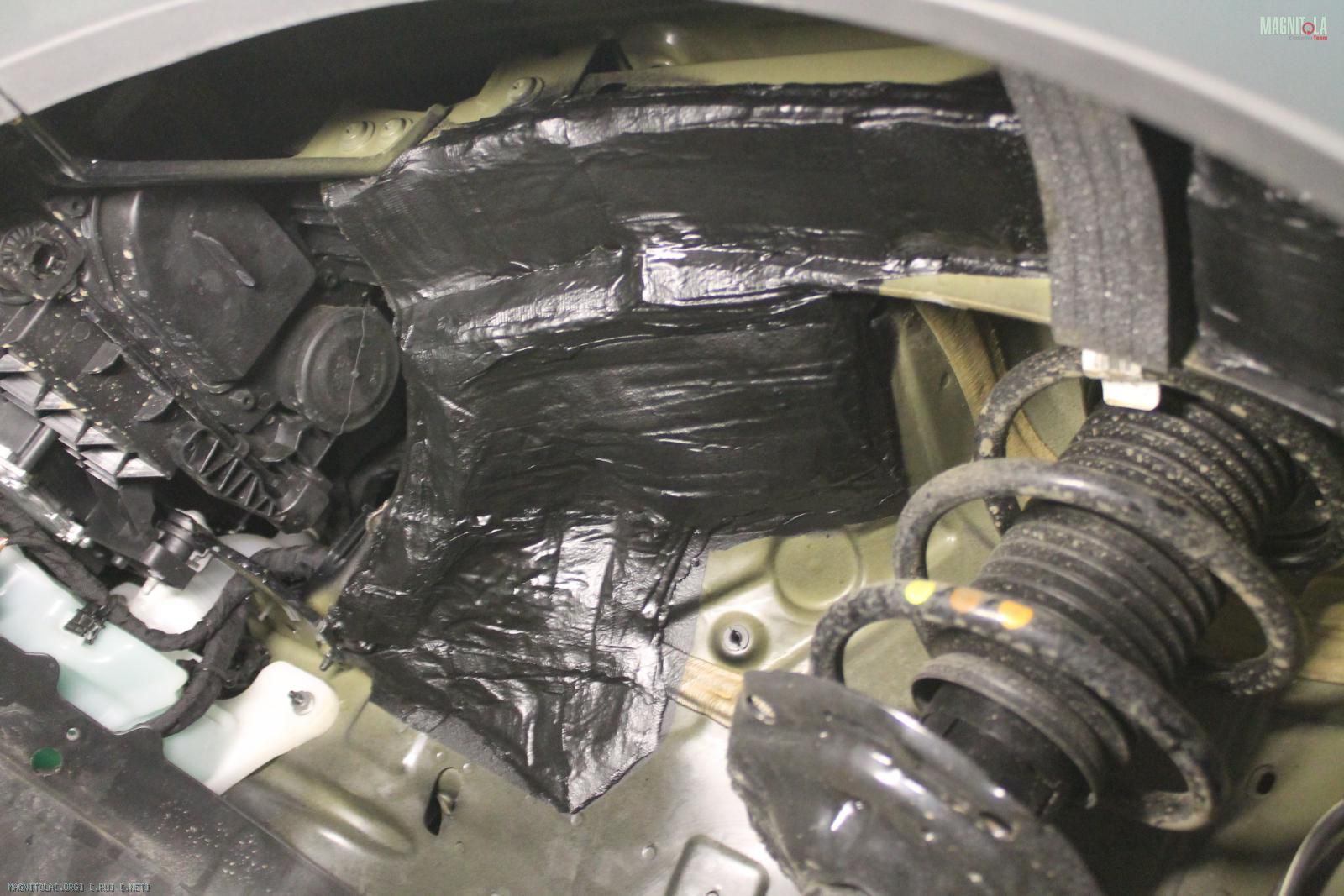

Наносим вибру 4мм в 2-3слоя, греем, прикатываем...
Покрываем антигравийным составом.
Наносим слой секретного шумопоглотителя, на фото не показан.

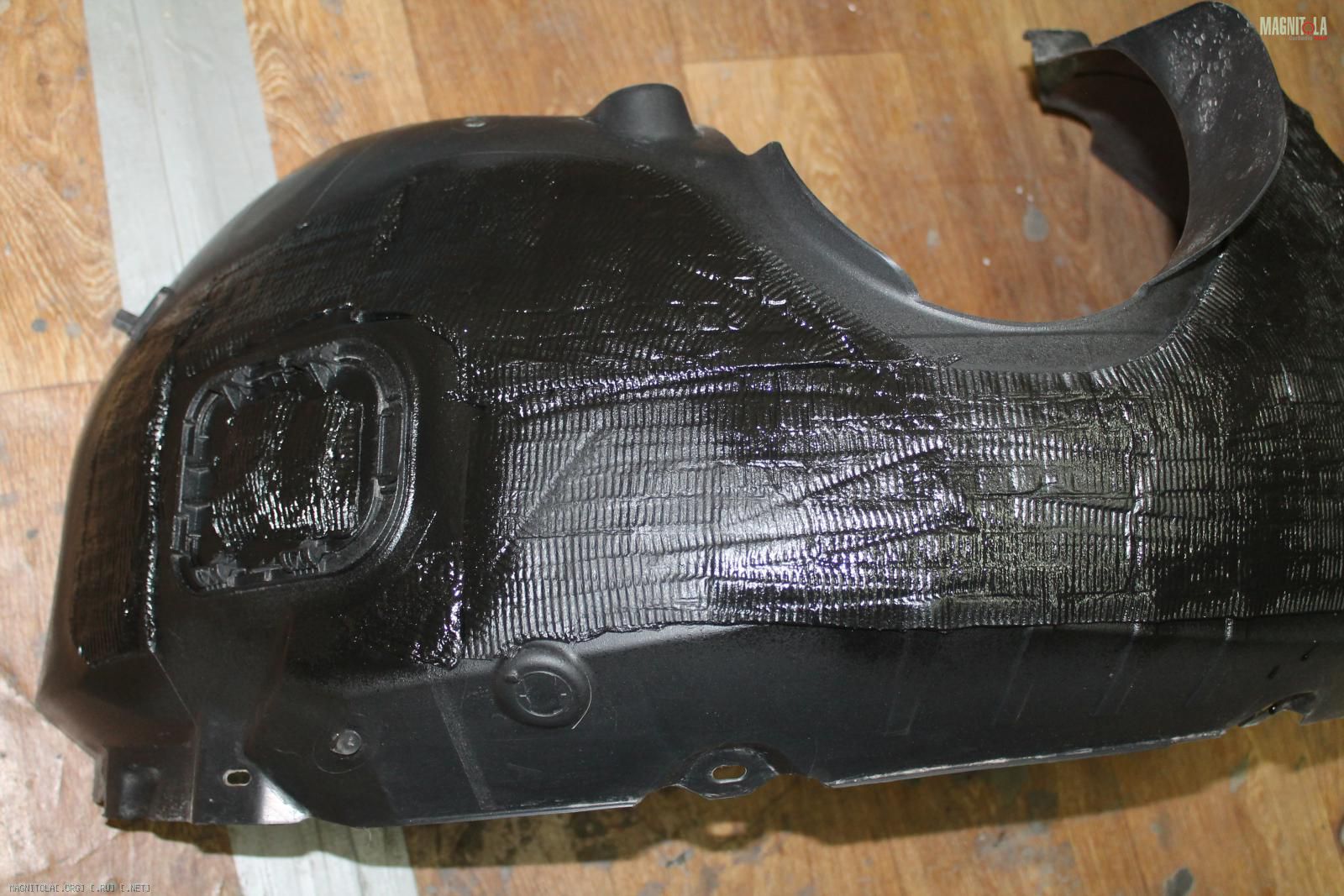

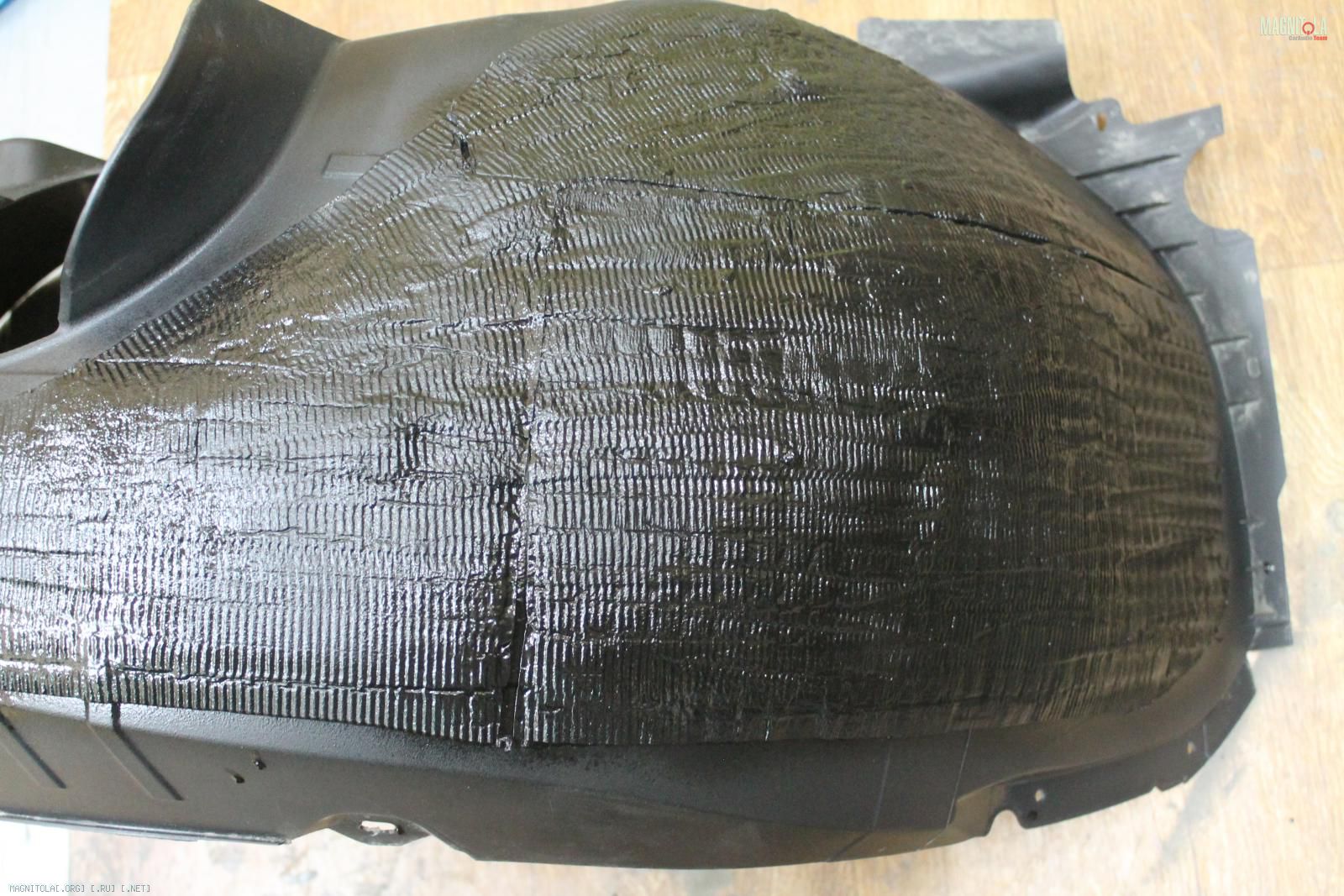

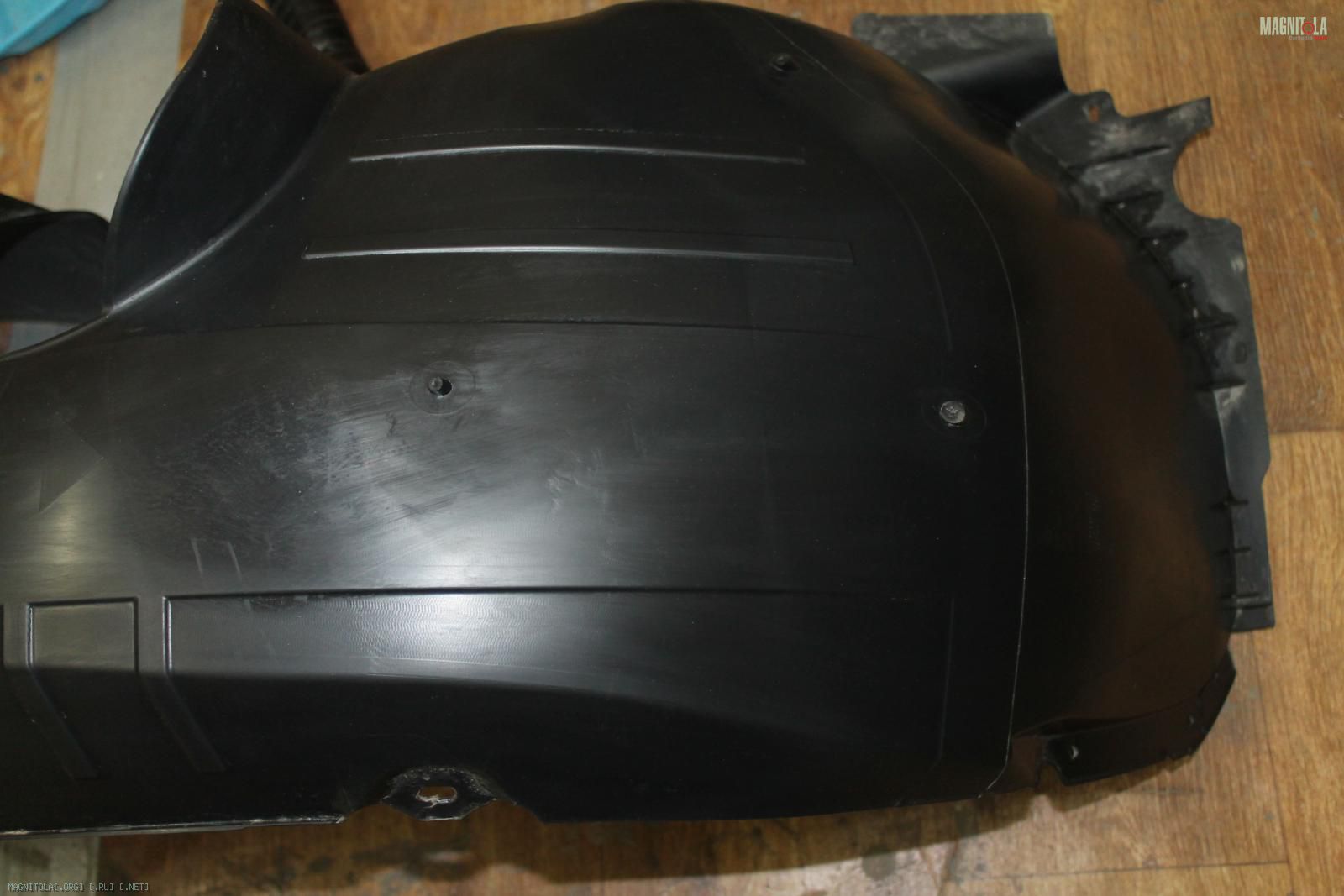

Вибрим пластиковый подкрылок, покрываем антмгравийным составом.
Наносим шумопоглотитель войлок на 2мм вибре.
Собираем...
Вложение 1276277Вложение 1276279Вложение 1276281Вложение 1276283Вложение 1276285Вложение 1276287Вложение 1276289Вложение 1276291Вложение 1276293Вложение 1276295Вложение 1276297Вложение 1276299

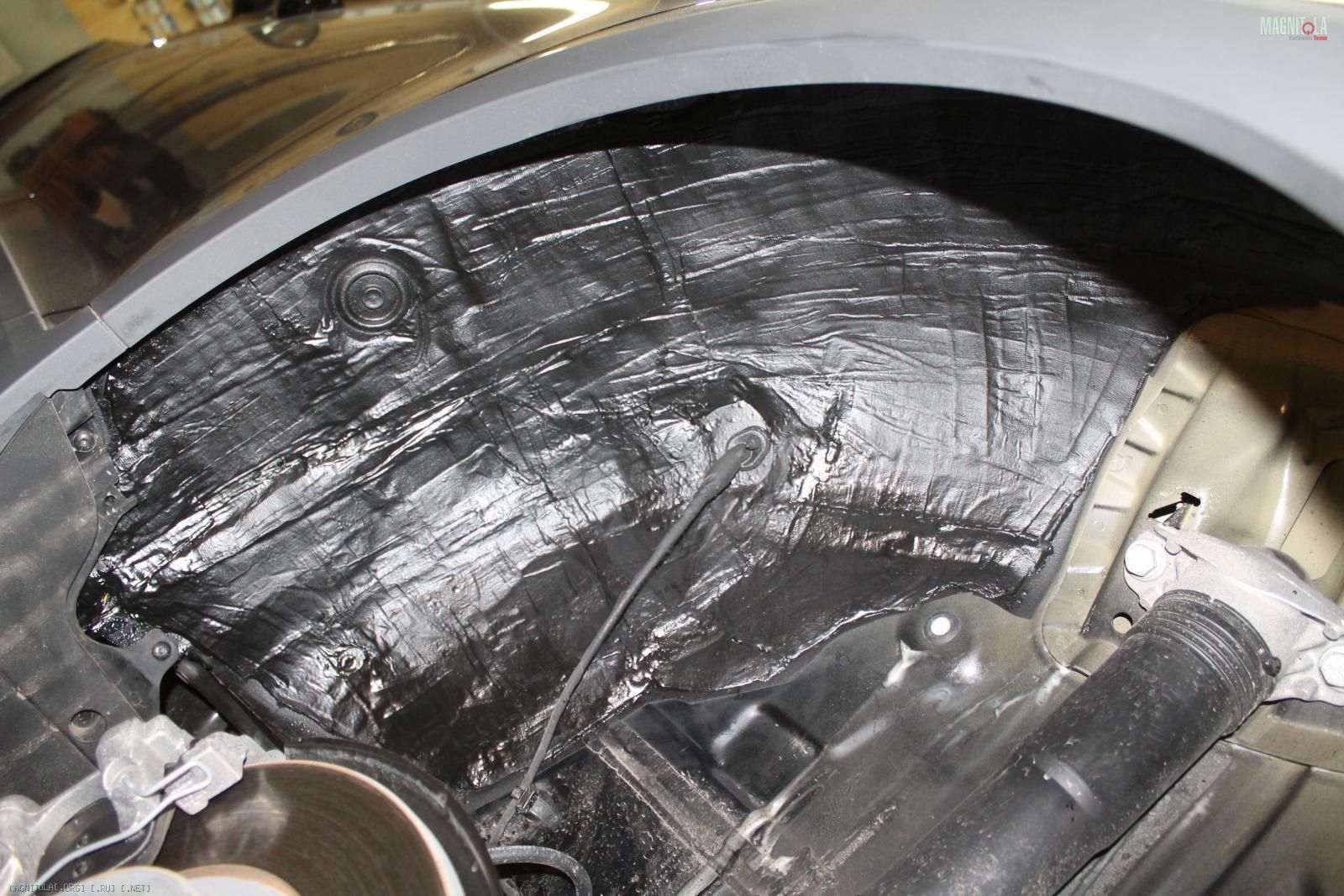

Задняя левая арка.
По той же технологии.
Вложение 1276301Вложение 1276303Вложение 1276305Вложение 1276307Вложение 1276309

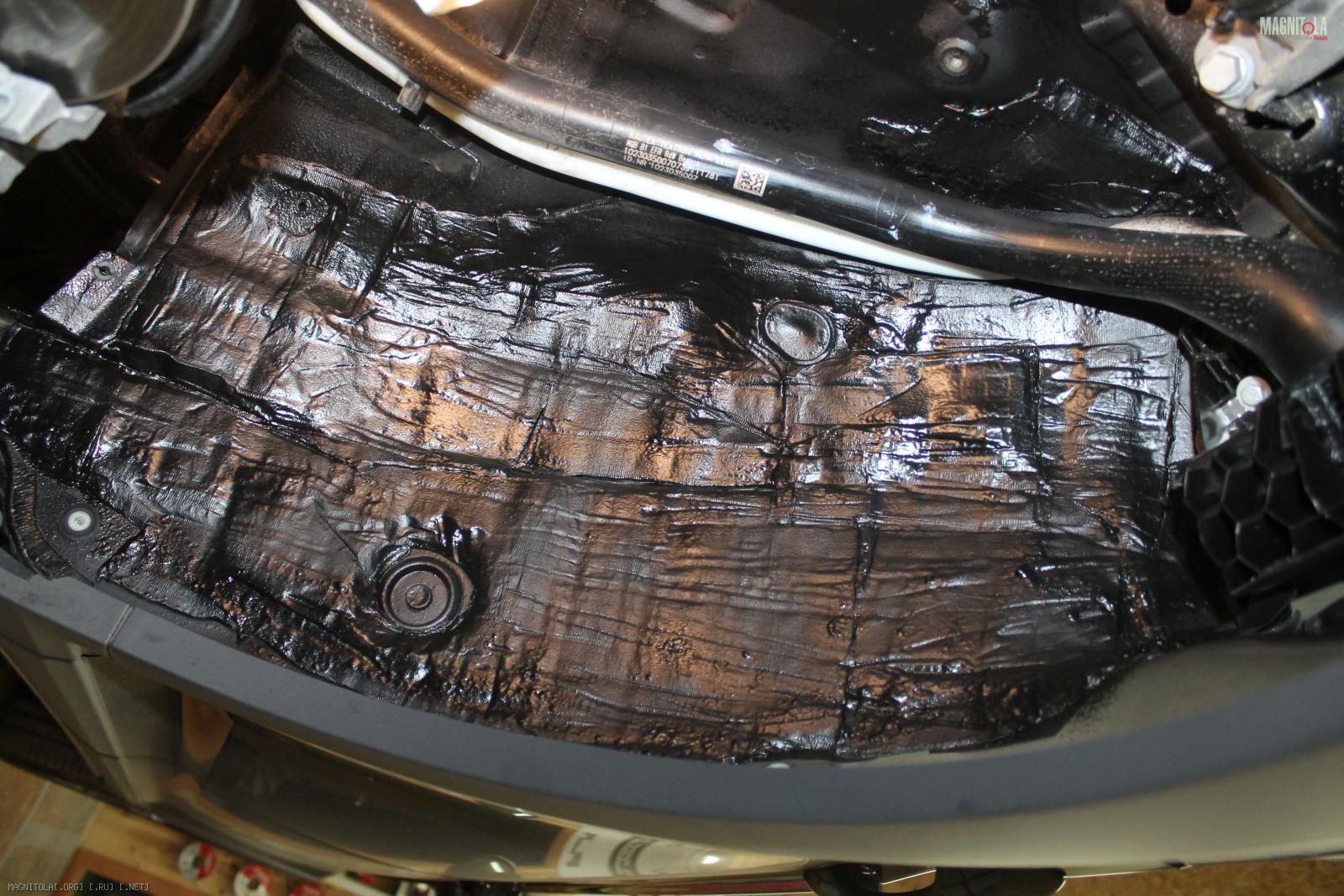

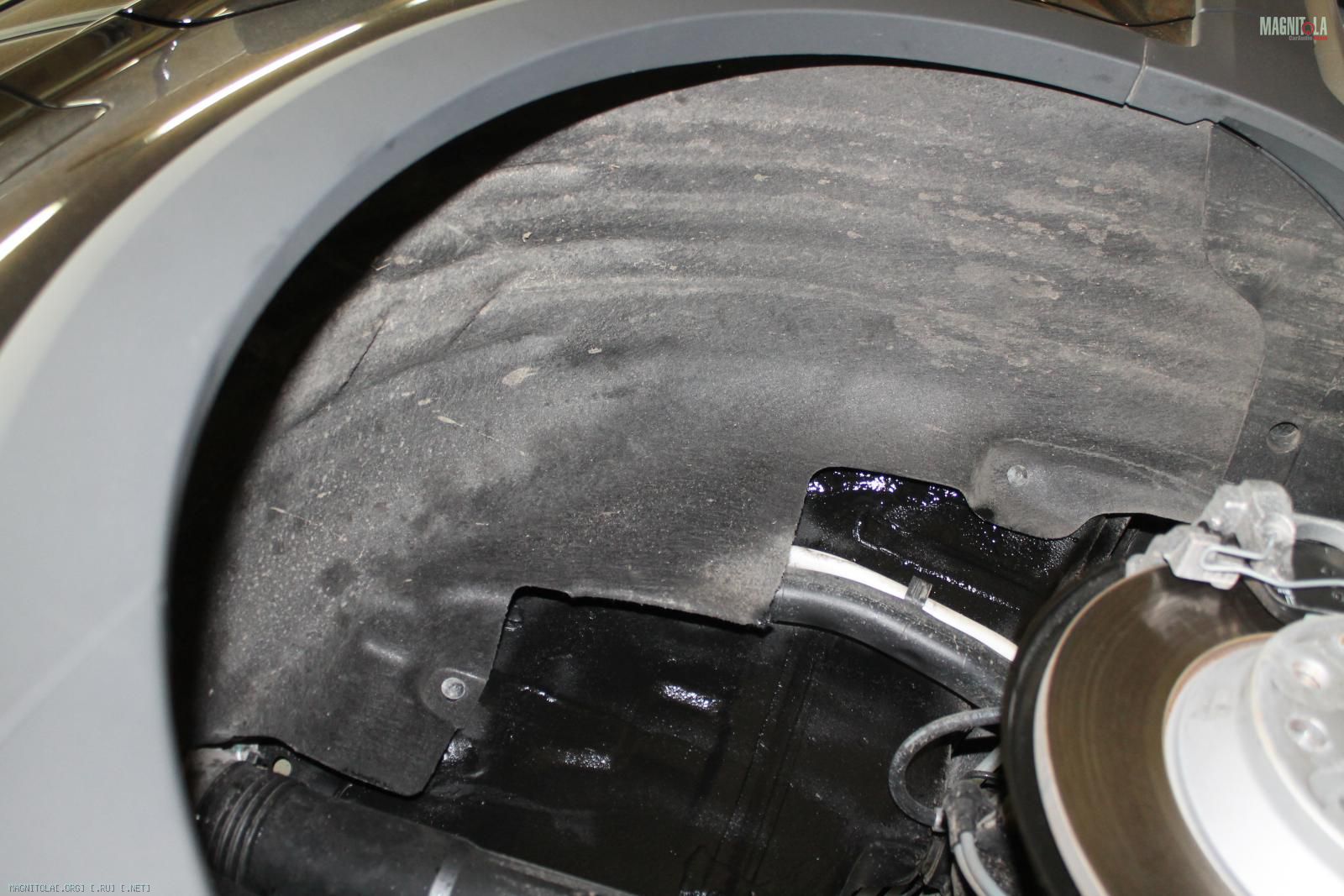

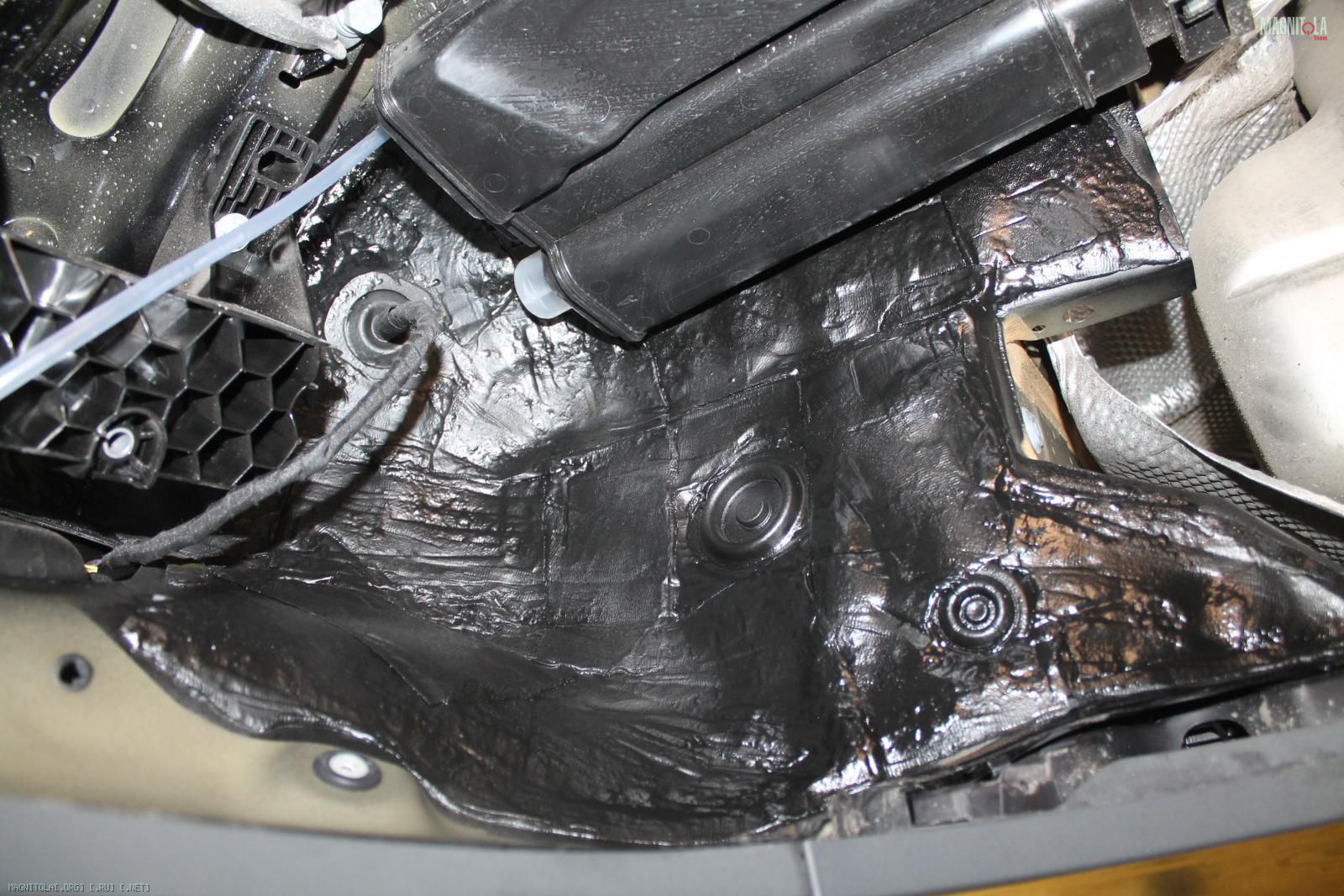

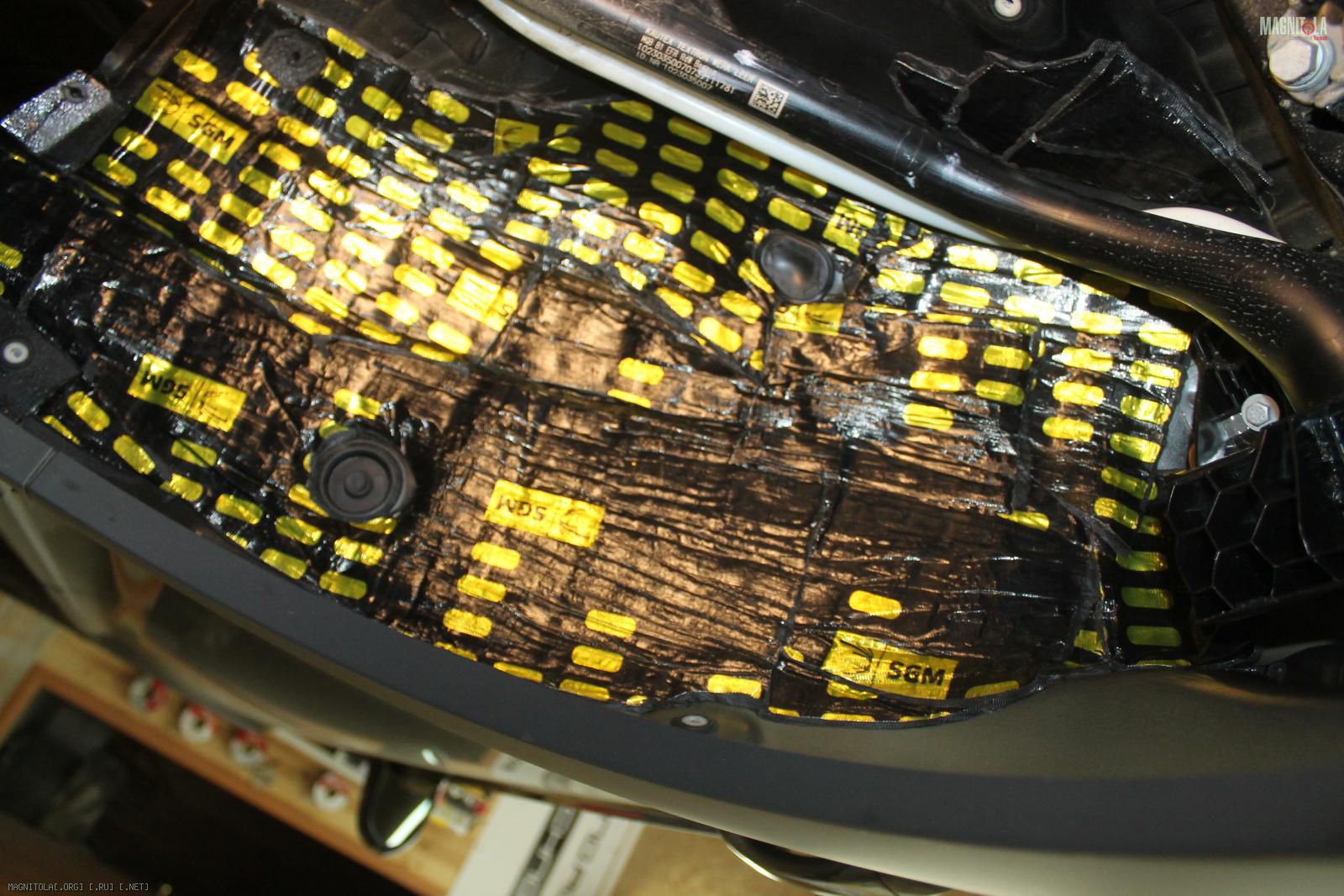

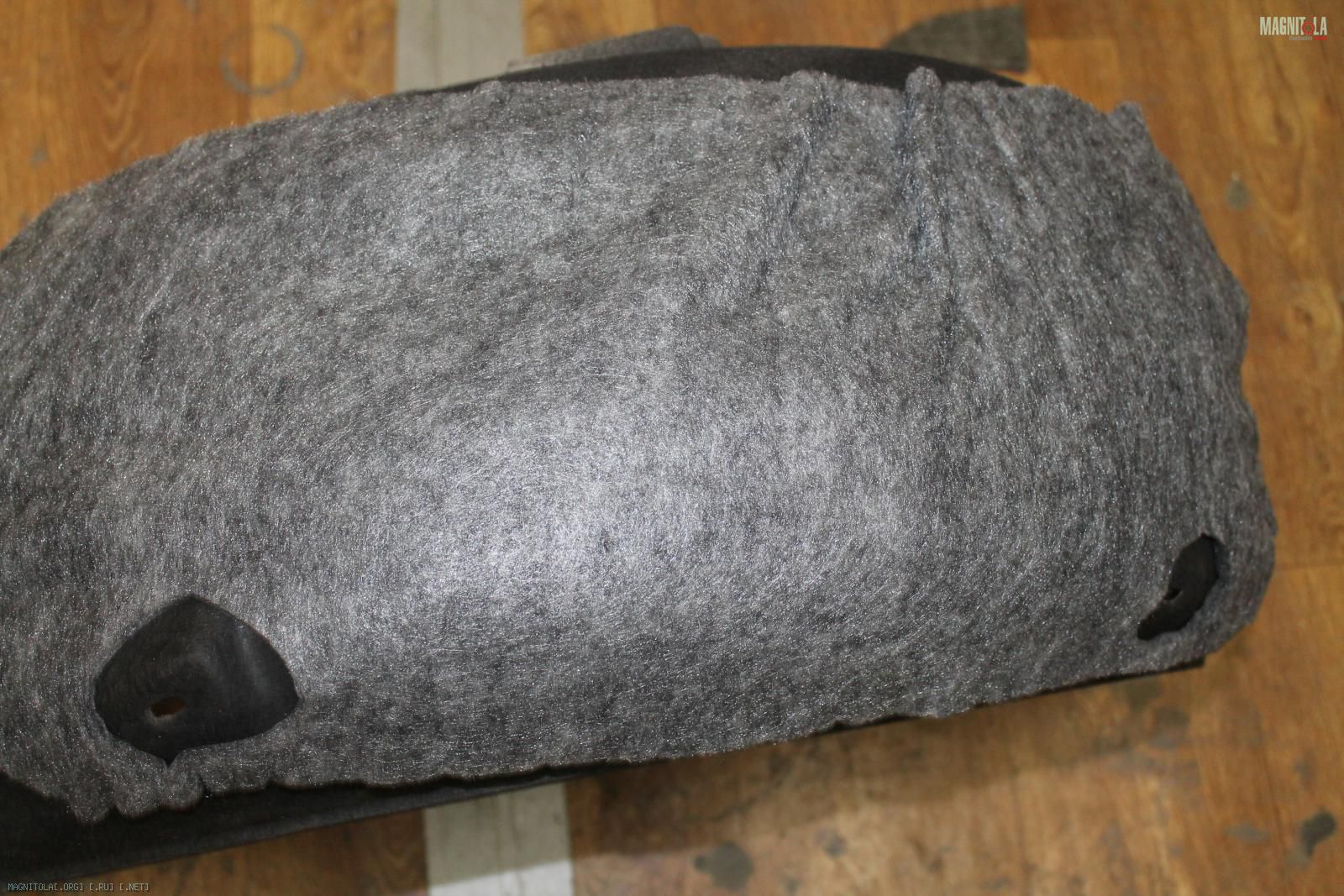

Задняя правая арка.
Вложение 1276311Вложение 1276313Вложение 1276315Вложение 1276317Вложение 1276321Вложение 1276323

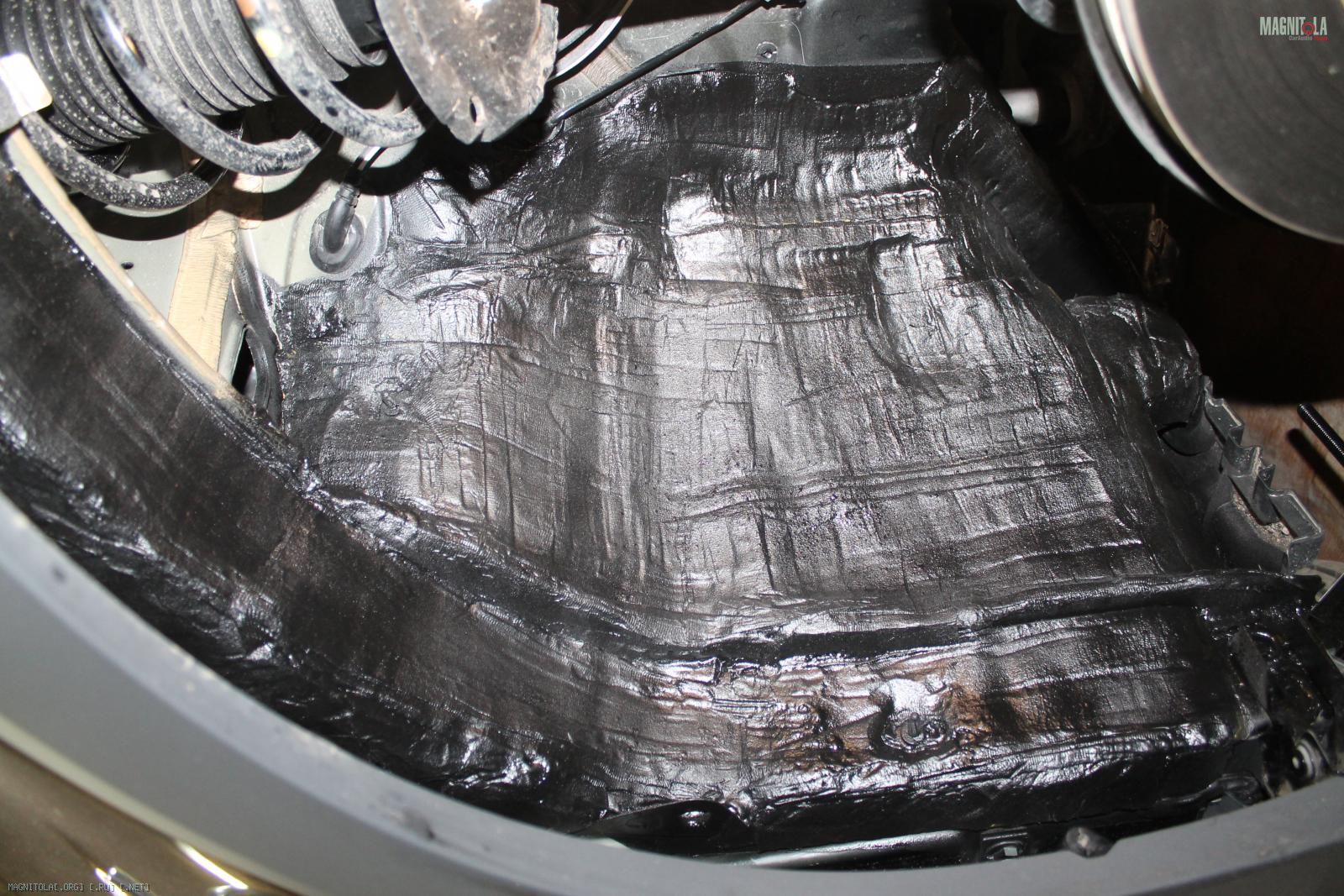

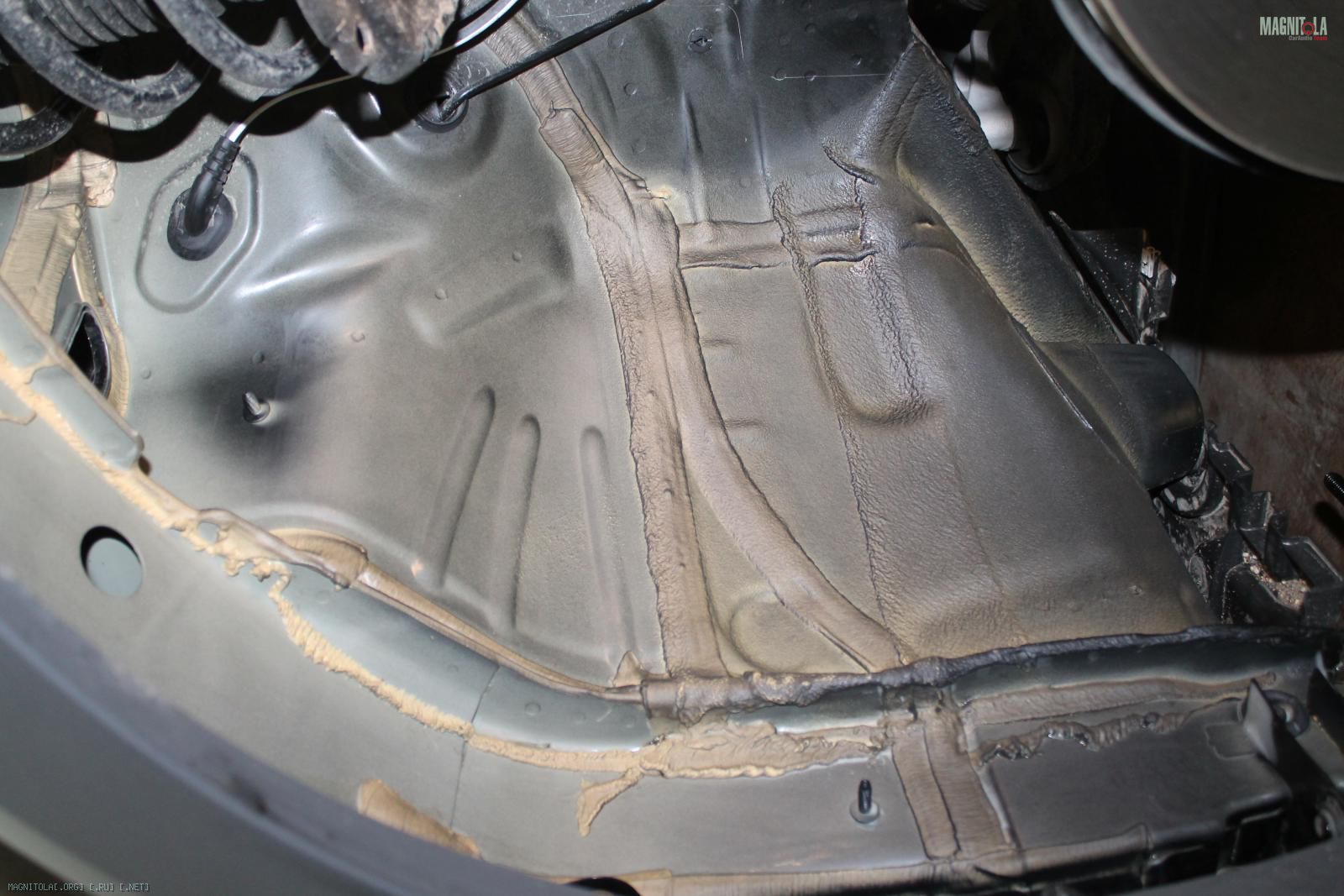

Передняя правая арка.
Вложение 1276327Вложение 1276329Вложение 1276331Вложение 1276333Вложение 1276335Вложение 1276337Вложение 1276339Вложение 1276341Вложение 1276343

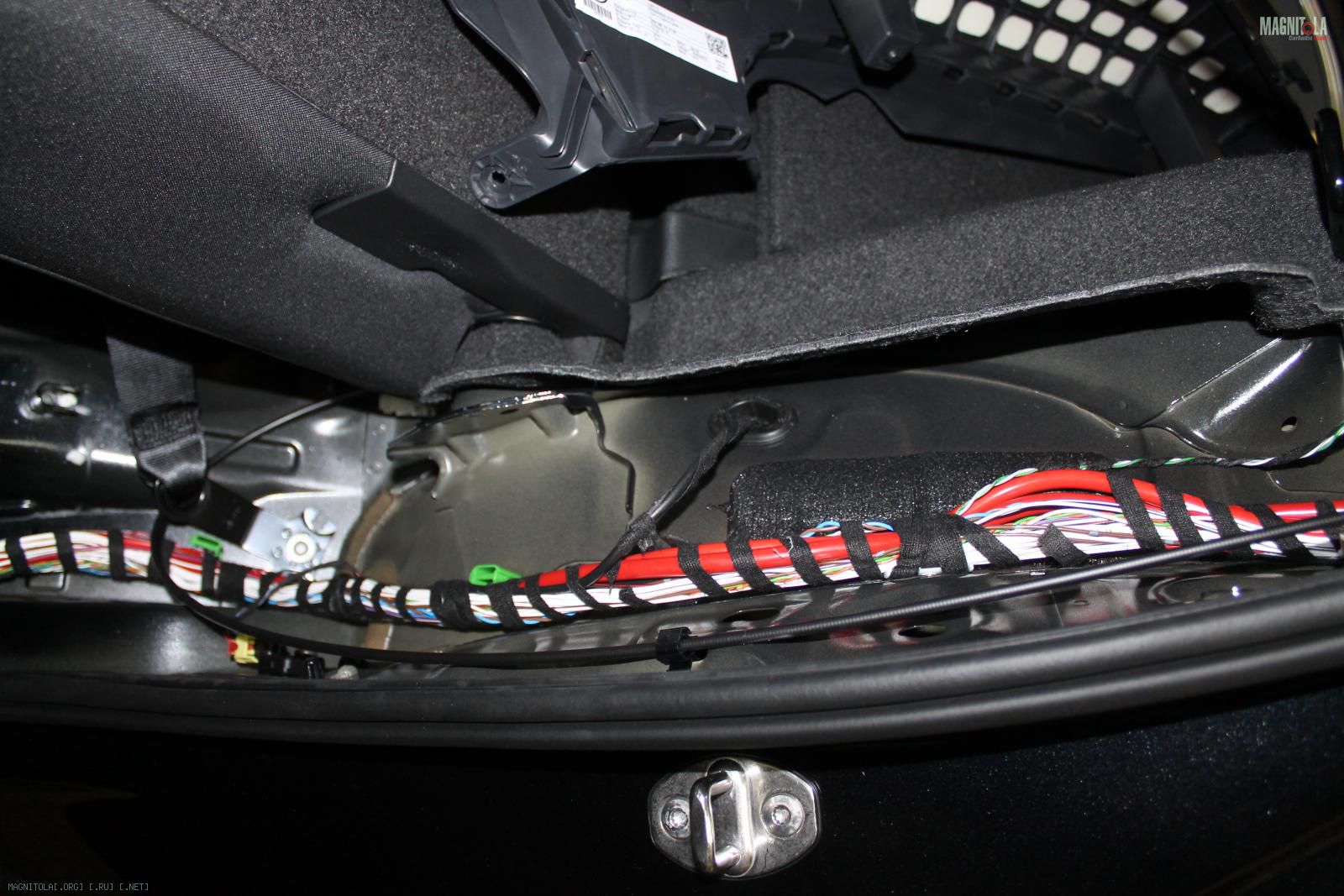

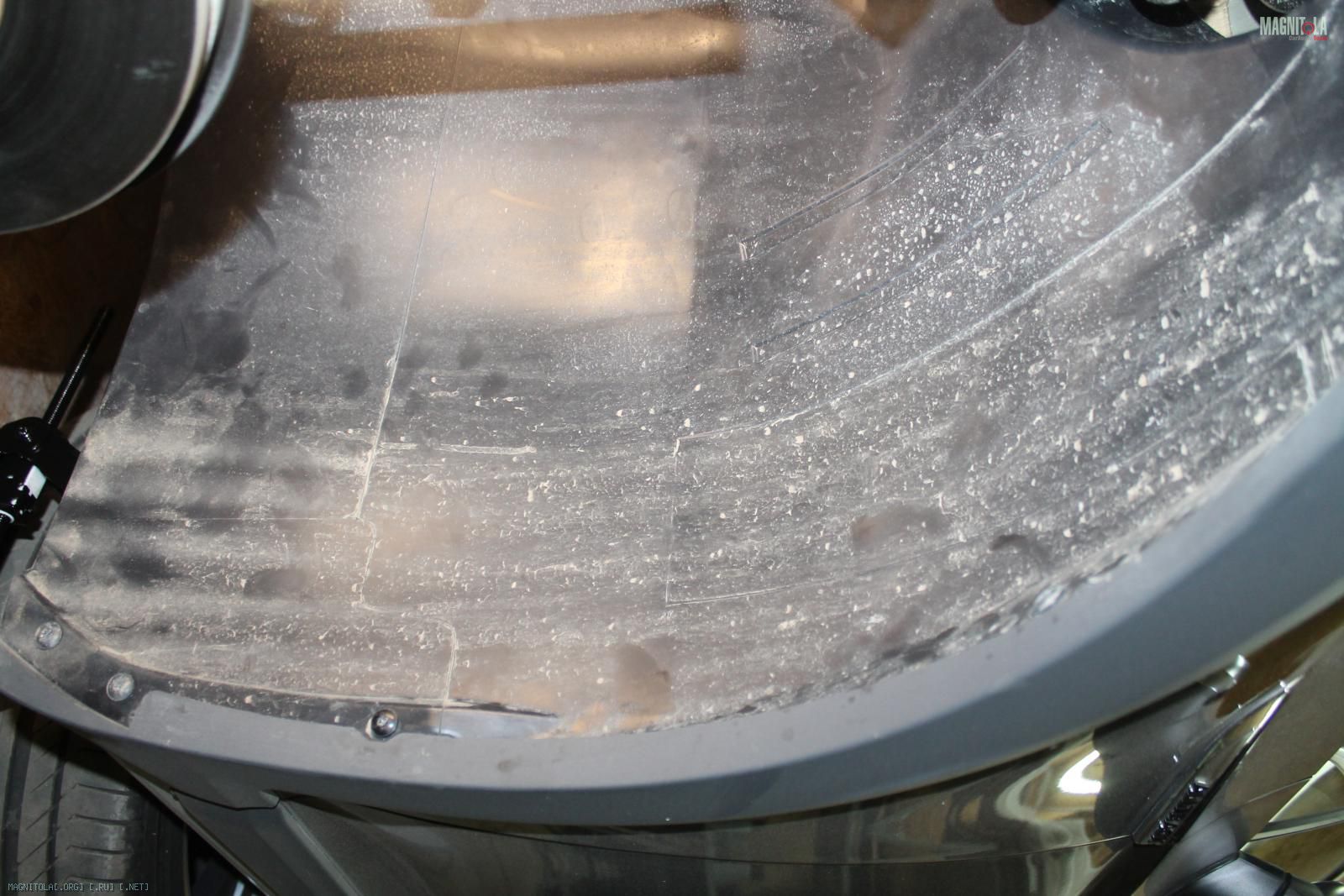

Сток арка, лишена, какой-либо вибро-шумоизоляции.

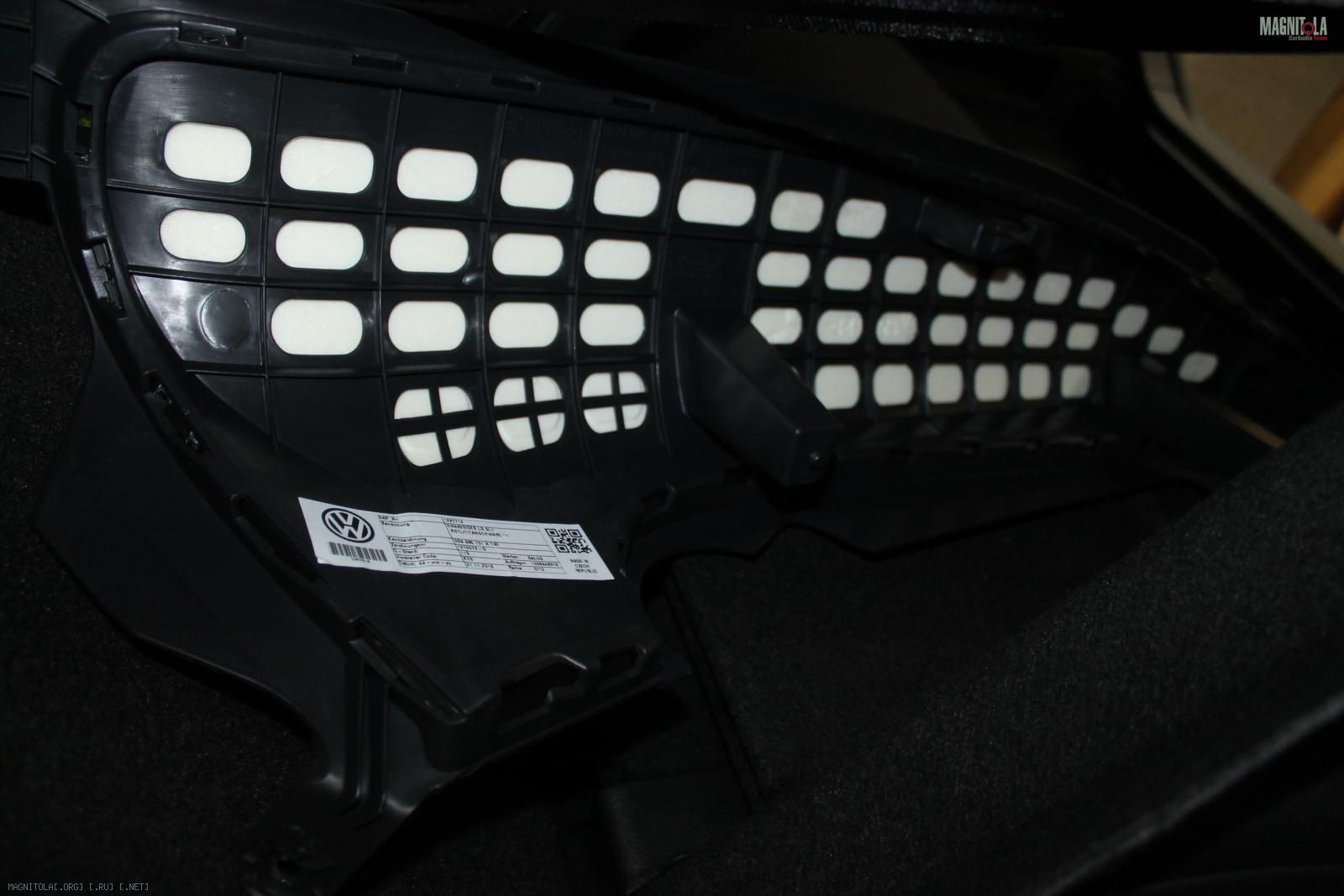

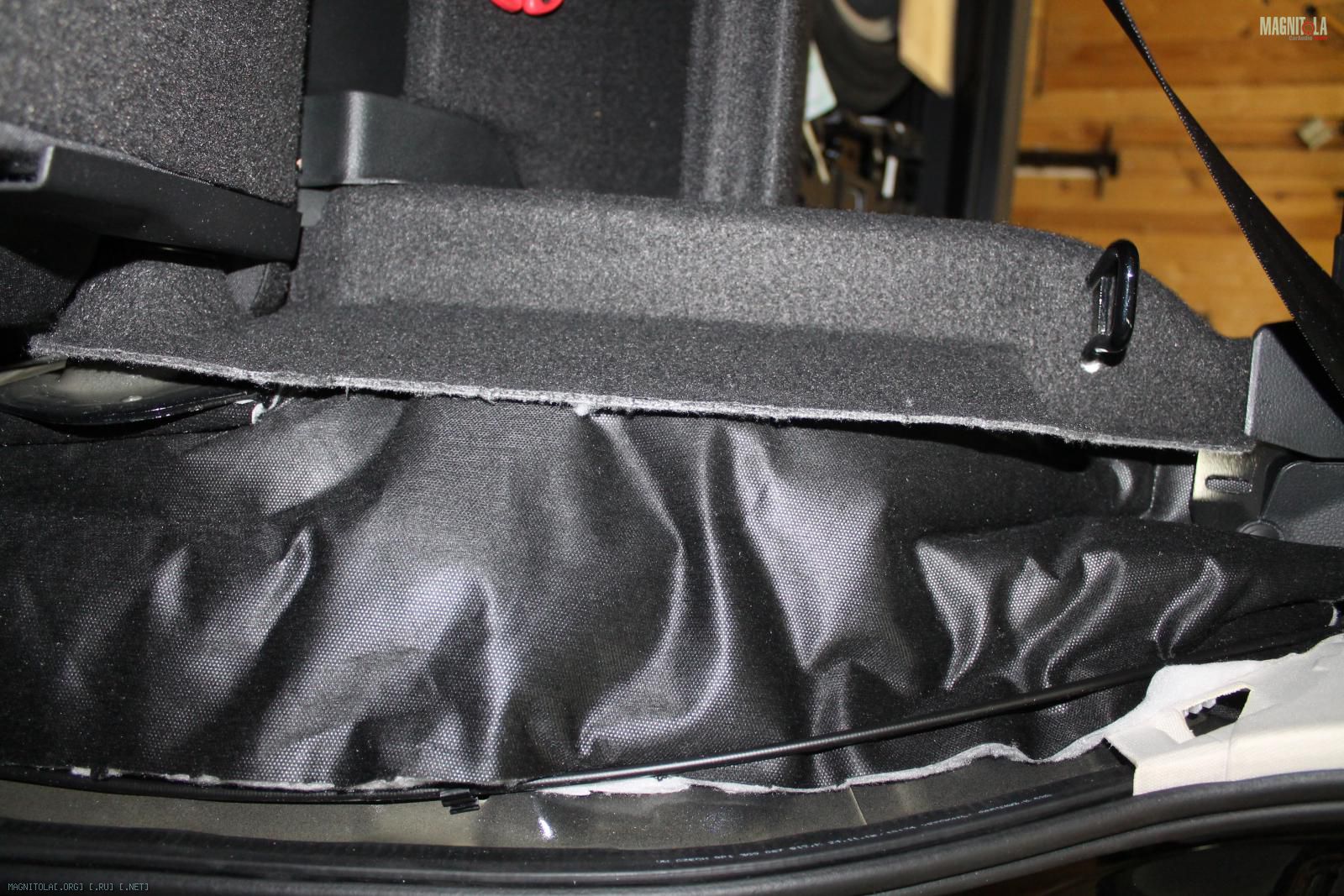

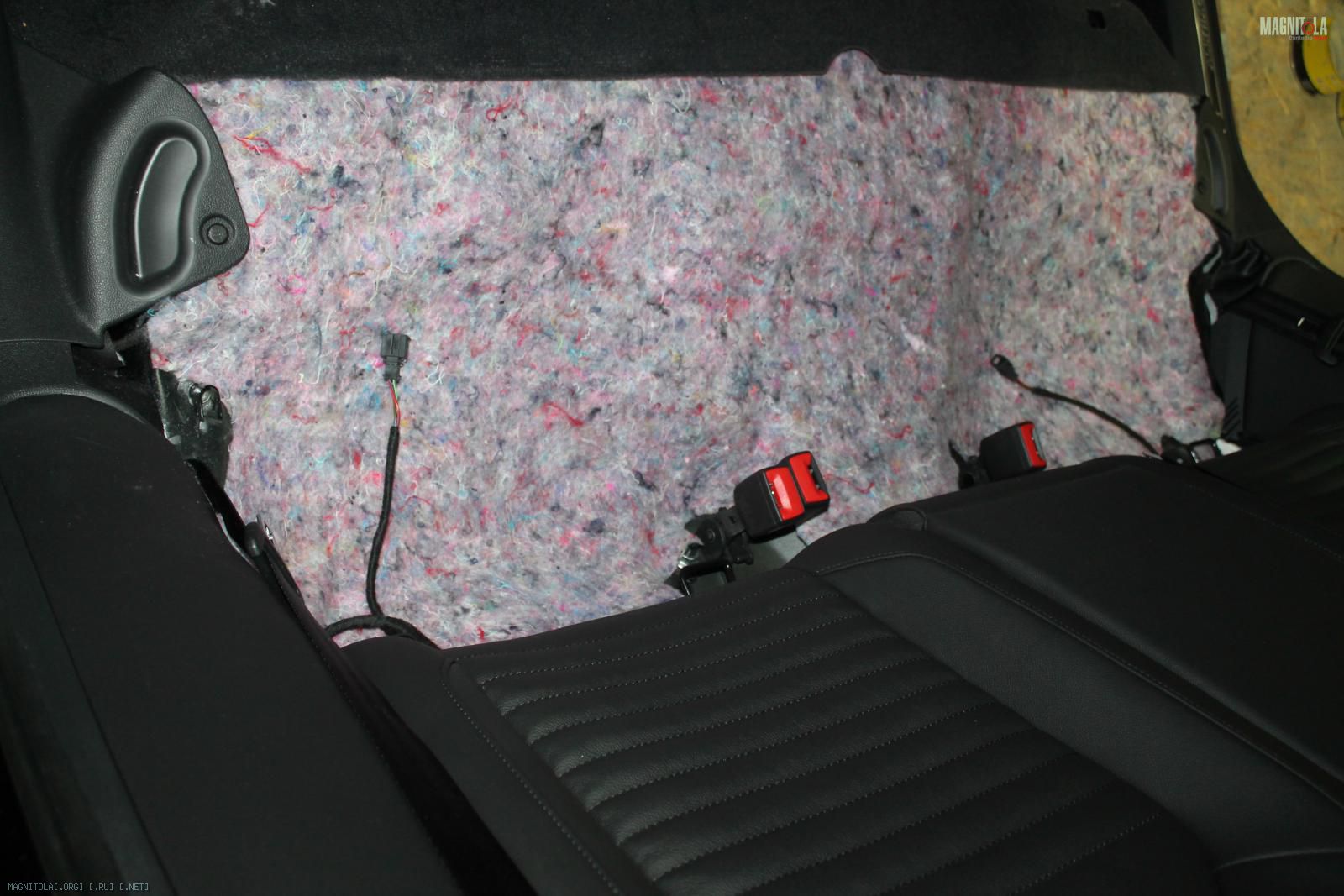

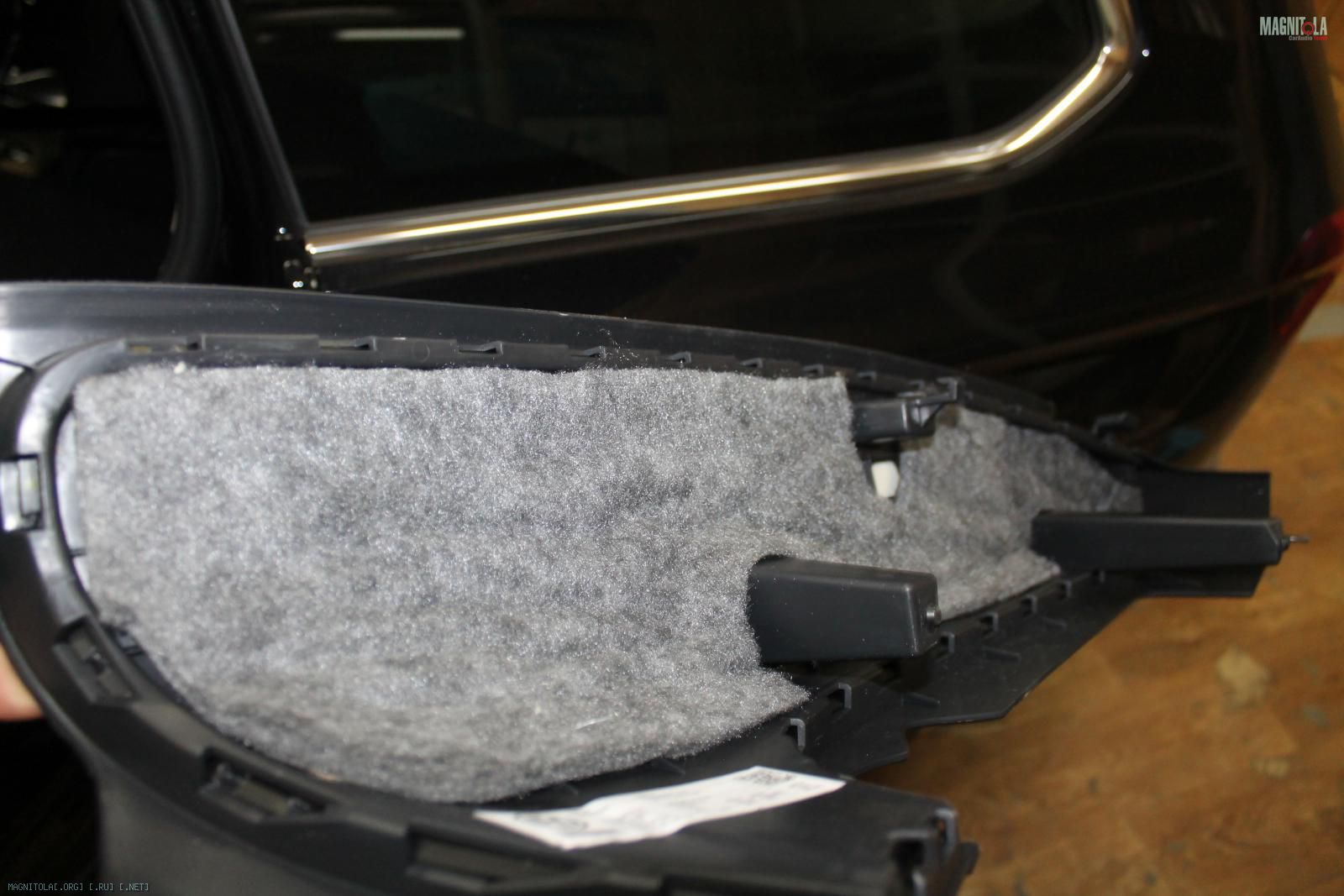

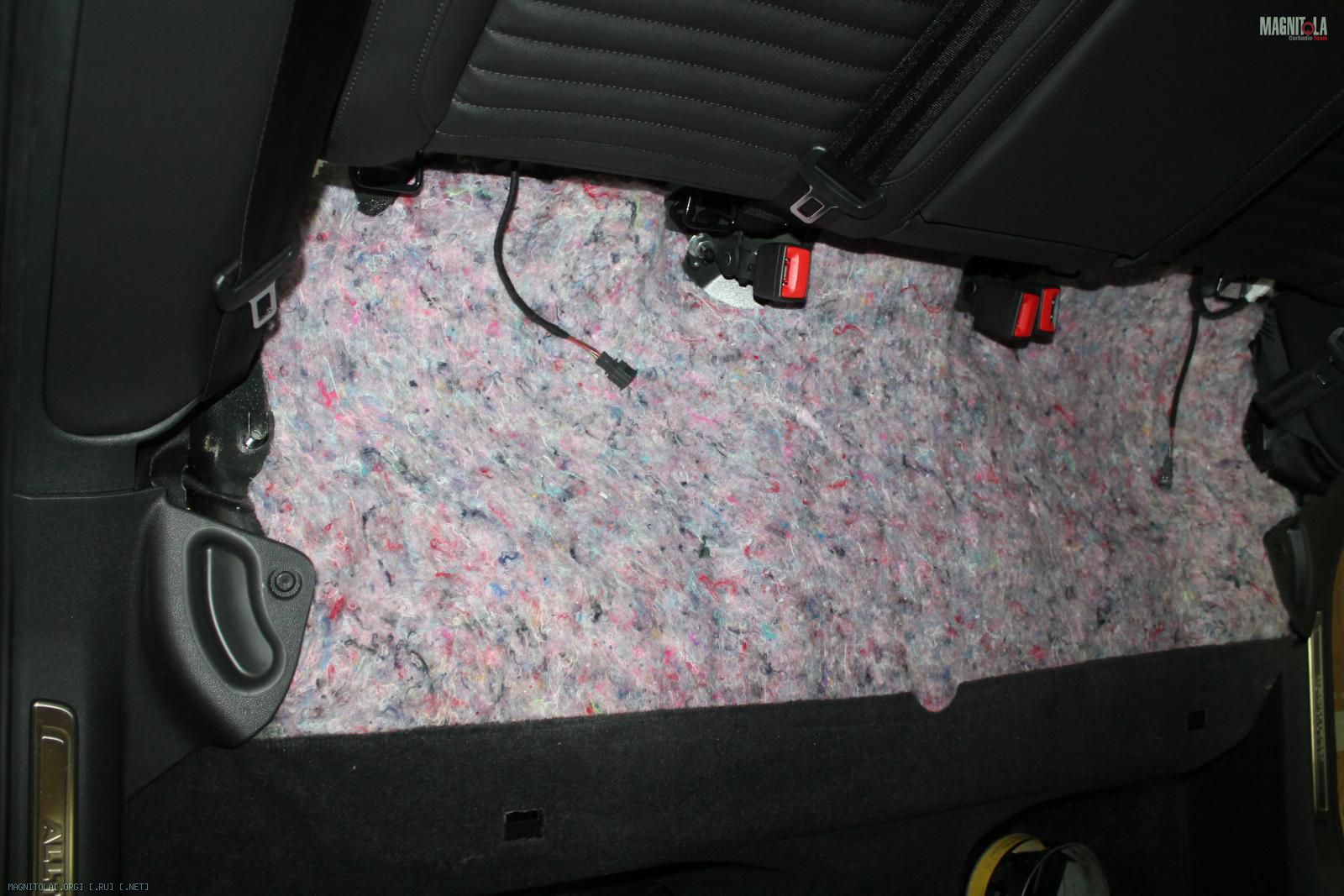

При заказе арок снаружи, бесплатно наносимся 3- слоя SGM Pro 25мм и войлок 10мм, на боковую вставку. А также слой шумопоглотителя за задним диваном.
Вложение 1276345Вложение 1276347Вложение 1276349Вложение 1276351Вложение 1276353Вложение 1276355Вложение 1276357Вложение 1276359Вложение 1276361Вложение 1276363

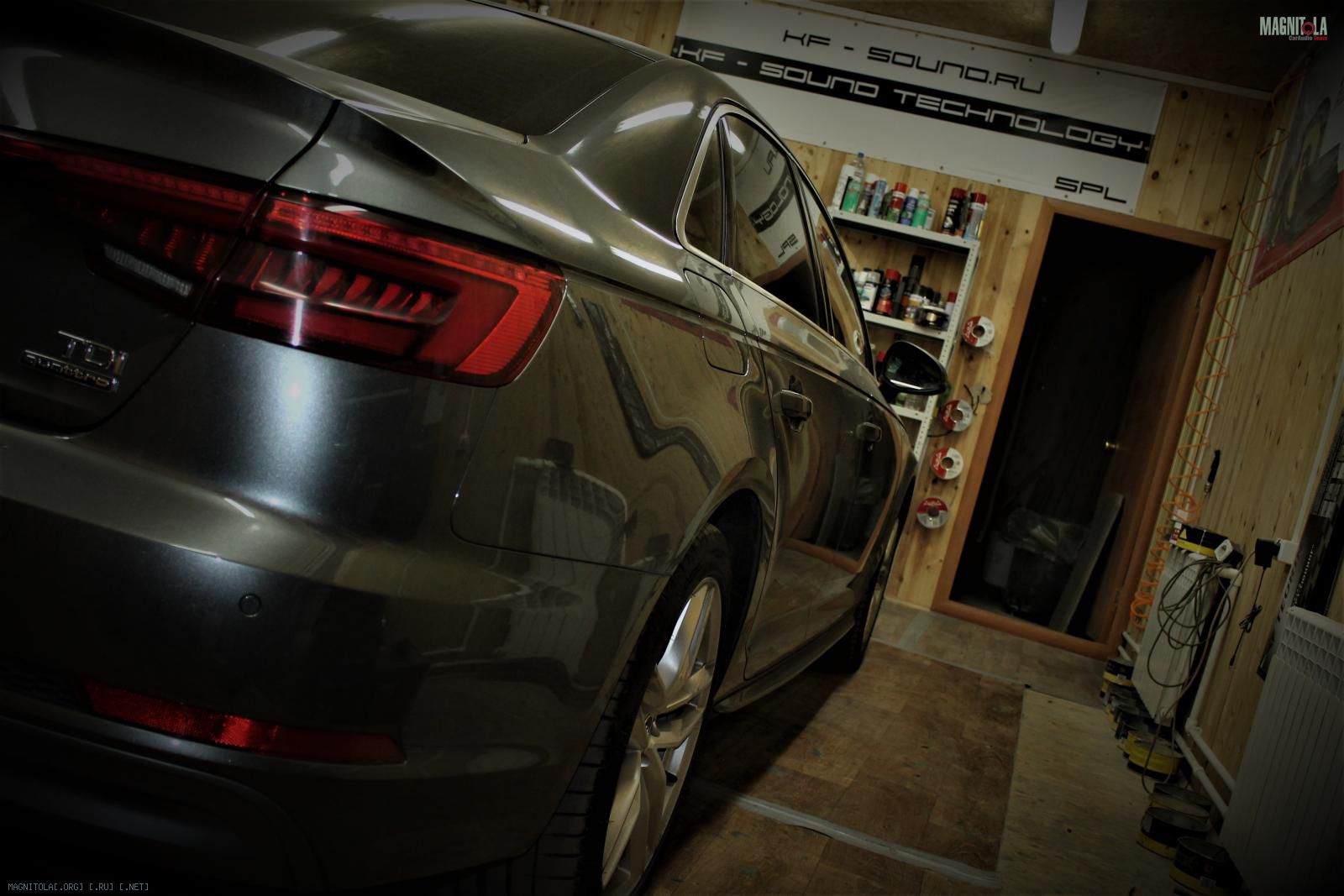

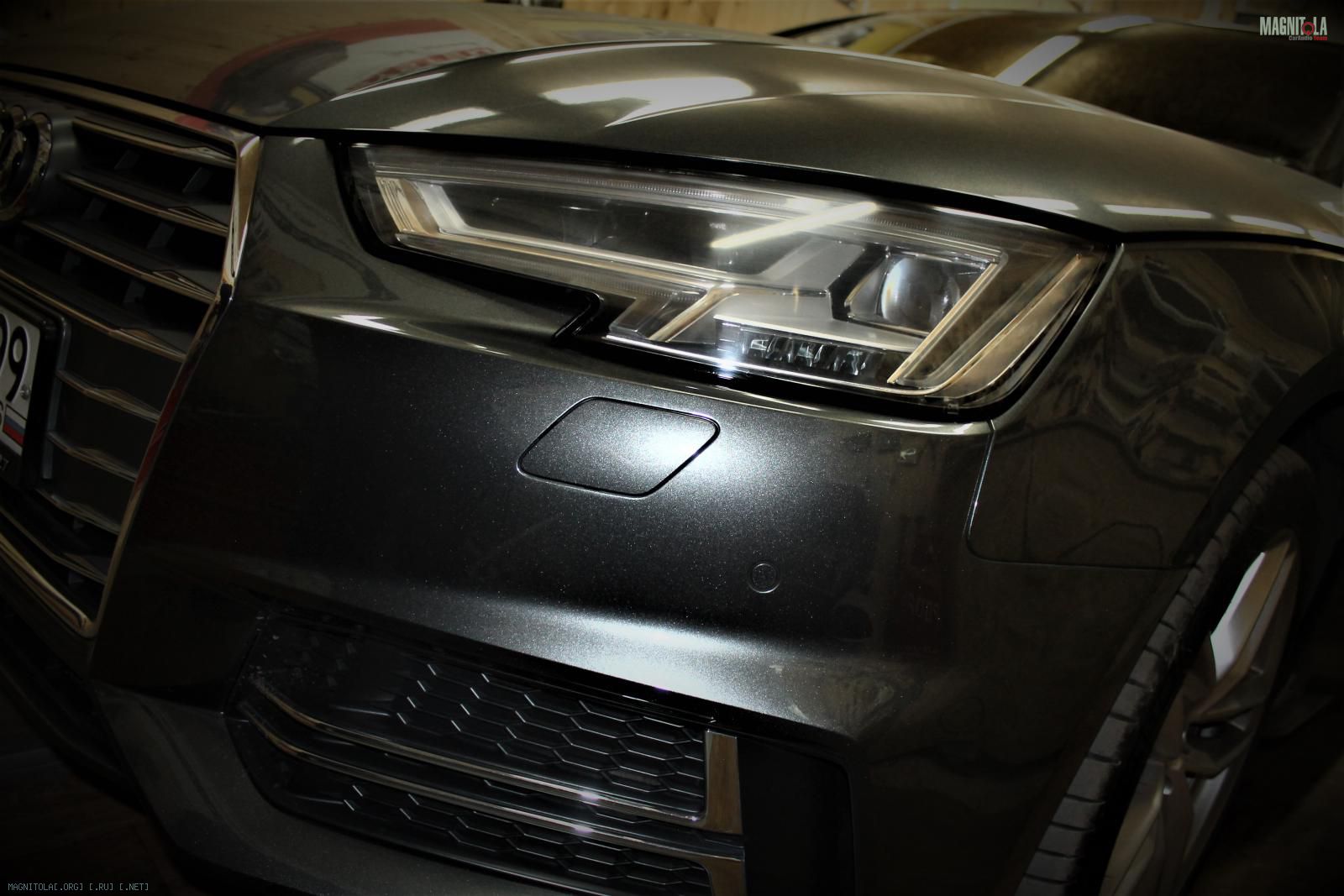

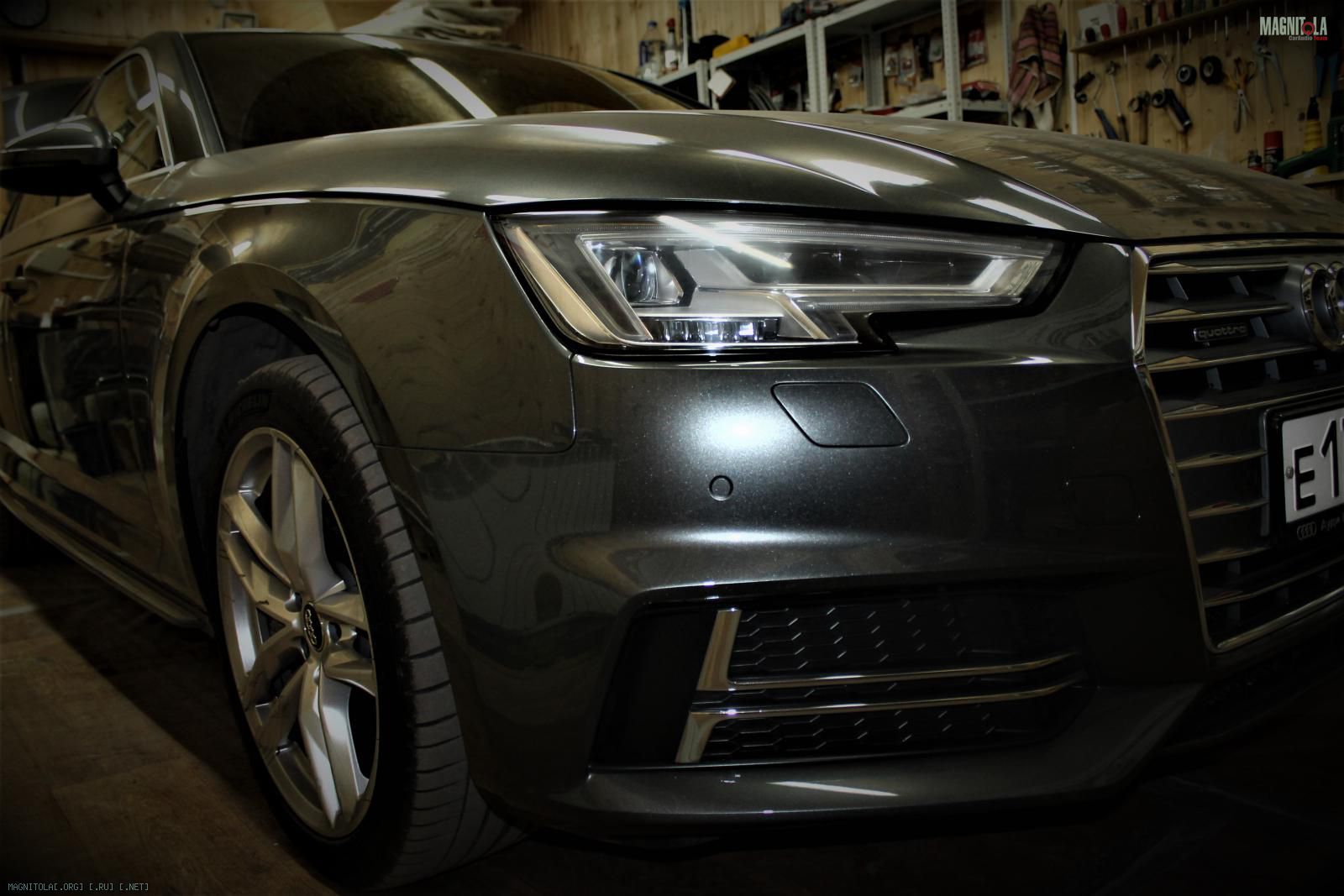

В KF-Sound Technology приехала Audi A4B9
Вложение 1276921Вложение 1276923Вложение 1276925

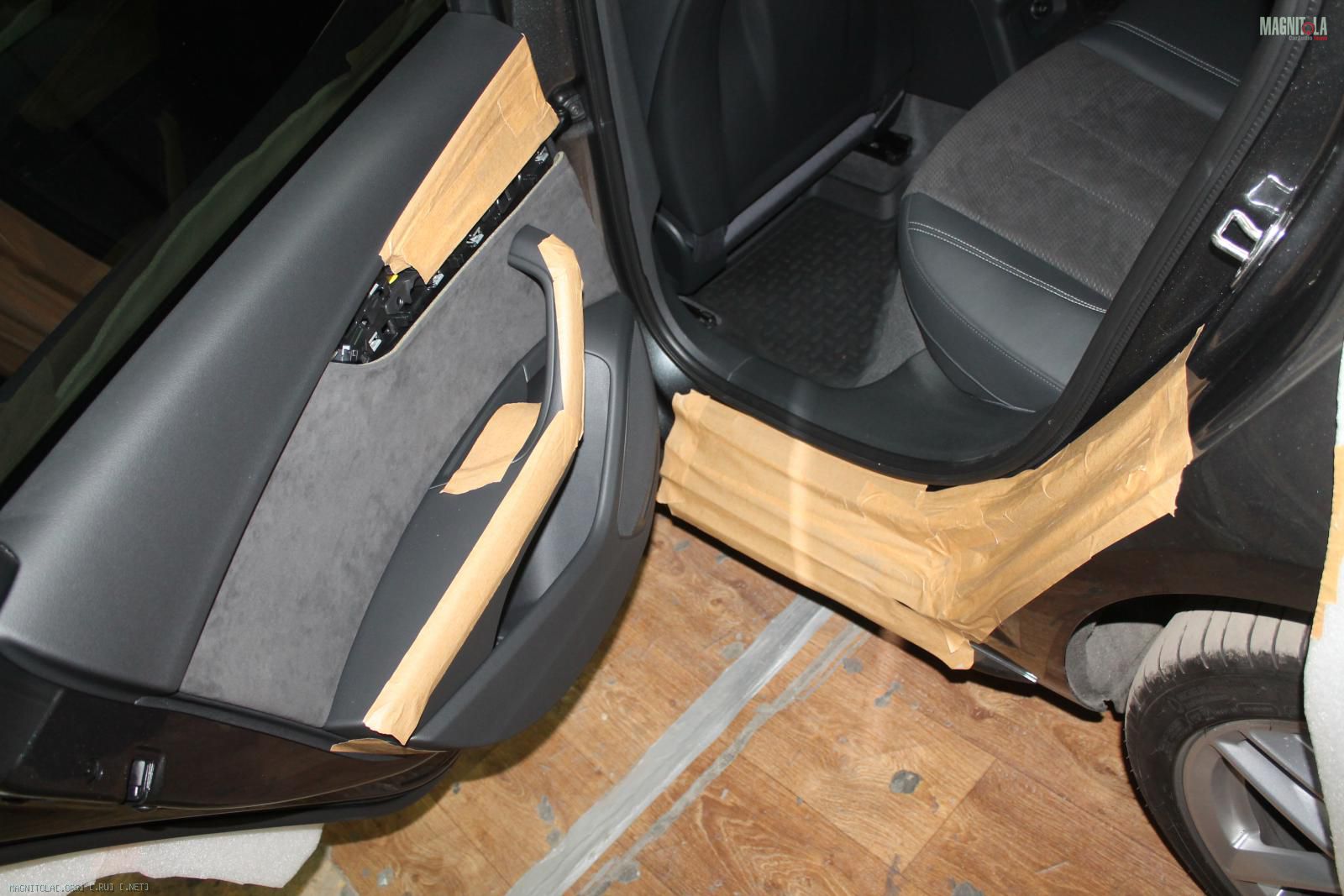

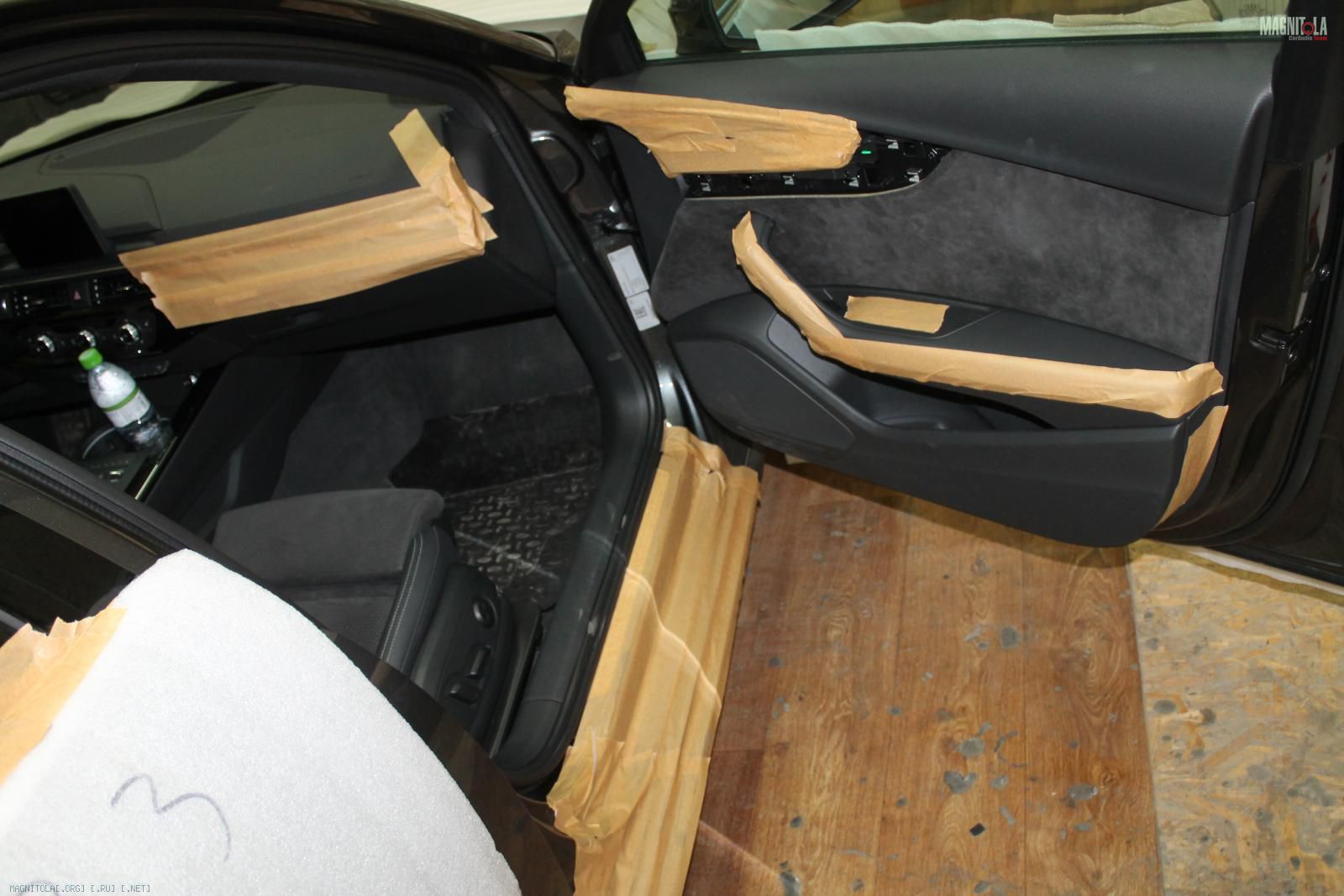

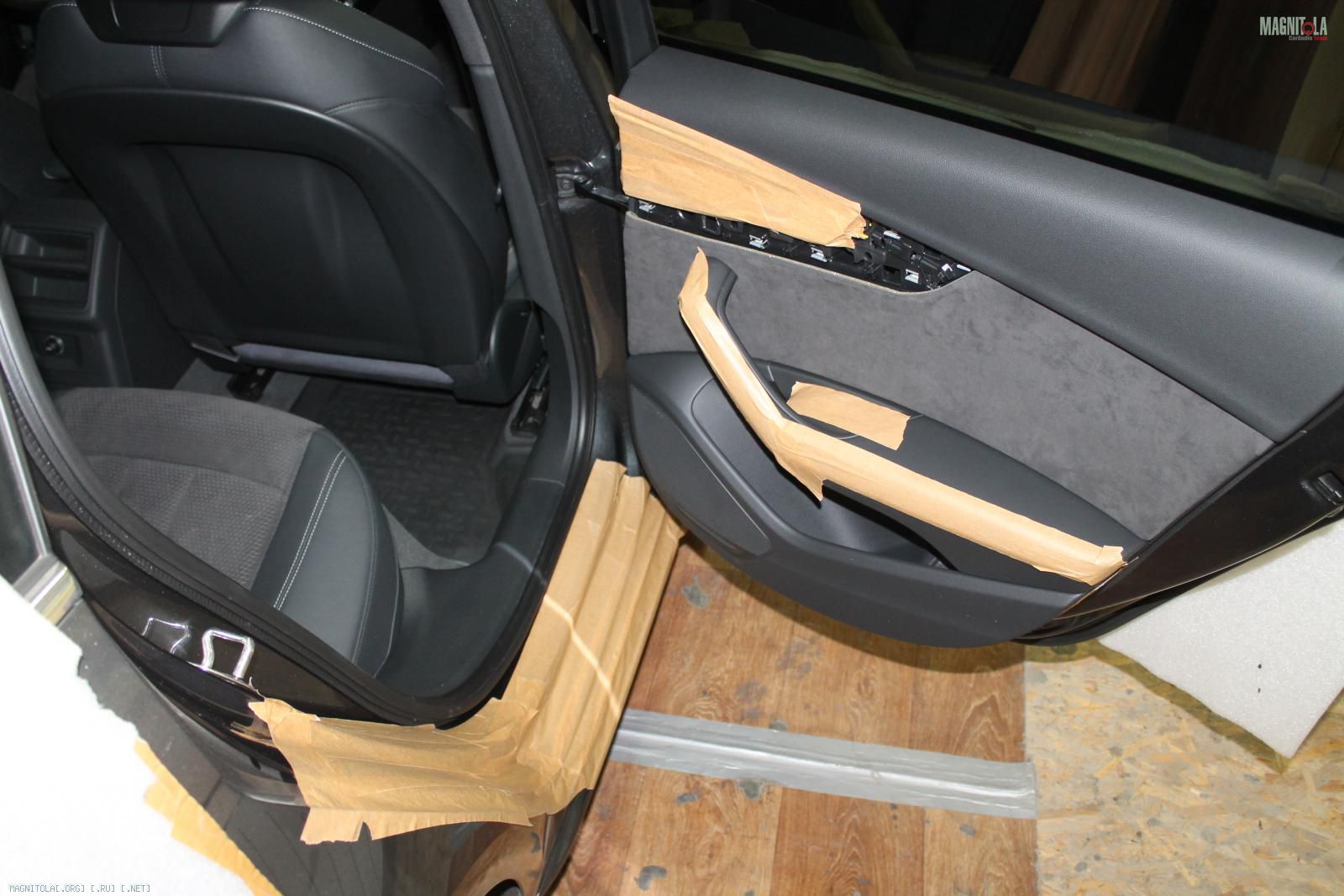

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

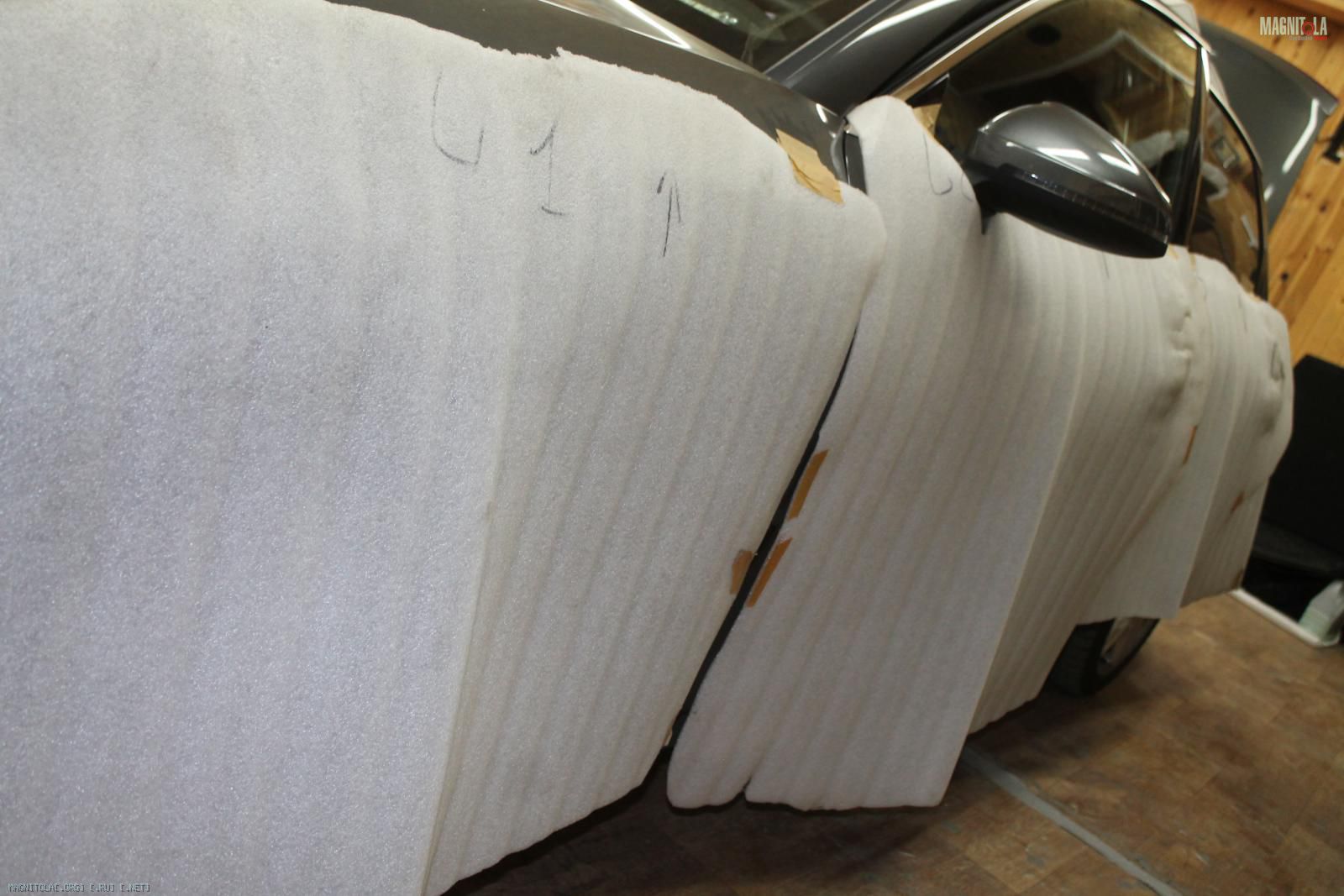

"Защита кузова-салона".
Вложение 1276927Вложение 1276929Вложение 1276931Вложение 1276933Вложение 1276935Вложение 1276937

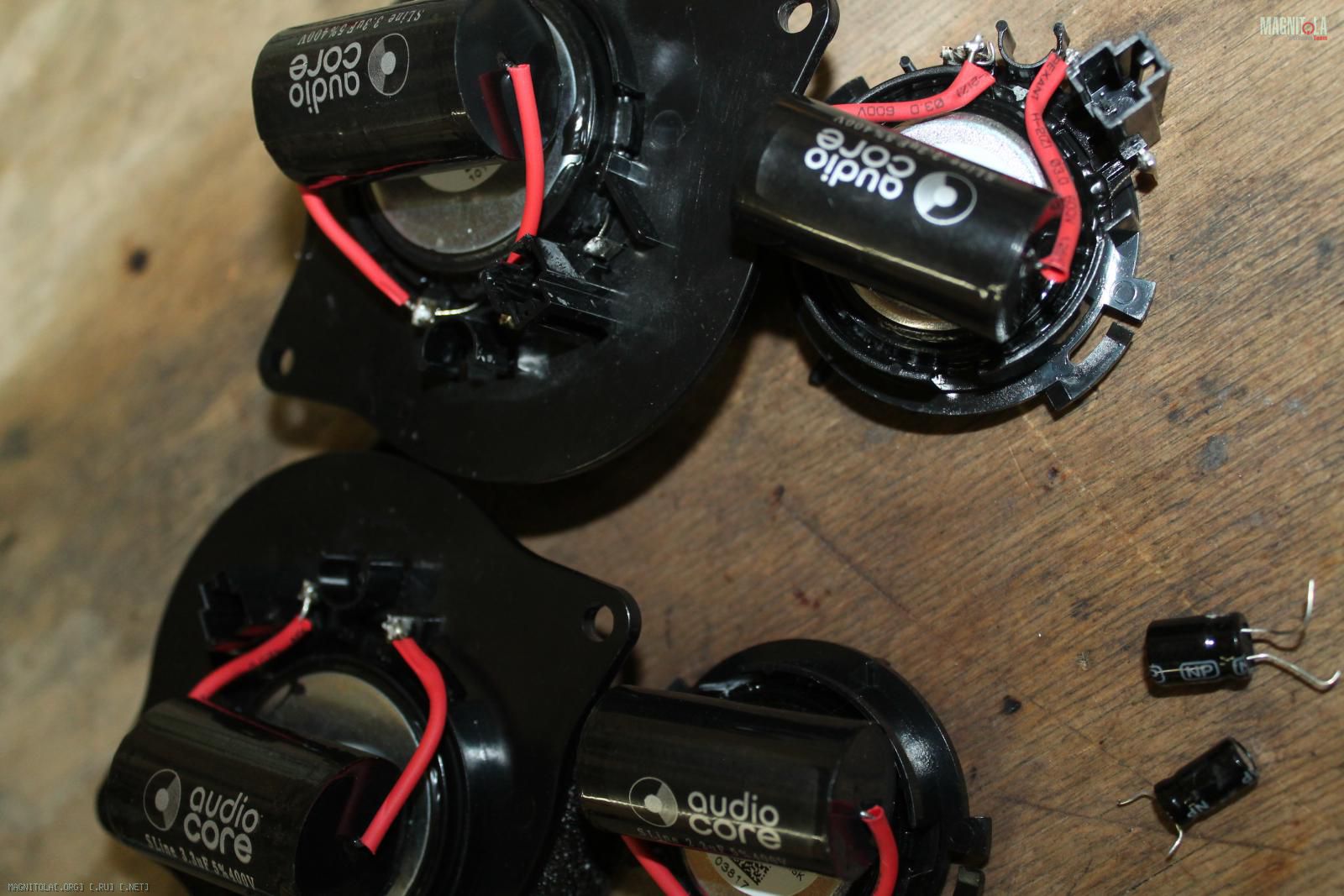

Меняем электролиты на пленочные конденсаторы.

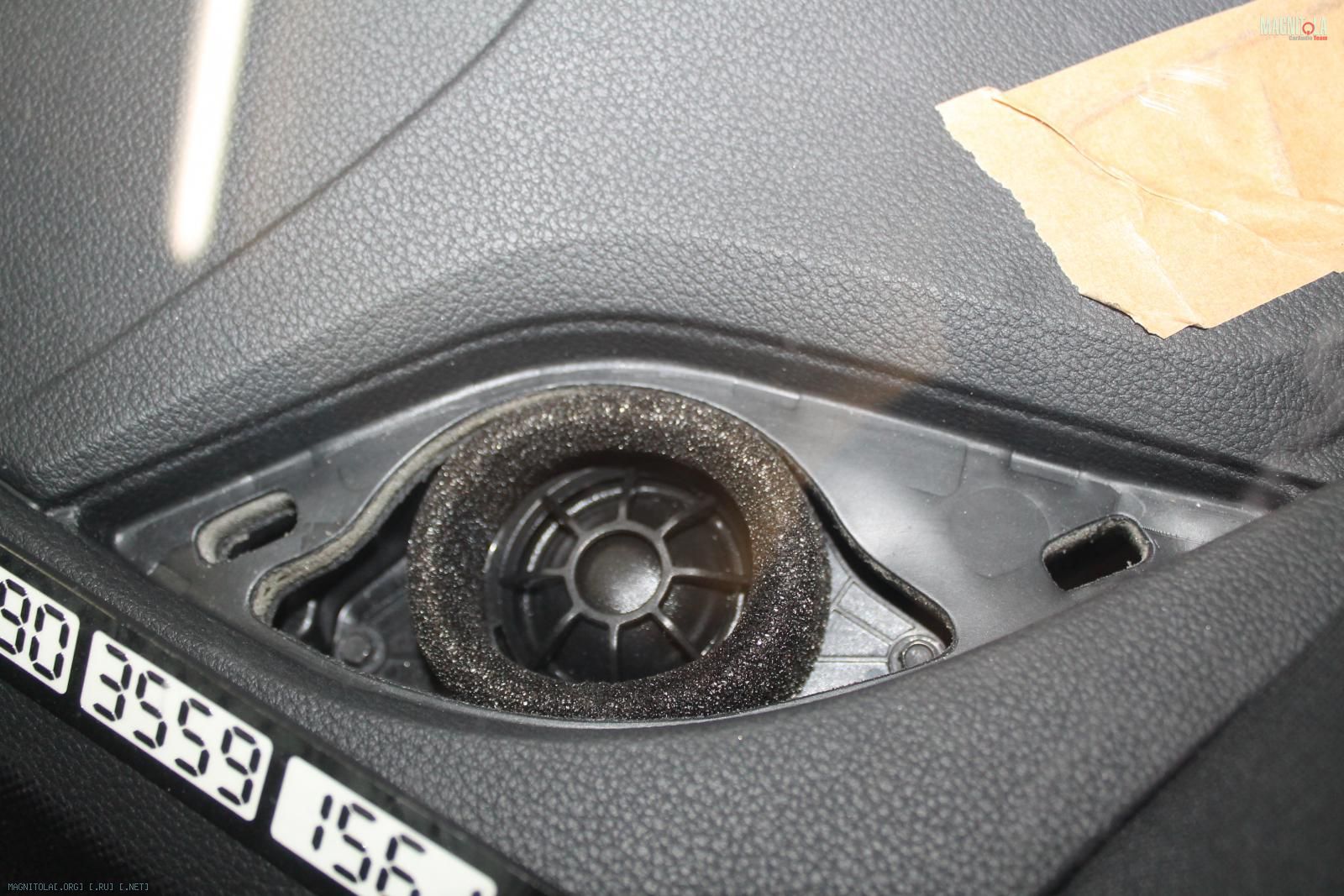

Волноотвод из битопласта, для глубоко посаженных ВЧ.

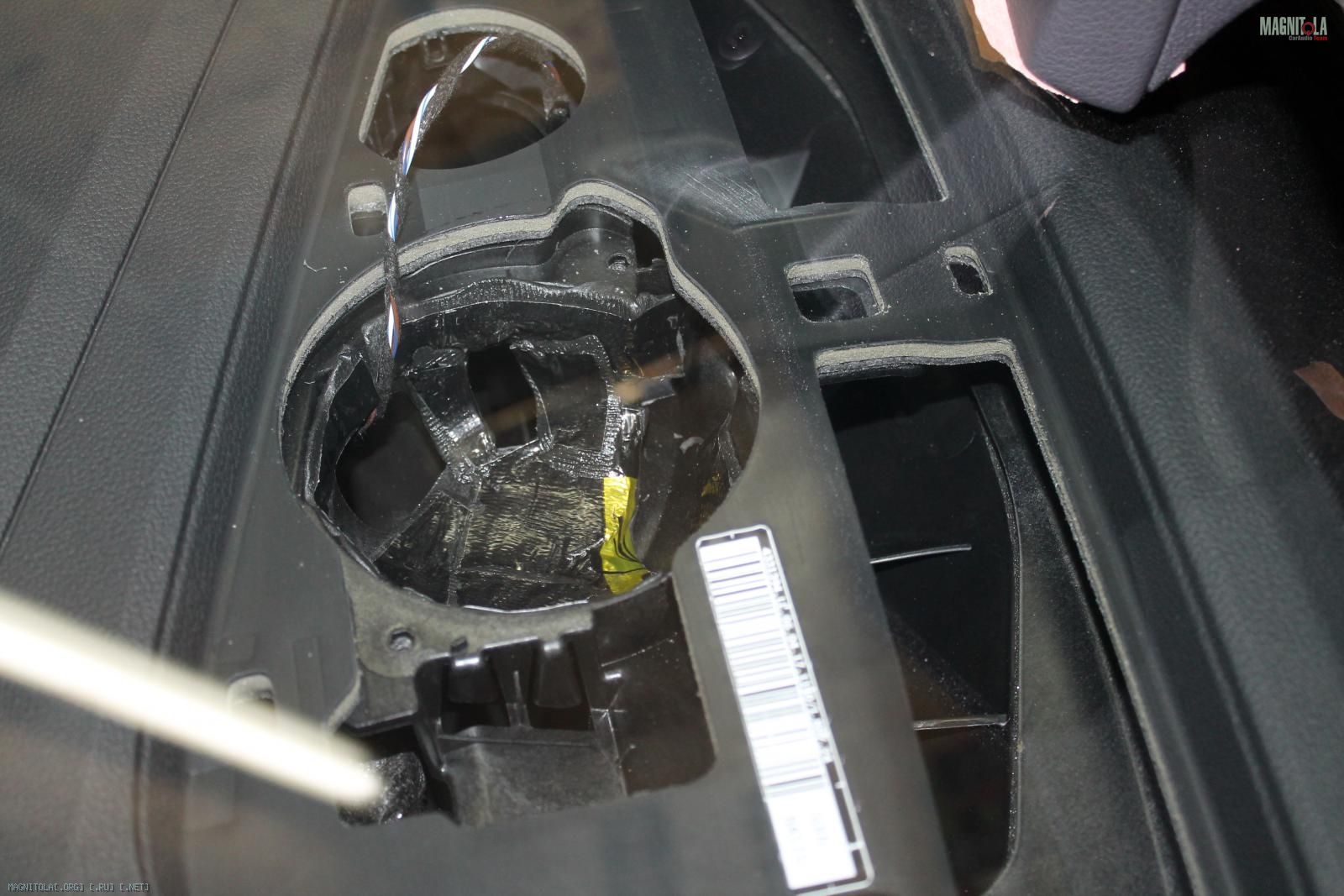

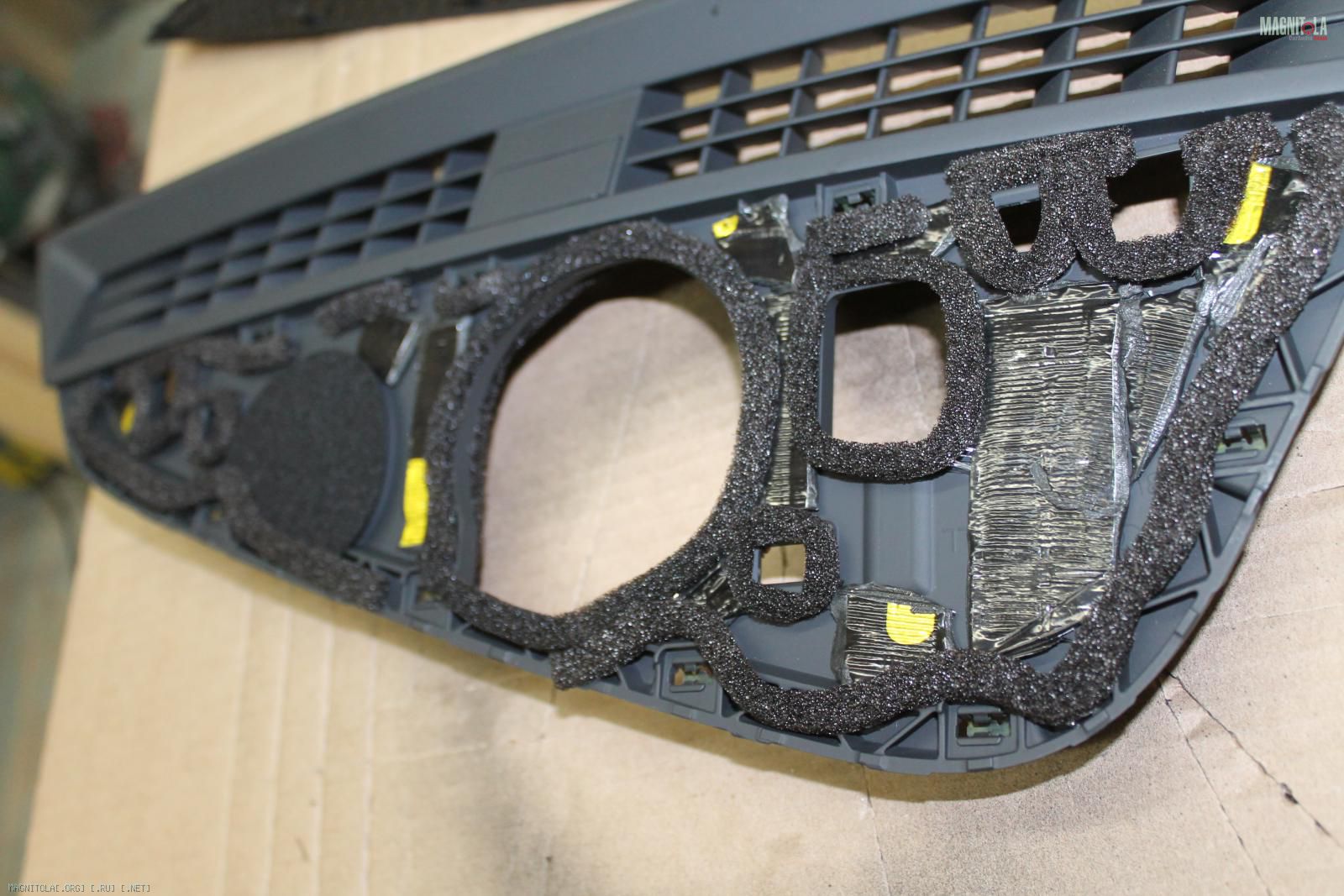

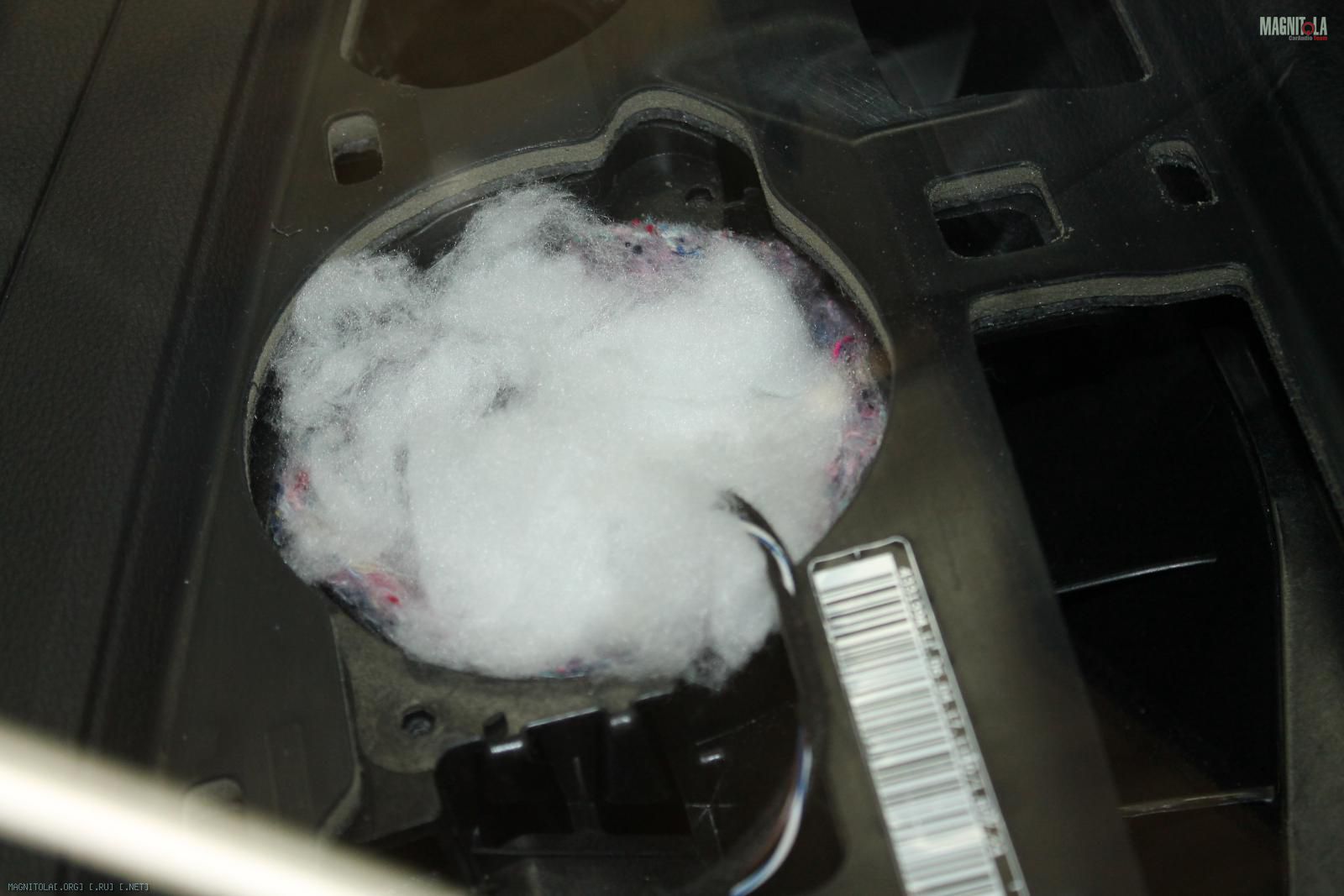

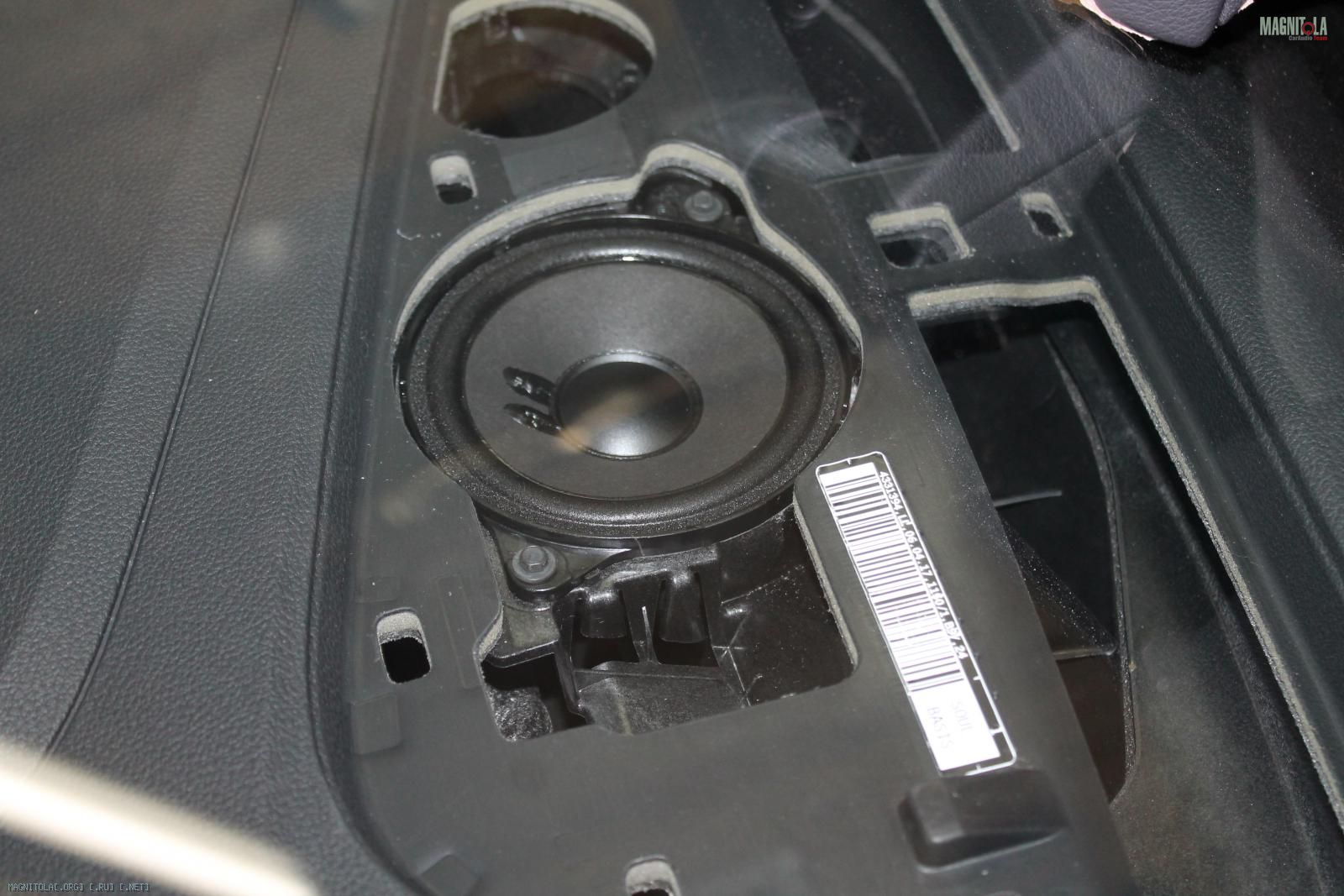

Подготавливаем место под центральный канал, вибрим, акустически демпфируем, убираем скрипы пластиковой решетки. Одновременно пропитываем подвес СЧ, красим выцветший диффузор.
Вложение 1276939Вложение 1276941Вложение 1276943Вложение 1276945Вложение 1276947Вложение 1276949Вложение 1276951Вложение 1276953Вложение 1276955

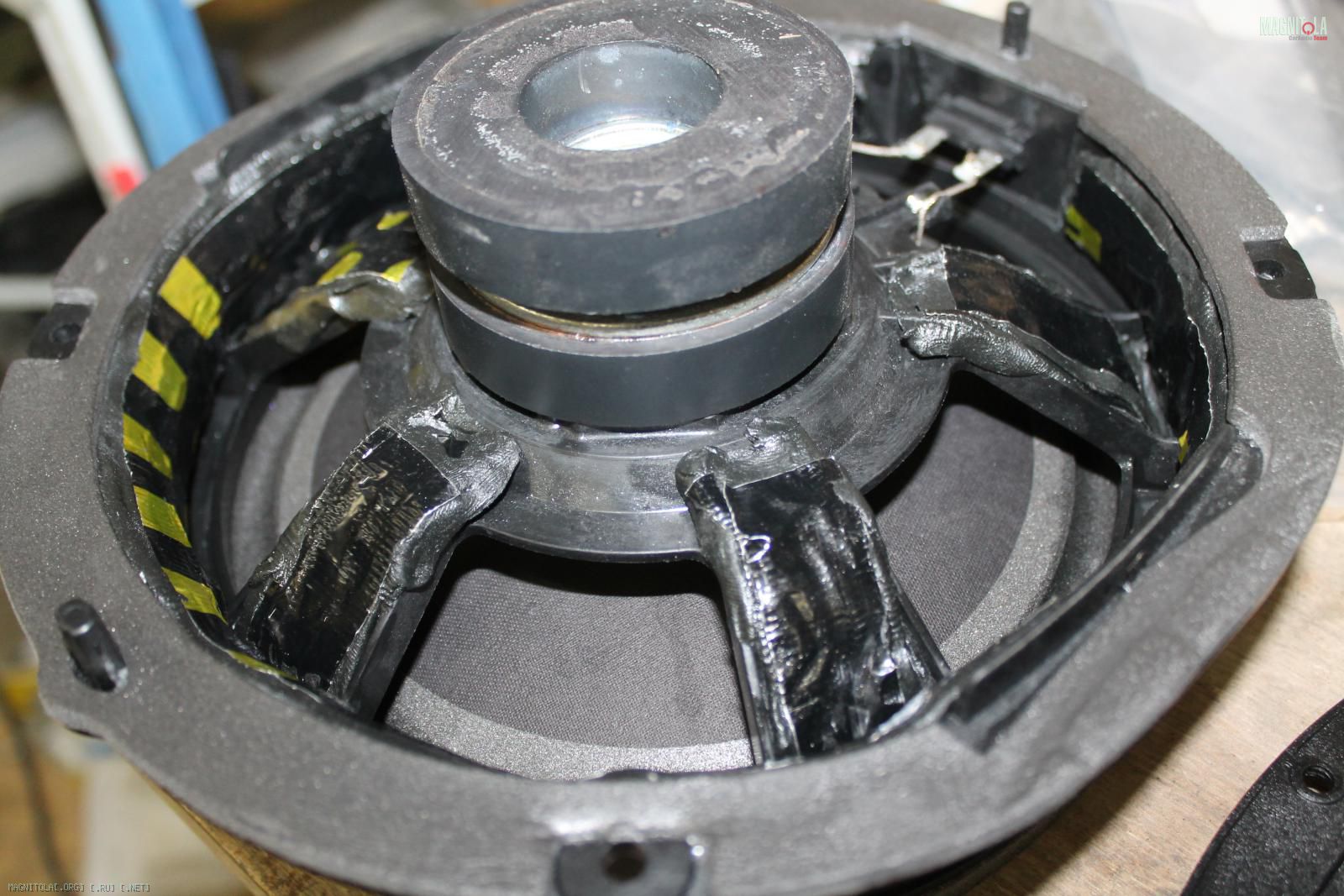

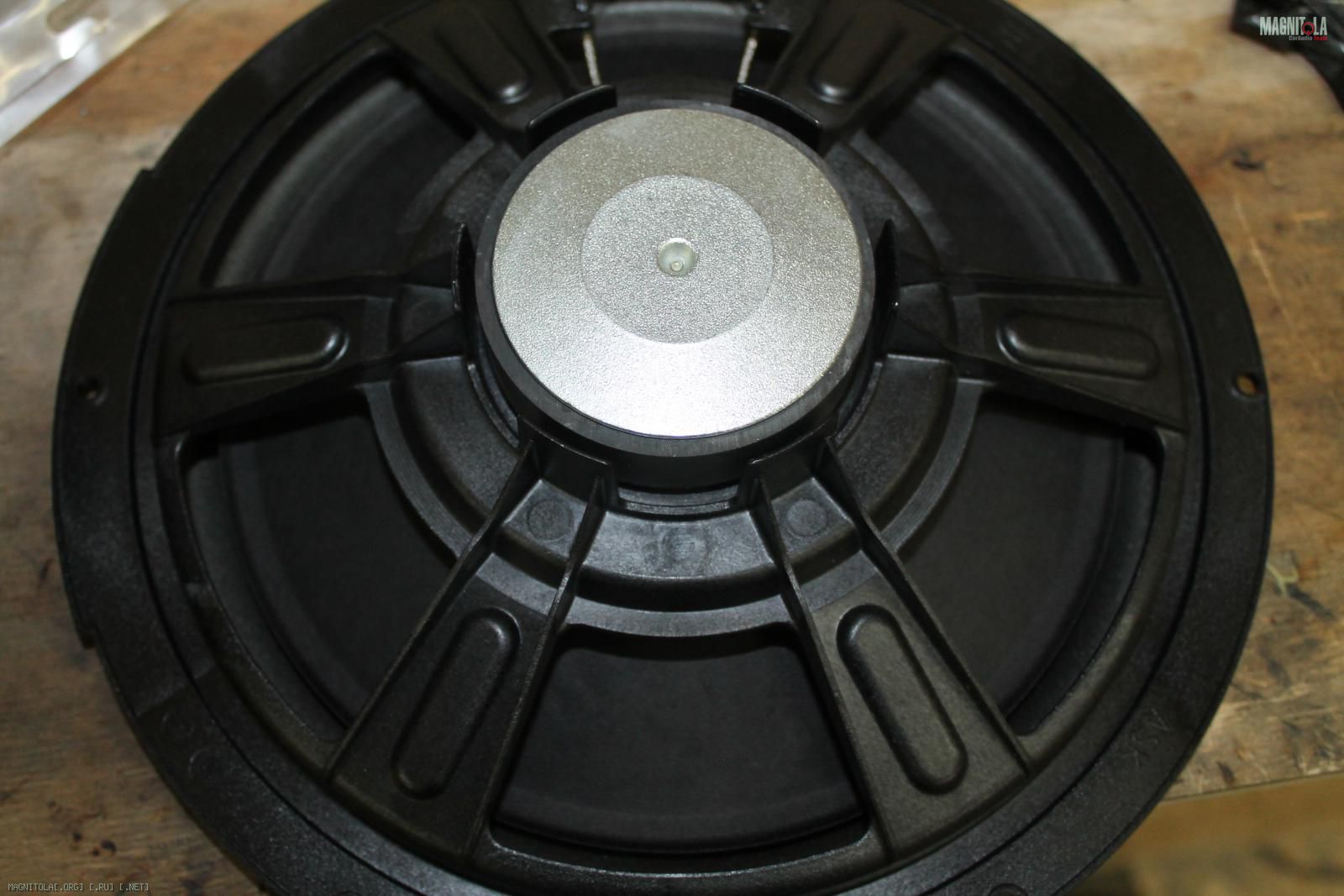

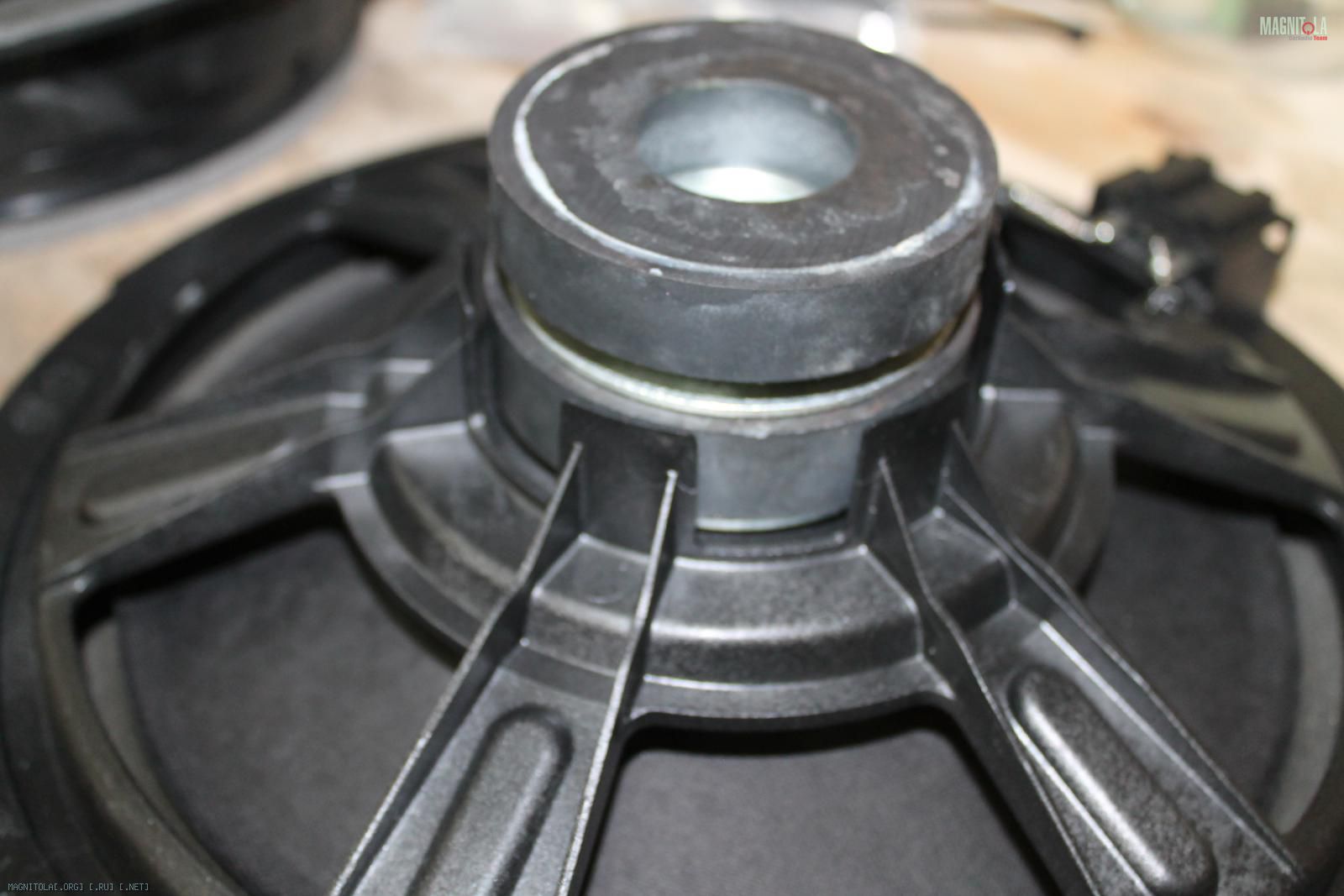

Добавляем добавочный магнит на саб и фронтальные мидбасы, дающий до 30% КПД на НЧ.
Проклеиваем виброй пластиковые корзины.

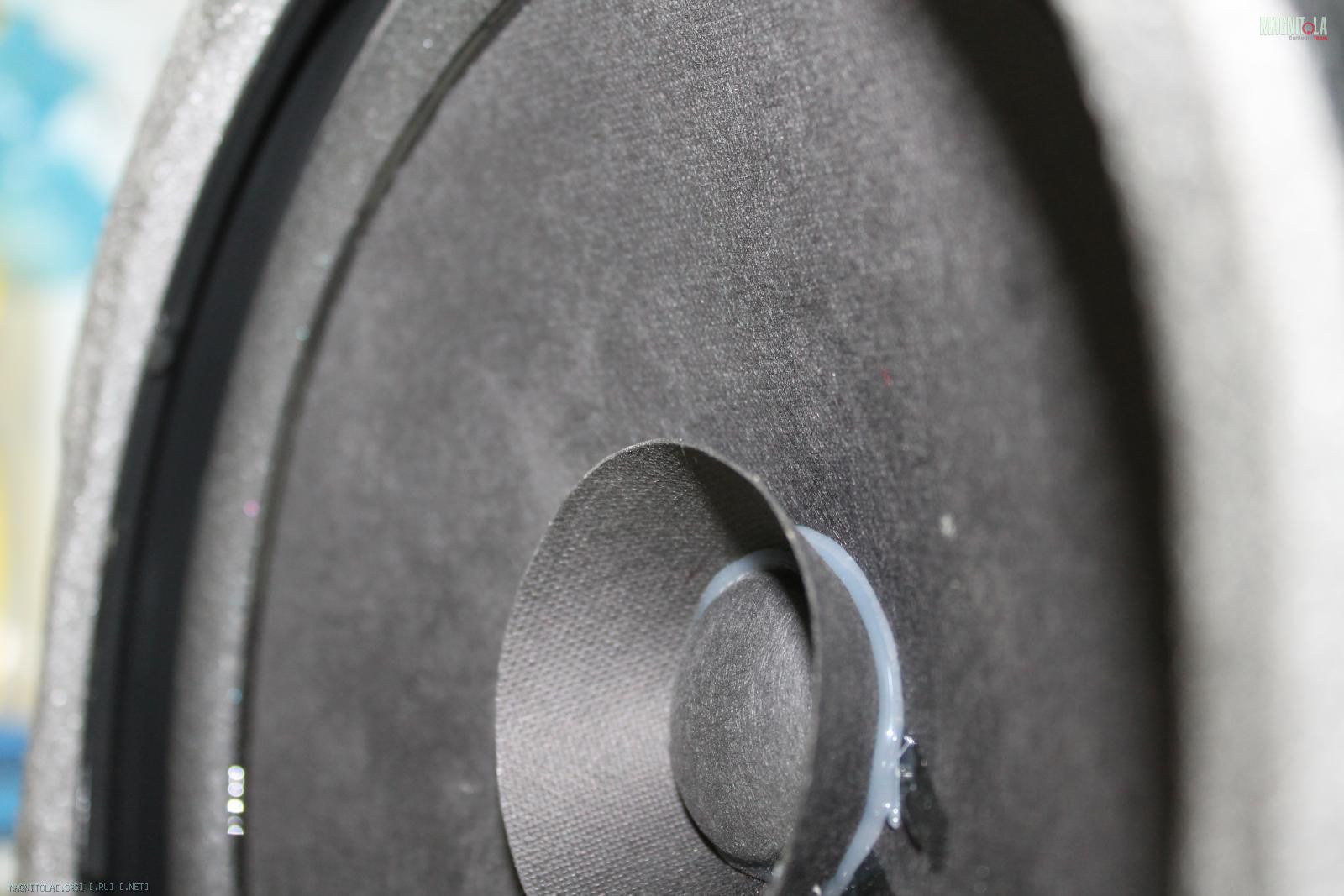

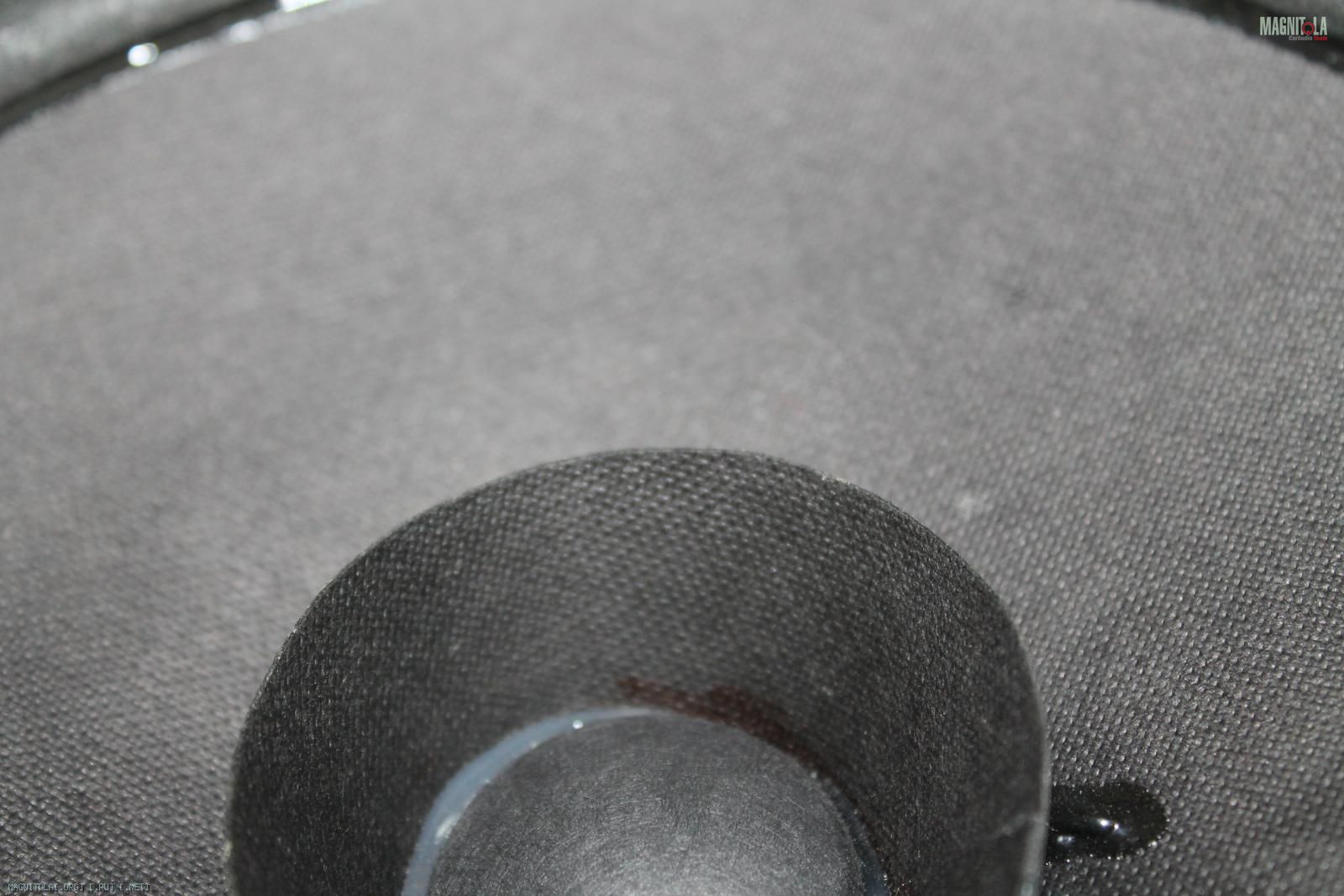

На фронтальных мидбасах изготавливаем СЧ конус, позволяющий расширить частотный диапазон.

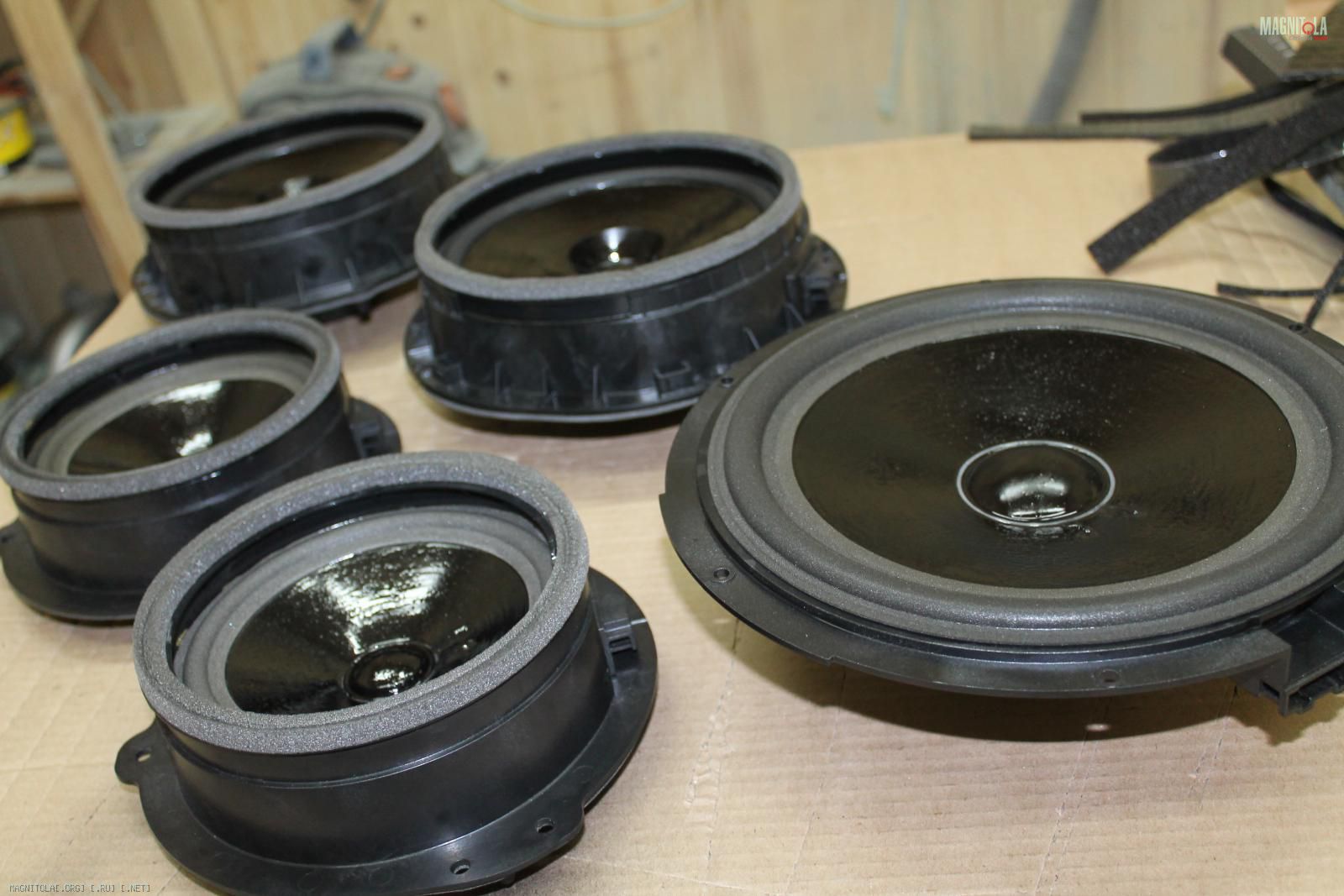

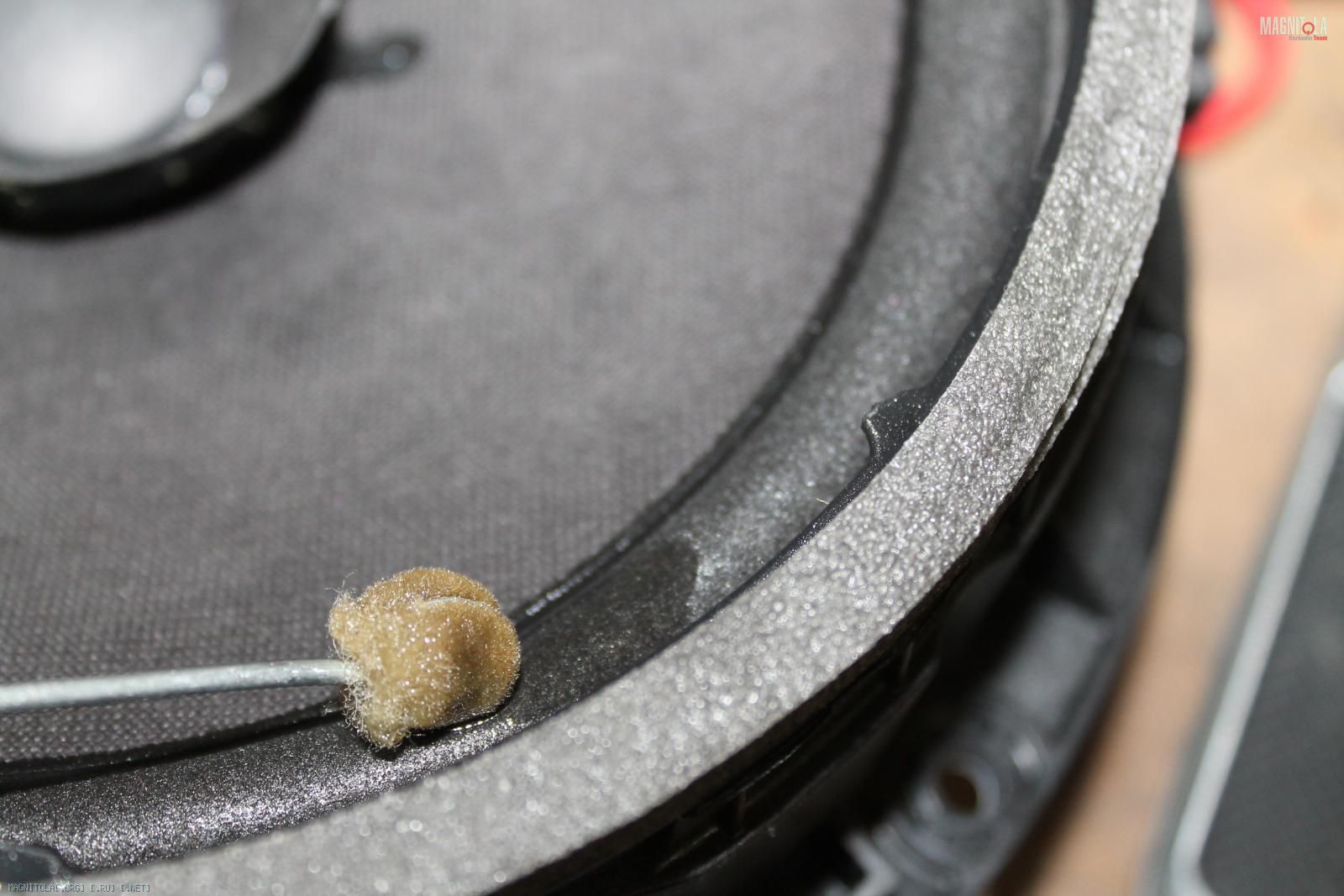

Пропитываем подвесы спец жидкостью.
Пропитываем диффузоры спец составом, повышающий жесткость.
Очищаем, обезжириваем двери, полку
Вложение 1276957Вложение 1276959Вложение 1276961Вложение 1276963Вложение 1276965Вложение 1276967Вложение 1276969

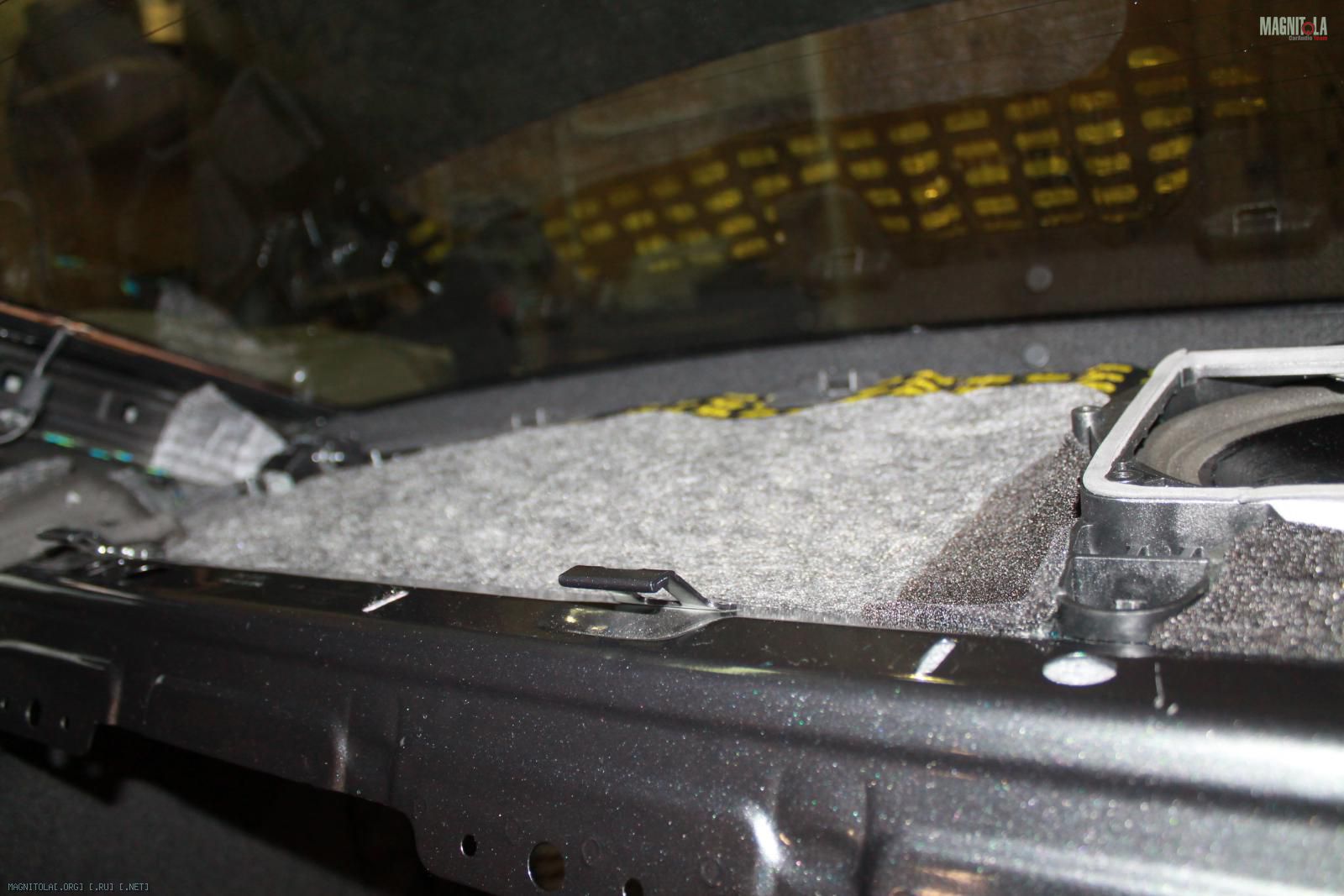

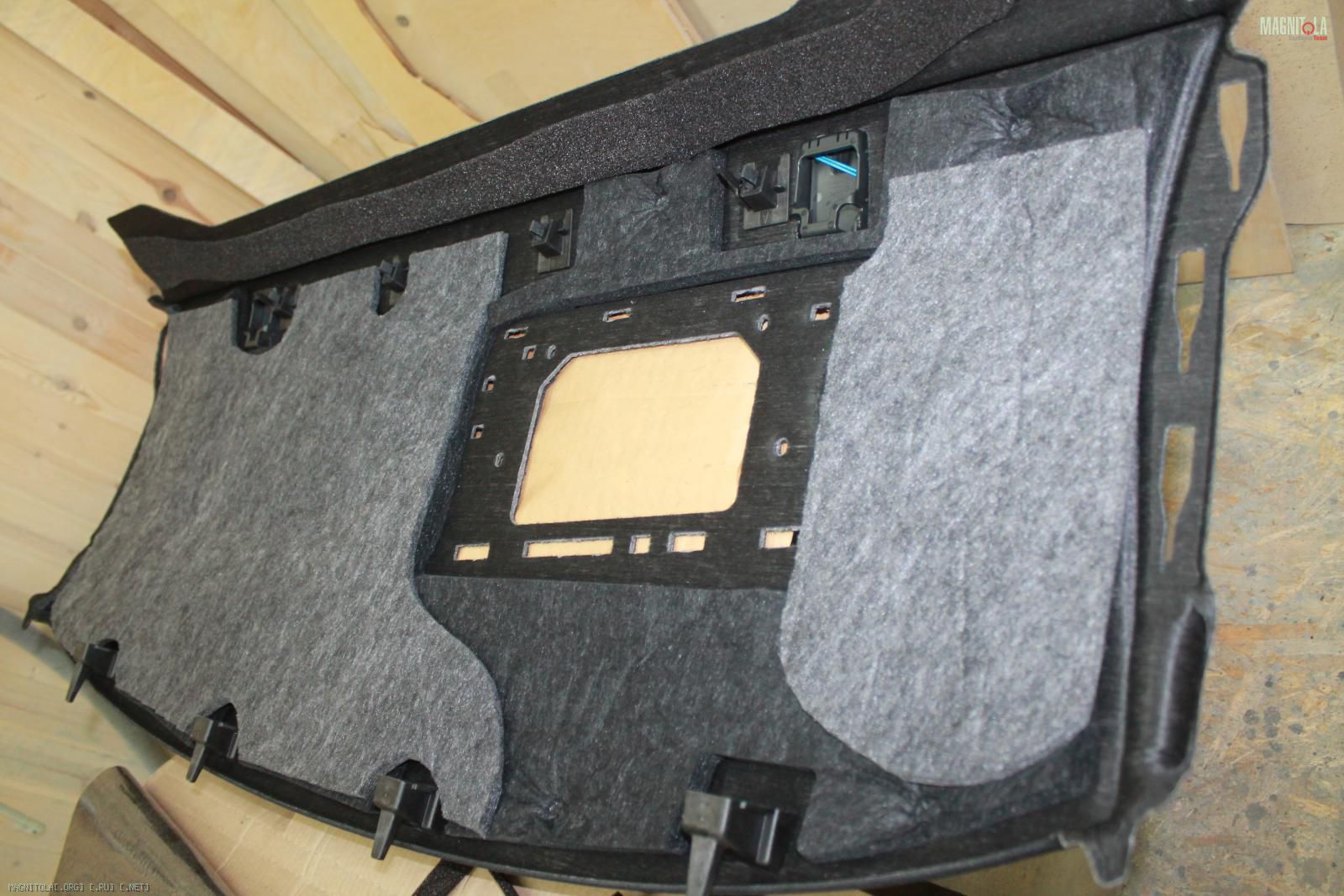

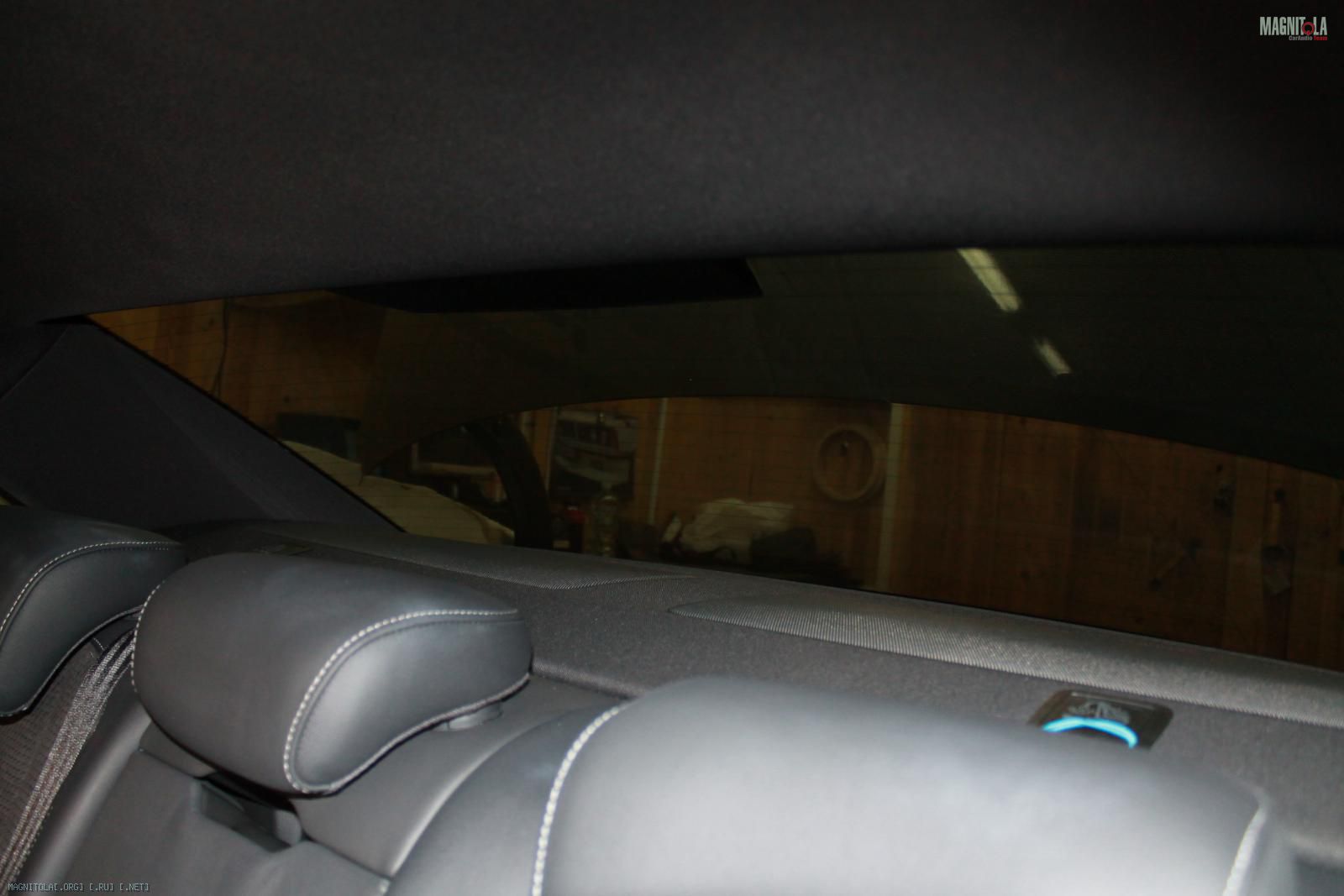

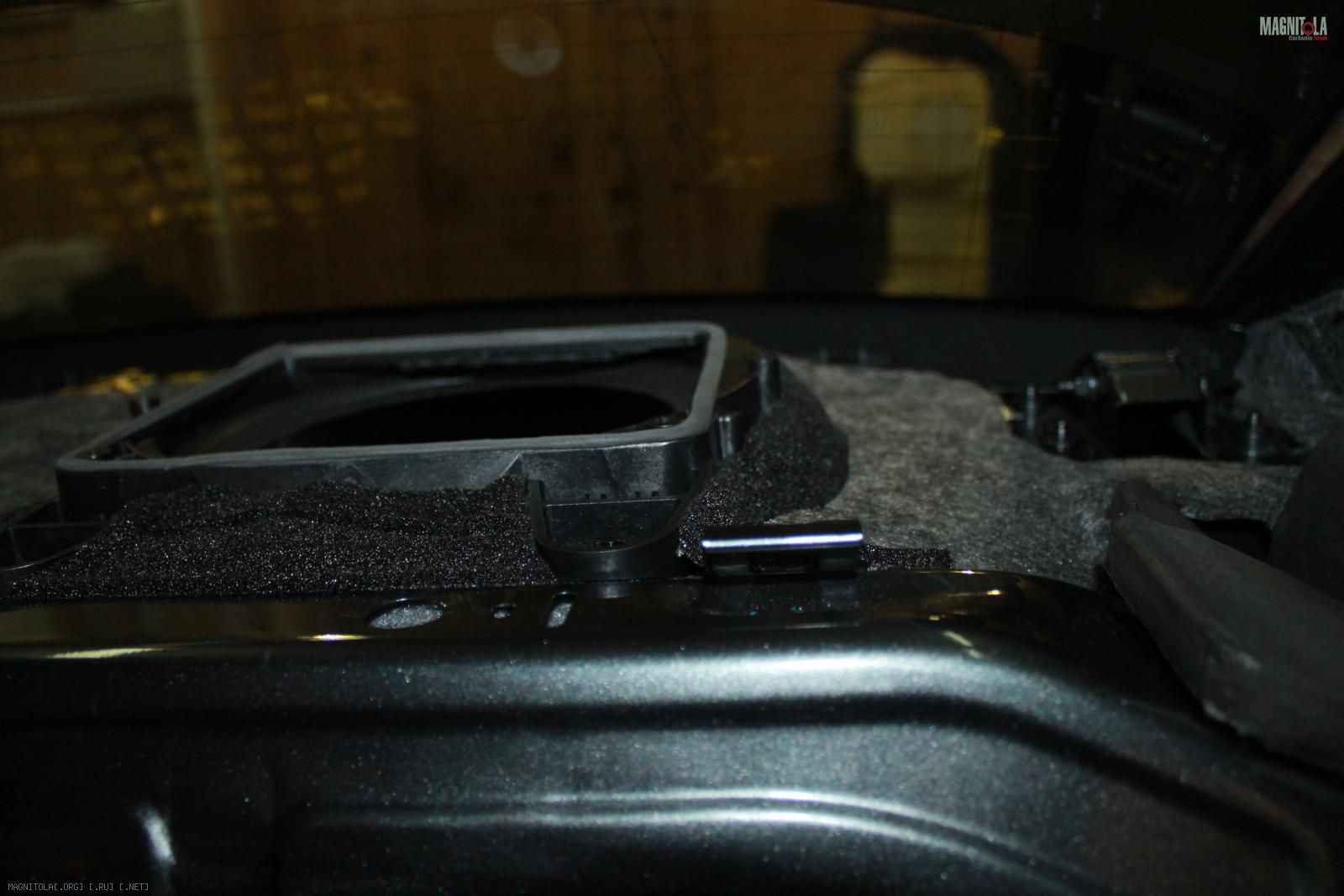

Вибрим полку двумя слоями 4мм вибры.
Убираем АКЗ сабвуфера.
Наносим два слоя войлока, уплотняем лентой из битопласта.

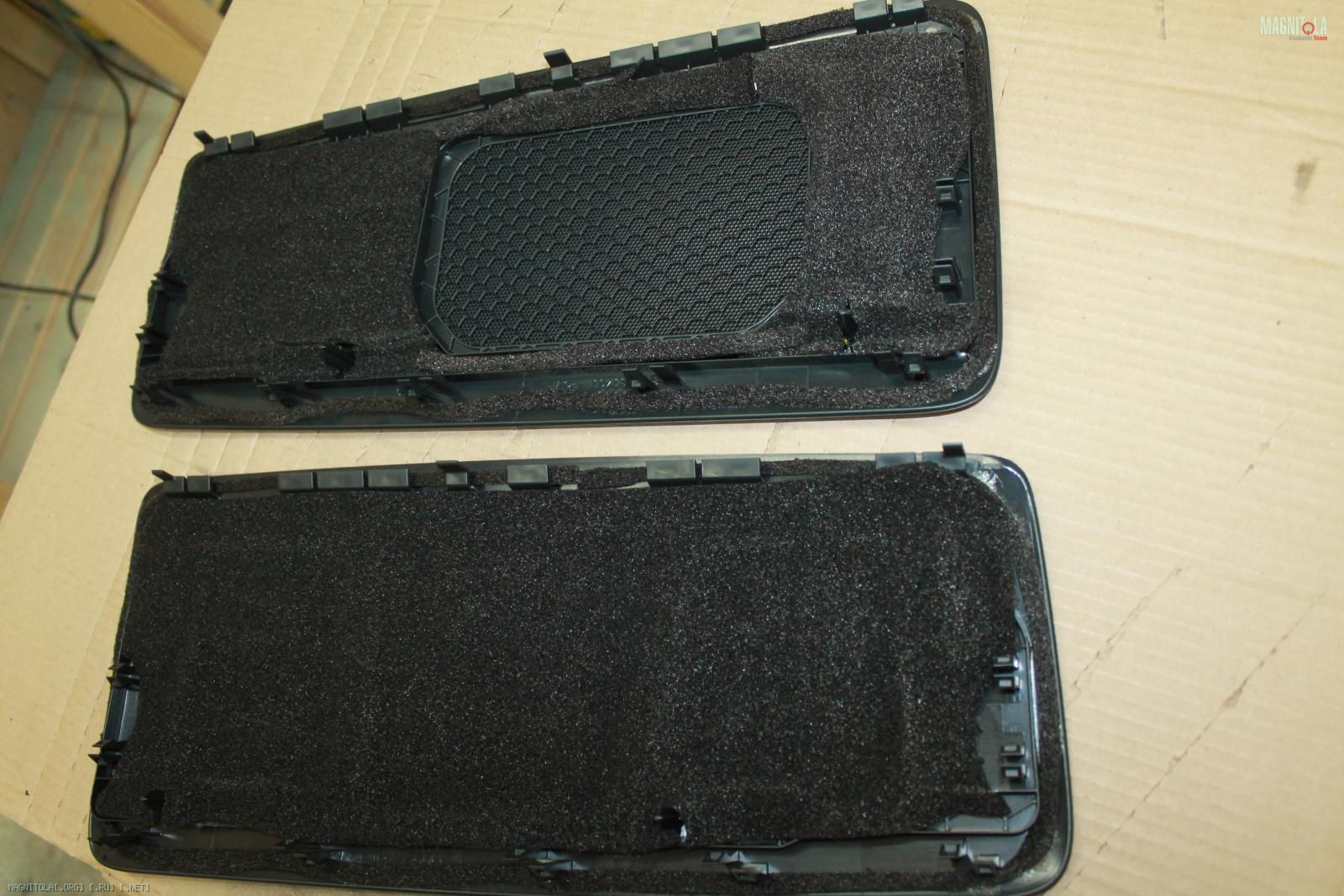

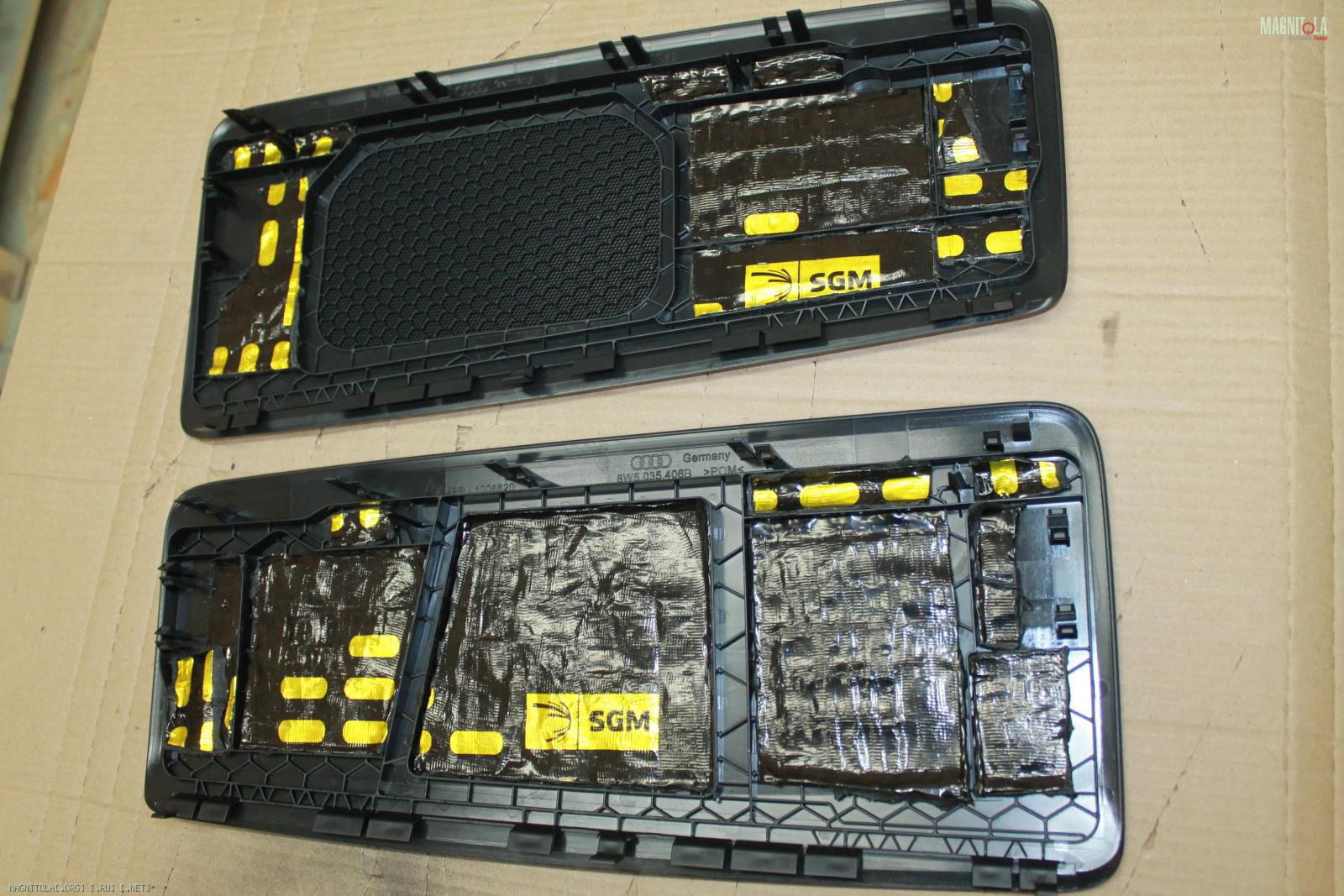

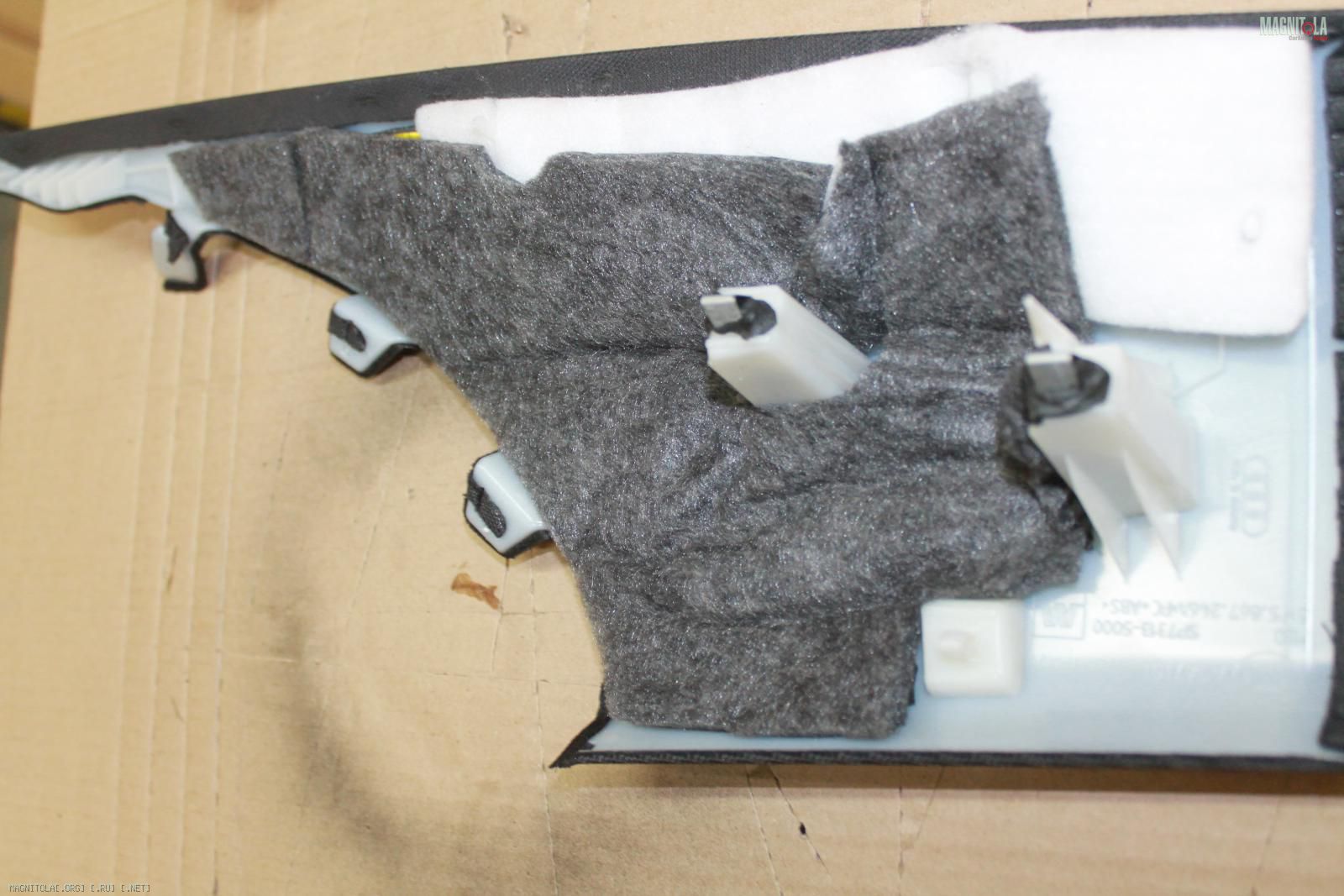

Вибрим сетки и боковые стойки, уплотняем битопластом, наносим войлок.
Собираем.
Вложение 1276971Вложение 1276973Вложение 1276975Вложение 1276977Вложение 1276979Вложение 1276981Вложение 1276983Вложение 1276985Вложение 1276987Вложение 1276989Вложение 1276991

Audi A4B9

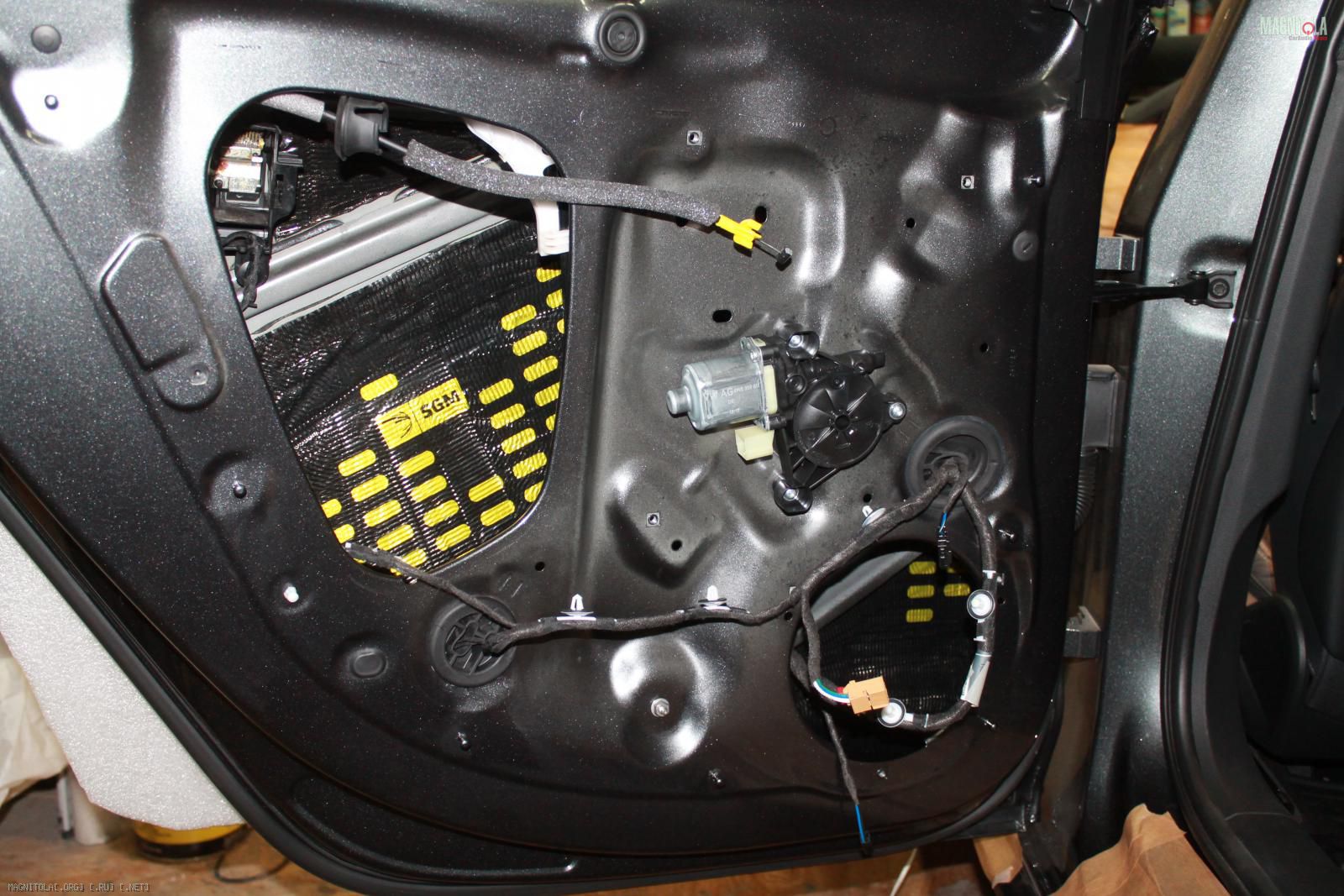

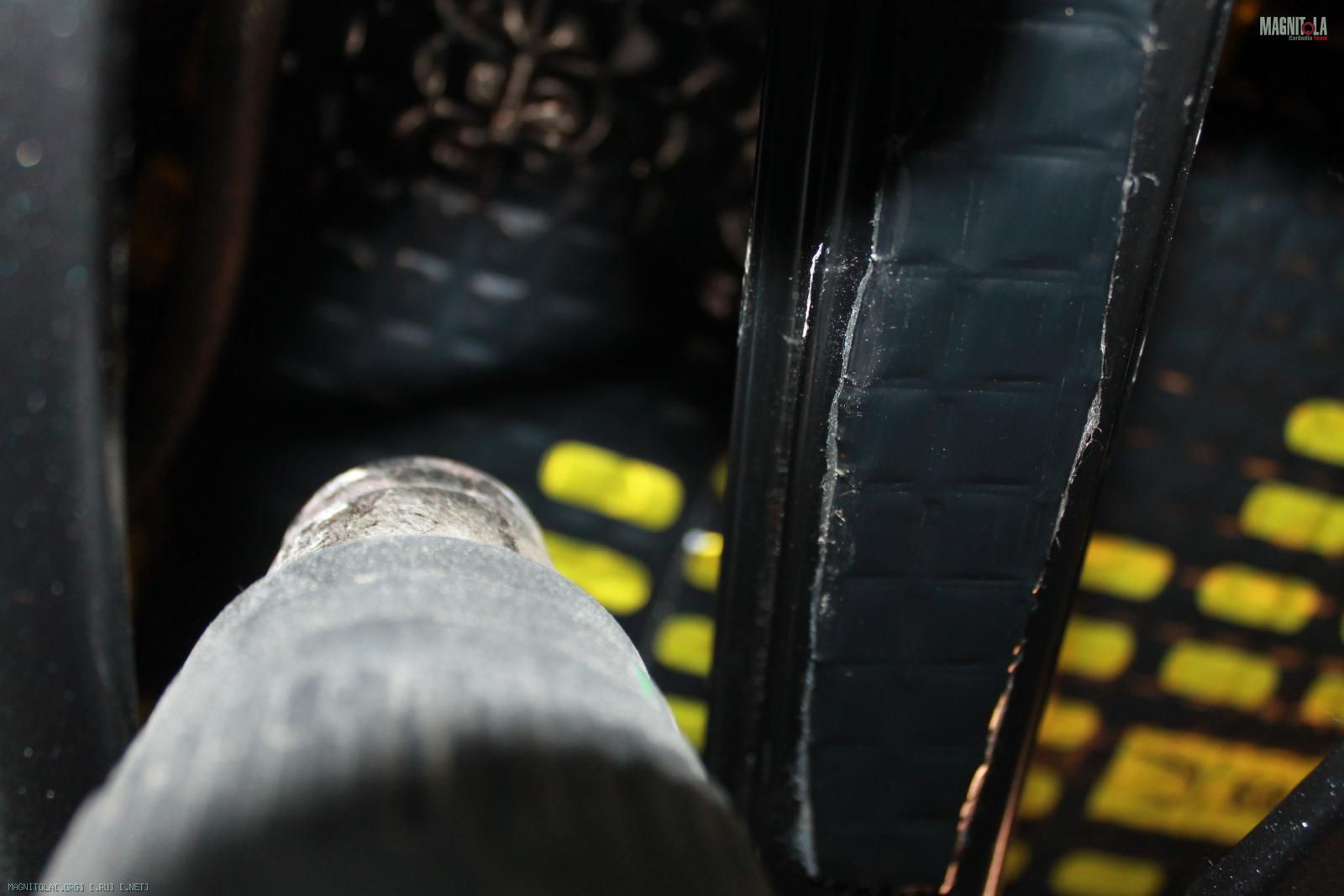

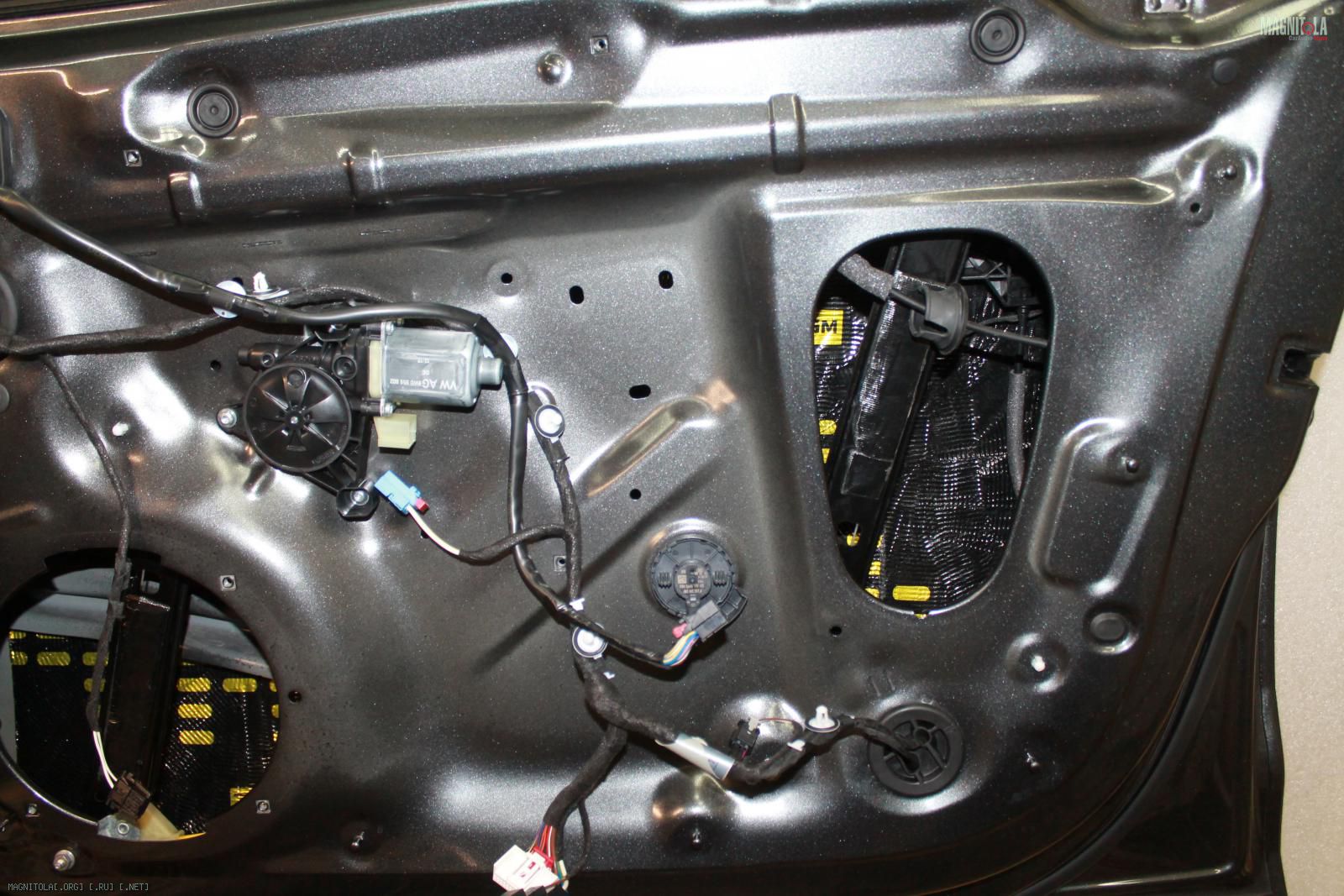

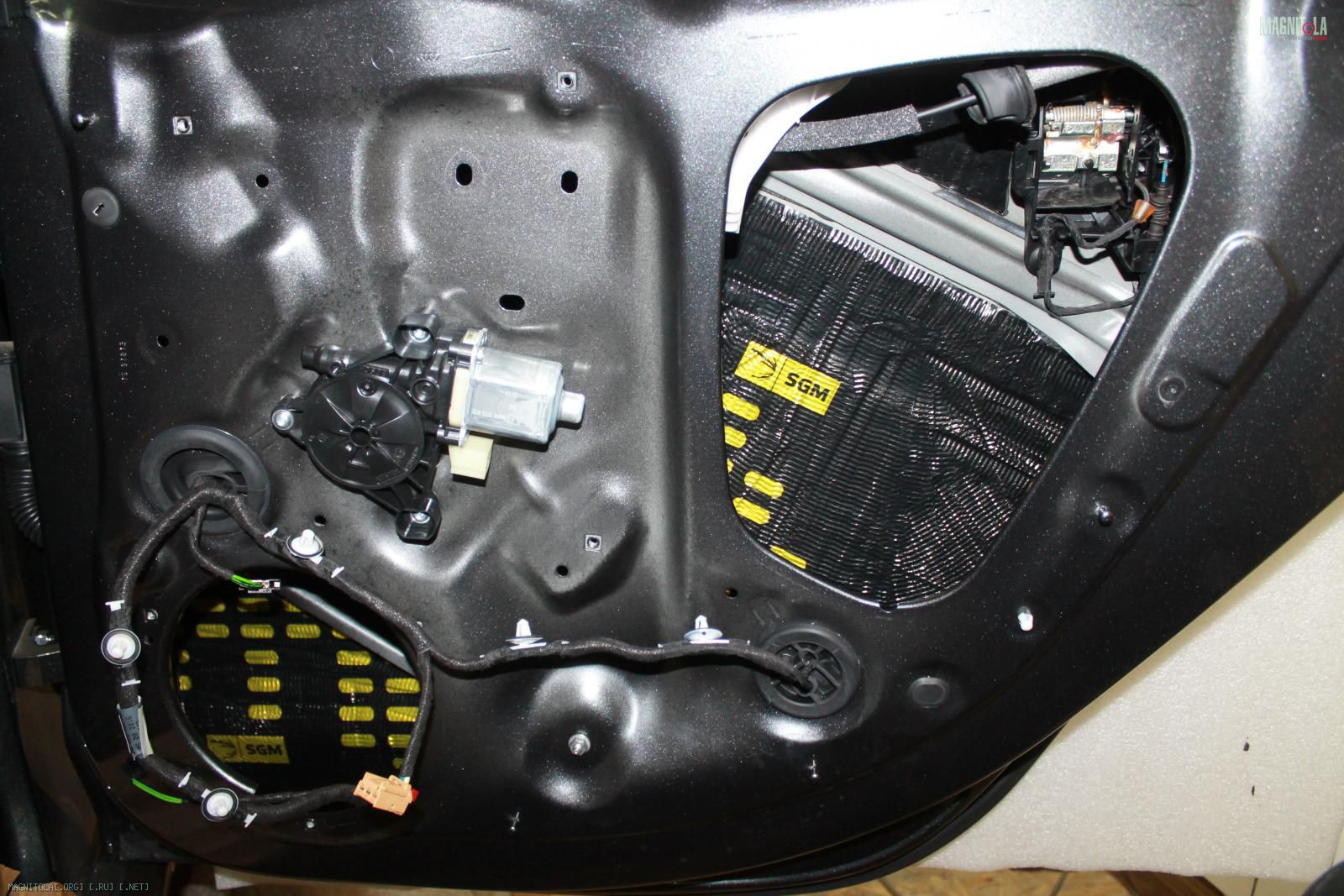

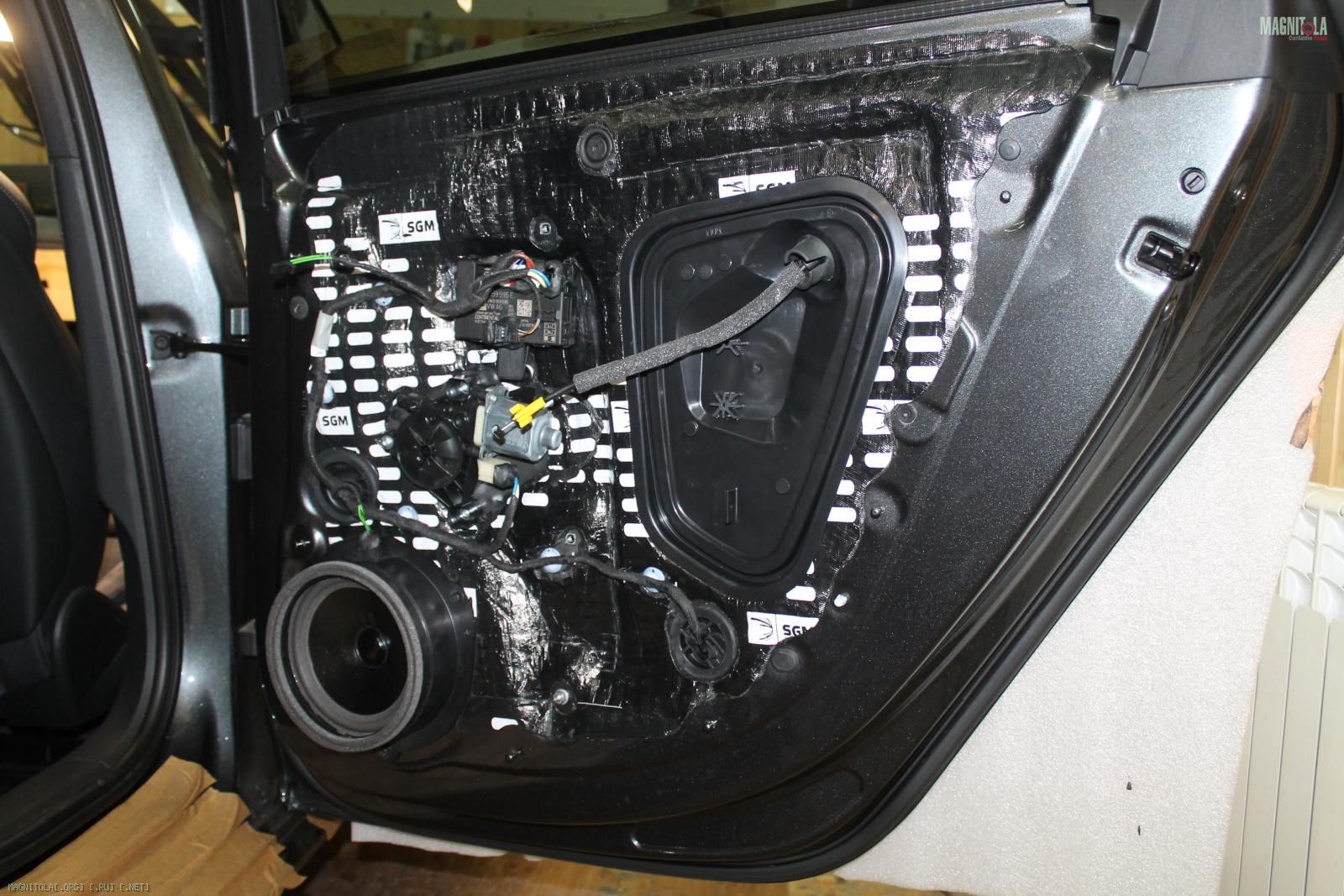

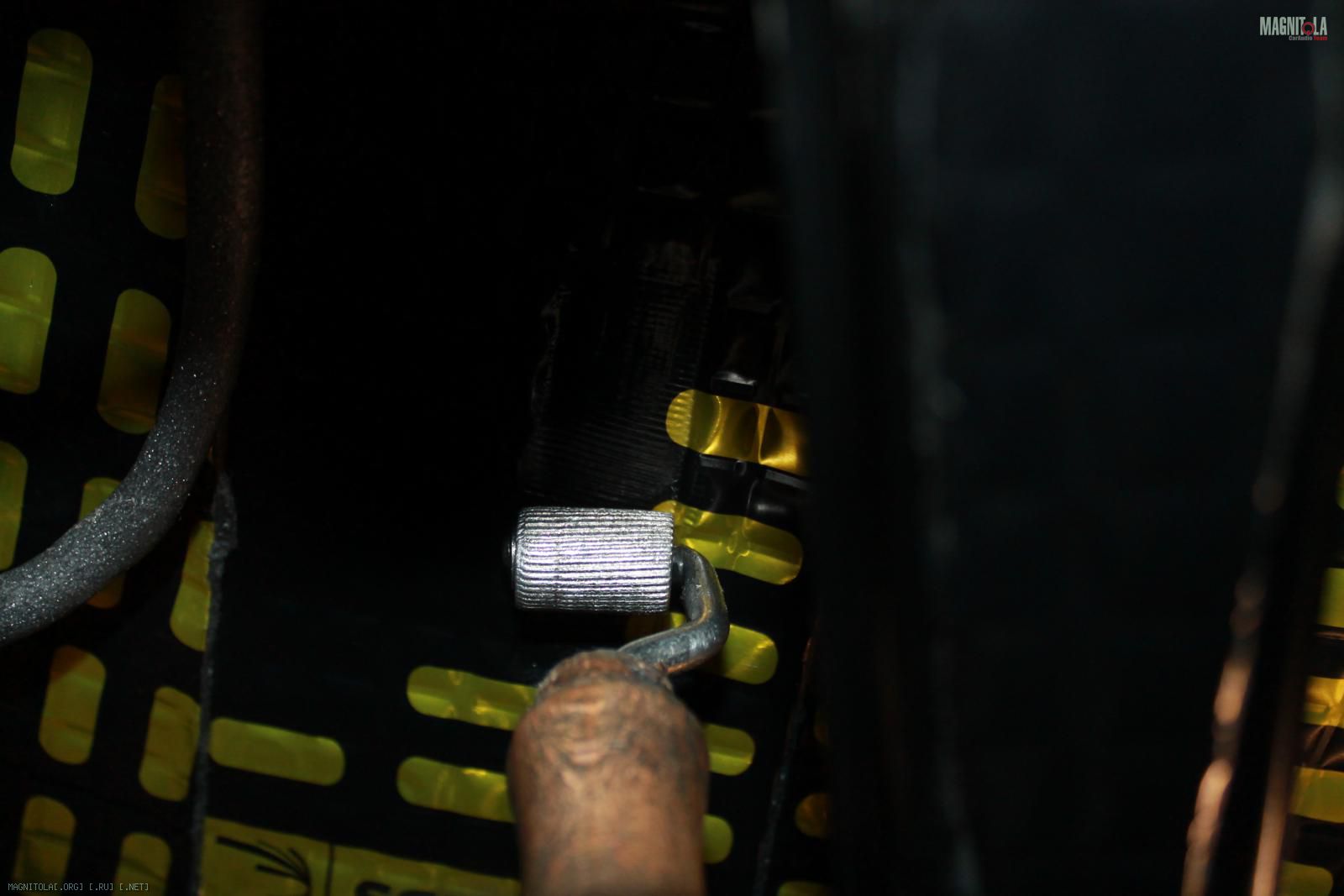

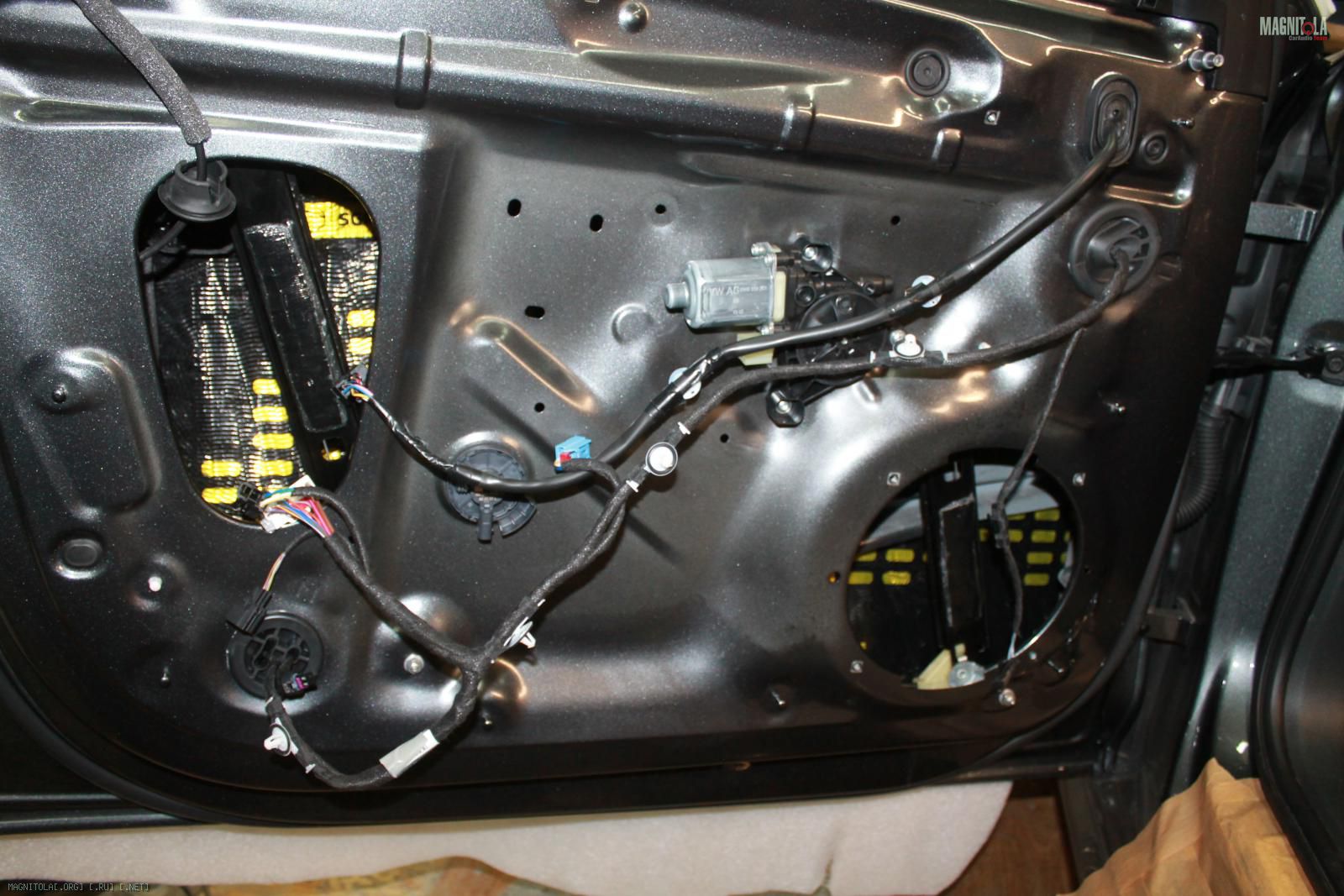

На внутренний метал наносим вибру 4мм, греем, прикатываем.
Пластиковые заглушки вибрим с обратной стороны.





Вложение 1277097Вложение 1277099Вложение 1277101Вложение 1277103Вложение 1277105Вложение 1277107Вложение 1277109Вложение 1277111

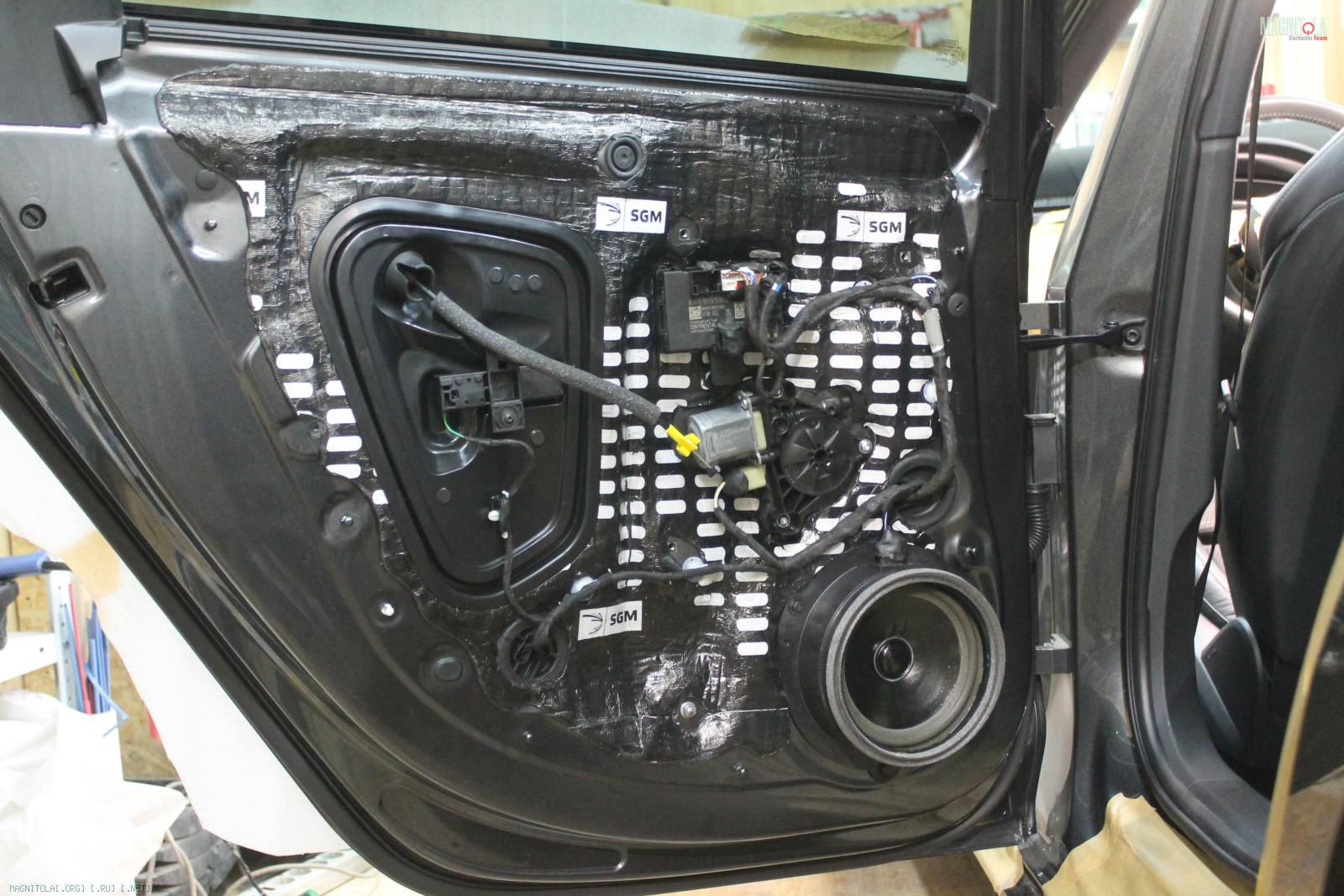

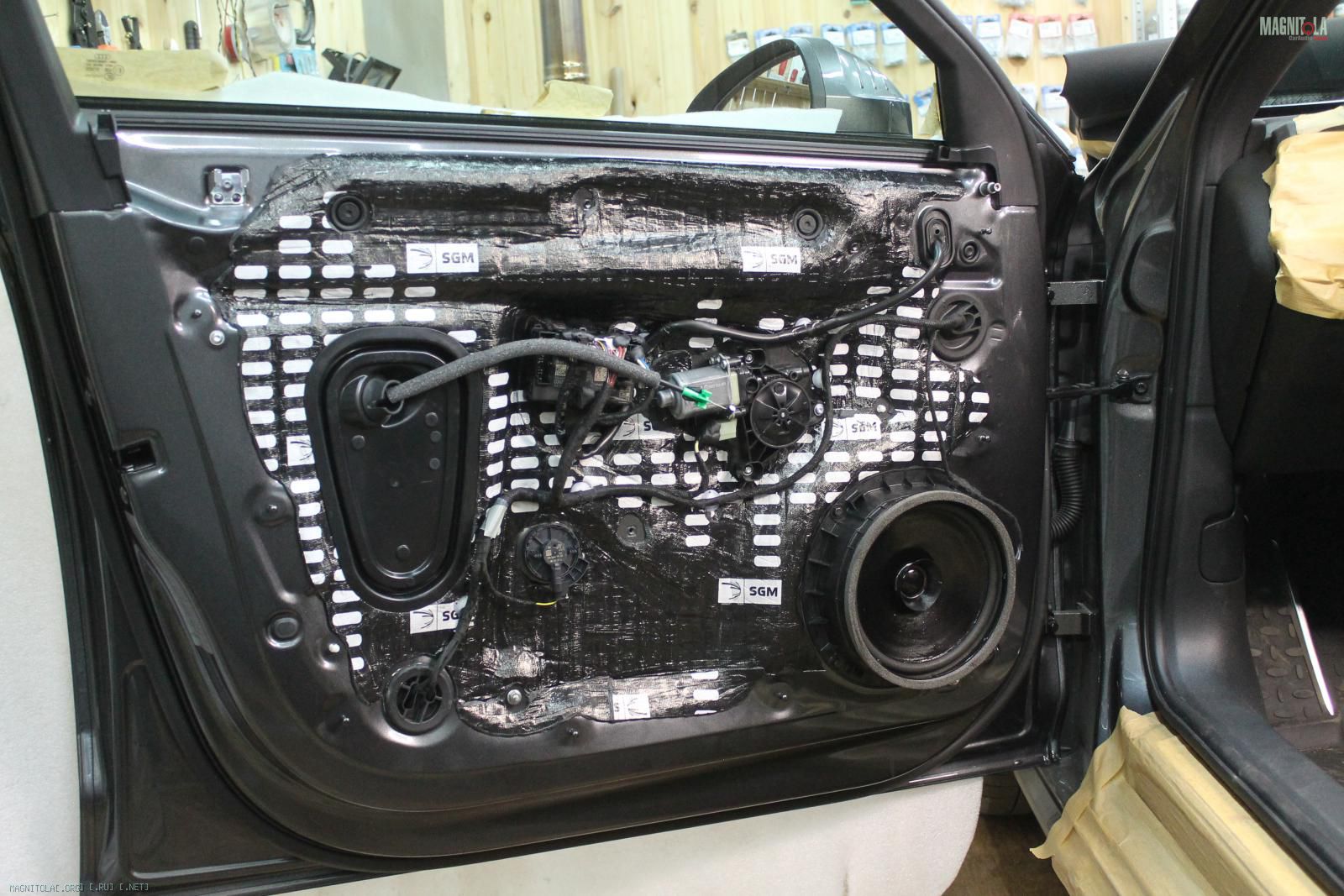

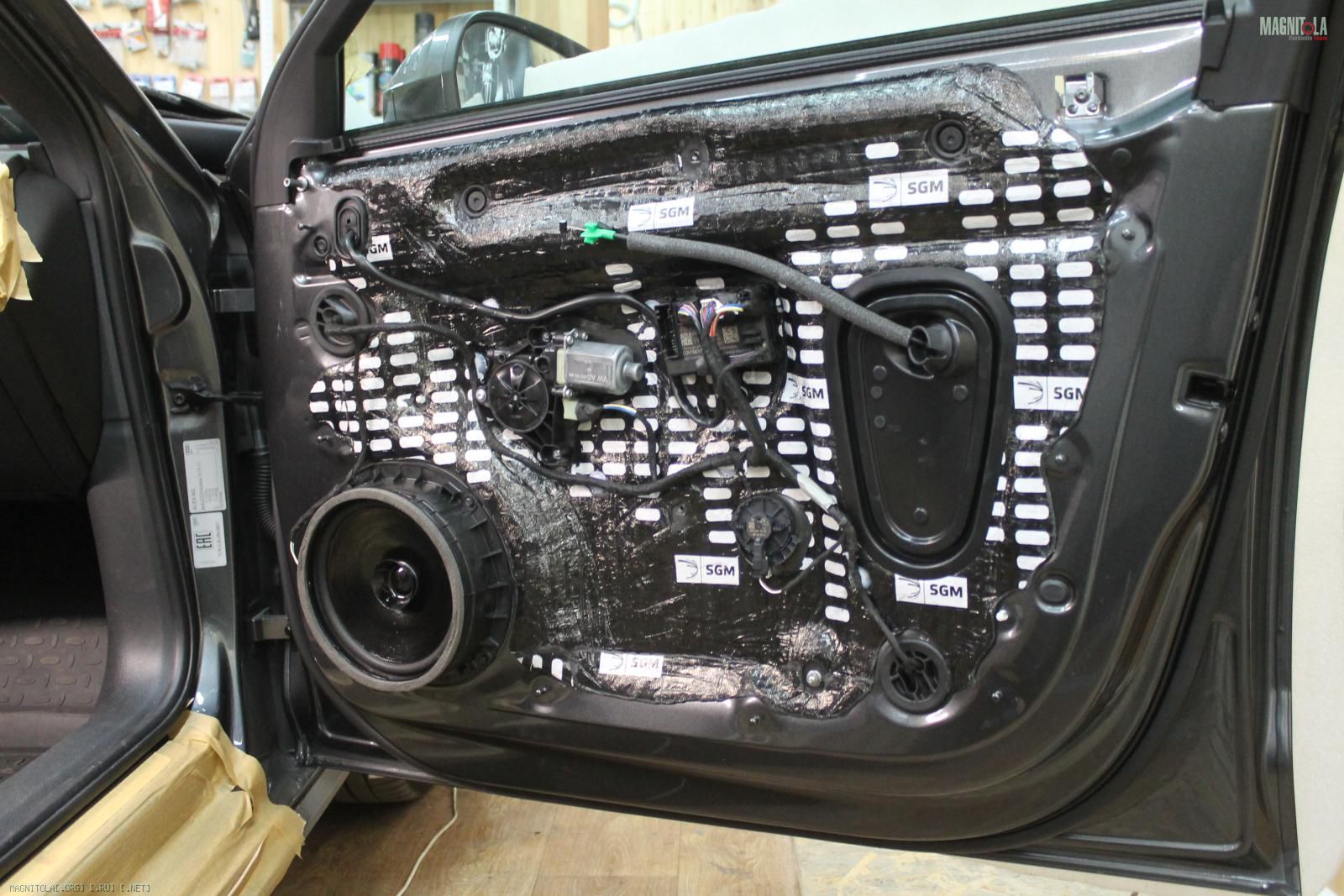

Двери итог.
Вложение 1277113Вложение 1277115Вложение 1277117Вложение 1277119

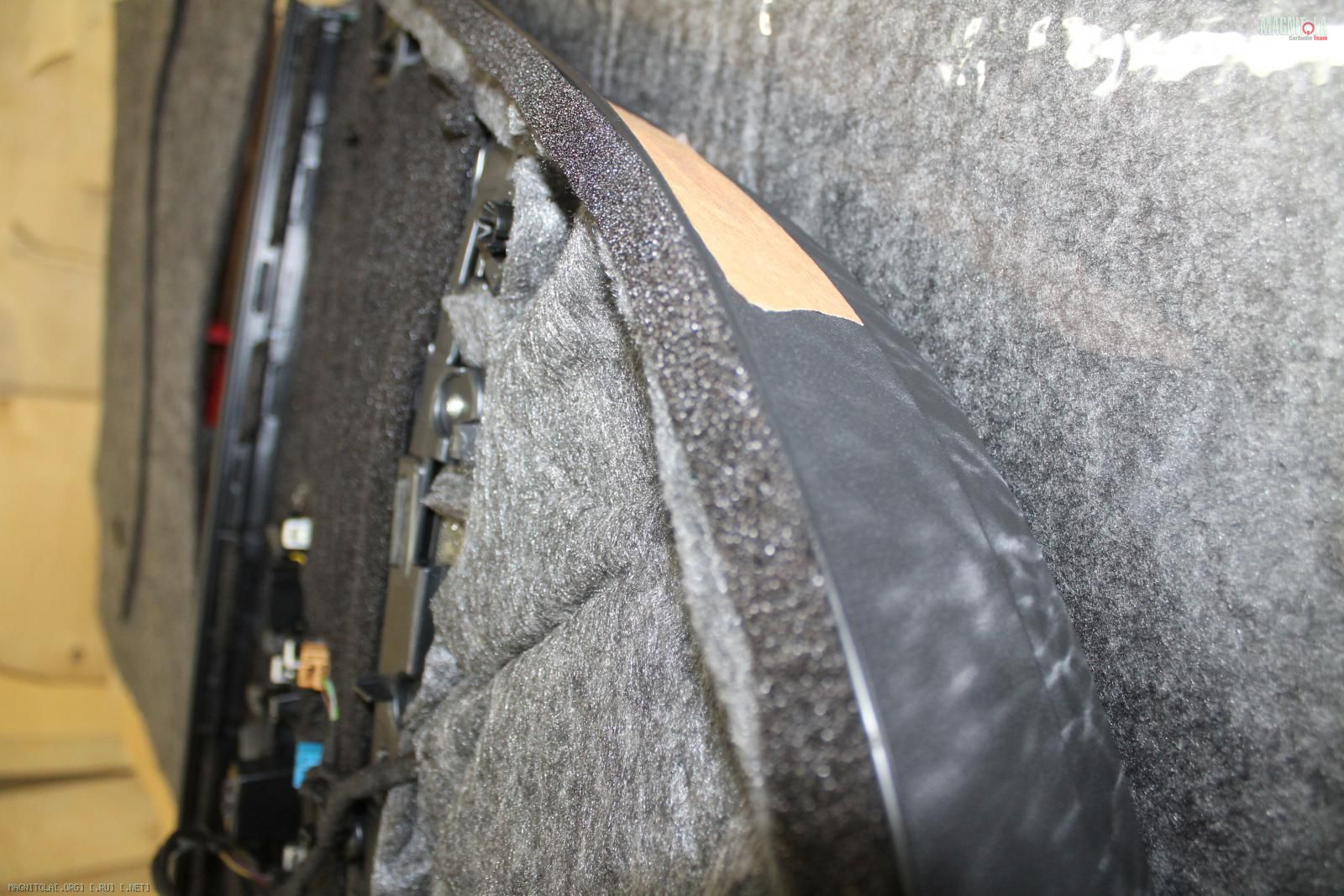

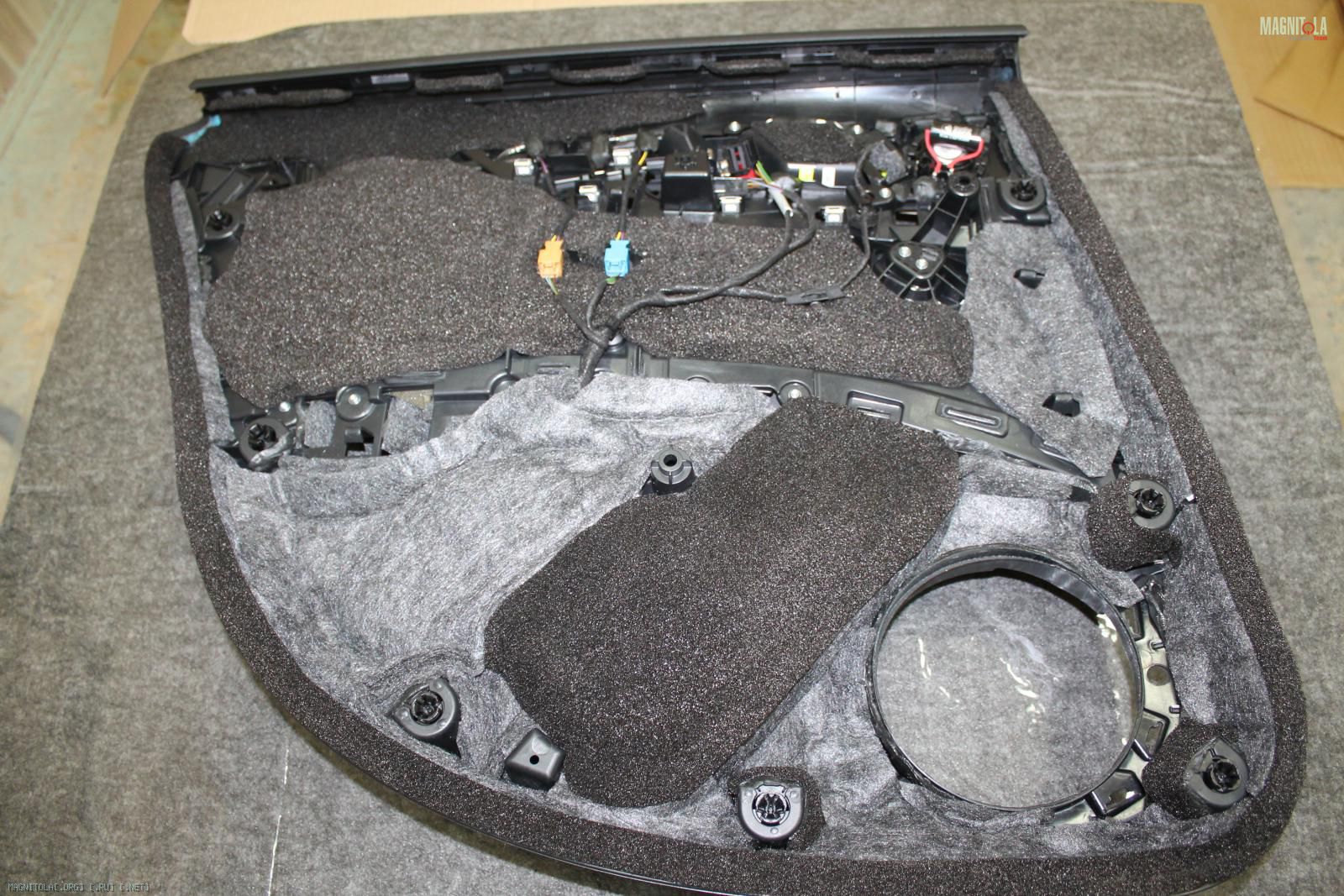

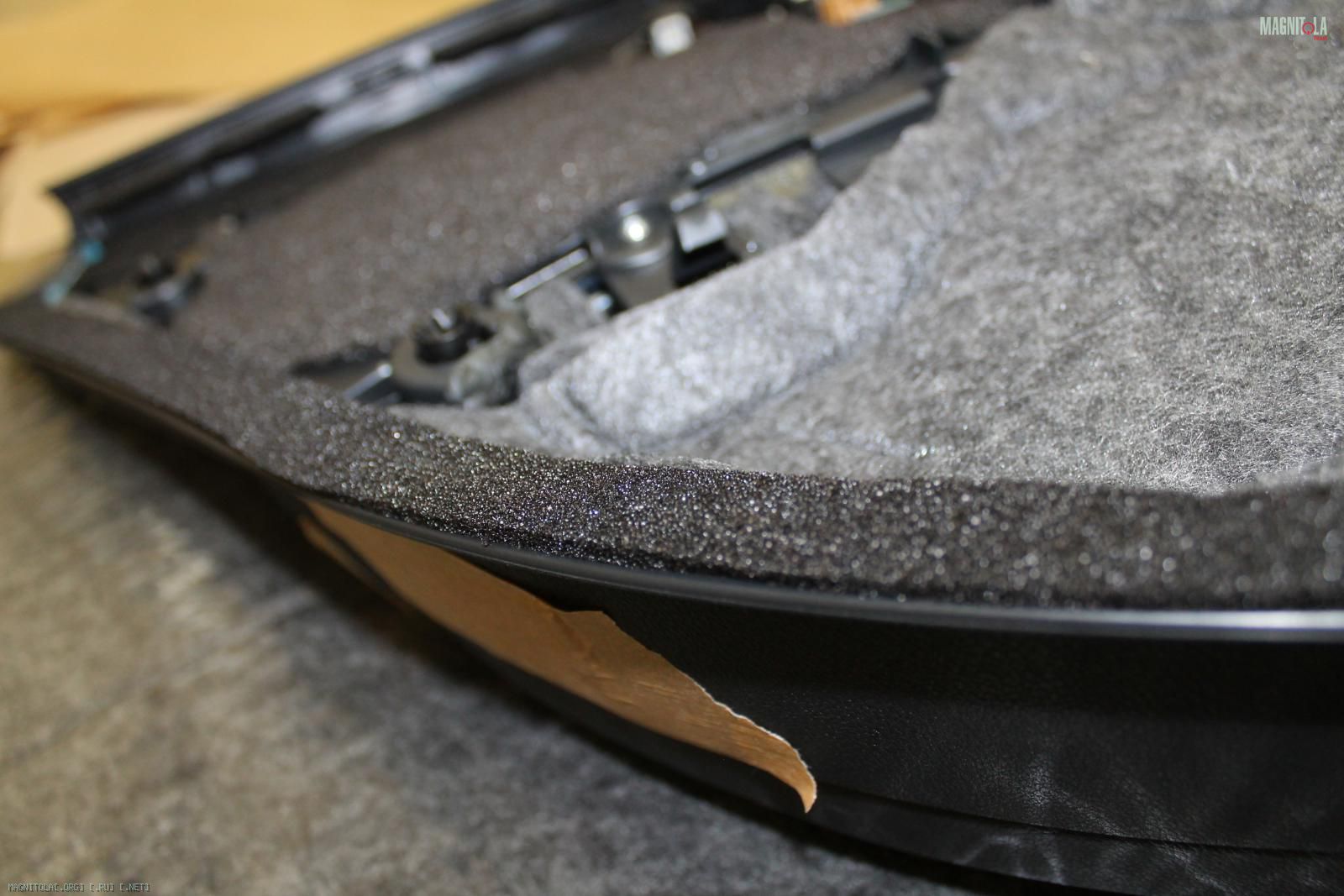

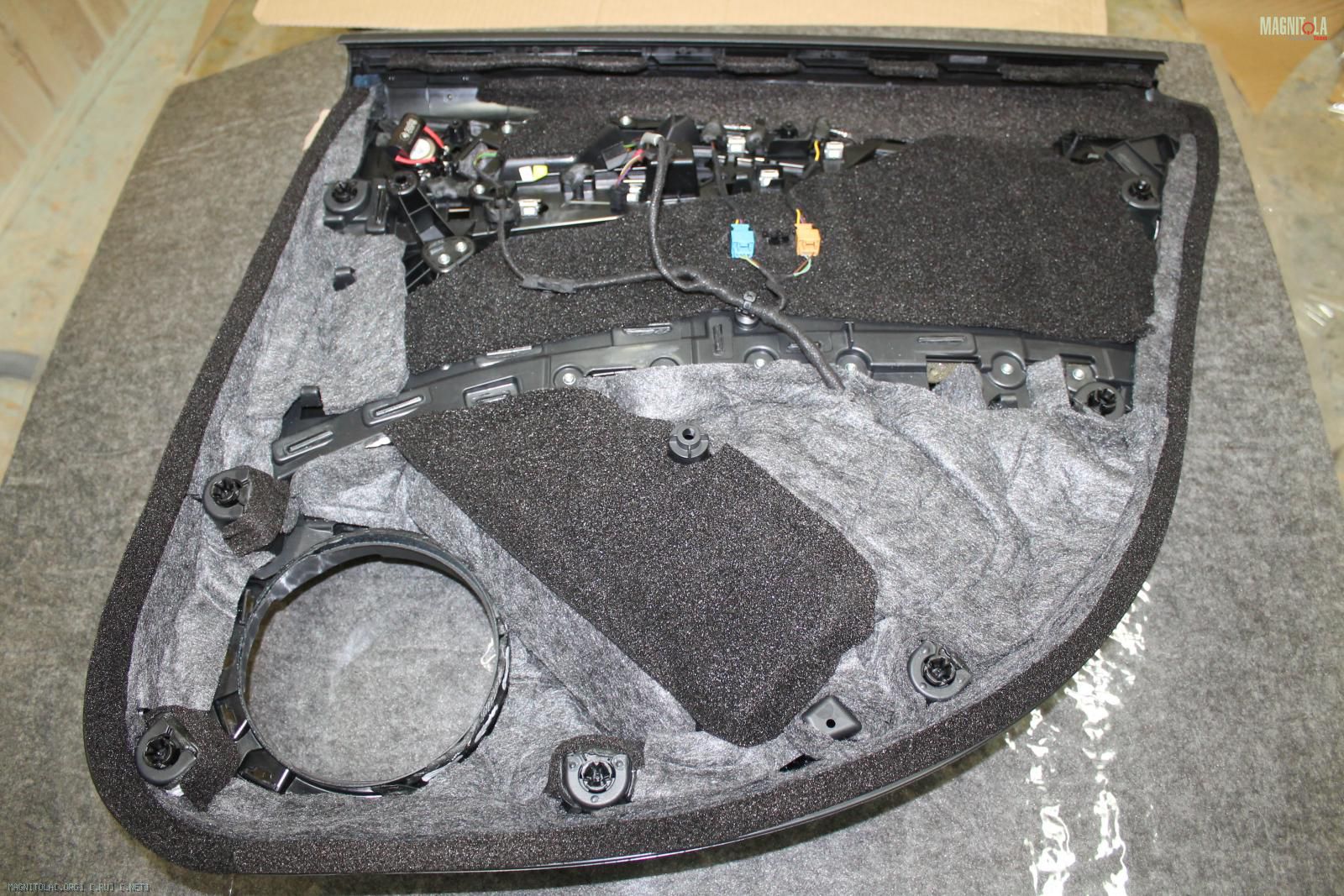

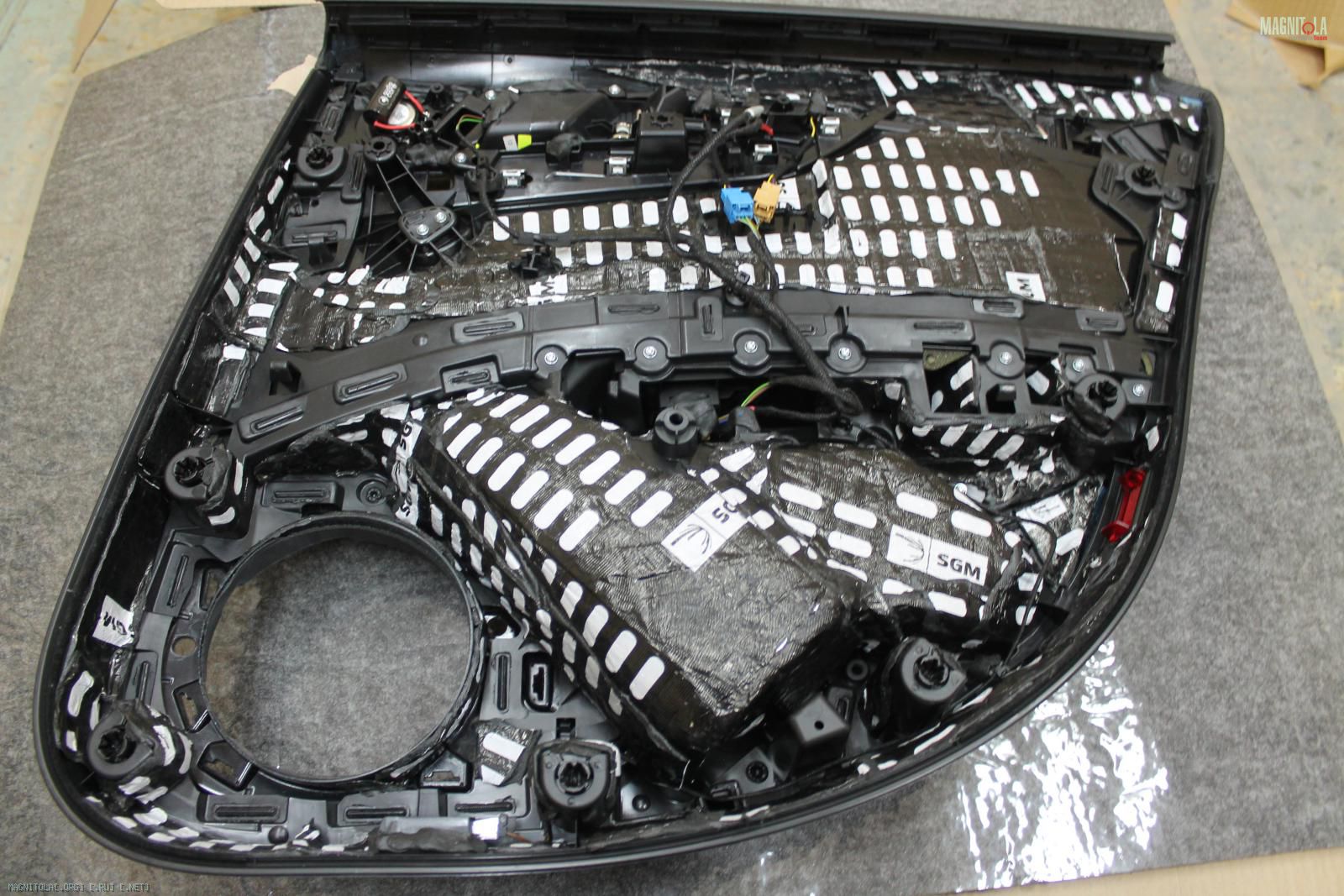

Задние карты дверей.
Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру карты.
Вложение 1277123Вложение 1277125Вложение 1277127Вложение 1277129Вложение 1277131

Audi A4B9

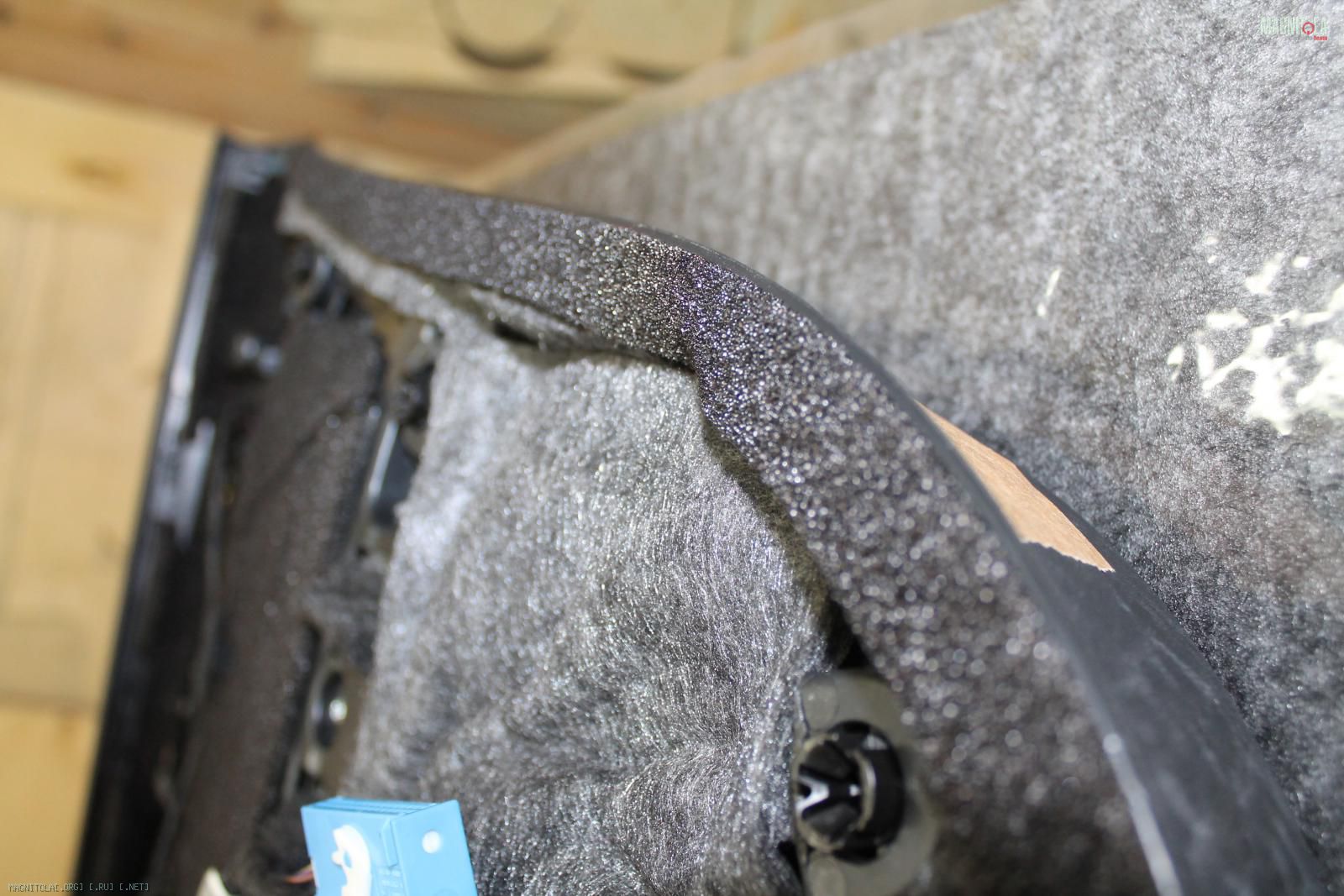

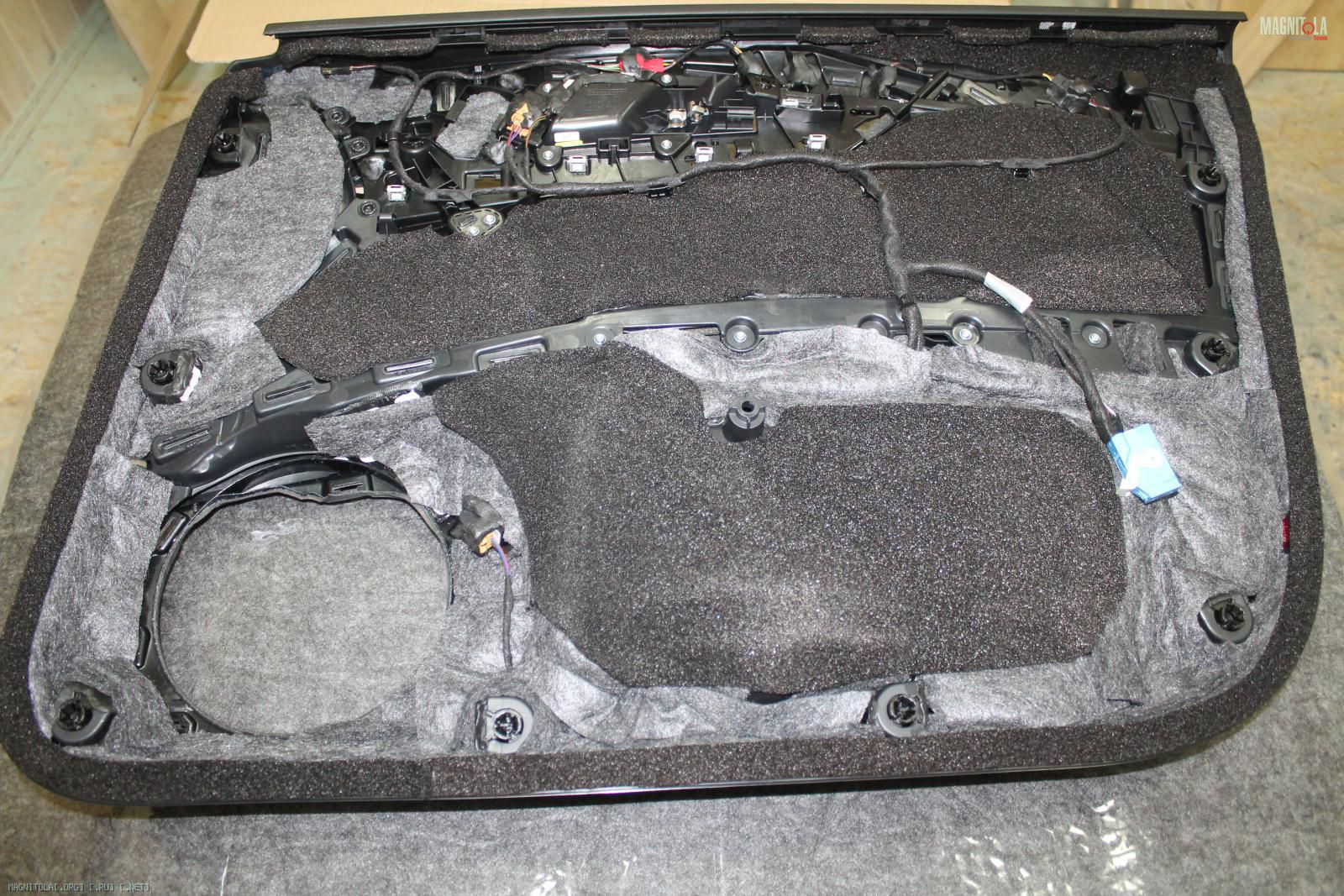

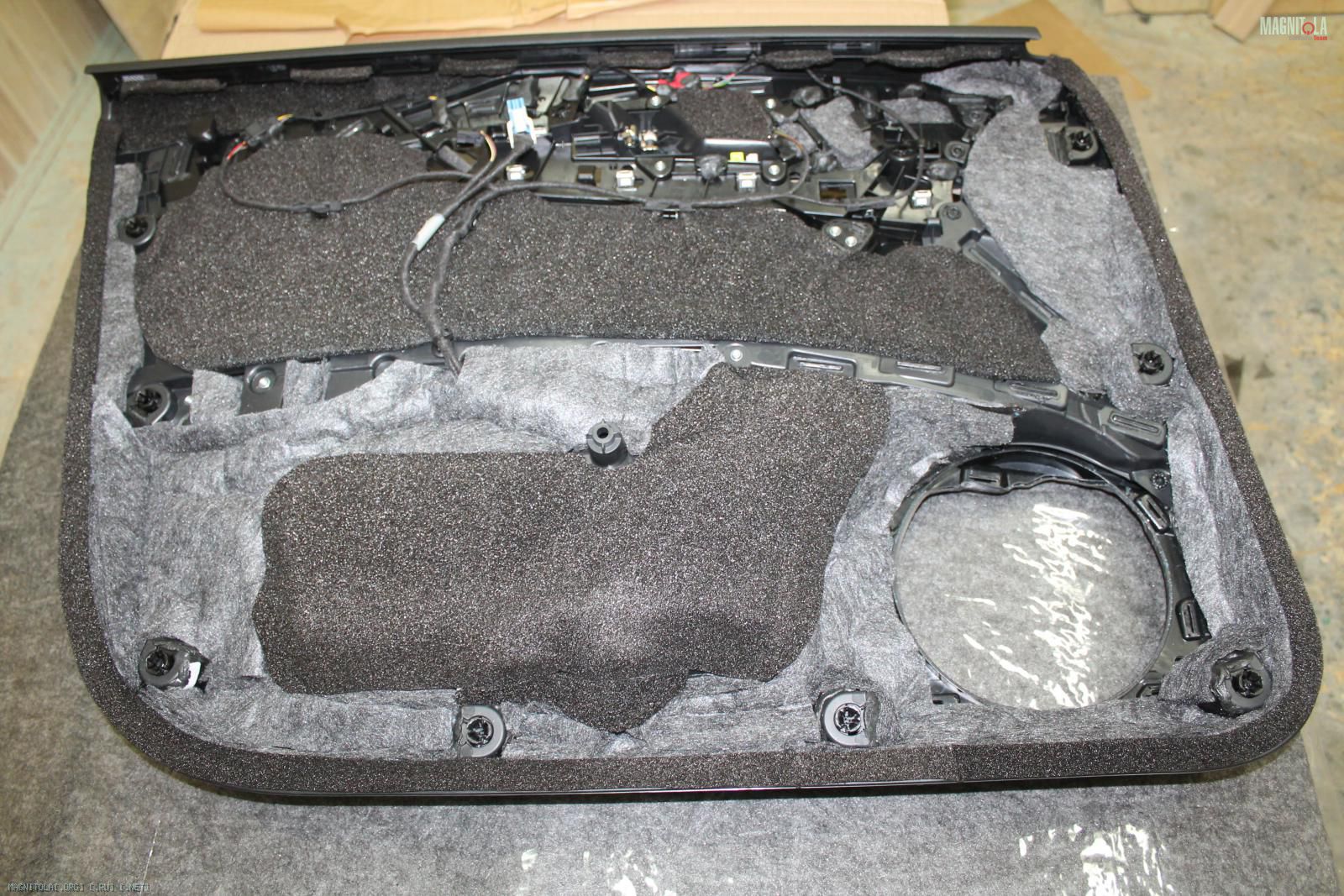

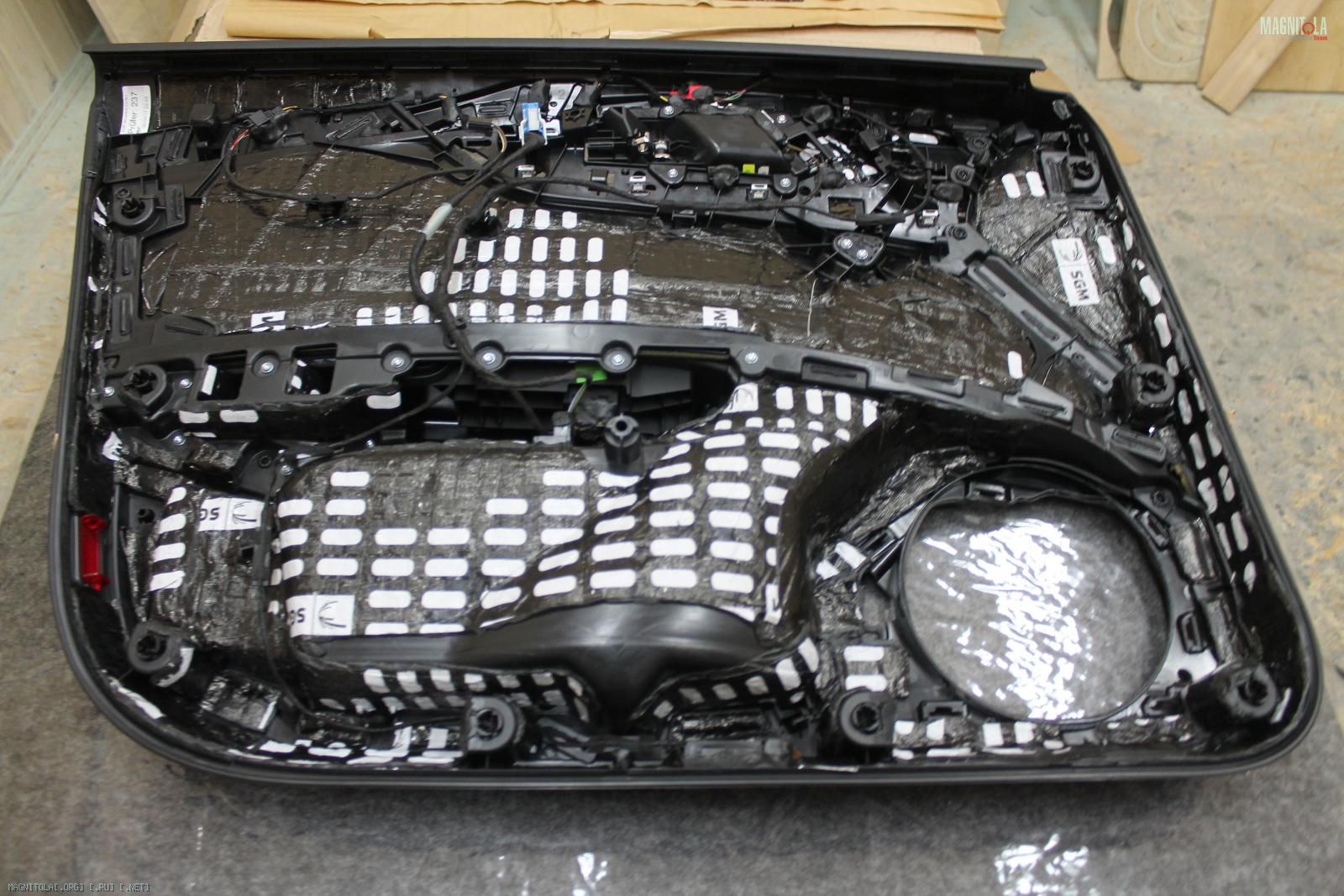

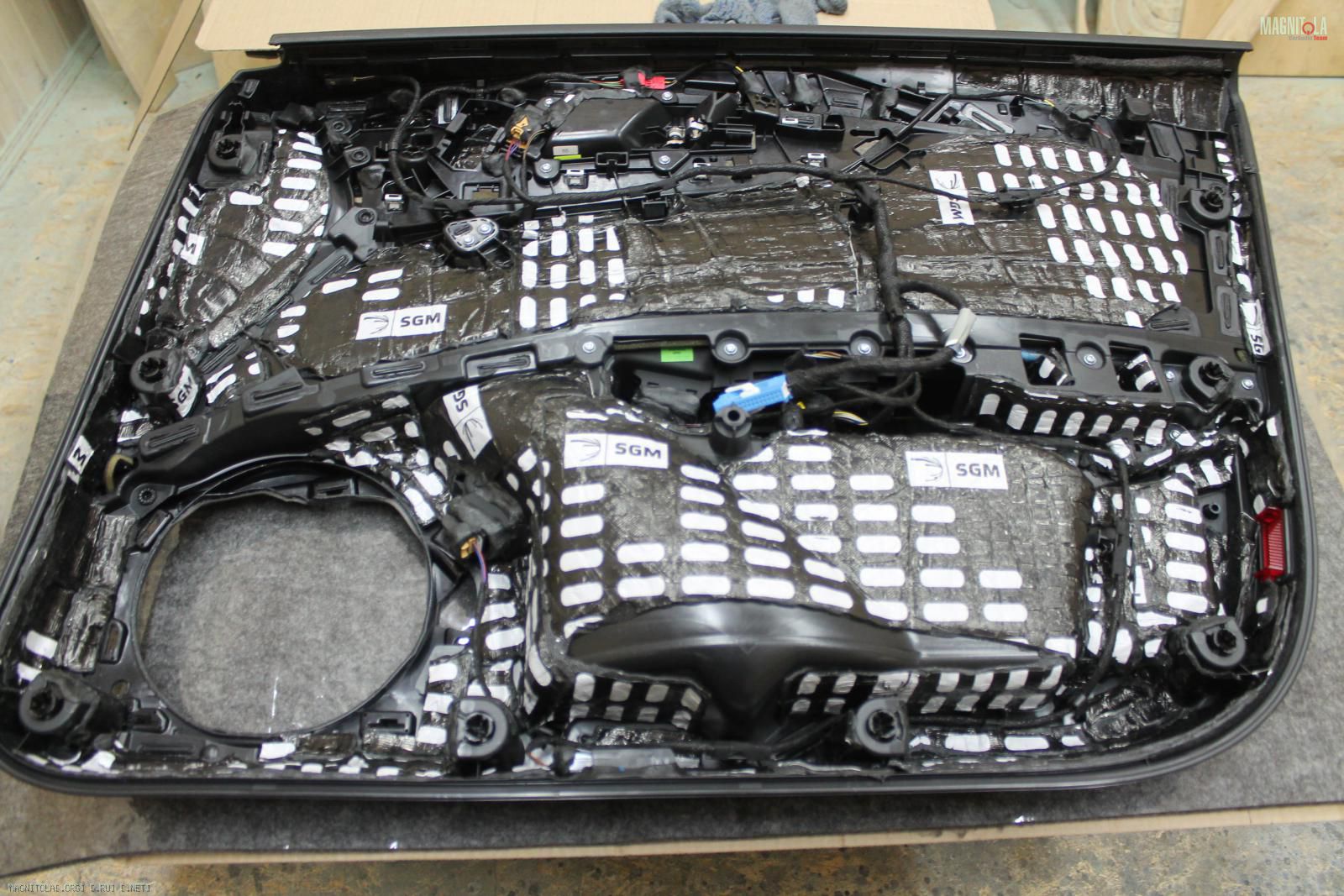

Передние карты дверей.
Наносим вибру 4мм, войлок, битопласт, уплотнительную ленту по периметру карты.
Вложение 1277225Вложение 1277227Вложение 1277229Вложение 1277231Вложение 1277233Вложение 1277235

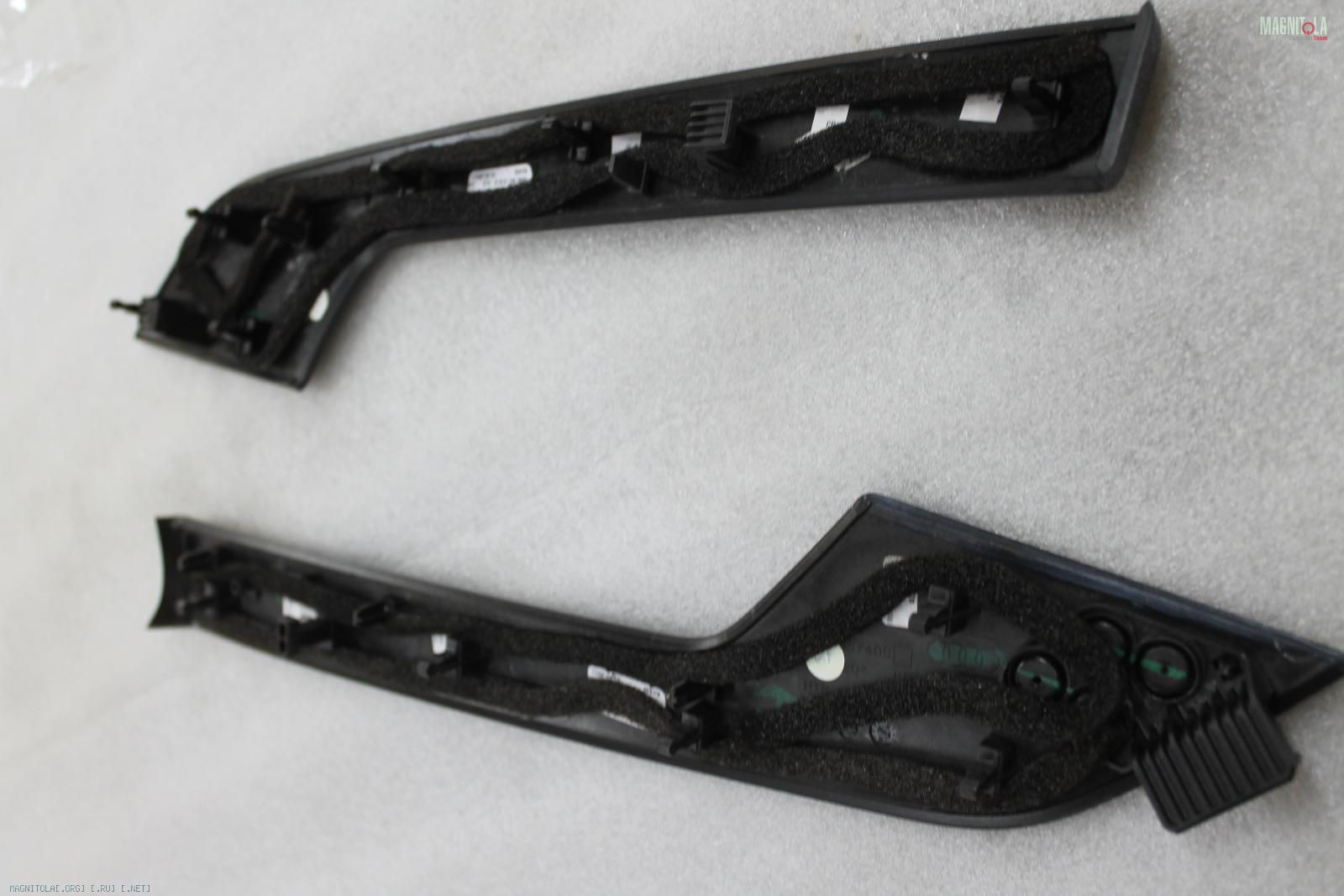

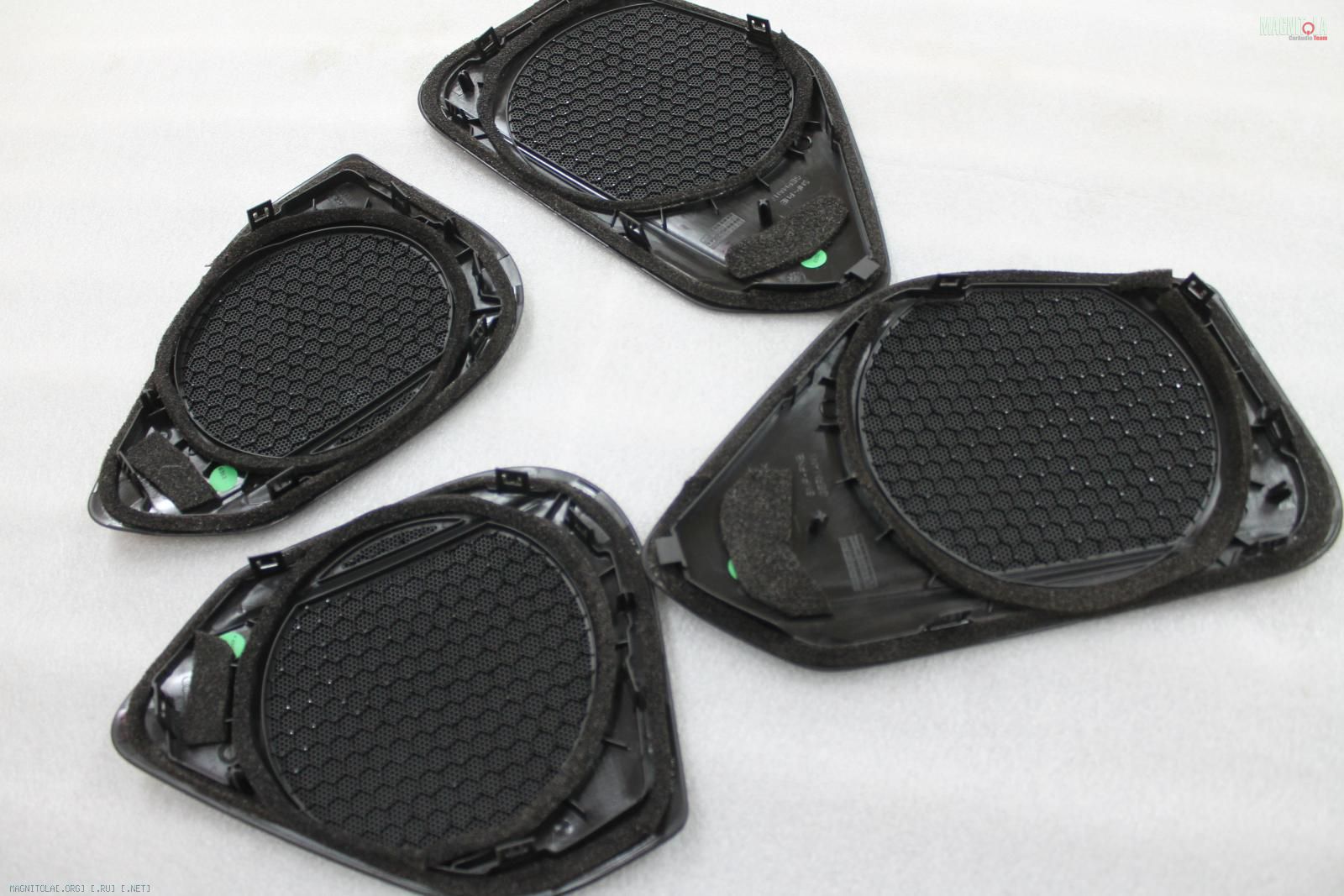

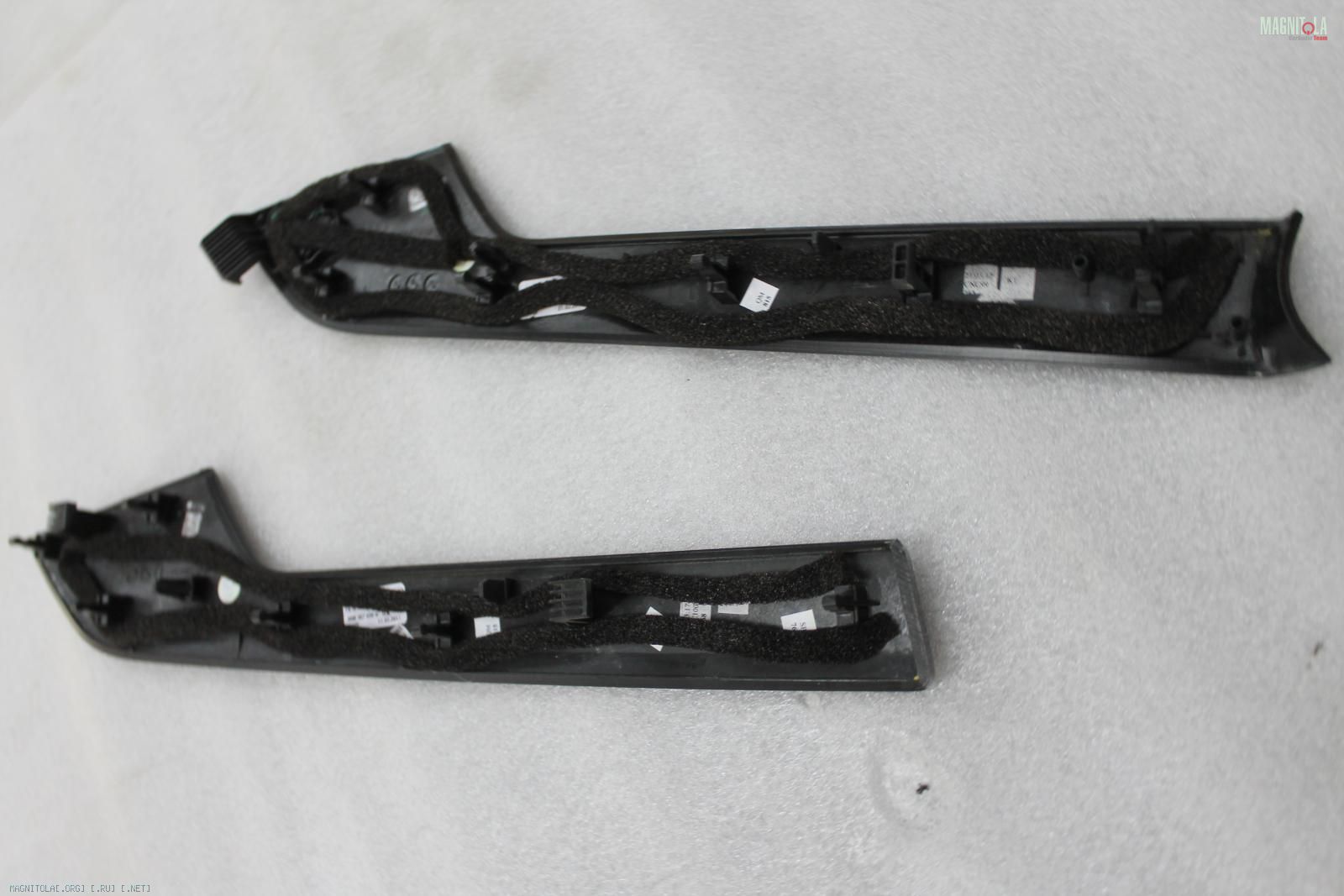

Уплотняем битопластом сетки и декоративные элементы двери.

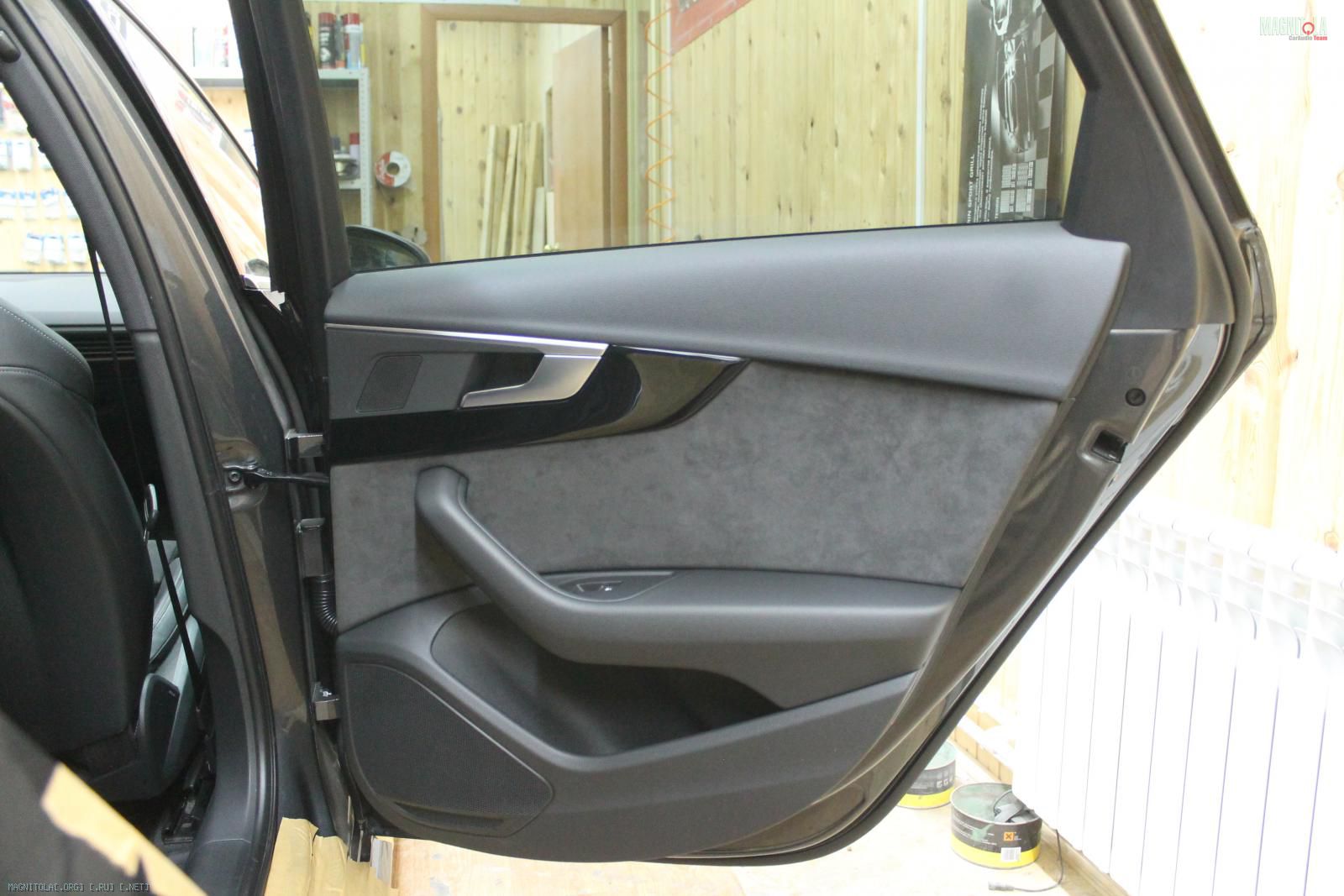

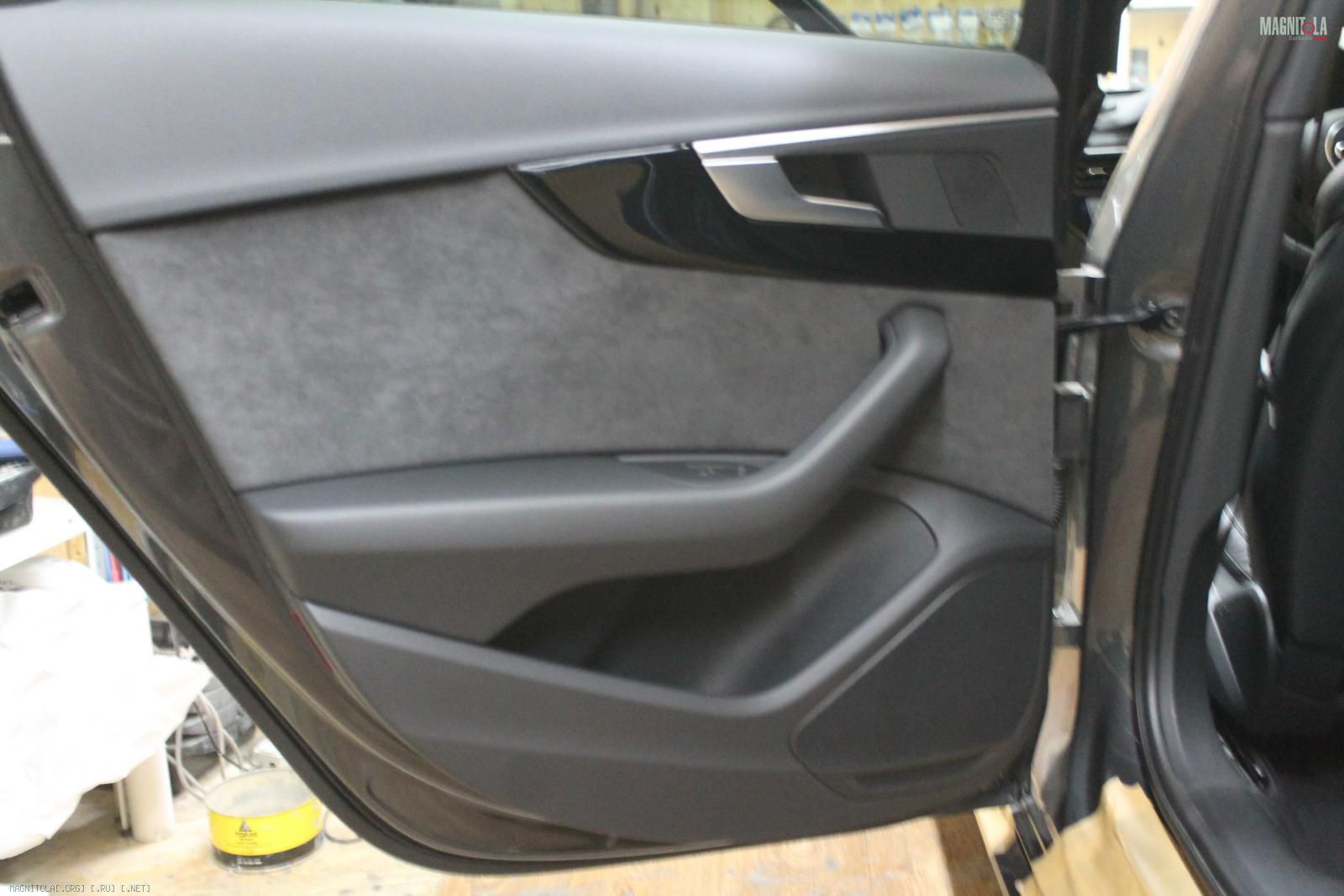

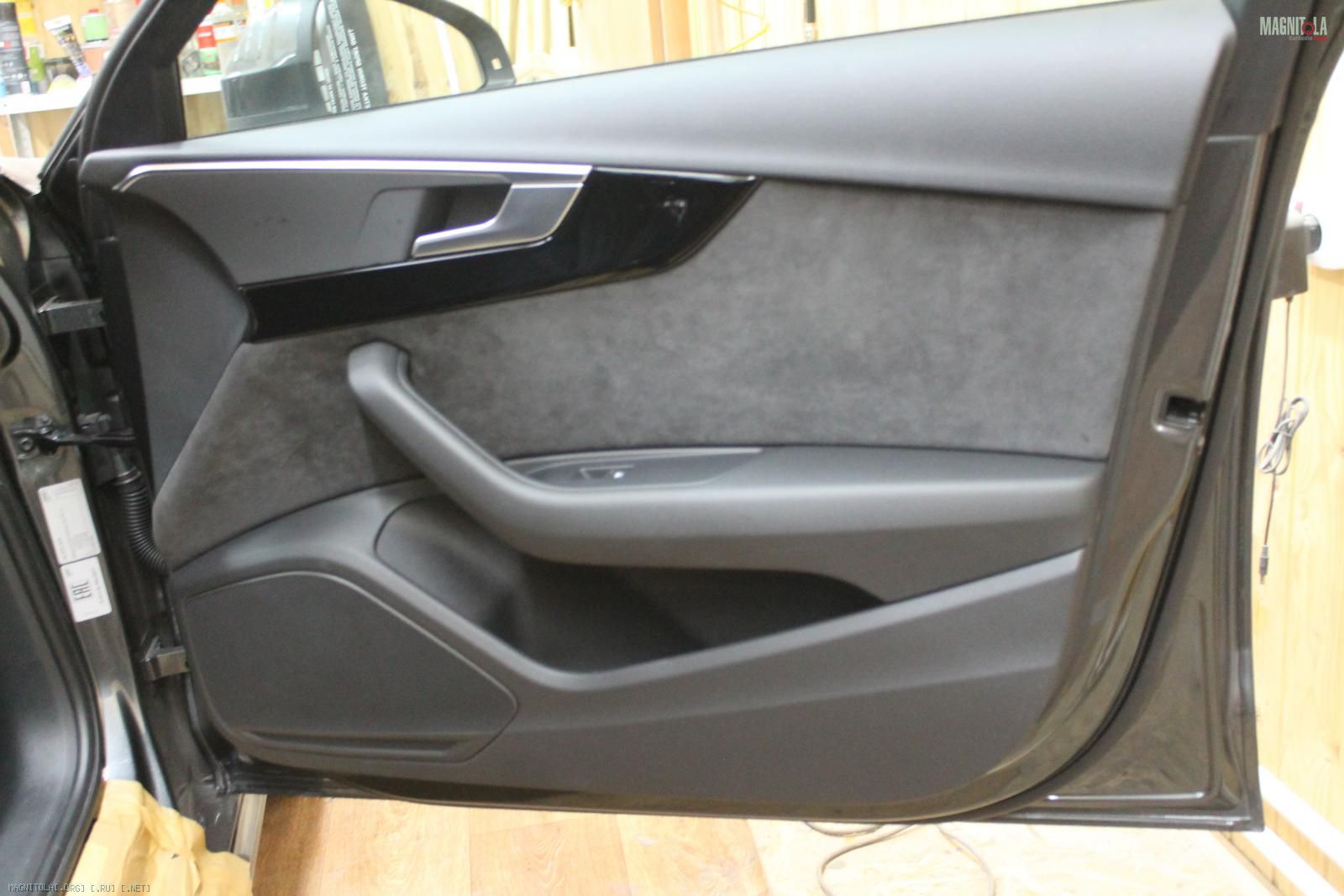

Собираем...
Вложение 1277237Вложение 1277239Вложение 1277241Вложение 1277243Вложение 1277245Вложение 1277247

Нашли еще один просчет проектирования штатной системы Audi Sound System.
Теперь есть способ, еще сильней, улучшить отдачу штатного сабвуфера.
Все клиенты на Audi A4B9, кто делал доработку по схеме St1, записывайтесь на доработку, цена символическая, по времени занимает 15-25мин.
Вложение 1277249

В KF-Sound Technology приехала Audi A5B9

Вложение 1277975Вложение 1277977

Т.к. машина была уже доработана и заменены фронтальные мидбасы на 9", перестал устраивать тыл B&O.

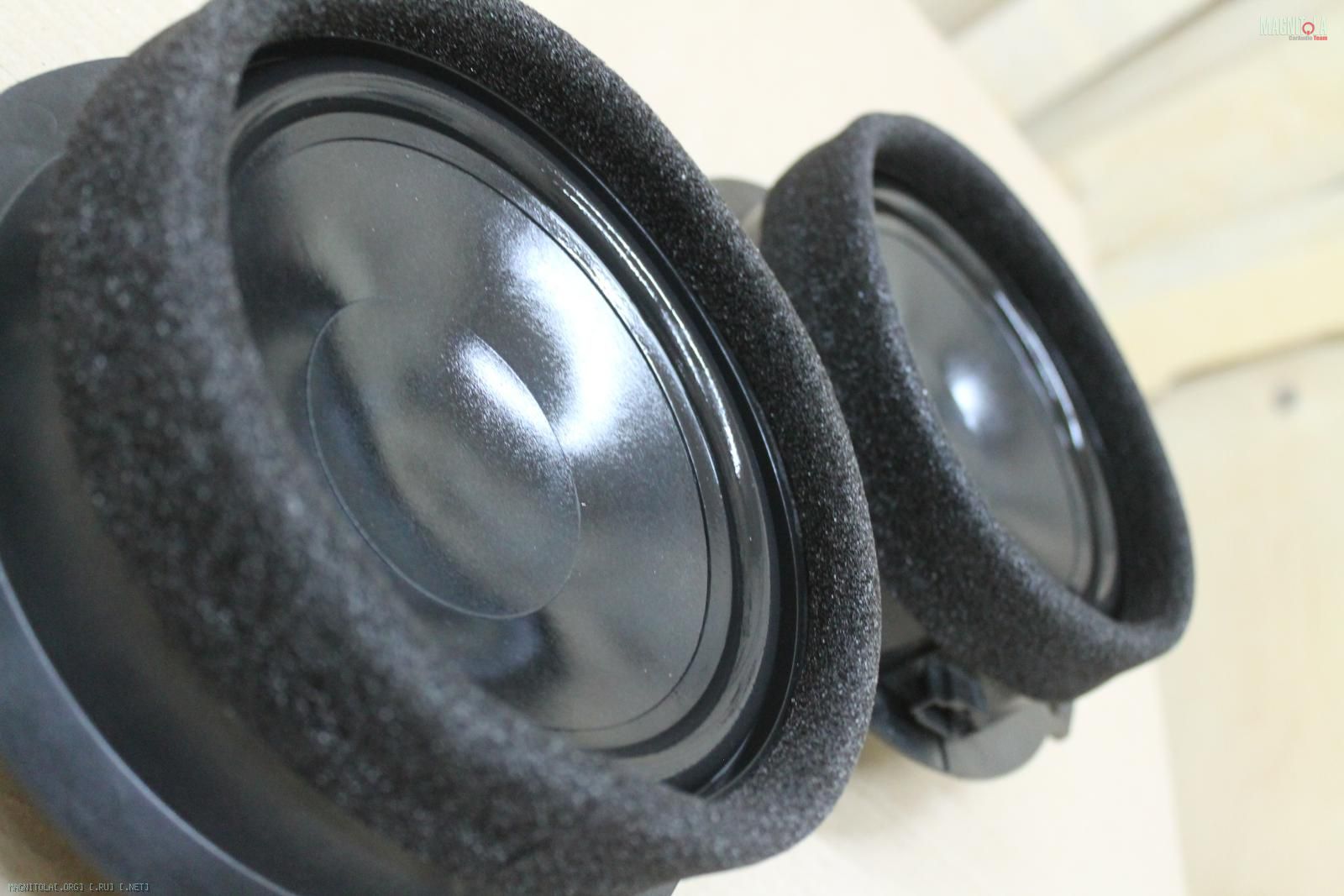

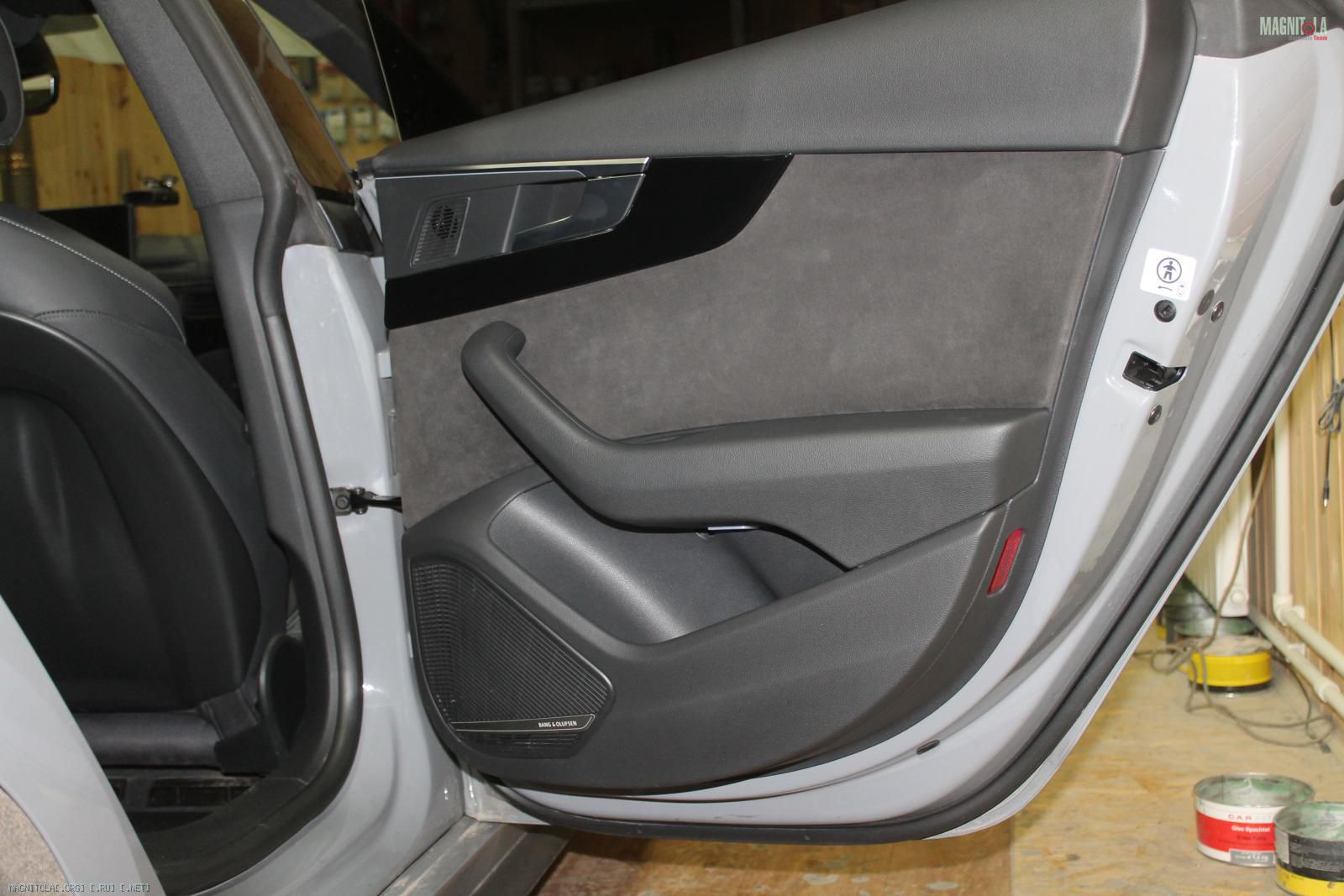

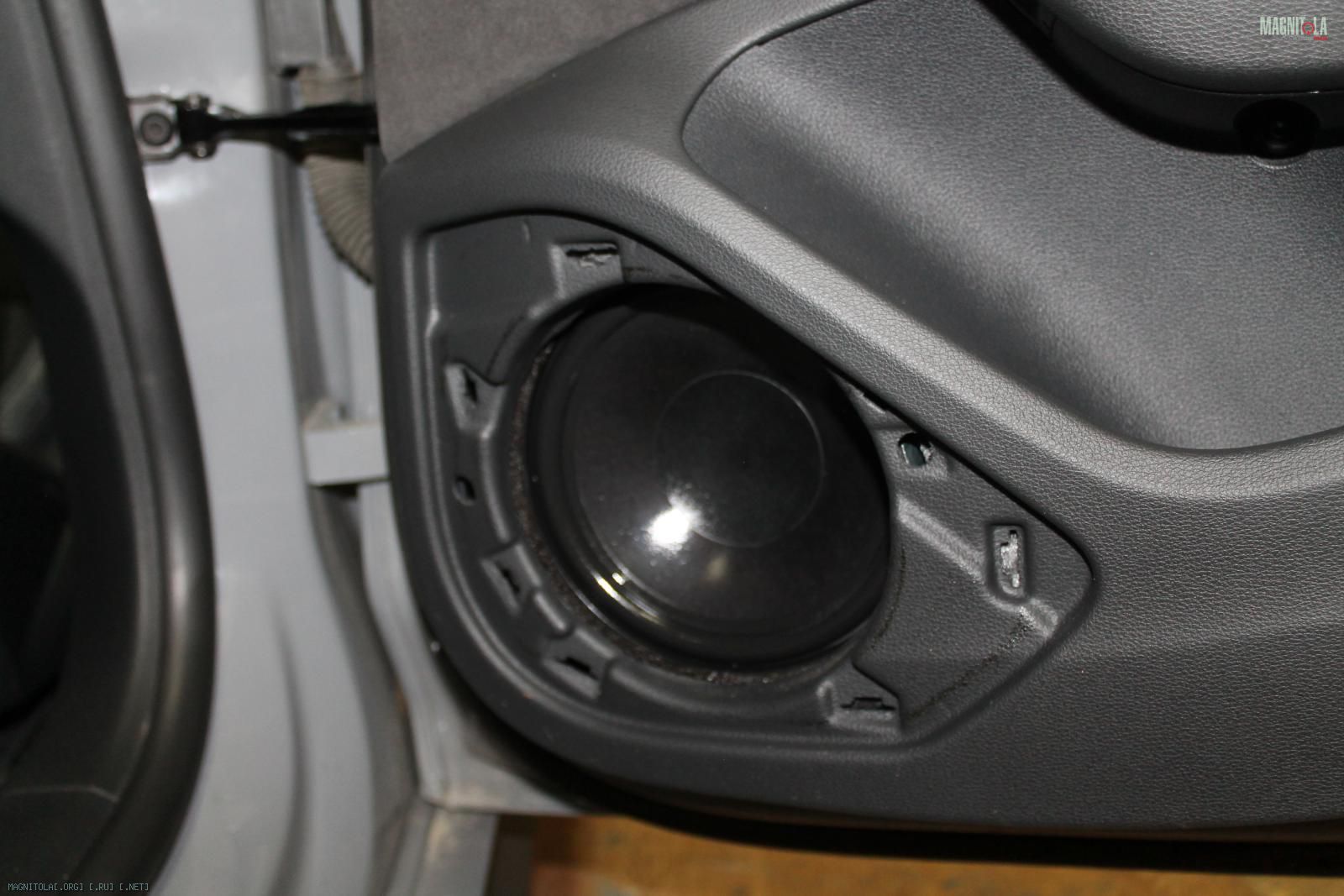

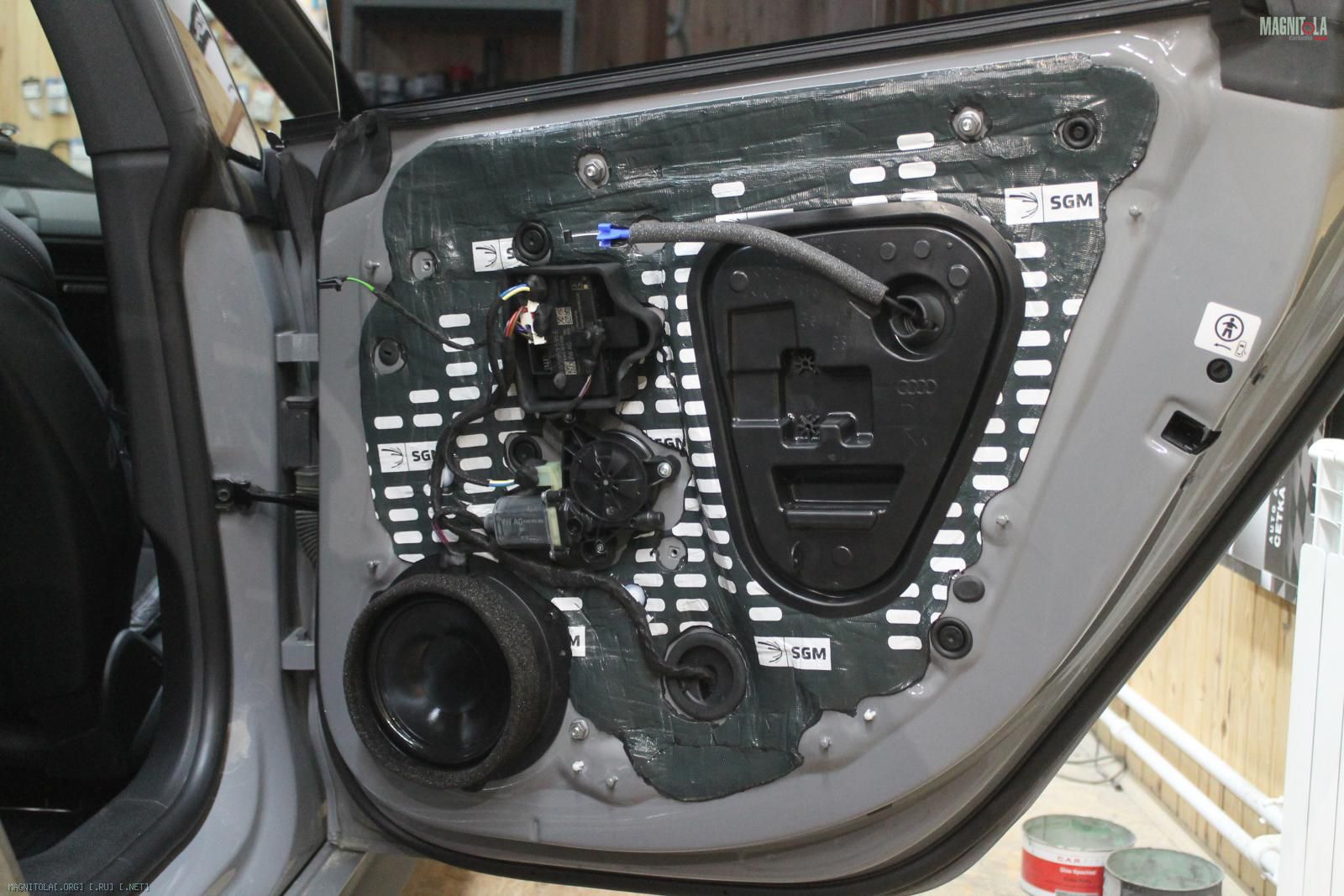

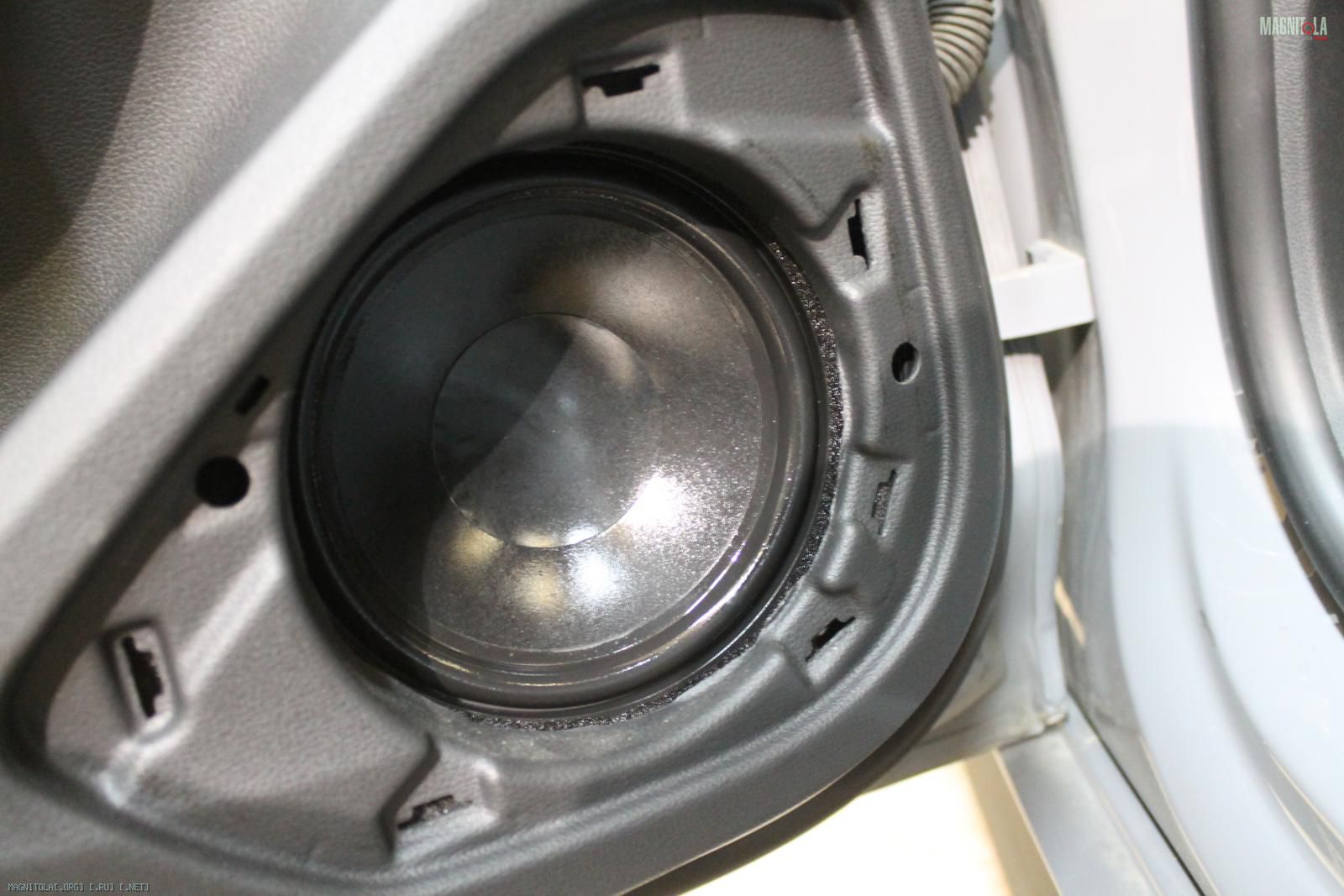

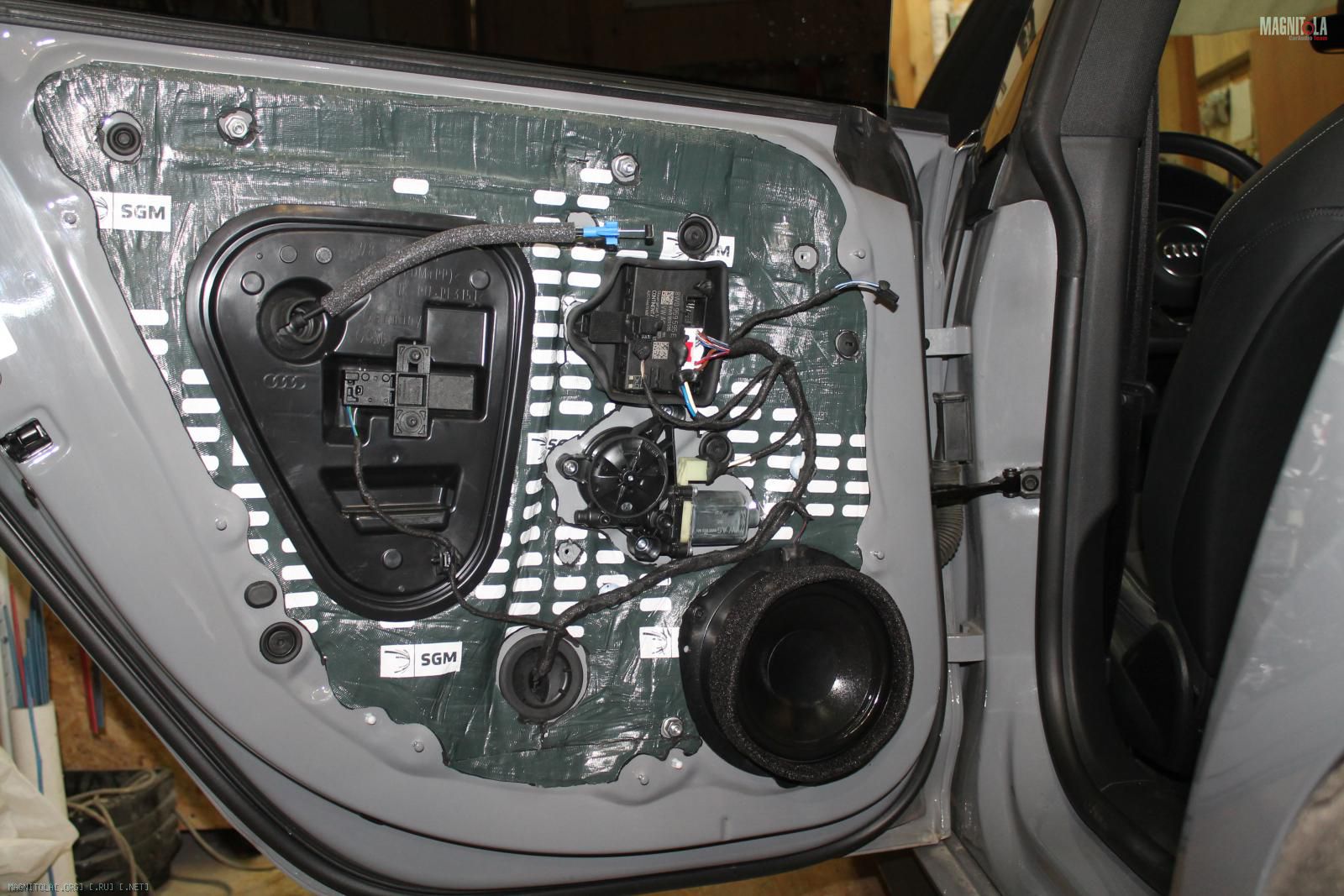

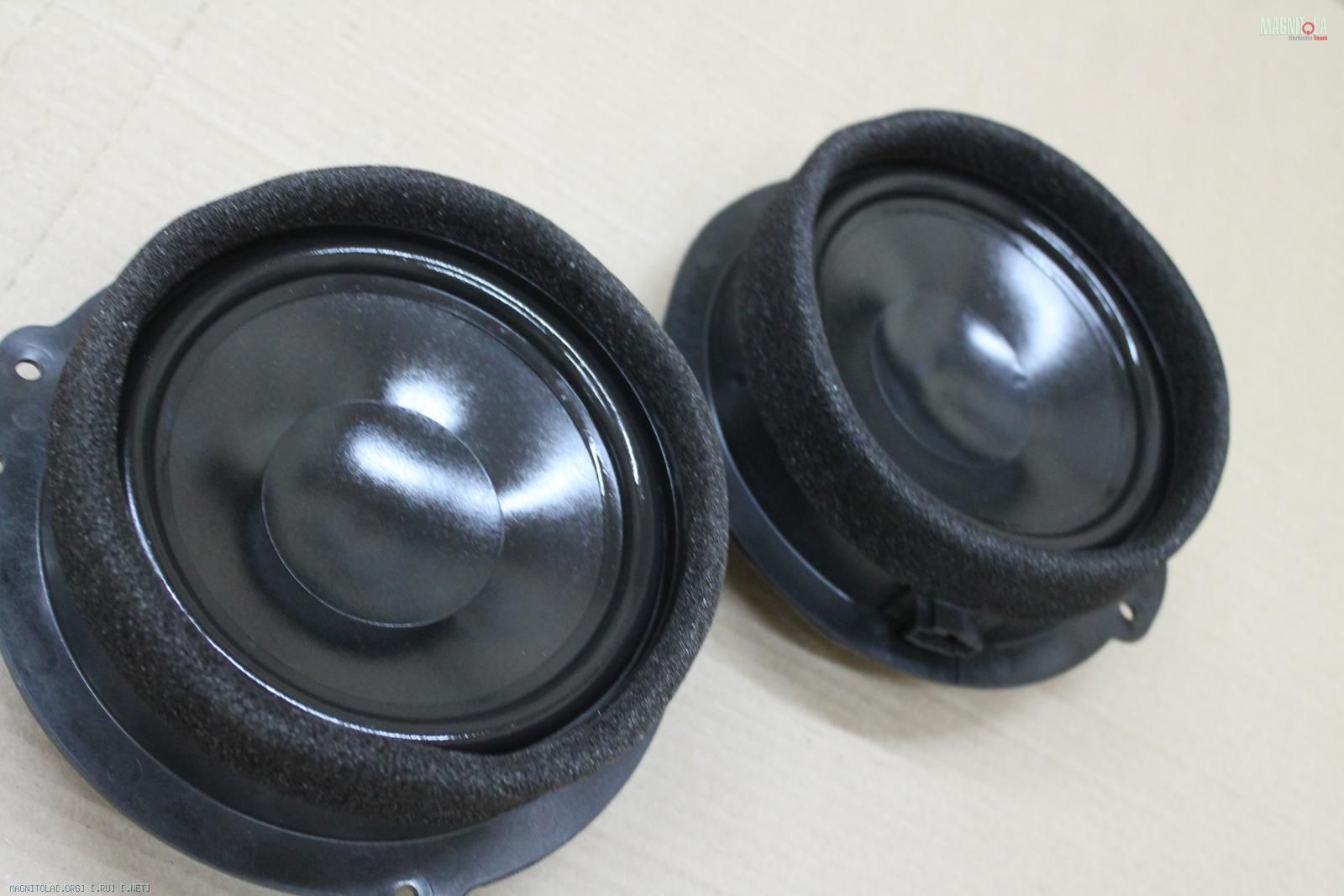

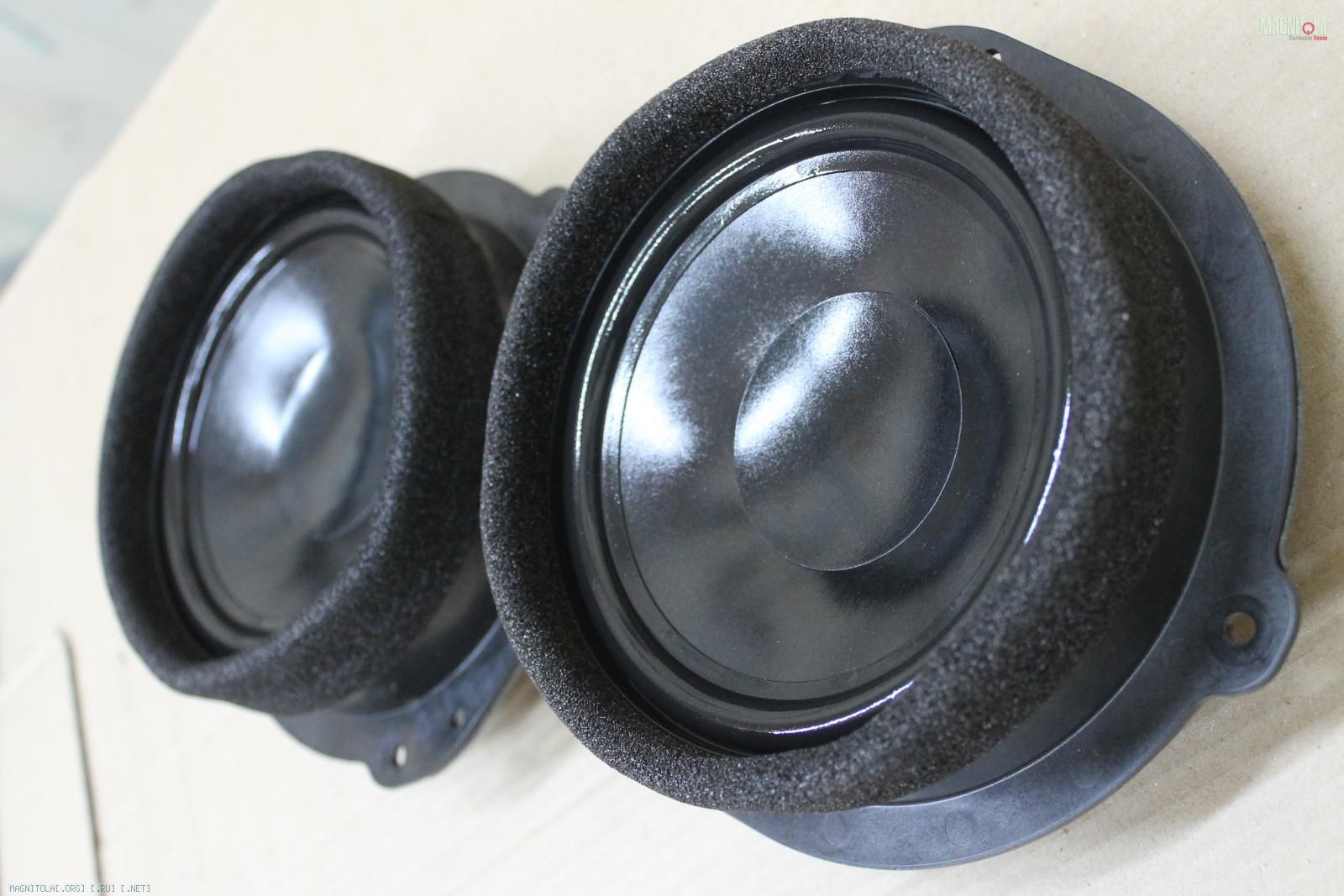

Замена тыловых мидбасов на 7" KF Sound Technology.

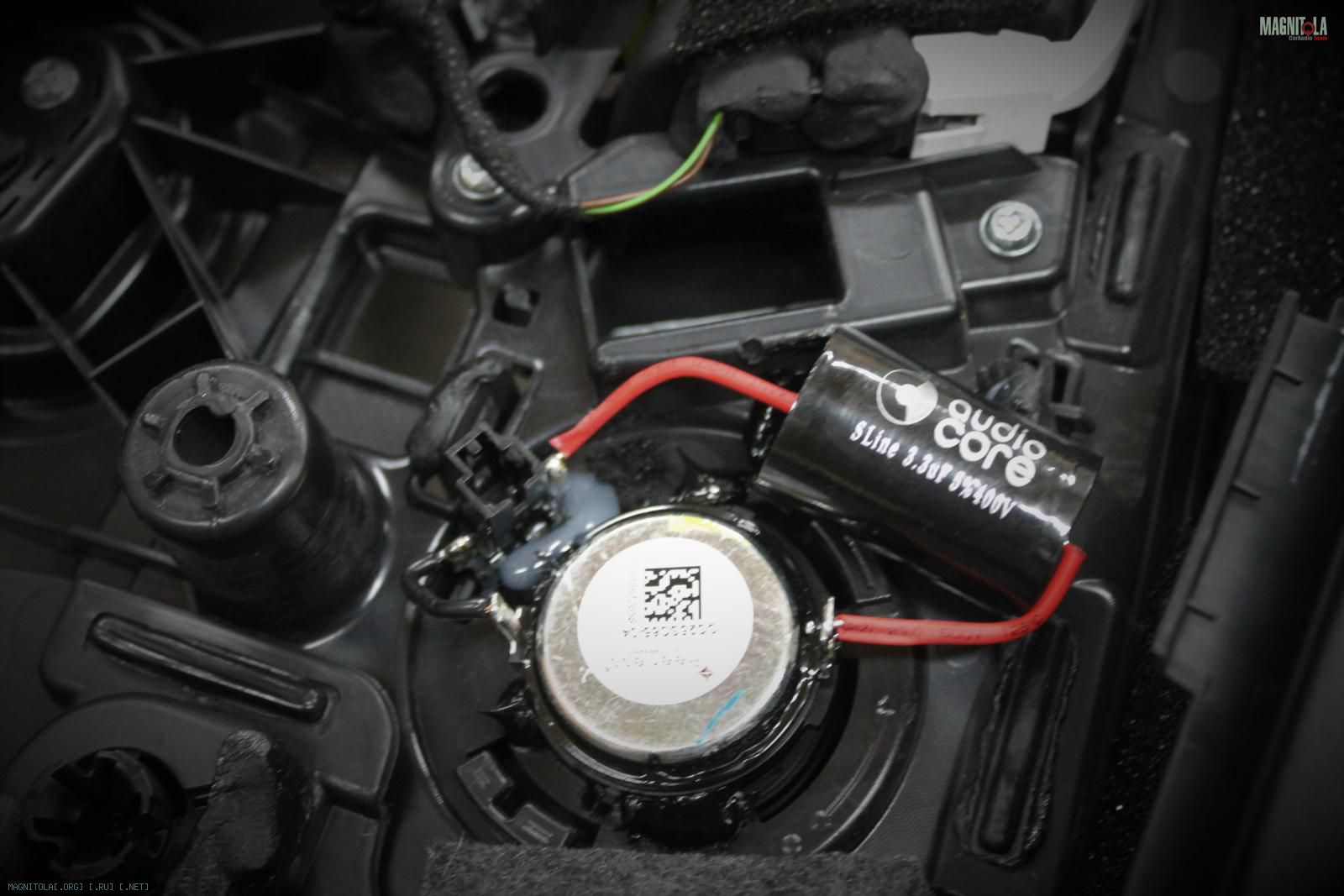

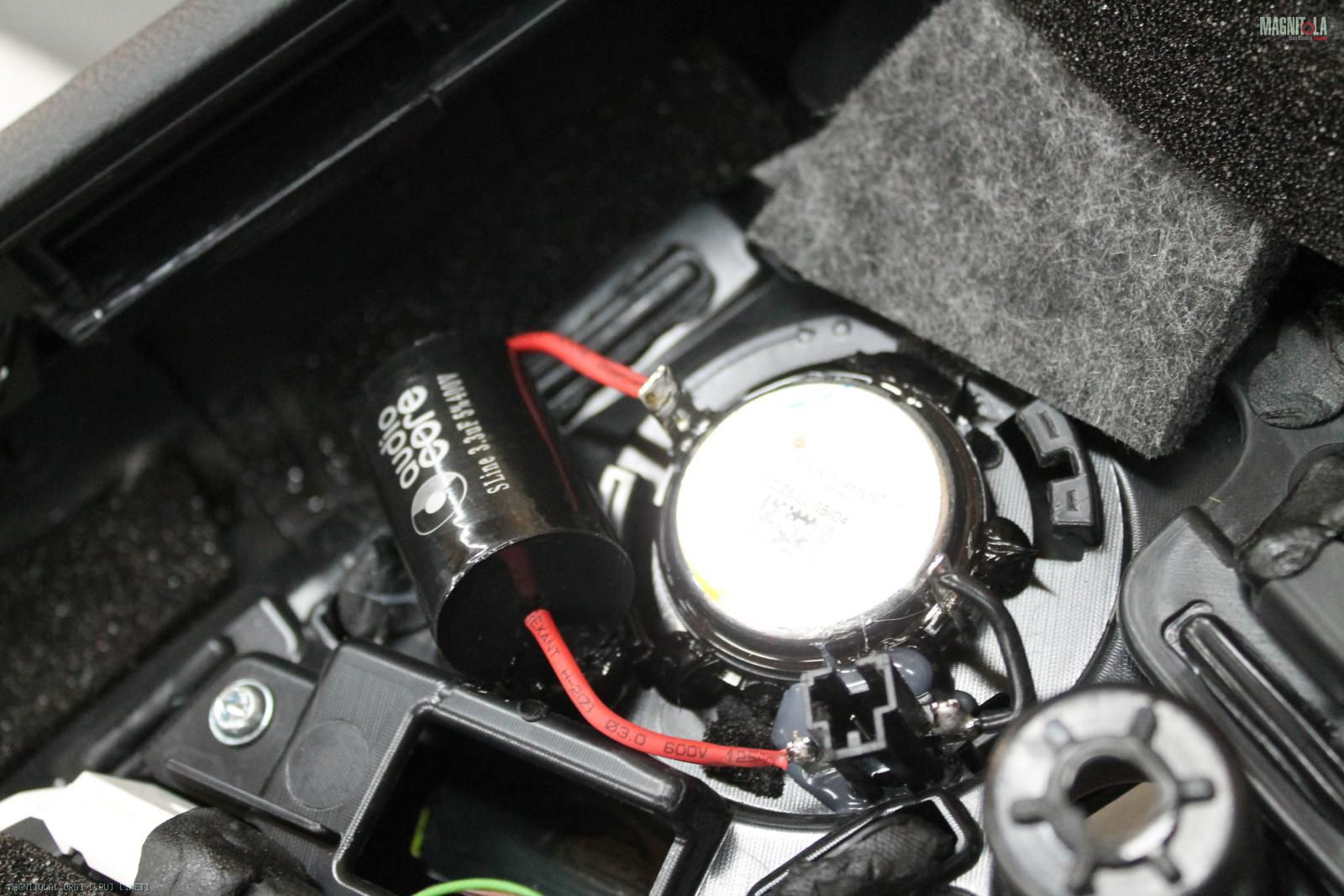

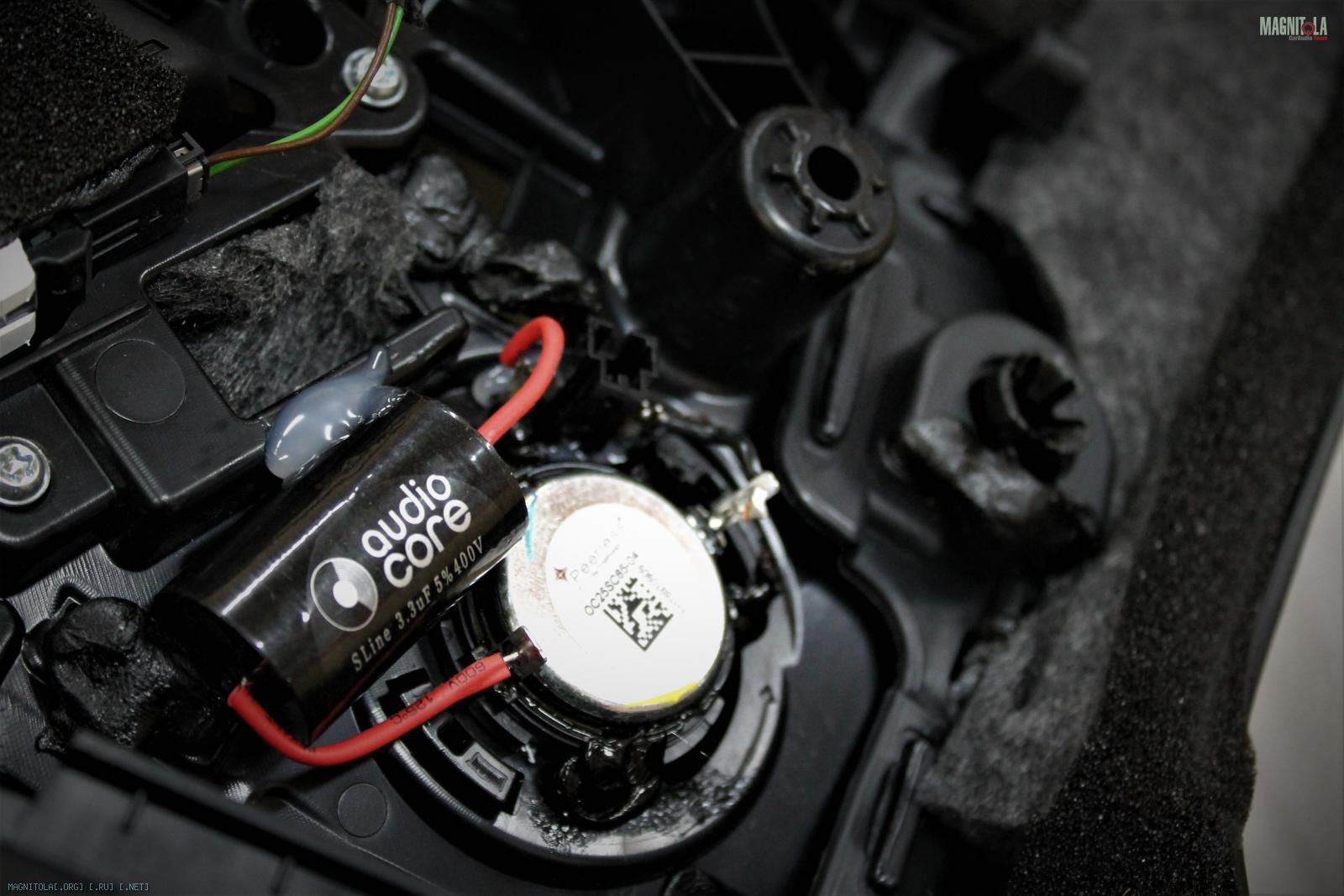

Также заменены тыловые ВЧ на Peerless, установлен пленочный конденсатор.
Вложение 1277979Вложение 1277981Вложение 1277983Вложение 1277985Вложение 1277987Вложение 1277989Вложение 1277991Вложение 1277993Вложение 1277995Вложение 1277997Вложение 1277999Вложение 1278001Вложение 1278003Вложение 1278005

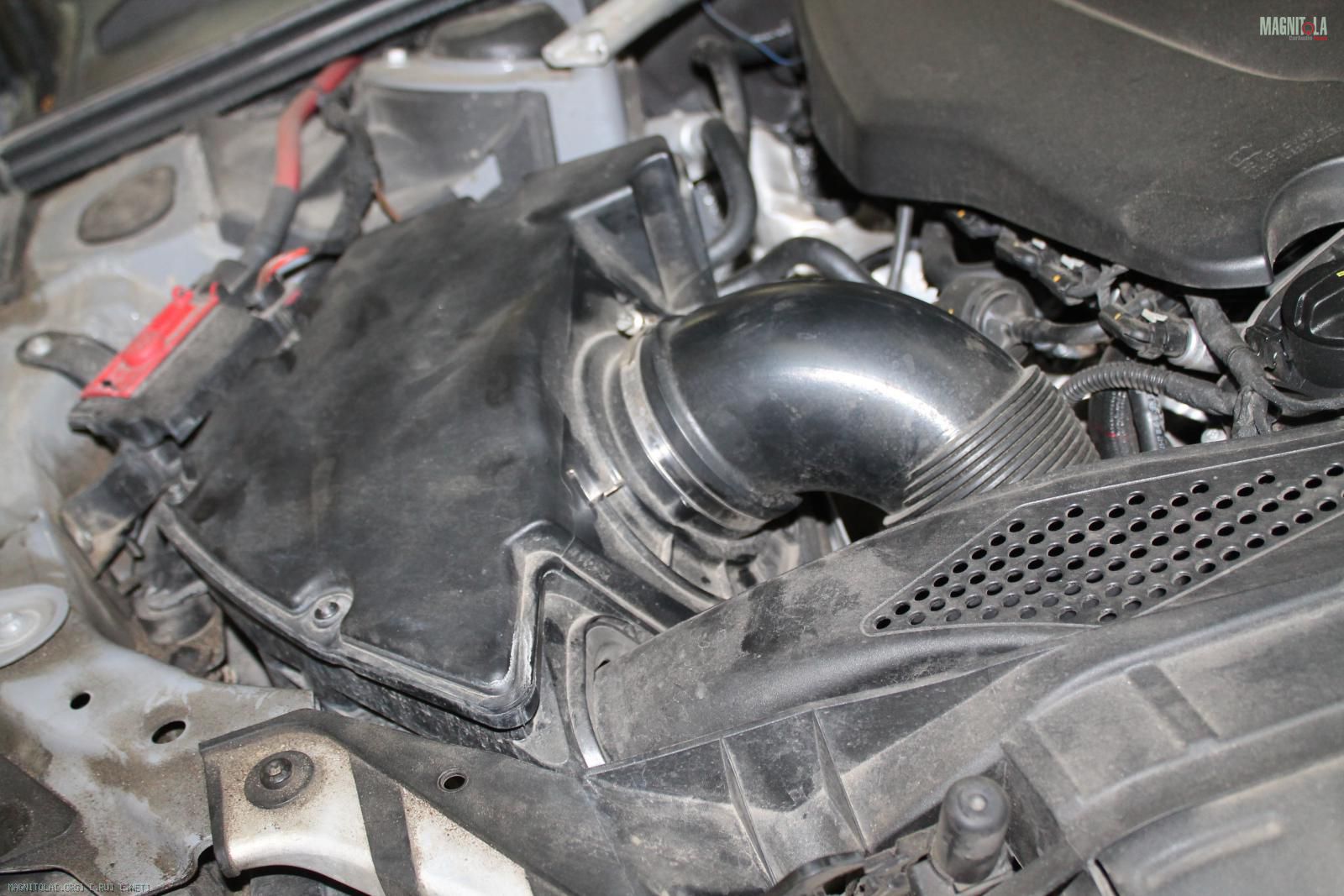

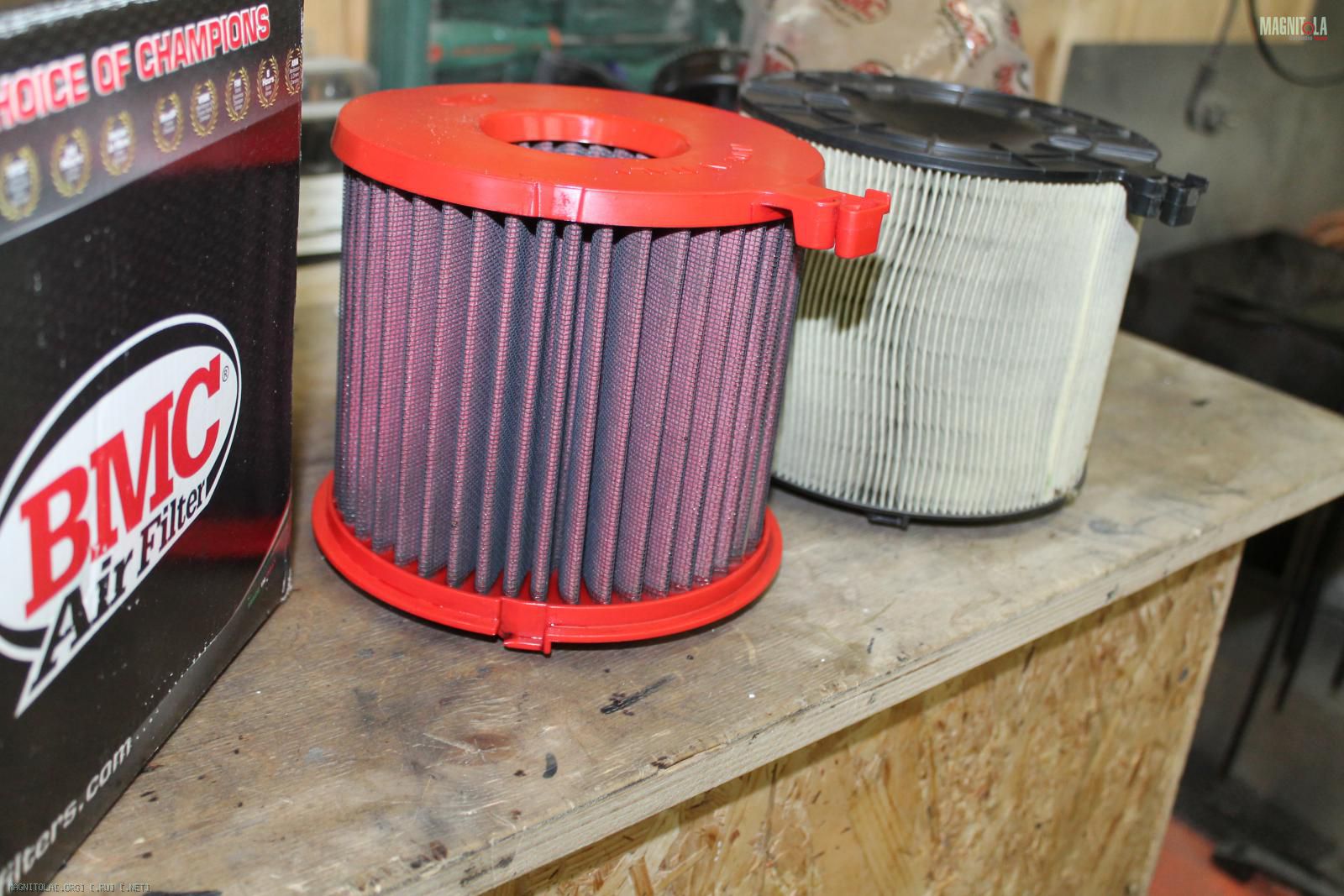

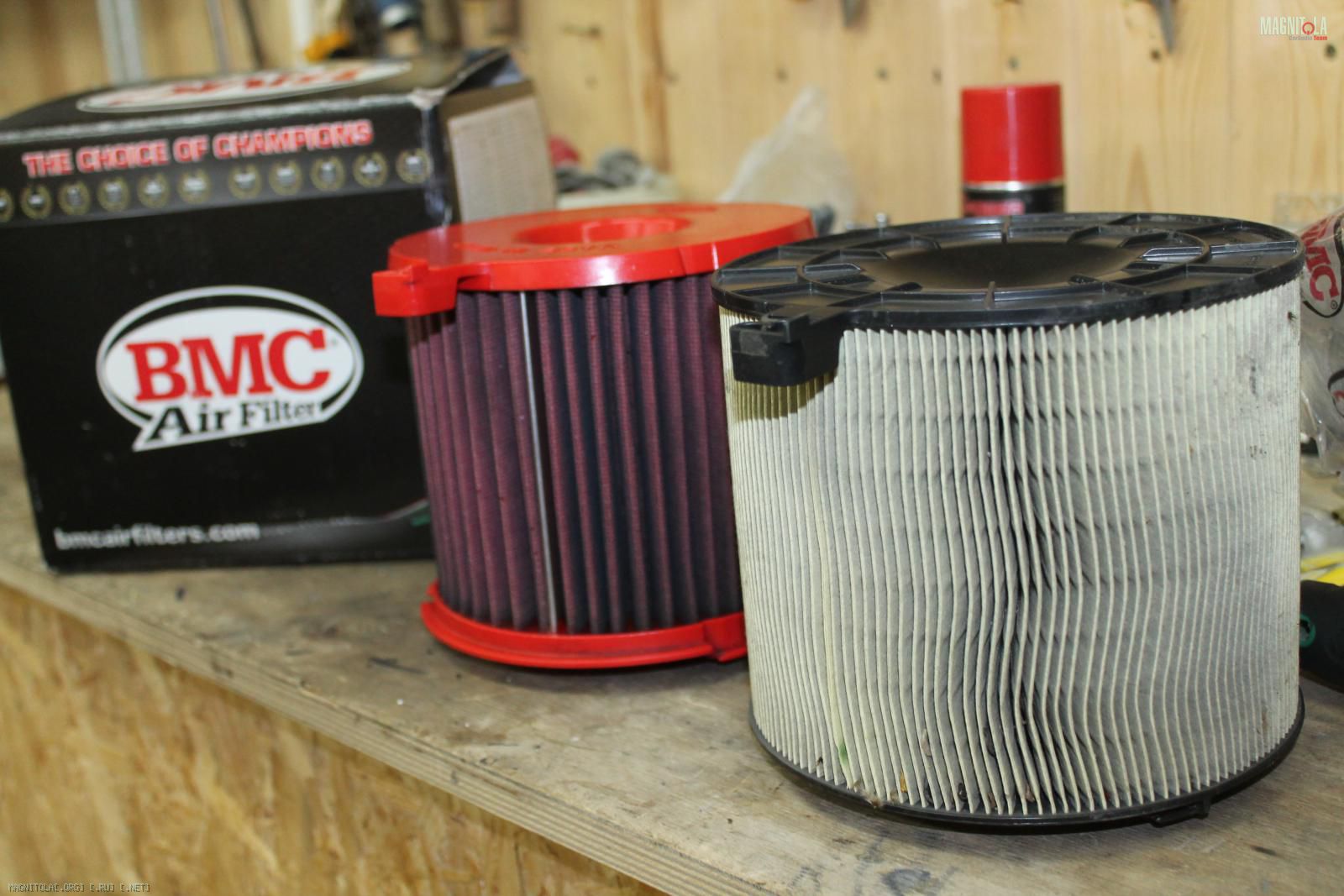

Замена воздушного фильтра на спортивный.
Вложение 1278007Вложение 1278009Вложение 1278011

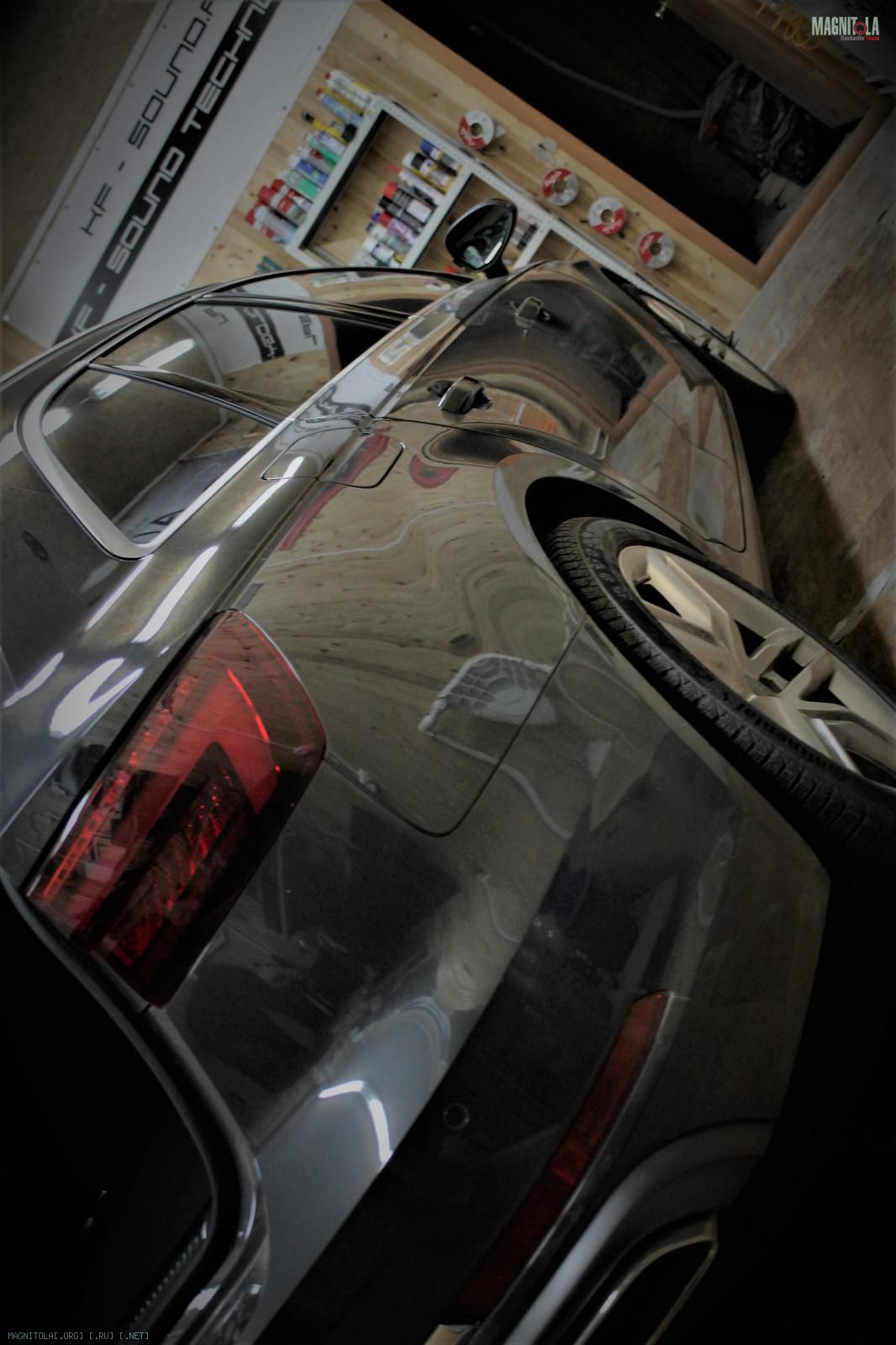

В KF-Sound Technology приехала Audi A4B9 Avant
На устранение косяков при бронирование стекол, в одной из известной контор МСК.
Профессионалы не грамотно отгибали карты и уплотнительную резинку(без разбора карт), что привело к замятию и порче уплотнителя. Стекло подъемники дверей перестали нормально функционировать.
Вложение 1278013Вложение 1278015Вложение 1278017

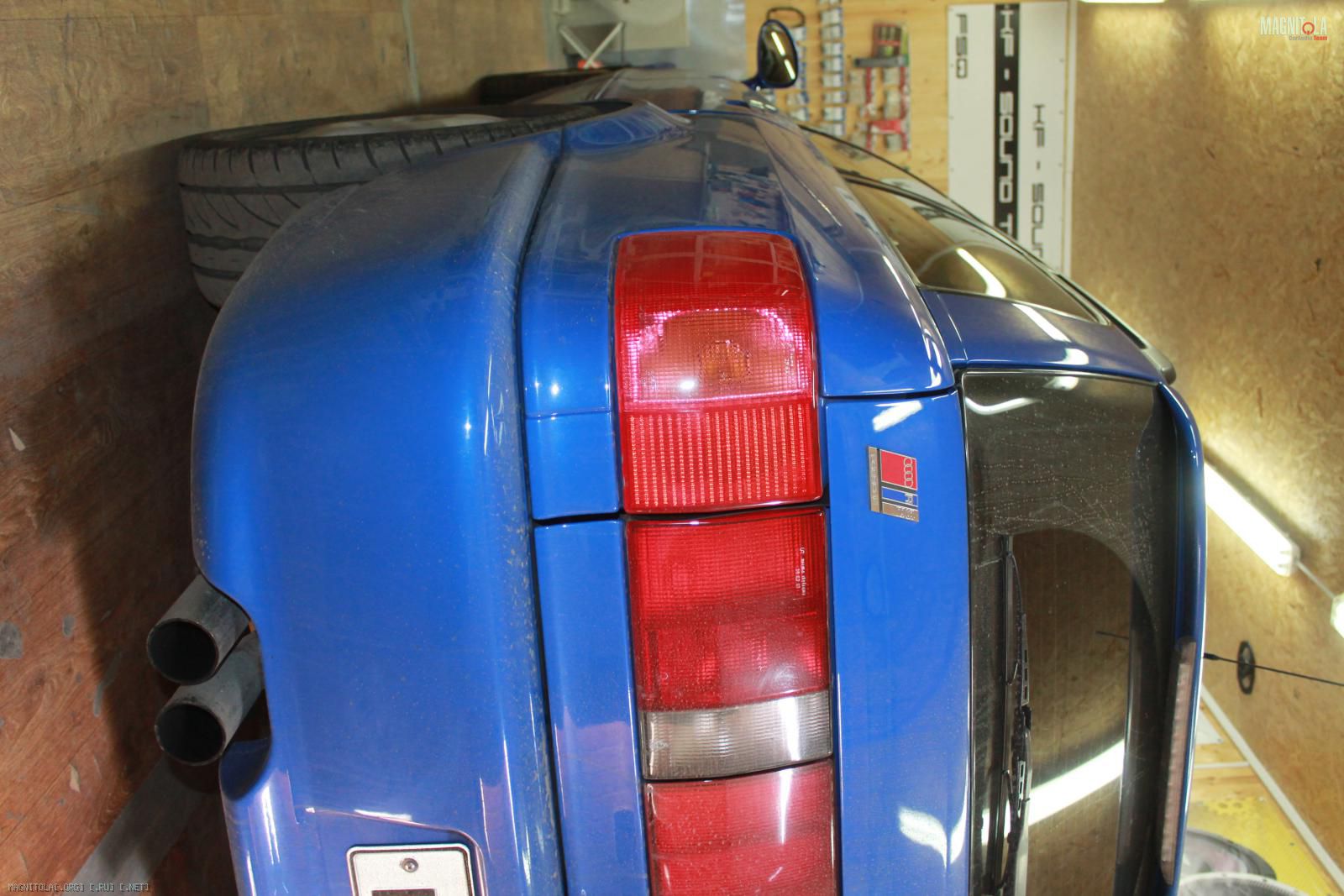

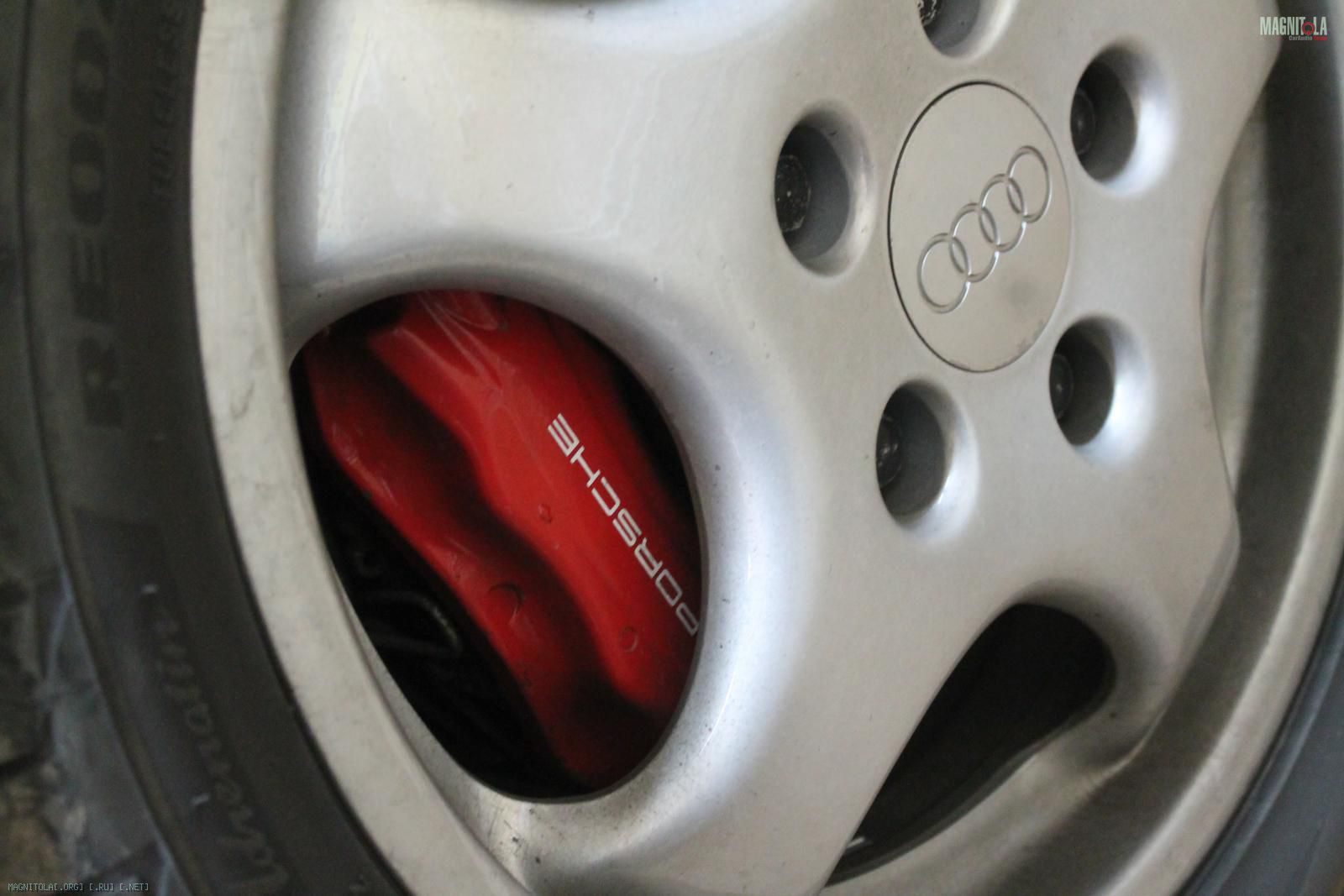

В KF-Sound Technology приехала Audi RS2
Вложение 1278059Вложение 1278061Вложение 1278063Вложение 1278065Вложение 1278067

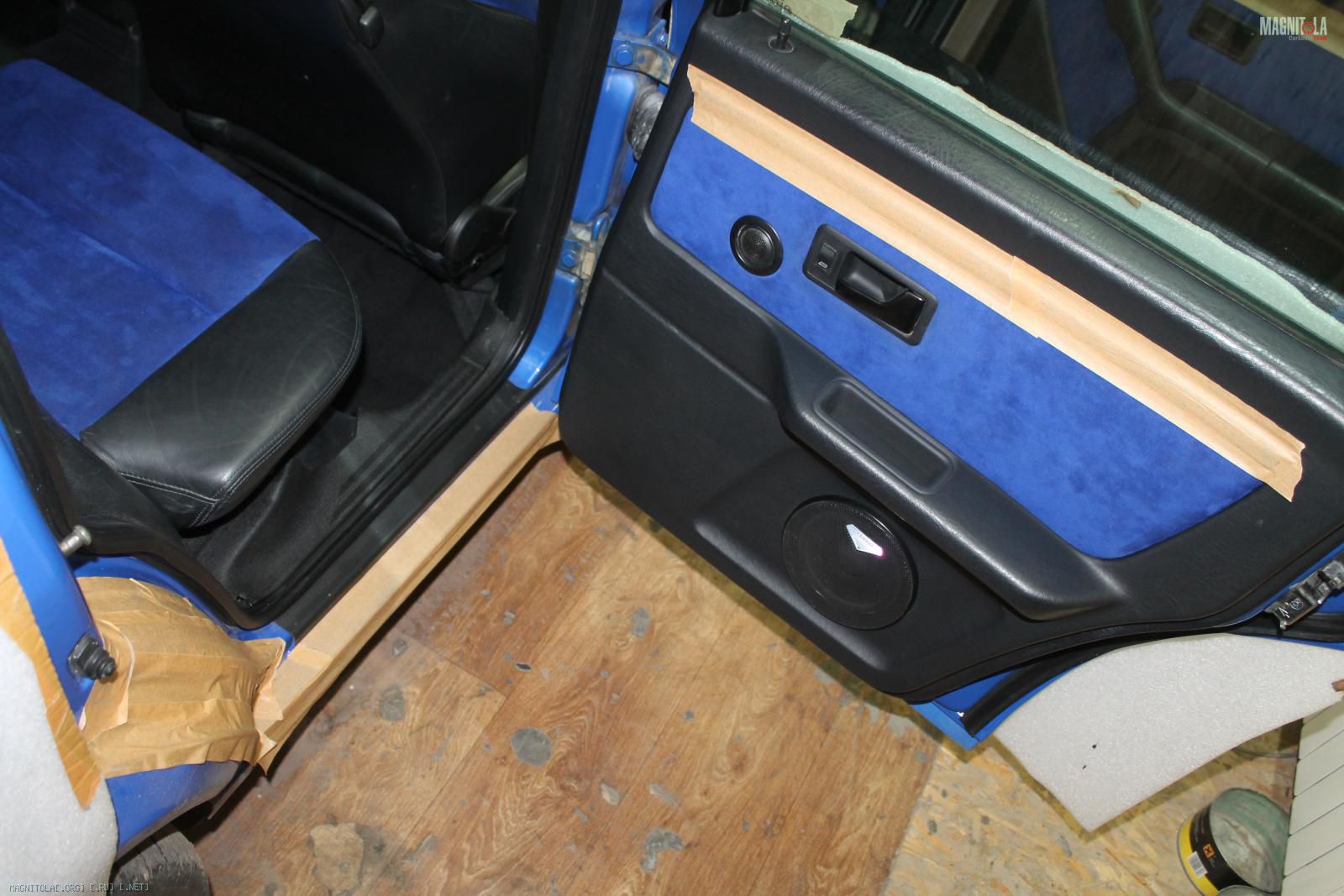

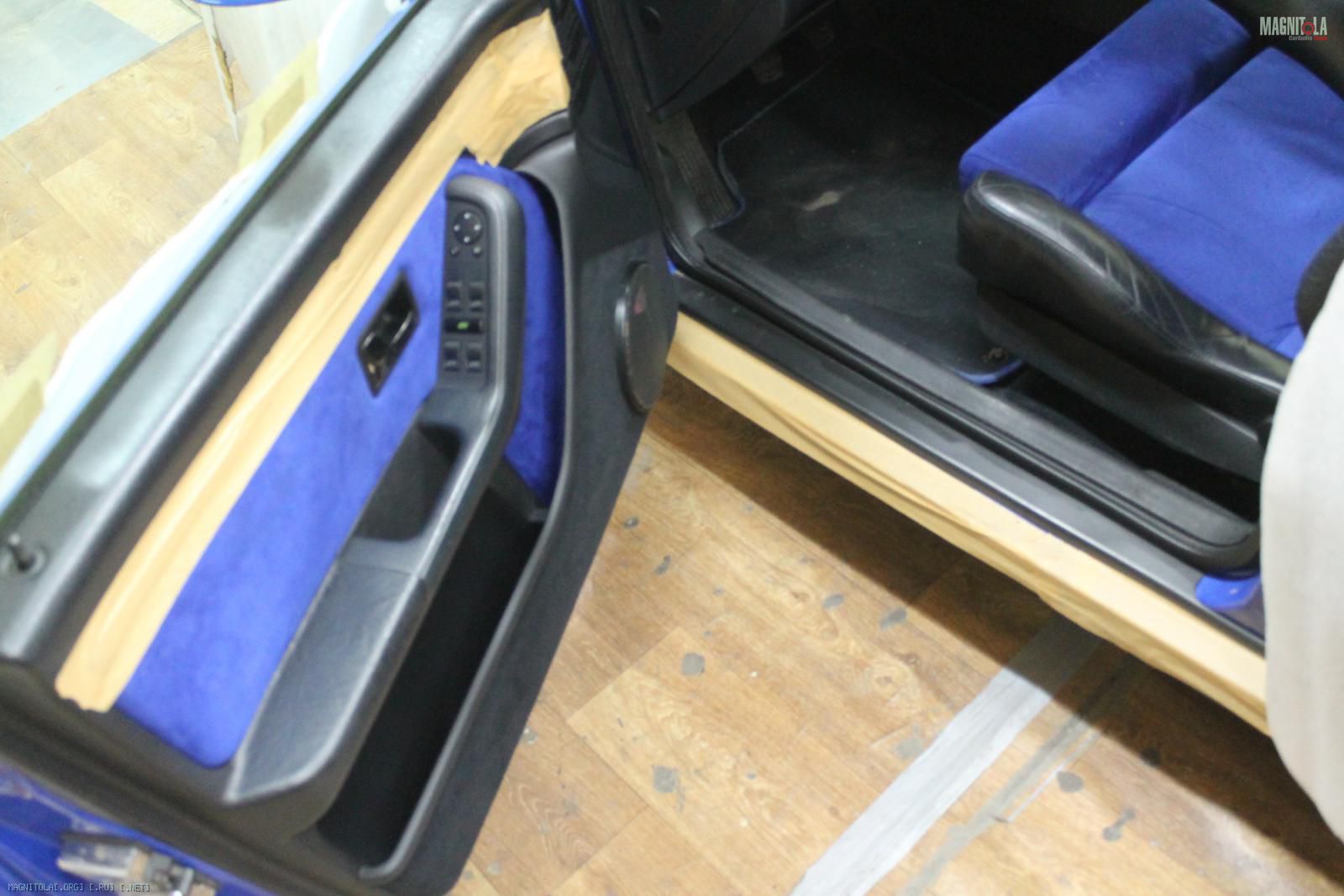

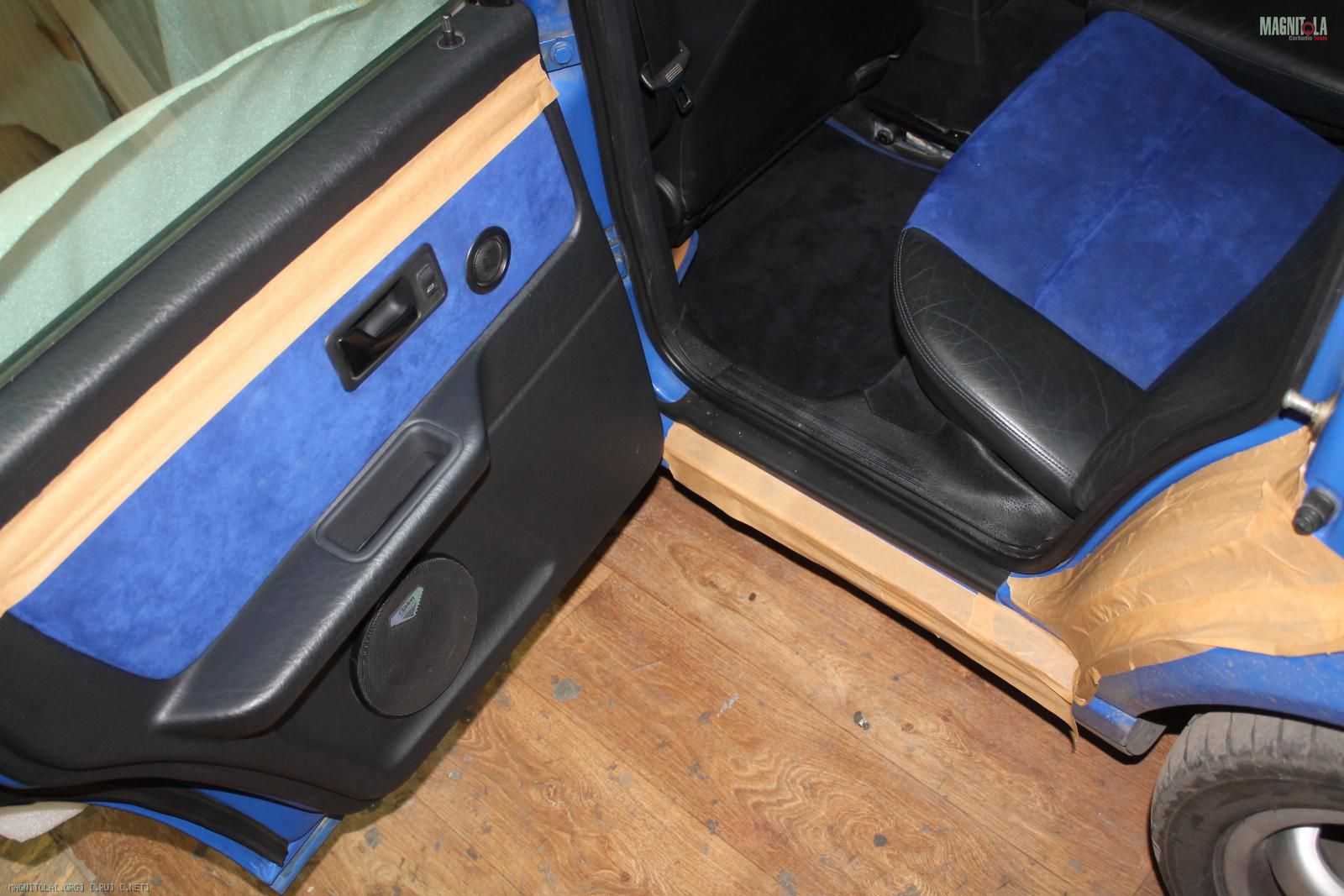

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1278071Вложение 1278073Вложение 1278075Вложение 1278077Вложение 1278079

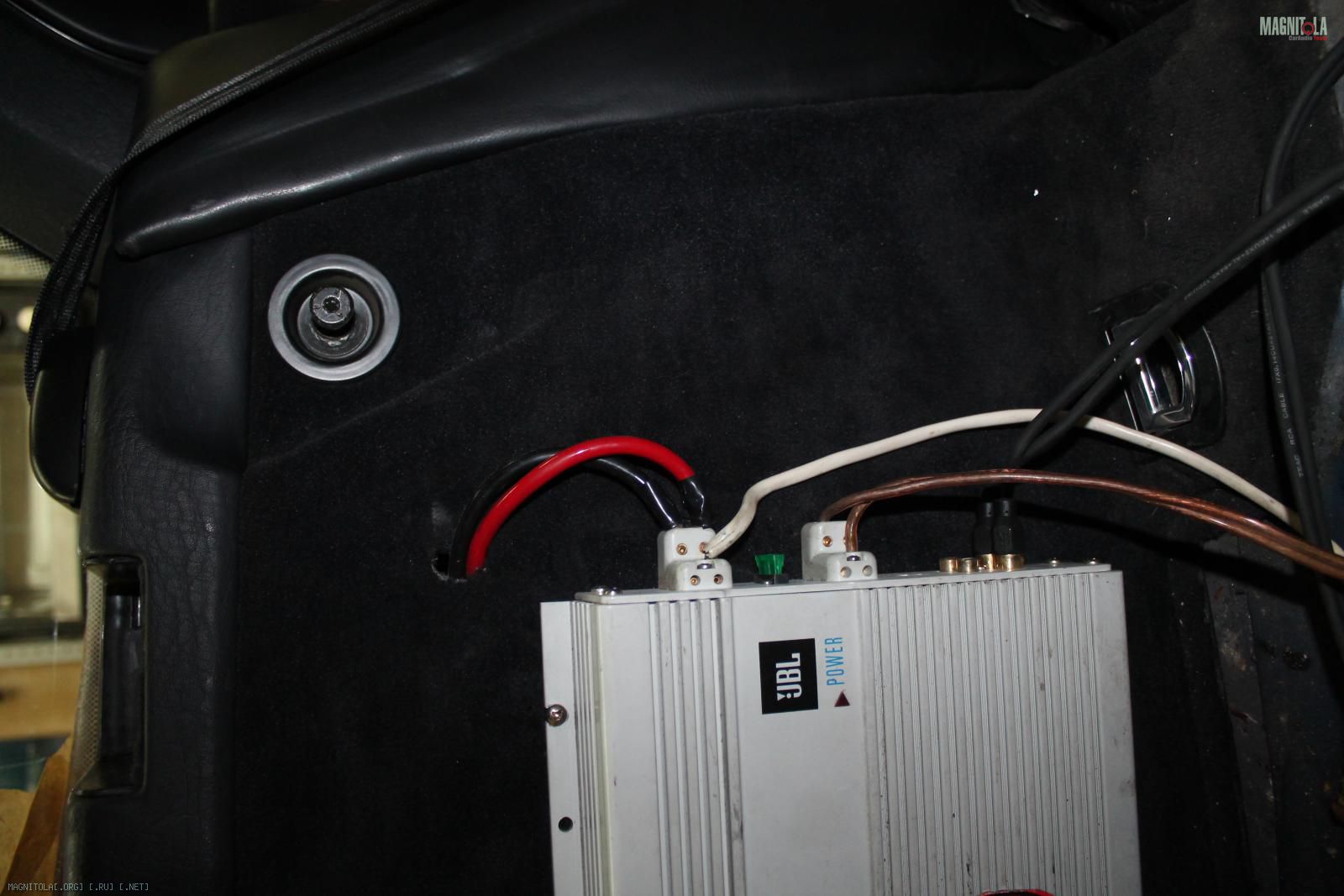

Что имеем...

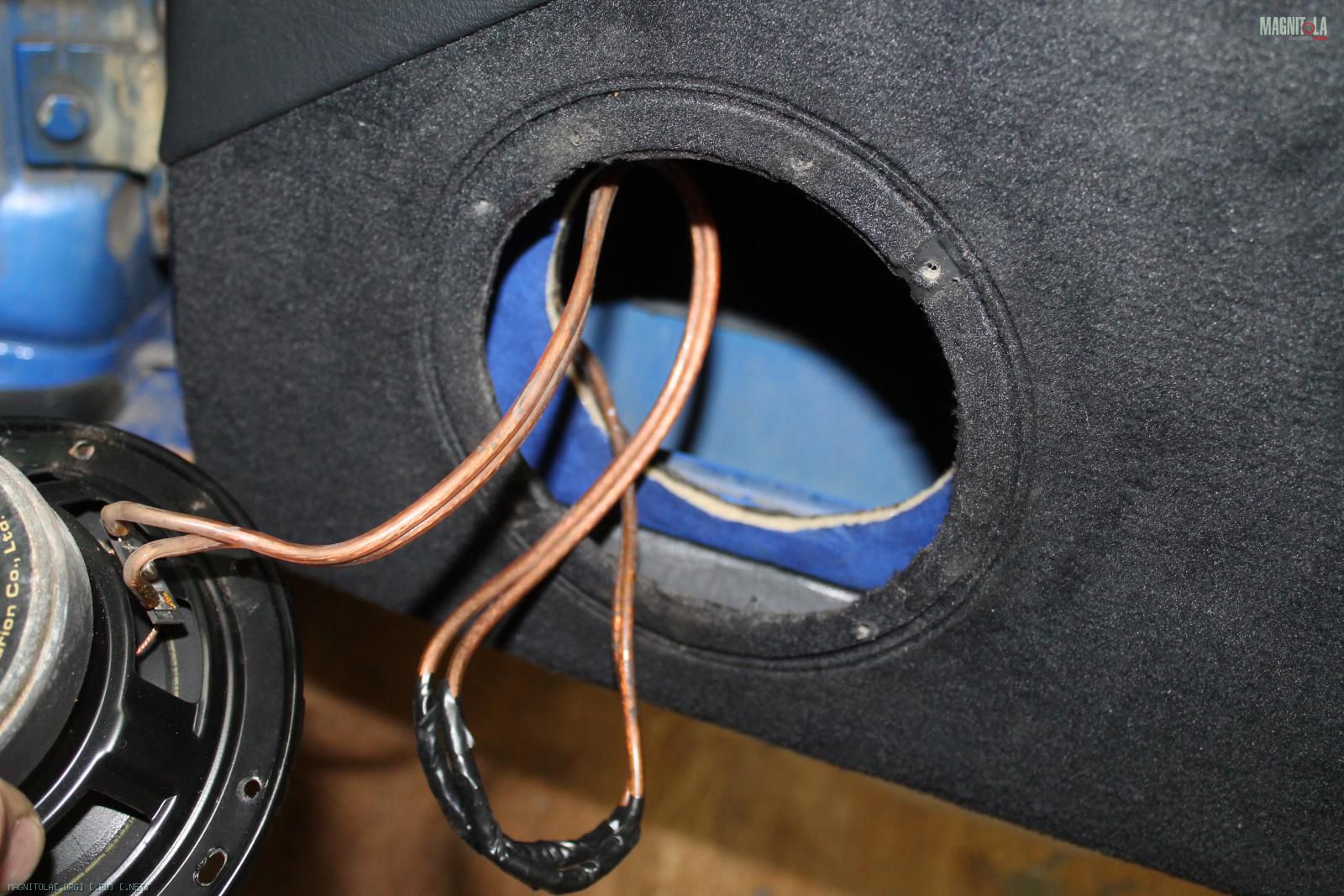

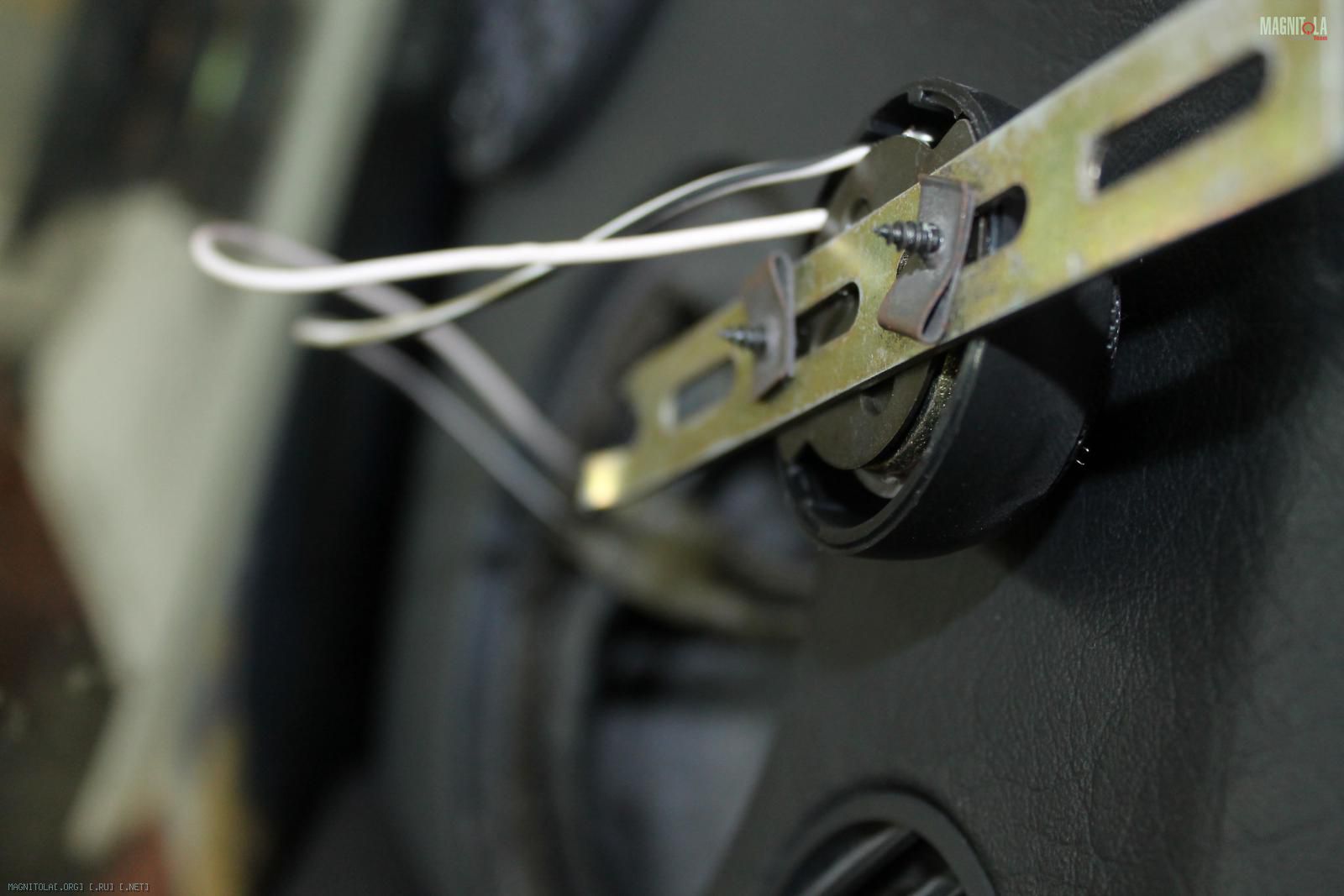

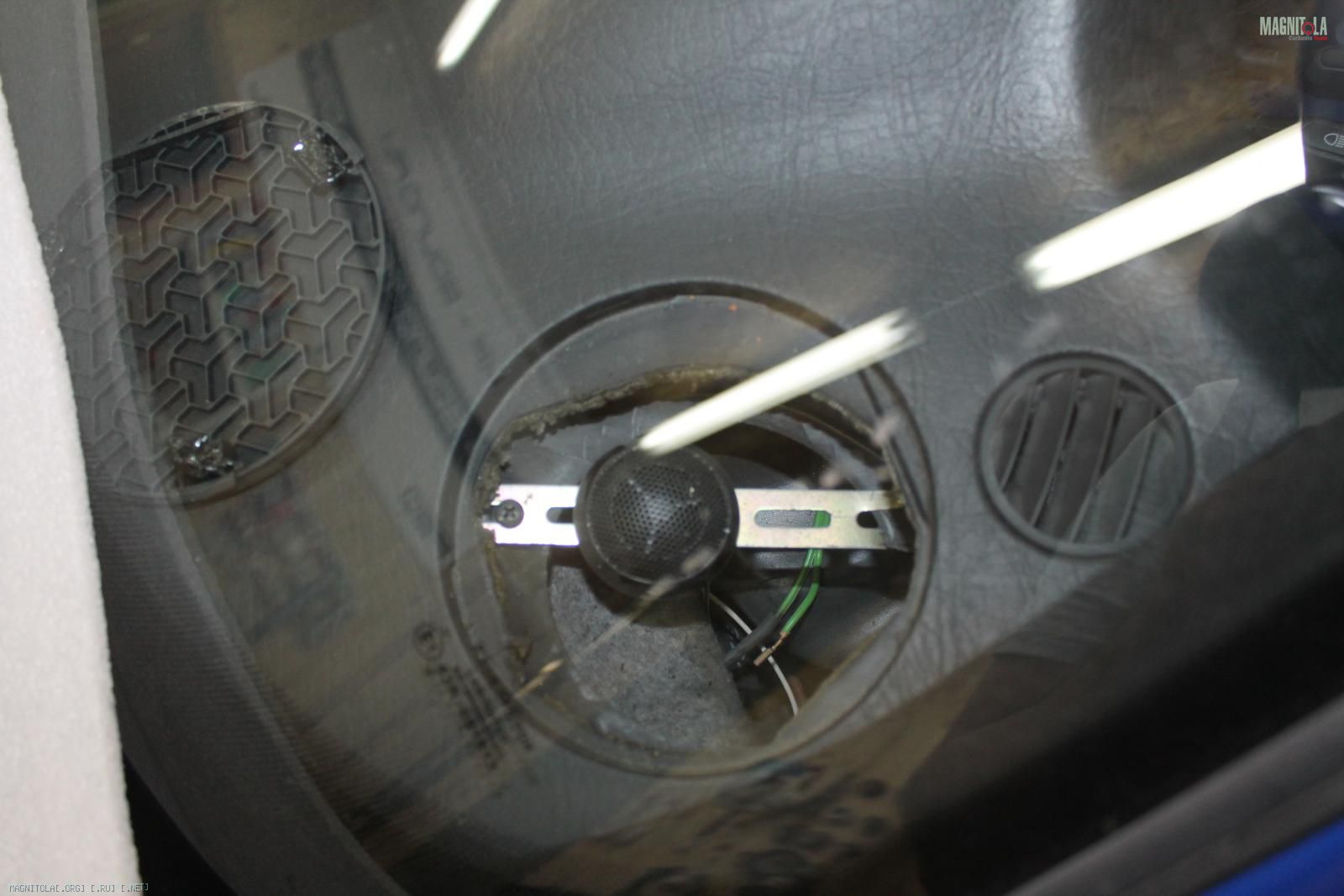

Проводка... Саб... Межблоки...ВЧ... Кроссоверы...Мидбасы в дверях.
Вложение 1278081Вложение 1278083Вложение 1278085Вложение 1278087Вложение 1278089Вложение 1278091Вложение 1278093Вложение 1278095Вложение 1278097Вложение 1278099Вложение 1278101

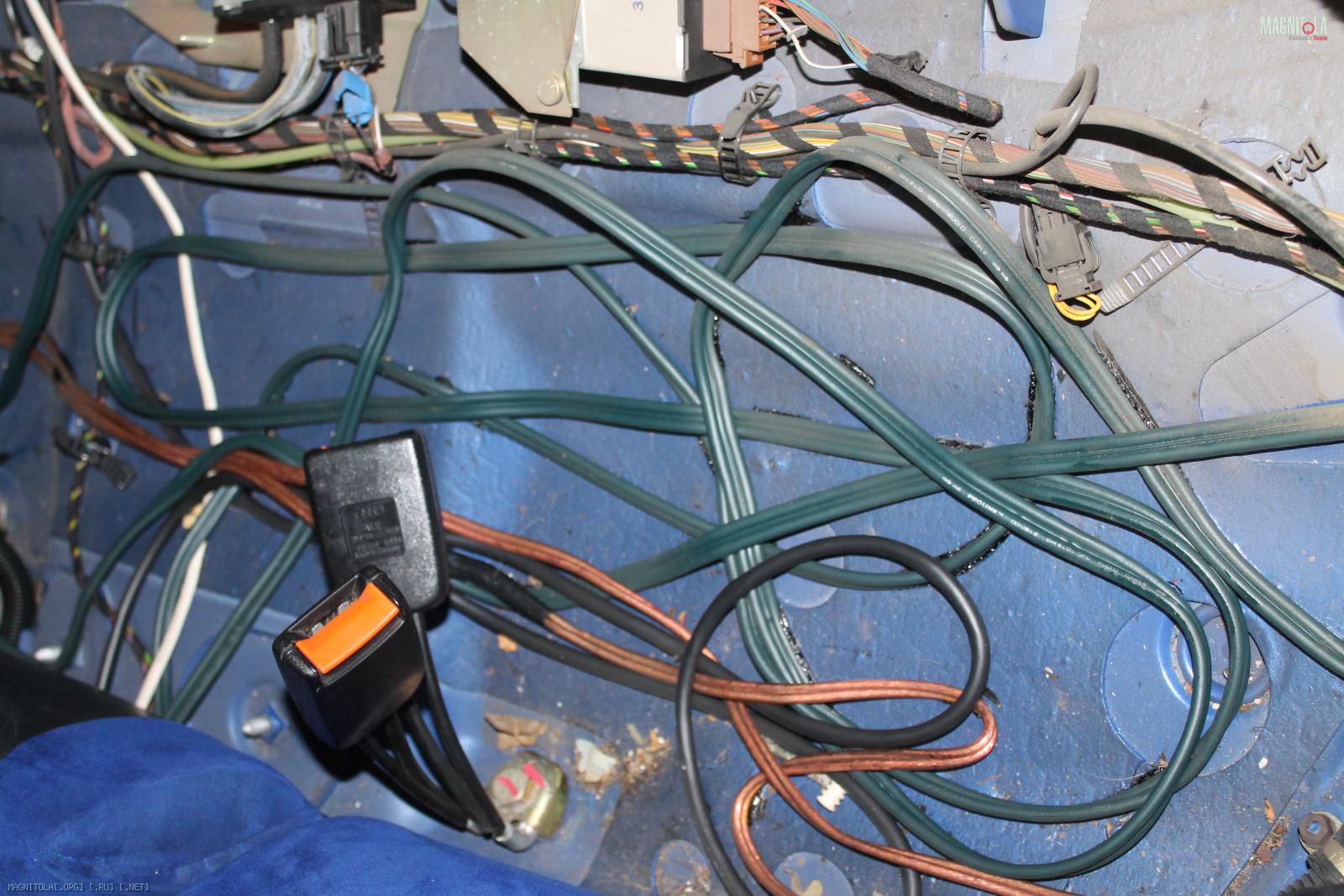

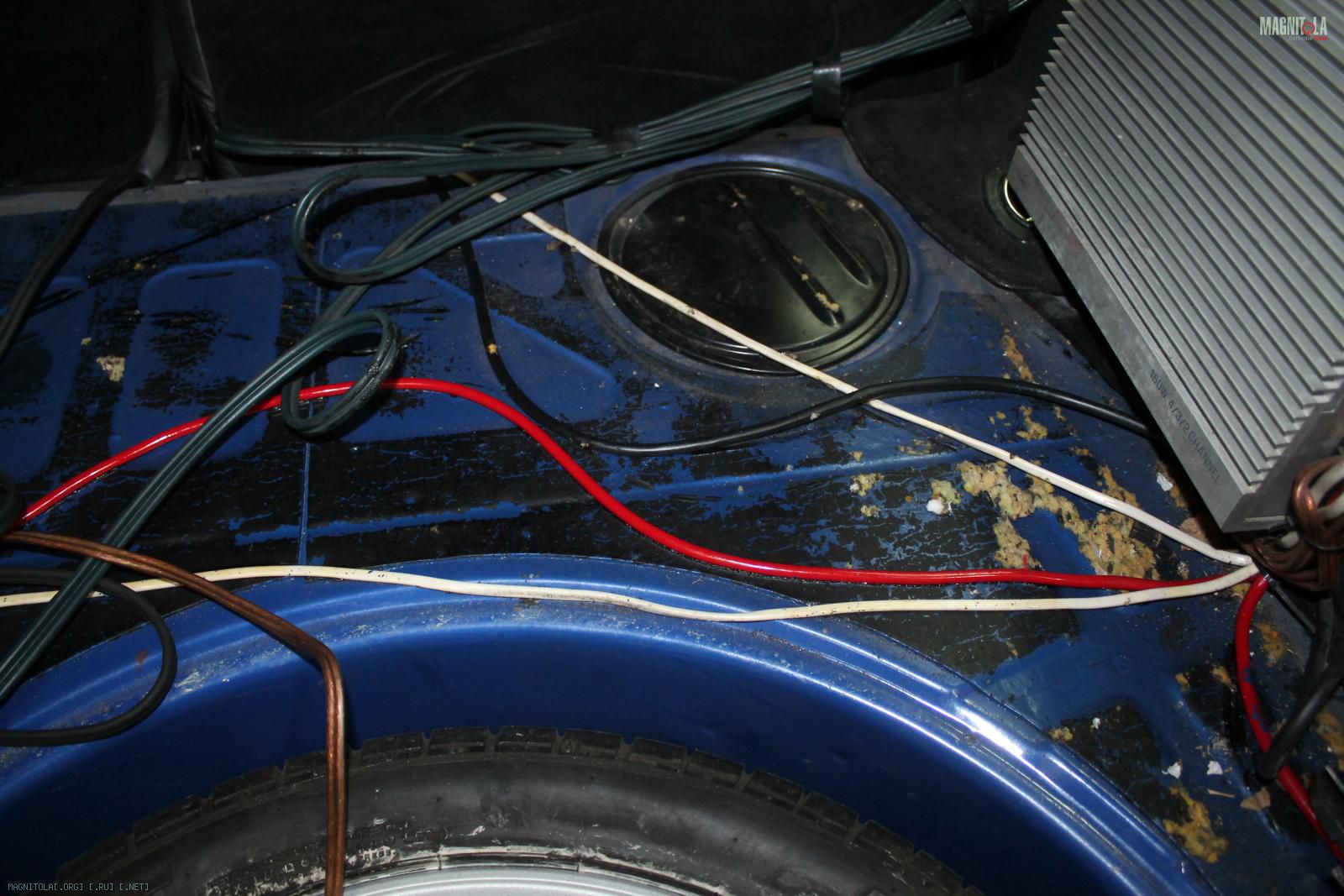

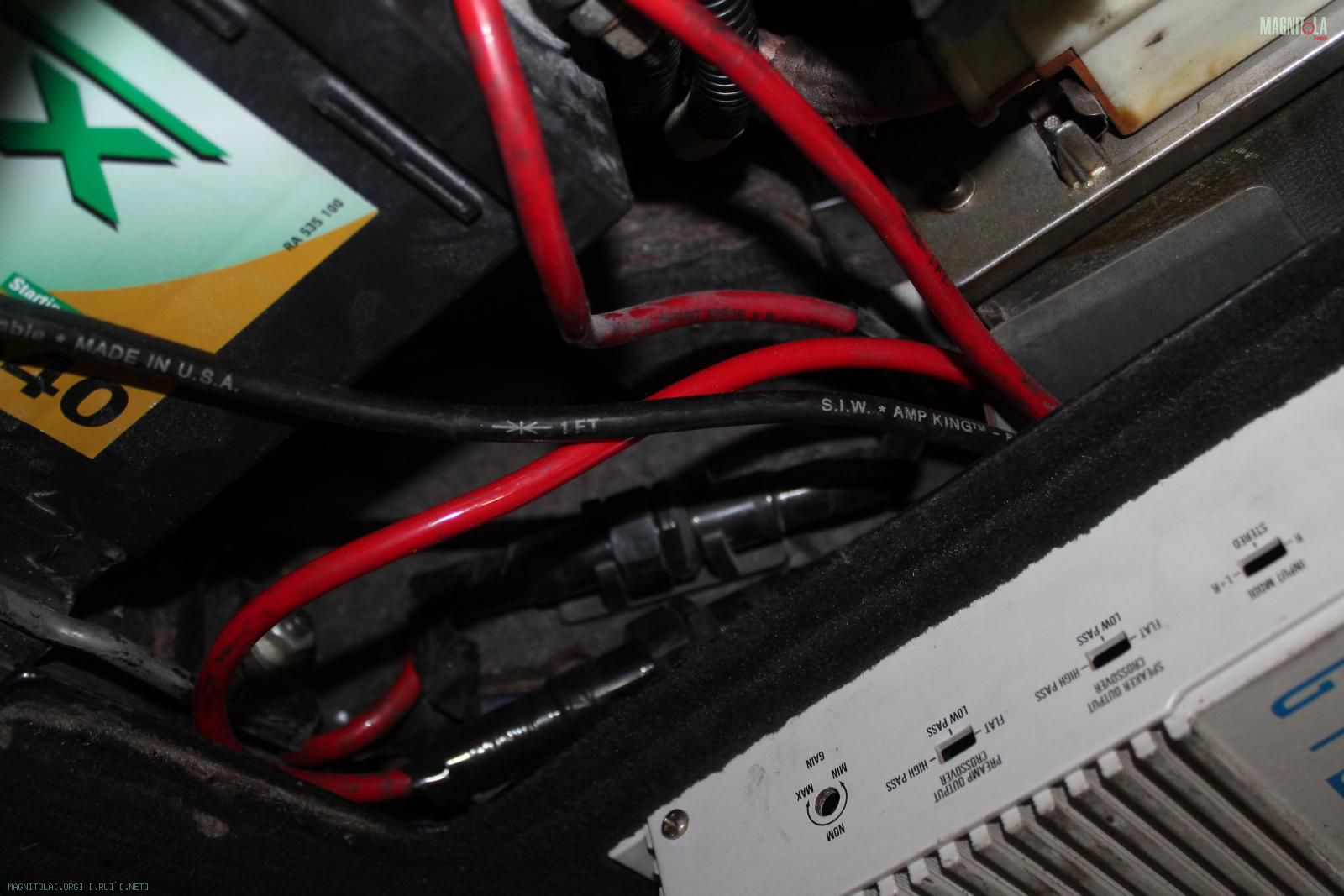

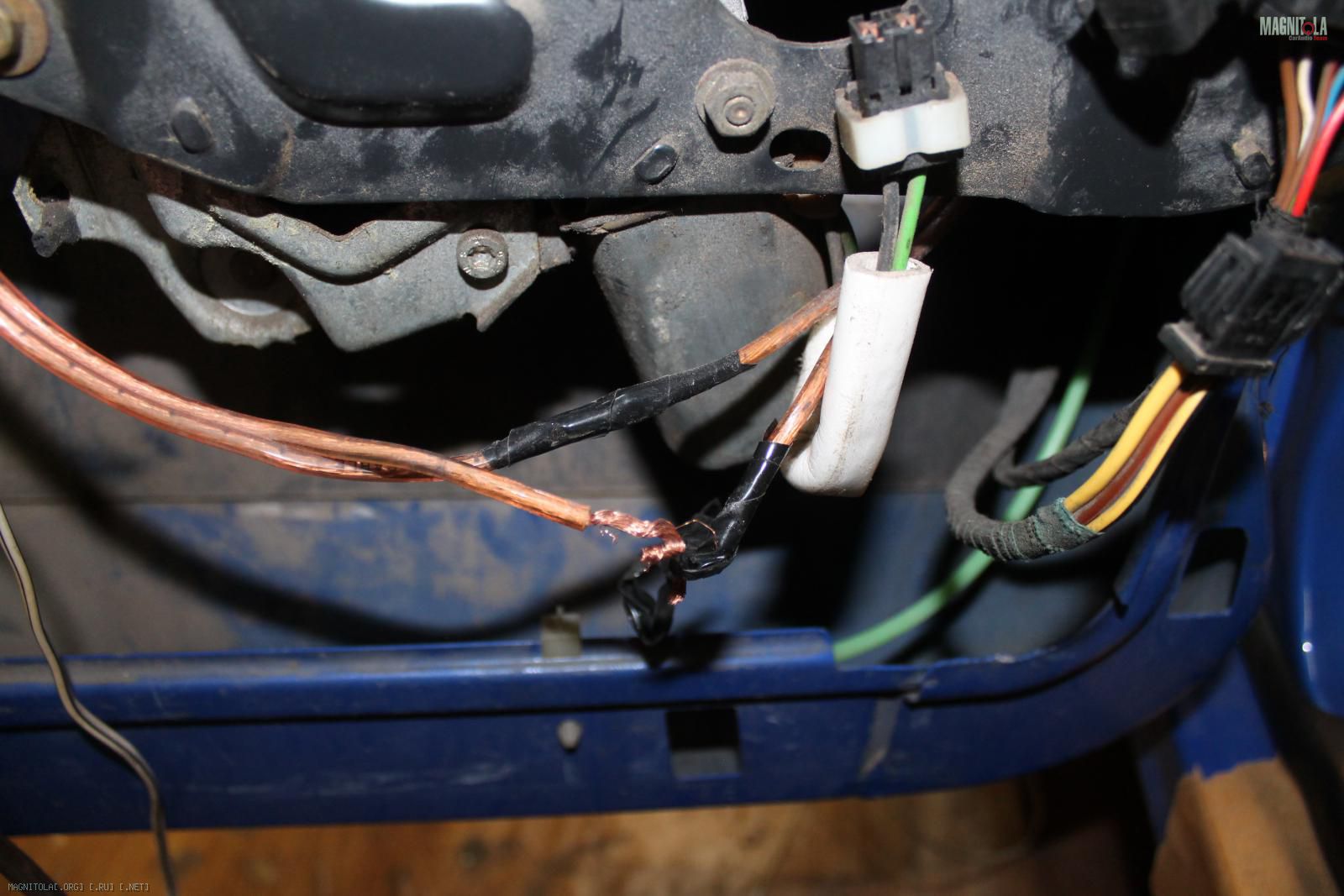

Силовая проводка вплавленная в штатную вибру...

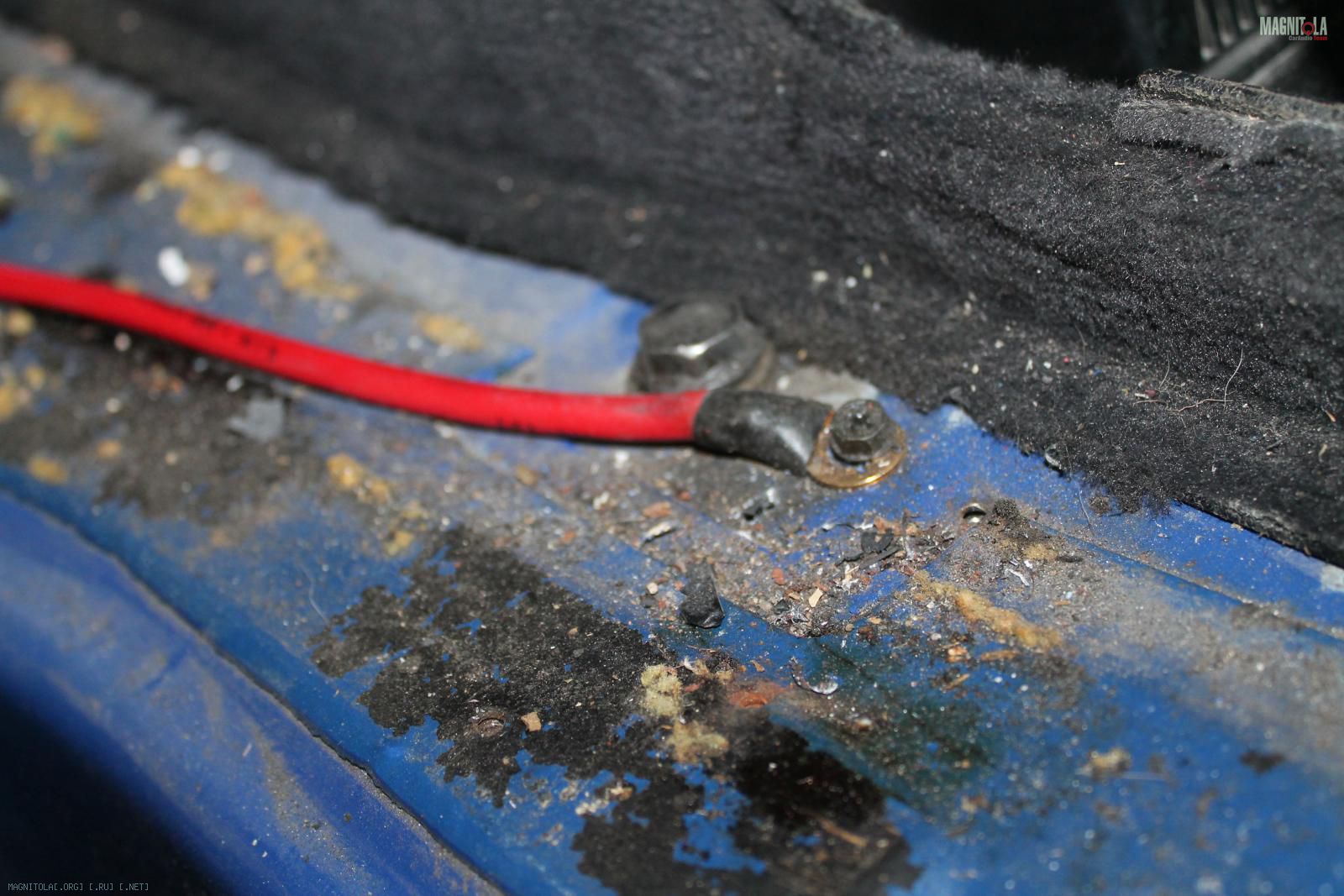

Минус сквозь кузов на саморез.
Проводка за задним диваном.

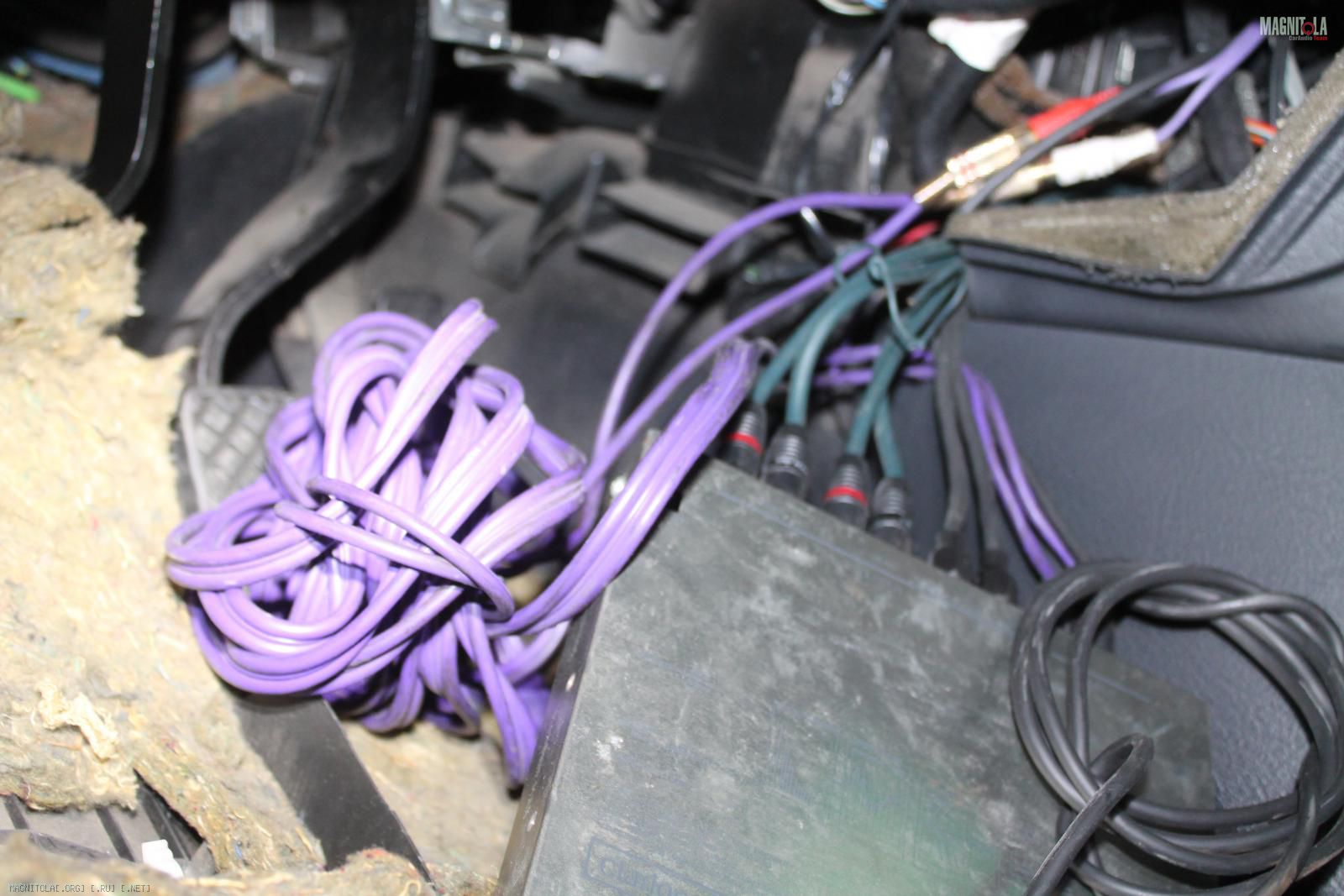

Пятиметровый межблок, в клубочке, от Гу до процессора-20см.

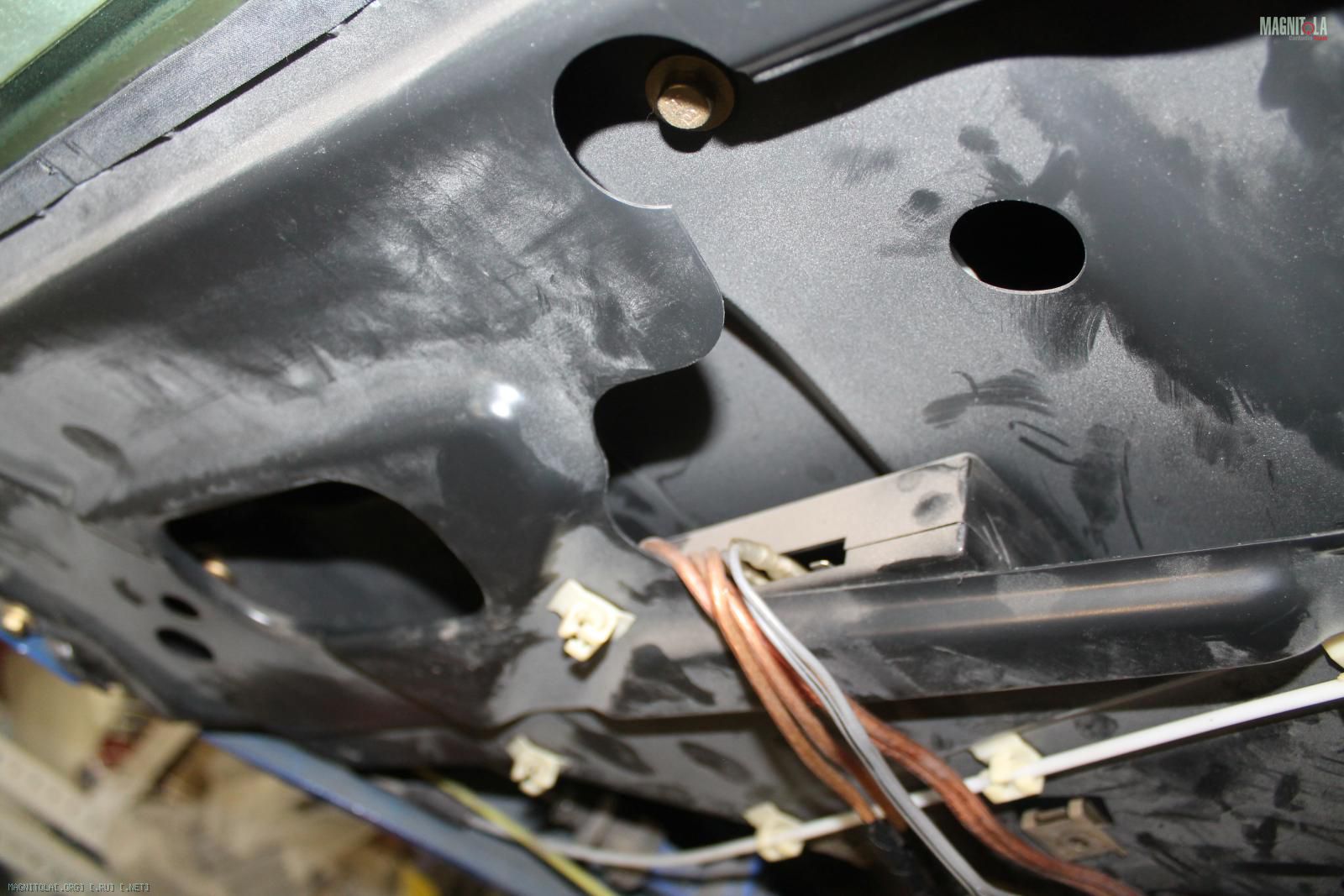

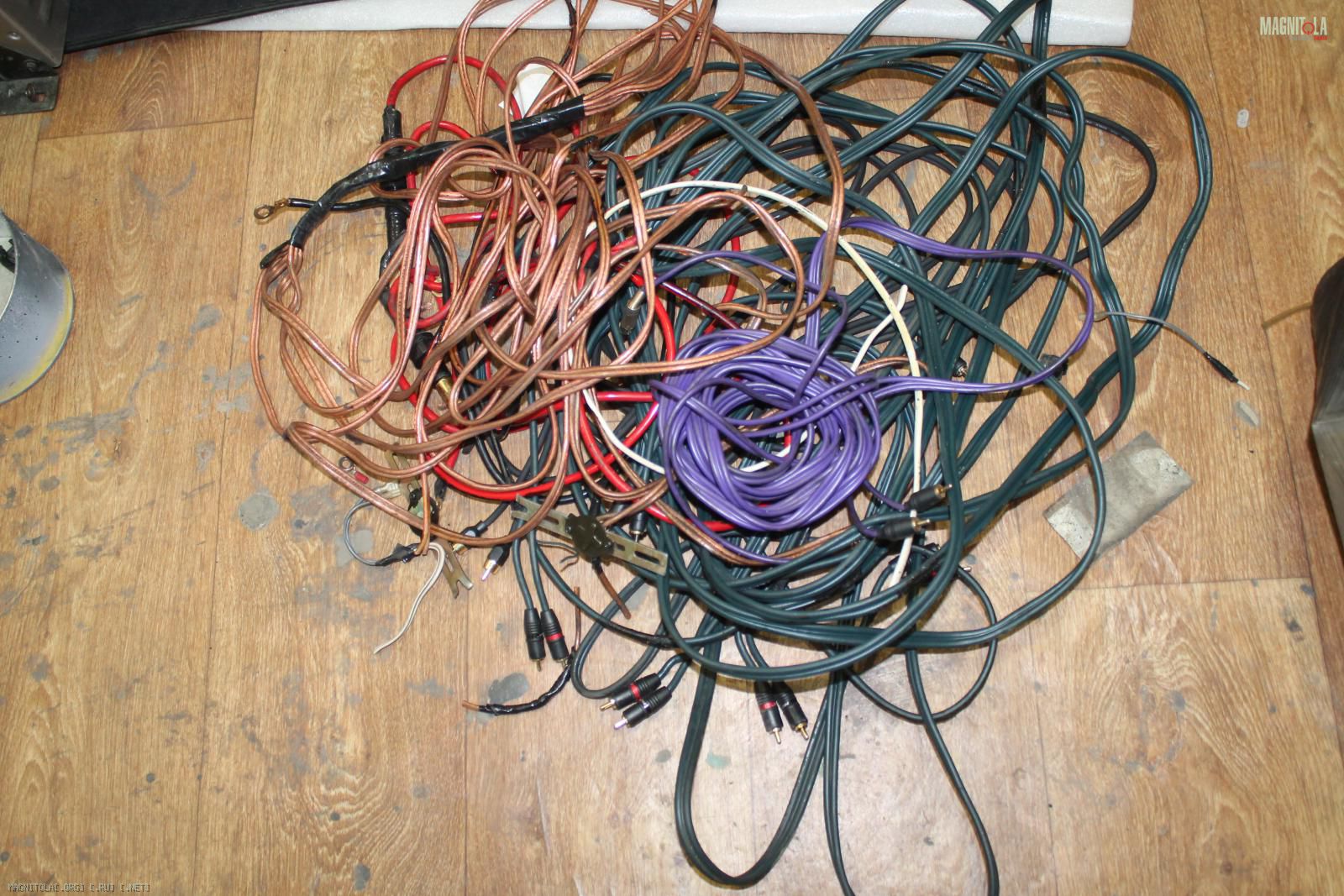

Выдираем всю проводку...
Вложение 1278103Вложение 1278105Вложение 1278107Вложение 1278109Вложение 1278111Вложение 1278113Вложение 1278115Вложение 1278117Вложение 1278119Вложение 1278121

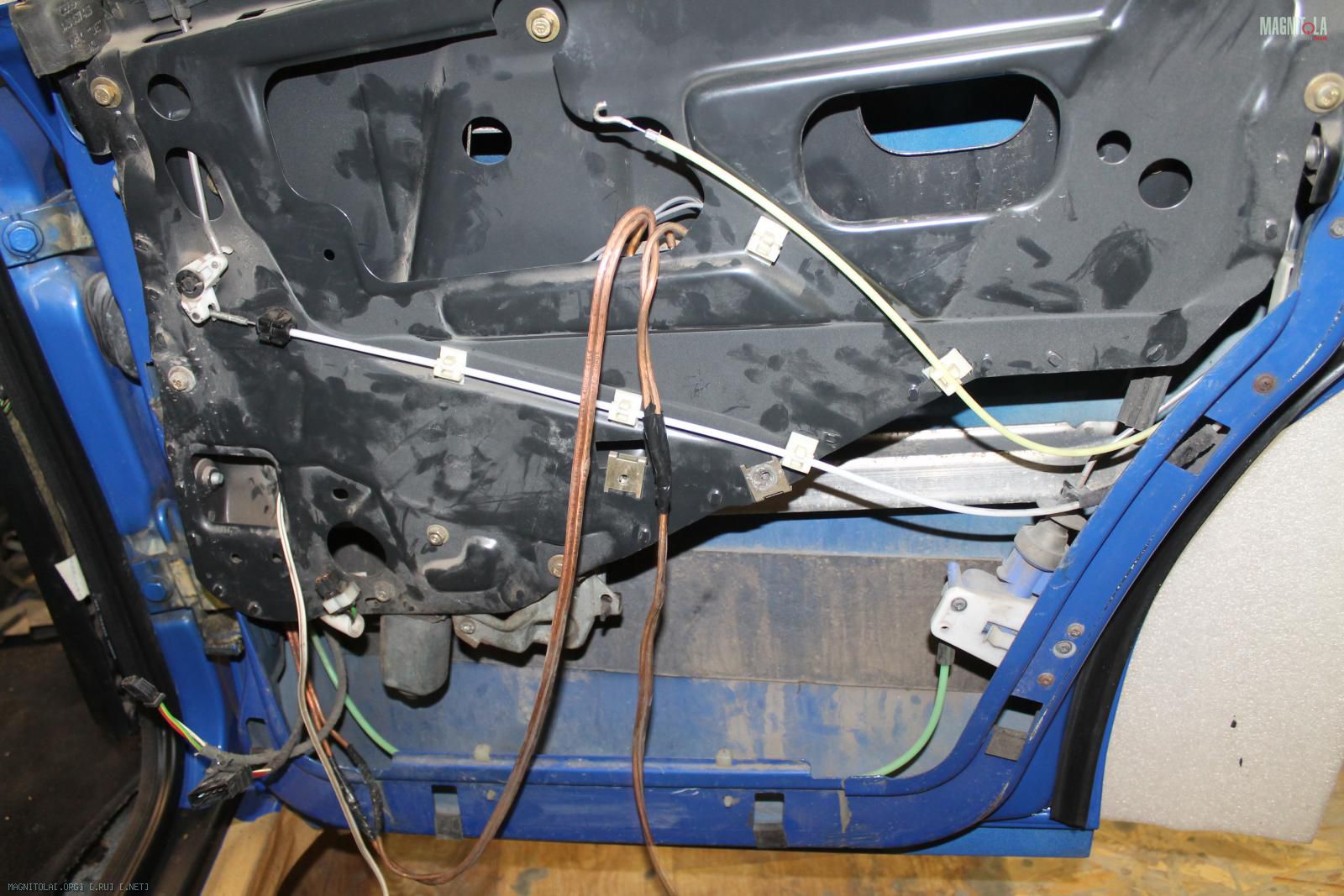

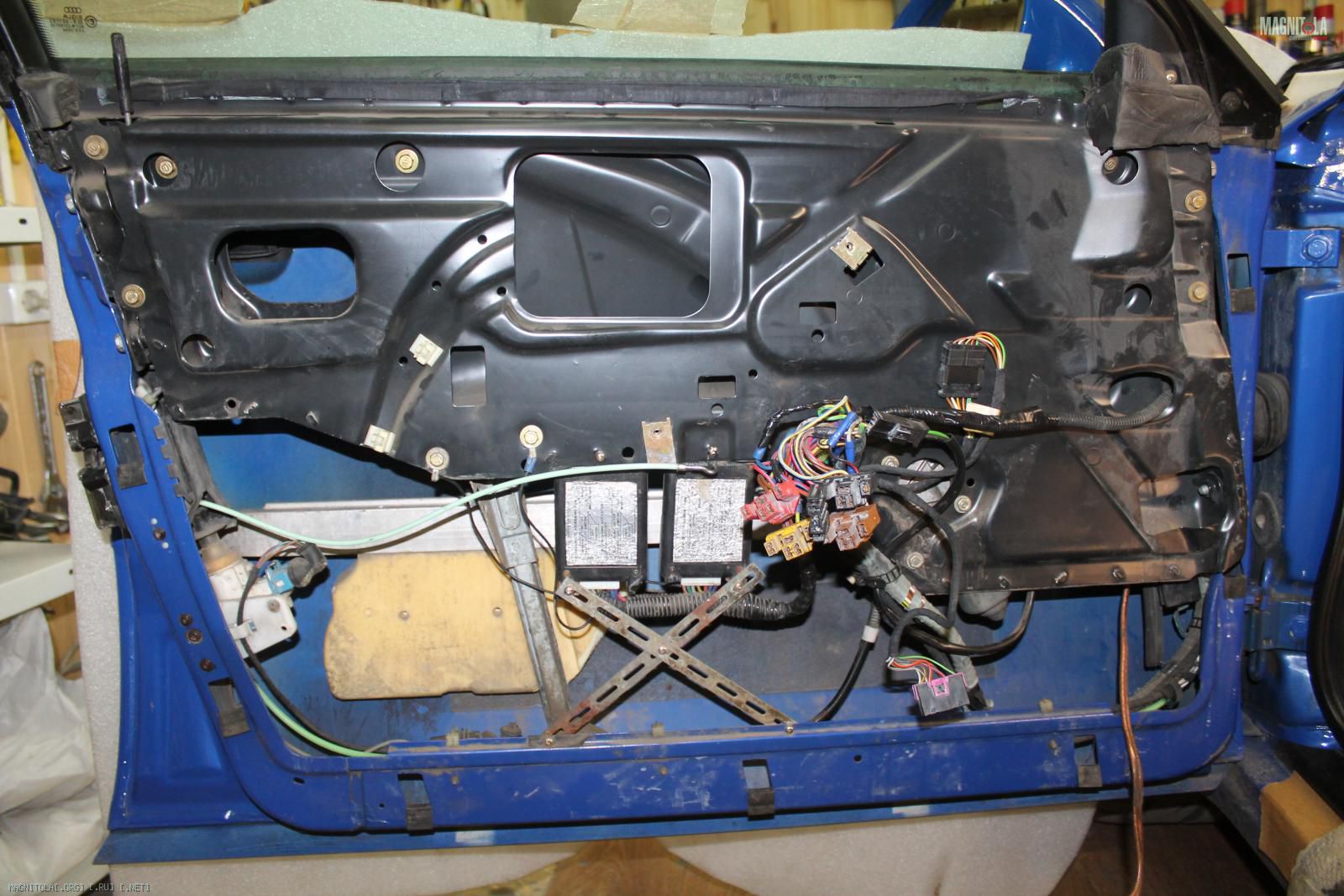

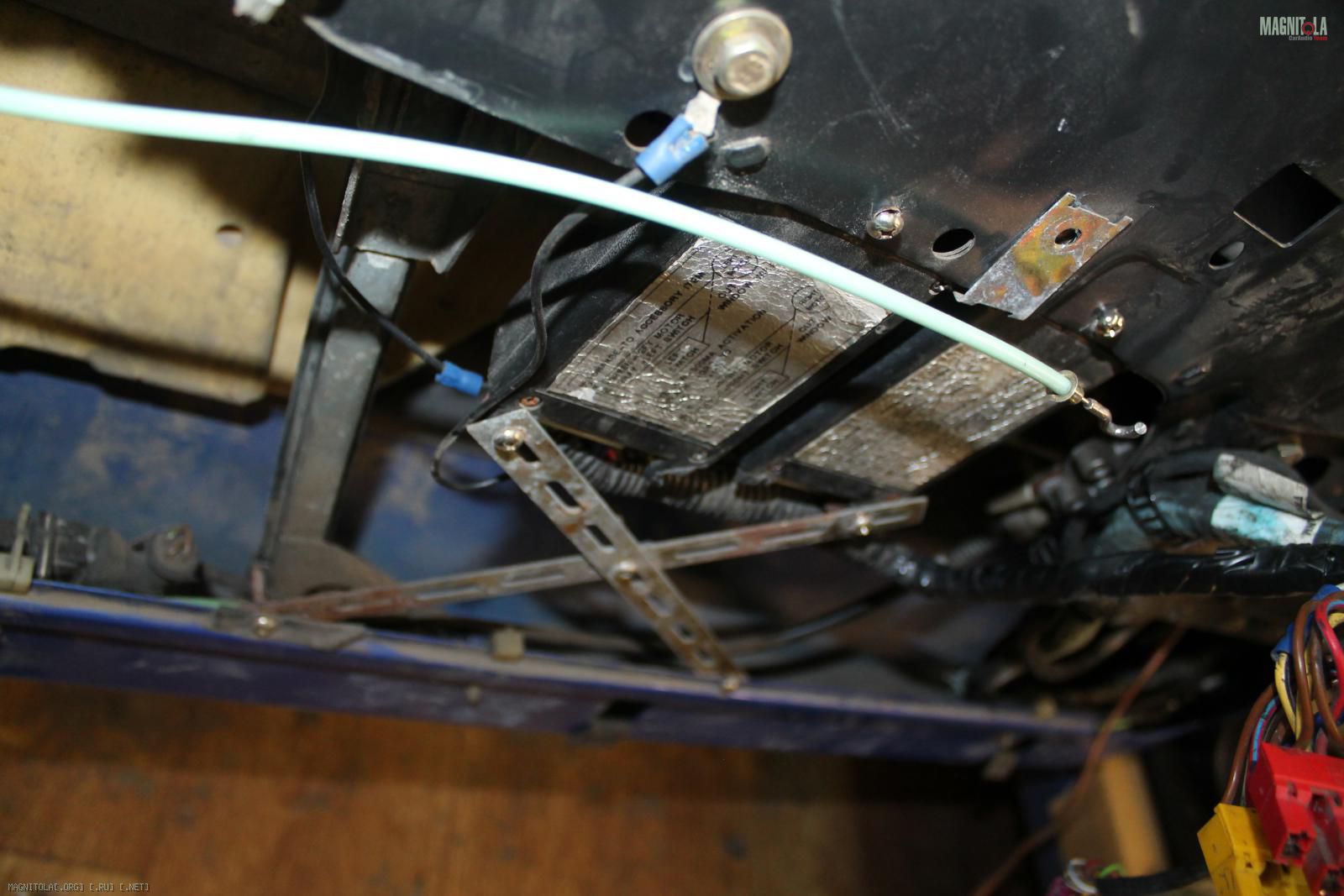

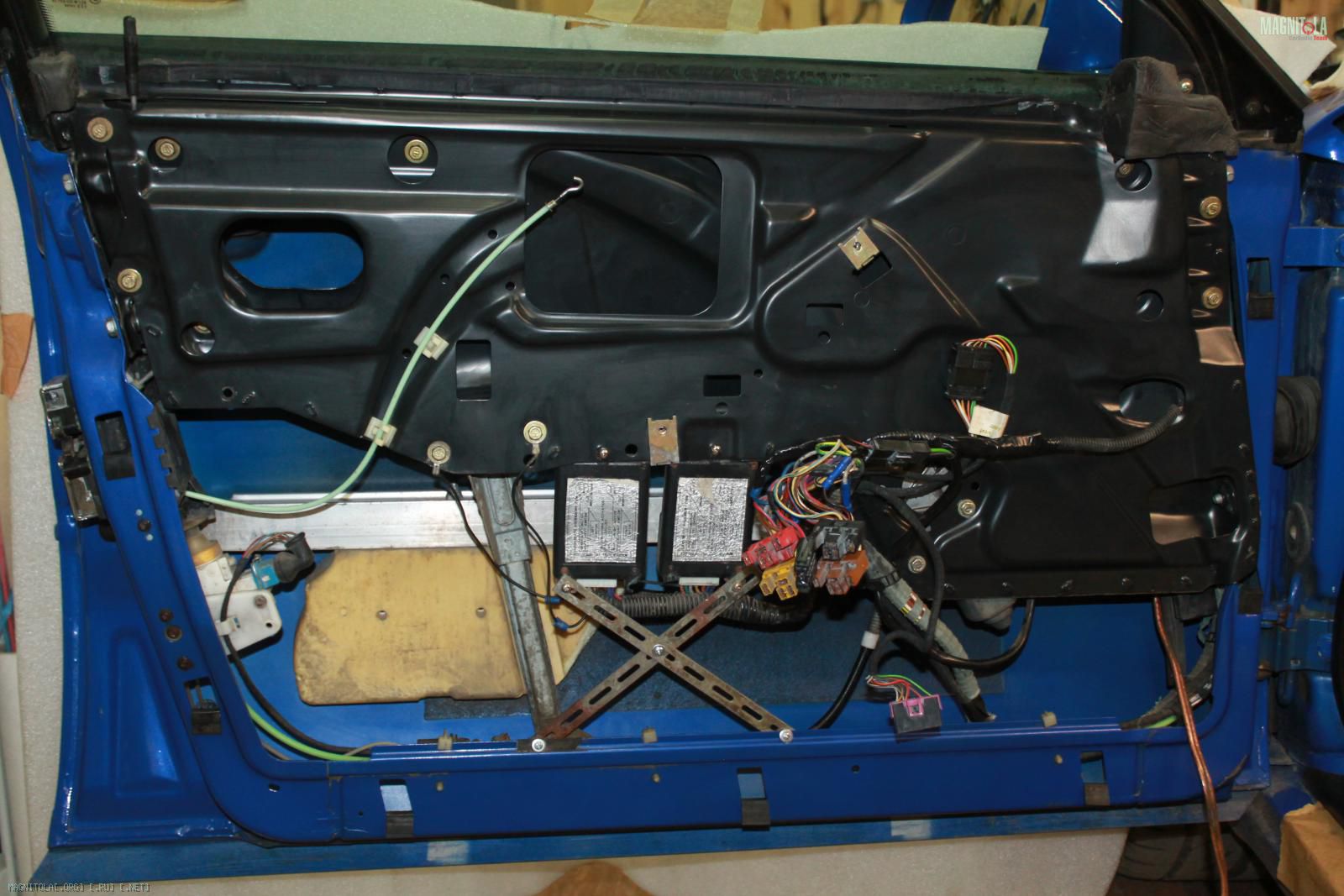

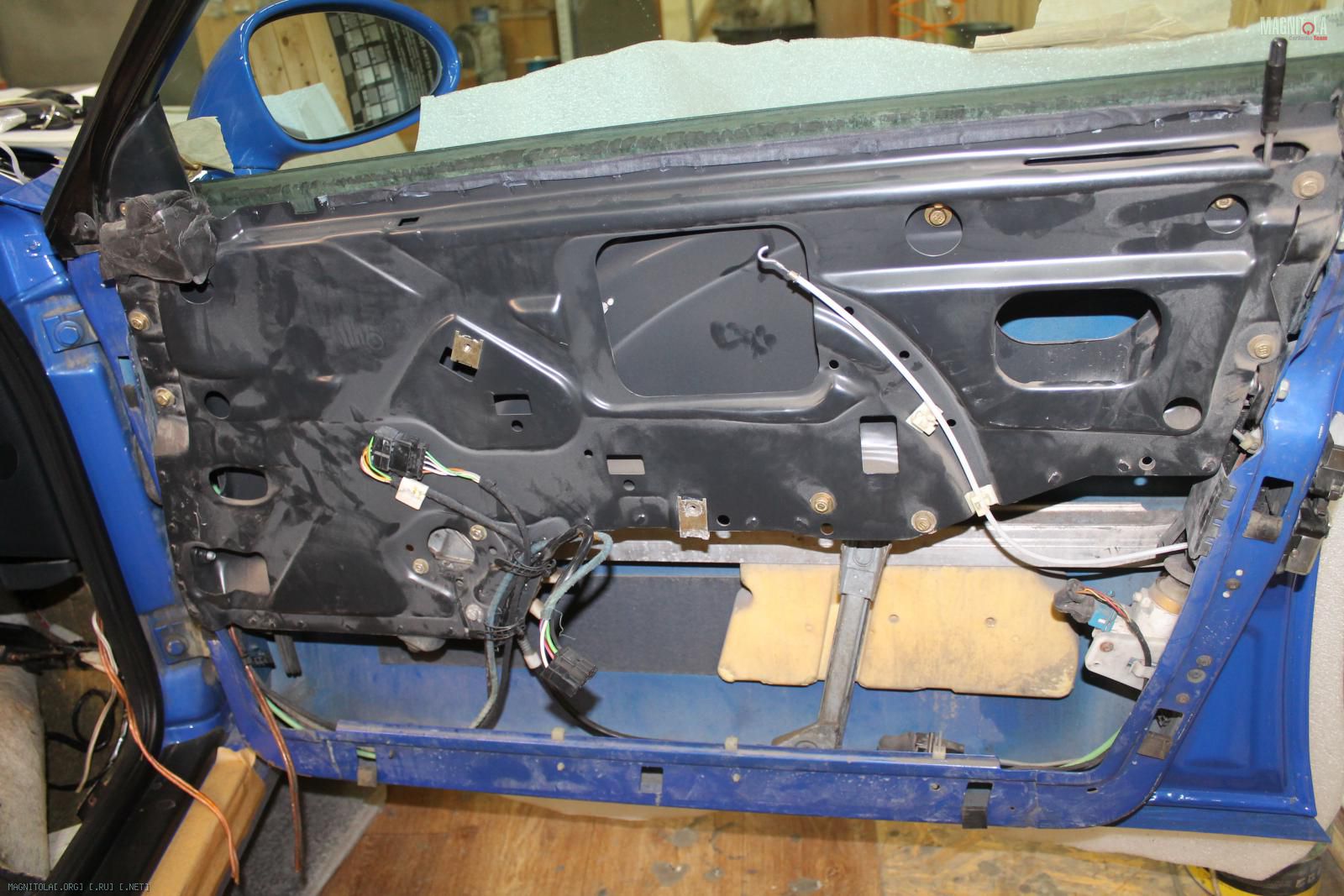

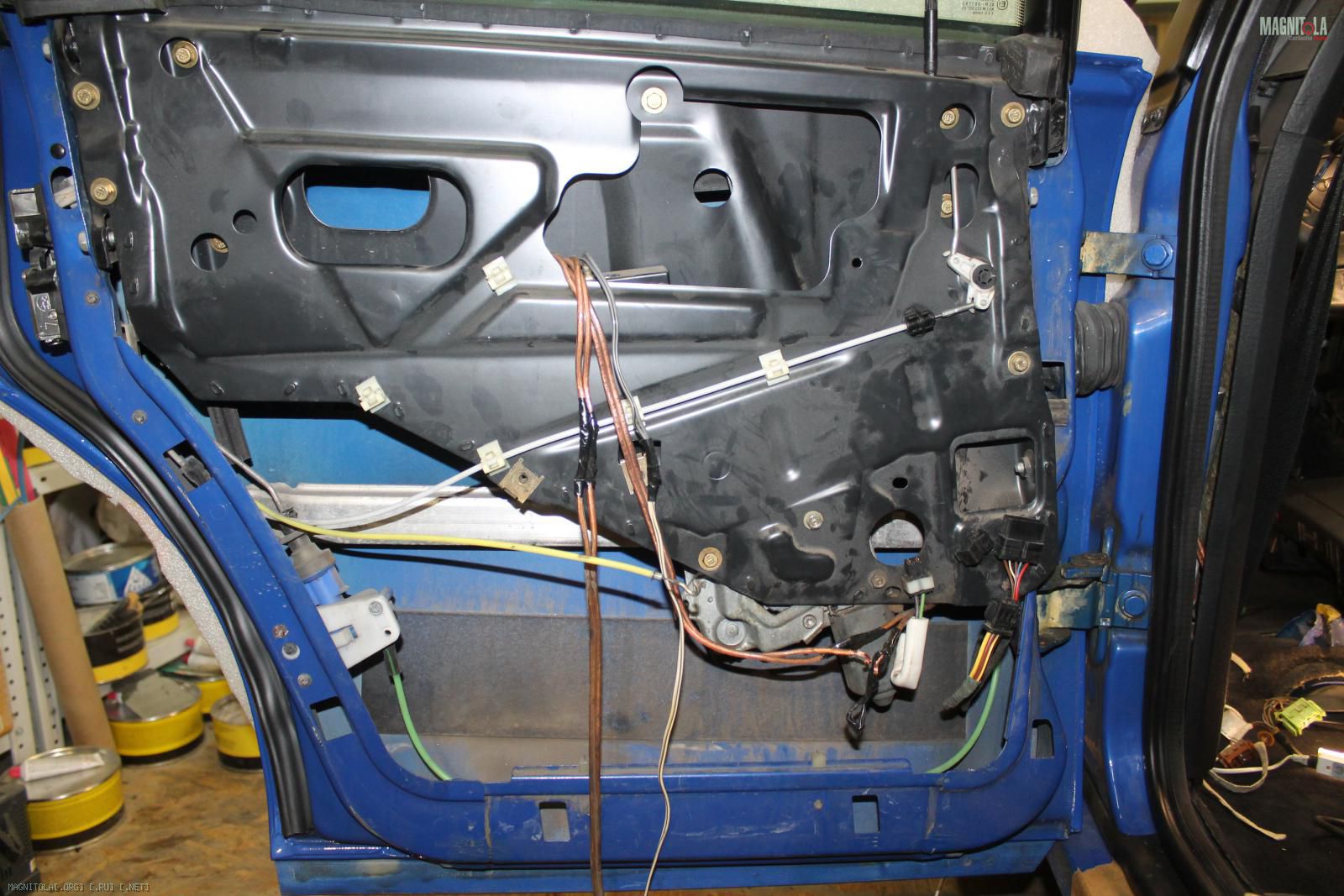

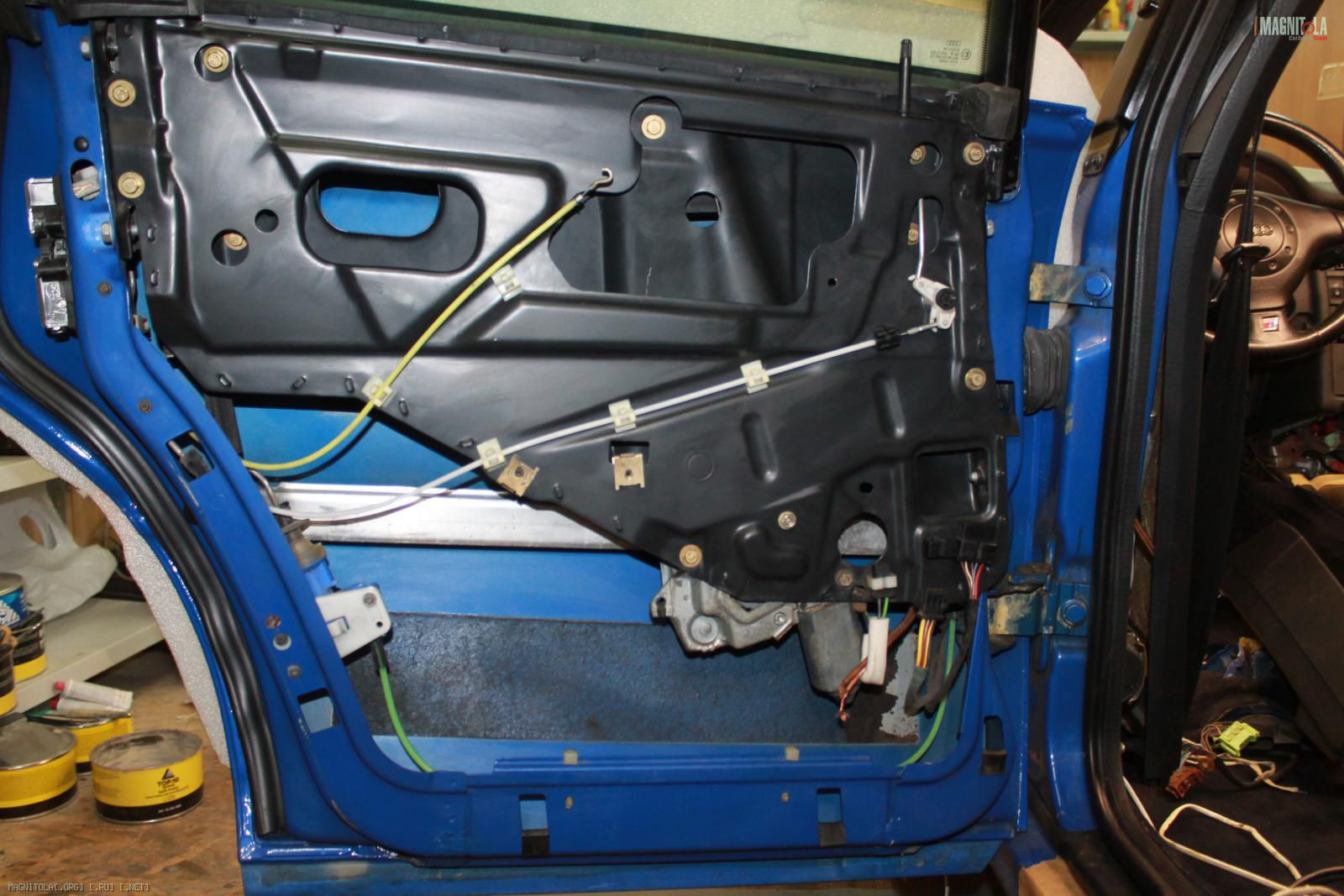

Разбираем двери...
Вложение 1278123Вложение 1278125Вложение 1278127Вложение 1278129Вложение 1278131Вложение 1278133Вложение 1278135Вложение 1278137Вложение 1278139Вложение 1278141

Audi RS2

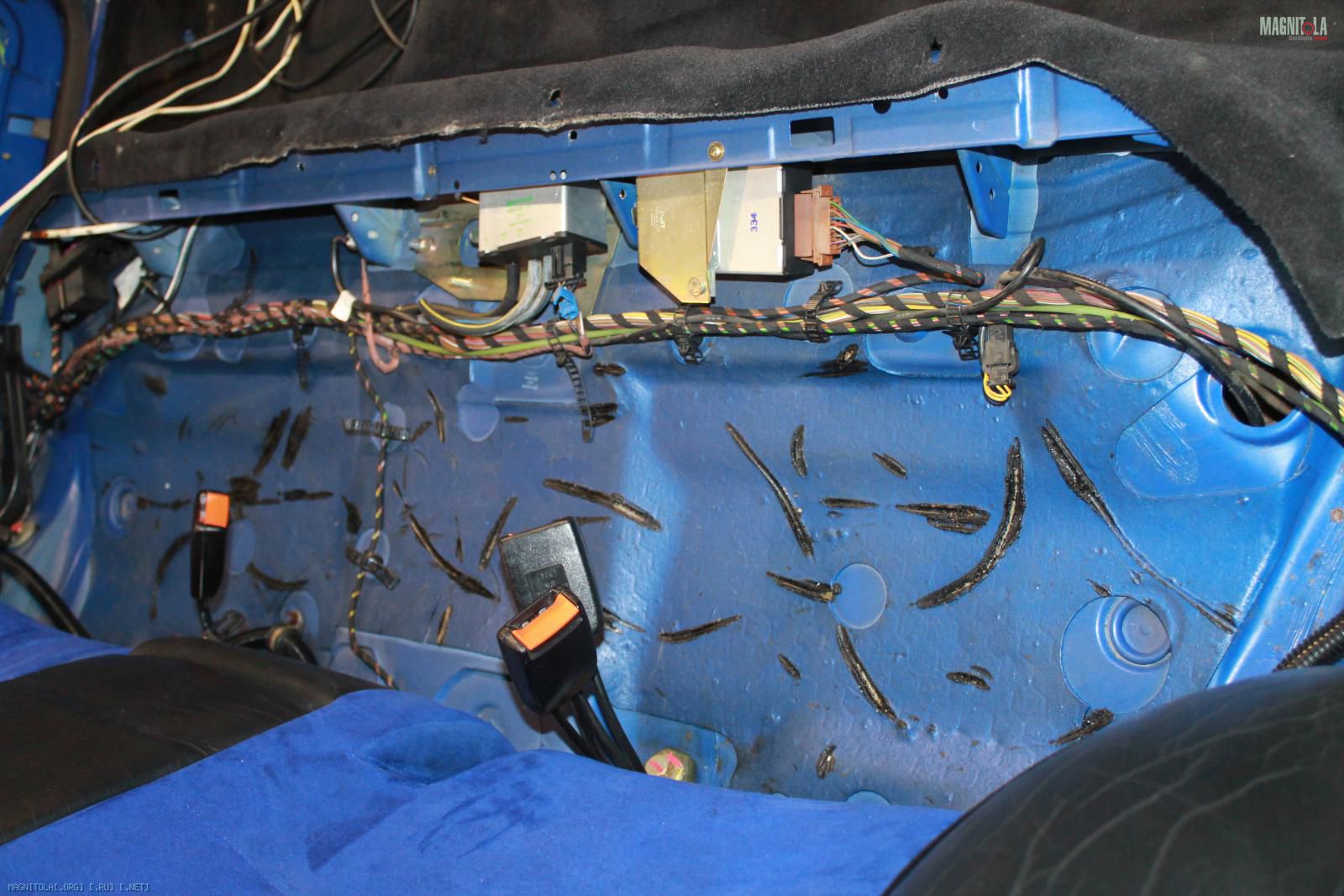

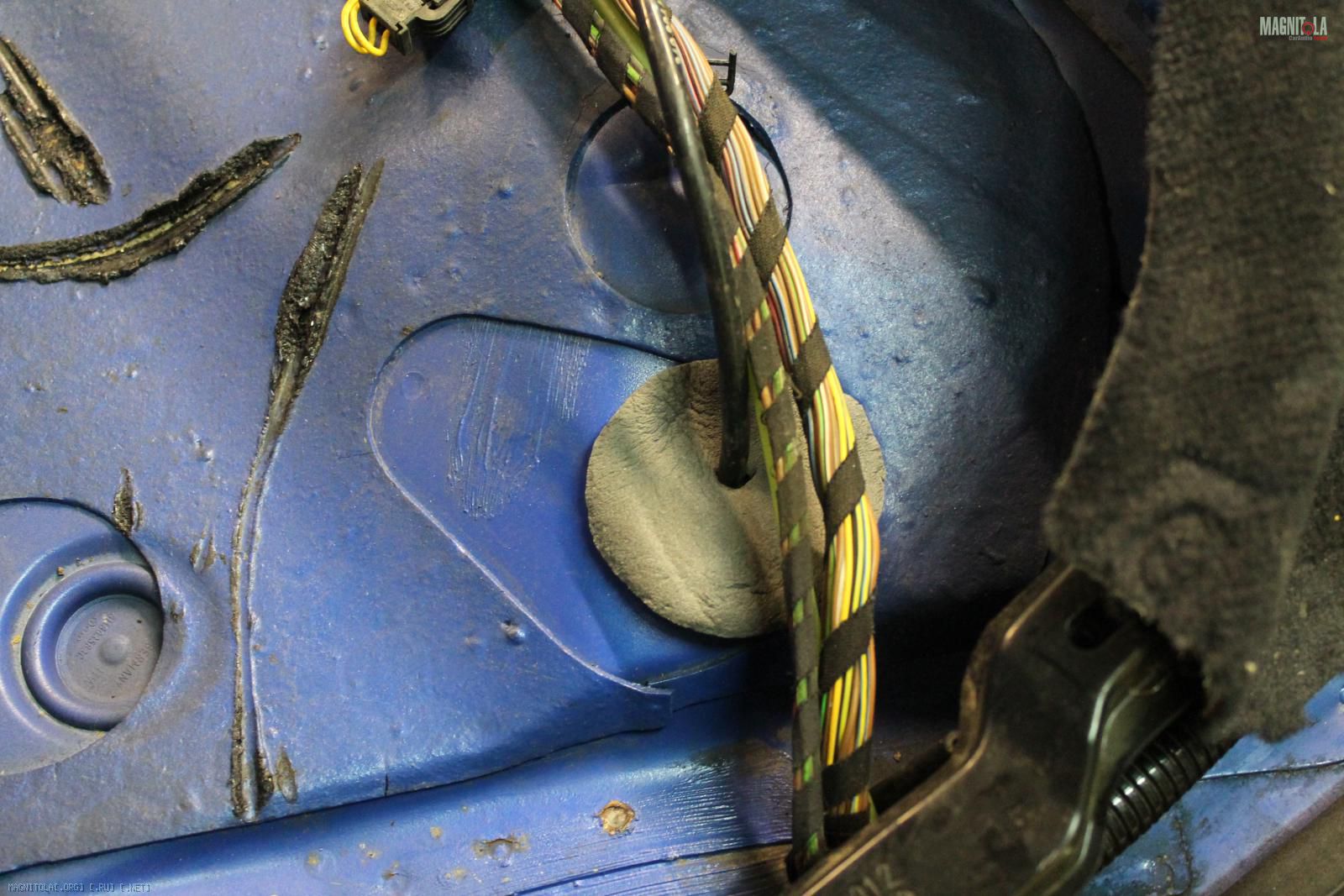

Очищаем в 3 этапа - двери, багажник, пол...
Вложение 1278215Вложение 1278217Вложение 1278219Вложение 1278221Вложение 1278223Вложение 1278225Вложение 1278227Вложение 1278229Вложение 1278231Вложение 1278233

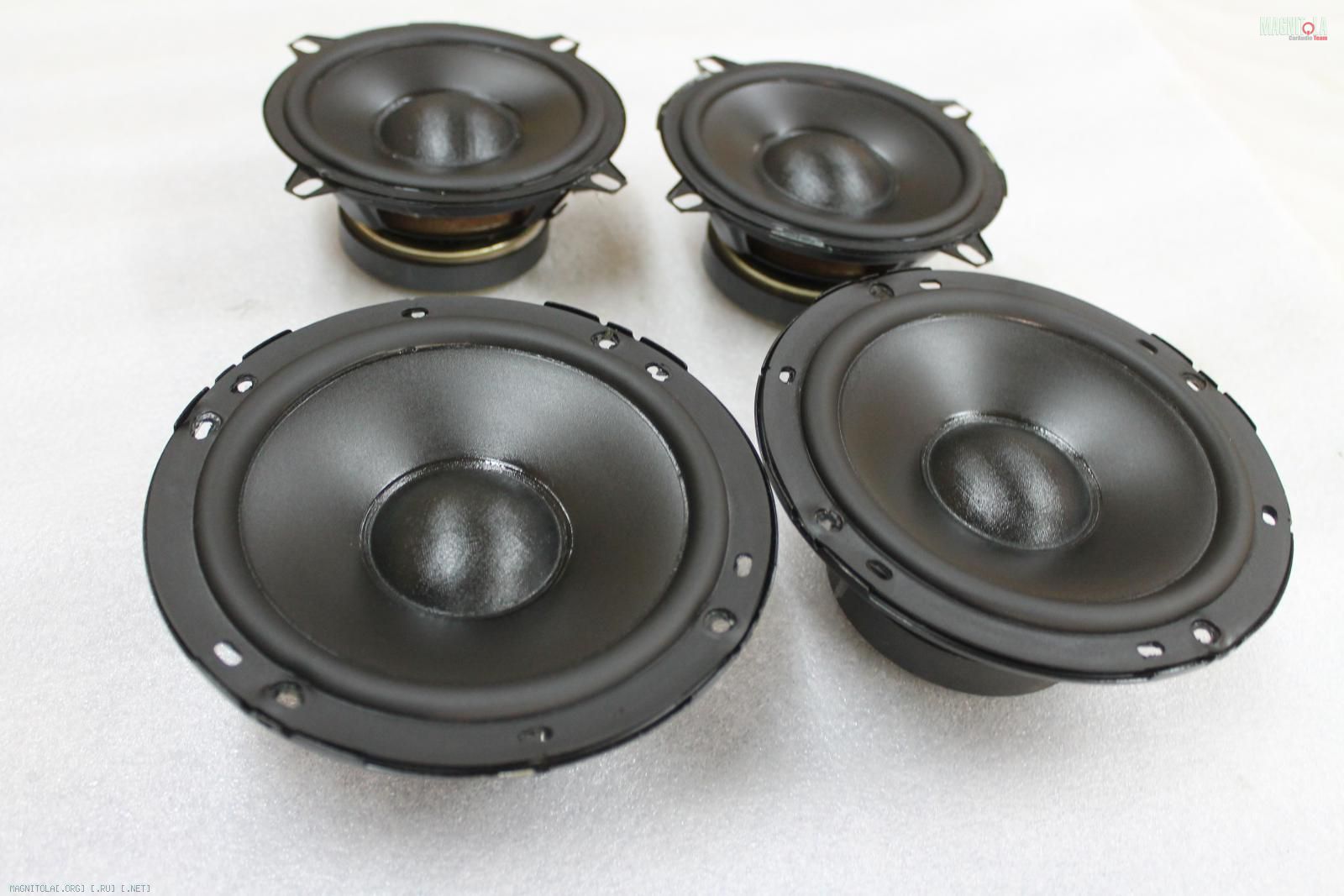

Очищаем/восстанавливаем мидбасы, пропитываем подсохшие подвесы.

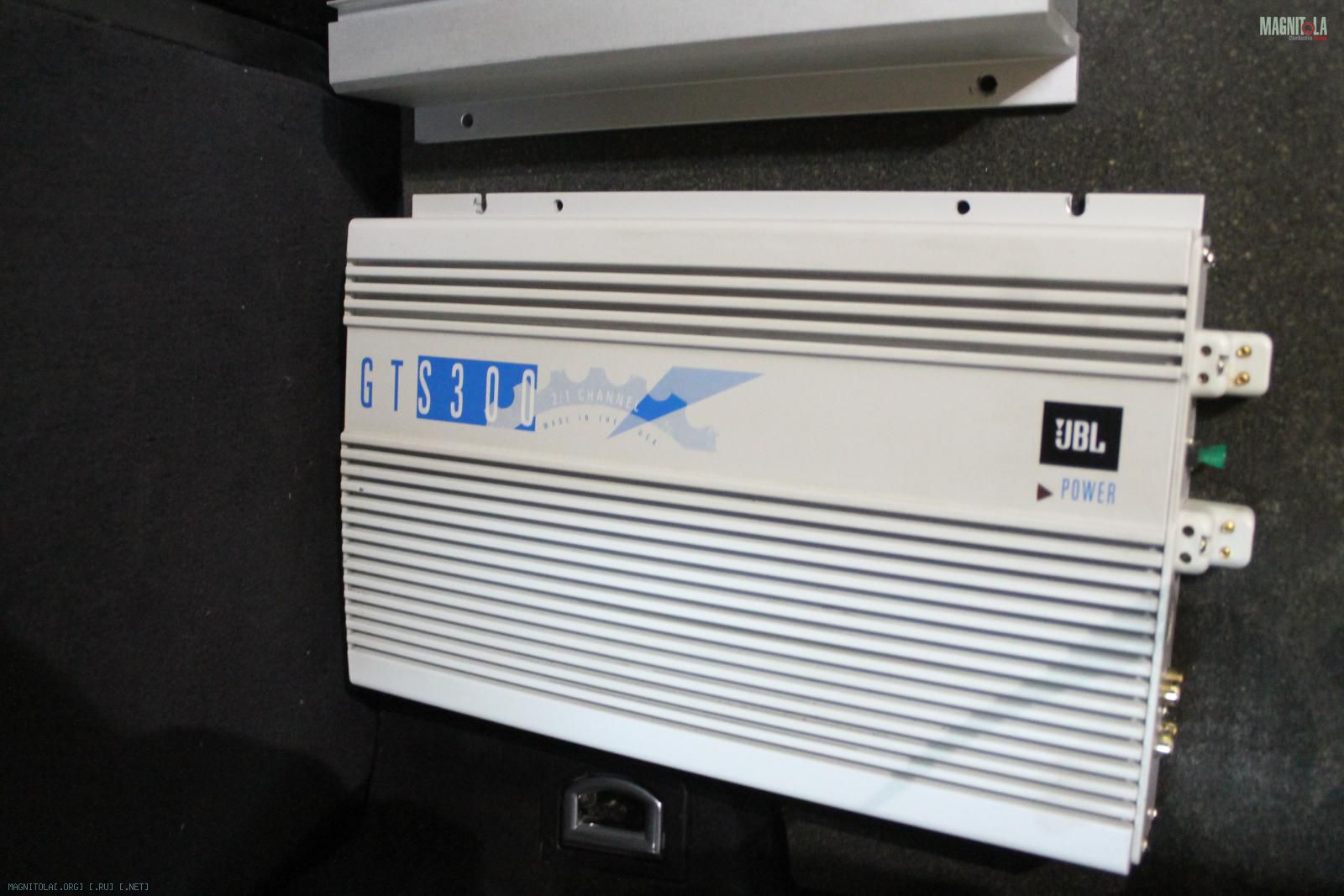

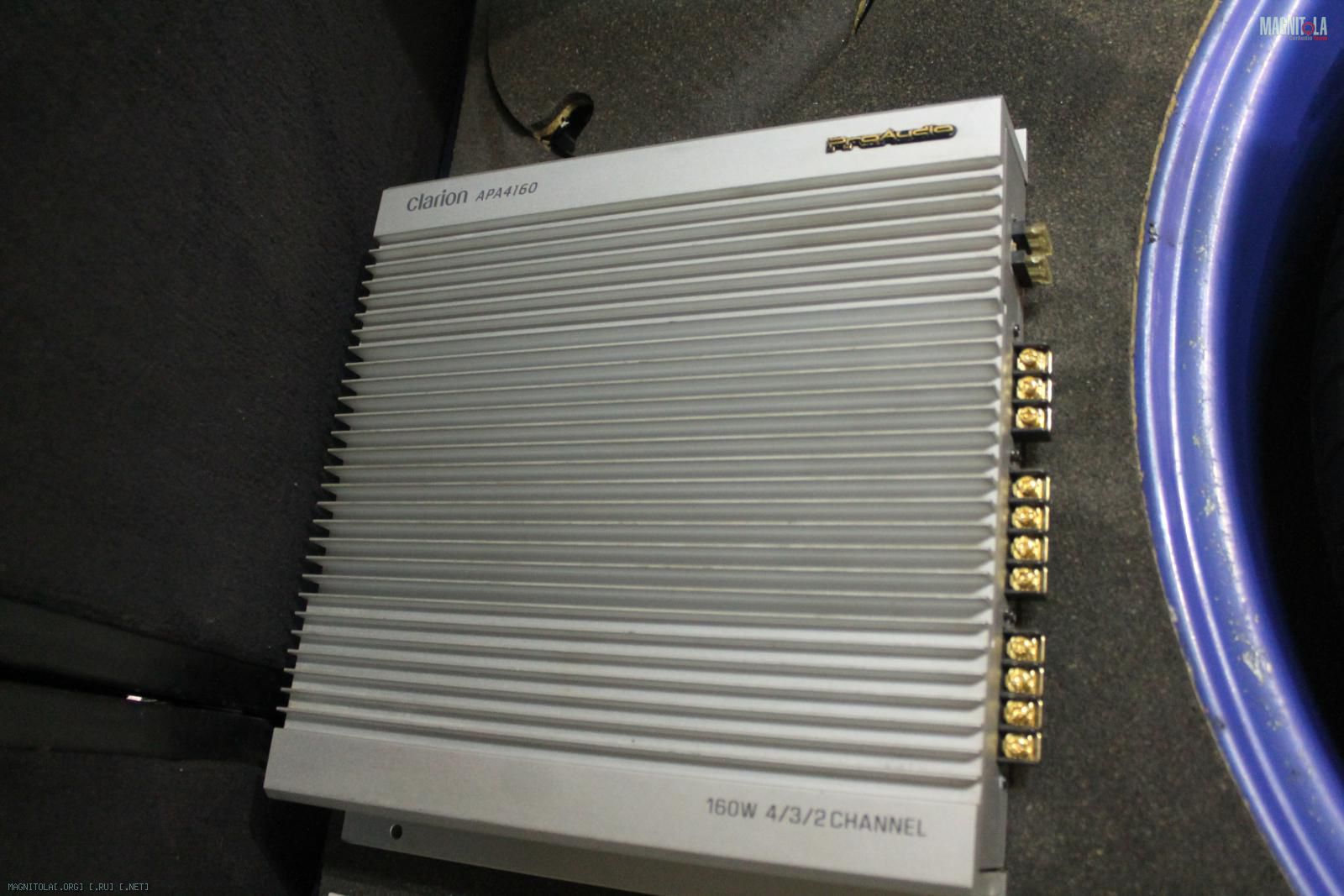

Очищаем усилители 96г выпуска, саб...

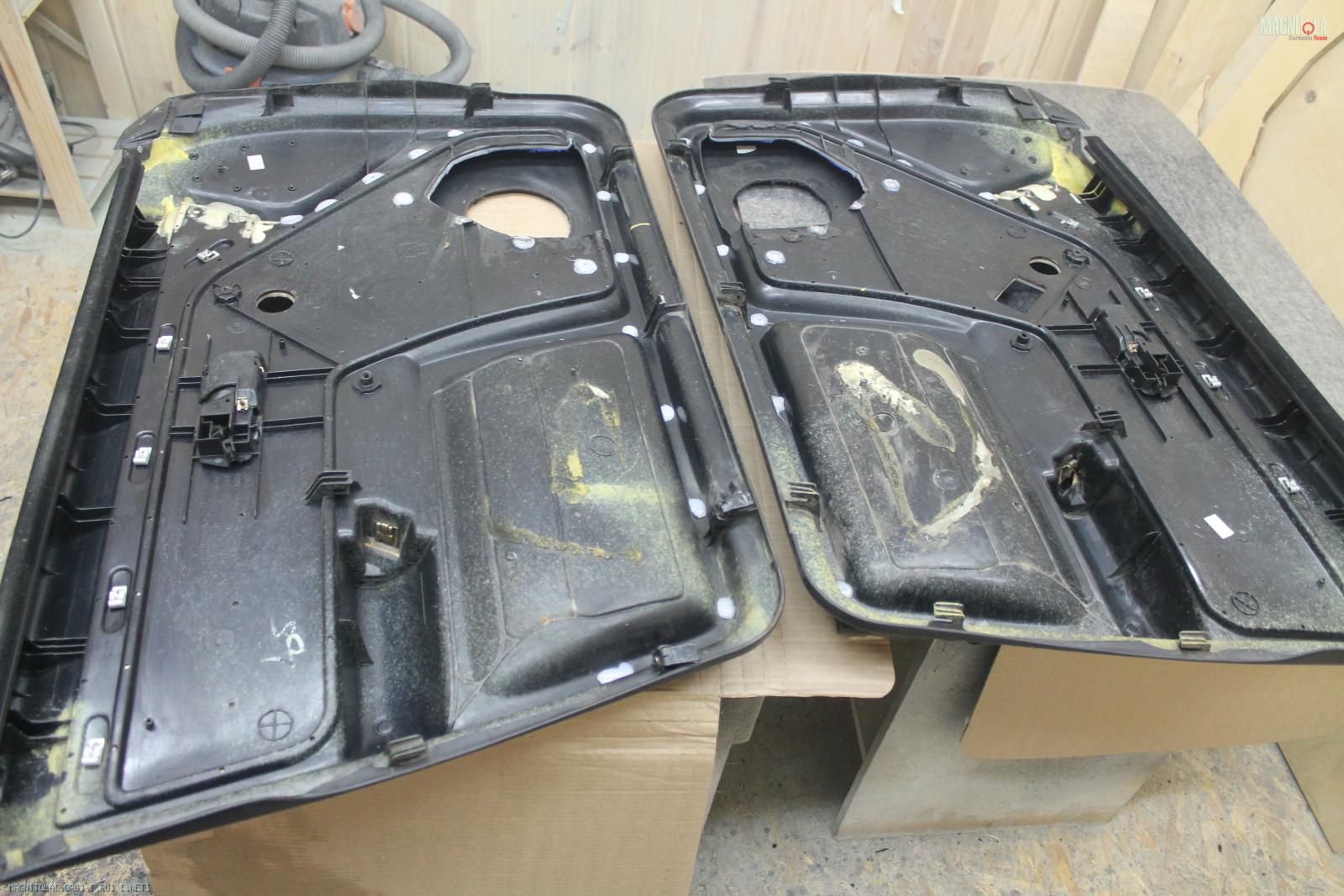

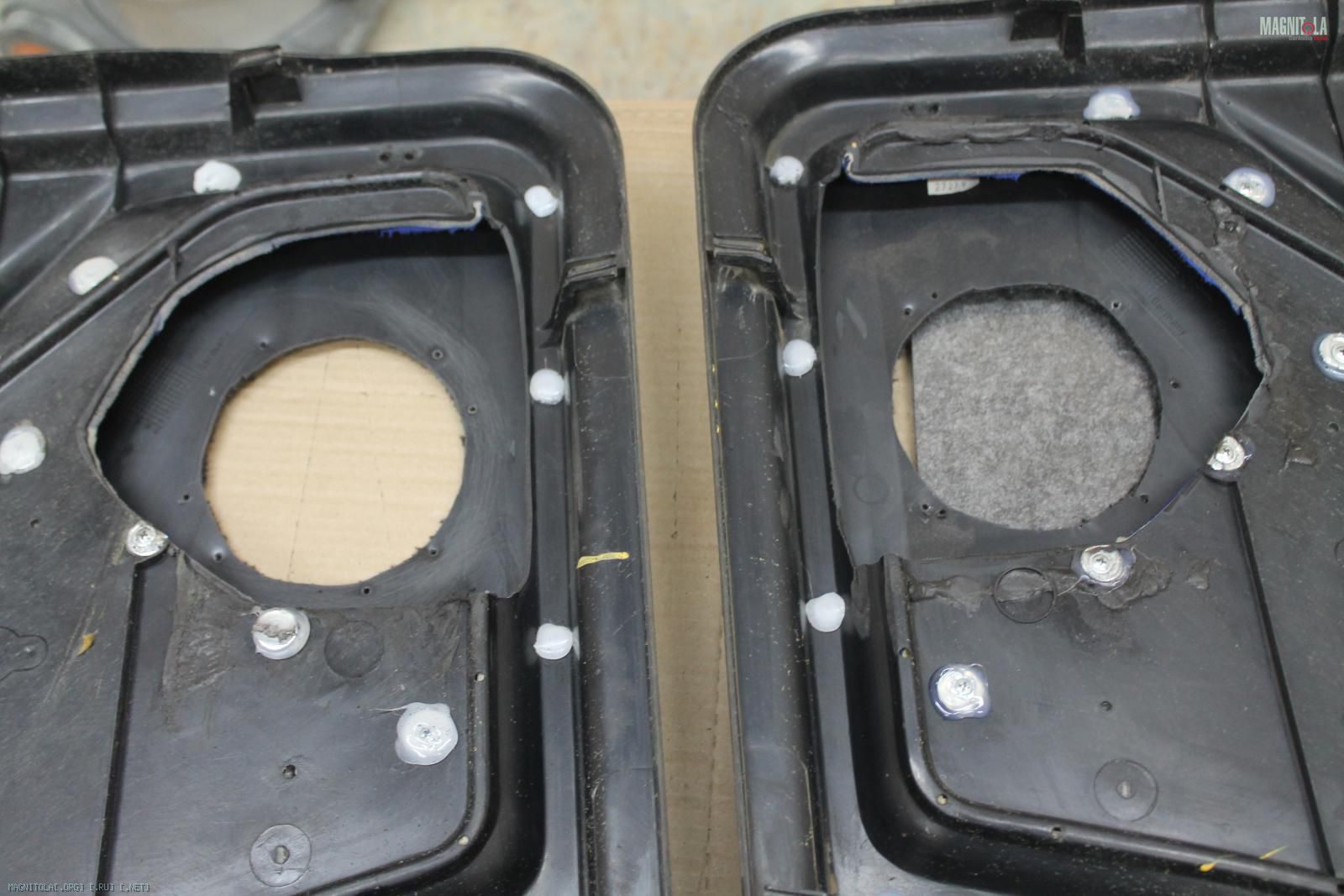

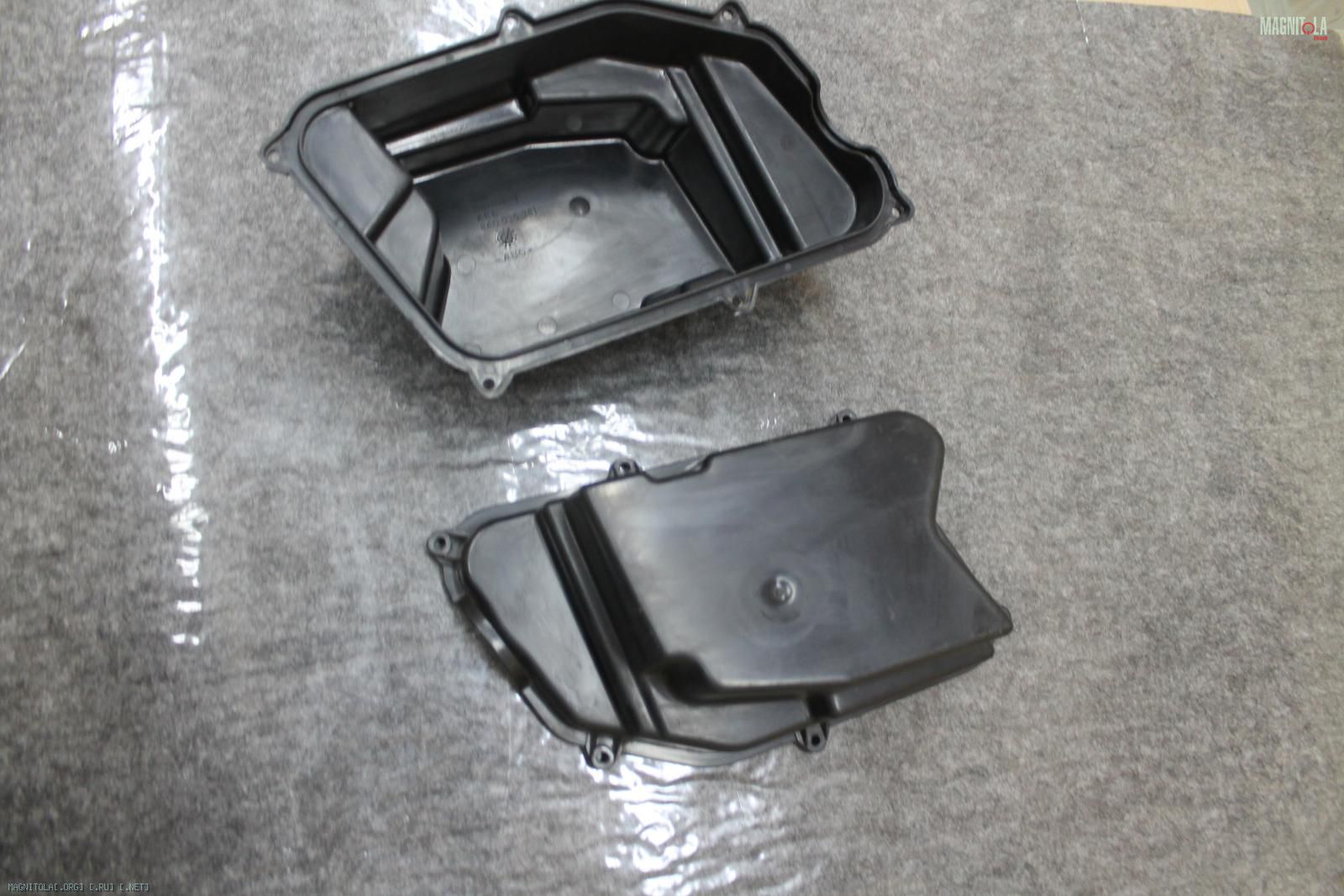

Очищаем пластиковые карты, в задних дверях 13см мидбасы играют в пластиковый ЗЯ 3л.
